ONOKOM MD-1-MB-B - Шлюз для управления кондиционерами MDV с разъемом CN3 Wi-Fi

Интерфейс	RS485
Изоляция интерфейса	Гальванически развязанный
Протокол	Modbus RTU + Fast Modbus (быстрый модбас), адрес задается программно, заводские настройки указаны на наклейке
Размер шлюза	60x36x15 мм (ДхШхВ) без клеммы 70x36x15 мм (ДхШхВ) с клеммой
Размер адаптера	40x31x13 мм (ДхШхВ)
Питание (рекомендуемое)	DC 24В
Скорость работы	9600 (по умолчанию), 19200, 38400, 57600, 115200
Количество стоповых бит	2
Бит четности	Нет (N)
Потребление	Макс. 1 Вт
Тип соединения шины и питания	Винтовой клемник
Рекомендуемое сечение провода с НШВИ	0.35 – 1 мм2 — одинарные 0.35 – 0.5 мм2 — сдвоенные провода
Момент затяжки винтов	0.2 Н∙м
Режим работы	Непрерывный
Температура эксплуатации	От 0 до +40 °С
Степень защиты	IP30
Масса (с коробкой)	85 г
Комплект	Коробка, устройство, кабель

2.1 Версии устройств

Скопировано

Версия шлюза "B"

Актуальная версия
Сентябрь 2024 года - по настоящее время

Новая платформа шлюза с поддержкой Fast Modbus
Новый корпус устройства
Обновленный процессор и элементная база
Новая распиновка при подключении шлюза к шине RS485
Добавлена кнопка светодиод с индикацией работы и состояния шлюза

2.2 Изображение устройства

Скопировано

Картинки для вставки устройства
в свои проекты

MD-1-MB-B.svg
MD-1-MB-B.pdf

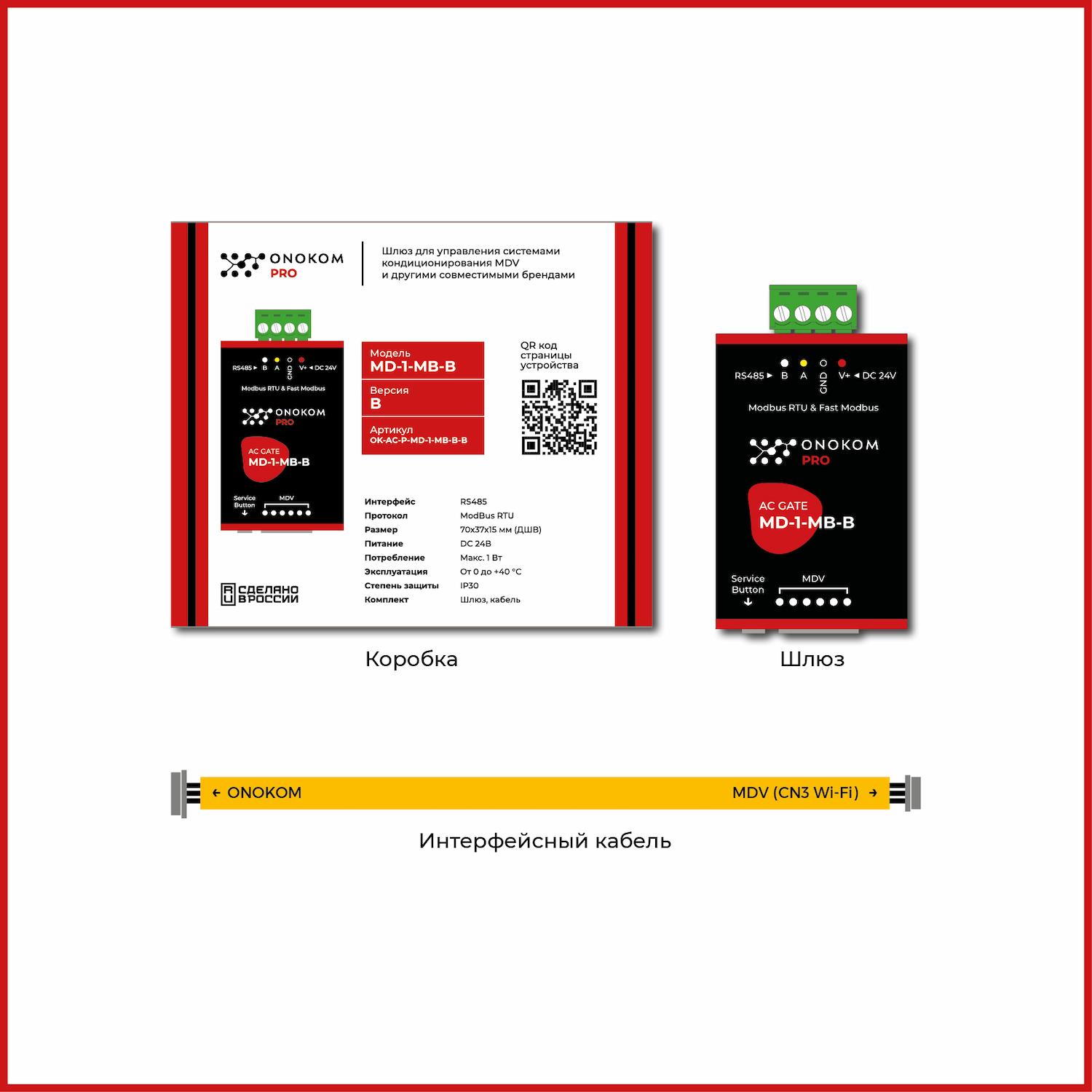

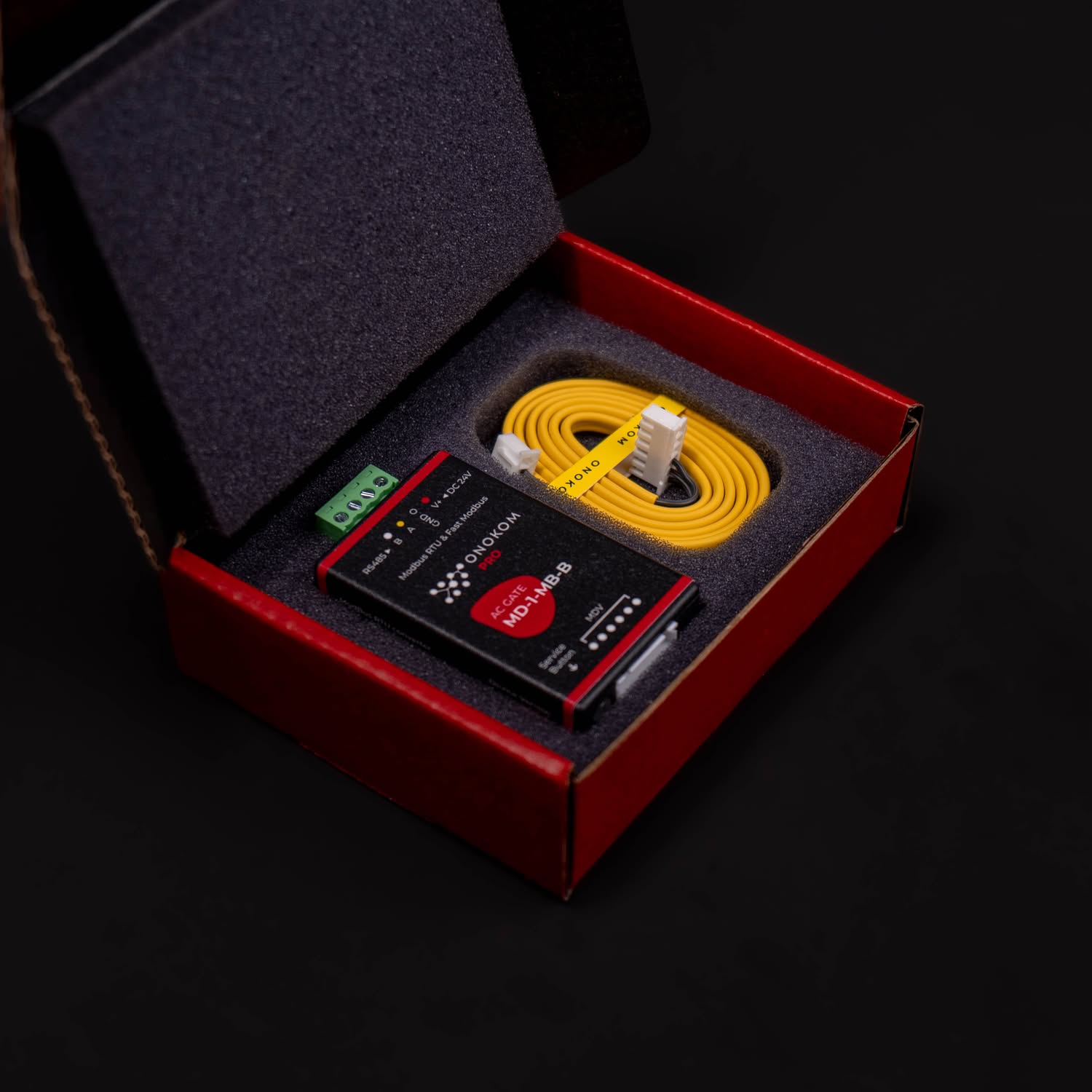

2.3 Комплектация

Скопировано

загружается

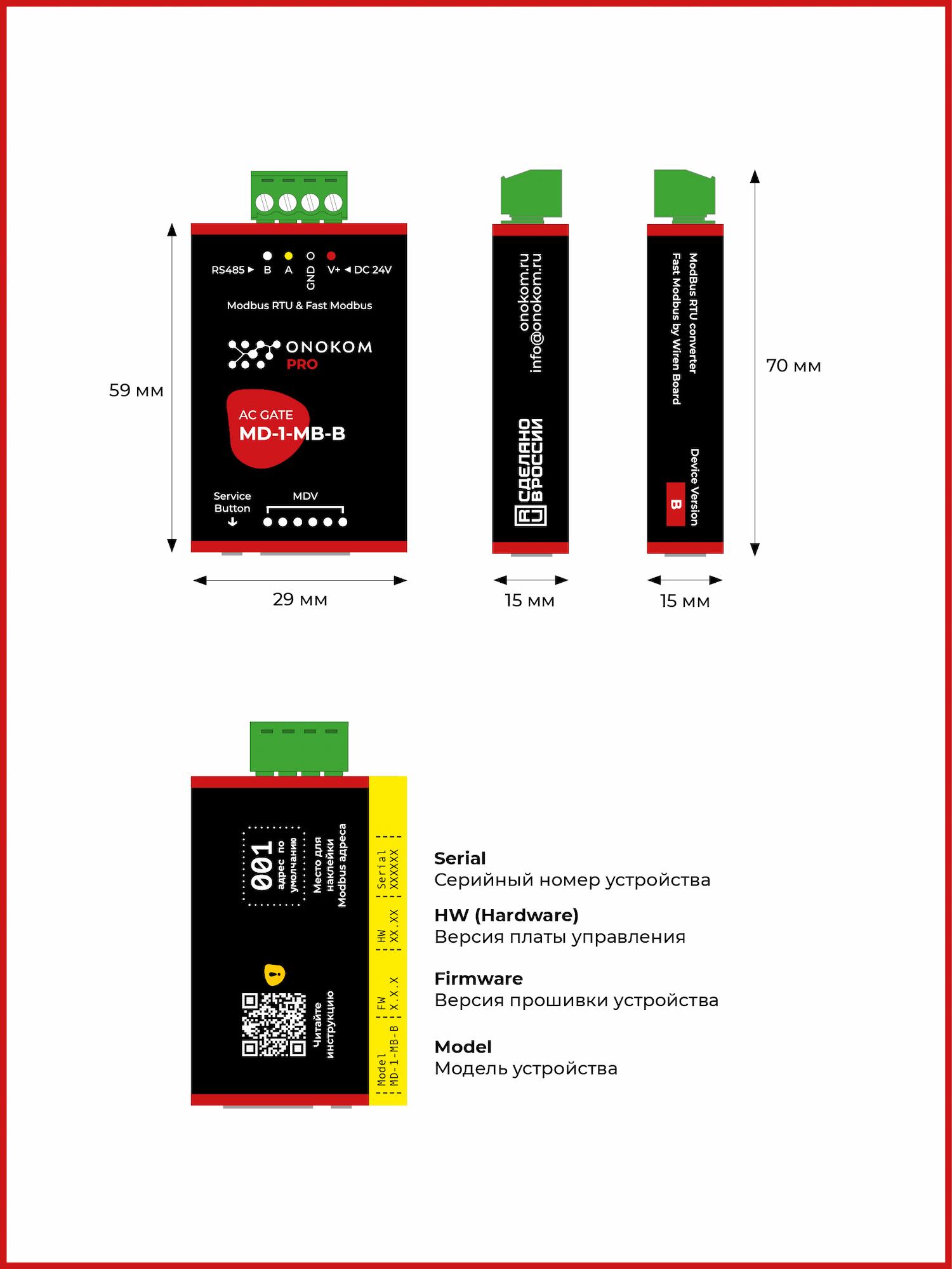

2.4 Размеры устройства

Скопировано

загружается

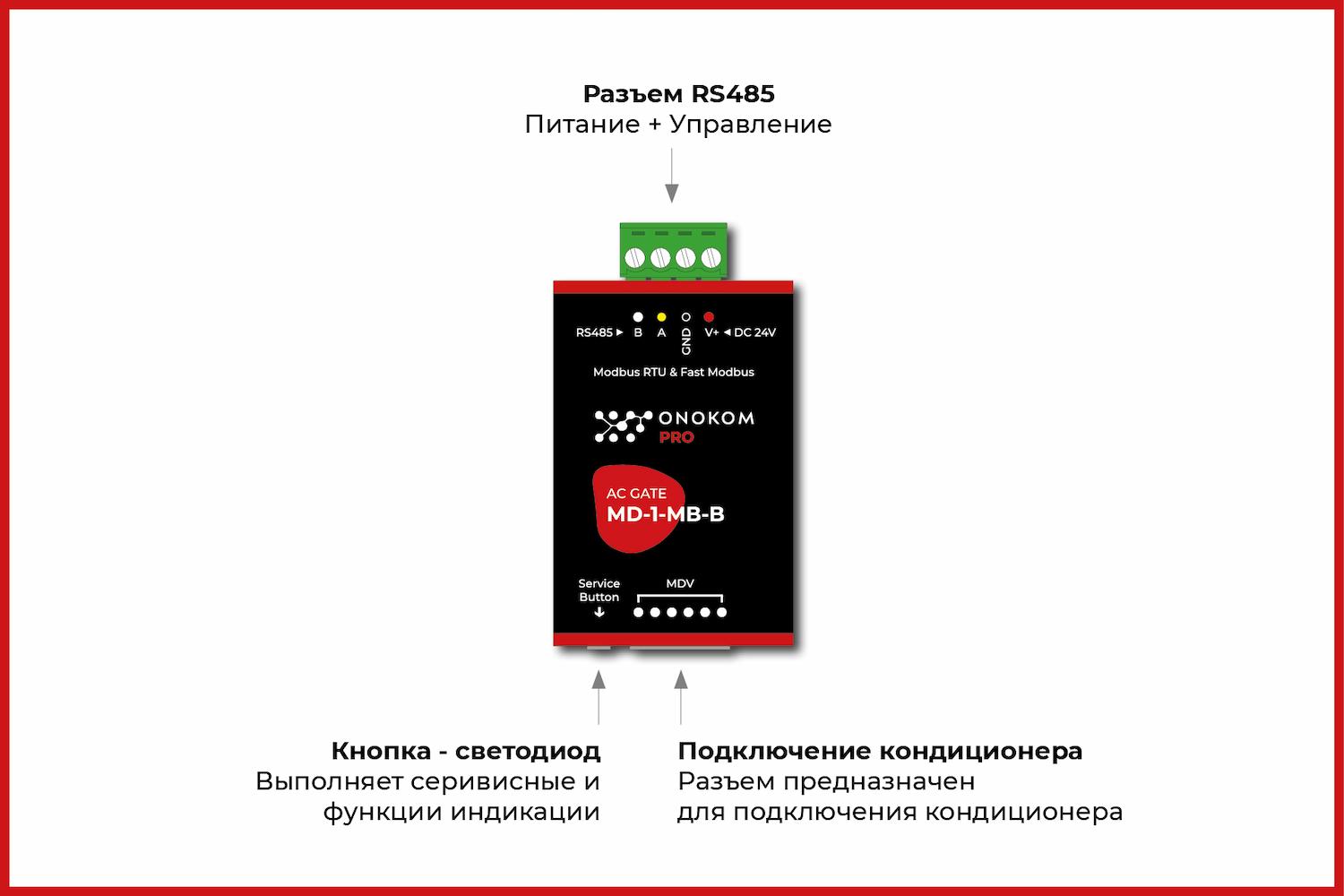

2.5 Назначение портов и кнопок

Скопировано

загружается

3. Внешний вид

Скопировано

загружается

загружается

загружается

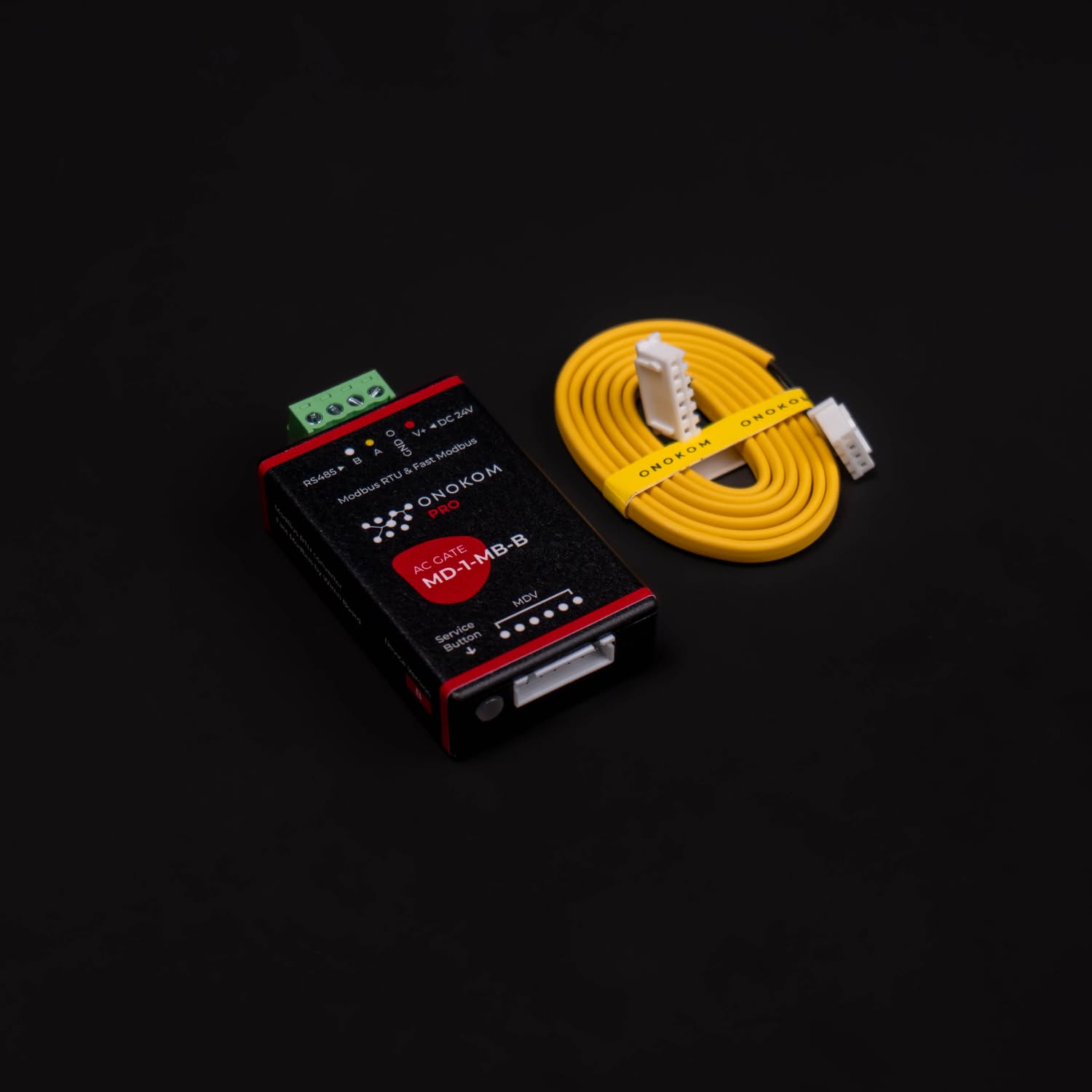

Комплектация шлюза - устройства без коробки

загружается

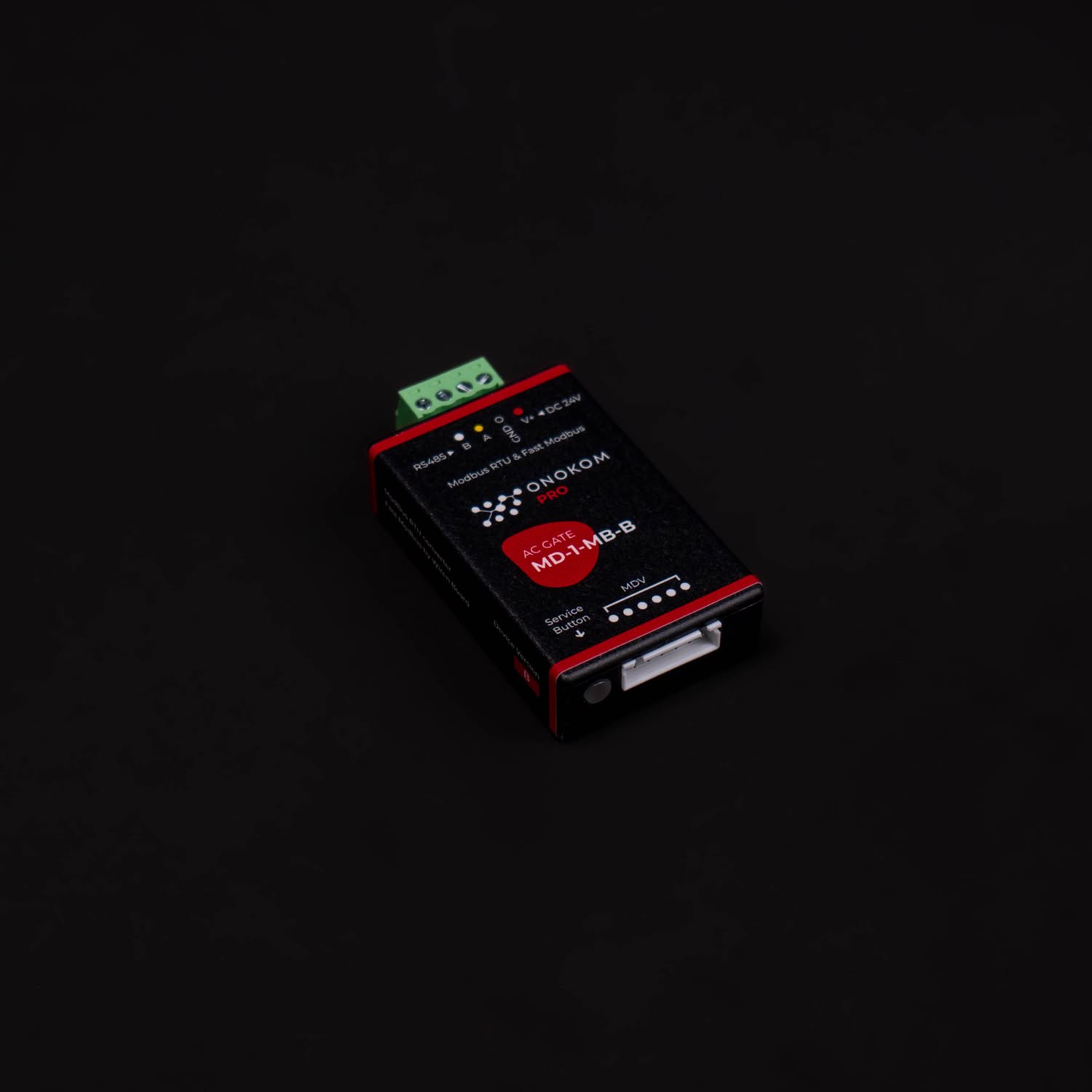

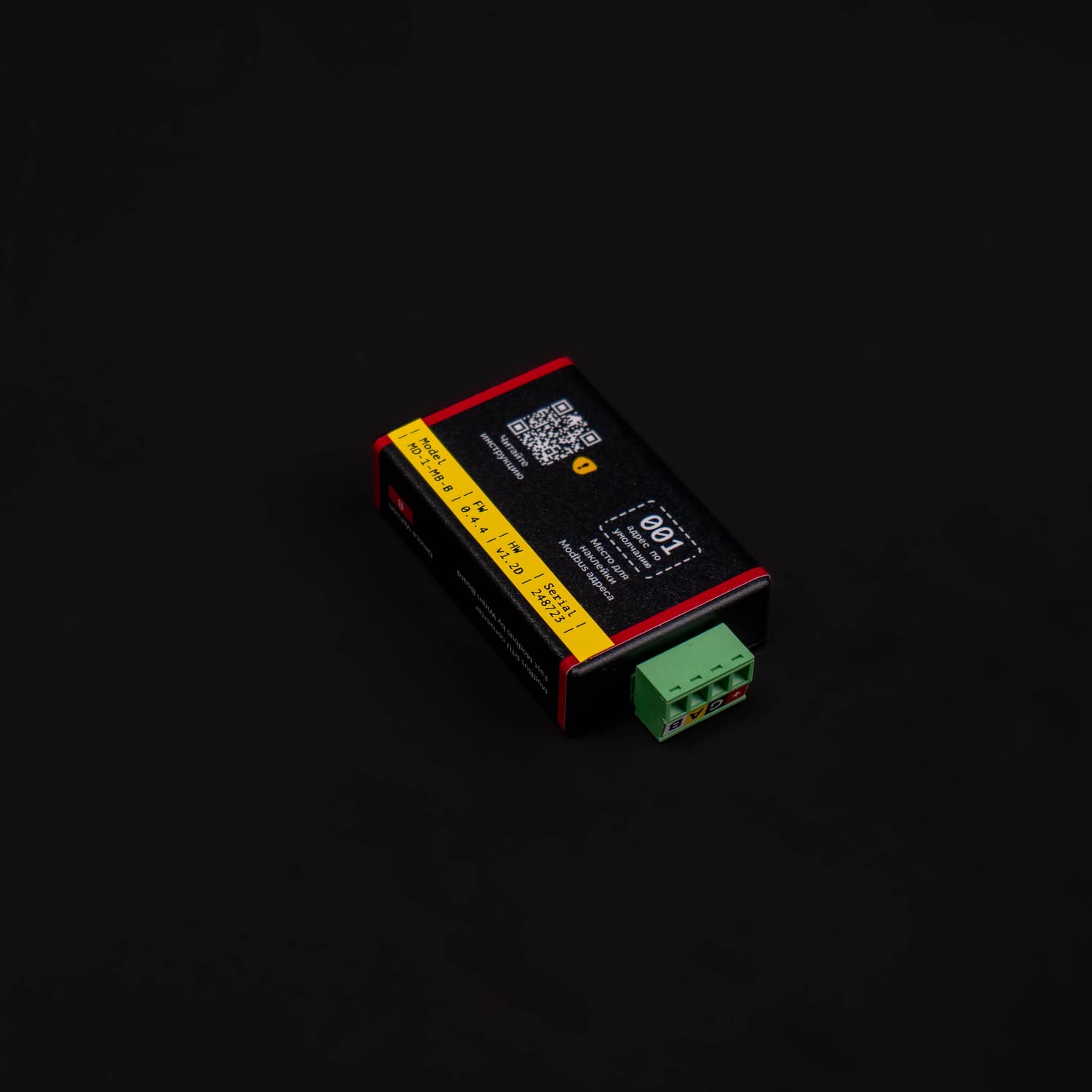

Комплектация шлюза - шлюз с лицевой стороны

загружается

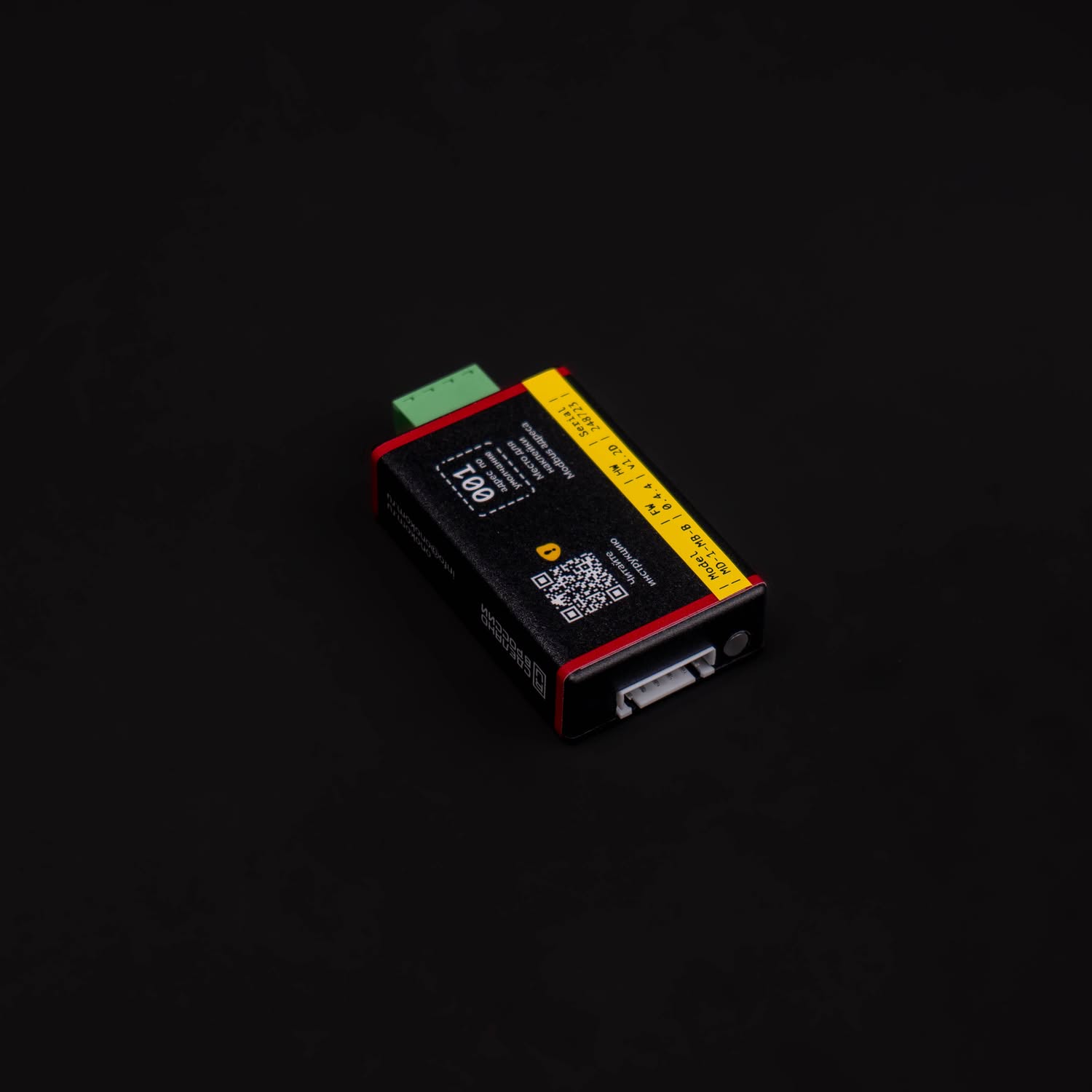

Комплектация шлюза - шлюз с обратной стороны

загружается

Комплектация шлюза - переходник с лицевой стороны

загружается

Комплектация шлюза - переходник с обратной стороны

загружается

загружается

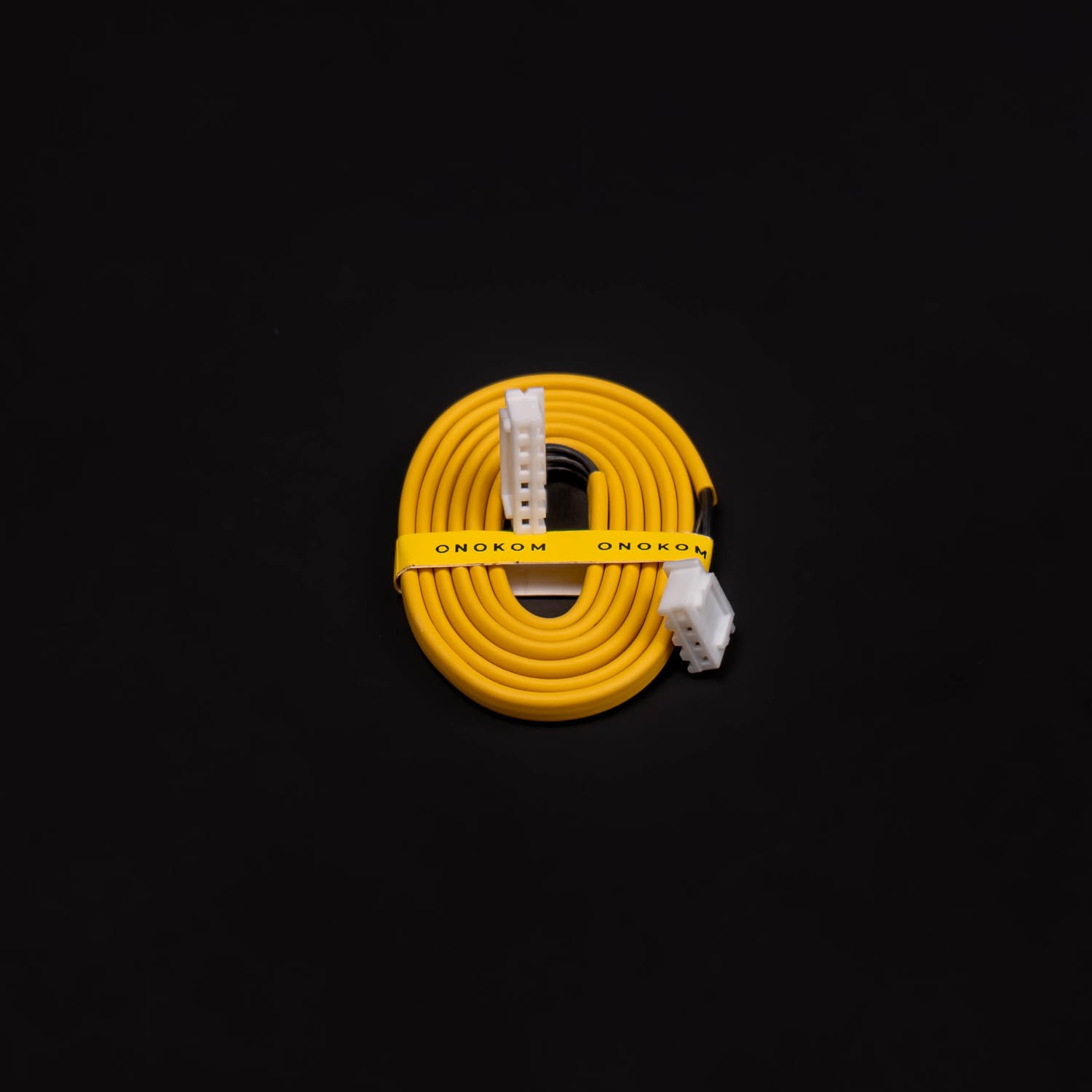

Комплектация шлюза - кабель для переходника

загружается

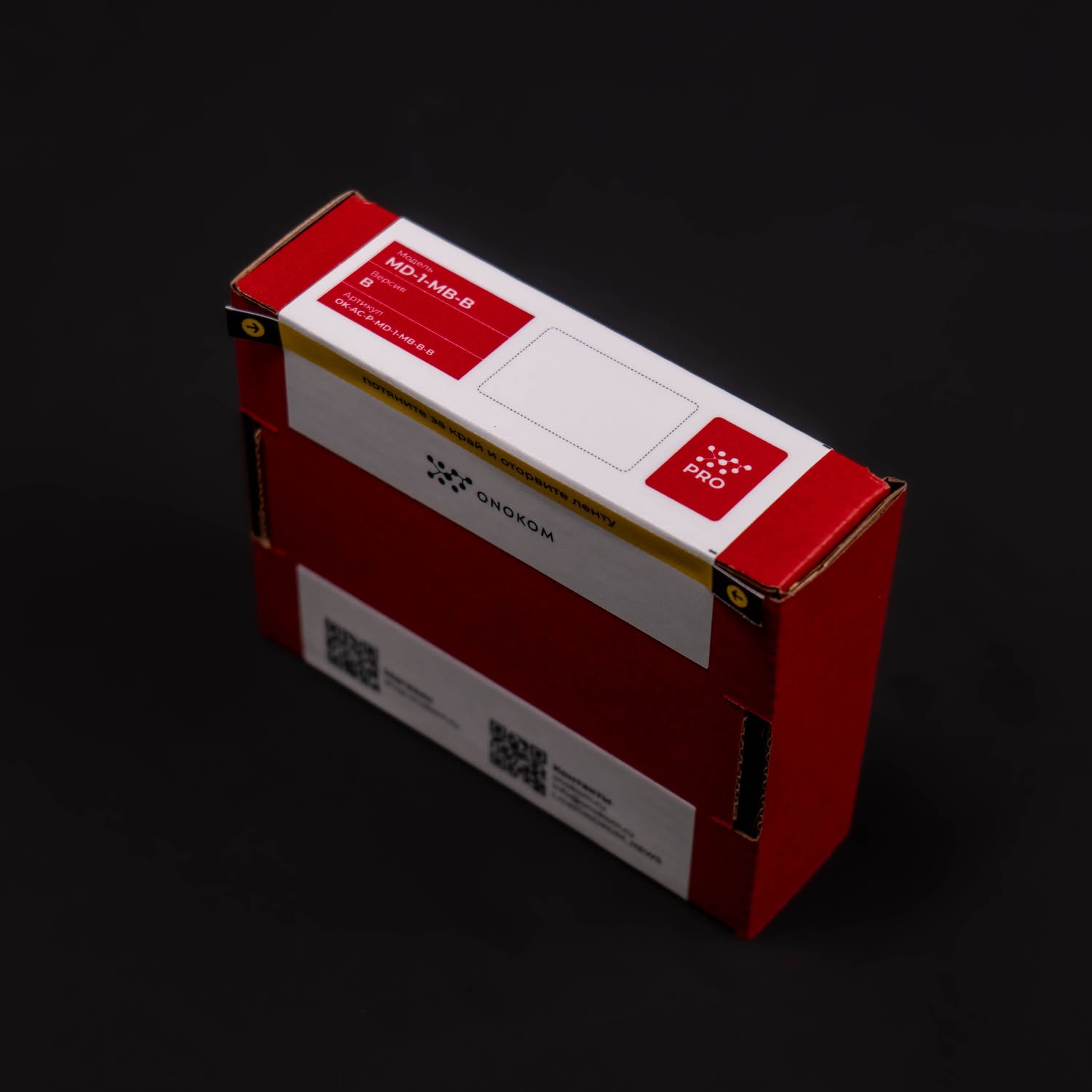

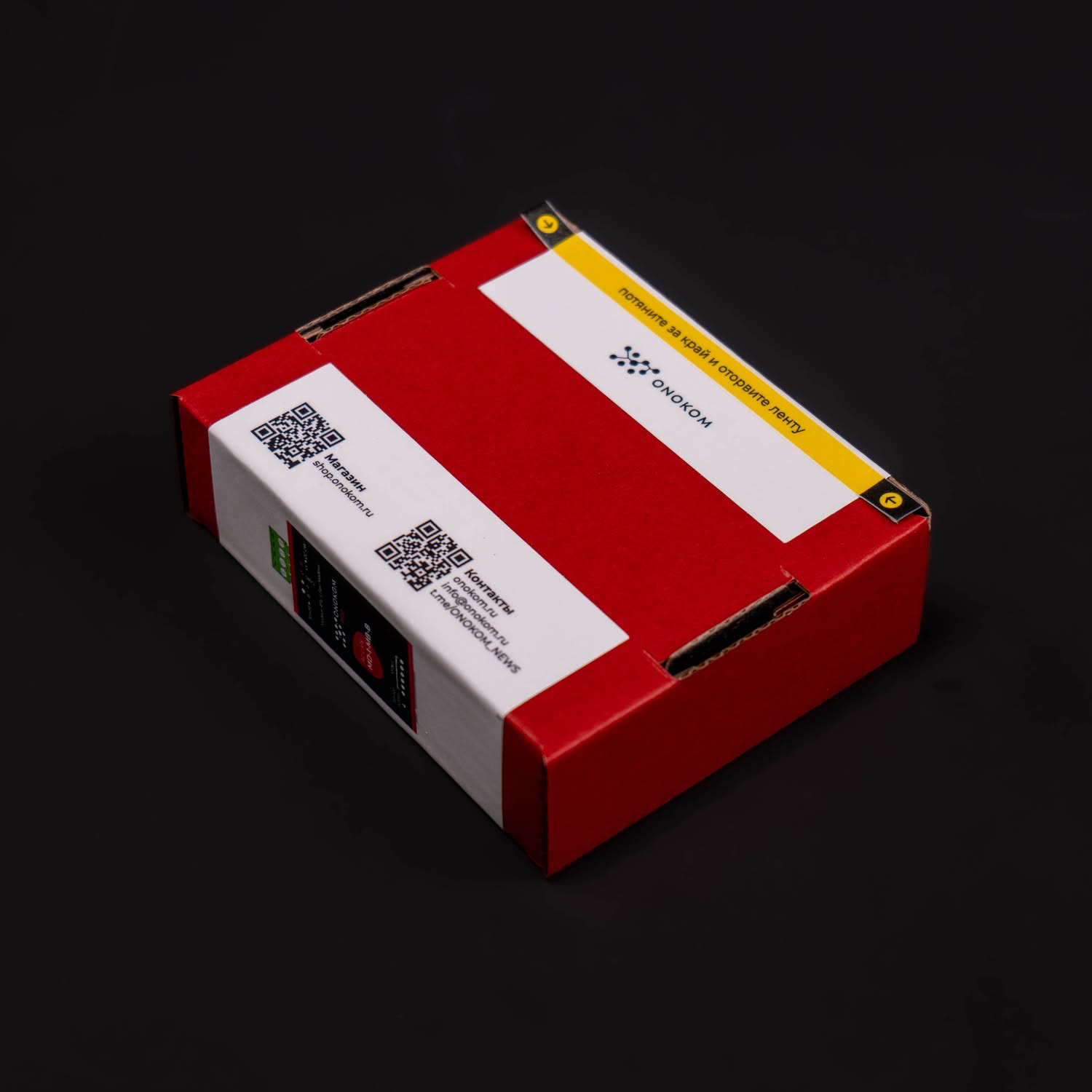

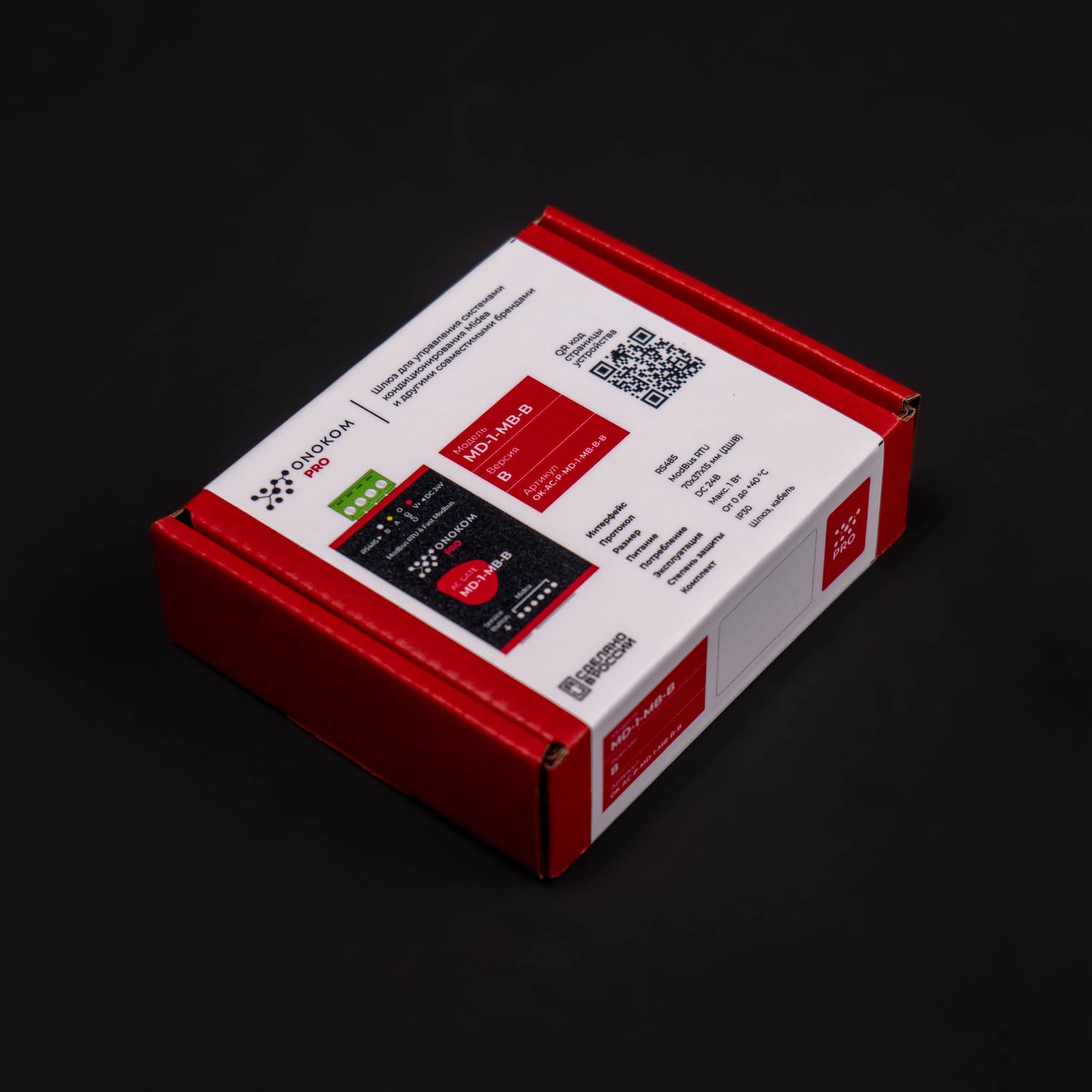

Комплектация шлюза - коробка с обратной стороны

4. Краткая инструкция

Скопировано

- Перед подключением обесточьте кондиционер и устройство

- Убедитесь в правильности подключения перед подачей питания

- Подсоедините шлюз к разъему CN3 Wi-Fi на плате дисплея внутреннего блока кондиционера

- Соблюдайте рекомендуемый уровень питания (24В) для работы устройства

- Не размещайте устройство во влажных местах

4.1 Устраниение неполадок

Скопировано

1. Проверьте правильность подключения интерфейсного кабеля в разъем кондиционера:
- разъем плотно вставлен в плату управления кондиционером;
- разъем плотно вставлен в шлюз;
- разъем не выломан;
- проводники интерфейсного кабеля входят в разъем с одной и с другой стороны интерфейсного кабеля.

2. Проверьте корректность подачи питания на шлюз.
При необходимости замерьте питания на клемме.

3. Проверьте корректность подключения проводников A и B шины RS485, как на шлюзе так и на контроллере управления.

4. Проверьте, что клемма RS485 плотно вставлена в шлюз.

5. Убедитесь, что используется правильный кабель для подключения шины RS485.

4.2 Смена скорости работы шлюза

Скопировано

Для изменения скорости работы шлюза сделайте следующее:
В 110 регистр запишите значение, которое при умножении на 100 дает необходимую вам скорость

Также через WirenBoard можно отправить команду:
modbus_client --debug -mrtu -b9600 -pnone -s2 /dev/ttyRS485-1 -a12 -t0x06 -r110 1152

Эта команда означает, что при остановленном wb-mqtt-serial установить устройству с адресом 12, подключенному к порту RS485-1, скорость 115200

4.3 Смена Modbus адреса шлюза

Скопировано

По умолчанию все шлюзы ONOKOM имеют адрес - 1

Для изменения Modbus шлюза сделайте следующее:
В 128 регистр запишите необходимое значение Modbus адреса

Также через WirenBoard можно отправить команду:
modbus_client --debug -mrtu -b9600 -pnone -s2 /dev/ttyRS485-1 -a1 -t0x06 -r128 12

Эта команда означает, что при остановленном wb-mqtt-serial установит устройству с адресом 1, подключенному к порту RS485-1, адрес 12

5. Карта регистров

Скопировано

Адрес		Параметры регистра			Описание	Значения
Dec	Hex	Тип	Доступ	Формат	Описание	Значения
Coil регистры
1		Coil	RW	Bool	Состояние кондиционера	0 - Отключен 1 - Включен
20		Coil	R	Bool	Кондиционер на связи	0 - Нет 1 - Да
50-59		Coil	RW	Bool	Расширенная скорость вентилятора 10 регистров выделены для управления вентилятором через выключатели (полезно при интеграции через Modbus - KNX шлюзы). Смотрите описание расширенных скоростей в holding регистре 8. При включении одного из этих регистров остальные отключаются. При отключении любого из этих регистров включается авто скорость.	0 - Отключен 1 - Включен
Holding регистры
1		Holding	RW	UInt16	Режим работы	1 – Нагрев 2 – Охлаждение 3 – Автоматический 4 – Осушение 5 - Вентиляция
2		Holding	RW	UInt16	Состояние и режим Данный регистр помогает интегрировать в системы, где отключение управляется тем же регистром, что режим. Например, Sprut.Hub.	0 – Выключен 1 – Нагрев 2 – Охлаждение 3 – Автоматический 4 – Осушение 5 - Вентиляция
5		Holding	RW	SInt16	Целевая температура °C. Температура задается с точностью 1°C.	1600…3200 Для получения температуры, нужно умножить значение на 0.01. Например, 2500 это 25.0 °C
6		Holding	R	UInt16	Текущий режим	0 – Простаивает 1 – Нагревает 2 – Охлаждает
7		Holding	RW	UInt16	Скорость вентилятора	0 – Авто 1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость 4 - Четвертая скорость 5 - Пятая скорость
8		Holding	RW	Uint16	Расширенная скорость вентилятора Данный регистр помогает интегрировать в системы, где для управления скоростью можно использовать только один регистр. Включение режимов тихий и турбо не меняет состояние скорости вентилятора (отображаемой на экране кондиционера и в Holding регистре №7)	0 – Авто 1 – Тихий режим 2 - Первая скорость 3 - Вторая скорость 4 - Третья скорость 5 - Четвертая скорость 6 - Пятая скорость 7 - Турбо режим
9		Holding	RW	Uint16	Горизонтальные ламели	0 - Остановлены 1 - Качание
10		Holding	RW	Uint16	Вертикальные ламели	0 – Остановлено 1 – Качание
11		Holding	RW	Uint16	Направление воздушного потока Данный регистр помогает интегрировать в системы, где для управления направлением воздуха есть можно использовать только один регистр. Например, Умный дом с Алисой.	0 – Остановлено 1- Качание горизонтальное и вертикальное 2 - Качание горизонтальных жалюзи 3 – Качание вертикальных жалюзи
15		Holding	RW	UInt16	Режим работы (для Loxone)	1 – Автоматический 2 – Нагрев 3 –Охлаждение 4 – Осушение 5 - Вентиляция
16		Holding	RW	UInt16	Режим работы (для KNX) Работает для прошивок версии 0.4.6 и выше	0 – Автоматический 1 – Нагрев 3 –Охлаждение 6 - Выключен 14 – Осушение 9 - Вентиляция
31	0x001F	Holding	R	SInt16	Целевые обороты вентилятора (%)	0...100
Holding регистры (Сервисные)
110	0x006E	Holding	RW	SInt16	Modbus скорость	Для получения реальной скорости, нужно умножить значения из регистра на 100, для записи желаемого значения, необходимо разделить его на 100. 96 - 9600 192 - 19200 384 - 38400 576 - 57600 1152 - 115200
111	0x006F	Holding	R	UInt16	Настройка бита чётности порта RS-485	0 — нет бита чётности (none), 1 — нечётный (odd), 2 — чётный (even)
112	0x0070	Holding	R	UInt16	Количество стоп-битов порта RS-485	1, 2
128	0x0080	Holding	RW	SInt16	Modbus адрес устройтсва	1...247
200 - 219	0x00C9 - 0x00DB	Holding	R	SInt16	Аппаратная версия устройтсва	MD-1-MB-B
250 - 265	0x00FA- 0x0109	Holding	R	SInt16	Програмная версия устройтсва	2.1.0 или выше

6. Полезные файлы

Скопировано

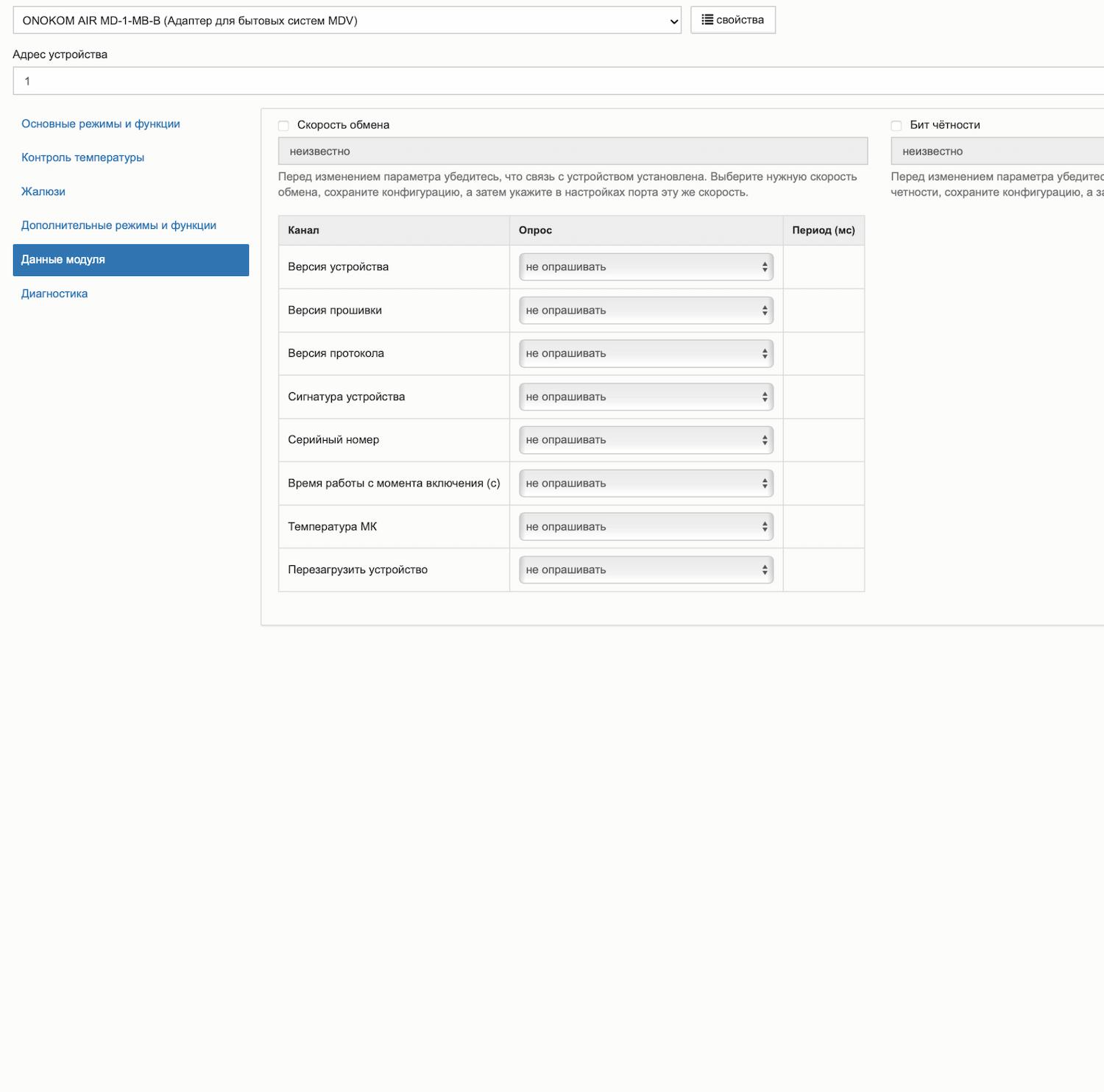

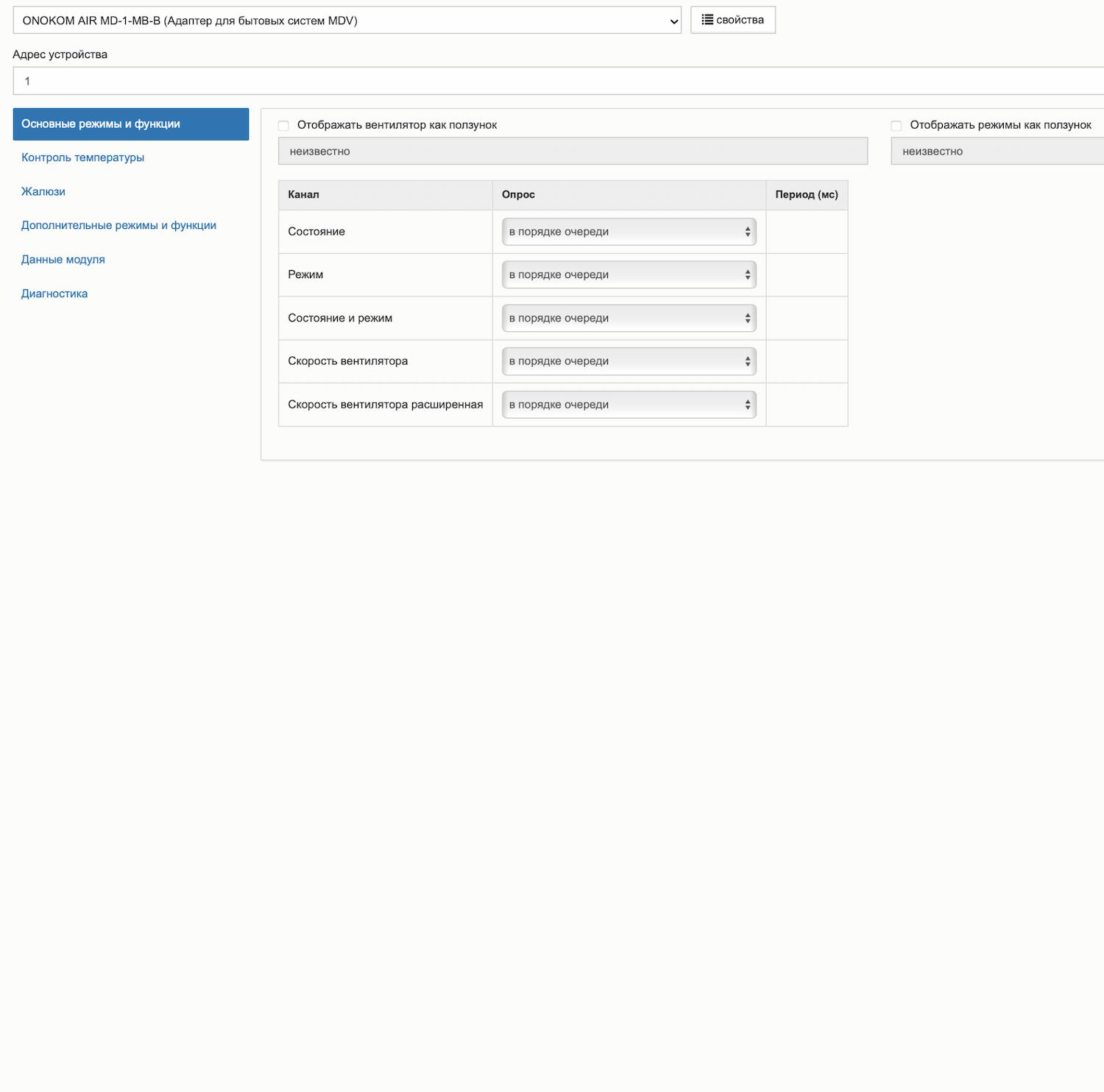

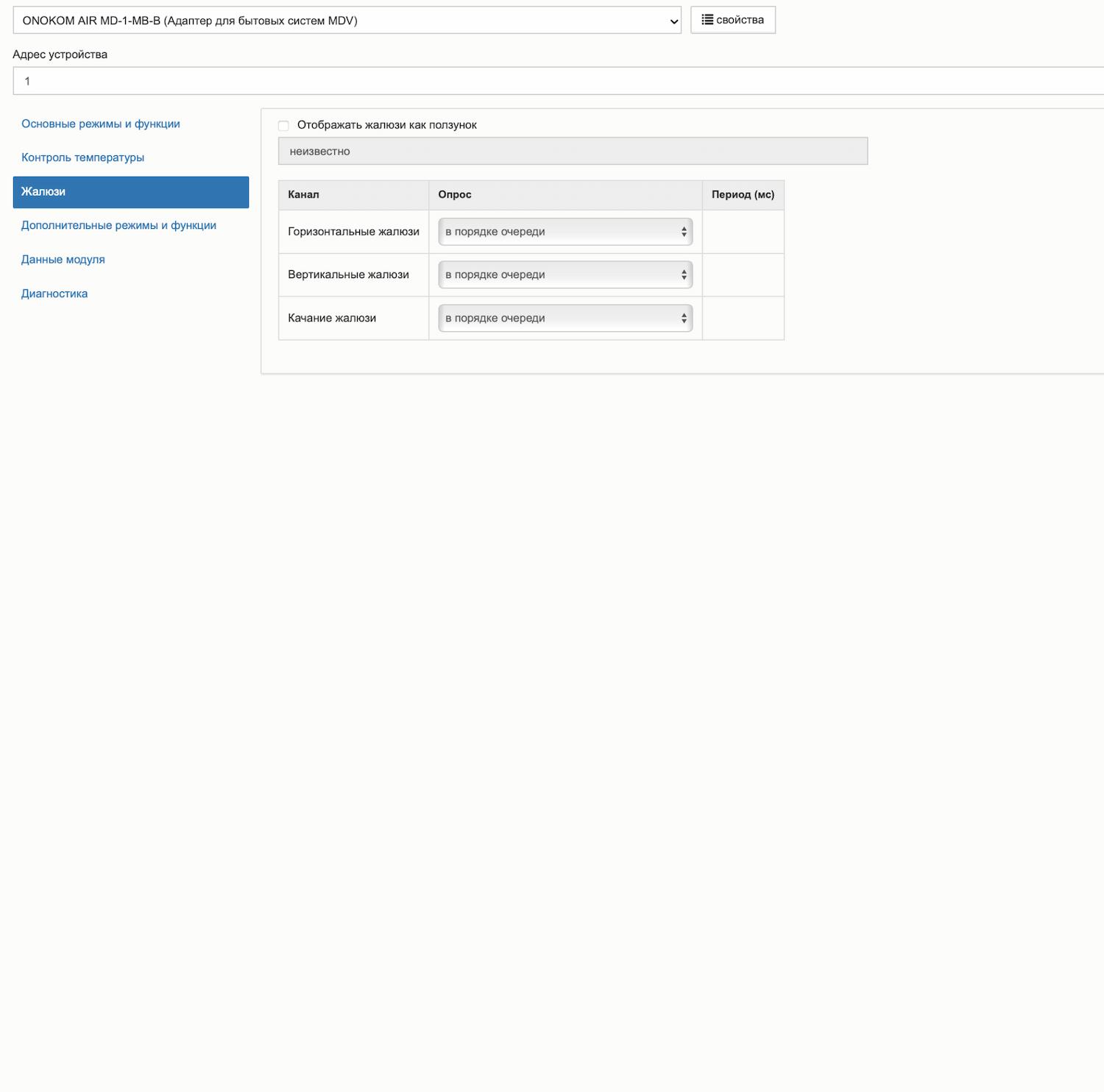

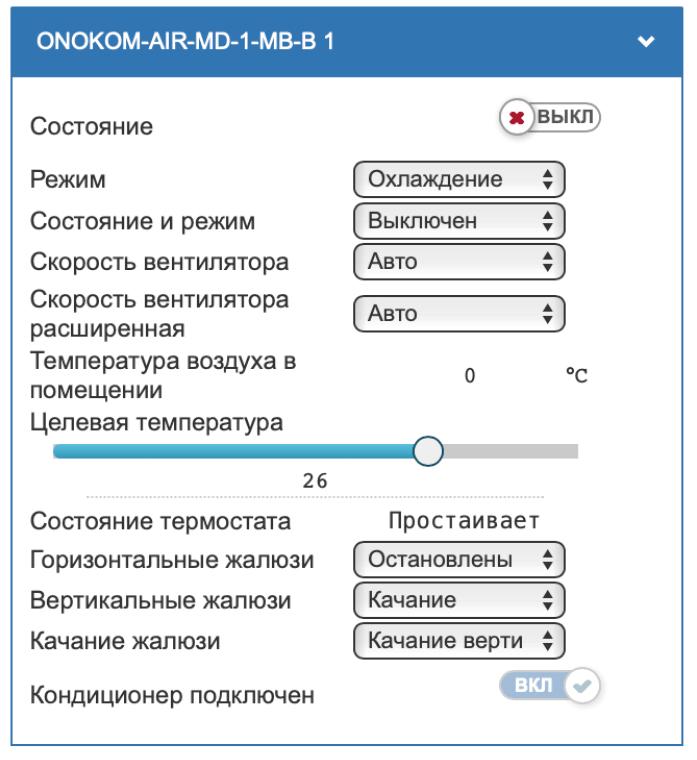

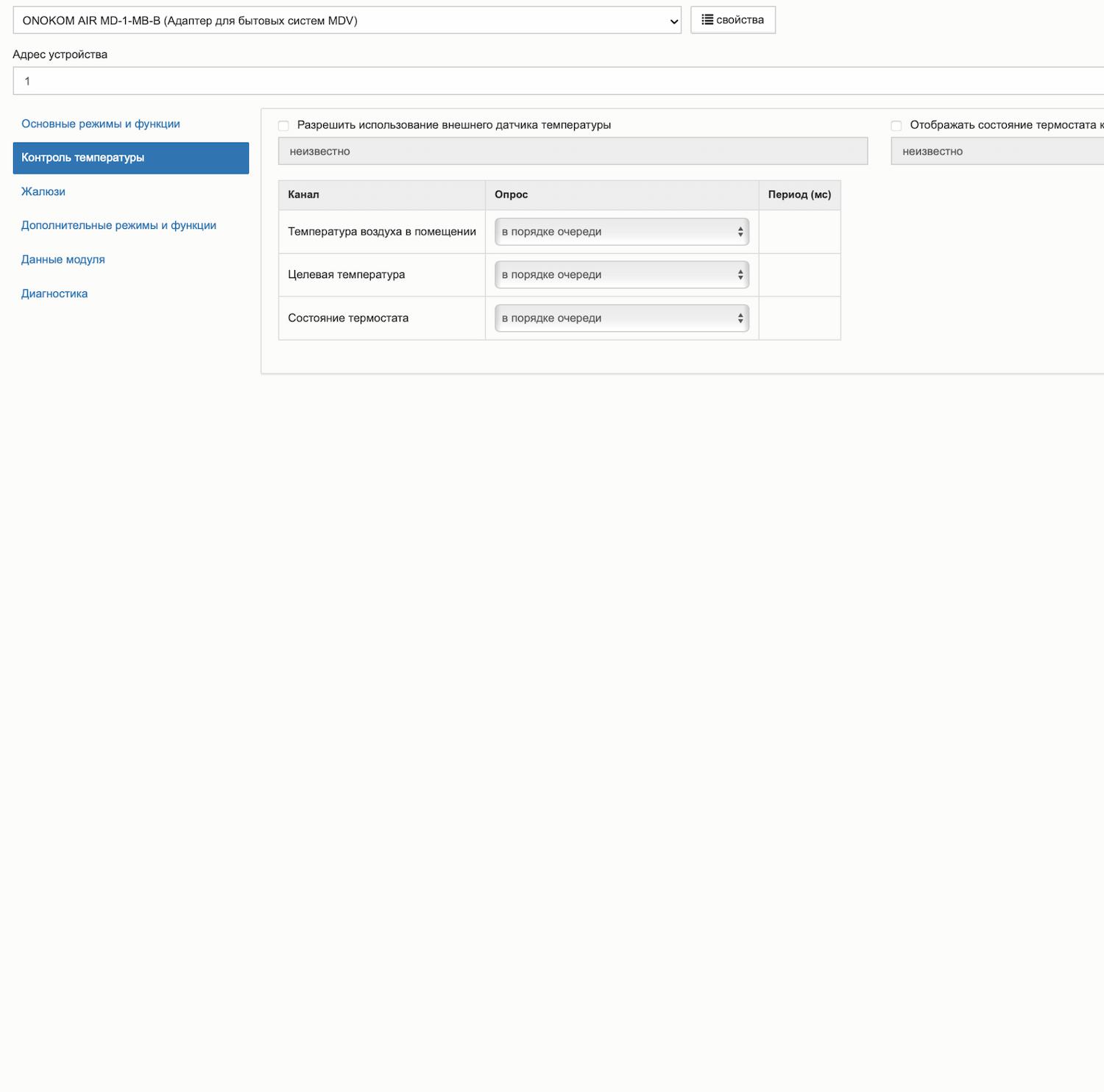

Шаблон ONOKOM MD-1-MB-B для WirenBoard.JSON

Шаблон SprutHub MQTT для шлюза MD-1-MB-B.JSON

7. Гарантия

Скопировано

Гарантийный срок эксплуатации – 2 года со дня продажи через розничную торговую сеть, розничных представителей или интеграторов.

Гарантийный срок шлюза для кондиционера, а также срок его службы исчисляются со дня передачи товара потребителю. Если день передачи установить невозможно, эти сроки исчисляются со дня изготовления шлюза для кондиционера. Для установления вышеуказанных сроков может быть использован технический паспорт с отметками дат изготовления и продажи.

Гарантия не распространяется:
- на шлюзы для кондиционеров и их части со следами механических
повреждений, следами жидкостей, гари, вскрытия;
- на шлюзы для кондиционеров вне полной комплектации;
- на шлюзы для кондиционеров, неисправность которых вызвана:
а) транспортными повреждениями, небрежным отношением, плохим уходом;
б) неправильным монтажом, ремонтом или установкой неквалифицированными специалистами;
в) независящими от производителя причинами (неправильное напряжение в шине, пожар, потоп и другие форсмажорные обстоятельства).

Гарантийная замена и ремонт производится по адресу Продавца.

8. Поддерживаемые модели кондиционеров

Скопировано

8.1 Бренд MDV

Скопировано

2025

8.1.1 Кондиционеры 2025 года

Скопировано

Серия кондиционеров	Модель кондиционеров	Шлюз	Документация
Бытовые сплит-системы
Настенные OP SMART HEAT PUMP INVERTER (R32)	MDSOPS-09HRFN8 \| MDOOPS-09HFN8	MD-1-MB-B	Документация
	MDSOPS-12HRFN8 \| MDOOPS-12HFN8
	MDSOPS-18HRFN8 \| MDOOPS-18HFN8
Настенные INFINI NORDIC HEAT PUMP INVERTER (R32)	MDSAN-09HRFN8 \| MDOAN-09HFN8	MD-1-MB-B	Документация
	MDSAN-12HRFN8 \| MDOAN-12HFN8
	MDSAN-18HRFN8 \| MDOAN-18HFN8
	MDSAN-24HRFN8 \| MDOAN-24HFN8
Настенные INFINI LOFT ERP INVERTER (R32)	MDSALF-09HRFN8 \| MDOALF-09HFN8	MD-1-MB-B	Документация
	MDSALF-12HRFN8 \| MDOALF-12HFN8
	MDSALF-18HRFN8 \| MDOALF-18HFN8
	MDSALF-24HRFN8 \| MDOALF-24HFN8
Настенные INFINI UVpro INVERTER (R32)	MDSAL-09HRFN8 \| MDOAG-09HFN8	MD-1-MB-B	Документация
	MDSAL-12HRFN8 \| MDOAG-12HFN8
	MDSAL-18HRFN8 \| MDOAG-18HFN8
	MDSAL-24HRFN8 \| MDOAG-24HFN8
Настенные INTEGRA INVERTER	MDSI-07HRDN8 \| MDOI-07HDN8	MD-1-MB-B	Документация
	MDSI-09HRDN8 \| MDOI-09HDN8
	MDSI-12HRDN8 \| MDOI-12HDN8
	MDSI-18HRFN8 \| MDOI-18HFN8
	MDSI-24HRFN8 \| MDOI-24HFN8
Настенные INFINI Standard INVERTER (R32)	MDSAG-07HRDN8 \| MDOAG-07HDN8	MD-1-MB-B	Документация
	MDSAG-09HRDN8 \| MDOAG-09HDN8
	MDSAG-12HRDN8 \| MDOAG-12HDN8
Настенные CLASSIC INVERTER (R32)	MDSC-07HRDN8 \| MDOC-07HDN8	MD-1-MB-B	Документация
	MDSC-09HRDN8 \| MDOC-09HDN8
	MDSC-12HRDN8 \| MDOC-12HDN8
	MDSC-18HRFN8 \| MDOC-18HFN8
	MDSC-24HRFN8 \| MDOC-24HFN8
Настенные INFINI ON-OFF (R32)	MDSAG-07HRN8 \| MDOAG-07HN8	MD-1-MB-B	Документация
	MDSAG-09HRN8 \| MDOAG-09HN8
	MDSAG-12HRN8 \| MDOAG-12HN8
	MDSAG-18HRN8 \| MDOAG-18HN8
	MDSAG-24HRN8 \| MDOAG-24HN8
Настенные AURORA ON-OFF (R32/R410А)	MDSA-07HRN8 \| MDOA-07HN8	MD-1-MB-B	Документация
	MDSA-09HRN8 \| MDOA-09HN8
	MDSA-12HRN8 \| MDOA-12HN8
	MDSA-18HRN8 \| MDOA-18HN8
	MDSA-24HRN8 \| MDOA-24HN8
Инверторные мульти-сплит системы
INFINI UVpro INVERTER INFINI INVERTER (R32)	MDSAG(L)-07HRFN8	MD-1-MB-B	Документация
	MDSAG(L)-09HRFN8
	MDSAG(L)-12HRFN8
	MDSAG(L)-18HRFN8
	MDSAG(L)-24HRFN8
INFINI LOFT INVERTER (R32)	MDSALF-09HRFN8	MD-1-MB-B	Документация
	MDSALF-12HRFN8
	MDSALF-18HRFN8
	MDSALF-24HRFN8
КОНСОЛЬНЫЕ ВНУТРЕННИЕ БЛОКИ (R32)	MDFFI-12HRFN8	MD-1-MB-B	Документация
	MDFFI-18HRFN8

2024

8.1.2 Кондиционеры 2024 года

Скопировано

Серия кондиционеров	Модель кондиционеров	Шлюз	Документация
Внутренние блоки
Бытовые сплит-системы
Настенные OP SMART HEAT PUMP (R32)A	MDSOPS-09HRFN8 \| MDOOPS-09HFN8	MD-1-MB-B	Документация
	MDSOPS-12HRFN8 \| MDOOPS-12HFN8
	MDSOPS-18HRFN8 \| MDOOPS-18HFN8
Настенные INFINI NORDIC HEAT PUMP (R32)	MDSAN-09HRFN8 \| MDOAN-09HFN8	MD-1-MB-B	Документация
	MDSAN-12HRFN8 \| MDOAN-12HFN8
	MDSAN-18HRFN8 \| MDOAN-18HFN8
	MDSAN-24HRFN8 \| MDOAN-24HFN8
Настеные INFINI LOFT ERP, Inverter (R32)	MDSALF-09HRFN8 \| MDOALF-09HFN8	MD-1-MB-B	Документация
	MDSALF-12HRFN8 \| MDOALF-12HFN8
	MDSALF-18HRFN8 \| MDOALF-18HFN8
	MDSALF-24HRFN8 \| MDOALF-24HFN8
Настенные INFINI Standard, Inverter (R32)	MDSAG-07HRDN8 \| MDOAG-07HDN8	MD-1-MB-B	Документация
	MDSAG-09HRDN8 \| MDOAG-09HDN8
	MDSAG-12HRDN8 \| MDOAG-12HDN8
Настенные INFINI UVpro Inverter (R32)	MDSAL-09HRFN8 \| MDOAG-09HFN8	MD-1-MB-B	Документация
	MDSAL-12HRFN8 \| MDOAG-12HFN8
	MDSAL-18HRFN8 \| MDOAG-18HFN8
	MDSAL-24HRFN8 \| MDOAG-24HFN8
Настенные CLASSIC, Inverter (R32)	MDSC-07HRDN8 \| MDOC-07HDN8	MD-1-MB-B	Документация
	MDSC-09HRDN8 \| MDOC-09HDN8
	MDSC-12HRDN8 \| MDOC-12HDN8
Настенные INFINI, on/off (R410A)	MDSAG-07HRN1 \| MDOAG-07HN1	MD-1-MB-B	Документация
	MDSAG-09HRN1 \| MDOAG-09HN1
	MDSAG-12HRN1 \| MDOAG-12HN1
	MDSAG-18HRN1 \| MDOAG-18HN1
	MDSAG-24HRN1 \| MDOAG-24HN1
Настенные Aurora, on/off (R32)	MDSA-07HRN8 \| MDOA-07HN8	MD-1-MB-B	Документация
	MDSA-09HRN8 \| MDOA-09HN8
	MDSA-12HRN8 \| MDOA-12HN8
	MDSA-18HRN8 \| MDOA-18HN8
	MDSA-24HRN8 \| MDOA-4HN8
Инверторные мульти-сплит системы
Настенные INFINI, Inverter, INFINI UVpro, Inverter (R32)	MDSAG(L)-07HRFN8	MD-1-MB-B	Документация
	MDSAG(L)-09HRFN8
	MDSAG(L)-12HRFN8
	MDSAG(L)-18HRFN8
	MDSAG(L)-24HRFN8
Настенные INFINI LOFT, Inverter (R32)	MDSALF-09HRFN8	MD-1-MB-B	Документация
	MDSALF-12HRFN8
	MDSALF-18HRFN8
	MDSALF-24HRFN8
Кассетные (R32)	MDCA4I-07HRFN8	MD-1-MB-B	Документация
	MDCA4I-09HRFN8
	MDCA4I-12HRFN8
	MDCA4I-18HRFN8
Полупромышленые сплит-системы
Кассетные, 3D DC-Inverter (R32)	MDCD-24HRFN8 \| MDOU-24HFN8	MD-1-MB-B	Документация
	MDCD-36HRFN8 \| MDOU-36HFN8
	MDCD-48HRFN8 \| MDOU-48HFN8
	MDCD-60HRFN8 \| MDOU-60HFN8

8.2 Бренд Royal Clima

Скопировано

2024

8.2.1 Кондиционеры 2024 года

Скопировано

Серия кондиционеров	Модель кондиционеров	Шлюз	Документация
Бытовые сплит-системы
TRIUMPH Inverter	RCI-TWС22HN	MD-1-MB-B	Документация
	RCI-TWС28HN
	RCI-TWС35HN
	RCI-TWС55HN
	RCI-TWС75HN
TRIUMPH	RC-TWN22HN	MD-1-MB-B	Документация
	RC-TWN28HN
	RC-TWN35HN
	RC-TWN55HN
	RC-TWN70HN
GRANDE	RC-GDS90HN	MD-1-MB-B	Документация
	RC-GDS105HN
Мульти-сплит системы
TRIUMPH MULTI FLEXI EU ERP	RCI-TMN07HN	MD-1-MB-B	Документация
	RCI-TMN09HN
	RCI-TMN12HN
	RCI-TM18HN
PRESTIGIO MULTI FLEXI EU ERP	RCI-PX09HN	MD-1-MB-B	Документация
	RCI-PX12HN

2023

8.2.2 Кондиционеры 2023 года

Скопировано

Серия кондиционеров	Модель кондиционеров	Шлюз	Документация
Бытовые сплит-системы
TRIUMPH Inverter	RCI-TWС22HN	MD-1-MB-B	Документация
	RCI-TWС28HN
	RCI-TWС35HN
	RCI-TWС55HN
	RCI-TWС75HN
GLORIA Inverter	RCI-GL22HN	MD-1-MB-B	Документация
	RCI-GL28HN
	RCI-GL35HN
	RCI-GL55HN
	RCI-GL70HN
TRIUMPH	RC-TWN22HN	MD-1-MB-B	Документация
	RC-TWN28HN
	RC-TWN35HN
	RC-TWN55HN
	RC-TWN70HN
Мульти-сплит системы
TRIUMPH MULTI FLEXI EU ERP	RCI-TMN07HN	MD-1-MB-B	Документация
	RCI-TMN09HN
	RCI-TMN12HN
	RCI-TM18HN

2022

8.2.3 Кондиционеры 2022 года

Скопировано

Серия кондиционеров	Модель кондиционеров	Шлюз	Документация
Бытовые сплит-системы
TRIUMPH Inverter	RCI-TWС22HN	MD-1-MB-B	Документация
	RCI-TWС28HN
	RCI-TWС35HN
	RCI-TWС55HN
	RCI-TWС70HN
TRIUMPH	RC-TWN22HN	MD-1-MB-B	Документация
	RC-TWN28HN
	RC-TWN35HN
	RC-TWN55HN
	RC-TWN70HN
Мульти-сплит системы
TRIUMPH MULTI FLEXI EU ERP	RCI-TMN09HN	MD-1-MB-B	Документация
	RCI-TMN12HN
	RCI-TM18HN
PRESTIGIO MULTI FLEXI EU ERP	RCI-PX32HN	MD-1-MB-B	Документация

2021

8.2.4 Кондиционеры 2021 года

Скопировано

Серия кондиционеров	Модель кондиционеров	Шлюз	Документация
Бытовые сплит-системы
TRIUMPH	RC-TWS21HN	MD-1-MB-B	Документация
	RC-TWS25HN
	RC-TWS30HN
	RC-TWS39HN
	RC-TW75HN
	RC-TW60HN
PRESTIGIO	RC-PX25HN	MD-1-MB-B	Документация
	RC-PX30HN
	RC-P40HN
	RC-P61HN
	RC-P77HN
TRIUMPH Inverter	RCI-TN25HN	MD-1-MB-B	Документация
	RCI-TN29HN
	RCI-TN38HN
	RCI-T60HN
	RCI-T78HN
PRESTIGIO EU Inverter	RCI-P32HN	MD-1-MB-B	Документация
	RCI-P41HN
	RCI-P61HN
	RCI-P81HN
Мульти-сплит системы
TRIUMPH EU ERP Inverter	RCI-TMN09HN	MD-1-MB-B	Документация
	RCI-TMN12HN
	RCI-TM18HN
PRESTIGIO DC EU Inverter	RCI-PX32HN	MD-1-MB-B	Документация
	RCI-P41HN
	RCI-P61HN

2020

8.2.5 Кондиционеры 2020 года

Скопировано

Серия кондиционеров	Модель кондиционеров	Шлюз	Документация
Бытовые сплит-системы
TRIUMPH	RC-TW21HN	MD-1-MB-B	Документация
	RC-TWS25HN
	RC-TWS30HN
	RC-TW39HN
	RC-TW75HN
PRESTIGIO	RC-PX25HN	MD-1-MB-B	Документация
	RC-PX30HN
	RC-P40HN
	RC-P61HN
	RC-P77HN
TRIUMPH Inverter	RCI-T26HN	MD-1-MB-B	Документация
	RCI-T30HN
	RCI-TN38HN
	RCI-T60HN
	RCI-T78HN
PRESTIGIO EU Inverter	RCI-P32HN	MD-1-MB-B	Документация
	RCI-P41HN
	RCI-P61HN
	RCI-P81HN
Мульти-сплит системы
TRIUMPH EU ERP Inverter	RCI-TMN09HN	MD-1-MB-B	Документация
	RCI-TMN12HN
	RCI-TM18HN
PRESTIGIO DC EU Inverter	RCI-P32HN	MD-1-MB-B	Документация
	RCI-P41HN
	RCI-P61HN

9. Функции кондиционера

Скопировано

Параметр шлюза		Wiren Board Тип контрола	HomeKit ( через Sprut.hub)	Яндекс ( через Sprut.hub)
Состояние	Включен Выключен	✅ 1 - Включен 0 - Выключен Параметр выводится в следующем виде: Тип канала - переключатель	❌ Не используется	❌ Не используется
Режим	Нагрев Охлаждение Автоматический Вентиляция Осушение	✅ 1 - Нагрев 2 - Охлаждение 3 - Автоматический 4 - Вентиляция 5- Осушение Параметр выводится в следующем виде: Тип канала - диапазон	❌ Не используется	❌ Не используется
Состояние и режим. Параметр совмещающий в себе параметры: “Состояние” и “Режим” (Необходим для SprutHub)	0 - Кондиционер выключен 1 - Кондиционер включен Нагрев 2 - Кондиционер включен Охлаждение 3 - Кондиционер включен Автоматический 4 - Кондиционер включен Вентиляция 5 - Кондиционер включен Осушение	✅ 0 - Кондиционер выключен 1 - Кондиционер включен Нагрев 2 - Кондиционер включен Охлаждение 3 - Кондиционер включен Автоматический 4 - Кондиционер включен Осущение 5 - Кондиционер включен Вентиляция Параметр выводится в следующем виде: Тип канала - диапазон	✅ Выключен Нагрев Охлаждение Автоматический Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Режим работы	✅ Состояние Включен Выключен ✅ Режим работы Нагрев Охлаждение Автоматический Осушение Вентиляция Параметры выводятся в виде сервиса Термостат с характеристиками: - Состояние - Режим работы
Целевая температура - параметр в который мы будем передавать желаемую температуру	Минимальное значение: 16 Максимальное значение: 30	✅ Минимум - 16 Максимум - 30 Параметр выводится в следующем виде: Тип канала - диапазон	✅ Минимум - 16 Максимум - 30 Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Целевая температура	✅ Минимум - 16 Максимум - 30 Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Целевая температура
Состояние термостата	0 - Простаивает 1 - Нагревает 2 - Охлаждает	✅ 0 - Простаивает 1 - Нагревает 2 - Охлаждает Параметр выводится в следующем виде: Тип канала - диапазон	✅ Простаивает Нагревает Охлаждает Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Состояние	❌ Не используется
Скорость вентилятора	0 - Автоматическая скорость 1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость 4 - Четвертая скорость 5 - Пятая скорость	☑️ Скрыто по умолчанию 0 - Автоматическая скорость 1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость 4 - Четвертая скорость 5 - Пятая скорость Параметр выводится в следующем виде: Тип канала - диапазон	❌ Не используется	❌ Не используется
Скорость вентилятора расширенная	0 - Автоматическая скорость 1 - Режим тихий 2 - Первая скорость 3 - Вторая скорость 4 - Третья скорость 5 - Четвертая скорость 6 - Пятая скорость 7 - Режим турбо	✅ 0 - Автоматическая скорость 1 - Режим тихий 2 - Первая скорость 3 - Вторая скорость 4 - Третья скорость 5 - Четвертая скорость 6 - Пятая скорость 7 - Режим турбо Параметр выводится в следующем виде: Тип канала - диапазон	✅ 0% - Автоматическая скорость 14% - Режим тихий 29% - Первая скорость 43% - Вторая скорость 57% - Третья скорость 71% - Четвертая скорость 86: - Пятая скорость 100% - Режим турбо Параметры выводятся в следующем виде: Тип сервиса - Вентилятор Характеристика - Скорость вращения	✅ 0% - Автоматическая скорость 1% - Режим тихий 2% - Первая скорость 3% - Вторая скорость 4% - Третья скорость 5% - Четвертая скорость 6% - Пятая скорость 7% - Режим турбо Параметры выводятся в следующем виде: Тип сервиса - Вентилятор Характеристика - Скорость вращения (отображается с подписью "открытие ")
Горизонтальные жалюзи - параметр отвечающий за положение горизонтальных жалюзи (Вверх-Вниз)	0 - Остановлены 1 - Качание	✅ 0 - Остановлены 1 - Качание Параметр выводится в следующем виде: Тип канала - диапазон	✅ 0 - Остановлены 1 - Качание (вверх-вниз) Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	❌ Не используется
Вертикальные жалюзи - параметр отвечающий за положение вертикальных жалюзи (Влево-Вправо)	0 - Остановлены 1 - Качание	✅ 0 - Остановлены 1 - Качание Параметр выводится в следующем виде: Тип канала - диапазон	✅ 0 - Остановлены 1 - Качание (влево-вправо) Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	❌ Не используется
Вертикальные и горизонтальные жалюзи параметр отвечающий за качание вертикальных и горизонтальных жалюзи	0 - Остановлены 1 - Качание (право-лево и вверх-вниз) 2 - Качание горизонтальных жалюзи (вверх-вниз) 3 - Качание вертикальных жалюзи (право-лево)	✅ 0 - Остановлено в средних положениях 1 - Качание (право-лево и вверх-вниз) 2 - Качание (вверх-вниз) 3 - Качание (право-лево) Параметр выводится в следующем виде: Тип канала - диапазон	❌ Не используется	✅ Остановлено Качание (право-лево и вверх-вниз) Качание (вверх-вниз) Качание (право-лево) Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Качание
Коррекция температуры	Сервисный параметр	✅ Параметр выводится в следующем виде: Тип канала - значение	❌ Не используется	❌ Не используется

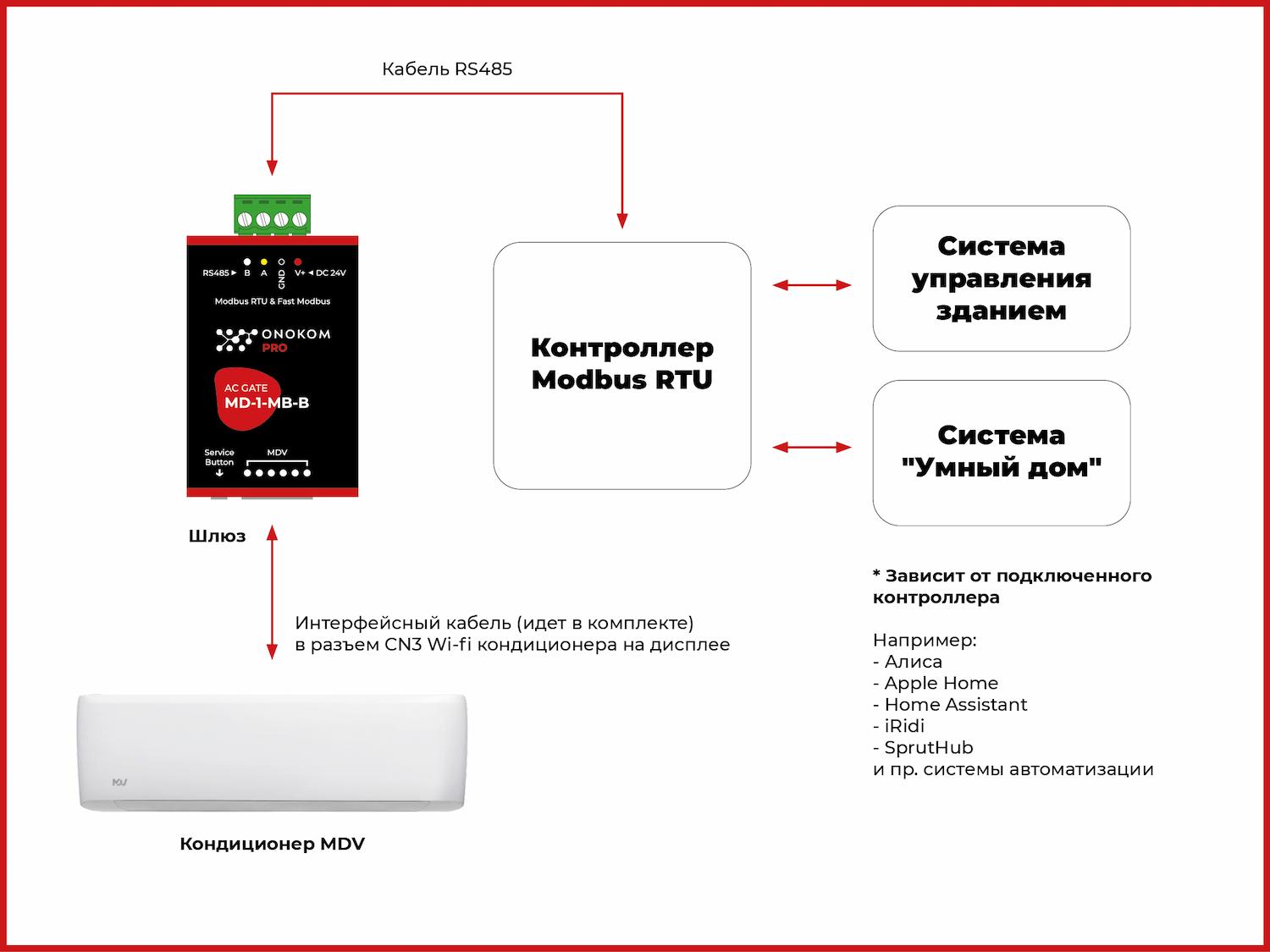

10. Общая логическая схема работы шлюза

Скопировано

загружается

10.1 Логическая схема WirenBoard + SprutHub

Скопировано

загружается

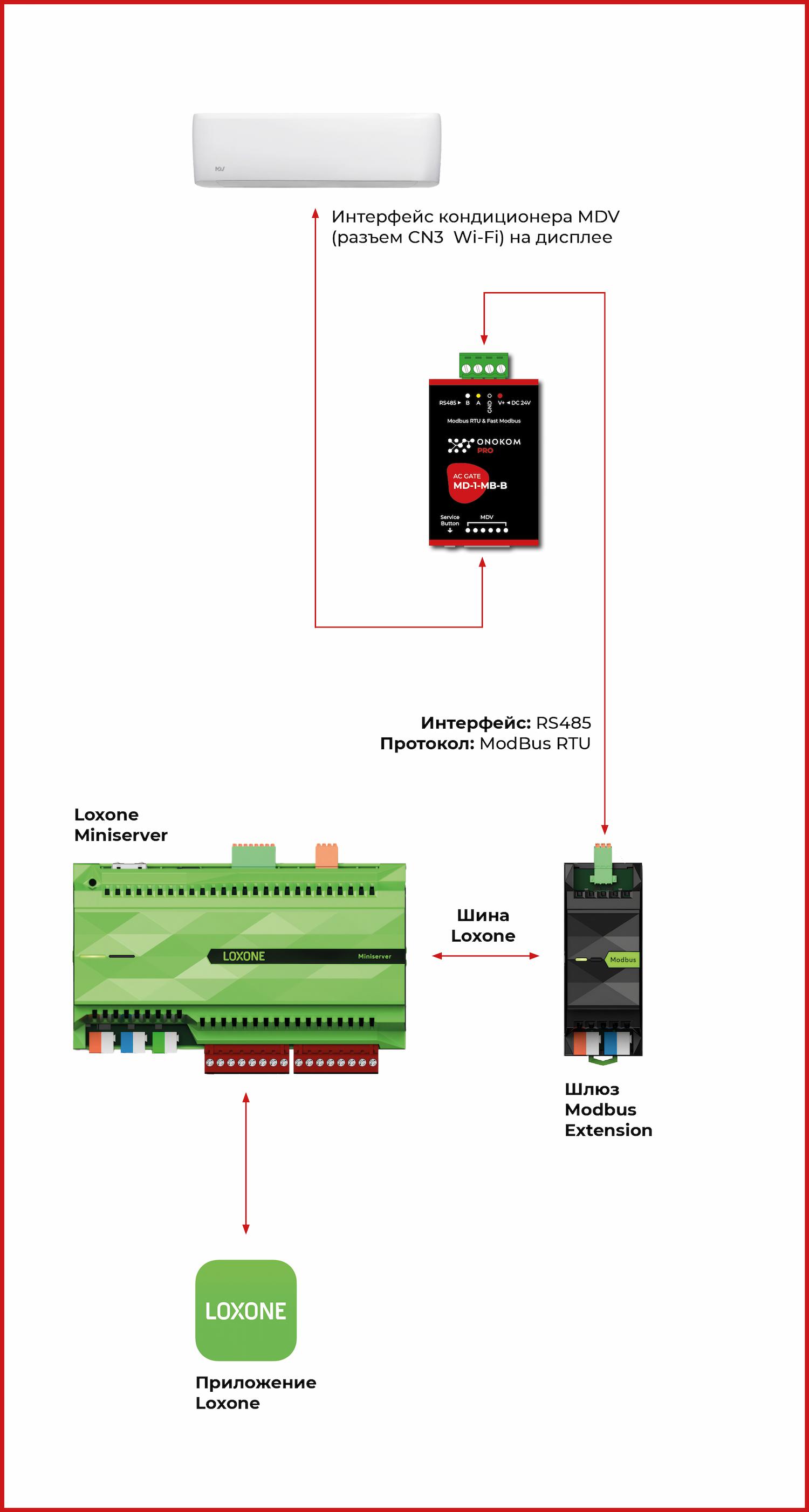

10.2 Логическая схема Loxone

Скопировано

загружается

11. Схемы подключения

Скопировано

11.1 Схема подключения к WirenBoard

Скопировано

загружается

Схема подключения к контроллеру WirenBoard

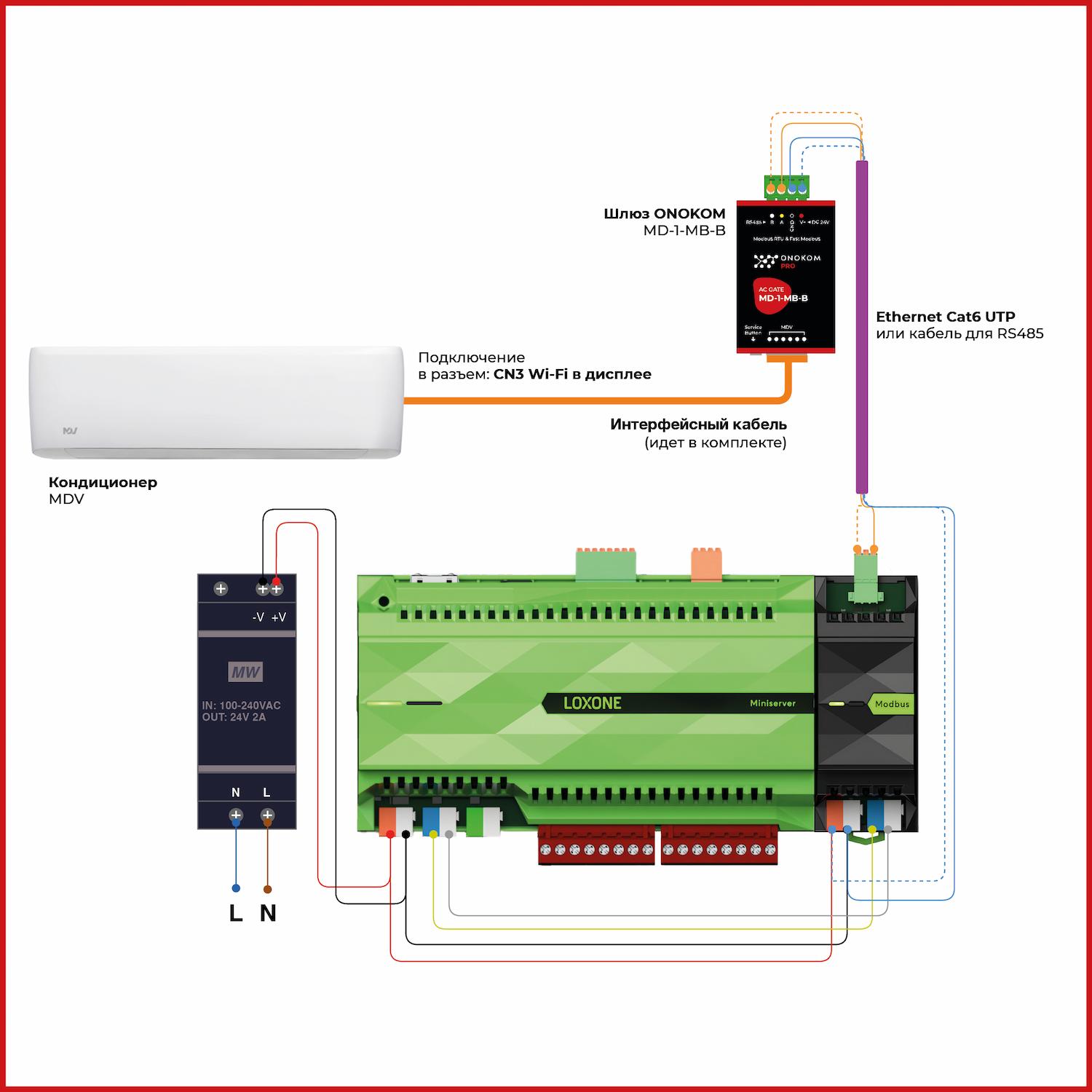

11.2 Схема подключения к контроллеру Loxone

Скопировано

загружается

12. Подключение

Скопировано

12.1 Подключение к WirenBoard

Скопировано

Раздел находится в стадии заполнения

12.2 Список функций управления кондиционером через WirenBoard

Скопировано

12.2.1 Раздел “Основные режимы и функции”

Скопировано

загружается

Раздел «Основные режимы и функции»
- Состояние
- Режим
- Состояние и режим
- Скорость вентилятора
- Скорость вентилятора расширенная

12.2.2 Раздел “Контроль температуры”

Скопировано

загружается

Раздел «Контроль температуры»
- Температура воздуха в помещении
- Целевая температура
- Состояние термостата

12.2.3 Раздел “Жалюзи”

Скопировано

загружается

Раздел «Жалюзи»
- Горизонтальные жалюзи
- Вертикальные жалюзи
- Качание жалюзи

12.2.4 Раздел “Данные модуля”

Скопировано

загружается

Раздел «Данные модуля»
- Версия устройства
- Версия прошивки
- Версия протокола
- Сигнатура устройства
- Серийный номер
- Время работы с момента включения (с)
- Температура МК
- Перегрузить устройство
