1. Общее описание
Скопировано
Home Assistant — программное обеспечение с открытым исходным кодом для домашней
автоматизации. Система поддерживает устройства разных производителей, обеспечивает создание
сложных сценариев автоматизации
с возможностью использования голосовых помощников и визуализацию посредством
веб-интерфейса.
2. Список поддерживаемых шлюзов
Скопировано
Ниже представлен список шлюзов, поддерживающих управление с Home Assistant
| Бренд | Серия | Шлюз | Поддержка на Wiren Board | Примечание |
| GREE |
HOME |
GR-1-MB-B |
Нативная |
с версии wb-2301
|
| GREE |
HOME |
GR-1-ZB-S |
Шаблон |
Скачать шаблон |
| AUX |
PRO |
AUX-1-MB-B |
Нативная |
с версии wb-2307
|
| AUX |
PRO |
AUX-1-ZB-S |
Шаблон |
Скачать шаблон |

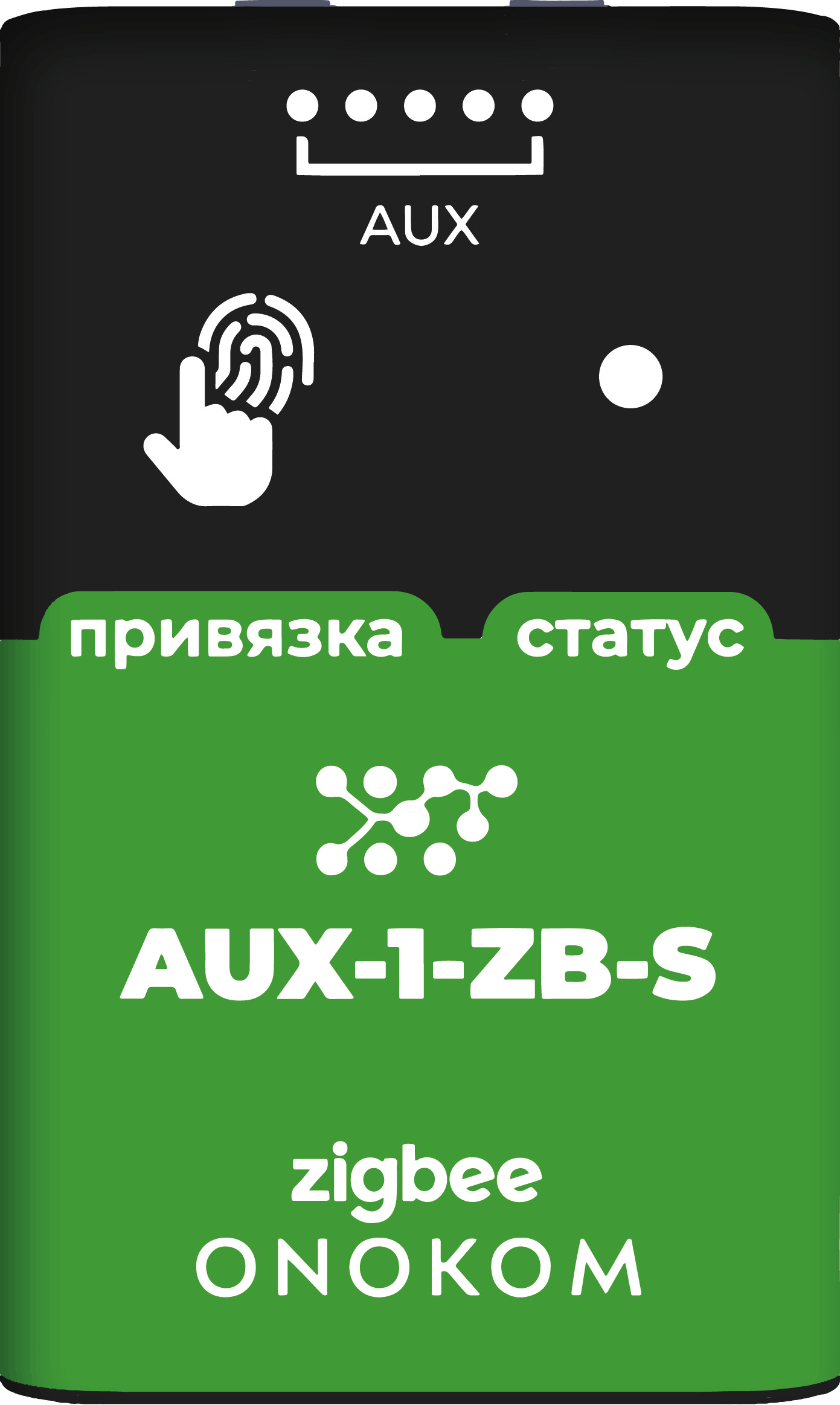

| AUX |
HOME |
AUX-1-ZB-S |
Шаблон |
Скачать шаблон |

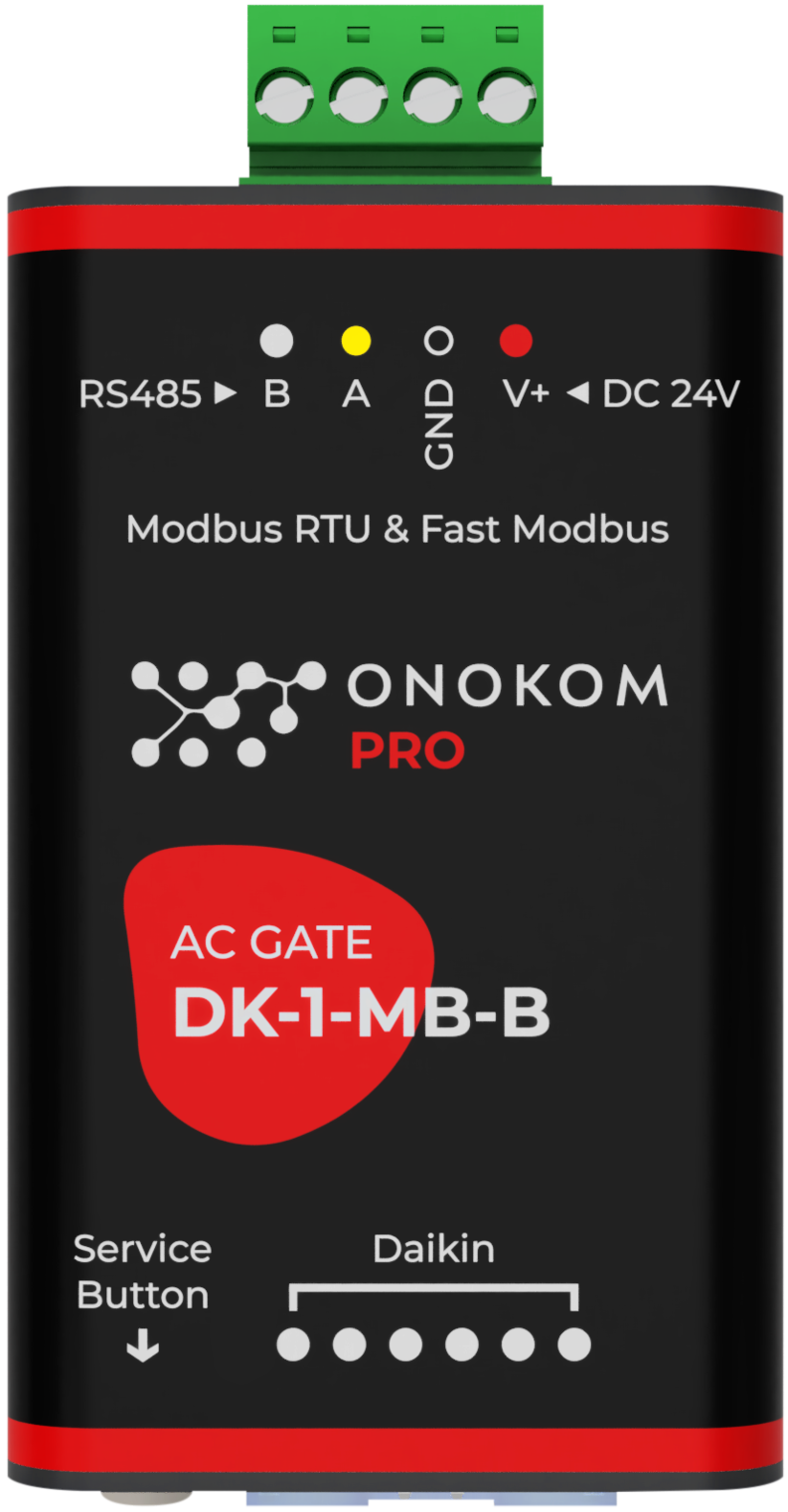

| DAIKIN |
PRO |
DK-1-MB-B |
Нативная |
с версии wb-2307
|
| DAIKIN |
PRO |
DK-1-ZB-S |
Шаблон |
Скачать шаблон |
| DAIKIN |
HOME |
DK-1-ZB-S |
Шаблон |
Скачать шаблон |

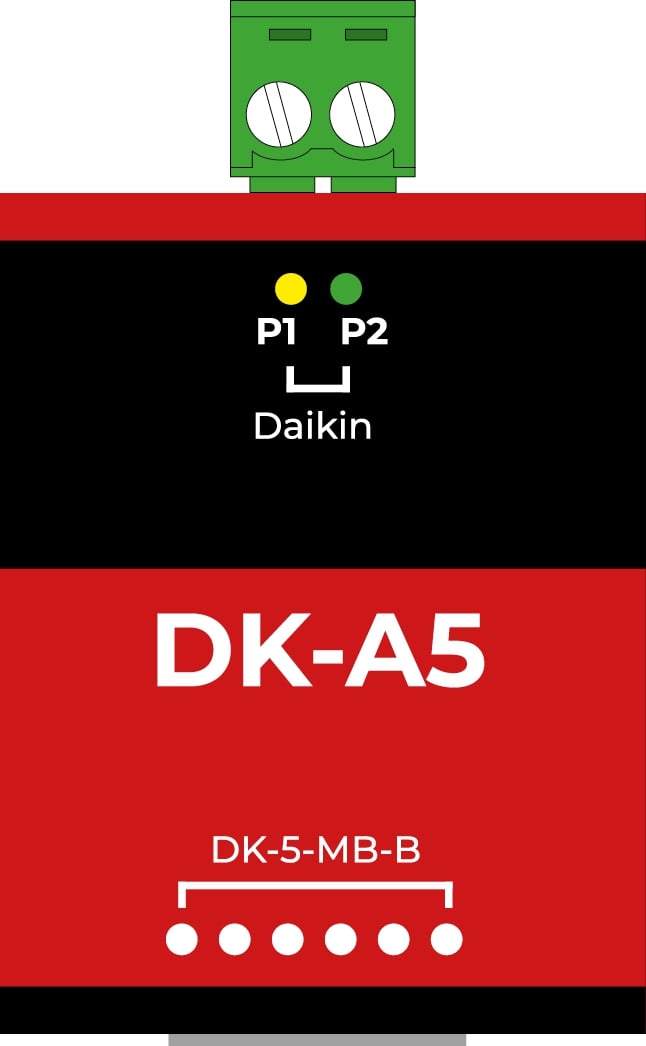

| DAIKIN |
PRO |
DK-5-MB-B |
Нативная |
с версии wb-2501
|
| GREE |
PRO |
GR-3-MB-B |
Нативная |
с версии wb-2501
|
| GREE |
PRO |
GR-3-ZB-S |
Шаблон |
Скачать шаблон |
| GREE |
PRO |
GR-5-MB-B |
Нативная |
с версии wb-2501
|
| HAIER |
PRO |
HR-1-MB-B |
Нативная |
с версии wb-2310
|
| HAIER |
PRO |
HR-1-ZB-S |
Шаблон |
Скачать шаблон |
| HAIER |
HOME |
HR-1-ZB-S |
Шаблон |
Скачать шаблон |
| HISENSE |
PRO |
HS-3-MB-B |
Нативная |
с версии wb-2501
|
| HISENSE |
PRO |
HS-3-ZB-S |
Шаблон |
Скачать шаблон |
| HISENSE |
HOME |
HS-3-ZB-S |
Шаблон |
Скачать шаблон |
| HISENSE |
PRO |

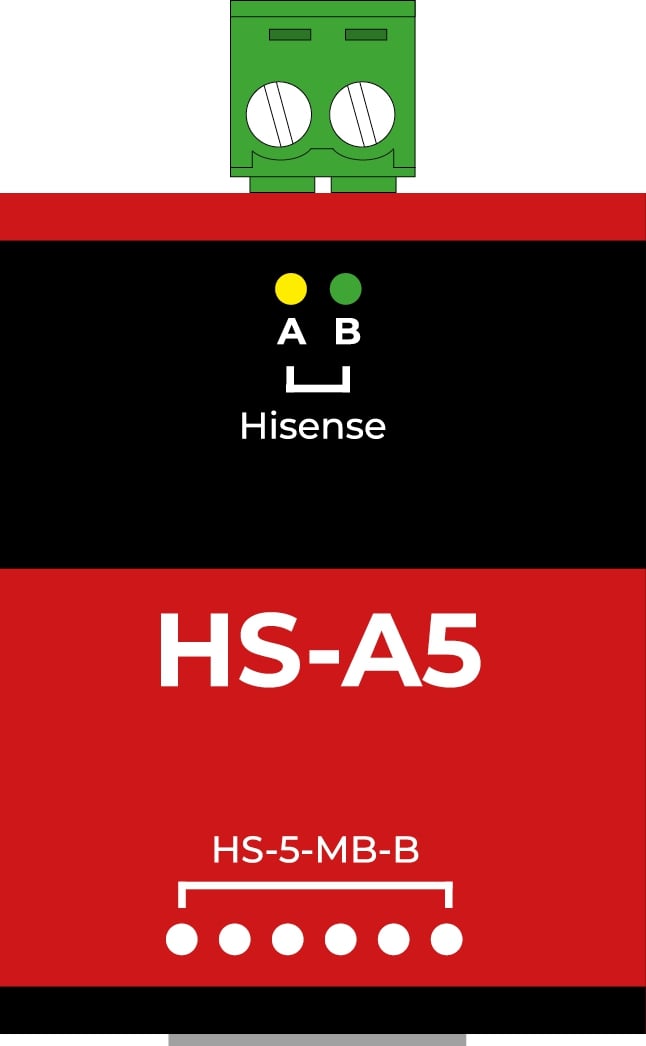

HS-5-MB-B |
Нативная |
с версии wb-2501
|
| HISENSE |
PRO |
HS-6-MB-B |
Нативная |
с версии wb-2501
|
| HITACHI |
PRO |
HT-1-MB-B |
Нативная |
с версии wb-2501
|
| HITACHI |
PRO |
HT-1-ZB-S |
Шаблон |
Скачать шаблон |
| HITACHI |
HOME |
HT-1-ZB-S |
Шаблон |
Скачать шаблон |

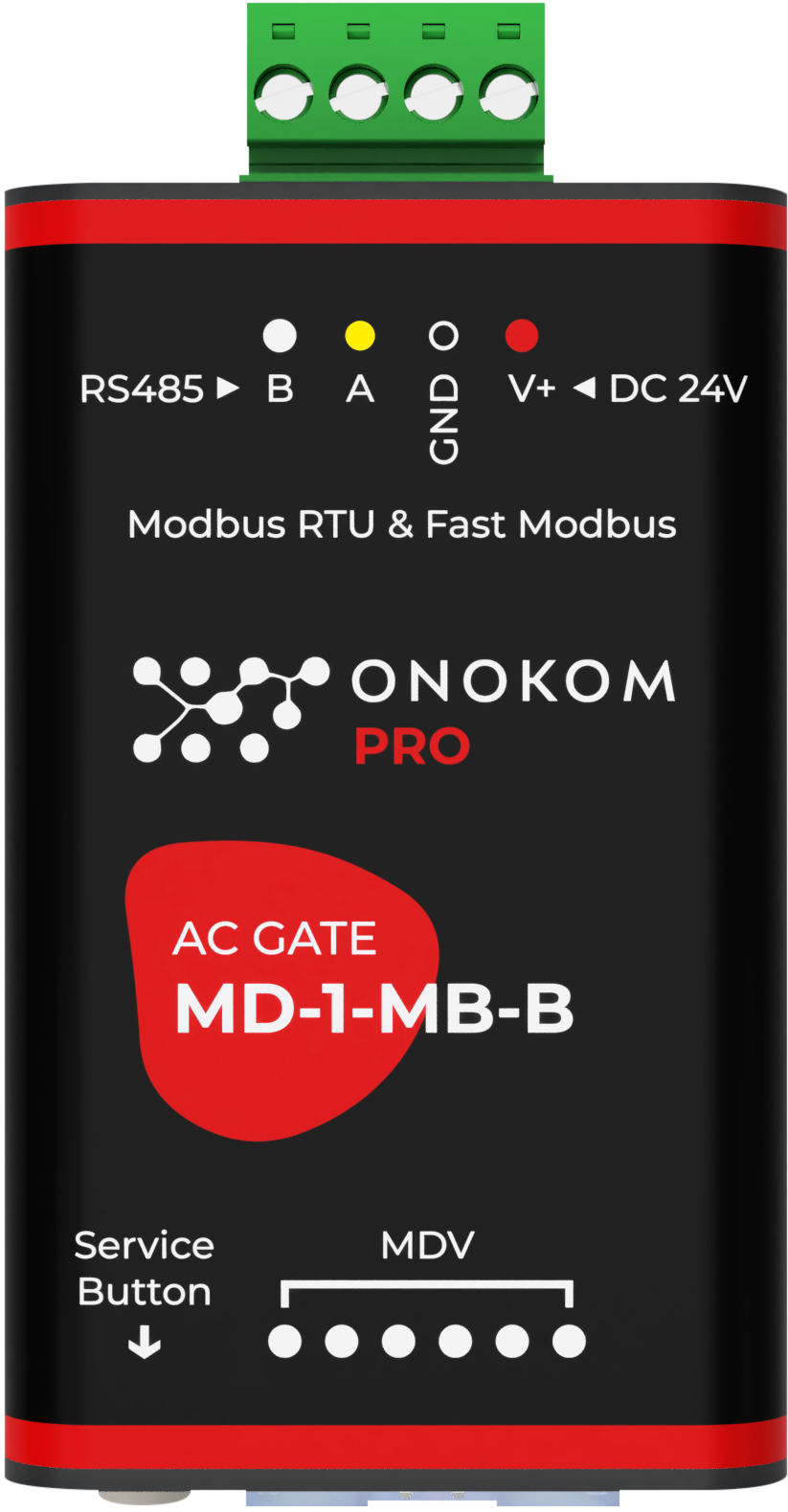

| MDV |
PRO |
MD-1-MB-B |
Нативная |
с версии wb-2501
|
| MDV |
PRO |
MD-3-MB-B |
Нативная |
с версии wb-2501
|

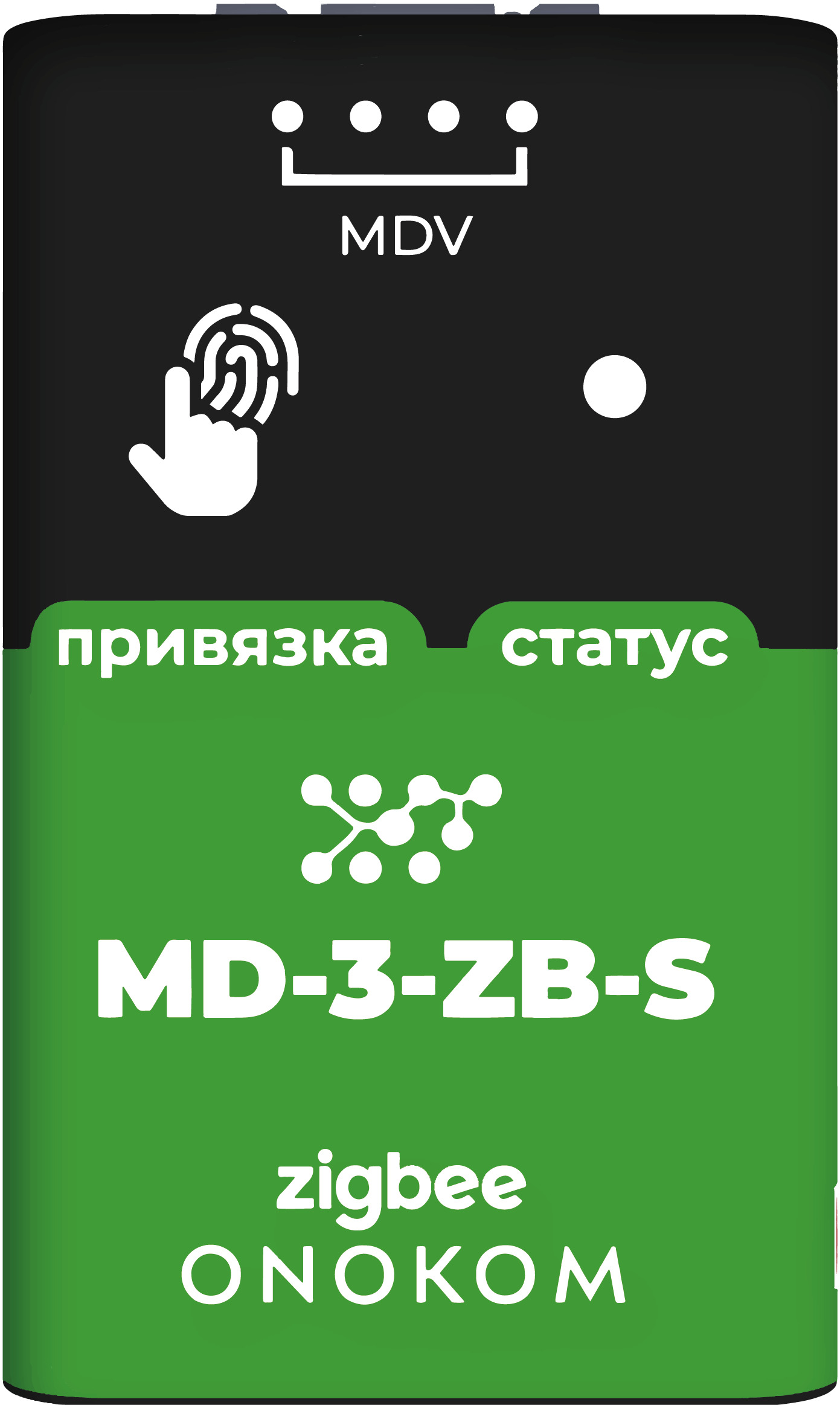

| MDV |
PRO |
MD-3-ZB-S |
Шаблон |
Скачать шаблон |
| MDV |
HOME |
MD-3-ZB-S |
Шаблон |
Скачать шаблон |
|
MITSUBISHI ELECTRIC
|
PRO |
ME-1-MB-B |
Нативная |
с версии wb-2307
|
|
MITSUBISHI ELECTRIC
|
PRO |
ME-1-ZB-S |
Шаблон |
Скачать шаблон |
|
MITSUBISHI ELECTRIC
|
HOME |
ME-1-ZB-S |
Шаблон |
Скачать шаблон |
|

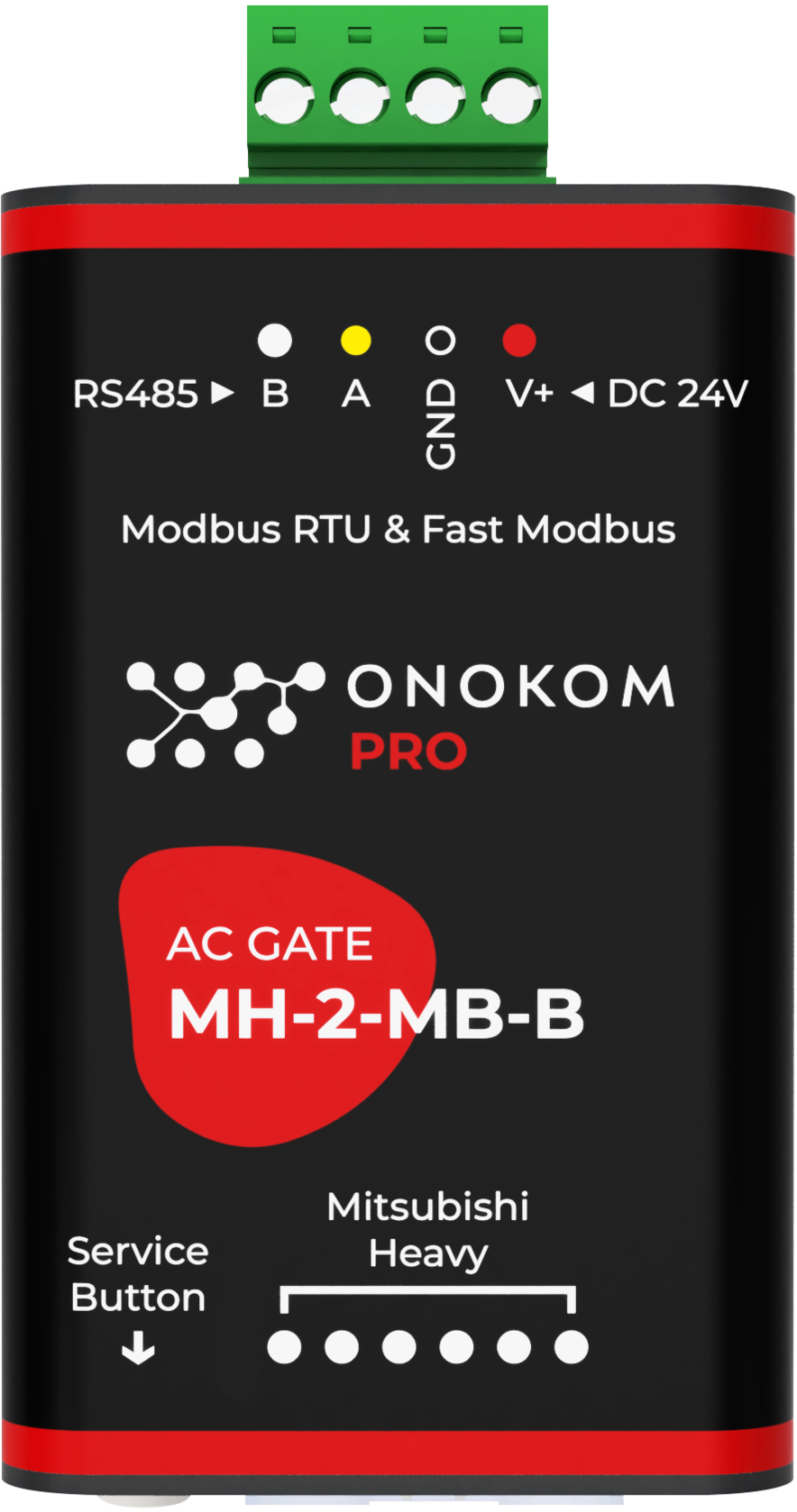

MITSUBISHI HEAVY
|
PRO |
MH-2-MB-B |
Нативная |
с версии wb-2501
|
|
TOSHIBA
|
PRO |
TB-1-MB-B |
Шаблон |
Скачать шаблон |

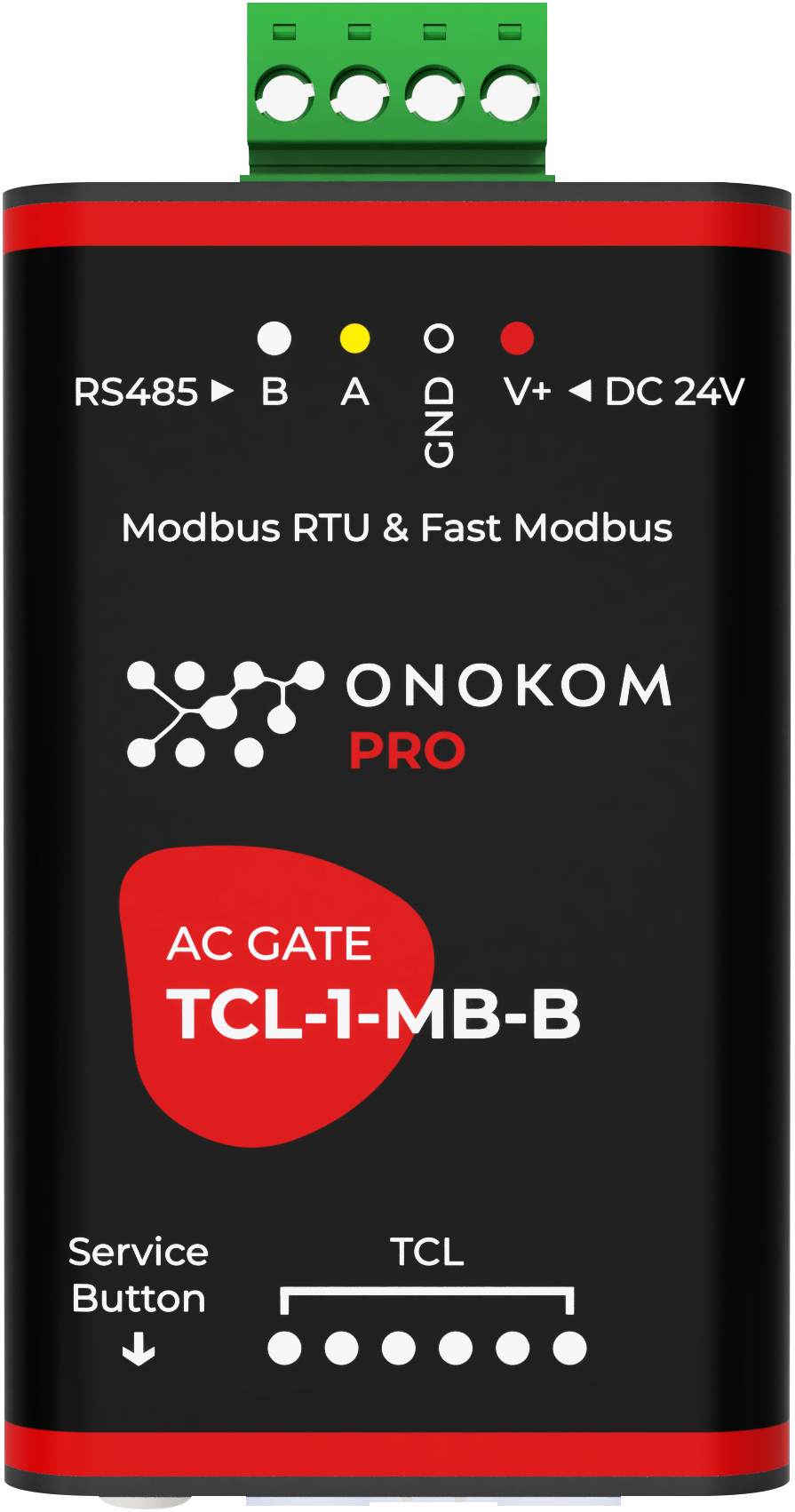

| TCL |
PRO |
TCL-1-MB-B |
Нативная |
с версии wb-2501
|
| TCL |
PRO |
TCL-1-ZB-S |
Шаблон |
Скачать шаблон |
| TCL |
HOME |
TCL-1-ZB-S |
Шаблон |
Скачать шаблон |
| TCL |
PRO |
TCL-3-MB-B |
Нативная |
с версии wb-2501
|
| TCL |
PRO |
TCL-3-ZB-S |
Шаблон |
Скачать шаблон |
| TCL |
HOME |
TCL-3-ZB-S |
Шаблон |
Скачать шаблон |
| TCL |
PRO |
TCL-6-MB-B |
Нативная |
с версии wb-2501
|
3. Логическая схема

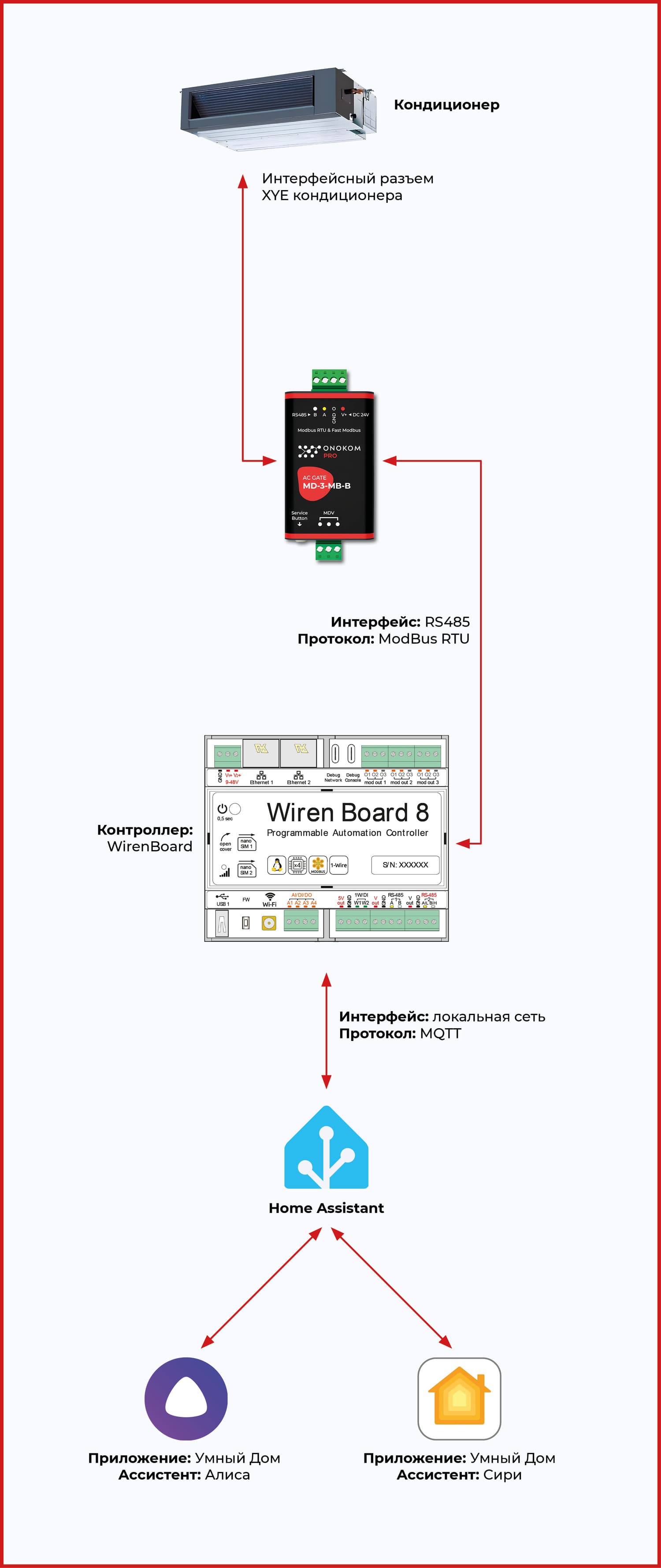

Скопировано3.1 Логическая схема для шлюзов Modbus
Скопировано

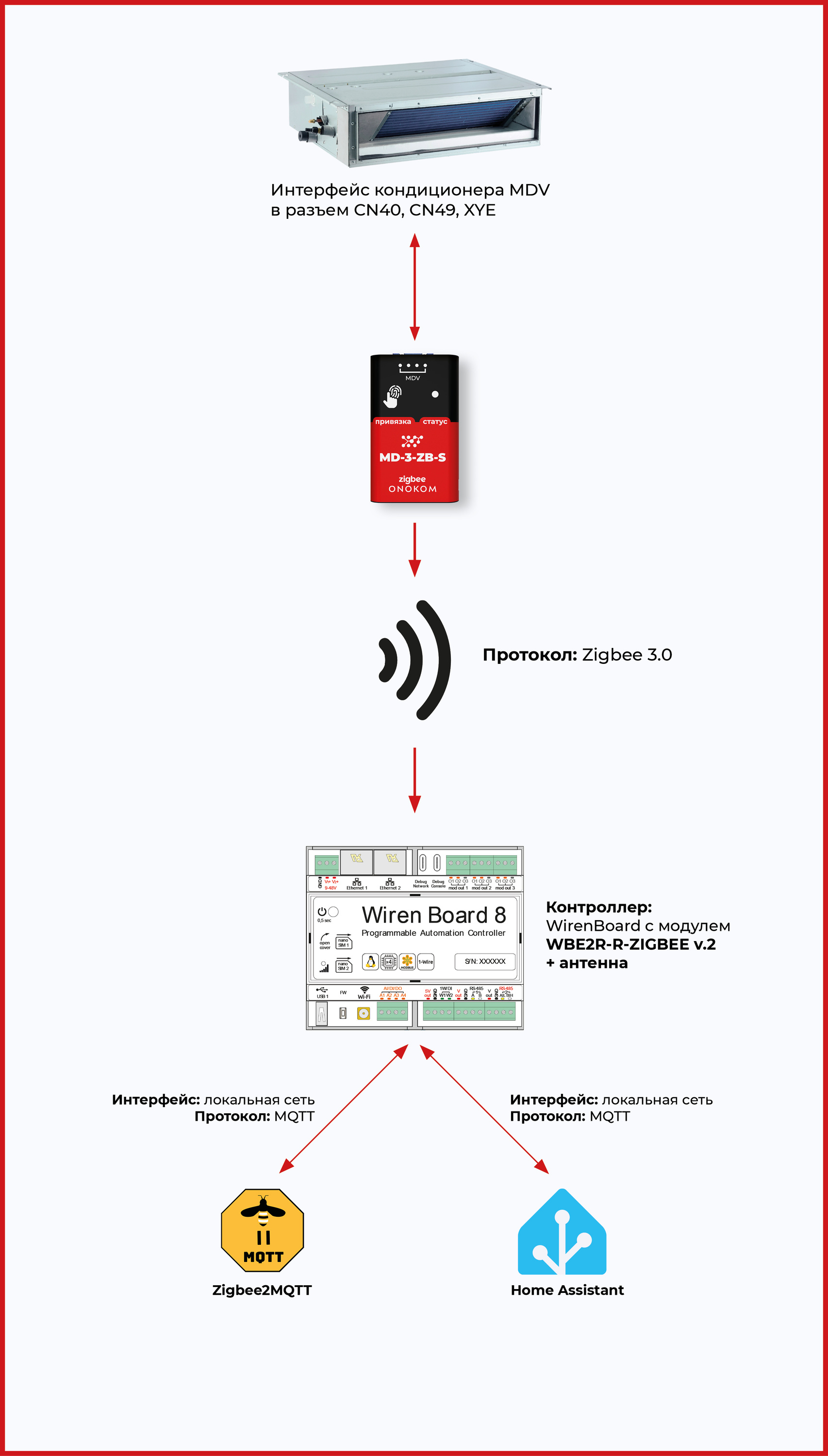

3.2 Логическая схема для шлюзов Zigbee
Скопировано

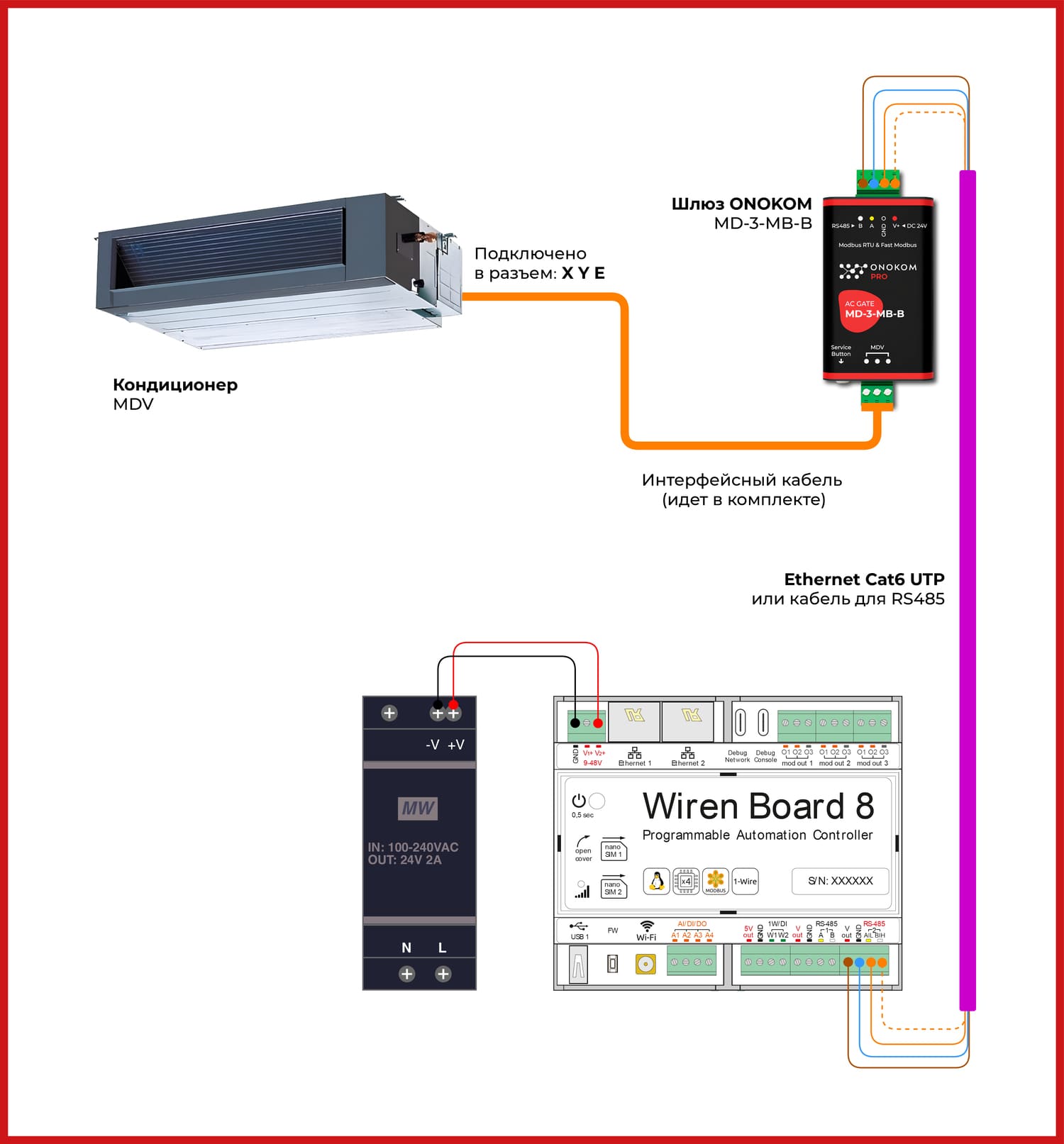

4. Cхема подключения
Скопировано4.1 Cхема подключения для шлюзов Modbus
Скопировано
4.2 Cхема подключения для шлюзов Zigbee
Скопировано
5. Карты регистров
СкопированоКарта регистров описывает функциональность шлюза
|
GR-1-MB-B.xlsx |
HOME |
GREE |
|
GR-1-ZB-S.pdf |
HOME |
GREE |
|
AUX-1-MB-B.xlsx |
PRO |
AUX |
|
AUX-1-ZB-S.pdf |
PRO |
AUX |
|
AUX-1-ZB-S.pdf |
HOME |
AUX |
|
DK-1-MB-B.xlsx |
PRO |
DAIKIN |
|
DK-1-ZB-S.pdf |
PRO |
DAIKIN |
|
DK-1-ZB-S.pdf |
HOME |
DAIKIN |
|
DK-5-MB-B.xlsx |
PRO |
DAIKIN |
|
GR-3-MB-B.xlsx |
PRO |
GREE |
|
GR-3-ZB-S.pdf |
PRO |
GREE |
|
HR-1-MB-B.xlsx |
PRO |
HAIER |
|
HR-1-ZB-S.pdf |
PRO |
HAIER |
|
HR-1-ZB-S.pdf |
HOME |
HAIER |
|
HS-3-MB-B.xlsx |
PRO |
HISENSE |
|
HS-3-ZB-S.pdf |
PRO |
HISENSE |
|
HS-3-ZB-S.pdf |
HOME |
HISENSE |
|
HS-5-MB-B.xlsx |
PRO |
HISENSE |
|
HS-6-MB-B.xlsx |
PRO |
HISENSE |
|
HT-1-MB-B.xlsx |
PRO |
HITACHI |
|
HT-1-ZB-S.pdf |
PRO |
HITACHI |
|
HT-1-ZB-S.pdf |
HOME |
HITACHI |
|
MD-1-MB-B.xlsx |
PRO |
MDV |
|
MD-3-MB-B.xlsx |
PRO |
MDV |
|
MD-3-ZB-S.pdf |
PRO |
MDV |
|
MD-3-ZB-S.pdf |
HOME |
MDV |
|
ME-1-MB-B.xlsx |
PRO |
MITSUBISHI ELECTRIC |
|
ME-1-ZB-S.pdf |
PRO |
MITSUBISHI ELECTRIC |
|
ME-1-ZB-S.pdf |
HOME |
MITSUBISHI ELECTRIC |
|
MH-2-MB-B.xlsx |
PRO |
MITSUBISHI HEAVY |
|
TB-1-MB-B.xlsx |
PRO |
TOSHIBA |
|
TCL-1-MB-B.xlsx |
PRO |
TCL |
|
TCL-1-ZB-S.pdf |
PRO |
TCL |
|
TCL-1-ZB-S.pdf |
HOME |
TCL |
|
TCL-3-MB-B.xlsx |
PRO |
TCL |
|
TCL-3-ZB-S.pdf |
PRO |
TCL |
|
TCL-3-ZB-S.pdf |
HOME |
TCL |
|
TCL-6-MB-B.xlsx |
PRO |
TCL |
6. Шаблоны
СкопированоЕсли вы используете версию ПО на контроллере Wiren Board, в которой отсутствует нативная поддержка шлюзов ONOKOM, то вы можете скачать необходимый шаблон и установить его по этой инструкции.
|
GR-1-MB-B.json |
HOME |
GREE |
|
GR-1-ZB-S.mjs |
HOME |
GREE |
|
AUX-1-MB-B.json |
PRO |
AUX |
|
AUX-1-ZB-S.mjs |
PRO |
AUX |
|
AUX-1-ZB-S.mjs |
HOME |
AUX |
|
DK-1-MB-B.json |
PRO |
DAIKIN |
|
DK-1-ZB-S.mjs |
PRO |
DAIKIN |
|
DK-1-ZB-S.mjs |
HOME |
DAIKIN |
|
DK-5-MB-B.json |
PRO |
DAIKIN |
|
GR-3-MB-B.json |
PRO |
GREE |
|
GR-3-ZB-S.mjs |
PRO |
GREE |
|
HR-1-MB-B.json |
PRO |
HAIER |
|
HR-1-ZB-S.mjs |
PRO |
HAIER |
|
HR-1-ZB-S.mjs |
HOME |
HAIER |
|
HS-3-MB-B.json |
PRO |
HISENSE |
|
HS-3-ZB-S.mjs |
PRO |
HISENSE |
|
HS-3-ZB-S.mjs |
HOME |
HISENSE |
|
HS-5-MB-B.json |
PRO |
HISENSE |
|
HS-6-MB-B.json |
PRO |
HISENSE |
|
HT-1-MB-B.json |
PRO |
HITACHI |
|
HT-1-ZB-S.mjs |
PRO |
HITACHI |
|
HT-1-ZB-S.mjs |
HOME |
HITACHI |
|
MD-1-MB-B.json |
PRO |
MDV |
|
MD-3-MB-B.json |
PRO |
MDV |
|
MD-3-ZB-S.mjs |
PRO |
MDV |
|
MD-3-ZB-S.mjs |
HOME |
MDV |
|
ME-1-MB-B.json |
PRO |
MITSUBISHI ELECTRIC |
|
ME-1-ZB-S.mjs |
PRO |
MITSUBISHI ELECTRIC |
|
ME-1-ZB-S.mjs |
HOME |
MITSUBISHI ELECTRIC |
|
MH-2-MB-B.json |
PRO |
MITSUBISHI HEAVY |
|
TB-1-MB-B.json |
PRO |
TOSHIBA |
|
TCL-1-MB-B.json |
PRO |
TCL |
|
TCL-1-ZB-S.mjs |
PRO |
TCL |
|
TCL-1-ZB-S.mjs |
HOME |
TCL |
|
TCL-3-MB-B.json |
PRO |
TCL |
|
TCL-3-ZB-S.mjs |
PRO |
TCL |
|
TCL-3-ZB-S.mjs |
HOME |
TCL |
|
TCL-6-MB-B.json |
PRO |
TCL |
7. Инструкция по подключению
Скопировано7.1 Wiren Board
Скопировано
Для выполнения настроек на Wiren Board нам понадобится скачать
SFTP-менеджер для подключения к контроллеру:
- Для пользователей Windows: FileZilla
- Для пользователей macOS: ForkLift
7.1.1 Установка Home Assistant на Wiren Board
Скопировано
Для установки Home Assistant нам потребуется сперва установить
Docker. Это приложение позволяет запускать различное програмное обеспечение в
изолированной среде из контейнеров.
Для корректной установки Docker на Wiren Board выполняем следующие
действия:

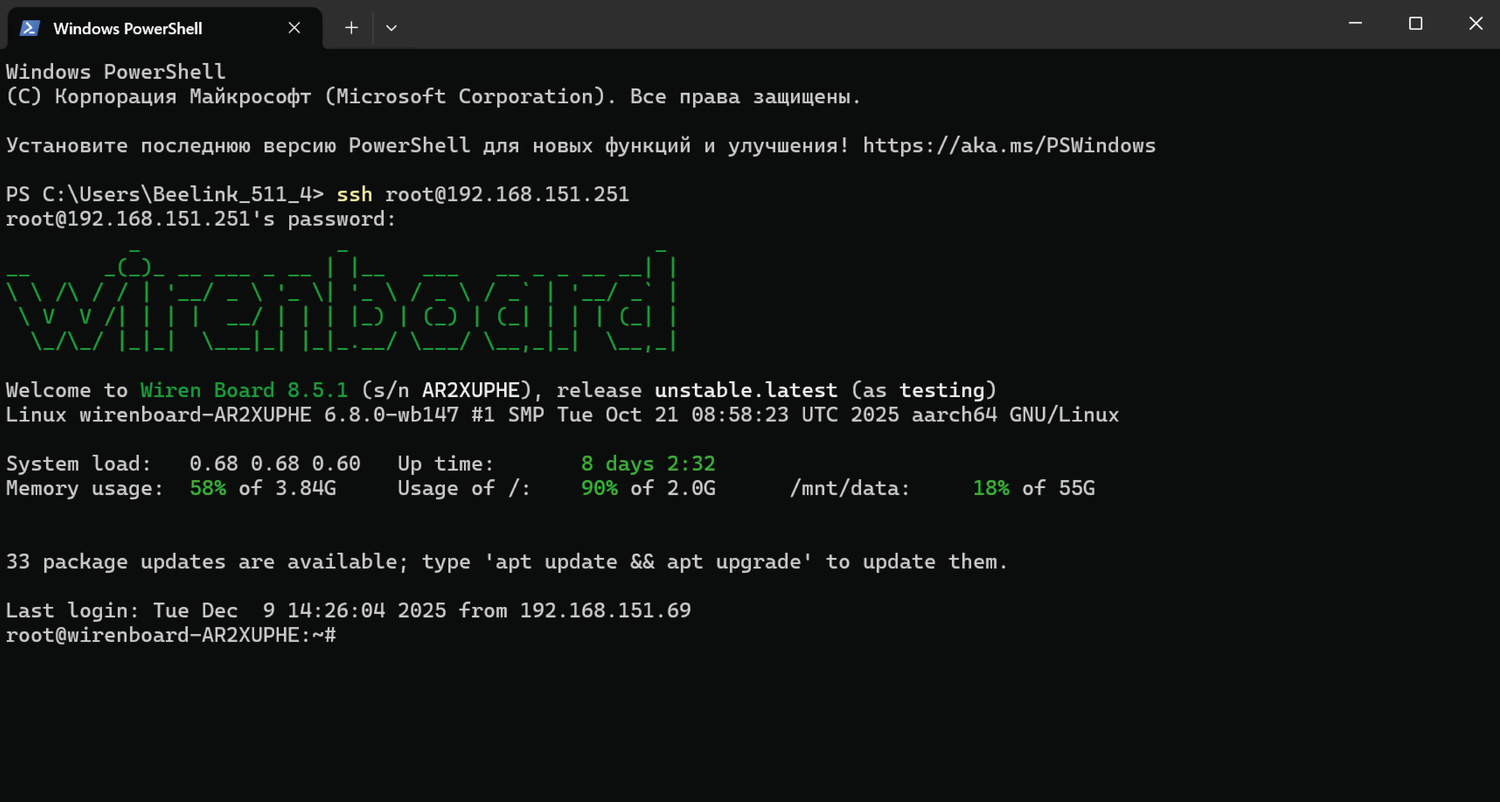

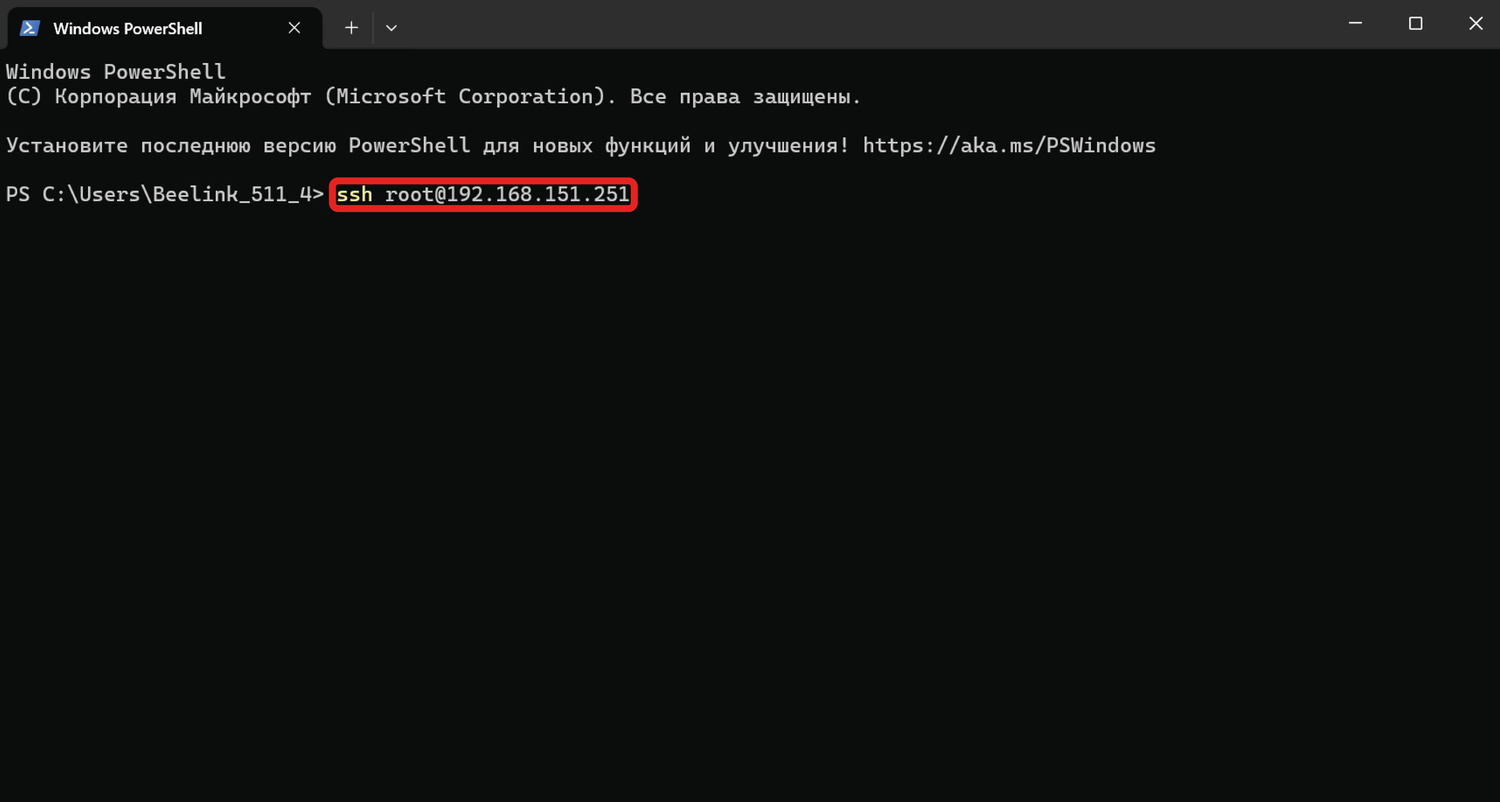

Открываем программу «Терминал» и подключаемся к контроллеру Wiren Board по ssh командой SSH root@IP-адрес вашего контроллера. В нашем случае это будет выглядеть так:
ssh root@192.168.151.251
Вводим пароль (по умолчанию - wirenboard) и нажимаем «Enter». При
вводе пароля на экране ничего не отображается
Получаем подтверждение входа
Устанавливаем зависимости для Docker:
apt update && apt install ca-certificates curl gnupg lsb-release iptables

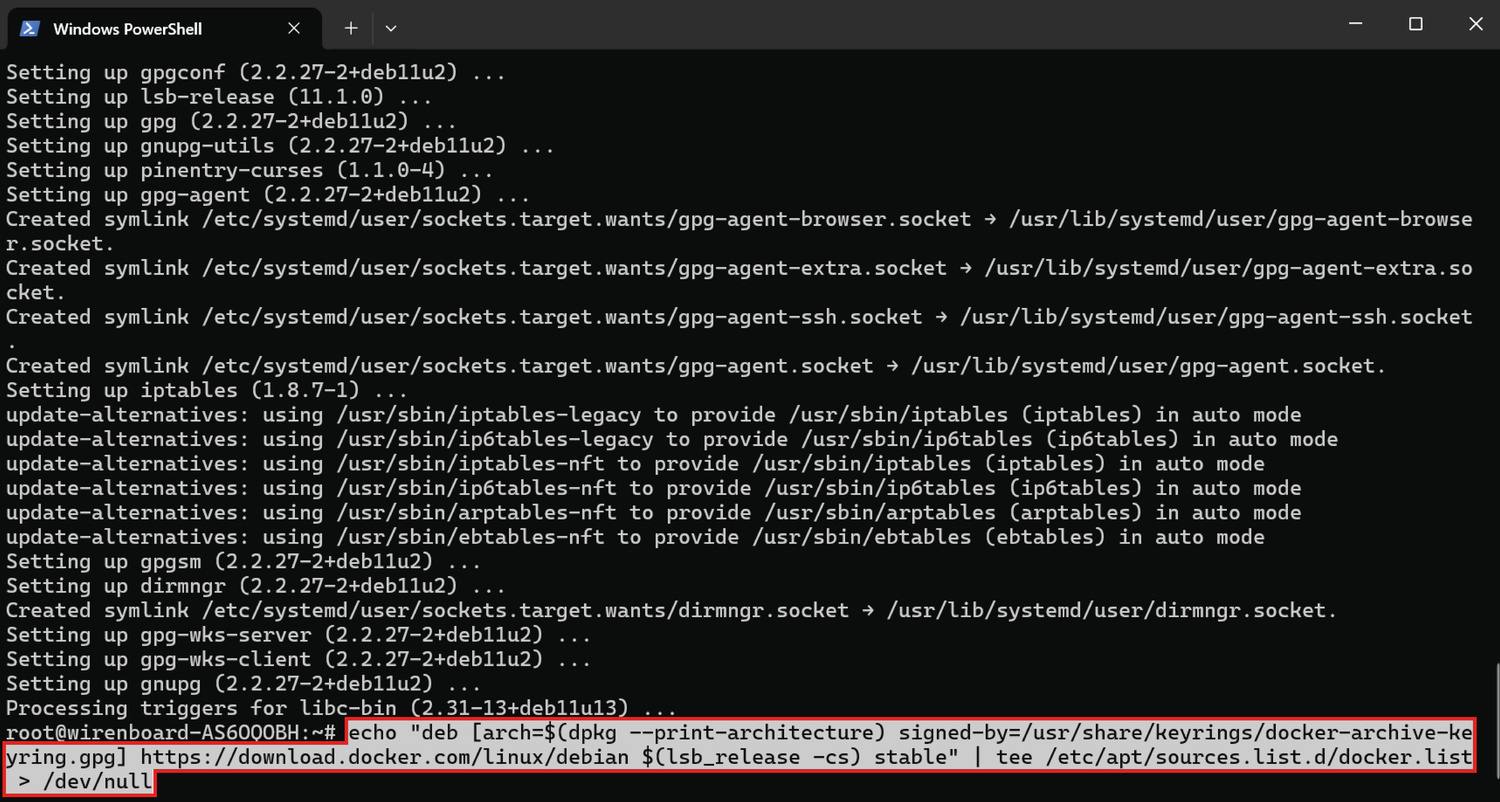

Добавляем репозиторий с пакетами Docker:
echo "deb [arch=$(dpkg --print-architecture) signed-by=/usr/share/keyrings/docker-archive-keyring.gpg] https://download.docker.com/linux/debian $(lsb_release -cs) stable" | tee /etc/apt/sources.list.d/docker.list > /dev/null

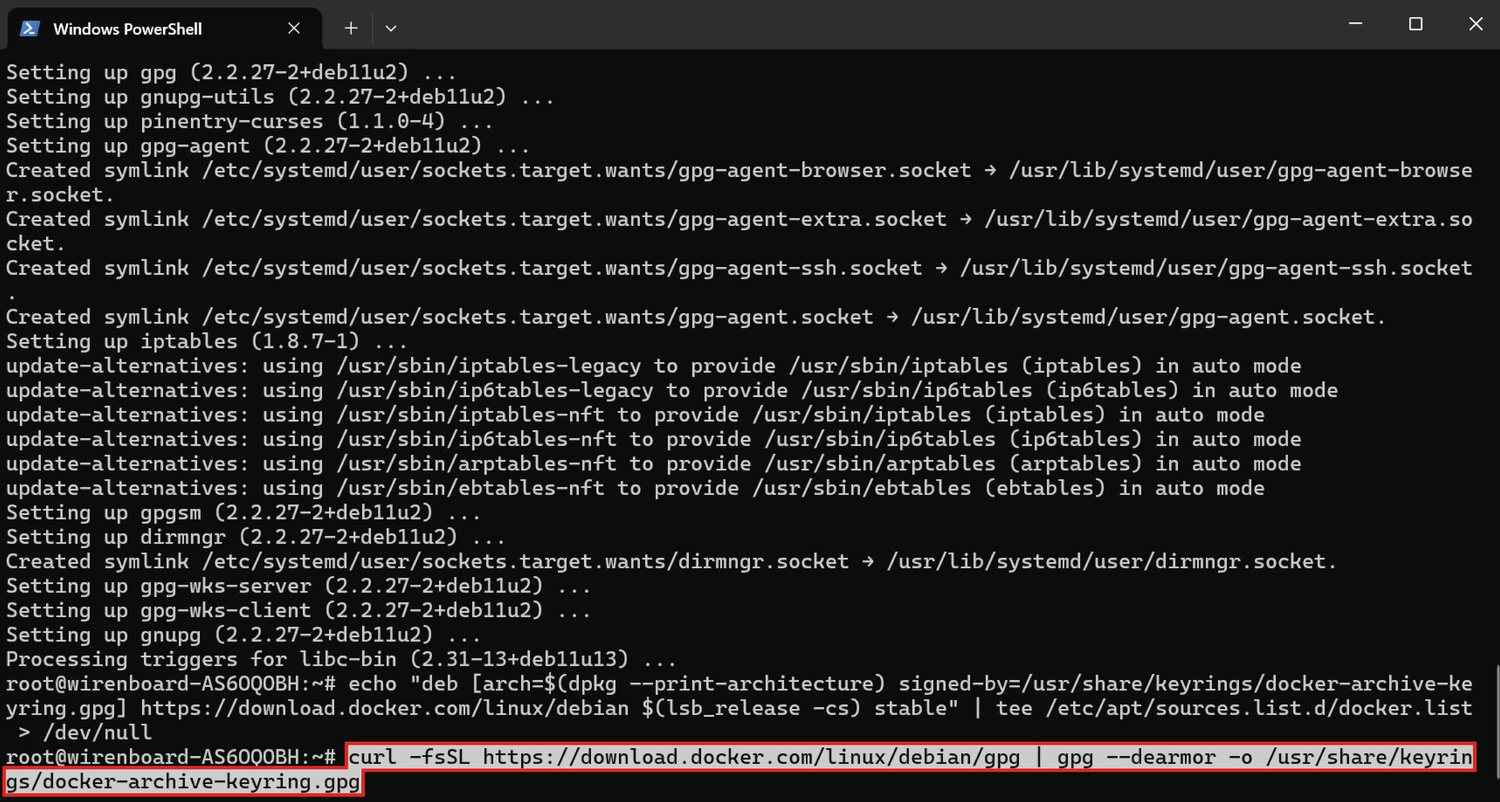

Добавляем для репозитория ключ:
curl -fsSL https://download.docker.com/linux/debian/gpg | gpg --dearmor -o /usr/share/keyrings/docker-archive-keyring.gpg

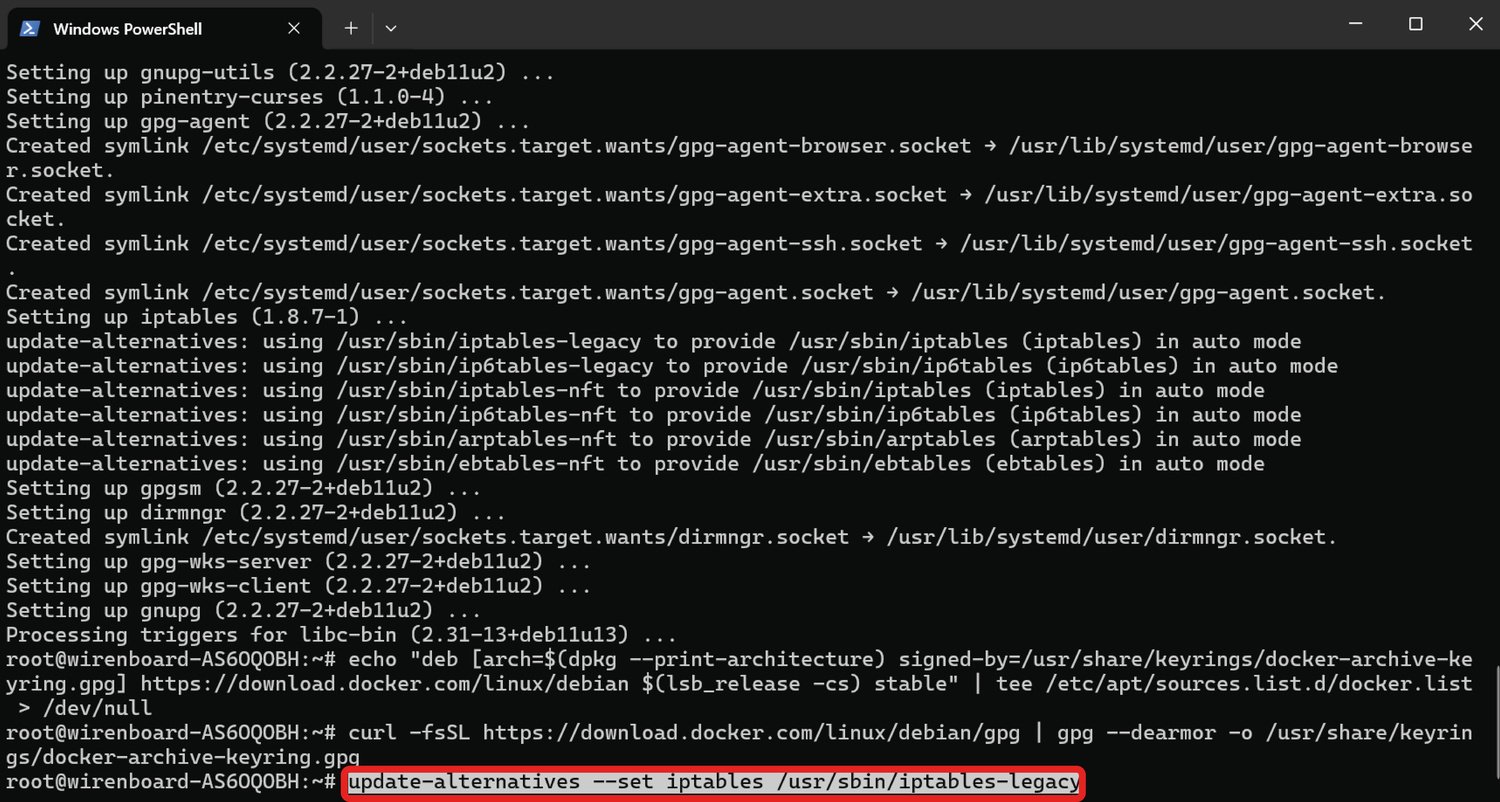

На контроллере с версией прошивки wb-2304 и старше вводим команды:
update-alternatives --set iptables /usr/sbin/iptables-legacy
update-alternatives --set ip6tables /usr/sbin/ip6tables-legacy

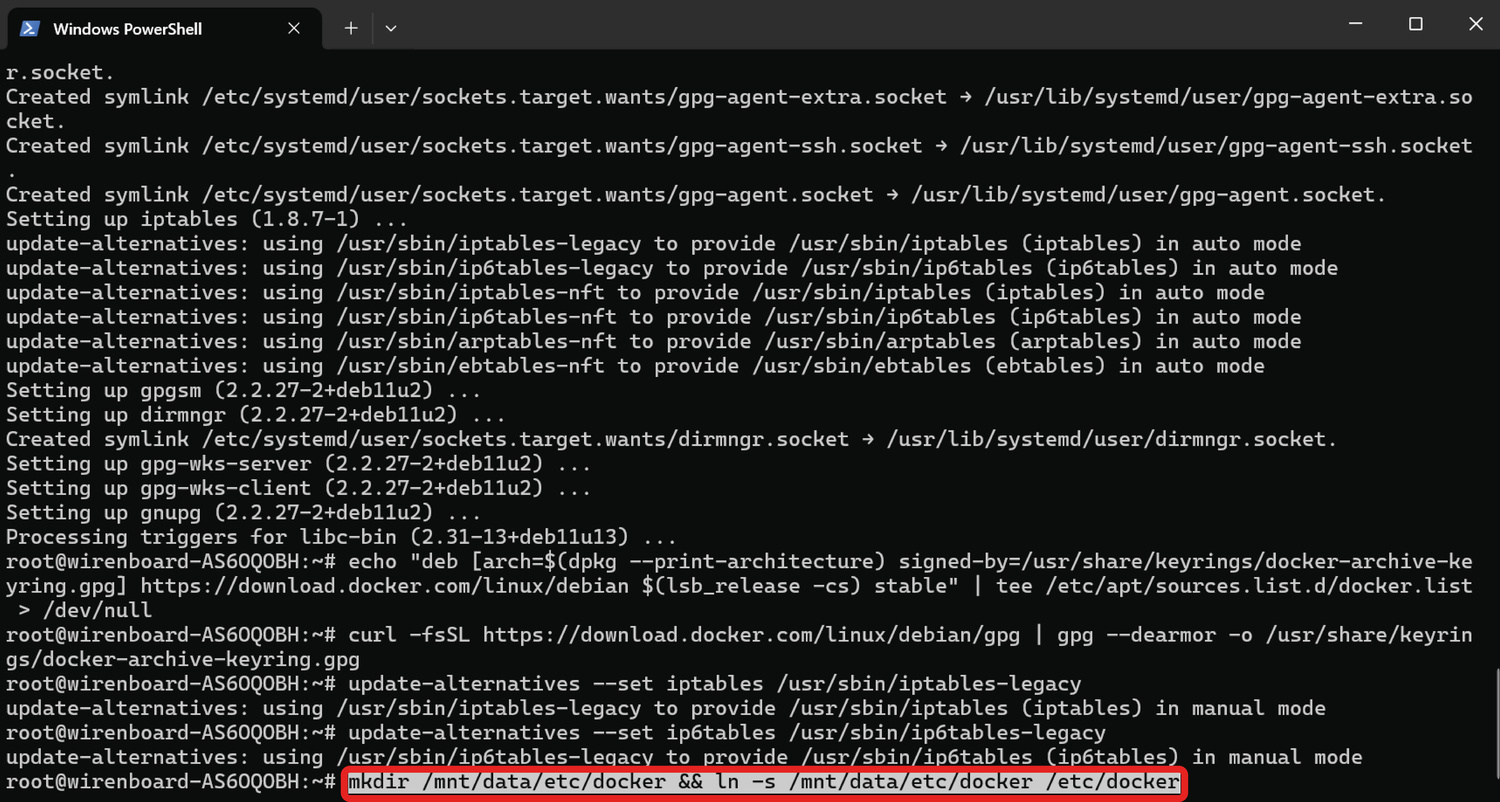

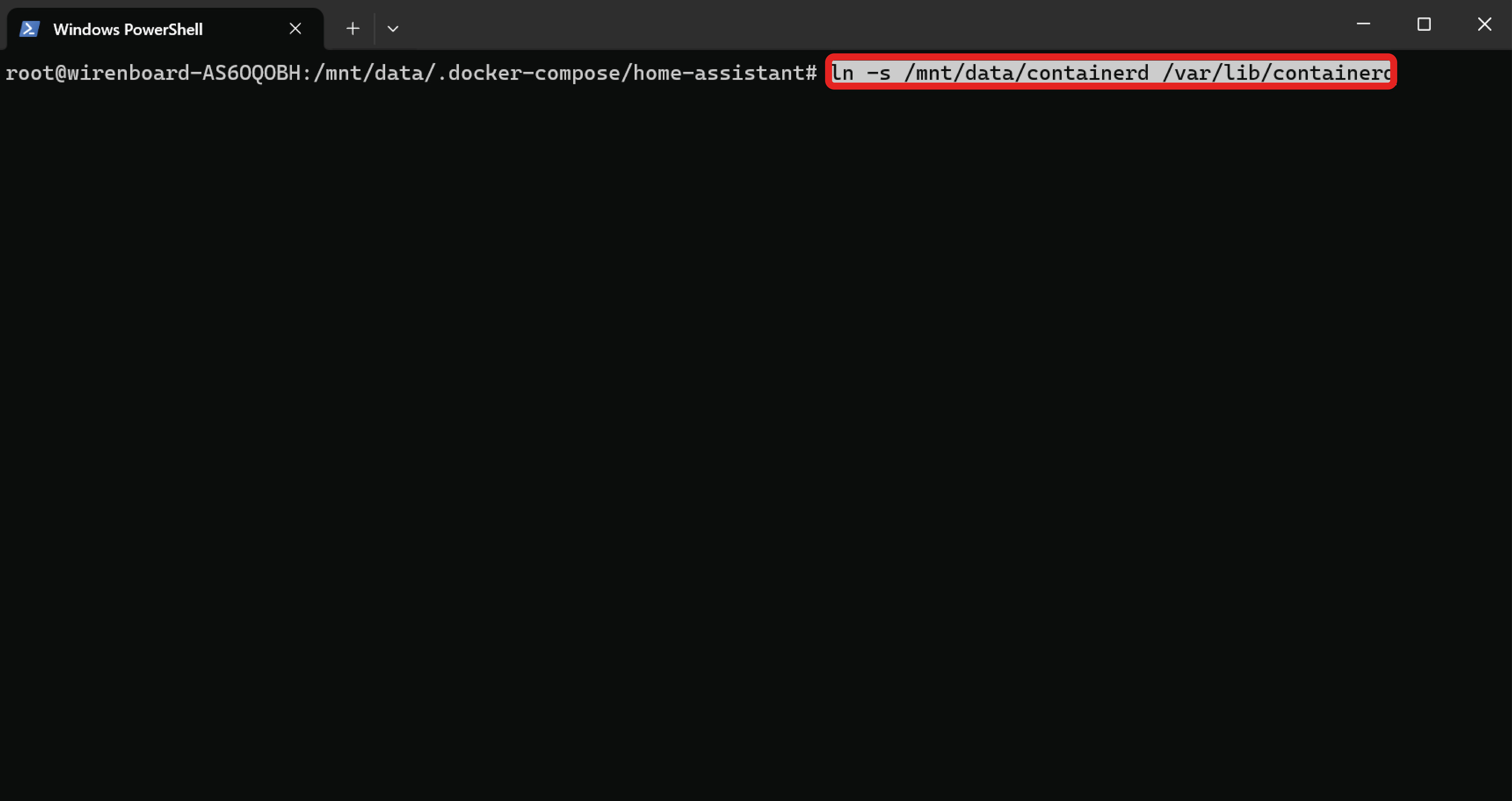

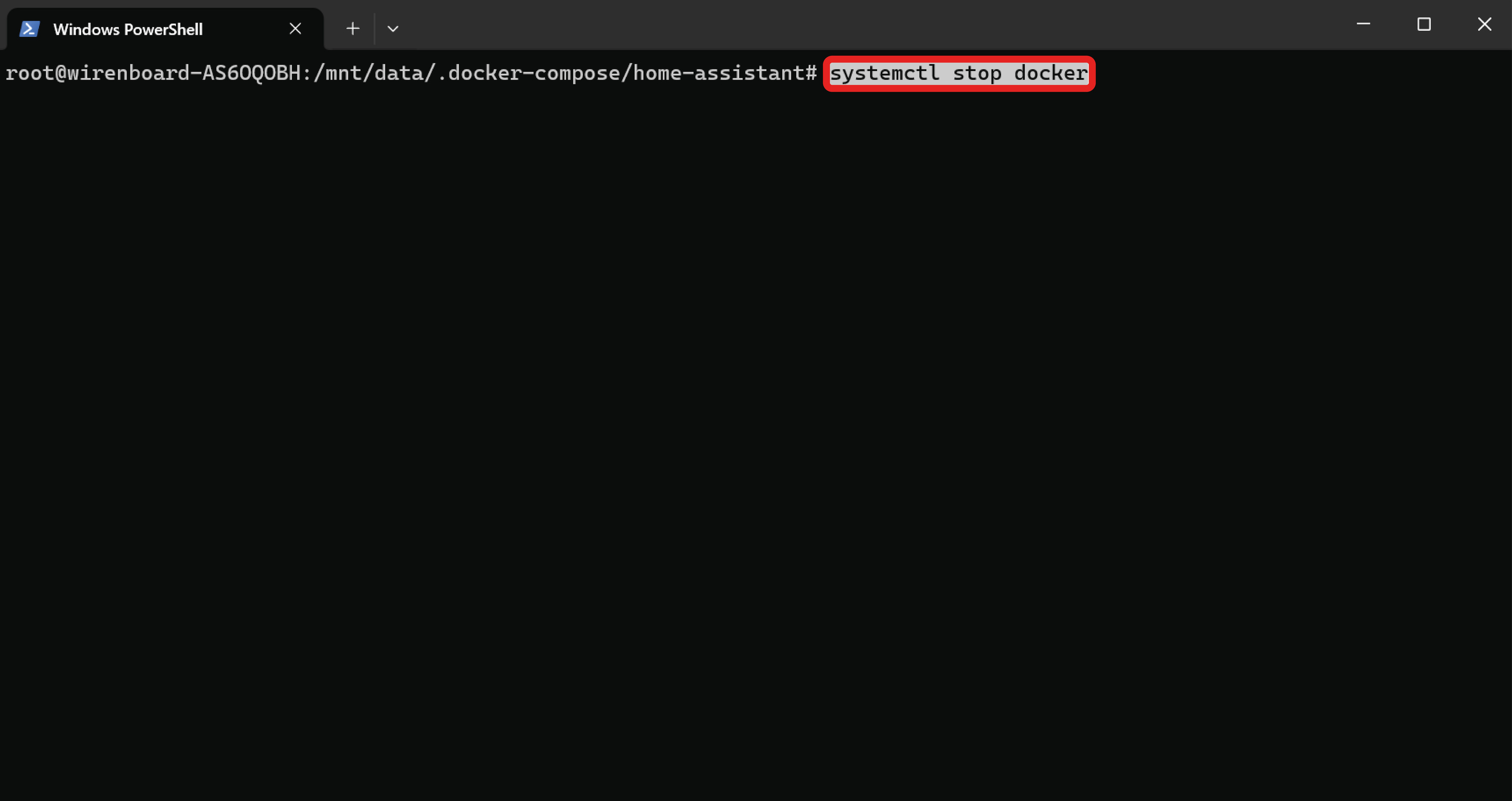

Создаём директорию на контроллере для хранения конфигурационных файлов Docker, а также формируем для неё символическую ссылку (симлинк):
mkdir /mnt/data/etc/docker && ln -s /mnt/data/etc/docker /etc/docker

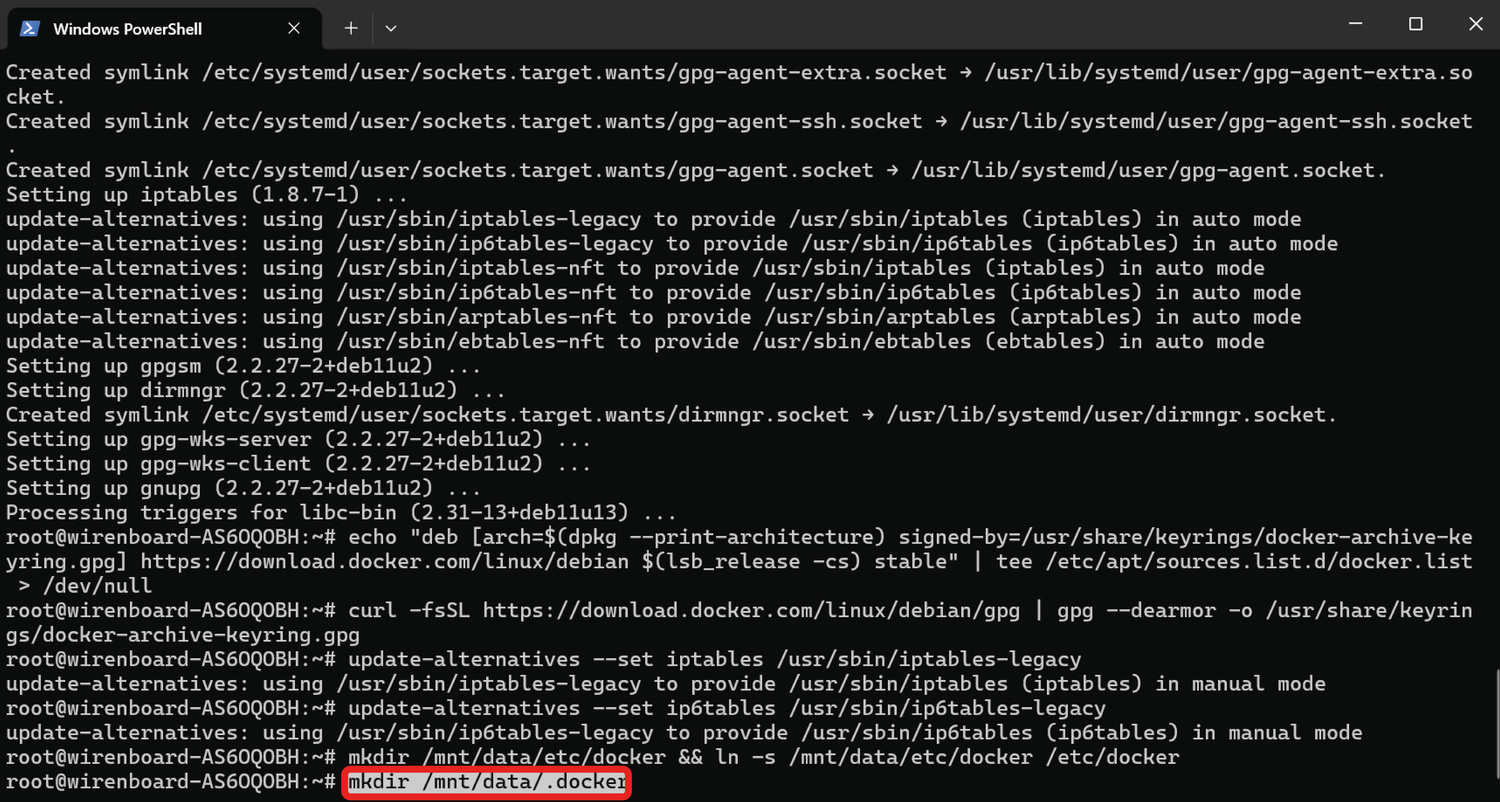

Создаём директорию для хранения файлов-образов Docker
mkdir /mnt/data/.docker

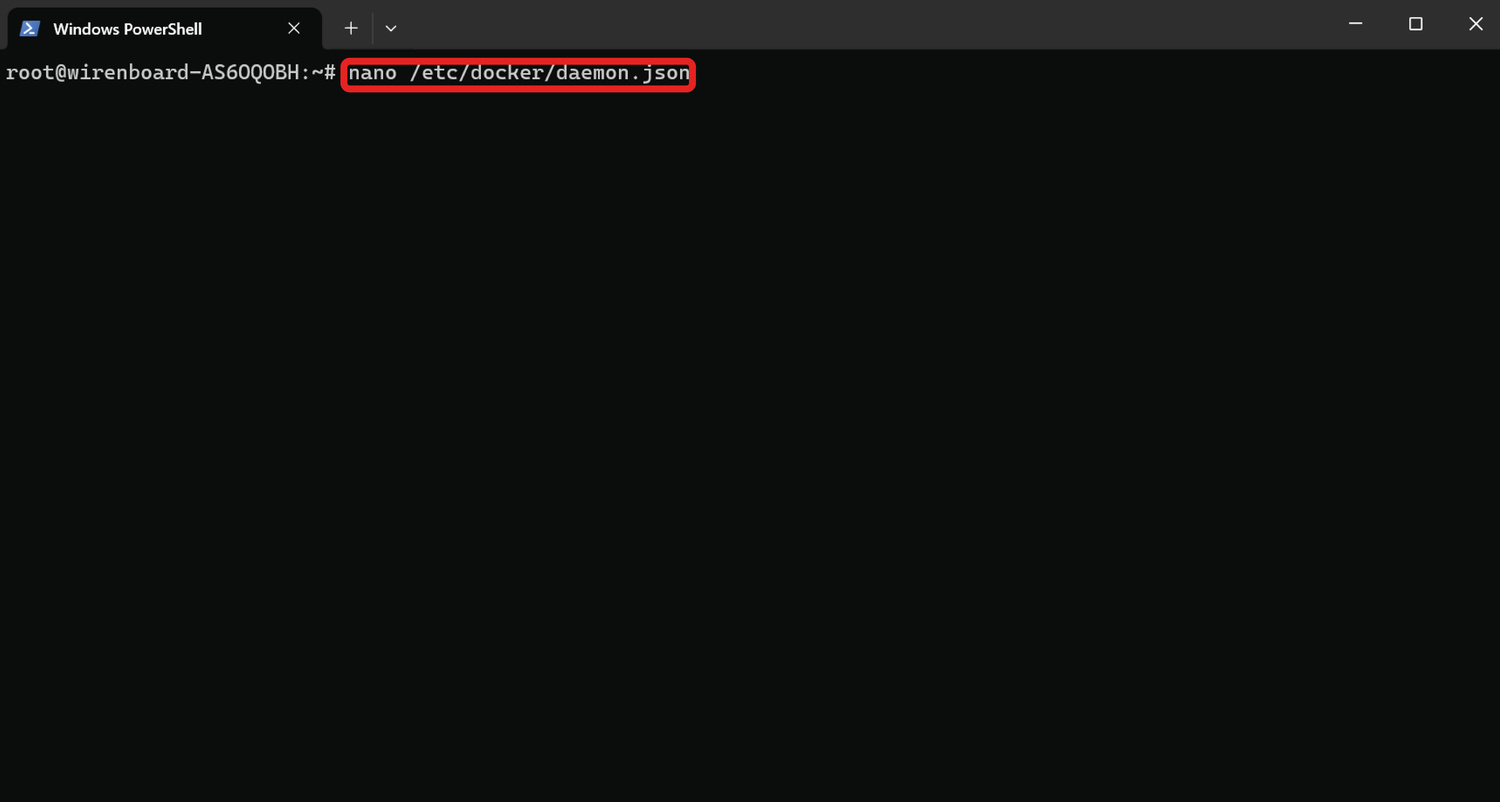

Открываем во встроенном редакторе «Nano» файл daemon.json:
nano /etc/docker/daemon.json

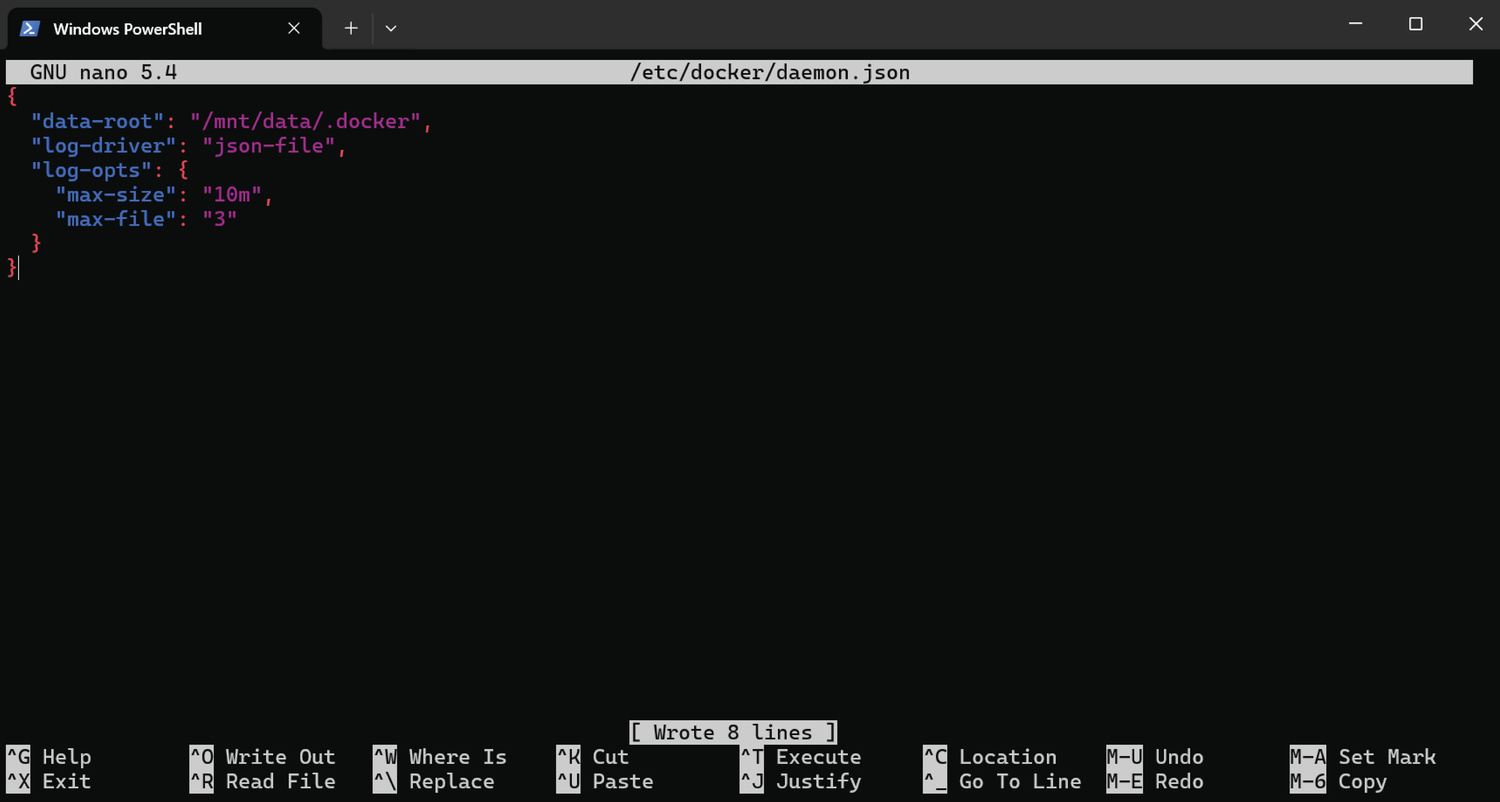

Добавляем в файл следующее:
{
"data-root": "/mnt/data/.docker",
"log-driver": "json-file",
"log-opts": {
"max-size": "10m",
"max-file": "3"
}
}
Находясь в редакторе сохраняем изменения комбинацией клавиш Ctrl+S и
закрываем его c Ctrl+X

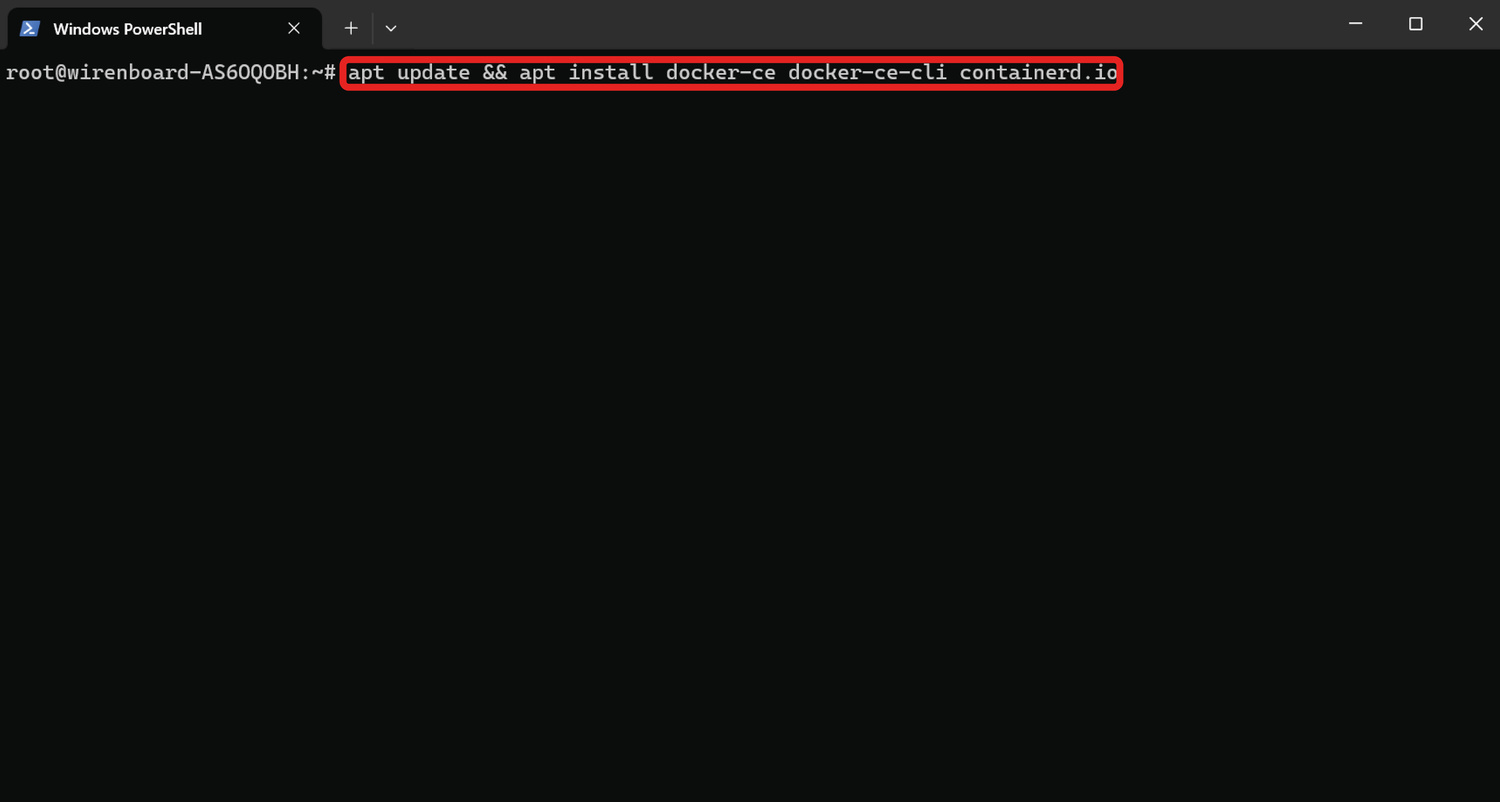

Запукаем установку Docker командой:
apt update && apt install docker-ce docker-ce-cli containerd.io

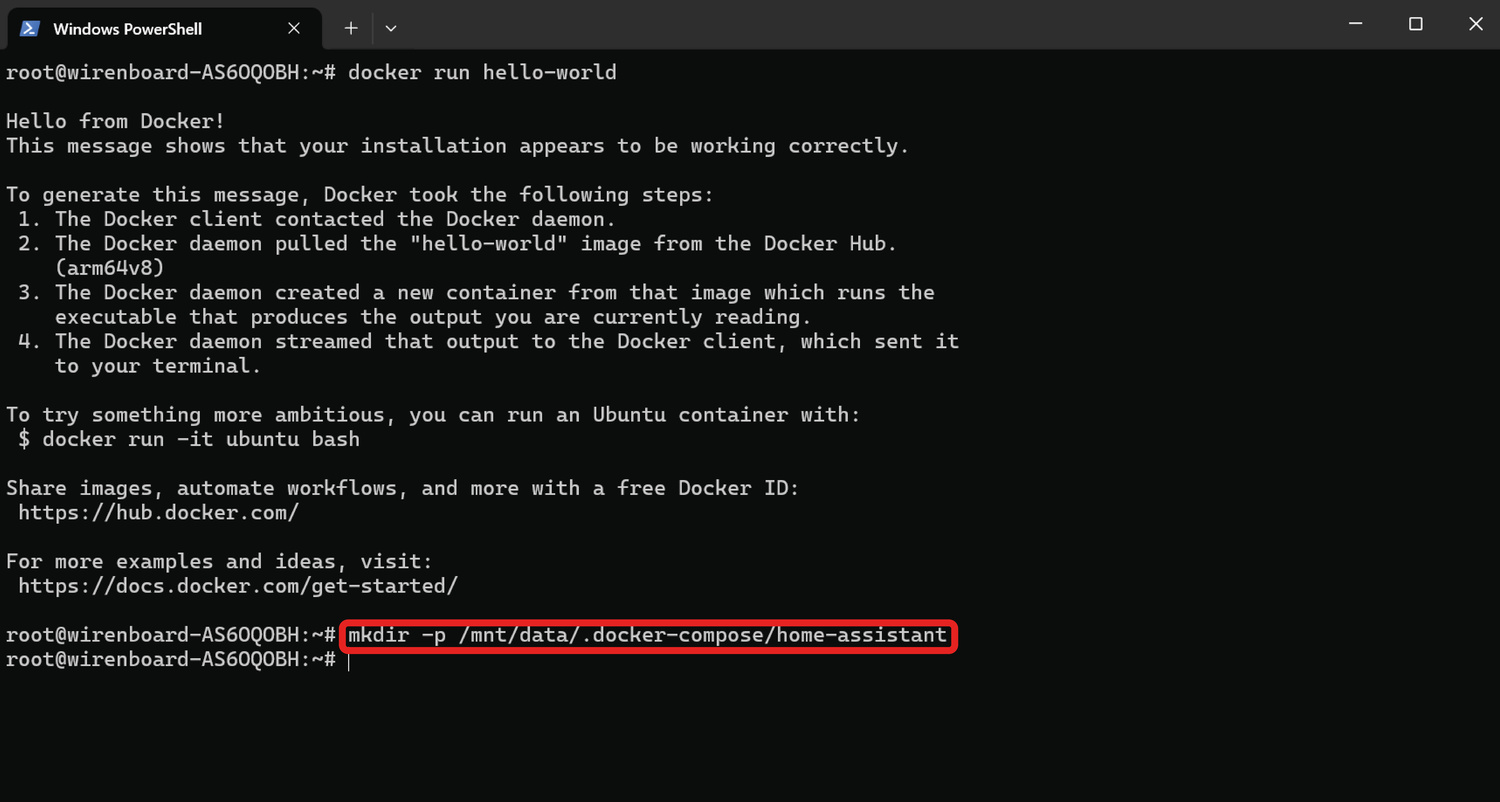

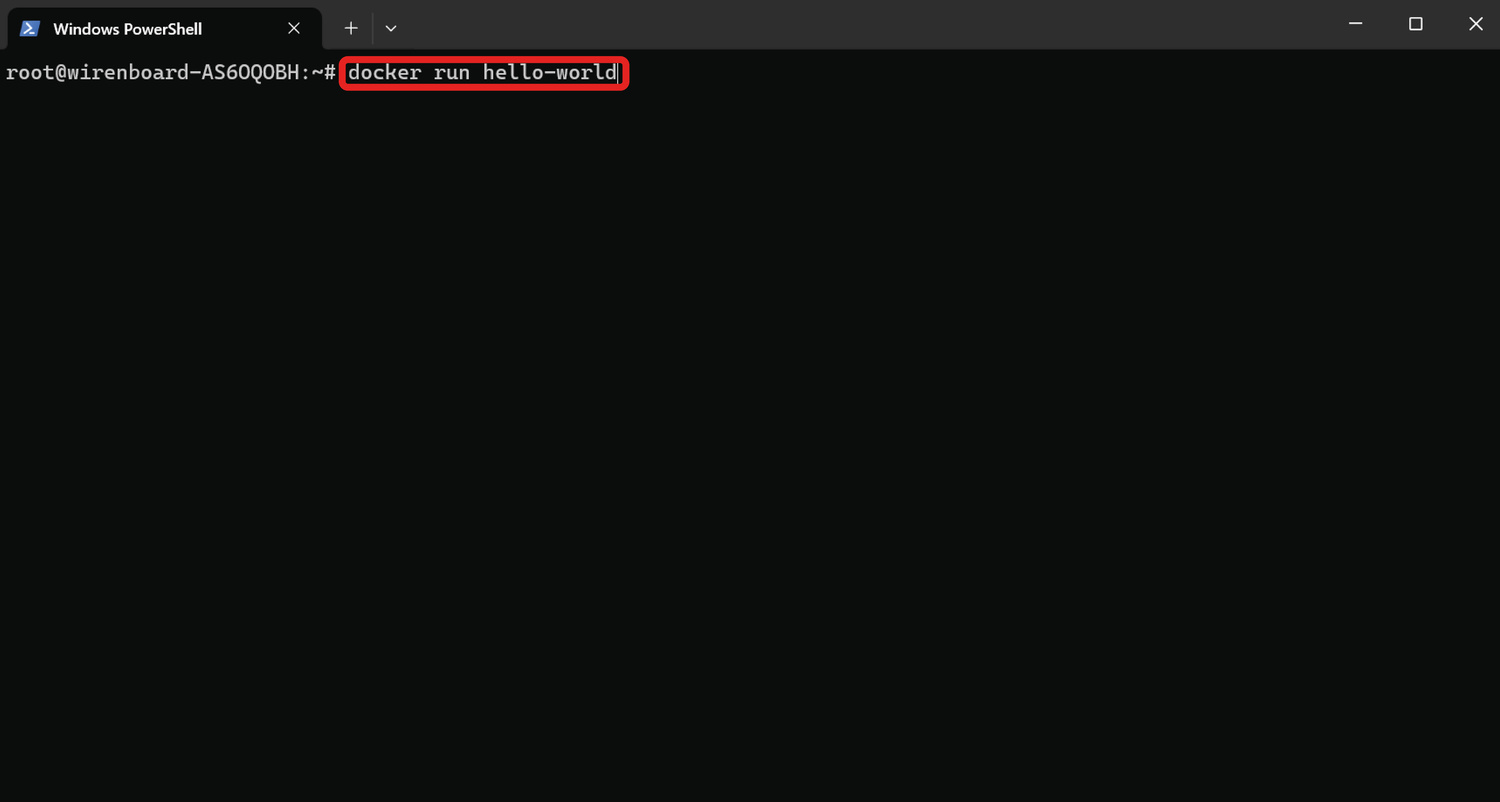

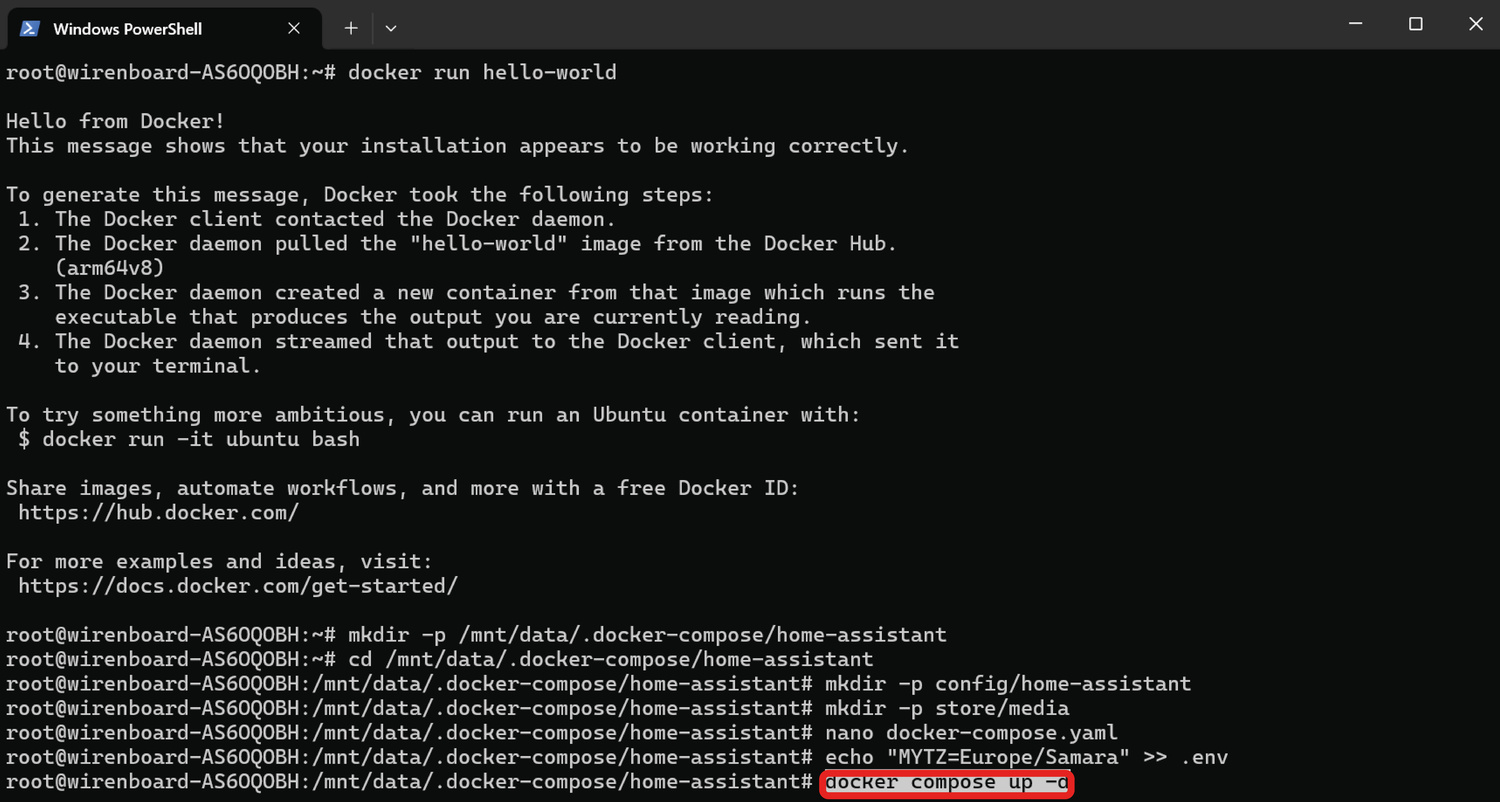

После завершения установки проверяем работу программы:
docker run hello-world
Если в терминале появится надпись «Hello from Docker!» - установка прошла корретно. Если нет - требуется перезагрузка. Выполнить её можно командой:
reboot
Создаём директорию для файлов контейнера Home Assistant:
mkdir -p /mnt/data/.docker-compose/home-assistant

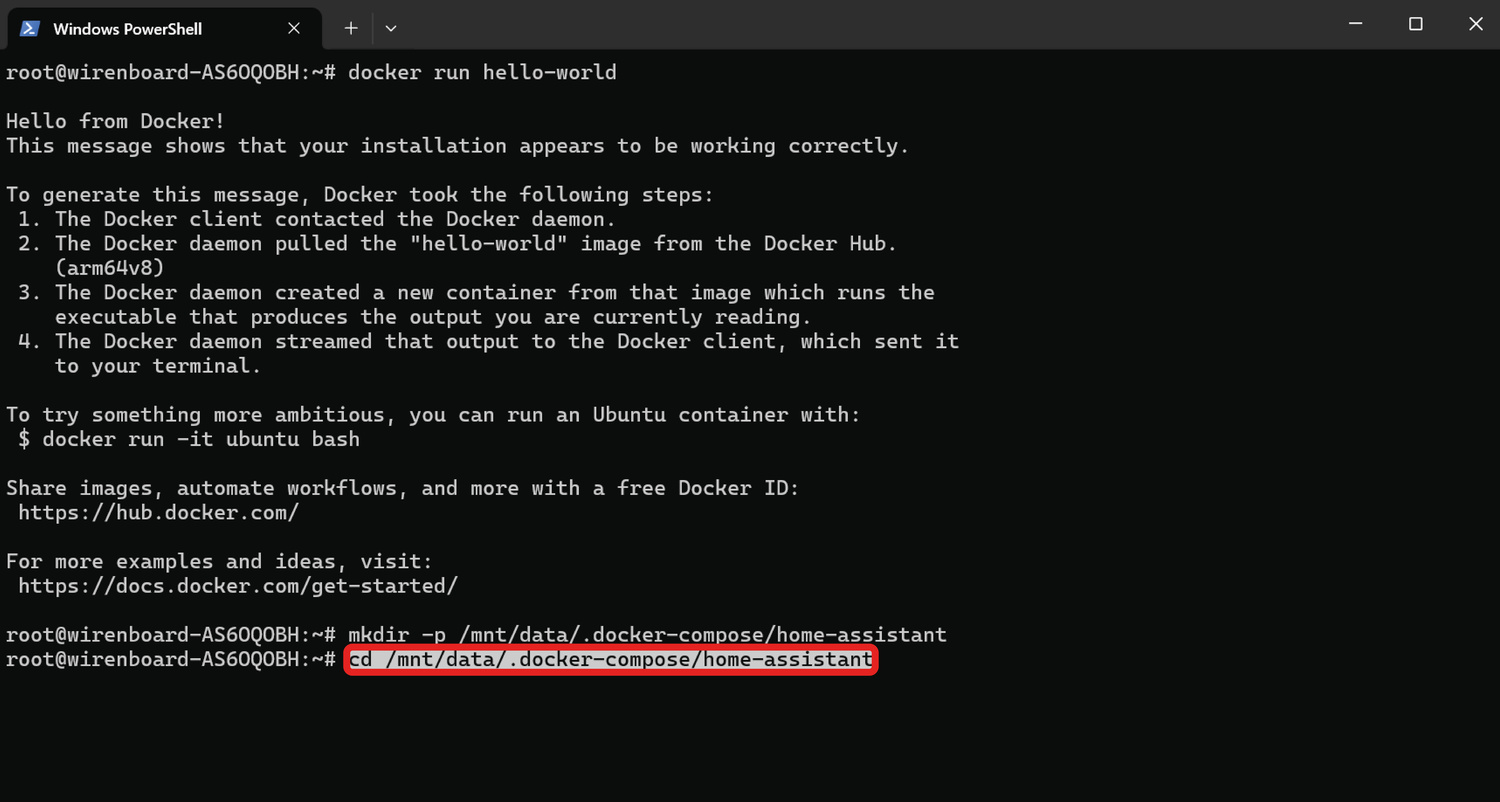

Переходим в созданную директорию:
cd /mnt/data/.docker-compose/home-assistant

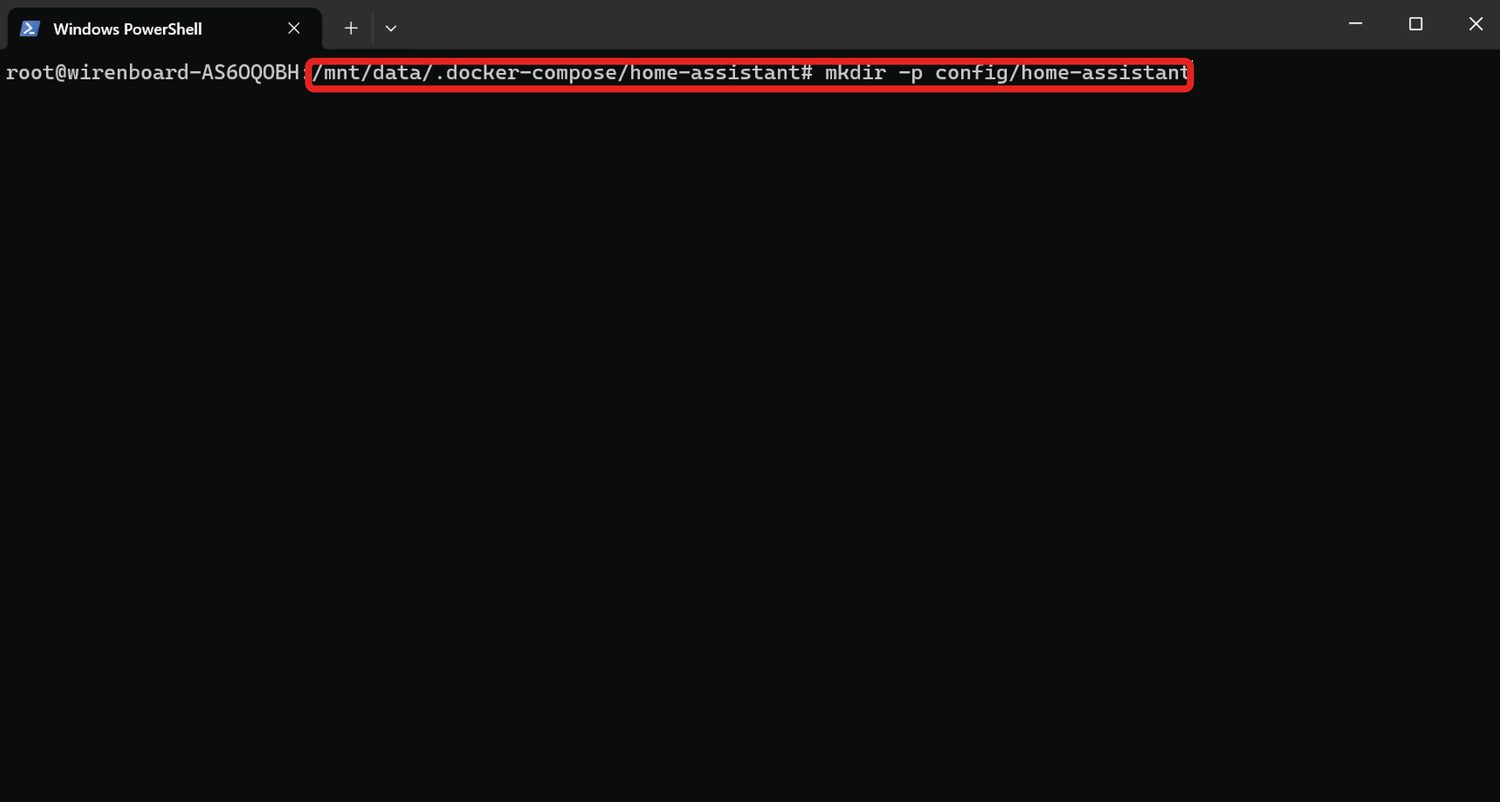

Создаём директорию для конфигурационных файлов контейнера:
mkdir -p config/home-assistant

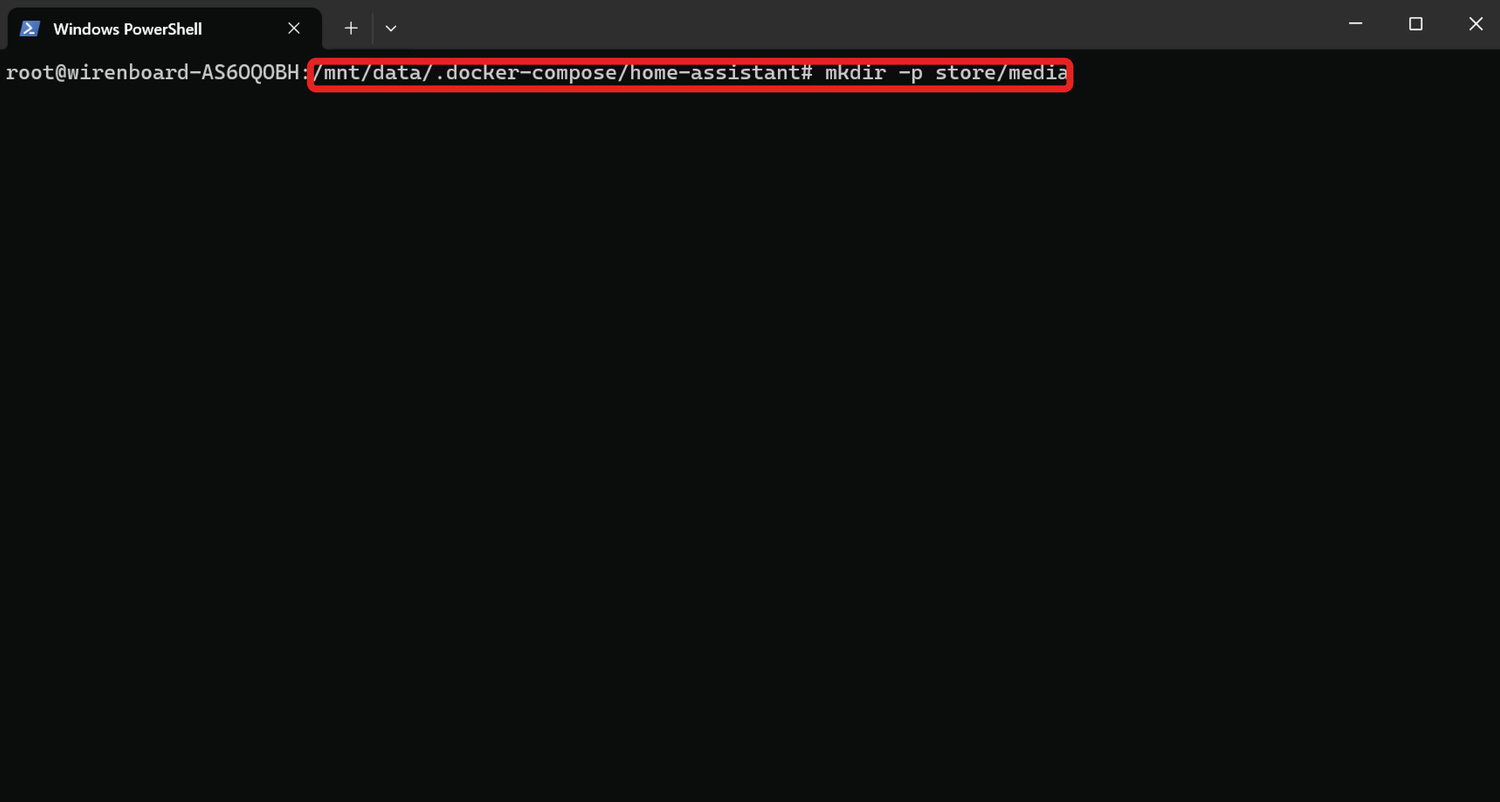

Создаём директорию для медиа файлов контейнера:
mkdir -p store/media

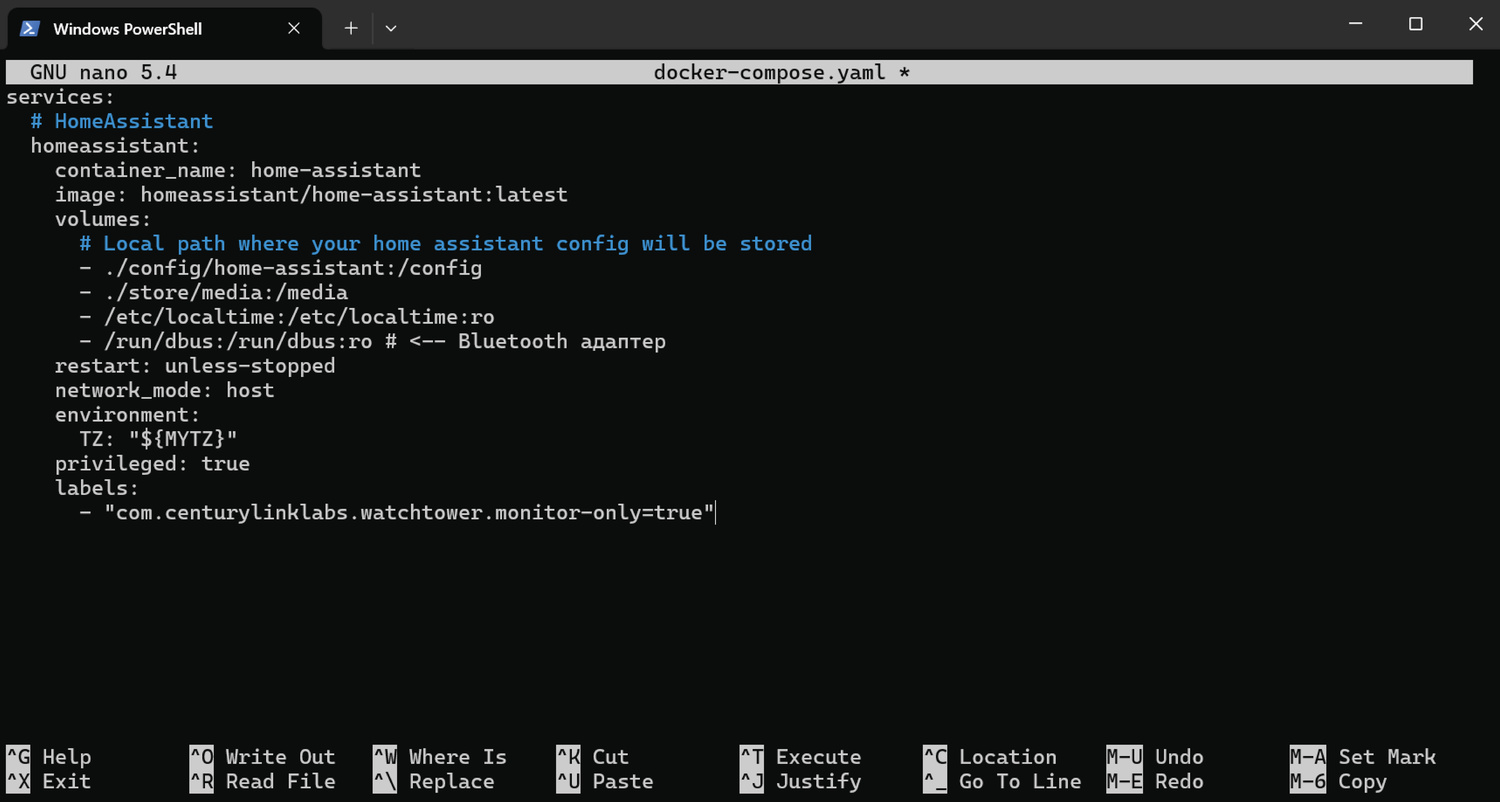

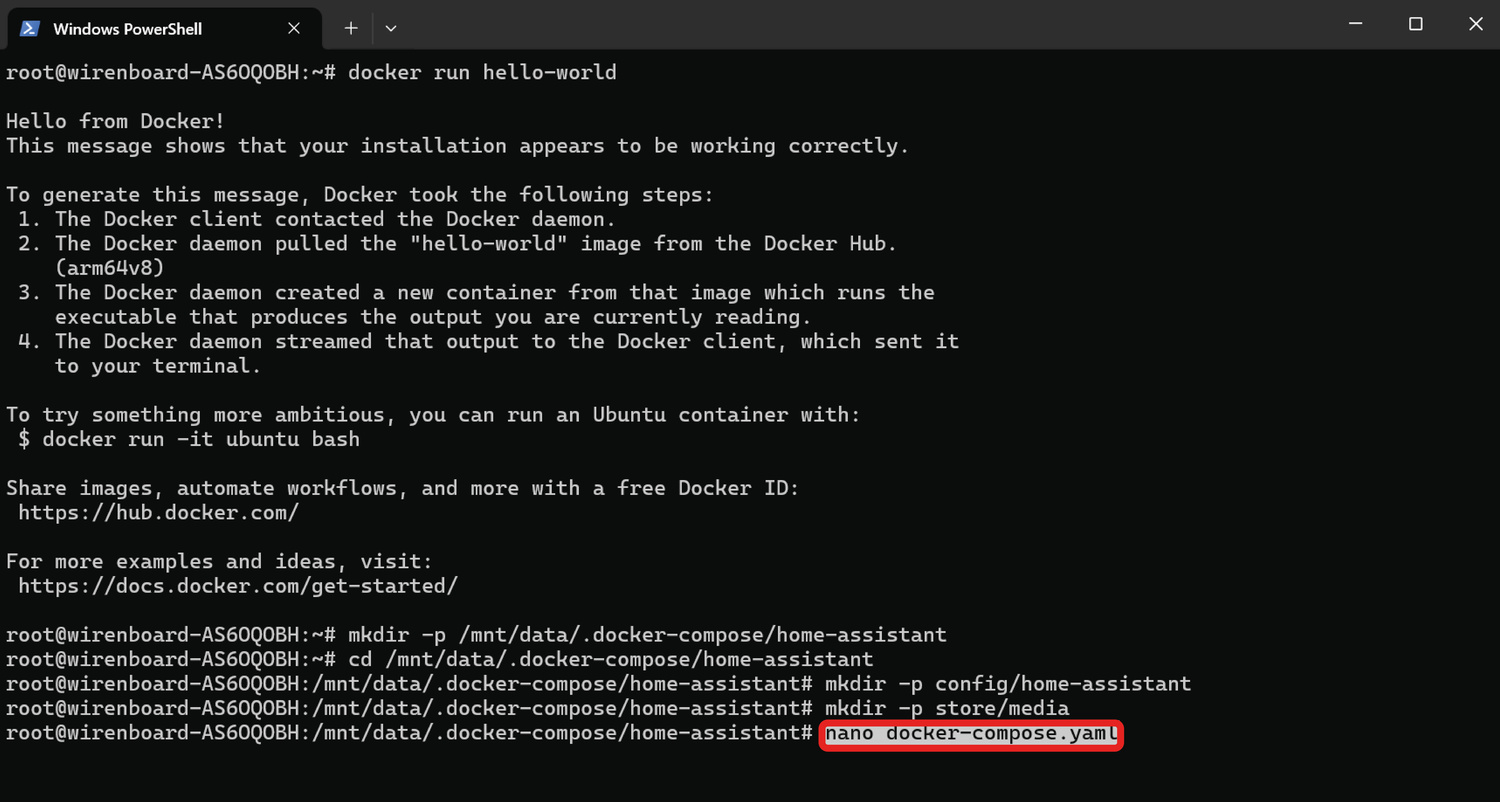

Открываем конфигурационный файл во встроенном редакторе Nano:
nano docker-compose.yaml
Устанавливаем следующие настройки в файле:
services:
homeassistant:
container_name: home-assistant
image: homeassistant/home-assistant:latest
volumes:
- ./config/home-assistant:/config
- ./store/media:/media
- /etc/localtime:/etc/localtime:ro
- /run/dbus:/run/dbus:ro
restart: unless-stopped
network_mode: host
environment:
TZ: "${MYTZ}"
privileged: true
labels:
- "com.centurylinklabs.watchtower.monitor-only=true"
Сохраняем изменения и закрываем файл нажатием клавиш Ctrl+S и Ctrl+X

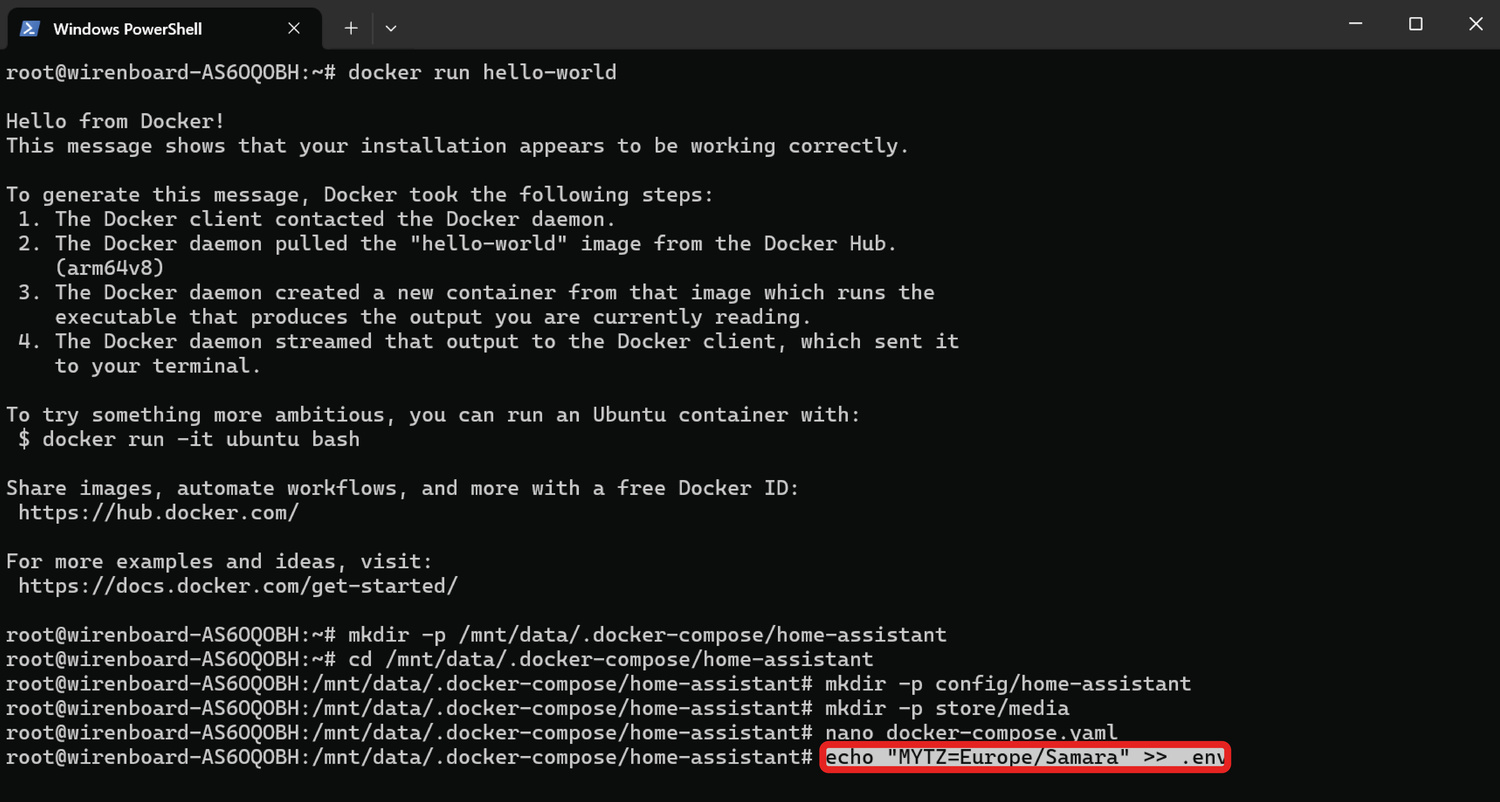

Указываем часовой пояс. В нашем примере выбрана Самара:
echo "MYTZ=Europe/Samara" >> .env

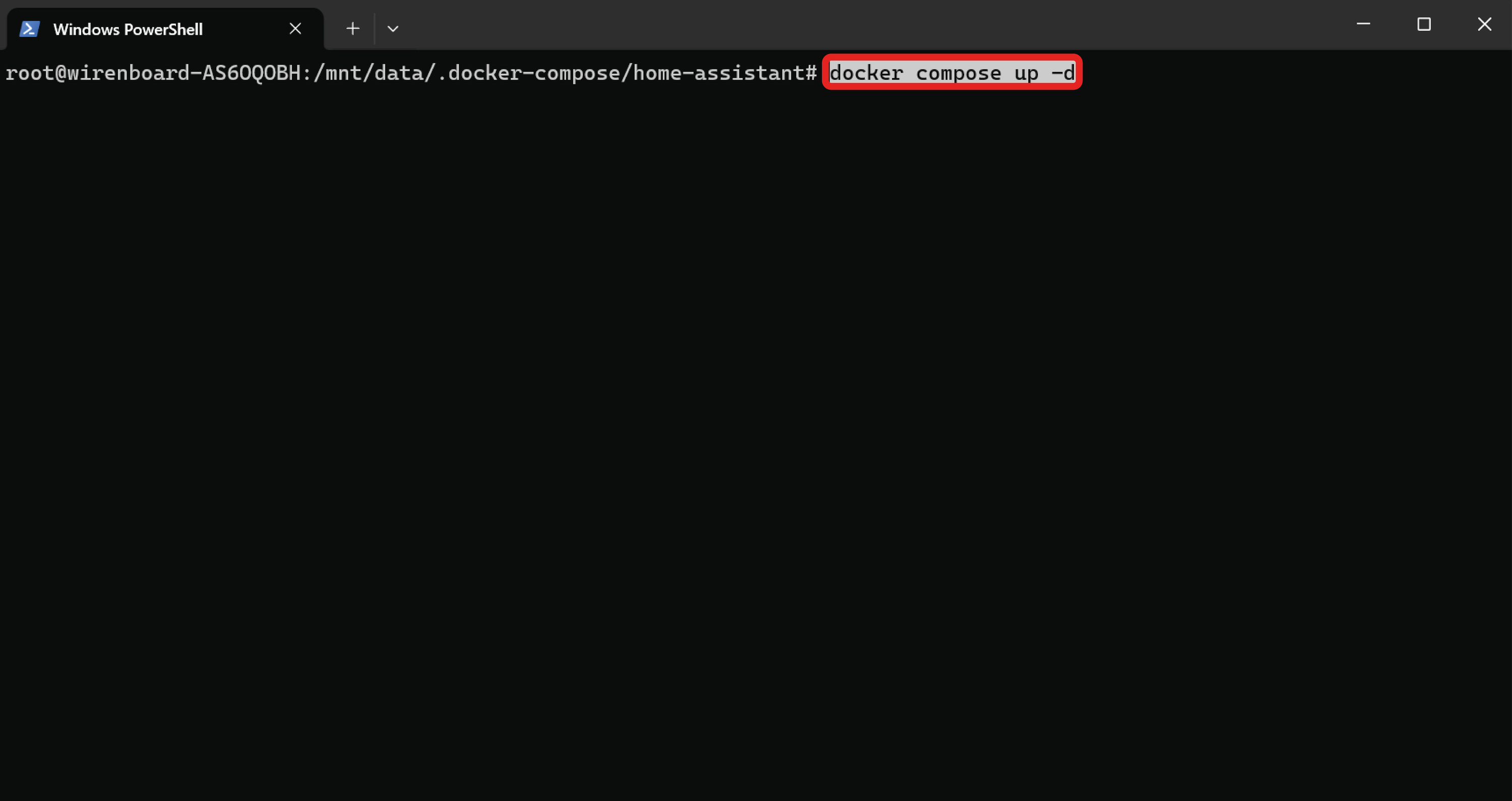

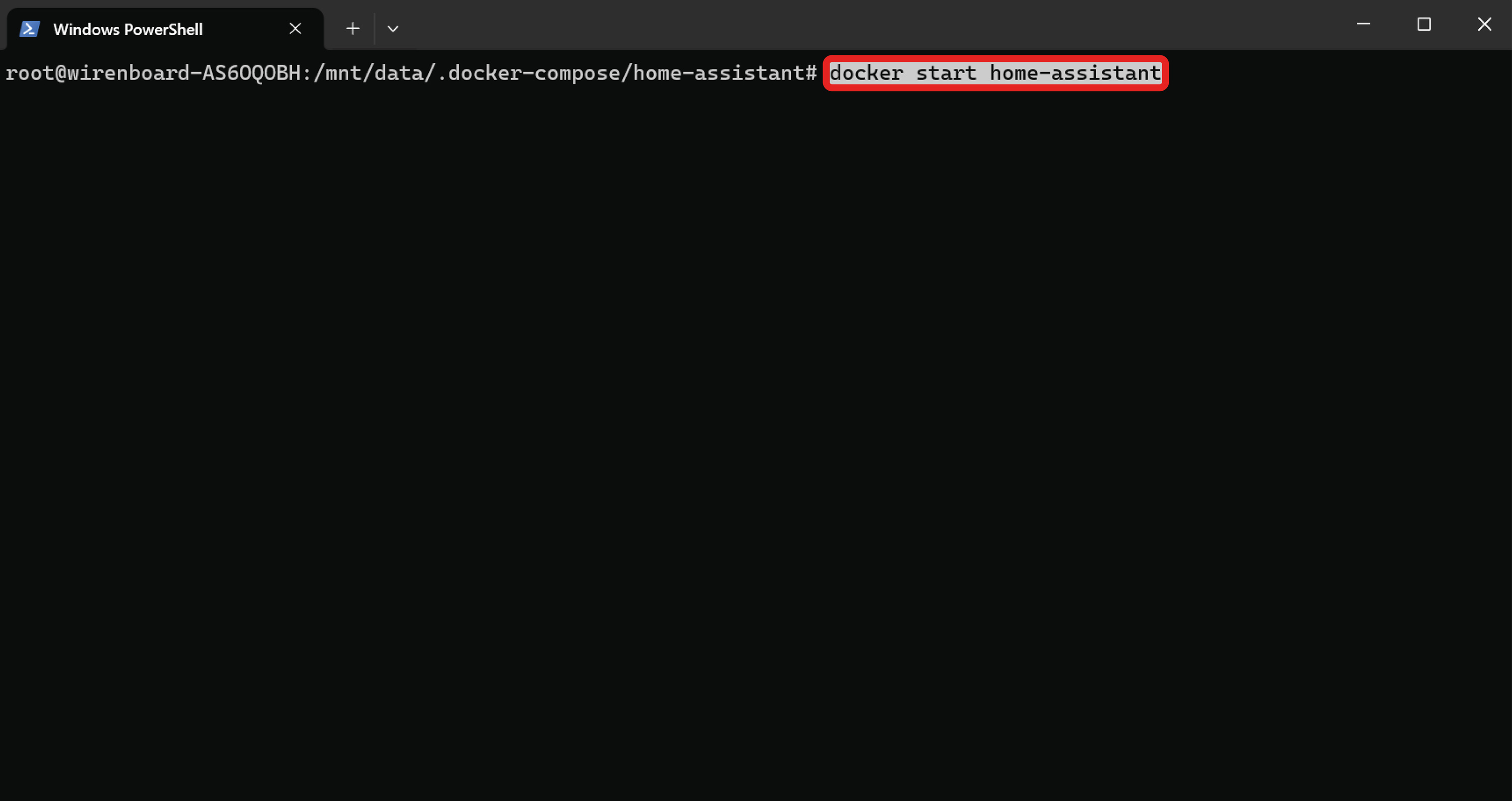

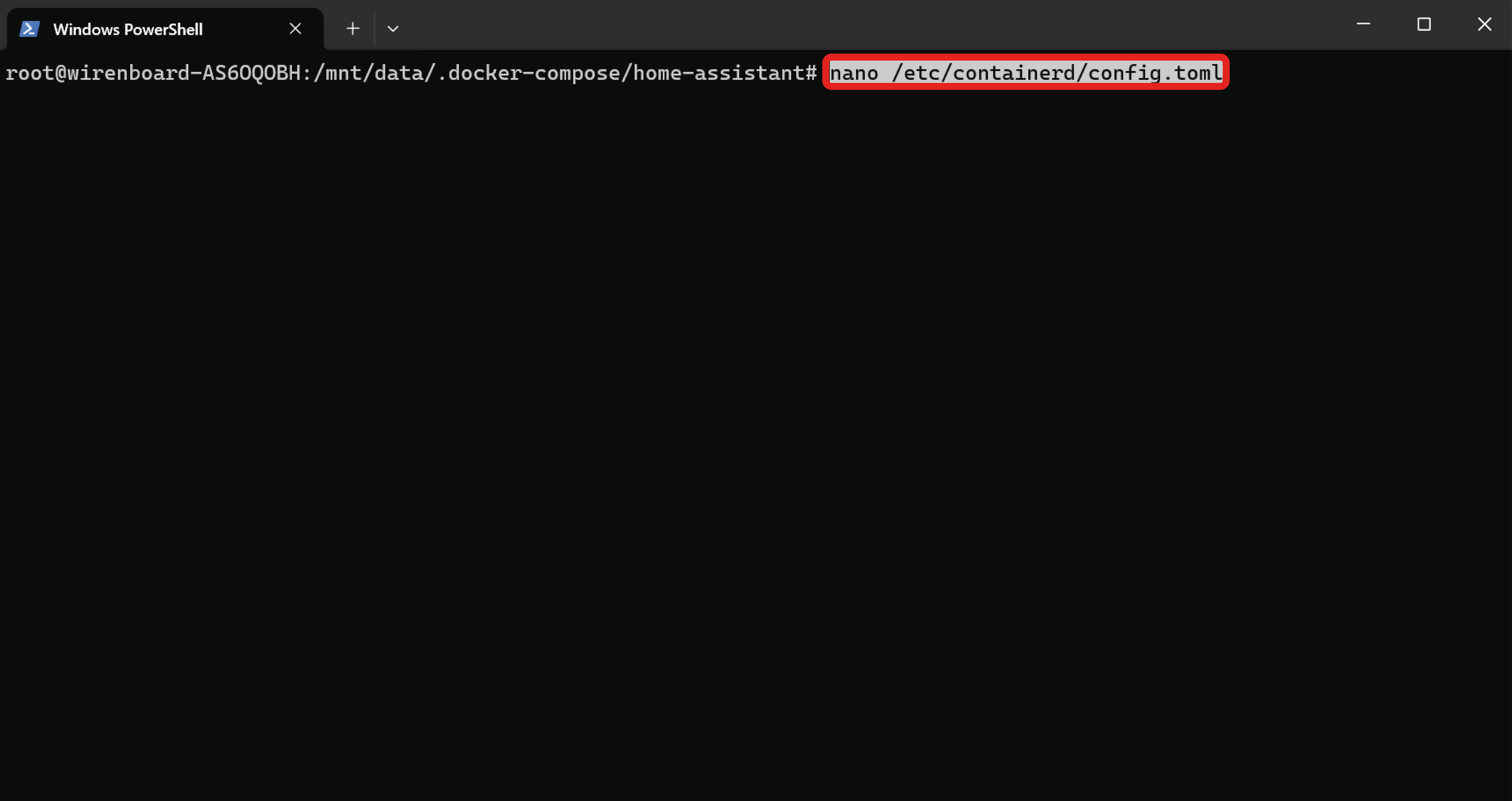

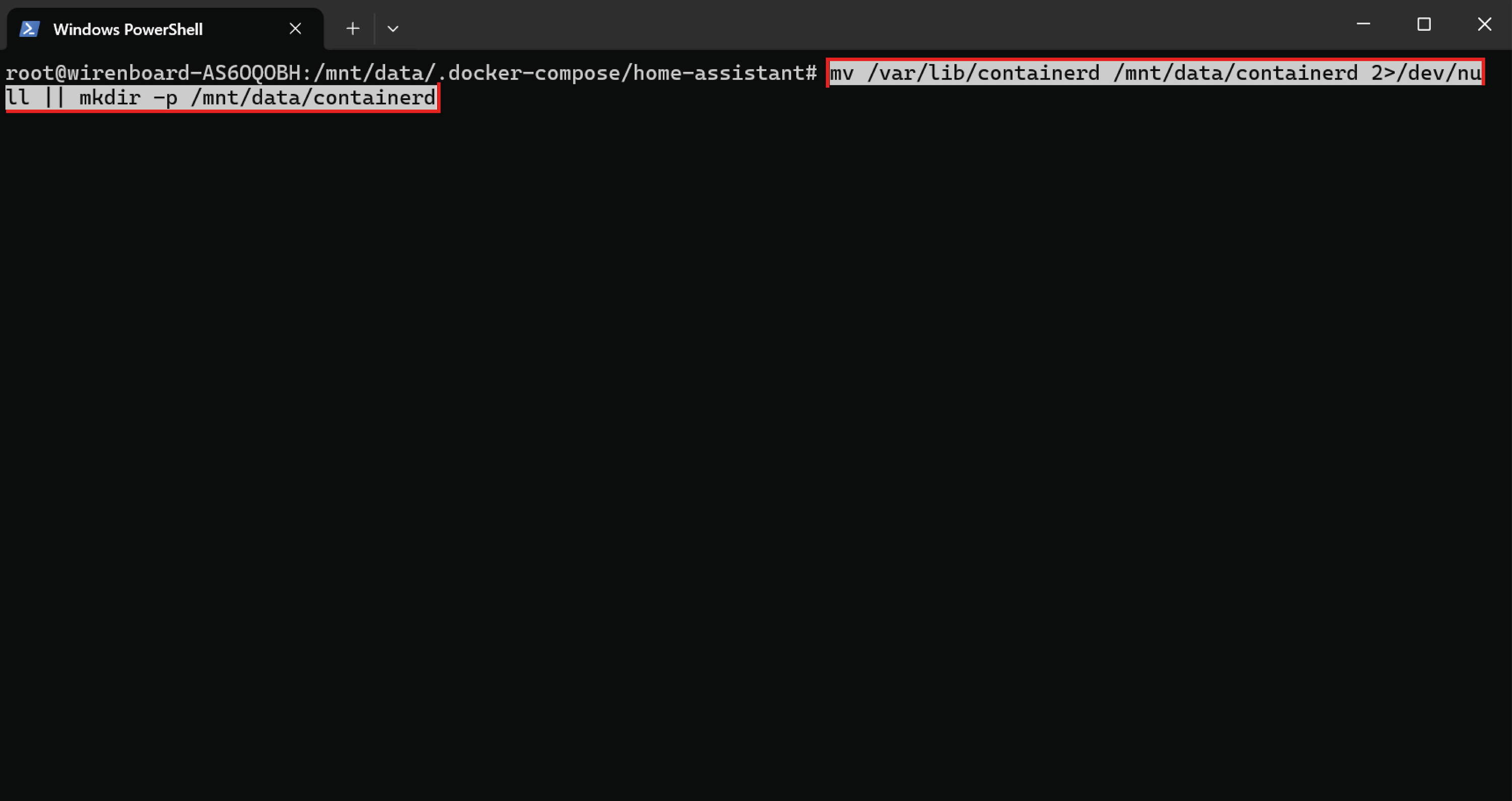

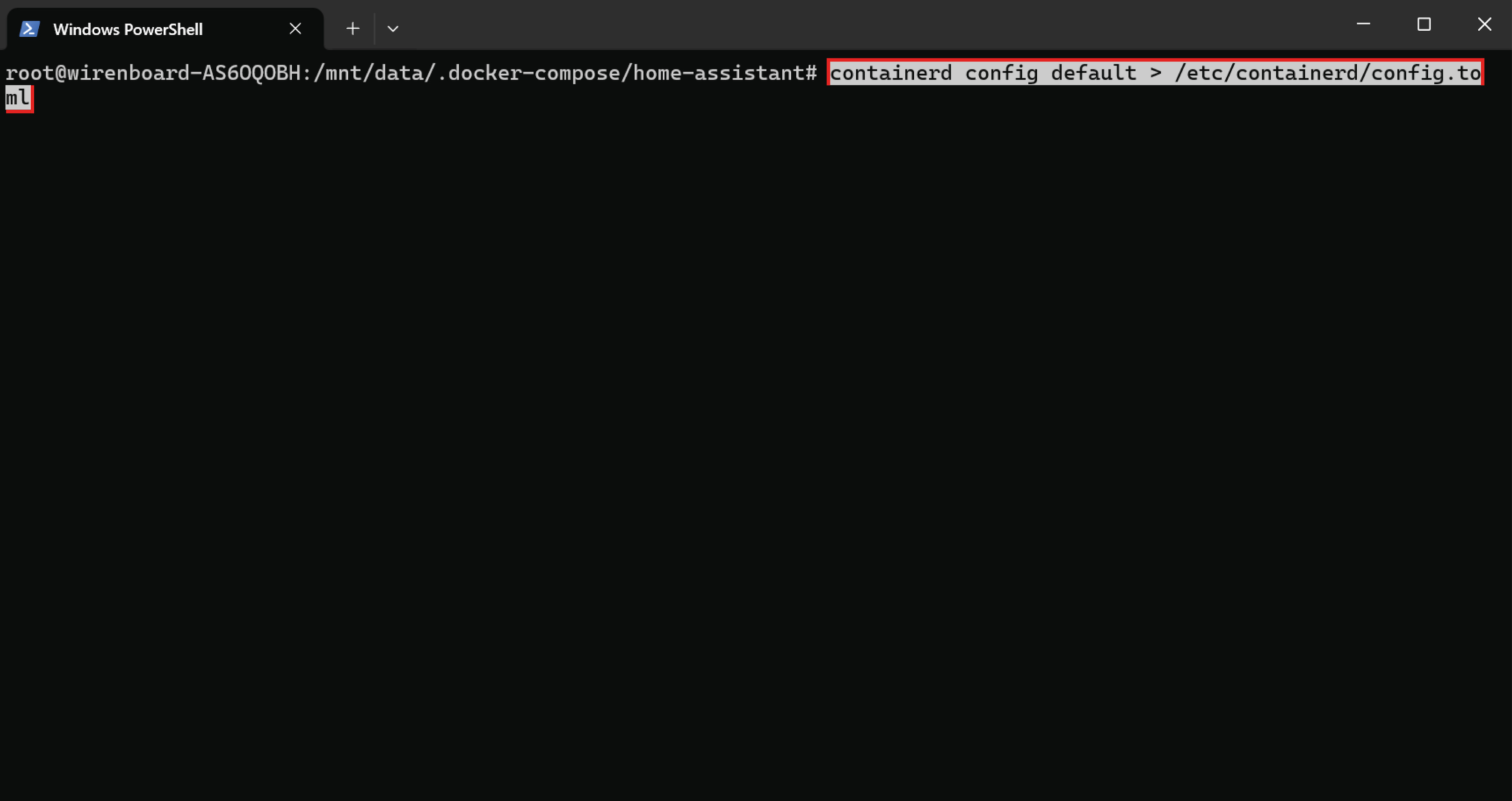

Запускаем сборку контейнера:
docker compose up -d
Во время сборки будет скачана последняя версия Home Assistant, после чего произойдёт запуск программы в фоновом режиме.

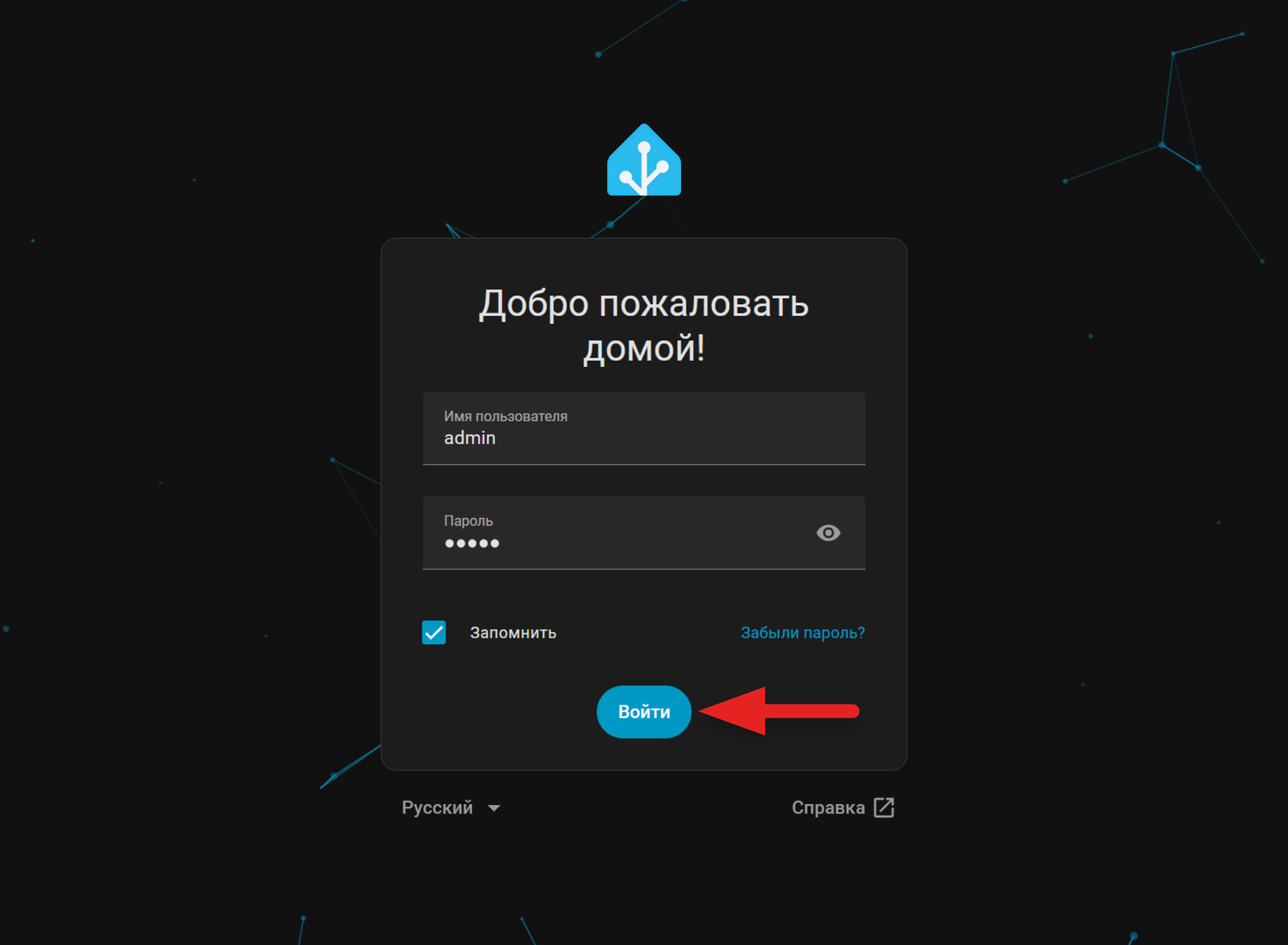

Для работы с Home Assistant нужно зайти в веб-интерфейс. Откройте ваш браузер и
введите IP-адрес вашего Wiren Board : 8123.
В нашем случае доступ к интерфейсу происходит по адресу: http://192.168.151.79:8123

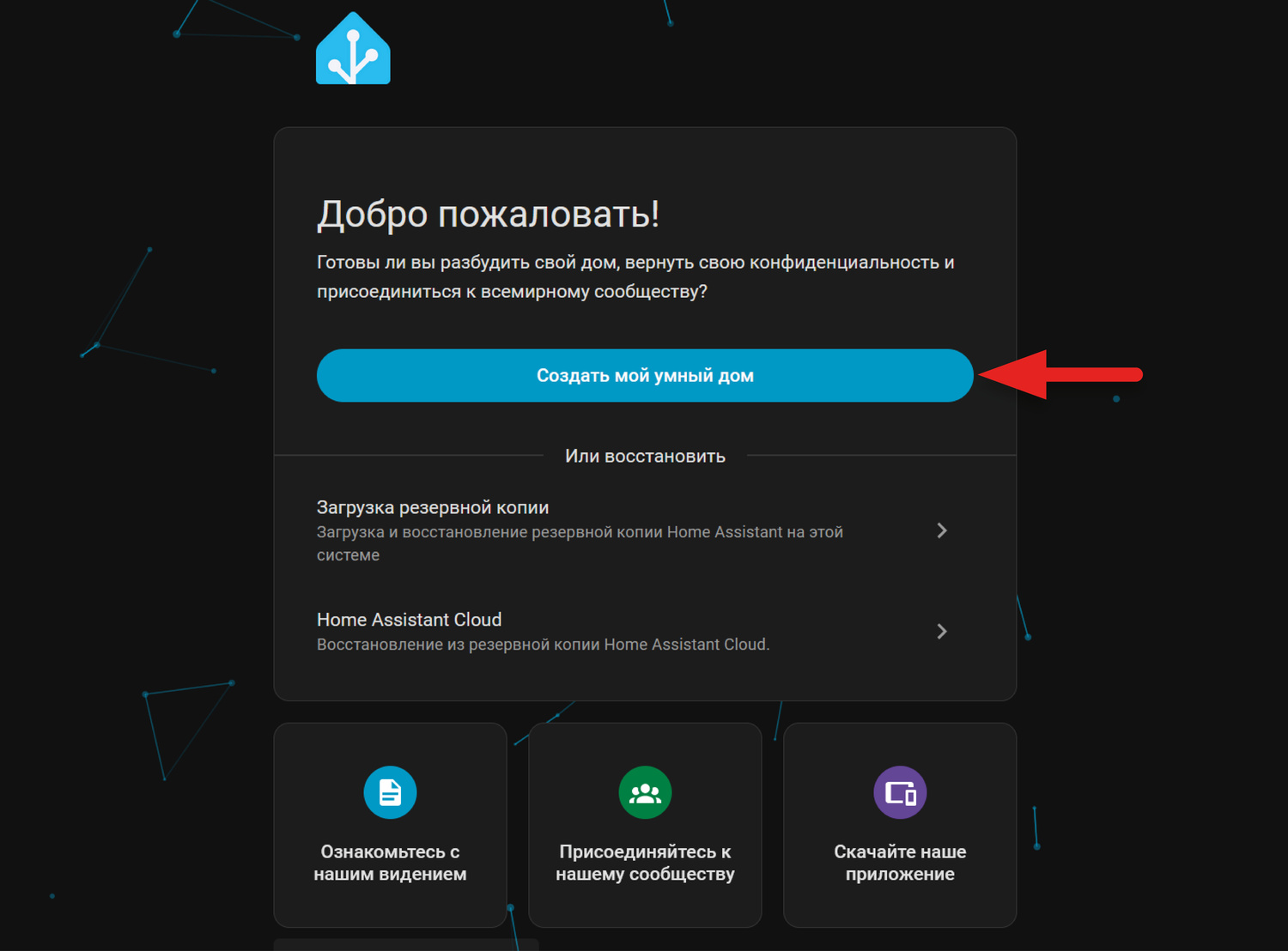

При первом входе потребуется зарегистрироваться. Сделать это можно нажав на «Создать мой умный дом». Использованные при регистрации логин и пароль понадобятся для входа в интерфейс в дальнейшем.
7.1.2 Подключение Modbus устройств
СкопированоДля настройки работы Modbus-устройства с Home Assistant сперва необходимо его добавить в контроллер

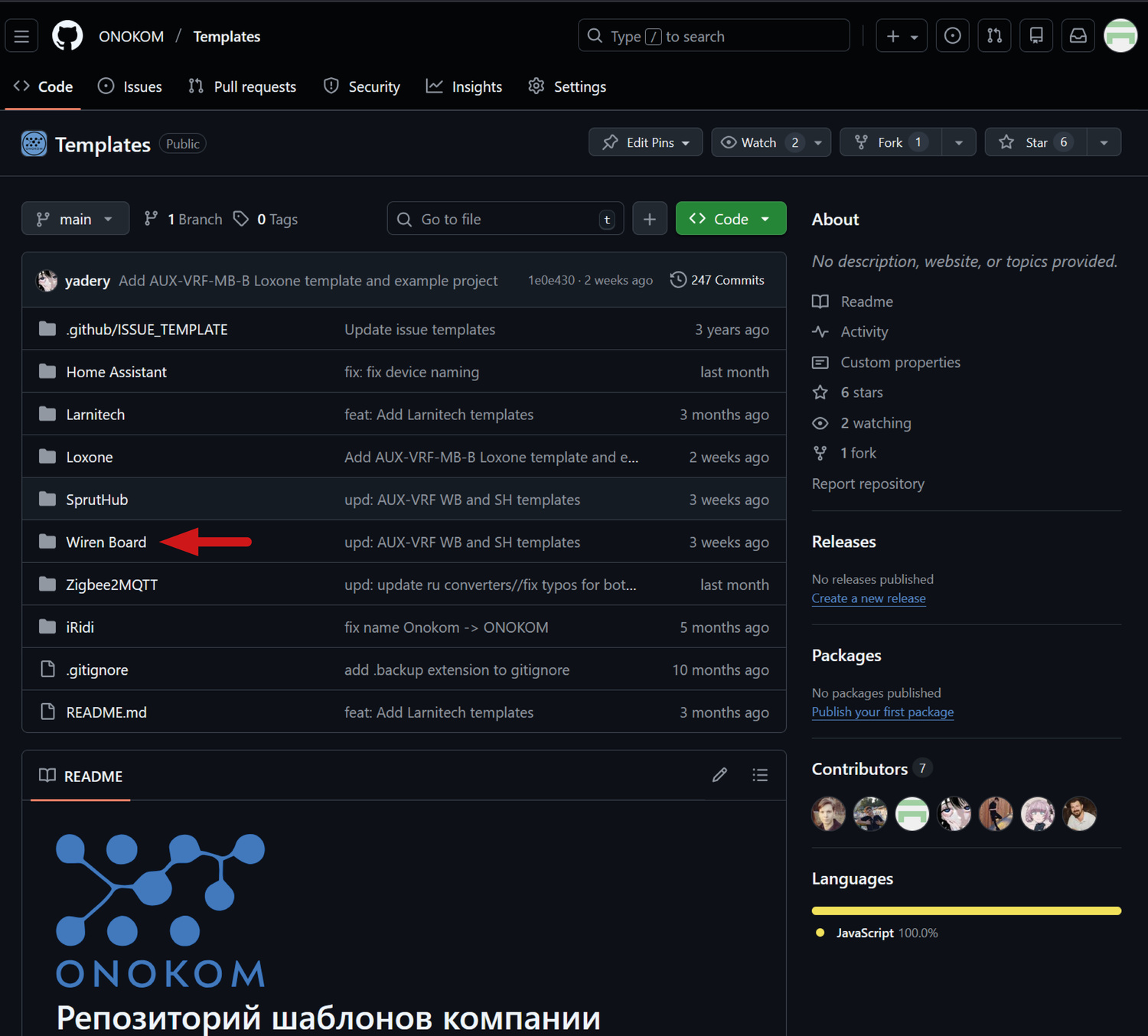

Заходим на веб-сервис GitHub где хранятся шаблоны ONOKOM и переходим в раздел «WirenBoard»
Выбираем шаблон «WB-ONOKOM-AIR-TCL-1-MB-B.json»
Нажимаем на кнопку «Download» правом верхнем углу окна

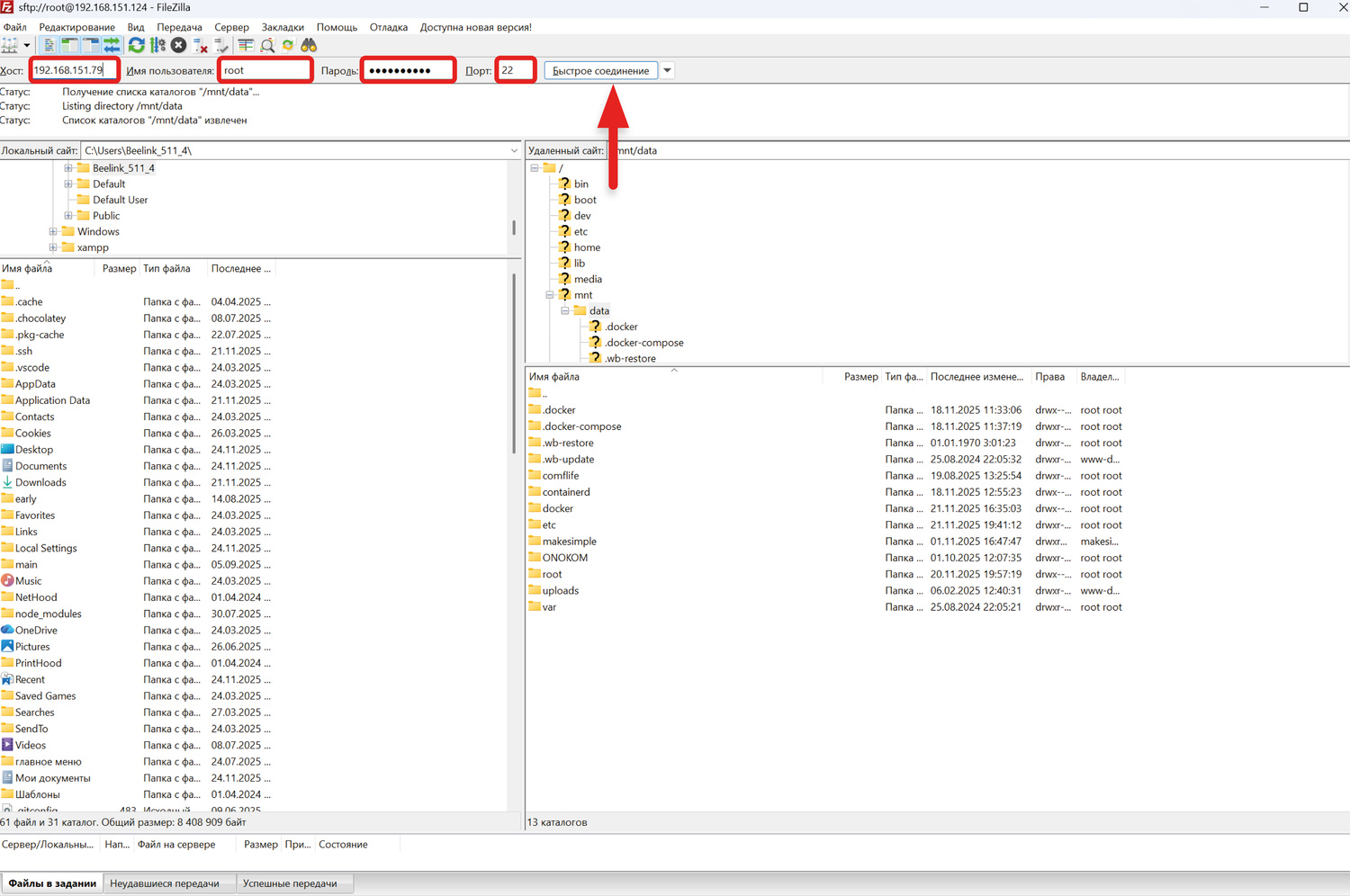

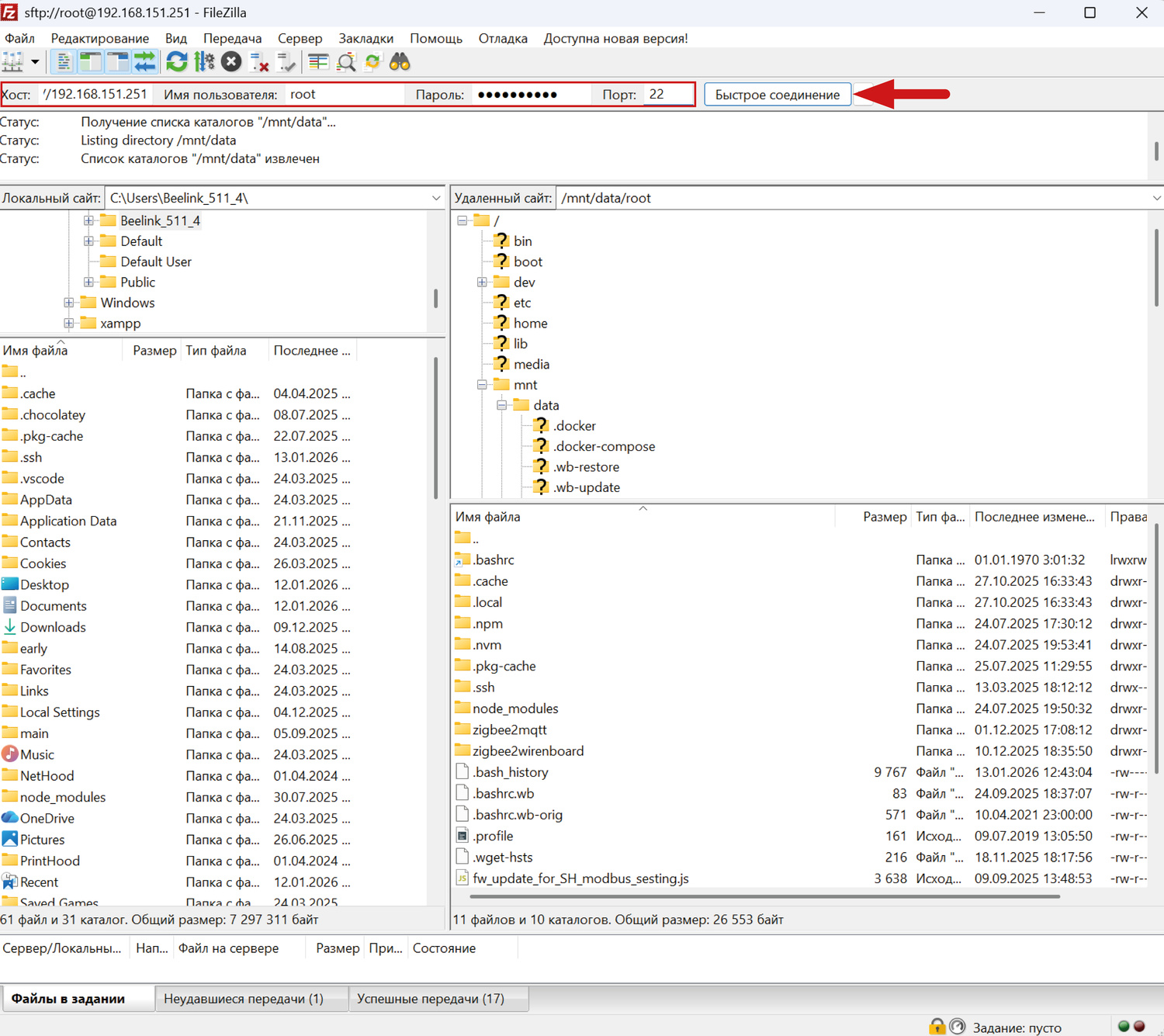

Открываем SFTP-менеджер и вводим данные для подключения к контроллеру:
- Хост: IP-адресс устройства
- Имя пользователя: root
- Пароль: wirenboard (по умолчанию)
- Порт: 22

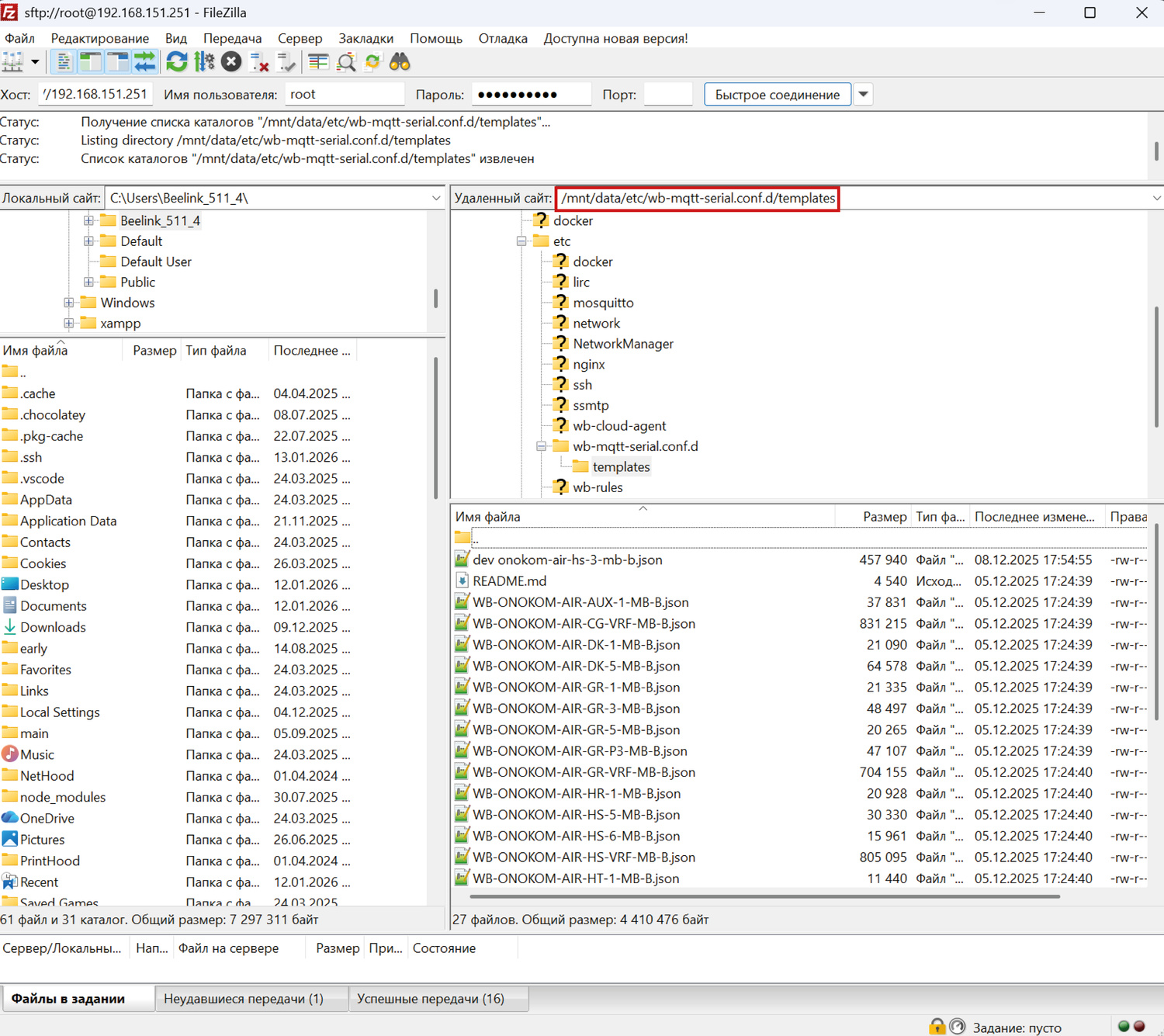

Переходим в директорию: /mnt/data/etc/wb-mqtt-serial.conf.d/templates/

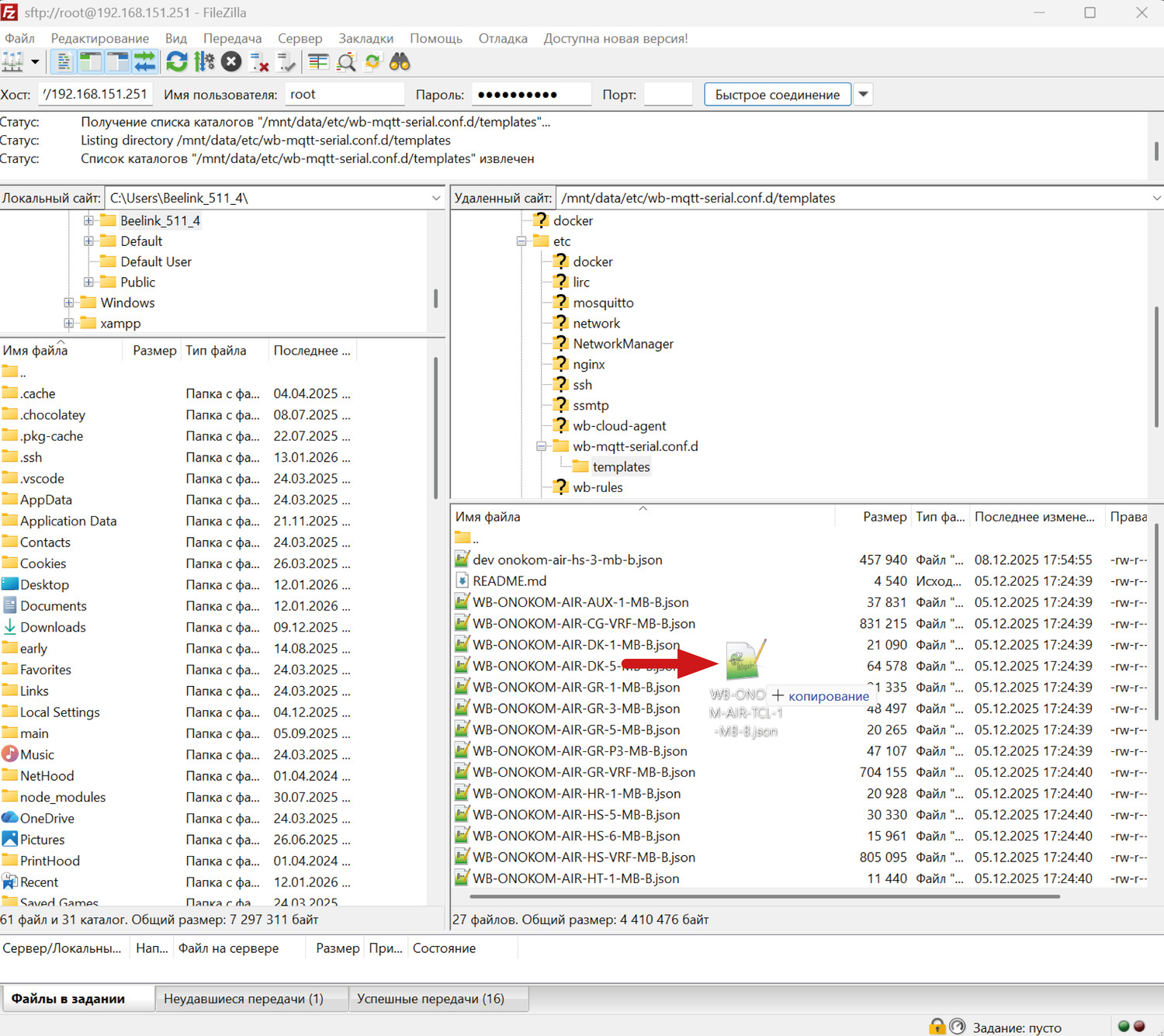

Загружаем шаблон в директорию
Для входа вводим IP-адрес контроллера в локальной сети

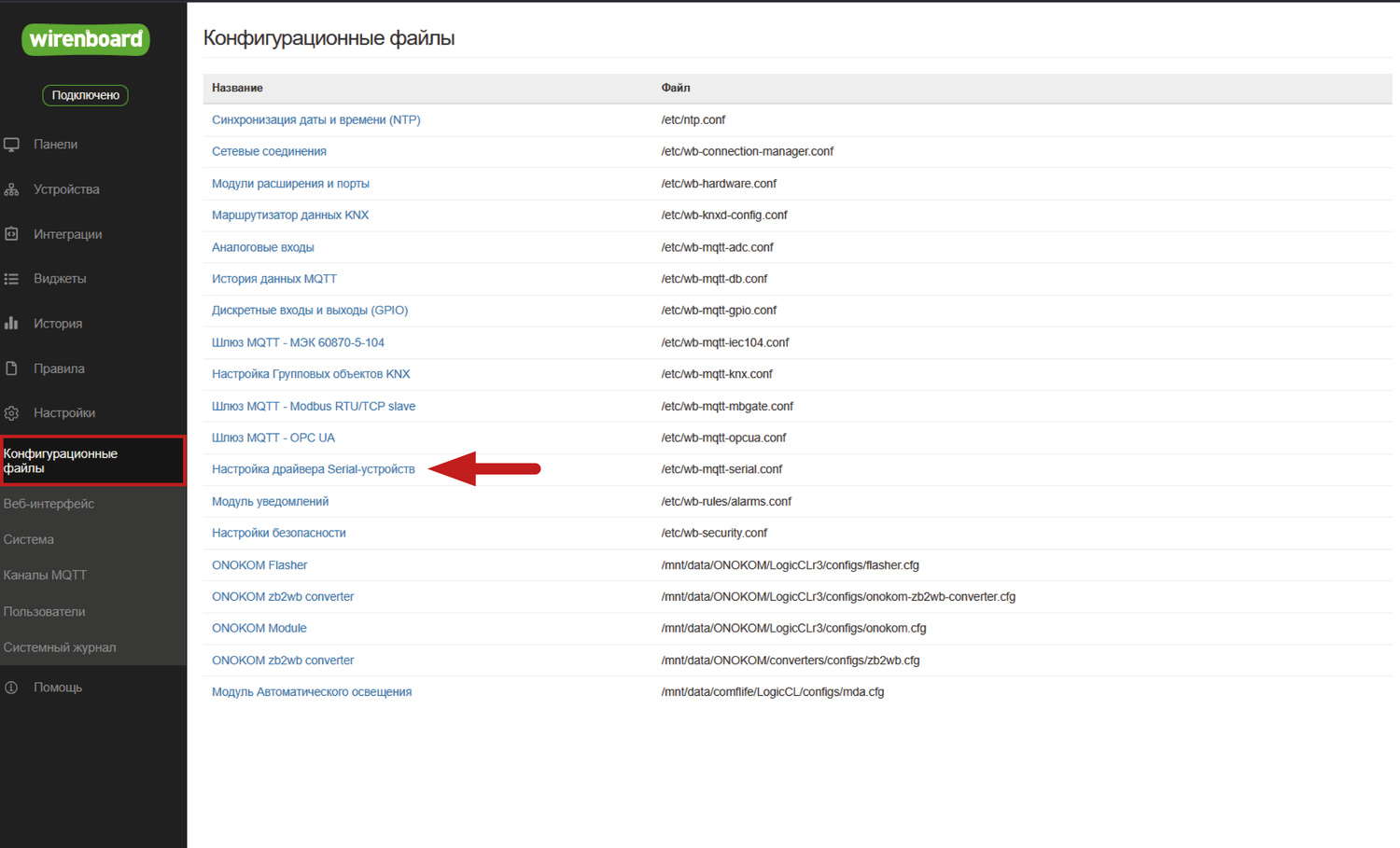

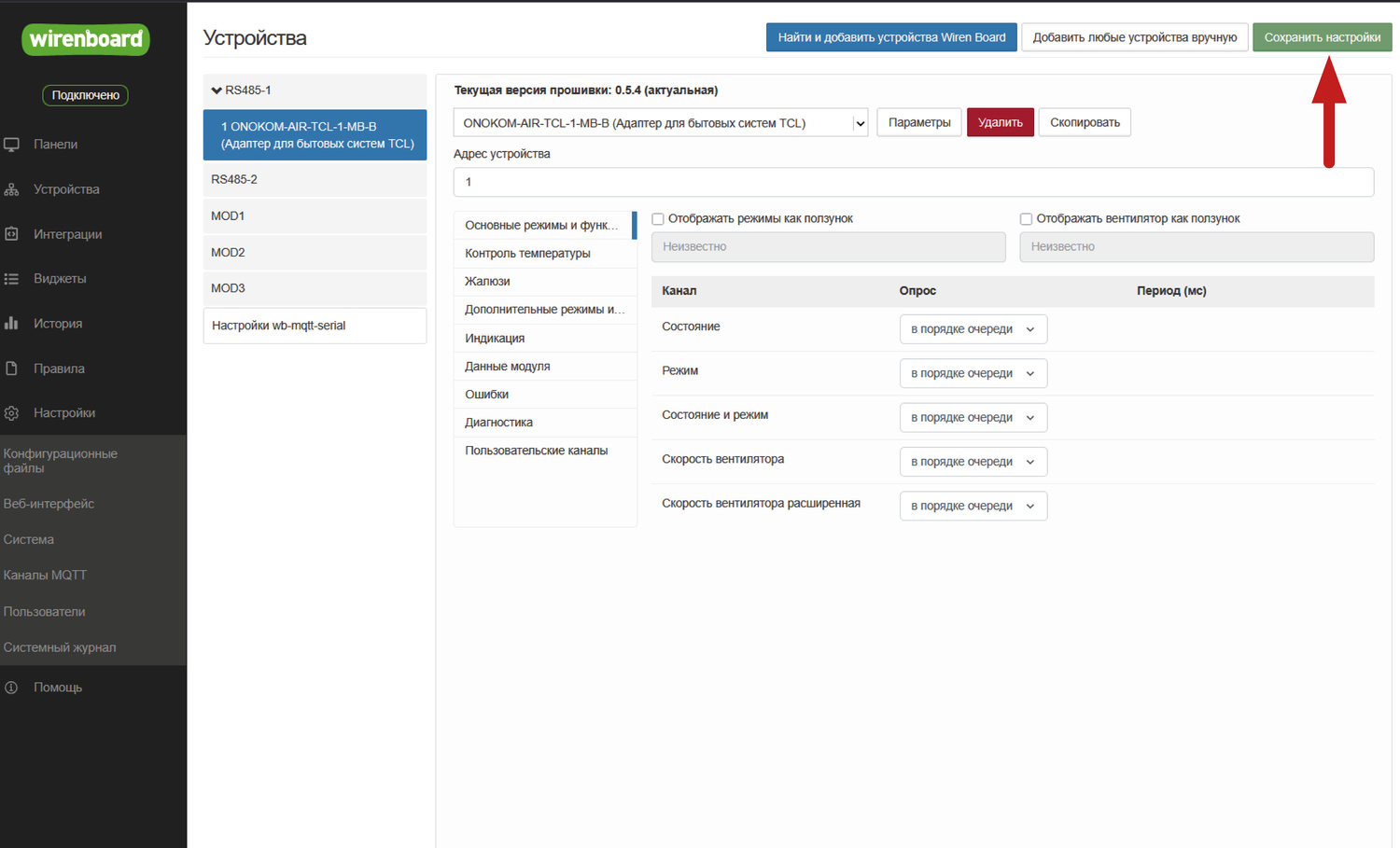

В разделе «Настройки» нажимаем на кнопку «Конфигурационные файлы» и выбираем «Настройка драйвера serial-устройств»
Выбираем порт контроллера, к которому подключен шлюз ONOKOM. В нашем
примере это RS485-1
Устанавливаем следующие настройки:
- Скорость обмена - 9600
- Контроль четности - N
- Число бит данных - 8
- Стоп биты - 2
Нажимаем на Найти и добавить устройство Wiren Board
После завершения поиска устройство будет доступно для добавления

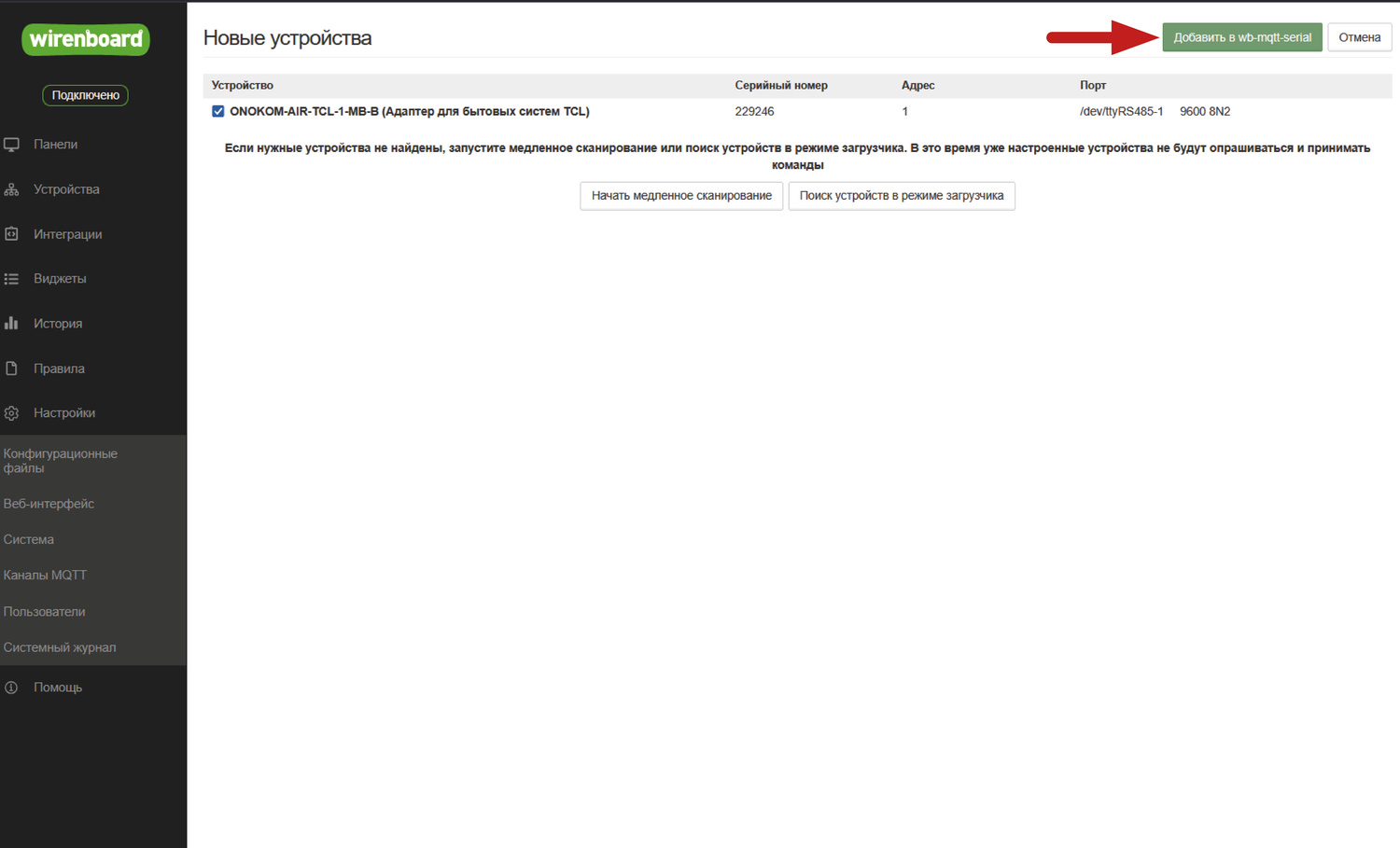

Нажимаем «Добавить в wb-mqtt-serial»
После добавления мы автоматически вернёмся на страницу конфигурации устройств. Сохраним настройки соответствующей кнопкой

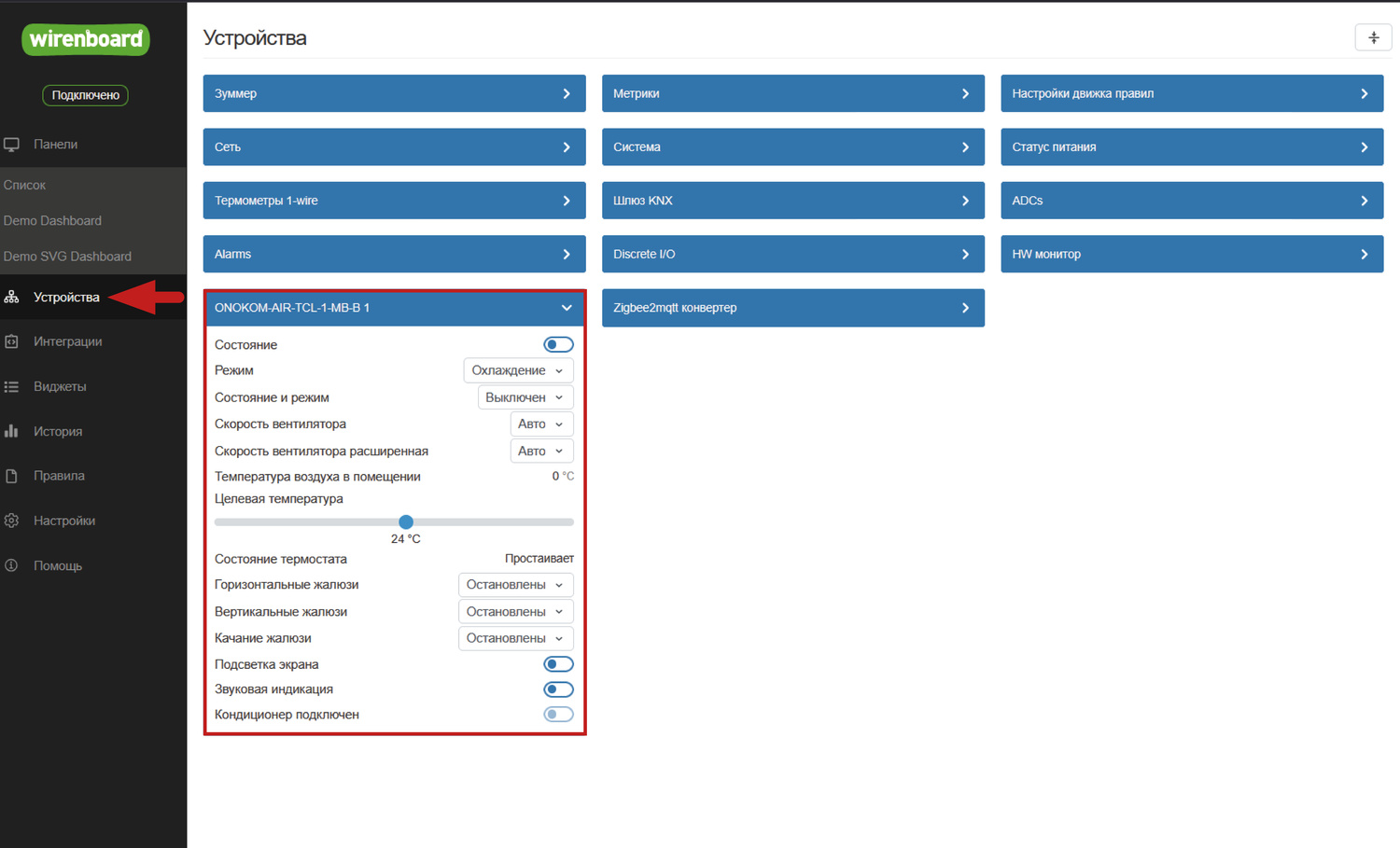

Виджет устройства будет доступен на вкладке «Устройства»
Настройка Modbus устройства завершена, осталось его настроить в системе Home
Assistant
Настройка подключения устройства по MQTT

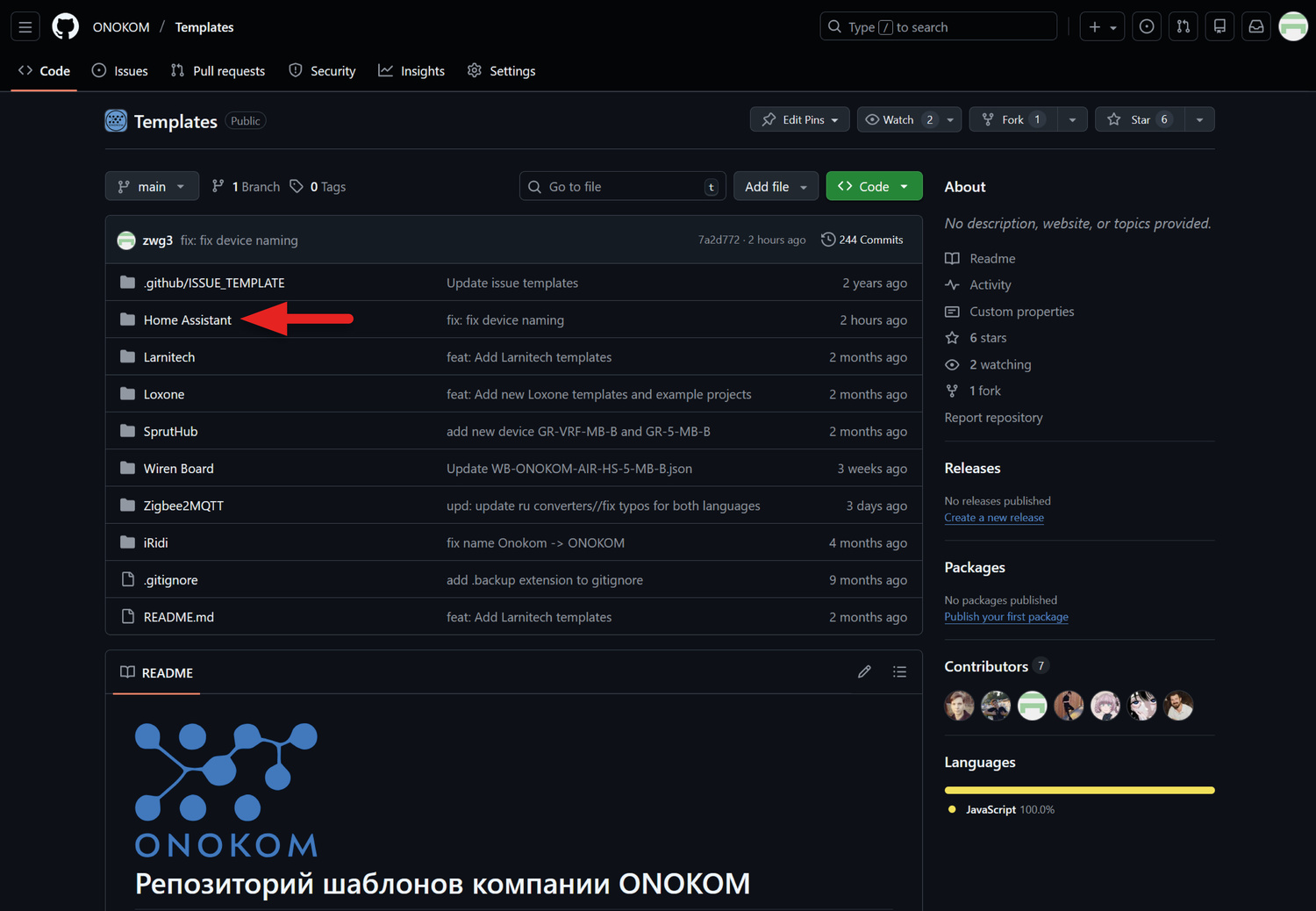

Заходим на веб-сервис GitHub где хранятся шаблоны ONOKOM и переходим в раздел Home Assistant
Переходим в директорию MQTT
Выбираем соответствующий шаблон. В нашем примере это будет TCL-1-MB-B
Нажимаем на кнопку «Download» в правом верхнем углу окна
Открываем файловый менеджер, в данном примере используется Filezilla.
Вводим:
- Хост: IP-адрес Wiren Board
- Имя пользователя: root
- Пароль: wirenboard (по умолчанию)
- Порт: 22
Нажимаем на «Быстрое соединение»

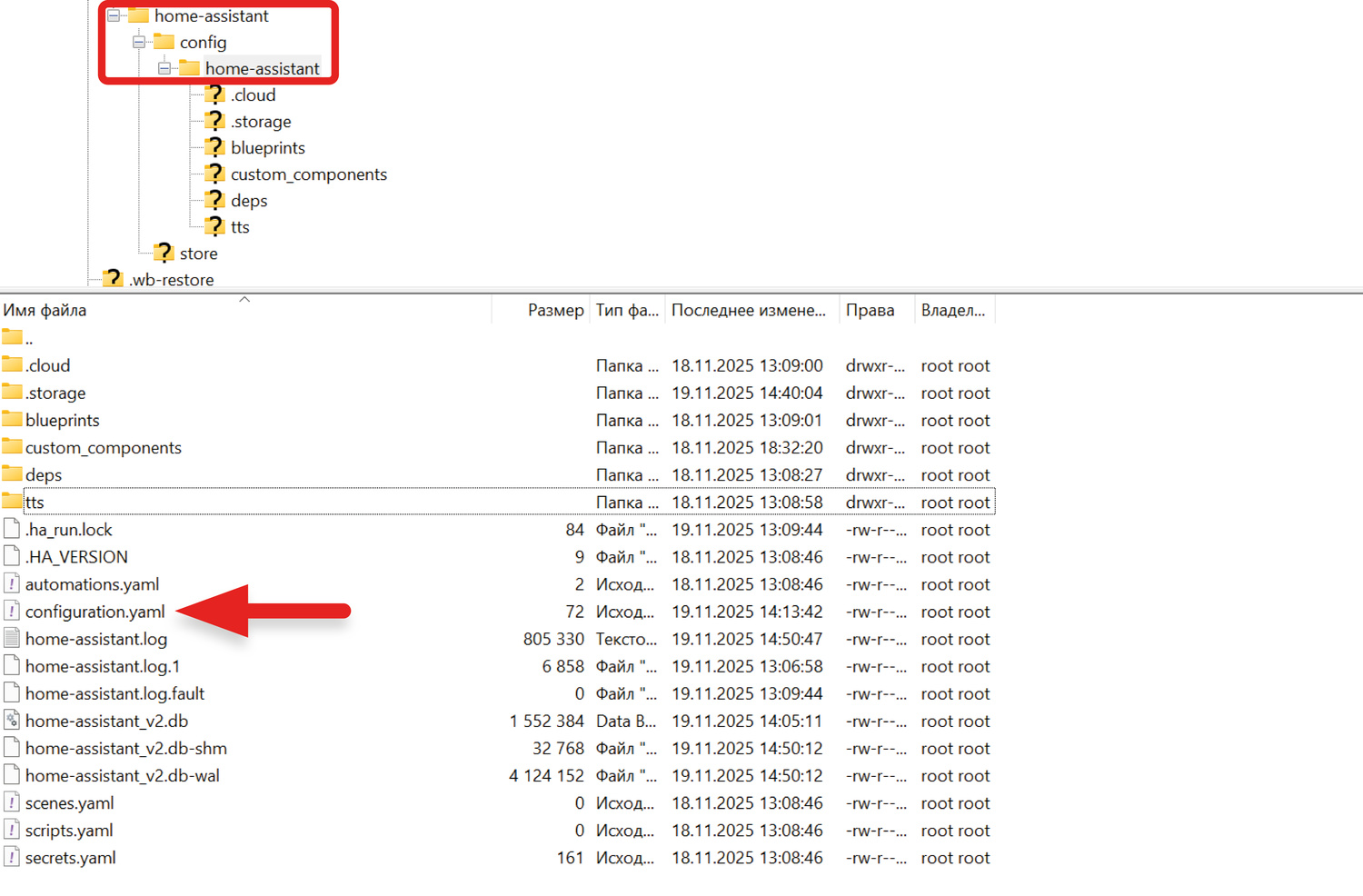

Для загрузки шаблона сначала необходимо внести изменения в конфигурационный
файл. В нашем примере Home Assistant запускается с помощью программы
Docker на
контроллере Wiren Board. С такой конфигурацией он располагается по
следующему
пути:
/mnt/data/.docker-compose/home-assistant/config/home-assistant/configuration.yaml

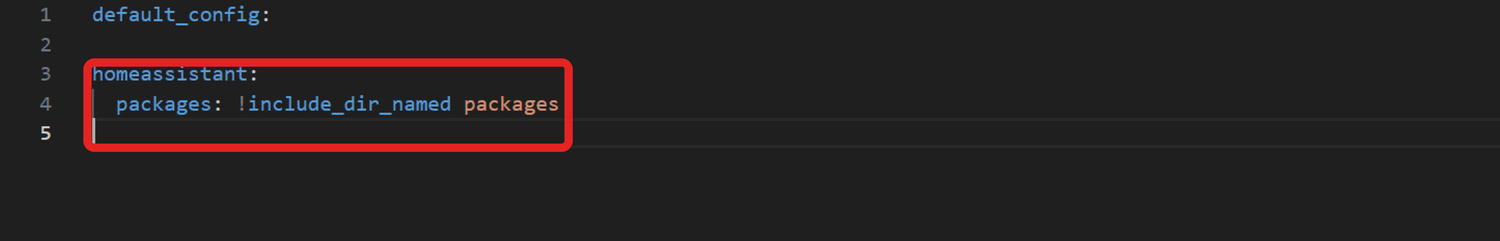

В файле configuration.yaml добавьте следующие строки:
homeassistant:
packages: !include_dir_named packages

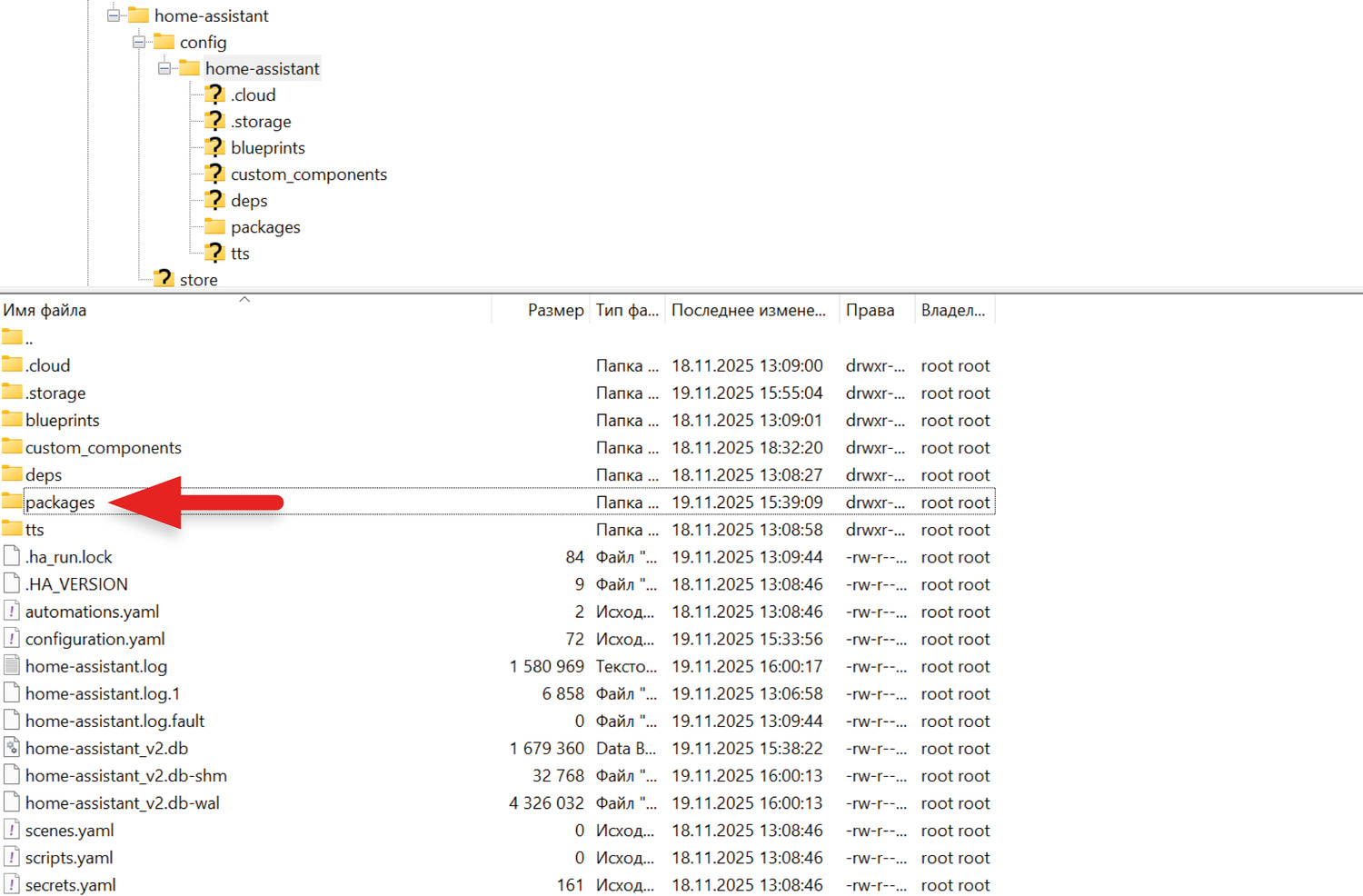

Также следует создать директорию «packages». Разместить её нужно по
следующему
пути: /mnt/data/.docker-compose/home-assistant/config/home-assistant/

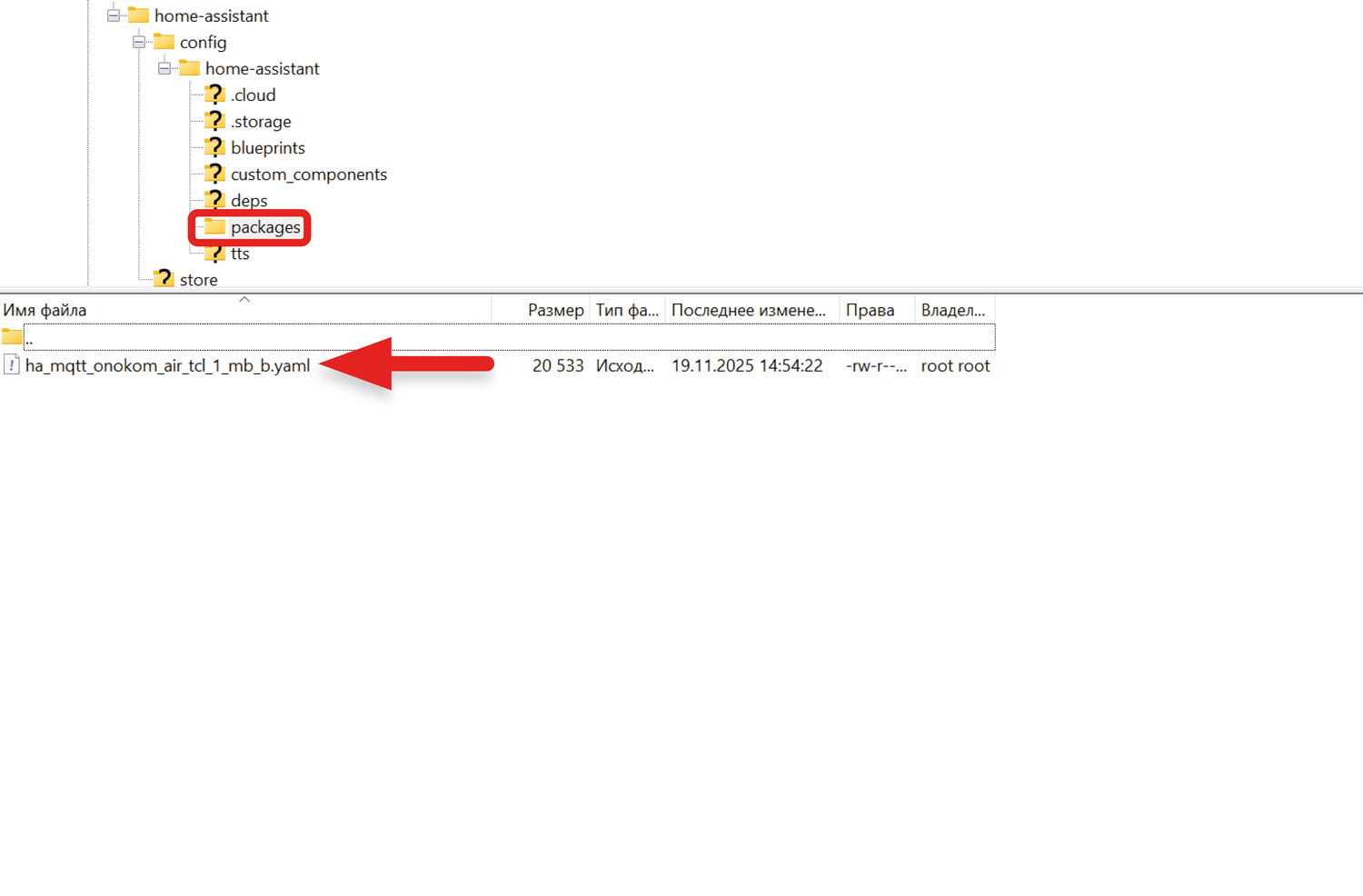

В созданную директорию копируем скачанный шаблон Home Assistant

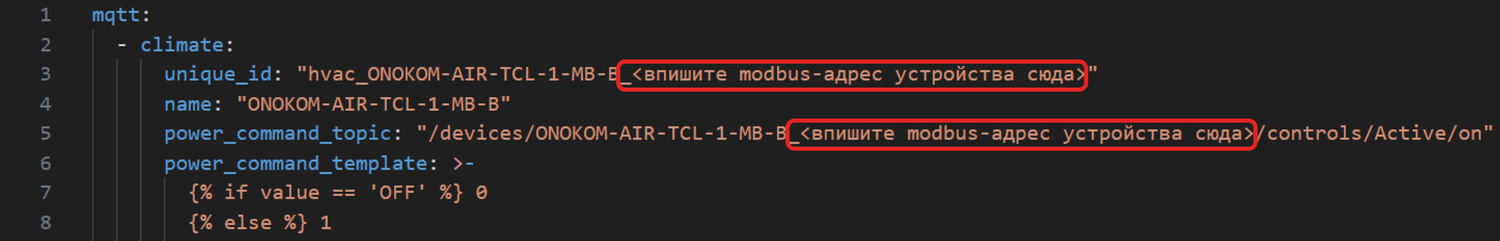

В скопированном файле нужно заменить все значения в угловых скобках на Modbus-адрес шлюза. В нашем примере у устройства адрес 1. Если используете другое наименование MQTT топиков то требуется это учитывать при переименовании

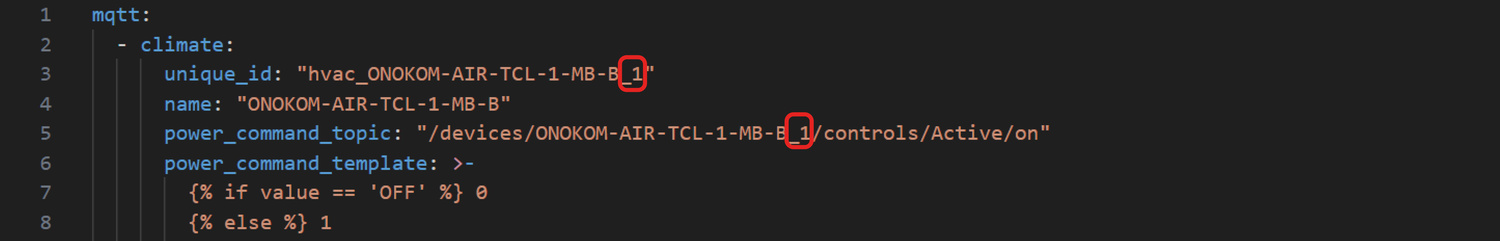

Готовый шаблон выглядит следующим образом
Для доступа к веб-интерфейсу откройте браузер и введите в адресную строку IP-адрес
устройства, на котором установлен Home Assistant и номер порта
«8123» через двоеточие.
Например: 192.168.151.251:8123
Введите Имя пользователя и Пароль, которые были указаны ранее при регистрации

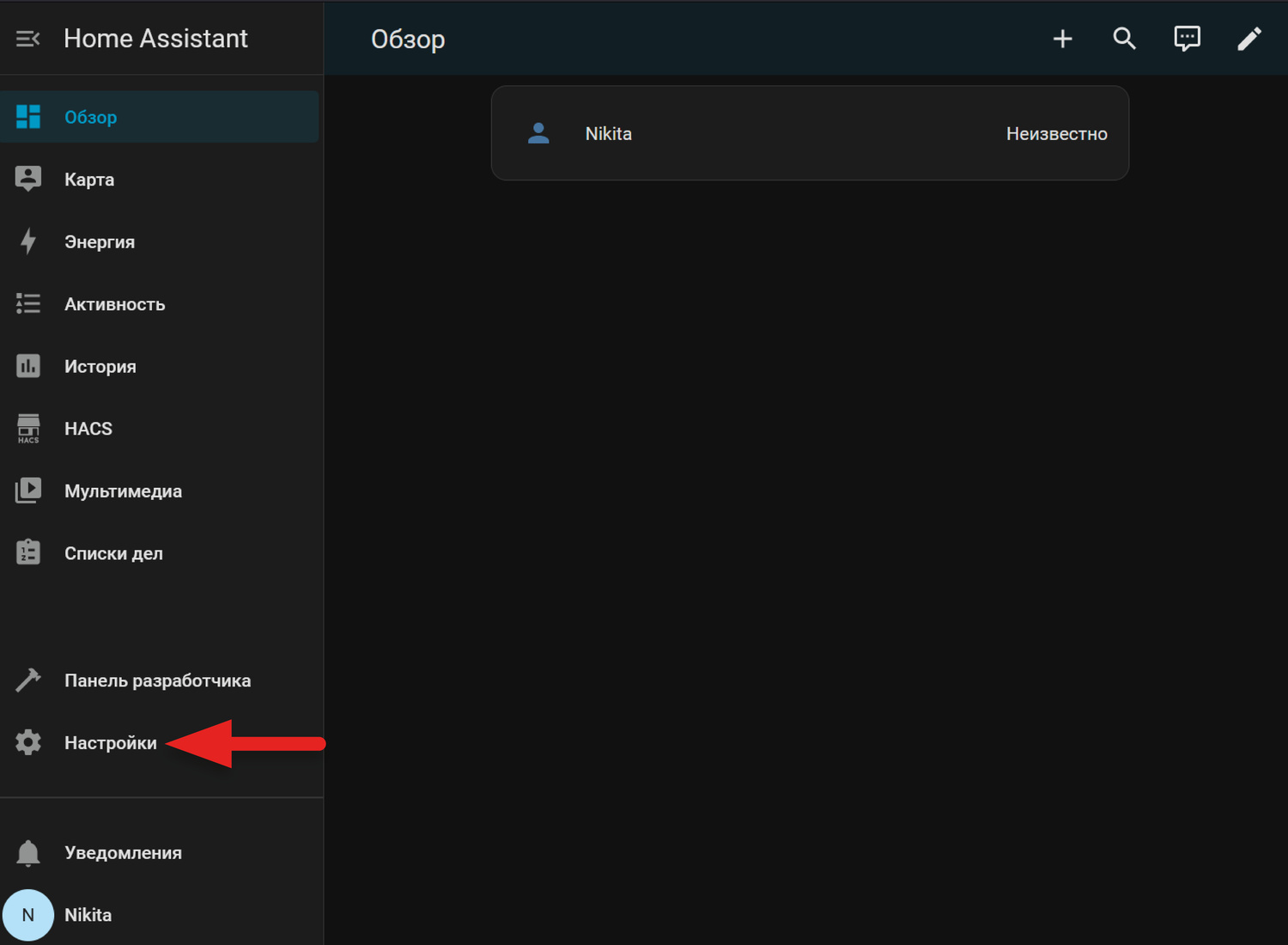

Для добавления устройства в систему переходим в раздел «Настройки»

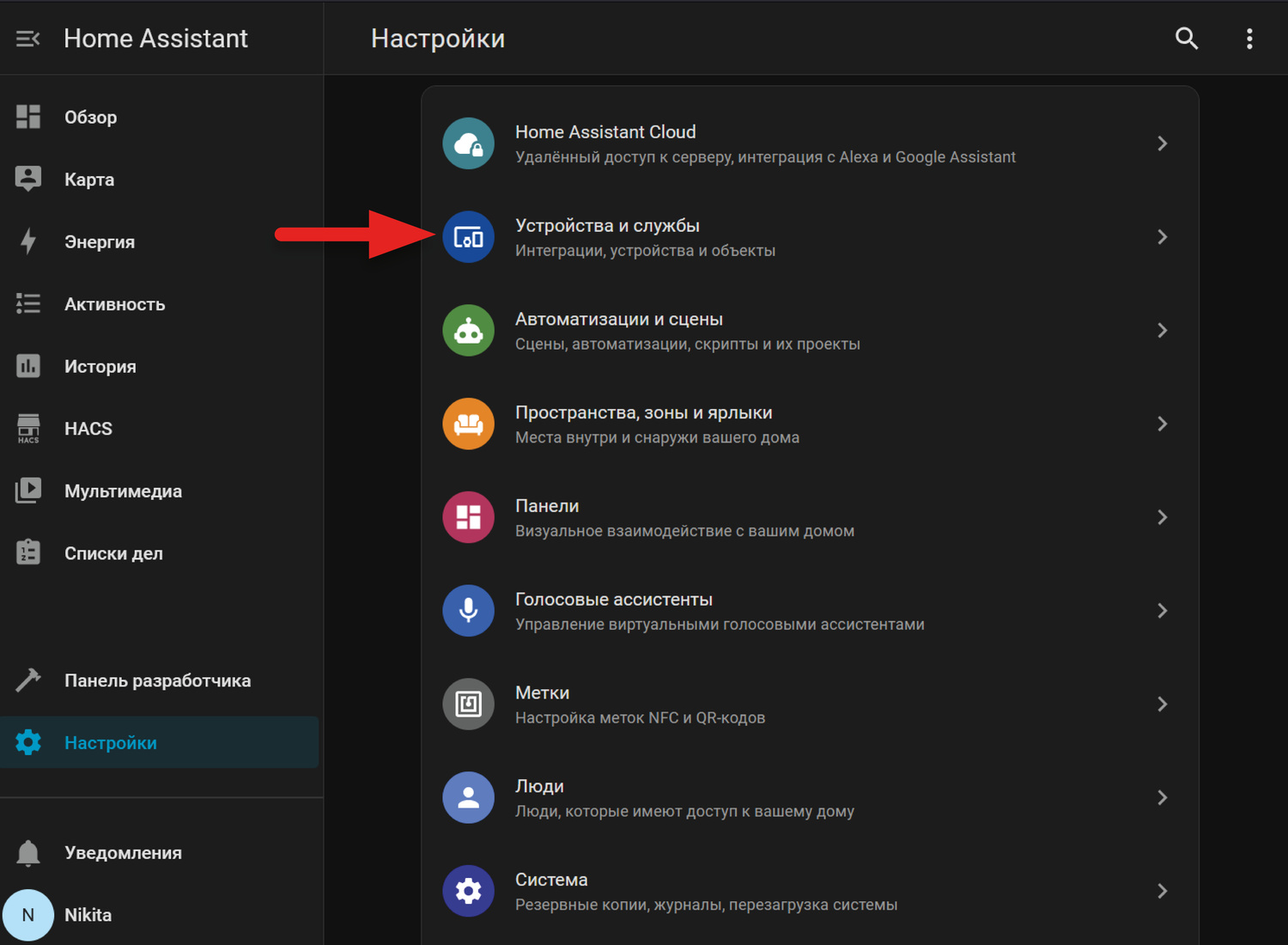

В открывшемся меню выбираем «Устройства и службы»

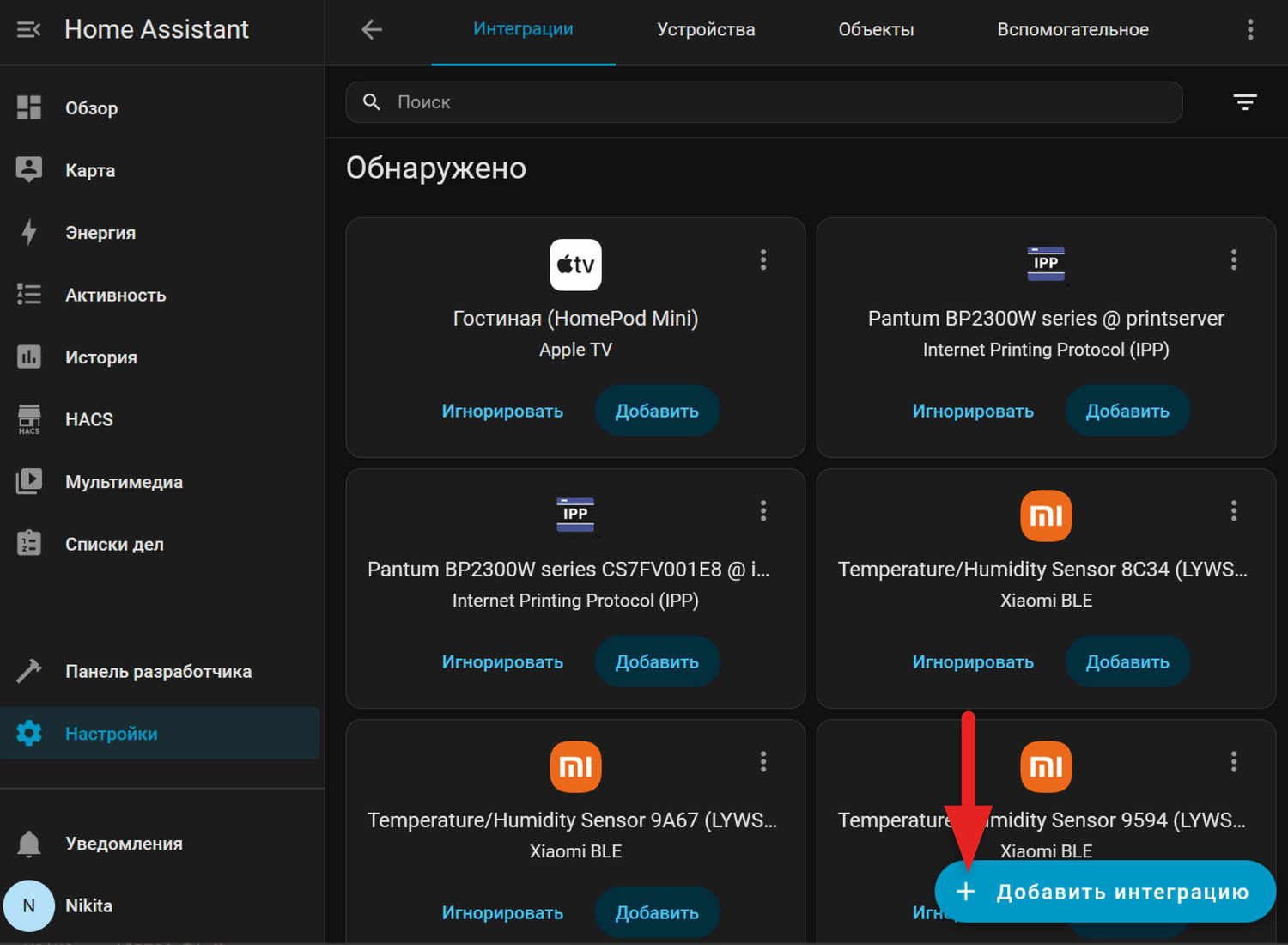

Откроется вкладка интеграций. Нажимаем на «Добавить интеграцию»

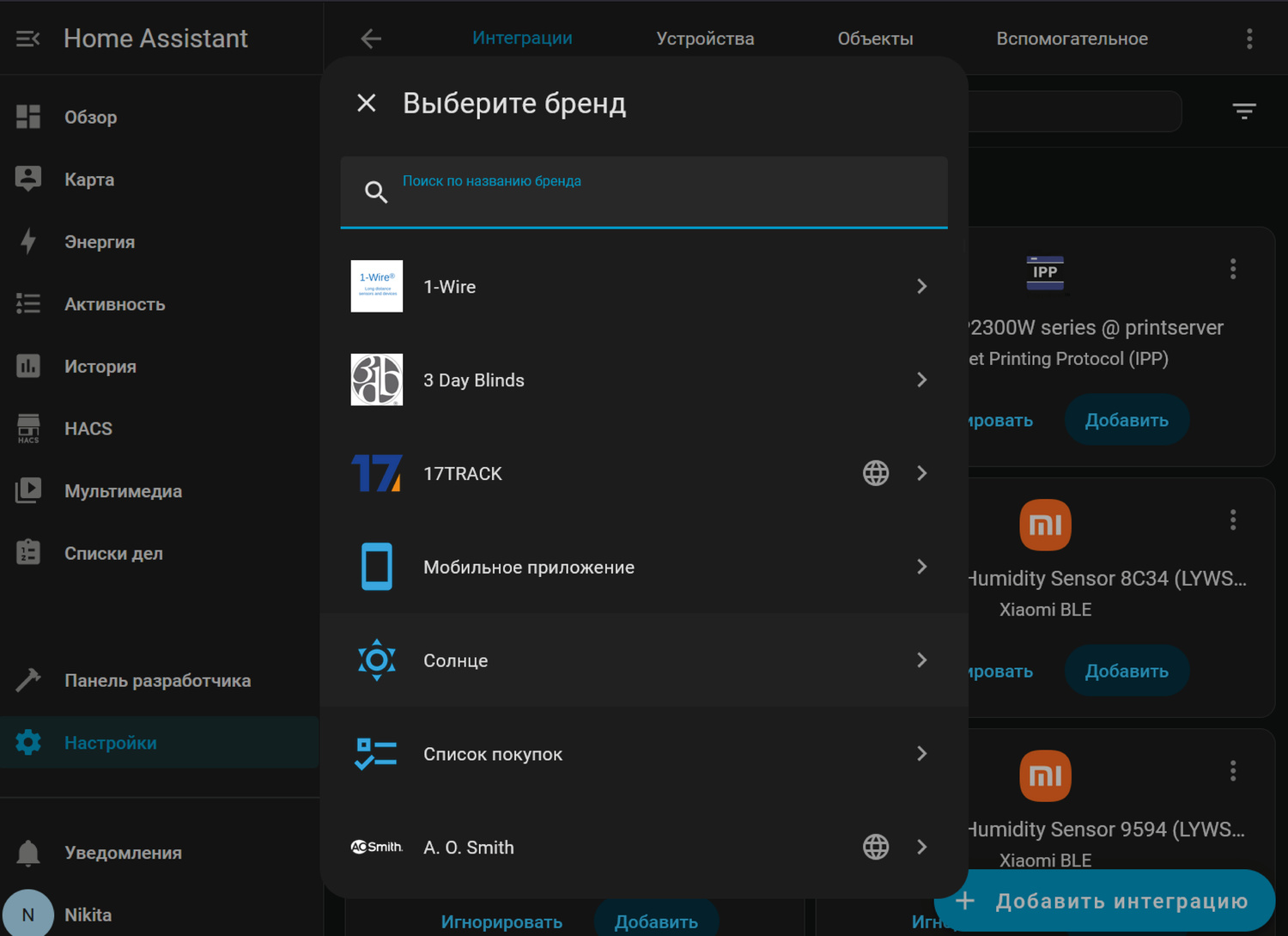

Откроется меню брендов

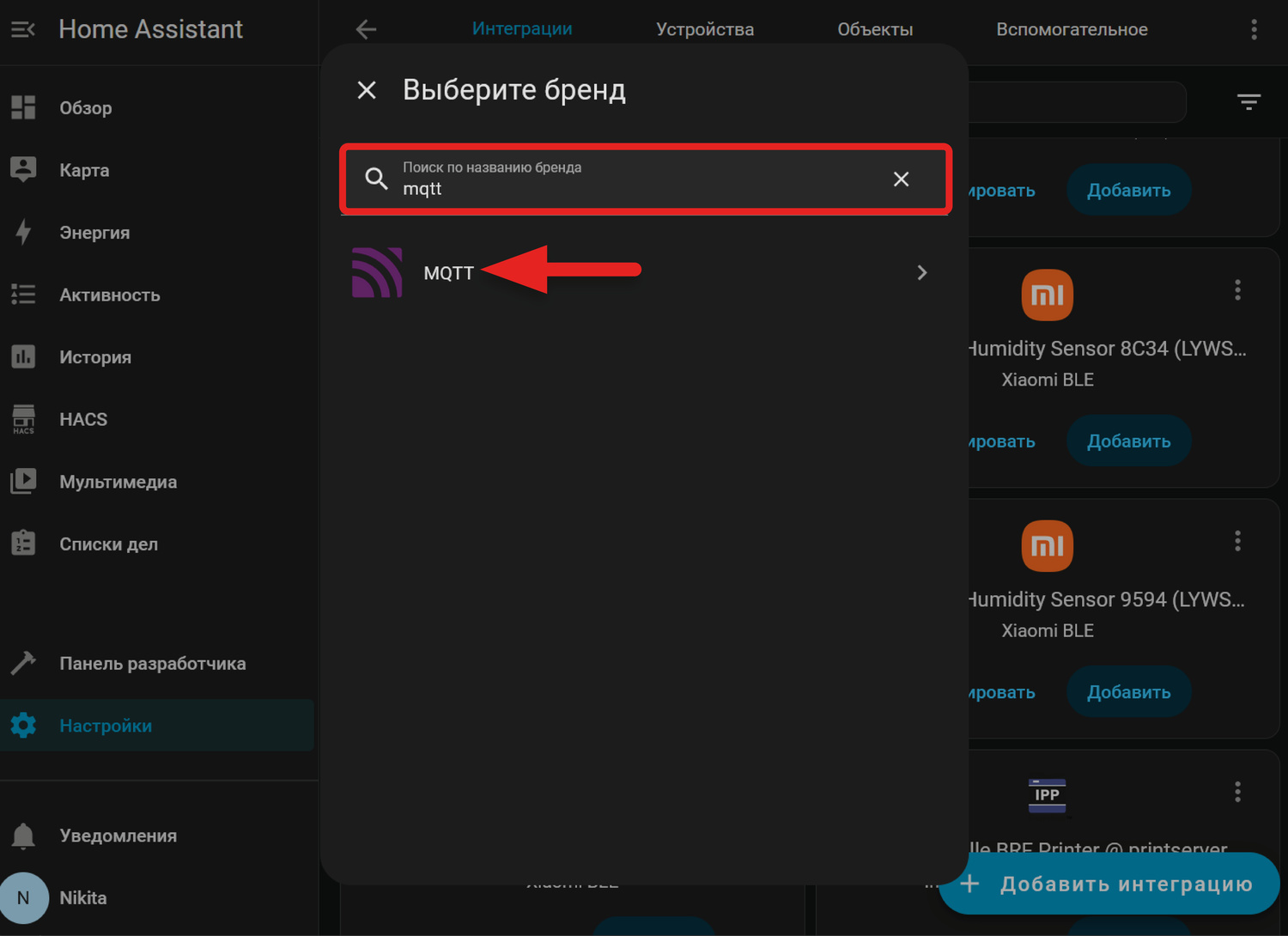

С помощью поисковой строки находим MQTT

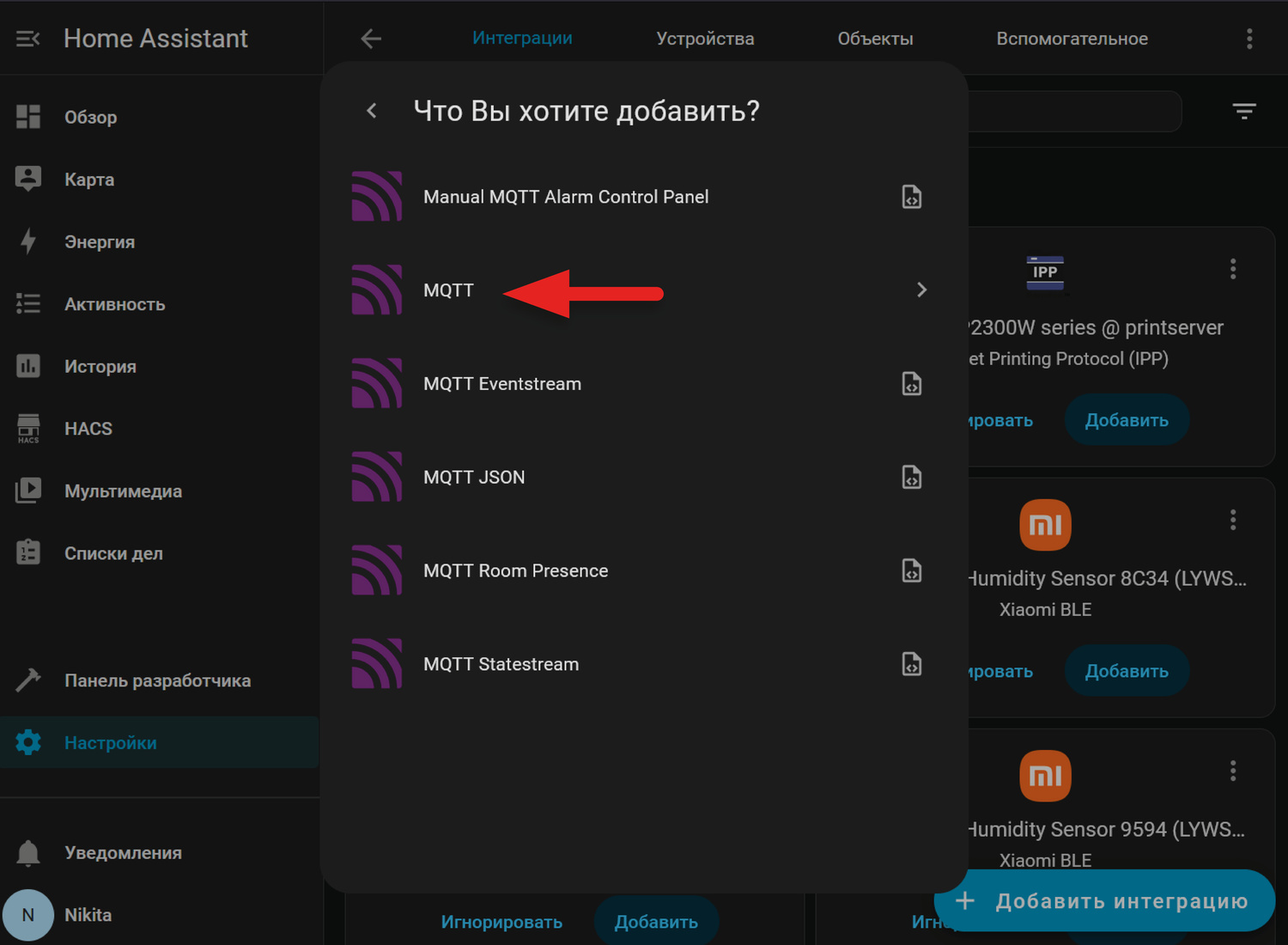

Выбираем MQTT без дополнительных опций

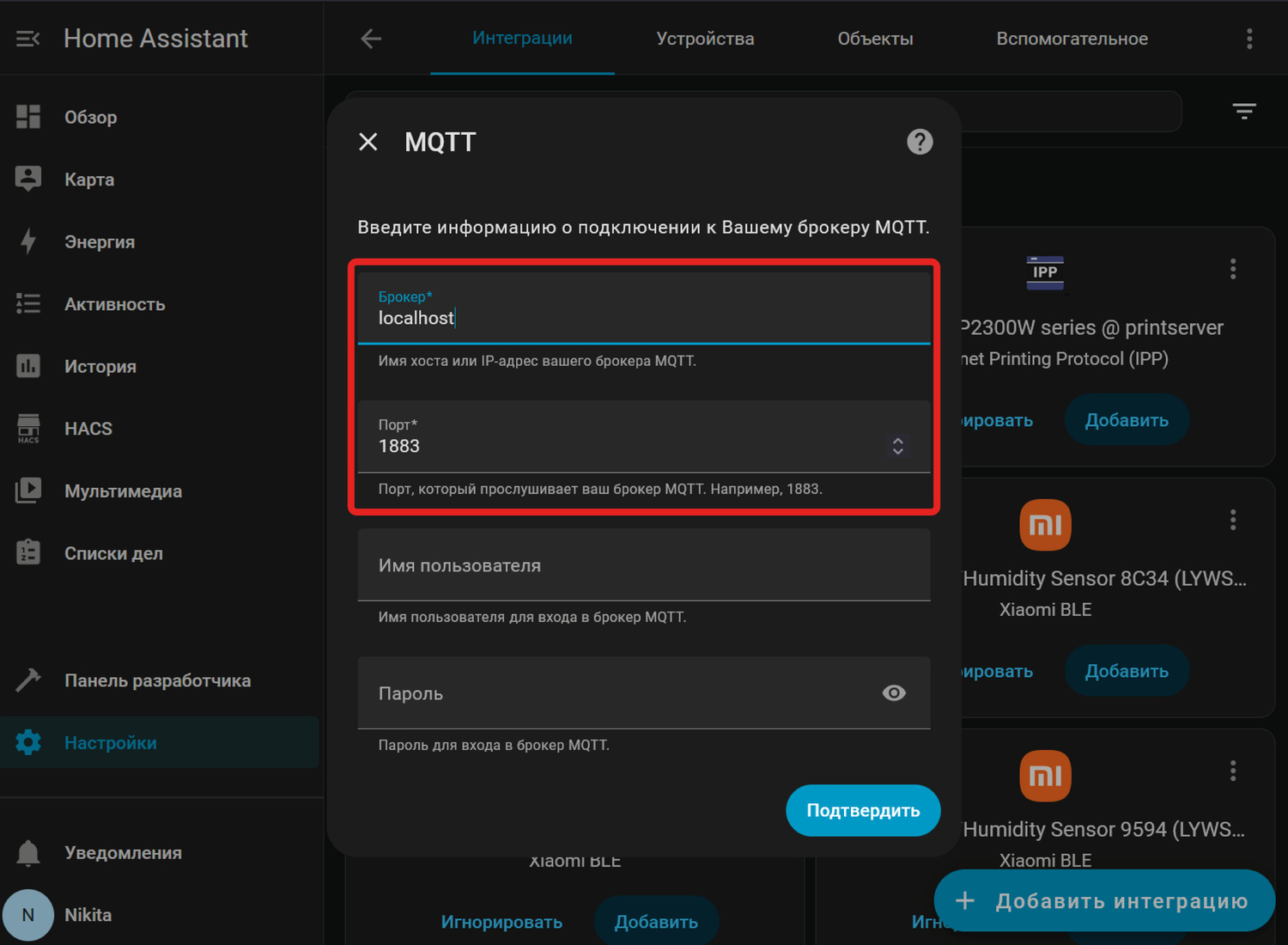

Откроется окно добавления службы. В нём нужно прописать:
- Брокер: адрес брокера (по умолчанию localhost)
- Порт: номер MQTT порта WIren Board (по умолчанию
1883)
Остальные поля можно не заполнять, если они не установлены для брокера на Wiren Board

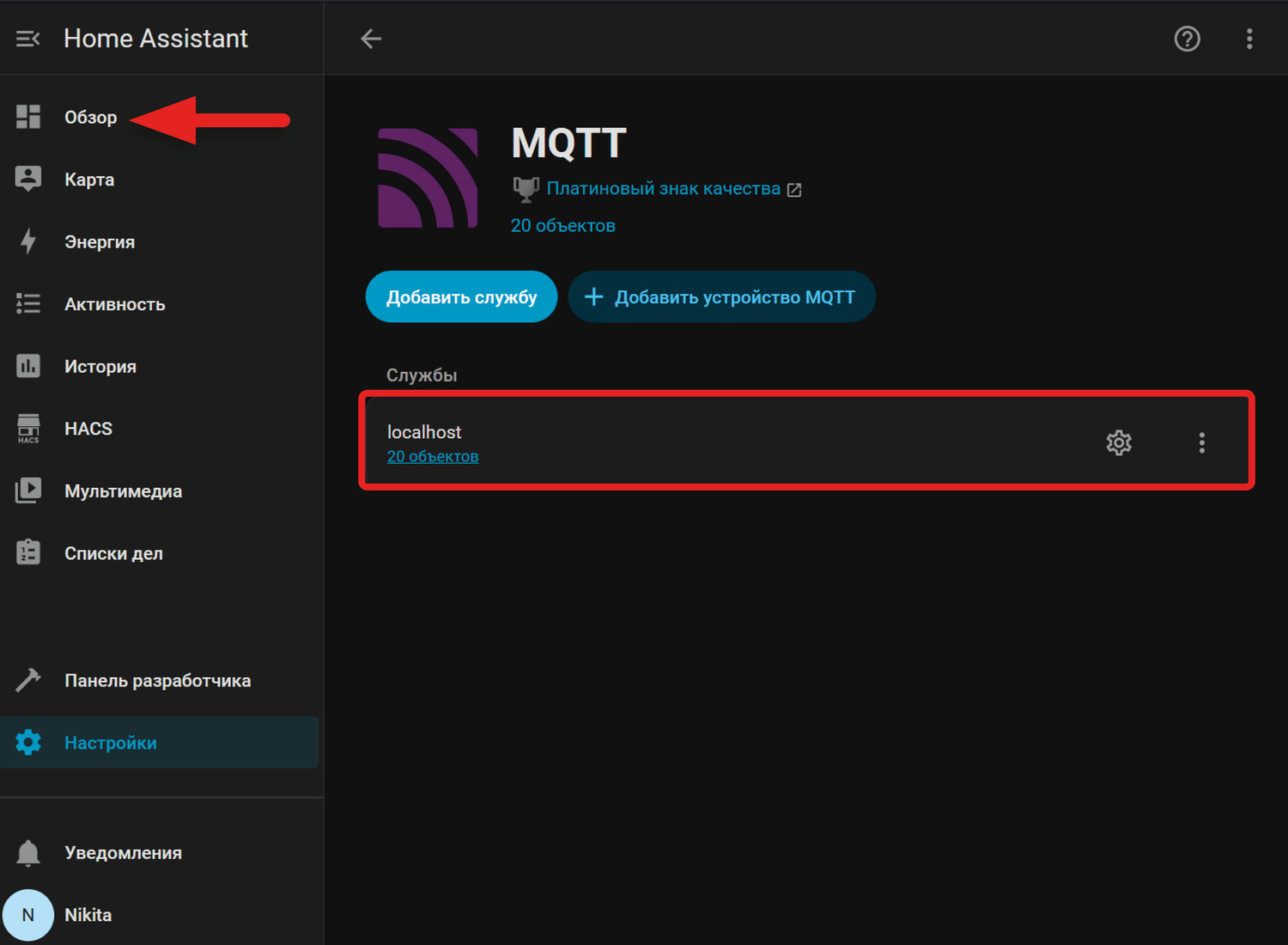

Устройство будет добавлено. Управление им доступно в разделе «Обзор»

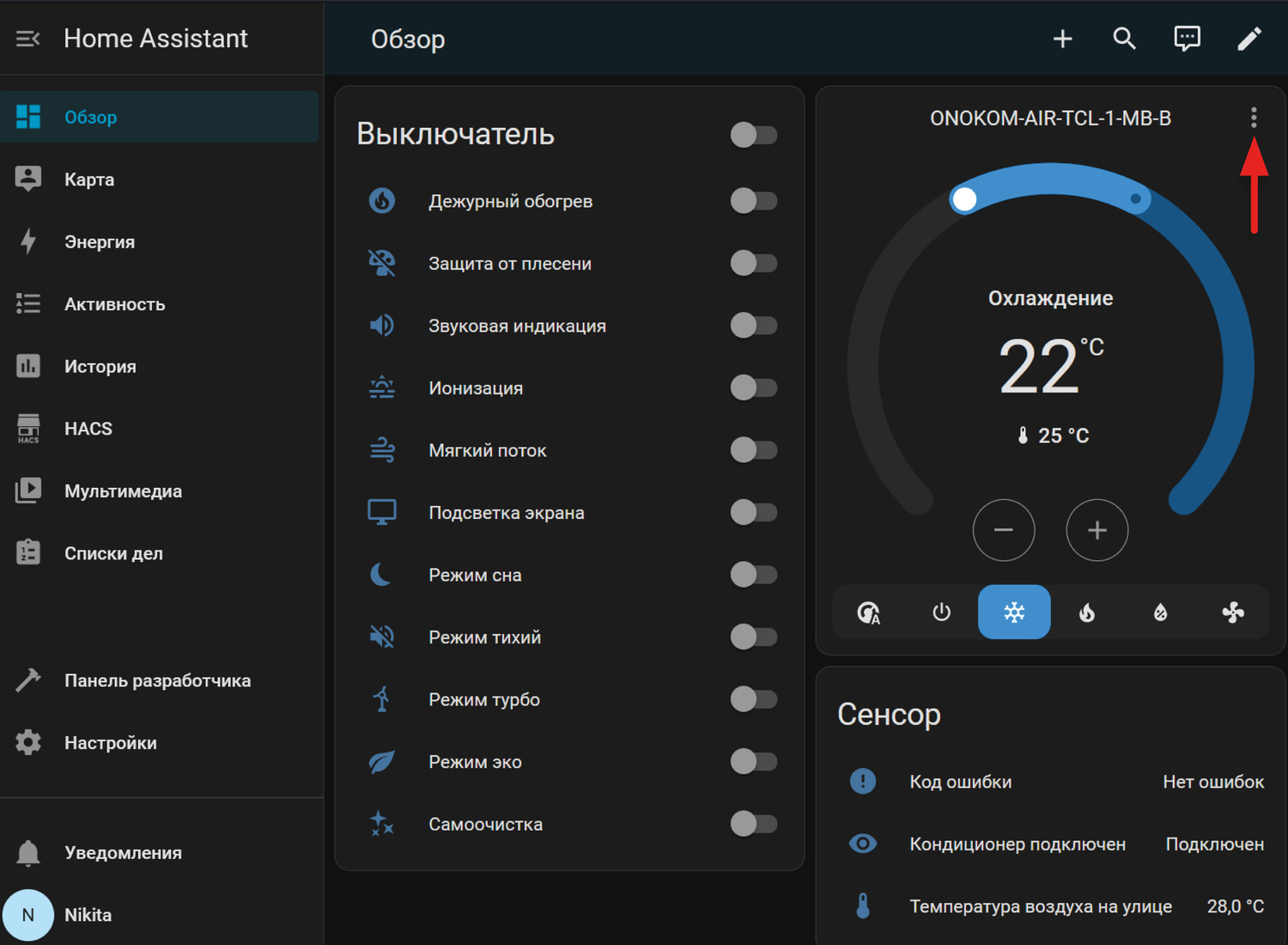

На данной странице располагаются все доступные переключатели кондиционера. Для доступа к карточке климата нужно нажать на иконку с тремя точками в правом верхнем углу панели
7.1.3 Подключение Zigbee устройств
СкопированоДобавление шаблона Wiren Board
Заходим на веб-сервис GitHub где хранятся шаблоны ONOKOM и переходим в раздел «WirenBoard»
Выбираем шаблон «WB-ONOKOM-AIR-TCL-1-MB-B.json»
Нажимаем на кнопку «Download» правом верхнем углу окна
Открываем SFTP-менеджер и вводим данные для подключения к
контроллеру:
- Хост: IP-адресс устройства
- Имя пользователя: root
- Пароль: wirenboard (по умолчанию)
- Порт: 22
Переходим в директорию: /mnt/data/etc/wb-mqtt-serial.conf.d/templates/
Загружаем шаблон в директорию
Установка zigbee2mqtt на Wiren Board
Для работы с Zigbee нам потребуется подключить модуль расширения (в нашем
случае используется WBE2R-R-ZIGBEE)
и установить на контроллер Wiren Board
приложение zigbee2mqtt.
Оно позволяет конвертировать данные поротокола zigbee в используемый
контроллером mqtt формат.
Установка происходит через программу Терминал. Открываем её и подключаемся к
контроллеру по ssh командой ssh root@IP-адрес вашего контроллера. В нашем
случае это будет выглядеть так:
ssh root@192.168.151.251
Вводим пароль (по умолчанию - wirenboard) и нажимаем «Enter».
При
вводе пароля на экране ничего не отображается
Получаем подтверждение входа
Обновляем пакеты контроллера и устанавливаем zigbee2mqtt:
apt update && apt install zigbee2mqtt

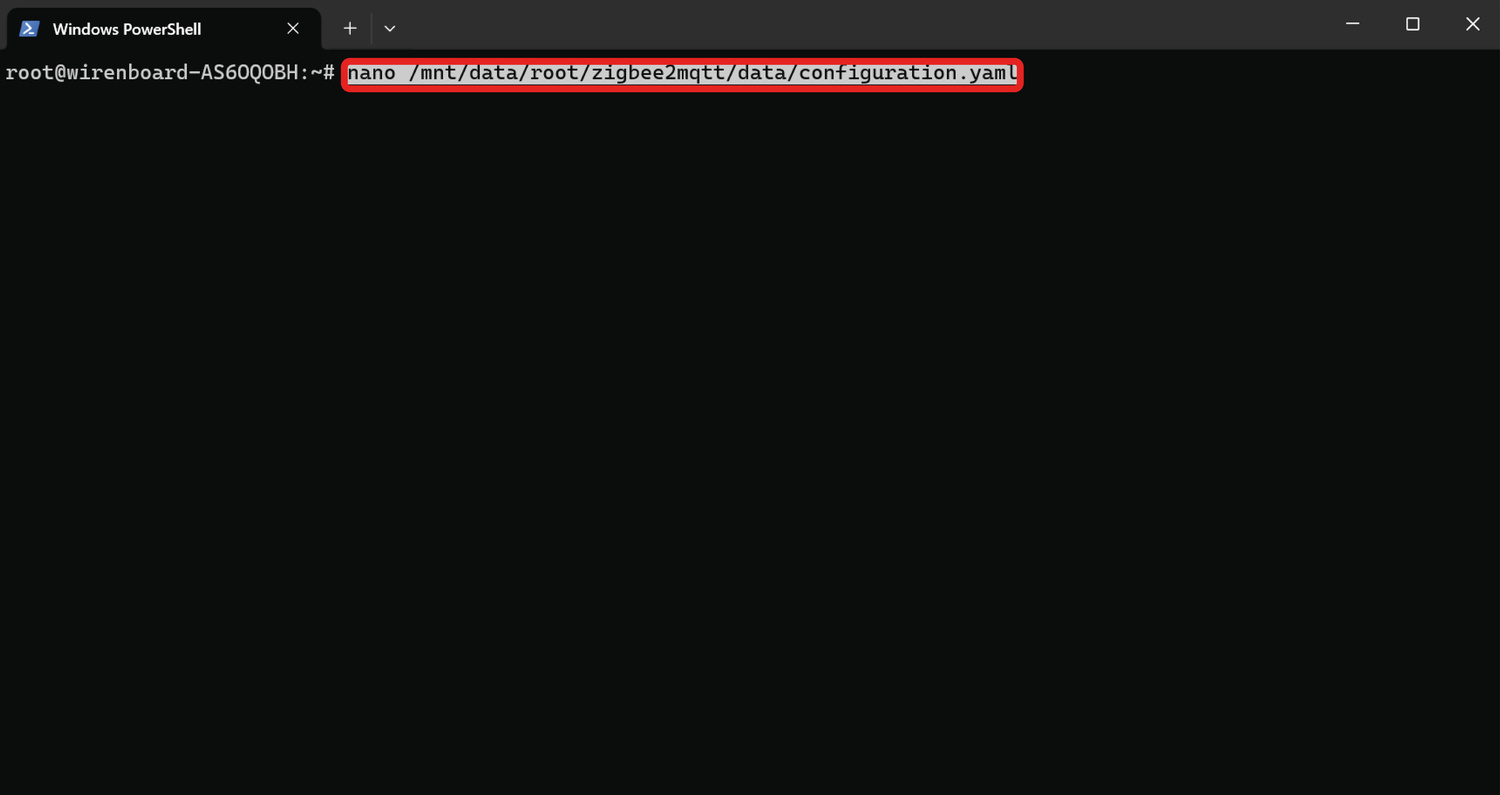

Текстовым редактором Nano открываем конфигурационный файл приложения:
nano /mnt/data/root/zigbee2mqtt/data/configuration.yaml
В открывшееся поле вставляем следующее:
homeassistant:
enable: true
mqtt:
base_topic: zigbee2mqtt
server: 'mqtt://localhost'
serial:
port: /dev/ttyMOD4
adapter: zstack
advanced:
rtscts: false
last_seen: epoch
channel: 11
pan_id: GENERATE
network_key: GENERATE
ota:
image_block_response_delay: 50
default_maximum_data_size: 60
version: 4
В параметре «port» нужно указать порт, к которому у вас
подключен модуль расширения. Находясь в редакторе сохраняем изменения
комбинацией клавиш Ctrl+S и закрываем его c помощью
Ctrl+X
homeassistant:
enable: true

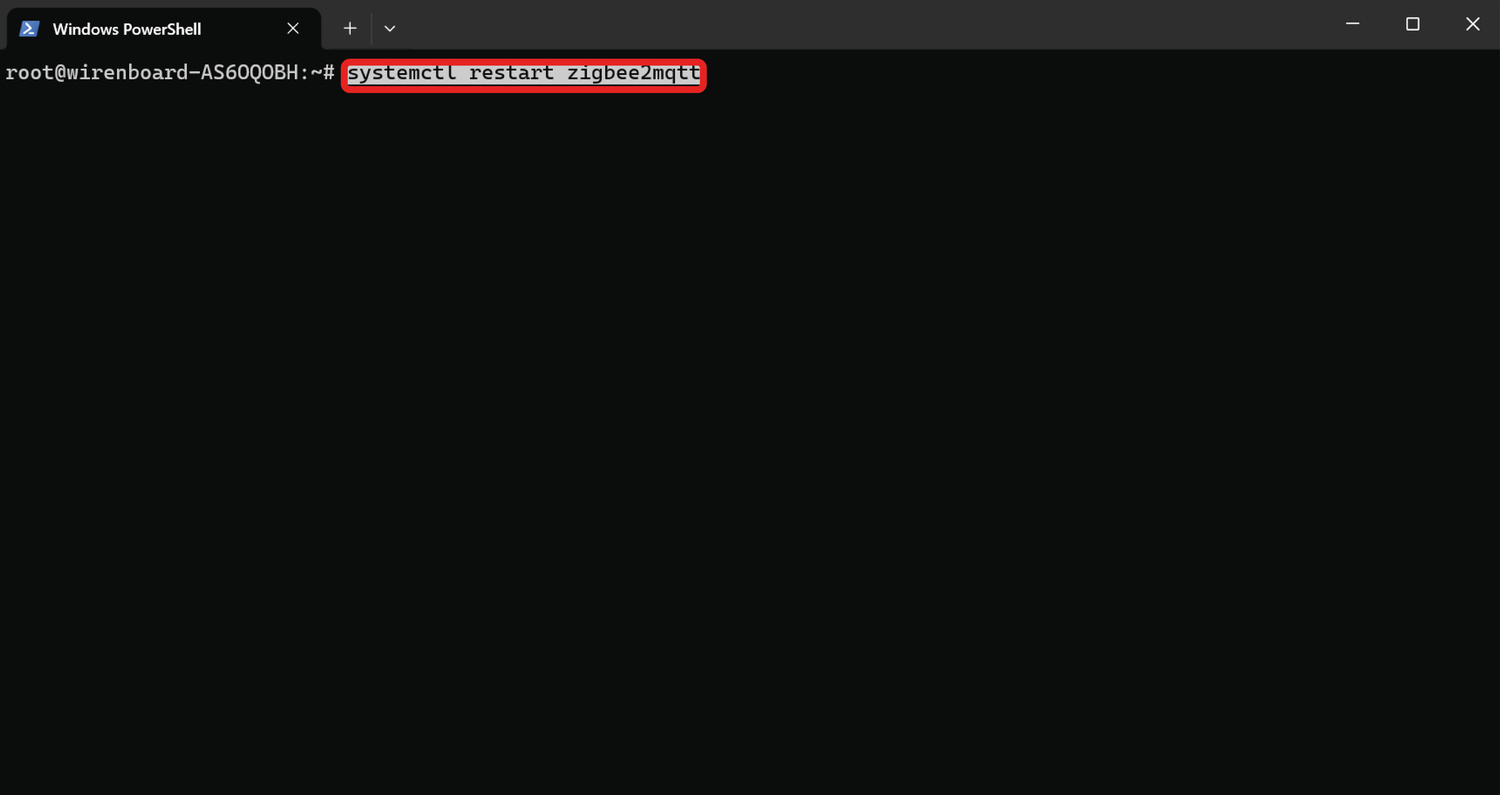

После установки zigbee2mqtt будет запущен автоматически как сервис. Для того, чтобы изменения конфигурационного файла вступили в силу перезапустим его командой:
systemctl restart zigbee2mqtt
Настройка подключения устройства по MQTT
Открываем веб-интерфейс Home Assistant
Для входа откройте браузер и введите в адресную
строку IP-адрес
устройства, на котором установлен Home Assistant и
номер порта
«8123» через двоеточие
Например: 192.168.151.251:8123
Введите «Имя пользователя» и «Пароль», которые были указаны ранее при регистрации
Для добавления устройства в систему переходим в раздел «Настройки»
В открывшемся меню выбираем «Устройства и службы»
Откроется вкладка интеграций. Нажимаем на «Добавить интеграцию»
Откроется меню брендов
С помощью поисковой строки находим «MQTT»
Выбираем MQTT без дополнительных опций
Откроется окно добавления службы. В нём нужно прописать:
- Брокер: адрес брокера (по умолчанию
localhost)
- Порт: номер MQTT порта WIren Board (по умолчанию
1883)
Остальные поля можно не заполнять, если они не установлены для
брокера на Wiren Board

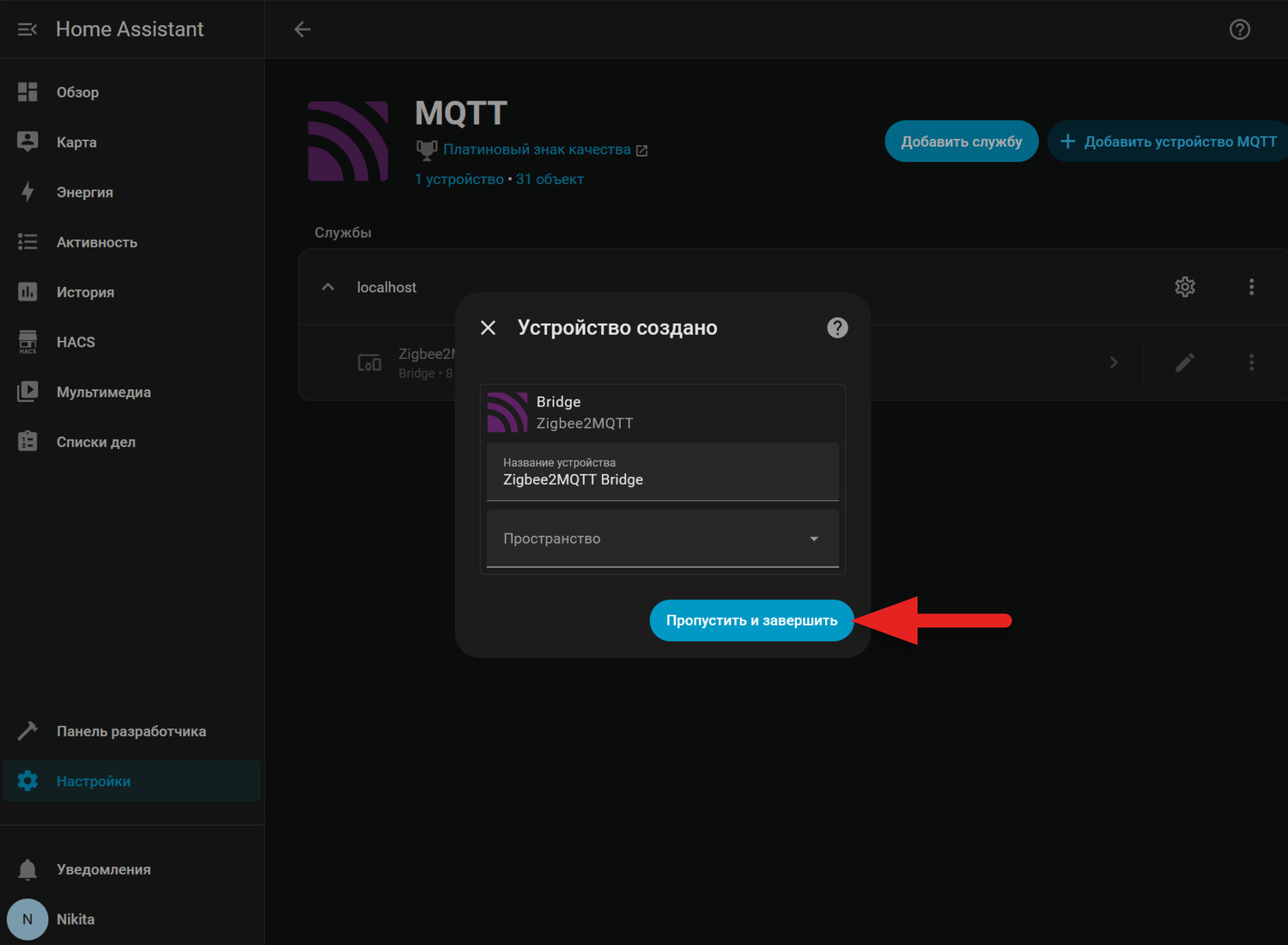

Будет добавлен мост zigbee2mqtt. Также будет предложено указать место его размещения. В нашем примере это не требуется, пропускаем и завершаем добавление
Откроется окно с информацией по мосту. Перейдём к управлению в разделе «Обзор»
Чтобы добавить шлюз нажимаем на кнопку «Permit join». Это разрешает добавление устройств в zigbee2mqtt. Находясь в данном режиме, зажимаем кнопку сопряжения на шлюзе ONOKOM в течение 7 секунд. После этого кнопку отпускаем и ожидаем окончания процесса опроса.
Для корректной работы устройства с Home Assistant перезагрузим его нажатием соответсвующей кнопки

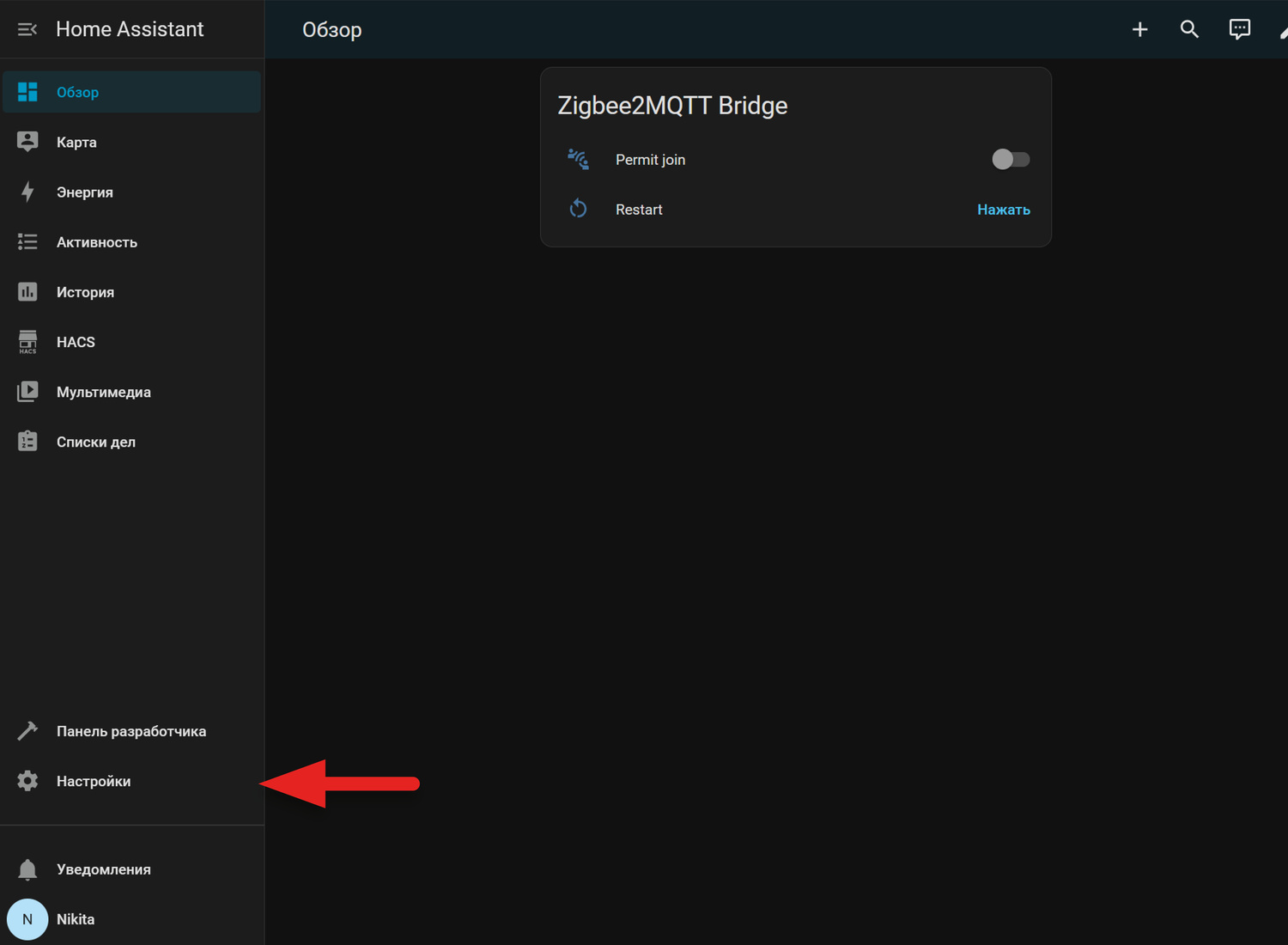

Вернёмся на страницу интеграции - сперва перейдём в меню «Настройки»
Выберем «Устройства и службы»

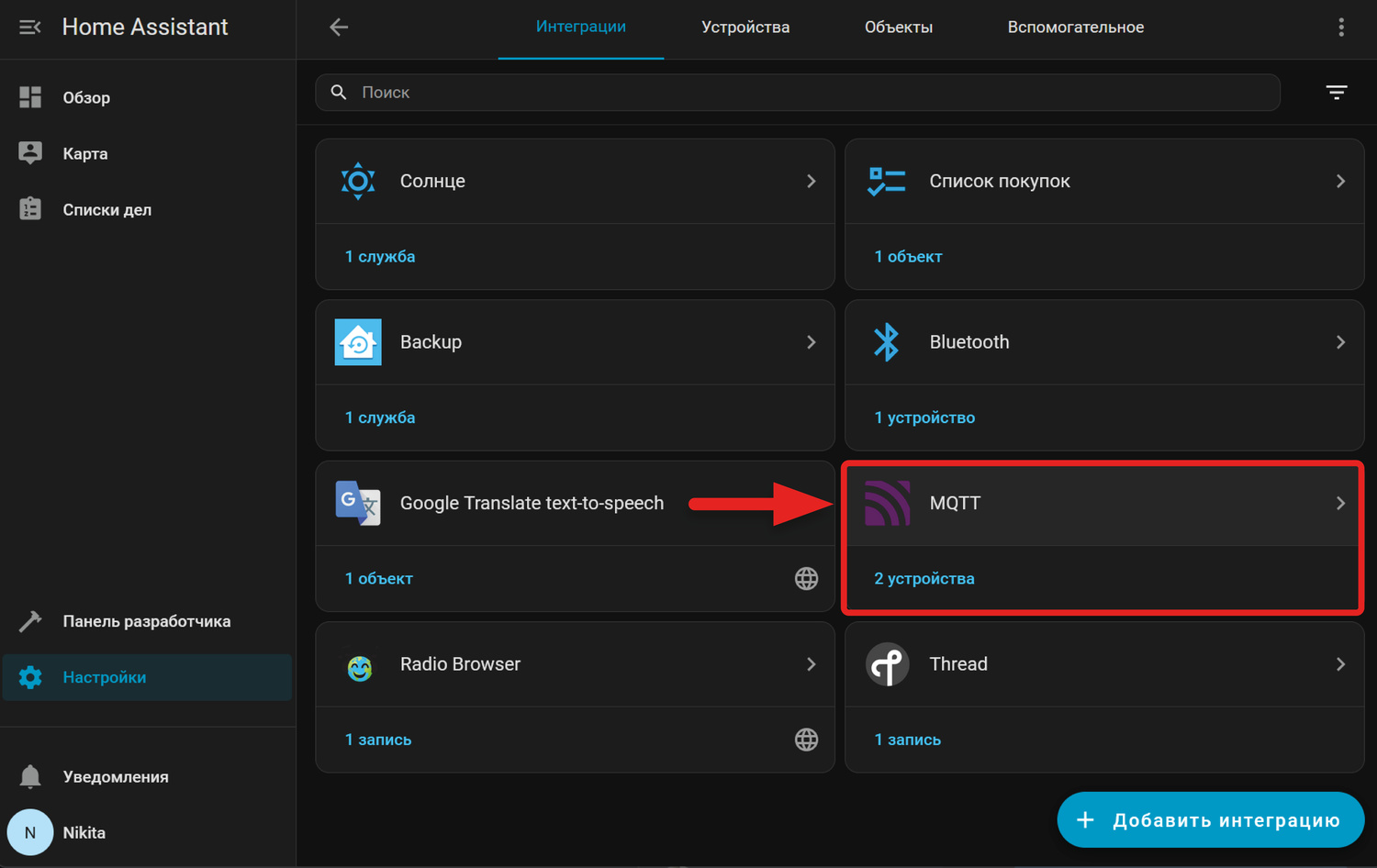

В открывшемся окне выберем ранее добавленную инетграцию MQTT

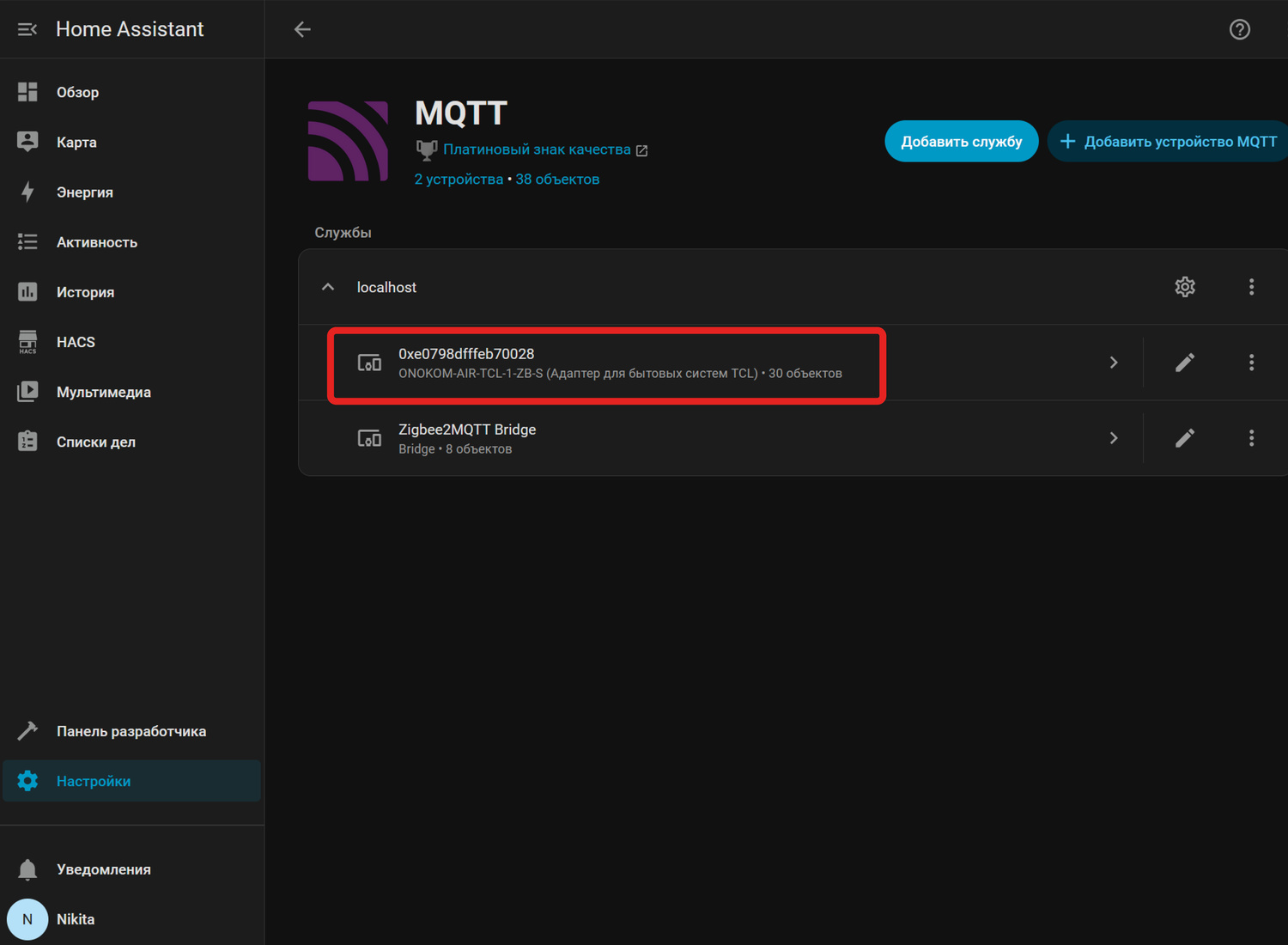

На странице интеграции видим что устройство ONOKOM добавлено успешно. Перейдём к его настройкам
Если в названии устройства указано «Automatically generated definition» - это значит что не был автоматически загружен шаблон для zigbee2mqtt. В таком случае устройство корректно работать не будет и необходимо добавить шаблон вручную
Заходим на веб-сервис GitHub где хранятся шаблоны ONOKOM и переходим в раздел «zigbee2mqtt»
Выбираем язык шаблона «RU» или «EN»
Выбираем подходящий шаблон. В нашем примере используется TCL-1-ZB-S - выберем «onokom-tcl-1-zb-s.mjs»
Затем нажимаем на кнопку «Download» в правом верхнем углу окна
Открываем SFTP-менеджер и вводим данные для соединения к
контроллеру:
1. Хост: IP-адресс устройства
2. Имя пользователя: root
3. Пароль: wirenboard (по умолчанию)
4. Порт: 22
5. Нажимаем кнопку Connect
Загружаем ранее скачанный файл в следующую директорию:
/zigbee2mqtt/data/external_converters/.
Если директории «external_converters» нет - её нужно создать
Перезапускаем сервис zigbee2mqtt командой:
systemctl restart zigbee2mqtt
После загрузки шаблона zigbee2mqtt название устройства будет отображаться корректно. Остаётся добавить шаблон Home Assistant
Заходим на веб-сервис GitHub где хранятся шаблоны ONOKOM и переходим в раздел Home Assistant
Переходим в директорию «ZB2MQTT»
Выбираем соответствующий шаблон. В нашем примере это TCL-1-ZB-S
Нажимаем на кнопку «Download» в правом верхнем углу окна
Открываем файловый менеджер, в данном примере используется
Filezilla.
Вводим:
- Хост: IP-адрес Wiren Board
- Имя пользователя: root
- Пароль: wirenboard (по умолчанию)
- Порт: 22
Нажимаем на Быстрое соединение
Для загрузки шаблона сначала необходимо внести изменения в
конфигурационный
файл. В нашем примере Home Assistant запускается с
помощью программы
Docker на
контроллере Wiren Board. С такой конфигурацией он
располагается по следующему
пути:
/mnt/data/.docker-compose/home-assistant/config/home-assistant/configuration.yaml
В файле «configuration.yaml» добавьте следующие
строки:
homeassistant:
packages: !include_dir_named packages
Также следует создать директорию «packages». Разместить
её нужно по следующему
пути: /mnt/data/.docker-compose/home-assistant/config/home-assistant/
В созданную директорию копируем скачанный шаблон Home Assistant

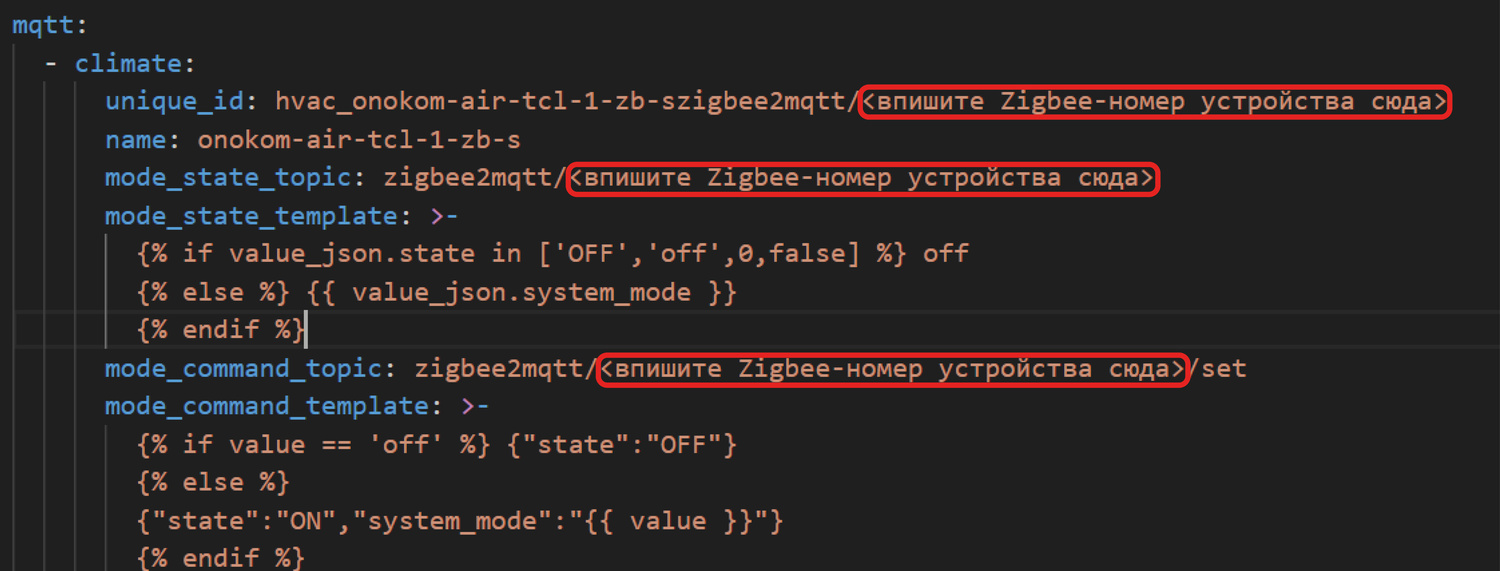

В скопированном файле нужно заменить все значения в угловых скобках на Идентификационный номер шлюза в системе zigbee2mqtt
Номер шлюза можно скопировать из данных устройства в интерфейсе Home Assistant
Готовый шаблон выглядит следующим образом

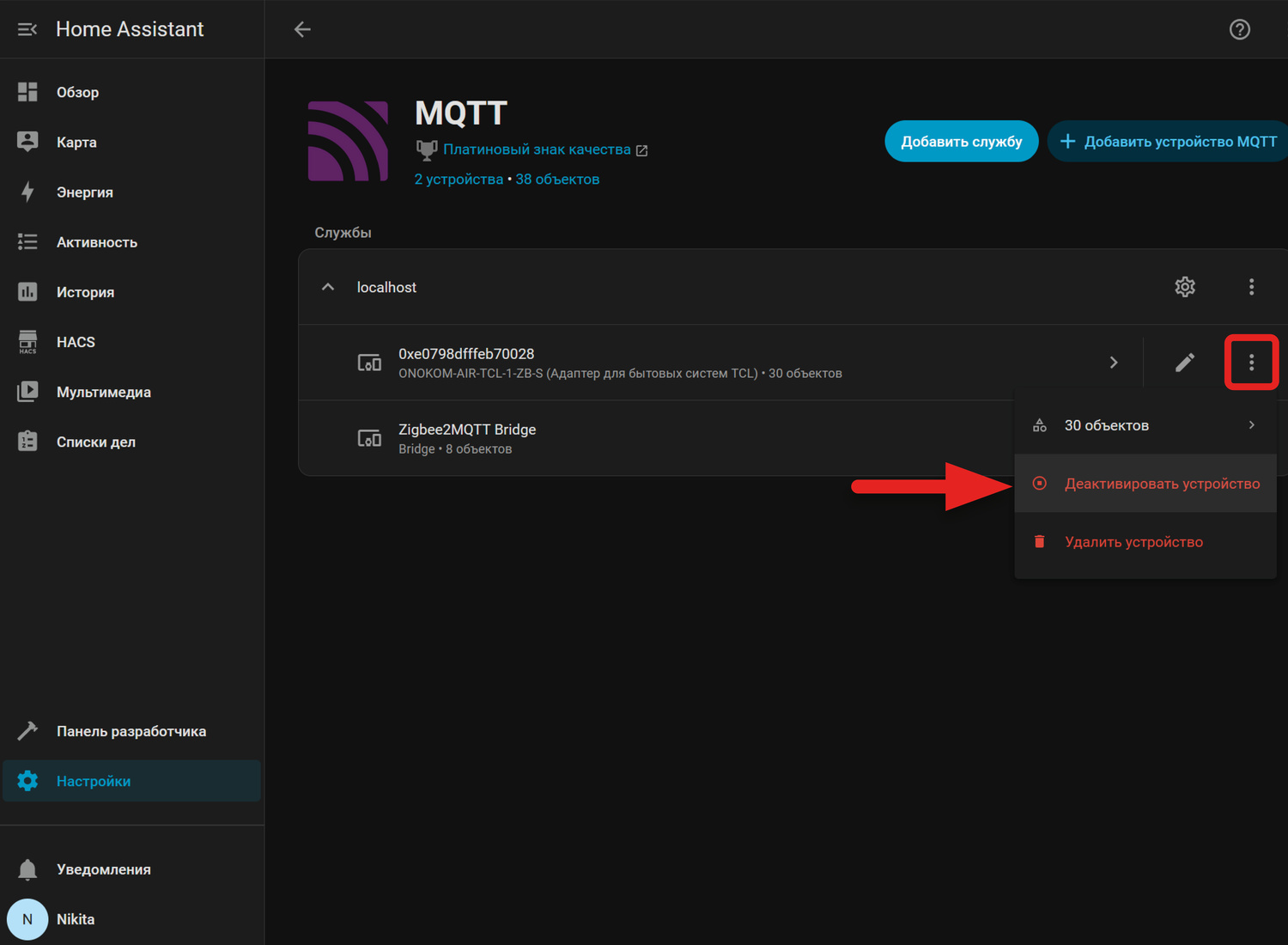

Возвращаемся в интерфейс Home Assistant.
Добавленные ранее устройства рекомендуется отключить для удобства
дальнейшего пользования. Откроем расширенные настройки устройства,
нажав на троеточие справа от его наименования и выберем
«Деактивировать устройство»
Для того чтобы изменения по добавлению шаблона вступили в силу необходимо перезагрузить MQTT брокер. Для этого нужно открыть его расширенные настройки и выбрать «Перезагрузить»
После перезагрузки управление устройством будет доступно в разделе «Обзор»
На данной странице располагаются все доступные средства управления и датчики кондиционера. Для доступа к карточке климата нужно нажать на иконку с тремя точками в правом верхнем углу панели устройства
8. Скриншоты интерфейса
СкопированоНиже представлен функционал приложения. Наличие и варианты режимов выключателей и сенсоров на панелях управления будет зависеть от функционала используемого шлюза
8.1 Скриншоты интерфейса Modbus
Скопировано

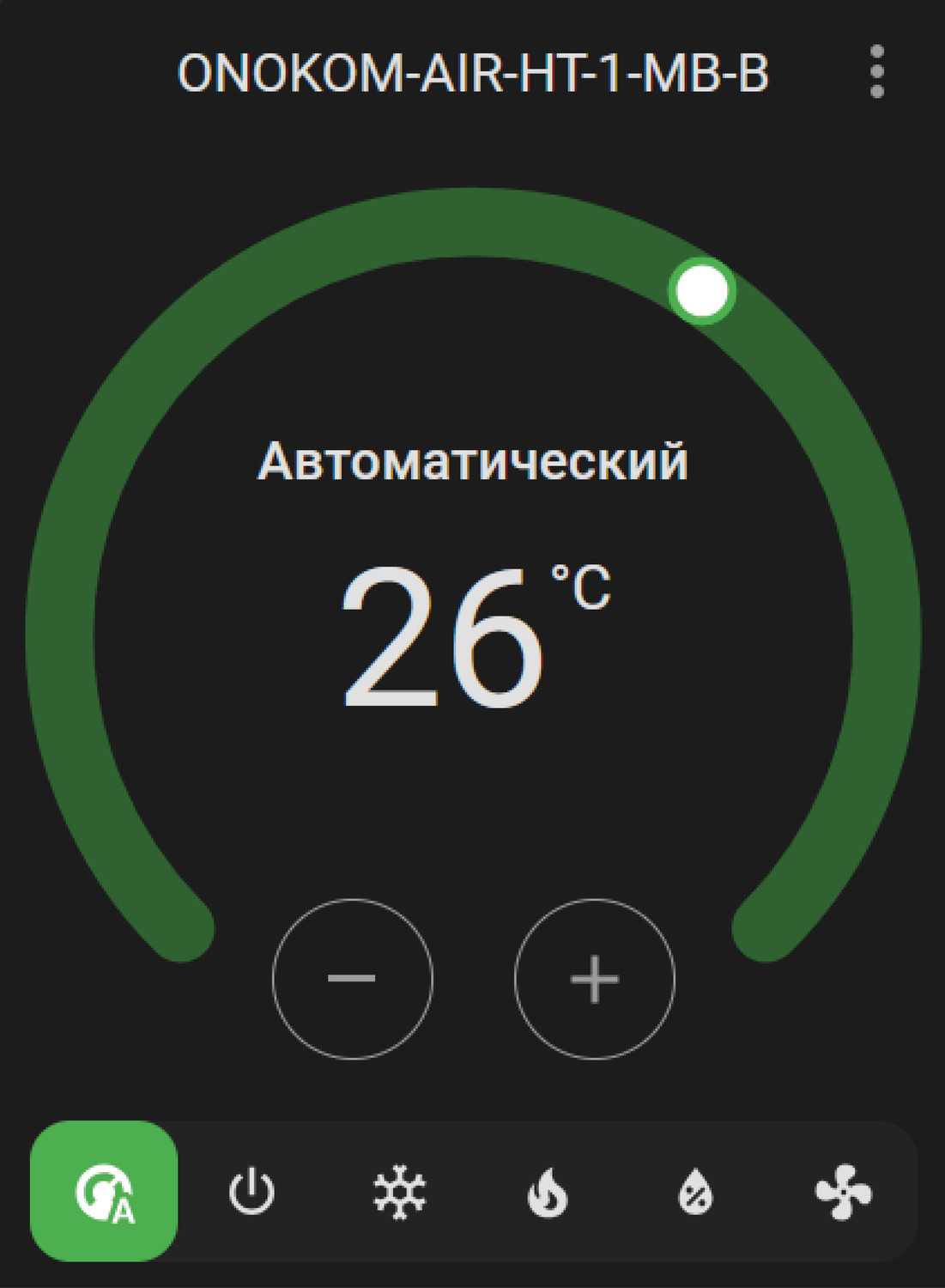

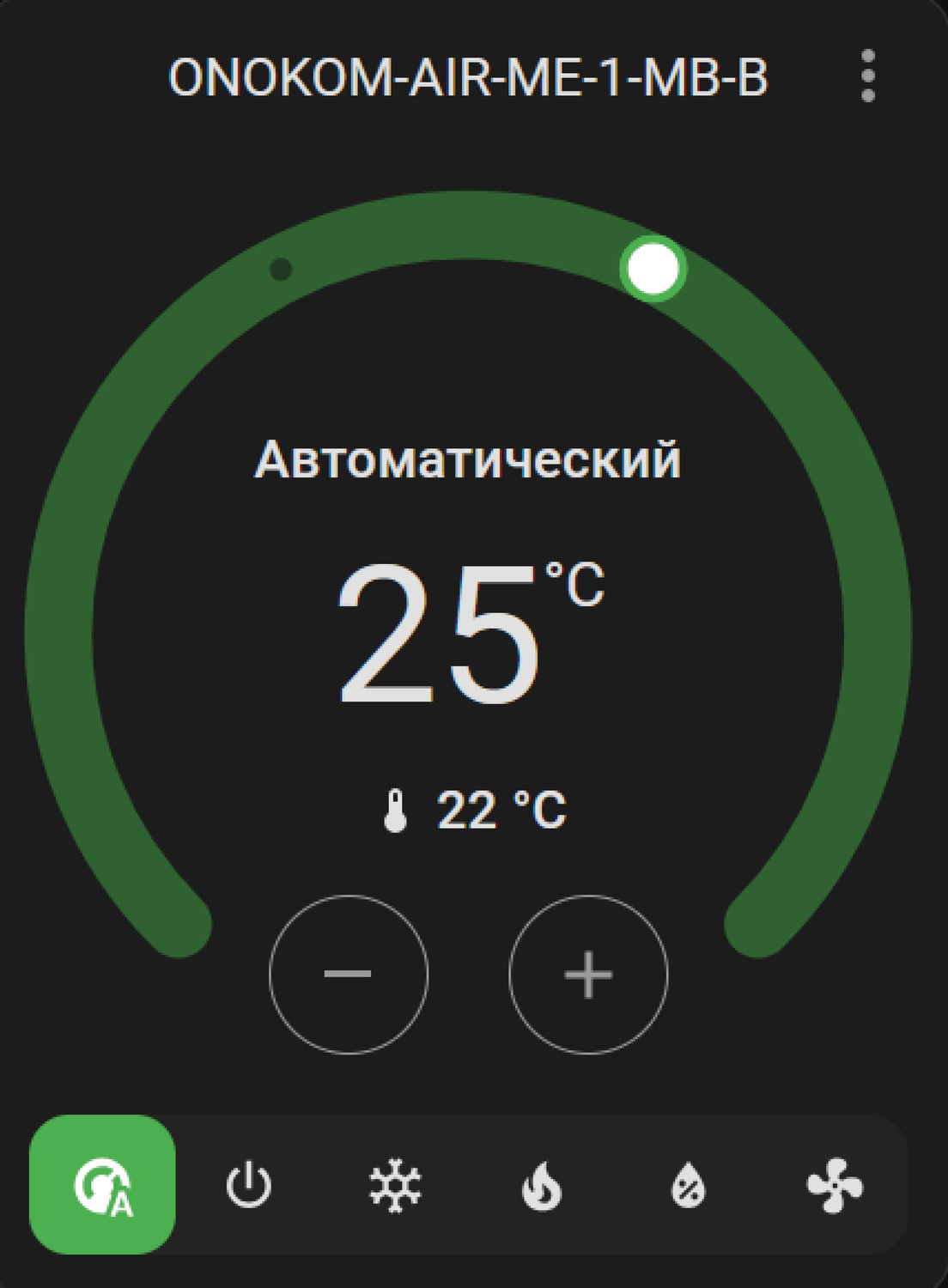

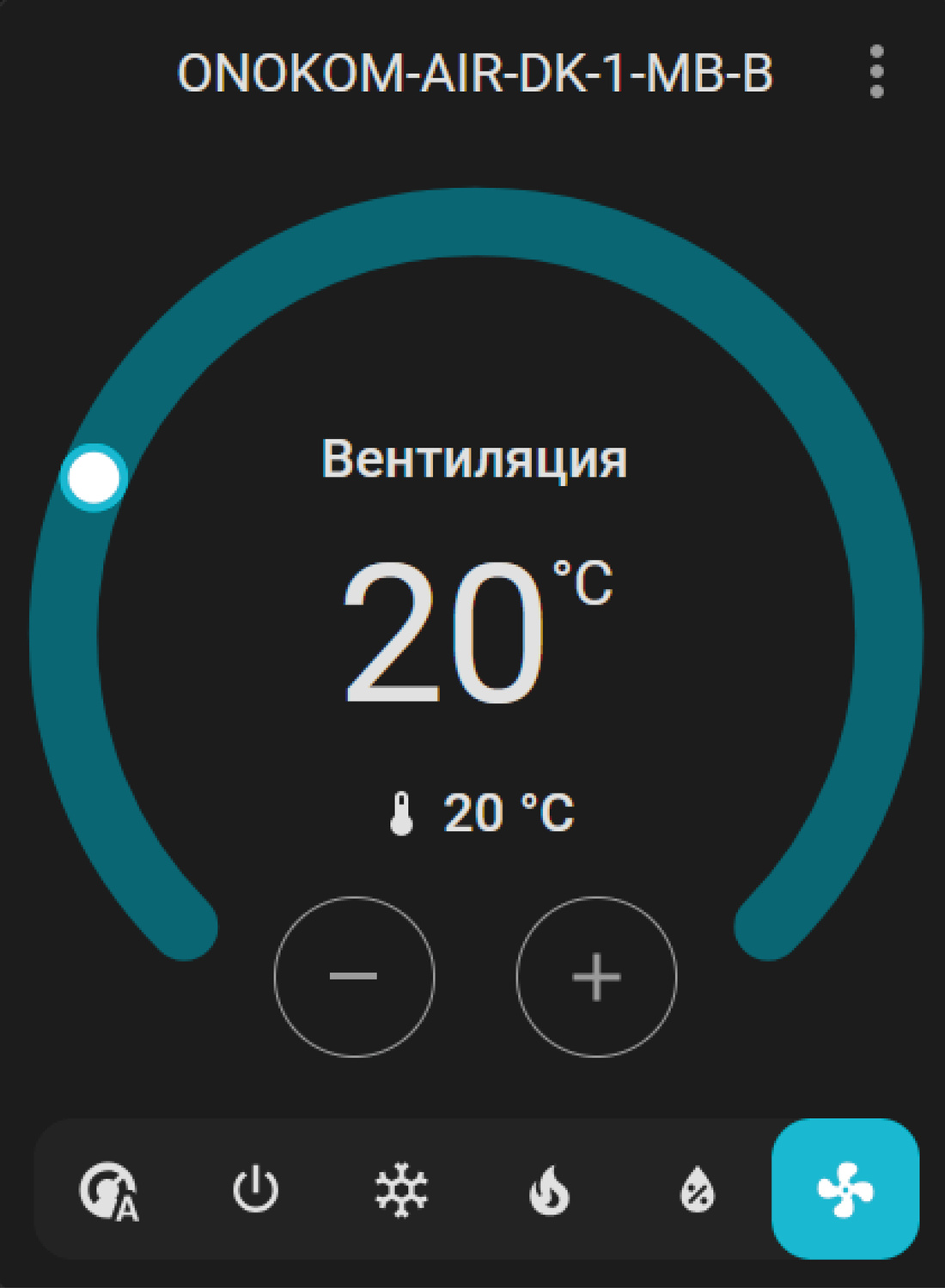

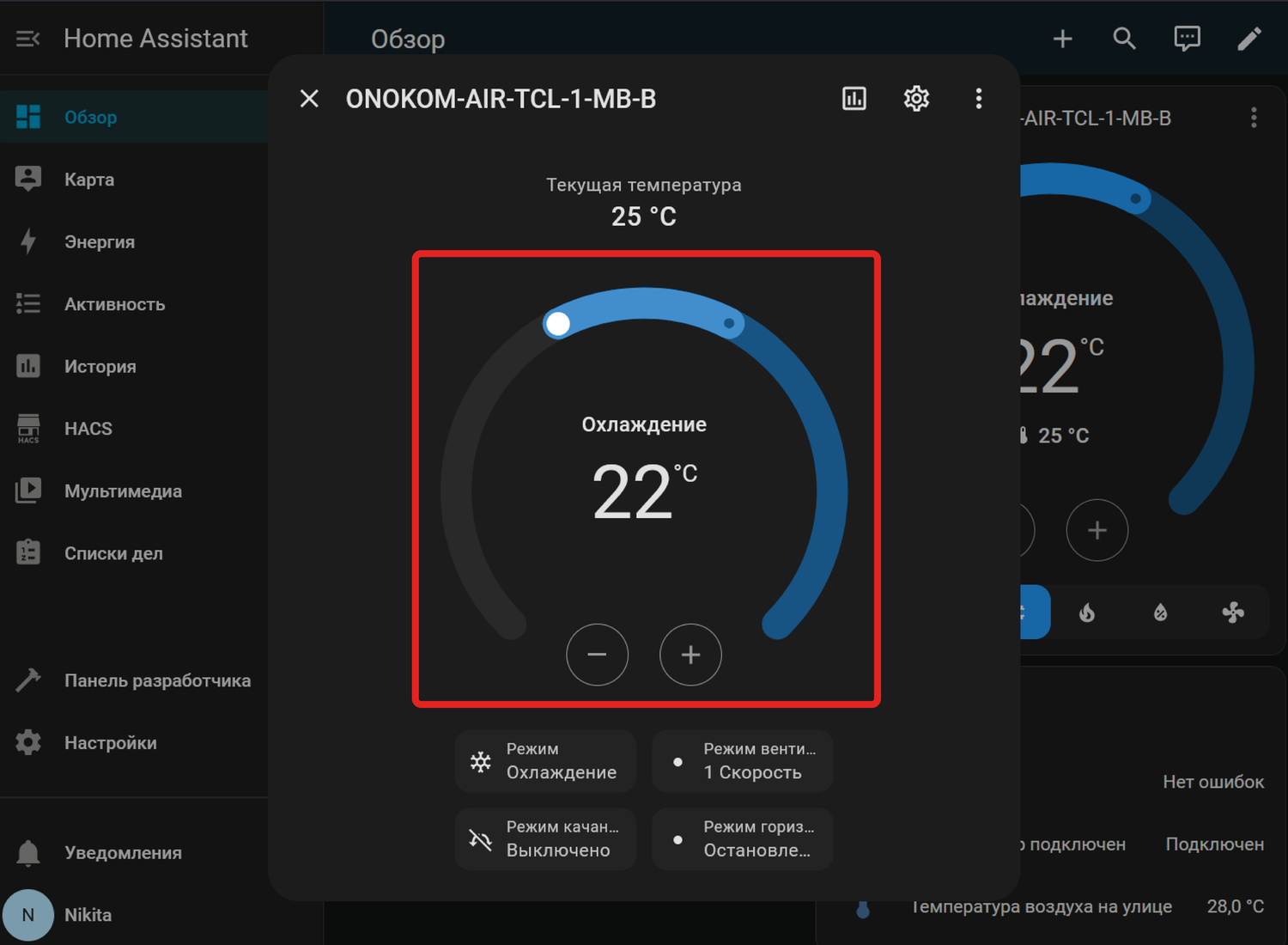

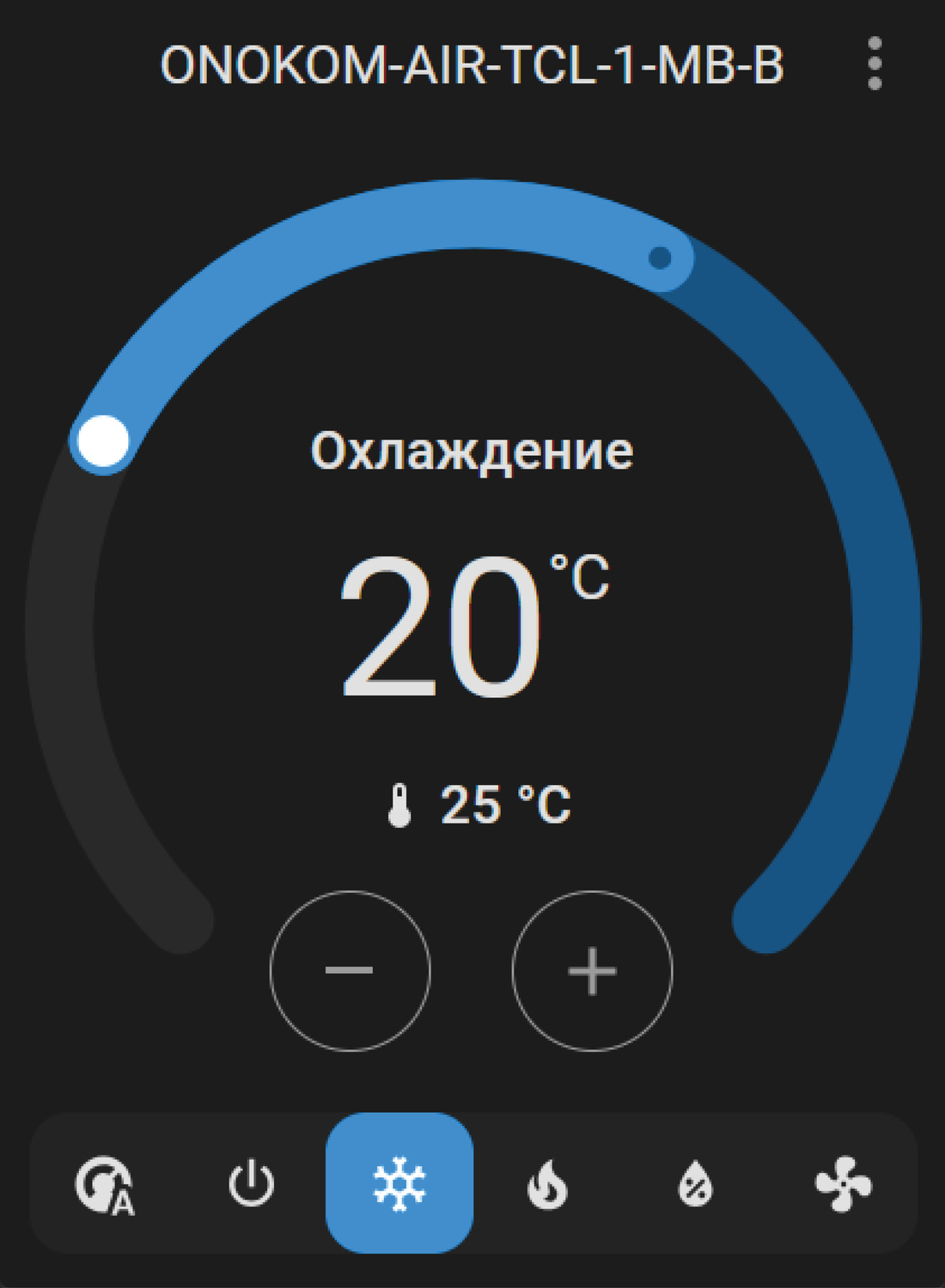

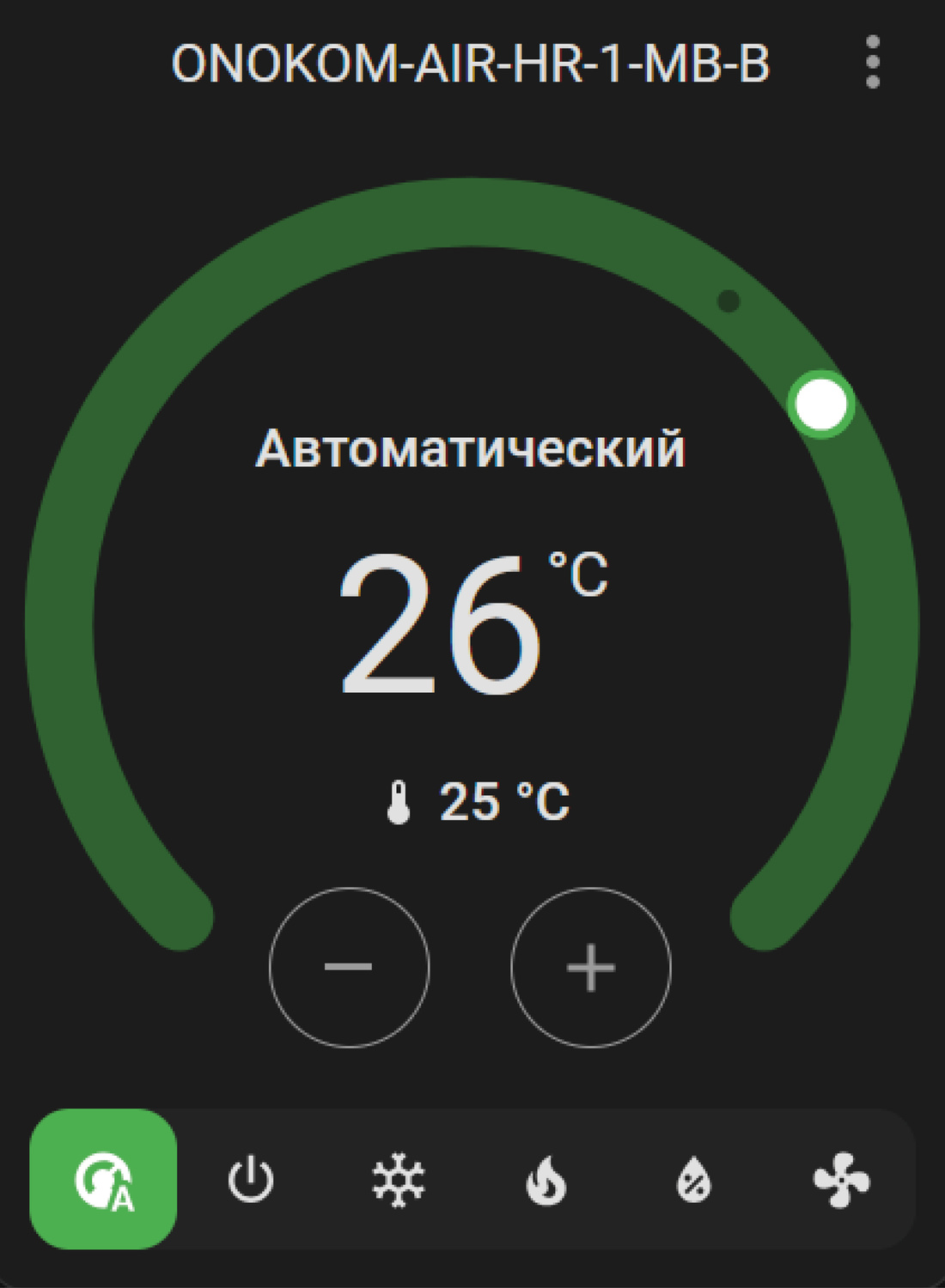

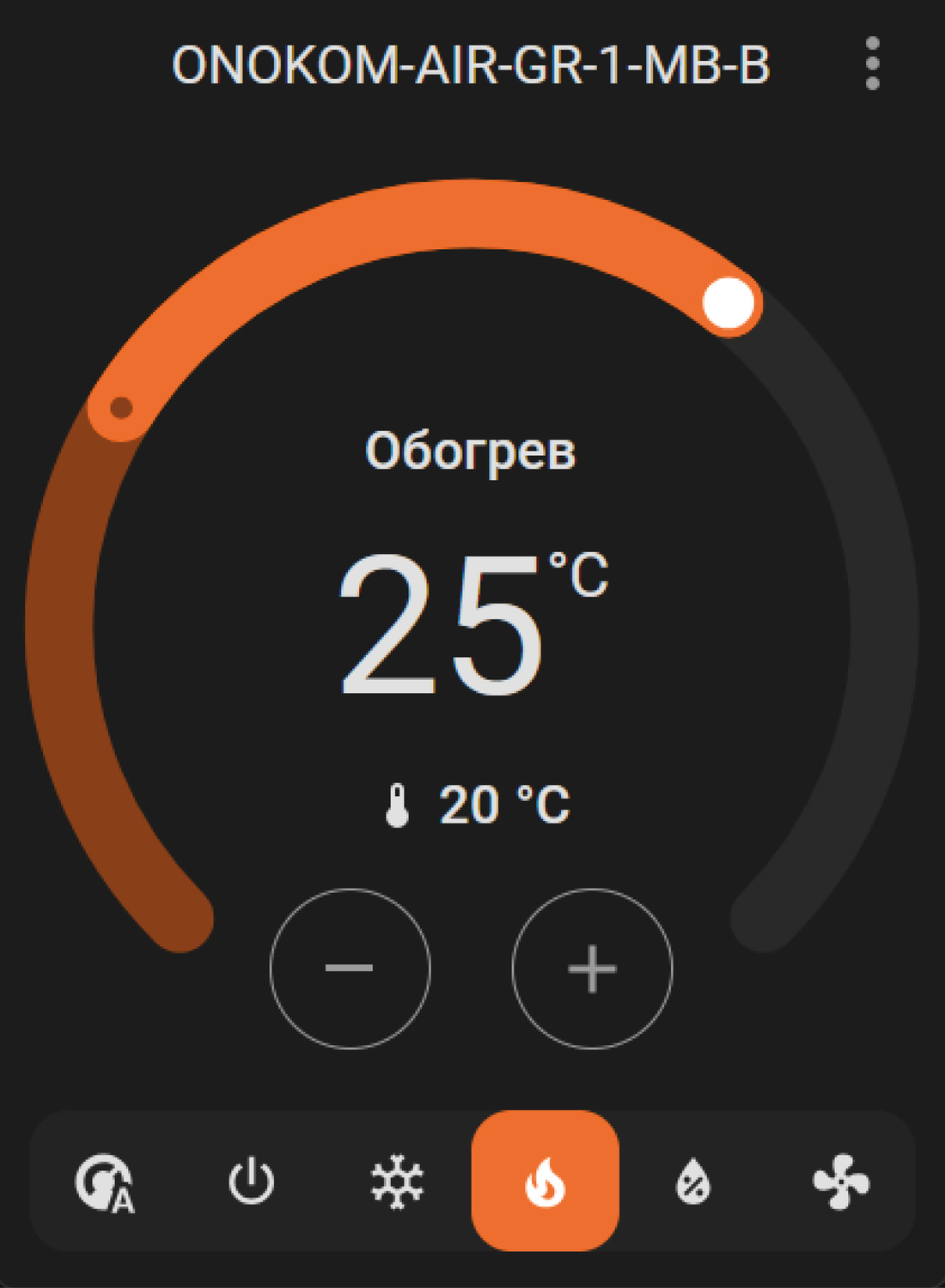

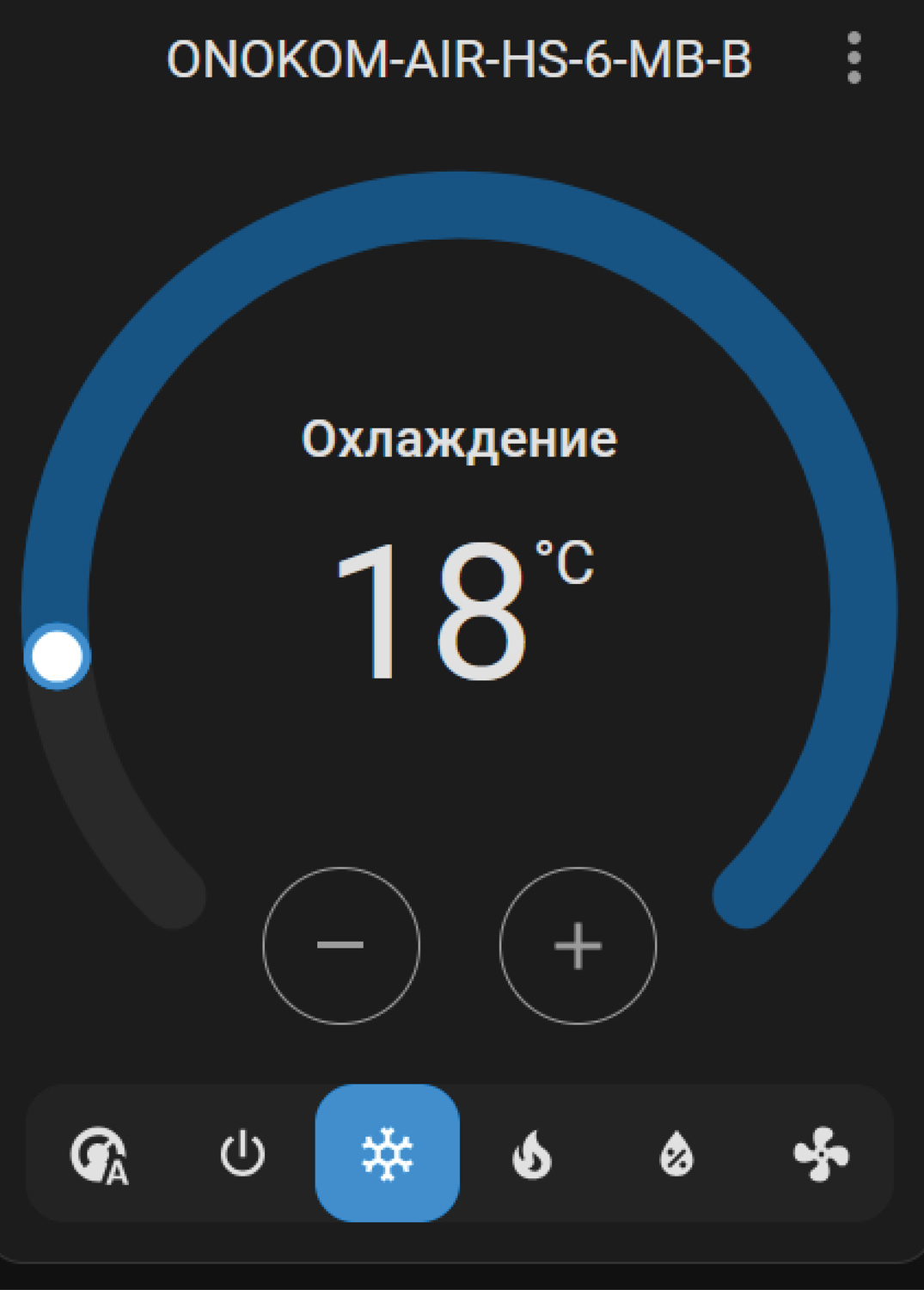

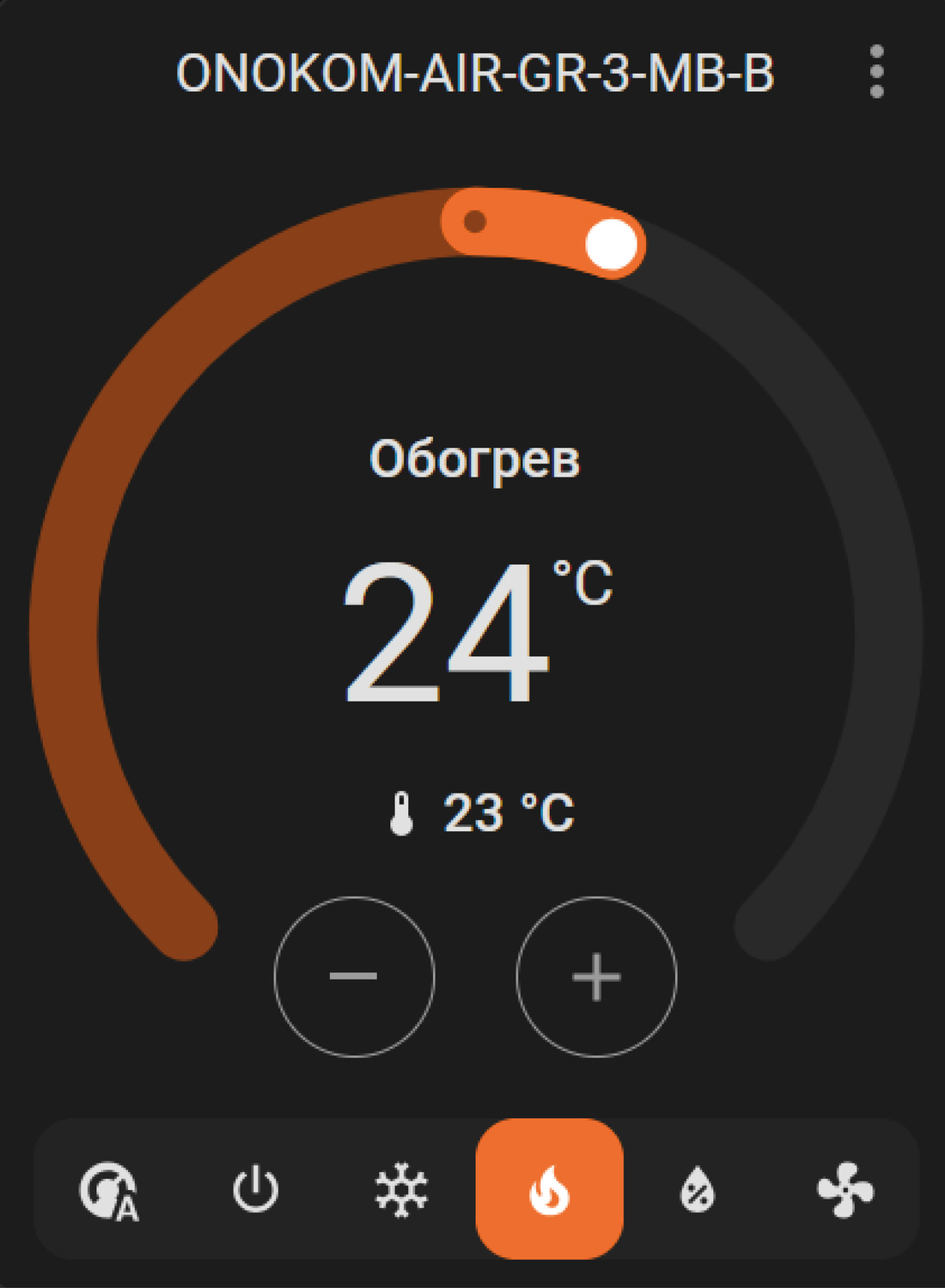

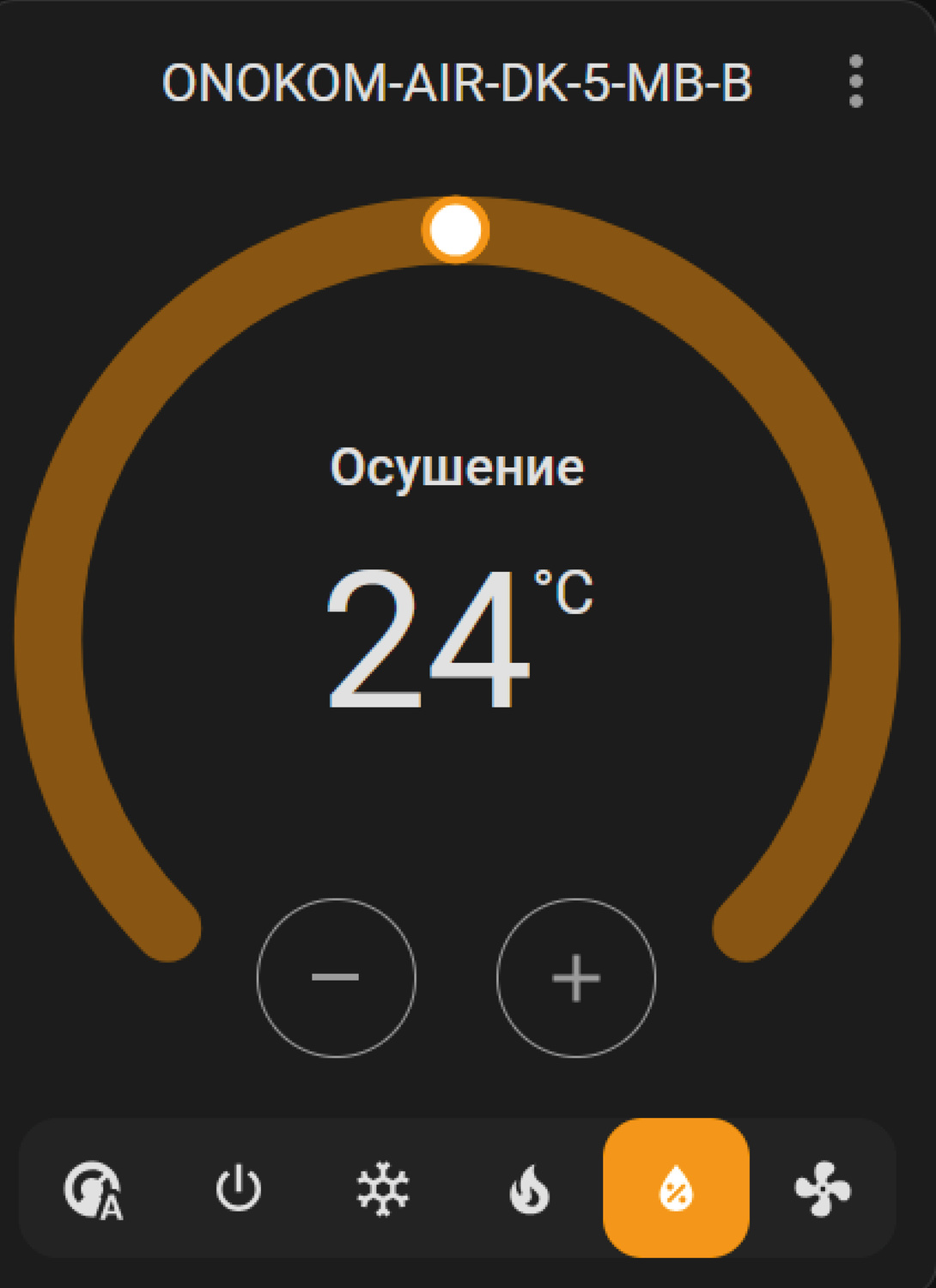

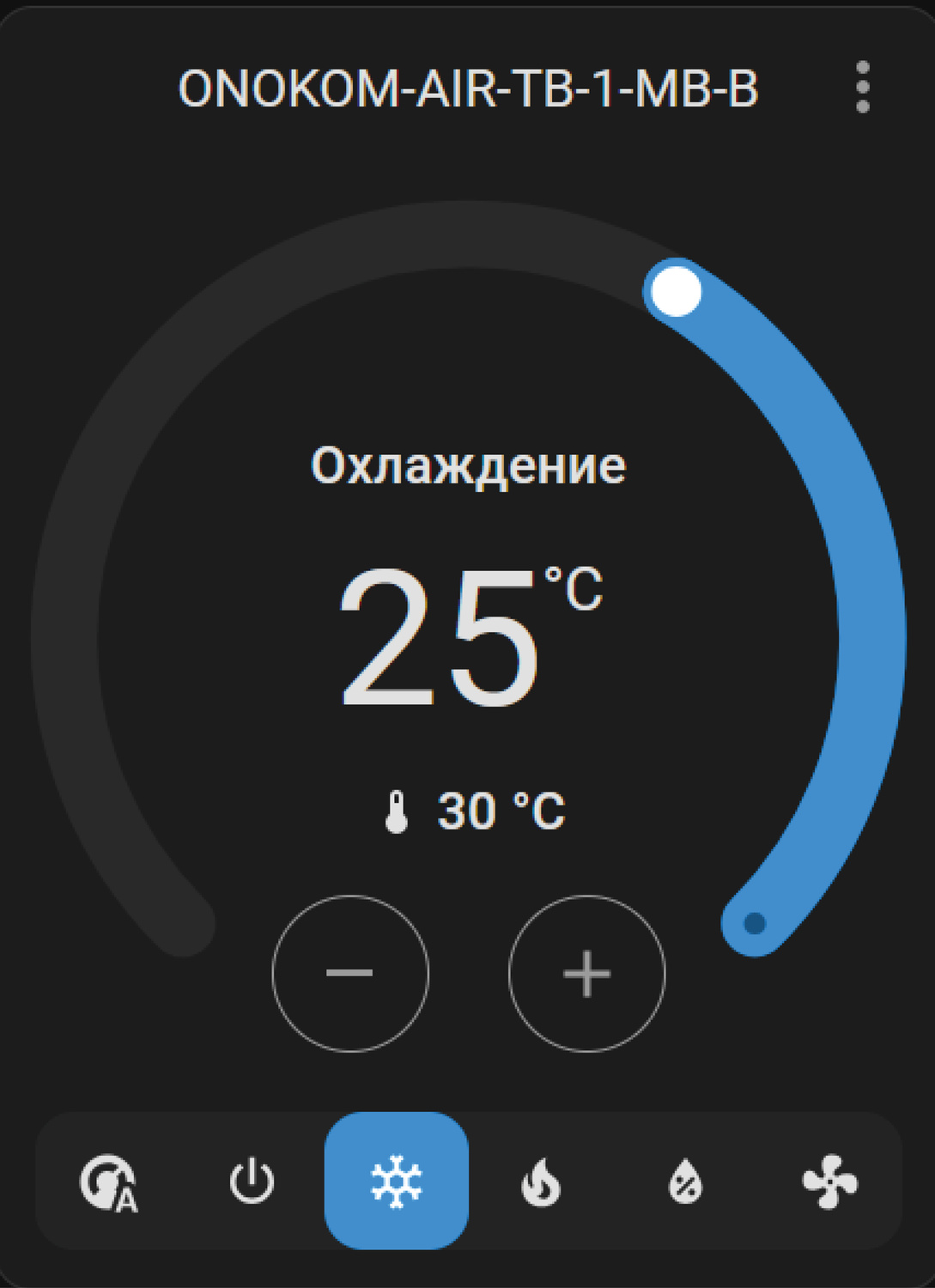

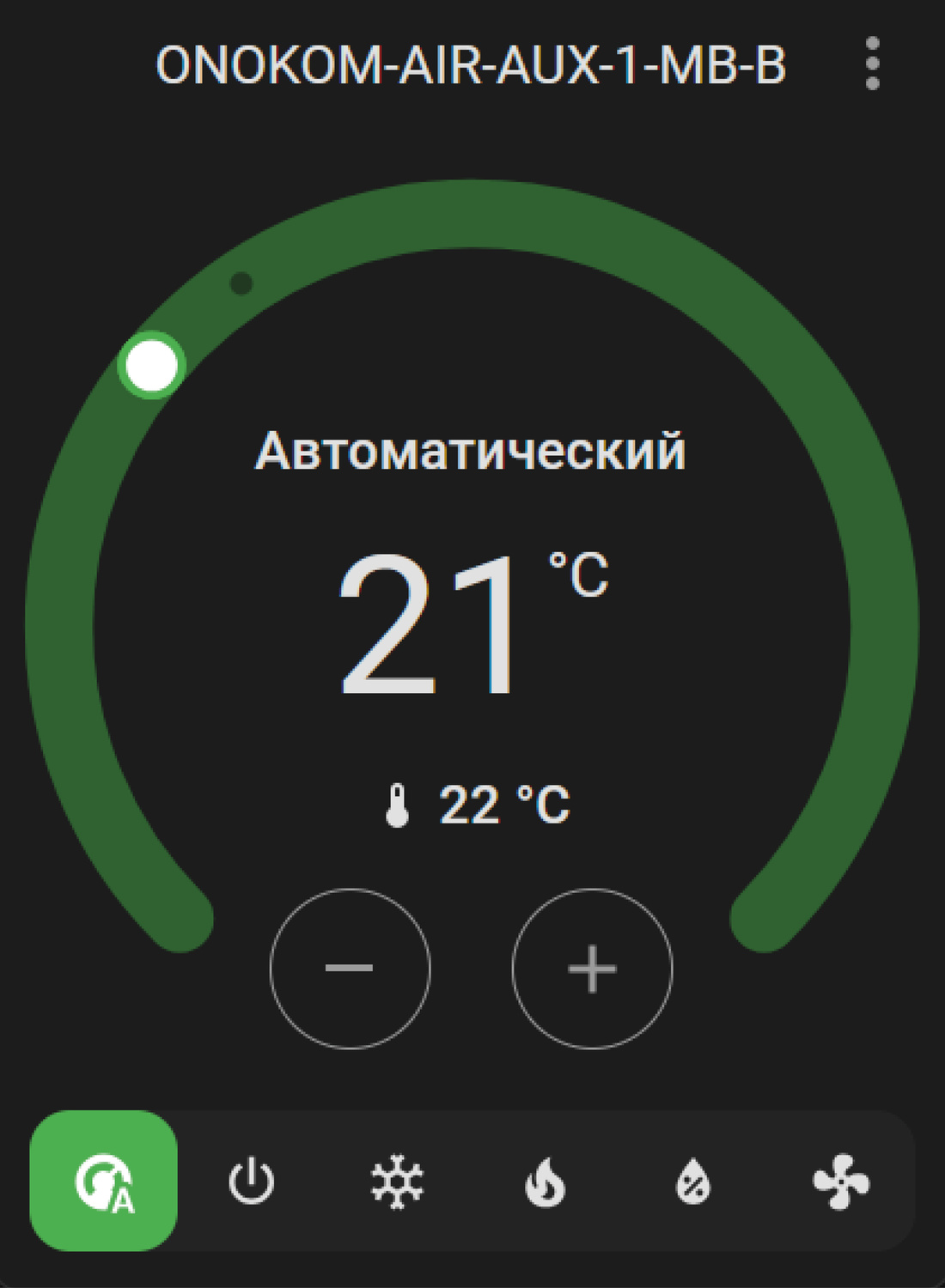

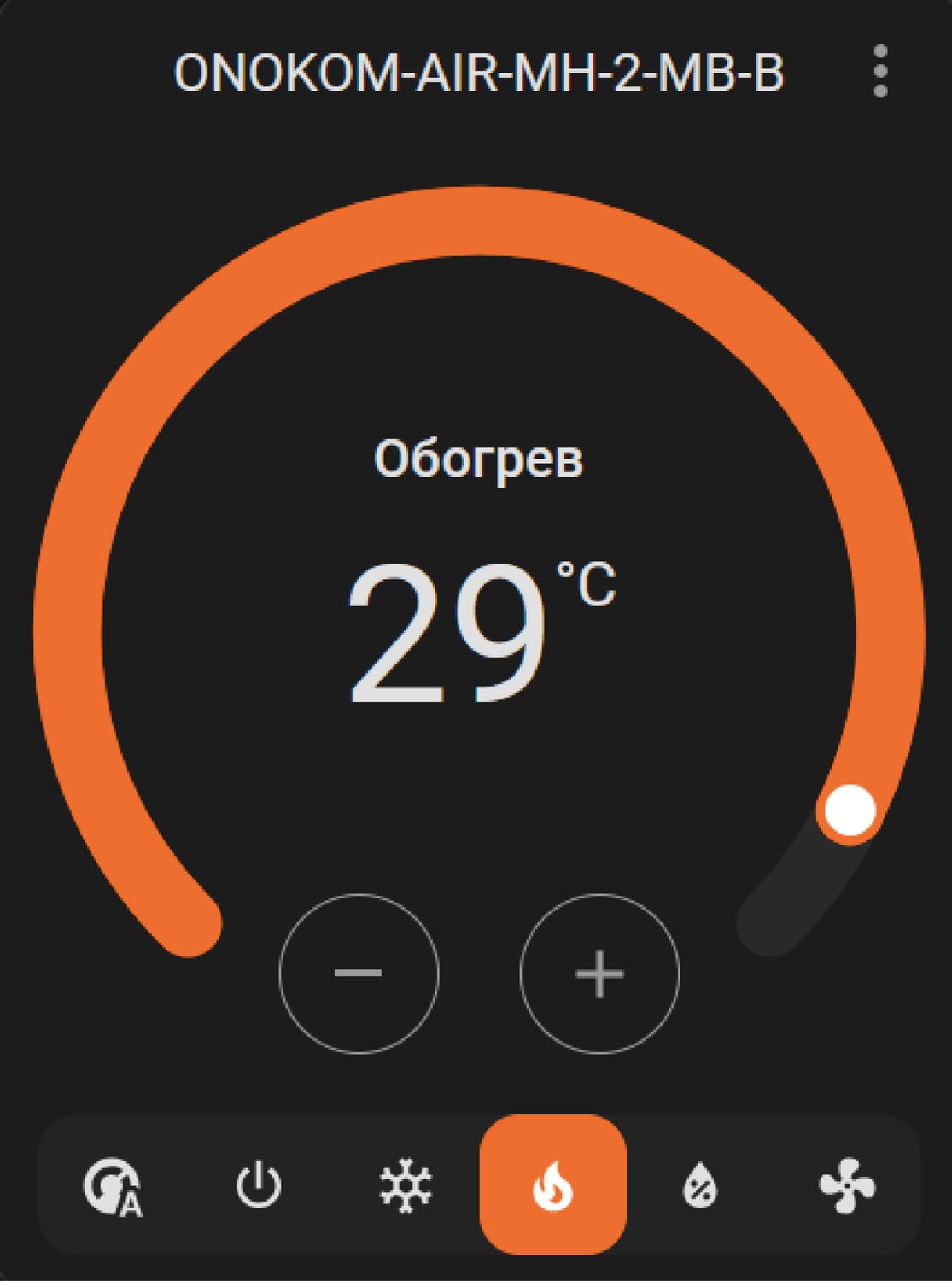

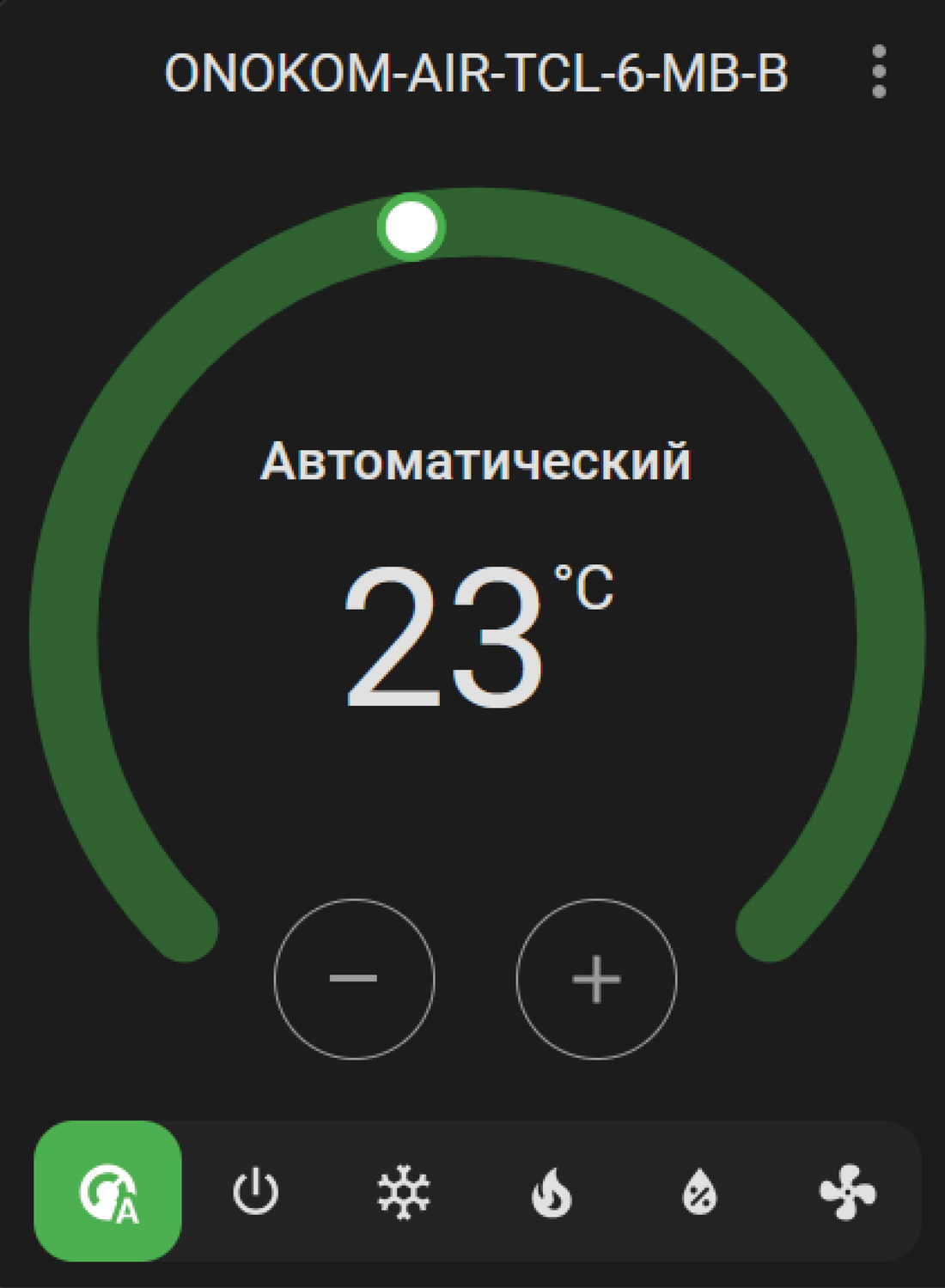

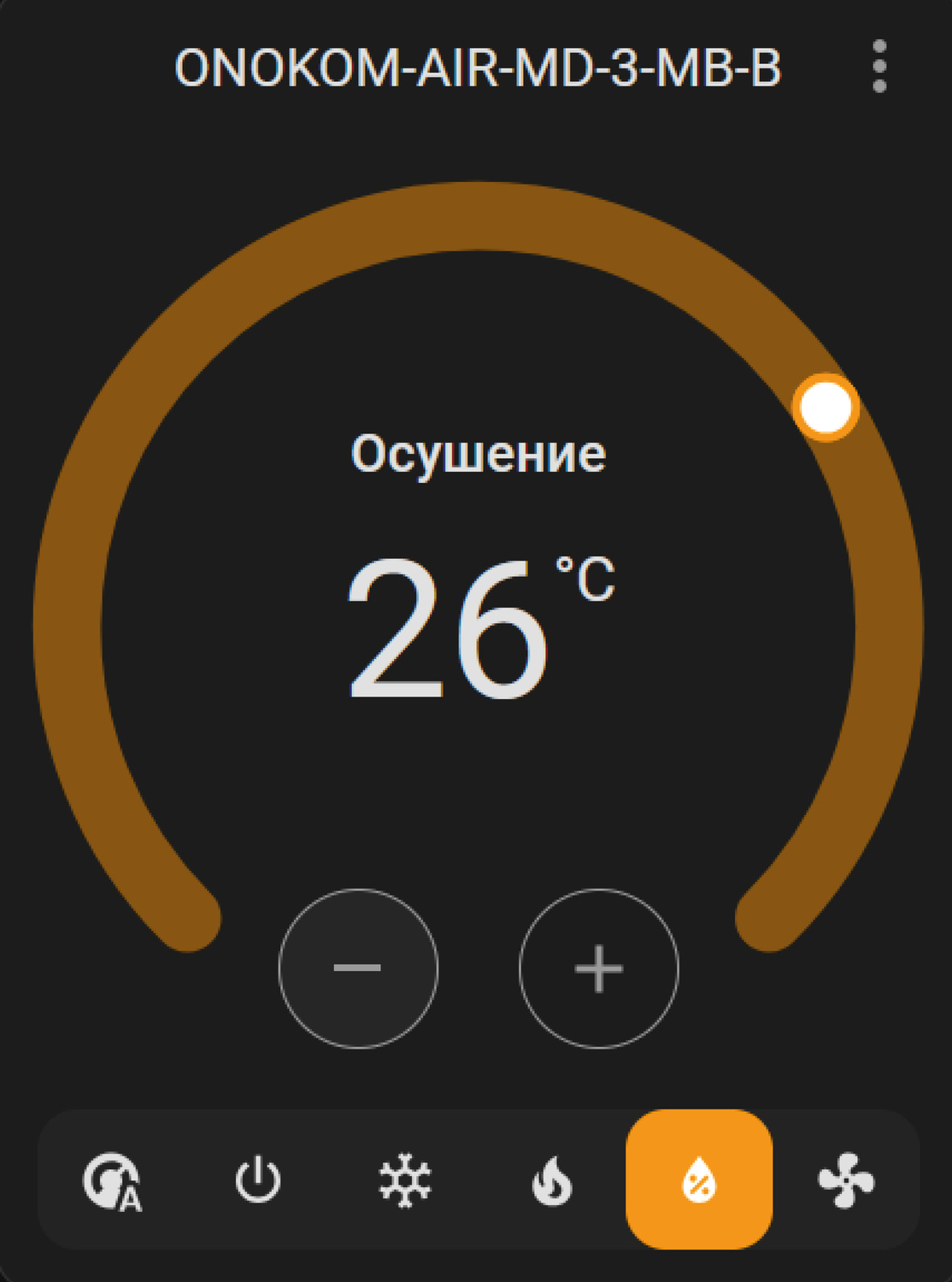

Управление целевой температурой

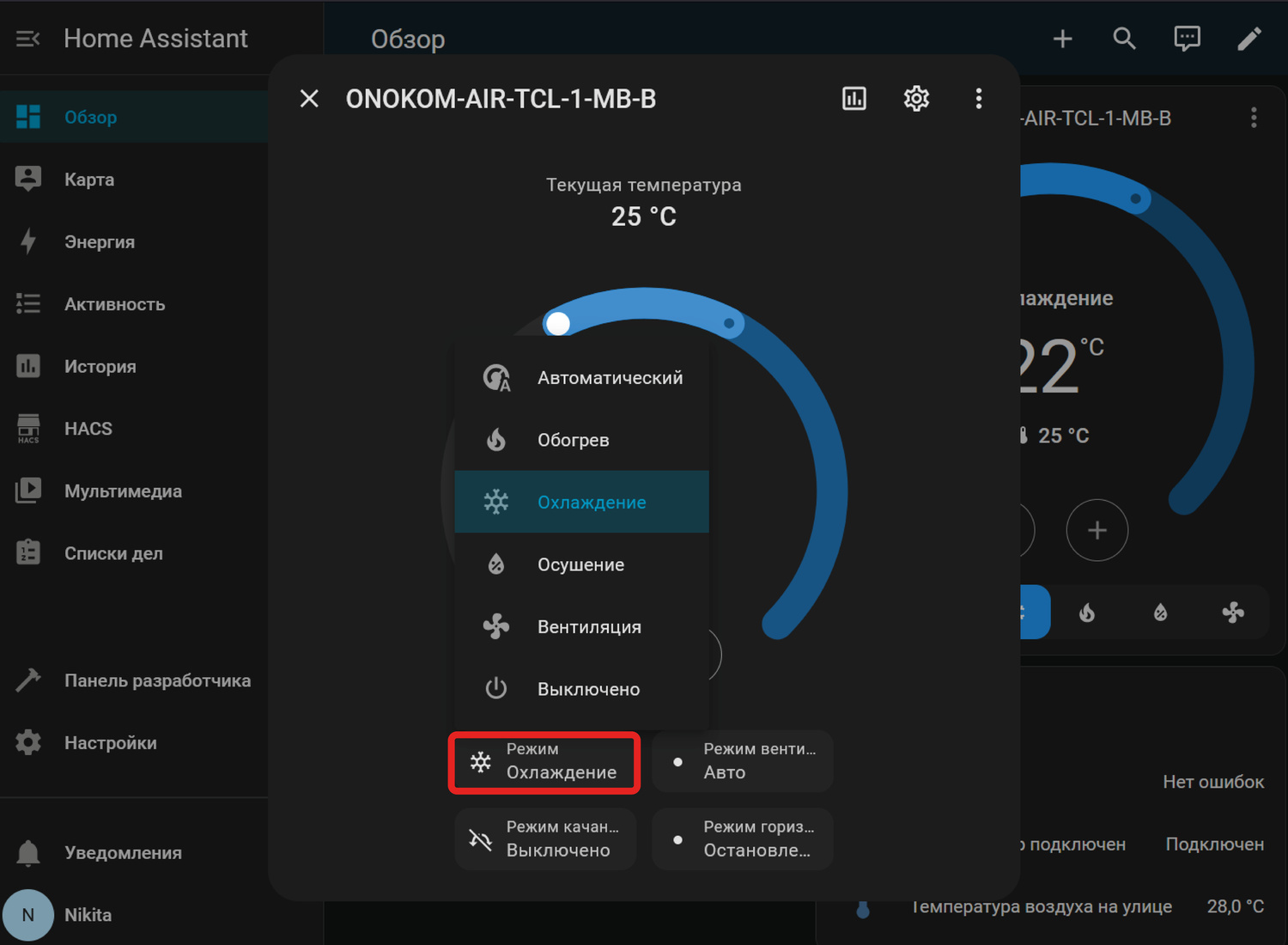

Установка режимов

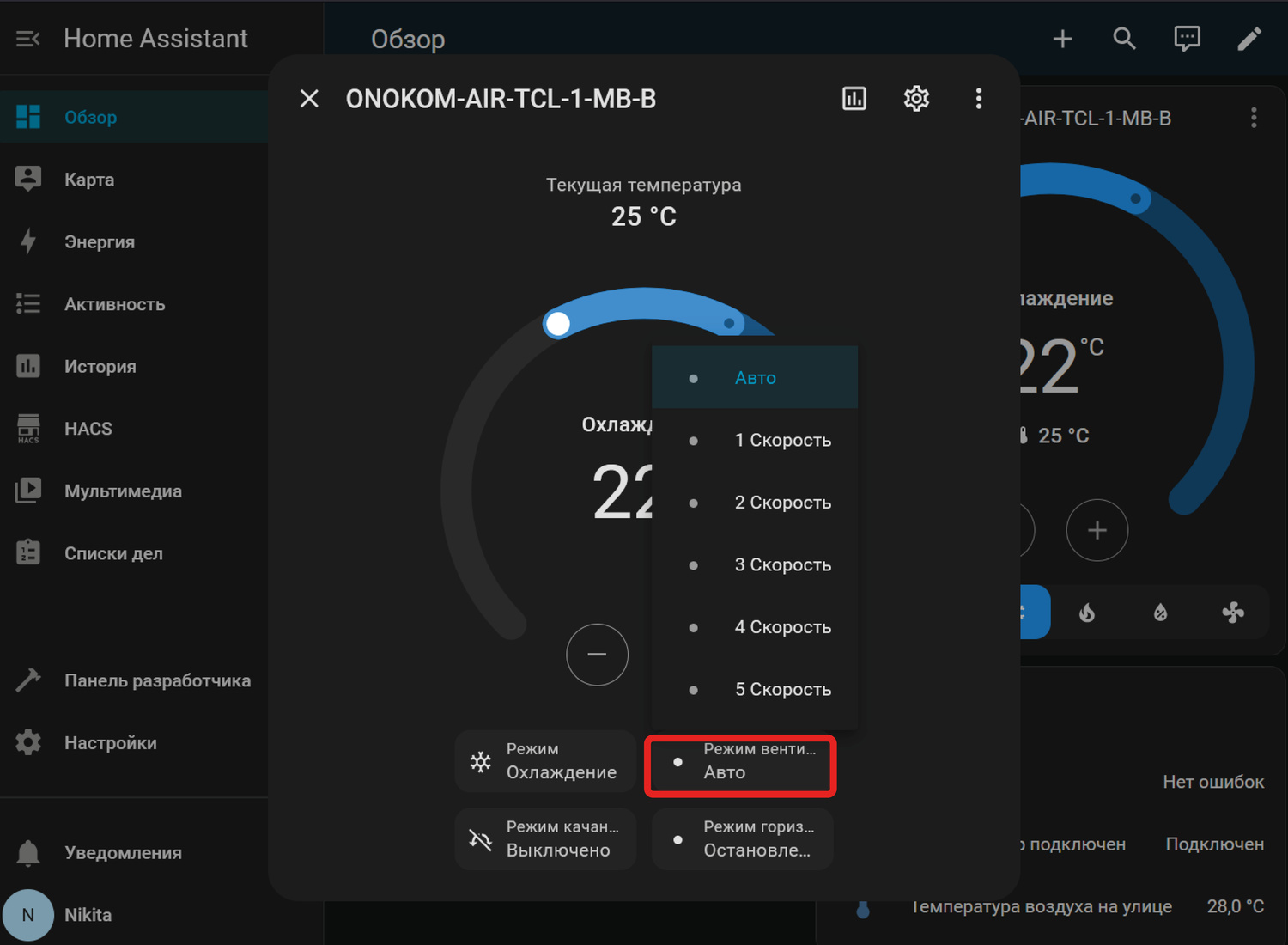

Выбор скоростей
Управление положением горизонтальных жалюзи

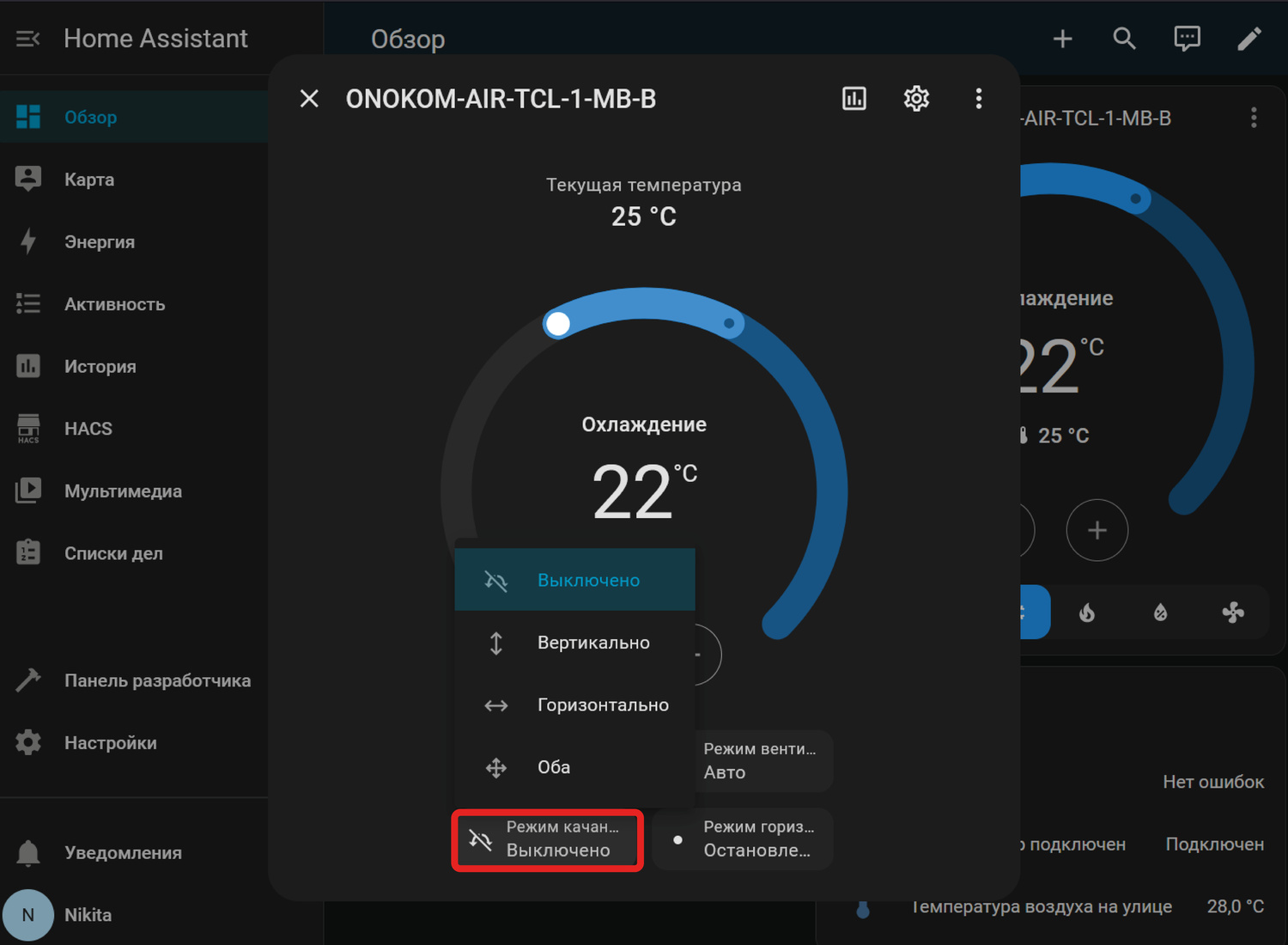

Установка режимов качания жалюзи

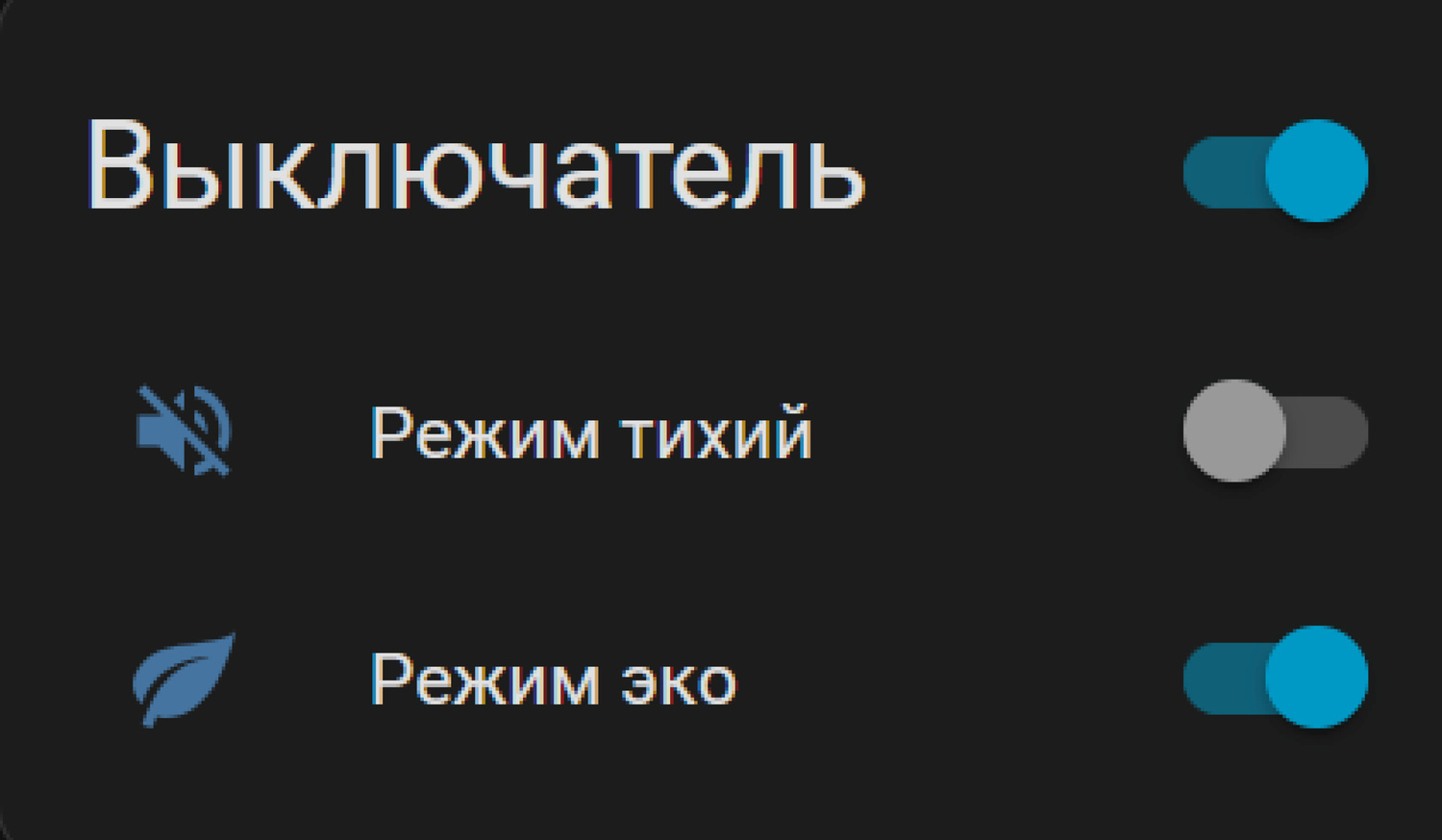

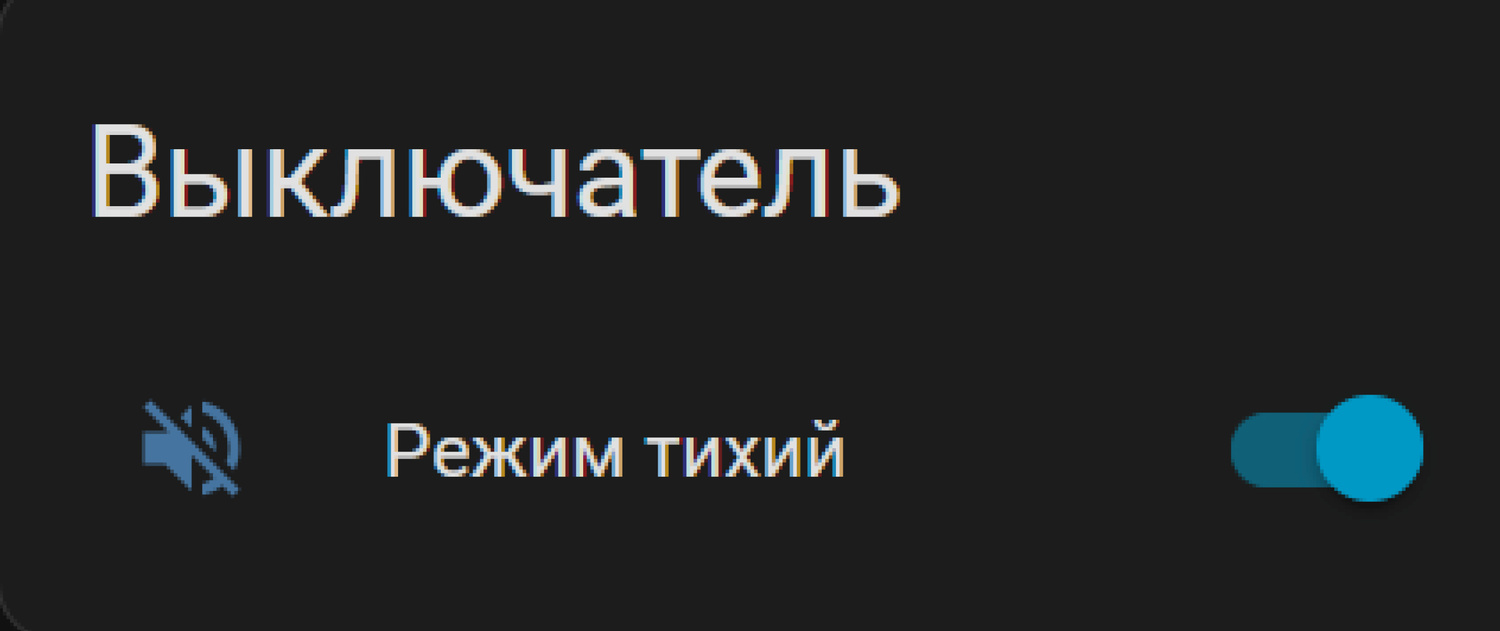

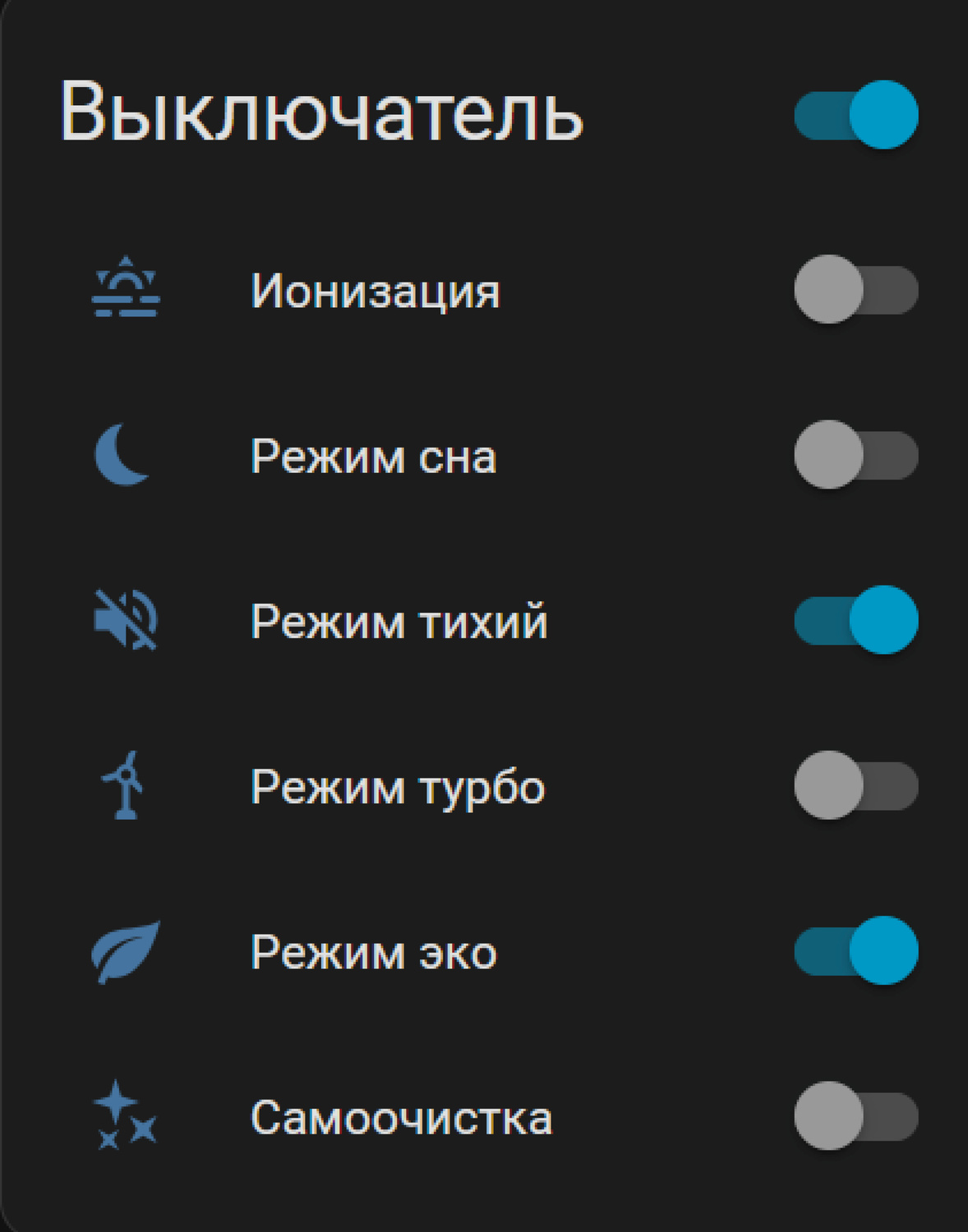

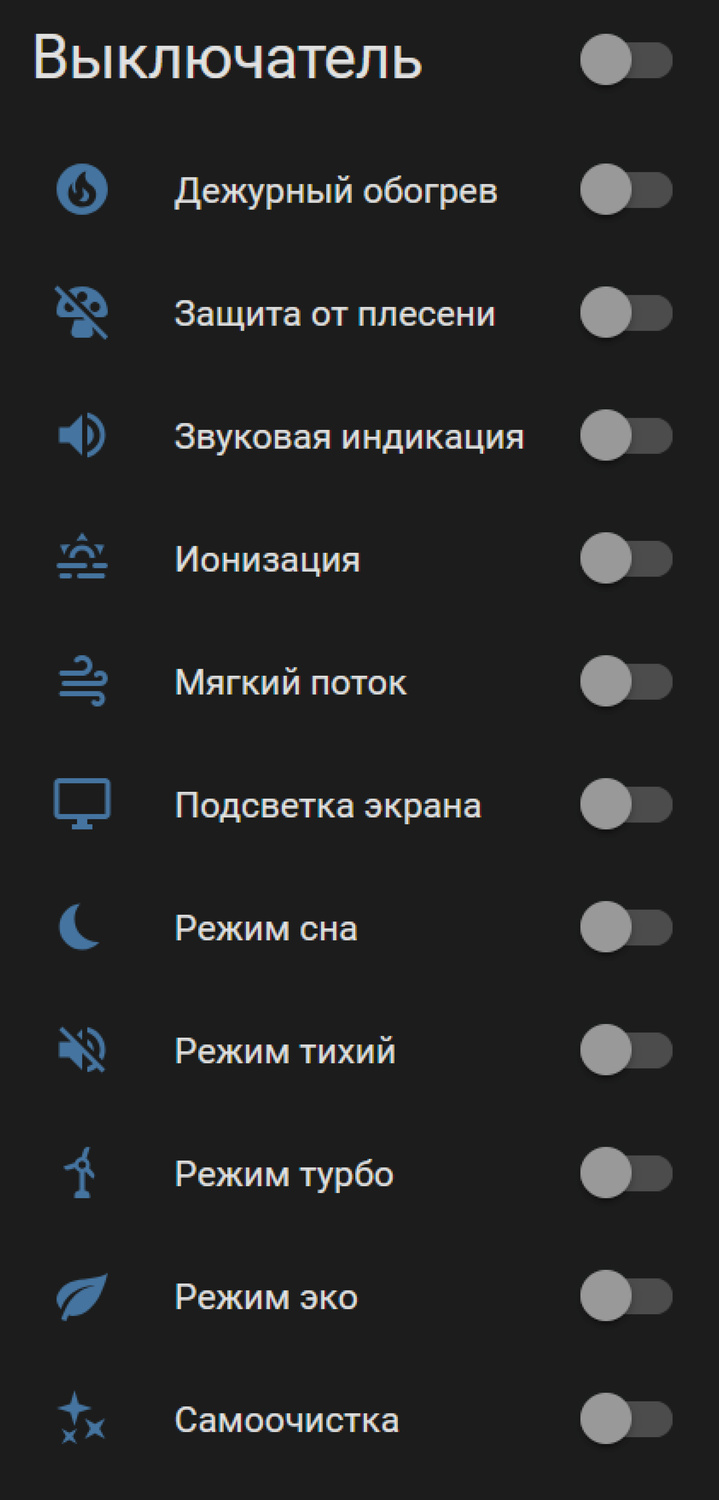

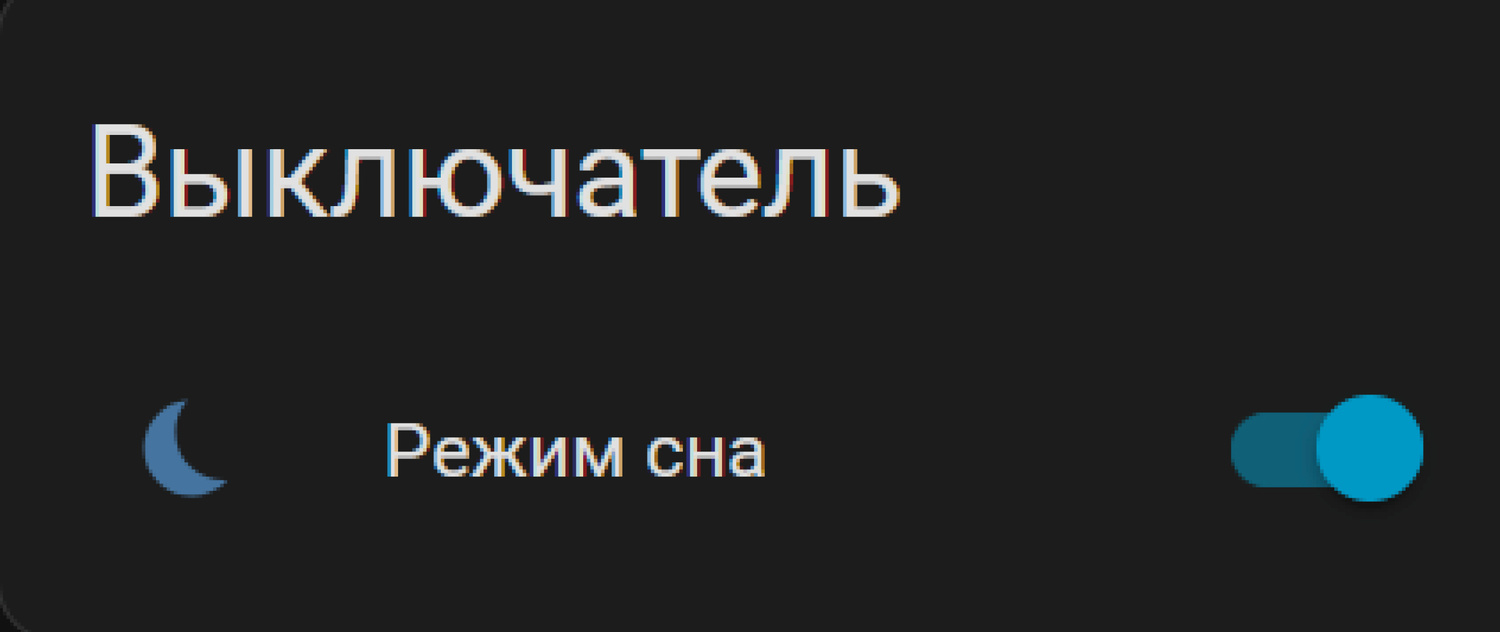

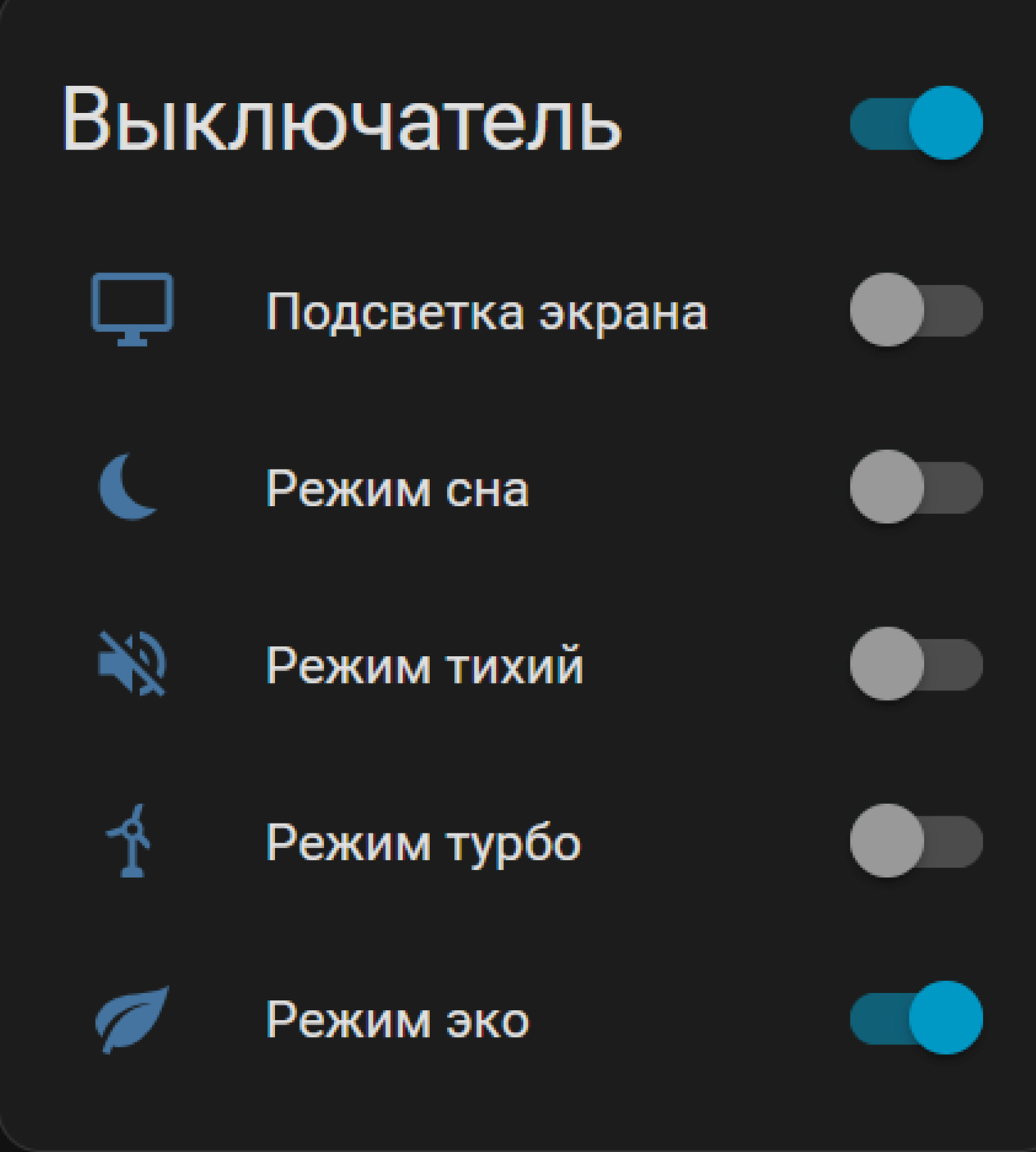

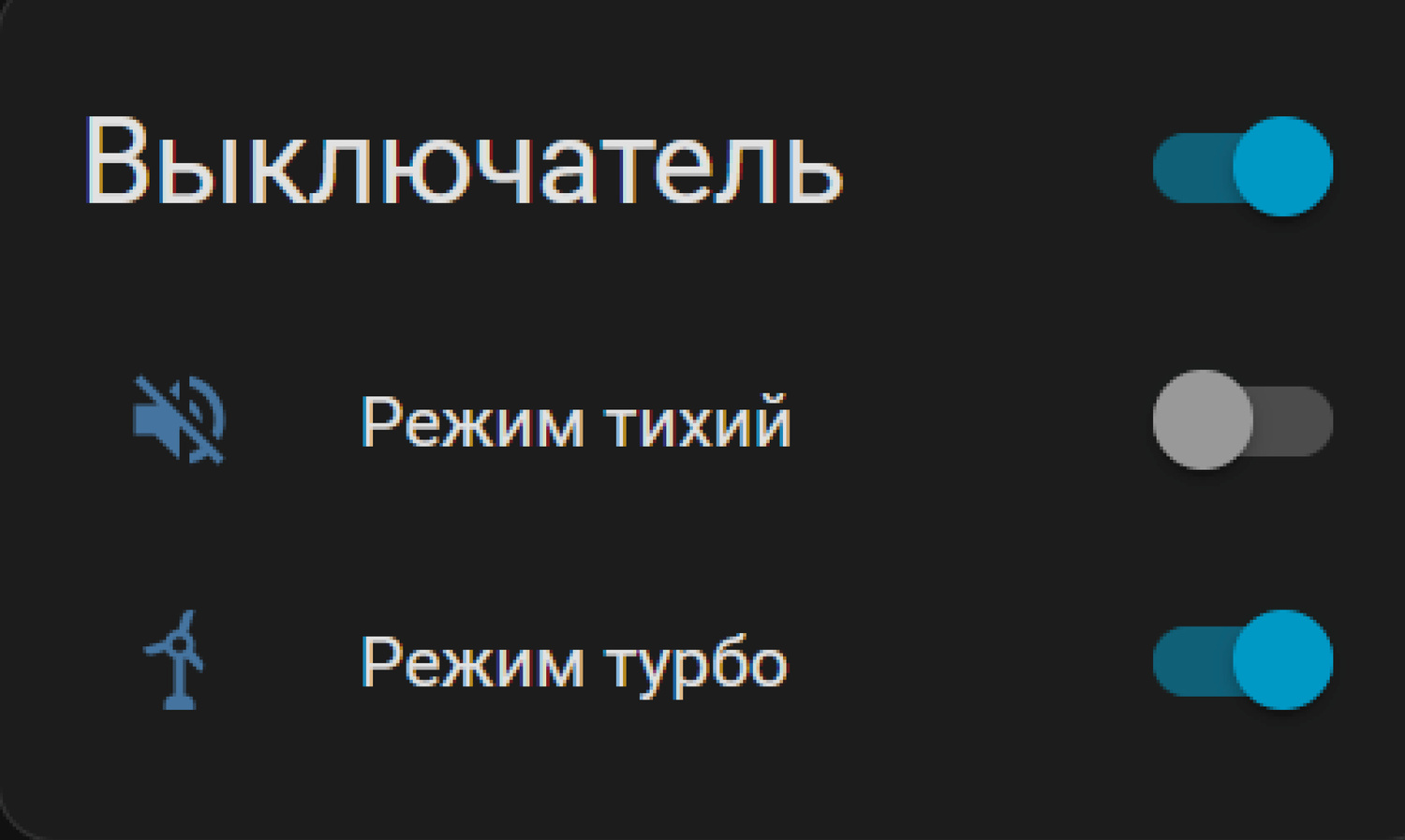

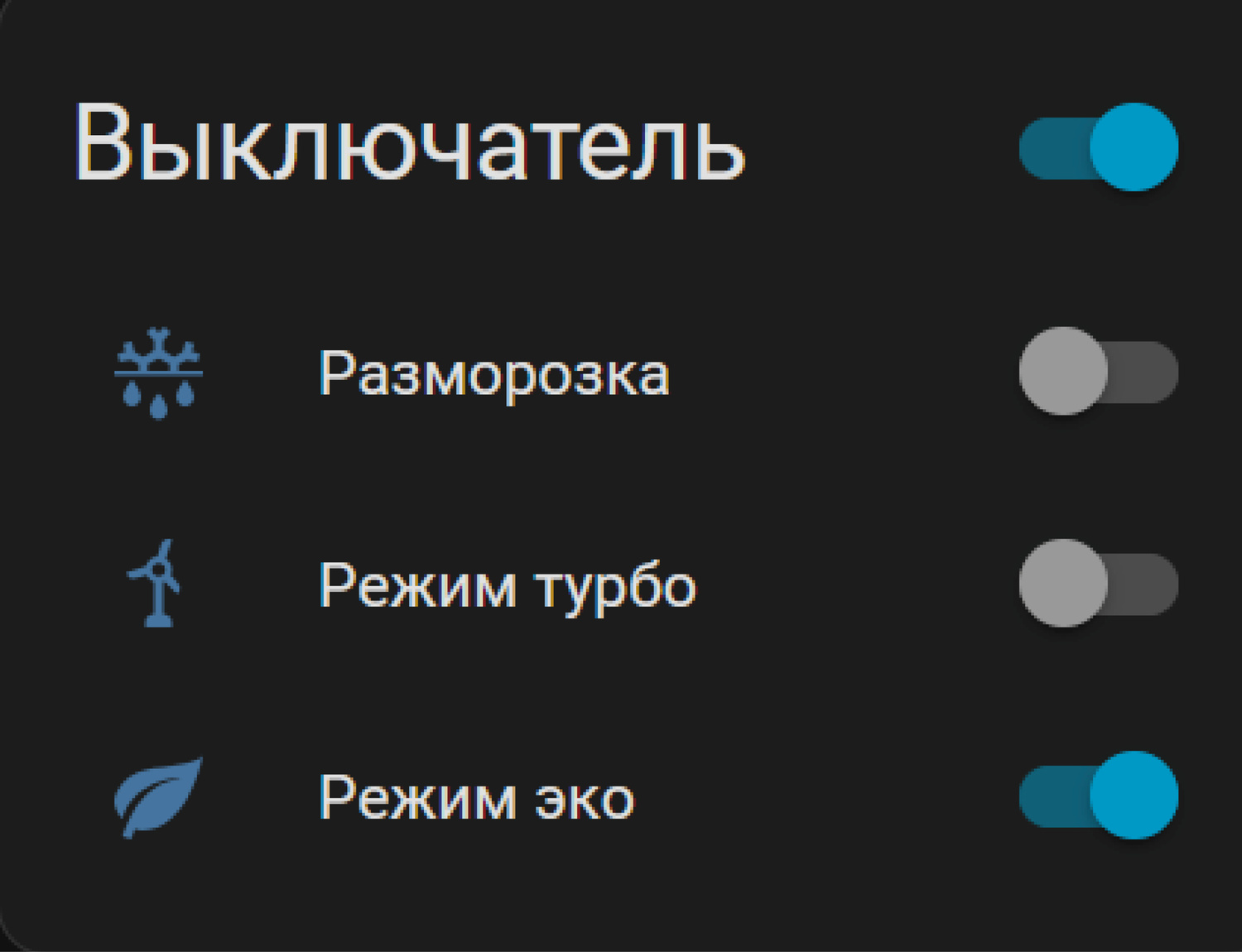

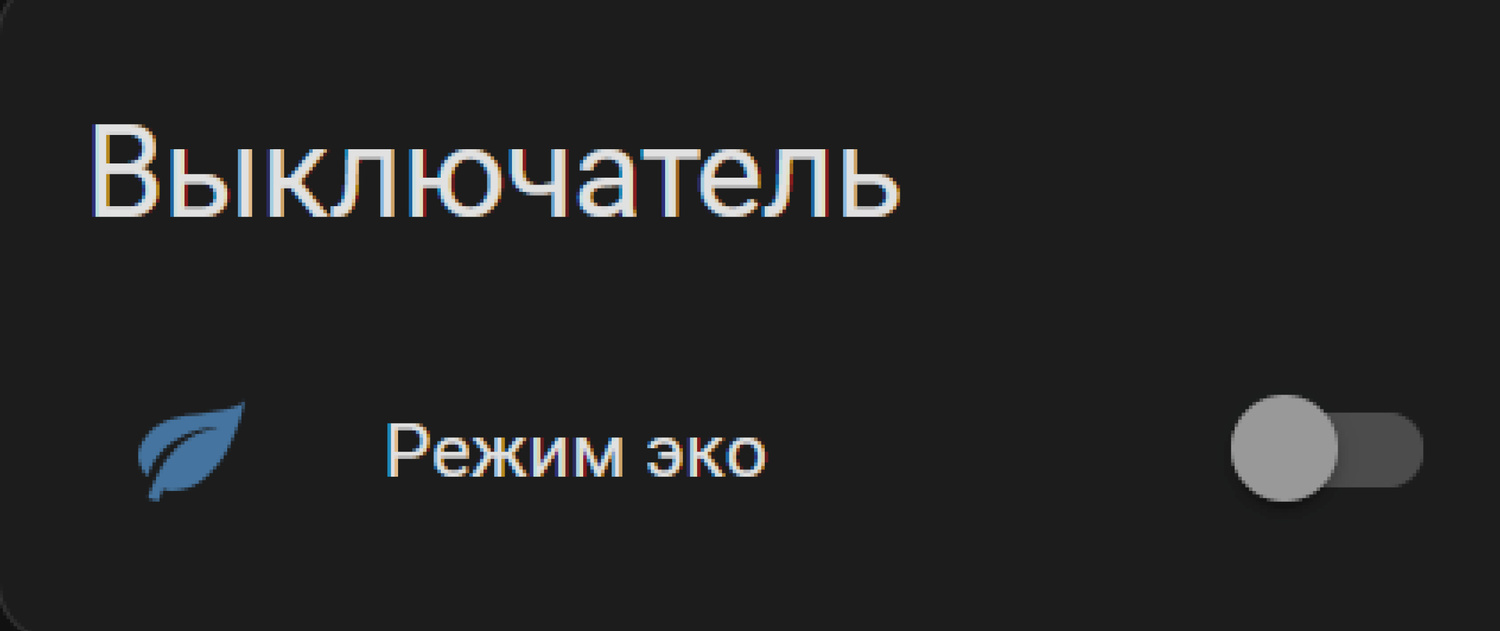

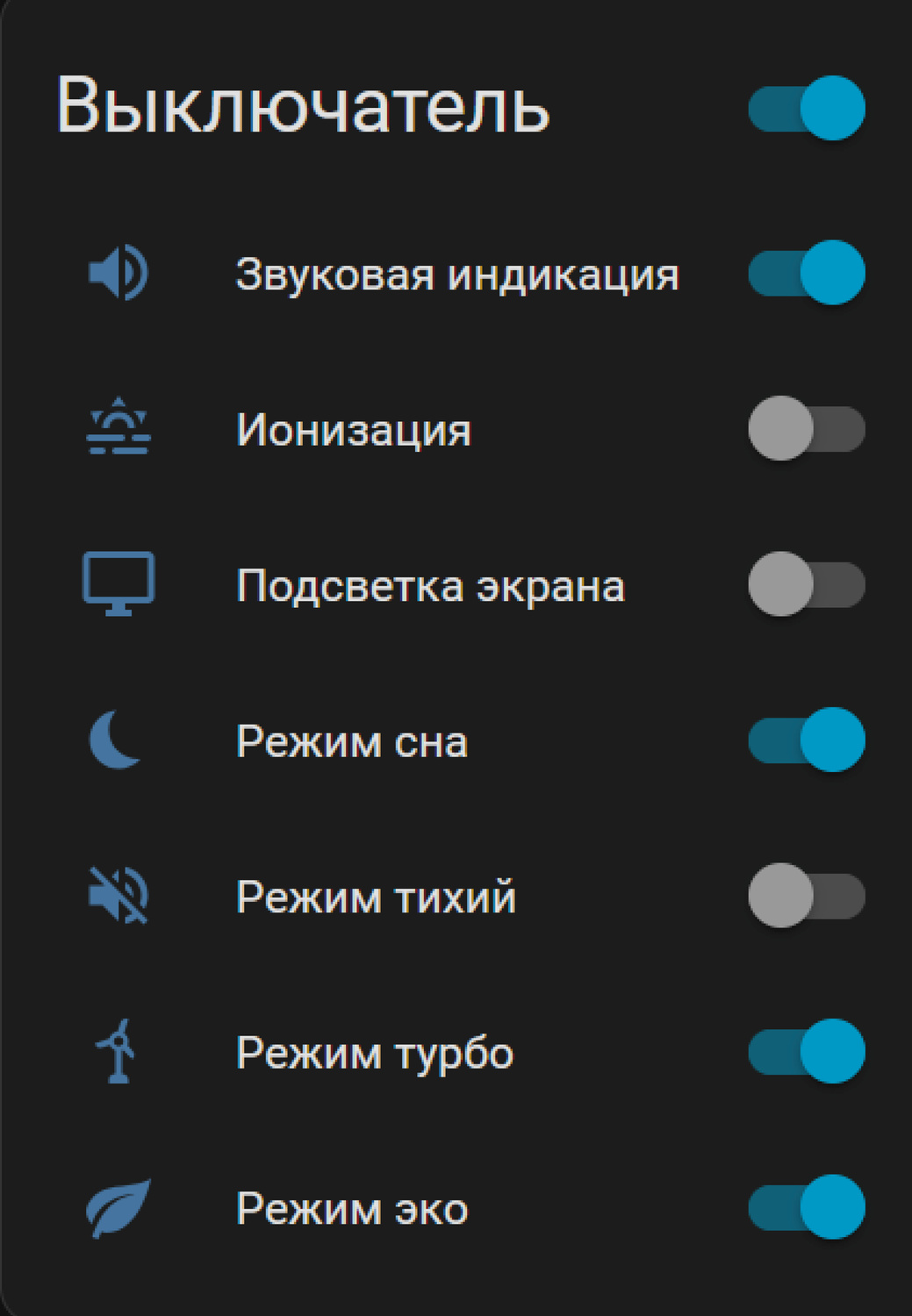

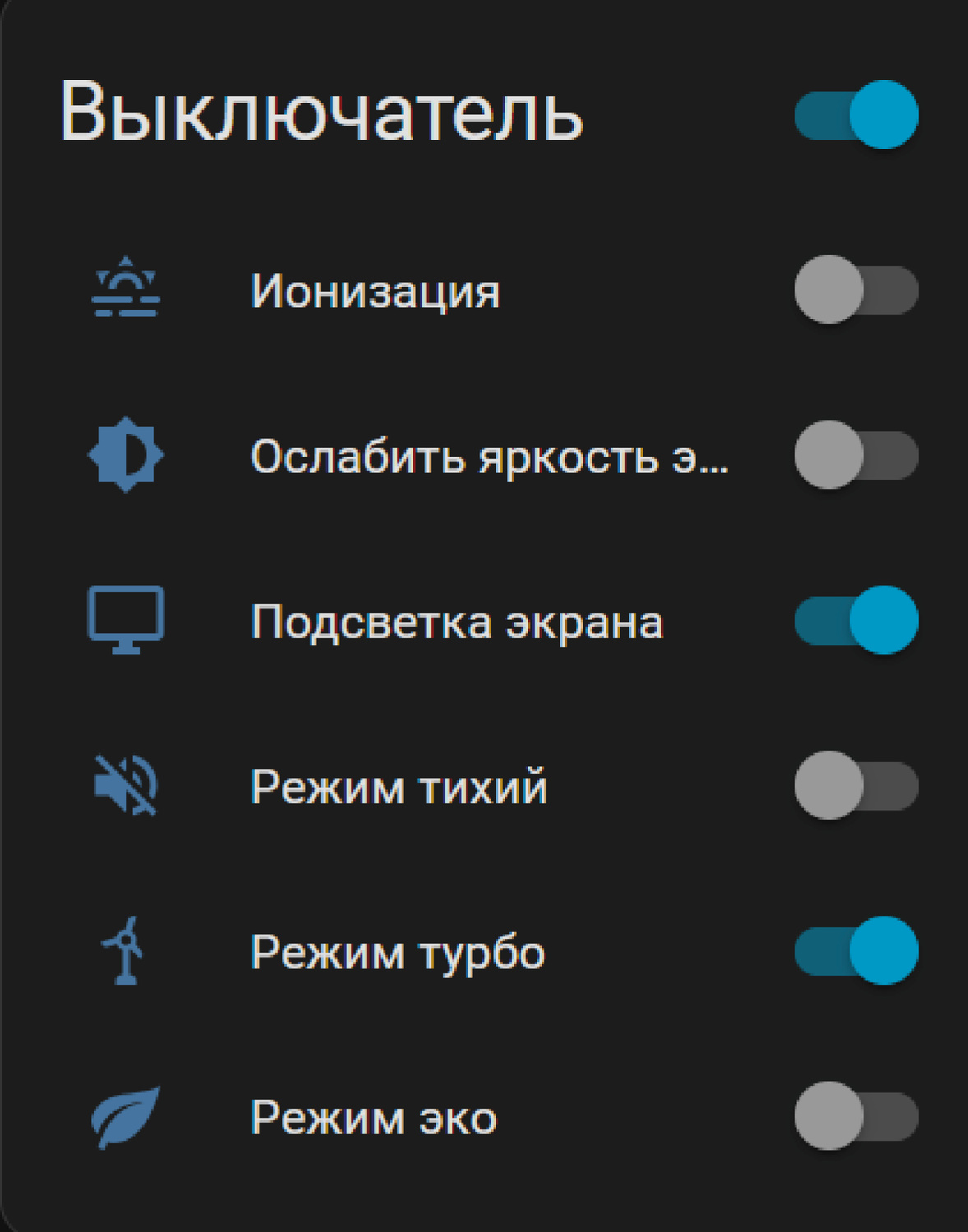

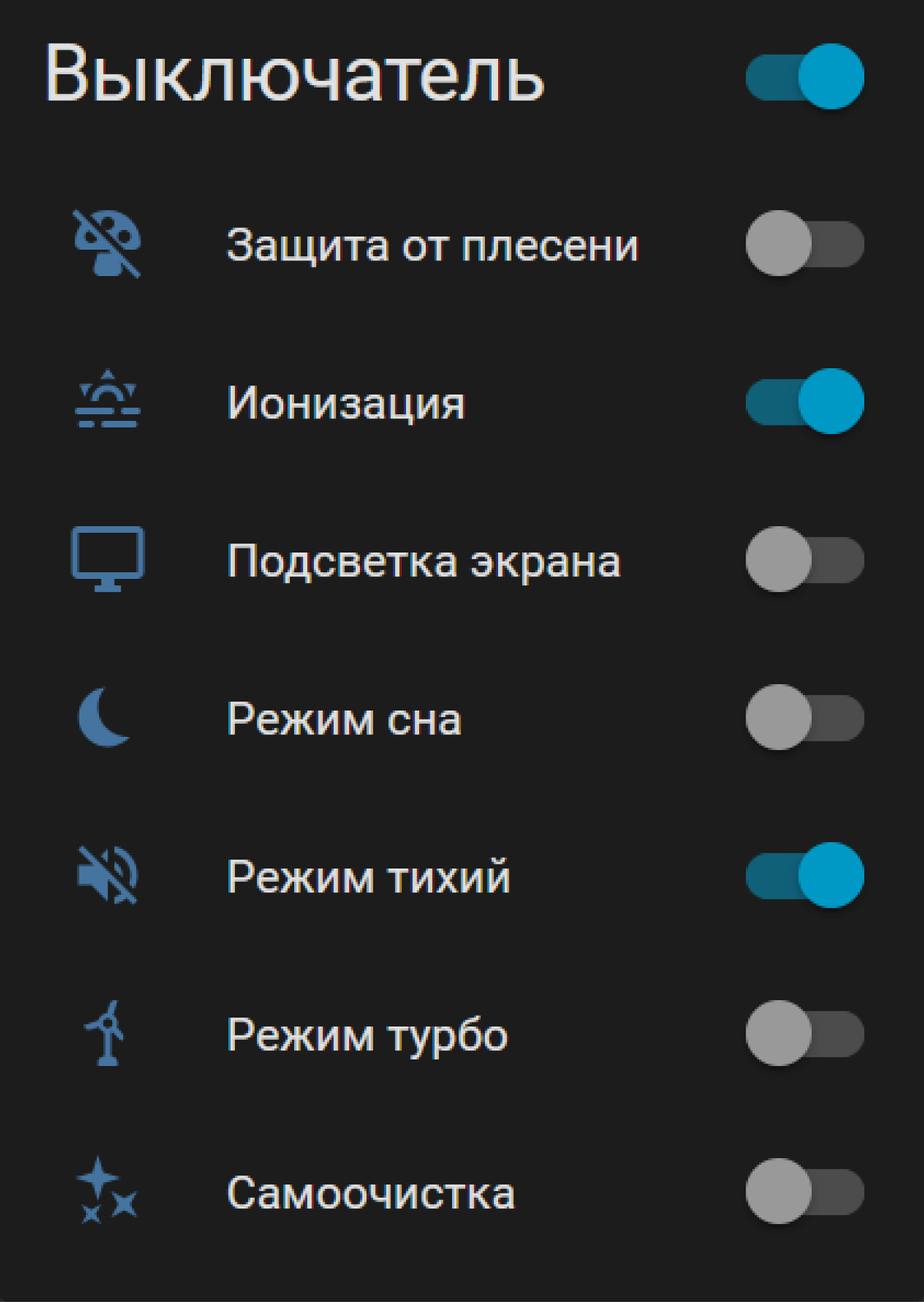

Дополнительные режимы и переключатели расположены на отдельных секциях панели

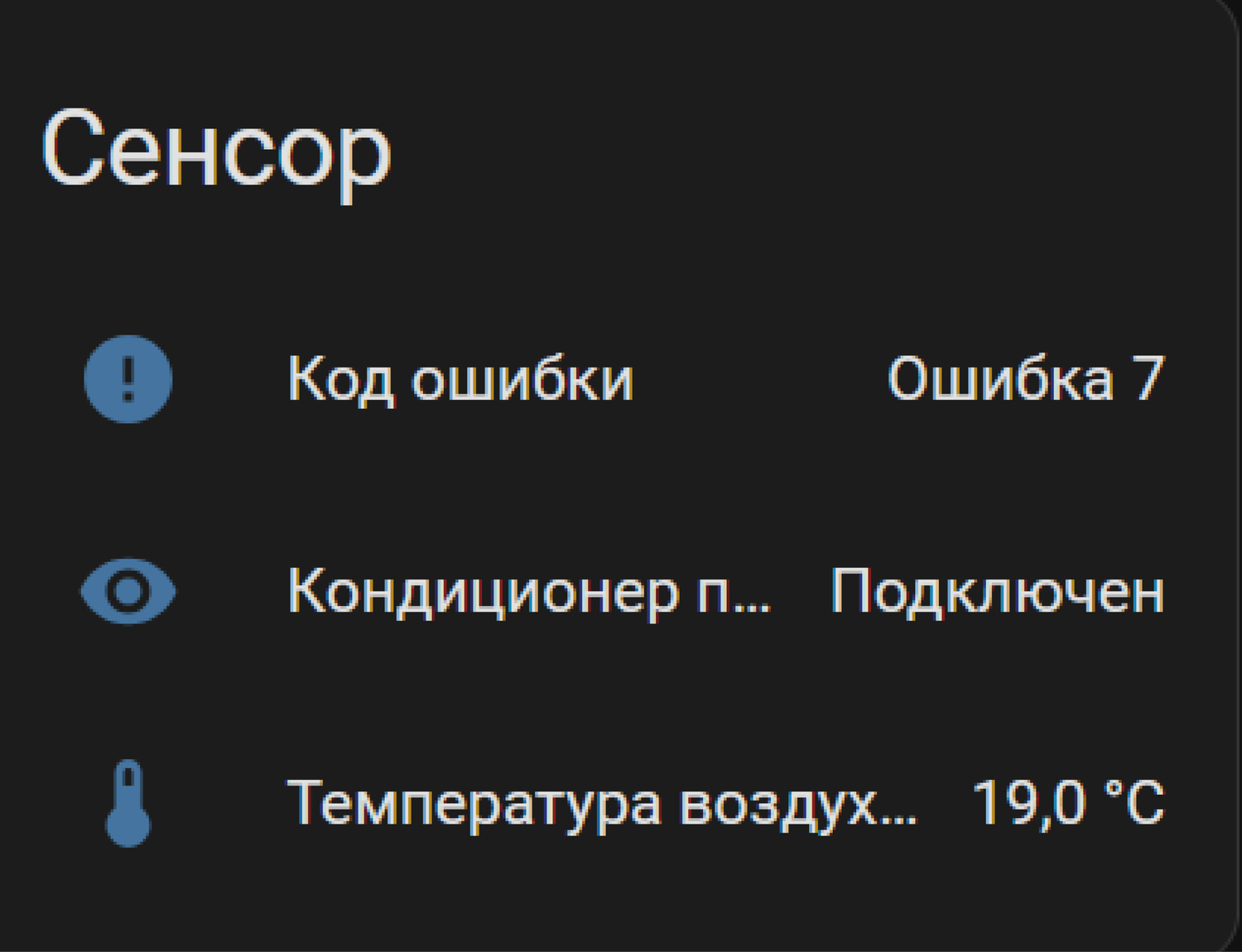

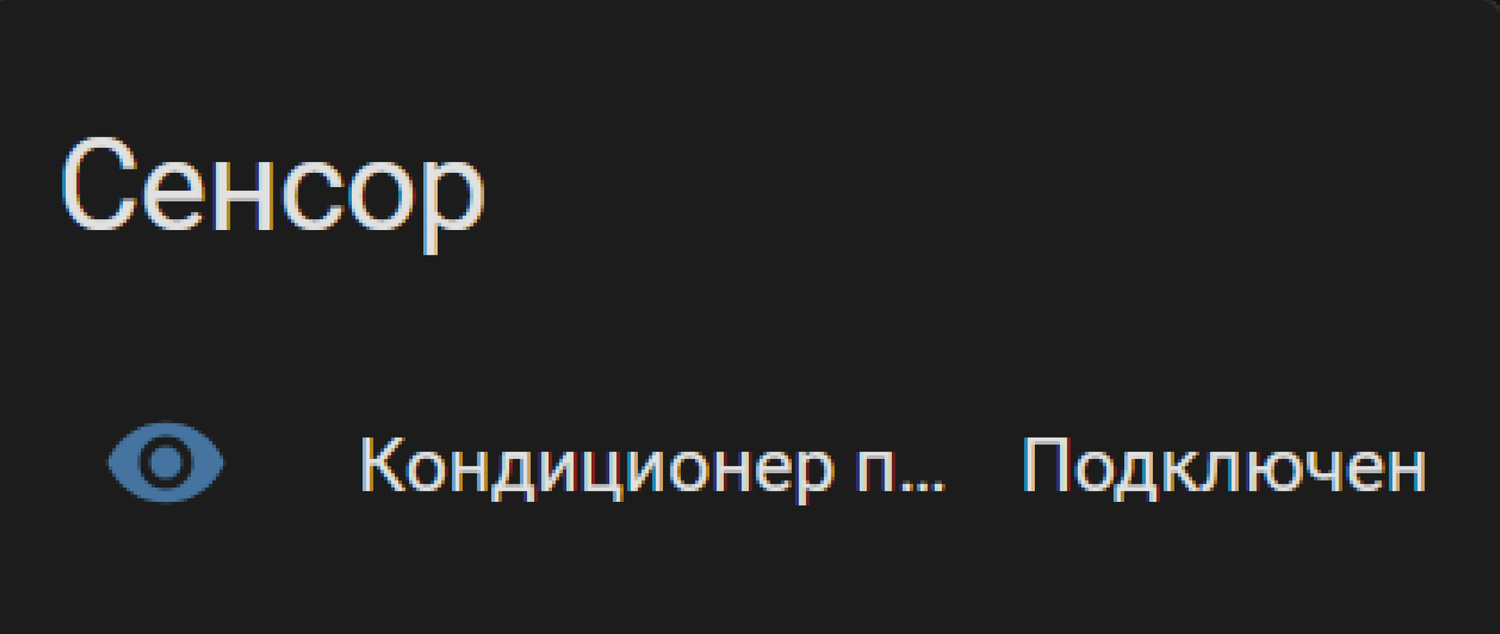

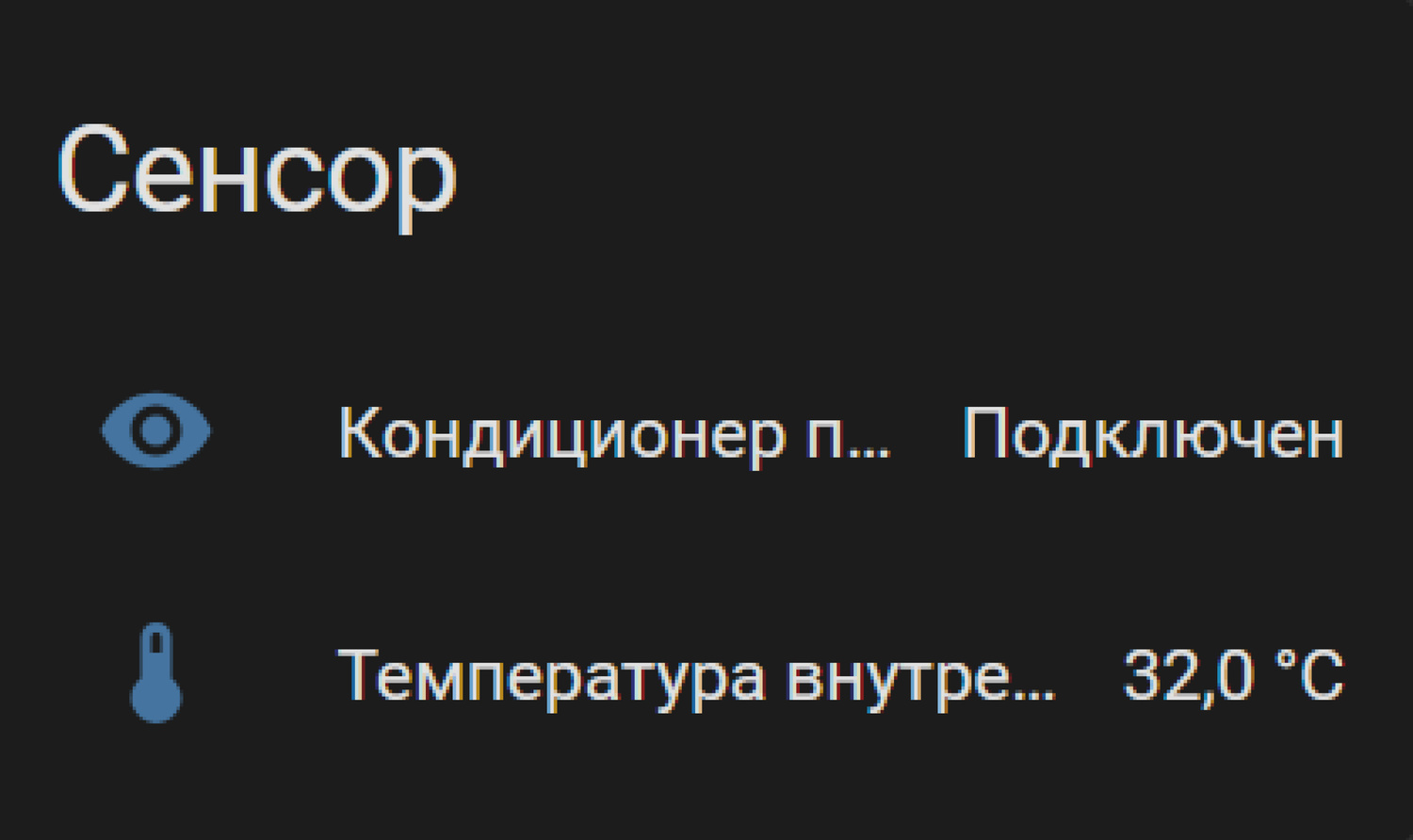

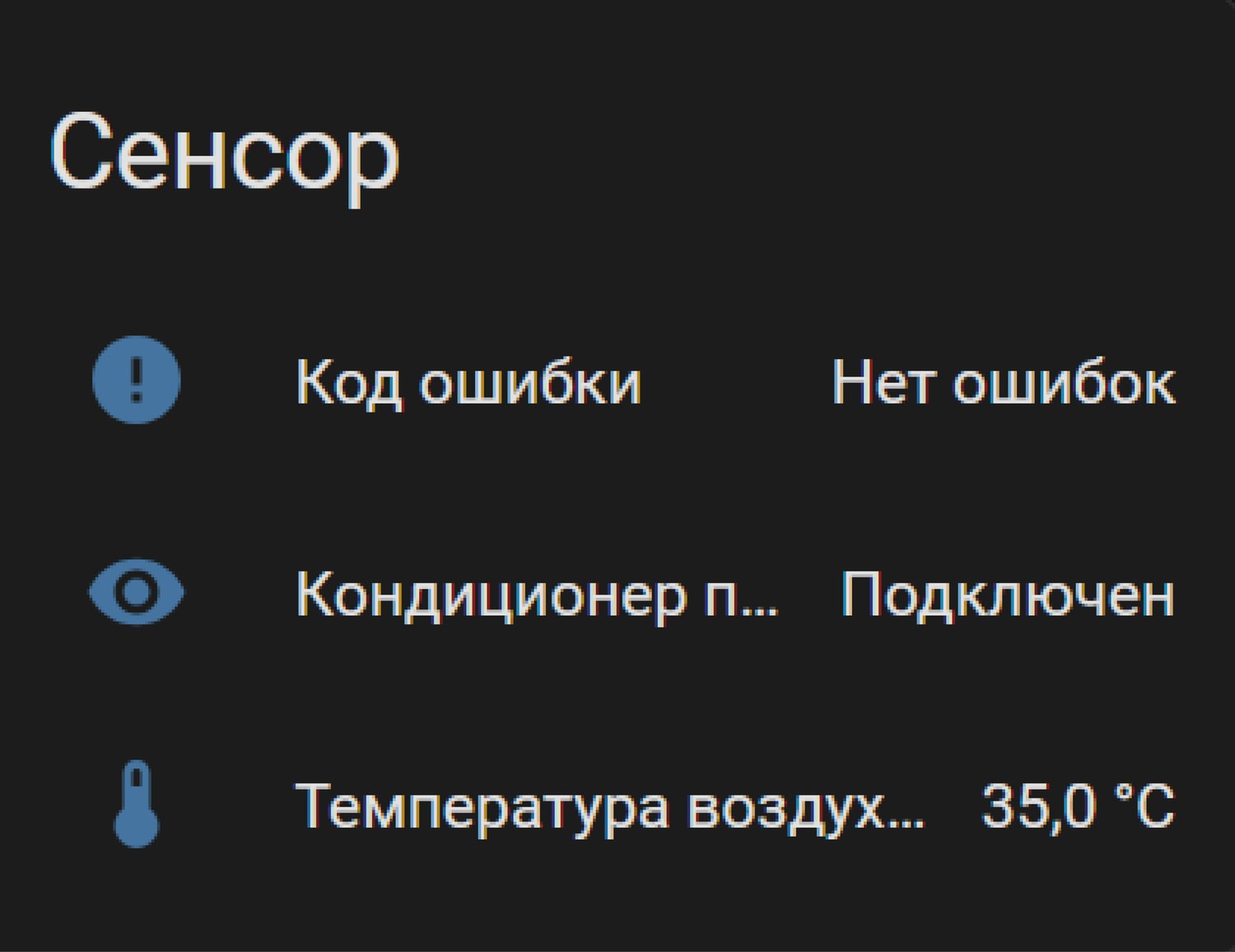

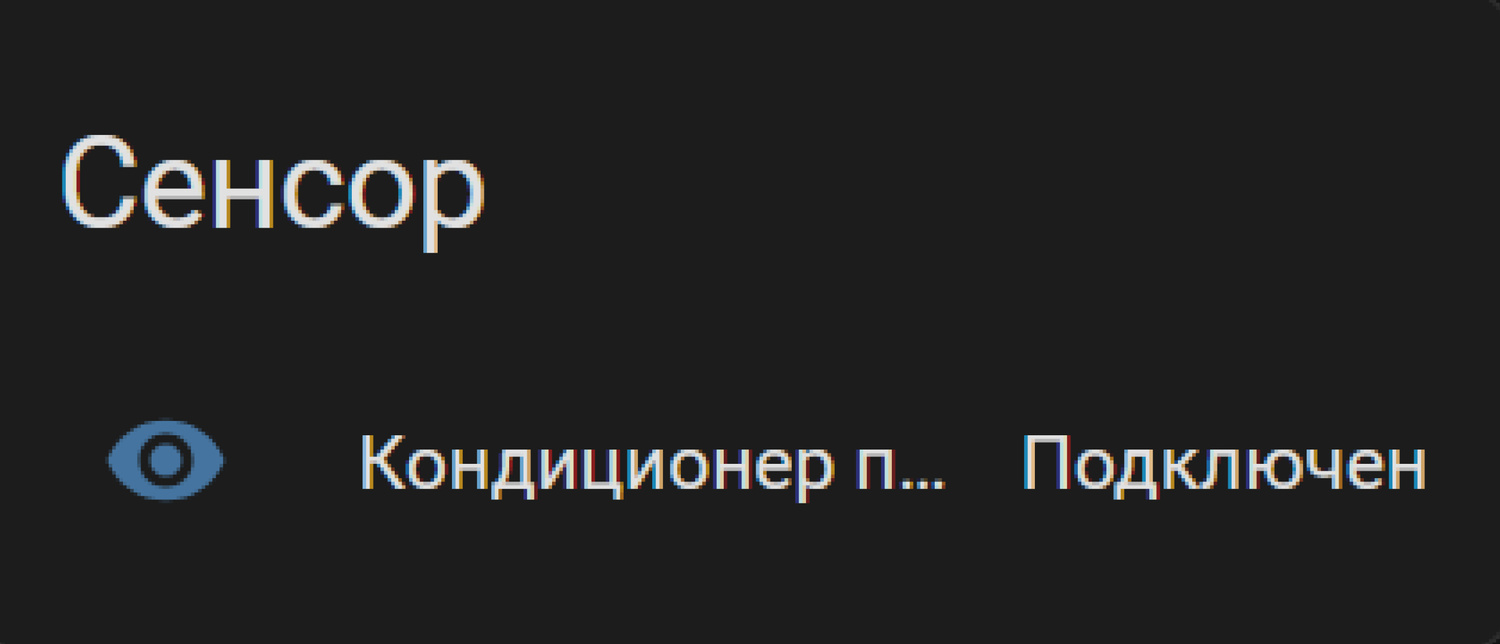

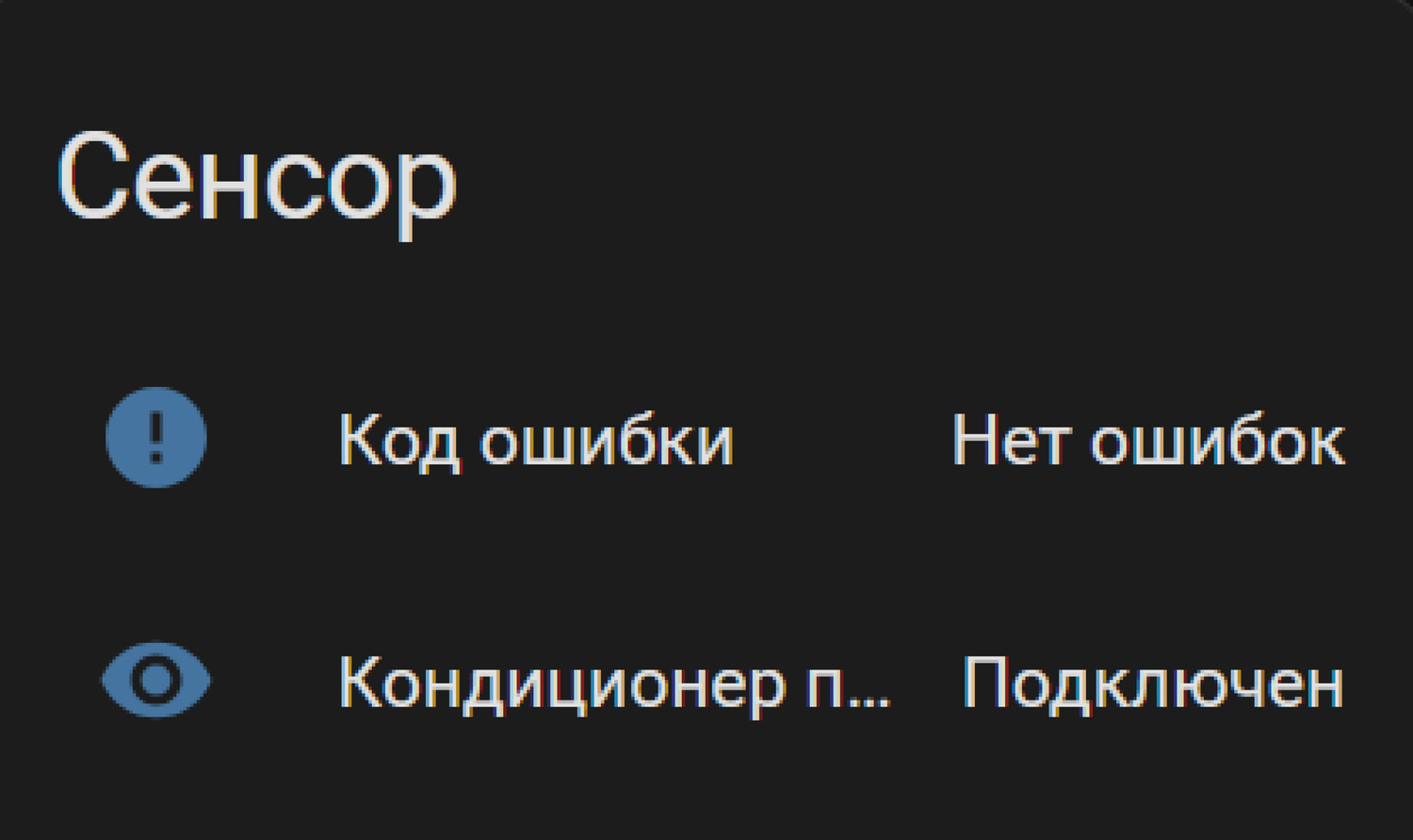

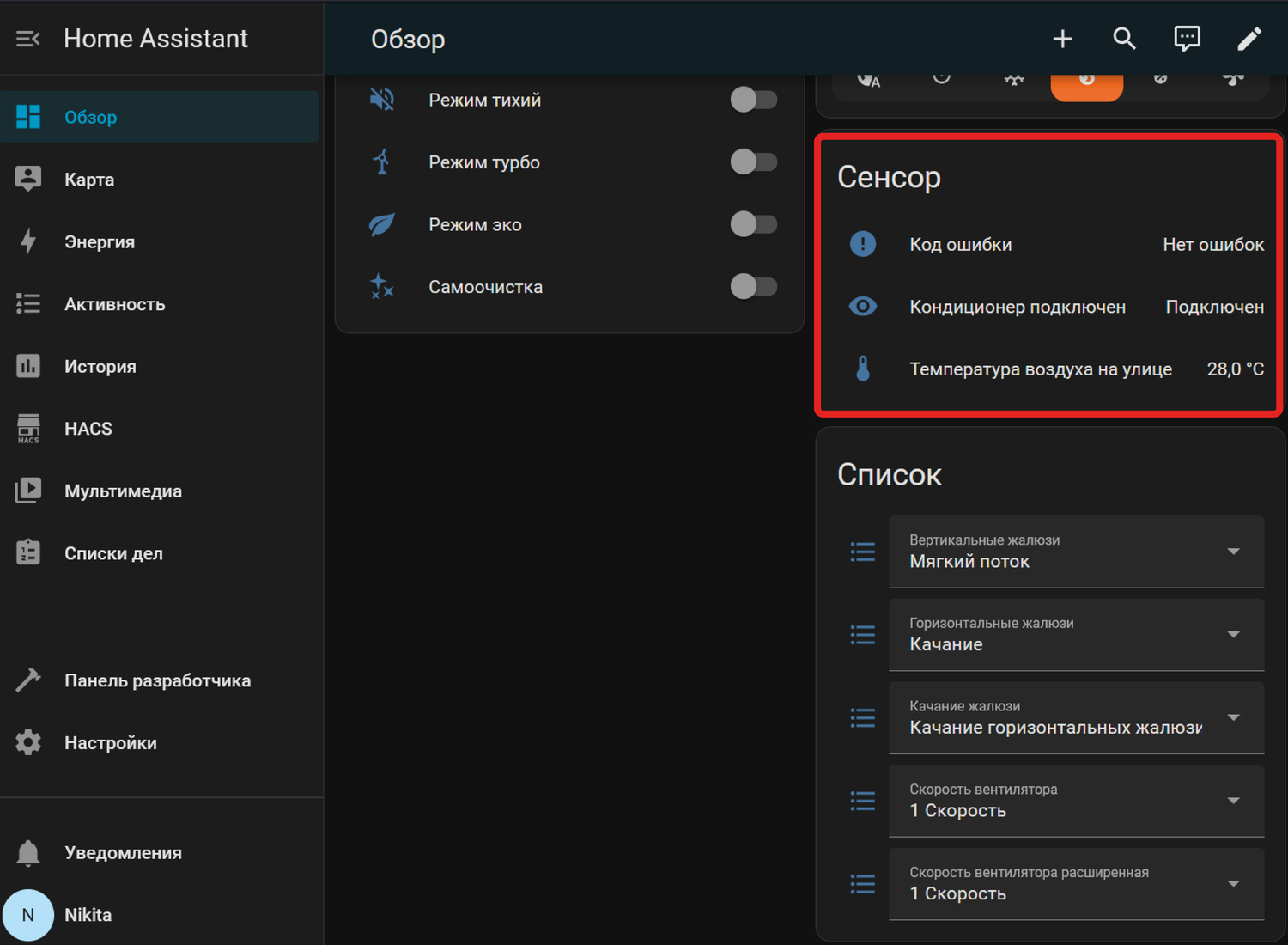

На панели сенсоров также выводятся ошибки от кондиционера, если это поддерживается используемой моделью шлюза

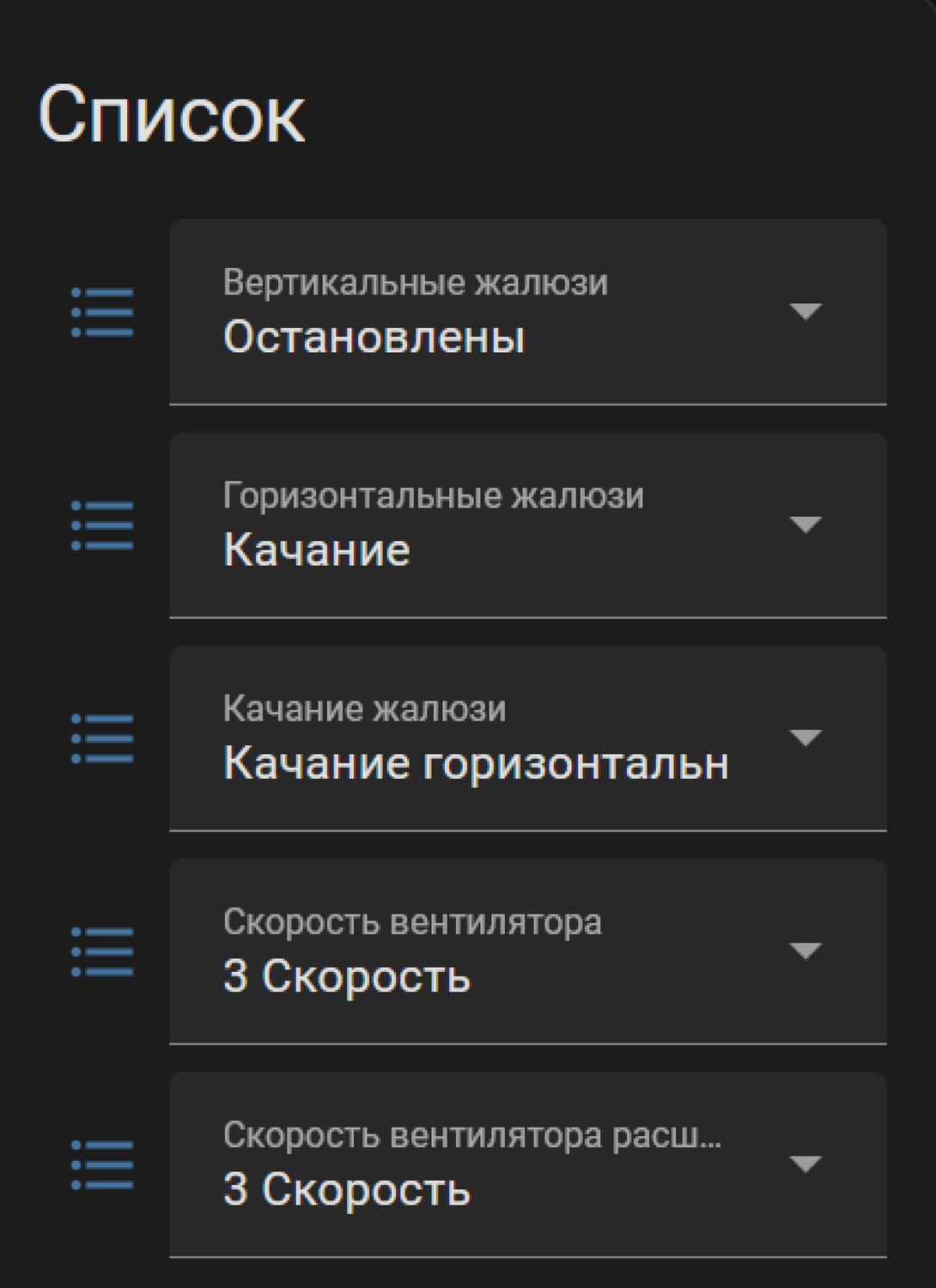

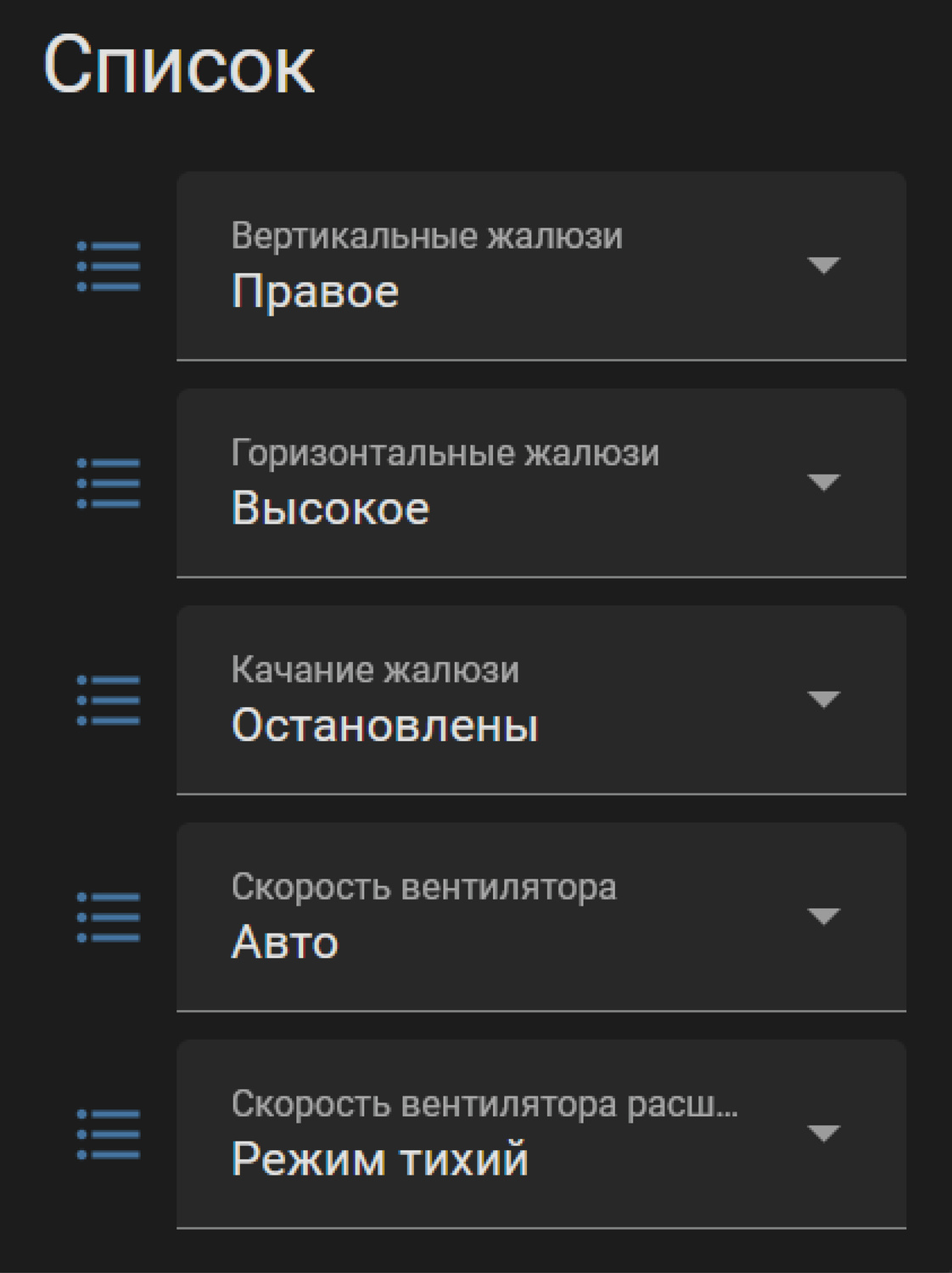

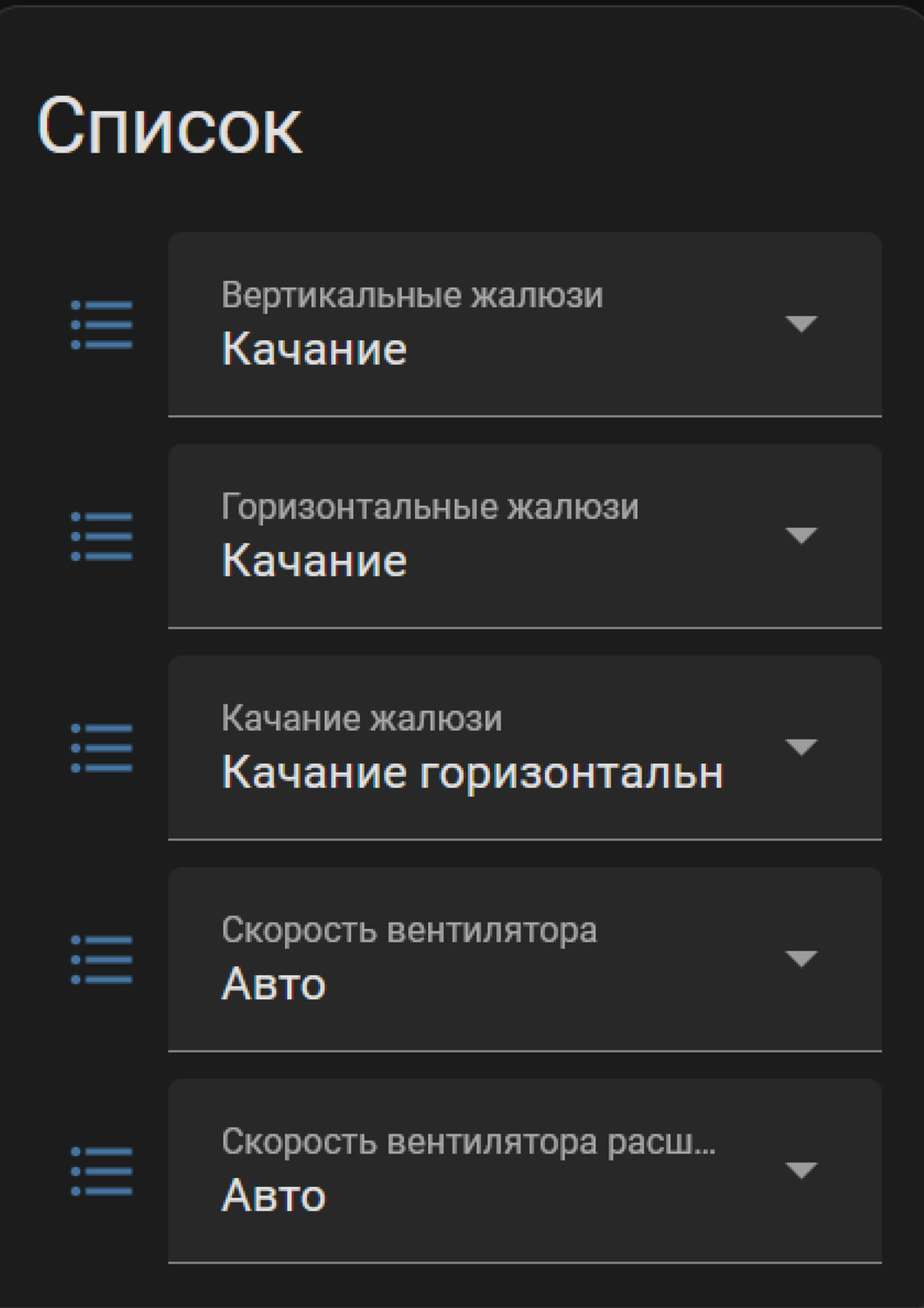

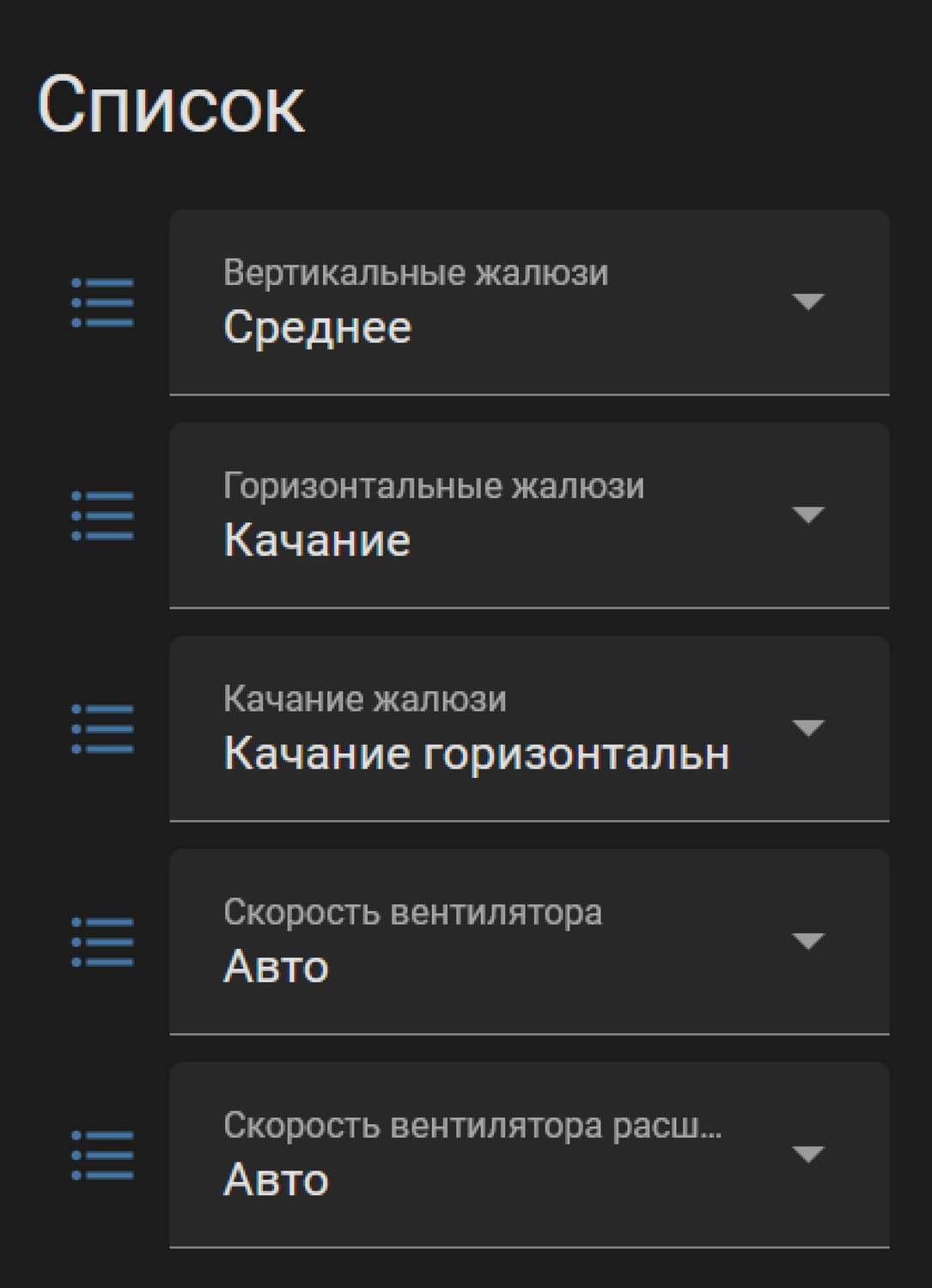

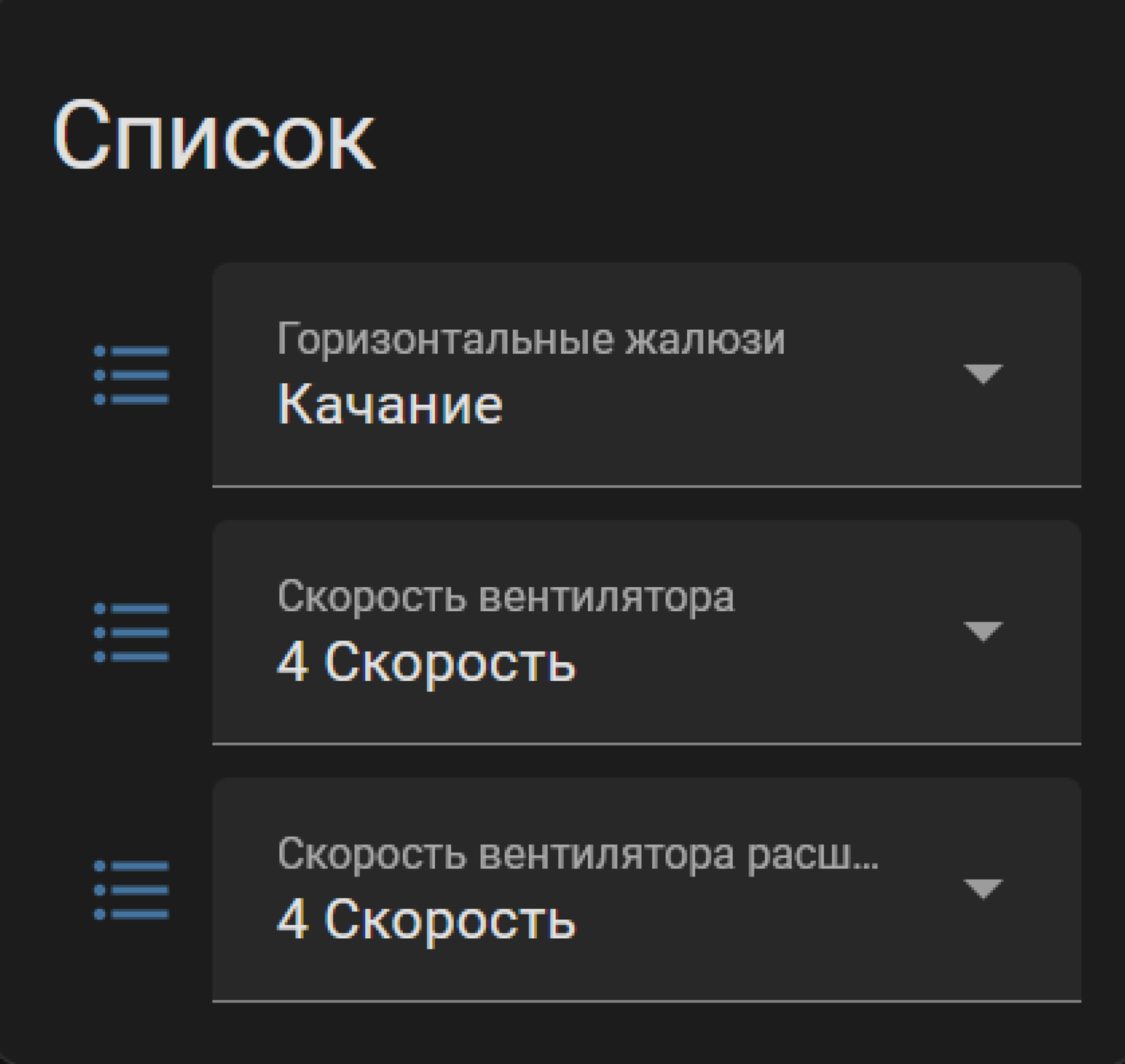

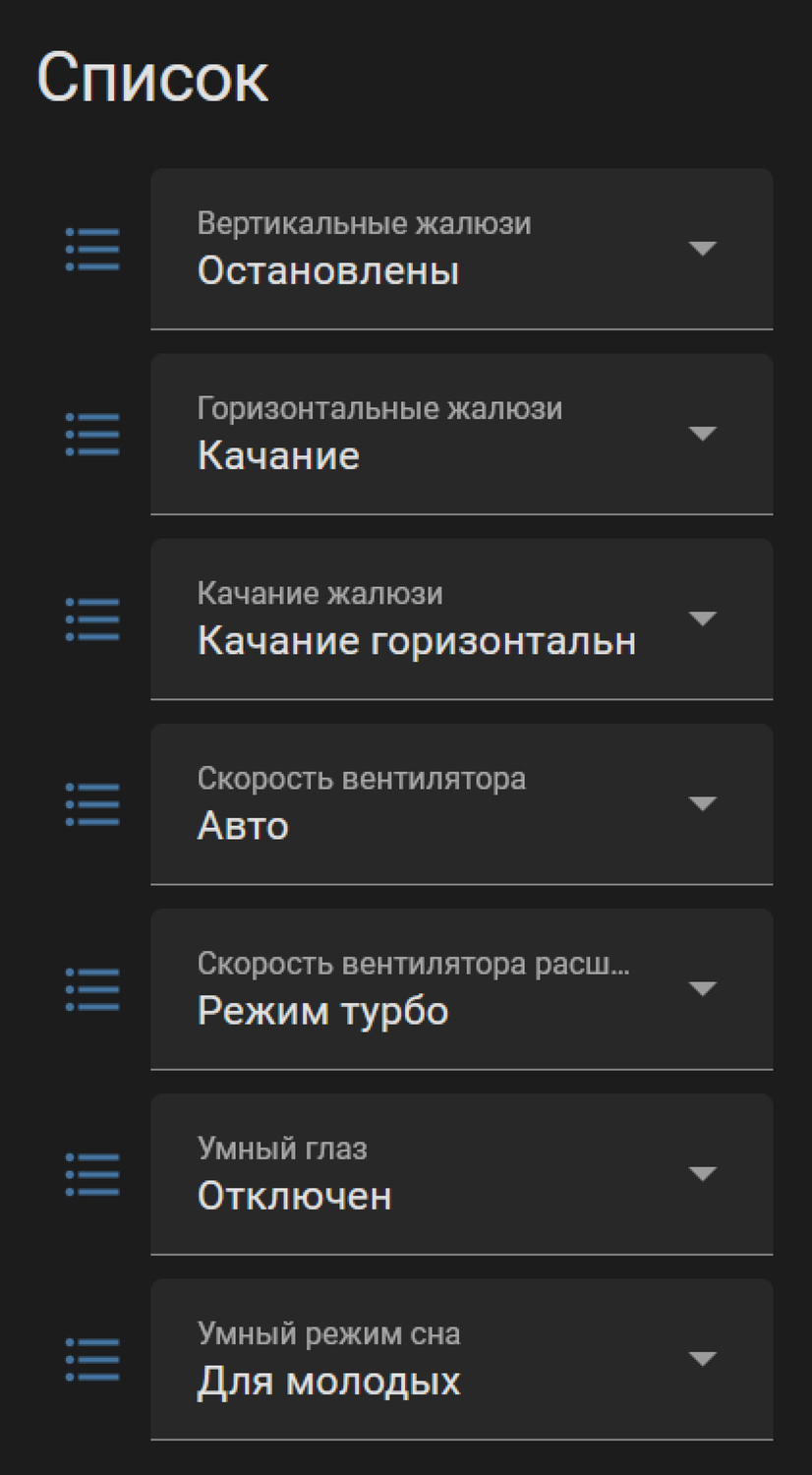

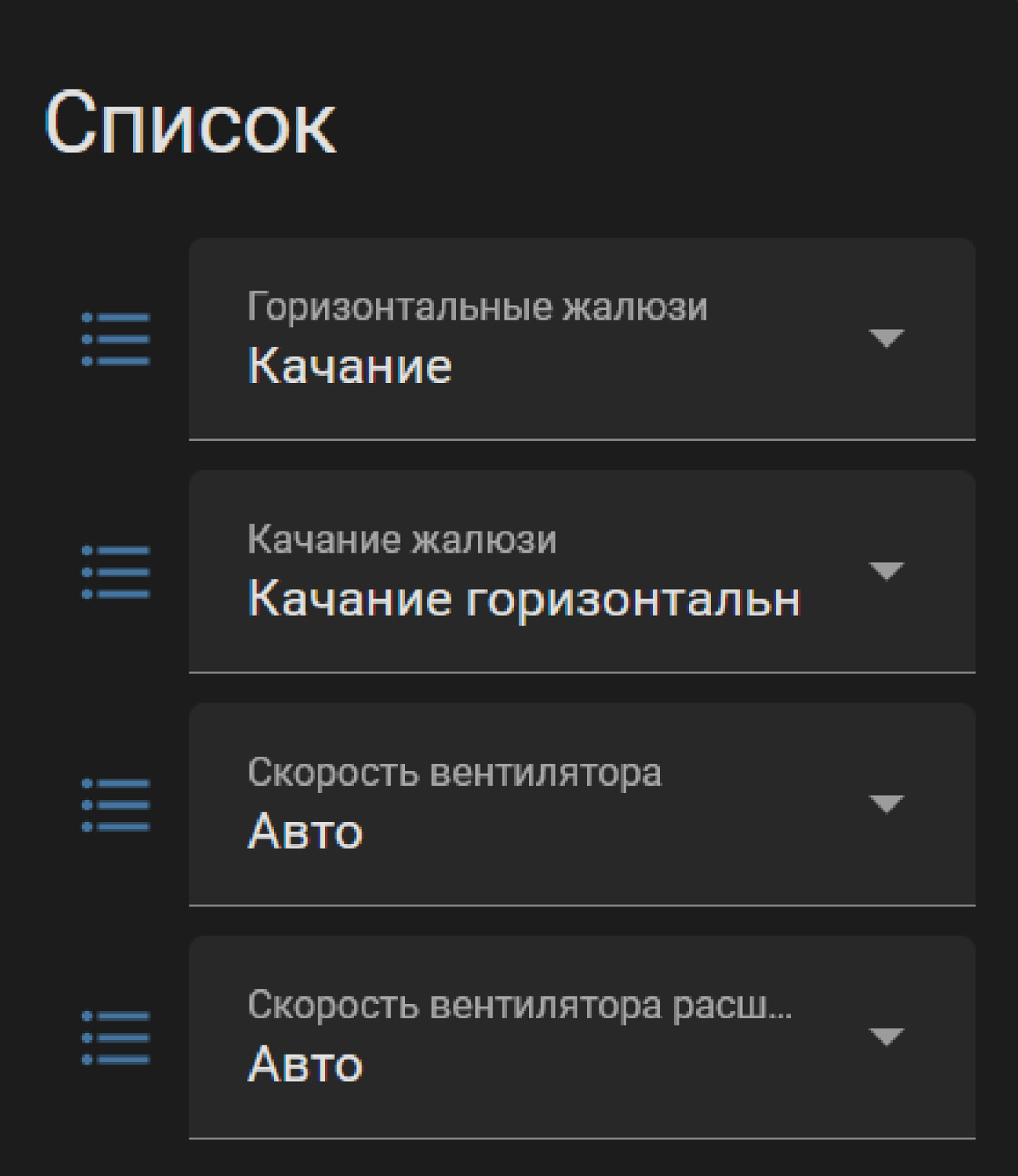

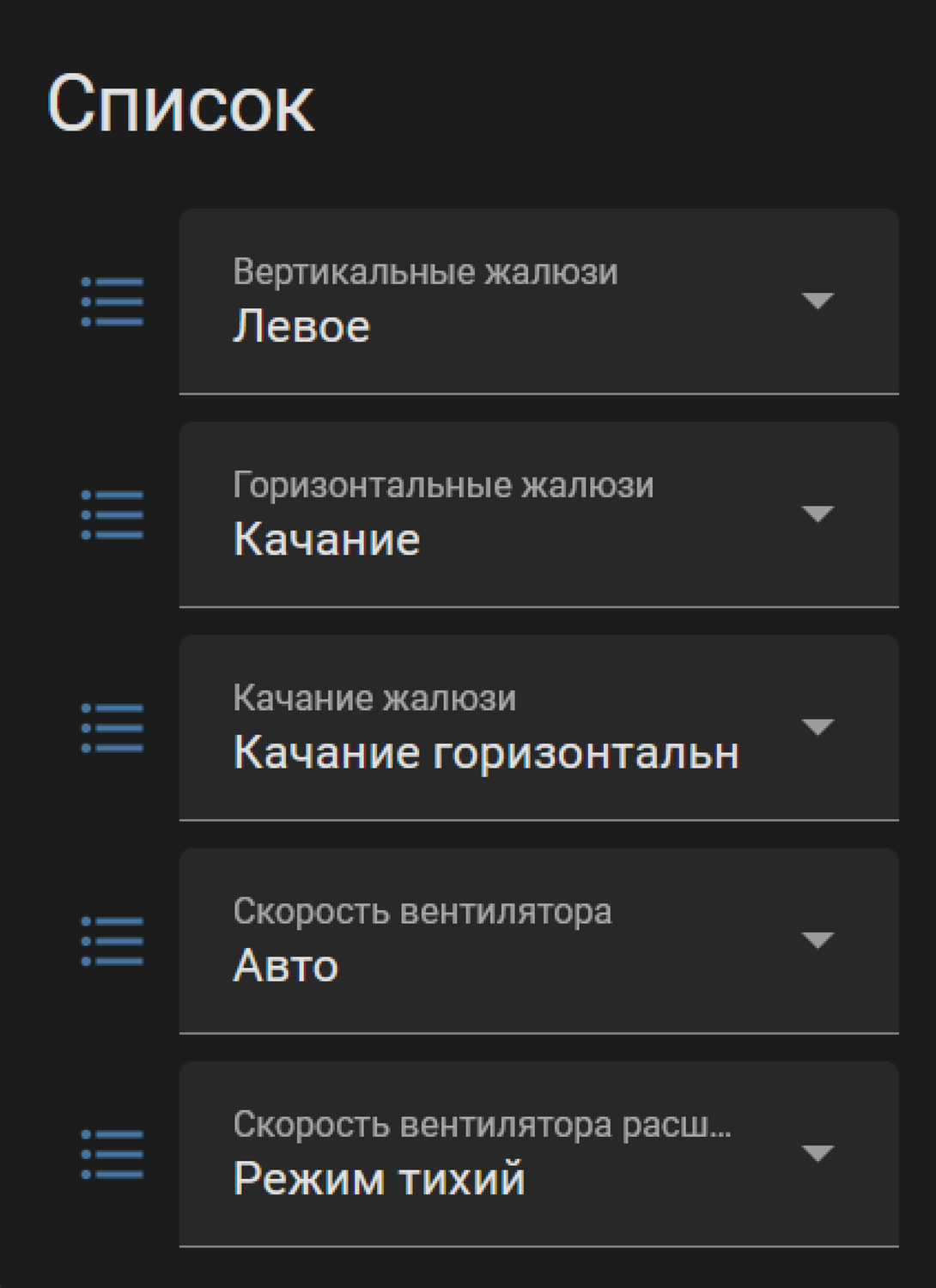

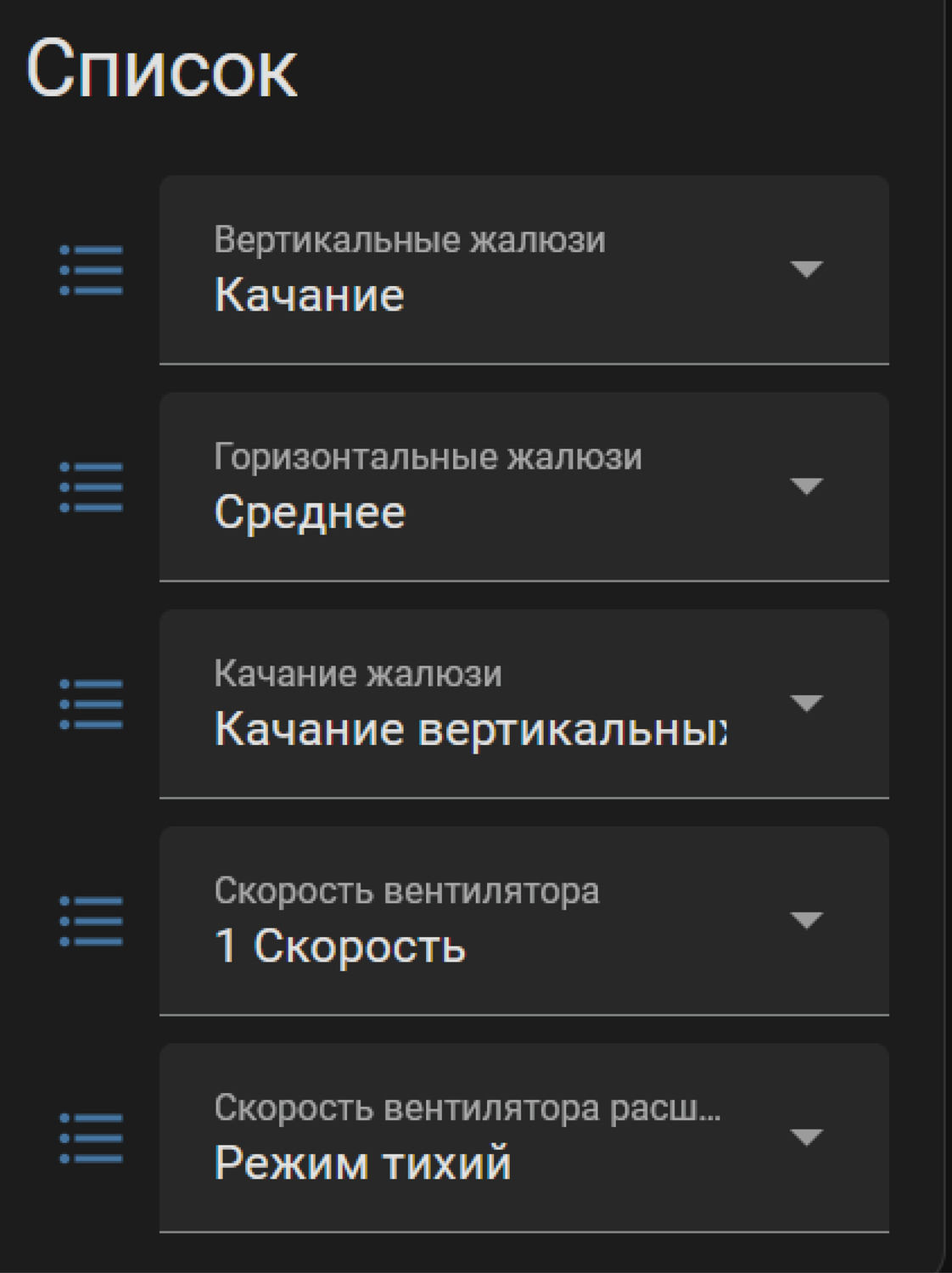

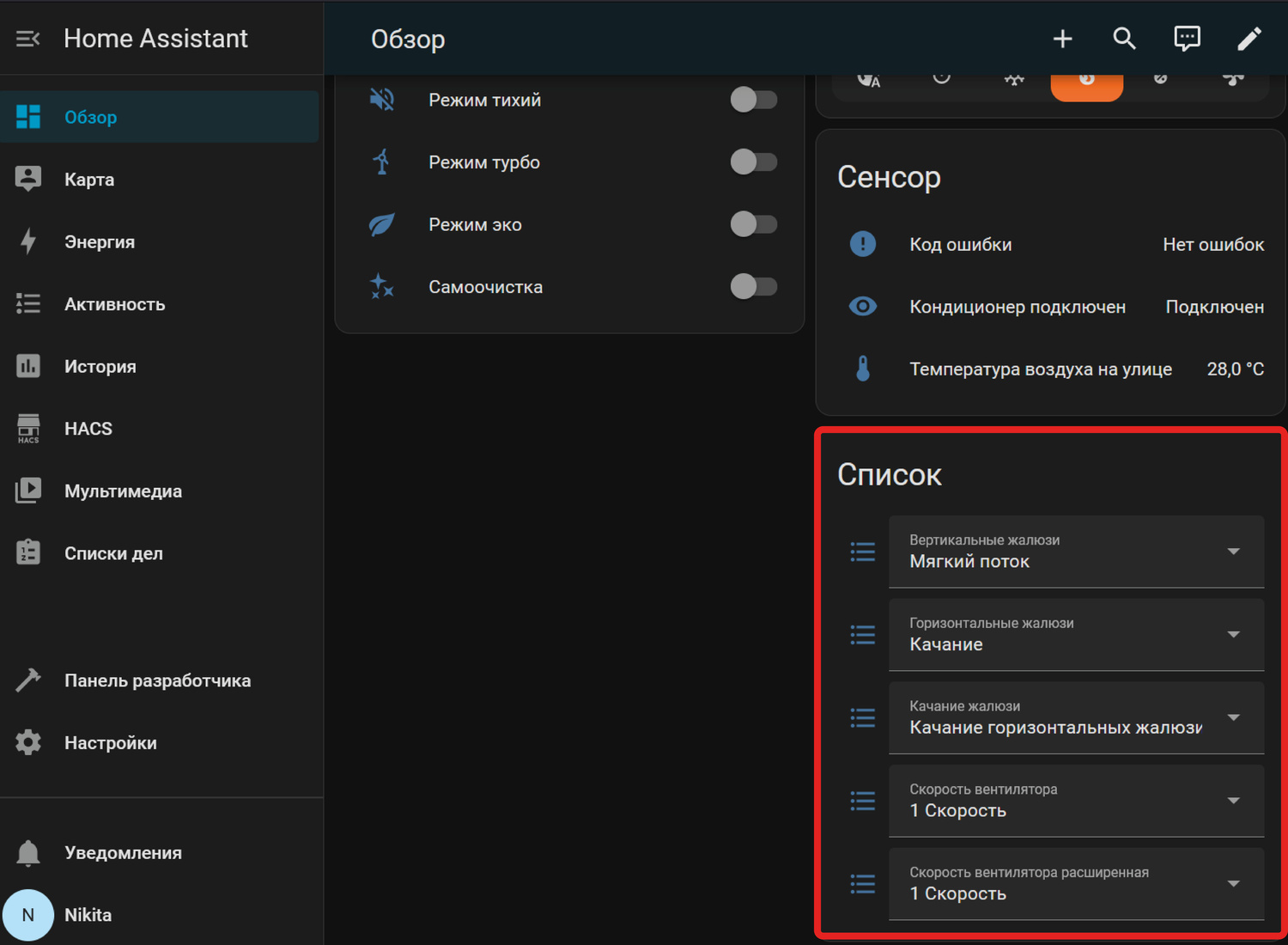

На панели списков можно управлять более сложными режимами устройства
8.2 Скриншоты интерфейса ZigBee
СкопированоНиже представлен функционал шлюза в Home Assistant. Наличие и варианты режимов, выключателей и сенсоров на панелях управления будет зависеть от функционала используемого шлюза

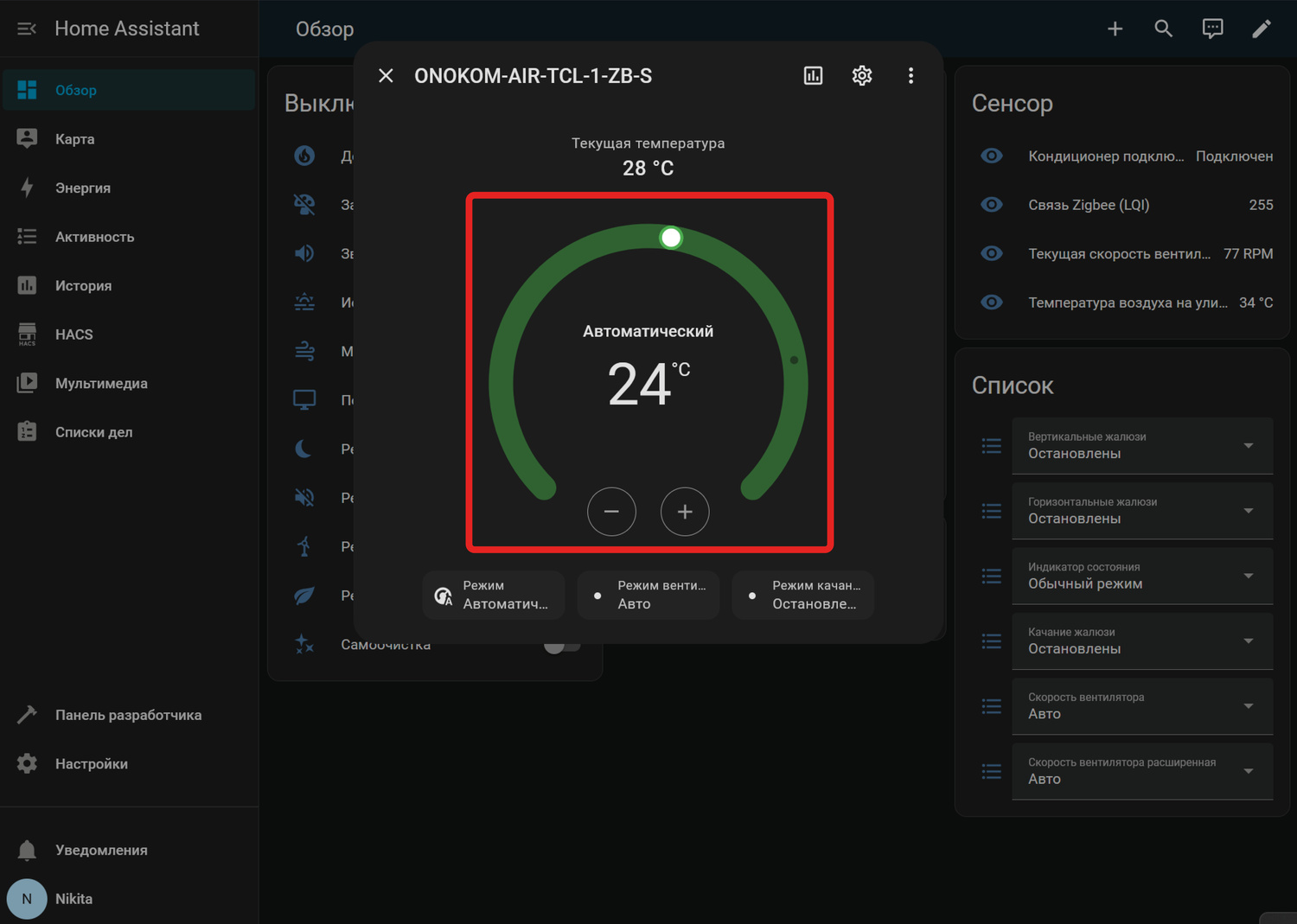

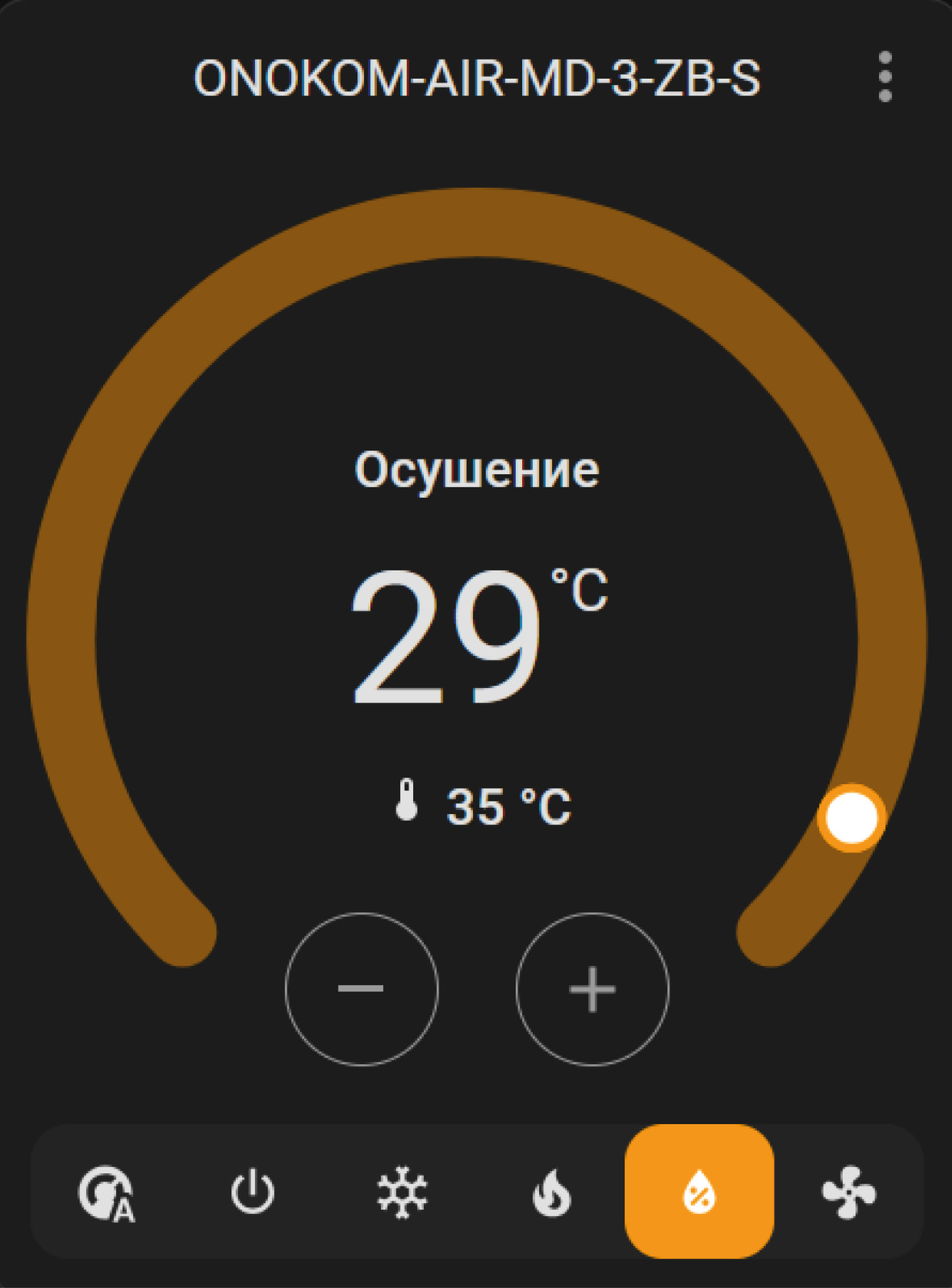

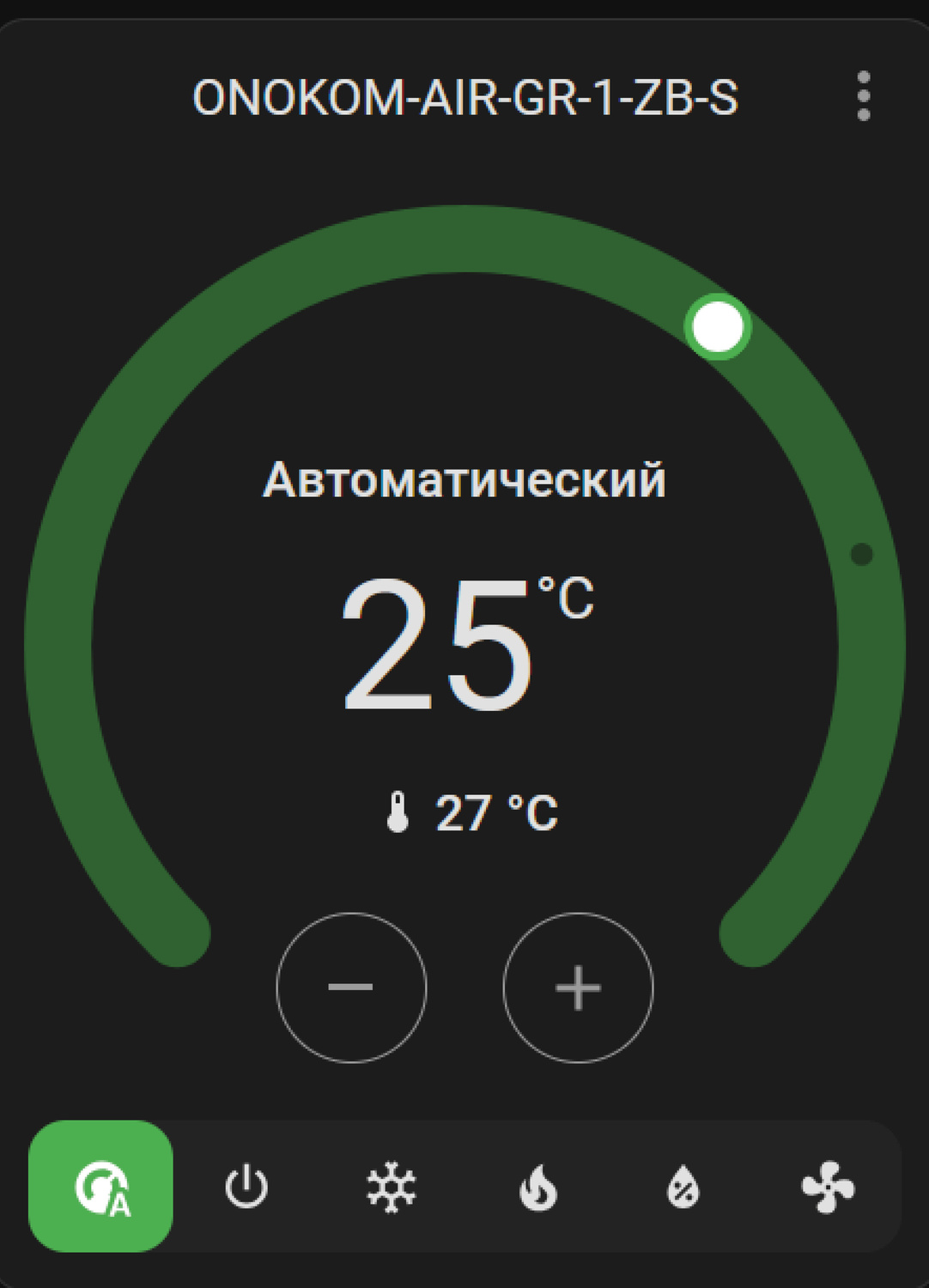

Управление целевой температурой

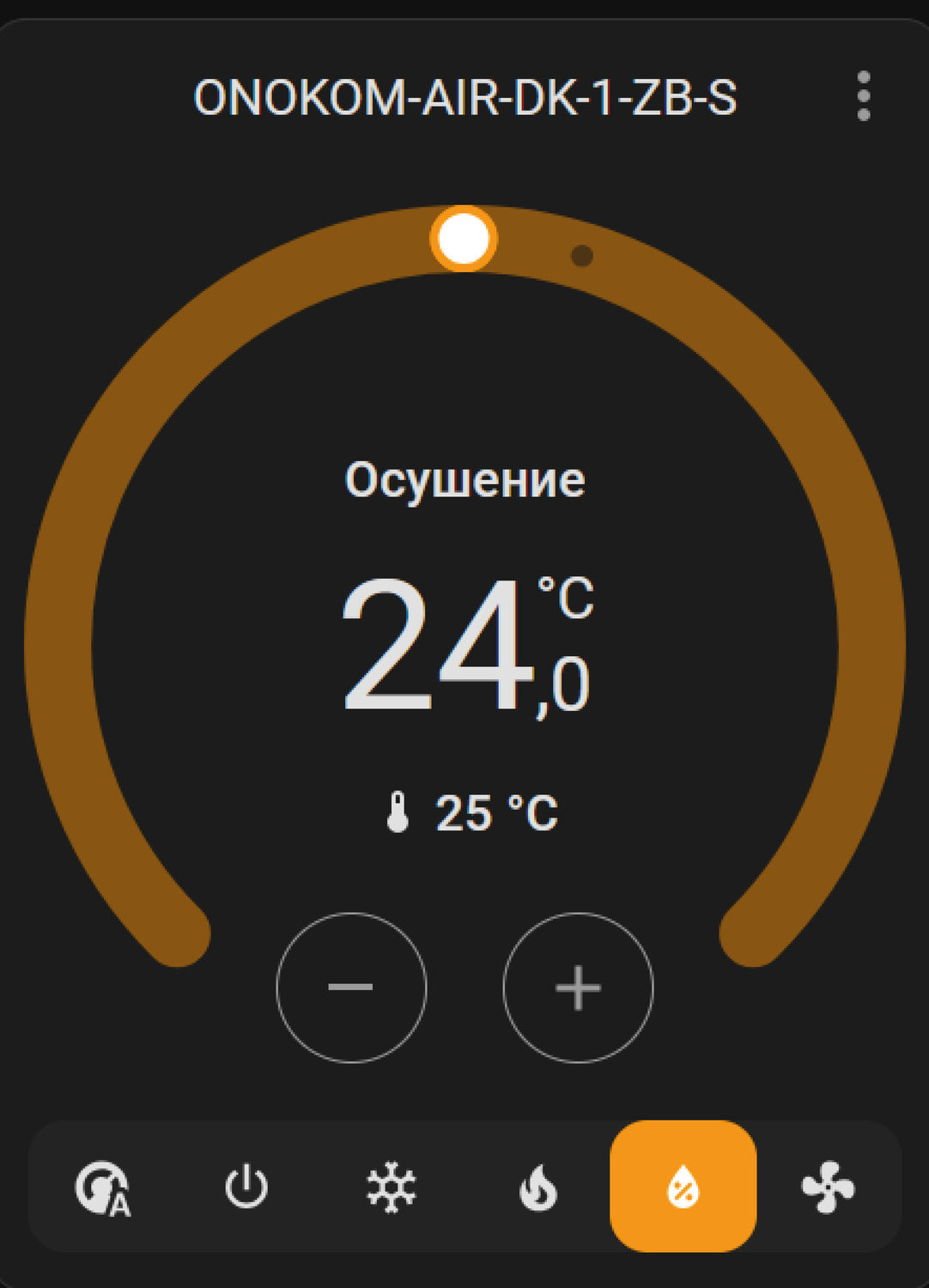

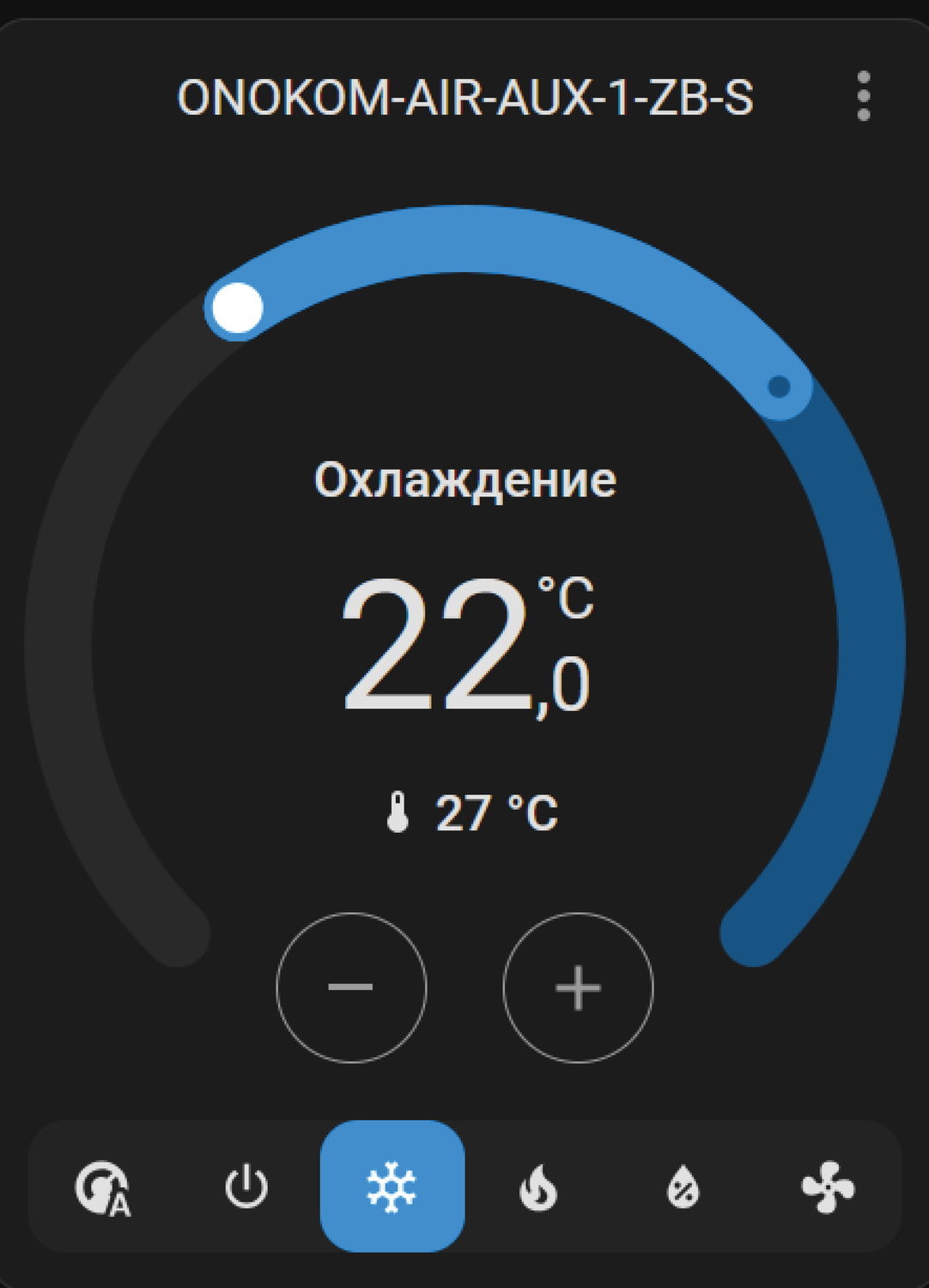

Установка режимов
Выбор скоростей

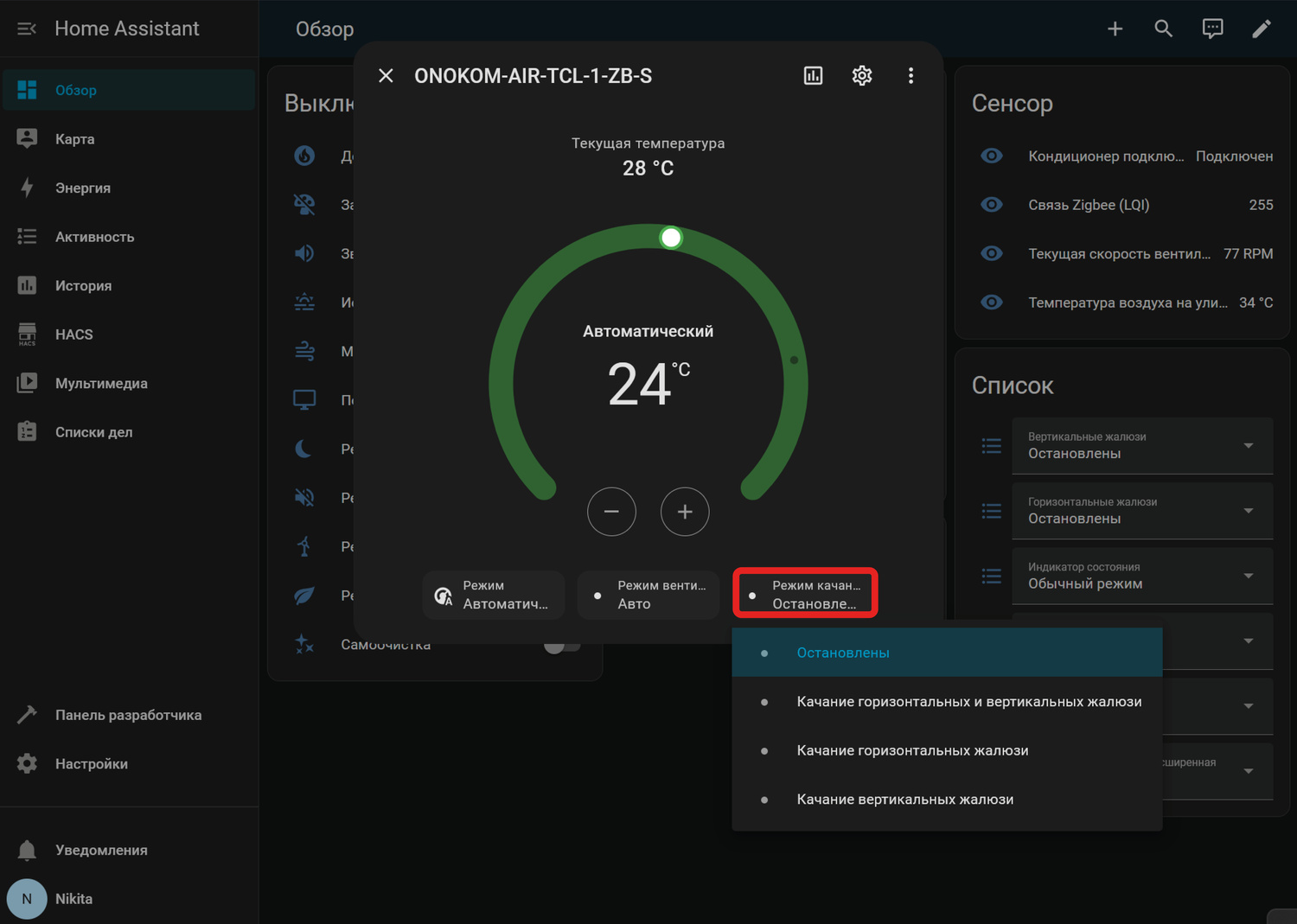

Установка режимов качания жалюзи

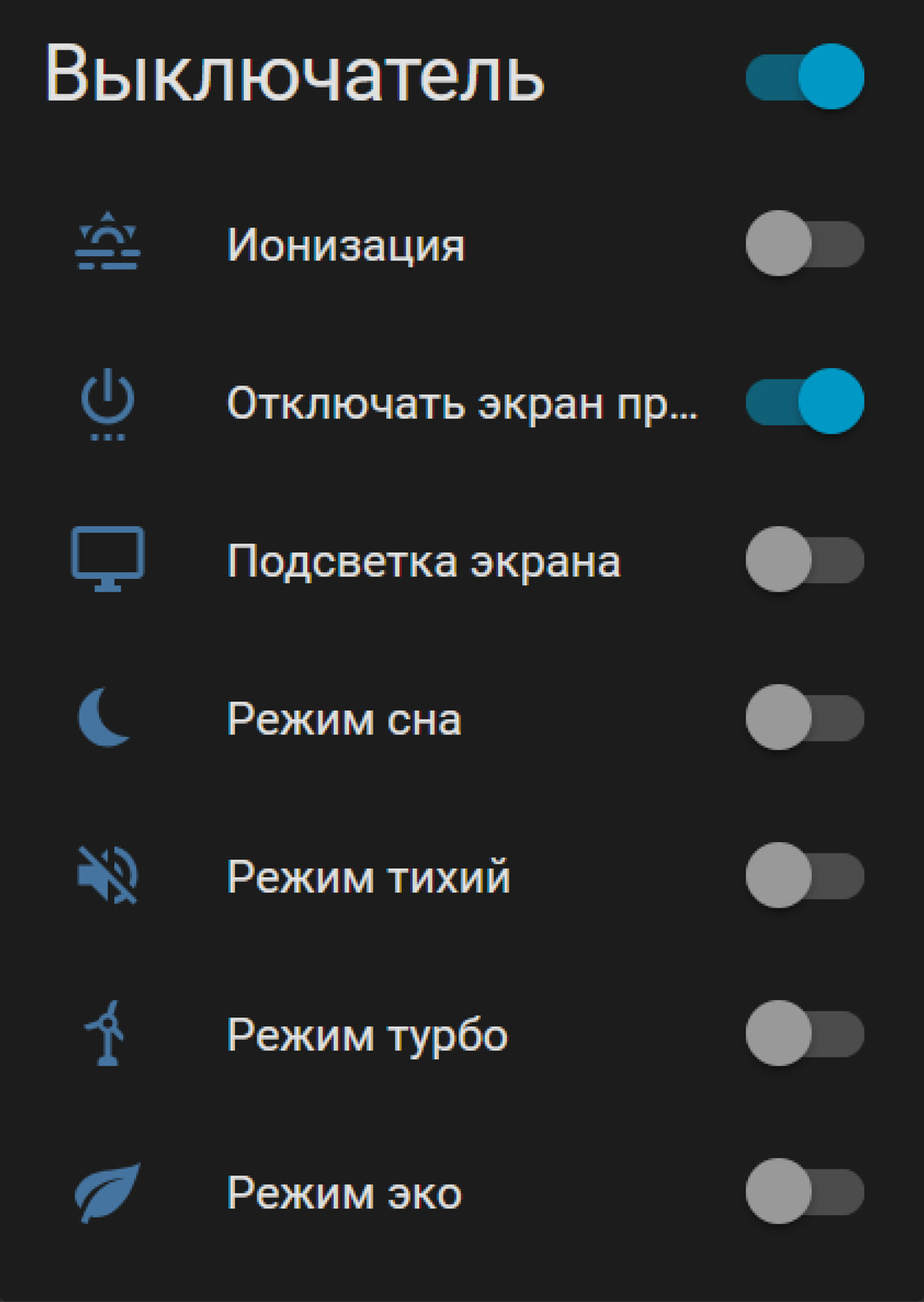

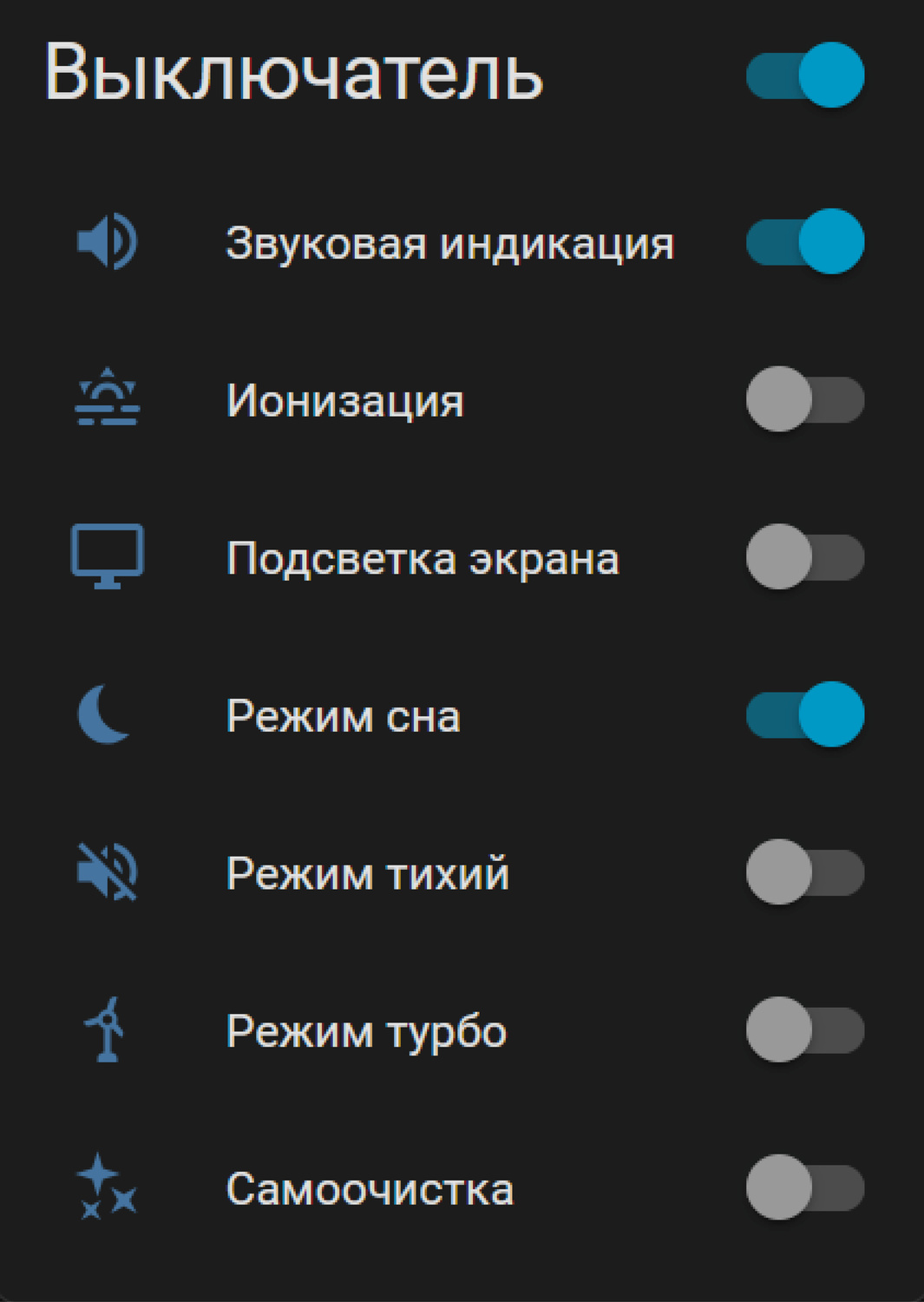

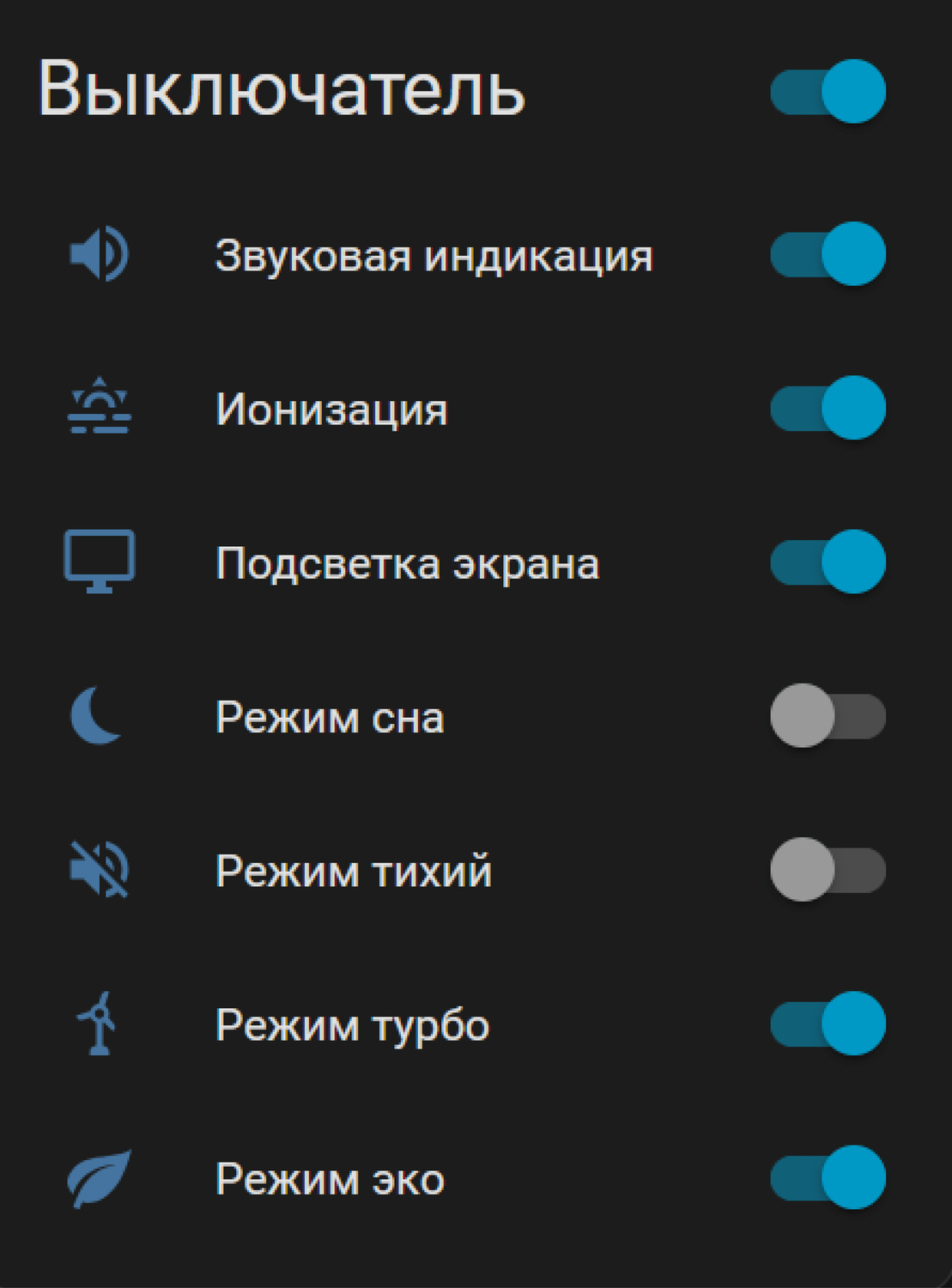

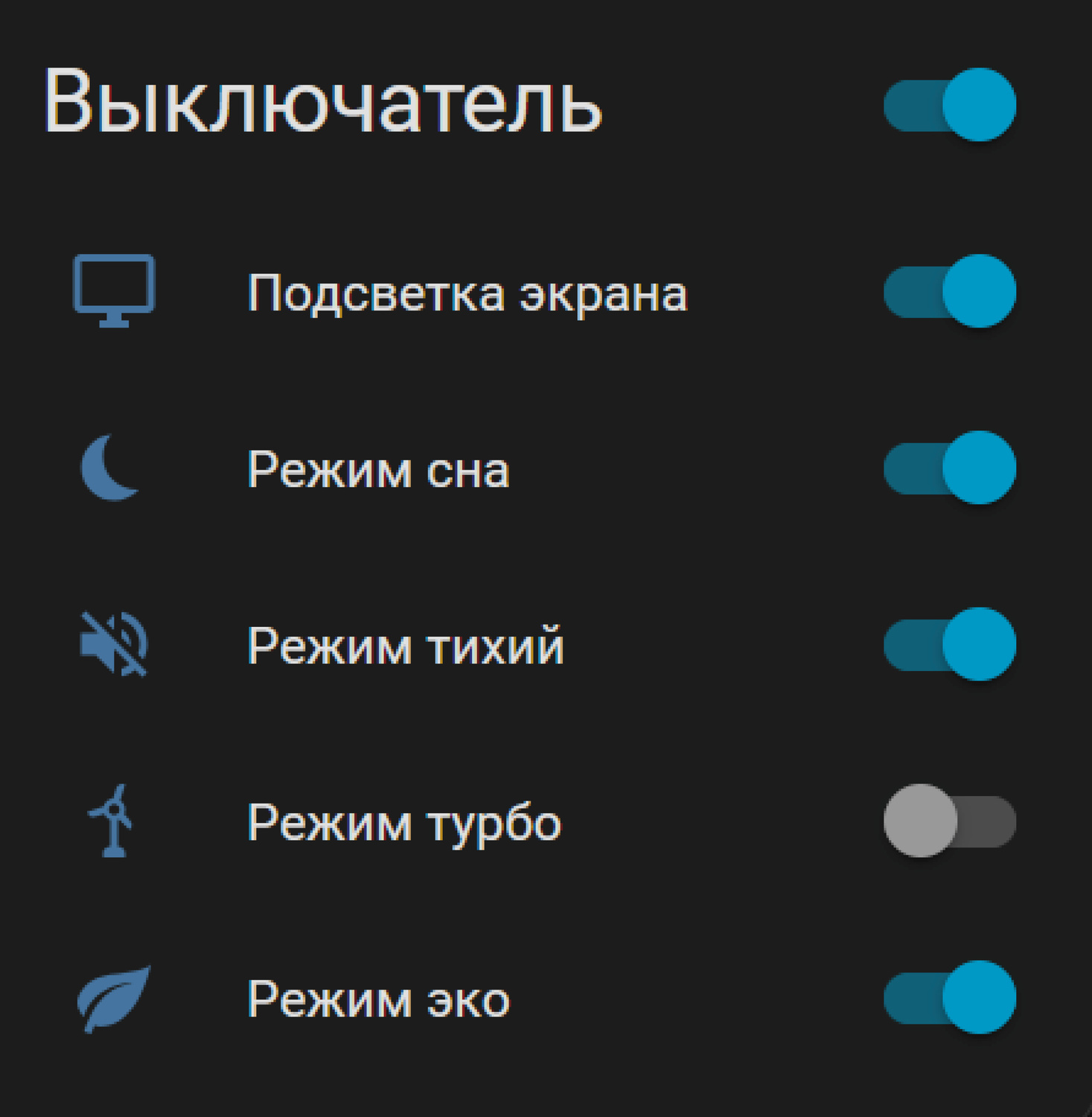

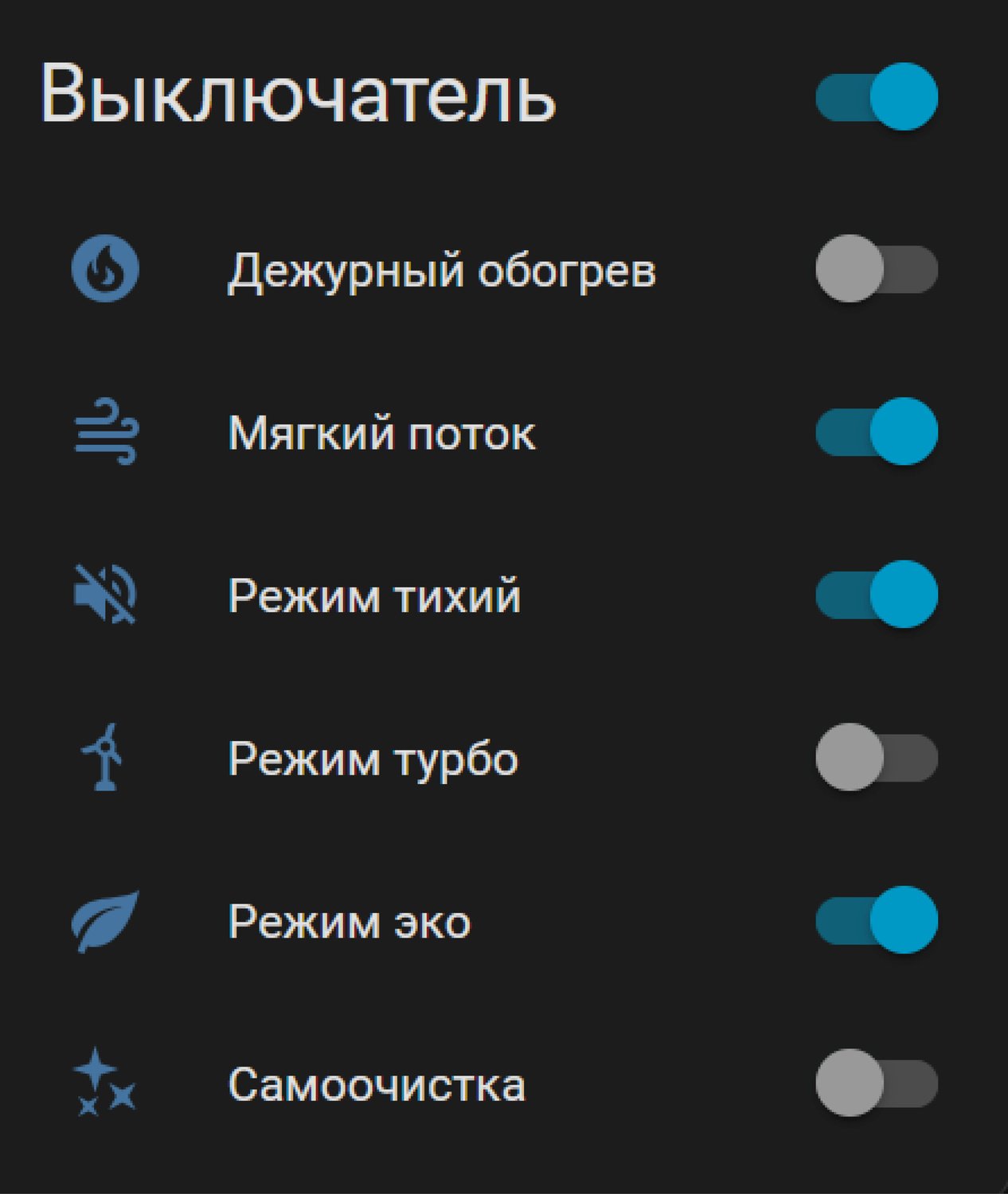

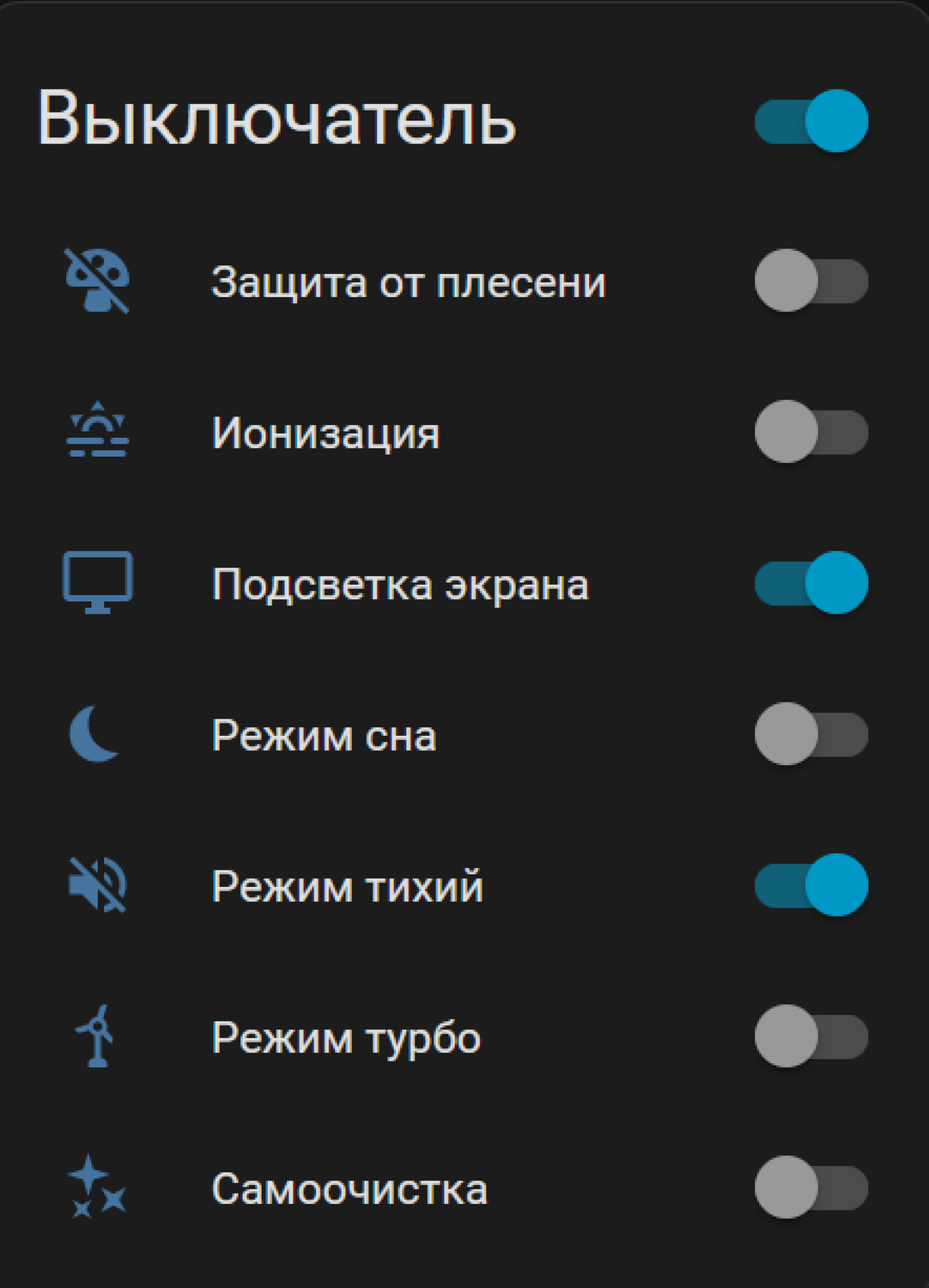

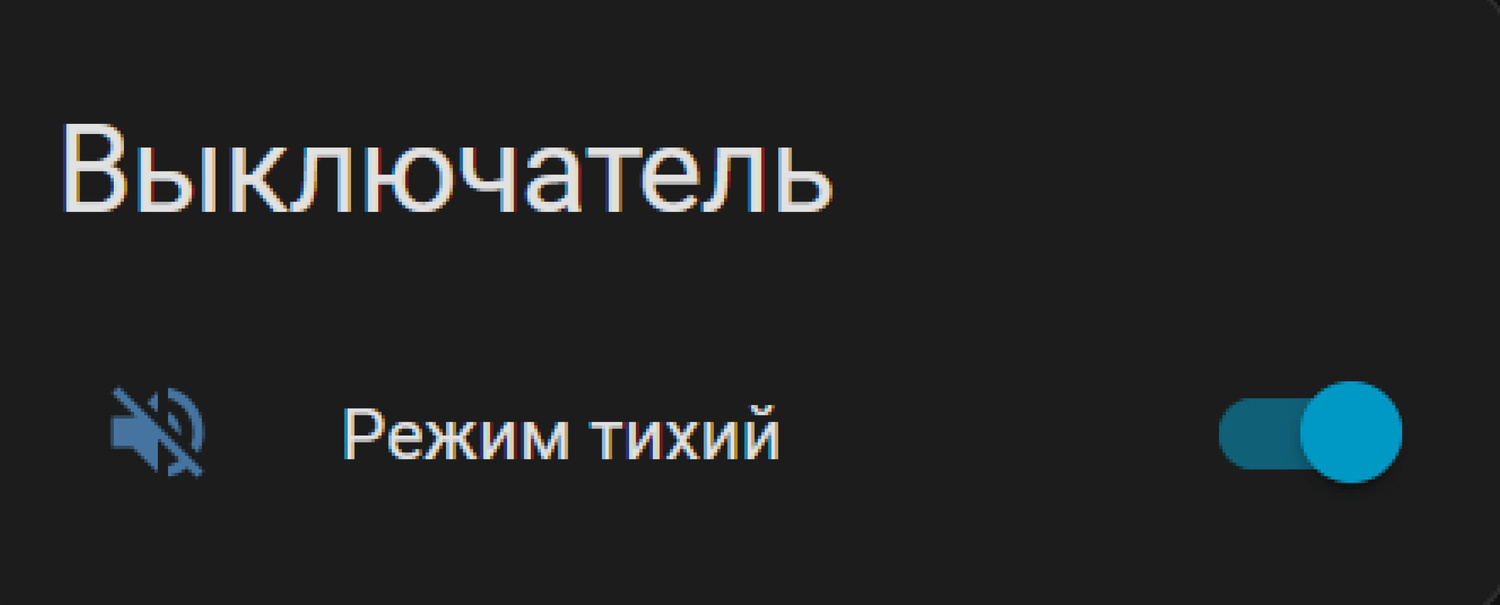

Дополнительные режимы и переключатели расположены на отдельных секциях панели

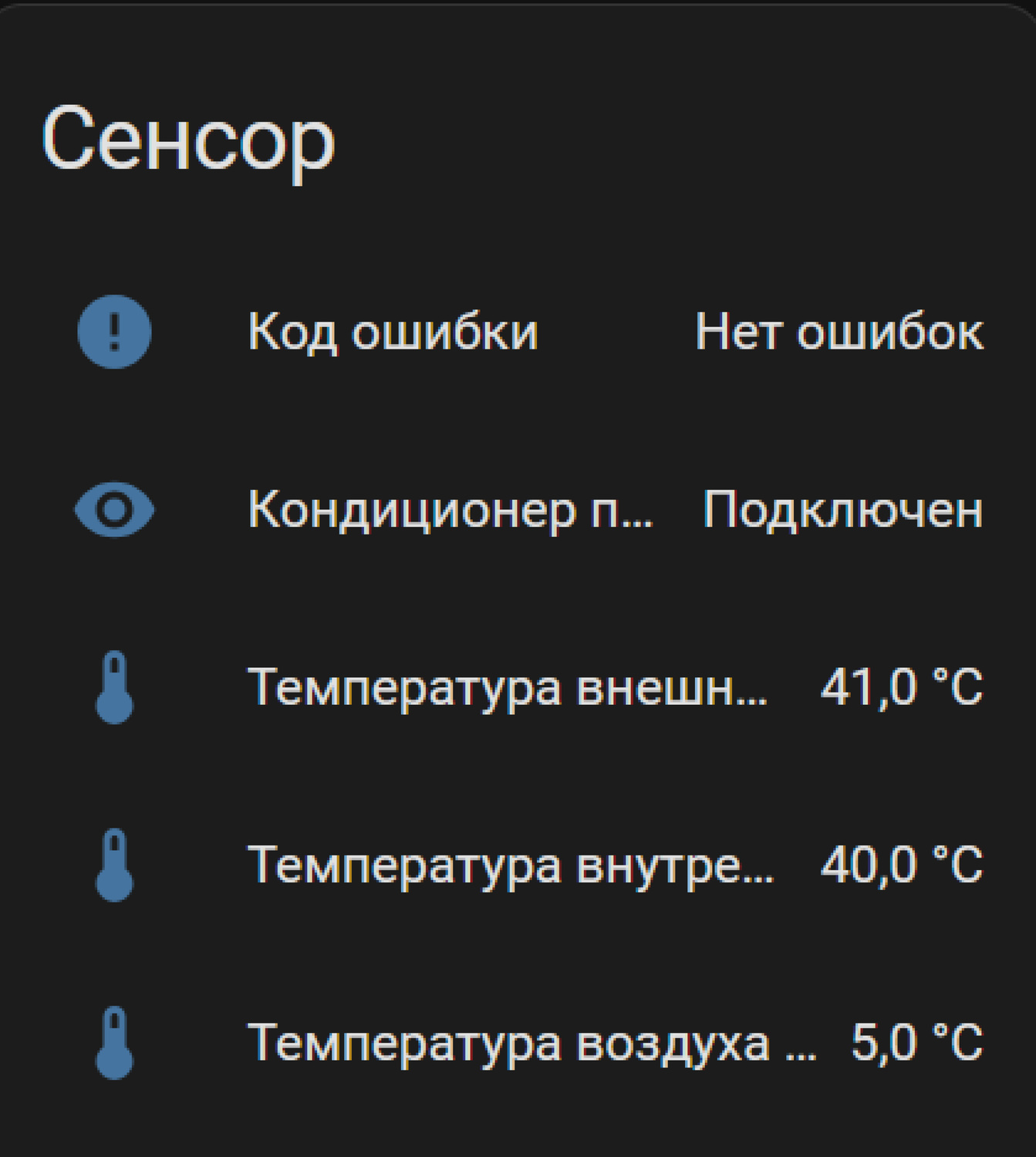

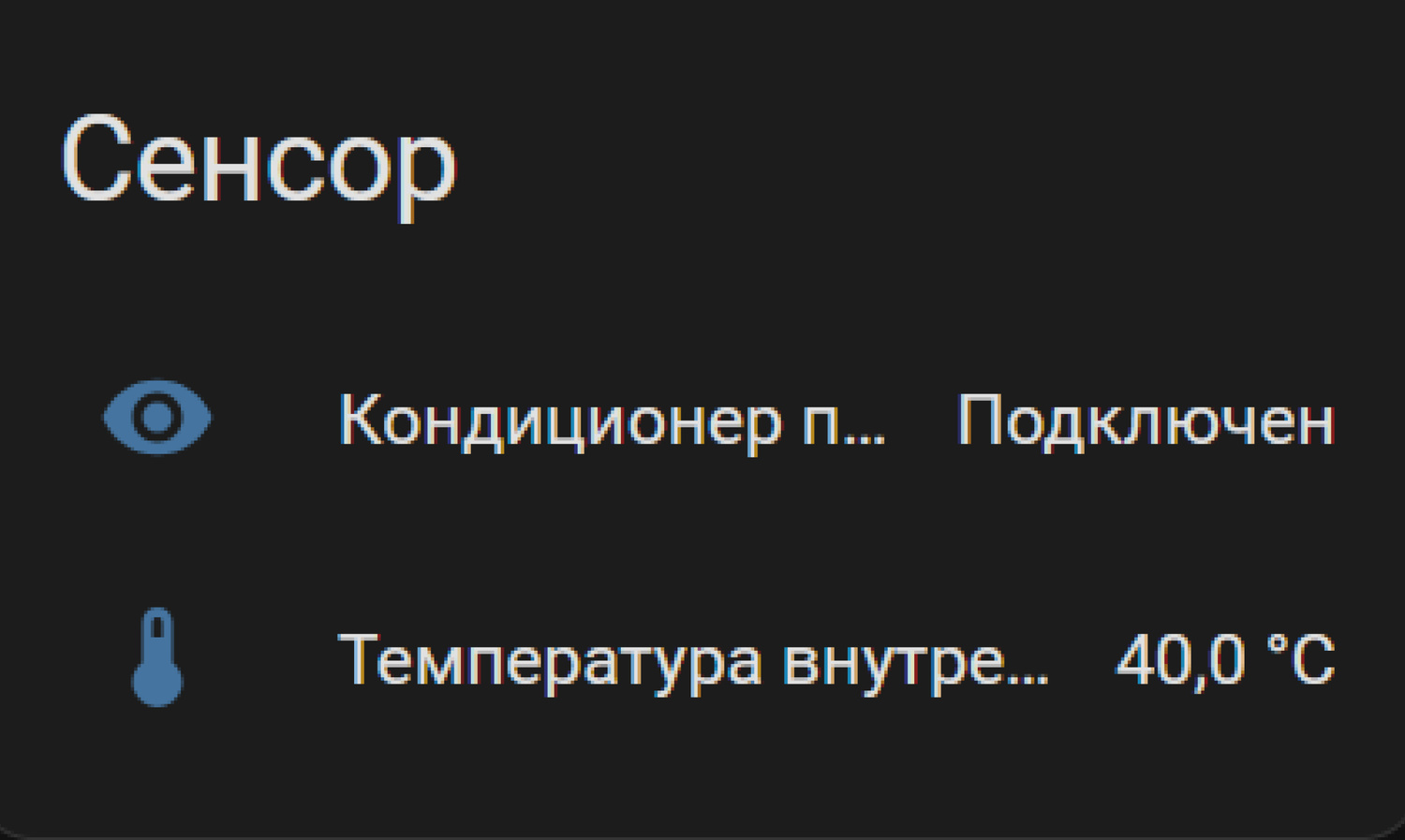

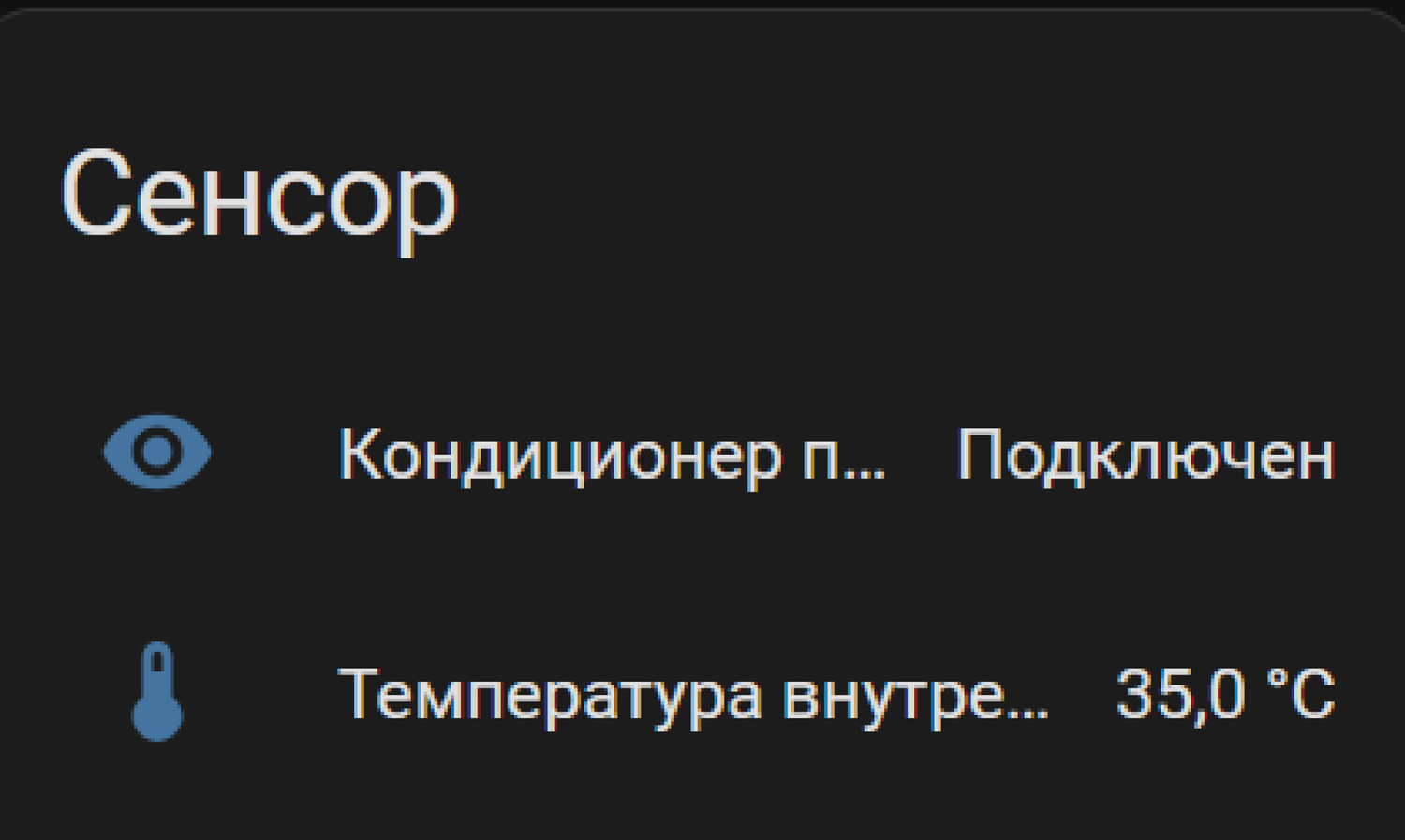

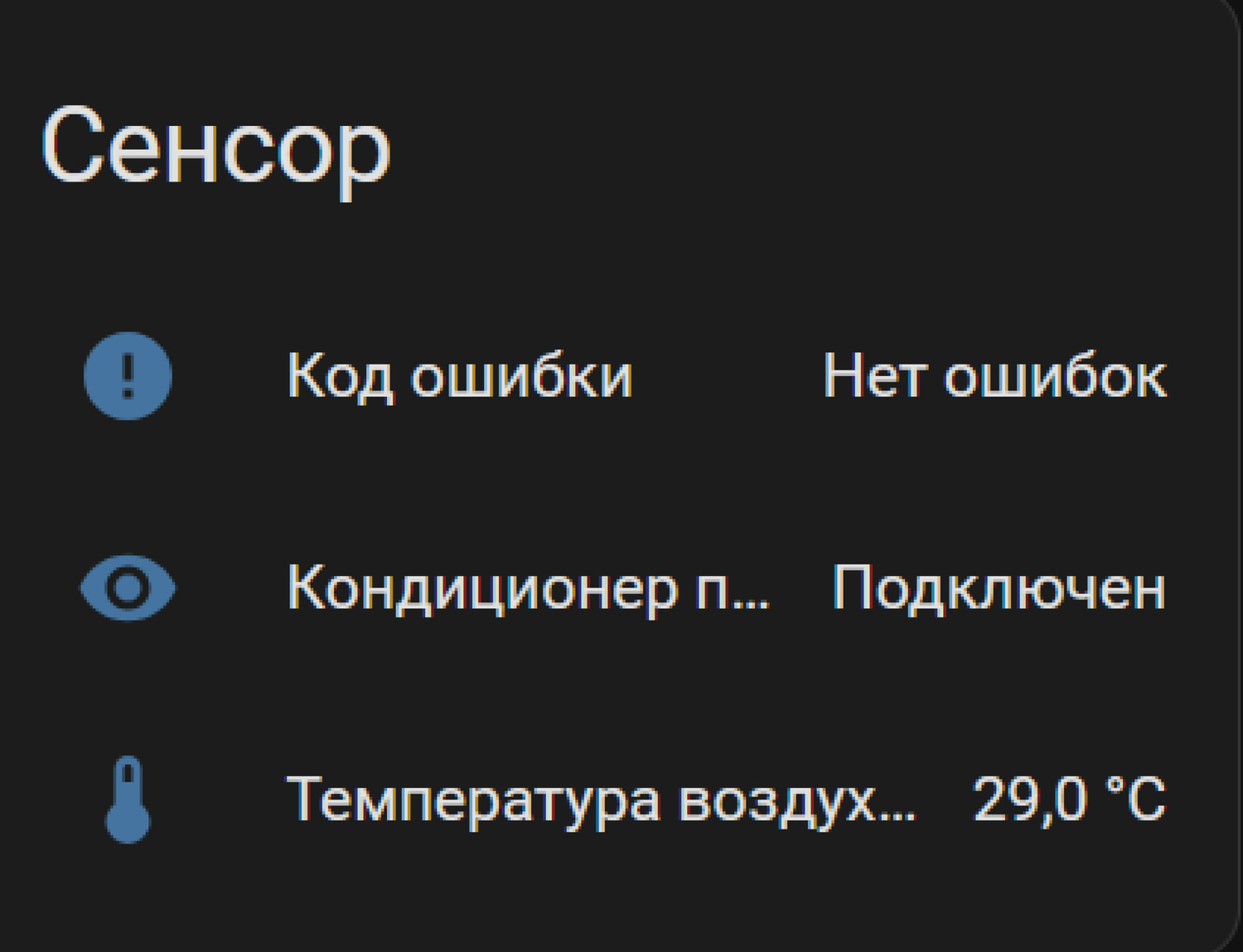

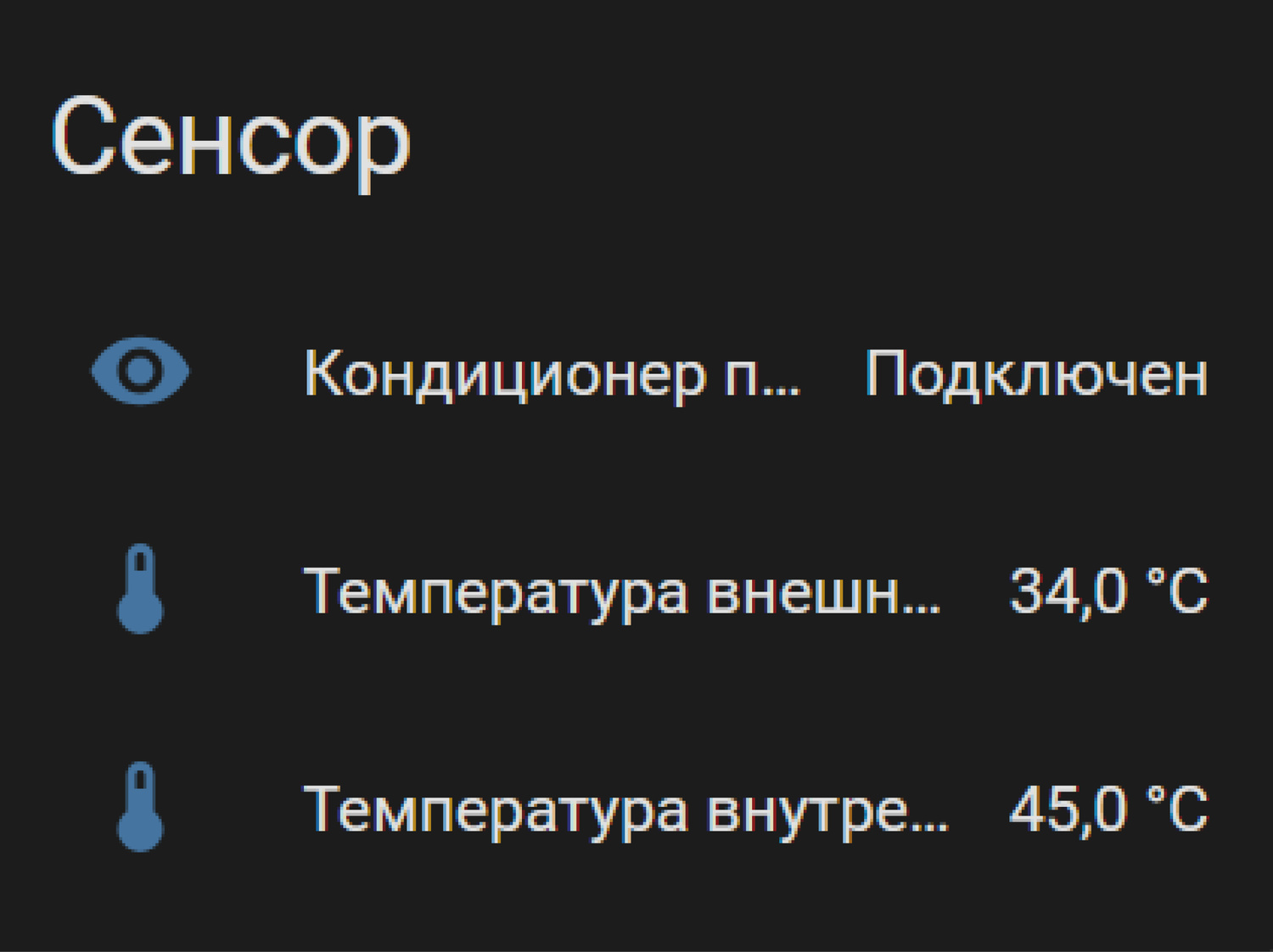

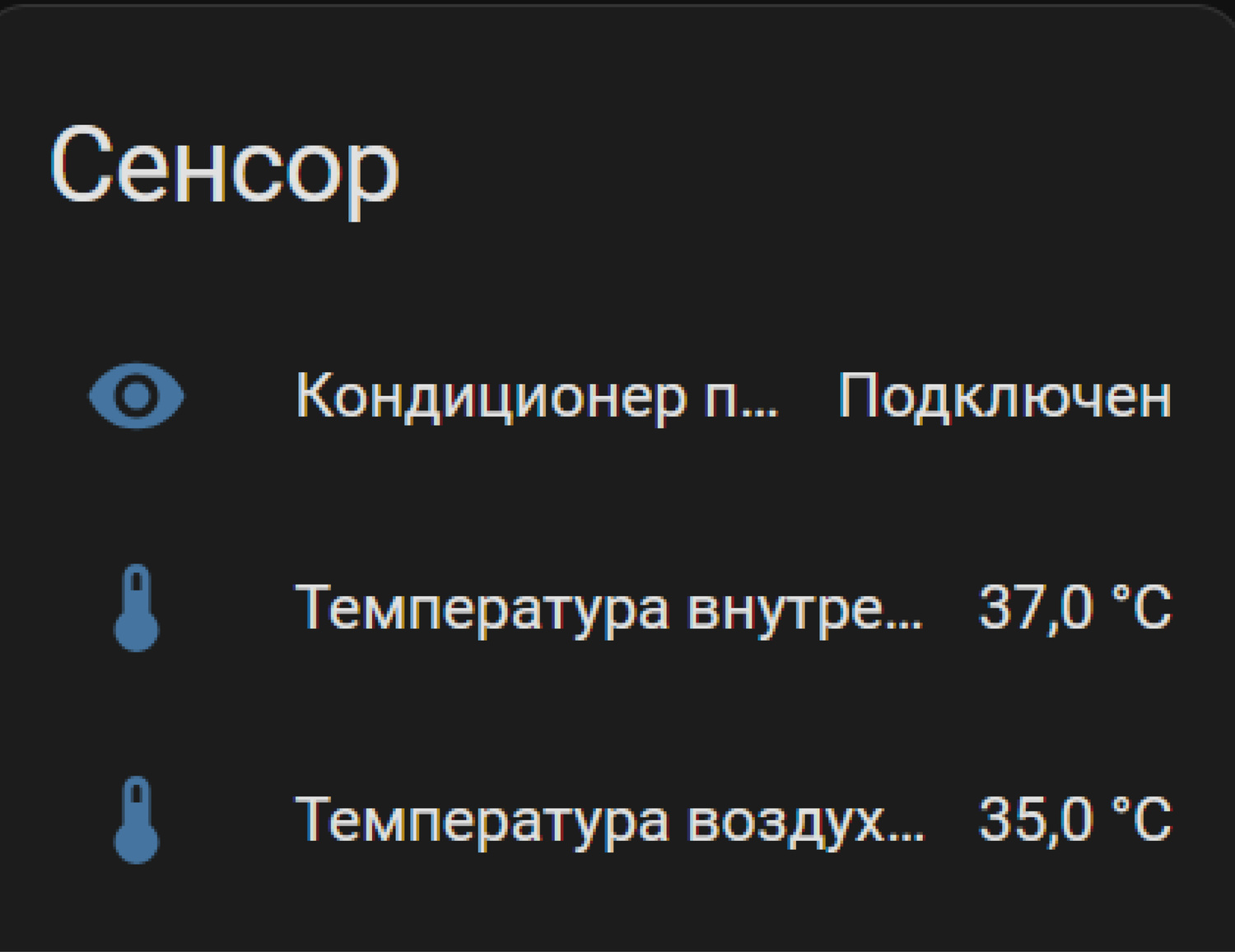

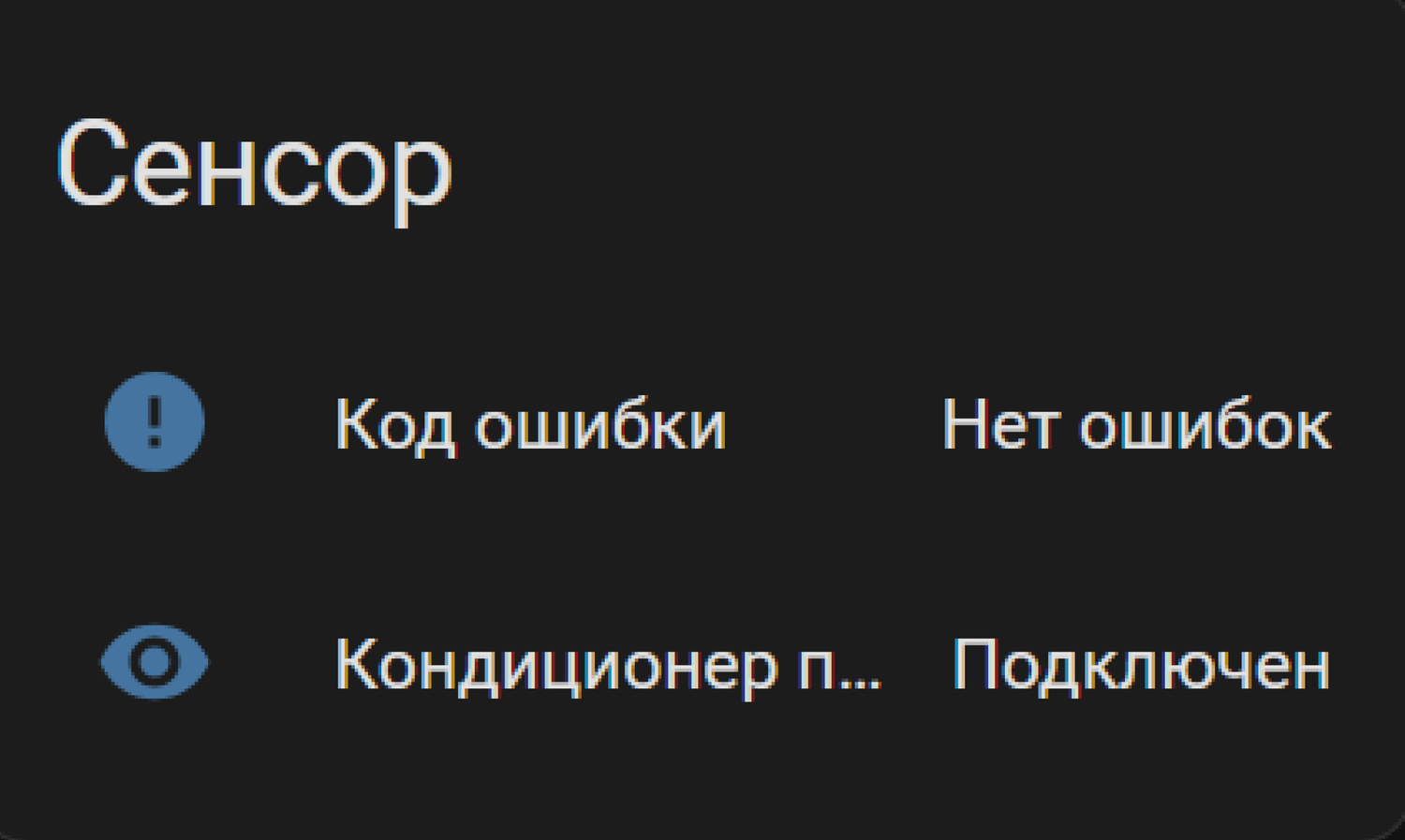

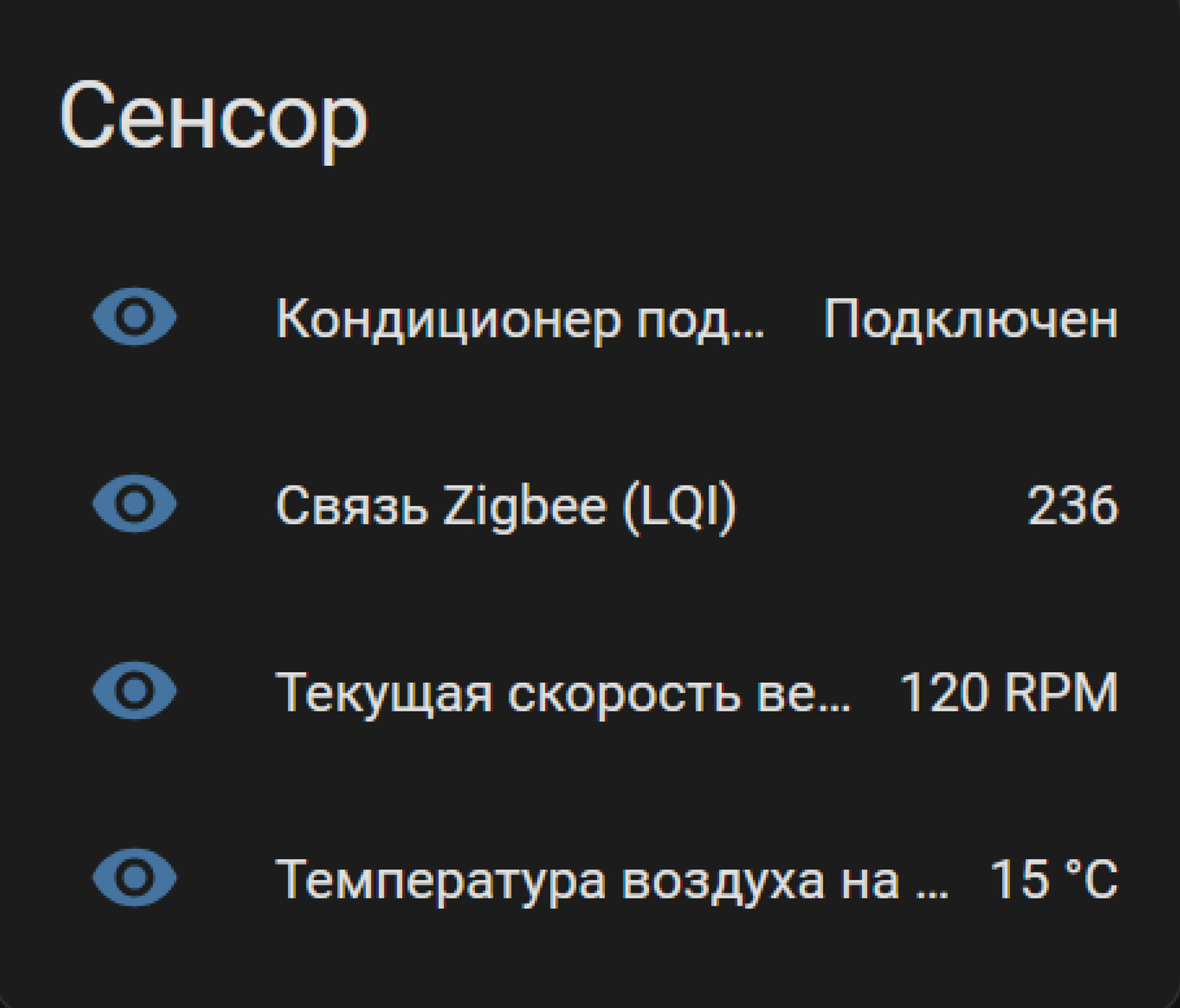

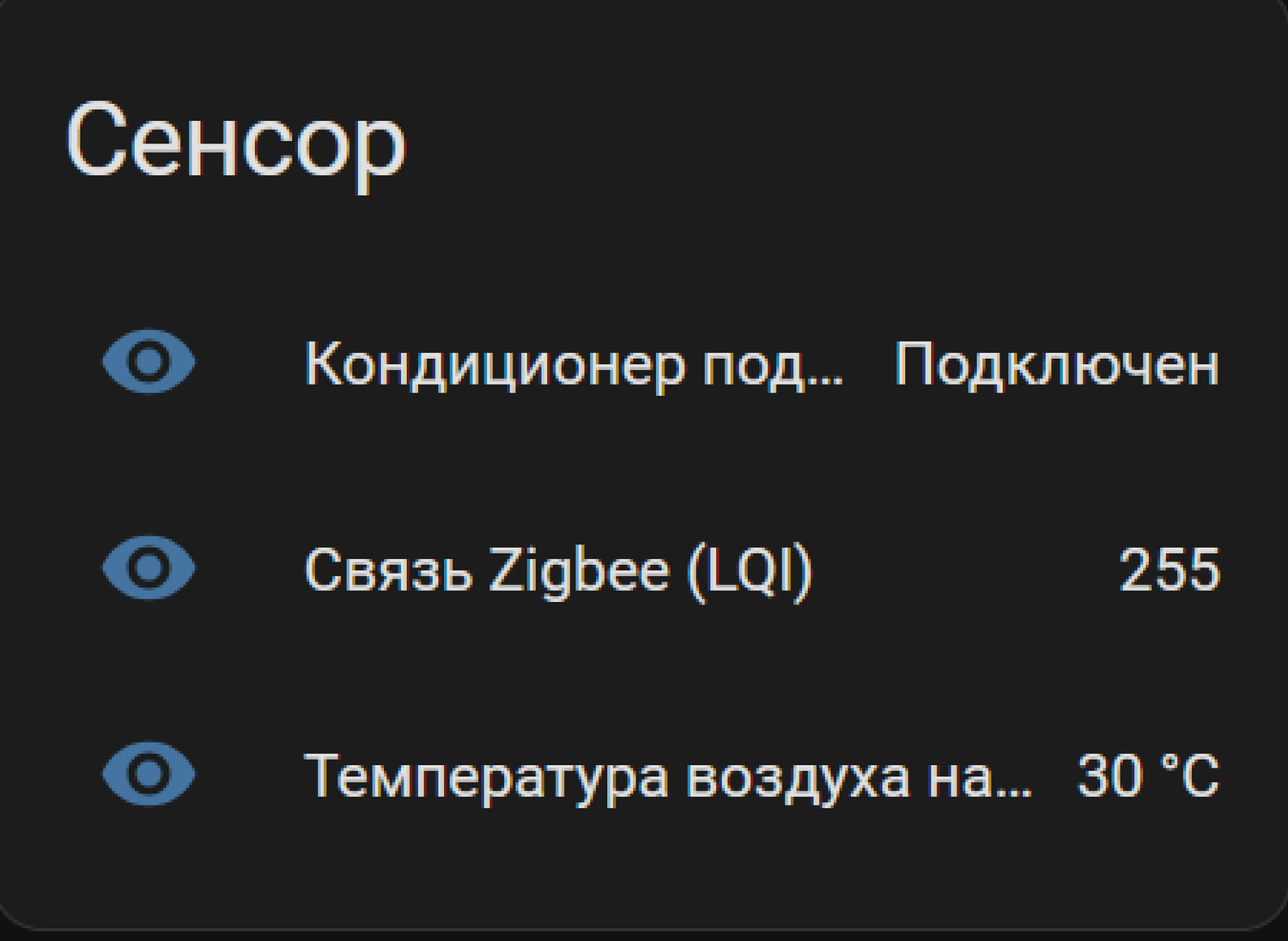

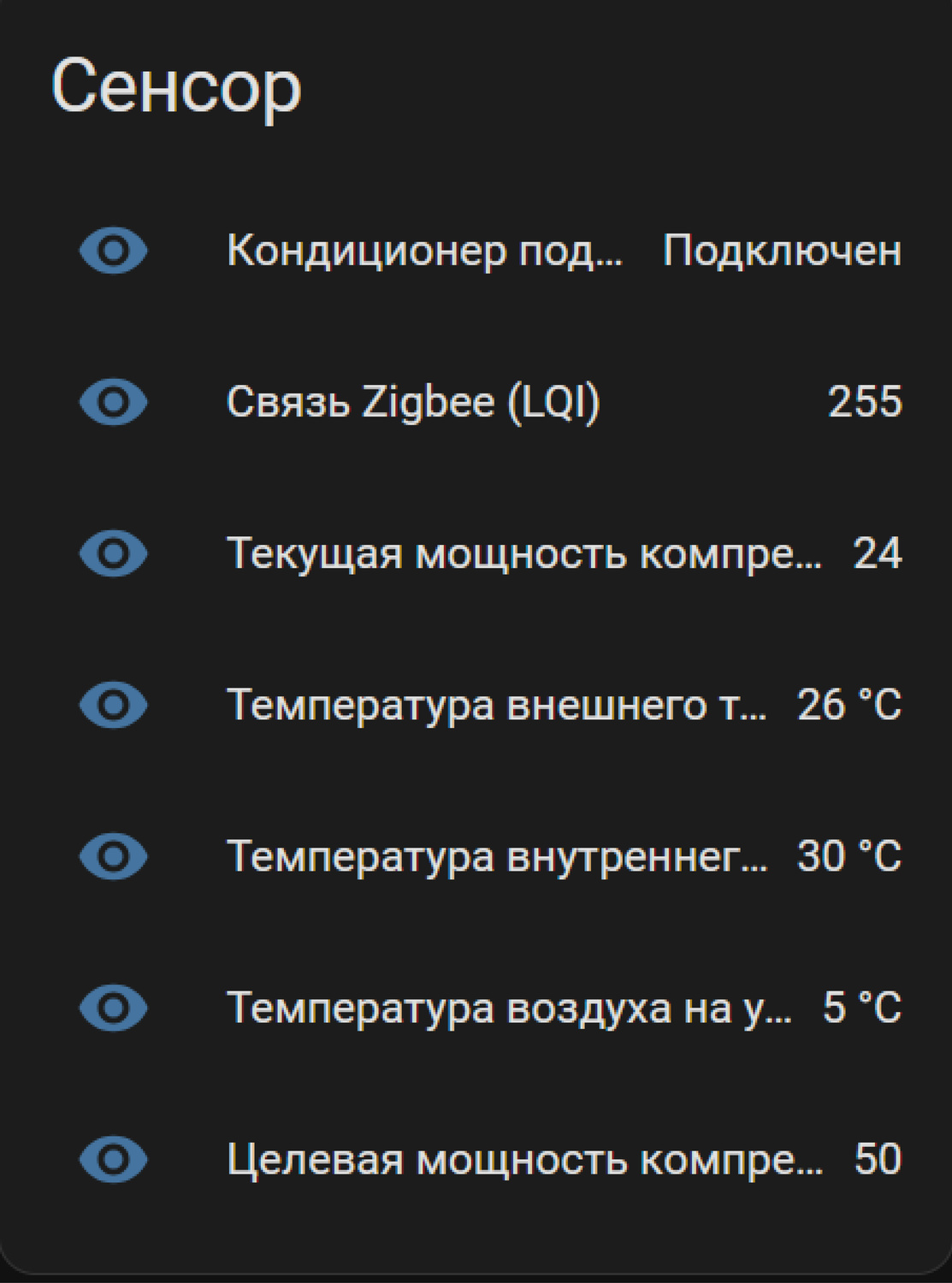

На сенсорной панели отображены данные от сенсоров кондиционера

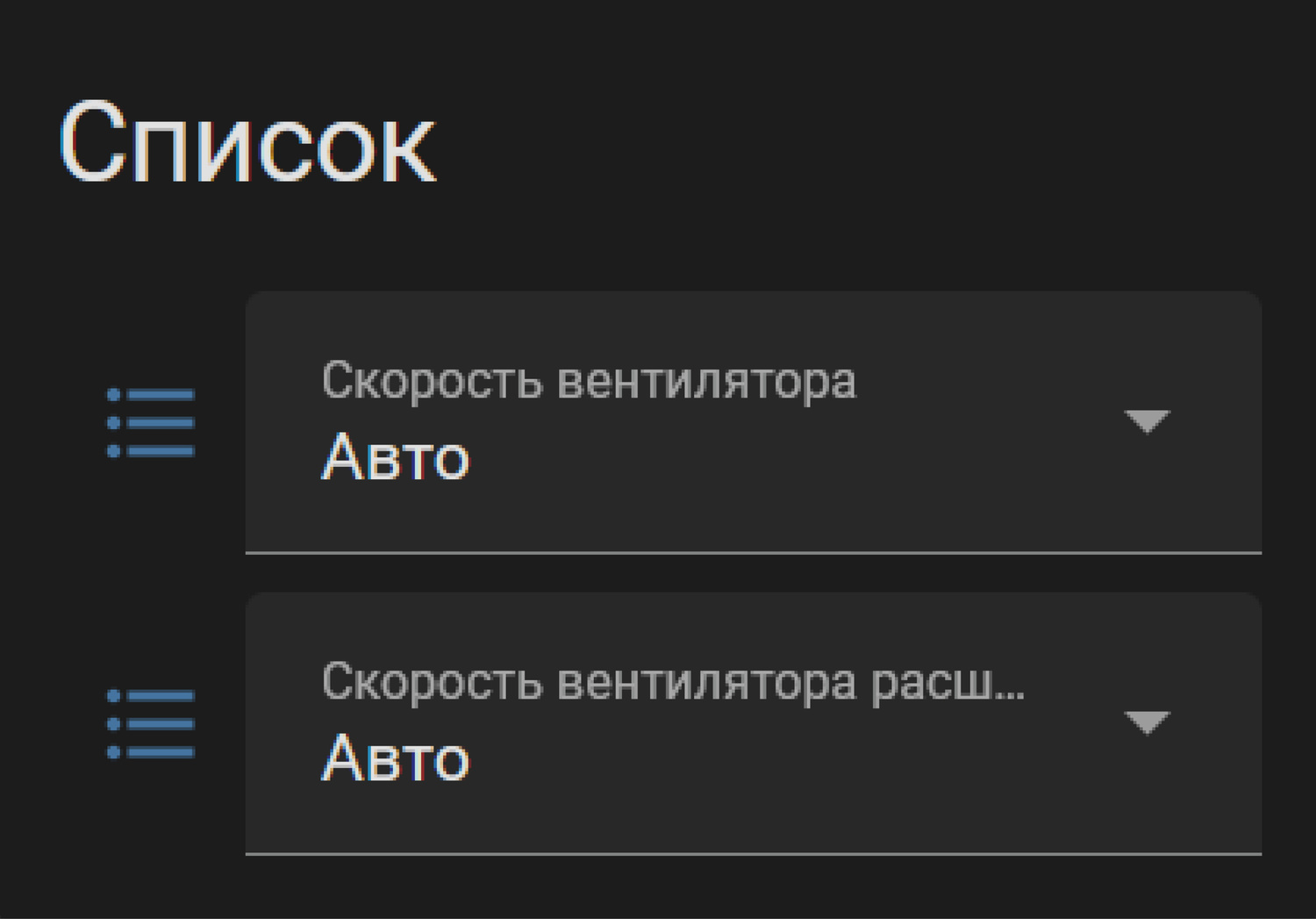

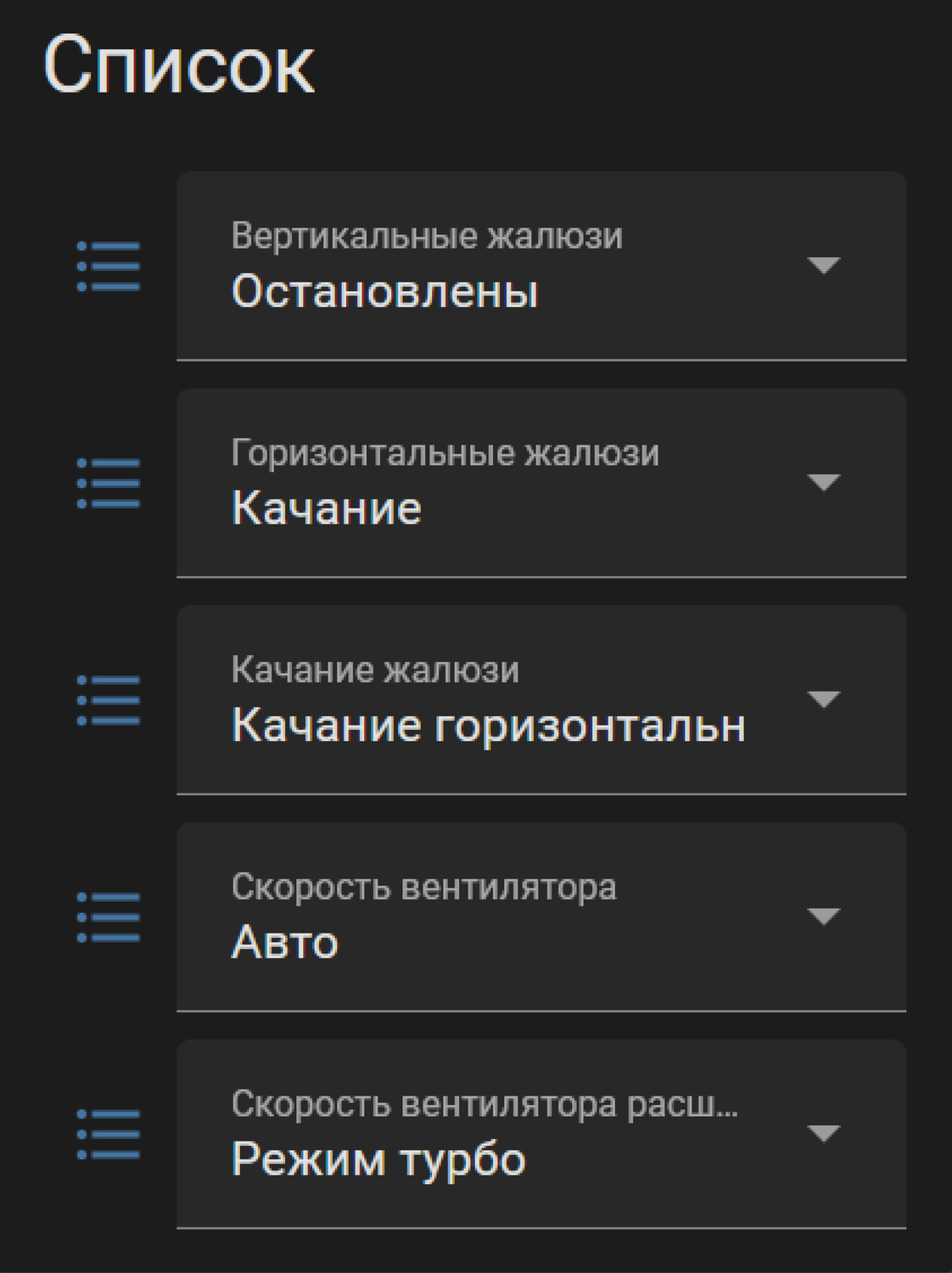

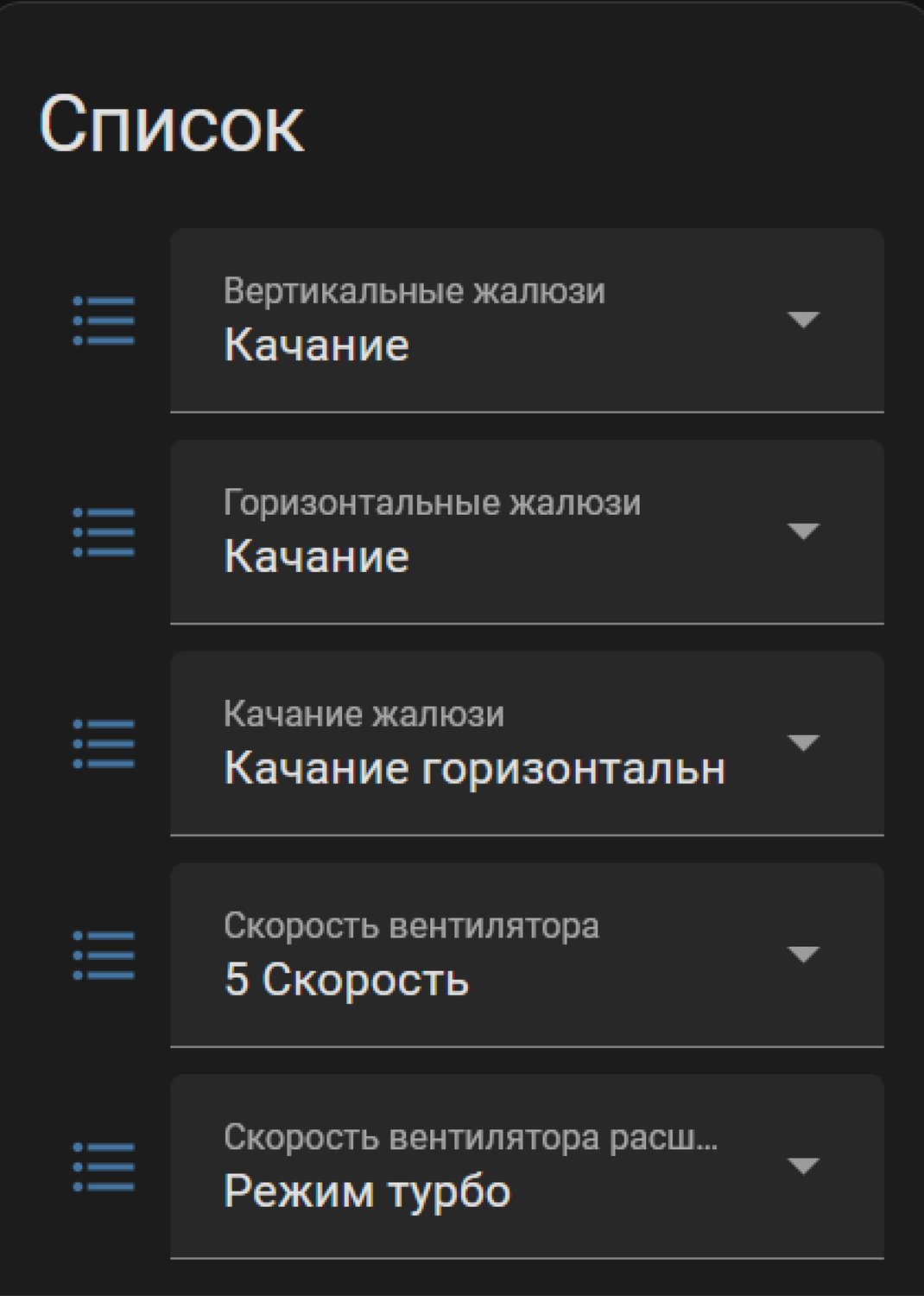

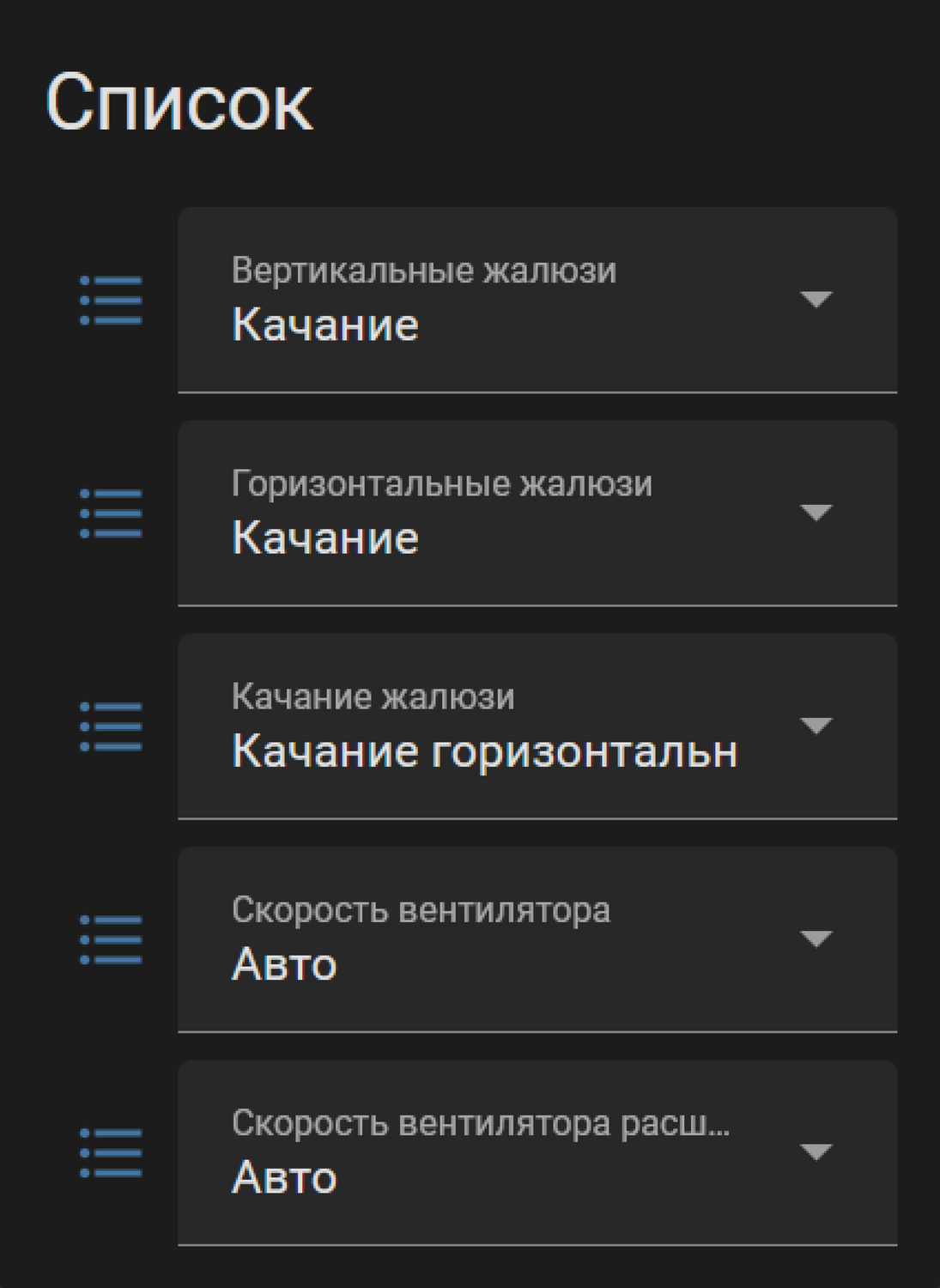

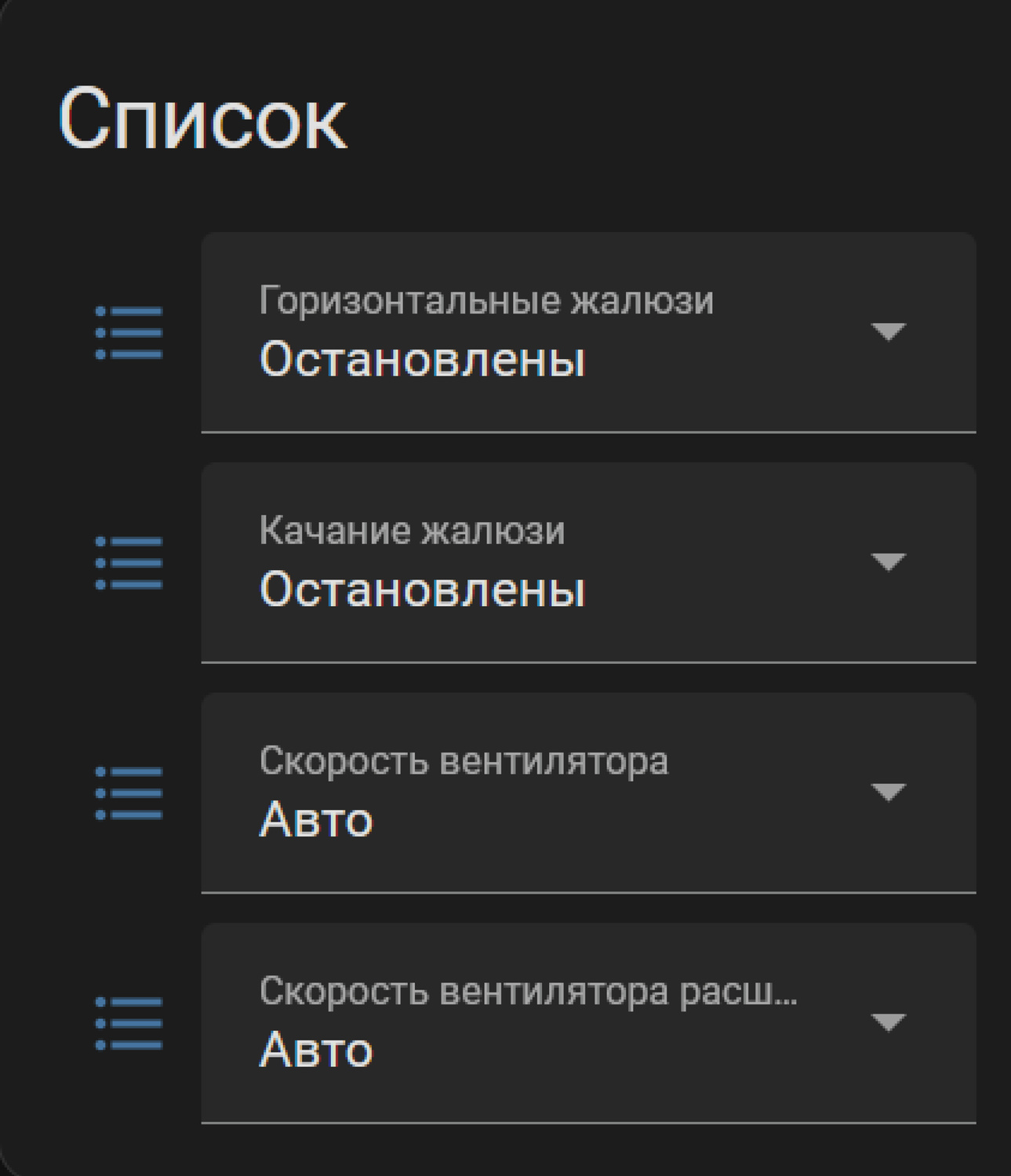

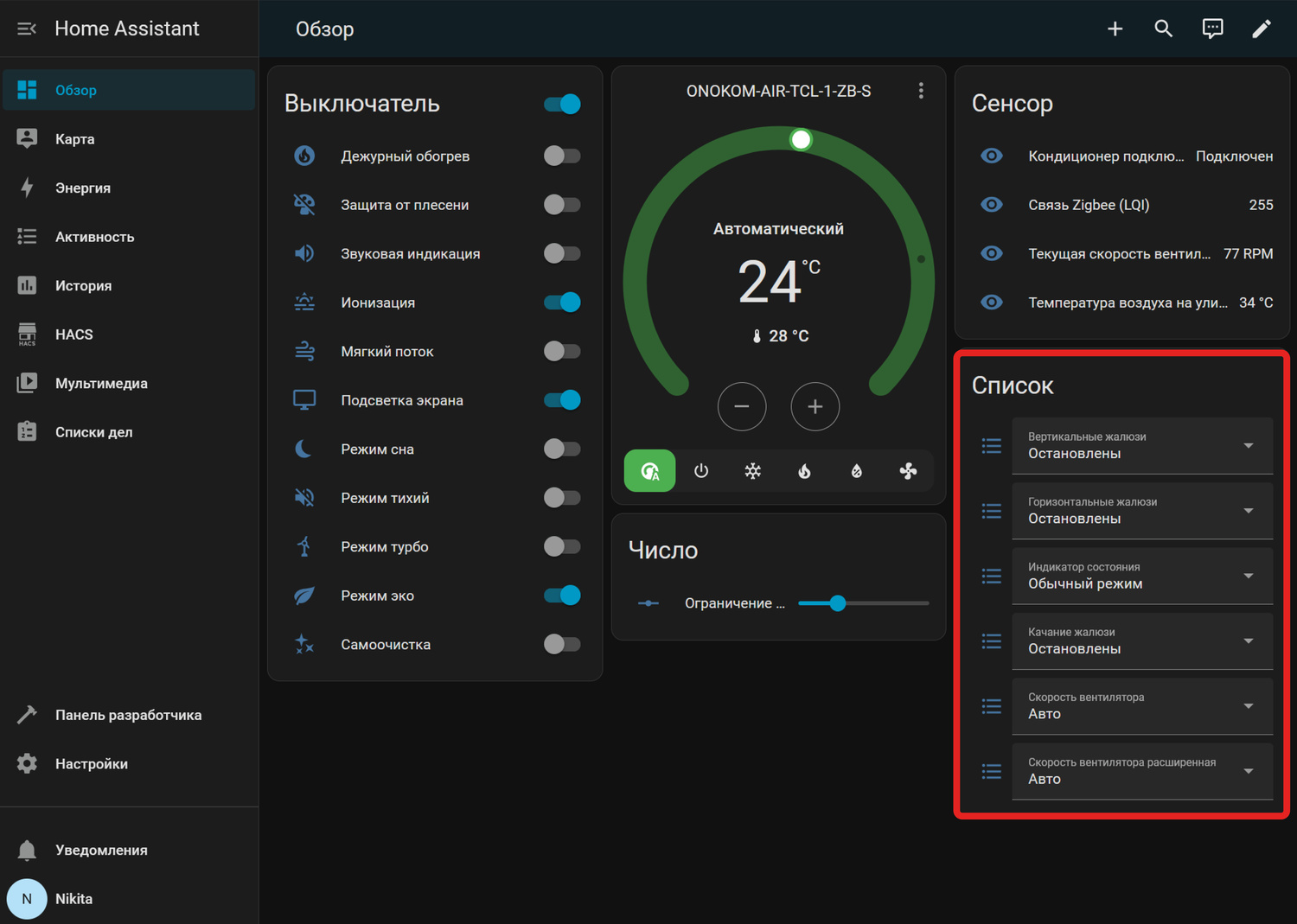

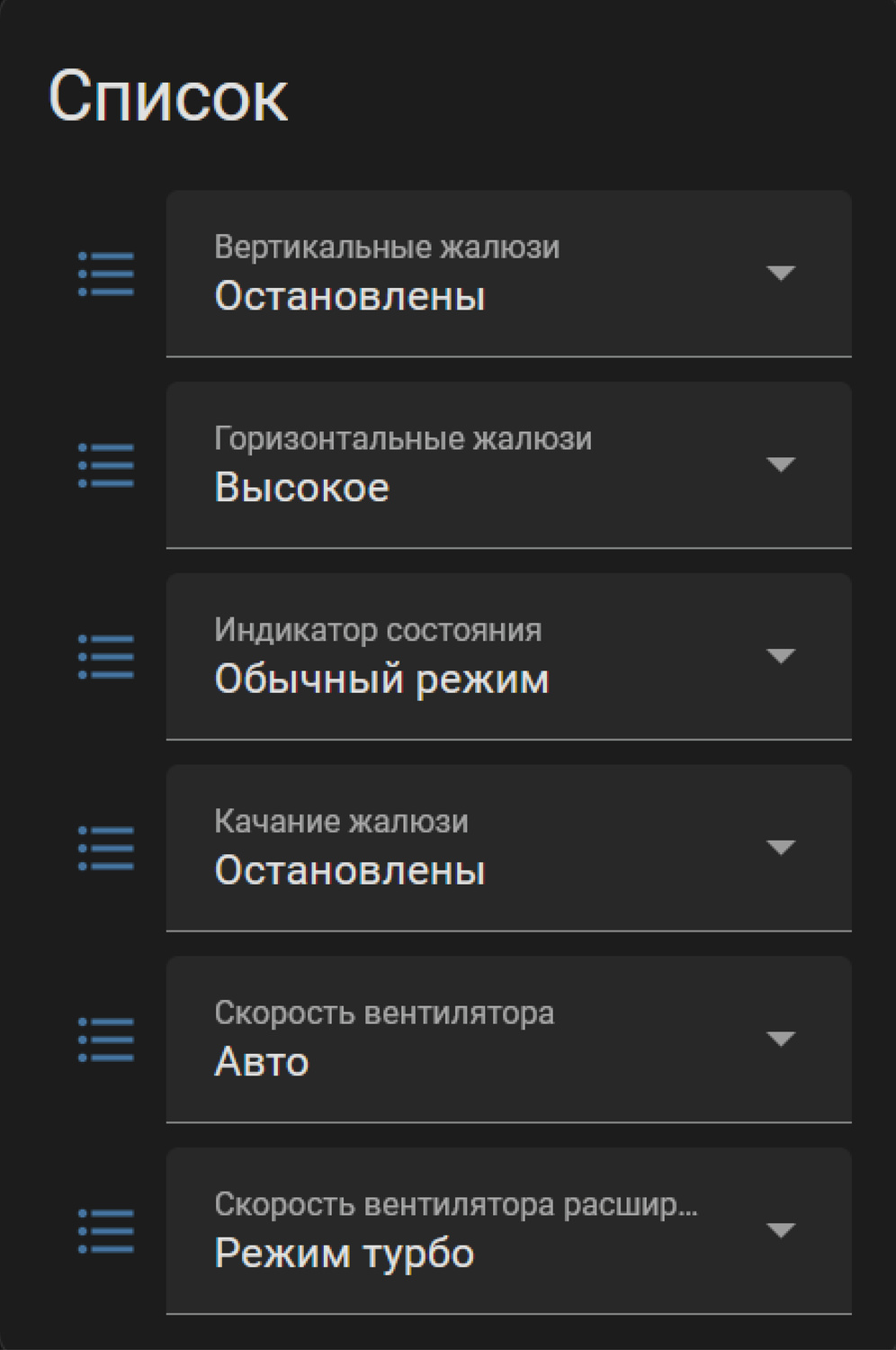

На панели списков можно управлять более сложными режимами устройства

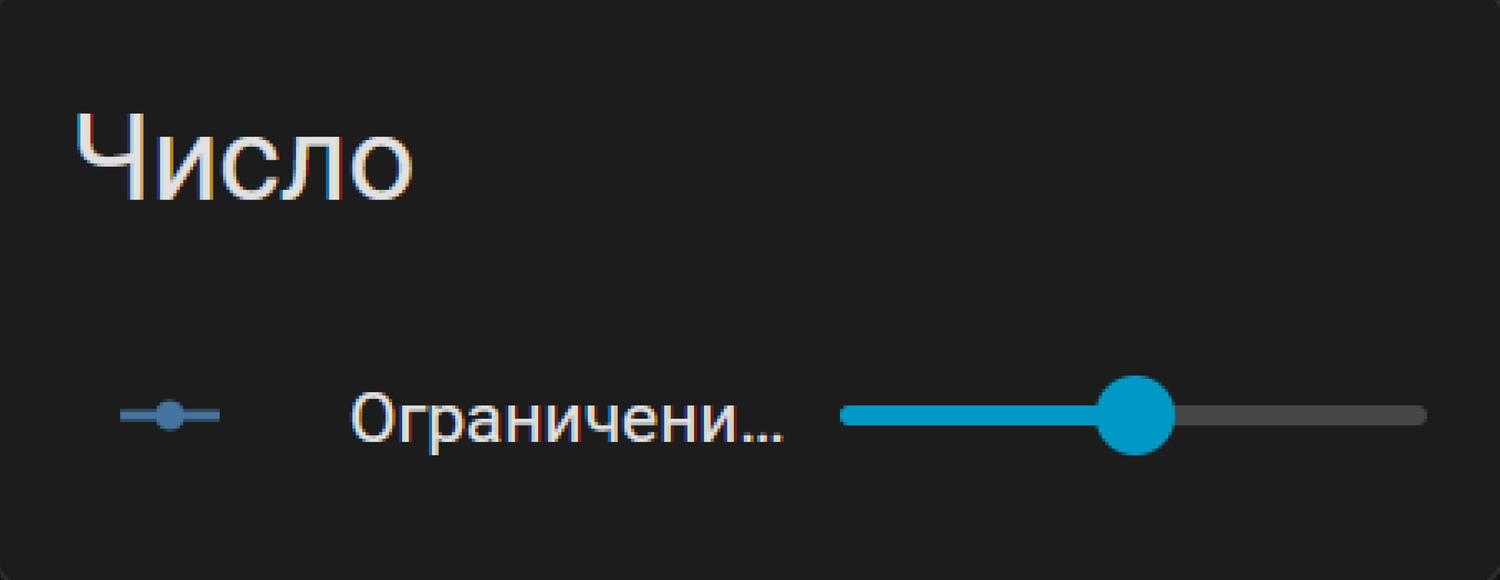

На числовой панели доступно управление режимами со значениями-диапазонами
9. Фигуры для скачивания
СкопированоВы можете скачать фигуры для вставки в свои проекты в необходимом формате
Растровый формат
.png
.jpg
Векторный формат
.svg
10. Функции шлюзов
СкопированоОписываем функции шлюзов, доступные в приложении Home Assistant
10.1 Шлюзы Modbus
Скопировано
10.2 Шлюзы ZigBee Pro
Скопировано
10.3 Шлюзы ZigBee HOME
Скопировано
Скопировано
Сайт создан - тех. отделом ONOKOM
