ONOKOM GR-1-MB-B - Шлюз для управления системами кондиционирования GREE

1. Примеры из практики
2. Технические характеристики

2.1 Версии устройств
2.2 Изображение устройства
2.3 Комплектация
2.4 Размеры устройства
2.5 Назначение портов и кнопок

3. Внешний вид
4. Краткая инструкция

4.1 Устранение неполадок
4.2 Смена скорости работы шлюза
4.3 Смена Modbus адреса шлюза

5. Карта регистров
6. Полезные файлы
7. Гарантия
8. Поддерживаемые модели
9. Функции кондиционера
10. Функции в разных линейках кондиционеров
11. Общая логическая схема работы шлюза

11.1 Логическая схема WirenBoard + SprutHub
11.2 Логическая схема Loxone

12. Схема подключения

12.1 Схема подключения к WirenBoard
12.2 Схема подключения к контроллеру Loxone

13. Подключение к WirenBoard
14. Список функций
15. Подключение к SprutHub
1. 15.1 Установка шаблона
16. Подключение к Node-RED
1. 16.1 Установка плагина Node-RED
2. 16.2 Установка шаблона в Node-RED
17. Демонстрация работы
18. Скриншоты интерфейса

1. Примеры из практики

Скопировано

Интеграция кондиционера GREE с Wirenboard + Home Assistant
Статья на портале sprut.ai

05 июля 2023 / Автор: Гусев Павел (paulstrong)

Как подключить кондиционер Gree Lomo Inverter Arctic R32 к умному дому

Как подключить кондиционер Gree Lomo Inverter к умному дому

12 июня 2023 / Автор: onokom.ru

2. Технические характеристики

Скопировано

Интерфейс	RS485
Изоляция интерфейса	Гальванически развязанный
Протокол	Modbus RTU + Fast Modbus (быстрый модбас), адрес задается программно, заводские настройки указаны на наклейке
Размер	60x36x15 мм (ДхШхВ) без клеммы 70x36x15 мм (ДхШхВ) с клеммой
Питание (рекомендуемое)	DC 24В
Скорость работы	9600 (по умолчанию), 19200, 38400, 57600, 115200
Количество стоповых бит	2
Бит четности	Нет (N)
Потребление	Макс. 1 Вт
Тип соединения шины и питания	Винтовой клемник
Рекомендуемое сечение провода с НШВИ	0.35 – 1 мм2 — одинарные 0.35 – 0.5 мм2 — сдвоенные провода
Момент затяжки винтов	0.2 Н∙м
Режим работы	Непрерывный
Температура эксплуатации	От 0 до +40 °С
Степень защиты	IP30
Масса (с коробкой)	85 г
Комплект	Коробка, устройство, кабель

2.1 Версии устройств

Скопировано

Актуальная версия
Сентябрь 2024 года - по настоящее время

Новая платформа шлюза с поддержкой Fast Modbus
Новый корпус устройства
Обновленный процессор и элементная база
Новая распиновка при подключении шлюза к шине RS485
Добавлена кнопка светодиод с индикацией работы и состояния шлюза

А.2

Декабрь 2023 года - Август 2024 года

Небольшие изменения в элементной базе платы шлюза

А.1

Июль 2023 года - Декабрь 2023 года
Первая версия устройства

загружается

Версии устройства GR-1-MB-B.pdf

2.2 Изображение устройства

Скопировано

Картинки для вставки устройства
в свои проекты

GR-1-MB-B.svg
GR-1-MB-B.pdf

2.3 Комплектация

Скопировано

загружается

2.4 Размеры устройства

Скопировано

загружается

2.5 Назначение портов и кнопок

Скопировано

загружается

3. Внешний вид

Скопировано

загружается

загружается

загружается

Комплектация шлюза - устройства без коробки

загружается

Комплектация шлюза - шлюз с обратной стороны

загружается

загружается

Комплектация шлюза - коробка боковая часть

4. Краткая инструкция

Скопировано

- Перед подключением обесточьте кондиционер и устройство

- Убедитесь в правильности подключения перед подачей питания

- Подсоедините устройство к разъему Wi-Fi

- Соблюдайте рекомендуемый уровень питания для работы устройства

- Не размещайте устройство во влажных местах

4.1 Устранение неполадок

Скопировано

1. Проверьте правильность подключения интерфейсного кабеля в разъем кондиционера:
- разъем плотно вставлен в плату управления кондиционером;
- разъем плотно вставлен в шлюз;
- разъем не выломан;
- проводники интерфейсного кабеля входят в разъем с одной и с другой стороны интерфейсного кабеля.

2. Проверьте корректность подачи питания на шлюз.
При необходимости замерьте питания на клемме.

3. Проверьте корректность подключения проводников A и B шины RS485, как на шлюзе так и на контроллере управления.

4. Проверьте, что клемма RS485 плотно вставлена в шлюз.

5. Убедитесь, что используется правильный кабель для подключения шины RS485.

4.2 Смена скорости работы шлюза

Скопировано

Для изменения скорости работы шлюза сделайте следующее:
В 110 регистр запишите значение, которое при умножении на 100 дает необходимую вам скорость

Также через WirenBoard можно отправить команду:
modbus_client --debug -mrtu -b9600 -pnone -s2 /dev/ttyRS485-1 -a12 -t0x06 -r110 1152

Эта команда означает, что при остановленном wb-mqtt-serial установить устройству с адресом 12, подключенному к порту RS485-1, скорость 115200

4.3 Смена Modbus адреса шлюза

Скопировано

По умолчанию все шлюзы ONOKOM имеют адрес - 1

Для изменения Modbus шлюза сделайте следующее:
В 128 регистр запишите необходимое значение Modbus адреса

Также через WirenBoard можно отправить команду:
modbus_client --debug -mrtu -b9600 -pnone -s2 /dev/ttyRS485-1 -a1 -t0x06 -r128 12

Эта команда означает, что при остановленном wb-mqtt-serial установит устройству с адресом 1, подключенному к порту RS485-1, адрес 12

5. Карта регистров

Скопировано

Адрес		Параметры регистра			Описание	Значения
Dec	Hex	Тип	Доступ	Формат	Описание	Значения
Coil регистры
1	0x0001	Coil	RW	Bool	Состояние кондиционера	0 - Отключен 1 - Включен
2	0x0002	Coil	RW	Bool	Подсветка экрана	0 - Отключена 1 - Включена
4	0x0004	Coil	RW	Bool	Режим Тихий В старых устройствах (до 2023 года) нельзя получить статус. Всегда будет 0	0 - Отключен 1 - Включен
6	0x0006	Coil	RW	Bool	Режим Эко	0 - Отключен 1 - Включен
7	0x0007	Coil	RW	Bool	Режим Турбо	0 - Отключена 1 - Включена
8	0x0008	Coil	RW	Bool	Режим Сна	0 - Отключен 1 - Включен
9	0x0009	Coil	RW	Bool	Функция Ионизации	0 - Отключена 1 - Включена
41	0x0029	Coil	RW	Bool	Настройка отключения экрана при отключенном кондиционере По умолчанию при отключении кондиционера экран отображает красный символ питания, при активации этой настройки при отключенном кондиционере экран будет отключаться.	0 - Отключена 1 - Включена
Holding регистры
1	0x0001	Holding	RW	UInt16	Режим работы	1 – Нагрев 2 – Охлаждение 3 – Автоматический 4 – Осушение 5 - Вентиляция
2	0x0002	Holding	RW	UInt16	Состояние и режим Данный регистр помогает интегрировать в системы, где отключение управляется тем же регистром, что режим. Например, Sprut.Hub.	0 – Выключен 1 – Нагрев 2 – Охлаждение 3 – Автоматический 4 – Осушение 5 - Вентиляция
3	0x0003	Holding	RW	SInt16	Температура воздуха в помещении °C По умолчанию в этом регистре хранится температура воздуха измеренная встроенным датчиком кондиционера. При записи в этот регистр температуры с внешнего датчика значение будет возвращаться с поправкой, которая отображается в регистре 20.	-32768…32768 Для получения температуры нужно умножить значение на 0.01. Например, 2560 это 25.6 °C
4	0x0004	Holding	R	SInt16	Температура воздуха на улице °C	-32768…32768 Для получения температуры нужно умножить значение на 0.01. Например, 2560 это 25.6 °C
5	0x0005	Holding	RW	SInt16	Целевая температура °C. Температура задается с точностью 1°C.	-32768…32768 Для получения температуры нужно умножить значение на 0.01. Например, 2500 это 25.0 °C
6	0x0006	Holding	R	UInt16	Текущий режим	0 – Простаивает 1 – Нагревает 2 – Охлаждает
7	0x0007	Holding	RW	UInt16	Скорость вентилятора	0 – Авто 1 – Первая скорость 2 - Вторая скорость 3 - Третья скорость
8	0x0008	Holding	RW	Uint16	Расширенная скорость вентилятора Данный регистр помогает интегрировать в системы, где для управления скоростью можно использовать только один регистр. Включение режимов тихий и турбо не меняет состояние скорости вентилятора (отображаемой на экране кондиционера и в Holding регистре №7)	0 – Режим Авто 1 – Режим Тихий 2 - Первая скорость 3 - Вторая скорость 4 - Третья скорость 5 - Режим Турбо
9	0x0009	Holding	RW	Uint16	Горизонтальные ламели Первое положение - самое нижнее Пятое положение - самое верхнее	0 – Остановлено 1 – Качание 2 – 1 Положение 3 – 2 Положение 4 – 3 Положение 5 – 4 Положение 6 – 5 Положение
10	0x000A	Holding	RW	Uint16	Вертикальные ламели Первое положение - самое левое Пятое положение - самое правое	0 – Остановлено 1 – Качание 2 – 1 Положение 3 – 2 Положение 4 – 3 Положение 5 – 4 Положение 6 – 5 Положение
11	0x000B	Holding	RW	Uint16	Направление воздушного потока Данный регистр помогает интегрировать в системы, где для управления направлением воздуха можно использовать только один регистр. Например, Умный дом с Алисой.	0 – Остановлено 1- Качание горизонтальное и вертикальное 2 - Качание горизонтальных жалюзи 3 – Качание вертикальных жалюзи
20	0x0014	Holding	RW	SInt16	Коррекция температуры	-32768…32768 Для получения температуры нужно умножить значение на 0.01. Например, 100 это 1.00 °C

6. Полезные файлы

Скопировано

Шаблон ONOKOM GR-1-MB-B для WirenBoard.JSON

Шаблон SprutHub ModBus для шлюза GR-1-MB-B.JSON

Шаблон SprutHub MQTT для шлюза GR-1-MB-B.JSON

Шаблон Node-RED.JSON

Прайс-лист GREE 2023.xls

Каталог GREE 2023 года.pdf

Каталог GREE 2022 года.pdf

Каталог GREE 2021 года.pdf

Каталог GREE 2020 года.pdf

7. Гарантия

Скопировано

Гарантийный срок эксплуатации – 2 года со дня продажи через розничную торговую сеть, розничных представителей или интеграторов.

Гарантийный срок шлюза для кондиционера, а также срок его службы исчисляются со дня передачи товара потребителю. Если день передачи установить невозможно, эти сроки исчисляются со дня изготовления шлюза для кондиционера. Для установления вышеуказанных сроков может быть использован технический паспорт с отметками дат изготовления и продажи.

Гарантия не распространяется:
- на шлюзы для кондиционеров и их части со следами механических
повреждений, следами жидкостей, гари, вскрытия;
- на шлюзы для кондиционеров вне полной комплектации;
- на шлюзы для кондиционеров, неисправность которых вызвана:
а) транспортными повреждениями, небрежным отношением, плохим уходом;
б) неправильным монтажом, ремонтом или установкой неквалифицированными специалистами;
в) независящими от производителя причинами (неправильное напряжение в шине, пожар, потоп и другие форсмажорные обстоятельства).

Гарантийная замена и ремонт производится по адресу Продавца.

8. Поддерживаемые модели

Скопировано

В таблице представлен список серий и моделей кондиционеров, управляемых через ONOKOM GR-1-MB-B. При выборе модели, обратите внимание на год выпуска модельного ряда.

Серия кондиционеров	Средние цены 2023 модельного года	Модельный ряд 2023 года	Модельный ряд 2022 года	Модельный ряд 2021 года	Модельный ряд 2020 года
Soyal	~ 140 000 руб.	GWH09AKCXD-K6DNA1A	GWH09AKC-K6DNA1A	GWH09AKC-K6DNA1A	GWH09AKC-K6DNA1A
	~ 144 000 руб.	GWH12AKCXD-K6DNA1A	GWH12AKC-K6DNA1A	GWH12AKC-K6DNA1A	GWH12AKC-K6DNA1A
	~ 158 000 руб.	GWH18AKCXF-K6DNA1A	GWH18AKC-K6DNA1A	GWH18AKC-K6DNA1A
G-Tech	~ 103 000 руб.	GWH09AECXB-K6DNA1A	GWH09AEC-K6DNA1A	GWH09AEC-K6DNA1A	GWH09AEC-K6DNA1A
G-Tech	~ 108 000 руб.	GWH12AECXD-K6DNA1A	GWH12AEC-K6DNA1A	GWH12AEC-K6DNA1A	GWH12AEC-K6DNA1A
Lomo inverter Arctic R32	~ 71 000 руб.	GWH09QCXB-K6DNC2F	GWH09QCXB-K6DNC2F	Модель отсутствует в линейке 2021 года	Модель отсутствует в линейке 2020 года
	~ 80 000 руб.	GWH12QCXB-K6DNC2F	GWH12QCXB-K6DNC2F
	~ 124 000 руб.	GWH18QDXD-K6DNC2I	GWH18QDXD-K6DNC2I
	~ 162 000 руб.	GWH24QEXF-K6DNC2I	GWH24QEXF-K6DNC2I
Lomo inverter Arctic	Модель отсутствует в линейке 2023 года		GWH09QB-K3DNC2G	GWH09QB-K3DNC2G	Управление не поддерживается
			GWH12QC-K3DNC2G	GWH12QC-K3DNC2G
			GWH18QD-K3DNC2G	GWH18QD-K3DNC2G
			GWH24QE-K3DNC2G	GWH24QE-K3DNC2G
Lyra inverter R32	~ 69 000 руб.	GWH09ACC-K6DNA1F	Модель отсутствует в линейке 2022 года	Модель отсутствует в линейке 2021 года	Модель отсутствует в линейке 2020 года
	~ 77 000 руб.	GWH12ACC-K6DNA1F
	~ 119 000 руб.	GWH18ACD-K6DNA1I
	~ 155 000 руб.	GWH24ACE-K6DNA1I
Lyra inverter				GWH07ACB-K3DNA1A	Управление не поддерживается
	~ 73 000 руб.	GWH09ACB-K3DNA3A	GWH09ACB-K3DNA3A	GWH09ACB-K3DNA3A
	~ 82 000 руб.	GWH12ACB-K3DNA3A	GWH12ACB-K3DNA3A	GWH12ACB-K3DNA3A
	~ 117 000 руб.	GWH18ACD-K3DNA1F	GWH18ACD-K3DNA1F	GWH18ACD-K3DNA1
				GWH24ACD-K3DNA1A
Bora inverter R32	~ 54 000 руб.	GWH07AAAXA-K6DNA2C	GWH07AAAXA-K6DNA2C	Управление не поддерживается	Управление не поддерживается
	~ 56 000 руб.	GWH09AAAXA-K6DNA2C	GWH09AAAXA-K6DNA2C
	~ 62 000 руб.	GWH12AABXB-K6DNA2C	GWH12AABXB-K6DNA2
	~ 99 000 руб.	GWH18AAD-K6DNA2E	GWH18AAD-K6DNA2E
	~ 137 000 руб.	GWH24AADXE-K6DNA2A	GWH24AADXE-K6DNA2A
Bora inverter	Модель отсутствует в линейке 2023 года		GWH07AAB-K3DNA2A	GWH07AAB-K3DNA2A	Управление не поддерживается
			GWH09AAB-K3DNA2A	GWH09AAB-K3DNA2A
			GWH12AAB-K3DNA2A	GWH12AAB-K3DNA2A
			GWH18AAD-K3DNA2E	GWH18AAD-K3DNA2E
			GWH24AAD-K3DNA2A	GWH24AAD-K3DNA2A
Pular inverter R32	~ 60 000 руб.	GWH09AGAXA- K6DNA4C (Поддерживается через GR-3-MB-B)	GWH09AGAXA- K6DNA4C (Поддерживается через GR-3-MB-B)	GWH09AGA-K6DNA4A (Поддерживается через GR-3-MB-B)	Модель отсутствует в линейке 2020 года
	~ 69 000 руб.	GWH12AGBXB- K6DNA4C (Не поддерживается)	GWH12AGBXB- K6DNA4C (Не поддерживается)	GWH12AGB-K6DNA4A (Не поддерживается)
	~ 110 000 руб. (Поддерживается через GR-3-MB-B)	GWH18AGD- K6DNA4D (Поддерживается через GR-3-MB-B)	GWH18AGD- K6DNA4D (Поддерживается через GR-3-MB-B)	GWH18AGD-K6DNA4D (Поддерживается через GR-3-MB-B)
	~ 144 000 руб.	GWH24AGDXE- K6DNA4C (Не поддерживается)	GWH24AGDXE- K6DNA4C (Не поддерживается)	GWH24AGD-K6DNA4C (Не поддерживается)
	В модельном ряде 2023 года на плате разъем под управление отсутствует. Его необходимо напаивать. Будьте внимательны		GWH09AGA-K6DNA4A
			GWH12AGB-K6DNA4A
			GWH24AGD-K6DNA4C
U-Crown R32	Модель отсутствует в линейке 2023 года		Модель отсутствует в линейке 2022 года	GWH09UB-K6DNA4A	GWH09UB-K3DNA4F
				GWH12UB-K6DNA4A	GWH12UB-K3DNA4F
				GWH18UC-K6DNA4A	GWH18UC-K3DNA4F

9. Функции кондиционера

Скопировано

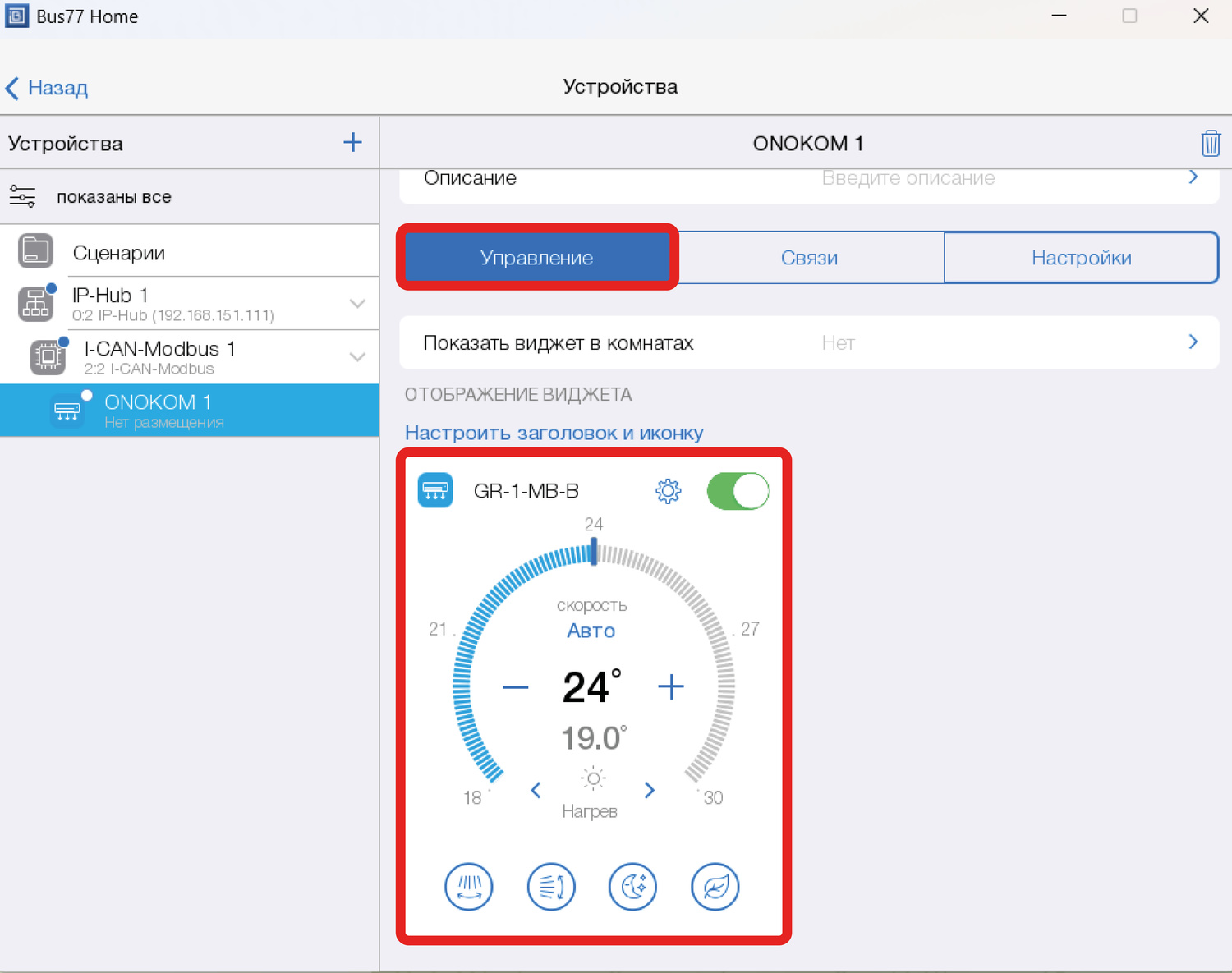

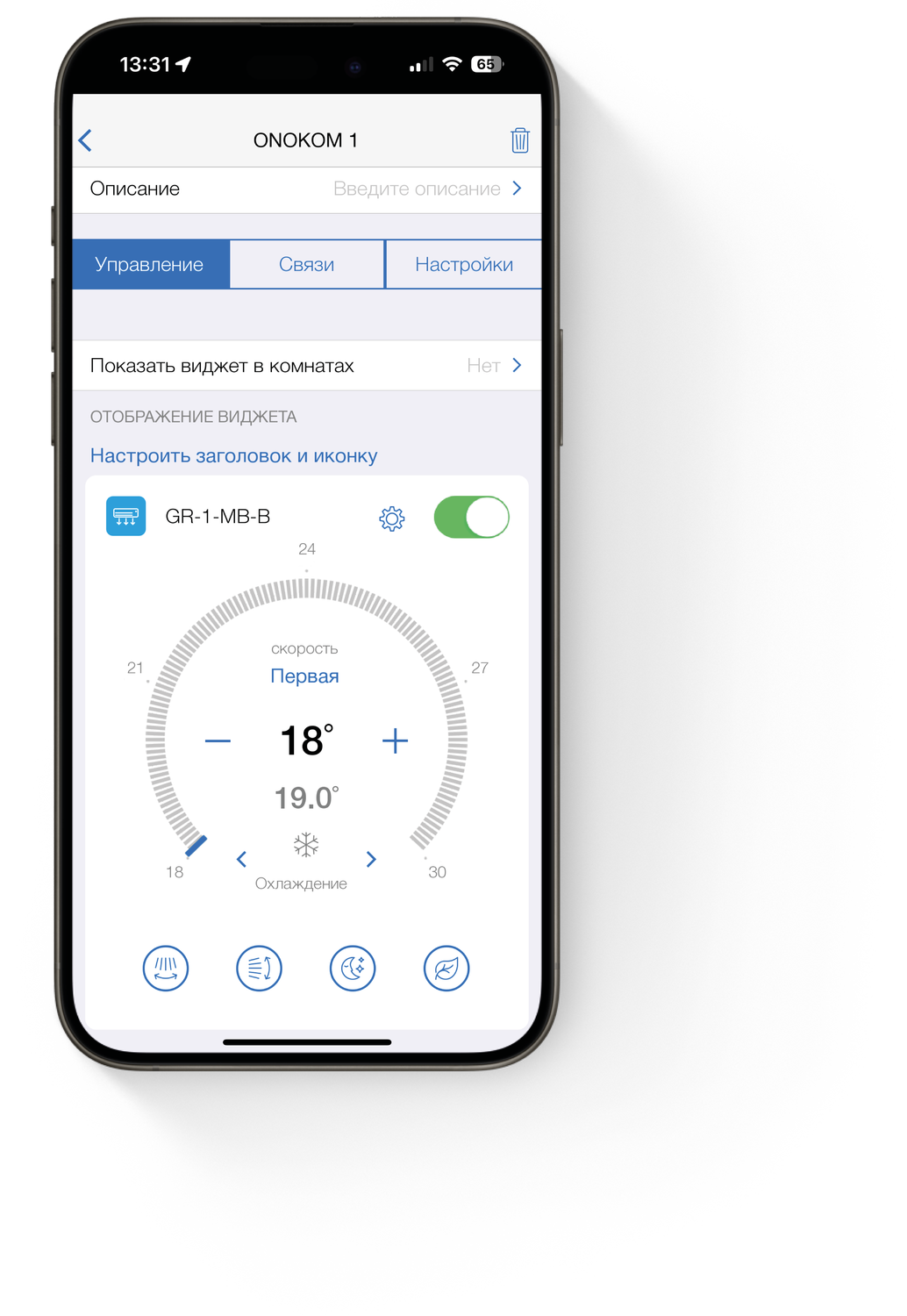

Ниже представлен список функций кондиционера выводимых в умный дом:

Функции кондиционера		WEB интерфейс WirenBoard	Apple Home	Алиса (при интеграции через Sprut.Hub)	SprutHome
Регулировка температуры	Охлаждение от +16 до +30 градусов Нагрев от +16 до +30 градусов	✅	✅	✅	✅
Состояние	Включен Выключен	✅	✅	✅	✅
Режим	1 - Нагрев 2 - Охлаждение 3 - Автоматический 4 - Осушение 5 - Вентиляция	✅	❌	❌	❌
Состояние и режим Параметр совмещающий в себе параметры: “Состояние” и “Режим” (Необходим для SprutHub)	0 - Кондиционер выключен 1 - Кондиционер включен Нагрев 2 - Кондиционер включен Охлаждение 3 - Кондиционер включен Автоматический 4 - Кондиционер включен Осушение 5 - Кондиционер включен Вентиляция	✅	Только 0-3	✅	✅

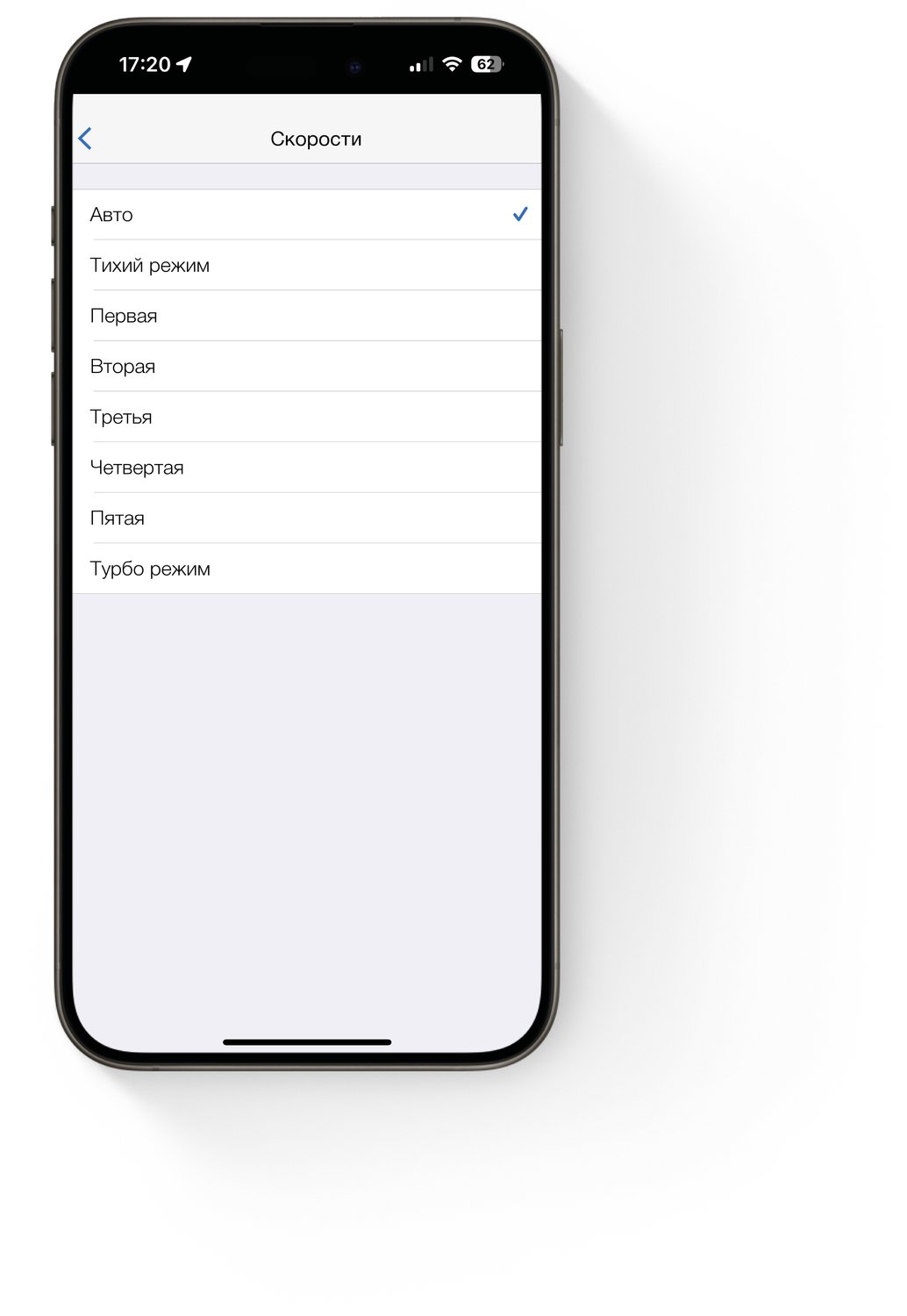

Скорость вентилятора	0 - Автоматическая скорость 1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость	✅	❌	❌	❌
Скорость вентилятора расширенная - параметр отвечающий за скорость вентилятора (Необходим для SprutHub)	0 - Автоматическая скорость 1 - Тихий режим 2 - Первая скорость 3 - Вторая скорость 4 - Третья скорость 5 - Турбо режим	✅	✅	В ближайшем обновлении SprutHUB должно появиться	✅
Тихий режим	Включен Выключен	✅	❌	❌	❌
Турбо режим	Включен Выключен	✅	❌	❌	❌
Эко режим	Включен Выключен	✅	✅	✅	✅
Режим сна	Включен Выключен	✅	✅	✅	✅
Ионизация	Включена Выключена	✅	✅	✅	✅
Температура воздуха в помещении	Параметр отображающий текущую температуру измеренную кондиционером	✅	✅	✅	✅
Целевая температура - параметр в который мы будем передавать желаемую температуру	Минимальное значение: 16 Максимальное значение: 30	✅	✅	✅	✅
Состояние термостата	0 - Простаивает 1 - Нагревает 2 - Охлаждает	✅	✅	❌	✅
Коррекция температуры	Сервисный параметр	✅	❌	❌	❌

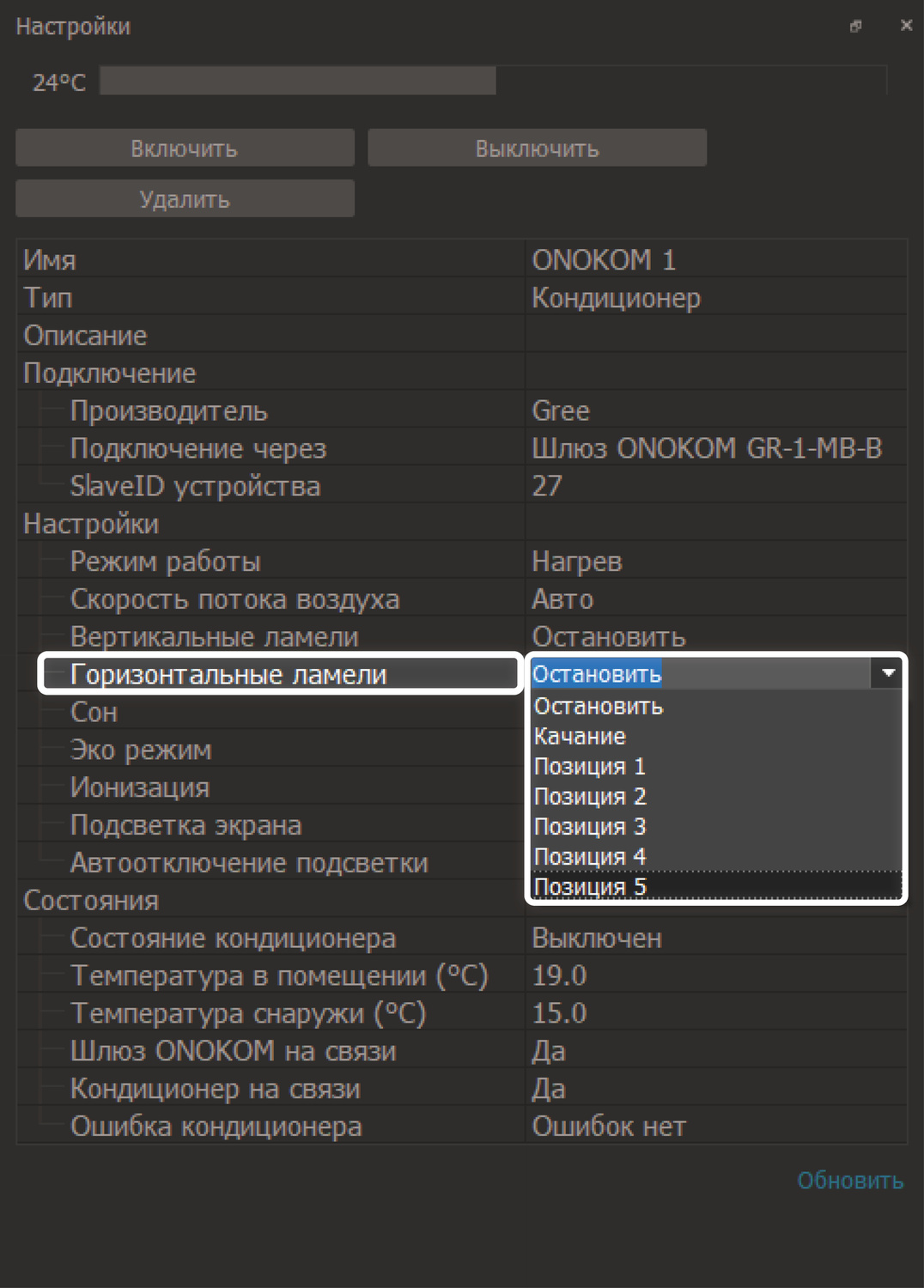

Горизонтальные жалюзи - параметр отвечающий за положение горизонтальных жалюзи (Вверх-Вниз)	0 - Остановлены 1 - Качание 2 - Положение 1 - (Самое низкое положение шторки) 3 - Положение 2 4 - Положение 3 5 - Положение 4 6 - Положение 5 - (Самое высокое положение шторки)	✅	✅ как вентилятор	❌	✅ как вентилятор
Вертикальные жалюзи - параметр отвечающий за положение вертикальных жалюзи (Вправо-Влево)	0 - Остановлены 1 - Качание 2 - Положение 1 - (Самое левое положение шторки) 3 - Положение 2 4 - Положение 3 5 - Положение 4 6 - Положение 5 - (Самое правое положение шторки)	✅	✅ как вентилятор	❌	✅ как вентилятор
Вертикальные и горизонтальные жалюзи параметр отвечающий за качание вертикальных и горизонтальных жалюзи	0 - Остановлены 1 - Качание вертикальных и горизонтальных жалюзи 2 - Качание вертикальных жалюзи 3 - Качание горизонтальных жалюзи	✅	❌	✅	✅
Отключать экран при отключении питания - параметр отвечающий за отображение информации на дисплее кондиционера	- Да - Подсветка будет выключаться при выключении кондиционера, и включаться при его включении - Нет - Подсветка не будет изменять своего состояния при включении/выключении кондиционера	✅	❌	✅	✅
Подсветка дисплея кондиционера	Включена Выключена	✅	✅	✅	✅
Modbus адрес - параметр отвечающий за Modbus адрес шлюза ONOKOM	- Минимальное значение: 1 - Максимальное значение: 247	✅	❌	❌	❌
Аппаратная версия	Cодержит текущую ревизию шлюза	✅	❌	❌	❌
Программная версия	Cодержит текущую версию прошивки шлюза	✅	❌	❌	❌

10. Функции в разных линейках кондиционеров

Скопировано

Ниже представлен список функций в разных линейках кондиционеров GREE. Обратите внимание, что с точки зрения функций управляемых через умный дом, модельные линейки кондиционеров практически не отличаются. Основные отличие касаются других функций, не подключаемых к умному дому.

Функции кондиционера выводимые в умный дом		Серия кондиционеров Gree (2023 модельный год) + средняя стоимость "от ххх руб."кондиционеров
Функции кондиционера выводимые в умный дом		Soyal (от 140 000 руб.)	G-Tech (от 103 000 руб.)	Lomo inverter Arctic R32 (от 71 000 руб.)	Lyra inverter R32 (от 69 000 руб.)	Lyra inverter (от 73 000 руб.)	Bora inverter R32 (от 54 000 руб.)
Регулировка температуры	Охлаждение от +16 до +30 градусов Нагрев от +16 до +30 градусов	✅	✅	✅	✅	✅	✅
Состояние	Включен Выключен	✅	✅	✅	✅	✅	✅
Режим	1 - Нагрев 2 - Охлаждение 3 - Автоматический 4 - Вентиляция 5 - Осушение	✅	✅	✅	✅	✅	✅
Состояние и режим. Параметр совмещающий в себе параметры: “Состояние” и “Режим” (Необходим для SprutHub)	0 - Кондиционер выключен 1 - Кондиционер включен Нагрев 2 - Кондиционер включен Охлаждение 3 - Кондиционер включен Автоматический 4 - Кондиционер включен Вентиляция 5 - Кондиционер включен Осушение	✅	✅	✅	✅	✅	✅
Скорость вентилятора	0 - Автоматическая скорость 1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость	✅	✅	✅	✅	✅	✅
Скорость вентилятора расширенная - параметр отвечающий за скорость вентилятора (Необходим для SprutHub)	0 - Автоматическая скорость 1 - Тихий режим 2 - Первая скорость 3 - Вторая скорость 4 - Третья скорость 5 - Турбо режим	✅	✅	✅	✅	✅	✅
Тихий режим	Включен Выключен	✅	✅	✅	✅	✅	✅
Турбо режим	Включен Выключен	✅	✅	✅	✅	✅	✅
Эко режим	Включен Выключен	✅	✅	✅	✅	✅	✅
Режим сна	Включен Выключен	✅	✅	✅	✅	✅	✅
Ионизация	Включена Выключена	❌	✅	✅	✅	✅	❌
Температура воздуха в помещении	Параметр отображающий текущую температуру измеренную кондиционером	✅	✅	✅	✅	✅	✅
Целевая температура - параметр в который мы будем передавать желаемую температуру	Минимальное значение: 16 Максимальное значение: 30	✅	✅	✅	✅	✅	✅
Состояние термостата	0 - Простаивает 1 - Нагревает 2 - Охлаждает	✅	✅	✅	✅	✅	✅
Коррекция температуры	Сервисный параметр	✅	✅	✅	✅	✅	✅
Горизонтальные жалюзи- параметр отвечающий за положение горизонтальных жалюзи (Вверх-Вниз)	0 - Остановлены 1 - Качание 2 - Положение 1 - (Самое низкое положение шторки) 3 - Положение 2 4 - Положение 3 5 - Положение 4 6 - Положение 5 - (Самое высокое положение шторки)	✅	✅	✅	✅	✅	✅
Вертикальные жалюзи - параметр отвечающий за положение вертикальных жалюзи (Вправо-Влево)	0 - Остановлены 1 - Качание 2 - Положение 1 - (Самое левое положение шторки) 3 - Положение 2 4 - Положение 3 5 - Положение 4 6 - Положение 5 - (Самое правое положение шторки)	✅	✅	✅	✅	❌	❌
Вертикальные и горизонтальные жалюзи параметр отвечающий за качание вертикальных и горизонтальных жалюзи	0 - Остановлены 1 - Качание вертикальных и горизонтальных жалюзи 2 - Качание вертикальных жалюзи 3 - Качание горизонтальных жалюзи	✅	✅	✅	✅	✅	✅
Отключать экран при отключении питания - параметр отвечающий за отображение информации на дисплее кондиционера	- Да - Подсветка будет выключаться при выключении кондиционера, и включаться при его включении - Нет - Подсветка не будет изменять своего состояния при включении/выключении кондиционера	✅	✅	✅	✅	✅	✅
Подсветка дисплея кондиционера	Включена Выключена	✅	✅	✅	✅	✅	✅

11. Общая логическая схема работы шлюза

Скопировано

загружается

11.1 Логическая схема WirenBoard + SprutHub

Скопировано

загружается

11.2 Логическая схема Loxone

Скопировано

загружается

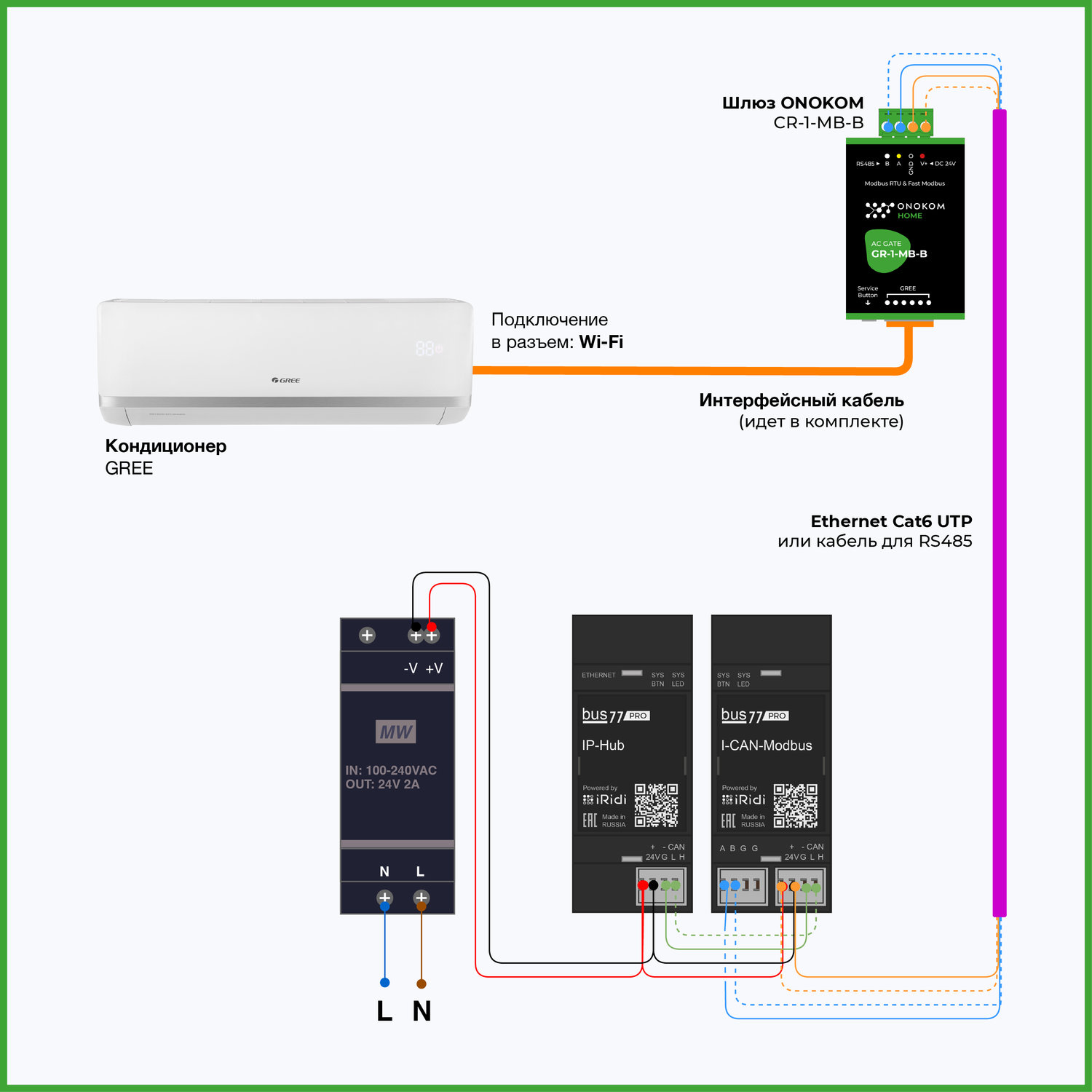

12. Схемы подключения

Скопировано

12.1 Схема подключения к WirenBoard

Скопировано

загружается

Схема подключения к контроллеру WirenBoard

12.2 Схема подключения к контроллеру Loxone

Скопировано

загружается

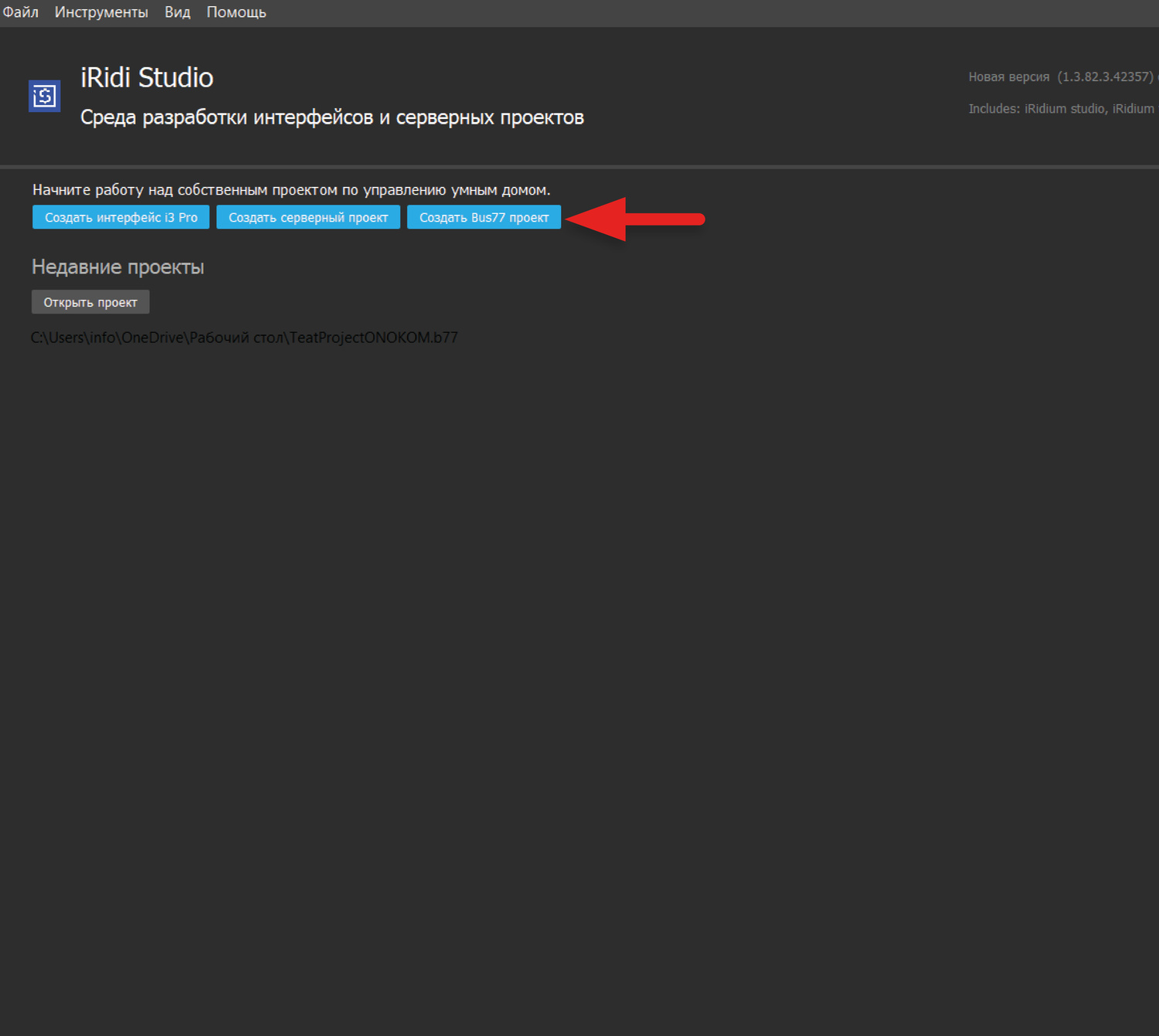

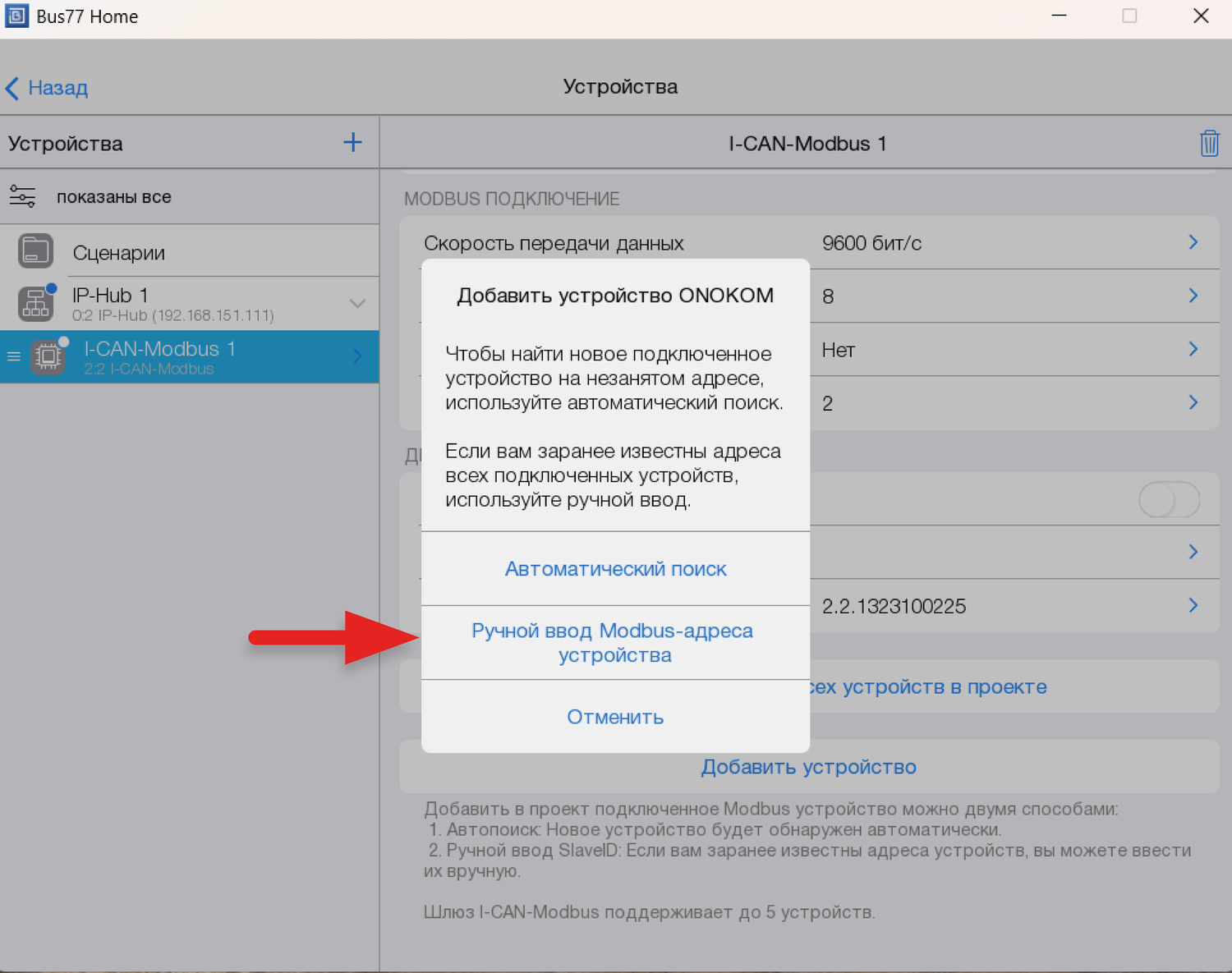

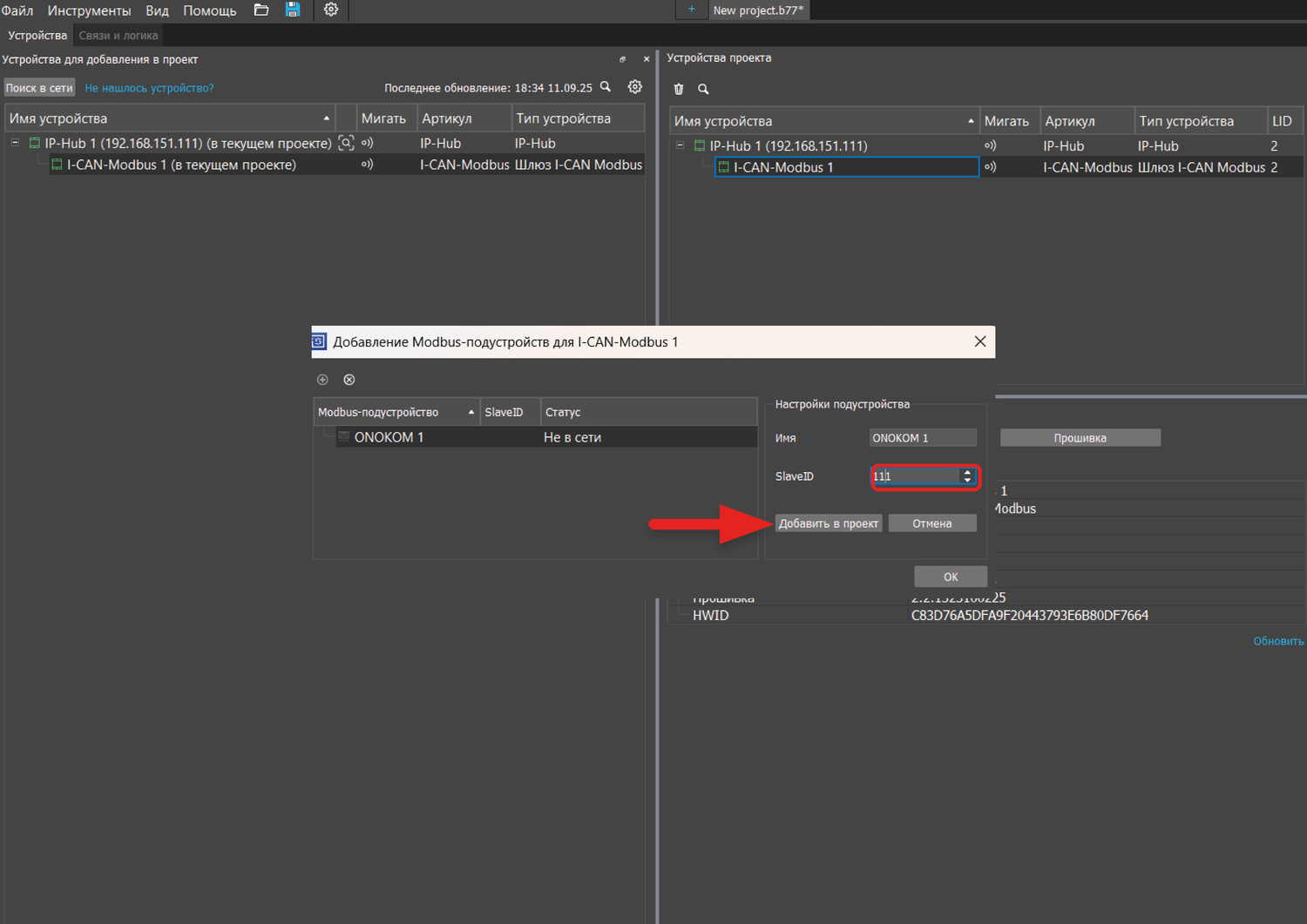

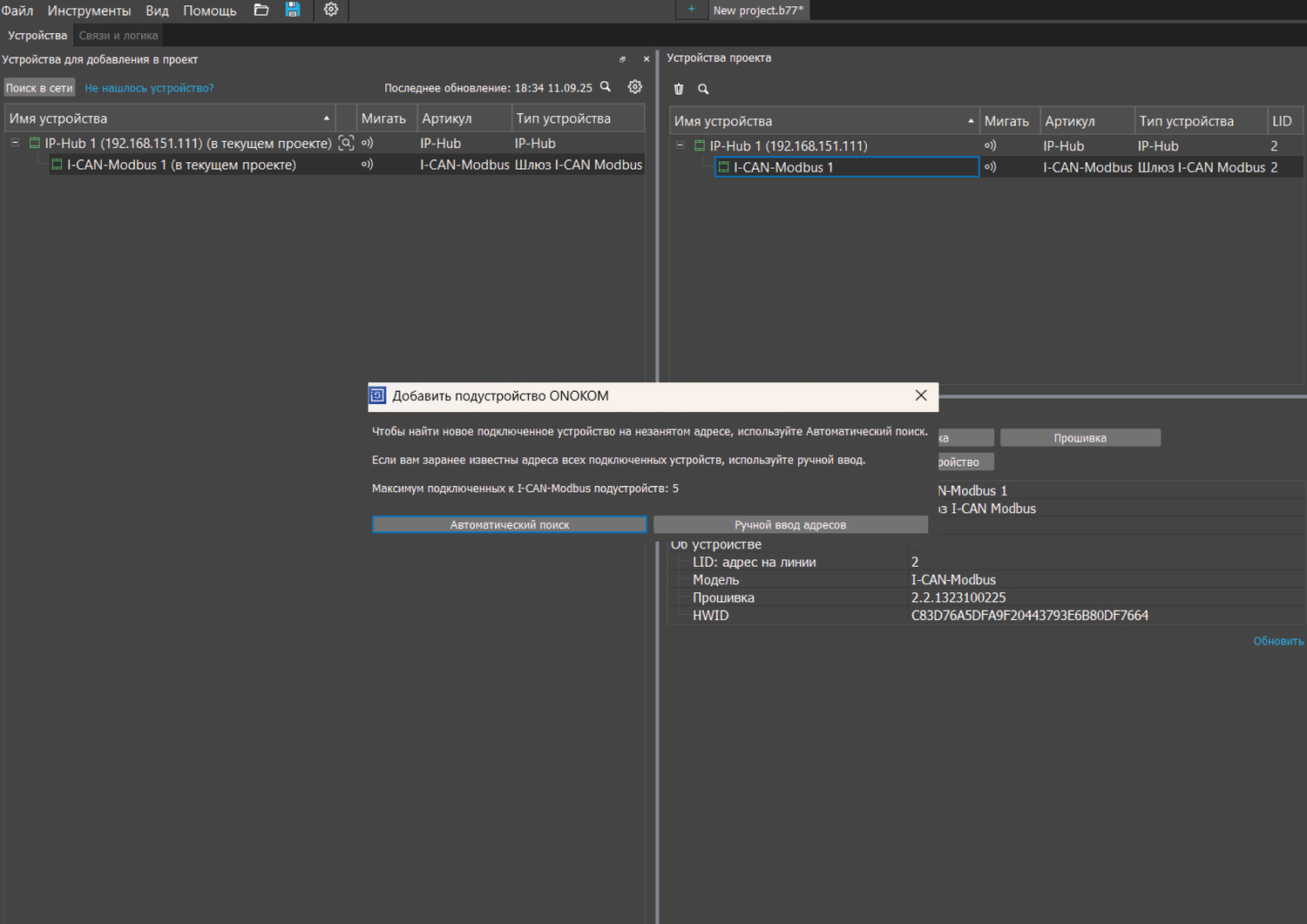

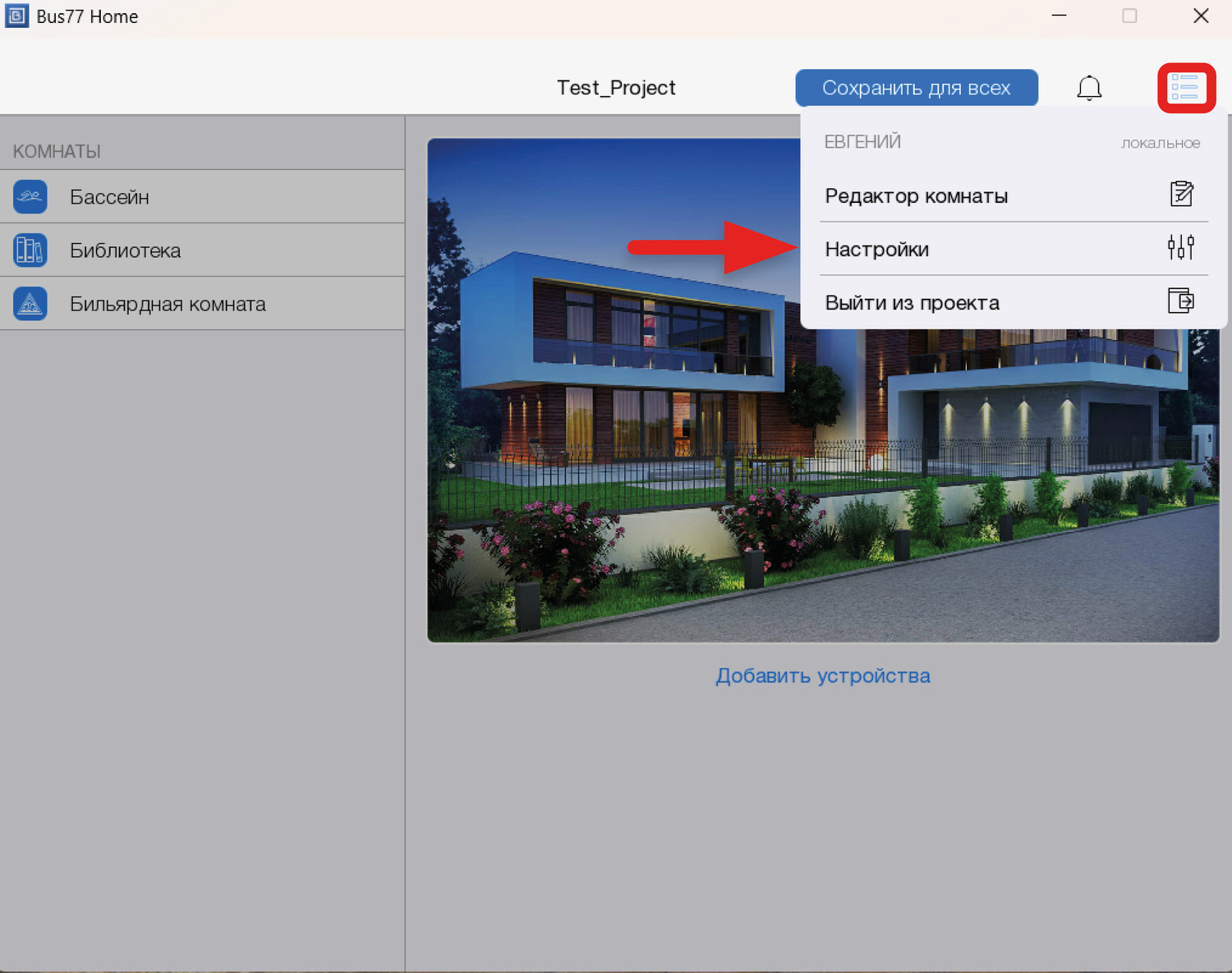

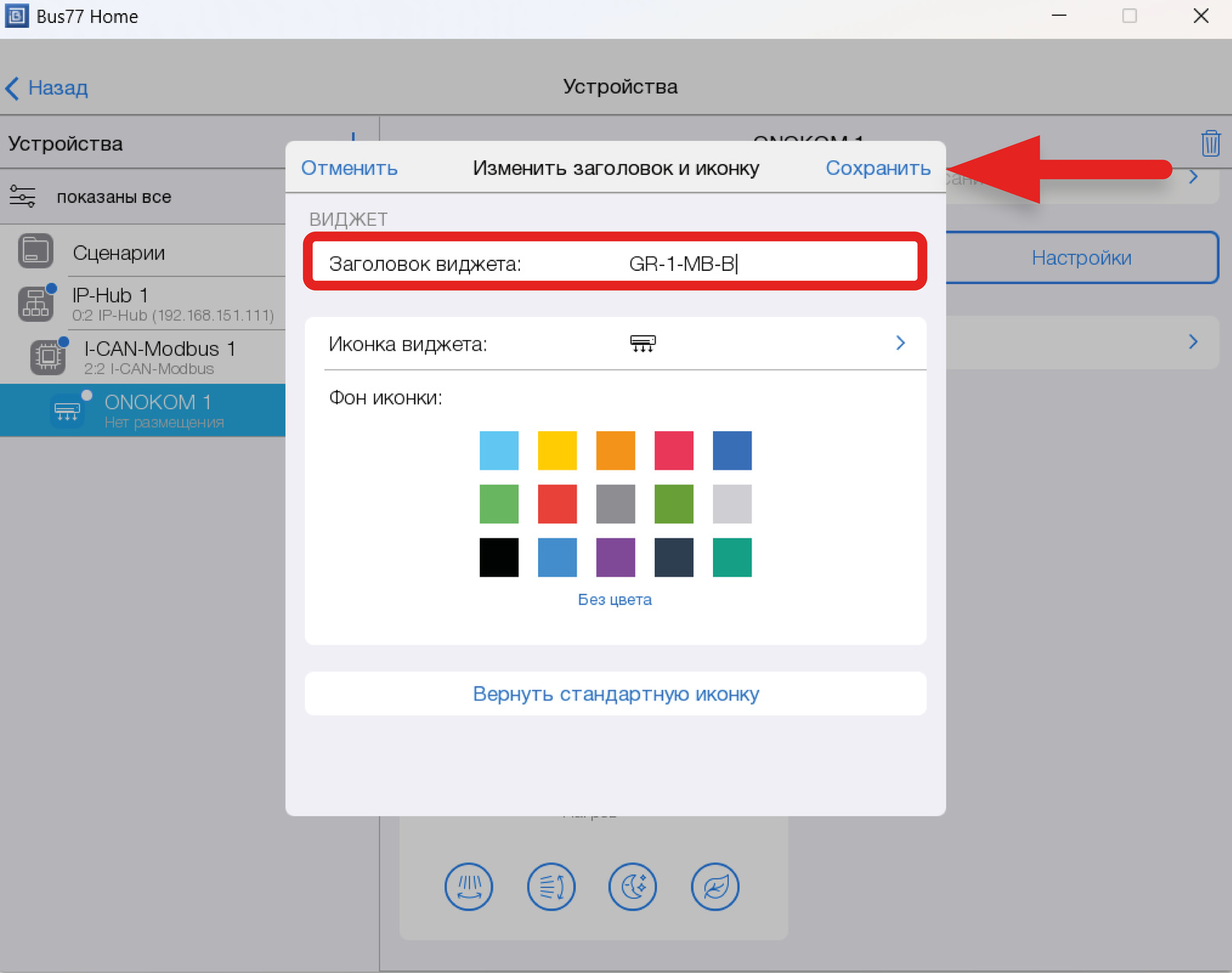

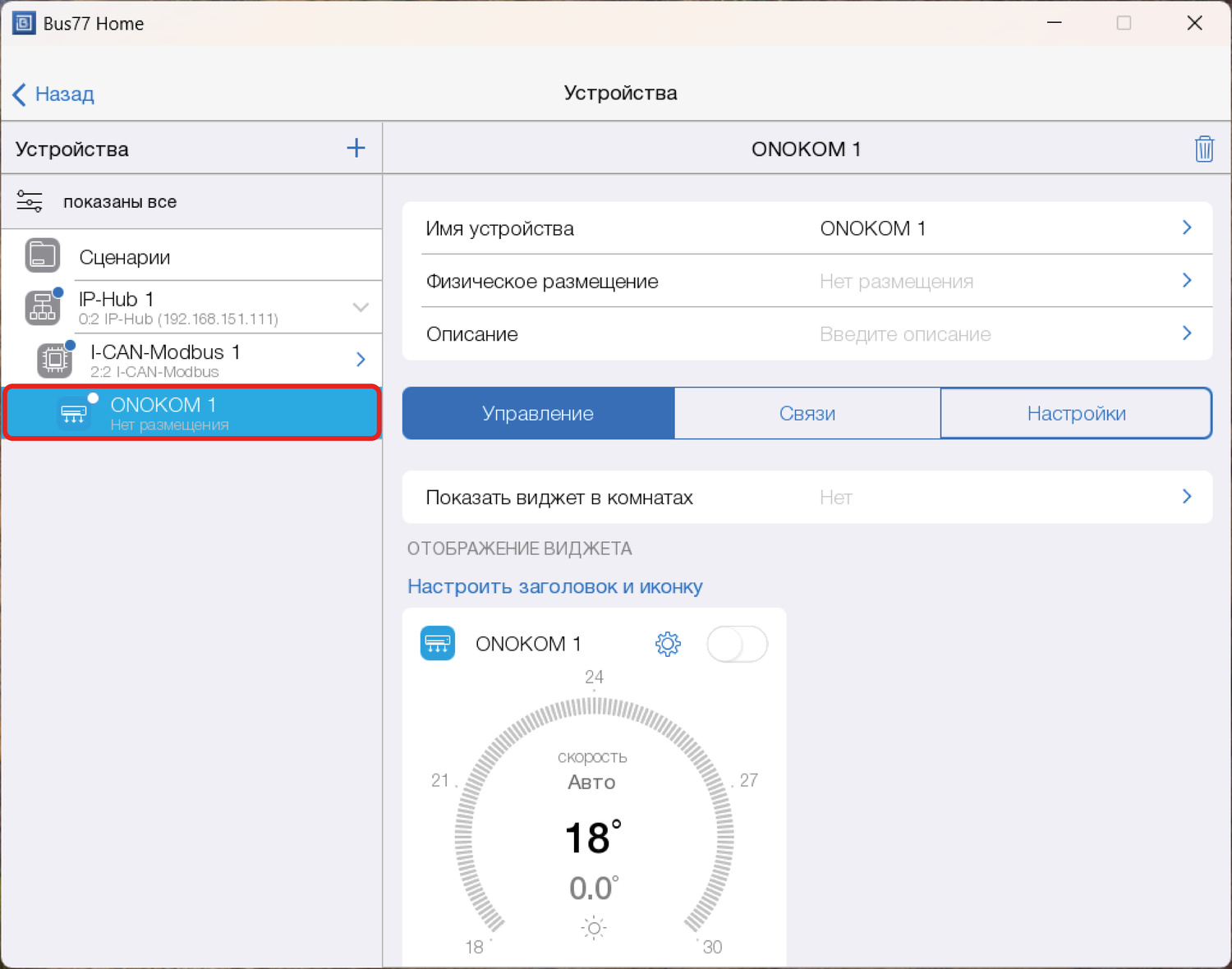

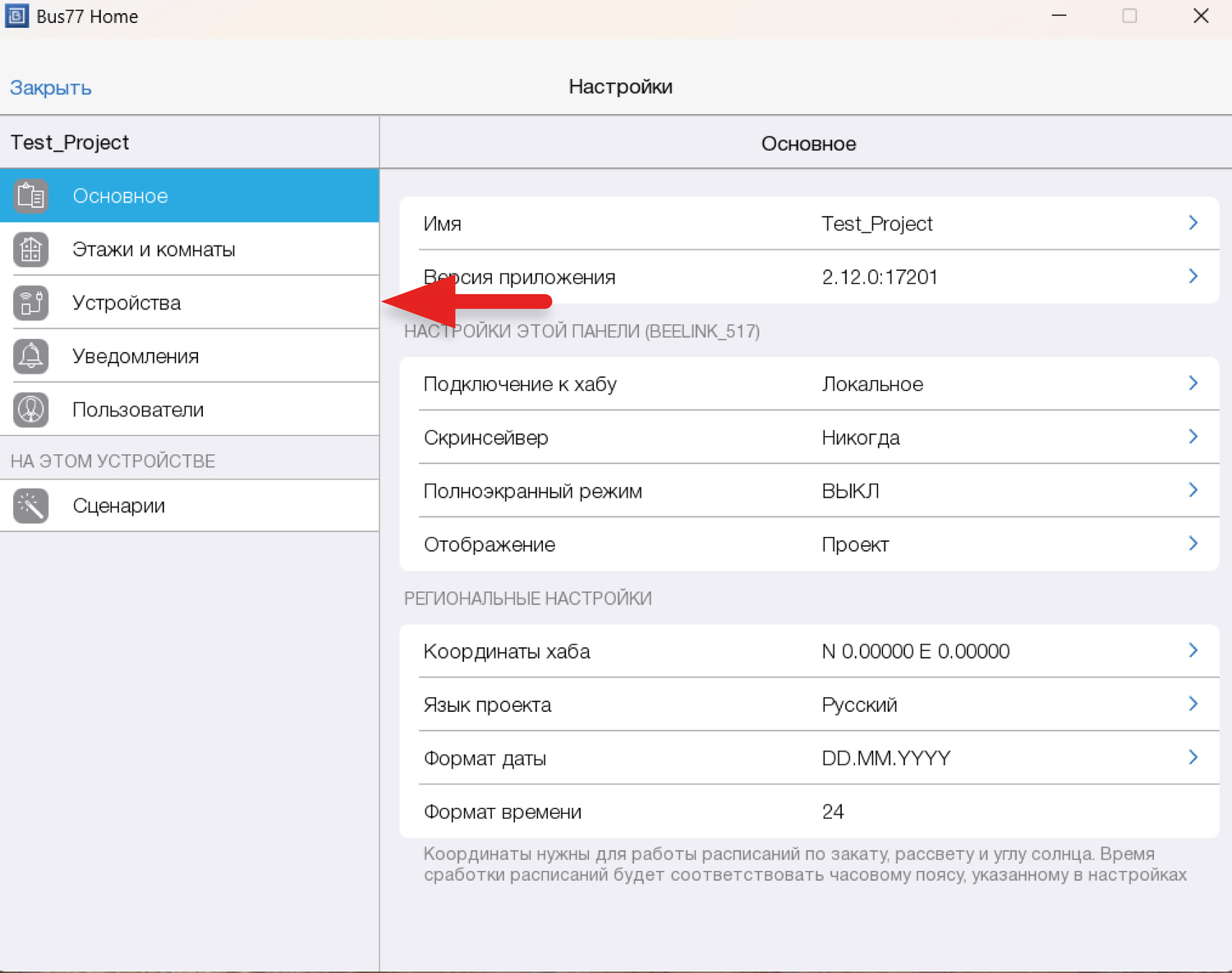

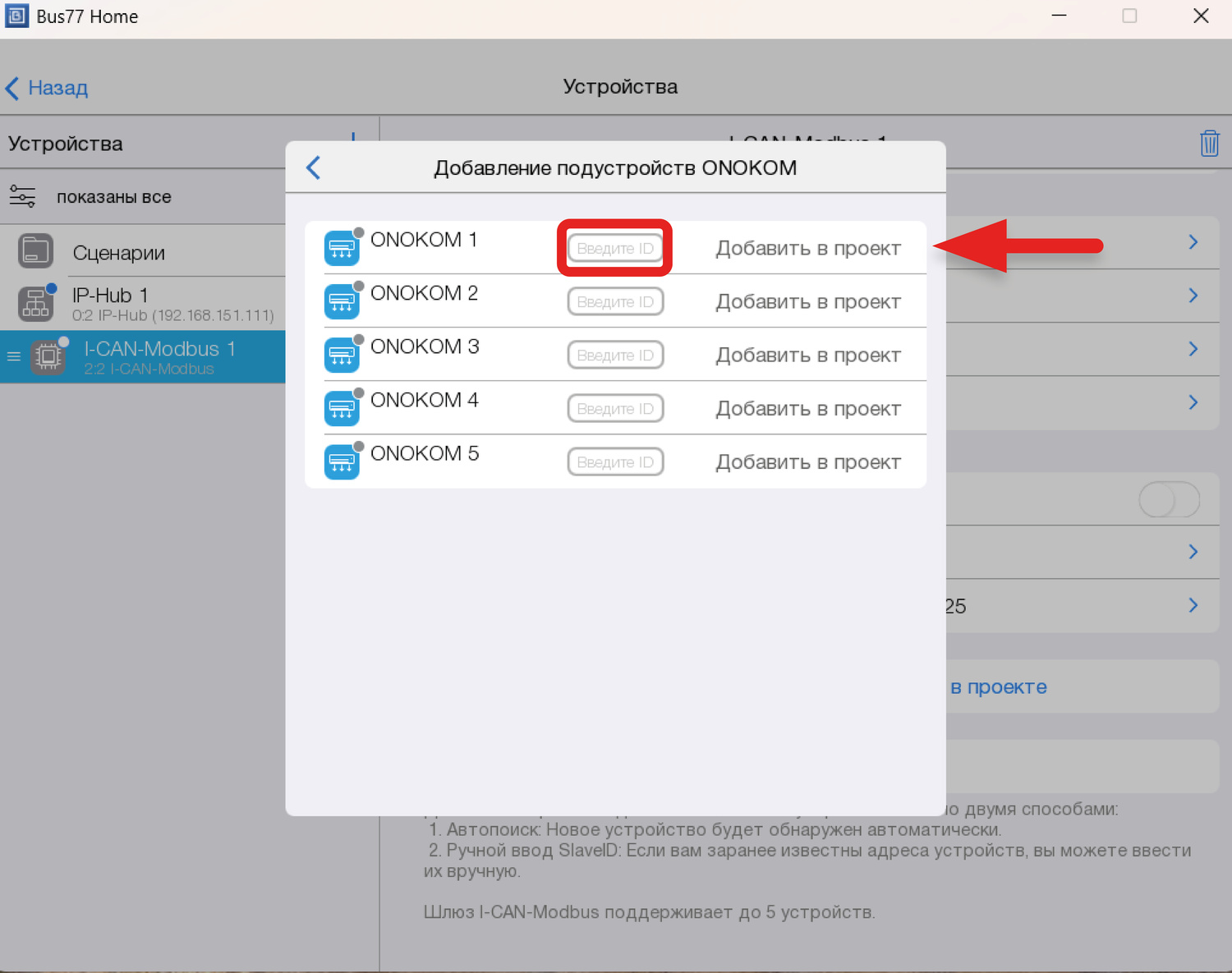

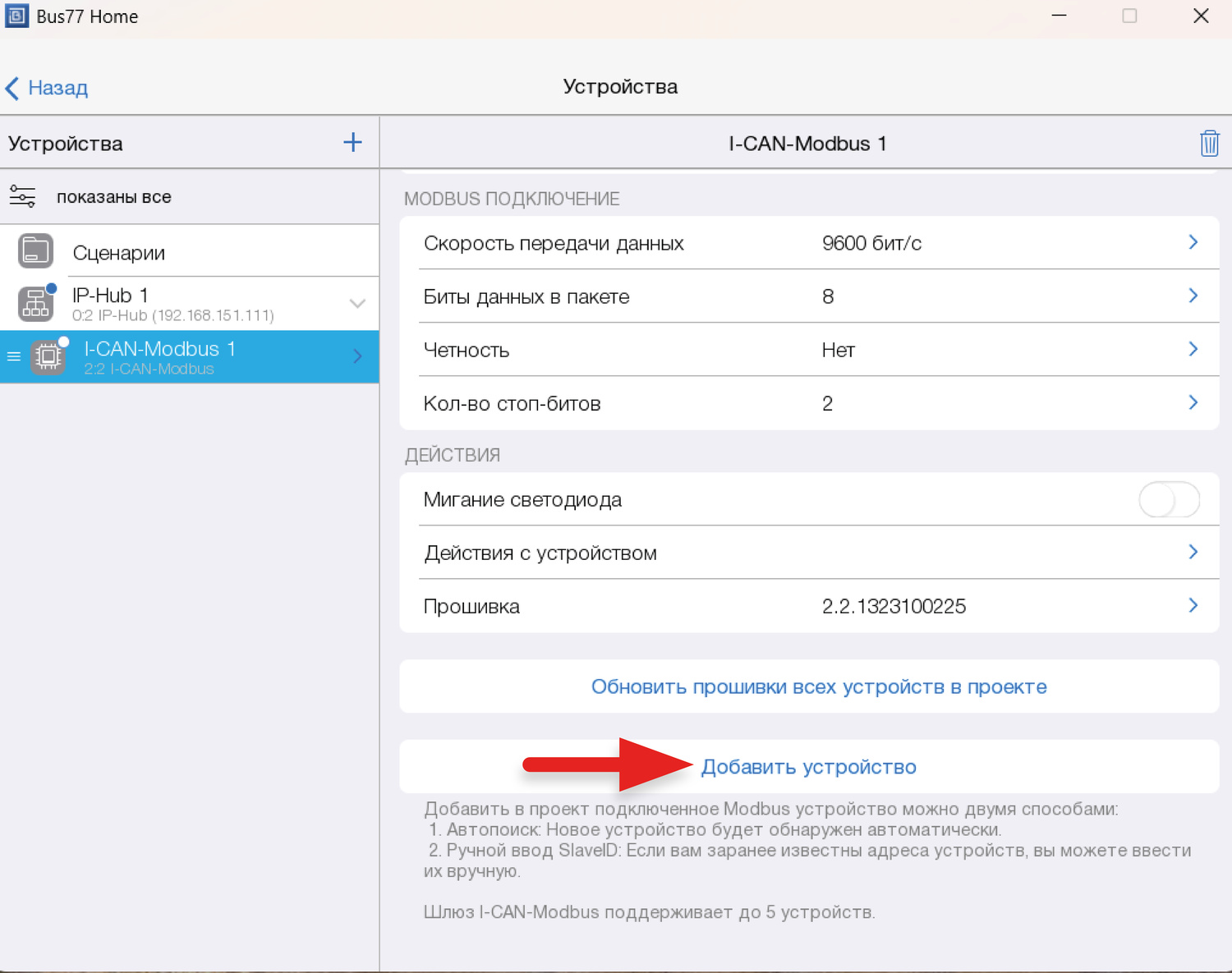

13. Подключение GR-1-MB-B к WirenBoard

Скопировано

13.1 Параметры контроллера

Скопировано

Все дальнейшие настройки выполняются на контроллере WirenBoard 7 со следующими параметрами:
- Ревизия: 7.3.3E/11 675
- Версия ПО: wb-2304
- Ветка: Релиз

13.2 Загрузка шаблона

Скопировано

На момент написания статьи, шаблон не включен в стандартный список поддерживаемых устройств. Поэтому добавляем собственный шаблон:

Шаблон ONOKOM GR-1-MB-B для WirenBoard.JSON

- Скачайте приложение для подключения по SFTP к контроллеру
- Для пользователей macOS: Скачайте приложение: ForkLift
- Для пользователей Windows: Скачайте приложение: WinSCP
- Узнайте IP адрес контроллера в вашей локальной сети
- Подключитесь к контроллеру по SFTP

Приложение ForkLift:
1. Нажимаем Connect
2. Выбираем протокол: SFTP
3. Server: IP адрес контроллера
4. Username: root
5. Password: wirenboard (по умолчанию)
6. Нажимаем "Connect"
7. В верхней части экрана у нас должен быть статус Connecting to “IP адрес контроллера”

загружается

Переходим в директорию:
mnt /data /etc /wb-mqtt-serial.conf.d /templates /

Добавляем шаблон в данную директорию

загружается

Приложение WinSCP:
1. Нажимаем Connect
2. Выбираем протокол: SFTP
3. Server: IP адрес контроллера
4. Username: root
5. Password: wirenboard (по умолчанию)
6. Нажимаем "Connect"
7. В верхней части экрана у нас должен быть статус Connecting to “IP адрес контроллера”

загружается

Переходим в директорию:
mnt /data /etc /wb-mqtt-serial.conf.d /templates /

Добавляем шаблон в данную директорию

загружается

13.3 Установка шаблона

Скопировано

Первым делом заходим во вкладку “Настройки”, открываем “Конфигурационные файлы” и переходим в “Настройка драйвер serial устройств”

Если у вас не отображается вкладка “Настройки”, проверьте уровень доступа.

загружается

- Выбираем последовательный порт, к которому подключен шлюз. Если шлюз подключен к портам MOD1/2/3, не забудьте активировать модули расширения RS485
- Обязательно проверяем, включен ли порт
- Настраиваем параметры связи со шлюзом в соответствии с ранее установленными настройками

загружается

Настраиваем параметры связи со шлюзом в соответствии с ранее установленными настройками

В списке поддерживаемых устройств находим раздел “Кондиционеры” и выбираем
"ONOKOM AIR GR-1-MB-B (Адаптер для бытовых и полупромышленных систем GREE"

загружается

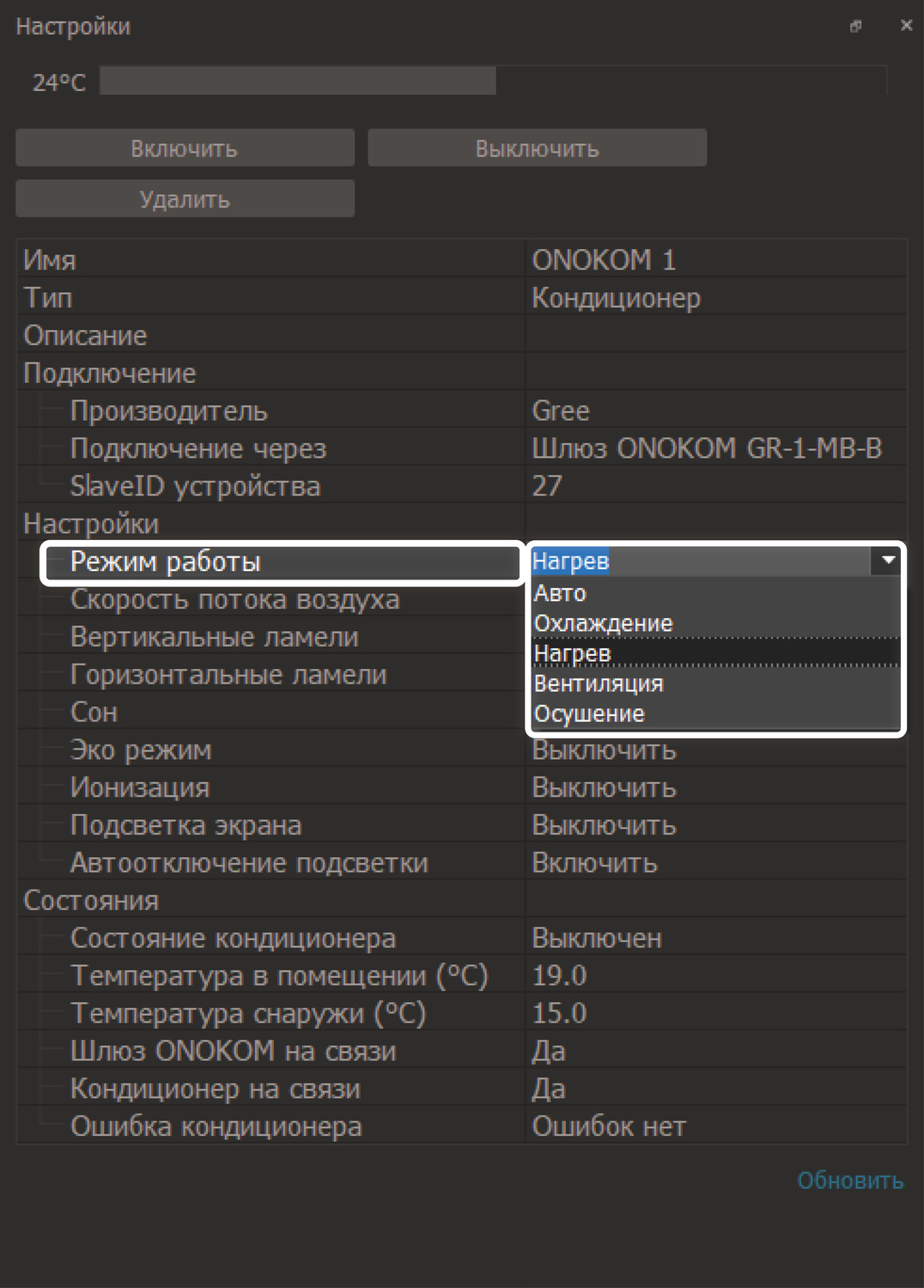

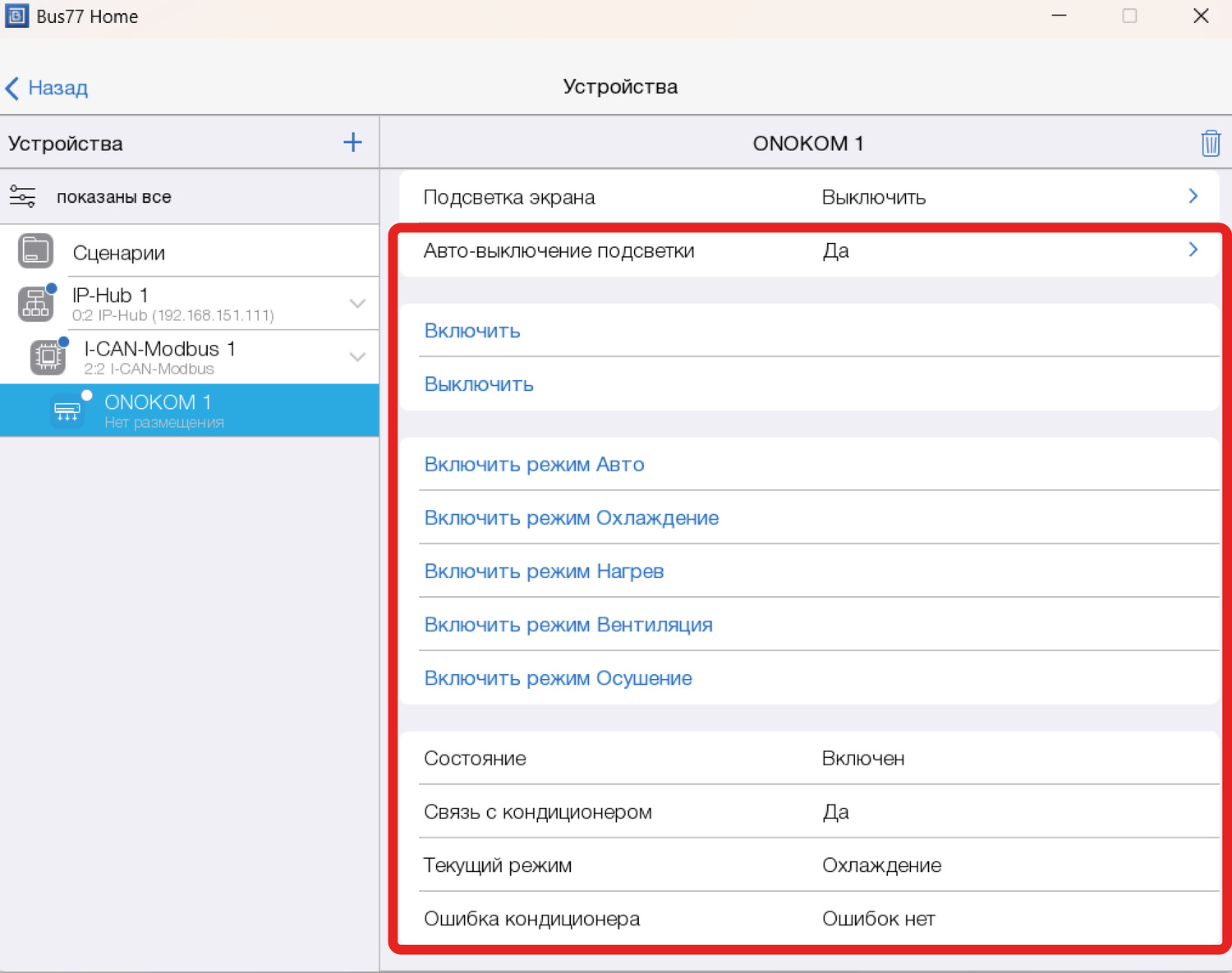

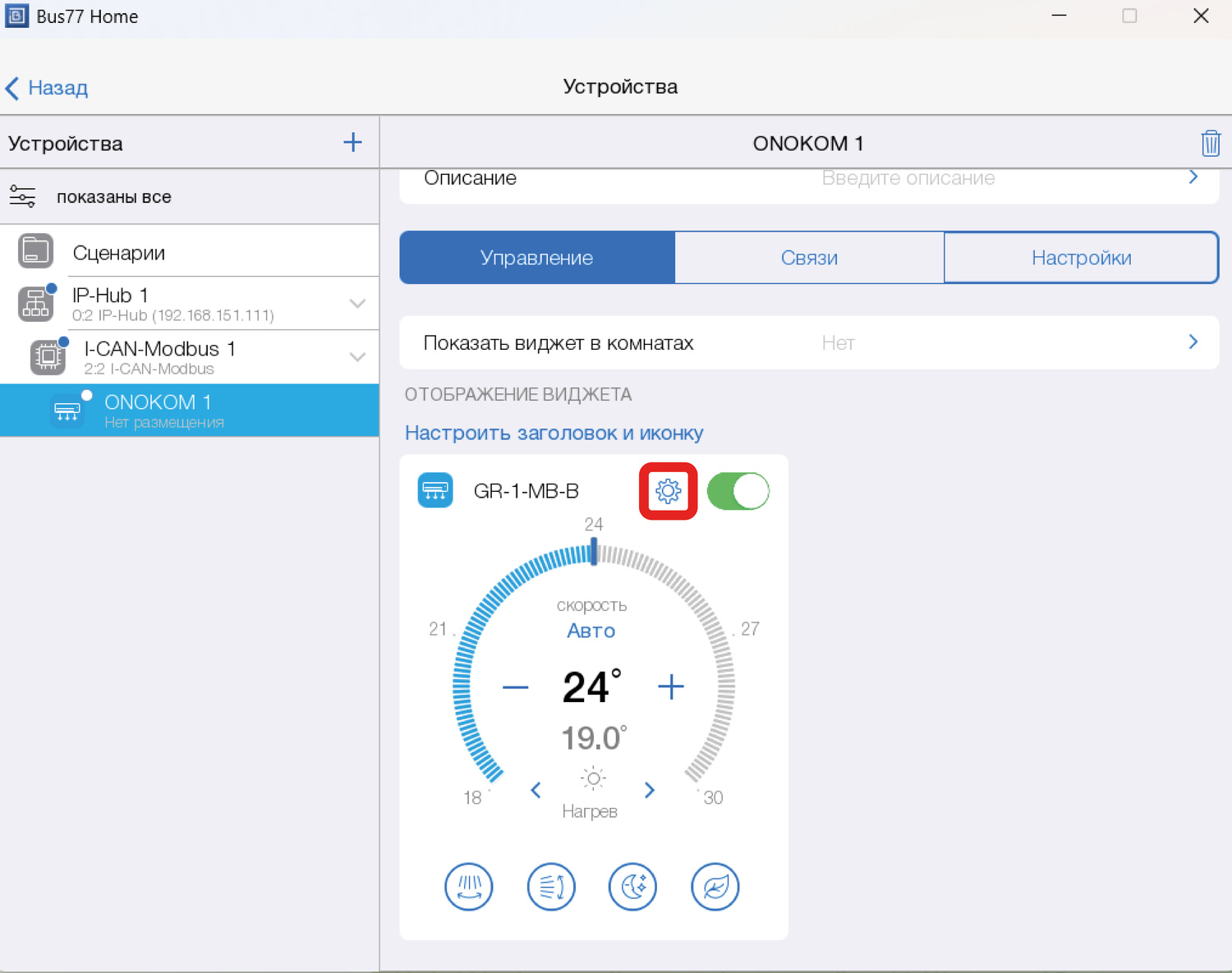

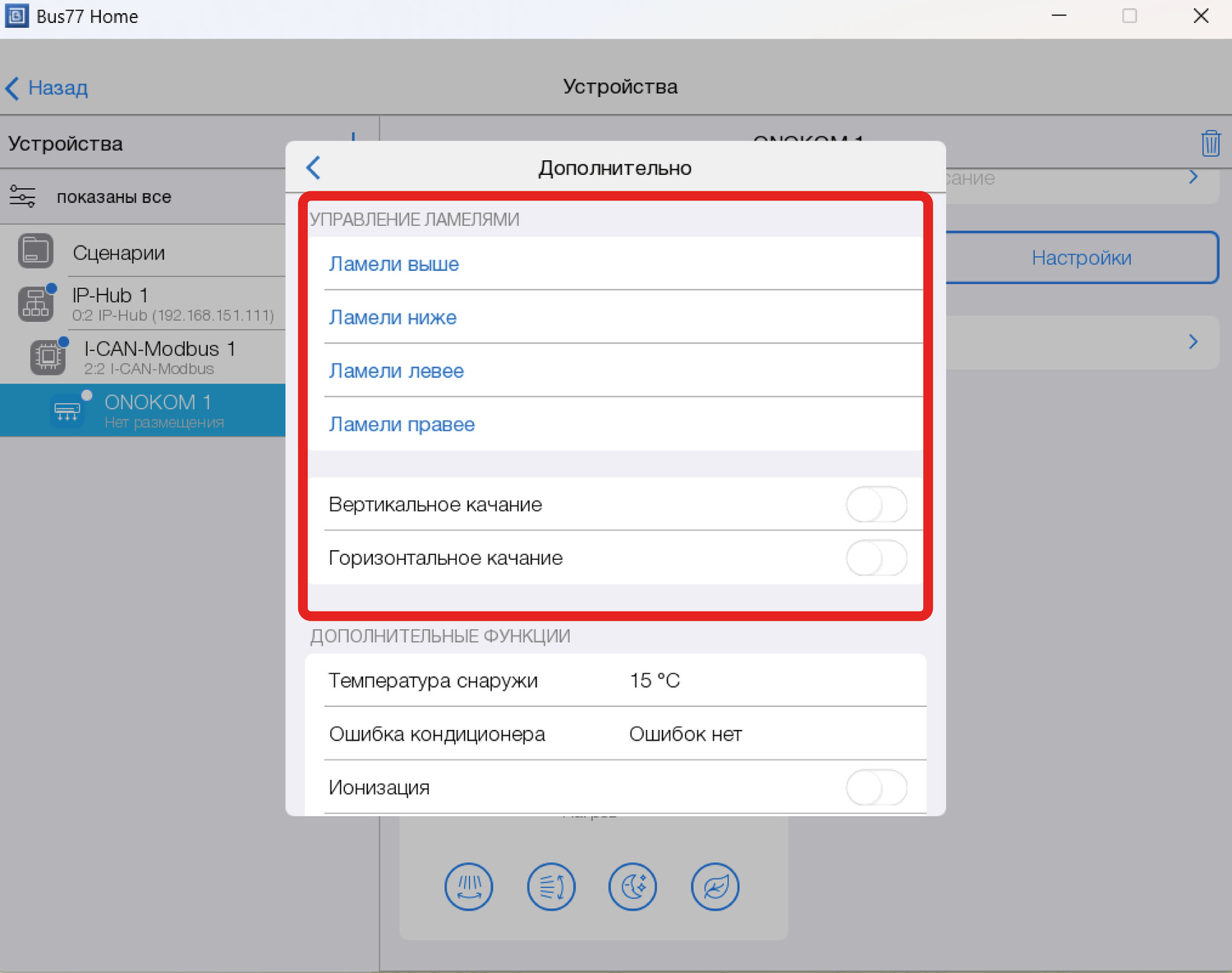

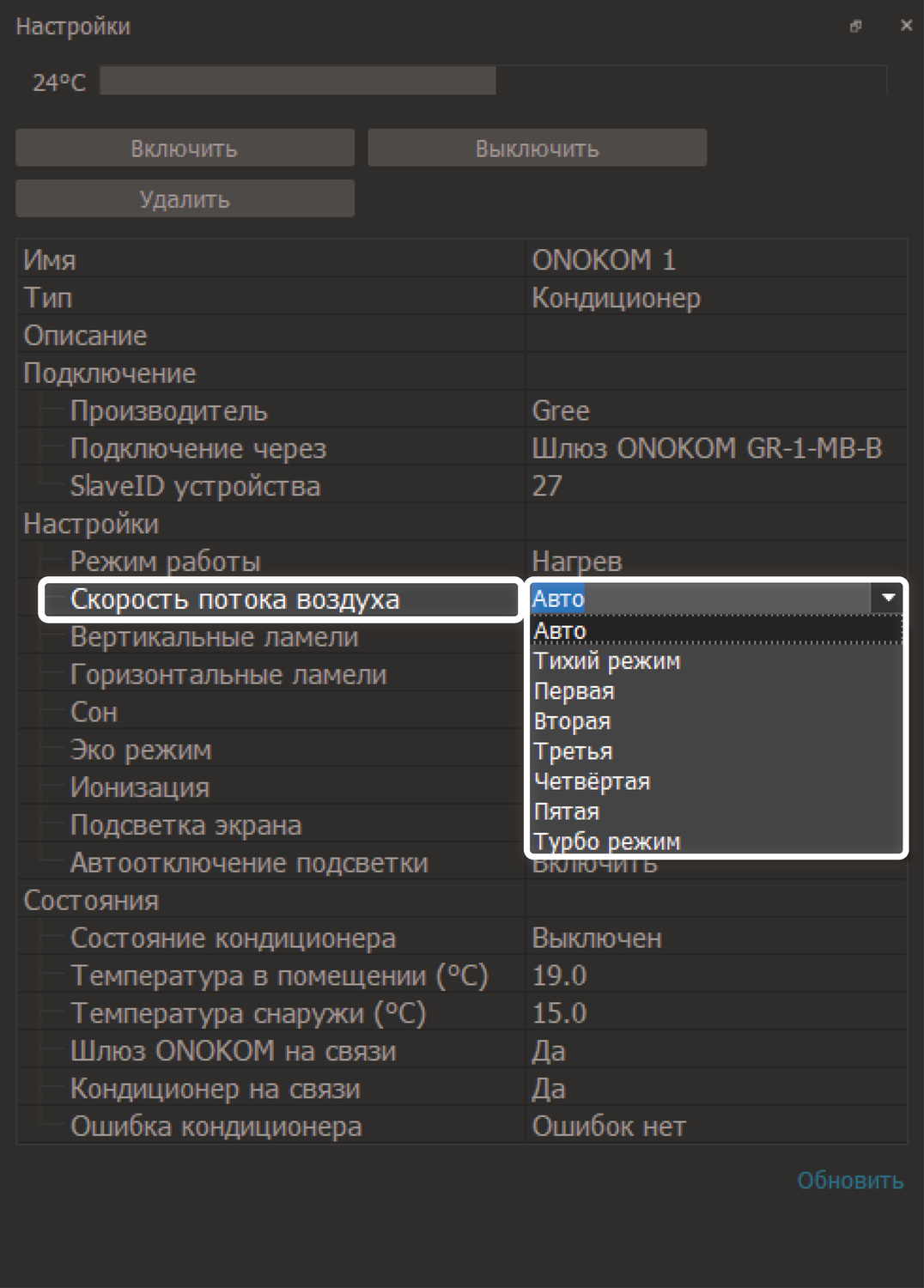

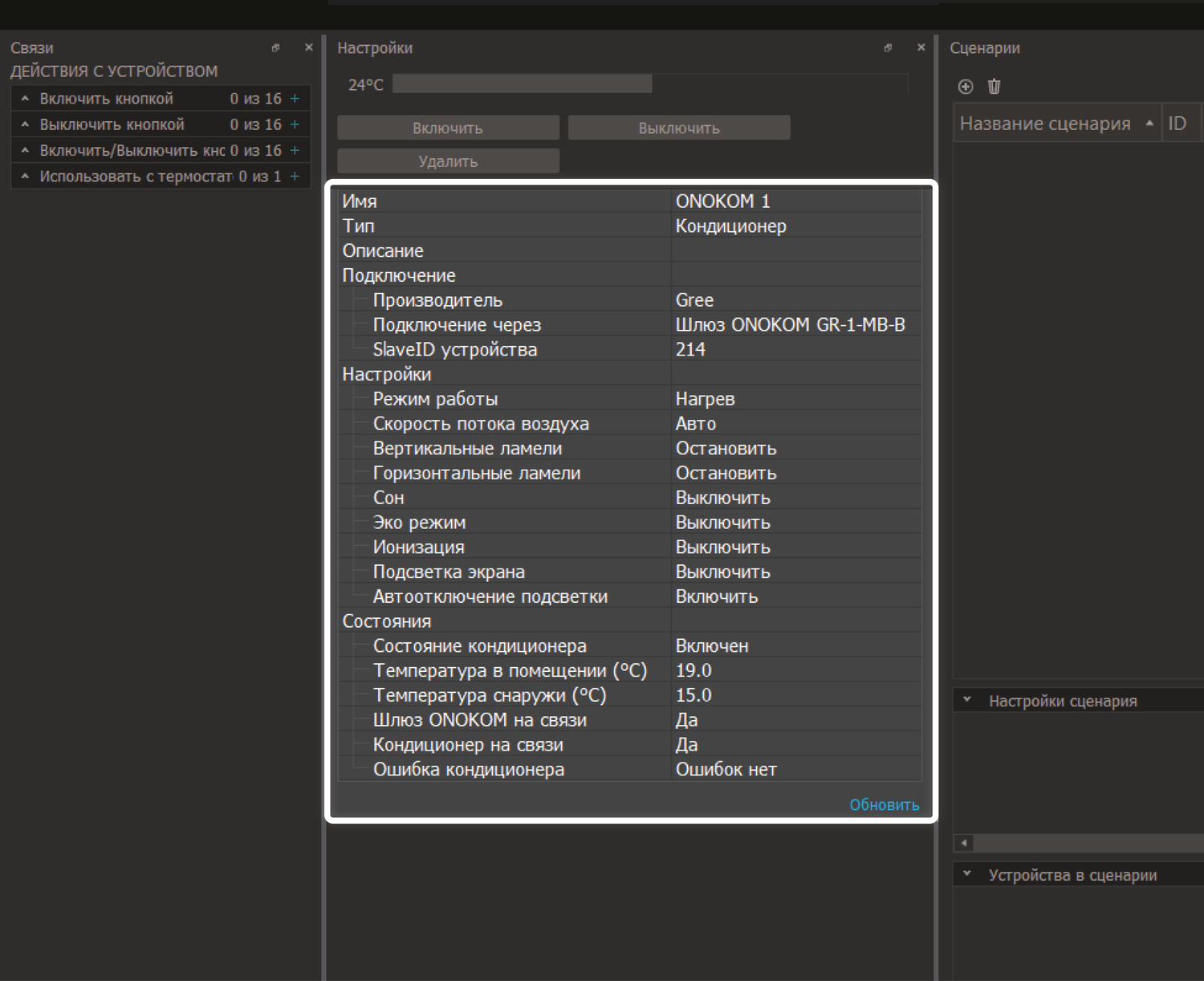

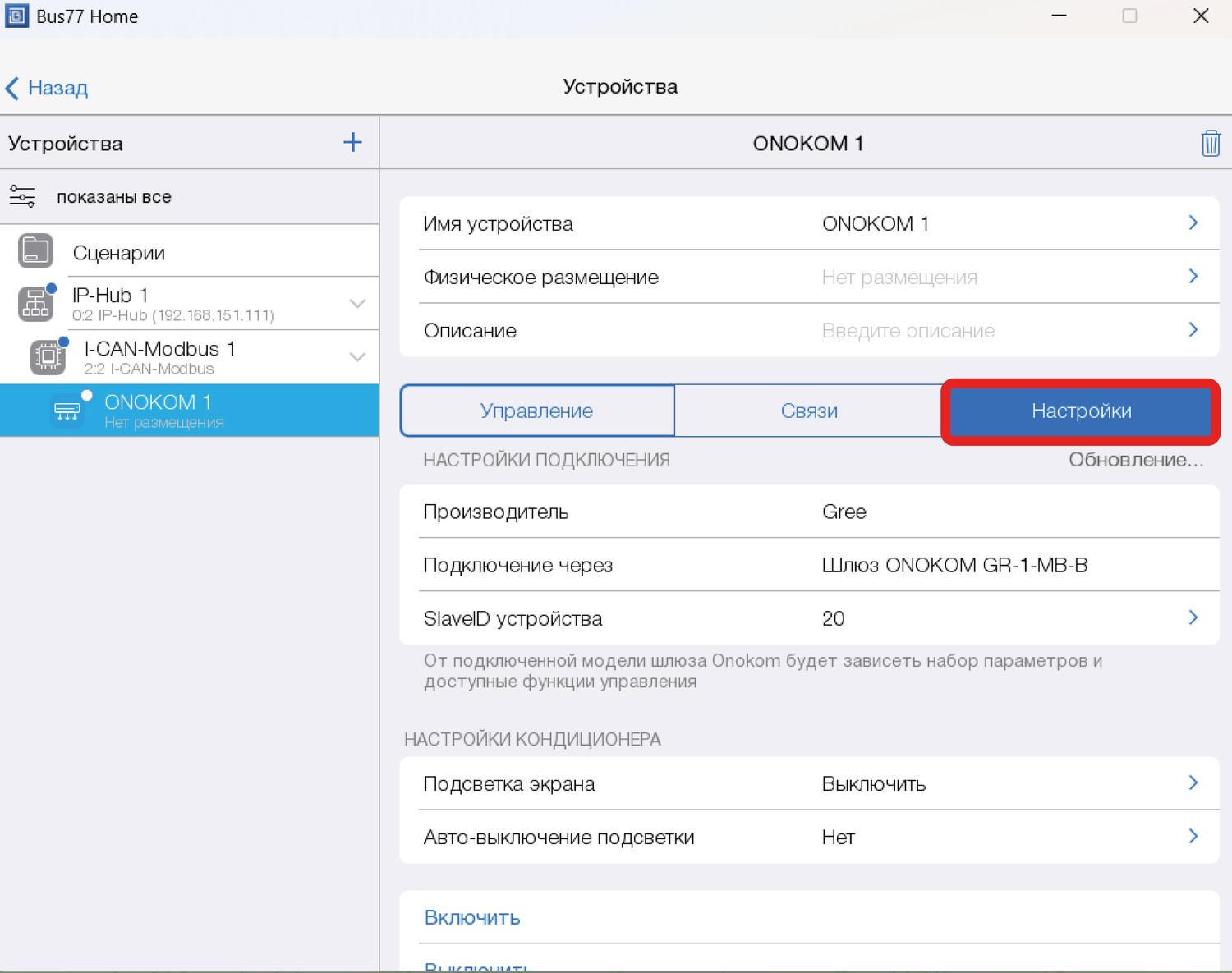

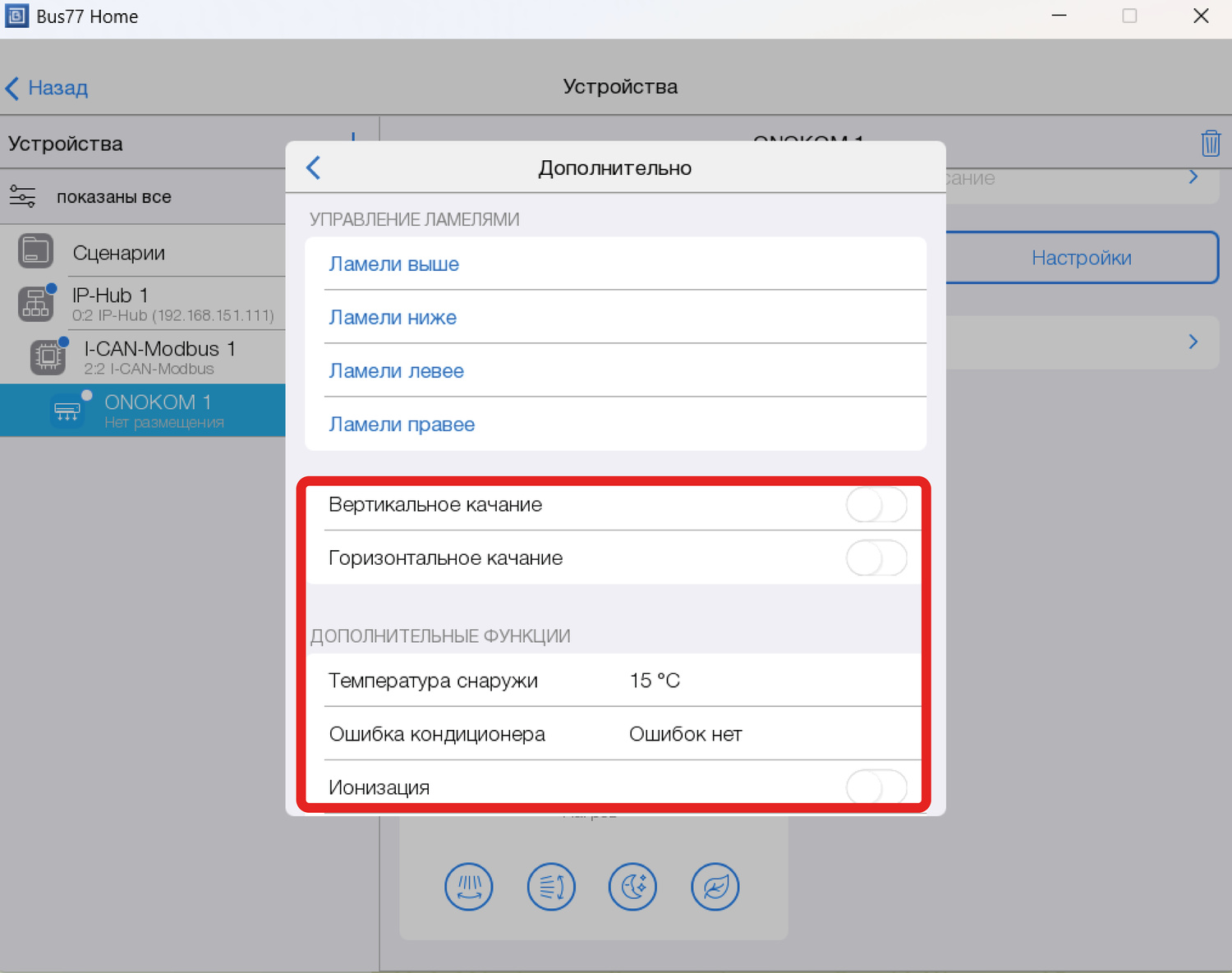

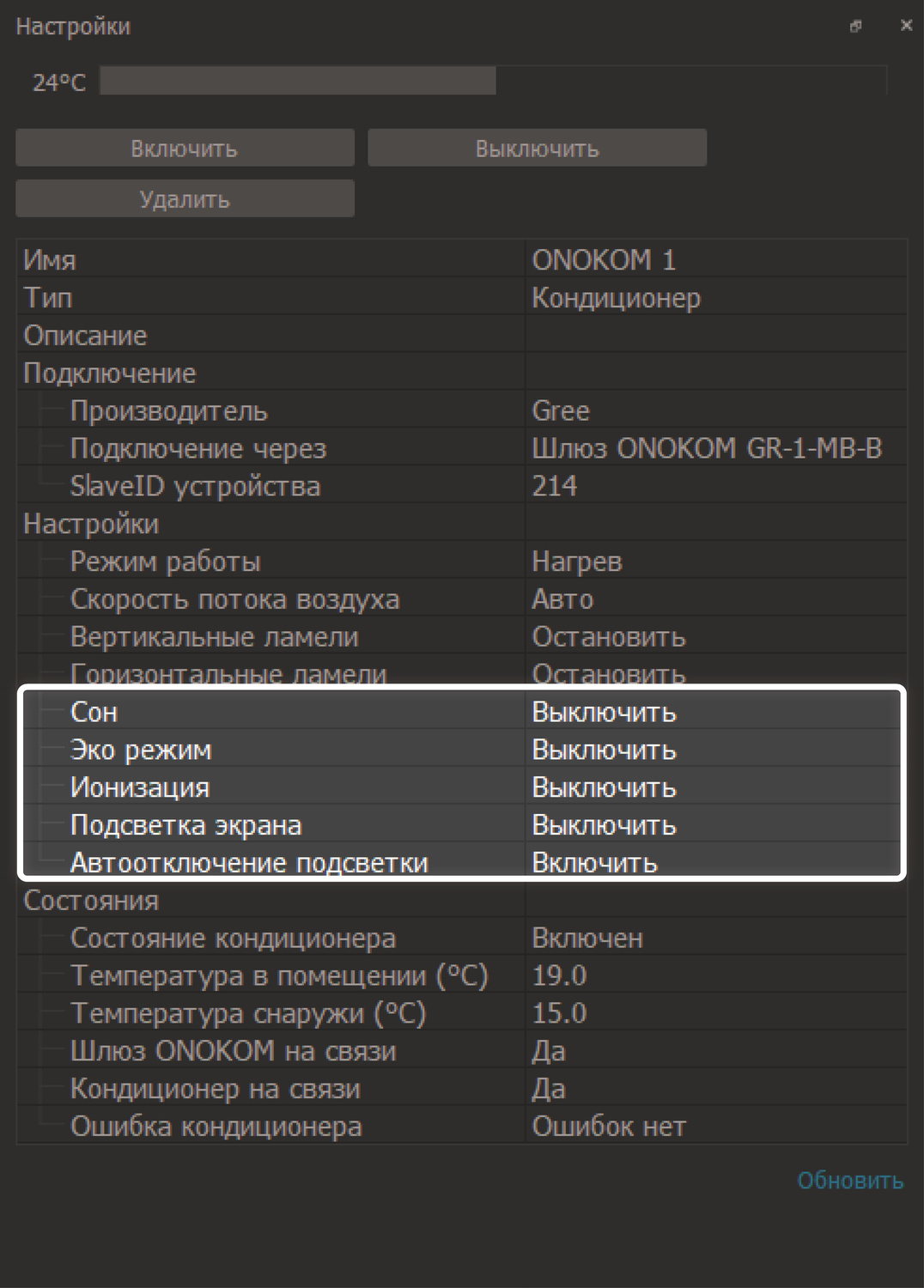

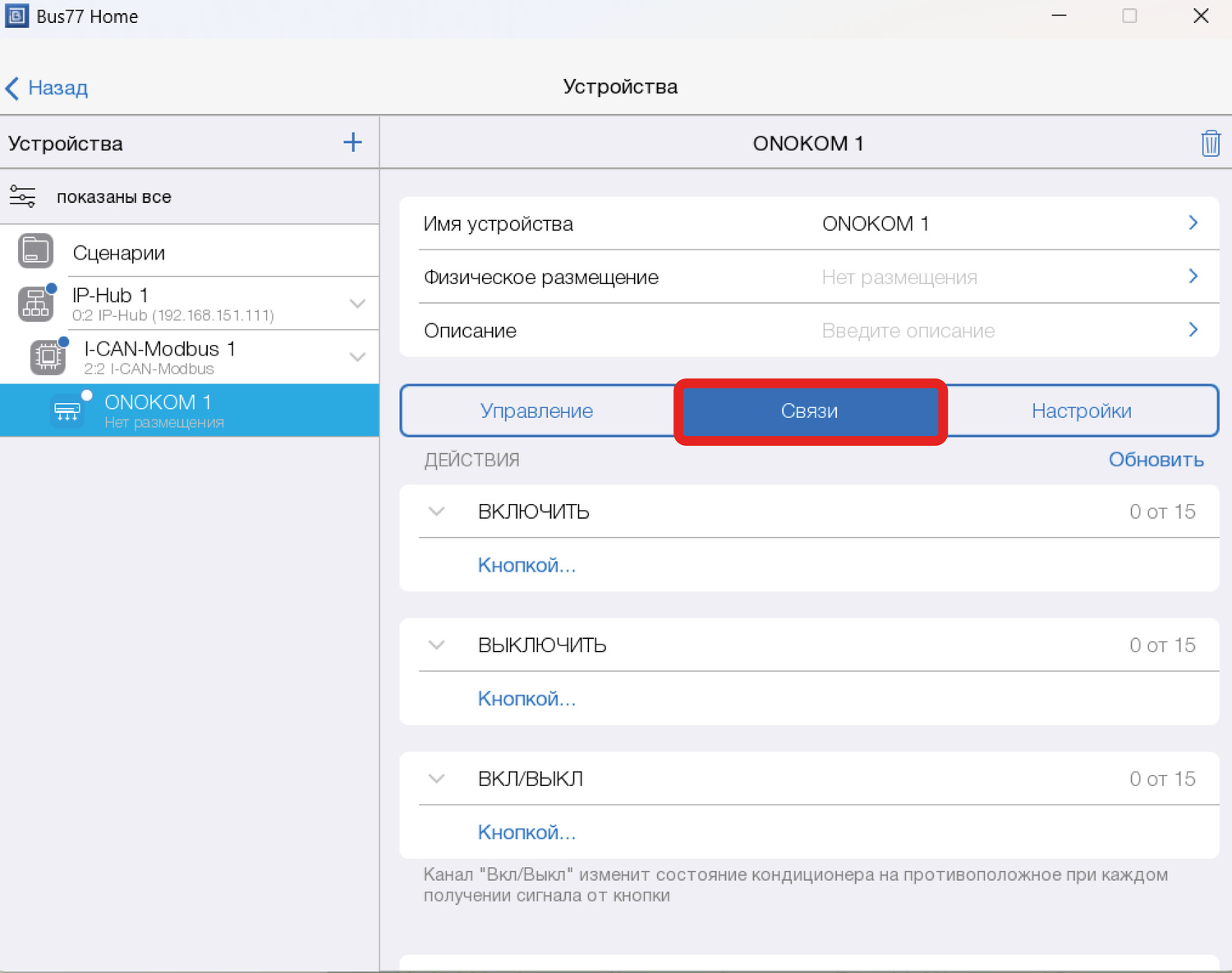

14. Список функций

Скопировано

14.1 Раздел “Основные режимы и функции”

Скопировано

загружается

Состояние - параметр отвечающий за состояние кондиционера
- Вкл - Кондиционер включен
- Выкл - Кондиционер выключен

Режим - параметр за режим работы кондиционера
- 1 - Нагрев
- 2 - Охлаждение
- 3 - Автоматический
- 4 - Вентиляция
- 5 - Осушение

Состояние и режим - параметр совмещающий в себе параметры: “Состояние” и “Режим”.(Необходим для SprutHub)
- 0 - Кондиционер выключен
- 1 - Кондиционер включен Нагрев
- 2 - Кондиционер включен Охлаждение
- 3 - Кондиционер включен Автоматический
- 4 - Кондиционер включен Вентиляция
- 5 - Кондиционер включен Осушение

Скорость вентилятора - параметр отвечающий за скорость вентилятора
- 0 - Автоматическая скорость
- 1 - Первая скорость
- 2 - Вторая скорость
- 3 - Третья скорость

Скорость вентилятора расширенная - параметр отвечающий за скорость вентилятора (Необходим для SprutHub)
- 0 - Автоматическая скорость
- 1 - Тихий режим
- 2 - Первая скорость
- 3 - Вторая скорость
- 4 - Третья скорость
- 5 - Турбо режим

14.2 Раздел “Дополнительные режимы и функции”

Скопировано

загружается

Раздел “Дополнительные режимы и функции”

Режим “Тихий” - параметр, отвечающий за работу “Тихого режима”
- Вкл - Режим включен
- Выкл - Режим выключен

Режим “Эко” - параметр, отвечающий за работу “Эко режима”
- Вкл - Режим включен
- Выкл - Режим выключен

Режим “Турбо” - параметр, отвечающий за работу “Турбо режима”
- Вкл - Режим включен
- Выкл - Режим выключен

Режим “Сон” - параметр, отвечающий за работу “Режима сна”
- Вкл - Режим включен
- Выкл - Режим выключен

Функция ионизации - параметр, отвечающий за работу функции “Ионизации”
- Вкл - Ионизация включена
- Выкл - Ионизация выключена

14.3 Раздел “Контроль температуры”

Скопировано

загружается

Температура воздуха в помещении - параметр, отображающий текущую температуру, измеренную кондиционером

Температура воздуха на улице - параметр, отображающий текущую температуру, измеренную внешним блоком кондиционера

Целевая температура - параметр, в который мы будем передавать желаемую температуру
- Минимальное значение: 16
- Максимальное значение: 30

Состояние термостата - параметр, в котором отображается текущее состояние термостата
- 0 - Простаивает
- 1 - Нагревает
- 2 - Охлаждает

Коррекция температуры - сервисный параметр

14.4 Раздел “Жалюзи”

Скопировано

загружается

Горизонтальные жалюзи - параметр, отвечающий за положение горизонтальных жалюзи (Вверх-Вниз)
- 0 - Остановлены
- 1 - Качание
- 2 - Положение 1 - (Самое низкое положение шторки)
- 3 - Положение 2
- 4 - Положение 3
- 5 - Положение 4
- 6 - Положение 5 - (Самое высокое положение шторки)

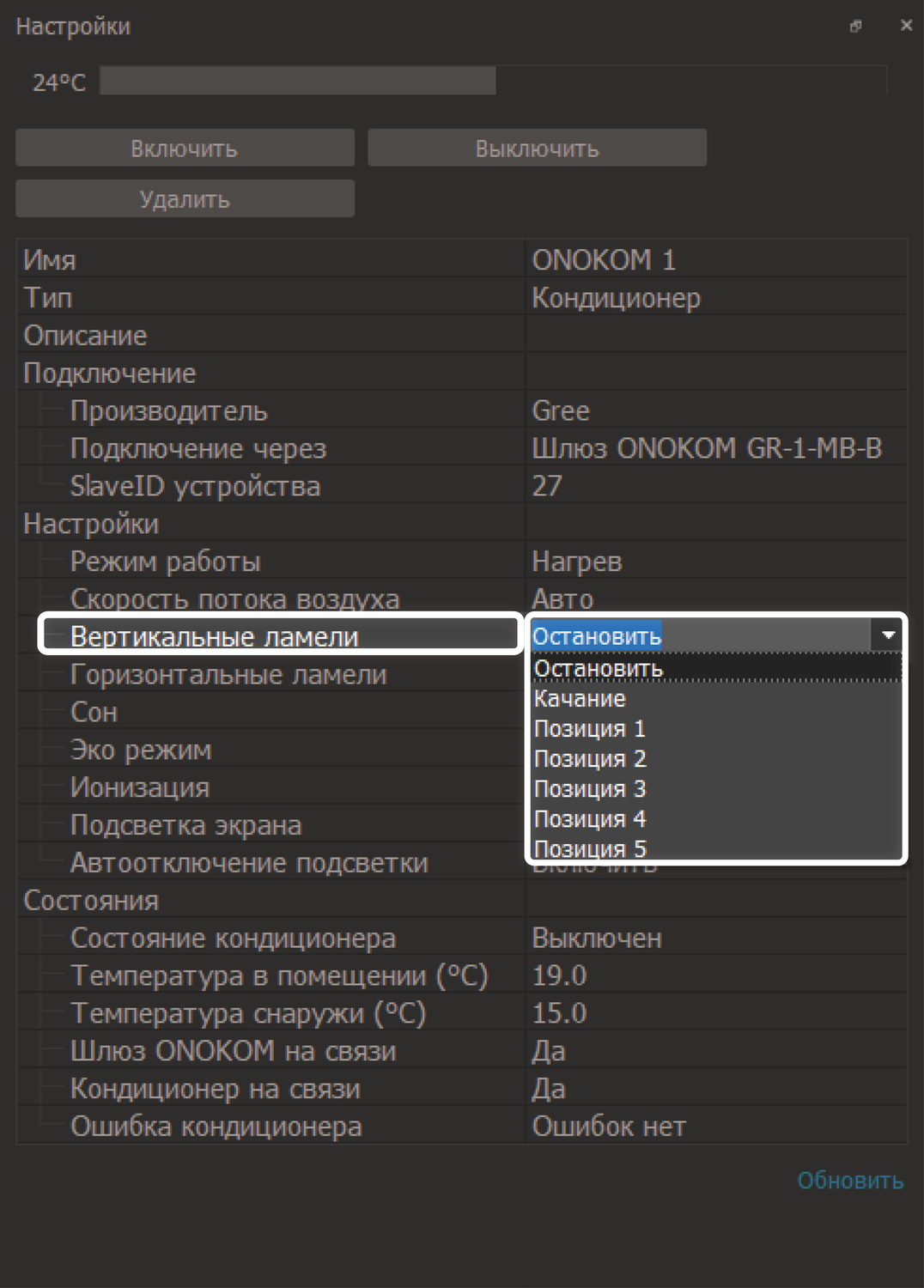

Вертикальные жалюзи - параметр, отвечающий за положение вертикальных жалюзи (Вправо-Влево)
- 0 - Остановлены
- 1 - Качание
- 2 - Положение 1 - (Самое левое положение шторки)
- 3 - Положение 2
- 4 - Положение 3
- 5 - Положение 4
- 6 - Положение 5 - (Самое правое положение шторки)

Вертикальные и горизонтальные жалюзи - параметр, отвечающий за качание вертикальных и горизонтальных жалюзи
- 0 - Остановлены
- 1 - Качание вертикальных и горизонтальных жалюзи
- 2 - Качание вертикальных жалюзи
- 3 - Качание горизонтальных жалюзи

14.5 Раздел “Индикация”

Скопировано

загружается

Отключать экран при отключении питания - параметр отвечающий за отображение информации на дисплее кондиционера
- Да - Подсветка будет выключаться при выключении кондиционера, и включаться при его включении
- Нет - Подсветка не будет изменять своего состояния при включении/выключении кондиционера

Подсветка экрана - параметр, отвечающий за отображение информации на дисплее кондиционера
- 1 - Подсветка включена
- 0 - Подсветка выключена

14.6 Раздел “Данные модуля”

Скопировано

загружается

Modbus адрес - параметр отвечающий за Modbus адрес шлюза ONOKOM
- Минимальное значение: 1
- Максимальное значение: 247

Аппаратная версия - содержит текущую ревизию шлюза
Программная версия - содержит текущую версию прошивки шлюза

14.7 Раздел “Диагностика”

Скопировано

загружается

Коррекция температуры - Сервисный параметр, позволяющий определить, с чем связано разное отображение целевой температуры на кондиционере и на шлюзе

14.8 Отображение в веб интерфейсе контроллера

Скопировано

загружается

Отображение в веб интерфейсе контроллера

15. Подключение к SprutHub

Скопировано

С помощью ПО SprutHub, кондиционер выводится в приложения Apple Home и Алиса.

Также можно пользоваться стандартным приложением SprutHome работающем на iOS.

15.1 Установка шаблона

Скопировано

На момент написания статьи, шаблон не включен в стандартный список поддерживаемых устройств. Поэтому нам необходимо добавить собственный шаблон.

Шаблон SprutHub для WirenBoard.JSON

Переходим в директорию:
mnt/ data/ makesimple/ .SprutHub/ data/ Templates/ Mqtt/

Добавляем шаблон в данную директорию

загружается

Открываем браузер и переходим по следующему адресу IP адрес контроллера:7777 (Порт 7777 переведет нас на веб интерфейсе spruthub)

загружается

Нажимаем на шестеренку в верхнем правом углу экрана

загружается

“Настройки” - “Расширенные” - “Перезагрузить шаблоны”

загружается

- Переходим во вкладку “Контроллеры"
- Останавливаем контроллер MQTT и запускаем его вновь
- Дожидаемся появления нового устройства ONOKOM

загружается

Новое устройство отобразится во вкладке “Устройства”

загружается

Новое устройство отобразиться в вкладке “Устройства”

Интерфейс вывода кондиционера в Алису и Apple Home

загружается

16. Подключение к Node-RED

Скопировано

16.1 Установка плагина Node-RED

Скопировано

Для интеграции шлюза ONOKOM с помощью Node-RED в Яндекс.Умный дом необходимо установить плагин: node-red-contrib-alice

В скором будущем плагин Node-Red-Contrib-Alice станет частично платным. Более подробно можно прочитать в телеграм канале @nodered_home_chat

Переходим в раздел “Управление палитрой”

загружается

Открываем вкладку “Установить” и в поиск вводим node-red-contrib-alice и нажимаем кнопку “Установить”.

загружается

После успешной установки в списке “Узлов” появится раздел Alice

загружается

16.2 Установка шаблона в Node-RED

Скопировано

Cкачайте готовый шаблон

Шаблон Node-RED.JSON

После скачивания шаблона необходимо его Импортировать

Для этого открываем меню, нажимаем на “Импорт”

загружается

Выбираем шаблон

загружается

Нажимаем кнопку “Импорт”

загружается

Пример интерфейса Node-RED

загружается

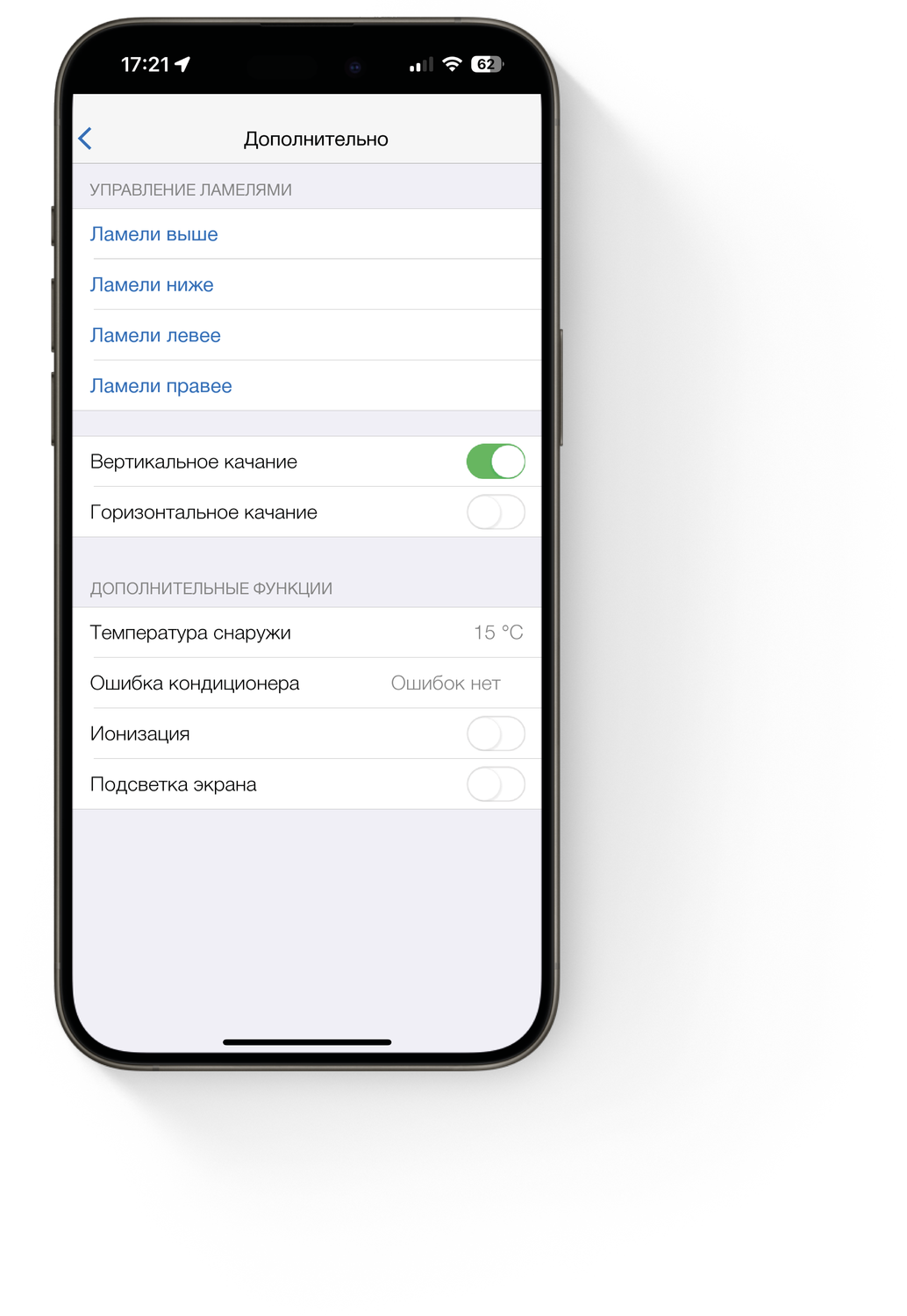

17. Демонстрация работы

Скопировано

17.1 Управление через Apple Home

Скопировано

Видео
загружается

17.2 Управление через Яндекс Алису

Скопировано

Видео
загружается

17.3 Управление через WirenBoard

Скопировано

Видео
загружается

17.4 Управление через SprutHome

Скопировано

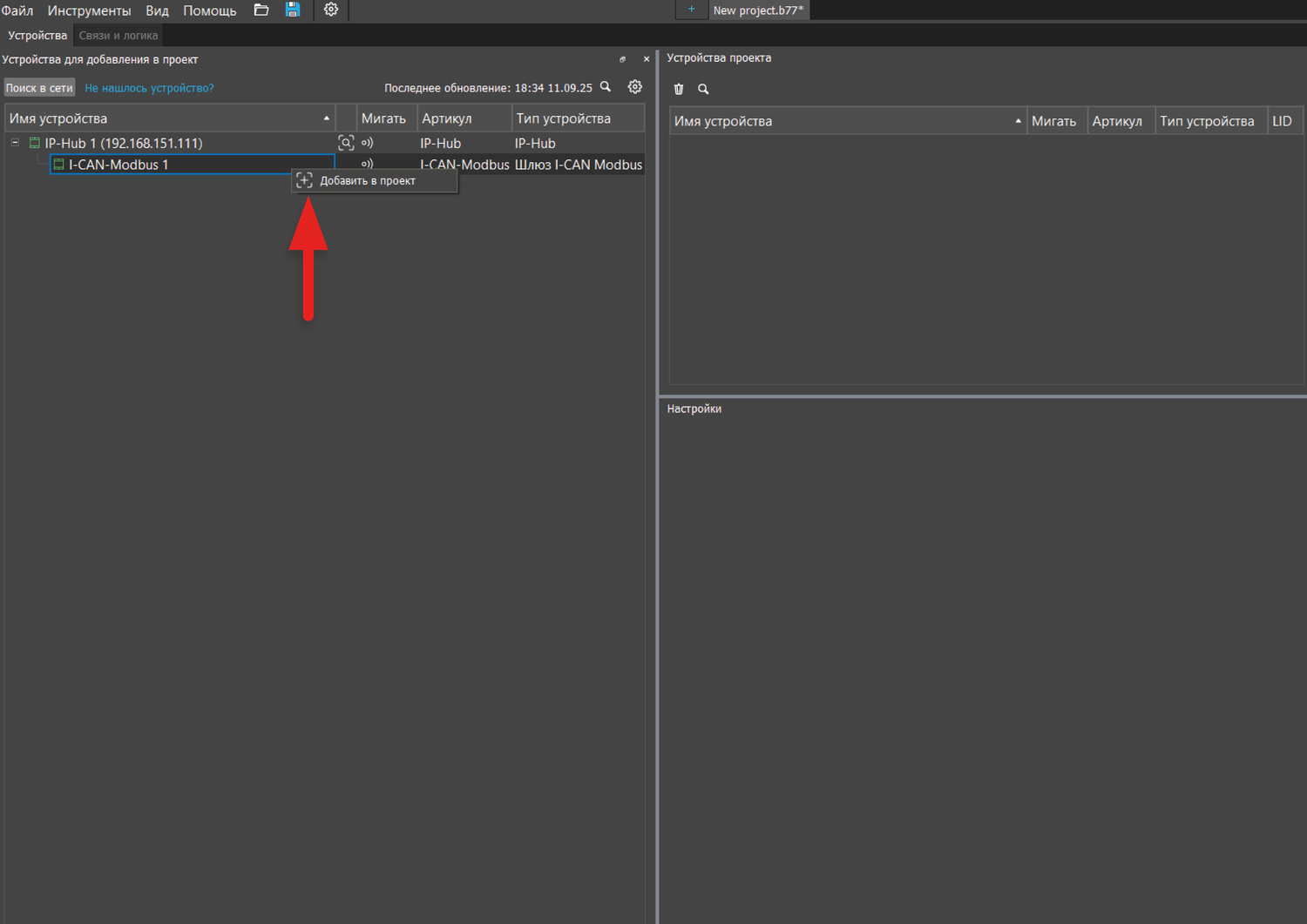

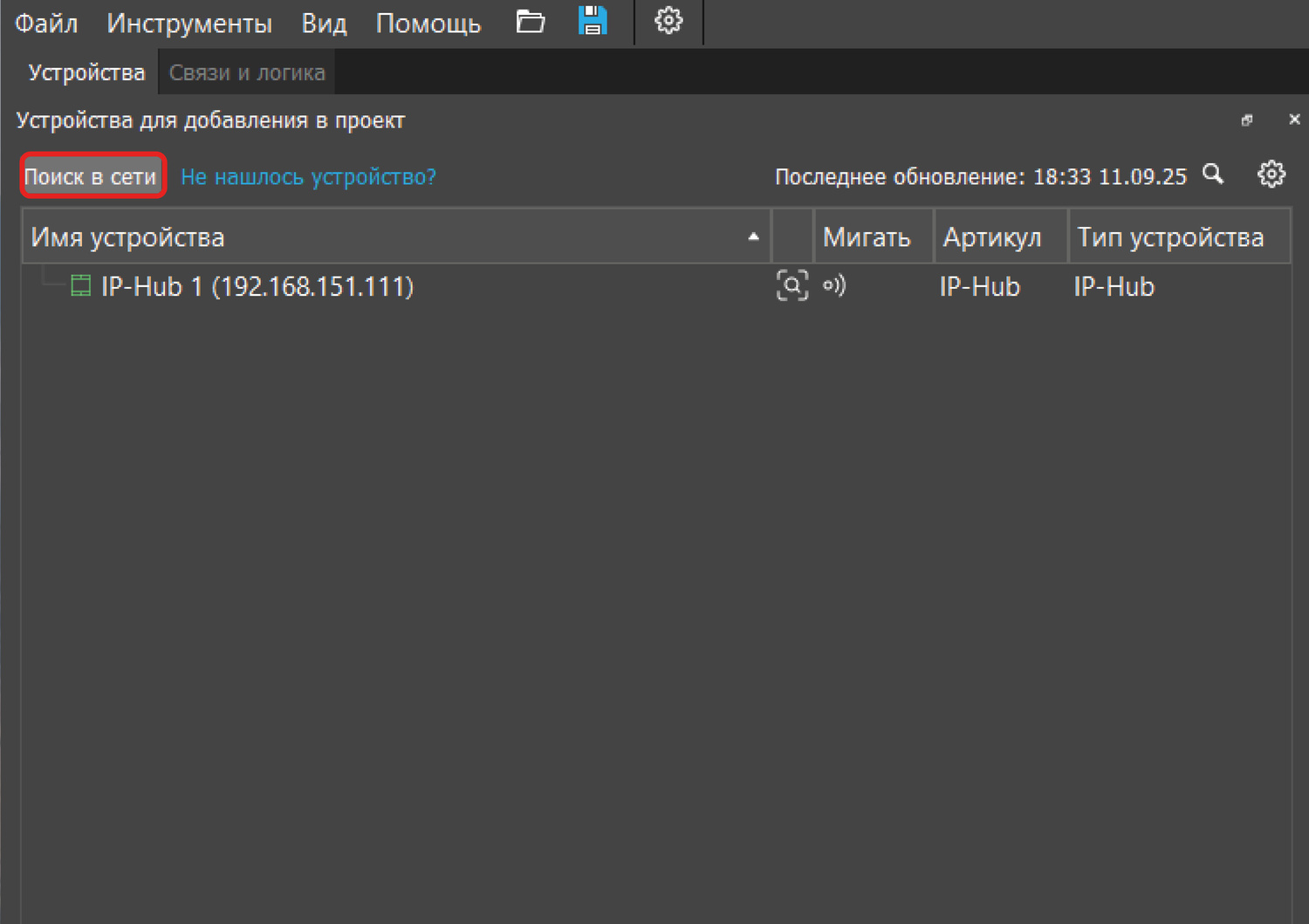

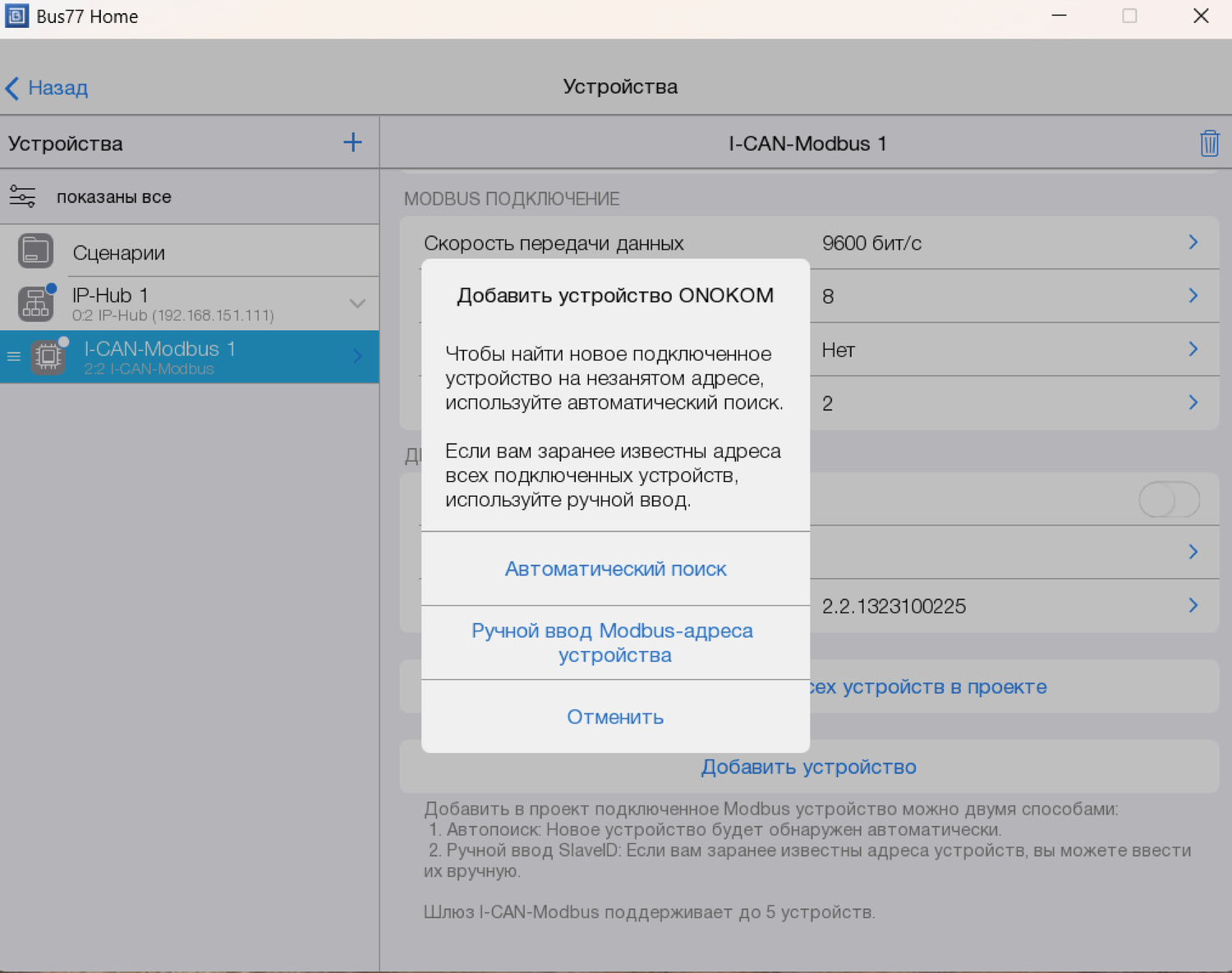

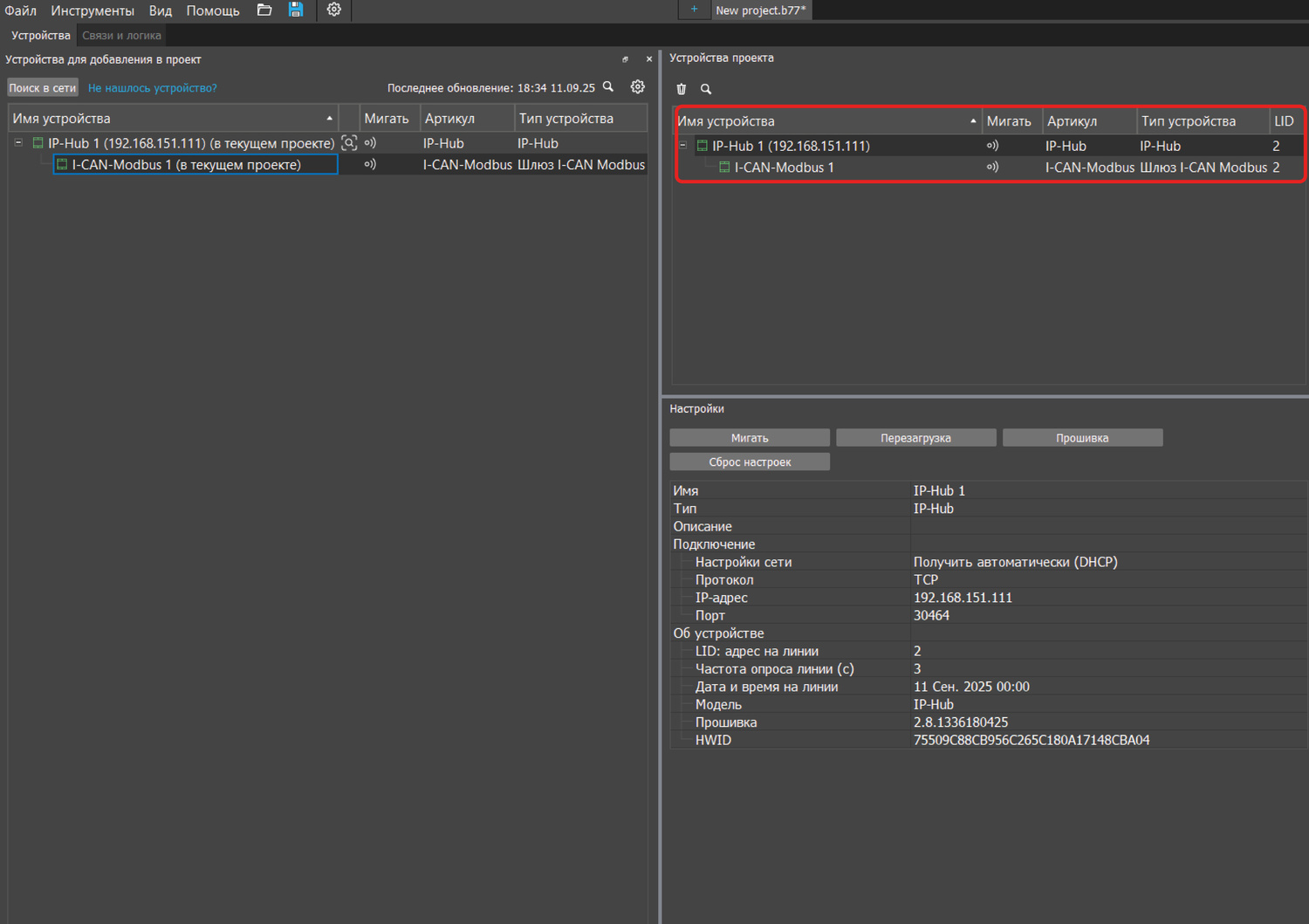

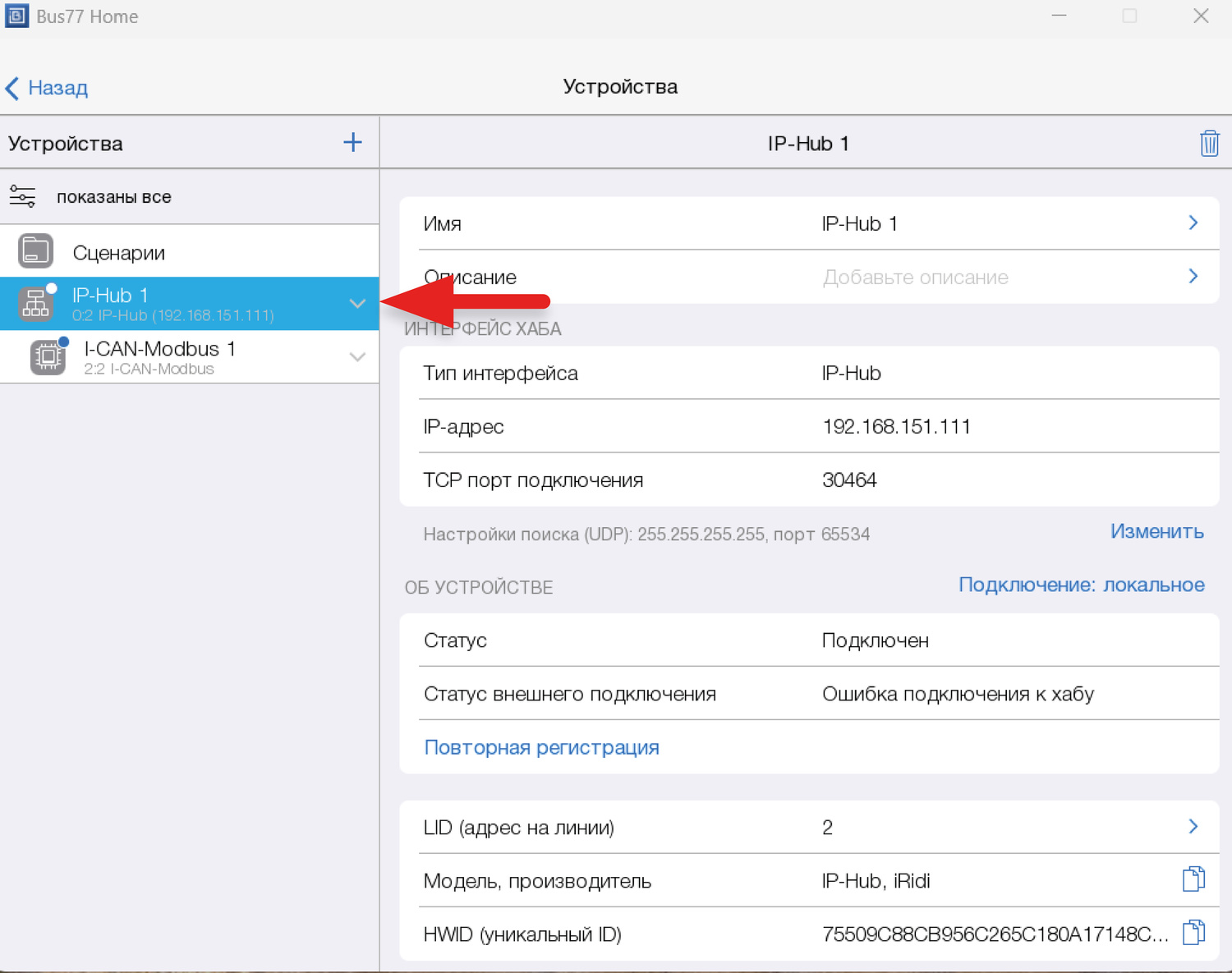

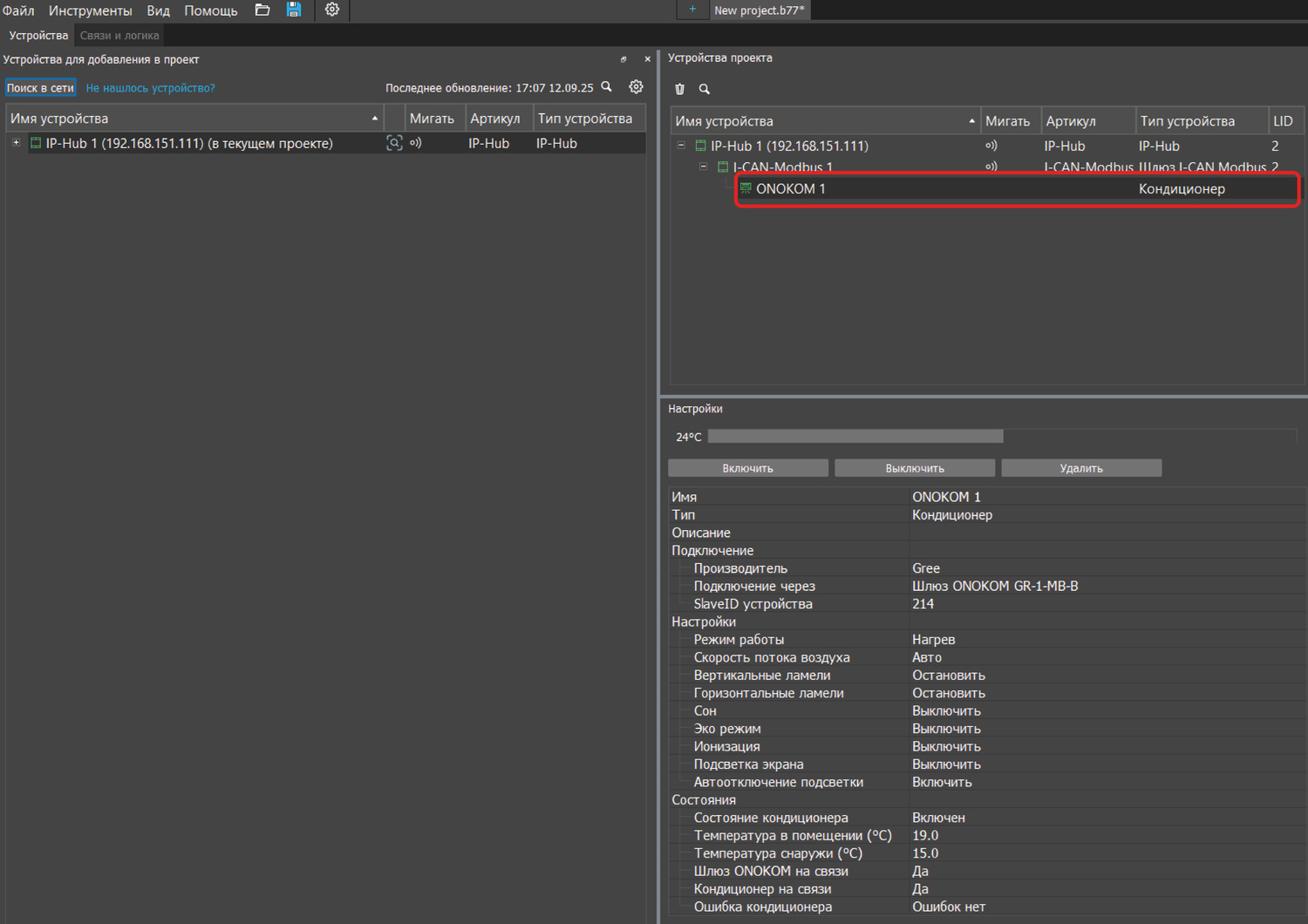

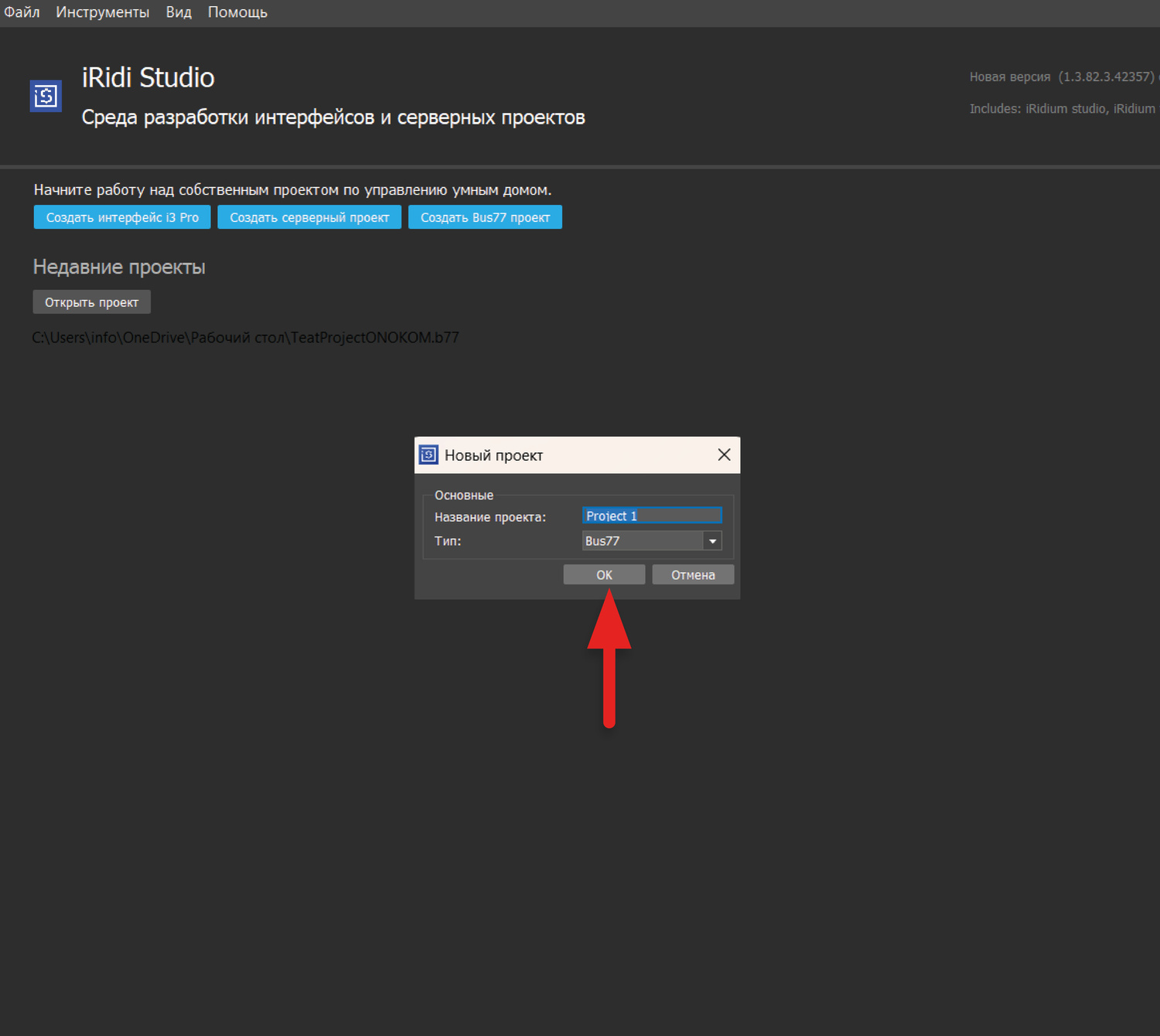

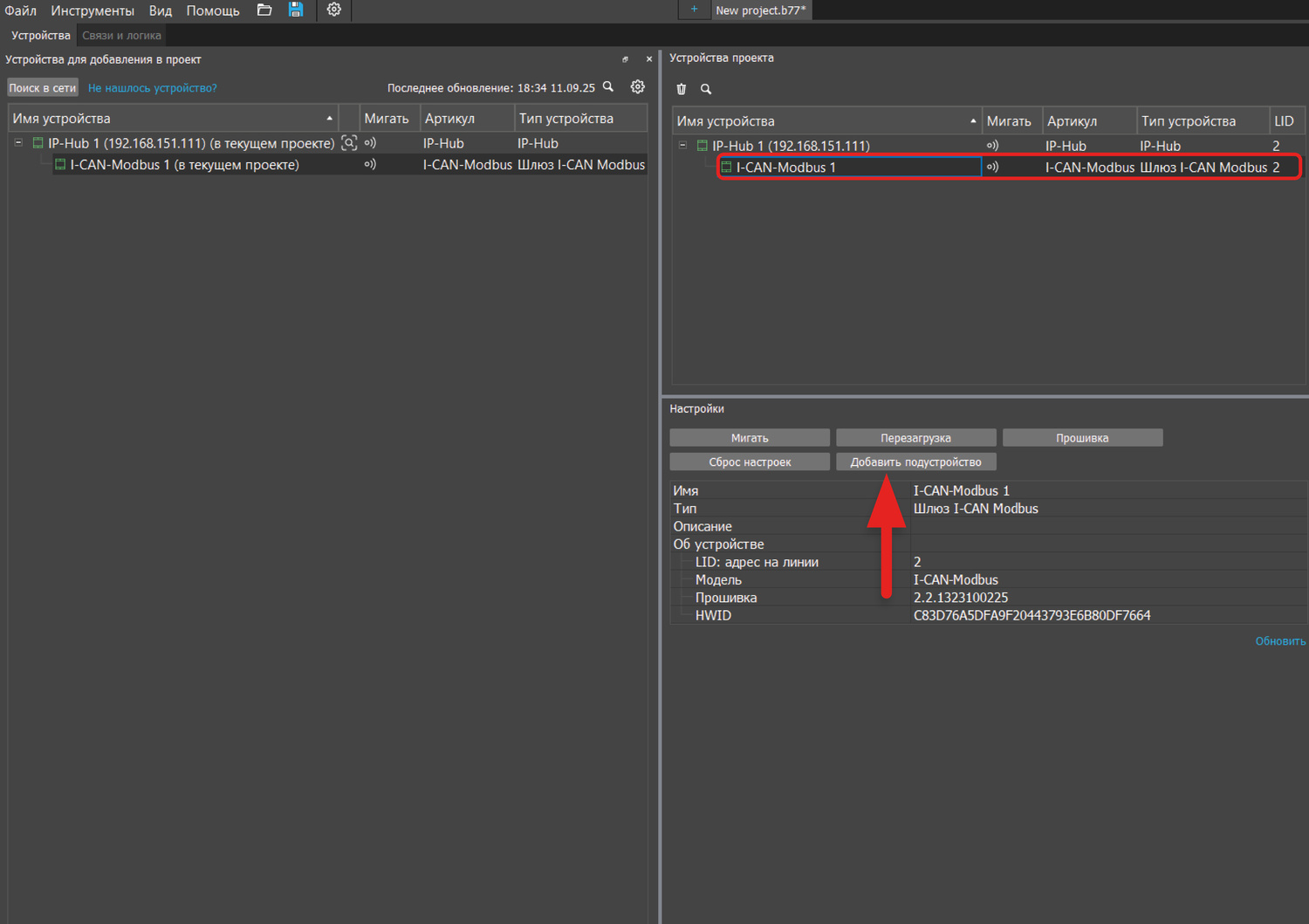

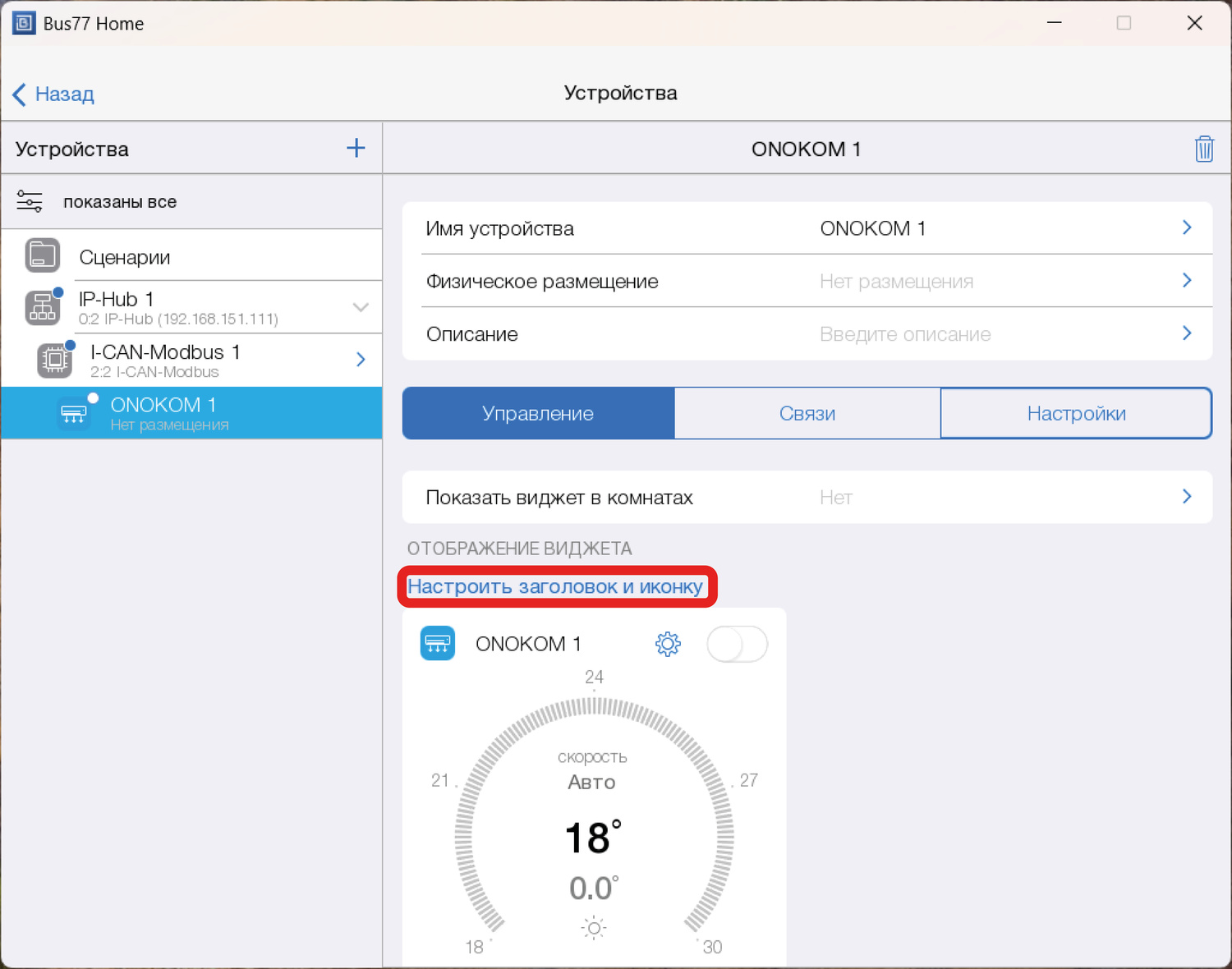

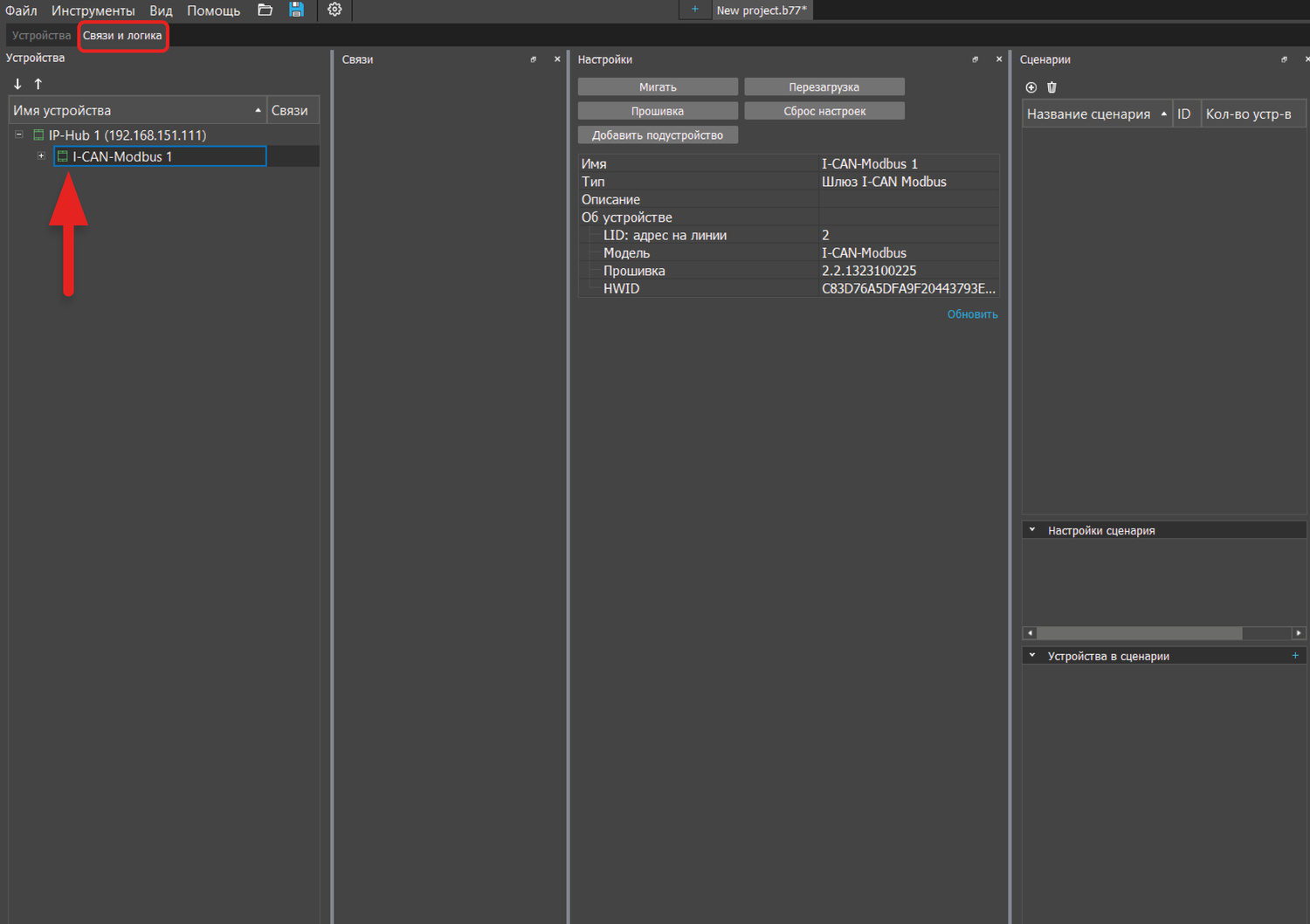

18. Скриншоты интерфейса

Скопировано

18.1 Скриншоты Яндекс

Скопировано

В примерах ниже, вывод управления в Яндекс осуществляется через SprutHub.

Версия Spruthub: 1.9.6 (10516) beta
Версия приложения Яндекс умный дом: 100.32.966

Интерфейс главного экрана с несколькими плитками

загружается

Интерфейс главного экрана с несколькими плитками

Интерфейс управления термостатом. Изменение температуры и выбор режимов

загружается

Интерфейс управления термостатом. Выбор режимов и выбор скорости работы вентиляторов

загружается

Интерфейс управления термостатом. Датчик температуры кондиционера и примеры голосовых команд управления кондиционером

загружается

Интерфейс управления подсветкой экрана. В Алису выводится как выключатель

загружается

Интерфейс управления “Тихим режимом”. В Алису выводится как выключатель

загружается

Интерфейс управления “Эко режимом”. В Алису выводится как выключатель

загружается

18.2 Скриншоты Apple

Скопировано

В примерах ниже, вывод управления в Apple Home осуществляется через SprutHub.

Версия Spruthub: 1.9.6 (10516) beta
Версия IOS: 16.5

Интерфейс главного экрана управления кондиционером в приложении Apple Home

загружается
