ONOKOM GR-5-MB-B - Шлюз для управления кондиционерами GREE с разъемом H1 H2

1. Технические характеристики

1.1 Версии устройств
1.2 Изображение устройства
1.3 Комплектация
1.4 Размеры устройства
1.5 Назначение портов и кнопок

2. Краткая инструкция

2.1 Устраниение неполадок
2.2 Работа шлюза с проводным пультом
2.3 Смена скорости работы шлюза
2.4 Смена Modbus адреса шлюза

3. Карта регистров
4. Полезные файлы
5. Гарантия
6. Поддерживаемые модели кондиционеров

6.1 Бренд GREE
6.2 Бренд Aeronik
6.3 Бренд Energolux
6.4 Бренд Sinclair
6.5 Бренд Dantex
6.6 Бренд Daichi
6.7 Бренд TOSOT
6.8 Бренд Pioneer
6.9 Бренд Kalashnikov
6.10 Бренд Lessar
6.11 Бренд Euroklimat
6.12 Бренд Electrolux

7. Функции кондиционера

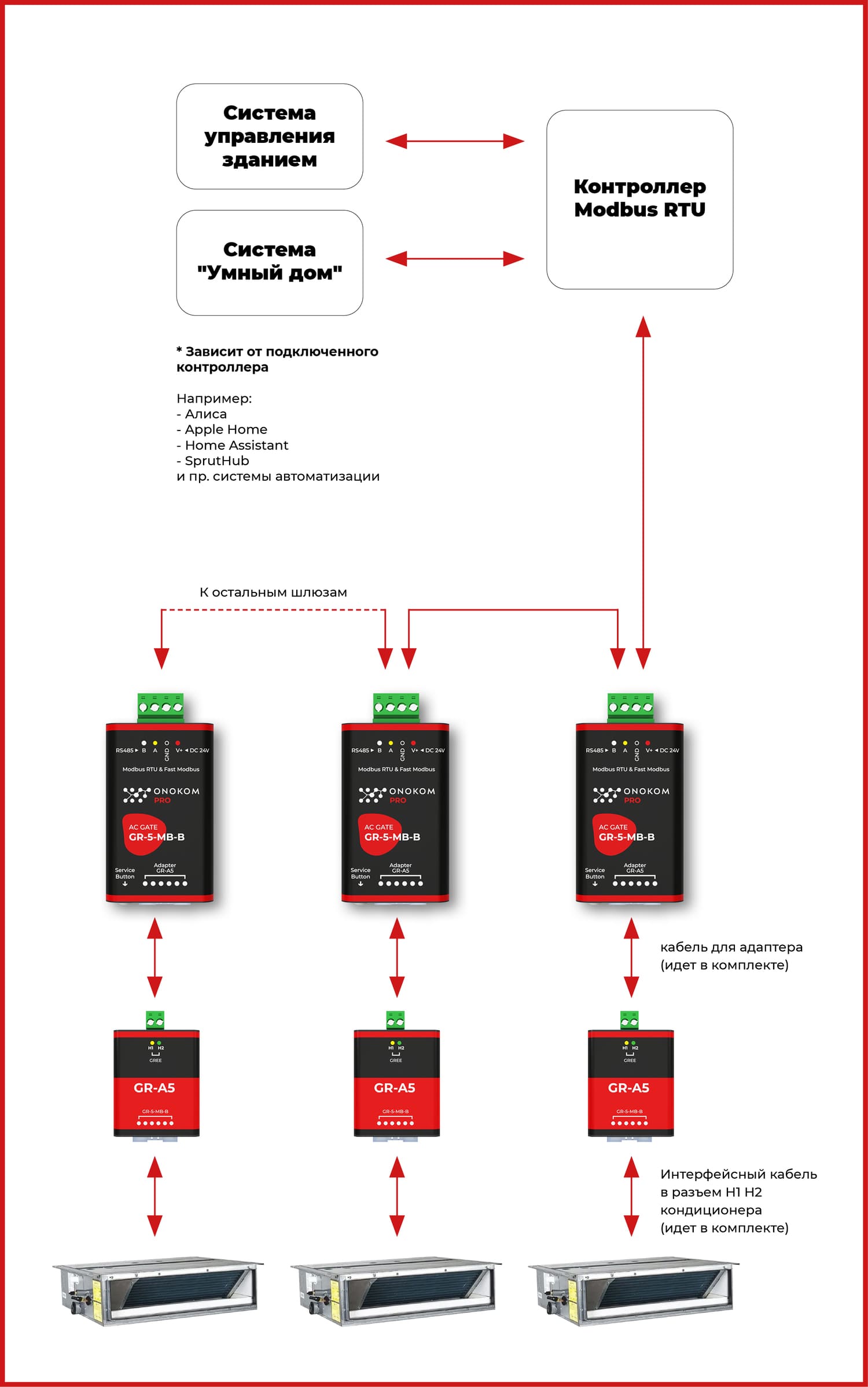

8. Общая логическая схема работы шлюза

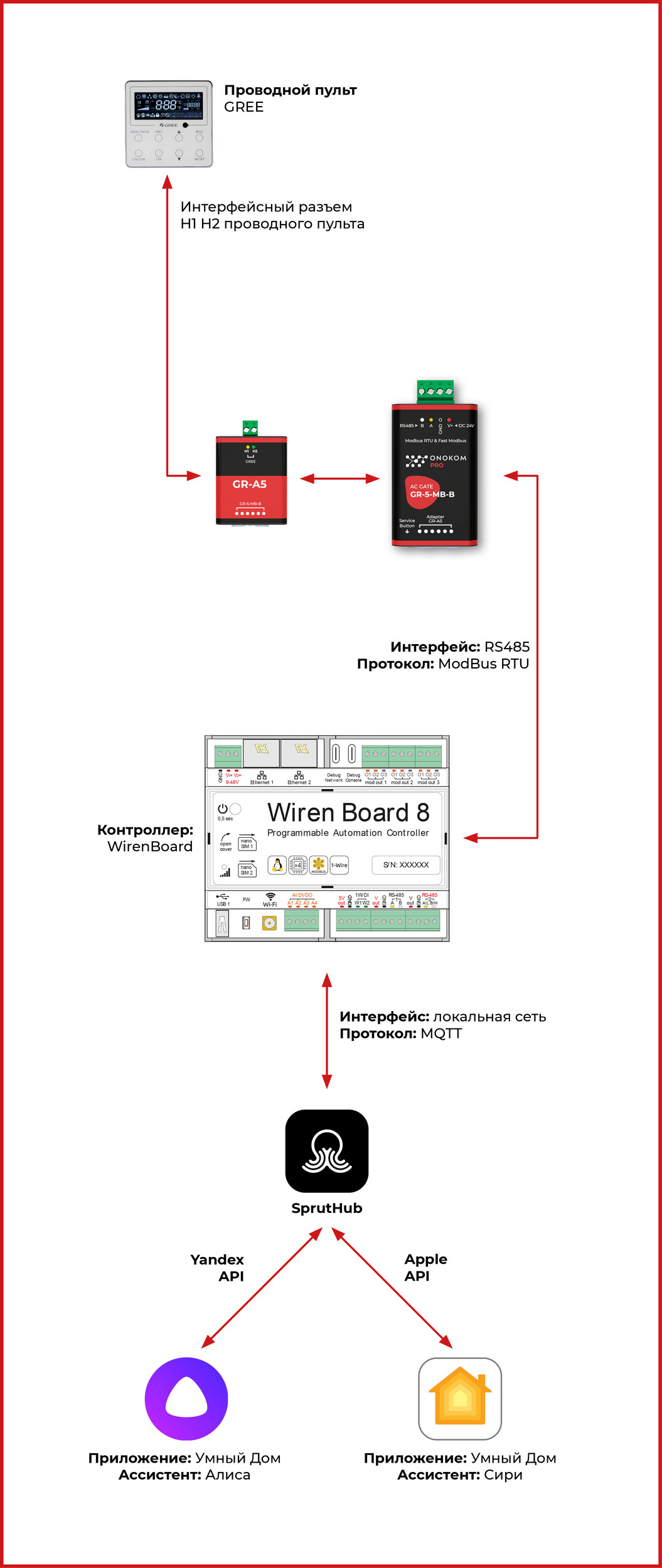

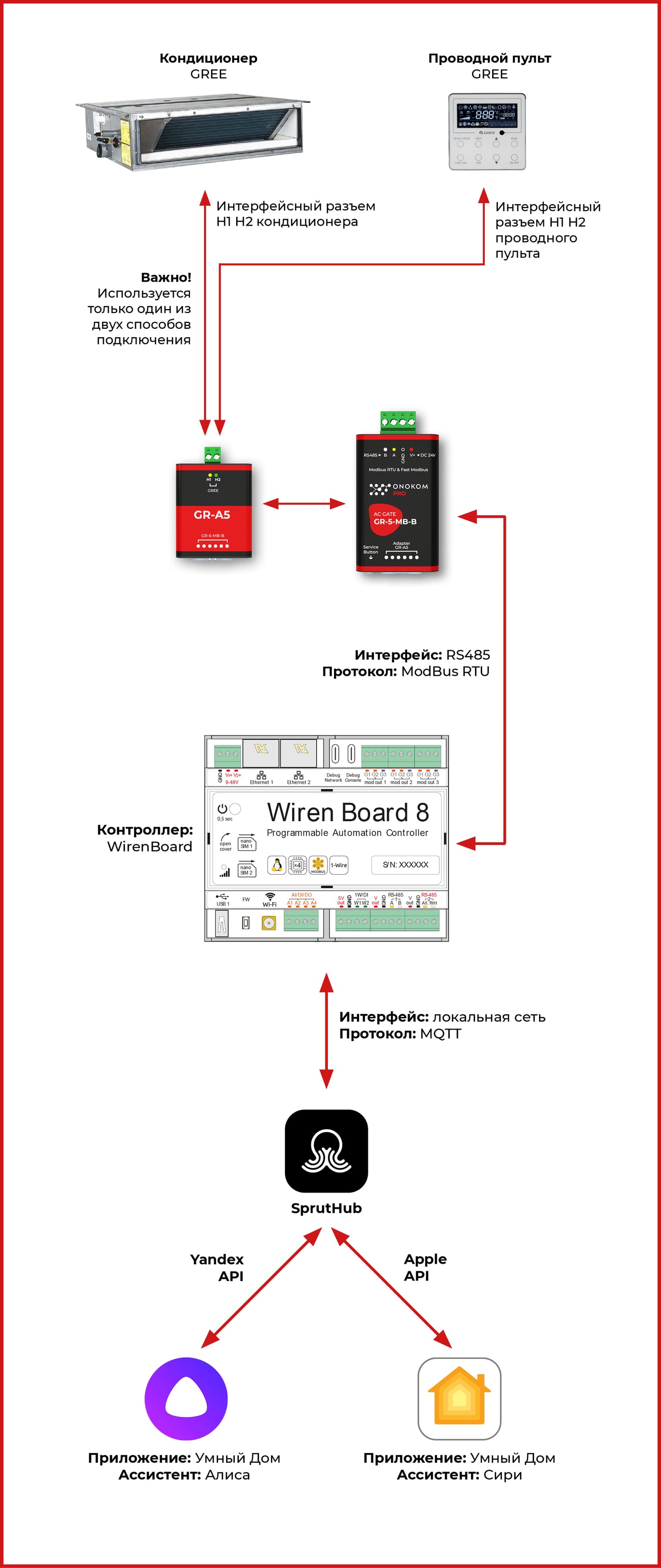

8.1 Логическая схема WirenBoard + SprutHub

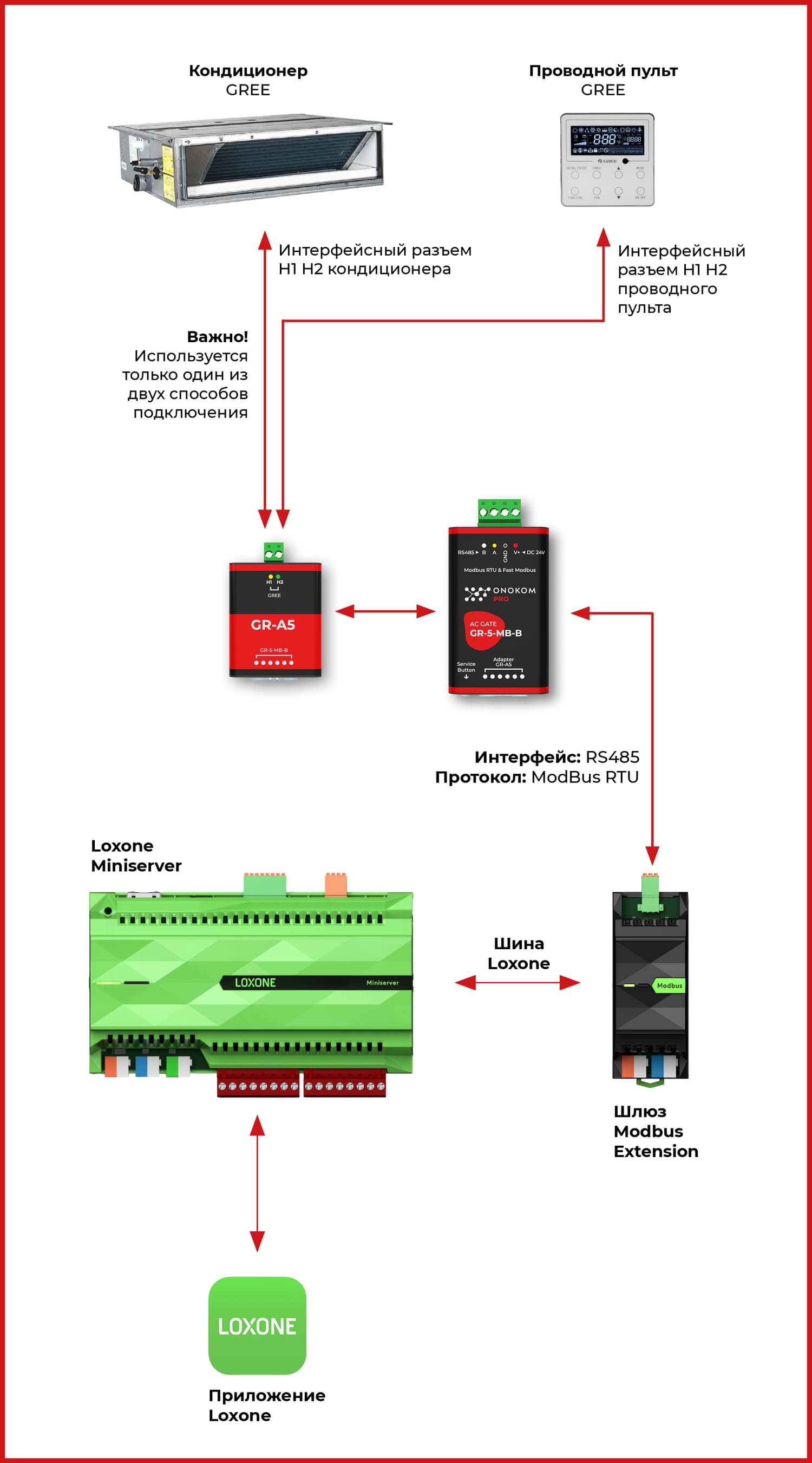

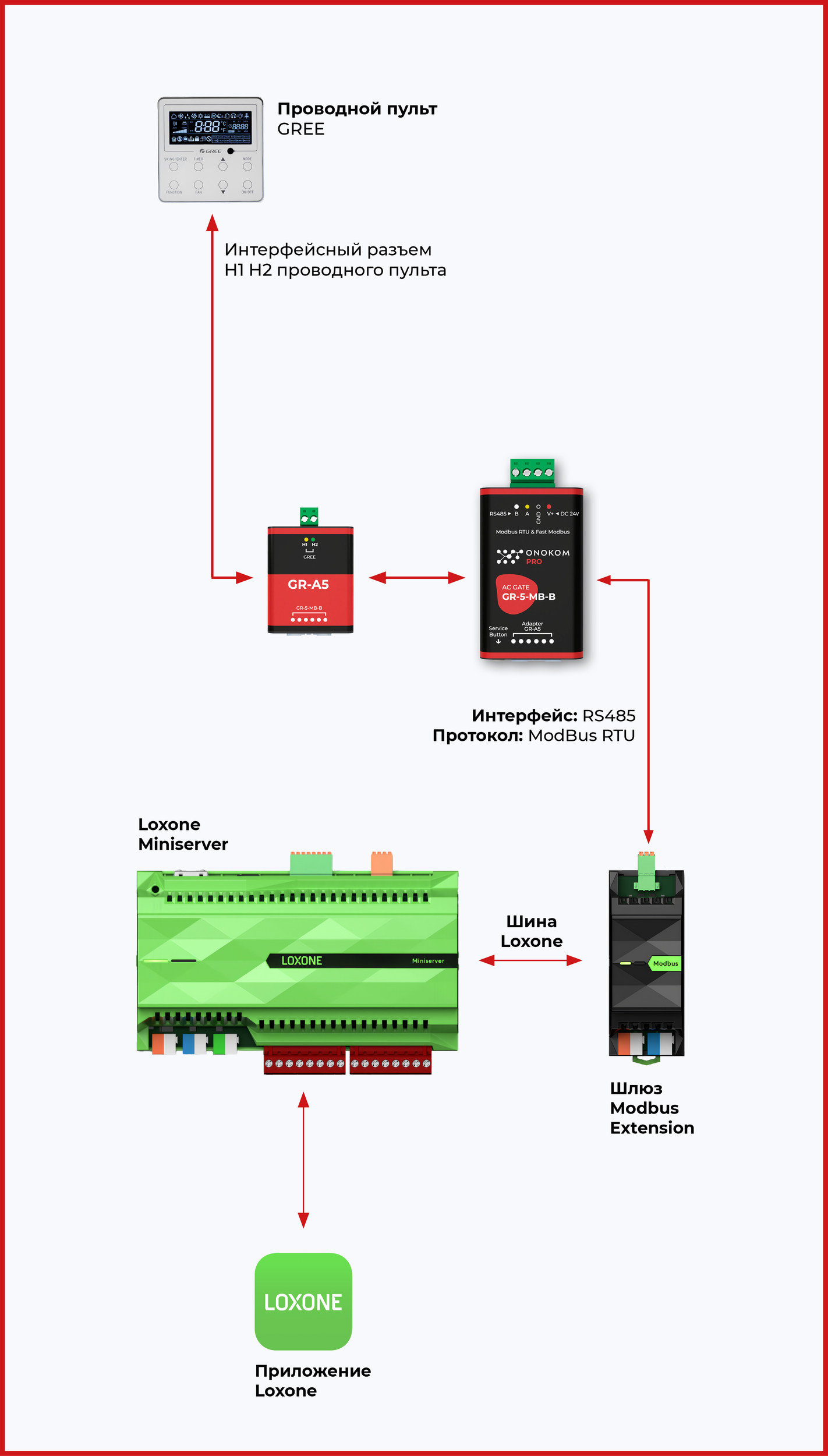

8.2 Логическая схема Loxone

9. Схемы подключения

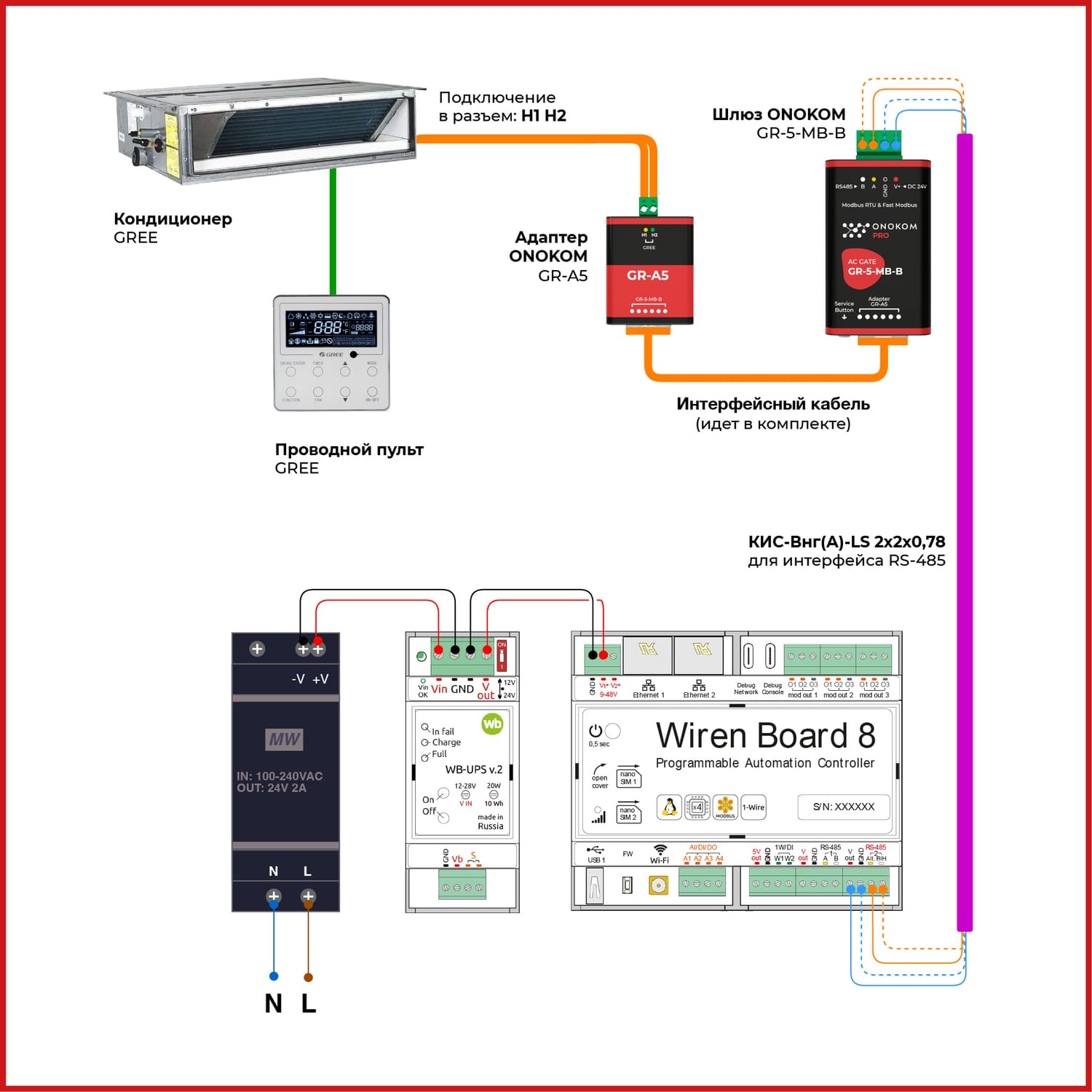

9.1 Схема подключения к WirenBoard

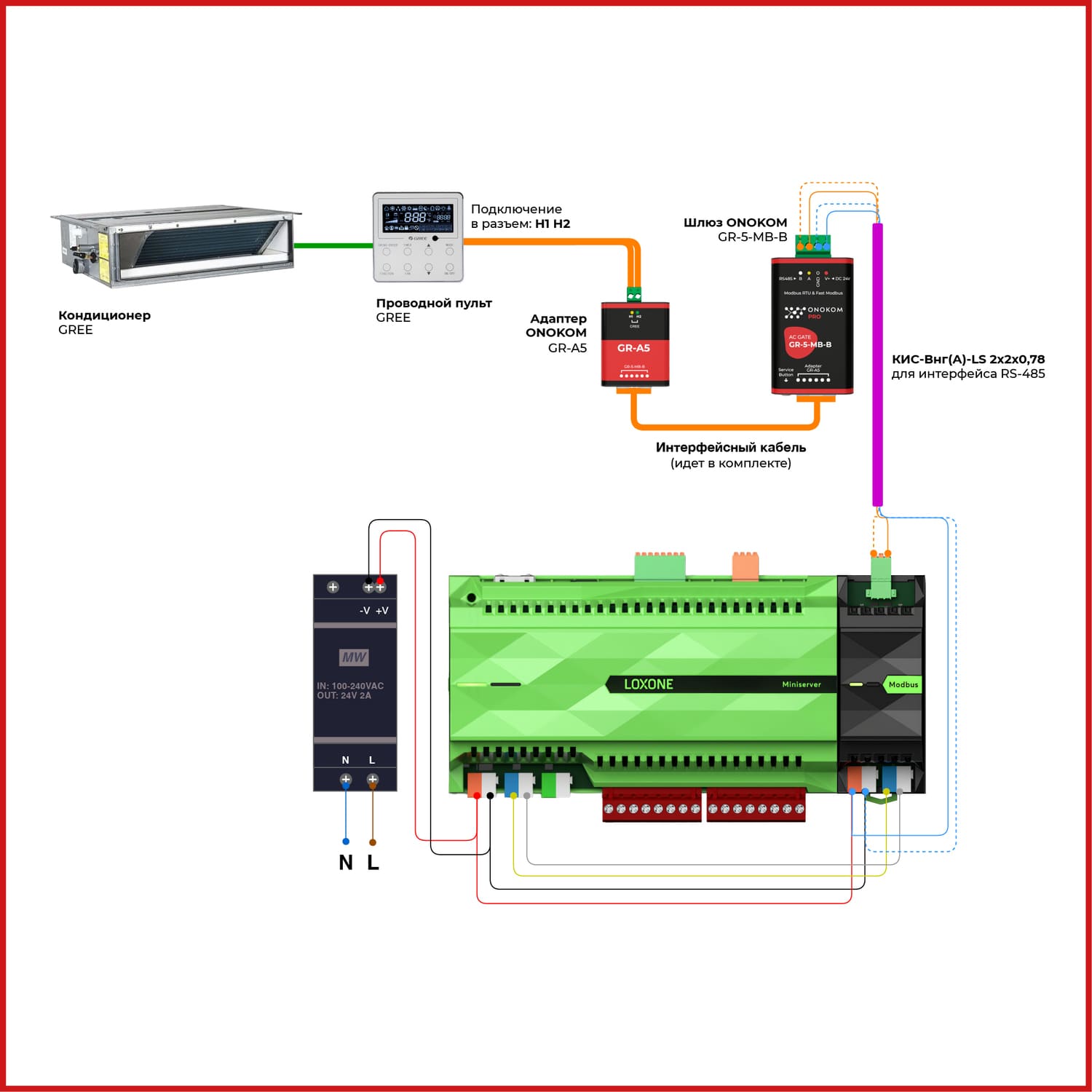

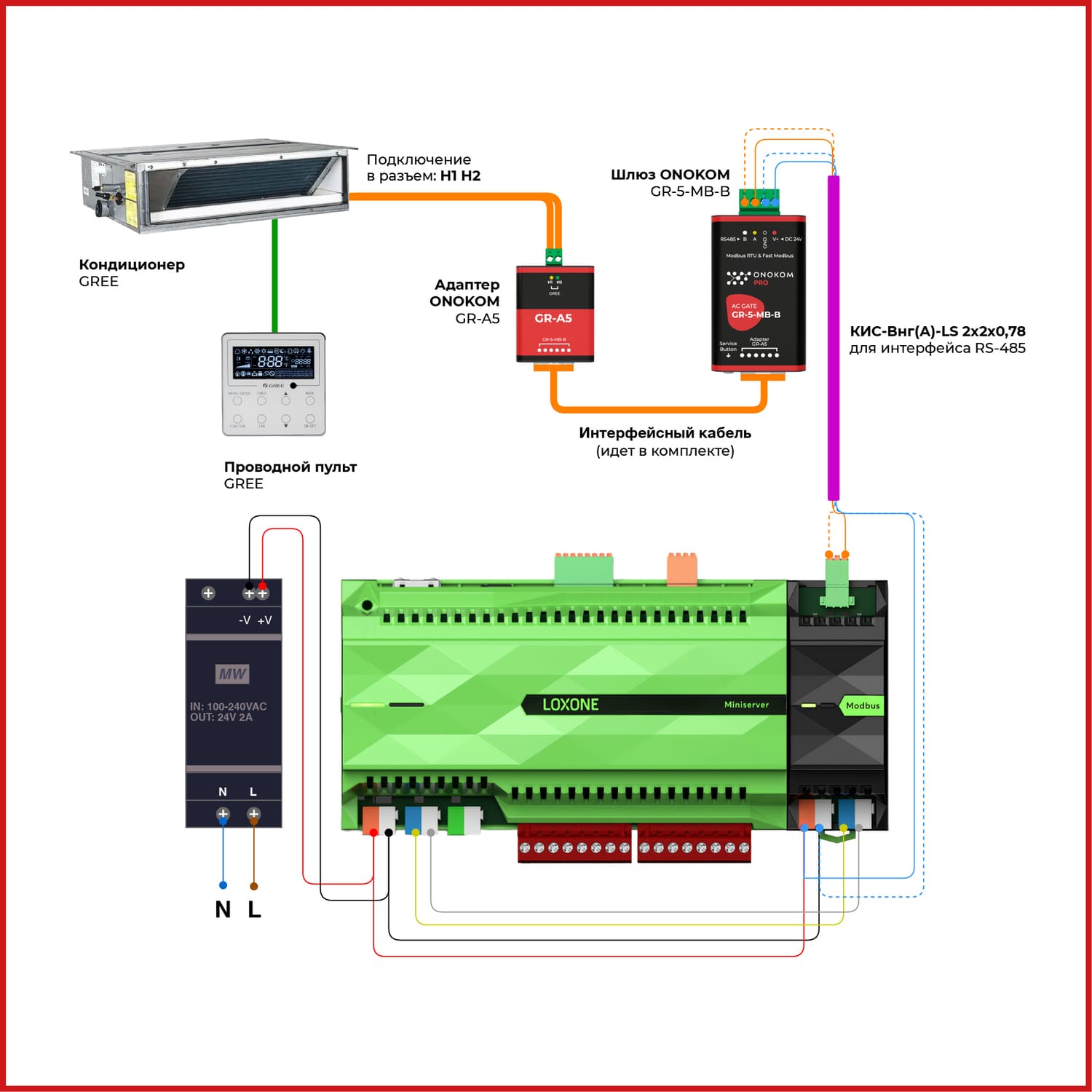

9.2 Схема подключения к Loxone

1. Технические характеристики

Скопировано

Интерфейс	RS485
Изоляция интерфейса	Гальванически развязанный
Протокол	Modbus RTU + Fast Modbus (быстрый модбас), адрес задается программно, заводские настройки указаны на наклейке
Размер шлюза	60x37x15 мм (ДхШхВ) без клеммы 70x37x15 мм (ДхШхВ) с клеммой
Размер адаптера	40x31x13 мм (ДхШхВ)
Питание (рекомендуемое)	DC 24В
Скорость работы	9600 (по умолчанию), 19200, 38400, 57600, 115200
Количество стоповых бит	2
Бит четности	Нет (N)
Потребление	Макс. 1 Вт
Тип соединения шины и питания	Винтовой клемник
Рекомендуемое сечение провода с НШВИ	0.35 – 1 мм2 — одинарные 0.35 – 0.5 мм2 — сдвоенные провода
Момент затяжки винтов	0.2 Н∙м
Режим работы	Непрерывный
Работа с проводным пультом	Вместо пульта или параллельно с пультом
Температура эксплуатации	От 0 до +40 °С
Гарантийный срок	6 лет
Степень защиты	IP30
Масса (с коробкой)	105 г
Комплект	Коробка, устройство, адаптер GR-A5, кабель для адаптера, кабель для кондиционера

1.1 Версии устройств

Скопировано

Актуальная версия
Март 2026 года - по настоящее время

Новая платформа шлюза с поддержкой Fast Modbus

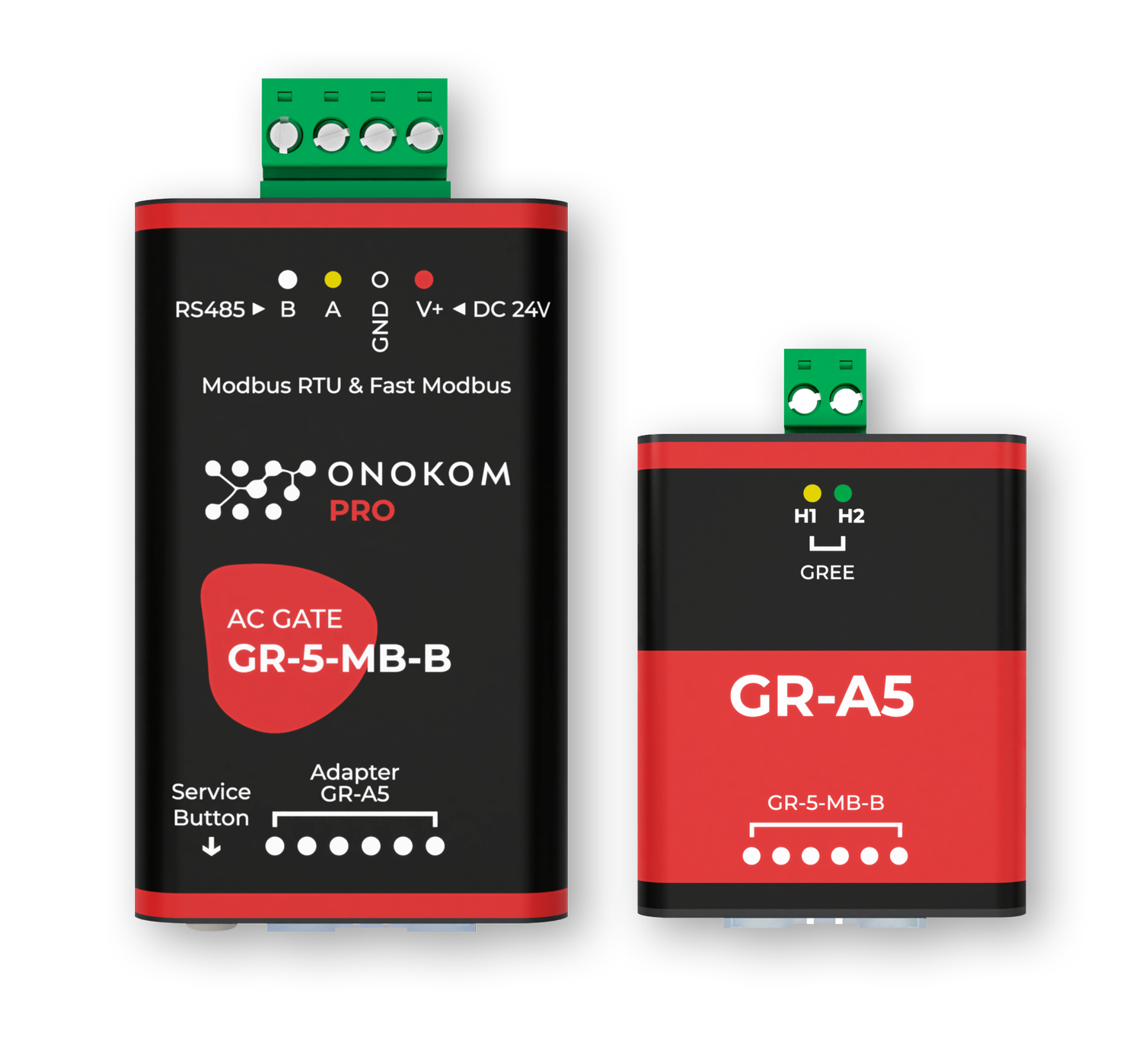

1.2 Изображение устройства

Скопировано

Картинки для вставки устройства
в свои проекты

GR-5-MB-B.svg
GR-5-MB-B.pdf

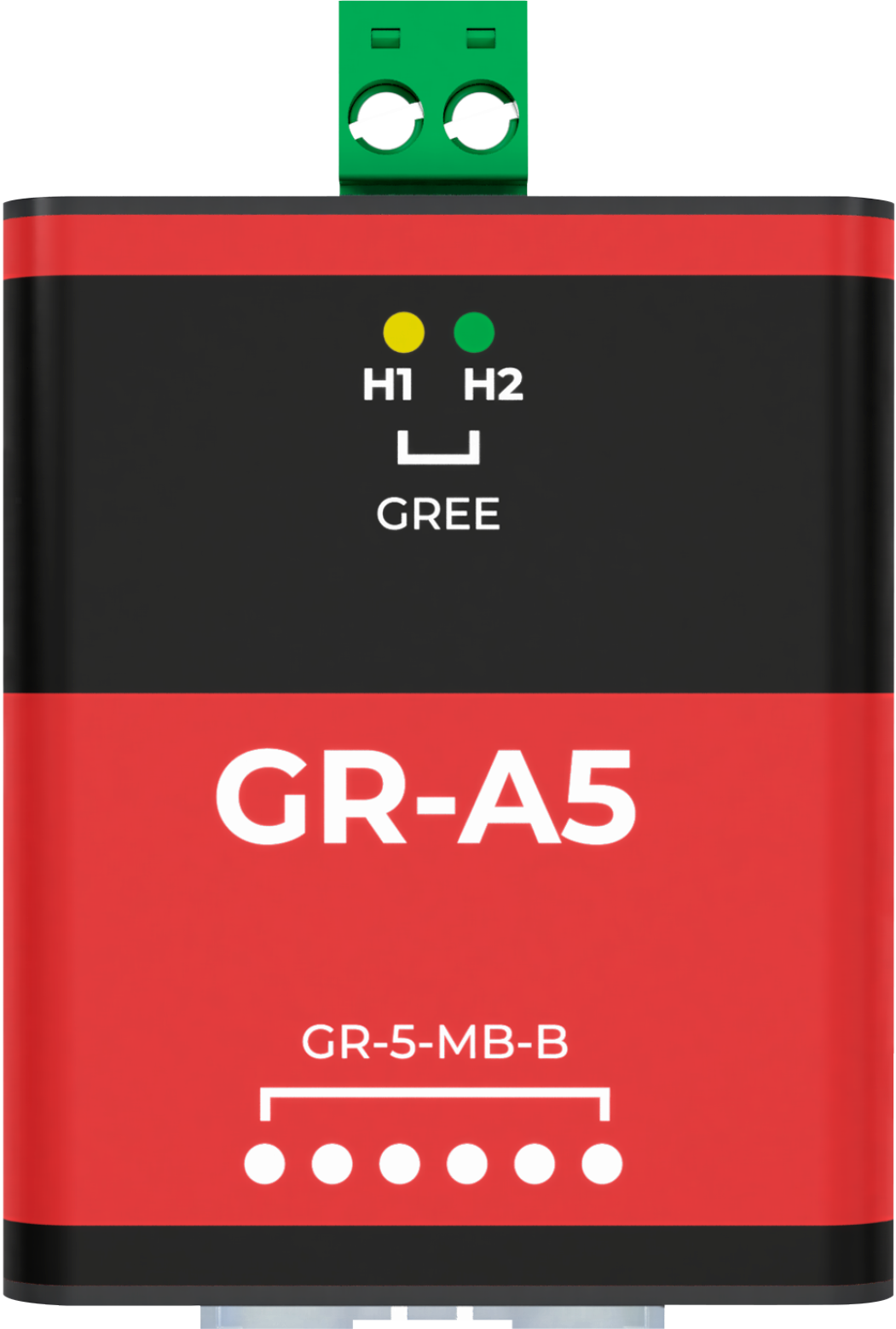

Картинки для вставки устройства
в свои проекты

GR-A5.svg
GR-A5.pdf

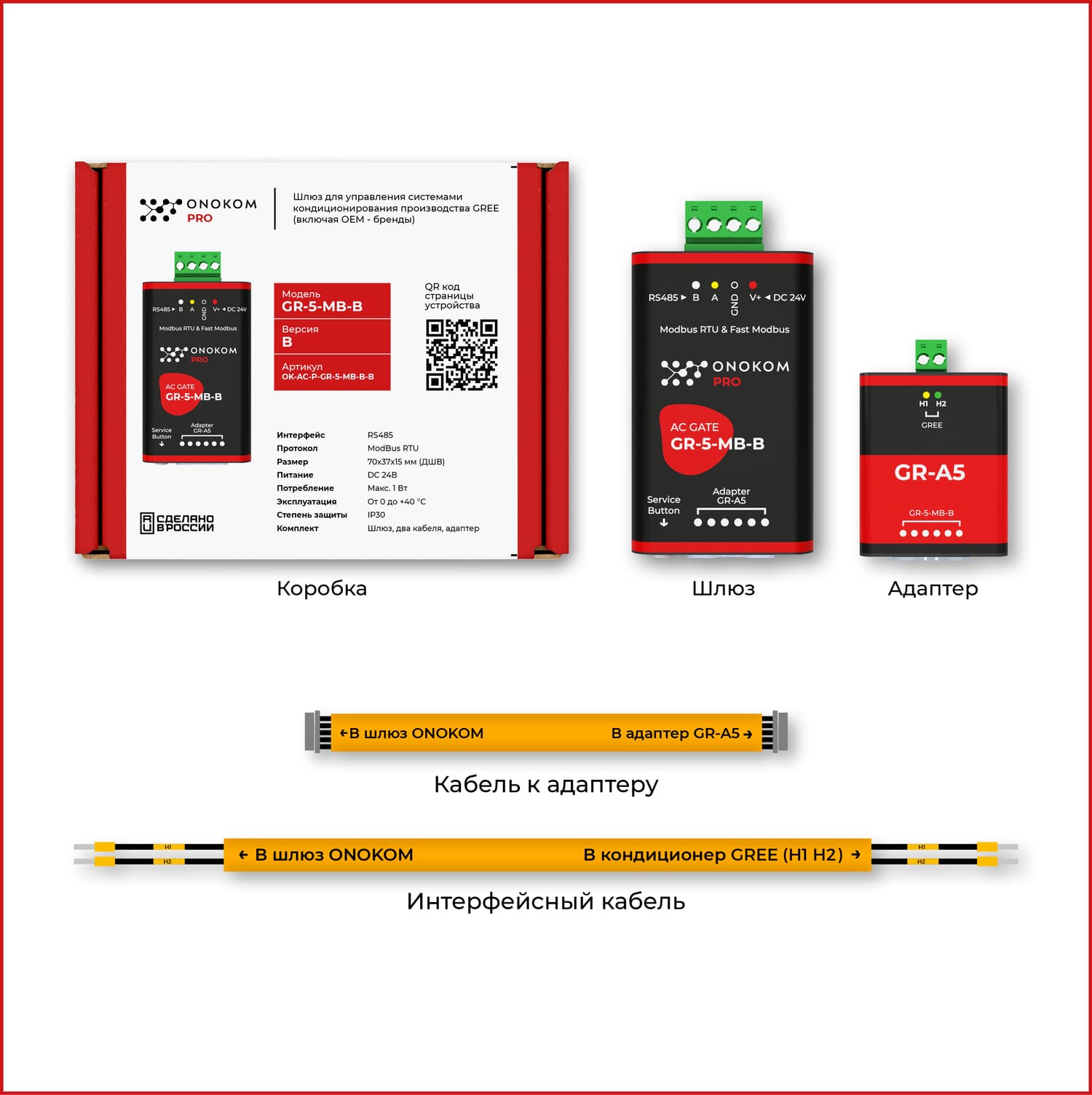

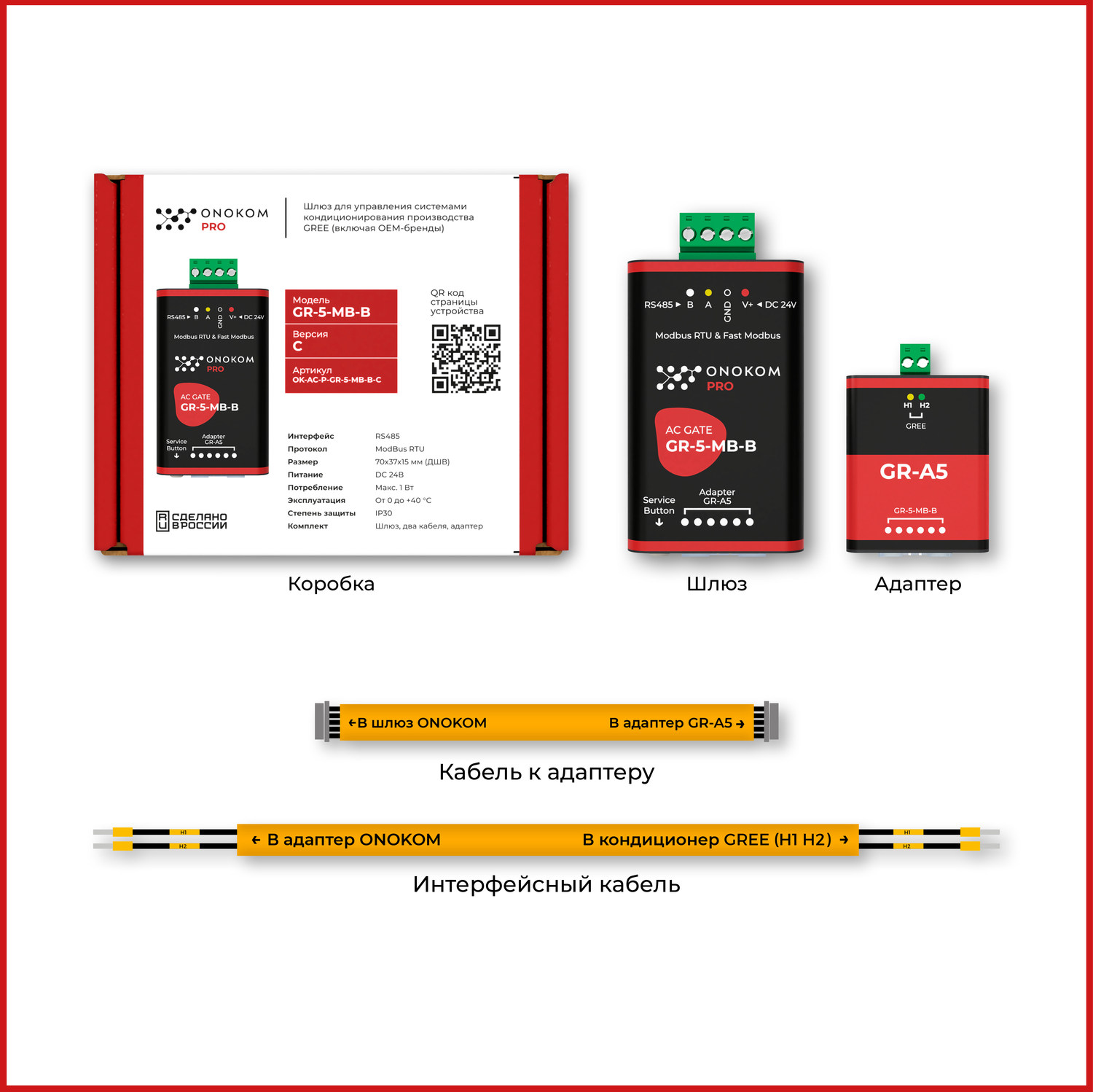

1.3 Комплектация

Скопировано

загружается

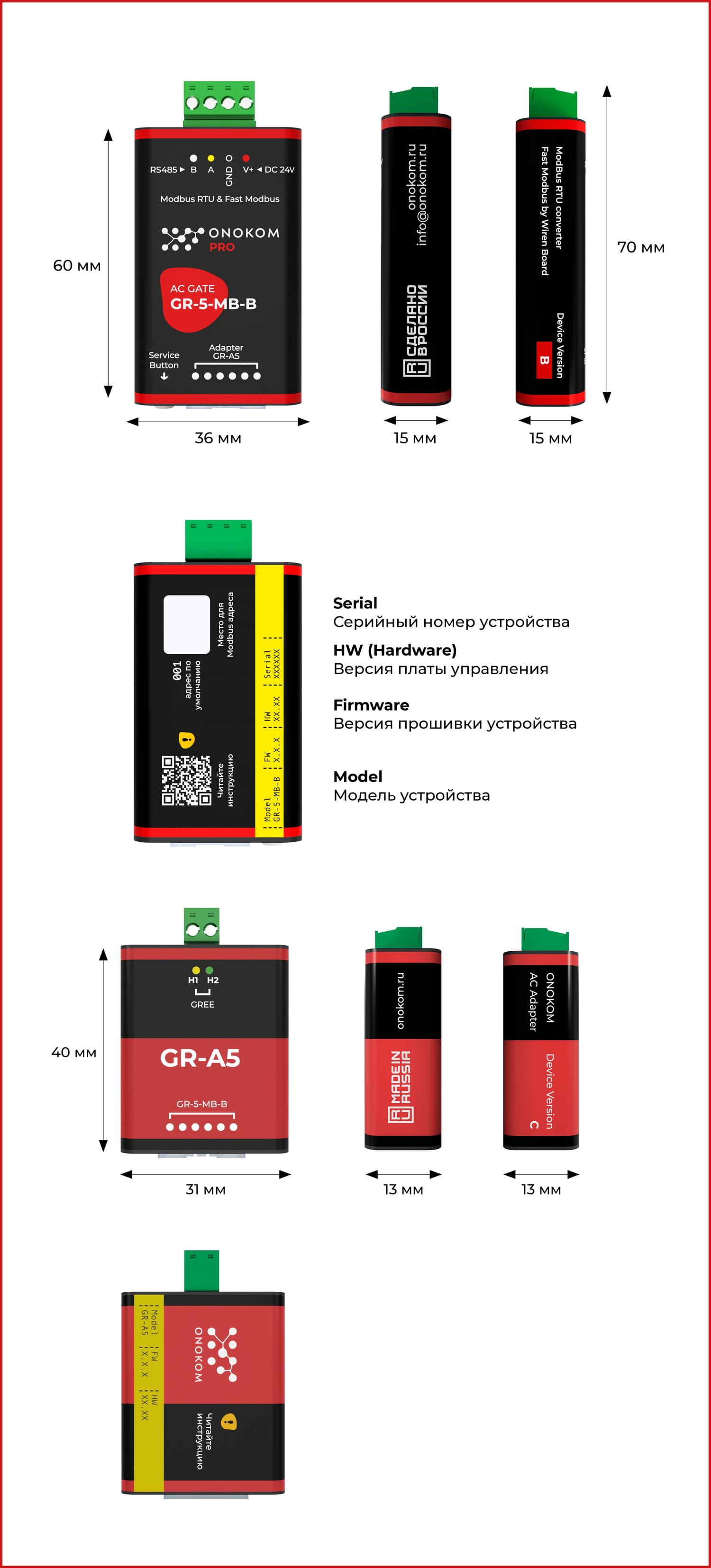

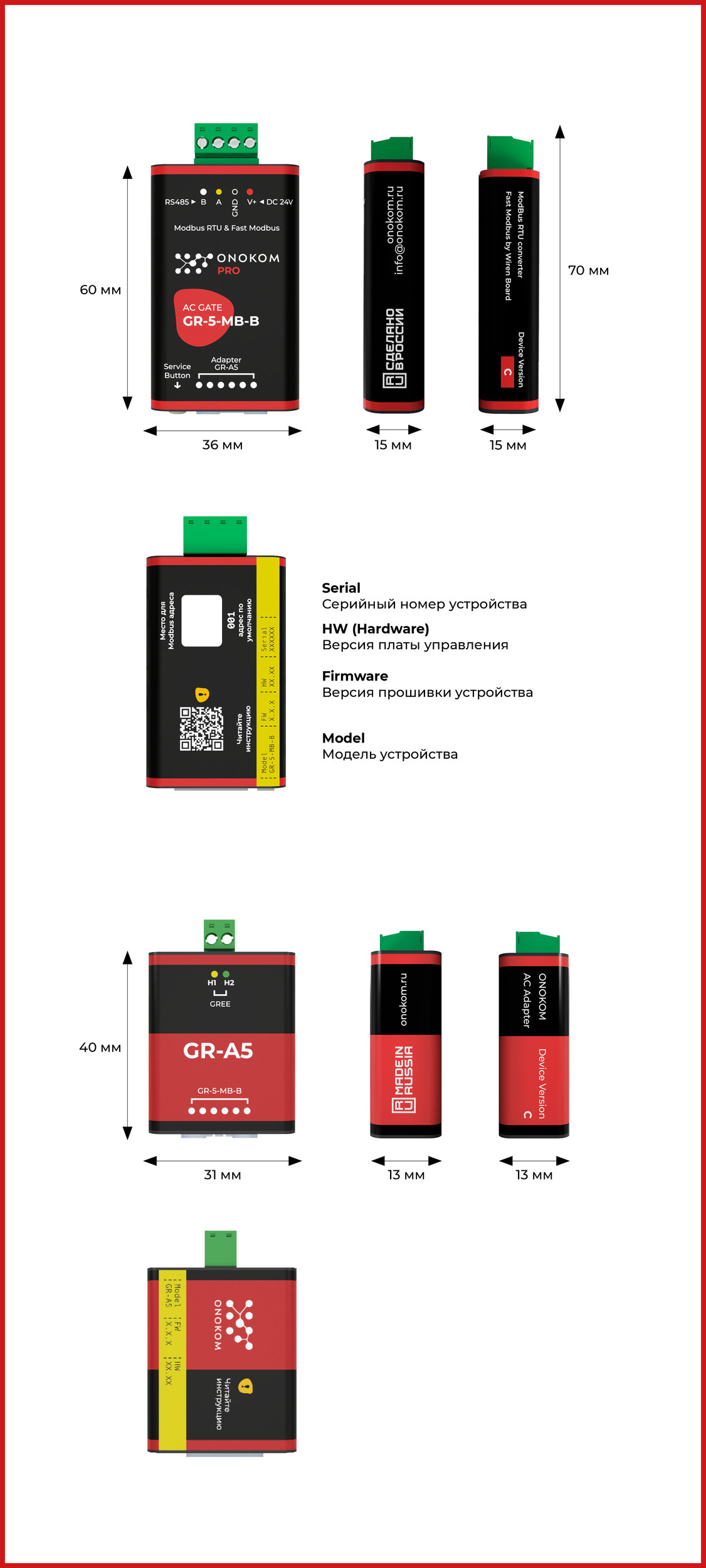

1.4 Размеры устройства

Скопировано

загружается

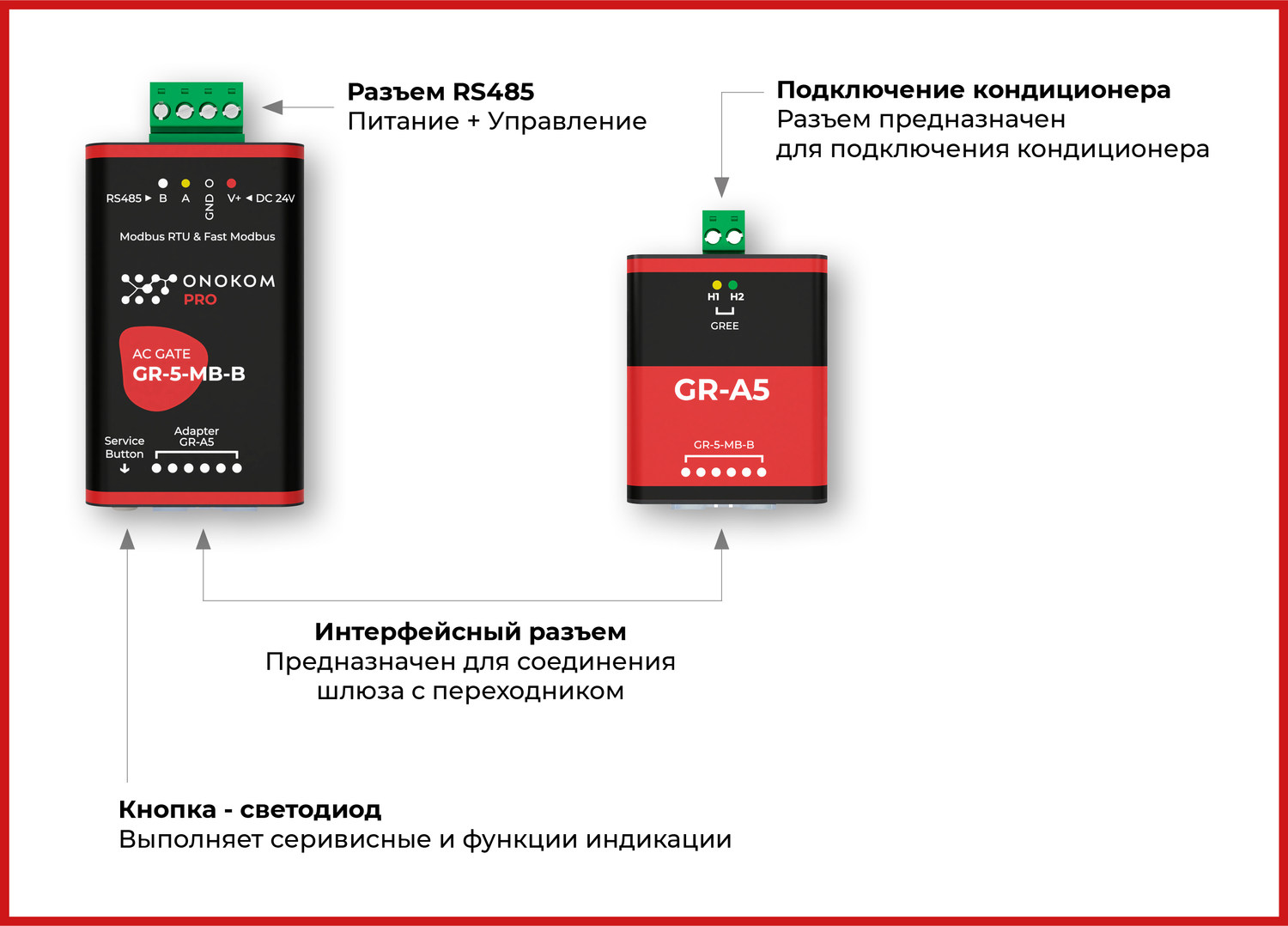

1.5 Назначение портов и кнопок

Скопировано

загружается

2. Краткая инструкция

Скопировано

- Перед подключением обесточьте кондиционер и устройство

- Убедитесь в правильности подключения перед подачей питания

- Соедените вместе шлюз и адаптер GR-A5

- Подсоедините адаптер GR-A5 к разъему H1 H2 кондиционера. Проводники A, B, GND на кабеле и разъеме кондиционера подписаны, либо в разъем H1 H2 на настенном пульте управления

- Соблюдайте рекомендуемый уровень питания (24В) для работы устройства

- Не размещайте устройство во влажных местах

2.1 Устраниение неполадок

Скопировано

1. Проверьте правильность подключения интерфейсного кабеля в разъем кондиционера:
- разъем плотно вставлен в плату управления кондиционером;
- разъем плотно вставлен в шлюз;
- разъем не выломан;
- проводники интерфейсного кабеля входят в разъем с одной и с другой стороны интерфейсного кабеля.

2. Проверьте корректность подачи питания на шлюз.
При необходимости замерьте питания на клемме.

3. Проверьте корректность подключения проводников A и B шины RS485, как на шлюзе так и на контроллере управления.

4. Проверьте, что клемма RS485 плотно вставлена в шлюз.

5. Убедитесь, что используется правильный кабель для подключения шины RS485.

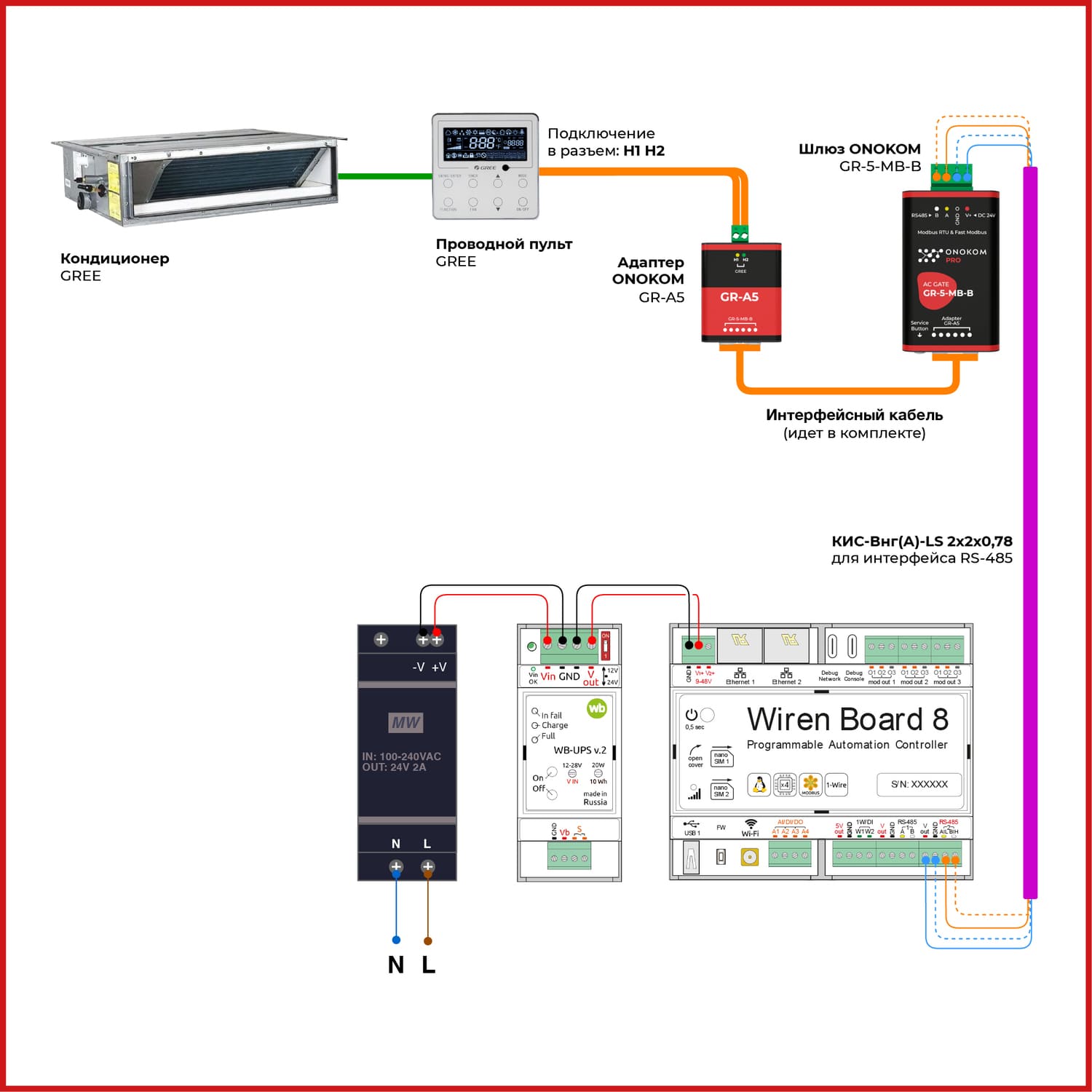

2.2 Работа шлюза с проводным пультом

Скопировано

По умолчанию шлюзы ONOKOM работают в режиме «Ведомый». При первом подключении шлюза в систему убедитесь, что проводной пульт работает в режиме «Главный».

Работа шлюза и пульта возможна только при условии, что один из них выставлен в режим «Главный», а другой — в режим «Ведомый»

Шлюз можно перевести в режим «Главный», переключив режим шлюза в виджете Wiren Board, или записав в 656 Holding регистр значение "1".
Чтобы перевести шлюз обратно в режим «Ведомый», нужно записать в 656 Holding регист значение "2".

Ниже представлены инструкции к некоторым пультам для Gree:

Инструкция для проводного пульта XK46.pdf

Инструкция для проводного пульта XE7A-24-H.pdf

2.3 Смена скорости работы шлюза

Скопировано

Для изменения скорости работы шлюза сделайте следующее:
В 110 регистр запишите значение, которое при умножении на 100 дает необходимую вам скорость

Также через WirenBoard можно отправить команду:
modbus_client --debug -mrtu -b9600 -pnone -s2 /dev/ttyRS485-1 -a12 -t0x06 -r110 1152

Эта команда означает, что при остановленном wb-mqtt-serial установить устройству с адресом 12, подключенному к порту RS485-1, скорость 115200

2.4 Смена Modbus адреса шлюза

Скопировано

По умолчанию все шлюзы ONOKOM имеют адрес - 1

Для изменения Modbus шлюза сделайте следующее:
В 128 регистр запишите необходимое значение Modbus адреса

Также через WirenBoard можно отправить команду:
modbus_client --debug -mrtu -b9600 -pnone -s2 /dev/ttyRS485-1 -a1 -t0x06 -r128 12

Эта команда означает, что при остановленном wb-mqtt-serial установит устройству с адресом 1, подключенному к порту RS485-1, адрес 12

3. Карта регистров

Скопировано

Адрес		Параметры регистра			Описание	Значения
Dec	Hex	Тип	Доступ	Формат	Описание	Значения
Coil регистры
1		Coil	RW	Bool	Состояние кондиционера	0 - Отключен 1 - Включен
4		Coil	RW	Bool	Режим Тихий	0 - Отключен 1 - Включен
7		Coil	RW	Bool	Режим Турбо	0 - Отключен 1 - Включен
8		Coil	RW	Bool	Режим Сон	0 - Отключен 1 - Включен
9		Coil	RW	Bool	Функция Ионизации	0 - Отключен 1 - Включен
20		Coil	R	Bool	Кондиционер на связи	0 - Нет 1 - Да
Holding регистры
1		Holding	RW	UInt16	Режим работы	1 – Нагрев 2 – Охлаждение 3 – Автоматический 4 – Осушение 5 - Вентиляция
2		Holding	RW	UInt16	Состояние и режим Данный регистр помогает интегрировать в системы, где отключение управляется тем же регистром, что режим. Например, Sprut.Hub.	0 – Выключен 1 – Нагрев 2 – Охлаждение 3 – Автоматический 4 – Осушение 5 - Вентиляция
3		Holding	RW	SInt16	Температура воздуха в помещении °C По умолчанию в этом регистре хрантится температура воздуха измеренная встроенным датчиком кондиционера. При записи в этот регистр температуры с внешнего датчика, значение будет возвращаться с поправкой, которая отображается в регистре 20.	-32768…32768 Для получения температуры, нужно умножить значение на 0.01. Например, 2560 это 25.6 °C
5		Holding	RW	SInt16	Целевая температура °C. Температура задается с точностью 1°C.	1600…3200 Для получения температуры, нужно умножить значение на 0.01. Например, 2500 это 25.0 °C
6		Holding	R	UInt16	Текущий режим	0 – Простаивает 1 – Нагревает 2 – Охлаждает
7		Holding	RW	UInt16	Скорость вентилятора	0 – Авто 1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость 4 - Четвертая скорость 5 - Пятая скорость
8		Holding	RW	Uint16	Расширенная скорость вентилятора Данный регистр помогает интегрировать в системы, где для управления скоростью можно использовать только один регистр. Включение режимов тихий и турбо не меняет состояние скорости вентилятора (отображаемой на экране кондиционера и в Holding регистре №7)	0 – Авто 1 – Тихий режим 2 - Первая скорость 3 - Вторая скорость 4 - Третья скорость 5 - Четвертая скорость 6 - Пятая скорость 7 - Турбо режим
9		Holding	RW	Uint16	Горизонтальные ламели Первое положение - самое нижнее Шестое положение - самое верхнее	0 - Остановлены 1 - Качание 2 - Самое низкое положение 3 - Низкое положение 4 - Среднее положение 5 - Высокое положение 6 - Самое высокое положение
10		Holding	RW	Uint16	Вертикальные ламели Первое положение - самое левое Шестое положение - самое правое	0 – Остановлено 1 – Качание 2 - Самое левое положение 3 - Левое положение 4 - Среднее положение 5 - Правое положение 6 - Самое правое положение
11		Holding	RW	Uint16	Направление воздушного потока Данный регистр помогает интегрировать в системы, где для управления направлением воздуха есть можно использовать только один регистр. Например, Умный дом с Алисой.	0 – Остановлено 1 - Качание горизонтальное и вертикальное 2 - Качание горизонтальных жалюзи 3 – Качание вертикальных жалюзи
15		Holding	RW	UInt16	Режим работы (для Loxone)	1 – Автоматический 2 – Нагрев 3 – Охлаждение 4 – Осушение 5 - Вентиляция
16		Holding	RW	UInt16	Режим работы (для KNX) Работает для прошивок версии 0.4.6 и выше	0 – Автоматический 1 – Нагрев 3 – Охлаждение 6 - Выключен 14 – Осушение 9 - Вентиляция
20		Holding	RW	SInt16	Коррекция температуры	-32768…32768 Для получения температуры, нужно умножить значение на 0.01. Например, 100 это 1.00 °C
Holding регистры (Сервисные)
110	0x006E	Holding	RW	SInt16	Modbus скорость	Для получения реальной скорости, нужно умножить значения из регистра на 100, для записи желаемого значения, необходимо разделить его на 100. 96 - 9600 192 - 19200 384 - 38400 576 - 57600 1152 - 115200
111	0x006F	Holding	R	UInt16	Настройка бита чётности порта RS-485	0 — нет бита чётности (none), 1 — нечётный (odd), 2 — чётный (even)
112	0x0070	Holding	R	UInt16	Количество стоп-битов порта RS-485	1, 2
128	0x0080	Holding	RW	SInt16	Modbus адрес устройтсва	1...247
200 - 219	0x00C9 - 0x00DB	Holding	R	SInt16	Аппаратная версия устройтсва	DK-5-MB-B
250 - 265	0x00FA- 0x0109	Holding	R	SInt16	Програмная версия устройтсва	0.4.1 и выше
Input регистры
2		Inputs	RW	SInt16	Код ошибки HEX	0...0x9999
Discrete регистры
0	0x00	Discrete	R	Bool	Наличие ошибок	0 - нет ошибок 1 - есть ошибки
