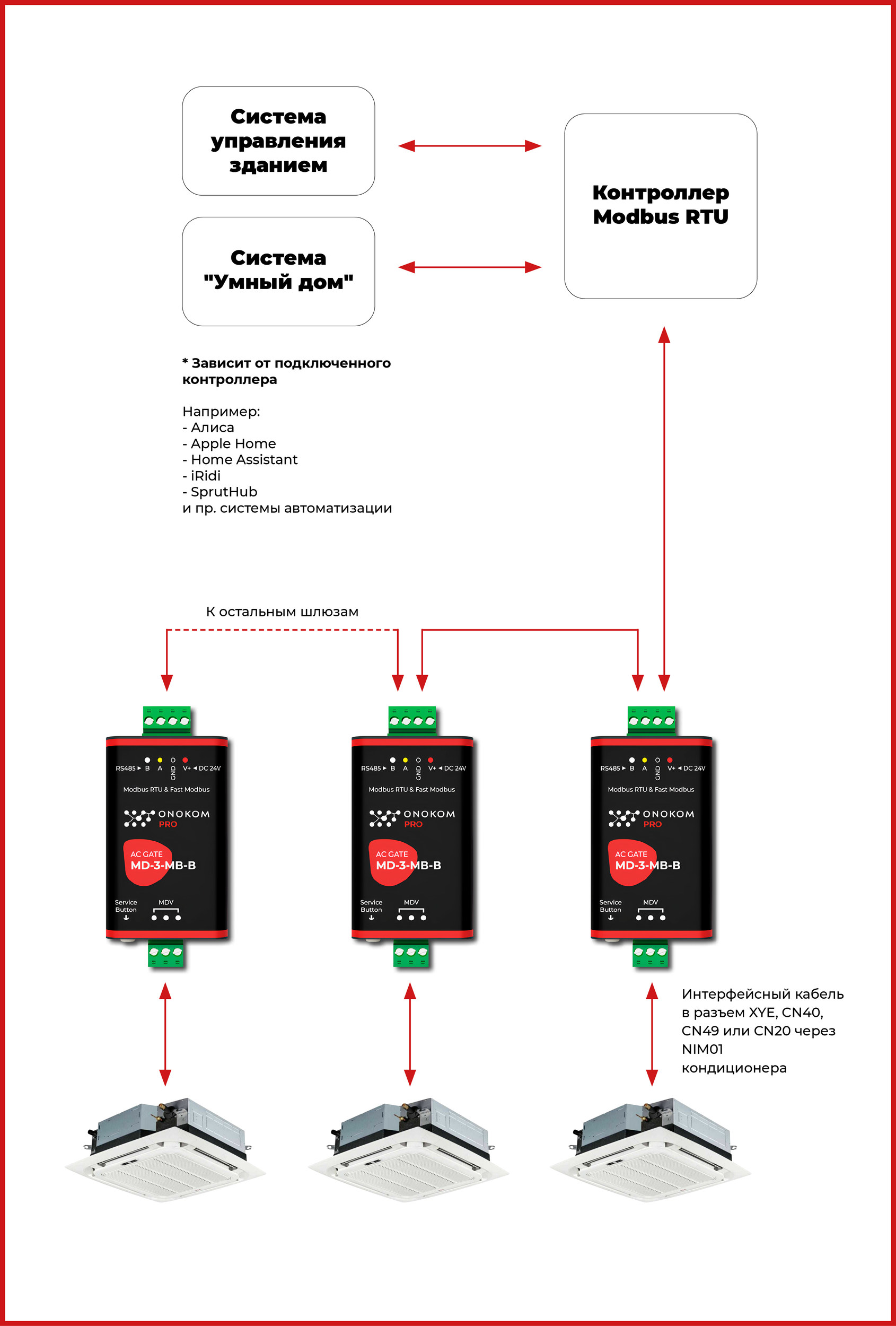

9. Общая логическая схема работы шлюза

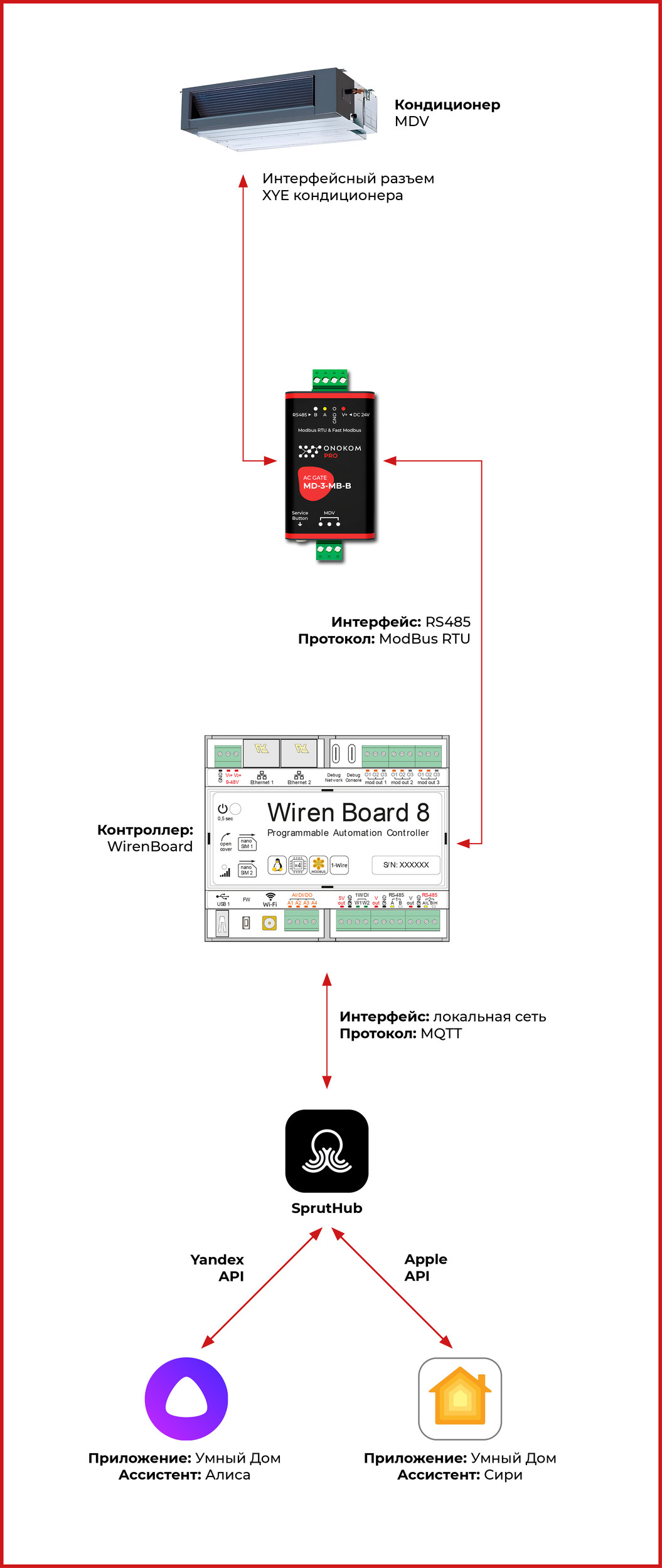

9.1 Логическая схема WirenBoard + SprutHub

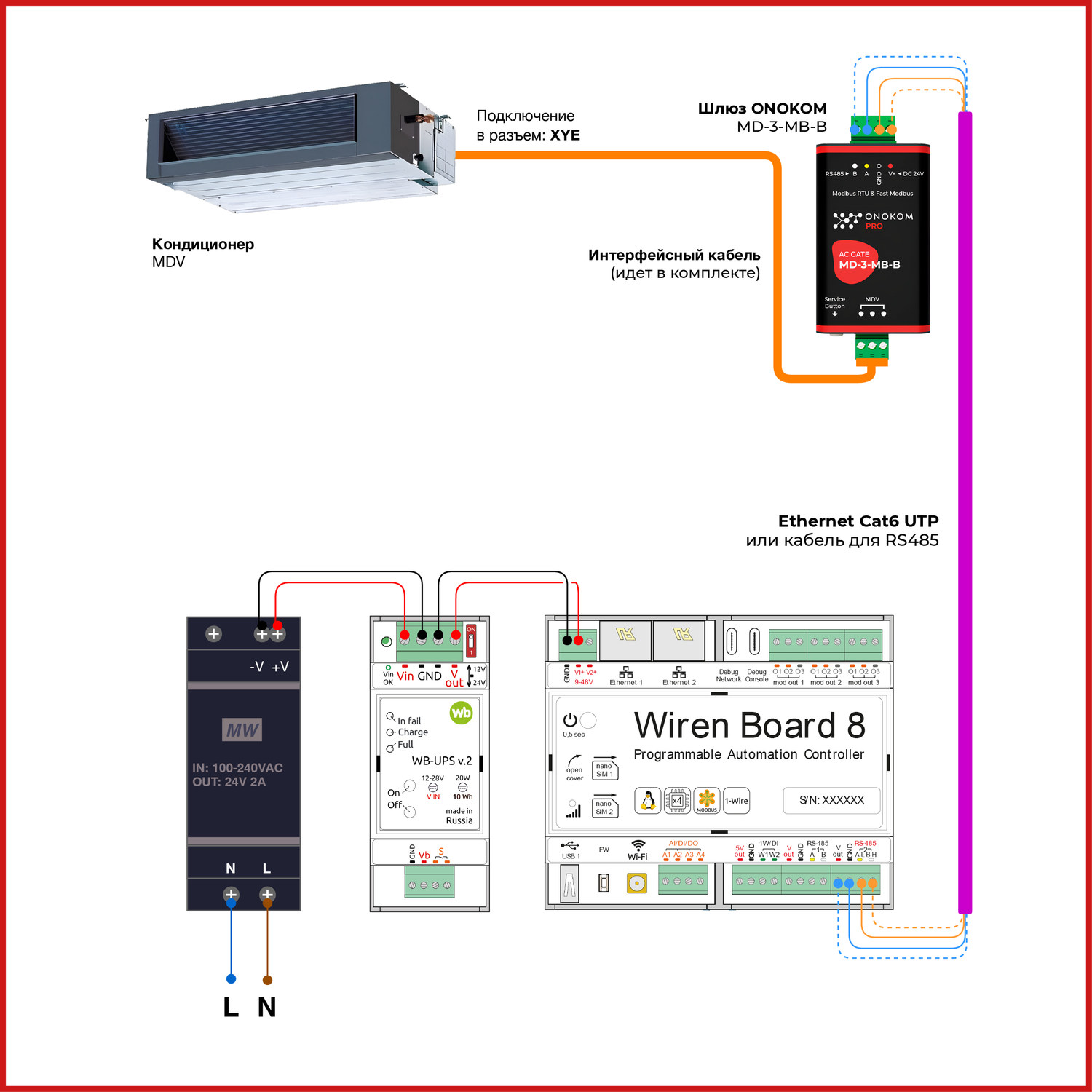

10. Схема подключения к WirenBoard
11. Подключение ONOKOM к WirenBoard
12. Список функций управления кондиционером
13. Подключение MD-3-MB-B к SprutHub по MQTT
1. 13.1 Добавление кондиционера в приложение Apple Home
2. 13.2 Добавление кондиционера в приложение Яндекс Умный Дом
14. Демонстрация работы
15. Скриншоты интерфейса приложений для кондиционера Dantex

1. Примеры из практики

Скопировано

Подключаем кассетный фанкойл Dantex DF-850QBC в умный дом WirenBoard через шлюз ONOKOM MD-3-MB-B

15 августа 2024 / Автор: onokom.ru

2. Технические характеристики

Скопировано

Интерфейс	RS485
Изоляция интерфейса	Гальванически развязанный
Протокол	ModBus RTU, адрес задается программно, заводские настройки указаны на наклейке
Размер	59x29x10 мм (ДхШхВ) без клеммы 70x29x10 мм (ДхШхВ) с клеммой
Питание (рекомендуемое)	DC 24В
Скорость работы	9600 (по умолчанию), 19200, 38400, 57600, 115200
Количество стоповых бит	2
Бит четности	Нет (N)
Потребление	Макс. 1 Вт
Потребление	Тип соединения шины и питания
Рекомендуемое сечение провода с НШВИ	0.35 – 1 мм2 — одинарные 0.35 – 0.5 мм2 — сдвоенные провода
Момент затяжки винтов	0.2 Н∙м
Режим работы	Непрерывный
Температура эксплуатации	От 0 до +40 °С
Степень защиты	IP30
Масса (с коробкой)	65 г
Комплект	Коробка, устройство, адаптер MD-A3, кабель для адаптера, кабель для кондиционера

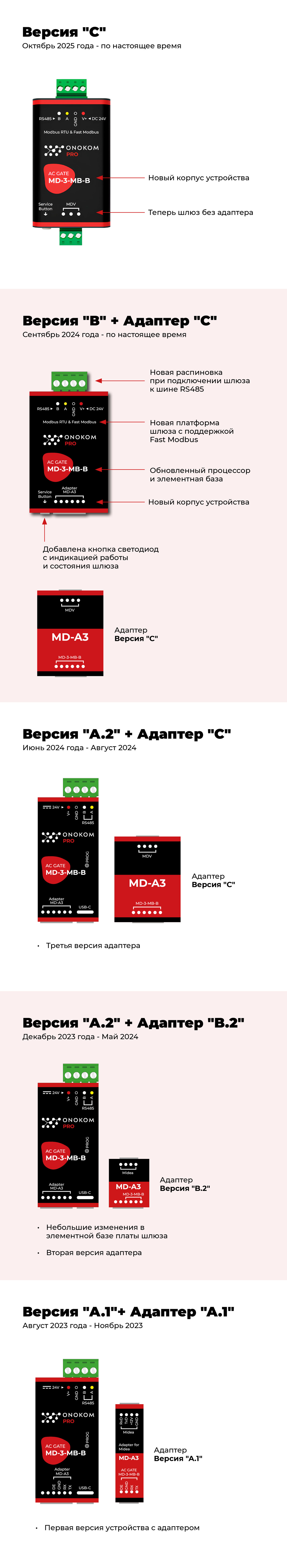

2.1 Версии устройств

Скопировано

Версии устройства

А.2

Акутальная версия
Март 2024 года - по настоящее время

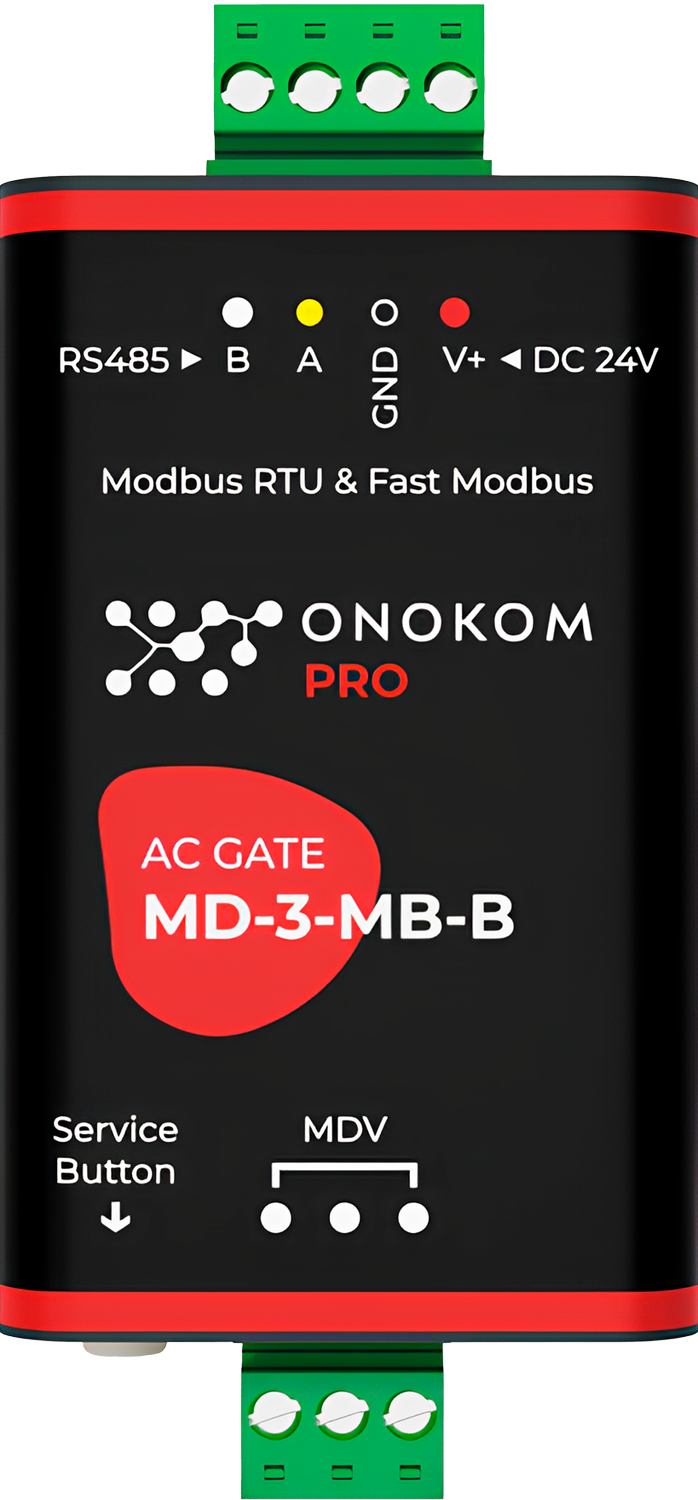

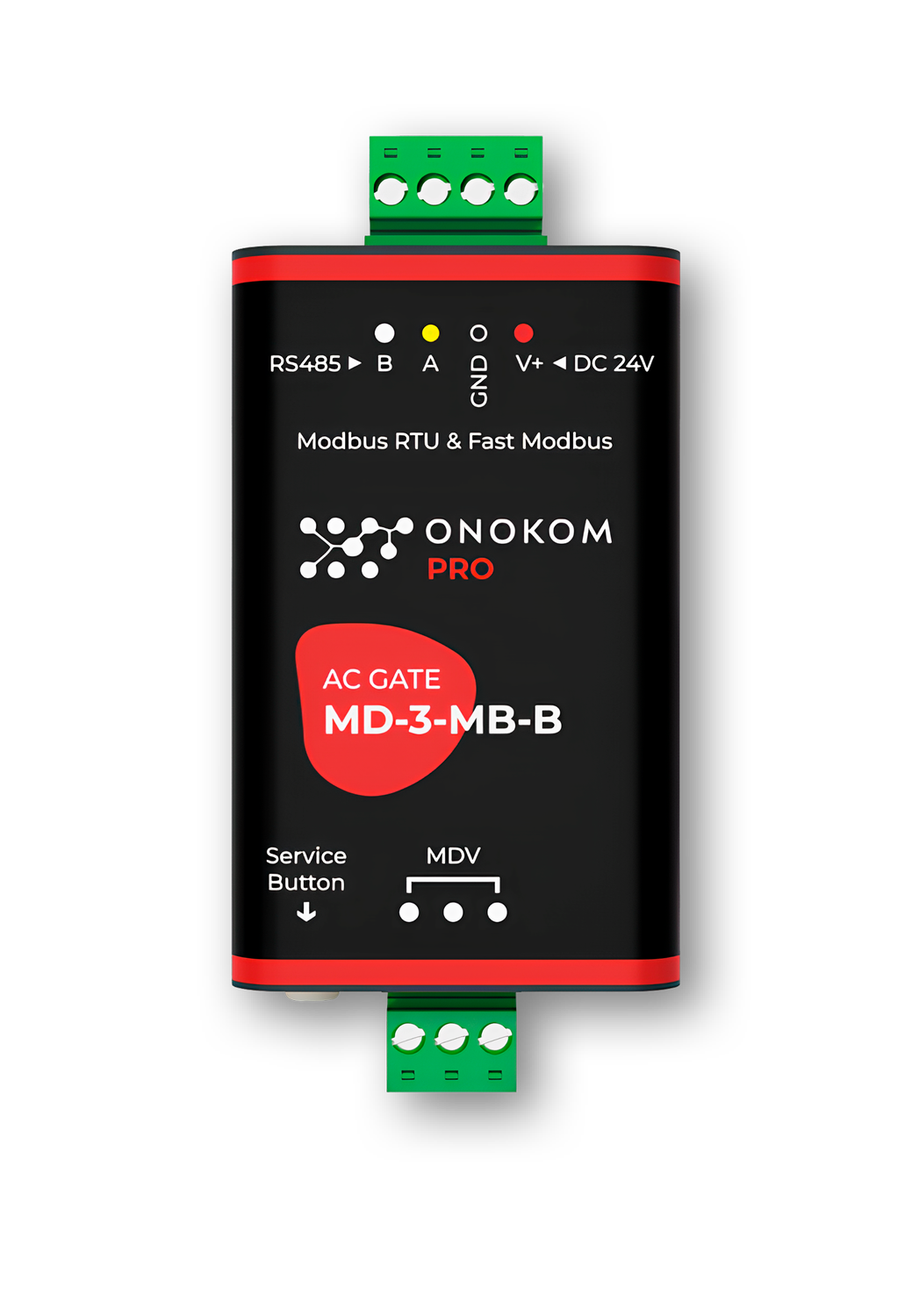

2.2 Изображение устройства

Скопировано

Картинки для вставки устройства
в свои проекты

MD-3-MB-B.svg
MD-3-MB-B.pdf

Картинки для вставки устройства
в свои проекты

MD-A3.svg
MD-A3.pdf

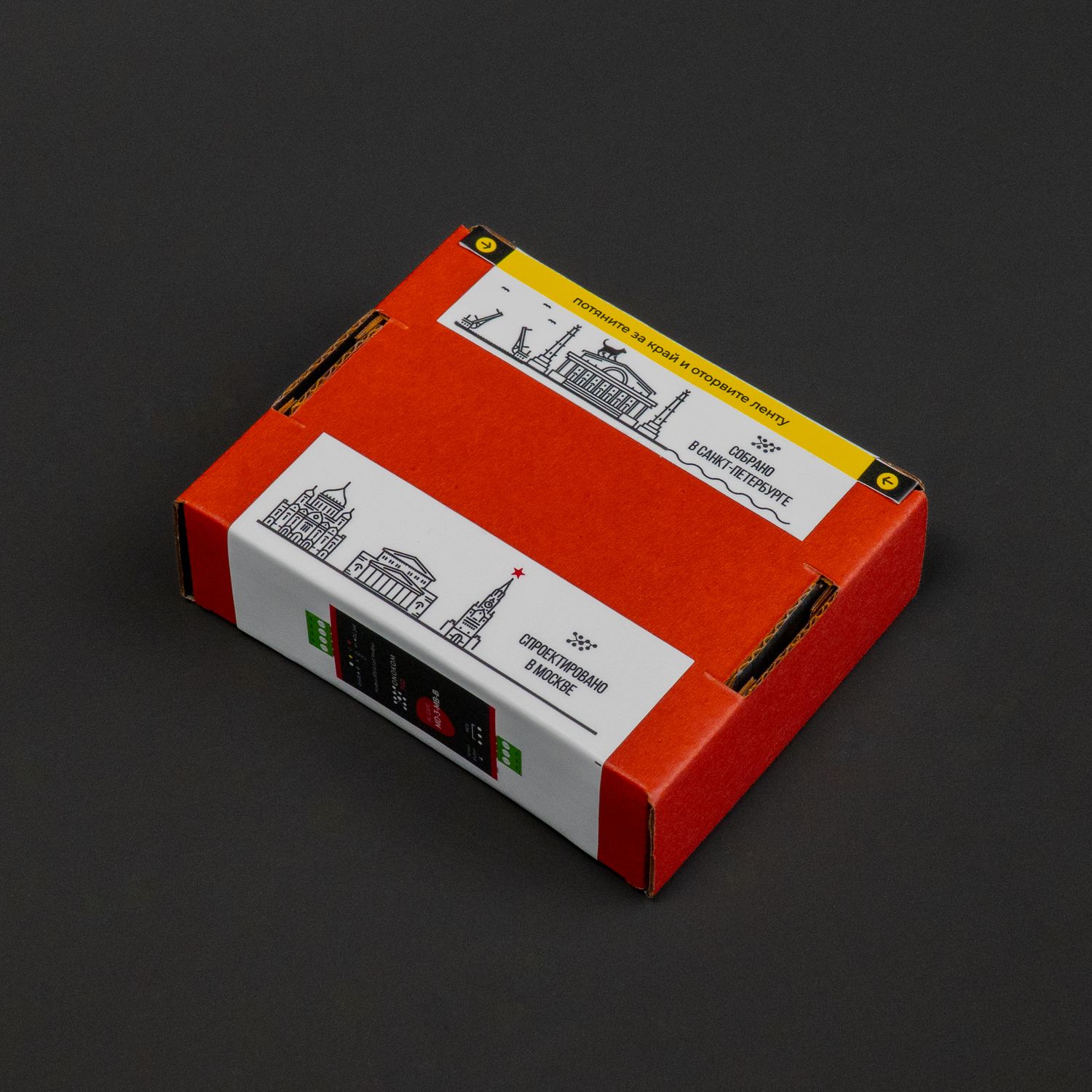

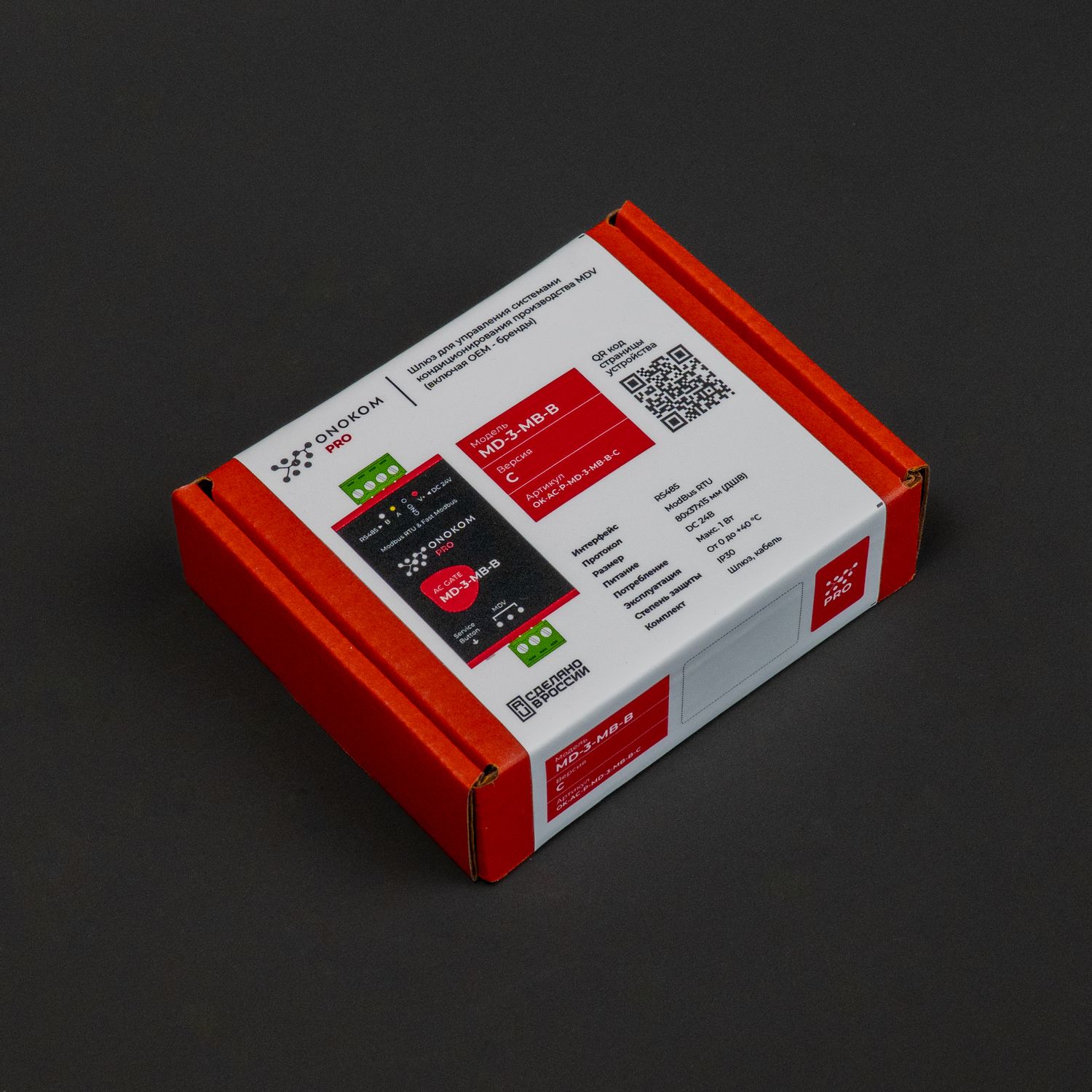

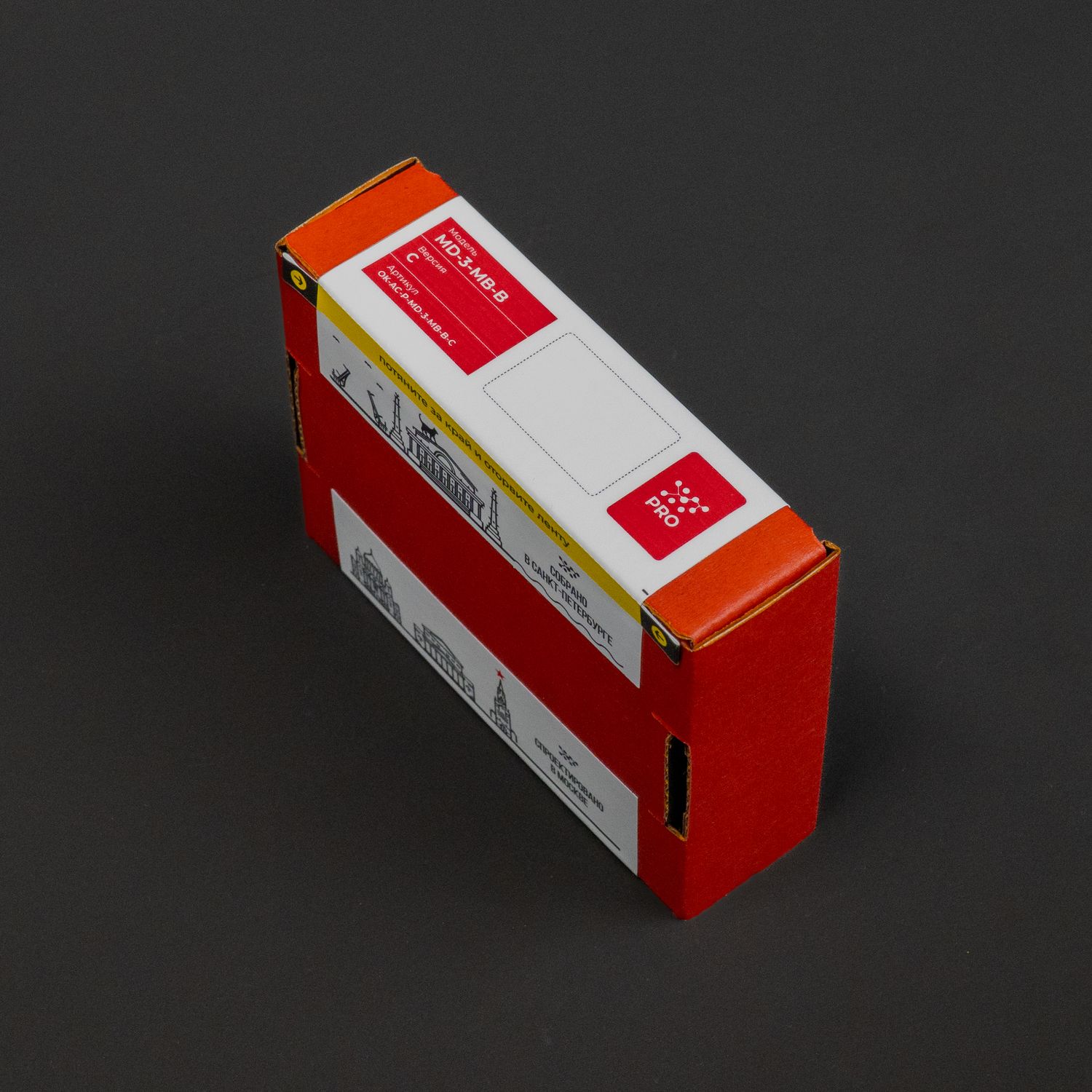

2.3 Комплектация

Скопировано

загружается

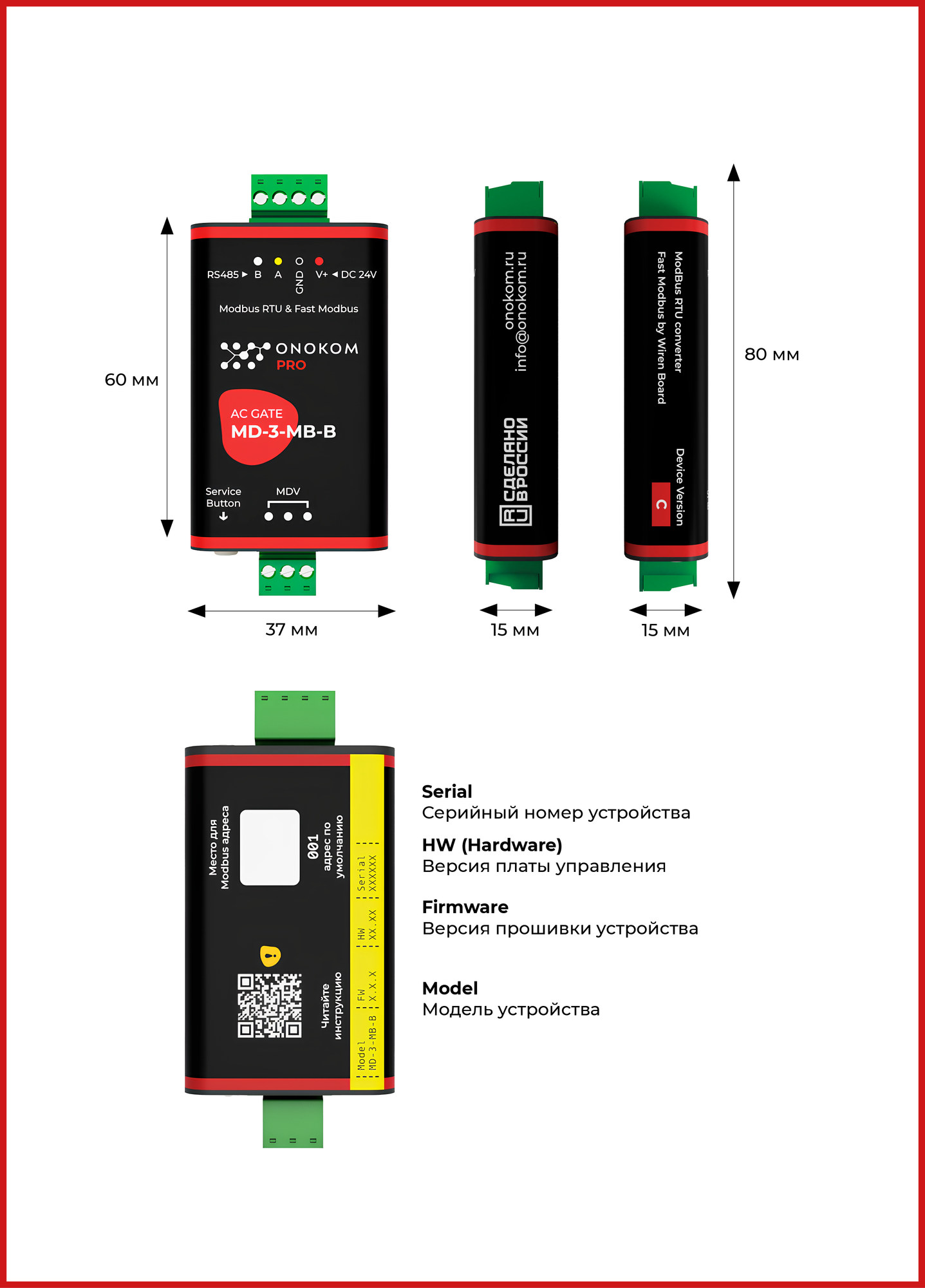

2.4 Размеры устройства

Скопировано

загружается

2.5 Назначение портов и кнопок

Скопировано

загружается

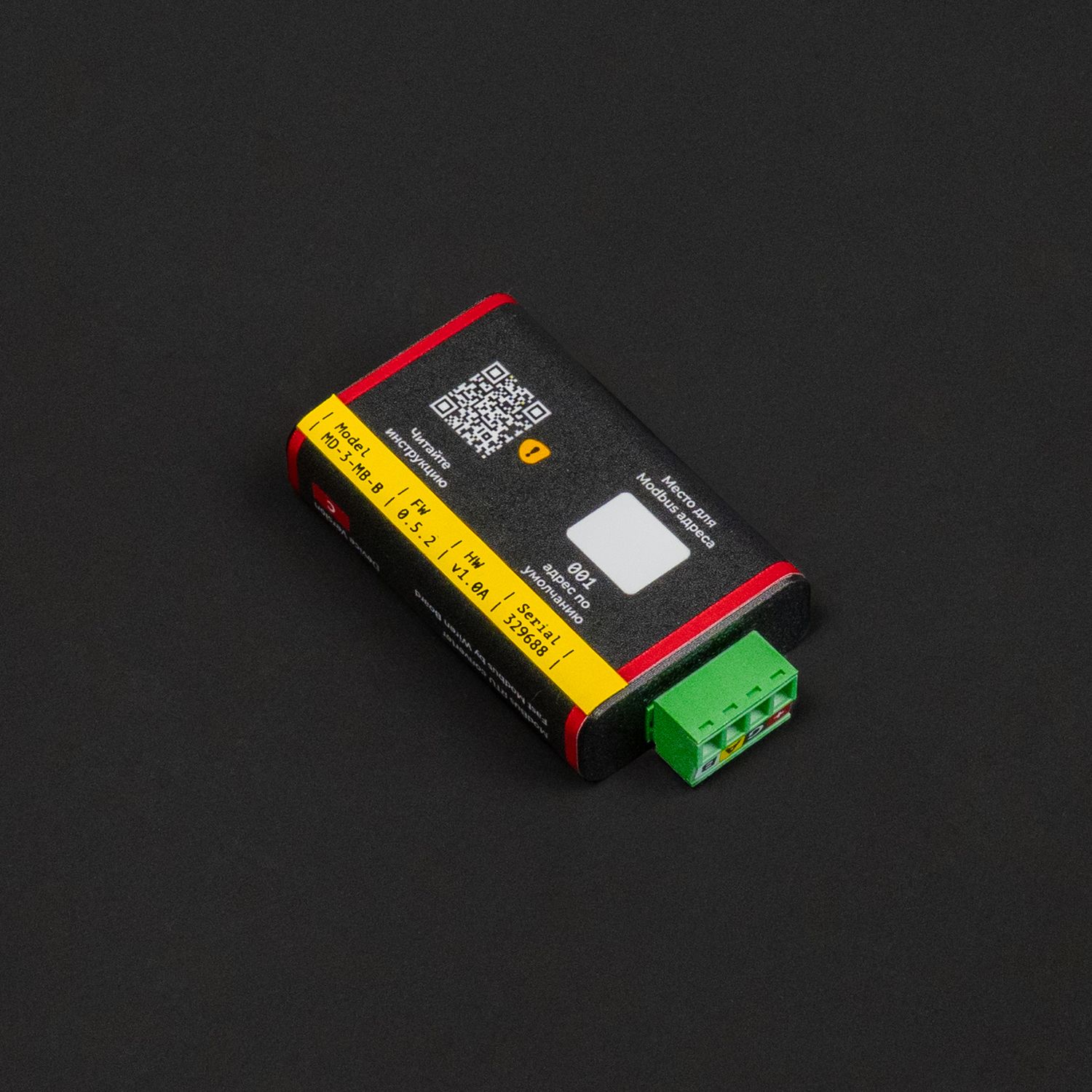

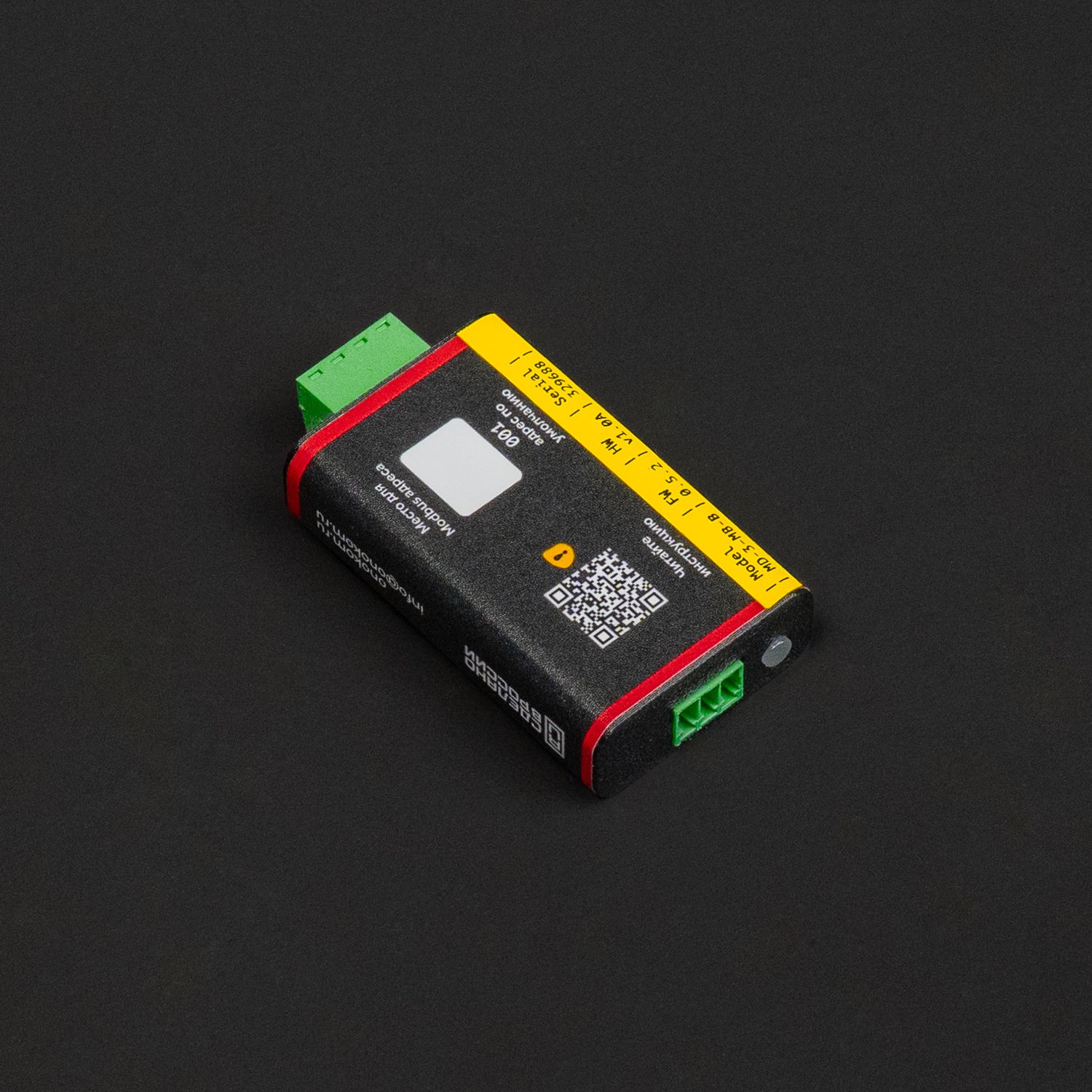

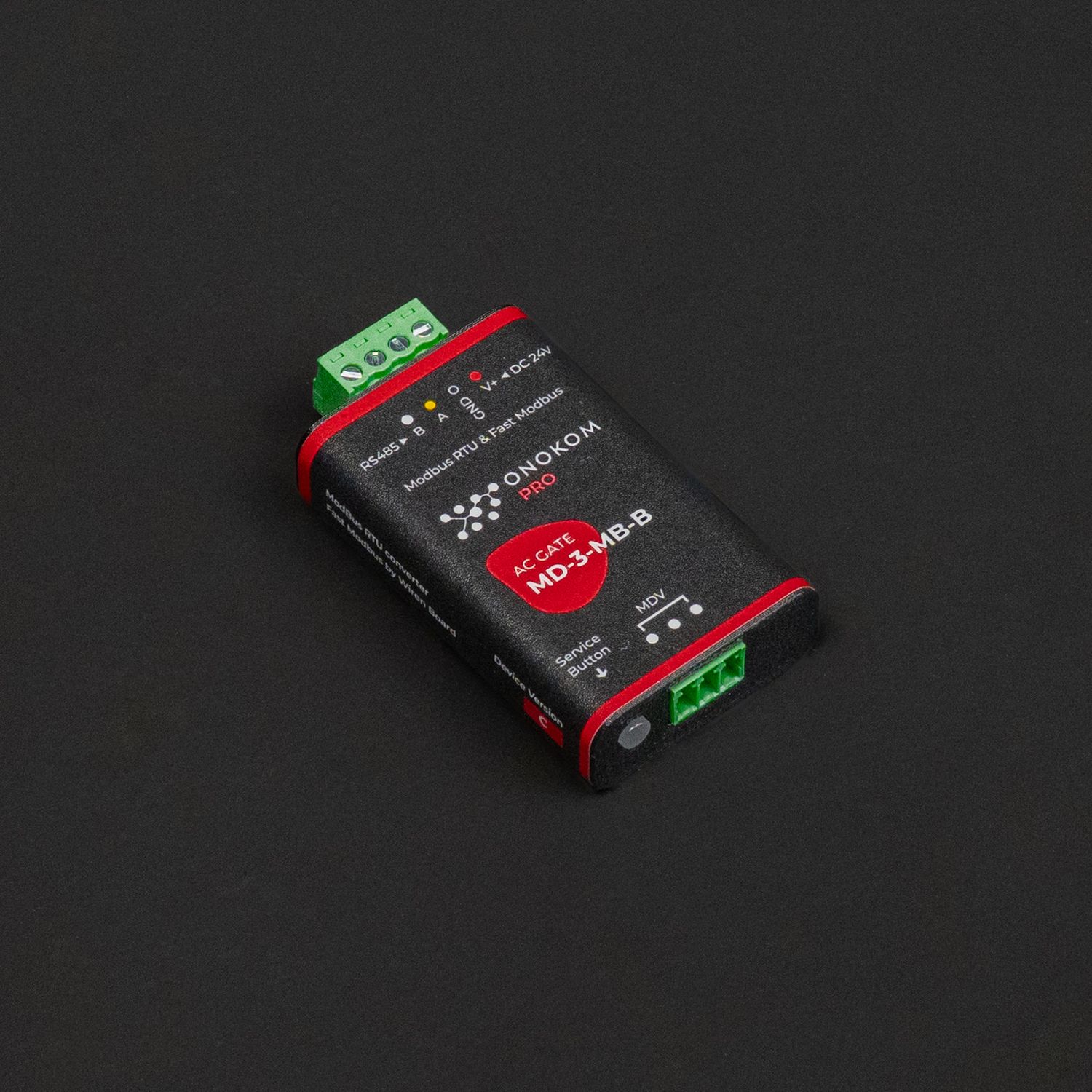

3. Внешний вид

Скопировано

загружается

загружается

Обращаем внимание, что в настоящее время, шлюз комплектуется переходником большего размера

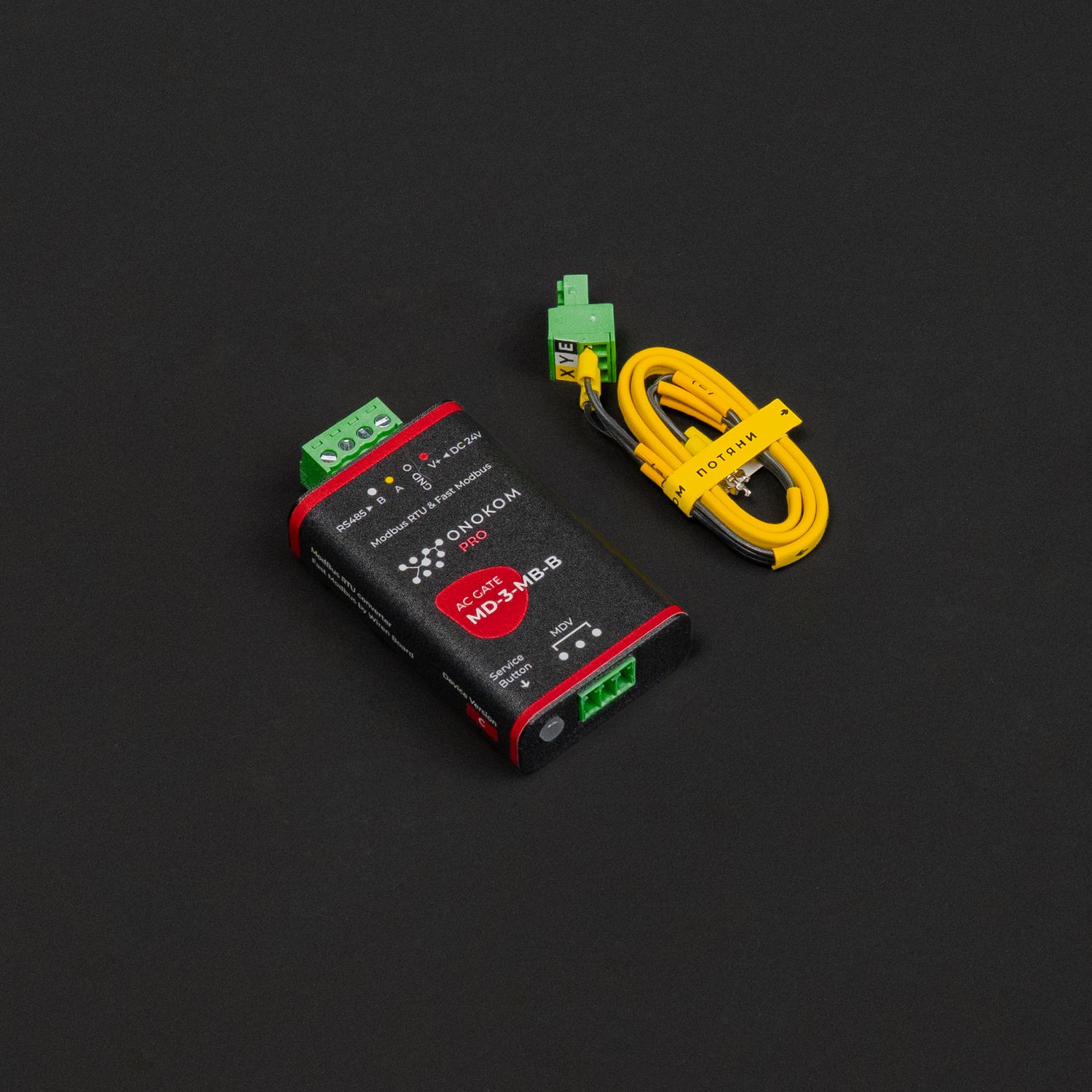

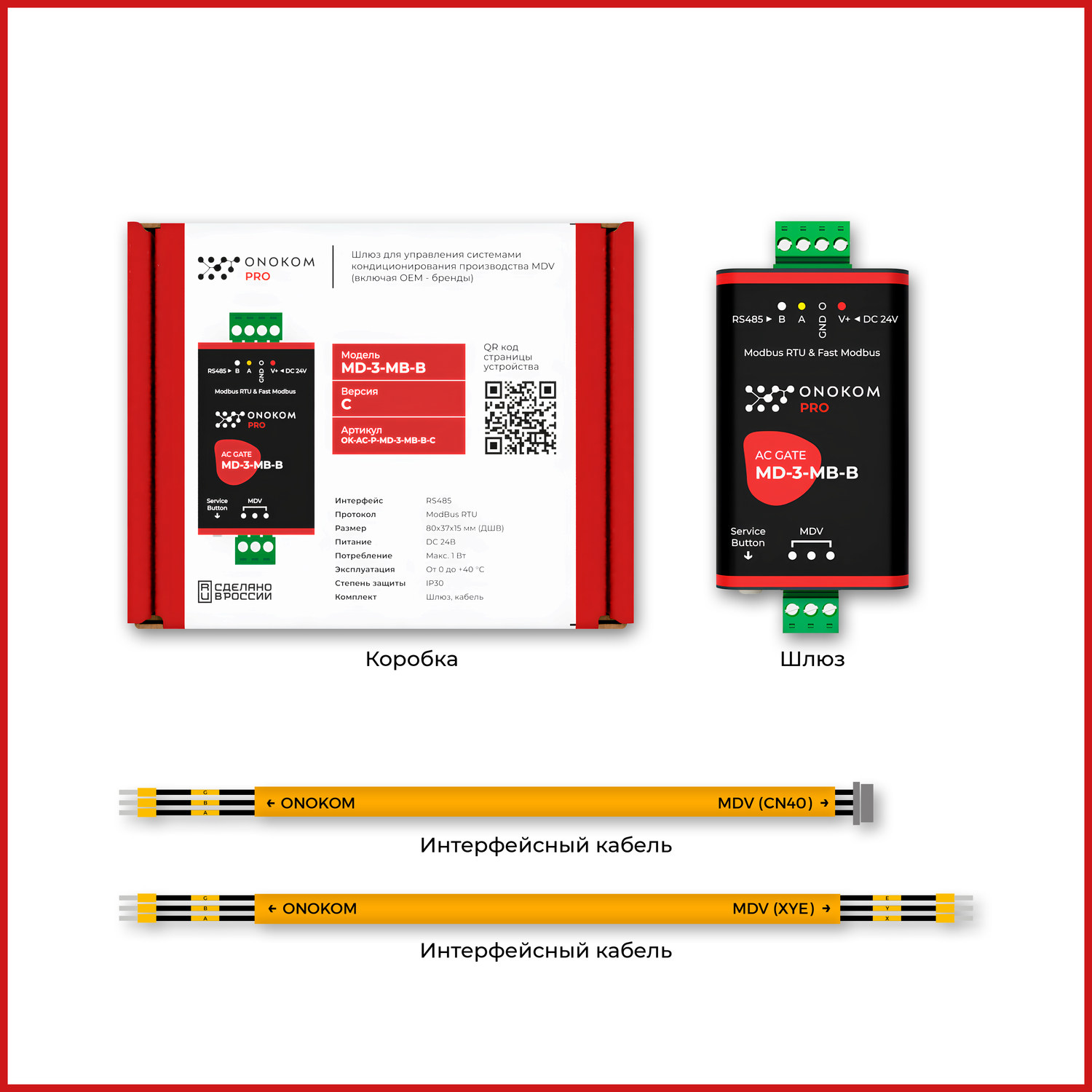

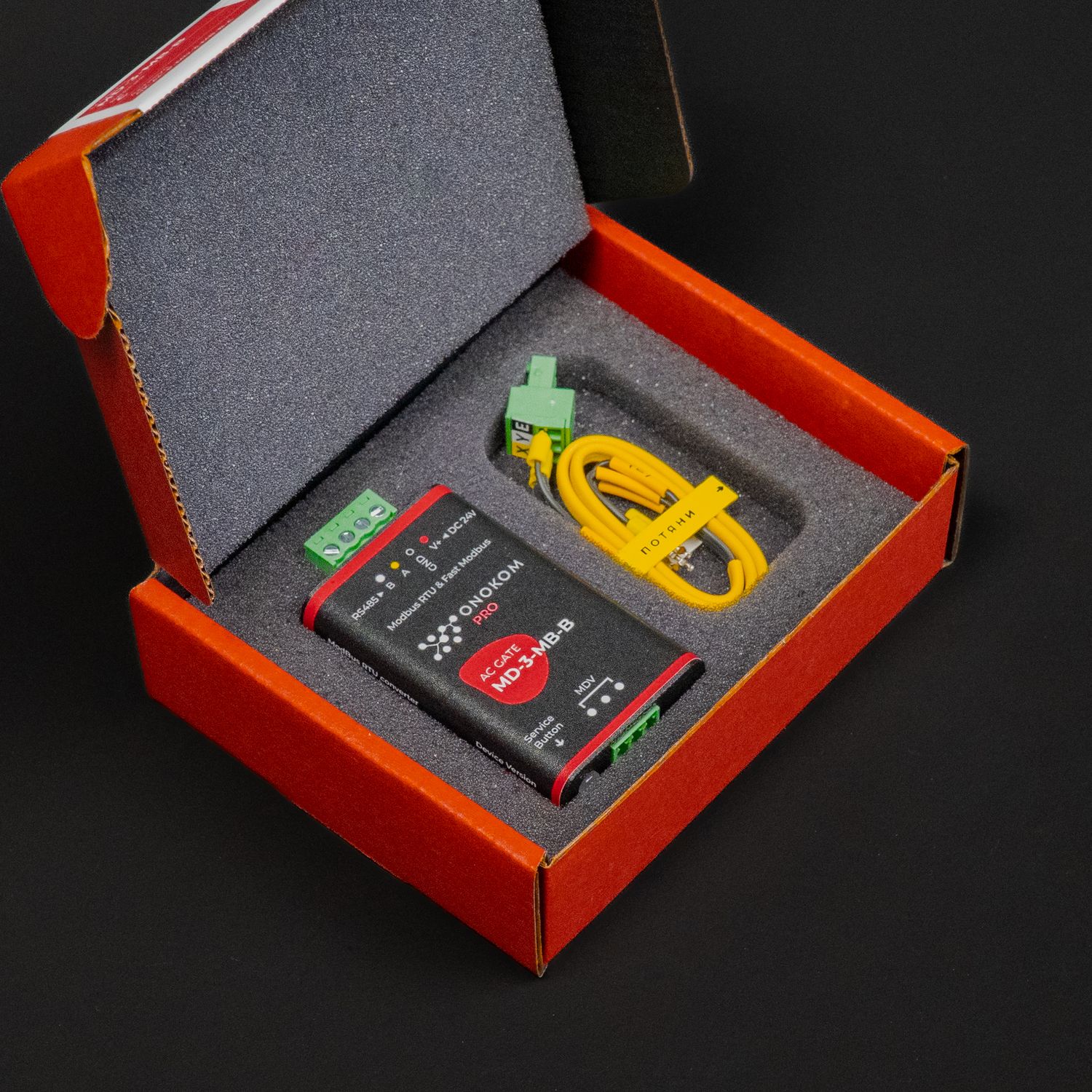

В комплект устройства входит:

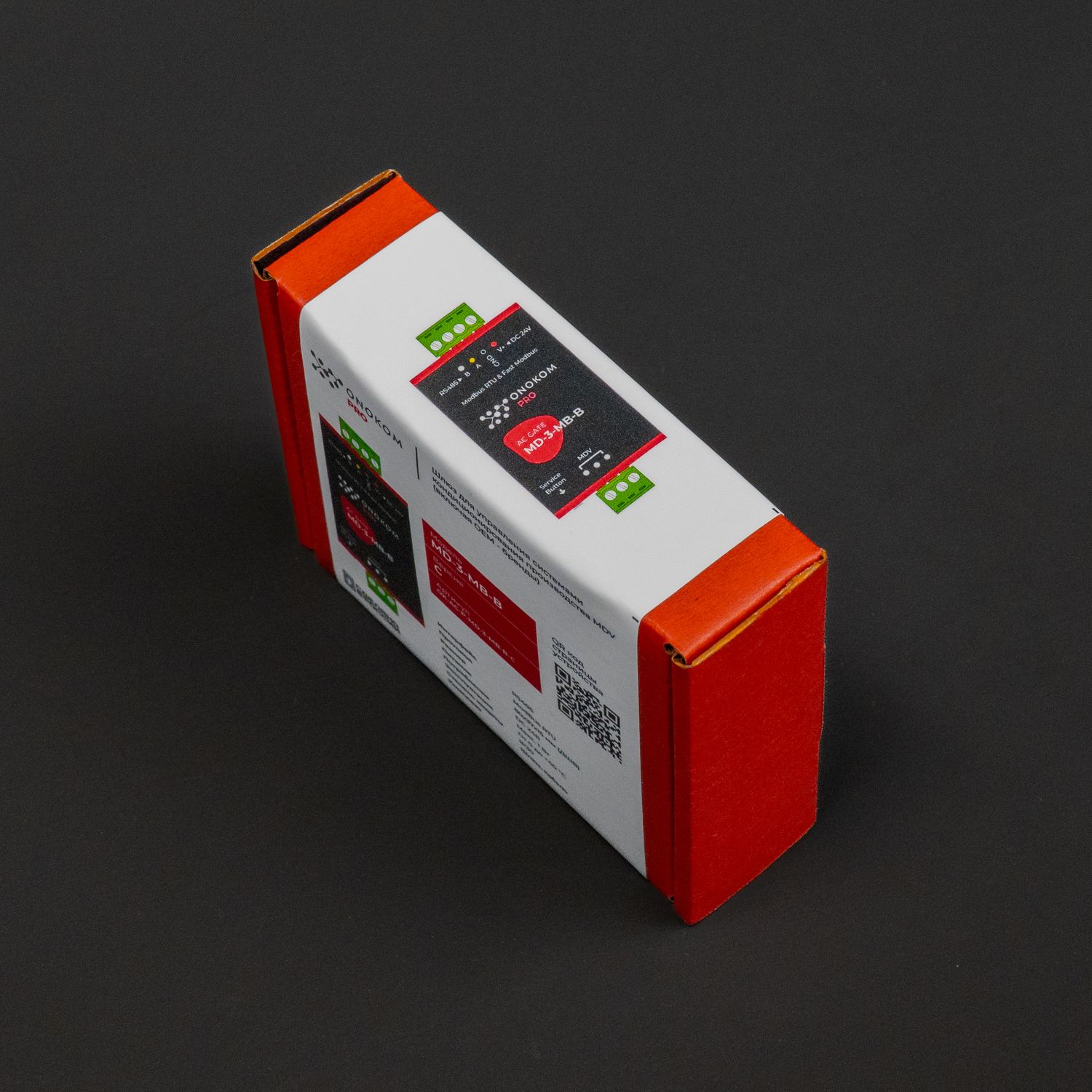

- Коробка
- Шлюз ONOKOM MD-3-MB-B
- Адаптер для кондиционера ONOKOM MD-A3

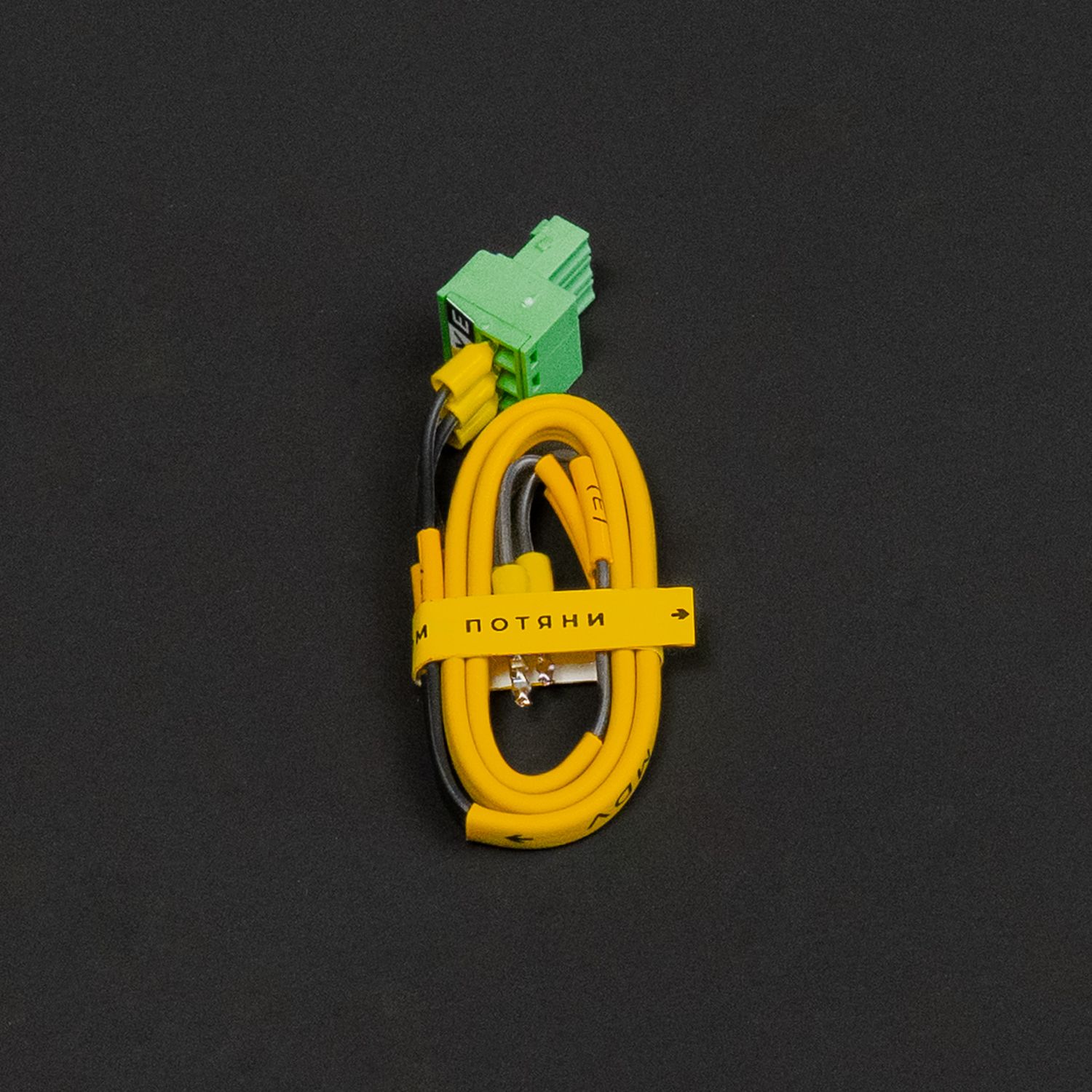

- Интерфейсный кабель ддля соединения адаптера и шлюза
- Интерфейсный кабель для подключения кондиционера через порт XYE

4. Краткая инструкция

Скопировано

- Перед подключением обесточьте кондиционер и устройство

- Убедитесь в правильности подключения перед подачей питания

- Соедените вместе шлюз и адаптер MD-A3

- Подсоедините адаптер MD-A3 к разъему кондиционера XYE

- Соблюдайте рекомендуемый уровень питания (24В) для работы устройства

- Не размещайте устройство во влажных местах

4.1 Устранение неполадок

Скопировано

1. Проверьте правильность подключения интерфейсного кабеля в разъем кондиционера:
- разъем плотно вставлен в плату управления кондиционером;
- разъем плотно вставлен в шлюз;
- разъем не выломан;
- проводники интерфейсного кабеля входят в разъем с одной и с другой стороны интерфейсного кабеля.

2. Проверьте корректность подачи питания на шлюз.
При необходимости замерьте питания на клемме.

3. Проверьте корректность подключения проводников A и B шины RS485, как на шлюзе так и на контроллере управления.

4. Проверьте, что клемма RS485 плотно вставлена в шлюз.

5. Убедитесь, что используется правильный кабель для подключения шины RS485.

5. Карта регистров

Скопировано

Адрес		Параметры регистра			Описание	Значения
Dec	Hex	Тип	Доступ	Формат	Описание	Значения
Coil регистры
1		Coil	RW	Bool	Состояние фанкойла	0 - Отключен 1 - Включен
6		Coil	R	Bool	Режим Эко	0 - Отключен 1 - Включен
20		Coil	R	Bool	Кондиционер на связи	0 - Нет 1 - Да
100		Coil	RW	Bool	Использовать внешний датчик температуры	0 - Нет 1 - Да
Holding регистры
1		Holding	RW	UInt16	Режим работы	1 – Нагрев 2 – Охлаждение 3 – Автоматический 4 – Осушение 5 - Вентиляция
2		Holding	RW	UInt16	Состояние и режим Данный регистр помогает интегрировать в системы, где отключение управляется тем же регистром, что режим. Например, Sprut.Hub.	0 – Выключен 1 – Нагрев 2 – Охлаждение 3 – Автоматический 4 – Осушение 5 - Вентиляция
3		Holding	RW	SInt16	Температура воздуха в помещении °C По умолчанию в этом регистре хрантится температура воздуха измеренная встроенным датчиком фанкойла. При записи в этот регистр температуры с внешнего датчика, значение будет возвращаться с поправкой, которая отображается в регистре 20.	-32768…32768 Для получения температуры, нужно умножить значение на 0.01. Например, 2560 это 25.6 °C
5		Holding	RW	SInt16	Целевая температура °C. Температура задается с точностью 1°C.	1600…3100 Для получения температуры, нужно умножить значение на 0.01. Например, 2500 это 25.0 °C
6		Holding	R	UInt16	Текущий режим	0 – Простаивает 1 – Нагревает 2 – Охлаждает
7		Holding	RW	UInt16	Скорость вентилятора	0 – Авто 1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость 4 - Четвертая скорость 5 - Пятая скорость
8		Holding	RW	Uint16	Расширенная скорость вентилятора Данный регистр помогает интегрировать в системы, где для управления скоростью можно использовать только один регистр. Включение режимов тихий и турбо не меняет состояние скорости вентилятора (отображаемой на экране фанкойла и в Holding регистре №7)	0 – Авто 1 – Тихий режим 2 - Первая скорость 3 - Вторая скорость 4 - Третья скорость 5 - Турбо режим
9		Holding	RW	Uint16	Горизонтальные ламели Первое положение - самое нижнее Пятое положение - самое верхнее	0 - Остановлены 1 - Качание
11		Holding	RW	Uint16	Направление воздушного потока Данный регистр помогает интегрировать в системы, где для управления направлением воздуха есть можно использовать только один регистр. Например, Умный дом с Алисой.	0 – Остановлено 1- Качание горизонтальное и вертикальное 2 - Качание горизонтальных жалюзи
15		Holding	RW	UInt16	Режим работы (для Loxone)	1 – Автоматический 2 – Нагрев 3 –Охлаждение 4 – Осушение 5 - Вентиляция
20		Holding	RW	SInt16	Коррекция температуры	-32768…32768 Для получения температуры, нужно умножить значение на 0.01. Например, 100 это 1.00 °C
23		Holding	R	SInt16	Дополнительная температура 1 (Температура внутреннего теплообменника)	-32768…32768 Для получения температуры, нужно умножить значение на 0.01. Например, 100 это 1.00 °C
24		Holding	R	SInt17	Дополнительная температура 2 (Температура внешнего теплообменника)	-32768…32768 Для получения температуры, нужно умножить значение на 0.01. Например, 100 это 1.00 °C
Holding регистры (Сервисные)
110	0x006E	Holding	RW	SInt16	Modbus скорость	Для получения реальной скорости, нужно умножить значения из регистра на 100, для записи желаемого значения, необходимо разделить его на 100. 96 - 9600 192 - 19200 384 - 38400 576 - 57600 1152 - 115200
111	0x006F	Holding	R	UInt16	Настройка бита чётности порта RS-485	0 — нет бита чётности (none) Другие не поддерживаются.
112	0x0070	Holding	R	UInt16	Количество стоп-битов порта RS-485	2 Другие не поддерживаются.
128	0x0080	Holding	RW	SInt16	Modbus адрес устройтсва	1...247
200 - 219	0x00C9 - 0x00DB	Holding	R	SInt16	Аппаратная версия устройтсва	MD-3-MB-B
250 - 265	0x00FA- 0x0109	Holding	R	SInt16	Програмная версия устройтсва	1.24 и выше
Input регистры
0		Inputs	RW	SInt16	Количество ошибок	0...24
Discrete регистры
0	0x00	Discrete	R	Bool	Наличие ошибок	0 - нет ошибок 1 - есть ошибки

6. Полезные файлы

Скопировано

Шаблон WB-ONOKOM-AIR-MD-3-MB-B для WirenBoard.JSON

Шаблон SH-MQTT-ONOKOM-AIR-MD-3-MB-B для SprutHub.JSON

Шаблон SH-MODBUS-ONOKOM-AIR-MD-3-MB-B для SprutHub.JSON

7. Поддерживаемые модели кондиционеров

Скопировано

2023

7.1 Модели 2023 года

Скопировано

Серия кондиционеров	Шлюз	Модель кондиционеров	Документация
Внутренние блоки
Бытовые сплит-системы
Компактые кассетные, 3D DC-Inverter (R32)	MD-3-MB-B	MDCA4I-09HRFN8 \| MDOAG-09HDN8	Документация
		MDCA4I-12HRFN8 \| MDOAG-12HDN8
		MDCA4I-18HRFN8 \| MDOAG-18HFN8
Канальные, 3D DC-Inverter (R32)	MD-3-MB-B	MDTII-09HWFN8 \| MDOAG-09HDN8	Документация
		MDTII-12HWFN8 \| MDOAG-12HDN8
		MDTII-18HWFN8 \| MDOAG-18HFN8
Инверторные мульти-сплит системы
Кассетные (R32)	MD-3-MB-B	MDCA4I-07HRFN8	Документация
		MDCA4I-09HRFN8
		MDCA4I-12HRFN8
		MDCA4I-18HRFN8
Канальные (R32)	MD-3-MB-B	MDTII-07HWFN8	Документация
		MDTII-09HWFN8
		MDTII-12HWFN8
		MDTII-18HWFN8
Полупромышленые сплит-системы
Компактыне кассетные, on/off (R410A)	MD-3-MB-B	MDCA5-12HRN1 \| MDOU3-12HN1	Документация
		MDCA5-18HRN1 \| MDOU3-18HN1
Кассетные, on/off (R410A)	MD-3-MB-B	MDCF-24HRN1 \| MDOU3-24HN1	Документация
		MDCF-36HRN1 \| MDOU-36HN1-L
		MDCF-48HRN1 \| MDOU-48HN1-L
		MDCF-60HRN1 \| MDOU-60HN1-L
Канальные, on/off(R410A)	MD-3-MB-B	MDTJ-18HWN1 \| MDOU3-18HN1	Документация
		MDTJ-24HWN1 \| MDOU3-24HN1
		MDTI-36HWN1 \| MDOU-36HN1-L
		MDTI-48HWN1 \| MDOU-48HN1-L
		MDTI-60HWN1 \| MDOU-60HN1-L
Напольно-потолочные, on/off (R410A)	MD-3-MB-B (дополнительно требуется NIM01)	MDUE-36HRN1 \| MDOU-36HN1-L	Документация
	MD-3-MB-B (дополнительно требуется NIM01)	MDUE-60HRN1 \| MDOU-60HN1-L	Документация
Компактные кассетные, 3D DC-Inverter (R32)	MD-3-MB-B	MDCA4-12HRFN8 \| MDOU-12HFN8	Документация
		MDCA4-18HRFN8 \| MDOU-18HFN8
Кассетные, 3D DC-Inverter (R32)	MD-3-MB-B	MDCD-24HRFN8 \| MDOU-24HFN8	Документация
		MDCD-36HRFN8 \| MDOU-36HFN8
		MDCD-48HRFN8 \| MDOU-48HFN8
		MDCD-60HRFN8 \| MDOU-60HFN8
Канальные, 3D DC-Inverter (R32)	MD-3-MB-B	MDTI-12HWFN8 \| MDOU-12HFN8	Документация
		MDTI-18HWFN8 \| MDOU-18HFN8
		MDTI-24HWFN8 \| MDOU-24HFN8
		MDTI-36HWFN8 \| MDOU-36HFN8
		MDTI-48HWFN8 \| MDOU-48HFN8
		MDTI-60HWFN8 \| MDOU-60HFN8
Напольно-потолочные, 3D DC-Inverter (R32)	MD-3-MB-B	MDUE-18HRFN8 \| MDOU-18HFN8	Документация
		MDUE-24HRFN8 \| MDOU-24HFN8
		MDUE-36HRFN8 \| MDOU-36HFN8
		MDUE-48HRFN8 \| MDOU-48HFN8
		MDUE-60HRFN8 \| MDOU-60HFN8
Полупромышленые мульти-сплит-системы большой мощности
Кассетные большой мощности, DC-inverter (R410a)	MD-3-MB-B	MDQ4A-48HRAN1 (x2) \| MDOUB-96HD1N1	Документация
Полупромышленые сплит-системы большой мощности
Канальные средне- и высоконапорные большой мощности, DC-inverter (R410a)	MD-3-MB-B	MDTA-96HWAN1 \| MDOUB-96HD1N1	Документация
		MDHA-96HWAN1 \| MDOUB-96HD1N1
Колонные большой мощности, DC-inverter (R410a)	MD-3-MB-B	MDFA-96HRAN1 \| MDOUB-96HD1N1	Документация
Канальные большой мощности, 3D DC-inverter (R410a)	MD-3-MB-B	MDHC-96HWD1N1	Документация
Канальные большой мощности, on/off (среднеапорные и высоконапорные) (R410a)	MD-3-MB-B (дополнительно требуется NIM01)	MDTB-76HWN1	Документация
		MDTD-76HWN1
		MDTC-96HWN1
		MDTD-96HWN1
		MDTB-120HWN1
		MDHA-150HWN1
		MDHA-192HWN1
Наружные блоки
Наружные VCpro (Индивидуального исполнения) (410A)	MD-3-MB-B	\|MDVC-V224W/DRN1	Документация
		\|MDVC-V280W/DRN1
Наружные VCpro (Модульного исполнения) (410A)	MD-3-MB-B	\|MDVC-224WV2GN1	Документация
		\|MDVC-280WV2GN1
		\|MDVC-335WV2GN1
		\|MDVC-400WV2GN1
		\|MDVC-450WV2GN1
		\|MDVC-500WV2GN1
		\|MDVC-560WV2GN1
		\|MDVC-615WV2GN1
		\|MDVC-670WV2GN1
		\|MDVC-730WV2GN1
		\|MDVC-785WV2GN1
		\|MDVC-850WV2GN1
Наружные V4+W (R410a)	MD-3-MB-B	\|MDVS-252W/DRN1	Документация
		\|MDVS-280W/DRN1
		\|MDVS-335W/DRN1

2022

7.2 Модели 2022 года

Скопировано

Серия кондиционеров	Шлюз	Модель кондиционеров

Внутренние блоки
Полупромышленые сплит-системы
Кассетные компактные, on/off (R410A)	MD-3-MB-B	MDCA5-12HRN1	Документация
		MDCA5-18HRN1
Кассетные, on/off (R410A)	MD-3-MB-B	MDCF-24HRN1	Документация
		MDCF-36HRN1
		MDCF-48HRN1
		MDCF-60HRN1
Канальные, on/off (R410A)	MD-3-MB-B	MDTJ-18HWN1	Документация
		MDTJ-24HWN1
		MDTI-36HWN1
		MDTI-48HWN1
		MDTI-60HWN1
Напольно-потолочные, on/off (R410A)	Не поддерживается управление	MDUE-24HRN1	Документация
	MD-3-MB-B	MDUE-36HRN1
	Не поддерживается управление	MDUE-48HRN1
	MD-3-MB-B	MDUE-60HRN1
Кассетные компактные, 3D DC-Inverter (R32)	MD-3-MB-B	MDCA4-12HRFN8	Документация
		MDCA4-18HRFN8
Кассетные, 3D DC-Inverter (R32)	MD-3-MB-B	MDCD-24HRFN8	Документация
		MDCD-36HRFN8
		MDCD-48HRFN8
		MDCD-60HRFN8
Канальные, 3D DC-Inverter (R32)	MD-3-MB-B	MDTI-12HWFN8	Документация
		MDTI-18HWFN8
		MDTI-24HWFN8
		MDTI-36HWFN8
		MDTI-48HWFN8
		MDTI-60HWFN8
Напольно-потолочные, 3D DC-Inverter (R32)	MD-3-MB-B	MDUE-18HRFN8	Документация
		MDUE-24HRFN8
		MDUE-36HRFN8
		MDUE-48HRFN8
		MDUE-60HRFN8
Полупромышленые мульти-сплит-системы большой мощности
Кассетные большой мощности, DC-Inverter (R410A)	MD-3-MB-B	MDQ4A-48HRAN1 (x2) \| MDOUB-96HD1N1	Документация
Полупромышленые сплит-системы большой мощности
Канальные средне- и высоконапорные большой мощности, DC-Inverter (R410A)	MD-3-MB-B	MDTA-96HWAN1 \| MDOUB-96HD1N1	Документация
		MDHA-96HWAN1 \| MDOUB-96HD1N1
Колонные большой мощности, DC-Inverter (R410A)	MD-3-MB-B	MDFA-96HRAN1 \| MDOUB-96HD1N1	Документация
Канальные большой мощности, 3D DC-Inverter (R410A)	MD-3-MB-B	MDHC-96HWD1N1	Документация
Канальные большой мощности, on/off (среднеапорные и высоконапорные) (R410A)	MD-3-MB-B	MDTB-76HWN1	Документация
		MDTD-76HWN1
		MDTC-96HWN1
		MDTD-96HWN1
		MDTB-120HWN1
		MDHA-150HWN1
		MDHA-192HWN1
Полупромышленые сплит-системы большой мощности
Кассетные большой мощности, DC-inverter (R410a)	MD-3-MB-B	MDQ4A-48HRAN1 (x2) \| MDOUB-96HD1N1	Документация
Канальные средне- и высоконапорные большой мощности, DC-inverter (R410a)	MD-3-MB-B	MDTA-96HWAN1 \| MDOUB-96HD1N1	Документация
		MDHA-96HWAN1 \| MDOUB-96HD1N1
Колонные большой мощности, DC-inverter (R410a)	MD-3-MB-B	MDFA-96HRAN1 \| MDOUB-96HD1N1	Документация
Канальные большой мощности, 3D DC-inverter (R410a)	MD-3-MB-B	MDHC-96HWD1N1	Документация
Канальные большой мощности, on/off (среднеапорные и высоконапорные) (R410a)	MD-3-MB-B (дополнительно требуется NIM01)	MDTB-76HWN1	Документация
		MDTD-76HWN1
		MDTC-96HWN1
		MDTD-96HWN1
		MDTB-120HWN1
		MDHA-150HWN1
		MDHA-192HWN1
Фанкойлы
FCUKZ		FCUKZ-03	Документация
		FCUKZ-04
Кассетные однопоточные АС	MD-3-MB-B	MDKC-300R	Документация
		MDKC-400R
Кассетные компактные АС	MD-3-MB-B	MDKD-300R	Документация
		MDKD-400R
		MDKD-450R
		MDKD-500R
Кассетные AC	MD-3-MB-B	MDKA-600R	Документация
		MDKA-750R
		MDKA-850R
		MDKA-950R
		MDKA-1200R
		MDKA-1500R
Напольно-потолочные (корпусные и бескорпусные) AC	MD-3-MB-B	MDKH1-150-R3	Документация
		MDKH1-150-R4
		MDKH1-250-R3
		MDKH1-250-R4
		MDKH1-350-R3
		MDKH1-350-R4
		MDKH1-500-R3
		MDKH1-500-R4
		MDKH1-700-R3
		MDKH1-700-R4
		MDKH1-800-R3
		MDKH1-800-R4
	MD-3-MB-B	MDKH2-150-R3	Документация
		MDKH2-150-R4
		MDKH2-250-R3
		MDKH2-250-R4
		MDKH2-350-R3
		MDKH2-350-R4
		MDKH2-500-R3
		MDKH2-500-R4
		MDKH2-700-R3
		MDKH2-700-R4
		MDKH2-800-R3
		MDKH2-800-R4
	MD-3-MB-B	MDKH3-150-R3	Документация
		MDKH3-150-R4
		MDKH3-250-R3
		MDKH3-250-R4
		MDKH3-350-R3
		MDKH3-350-R4
		MDKH3-500-R3
		MDKH3-500-R4
		MDKH3-700-R3
		MDKH3-700-R4
		MDKH3-800-R3
		MDKH3-800-R4
Канальные двухрядные AC	MD-3-MB-B	MDKT2-200G(30/50)	Документация
		MDKT2-300G(30/50)
		MDKT2-400G(30/50)
		MDKT2-500G(30/50)
		MDKT2-600G(30/50)
		MDKT2-800G(30/50)
		MDKT2-1000G(30/50)
		MDKT2-1200G(30/50)
		MDKT2-1400G(30/50)
Канальные трехрядные AC	MD-3-MB-B	MDKT3-02(S/H/U)	Документация
		MDKT3-03(S/H/U)
		MDKT3-04(S/H/U)
		MDKT3-05(S/H/U)
		MDKT3-06(S/H/U)
		MDKT3-07(S/H/U)
		MDKT3-08(S/H/U)
		MDKT3-10(S/H/U)
		MDKT3-12(S/H/U)
		MDKT3-14(S/H/U)
Канальные высоконапорные, большой мощности AC	MD-3-MB-B	MDKT3H-800G70	Документация
		MDKT3H-1000G70
		MDKT3H-1200G70
		MDKT3H-1400G70
		MDKT3H-1600G100
		MDKT3H-1800G100
		MDKT3H-2200G100
Кассетные компактные 4-х трубные AC	MD-3-MB-B	MDKD-300S	Документация
		MDKD-400S
		MDKD-500S
Кассетные 4-х трубные AC	MD-3-MB-B	MDKA-600F	Документация
		MDKA-750F
		MDKA-850F
		MDKA-950F
		MDKA-1200F
		MDKA-1500F
Канальные 4-х трубные AC	MD-3-MB-B	MDKT3-200F (G30/G50)	Документация
		MDKT3-300F (G30/G50)
		MDKT3-400F (G30/G50)
		MDKT3-500F (G30/G50)
		MDKT3-600F (G30/G50)
		MDKT3-800F (G30/G50)
		MDKT3-1000F (G30/G50)
		MDKT3-1200F (G30/G50)
		MDKT3-1400F (G30/G50)
Настенные DC	MD-3-MB-B	MDKG-V250C	Документация
		MDKG-V300C
		MDKG-V400C
		MDKG-V500C
		MDKG-V600C
Кассетные однопоточные DC	MD-3-MB-B	MDKC-V300R-B	Документация
		MDKC-V400R-B
		MDKC-V600R-B
Кассетные компактные DC	MD-3-MB-B	MDKD-V300	Документация
		MDKD-V400
		MDKD-V500
Кассетные DC	MD-3-MB-B	MDKA-V600R	Документация
		MDKA-V750R
		MDKA-V850R
		MDKA-V950R
		MDKA-V1200R
		MDKA-V1500R
Канальные двухрядные DC	MD-3-MB-B	MDKT2-V200	Документация
		MDKT2-V300
		MDKT2-V400
		MDKT2-V500
		MDKT2-V600
		MDKT2-V800
		MDKT2-V1000
		MDKT2-V1200
Канальные трехрядные DC	MD-3-MB-B	MDKT3-V200	Документация
		MDKT3-V300
		MDKT3-V400
		MDKT3-V500
		MDKT3-V600
		MDKT3-V800
		MDKT3-V1000
		MDKT3-V1200
Канальные четырехрядные DC	MD-3-MB-B	MDKT4-V200	Документация
		MDKT4-V300
		MDKT4-V400
		MDKT4-V500
		MDKT4-V600
		MDKT4-V800
		MDKT4-V1000
		MDKT4-V1200
Напольно-потолочные (корпусные и бескорпусные) DC	MD-3-MB-B	MDKH1-V150-R3	Документация
		MDKH1-V150-R4
		MDKH1-V250-R3
		MDKH1-V250-R4
		MDKH1-V350-R3
		MDKH1-V350-R4
		MDKH1-V500-R3
		MDKH1-V500-R4
		MDKH1-V700-R3
		MDKH1-V700-R4
		MDKH1-V800-R3
		MDKH1-V800-R4
Напольно-потолочные (корпусные и бескорпусные) DC	MD-3-MB-B	MDKH2-V150-R3	Документация
		MDKH2-V150-R4
		MDKH2-V250-R3
		MDKH2-V250-R4
		MDKH2-V350-R3
		MDKH2-V350-R4
		MDKH2-V500-R3
		MDKH2-V500-R4
		MDKH2-V700-R3
		MDKH2-V700-R4
		MDKH2-V800-R3
		MDKH2-V800-R4
Напольно-потолочные (корпусные и бескорпусные) DC	MD-3-MB-B	MDKH3-V150-R3	Документация
		MDKH3-V150-R4
		MDKH3-V250-R3
		MDKH3-V250-R4
		MDKH3-V350-R3
		MDKH3-V350-R4
		MDKH3-V500-R3
		MDKH3-V500-R4
		MDKH3-V700-R3
		MDKH3-V700-R4
		MDKH3-V800-R3
		MDKH3-V800-R4
Кассетные компактные 4-х трубные DC	MD-3-MB-B	MDKD-V300FA	Документация
		MDKD-V400FA
		MDKD-V500FA
Кассетные 4-х трубные DC	MD-3-MB-B	MDKA-V600FA	Документация
		MDKA-V750FA
		MDKA-V850FA
		MDKA-V950FA
		MDKA-V1200FA
		MDKA-V1500FA
Напольно-потолочные 4-х трубные DC	MD-3-MB-B	MDKH1-V150F-R4	Документация
		MDKH1-V250F-R4
		MDKH1-V350F-R4
		MDKH1-V500F-R4
		MDKH1-V700F-R4
		MDKH1-V800F-R4
	MD-3-MB-B	MDKH2-V150F-R4	Документация
		MDKH2-V250F-R4
		MDKH2-V350F-R4
		MDKH2-V500F-R4
		MDKH2-V700F-R4
		MDKH2-V800F-R4
	MD-3-MB-B	MDKH3-V150F-R4	Документация
		MDKH3-V250F-R4
		MDKH3-V350F-R4
		MDKH3-V500F-R4
		MDKH3-V700F-R4
		MDKH3-V800F-R4
Тепловые насосы
Тепловые насосы для отопления и ГВС Моноблочные, косвенного нагрева, DC-inverter, M Thermal Arctic (R32)	MD-3-MB-B	MDHWC-V4W/D2N8-B	Документация
		MDHWC-V6W/D2N8-B
		MDHWC-V8W/D2N8-B
		MDHWC-V10W/D2N8-B
		MDHWC-V12W/D2N8-B
		MDHWC-V14W/D2N8-B
		MDHWC-V16W/D2N8-B
		MDHWC-V12W/D2RN8-B
		MDHWC-V14W/D2RN8-B
		MDHWC-V16W/D2RN8-B
		MDHWC-V18W/D2RN8
		MDHWC-V22W/D2RN8
		MDHWC-V26W/D2RN8
		MDHWC-V30W/D2RN8
Тепловые насосы для отопления и ГВС Моноблочные, косвенного нагрева, DC-inverter, M Thermal Arctic (R32)	Управление не поддерживается	MDHWA-V4W/D2N8-B	Документация
		MDHWA-V6W/D2N8-B
		MDHWA-V8W/D2N8-B
		MDHWA-V10W/D2N8-B
		MDHWA-V12W/D2N8-B
		MDHWA-V14W/D2N8-B
		MDHWA-V16W/D2N8-B
	MD-3-MB-B	MDHWA-V12W/D2RN8-B
		MDHWA-V14W/D2RN8-B
		MDHWA-V16W/D2RN8-B
Сплит внутренний блок без бака	MD-3-MB-B	HB-A60/CGN8-B	Документация
		HB-A100/CGN8-B
		HB-A160/CGN8-B
		HBT-A100/190CD30GN8-B
		HBT-A100/240CD30GN8-B
		HBT-A160/240CD30GN8-B
Чиллеры
Полностью инверторные мини-чиллеры с воздушным охлаждением конденсатора Aqua Eco Mini (R32)	MD-3-MB-B	\|MDGC-V5WD2N8-B	Документация
		\|MDGC-V7WD2N8-B
		\|MDGC-V9WD2N8-B
		\|MDGC-V12WD2RN8-B
		\|MDGC-V14WD2RN8-B
		\|MDGC-V16WD2RN8-B
Полностью инверторные модульные чиллеры Aqua Tempo Super II (R410a)	MD-3-MB-B	\|MDC-SU30-RN1L	Документация
		\|MDC-SU30M-RN1L
		\|MDC-SU60-RN1L
		\|MDC-SU60M-RN1L
		\|MDC-SU90-RN1L
		\|MDC-SU90M-RN1L
Модульные чиллеры с водяным охлаждением конденсатора Aqua Energy (тепло/холод) (R410a)	MD-3-MB-B	\|RHWE50HA(B)	Документация
		\|RHWE75HA(B)
		\|RHWE110HA(B)
		\|RHWE145HA(B)

8. Функции кондиционера

Скопировано

Ниже представлен список функций выводимых в умный дом:

Параметр шлюза	Wiren Board Тип контрола	HomeKit ( через Sprut.hub)	Яндекс ( через Sprut.hub)
Состояние	✅ 1 - Включен 0 - Выключен Параметр выводится в следующем виде: Тип канала - переключатель	✖️ Не используется	✖️ Не используется
Режим	✅ 1 - Нагрев 2 - Охлаждение 3 - Автоматический 4 - Вентиляция 5- Осушение Параметр выводится в следующем виде: Тип канала - диапазон	✖️ Не используется	✖️ Не используется
Состояние и режим. Параметр совмещающий в себе параметры: “Состояние” и “Режим” (Необходим для SprutHub)	✅ 0 - Кондиционер выключен 1 - Кондиционер включен Нагрев 2 - Кондиционер включен Охлаждение 3 - Кондиционер включен Автоматический 4 - Кондиционер включен Осущение 5 - Кондиционер включен Вентиляция Параметр выводится в следующем виде: Тип канала - диапазон	✅ Выключен Нагрев Охлаждение Автоматический Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Режим работы	✅ Состояние Включен Выключен ✅ Режим работы Нагрев Охлаждение Автоматический Осушение Вентиляция Параметры выводятся в виде сервиса Термостат с характеристиками: - Состояние - Режим работы
Температура воздуха в помещении	✅ Минимум - -20 Максимум - 50 Параметр выводится в следующем виде: Тип канала - значение температуры	✅	✅
Температура воздуха на улице	☑️ Скрыто по умолчанию Минимум - -20 Максимум - 50 Параметр выводится в следующем виде: Тип канала - значение температуры	☑️ Скрыто по умолчанию Минимум - -20 Максимум - 50 Параметр выводится в следующем виде: Тип сервиса - Датчик температуры Характеристика - Температура	☑️ Скрыто по умолчанию Минимум - -20 Максимум - 50 Параметр выводится в следующем виде: Тип сервиса - Датчик температуры Характеристика - Температура
Целевая температура - параметр в который мы будем передавать желаемую температуру	✅ Минимум - 16 Максимум - 32 Параметр выводится в следующем виде: Тип канала - диапазон	✅ Минимум - 16 Максимум - 32 Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Целевая температура	✅ Минимум - 16 Максимум - 32 Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Целевая температура
Состояние термостата	✅ 0 - Простаивает 1 - Нагревает 2 - Охлаждает Параметр выводится в следующем виде: Тип канала - диапазон	✅ Простаивает Нагревает Охлаждает Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Состояние	✖️ Не используется
Скорость вентилятора	☑️ Скрыто по умолчанию 0 - Автоматическая скорость 1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость Параметр выводится в следующем виде: Тип канала - диапазон	✖️ Не используется	✖️ Не используется
Скорость вентилятора расширенная	✅ 0 - Автоматическая скорость 1 - 2 - Первая скорость 3 - Вторая скорость 4 - Третья скорость Параметр выводится в следующем виде: Тип канала - диапазон	✅ 0% - Автоматическая скорость 25% - 50% - Первая скорость 75% - Вторая скорость 100% - Третья скорость Параметры выводятся в следующем виде: Тип сервиса - Вентилятор Характеристика - Скорость вращения	✅ 0% - Автоматическая скорость 1% - 2% - Первая скорость 3% - Вторая скорость 4% - Третья скорость Параметры выводятся в следующем виде: Тип сервиса - Вентилятор Характеристика - Скорость вращения (отображается с подписью "открытие ")
Горизонтальные жалюзи - параметр отвечающий за положение горизонтальных жалюзи (Вверх-Вниз)	✅ 0- Остановлено 1 - Качание (вверх-вниз) Параметр выводится в следующем виде: Тип канала - диапазон	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен
Вертикальные и горизонтальные жалюзи параметр отвечающий за качание вертикальных и горизонтальных жалюзи	✅ 0 - Остановлено в средних положениях 2 - Качание (вверх-вниз) Параметр выводится в следующем виде: Тип канала - диапазон	✖️ Не используется	✅ Остановлено Качание (вверх-вниз) Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Качание
Коррекция температуры	✅ Параметр выводится в следующем виде: Тип канала - значение	✖️ Не используется	✖️ Не используется

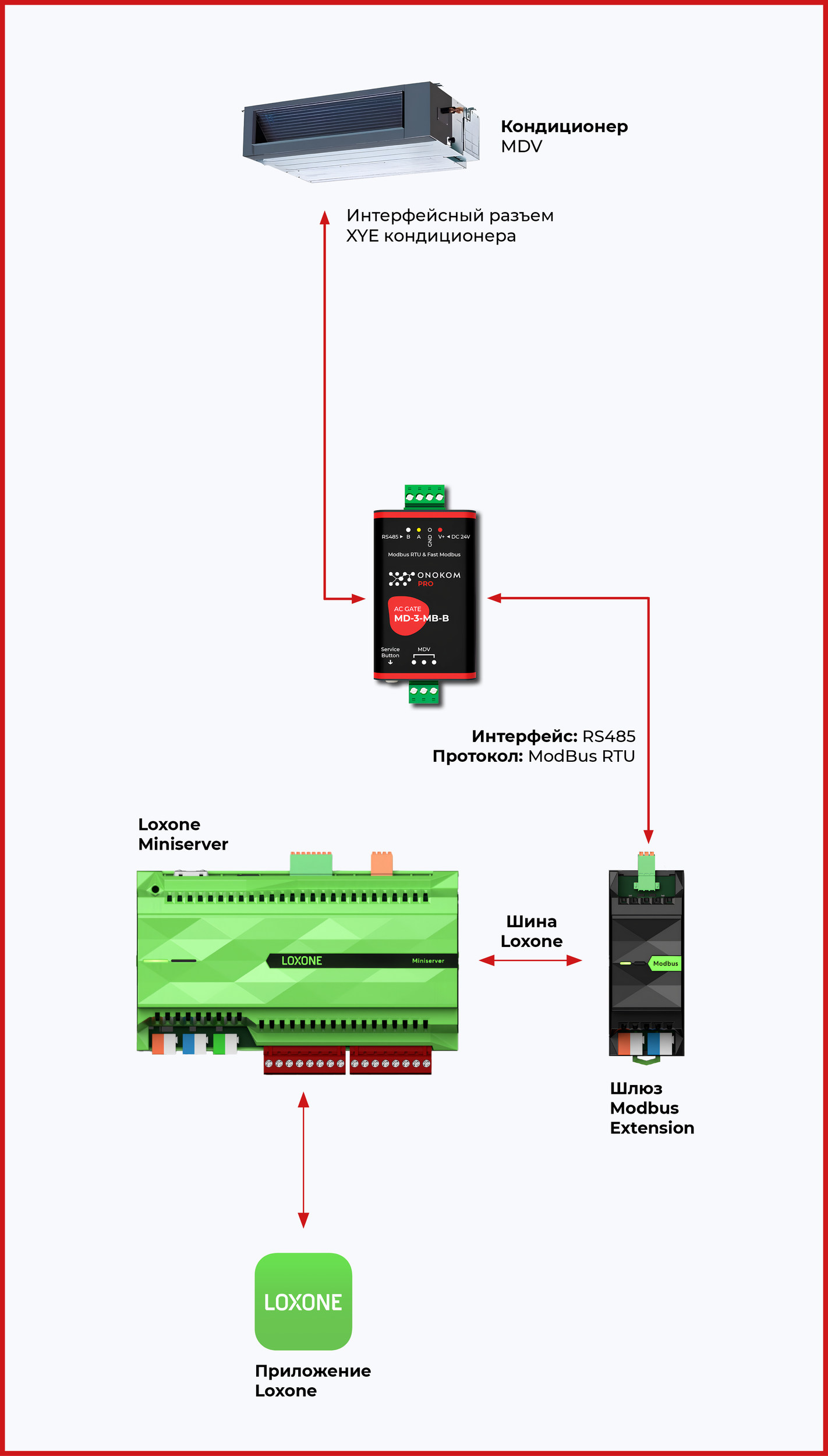

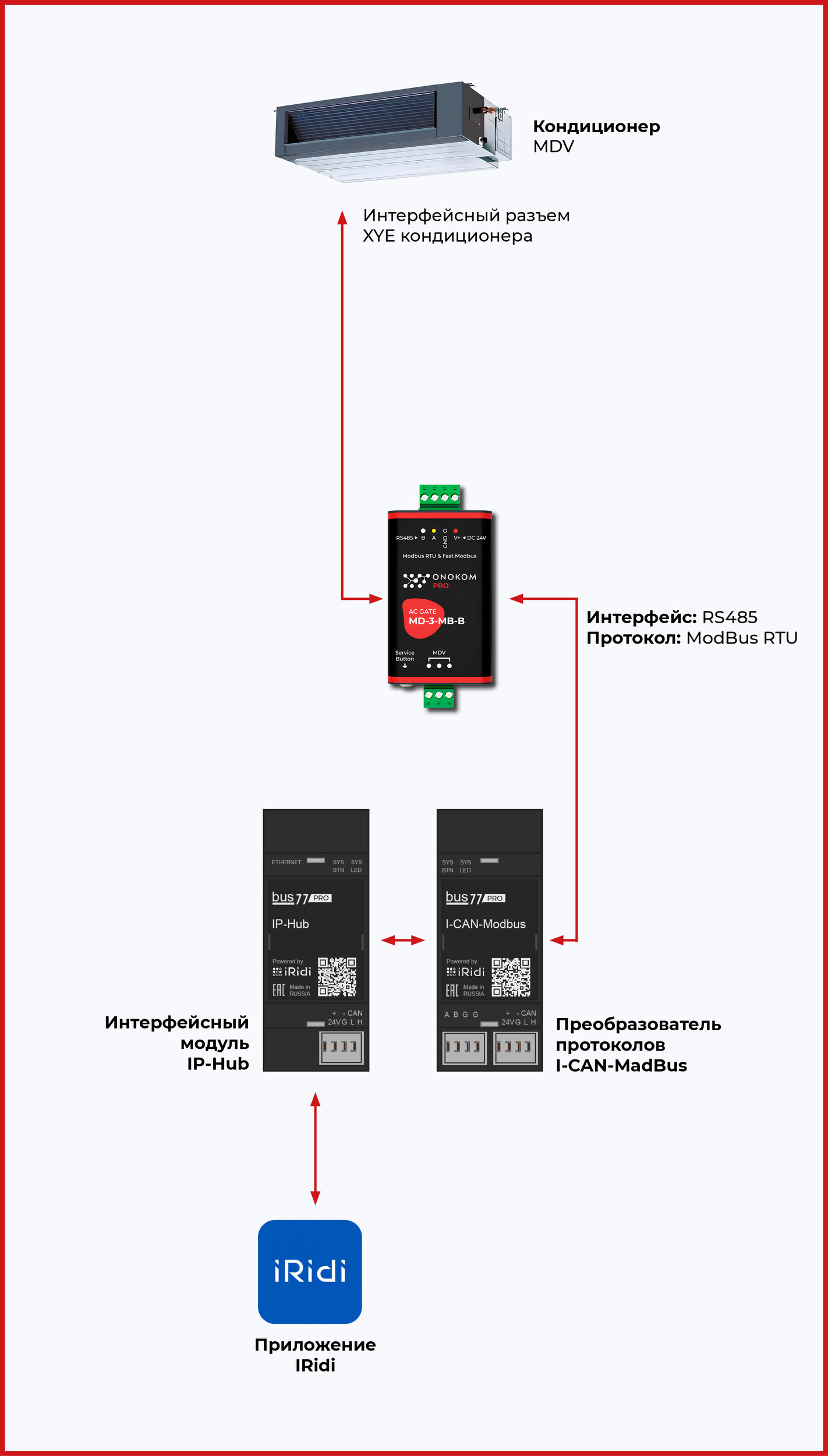

9. Общая логическая схема работы шлюза

Скопировано

загружается

9.1 Логическая схема WirenBoard + SprutHub

Скопировано

загружается

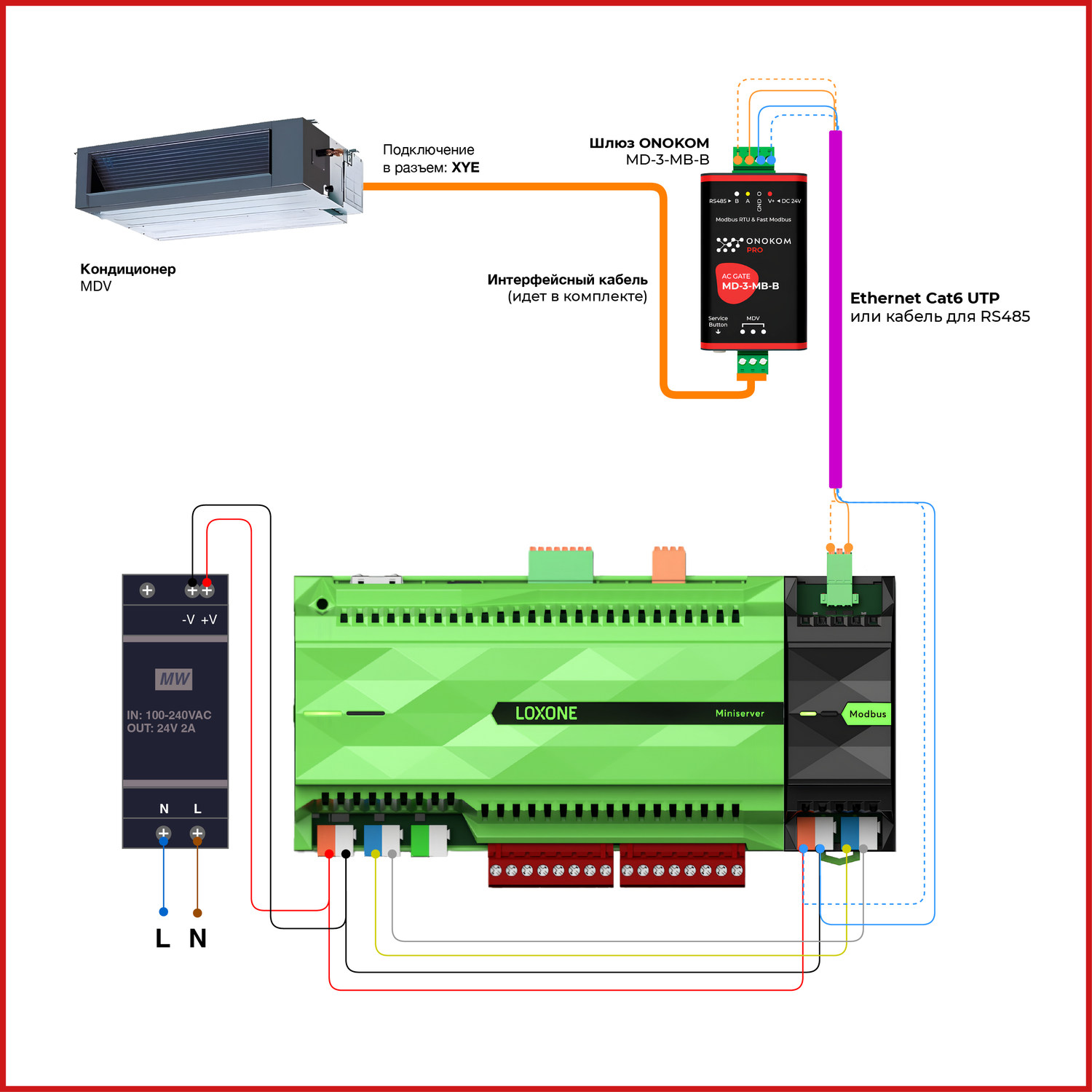

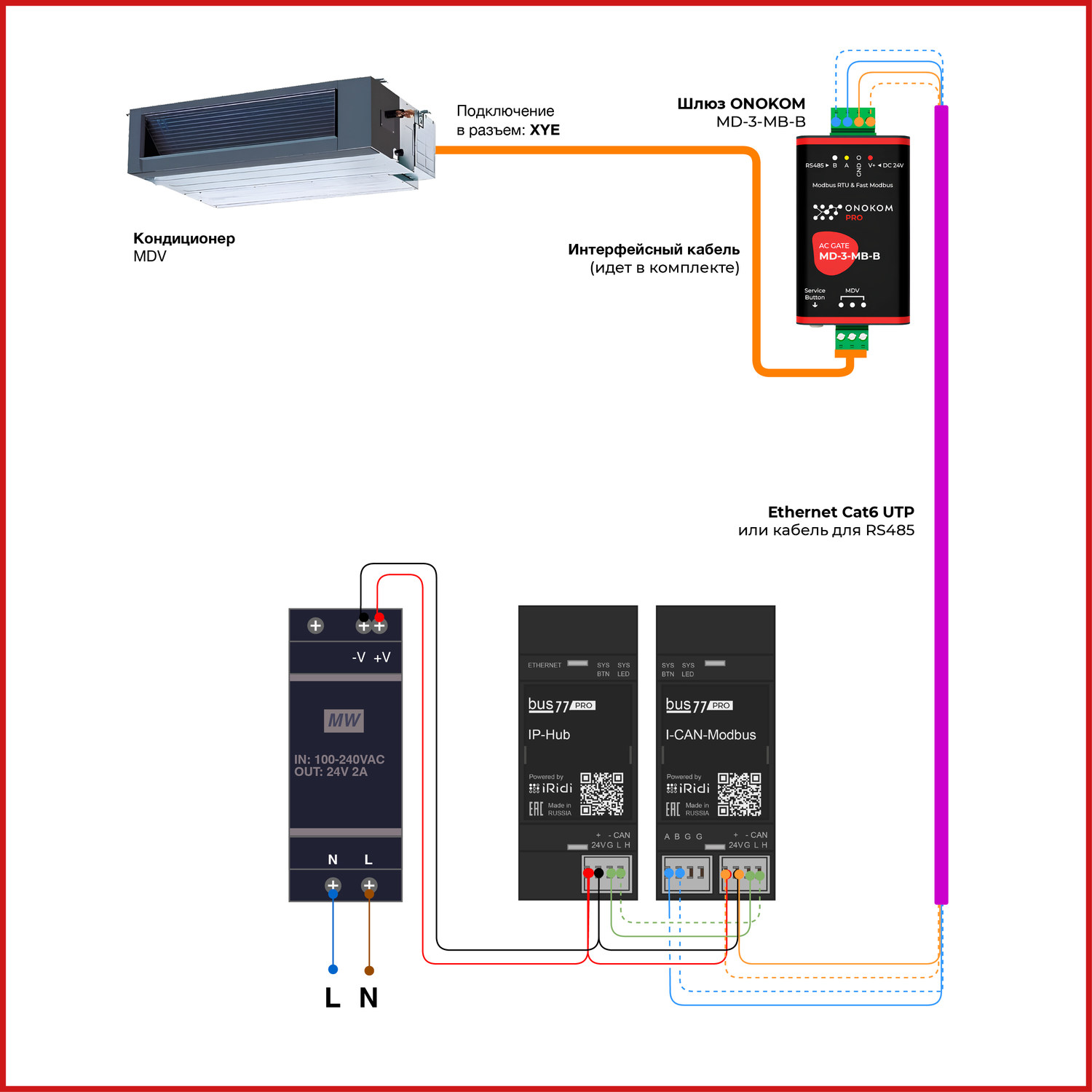

10. Схема подключения WirenBoard

Скопировано

загружается

На схеме изображены следующие устройства:
- Контроллер WirenBoard 7 (1 шт.)
- Шлюз ONOKOM MD-3-MB-B (1 шт.)
- Адаптер для кондиционера MD-A3 (1 шт.)
- Блок питания 24В MeanWell HDR-30-24 (1 шт.)
- ИБП WirenBoard WB-UPS v.2 (1 шт.)

В качестве кабеля от контроллера до устройства рекомендуем использовать:
- Ethernet UTP Cat6
- Специализированный кабель для RS485

11. Подключение MD-3-MB-B к WirenBoard

Скопировано

Ознакомьтесь в видеоинструкцией или читайте текстовую версию

Видео
загружается

Сборка и разборка фанкойла Dantex DF-850QBC. Подключение к шлюзу ONOKOM MD-3-MB-B

11.1 Обновление контроллера WirenBoard

Скопировано

Все дальнейшие настройки выполняются на контроллере WirenBoard 7 со следующими параметрами:
- Ревизия: 7.3.3E/11 675
- Версия ПО: wb-2401
- Ветка: Релиз

загружается

Для начала нам потребуется обновить контроллер до последней версии прошивки

Открываем приложение «Терминал»
1. Вводим протокол, имя пользователя и IP адрес контроллера в локальной сети. В нашем случае: ssh root@192.168.199.53
2. Вводим пароль. По умолчанию, это - wirenboard
3. Нажимаем кнопку «Enter»

загружается

Затем проверяем, есть ли обновление в репозиториях. Для этого вводим команду «apt update»

загружается

Контроллер обновлен. Переходим к следующему шагу

загружается

После этого в левом меню нажимаем на кнопку «Настройки» и в выпавшем списке выбираем «Конфигурационные файлы»

Следующим шагом переходим в браузер и вводим IP адрес контроллера в локальной сети. В нашем случае: «192.168.199.53»

загружается

Далее переходим в раздел «WirenBoard» Выбираем шаблон «WB-ONOKOM-AIR-MD-3-MB-B.json»

Далее заходим в Настройки → Права доступа → Администратор
Ставим галочку в пункте «Я принимаю всю ответственность за свои действия»
Нажимаем «Применить»

Теперь мы можем управлять всеми функциями контроллера

Шаблон ONOKOM-AIR-MD-3-MB-B для WirenBoard.JSON

загружается

Затем нажимаем на три точки в правом верхнем углу и нажимаем «Download»

После чего мы переходим во вкладку «Конфигурационные файлы», и выбираем пункт «Настройка драйвера serial-устройств»

загружается

Ждем загрузки конфигуратора, после чего выбираем порт к которому подключен шлюз
В нашем случае это «/dev/ttyRS485-1»
Нажимаем пункт "+Устройство"

загружается

Жмем на пункт с выбором устройств и ищем в списке пункт «Кондиционеры», а в нем наш шлюз
На данном этапе наш шлюз отсутствует, поэтому мы будем добавлять для него шаблон самостоятельно

11.2 Загрузка шаблона в контроллер WirenBoard

Скопировано

загружается

Подключаемся к контроллеру через приложение ForkLift , в нашем случае она для macOS, для Windows можете использовать WinSCP

1. Protocol: SFTP
2. Server: 192.168.199.53
3. Username: root
4. Password: по умолчанию wirenboard
6. Нажимаем Connect

загружается

Следующим шагом переходим на веб-сервис GitHub где хранятся шаблоны ONOKOM и переходим в раздел «WirenBoard»

загружается

Выбираем шаблон WB-ONOKOM-AIR-MD-3-MB-B.json

загружается

Затем нажимаем на три точки в правом верхнем углу и нажимаем «Download»

Переходим в приложение ForkLift

загружается

Переходим в директорию 192.168.199.53 /mnt /data

Сейчас мы находимся в директории 192.168.199.53/mnt/data/root

Нам нужно попасть на одну директорию назад

Переходим и попадаем в 192.168.199.53/mnt/data

загружается

Переходим в директорию etc

загружается

Переходим в директорию wb-mqtt-serial.conf.d

загружается

Переходим в директорию templates

загружается

Добавляем шаблон ONOKOM-AIR-MD-3-MB-B, просто перетащив его в нужное окно

Добавляем шаблон WB-ONOKOM-AIR-MD-3-MB-B, просто перетащив его в нужное окно

загружается

Шаблон WB-ONOKOM-AIR-MD-3-MB-B загружен

Шаблон WB-ONOKOM-AIR-MD-3-MB-B для WirenBoard.JSON

11.3 Установка шаблона в WirenBoard

Скопировано

загружается

Для того что бы мы увидели шаблон в WEB интерфейсе сначала нужно ввести в терминале команду service wb-mqtt-serial restart

Для того что бы мы увидели шаблон в WEB интерфейсе нужно перезагрузить систему шаблонов
Для этого вводим в терминале команду service wb-mqtt-serial restart

Возвращаемся в WEB интерфейс контроллера и перезагружаем его с очисткой кэш данных

загружается

Выбираем порт контроллера, к которому подключен шлюз ONOKOM»

После этого в левом меню нажимаем на кнопку «Настройки» и в выпавшем списке нажимаем на кнопку «Конфигурационные файлы»

В появившемся окне выбираем пункт «Настройка драйверов serial-устройств»

загружается

Выбираем порт контроллера, к которому подключен шлюз ONOKOM. В нашем случае это «Последовательный порт /dev/tty/RS485-1»

Настройки:
- Скорость обмена - 9600
- Контроль четности - N
- Число бит данных - 8
- Стоп биты - 2

Нажимаем добавить устройство

загружается

из списка устройств выбираем наш шлюз ONOKOM-AIR-MD-3-MB-B (Адаптер для бытовых и полупромышленных систем Dantex)»

загружается

Нажимаем на выпадающий список и из списка устройств выбираем наш шлюз ONOKOM-AIR-MD-3-MB-B

загружается

Запишем ModBus адрес устройства. Например «1»
Нажимаем кнопку «Записать»

Переходим во вкладку "Устройства”

Кондиционер добавлен в контроллер WirenBoard

13. Подключение MD-3-MB-B к SprutHub по MQTT протоколу

Скопировано

Для удобства посмотрите видео с подключением фанкойла. Либо ознакомьтесь с текстовой инструкцией

Видео
загружается

Подключение шлюза ONOKOM MD-3-MB-B к SprutHub

С помощью ПО SprutHub кондиционер выводится в приложения и Алиса.
Для удобства ознакомьтесь с видеоинструкцией по настройке SprutHub либо прочитайте ее в текстовом формате

загружается

Затем необходимо проверить обновленны ли шаблоны

Для подключение шлюза ONOKOM MD-3-MB-B в SprutHub необходимо сначала обновить версию ПО SprutHub

Заходим в раздел «Настройки» → «Информация» проверяем версию SprutHub
Минимальная версия обновления должна быть 1.9.10 (11847)

загружается

После обновления переходим во вкладку «Контроллеры»

Следующим шагом переходим на веб-сервис GitHub где хранятся шаблоны ONOKOM и переходим в раздел «SprutHub»

загружается

Через несколько секунд у нас появится сообщение в левом нижнем углу экрана: «Кондиционер добавлен»

Затем «MQTT»

загружается

Выбираем шаблон «SH-MQTT-ONOKOM-AIR-MD-3-MB-B.json»

Шаблон SH-MQTT-ONOKOM-AIR-MD-3-MB-B.json

загружается

Переходим во вкладку «Устройства». В этой вкладке должен появиться добавленный кондиционер

Затем нажимаем на три точки в правом верхнем углу и нажимаем «Download»

загружается

Открываем программу ForkLift и нажимаем на кнопку подключения (в правом верхнем углу)

Затем вводим данные:
1. Вводим IP адрес контроллера в локальной сети. В нашем случае: 192.168.199.53
2. Вводим имя пользователя. По умолчанию, это root
3. Вводим пароль. Пароль - wirenboard
4. Нажимаем Connect

загружается

Переходим в директорию makesimple

загружается

Переходим в директорию .SprutHub
(для этого необходимо настроить включение всех скрытых файлов)

загружается

Переходим в директорию data

загружается

Переходим в директорию Templates

загружается

Переходим в директорию MQTT

загружается

Добавляем шаблон SH-MQTT-ONOKOM-AIR-MD-3-MB-B, просто перетащив его в нужное окно

Шаблон SH-MQTT-ONOKOM-AIR-MD-3-MB-B для WirenBoard.JSON

загружается

Заходим в WEB интерфейс контроллера, переходим в "Настройки" → "Расширенные"
Нажимаем "Перезагрузить шаблоны"

загружается

Для того что бы посмотреть, как перезагружается шаблон, необходимо нажать на три точки в правом верхнем углу и выбрать "Отладка"

загружается

Переходив в "Контроллеры" нажимаем три точки на плитке "MQTT" и выбираем "Поиск устройств"

загружается

Кондиционер добавлен

загружается

Переходим во вкладку «Устройства». В этой вкладке должен появиться добавленный кондиционер

13.1 Добавление кондиционера в приложение Apple Home

Скопировано

Для удобства посмотрите видео с подключением фанкойла. Либо ознакомьтесь с текстовой инструкцией

Видео
загружается

Добавление фанкойла Dantex в приложение Яндекс Умный Дом

Для добавления шлюза ONOKOM-AIR-MD-3-MB-B в Яндекс Умный Дом необходимо перейти во вкладку “Устройства” и выбираем плитку “Кондиционер”

загружается

Открываем “Кондиционер” и нажимаем на шестеренку рядом с фанкойлом

загружается

Открываем “Кондиционер” и выбираем раздел “Мосты”

Выбираем «HomeKit»
После нажимаем “Сохранить” и “Закрыть”

Далее переходим во вкладку “Мосты”, затем в левой части интерфейса выбираем вкладку "HomeKit" и нажимаем на кнопку «Настройки»

загружается

Выбираем «HomeKit» После нажимаем “Сохранить” и “Закрыть”

Мы видим нужный нам QR-код

Следующим шагом открываем приложение “Дом”
Нажимаем "Добавить аксессуар”

загружается

Наводим камеру телефона на QR-код

загружается

Так же выбираем «Yandex» в сервисе “Вентилятор”

Нажимаем “Добавить в дом”

загружается

Нажимаем на плюсик. Выбираем Устройство умного дома

Вплывает окно уведомления “Несертифицированный аксессуар”, нажимаем “Добавить”

загружается

Выбираем место расположения моста

загружается

Переходим во вкладку “Имя моста”
Нажимаем “Продолжить”

загружается

Далее вводим логин и пароль учетной записи. Нажимаем кнопку “Login”

Мост добавлен

загружается

Нажимаем “Продолжить”

загружается

Добавление в Apple Home на этом закончено

13.2 Добавление кондиционера в приложение Яндекс Умный Дом

Скопировано

Для удобства посмотрите видео с подключением фанкойла. Либо ознакомьтесь с текстовой инструкцией

Видео
загружается

Для добавления шлюза ONOKOM-AIR-MD-3-MB-B в Яндекс Умный Дом необходимо перейти во вкладку “Устройства”

загружается

Выбираем «Yandex» После нажимаем “Сохранить” и “Закрыть”

Открываем “Кондиционер” и выбираем раздел “Мосты”

загружается

Выбираем «Yandex»
После нажимаем “Сохранить” и “Закрыть”

Так же выбираем «Yandex» в сервисе “Режим Эко”

Следующим шагом открываем приложение Яндекс.Умный дом

Нажимаем на плюсик. Выбираем "Устройство умного дома”

загружается

Вводим в поисковой строке “SprutHub”

загружается

Нажимаем кнопку “Привязать к Яндексу”

загружается

Далее вводим логин и пароль учетной записи. Нажимаем кнопку “Login”

загружается

Подтверждаем вход

загружается

Нажимаем “Обновить список устройств”

загружается

Затем нажимаем “Завершить настройку”
Кондиционер добавлен в Яндекс. Умный дом

14. Демонстрация работы

Скопировано

14.1 Управление кондиционером Dantex через WirenBoard WEB

Скопировано

Видео
загружается

14.2 Управление кондиционером Dantex через Яндекс Умный Дом

Скопировано

Управление фанкойлом через Яндекс Умный Дом

14.3 Управление кондиционером Dantex через панель Sonoff

Скопировано

15. Скриншоты интерфейса кондиционера

Скопировано

15.1 Скриншоты Яндекс Умный дом

Скопировано

Основной экран управления фанкойлом

загружается

Выбор режимов работы фанкойла

загружается

Экран контроля датчиков температуры и меню голосовых команд

загружается

15.2 Скриншоты Apple Home

Скопировано

Основной экран управления фанкойлом

загружается

Выбор режимов работы фанкойла

загружается

Экран установки скорости фанкойла

загружается

Экран установки скорости вентилятора. Apple Home

Экран управления. Режим "ЭКО"

загружается

15.3 Скриншоты WirenBoard

Скопировано

Экран управления фанкойлом

загружается
