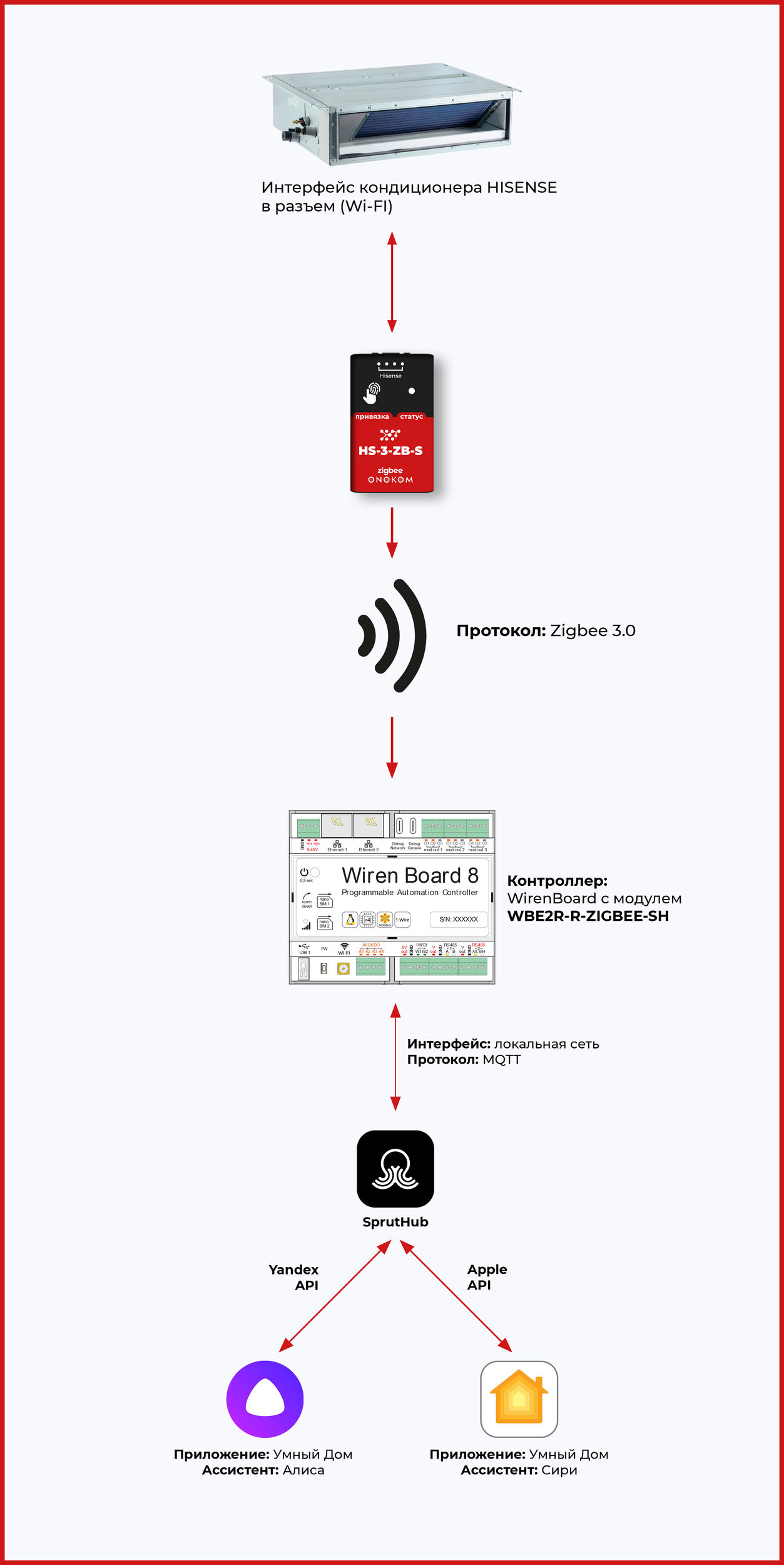

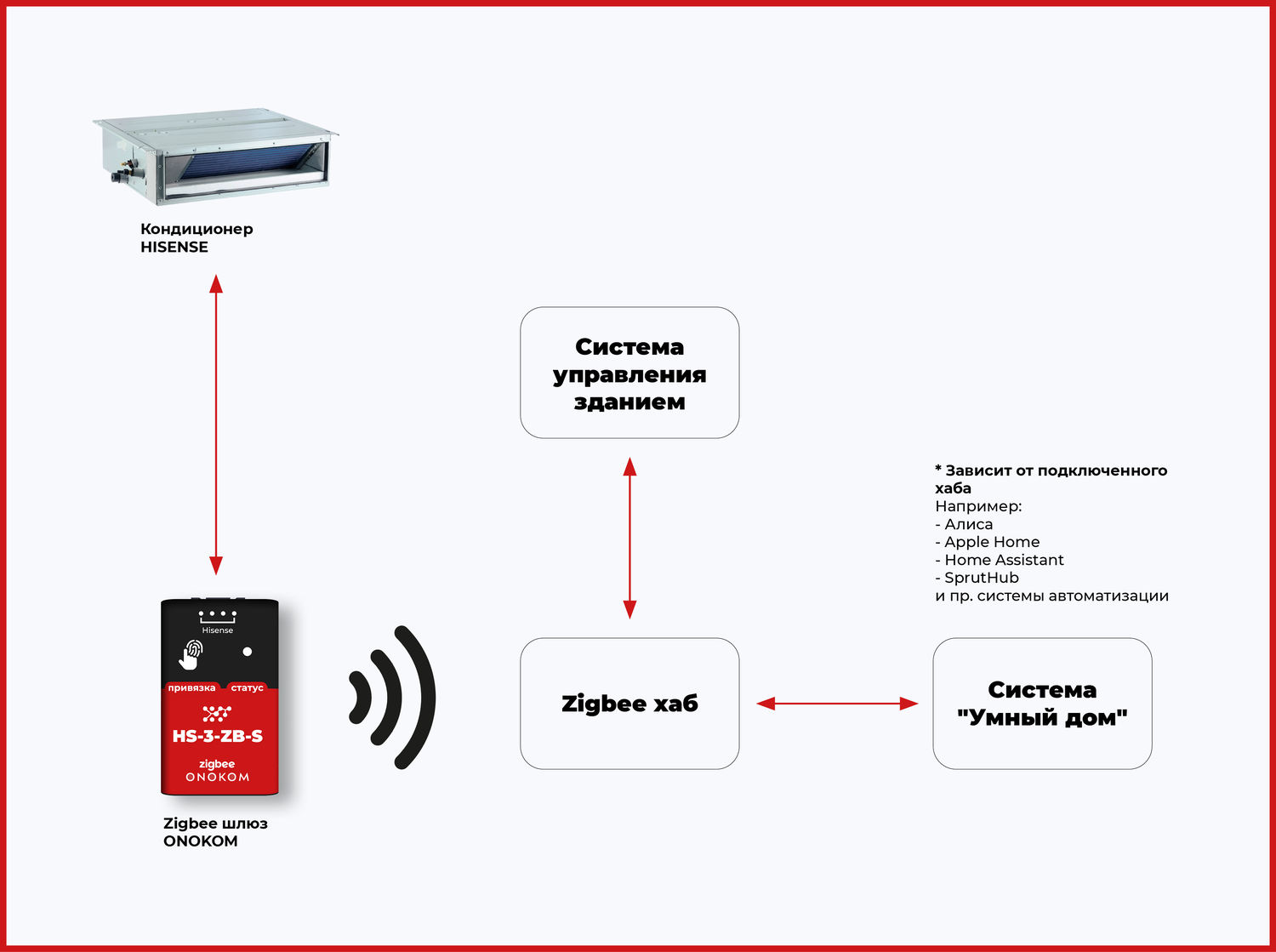

10.1 Логическая схема WirenBoard + SprutHub

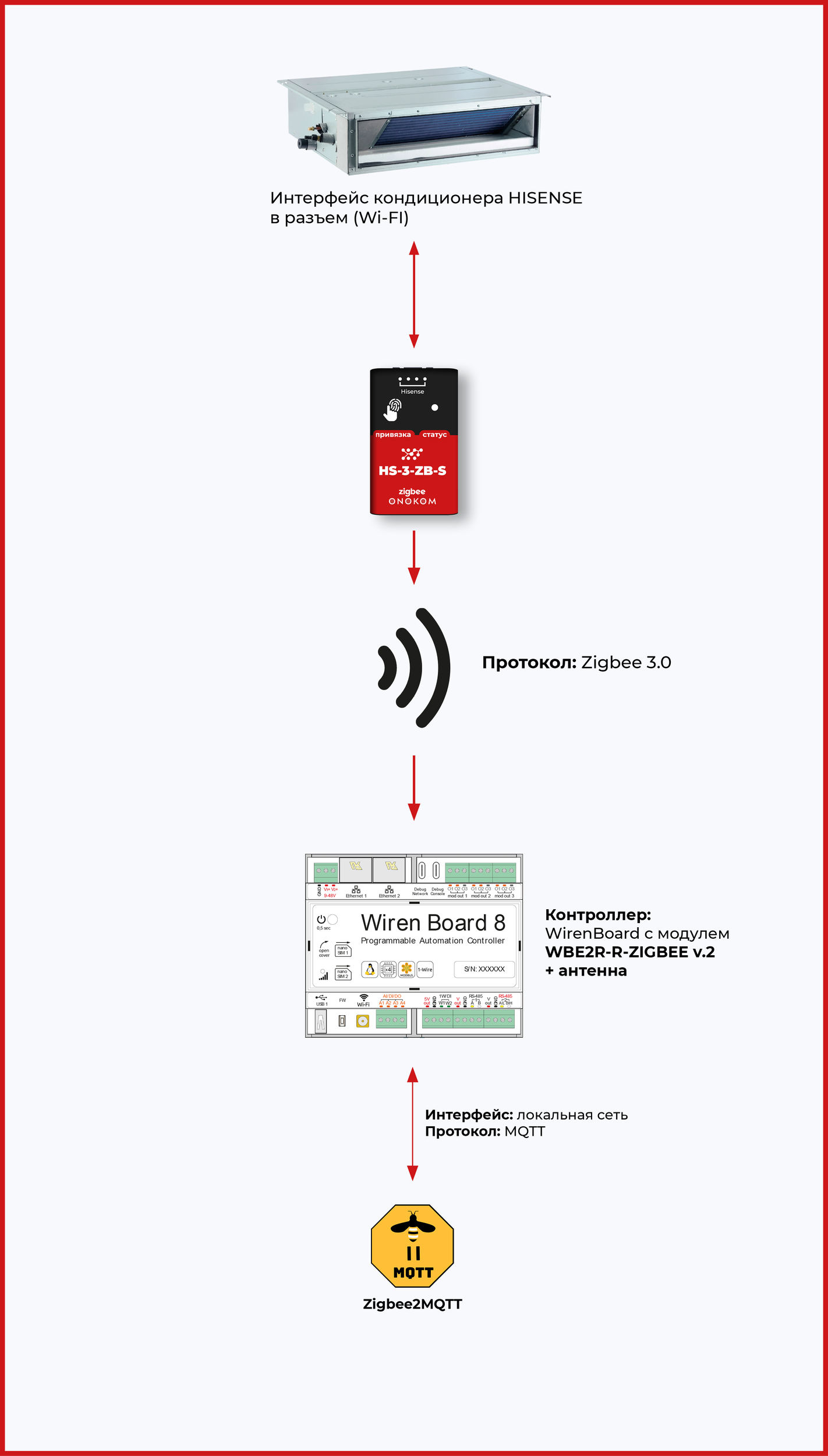

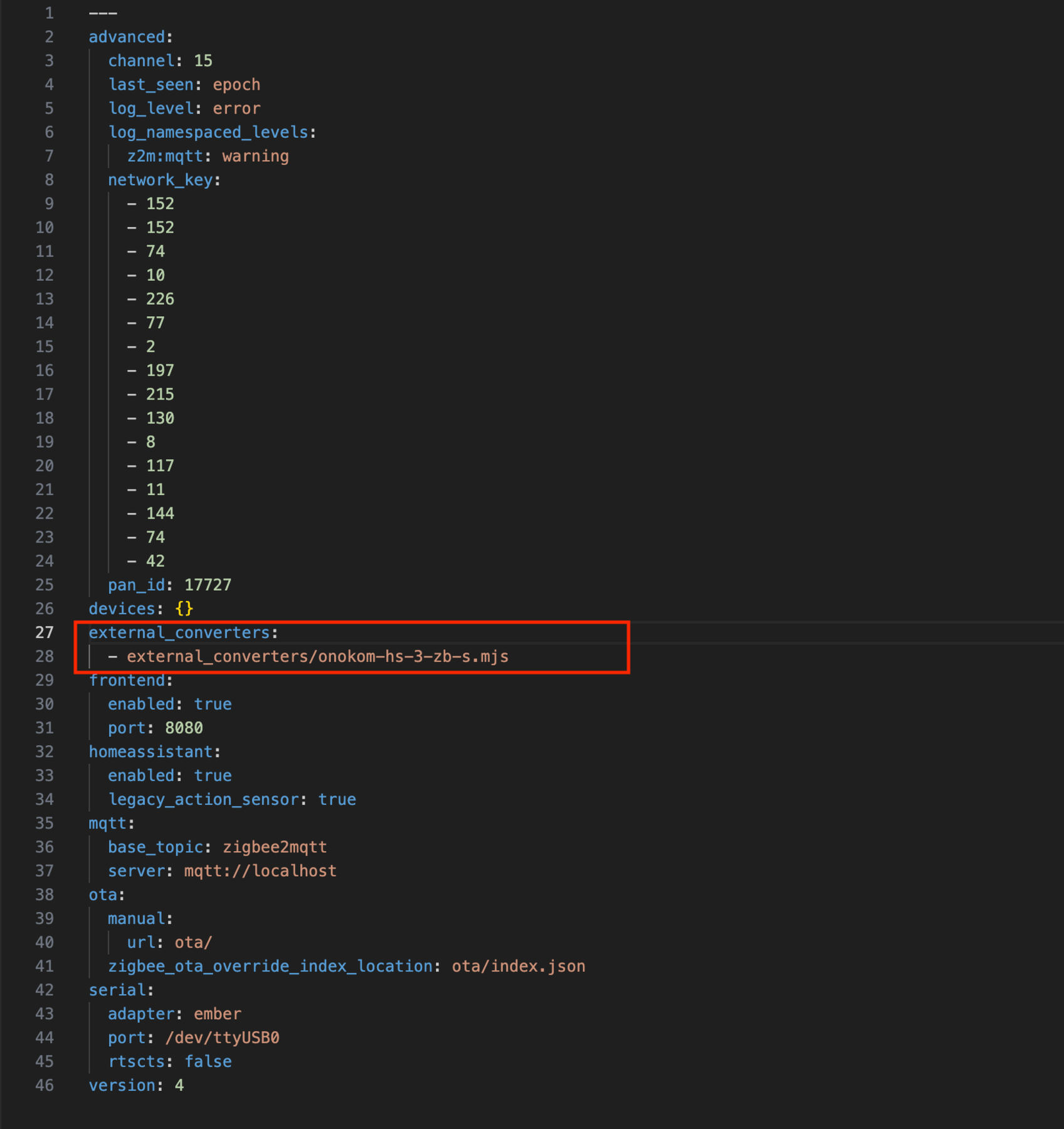

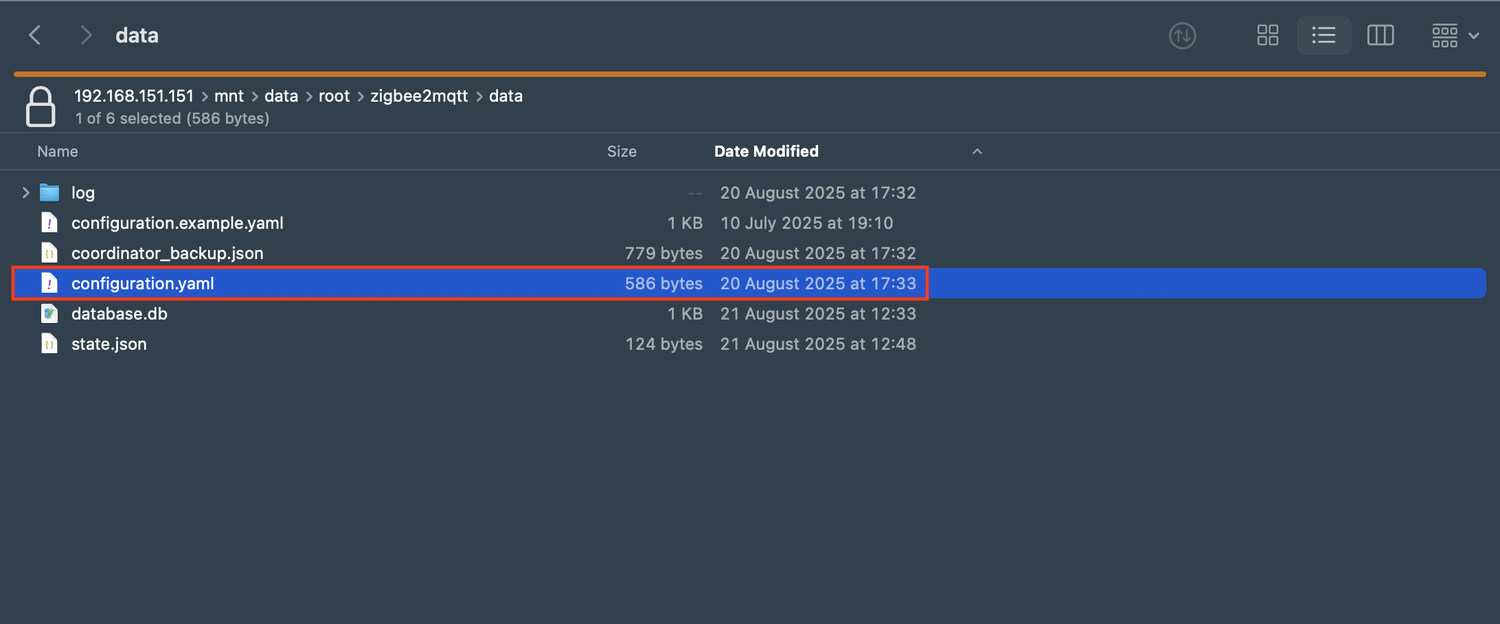

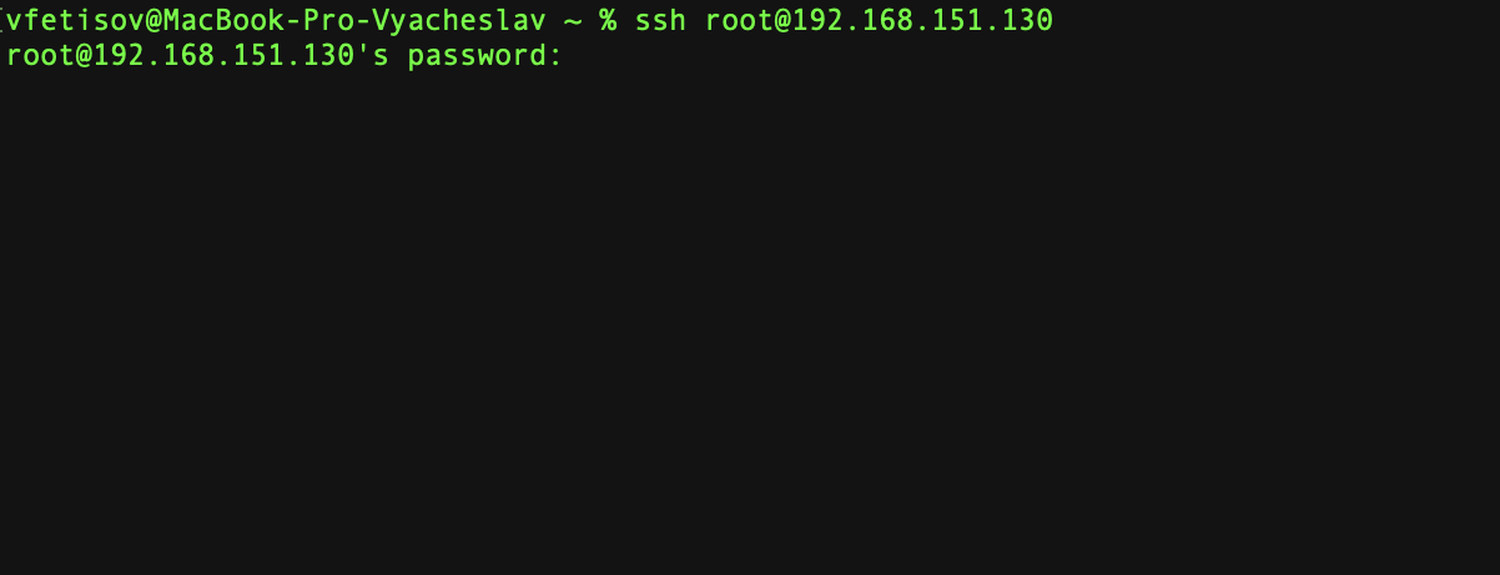

10.2 Логическая схема WirenBoard + Zigbee2MQTT

11. Схемы подключения

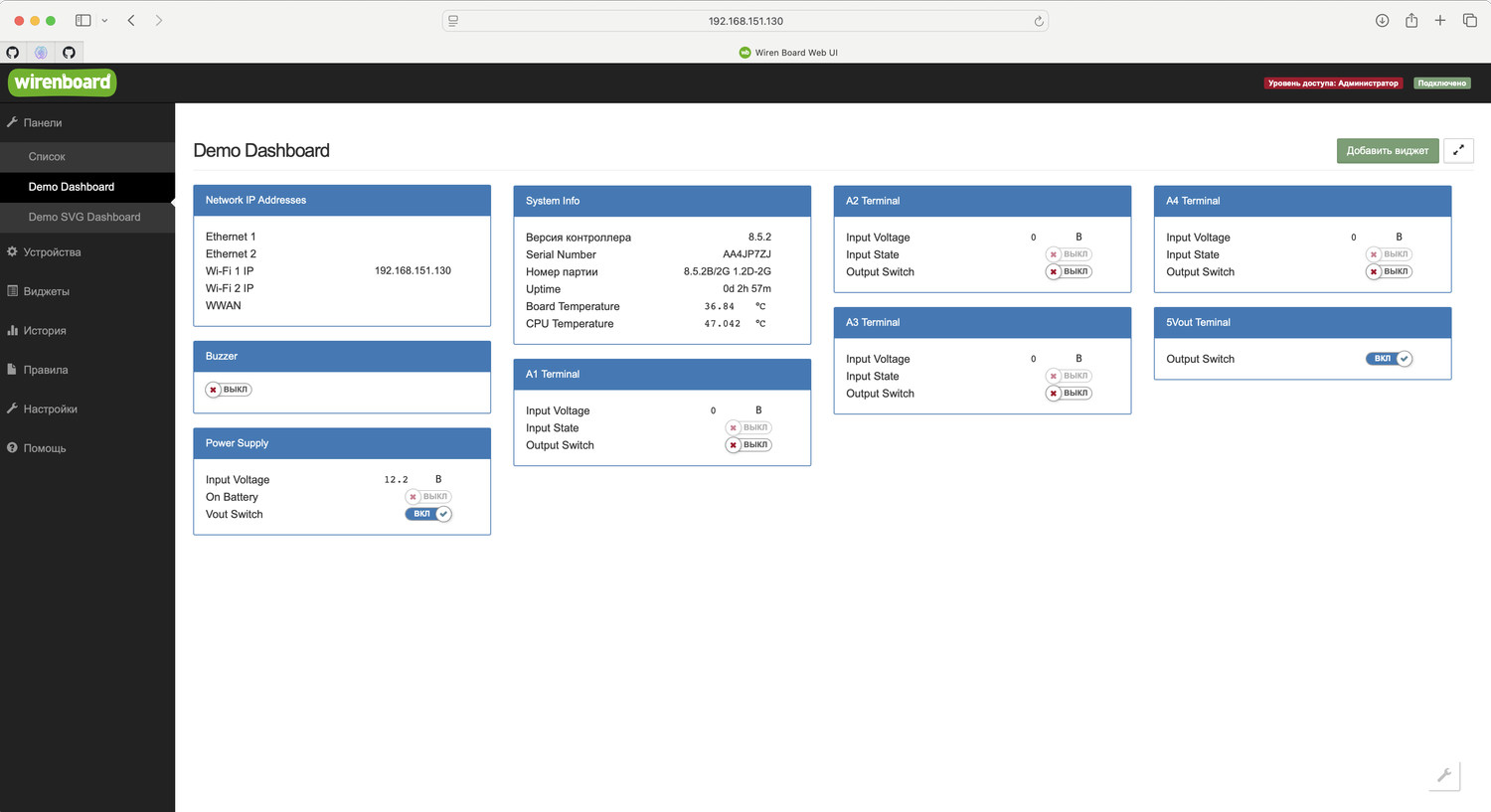

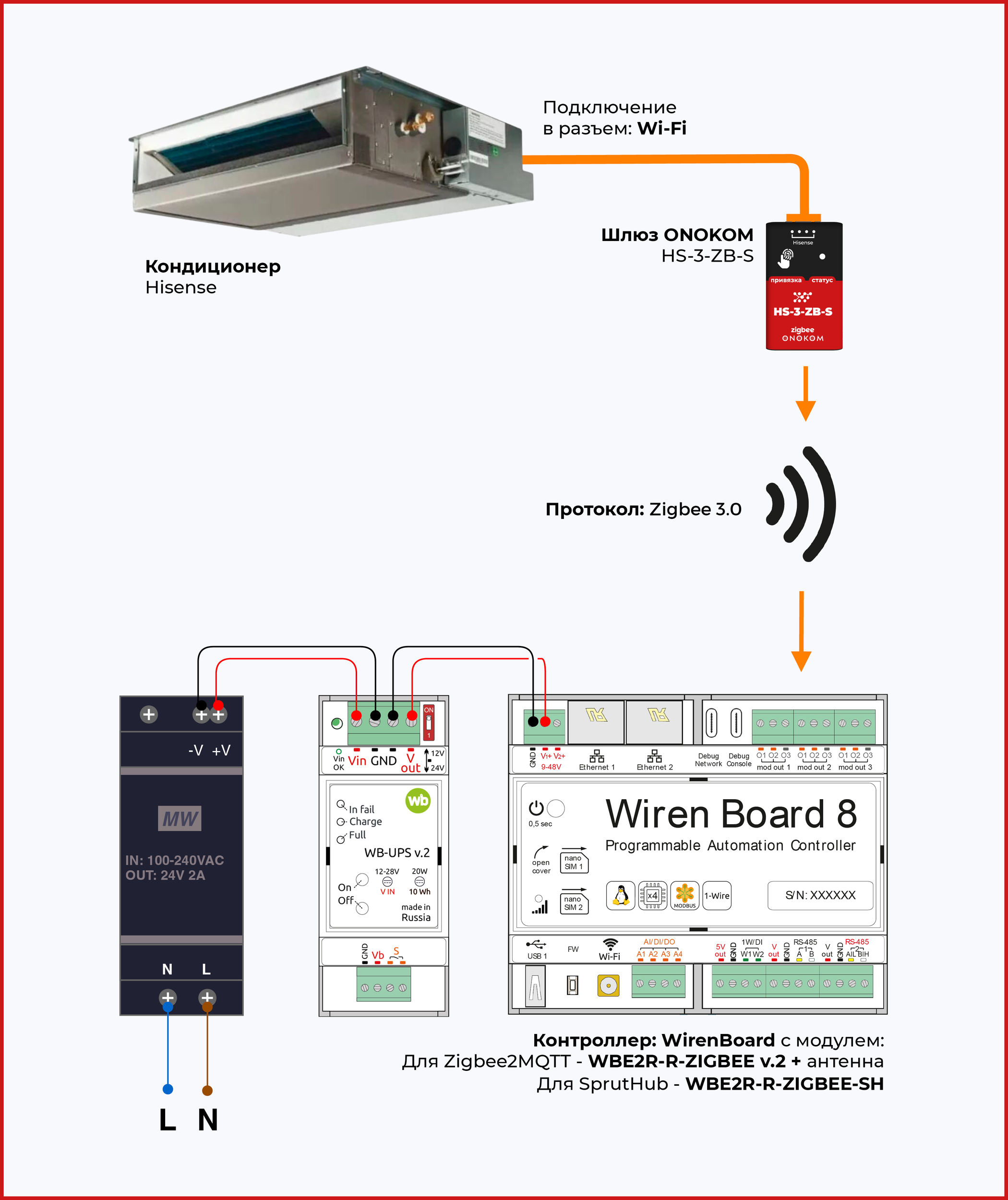

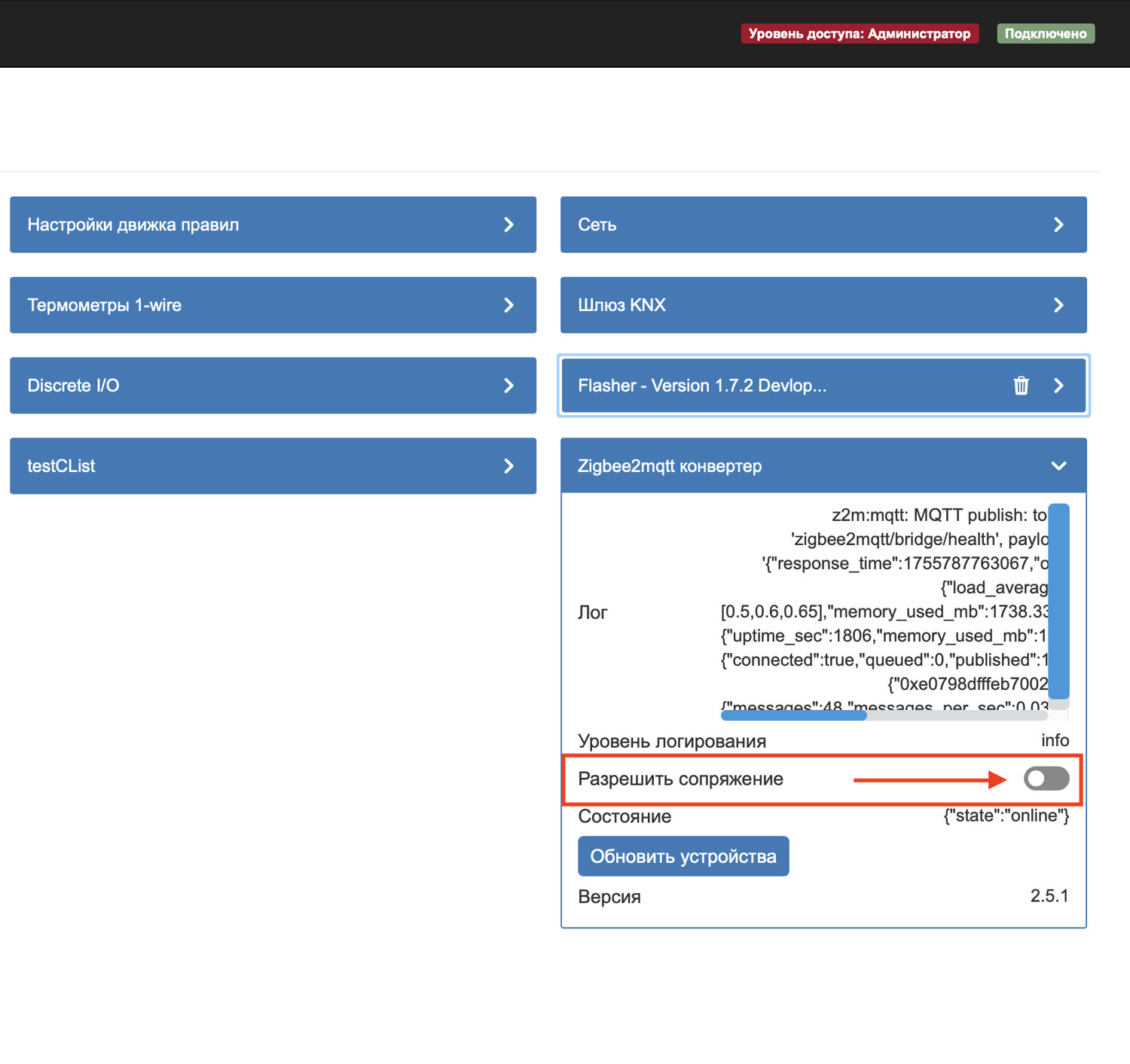

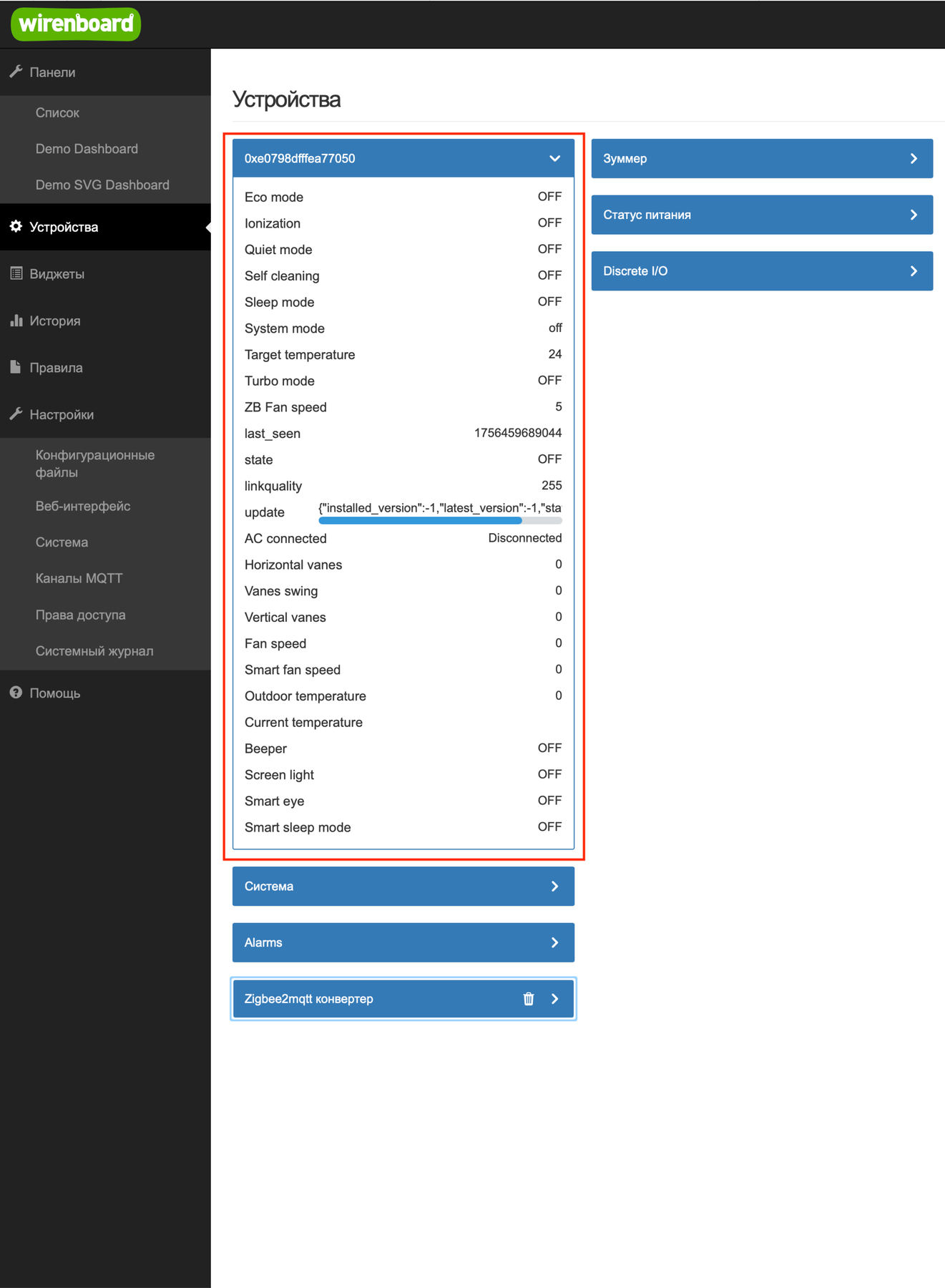

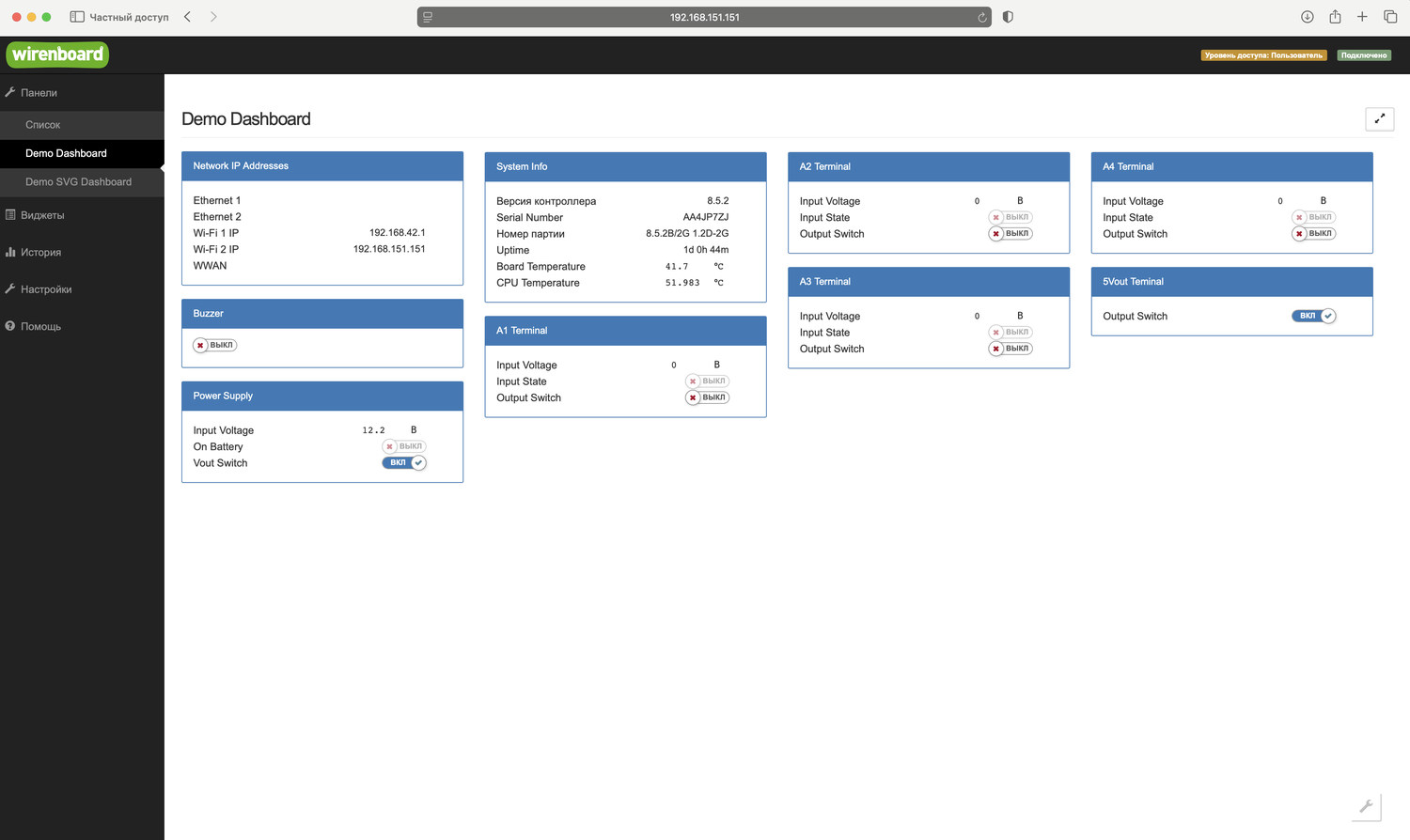

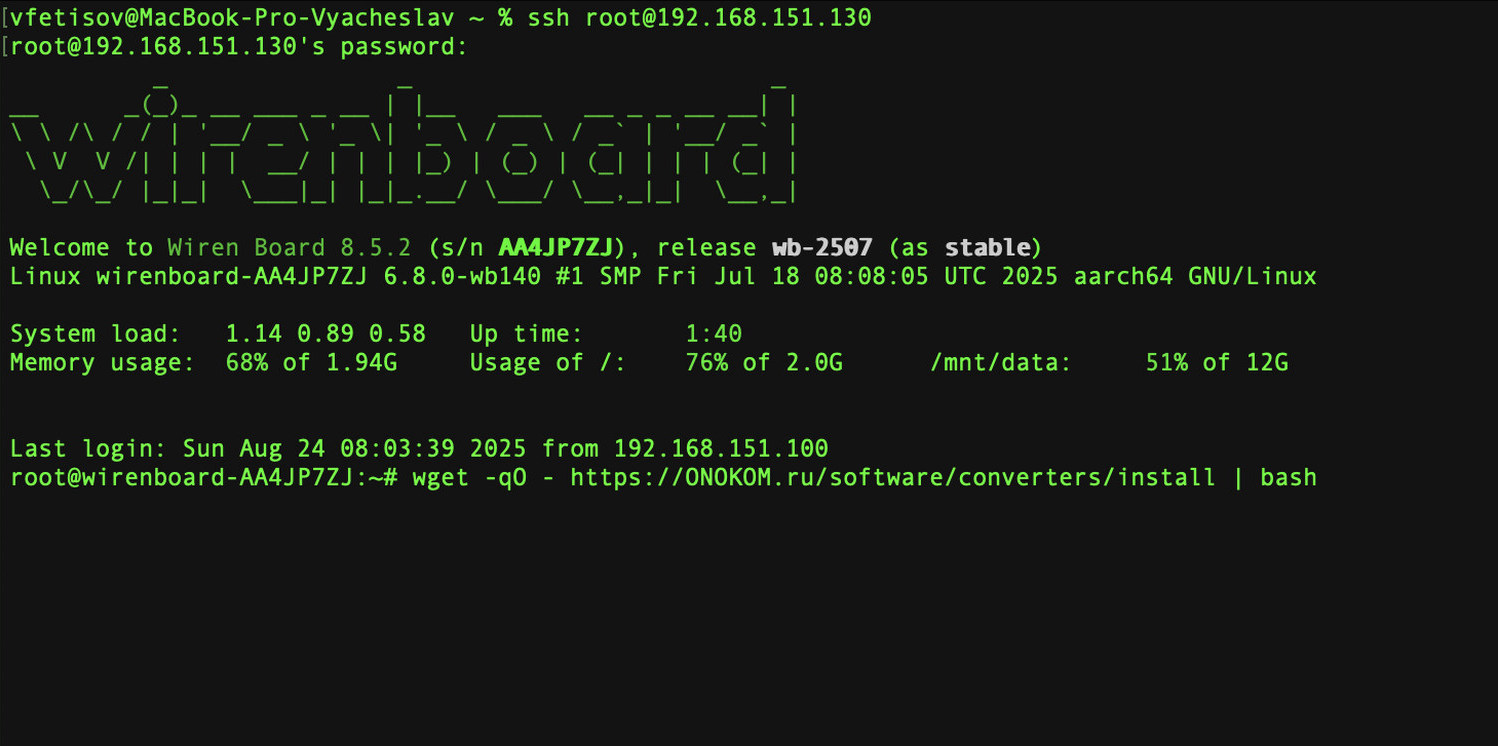

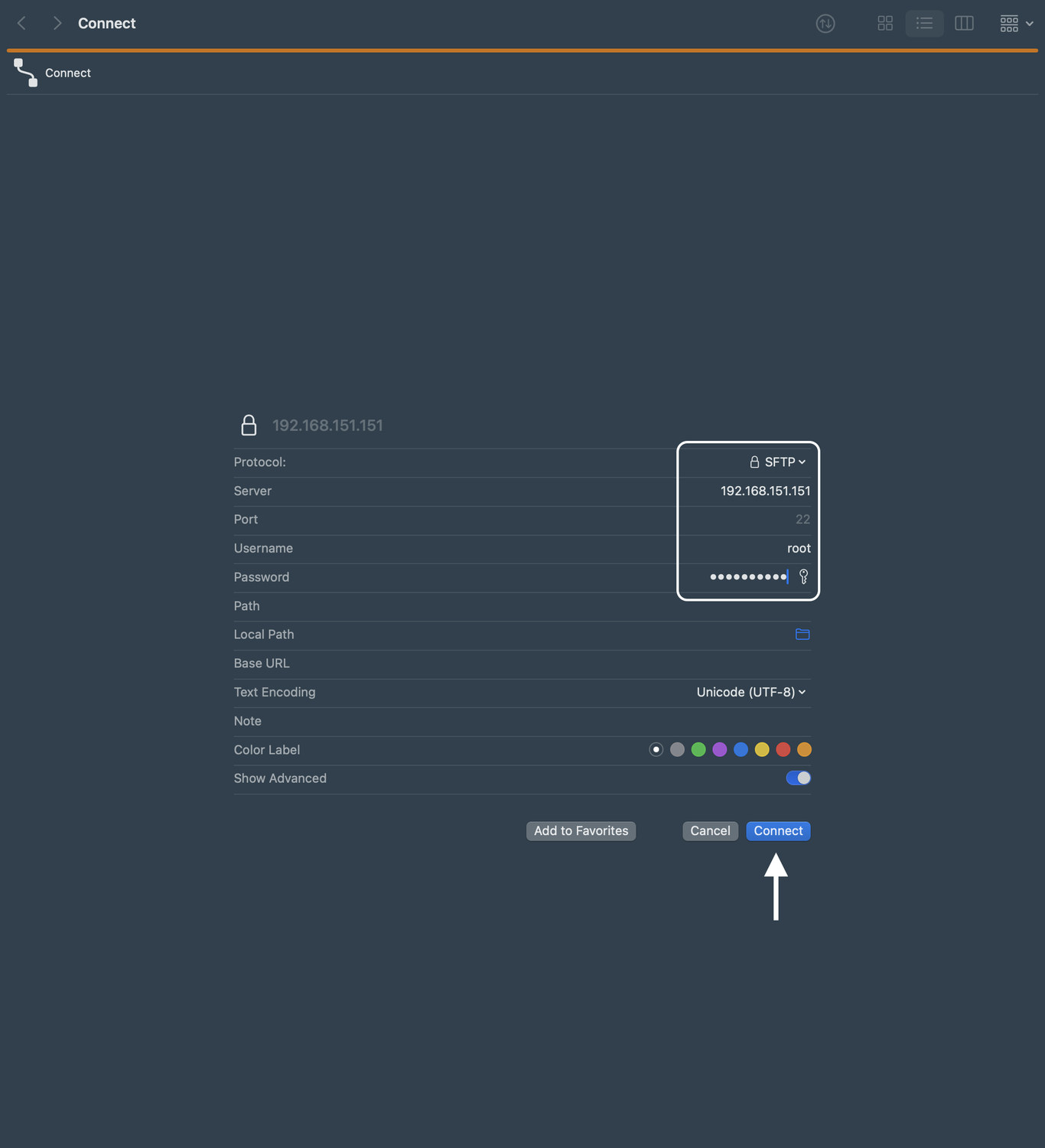

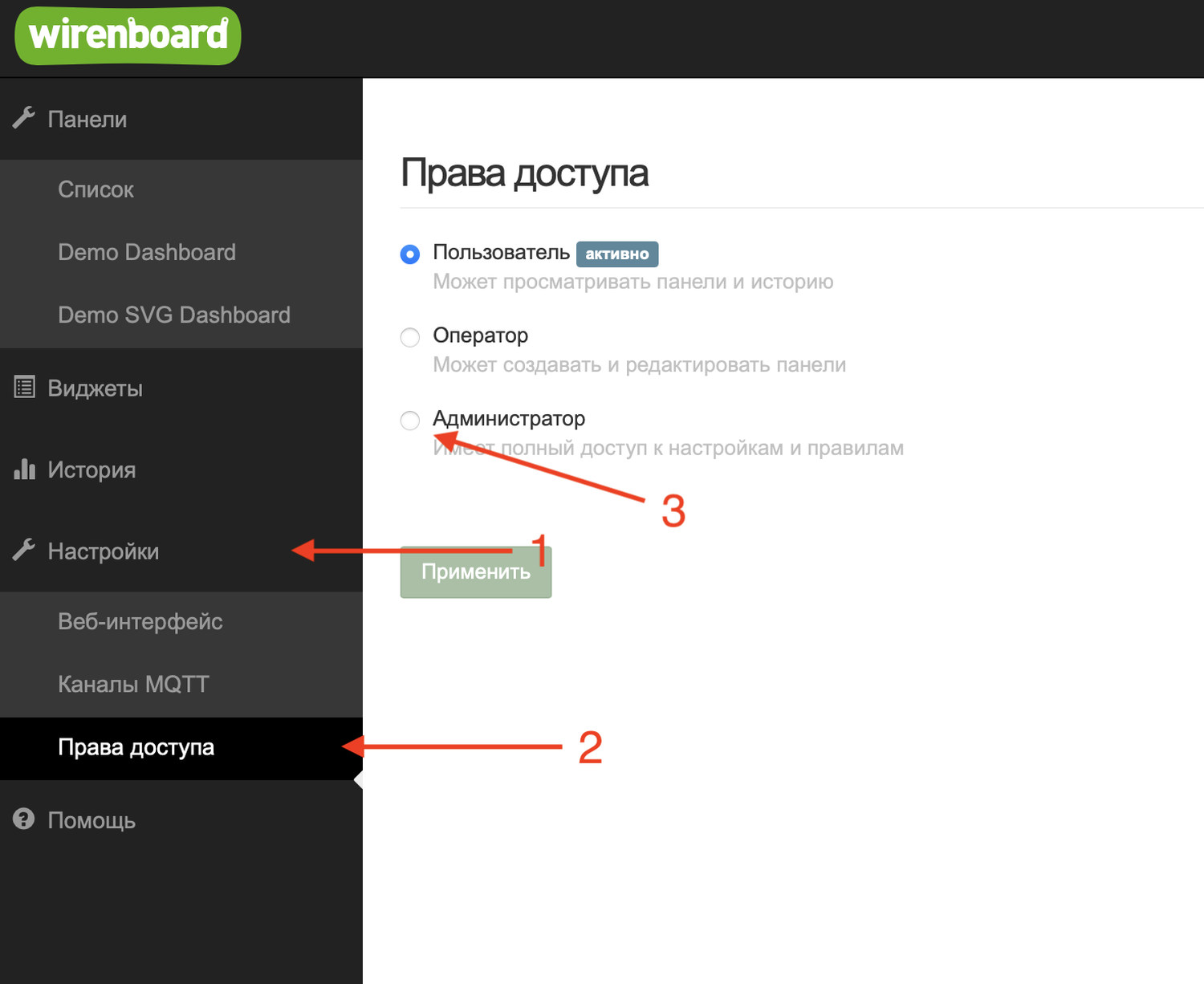

11.1 Схема подключения к WirenBoard

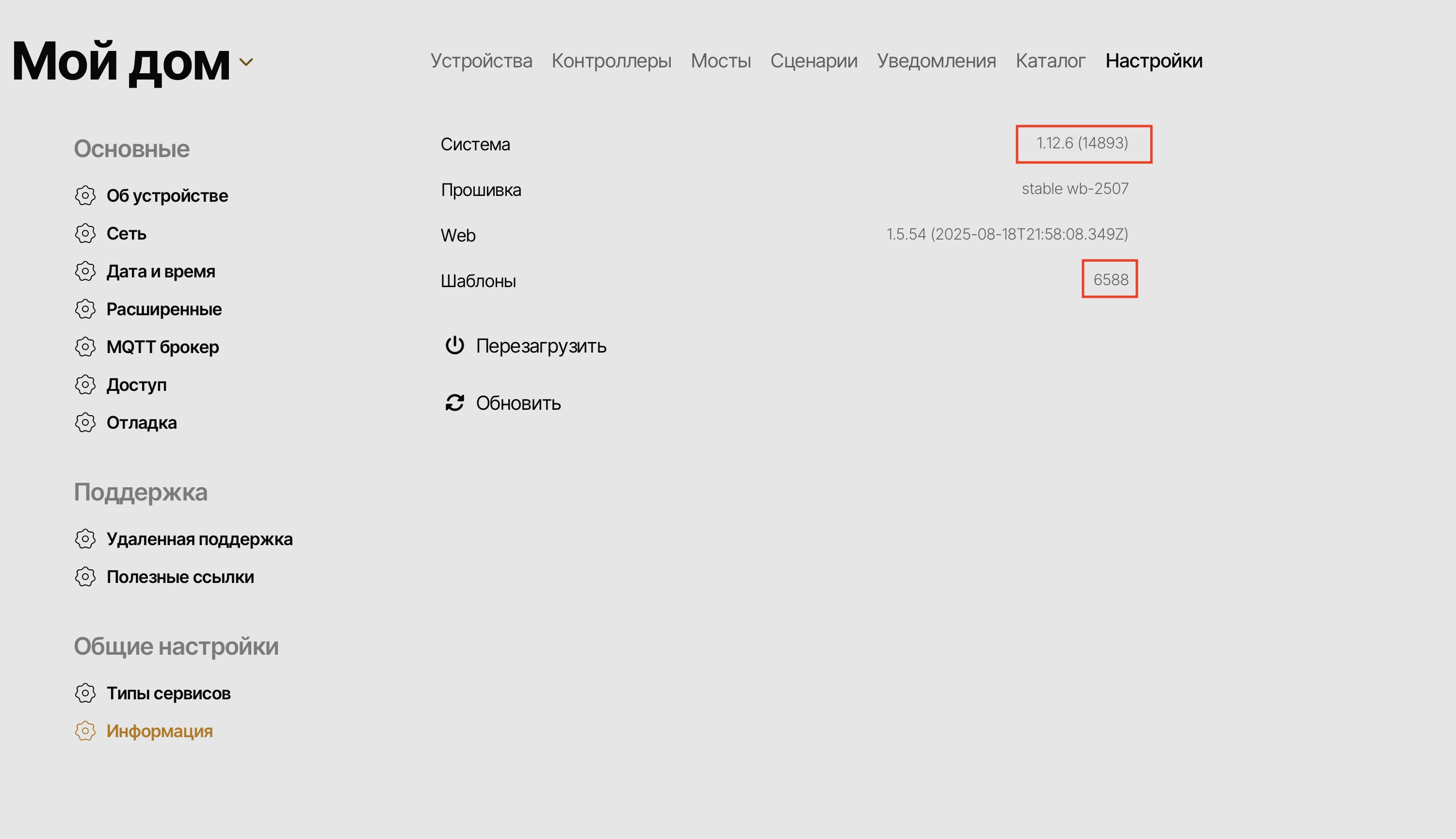

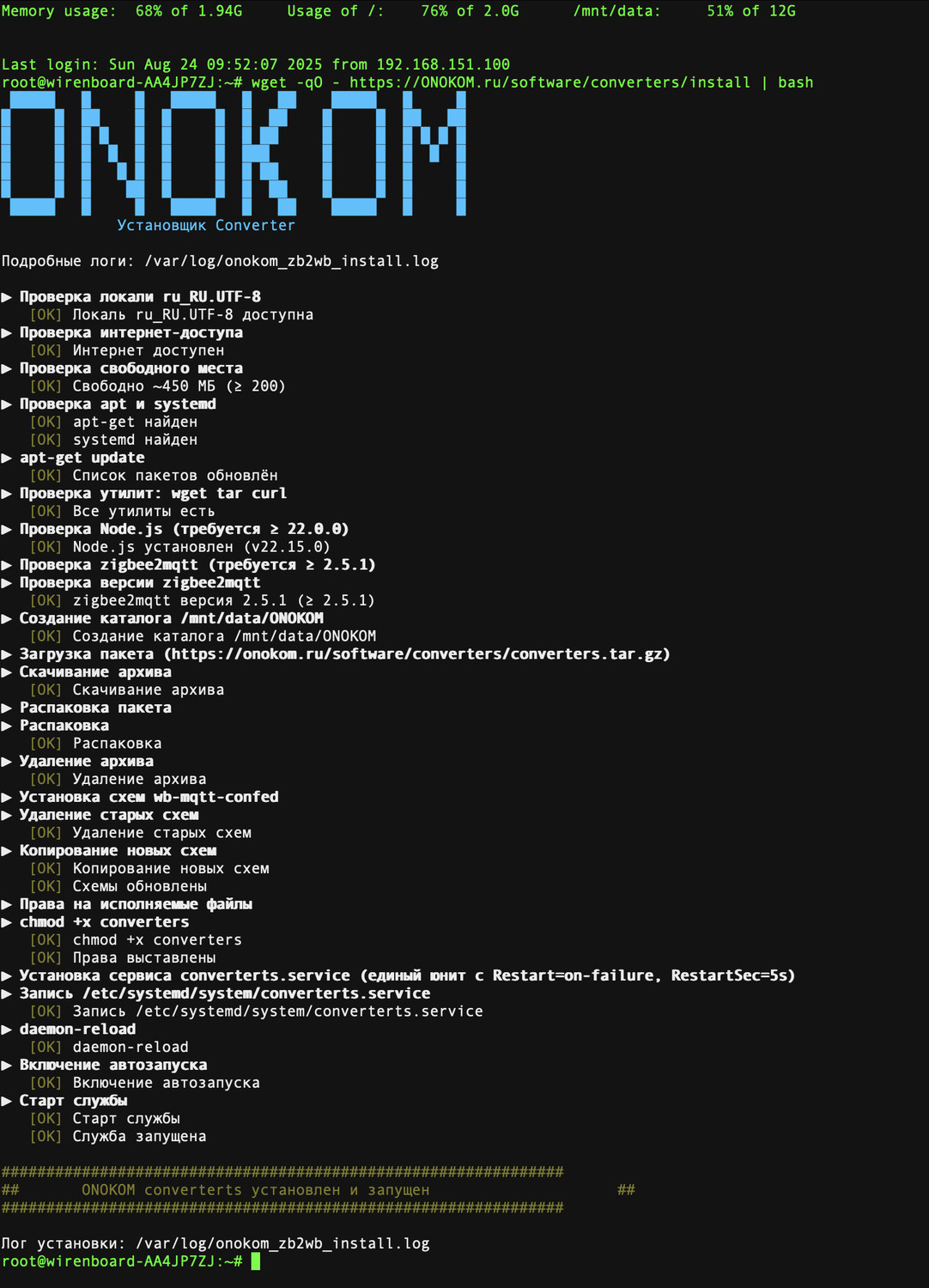

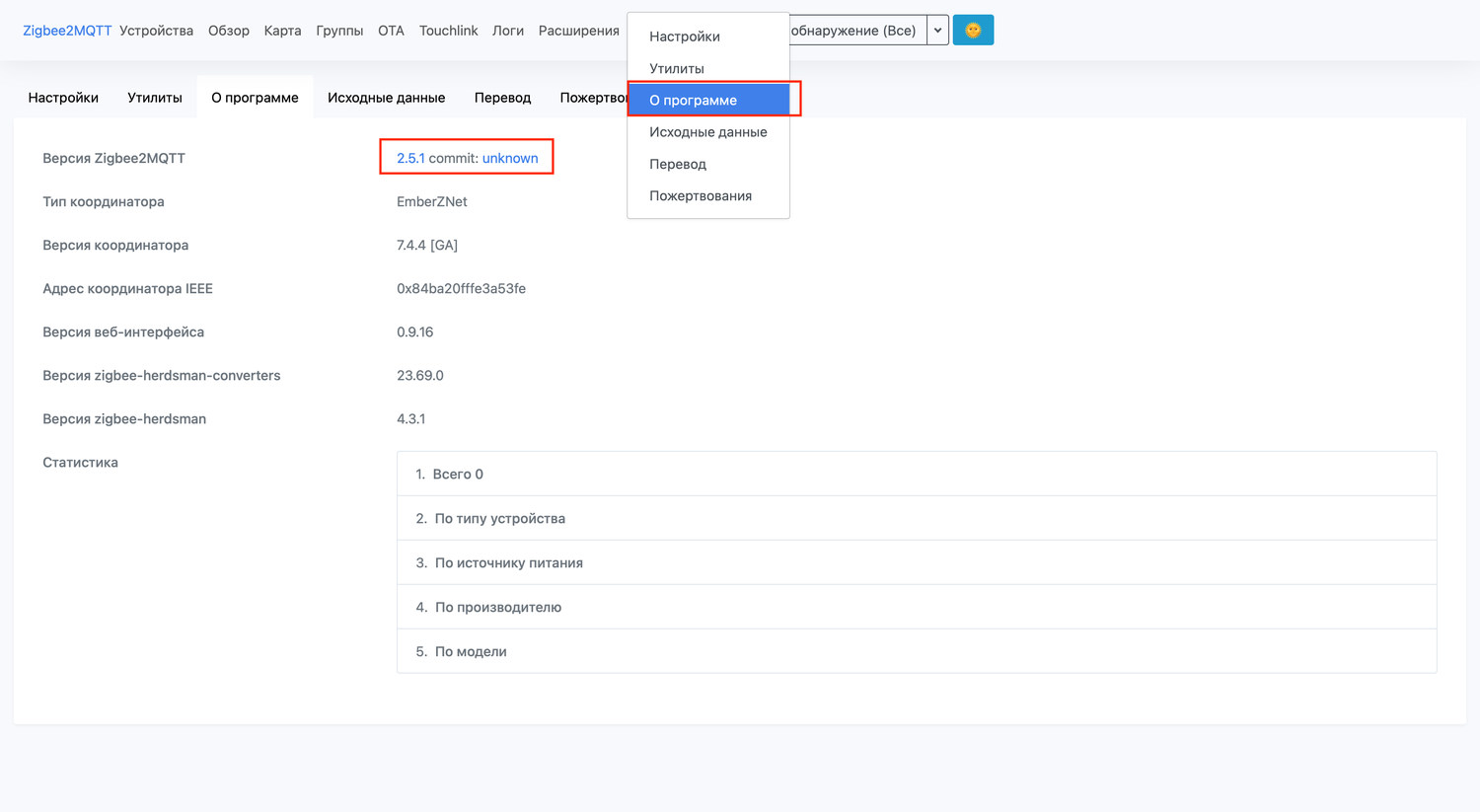

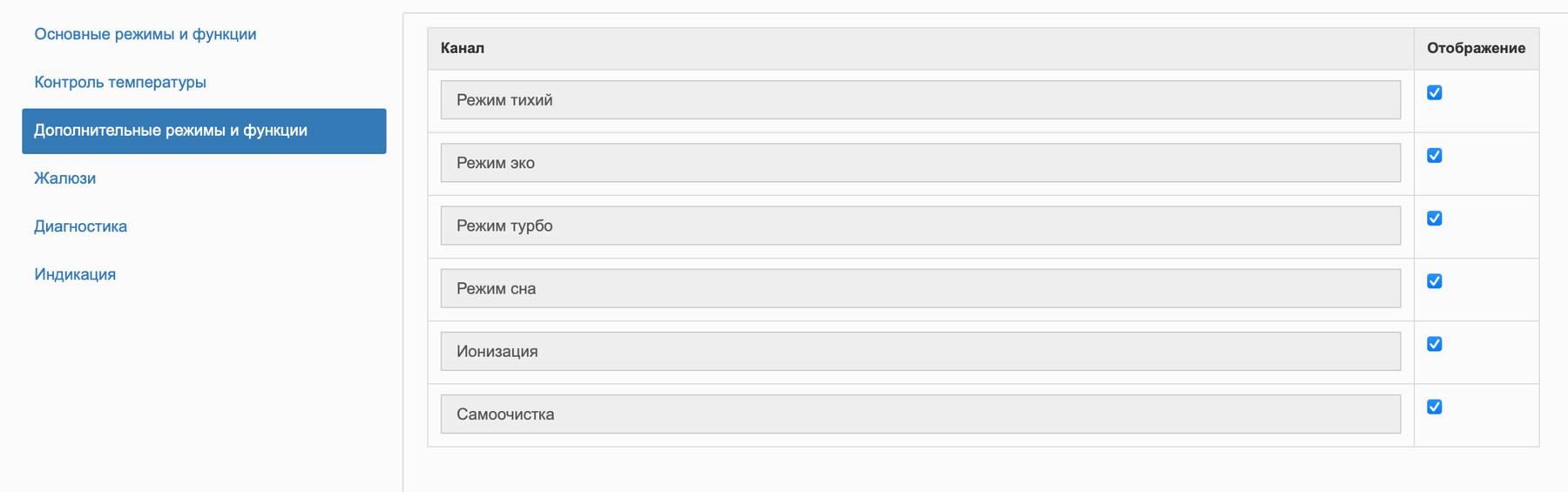

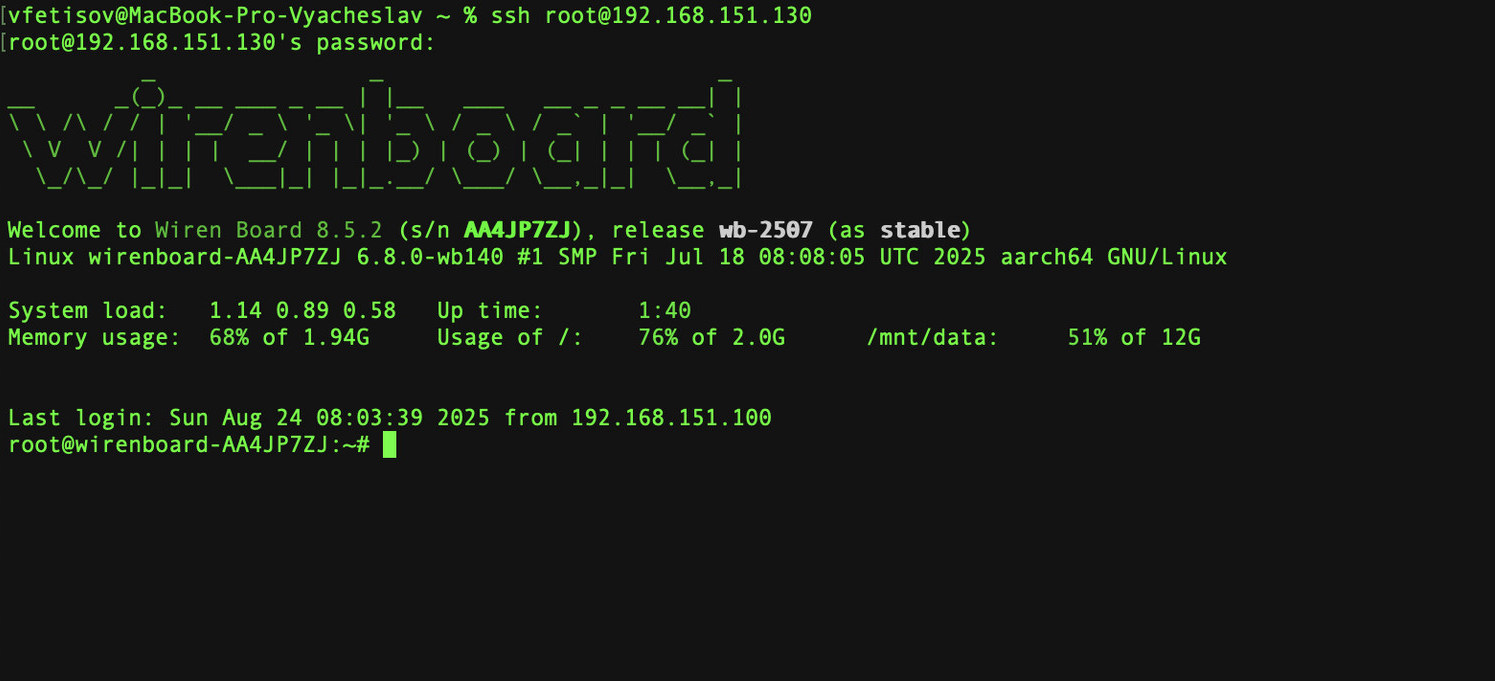

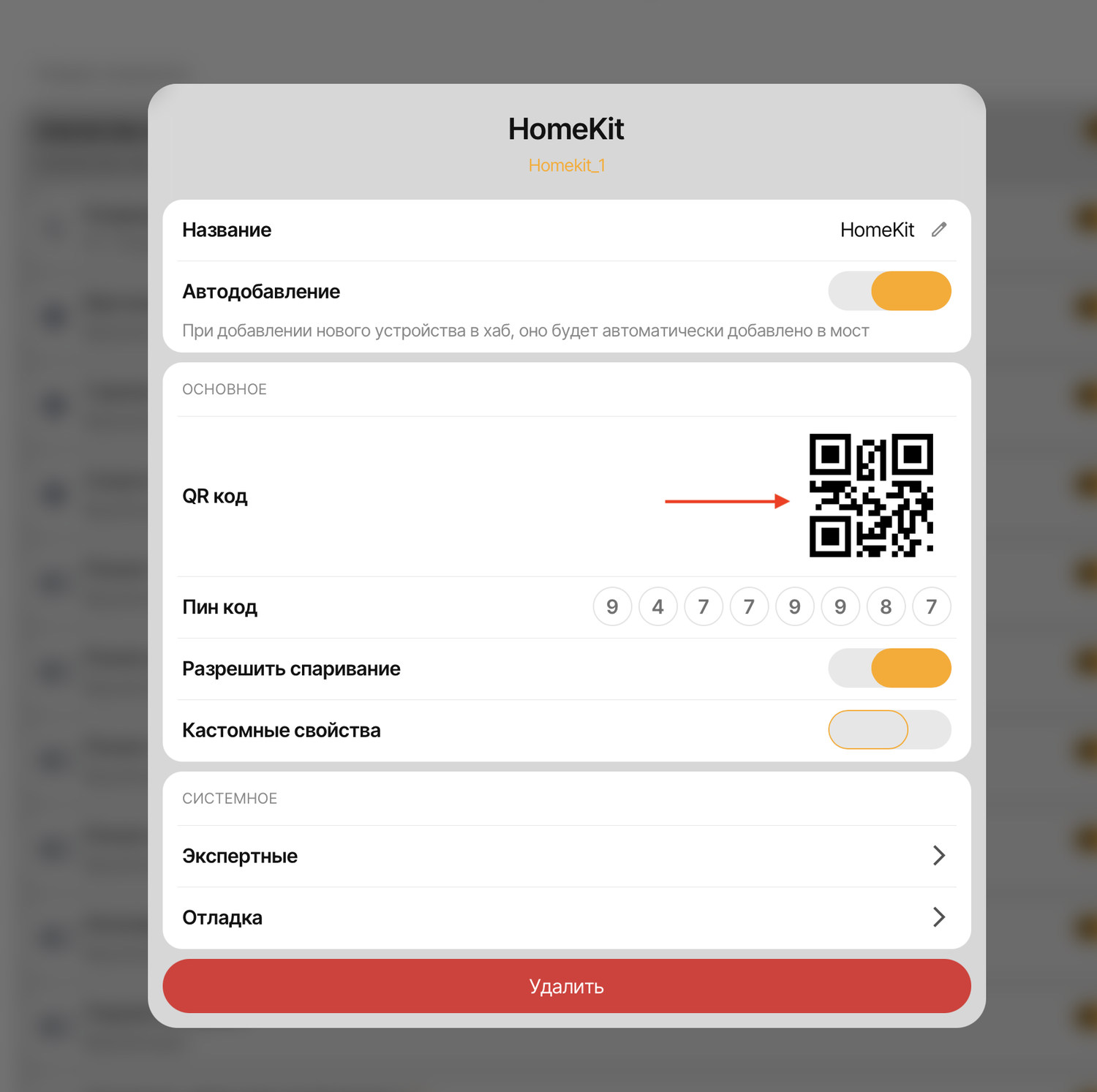

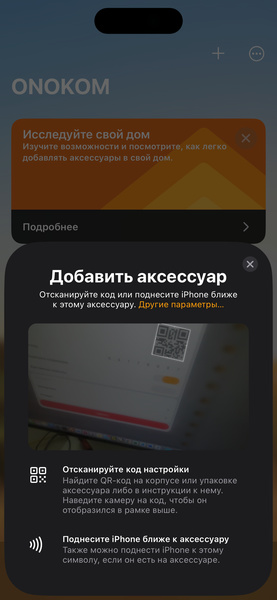

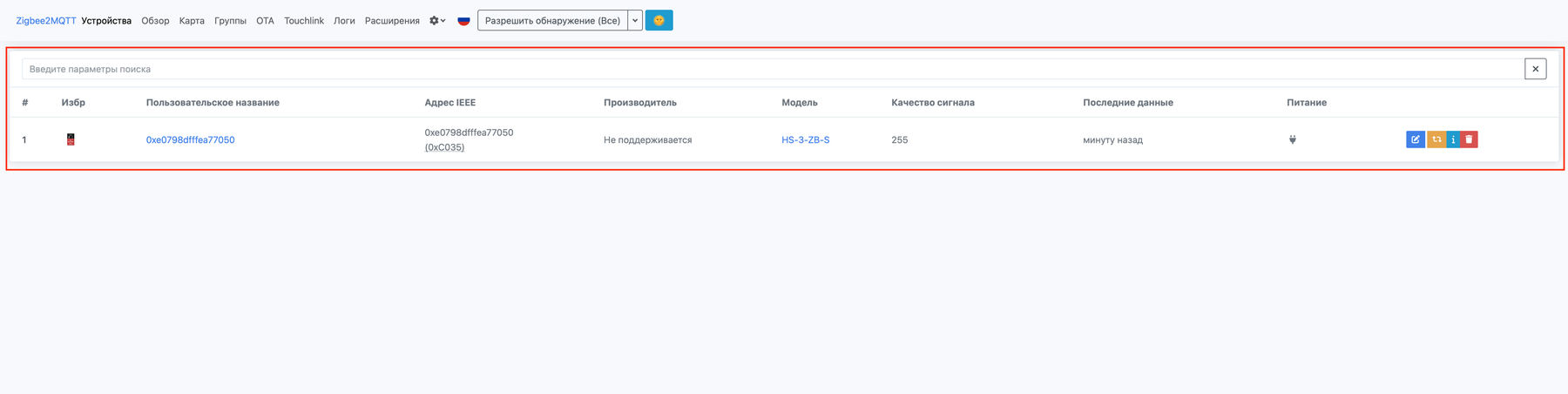

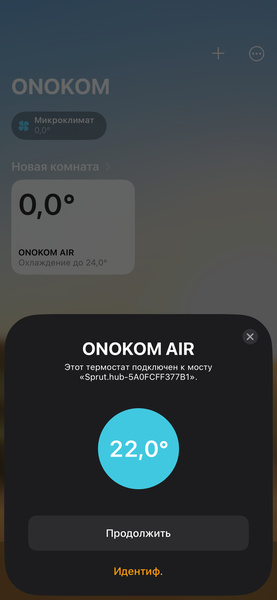

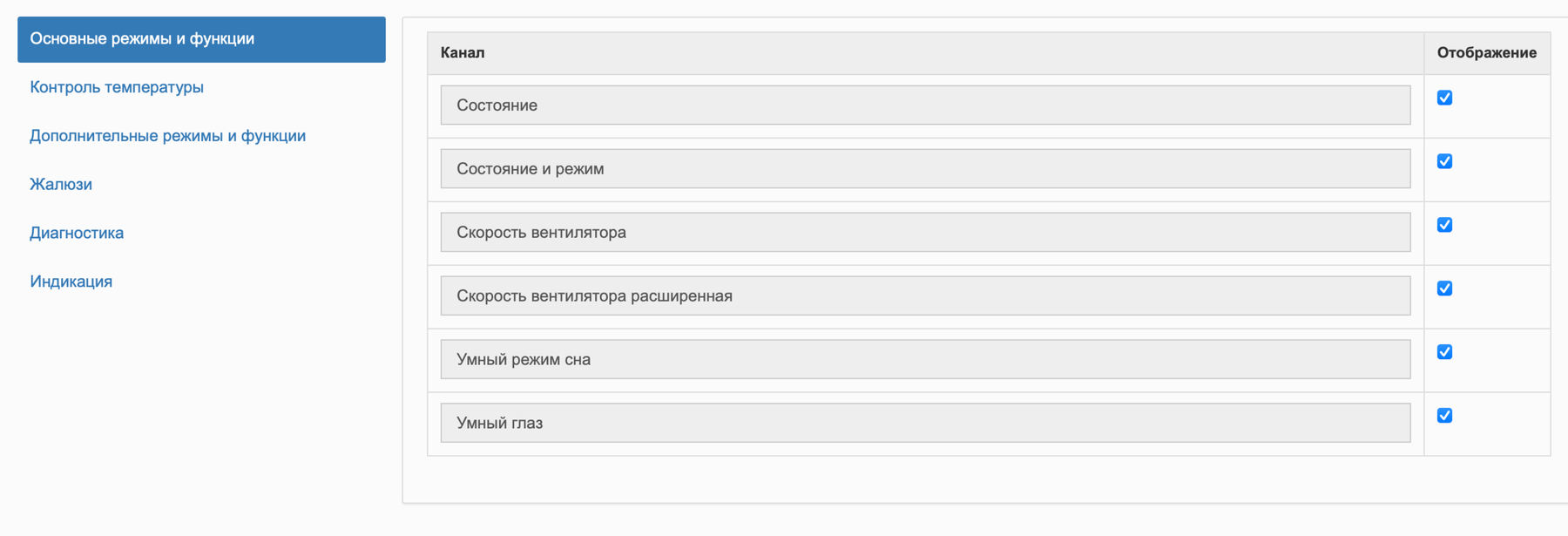

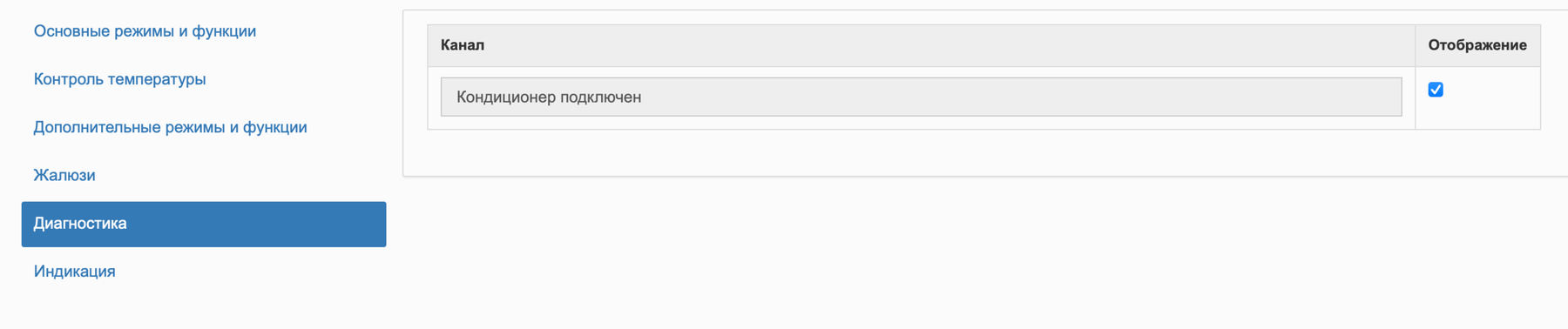

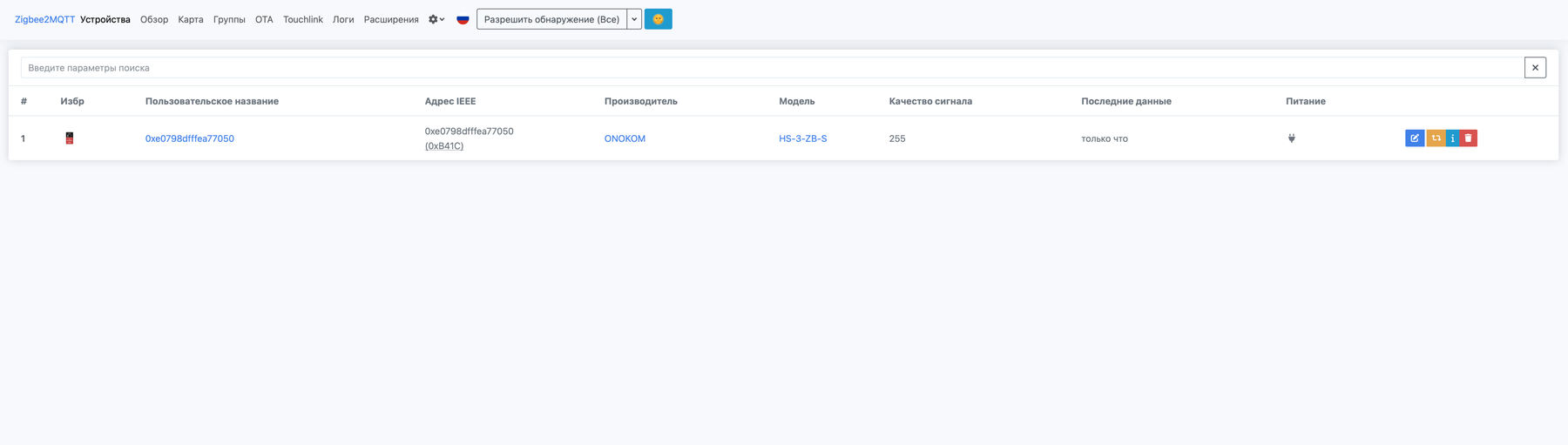

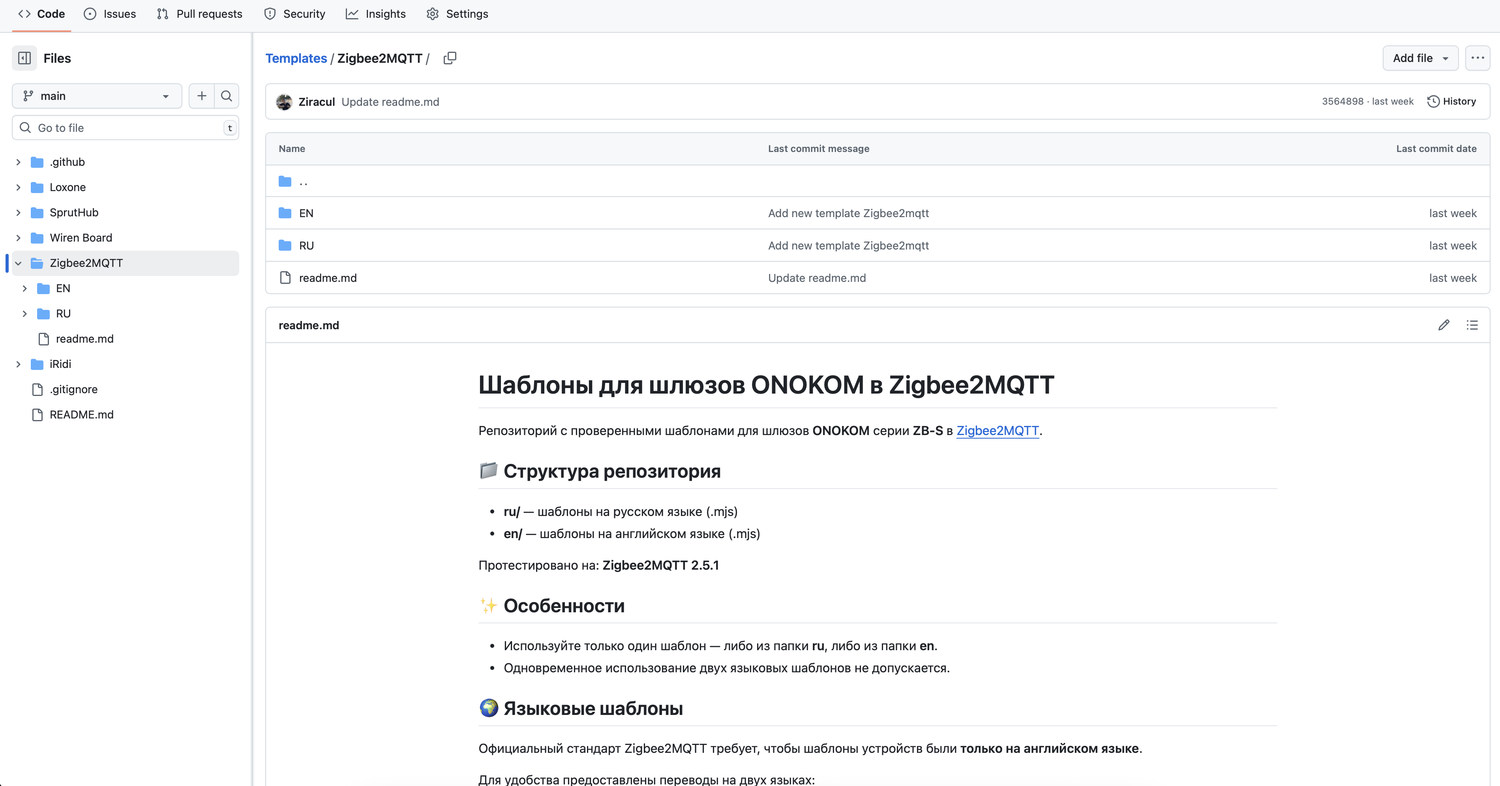

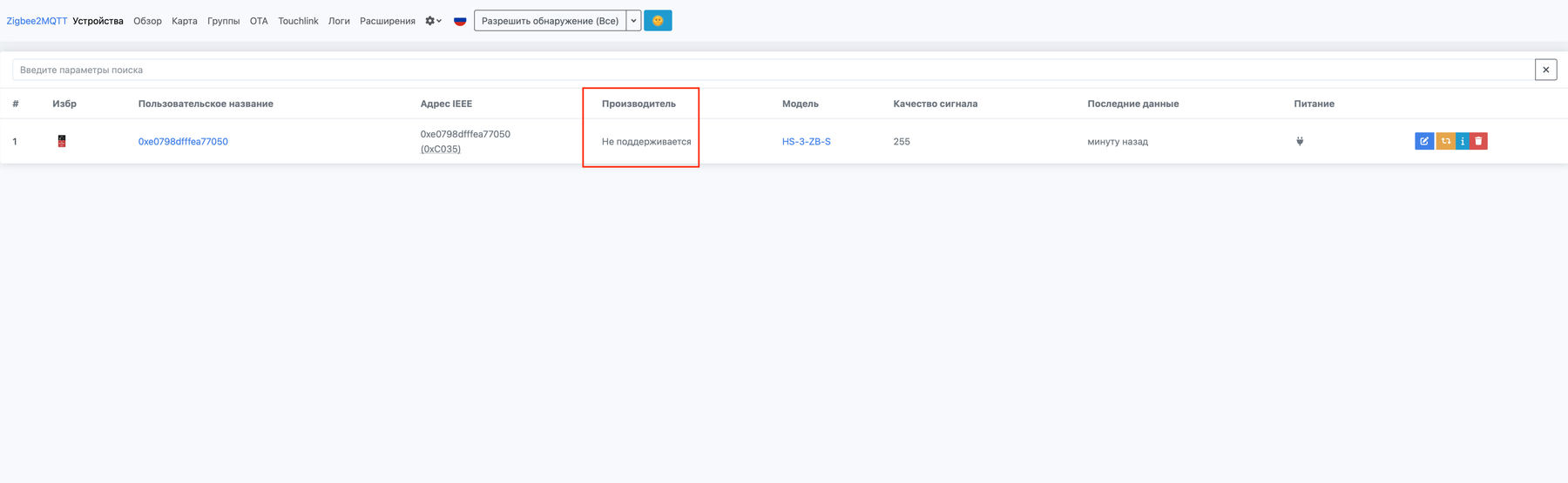

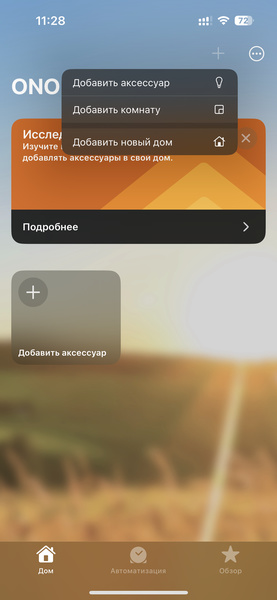

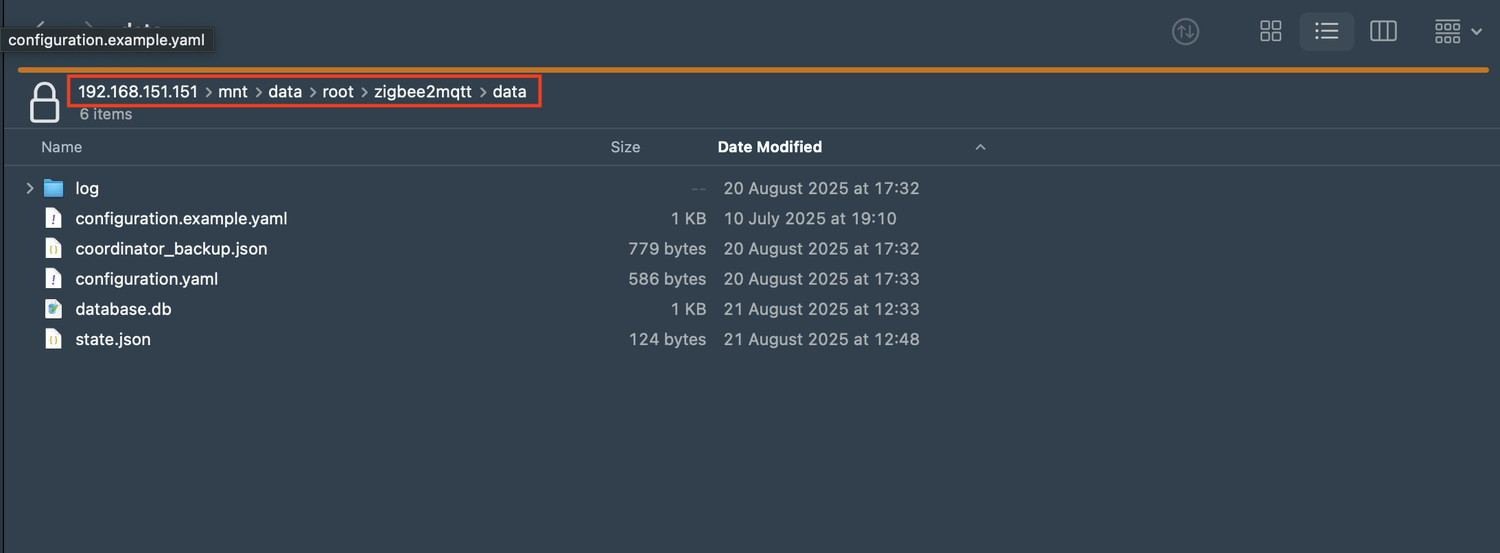

12. Подключение
13. Демонстрация работы

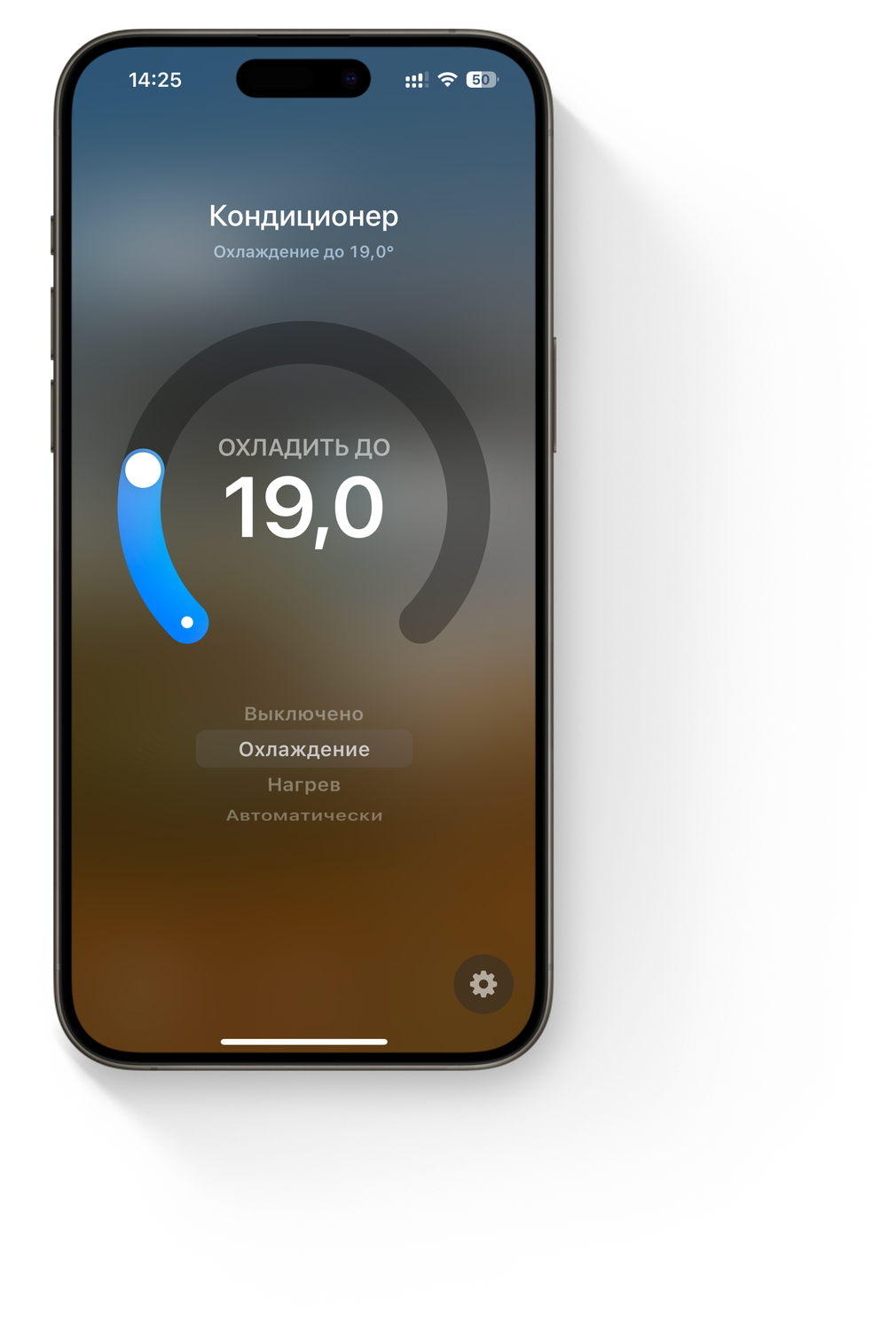

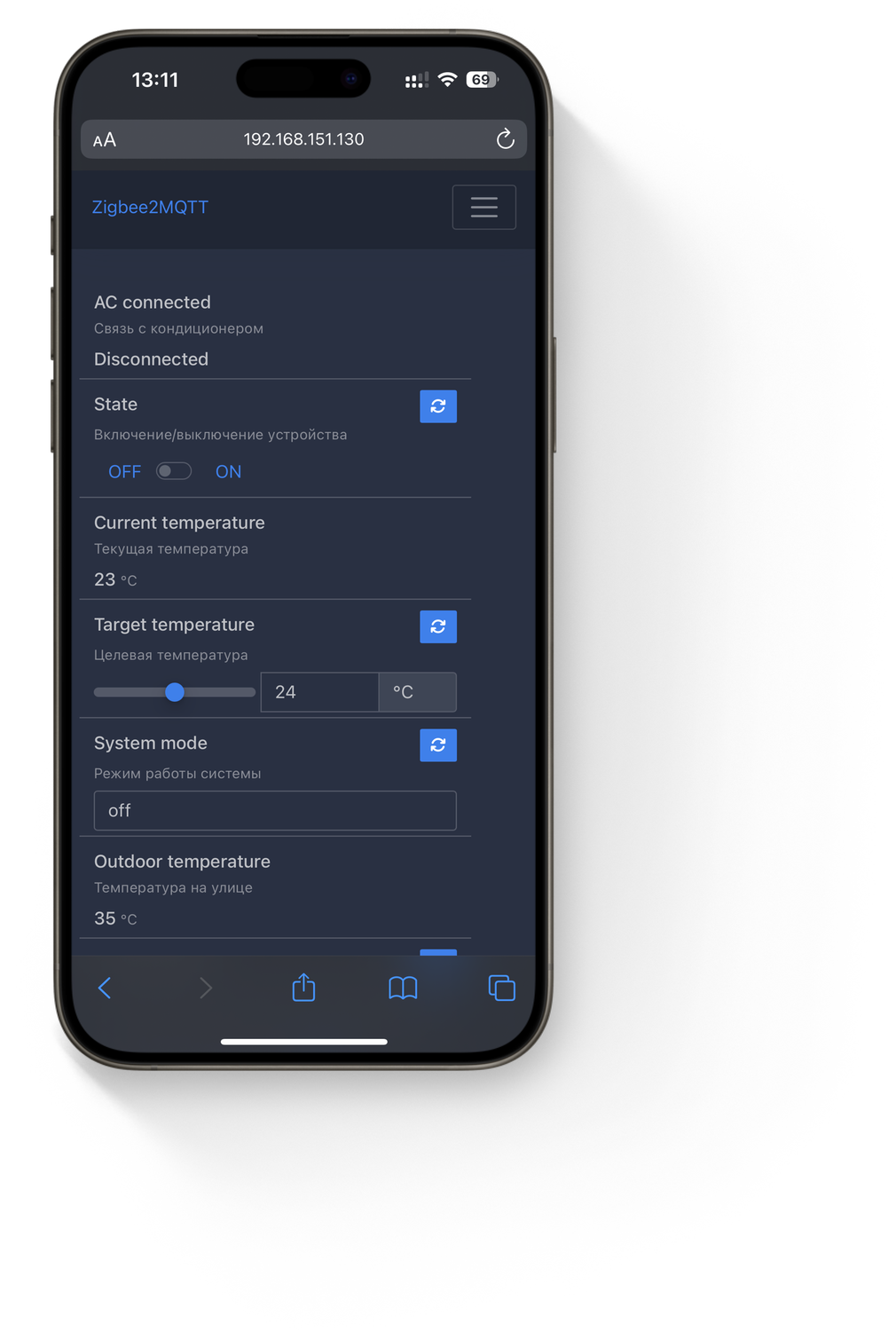

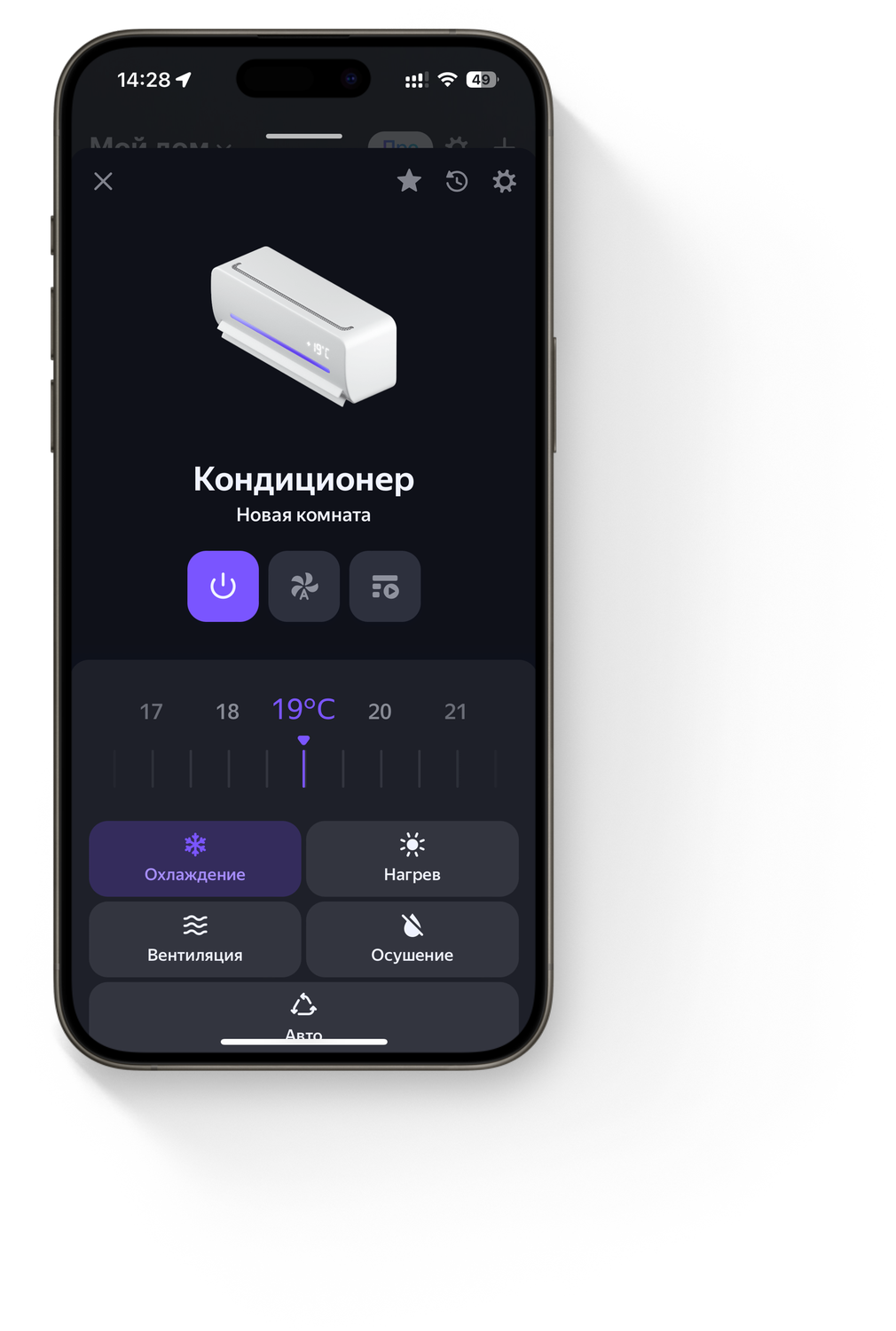

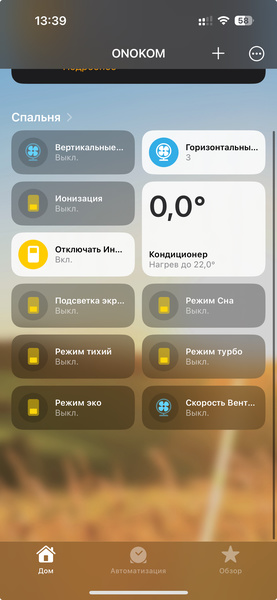

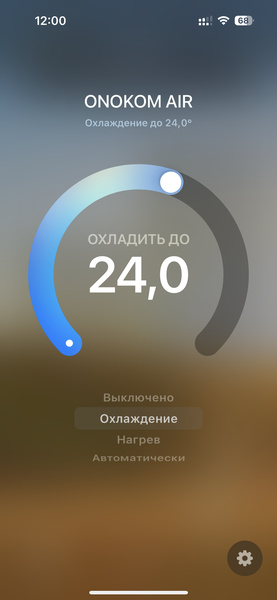

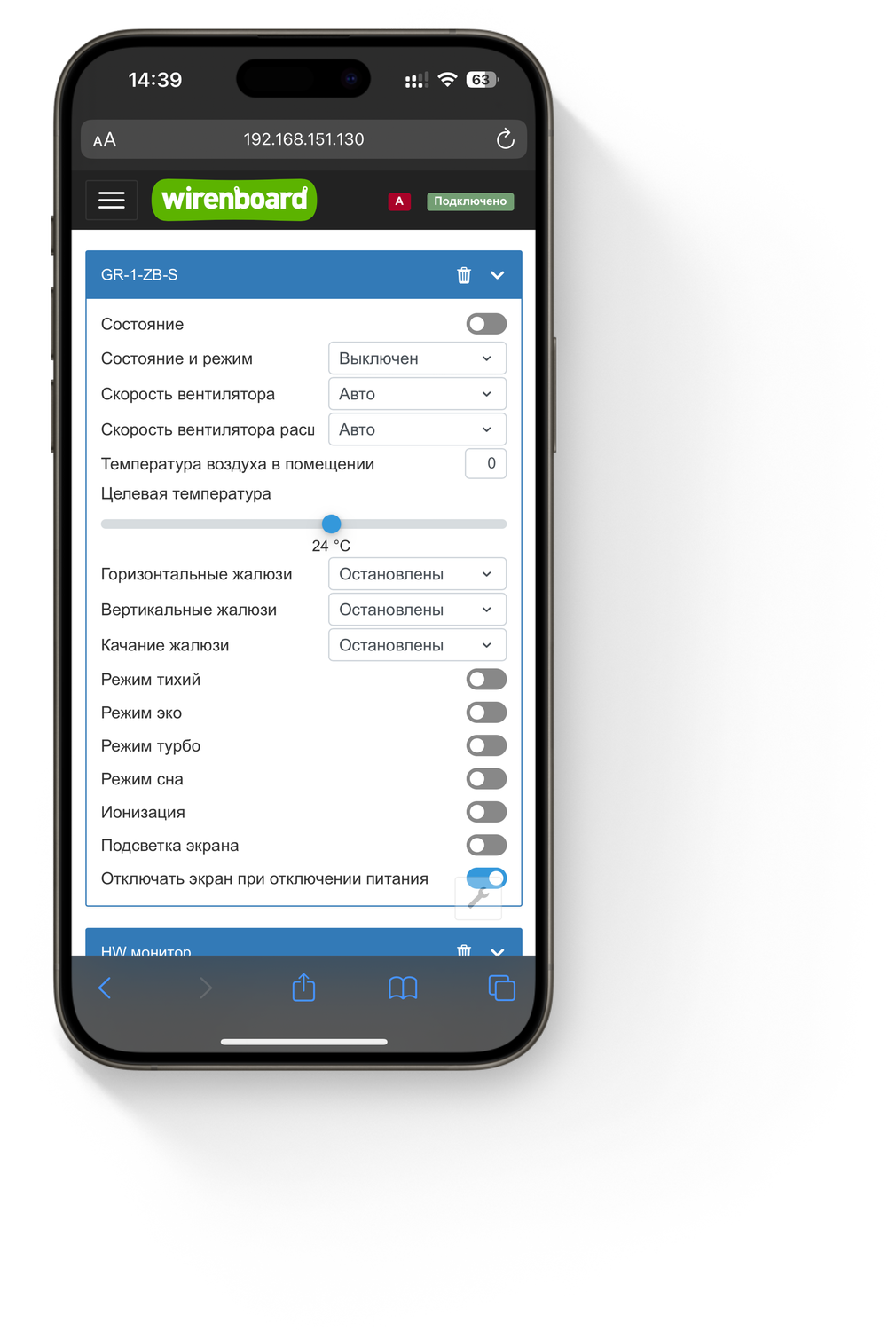

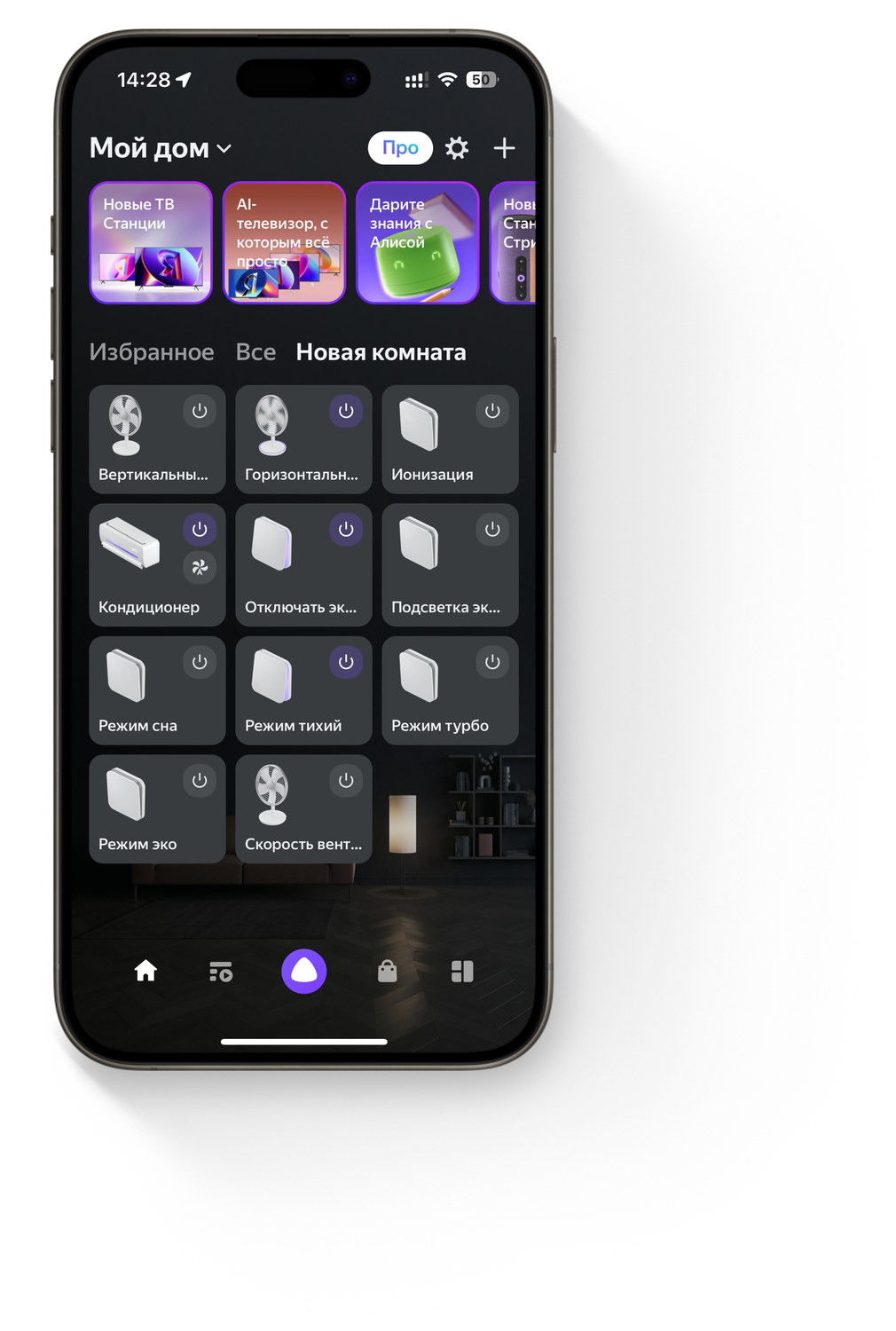

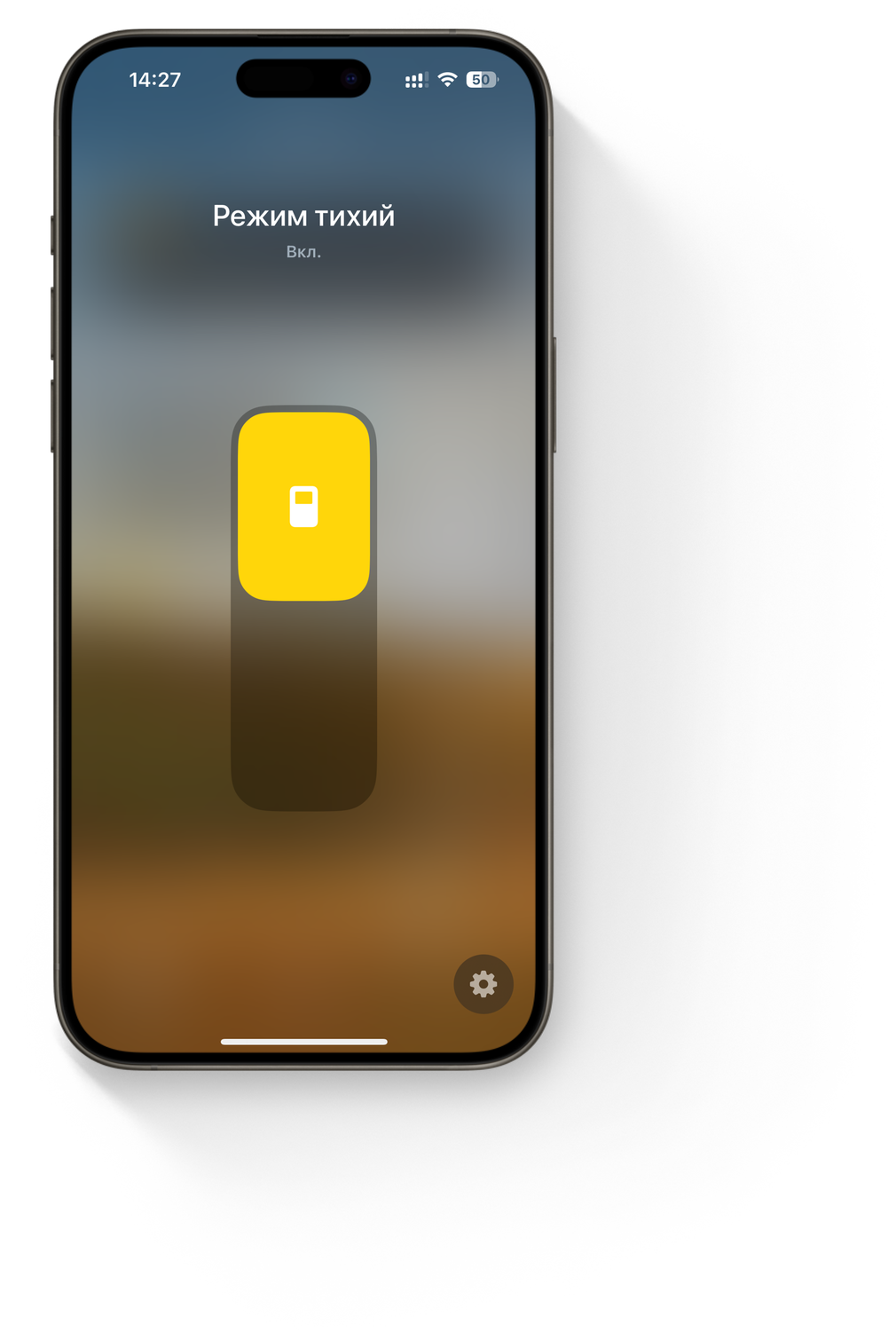

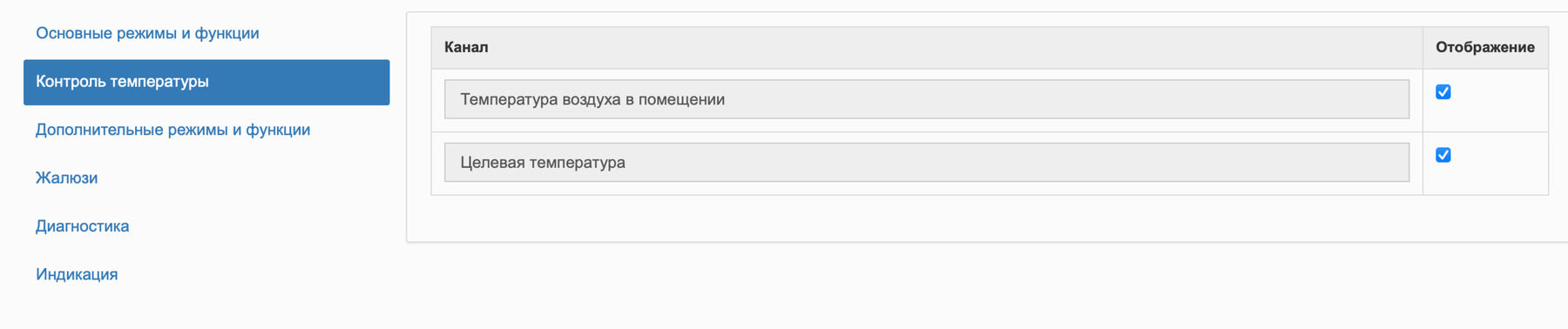

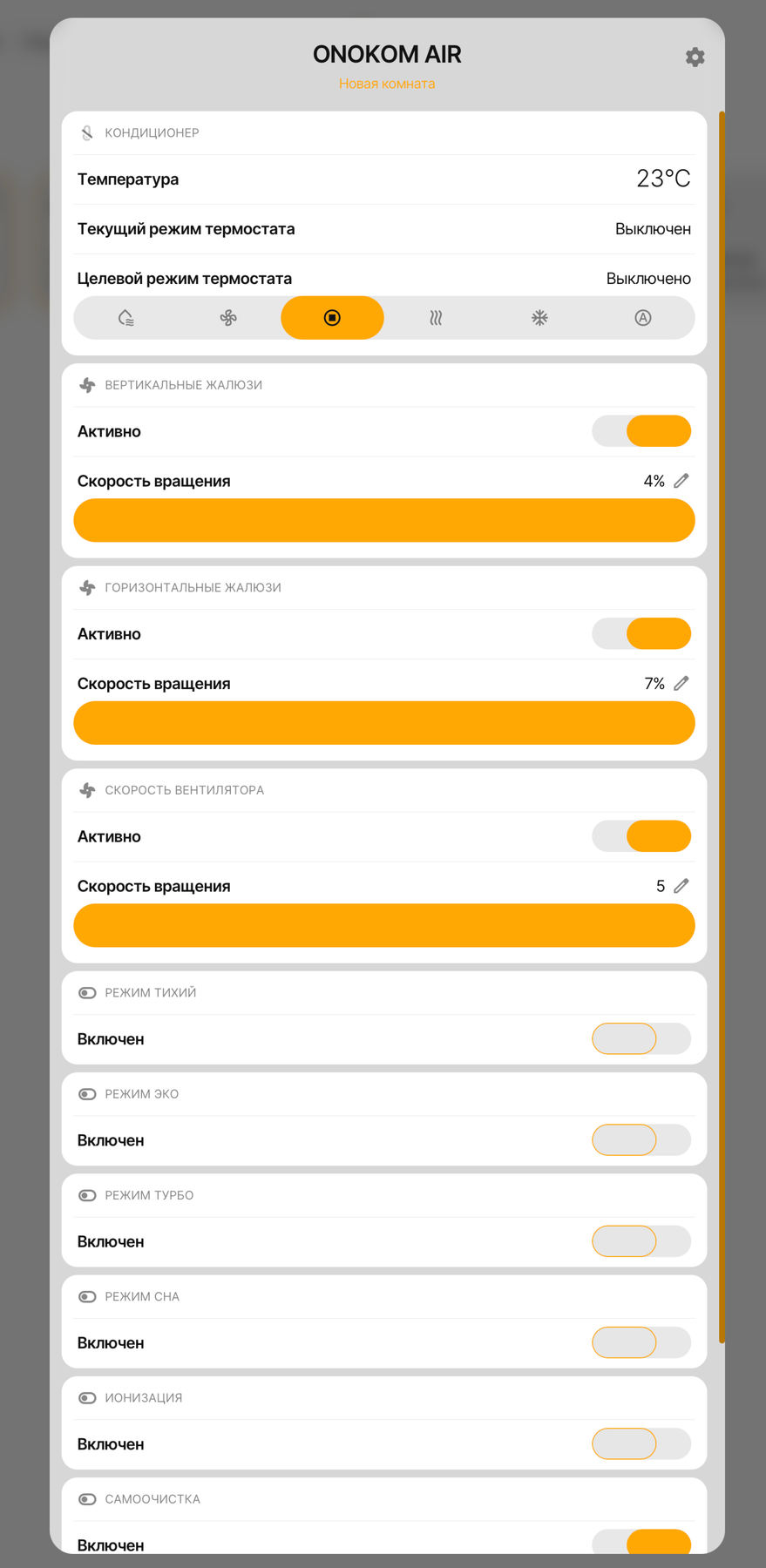

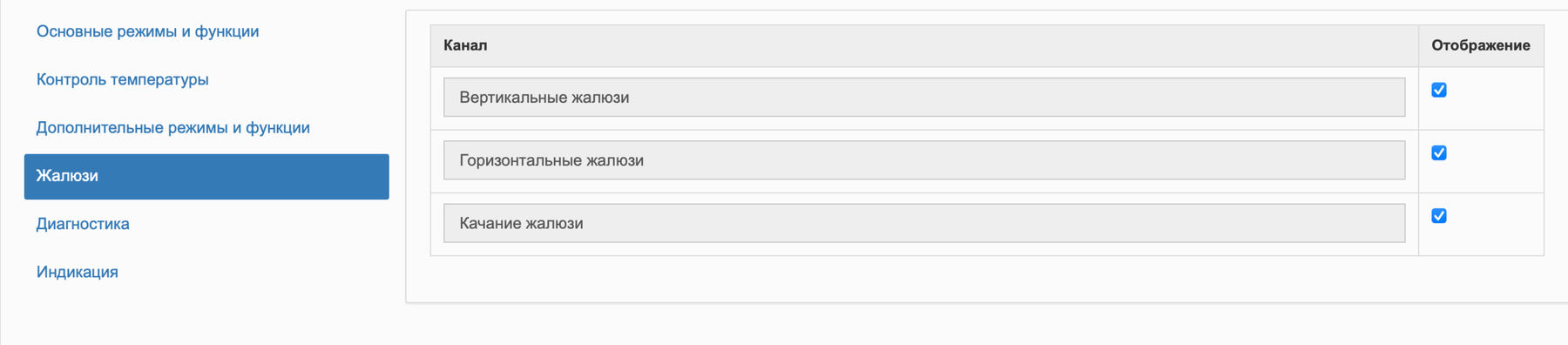

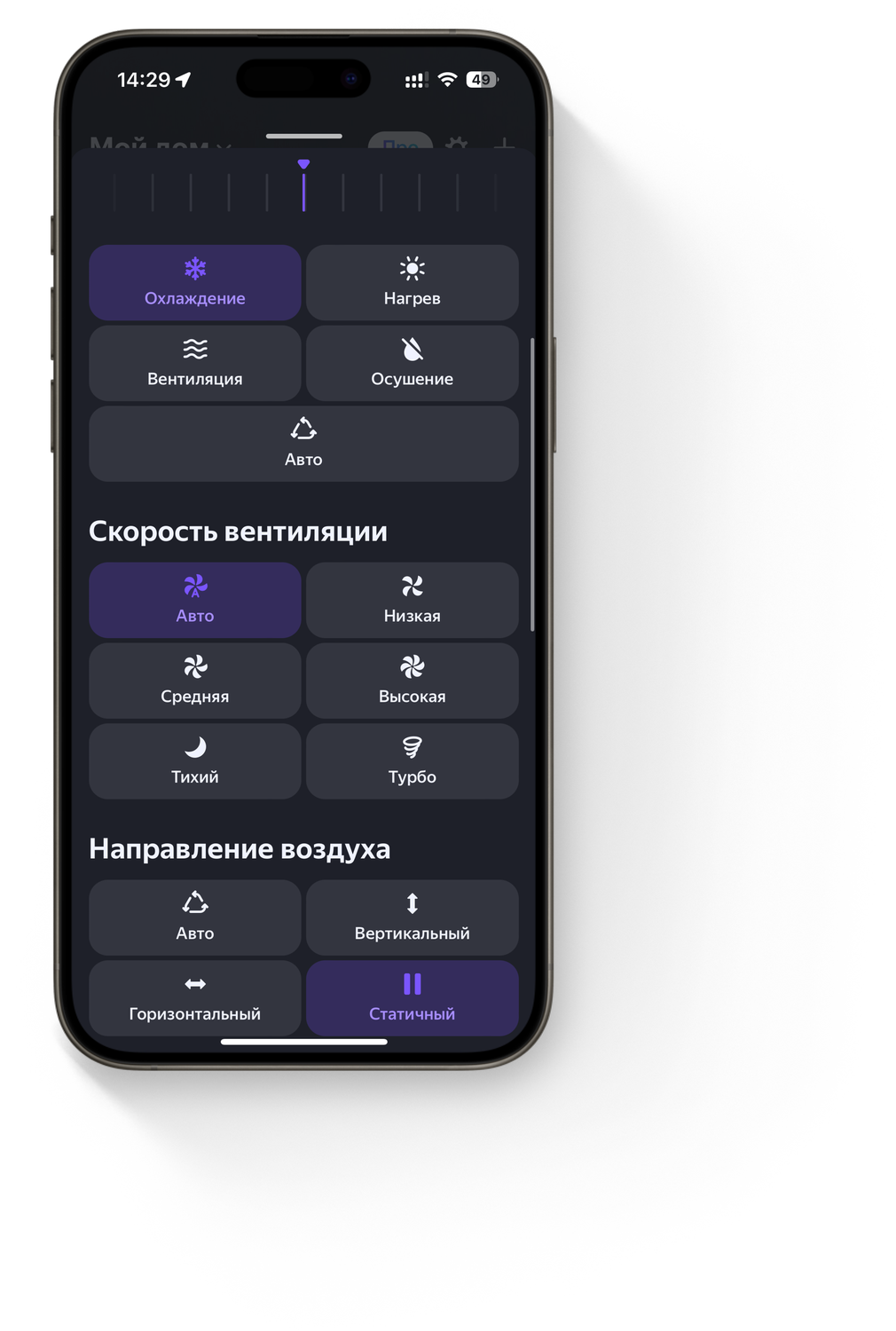

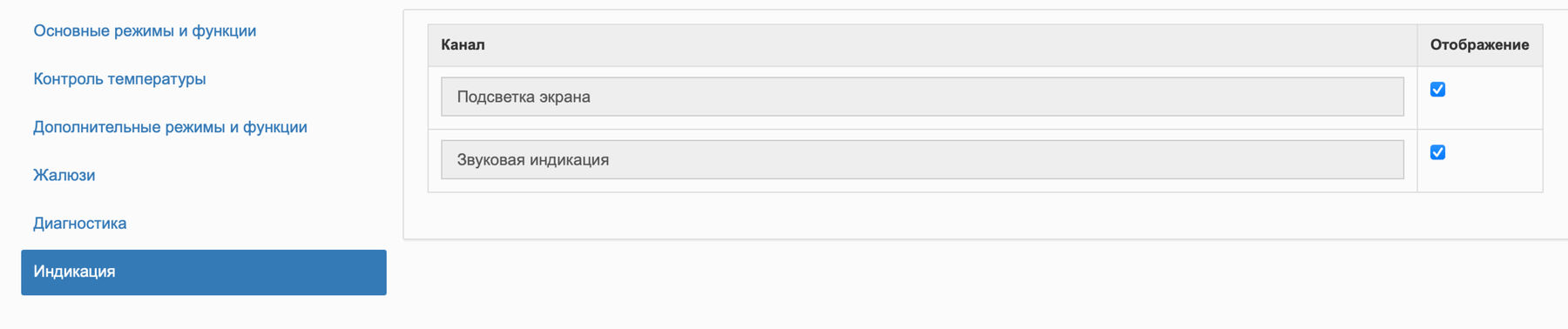

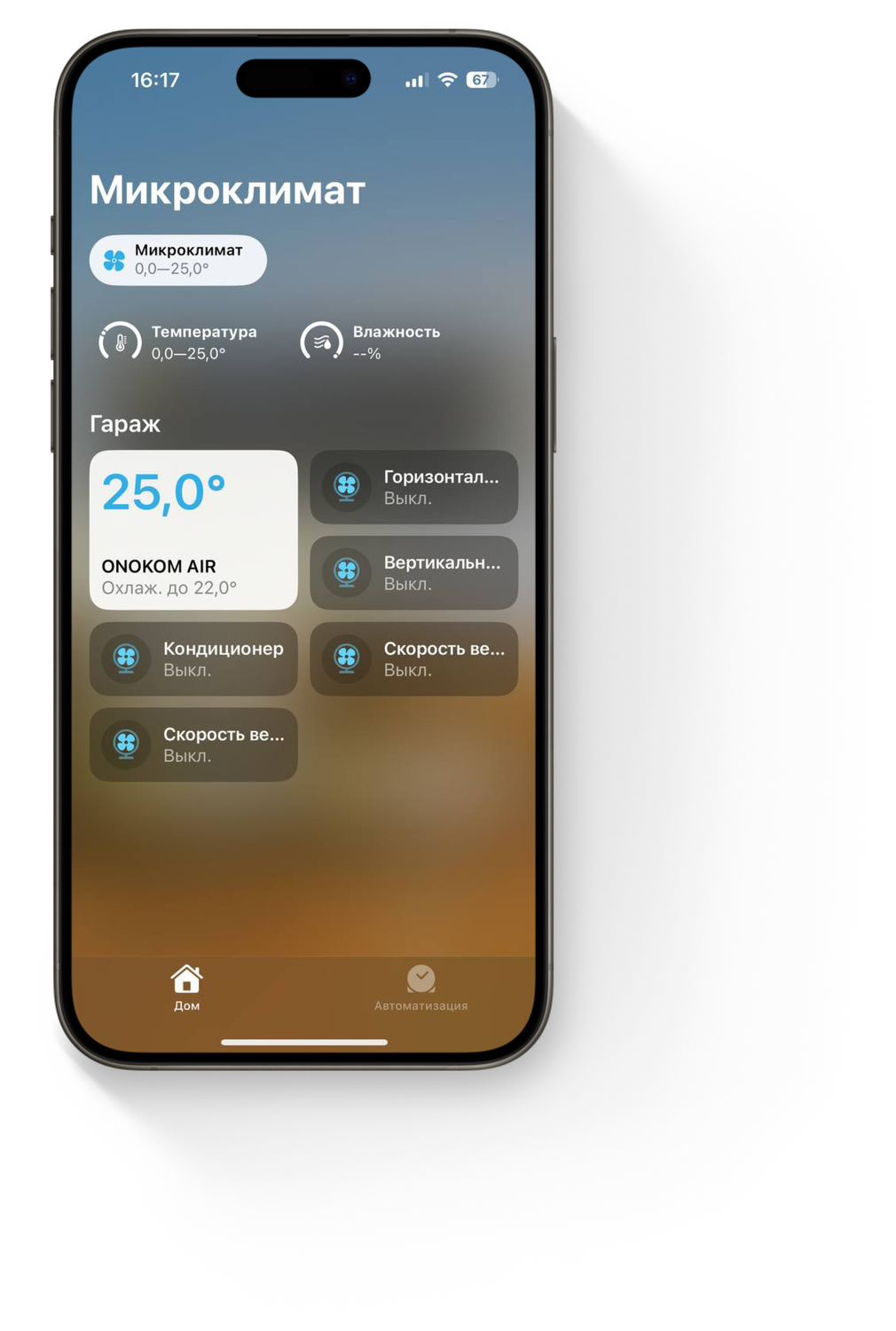

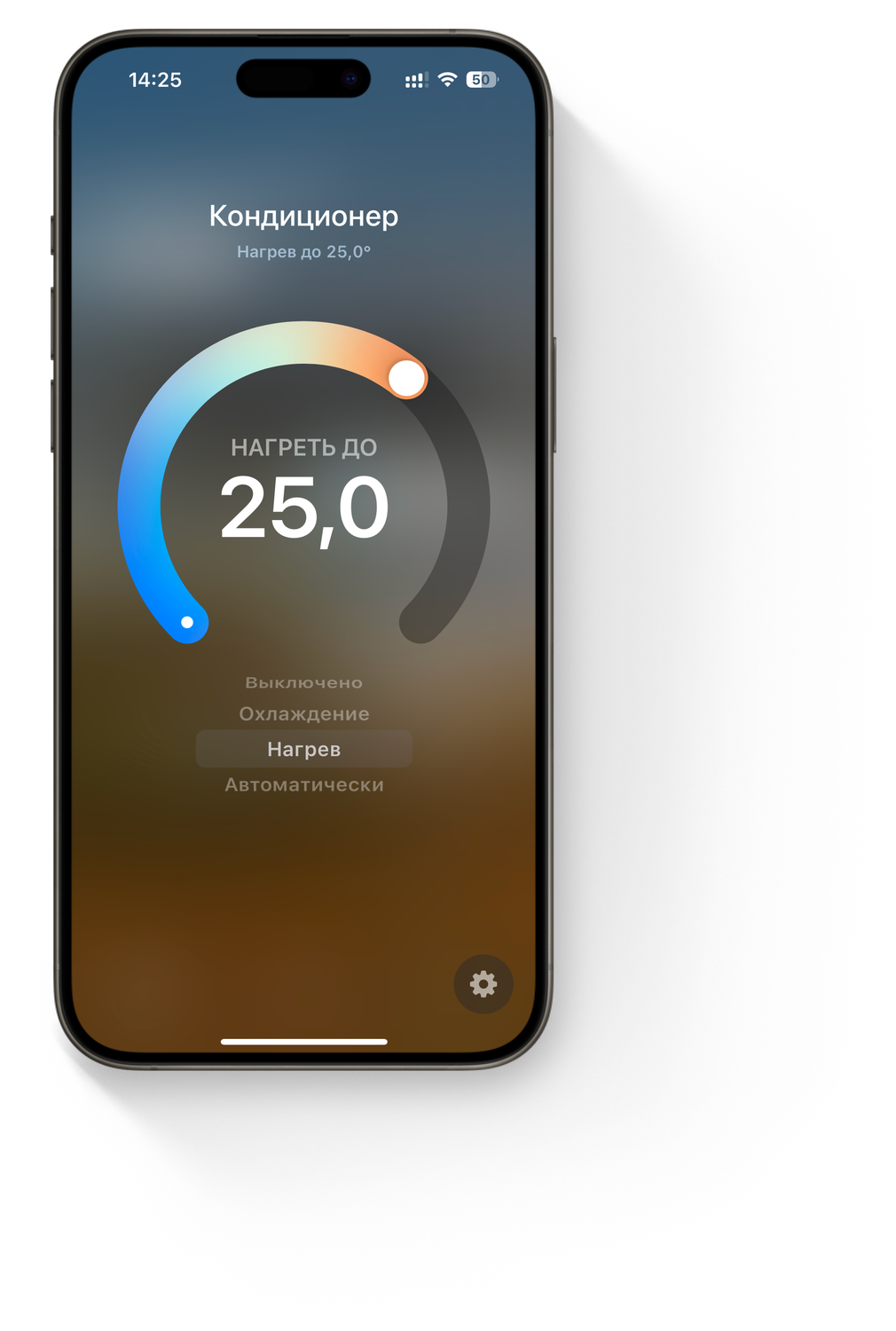

14. Скриншоты интерфейса кондиционера

1. Примеры из практики

Скопировано

Страницы с примерами в стадии создания

2. Технические характеристики

Скопировано

Подключеине	Zigbee 3.0
Размер шлюза	Размер 46x28x12 мм (ДШВ)
Питание	5В
Потребление	Макс. 1 Вт
Режим работы	Непрерывный
Температура эксплуатации	От 0 до +40 °С
Степень защиты	IP30
Масса (с коробкой)	105 г
Комплект	Коробка, устройство, кабель

2.1 Версии устройств

Скопировано

Версия шлюза "A"

Актуальная версия
Сентябрь 2025 года - по настоящее время

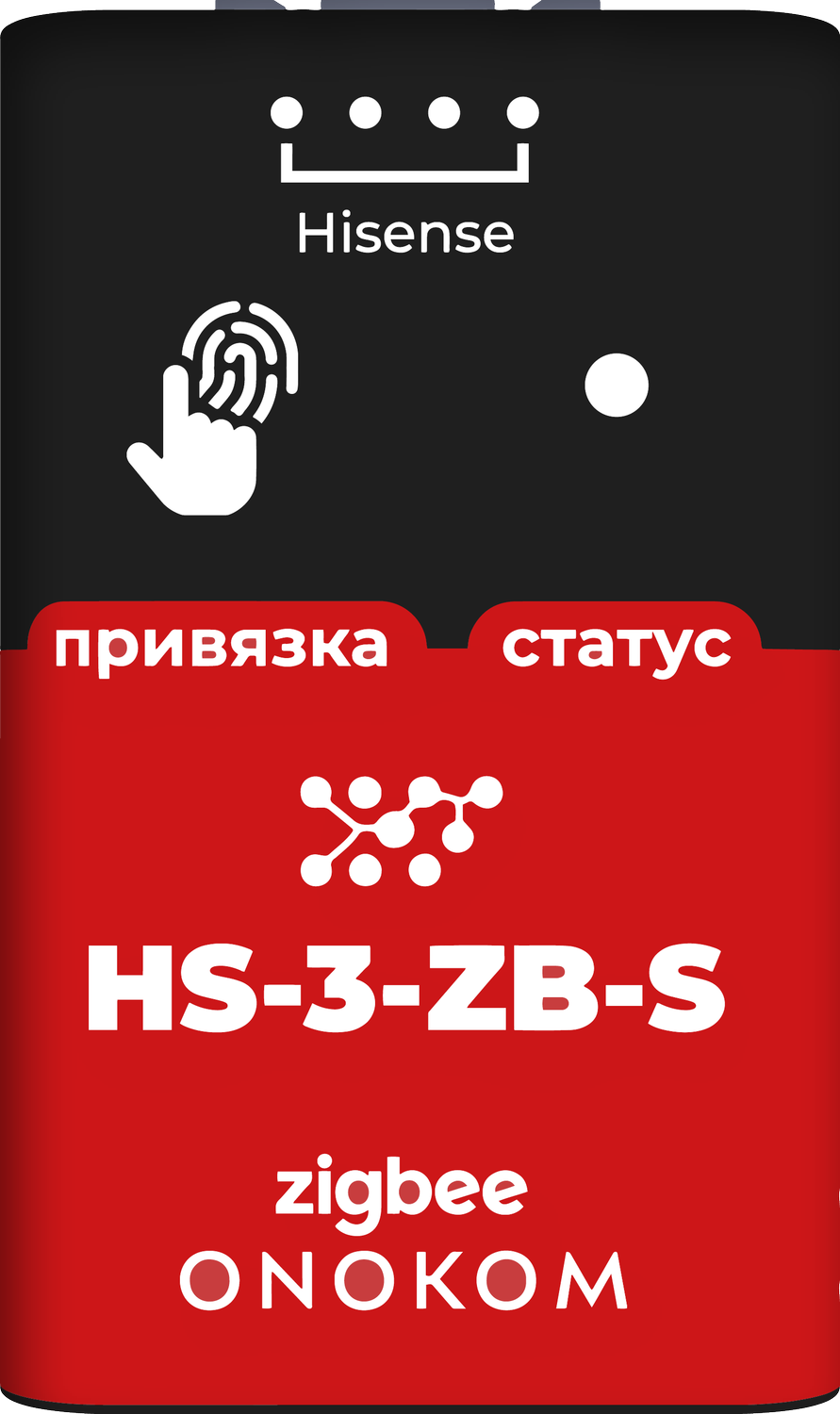

2.2 Изображение устройства

Скопировано

Картинки для вставки устройства
в свои проекты

HS-3-ZB-S.svg
HS-3-ZB-S.pdf

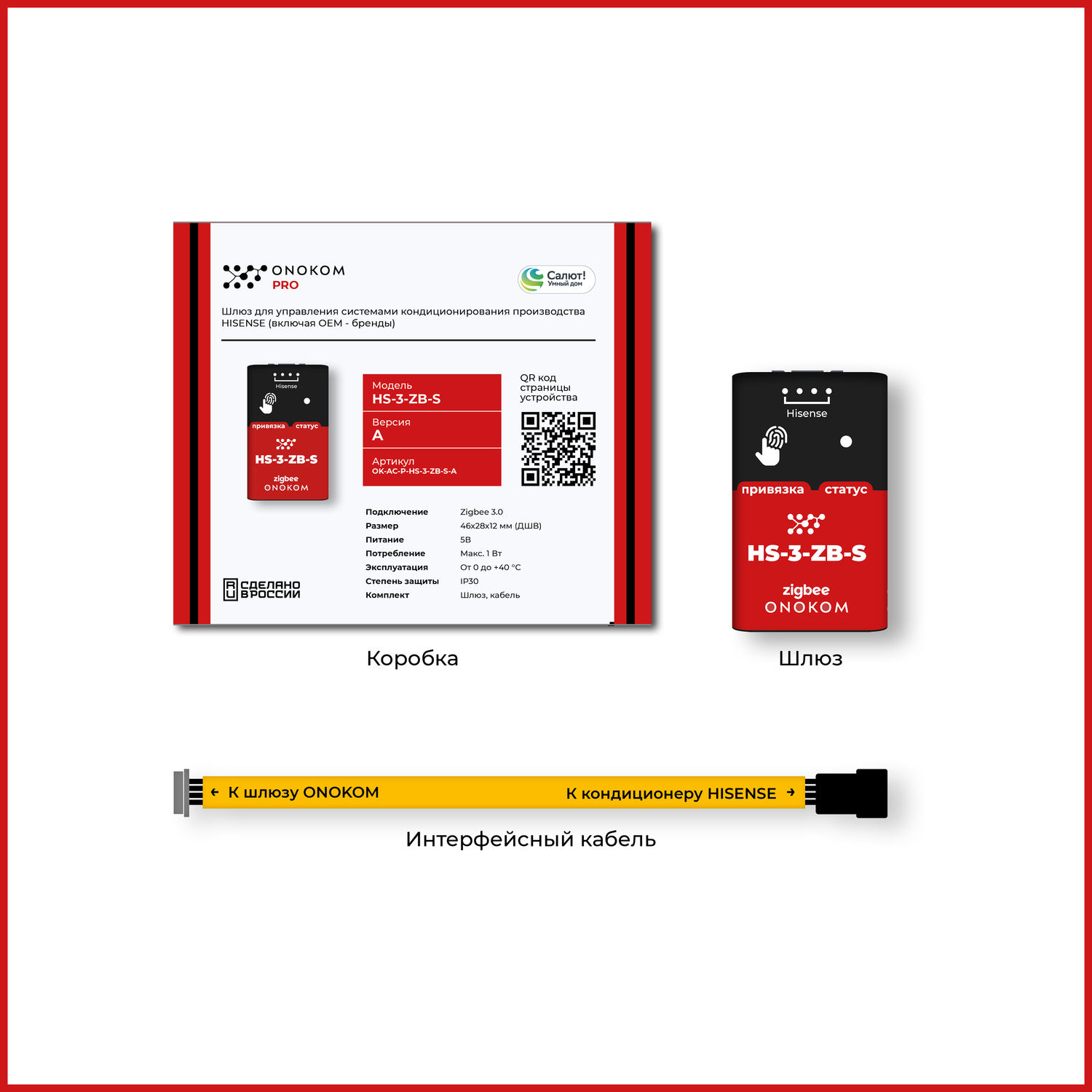

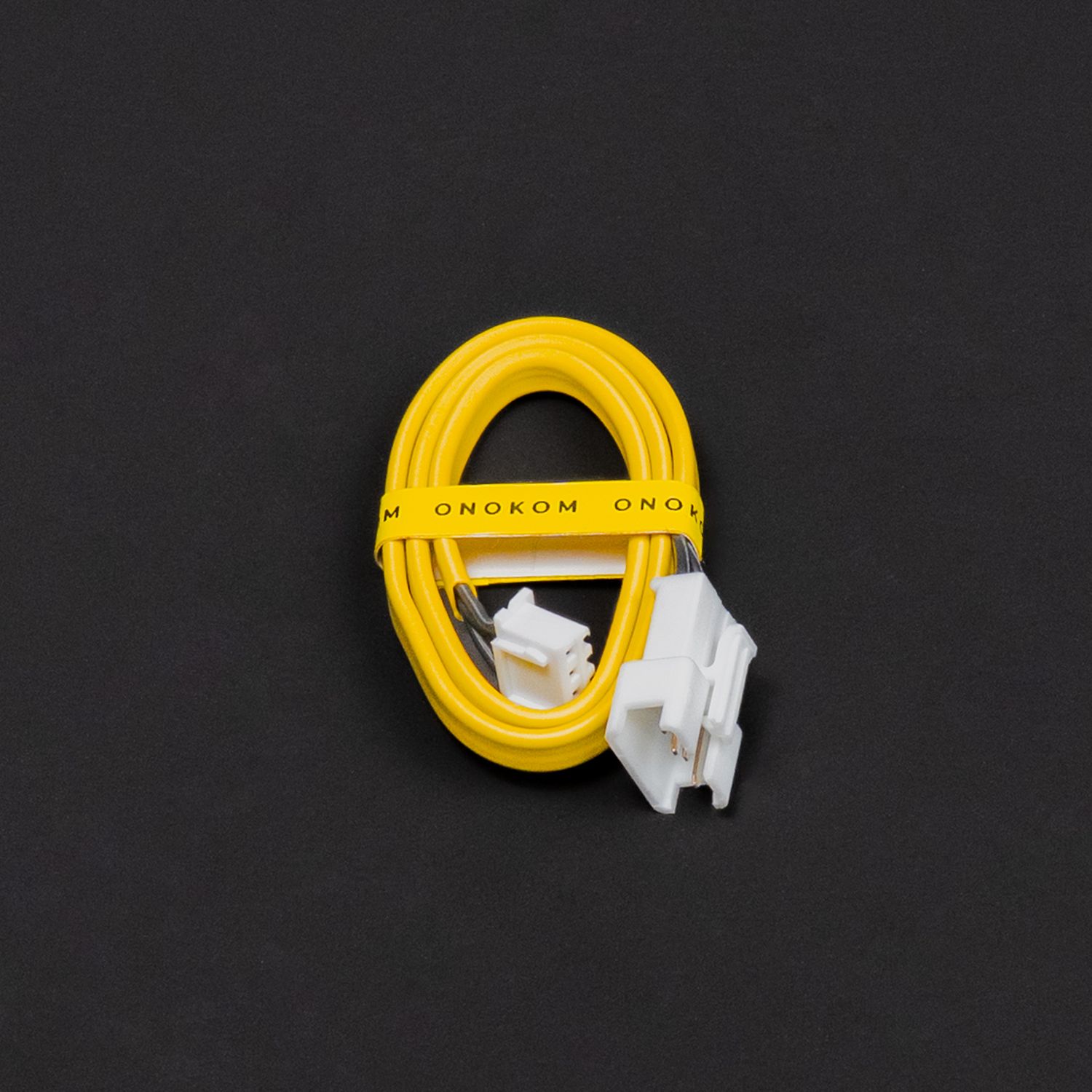

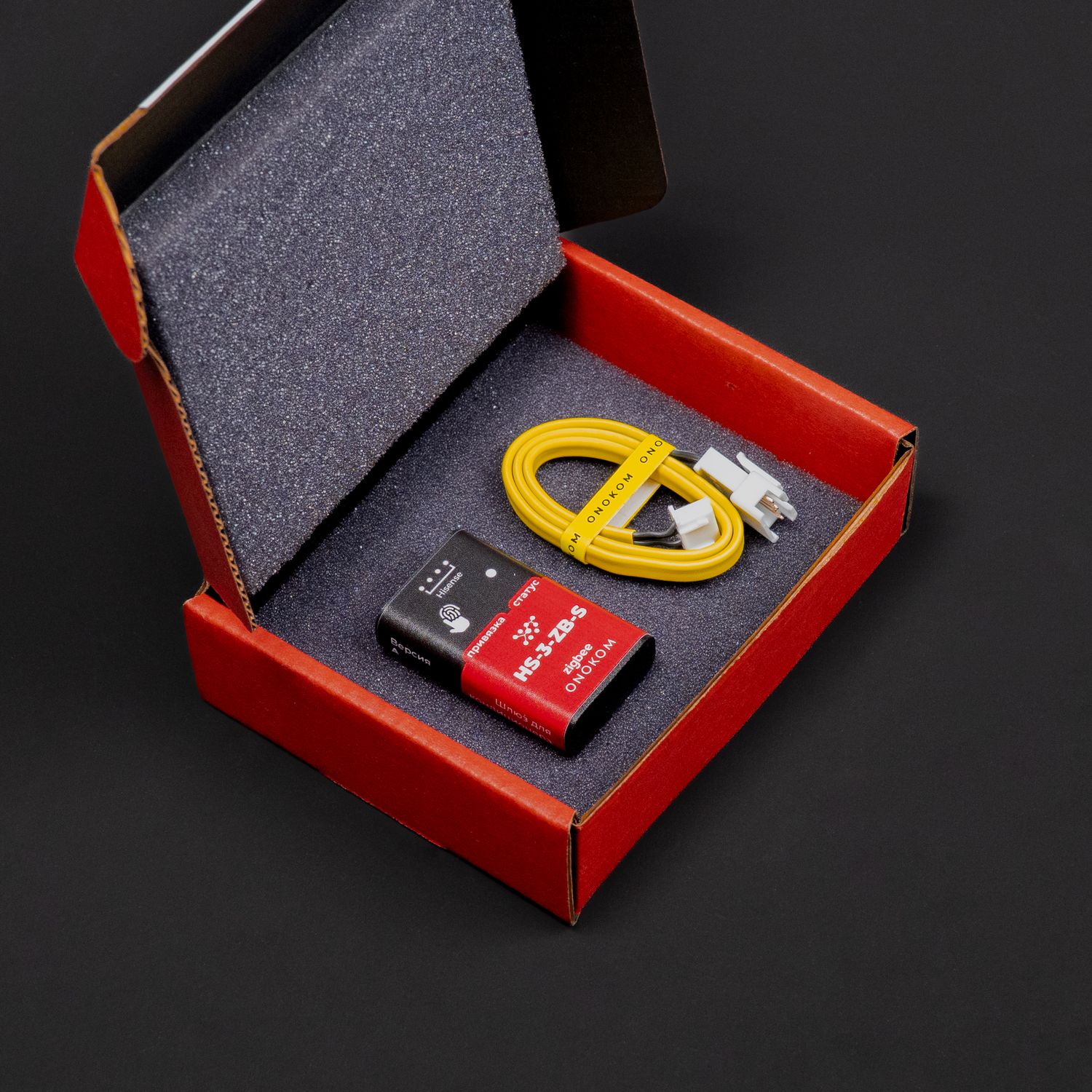

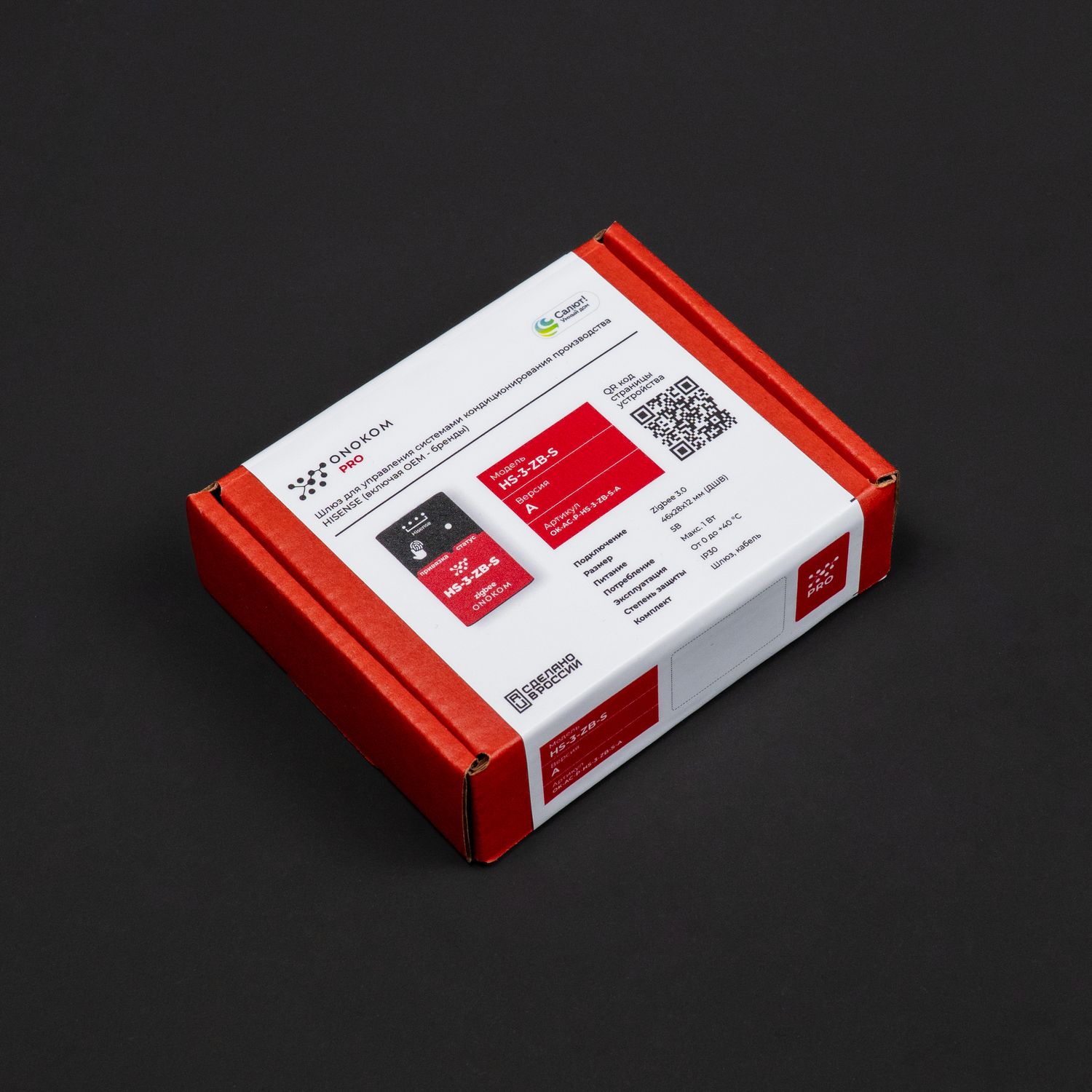

2.3 Комплектация

Скопировано

загружается

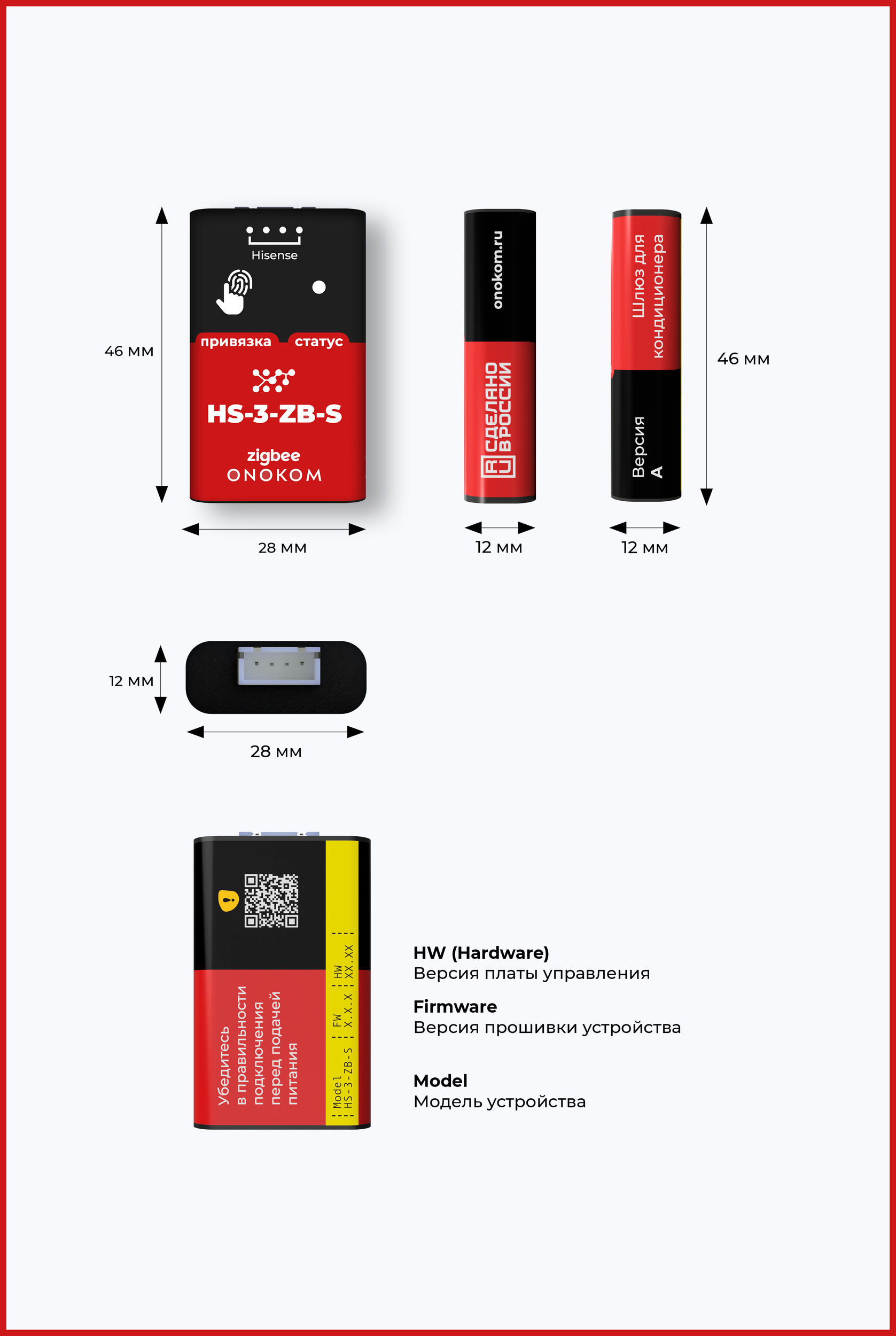

2.4 Размеры устройства

Скопировано

загружается

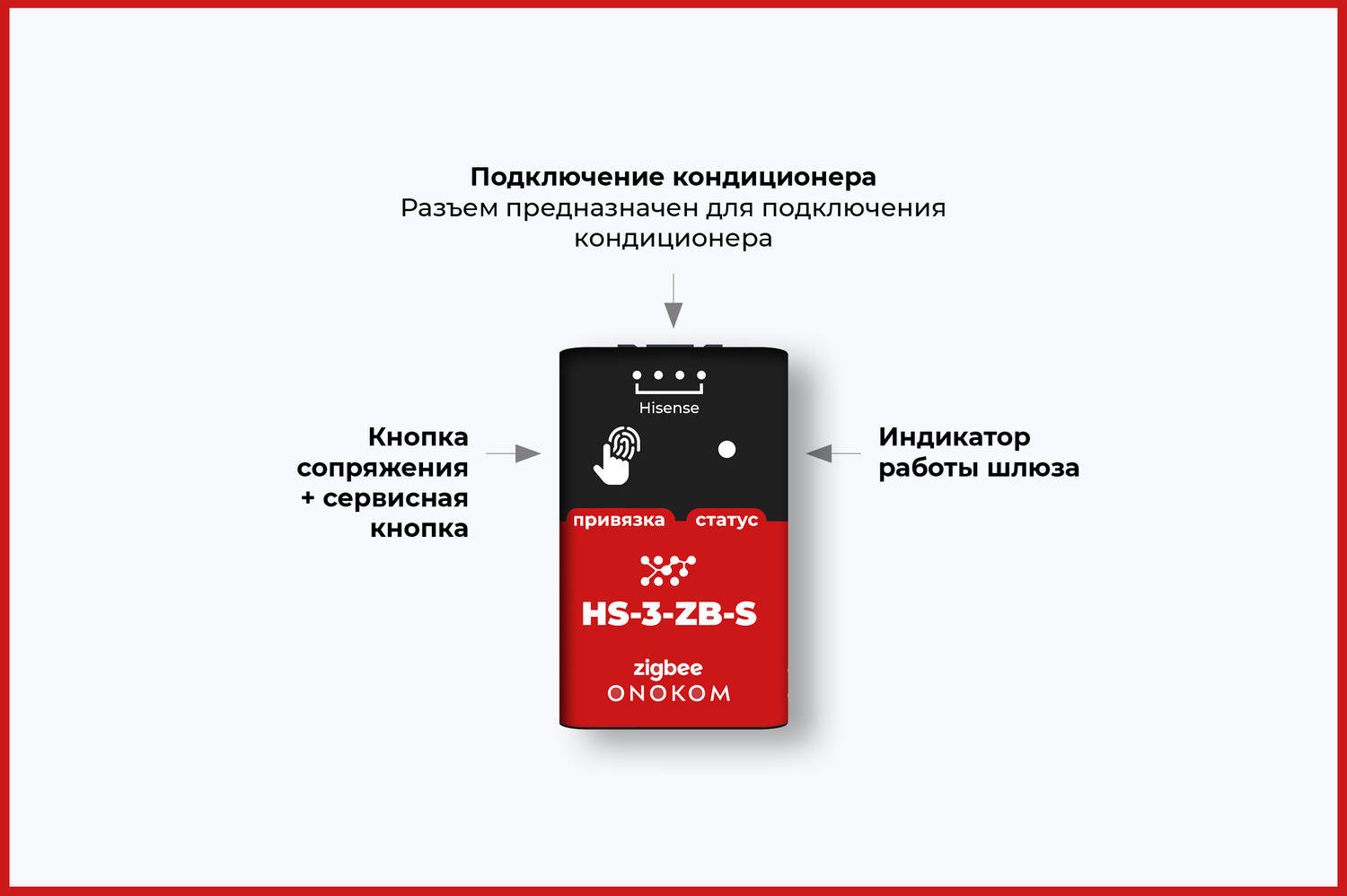

2.5 Назначение портов и кнопок

Скопировано

загружается

2.6 Индикация

Скопировано

2.6.1 Добавление шлюза в хаб

Скопировано

Полная версия видео по добавлению шлюза в хаб.

Ниже можно ознакомиться с пошаговым добавлением

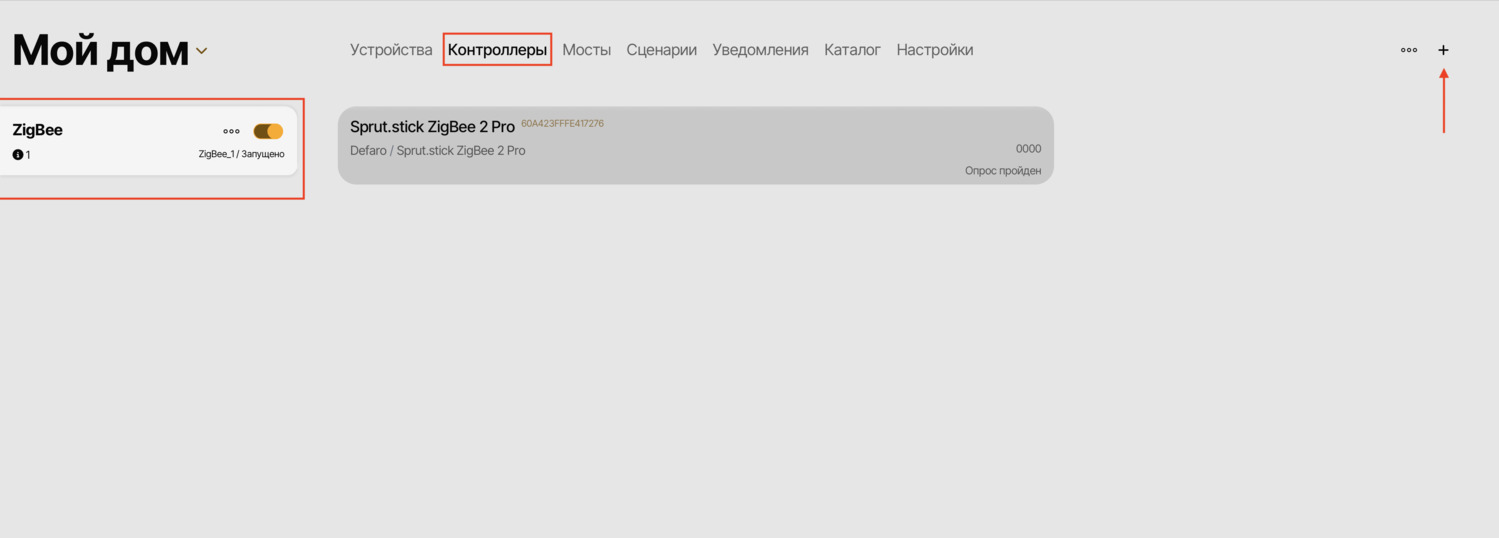

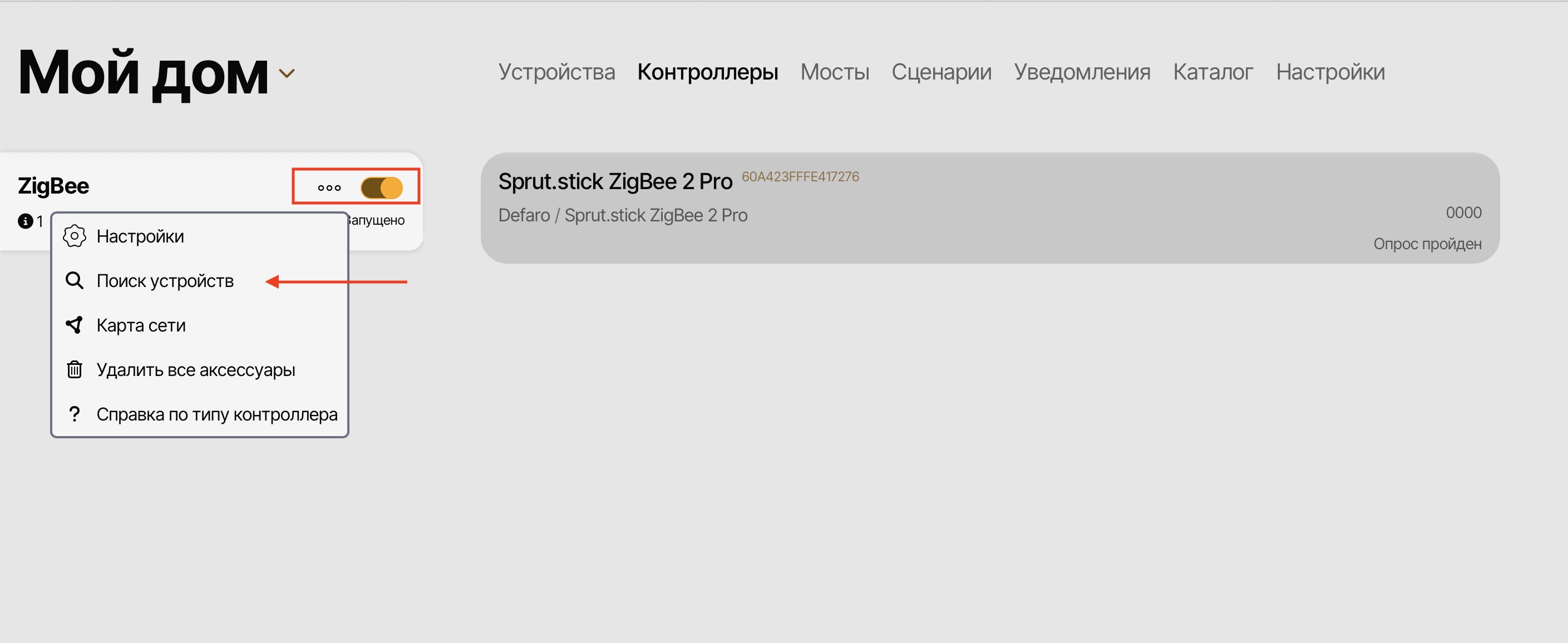

Шаг 1. Разрешить добавление на координаторе

Шаг 2. Удерживаем кнопку 7 секунд

Шаг 3. Отпускаем кнопку

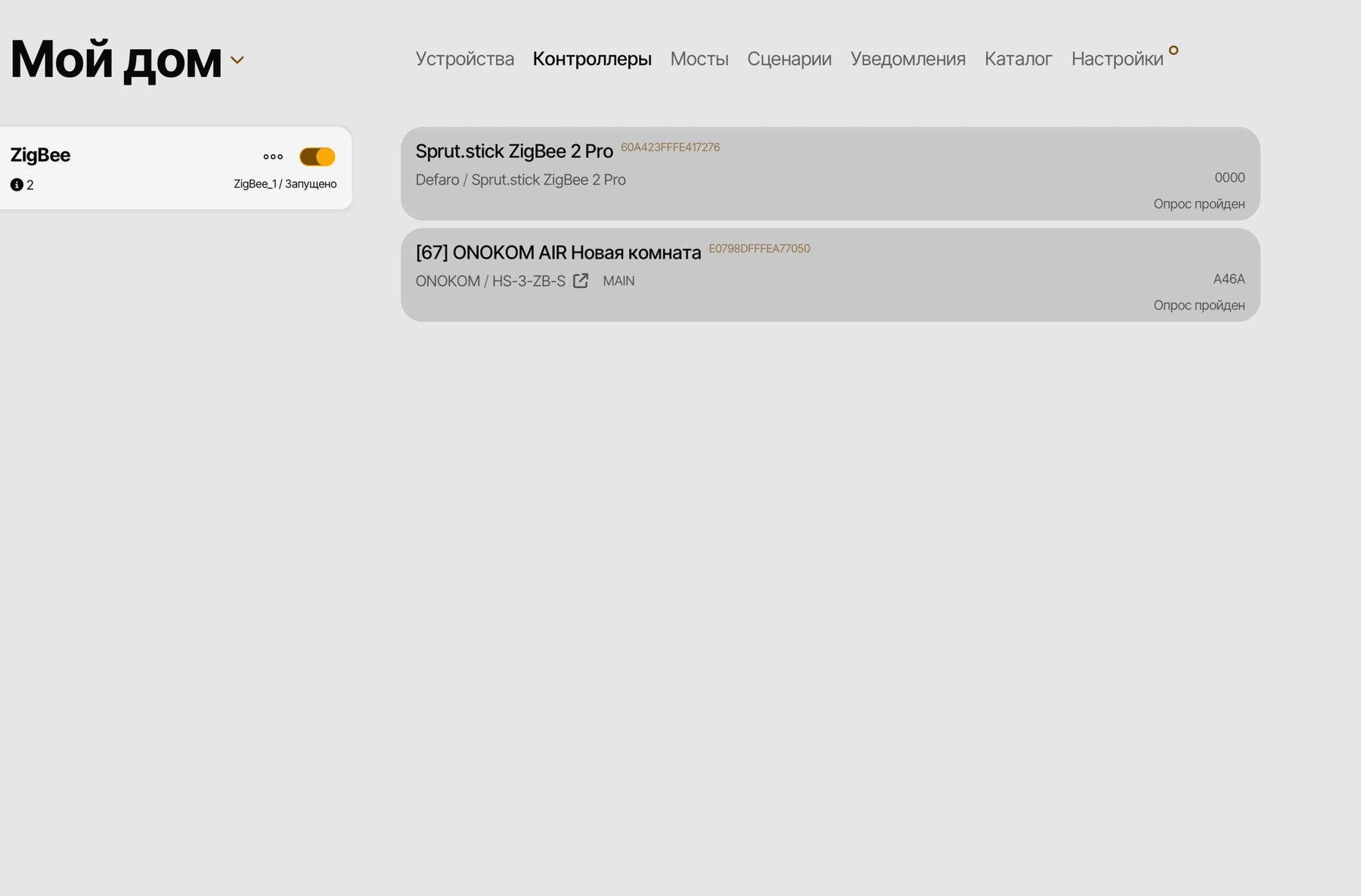

Шаг 4. Координатор увидел шлюз и начал опрос

2.6.2 Нет связи с кондиционером

Скопировано

2.6.3 Нет связи с координатором Zigbee (мы в сети но координатор не отвечает)

Скопировано

Индикатор мигает красным - зеленым светом

2.6.4 Нет связи с координатором Zigbee (мы покинули сеть или нас выкинули оттуда)

Скопировано

Индикатор начинает гореть красным светом

2.6.5 Всё в порядке (есть Zigbee и связь с кондиционером)

Скопировано

Индикатор не горит

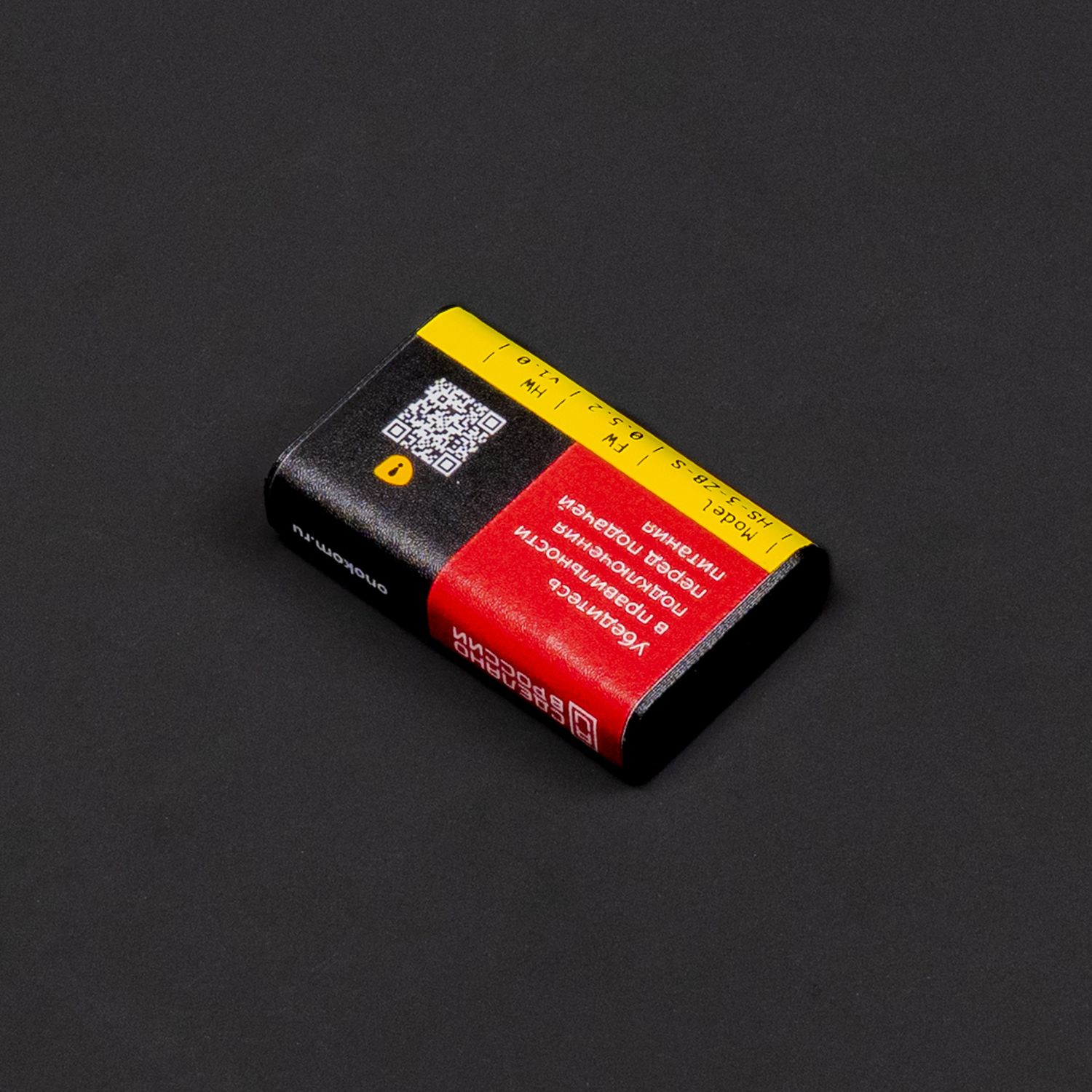

3. Внешний вид

Скопировано

загружается

загружается

загружается

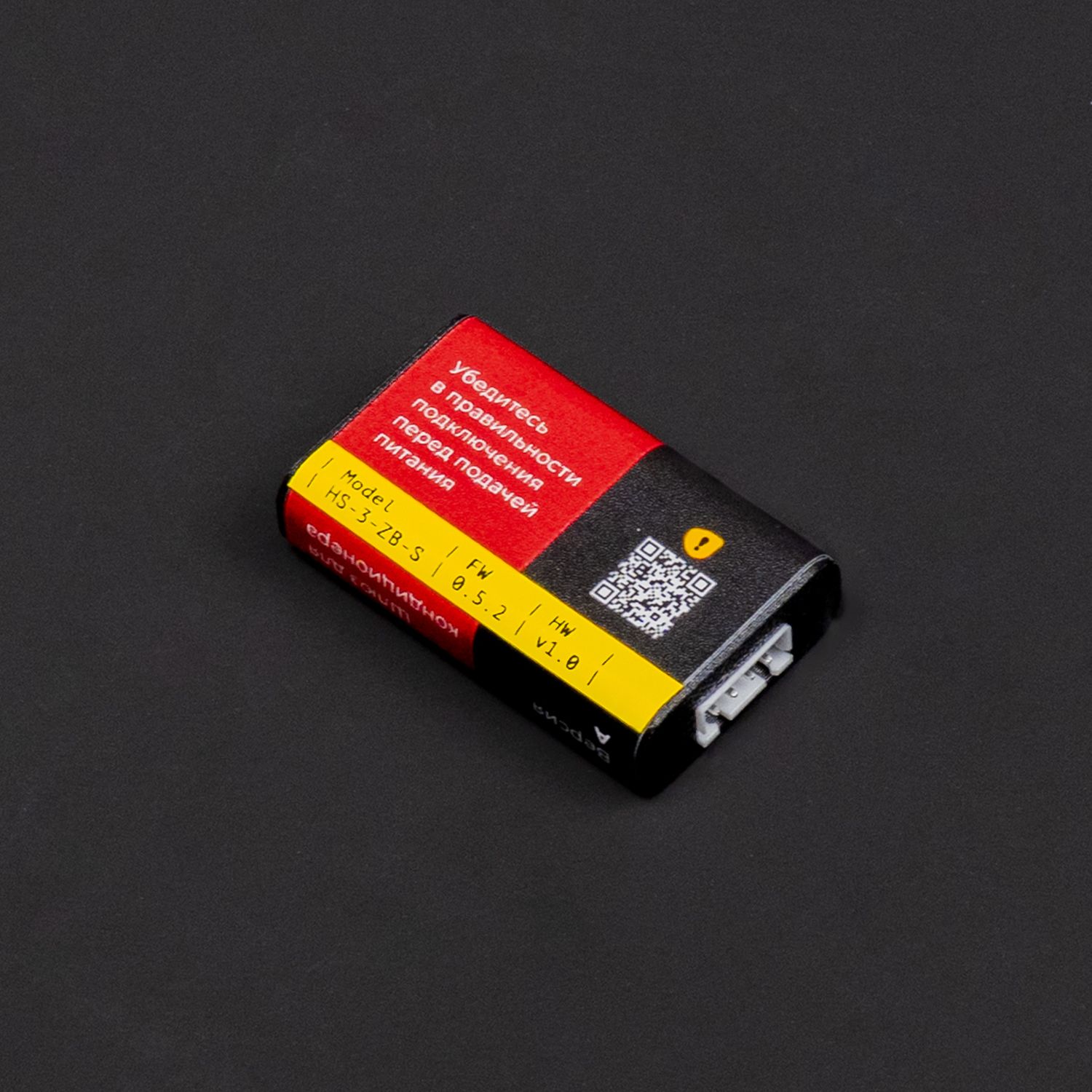

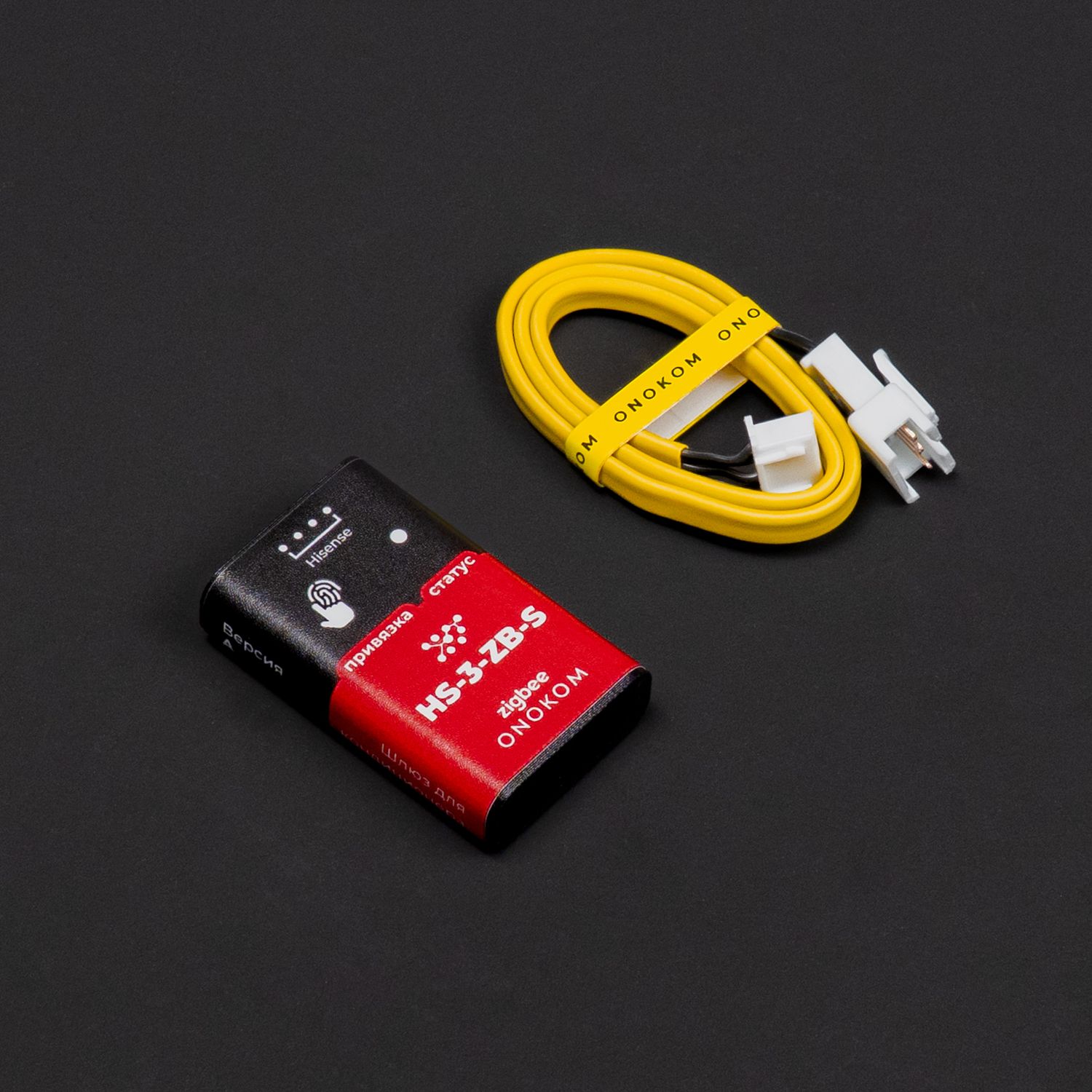

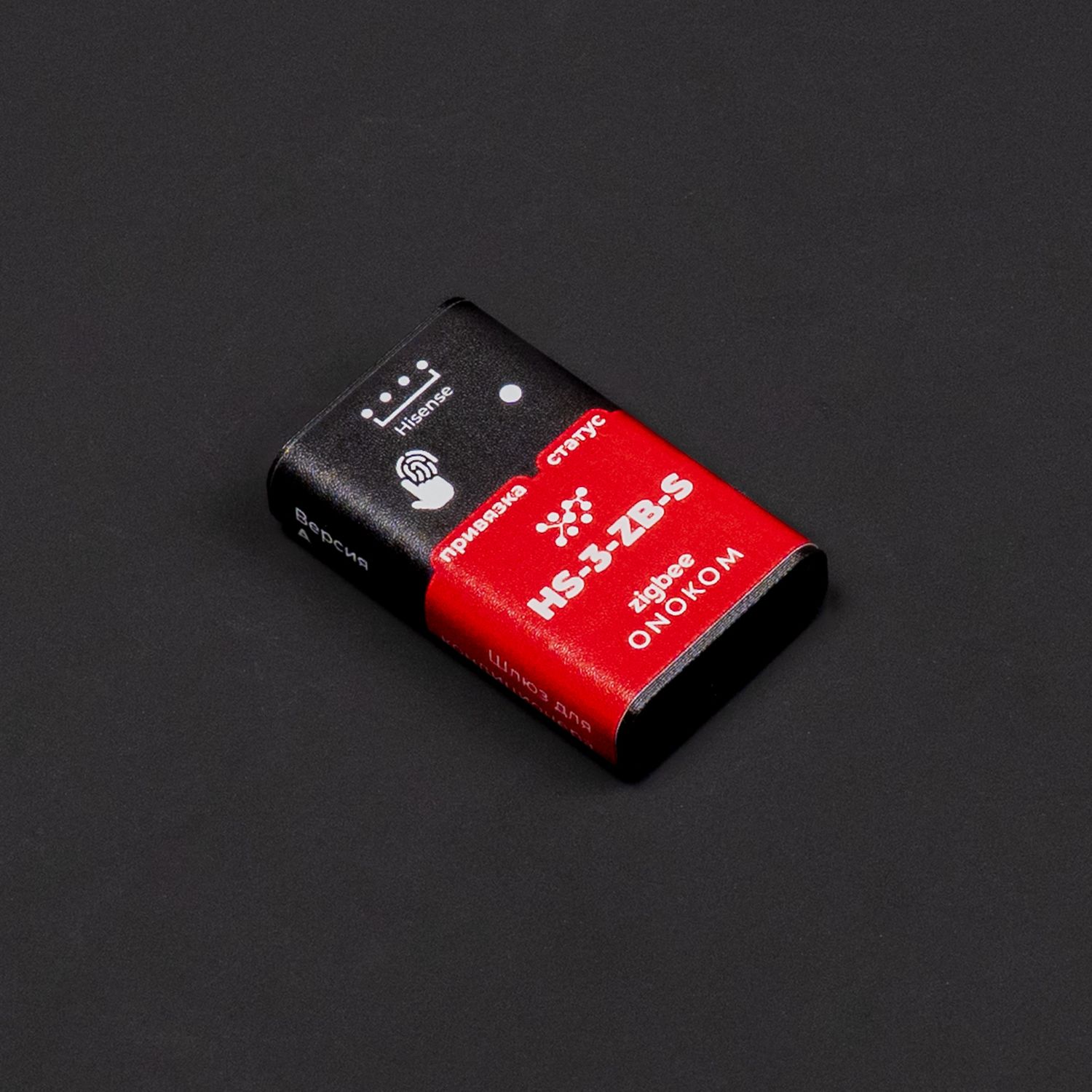

Комплектация шлюза - устройства без коробки

загружается

загружается

Комплектация шлюза - шлюз с обратной стороны

загружается

загружается

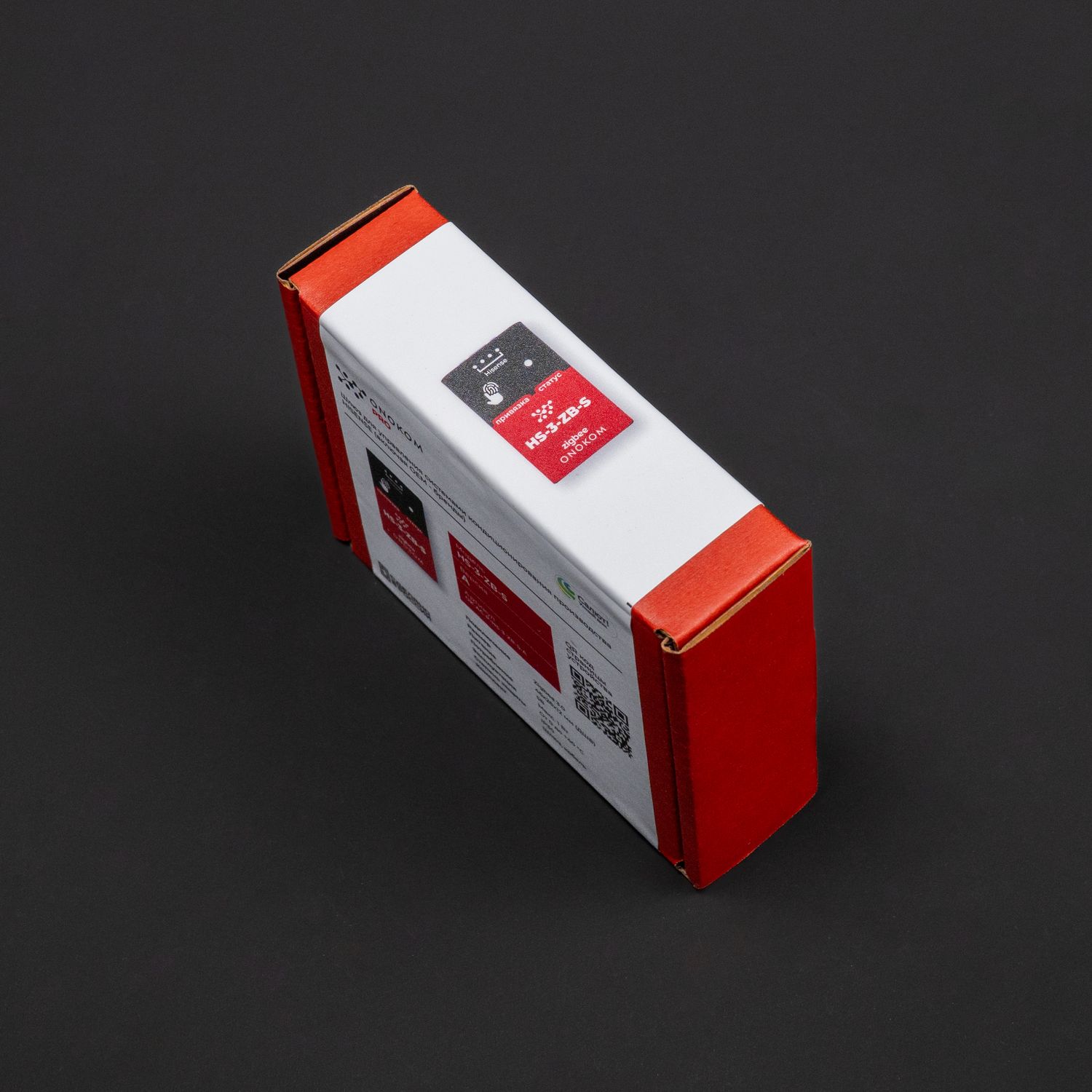

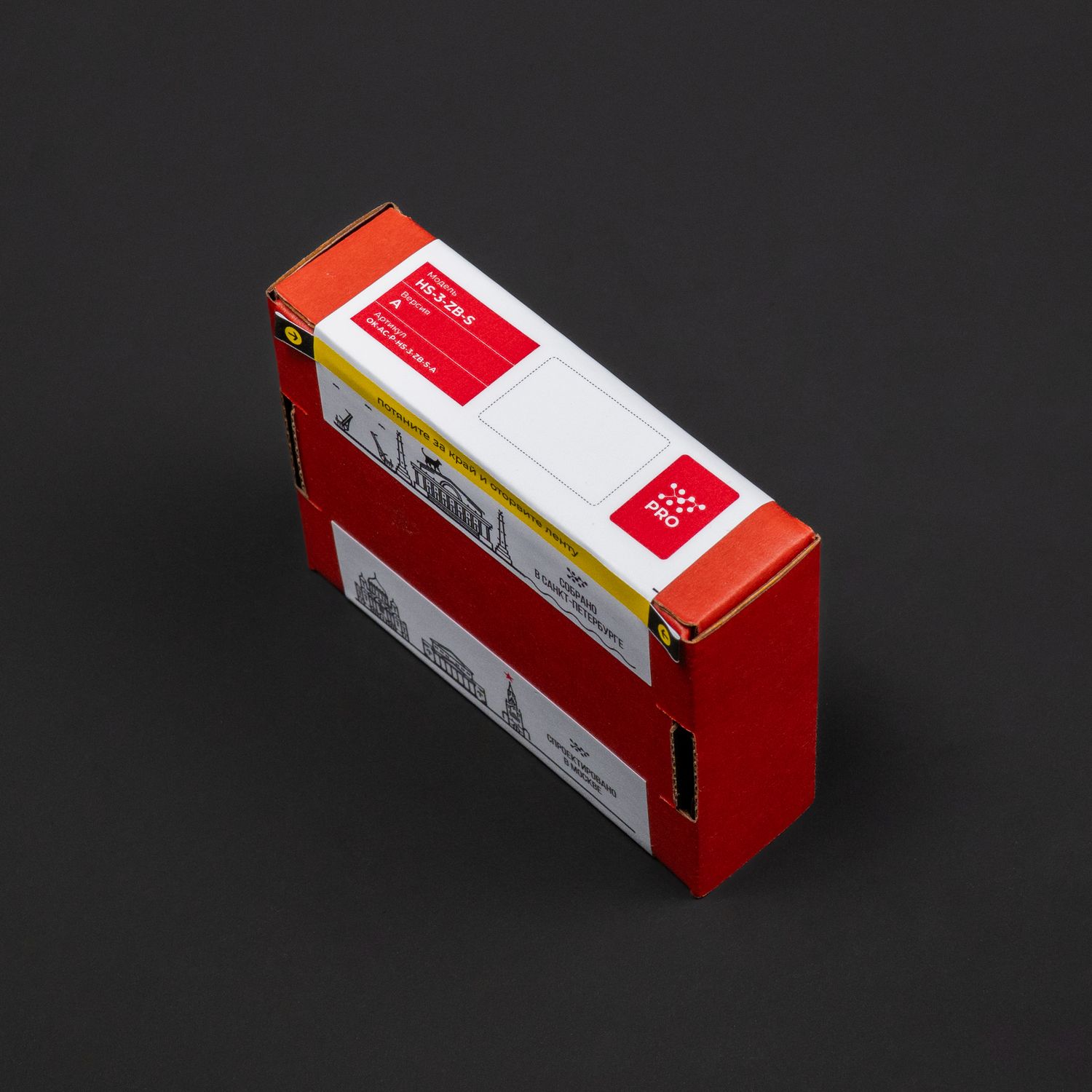

Комплектация шлюза - коробка обратная сторона

загружается

4. Краткая инструкция

Скопировано

- Перед подключением обесточьте кондиционер

- Не размещайте устройство во влажных местах

- Убедитесь в правильности подключения перед подачей питания

- Подсоедините zigbee шлюз в разъем подключаемый в удлинитель, подключенный в порт Wi-Fi кондиционера

- Подайте питание на кондиционер

Добавление шлюза в хаб:

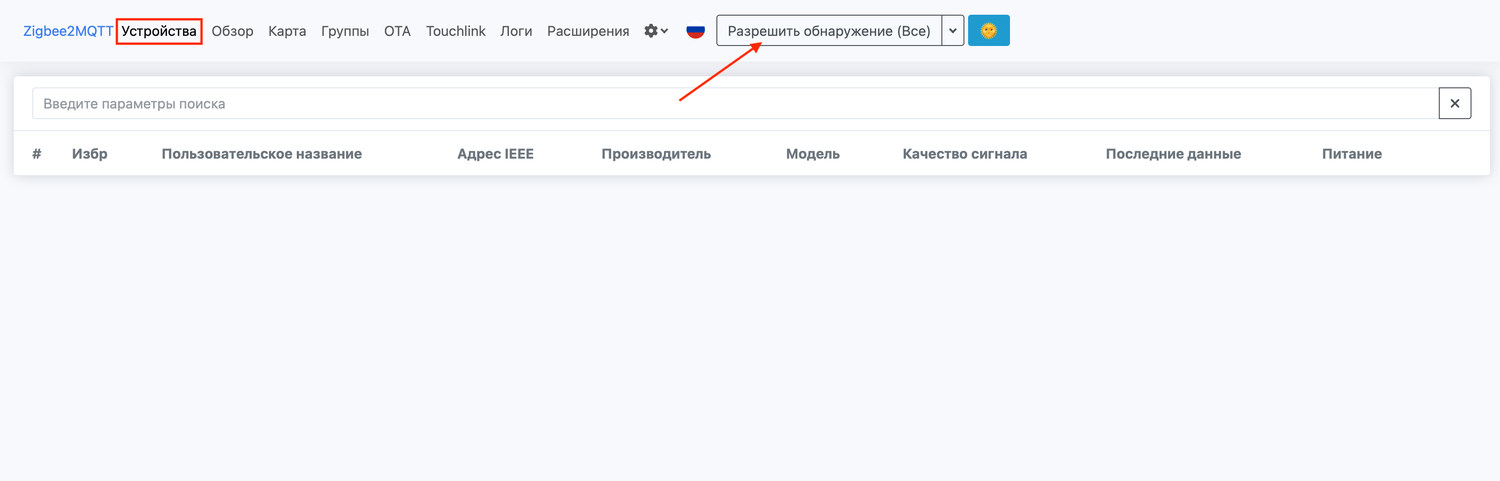

- Шаг 1. Разрешить добавление на координаторе

- Шаг 2. Удерживаем кнопку 7 секунд. Индикатор загорится оранжевым светом

- Шаг 3. Отпускаем кнопку. Индикатор начнет мигать быстрее

- Шаг 4. Координатор увидел шлюз и начал опрос. Индикатор не горит, подключение установлено

4.1 Устранение неполадок

Скопировано

Проверьте правильность подключения интерфейсного кабеля в разъем кондиционера:
- разъем плотно вставлен в плату управления кондиционером;
- разъем плотно вставлен в шлюз;
- разъем не выломан;
- проводники интерфейсного кабеля входят в разъем с одной и с другой стороны интерфейсного кабеля.

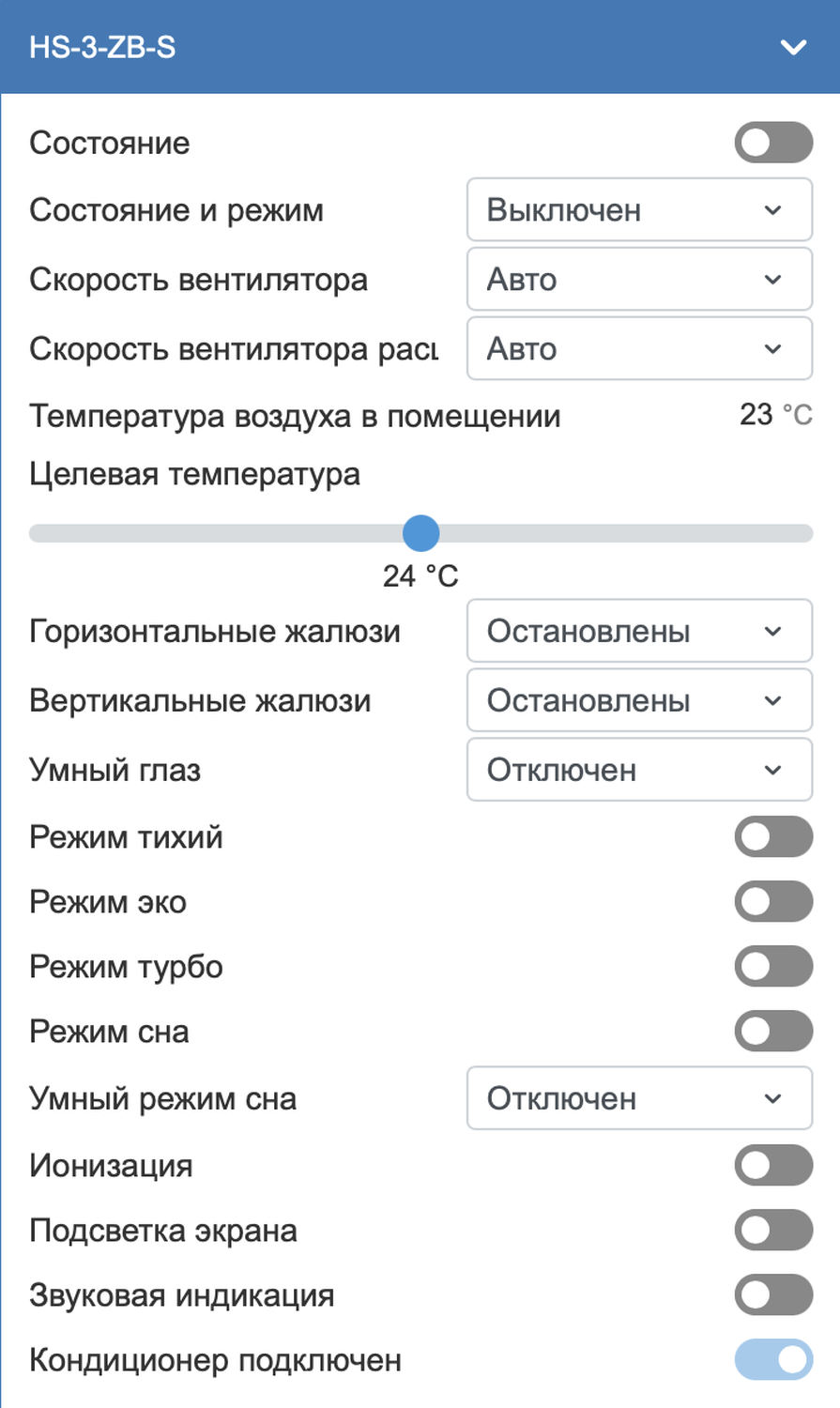

5. Карта кластеров

Скопировано

Endpoint Configuration

Endpoint ID: 1 (Основной)

Input Clusters: Basic, Identify, On/Off, Thermostat, Fan Control

Output Clusters: Identify (0x0003), OTA Upgrade (0x0019)

Basic

ID: 0x0000

Endpoint: 1

Direction: Input (Server)

Стандартные атрибуты

ID (hex)	Имя атрибута	Тип данных	Доступ	Значение/Диапазон	Описание
0x0000	ZCLVersion	uint8	R	8	Версия ZCL
0x0003	HWVersion	uint8	R	1	Версия железа
0x0004	ManufacturerName	string	R	ONOKOM	Производитель
0x0005	ModelIdentifier	string	R	HS-3-ZB-S	Модель устройства
0x0007	PowerSource	enum8	R	4 (DC Source)	Источник питания
0x4000	SWBuildID	string	R	x.x.x	Версия ПО

Thermostat

ID: 0x0201

Endpoint: 1

Direction: Input (Server)

Стандартные атрибуты

ID (hex)	Имя атрибута	Тип данных	Доступ	Значение/Диапазон	Описание
0x0000	LocalTemperature	int16	R	1500	Температура в помещении (0.01°C)
0x0011	OccupiedCoolingSetpoint	int16	RW	2300/1600-3200	Установка охлаждения (0.01°C)
0x001C	SystemMode	enum8	RW	0x00: Выключен, 0x01: Авто, 0x03: Охлаждение, 0x04: Нагрев, 0x07: Вентиляция, 0x08: Осушение	Режим работы системы
0x001E	ThermostatRunningMode	enum8	R	0x00: Выключен, 0x01: Авто, 0x03: Охлаждение, 0x04: Нагрев, 0x07: Вентиляция, 0x08: Осушение	Текущий режим работы

Производительские атрибуты (Custom)

ID (hex)	Имя атрибута	Тип данных	Доступ	Значение/Диапазон	Код производителя	Описание
0x4700	HorizontalVanes	enum8	R/W	0: Остановлено 1: Качание 2: Самое низкое положение 3: Низкое положение 4: Среднее низкое положение 5: Среднее положение 6: Среднее высокое положение 7: Высокое положение	HEX: 0x4703 DEC: 18179	Положение горизонтальных жалюзи
0x4701	VerticalVanes	enum8	R/W	0: Остановлено 1: Качание 2: Самое левое положение 3: Левое положение 4: Среднее положение	HEX: 0x4703 DEC: 18179	Положение вертикальных жалюзи
0x4702	AirDirection	enum8	R/W	0: Все остановлено 1: Качание горизонтальных и вертикальных 2: Качание горизонтальных 3: Качание вертикальных	HEX: 0x4703 DEC: 18179	Режим направления воздуха
0x4703	Mode	enum8	R/W	1: Нагрев 2: Охлаждение 3: Авто 4: Осушение 5: Вентиляция	HEX: 0x4703 DEC: 18179	Режим работы системы
0x4720	Ionization	bool	R/W	0x00: Выключено 0x01: Включено	HEX: 0x4703 DEC: 18179	Ионизация воздуха
0x4727	EcoMode	bool	R/W	0x00: Выключено 0x01: Включено	HEX: 0x4703 DEC: 18179	Режим эко
0x4728	SleepMode	bool	R/W	0x00: Выключено 0x01: Включено	HEX: 0x4703 DEC: 18179	Режим сна
0x4730	Beeper	bool	R/W	0x00: Выключено 0x01: Включено	HEX: 0x4703 DEC: 18179	Звуковая индикация
0x4731	ScreenLight	bool	R/W	0x00: Выключено 0x01: Включено	HEX: 0x4703 DEC: 18179	Подсветка экрана
0x4734	AcConnected	bool	R/W	0x00: Выключено 0x01: Включено	HEX: 0x4703 DEC: 18179	Кондиционер на связи
0x4735	SmartEye	bool	R/W	0x00: Выключено 0x01: Включено	HEX: 0x4703 DEC: 18179	Режим "smart eye"
0x4736	SmartSleepMode	bool	R/W	0x00: Выключено 0x01: Включено	HEX: 0x4703 DEC: 18179	Умный режим сна
0x4740	IndoorHeatExchangerTemperature	int8s	R/W	1600-3000	HEX: 0x4703 DEC: 18179	Температура внутреннего теплообменника (0.01°C)
0x4740	OutdoorHeatExchangerTemperature	int8s	R/W	1600-3000	HEX: 0x4703 DEC: 18179	Температура внешнего теплообменника (0.01°C)

Fan Control

ID: 0x0202

Endpoint: 1

Direction: Input (Server)

Стандартные атрибуты

ID (hex)	Имя атрибута	Тип данных	Доступ	Значение/Диапазон	Описание
0x0000	FanMode	enum8	RW	5 (Auto)	Режим вентилятора

Производительские атрибуты (Custom)

ID (hex)	Имя атрибута	Тип данных	Доступ	Значение/Диапазон	Код производителя	Описание
0x4700	FanSpeed	enum8	R/W	0 – Авто 1 – Первая скорость 2 – Вторая скорость 3 – Третья скорость 4 – Четвертая скорость 5 – Пятая скорость	HEX: 0x4703 DEC: 18179	Ручное управление скоростью вентилятора
0x4701	SmartFanSpeed	enum8	R/W	0 – Авто 1 – Тихий режим 2 – Первая скорость 3 – Вторая скорость 4 – Третья скорость 5 – Четвертая скорость 6 – Пятая скорость 7 – Турбо режим	HEX: 0x4703 DEC: 18179	Умные режимы работы вентилятора
0x4710	QuietMode	bool	R/W	0x00: Выключено 0x01: Включено	HEX: 0x4703 DEC: 18179	Режим тихий
0x4711	TurboMode	bool	R/W	0x00: Выключено 0x01: Включено	HEX: 0x4703 DEC: 18179	Режим турбо
0x4721	CurrentCompressorPower	enum8	R/W	Мин = 0x0000 Макс = 0x0064	HEX: 0x4703 DEC: 18179	Текущая мощность компрессора
0x4722	TargetCompressorPower	enum8	R/W	Мин = 0x0000 Макс = 0x0064	HEX: 0x4703 DEC: 18179	Целевая мощность компрессора

Identify

ID: 0x0003

Endpoint: 1

Direction: Input (Server)

Функциональность

Кластер отвечает за идентификацию устройства (мигание светом и т.д.).

Output Cluster Configuration

Кластер также поддерживает Output (Client) функции:

Отправка команд идентификации другим устройствам
Поддержка групповых команд идентификации

On/Off

ID: 0x0006

Endpoint: 1

Direction: Input (Server)

Стандартные атрибуты

ID (hex)	Имя атрибута	Тип данных	Доступ	Значение/Диапазон	Описание
0x0000	OnOff	bool	R/W	false	Состояние устройства

OTA Upgrade

ID: 0x0019

Endpoint: 1

Direction: Output (Client)

Функциональность

Кластер отвечает за обновление прошивки по воздуху (Over-The-Air).

Основные функции:

Запрос информации об обновлениях
Загрузка образов прошивки
Управление процессом обновления
Отчеты о статусе обновления

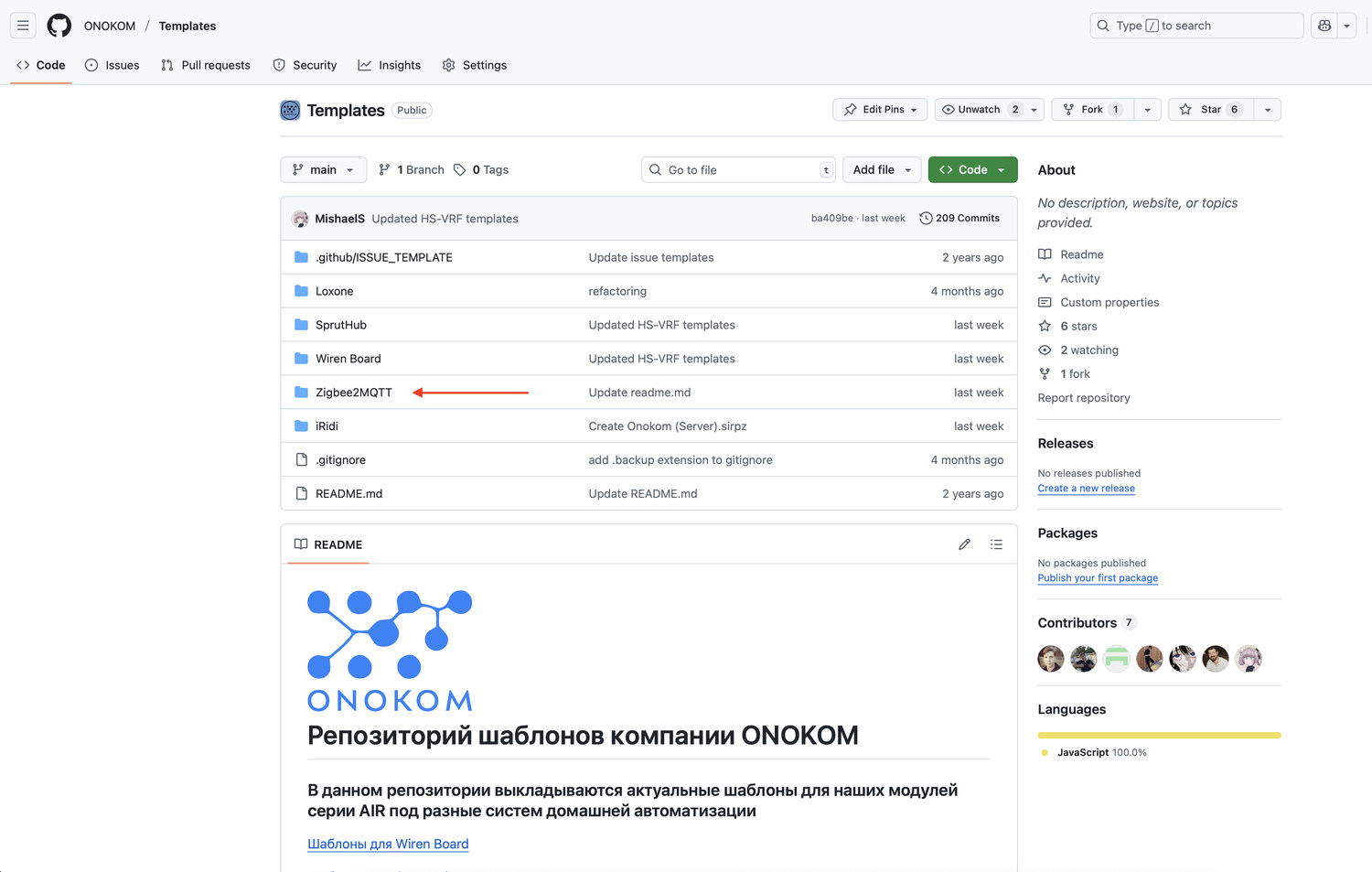

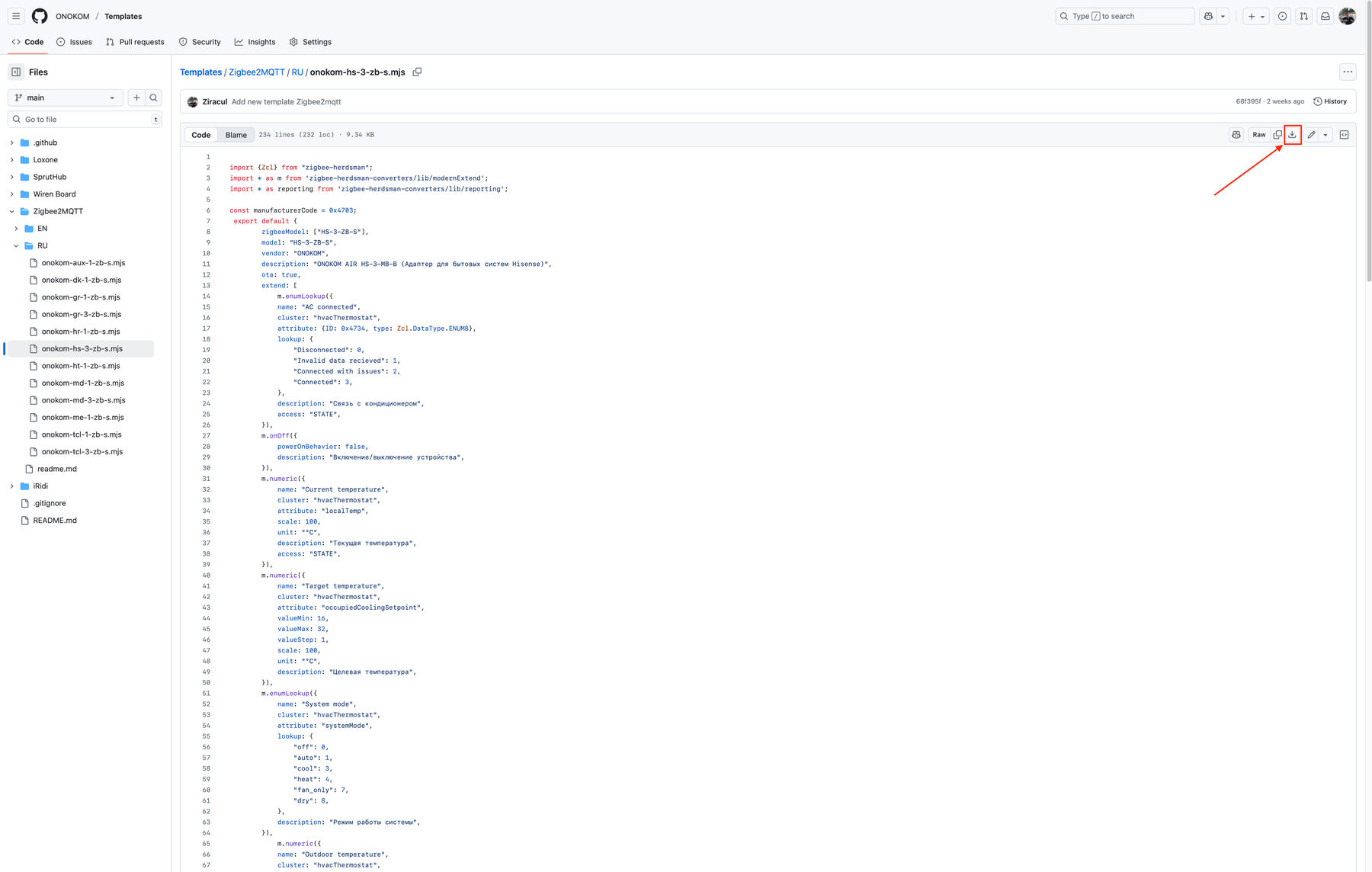

6. Полезные файлы

Скопировано

Шаблон SH-ZIGBEE-ONOKOM-AIR-HS-3-ZB-S для SprutHub.JSON

HS-3-ZB-S
