MH-8-MB-B

Modbus RTU AC GATE

Устройство для управления полупромышленными и мультисплит системами кондиционирования Mitsubishi Heavy по ModBus RTU протоколу

Тип кондиционеров

Мульти-сплит Канальные Касетные Напольные Напольно-потолочные

Линейка

ONOKOM AIR

Серия

PRO

Версия

A.2

Артикул

OK-AC-P-MH-8-MB-B-A2





Интеграция

WirenBoard

Нативная, с версии: wb 2401
До этого, через загрузку шаблона



Larnitech

Через загрузку шаблона
и шлюз DW-RS485
(cправшивайте у менеджера Larnitech)



SprutHub
MQTT

Нативная, с версии: SH 1.9.10 (11772)
До этого, через загрузку шаблона



SprutHub
ModBus

Нативная, с версии: SH 1.9.9 (11367)
До этого, через загрузку шаблона



Алиса

Через SprutHub



Apple Home

Через SprutHub



Цена

50 000 руб.

Под заказ














  1. 1. Примеры из практики
  2. 2. Технические характеристики
  3. 3. Внешний вид
  4. 4. Краткая инструкция
  5. 5. Карта регистров
  6. 6. Полезные файлы
  7. 7. Поддерживаемые модели кондиционеров
    1. 7.1 Модели 2000 года
    2. 7.2 Модели 2001 года
    3. 7.3 Модели 2002 года
    4. 7.4 Модели 2003 года
    5. 7.5 Модели 2004 года
    6. 7.6 Модели 2005 года
    7. 7.7 Модели 2008 года
    8. 7.8 Модели 2009 года
    9. 7.9 Модели 2010 года
    10. 7.10 Модели 2011 года
    11. 7.11 Модели 2012 года
    12. 7.12 Модели 2013 года
    13. 7.13 Модели 2014 года
  8. 8. Функции кондиционера

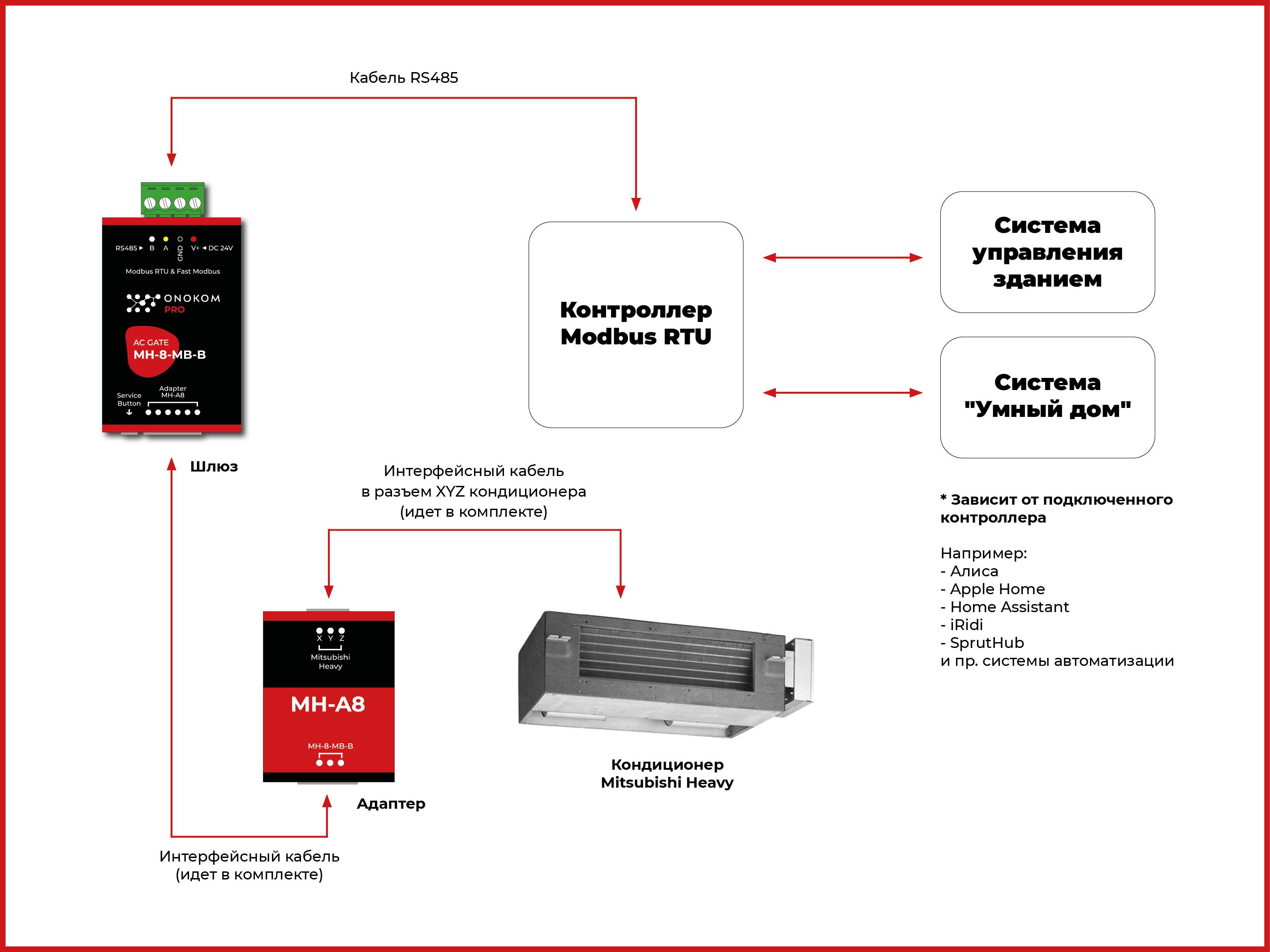

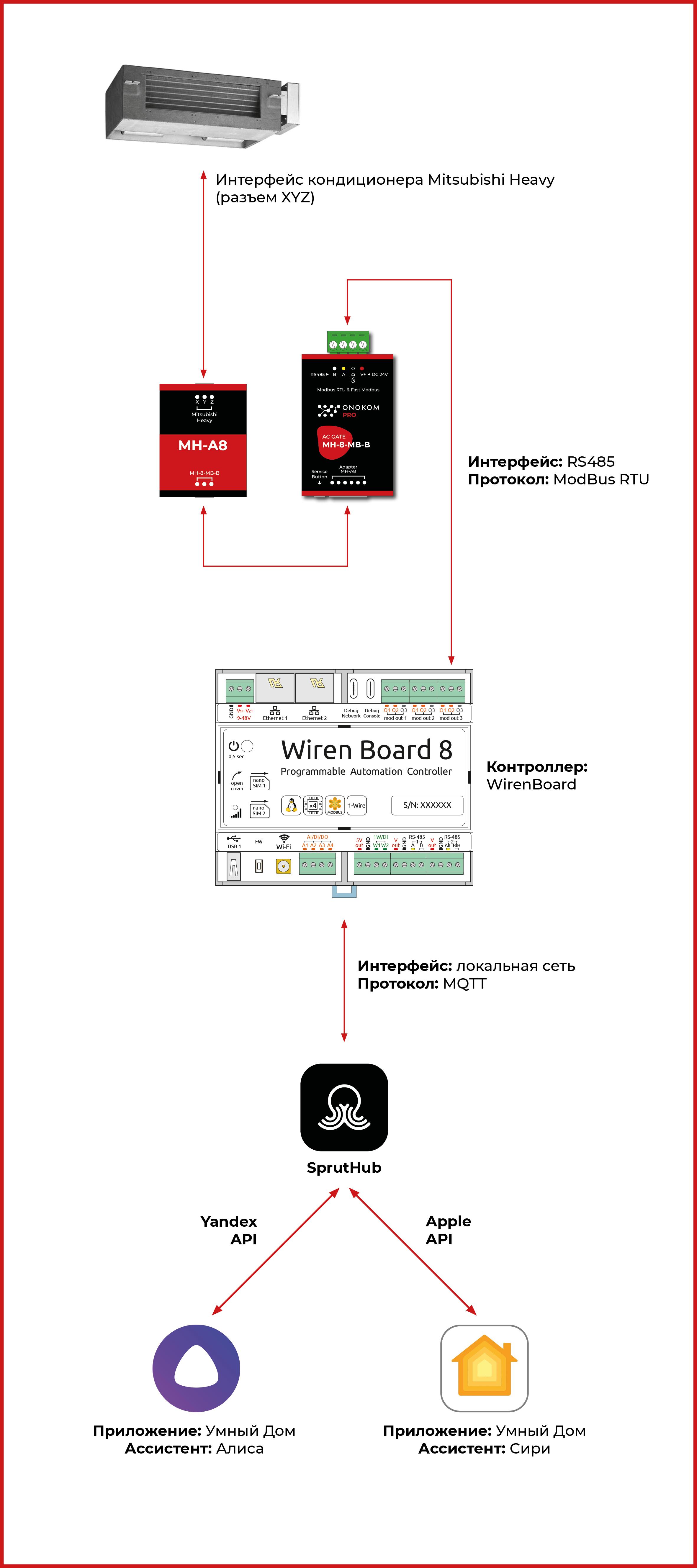

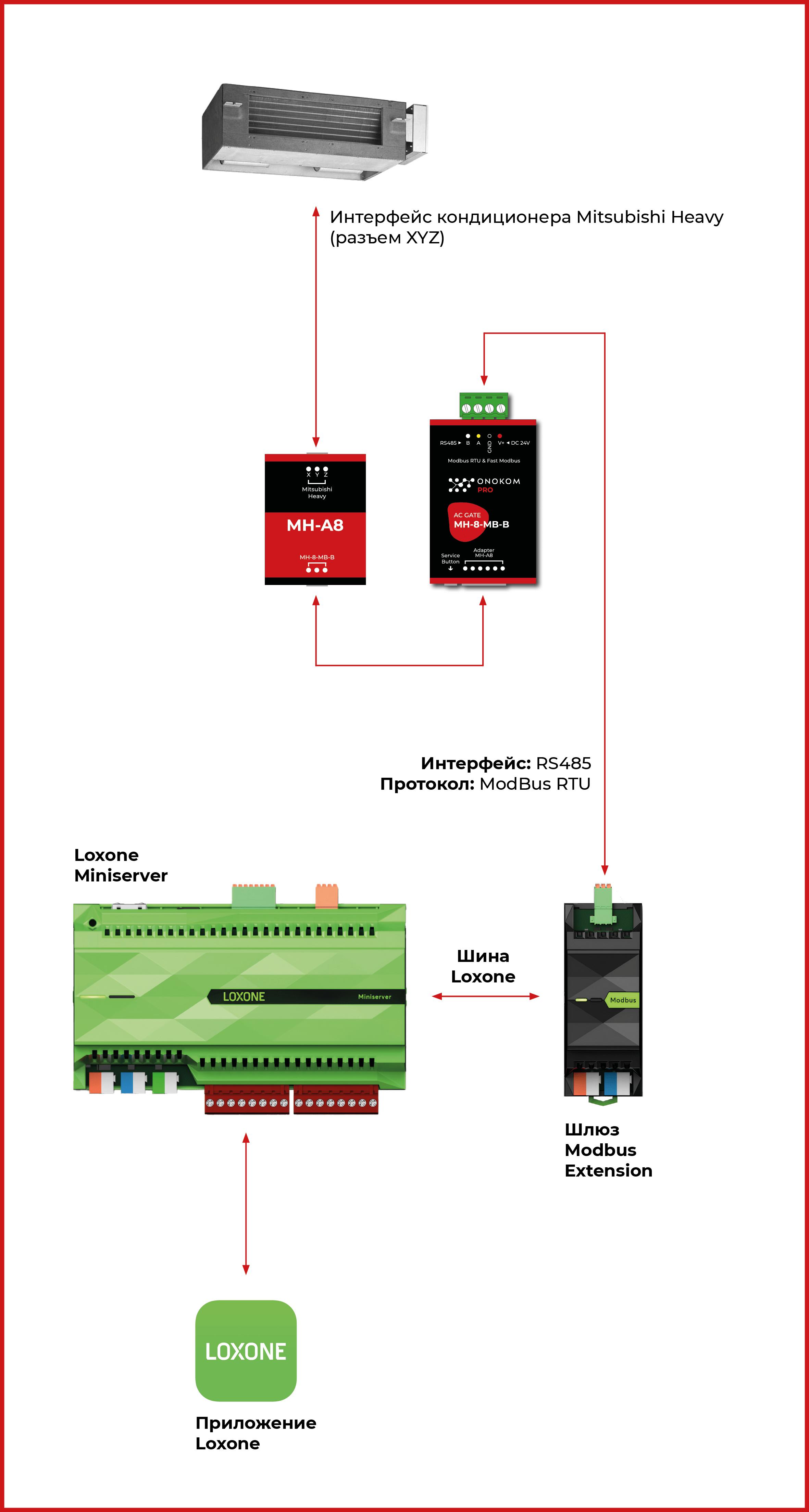

  9. 9. Общая логическая схема работы шлюза через WirenBoard

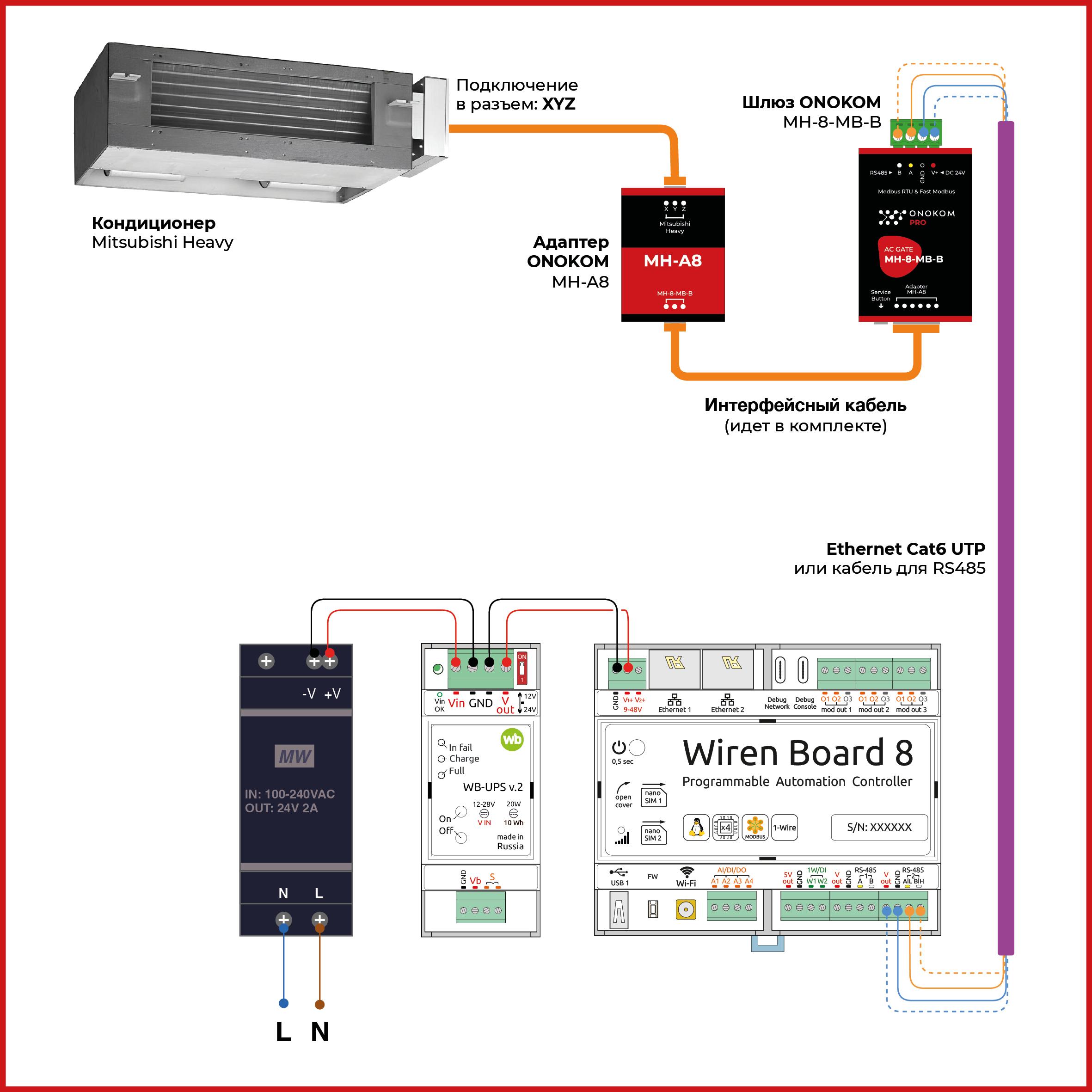

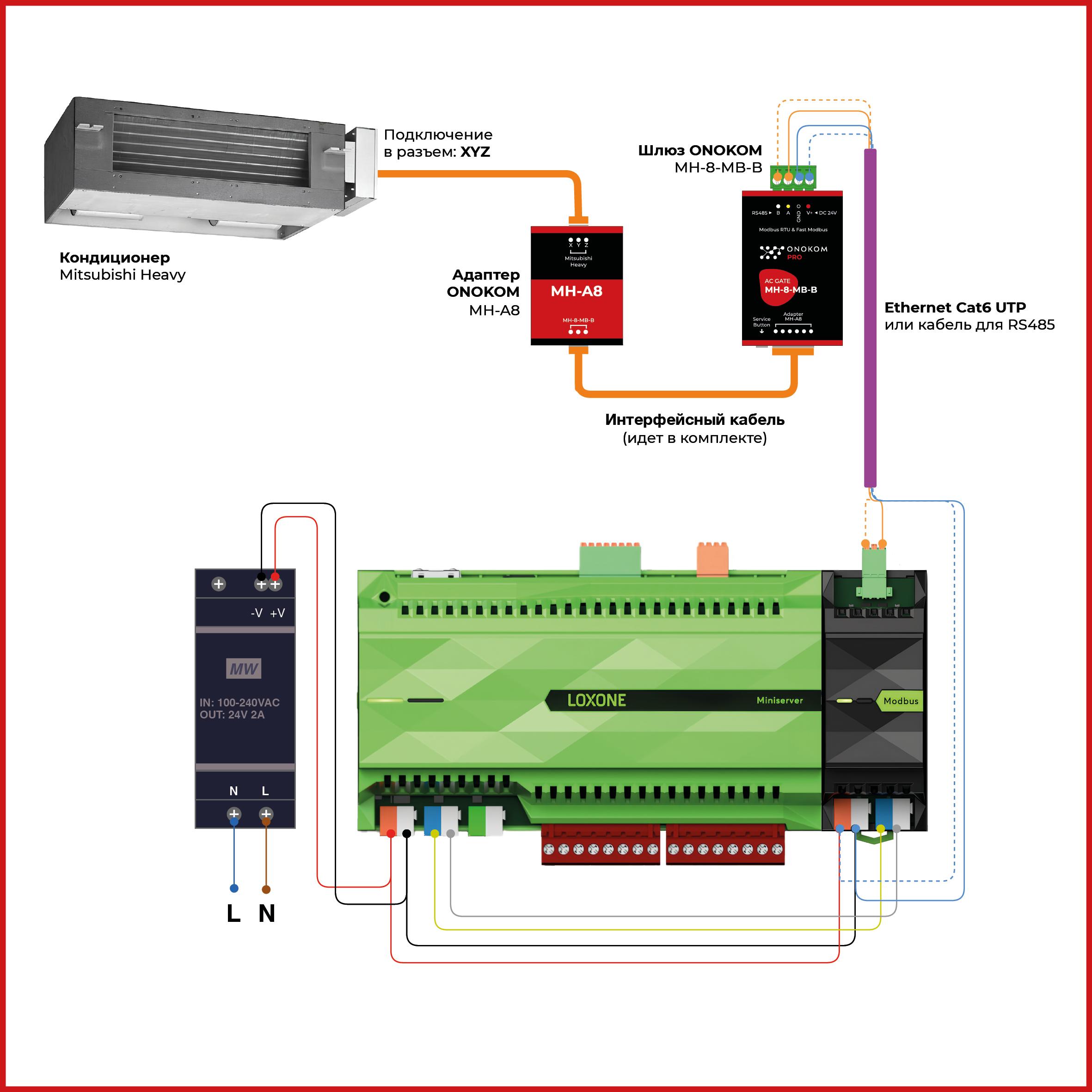

  10. 10. Схема подключения к WirenBoard
  11. 11. Подключение ONOKOM к WirenBoard
    1. 11.1 Обновление контроллера WirenBoard
    2. 11.2 Загрузка шаблона в контроллер WirenBoard
    3. 11.3 Установка шаблона кондиционера Mitsubishi Heavy FDUR508HES-A в WirenBoard
  12. 12. Список функций управления кондиционером Mitsubishi Heavy FDUR508HES-A
    1. 12.1 Раздел “Основные режимы и функции”
    2. 12.2 Раздел “Контроль температуры”
    3. 12.3 Раздел “Жалюзи”
    4. 12.4 Раздел “Дополнительные режимы и функции”
    5. 12.5 Раздел “Индикация”
    6. 12.6 Раздел “Данные модуля”
    7. 12.7 Раздел “Ошибки”
    8. 12.8 Раздел “Диагностика”
    9. 12.9 Отображение в веб интерфейсе контроллера
  13. 13. Подключение MH-8-MB-B к SprutHub по MQTT
    1. 13.1 Добавление кондиционера в приложение и Яндекс Умный Дом
    2. 13.2 Добавление кондиционера в приложение Apple Home
  14. 14. Демонстрация работы
    1. 14.1 Управление кондиционером через WirenBoard WEB
    2. 14.2 Управление кондиционером через WirenBoard
    3. 14.3 Управление кондиционером через SprutHub
    4. 14.4 Управление кондиционером через Яндекс Умный Дом
    5. 14.5 Управление кондиционером через Apple Home
    6. 14.6 Управление кондиционером через Control4
  15. 15. Скриншоты интерфейса приложений для кондиционера Mitsubishi Heavy
    1. 15.1 Скриншоты интерфейса Yandex
    2. 15.2 Скриншоты Apple Home
    3. 15.3 Скриншоты WirenBoard

1. Примеры из практики

Секция статьи "1. Примеры из практики"



2. Технические характеристики

Секция статьи "2. Технические характеристики"
Интерфейс RS485
Протокол ModBus RTU

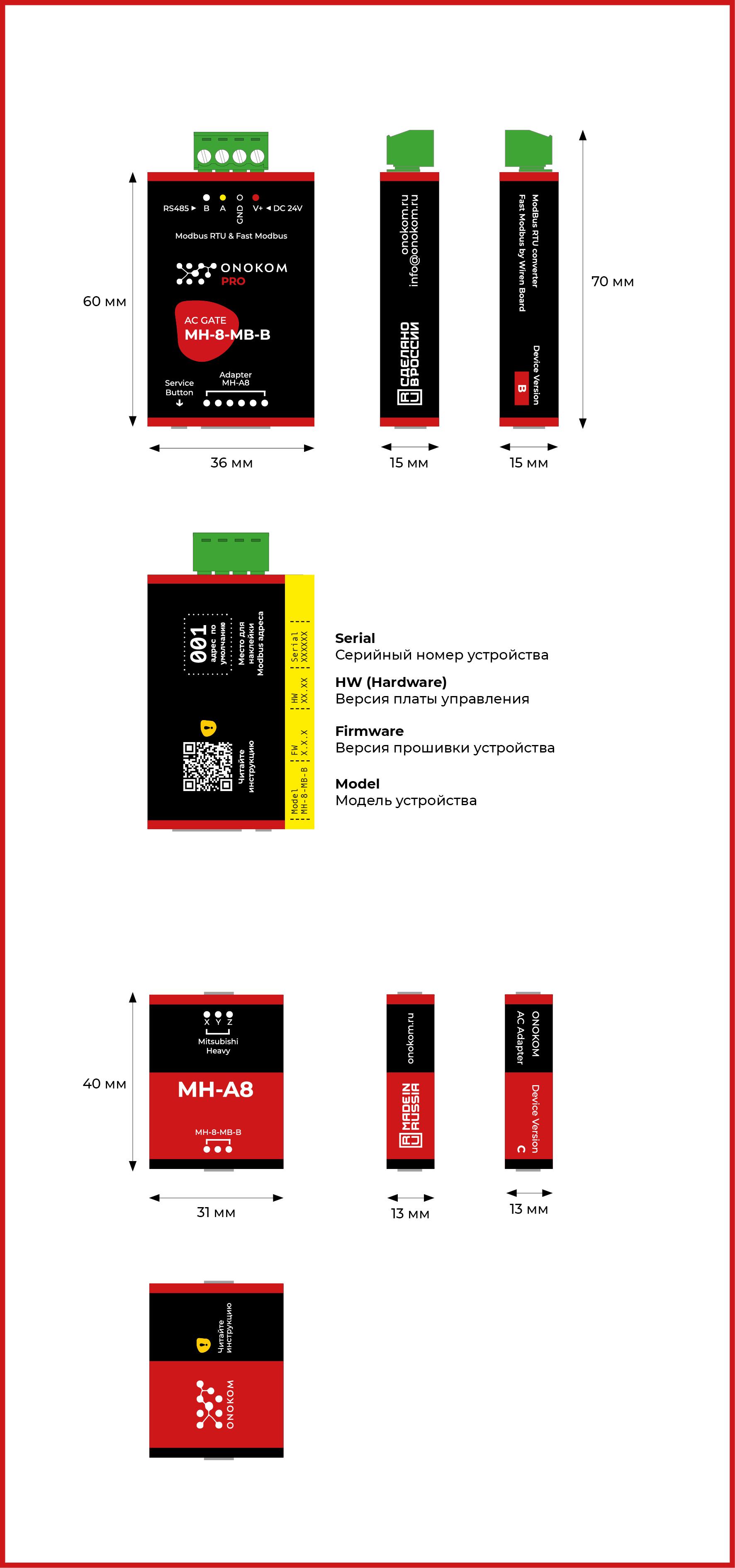

Размер 59x29x10 мм (ДхШхВ)
Питание DC 24В
Комплект Коробка, устройство, кабель, адаптер MH-A8
Скорость работы 9600
Количество стоповых бит 2
Бит четности Нет (N)





Версии устройства


А.2



Актуальная версия
Март 2024 года - по настоящее время














Картинки для вставки устройства
в свои проекты

MH-8-MB-B.svg
MH-8-MB-B.pdf









Картинки для вставки устройства
в свои проекты

MH-A8.svg
MH-A8.pdf

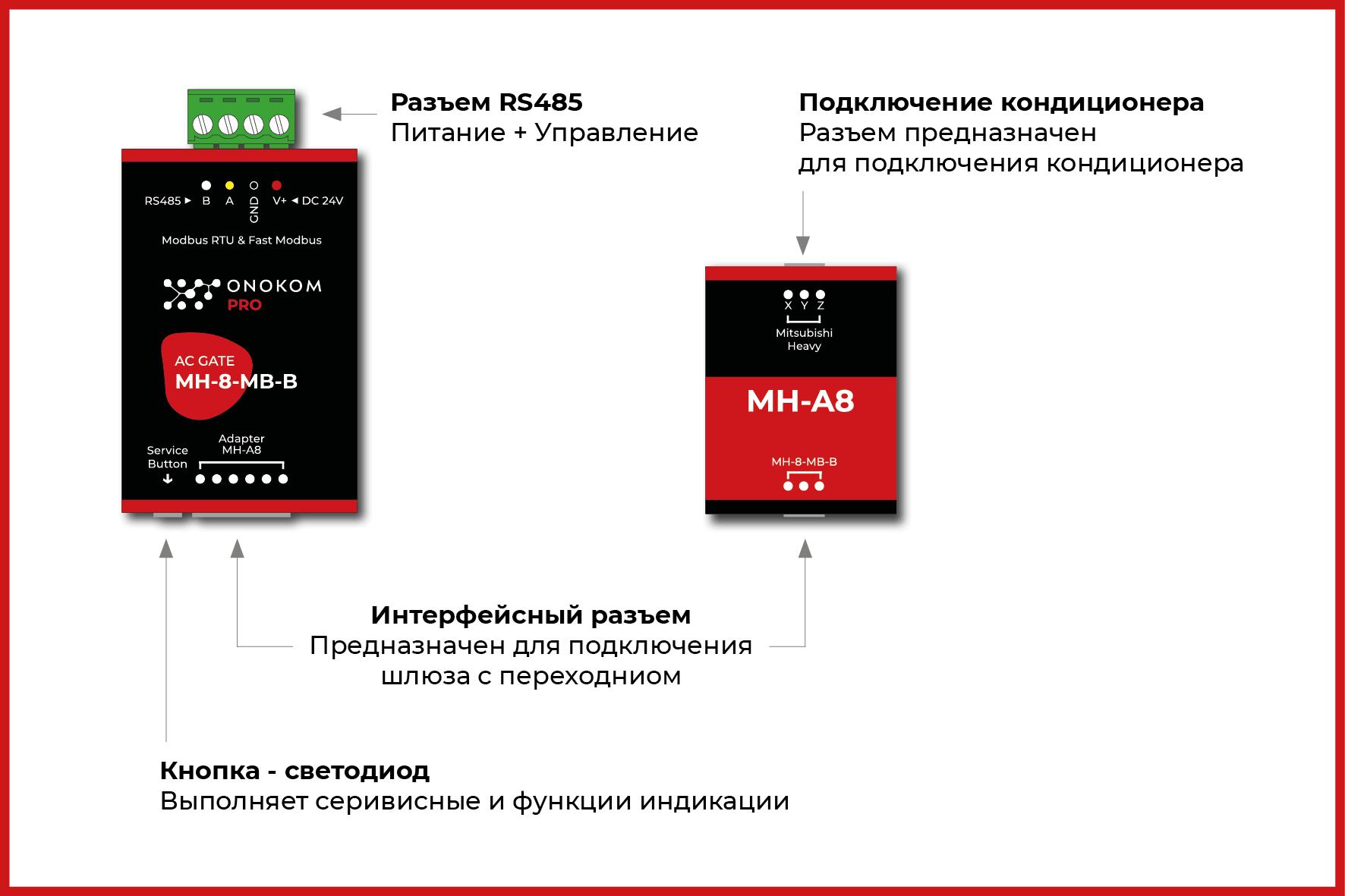

3. Внешний вид

Секция статьи "3. Внешний вид"


загружается

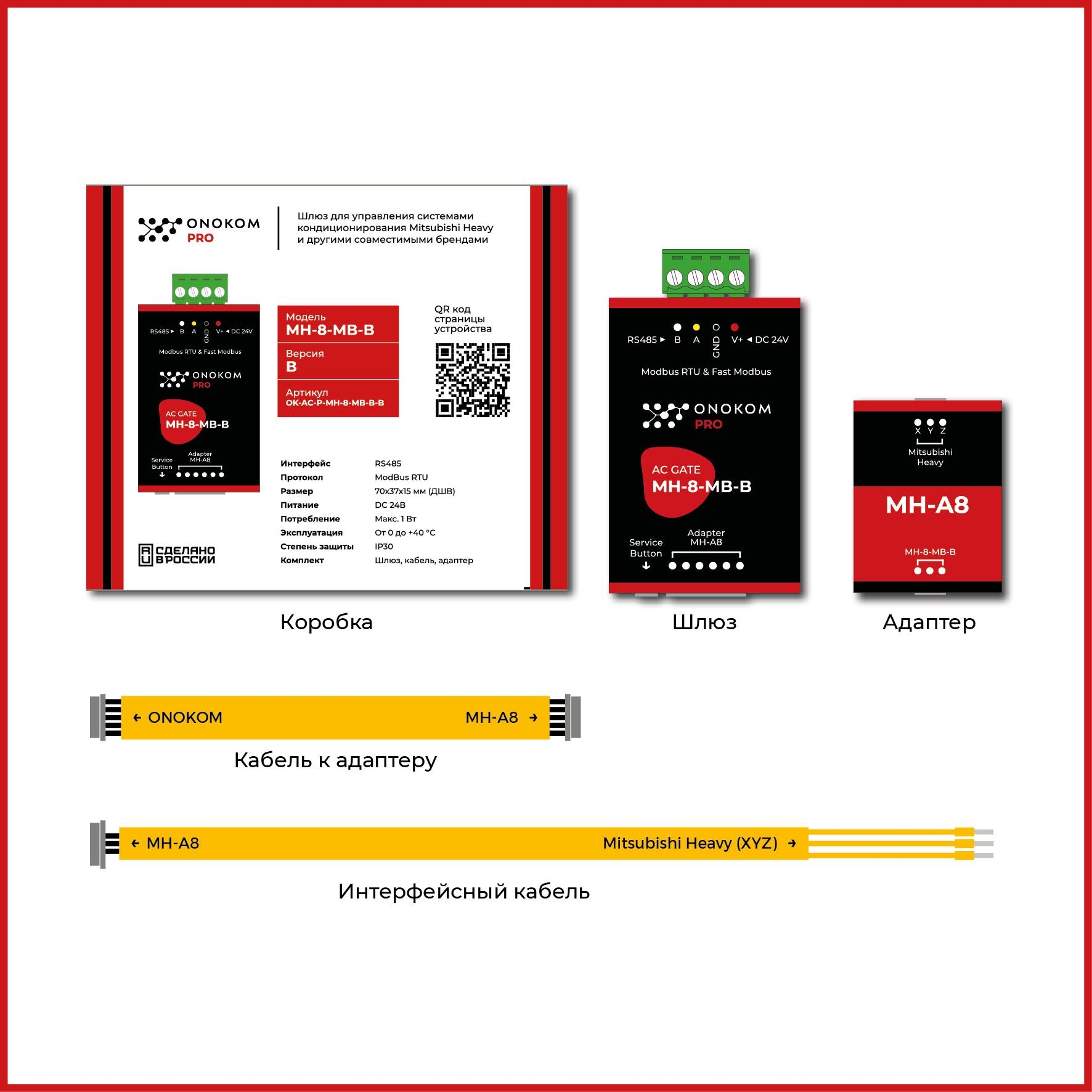

Комплектация и внешний вид

загружается

Комплектация и внешний вид

загружается

Комплектация и внешний вид

Для управления кондиционером Mitsubishi Heavy FDUR508HES-A используется шлюз ONOKOM MH-8-MB-B через который осуществляется подключение. Подробнее о всех подключаемых к этому шлюзу кондиционерах вы можете ознакомиться в соответствующем разделе

В комплект устройства входит:
- Коробка
- Шлюз ONOKOM MH-8-MB-B
- Адаптер для кондиционера ONOKOM MH-A8
- Интерфейсный кабель ддля соединения адаптера и шлюза
- Интерфейсный кабель для подключения кондиционера Mitsubishi Heavy




4. Краткая инструкция

Секция статьи "4. Краткая инструкция"


- Перед подключением обесточьте кондиционер и устройство

- Убедитесь в правильности подключения перед подачей питания

- Подсоединяйте устройство только к указанным в инструкции разъемам

- Соблюдайте рекомендуемый уровень питания для работы устройства

- Не размещайте устройство во влажных местах




5. Карта регистров

Секция статьи "5. Карта регистров"
Адрес Параметры регистра Описание Значения
Dec Hex Тип Доступ Формат
Coil регистры
1 0x01 Coil RW Bool Состояние кондиционера 0 - Отключен
1 - Включен
20 0x13 Coil R Bool Кондиционер на связи 0 - Нет
1 - Да
100 0x64 Coil RW Bool Использовать внешний датчик температуры 0 - Нет
1 - Да
Holding регистры
1 0x01 Holding RW UInt16 Режим работы 1 – Нагрев
2 – Охлаждение
3 – Автоматический
4 – Осушение
5 - Вентиляция
2 0x02 Holding RW UInt16 Состояние и режим

Данный регистр помогает интегрировать в системы, где отключение управляется тем же регистром, что режим. Например, Sprut.Hub.
0 – Выключен
1 – Нагрев
2 – Охлаждение
3 – Автоматический
4 – Осушение
5 - Вентиляция
3 0x03 Holding RW SInt16 Температура воздуха в помещении °C

По умолчанию в этом регистре хрантится температура воздуха измеренная встроенным датчиком кондиционера. При записи в этот регистр температуры с внешнего датчика, значение будет возвращаться с поправкой, которая отображается в регистре 20.
-2000…5000

Для получения температуры, нужно умножить значение на 0.01.
Например, 2560 это 25.6 °C
5 0x05 Holding RW SInt16 Целевая температура °C.
Температура задается с точностью 1°C.
1800…3000

Для получения температуры, нужно умножить значение на 0.01.
Например, 2500 это 25.0 °C
6 0x06 Holding R UInt16 Текущий режим 0 – Простаивает
1 – Нагревает
2 – Охлаждает
7 0x07 Holding RW UInt16 Скорость вентилятора 0 – Авто
1 - Первая скорость
2 - Вторая скорость
3 - Третья скорость
9 0x09 Holding RW Uint16 Горизонтальные ламели

Первое положение - самое нижнее
Пятое положение - самое верхнее
0 - Остановлены
1 - Качание
2 - Нижнее положение
3 - Нижнее среднее положение
4 - Верхнее среднее положение
5 - Верхнее положение
20 Holding RW SInt16 Коррекция температуры -32768…32768

Для получения температуры, нужно умножить значение на 0.01.
Например, 100 это 1.00 °C
Holding регистры (Сервисные)
110 0x006E Holding RW SInt16 Modbus скорость Для получения реальной скорости, нужно умножить значения из регистра на 100, для записи желаемого значения, необходимо разделить его на 100.
96 - 9600
192 - 19200
384 - 38400
576 - 57600
1152 - 115200
111 0x006F Holding R UInt16 Настройка бита чётности порта RS-485 0 — нет бита чётности (none)
Другие не поддерживаются.
112 0x0070 Holding R UInt16 Количество стоп-битов порта RS-485 2
Другие не поддерживаются.
128 0x0080 Holding RW SInt16 Modbus адрес устройтсва 1...247
200 - 219 0x00C9 - 0x00DB Holding R SInt16 Аппаратная версия устройтсва MH-8-MB-B
250 - 265 0x00FA- 0x0109 Holding R SInt16 Програмная версия устройтсва 1.24 и выше
Input регистры
0 0x01 Inputs RW SInt16 Количество ошибок 0...24
1 0x02 Inputs RW SInt16 Код ошибки

6. Полезные файлы

Секция статьи "6. Полезные файлы"



Шаблон WB-ONOKOM-AIR-MH-8-MB-B для WirenBoard.JSON




Шаблон SH-MQTT-ONOKOM-AIR-MH-8-MB-B для SprutHub.JSON




Шаблон SH-MODBUS-ONOKOM-AIR-MH-8-MB-B для SprutHub.JSON




Инструкция по эксплуатации Mitsubishi Heavy FDUR508HES-A.pdf





7. Поддерживаемые модели кондиционеров

Секция статьи "7. Поддерживаемые модели кондиционеров"



Модели 2000 года

Секция статьи "Модели 2000 года"
Серия
кондиционеров
Модельный ряд
Полупромышленные кондиционеры
Кассетные FDT(N)-H FDTN208HEN-S1
(Управление через MH-8-MB-B не поддерживается)
Листовка из каталога
FDTN258HEN-S1
(Управление через MH-8-MB-B не поддерживается)
FDT208HEN-SA
FDT258HEN-SA
FDT308HEN-SA
FDT308HES-SA
FDT408HES-SA
FDT508HES-SA
FDT308HEN-A
FDT308HES-A
FDT408HES-A
FDT508HES-A
FDTNP208HEN-S
(Управление через MH-8-MB-B не поддерживается)
FDTNP258HEN-S
(Управление через MH-8-MB-B не поддерживается)
FDTNP308HEN-S
(Управление через MH-8-MB-B не поддерживается)
FDTNP308HES-S
(Управление через MH-8-MB-B не поддерживается)
FDTNP408HES-S
(Управление через MH-8-MB-B не поддерживается)
FDTNP508HES-S
(Управление через MH-8-MB-B не поддерживается)
Кассетные FDT(N)-C FDT208CEN-SA Листовка из каталога
FDT258CEN-SA
FDT308CEN-A
FDT308CES-A
FDT408CES-A
FDT508CES-A
FDTNP208CEN-S
(Управление через MH-8-MB-B не поддерживается)
FDTNP258CEN-S
(Управление через MH-8-MB-B не поддерживается)
FDTNP308CEN-S
(Управление через MH-8-MB-B не поддерживается)
FDTNP308CES-S
(Управление через MH-8-MB-B не поддерживается)
FDTNP408CES-S
(Управление через MH-8-MB-B не поддерживается)
FDTNP508CES-S
(Управление через MH-8-MB-B не поддерживается)
Потолочно-подвесные FDEN-H FDEN208HEN-S1
(Управление через MH-8-MB-B не поддерживается)
Листовка из каталога
FDEN258HEN-S1
(Управление через MH-8-MB-B не поддерживается)
FDENP208HEN-S
(Управление через MH-8-MB-B не поддерживается)
FDENP258HEN-S
(Управление через MH-8-MB-B не поддерживается)
FDENP308HEN-S
(Управление через MH-8-MB-B не поддерживается)
FDENP308HES-S
(Управление через MH-8-MB-B не поддерживается)
FDENP408HES-S
(Управление через MH-8-MB-B не поддерживается)
FDENP508HES-S
(Управление через MH-8-MB-B не поддерживается)
Потолочно-подвесные FDEN-C FDENP208CEN-S
(Управление через MH-8-MB-B не поддерживается)
Листовка из каталога
FDENP258CEN-S
(Управление через MH-8-MB-B не поддерживается)
FDENP308CEN-S
(Управление через MH-8-MB-B не поддерживается)
FDENP308CES-S
(Управление через MH-8-MB-B не поддерживается)
FDENP408CES-S
(Управление через MH-8-MB-B не поддерживается)
FDENP508CES-S
(Управление через MH-8-MB-B не поддерживается)
Настенные FDKN-H FDKN208HEN-S1
(Управление через MH-8-MB-B не поддерживается)
Листовка из каталога
FDKN258HEN-S1
(Управление через MH-8-MB-B не поддерживается)
FDKNP208HEN-S
(Управление через MH-8-MB-B не поддерживается)
FDKNP258HEN-S
(Управление через MH-8-MB-B не поддерживается)
FDKNP308HEN-S
(Управление через MH-8-MB-B не поддерживается)
FDKNP308HES-S
(Управление через MH-8-MB-B не поддерживается)
Настенные FDKN-C FDKNP208CEN-S
(Управление через MH-8-MB-B не поддерживается)
Листовка из каталога
FDKNP258CEN-S
(Управление через MH-8-MB-B не поддерживается)
FDKNP308CEN-S
(Управление через MH-8-MB-B не поддерживается)
FDKNP308CES-S
(Управление через MH-8-MB-B не поддерживается)
Кассетные FDR-H FDR208HEN-SA Листовка из каталога
FDR258HEN-SA
FDR308HEN-SA
FDR308HES-SA
FDR408HES-SA
FDR508HES-SA
FDR308HEN-A
FDR308HES-A
FDR408HES-A
FDR508HES-A
Канальные FDU-H FDU308HEN-SA Листовка из каталога
FDU308HES-SA
FDU408HES-SA
FDU508HES-SA
FDU808HES-SA
FDU1008HES-SA
FDU308HEN-A
FDU308HES-A
FDU408HES-A
FDU508HES-A
FDU508HEM-A
Канальные FDU-C FDU308CEN-A
FDU308CES-A
FDU408CES-A
FDU508CES-A
FDU508CEM-A
Напольно-потолочные FDFL-H FDFL258HEN-SA Листовка из каталога
FDFL308HEN-SA
FDFL308HES-SA
Mультизональные кондиционеры
Кассетные 4-поточные
V MULTI FDT
FDT208-A Листовка из каталога
FDT258-A
FDT308-A
FDT408-A
FDT508-A
Кассетные 2-поточные
V MULTI FDR
FDR208-A Листовка из каталога
FDR258-A
FDR308-A
FDR408-A
FDR508-A
Кассетные 4-поточные
FDC-HKX
FDT
FDTJ28HKXE2 Листовка из каталога
FDTJ36HKXE2
FDTJ45HKXE2
FDTJ56HKXE2
FDTJ71HKXE2
FDTJ90HKXE2
FDTJ112HKXE2
FDTJ140HKXE2
Кассетные 2-поточные
FDC-HKX
FDTW
FDTWJ28HKXE2B Листовка из каталога
FDTWJ45HKXE2B
FDTWJ56HKXE2B
FDTWJ71HKXE2B
FDTWJ90HKXE2B
FDTWJ112HKXE2B
FDTWJ140HKXE2B
Кассетные 1-поточные
FDC-HKX
FDTS
FDTSJ22HKXE2B Листовка из каталога
FDTSJ28HKXE2B
FDTSJ36HKXE2B
FDTSJ45HKXE2B
FDTSJ71HKXE2B
Кассетные 2-поточные
FDC-HKX
FDR
FDRJ22HKXE2 Листовка из каталога
FDRJ28HKXE2
FDRJ45HKXE2
FDRJ56HKXE2
FDRJ71HKXE2
FDRJ90HKXE2
FDRJ112HKXE2
FDRJ140HKXE2
Канальные
FDC-HKX
FDUM
FDUMJ36HKXE2 Листовка из каталога
FDUMJ45HKXE2
FDUMJ56HKXE2
FDUMJ71HKXE2
FDUMJ90HKXE2
FDUMJ112HKXE2
FDUMJ140HKXE2
Потолочно-подвесные
FDC-HKX
FDE
FDEJ36HKXE2B Листовка из каталога
FDEJ45HKXE2B
FDEJ56HKXE2B
FDEJ71HKXE2B
FDEJ112HKXE2B
FDEJ140HKXE2B
Настенные
FDC-HKX
FDK
FDKJ22HKXE2 Листовка из каталога
FDKJ28HKXE2
FDKJ36HKXE2
FDKJ45HKXE2
FDKJ56HKXE2
FDKJ71HKXE2
Напольные
FDC-HKX
FDFL
FDFLJ28HKXE2 Листовка из каталога
FDFLJ45HKXE2
FDFLJ71HKXE2
Напольные встраиваемые
FDC-HKX
FDFU
FDFUJ28HKXE2
FDFUJ45HKXE2
FDFUJ56HKXE2
FDFUJ71HKXE2




Модели 2001 года

Секция статьи "Модели 2001 года"
Серия
кондиционеров
Модельный ряд
Полупромышленные кондиционеры
Канальный FDUR-H FDUR208HEN-SA Листовка из каталога
FDUR258HEN-SA
FDUR308HEN-SB
FDUR308HES-SB
FDUR408HES-SB
FDUR508HES-SB
FDUR308HEN-A
FDUR308HES-A
FDUR408HES-A
FDUR508HES-A
Канальный FDUR-C FDUR308CEN-A Листовка из каталога
FDUR308CES-A
FDUR408CES-A
FDUR508CES-A
Кассетный FDT-N-H FDTN308HEN-SB Листовка из каталога
FDTN308HES-SB
FDTN408HES-SB
FDTN508HES-SB
FDTN258HEN-A
(Управление через MH-8-MB-B не поддерживается)
FDTN258HEP-A
(Управление через MH-8-MB-B не поддерживается)
FDTNP308HEN-SB
(Управление через MH-8-MB-B не поддерживается)
FDTNP308HES-SB
(Управление через MH-8-MB-B не поддерживается)
FDTNP408HES-SB
(Управление через MH-8-MB-B не поддерживается)
FDTNP508HES-SB
(Управление через MH-8-MB-B не поддерживается)
FDT308HEN-SB
FDT308HES-SB
FDT408HES-SB
FDT508HES-SB
Потолочно-подвесные FDEN-H FDEN308HEN-SB
(Управление через MH-8-MB-B не поддерживается)
Листовка из каталога
FDEN308HES-SB
(Управление через MH-8-MB-B не поддерживается)
FDEN408HES-SB
(Управление через MH-8-MB-B не поддерживается)
FDEN508HES-SB
(Управление через MH-8-MB-B не поддерживается)
FDEN258HEN-A
(Управление через MH-8-MB-B не поддерживается)
FDEN258HEP-A
(Управление через MH-8-MB-B не поддерживается)
FDENP308HEN-SB
(Управление через MH-8-MB-B не поддерживается)
FDENP308HES-SB
(Управление через MH-8-MB-B не поддерживается)
FDENP408HES-SB
(Управление через MH-8-MB-B не поддерживается)
FDENP508HES-SB
(Управление через MH-8-MB-B не поддерживается)
Настенные FDKN-H FDKN308HEN-SB
(Управление через MH-8-MB-B не поддерживается)
Листовка из каталога
FDKN308HES-SB
(Управление через MH-8-MB-B не поддерживается)
FDKN258HEN-A
(Управление через MH-8-MB-B не поддерживается)
FDKN258HEP-A
(Управление через MH-8-MB-B не поддерживается)
FDKNP308HEN-SB
(Управление через MH-8-MB-B не поддерживается)
FDKNP308HES-SB
(Управление через MH-8-MB-B не поддерживается)
Кассетные FDR-H FDR308HEN-SB Листовка из каталога
FDR308HES-SB
FDR408HES-SB
FDR508HES-SB
Канальные FDU-H FDU308HEN-SB Листовка из каталога
FDU308HES-SB
FDU408HES-SB
FDU508HES-SB
FDU808HES-SB
Канальные FDUM-H FDUM308HEN-SB Листовка из каталога
FDUM308HES-SB
FDUM408HES-SB
FDUM508HES-SB
Напольно-потолочные FDFL-H FDFL308HEN-SB Листовка из каталога
FDFL308HES-SB
Напольные FDF-H FDF508HES
(Управление через MH-8-MB-B не поддерживается)
Листовка из каталога
Mультизональные кондиционеры
Кассетные 4х поточные
V MULTI FDT
FDT208-A Листовка из каталога
FDT258-A
FDT308-A
FDT408-A
FDT508-A
Кассетные 2х поточные
V MULTI FDR
FDR208-A Листовка из каталога
FDR258-A
FDR308-A
FDR408-A
FDR508-A
Кассетные 4х поточные
FDC-HKX
FDT
FDTJ28HKXE2 Листовка из каталога
FDTJ36HKXE2
FDTJ45HKXE2
FDTJ56HKXE2
FDTJ71HKXE2
FDTJ90HKXE2
FDTJ112HKXE2
FDTJ140HKXE2
Кассетные 2х поточные
FDC-HKX
FDTW
FDTWJ28HKXE2B Листовка из каталога
FDTWJ45HKXE2B
FDTWJ71HKXE2B
FDTWJ90HKXE2B
FDTWJ112HKXE2B
FDTWJ140HKXE2B
FDTSJ71HKXE2B
Кассетные 4х поточные
FDC-HKX
FDR
FDRJ22HKXE2 Листовка из каталога
FDRJ28HKXE2
FDRJ45HKXE2
FDRJ56HKXE2
FDRJ71HKXE2
FDRJ90HKXE2
FDRJ112HKXE2
FDRJ140HKXE2
Канальные
FDC-HKX
FDQM
FDUMJ36HKXE3 Листовка из каталога
Канальные
FDC-HKX
FDUM
FDUMJ36HKXE2 Листовка из каталога
FDUMJ45HKXE2
FDUMJ56HKXE2
FDUMJ71HKXE2
FDUMJ90HKXE2
FDUMJ112HKXE2
FDUMJ140HKXE2
Кассетные 4х поточные
FDC-HKX
FDE
FDEJ36HKXE2B Листовка из каталога
FDEJ45HKXE2B
FDEJ56HKXE2B
FDEJ71HKXE2B
FDEJ112HKXE2B
FDEJ140HKXE2B
Настенные
FDC-HKX
FDK
FDKJ22HKXE2 Листовка из каталога
FDKJ28HKXE2
FDKJ36HKXE2
FDKJ45HKXE2
FDKJ56HKXE2
FDKJ71HKXE2
Напольные
FDC-HKX
FDFL
FDFLJ28HKXE2 Листовка из каталога
FDFLJ45HKXE2
FDFLJ71HKXE2
Напольные скрытые
FDC-HKX
FDFU
FDFUJ28HKXE2 Листовка из каталога
FDFUJ45HKXE2
FDFUJ56HKXE2
FDFUJ71HKXE2




Модели 2002 года

Секция статьи "Модели 2001 года"
Серия
кондиционеров
Модельный ряд
Mультизональные кондиционеры
FDTJ FDTJ28HKXE2
FDTJ36HKXE2
FDTJ45HKXE2
FDTJ56HKXE2
FDTJ71HKXE2
FDTJ90HKXE2
FDTJ112HKXE2
FDTJ140HKXE2
FDTWJ FDTWJ28HKXE2B
FDTWJFDTWJ45HKXE2B
FDTWJFDTWJ56HKXE2B
FDTWJFDTWJ71HKXE2B
FDTWJFDTWJ90HKXE2B
FDTWJFDTWJ112HKXE2B
FDTWJFDTWJ140HKXE2B
FDTQJ FDTQJ22KXE3
FDTQJ28KXE3
FDTQJ36KXE3
FDTSJ FDTSJ45KXE2B
FDTSJ71KXE2B
FDRJ FDRJ45HKXE2
FDRJFDRJ56HKXE2
FDRJFDRJ71HKXE2
FDRJFDRJ90HKXE2
FDRJFDRJ112HKXE2
FDRJFDRJ140HKXE2
FDQMJ FDQMJ36HKXE3
FDUMJ FDUMJ36HKXE2
FDUMJFDQMJ45HKXE2
FDUMJFDQMJ56HKXE2
FDUMJFDQMJ71HKXE2
FDUMJFDQMJ90HKXE2
FDUMJFDQMJ112HKXE2
FDUMJFDQMJ140HKXE2
FDEJ FDEJ36HKXE2B
FDEJFDEJ45HKXE2B
FDEJFDEJ56HKXE2B
FDEJFDEJ71HKXE2B
FDEJFDEJ112HKXE2B
FDEJFDEJ140HKXE2B
FDKJ FDKJ22HKXE2
FDKJFDKJ28HKXE2
FDKJFDKJ36HKXE2
FDKJFDKJ45HKXE2
FDKJFDKJ56HKXE2
FDKJFDKJ71HKXE2
FDFLJ FDFLJ28HKXE2
FDFLJFDFLJ45HKXE2
FDFLJFDFLJ71HKXE2
FDFUJ FDFUJ28HKXE2
FDFLJ45HKXE2
FDFLJ56HKXE2
FDFUJ71HKXE2




Модели 2003 года

Секция статьи "Модели 2003 года"
Серия
кондиционеров
Модельный ряд
Полупромышленные кондиционеры
Канальные FDUP-H FDUP808HES-S
FDUP1008HES-S
Мультисплит-системы внутренние блоки
Кассетные 4-поточные
MULTI FDT
FDT208
FDT258
FDT308
FDT408
FDT508
Кассетные 2-поточные
MULTI FDR
FDR208
FDR258
FDR308
FDR408
FDR508
Кассетные
MULTI FDUR
FDR208
FDR258
FDR308
FDR408
FDR508




Модели 2004 года

Секция статьи "Модели 2004 года"
Серия
кондиционеров
Модельный ряд
Mультизональные кондиционеры
FDTA FDTA28KXE4
FDTA36KXE4
FDTA45KXE4
FDTA56KXE4
FDTA71KXE4
FDTA90KXE4
FDTA112KXE4
FDTA140KXE4
FDTWA FDTWA28KXE4
FDTWA45KXE4
FDTWA56KXE4
FDTWA71KXE4
FDTWA90KXE4
FDTWA112KXE4
FDTWA140KXE4
FDTQA FDTQA22KXE4
FDTQA28KXE4
FDTQA36KXE4
FDTSA FDTSA28KXE4
FDTSA36KXE4
FDTSA45KXE4
FDTSA71KXE4
FDRA FDRA22KXE4
FDRA28KXE4
FDRA45KXE4
FDRA56KXE4
FDRA71KXE4
FDRA90KXE4
FDRA112KXE4
FDRA140KXE4
FDQMA FDQMA22KXE4
FDQMA28KXE4
FDQMA36KXE4
FDUMA FDUMA45KXE4
FDUMA56KXE4
FDUMA71KXE4
FDUMA90KXE4
FDUMA112KXE4
FDUMA140KXE4
FDURA FDURA45KXE4
FDURA56KXE4
FDURA71KXE4
FDURA90KXE4
FDURA112KXE4
FDURA140KXE4
FDEA FDEA36KXE4
FDEA45KXE4
FDEA56KXE4
FDEA71KXE4
FDEA112KXE4
FDEA140KXE4
FDKA FDKA22KXE4
FDKA28KXE4
FDKA36KXE4
FDKA45KXE4
FDKA56KXE4
FDKA71KXE4
FDFLA FDFLA28KXE4
FDFLA45KXE4
FDFLA71KXE4
FDFUA FDFUA28KXE4
FDFUA45KXE4
FDFUA56KXE4
FDFUA71KXE4




Модели 2005 года

Секция статьи "Модели 2005 года"
Серия
кондиционеров
Модельный ряд
Бытовые кондиционеры
Настенные SRK-Z SRK20ZD-S
(Управление через MH-8-MB-B не поддерживается)
SRK25ZD-S
(Управление через MH-8-MB-B не поддерживается)
SRK35ZD-S
(Управление через MH-8-MB-B не поддерживается)
SRK25ZC-S
(Управление через MH-8-MB-B не поддерживается)
SRK35ZC-S
(Управление через MH-8-MB-B не поддерживается)
SRK50ZD-S
(Управление через MH-8-MB-B не поддерживается)
SRK50ZC-S
(Управление через MH-8-MB-B не поддерживается)
SRK63ZE-S
(Управление через MH-8-MB-B не поддерживается)
SRK71ZE-S
(Управление через MH-8-MB-B не поддерживается)
Настенные SRK-H SRK20HD-S
(Управление через MH-8-MB-B не поддерживается)
SRK28HD-S
(Управление через MH-8-MB-B не поддерживается)
SRK40HD-S
(Управление через MH-8-MB-B не поддерживается)
SRK20HC-S1
(Управление через MH-8-MB-B не поддерживается)
SRK28HC-S1
(Управление через MH-8-MB-B не поддерживается)
SRK40HC-S1
(Управление через MH-8-MB-B не поддерживается)
SRK50HE-S
(Управление через MH-8-MB-B не поддерживается)
SRK56HE-S
(Управление через MH-8-MB-B не поддерживается)
SRK63HE-S
SRK71HE-S
Настенные SRK-C SRK20CD-S
(Управление через MH-8-MB-B не поддерживается)
SRK28CD-S
(Управление через MH-8-MB-B не поддерживается)
SRK40CD-S
(Управление через MH-8-MB-B не поддерживается)
SRK20CC-S
(Управление через MH-8-MB-B не поддерживается)
SRK28CC-S
(Управление через MH-8-MB-B не поддерживается)
SRK40CC-S
(Управление через MH-8-MB-B не поддерживается)
SRK50CE-S
(Управление через MH-8-MB-B не поддерживается)
SRK56CE-S
(Управление через MH-8-MB-B не поддерживается)
SRK63CE-S
(Управление через MH-8-MB-B не поддерживается)
SRK71CE-S
(Управление через MH-8-MB-B не поддерживается)
Полупромышленные кондиционеры
FD FDTVA151HEN
FDTVA201HEN
FDTVA251HEN
FDTA301HEN
FDTA301HES
FDTA401HEN
FDTA401HES
FDTA501HES
FDTA601HES
FDKNVA151HEN
FDKNVA201HEN
FDKNVA251HEN
FDKNA301HEN
FDKNA301HES
FDENVA151HEN
FDENVA201HEN
FDENVA251HEN
FDENA301HEN
FDENA301HES
FDENA401HEN
FDENA401HES
FDENA501HES
FDENA601HES
FDURVA201HEN
FDURVA251HEN
FDURA301HEN
FDURA301HES
FDURA401HEN
FDURA401HES
FDURA501HES
FDURA601HES
Мультисплит-системы внутренние блоки
SCM-ZD SKM22ZD-S
(Управление через MH-8-MB-B не поддерживается)
SKM25ZD-S
(Управление через MH-8-MB-B не поддерживается)
SKM28ZD-S
(Управление через MH-8-MB-B не поддерживается)
SKM35ZD-S
(Управление через MH-8-MB-B не поддерживается)
SKM50ZD-S
(Управление через MH-8-MB-B не поддерживается)
STM25ZE-S
(Управление через MH-8-MB-B не поддерживается)
STM35ZE-S
(Управление через MH-8-MB-B не поддерживается)
STM50ZE-S
(Управление через MH-8-MB-B не поддерживается)
STM60ZE-S
(Управление через MH-8-MB-B не поддерживается)
SRRM25ZE-S
(Управление через MH-8-MB-B не поддерживается)
SRRM35ZE-S
(Управление через MH-8-MB-B не поддерживается)
SRRM50ZE-S
(Управление через MH-8-MB-B не поддерживается)
SRRM60ZE-S
(Управление через MH-8-MB-B не поддерживается)
V MULTI FDTA151
FDTA201
FDTA251
FDTA301
FDTA401
FDTA501
FDENA151
FDENA201
FDENA251
FDENA301
FDENA401
FDENA501
FDKNA151
FDKNA201
FDKNA251
FDKNA301
FDURA201
FDURA251
FDURA301
FDURA401
FDURA501
MULTI-KX4 FDTCA22KXE4A
FDTCA28KXE4A
FDTCA36KXE4A
FDTCA45KXE4A
FDTCA56KXE4A
FDTA28KXE4(A)
FDTA36KXE4(A)
FDTA45KXE4(A)
FDTA56KXE4(A)
FDTA71KXE4(A
FDTA90KXE4(A)
FDTA112KXE4(A)
FDTA140KXE4(A)
FDTWA28KXE4(A)
FDTWA45KXE4(A)
FDTWA56KXE4(A
FDTWA71KXE4(A)
FDTWA90KXE4(A)
FDTWA112KXE4(A)
FDTWA140KXE4(A)
FDTQA22KXE4(A)
FDTQA28KXE4(A)
FDTQA36KXE4(A)
FDTSA22KXE4(A
FDTSA28KXE4(A)
FDTSA36KXE4(A)
FDTSA45KXE4(A)
FDTSA71KXE4(A)
FDRA22KXE4(A)
FDRA28KXE4(A)
FDRA45KXE4(A)
FDRA56KXE4(A)
FDRA71KXE4(A)
FDRA90KXE4(A)
FDRA112KXE4(A)
FDRA140KXE4(A)
FDQMA22KXE4(A
FDQMA28KXE4(A)
FDQMA36KXE4(A)
FDUA224KXE4(A)
FDUA280KXE4(A
FDUMA36KXE4(A)
FDUMA45KXE4(A)
FDUMA56KXE4(A)
FDUMA71KXE4(A)
FDUMA90KXE4(A)
FDUMA112KXE4(A)
FDUMA140KXE4(A)
FDURA45KXE4(A)
FDURA56KXE4(A)
FDURA71KXE4(A)
FDURA90KXE4(A)
FDURA112KXE4(A)
FDURA140KXE4(A)
FDEA36KXE4(A
FDEA45KXE4(A)
FDEA56KXE4(A)
FDEA71KXE4(A)
FDEA112KXE4(A)
FDEA140KXE4(A)
FDKA22KXE4(A)
FDKA28KXE4(A)
FDKA36KXE4(A)
FDKA45KXE4(A)
FDKA56KXE4(A)
FDKA71KXE4(A)
FDFLA28KXE4(A
FDFLA45KXE4(A)
FDFLA71KXE4(A)
FDFUA28KXE4(A)
FDFUA45KXE4(A)
FDFUA56KXE4(A)
FDFUA71KXE4(A)




Модели 2008 года

Секция статьи "Модели 2008 года"
Серия
кондиционеров
Модельный ряд
Бытовые кондиционеры
Настенные SRK-ZGX-S SRK20ZGX-S | SRC20ZGX-S
(Управление через MH-8-MB-B не поддерживается)
SRK25ZGX-S | SRC25ZGX-S
(Управление через MH-8-MB-B не поддерживается)
SRK35ZGX-S | SRC35ZGX-S
(Управление через MH-8-MB-B не поддерживается)
SRK50ZGX-S | SRC50ZGX-S
(Управление через MH-8-MB-B не поддерживается)
Настенные SRK-ZHX-S SRK50ZHX-S | SRK50ZHX-S
(Управление через MH-8-MB-B не поддерживается)
SRK60ZHX-S | SRK60ZHX-S
(Управление через MH-8-MB-B не поддерживается)
Напольные SRK-ZG-S SRK20ZG-S | SRC20ZG-S
(Управление через MH-8-MB-B не поддерживается)
SRK25ZG-S | SRC25ZG-S
(Управление через MH-8-MB-B не поддерживается)
SRK35ZG-S | SRC35ZG-S
(Управление через MH-8-MB-B не поддерживается)
SRK50ZG-S | SRC50ZG-S
(Управление через MH-8-MB-B не поддерживается)
Настенные SRK-ZE-S SRK63ZE-S1 | SRC63ZE-S1
SRK71ZE-S1 | SRC71ZE-S1
Настенные SRK-HG-S SRK20HG-S | SRC20HG-S
(Управление через MH-8-MB-B не поддерживается)
SRK28HG-S | SRC28HG-S
(Управление через MH-8-MB-B не поддерживается)
SRK40HG-S | SRC40HG-S
(Управление через MH-8-MB-B не поддерживается)
Настенные SRK-HE-S1 SRK50HE-S1 | SRC50HE-S1
(Управление через MH-8-MB-B не поддерживается)
SRK56HE-S1 | SRC56HE-S1
(Управление через MH-8-MB-B не поддерживается)
SRK63HE-S1 | SRC63HE-S1
SRK71HE-S1 | SRC71HE-S1
Настенные SRK-HJ SRK28HJ |SRC28HJ
(Управление через MH-8-MB-B не поддерживается)
SRK40HJ | SRC40HJ
(Управление через MH-8-MB-B не поддерживается)
Настенные SRK-HG SRK20HG | SRC20HG
(Управление через MH-8-MB-B не поддерживается)
SRK28HG | SRC28HG
(Управление через MH-8-MB-B не поддерживается)
SRK40HG | SRC40HG
(Управление через MH-8-MB-B не поддерживается)
Настенные SRK-HE SRK52HE | SRC52HE
SRK63HE | SRC63HE
SRK71HE | SRC71HE
Мультисплит-системы
Настенные SKM SKM20ZG-S
(Управление через MH-8-MB-B не поддерживается)
SKM22ZG-S
(Управление через MH-8-MB-B не поддерживается)
SKM25ZG-S
(Управление через MH-8-MB-B не поддерживается)
SKM28ZG-S
(Управление через MH-8-MB-B не поддерживается)
SKM35ZG-S
(Управление через MH-8-MB-B не поддерживается)
SKM50ZG-S
(Управление через MH-8-MB-B не поддерживается)
SKM60ZG-S
SKM71ZG-S
Канальные SRRM SRRM25ZF-S
SRRM35ZF-S
SRRM50ZF-S
SRRM60ZF-S
Кассетный STM STM25ZF-S
(Управление через MH-8-MB-B не поддерживается)
STM35ZF-S
(Управление через MH-8-MB-B не поддерживается)
STM50ZF-S
(Управление через MH-8-MB-B не поддерживается)
STM60ZF-S
(Управление через MH-8-MB-B не поддерживается)
V MULTI FDT FDT40V | SRC 40ZHX-S
(Управление через MH-8-MB-B не поддерживается)
FDT50V | SRC 50ZHX-S
(Управление через MH-8-MB-B не поддерживается)
FDT60V | SRC 60ZHX-S
(Управление через MH-8-MB-B не поддерживается)
FDT71V | FDC71VN
(Управление через MH-8-MB-B не поддерживается)
FDT100V | FDC100VN/VS
(Управление через MH-8-MB-B не поддерживается)
FDT125V |FDC125VN/VS
(Управление через MH-8-MB-B не поддерживается)
FDT140V | FDC1140VN/VS
(Управление через MH-8-MB-B не поддерживается)
V MULTI FDTC FDTC40V | SRC 40ZHX-S
(Управление через MH-8-MB-B не поддерживается)
FDTC50V | SRC 50ZHX-S
(Управление через MH-8-MB-B не поддерживается)
V MULTI FDU FDU71V | FDC71VN
(Управление через MH-8-MB-B не поддерживается)
FDU100V | FDC100VN/VS
(Управление через MH-8-MB-B не поддерживается)
FDU125V | FDC125VN/VS
(Управление через MH-8-MB-B не поддерживается)
FDU140V | FDC140VN/VS
(Управление через MH-8-MB-B не поддерживается)
FDU200V | FDC200VS
(Управление через MH-8-MB-B не поддерживается)
FDU250V | FDC250VS
(Управление через MH-8-MB-B не поддерживается)
V MULTI FDUM FDUM50V | SRС50ZJX-S
(Управление через MH-8-MB-B не поддерживается)
FDUM60V | SRС60ZJX-S
(Управление через MH-8-MB-B не поддерживается)
FDUM71V | FDC71VN
(Управление через MH-8-MB-B не поддерживается)
FDUM100V | FDC100VN/VS
(Управление через MH-8-MB-B не поддерживается)
FDUM125V | FDC125VN/VS
(Управление через MH-8-MB-B не поддерживается)
FDUM140V | FDC140VN/VS
(Управление через MH-8-MB-B не поддерживается)
V MULTI FDEN FDEN40V | SRC40ZHX-S
(Управление через MH-8-MB-B не поддерживается)
FDEN50V | SRC50ZHX-S
(Управление через MH-8-MB-B не поддерживается)
FDEN60V | SRC60ZHX-S
(Управление через MH-8-MB-B не поддерживается)
FDEN71V | FDC71VN
(Управление через MH-8-MB-B не поддерживается)
FDEN100V | FDC100VN/VS
(Управление через MH-8-MB-B не поддерживается)
FDEN125V | FDC125VN/VS
(Управление через MH-8-MB-B не поддерживается)
FDEN140V | FDC140VN/VS
(Управление через MH-8-MB-B не поддерживается)




Модели 2009 года

Секция статьи "Модели 2009 года"
Серия
кондиционеров
Модельный ряд
Бытовые кондиционеры
Настенные SRK-ZIX-S SRK20ZIX-S | SRC20ZIX-S
(Управление через MH-8-MB-B не поддерживается)
SRK25ZIX-S | SRC25ZIX-S
(Управление через MH-8-MB-B не поддерживается)
SRK35ZIX-S | SRC35ZIX-S
(Управление через MH-8-MB-B не поддерживается)
SRK50ZIX-S | SRC50ZIX-S
(Управление через MH-8-MB-B не поддерживается)
SRK60ZIX-S | SRC60ZIX-S
(Управление через MH-8-MB-B не поддерживается)
Настенные SRF-ZIX-S SRF25ZIX-S| SRC25ZIX-S
(Управление через MH-8-MB-B не поддерживается)
SRF35ZIX-S | SRC35ZIX-S
(Управление через MH-8-MB-B не поддерживается)
SRF50ZIX-S | SRC50ZIX-S
(Управление через MH-8-MB-B не поддерживается)
Напольные SRK-ZG-S SRK20ZG-S | SRC20ZG-S
(Управление через MH-8-MB-B не поддерживается)
SRK25ZG-S | SRC25ZG-S
(Управление через MH-8-MB-B не поддерживается)
SRK35ZG-S | SRC35ZG-S
(Управление через MH-8-MB-B не поддерживается)
SRK50ZG-S | SRC50ZG-S
(Управление через MH-8-MB-B не поддерживается)
Настенные SRK-ZE-S SRK63ZE-S1 | SRC63ZE-S1
SRK71ZE-S1 | SRC71ZE-S1
Настенные SRK-HG-S SRK20HG-S | SRC20HG-S
(Управление через MH-8-MB-B не поддерживается)
SRK28HG-S | SRC28HG-S
(Управление через MH-8-MB-B не поддерживается)
SRK40HG-S | SRC40HG-S
(Управление через MH-8-MB-B не поддерживается)
Настенные SRK-HE-S1 SRK50HE-S1 | SRC50HE-S1
(Управление через MH-8-MB-B не поддерживается)
SRK56HE-S1 | SRC56HE-S1
(Управление через MH-8-MB-B не поддерживается)
SRK63HE-S1 | SRC63HE-S1
SRK71HE-S1 | SRC71HE-S1
Настенные SRK-HJ SRK28HJ |SRC28HJ
(Управление через MH-8-MB-B не поддерживается)
SRK40HJ | SRC40HJ
(Управление через MH-8-MB-B не поддерживается)
Настенные SRK-HG SRK20HG | SRC20HG
(Управление через MH-8-MB-B не поддерживается)
SRK28HG | SRC28HG
(Управление через MH-8-MB-B не поддерживается)
SRK40HG | SRC40HG
(Управление через MH-8-MB-B не поддерживается)
Настенные SRK-HE SRK52HE | SRC52HE
SRK63HE | SRC63HE
SRK71HE | SRC71HE
Мультисплит-системы
Настенные SKM SKM20ZG-S
(Управление через MH-8-MB-B не поддерживается)
SKM22ZG-S
(Управление через MH-8-MB-B не поддерживается)
SKM25ZG-S
(Управление через MH-8-MB-B не поддерживается)
SKM28ZG-S
(Управление через MH-8-MB-B не поддерживается)
SKM35ZG-S
(Управление через MH-8-MB-B не поддерживается)
SKM50ZG-S
(Управление через MH-8-MB-B не поддерживается)
SKM60ZG-S
SKM71ZG-S
Канальные SRRM SRRM25ZF-S
SRRM35ZF-S
SRRM50ZF-S
SRRM60ZF-S
Кассетный STM STM25ZF-S
STM35ZF-S
STM50ZF-S
STM60ZF-S
V MULTI FDT FDT40V | SRC 40ZIX
(Управление через MH-8-MB-B не поддерживается)
FDT50V | SRC 50ZIX
(Управление через MH-8-MB-B не поддерживается)
FDT60V | SRC 60ZIX
(Управление через MH-8-MB-B не поддерживается)
FDT71V | FDC71VN
(Управление через MH-8-MB-B не поддерживается)
FDT100V | FDC100VN/VS
(Управление через MH-8-MB-B не поддерживается)
FDT125V |FDC125VN/VS
(Управление через MH-8-MB-B не поддерживается)
FDT140V | FDC1140VN/VS
(Управление через MH-8-MB-B не поддерживается)
V MULTI FDTC FDTC40V | SRC 40ZIX
(Управление через MH-8-MB-B не поддерживается)
FDTC50V | SRC 50ZIX
(Управление через MH-8-MB-B не поддерживается)
V MULTI FDU FDU71V | FDC71VN
(Управление через MH-8-MB-B не поддерживается)
FDU100V | FDC100VN/VS
(Управление через MH-8-MB-B не поддерживается)
FDU125V | FDC125VN/VS
(Управление через MH-8-MB-B не поддерживается)
FDU140V | FDC140VN/VS
(Управление через MH-8-MB-B не поддерживается)
FDU200V | FDC200VS
(Управление через MH-8-MB-B не поддерживается)
FDU250V | FDC250VS
(Управление через MH-8-MB-B не поддерживается)
V MULTI FDUM FDUM50V | SRC50ZIX
(Управление через MH-8-MB-B не поддерживается)
FDUM60V | SRC60ZIX
(Управление через MH-8-MB-B не поддерживается)
FDUM71V | FDC71VN
(Управление через MH-8-MB-B не поддерживается)
FDUM100V | FDC100VN/VS
(Управление через MH-8-MB-B не поддерживается)
FDUM125V | FDC125VN/VS
(Управление через MH-8-MB-B не поддерживается)
FDUM140V | FDC140VN/VS
(Управление через MH-8-MB-B не поддерживается)
V MULTI FDEN FDEN40V | SRC40ZIX
(Управление через MH-8-MB-B не поддерживается)
FDEN50V | SRC50ZIX
(Управление через MH-8-MB-B не поддерживается)
FDEN60V | SRC60ZIX
(Управление через MH-8-MB-B не поддерживается)
FDEN71V | FDC71VN
(Управление через MH-8-MB-B не поддерживается)
FDEN100V | FDC100VN/VS
(Управление через MH-8-MB-B не поддерживается)
FDEN125V | FDC125VN/VS
(Управление через MH-8-MB-B не поддерживается)
FDEN140V | FDC140VN/VS
(Управление через MH-8-MB-B не поддерживается)




Модели 2010 года

Секция статьи "Модели 2010 года"
Серия
кондиционеров
Модельный ряд
Бытовые кондиционеры
Настенные SRK-ZGX-S SRK20ZGX-S | SRC20ZGX-S
(Управление через MH-8-MB-B не поддерживается)
SRK25ZGX-S | SRC25ZGX-S
(Управление через MH-8-MB-B не поддерживается)
SRK35ZGX-S | SRC35ZGX-S
(Управление через MH-8-MB-B не поддерживается)
SRK50ZGX-S | SRC50ZGX-S
(Управление через MH-8-MB-B не поддерживается)
Настенные SRK-ZHX-S SRK50ZHX-S | SRK50ZHX-S
SRK60ZHX-S | SRK60ZHX-S
Напольные SRK-ZG-S SRK20ZG-S | SRC20ZG-S
(Управление через MH-8-MB-B не поддерживается)
SRK25ZG-S | SRC25ZG-S
(Управление через MH-8-MB-B не поддерживается)
SRK35ZG-S | SRC35ZG-S
(Управление через MH-8-MB-B не поддерживается)
SRK50ZG-S | SRC50ZG-S
(Управление через MH-8-MB-B не поддерживается)
Настенные SRK-ZE-S SRK63ZE-S1 | SRC63ZE-S1
SRK71ZE-S1 | SRC71ZE-S1
Настенные SRK-HG-S SRK20HG-S | SRC20HG-S
(Управление через MH-8-MB-B не поддерживается)
SRK28HG-S | SRC28HG-S
(Управление через MH-8-MB-B не поддерживается)
SRK40HG-S | SRC40HG-S
(Управление через MH-8-MB-B не поддерживается)
Настенные SRK-HE-S1 SRK50HE-S1 | SRC50HE-S1
(Управление через MH-8-MB-B не поддерживается)
SRK56HE-S1 | SRC56HE-S1
(Управление через MH-8-MB-B не поддерживается)
SRK63HE-S1 | SRC63HE-S1
SRK71HE-S1 | SRC71HE-S1
Настенные SRK-HJ SRK28HJ |SRC28HJ
(Управление через MH-8-MB-B не поддерживается)
SRK40HJ | SRC40HJ
(Управление через MH-8-MB-B не поддерживается)
Настенные SRK-HG SRK20HG | SRC20HG
(Управление через MH-8-MB-B не поддерживается)
SRK28HG | SRC28HG
(Управление через MH-8-MB-B не поддерживается)
SRK40HG | SRC40HG
(Управление через MH-8-MB-B не поддерживается)
Настенные SRK-HE SRK52HE | SRC52HE
SRK63HE | SRC63HE
SRK71HE | SRC71HE
Мультисплит-системы
Настенные SKM SKM20ZG-S
(Управление через MH-8-MB-B не поддерживается)
SKM22ZG-S
(Управление через MH-8-MB-B не поддерживается)
SKM25ZG-S
(Управление через MH-8-MB-B не поддерживается)
SKM28ZG-S
(Управление через MH-8-MB-B не поддерживается)
SKM35ZG-S
(Управление через MH-8-MB-B не поддерживается)
SKM50ZG-S
(Управление через MH-8-MB-B не поддерживается)
SKM60ZG-S
(Управление через MH-8-MB-B не поддерживается)
SKM71ZG-S
Канальные SRRM SRRM25ZF-S
SRRM35ZF-S
SRRM50ZF-S
SRRM60ZF-S
Кассетный STM STM25ZF-S
STM35ZF-S
STM50ZF-S
STM60ZF-S
V MULTI FDT FDT40V | SRC 40ZHX-S
(Управление через MH-8-MB-B не поддерживается)
FDT50V | SRC 50ZHX-S
(Управление через MH-8-MB-B не поддерживается)
FDT60V | SRC 60ZHX-S
(Управление через MH-8-MB-B не поддерживается)
FDT71V | FDC71VN
(Управление через MH-8-MB-B не поддерживается)
FDT100V | FDC100VN/VS
(Управление через MH-8-MB-B не поддерживается)
FDT125V |FDC125VN/VS
(Управление через MH-8-MB-B не поддерживается)
FDT140V | FDC1140VN/VS
(Управление через MH-8-MB-B не поддерживается)
V MULTI FDTC FDTC40V | SRC 40ZHX-S
(Управление через MH-8-MB-B не поддерживается)
FDTC50V | SRC 50ZHX-S
(Управление через MH-8-MB-B не поддерживается)
V MULTI FDU FDU71V | FDC71VN
(Управление через MH-8-MB-B не поддерживается)
FDU100V | FDC100VN/VS
(Управление через MH-8-MB-B не поддерживается)
FDU125V | FDC125VN/VS
(Управление через MH-8-MB-B не поддерживается)
FDU140V | FDC140VN/VS
(Управление через MH-8-MB-B не поддерживается)
FDU200V | FDC200VS
(Управление через MH-8-MB-B не поддерживается)
FDU250V | FDC250VS
(Управление через MH-8-MB-B не поддерживается)
V MULTI FDUM FDUM50V | SRС50ZJX-S
(Управление через MH-8-MB-B не поддерживается)
FDUM60V | SRС60ZJX-S
(Управление через MH-8-MB-B не поддерживается)
FDUM71V | FDC71VN
(Управление через MH-8-MB-B не поддерживается)
FDUM100V | FDC100VN/VS
(Управление через MH-8-MB-B не поддерживается)
FDUM125V | FDC125VN/VS
(Управление через MH-8-MB-B не поддерживается)
FDUM140V | FDC140VN/VS
(Управление через MH-8-MB-B не поддерживается)
V MULTI FDEN FDEN40V | SRC40ZHX-S
(Управление через MH-8-MB-B не поддерживается)
FDEN50V | SRC50ZHX-S
(Управление через MH-8-MB-B не поддерживается)
FDEN60V | SRC60ZHX-S
(Управление через MH-8-MB-B не поддерживается)
FDEN71V | FDC71VN
(Управление через MH-8-MB-B не поддерживается)
FDEN100V | FDC100VN/VS
(Управление через MH-8-MB-B не поддерживается)
FDEN125V | FDC125VN/VS
(Управление через MH-8-MB-B не поддерживается)
FDEN140V | FDC140VN/VS
(Управление через MH-8-MB-B не поддерживается)




Модели 2011-2013 года

Секция статьи "Модели 2011-2013 года"
Серия
кондиционеров
Модельный ряд
Бытовые кондиционеры
Настенные HOTROD SRK20ZJX-S1 |SRC20ZJX-S
(Управление через MH-8-MB-B не поддерживается)
SRK25ZJX-S1 | SRC25ZJX-S
(Управление через MH-8-MB-B не поддерживается)
SRK35ZJX-S1 | SRC35ZJX-S
(Управление через MH-8-MB-B не поддерживается)
Настенные SRK-ZJX-S SRK20ZJX-S | SRC20ZJX-S
(Управление через MH-8-MB-B не поддерживается)
SRK25ZJX-S | SRC25ZJX-S
(Управление через MH-8-MB-B не поддерживается)
SRK35ZJX-S | SRC35ZJX-S
(Управление через MH-8-MB-B не поддерживается)
SRK50ZJX-S | SRC50ZJX-S
(Управление через MH-8-MB-B не поддерживается)
SRK60ZJX-S | SRC60ZJX-S
(Управление через MH-8-MB-B не поддерживается)
Напольные SRF-ZJX-S SRF25ZJX-S | SRC25ZJX-S
(Управление через MH-8-MB-B не поддерживается)
SRF35ZJX-S | SRC35ZJX-S
(Управление через MH-8-MB-B не поддерживается)
SRF50ZJX-S | SRC50JIX-S
(Управление через MH-8-MB-B не поддерживается)
Настенные SRK-ZJ-S SRK20ZJ-S | SRC20ZJ-S
(Управление через MH-8-MB-B не поддерживается)
SRK25ZJ-S | SRC25ZJ-S
(Управление через MH-8-MB-B не поддерживается)
SRK35ZJ-S | SRC35ZJ-S
(Управление через MH-8-MB-B не поддерживается)
SRK50ZJ-S | SRC50ZJ-S
(Управление через MH-8-MB-B не поддерживается)
Настенные SRK-ZJP-S SRK25ZJP-S | SRC25ZJP-S
(Управление через MH-8-MB-B не поддерживается)
SRK35ZJP-S | SRC35ZJP-S
(Управление через MH-8-MB-B не поддерживается)
SRK50ZJP-S | SRC50ZJP-S
(Управление через MH-8-MB-B не поддерживается)
Настенные SRK-ZK-S SRK63ZK-S | SRC63ZK-S
(Управление через MH-8-MB-B не поддерживается)
SRK71ZK-S | SRC71ZK-S
(Управление через MH-8-MB-B не поддерживается)
SRK80ZK-S | SRC80ZK-S
(Управление через MH-8-MB-B не поддерживается)
Настенные SRK-ZK-S1 SRK63ZK-S1 | SRC63ZK-S1
(Управление через MH-8-MB-B не поддерживается)
SRK71ZK-S1 | SRC71ZK-S1
(Управление через MH-8-MB-B не поддерживается)
SRK80ZK-S1 | SRC80ZK-S1
(Управление через MH-8-MB-B не поддерживается)
Настенные SRK-HG-S SRK20HG-S | SRC20HG-S
(Управление через MH-8-MB-B не поддерживается)
SRK28HG-S | SRC28HG-S
(Управление через MH-8-MB-B не поддерживается)
SRK40HG-S | SRC40HG-S
(Управление через MH-8-MB-B не поддерживается)
Настенные SRK-HE-S1 SRK50HE-S1 | SRC50HE-S1
(Управление через MH-8-MB-B не поддерживается)
SRK56HE-S1 | SRC56HE-S1
(Управление через MH-8-MB-B не поддерживается)
SRK63HE-S1 | SRC63HE-S1
SRK71HE-S1 | SRC71HE-S1
Канальные SRR-ZJ-S SRR25ZJ-S | SRC25ZJX-S
(Управление через MH-8-MB-B не поддерживается)
SRR35ZJ-S | SRC35ZJX-S
(Управление через MH-8-MB-B не поддерживается)
Кассетные FDTC-VD FDTC25VD | SRC25ZJX-S
(Управление через MH-8-MB-B не поддерживается)
FDTC35VD | SRC35ZJX-S
(Управление через MH-8-MB-B не поддерживается)v




Модели 2014 года

Секция статьи "Модели 2014 года"
Серия
кондиционеров
Модельный ряд
Бытовые кондиционеры
Настенные SRK-ZMX-S SRK20ZMX-S | SRC20ZMX-S
(Управление через MH-8-MB-B не поддерживается)
SRK25ZMX-S | SRC25ZMX-S
(Управление через MH-8-MB-B не поддерживается)
SRK35ZMX-S | SRC35ZMX-S
(Управление через MH-8-MB-B не поддерживается)
SRK50ZMX-S | SRC50ZMX-S
(Управление через MH-8-MB-B не поддерживается)
SRK60ZMX-S | SRC60ZMX-S
(Управление через MH-8-MB-B не поддерживается)
Напольные SRK-ZM-S SRK20ZM-S | SRC20ZM-S
(Управление через MH-8-MB-B не поддерживается)
SRK25ZM-S | SRC25ZM-S
(Управление через MH-8-MB-B не поддерживается)
SRK35ZM-S | SRC35ZM-S
(Управление через MH-8-MB-B не поддерживается)
SRK50ZM-S | SRC50ZM-S
(Управление через MH-8-MB-B не поддерживается)
SRK63ZM-S1 | SRC63ZM-S
(Управление через MH-8-MB-B не поддерживается)
SRK71ZM-S1 | SRC71ZM-S
(Управление через MH-8-MB-B не поддерживается)
SRK80ZM-S1 | SRC80ZM-S
(Управление через MH-8-MB-B не поддерживается)
Настенные SRK-ZMP-S SRK25ZMP-S | SRC25ZMP-S
(Управление через MH-8-MB-B не поддерживается)
SRK35ZMP-S | SRC35ZMP-S
(Управление через MH-8-MB-B не поддерживается)
SRK45ZMP-S | SRC45ZMP-S
(Управление через MH-8-MB-B не поддерживается)
Настенные SRK-MA SRK20MA-S | SRC20MA-S
(Управление через MH-8-MB-B не поддерживается)
SRK25MA-S | SRC25MA-S
(Управление через MH-8-MB-B не поддерживается)
SRK35MA-S | SRC35MA-S
(Управление через MH-8-MB-B не поддерживается)
SRK50MA-S | SRC50MA-S
(Управление через MH-8-MB-B не поддерживается)
Настенные SRK-YJ-S SRK10YJ-S | SRC10YJ-S
(Управление через MH-8-MB-B не поддерживается)
SRK13YJ-S | SRC13YJ-S
(Управление через MH-8-MB-B не поддерживается)
SRK18YJ-S | SRC18YJ-S
(Управление через MH-8-MB-B не поддерживается)
Настенные SRK-ZM-S1 SRK63ZM-S1 | SRC63ZM-S1
(Управление через MH-8-MB-B не поддерживается)
SRK71ZM-S1 | SRC71ZM-S1
(Управление через MH-8-MB-B не поддерживается)
SRK80ZM-S1 | SRC80ZM-S1
(Управление через MH-8-MB-B не поддерживается)
Настенные SRF-ZMX-S SRF25ZMX-S | SRC25ZMX-S
(Управление через MH-8-MB-B не поддерживается)
SRF35ZMX-S | SRC35ZMX-S
(Управление через MH-8-MB-B не поддерживается)
SRF50ZMX-S | SRC50ZMX-S
(Управление через MH-8-MB-B не поддерживается)
Настенные SRK-HG-S SRK20HG-S | SRC20HG-S
(Управление через MH-8-MB-B не поддерживается)
SRK28HG-S | SRC28HG-S
(Управление через MH-8-MB-B не поддерживается)
SRK40HG-S | SRC40HG-S
(Управление через MH-8-MB-B не поддерживается)
Настенные SRK-HE-S1 SRK50HE-S1 | SRC50HE-S1
(Управление через MH-8-MB-B не поддерживается)
SRK56HE-S1 | SRC56HE-S1
(Управление через MH-8-MB-B не поддерживается)
SRK63HE-S1 | SRC63HE-S1
SRK71HE-S1 | SRC71HE-S1
Канальные SRR-ZJ-S SRR25ZJ-S | SRC25ZJMX-S
(Управление через MH-8-MB-B не поддерживается)
SRR35ZJ-S | SRC35ZJMX-S
(Управление через MH-8-MB-B не поддерживается)
SRR50ZJ-S | SRC50ZMX-S
(Управление через MH-8-MB-B не поддерживается)
Кассетные FDTC-VF FDTC25VF | SRC25ZMX-S
(Управление через MH-8-MB-B не поддерживается)
FDTC35VF | SRC35ZMX-S
(Управление через MH-8-MB-B не поддерживается)
FDTC40VF | SRC40ZMX-S
(Управление через MH-8-MB-B не поддерживается)
FDTC50VF | SRC50ZMX-S
(Управление через MH-8-MB-B не поддерживается)
FDTC60VF| SRC60ZMX-S
(Управление через MH-8-MB-B не поддерживается)



8. Функции кондиционера

Секция статьи "8. Функции кондиционера"

Ниже представлен список функций кондиционера Mitsubishi Heavy FDUR508HES-A выводимых в умный дом:

Параметр шлюза Wiren Board
Тип контрола
HomeKit
( через Sprut.hub)
Яндекс
( через Sprut.hub)
Состояние Включен
Выключен

1 - Включен
0 - Выключен

Параметр выводится в следующем виде:
Тип канала - переключатель
✖️ Не используется ✖️ Не используется
Режим Нагрев
Охлаждение
Автоматический
Вентиляция
Осушение

1 - Нагрев
2 - Охлаждение
3 - Автоматический
4 - Вентиляция
5- Осушение

Параметр выводится в следующем виде:
Тип канала - диапазон
✖️ Не используется ✖️ Не используется
Состояние и режим. Параметр совмещающий в себе параметры: “Состояние” и “Режим”
(Необходим для SprutHub)
0 - Кондиционер выключен
1 - Кондиционер включен Нагрев
2 - Кондиционер включен Охлаждение
3 - Кондиционер включен Автоматический
4 - Кондиционер включен Вентиляция
5 - Кондиционер включен Осушение

0 - Кондиционер выключен
1 - Кондиционер включен Нагрев
2 - Кондиционер включен Охлаждение
3 - Кондиционер включен Автоматический
4 - Кондиционер включен Осущение
5 - Кондиционер включен Вентиляция

Параметр выводится в следующем виде:
Тип канала - диапазон

Выключен
Нагрев
Охлаждение
Автоматический

Параметры выводятся в следующем виде:
Тип сервиса - Термостат
Характеристика - Режим работы
✅ Состояние
Включен
Выключен

✅ Режим работы
Нагрев
Охлаждение
Автоматический
Осушение
Вентиляция

Параметры выводятся в виде сервиса Термостат с характеристиками:
- Состояние
- Режим работы
Температура воздуха в помещении Параметр отображающий текущую температуру измеренную кондиционером
Минимум - 0
Максимум - 50

Параметр выводится в следующем виде:
Тип канала - значение температуры
Температура воздуха на улице Параметр отображающий текущую температуру измеренную кондиционером ☑️ Скрыто по умолчанию
Минимум - -20
Максимум - 50

Параметр выводится в следующем виде:
Тип канала - значение температуры
☑️ Скрыто по умолчанию
Минимум - -20
Максимум - 50

Параметр выводится в следующем виде:
Тип сервиса - Датчик температуры
Характеристика - Температура
☑️ Скрыто по умолчанию
Минимум - -20
Максимум - 50

Параметр выводится в следующем виде:
Тип сервиса - Датчик температуры
Характеристика - Температура
Целевая температура - параметр в который мы будем передавать желаемую температуру Минимальное значение: 16
Максимальное значение: 32

Минимум - 18
Максимум - 30

Параметр выводится в следующем виде:
Тип канала - диапазон

Минимум - 18
Максимум - 30


Параметры выводятся в следующем виде:
Тип сервиса - Термостат
Характеристика - Целевая температура

Минимум - 18
Максимум - 30

Параметры выводятся в следующем виде:
Тип сервиса - Термостат
Характеристика - Целевая температура
Состояние термостата 0 - Простаивает
1 - Нагревает
2 - Охлаждает

0 - Простаивает
1 - Нагревает
2 - Охлаждает

Параметр выводится в следующем виде:
Тип канала - диапазон

Простаивает
Нагревает
Охлаждает


Параметры выводятся в следующем виде:
Тип сервиса - Термостат
Характеристика - Состояние
✖️ Не используется
Скорость вентилятора 1 - Первая скорость
2 - Вторая скорость
3 - Третья скорость
☑️ Скрыто по умолчанию
0 - Автоматическая скорость
1 - Первая скорость
2 - Вторая скорость
3 - Третья скорость

Параметр выводится в следующем виде:
Тип канала - диапазон

0% - Автоматическая скорость
33% - Первая скорость
66% - Вторая скорость
100% - Третья скорость

Параметры выводятся в следующем виде:
Тип сервиса - Вентилятор
Характеристика - Скорость вращения

0% - Автоматическая скорость
1% - Первая скорость
2% - Вторая скорость
3% - Третья скорость

Параметры выводятся в следующем виде:
Тип сервиса - Вентилятор
Характеристика - Скорость вращения (отображается с подписью "открытие ")
Горизонтальные жалюзи - параметр отвечающий за положение горизонтальных жалюзи (Вверх-Вниз)
1 - Качание (вверх-вниз)
2 - Нижнее положение
3 - Второе положение
4 - Третье положение
5 - Верхнее положение

Параметр выводится в следующем виде:
Тип канала - диапазон

20% - Качание (вверх-вниз)

40% - Нижнее положение
60% - 2 положение
80% -3 положение
100% - Верхнее положение

Параметры выводятся в следующем виде:
Тип сервиса - Вентилятор
Характеристика - Скорость вращения

1 - Качание (вверх-вниз)
2 - Нижнее положение
3 - 2 положение
4 - 3 положение
5 - Верхнее положение

Параметры выводятся в следующем виде:
Тип сервиса - Угол наклона
Характеристика - Целевой угол наклона
Коррекция температуры Сервисный параметр
Параметр выводится в следующем виде:
Тип канала - значение
✖️ Не используется ✖️ Не используется



9. Общая логическая схема работы шлюза

Секция статьи "9. Общая логическая схема работы шлюза"

загружается

Общая логическая схема работы шлюза

10. Схема подключения WirenBoard

Секция статьи "10. Схема подключения WirenBoard"

загружается

Схема подключения к WirenBoard

На схеме изображены следующие устройства:
- Контроллер WirenBoard 7 (1 шт.)
- Шлюз ONOKOM MH-8-MB-B (1 шт.)
- Адаптер для кондиционера MH-A8 (1 шт.)
- Блок питания 24В MeanWell HDR-30-24 (1 шт.)
- ИБП WirenBoard WB-UPS v.2 (1 шт.)

В качестве кабеля от контроллера до устройства рекомендуем использовать:
- Ethernet UTP Cat6
- Специализированный кабель для RS485




11. Подключение MH-8-MB-B к WirenBoard

Секция статьи "11. Подключение MH-8-MB-B к WirenBoard"

Ознакомьтесь в видеоинструкцией или читайте текстовую версию


Видео
загружается

Сборка и разборка кондиционера Mitsubishi Heavy FDUR508HES-A. Подключение к шлюзу ONOKOM MH-8-MB-B



11.1 Обновление контроллера WirenBoard

Секция статьи "11.1 Обновление контроллера WirenBoard"

Все дальнейшие настройки выполняются на контроллере WirenBoard 7 со следующими параметрами:
- Ревизия: 7.3.3E/11 675
- Версия ПО: wb-2401
- Ветка: Релиз




загружается

Открываем приложение терминал

Для начала нам потребуется обновить контроллер до последней версии прошивки

Открываем приложение «Терминал»
1. Вводим протокол, имя пользователя и IP адрес контроллера в локальной сети. В нашем случае: ssh root@192.168.150.177
2. Вводим пароль. По умолчанию, это - wirenboard
3. Нажимаем кнопку «Enter»




загружается

Затем проверяем есть ли обновление в репозиториях для этого вводим команду «apt update»

Затем проверяем, есть ли обновление в репозиториях. Для этого вводим команду «apt update»




загружается

Контроллер обновлен переходим к следующему шагу

Контроллер обновлен. Переходим к следующему шагу




загружается

После этого в левом меню нажимаем на кнопку «Настройки» и в выпавшем списке выбираем «Конфигурационные файлы»

Следующим шагом переходим в браузер и вводим IP адрес контроллера в локальной сети. В нашем случае: «192.168.150.177»



загружается

Далее переходим в раздел «WirenBoard» Выбираем шаблон «WB-ONOKOM-AIR-MH-8-MB-B.json»

Далее заходим в Настройки → Права доступа → Администратор
Ставим галочку в пункте «Я принимаю всю ответственность за свои действия»
Нажимаем «Применить»

Теперь мы можем управлять всеми функциями контроллера



Шаблон ONOKOM-AIR-MH-8-MB-B для WirenBoard.JSON






загружается

Затем нажимаем на три точки в правом верхнем углу и нажимаем «Download»

После чего мы переходим во вкладку «Конфигурационные файлы», и выбираем пункт «Настройка драйвера serial-устройств»




загружается

Затем нажимаем на три точки в правом верхнем углу и нажимаем «Download»

Ждем загрузки конфигуратора, после чего выбираем порт к которому подключен шлюз
В нашем случае это «/dev/ttyRS485-1»
Нажимаем пункт "+Устройство"




загружается

Затем нажимаем на три точки в правом верхнем углу и нажимаем «Download»

Жмем на пункт с выбором устройств и ищем в списке пункт «Кондиционеры», а в нем наш шлюз
На данном этапе наш шлюз отсутствует, поэтому мы будем добавлять для него шаблон самостоятельно




11.2 Загрузка шаблона в контроллер WirenBoard

Секция статьи "11.2 Загрузка шаблона в контроллер WirenBoard"

загружается

Затем нажимаем на три точки в правом верхнем углу и нажимаем «Download»

Подключаемся к контроллеру через приложение ForkLift , в нашем случае она для macOS, для Windows можете использовать WinSCP

1. Protocol: SFTP
2. Server: 192.168.150.177
3. Username: root
4. Password: по умолчанию wirenboard
6. Нажимаем Connect



загружается

Затем нажимаем на три точки в правом верхнем углу и нажимаем «Download»

Следующим шагом переходим на веб-сервис GitHub где хранятся шаблоны ONOKOM и переходим в раздел «WirenBoard»




загружается

Затем нажимаем на три точки в правом верхнем углу и нажимаем «Download»

Выбираем шаблон WB-ONOKOM-AIR-MH-8-MB-B.json



загружается

Затем нажимаем на три точки в правом верхнем углу и нажимаем «Download»

Затем нажимаем на три точки в правом верхнем углу и нажимаем «Download»


Переходим в приложение ForkLift


загружается

Переходим в директорию 192.168.150.177 /mnt /data

Сейчас мы находимся в директории 192.168.150.177/mnt/data/root

Нам нужно попасть на одну директорию назад

Переходим и попадаем в 192.168.150.177/mnt/data



загружается

Переходим в директорию etc

Переходим в директорию etc



загружается

Переходим в директорию wb-mqtt-serial.conf.d

Переходим в директорию wb-mqtt-serial.conf.d



загружается

Переходим в директорию templates

Переходим в директорию templates



загружается

Добавляем шаблон ONOKOM-AIR-MH-8-MB-B, просто перетащив его в нужное окно

Добавляем шаблон WB-ONOKOM-AIR-MH-8-MB-B, просто перетащив его в нужное окно




загружается

Добавляем шаблон ONOKOM-AIR-MH-8-MB-B, просто перетащив его в нужное окно

Шаблон WB-ONOKOM-AIR-MH-8-MB-B загружен




Шаблон WB-ONOKOM-AIR-MH-8-MB-B для WirenBoard.JSON

11.3 Установка шаблона кондиционера Mitsubishi Heavy в WirenBoard

Секция статьи "11.3 Установка шаблона кондиционера Mitsubishi Heavy в WirenBoard"

загружается

Для того что бы мы увидели шаблон в WEB интерфейсе сначала нужно ввести в терминале команду service wb-mqtt-serial restart

Для того что бы мы увидели шаблон в WEB интерфейсе нужно перезагрузить систему шаблонов
Для этого вводим в терминале команду service wb-mqtt-serial restart

Возвращаемся в WEB интерфейс контроллера и перезагружаем его с очисткой кэш данных



загружается

Для того что бы мы увидели шаблон в WEB интерфейсе сначала нужно ввести в терминале команду service wb-mqtt-serial restart


загружается

Выбираем порт контроллера, к которому подключен шлюз ONOKOM»

После этого в левом меню нажимаем на кнопку «Настройки» и в выпавшем списке нажимаем на кнопку «Конфигурационные файлы»



В появившемся окне выбираем пункт «Настройка драйверов serial-устройств»



загружается

Нажимаем на выпадающий список

Выбираем порт контроллера, к которому подключен шлюз ONOKOM. В нашем случае это «Последовательный порт /dev/tty/RS485-1»

Настройки:
- Скорость обмена - 9600
- Контроль четности - N
- Число бит данных - 8
- Стоп биты - 2

Нажимаем добавить устройство



загружается

из списка устройств выбираем наш шлюз ONOKOM-AIR-MH-8-MB-B (Адаптер для бытовых и полупромышленных систем Mitsubishi Heavy)»

загружается

Записываем ModBus адрес устройства

Нажимаем на выпадающий список и из списка устройств выбираем наш шлюз ONOKOM-AIR-MH-8-MB-B (Адаптер для бытовых и полупромышленных систем Mitsubishi Heavy)



загружается

Переходим во вкладку Устройства

Запишем ModBus адрес устройства. Например «1»
Нажимаем кнопку «Записать»



Переходим во вкладку "Устройства”



загружается

Переходим во вкладку Устройства

Кондиционер добавлен в контроллер WirenBoard





12. Список функций управления кондиционером Mitsubishi Heavy

Секция статьи "12. Список функций управления кондиционером Mitsubishi Heavy"

12.1 Раздел “Основные режимы и функции”

Секция статьи "12.1 Раздел “Основные режимы и функции”"

загружается

Раздел “Основные режимы и функции”

Раздел «Основные режимы и функции»
- Состояние
- Режим
- Состояние и режим
- Скорость вентилятора





12.2 Раздел “Контроль температуры”

Секция статьи "12.2 Раздел “Контроль температуры”"

загружается

Раздел “Контроль температуры”

Раздел «Контроль температуры»
- Температура воздуха в помещении
- Температура воздуха на улице
- Целевая температура
- Состояние термостата





12.3 Раздел “Жалюзи”

Секция статьи "12.3 Раздел “Жалюзи”"

загружается

Раздел “Жалюзи”

Раздел «Жалюзи»
- Горизонтальные жалюзи
- Вертикальные жалюзи





12.4 Раздел “Дополнительные режимы и функции”

Секция статьи "12.4 Дополнительные режимы и функции”"

загружается

Раздел “Дополнительные режимы и функции”

Раздел «Дополнительные режимы и функции» (в данной модели настройка раздела отключена)





12.5 Раздел “Индикация”

Секция статьи "12.5 Раздел “Индикация”"

загружается

Раздел “Индикация”

Раздел «Индикация»
- Отключать экран при отключении питания





12.6 Раздел “Данные модуля”

Секция статьи "12.6 Раздел “Данные модуля”"

загружается

Раздел “Данные модуля”

Раздел «Данные модуля»
- Версия устройства
- Версия прошивки





12.7 Раздел “Ошибки”

Секция статьи "12.7 Раздел “Ошибки”"

загружается

Раздел “Ошибки”

Раздел «Ошибки»
- Ошибки
- Код ошибки





12.8 Диагностика

Секция статьи "12.8 Диагностика"

загружается

Раздел Диагностика

Раздел «Диагностика»
- Кондиционер подключен





12.9 Отображение в веб интерфейсе контроллера

Секция статьи "12.9 Отображение в веб интерфейсе контроллера"

загружается

Отображение в веб интерфейсе контроллера




13. Подключение MH-8-MB-B к SprutHub по MQTT протоколу

Секция статьи "13. Подключение MH-8-MB-B к SprutHub по MQTT протоколу"

Для удобства посмотрите видео с подключением кондиционера. Либо ознакомьтесь с текстовой инструкцией




Видео
загружается

Подключение шлюза ONOKOM MH-8-MB-B к SprutHub




С помощью ПО SprutHub кондиционер выводится в приложения и Алиса.
Для удобства ознакомьтесь с видеоинструкцией по настройке SprutHub либо прочитайте ее в текстовом формате




загружается

Затем необходимо проверить обновленны ли  шаблоны

Для подключение шлюза ONOKOM MH-8-MB-B в SprutHub необходимо сначала обновить версию ПО SprutHub

Заходим в раздел «Настройки»«Информация» проверяем версию SprutHub
Минимальная версия обновления должна быть 1.9.10 (11772)



загружается

После обновления переходим во вкладку «Контроллеры»

Следующим шагом переходим на веб-сервис GitHub где хранятся шаблоны ONOKOM и переходим в раздел «SprutHub»



загружается

Через несколько секунд у нас появится сообщение в левом нижнем углу экрана: «Кондиционер добавлен»

Затем «MQTT»



загружается

Отображение в веб интерфейсе контроллера

Выбираем шаблон «SH-MQTT-ONOKOM-AIR-MH-8-MB-B.json»



Шаблон SH-MQTT-ONOKOM-AIR-MH-8-MB-B.json




загружается

Переходим во вкладку «Устройства». В этой вкладке должен появиться добавленный кондиционер

Затем нажимаем на три точки в правом верхнем углу и нажимаем «Download»



загружается

Открываем программу ForkLift и нажимаем на кнопку подключения

Открываем программу ForkLift и нажимаем на кнопку подключения (в правом верхнем углу)

Затем вводим данные:
1. Вводим IP адрес контроллера в локальной сети. В нашем случае: 192.168.150.177
2. Вводим имя пользователя. По умолчанию, это root
3. Вводим пароль. Пароль - wirenboard
4. Нажимаем Connect



загружается

Переходим в директорию 192.168.150.177 /mnt /data

Сейчас мы находимся в директории 192.168.150.177/mnt/data/root

Нам нужно попасть на одну директорию назад

Переходим и попадаем в 192.168.150.177/mnt/data



загружается

Переходим в директорию etc

Переходим в директорию makesimple



загружается

Переходим в директорию wb-mqtt-serial.conf.d

Переходим в директорию .SprutHub
(для этого необходимо настроить включение всех скрытых файлов)



загружается

Переходим в директорию templates

Переходим в директорию data



загружается

Переходим в директорию templates

Переходим в директорию Templates



загружается

Переходим в директорию templates

Переходим в директорию MQTT



загружается

Добавляем шаблон ONOKOM-AIR-MH-8-MB-B, просто перетащив его в нужное окно

загружается

Добавляем шаблон ONOKOM-AIR-MH-8-MB-B, просто перетащив его в нужное окно

Добавляем шаблон SH-MQTT-ONOKOM-AIR-MH-8-MB-B, просто перетащив его в нужное окно



Шаблон SH-MQTT-ONOKOM-AIR-MH-8-MB-B для WirenBoard.JSON





загружается

Добавляем шаблон ONOKOM-AIR-MH-8-MB-B, просто перетащив его в нужное окно

Заходим в WEB интерфейс контроллера, переходим в "Настройки""Расширенные"
Нажимаем "Перезагрузить шаблоны"



загружается

Добавляем шаблон ONOKOM-AIR-MH-8-MB-B, просто перетащив его в нужное окно

Для того что бы посмотреть, как перезагружается шаблон, необходимо нажать на три точки в правом верхнем углу и выбрать "Отладка"



загружается

Добавляем шаблон ONOKOM-AIR-MH-8-MB-B, просто перетащив его в нужное окно

Переходив в "Контроллеры" нажимаем три точки на плитке "MQTT" и выбираем "Поиск устройств"



загружается

Добавляем шаблон ONOKOM-AIR-MH-8-MB-B, просто перетащив его в нужное окно

Кондиционер добавлен



загружается

Добавляем шаблон ONOKOM-AIR-MH-8-MB-B, просто перетащив его в нужное окно

загружается

Добавляем шаблон ONOKOM-AIR-MH-8-MB-B, просто перетащив его в нужное окно

Переходим во вкладку «Устройства». В этой вкладке должен появиться добавленный кондиционер




13.1 Добавление кондиционера Mitsubishi Heavy в приложение Яндекс Умный Дом

Секция статьи "13.1 Добавление кондиционера Mitsubishi Heavy в приложение Яндекс Умный Дом"

Для удобства посмотрите видео с подключением кондиционера. Либо ознакомьтесь с текстовой инструкцией



Видео
загружается

Добавление кондиционера Mitsubishi Heavy в приложение Яндекс Умный Дом




Для добавления шлюза ONOKOM-AIR-MH-8-MB-B в Яндекс Умный Дом необходимо перейти во вкладку “Устройства”


загружается

Открываем “Кондиционер” и нажимаем на шестеренку рядом с кондиционером

загружается

Выбираем «Yandex» После нажимаем “Сохранить” и “Закрыть”

Открываем “Кондиционер” и выбираем раздел “Мосты”




загружается

Нажимаем “Сохранить” и “Закрыть”

Выбираем «Yandex»
После нажимаем “Сохранить” и “Закрыть”



загружается

Так же выбираем «Yandex» в сервисе “Вентилятор”

Так же выбираем «Yandex» в сервисе “Вентилятор”



Следующим шагом открываем приложение Яндекс.Умный дом

Нажимаем на плюсик. Выбираем "Устройство умного дома”

загружается

Нажимаем на плюсик. Выбираем Устройство умного дома



Вводим в поисковой строке “SprutHub”

загружается

Вводим в поисковой строке “SprutHub”



Нажимаем кнопку “Привязать к Яндексу”

загружается

.webp"> Нажимаем кнопку “Привязать к Яндексу”



Далее вводим логин и пароль учетной записи. Нажимаем кнопку “Login”

загружается

Далее вводим логин и пароль учетной записи. Нажимаем кнопку “Login”



Подтверждаем вход

загружается

Подтверждаем вход



Нажимаем “Обновить список устройств”

загружается

Нажимаем “Обновить список устройств”

загружается

Нажимаем “Обновить список устройств”



Затем нажимаем “Завершить настройку”
Кондиционер добавлен в Яндекс. Умный дом





13.2 Добавление кондиционера Mitsubishi Heavy в приложение Apple Home

Секция статьи "13.2 Добавление кондиционера Mitsubishi Heavy в приложение Apple Home"


Для удобства посмотрите видео с подключением кондиционера. Либо ознакомьтесь с текстовой инструкцией



Видео
загружается

Добавление кондиционера Mitsubishi Heavy в приложение Яндекс Умный Дом



Для добавления шлюза ONOKOM-AIR-MH-8-MB-B в Яндекс Умный Дом необходимо перейти во вкладку “Устройства” и выбираем плитку “Кондиционер”


загружается

Открываем “Кондиционер” и нажимаем на шестеренку рядом с кондиционером

загружается

Открываем “Кондиционер” и выбираем раздел “Мосты”

Открываем “Кондиционер” и выбираем раздел “Мосты”



загружается

Выбираем «HomeKit» После нажимаем “Сохранить” и “Закрыть”

Выбираем «HomeKit»
После нажимаем “Сохранить” и “Закрыть”



Далее переходим во вкладку “Мосты”, затем в левой части интерфейса выбираем вкладку "HomeKit" и нажимаем на кнопку «Настройки»


загружается

Выбираем «HomeKit» После нажимаем “Сохранить” и “Закрыть”

Мы видим нужный нам QR-код



Следующим шагом открываем приложение “Дом”
Нажимаем "Добавить аксессуар”

загружается

Нажимаем “Сохранить” и “Закрыть”

Наводим камеру телефона на QR-код



загружается

Так же выбираем «Yandex» в сервисе “Вентилятор”

Нажимаем “Добавить в дом”

загружается

Нажимаем на плюсик. Выбираем Устройство умного дома



Вплывает окно уведомления “Несертифицированный аксессуар”, нажимаем “Добавить”

загружается

Вводим в поисковой строке “SprutHub”



Выбираем место расположения моста

загружается

.webp"> Нажимаем кнопку “Привязать к Яндексу”



Переходим во вкладку “Имя моста”
Нажимаем “Продолжить”

загружается

Далее вводим логин и пароль учетной записи. Нажимаем кнопку “Login”



Мост добавлен

загружается

Подтверждаем вход



Нажимаем “Продолжить”

загружается

Нажимаем “Обновить список устройств”



Добавление в Apple Home на этом закончено

14. Демонстрация работы

Секция статьи "14. Демонстрация работы"

14.1 Управление кондиционером Mitsubishi Heavy через WirenBoard WEB

Секция статьи "14.1 Управление кондиционером Mitsubishi Heavy через WirenBoard WEB"

Видео
загружается

Управление кондиционером через WirenBoard




14.2 Управление кондиционером Mitsubishi Heavy через WirenBoard

Секция статьи "14.2 Управление кондиционером Mitsubishi Heavy через WirenBoard"

Видео
загружается

Управление кондиционером через WirenBoard




14.3 Управление кондиционером Mitsubishi Heavy через SprutHub

Секция статьи "14.3 Управление кондиционером Mitsubishi Heavy через SprutHub"

Видео
загружается

Управление кондиционером через SprutHub




14.4 Управление кондиционером Mitsubishi Heavy через Яндекс Умный Дом

Секция статьи "14.4 Управление кондиционером Mitsubishi Heavy через Яндекс Умный Дом"

Видео
загружается

Управление кондиционером через Яндекс Умный Дом




14.5 Управление кондиционером Mitsubishi Heavy через Apple Home

Секция статьи "14.5 Управление кондиционером Mitsubishi Heavy через Apple Home"

Видео
загружается

Управление кондиционером через Apple Home




14.6 Управление кондиционером Mitsubishi Heavy через Control4

Секция статьи "14.6 Управление кондиционером Mitsubishi Heavy Control4"

Видео
загружается

Управление кондиционером через Control4




15. Скриншоты интерфейса кондиционера

Секция статьи "15. Скриншоты интерфейса кондиционера"

15.1 Скриншоты Яндекс Умный дом

Секция статьи "15.1 Скриншоты Yandex"

Основной экран управления кондиционером

загружается

Основной экран управления кондиционером.. Яндекс. Умный дом



Выбор режимов работы кондиционера

загружается

Выбор режимов работы кондиционера



Экран контроля датчиков температуры и меню голосовых команд

загружается

ВЭкран контроля датчиков температуры и меню голосовых команд




15.2 Скриншоты Apple Home

Секция статьи "15.2 Скриншоты Apple Home"

Основной экран управления кондиционером

загружается

Основной экран управления кондиционером..Apple Home



Выбор режимов работы кондиционера

загружается

Выбор режимов работы кондиционера. Apple Home



Экран установки скорости вентилятора

загружается

Экран установки скорости вентилятора. Apple Home




15.3 Скриншоты WirenBoard

Секция статьи "15.3 Скриншоты WirenBoard "

Экран управления кондиционером

загружается

Экран управления кондиционером. WirenBoard
