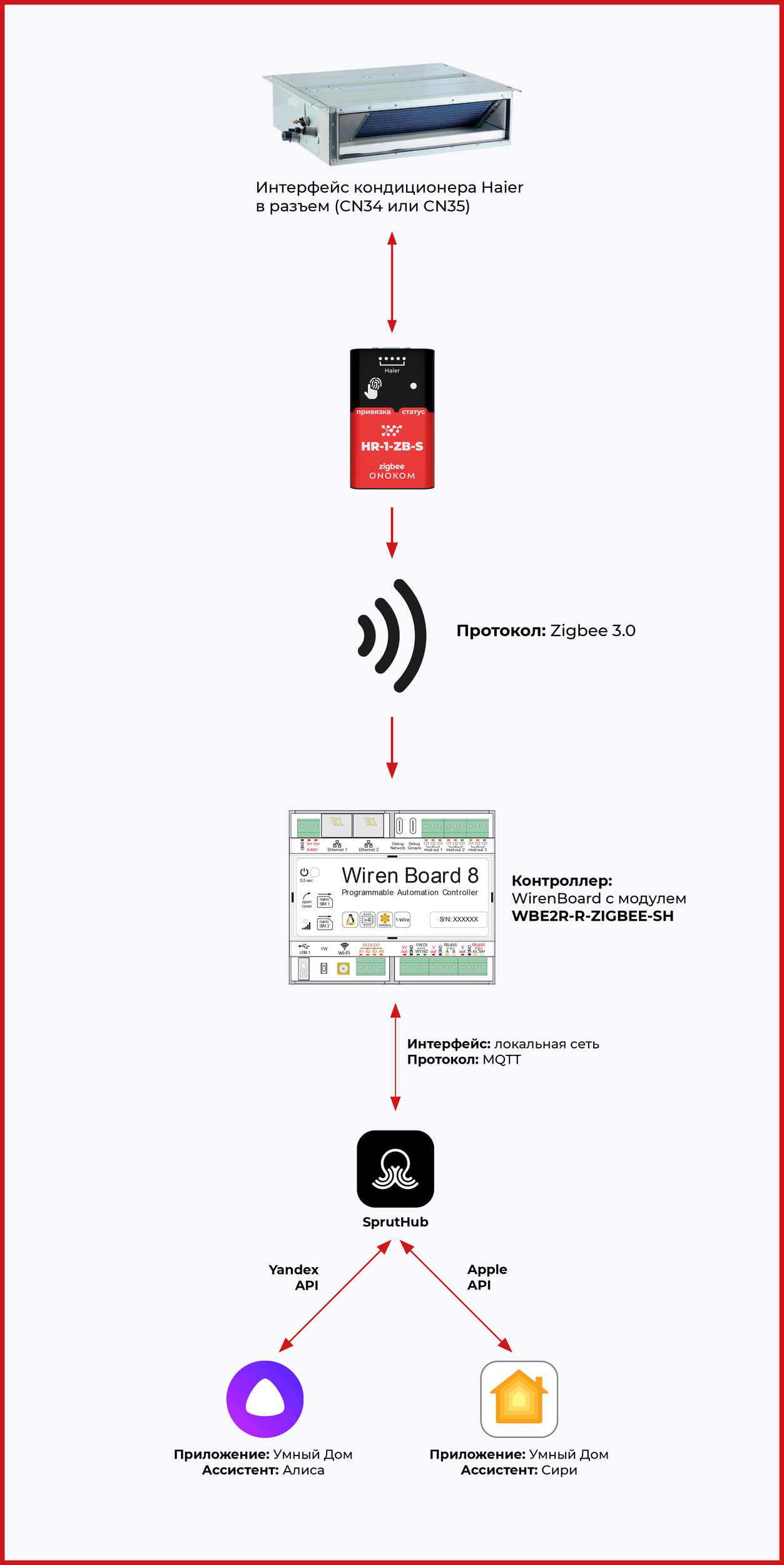

10.1 Логическая схема WirenBoard + SprutHub
10.2 Логическая схема WirenBoard + Zigbee2MQTT
10.3 Логическая схема WirenBoard + Салют! Умный дом

11. Схемы подключения

11.1 Схема подключения к WirenBoard

12. Подключение

12.1 Подключение к WirenBoard

12.1.1 Параметры контроллера WirenBoard
12.1.2 Загрузка шаблона в контроллер WirenBoard для Zigbee2MQTT

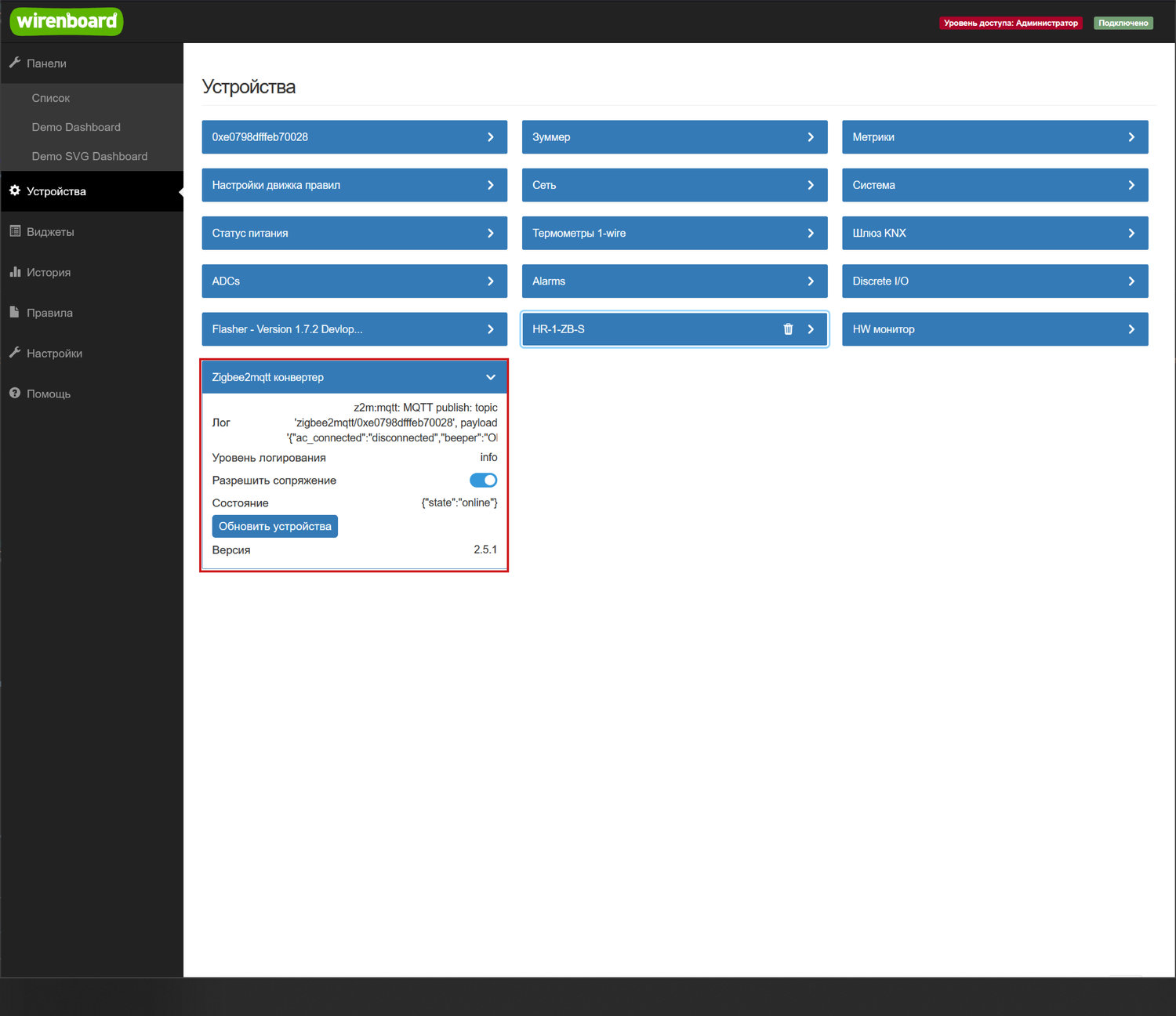

12.1.3 Подключение шлюза к WirenBoard через Zigbee2MQTT

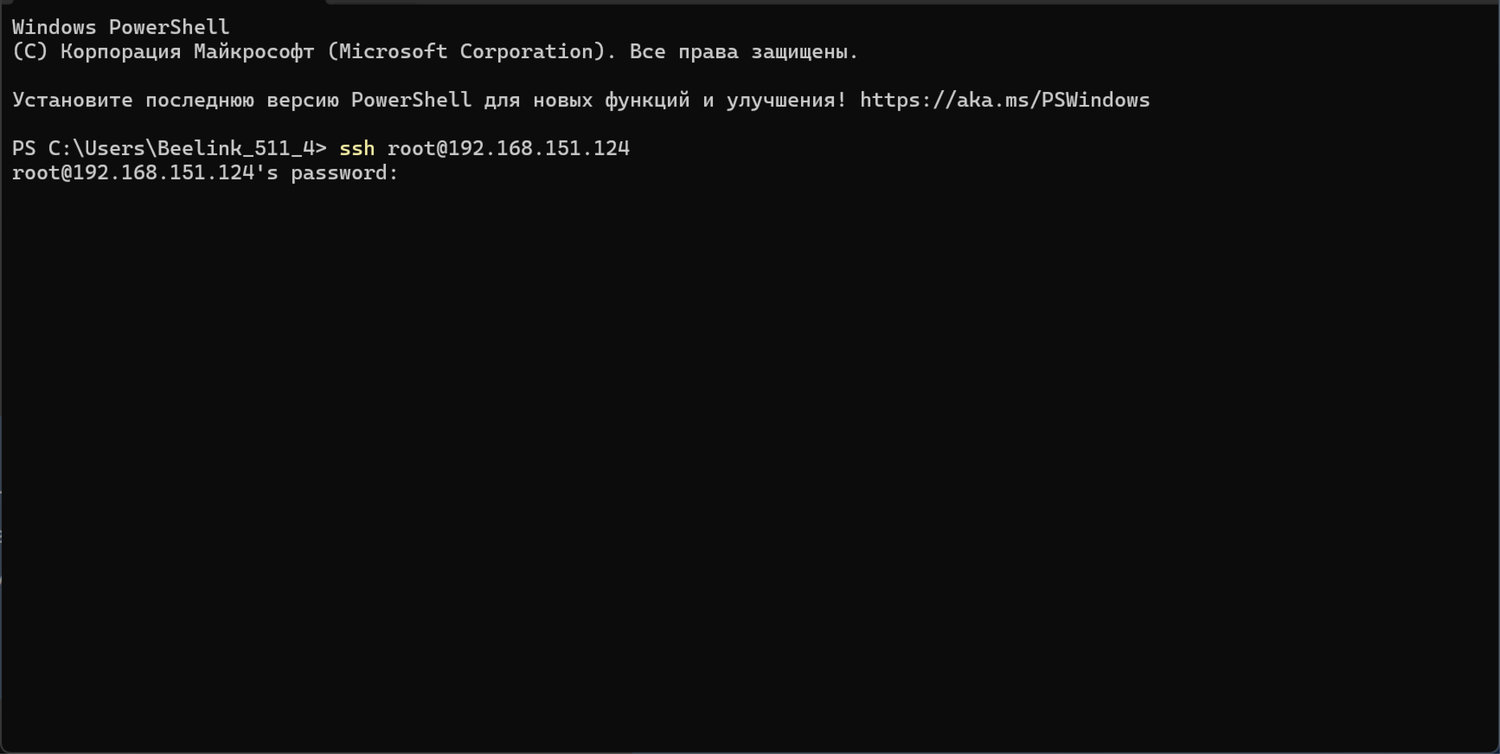

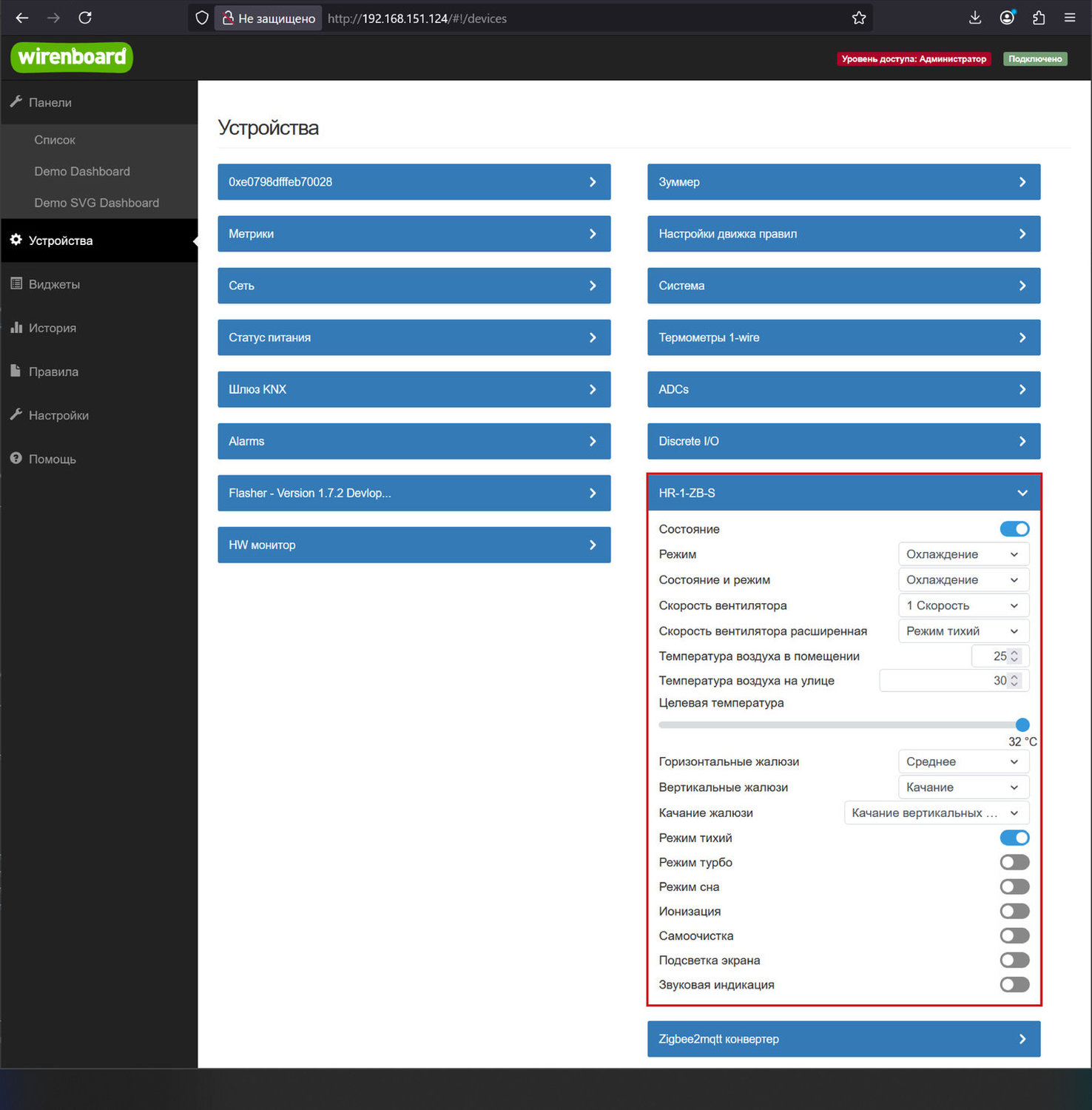

12.1.4 Установка конвертера для управления шлюзами ONOKOM из интерфейса WirenBoard

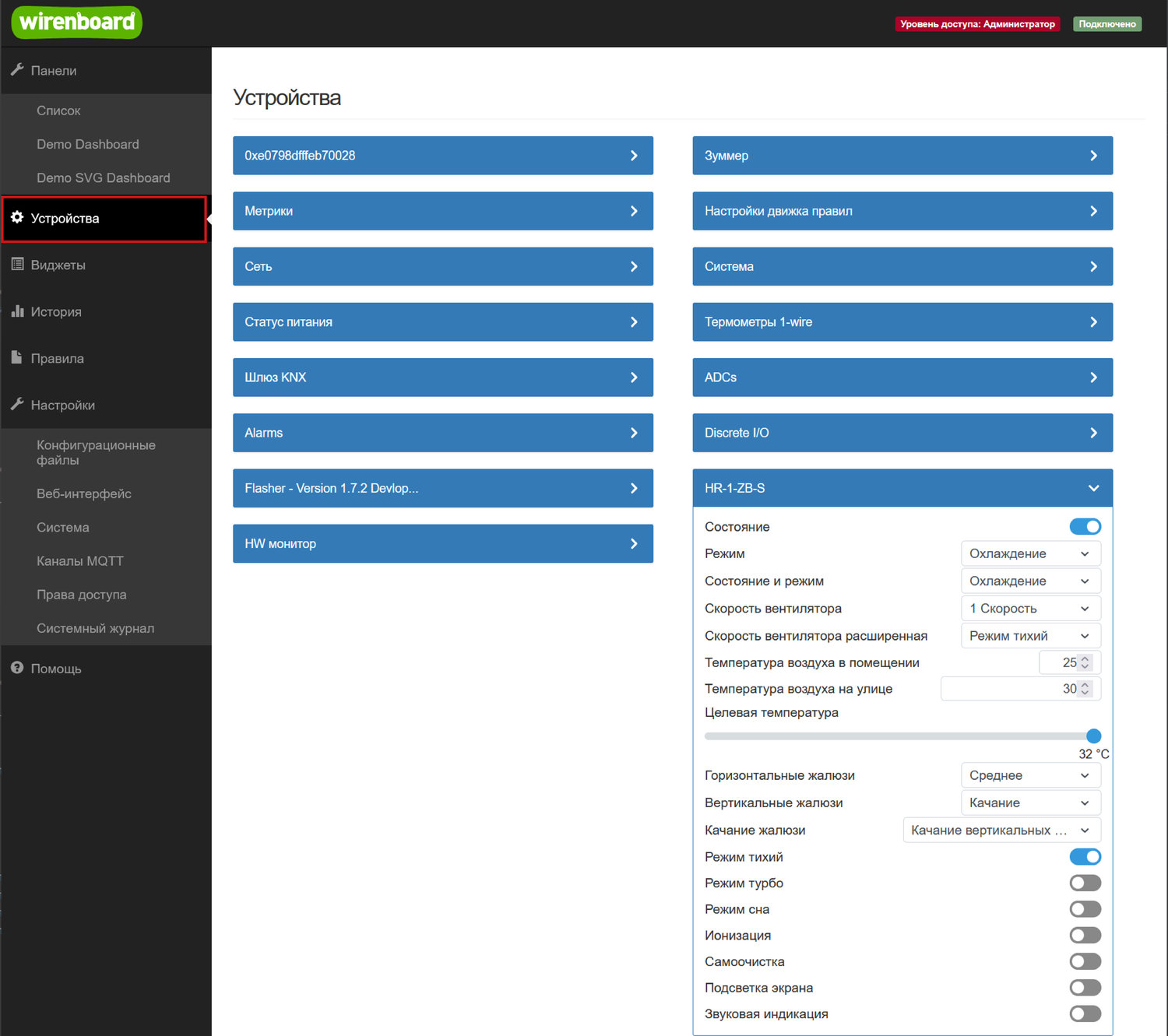

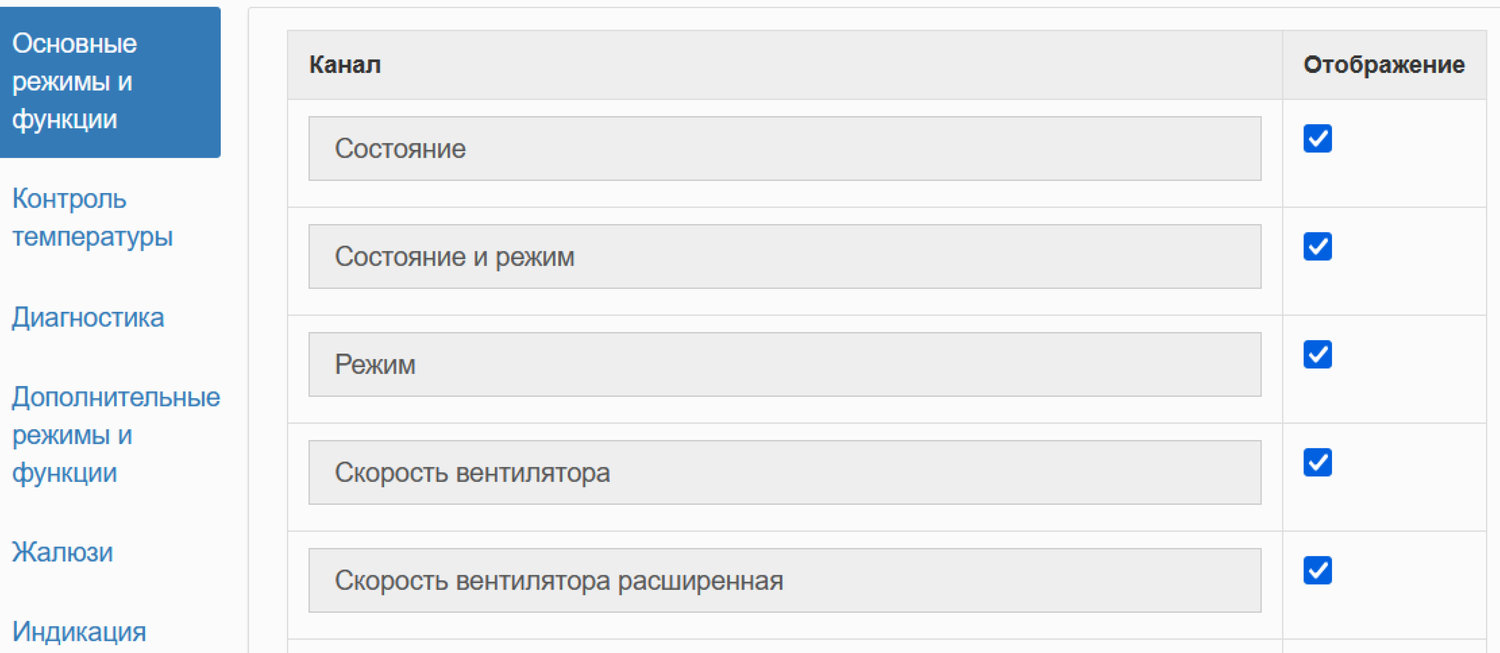

12.2 Список функций управления кондиционером Haier

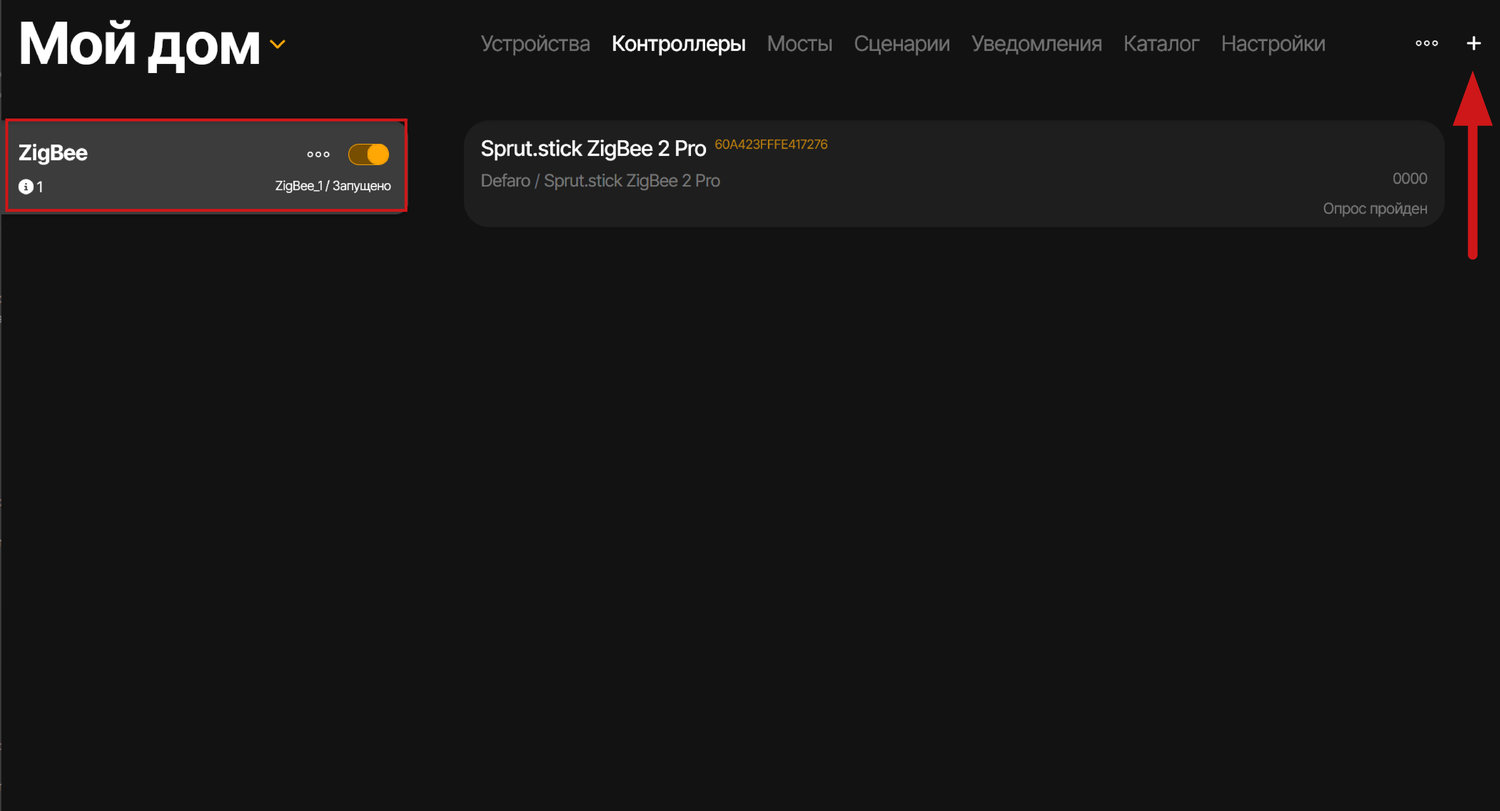

12.3. Подключение HR-1-ZB-S к SprutHub

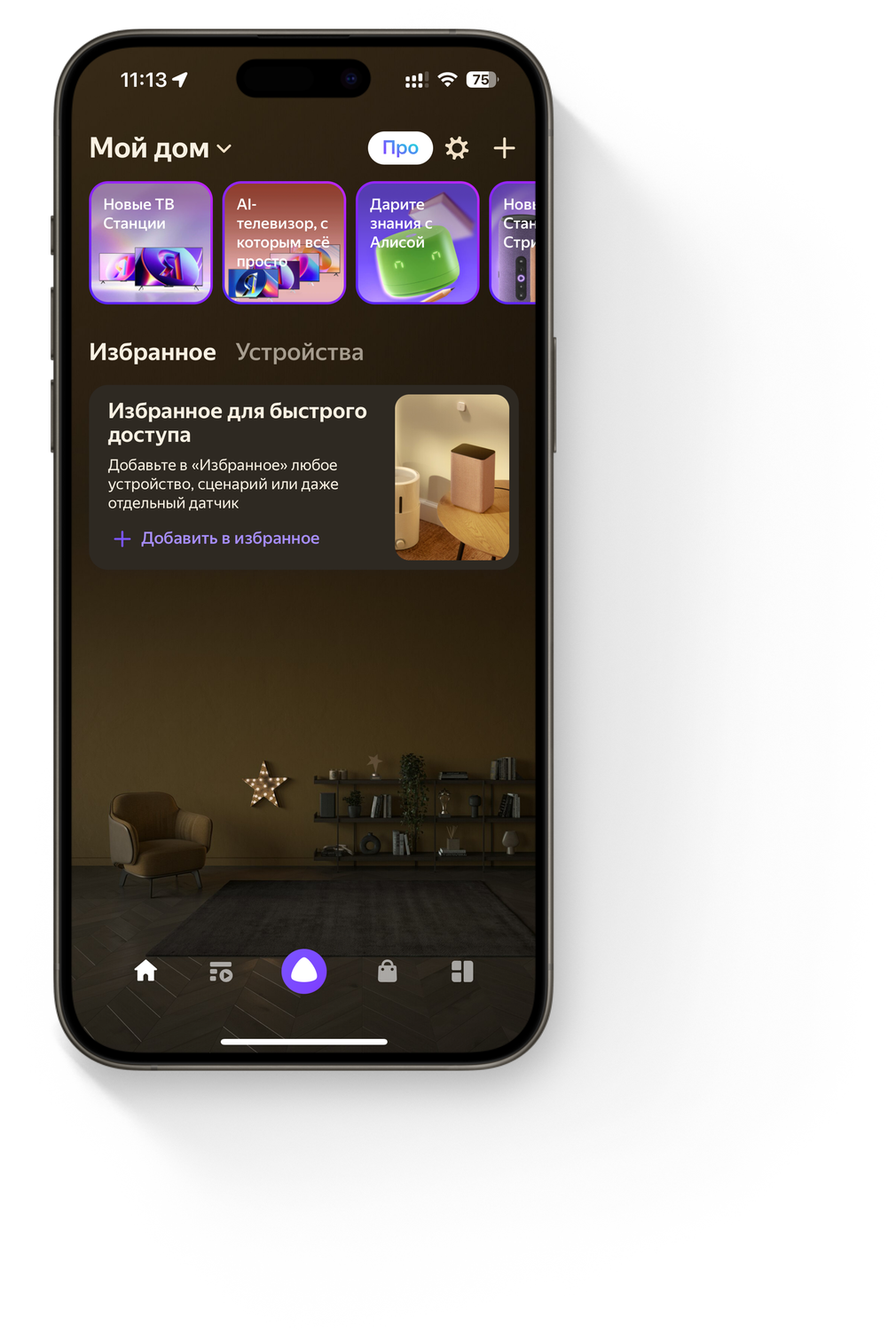

1. 12.3.1 Настройка подключения «Яндекс Умный Дом»
2. 12.3.2 Настройка подключения «Apple Home»

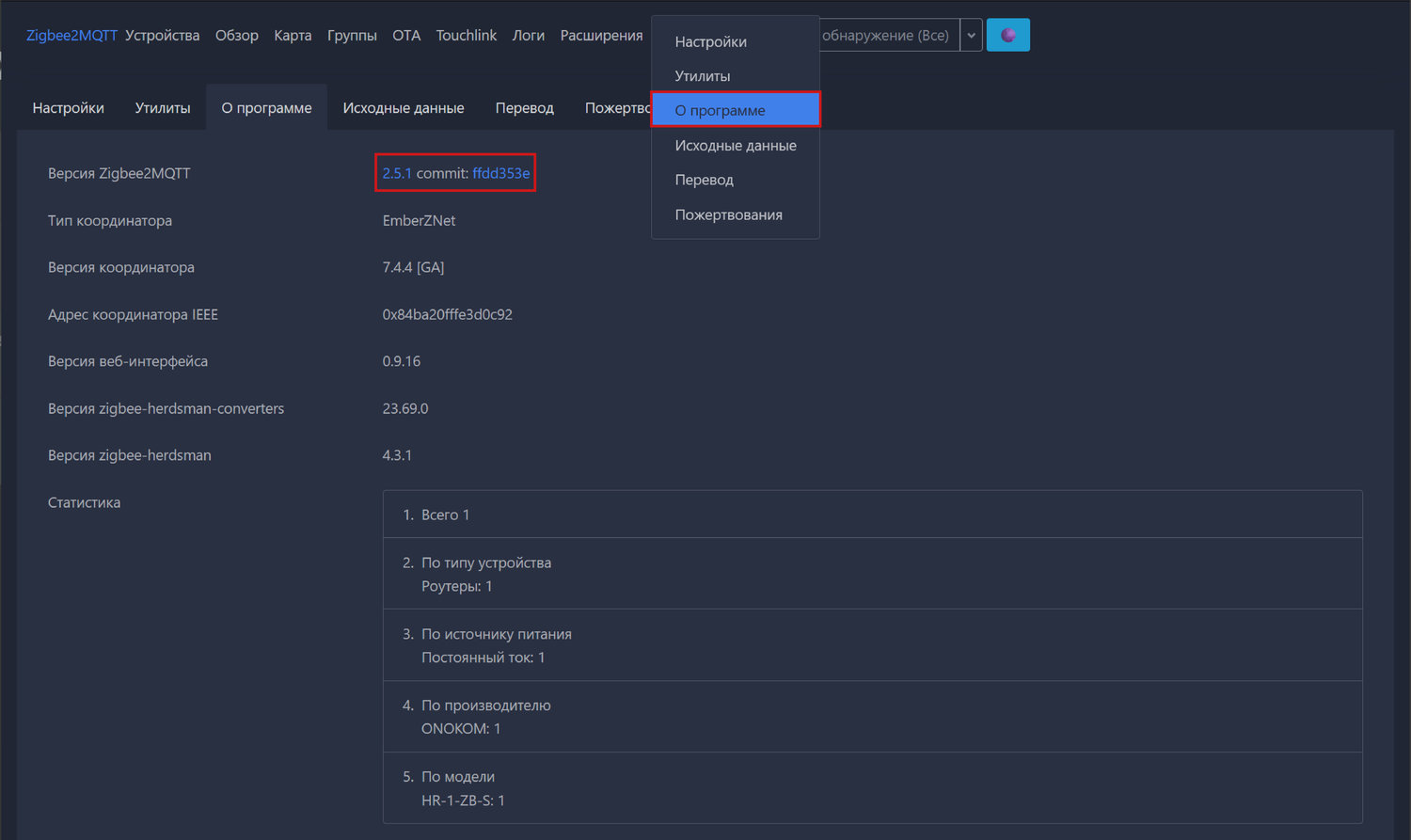

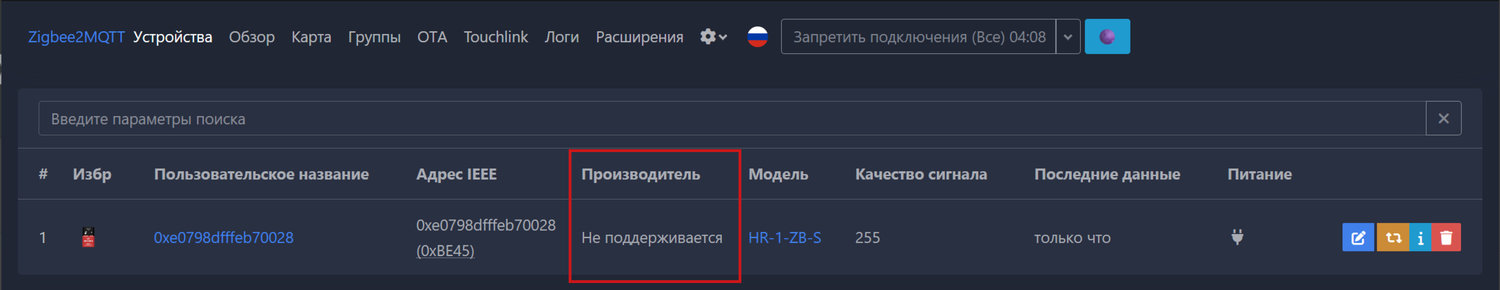

12.4. Подключение hr-1-zb-s к Zigbee2MQTT
1. 12.4.1 Подключение внешнего преобразователя для ZigBee2MQTT

13. Демонстрация работы

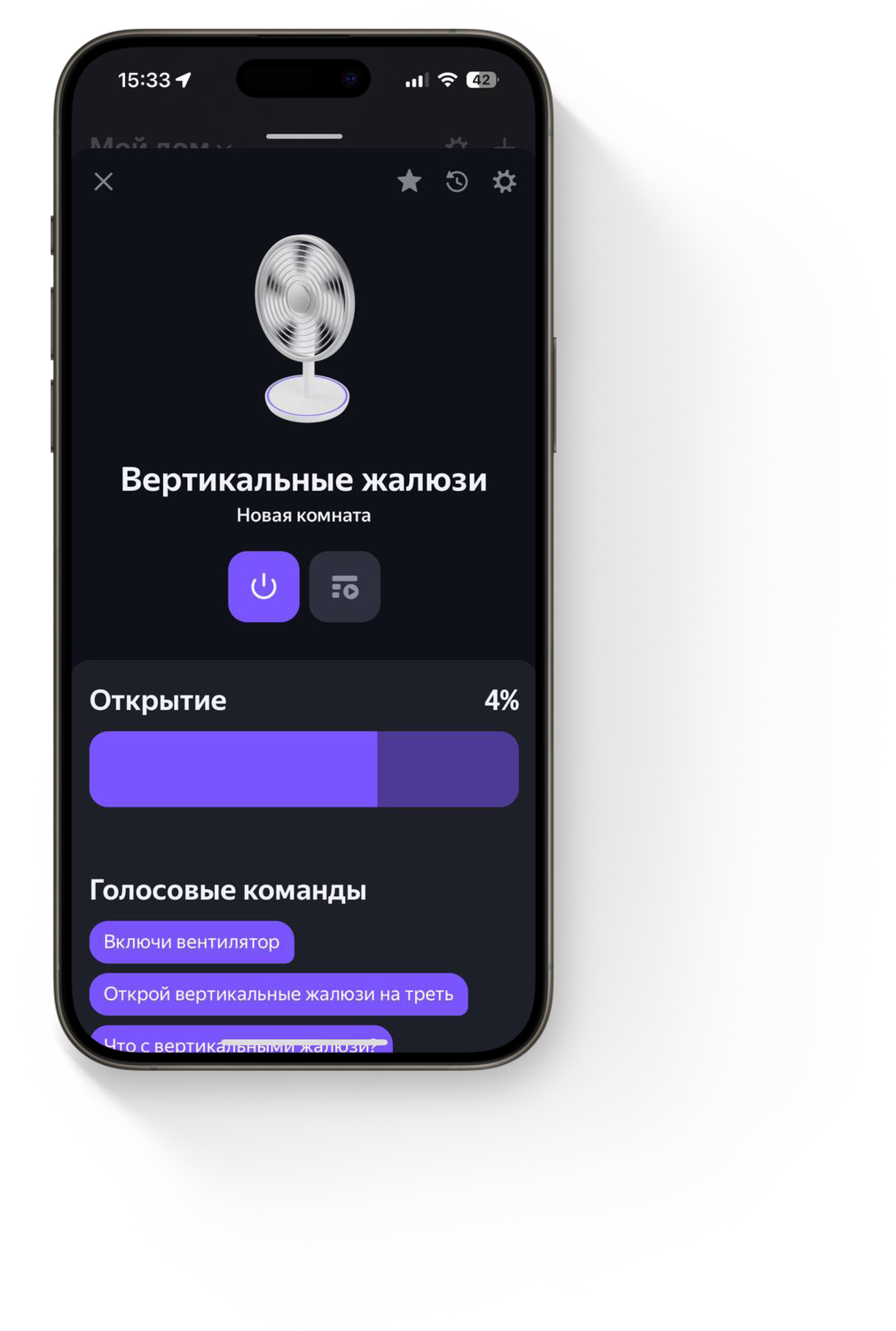

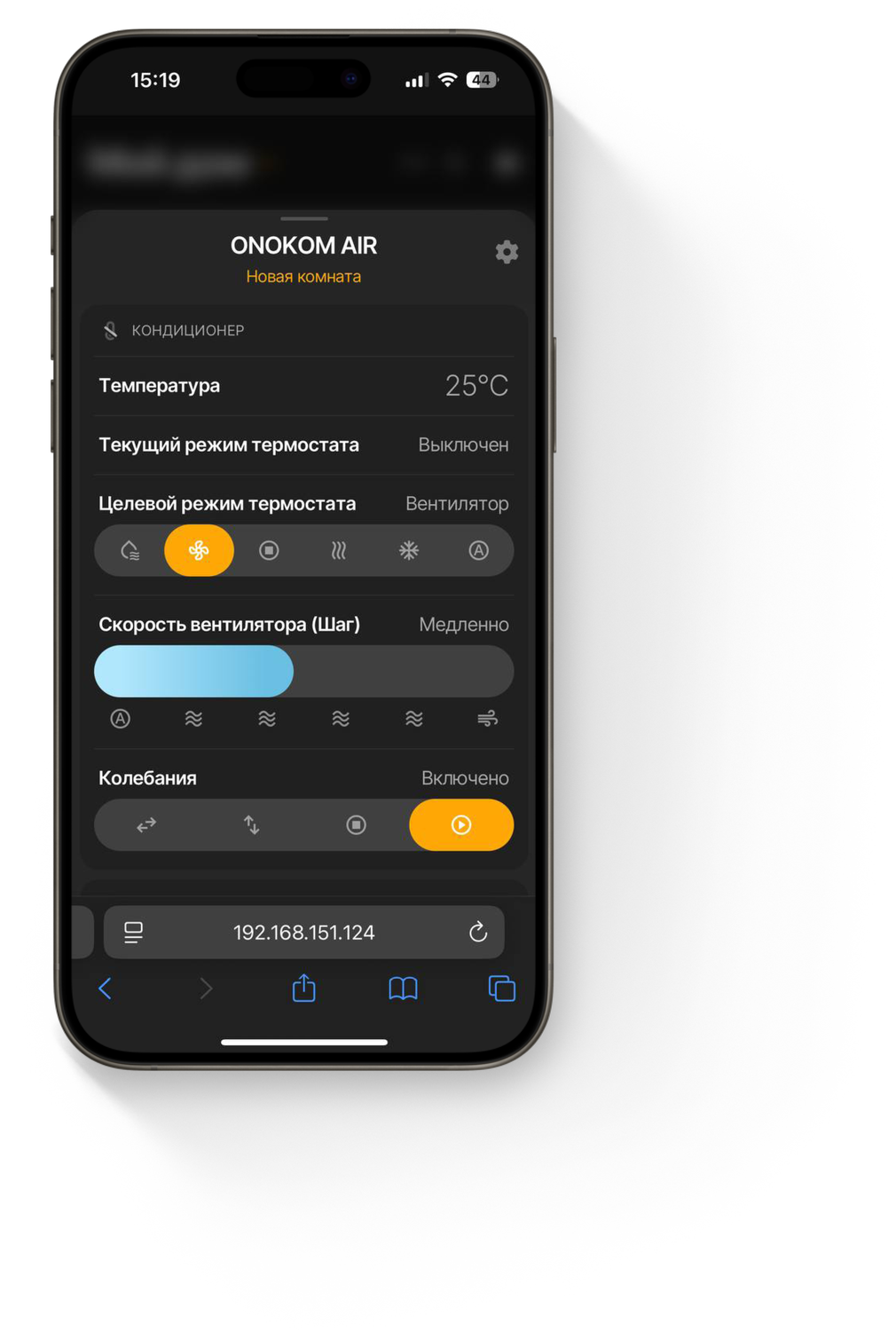

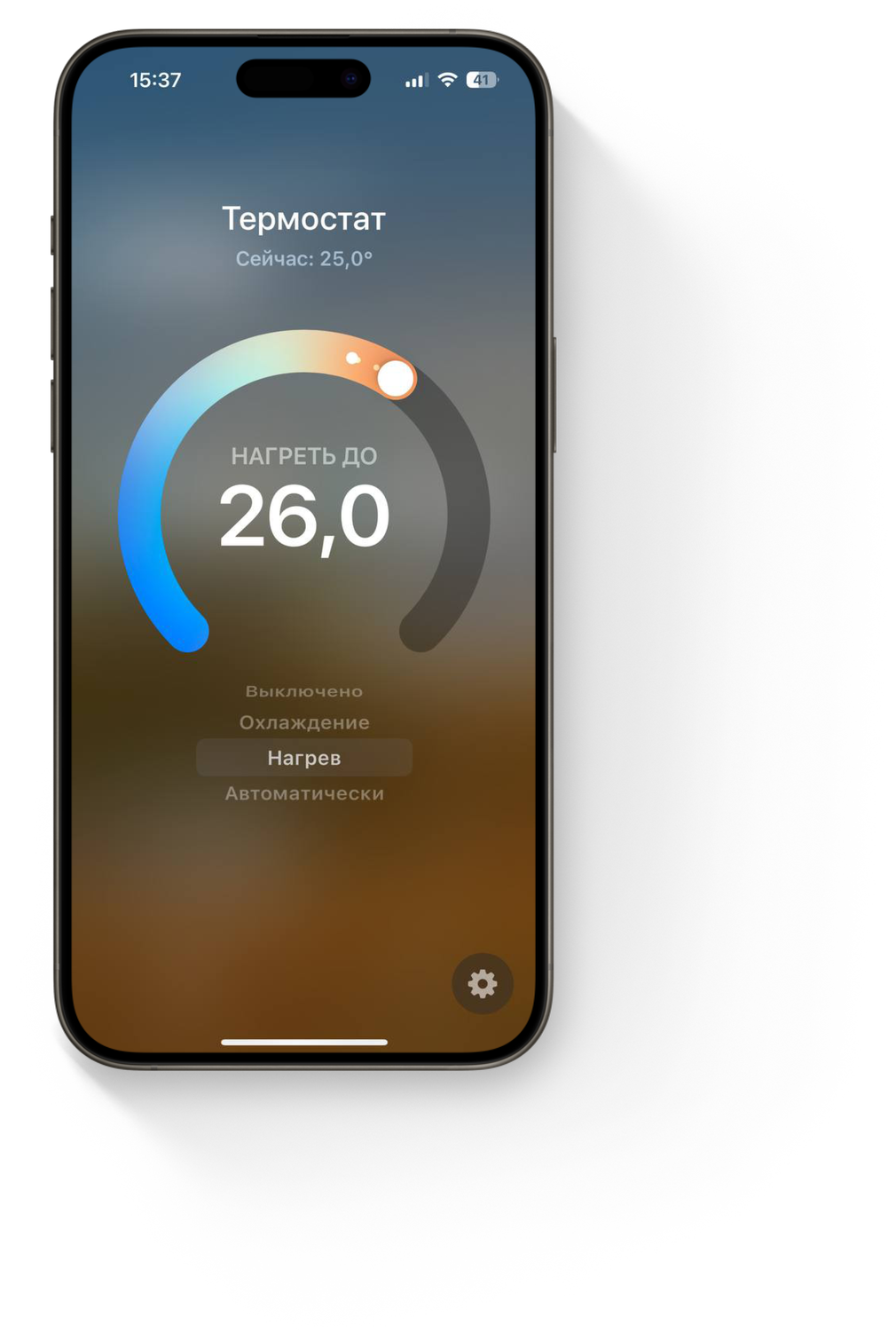

14. Скриншоты интерфейса кондиционера

1. Примеры из практики

Скопировано

Страницы с примерами в стадии создания

2. Технические характеристики

Скопировано

Подключеине	Zigbee 3.0
Размер шлюза	Размер 46x28x12 мм (ДШВ)
Питание	5В
Потребление	Макс. 1 Вт
Режим работы	Непрерывный
Температура эксплуатации	От 0 до +40 °С
Степень защиты	IP30
Масса (с коробкой)	105 г
Комплект	Коробка, устройство, кабель

2.1 Версии устройств

Скопировано

Версия шлюза "A"

Актуальная версия
Август 2025 года - по настоящее время

2.2 Изображение устройства

Скопировано

Картинки для вставки устройства
в свои проекты

HR-1-ZB-S.svg
HR-1-ZB-S.pdf

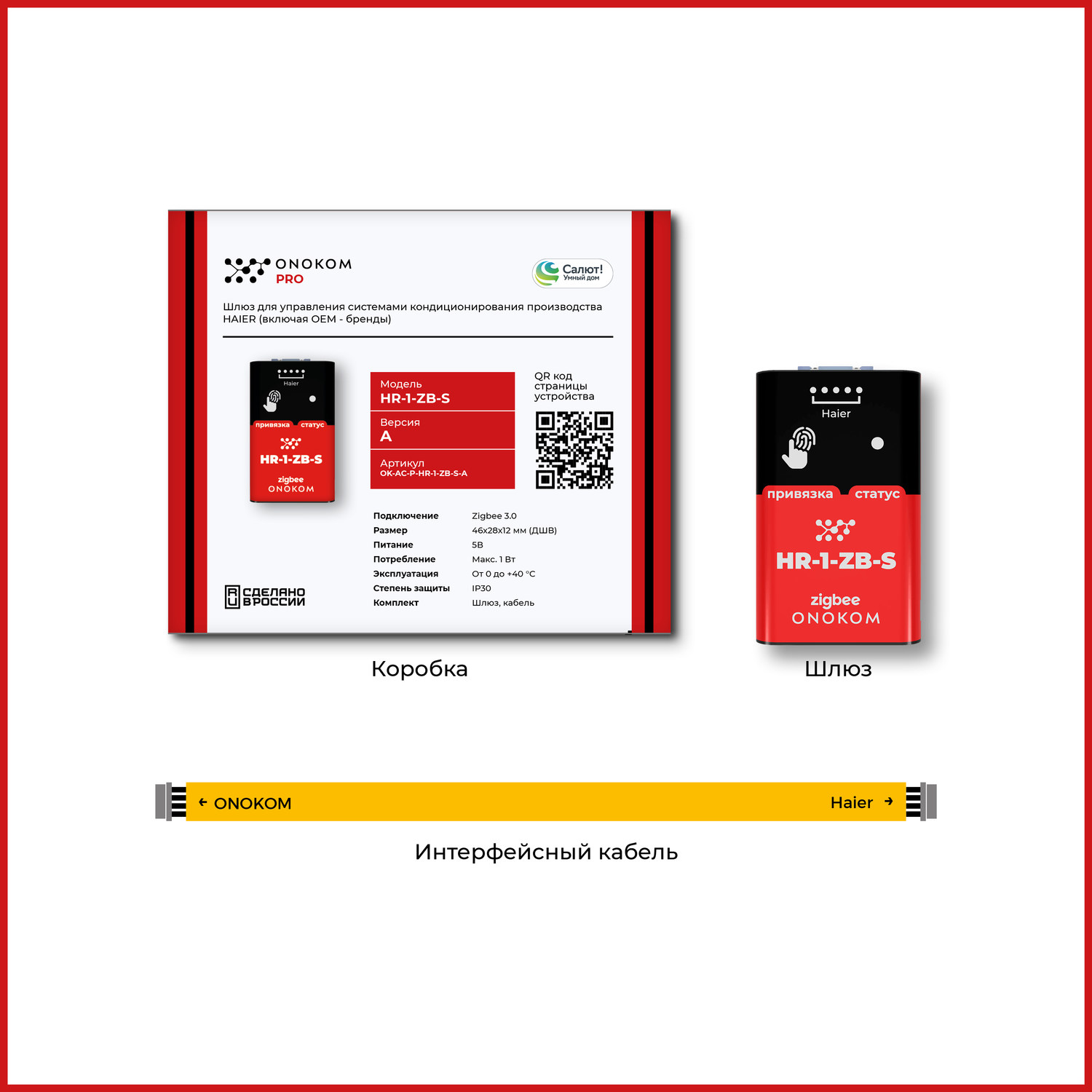

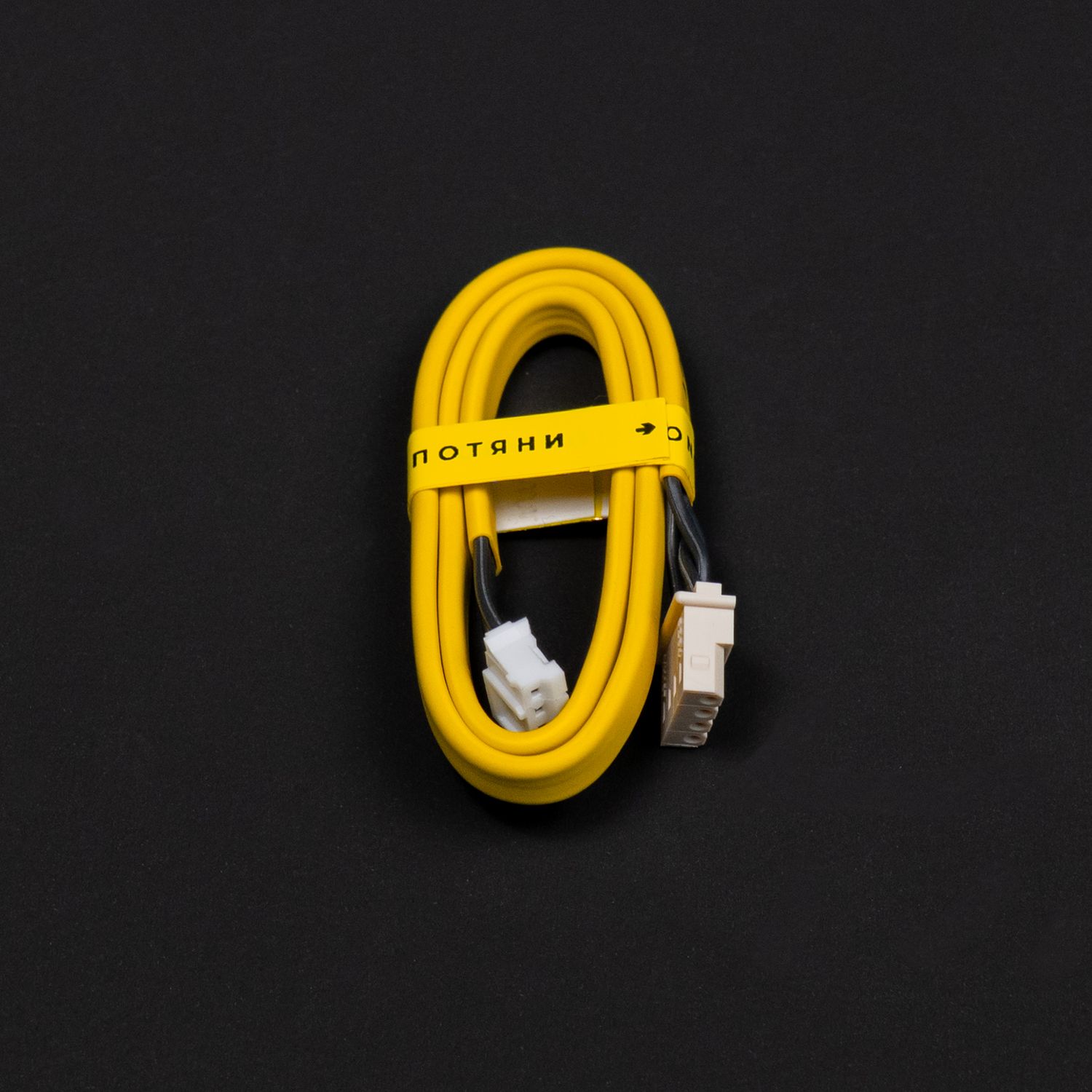

2.3 Комплектация

Скопировано

загружается

2.4 Размеры устройства

Скопировано

загружается

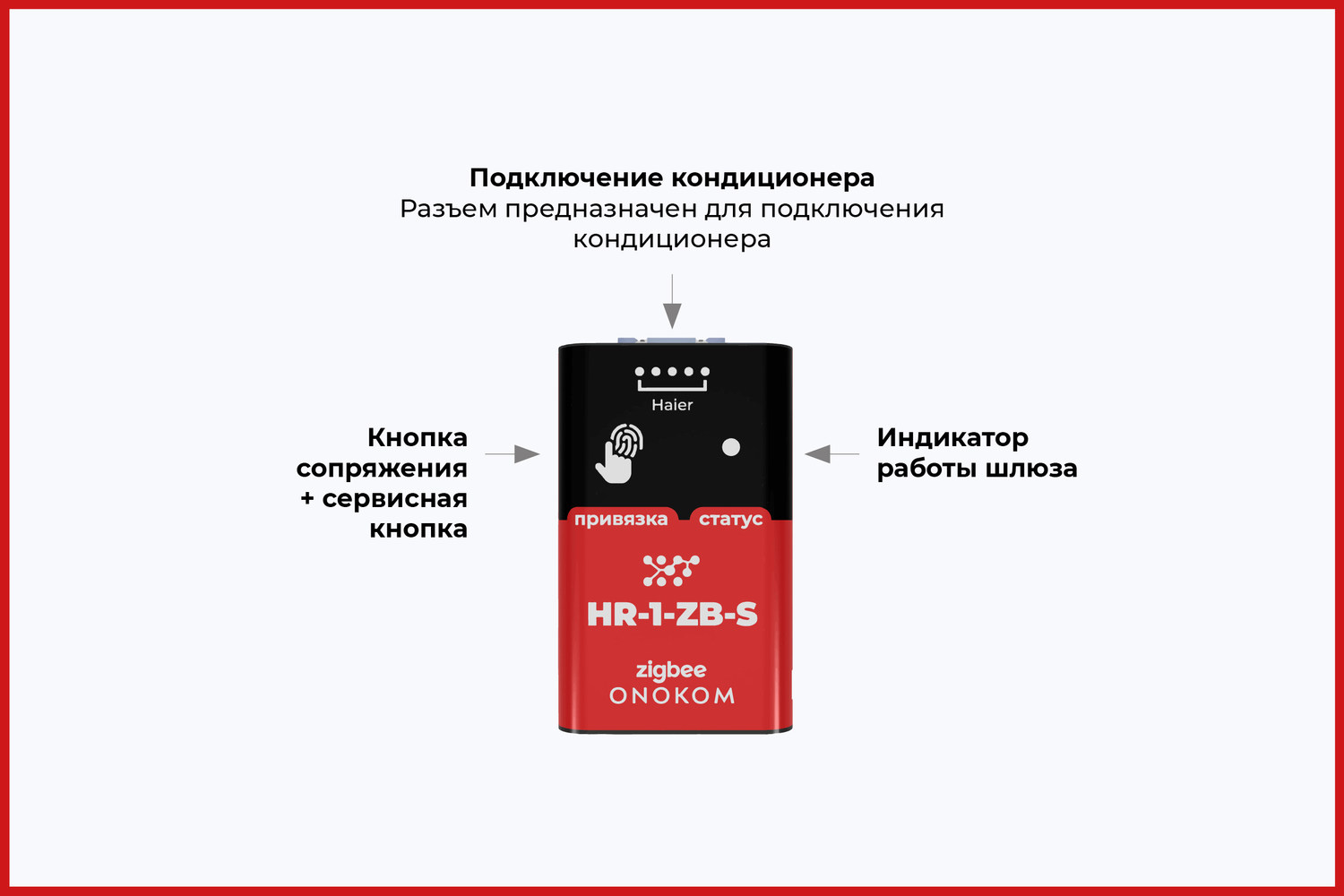

2.5 Назначение портов и кнопок

Скопировано

загружается

2.6 Индикация

Скопировано

2.6.1 Добавление шлюза в хаб

Скопировано

Полная версия видео по добавлению шлюза в хаб.

Ниже можно ознакомиться с пошаговым добавлением

Шаг 1. Разрешить добавление на координаторе

Шаг 2. Удерживаем кнопку 7 секунд

Шаг 3. Отпускаем кнопку

Шаг 4. Координатор увидел шлюз и начал опрос

2.6.2 Нет связи с кондиционером

Скопировано

Индикатор мигает красным светом

2.6.3 Нет связи с координатором Zigbee (мы в сети но координатор не отвечает)

Скопировано

Индикатор мигает красным - зеленым светом

2.6.4 Нет связи с координатором Zigbee (мы покинули сеть или нас выкинули оттуда)

Скопировано

Индикатор начинает гореть красным светом

2.6.5 Всё в порядке (есть Zigbee и связь с кондиционером)

Скопировано

Индикатор не горит

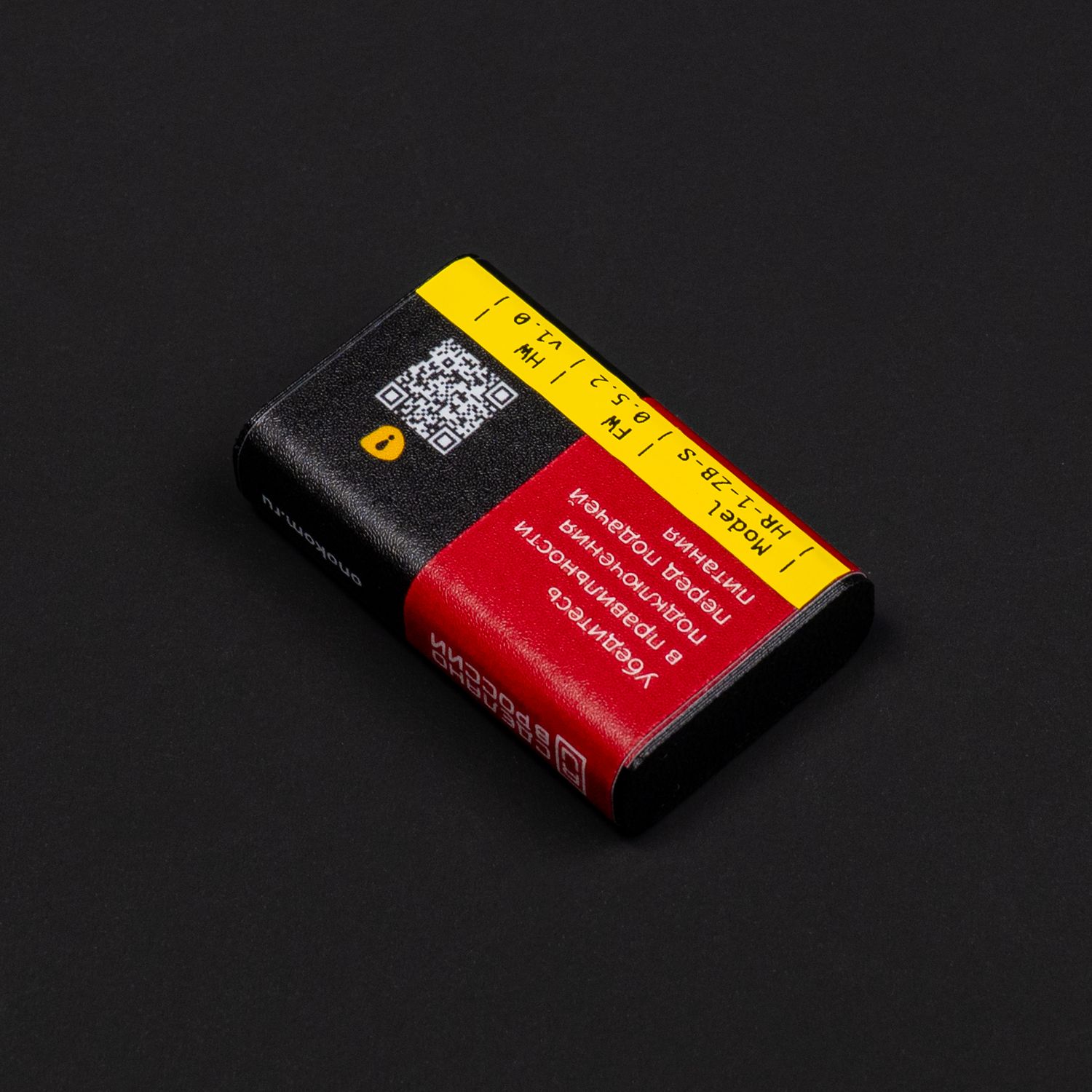

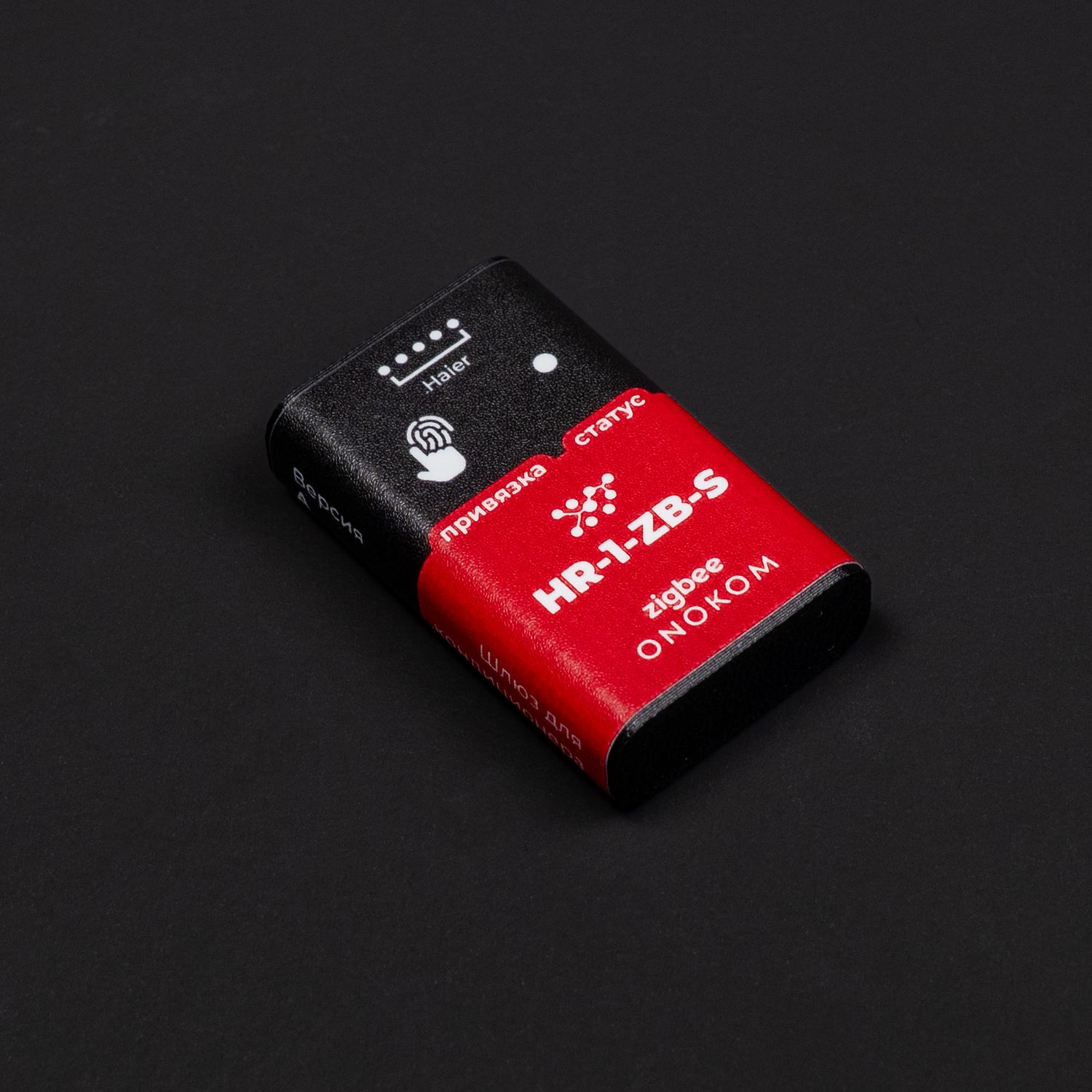

3. Внешний вид

Скопировано

загружается

загружается

загружается

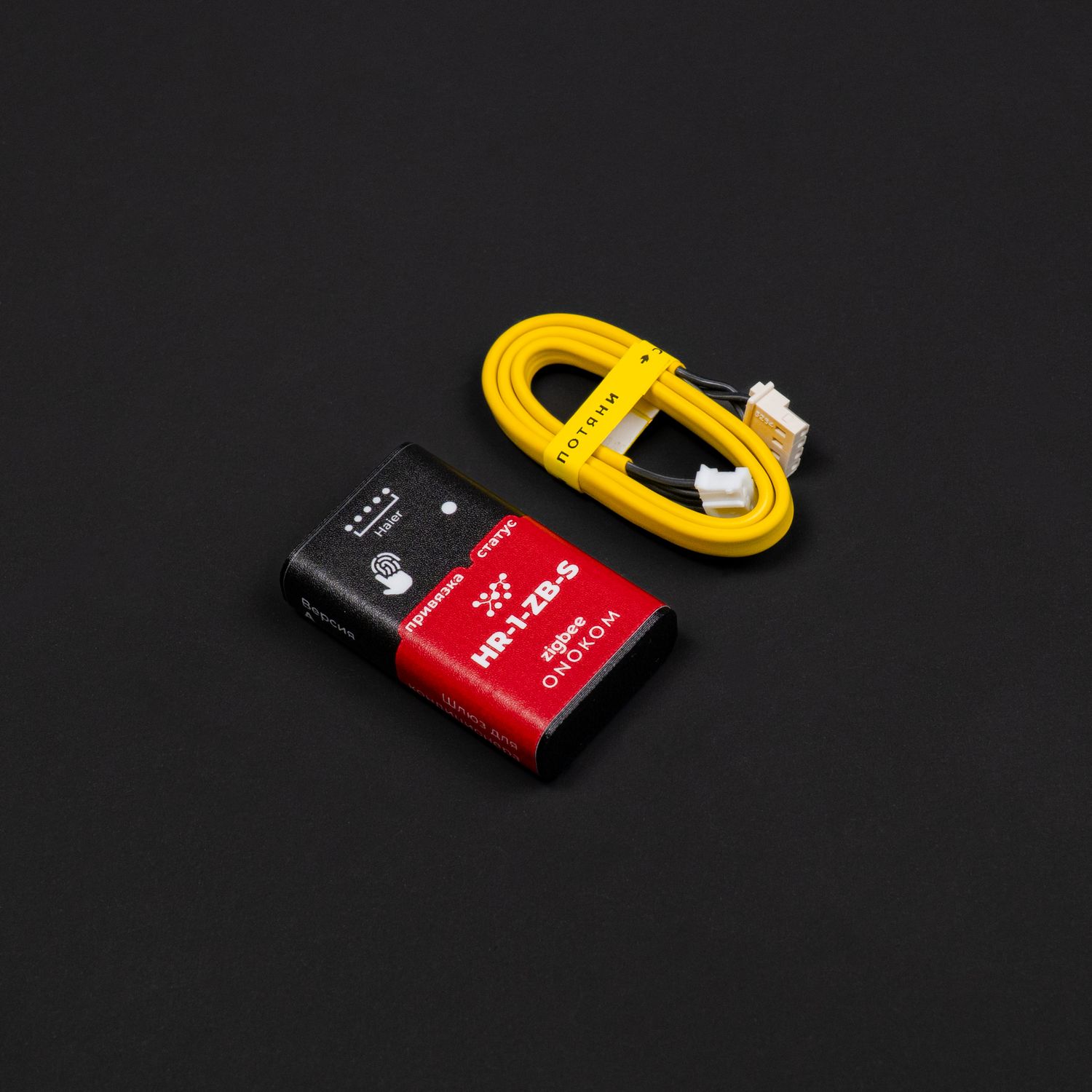

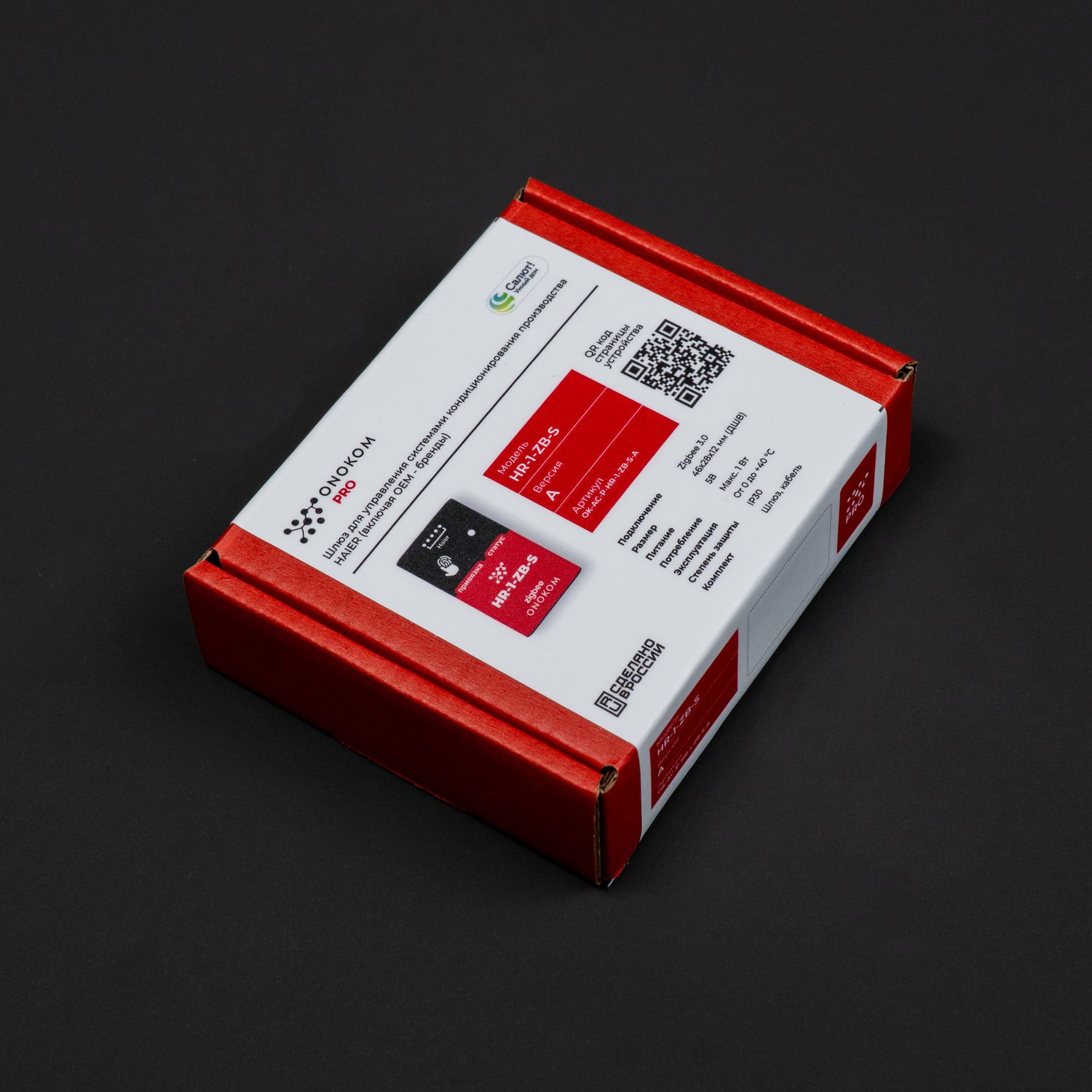

Комплектация шлюза - устройства без коробки

загружается

загружается

Комплектация шлюза - шлюз с обратной стороны

загружается

загружается

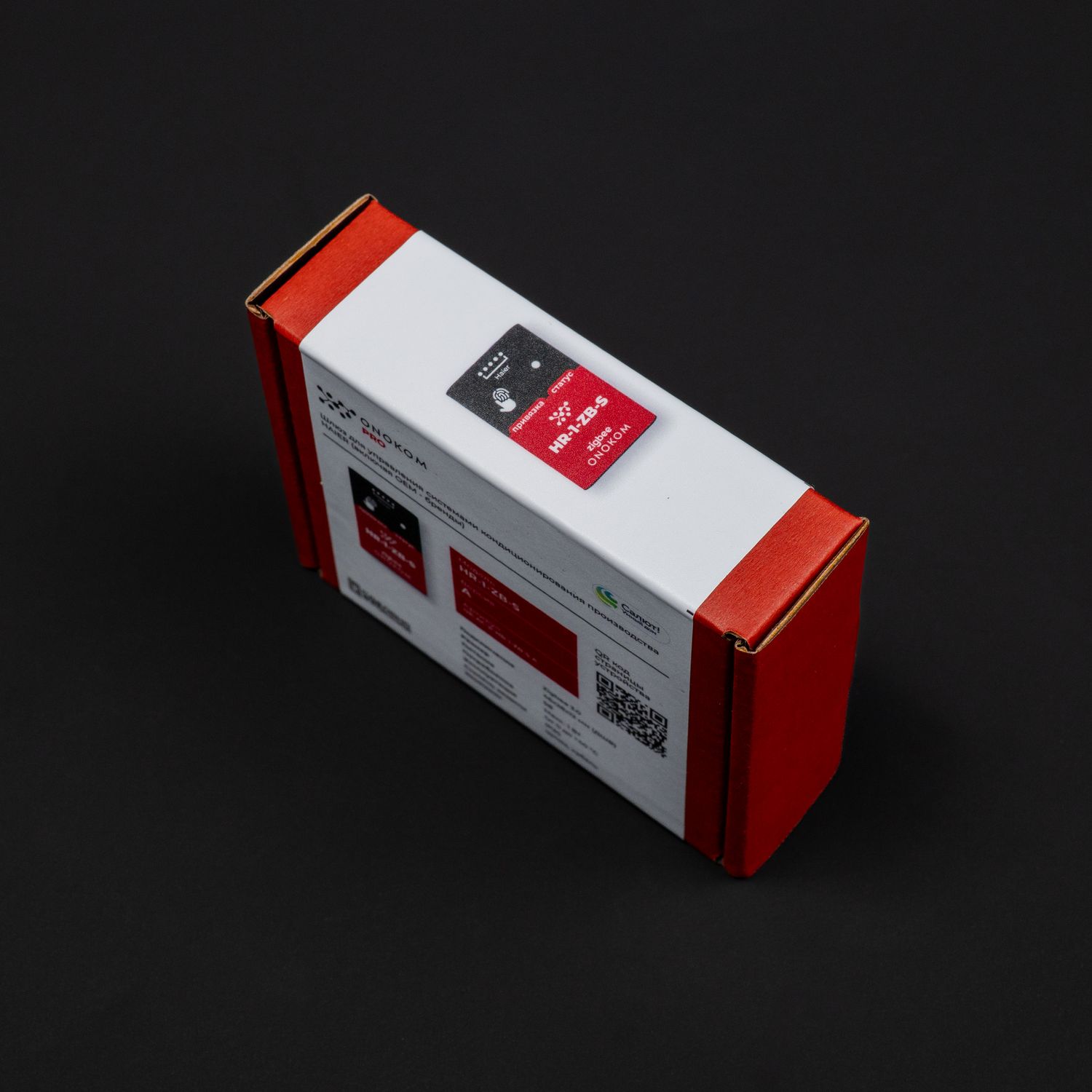

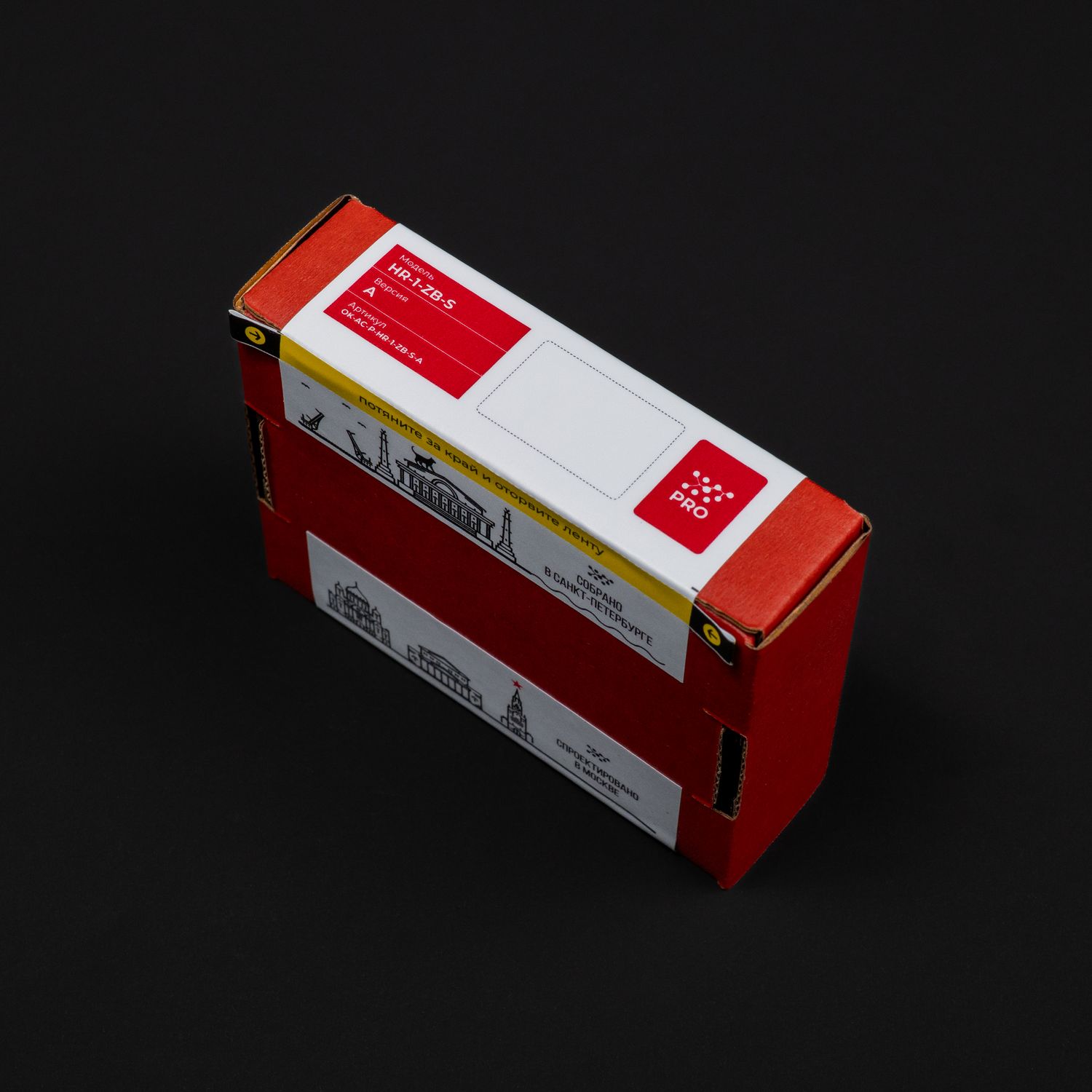

Комплектация шлюза - коробка обратная сторона

загружается

4. Краткая инструкция

Скопировано

- Перед подключением обесточьте кондиционер

- Не размещайте устройство во влажных местах

- Убедитесь в правильности подключения перед подачей питания

- Подсоедините zigbee шлюз в разъем CN34/CN35 кондиционера

- Подайте питание на кондиционер

Добавление шлюза в хаб:

- Шаг 1. Разрешить добавление на координаторе

- Шаг 2. Удерживаем кнопку 7 секунд. Индикатор загорится оранжевым светом

- Шаг 3. Отпускаем кнопку. Индикатор начнет мигать быстрее

- Шаг 4. Координатор увидел шлюз и начал опрос. Индикатор не горит, подключение установлено

4.1 Устранение неполадок

Скопировано

Проверьте правильность подключения интерфейсного кабеля в разъем кондиционера:
- разъем плотно вставлен в плату управления кондиционером;
- разъем плотно вставлен в шлюз;
- разъем не выломан;
- проводники интерфейсного кабеля входят в разъем с одной и с другой стороны интерфейсного кабеля.

5. Карта кластеров

Скопировано

Endpoint Configuration

Endpoint ID: 1 (Основной)

Input Clusters: Basic, Identify, On/Off, Thermostat, Fan Control

Output Clusters: Identify (0x0003), OTA Upgrade (0x0019)

Basic

ID: 0x0000

Endpoint: 1

Direction: Input (Server)

Стандартные атрибуты

ID (hex)	Имя атрибута	Тип данных	Доступ	Значение/Диапазон	Описание
0x0000	ZCLVersion	uint8	R	8	Версия ZCL
0x0003	HWVersion	uint8	R	1	Версия железа
0x0004	ManufacturerName	string	R	ONOKOM	Производитель
0x0005	ModelIdentifier	string	R	HR-1-ZB-S	Модель устройства
0x0007	PowerSource	enum8	R	4 (DC Source)	Источник питания
0x4000	SWBuildID	string	R	x.x.x	Версия ПО

Thermostat

ID: 0x0201

Endpoint: 1

Direction: Input (Server)

Стандартные атрибуты

ID (hex)	Имя атрибута	Тип данных	Доступ	Значение/Диапазон	Описание
0x0000	LocalTemperature	int16	R	1500	Температура в помещении (0.01°C)
0x0011	OccupiedCoolingSetpoint	int16	RW	2300/1600-3200	Установка охлаждения (0.01°C)
0x001C	SystemMode	enum8	RW	0x00: Выключен, 0x01: Авто, 0x03: Охлаждение, 0x04: Нагрев, 0x07: Вентиляция, 0x08: Осушение	Режим работы системы
0x001E	ThermostatRunningMode	enum8	R	0x00: Выключен, 0x01: Авто, 0x03: Охлаждение, 0x04: Нагрев, 0x07: Вентиляция, 0x08: Осушение	Текущий режим работы

Производительские атрибуты (Custom)

ID (hex)	Имя атрибута	Тип данных	Доступ	Значение/Диапазон	Код производителя	Описание
0x4700	HorizontalVanes	enum8	R/W	0: Остановлено 1: Качание 2: Самое низкое положение 3: Низкое положение 4: Среднее низкое положение 5: Среднее положение 6: Среднее высокое положение 7: Высокое положение 8: Самое высокое положение	HEX: 0x4703 DEC: 18179	Положение горизонтальных жалюзи
0x4701	VerticalVanes	enum8	R/W	0: Остановлено 1: Качание 2: Самое левое положение 3: Левое положение 4: Среднее положение 5: Правое положение 6: Самое правое положение	HEX: 0x4703 DEC: 18179	Положение вертикальных жалюзи
0x4702	AirDirection	enum8	R/W	0: Все остановлено 1: Качание горизонтальных 2: Качание вертикальных 3: Резерв	HEX: 0x4703 DEC: 18179	Режим направления воздуха
0x4703	Mode	enum8	R/W	1: Нагрев 2: Охлаждение 3: Авто 4: Осушение 5: Вентиляция	HEX: 0x4703 DEC: 18179	Режим работы системы
0x4720	Ionization	bool	R/W	0x00: Выключено 0x01: Включено	HEX: 0x4703 DEC: 18179	Ионизация воздуха
0x4721	SelfCleaning	bool	R/W	0x00: Выключено 0x01: Включено	HEX: 0x4703 DEC: 18179	Самоочистка
0x4728	SleepMode	bool	R/W	0x00: Выключено 0x01: Включено	HEX: 0x4703 DEC: 18179	Режим сна
0x4730	Beeper	bool	R/W	0x00: Выключено 0x01: Включено	HEX: 0x4703 DEC: 18179	Звуковая индикация
0x4731	ScreenLight	bool	R/W	0x00: Выключено 0x01: Включено	HEX: 0x4703 DEC: 18179	Подсветка экрана
0x4734	AcConnected	bool	R/W	0x00: Выключено 0x01: Включено	HEX: 0x4703 DEC: 18179	Кондиционер на связи

Fan Control

ID: 0x0202

Endpoint: 1

Direction: Input (Server)

Стандартные атрибуты

ID (hex)	Имя атрибута	Тип данных	Доступ	Значение/Диапазон	Описание
0x0000	FanMode	enum8	RW	5 (Auto)	Режим вентилятора

Производительские атрибуты (Custom)

ID (hex)	Имя атрибута	Тип данных	Доступ	Значение/Диапазон	Код производителя	Описание
0x4700	FanSpeed	enum8	R/W	0 – Авто 1 – Первая скорость 2 – Вторая скорость 3 – Третья скорость	HEX: 0x4703 DEC: 18179	Ручное управление скоростью вентилятора
0x4701	SmartFanSpeed	enum8	R/W	0 – Авто 1 – Тихий режим 2 – Первая скорость 3 – Вторая скорость 4 – Третья скорость 5 – Турбо режим	HEX: 0x4703 DEC: 18179	Умные режимы работы вентилятора
0x4710	QuietMode	bool	R/W	0x00: Выключено 0x01: Включено	HEX: 0x4703 DEC: 18179	Режим тихий
0x4711	TurboMode	bool	R/W	0x00: Выключено 0x01: Включено	HEX: 0x4703 DEC: 18179	Режим турбо

Функциональность

Кластер отвечает за идентификацию устройства (мигание светом и т.д.).

Output Cluster Configuration

Кластер также поддерживает Output (Client) функции:

Отправка команд идентификации другим устройствам
Поддержка групповых команд идентификации

On/Off

ID: 0x0006

Endpoint: 1

Direction: Input (Server)

Стандартные атрибуты

ID (hex)	Имя атрибута	Тип данных	Доступ	Значение/Диапазон	Описание
0x0000	OnOff	bool	R/W	false	Состояние устройства

OTA Upgrade

ID: 0x0019

Endpoint: 1

Direction: Output (Client)

Функциональность

Кластер отвечает за обновление прошивки по воздуху (Over-The-Air).

Основные функции:

Запрос информации об обновлениях
Загрузка образов прошивки
Управление процессом обновления
Отчеты о статусе обновления

6. Полезные файлы

Скопировано

Шаблон SH-ZIGBEE-ONOKOM-AIR-HR-1-ZB-S для SprutHub.JSON

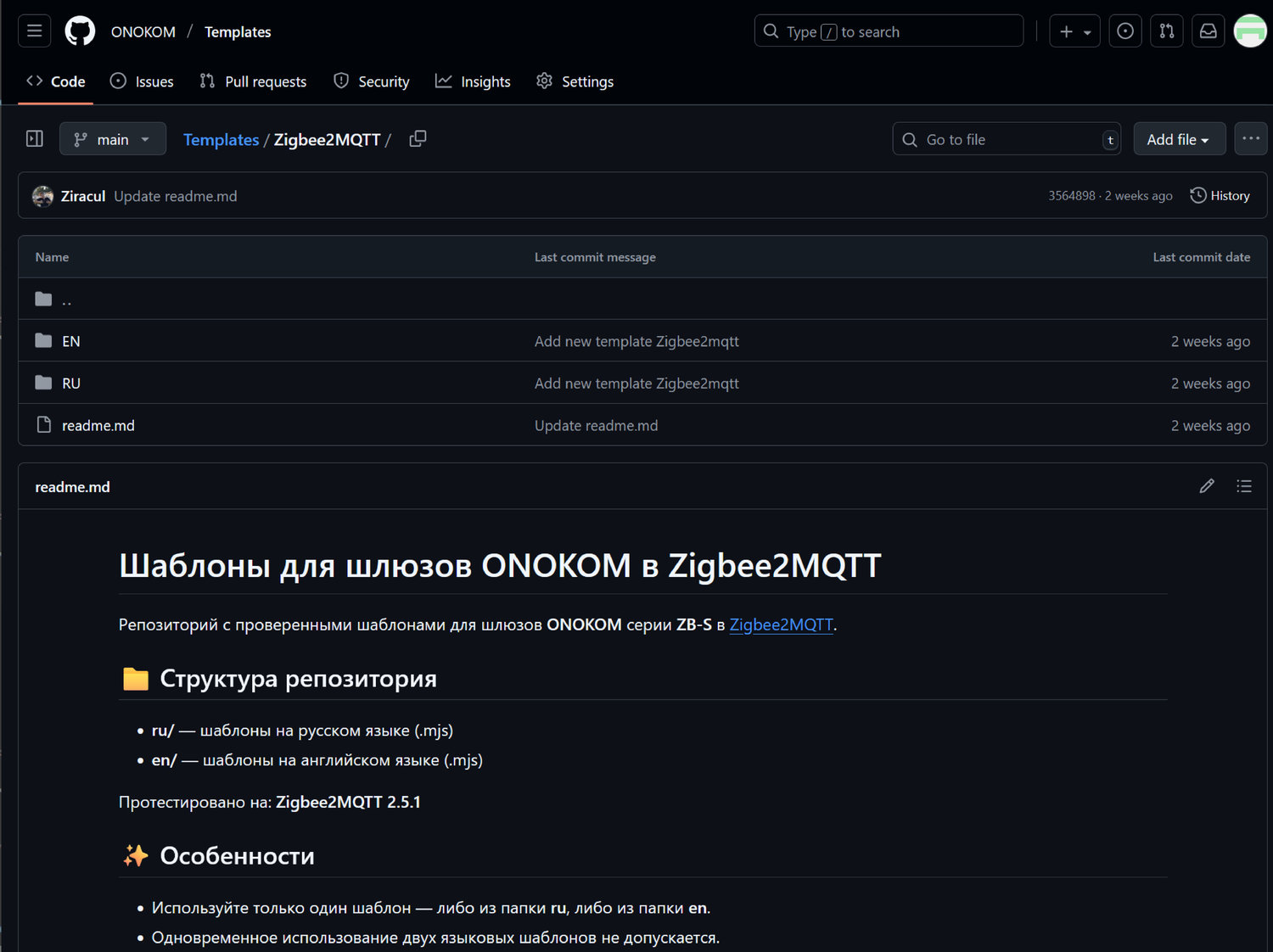

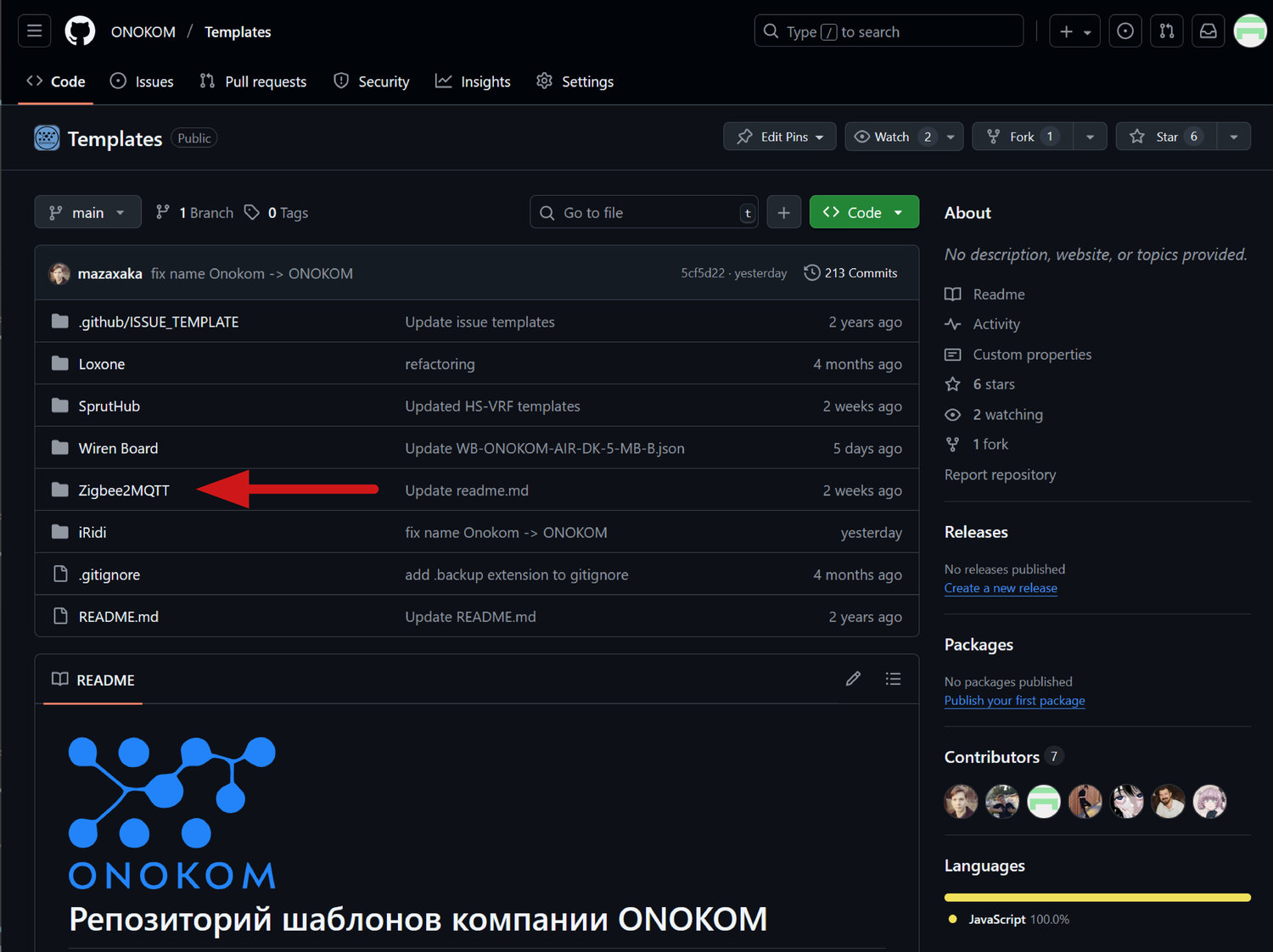

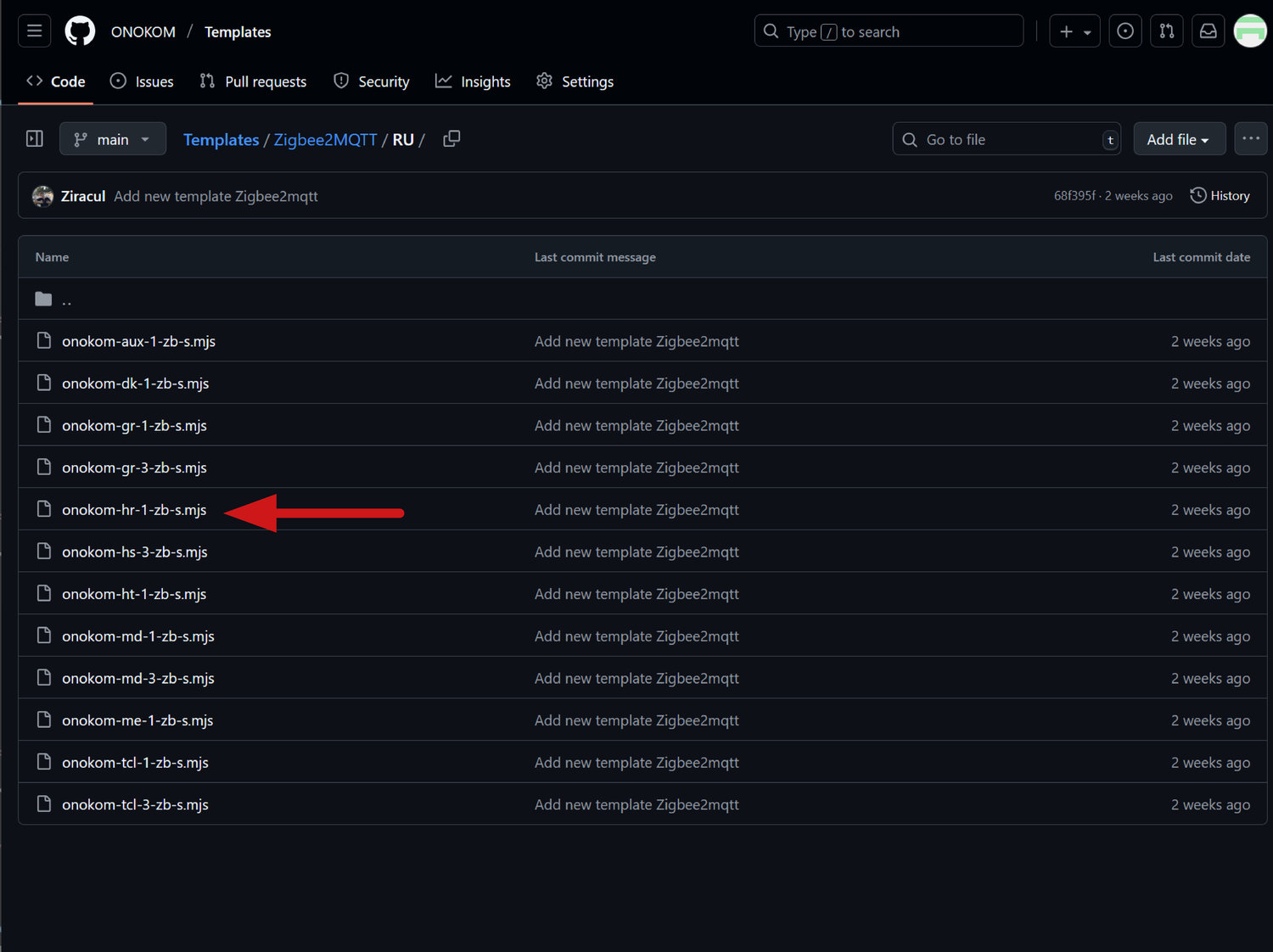

Шаблон HR-1-ZB-S для Zigbee2MQTT

7. Гарантия

Скопировано

Гарантийный срок эксплуатации – 2 года со дня продажи через розничную торговую сеть, розничных представителей или интеграторов.

Гарантийный срок шлюза для кондиционера, а также срок его службы исчисляются со дня передачи товара потребителю. Если день передачи установить невозможно, эти сроки исчисляются со дня изготовления шлюза для кондиционера. Для установления вышеуказанных сроков может быть использован технический паспорт с отметками дат изготовления и продажи.

Гарантия не распространяется:
- на шлюзы для кондиционеров и их части со следами механических
повреждений, следами жидкостей, гари, вскрытия;
- на шлюзы для кондиционеров вне полной комплектации;
- на шлюзы для кондиционеров, неисправность которых вызвана:
а) транспортными повреждениями, небрежным отношением, плохим уходом;
б) неправильным монтажом, ремонтом или установкой неквалифицированными специалистами;
в) независящими от производителя причинами (неправильное напряжение в шине, пожар, потоп и другие форсмажорные обстоятельства).

Гарантийная замена и ремонт производится по адресу Продавца.

8. Поддерживаемые модели кондиционеров

Скопировано

8.1 Бренд Haier

Скопировано

2025

8.1.1 Модели 2025 года

Скопировано

Серия кондиционеров	Модель кондиционеров	Шлюз	Документация
Бытовые настенные кондиционеры
Jade Super Match	AS25S2SJ3FA-W/G/S \| 1U25MEC1FRA	Zigbee: HR-1-ZB-S	Документация
	AS35S2SJ3FA-W/G/S \| 1U35MEC1FRA
	AS50S2SJ3FA-W/G/S \| 1U50JEC1FRA
Flexis Super Match	AS25S2SF3FA-W/B \| 1U25S2SM4FA	Zigbee: HR-1-ZB-S	Документация
	AS25S2SF4FA-G \| 1U25S2SM4FA
	AS35S2SF3FA-W/B \| 1U35S2SM4FA
	AS35S2SF4FA-G \| 1U35S2SM4FA
	AS50S2SF3FA-W/B \| 1U50S2SJ3FA
	AS50S2SF4FA-G \| 1U50S2SJ3FA
	AS70S2SF4FA-G \| 1U70S2SJ2FA
	AS70S2SF3FA-W/B \| 1U70S2SJ2FA
Stellar HP −20 °C	AS20SHP1HRA-W/S/C \| 1U20SHP1FRA	Zigbee: HR-1-ZB-S	Документация
	AS25SHP1HRA-W/S/C \| 1U25SHP1FRA
	AS35SHP1HRA-W/S/C \| 1U35SHP1FRA
	AS50SHP1HRA-W/S/C \| 1U50SHP1FRA
	AS70SHP1HRA-W/S/C \| 1U70SHP1FRA
Flexis On-Off	HSU-07HFF203/R3-W/G/B \| HSU-07HUF203/R3	Zigbee: HR-1-ZB-S	Документация
	HSU-09HFF203/R3-W/G/B \| HSU-09HUF203/R3
	HSU-12HFF203/R3-W/G/B \| HSU-12HUF203/R3
	HSU-18HFF103/R3-W/G/B \| HSU-18HUF103/R3
	HSU-24HFF103/R3-W/G/B \| HSU-24HUF103/R3
Coral DC-Inverter	AS20HPL2HRA \| 1U20HPL1FRA	Zigbee: HR-1-ZB-S	Документация
	AS25HPL2HRA \| 1U25HPL1FRA
	AS35HPL2HRA \| 1U35HPL1FRA
	AS50HPL2HRA \| 1U50HPL1FRA
	AS70HPL2HRA \| 1U70HPL1FRA
	AS100HPL1HRA \| 1U105S2SS2FA
Coral On-Off	HSU-07HPL303/ R3(IN) \| HSU-07HPL103/ R3(OUT)	Zigbee: HR-1-ZB-S	Документация
	HSU-09HPL303/ R3(IN) \| HSU-09HPL103/ R3(OUT)
	HSU-12HPL303/ R3(IN) \| HSU-12HPL103/ R3(OUT)
	HSU-18HPL303/ R3(IN) \| HSU-18HPL103/ R3(OUT)
	HSU-24HPL303/ R3(IN) \| HSU-24HPL103/ R3(OUT)
	HSU-33HPL303/ R3(IN) \| HSU-33HPL03/ R3(OUT)
Tundra DC-Inverter	AS07TT5HRA \| 1U07TL5FRA	Zigbee: HR-1-ZB-S	Документация
	AS09TT5HRA \| 1U09TL5FRA
	AS12TT5HRA \| 1U12TL4FRA
	AS18TT5HRA \| 1U18TL4FRA
	AS24TT5HRA \| 1U24TL5FRA
Tundra On-Off	HSU-07HTT03/ R3(IN) \| HSU-07HTT103/ R3(OUT)	Zigbee: HR-1-ZB-S	Документация
	HSU-09HTT103/ R3(IN) \| HSU-09HTT103/ R3(OUT)
	HSU-12HTT03/ R3(IN) \| HSU-12HTT103/ R3(OUT)
	HSU-18HTT03/ R3(IN) \| HSU-18HTT03/ R3(OUT)
	HSU-24HTT103/ R3(IN) \| HSU-24HTT103/ R3(OUT)
Quantum Invertor (инверторный компрессор)	AS20HQJ1HRA-W \| 1U20HQJ1FRA	Zigbee: HR-1-ZB-S	Документация
	AS25HQJ1HRA-W \| 1U25HQJ1FRA
	AS35HQJ1HRA-W \| 1U35HQJ1FRA
	AS50HQJ1HRA-W \| 1U50HQJ1FRA
	AS70HQJ1HRA-W \| 1U70HQJ1FRA
Quantum On-Off (неинверторный компрессор)	HSU-07HQJ103/ R3-W(IN) \| HSU-07HQJ103/R3(OUT)	Zigbee: HR-1-ZB-S	Документация
	HSU-09HQJ103/R3-W(IN) \| HSU-09HQJ103/R3(OUT)
	HSU-12HQJ103/R3-W(IN) \| HSU-12HQJ103/R3(OUT)
	HSU-18HQJ103/R3-W(IN) \| HSU-18HQJ103/R3(OUT)
	HSU-24HQJ103/R3-W(IN) \| HSU-24HQJ103/R3(OUT)
Мульти сплит-системы Super Match Plus
Jade Super Match	AS25S2SJ3FA-W/G/S	Zigbee: HR-1-ZB-S	Документация
	AS35S2SJ3FA-W/G/S
	AS50S2SJ3FA-W/G/S
Flexis Super Match	AS25S2SF3FA-W/B \| 1U25S2SM4FA	Zigbee: HR-1-ZB-S	Документация
	AS25S2SF4FA-G \| 1U25S2SM4FA
	AS35S2SF3FA-W/B \| 1U35S2SM4FA
	AS35S2SF4FA-G \| 1U35S2SM4FA
	AS50S2SF3FA-W/B \| 1U50S2SJ3FA
	AS50S2SF4FA-G \| 1U50S2SJ3FA
	AS70S2SF4FA-G \| 1U70S2SJ2FA
	AS70S2SF3FA-W/B \| 1U70S2SJ2FA
Coral Super Match	AS20PS2HRA-M	Zigbee: HR-1-ZB-S	Документация
	AS25PS2HRA-M
	AS35PS2HRA-M
	AS50PS2HRA-M
	AS70PS2HRA-M
Консольные блоки	AF25S2SD1FA(H)	Zigbee: HR-1-ZB-S	Документация
	AF35S2SD1FA(H)
	AF42S2SD1FA(H)
	AF50S2SD1FA(H)
	AF25S2SD1FA
	AF35S2SD1FA
	AF42S2SD1FA
	AF50S2SD1FA
Сверхтонкие канальные блоки	AD25S2SS1FA	Zigbee: HR-1-ZB-S	Документация
	AD35S2SS1FA
	AD50S2SS1FA
	AD71S2SS1FA
Средненапорные канальные блоки	AD35S2SM3FA	Zigbee: HR-1-ZB-S	Документация
	AD50S2SM3FA
	AD71S2SM3FA
Универсальные блоки	AC25S2SG1FA	Zigbee: HR-1-ZB-S	Документация
	AC35S2SG1FA
	AC50S2SG1FA
	AC71S2SG1FA
Компактные кассетные блоки декоративная панель (панель: PB-700KB)	AB25S2SC1FA	Zigbee: HR-1-ZB-S	Документация
	AB35S2SC1FA
	AB50S2SC1FA
Компактные кассетные блоки декоративная панель (панель: PB-620KB)	AB25S2SC2FA	Zigbee: HR-1-ZB-S	Документация
	AB35S2SC2FA
	AB50S2SC2FA
Кассетные блоки с круговым потоком (панель: PB-950KB)	AB71S2SG1FA	Zigbee: HR-1-ZB-S	Документация
	AB71S2SG1FA(H)
Однопоточные кассеты	AB25S2SA1FA	Zigbee: HR-1-ZB-S	Документация
	AB35S2SA1FA
	AB50S2SA1FA
	AB71S2SA1FA
Полупромышленные кондиционеры ECO
Серия ECO (Универсальные блоки)	AC50S2LG1FA \| 1U50S1LM1FA	Zigbee: HR-1-ZB-S	Документация
	AC71S2LG1FA \| 1U71S1LR1FA
	AC105S2LH1FA \| 1U105S1LS1FA
	AC105S2LH1FA \| 1U105S1LS1FB
	AC140S2LK1FA \| 1U140S1LN1FA
	AC140S2LK1FA \| 1U140S1LN1FB
	AC160S2LK1FA \| 1U160S1LN1FA
	AC160S2LK1FA \| 1U160S1LN1FB
Сверхтонкие канальные блоки	AD50S1LS1FA \| 1U50S1LM1FA	Zigbee: HR-1-ZB-S	Документация
	AD71S1LS1FA \| 1U71S1LR1FA
Средненапорные канальные блоки	AD50S2LM1FA \| 1U50S1LM1FA	Zigbee: HR-1-ZB-S	Документация
	AD71S2LM1FA \| 1U71S1LR1FA
	AD105S2LM1FA \| 1U105S1LS1FA
	AD105S2LM1FA \| 1U105S1LS1FB
	AD140S2LM1FA \| 1U140S1LN1FA
	AD140S2LM1FA \| 1U140S1LN1FB
	AD160S2LM1FA \| 1U160S1LN1FA
	AD160S2LM1FA \| 1U160S1LN1FB
Полупромышленные сплит-системы Super Match Plus
Консольные блоки	AF25S2SD1FA \| 1U25S2SM3FA	Zigbee: HR-1-ZB-S	Документация
	AF35S2SD1FA \| 1U35S2SM3FA
	AF50S2SD1FA \| 1U50S2SJ3FA
	AF25S2SD1FA(H) \| 1U25S2SM3FA
	AF35S2SD1FA(H) \| 1U35S2SM3FA
	AF50S2SD1FA(H) \| 1U50S2SJ3FA
Однопоточные кассеты	AB25S2SA1FA \| 1U25S2SM3FA	Zigbee: HR-1-ZB-S	Документация
	AB35S2SA1FA \| 1U35S2SM3FA
	AB50S2SA1FA 1U50S2SJ3FA
	AB71S2SA1FA 1U71S2SR2FA
Компактные кассетные блоки (панель: PB-700KB)	AB35S2SC1FA \| 1U35S2SM3FA	Zigbee: HR-1-ZB-S	Документация
	AB50S2SC1FA \| 1U50S2SJ3FA
Компактные кассетные блоки (панель: PB-620KB)	AB25S2SC2FA \| 1U25S2SM3FA	Zigbee: HR-1-ZB-S	Документация
	AB35S2SC2FA \| 1U35S2SM3FA
	AB50S2SC2FA \| 1U50S2SJ3FA
Кассетные блоки с круговым потоком (панель: PB-950KB)	AB71S2SG1FA \| 1U71S2SR2FA	Zigbee: HR-1-ZB-S	Документация
	ABH105H1ERG \| 1U105S2SS2FA
	ABH105H1ERG \| 1U105S2SS1FB
	ABH125K1ERG \| 1U125S2SN2FA
	ABH125K1ERG \| 1U125S2SN2FB
	ABH140K1ERG \| 1U140S2SN1FA
	ABH140K1ERG \| 1U140S2SN1FB
	ABH140K1ERG \| 1U140S2SP2FA
	ABH140K1ERG \| 1U140S2SP2FB
	ABH160K1ERG \| 1U160S2SP1FB
Сверхтонкие канальные блоки	AD25S2SS1FA \| 1U25S2SM3FA	Zigbee: HR-1-ZB-S	Документация
	AD35S2SS1FA \| 1U35S2SM3FA
	AD50S2SS1FA \| 1U50S2SJ3FA
	AD71S2SS1FA \| 1U71S2SR2FA
Средненапорные канальные блоки	AD35S2SM3FA \| 1U35S2SM3FA	Zigbee: HR-1-ZB-S	Документация
	AD50S2SM3FA \| 1U50S2SJ3FA
	AD71S2SM3FA \| 1U71S2SR2FA
	AD105S2SM3FA \| 1U105S2SS2FA
	AD105S2SM3FA \| 1U105S2SS1FB
	AD125S2SM3FA \| 1U125S2SN2FA
	AD125S2SM3FA \| 1U125S2SN2FB
	AD140S2SM3FA \| 1U140S2SN1FA
	AD140S2SM3FA \| 1U140S2SN1FB
	AD140S2SM3FA \| 1U140S2SP2FA
	AD140S2SM3FA \| 1U140S2SP2FB
	AD160S2SM3FA \| 1U160S2SP1FB
Высоконапорные канальные блоки	ADH125H1ERG \| 1U125S2SN2FA	Zigbee: HR-1-ZB-S	Документация
	ADH125H1ERG \| 1U125S2SN2FB
	ADH140H1ERG \| 1U140S2SN1FA
	ADH140H1ERG \| 1U140S2SN1FB
	ADH140H1ERG \| 1U140S2SP2FA
	ADH140H1ERG \| 1U140S2SP2FB
	ADH160H1ERG \| 1U160S2SP1FB
Универсальные блоки	AC25S2SG1FA \| 1U25S2SM3FA	Zigbee: HR-1-ZB-S	Документация
	AC35S2SG1FA \| 1U35S2SM3FA
	AC50S2SG1FA \| 1U50S2SJ3FA
	AC71S2SG1FA \| 1U71S2SR2FA
	AC105S2SH1FA \| 1U105S2SS2FA
	AC105S2SH1FA \| 1U105S2SS1FB
	AC125S2SK1FA \| 1U125S2SN2FA
	AC125S2SK1FA \| 1U125S2SN2FB
	AC140S2SK1FA \| 1U140S2SN1FA
	AC140S2SK1FA \| 1U140S2SN1FB
	AC140S2SK1FA \| 1U140S2SP2FA
	AC140S2SK1FA \| 1U140S2SP2FB
	AC160S2SK1FA \| 1U160S2SP1FB
Колонные блоки	AP105S2SK1FA	Zigbee: HR-1-ZB-S	Документация
	AP105S2SK1FA
	AP140S2SK1FA
	AP140S2SK1FA
	AP160S2SK1FA
	AP105S2SK1FA(H)
	AP105S2SK1FA(H)
	AP140S2SK1FA(Н)
	AP140S2SK1FA(H)
	AP160S2SK1FA(H)

2024

8.1.2 Модели 2024 года

Скопировано

Серия кондиционеров	Модель	Шлюз	Документация
Бытовые настенные кондиционеры
Jade Super Match	AS25S2SJ2FA-W/G/S \| 1U25MECFRA	Zigbee: HR-1-ZB-S	Документация
	AS35S2SJ2FA-W/G/S \| 1U35MECFRA
	AS50S2SJ2FA-W/G/S \| 1U50JEC1FRA
Flexis Super Match	AS25S2SF2FA-W/B/G/S\| 1U25S2SM3FA	Zigbee: HR-1-ZB-S	Документация
	AS35S2SF2FA-W/B/G/S \| 1U35S2SM3FA
	AS50S2SF2FA-W/B/G/S \| 1U50S2SJ3FA
	AS70S2SF2FA-W/B/G/S \| 1U70S2SJ2FA
Flexis On-Off	HSU-07HFF103/R3-W/G/B \| HSU-07HUF103/R3	Zigbee: HR-1-ZB-S	Документация
	HSU-09HFF103/R3-W/G/B \| HSU-09HUF103/R3
	HSU-12HFF103/R3-W/G/B \| HSU-12HUF103/R3
	HSU-18HFF103/R3-W/G/B \| HSU-18HUF103/R3
	HSU-24HFF103/R3-W/G/B \| HSU-24HUF103/R3
Coral Expert −20 °C	AS20PHP3HRA \| 1U20PHP1FRA	Zigbee: HR-1-ZB-S	Документация
	AS25PHP3HRA \| 1U25PHP1FRA
	AS35PHP3HRA \| 1U35PHP1FRA
	AS50PHP3HRA \| 1U50PHP1FRA
	AS70PHP3HRA \| 1U70PHP1FRA
Coral DC-Inverter	AS20HPL2HRA \| 1U20HPL1FRA	Zigbee: HR-1-ZB-S	Документация
	AS25HPL2HRA \| 1U25HPL1FRA
	AS35HPL2HRA \| 1U35HPL1FRA
	AS50HPL2HRA \| 1U50HPL1FRA
	AS70HPL2HRA \| 1U70HPL1FRA
	AS100HPL1HRA \| 1U105S2SS2FA
Coral On-Off	HSU-07HPL203/ R3(IN) \| HSU-07HPL03/ R3(OUT)	Zigbee: HR-1-ZB-S	Документация
	HSU09HPL203/ R3(IN) \| HSU09HPL03/ R3(OUT)
	HSU12HPL203/ R3(IN) \| HSU12HPL03/ R3(OUT)
	HSU18HPL203/ R3(IN) \| HSU18HPL03/ R3(OUT)
	HSU24HPL203/ R3(IN) \| HSU24HPL03/ R3(OUT)
	HSU33HPL203/ R3(IN) \| HSU33HPL03/ R3(OUT)
Tundra DC-Inverter	AS07TT5HRA \| 1U07TL5FRA	Zigbee: HR-1-ZB-S	Документация
	AS09TT5HRA \| 1U09TL5FRA
	AS12TT5HRA \| 1U12TL4FRA
	AS18TT5HRA \| 1U18TL4FRA
	AS24TT5HRA \| 1U24TL5FRA
Tundra On-Off	HSU-07HTT03/ R3(IN) \| HSU-07HTT103/ R3(OUT)	Zigbee: HR-1-ZB-S	Документация
	HSU-09HTT103/ R3(IN) \| HSU-09HTT103/ R3(OUT)
	HSU-12HTT03/ R3(IN) \| HSU-12HTT103/ R3(OUT)
	HSU-18HTT03/ R3(IN) \| HSU-18HTT03/ R3(OUT)
	HSU-24HTT103/ R3(IN) \| HSU-24HTT103/ R3(OUT)
Мульти сплит-системы Super Match Plus
Jade Super Match	AS25S2SJ2FA-W/G/S	Zigbee: HR-1-ZB-S	Документация
	AS35S2SJ2FA-W/G/S
	AS50S2SJ2FA-W/G/S
Flexis Super Match	AS25S2SF2FA-W/B/G/S	Zigbee: HR-1-ZB-S	Документация
	AS35S2SF2FA-W/B/G/S
	AS50S2SF2FA-W/B/G/S
	AS70S2SF2FA-W/B/G/S
Coral Super Match	AS20PS1HRA-M	Zigbee: HR-1-ZB-S	Документация
	AS25PS1HRA-M
	AS35PS1HRA-M
	AS50PS1HRA-M
	AS70PS1HRA-M
Консольные блоки	AF25S2SD1FA(H)	Zigbee: HR-1-ZB-S	Документация
	AF35S2SD1FA(H)
	AF42S2SD1FA(H)
	AF50S2SD1FA(H)
	AF25S2SD1FA
	AF35S2SD1FA
	AF42S2SD1FA
	AF50S2SD1FA
Сверхтонкие канальные блоки	AD25S2SS1FA	Zigbee: HR-1-ZB-S	Документация
	AD35S2SS1FA
	AD50S2SS1FA
	AD71S2SS1FA
Средненапорные канальные блоки	AD35S2SM3FA	Zigbee: HR-1-ZB-S	Документация
	AD50S2SM3FA
	AD71S2SM3FA
Универсальные блоки	AC25S2SG1FA	Zigbee: HR-1-ZB-S	Документация
	AC35S2SG1FA
	AC50S2SG1FA
	AC71S2SG1FA
Компактные кассетные блоки декоративная панель (панель: PB-700KB)	AB25S2SC1FA	Zigbee: HR-1-ZB-S	Документация
	AB35S2SC1FA
	AB50S2SC1FA
Компактные кассетные блоки декоративная панель (панель: PB-620KB)	AB25S2SC2FA	Zigbee: HR-1-ZB-S	Документация
	AB35S2SC2FA
	AB50S2SC2FA
Кассетные блоки с круговым потоком (панель: PB-950KB)	AB71S2SG1FA	Zigbee: HR-1-ZB-S	Документация
	AB71S2SG1FA(H)
Однопоточные кассеты	AB25S2SA1FA	Zigbee: HR-1-ZB-S	Документация
	AB35S2SA1FA
	AB50S2SA1FA
	AB71S2SA1FA
Полупромышленные кондиционеры ECO
Серия ECO (Универсальные блоки)	AC50S1LG1FA \| 1U50S1LM1FA	Zigbee: HR-1-ZB-S	Документация
	AC71S1LG1FA \| 1U71S1LR1FA
	AC105S1LH1FA \| 1U105S1LS1FA
	AC105S1LH1FA \| 1U105S1LS1FB
	AC140S1LK1FA \| 1U140S1LN1FA
	AC140S1LK1FA \| 1U140S1LN1FB
	AC160S1LK1FA \| 1U160S1LN1FA
	AC160S1LK1FA \| 1U160S1LN1FB
Серия ECO ( Кассетные блоки с круговым потоком (панель: PB-950KB / PB-950JB))	AB71S1LG1FA \| 1U71S1LR1FA	Zigbee: HR-1-ZB-S	Документация
	AB105S1LH1FA \| 1U105S1LS1FA
	AB105S1LH1FA \| 1U105S1LS1FB
	AB140S1LK1FA \| 1U140S1LN1FA
	AB140S1LK1FA \| 1U140S1LN1FB
	AB160S1LK1FA \| 1U160S1LN1FA
	AB160S1LK1FA \| 1U160S1LN1FB
Средненапорные канальные блоки	AD50S1LM1FA \| 1U50S1LM1FA	Zigbee: HR-1-ZB-S	Документация
	AD71S1LM1FA \| 1U71S1LR1FA
	AD105S1LM1FA \| 1U105S1LS1FA
	AD105S1LM1FA \| 1U105S1LS1FB
	AD140S1LM1FA \| 1U140S1LN1FA
	AD140S1LM1FA \| 1U140S1LN1FB
	AD160S1LM1FA \| 1U160S1LN1FA
	AD160S1LM1FA \| 1U160S1LN1FB
Полупромышленные сплит-системы Super Match Plus
Консольные блоки	AF25S2SD1FA \| 1U25S2SM3FA	Zigbee: HR-1-ZB-S	Документация
	AF35S2SD1FA \| 1U35S2SM3FA
	AF50S2SD1FA \| 1U50S2SJ3FA
	AF25S2SD1FA(H) \| 1U25S2SM3FA
	AF35S2SD1FA(H) \| 1U35S2SM3FA
	AF50S2SD1FA(H) \| 1U50S2SJ3FA
Однопоточные кассеты	AB25S2SA1FA \| 1U25S2SM3FA	Zigbee: HR-1-ZB-S	Документация
	AB35S2SA1FA \| 1U35S2SM3FA
	AB50S2SA1FA \| 1U50S2SJ3FA
	AB71S2SA1FA \| 1U71S2SR2FA
Компактные кассетные блоки (панель: PB-700KB)	AB35S2SC1FA \| 1U35S2SM3FA	Zigbee: HR-1-ZB-S	Документация
	AB50S2SC1FA \| 1U50S2SJ3FA
Компактные кассетные блоки (панель: PB-620KB)	AB25S2SC2FA \| 1U25S2SM3FA	Zigbee: HR-1-ZB-S	Документация
	AB35S2SC2FA \| 1U35S2SM3FA
	AB50S2SC2FA \| 1U50S2SJ3FA
Кассетные блоки с круговым потоком (панель: PB-950KB)	AB71S2SG1FA \| 1U71S2SR2FA	Zigbee: HR-1-ZB-S	Документация
	ABH105H1ERG \| 1U105S2SS2FA
	ABH105H1ERG \| 1U105S2SS1FB
	ABH125K1ERG \| 1U125S2SN2FA
	ABH125K1ERG \| 1U125S2SN2FB
	ABH140K1ERG \| 1U140S2SN1FA
	ABH140K1ERG \| 1U140S2SN1FB
	ABH140K1ERG \| 1U140S2SP2FA
	ABH140K1ERG \| 1U140S2SP2FB
	ABH160K1ERG \| 1U160S2SP1FB
Сверхтонкие канальные блоки	AD25S2SS1FA \| 1U25S2SM3FA	Zigbee: HR-1-ZB-S	Документация
	AD35S2SS1FA \| 1U35S2SM3FA
	AD50S2SS1FA \| 1U50S2SJ3FA
	AD71S2SS1FA \| 1U71S2SR2FA
Средненапорные канальные блоки	AD35S2SM3FA \| 1U35S2SM3FA	Zigbee: HR-1-ZB-S	Документация
	AD50S2SM3FA \| 1U50S2SJ3FA
	AD71S2SM3FA \| 1U71S2SR2FA
	AD105S2SM3FA \| 1U105S2SS2FA
	AD105S2SM3FA \| 1U105S2SS1FB
	AD125S2SM3FA \| 1U125S2SN2FA
	AD125S2SM3FA \| 1U125S2SN2FB
	AD140S2SM3FA \| 1U140S2SN1FA
	AD140S2SM3FA \| 1U140S2SN1FB
	AD140S2SM3FA \| 1U140S2SP2FA
	AD140S2SM3FA \| 1U140S2SP2FB
	AD160S2SM3FA \| 1U160S2SP1FB
Высоконапорные канальные блоки	ADH125H1ERG \| 1U125S2SN2FA	Zigbee: HR-1-ZB-S	Документация
	ADH125H1ERG \| 1U125S2SN2FB
	ADH140H1ERG \| 1U140S2SN1FA
	ADH140H1ERG \| 1U140S2SN1FB
	ADH140H1ERG \| 1U140S2SP2FA
	ADH140H1ERG \| 1U140S2SP2FB
	ADH160H1ERG \| 1U160S2SP1FB
Колонные блоки	AP105S2SK1FA	Zigbee: HR-1-ZB-S	Документация
	AP105S2SK1FA
	AP140S2SK1FA
	AP140S2SK1FA
	AP160S2SK1FA
	AP105S2SK1FA(H)
	AP105S2SK1FA(H)
	AP140S2SK1FA(Н)
	AP140S2SK1FA(H)
	AP160S2SK1FA(H)

2023

8.1.3 Модели 2023 года

Скопировано

Серия кондиционеров	Модель	Шлюз	Документация
Бытовые настенные кондиционеры
Jade Super Match	AS25S2SJ2FA-W/G/S \| 1U25MECFRA	Zigbee: HR-1-ZB-S	Документация
	AS35S2SJ2FA-W/G/S \| 1U35MECFRA
	AS50S2SJ2FA-W/G/S \| 1U50JEC1FRA
Flexis Super Match	AS25S2SF2FA-W/B/G \| 1U25S2SM3FA	Zigbee: HR-1-ZB-S	Документация
	AS35S2SF2FA-W/B/G \| 1U35S2SM3FA
	AS50S2SF2FA-W/B/G \| 1U50S2SJ3FA
	AS70S2SF2FA-W/B/G \| 1U70S2SJ2FA
Coral Expert −20 °C	AS20PHP2HRA \| 1U20PHP1FRA	Zigbee: HR-1-ZB-S	Документация
	AS25PHP2HRA \| 1U25PHP1FRA
	AS35PHP2HRA \| 1U35PHP1FRA
	AS50PHP2HRA \| 1U50PHP1FRA
	AS70PHP2HRA \| 1U70PHP1FRA
Lightera On-Off	HSU07HNF303/R2-W/G/B \| HSU07HUN403/R2	Zigbee: HR-1-ZB-S	Документация
	HSU09HNF303/R2-W/G/B \| HSU09HUN203/R2
	HSU12HNF303/R2-W/G/B \| HSU12HUN203/R2
	HSU18HNF303/R2-W/G/B \| HSU18HUN303/R2
	HSU24HNF203/R2-W/G/B \| HSU24HUN303/R2
Coral DC-Inverter	AS20HPL1HRA \| 1U20HPL1FRA	Zigbee: HR-1-ZB-S	Документация
	AS25HPL1HRA \| 1U25HPL1FRA
	AS35HPL1HRA \| 1U35HPL1FRA
	AS50HPL1HRA \| 1U50HPL1FRA
	AS70HPL1HRA \| 1U70HPL1FRA
	AS100HPL1HRA \| 1U105S2SS2FA
Leader-A	AS12TL5HRAA \| 1U12TL5FRAA	Zigbee: HR-1-ZB-S	Документация
	AS18TL5HRAA \| 1U18TL5FRAA
	AS24TL5HRAA \| 1U24TL5FRAA
Мульти сплит-системы
Jade Super Match	AS25S2SJ2FA-W/G/S	Zigbee: HR-1-ZB-S	Документация
	AS35S2SJ2FA-W/G/S
	AS50S2SJ2FA-W/G/S
Flexis Super Match	AS25S2SF2FA-W/B/G	Zigbee: HR-1-ZB-S	Документация
	AS35S2SF2FA-W/B/G
	AS50S2SF2FA-W/B/G
	AS70S2SF2FA-W/B/G
Leader Super Match	AS07TS6HRA-M	Zigbee: HR-1-ZB-S	Документация
	AS09TS6HRA-M
	AS12TS6HRA-M
	AS18TS5HRA-M
	AS24TS5HRA-M
Консольные блоки	AF25S2SD1FA AF25S2SD1FA(H)	Zigbee: HR-1-ZB-S	Документация
	AF35S2SD1FA AF35S2SD1FA(H)
	AF42S2SD1FA AF42S2SD1FA(H)
Сверхтонкие канальные блоки	AD25S2SS1FA AD25S2SS1FA(H)	Zigbee: HR-1-ZB-S	Документация
	AD35S2SS1FA AD35S2SS1FA(H)
	AD50S2SS1FA AD50S2SS1FA(H)
	AD71S2SS1FA AD71S2SS1FA(H)
Средненапорные канальные блоки	AD35S2SM3FA AD35S2SM3FA(H)	Zigbee: HR-1-ZB-S	Документация
	AD50S2SM3FA AD50S2SM3FA(H)
	AD71S2SM3FA AD71S2SM3FA(H)
Универсальные блоки	AC35S2SG1FA	Zigbee: HR-1-ZB-S	Документация
	AC50S2SG1FA
	AC71S2SG1FA
Компактные кассетные блоки декоративная панель	AB25S2SC1FA	Zigbee: HR-1-ZB-S	Документация
	AB35S2SC1FA
	AB50S2SC1FA
Компактные кассетные блоки декоративная панель	AB25S2SC2FA	Zigbee: HR-1-ZB-S	Документация
	AB35S2SC2FA
	AB50S2SC2FA
Полупромышленные кондиционеры
Сверхтонкие канальные блоки	AD35S2SS1FA \| 1U35S2SM3FA	Zigbee: HR-1-ZB-S	Документация
	AD50S2SS1FA \| 1U50S2SJ3FA
	AD71S2SS1FA \| 1U71S2SR2FA
	AD35S2SS1FA(H) \| 1U35S2SM3FA
	AD50S2SS1FA(H) \| 1U50S2SJ3FA
	AD71S2SS1FA(H) \| 1U71S2SR2FA
Средненапорные канальные блоки	AD35S2SM3FA \| 1U35S2SM3FA	Zigbee: HR-1-ZB-S	Документация
	AD50S2SM3FA \| 1U50S2SJ3FA
	AD71S2SM3FA \| 1U71S2SR2FA
	AD35S2SM3FA(H) \| 1U35S2SM3FA
	AD50S2SM3FA(H) \| 1U50S2SJ3FA
	AD71S2SM3FA(H) \| 1U71S2SR2FA
	AD105S2SM3FA \| 1U105S2SS2FA
	AD105S2SM3FA \| 1U105S2SS1FB
	AD125S2SM3FA \| 1U125S2SN2FA
	AD105S2SM3FA(H) \| 1U105S2SS2FA
	AD105S2SM3FA(H) \| 1U105S2SS1FB
	AD125S2SM3FA(H) \| 1U125S2SN2FA
	AD125S2SM3FA \| 1U125S2SN2FB
	AD140S2SM3FA \| 1U140S2SN1FA
	AD140S2SM3FA \| 1U140S2SN1FB
	AD125S2SM3FA(H) \| 1U125S2SN2FB
	AD140S2SM3FA(H) \| 1U140S2SN1FA
	AD140S2SM3FA(H) \| 1U140S2SN1FB
	AD140S2SM3FA \| 1U140S2SP2FA
	AD140S2SM3FA \| 1U140S2SP2FB
	AD160S2SM3FA \| 1U160S2SP1FB
	AD140S2SM3FA(H) \| 1U140S2SP2FA
	AD140S2SM3FA(H) \| 1U140S2SP2FB
	AD160S2SM3FA(H) \| 1U160S2SP1FB
Консольные блоки	AF25S2SD1FA \| 1U25S2SM3FA	Zigbee: HR-1-ZB-S	Документация
	AF35S2SD1FA \| 1U35S2SM3FA
	AF25S2SD1FA(H) \| 1U25S2SM3FA
	AF35S2SD1FA(H) \| 1U35S2SM3FA
Компактные кассетные блоки	AB35S2SC1FA \| 1U35S2SM3FA	Zigbee: HR-1-ZB-S	Документация
	AB50S2SC1FA \| 1U50S2SJ3FA
	AB35S2SC2FA \| 1U35S2SM3FA
	AB50S2SC2FA \| 1U50S2SJ3FA
Кассетные блоки с круговым потоком	AB71S2SG1FA \| 1U71S2SR2FA	Zigbee: HR-1-ZB-S	Документация
	ABH105H1ERG \| 1U105S2SS2FA
	ABH105H1ERG \| 1U105S2SS1FB
	ABH125K1ERG \| 1U125S2SN2FA
	ABH125K1ERG \| 1U125S2SN2FB
	ABH140K1ERG \| 1U140S2SN1FA
	ABH140K1ERG \| 1U140S2SN1FB
	ABH140K1ERG \| 1U140S2SP2FA
	ABH140K1ERG \| 1U140S2SP2FB
	ABH160K1ERG \| 1U160S2SP1FB
Высоконапорные канальные блоки	ADH125H1ERG \| 1U125S2SN2FA	Zigbee: HR-1-ZB-S	Документация
	ADH125H1ERG \| 1U125S2SN2FB
	ADH140H1ERG \| 1U140S2SN1FA
	ADH140H1ERG \| 1U140S2SN1FB
	ADH140H1ERG \| 1U140S2SP2FA
	ADH140H1ERG \| 1U140S2SP2FB
Универсальные блоки	AC35S2SG1FA \| 1U35S2SM3FA	Zigbee: HR-1-ZB-S	Документация
	AC50S2SG1FA \| 1U50S2SJ3FA
	AC71S2SG1FA \| 1U71S2SR2FA
	AC105S2SH1FA \| 1U105S2SS2FA
	AC105S2SH1FA \| 1U105S2SS1FB
	AC125S2SK1FA \| 1U125S2SN2FA
	AC125S2SK1FA \| 1U125S2SN2FB
	AC140S2SK1FA \| 1U140S2SN1FA
	AC140S2SK1FA \| 1U140S2SN1FB
	AC140S2SK1FA \| 1U140S2SP2FA
	AC140S2SK1FA \| 1U140S2SP2FB
	AC160S2SK1FA \| 1U160S2SP1FB

2022

8.1.4 Модели 2022 года

Скопировано

Серия кондиционеров	Модель	Шлюз	Документация
Бытовые настенные кондиционеры
Jade Super Match	AS25S2SJ1FA-W/G/S \| 1U25MECFRA	Zigbee: HR-1-ZB-S	Документация
	AS35S2SJ1FA-W/G/S \| 1U35MECFRA
	AS50S2SJ1FA-W/G/S \| 1U50JECFRA
Flexis Super Match	AS25S2SF1FA-W/B/G \| 1U25S2SM2FA	Zigbee: HR-1-ZB-S	Документация
	AS35S2SF1FA-W/B/G \| 1U35S2SM2FA		Документация
	AS50S2SF1FA-W/B/G \| 1U50S2SJ2FA
	AS70S2SF1FA-W/B/G \| 1U70S2SJ2FA
Coral Expert −20 °C	AS20PHP1HRA \| 1U20PHP1FRA	Zigbee: HR-1-ZB-S	Документация
	AS25PHP1HRA \| 1U25PHP1FRA
	AS35PHP1HRA \| 1U35PHP1FRA
	AS50PHP1HRA \| 1U50PHP1FRA
	AS70PHP1HRA \| 1U70PHP1FRA
Lightera On-Off	HSU-07HNF303/R2-W/G/B \| HSU-07HUN403/R2	Zigbee: HR-1-ZB-S	Документация
	HSU-09HNF303/R2-W/G/B \| HSU-09HUN203/R2
	HSU-12HNF303/R2-W/G/B \| HSU-12HUN203/R2
	HSU-18HNF303/R2-W/G/B \| HSU-18HUN303/R2
	HSU-24HNF203/R2-W/G/B \| HSU-24HUN303/R2
Leader-A	AS12TL5HRA-A \| 1U12TL5FRA-A	Zigbee: HR-1-ZB-S	Документация
	AS18TL5HRA-A \| 1U18TL5FRA-A
	AS24TL5HRA-A \| 1U24TL5FRA-A
Мульти сплит-системы
Jade Super Match	AS25S2SJ1FA-W/G/S	Zigbee: HR-1-ZB-S	Документация
	AS35S2SJ1FA-W/G/S
	AS50S2SJ1FA-W/G/S
Flexis Super Match	AS25S2SF1FA-W/G/B	Zigbee: HR-1-ZB-S	Документация
	AS35S2SF1FA-W/G/B
	AS50S2SF1FA-W/G/B
	AS70S2SF1FA-W/G/B
Leader Super Match	AS07TS5HRA-M	Zigbee: HR-1-ZB-S	Документация
	AS09TS5HRA-M
	AS12TS5HRA-M
	AS18TS4HRA-M
	AS24TS4HRA-M
Консольные блоки	AF25S2SD1FA AF25S2SD1FA(H)	Zigbee: HR-1-ZB-S	Документация
	AF35S2SD1FA AF35S2SD1FA(H)
	AF42S2SD1FA AF42S2SD1FA(H)
Сверхтонкие канальные блоки	AD25S2SS1FA AD25S2SS1FA(H)	Zigbee: HR-1-ZB-S	Документация
	AD35S2SS1FA AD35S2SS1FA(H)
	AD50S2SS1FA AD50S2SS1FA(H)
	AD71S2SS1FA AD71S2SS1FA(H)
Средненапорные канальные блоки	AD35S2SM3FA AD35S2SM3FA(H)	Zigbee: HR-1-ZB-S	Документация
	AD50S2SM3FA AD50S2SM3FA(H)
	AD71S2SM3FA AD71S2SM3FA(H)
Универсальные блоки	AC35S2SG1FA	Zigbee: HR-1-ZB-S	Документация
	AC50S2SG1FA
	AC71S2SG1FA
Компактные кассетные блоки декоративная панель PB-700KB	AB25S2SC1FA	Zigbee: HR-1-ZB-S	Документация
	AB35S2SC1FA
	AB50S2SC1FA
Компактные кассетные блоки декоративная панель PB-620KB	AB25S2SC2FA	Zigbee: HR-1-ZB-S	Документация
	AB35S2SC2FA
	AB50S2SC2FA
Мульти сплит-системы R-410A
НАСТЕННЫЙ ТИП СЕРИЯ N КОРПУС 1	AS09NS6ERA-W/G/B	Zigbee: HR-1-ZB-S	Документация
	AS12NS6ERA-W/G/B
	AS18NS6ERA-W/G/B
	AS24NS6ERA-W/G/B
НАСТЕННЫЙ ТИП СЕРИЯ N КОРПУС 2	AS07BS4HRA	Zigbee: HR-1-ZB-S	Документация
	AS09BS4HRA
	AS12BS4HRA
КАНАЛЬНЫЙ ТИП СВЕРХТОНКИЕ НИЗКОНАПОРНЫЕ	AD09SS1ERA(N)(P)	Zigbee: HR-1-ZB-S	Документация
	AD12SS1ERA(N)(P)
	AD18SS1ERA(N)(P)
	AD24SS1ERA(N)(P)
КАССЕТНЫЙ ТИП	AB09CS2ERA	Zigbee: HR-1-ZB-S	Документация
	AB12CS2ERA(S)
	AB18CS2ERA(S)
	ABH071H1ERG
Полупромышленные сплит-системы серия ECO R-32
НАПОЛЬНО-ПОДПОТОЛОЧНЫЕ	AC50S1LG1FA \| 1U50S1LM1FA	Zigbee: HR-1-ZB-S	Документация
	AC71S1LG1FA \| 1U71S1LR1FA
	AC105S1LH1FA \| 1U105S1LS1FA
	AC105S1LH1FA \| 1U105S1LS1FB
	AC140S1LK1FA \| 1U140S1LN1FA
	AC140S1LK1FA \| 1U140S1LN1FB
	AC160S1LK1FA \| 1U160S1LN1FA
	AC160S1LK1FA \| 1U160S1LN1FB
БЛОКИ КАССЕТНОГО ТИПА С КРУГОВЫМ ПОТОКОМ ВОЗДУХА	AB71S1LG1FA \| 1U71S1LR1FA	Zigbee: HR-1-ZB-S	Документация
	AB105S1LH1FA \| 1U105S1LS1FA
	AB105S1LH1FA \| 1U105S1LS1FB
	AB140S1LK1FA \| 1U140S1LN1FA
	AB140S1LK1FA \| 1U140S1LN1FB
	AB160S1LK1FA \| 1U160S1LN1FA
	AB160S1LK1FA \| 1U160S1LN1FB
СВЕРХТОНКИЕ БЛОКИ КАНАЛЬНОГО ТИПА	AD50S1LS1FA \| 1U50S1LM1FA	Zigbee: HR-1-ZB-S	Документация
	AD71S1LS1FA \| 1U71S1LR1FA
СРЕДНЕНАПОРНЫЕ БЛОКИ КАНАЛЬНОГО ТИПА	AD50S1LM1FA \| 1U50S1LM1FA	Zigbee: HR-1-ZB-S	Документация
	AD71S1LM1FA \| 1U71S1LR1FA
	AD105S1LM1FA \| 1U105S1LS1FA
	AD105S1LM1FA \| 1U105S1LS1FB
	AD140S1LM1FA \| 1U140S1LN1FA
	AD140S1LM1FA \| 1U140S1LN1FB
	AD160S1LM1FA \| 1U160S1LN1FA
	AD160S1LM1FA \| 1U160S1LN1FB
Полупромышленные сплит-системы
КАССЕТНЫЙ ТИП С КРУГОВЫМ ПОТОКОМ ВОЗДУХА	ABH071H1ERG \| 1U24FS1EAA	Zigbee: HR-1-ZB-S	Документация
	ABH105H1ERG \| 1U36SS1EAB
	ABH125K1ERG \| 1U48LS1EAB(S)
	ABH071H1ERG \| 1U24GS1ERA
	AB71S2SG1FA \| 1U24GS1ERA
	ABH105H1ERG \| 1U36HS1ERA(S)
	ABH125K1ERG \| 1U48LS1ERB(S)
	ABH140K1ERG \| 1U60IS2ERB(S)
ИНВЕРТОРНЫЕ УНИВЕРСАЛЬНЫЕ БЛОКИ	AC35S2SG1FA \| 1U35S2SM2FA	Zigbee: HR-1-ZB-S	Документация
	AC50S2SG1FA \| 1U50S2SJ2FA
	AC24CS1ERA(S) \| 1U24GS1ERA
	AC36ES1ERA(S) \| 1U36HS1ERA(S)
	AC48FS1ERA(S) \| 1U48LS1ERB(S)
	AC60FS1ERA(S) \| 1U60IS2ERB(S)
	AC60FS1ERA(S) \| 1U60IS1ERB(S)
НЕИНВЕРТОРНЫЕ СВЕРХТОНКИЕ НИЗКОНАПОРНЫЕ БЛОКИ	AD18SS1ERA(N)(P) \| 1U18DS1EAA	Zigbee: HR-1-ZB-S	Документация
	AD24SS1ERA(N)(P) \| 1U24FS1EAA
ИНВЕРТОРНЫЕ СВЕРХТОНКИЕ НИЗКОНАПОРНЫЕ БЛОКИ	AD35S2SS1FA \| 1U35S2SM2FA	Zigbee: HR-1-ZB-S	Документация
	AD50S2SS1FA \| 1U50S2SJ2FA
	AD24SS1ERA(N)(P) \| 1U24GS1ERA
ИНВЕРТОРНЫЕ СРЕДНЕНАПОРНЫЕ БЛОКИ	AD35S2SM3FA \| 1U35S2SM2FA	Zigbee: HR-1-ZB-S	Документация
	AD50S2SM3FA \| 1U50S2SJ2FA
	AD24MS3ERA \| 1U24GS1ERA
	AD36NS1ERA(S) \| 1U36HS1ERA(S)
	AD48NS1ERA(S) \| 1U48LS1ERB(S)
Полупромышленные системы SMART POWER
КАССЕТНЫЙ ТИП	AB71S2SG1FA \| 1UH071N1ERG	Zigbee: HR-1-ZB-S	Документация
	ABH071H1ERG \| 1UH071N1ERG
	ABH105H1ERG \| 1UH105N1ERG
	ABH125K1ERG \| 1UH125P1ERK
	ABH140K1ERG \| ABH140K1ERG
СРЕДНЕНАПОРНЫЕ БЛОКИ	AD71S2SM3FA \| 1UH071N1ERG	Zigbee: HR-1-ZB-S	Документация
	AD90S2SM3FA \| 1UH090N1ERG
	AD105S2SM3FA \| 1UH105N2ERG
	AD125S2SM3FA \| 1UH125P1ERK
	AD140S2SM3FA \| 1UH140P1ERK
ВЫСОКОНАПОРНЫЕ БЛОКИ	ADH105H1ERG \| 1UH105N1ERG	Zigbee: HR-1-ZB-S	Документация
	ADH125H1ERG \| 1UH125P1ERK
	ADH140H1ERG \| 1UH140P1ERK
	ADH200H1ERG \| 1UH200W1ERK
	ADH250H1ERG \| 1UH250W1ERK

2021

8.1.5 Модели 2021 года

Скопировано

Серия кондиционеров	Модель	Шлюз	Документация
Бытовые настенные кондиционеры
Jade Super Match	AS25S2SJ1FA-W/G/S \| 1U25MECFRA	Zigbee: HR-1-ZB-S	Документация
	AS35S2SJ1FA-W/G/S \| 1U35MECFRA
	AS50S2SJ1FA-W/G/S \| 1U50JECFRA
Jade DC Inverter	AS25JBJHRA-W \| 1U25JEJFRA	Zigbee: HR-1-ZB-S	Документация
	AS35JBJHRA-W \| 1U35JEJFRA
	AS50JDJHRA-W \| 1U50REJFRA
Flexis Super Match	AS25S2SF1FA-W/B/G \| 1U25S2SM1FA	Zigbee: HR-1-ZB-S	Документация
	AS35S2SF1FA-W/B/G \| 1U35S2SM1FA
	AS50S2SF1FA-W/B/G \| 1U50S2SJ2FA
	AS70S2SF1FA-W/B/G \| 1U70S2SJ2FA
Lightera DC Inverter	AS09NS5ERA-W/G/B \| 1U09BS3ERA	Zigbee: HR-1-ZB-S	Документация
	AS12NS5ERA-W/G/B \| 1U12BS3ERA
	AS24NS3ERA-W/G/B \| 1U24GS1ERA
Lightera On-Off	HSU-07HNF303/R2-W/G/B \| HSU-07HUN403/R2	Zigbee: HR-1-ZB-S	Документация
	HSU-09HNF303/R2-W/G/B \| HSU-09HUN203/R2
	HSU-12HNF303/R2-W/G/B \| HSU-12HUN203/R2
	HSU-18HNF303/R2-W/G/B \| HSU-18HUN303/R2
	HSU-24HNF203/R2-W/G/B \| HSU-24HUN303/R2
Elegant HP	AS25NHPHRA \| 1U25NHP1FRA	Zigbee: HR-1-ZB-S	Документация
	AS35NHPHRA \| 1U35NHP1FRA
	AS50NHPHRA \| 1U50NHPFRA
	AS70NHPHRA \| 1U70NHPFRA
FAMILY ON–OFF	HSU-30HNH03/R2-W \| HSU-30HUN03/R2	Zigbee: HR-1-ZB-S	Документация
	HSU-36HNH03/R2 \| HSU-36HNH03/R2
Leader-A	AS12TL4HRA-A \| 1U12TL4FRA-A	Zigbee: HR-1-ZB-S	Документация
	AS18TL4HRA-A \| 1U18TL4FRA-A
	AS24TL4HRA-A \| 1U24TL4FRA-A
Мульти сплит-системы R32
Jade Super Match	AS25S2SJ1FA-W/G/S	Zigbee: HR-1-ZB-S	Документация
	AS35S2SJ1FA-W/G/S
	AS50S2SJ1FA-W/G/S
Flexis Super Match	AS25S2SF1FA-W/G/B	Zigbee: HR-1-ZB-S	Документация
	AS35S2SF1FA-W/G/B
	AS50S2SF1FA-W/G/B
	AS70S2SF1FA-W/G/B
Leader Super Match	AS07TS4HRA-M	Zigbee: HR-1-ZB-S	Документация
	AS09TS4HRA-M
	AS12TS4HRA-M
	AS18TS4HRA-M
	AS24TS4HRA-M
Консольные блоки	AF25S2SD1FA	Zigbee: HR-1-ZB-S	Документация
	AF35S2SD1FA
	AF42S2SD1FA
Сверхтонкие низконапорные блоки канального типа	AD25S2SS1FA	Zigbee: HR-1-ZB-S	Документация
	AD35S2SS1FA
	AD50S2SS1FA
	AD71S2SS1FA
Средненапорные блоки канального типа	AD35S2SM3FA	Zigbee: HR-1-ZB-S	Документация
	AD50S2SM3FA
	AD71S2SM3FA
Напольно-подпотолочные	AC35S2SG1FA	Zigbee: HR-1-ZB-S	Документация
	AC50S2SG1FA
	AC71S2SG1FA
Компактные кассетного типа	AB25S2SC1FA	Zigbee: HR-1-ZB-S	Документация
	AB35S2SC1FA
	AB50S2SC1FA
Компактные кассетного типа	AB25S2SC2FA	Zigbee: HR-1-ZB-S	Документация
	AB35S2SC2FA
	AB50S2SC2FA
Мульти сплит-системы R-410A
НАСТЕННЫЙ ТИП СЕРИЯ N КОРПУС 1	AS09NS5ERA-W/G/B	Zigbee: HR-1-ZB-S	Документация
	AS12NS5ERA-W/G/B
	AS18NS5ERA-W/G/B
	AS24NS3ERA-W/G/B
НАСТЕННЫЙ ТИП СЕРИЯ N КОРПУС 2	AS07BS4HRA	Zigbee: HR-1-ZB-S	Документация
	AS09BS4HRA
	AS12BS4HRA
КАНАЛЬНЫЙ ТИП СВЕРХТОНКИЕ НИЗКОНАПОРНЫЕ	AD09SS1ERA(N)(P)	Zigbee: HR-1-ZB-S	Документация
	AD12SS1ERA(N)(P)
	AD18SS1ERA(N)(P)
	AD24SS1ERA(N)(P)
КАССЕТНЫЙ ТИП С КРУГОВЫМ ПОТОКОМ ВОЗДУХА	AB09CS2ERA	Zigbee: HR-1-ZB-S	Документация
	AB12CS2ERA(S)
	AB18CS2ERA(S)
	ABH071H1ERG
Полупромышленные сплит-системы
КАССЕТНЫЙ ТИП С КРУГОВЫМ ПОТОКОМ ВОЗДУХА НЕИНВЕРТОРНЫЕ КАССЕТНЫЕ БЛОКИ	ABH071H1ERG \| 1U24FS1EAA	Zigbee: HR-1-ZB-S	Документация
	ABH105H1ERG \| 1U36SS1EAB
	ABH125K1ERG \| 1U48LS1EAB(S)
КАССЕТНЫЙ ТИП С КРУГОВЫМ ПОТОКОМ ВОЗДУХА ИНВЕРТОРНЫЕ КАССЕТНЫЕ БЛОКИ	ABH071H1ERG \| 1U24GS1ERA	Zigbee: HR-1-ZB-S	Документация
	ABH105H1ERG \| 1U36HS1ERA(S)
	ABH125K1ERG \| 1U48LS1ERB(S)
	ABH140K1ERG \| 1U60IS2ERB(S)
НЕИНВЕРТОРНЫЕ СВЕРХТОНКИЕ НИЗКОНАПОРНЫЕ БЛОКИ	AD18SS1ERA(N)(P) \| 1U18DS1EAA	Zigbee: HR-1-ZB-S	Документация
	AD24SS1ERA(N)(P) \| 1U24FS1EAA
ИНВЕРТОРНЫЕ СВЕРХТОНКИЕ НИЗКОНАПОРНЫЕ БЛОКИ	AD12SS1ERA(N)(P) \| 1U12BS3ERA	Zigbee: HR-1-ZB-S	Документация
	AD50S2SS1FA \| 1U50S2SJ2FA
	AD24SS1ERA(N)(P) \| 1U24GS1ERA
Полупромышленные сплит–системы SMART POWER
SMART POWER КАССЕТНЫЙ ТИП	AB71S2SG1FA \| 1UH071N1ERG	Zigbee: HR-1-ZB-S	Документация
	ABH071H1ERG \| 1UH071N1ERG
	ABH105H1ERG \| 1UH105N1ERG
	ABH125K1ERG \| 1UH125P1ERK
	ABH140K1ERG \| 1UH140P1ERK
SMART POWER КАНАЛЬНЫЙ ТИП 150ПА СРЕДНЕНАПОРНЫЕ БЛОКИ	AD71S2SM3FA \| 1UH071N1ERG	Zigbee: HR-1-ZB-S	Документация
	AD90S2SM3FA \| 1UH090N1ERG
	AD105S2SM3FA \| 1UH105N2ERG
	AD125S2SM3FA \| 1UH125P1ERK
	AD140S2SM3FA \| 1UH140P1ERK
SMART POWER КАНАЛЬНЫЕ БЛОКИ ВЫСОКОНАПОРНЫЕ БЛОКИ	ADH105H1ERG \| 1UH105N1ERG	Zigbee: HR-1-ZB-S	Документация
	ADH125H1ERG \| 1UH125P1ERK
	ADH140H1ERG \| 1UH140P1ERK
	ADH200H1ERG \| 1UH200W1ERK
	ADH250H1ERG \| 1UH250W1ERK

2020

8.1.6 Модели 2020 года

Скопировано

Серия кондиционеров	Модель	Шлюз	Документация
Бытовые настенные кондиционеры
Jade DC Inverter	AS25JBJHRA-W \| 1U25JEJFRA	Zigbee: HR-1-ZB-S	Документация
	AS35JBJHRA-W \| 1U35JEJFRA
	AS50JDJHRA-W \| 1U50REJFRA
Lightera DC Inverter	AS09NS5ERA-W/G/B \| 1U09BS3ERA	Zigbee: HR-1-ZB-S	Документация
	AS12NS5ERA-W/G/B \| 1U12BS3ERA
	AS18NS5ERA-W/G/B \| 1U18FS2ERA
	AS24NS3ERA-W/G/B \| 1U24GS1ERA
Lightera On-Off	HSU-07HNF303/R2-W/G/B \| HSU-07HUN403/R2	Zigbee: HR-1-ZB-S	Документация
	HSU-09HNF303/R2-W/G/B \| HSU-09HUN203/R2
	HSU-12HNF303/R2-W/G/B \| HSU-12HUN203/R2
	HSU-18HNF303/R2-W/G/B \| HSU-18HUN303/R2
	HSU-24HNF203/R2-W/G/B \| HSU-24HUN303/R2
Elegant HP	AS25NHPHRA \| 1U25NHPFRA	Zigbee: HR-1-ZB-S	Документация
	AS35NHPHRA \| 1U35NHPFRA
	AS50NHPHRA \| 1U50NHPFRA
	AS70NHPHRA \| 1U70NHPFRA
Elegant ON-OFF	HSU-07HNE03/R2 \| HSU-07HUN403/R2	Zigbee: HR-1-ZB-S	Документация
	HSU-09HNE03/R2 \| HSU-09HUN203/R2
	HSU-12HNE03/R2 \| HSU-12HUN203/R2
	HSU-18HNE03/R2 \| HSU-18HUN303/R2
	HSU-24HNE03/R2 \| HSU-24HUN303/R2
Elegant DC Inverter	AS07NM6HRA \| 1U07BR4ERA	Zigbee: HR-1-ZB-S	Документация
	AS09NM6HRA \| 1U09BR4ERA
	AS12NM6HRA \| 1U12BR4ERA
	AS18NM6HRA \| 1U18ME3ERA
	AS24NM6HRA \| 1U24RR4ERА
FAMILY ON–OFF	HSU-30HNH03/R2-W \| HSU-30HUN03/R2	Zigbee: HR-1-ZB-S	Документация
	HSU-36HNH03/R2 \| HSU-36HUN03/R2
TIBIO-A DC INVERTER	AS12TA3HRA-A \| 1U12BE8ERA-A	Zigbee: HR-1-ZB-S	Документация
	AS18TD2HRA-A \| 1U18EE8ERA-A
	AS24TD2HRA-A \| 1U24RE8ERA-A
TIBIO-A ON–OFF	HSU-12HT103/R2 \| HSU-12HUN103/R2-A	Zigbee: HR-1-ZB-S	Документация
	HSU-18HT103/R2 \| HSU-18HUN03/R2-A
	HSU-24HT103/R2 \| HSU-24HUN03/R2-A
Мульти сплит-системы
НАСТЕННЫЙ ТИП СЕРИЯ N КОРПУС 1	AS09NS5ERA-W/G/B	Zigbee: HR-1-ZB-S	Документация
	AS12NS5ERA-W/G/B
	AS18NS5ERA-W/G/B
	AS24NS3ERA-W/G/B
НАСТЕННЫЙ ТИП СЕРИЯ N КОРПУС 2	AS07BS4HRA	Zigbee: HR-1-ZB-S	Документация
	AS09BS4HRA
	AS12BS4HRA
	AS18BS4HRA
	AS24BS4HRA
КАНАЛЬНЫЙ ТИП СВЕРХТОНКИЕ НИЗКОНАПОРНЫЕ	AD09SS1ERA(N)(P)	Zigbee: HR-1-ZB-S	Документация
	AD12SS1ERA(N)(P)
	AD18SS1ERA(N)(P)
	AD24SS1ERA(N)(P)
КАССЕТНЫЙ ТИП	AB09CS1ERA	Zigbee: HR-1-ZB-S	Документация
	AB12CS1ERA(S)
	AB18CS1ERA(S)
	AB24ES1ERA(S)
КАССЕТНЫЙ ТИП С КРУГОВЫМ ПОТОКОМ ВОЗДУХА	AB09CS2ERA	Zigbee: HR-1-ZB-S	Документация
	AB12CS2ERA(S)
	AB18CS2ERA(S)
	ABH071H1ERG
Полупромышленные сплит-системы
КАССЕТНЫЙ ТИП С КРУГОВЫМ ПОТОКОМ ВОЗДУХА НЕИНВЕРТОРНЫЕ КАССЕТНЫЕ БЛОКИ	ABH071H1ERG \| 1U24FS1EAA	Zigbee: HR-1-ZB-S	Документация
	ABH105H1ERG \| 1U36SS1EAB
	ABH125K1ERG \| 1U48LS1EAB(S)
КАССЕТНЫЙ ТИП С КРУГОВЫМ ПОТОКОМ ВОЗДУХА ИНВЕРТОРНЫЕ КАССЕТНЫЕ БЛОКИ	AB12CS2ERA(S) \| 1U12BS3ERA	Zigbee: HR-1-ZB-S	Документация
	AB18CS2ERA(S) \| 1U18FS2ERA(S)
	ABH071H1ERG \| 1U24GS1ERA
	AB71S2SG1FA \| 1U24GS1ERA
	ABH105H1ERG \| 1U36HS1ERA(S)
	ABH125K1ERG \| 1U48LS1ERB(S)
	ABH140K1ERG \| 1U60IS2ERB(S)
НЕИНВЕРТОРНЫЕ СВЕРХТОНКИЕ НИЗКОНАПОРНЫЕ БЛОКИ	AD18SS1ERA(N)(P) \| 1U18DS1EAA	Zigbee: HR-1-ZB-S	Документация
	AD24SS1ERA(N)(P) \| 1U24FS1EAA
ИНВЕРТОРНЫЕ СВЕРХТОНКИЕ НИЗКОНАПОРНЫЕ БЛОКИ	AD12SS1ERA(N)(P) \| 1U12BS3ERA	Zigbee: HR-1-ZB-S	Документация
	AD18SS1ERA(N)(P) \| 1U18FS2ERA(S)
	AD24SS1ERA(N)(P) \| 1U24GS1ERA
Полупромышленные сплит–системы SMART POWER
SMART POWER КАССЕТНЫЙ ТИП	AB71S2SG1FA \| 1UH071N1ERG	Zigbee: HR-1-ZB-S	Документация
	ABH071H1ERG \| 1UH071N1ERG
	ABH105H1ERG \| 1UH105N1ERG
	ABH125K1ERG \| 1UH125P1ERK
	ABH140K1ERG \| 1UH140P1ERK
SMART POWER КАНАЛЬНЫЙ ТИП 25-150ПА СРЕДНЕНАПОРНЫЕ БЛОКИ	AD71S2SM3FA \| 1UH071N1ERG	Zigbee: HR-1-ZB-S	Документация
	AD90S2SM3FA \| 1UH090N1ERG
	AD105S2SM3FA \| 1UH105N2ERG
	AD125S2SM3FA \| 1UH125P1ERK
	AD140S2SM3FA \| 1UH140P1ERK
SMART POWER КАНАЛЬНЫЙ ТИП 70-120ПА СРЕДНЕНАПОРНЫЕ БЛОКИ	ADH071M1ERG \| 1UH071N1ERG	Zigbee: HR-1-ZB-S	Документация
	ADH105M1ERG \| 1UH105N1ERG
	ADH125M1ERG \| 1UH125P1ERK
	ADH140M1ERG \| 1UH140P1ERK
SMART POWER КАНАЛЬНЫЕ БЛОКИ ВЫСОКОНАПОРНЫЕ БЛОКИ	ADH105H1ERG \| 1UH105N1ERG	Zigbee: HR-1-ZB-S	Документация
	ADH125H1ERG \| 1UH125P1ERK
	ADH140H1ERG \| 1UH140P1ERK
	ADH200H1ERG \| 1UH200W1ERK
	ADH250H1ERG \| 1UH250W1ERK

9. Функции кондиционера

Скопировано

Параметр шлюза		Wiren Board Тип контрола	HomeKit ( через Sprut.hub)	Яндекс ( через Sprut.hub)	ZigBee2MQTT
Состояние	Включен Выключен	✅ 1 - Включен 0 - Выключен Параметр выводится в следующем виде: Тип канала - переключатель	✖️ Не используется	✖️ Не используется	✅ Состояние Включен Выключен
Режим	Нагрев Охлаждение Автоматический Вентиляция Осушение	✅ 1 - Нагрев 2 - Охлаждение 3 - Автоматический 4 - Вентиляция 5- Осушение Параметр выводится в следующем виде: Тип канала - диапазон	✖️ Не используется	✖️ Не используется	✖️ Не используется
Состояние и режим. Параметр совмещающий в себе параметры: “Состояние” и “Режим” (Необходим для SprutHub)	0 - Кондиционер выключен 1 - Кондиционер включен Нагрев 2 - Кондиционер включен Охлаждение 3 - Кондиционер включен Автоматический 4 - Кондиционер включен Вентиляция 5 - Кондиционер включен Осушение	✅ 0 - Кондиционер выключен 1 - Кондиционер включен Нагрев 2 - Кондиционер включен Охлаждение 3 - Кондиционер включен Автоматический 4 - Кондиционер включен Вентиляция 5 - Кондиционер включен Осушение "	✅ Выключен Нагрев Охлаждение Автоматический Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Режим работы	✅ Состояние Включен Выключен ✅ Режим работы Нагрев Охлаждение Автоматический Осушение Вентиляция Параметры выводятся в виде сервиса Термостат с характеристиками: - Состояние - Режим работы	✅ Состояние Включен Выключен ✅ Режим работы Нагрев Охлаждение Автоматический Осушение Вентиляция Параметры выводятся в виде сервиса Термостат с характеристиками: - Состояние - Режим работы
Температура воздуха в помещении	Параметр отображающий текущую температуру измеренную кондиционером	✅ Минимум - 0 Максимум - 50 Параметр выводится в следующем виде: Тип канала - значение температуры	✅	✅	✅
Температура воздуха на улице	Параметр отображающий текущую температуру измеренную кондиционером	✖️ Не используется	☑️ Скрыто по умолчанию Минимум - 0 Максимум - 50 Параметр выводится в следующем виде: Тип сервиса - Датчик температуры Характеристика - Температура	☑️ Скрыто по умолчанию Минимум - 0 Максимум - 50 Параметр выводится в следующем виде: Тип сервиса - Датчик температуры Характеристика - Температура	✅

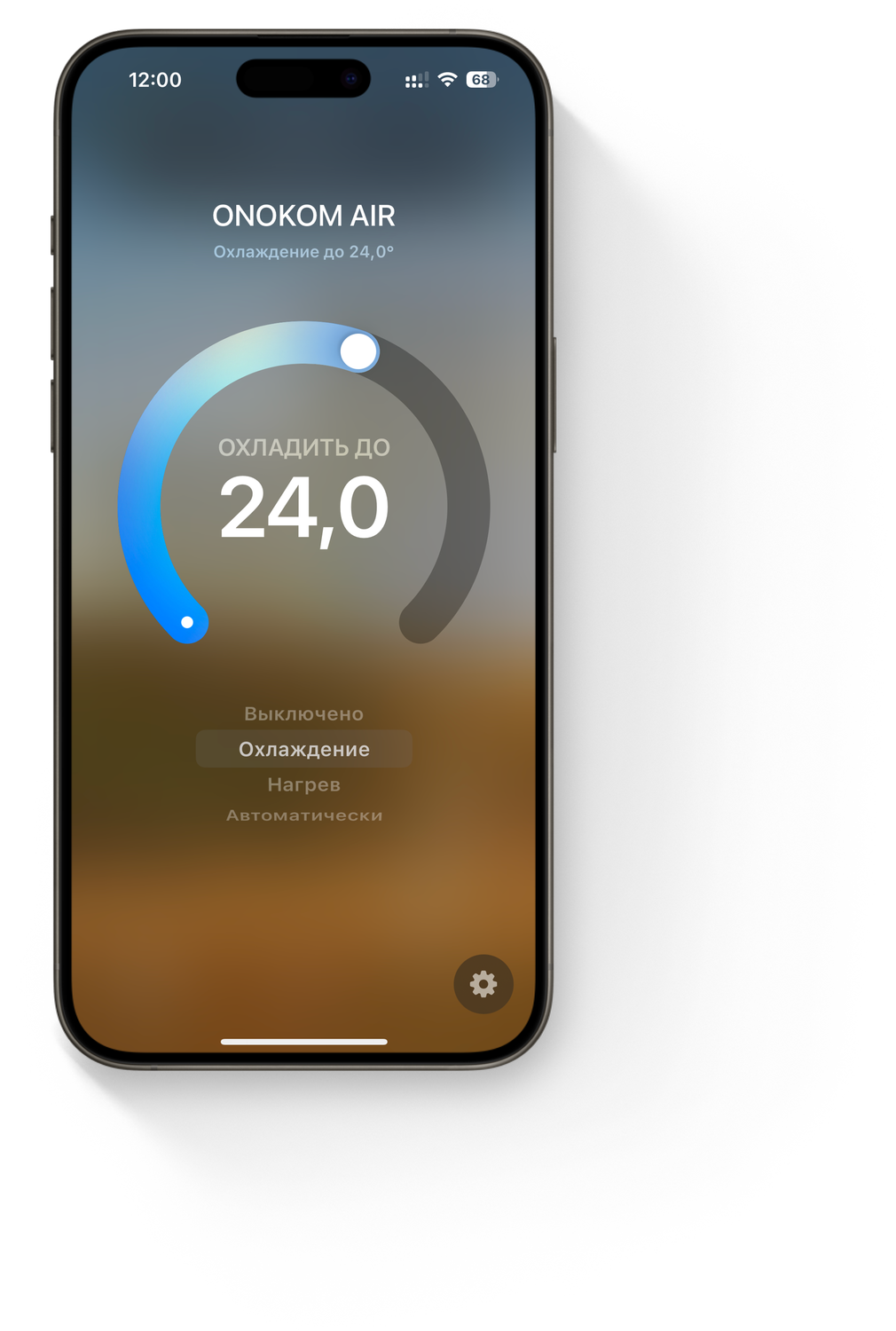

Целевая температура - параметр в который мы будем передавать желаемую температуру	Минимальное значение: 16 Максимальное значение: 32	✅ Минимум - 16 Максимум - 32 Параметр выводится в следующем виде: Тип канала - диапазон	✅ Минимум - 16 Максимум - 32 Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Целевая температура	✅ Минимум - 16 Максимум - 32 Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Целевая температура	✅ Минимум - 16 Максимум - 32
Состояние термостата	0 - Простаивает 1 - Нагревает 2 - Охлаждает	✖️ Не используется	✅ Простаивает Нагревает Охлаждает Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Состояние	✖️ Не используется	✖️ Не используется

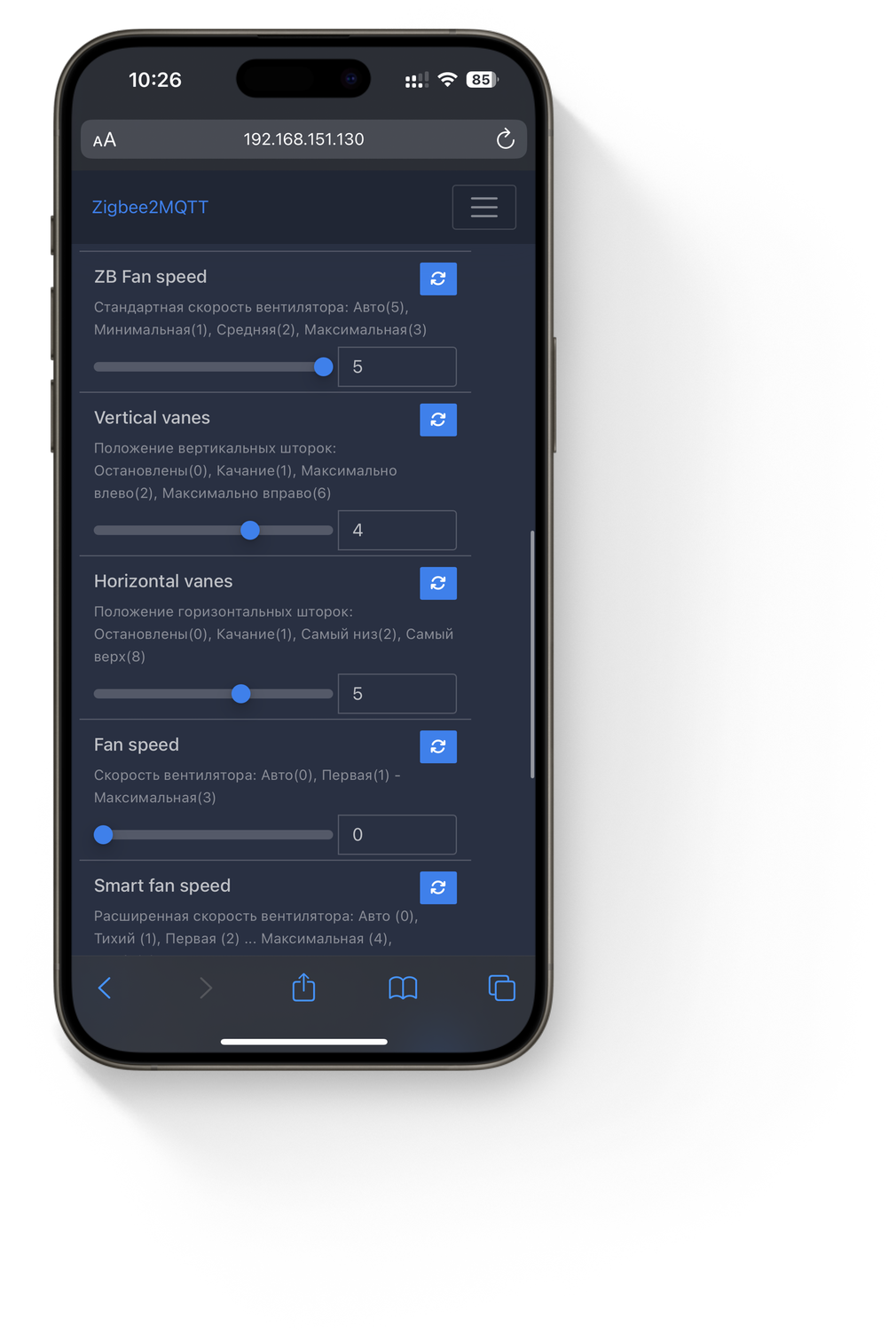

Скорость вентилятора	0 - Автоматическая скорость 1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость	✅ 0 - Автоматическая скорость 1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость Параметр выводится в следующем виде: Тип канала - диапазон	✖️ Не используется	✖️ Не используется
Скорость вентилятора расширенная	1 - Тихий режим 2 - Первая скорость 3 - Вторая скорость 4 - Третья скорость 5 - Режим турбо	✅ 0 - Автоматическая скорость 1 - Режим тихий 2 - Первая скорость 3 - Вторая скорость 4 - Третья скорость 5 - Режим турбо Параметр выводится в следующем виде: Тип канала - диапазон	✅ 0% - Автоматическая скорость 20% - Режим тихий 40% - Первая скорость 60% - Вторая скорость 80% - Третья скорость 100% - Режим турбо Параметры выводятся в следующем виде: Тип сервиса - Вентилятор Характеристика - Скорость вращения	✅ 0% - Автоматическая скорость 1% - Режим тихий 2% - Первая скорость 3% - Вторая скорость 4% - Третья скорость 5% - Режим турбо Параметры выводятся в следующем виде: Тип сервиса - Вентилятор Характеристика - Скорость вращения (отображается с подписью "открытие ")	✅ 0 - Автоматическая скорость 1 - Режим тихий 2 - Первая скорость 3 - Вторая скорость 4 - Третья скорость 5 - Режим турбо

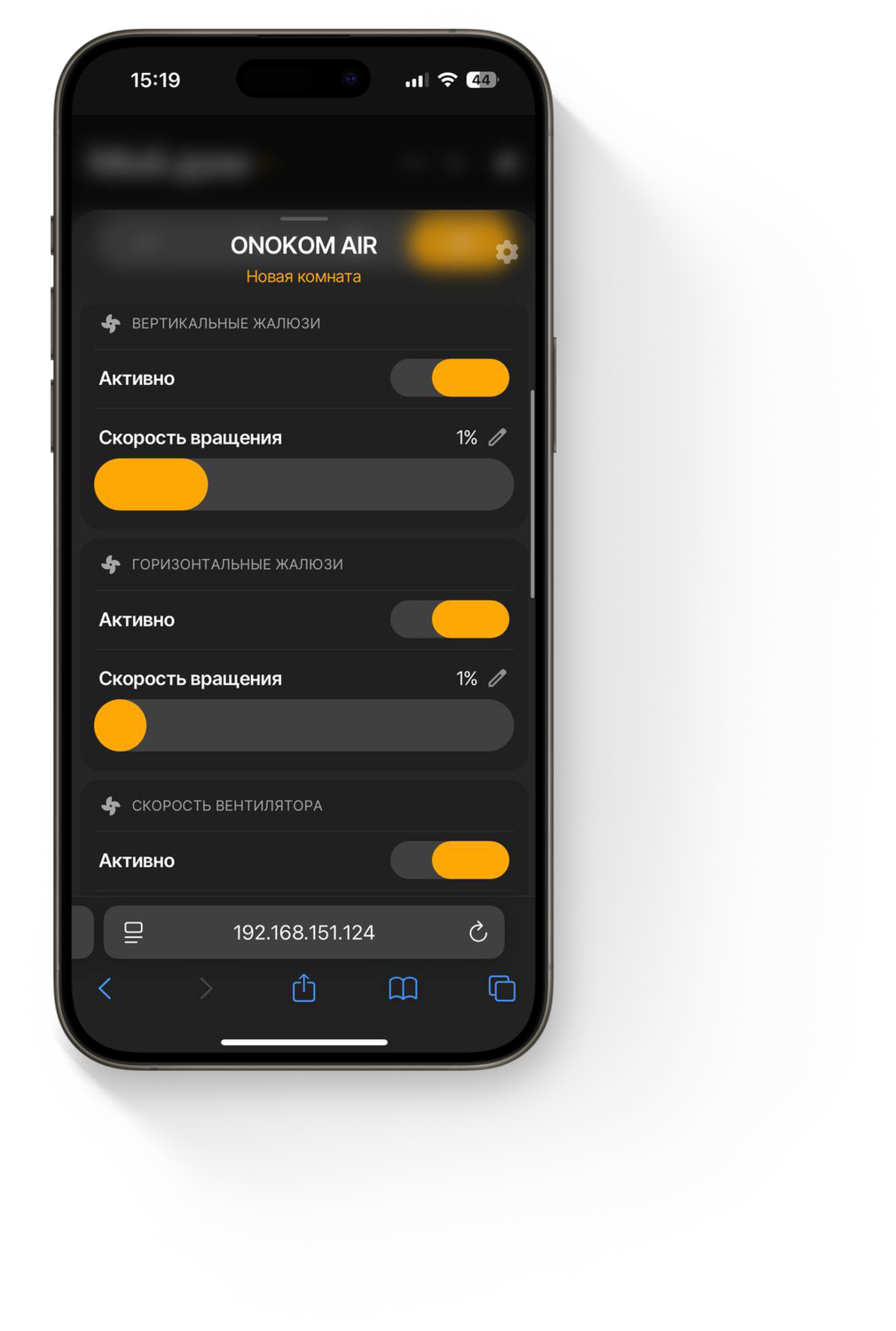

Горизонтальные жалюзи - параметр отвечающий за положение горизонтальных жалюзи (Вверх-Вниз)	1 - Качание (вверх-вниз) 2 - Самое низкое положение 3 - Низкое положение 4 - Среднее низкое 5 - Среднее положение 6 - Среднее высокое положение 7 - Высокое положение 8 - Самое высокое положение	✅ 0 - Остановлено 1 - Качание (вверх-вниз) 2 - Самое низкое положение 3 - Низкое положение 4 - Среднее низкое 5 - Среднее положение 6 - Среднее высокое положение 7 - Высокое положение 8 - Самое высокое положение Параметр выводится в следующем виде: Тип канала - диапазон	12% - Качание (вверх-вниз) 25% - Самое низкое положение 38% - Низкое положение 50% - Среднее низкое 62% - Среднее положение 75% - Среднее высокое положение 88% - Высокое положение 100% - Самое высокое положение Параметры выводятся в следующем виде: Тип сервиса - Вентилятор Характеристика - Скорость вращения	✅ 1 - Качание (вверх-вниз) 2 - Самое низкое положение 3 - Низкое положение 4 - Среднее низкое 5 - Среднее положение 6 - Среднее высокое положение 7 - Высокое положение 8 - Самое высокое положение Параметры выводятся в следующем виде: Тип сервиса - Угол наклона Характеристика - Целевой угол наклона	✅ 0 - Остановлено 1 - Качание (вверх-вниз) 2 - Самое низкое положение 3 - Низкое положение 4 - Среднее низкое 5 - Среднее положение 6 - Среднее высокое положение 7 - Высокое положение 8 - Самое высокое положение
Вертикальные жалюзи - параметр отвечающий за положение вертикальных жалюзи (Вправо-Влево)	0 – Остановлено 1 – Качание (право-лево) 2 - Самое левое положение 3 - Левое положение 4 - Среднее положение 5 - Правое положение 6 - Самое правое положение	✅ 0 – Остановлено 1 – Качание (право-лево) 2 - Самое левое положение 3 - Левое положение 4 - Среднее положение 5 - Правое положение 6 - Самое правое положение Параметр выводится в следующем виде: Тип канала - диапазон	✅ ??% – Остановлено 17% – Качание (право-лево) 33% - Самое левое положение 50% - Левое положение 67% - Среднее положение 84% - Правое положение 100% - Самое правое положение Параметры выводятся в следующем виде: Тип сервиса - Вентилятор Характеристика - Скорость вращения	✅ 1 – Качание (право-лево) 2 - Самое левое положение 3 - Левое положение 4 - Среднее положение 5 - Правое положение 6 - Самое правое положение Параметры выводятся в следующем виде: Тип сервиса - Угол наклона Характеристика - Целевой угол наклона	✅ 0 – Остановлено 1 – Качание (право-лево) 2 - Самое левое положение 3 - Левое положение 4 - Среднее положение 5 - Правое положение 6 - Самое правое положение
Вертикальные и горизонтальные жалюзи параметр отвечающий за качание вертикальных и горизонтальных жалюзи	0 – Остановлено 1 - Качание горизонтальное и вертикальное 2 - Качание горизонтальных жалюзи 3 – Качание вертикальных жалюзи	✅ 0 - Остановлено в средних положениях 1 - Качание (право-лево и вверх-вниз) 2 - Качание (вверх-вниз) 3 - Качание (право-лево) Параметр выводится в следующем виде: Тип канала - диапазон	✖️ Не используется	✅ Остановлено Качание (право-лево и вверх-вниз) Качание (вверх-вниз) Качание (право-лево) Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Качание	✅ 0 – Остановлено 1- Качание горизонтальное и вертикальное 2 - Качание горизонтальных жалюзи 3 – Качание вертикальных жалюзи
Режим Тихий	1 - Включена 0 - Выключена	✅ 1 - Включен 0 - Выключен Параметр выводится в следующем виде: Тип канала - переключатель	✅ Включена Выключена Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включена Выключена Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включена Выключена
Режим Турбо	1 - Включена 0 - Выключена	✅ 1 - Включен 0 - Выключен Параметр выводится в следующем виде: Тип канала - переключатель	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включена Выключена
Режим сна	1 - Включена 0 - Выключена	✅ 1 - Включен 0 - Выключен Параметр выводится в следующем виде: Тип канала - переключатель	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включена Выключена
Ионизация	1 - Включена 0 - Выключена	✅ 1 - Включена 0 - Выключена Параметр выводится в следующем виде: Тип канала - переключатель	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включена Выключена
Самоочистка	1 - Включена 0 - Выключена	✖️ Не используется	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✖️ Не используется
Подсветка дисплея кондиционера	1 - Включена 0 - Выключена	✅ 1 - Включена 0 - Выключена Параметр выводится в следующем виде: Тип канала - переключатель	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен

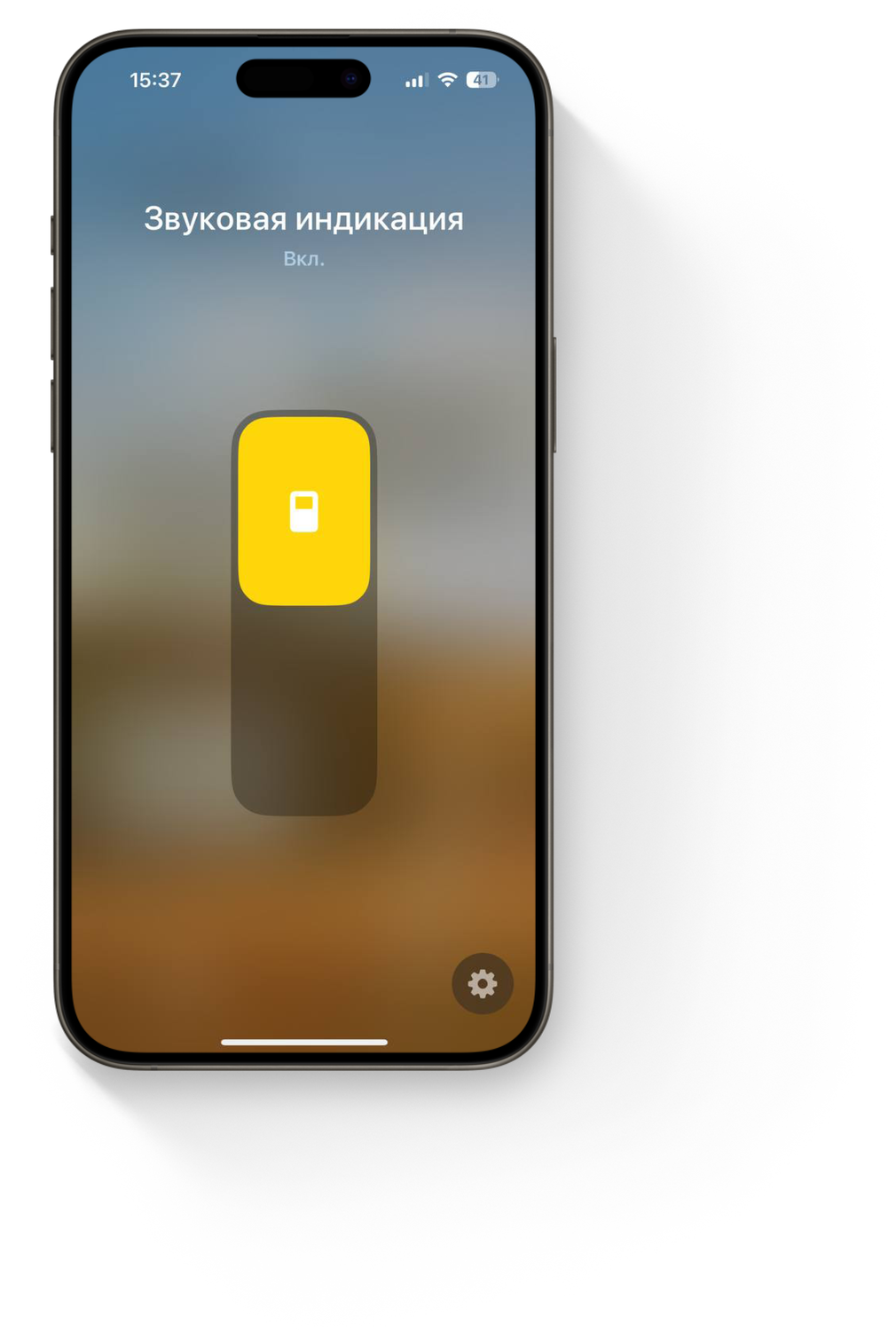

Звуковая индикация	1 - Включена 0 - Выключена	✖️ Не используется	✖️ Не используется	✖️ Не используется	✖️ Не используется
Коррекция температуры	Сервисный параметр	✖️ Не используется	✖️ Не используется	✖️ Не используется	✖️ Не используется
Кондиционер подключен	0 - Нет связи с кондиционером 1 - Связь есть, но не можем распознать пакеты 2 - Связь есть, но битые пакеты 3 - Кондиционер подключен	0 - Нет связи с кондиционером 1 - Связь есть, но не можем распознать пакеты 2 - Связь есть, но битые пакеты 3 - Кондиционер подключен	✖️ Не используется	✖️ Не используется	0 - Нет связи с кондиционером 1 - Связь есть, но не можем распознать пакеты 2 - Связь есть, но битые пакеты 3 - Кондиционер подключен

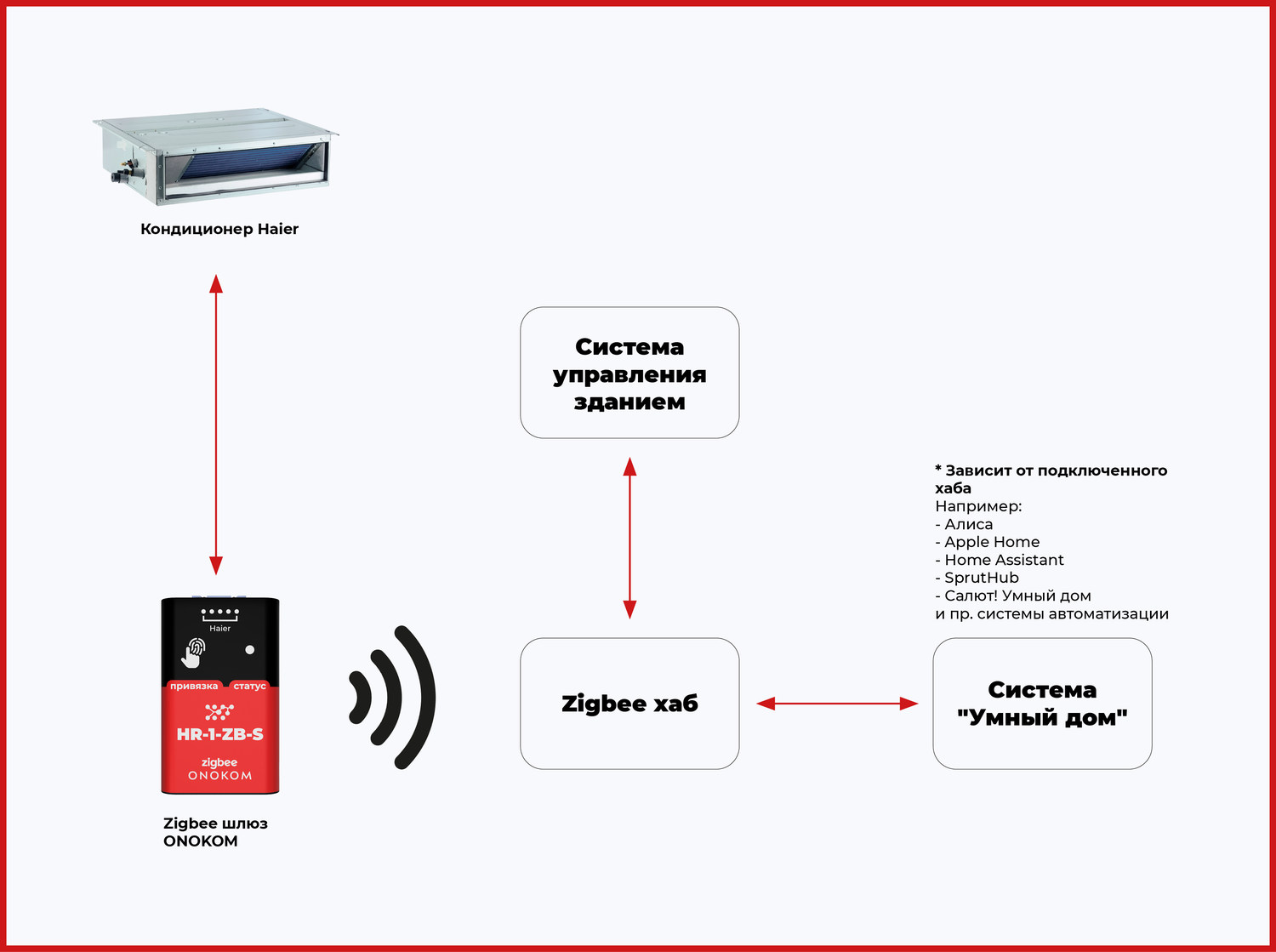

10. Общая логическая схема работы шлюза

Скопировано

загружается

10.1 Логическая схема WirenBoard + SprutHub

Скопировано

загружается

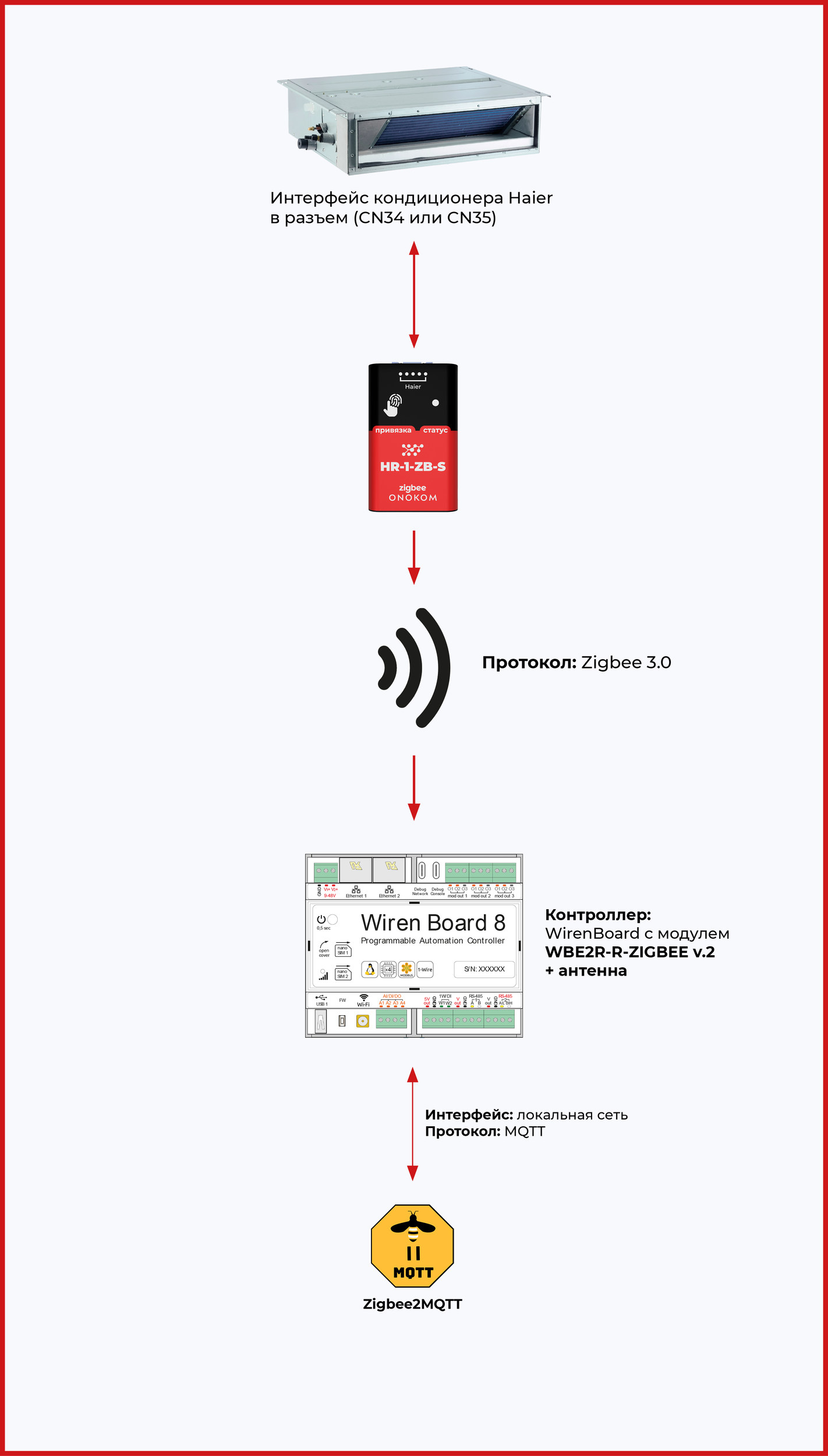

10.2 Логическая схема WirenBoard + Zigbee2MQTT

Скопировано

загружается

11. Схемы подключения

Скопировано

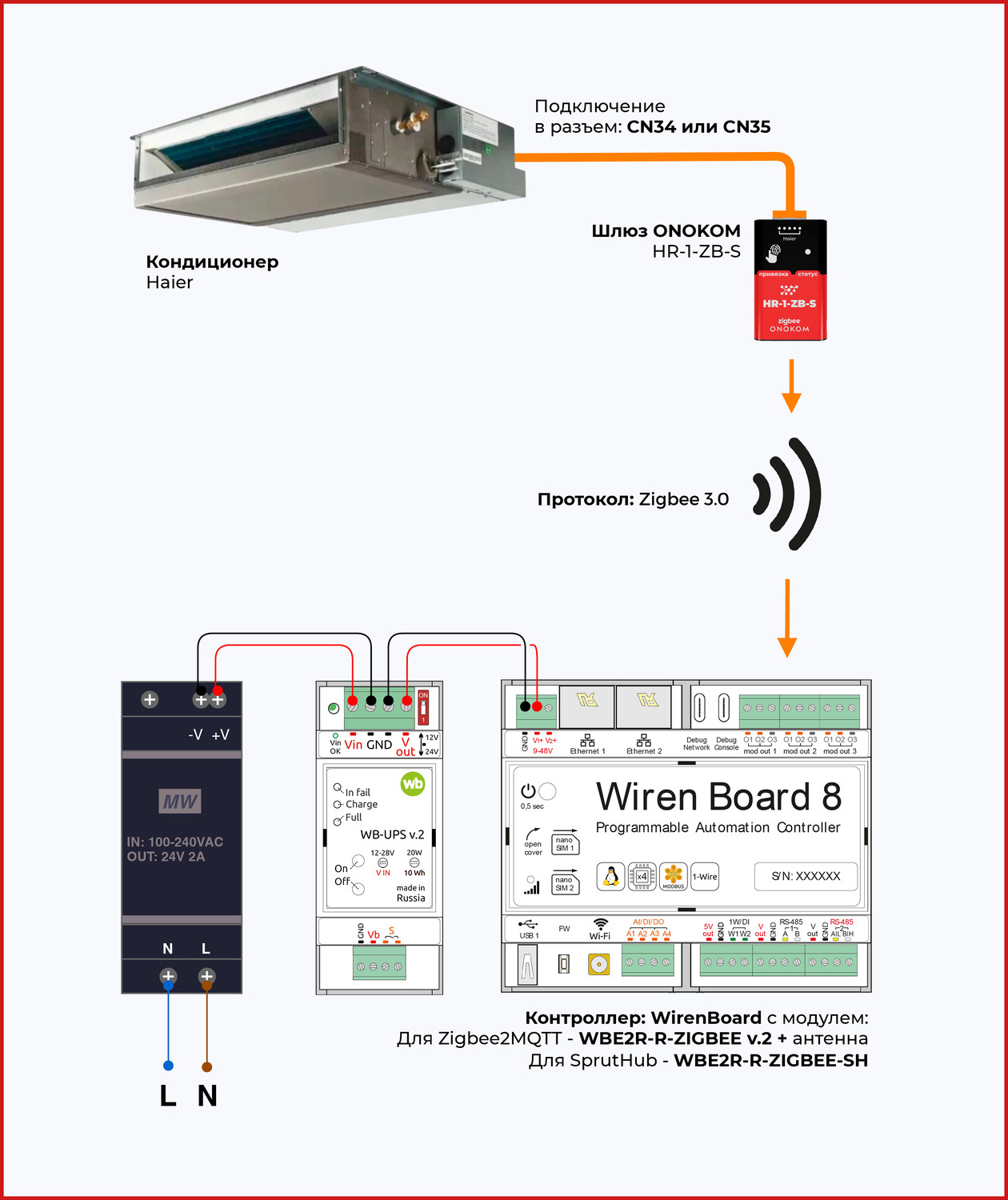

11.1 Схема подключения к WirenBoard

Скопировано

загружается

Схема подключения к контроллеру WirenBoard

12. Подключение

Скопировано

12.1 Подключение к WirenBoard

Скопировано

12.1.1 Параметры контроллера WirenBoard

Все дальнейшие настройки выполняются на контроллере WirenBoard 8 со следующими параметрами:
- Ревизия: 7.3.3E/11 675
- Версия ПО: wb-2507
- Ветка: Релиз
- ZigBee2MQTT : 2.5.1

12.1.2 Загрузка шаблона в контроллер WirenBoard для Zigbee2MQTT

- Скачайте приложение для подключения по SFTP к контроллеру
- Для пользователей macOS: Скачайте приложение: ForkLift
- Для пользователей Windows: Скачайте приложение: FileZilla
- Узнайте IP адрес контроллера где установлен Zigbee2MQTT в вашей локальной сети
- Подключитесь к контроллеру по SFTP

На момент написания статьи, шаблон не включен в стандартный список поддерживаемых устройств. Поэтому добавляем собственный шаблон:

загружается

Заходим на веб-сервис GitHub где хранятся шаблоны ONOKOM и переходим в раздел «ZigBee2MQTT»

загружается

Выбираем на каком языке мы хотим чтобы отображался шаблон "RU" или "EN"

загружается

Выбираем шаблон onokom-hr-1-zb-s.mjs

Шаблон ONOKOM-AIR-HR-1-ZB-S для Zigbee2MQTT.mjs

загружается

Затем нажимаем на кнопку «Download» правом верхнем углу окна

загружается

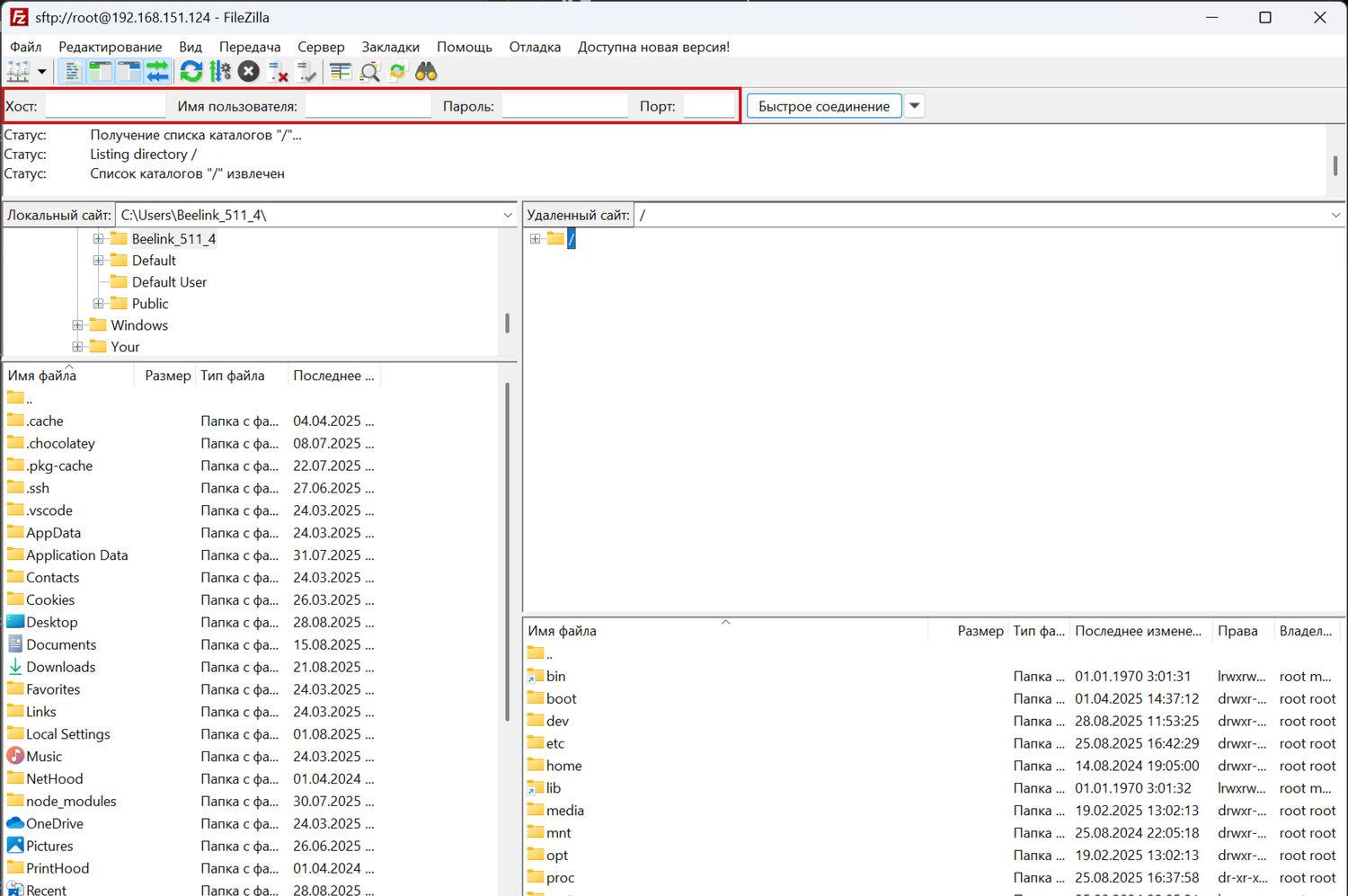

Открываем SFTP-менеджер и вводим данные для соединения к контроллеру:
1. Хост: IP-адресс устройства
2. Имя пользователя: root
3. Пароль: wirenboard (по умолчанию)
4. Порт: 22
5. Нажимаем кнопку Соединение

загружается

Переходим в соответствующую директорию:mnt/data/etc/wb-mqtt-serial.conf.d/templates/

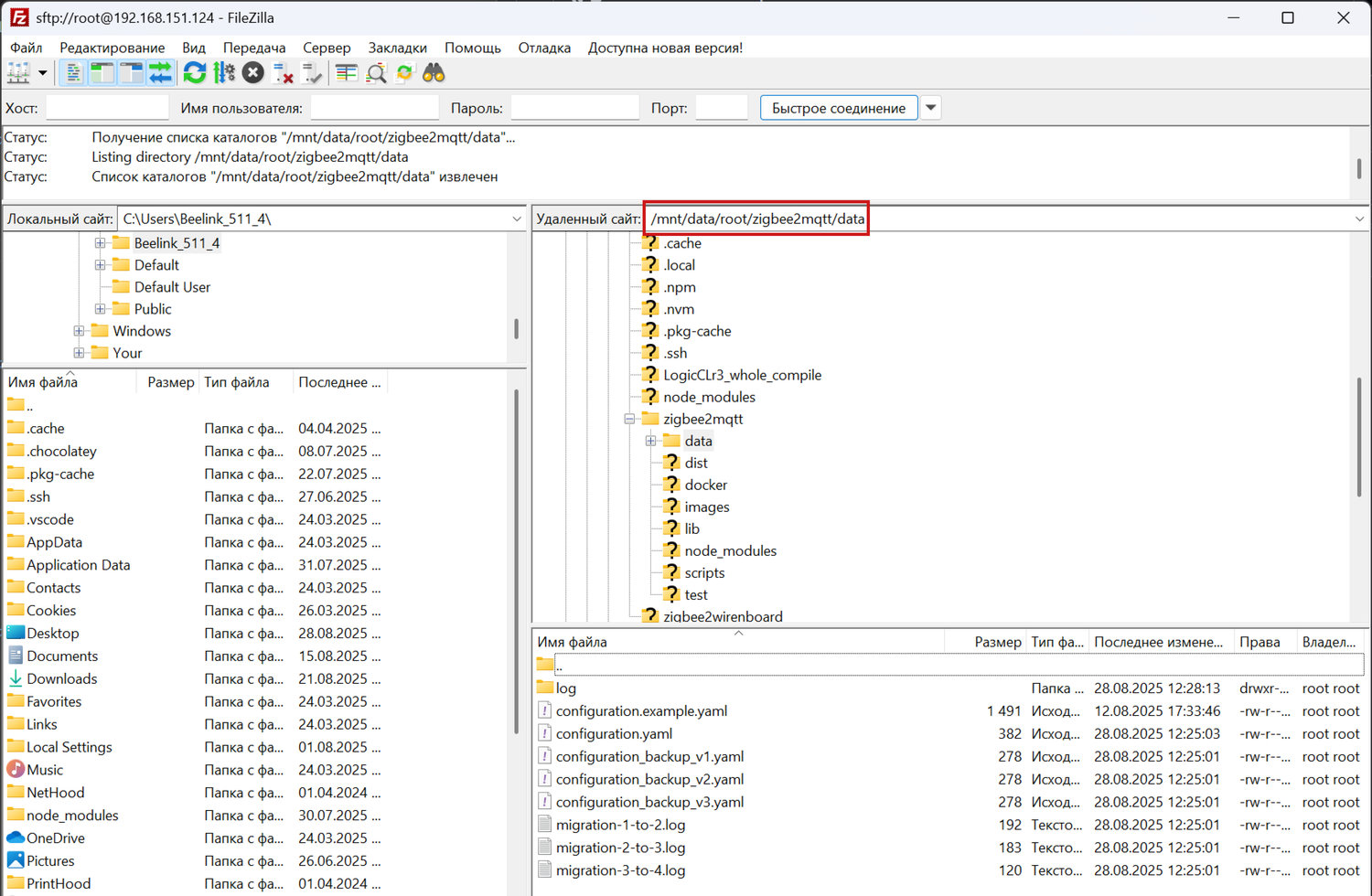

Переходим в соответствующую директорию: /mnt/data/root/zigbee2mqtt/data/

загружается

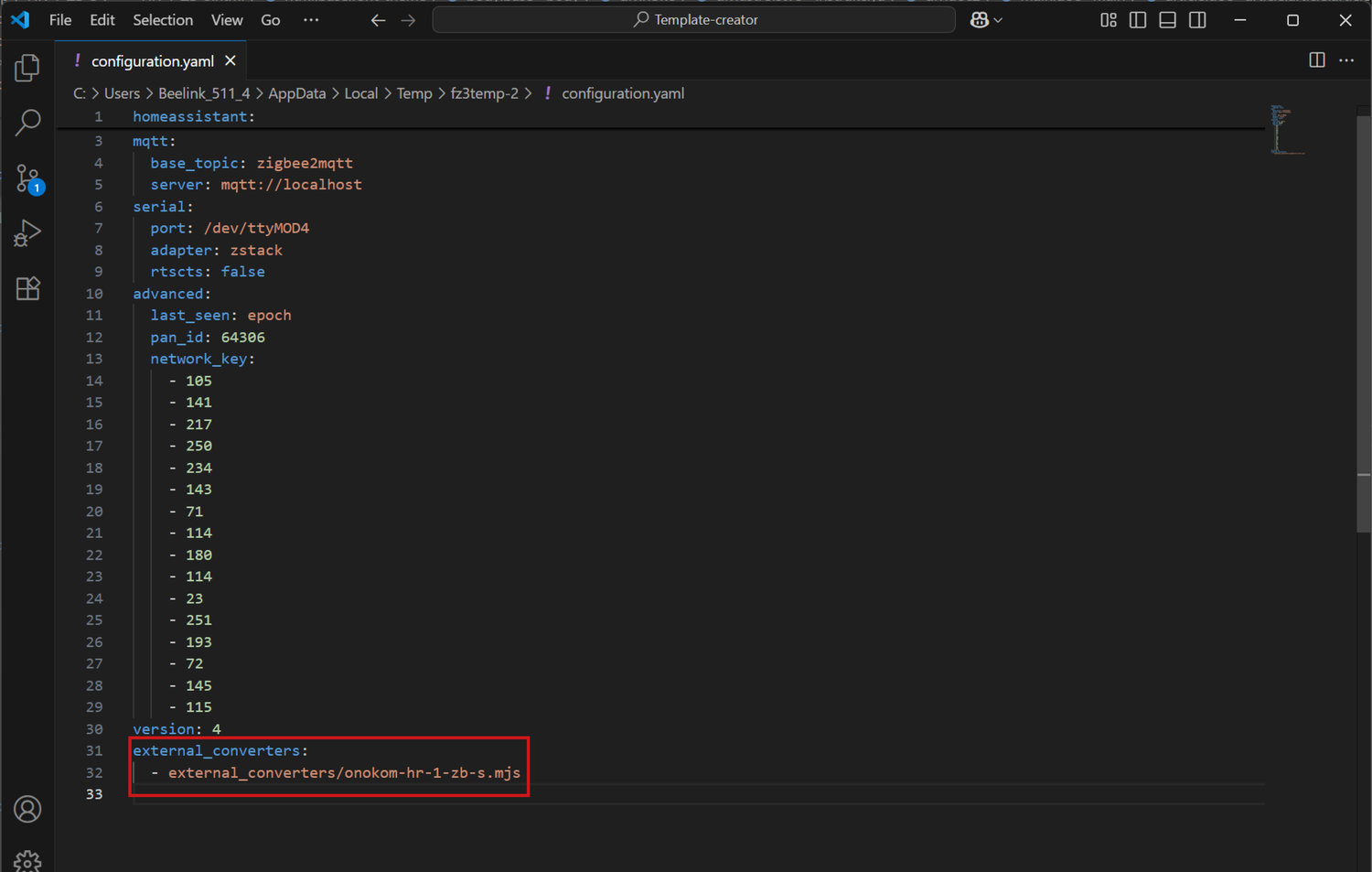

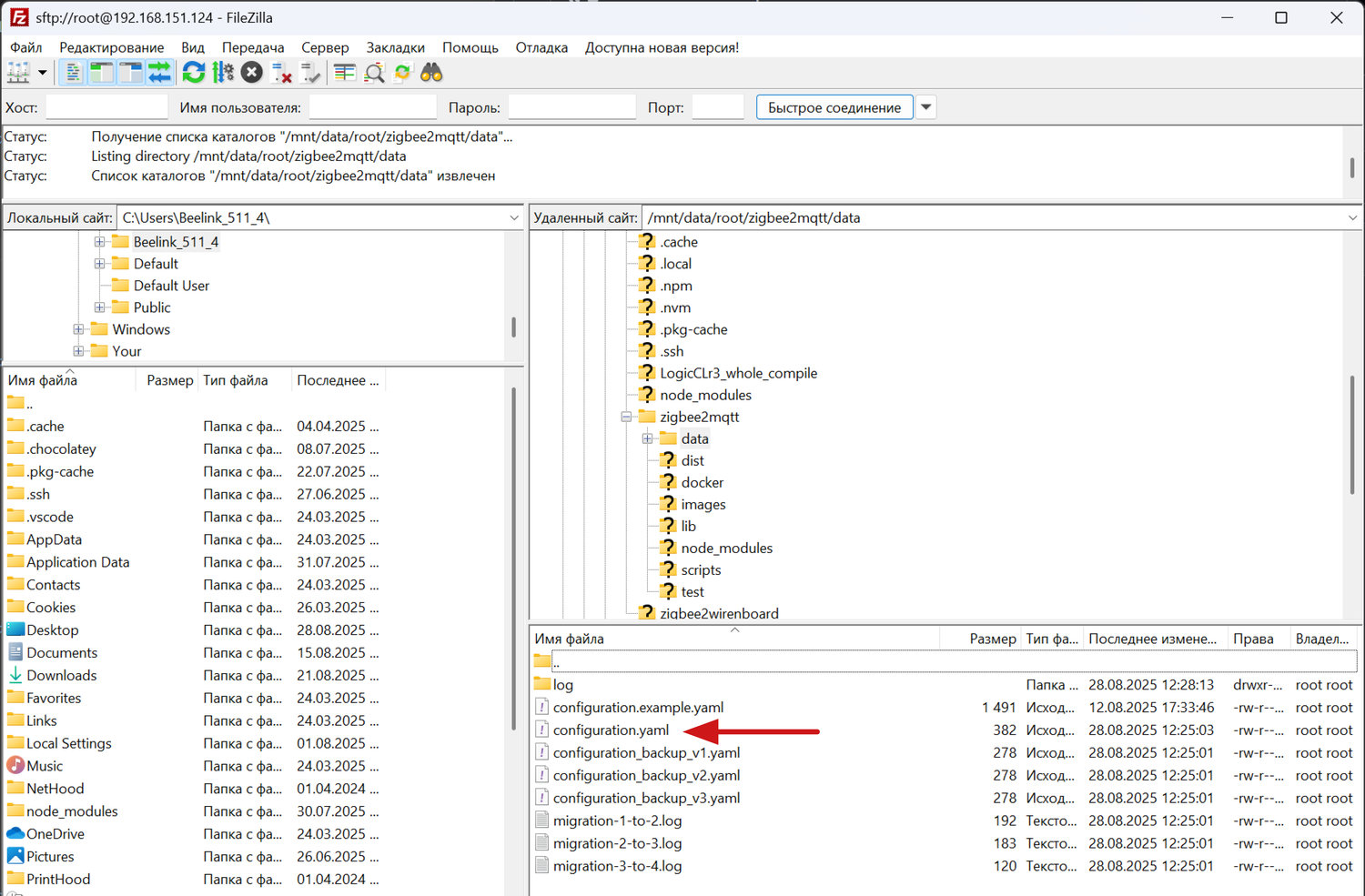

Открываем файл configuration.yaml для редактирования удобным редактором

загружается

В файле требуется добавить следующую конструкцию: external_converters: - external_converters/onokom-hr-1-zb-s.mjs и сохранить файл Обязательно код должен выглядеть как на картинке.

загружается

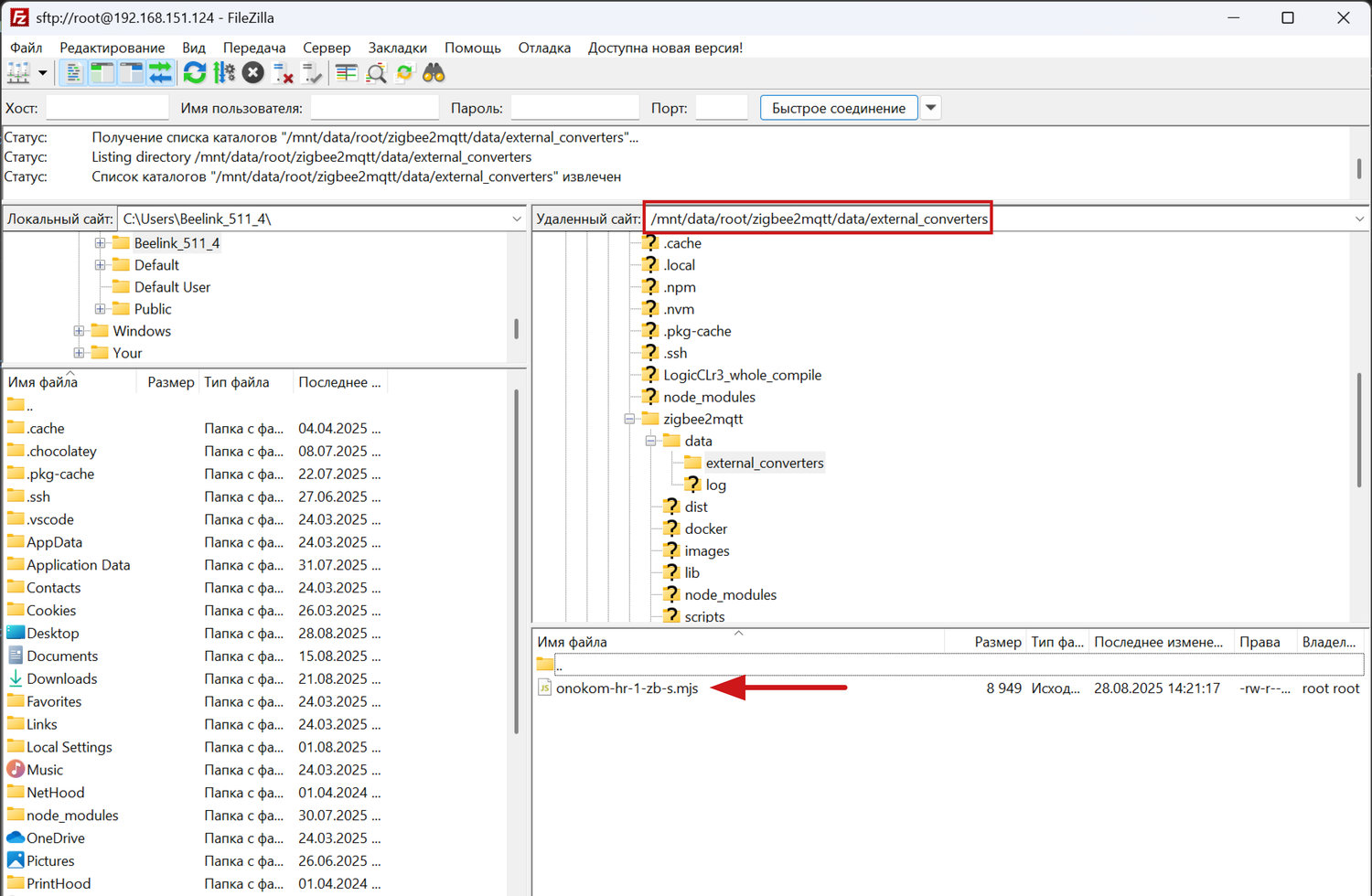

Теперь требуется загрузить ранее скаченный файл /zigbee2mqtt/data/external_converters/onokom-hr-1-zb-s.mjs , после этого требуется перезагрузить сервер ZigBee2MQTT

загружается

После перезагрузки сервера переходим к подключению шлюза к контроллеру.

12.1.3 Подключение шлюза к Wiren Board через Zigbee2MQTT

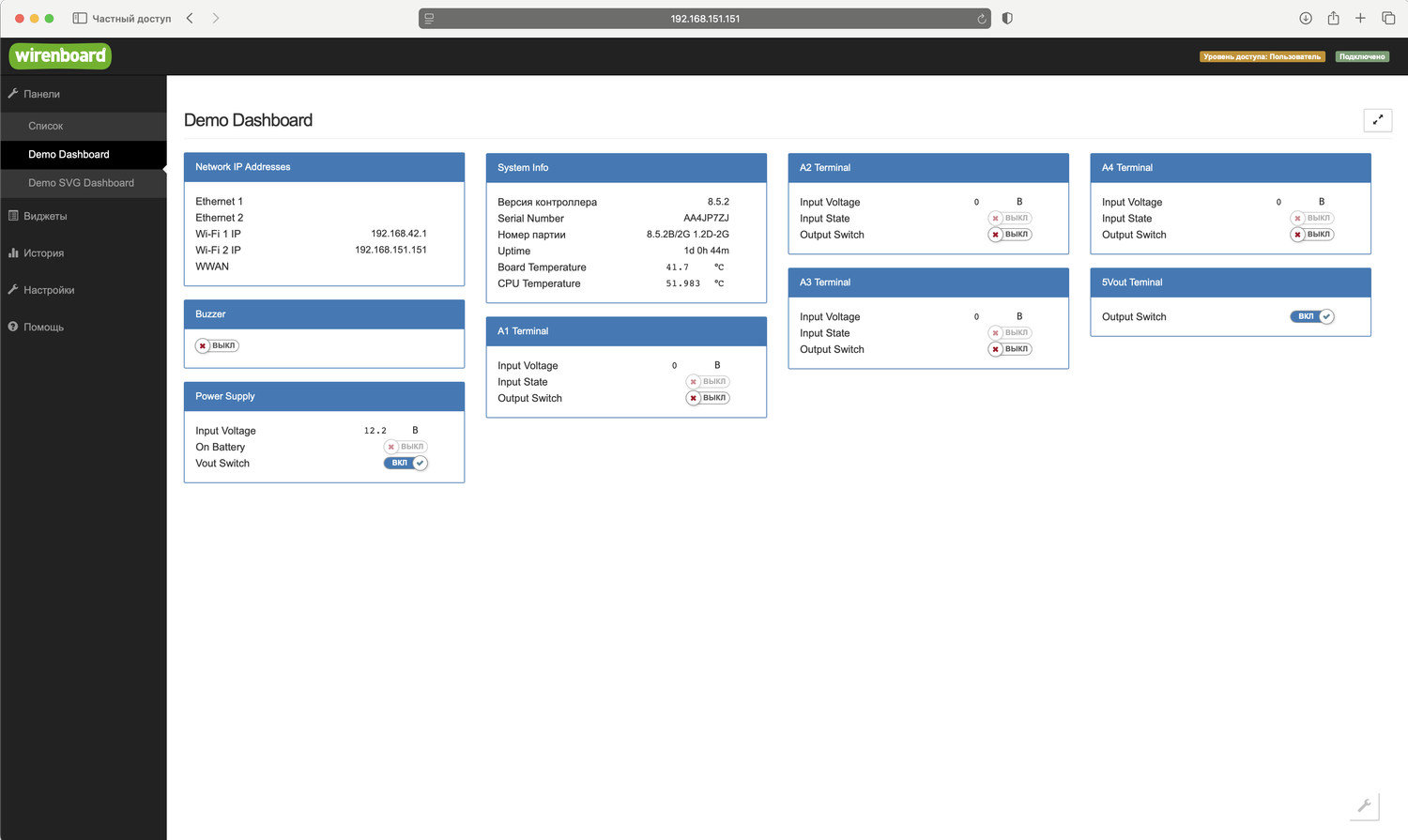

Заходим в веб-интерфейс Wiren Board

загружается

Для входа вводим IP-адрес контроллера в локальной сети

загружается

В случае, если права доступа не установлены на «Администратор», нужно их поменять в соответствующем разделе интерфейса

загружается

В разделе «Устройства» находим устройство «Zigbee2mqtt конвертер»

загружается

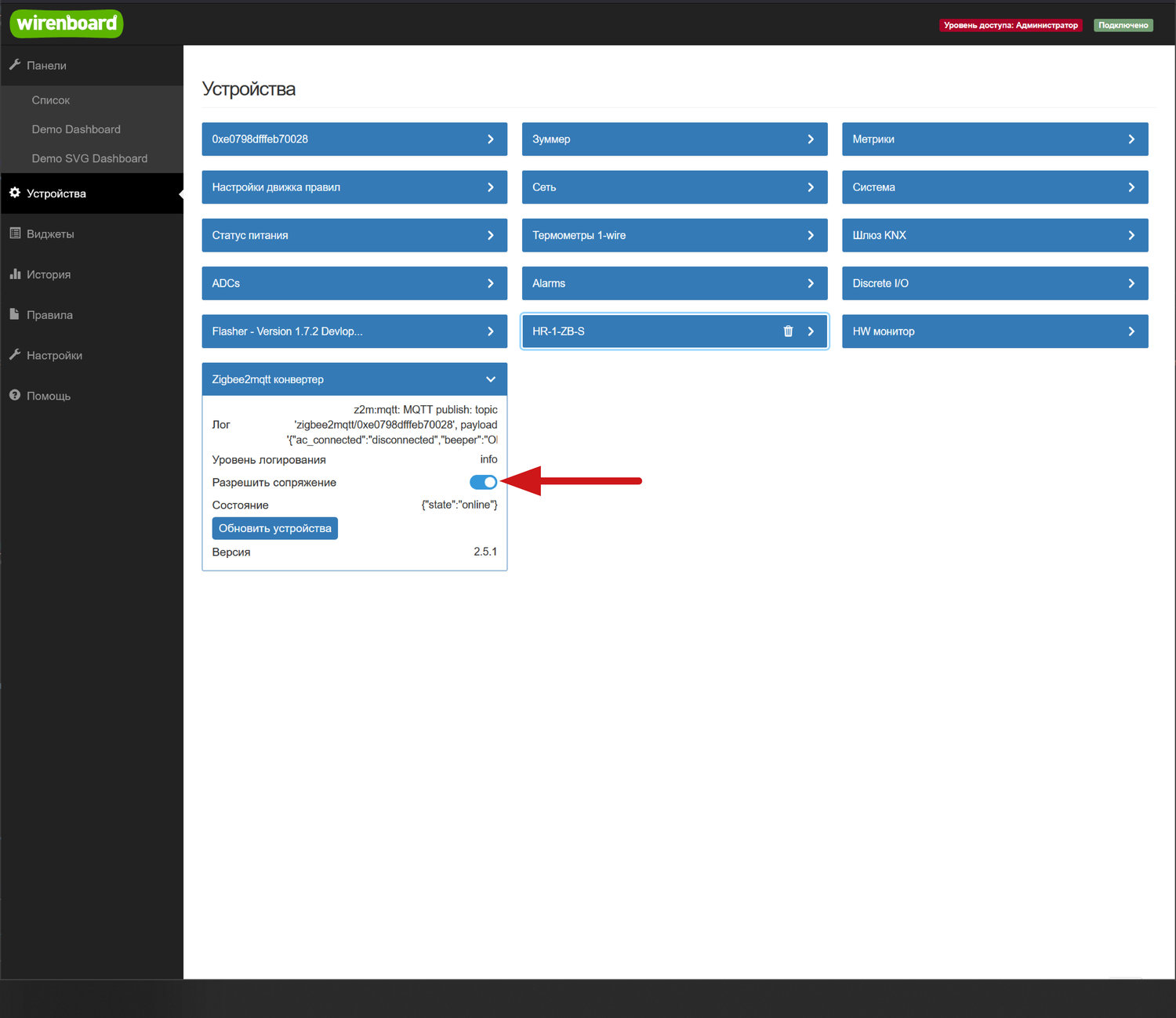

Включаем переключатель Разрешить сопряжение в положение включено

На шлюзе зажать кнопку "Привязка" и держать ее 7 секунд

загружается

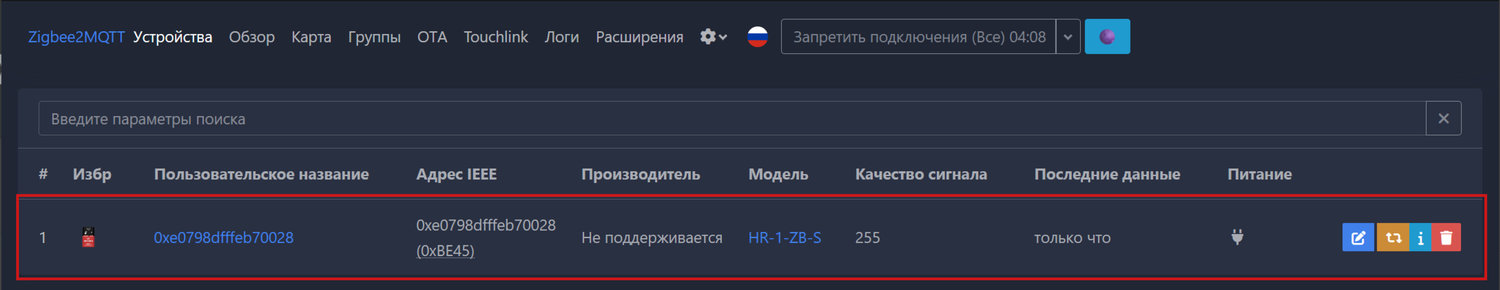

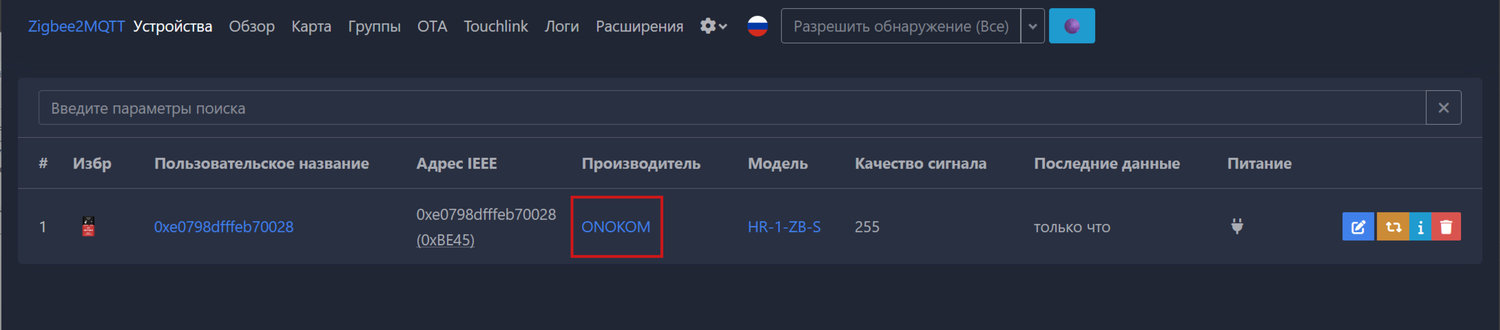

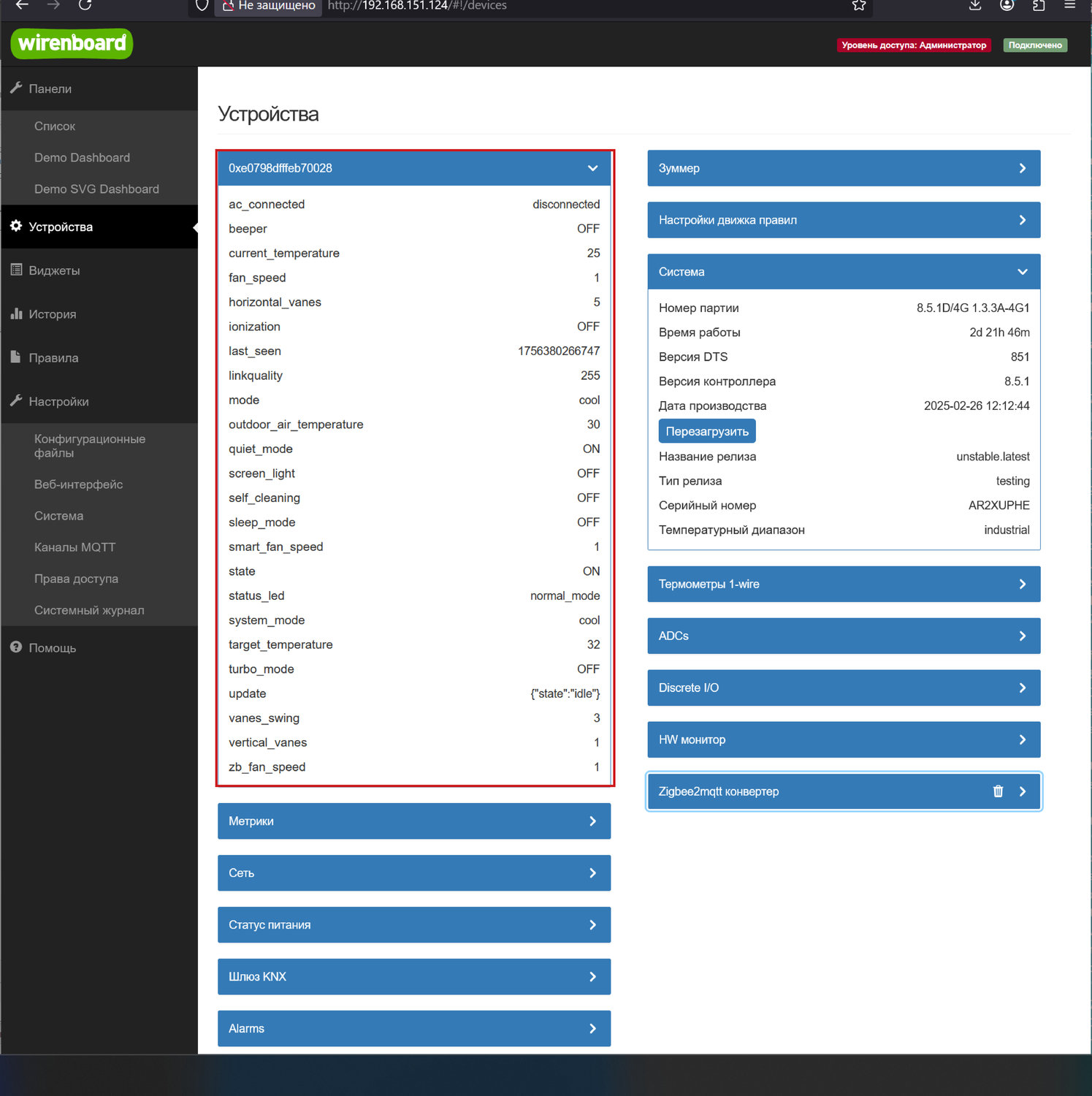

После завершения поиска устройство будет добавлено в интерфейс Wiren Board и мы сможем наблюдать изменение состояния

12.1.4 Установка конвертера для управления шлюзами ONOKOM из интерфейса WirenBoard

Скопировано

загружается

Для установки потребуется подключится к контроллеру по SSH.
Для пользователей Windows можно воспользоваться Командной стройкой или PowerShell.
Для пользователей Linux и Mac OS можно воспользоваться встроенной утилитой "Терминал".

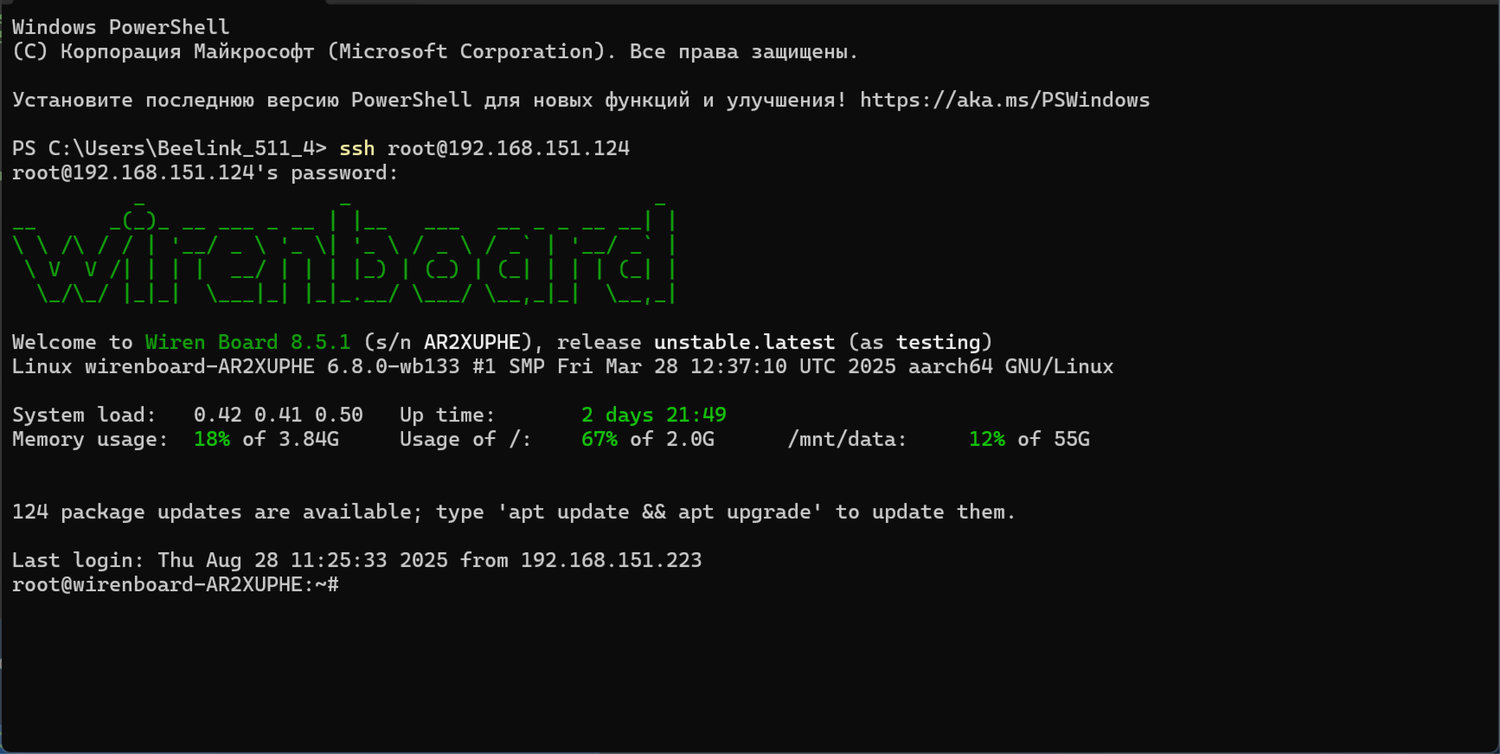

Открываем программу и вводим следующую команду ssh имя_пользователя@ip_адрес_контроллера и нажимает Enter

загружается

Нас попросит ввести пароль, при вводе пароля не будет видно, что вы что-то вводите, по этому вводите и нажимаете Enter.
Если пароль был верно ввден, то вы увидите приглашение на управление вашем контроллером.

загружается

Для нашего конвертера подготовлен скрипт установщика, который сделает все за Вас и запустит конвертер.

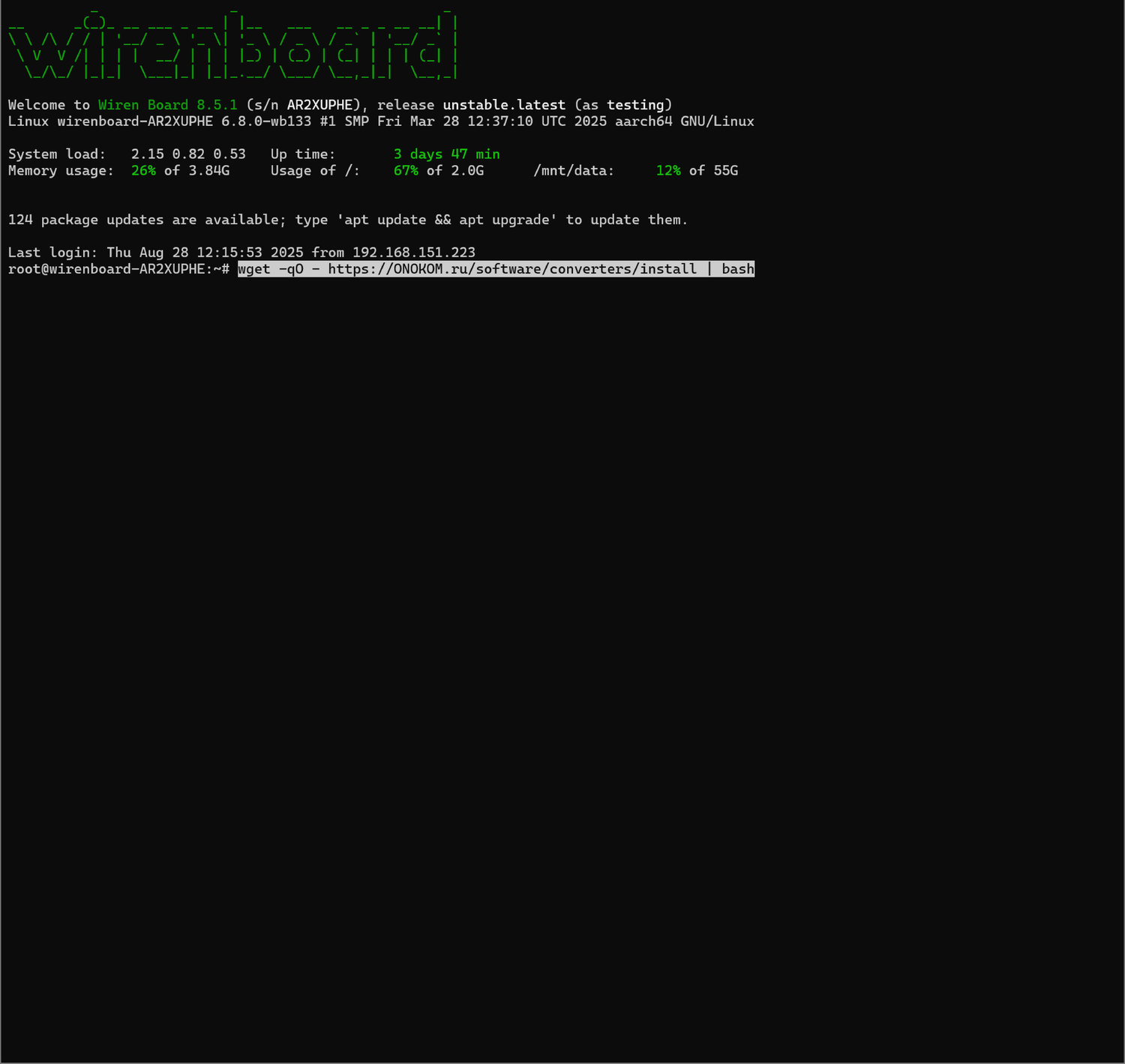

Вводим следующую команду в терминал wget -qO - https://ONOKOM.ru/software/converters/install | bash и нажимает Enter
После этого начнется установка

загружается

После удачной установки вы увидите, что ONOKOM converters установлен и запущен

загружается

Переходим в браузер и вводим адрес нашего контроллера в сети, открывается интерфейс Wirenboard

загружается

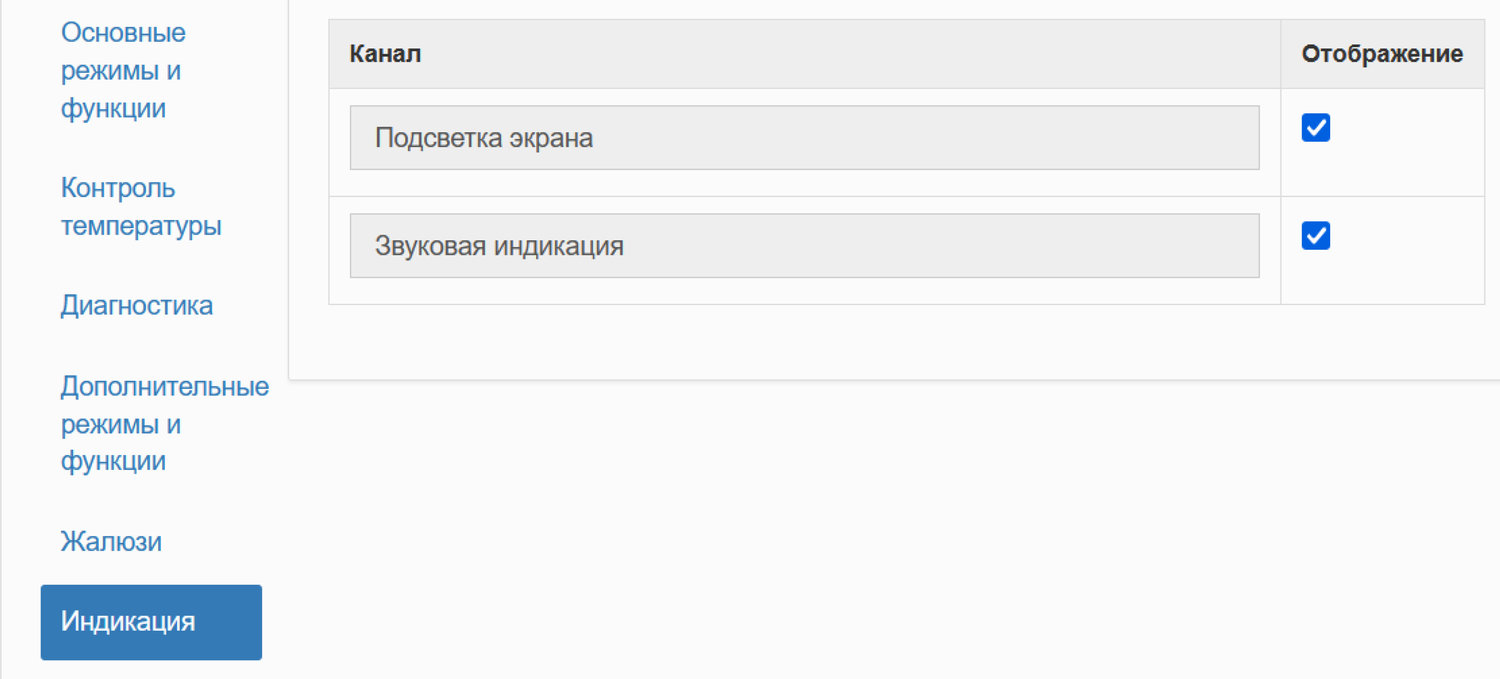

Переходим в раздел "Устройства" и в интерфейсе находим устройство HR-1-ZB-S
Теперь мы можем управлять шлюзом из интерфейса Wirenboard

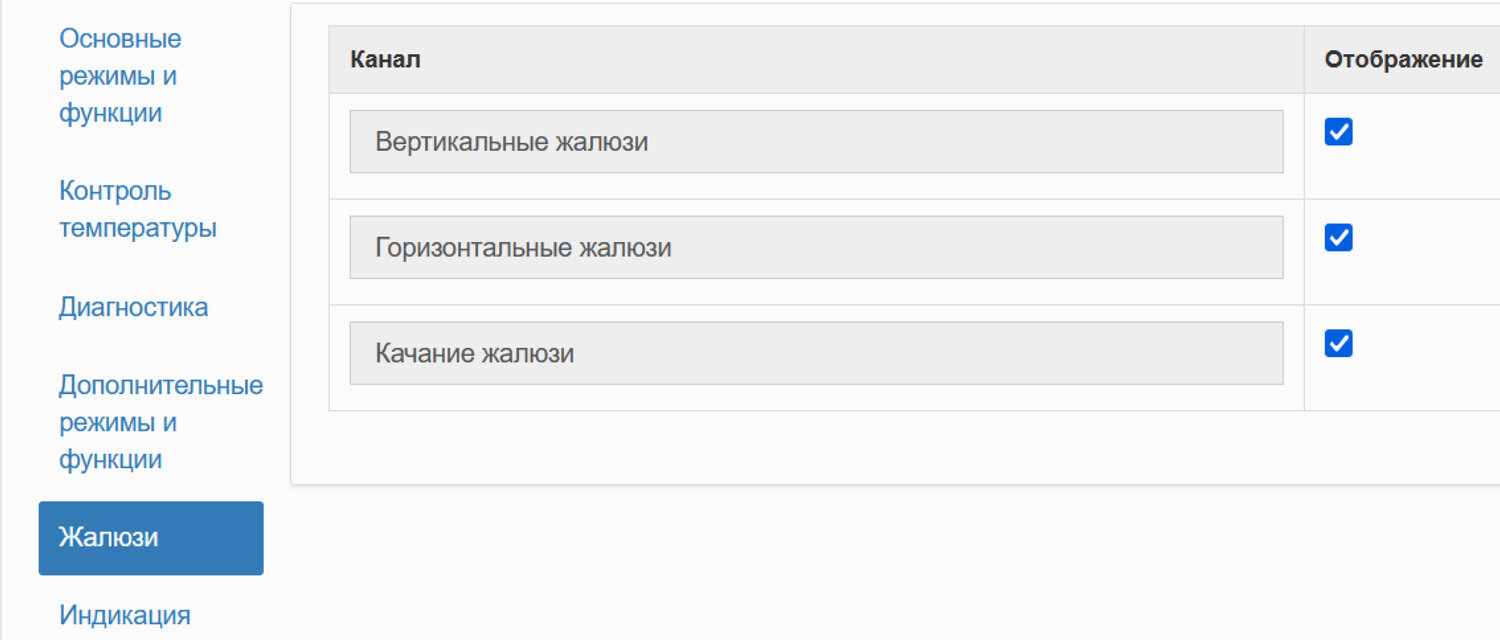

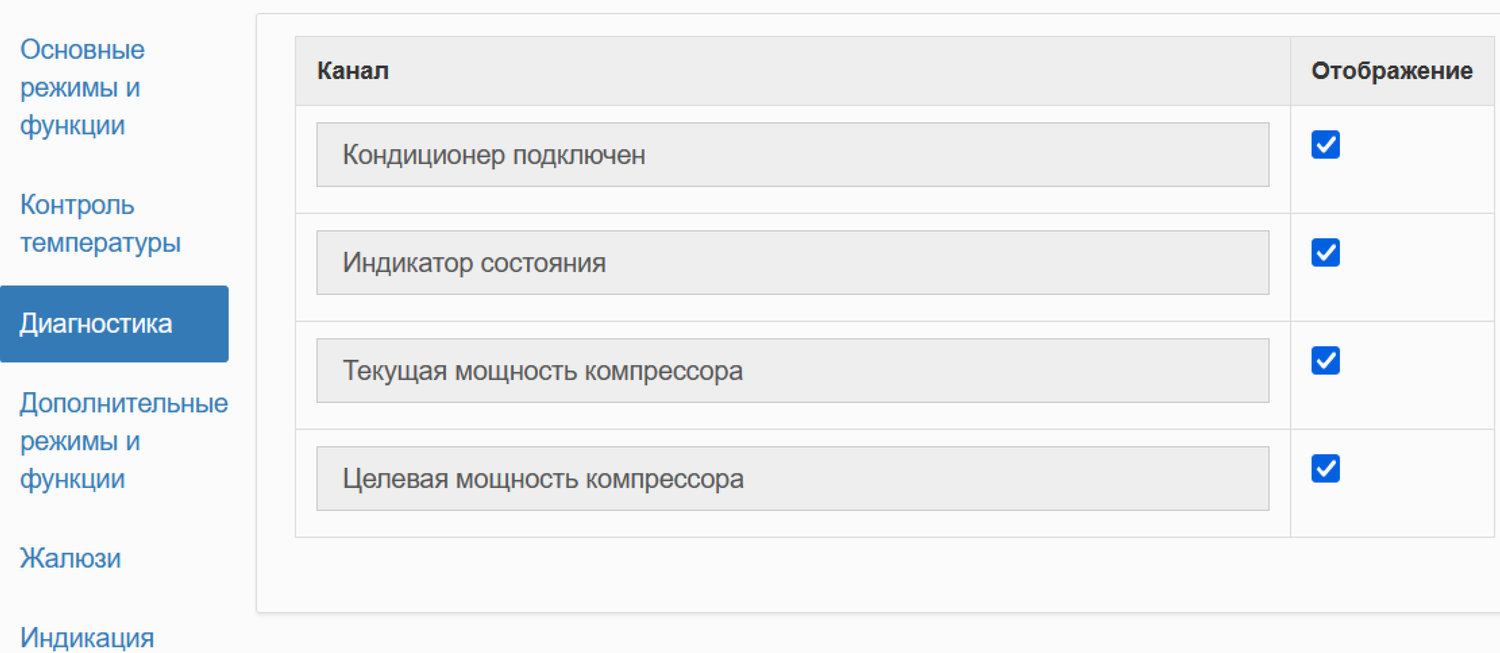

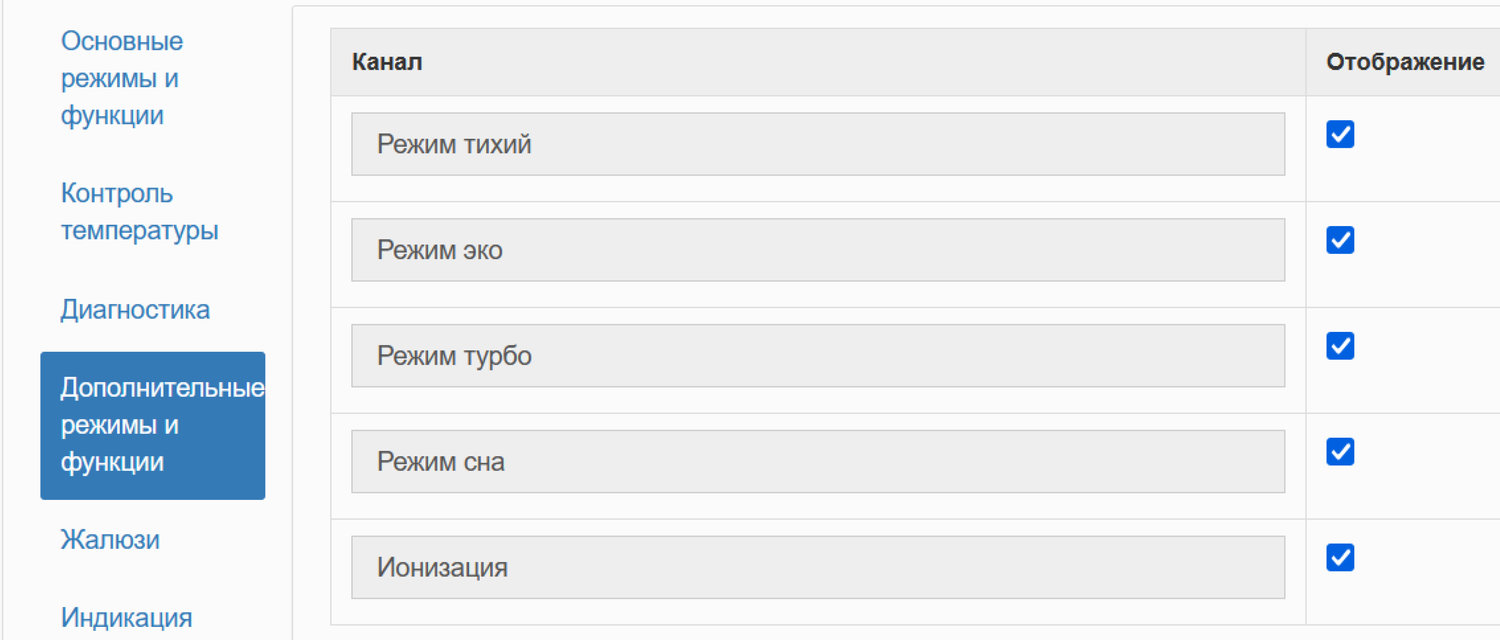

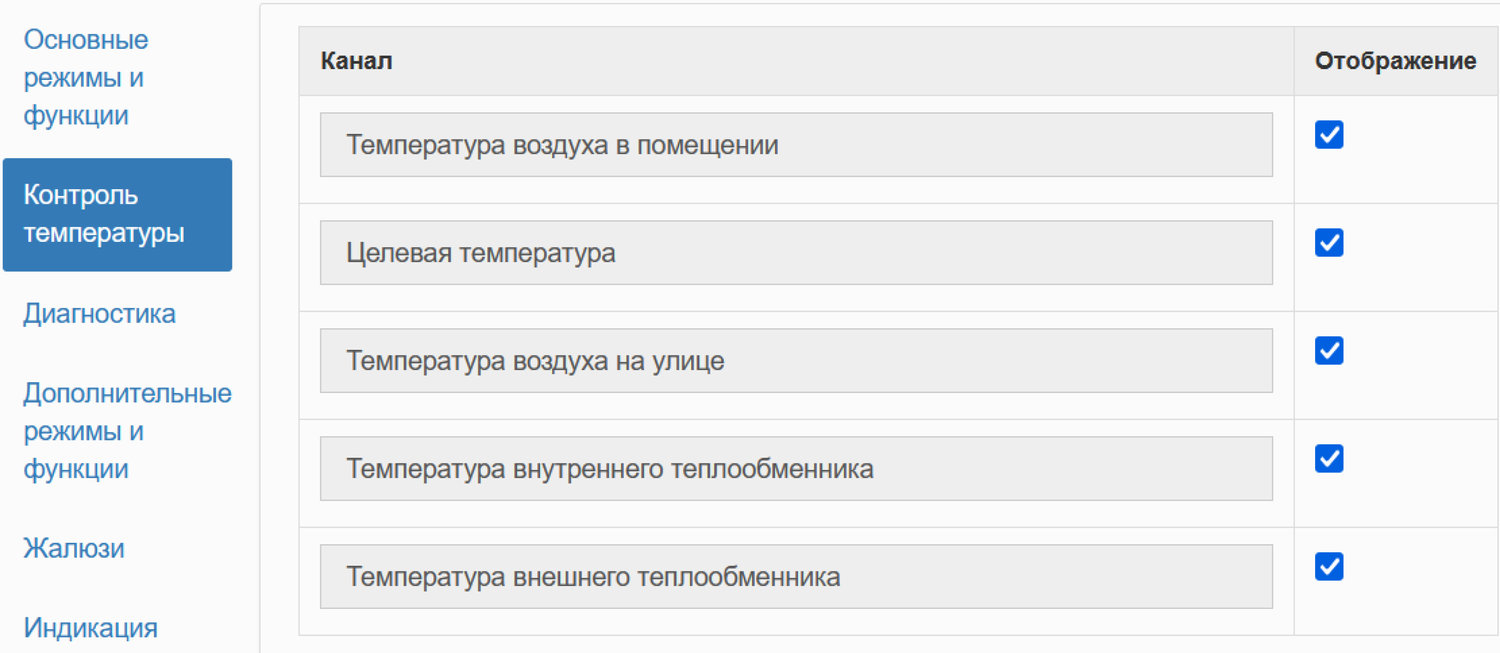

Для просмотра параметров устройства нажимаем на кнопку «Устройства»

загружается

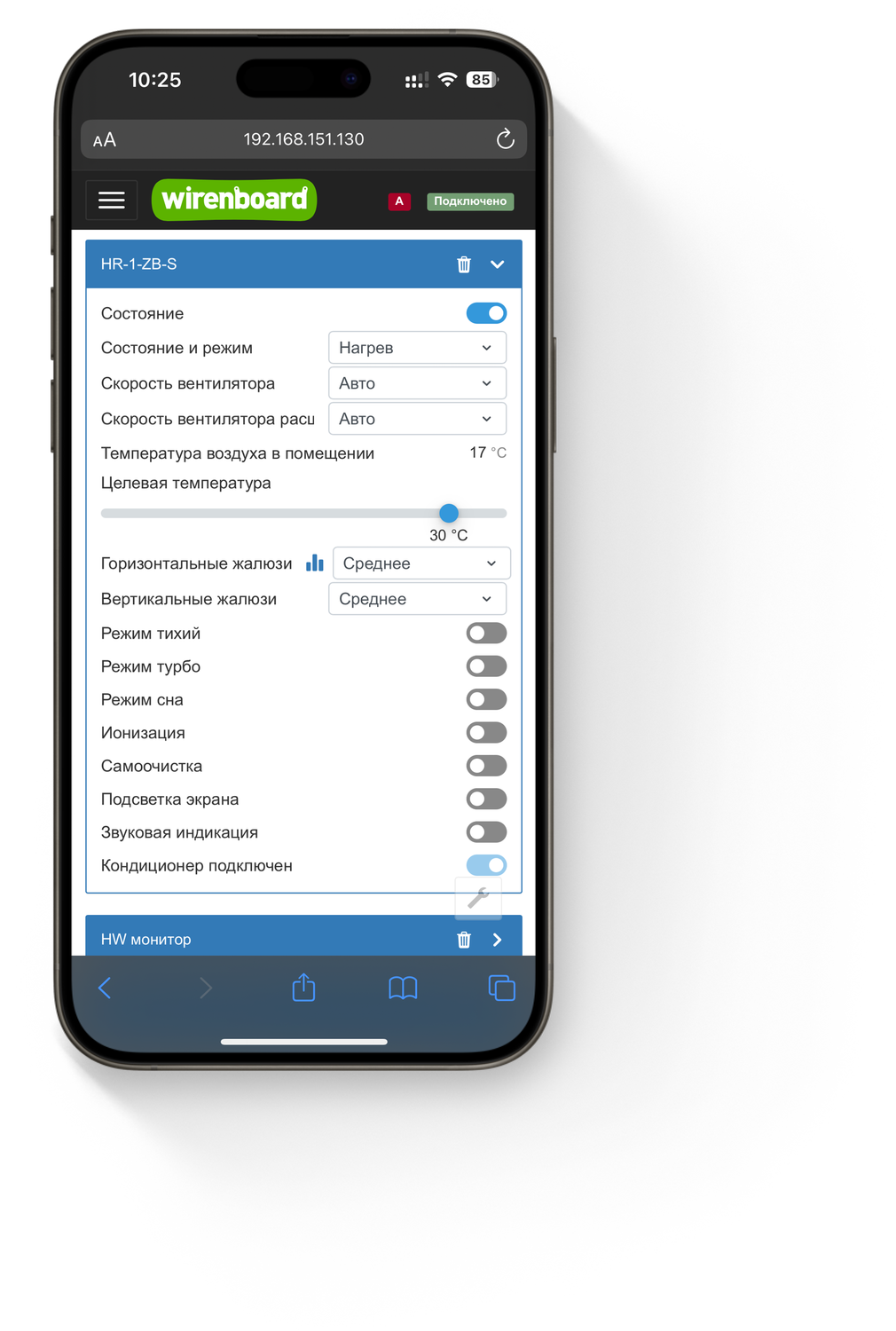

Виджет устройства имеет следующий вид

12.3 Подключение к SprutHub

Скопировано

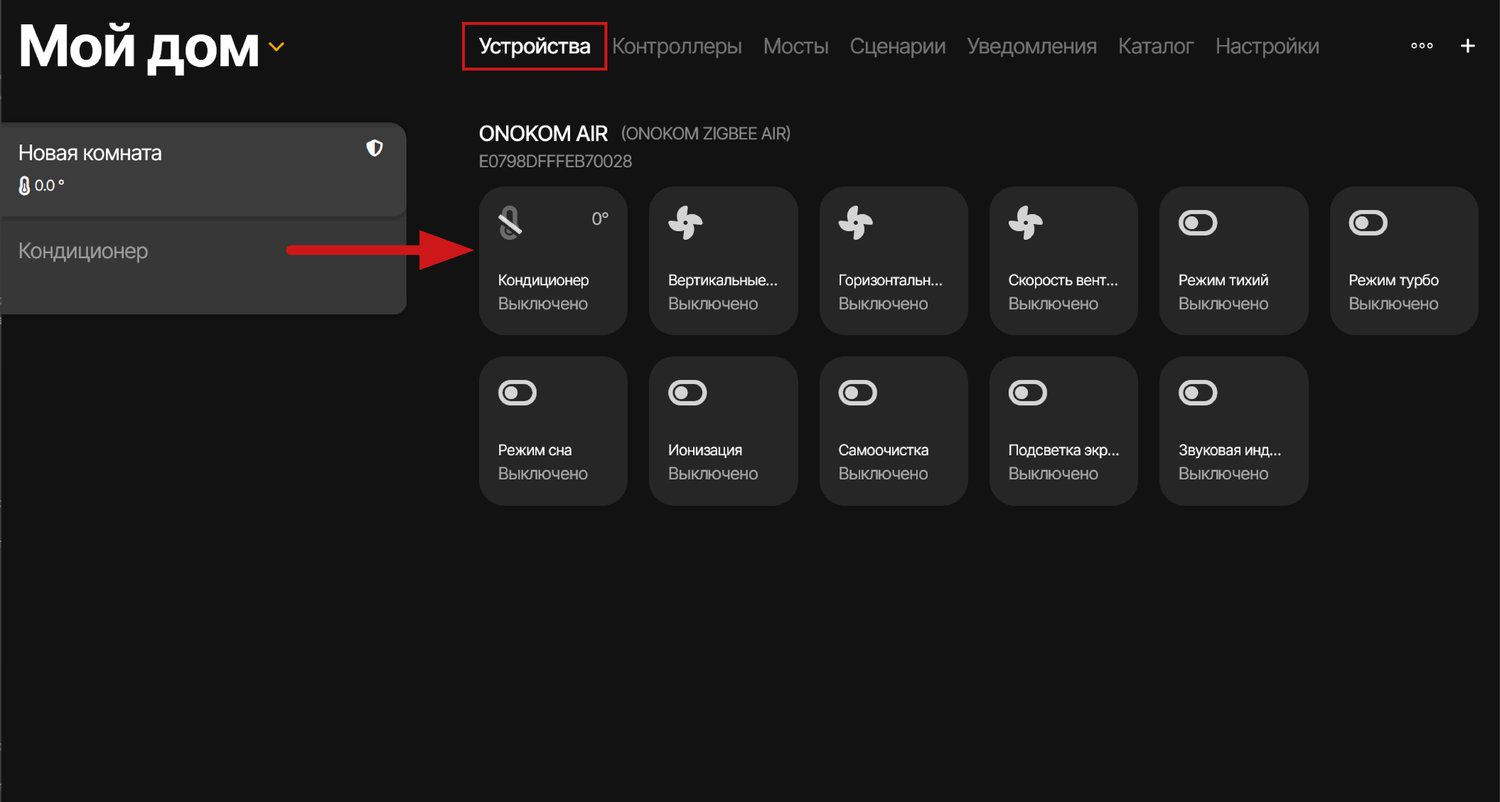

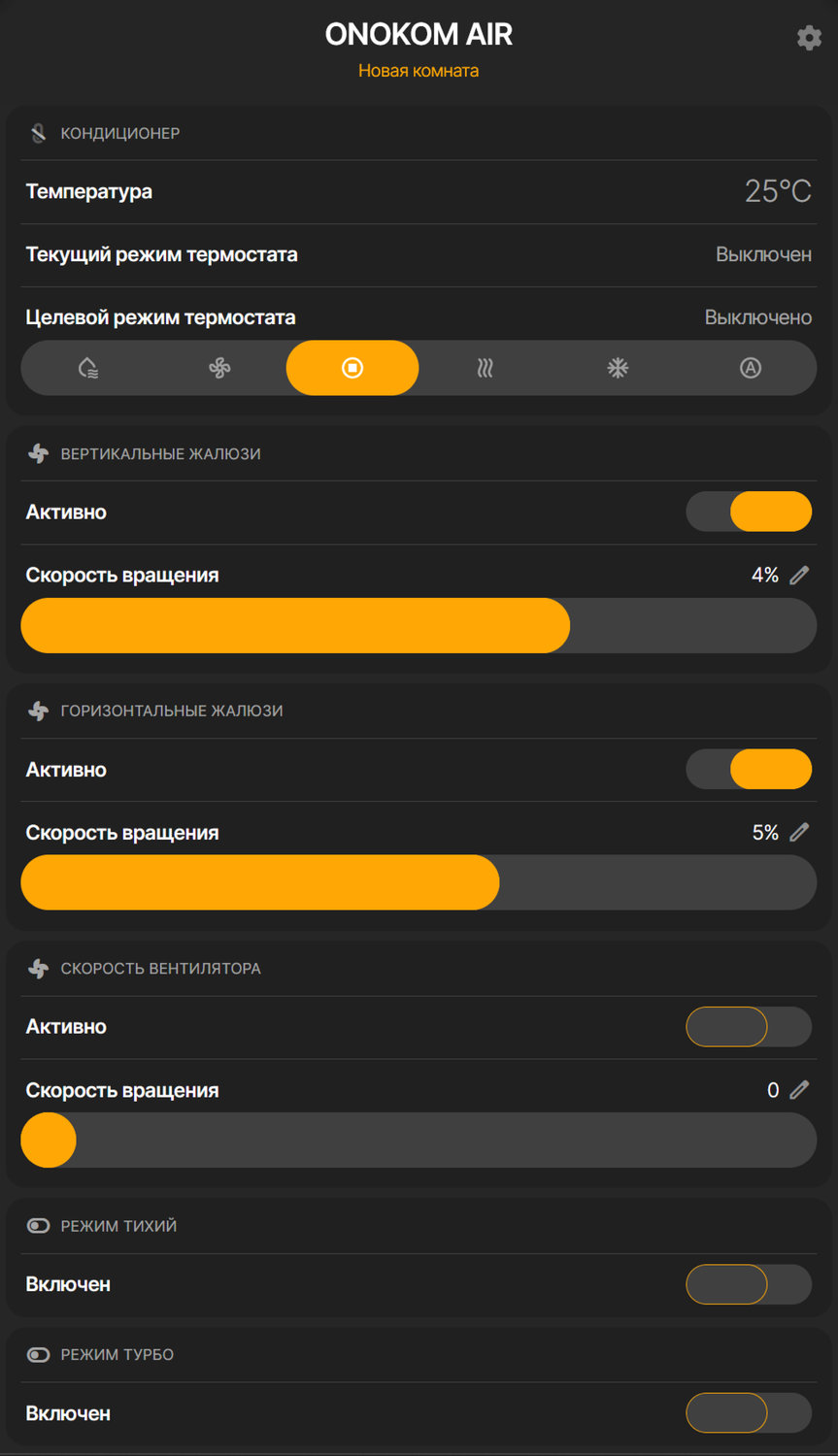

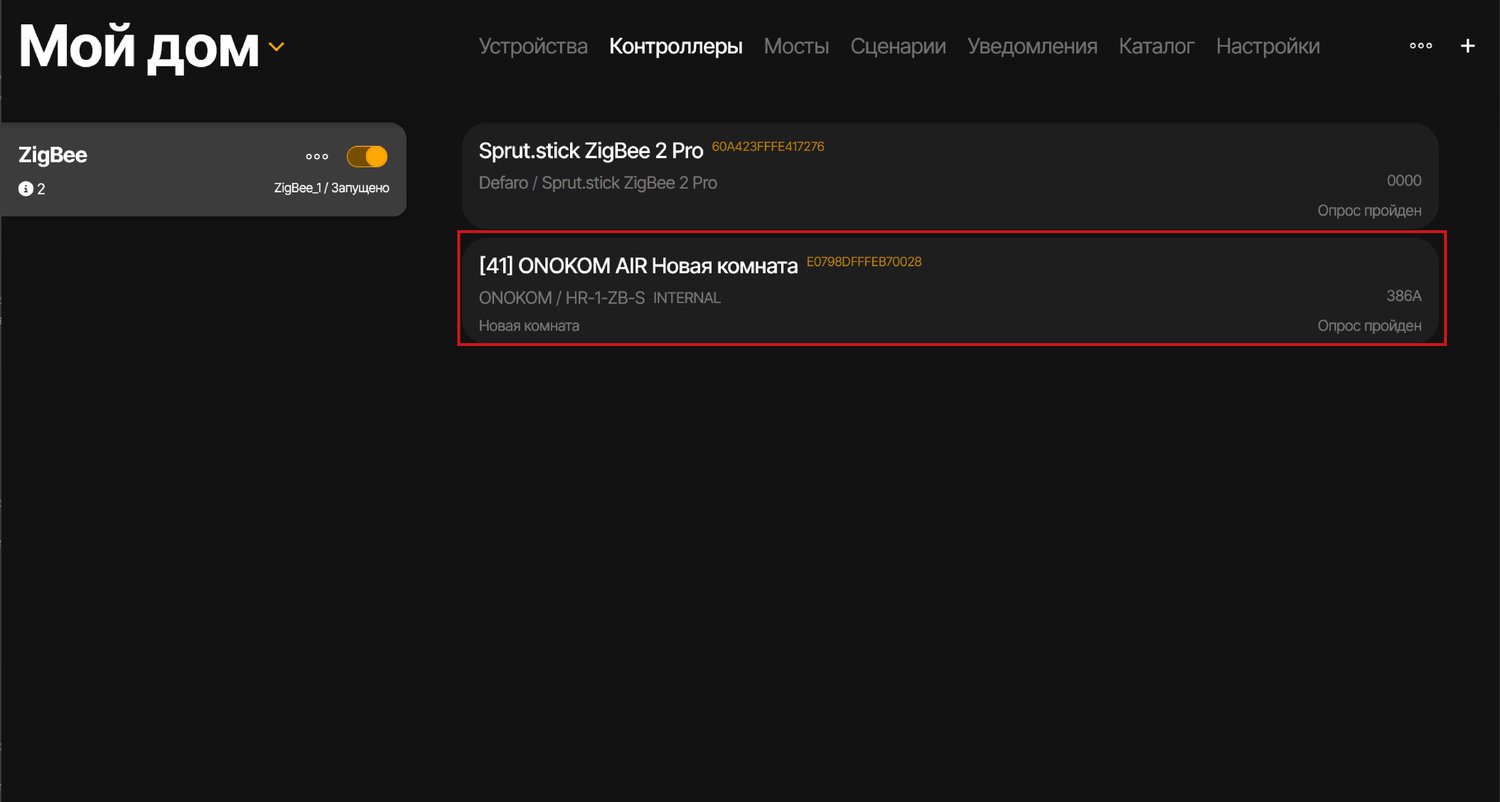

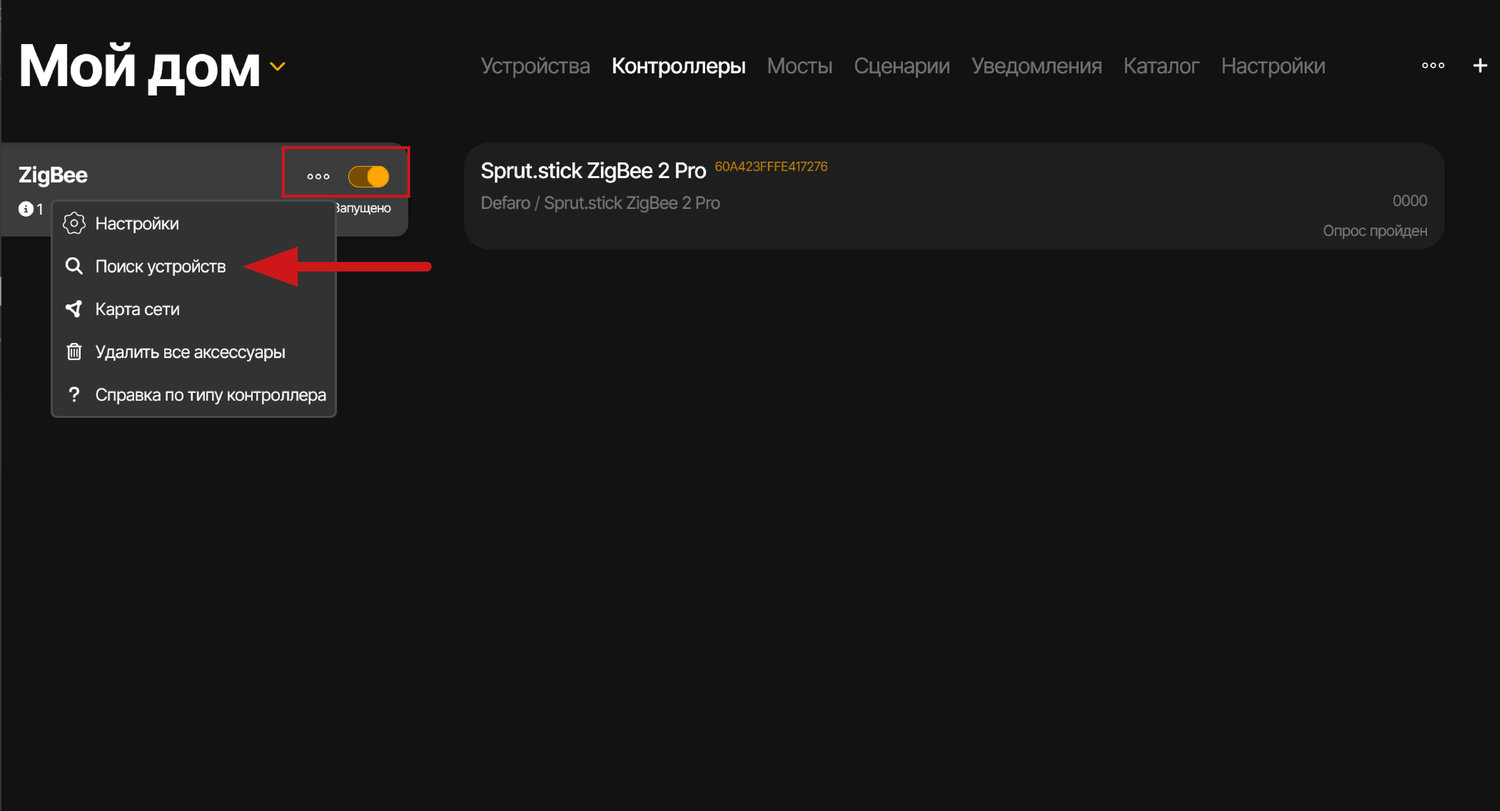

Для подключения шлюза ONOKOM HR-1-ZB-S в SprutHub необходимо сначала обновить версию ПО SprutHub

загружается

Заходим в раздел «Настройки» → «Информация» проверяем версию SprutHub
Минимальная версия обновления должна быть 1.12.6 (14893).
В случае наличия более низкой версии нажимаем на кнопку «Обновить»

загружается

Переходим в раздел «Контроллеры». Если MQTT-контроллер не был создан - его требуется создать. Для этого нужно нажать на кнопку добавления в правом верхнем углу экрана

Переходим в раздел «Контроллеры». Если Zigbee-контроллер не был создан - его требуется создать. Для этого нужно нажать на кнопку добавления в правом верхнем углу экрана

загружается

Для добавления устройства требуется активировать контроллер, после чего, нажав на троеточие, выбрать пункт «Поиск устройств»

На шлюзе зажать кнопку "Привязка" и держать ее 7 секунд

загружается

Устройство будет добавлено

загружается

Для управления устройством перейдём в соответствующий раздел и выберем его

загружается

Виджет устройства имеет следующий вид

12.3.1 Настройка подключения «Яндекс Умный дом»

Скопировано

загружается

Для подключения к системе «Яндекс Умный дом» перейдём в раздел «Мосты» и, если он отсутствует, добавим мост для Yandex с помощью соответствующей кнопки в правом верхнем углу экрана

В приложении «Умный дом» нажимаем на кнопку «Устройства умного дома»

загружается

В списке доступных систем выбираем SprutHub

загружается

Нажимаем на кнопку «Привязать к Яндексу»

загружается

Заполняем данные для авторизации в SprutHub

загружается

После авторизации будет доступен поиск устройств. Для его выполнения нажимаем на кнопку «Обновить список устройств»

загружается

Устройство будет добавлено. Для управления кондиционером нажимаем на «Кондиционер»

загружается

Настройка завершена

загружается

12.3.2 Настройка подключения «Homekit»

Скопировано

Для подключения к системе «Homekit» перейдём в раздел «Мосты» и, если он отсутствует, добавим мост для Homekit с помощью соответствующей кнопки в правом верхнем углу экрана

Открываем приложение Homekit

загружается

Открываем панель добавления устройсв в правом верхнем углу экрана. Выбираем «Добавить аксессуар»

загружается

В интерфейсе SprutHub нажимаем на кнопку настроек Homekit (троеточие рядом с названием моста). В окне настроек будет доступен QR-код

загружается

Сканируем QR-код с мобильного устройства

загружается

Добавляем нужные нам устройства

загружается

Устройства будут размещены на главной странице приложения

загружается

Настройка завершена

загружается

12.4 Подключение к Zigbee2MQTT

Скопировано

Для подключения шлюза ONOKOM HR-1-ZB-S в Zigbee2MQTT требуется версия не ниже 2.5.1

загружается

Заходим в раздел «Настройки» шестеренка → «О программе» проверяем версию Zigbee2MQTT
Минимальная версия обновления должна быть 2.5.1.
В случае наличия более низкой версии требуется «Обновить» ваш сервер ZigBee2MQTT

загружается

Для добавления устройства требуется перейти в раздел «Устройства» , после чего, нажать кнопку «Разрешить обнаружение (Все)»

На шлюзе зажать кнопку "Привязка" и держать ее 7 секунд

загружается

Устройство будет добавлено

загружается

Если у Вас будет отображаться в колонке "Производитель" написано "Не поддерживается" потребуется установить "Внешний преобразователь"

12.4.1 Подключение внешнего преобразователя для ZigBee2MQTT

Скопировано

загружается

Заходим на веб-сервис GitHub где хранятся шаблоны ONOKOM и переходим в раздел «ZigBee2MQTT»

загружается

Выбираем на каком языке мы хотим чтобы отображался шаблон "RU" или "EN"

загружается

Выбираем шаблон «onokom-hr-1-zb-s.mjs»

Шаблон ONOKOM-AIR-hr-1-zb-s для Zigbee2MQTT.mjs

загружается

Затем нажимаем на кнопку «Download» правом верхнем углу окна

загружается

Переходим в соответствующую директорию: /mnt/data/root/zigbee2mqtt/data/

загружается

Открываем файл configuration.yaml для редактирования удобным редактором

загружается

В файле требуется добавить следующую конструкцию: external_converters: - external_converters/onokom-hr-1-zb-s.mjs и сохранить файл Обязательно код должен выглядить как на картинке

загружается

После перезагрузки сервера, вы увидите следующую картинку, что в колонке производитель, исчезла надпись не поддерживается и производитель указан верно.
На этом настройка и добавление шлюзов ONOKOM HR-1-ZB-S в ZigBee2MQTT окончена

13. Демонстрация работы

Скопировано

Раздел находится в стадии заполнения

14. Скриншоты интерфейса кондиционера

Скопировано

14.1 Скриншоты Apple

Скопировано

Основной экран управления

загружается

Экран управления микроклиматом

загружается

Экран выбора режимов. На экране установлен режим нагрев

загружается

Экран выбора скорости вентилятора

загружается

Экран управления звуковой индикацией

загружается

14.2 Скриншоты Яндекс Умный дом

Скопировано

Экран с общим отображением устройств, добавленных в умный дом.

загружается

Выбор направления воздуха кондиционера и управление скоростью вентиляции.

загружается

Основной экран управления кондиционером. В верхней части экрана показан рисунок кондиционера, изменяющийся в зависимости от заданных режимов. Также мы видим шкалу установки температуры, а также кнопку включения/выключения кондиционера.

загружается
