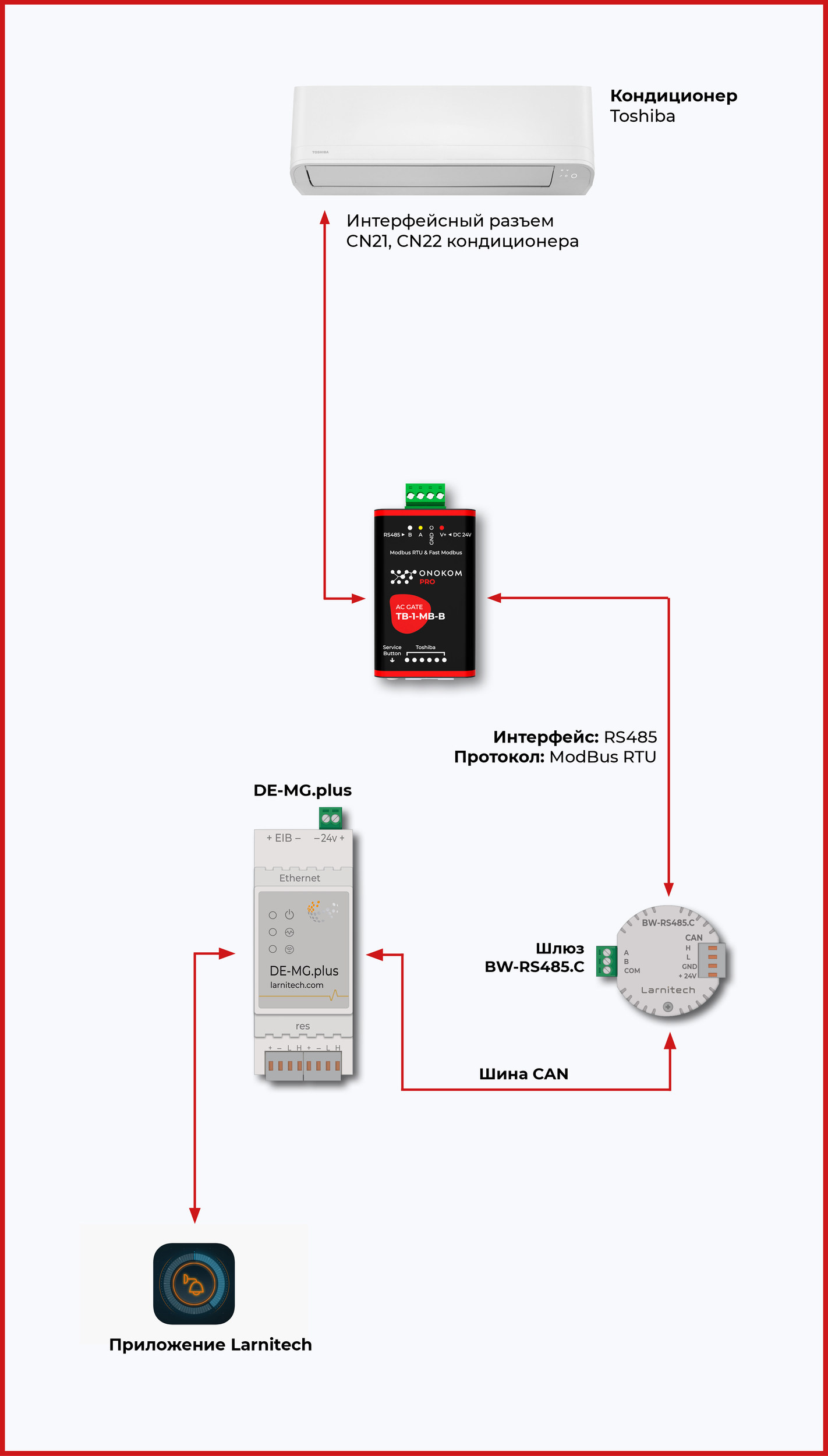

10.3 Схема подключения к Larnitech

11. Схемы подключения

11.1 Схема подключения к WirenBoard
11.2 Схема подключения к Loxone

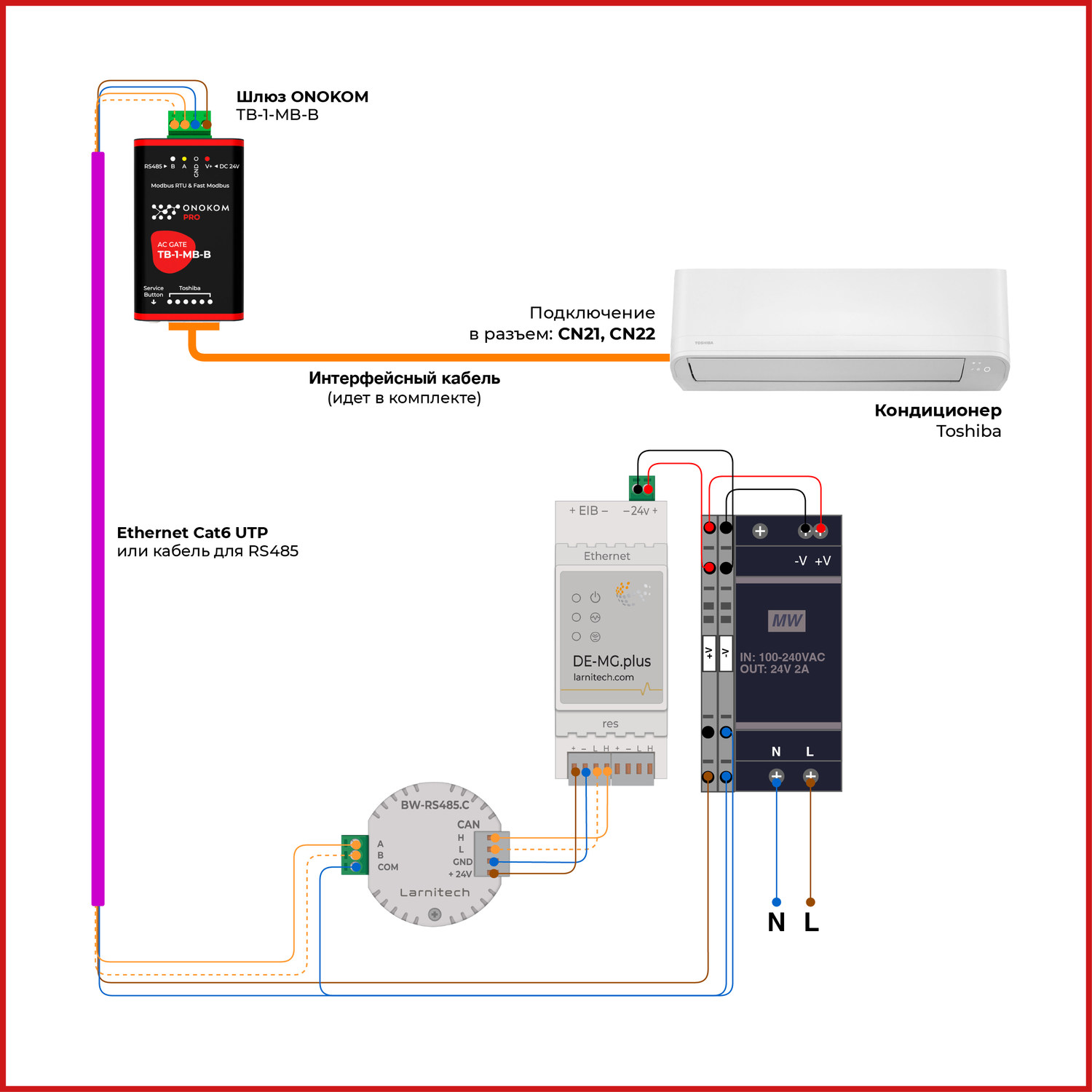

11.3 Схема подключения к Larnitech

12. Подключение
1. 12.1 Подключение к WirenBoard
  1. 12.1.1 Загрузка шаблона в контроллер WirenBoard
  2. 12.1.2 Установка шаблона кондиционера Toshiba в WirenBoard
2. 12.2 Подключение к SprutHub
  1. 12.2.1 Настройка подключения «Умный дом»
  2. 12.2.2 Настройка подключения «Homekit»
13. Список функций
1. 13.1. Список функций для WirenBoard
2. 14. Скриншоты интерфейса кондиционера

1. Примеры из практики

Скопировано

Страницы с примерами в стадии создания

2. Технические характеристики

Скопировано

Интерфейс	RS485
Изоляция интерфейса	Гальванически развязанный
Протокол	Modbus RTU + Fast Modbus (быстрый модбас), адрес задается программно, заводские настройки указаны на наклейке
Размер	60x36x15 мм (ДхШхВ) без клеммы 70x36x15 мм (ДхШхВ) с клеммой
Питание (рекомендуемое)	DC 24В
Скорость работы	9600 (по умолчанию), 19200, 38400, 57600, 115200
Количество стоповых бит	2
Бит четности	Нет (N)
Потребление	Макс. 1 Вт
Тип соединения шины и питания	Винтовой клемник
Рекомендуемое сечение провода с НШВИ	0.35 – 1 мм2 — одинарные 0.35 – 0.5 мм2 — сдвоенные провода
Момент затяжки винтов	0.2 Н∙м
Режим работы	Непрерывный
Температура эксплуатации	От 0 до +40 °С
Степень защиты	IP30
Масса (с коробкой)	85 г
Комплект	Коробка, устройство, кабель

2.1 Версии устройств

Скопировано

Актуальная версия
Октябрь 2025 года - по настоящее время

Новая платформа шлюза с поддержкой Fast Modbus
Новый корпус устройства
Обновленный процессор и элементная база
Новая распиновка при подключении шлюза к шине RS485
Добавлена кнопка светодиод с индикацией работы и состояния шлюза

2.2 Изображение устройства

Скопировано

Картинки для вставки устройства
в свои проекты

TB-1-MB-B.svg
TB-1-MB-B.pdf

2.3 Комплектация

Скопировано

загружается

2.4 Размеры устройства

Скопировано

загружается

2.5 Назначение портов и кнопок

Скопировано

загружается

3. Внешний вид

Скопировано

загружается

загружается

загружается

Комплектация шлюза - устройства без коробки

загружается

загружается

Комплектация шлюза - шлюз с обратной стороны

загружается

загружается

Комплектация шлюза - коробка обратная сторона

загружается

Комплектация шлюза - коробка боковая часть

загружается

4. Краткая инструкция

Скопировано

- Перед подключением обесточьте кондиционер и устройство

- Убедитесь в правильности подключения перед подачей питания

- Подсоедините устройство к разъему CN21, CN22

- Соблюдайте рекомендуемый уровень питания (24В) для работы устройства

- Не размещайте устройство во влажных местах

4.1 Устранение неполадок

Скопировано

1. Проверьте правильность подключения интерфейсного кабеля в разъем кондиционера:
- разъем плотно вставлен в плату управления кондиционером;
- разъем плотно вставлен в шлюз;
- разъем не выломан;
- проводники интерфейсного кабеля входят в разъем с одной и с другой стороны интерфейсного кабеля.

2. Проверьте корректность подачи питания на шлюз.
При необходимости замерьте питания на клемме.

3. Проверьте корректность подключения проводников A и B шины RS485, как на шлюзе так и на контроллере управления.

4. Проверьте, что клемма RS485 плотно вставлена в шлюз.

5. Убедитесь, что используется правильный кабель для подключения шины RS485.

4.2 Смена скорости работы шлюза

Скопировано

Для изменения скорости работы шлюза сделайте следующее:
В 110 регистр запишите значение, которое при умножении на 100 дает необходимую вам скорость

Также через WirenBoard можно отправить команду:
modbus_client --debug -mrtu -b9600 -pnone -s2 /dev/ttyRS485-1 -a12 -t0x06 -r110 1152

Эта команда означает, что при остановленном wb-mqtt-serial установить устройству с адресом 12, подключенному к порту RS485-1, скорость 115200

4.3 Смена Modbus адреса шлюза

Скопировано

По умолчанию все шлюзы ONOKOM имеют адрес - 1

Для изменения Modbus шлюза сделайте следующее:
В 128 регистр запишите необходимое значение Modbus адреса

Также через WirenBoard можно отправить команду:
modbus_client --debug -mrtu -b9600 -pnone -s2 /dev/ttyRS485-1 -a1 -t0x06 -r128 12

Эта команда означает, что при остановленном wb-mqtt-serial установит устройству с адресом 1, подключенному к порту RS485-1, адрес 12

5. Карта регистров

Скопировано

Адрес		Параметры регистра			Описание	Значения
Dec	Hex	Тип	Доступ	Формат	Описание	Значения

Coil регистры
1	0x0001	Coil	RW	Bool	Состояние кондиционера	0 - Отключен 1 - Включен
4	0x0003	Coil	RW	Bool	Режим Тихий	0 - Отключен 1 - Включен
6	0x0005	Coil	RW	Bool	Режим Эко	0 - Отключен 1 - Включен
20	0x0014	Coil	R	Bool	Кондиционер на связи	0 - Нет 1 - Да
Holding регистры
1	0x0001	Holding	RW	UInt16	Режим работы	1 – Нагрев 2 – Охлаждение 3 – Автоматический 4 – Осушение 5 - Вентиляция
2	0x0002	Holding	RW	UInt16	Состояние и режим Данный регистр помогает интегрировать в системы, где отключение управляется тем же регистром, что режим. Например, Sprut.Hub.	0 – Выключен 1 – Нагрев 2 – Охлаждение 3 – Автоматический 4 – Осушение 5 - Вентиляция
4	0x0004	Holding	R	SInt16	Температура воздуха на в помещении °C	-32768…32768 Для получения температуры, нужно умножить значение на 0.01. Например, 2560 это 25.6 °C
4	0x0004	Holding	R	SInt16	Температура воздуха на улице °C	-32768…32768 Для получения температуры, нужно умножить значение на 0.01. Например, 2560 это 25.6 °C
5	0x0005	Holding	RW	SInt16	Целевая температура °C. Температура задается с точностью 1°C.	1700…3000 Для получения температуры, нужно умножить значение на 0.01. Например, 2500 это 25.0 °C
6	0x0006	Holding	R	UInt16	Текущий режим	0 – Простаивает 1 – Нагревает 2 – Охлаждает
7	0x0007	Holding	RW	UInt16	Скорость вентилятора	0 – Авто 1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость 4 - Четвертая скорость 5 - Пятая скорость
8	0x0008	Holding	RW	Uint16	Расширенная скорость вентилятора Данный регистр помогает интегрировать в системы, где для управления скоростью можно использовать только один регистр. Включение режимов тихий и турбо не меняет состояние скорости вентилятора (отображаемой на экране кондиционера и в Holding регистре №7)	0 – Авто 1 – Тихий режим 2 - Первая скорость 3 - Вторая скорость 4 - Третья скорость 5 - Четвертая скорость 6 - Пятая скорость
9	0x0009	Holding	RW	Uint16	Горизонтальные ламели	0 - Остановлено 1 - Качание
Holding регистры (Сервисные)
110	0x006E	Holding	RW	SInt16	Modbus скорость	Для получения реальной скорости, нужно умножить значения из регистра на 100, для записи желаемого значения, необходимо разделить его на 100. 96 - 9600 192 - 19200 384 - 38400 576 - 57600 1152 - 115200
111	0x006F	Holding	RW	UInt16	Настройка бита чётности порта RS-485	0 — нет бита чётности (none) Другие не поддерживаются.
112	0x0070	Holding	RW	UInt16	Количество стоп-битов порта RS-485	2 Другие не поддерживаются.
128	0x0080	Holding	RW	SInt16	Modbus адрес устройтсва	1...247
201	0x00C9	Holding	R	SInt16	Аппаратная версия устройтсва
250	0x00FA	Holding	R	SInt16	Програмная версия устройтсва

6. Полезные файлы

Скопировано

Шаблон ONOKOM TB-1-MB-B для WirenBoard.JSON

Шаблон SprutHub ModBus для шлюза TB-1-MB-B.JSON

Шаблон SprutHub MQTT для шлюза TB-1-MB-B.JSON

Loxone Project Example для шлюза TB-1-MB-B.Loxone

Шаблон Loxone для шлюза TB-1-MB-B.xml

Технический паспорт TB-1-MB-B.pdf

7. Гарантия

Скопировано

Гарантийный срок – 6 лет со дня продажи через розничную торговую сеть, розничных представителей или интеграторов.

Гарантийный срок шлюза для кондиционера, а также срок его службы исчисляются со дня передачи товара потребителю. Если день передачи установить невозможно, эти сроки исчисляются со дня изготовления шлюза для кондиционера. Для установления вышеуказанных сроков может быть использован технический паспорт с отметками дат изготовления и продажи.

Гарантия не распространяется:
- на шлюзы для кондиционеров и их части со следами механических
повреждений, следами жидкостей, гари, вскрытия;
- на шлюзы для кондиционеров вне полной комплектации;
- на шлюзы для кондиционеров, неисправность которых вызвана:
а) транспортными повреждениями, небрежным отношением, плохим уходом;
б) неправильным монтажом, ремонтом или установкой неквалифицированными специалистами;
в) независящими от производителя причинами (неправильное напряжение в шине, пожар, потоп и другие форсмажорные обстоятельства).

Гарантийная замена и ремонт производится по адресу Продавца.

8. Поддерживаемые модели кондиционеров

Скопировано

2025

8.1 Кондиционеры 2025 года

Скопировано

Серия кондиционеров	Модель кондиционеров	Шлюз	Документация
Инверторные сплит-системы
Настенные серия Seiya Classic 2	RAS-B10B2KVG-E2 \| RAS-10B2AVG-E2	Modbus: TB-1-MB-B	Документация
	RAS-B13B2KVG-E2 \| RAS-13B2AVG-E2
	RAS-B16B2KVG-E2 \| RAS-16B2AVG-E2
	RAS-B18B2KVG-E2 \| RAS-18B2AVG-E2
	RAS-B24B2KVG-E2 \| RAS-24B2AVG-E2
Настенные серия Seiya	RAS-B10E2KVG-E \| RAS-10E2AVG-E	Modbus: TB-1-MB-B	Документация
	RAS-B13E2KVG-E \| RAS-13E2AVG-E
	RAS-B16E2KVG-E \| RAS-16E2AVG-E
	RAS-B18E2KVG-E \| RAS-18E2AVG-E
	RAS-B24E2KVG-E \| RAS-24E2AVG-E
Настенные серия Shorai Edge White	RAS-B10G3KVSG-E \| RAS-10J2AVSG-E1	Modbus: TB-1-MB-B	Документация
	RAS-B13G3KVSG-E \| RAS-13J2AVSG-E1
	RAS-B16G3KVSG-E \| RAS-16J2AVSG-E1
	RAS-B18G3KVSG-E \| RAS-18J2AVSG-E1
	RAS-B22G3KVSG-E \| RAS-22J2AVSG-E1
	RAS-B24G3KVSG-E \| RAS-24J2AVSG-E1
Настенные серия Shorai Edge Black	RAS-B10G3KVSGB-E \| RAS-10J2AVSG-E1	Modbus: TB-1-MB-B	Документация
	RAS-B13G3KVSGB-E \| RAS-13J2AVSG-E1
	RAS-B16G3KVSGB-E \| RAS-16J2AVSG-E1
	RAS-B18G3KVSGB-E \| RAS-18J2AVSG-E1
	RAS-B22G3KVSGB-E \| RAS-22J2AVSG-E1
	RAS-B24G3KVSGB-E \| RAS-24J2AVSG-E1
Настенные серия Haori	RAS-B10N4KVRG-E1 \| RAS-10J2AVSG-E1	Modbus: TB-1-MB-B	Документация
	RAS-B13N4KVRG-E \| RAS-13J2AVSG-E1
	RAS-B16N4KVRG-E \| RAS-16J2AVSG-E1
Настенные серия Daiseikai 10 White	RAS-B10S4KVPG-E \| RAS-10S4AVPG-E	Modbus: TB-1-MB-B	Документация
	RAS-B13S4KVPG-E \| RAS-13S4AVPG-E
	RAS-B18S4KVPG-E \| RAS-18S4AVPG-E
Настенные серия Daiseikai 10 Wood

Серия кондиционеров	Модель кондиционеров	Шлюз	Документация
Инверторные сплит-системы
Настенные серия Seiya Classic 2	RAS-B10B2KVG-E2 \| RAS-10B2AVG-E2	Modbus: TB-1-MB-B	Документация
	RAS-B13B2KVG-E2 \| RAS-13B2AVG-E2
	RAS-B16B2KVG-E2 \| RAS-16B2AVG-E2
	RAS-B18B2KVG-E2 \| RAS-18B2AVG-E2
	RAS-B24B2KVG-E2 \| RAS-24B2AVG-E2
Настенные серия Seiya	RAS-B10E2KVG-E \| RAS-10E2AVG-E	Modbus: TB-1-MB-B	Документация
	RAS-B13E2KVG-E \| RAS-13E2AVG-E
	RAS-B16E2KVG-E \| RAS-16E2AVG-E
	RAS-B18E2KVG-E \| RAS-18E2AVG-E
	RAS-B24E2KVG-E \| RAS-24E2AVG-E
Настенные серия Shorai Edge White	RAS-B10G3KVSG-E \| RAS-10J2AVSG-E1	Modbus: TB-1-MB-B	Документация
	RAS-B13G3KVSG-E \| RAS-13J2AVSG-E1
	RAS-B16G3KVSG-E \| RAS-16J2AVSG-E1
	RAS-B18G3KVSG-E \| RAS-18J2AVSG-E1
	RAS-B22G3KVSG-E \| RAS-22J2AVSG-E1
	RAS-B24G3KVSG-E \| RAS-24J2AVSG-E1
Настенные серия Shorai Edge Black	RAS-B10G3KVSGB-E \| RAS-10J2AVSG-E1	Modbus: TB-1-MB-B	Документация
	RAS-B13G3KVSGB-E \| RAS-13J2AVSG-E1
	RAS-B16G3KVSGB-E \| RAS-16J2AVSG-E1
	RAS-B18G3KVSGB-E \| RAS-18J2AVSG-E1
	RAS-B22G3KVSGB-E \| RAS-22J2AVSG-E1
	RAS-B24G3KVSGB-E \| RAS-24J2AVSG-E1
Настенные серия Haori	RAS-B10N4KVRG-E1 \| RAS-10J2AVSG-E1	Modbus: TB-1-MB-B	Документация
	RAS-B13N4KVRG-E \| RAS-13J2AVSG-E1
	RAS-B16N4KVRG-E \| RAS-16J2AVSG-E1
Настенные серия Daiseikai 10 White	RAS-B10S4KVPG-E \| RAS-10S4AVPG-E	Modbus: TB-1-MB-B	Документация
	RAS-B13S4KVPG-E \| RAS-13S4AVPG-E
	RAS-B18S4KVPG-E \| RAS-18S4AVPG-E
Настенные серия Daiseikai 10 Wood
