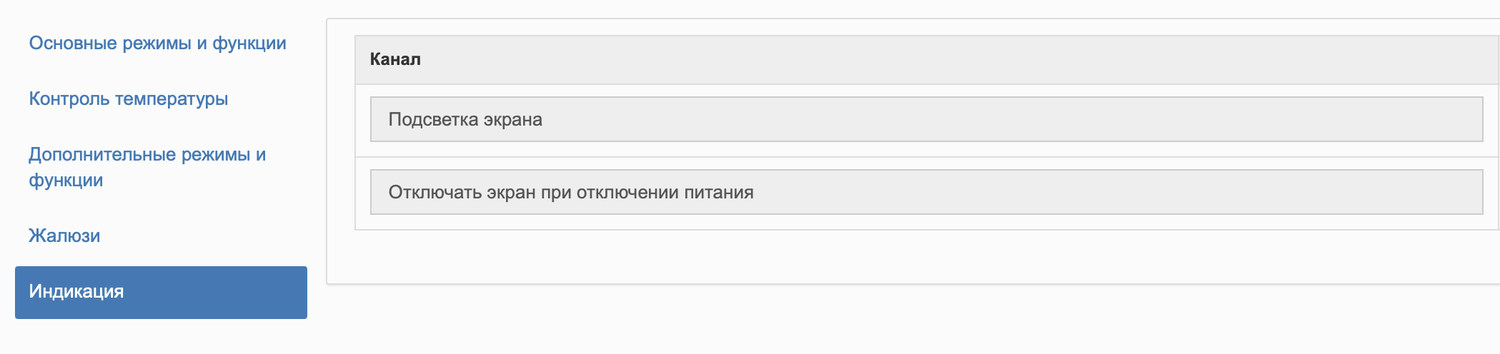

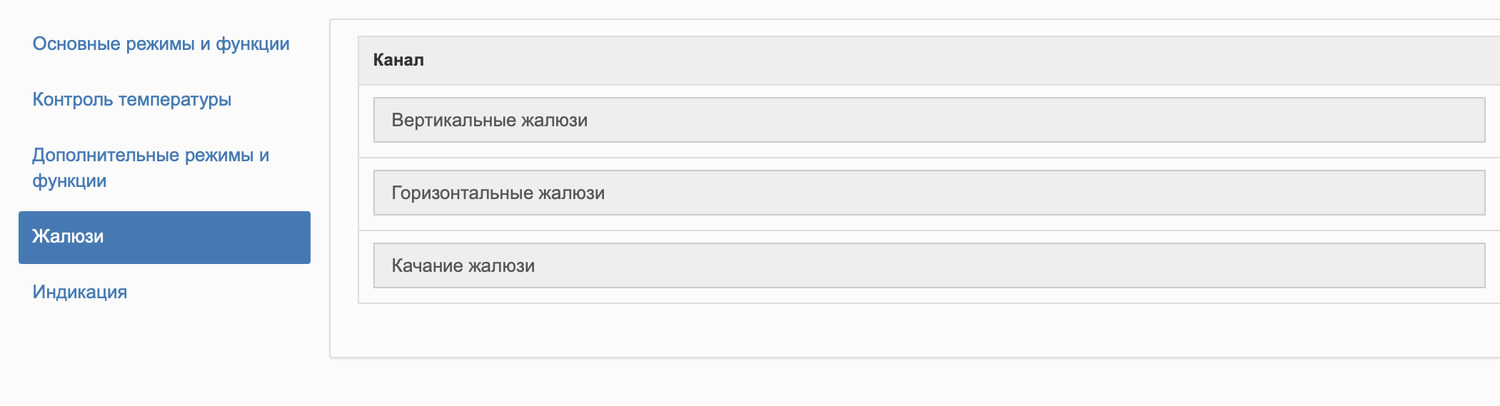

9. Функции кондиционера
10. Общая логическая схема работы шлюза

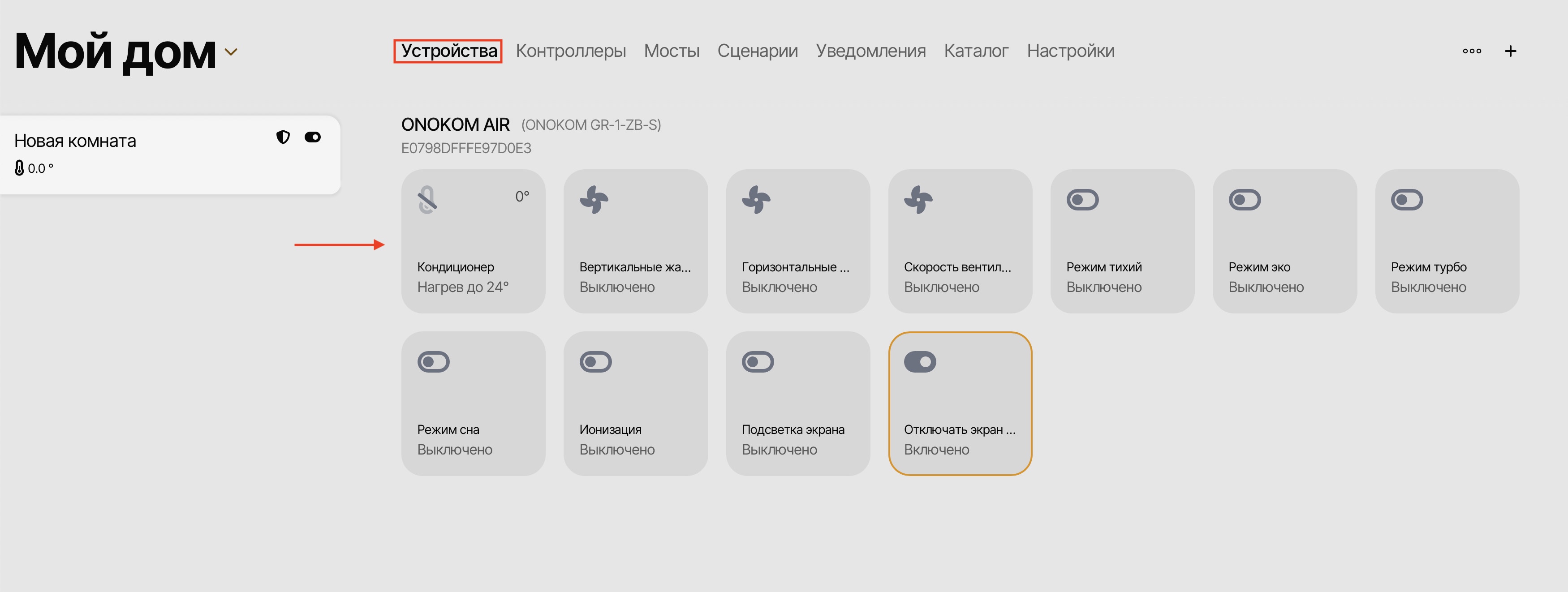

10.1 Логическая схема WirenBoard + SprutHub

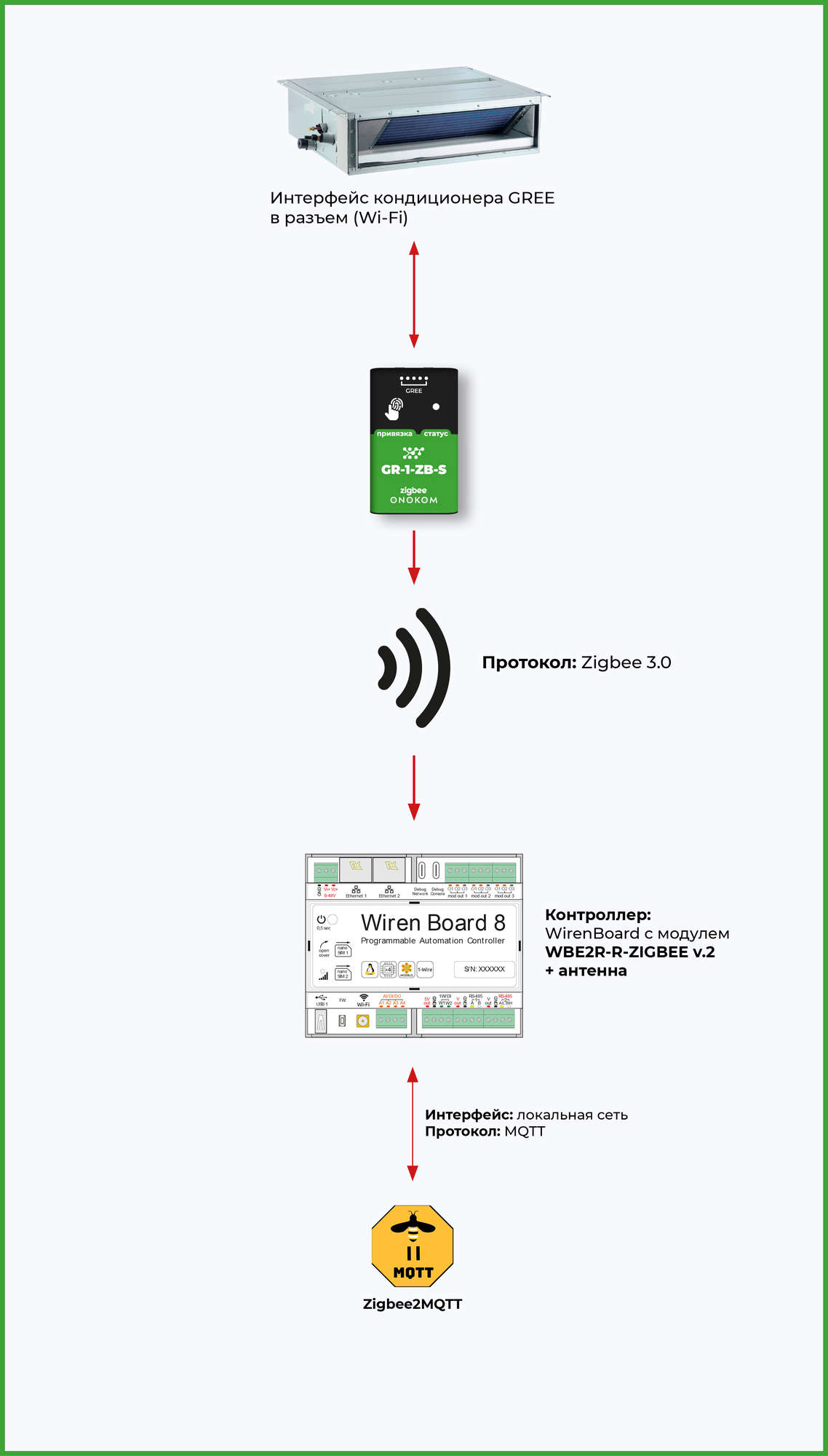

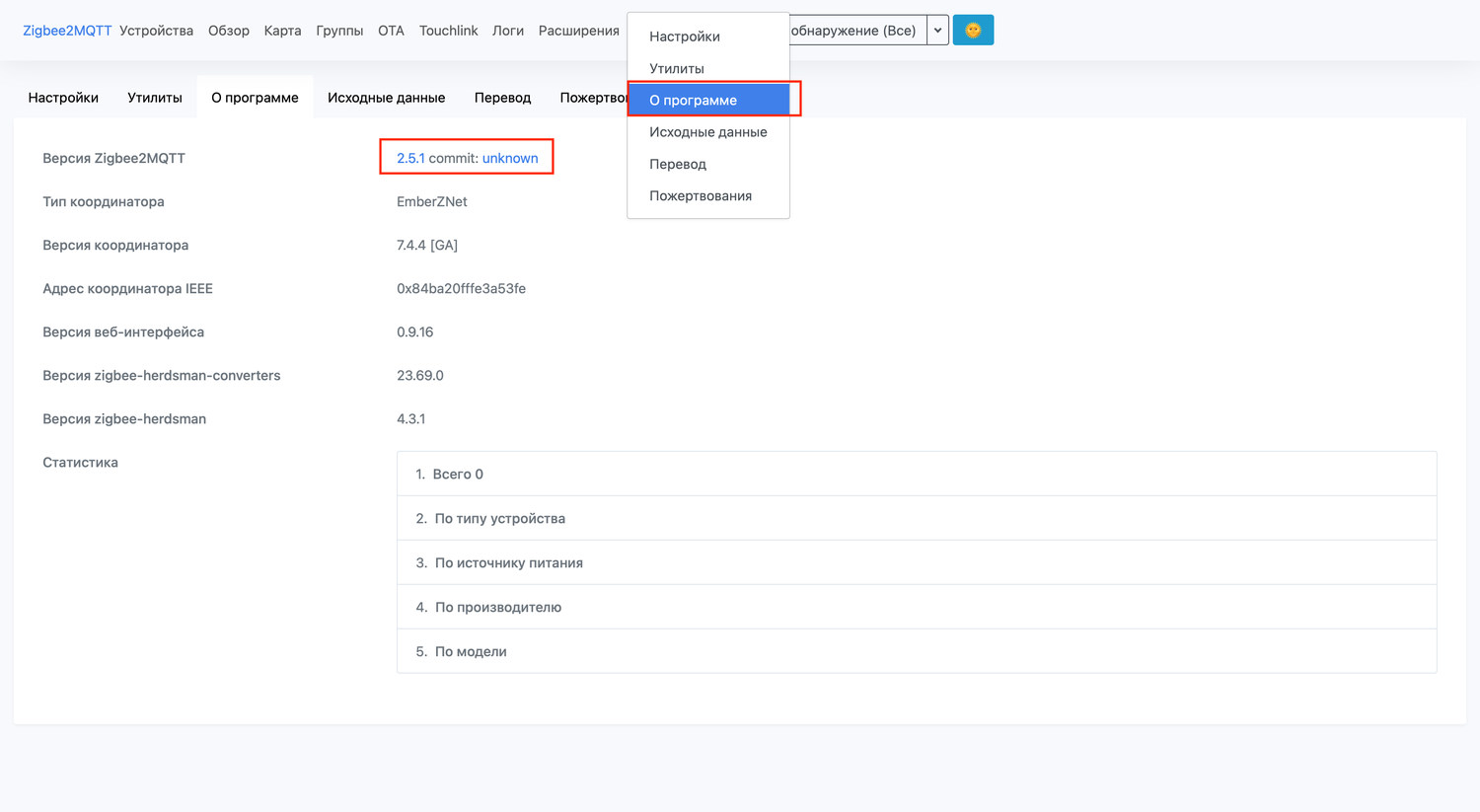

10.2 Логическая схема WirenBoard + Zigbee2MQTT

11. Схемы подключения

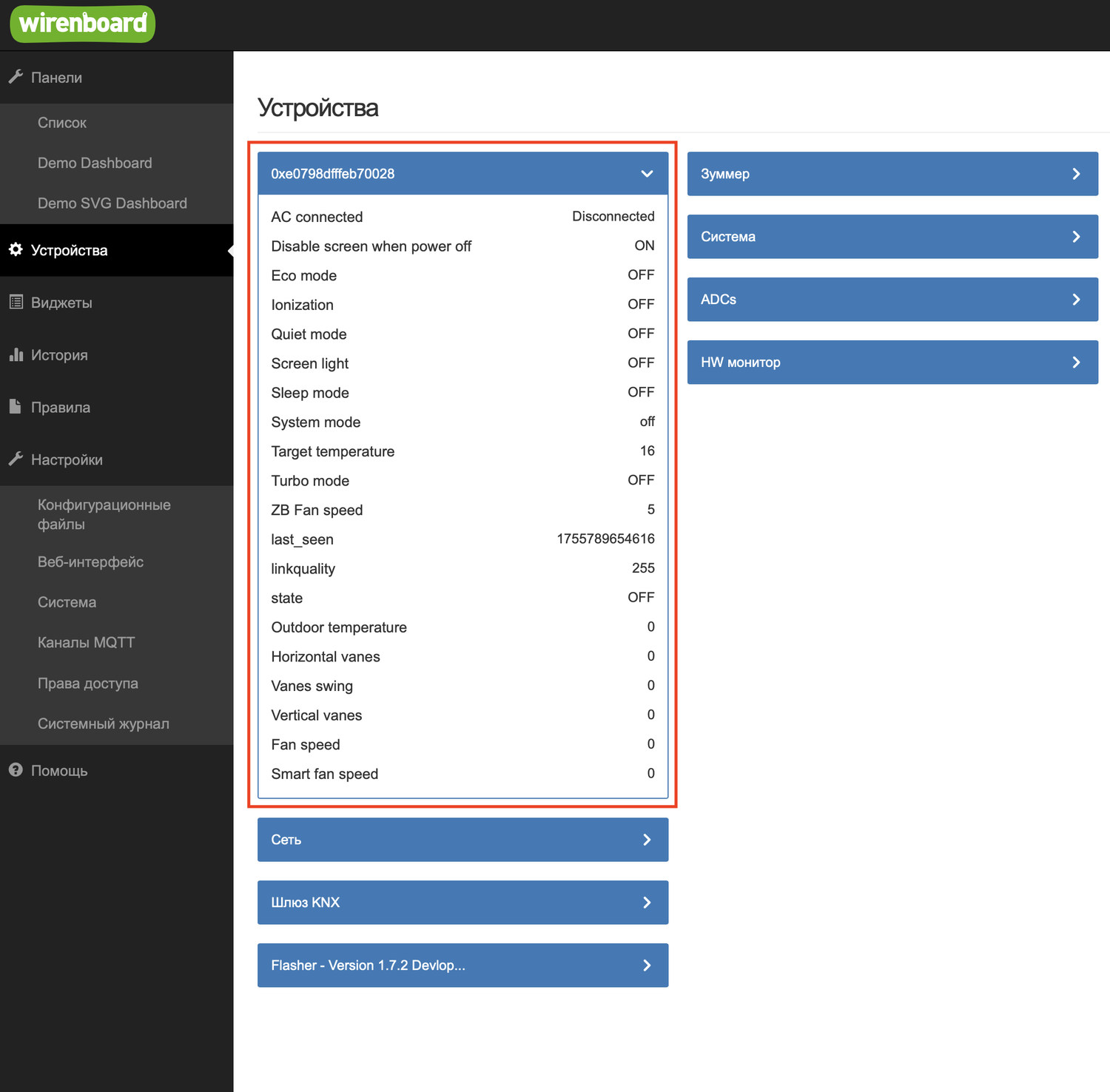

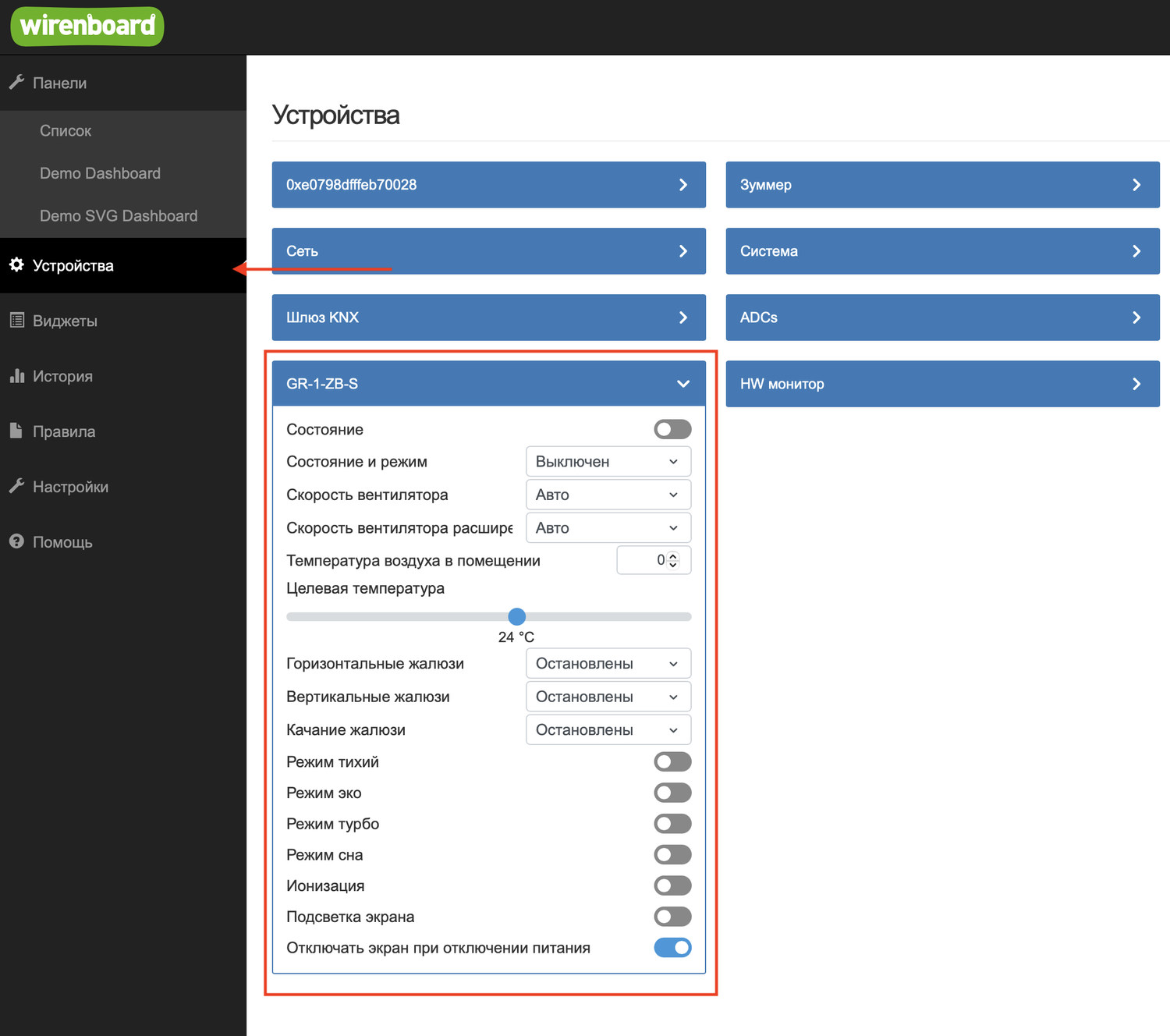

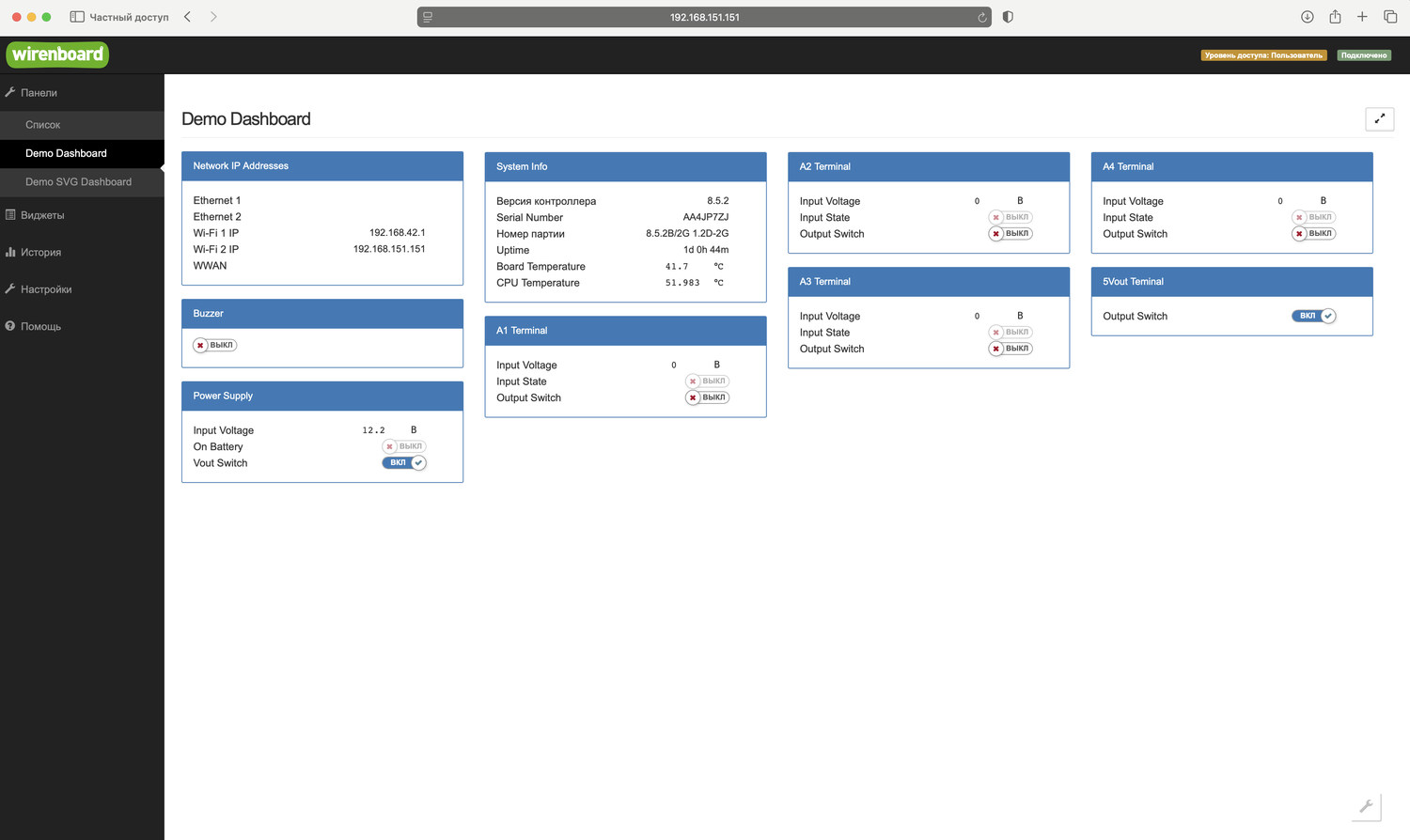

11.1 Схема подключения к WirenBoard

12. Подключение
13. Демонстрация работы

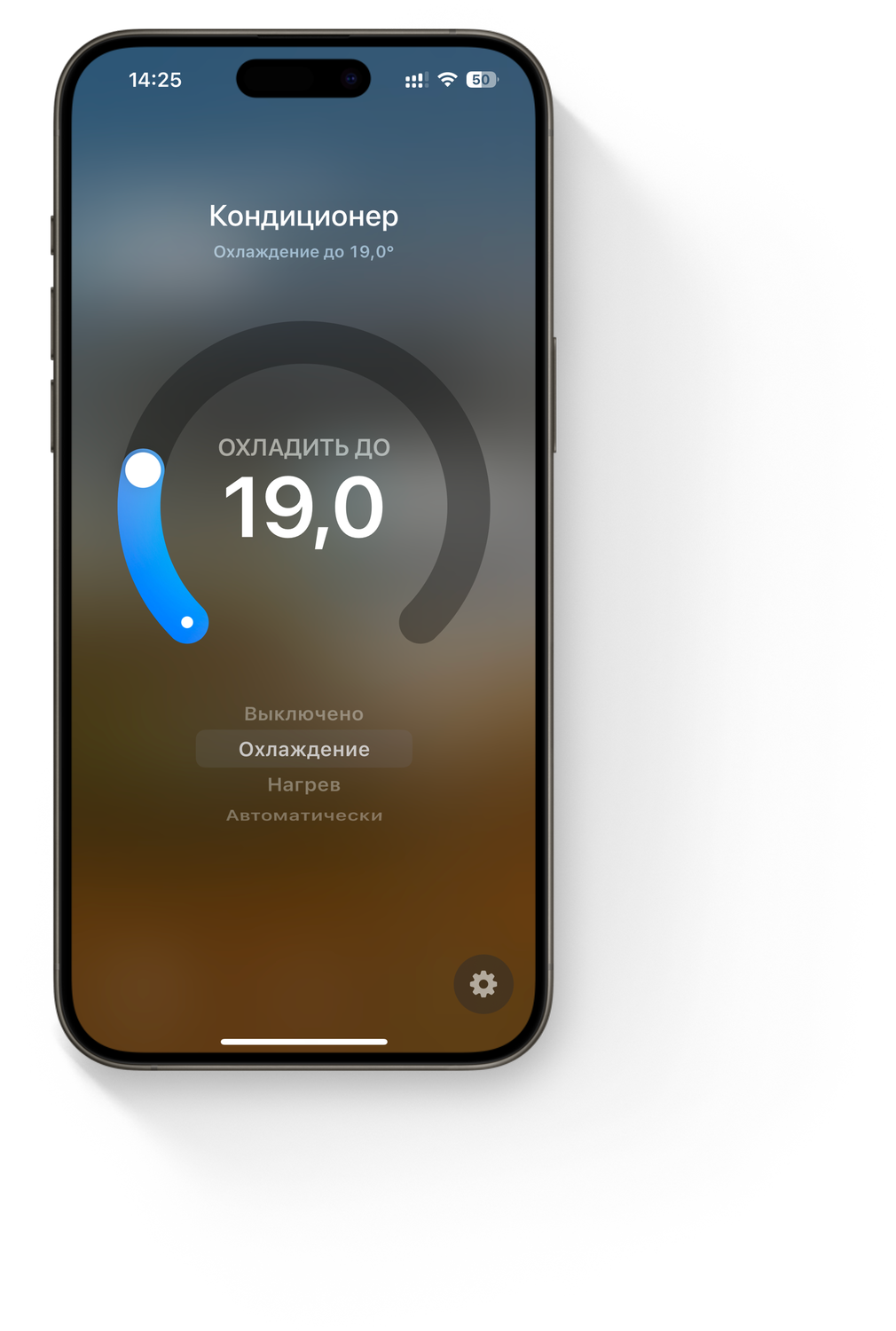

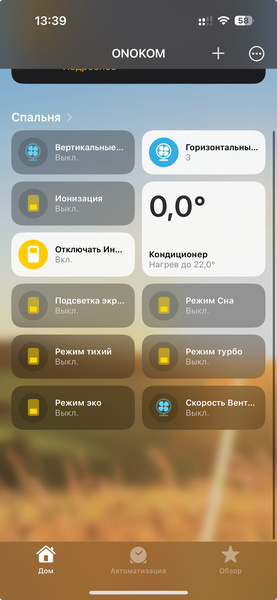

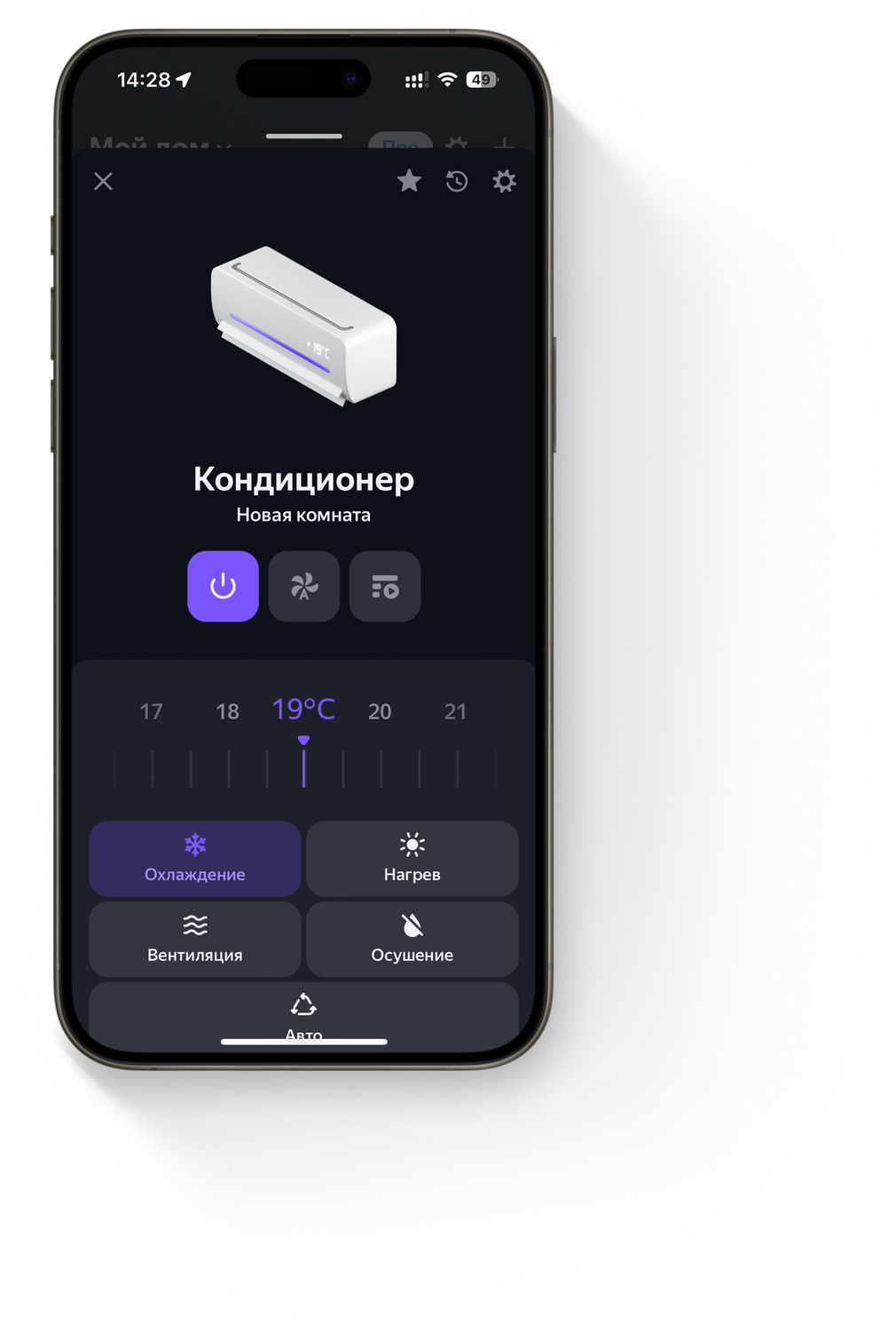

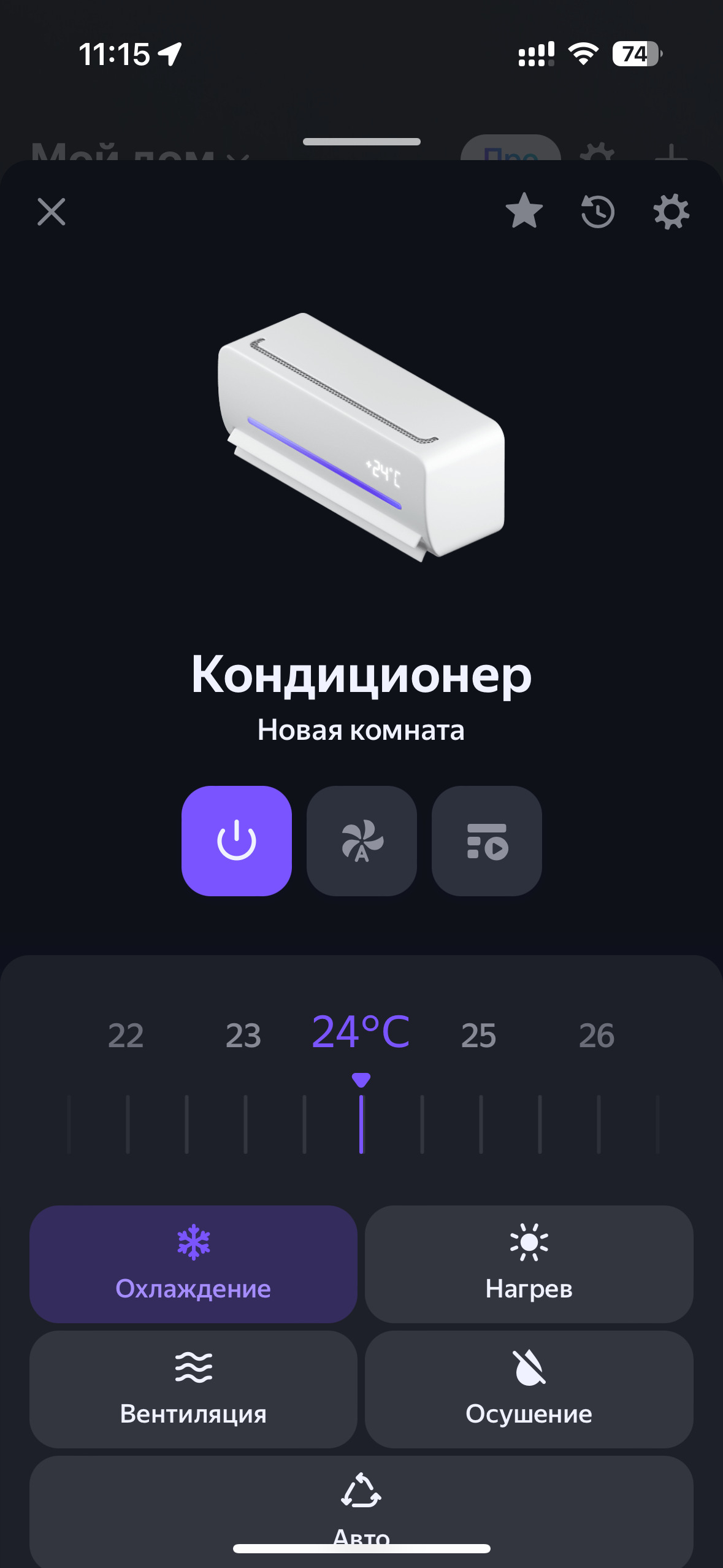

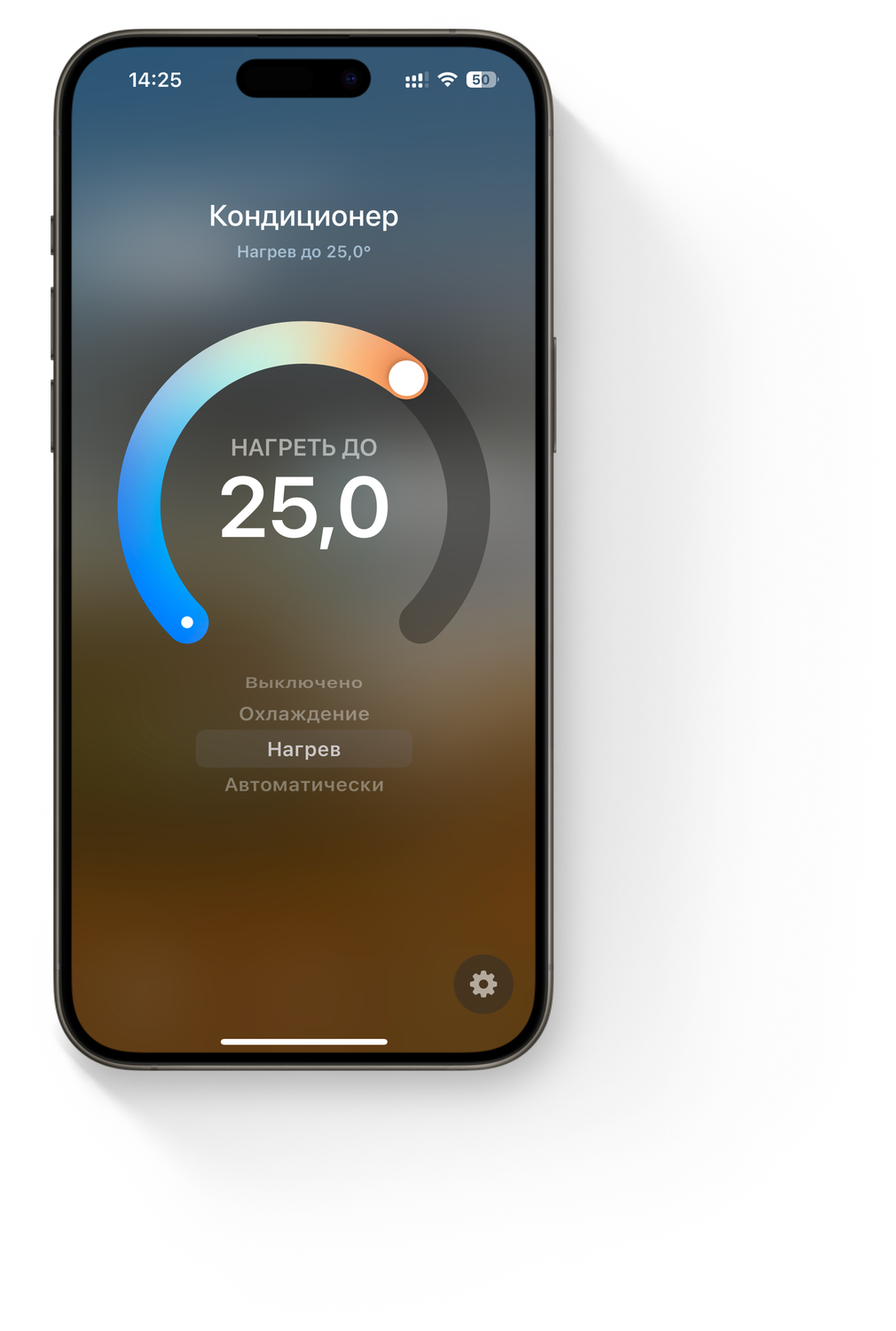

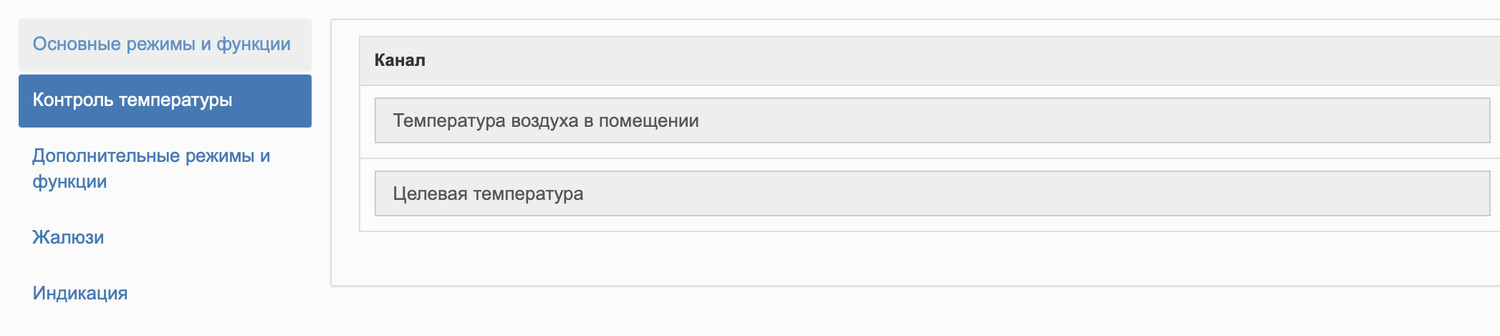

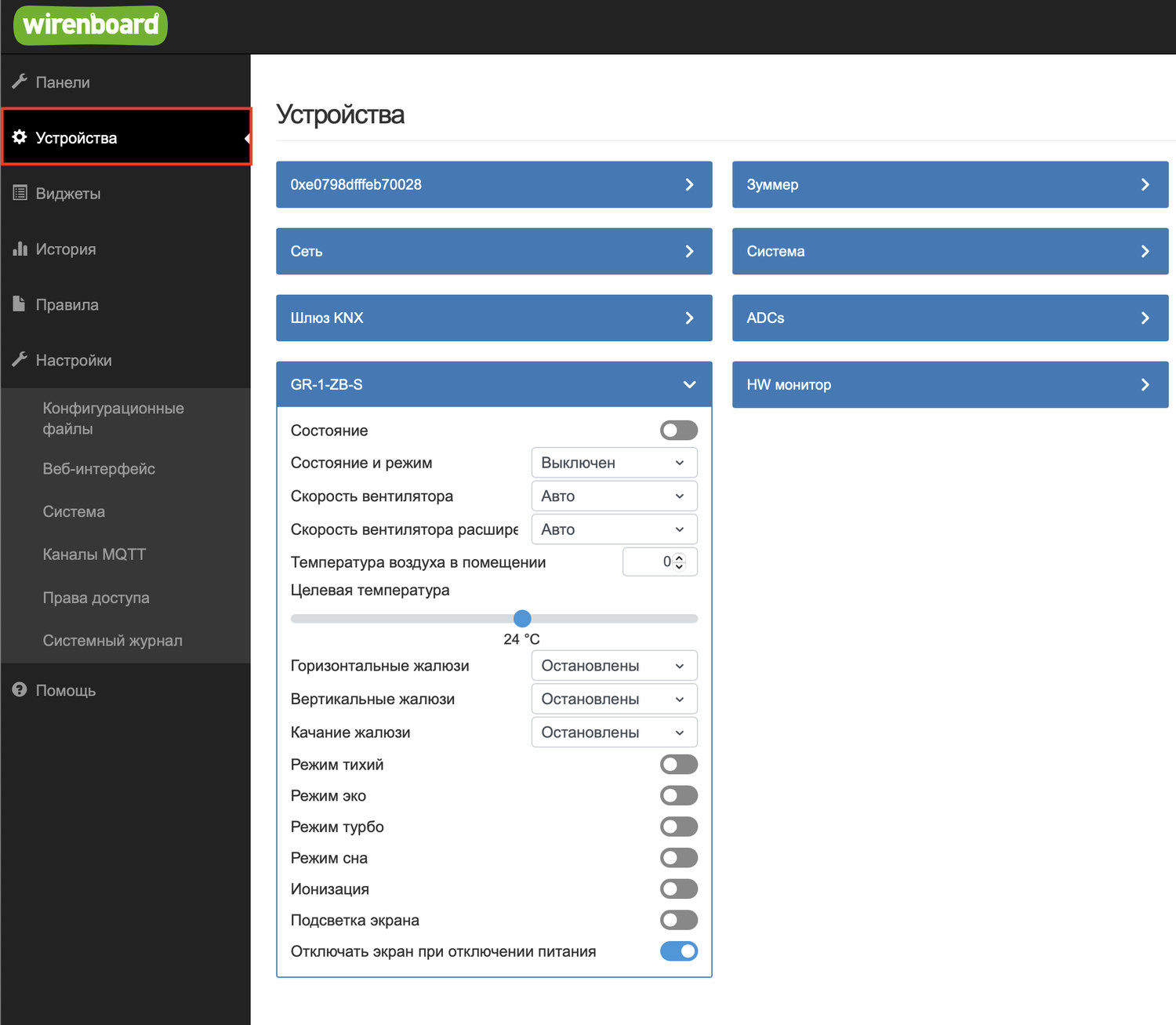

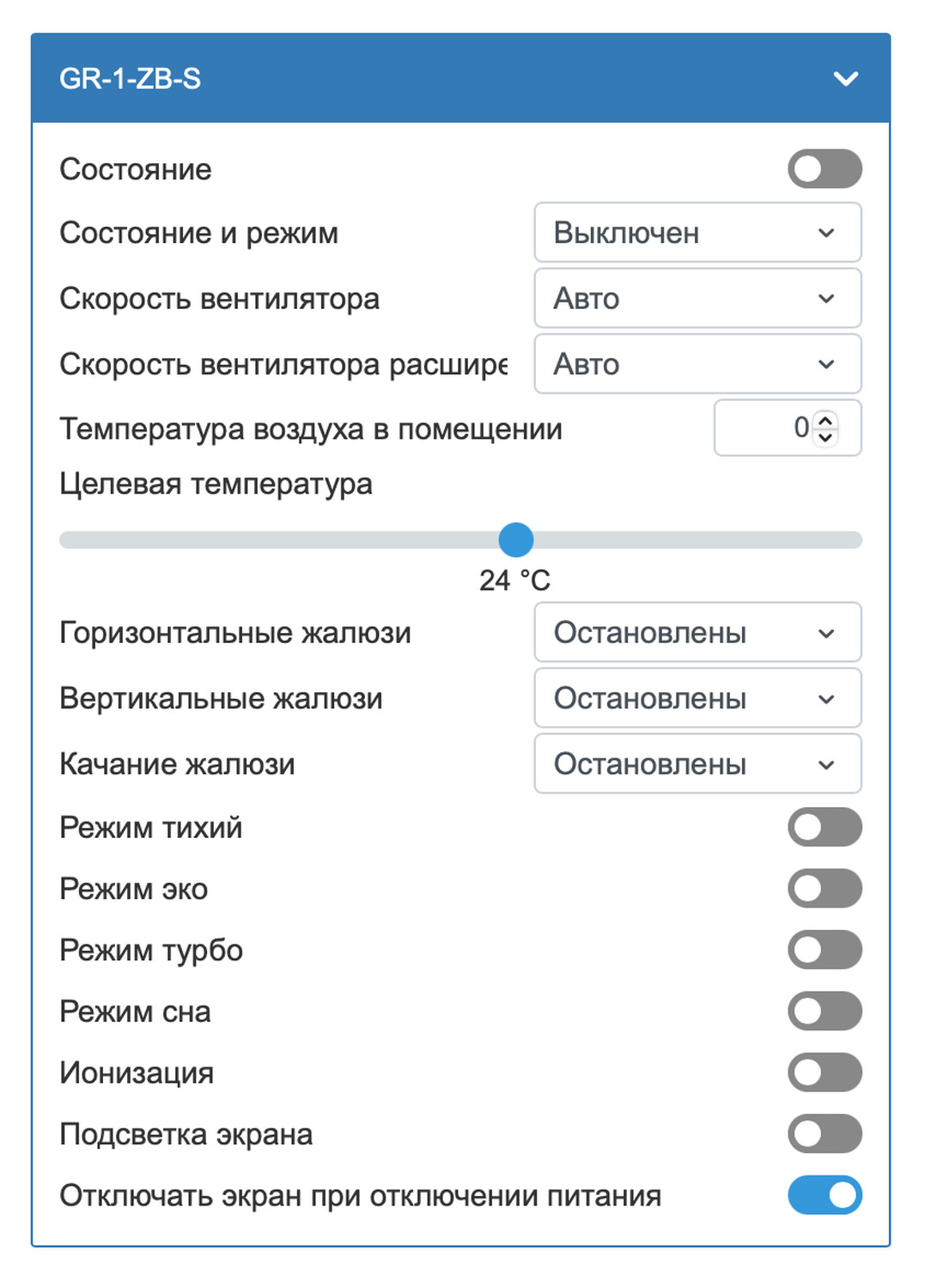

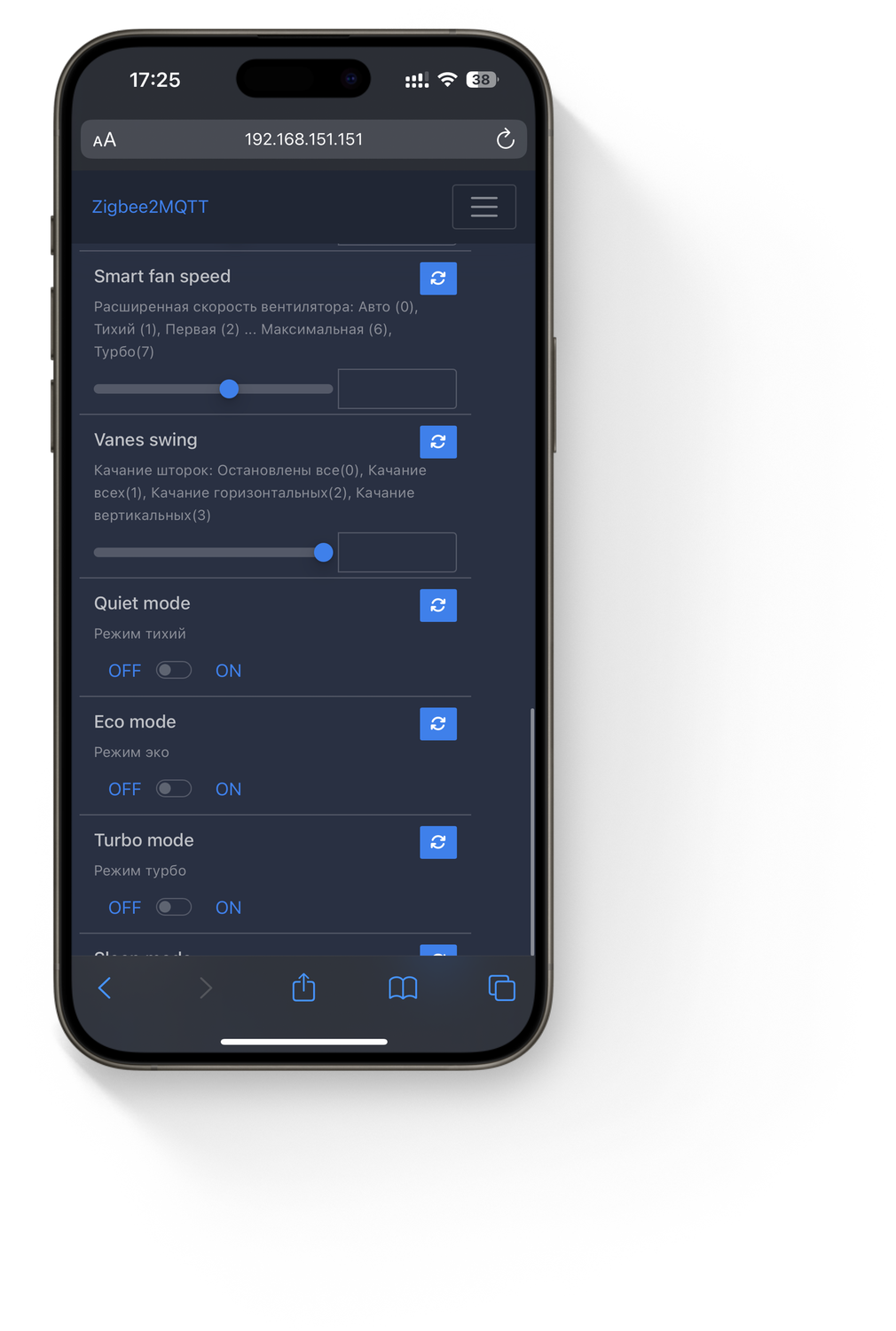

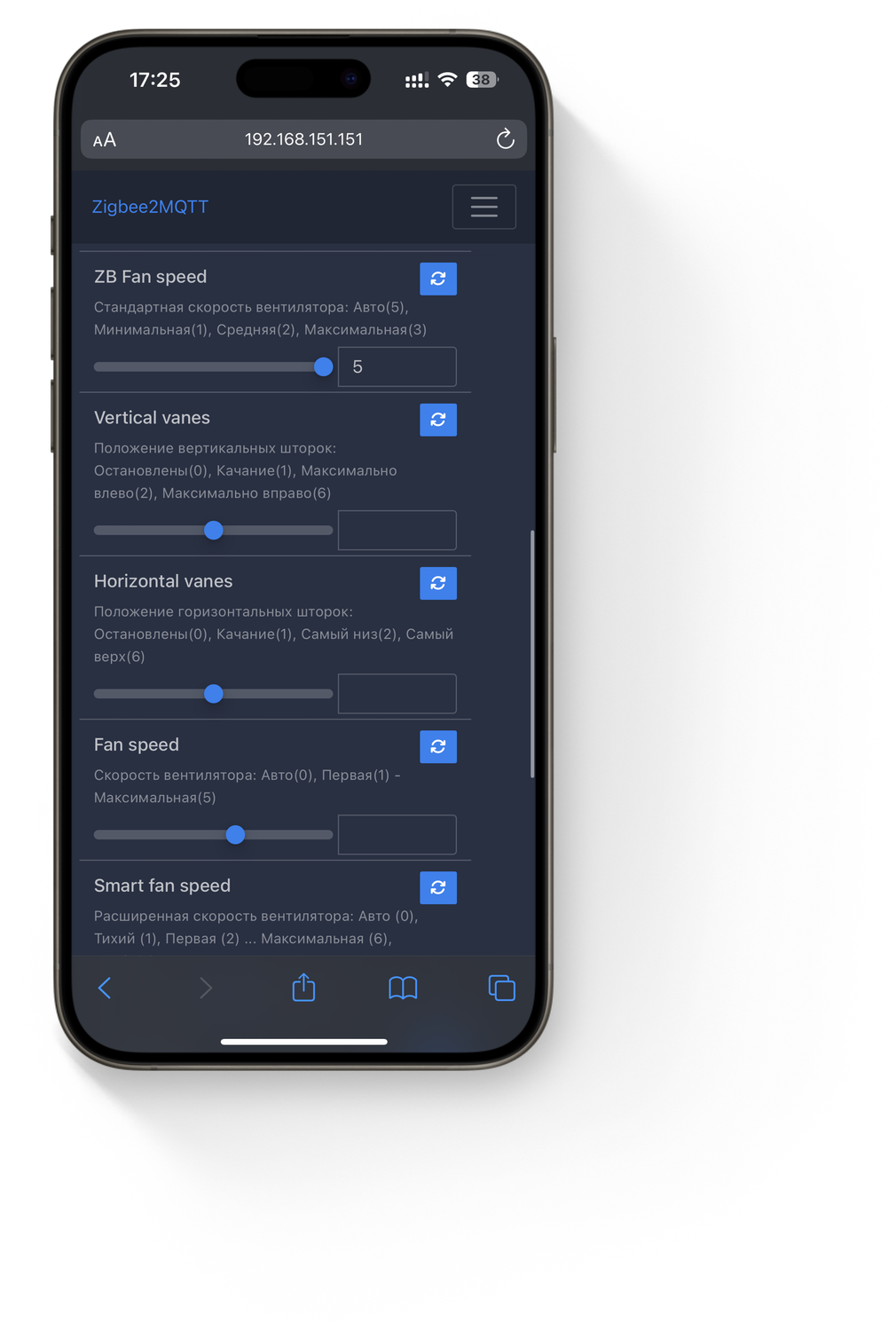

14. Скриншоты интерфейса кондиционера

1. Примеры из практики

Скопировано

Страницы с примерами в стадии создания

2. Технические характеристики

Скопировано

Подключеине	Zigbee 3.0
Размер шлюза	Размер 46x28x12 мм (ДШВ)
Питание	12В
Потребление	Макс. 1 Вт
Режим работы	Непрерывный
Температура эксплуатации	От 0 до +40 °С
Степень защиты	IP30
Масса (с коробкой)	105 г
Комплект	Коробка, устройство, кабель

2.1 Версии устройств

Скопировано

Версия шлюза "A"

Актуальная версия
Август 2025 года - по настоящее время

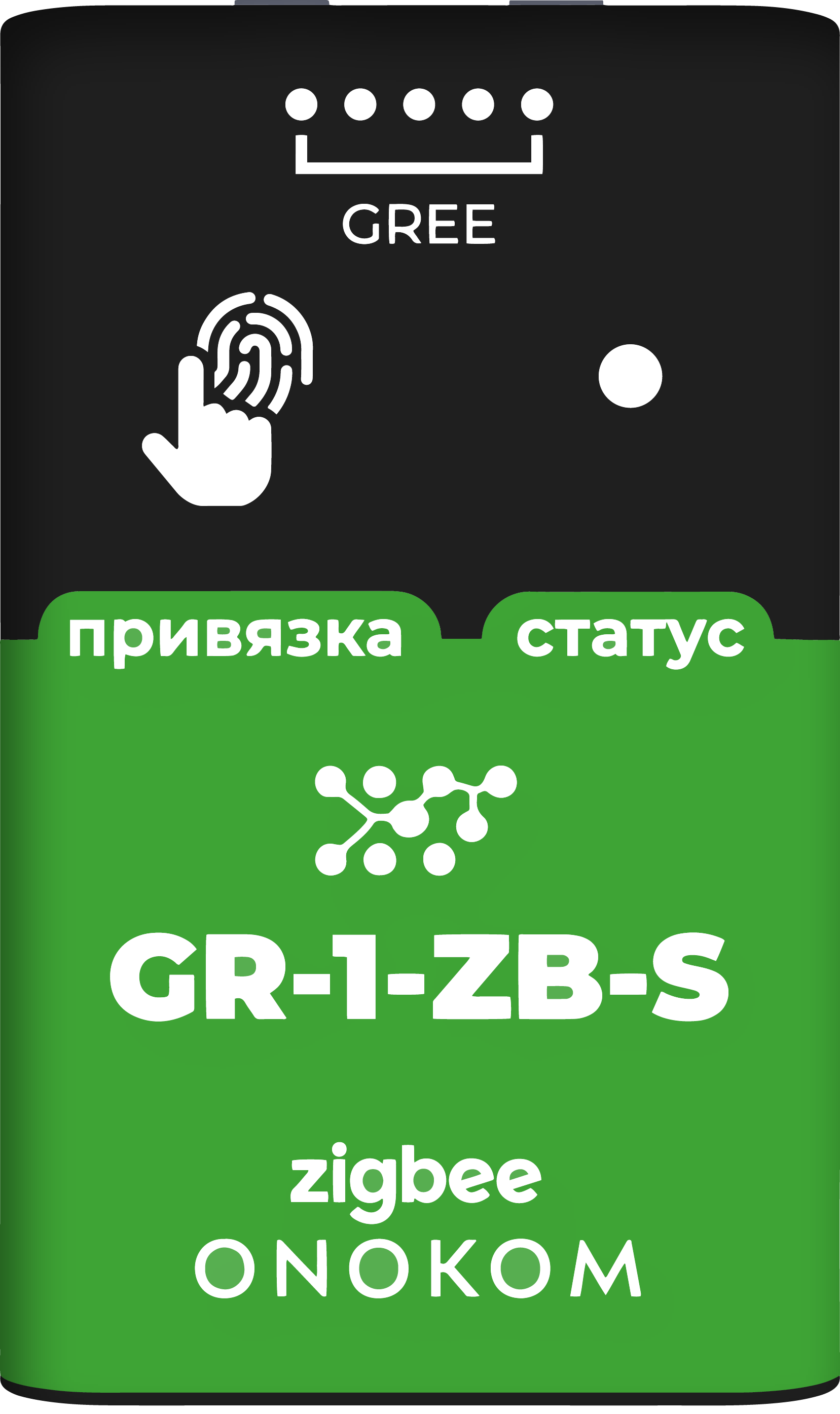

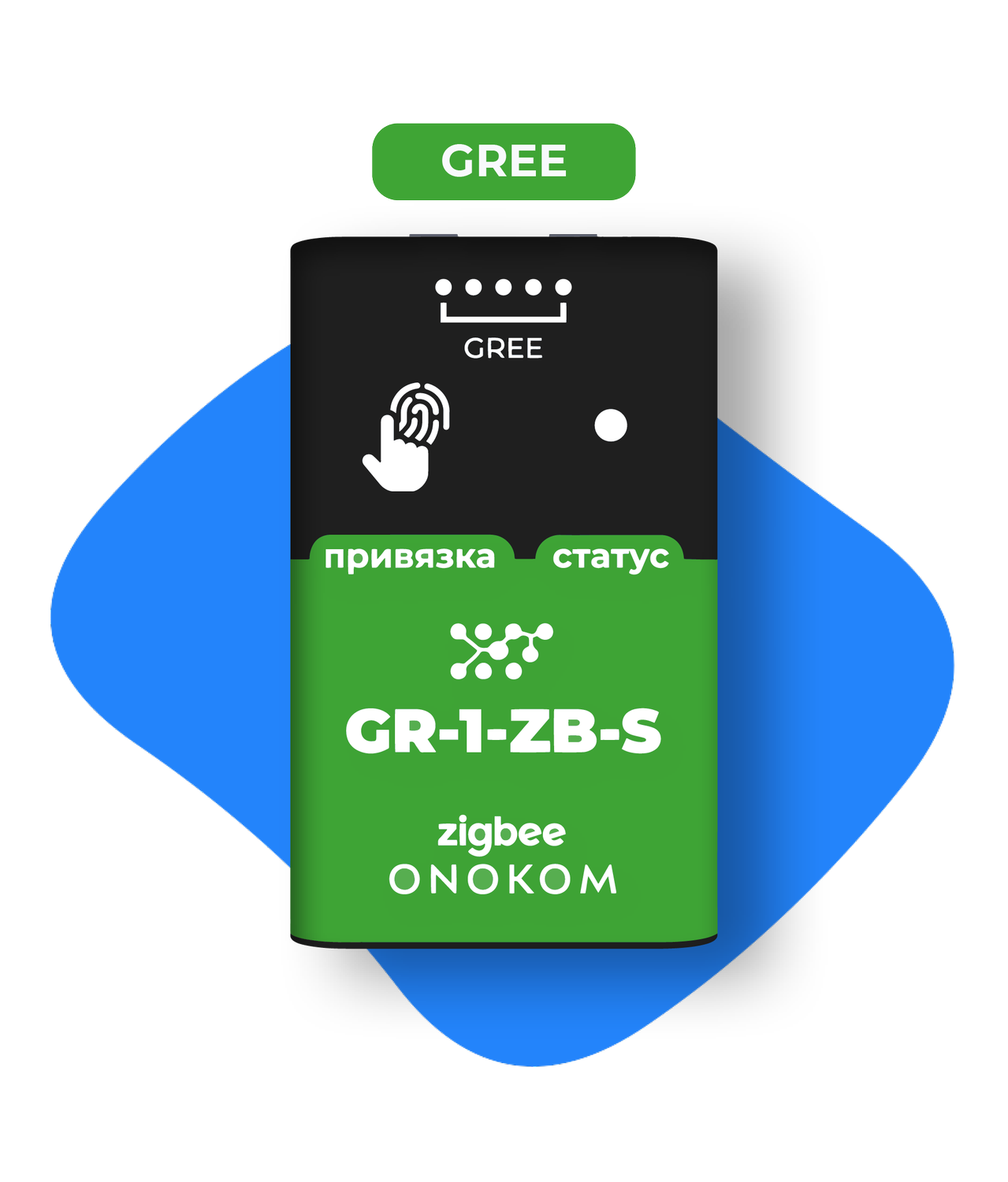

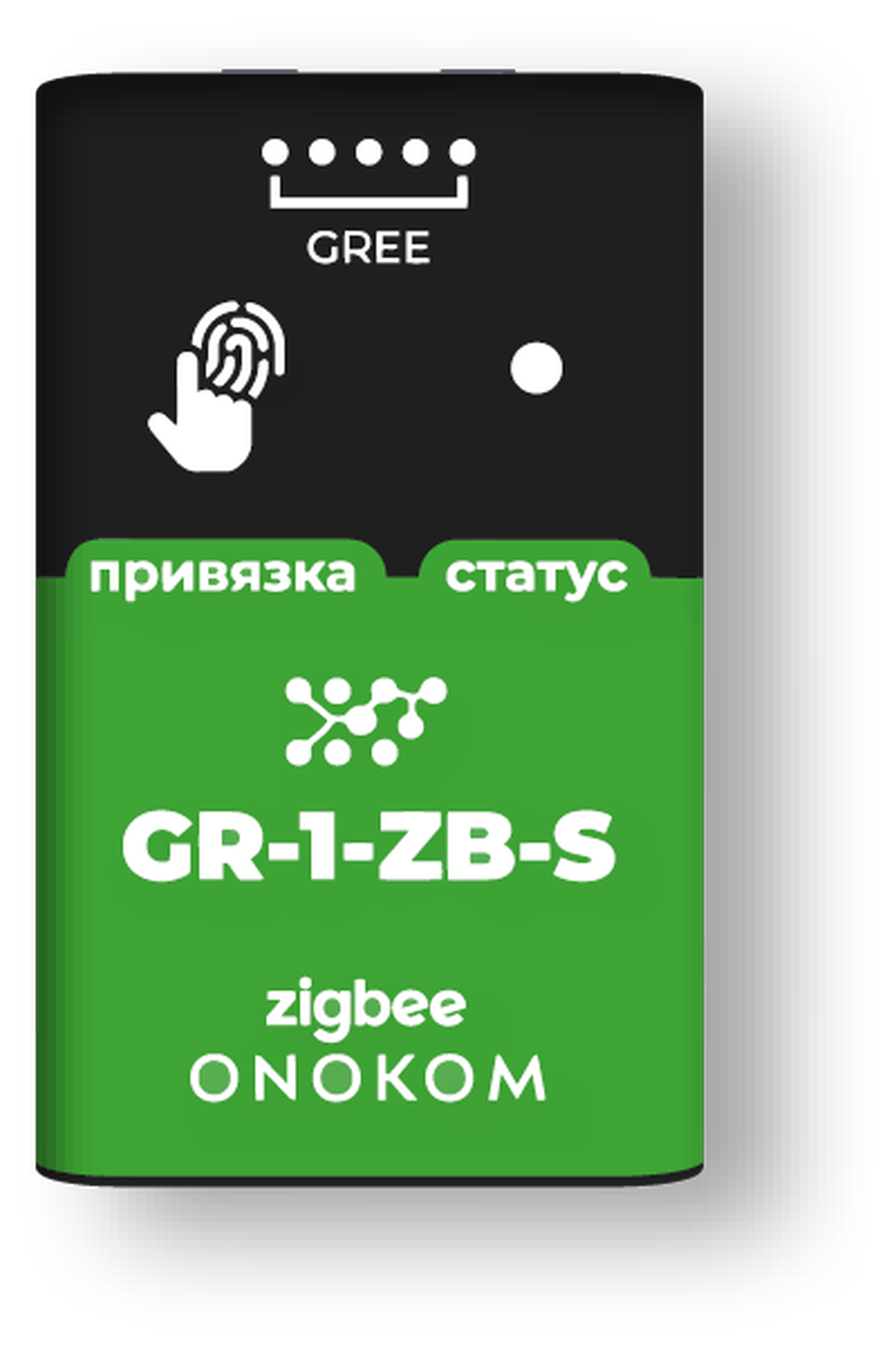

2.2 Изображение устройства

Скопировано

Картинки для вставки устройства
в свои проекты

GR-1-ZB-S.svg
GR-1-ZB-S.pdf

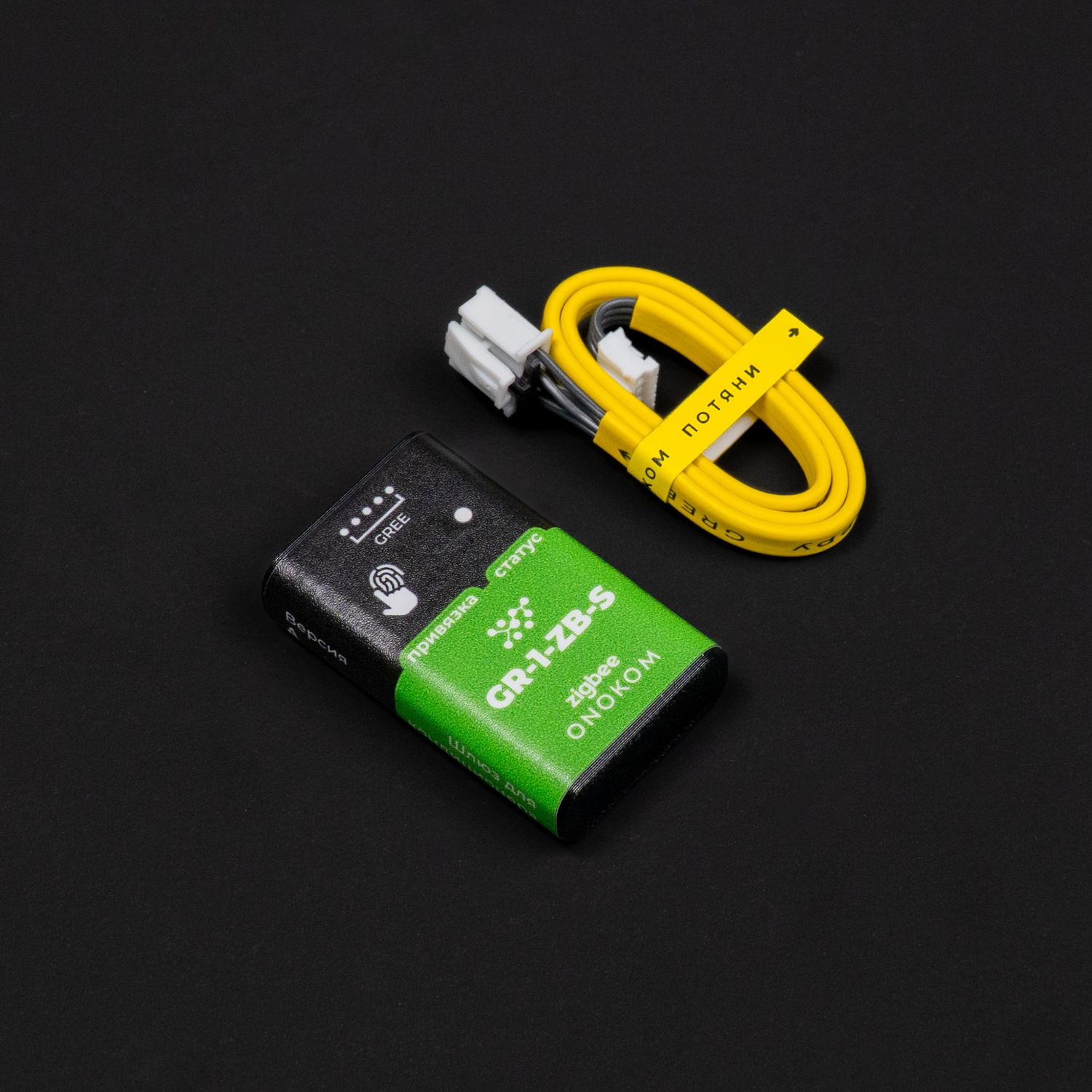

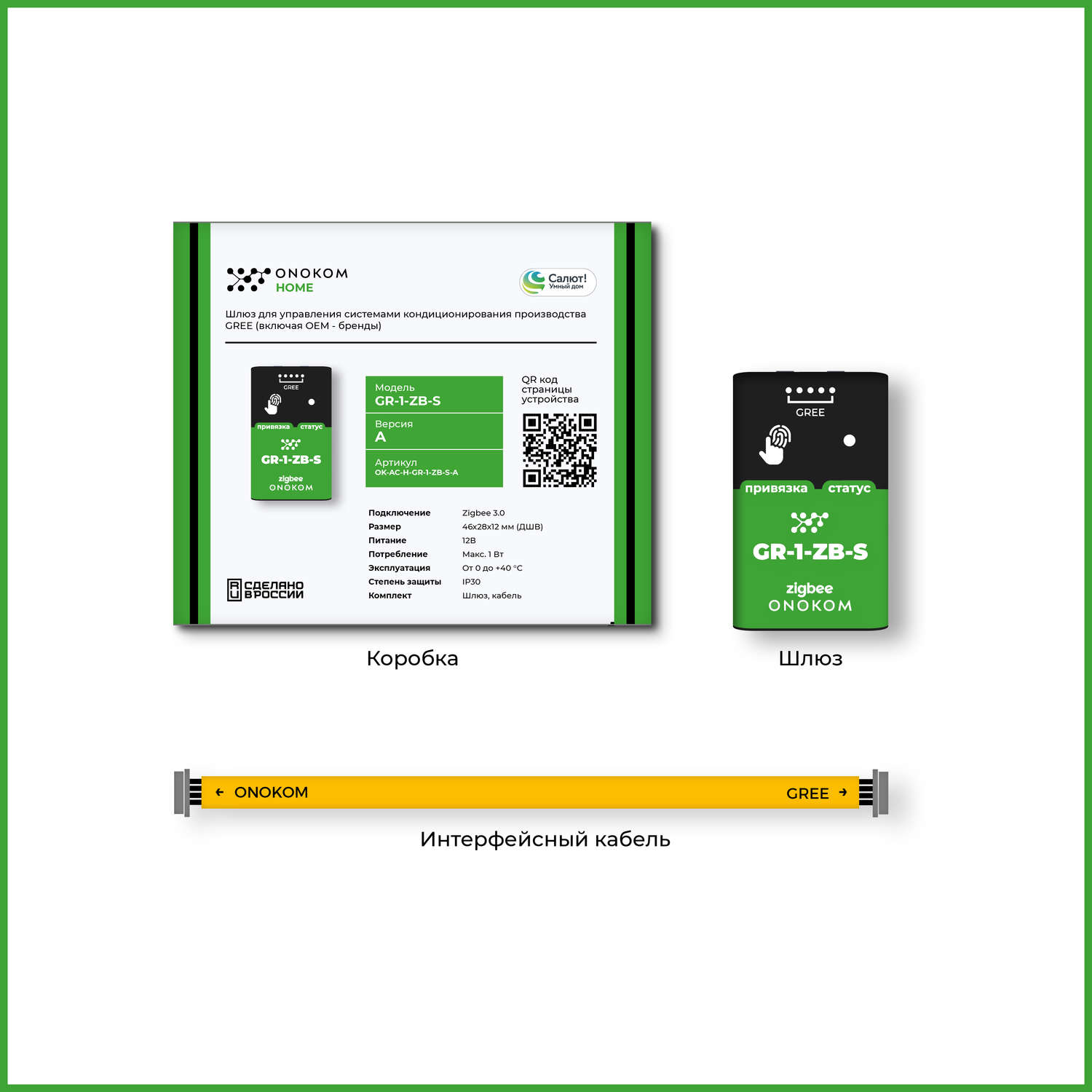

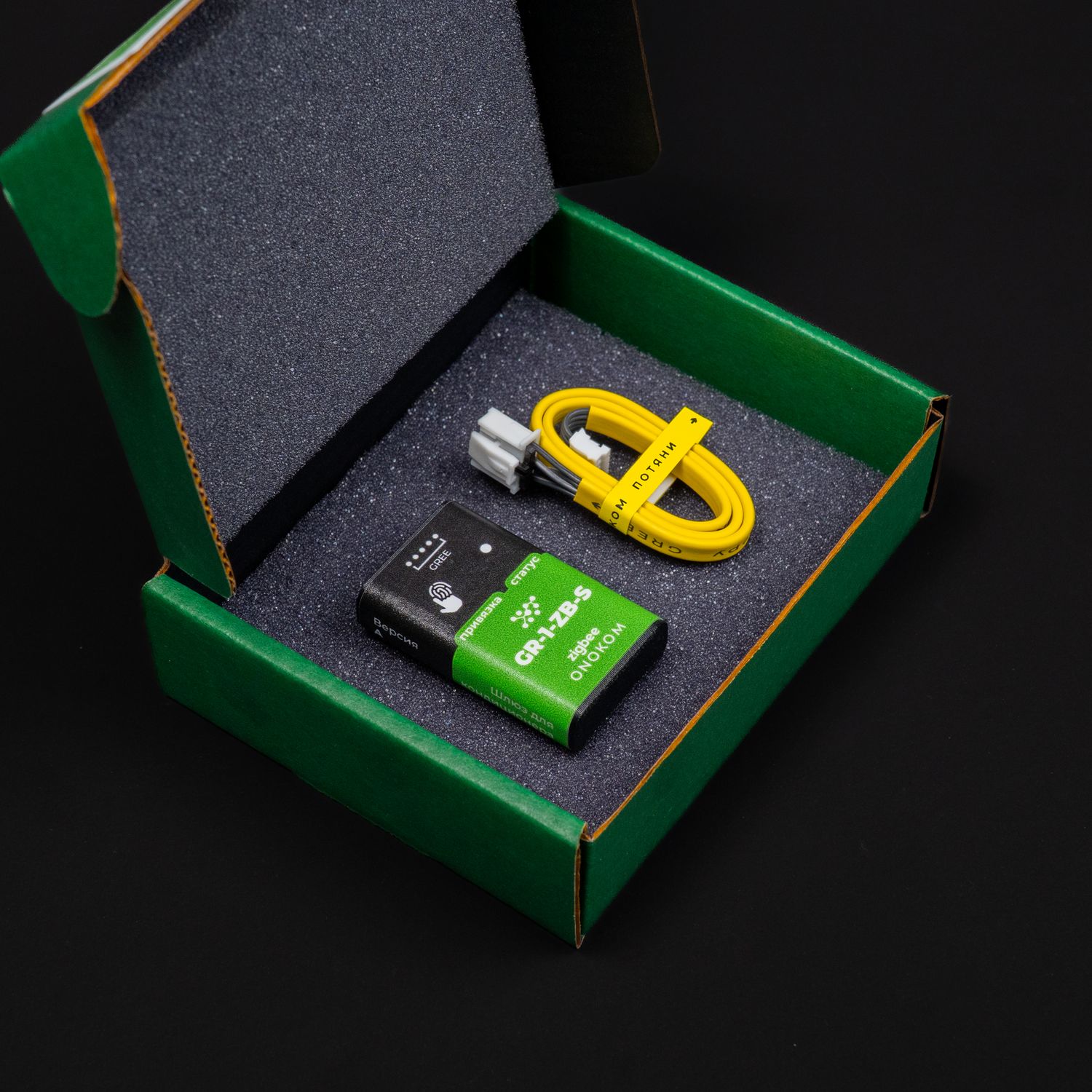

2.3 Комплектация

Скопировано

загружается

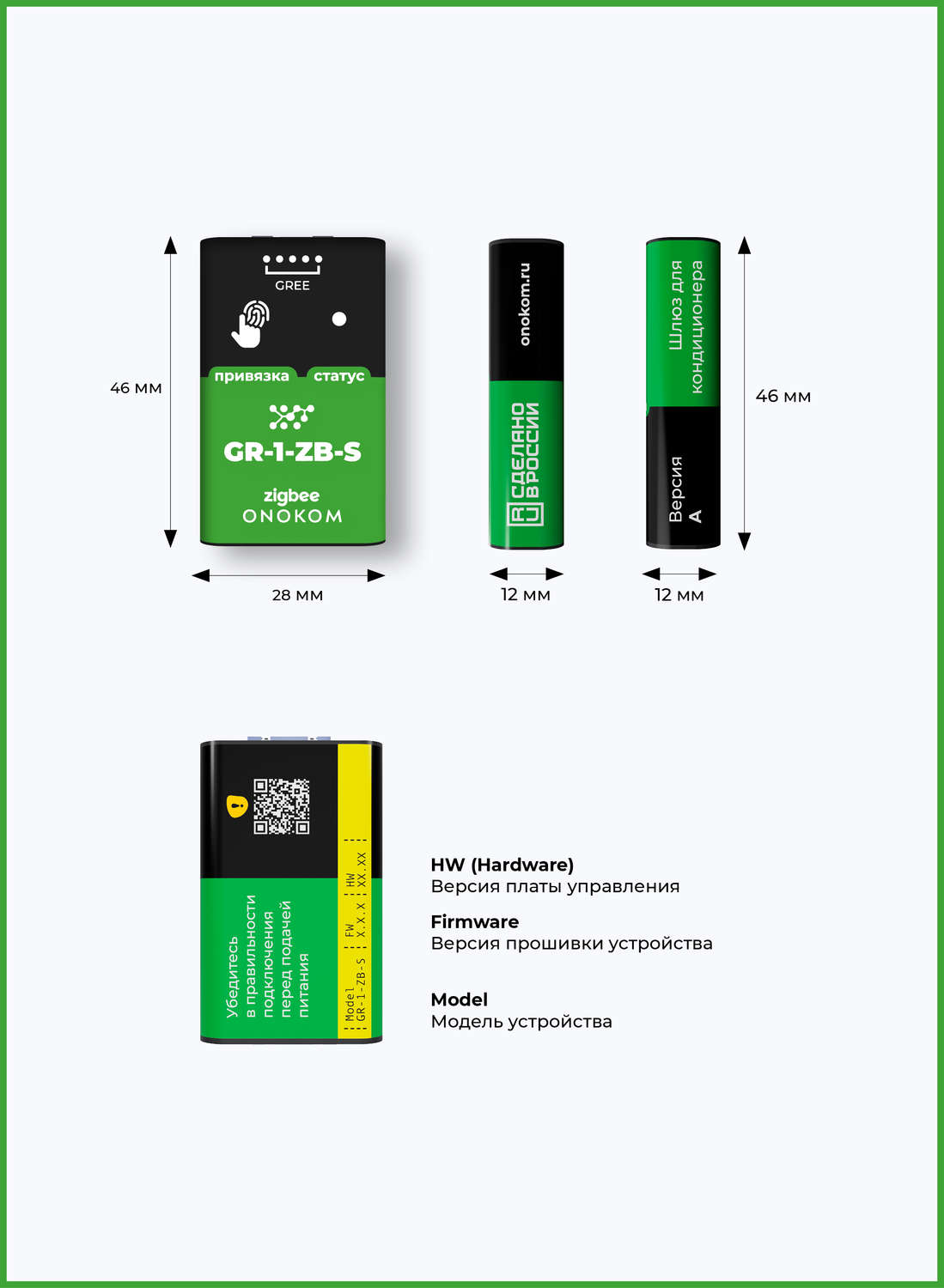

2.4 Размеры устройства

Скопировано

загружается

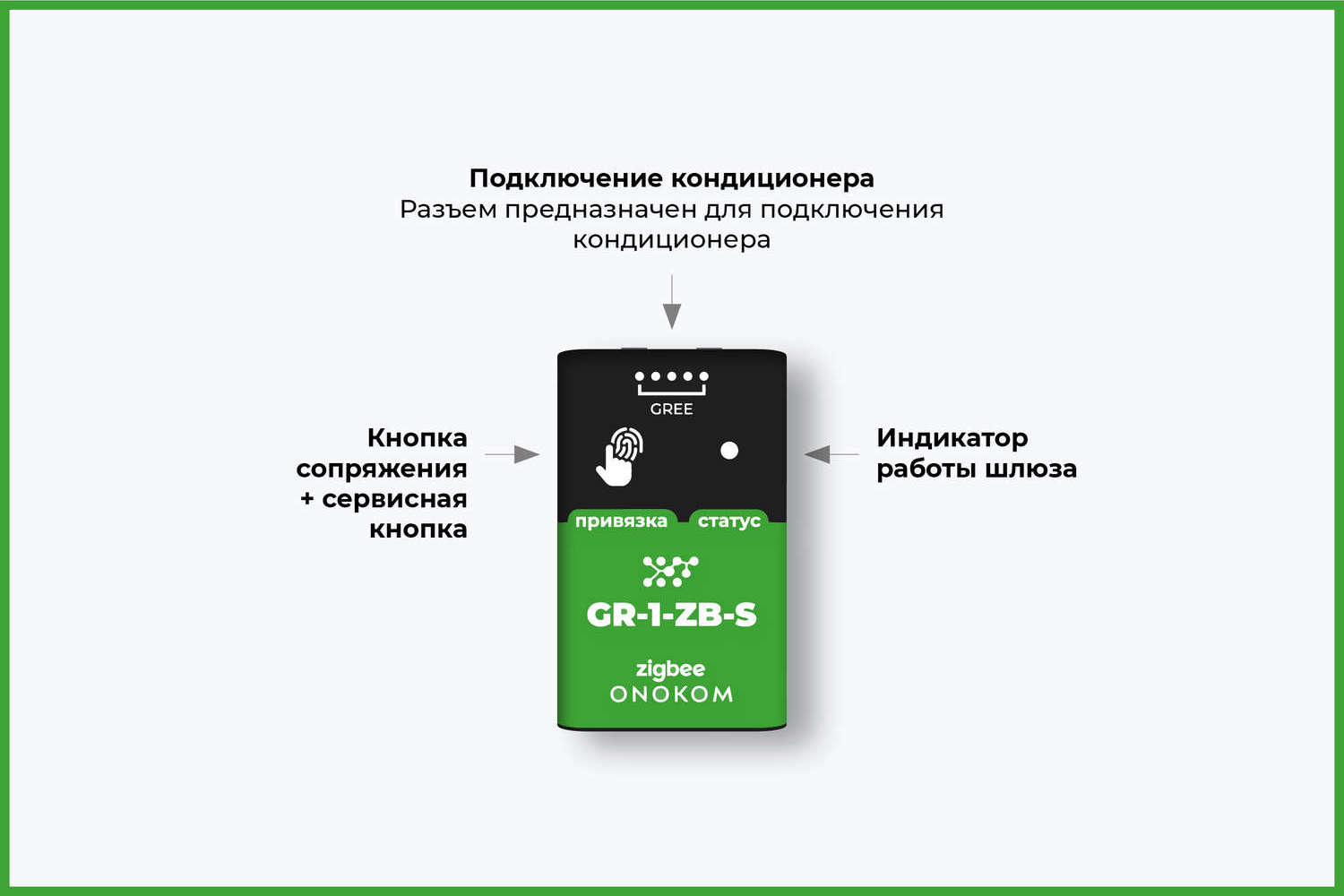

2.5 Назначение портов и кнопок

Скопировано

загружается

2.6 Индикация

Скопировано

2.6.1 Добавление шлюза в хаб

Скопировано

Полная версия видео по добавлению шлюза в хаб.

Ниже можно ознакомиться с пошаговым добавлением

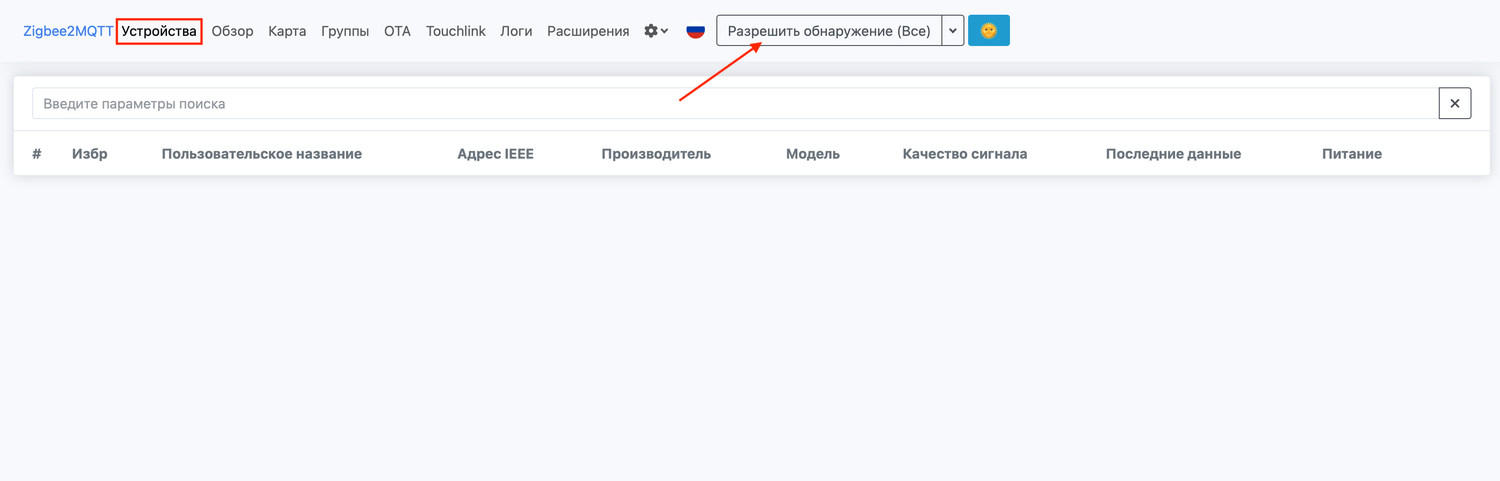

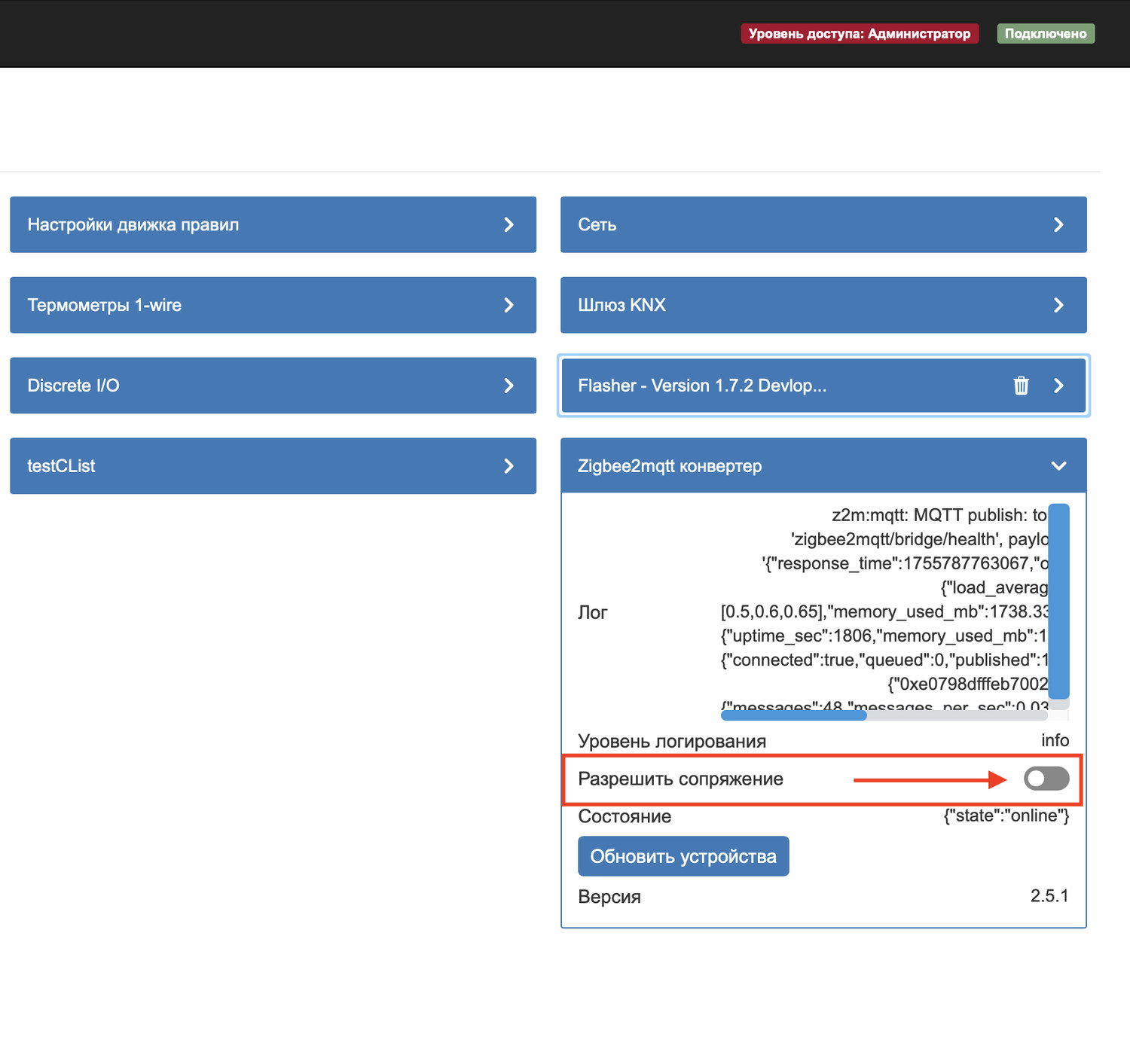

Шаг 1. Разрешить добавление на координаторе

Шаг 2. Удерживаем кнопку 7 секунд

Шаг 3. Отпускаем кнопку

Шаг 4. Координатор увидел шлюз и начал опрос

2.6.2 Нет связи с кондиционером

Скопировано

2.6.3 Нет связи с координатором Zigbee (мы в сети но координатор не отвечает)

Скопировано

Индикатор мигает красным - зеленым светом

2.6.4 Нет связи с координатором Zigbee (Мы покинули сеть или нас выкинули оттуда)

Скопировано

Индикатор начинает гореть красным светом

2.6.5 Всё в порядке (есть Zigbee и связь с кондиционером)

Скопировано

Индикатор не горит

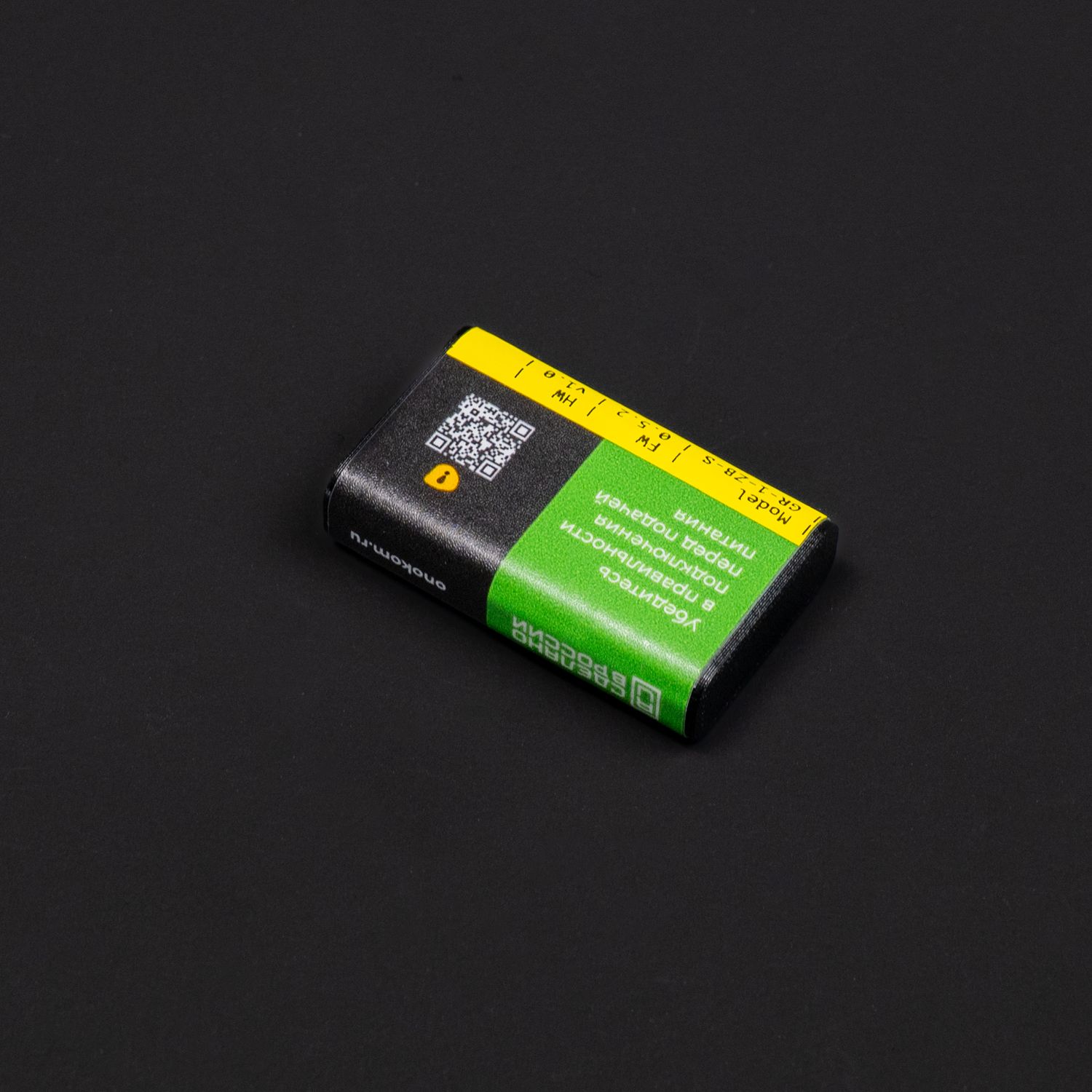

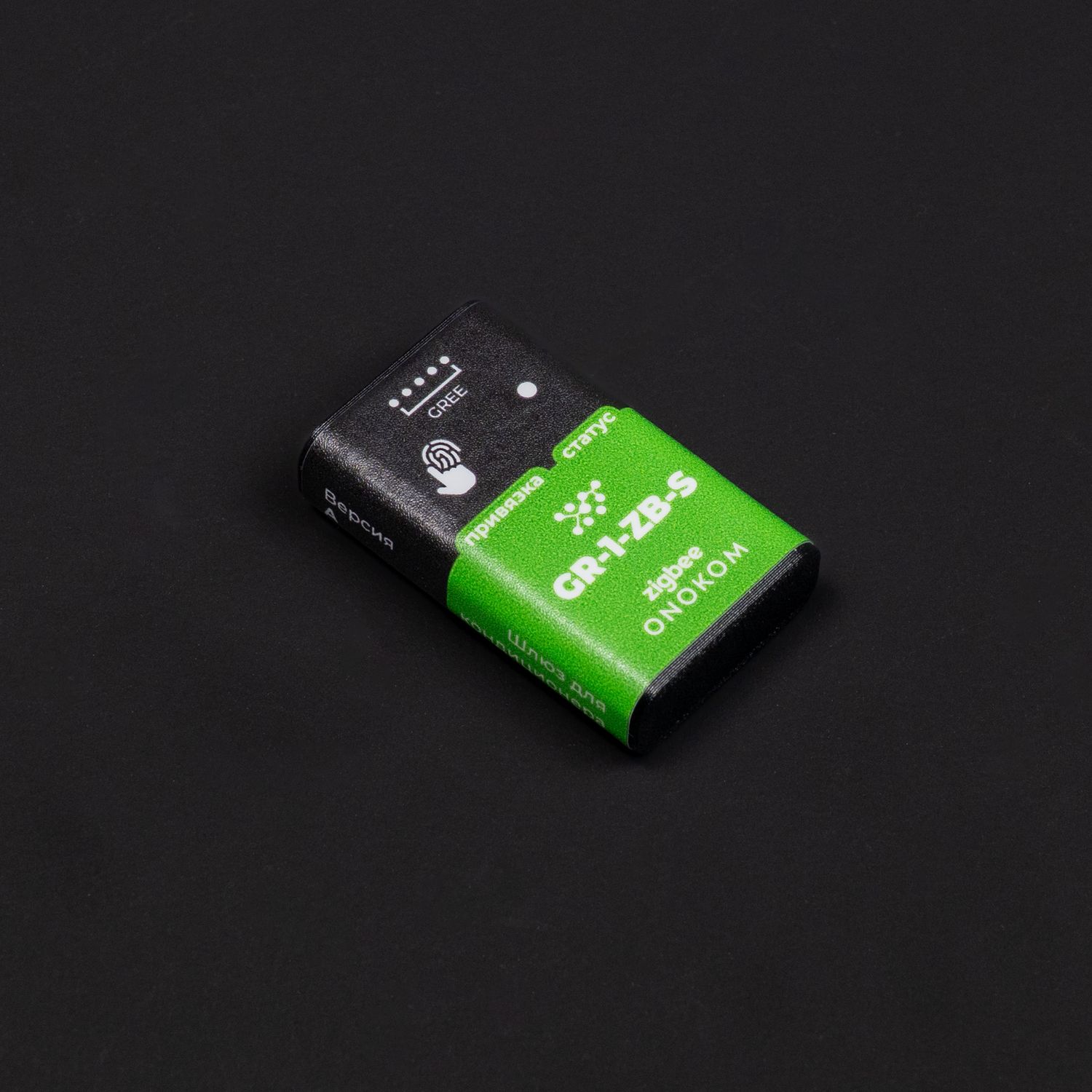

3. Внешний вид

Скопировано

загружается

загружается

загружается

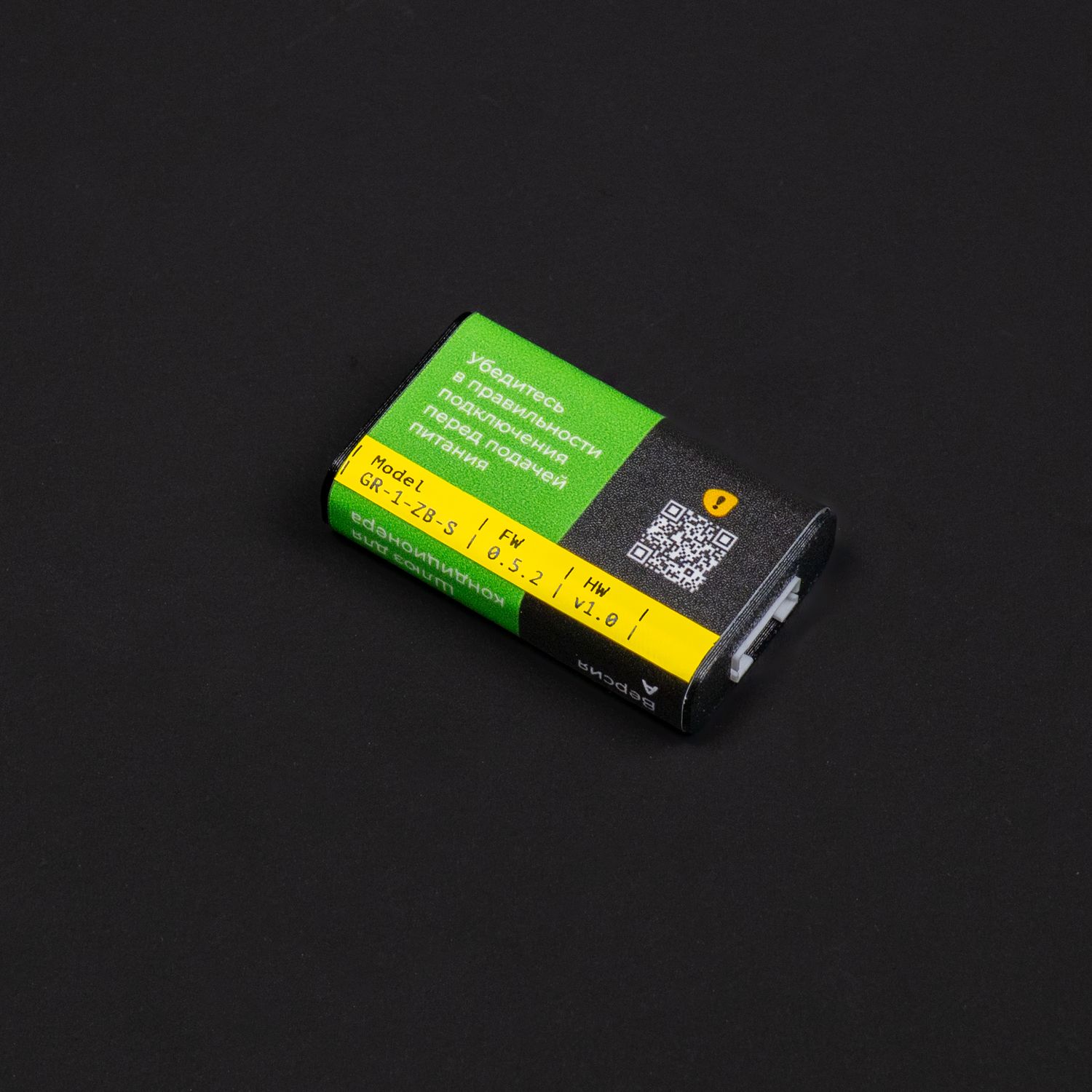

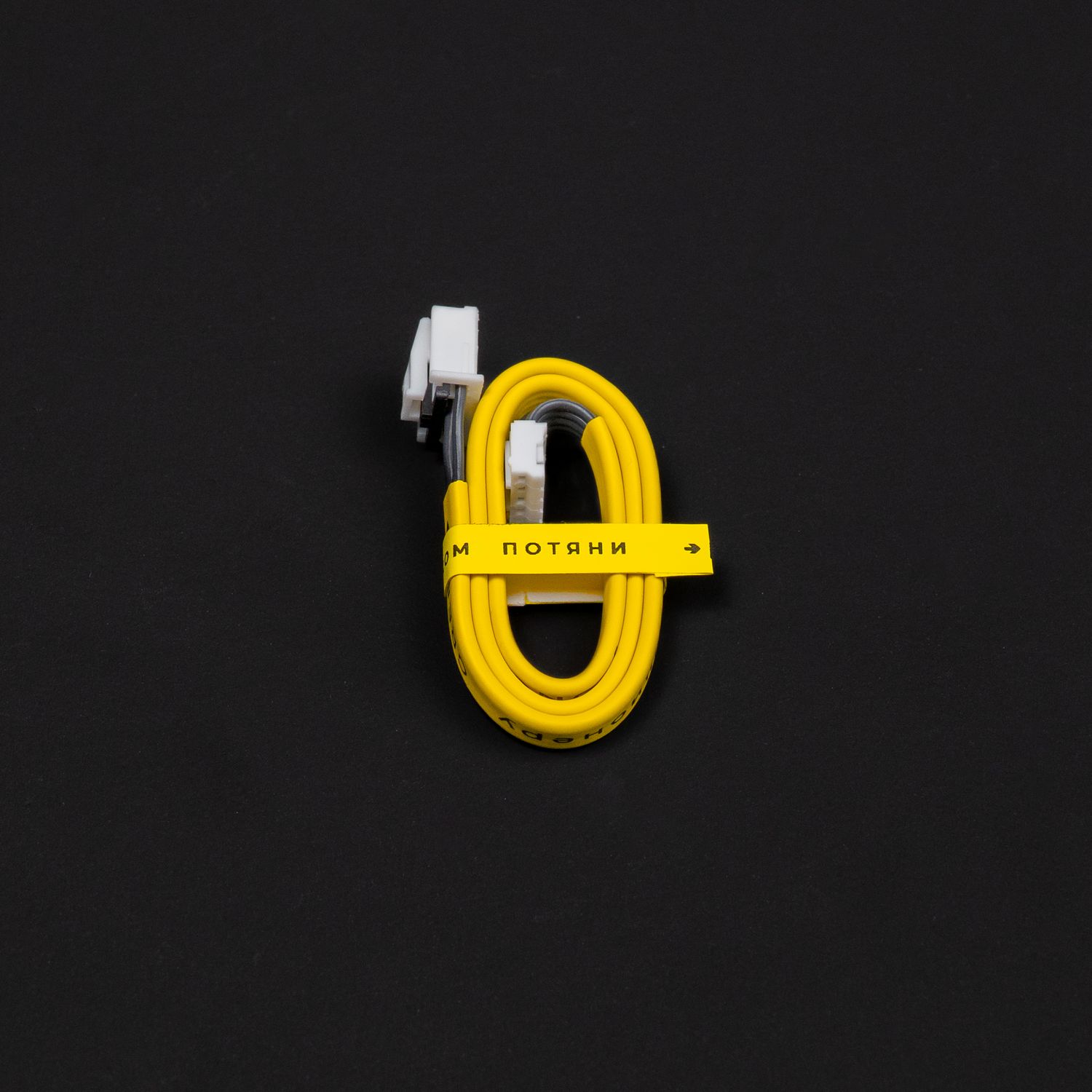

Комплектация шлюза - устройства без коробки

загружается

загружается

Комплектация шлюза - шлюз с обратной стороны

загружается

загружается

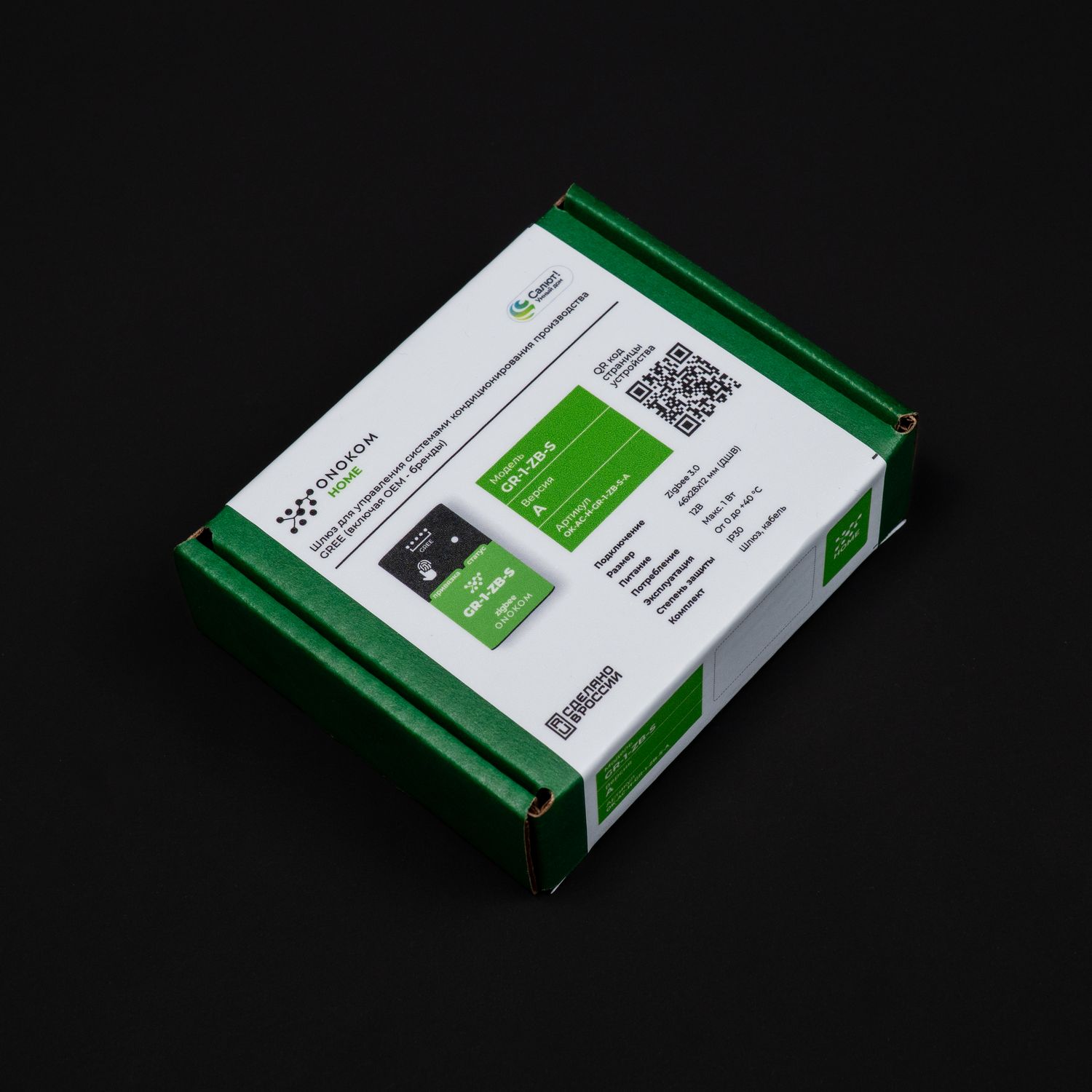

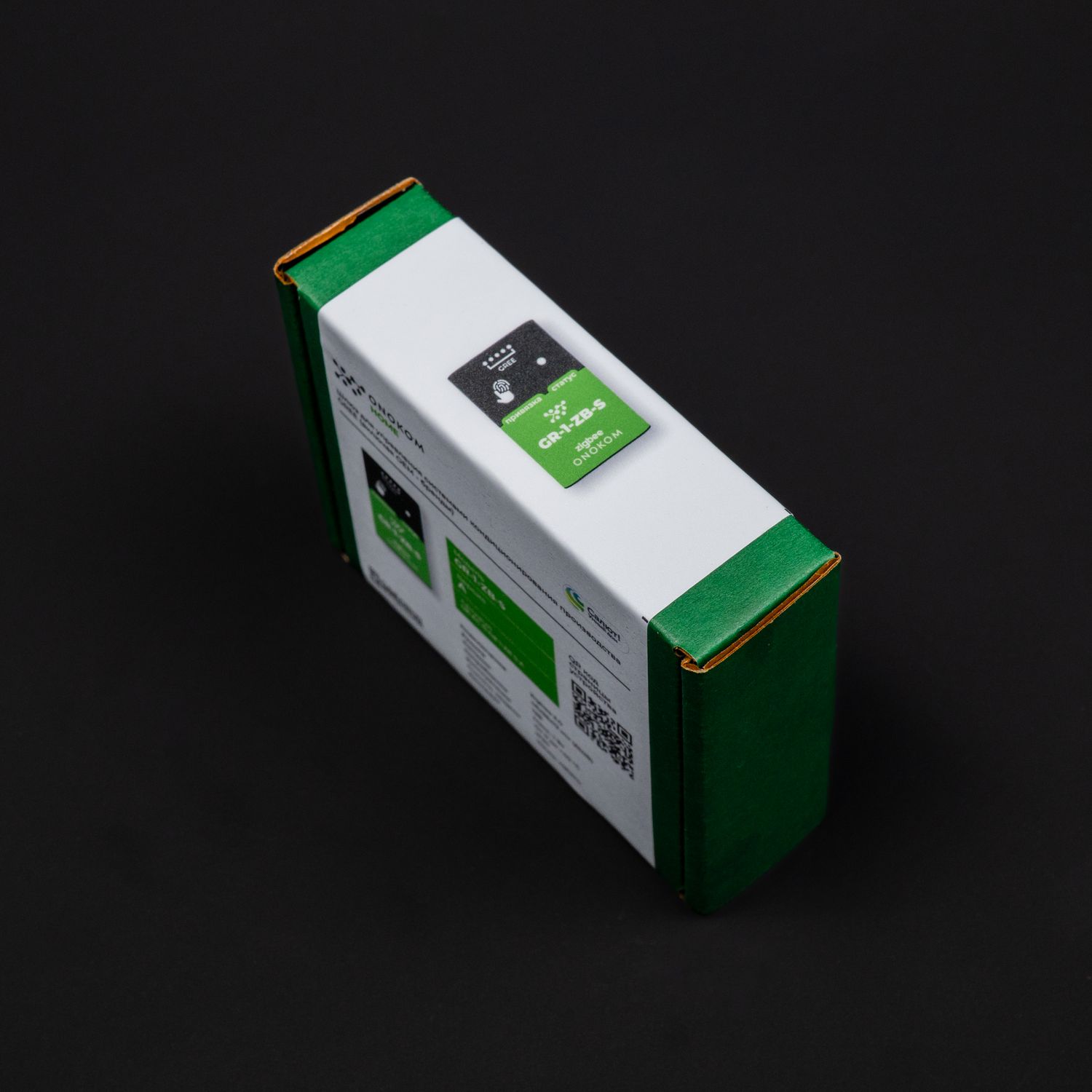

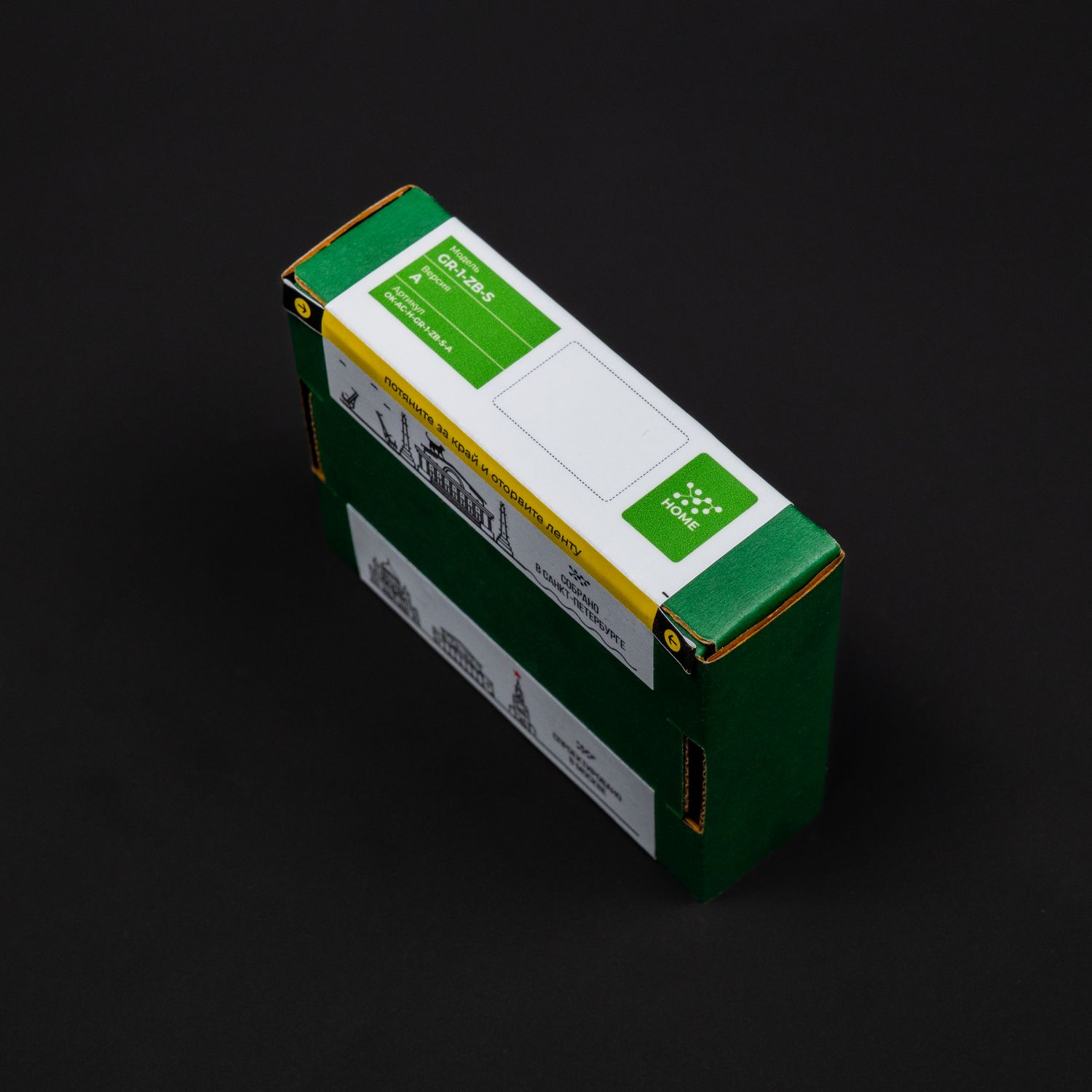

Комплектация шлюза - коробка обратная сторона

4. Краткая инструкция

Скопировано

- Перед подключением обесточьте кондиционер

- Не размещайте устройство во влажных местах

- Убедитесь в правильности подключения перед подачей питания

- Подсоедините zigbee шлюз в Wi-Fi разъем кондиционера

- Подайте питание на кондиционер

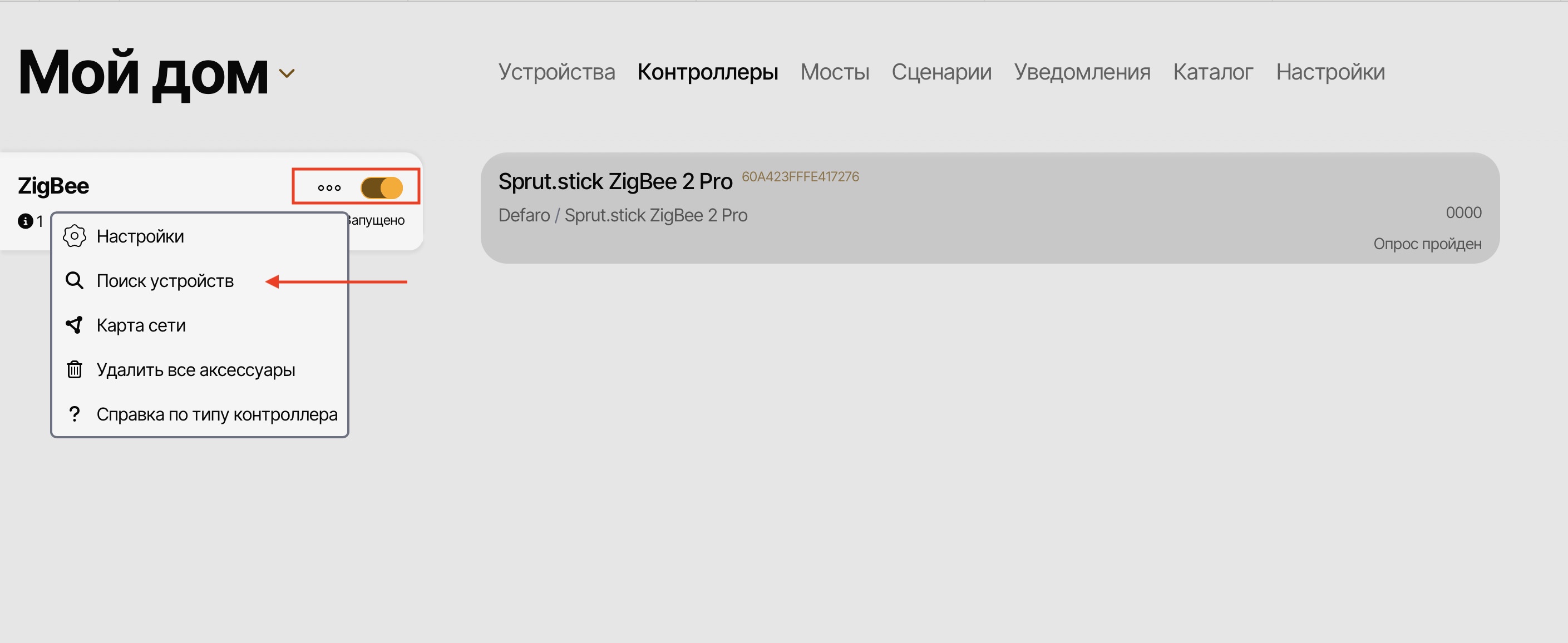

Добавление шлюза в хаб:

- Шаг 1. Разрешить добавление на координаторе

- Шаг 2. Удерживаем кнопку 7 секунд. Индикатор загорится оранжевым светом

- Шаг 3. Отпускаем кнопку. Индикатор начнет мигать быстрее

- Шаг 4. Координатор увидел шлюз и начал опрос. Индикатор не горит, подключение установлено

4.1 Устранение неполадок

Скопировано

Проверьте правильность подключения интерфейсного кабеля в разъем кондиционера:
- разъем плотно вставлен в плату управления кондиционером;
- разъем плотно вставлен в шлюз;
- разъем не выломан;
- проводники интерфейсного кабеля входят в разъем с одной и с другой стороны интерфейсного кабеля.

5. Карта кластеров

Скопировано

Endpoint Configuration

Endpoint ID: 1 (Основной)

Input Clusters: Basic, Identify, On/Off, Thermostat, Fan Control

Output Clusters: Identify (0x0003), OTA Upgrade (0x0019)

Basic

ID: 0x0000

Endpoint: 1

Direction: Input (Server)

Стандартные атрибуты

ID (hex)	Имя атрибута	Тип данных	Доступ	Значение/Диапазон	Описание
0x0000	ZCLVersion	uint8	R	8	Версия ZCL
0x0003	HWVersion	uint8	R	1	Версия железа
0x0004	ManufacturerName	string	R	ONOKOM	Производитель
0x0005	ModelIdentifier	string	R	GR-1-ZB-S	Модель устройства
0x0007	PowerSource	enum8	R	4 (DC Source)	Источник питания
0x4000	SWBuildID	string	R	x.x.x	Версия ПО

Thermostat

ID: 0x0201

Endpoint: 1

Direction: Input (Server)

Стандартные атрибуты

ID (hex)	Имя атрибута	Тип данных	Доступ	Значение/Диапазон	Описание
0x0000	LocalTemperature	int16	R	1500	Температура в помещении (0.01°C)
0x0011	OccupiedCoolingSetpoint	int16	RW	2300/1600-3000	Установка охлаждения (0.01°C)
0x001C	SystemMode	enum8	RW	0x00: Выключен, 0x01: Авто, 0x03: Охлаждение, 0x04: Нагрев, 0x07: Вентиляция, 0x08: Осушение	Режим работы системы
0x001E	ThermostatRunningMode	enum8	R	0x00: Выключен, 0x01: Авто, 0x03: Охлаждение, 0x04: Нагрев, 0x07: Вентиляция, 0x08: Осушение	Текущий режим работы

Производительские атрибуты (Custom)

ID (hex)	Имя атрибута	Тип данных	Доступ	Значение/Диапазон	Код производителя	Описание
0x4700	HorizontalVanes	enum8	R/W	0: Остановлено 1: Качание 2: Самое низкое положение 3: Низкое положение 4: Среднее низкое положение 5: Среднее положение 6: Среднее высокое положение	HEX: 0x4703 DEC: 18179	Положение горизонтальных жалюзи
0x4701	VerticalVanes	enum8	R/W	0: Остановлено 1: Качание 2: Самое левое положение 3: Левое положение 4: Среднее положение 5: Правое положение 6: Самое правое положение	HEX: 0x4703 DEC: 18179	Положение вертикальных жалюзи
0x4702	AirDirection	enum8	R/W	0: Все остановлено 1: Качание горизонтальных 2: Качание вертикальных 3: Резерв	HEX: 0x4703 DEC: 18179	Режим направления воздуха
0x4703	Mode	enum8	R/W	1: Нагрев 2: Охлаждение 3: Авто 4: Осушение 5: Вентиляция	HEX: 0x4703 DEC: 18179	Режим работы системы
0x4720	Ionization	bool	R/W	0x00: Выключено 0x01: Включено	HEX: 0x4703 DEC: 18179	Ионизация воздуха
0x4727	EcoMode	bool	R/W	0x00: Выключено 0x01: Включено	HEX: 0x4703 DEC: 18179	Режим эко
0x4728	SleepMode	bool	R/W	0x00: Выключено 0x01: Включено	HEX: 0x4703 DEC: 18179	Режим сна
0x4731	ScreenLight	bool	R/W	0x00: Выключено 0x01: Включено	HEX: 0x4703 DEC: 18179	Подсветка экрана
0x4732	DisableScreenWhenPowerOff	bool	R/W	0x00: Выключено 0x01: Включено	HEX: 0x4703 DEC: 18179	Отключать экран при отключении питания
0x4734	AcConnected	bool	R/W	0x00: Выключено 0x01: Включено	HEX: 0x4703 DEC: 18179	Кондиционер на связи

Fan Control

ID: 0x0202

Endpoint: 1

Direction: Input (Server)

Стандартные атрибуты

ID (hex)	Имя атрибута	Тип данных	Доступ	Значение/Диапазон	Описание
0x0000	FanMode	enum8	RW	5 (Auto)	Режим вентилятора

Производительские атрибуты (Custom)

ID (hex)	Имя атрибута	Тип данных	Доступ	Значение/Диапазон	Код производителя	Описание
0x4700	FanSpeed	enum8	R/W	0 – Авто 1 – Первая скорость 2 – Вторая скорость 3 – Третья скорость 4 – Четвертая скорость 5 – Пятая скорость	HEX: 0x4703 DEC: 18179	Ручное управление скоростью вентилятора
0x4701	SmartFanSpeed	enum8	R/W	0 – Авто 1 – Тихий режим 2 – Первая скорость 3 – Вторая скорость 4 – Третья скорость 5 – Четвертая скорость 6 – Пятая скорость 7 – Турбо режим	HEX: 0x4703 DEC: 18179	Умные режимы работы вентилятора
0x4710	QuietMode	bool	R/W	0x00: Выключено 0x01: Включено	HEX: 0x4703 DEC: 18179	Режим тихий
0x4711	TurboMode	bool	R/W	0x00: Выключено 0x01: Включено	HEX: 0x4703 DEC: 18179	Режим турбо

Identify

ID: 0x0003

Endpoint: 1

Direction: Input (Server)

Функциональность

Кластер отвечает за идентификацию устройства (мигание светом и т.д.).

Output Cluster Configuration

Кластер также поддерживает Output (Client) функции:

Отправка команд идентификации другим устройствам
Поддержка групповых команд идентификации

On/Off

ID: 0x0006

Endpoint: 1

Direction: Input (Server)

Стандартные атрибуты

ID (hex)	Имя атрибута	Тип данных	Доступ	Значение/Диапазон	Описание
0x0000	OnOff	bool	R/W	false	Состояние устройства

OTA Upgrade

ID: 0x0019

Endpoint: 1

Direction: Output (Client)

Функциональность

Кластер отвечает за обновление прошивки по воздуху (Over-The-Air).

Основные функции:

Запрос информации об обновлениях
Загрузка образов прошивки
Управление процессом обновления
Отчеты о статусе обновления

6. Полезные файлы

Скопировано

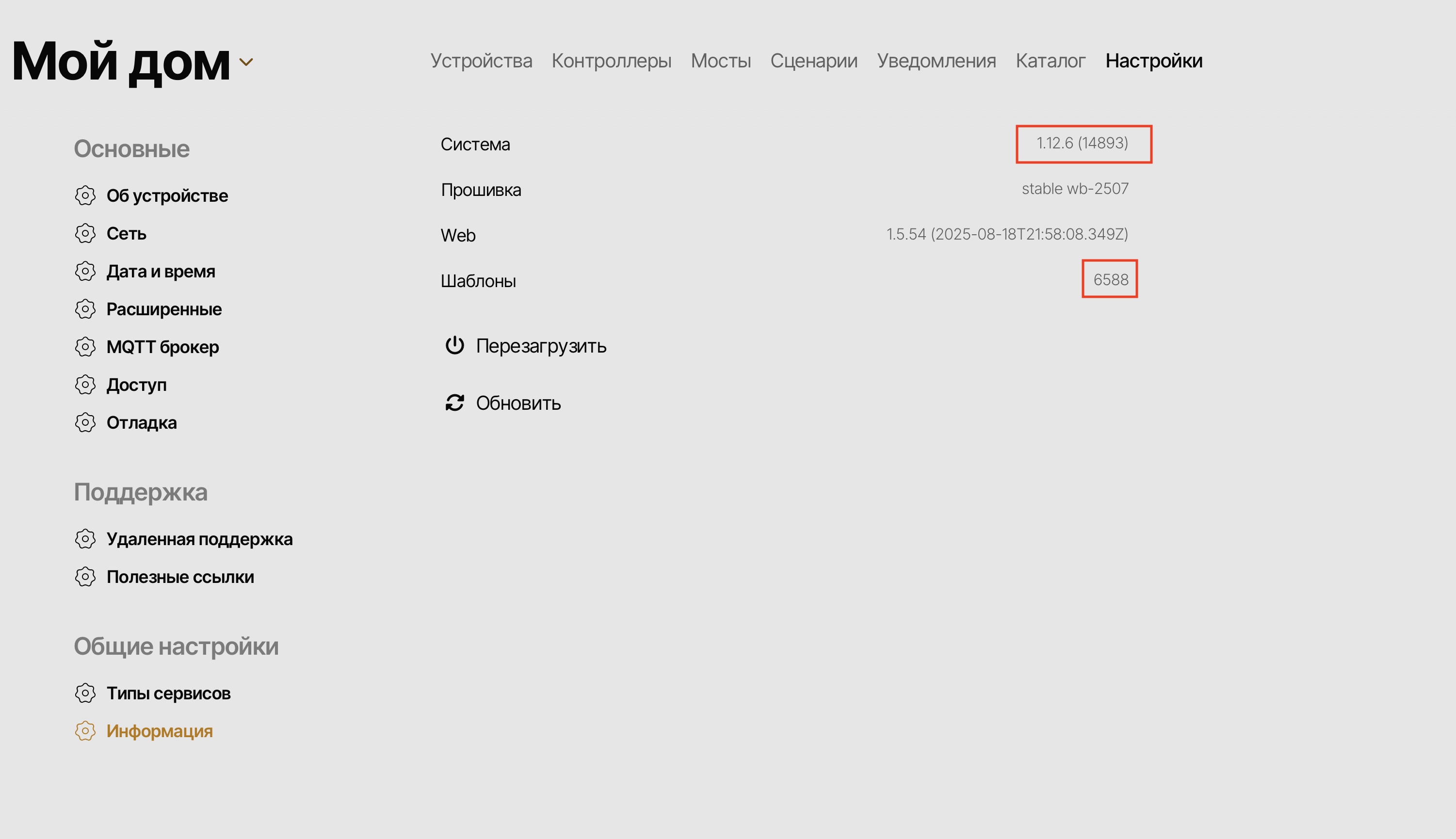

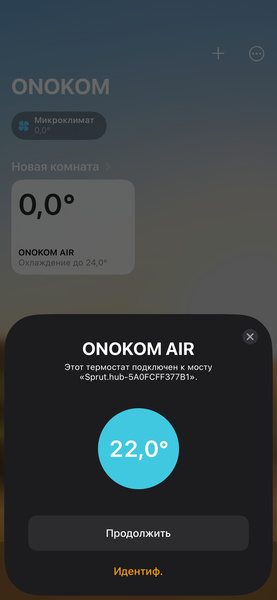

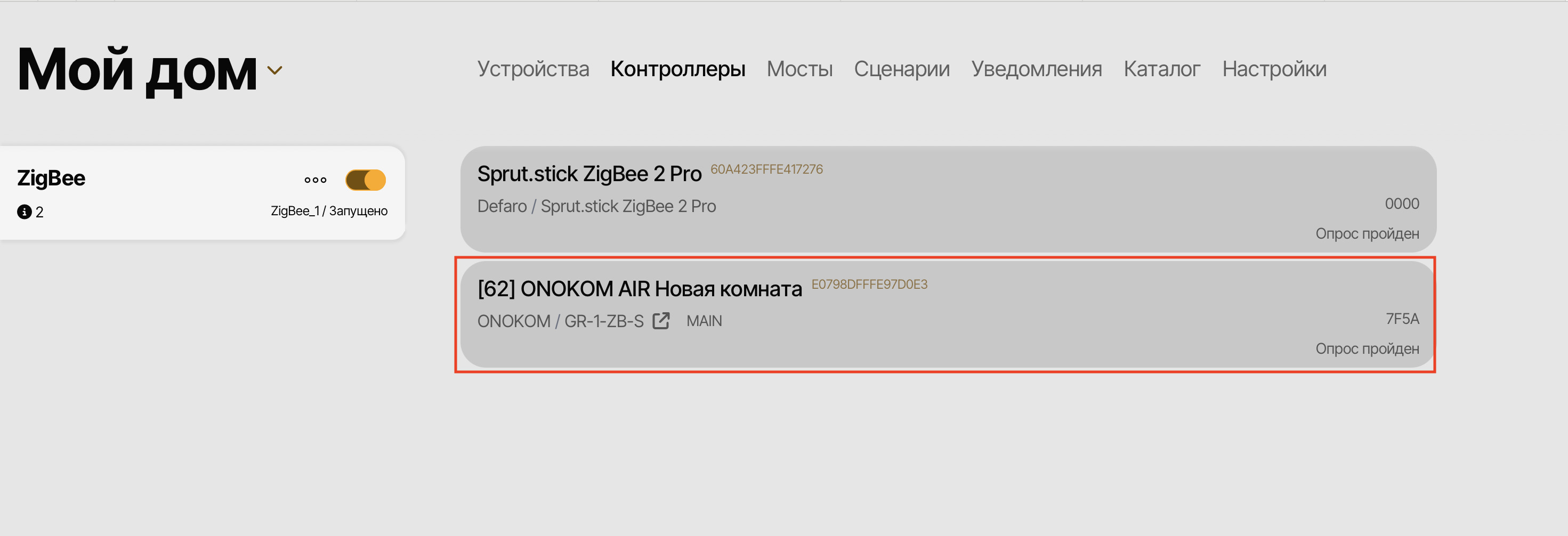

Шаблон SH-ZIGBEE-ONOKOM-AIR-GR-1-ZB-S для SprutHub.JSON

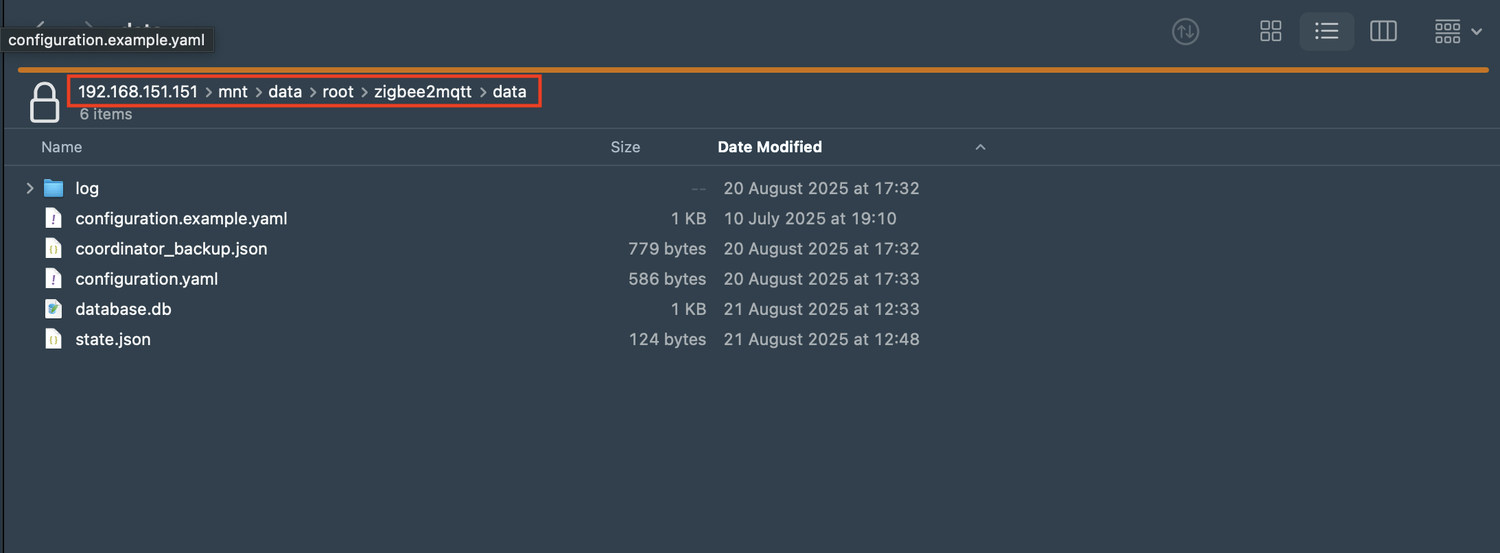

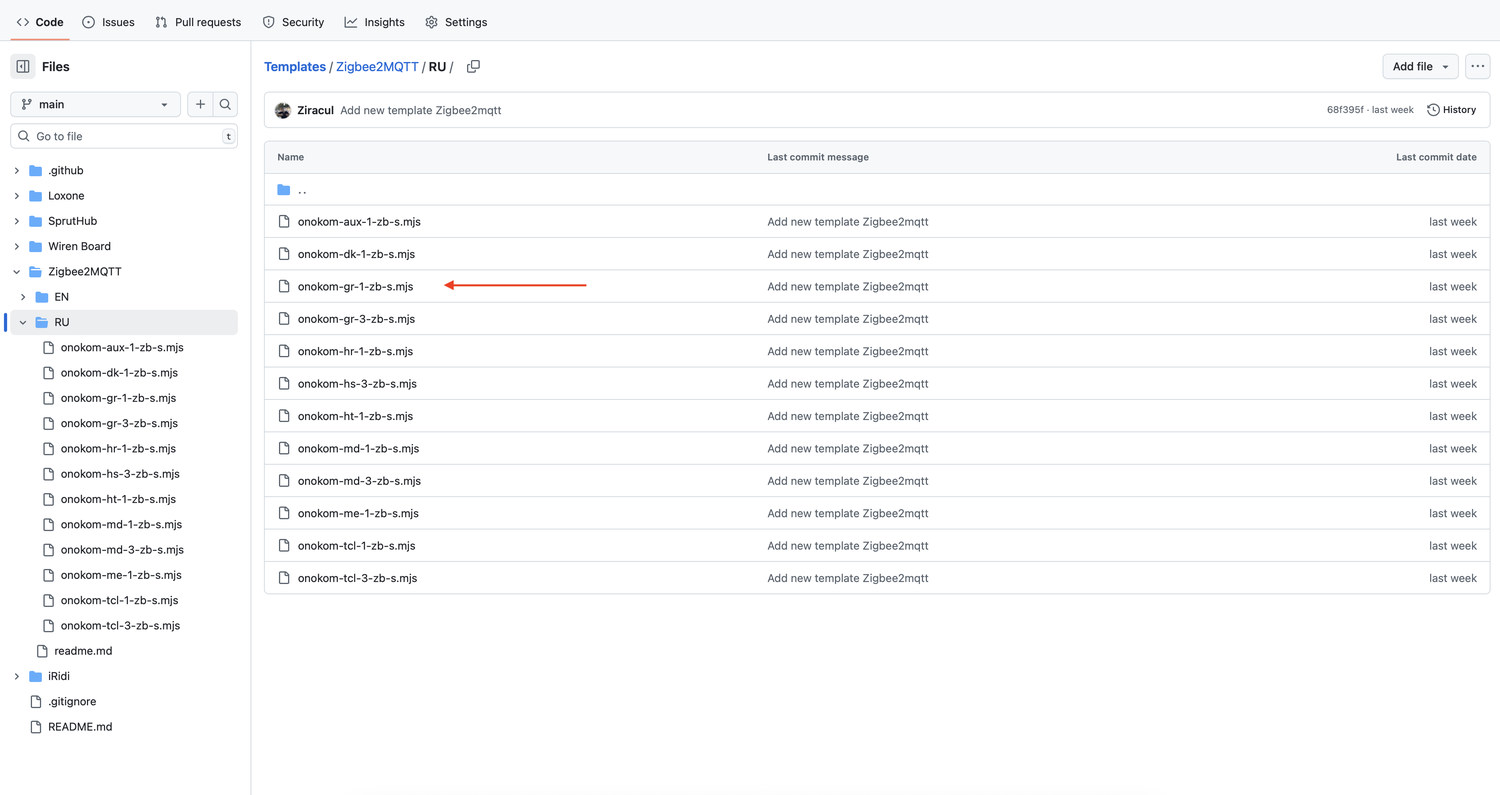

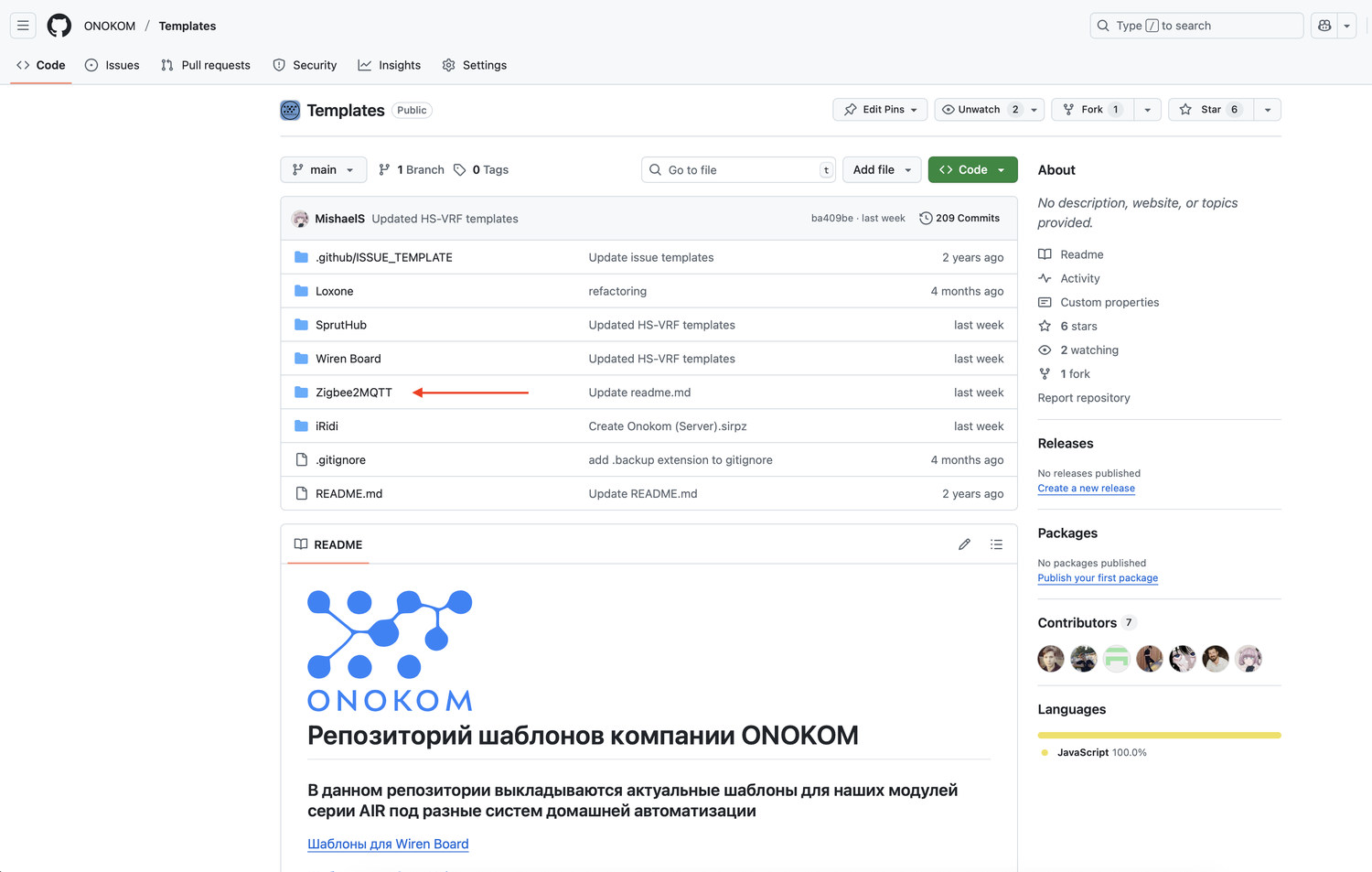

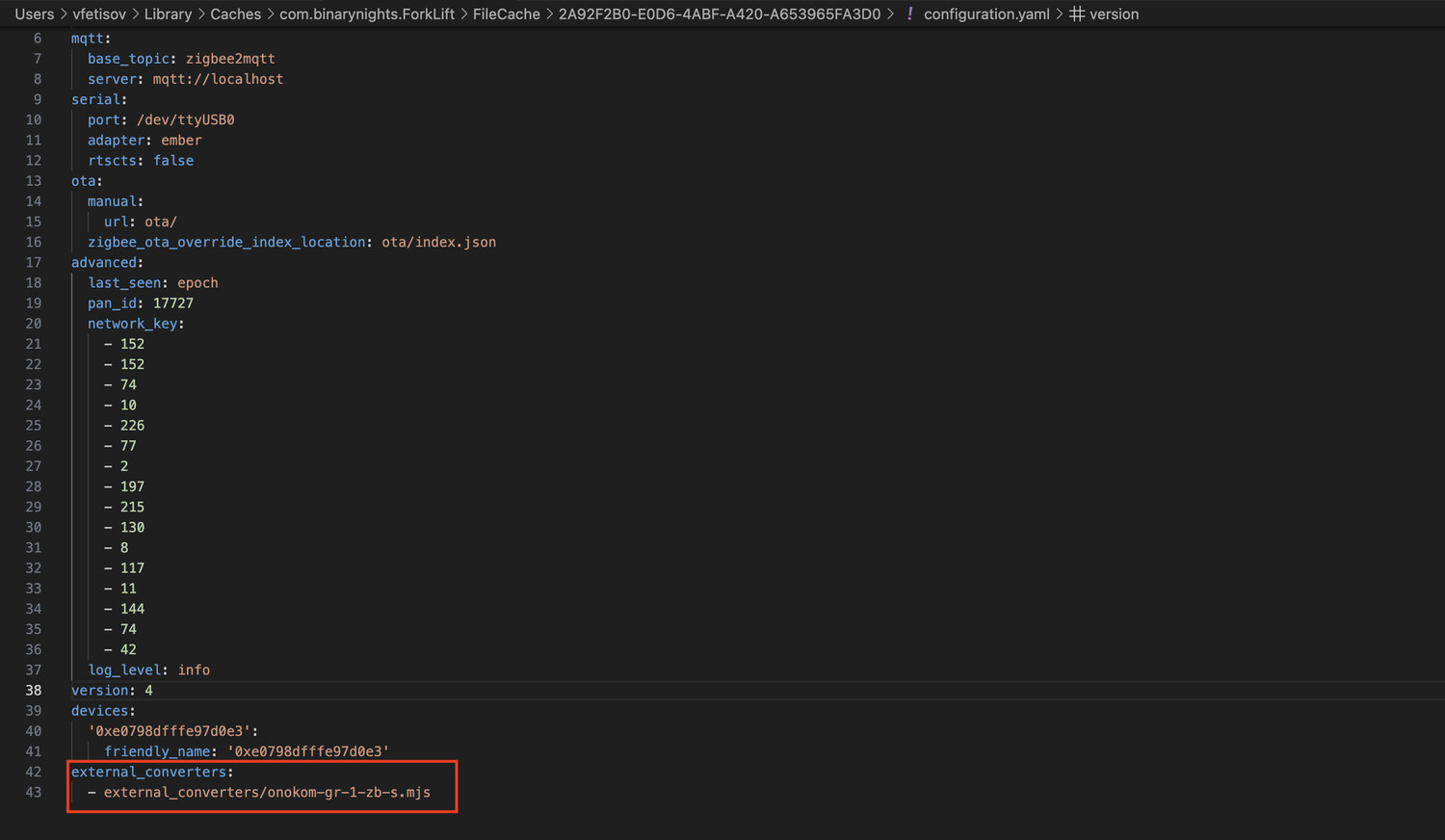

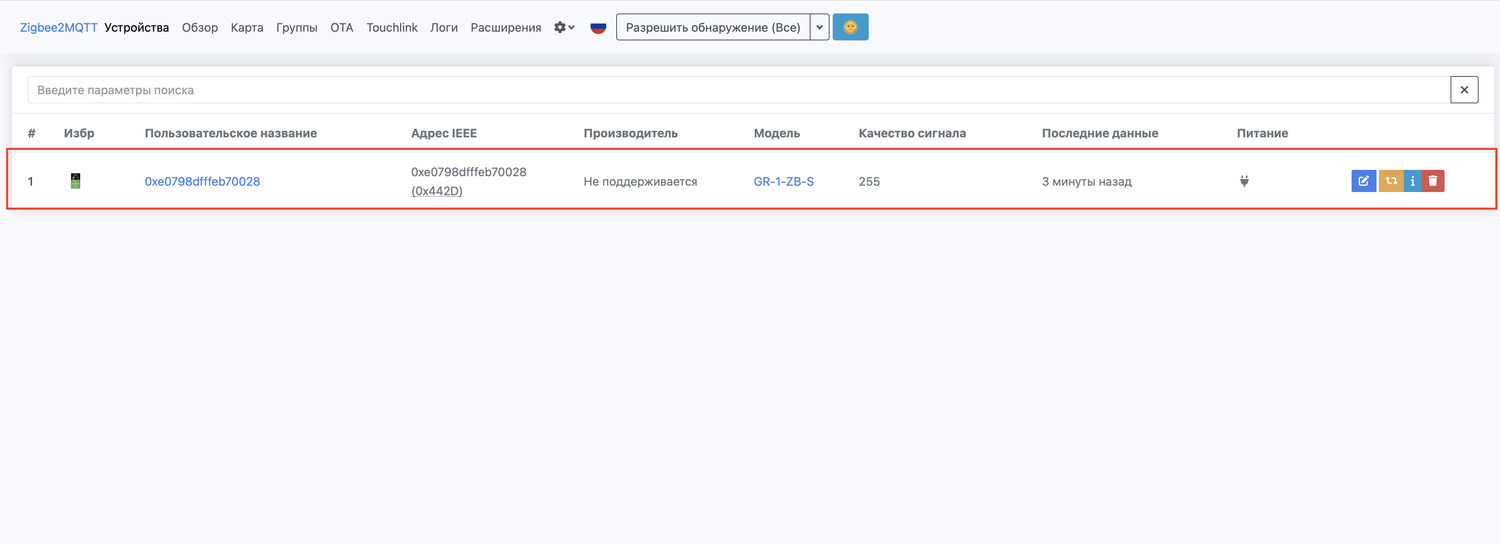

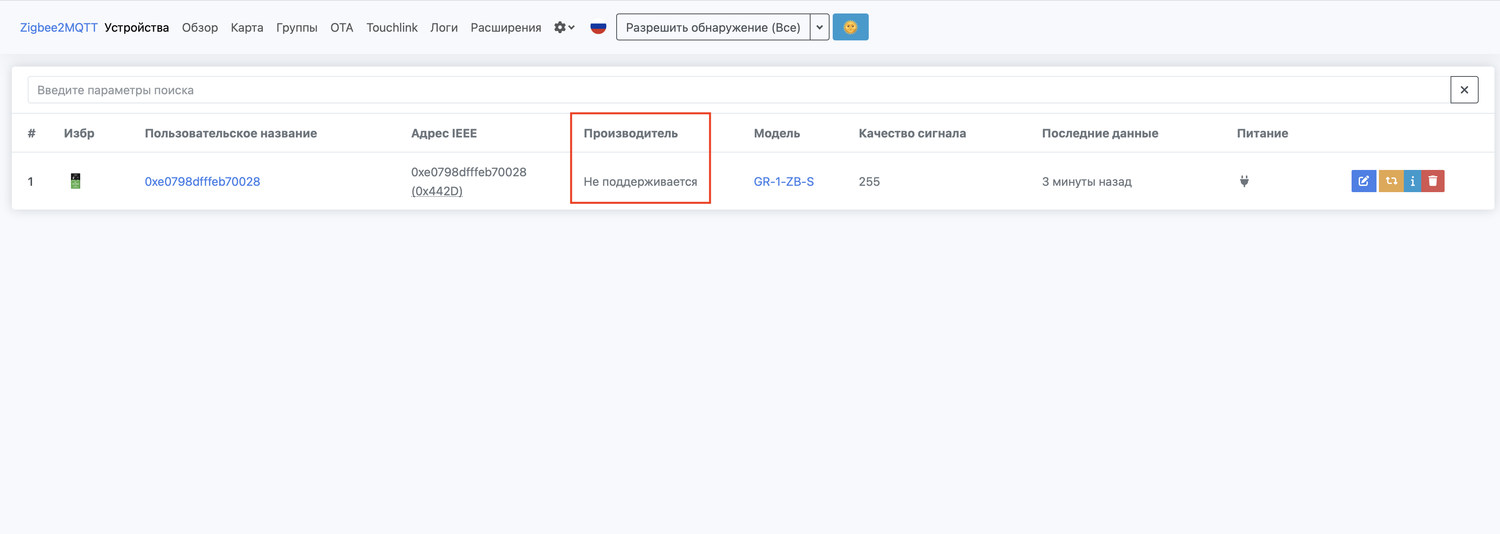

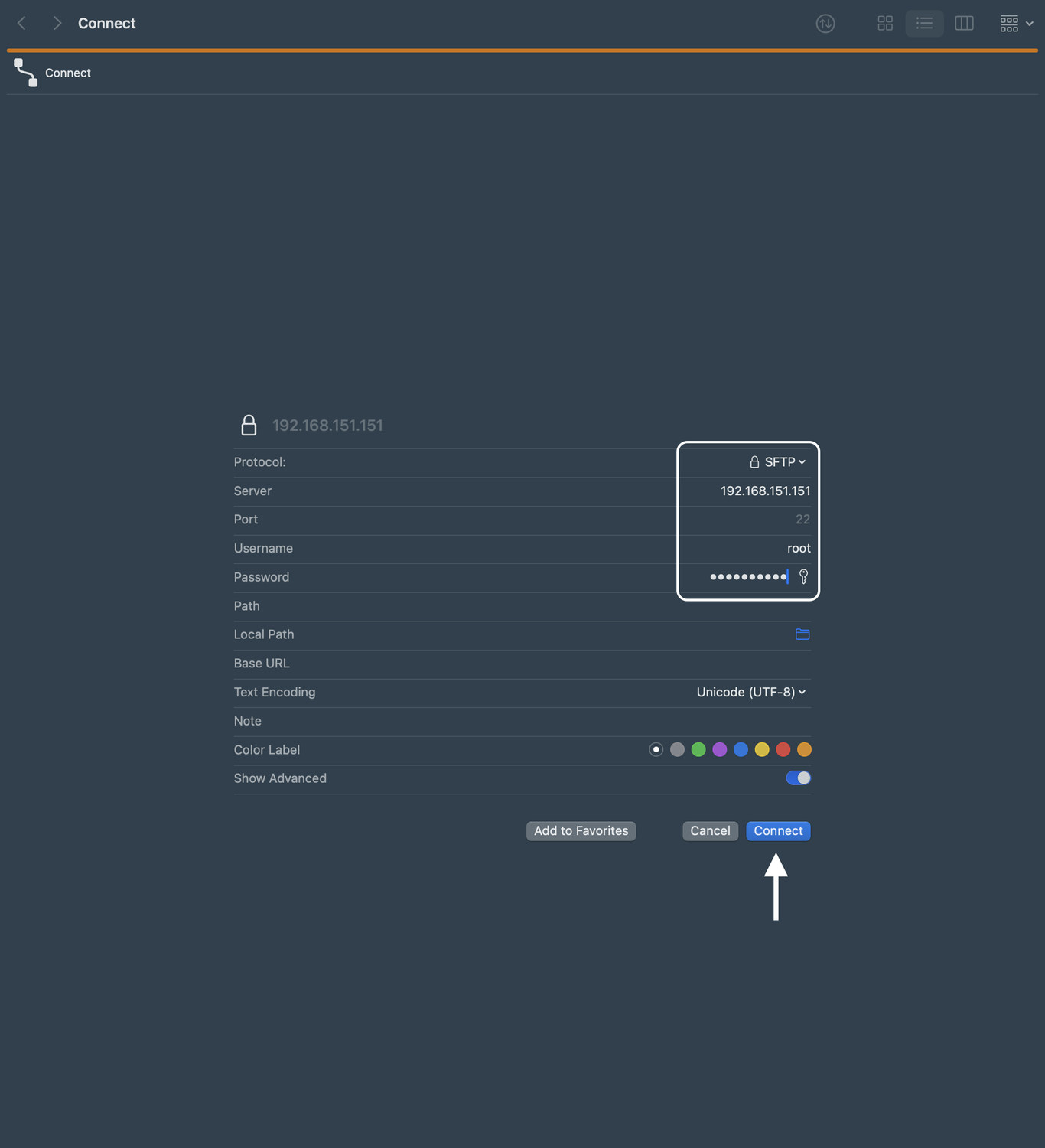

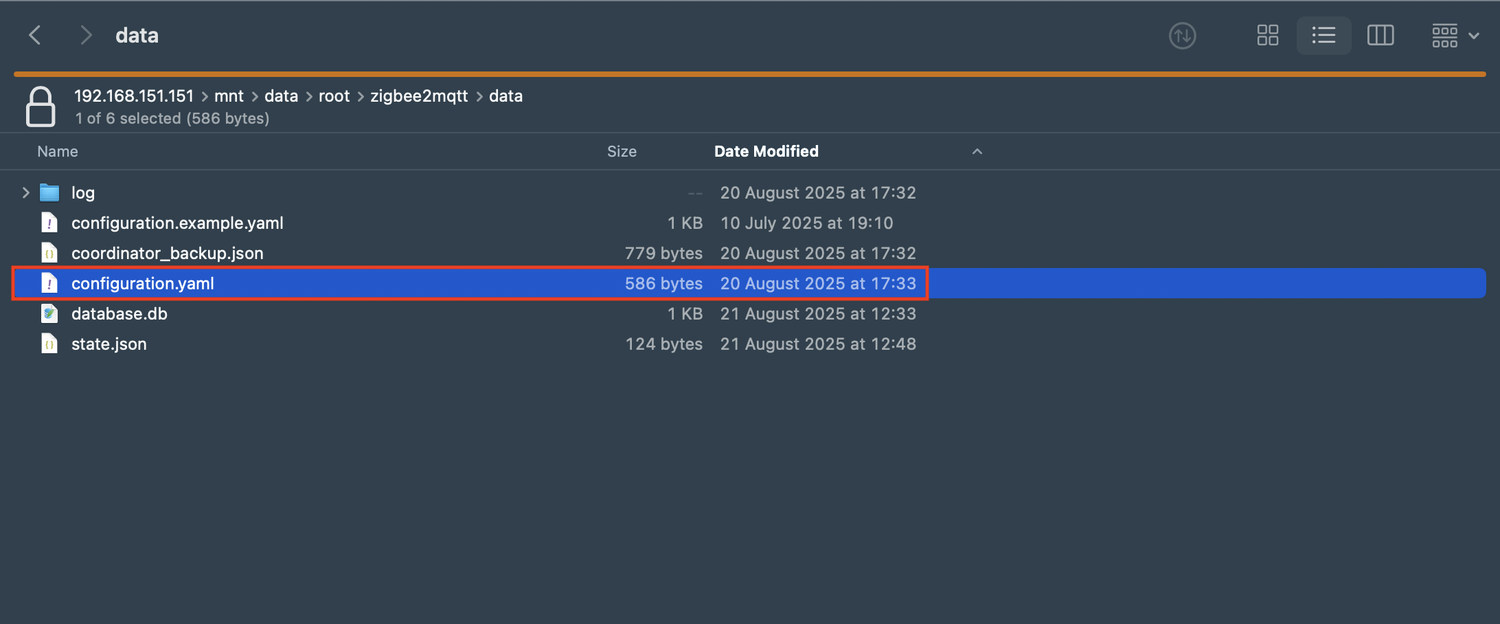

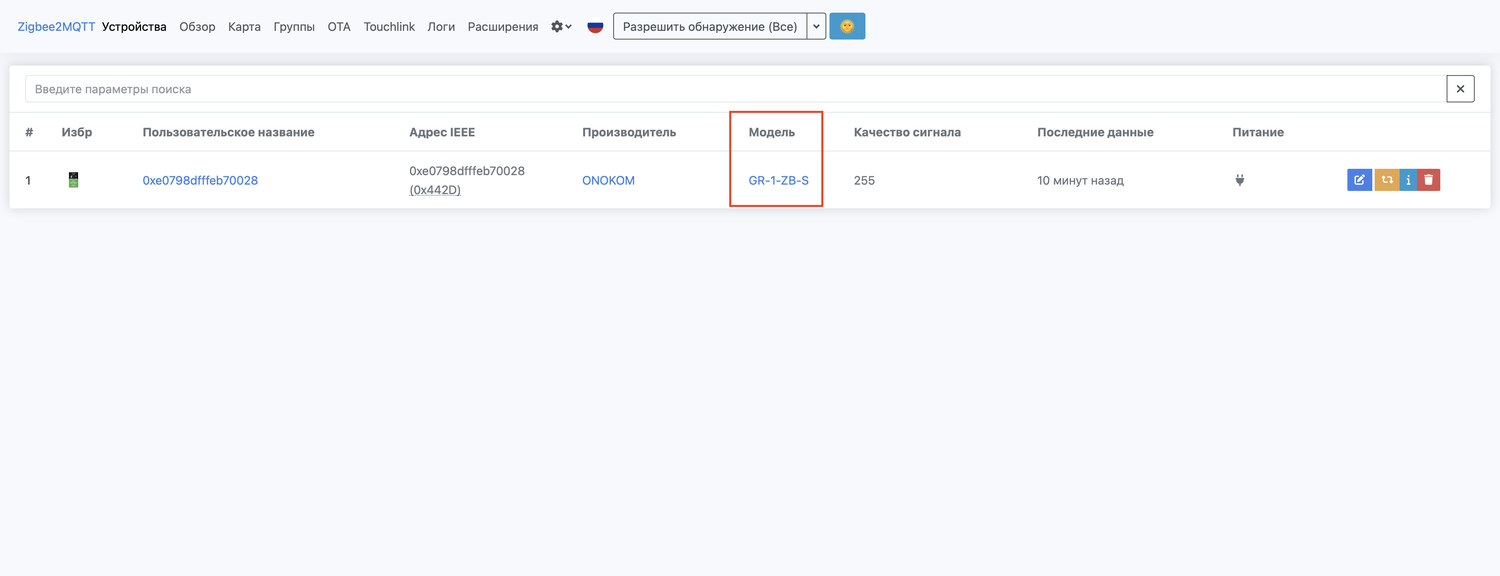

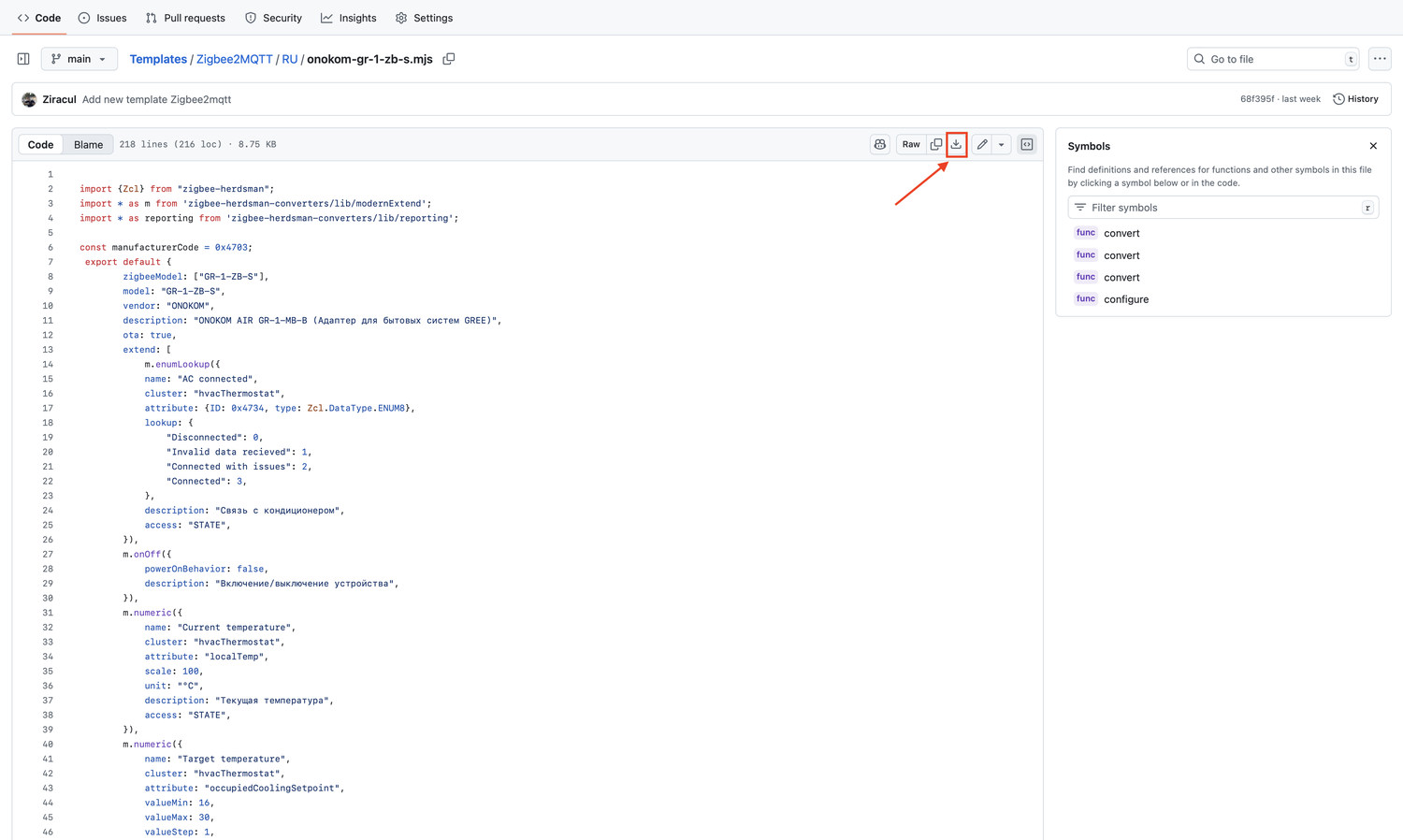

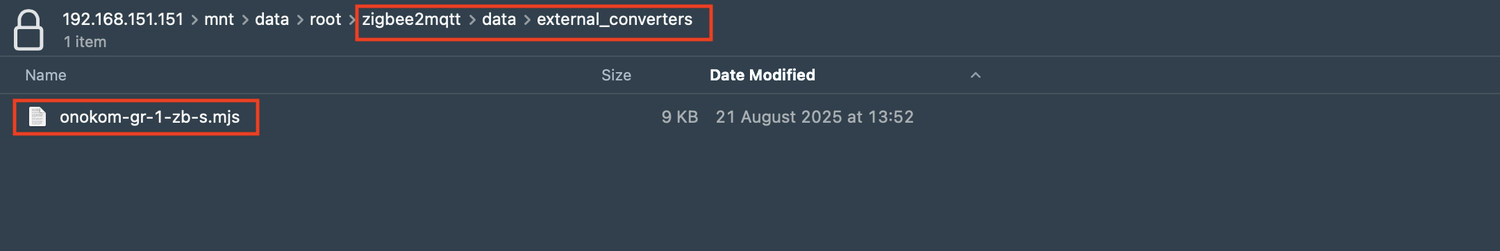

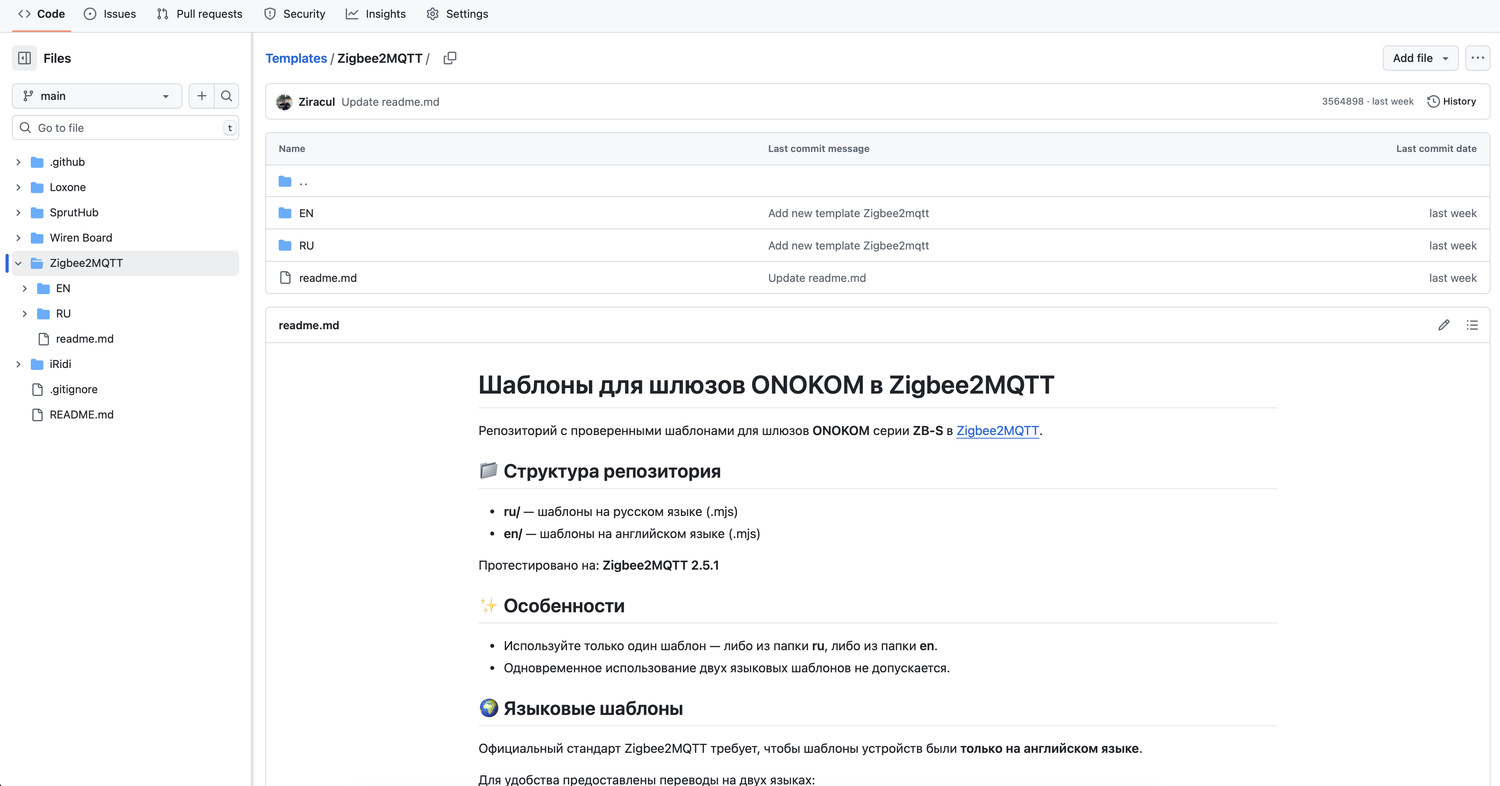

Шаблон GR-1-ZB-S для Zigbee2MQTT

7. Гарантия

Скопировано

Гарантийный срок эксплуатации – 2 года со дня продажи через розничную торговую сеть, розничных представителей или интеграторов.

Гарантийный срок шлюза для кондиционера, а также срок его службы исчисляются со дня передачи товара потребителю. Если день передачи установить невозможно, эти сроки исчисляются со дня изготовления шлюза для кондиционера. Для установления вышеуказанных сроков может быть использован технический паспорт с отметками дат изготовления и продажи.

Гарантия не распространяется:
- на шлюзы для кондиционеров и их части со следами механических
повреждений, следами жидкостей, гари, вскрытия;
- на шлюзы для кондиционеров вне полной комплектации;
- на шлюзы для кондиционеров, неисправность которых вызвана:
а) транспортными повреждениями, небрежным отношением, плохим уходом;
б) неправильным монтажом, ремонтом или установкой неквалифицированными специалистами;
в) независящими от производителя причинами (неправильное напряжение в шине, пожар, потоп и другие форсмажорные обстоятельства).

Гарантийная замена и ремонт производится по адресу Продавца.

8. Поддерживаемые модели кондиционеров

Скопировано

8.1 Бренд GREE

Скопировано

2025

8.1.1 Модели 2025 года

Скопировано

Серия Кондиционеров	Модель	Шлюз	Документация
Сплит-системы
Серия Airy	GWH09AVCXB-K6DNA1B	Modbus: GR-3-MB-B Zigbee: GR-3-ZB-S	Документация
	GWH12AVCXD-K6DNA1A
	GWH18AVDXE-K6DNA1A
	GWH24AVEXF-K6DNA1A
Серия Soyal	GWH09AKCXD-K6DNA1A	Modbus: GR-1-MB-B Zigbee: GR-1-ZB-S	Документация
	GWH12AKCXD-K6DNA1A
	GWH18AKCXF-K6DNA1A
Серия G-Tech	GWH09AECXB-K6DNA1A	Modbus: GR-1-MB-B или GR-3-MB-B Zigbee: GR-1-ZB-S или GR-3-ZB-S	Документация
Серия G-Tech	GWH12AECXD-K6DNA1A		Документация
Серия Pular Inverter Arctic	GWH09AGCXB-K6DNA4F	Modbus: GR-3-MB-B Zigbee: GR-3-ZB-S	Документация
	GWH12AGC-K6DNA4F
	GWH18AGDXD-K6DNA4E
	GWH24AGEXF-K6DNA4A
Серия Pular Inverter	GWH09AGAXA-K6DNA4C	Modbus: GR-3-MB-B Zigbee: GR-3-ZB-S	Документация
	GWH12AGBXB-K6DNA4C	Не поддерживается
	GWH18AGD-K6DNA4D	Modbus: GR-3-MB-B Zigbee: GR-3-ZB-S
	GWH24AGDXE-K6DNA4C	Не поддерживается
Серия Pular	GWH07AGAXA-K3NNA1A	Не поддерживается	Документация
	GWH09AGAXA-K3NNA1A
	GWH12AGBXB-K3NNA1B
	GWH18AGCXD-K3NNA1B
	GWH24AGDXE-K3NNA1B
	GWH28AGEXF-K3NNA1A
Серия Lyra Inverter	GWH09ACC-K6DNA1F	Modbus: GR-1-MB-B или GR-3-MB-B Zigbee: GR-1-ZB-S или GR-3-ZB-S	Документация
	GWH12ACC-K6DNA1F
	GWH18ACD-K6DNA1I
	GWH24ACE-K6DNA1I
Серия Bora Inverter	GWH07AAAXA-K6DNA2C	Modbus: GR-1-MB-B Zigbee: GR-1-ZB-S	Документация
	GWH09AAAXA-K6DNA2C
	GWH12AABXB-K6DNA2C
	GWH18AAD-K6DNA2E
	GWH24AADXE-K6DNA2A
Серия Bora	GWH07AAAXA-K3NNA2A	Не поддерживается	Документация
	GWH09AAAXA-K3NNA2A
	GWH12AABXB-K3NNA2B
	GWH18AACXD-K3NNA2B
	GWH24AADXE-K3NNA2A
	GWH28AAEXF-K3NNA2A
	GWH36QE-K3NNB4A
Колонные кондиционеры
Серия T Fresh	GVH24AMXF-K6NNC7A	Modbus: GR-1-MB-B Zigbee: GR-1-ZB-S	Документация
	GVH48ALXK-M6NNC7B
	GVH55ALXK-M6NNC7A
Серия T Fresh Inverter	GVH48ALXH-K6DNC7A	Modbus: GR-1-MB-B Zigbee: GR-1-ZB-S	Документация
Мульти сплит-системы
Настенные блоки Pular (белая панель)	GWH09AGAXA-K6DNA4C/I	Modbus: GR-3-MB-B Zigbee: GR-3-ZB-S	Документация
	GWH12AGBXB-K6DNA4C/I	Не поддерживается
	GWH18AGD-K6DNA4D/I	Modbus: GR-3-MB-B Zigbee: GR-3-ZB-S
	GWH24AGDXE-K6DNA4C/I	Modbus: GR-3-MB-B Zigbee: GR-3-ZB-S
Настенные блоки Pular (черная панель)	GWH09AGCXB-K6DNA4F/I	Modbus: GR-1-MB-B или GR-3-MB-B Zigbee: GR-1-ZB-S или GR-3-ZB-S	Документация
	GWH12AGC-K6DNA4F/I
	GWH18AGDXD-K6DNA4E/I
	GWH24AGEXF-K6DNA4A/I
Кассетные восьмипоточные	GKH(09)EB-K6DNA5A/I	Modbus: GR-1-MB-B или GR-3-MB-B Zigbee: GR-1-ZB-S или GR-3-ZB-S	Документация
	GKH(12)EB-K6DNA5A/I
	GKH(18)EB-K6DNA5A/I
	GKH(24)EC-K6DNA6A/I
Кассетные однопоточные	GKH(09)DA-K6DNA1A/I	Modbus: GR-1-MB-B или GR-3-MB-B Zigbee: GR-1-ZB-S или GR-3-ZB-S	Документация
	GKH(12)DA-K6DNA1A/I
	GKH(18)DA-K6DNA1A/I
	GKH(20)DA-K6DNA1A/I
Канальные	GFH(09)CA-K6DNA1C/I	Modbus: GR-1-MB-B или GR-3-MB-B Zigbee: GR-1-ZB-S или GR-3-ZB-S	Документация
	GFH(12)CA-K6DNA1C/I
	GFH(18)CB-K6DNA1C/I
	GFH(24)CC-K6DNA1C/I
Напольно-потолочные	GTH(09)CA-K6DNA1A/I	Modbus: GR-1-MB-B или GR-3-MB-B Zigbee: GR-1-ZB-S или GR-3-ZB-S	Документация
	GTH(12)CA-K6DNA1A/I
	GTH(18)CA-K6DNA1A/I
	GTH(24)CB-K6DNA2A/I
Консольные	GEH09AA-K6DNA1E/I	Modbus: GR-1-MB-B или GR-3-MB-B Zigbee: GR-1-ZB-S или GR-3-ZB-S	Документация
	GEH12AA-K6DNA1E/I
	GEH18AA-K6DNA1E/I
Полупромышленные сплит-системы
Кассетные серии U-Match Inverter RU	GUD35T1/B-S \| GUD35W1/NhB-S	Не поддерживается	Документация
	GUD50T1/B-S \| GUD50W1/NhB-S
	GUD71T1/B-S \| GUD71W1/NhB-S
	GUD100T1/B-S \| GUD100W1/NhB-S
	GUD125T1/B-S \| GUD125W1/NhB-X
	GUD140T1/B-S \| GUD140W1/NhB-X
	GUD160T1/B-S \| GUD160W1/NhB-X
Канальные серии U-Match Inverter RU	GUD35PS1/B-S \| GUD35W1/NhB-S	Не поддерживается	Документация
	GUD50PS1/B-S \| GUD50W1/NhB-S
	GUD71PHS1/B-S \| GUD71W1/NhB-S
	GUD100PHS1/B-S \| GUD100W1/NhB-S
	GUD125PHS1/B-S \| GUD125W1/NhB-X
	GUD140PHS1/B-S \| GUD140W1/NhB-X
	GUD160PHS1/B-S \| GUD160W1/NhB-X
Напольно-потолочные серии U-Match Inverter RU	GUD35ZD1/B-S \| GUD35W1/NhB-S	Не поддерживается	Документация
	GUD50ZD1/B-S \| GUD50W1/NhB-S
	GUD71ZD1/B-S \| GUD71W1/NhB-S
	GUD100ZD1/B-S \| GUD100W1/NhB-S
	GUD125ZD1/B-S \| GUD125W1/NhB-X
	GUD140ZD1/B-S \| GUD140W1/NhB-X
	GUD160ZD1/B-S \| GUD160W1/NhB-X
Кассетные серии U-Match Inverter EU	GUD35T1/A-S \| GUD35W1/NhA-S	Не поддерживается	Документация
	GUD50T1/A1-S \| GUD50W1/NhA-S
	GUD71T1/A-S \| GUD71W1/NhA-S
	GUD100T1/A-S \| GUD100W1/NhA-S
	GUD100T1/A-S \| GUD100W1/NhA-X
	GUD125T1/A-S \| GUD125W1/NhA-S
	GUD125T1/A-S \| GUD125W1/NhA-X
	GUD140T1/A-S \| GUD140W1/NhA-S
	GUD140T1/A-S \| GUD140W1/NhA-X
	GUD160T1/A-S \| GUD160W1/NhA-X
Канальные серии U-Match Inverter EU	GUD35PS1/A-S \| GUD35W1/NhA-S	Не поддерживается	Документация
	GUD50PS1/A-S \| GUD50W1/NhA-S
	GUD71PHS1/A-S \| GUD71W1/NhA-S
	GUD100PHS1/A-S \| GUD100W1/NhA-S
	GUD100PHS1/A-S \| GUD100W1/NhA-X
	GUD125PHS1/A-S \| GUD125W1/NhA-S
	GUD125PHS1/A-S \| GUD125W1/NhA-X
	GUD140PHS1/A-S \| GUD140W1/NhA-S
	GUD140PHS1/A-S \| GUD140W1/NhA-X
	GUD160PHS1/A-S \| GUD160W1/NhA-X
Напольно-потолочные серии U-Match Inverter EU	GUD35ZD1/A-S \| GUD35W1/NhA-S	Не поддерживается	Документация
	GUD50ZD1/A-S \| GUD50W1/NhA-S
	GUD71ZD1/A-S \| GUD71W1/NhA-S
	GUD100ZD1/A-S \| GUD100W1/NhA-S
	GUD100ZD1/A-S \| GUD100W1/NhA-X
	GUD125ZD1/A-S \| GUD125W1/NhA-S
	GUD125ZD1/A-S \| GUD125W1/NhA-X
	GUD140ZD1/A-S \| GUD140W1/NhA-S
	GUD140ZD1/A-S \| GUD140W1/NhA-X
	GUD160ZD1/A-S \| GUD160W1/NhA-X
Канальные серии Duct Inverter	FGR20Pd/DNa-X	Не поддерживается	Документация
	FGR25Pd/DNa-X
	FGR30Pd/DNa-X
	FGR40Pd/D(2)Na-X
	FGR50Pd/D(2)Na-M
	FGR60Pd/D(2)Na-M
Наружные блоки
Наружные блоки серии Free Match	\| GWHD(14)NK6OO	Не поддерживается	Документация
	\| GWHD(18)NK6OO
	\| GWHD(21)NK6OO
	\| GWHD(24)NK6OO
	\| GWHD(28)NK6OO
	\| GWHD(36)NK6OO
	\| GWHD(42)NK6OO
Наружные блоки серии Super Free Match	\| GWHD(56S)NM6EO	Не поддерживается	Документация
Мультизональные системы
Высоконапорные канальные внутренние блоки	GMV-ND22PHS/D-T	Не поддерживается	Документация
	GMV-ND25PHS/D-T
	GMV-ND28PHS/D-T
	GMV-ND32PHS/D-T
	GMV-ND36PHS/D-T
	GMV-ND40PHS/D-T
	GMV-ND45PHS/D-T
	GMV-ND50PHS/D-T
	GMV-ND56PHS/D-T
	GMV-ND63PHS/D-T
	GMV-ND71PHS/D-T
	GMV-ND80PHS/D-T
	GMV-ND90PHS/D-T
	GMV-ND100PHS/D-T
	GMV-ND112PHS/D-T
	GMV-ND125PHS/D-T
	GMV-ND140PHS/D-T
	GMV-ND160PHS/D-T
	GMV-ND180PHS/D-T
	GMV-ND224PH/A-T
	GMV-ND280PH/A-T
Средненапорные канальные внутренние блоки	GMV-ND56PMS/A1-T	Не поддерживается	Документация
	GMV-ND63PMS/A1-T
	GMV-ND71PMS/A1-T
	GMV-ND80PMS/A1-T
	GMV-ND90PMS/A1-T
	GMV-ND100PMS/A1-T
	GMV-ND112PMS/A1-T
	GMV-ND125PMS/A1-T
	GMV-ND140PMS/A1-T
Низконапорные канальные внутренние блоки	GMV-ND18PLS/C1-T	Не поддерживается	Документация
	GMV-ND22PLS/C1-T
	GMV-ND25PLS/C1-T
	GMV-ND28PLS/C1-T
	GMV-ND32PLS/C1-T
	GMV-ND36PLS/C1-T
	GMV-ND40PLS/C1-T
	GMV-ND45PLS/C1-T
	GMV-ND50PLS/C1-T
	GMV-ND56PLS/C1-T
	GMV-ND63PLS/C1-T
	GMV-ND71PLS/C1-T
	GMV-ND80PLS/C1-T
Вертикальные канальные внутренние блоки	GMV-ND22ZA/A-T	Не поддерживается	Документация
	GMV-ND28ZA/A-T
	GMV-ND36ZA/A-T
	GMV-ND45ZA/A-T
	GMV-ND56ZA/A-T
	GMV-ND63ZA/A-T
	GMV-ND71ZA/A-T
Кассетные 8-поточные внутренние блоки	GMV-ND22T/C-T	Не поддерживается	Документация
	GMV-ND28T/C-T
	GMV-ND36T/C-T
	GMV-ND45T/C-T
	GMV-ND50T/C-T
	GMV-ND56T/C-T
	GMV-ND63T/C-T
	GMV-ND71T/C-T
	GMV-ND80T/C-T
	GMV-ND90T/C-T
	GMV-ND100T/C-T
	GMV-ND112T/C-T
	GMV-ND125T/C-T
	GMV-ND140T/C-T
	GMV-ND160T/C-T
Кассетные 8-поточные компактные внутренние блоки	GMV-ND15T/E-T	Не поддерживается	Документация
	GMV-ND18T/E-T
	GMV-ND22T/E-T
	GMV-ND28T/E-T
	GMV-ND36T/E-T
	GMV-ND45T/E-T
	GMV-ND50T/E-T
	GMV-ND56T/E-T
Кассетные 2-поточные внутренние блоки	GMV-ND28TS/B-T	Не поддерживается	Документация
	GMV-ND36TS/B-T
	GMV-ND45TS/B-T
	GMV-ND50TS/B-T
	GMV-ND56TS/B-T
	GMV-ND63TS/B-T
	GMV-ND71TS/B-T
	GMV-ND80TS/B-T
	GMV-ND90TS/B-T
	GMV-ND100TS/B-T
	GMV-ND112TS/B-T
	GMV-ND125TS/B-T
	GMV-ND140TS/B-T
	GMV-ND160TS/B-T
Кассетные однопоточные внутренние блоки	GMV-ND22TD/A-T	Не поддерживается	Документация
	GMV-ND28TD/A-T
	GMV-ND36TD/A-T
	GMV-ND45TD/A-T
	GMV-ND50TD/A-T
	GMV-ND56TD/A-T
	GMV-ND63TD/B-T
	GMV-ND71TD/B-T
	GMV-ND80TD/B-T
Настенные внутренние блоки	GMV-ND15G/B4B-T	Не поддерживается	Документация
	GMV-ND18G/B4B-T
	GMV-ND22G/B4B-T
	GMV-ND28G/B4B-T
	GMV-ND36G/B4B-T
	GMV-ND45G/B4B-T
	GMV-ND50G/B4B-T
	GMV-ND56G/B4B-T
	GMV-ND63G/B4B-T
	GMV-ND71G/B4B-T
	GMV-ND80G/B4B-T
	GMV-ND90G/B4B-T
	GMV-ND100G/B4B-T
Напольно-потолочные внутренние блоки	GMV-ND28ZD/B-T	Не поддерживается	Документация
	GMV-ND36ZD/B-T
	GMV-ND50ZD/B-T
	GMV-ND56ZD/B-T
	GMV-ND63ZD/B-T
	GMV-ND71ZD/B-T
	GMV-ND90ZD/B-T
	GMV-ND112ZD/B-T
	GMV-ND125ZD/B-T
	GMV-ND140ZD/B-T
	GMV-ND160ZD/B-T
Консольные внутренние блоки	GMV-ND22C/A-T	Не поддерживается	Документация
	GMV-ND28C/A-T
	GMV-ND36C/A-T
	GMV-ND45C/A-T
	GMV-ND50C/A-T
Колонные внутренние блоки	GMV-ND100L/A-T	Не поддерживается	Документация
Колонные внутренние блоки	GMV-ND140L/A-T	Не поддерживается	Документация
Блоки притока свежего воздуха	GMV-NDX125P/A-T	Не поддерживается	Документация
	GMV-NDX140P/A-T
	GMV-NDX224P/A-T
	GMV-NDX250P/A-T
	GMV-NDX280P/A-T
	GMV-NX450P/A<X4.0>-M

8.1.2 Модели 2024 года

Скопировано

2024

Серия Кондиционеров	Модель	Шлюз	Документация
Cплит-системы
КОНДИЦИОНЕР СЕРИИ Airy	GWH09AVCXB-K6DNA1B	Modbus: GR-3-MB-B Zigbee: GR-3-ZB-S	Документация
	GWH12AVCXD-K6DNA1A
	GWH18AVDXE-K6DNA1A
	GWH24AVEXF-K6DNA1A
КОНДИЦИОНЕР СЕРИИ Soyal	GWH09AKCXD-K6DNA1A	Modbus: GR-1-MB-B Zigbee: GR-1-ZB-S	Документация
	GWH12AKCXD-K6DNA1A
	GWH18AKCXF-K6DNA1A
КОНДИЦИОНЕР СЕРИИ G-Tech	GWH09AECXB-K6DNA1A	Modbus: GR-1-MB-B или GR-3-MB-B Zigbee: GR-1-ZB-S или GR-3-ZB-S	Документация
	GWH12AECXD-K6DNA1A
КОНДИЦИОНЕР СЕРИИ Lomo Inverter Arctic	GWH09QCXB-K6DNC2F	Modbus: GR-1-MB-B или GR-3-MB-B Zigbee: GR-1-ZB-S или GR-3-ZB-S	Документация
	GWH12QCXB-K6DNC2F
	GWH18QDXD-K6DNC2I
	GWH24QEXF-K6DNC2I
КОНДИЦИОНЕР СЕРИИ Pular Inverter	GWH09AGAXA-K6DNA4C	Modbus: GR-3-MB-B Zigbee: GR-3-ZB-S	Документация
	GWH12AGBXB-K6DNA4C	Не поддерживается
	GWH18AGD-K6DNA4D	Modbus: GR-3-MB-B Zigbee: GR-3-ZB-S
	GWH24AGDXE-K6DNA4C	Не поддерживается
КОНДИЦИОНЕР СЕРИИ Pular	GWH07AGAXA-K3NNA1A	Не поддерживается	Документация
	GWH09AGAXA-K3NNA1A
	GWH12AGBXB-K3NNA1B
	GWH18AGCXD-K3NNA1B
	GWH24AGDXE-K3NNA1B
	GWH28AGEXF-K3NNA1A
КОНДИЦИОНЕР СЕРИИ Lyra Inverter	GWH09ACC-K6DNA1F	Modbus: GR-1-MB-B или GR-3-MB-B Zigbee: GR-1-ZB-S или GR-3-ZB-S	Документация
	GWH12ACC-K6DNA1F
	GWH18ACD-K6DNA1I
	GWH24ACE-K6DNA1I
КОНДИЦИОНЕР СЕРИИ Bora	GWH07AAAXA-K3NNA2A	Не поддерживается	Документация
	GWH09AAAXA-K3NNA2A
	GWH12AABXB-K3NNA2B
	GWH18AACXD-K3NNA2B
	GWH24AADXE-K3NNA2A
	GWH28AAEXF-K3NNA2A
	GWH36QE-K3NNB4A
КОНДИЦИОНЕР СЕРИИ Bora Inverter	GWH07AAAXA-K6DNA2C	Modbus: GR-1-MB-B Zigbee: GR-1-ZB-S	Документация
	GWH09AAAXA-K6DNA2C
	GWH12AABXB-K6DNA2C
	GWH18AAD-K6DNA2E
	GWH24AADXE-K6DNA2A
КОНДИЦИОНЕР СЕРИИ T Fresh/T Fresh Inverter	GVA24AL-K3NNC7A	Не поддерживается	Документация
	GVA48AL-M3NNC7A
	GVA55AL-M3NNC7A
	GVH48ALXH-K6DNC7A	Modbus: GR-1-MB-B Zigbee: GR-1-ZB-S
Полупромышленные сплит-системы
Кассетные кондиционеры с универсальными наружными блоками U-Match Inverter R32 RU	GUD35T1/B-S \| GUD35W1/NhB-S	Не поддерживается	Документация
	GUD50T1/B-S \| GUD50W1/NhB-S
	GUD71T1/B-S \| GUD71W1/NhB-S
	GUD100T1/B-S \| GUD100W1/NhB-S
	GUD125T1/B-S \| GUD125W1/NhB-X
	GUD140T1/B-S \| GUD140W1/NhB-X
	GUD160T1/B-S \| GUD160W1/NhB-X
КАНАЛЬНЫЕ КОНДИЦИОНЕРЫ СЕРИИ Duct Inverter	FGR20Pd/DNa-X	Не поддерживается	Документация
	FGR25Pd/DNa-X
	FGR30Pd/DNa-X
	FGR40Pd/D(2)Na-X
	FGR50Pd/D(2)Na-M
	FGR60Pd/D(2)Na-M
Полупромышленная сплит-система U-Match InverterR32 EU
Кассетные кондиционеры с универсальными наружными блоками	GUD35T1/A-S \| GUD35W1/NhA-S	Не поддерживается	Документация
	GUD50T1/A1-S \| GUD50W1/NhA-S
	GUD71T1/A-S \| GUD71W1/NhA-S
	GUD100T1/A-S \| GUD100W1/NhA-S
	GUD100T1/A-S \| GUD100W1/NhA-X
Канальные кондиционеры с универсальными наружными блоками	GUD35PS1/A-S \| GUD35W1/NhA-S	Не поддерживается	Документация
	GUD50PS1/A-S \| GUD50W1/NhA-S
	GUD71PHS1/A-S \| GUD71W1/NhA-S
	GUD100PHS1/A-S \| GUD100W1/NhA-S
	GUD100PHS1/A-S \| GUD100W1/NhA-X
Напольно-потолочные кондиционеры с универсальными наружными блоками	GUD35ZD1/A-S \| GUD35W1/NhA-S	Не поддерживается	Документация
	GUD50ZD1/A-S \| GUD50W1/NhA-S
	GUD71ZD1/A-S \| GUD71W1/NhA-S
	GUD100ZD1/A-S \| GUD100W1/NhA-S
	GUD100ZD1/A-S \| GUD100W1/NhA-X
	GUD125ZD1/A-S \| GUD125W1/NhA-S
	GUD125ZD1/A-S \| GUD125W1/NhA-X
	GUD140ZD1/A-S \| GUD140W1/NhA-S
	GUD140ZD1/A-S \| GUD140W1/NhA-X
	GUD160ZD1/A-S \| GUD160W1/NhA-X
Сплит-система Free Match R32
Внутренние блоки настенного типа Lomo	GWH07QAXA-K6DNC2C/I	Modbus: GR-1-MB-B или GR-3-MB-B Zigbee: GR-1-ZB-S или GR-3-ZB-S	Документация
	GWH09QCXB-K6DNC2F/I
	GWH12QCXB-K6DNC2F/I
	GWH18QDXD-K6DNC2I/I
	GWH24QEXF-K6DNC2I/I
Внутренние блоки настенного типа Pular	GWH09AGCXB-K6DNA4F/I	Modbus: GR-1-MB-B или GR-3-MB-B Zigbee: GR-1-ZB-S или GR-3-ZB-S	Документация
	GWH12AGC-K6DNA4F/I
	GWH18AGDXD-K6DNA4E/I
	GWH24AGEXF-K6DNA4A/I
Внутренние блоки кассетного типа Восьмипоточные	GKH(09)EB-K6DNA5A/I	Modbus: GR-1-MB-B или GR-3-MB-B Zigbee: GR-1-ZB-S или GR-3-ZB-S	Документация
	GKH(12)EB-K6DNA5A/I
	GKH(18)EB-K6DNA5A/I
	GKH(24)EC-K6DNA6A/I
Внутренние блоки кассетного типа Однопоточные	GKH(09)DA-K6DNA1A/I	Modbus: GR-1-MB-B или GR-3-MB-B Zigbee: GR-1-ZB-S или GR-3-ZB-S	Документация
	GKH(12)DA-K6DNA1A/I
	GKH(18)DA-K6DNA1A/I
	GKH(20)DA-K6DNA1A/I
Внутренние блоки канального типа	GFH(09)CA-K6DNA1C/I	Modbus: GR-1-MB-B или GR-3-MB-B Zigbee: GR-1-ZB-S или GR-3-ZB-S	Документация
	GFH(12)CA-K6DNA1C/I
	GFH(18)CB-K6DNA1C/I
	GFH(24)CC-K6DNA1C/I
Внутренние блоки напольно-потолочного типа	GTH(09)CA-K6DNA1A/I	Modbus: GR-1-MB-B или GR-3-MB-B Zigbee: GR-1-ZB-S или GR-3-ZB-S	Документация
	GTH(12)CA-K6DNA1A/I
	GTH(18)CA-K6DNA1A/I
	GTH(24)CB-K6DNA2A/I
Внутренние блоки консольного типа	GEH09AA-K6DNA1E/I	Modbus: GR-1-MB-B или GR-3-MB-B Zigbee: GR-1-ZB-S или GR-3-ZB-S	Документация
	GEH12AA-K6DNA1E/I
	GEH18AA-K6DNA1E/I
Сплит-система Versati III
Внутренние блоки (гидромодули) с встроенным водяным баком	GRS-CQ4.0PdG/NhH2-E(I)	Не поддерживается	Документация
	GRS-CQ6.0PdG/NhH2-E(I)
	GRS-CQ8.0PdG/NhH2-E(I)
	GRS-CQ10.0PdG/NhH2-E(I)
	GRS-CQ12PdG/NhH2-E(I)
	GRS-CQ14PdG/NhH2-E(I)
	GRS-CQ16PdG/NhH2-E(I)
	GRS-CQ8.0PdG/NhH2-M(I)
	GRS-CQ10PdG/NhH2-M(I)
	GRS-CQ12PdG/NhH2-M(I)
	GRS-CQ14PdG/NhH2-M(I)
	GRS-CQ16PdG/NhH2-M(I)
Внутренние блоки (гидромодули) без водяного бака	GRS-CQ4.0Pd/NhH2-E(I)	Не поддерживается	Документация
	GRS-CQ6.0Pd/NhH2-E(I)
	GRS-CQ8.0Pd/NhH2-E(I)
	GRS-CQ10Pd/NhH2-E(I)
	GRS-CQ12Pd/NhH-E(I)
	GRS-CQ14Pd/NhH-E(I)
	GRS-CQ16Pd/NhH-E(I)
	GRS-CQ8.0Pd/NhH-M(I
	GRS-CQ10Pd/NhH-M(I)
	GRS-CQ12Pd/NhH-M(I
	GRS-CQ14Pd/NhH-M(I)
	GRS-CQ16Pd/NhH-M(I)
Тепловые насосы
Тепловой насос серия Ultra моноблочного типа «воздух–вода»	GRS-Cm28/NaA-M	Не поддерживается	Документация
	GRS-Cm36/NaA-M
	GRS-Cm53/NaA-M
Приточно-вытяжная вентиляционная установка с пластинчатым рекуператором (ERV)
ERV со встроенным интерфейсом RS485	FHBQG-D3.5B-K	Не поддерживается	Документация
	FHBQG-D5B-K
	FHBQG-D6.5B-K
	FHBQG-D8B-K
	FHBQG-D10B-K
	FHBQG-D13B-K
	FHBQG-D15B-K
	FHBQG-D20B-K
ERV (трехфазные)	FHBQG-D25B-M	Не поддерживается	Документация
	FHBQG-D30B-M
	FHBQG-D40B-M
	FHBQG-D50B-M
ERV с функцией совместной работы с мультизональной системой	FHBQGL-D1.5DA-T	Не поддерживается	Документация
	FHBQGL-D2.5DA-T
	FHBQGL-D3.5DA-T
	FHBQGL-D5DA-T
Наружные блоки
Cплит-системы Free Match R32	\| GWHD(14)NK6OO	Не поддерживается	Документация
	\| GWHD(18)NK6OO
	\| GWHD(21)NK6OO
	\| GWHD(24)NK6OO
	\| GWHD(28)NK6OO
	\| GWHD(36)NK6OO
	\| GWHD(42)NK6OO
Серия Versati III раздельное исполнение	\| GRS-CQ4.0Pd/NhH2-E(O)	Не поддерживается	Документация
	\| GRS-CQ6.0Pd/NhH2-E(O)
	\| GRS-CQ8.0Pd/NhH2-E(O
	\| GRS-CQ10Pd/NhH2-E(O)
	\| GRS-CQ12Pd/NhH-E(O)
	\| GRS-CQ14Pd/NhH-E(O)
	\| GRS-CQ16Pd/NhH-E(O)
Серия Versati III трехфазные блоки	\| GRS-CQ8.0Pd/NhH-M(O)	Не поддерживается	Документация
	\| GRS-CQ10Pd/NhH-M(O)
	\| GRS-CQ12Pd/NhH-M(O)
	\| GRS-CQ14Pd/NhH-M(O)
	\| GRS-CQ16Pd/NhH-M(O)

8.1.3 Модели 2023 года

Скопировано

2023

Серия Кондиционеров	Модель	Шлюз	Документация
Бытовые настенные кондиционеры
Soyal 2023	GWH09AKCXD-K6DNA1A	Modbus: GR-1-MB-B Zigbee: GR-1-ZB-S	Документация
	GWH12AKCXD-K6DNA1A
	GWH18AKCXF-K6DNA1A
G-Tech	GWH09AECXB-K6DNA1A	Modbus: GR-1-MB-B или GR-3-MB-B Zigbee: GR-1-ZB-S или GR-3-ZB-S	Документация
	GWH12AECXD-K6DNA1A
Lomo inverter Arctic R32	GWH09QCXB-K6DNC2F	Modbus: GR-1-MB-B или GR-3-MB-B Zigbee: GR-1-ZB-S или GR-3-ZB-S	Документация
	GWH12QCXB-K6DNC2F
	GWH18QDXD-K6DNC2I
	GWH24QEXF-K6DNC2I
Pular inverter R32	GWH09AGAXA-K6DNA4C	Modbus: GR-3-MB-B Zigbee: GR-3-ZB-S	Документация
	GWH12AGBXB-K6DNA4C	Не поддерживается
	GWH18AGD-K6DNA4D	Modbus: GR-3-MB-B Zigbee: GR-3-ZB-S
	GWH24AGDXE-K6DNA4C	Не поддерживается
Pular	GWH07AGAXA-K3NNA1A	Не поддерживается	Документация
	GWH09AGAXA-K3NNA1A
	GWH12AGBXB-K3NNA1B
	GWH18AGCXD-K3NNA1B
	GWH24AGDXE-K3NNA1B
	GWH28AGEXF-K3NNA1A
Lyra inverter R32	GWH09ACC-K6DNA1F	Modbus: GR-1-MB-B или GR-3-MB-B Zigbee: GR-1-ZB-S или GR-3-ZB-S	Документация
	GWH12ACC-K6DNA1F
	GWH18ACD-K6DNA1I
	GWH24ACE-K6DNA1I
Lyra inverter	GWH09ACB-K3DNA3A	Modbus: GR-1-MB-B Zigbee: GR-1-ZB-S	Документация
	GWH12ACB-K3DNA3A
	GWH18ACD-K3DNA1F
Bora inverter R32	GWH07AAAXA-K6DNA2C	Modbus: GR-1-MB-B Zigbee: GR-1-ZB-S	Документация
	GWH09AAAXA-K6DNA2C
	GWH12AABXB-K6DNA2C
	GWH18AAD-K6DNA2E
	GWH24AADXE-K6DNA2A
Bora	GWH07AAAXA-K3NNA2A	Не поддерживается	Документация
	GWH09AAAXA-K3NNA2A
	GWH12AABXB-K3NNA2B
	GWH18AACXD-K3NNA2B
	GWH24AADXE-K3NNA2A
	GWH28AAEXF-K3NNA2A
	GWH36QE-K3NNB4A
Бытовые оконные кондиционеры
Coolany	GJC07AI-E3NRNC2A	Не поддерживается	Документация
	GJC09AI-E3NRNC2A
	GJC12AF-E3NMNC1A
	GJC24AE-E3NMNT1A
Мультисплит-системы наружные блоки
Free Match R32	GWHD(14) NK6OO	Не поддерживается	Документация
	GWHD(18) NK6OO
	GWHD(21) NK6OO
	GWHD(24) NK6OO
	GWHD(28) NK6OO
	GWHD(36) NK6OO
	GWHD(42) NK6OO
Мультисплит-системы внутренние блоки
Настенные блоки Free Match R32	GWH07QAXA-K6DNC2C/I	Modbus: GR-1-MB-B или GR-3-MB-B Zigbee: GR-1-ZB-S или GR-3-ZB-S	Документация
	GWH09QCXB-K6DNC2F/I
	GWH12QCXB-K6DNC2F/I
	GWH18QDXD-K6DNC2I/I
	GWH24QEXF-K6DNC2I/I
Канальные блоки Free Match R32	GFH(09)CA-K6DNA1C/I	Modbus: GR-3-MB-B Zigbee: GR-3-ZB-S	Документация
	GFH(12)CA-K6DNA1C/I
	GFH(18)CB-K6DNA1C/I
	GFH(24)CC-K6DNA1C/I
Кассетные блоки Free Match R32	GKH(09)EB-K6DNA5A/I	Modbus: GR-3-MB-B Zigbee: GR-3-ZB-S	Документация
	GKH(12)EB-K6DNA5A/I
	GKH(18)EB-K6DNA5A/I
	GKH(24)EC-K6DNA6A/I
Напольно-потолочные Free Match R32	GTH(09)CA-K6DNA1A/I	Modbus: GR-3-MB-B Zigbee: GR-3-ZB-S	Документация
	GTH(12)CA-K6DNA1A/I
	GTH(18)CA-K6DNA1A/I
	GTH(24)CB-K6DNA2A/I
Консольные Free Match R32	GEH09AA-K6DNA1E/I	Modbus: GR-3-MB-B Zigbee: GR-3-ZB-S	Документация
	GEH12AA-K6DNA1E/I
	GEH18AA-K6DNA1E/I
Полупромышленные кондиционеры
Кассетные U-Match Inverter R32 RU	GUD35T1/B-S \| GUD35W1/NhB-S	Не поддерживается	Документация
	GUD50T1/B-S \| GUD50W1/NhB-S
	GUD71T1/B-S \| GUD71W1/NhB-S
	GUD100T1/B-S \| GUD100W1/NhB-S
	GUD125T1/B-S \| GUD125W1/NhB-S
	GUD125T1/B-S \| GUD125W1/NhB-X
	GUD140T1/B-S \| GUD140W1/NhB-S
	GUD140T1/B-S \| GUD140W1/NhB-X
	GUD160T1/B-S \| GUD160W1/NhB-S
	GUD160T1/B-S \| GUD160W1/NhB-X
Канальные U-Match Inverter R32 RU	GUD35PS1/B-S \| GUD35W1/NhB-S	Не поддерживается	Документация
	GUD50PS1/B-S \| GUD50W1/NhB-S
	GUD71PHS1/B-S \| GUD71W1/NhB-S
	GUD100PHS1/B-S \| GUD100W1/NhB-S
	GUD125PHS1/B-S \| GUD125W1/NhB-S
	GUD125PHS1/B-S \| GUD125W1/NhB-X
	GUD140PHS1/B-S \| GUD140W1/NhB-S
	GUD140PHS1/B-S \| GUD140W1/NhB-X
	GUD160PHS1/B-S \| GUD160W1/NhB-S
	GUD160PHS1/B-S \| GUD160W1/NhB-X
Напольно-потолочные U-Match Inverter R32 RU	GUD35ZD1/B-S \| GUD35W1/NhB-S	Не поддерживается	Документация
	GUD50ZD1/B-S \| GUD50W1/NhB-S
	GUD71ZD1/B-S \| GUD71W1/NhB-S
	GUD100ZD1/B-S \| GUD100W1/NhB-S
	GUD125ZD1/B-S \| GUD125W1/NhB-S
	GUD125ZD1/B-S \| GUD125W1/NhB-X
	GUD140ZD1/B-S \| GUD140W1/NhB-S
	GUD140ZD1/B-S \| GUD140W1/NhB-X
	GUD160ZD1/B-S \| GUD160W1/NhB-S
	GUD160ZD1/B-S \| GUD160W1/NhB-X
Кассетные U-Match Inverter R32 EU	GUD35T1/A-S \| GUD35W1/NhA-S	Не поддерживается	Документация
	GUD50T1/A1-S \| GUD50W1/NhA-S
	GUD71T1/A-S \| GUD71W1/NhA-S
	GUD100T1/A-S \| GUD100W1/NhA-S
	GUD100T1/A-S \| GUD100W1/NhA-X
	GUD125T1/A-S \| GUD125W1/NhA-S
	GUD125T1/A-S \| GUD125W1/NhA-X
	GUD140T1/A-S \| GUD140W1/NhA-S
	GUD140T1/A-S \| GUD140W1/NhA-X
	GUD160T1/A-S \| GUD160W1/NhA-X
Канальные U-Match Inverter R32 EU	GUD35PS1/A-S \| GUD35W1/NhA-S	Не поддерживается	Документация
	GUD50PS1/A-S \| GUD50W1/NhA-S
	GUD71PHS1/A-S \| GUD71W1/NhA-S
	GUD100PHS1/A-S \| GUD100W1/NhA-S
	GUD100PHS1/A-S \| GUD100W1/NhA-X
	GUD125PHS1/A-S \| GUD125W1/NhA-S
	GUD125PHS1/A-S \| GUD125W1/NhA-X
	GUD140PHS1/A-S \| GUD140W1/NhA-S
	GUD140PHS1/A-S \| GUD140W1/NhA-X
	GUD160PHS1/A-S \| GUD160W1/NhA-X
Напольно-потолочные U-Match Inverter R32 EU	GUD35ZD1/A-S \| GUD35W1/NhA-S	Не поддерживается	Документация
	GUD50ZD1/A-S \| GUD50W1/NhA-S
	GUD71ZD1/A-S \| GUD71W1/NhA-S
	GUD100ZD1/A-S \| GUD100W1/NhA-S
	GUD100ZD1/A-S \| GUD100W1/NhA-X
	GUD125ZD1/A-S \| GUD125W1/NhA-S
	GUD125ZD1/A-S \| GUD125W1/NhA-X
	GUD140ZD1/A-S \| GUD140W1/NhA-S
	GUD140ZD1/A-S \| GUD140W1/NhA-X
	GUD160ZD1/A-S \| GUD160W1/NhA-X
Duct Inverter	FGR20Pd/DNa-X	Не поддерживается	Документация
	FGR25Pd/DNa-X
	FGR30Pd/DNa-X
	FGR40Pd/D(2)Na-X
	FGR50Pd/D(2)Na-M
	FGR60Pd/D(2)Na-M

8.1.4 Модели 2022 года

Скопировано

2022

Серия Кондиционеров	Модель	Шлюз	Документация
Бытовые настенные кондиционеры
Soyal 2022	GWH09AKC-K6DNA1A	Modbus: GR-1-MB-B Zigbee: GR-1-ZB-S	Документация
	GWH12AKC-K6DNA1A
	GWH18AKC-K6DNA1A
G-Tech	GWH09AEC-K6DNA1A	Modbus: GR-1-MB-B или GR-3-MB-B Zigbee: GR-1-ZB-S или GR-3-ZB-S	Документация
	GWH12AEC-K6DNA1A
Lomo inverter Arctic R32	GWH09QCXB-K6DNC2F	Modbus: GR-1-MB-B или GR-3-MB-B Zigbee: GR-1-ZB-S или GR-3-ZB-S	Документация
	GWH12QCXB-K6DNC2F
	GWH18QDXD-K6DNC2I
	GWH24QEXF-K6DNC2I
Lomo inverter Arctic	GWH09QB-K3DNC2G	Modbus: GR-1-MB-B Zigbee: GR-1-ZB-S	Документация
	GWH12QC-K3DNC2G
	GWH18QD-K3DNC2G
	GWH24QE-K3DNC2G
Pular inverter R32	GWH09AGAXA-K6DNA4C	Modbus: GR-3-MB-B Zigbee: GR-3-ZB-S	Документация
	GWH12AGBXB-K6DNA4C
	GWH18AGD-K6DNA4D
	GWH24AGDXE-K6DNA4C
	GWH09AGA-K6DNA4A
	GWH12AGB-K6DNA4A
	GWH24AGD-K6DNA4C
Pular	GWH07AGAXA-K3NNA1A	Не поддерживается	Документация
	GWH09AGAXA-K3NNA1A
	GWH12AGBXB-K3NNA1B
	GWH18AGCXD-K3NNA1B
	GWH24AGDXE-K3NNA1B
	GWH28AGEXF-K3NNA1A
	GWH07AGA-K3NNA1B
	GWH09AGA-K3NNA1A
	GWH12AGB-K3NNA1A
	GWH18AGC-K3NNA1A
	GWH24AGD-K3NNA1A
Lyra inverter	GWH09ACB-K3DNA3A	Modbus: GR-1-MB-B Zigbee: GR-1-ZB-S	Документация
	GWH12ACB-K3DNA3A
	GWH18ACD-K3DNA1F
Bora inverter R32	GWH07AAAXA-K6DNA2C	Modbus: GR-1-MB-B или GR-3-MB-B Zigbee: GR-1-ZB-S или GR-3-ZB-S	Документация
	GWH09AAAXA-K6DNA2C
	GWH12AABXB-K6DNA2C
	GWH18AAD-K6DNA2E
	GWH24AADXE-K6DNA2A
Bora inverter R32 (.md)	GWH09AAB-K6DNA3A	Modbus: GR-1-MB-B Zigbee: GR-1-ZB-S	Документация
	GWH09AAB-K6DNA4A
	GWH09AAB-K6DNA2B
	GWH12AAB-K6DNA4A
	GWH12AAB-K6DNA5A
	GWH09AAB-K6DNA6A
	GWH09AAB-K6DNA4Z
	GWH09AAB-K6DNA7A
	GWH09AAB-K6DNA5A
	GWH09AAB-K6DNA1B
	GWH12AAB-K6DNA3A
	GWH12AAB-K6DNA1A
	GWH12AAB-K6DNA2A
	GWH12AAB-K6DNA6A
	GWH12AAB-K6DNA4Z
	GWH12AAB-K6DNA7A
Bora inverter	GWH07AAB-K3DNA2A	Modbus: GR-1-MB-B Zigbee: GR-1-ZB-S	Документация
	GWH09AAB-K3DNA2A
	GWH12AAB-K3DNA2A
	GWH18AAD-K3DNA2E
	GWH24AAD-K3DNA2A
Bora	GWH07AAAXA-K3NNA2A	Не поддерживается	Документация
	GWH09AAAXA-K3NNA2A
	GWH12AABXB-K3NNA2B
	GWH18AACXD-K3NNA2B
	GWH24AADXE-K3NNA2A
	GWH28AAEXF-K3NNA2A
	GWH07AAA-K3NNA2A
	GWH09AAA-K3NNA2A
	GWH12AAB-K3NNA2A
	GWH18AAC-K3NNA2A
	GWH24AAD-K3NNA2A
	GWH28AAE-K3NNA2A
	GWH36QE-K3NNB4A
Колонные кондиционеры
T Fresh	GVA24AL-K3NNC7A	Не поддерживается	Документация
	GVA48AL-M3NNC7A
	GVA55AL-M3NNC7A
T Fresh Inverter	GVH24AL-K3DNC7A	Не поддерживается	Документация
Оконные кондиционеры
Coolany	GJC05BJ-K3MNG1A	Не поддерживается	Документация
	GJC07AI-E3NMNT1A
	GJC09AA-E3NMNC1A
	GJC12AF-E3NMNC1A
	GJC24AE-E3NMNT1A
Мультисплит-системы наружные блоки
Free Match R32	GWHD(14) NK6OO	Не поддерживается	Документация
	GWHD(18) NK6OO
	GWHD(21) NK6OO
	GWHD(24) NK6OO
	GWHD(28) NK6OO
	GWHD(36) NK6LO
	GWHD(42) NK6LO
Мультисплит-системы внутренние блоки
Настенные блоки Lomo Free Match R32	GWH07QAXA-K6DNC2C/I	Modbus: GR-1-MB-B или GR-3-MB-B Zigbee: GR-1-ZB-S или GR-3-ZB-S	Документация
	GWH09QCXB-K6DNC2F/I
	GWH12QCXB-K6DNC2F/I
	GWH18QDXD-K6DNC2I/I
	GWH24QEXF-K6DNC2I/I
Канальные блоки Free Match R32	GFH(09)EA-K6DNA1B/I	Modbus: GR-1-MB-B или GR-3-MB-B Zigbee: GR-1-ZB-S или GR-3-ZB-S	Документация
	GFH(12)EA-K6DNA1B/I
	GFH(18)EA-K6DNA1B/I
	GFH(21)EA-K6DNA1B/I
	GFH(24)EA-K6DNA1B/I
Кассетные блоки Free Match R32	GKH(12)BB-K6DNA3A/I	Modbus: GR-1-MB-B или GR-3-MB-B Zigbee: GR-1-ZB-S или GR-3-ZB-S	Документация
	GKH(18)BB-K6DNA3A/I
	GKH(24)BC-K6DNA4A/I
Напольно-потолочные Free Match R32	GTH(09)CA-K6DNA1A/I	Modbus: GR-1-MB-B или GR-3-MB-B Zigbee: GR-1-ZB-S или GR-3-ZB-S	Документация
	GTH(12)CA-K6DNA1A/I
	GTH(18)CA-K6DNA1A/I
	GTH(24)CB-K6DNA2A/I
Мультисплит-системы наружные блоки
Super Free Match	GWHD(42S) NK3CO(LCLH)	Не поддерживается	Документация
	GWHD(48S) NK3CO(LCLH)
	GWHD(56S) NK3CO(LCLH)
	GWHD(48S) NM3CO
	GWHD(56S) NM3CO
Мультисплит-системы внутренние блоки
Настенные блоки Lomo Super Free Match	GWH07QB-K3DNC2G/I	Не поддерживается	Документация
	GWH09QB-K3DNC2G/I
	GWH12QC-K3DNC2G/I
	GWH18QD-K3DNC2G/I
	GWH24QE-K3DNC2G/I
Канальные блоки Super Free Match	GFH(09)EA-K3DNA1A/I	Modbus: GR-3-MB-B Zigbee: GR-3-ZB-S	Документация
	GFH(12)EA-K3DNA1A/I
	GFH(18)EA-K3DNA1A/I
	GFH(21)EA-K3DNA1A/I
	GFH(24)EA-K3DNA1A/I
Кассетные блоки Super Free Match	GKH(12)BB-K3DNA3A/I	Modbus: GR-3-MB-B Zigbee: GR-3-ZB-S	Документация
	GKH(18)BB-K3DNA3A/I
	GKH(24)BC-K3DNA4A/I
Напольно-потолочные блоки Super Free Match	GTH(09)BA-K3DNA1A/I	Modbus: GR-3-MB-B Zigbee: GR-3-ZB-S	Документация
	GTH(12)BA-K3DNA1A/I
	GTH(18)BA-K3DNA1A/I
	GTH(24)BА-K3DNA1A/I
Полупромышленные кондиционеры
Кассетные U-Match Inverter	GUD50T/A-S \| GUD50W/A-S	Не поддерживается	Документация
	GUD50T/A-S \| GUD50W/A-S
	GUD71T/A1-S \| GUD71W/A1-S
	GUD100T/A-S \| GUD100W/A-S
	GUD125T/A-S \| GUD125W/A-X
	GUD140T/A-S \| GUD140W/A-X
	GUD160T/A-S \| GUD160W/A-X
Канальные U-Match Inverter	GUD50PS/A-S \| GUD50W/A-S	Не поддерживается	Документация
	GUD71PS/A1-S \| GUD71W/A1-S
	GUD100PHS/A-S \| GUD100W/A-S
	GUD125PHS/A-S \| GUD125W/A-X
	GUD140PHS/A-S \| GUD140W/A-X
	GUD160PHS/A-S \| GUD160W/A-X
Напольно-потолочные U-Match Inverter	GUD50ZD/A-S \| GUD50W/A-S	Не поддерживается	Документация
	GUD71ZD/A1-S \| GUD71W/A1-S
	GUD100ZD/A-S \| GUD100W/A-S
	GUD125ZD/A-S \| GUD125W/A-X
	GUD140ZD/A-S \| GUD140W/A-X
	GUD160ZD/A-T \| GUD160W/A-X
Кассетные U-Match II	GUD50T/A1-K \| GU50W/A1-K	Не поддерживается	Документация
	GU71T/A1-K \| GU71W/A1-K
	GU85T/A1-K \| GU85W/A1-K
	GU100T/A1-K \| GU100W/A1-M
	GU125T/A1-K \| GU125W/A1-M
	GU140T/A1-K \| GU140W/A1-M
	GU160T/A1-K \| GU160W/A1-M
Канальные U-Match II	GU50PS/A1-K \| GU50W/A1-K	Не поддерживается	Документация
	GU71PS/A1-K \| GU71W/A1-K
	GU85PS/A1-K \| GU85W/A1-K
	GU100PHS/A1-K \| GU100W/A1-M
	GU125PHS/A1-K \| GU125W/A1-M
	GU140PHS/A1-K \| GU140W/A1-M
	GU160PHS/A1-K \| GU160W/A1-M
Напольно-потолочные U-Match II	GU50ZD/A1-K \| GU50W/A1-K	Не поддерживается	Документация
	GU71ZD/A1-K \| GU71W/A1-K
	GU85ZD/A1-K \| GU85W/A1-K
	GU100ZD/A1-K \| GU100W/A1-M
	GU125ZD/A1-K \| GU125W/A1-M
	GU140ZD/A1-K \| GU140W/A1-M
	GU160ZD/A1-K \| GU160W/A1-M
Duct Inverter	FGR20Pd/DNa-X	Не поддерживается	Документация
	FGR25Pd/DNa-X
	FGR30Pd/DNa-X
	FGR40Pd/D(2)Na-X
	FGR50Pd/D(2)Na-M
	FGR60Pd/D(2)Na-M

8.1.5 Модели 2021 года

Скопировано

2021

Серия Кондиционеров	Модель	Шлюз	Документация
Бытовые настенные кондиционеры
Soyal 2021	GWH09AKC-K6DNA1A	Modbus: GR-1-MB-B Zigbee: GR-1-ZB-S	Документация
	GWH12AKC-K6DNA1A
	GWH18AKC-K6DNA1A
U-Crown R32	GWH09UB-K6DNA4A	Modbus: GR-1-MB-B Zigbee: GR-1-ZB-S	Документация
	GWH12UB-K6DNA4A
	GWH18UC-K6DNA4A
G-Tech	GWH09AEC-K6DNA1A	Modbus: GR-1-MB-B или GR-3-MB-B Zigbee: GR-1-ZB-S или GR-3-ZB-S	Документация
	GWH12AEC-K6DNA1A
Lomo inverter Arctic	GWH09QB-K3DNC2G	Modbus: GR-1-MB-B Zigbee: GR-1-ZB-S	Документация
	GWH12QC-K3DNC2G
	GWH18QD-K3DNC2G
	GWH24QE-K3DNC2G
Pular inverter R32	GWH09AGA-K6DNA4A	Не поддерживается	Документация
	GWH12AGB-K6DNA4A
	GWH18AGD-K6DNA4D
	GWH24AGD-K6DNA4C
Pular	GWH07AGA-K3NNA1B	Не поддерживается	Документация
	GWH07AGA-K3NNA4B
	GWH09AGA-K3NNA1A
	GWH09AGA-K3NNA4A
	GWH12AGB-K3NNA1A
	GWH12AGB-K3NNA4A
	GWH18AGC-K3NNA1A
	GWH18AGC-K3NNA4A
	GWH24AGD-K3NNA1A
	GWH24AGD-K3NNA4A
Lyra inverter	GWH07ACB-K3DNA1A	Modbus: GR-1-MB-B Zigbee: GR-1-ZB-S	Документация
	GWH09ACB-K3DNA3A
	GWH12ACB-K3DNA3A
	GWH18ACD-K3DNA1F
	GWH24ACD-K3DNA1A
Lyra	GWH07ACA-K3NNA1A	Не поддерживается	Документация
	GWH09ACA-K3NNA1A
	GWH12ACB-K3NNA1A
	GWH18ACC-K3NNA1A
	GWH24ACD-K3NNA1A
	GWH28ACE-K3NNA1A
Bora inverter R32	GWH09AAB-K6DNA2B	Не поддерживается	Документация
	GWH12AAB-K6DNA2A
	GWH18AAD-K6DNA2B
	GWH24AAD-K6DNA2A
Bora inverter	GWH07AAB-K3DNA2A	Modbus: GR-1-MB-B Zigbee: GR-1-ZB-S	Документация
	GWH09AAB-K3DNA2A
	GWH12AAB-K3DNA2A
	GWH18AAD-K3DNA2E
	GWH24AAD-K3DNA2A
Bora	GWH07AAA-K3NNA2A	Не поддерживается	Документация
	GWH09AAA-K3NNA2A
	GWH12AAB-K3NNA2A
	GWH18AAC-K3NNA2A
	GWH24AAD-K3NNA2A
	GWH28AAE-K3NNA2A
	GWH36QE-K3NNB4A
Колонные кондиционеры
T Fresh	GVA24AL-K3NNC7A	Не поддерживается	Документация
	GVA48AL-M3NNC7A
	GVA55AL-M3NNC7A
T Fresh Inverter	GVH24AL-K3DNC7A	Не поддерживается	Документация
Оконные кондиционеры
Coolany	GJC05BQ-K3NMND1A	Не поддерживается	Документация
	GJC07AA-E3NMNC1A
	GJC09AA-E3NMNC1A
	GJC12AF-E3NMNC1A
	GJC18AG-E3NMNC1A
	GJC24AC-E3NRNC2A
	GJH09AA-E3NRNB9A
	GJH12AF-E3NRNB9A
Мультисплит-системы наружные блоки
Free Match IV	GWHD(14)NK3DO(LCLH)	Не поддерживается	Документация
	GWHD(18)NK3KO(LCLH)
	GWHD(21)NK3KO(LCLH)
	GWHD(24)NK3MO(LCLH)
	GWHD(28)NK3KO(LCLH)
	GWHD(36)NK3BO
	GWHD(42)NK3BO
Super Free Match	GWHD(42S)NK3CO(LCLH)	Не поддерживается	Документация
	GWHD(48S)NK3CO(LCLH)
	GWHD(56S)NK3CO(LCLH)
	GWHD(48S)NM3CO
	GWHD(56S)NM3CO
Мультисплит-системы внутренние блоки
Настенные блоки Lomo Free Match IV и Super Free Match	GWH07QB-K3DNC2G/I	Не поддерживается	Документация
	GWH09QB-K3DNC2G/I
	GWH12QC-K3DNC2G/I
	GWH18QD-K3DNC2G/I
	GWH24QE-K3DNC2G/I
Настенные блоки U-Crown Free Match IV и Super Free Match	GWH09UB-K3DNA4F/I	Не поддерживается	Документация
	GWH12UB-K3DNA4F/I
	GWH18UC-K3DNA4F/I
Канальные блоки Free Match IV и Super Free Match	GFH(09)EA-K3DNA1A/I	Modbus: GR-3-MB-B Zigbee: GR-3-ZB-S	Документация
	GFH(12)EA-K3DNA1A/I
	GFH(18)EA-K3DNA1A/I
	GFH(21)EA-K3DNA1A/I
	GFH(24)EA-K3DNA1A/I
Кассетные блоки Free Match IV и Super Free Match	GKH(12)BB-K3DNA3A/I	Modbus: GR-3-MB-B Zigbee: GR-3-ZB-S	Документация
	GKH(18)BB-K3DNA3A/I
	GKH(24)BC-K3DNA4A/I
Напольно-потолочные Free Match IV и Super Free Match	GTH(09)BA-K3DNA1A/I	Modbus: GR-3-MB-B Zigbee: GR-3-ZB-S	Документация
	GTH(12)BA-K3DNA1A/I
	GTH(18)BA-K3DNA1A/I
	GTH(24)BА-K3DNA1A/I
Полупромышленные кондиционеры
Кассетные U-Match Inverter	GUD35T/A-S \| GUD35W/A-S	Не поддерживается	Документация
	GUD50T/A-S \| GUD50W/A-S
	GUD71T/A1-S \| GUD71W/A1-S
	GUD100T/A-S \| GUD100W/A-S
	GUD125T/A-S \| GUD125W/A-X
	GUD140T/A-S \| GUD140W/A-X
	GUD160T/A-S \| GUD160W/A-X
Канальные U-Match Inverter	GUD50PS/A-S \| GUD50W/A-S	Не поддерживается	Документация
	GUD71PS/A1-S \| GUD71W/A1-S
	GUD100PHS/A-S \| GUD100W/A-S
	GUD125PHS/A-S \| GUD125W/A-X
	GUD140PHS/A-S \| GUD140W/A-X
	GUD160PHS/A-S \| GUD160W/A-X
Напольно-потолочные U-Match Inverter	GUD50ZD/A-S \| GUD50W/A-S	Не поддерживается	Документация
	GUD71ZD/A1-S \| GUD71W/A1-S
	GUD100ZD/A-S \| GUD100W/A-S
	GUD125ZD/A-S \| GUD125W/A-X
	GUD140ZD/A-S \| GUD140W/A-X
	GUD160ZD/A-T \| GUD160W/A-X
Кассетные U-Match II	GUD50T/A1-K \| GU50W/A1-K	Не поддерживается	Документация
	GU71T/A1-K \| GU71W/A1-K
	GU85T/A1-K \| GU85W/A1-K
	GU100T/A1-K \| GU100W/A1-M
	GU125T/A1-K \| GU125W/A1-M
	GU140T/A1-K \| GU140W/A1-M
	GU160T/A1-K \| GU160W/A1-M
Канальные U-Match II	GU50PS/A1-K \| GU50W/A1-K	Не поддерживается	Документация
	GU71PS/A1-K \| GU71W/A1-K
	GU85PS/A1-K \| GU85W/A1-K
	GU100PHS/A1-K \| GU100W/A1-M
	GU100PHS/A1-K \| GU100W/A1-M
	GU125PHS/A1-K \| GU125W/A1-M
	GU140PHS/A1-K \| GU140W/A1-M
	GU160PHS/A1-K \| GU160W/A1-M
Напольно-потолочные U-Match II	GU50ZD/A1-K \| GU50W/A1-K	Не поддерживается	Документация
	GU71ZD/A1-K \| GU71W/A1-K
	GU85ZD/A1-K \| GU85W/A1-K
	GU100ZD/A1-K \| GU100W/A1-M
	GU125ZD/A1-K \| GU125W/A1-M
	GU140ZD/A1-K \| GU140W/A1-M
	GU160ZD/A1-K \| GU160W/A1-M
Duct Inverter	FGR20Pd/DNa-X	Не поддерживается	Документация
	FGR25Pd/DNa-X
	FGR30Pd/DNa-X
	FGR40Pd/D(2)Na-X
	FGR50Pd/D(2)Na-M
	FGR60Pd/D(2)Na-M
		Не поддерживается	Документация

8.1.6 Модели 2020 года

Скопировано

2020

Серия Кондиционеров	Модель	Шлюз	Документация
Бытовые настенные кондиционеры
Soyal 2020	GWH09AKC-K6DNA1A	Modbus: GR-1-MB-B Zigbee: GR-1-ZB-S	Документация
	GWH12AKC-K6DNA1A
U-Crown	GWH09UB-K3DNA4F	Modbus: GR-1-MB-B Zigbee: GR-1-ZB-S	Документация
	GWH12UB-K3DNA4F
	GWH18UC-K3DNA4F
G-Tech	GWH09AEC-K6DNA1A	Modbus: GR-1-MB-B или GR-3-MB-B Zigbee: GR-1-ZB-S или GR-3-ZB-S	Документация
	GWH12AEC-K6DNA1A
Lomo inverter Arctic	GWH09QB-K3DNC2G	Не поддерживается	Документация
	GWH12QC-K3DNC2G
	GWH18QD-K3DNC2G
	GWH24QE-K3DNC2G
Lyra inverter	GWH07ACB-K3DNA1A	Не поддерживается	Документация
	GWH09ACB-K3DNA1A
	GWH12ACB-K3DNA1A
	GWH18ACD-K3DNA1E
	GWH24ACD-K3DNA1A
Lyra	GWH07ACA-K3NNA1A	Не поддерживается	Документация
	GWH09ACA-K3NNA1A
	GWH12ACB-K3NNA1A
	GWH18ACC-K3NNA1A
	GWH24ACD-K3NNA1A
	GWH28ACE-K3NNA1A
Pular	GWH07AGA-K3NNA1B	Не поддерживается	Документация
	GWH09AGA-K3NNA1A
	GWH12AGB-K3NNA1A
	GWH18AGC-K3NNA1A
	GWH24AGD-K3NNA1A
Bora inverter	GWH07AAB-K3DNA2A	Не поддерживается	Документация
	GWH09AAB-K3DNA2A
	GWH12AAB-K3DNA2A
	GWH18AAD-K3DNA2E
	GWH24AAD-K3DNA2A
Bora inverter R32	GWH09AAB-K6DNA2B	Не поддерживается	Документация
	GWH12AAB-K6DNA2A
	GWH18AAD-K6DNA2B
	GWH24AAD-K6DNA2A
Bora inverter R32 (.by)	GWH09AAB-K6DNA4A	Modbus: GR-1-MB-B Zigbee: GR-1-ZB-S	Документация
	GWH12AAB-K6DNA4A
	GWH18AAD-K6DNA4B
	GWH24AAD-K6DNA4A
Bora	GWH07AAA-K3NNA2A	Не поддерживается	Документация
	GWH09AAA-K3NNA2A
	GWH12AAB-K3NNA2A
	GWH18AAC-K3NNA2A
	GWH24AAD-K3NNA2A
	GWH28AAE-K3NNA2A
	GWH36LB-K3NNB4E
	GWH36QE-K3NNB4A
Колонные кондиционеры
T Fresh	GVA24AL-K3NNC7A	Не поддерживается	Документация
	GVA48AL-M3NNC7A
	GVA55AL-M3NNC7A
T Fresh Inverter	GVH24AL-K3DNC7A	Не поддерживается	Документация
Оконные кондиционеры
Coolany	GJC05BQ-K3NMND1A	Не поддерживается	Документация
	GJC07AA-E3NMNC1A
	GJC09AA-E3NMNC1A
	GJC12AF-E3NMNC1A
	GJC18AС-E3NMNC1A
	GJC24AC-E3NRNC2A
	GJH09AA-E3NRNB9A
	GJH12AF-E3NRNB9A
Мультисплит-системы наружные блоки
Free Match IV	GWHD(14)NK3DO(LCLH)	Не поддерживается	Документация
	GWHD(18)NK3KO(LCLH)
	GWHD(21)NK3KO(LCLH)
	GWHD(24)NK3MO(LCLH)
	GWHD(28)NK3KO(LCLH)
	GWHD(36)NK3BO
	GWHD(42)NK3BO
Super Free Match	GWHD(42S)NK3CO(LCLH)	Не поддерживается	Документация
	GWHD(48S)NK3CO(LCLH)
	GWHD(56S)NK3CO(LCLH)
	GWHD(48S)NM3CO
	GWHD(56S)NM3CO
Мультисплит-системы внутренние блоки
Настенные блоки Lomo Free Match IV и Super Free Match	GWH07QB-K3DNC2G/I	Не поддерживается	Документация
	GWH09QB-K3DNC2G/I
	GWH12QC-K3DNC2G/I
	GWH18QD-K3DNC2G/I
	GWH24QE-K3DNC2G/I
Настенные блоки U-Crown Free Match IV и Super Free Match	GWH09UB-K3DNA4F/I	Не поддерживается	Документация
	GWH12UB-K3DNA4F/I
	GWH18UC-K3DNA4F/I
Канальные блоки Free Match IV и Super Free Match	GFH(09)EA-K3DNA1A/I	Modbus: GR-3-MB-B Zigbee: GR-3-ZB-S	Документация
	GFH(12)EA-K3DNA1A/I
	GFH(18)EA-K3DNA1A/I
	GFH(21)EA-K3DNA1A/I
	GFH(24)EA-K3DNA1A/I
Кассетные блоки Free Match IV и Super Free Match	GKH(12)BA-K3DNA2A/I	Modbus: GR-3-MB-B Zigbee: GR-3-ZB-S	Документация
	GKH(18)BA-K3DNA2A/I
	GKH(24)BA-K3DNA1A/I
Напольно-потолочные Free Match IV и Super Free Match	GTH(09)BA-K3DNA1A/I	Modbus: GR-3-MB-B Zigbee: GR-3-ZB-S	Документация
	GTH(12)BA-K3DNA1A/I
	GTH(18)BA-K3DNA1A/I
	GTH(24)BА-K3DNA1A/I
Полупромышленные кондиционеры
Кассетные U-Match Inverter	GUD35T/A-S \| GUD35W/A-S	Не поддерживается	Документация
	GUD50T/A-S \| GUD50W/A-S
	GUD71T/A1-S \| GUD71W/A1-S
	GUD100T/A-S \| GUD100W/A-S
	GUD125T/A-S \| GUD125W/A-X
	GUD140T/A-S \| GUD140W/A-X
	GUD160T/A-S \| GUD160W/A-X
Канальные U-Match Inverter	GUD50PS/A-S \| GUD50W/A-S	Не поддерживается	Документация
	GUD71PS/A1-S \| GUD71W/A1-S
	GUD100PHS/A-S \| GUD100W/A-S
	GUD125PHS/A-S \| GUD125W/A-X
	GUD140PHS/A-S \| GUD140W/A-X
	GUD160PHS/A-S \| GUD160W/A-X
Напольно-потолочные U-Match Inverter	GUD50ZD/A-S \| GUD50W/A-S	Не поддерживается	Документация
	GUD71ZD/A1-S \| GUD71W/A1-S
	GUD100ZD/A-S \| GUD100W/A-S
	GUD125ZD/A-S \| GUD125W/A-X
	GUD140ZD/A-S \| GUD140W/A-X
	GUD160ZD/A-T \| GUD160W/A-X
Кассетные U-Match II	GUD50T/A1-K \| GU50W/A1-K	Не поддерживается	Документация
	GU71T/A1-K \| GU71W/A1-K
	GU85T/A1-K \| GU85W/A1-K
	GU100T/A1-K \| GU100W/A1-M
	GU125T/A1-K \| GU125W/A1-M
	GU140T/A1-K \| GU140W/A1-M
	GU160T/A1-K \| GU160W/A1-M
Канальные U-Match II	GU50PS/A1-K \| GU50W/A1-K	Не поддерживается	Документация
	GU71PS/A1-K \| GU71W/A1-K
	GU85PS/A1-K \| GU85W/A1-K
	GU100PHS/A1-K \| GU100W/A1-M
	GU125PHS/A1-K \| GU125W/A1-M
	GU140PHS/A1-K \| GU140W/A1-M
	GU160PHS/A1-K \| GU160W/A1-M
Напольно-потолочные U-Match II	GU50ZD/A1-K \| GU50W/A1-K	Не поддерживается	Документация
	GU71ZD/A1-K \| GU71W/A1-K
	GU85ZD/A1-K \| GU85W/A1-K
	GU100ZD/A1-K \| GU100W/A1-M
	GU125ZD/A1-K \| GU125W/A1-M
	GU140ZD/A1-K \| GU140W/A1-M
	GU160ZD/A1-K \| GU160W/A1-M
Duct Inverter	FGR20Pd/DNa-X	Не поддерживается	Документация
	FGR25Pd/DNa-X
	FGR30Pd/DNa-X
	FGR40Pd/D(2)Na-X

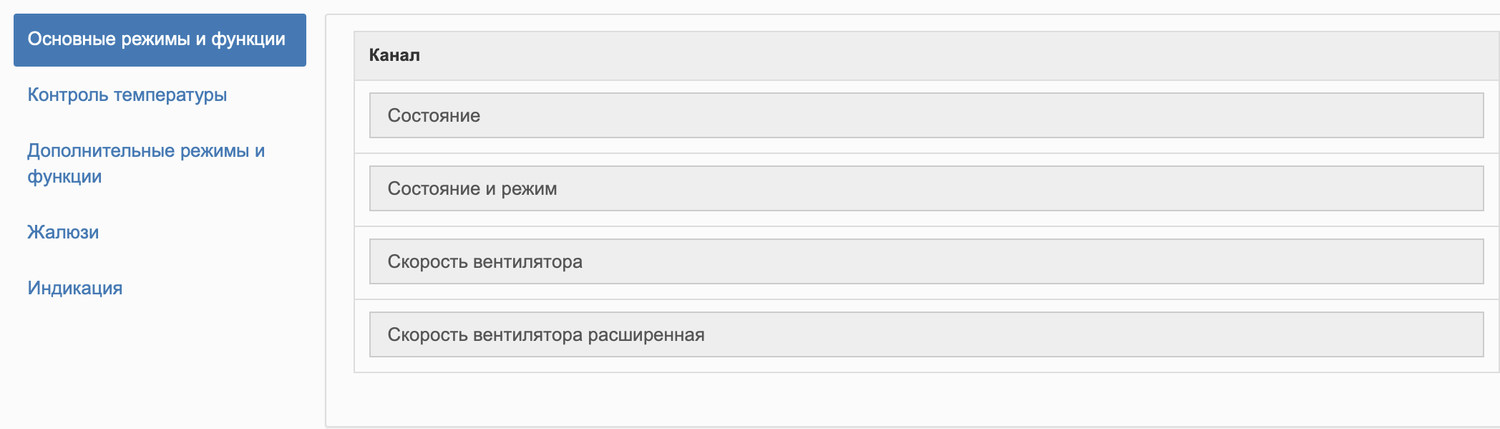

9. Функции кондиционера

Скопировано

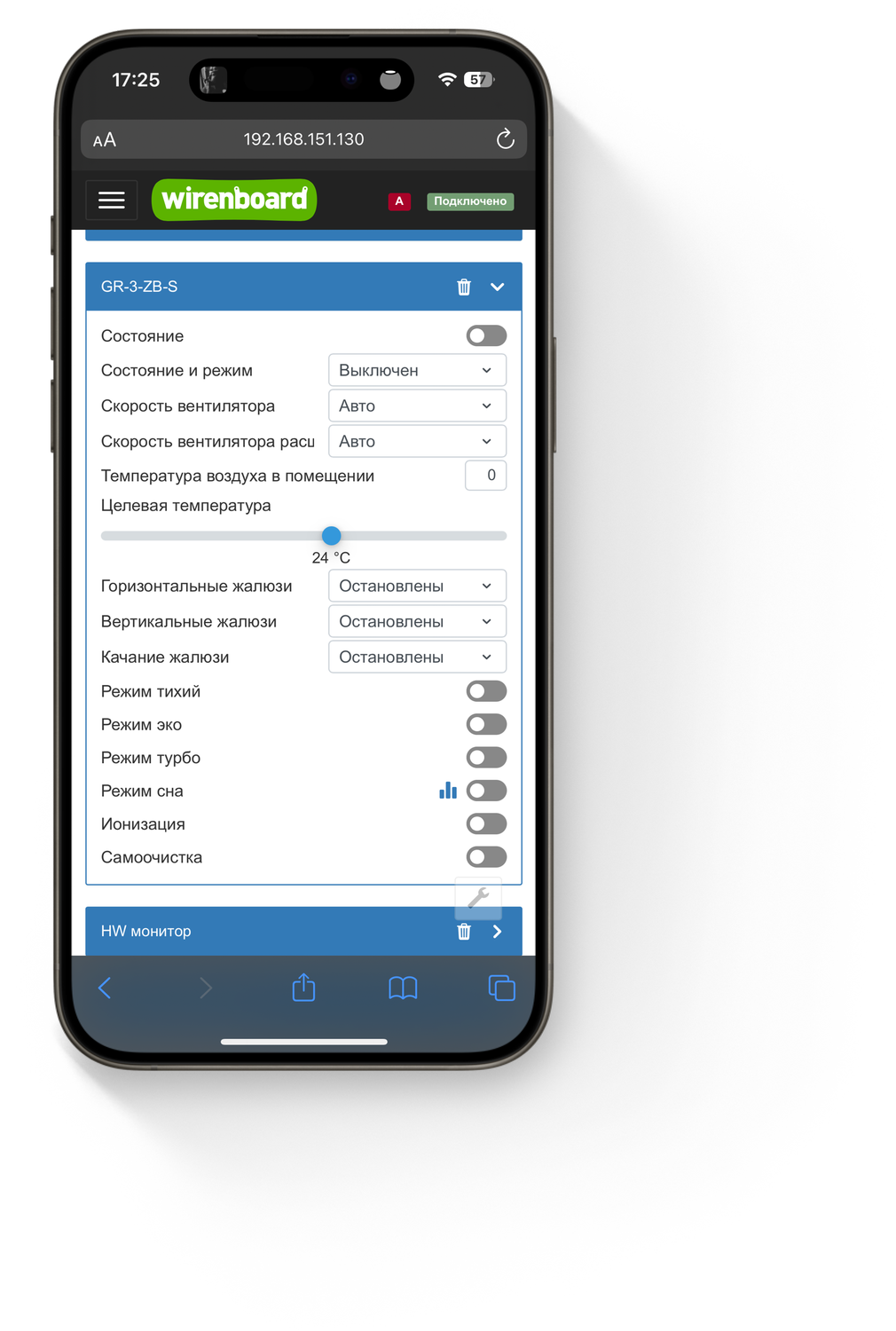

Параметр шлюза		Wiren Board Тип контрола	HomeKit ( через Sprut.hub)	Яндекс ( через Sprut.hub)	ZigBee2MQTT
Состояние	Включен Выключен	✅ 1 - Включен 0 - Выключен Параметр выводится в следующем виде: Тип канала - переключатель	✖️ Не используется	✖️ Не используется	✅ Состояние Включен Выключен
Режим	Нагрев Охлаждение Автоматический Вентиляция Осушение	✅ 1 - Нагрев 2 - Охлаждение 3 - Автоматический 4 - Вентиляция 5- Осушение Параметр выводится в следующем виде: Тип канала - диапазон	✖️ Не используется	✖️ Не используется	✖️ Не используется
Состояние и режим. Параметр совмещающий в себе параметры: “Состояние” и “Режим” (Необходим для SprutHub)	0 - Кондиционер выключен 1 - Кондиционер включен Нагрев 2 - Кондиционер включен Охлаждение 3 - Кондиционер включен Автоматический 4 - Кондиционер включен Вентиляция 5 - Кондиционер включен Осушение	✅ 0 - Кондиционер выключен 1 - Кондиционер включен Нагрев 2 - Кондиционер включен Охлаждение 3 - Кондиционер включен Автоматический 4 - Кондиционер включен Вентиляция 5 - Кондиционер включен Осушение	✅ Выключен Нагрев Охлаждение Автоматический Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Режим работы	✅ Состояние Включен Выключен ✅ Режим работы Нагрев Охлаждение Автоматический Осушение Вентиляция Параметры выводятся в виде сервиса Термостат с характеристиками: - Состояние - Режим работы	✅ Состояние Включен Выключен ✅ Режим работы Нагрев Охлаждение Автоматический Осушение Вентиляция Параметры выводятся в виде сервиса Термостат с характеристиками: - Состояние - Режим работы
Температура воздуха в помещении	Параметр отображающий текущую температуру измеренную кондиционером	✅ Минимум - 0 Максимум - 50 Параметр выводится в следующем виде: Тип канала - значение температуры	✅	✅	✅
Температура воздуха на улице	Параметр отображающий текущую температуру измеренную кондиционером	✖️ Не используется	☑️ Скрыто по умолчанию Минимум - 0 Максимум - 50 Параметр выводится в следующем виде: Тип сервиса - Датчик температуры Характеристика - Температура	☑️ Скрыто по умолчанию Минимум - 0 Максимум - 50 Параметр выводится в следующем виде: Тип сервиса - Датчик температуры Характеристика - Температура	✅
Целевая температура - параметр в который мы будем передавать желаемую температуру	Минимальное значение: 16 Максимальное значение: 30	✅ Минимум - 16 Максимум - 30 Параметр выводится в следующем виде: Тип канала - диапазон	✅ Минимум - 16 Максимум - 30 Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Целевая температура	✅ Минимум - 16 Максимум - 30 Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Целевая температура	✅ Минимум - 16 Максимум - 30
Состояние термостата	0 - Простаивает 1 - Нагревает 2 - Охлаждает	✖️ Не используется	✅ Простаивает Нагревает Охлаждает Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Состояние	✖️ Не используется	✖️ Не используется
Скорость вентилятора	0 - Автоматическая скорость 1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость 4 - Четвертая скорость 5 - Пятая скорость	✅ 0 - Автоматическая скорость 1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость 4 - Четвертая скорость 5 - Пятая скорость Параметр выводится в следующем виде: Тип канала - диапазон	✖️ Не используется	✖️ Не используется
Скорость вентилятора расширенная	1 - Тихий режим 2 - Первая скорость 3 - Вторая скорость 4 - Третья скорость 5 - Четвертая скорость 6 - Пятая скорость	✅ 0 - Автоматическая скорость 1 - Режим тихий 2 - Первая скорость 3 - Вторая скорость 4 - Третья скорость 5 - Четвертая скорость 6 - Пятая скорость 7 - Режим турбо Параметр выводится в следующем виде: Тип канала - диапазон	✅ 0% - Автоматическая скорость 20% - Режим тихий 40% - Первая скорость 60% - Вторая скорость 80% - Третья скорость 100% - Режим турбо Параметры выводятся в следующем виде: Тип сервиса - Вентилятор Характеристика - Скорость вращения	✅ 0% - Автоматическая скорость 1% - Режим тихий 2% - Первая скорость 3% - Вторая скорость 4% - Третья скорость 5% - Режим турбо Параметры выводятся в следующем виде: Тип сервиса - Вентилятор Характеристика - Скорость вращения (отображается с подписью "открытие ")	✅ 0 - Автоматическая скорость 1 - Режим тихий 2 - Первая скорость 3 - Вторая скорость 4 - Третья скорость 5 - Пятая скорость
Горизонтальные жалюзи - параметр отвечающий за положение горизонтальных жалюзи (Вверх-Вниз)	1 - Качание (вверх-вниз) 2 - Нижнее положение 3 - Второе положение 4 - Третье положение 5 - Четвертое положение 6 - Верхнее положение	✅ 0 - Остановлено 1 - Качание (вверх-вниз) 2 - Самое низкое положение 3 - Низкое положение 4 - Среднее положение 5 - Высокое положение 6 - Самое высокое положение Параметр выводится в следующем виде: Тип канала - диапазон	17% - Качание (вверх-вниз) 34% - Самое низкое положение 50% - Низкое положение 67% - Среднее положение 84% - Высокое положение 100% - Самое высокое положение Параметры выводятся в следующем виде: Тип сервиса - Вентилятор Характеристика - Скорость вращения	✅ 1 - Качание (вверх-вниз) 2 - Самое низкое положение 3 - Низкое положение 4 - Среднее положение 5 - Высокое положение 6 - Самое высокое положение Параметры выводятся в следующем виде: Тип сервиса - Угол наклона Характеристика - Целевой угол наклона	✅ 0 - Остановлено 1 - Качание (вверх-вниз) 2 - Самое низкое положение 3 - Низкое положение 4 - Среднее положение 5 - Высокое положение 6 - Самое высокое положение
Вертикальные жалюзи - параметр отвечающий за положение вертикальных жалюзи (Вправо-Влево)	0 - Остановлены 1 - Качание	✅ 0 - Остановлено 1 - Качание (право-лево) 2 - Левое положение 3 - Второе положение 4 - Третье положение 5 - Четвертое положение 6 - Правое положение Параметр выводится в следующем виде: Тип канала - диапазон	✅ ??% - Качание (право-лево) 25% - Самое левое положение 38% - Левое положение 50% - Среднее положение 62% - Правое положение 100% - Самое правое положение Параметры выводятся в следующем виде: Тип сервиса - Вентилятор Характеристика - Скорость вращения	✅ 1 - Качание (право-лево) 2 - Самое левое положение 3 - Левое положение 4 - Среднее положение 5 - Правое положение 6 - Самое правое положение Параметры выводятся в следующем виде: Тип сервиса - Угол наклона Характеристика - Целевой угол наклона	✅ 1 - Качание (право-лево) 2 - Самое левое положение 3 - Левое положение 4 - Среднее положение 5 - Правое положение 6 - Самое правое положение
Вертикальные и горизонтальные жалюзи параметр отвечающий за качание вертикальных и горизонтальных жалюзи	0 - Остановлены 1 - Качание вертикальных и горизонтальных жалюзи	✅ 0 - Остановлено в средних положениях 1 - Качание (право-лево и вверх-вниз) 2 - Качание (вверх-вниз) 3 - Качание (право-лево) Параметр выводится в следующем виде: Тип канала - диапазон	✖️ Не используется	✅ Остановлено Качание (право-лево и вверх-вниз) Качание (вверх-вниз) Качание (право-лево) Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Качание	✅ 0 - Остановлены 1 - Качание вертикальных и горизонтальных жалюзи

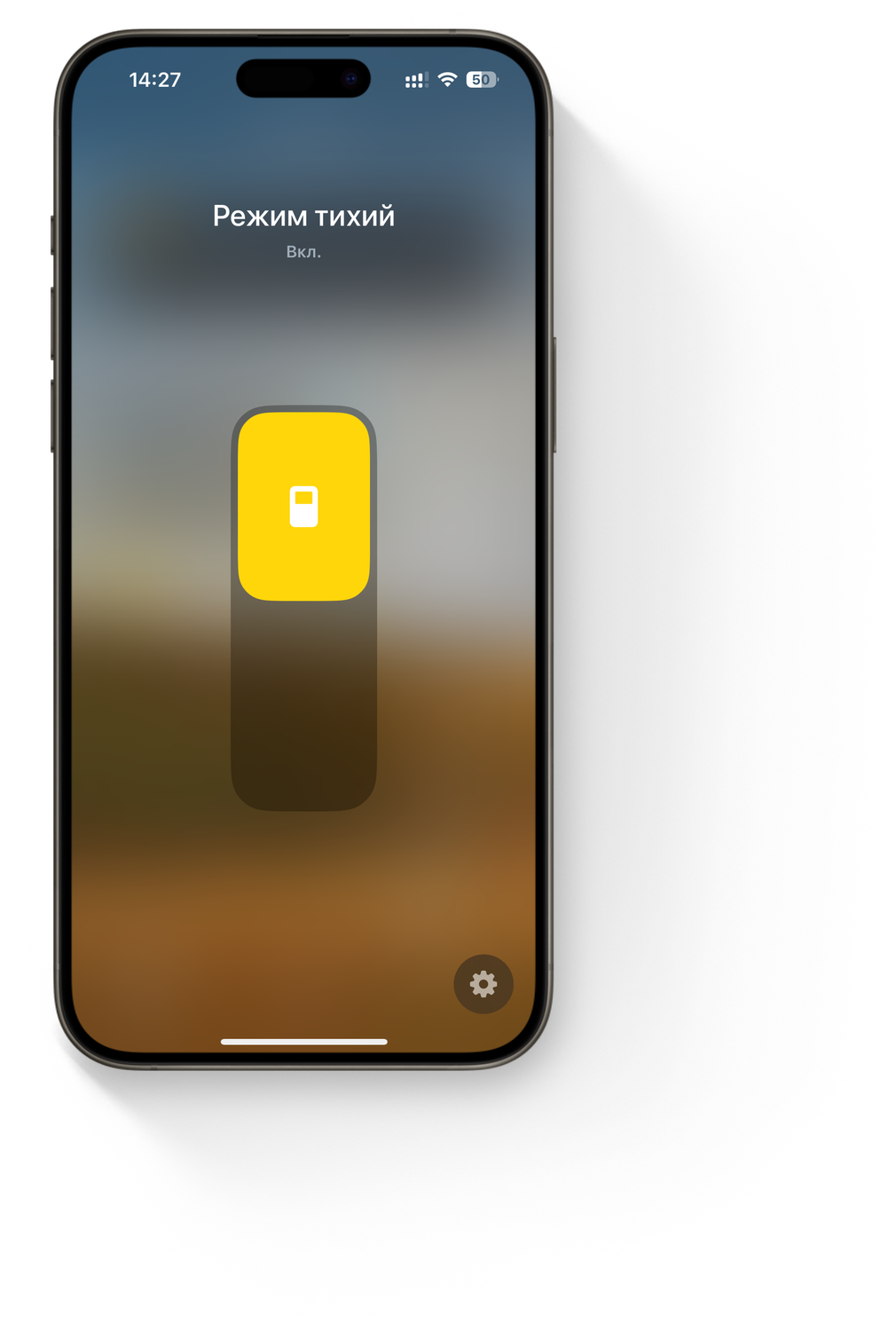

Режим Тихий	1 - Включена 0 - Выключена	✅ 1 - Включен 0 - Выключен Параметр выводится в следующем виде: Тип канала - переключатель	✅ Включена Выключена Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включена Выключена Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включена Выключена
Режим Эко	1 - Включена 0 - Выключена	✅ 1 - Включен 0 - Выключен Параметр выводится в следующем виде: Тип канала - переключатель	✅ Включена Выключена Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включена Выключена Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включена Выключена
Режим Турбо	1 - Включена 0 - Выключена	✅ 1 - Включен 0 - Выключен Параметр выводится в следующем виде: Тип канала - переключатель	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включена Выключена
Режим сна	1 - Включена 0 - Выключена	✅ 1 - Включен 0 - Выключен Параметр выводится в следующем виде: Тип канала - переключатель	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включена Выключена
Ионизация	1 - Включена 0 - Выключена	✅ 1 - Включена 0 - Выключена Параметр выводится в следующем виде: Тип канала - переключатель	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включена Выключена
Самоочистка	1 - Включена 0 - Выключена	✖️ Не используется	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✖️ Не используется
Защита от плесени	1 - Включена 0 - Выключена	✖️ Не используется	✖️ Не используется	✖️ Не используется	✖️ Не используется
Подсветка дисплея кондиционера	1 - Включена 0 - Выключена	✅ 1 - Включена 0 - Выключена Параметр выводится в следующем виде: Тип канала - переключатель	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен
Звуковая индикация	1 - Включена 0 - Выключена	✖️ Не используется	✖️ Не используется	✖️ Не используется	✖️ Не используется
Дежурный обогрев	1 - Включена 0 - Выключена	✖️ Не используется	✖️ Не используется	✖️ Не используется	✖️ Не используется
Коррекция температуры	Сервисный параметр	✖️ Не используется	✖️ Не используется	✖️ Не используется	✖️ Не используется
Кондиционер подключен	0 - Нет связи с кондиционером 1 - Связь есть, но не можем распознать пакеты 2 - Связь есть, но битые пакеты 3 - Кондиционер подключен	0 - Нет связи с кондиционером 1 - Связь есть, но не можем распознать пакеты 2 - Связь есть, но битые пакеты 3 - Кондиционер подключен	✖️ Не используется	✖️ Не используется	0 - Нет связи с кондиционером 1 - Связь есть, но не можем распознать пакеты 2 - Связь есть, но битые пакеты 3 - Кондиционер подключен

10. Общая логическая схема работы шлюза

Скопировано

загружается

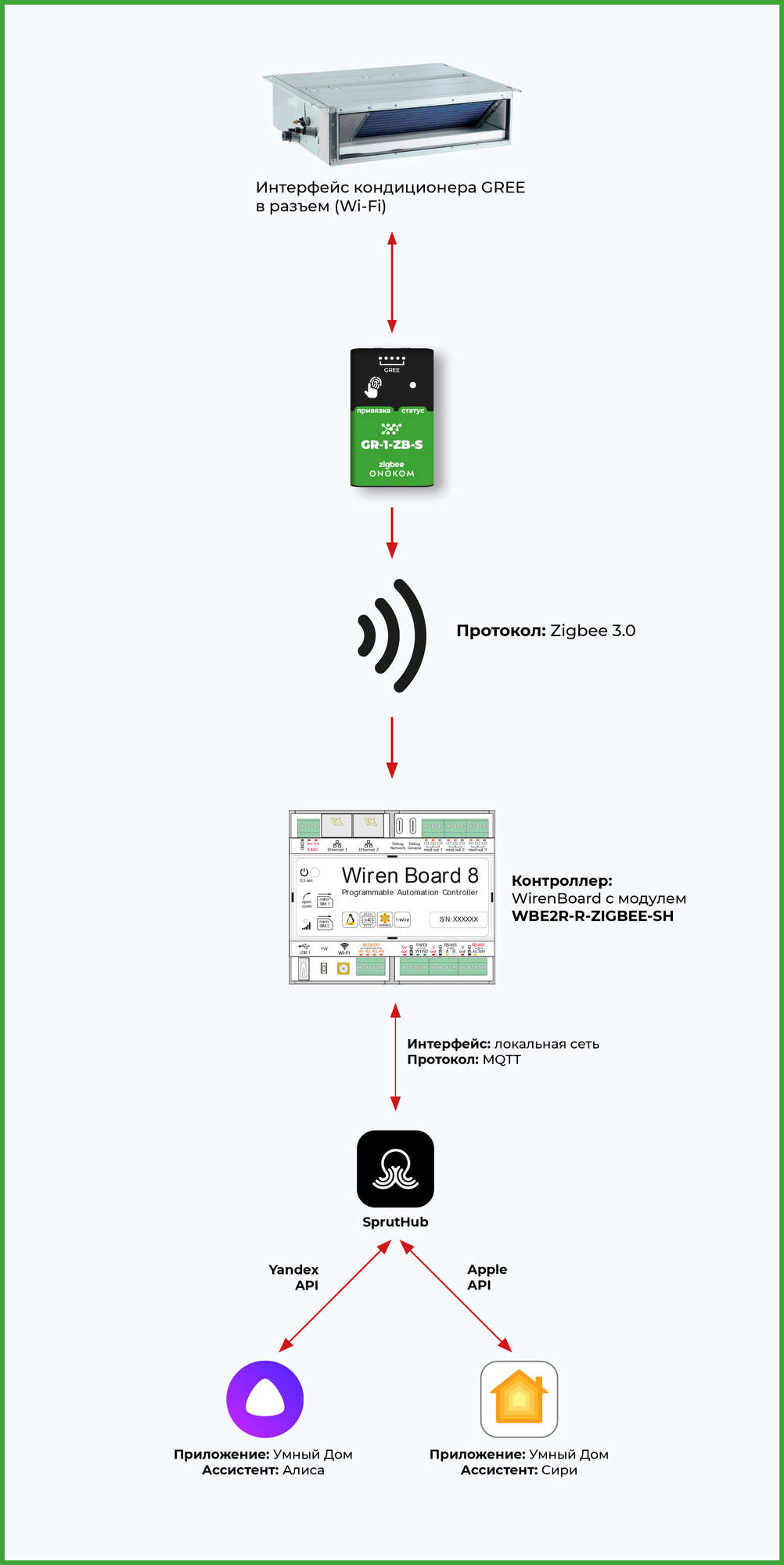

10.1 Логическая схема WirenBoard + SprutHub

Скопировано

загружается

10.2 Логическая схема WirenBoard + Zigbee2MQTT

Скопировано

загружается

11. Схемы подключения

Скопировано

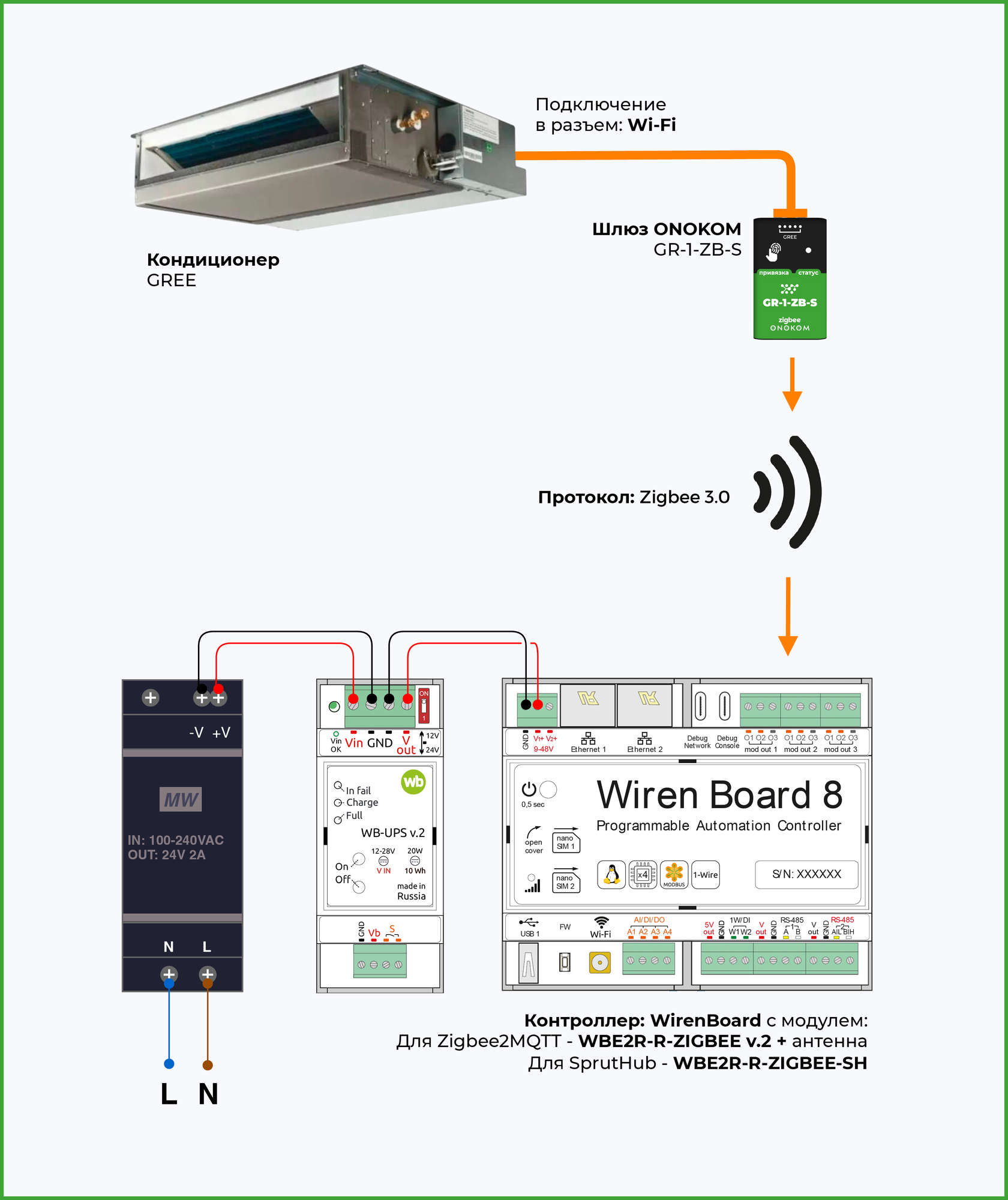

11.1 Схема подключения к WirenBoard

Скопировано

загружается

Схема подключения к контроллеру WirenBoard

12. Подключение

Скопировано

12.1 Подключение к WirenBoard

Скопировано

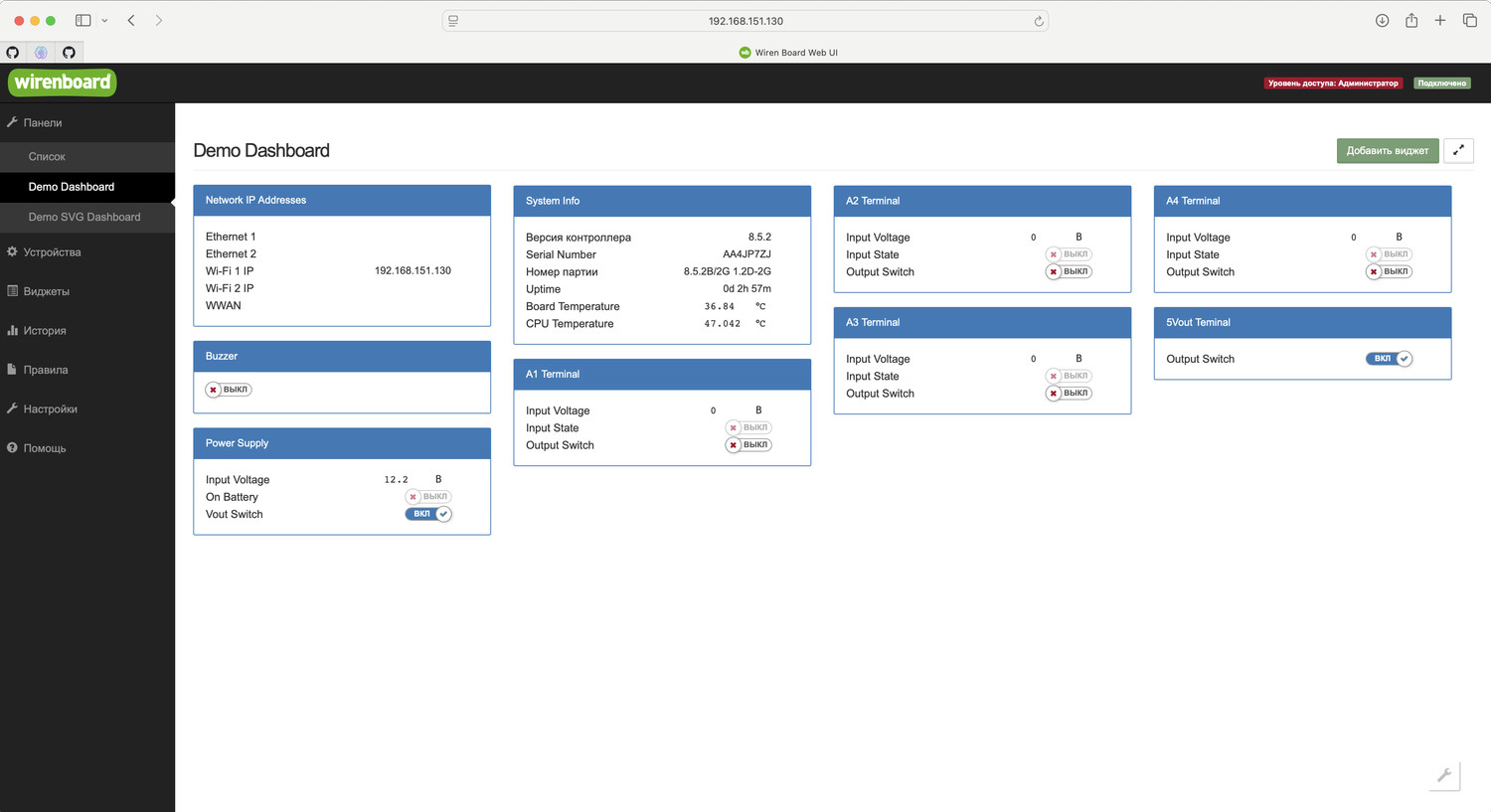

12.1.1 Параметры контроллера WirenBoard

Все дальнейшие настройки выполняются на контроллере WirenBoard 8 со следующими параметрами:
- Ревизия: 7.3.3E/11 675
- Версия ПО: wb-2507
- Ветка: Релиз
- ZigBee2MQTT : 2.5.1

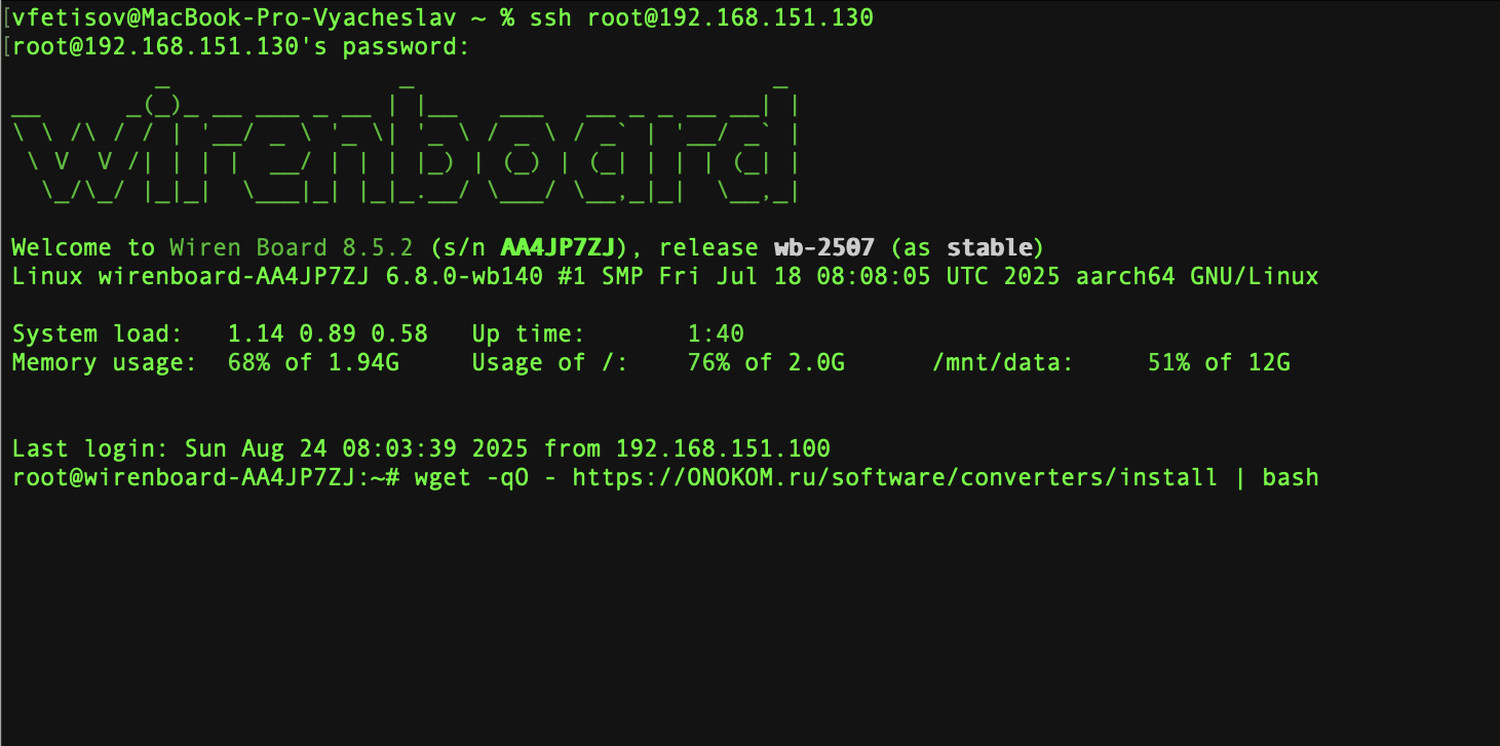

12.1.2 Загрузка шаблона в контроллер WirenBoard для Zigbee2MQTT

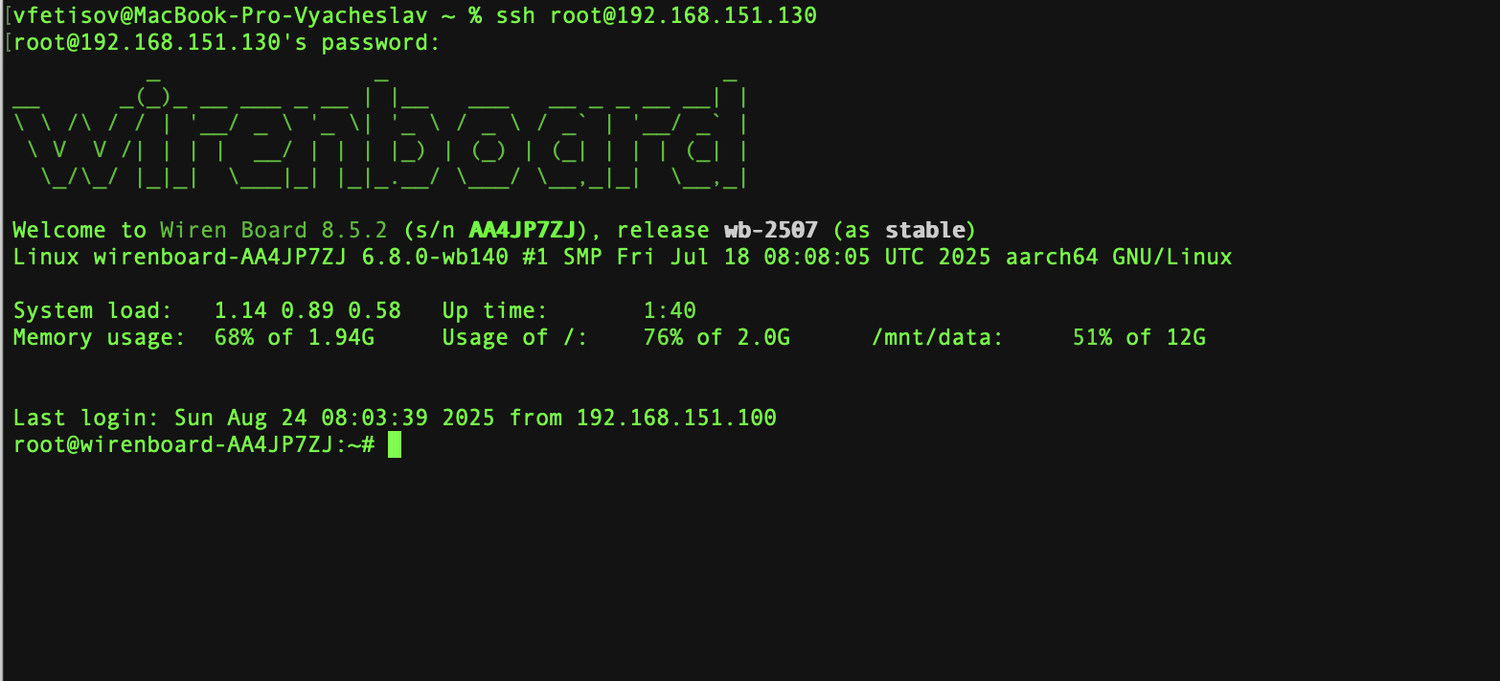

- Скачайте приложение для подключения по SFTP к контроллеру
- Для пользователей macOS: Скачайте приложение: ForkLift
- Для пользователей Windows: Скачайте приложение: FileZilla
- Узнайте IP адрес контроллера где установлен Zigbee2MQTT в вашей локальной сети
- Подключитесь к контроллеру по SFTP

На момент написания статьи, шаблон не включен в стандартный список поддерживаемых устройств. Поэтому добавляем собственный шаблон:

загружается

Заходим на веб-сервис GitHub где хранятся шаблоны ONOKOM и переходим в раздел «ZigBee2MQTT»

загружается

Выбираем на каком языке мы хотим чтобы отображался шаблон "RU" или "EN"

загружается

Выбираем шаблон «onokom-gr-1-zb-s.mjs»

Шаблон ONOKOM-AIR-gr-1-zb-s для Zigbee2MQTT.mjs

загружается

Затем нажимаем на кнопку «Download» правом верхнем углу окна

загружается

Открываем SFTP-менеджер и вводим данные для соединения к контроллеру:
1. Хост: IP-адресс устройства
2. Имя пользователя: root
3. Пароль: wirenboard (по умолчанию)
4. Порт: 22
5. Нажимаем кнопку «Connect»

загружается

Переходим в соответствующую директорию:mnt/data/etc/wb-mqtt-serial.conf.d/templates/

Переходим в соответствующую директорию: /mnt/data/root/zigbee2mqtt/data/

загружается

Открываем файл configuration.yaml для редактирования удобным редактором

загружается

В файле требуется добавить следующую конструкцию: external_converters: - external_converters/onokom-gr-1-zb-s.mjs и сохранить файл Обязательно код должен выглядеть как на картинке.

загружается

Теперь требуется загрузить ранее скаченный файл /zigbee2mqtt/data/external_converters/onokom-gr-1-zb-s.mjs , после этого требуется перезагрузить сервер ZigBee2MQTT

загружается

После перезагрузки сервера переходим к подключению шлюза к контроллеру.

12.1.3 Подключение шлюза к Wiren Board через Zigbee2MQTT

Заходим в веб-интерфейс Wiren Board

загружается

Для входа вводим IP-адрес контроллера в локальной сети

загружается

В случае, если права доступа не установлены на «Администратор», нужно их поменять в соответствующем разделе интерфейса

загружается

В разделе «Устройства» находим устройство «Zigbee2mqtt конвертер»

загружается

Включаем переключатель Разрешить сопряжение в положение включено

На шлюзе зажать кнопку "Привязка" и держать ее 7 секунд

загружается

После завершения поиска устройство будет добавлено в интерфейс Wiren Board и мы сможем наблюдать изменение состояния

12.1.4 Установка конвертера для управления шлюзами ONOKOM из интерфейса WirenBoard

Скопировано

загружается

Для установки потребуется подключится к контроллеру по SSH.
Для пользователей Windows можно воспользоваться Командной стройкой или PowerShell.
Для пользователей Linux и Mac OS можно воспользоваться встроенной утилитой "Терминал".
Открываем программу и вводим следующую команду ssh имя_пользователя@ip_адрес_контроллера и нажимает Enter

загружается

Нас попросит ввести пароль, при вводе пароля не будет видно, что вы что-то вводите, по этому вводите и нажимаете Enter.
Если пароль был верно ввден, то вы увидите приглашение на управление вашем контроллером.

загружается

Для нашего конвертера подготовлен скрипт установщика, который сделает все за Вас и запустит конвертер.
Вводим следующую команду в терминал wget -qO - https://ONOKOM.ru/software/converters/install | bash и нажимает Enter.
После этого начнется установка

загружается

После удачной установки вы увидите, что ONOKOM converters установлен и запущен

загружается

Переходим в браузер и вводим адрес нашего контроллера в сети, открывается интерфейс Wirenboard

загружается

Переходим в раздел "Устройства" и в интерфейсе находим устройство "GR-1-ZB-S"
Теперь мы можем управлять шлюзом из интерфейса Wirenboard

Для просмотра параметров устройства нажимаем на кнопку «Устройства»

загружается

Виджет устройства имеет следующий вид

12.3 Подключение к SprutHub

Скопировано

Для подключения шлюза ONOKOM GR-1-ZB-S в SprutHub необходимо сначала обновить версию ПО SprutHub

загружается

Заходим в раздел «Настройки» → «Информация» проверяем версию SprutHub
Минимальная версия обновления должна быть 1.12.6 (14893).
В случае наличия более низкой версии нажимаем на кнопку «Обновить»

загружается

Переходим в раздел «Контроллеры». Если MQTT-контроллер не был создан - его требуется создать. Для этого нужно нажать на кнопку добавления в правом верхнем углу экрана

Переходим в раздел «Контроллеры». Если Zigbee-контроллер не был создан - его требуется создать. Для этого нужно нажать на кнопку добавления в правом верхнем углу экрана

загружается

Для добавления устройства требуется активировать контроллер, после чего, нажав на троеточие, выбрать пункт «Поиск устройств»

На шлюзе зажать кнопку "Привязка" и держать ее 7 секунд

загружается

Устройство будет добавлено

загружается

Для управления устройством перейдём в соответствующий раздел и выберем его

загружается

Виджет устройства имеет следующий вид

12.3.1 Настройка подключения «Яндекс Умный дом»

Скопировано

загружается

Для подключения к системе «Яндекс Умный дом» перейдём в раздел «Мосты» и, если он отсутствует, добавим мост для Yandex с помощью соответствующей кнопки в правом верхнем углу экрана

В приложении «Умный дом» нажимаем на кнопку «Устройства умного дома»

загружается

В списке доступных систем выбираем SprutHub

загружается

Нажимаем на кнопку «Привязать к Яндексу»

загружается

Заполняем данные для авторизации в SprutHub

загружается

После авторизации будет доступен поиск устройств. Для его выполнения нажимаем на кнопку «Обновить список устройств»

загружается

Устройство будет добавлено. Для управления кондиционером нажимаем на «Кондиционер»

загружается

Настройка завершена

загружается

12.3.2 Настройка подключения «Homekit»

Скопировано

Для подключения к системе «Homekit» перейдём в раздел «Мосты» и, если он отсутствует, добавим мост для Homekit с помощью соответствующей кнопки в правом верхнем углу экрана

Открываем приложение Homekit

загружается

Открываем панель добавления устройсв в правом верхнем углу экрана. Выбираем «Добавить аксессуар»

загружается

В интерфейсе SprutHub нажимаем на кнопку настроек Homekit (троеточие рядом с названием моста). В окне настроек будет доступен QR-код

загружается

Сканируем QR-код с мобильного устройства

загружается

Добавляем нужные нам устройства

загружается

Устройства будут размещены на главной странице приложения

загружается

Настройка завершена

загружается

12.4 Подключение к Zigbee2MQTT

Скопировано

Для подключения шлюза ONOKOM GR-1-ZB-S в Zigbee2MQTT требуется версия не ниже 2.5.1

загружается

Заходим в раздел «Настройки» шестеренка → «О программе» проверяем версию Zigbee2MQTT
Минимальная версия обновления должна быть 2.5.1.
В случае наличия более низкой версии требуется «Обновить» ваш сервер ZigBee2MQTT

загружается

Для добавления устройства требуется перейти в раздел «Устройства» , после чего, нажать кнопку «Разрешить обнаружение (Все)»

На шлюзе зажать кнопку "Привязка" и держать ее 7 секунд

загружается

Устройство будет добавлено

загружается

Если у Вас будет отображаться в колонке "Производитель" написано "Не поддерживается" потребуется установить "Внешний преобразователь"

12.4.1 Подключение внешнего преобразователя для ZigBee2MQTT

Скопировано

загружается

Заходим на веб-сервис GitHub где хранятся шаблоны ONOKOM и переходим в раздел «ZigBee2MQTT»

загружается

Выбираем на каком языке мы хотим чтобы отображался шаблон "RU" или "EN"

загружается

Выбираем шаблон «onokom-gr-1-zb-s.mjs»

Шаблон ONOKOM-AIR-gr-1-zb-s для Zigbee2MQTT.mjs

загружается

Затем нажимаем на кнопку «Download» правом верхнем углу окна

загружается

Переходим в соответствующую директорию: /mnt/data/root/zigbee2mqtt/data/

загружается

Открываем файл configuration.yaml для редактирования удобным редактором

загружается

В файле требуется добавить следующую конструкцию: external_converters: - external_converters/onokom-gr-1-zb-s.mjs и сохранить файл Обязательно код должен выглядить как на картинке

загружается

После перезагрузки сервера, вы увидите следующую картинку, что в колонке производитель, исчезла надпись не поддерживается и производитель указан верно.
На этом настройка и добавление шлюзов ONOKOM GR-1-ZB-S в ZigBee2MQTT окончена

13. Демонстрация работы

Скопировано

Раздел находится в стадии заполнения

14. Скриншоты интерфейса кондиционера

Скопировано

14.1 Скриншоты Apple

Скопировано

Основной экран управления

загружается

Экран выбора режимов. На экране установлен режим нагрев

загружается

Экран выбора режимов. На экране установлен режим охлаждение

загружается

Экран управления. Режим "Тихий"

загружается

14.2 Скриншоты Яндекс Умный дом

Скопировано

Экран с общим отображением устройств, добавленных в умный дом.

загружается

Основной экран управления кондиционером. В верхней части экрана показан рисунок кондиционера, изменяющийся в зависимости от заданных режимов. Также мы видим шкалу установки температуры, а также кнопку включения/выключения кондиционера.

загружается

Выбор режимов работы кондиционера и управление скоростью вентиляции.

загружается

14.3 Скриншоты Zigbee2MQTT

Скопировано

Экран с элементами управления

загружается

14.4 Скриншоты Wirenboard

Скопировано

Экран с элементами управления

загружается

GR-1-ZB-S

1. Примеры из практики

2. Технические характеристики

2.1 Версии устройств

2.2 Изображение устройства

2.3 Комплектация

2.4 Размеры устройства

2.5 Назначение портов и кнопок

2.6 Индикация

2.6.1 Добавление шлюза в хаб

Скопировать ссылку "2.6.1 Добавление шлюза в хаб" Скопировано

2.6.2 Нет связи с кондиционером

2.6.3 Нет связи с координатором Zigbee (мы в сети но координатор не отвечает)

2.6.4 Нет связи с координатором Zigbee (Мы покинули сеть или нас выкинули оттуда)

2.6.5 Всё в порядке (есть Zigbee и связь с кондиционером)

3. Внешний вид

4. Краткая инструкция

4.1 Устранение неполадок

5. Карта кластеров

Endpoint Configuration

6. Полезные файлы

7. Гарантия

8. Поддерживаемые модели кондиционеров

8.1 Бренд GREE

8.1.1 Модели 2025 года

8.1.2 Модели 2024 года

8.1.3 Модели 2023 года

8.1.4 Модели 2022 года

8.1.5 Модели 2021 года

8.1.6 Модели 2020 года

9. Функции кондиционера

10. Общая логическая схема работы шлюза

10.1 Логическая схема WirenBoard + SprutHub

10.2 Логическая схема WirenBoard + Zigbee2MQTT

11. Схемы подключения

11.1 Схема подключения к WirenBoard

12. Подключение

12.1 Подключение к WirenBoard

12.1.1 Параметры контроллера WirenBoard

12.1.2 Загрузка шаблона в контроллер WirenBoard для Zigbee2MQTT

12.1.3 Подключение шлюза к Wiren Board через Zigbee2MQTT

12.1.4 Установка конвертера для управления шлюзами ONOKOM из интерфейса WirenBoard

12.2 Список функций управления кондиционером GREE через WirenBoard

12.2.1 Раздел “Основные режимы и функции”

12.2.2 Раздел “Контроль температуры”

12.2.3 Раздел “Дополнительные режимы и функции”

12.2.4 Раздел “Жалюзи”

12.2.5 Раздел “Индикация”

12.2.6 Отображение устройства в веб-интерфейсе контролера”

12.3 Подключение к SprutHub

12.3.1 Настройка подключения «Яндекс Умный дом»

12.3.2 Настройка подключения «Homekit»

12.4 Подключение к Zigbee2MQTT

12.4.1 Подключение внешнего преобразователя для ZigBee2MQTT

13. Демонстрация работы

14. Скриншоты интерфейса кондиционера

14.1 Скриншоты Apple

14.2 Скриншоты Яндекс Умный дом

14.3 Скриншоты Zigbee2MQTT

14.4 Скриншоты Wirenboard

Скопировано
