ONOKOM TCL-6-MB-B - Шлюз для управления системами кондиционирования TCL

1. Примеры из практики
2. Технические характеристики

2.1 Изображение устройства
2.2 Комплектация
2.3 Размеры устройства
2.4 Назначение портов и кнопок

3. Внешний вид
4. Краткая инструкция

4.1 Устранение неполадок
4.2 Смена скорости работы шлюза
4.3 Смена Modbus адреса шлюза

5. Карта регистров
6. Полезные файлы
7. Гарантия
8. Поддерживаемые модели кондиционеров

8.1 Бренд TCL

8.1.1 Модели 2024 года
8.1.2 Модели 2022 года
8.1.3 Модели 2020 года
8.1.4 Модели 2019 года

9. Функции кондиционера
10. Общая логическая схема работы шлюза

10.1 Логическая схема WirenBoard + SprutHub
10.2 Логическая схема Loxone

11. Схемы подключения

11.1 Схема подключения к WirenBoard
11.2 Схема подключения к Loxone

12. Подключение
13. Демонстрация работы
14. Скриншоты интерфейса кондиционера

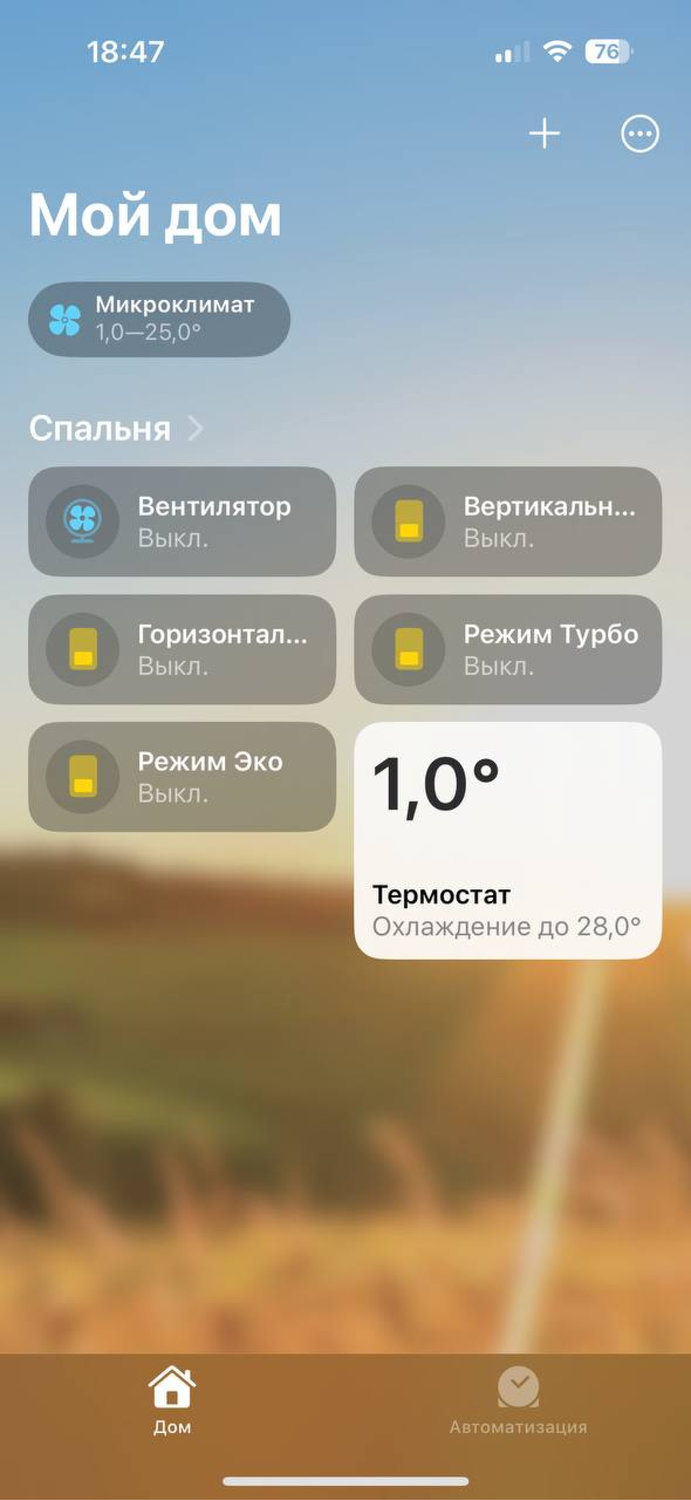

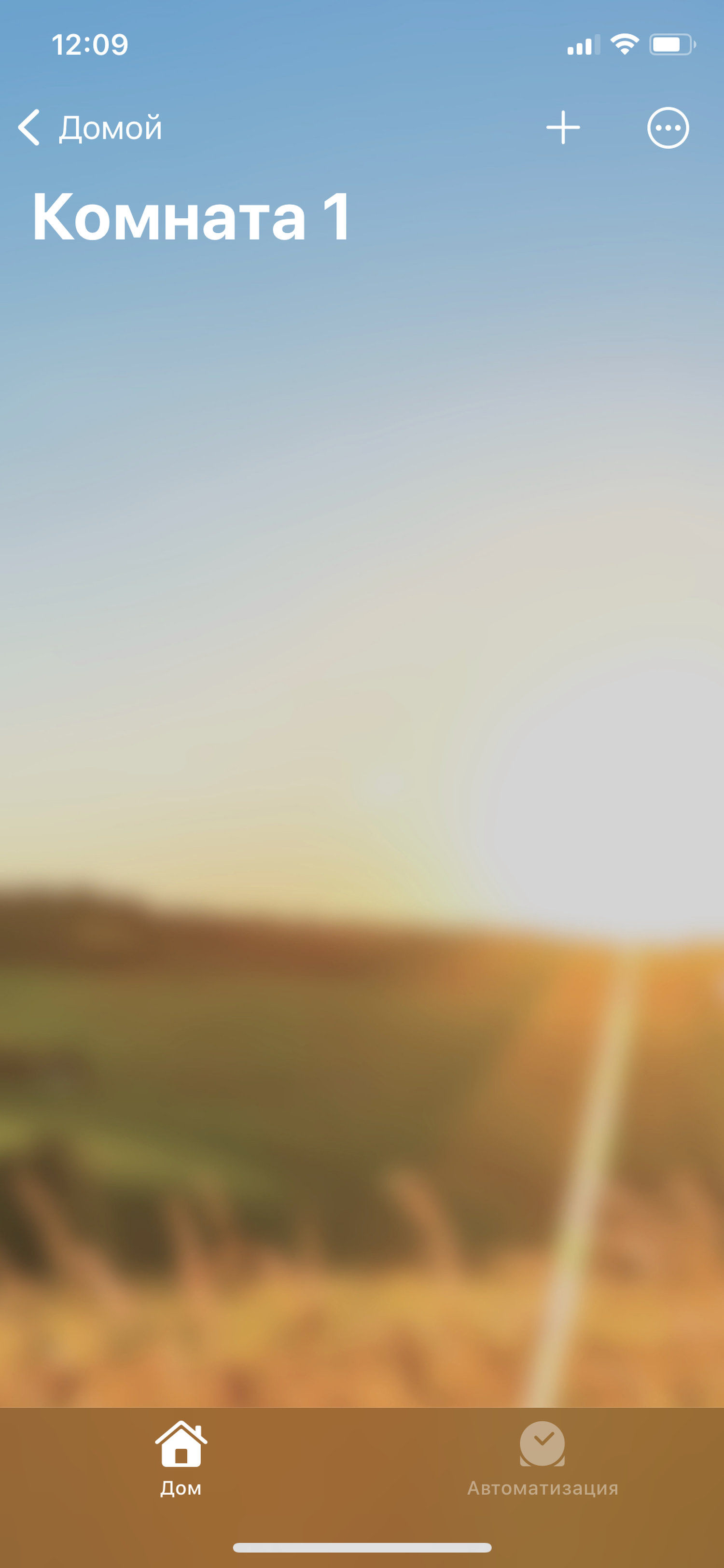

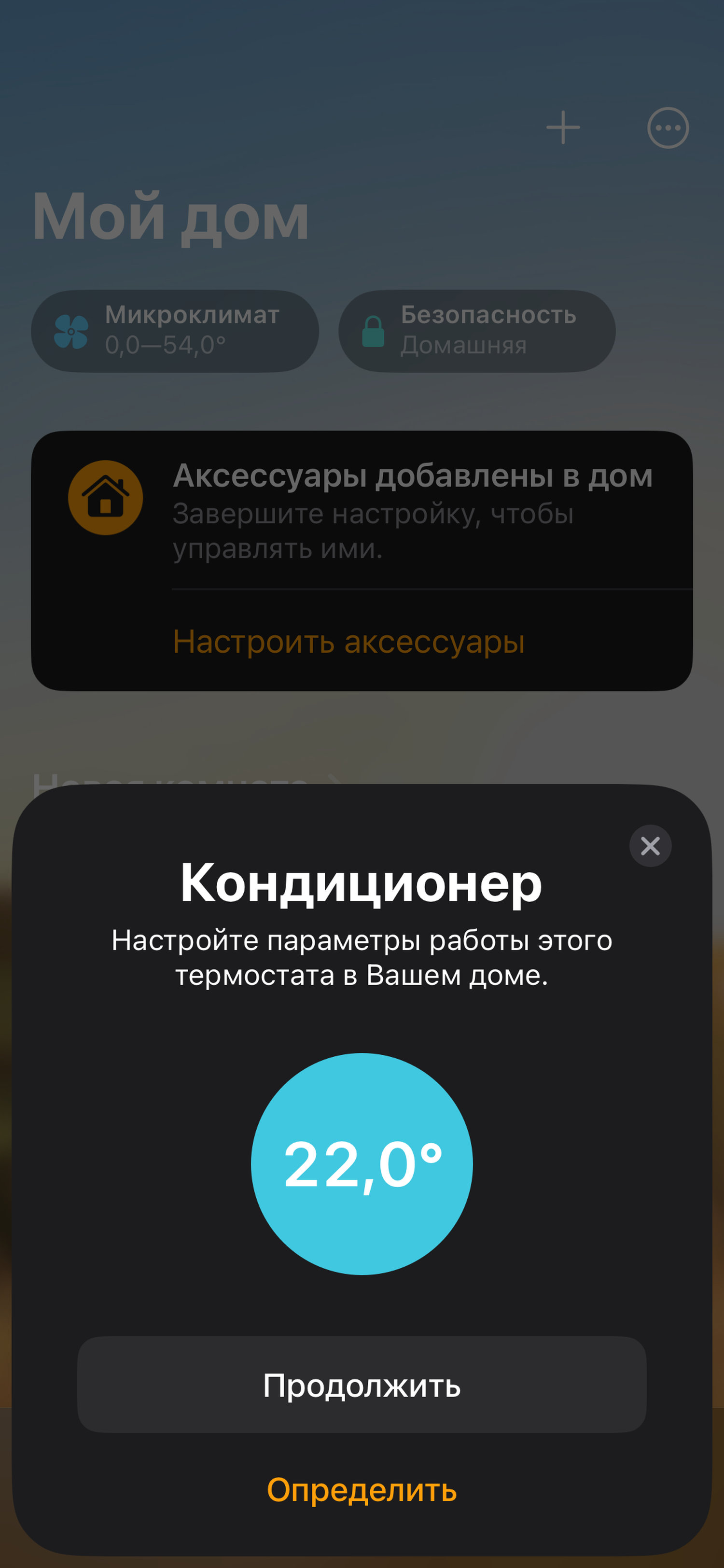

1. 14.1 Скриншоты Apple

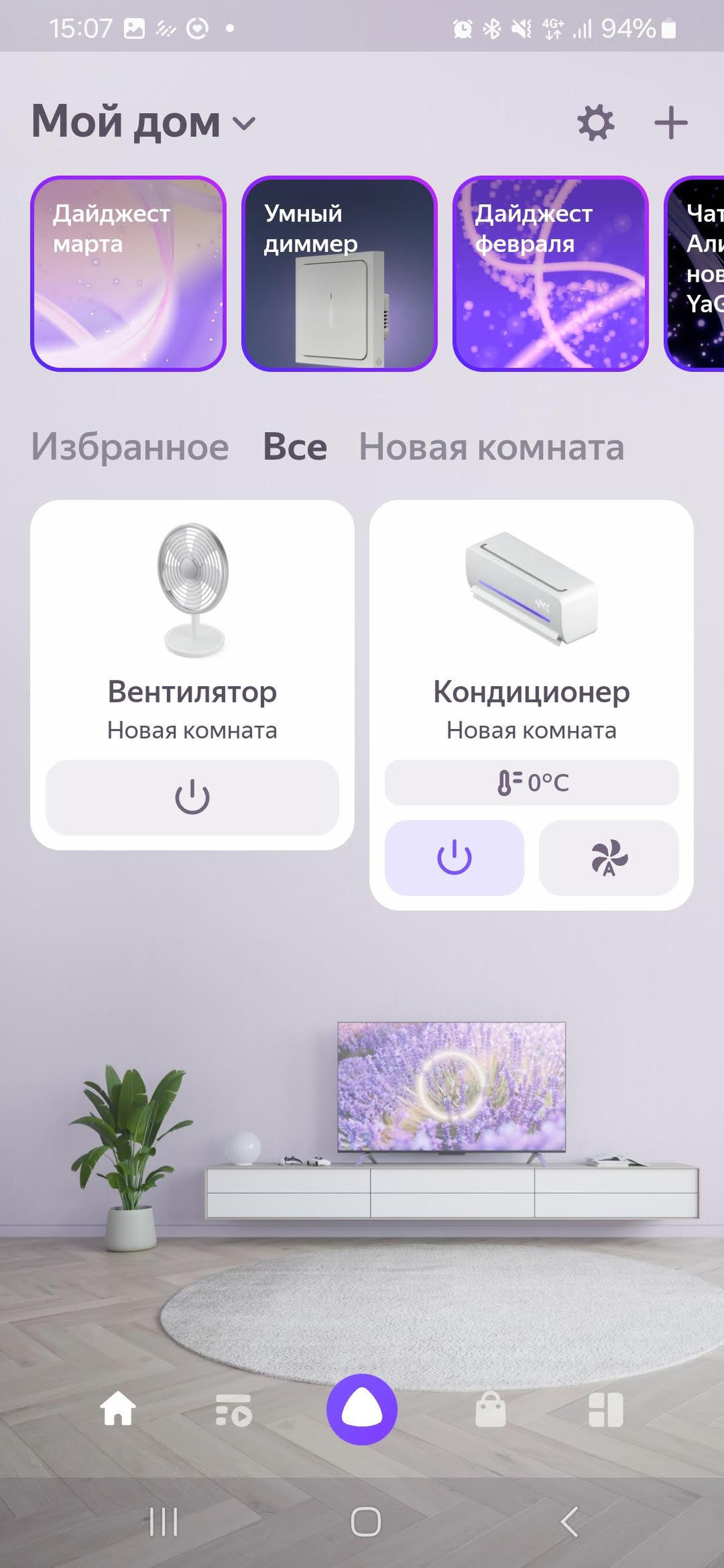

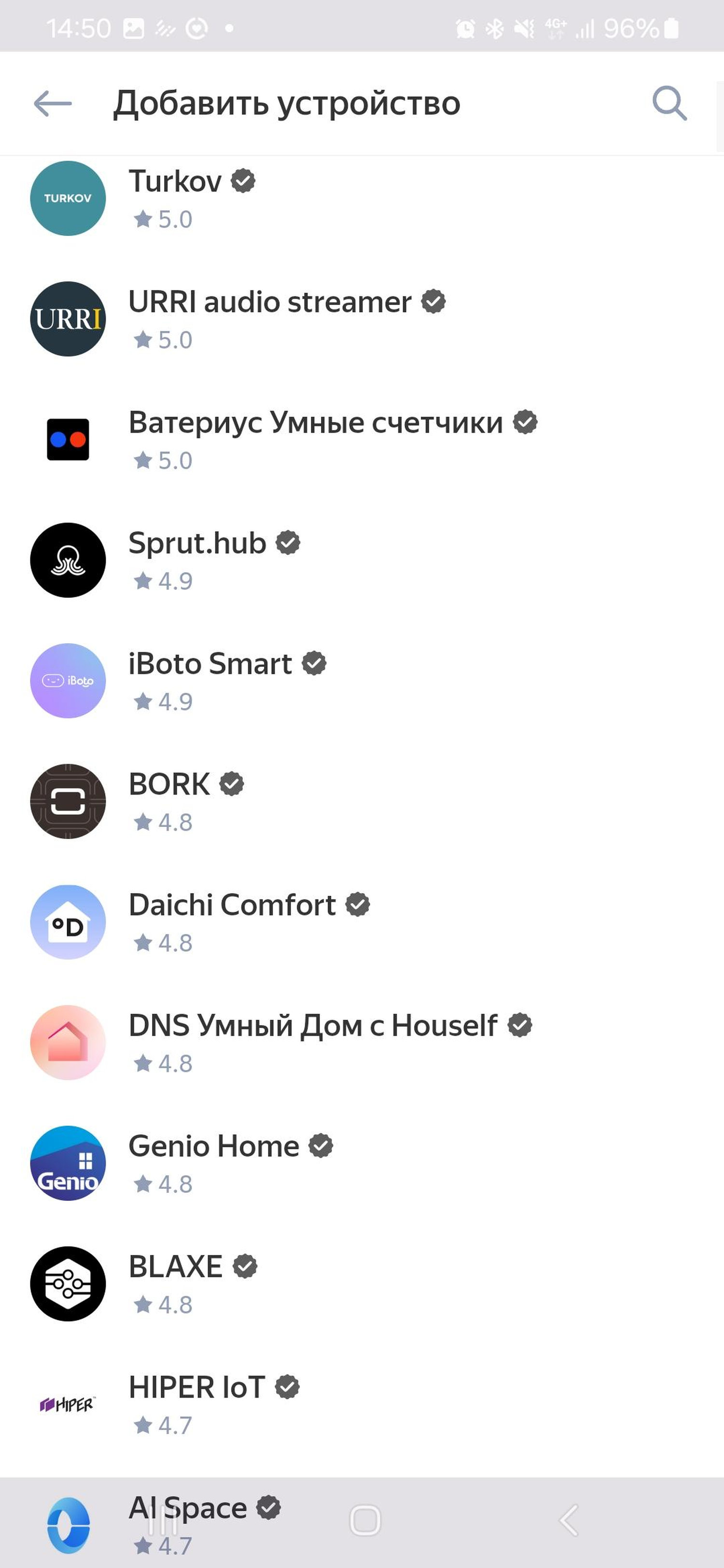

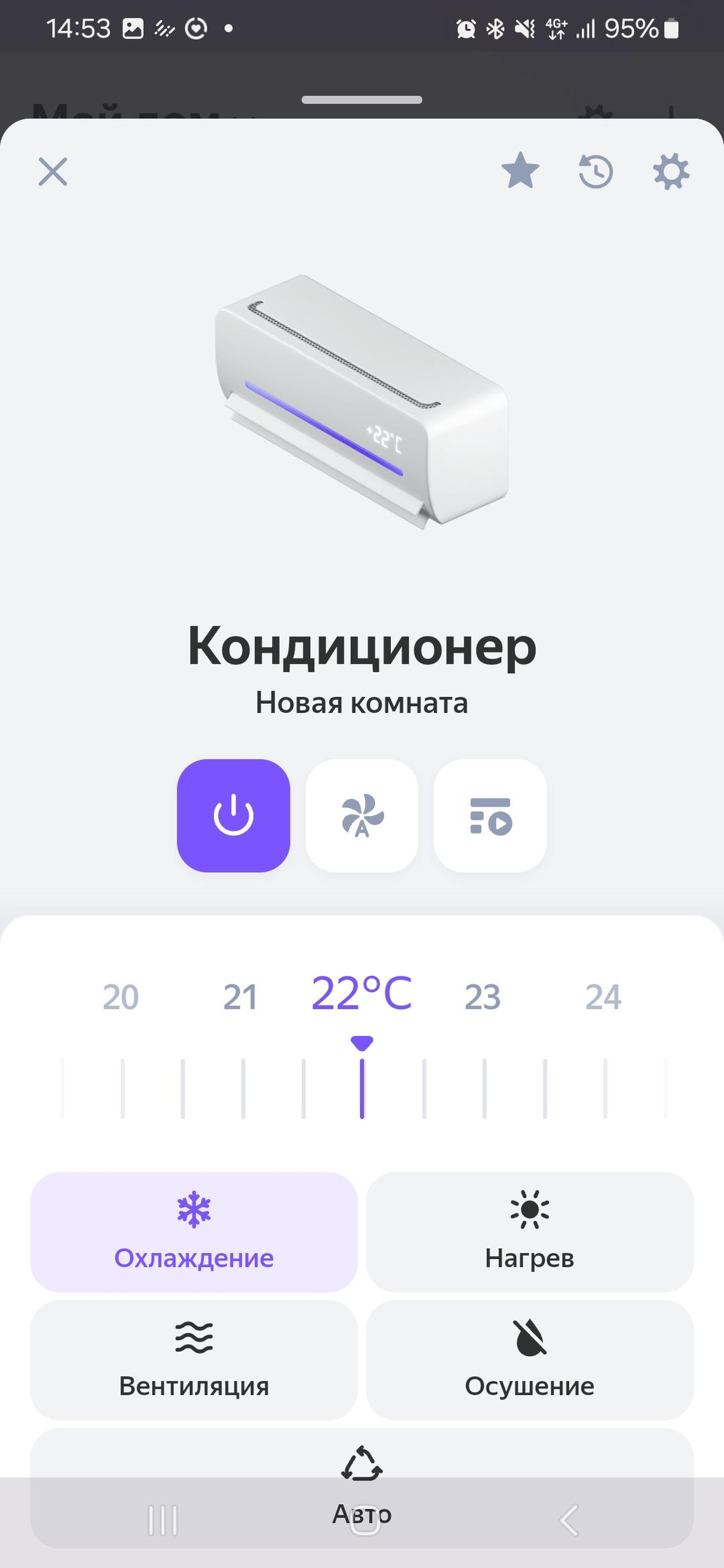

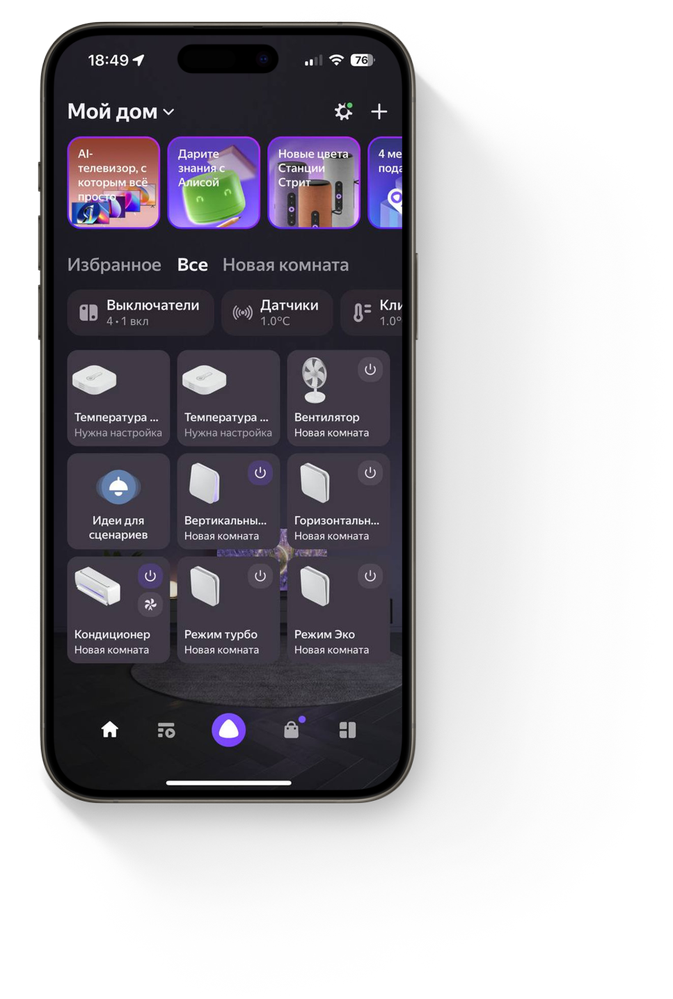

2. 14.2 Скриншоты Yandex

1. Примеры из практики

Скопировано

Страницы с примерами в стадии создания

2. Технические характеристики

Скопировано

Интерфейс	RS485
Изоляция интерфейса	Гальванически развязанный
Протокол	Modbus RTU + Fast Modbus (быстрый модбас), адрес задается программно, заводские настройки указаны на наклейке
Размер шлюза	60x36x15 мм (ДхШхВ) без клеммы 70x36x15 мм (ДхШхВ) с клеммой
Размер адаптера	40x31x13 мм (ДхШхВ)
Питание (рекомендуемое)	DC 24В
Скорость работы	9600 (по умолчанию), 19200, 38400, 57600, 115200
Количество стоповых бит	2
Бит четности	Нет (N)
Потребление	Макс. 1 Вт
Тип соединения шины и питания	Винтовой клемник
Рекомендуемое сечение провода с НШВИ	0.35 – 1 мм2 — одинарные 0.35 – 0.5 мм2 — сдвоенные провода
Момент затяжки винтов	0.2 Н∙м
Режим работы	Непрерывный
Температура эксплуатации	От 0 до +40 °С
Степень защиты	IP30
Масса (с коробкой)	105 г
Комплект	Коробка, устройство, адаптер TCL-A6, кабель для адаптера, кабель для кондиционера

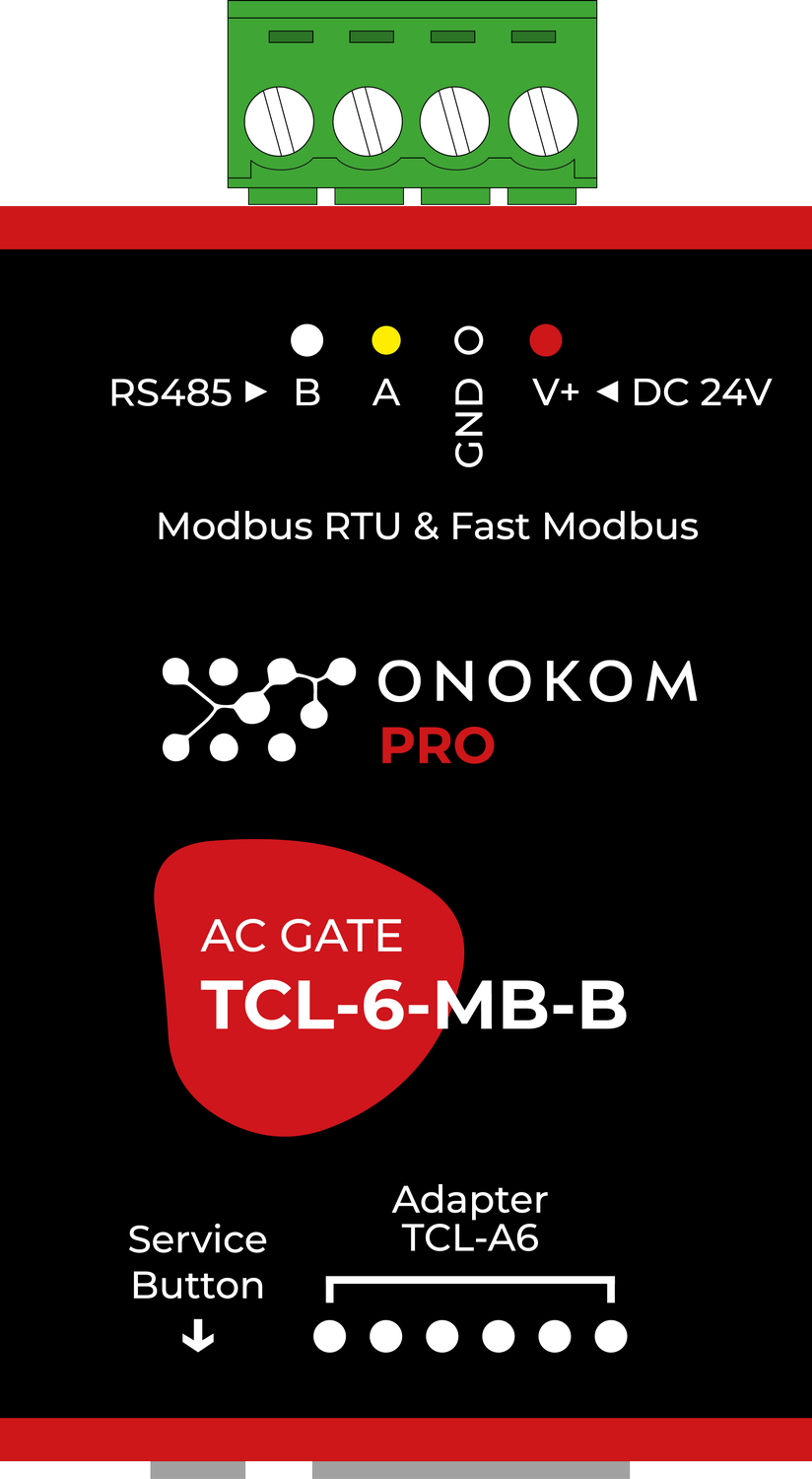

2.1 Изображение устройства

Скопировано

Картинки для вставки устройства
в свои проекты

TCL-6-MB-B.svg
TCL-6-MB-B.pdf

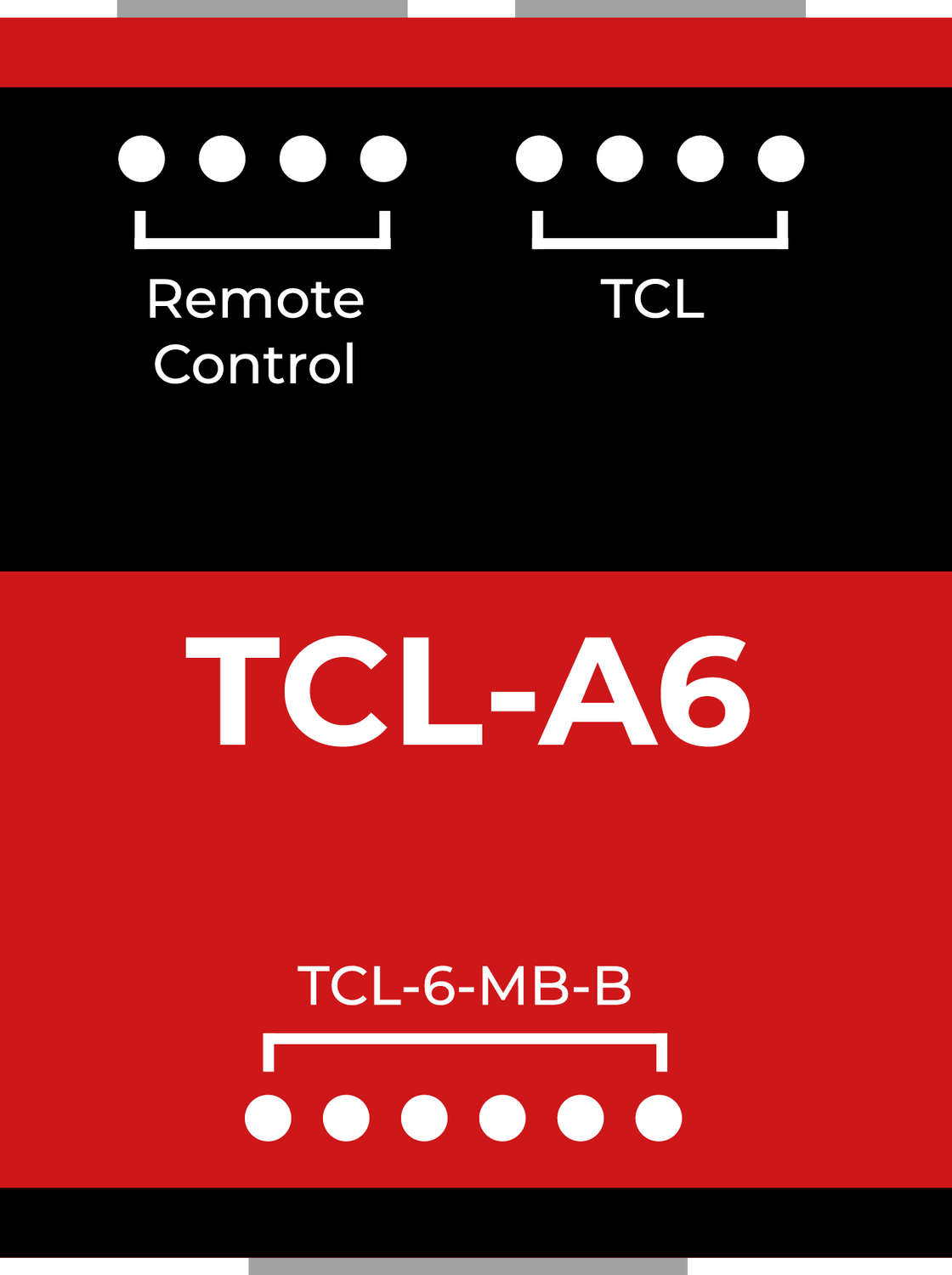

Картинки для вставки устройства
в свои проекты

TCL-A6.svg
TCL-A6.pdf

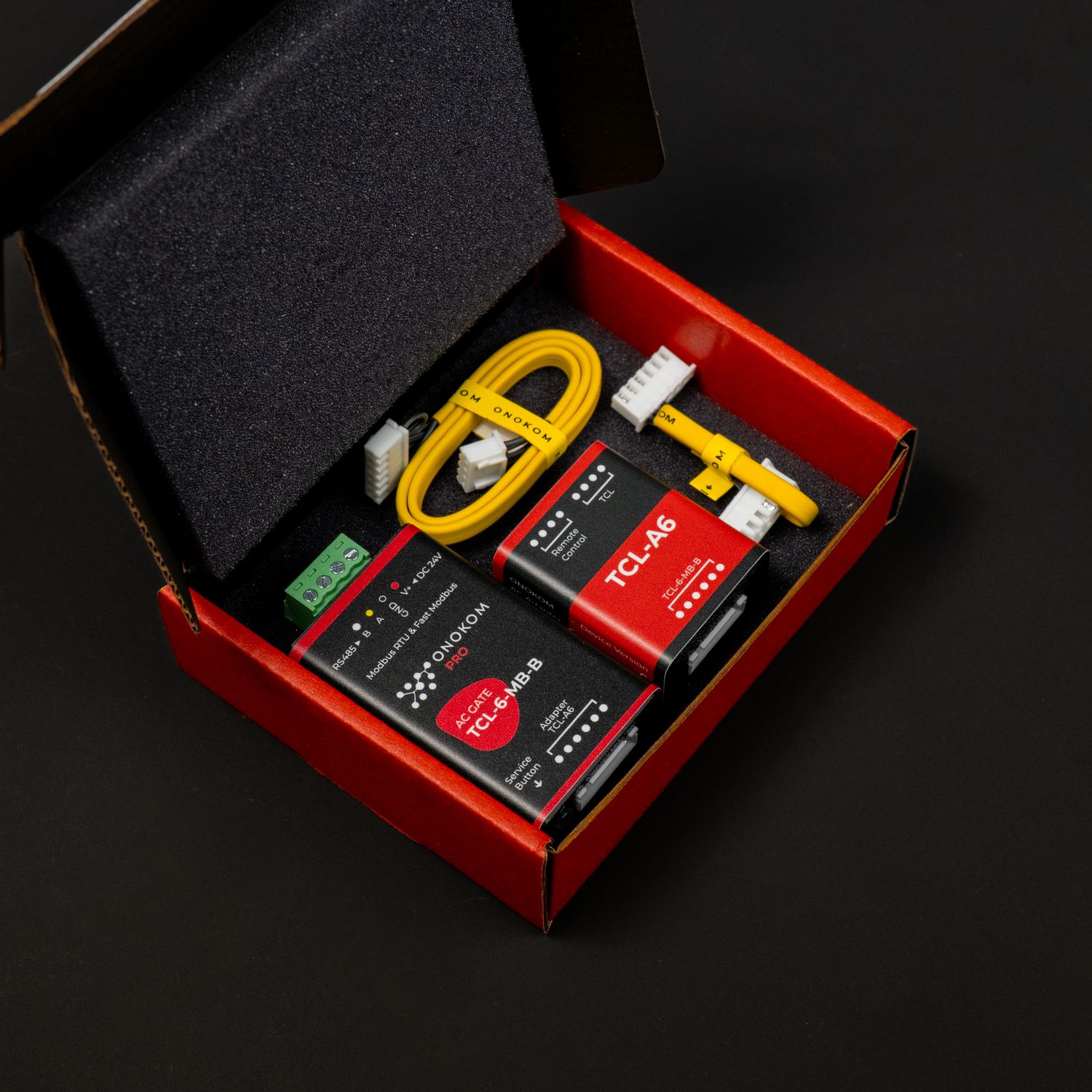

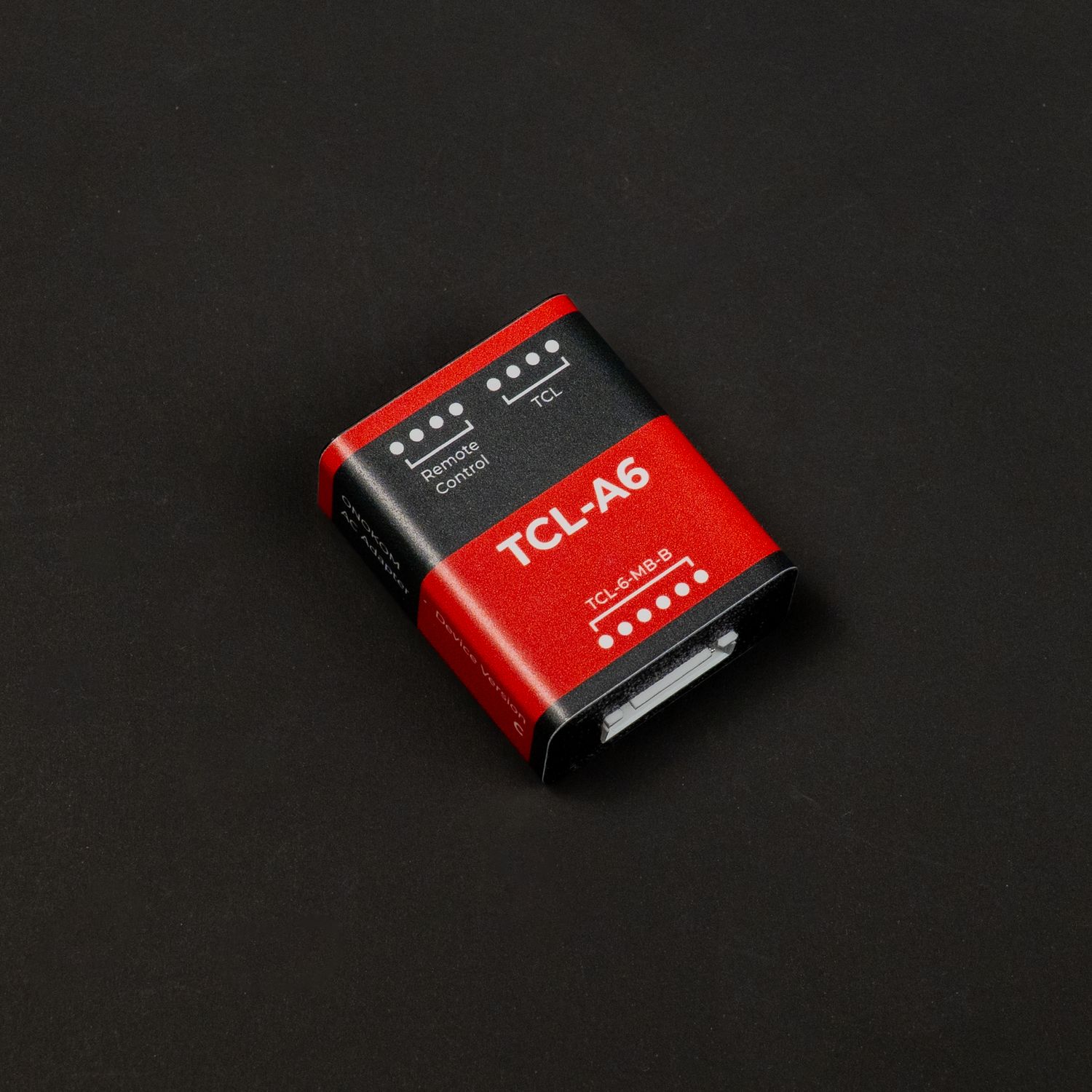

2.2 Комплектация

Скопировано

загружается

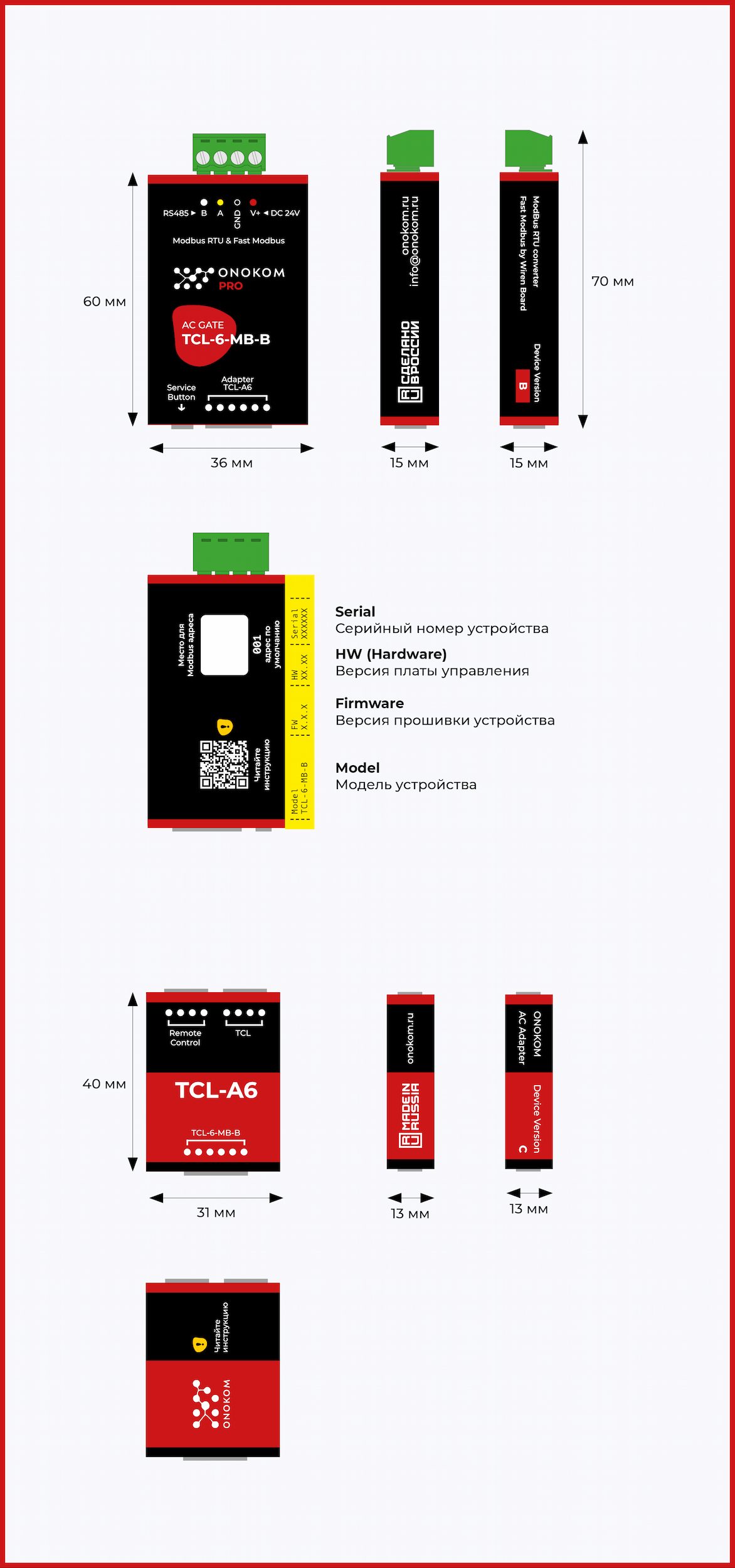

2.3 Размеры устройства

Скопировано

загружается

2.4 Назначение портов и кнопок

Скопировано

загружается

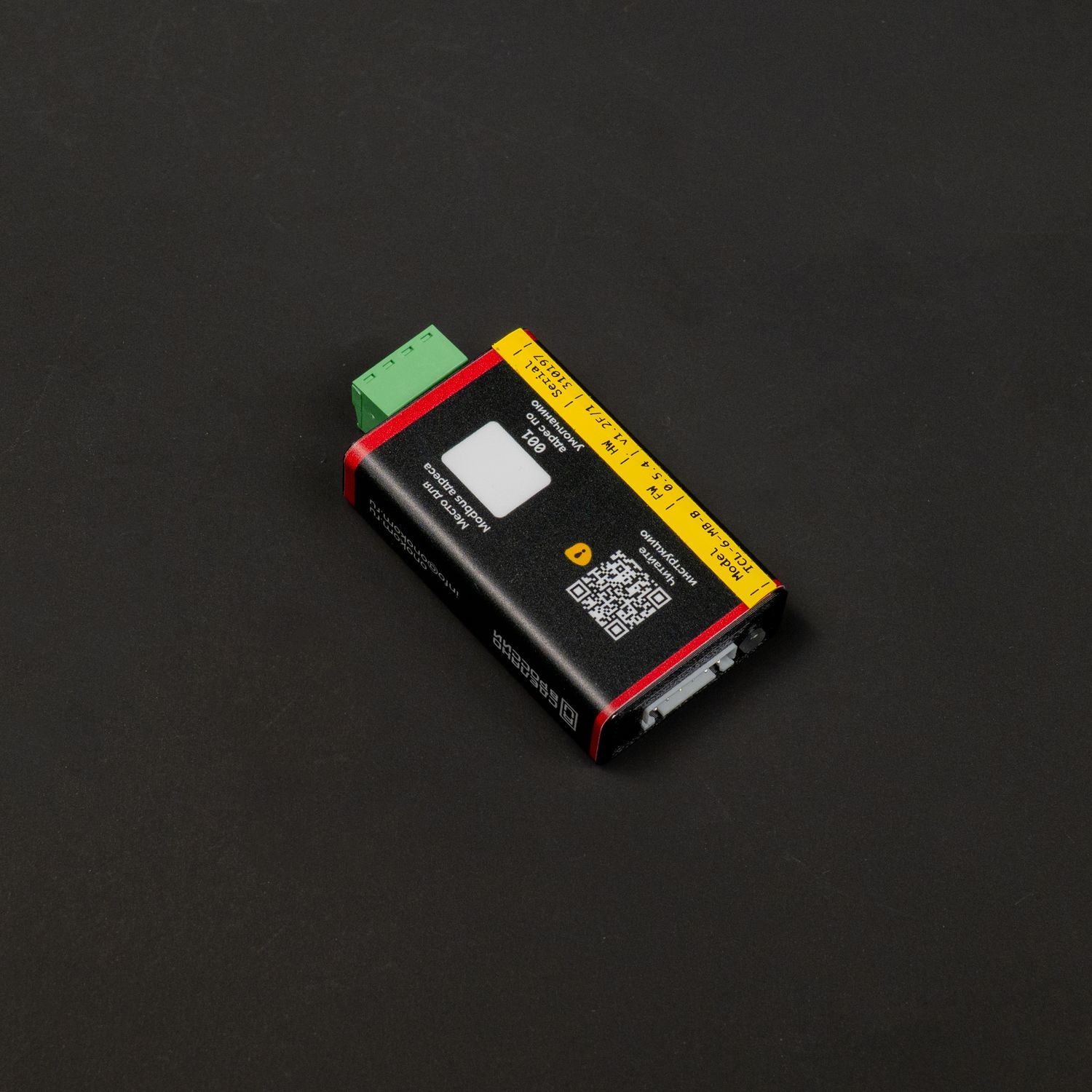

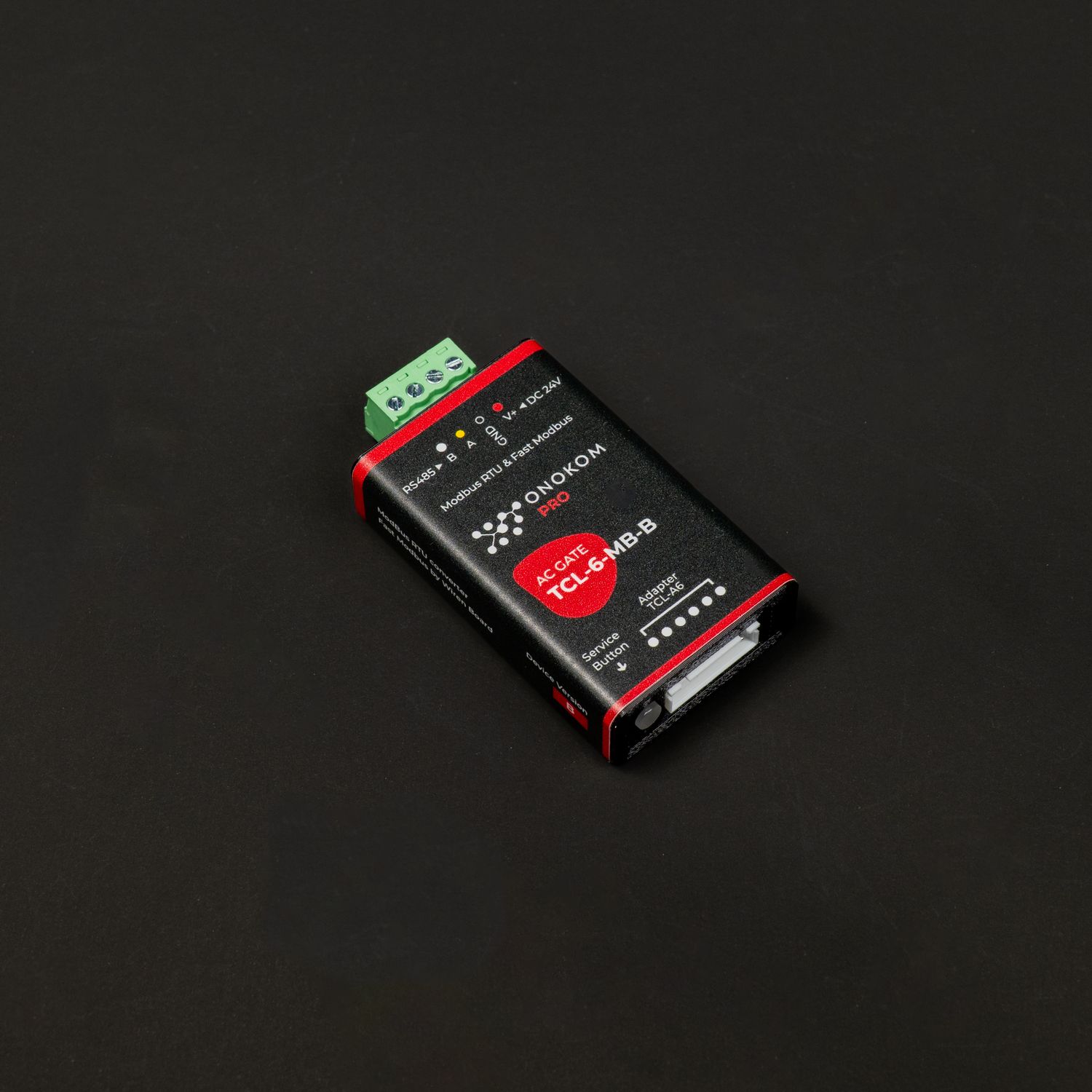

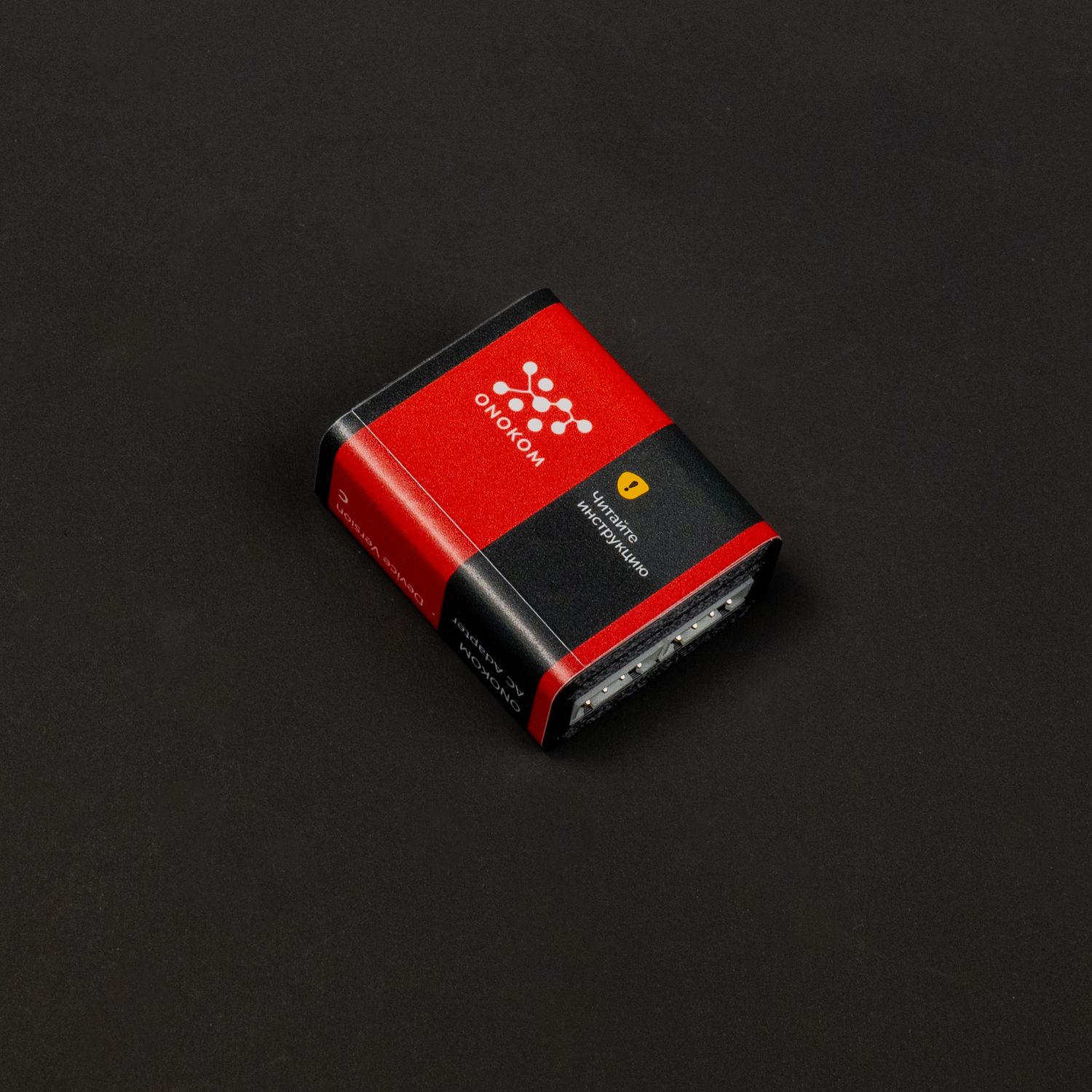

3. Внешний вид

Скопировано

загружается

загружается

загружается

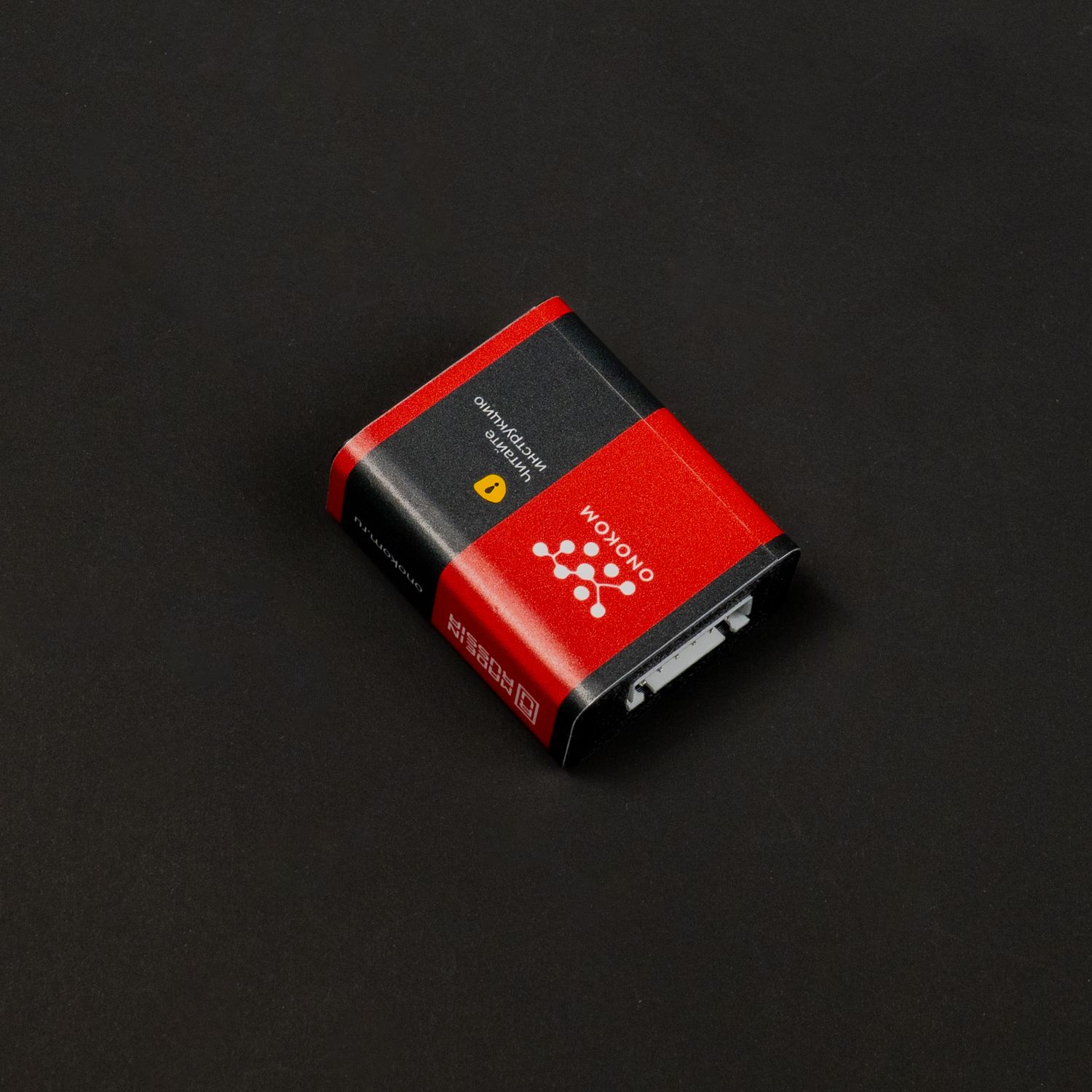

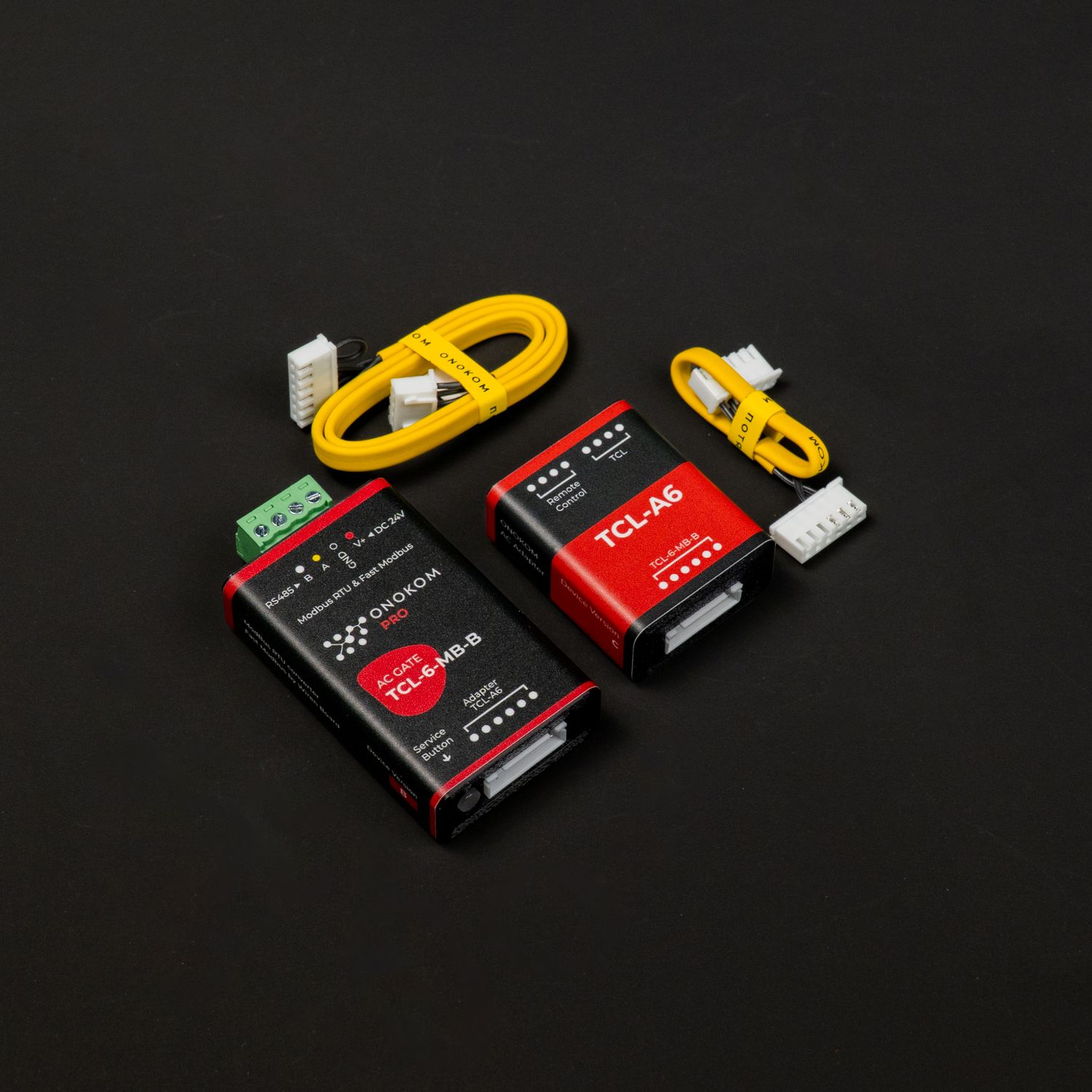

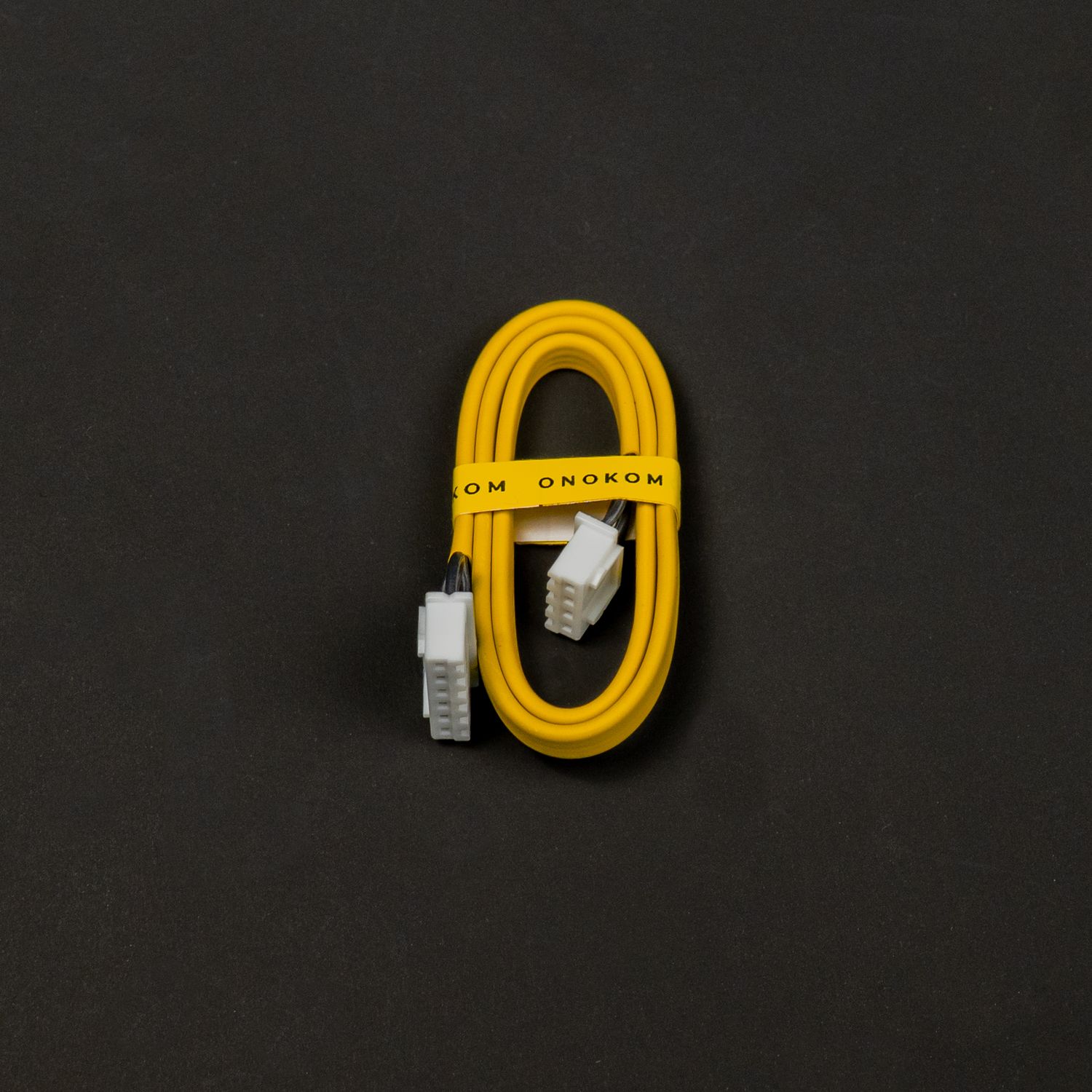

Комплектация шлюза - устройства без коробки

загружается

Комплектация шлюза - шлюз с обратной стороны

загружается

загружается

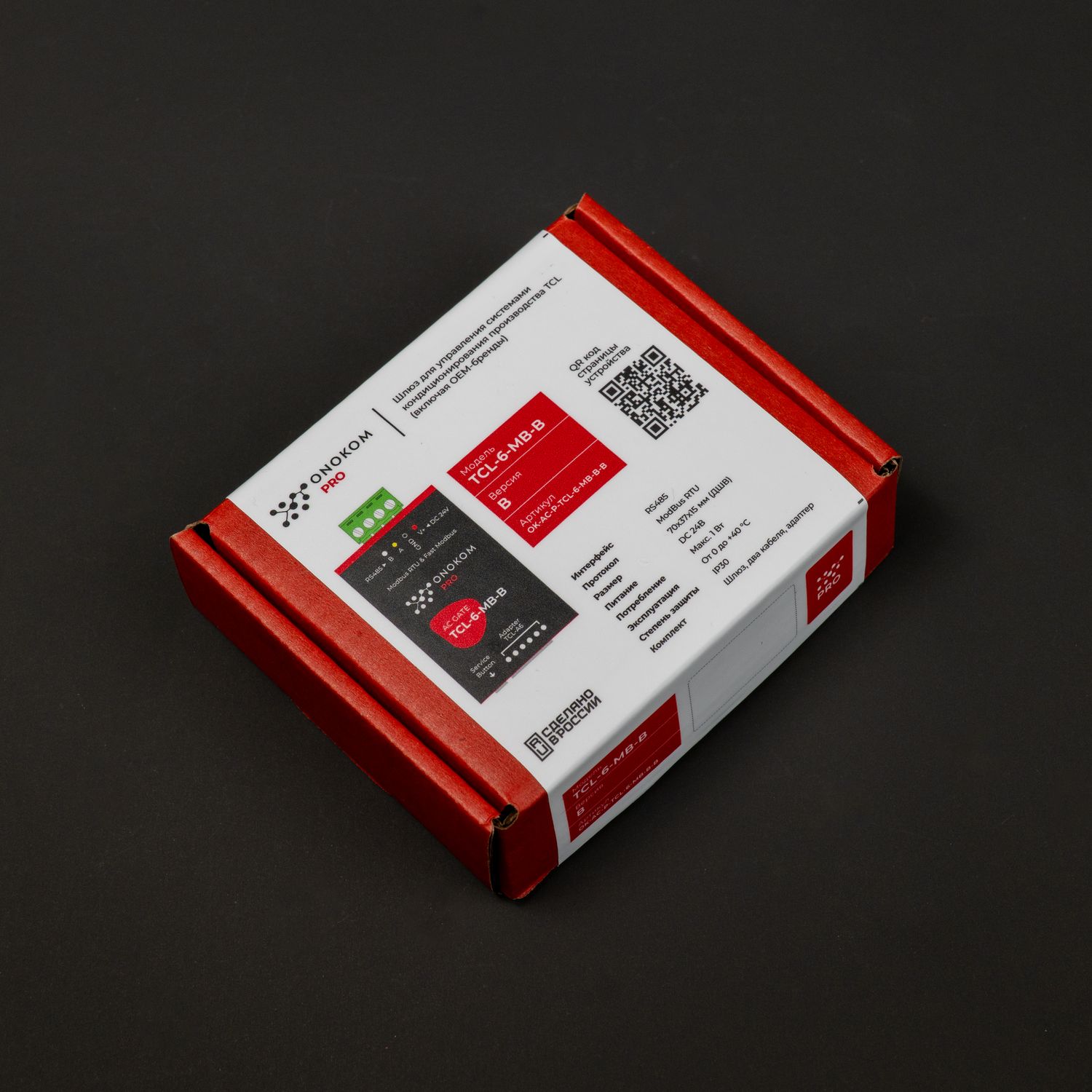

Комплектация шлюза - коробка обратная сторона

загружается

Комплектация шлюза - коробка боковая часть

загружается

4. Краткая инструкция

Скопировано

- Перед подключением обесточьте кондиционер и устройство

- Убедитесь в правильности подключения перед подачей питания

- Соедините вместе шлюз и адаптер TCL-A6

- Подсоедините адаптер TCL-A6 к разъему кондиционера СN1A

- Соблюдайте рекомендуемый уровень питания (24В) для работы устройства

- Не размещайте устройство во влажных местах

4.1 Устранение неполадок

Скопировано

1. Проверьте правильность подключения интерфейсного кабеля в разъем кондиционера:
- разъем плотно вставлен в плату управления кондиционером;
- разъем плотно вставлен в шлюз;
- разъем не выломан;
- проводники интерфейсного кабеля входят в разъем с одной и с другой стороны интерфейсного кабеля.

2. Проверьте корректность подачи питания на шлюз.
При необходимости замерьте питания на клемме.

3. Проверьте корректность подключения проводников A и B шины RS485, как на шлюзе так и на контроллере управления.

4. Проверьте, что клемма RS485 плотно вставлена в шлюз.

5. Убедитесь, что используется правильный кабель для подключения шины RS485.

4.2 Смена скорости работы шлюза

Скопировано

Для изменения скорости работы шлюза сделайте следующее:
В 110 регистр запишите значение, которое при умножении на 100 дает необходимую вам скорость

Также через WirenBoard можно отправить команду:
modbus_client --debug -mrtu -b9600 -pnone -s2 /dev/ttyRS485-1 -a12 -t0x06 -r110 1152

Эта команда означает, что при остановленном wb-mqtt-serial установить устройству с адресом 12, подключенному к порту RS485-1, скорость 115200

4.3 Смена Modbus адреса шлюза

Скопировано

По умолчанию все шлюзы ONOKOM имеют адрес - 1

Для изменения Modbus шлюза сделайте следующее:
В 128 регистр запишите необходимое значение Modbus адреса

Также через WirenBoard можно отправить команду:
modbus_client --debug -mrtu -b9600 -pnone -s2 /dev/ttyRS485-1 -a1 -t0x06 -r128 12

Эта команда означает, что при остановленном wb-mqtt-serial установит устройству с адресом 1, подключенному к порту RS485-1, адрес 12

5. Карта регистров

Скопировано

Адрес		Параметры регистра			Описание	Значения	Description	Values
Dec	Hex	Тип	Доступ	Формат	Описание	Значения	Description	Values
Coil регистры
1	0x0001	Coil	RW	Bool	Состояние кондиционера	0 - Отключен 1 - Включен	Active	0 - Disabled 1 - Enabled
6	0x0006	Coil	RW	Bool	Режим Эко	0 - Отключен 1 - Включен	Eco mode	0 - Disabled 1 - Enabled
7	0x0007	Coil	RW	Bool	Режим Турбо	0 - Отключена 1 - Включена	Turbo mode	0 - Disabled 1 - Enabled
12	0x000C	Coil	RW	Bool	Функция Разморозки	0 - Отключена 1 - Включена	Defrosting	0 - Disabled 1 - Enabled
20	0x0014	Coil	R	Bool	Кондиционер на связи	0 - Нет 1 - Да	AC connected	0 - No 1 - Yes
Holding регистры
1	0x0001	Holding	RW	UInt16	Режим работы	1 – Нагрев 2 – Охлаждение 3 – Автоматический 4 – Осушение 5 - Вентиляция	Mode	1 - Heat 2 - Cool 3 - Auto 4 - Dry 5 - Fan
2	0x0002	Holding	RW	UInt16	Состояние и режим Данный регистр помогает интегрировать в системы, где отключение управляется тем же регистром, что режим. Например, Sprut.Hub.	0 – Выключен 1 – Нагрев 2 – Охлаждение 3 – Автоматический 4 – Осушение 5 - Вентиляция	Active mode This register helps integration in systems where disconnect is controlled by the same register as mode. For example, Sprut.Hub.	0 - Off 1 - Heat 2 - Cool 3 - Auto 4 - Dry 5 - Fan
3	0x0003	Holding	RW	UInt16	Температура воздуха в помещении °C По умолчанию в этом регистре хрантится температура воздуха измеренная встроенным датчиком кондиционера. При записи в этот регистр температуры с внешнего датчика, значение будет возвращаться с поправкой, которая отображается в регистре 20.	-1500...20000 Для получения температуры, нужно умножить значение на 0.01. Например, 2500 это 25.0 °C	Indoor air temperature °C By default, this register stores the air temperature measured by the air conditioner 's built-in sensor. When the temperature from an external sensor is written to this register, the value will be returned with a correction, which is displayed in register 20.	-1500...20000 To get the temperature, multiply the value by 0.01. For example, 2560 is 25.6 °C.
5	0x0005	Holding	RW	SInt16	Целевая температура °C Температура задается с точностью 1°C	1600...3100 Для получения температуры, нужно умножить значение на 0.01. Например, 2500 это 25.0 °C	Target temperature °C The temperature is set with an accuracy of 1°C	1600...3100 To get the temperature, multiply the value by 0.01. For example, 2560 is 25.6 °C.
6	0x0006	Holding	R	UInt16	Состояние термостата	0 – Простаивает 1 – Нагревает 2 – Охлаждает	Thermostat state	0 - Idle 1 - Heat 2 - Cool
7	0x0007	Holding	RW	UInt16	Скорость вентилятора	0 – Авто 1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость	Fan speed	0 - Auto 1 - 1 speed 2 - 2 speed 3 - 3 speed
8	0x0008	Holding	RW	Uint16	Расширенная скорость вентилятора Данный регистр помогает интегрировать в системы, где для управления скоростью можно использовать только один регистр. Включение режимов тихий и турбо не меняет состояние скорости вентилятора (отображаемой на экране кондиционера и в Holding регистре №7)	0 – Авто 1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость 4 - Турбо режим	Smart fan speed This register helps to integrate into systems where only one register can be used for speed control. Enabling the silent and turbo modes does not change the fan speed status (displayed on the air conditioner screen and in Holding register #7)	0 - Auto 1 - 1 speed 2 - 2 speed 3 - 3 speed 4 - Turbo mode
9	0x0009	Holding	RW	Uint16	Горизонтальные ламели	0 - Остановлены 1 - Качание	Horizontal vanes	0 - Stop 1 - Swing
10	0x000A	Holding	RW	Uint16	Вертикальные ламели	0 – Остановлено 1 – Качание	Vertical vanes	0 - Stop 1 - Swing
11	0x000B	Holding	RW	Uint16	Направление воздушного потока Данный регистр помогает интегрировать в системы, где для управления направлением воздуха есть можно использовать только один регистр. Например, Умный дом с Алисой.	0 – Остановлено 1- Качание горизонтальное и вертикальное 2 - Качание горизонтальных жалюзи 3 – Качание вертикальных жалюзи	Airflow direction This register helps to integrate into systems where only one register can be used to control the airflow direction. For example, Smart Home with Alice.	0 - Stop 1- Horizontal and vertical swing 2 - Swinging horizontal blinds 3 - Swinging vertical blinds
15	0x000F	Holding	RW	UInt16	Режим работы (для Loxone)	1 – Автоматический 2 – Нагрев 3 –Охлаждение 4 – Осушение 5 - Вентиляция	Mode (for Loxone)	1 - Auto 2 - Heat 3 - Cool 4 - Dry 5 - Fan
16	0x0010	Holding	RW	UInt16	Режим работы (для KNX)	0 – Автоматический 1 – Нагрев 3 –Охлаждение 6 - Выключен 14 – Осушение 9 - Вентиляция	Mode (for KNX)	0 - Auto 1 - Heat 3 - Cool 6 - Off 14 - Dry 9 - Fan
23	0x0017	Holding	R	SInt16	Температура внутреннего теплообменника °C	-1500...20000 Для получения температуры, нужно умножить значение на 0.01. Например, 2500 это 25.0 °C	Indoor heat exchanger temperatur °C	-1500...20000 To get the temperature, multiply the value by 0.01. For example, 2560 is 25.6 °C.
Holding регистры (Сервисные)
110	0x006E	Holding	RW	SInt16	Modbus скорость	Для получения реальной скорости, нужно умножить значения из регистра на 100, для записи желаемого значения, необходимо разделить его на 100. 96 - 9600 192 - 19200 384 - 38400 576 - 57600 1152 - 115200	Baud rate	To get the real speed, you need to multiply the values from the register by 100, to write the desired value, you need to divide it by 100. 96 - 9600 192 - 19200 384 - 38400 576 - 57600 1152 - 115200
111	0x006F	Holding	RW	UInt16	Настройка бита чётности порта RS-485	0 — нет бита чётности (none) , 1 — нечётный (odd), 2 — чётный (even)	Parity bit	0 - no parity bit (none), 1 - odd, 2 - even.
112	0x0070	Holding	RW	UInt16	Количество стоп-битов порта RS-485	1, 2	Number of stop bits	1, 2
32	0x0020	Holding	R	SInt16	Текущие обороты вентилятора (RPM)	1 ...247	Current fan speeds (RPM)	1...247
200 - 219	0x00C8 - 0x00DB	Holding	R	String	Аппаратная версия устройства	TCL-6-MB-B	HW Version	TCL-6-MB-B
250 - 265	0x00FA- 0x0109	Holding	R	String	Программная версия устройства	0.5.3 - актуальная	FW Version	0.5.3 - current
270 - 271	0x010E - 0x010F	Holding	R	UInt32	Серийный номер устройства		Serial
290 - 301	0x0122 - 0x012D	Holding	R	String	Сигнатура устройства	ok_tcl6b	Signature	ok_tcl6b
400 - 420	0x0190 - 0x01A4	Holding	R	String	Версия протокола связи с кондиционером	1.0.24 - актуальная	PROTO Version	1.0.24 - current
656	0x0290	Holding	RW	UInt16	Режим работы шлюза	1 - Главный пульт 3 - Кондиционер	Gateway mode	1 - Master 3 - Emulate AC
Discrete регистры
0	0x0000	Discrete	R	Bool	Наличие ошибок	0 - нет ошибок 1 - есть ошибки	Errors count	0 - no errors 1 - errors
1	0x0001	Discrete	R	Bool	Ошибка 1 -E1 Датчик температуры в помещении неисправен	0 - нет ошибки 1 - есть ошибка	Error 1 - E1 The room temperature sensor error	0 - no error 1 - errors
2	0x0002	Discrete	R	Bool	Ошибка 2 - E2 Датчик температуры на теплообменнике внутреннего блока неисправен	0 - нет ошибки 1 - есть ошибка	Error 2 - E2 The temperature sensor on the heat exchanger of the indoor unit error	0 - no error 1 - errors
3	0x0003	Discrete	R	Bool	Ошибка 3 - E3 Датчик температуры конденсатора во внешнем блоке неисправен	0 - нет ошибки 1 - есть ошибка	Error 3 - E3 The condenser temperature sensor in the outdoor unit error	0 - no error 1 - errors
4	0x0004	Discrete	R	Bool	Ошибка 4 - E4 Неисправность во внешнем блоке	0 - нет ошибки 1 - есть ошибка	Error 4 - E4 Error in the external unit	0 - no error 1 - errors
5	0x0005	Discrete	R	Bool	Ошибка 13 - ED Ошибка EEPROM	0 - нет ошибки 1 - есть ошибка	Error 5 - ED EEPROM error	0 - no error 1 - errors
6	0x0006	Discrete	R	Bool	Ошибка 14 - EE Ошибка EEPROM	0 - нет ошибки 1 - есть ошибка	Error 6 - EE EEPROM error	0 - no error 1 - errors
7	0x0007	Discrete	R	Bool	Ошибка 19 - EL Превышение уровня воды в дренажном поддоне	0 - нет ошибки 1 - есть ошибка	Error 7 - EL Excessive water level in the drain pan	0 - no error 1 - errors
8	0x0008	Discrete	R	Bool	Ошибка 101 - C5 Нет связи с внутренним блоком и проводным пультом	0 - нет ошибки 1 - есть ошибка	Error 8 - C5 No communication with indoor unit and wired remote controller	0 - no error 1 - errors
9	0x0009	Discrete	R	Bool	Ошибка 131 - D3 Нет перемычки W_Check на плате	0 - нет ошибки 1 - есть ошибка	Error 9 - D3 No W_Check jumper on the board	0 - no error 1 - errors
16	0x0010	Discrete	R	Bool	Ошибка 32768 - Неизвестная ошибка, обратитесь к поставщику	0 - нет ошибки 1 - есть ошибка	Error 9 - D3 unknown error, contact supplier	0 - no error 1 - errors

6. Полезные файлы

Скопировано

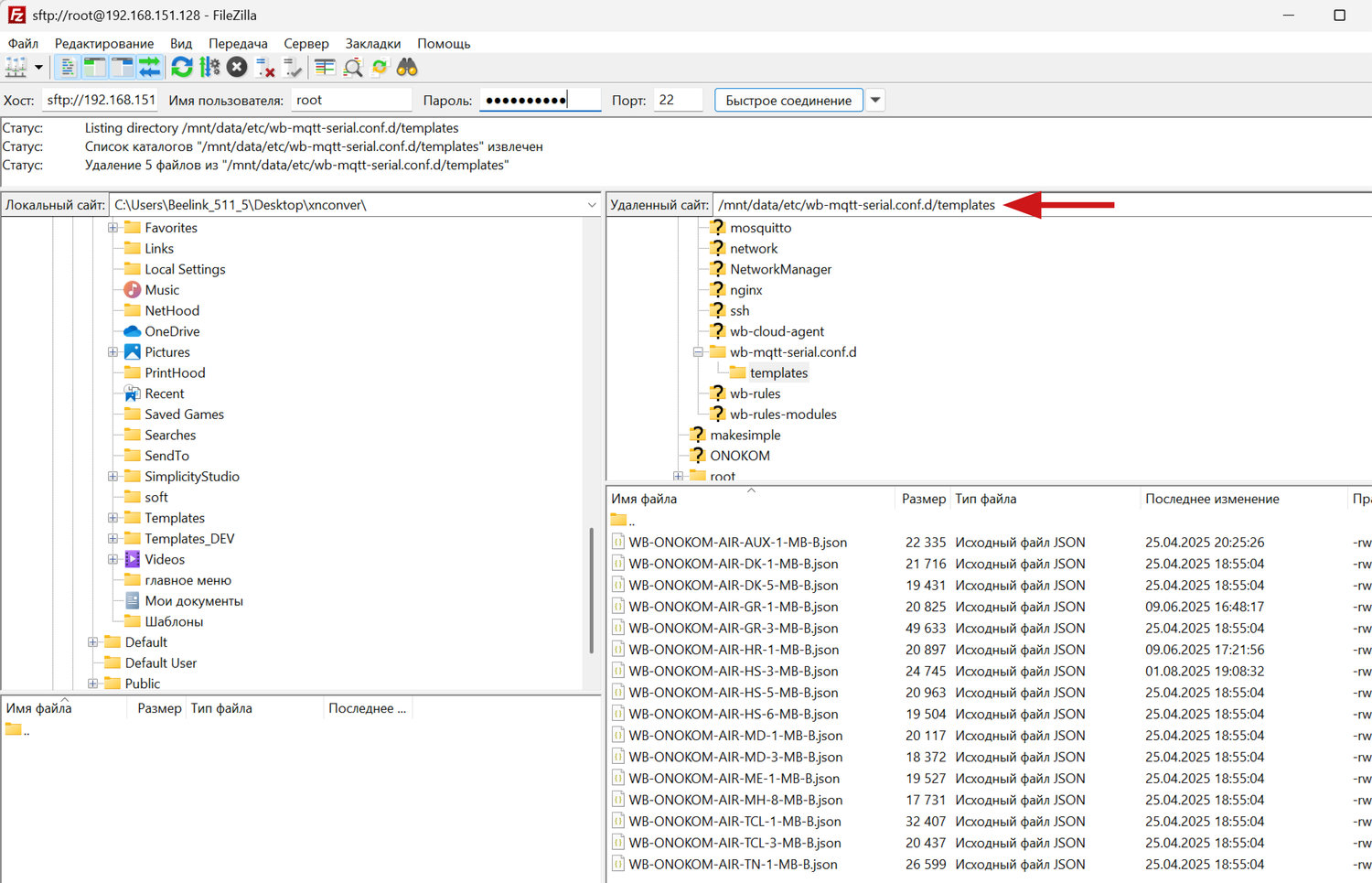

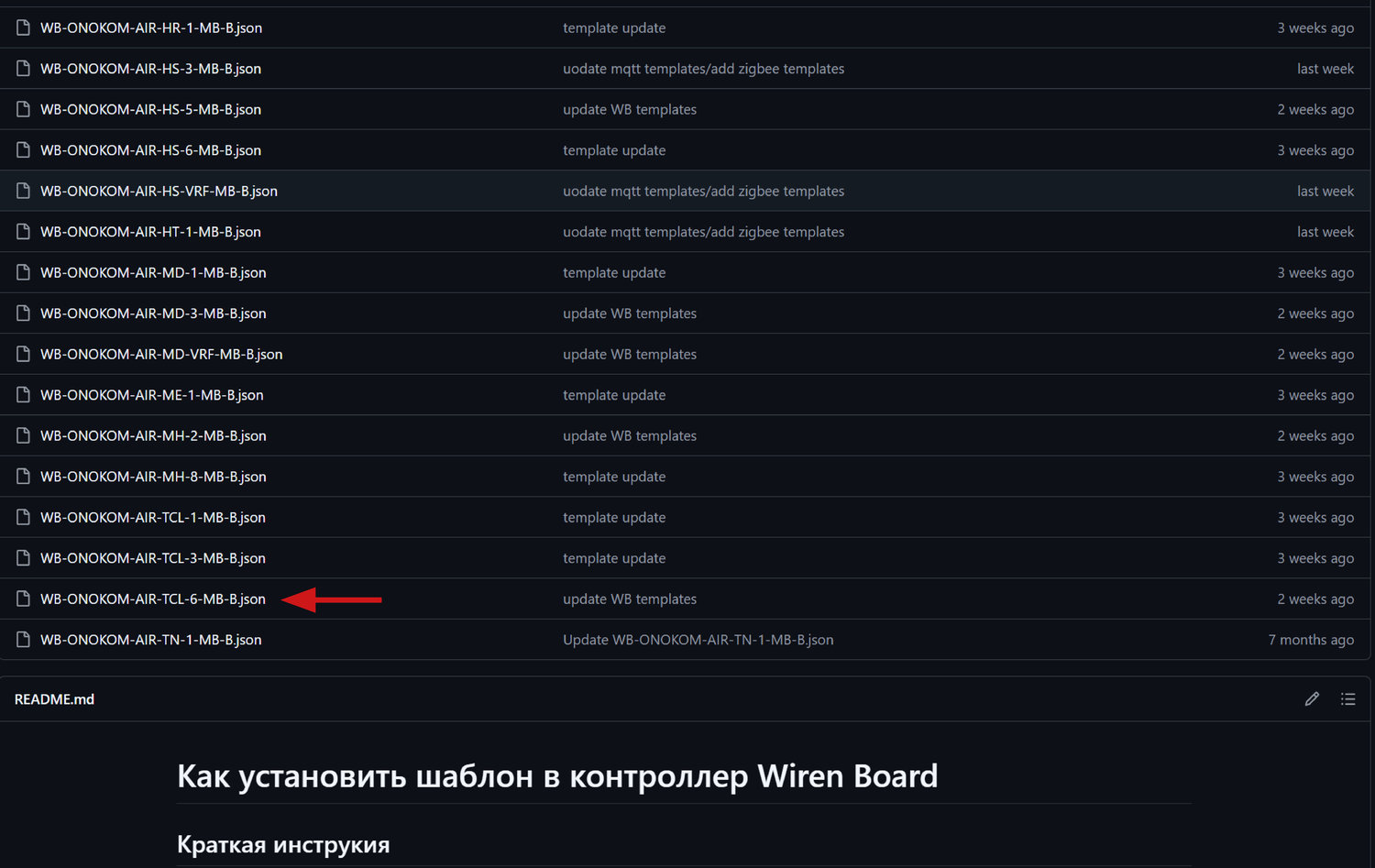

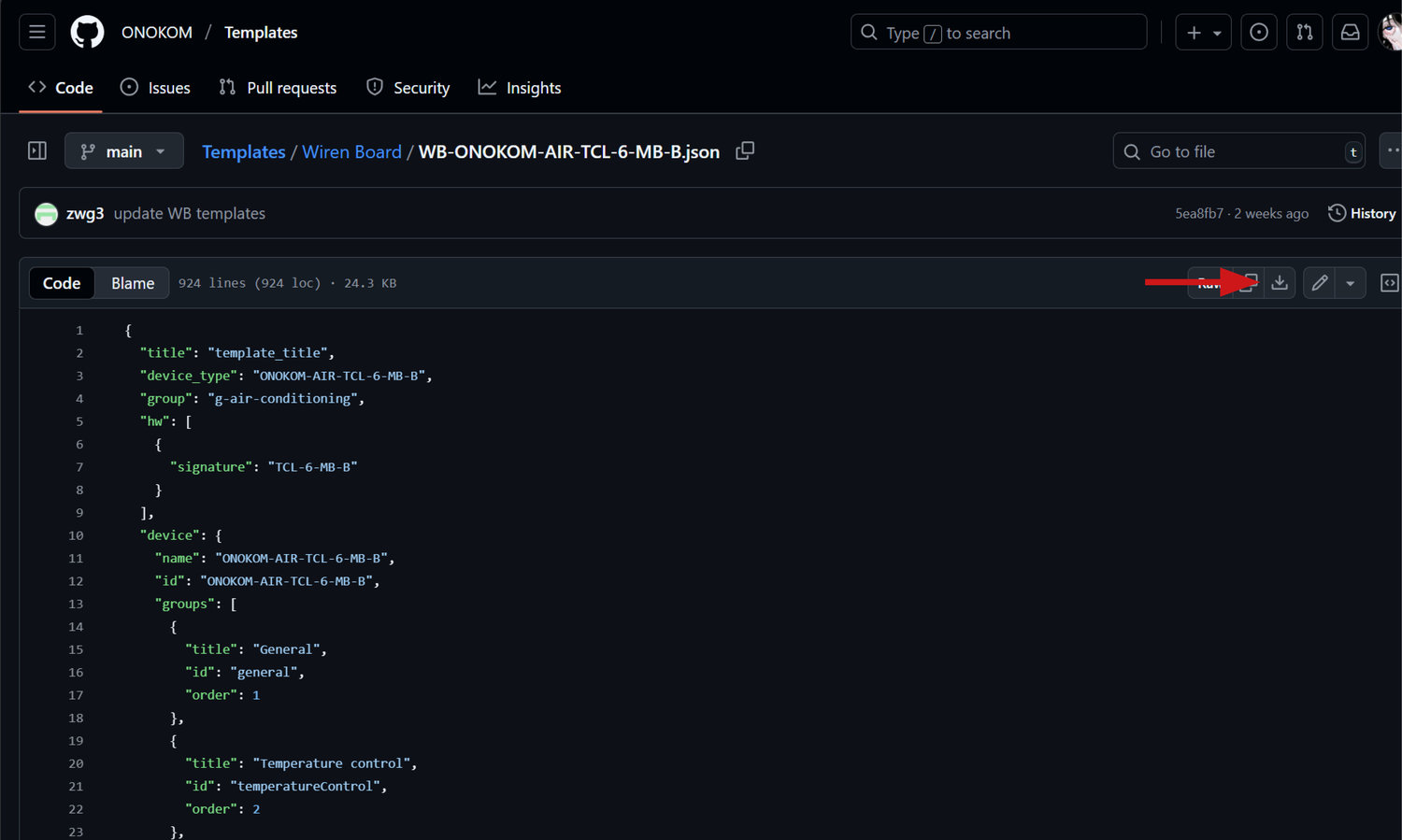

Шаблон ONOKOM TCL-6-MB-B для WirenBoard.JSON

Шаблон SprutHub ModBus для шлюза TCL-6-MB-B.JSON

Шаблон SprutHub MQTT для шлюза TCL-6-MB-B.JSON

7. Гарантия

Скопировано

Гарантийный срок эксплуатации – 2 года со дня продажи через розничную торговую сеть, розничных представителей или интеграторов.

Гарантийный срок шлюза для кондиционера, а также срок его службы исчисляются со дня передачи товара потребителю. Если день передачи установить невозможно, эти сроки исчисляются со дня изготовления шлюза для кондиционера. Для установления вышеуказанных сроков может быть использован технический паспорт с отметками дат изготовления и продажи.

Гарантия не распространяется:
- на шлюзы для кондиционеров и их части со следами механических
повреждений, следами жидкостей, гари, вскрытия;
- на шлюзы для кондиционеров вне полной комплектации;
- на шлюзы для кондиционеров, неисправность которых вызвана:
а) транспортными повреждениями, небрежным отношением, плохим уходом;
б) неправильным монтажом, ремонтом или установкой неквалифицированными специалистами;
в) независящими от производителя причинами (неправильное напряжение в шине, пожар, потоп и другие форсмажорные обстоятельства).

Гарантийная замена и ремонт производится по адресу Продавца.

8. Поддерживаемые модели

Скопировано

8.1 Бренд TCL

Скопировано

2024

8.1.1 Кондиционеры TCL 2024 года

Скопировано

Серия кондиционеров	Модель	Шлюз	Документация
Сплит-системы полупромышленные
Кассетные компактные TQC (on-off)	TQC-12HRA \| TOU-12HNA	TCL-6-MB-B	Документация
	TQC-18HRA \| TOU-18HNA
Кассетные полноразмерные TCC (on-off)	TCC-18HRA \| TOU-18HNA	TCL-6-MB-B	Документация
	TCC-24HRA \| TOU-24HNA
	TCC-36HRA \| TOU-36HSA
	TCC-48HRA \| TOU-48HSA
	TCC-60HRA \| TOU-60HSA
Канальные TTB (on-off)	TTB-18HWA \| TOU-18HNA	TCL-6-MB-B	Документация
	TTB-24HWA \| TOU-24HNA
	TTB-36HWA \| TOU-36HSA
	TTB-48HWA \| TOU-48HSA
	TTB-60HWA \| TOU-60HSA
Напольно-потолочные TUB (on-off)	TUB-18HRA \| TOU-18HNA	TCL-6-MB-B	Документация
	TUB-24HRA \| TOU-24HNA
	TUB-36HRA \| TOU-36HSA
	TUB-48HRA \| TOU-48HSA
	TUB-60HRA \| TOU-60HSA

2022

8.1.2 Кондиционеры TCL 2022 года

Скопировано

Серия кондиционеров	Модель	Шлюз	Документация
Сплит-системы полупромышленные
Кассетные компактные TQC (on-off)	TQC-12HRA \| TOU-12HNA	TCL-6-MB-B	Документация
	TQC-18HRA \| TOU-18HNA
Кассетные полноразмерные TCC (on-off)	TСC-18HRA \| TOU-18HNA	TCL-6-MB-B	Документация
	TCC-24HRA \| TOU-24HNA
	TCC-36HRA \| TOU-36HSA
	TCC-48HRA \| TOU-48HSA
	TCC-60HRA \| TOU-60HSA
Канальные TTB (on-off)	TTB-18HWA \| TOU-18HNA	TCL-6-MB-B	Документация
	TTB-24HWA \| TOU-24HNA
	TTB-36HWA \| TOU-36HSA
	TTB-48HWA \| TOU-48HSA
	TTB-60HWA \| TOU-60HSA
Напольно-потолочные TUB (on-off)	TUB-18HRA \| TOU-18HNA	TCL-6-MB-B	Документация
	TUB-24HRA \| TOU-24HNA
	TUB-36HRA \| TOU-36HSA
	TUB-48HRA \| TOU-48HSA
	TUB-60HRA \| TOU-60HSA

2020

8.1.3 Кондиционеры TCL 2020 года

Скопировано

Серия кондиционеров	Модель	Шлюз	Документация
Сплит-системы полупромышленные
Кассетные компактные TQC (on-off)	TQC-12HRA \| TOU-12HNA	TCL-6-MB-B	Документация
	TQC-18HRA \| TOU-18HNA
Кассетные полноразмерные TCC (on-off)	TСC-18HRA \| TOU-18HNA	TCL-6-MB-B	Документация
	TCC-24HRA \| TOU-24HNA
Канальные TTB (on-off)	TTB-18HWA \| TOU-18HNA	TCL-6-MB-B	Документация
	TTB-24HWA \| TOU-24HNA
	TTB-36HWA \| TOU-36HSA
	TTB-48HWA \| TOU-48HSA
	TTB-60HWA \| TOU-60HSA
Напольно-потолочные TUB (on-off)	TUB-18HRA \| TOU-18HNA	TCL-6-MB-B	Документация
	TUB-24HRA \| TOU-24HNA
	TUB-36HRA \| TOU-36HSA
	TUB-48HRA \| TOU-48HSA
	TUB-60HRA \| TOU-60HSA

2019

8.1.4 Кондиционеры TCL 2019 года

Скопировано

Серия кондиционеров	Модель	Шлюз	Документация
Сплит-системы полупромышленные
Кассетные компактные TQC (on-off)	TQC-12HRA \| TOU-12HNA	TCL-6-MB-B	Документация
	TQC-18HRA \| TOU-18HNA
Кассетные полноразмерные TCC (on-off)	TСC-18HRA \| TOU-18HNA	TCL-6-MB-B	Документация
	TCC-24HRA \| TOU-24HNA
	TCC-36HRA \| TOU-36HSA
	TCC-48HRA \| TOU-48HSA
	TCC-60HRA \| TOU-60HSA
Канальные TTB (on-off)	TTB-18HWA \| TOU-18HNA	TCL-6-MB-B	Документация
	TTB-24HWA \| TOU-24HNA
	TTB-36HWA \| TOU-36HSA
	TTB-48HWA \| TOU-48HSA
	TTB-60HWA \| TOU-60HSA
Напольно-потолочные TUB (on-off)	TUB-18HRA \| TOU-18HNA	TCL-6-MB-B	Документация
	TUB-24HRA \| TOU-24HNA
	TUB-36HRA \| TOU-36HSA
	TUB-48HRA \| TOU-48HSA
	TUB-60HRA \| TOU-60HSA

9. Функции кондиционера

Скопировано

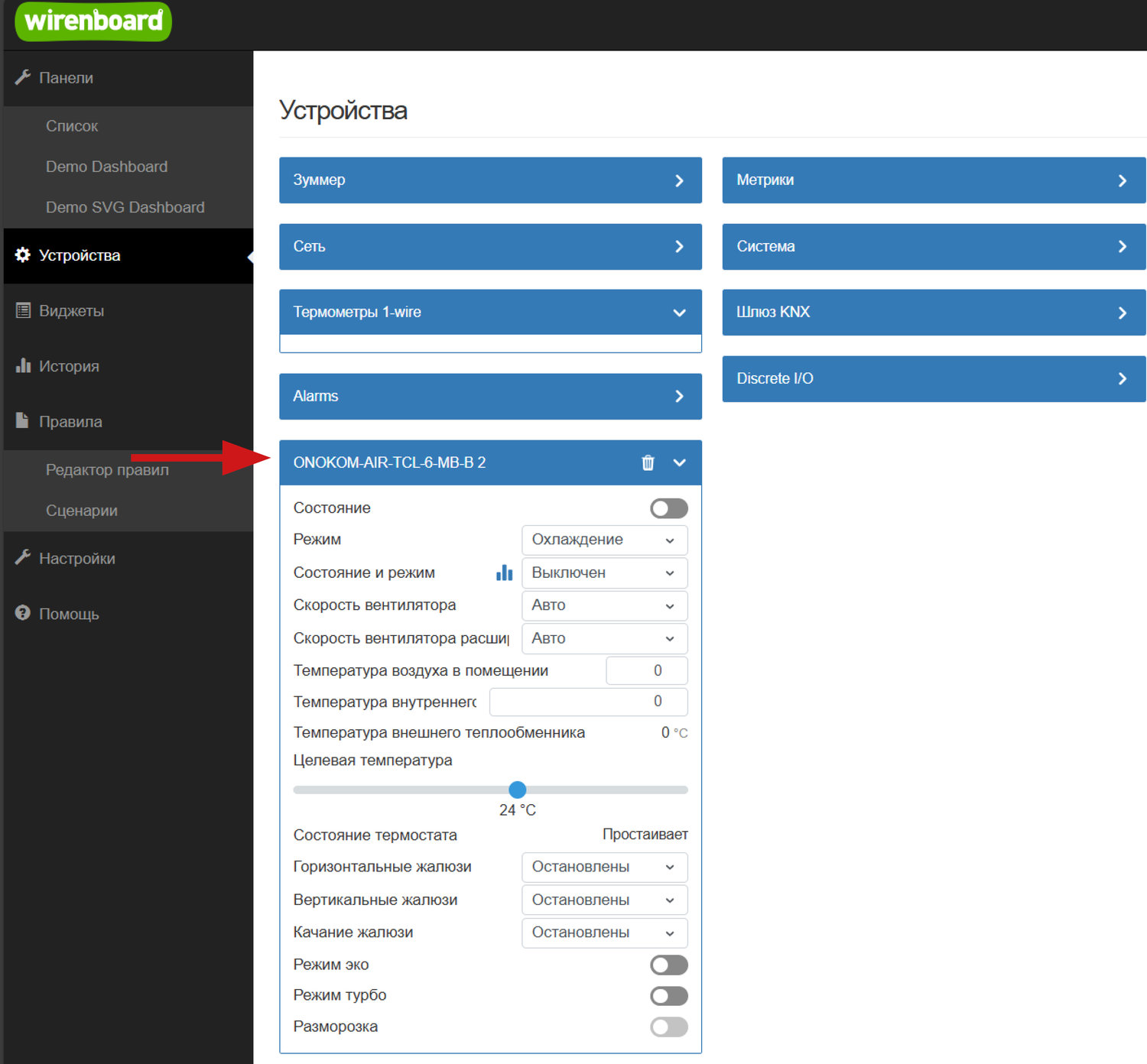

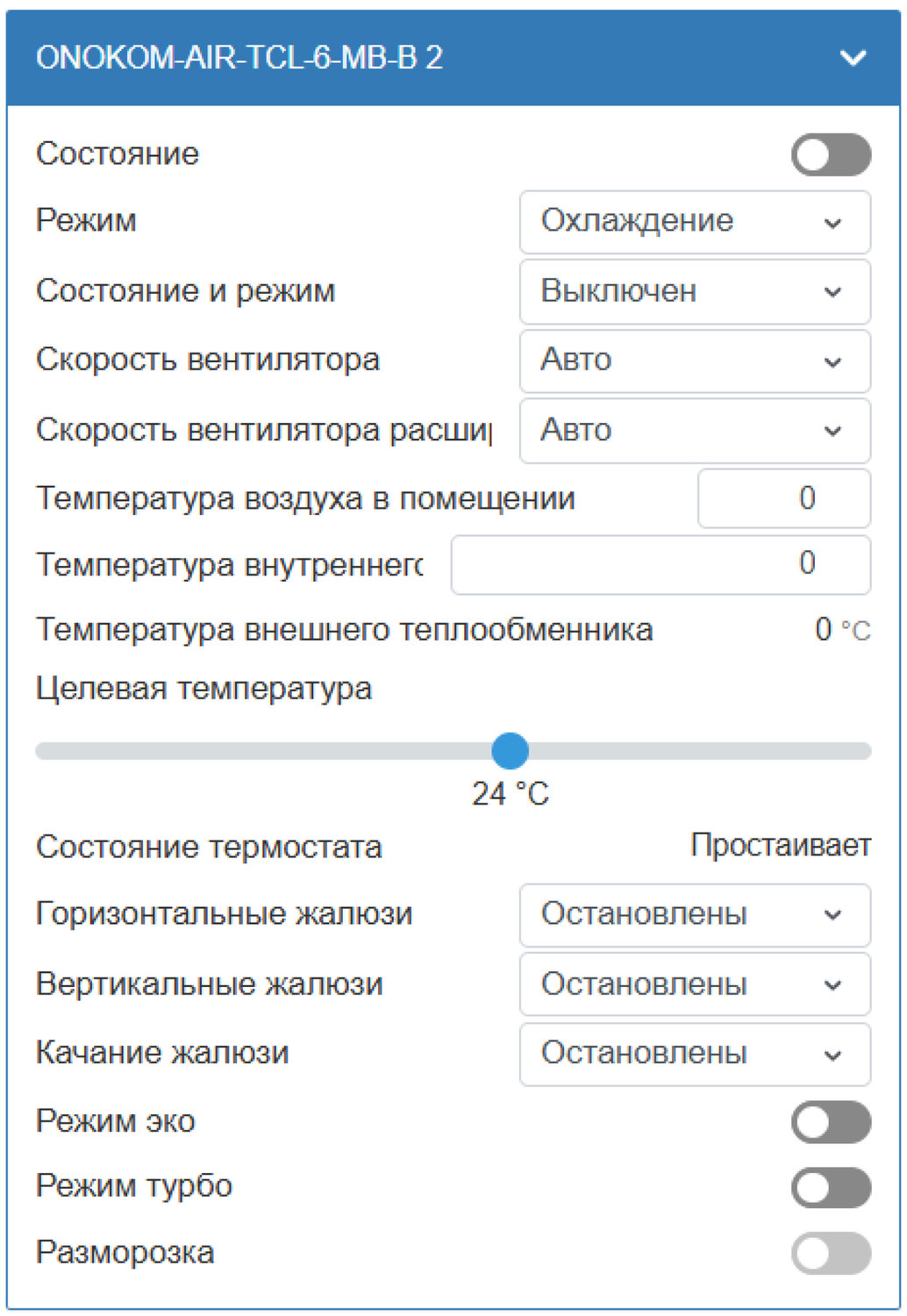

Ниже представлен список функций кондиционера выводимых в умный дом:

Параметр шлюза		Wiren Board Тип контрола	HomeKit ( через Sprut.hub)	Яндекс ( через Sprut.hub)
Состояние	Включен Выключен	✅ 1 - Включен 0 - Выключен Параметр выводится в следующем виде: Тип канала - переключатель	✖️ Не используется	✖️ Не используется
Режим	Нагрев Охлаждение Автоматический Осушение Вентиляция	✅ 1 - Нагрев 2 - Охлаждение 3 - Автоматический 4 - Осушение 5- Вентиляция Параметр выводится в следующем виде: Тип канала - диапазон	✖️ Не используется	✖️ Не используется
Состояние и режим. Параметр совмещающий в себе параметры: “Состояние” и “Режим” (Необходим для SprutHub)	0 - Кондиционер выключен 1 - Кондиционер включен Нагрев 2 - Кондиционер включен Охлаждение 3 - Кондиционер включен Автоматический 4 - Кондиционер включен Вентиляция 5 - Кондиционер включен Осушение	✅ 0 - Кондиционер выключен 1 - Кондиционер включен Нагрев 2 - Кондиционер включен Охлаждение 3 - Кондиционер включен Автоматический 4 - Кондиционер включен Осущение 5 - Кондиционер включен Вентиляция Параметр выводится в следующем виде: Тип канала - диапазон	✅ Выключен Нагрев Охлаждение Автоматический Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Режим работы	✅ Состояние Включен Выключен ✅ Режим работы Нагрев Охлаждение Автоматический Осушение Вентиляция Параметры выводятся в виде сервиса Термостат с характеристиками: - Состояние - Режим работы
Температура воздуха в помещении	Параметр отображающий текущую температуру измеренную кондиционером	✅ Минимум - 16 Максимум - 30 Параметр выводится в следующем виде: Тип канала - значение температуры	✅	✅
Целевая температура - параметр в который мы будем передавать желаемую температуру	Минимальное значение: 16 Максимальное значение: 32	✅ Минимум - 16 Максимум - 30 Параметр выводится в следующем виде: Тип канала - диапазон	✅ Минимум - 16 Максимум - 31 Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Целевая температура	✅ Минимум - 16 Максимум - 31 Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Целевая температура
Скорость вентилятора	0 - Автоматическая скорость 1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость	☑️ Скрыто по умолчанию 0 - Автоматическая скорость 1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость Параметр выводится в следующем виде: Тип канала - диапазон	✖️ Не используется	✖️ Не используется
Скорость вентилятора расширенная	0 - Автоматическая скорость 1 - 2 - Первая скорость 3 - Вторая скорость 4 - Третья скорость 5 - Режим турбо	✅ 0 - Автоматическая скорость 1 - 2 - Первая скорость 3 - Вторая скорость 4 - Третья скорость 5 - Режим турбо Параметр выводится в следующем виде: Тип канала - диапазон	✅ 0% - Автоматическая скорость 25% - 50% - Первая скорость 75% - Вторая скорость 100% - Третья скорость Параметры выводятся в следующем виде: Тип сервиса - Вентилятор Характеристика - Скорость вращения	✅ 0 - Автоматическая скорость 1 - 2 - Первая скорость 3 - Вторая скорость 4 - Третья скорость Параметр выводится в следующем виде: Настройки - Скорость потока воздуха
Горизонтальные жалюзи - параметр отвечающий за положение горизонтальных жалюзи (Вверх-Вниз)	0 - Остановлены 1 - Качание	✅ 0 - Остановлены 1 - Качание Параметр выводится в следующем виде: Тип канала - диапазон	✅ 0 - Остановлены 1 - Качание (вверх-вниз) Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ 0 - Остановлены 1 - Качание (влево-вправо) Параметры выводятся в следующем виде: Тип сервиса - Выключатель
Вертикальные жалюзи - параметр отвечающий за положение вертикальных жалюзи (Влево-Вправо)	0 - Остановлены 1 - Качание	✅ 0 - Остановлены 1 - Качание Параметр выводится в следующем виде: Тип канала - диапазон	✅ 0 - Остановлены 1 - Качание (влево-вправо) Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ 0 - Остановлены 1 - Качание (влево-вправо) Параметры выводятся в следующем виде: Тип сервиса - Выключатель
Вертикальные и горизонтальные жалюзи параметр отвечающий за качание вертикальных и горизонтальных жалюзи	0 - Остановлены 1 - Качание (право-лево и вверх-вниз) 2 - Качание горизонтальных жалюзи (вверх-вниз) 3 - Качание вертикальных жалюзи (право-лево)	✅ 0 - Остановлено 1 - Качание (право-лево и вверх-вниз) 2 - Качание горизонтальных жалюзи (вверх-вниз) 3 - Качание вертикальных жалюзи (право-лево) Параметр выводится в следующем виде: Тип канала - диапазон	✖️ Не используется	✅ Остановлено Качание (право-лево и вверх-вниз) Качание горизонтальных жалюзи (вверх-вниз) Качание вертикальных жалюзи (право-лево) Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Качание
Режим Эко	1 - Включен 0 - Выключен	✅ 1 - Включен 0 - Выключен Параметр выводится в следующем виде: Тип канала - переключатель	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен
Режим Турбо	1 - Включен 0 - Выключен	✅ 1 - Включен 0 - Выключен Параметр выводится в следующем виде: Тип канала - переключатель	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен
Режим разморозки	1 - Включен 0 - Выключен	✅ 1 - Включен 0 - Выключен Параметр выводится в следующем виде: Тип канала - переключатель	✖️ Не используется	✖️ Не используется

10. Общая логическая схема работы шлюза

Скопировано

загружается

10.1 Логическая схема WirenBoard + SprutHub

Скопировано

загружается

10.2 Логическая схема Loxone

Скопировано

загружается

11. Схемы подключения

Скопировано

11.1 Схема подключения к WirenBoard

Скопировано

загружается

11.2 Схема подключения к контроллеру Loxone

Скопировано

загружается

12. Подключение

Скопировано

12.1 Подключение к WirenBoard

Скопировано

12.1.1 Параметры контроллера WirenBoard

Все дальнейшие настройки выполняются на контроллере WirenBoard 8 со следующими параметрами:
- Ревизия: 7.3.3E/11 675
- Версия ПО: wb-2307
- Ветка: Релиз

12.1.2 Загрузка шаблона в контроллер WirenBoard

- Скачайте приложение для подключения по SFTP к контроллеру
- Для пользователей macOS: Скачайте приложение: ForkLift
- Для пользователей Windows: Скачайте приложение: FileZilla
- Узнайте IP адрес контроллера в вашей локальной сети
- Подключитесь к контроллеру по SFTP

На момент написания статьи, шаблон не включен в стандартный список поддерживаемых устройств. Поэтому добавляем собственный шаблон:

загружается

Заходим на веб-сервис GitHub где хранятся шаблоны ONOKOM и переходим в раздел «WirenBoard»

загружается

Выбираем шаблон «WB-ONOKOM-AIR-TCL-6-MB-B.json»

Шаблон ONOKOM-AIR-TCL-6-MB-B для WirenBoard.JSON

загружается

Затем нажимаем на кнопку «Download» правом верхнем углу окна

загружается

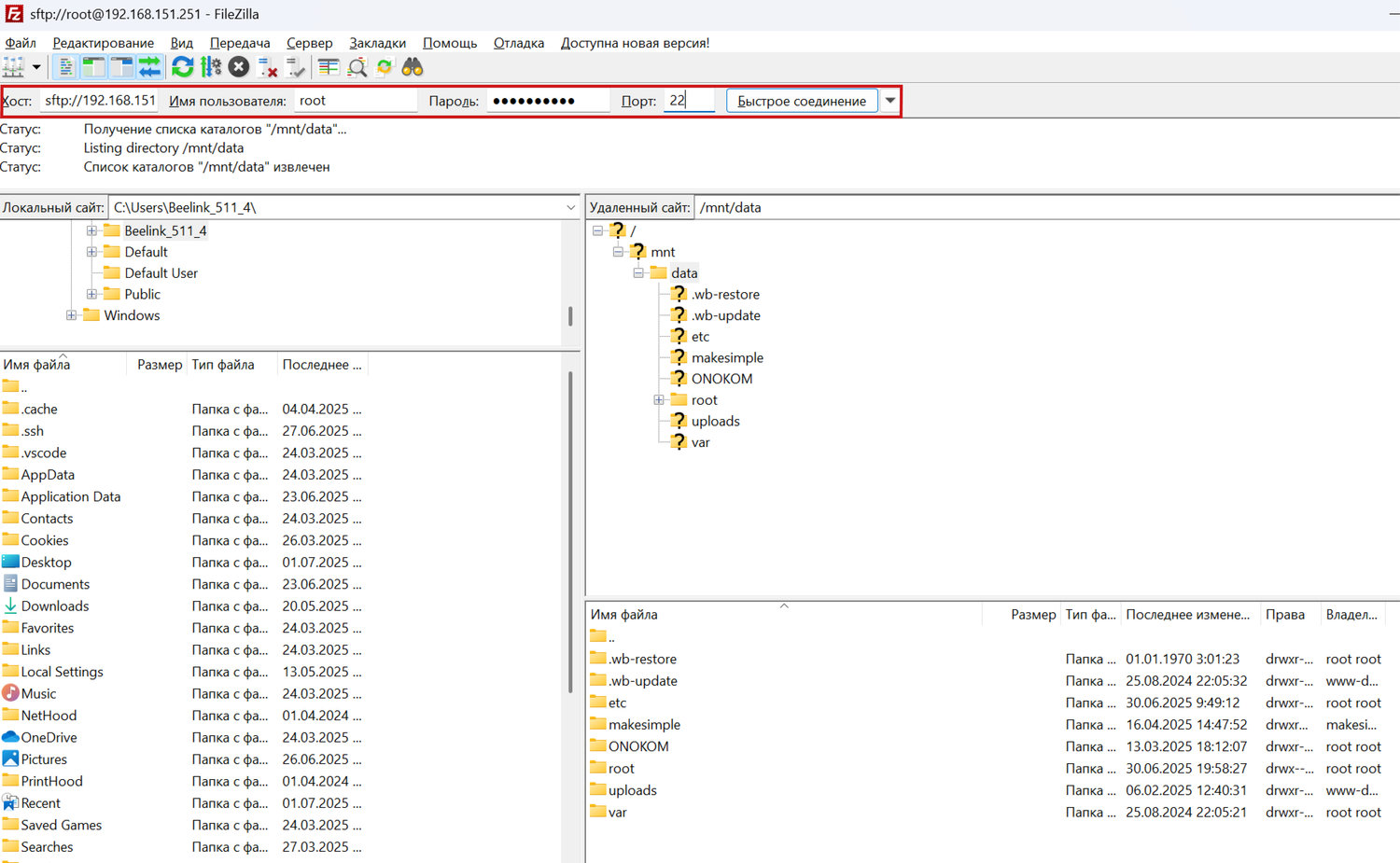

Открываем SFTP-менеджер и вводим данные для соединения к контроллеру:
1. Хост: IP-адресс устройства
2. Имя пользователя: root
3. Пароль: wirenboard (по умолчанию)
4. Порт: 22
5. Нажимаем кнопку «Быстрое соединение»

загружается

Переходим в соответствующую директорию: mnt/data/etc/wb-mqtt-serial.conf.d/templates/

загружается

Перетаскиваем файл шаблона в директорию

12.1.3 Установка шаблона WirenBoard

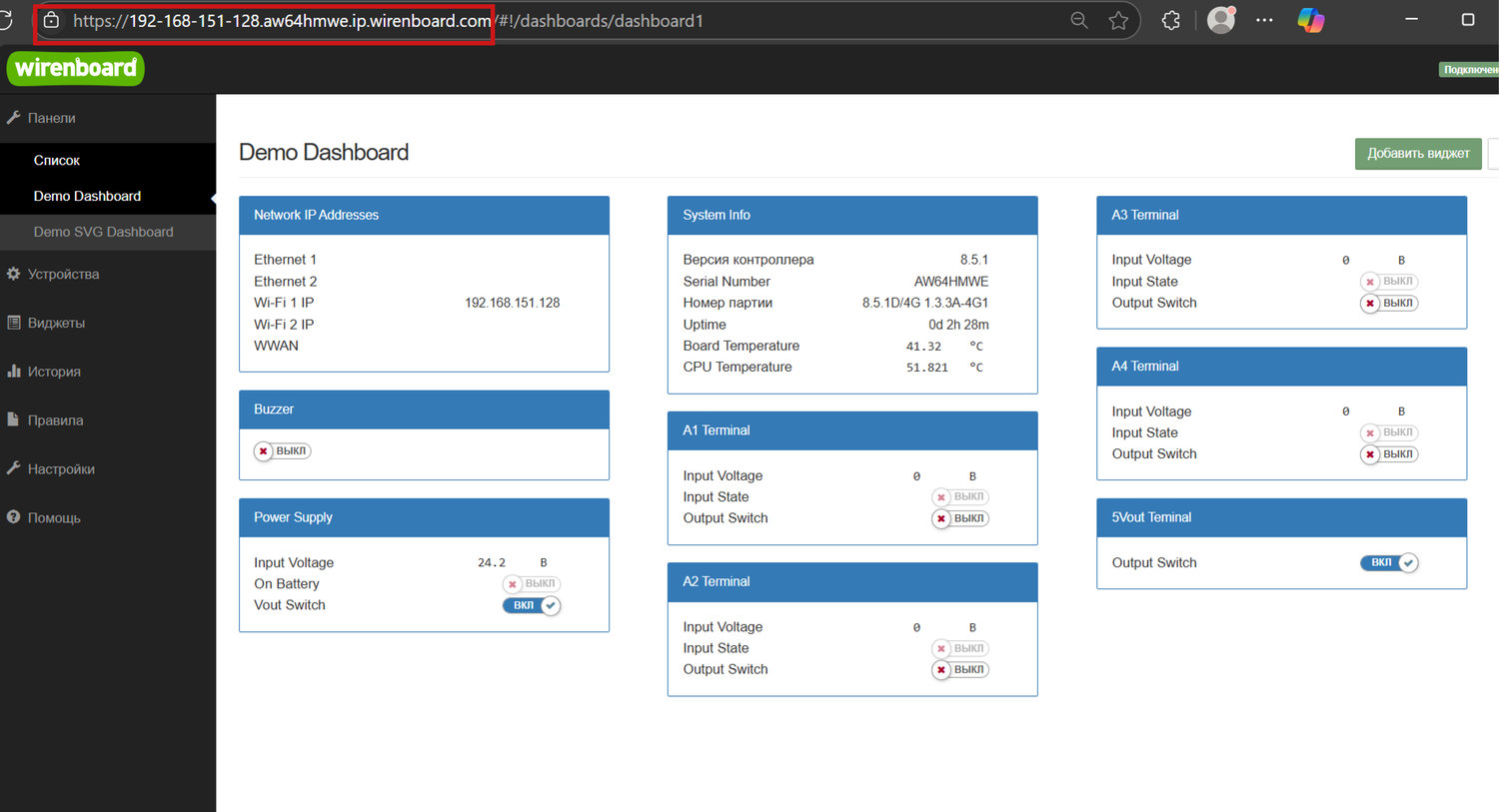

Заходим в веб-интерфейс WirenBoard

загружается

Для входа вводим IP-адрес контроллера в локальной сети

загружается

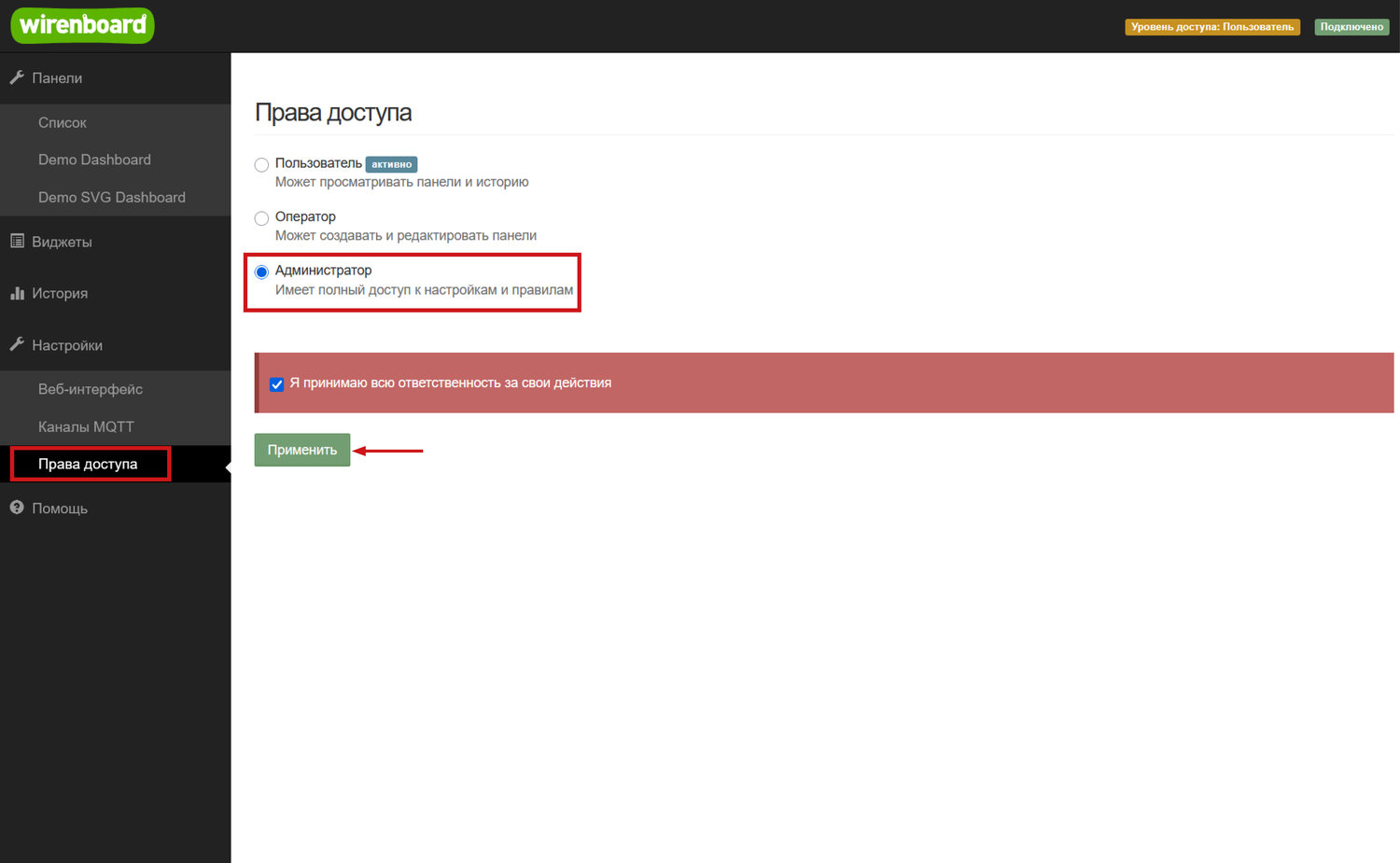

В случае, если права доступа не установлены на «Администратор», нужно их поменять в соответствующем разделе интерфейса

загружается

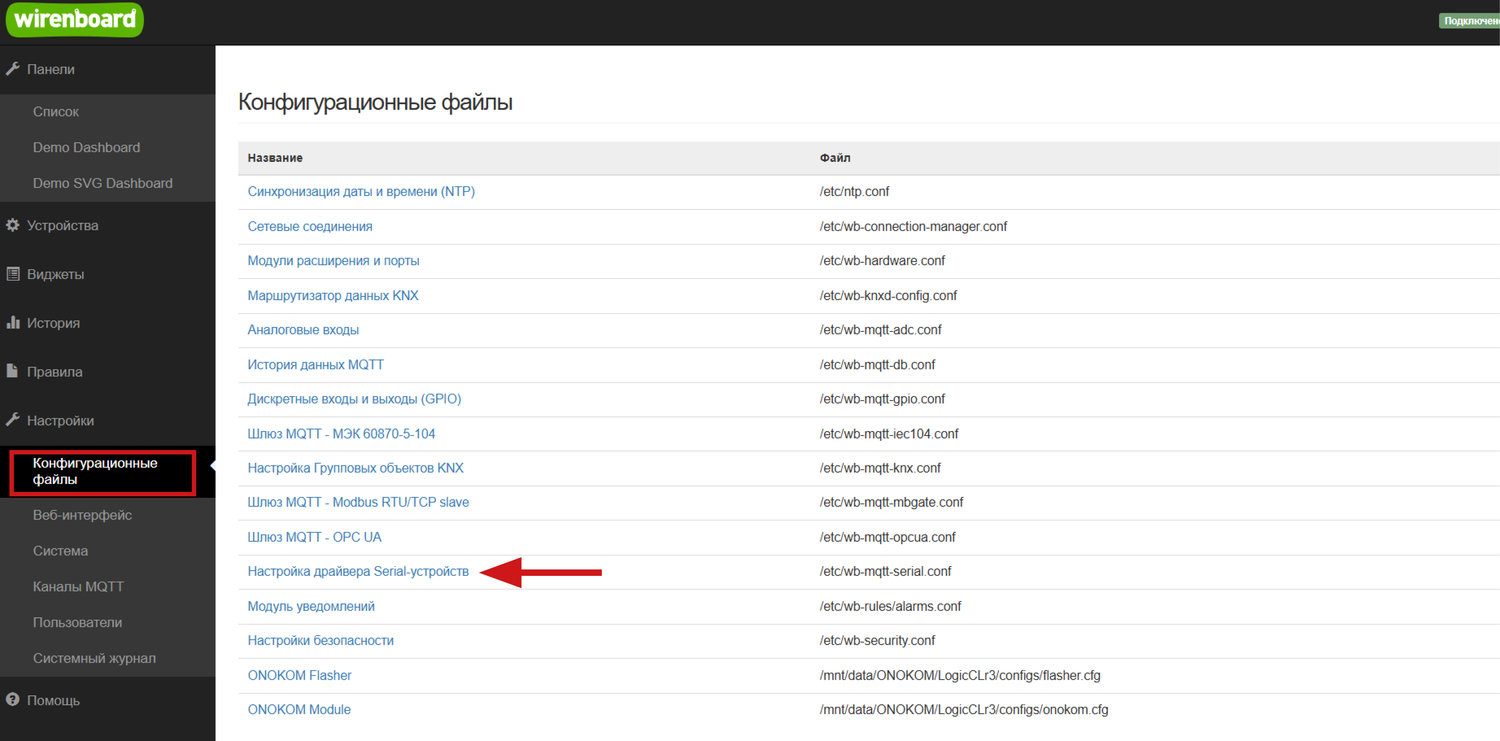

В разделе «Настройки» нажимаем на кнопку «Конфигурационные файлы»

загружается

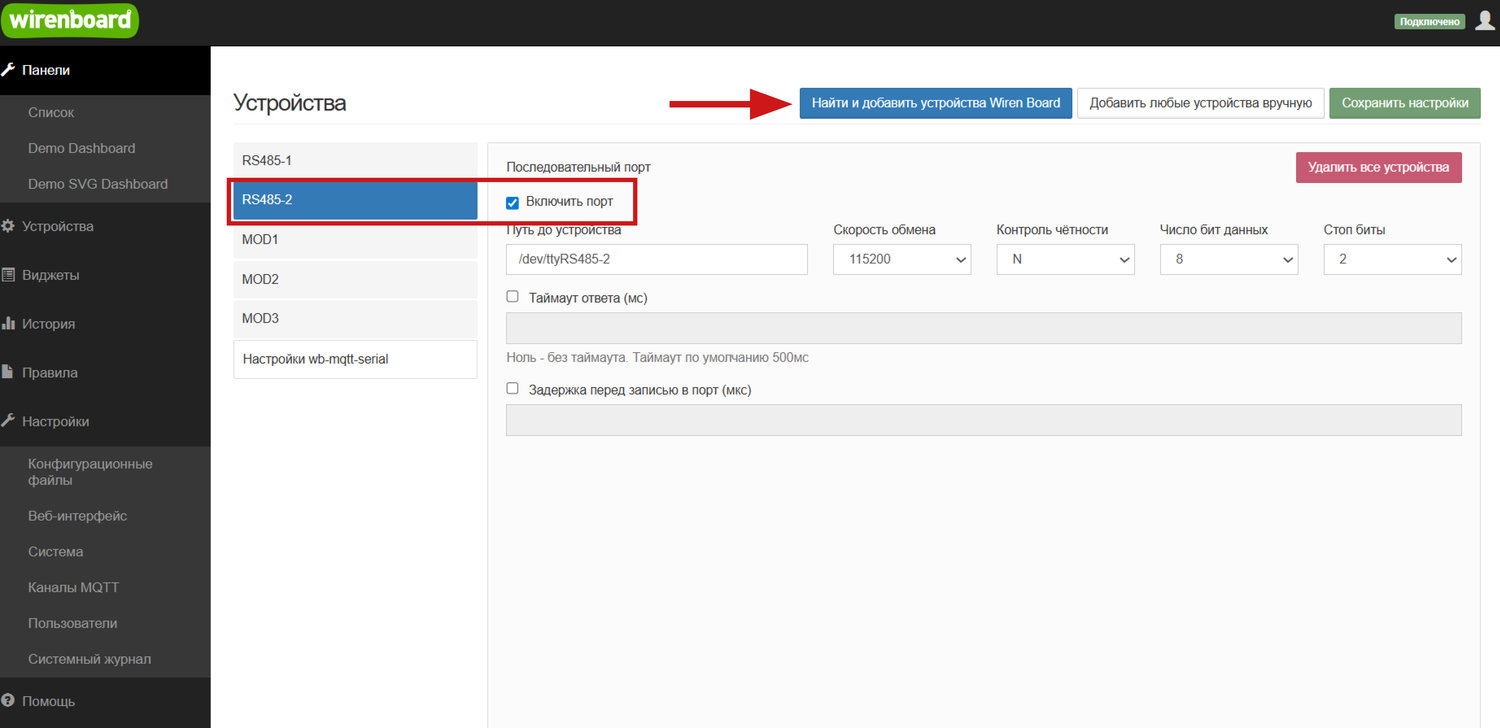

Выбираем порт контроллера, к которому подключен шлюз ONOKOM. В данном случае это «RS485-2»
Настройки:
- Скорость обмена - 9600
- Контроль четности - N
- Число бит данных - 8
- Стоп биты - 2

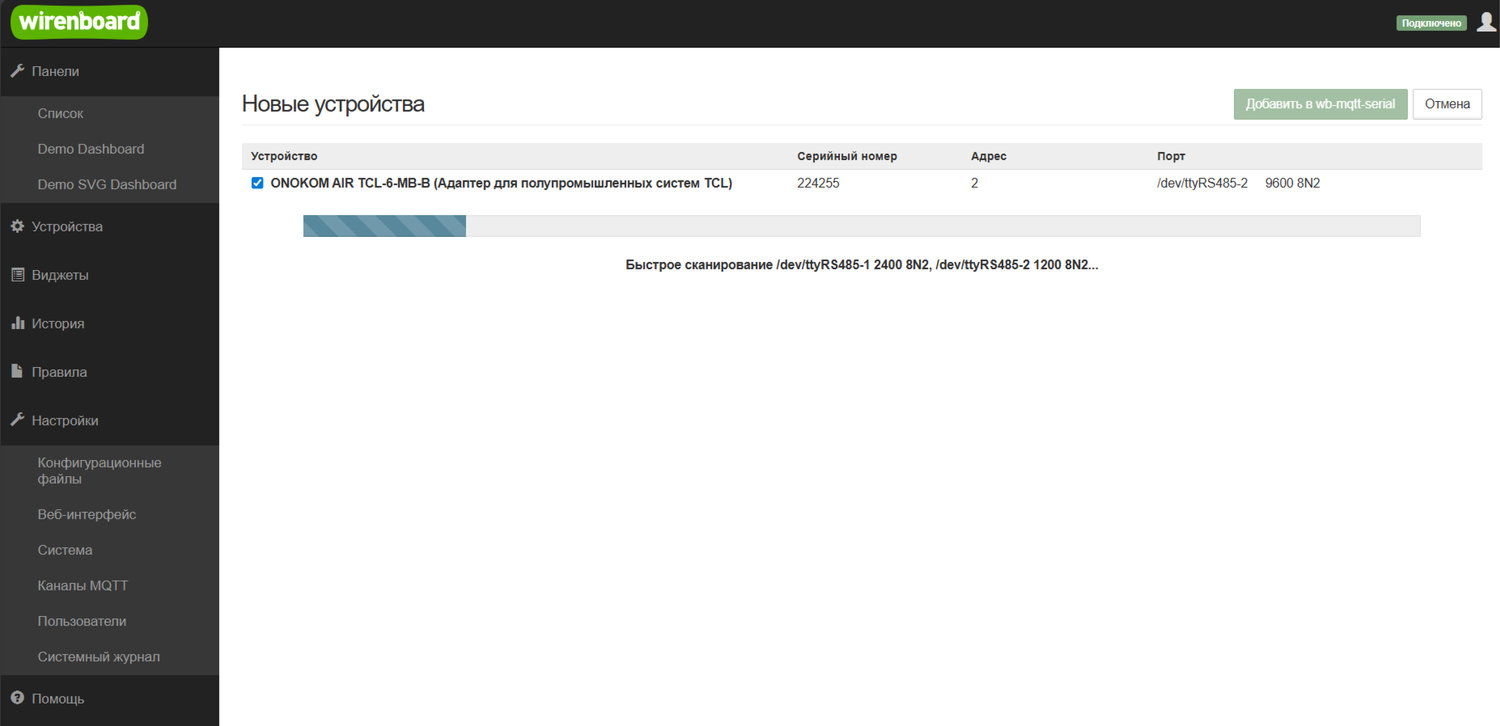

Нажимаем «Найти и добавить устройство Wiren Board»

загружается

После завершения поиска устройство будет доступно для добавления

загружается

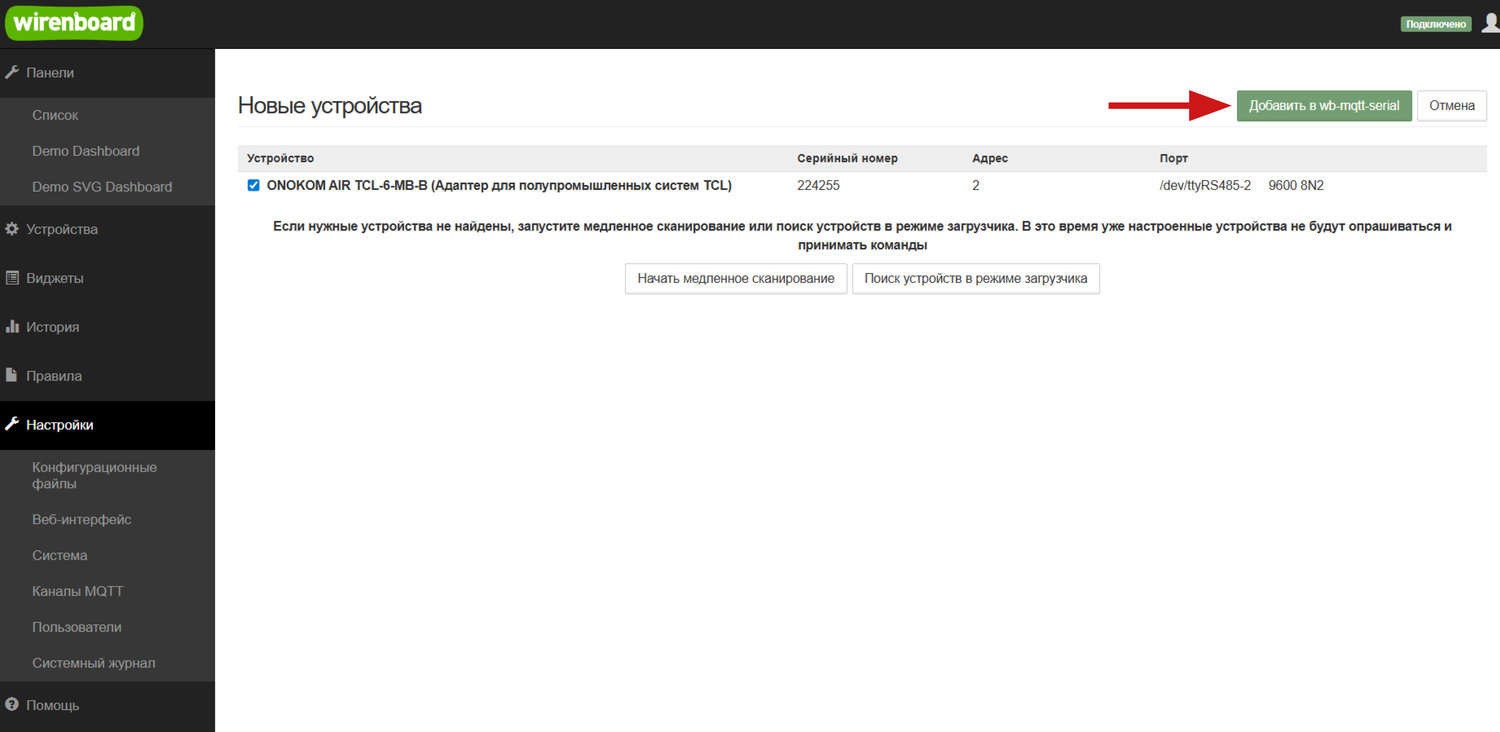

Нажимаем «Добавить в wb-mqtt-serial». После этого устройство будет добавлено в контроллер

12.2 Список функций управления кондиционером TCL через WirenBoard

Скопировано

12.2.1 Раздел “Основные режимы и функции”

Скопировано

загружается

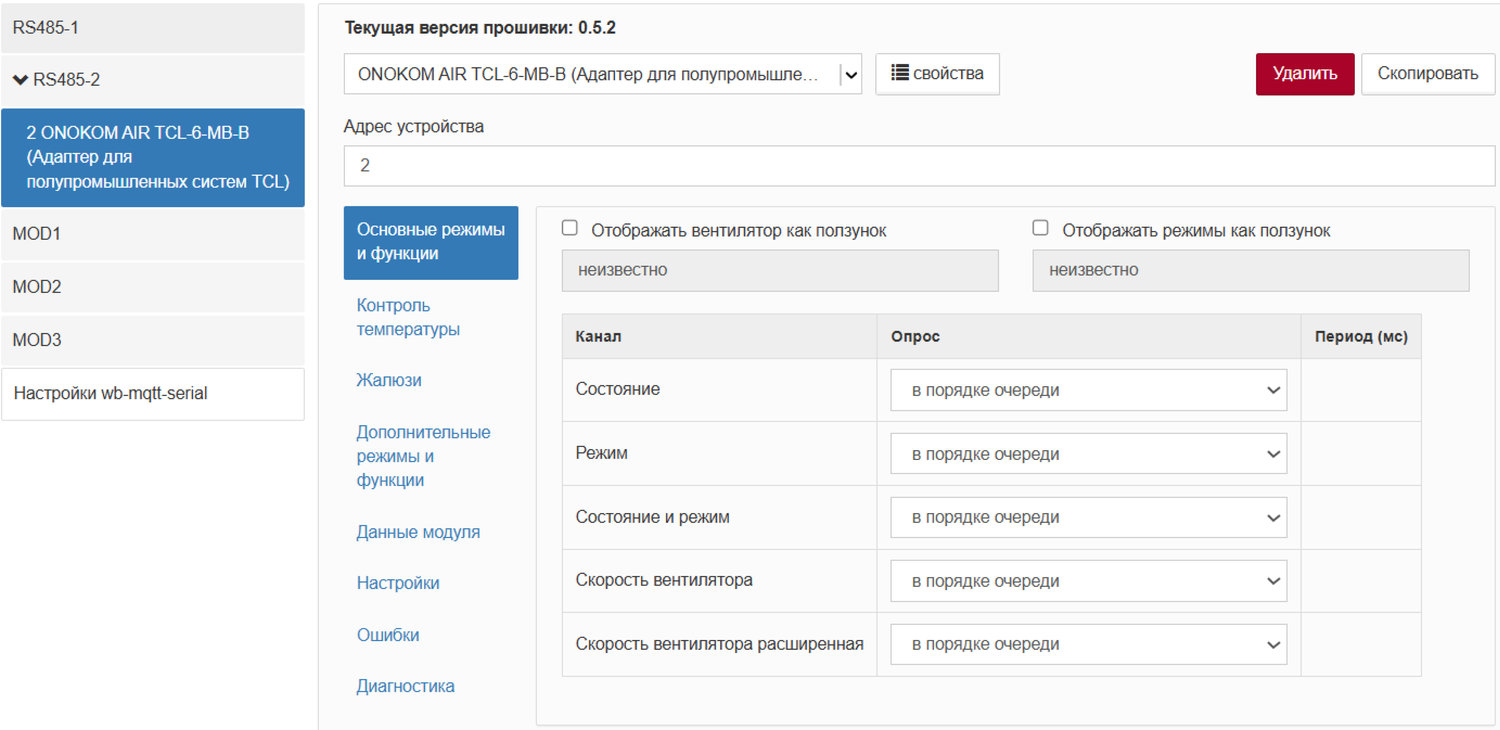

Раздел «Основные режимы и функции»
- Состояние
- Режим
- Состояние и режим
- Скорость вентилятора
- Скорость вентилятора расширенная

12.2.2 Раздел “Контроль температуры”

Скопировано

загружается

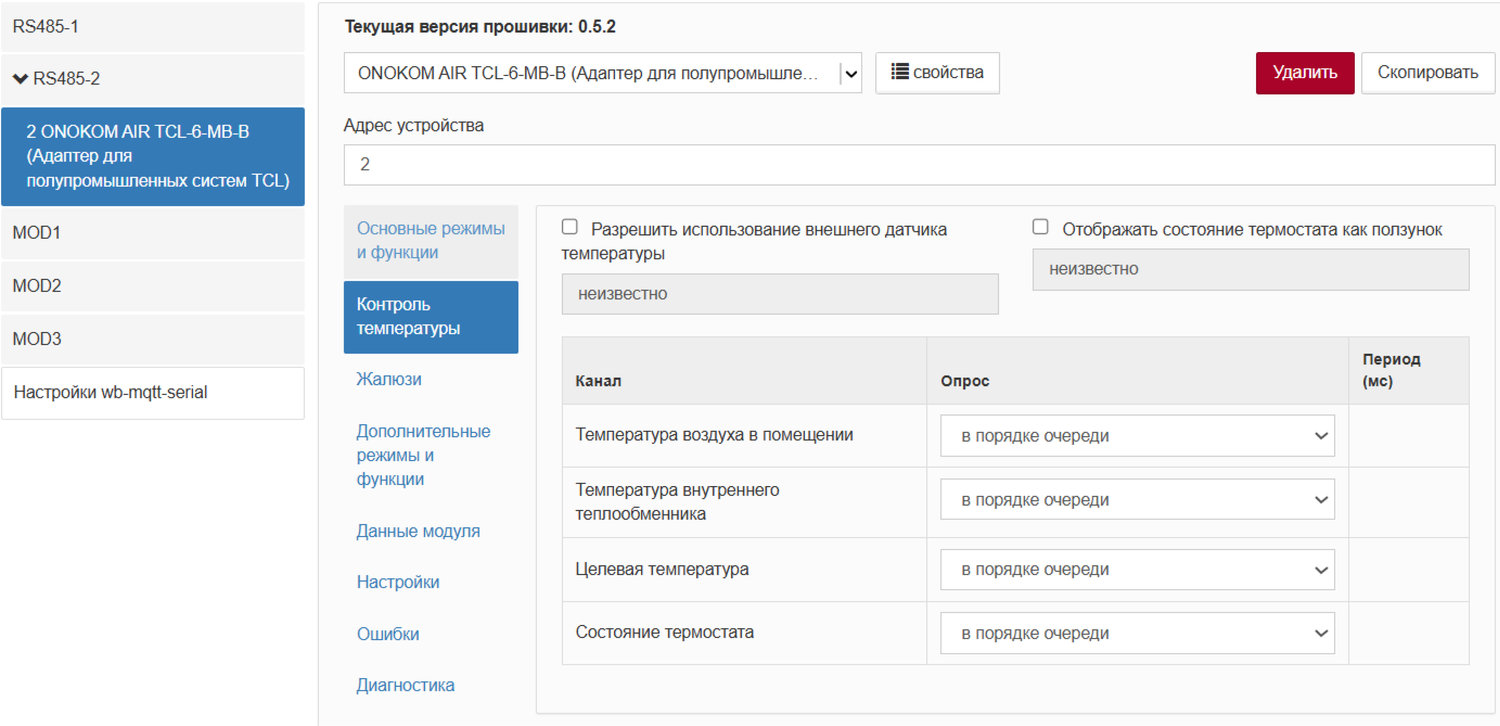

Раздел «Контроль температуры»
- Температура воздуха в помещении
- Температура внутреннего теплообменника
- Целевая температура
- Состояние термостата

12.2.3 Раздел “Жалюзи”

Скопировано

загружается

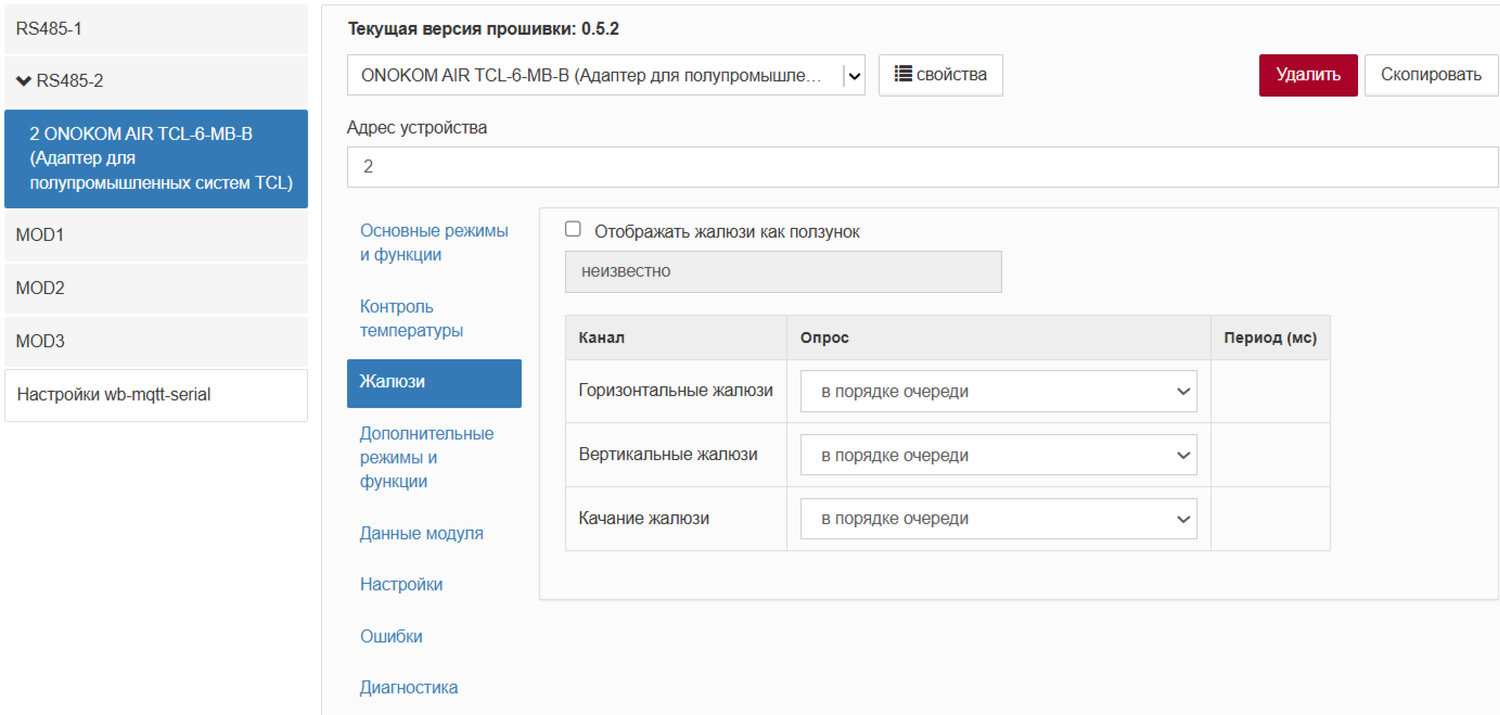

Раздел «Жалюзи»
- Горизонтальные жалюзи - параметр, отвечающий за положение горизонтальных жалюзи (Вверх-Вниз). Может иметь следующие положения:
0 - Остановлены
1 - Качание

- Вертикальные жалюзи - параметр, отвечающий за положение вертикальных жалюзи (Вправо-Влево). Может иметь следующие положения:
0 – Остановлено
1 – Качание

- Качание - параметр, отвечающий за качание вертикальных и горизонтальных жалюзи. Может иметь следующие положения:
0 – Остановлено
1 - Качание горизонтальное и вертикальное
2 - Качание горизонтальных жалюзи
3 – Качание вертикальных жалюзи

12.2.4 Раздел “Дополнительные режимы и функции”

Скопировано

загружается

Раздел “Дополнительные режимы и функции”
- Режим эко
- Режим турбо
- Разморозка

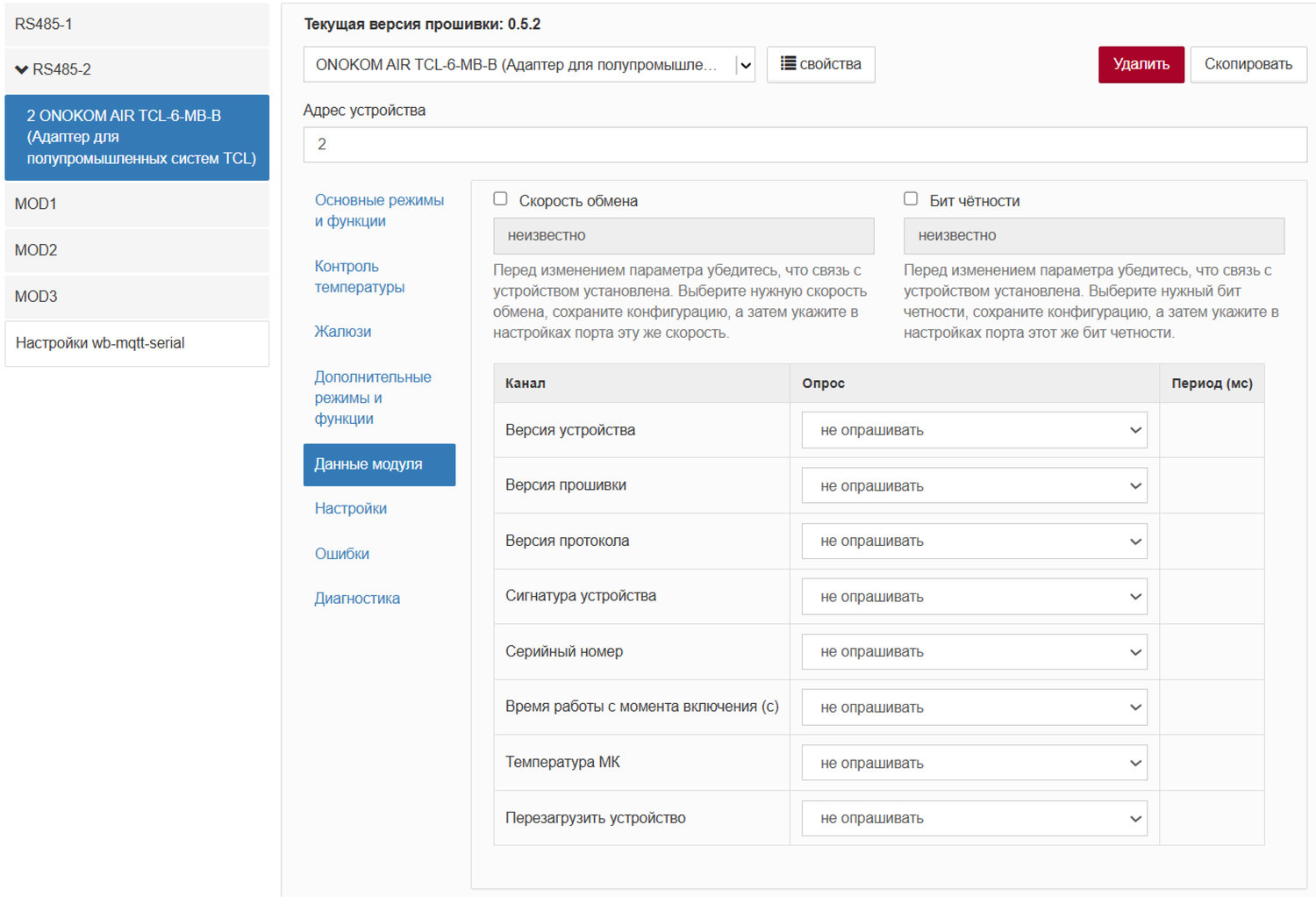

12.2.5 Раздел “Данные модуля”

Скопировано

загружается

Раздел «Данные модуля»
- Версия устройства
- Версия прошивки
- Версия протокола
- Сигнатура устройства
- Серийный номер
- Время работы с момента включения
- Температура МК
- Перезагрузить устройство

12.2.6 Раздел “Настройки”

Скопировано

загружается

Раздел «Настройки»
- Режим шлюза - параметр, отвечающий за режим работы шлюза (используется для отладки). Может иметь следующие состояния:
0 - Главный
1 - Emulate AC

12.2.7 Раздел “Ошибки”

Скопировано

загружается

Раздел «Ошибки»
- Ошибки
- Код первой ошибки

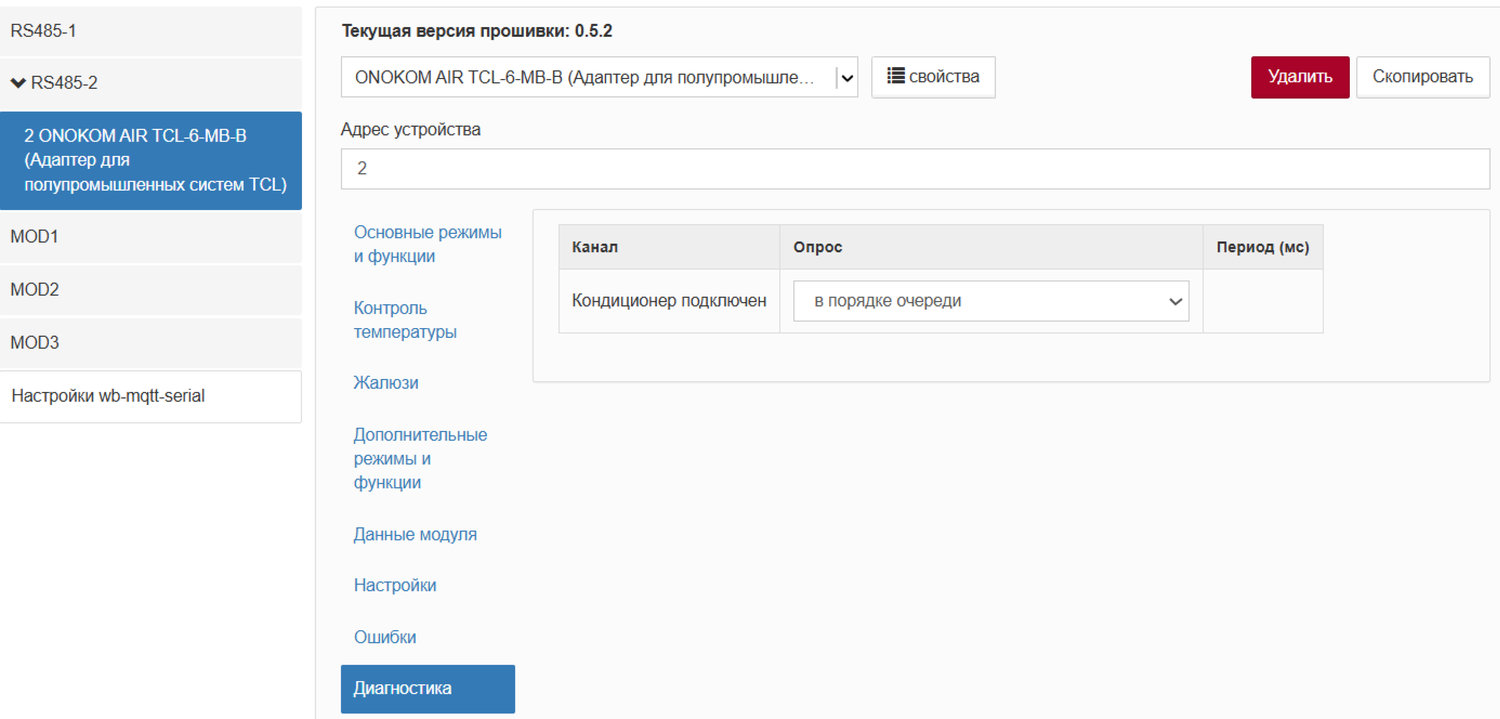

12.2.8 Раздел “Диагностика”

Скопировано

загружается

Раздел «Диагностика»
- Кондиционер подключен

12.2.9 Отображение устройства в веб-интерфейсе контролера”

Скопировано

загружается

Для просмотра параметров устройства нажимаем на кнопку «Устройства»

загружается

Виджет устройства имеет следующий вид

12.3 Подключение к SprutHub

Скопировано

Для подключение шлюза ONOKOM TCL-6-MB-B в SprutHub необходимо сначала обновить версию ПО SprutHub

загружается

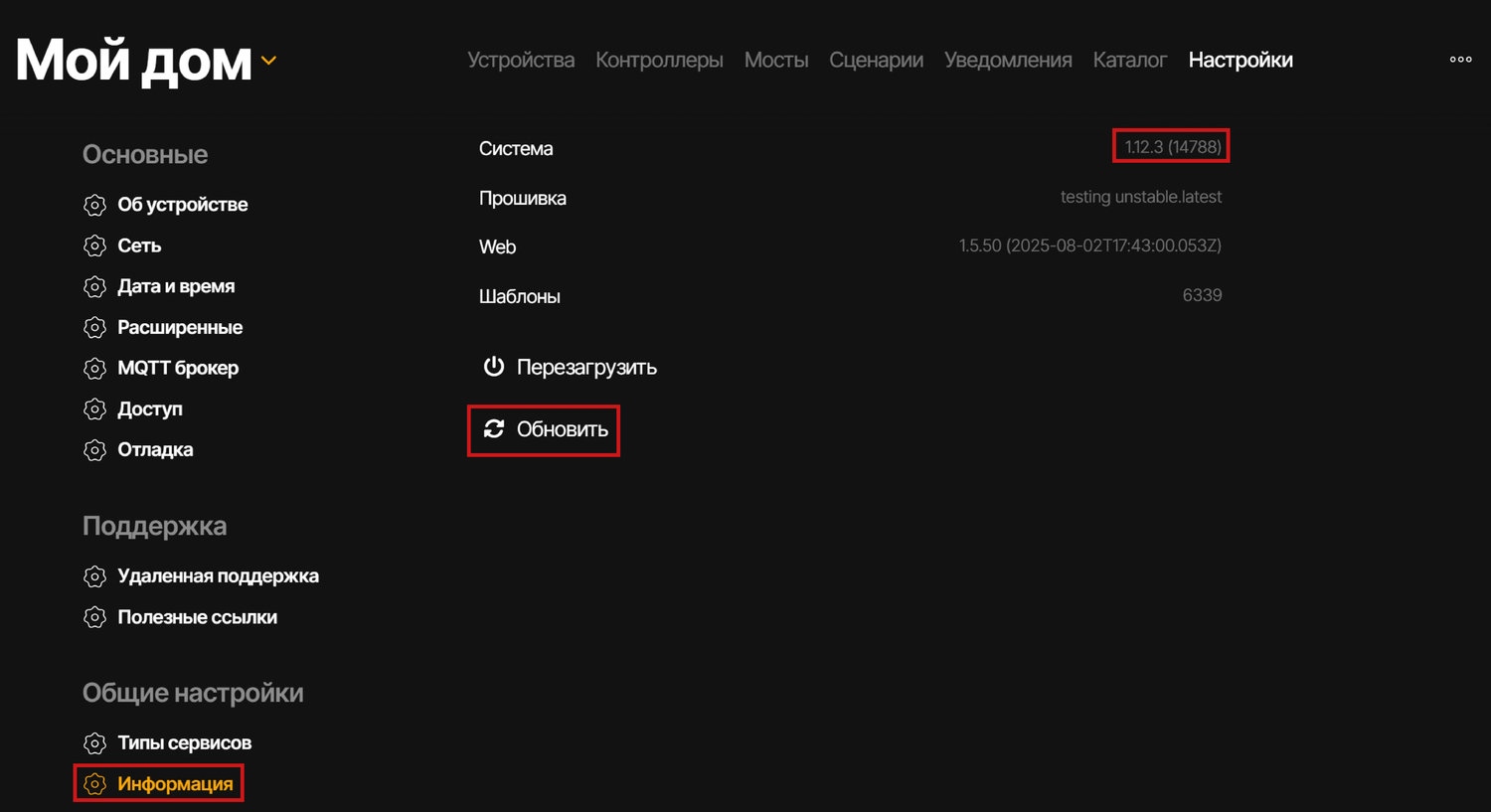

Заходим в раздел «Настройки» → «Информация» проверяем версию SprutHub
Минимальная версия обновления должна быть 1.12.3 (14788).
В случае наличия более низкой версии нажимаем на кнопку «Обновить»

загружается

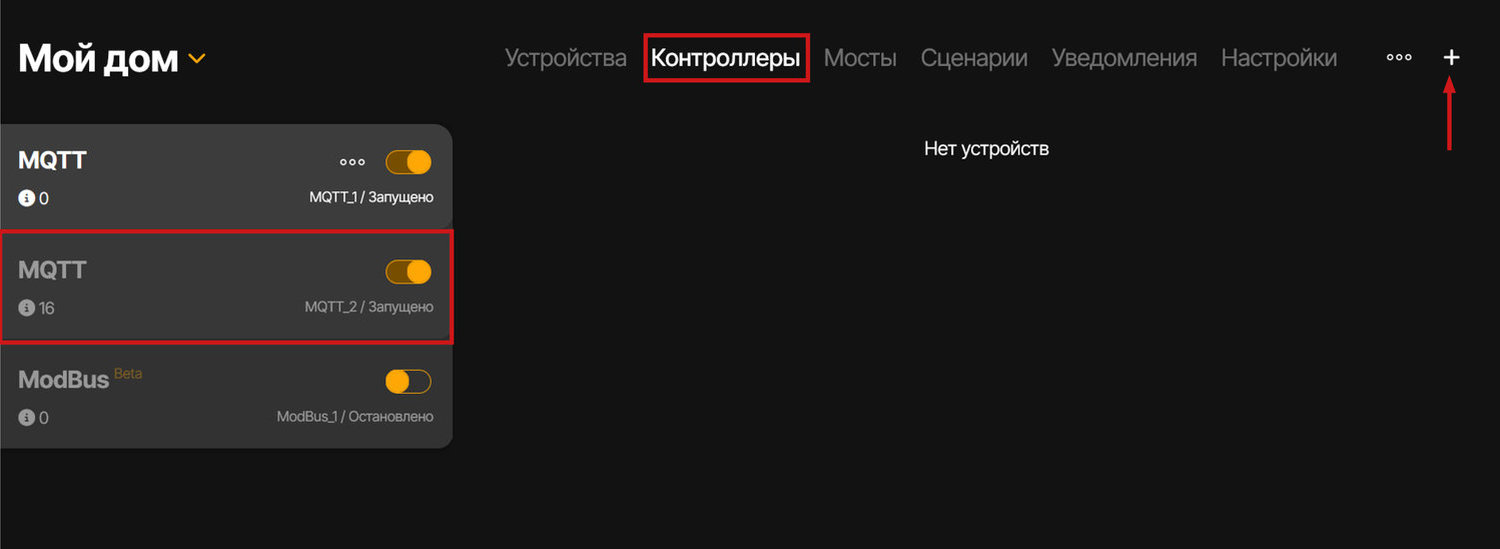

Переходим в раздел «Контроллеры». Если MQTT-контроллер не был создан - его требуется создать. Для этого нужно нажать на кнопку добавления в правом верхнем углу экрана

загружается

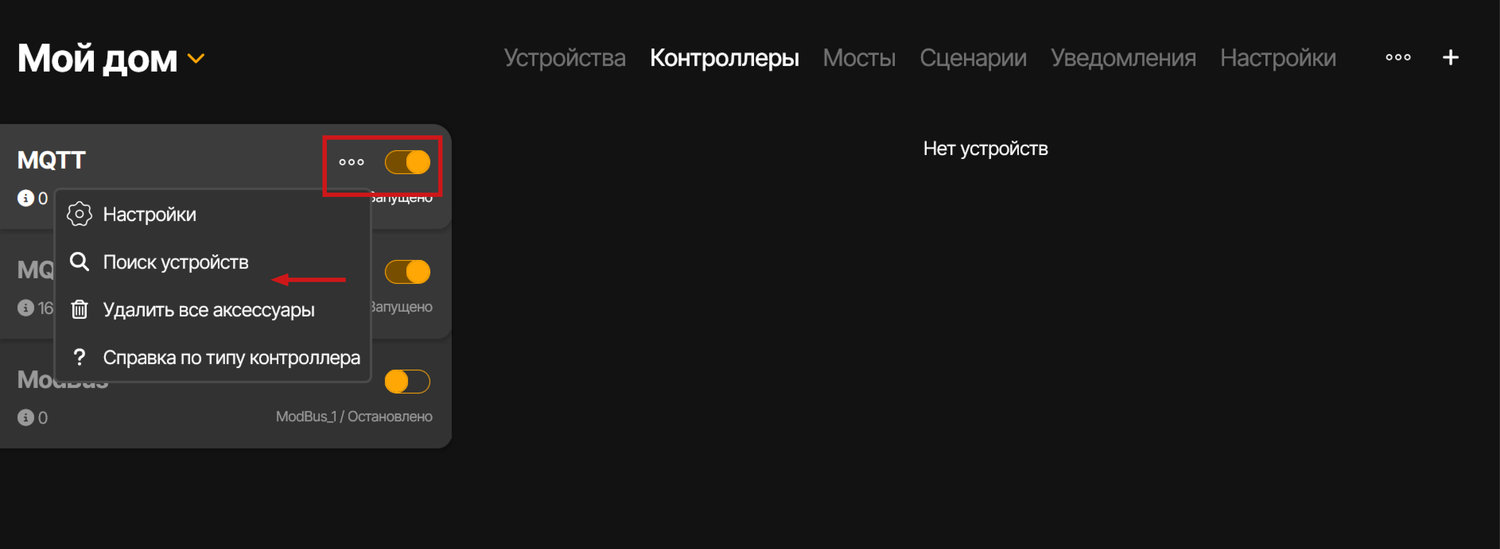

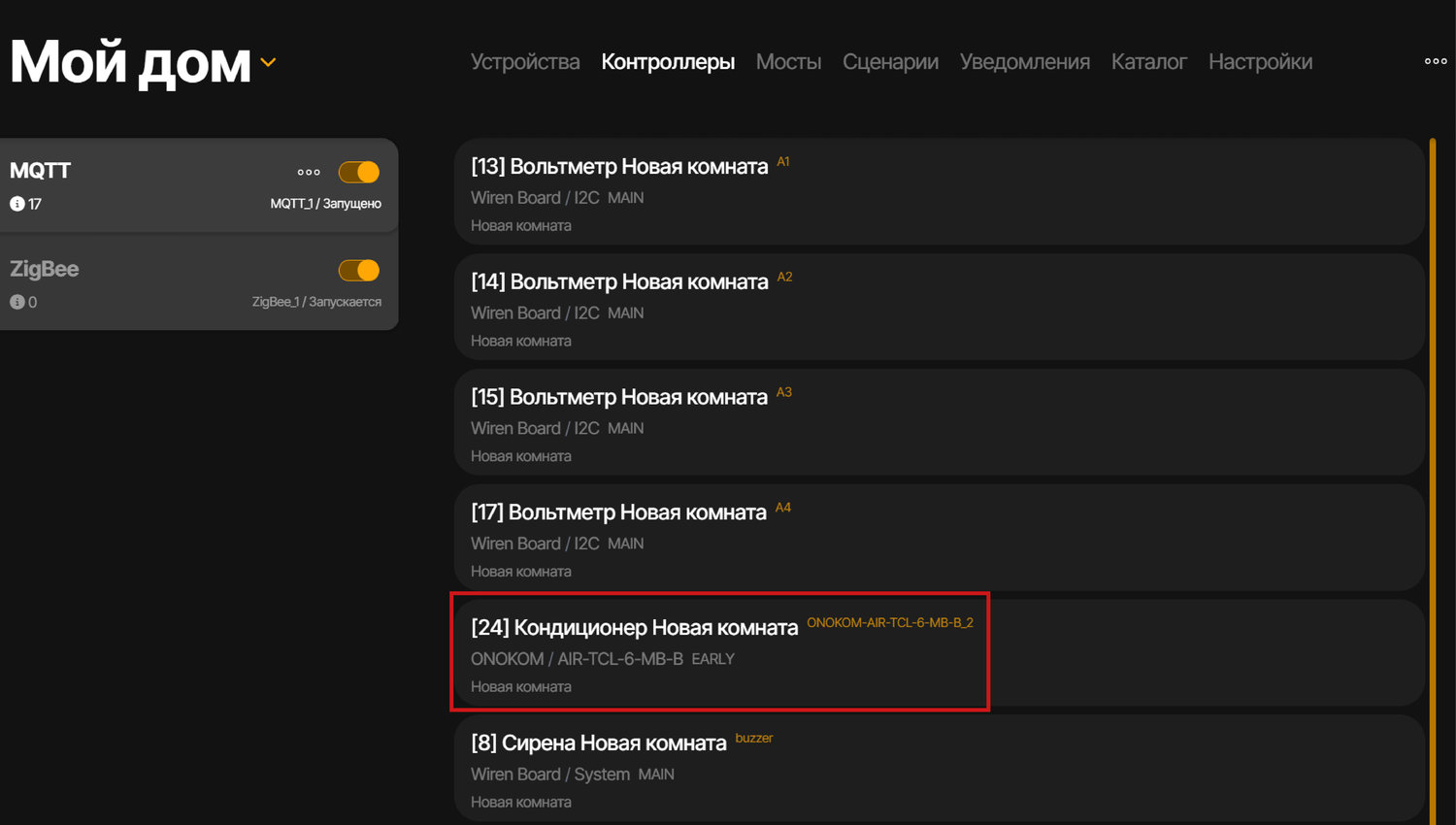

Для добавления устройства требуется активировать контроллер, после чего, нажав на троеточие, выбрать пункт «Поиск устройств»

загружается

Устройство будет добавлено

загружается

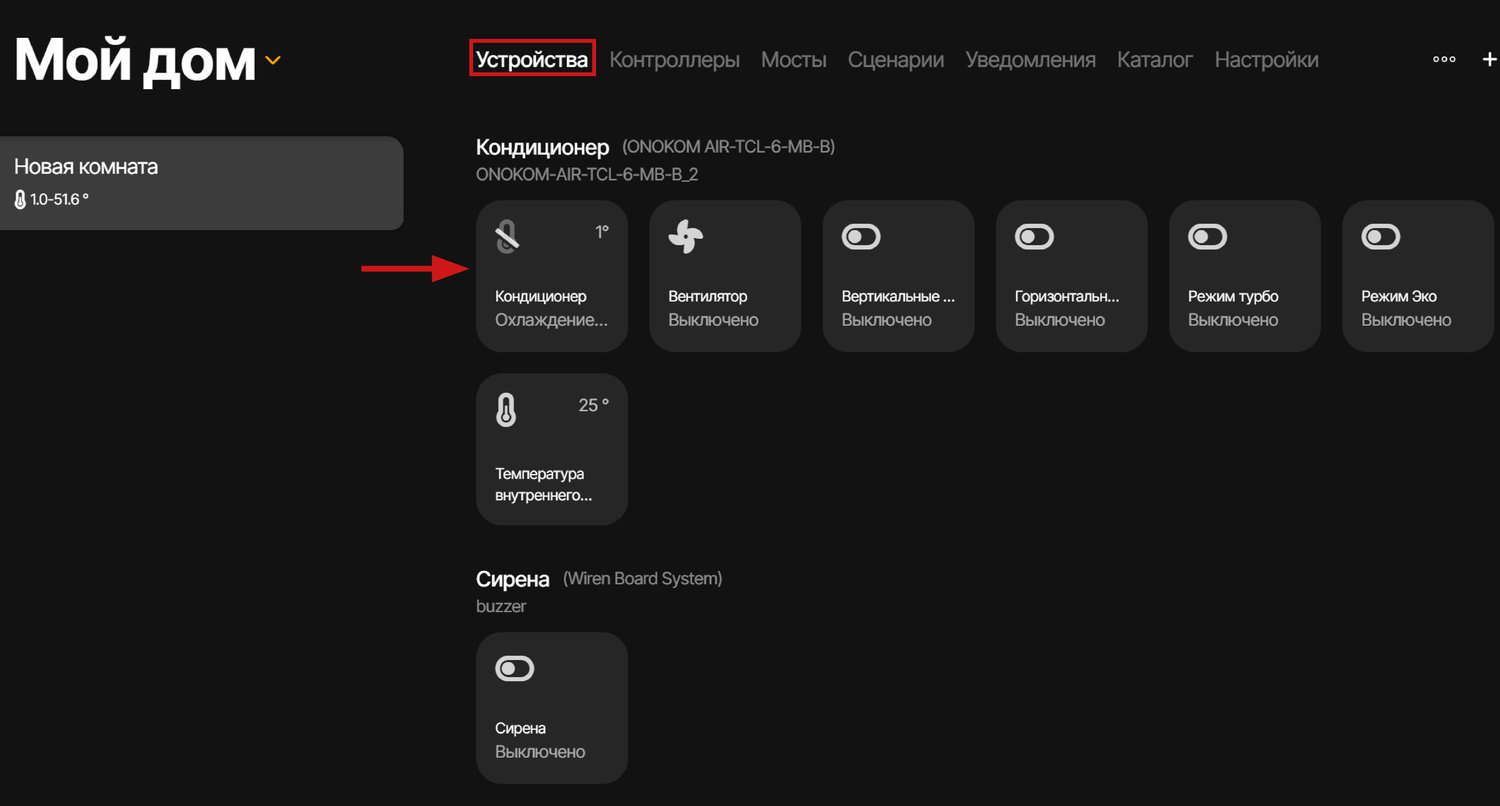

Для управления устройством перейдём в соответствующий раздел и выберем его

загружается

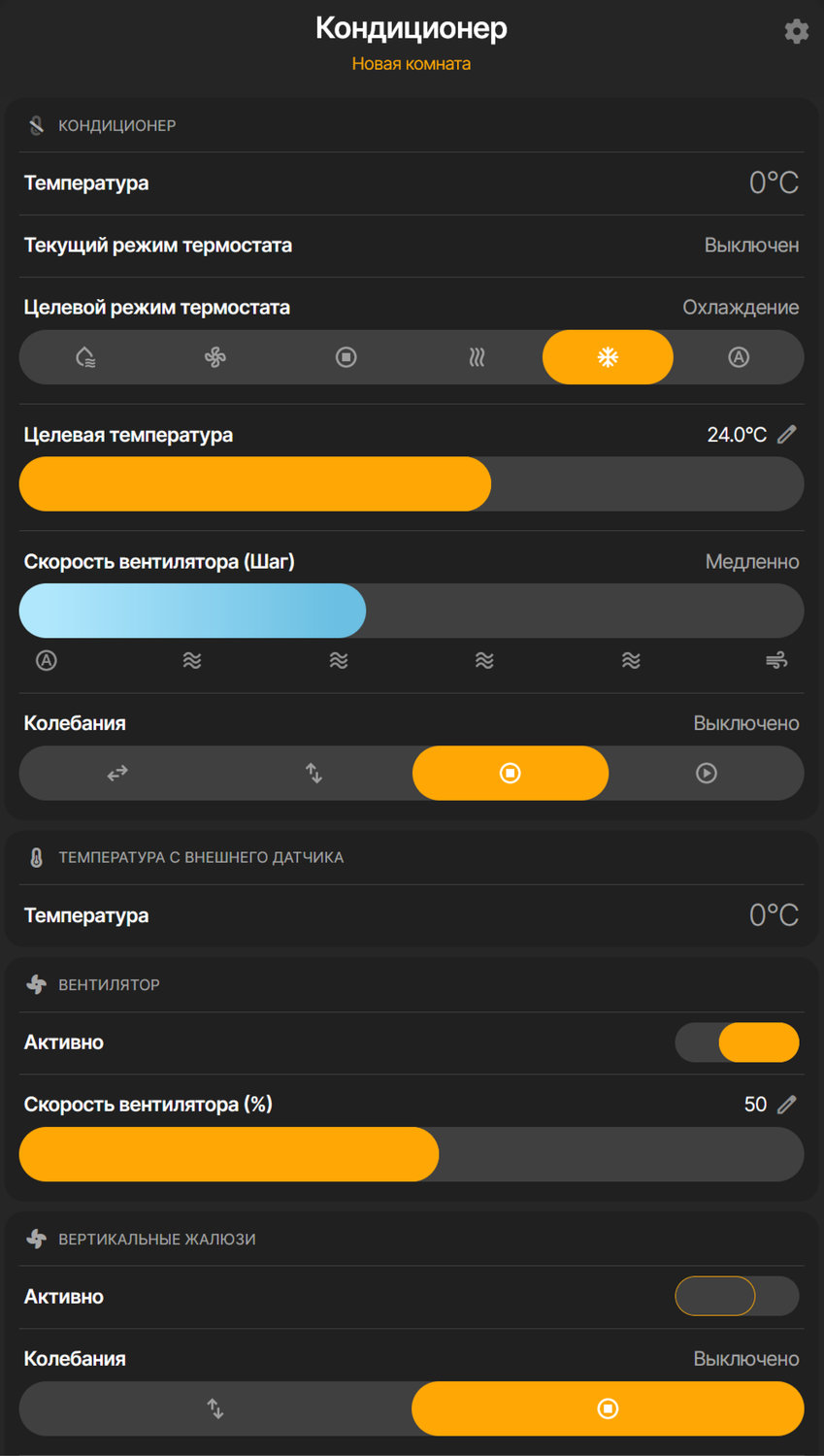

Виджет устройства имеет следующий вид

12.3.1 Настройка подключения «Яндекс Умный дом»

Скопировано

загружается

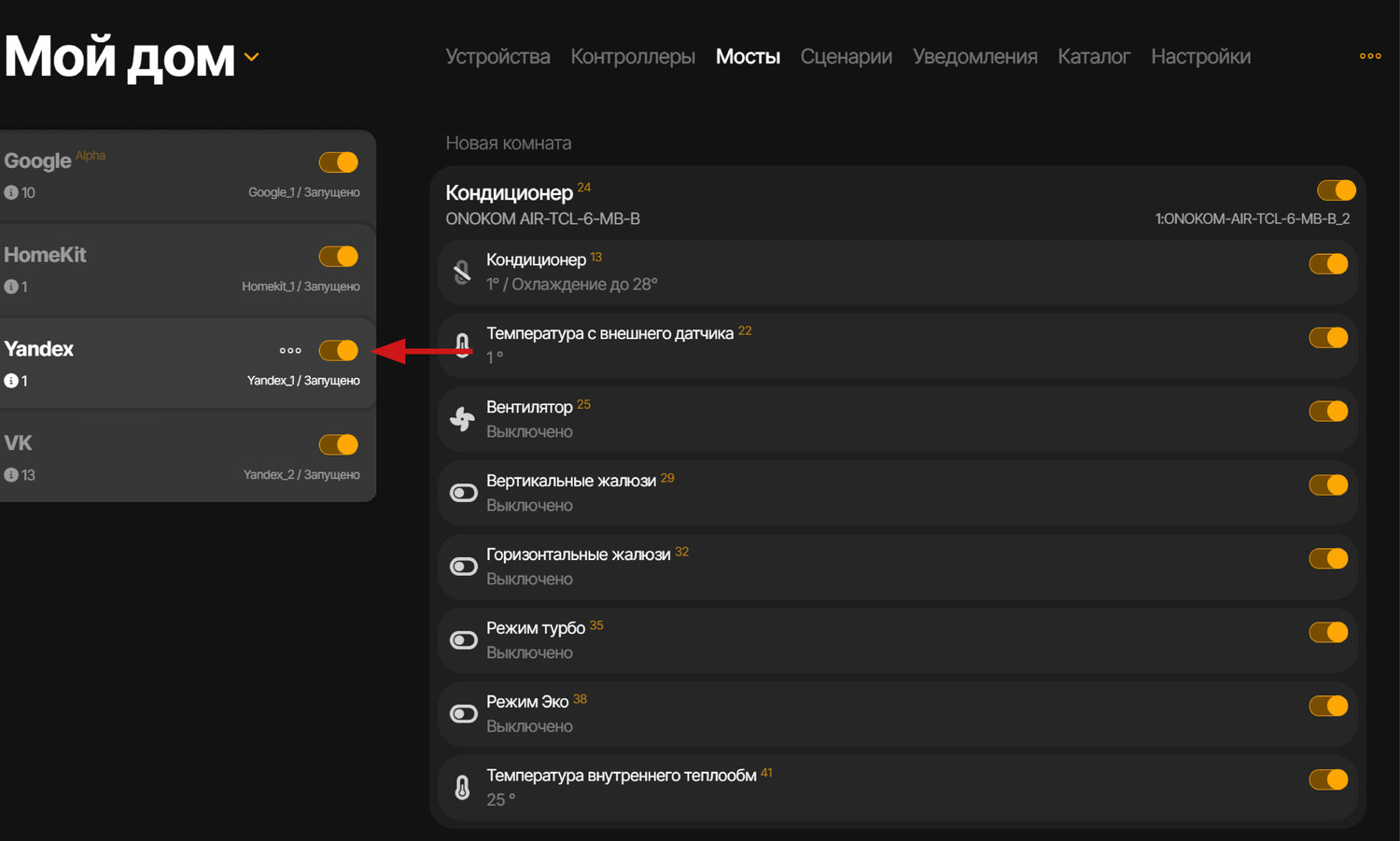

Для подключения к системе «Яндекс Умный дом» перейдём в раздел «Мосты» и, если он отсутствует, добавим мост для Yandex с помощью соответствующей кнопки в правом верхнем углу экрана

загружается

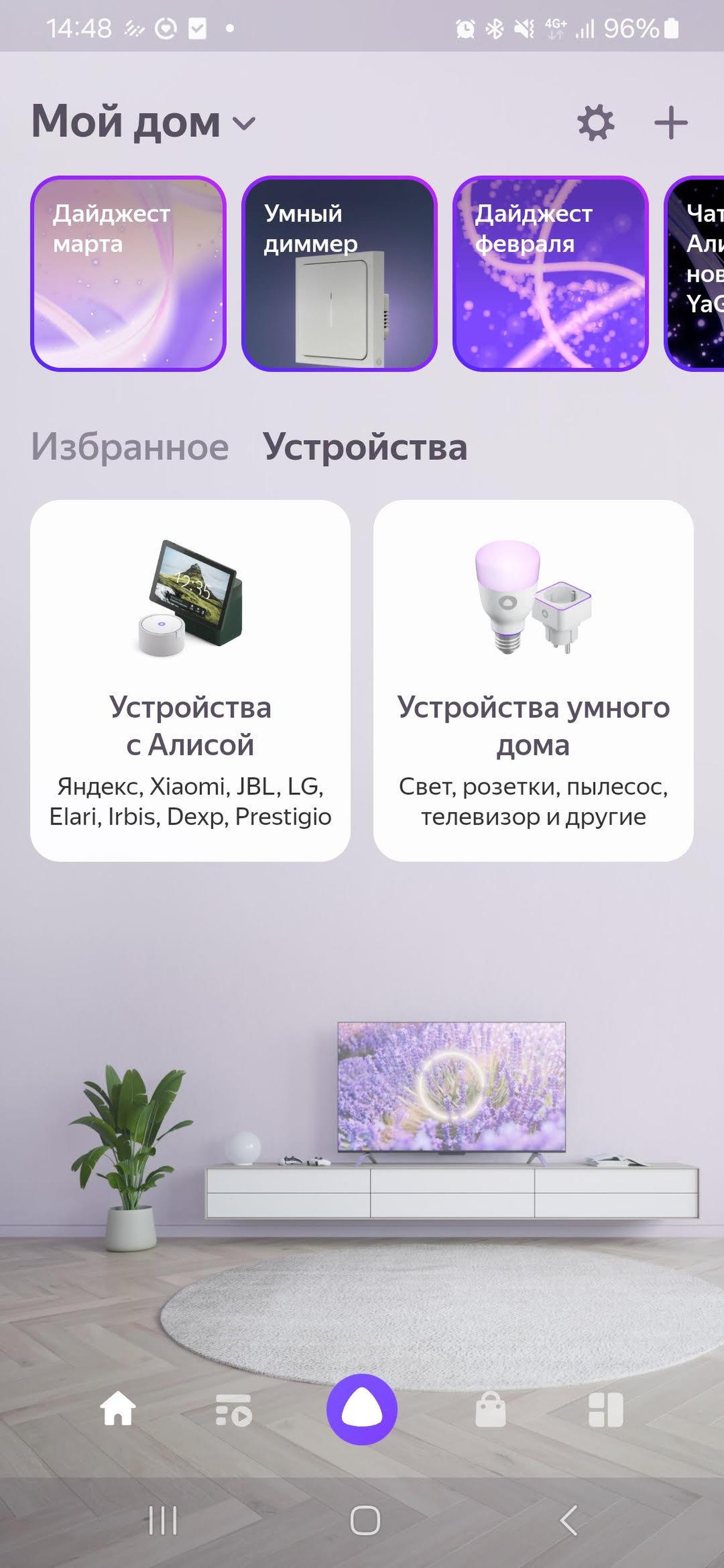

В приложении «Умный дом» нажимаем на кнопку «Устройства умного дома»

загружается

В списке доступных систем выбираем SprutHub

загружается

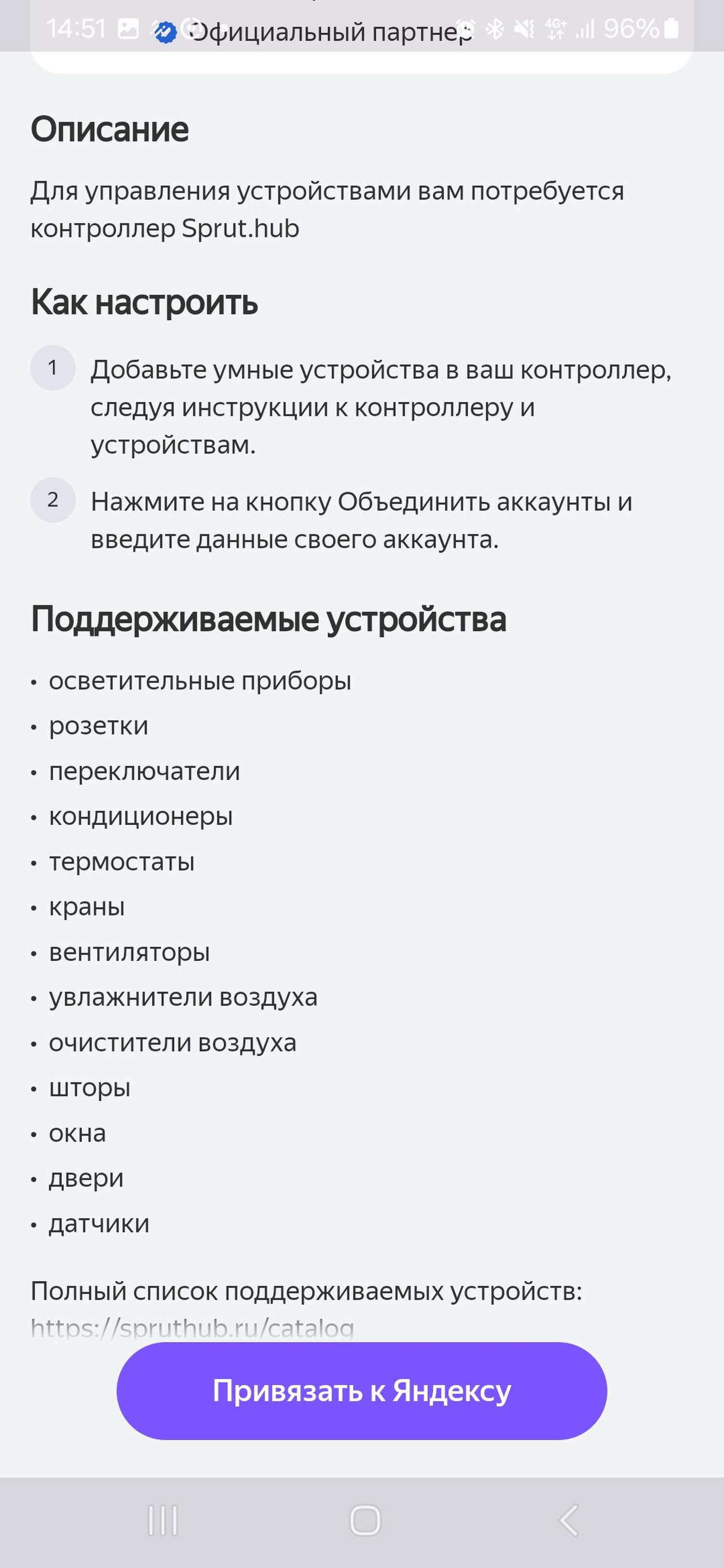

Нажимаем на кнопку «Привязать к Яндексу»

загружается

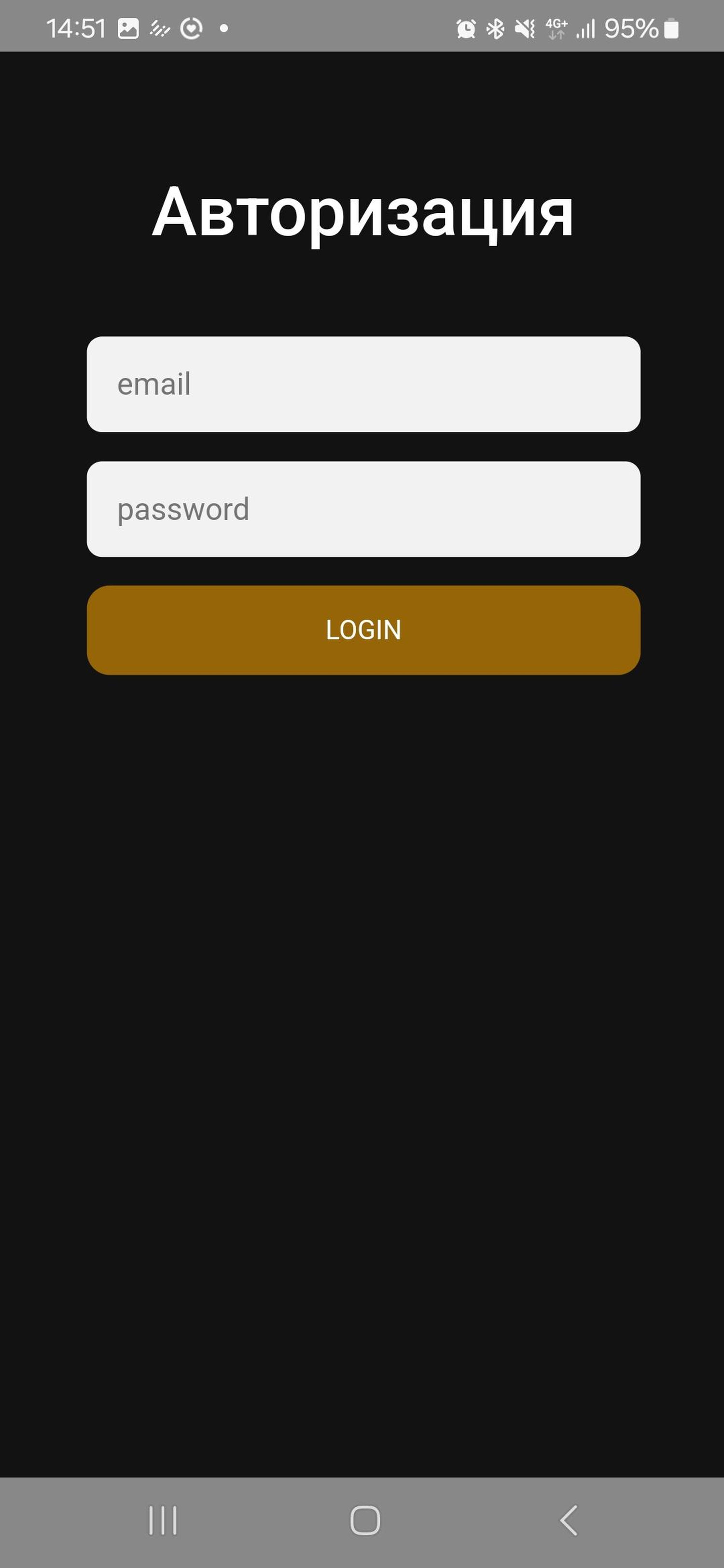

Заполняем данные для авторизации в SprutHub

загружается

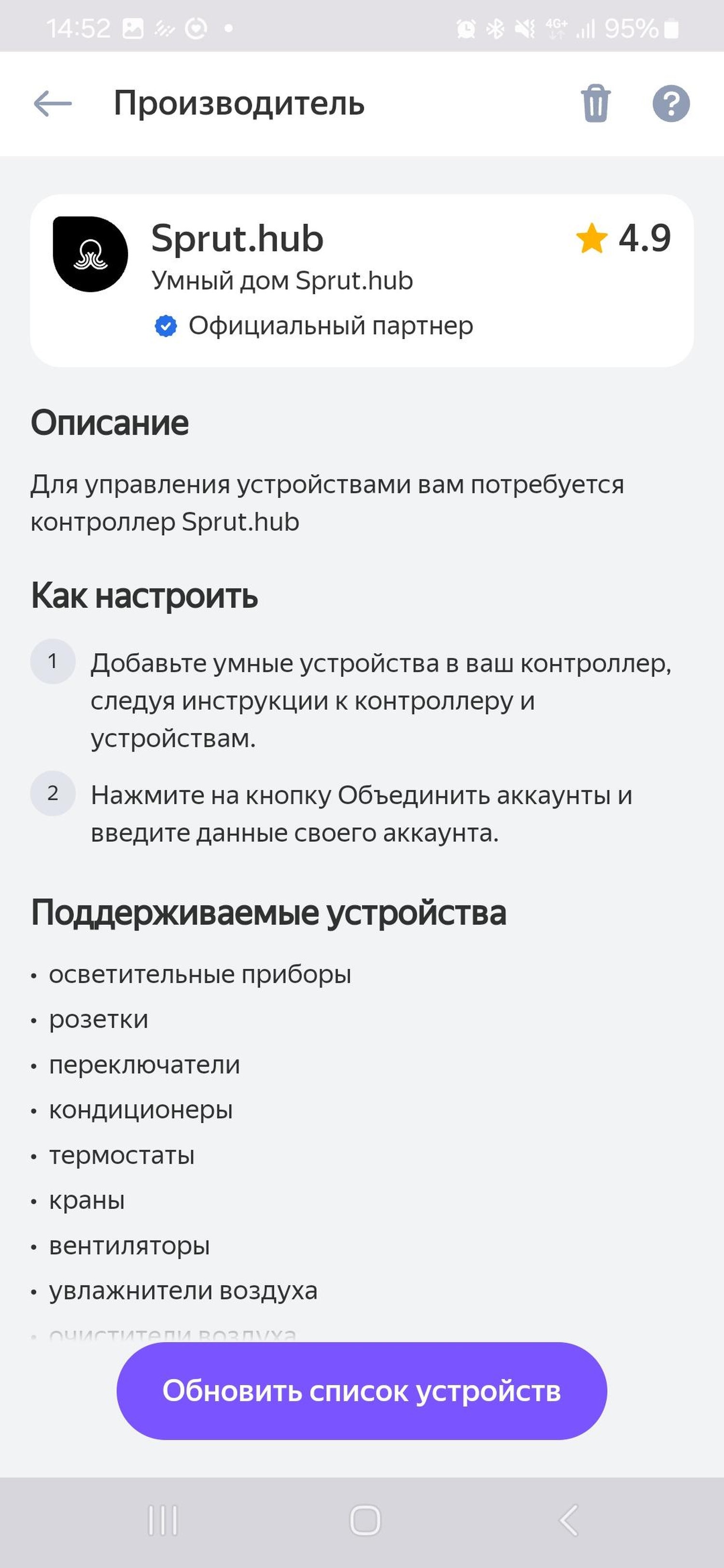

После авторизации будет доступен поиск устройств. Для его выполнения нажимаем на кнопку «Обновить список устройств»

загружается

Устройство будет добавлено. Для управления кондиционером нажимаем на «Кондиционер»

загружается

Настройка завершена

12.3.2 Настройка подключения «Homekit»

Скопировано

Для подключения к системе «Homekit» перейдём в раздел «Мосты» и, если он отсутствует, добавим мост для Homekit с помощью соответствующей кнопки в правом верхнем углу экрана

загружается

Открываем приложение Homekit

загружается

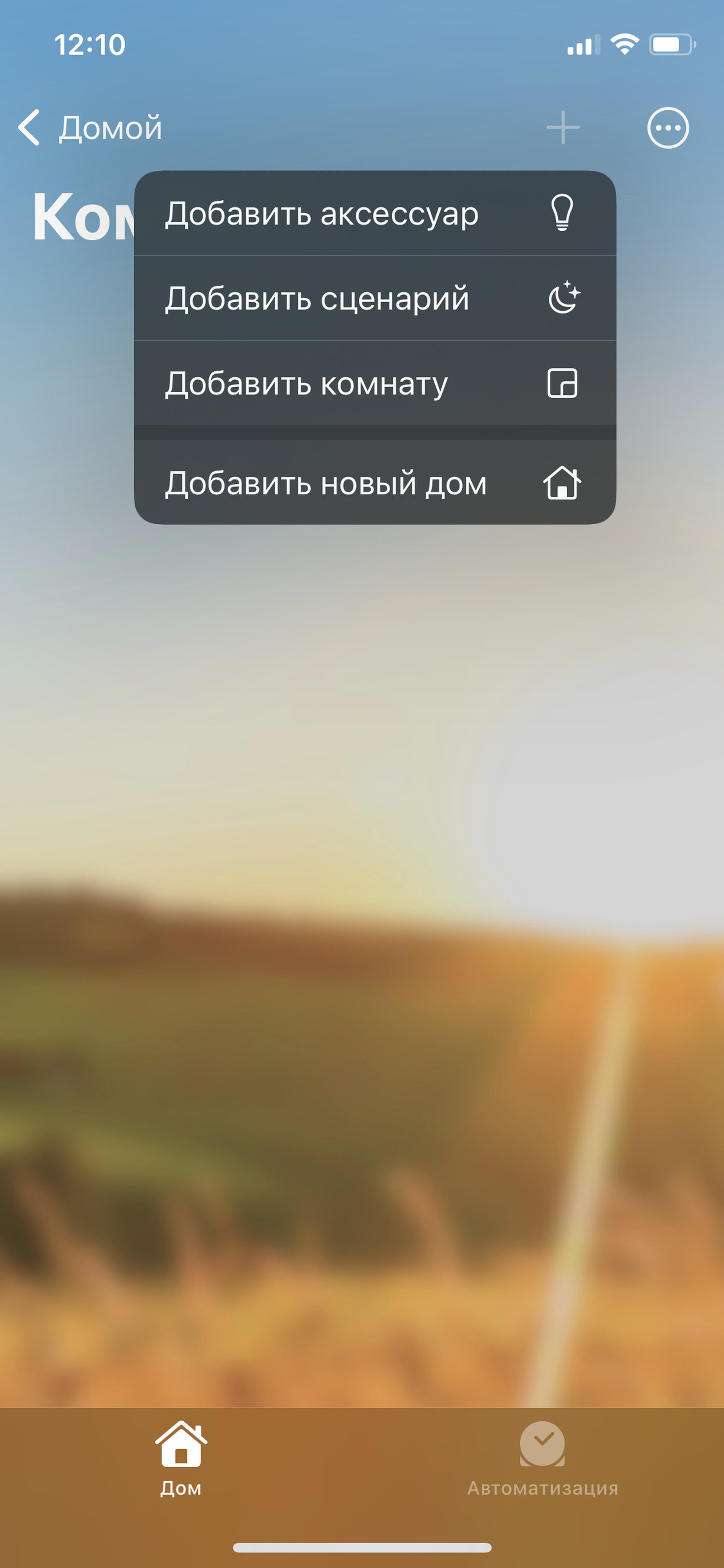

Открываем панель добавления устройсв в правом верхнем углу экрана. Выбираем «Добавить аксессуар»

загружается

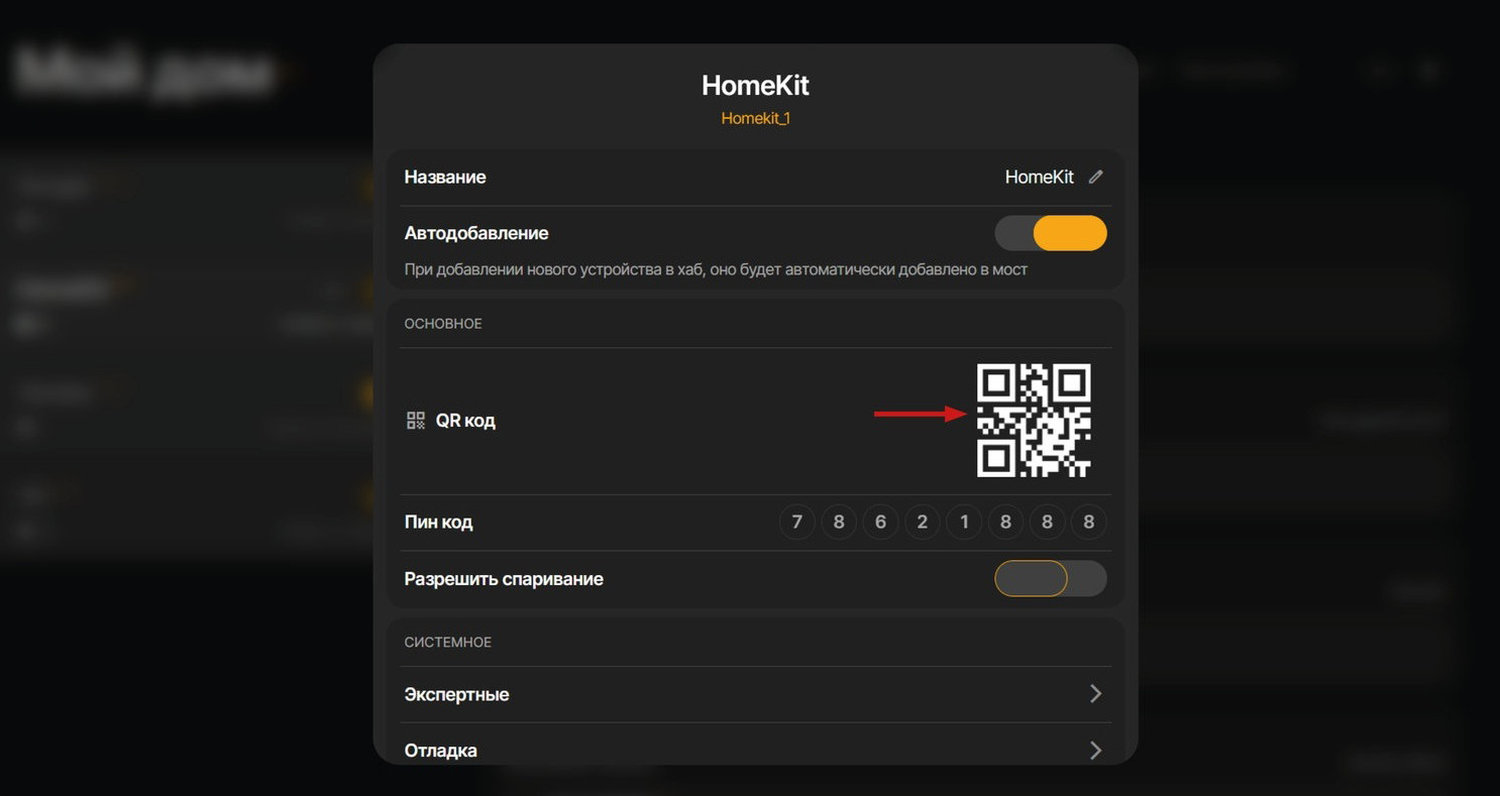

В интерфейсе SprutHub нажимаем на кнопку настроек Homekit (троеточие рядом с названием моста). В окне настроек будет доступен QR-код

загружается

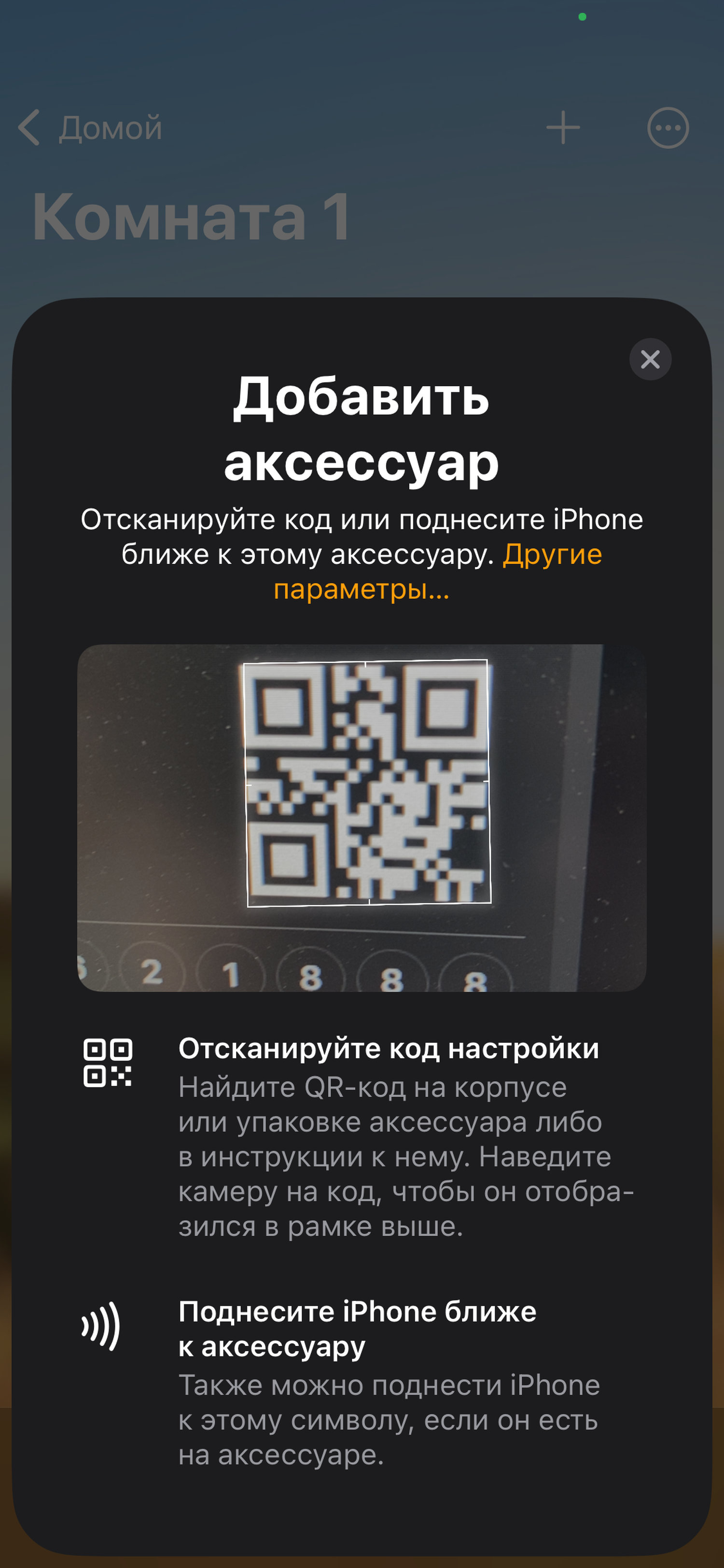

Сканируем QR-код с мобильного устройства

загружается

Добавляем нужные нам устройства

загружается

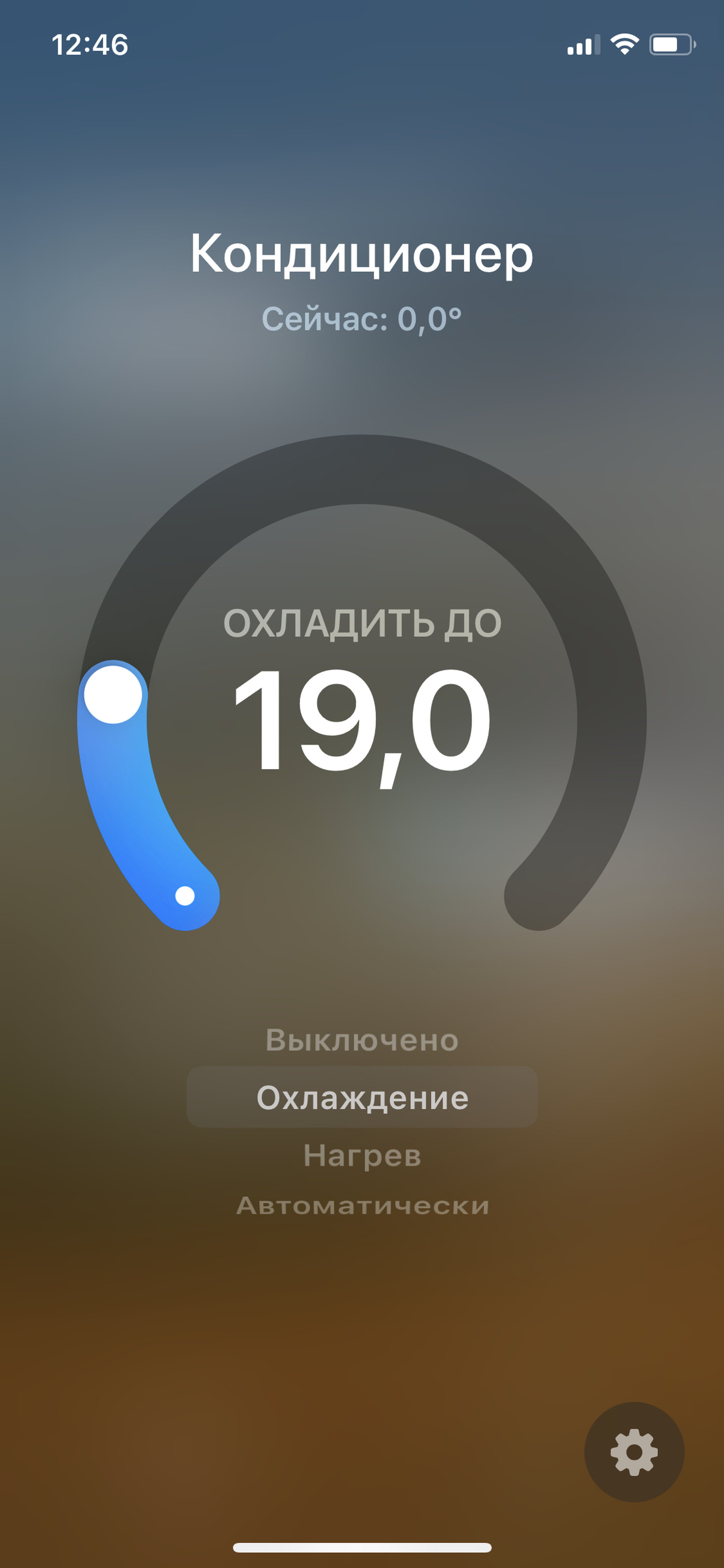

Устройства будут размещены на главной странице приложения

загружается

Настройка завершена

13. Демонстрация работы

Скопировано

Раздел находится в стадии заполнения

14. Скриншоты интерфейса кондиционера

Скопировано

14.1 Скриншоты Apple

Скопировано

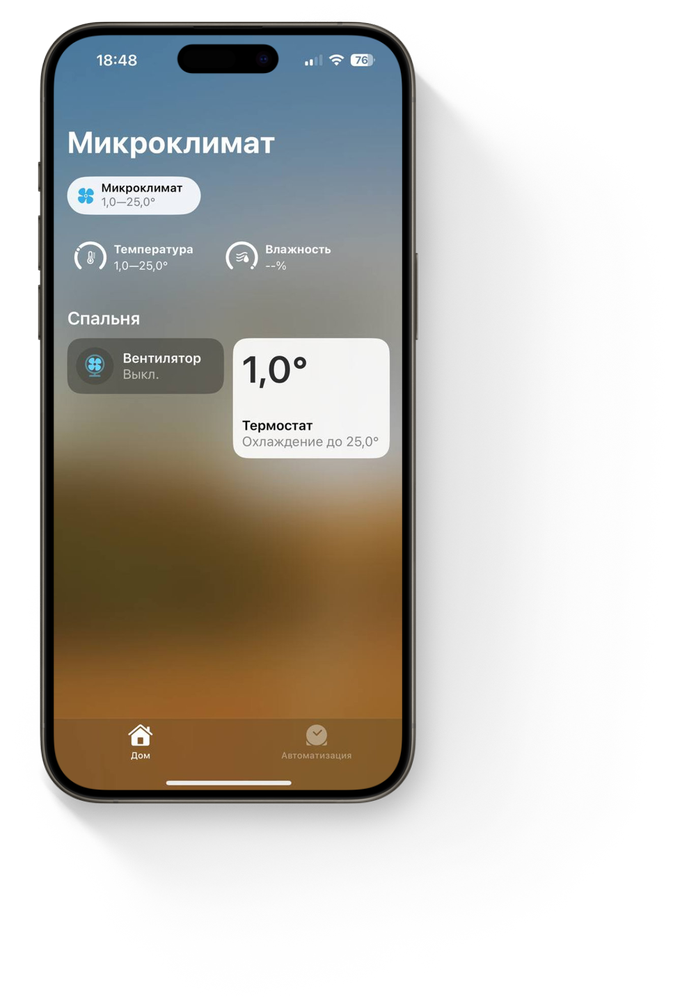

Основной экран управления

загружается

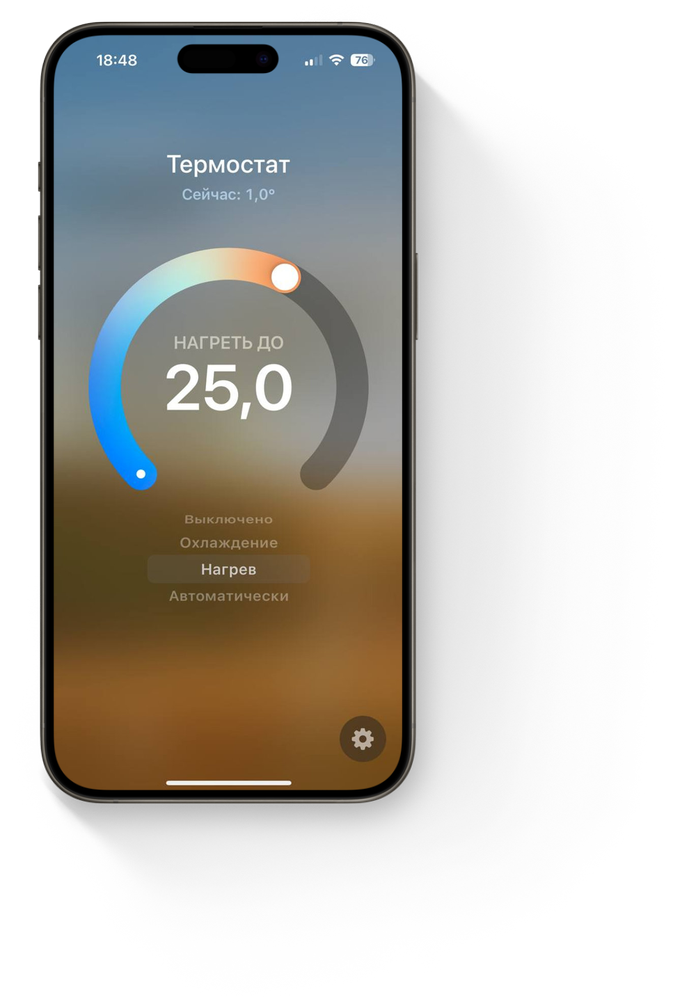

Экран выбора режимов. На экране установлен режим нагрев

загружается

Экран выбора режимов. На экране установлен режим охлаждение

загружается

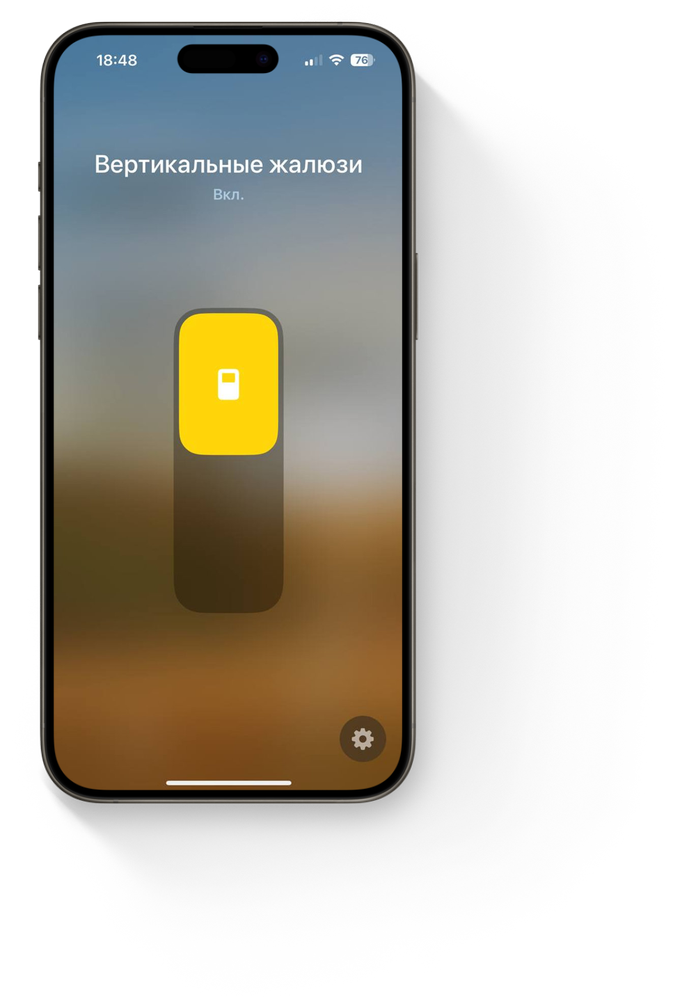

Экран управления вертикальными жалюзи

загружается

14.2 Скриншоты Яндекс Умный дом

Скопировано

Экран с общим отображением устройств, добавленных в умный дом.

загружается

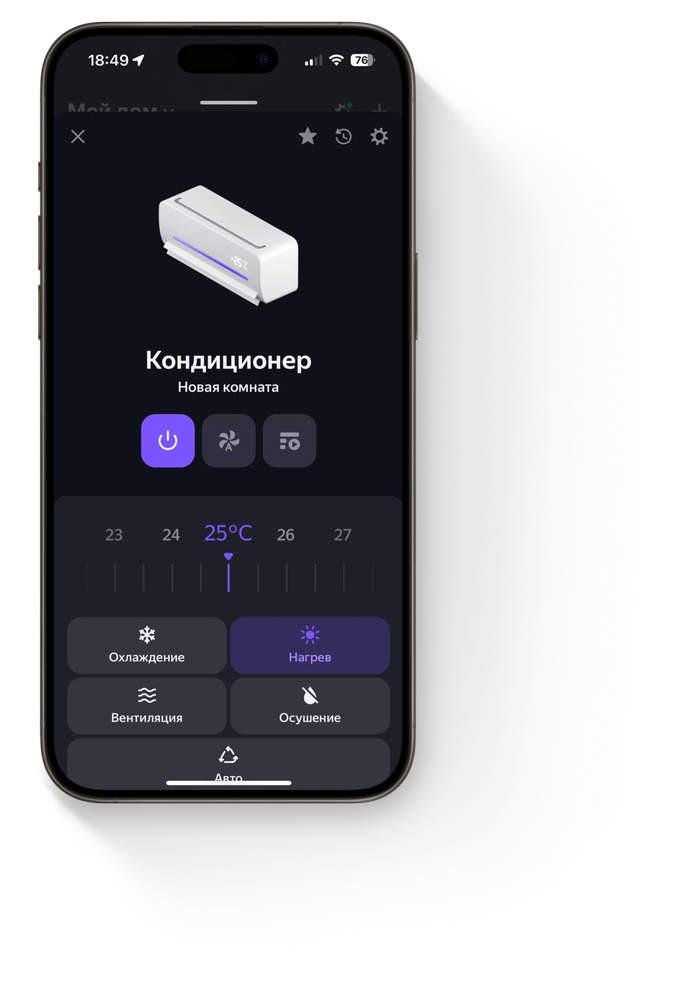

Основной экран управления кондиционером. В верхней части экрана показан рисунок кондиционера, изменяющийся в зависимости от заданных режимов. Также мы видим шкалу установки температуры, а также кнопку включения/выключения кондиционера.

загружается

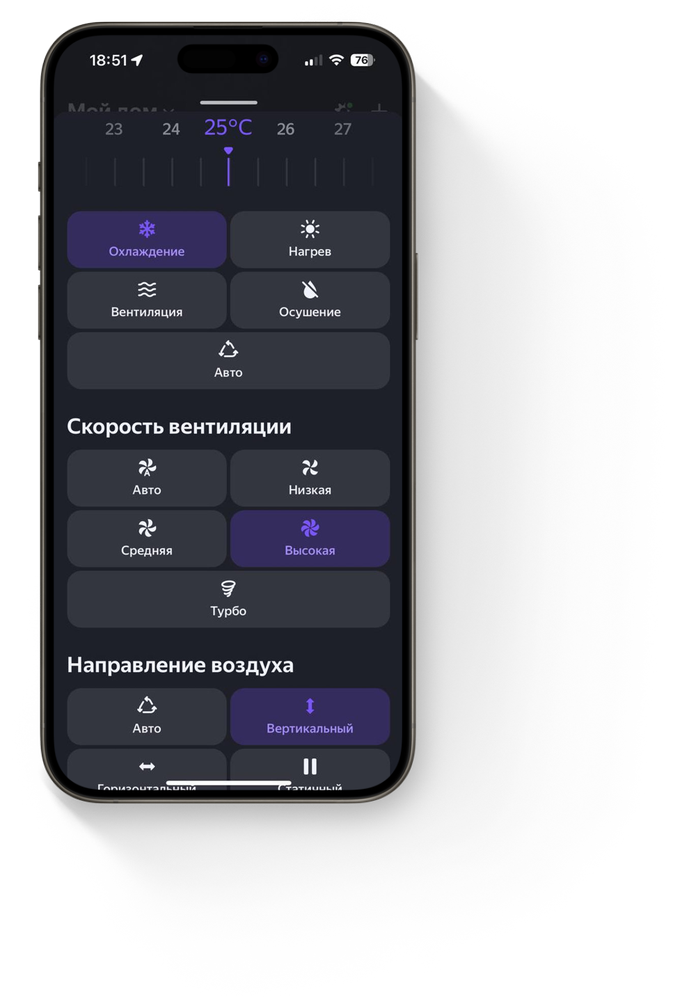

Выбор режимов работы кондиционера и управление скоростью вентиляции.

загружается
