1. Примеры из практики
Скопировано2. Технические характеристики
СкопированоИнтерфейс | RS485 |
Изоляция интерфейса | Гальванически развязанный |
Протокол | ModBus RTU, адрес задается программно, заводские настройки указаны на наклейке |
Размер |
59x29x10 мм (ДхШхВ) без клеммы 70x29x10 мм (ДхШхВ) с клеммой |
Питание (рекомендуемое) | DC 24В |
Скорость работы | 9600 (по умолчанию), 19200, 38400, 57600, 115200 |
Количество стоповых бит | 2 |
Бит четности | Нет (N) |
Потребление | Макс. 1 Вт |
Потребление | Тип соединения шины и питания |
Рекомендуемое сечение провода с НШВИ |
0.35 – 1 мм2 — одинарные 0.35 – 0.5 мм2 — сдвоенные провода |
Момент затяжки винтов | 0.2 Н∙м |
Режим работы | Непрерывный |
Температура эксплуатации | От 0 до +40 °С |
Степень защиты | IP30 |
Масса (с коробкой) | 65 г |
Комплект | Коробка, устройство, адаптер HS-A3, кабель для адаптера, кабель для кондиционера |
2.1 Версии устройств

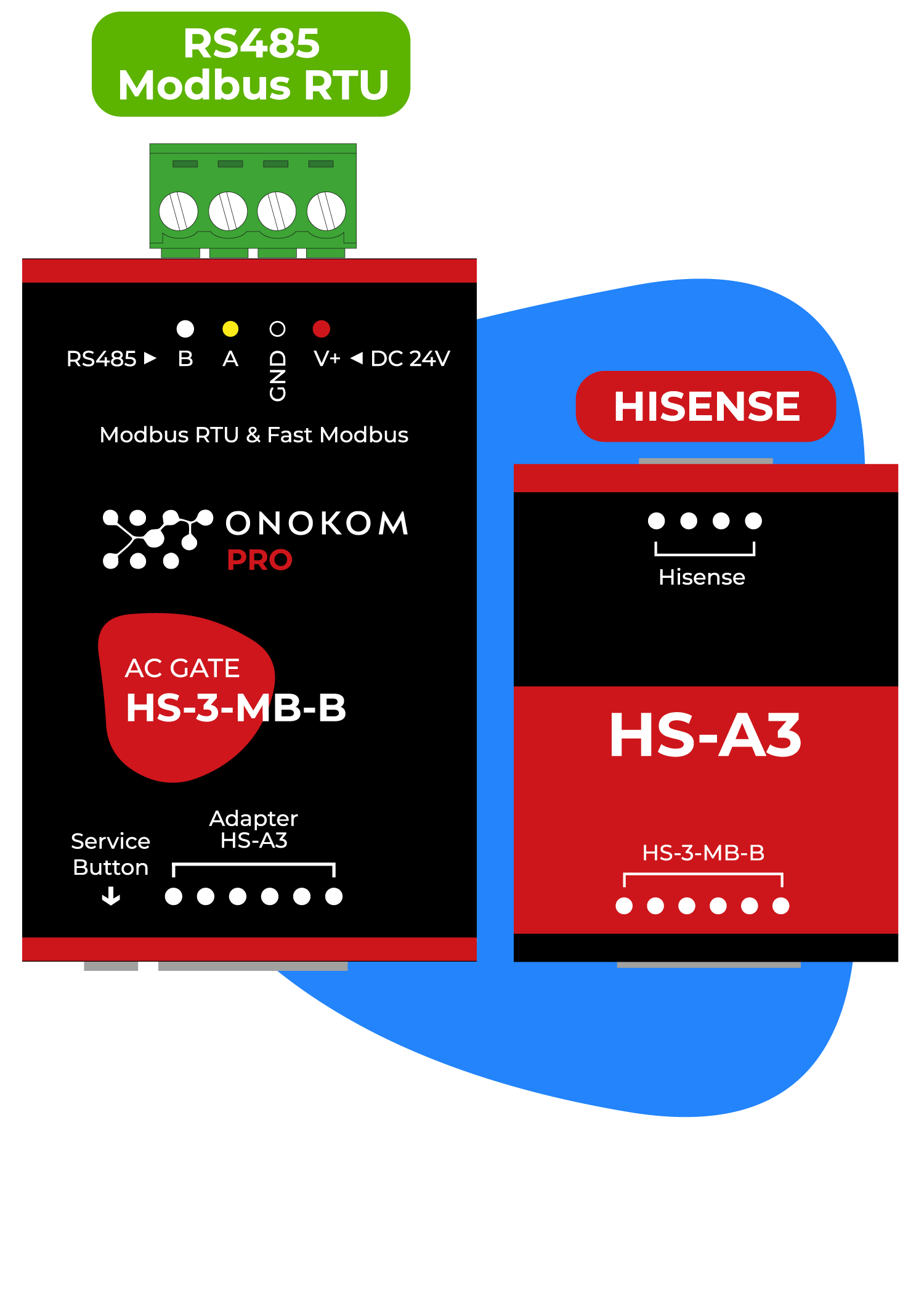

Скопировано2.2 Изображение устройства
Скопировано2.3 Комплектация
Скопировано
загружается
2.4 Размеры устройства
Скопировано
загружается
2.5 Назначение портов и кнопок
Скопировано
загружается
3. Внешний вид
Скопировано
загружается
4. Краткая инструкция
Скопировано4.1 Устраниение неполадок
Скопировано5. Карта регистров
Скопировано6. Полезные файлы
Скопировано7. Поддерживаемые модели кондиционеров
Скопировано8. Функции кондиционера
Скопировано9. Общая логическая схема работы шлюза
Скопировано
загружается
9.1 Логическая схема WirenBoard + SprutHub
Скопировано
загружается
10. Схема подключения
Скопировано
загружается
На схеме изображены следующие устройства:
- Контроллер WirenBoard 7 (1 шт.)
- Шлюз ONOKOM HS-3-MB-B (1 шт.)
- Адаптер для кондиционера
- Блок питания 24В MeanWell HDR-30-24 (1 шт.)
- ИБП WirenBoard WB-UPS v.2 (1 шт.)
В качестве кабеля от контроллера до устройства рекомендуем использовать:
- Ethernet UTP Cat6
- Специализированный кабель для RS485
11. Подключение HS-3-MB-B к WirenBoard
СкопированоОзнакомьтесь в видеоинструкцией, или читайте текстовую версию
11.1 Параметры контроллера WirenBoard
Скопировано
Все дальнейшие настройки выполняются на контроллере WirenBoard 7 со следующими параметрами:
- Ревизия: 7.3.3E/11 675
- Версия ПО: wb-2304
- Ветка: Релиз
11.2 Загрузка шаблона в контроллер WirenBoard
Скопировано
загружается
Открываем программу ForkLift и нажимаем на кнопку подключения (значок молнии)
1. Вводим IP адрес контроллера в локальной сети. В нашем случае: 192.168.150.189
2. Вводим имя пользователя. По умолчанию, это root
3. Вводим пароль. Пароль - wirenboard
4. Нажимаем кнопку «Подключение»
загружается
Сейчас мы находимся в директории 192.168.150.189 /mnt /data /root
Нам нужно попасть на одну директорию назад
Переходим и попадаем в 192.168.150.189 /mnt /data
загружается
Переходим в директорию etc
загружается
Переходим в директорию wb-mqtt-serial.conf.d
загружается
Переходим в директорию templates
загружается
загружается
Добавляем шаблон ONOKOM-AIR-HS-3-MB-B, просто перетащив его в нужное окно
11.3 Установка шаблона кондиционера Hisense в WirenBoard
Скопировано
загружается
Заходим в WEB интерфейс контроллера, введя в браузере его локальный IP адрес. В нашем случае - это 192.168.150.189
После этого в левом меню нажимаем на кнопку «Настройки» и в выпавшем списке нажимаем на кнопку «Конфигурационные файлы»
загружается
В появившемся окне выбираем пункт «Настройка драйверов serial-устройств»
загружается
Выбираем порт контроллера, к которому подключен шлюз ONOKOM. В нашем случае это «Последовательный порт /dev/tty/RS485-1»
Настройки:
- Скорость обмена - 9600
- Контроль четности - N
- Число бит данных - 8
- Стоп биты - 2
Нажимаем добавить устройство
загружается
загружается
Нажимаем на выпадающий список и из списка устройств выбираем наш шлюз ONOKOM-AIR-HS-3-MB-B (Адаптер для бытовых и полупромышленных систем Hisense)
загружается
Запишем ModBus адрес устройства. Например «1»
Нажимаем кнопку «Записать»
Переходим во вкладку "Устройства”
загружается
Кондиционер добавлен в контроллер WirenBoard
12. Список функций управления кондиционером Hisense
Скопировано12.1 Раздел “Основные режимы и функции”
Скопировано
загружается
Раздел «Основные режимы и функции»
- Состояние
- Режим
- Состояние и режим
- Скорость вентилятора
- Скорость вентилятора расширенная
12.2 Раздел “Дополнительные режимы и функции”
Скопировано
загружается
Раздел «Дополнительные режимы и функции»
- Режим тихий
- Эко режим
- Режим Сна
12.3 Раздел “Контроль температуры”
Скопировано
загружается
Раздел «Контроль температуры»
- Температура воздуха в помещении
- Температура воздуха на улице
- Температура внутреннего теплообменника
- Температура внешнего теплообменника
- Целевая температура
- Состояние термостата
12.4 Раздел “Жалюзи”
Скопировано
загружается
Раздел «Жалюзи»
- Горизонтальные жалюзи
- Вертикальные жалюзи
- Качание жалюзи
12.5 Раздел “Индикация”
Скопировано
загружается
Раздел «Индикация»
- Подсветка экрана
12.6 Раздел “Данные модуля”
Скопировано
загружается
Раздел «Данные модуля»
- ModBus ID
- Версия устройства
- Версия прошивки
12.7 Раздел “Диагностика”
Скопировано
загружается
Раздел «Диагностика»
- Текущая мощность компрессора
- Целевая мощность компрессора
- Коррекция температуры
12.8 Отображение в веб интерфейсе контроллера
Скопировано
загружается
13. Подключение HS-3-MB-B к SprutHub
Скопировано
С помощью ПО SprutHub кондиционер выводится в приложения Apple Home и Алиса.
Также можно пользоваться стандартным приложением SprutHome работающем на iOS.
Для удобства ознакомьтесь с видеоинструкцией по настройке SprutHub либо прочитайте ее в текстовом формате
Далее текстовый формат инструкции
загружается
Открываем программу ForkLift и нажимаем на кнопку подключения (значок молнии)
1. Вводим IP адрес контроллера в локальной сети. В нашем случае: 192.168.150.189
2. Вводим имя пользователя. По умолчанию, это root
3. Вводим пароль. Пароль - wirenboard
4. Нажимаем кнопку «Подключение»
загружается
Сейчас мы находимся в директории 192.168.150.189 /mnt /data /root
Нам нужно попасть на одну директорию назад
Переходим и попадаем в 192.168.150.189 /mnt /data
загружается
Переходим в директорию makesimple
загружается
Переходим в директорию .SprutHub
загружается
Переходим в директорию data
загружается
Переходим в директорию templates
загружается
Переходим в директорию MQTT
загружается
загружается
Добавляем шаблон ONOKOM HS-3-MB-B, перетащив его в нужное окно
Открываем WEB интерфейс SprutHub. Для этого заходим по IP адресу контроллера WirenBoard, прописываем порт 7777
/device ведет на страницу с устройствами
Полный адрес выглядит так 192.168.150.189:7777/device
Открылся экран SprutHub. Переходим в раздел "Настройки”
загружается
Нажимаем на вкладку "Расширенные". Во вкладке нажимаем на кнопку «Перезагрузить шаблоны». После чего идем во вкладку контроллеры
загружается
загружается
загружается
Во вкладке «Контроллеры» слева видим плитку с надписью MQTT. Выключаем ее. Затем включаем обратно. Через несколько секунд у нас появится сообщение в левом нижнем углу экрана: «Кондиционер добавлен»
загружается
Переходим во вкладку «Устройства». В этой вкладке должен появиться добавленный кондиционер
13.1 Добавление кондиционера Hisense в приложение Apple Home
СкопированоДля удобства ознакомьтесь с видеоинструкцией по добавлению кондиционера Hisense в приложение Apple Home, либо прочитайте ее в текстовом формате.
Далее текстовый формат инструкции
Для добавления шлюза ONOKOM HS-3-MB-B в HomeKit необходимо перейти во вкладку “Устройства”
загружается
Открываем “Кондиционер” и нажимаем на шестеренку рядом с кондиционером
загружается
Во всплывающем окне попадаем в раздел «Настройки». В этом же окне переходим во вкладку «Мосты» и выбираем «HomeKit»
загружается
Нажимаем “Сохранить” и “Закрыть”
загружается
загружается
Так же выбираем «HomeKit» в сервисах “Горизонтальные жалюзи” и “Вертикальные жалюзи”
Далее переходим во вкладку “Мосты”, затем в левой части интерфейса выбираем вкладку "HomeKit" и нажимаем на кнопку «Настройки».
загружается
загружается
Выбираем “Разрешить спаривание” затем нажимаем “Сохранить”.
загружается
Так же выбираем «HomeKit» в сервисах “Подсветка экрана”, “Режим сон” и “Тихий режим”
Следующим шагом открываем приложение “Дом”
Нажимаем "Добавить аксессуар”
загружается
Наводим камеру телефона на QR-код
загружается
Нажимаем “Добавить в Apple Home”
загружается
Вплывает окно уведомления “Несертифицированный аксессуар”, нажимаем “Добавить”
загружается
Ждем подключения
загружается
Выбираем место расположения моста
загружается
Переходим во вкладку “Имя моста”
Нажимаем “Продолжить”
загружается
Мост добавлен
загружается
Нажимаем “Продолжить”
загружается
Добавление в Apple Home на этом закончено
13.2 Добавление кондиционера Hisense в приложение Яндекс Умный Дом
СкопированоДля удобства ознакомьтесь с видеоинструкцией по добавлению кондиционера Hisense в приложение Яндекс Умный Дом, либо прочитайте ее в текстовом формате.
Далее текстовый формат инструкции
Для добавления шлюза ONOKOM-AIR-HS-3-MB-B в Яндекс Умный Дом необходимо перейти во вкладку “Устройства”
загружается
Открываем “Кондиционер” и нажимаем на шестеренку рядом с кондиционером
загружается
Во всплывающем окне попадаем в раздел «Настройки». В этом же окне переходим во вкладку «Мосты» и выбираем «Yandex»
загружается
Нажимаем “Сохранить” и “Закрыть”
загружается
загружается
Так же выбираем «Yandex» в сервисах “Горизонтальные жалюзи” и “Вертикальные жалюзи”
загружается
Так же выбираем «Yandex» в сервисах “Подсветка экрана”, “Режим сон” и “Тихий режим”
Следующим шагом открываем приложение Яндекс.Умный дом
загружается
Нажимаем на плюсик. Выбираем "Устройство умного дома”
загружается
Вводим в поисковой строке “SprutHub”
загружается
Нажимаем кнопку “Привязать к Яндексу”
загружается
Далее вводим логин и пароль учетной записи. Нажимаем кнопку “Login”
загружается
Подтверждаем вход
загружается
Нажимаем “Обновить список устройств”
загружается
Нажимаем “Класс”
загружается
Кондиционер добавлен в Яндекс. Умный дом
загружается
В устройстве кондиционер в Яндекс Умный Дом мы можем:
• Включить и выключить кондиционер
• Выставить температуру
• Выбрать режим
- Охлаждение
- Нагрев
- Вентиляция
- Осушение
- Авто
• Изменить скорость вентилятора
• Изменить направление воздуха
- Авто
- Вертикальный
- Горизонтальный
- Статичный
• Отследить историю изменения температуры
14. Демонстрация работы
Скопировано14.1 Управление кондиционером Hisense через Apple Home
Скопировано14.2 Управление кондиционером Hisense через SprutHub
Скопировано14.3 Управление кондиционером Hisense через WirenBoard
Скопировано15. Скриншоты интерфейса кондиционера
Скопировано15.1 Скриншоты Apple
СкопированоОсновной экран управления кондиционером Hisense через Apple Home
загружается
Экран выбора режимов. На экране установлен режим выключено
загружается
Экран выбора режимов. На экране установлен режим нагрев
загружается
Экран выбора режимов. На экране установлен режим охлаждение
загружается
Экран выбора режимов. На экране установлен автоматический режим
загружается
Экран установки скорости вентилятора
загружается
15.2 Скриншоты Yandex
СкопированоЭкран с общим отображением устройств, добавленных в умный дом.
загружается
Основной экран управления кондиционером.
загружается
Выбор режимов работы кондиционера
загружается
Экран контроля датчиков температуры и меню голосовых команд
загружается
Экран управления подсветкой
загружается
15.3 Скриншоты WirenBoard
СкопированоМеню настроек WirenBoard. Экран управления кондиционером
загружается
Экран управления кондиционером
загружается
