ONOKOM DK-1-MB-B - Шлюз для управления системами кондиционирования DAIKIN

1. Примеры из практики
2. Технические характеристики

2.1 Версии устройств
2.2 Изображение устройства
2.3 Комплектация
2.4 Размеры устройства
2.5 Назначение портов и кнопок

3. Внешний вид
4. Краткая инструкция

4.1 Устранение неполадок
4.2 Смена скорости работы шлюза
4.3 Смена Modbus адреса шлюза

5. Карта регистров
6. Полезные файлы
7. Гарантия
8. Поддерживаемые модели кондиционеров

8.1 Кондиционеры 2024 года
8.2 Кондиционеры 2022 года
8.3 Кондиционеры 2021 года
8.4 Кондиционеры 2020 года

9. Функции кондиционера
10. Общая логическая схема работы шлюза

10.1 Логическая схема WirenBoard + SprutHub
10.2 Логическая схема Loxone

11. Схемы подключения

11.1 Схема подключения к WirenBoard
11.2 Схема подключения к Loxone

12. Подключение
13. Демонстрация работы
1. 13.1 Управление кондиционером через Apple Home
14. Скриншоты интерфейса кондиционера
1. 14.1 Скриншоты Apple

1. Примеры из практики

Скопировано

Как подключить кондиционер DAIKIN FTXJ35MV1BW (FTXJ-MW/S) к умному дому

30 июня 2023 / Автор: onokom.ru

2. Технические характеристики

Скопировано

Интерфейс	RS485
Изоляция интерфейса	Гальванически развязанный
Протокол	Modbus RTU + Fast Modbus (быстрый модбас), адрес задается программно, заводские настройки указаны на наклейке
Размер	60x36x15 мм (ДхШхВ) без клеммы 70x36x15 мм (ДхШхВ) с клеммой
Питание (рекомендуемое)	DC 24В
Скорость работы	9600 (по умолчанию), 19200, 38400, 57600, 115200
Количество стоповых бит	2
Бит четности	Нет (N)
Потребление	Макс. 1 Вт
Тип соединения шины и питания	Винтовой клемник
Рекомендуемое сечение провода с НШВИ	0.35 – 1 мм2 — одинарные 0.35 – 0.5 мм2 — сдвоенные провода
Момент затяжки винтов	0.2 Н∙м
Режим работы	Непрерывный
Температура эксплуатации	От 0 до +40 °С
Степень защиты	IP30
Масса (с коробкой)	85 г
Комплект	Коробка, устройство, 2 кабеля

2.1 Версии устройств

Скопировано

Актуальная версия
Сентябрь 2024 года - по настоящее время

Новая платформа шлюза с поддержкой Fast Modbus
Новый корпус устройства
Обновленный процессор и элементная база
Новая распиновка при подключении шлюза к шине RS485
Добавлена кнопка светодиод с индикацией работы и состояния шлюза

А.2

Декабрь 2023 года - Август 2024 года

Небольшие изменения в элементной базе платы шлюза

А.1

Июль 2023 года - Декабрь 2023 года
Первая версия устройства

загружается

Версии устройства DK-1-MB-B.pdf

2.2 Изображение устройства

Скопировано

Картинки для вставки устройства
в свои проекты

DK-1-MB-B.svg
DK-1-MB-B.pdf

2.3 Комплектация

Скопировано

загружается

2.4 Размеры устройства

Скопировано

загружается

2.5 Назначение портов и кнопок

Скопировано

загружается

3. Внешний вид

Скопировано

загружается

загружается

загружается

Комплектация шлюза - устройства без коробки

загружается

Комплектация шлюза - шлюз с обратной стороны

загружается

загружается

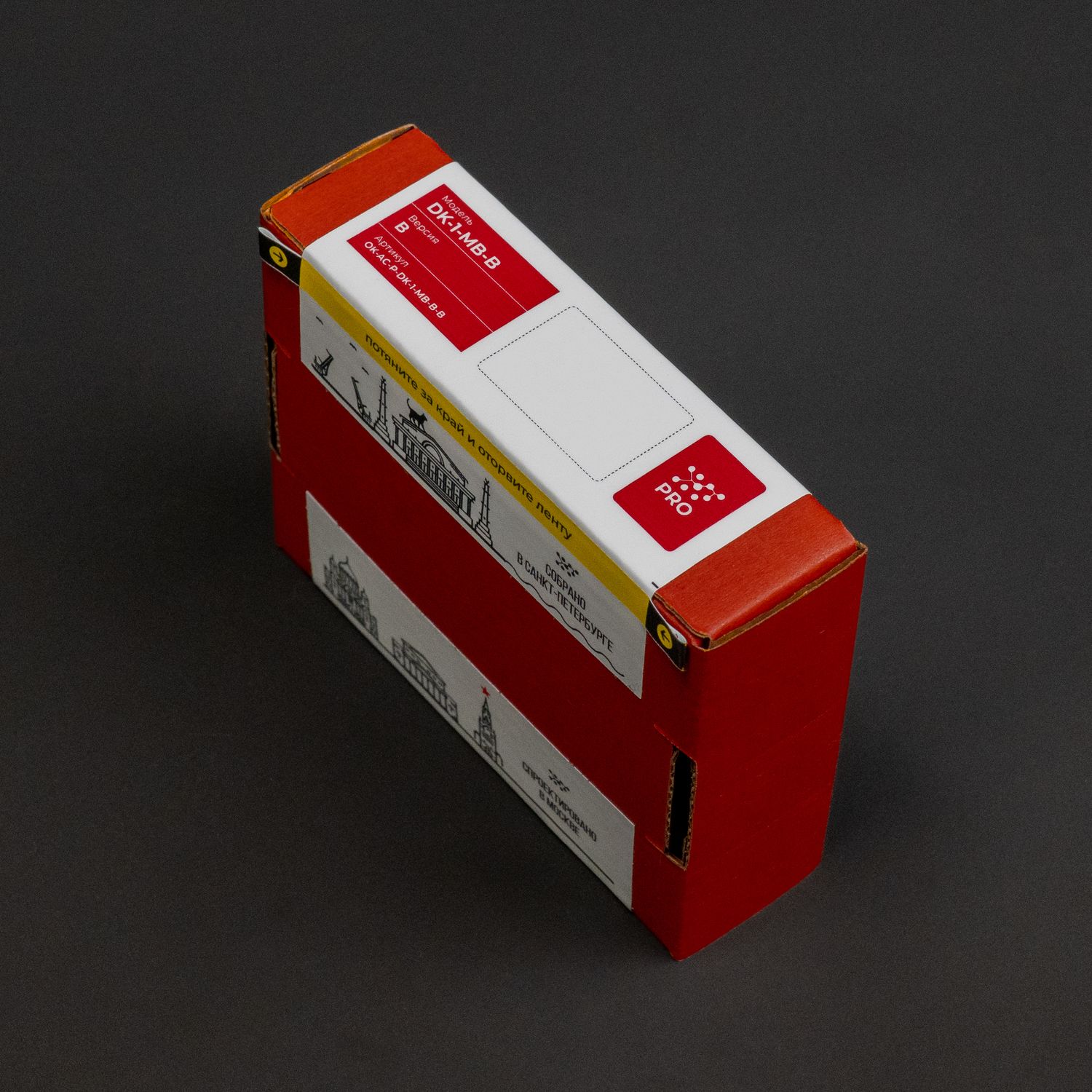

Комплектация шлюза - коробка обратная сторона

загружается

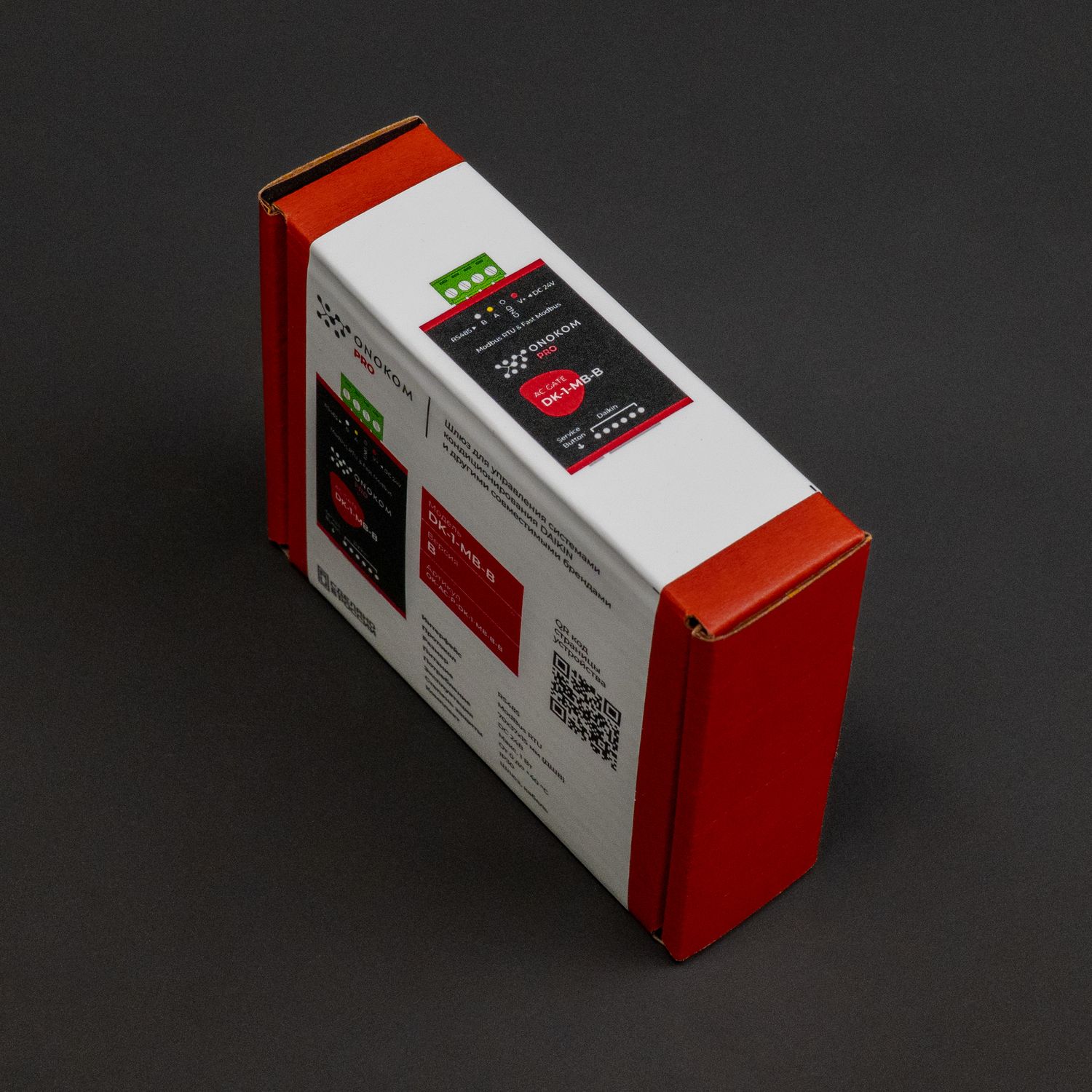

Комплектация шлюза - коробка боковая часть

загружается

4. Краткая инструкция

Скопировано

- Перед подключением обесточьте кондиционер и устройство

- Убедитесь в правильности подключения перед подачей питания

- Подсоедините устройство к разъему S21

- Соблюдайте рекомендуемый уровень питания (24В) для работы устройства

- Не размещайте устройство во влажных местах

4.1 Устранение неполадок

Скопировано

1. Проверьте правильность подключения интерфейсного кабеля в разъем кондиционера:
- разъем плотно вставлен в плату управления кондиционером;
- разъем плотно вставлен в шлюз;
- разъем не выломан;
- проводники интерфейсного кабеля входят в разъем с одной и с другой стороны интерфейсного кабеля.

2. Проверьте корректность подачи питания на шлюз.
При необходимости замерьте питания на клемме.

3. Проверьте корректность подключения проводников A и B шины RS485, как на шлюзе так и на контроллере управления.

4. Проверьте, что клемма RS485 плотно вставлена в шлюз.

5. Убедитесь, что используется правильный кабель для подключения шины RS485.

4.2 Смена скорости работы шлюза

Скопировано

Для изменения скорости работы шлюза сделайте следующее:
В 110 регистр запишите значение, которое при умножении на 100 дает необходимую вам скорость

Также через WirenBoard можно отправить команду:
modbus_client --debug -mrtu -b9600 -pnone -s2 /dev/ttyRS485-1 -a12 -t0x06 -r110 1152

Эта команда означает, что при остановленном wb-mqtt-serial установить устройству с адресом 12, подключенному к порту RS485-1, скорость 115200

4.3 Смена Modbus адреса шлюза

Скопировано

По умолчанию все шлюзы ONOKOM имеют адрес - 1

Для изменения Modbus шлюза сделайте следующее:
В 128 регистр запишите необходимое значение Modbus адреса

Также через WirenBoard можно отправить команду:
modbus_client --debug -mrtu -b9600 -pnone -s2 /dev/ttyRS485-1 -a1 -t0x06 -r128 12

Эта команда означает, что при остановленном wb-mqtt-serial установит устройству с адресом 1, подключенному к порту RS485-1, адрес 12

5. Карта регистров

Скопировано

Адрес		Параметры регистра			Описание	Значения
Dec	Hex	Тип	Доступ	Формат	Описание	Значения
Coil регистры
1	0x0001	Coil	RW	Bool	Состояние кондиционера	0 - Отключен 1 - Включен
2	0x0002	Coil	RW	Bool	Подсветка экрана	0 - Отключена 1 - Включена
3	0x0003	Coil	RW	Bool	Яркость экрана	0 - Высокая 1 - Низкая
4	0x0004	Coil	RW	Bool	Режим Тихий	0 - Отключен 1 - Включен
6	0x0006	Coil	RW	Bool	Режим Эко	0 - Отключен 1 - Включен
7	0x0007	Coil	RW	Bool	Режим Турбо	0 - Отключена 1 - Включена
Holding регистры
1	0x0001	Holding	RW	UInt16	Режим работы	1 – Нагрев 2 – Охлаждение 3 – Автоматический 4 – Осушение 5 - Вентиляция
2	0x0002	Holding	RW	UInt16	Состояние и режим Данный регистр помогает интегрировать в системы, где отключение управляется тем же регистром, что режим. Например, Sprut.Hub.	0 – Выключен 1 – Нагрев 2 – Охлаждение 3 – Автоматический 4 – Осушение 5 - Вентиляция
3	0x0003	Holding	RW	SInt16	Температура воздуха в помещении °C По умолчанию в этом регистре хранится температура воздуха измеренная встроенным датчиком кондиционера. При записи в этот регистр температуры с внешнего датчика значение будет возвращаться с поправкой, которая отображается в регистре 20.	-32768…32768 Для получения температуры нужно умножить значение на 0.01. Например, 2560 это 25.6 °C
4	0x0004	Holding	R	SInt16	Температура воздуха на улице °C	-32768…32768 Для получения температуры нужно умножить значение на 0.01. Например, 2560 это 25.6 °C
5	0x0005	Holding	RW	SInt16	Целевая температура °C. Температура задается с точностью 1°C.	-32768…32768 Для получения температуры нужно умножить значение на 0.01. Например, 2500 это 25.0 °C
6	0x0006	Holding	R	UInt16	Текущий режим	0 – Простаивает 1 – Нагревает 2 – Охлаждает
7	0x0007	Holding	RW	UInt16	Скорость вентилятора	0 – Авто 1 – Тихий режим 2 - Первая скорость 3 - Вторая скорость 4 - Третья скорость 5 - Четвертая скорость 6 - Пятая скорость
8	0x0008	Holding	RW	Uint16	Расширенная скорость вентилятора Данный регистр помогает интегрировать в системы, где для управления скоростью можно использовать только один регистр. Включение режимов тихий и турбо не меняет состояние скорости вентилятора (отображаемой на экране кондиционера и в Holding регистре №7)	0 – Авто 1 – Тихий режим 2 - Первая скорость 3 - Вторая скорость 4 - Третья скорость 5 - Четвертая скорость 6 - Пятая скорость 6 - Турбо режим
9	0x0009	Holding	RW	Uint16	Горизонтальные ламели Первое положение - самое нижнее Пятое положение - самое верхнее	0 – Остановлено 1 – Качание
10	0x000A	Holding	RW	Uint16	Вертикальные ламели Первое положение - самое левое Пятое положение - самое правое	0 – Остановлено 1 – Качание
11	0x000B	Holding	RW	Uint16	Направление воздушного потока Данный регистр помогает интегрировать в системы, где для управления направлением воздуха есть можно использовать только один регистр. Например, Умный дом с Алисой.	0 – Остановлено 1- Качание горизонтальное и вертикальное 2 - Качание горизонтальных жалюзи 3 – Качание вертикальных жалюзи
20	0x0014	Holding	RW	SInt16	Коррекция температуры	-32768…32768 Для получения температуры нужно умножить значение на 0.01. Например, 100 это 1.00 °C
31	0x001F	Holding	R	SInt16	Целевые обороты вентилятора (RPM)	0...200
32	0x0020	Holding	R	SInt16	Текущие обороты вентилятора (RPM)	0...200
128	0x0080	Holding	RW	SInt16	Modbus адрес устройства	1...247
201	0x00C9	Holding	R	SInt16	Аппаратная версия устройства
250	0x00FA	Holding	R	SInt16	Программная версия устройства

6. Полезные файлы

Скопировано

Шаблон ONOKOM DK-1-MB-B для WirenBoard.JSON

Шаблон ONOKOM DK-1-MB-B для SprutHub.JSON

7. Гарантия

Скопировано

Гарантийный срок эксплуатации – 2 года со дня продажи через розничную торговую сеть, розничных представителей или интеграторов.

Гарантийный срок шлюза для кондиционера, а также срок его службы исчисляются со дня передачи товара потребителю. Если день передачи установить невозможно, эти сроки исчисляются со дня изготовления шлюза для кондиционера. Для установления вышеуказанных сроков может быть использован технический паспорт с отметками дат изготовления и продажи.

Гарантия не распространяется:
- на шлюзы для кондиционеров и их части со следами механических
повреждений, следами жидкостей, гари, вскрытия;
- на шлюзы для кондиционеров вне полной комплектации;
- на шлюзы для кондиционеров, неисправность которых вызвана:
а) транспортными повреждениями, небрежным отношением, плохим уходом;
б) неправильным монтажом, ремонтом или установкой неквалифицированными специалистами;
в) независящими от производителя причинами (неправильное напряжение в шине, пожар, потоп и другие форсмажорные обстоятельства).

Гарантийная замена и ремонт производится по адресу Продавца.

8. Поддерживаемые модели кондиционеров

Скопировано

2024

8.1 Кондиционеры 2024 года

Скопировано

Серия кондиционеров	Модель кондиционеров	Шлюз	Документация
Сплит-системы
Настенные Ururu Sarara (FTXZ-N/RXZ-N)	FTXZ25N \| RXZ25N	DK-1-MB-B	Документация
	FTXZ35N \| RXZ35N
	FTXZ50N \| RXZ50N
Настенные Emura (FTXJ-A/RXJ-A)	FTXJ20AW/S/B \| RXJ20A	DK-1-MB-B	Документация
	FTXJ25AW/S/B \| RXJ25A
	FTXJ35AW/S/B \| RXJ35A
	FTXJ42AW/S/B \| RXJ42A
	FTXJ50AW/S/B \| RXJ50A
Настенные Perfera (FTXM-R/RXM-R(9) CTXM-R)	CTXM15R \| MXM-A	DK-1-MB-B	Документация
	FTXM20R \| RXM20R9
	FTXM25R \| RXM25R9
	FTXM35R \| RXM35R9
	FTXM42R \| RXM42R
	FTXM50R \| RXM50R
	FTXM60R \| RXM60R
	FTXM71R \| RXM71R
Настенные Sensira (FTXF-E/RXF-E)	FTXF20E \| RXF20E	DK-1-MB-B	Документация
	FTXF25E \| RXF25E
	FTXF35E \| RXF35E
	FTXF42E \| RFX42E
Настенные Sensira (FTXF-D/RXF-D)	FTXF20D \| RXF20D	DK-1-MB-B	Документация
	FTXF25D \| RXF25D
	FTXF35D \| RXF35D
	FTXF42D \| RFX42D
	FTXF50D \| RXF50D
	FTXF60D \| RXF60D
	FTXF71D \| RXF71D
Настенные Sensira (FTXF-C(A)/RXF-C(B,A))	FTXF20C \| RXF20C	DK-1-MB-B	Документация
	FTXF25C \| RXF25C
	FTXF35C \| RXF35C
	FTXF42C \| RXF42C
	FTXF50A \| RXF50B
	FTXF60A \| RXF60B
	FTXF71A \| RXF71A
Напольные Perfera (FVXM-A/RXM-R(9) CVXM-A)	CVXM20A \| MXM-A	DK-1-MB-B	Документация
	FVXM25A \| RXM25R9
	FVXM35A \| RXM35R9
	FVXM50A \| RXM50R
Сплит-системы серии Sky Air (R-32)
Настенные Perfera (FTXM-R/RZAG-A)	FTXM35R \| RZAG35A	DK-1-MB-B	Документация
	FTXM50R \| RZAG50A
	FTXM60R \| RZAG60A
Мульти сплит-системы
Настенные (FTXP-N)	FTXP20N	DK-1-MB-B	Документация
	FTXP25N
	FTXP35N
Настенные (FTXF-B(A)(E))	FTXF20B	DK-1-MB-B	Документация
	FTXF25B
	FTXF35A
	FTXF20E	DK-1-MB-B
	FTXF25E
	FTXF35E
	FTXF42E
Настенные (FTXJ-MW(MS))	FTXJ20MW	DK-1-MB-B	Документация
	FTXJ25MW
	FTXJ35MW
	FTXJ50MW

2022

8.2 Кондиционеры 2022 года

Скопировано

Серия кондиционеров	Модель кондиционеров	Шлюз	Документация

Сплит-системы
Настенные Emura (FTXJ-A/RXJ-A)	FTXJ20AW/S/B \| RXJ20A	DK-1-MB-B	Документация
	FTXJ25AW/S/B \| RXJ25A
	FTXJ35AW/S/B \| RXJ35A
	FTXJ42AW/S/B \| RXJ42A
	FTXJ50AW/S/B \| RXJ50A
Настенные Emura (FTXJ-MW(MS)/RXJ-M9(N))	FTXJ20M-W/S \| RXJ20M9	DK-1-MB-B	Документация
	FTXJ25M-W/S \| RXJ25M9
	FTXJ35M-W/S \| RXJ35M9
	FTXJ50M-W/S \| RXJ50N
Настенные Perfera (FTXM-R/RXM-R(9) CTXM-R)	CTXM15R \| MXM-A	DK-1-MB-B	Документация
	FTXM20R \| RXM20R9
	FTXM25R \| RXM25R9
	FTXM35R \| RXM35R9
	FTXM42R \| RXM42R
	FTXM50R \| RXM50R
	FTXM60R \| RXM60R
	FTXM71R \| RXM71R
Настенные Comfora (FTXP-M(9)/RXP-M)	FTXP20M9 \| RXP20M	DK-1-MB-B	Документация
	FTXP25M9 \| RXP25M
	FTXP35M9 \| RXP35M
	FTXP50M \| RXP50M
	FTXP60M \| RXP60M
	FTXP71M \| RXP71M
Настенные Sensira (FTXF-C(A)/RXF-C(B,A))	FTXF20C \| RXF20C	DK-1-MB-B	Документация
	FTXF25C \| RXF25C
	FTXF35C \| RXF35C
	FTXF42C \| RXF42C
	FTXF50A \| RXF50B
	FTXF60A \| RXF60B
	FTXF71A \| RXF71A
Настенные Sensira (FTXF-D/RXF-D)	FTXF20D \| RXF20D	DK-1-MB-B	Документация
	FTXF25D \| RXF25D
	FTXF35D \| RXF35D
	FTXF42D \| RFX42D
	FTXF50D \| RXF50D
	FTXF60D \| RXF60D
	FTXF71D \| RXF71D
Настенные (FTYN-L/RYN-L)	FTYN20L \| RYN20L	DK-1-MB-B	Документация
	FTYN25L \| RYN25L
	FTYN35L \| RYN35L
	FTYN50L \| RYN50L
	FTYN60L \| RYN60L
Напольные Perfera (FVXM-A/RXM-R(9) CVXM-A)	CVXM20A \| MXM-A	DK-1-MB-B	Документация
	FVXM25A \| RXM25R9
	FVXM35A \| RXM35R9
	FVXM50A \| RXM50R
Сплит-системы серии Sky Air (R-32)
Настенные Perfera (FTXM-R/RZAG-A)	FTXM35R \| RZAG35A	DK-1-MB-B	Документация
	FTXM50R \| RZAG50A
	FTXM60R \| RZAG60A
Мульти сплит-системы
Настенные (FTXF-B(A))	FTXF20B	DK-1-MB-B	Документация
	FTXF25B
	FTXF35A

2021

8.3 Кондиционеры 2021 года

Скопировано

Серия кондиционеров	Модель кондиционеров	Шлюз	Документация
Сплит-системы
Настенные Emura (FTXJ-MW(MS)/RXJ-M(N))	FTXJ20M-W/S \| RXJ20M	DK-1-MB-B	Документация
	FTXJ25M-W/S \| RXJ25M
	FTXJ35M-W/S \| RXJ35M
	FTXJ50M-W/S \| RXJ50N
Настенные Perfera (FTXM-R/RXM-R(9), CTXM-R)	CTXM15R \| MXM-A	DK-1-MB-B	Документация
	FTXM20R \| RXM20R9
	FTXM25R \| RXM25R9
	FTXM35R \| RXM35R9
	FTXM42R \| RXM42R
	FTXM50R \| RXM50R
	FTXM60R \| RXM60R
	FTXM71R \| RXM71R
Настенные Comfora (FTXP-K3(L)/RXP-L)	FTXP20K3/L \| RXP20L	DK-1-MB-B	Документация
	FTXP25K3/L \| RXP25K3/L
	FTXP35K3/L \| RXP35L
Настенные Comfora (FTXP-M(9)/RXP-M)	FTXP20M9 \| RXP20M	DK-1-MB-B	Документация
	FTXP25M9 \| RXP25M
	FTXP35M9 \| RXP35M
	FTXP50M \| RXP50M
	FTXP60M \| RXP60M
	FTXP71M \| RXP71M
Настенные Sensira (FTXF-B(A)(E))	FTXF20B	DK-1-MB-B	Документация
	FTXF25B
	FTXF35A
	FTXF50A \| RXF50B	DK-1-MB-B
	FTXF60A \| RXF60B
	FTXF71A \| RXF71A
Настенные Sensira (FTXF-C/RXF-C, CTXF-C)	CTXF20C \| MXF-A(9)	DK-1-MB-B	Документация
	CTXF25C \| MXF-A(9)
	CTXF35C \| MXF-A(9)
	FTXF20C \| RXF20C	DK-1-MB-B
	FTXF25C \| RXF25C
	FTXF35C \| RXF35C
	FTXF42C \| RXF42C
Настенные (FTYN-L/RYN-L)	FTYN20L \| RYN20L	DK-1-MB-B	Документация
	FTYN25L \| RYN25L
	FTYN35L \| RYN35L
	FTYN50L \| RYN50L
	FTYN60L \| RYN60L
Напольные Perfera (FVXM-A/RXM-R CVXM-A)	CVXM20A \| MXM-A	DK-1-MB-B	Документация
	FVXM25A \| RXM25R
	FVXM35A \| RXM35R
	FVXM50A \| RXM50R
Сплит-системы серии Sky Air (R-32)
Настенные Perfera (FTXM-R/RZAG-A)	FTXM35R \| RZAG35A	DK-1-MB-B	Документация
	FTXM50R \| RZAG50A
	FTXM60R \| RZAG60A

2020

8.4 Кондиционеры 2020 года

Скопировано

Серия кондиционеров	Модель кондиционеров	Шлюз	Документация
Сплит-системы
Настенные Emura (FTXJ-MW(MS)/RXJ-M(N))	FTXJ20M-W/S \| RXJ20M	DK-1-MB-B	Документация
	FTXJ25M-W/S \| RXJ25M
	FTXJ35M-W/S \| RXJ35M
	FTXJ50M-W/S \| RXJ50N
Настенные Emura (FTXG-L/RXG-L)	FTXG20LW/S \| RXG20L	DK-1-MB-B	Документация
	FTXG25LW/S \| RXG25L
	FTXG35LW/S \| RXG35L
	FTXG50LW/S \| RXG50L
Настенные Perfera (FTXM-N/RXM-N(9), CTXM-N)	CTXM15N \| MXM-M	DK-1-MB-B	Документация
	FTXM20N \| RXM20N9
	FTXM25N \| RXM25N9
	FTXM35N \| RXM35N9
	FTXM42N \| RXM42N9
	FTXM50N \| RXM50N9
	FTXM60N \| RXM60N9
	FTXM71N \| RXM71N
Настенные Perfera (FTXS-K/RXS-L3, СTXS-K)	FTXS20K \| RXS20L3	DK-1-MB-B	Документация
	FTXS25K \| RXS25L3
	CTXS15K
	CTXS35K
Настенные Perfera (FTXS-K/RXS-L(3))	FTXS35K \| RXS35L3	DK-1-MB-B	Документация
	FTXS42K \| RXS42L
	FTXS50K \| RXS50L
Настенные Perfera (FTXS-G/RXS-L/F8)	FTXS60G \| RXS60L	DK-1-MB-B	Документация
	FTXS71G \| RXS71F8
Настенные Comfora (FTXP-K3(L)/RXP-K3(L))	FTXP20K3/L \| RXP20K3/L	DK-1-MB-B	Документация
	FTXP25K3/L \| RXP25K3/L
	FTXP35K3/L \| RXP35K3/L
	FTXP50K3/L \| RXP50K3/L
	FTXP60K3/L \| RXP60K3/L
	FTXP71K3/L \| RXP71K3/L
Настенные Comfora (FTXP-M(9)/RXP-M)	FTXP20M9 \| RXP20M	DK-1-MB-B	Документация
	FTXP25M9 \| RXP25M
	FTXP35M9 \| RXP35M
	FTXP50M \| RXP50M
	FTXP60M \| RXP60M
	FTXP71M \| RXP71M
Настенные Sensira (FTXF-A(B)/RXF-A(B))	FTXF20B \| RXF20B	DK-1-MB-B	Документация
	FTXF25B \| RXF25B
	FTXF35A \| RXF35A
	FTXF50A \| RXF50B
	FTXF60A \| RXF60B
	FTXF71A \| RXF71A
Настенные Sensira (FTXB-C/RXB-C)	FTXB20C \| RXB20C	DK-1-MB-B	Документация
	FTXB25C \| RXB25C
	FTXB35C \| RXB35C
	FTXB50C \| RXB50C
	FTXB60C \| RXB60C
Настенные (FTYN-L/RYN-L)	FTYN20L \| RYN20L	DK-1-MB-B	Документация
	FTYN25L \| RYN25L
	FTYN35L \| RYN35L
	FTYN50L \| RYN50L
	FTYN60L \| RYN60L
Универсальные (FLXS-B(9)/RXS-L(3))	FLXS25B \| RXS25L3	DK-1-MB-B	Документация
	FLXS35B9 \| RXS35L3
	FLXS50B \| RXS50L
	FLXS60B
Напольные Nexura (FVXG-K/RXG-L)	FVXG25K \| RXG25L	DK-1-MB-B	Документация
	FVXG35K \| RXG35L
	FVXG50K \| RXG50L
Напольные (FVXM-F/RXM-N9)	FVXM25F \| RXM25N9	DK-1-MB-B	Документация
	FVXM35F \| RXM35N9
	FVXM50F \| RXM50N9
Напольные (FVXS-F/RXS-L(3))	FVXS25F \| RXS25L3	DK-1-MB-B	Документация
	FVXS35F \| RXS35L3
	FVXS50F \| RXS50L
Сплит-системы серии Sky Air (R-32)
Настенные Perfera (FTXM-N/RZAG-A)	FTXM35N \| RZAG35A	DK-1-MB-B	Документация
	FTXM50N \| RZAG50A
	FTXM60N \| RZAG60A

9. Функции кондиционера

Скопировано

Ниже представлен список функций кондиционера выводимых в умный дом:

Функции кондиционера		WEB интерфейс WirenBoard	Apple Home	Алиса (при интеграции через Sprut.Hub)	SprutHome
Регулировка температуры	Охлаждение от +18 до +30 градусов Нагрев от +18 до +30 градусов	✅	✅	✅	✅
Состояние	Включен Выключен	✅	✅	✅	✅
Режим	1 - Нагрев 2 - Охлаждение 3 - Автоматический 4 - Вентиляция 5 - Осушение	✅	Только 1-3	✅	Только 1-3
Состояние и режим. Параметр совмещающий в себе параметры: “Состояние” и “Режим” (Необходим для SprutHub)	0 - Кондиционер выключен 1 - Кондиционер включен Нагрев 2 - Кондиционер включен Охлаждение 3 - Кондиционер включен Автоматический 4 - Кондиционер включен Вентиляция 5 - Кондиционер включен Осушение	✅	Только 0-3	✅	Только 0-3
Температура воздуха в помещении	Параметр отображающий текущую температуру измеренную кондиционером	✅	✅	✅	✅
Температура воздуха на улице	Параметр отображающий текущую температуру измеренную кондиционером	✅	❌	❌	❌
Целевая температура - параметр в который мы будем передавать желаемую температуру	Минимальное значение: 18 Максимальное значение: 30	✅	✅	✅	✅
Состояние термостата	0 - Простаивает 1 - Нагревает 2 - Охлаждает	✅	✅	❌	✅
Скорость вентилятора	0 - Автоматическая скорость 1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость	✅	❌	❌	❌
Горизонтальные жалюзи - параметр отвечающий за положение горизонтальных жалюзи (Вверх-Вниз)	0 - Остановлены 1 - Качание 2 - Положение 1 - (Самое низкое положение шторки) 3 - Положение 2 4 - Положение 3 5 - Положение 4 6 - Положение 5 - (Самое высокое положение шторки)	✅	✅ как вентилятор	✅	✅ как вентилятор
Вертикальные жалюзи - параметр отвечающий за положение вертикальных жалюзи (Вправо-Влево)	0 - Остановлены 1 - Качание 2 - Положение 1 - (Самое левое положение шторки) 3 - Положение 2 4 - Положение 3 5 - Положение 4 6 - Положение 5 - (Самое правое положение шторки)	✅	✅ как вентилятор	✅	✅ как вентилятор
Вертикальные и горизонтальные жалюзи параметр отвечающий за качание вертикальных и горизонтальных жалюзи	0 - Остановлены 1 - Качание вертикальных и горизонтальных жалюзи 2 - Качание вертикальных жалюзи 3 - Качание горизонтальных жалюзи	✅	❌	✅	✅
Подсветка дисплея кондиционера	Включена Выключена	✅	✅	✅	✅
Ослабить яркость экрана	Включен Выключен	✅	✅	✅	✅
Скорость вентилятора расширенная - параметр отвечающий за скорость вентилятора (Необходим для SprutHub)	0 - Автоматическая скорость 1 - Тихий режим 2 - Первая скорость 3 - Вторая скорость 4 - Третья скорость 5 - Турбо режим	✅	✅	✅	✅
Тихий режим	Включен Выключен	✅	✅	✅	✅
Эко режим	Включен Выключен	✅	✅	✅	✅
Турбо режим	Включен Выключен	✅	✅	✅	✅
Коррекция температуры	Сервисный параметр	✅	❌	❌	❌
Отключать экран при отключении питания - параметр, отвечающий за отображение информации на дисплее кондиционера	- Да - Подсветка будет выключаться при выключении кондиционера и включаться при его включении - Нет - Подсветка не будет изменять своего состояния при включении/выключении кондиционера	❌	❌	❌	❌
Modbus адрес - параметр отвечающий за Modbus адрес шлюза ONOKOM	- Минимальное значение: 1 - Максимальное значение: 247	✅	❌	❌	❌
Аппаратная версия	Cодержит текущую ревизию шлюза	✅	❌	❌	❌
Программная версия	Cодержит текущую версию прошивки шлюза	✅	❌	❌	❌

10. Общая логическая схема работы шлюза

Скопировано

загружается

10.1 Логическая схема WirenBoard + SprutHub

Скопировано

загружается

10.2 Логическая схема Loxone

Скопировано

загружается

11. Схемы подключения

Скопировано

11.1 Схема подключения к WirenBoard

Скопировано

загружается

Схема подключения к контроллеру WirenBoard

11.2 Схема подключения к контроллеру Loxone

Скопировано

загружается

12. Подключение

Скопировано

12.1 Подключение к WirenBoard

Скопировано

Видео
загружается

Управление кондиционером через WirenBoard

Для удобства, вы можете посмотреть видеоинструкцию по добавлению шаблона шлюза ONOKOM в WirenBoard.

Либо, прочитать далее текстовый вариант инструкции

12.1.1 Параметры контроллера WirenBoard

Скопировано

Все дальнейшие настройки выполняются на контроллере WirenBoard 7 со следующими параметрами:
- Ревизия: 7.3.3E/11 675
- Версия ПО: wb-2304
- Ветка: Релиз

12.1.2 Загрузка шаблона в контроллер WirenBoard

Скопировано

загружается

Открываем программу ForkLift и нажимаем на кнопку подключения (значок молнии)

1. Вводим IP адрес контроллера в локальной сети. В нашем случае: 192.168.56.11
2. Вводим имя пользователя. По умолчанию, это root
3. Вводим пароль. Пароль - wirenboard
4. Нажимаем кнопку «Подключение»

загружается

Сейчас мы находимся в директории 192.168.56.11 /mnt /data /root
Нам нужно попасть на одну директорию назад

Переходим и попадаем в 192.168.56.11 /mnt /data

загружается

Переходим в директорию etc

загружается

Заходим в директорию wb-mqtt-serial.conf.d

Переходим в директорию wb-mqtt-serial.conf.d

загружается

Переходим в директорию templates

загружается

Добавляем файл шаблон ONOKOM-AIR.JSON в папку

загружается

Добавляем шаблон ONOKOM-AIR-DK-1-MB-B, просто перетащив его в нужное окно

Шаблон ONOKOM DK-1-MB-B для WirenBoard.JSON

12.1.3 Установка шаблона кондиционера DAIKIN в WirenBoard

Скопировано

загружается

Заходим в WEB интерфейс контроллера, введя в браузере его локальный IP адрес. В нашем случае - это 192.168.56.11

После этого в левом меню нажимаем на кнопку «Настройки» и в выпавшем списке нажимаем на кнопку «Конфигурационные файлы»

загружается

В появившемся окне выбираем пункт «Настройка драйверов serial-устройств»

загружается

Выбираем порт контроллера к которому подключен шлюз ONOKOM. В нашем случае это «Последовательный порт /dev/tty/RS485-1»

Настройки:
- Скорость обмена - 9600
- Контроль четности - N
- Число бит данных - 8
- Стоп биты - 2

Нажимаем добавить устройство

загружается

Нажимаем на выпадающий список и из списка устройств выбираем наш шлюз ONOKOM AIR DK-1-MB-B (Адаптер для бытовых и полупромышленных систем Daikin)

загружается

Нажимаем на выпадающий список и из списка устройств выбираем наш шлюз ONOKOM AIR DK-1-MB-B (Адаптер для бытовых и полупромышленных систем Daikin)

загружается

Запишем ModBus адрес устройства. Например «2»

загружается

Нажимаем кнопку «Записать»

загружается

Переходим во вкладку устройства и раскрываем плитку с названием ONOKOM-AIR-DK-1-MB 2

Все. Кондиционер добавлен в контроллер WirenBoard. И теперь мы можем им управлять.

12.2 Список функций управления кондиционером DAIKIN

Скопировано

12.2.1 Раздел “Общее”

Скопировано

загружается

Вкладка «Общее»
- Состояние
- Режим
- Состояние и режим
- Скорость вентилятора
- Подсветка экрана
- Ослабить яркость экрана
- Тихий режим
- Эко режим
- Турбо режим

12.2.2 Раздел “Контроль температуры”

Скопировано

загружается

Вкладка «Контроль температуры»
- Температура воздуха в помещении
- Температура воздуха на улице
- Целевая температура
- Состояние термостата
- Коррекция температуры

12.2.3 Раздел “Жалюзи”

Скопировано

загружается

Вкладка «Жалюзи»
- Горизонтальные жалюзи
- Вертикальные жалюзи
- Качание жалюзи

12.2.4 Раздел “Данные модуля”

Скопировано

загружается

Вкладка «Данные модуля»
- ModBus адрес
- Аппаратная версия
- Программная версия

12.2.5 Раздел “Отладка”

Скопировано

загружается

Вкладка «Отладка»
- Целевые обороты вентилятора
- Текущие обороты вентилятора

12.2.6 Отображение в веб интерфейсе контроллера

Скопировано

загружается

Отображение в веб интерфейсе контроллера

12.3 Подключение DK-1-MB-B к SprutHub

Скопировано

С помощью ПО SprutHub кондиционер выводится в приложения Apple Home и Алиса.

Также можно пользоваться стандартным приложением SprutHome работающем на iOS.

Видео
загружается

Для удобства, вы можете посмотреть видеоинструкцию по добавлению шаблона шлюза ONOKOM в SprutHub.

Либо, прочитать далее текстовый вариант инструкции

загружается

Возвращаемся в приложение ForkLift. Мы сейчас находимся в следующей директории

192.168.56.11 /mnt /data /etc /wb-mqtt-serial.conf.d /templates

Переходим в директорию data

загружается

Переходим в директорию makesimple

загружается

Переходим в директорию SprutHub

загружается

Переходим в директорию data

загружается

Переходим в директорию Templates

загружается

Переходим в директорию MQTT

загружается

Переходим в директорию Custom

загружается

Текущий адрес: 192.168.56.11 /mnt /data /makesimple /.SprutHub /data /templates /MQTT /Custom

Мы попали в нужную папку. Теперь можно добавлять файл шаблона

Шаблон ONOKOM DK-1-MB-B для SprutHub.JSON

загружается

Добавляем файл шаблон ONOKOM-AIR.JSON в папку

загружается

Открываем WEB интерфейс SprutHub. Для этого заходим по IP адресу контроллера WirenBoard и через двоеточие прописываем порт 7777. /device ведет на страницу с устройствами.

Полный адрес выглядит так 192.168.56.11:7777/device

загружается

Открылся экран SprutHub. Переходим в раздел настройки

загружается

Экран настройки. Далее в левом меню нажимаем на вкладку расширенные

загружается

Во вкладке «Расширенные» нажимаем на кнопку «Перезагрузить шаблоны». После чего идем во вкладку контроллеры

загружается

Во вкладке «Контроллеры» слева видим плитку с надписью MQTT. Выключаем ее. Затем включаем обратно. Через несколько секунд у нас появится сообщение в левом нижнем углу экрана: «Кондиционер добавлен: ONOKOM AIR-DK-1-MB-B (Новая комната)»

загружается

Во вкладке «Контроллеры» слева видим плитку с надписью MQTT. Выключаем ее. Затем включаем обратно. Через несколько секунд у нас появится сообщение в левом нижнем углу экрана: «Кондиционер добавлен: ONOKOM AIR-DK-1-MB-B (Новая комната)»

загружается

Переходим во вкладку «Устройства», затем в левой части интерфейса выбираем вкладку «Новая комната» и нажимаем на нее. В этой вкладке должен появиться добавленный кондиционер.

Также необходимо проверить, включено ли автодобавление устройства в мосты

загружается

Для этого нажимаем на шестеренку рядом с кондиционером

загружается

Во всплывающем окне попадаем в раздел «Настройки». В этом же окне переходим во вкладку «Мосты»

загружается

Во вкладке «Мосты» выбираем необходимые. В нашем случае важно, чтобы был включен мост «HomeKit».

загружается

По аналогии добавляем мост для вентиляторов. На этом настройка SprutHub завершена

загружается

По аналогии добавляем мост для вентиляторов.

На этом настройка SprutHub завершена

13. Демонстрация работы

Скопировано

13.1 Управление кондиционером через Apple Home

Скопировано

Управление кондиционером через SprutHome

14. Скриншоты интерфейса кондиционера

Скопировано

14.1 Скриншоты Apple

Скопировано

В примерах ниже, вывод управления в Apple Home осуществляется через SprutHub.

Версия Spruthub: 1.9.6 (10516) beta
Версия IOS: 16.5

Интерфейс главного экрана управления кондиционером в приложении Apple Home

загружается

Интерфейс главного экрана управления кондиционером DAIKIN в приложении Apple Home

Экран управления температурой и режимами кондиционера Daikin Emura в приложении Apple Home

загружается

Интерфейс управления температурой и выбором режимов кондиционера DAIKIN в приложении Apple Home

Экран управления вентилятором

загружается

Интерфейс управления вентилятором кондиционера DAIKIN в приложении Apple Home

Экран управления температурой и выбора режимов. Кондиционер выключен, на экране текущая температура воздуха с датчика кондиционера

загружается

Отображение текущей температуры воздуха. Кондиционер выключен

Серия кондиционеров	Модель кондиционеров	Шлюз	Документация

Сплит-системы
Настенные Emura (FTXJ-A/RXJ-A)	FTXJ20AW/S/B \| RXJ20A	DK-1-MB-B	Документация
	FTXJ25AW/S/B \| RXJ25A
	FTXJ35AW/S/B \| RXJ35A
	FTXJ42AW/S/B \| RXJ42A
	FTXJ50AW/S/B \| RXJ50A
Настенные Emura (FTXJ-MW(MS)/RXJ-M9(N))	FTXJ20M-W/S \| RXJ20M9	DK-1-MB-B	Документация
	FTXJ25M-W/S \| RXJ25M9
	FTXJ35M-W/S \| RXJ35M9
	FTXJ50M-W/S \| RXJ50N
Настенные Perfera (FTXM-R/RXM-R(9) CTXM-R)	CTXM15R \| MXM-A	DK-1-MB-B	Документация
	FTXM20R \| RXM20R9
	FTXM25R \| RXM25R9
	FTXM35R \| RXM35R9
	FTXM42R \| RXM42R
	FTXM50R \| RXM50R
	FTXM60R \| RXM60R
	FTXM71R \| RXM71R
Настенные Comfora (FTXP-M(9)/RXP-M)	FTXP20M9 \| RXP20M	DK-1-MB-B	Документация
	FTXP25M9 \| RXP25M
	FTXP35M9 \| RXP35M
	FTXP50M \| RXP50M
	FTXP60M \| RXP60M
	FTXP71M \| RXP71M
Настенные Sensira (FTXF-C(A)/RXF-C(B,A))	FTXF20C \| RXF20C	DK-1-MB-B	Документация
	FTXF25C \| RXF25C
	FTXF35C \| RXF35C
	FTXF42C \| RXF42C
	FTXF50A \| RXF50B
	FTXF60A \| RXF60B
	FTXF71A \| RXF71A
Настенные Sensira (FTXF-D/RXF-D)	FTXF20D \| RXF20D	DK-1-MB-B	Документация
	FTXF25D \| RXF25D
	FTXF35D \| RXF35D
	FTXF42D \| RFX42D
	FTXF50D \| RXF50D
	FTXF60D \| RXF60D
	FTXF71D \| RXF71D
Настенные (FTYN-L/RYN-L)	FTYN20L \| RYN20L	DK-1-MB-B	Документация
	FTYN25L \| RYN25L
	FTYN35L \| RYN35L
	FTYN50L \| RYN50L
	FTYN60L \| RYN60L
Напольные Perfera (FVXM-A/RXM-R(9) CVXM-A)	CVXM20A \| MXM-A	DK-1-MB-B	Документация
	FVXM25A \| RXM25R9
	FVXM35A \| RXM35R9
	FVXM50A \| RXM50R
Сплит-системы серии Sky Air (R-32)
Настенные Perfera (FTXM-R/RZAG-A)	FTXM35R \| RZAG35A	DK-1-MB-B	Документация
	FTXM50R \| RZAG50A
	FTXM60R \| RZAG60A
Мульти сплит-системы
Настенные (FTXF-B(A))	FTXF20B	DK-1-MB-B	Документация
	FTXF25B
	FTXF35A

Серия кондиционеров	Модель кондиционеров	Шлюз	Документация
Сплит-системы
Настенные Emura (FTXJ-MW(MS)/RXJ-M(N))	FTXJ20M-W/S \| RXJ20M	DK-1-MB-B	Документация
	FTXJ25M-W/S \| RXJ25M
	FTXJ35M-W/S \| RXJ35M
	FTXJ50M-W/S \| RXJ50N
Настенные Perfera (FTXM-R/RXM-R(9), CTXM-R)	CTXM15R \| MXM-A	DK-1-MB-B	Документация
	FTXM20R \| RXM20R9
	FTXM25R \| RXM25R9
	FTXM35R \| RXM35R9
	FTXM42R \| RXM42R
	FTXM50R \| RXM50R
	FTXM60R \| RXM60R
	FTXM71R \| RXM71R
Настенные Comfora (FTXP-K3(L)/RXP-L)	FTXP20K3/L \| RXP20L	DK-1-MB-B	Документация
	FTXP25K3/L \| RXP25K3/L
	FTXP35K3/L \| RXP35L
Настенные Comfora (FTXP-M(9)/RXP-M)	FTXP20M9 \| RXP20M	DK-1-MB-B	Документация
	FTXP25M9 \| RXP25M
	FTXP35M9 \| RXP35M
	FTXP50M \| RXP50M
	FTXP60M \| RXP60M
	FTXP71M \| RXP71M
Настенные Sensira (FTXF-B(A)(E))	FTXF20B	DK-1-MB-B	Документация
	FTXF25B
	FTXF35A
	FTXF50A \| RXF50B	DK-1-MB-B
	FTXF60A \| RXF60B
	FTXF71A \| RXF71A
Настенные Sensira (FTXF-C/RXF-C, CTXF-C)	CTXF20C \| MXF-A(9)	DK-1-MB-B	Документация
	CTXF25C \| MXF-A(9)
	CTXF35C \| MXF-A(9)
	FTXF20C \| RXF20C	DK-1-MB-B
	FTXF25C \| RXF25C
	FTXF35C \| RXF35C
	FTXF42C \| RXF42C
Настенные (FTYN-L/RYN-L)	FTYN20L \| RYN20L	DK-1-MB-B	Документация
	FTYN25L \| RYN25L
	FTYN35L \| RYN35L
	FTYN50L \| RYN50L
	FTYN60L \| RYN60L
Напольные Perfera (FVXM-A/RXM-R CVXM-A)	CVXM20A \| MXM-A	DK-1-MB-B	Документация
	FVXM25A \| RXM25R
	FVXM35A \| RXM35R
	FVXM50A \| RXM50R
Сплит-системы серии Sky Air (R-32)
Настенные Perfera (FTXM-R/RZAG-A)	FTXM35R \| RZAG35A	DK-1-MB-B	Документация
	FTXM50R \| RZAG50A
	FTXM60R \| RZAG60A

Серия кондиционеров	Модель кондиционеров	Шлюз	Документация
Сплит-системы
Настенные Emura (FTXJ-MW(MS)/RXJ-M(N))	FTXJ20M-W/S \| RXJ20M	DK-1-MB-B	Документация
	FTXJ25M-W/S \| RXJ25M
	FTXJ35M-W/S \| RXJ35M
	FTXJ50M-W/S \| RXJ50N
Настенные Emura (FTXG-L/RXG-L)	FTXG20LW/S \| RXG20L	DK-1-MB-B	Документация
	FTXG25LW/S \| RXG25L
	FTXG35LW/S \| RXG35L
	FTXG50LW/S \| RXG50L
Настенные Perfera (FTXM-N/RXM-N(9), CTXM-N)	CTXM15N \| MXM-M	DK-1-MB-B	Документация
	FTXM20N \| RXM20N9
	FTXM25N \| RXM25N9
	FTXM35N \| RXM35N9
	FTXM42N \| RXM42N9
	FTXM50N \| RXM50N9
	FTXM60N \| RXM60N9
	FTXM71N \| RXM71N
Настенные Perfera (FTXS-K/RXS-L3, СTXS-K)	FTXS20K \| RXS20L3	DK-1-MB-B	Документация
	FTXS25K \| RXS25L3
	CTXS15K
	CTXS35K
Настенные Perfera (FTXS-K/RXS-L(3))	FTXS35K \| RXS35L3	DK-1-MB-B	Документация
	FTXS42K \| RXS42L
	FTXS50K \| RXS50L
Настенные Perfera (FTXS-G/RXS-L/F8)	FTXS60G \| RXS60L	DK-1-MB-B	Документация
	FTXS71G \| RXS71F8
Настенные Comfora (FTXP-K3(L)/RXP-K3(L))	FTXP20K3/L \| RXP20K3/L	DK-1-MB-B	Документация
	FTXP25K3/L \| RXP25K3/L
	FTXP35K3/L \| RXP35K3/L
	FTXP50K3/L \| RXP50K3/L
	FTXP60K3/L \| RXP60K3/L
	FTXP71K3/L \| RXP71K3/L
Настенные Comfora (FTXP-M(9)/RXP-M)	FTXP20M9 \| RXP20M	DK-1-MB-B	Документация
	FTXP25M9 \| RXP25M
	FTXP35M9 \| RXP35M
	FTXP50M \| RXP50M
	FTXP60M \| RXP60M
	FTXP71M \| RXP71M
Настенные Sensira (FTXF-A(B)/RXF-A(B))	FTXF20B \| RXF20B	DK-1-MB-B	Документация
	FTXF25B \| RXF25B
	FTXF35A \| RXF35A
	FTXF50A \| RXF50B
	FTXF60A \| RXF60B
	FTXF71A \| RXF71A
Настенные Sensira (FTXB-C/RXB-C)	FTXB20C \| RXB20C	DK-1-MB-B	Документация
	FTXB25C \| RXB25C
	FTXB35C \| RXB35C
	FTXB50C \| RXB50C
	FTXB60C \| RXB60C
Настенные (FTYN-L/RYN-L)	FTYN20L \| RYN20L	DK-1-MB-B	Документация
	FTYN25L \| RYN25L
	FTYN35L \| RYN35L
	FTYN50L \| RYN50L
	FTYN60L \| RYN60L
Универсальные (FLXS-B(9)/RXS-L(3))	FLXS25B \| RXS25L3	DK-1-MB-B	Документация
	FLXS35B9 \| RXS35L3
	FLXS50B \| RXS50L
	FLXS60B
Напольные Nexura (FVXG-K/RXG-L)	FVXG25K \| RXG25L	DK-1-MB-B	Документация
	FVXG35K \| RXG35L
	FVXG50K \| RXG50L
Напольные (FVXM-F/RXM-N9)	FVXM25F \| RXM25N9	DK-1-MB-B	Документация
	FVXM35F \| RXM35N9
	FVXM50F \| RXM50N9
Напольные (FVXS-F/RXS-L(3))	FVXS25F \| RXS25L3	DK-1-MB-B	Документация
	FVXS35F \| RXS35L3
	FVXS50F \| RXS50L
Сплит-системы серии Sky Air (R-32)
Настенные Perfera (FTXM-N/RZAG-A)	FTXM35N \| RZAG35A	DK-1-MB-B	Документация
	FTXM50N \| RZAG50A
	FTXM60N \| RZAG60A
