ONOKOM HR-1-MB-B - Шлюз для управления системами кондиционирования Haier

1. Примеры из практики
2. Технические характеристики

2.1 Версии устройств
2.2 Изображение устройства
2.3 Комплектация
2.4 Размеры устройства
2.5 Назначение портов и кнопок

3. Внешний вид
4. Краткая инструкция

4.1 Устранение неполадок
4.2 Работа шлюза с проводным пультом
4.3 Смена скорости работы шлюза
4.4 Смена Modbus адреса шлюза

5. Карта регистров
6. Полезные файлы
7. Гарантия
8. Поддерживаемые модели кондиционеров

8.1 Кондиционеры 2025 года
8.2 Кондиционеры 2024 года
8.3 Кондиционеры 2023 года
8.4 Кондиционеры 2022 года
8.5 Кондиционеры 2021 года
8.6 Кондиционеры 2020 года

9. Функции кондиционера
10. Общая логическая схема работы шлюза

10.1 Логическая схема WirenBoard + SprutHub
10.2 Логическая схема Loxone

11. Схемы подключения

11.1 Схема подключения к WirenBoard
11.2 Схема подключения к Loxone

12. Подключение
13. Демонстрация работы
14. Скриншоты интерфейса кондиционера

1. Примеры из практики

Скопировано

Подключаем кондиционер Haier AD71S2SM3FA в умный дом WirenBoard через шлюз ONOKOM HR-1-MB-B

09 октября 2023 / Автор: onokom.ru

Подключаем кондиционер Haier Flexis Super Match AS25S2SF1FA-G в умный дом WirenBoard через шлюз ONOKOM HR-1-MB-B

30 августа 2023 / Автор: onokom.ru

2. Технические характеристики

Скопировано

Интерфейс	RS485
Изоляция интерфейса	Гальванически развязанный
Протокол	Modbus RTU + Fast Modbus (быстрый модбас), адрес задается программно, заводские настройки указаны на наклейке
Размер	60x36x15 мм (ДхШхВ) без клеммы 70x36x15 мм (ДхШхВ) с клеммой
Питание (рекомендуемое)	DC 24В
Скорость работы	9600 (по умолчанию), 19200, 38400, 57600, 115200
Количество стоповых бит	2
Бит четности	Нет (N)
Потребление	Макс. 1 Вт
Тип соединения шины и питания	Винтовой клемник
Рекомендуемое сечение провода с НШВИ	0.35 – 1 мм2 — одинарные 0.35 – 0.5 мм2 — сдвоенные провода
Момент затяжки винтов	0.2 Н∙м
Режим работы	Непрерывный
Работа с проводным пультом	Параллельно с пультом
Температура эксплуатации	От 0 до +40 °С
Степень защиты	IP30
Масса (с коробкой)	85 г
Комплект	Коробка, устройство, кабель

2.1 Версии устройств

Скопировано

Актуальная версия
Сентябрь 2024 года - по настоящее время

Новая платформа шлюза с поддержкой Fast Modbus
Новый корпус устройства
Обновленный процессор и элементная база
Новая распиновка при подключении шлюза к шине RS485
Добавлена кнопка светодиод с индикацией работы и состояния шлюза

А.2

Декабрь 2023 года - Август 2024 года

Небольшие изменения в элементной базе платы шлюза

А.1

Июль 2023 года - Декабрь 2023 года
Первая версия устройства

загружается

Версии устройства HR-1-MB-B.pdf

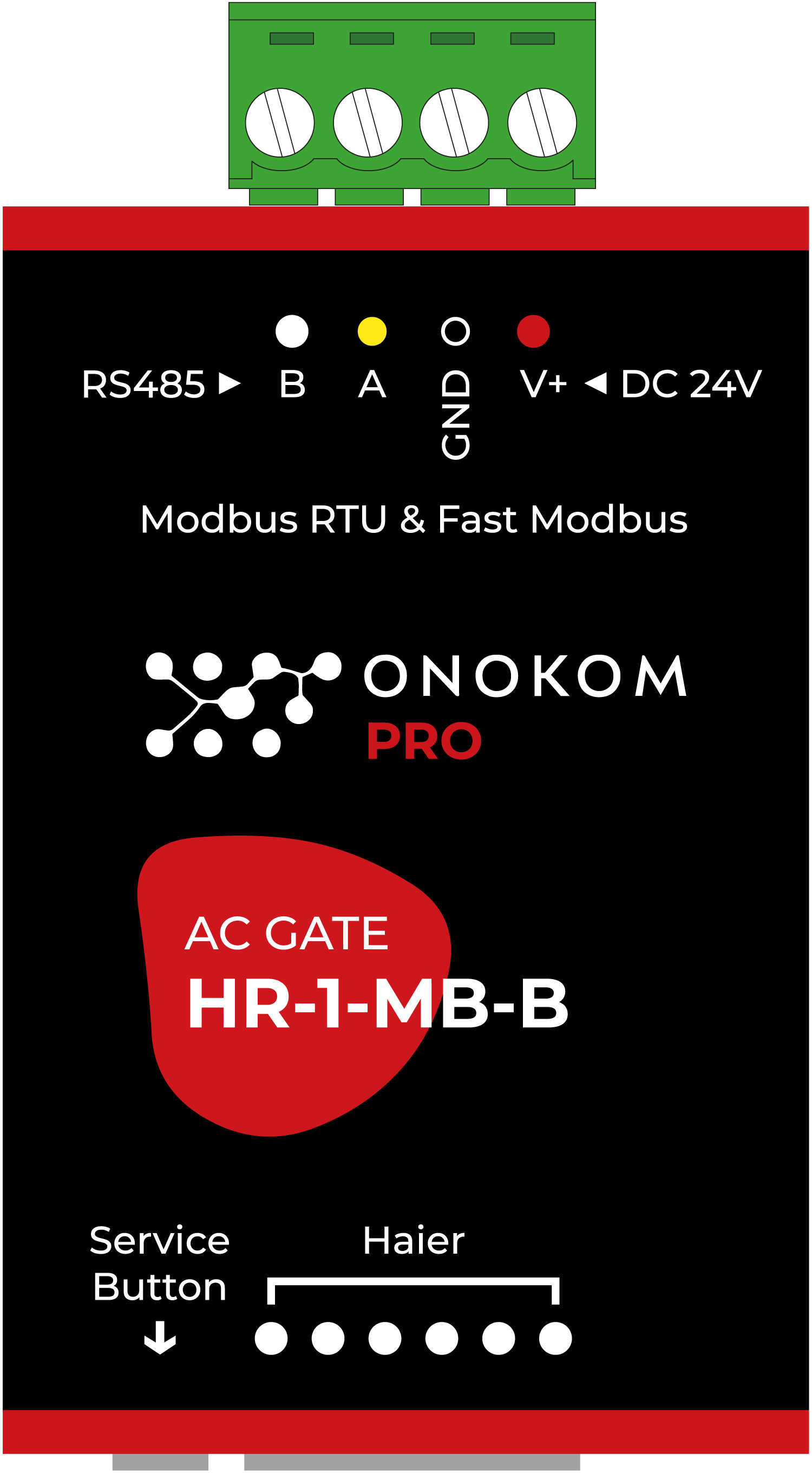

2.2 Изображение устройства

Скопировано

Картинки для вставки устройства
в свои проекты

HR-1-MB.svg
HR-1-MB.pdf

2.3 Комплектация

Скопировано

загружается

2.4 Размеры устройства

Скопировано

загружается

2.5 Назначение портов и кнопок

Скопировано

загружается

3. Внешний вид

Скопировано

загружается

загружается

загружается

Комплектация шлюза - устройства без коробки

загружается

загружается

Комплектация шлюза - шлюз с обратной стороны

загружается

загружается

Комплектация шлюза - коробка обратная сторона

загружается

Комплектация шлюза - коробка боковая часть

загружается

4. Краткая инструкция

Скопировано

- Перед подключением обесточьте кондиционер и устройство

- Убедитесь в правильности подключения перед подачей питания

- Подсоедините устройство к разъему CN34

- Соблюдайте рекомендуемый уровень питания (24В) для работы устройства

- Не размещайте устройство во влажных местах

4.1 Устранение неполадок

Скопировано

1. Проверьте правильность подключения интерфейсного кабеля в разъем кондиционера:
- разъем плотно вставлен в плату управления кондиционером;
- разъем плотно вставлен в шлюз;
- разъем не выломан;
- проводники интерфейсного кабеля входят в разъем с одной и с другой стороны интерфейсного кабеля.

2. Проверьте корректность подачи питания на шлюз.
При необходимости замерьте питания на клемме.

3. Проверьте корректность подключения проводников A и B шины RS485, как на шлюзе так и на контроллере управления.

4. Проверьте, что клемма RS485 плотно вставлена в шлюз.

5. Убедитесь, что используется правильный кабель для подключения шины RS485.

4.2 Работа шлюза с проводным пультом

Скопировано

Данный шлюз может работать параллельно с проводным пультом. Ниже представлены инструкции к некоторым пультам для Haier:

Инструкция для проводного пульта YR-E17A.pdf

Инструкция для проводного пульта HW-BA116ABK.pdf

4.3 Смена скорости работы шлюза

Скопировано

Для изменения скорости работы шлюза сделайте следующее:
В 110 регистр запишите значение, которое при умножении на 100 дает необходимую вам скорость

Также через WirenBoard можно отправить команду:
modbus_client --debug -mrtu -b9600 -pnone -s2 /dev/ttyRS485-1 -a12 -t0x06 -r110 1152

Эта команда означает, что при остановленном wb-mqtt-serial установить устройству с адресом 12, подключенному к порту RS485-1, скорость 115200

4.4 Смена Modbus адреса шлюза

Скопировано

По умолчанию все шлюзы ONOKOM имеют адрес - 1

Для изменения Modbus шлюза сделайте следующее:
В 128 регистр запишите необходимое значение Modbus адреса

Также через WirenBoard можно отправить команду:
modbus_client --debug -mrtu -b9600 -pnone -s2 /dev/ttyRS485-1 -a1 -t0x06 -r128 12

Эта команда означает, что при остановленном wb-mqtt-serial установит устройству с адресом 1, подключенному к порту RS485-1, адрес 12

5. Карта регистров

Скопировано

Адрес		Параметры регистра			Описание	Значения
Dec	Hex	Тип	Доступ	Формат	Описание	Значения

Coil регистры
1	0x0001	Coil	RW	Bool	Состояние кондиционера	0 - Отключен 1 - Включен
2	0x0002	Coil	RW	Bool	Подсветка экрана	0 - Отключена 1 - Включена
4	0x0003	Coil	RW	Bool	Режим Тихий	0 - Отключен 1 - Включен
5	0x0004	Coil	RW	Bool	Звуковая индикация	0 - Отключен 1 - Включен
6	0x0005	Coil	RW	Bool	Режим Эко	0 - Отключен 1 - Включен
7	0x0006	Coil	RW	Bool	Режим Турбо	0 - Отключена 1 - Включена
8	0x0007	Coil	RW	Bool	Режим Сон	0 - Отключена 1 - Включена
9	0x0008	Coil	RW	Bool	Функция Ионизации	0 - Отключена 1 - Включена
10	0x000A	Coil	RW	Bool	Функция Самоочистки	0 - Отключена 1 - Включена
20	0x0014	Coil	R	Bool	Кондиционер подключен	0 - Нет 1 - Да
Holding регистры
1	0x0001	Holding	RW	UInt16	Режим работы	1 – Нагрев 2 – Охлаждение 3 – Автоматический 4 – Осушение 5 - Вентиляция
2	0x0002	Holding	RW	UInt16	Состояние и режим Данный регистр помогает интегрировать в системы, где отключение управляется тем же регистром, что режим. Например, Sprut.Hub.	0 – Выключен 1 – Нагрев 2 – Охлаждение 3 – Автоматический 4 – Осушение 5 - Вентиляция
3	0x0003	Holding	RW	SInt16	Температура воздуха в помещении °C По умолчанию в этом регистре хрантится температура воздуха измеренная встроенным датчиком кондиционера. При записи в этот регистр температуры с внешнего датчика, значение будет возвращаться с поправкой, которая отображается в регистре 20.	-32768…32768 Для получения температуры, нужно умножить значение на 0.01. Например, 2560 это 25.6 °C
4	0x0004	Holding	R	SInt16	Температура воздуха на улице °C	-32768…32768 Для получения температуры, нужно умножить значение на 0.01. Например, 2560 это 25.6 °C
5	0x0005	Holding	RW	SInt16	Целевая температура °C. Температура задается с точностью 1°C.	-32768…32768 Для получения температуры, нужно умножить значение на 0.01. Например, 2500 это 25.0 °C
6	0x0006	Holding	R	UInt16	Текущий режим	0 – Простаивает 1 – Нагревает 2 – Охлаждает
7	0x0007	Holding	RW	UInt16	Скорость вентилятора	0 – Авто 1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость
8	0x0008	Holding	RW	Uint16	Расширенная скорость вентилятора Данный регистр помогает интегрировать в системы, где для управления скоростью можно использовать только один регистр. Включение режимов тихий и турбо не меняет состояние скорости вентилятора (отображаемой на экране кондиционера и в Holding регистре №7)	0 – Авто 1 – Тихий режим 2 - Первая скорость 3 - Вторая скорость 4 - Третья скорость 5 - Турбо режим
9	0x0009	Holding	RW	Uint16	Горизонтальные ламели Первое положение - самое нижнее Пятое положение - самое верхнее	1 - Качание 2 - Нижнее положение 3 - Второе положение 4 - Третье положение 5 - Четвертое положение 6 - Пятное положение 7 - Шестое положение 8 - Седьмое положение
10	0x000A	Holding	RW	Uint16	Вертикальные ламели	1 - Качание 2 - Нижнее положение 3 - Второе положение 4 - Третье положение 5 - Четвертое положение 6 - Пятное положение
11	0x000B	Holding	RW	Uint16	Направление воздушного потока Данный регистр помогает интегрировать в системы, где для управления направлением воздуха есть можно использовать только один регистр. Например, Умный дом с Алисой.	0 – Остановлено 1- Качание горизонтальное и вертикальное 2 - Качание горизонтальных жалюзи 3 – Качание вертикальных жалюзи
20	0x0014	Holding	RW	SInt16	Коррекция температуры	-32768…32768 Для получения температуры, нужно умножить значение на 0.01. Например, 100 это 1.00 °C
50	0x0032	Holding	RW	SInt16	Технический регистр (для отладки)
Holding регистры (Сервисные)
110	0x006E	Holding	RW	SInt16	Modbus скорость	Для получения реальной скорости, нужно умножить значения из регистра на 100, для записи желаемого значения, необходимо разделить его на 100. 96 - 9600 192 - 19200 384 - 38400 576 - 57600 1152 - 115200
111	0x006F	Holding	RW	UInt16	Настройка бита чётности порта RS-485	0 — нет бита чётности (none) Другие не поддерживаются.
112	0x0070	Holding	RW	UInt16	Количество стоп-битов порта RS-485	2 Другие не поддерживаются.
128	0x0080	Holding	RW	SInt16	Modbus адрес устройтсва	1...247
201	0x00C9	Holding	R	SInt16	Аппаратная версия устройтсва
250	0x00FA	Holding	R	SInt16	Програмная версия устройтсва
