ONOKOM MD-3-ZB-S - Шлюз для управления системами кондиционирования MDV

1. Примеры из практики
2. Технические характеристики

2.1 Версии устройств
2.2 Изображение устройства
2.3 Комплектация
2.4 Размеры устройства
2.5 Назначение портов и кнопок
2.6 Индикация

2.6.1 Добавление шлюза в хаб
2.6.2 Нет связи с кондиционером
2.6.3 Нет связи с координатором Zigbee (мы в сети но координатор не отвечает)
2.6.4 Нет связи с координатором Zigbee (мы покинули сеть или нас выкинули оттуда)
2.6.5 Всё в порядке (есть Zigbee и связь с кондиционером)

3. Внешний вид
4. Краткая инструкция

4.1 Устранение неполадок

5. Карта кластеров
6. Полезные файлы
7. Гарантия
8. Поддерживаемые модели кондиционеров

8.1 Бренд MDV
8.1.1 Модели 2025 года
8.1.2 Модели 2024 года
8.1.3 Модели 2023 года
8.1.4 Модели 2022 года

9. Функции кондиционера

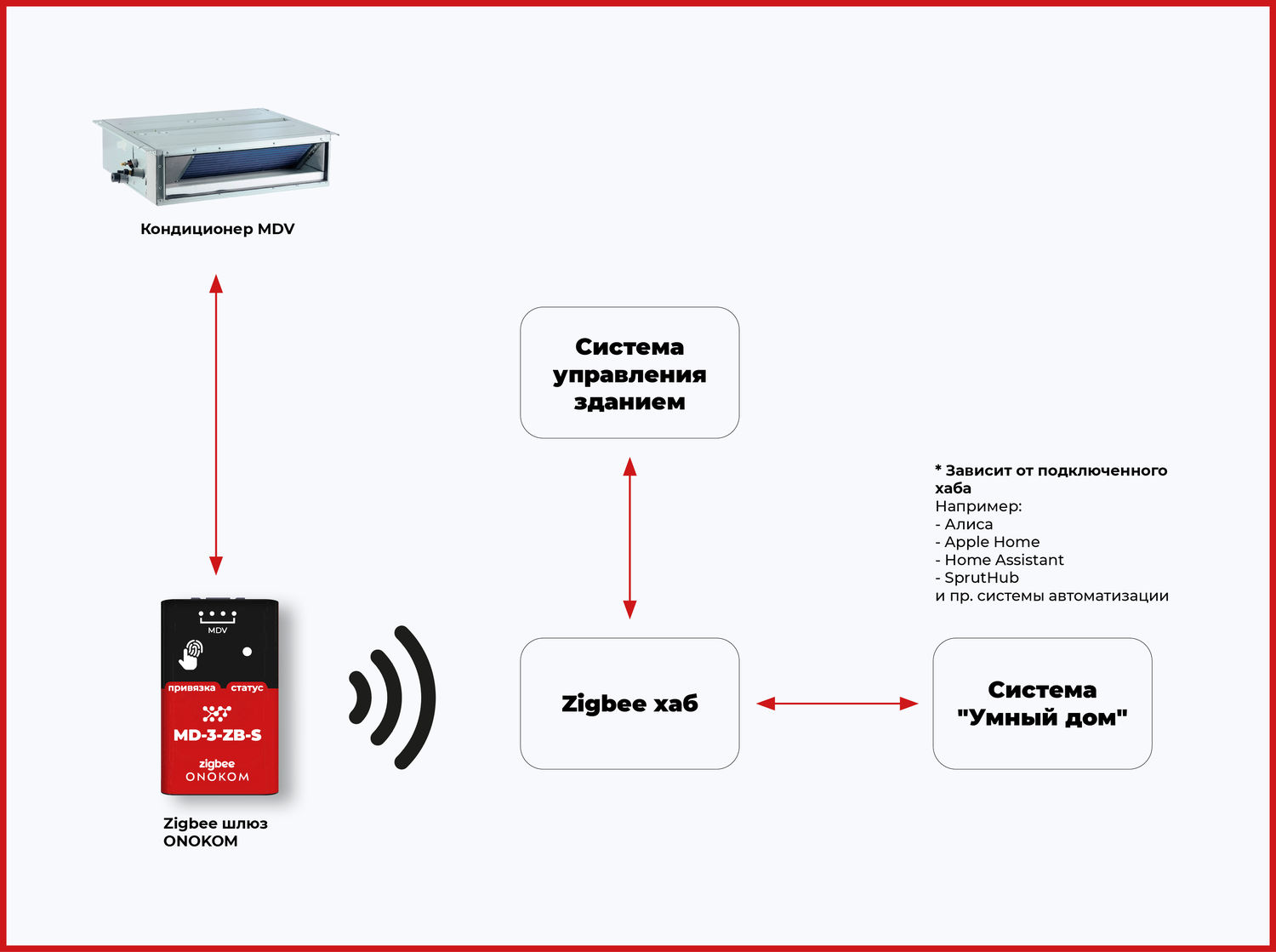

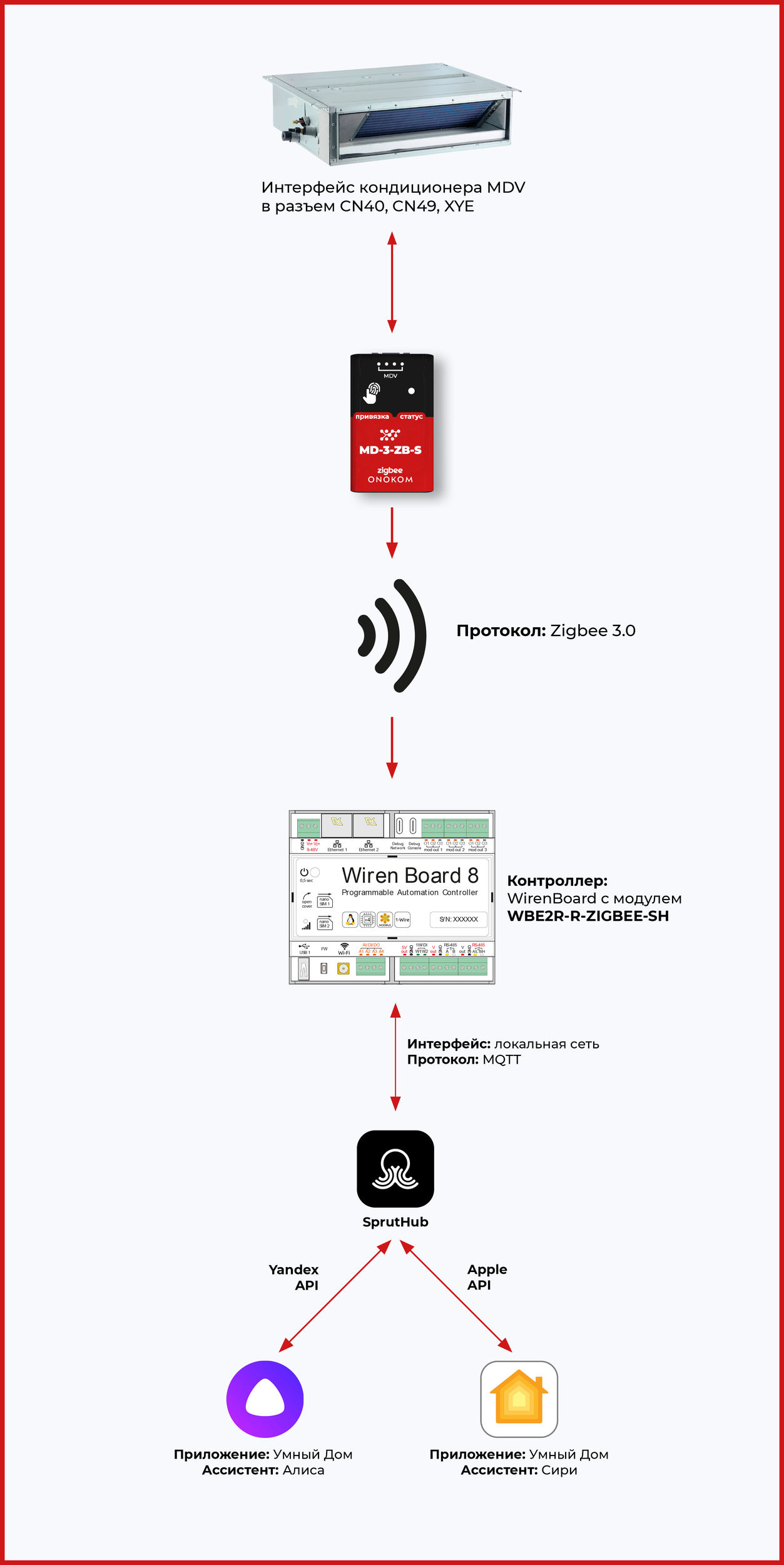

10. Общая логическая схема работы шлюза

10.1 Логическая схема WirenBoard + SprutHub
10.2 Логическая схема WirenBoard + Zigbee2MQTT

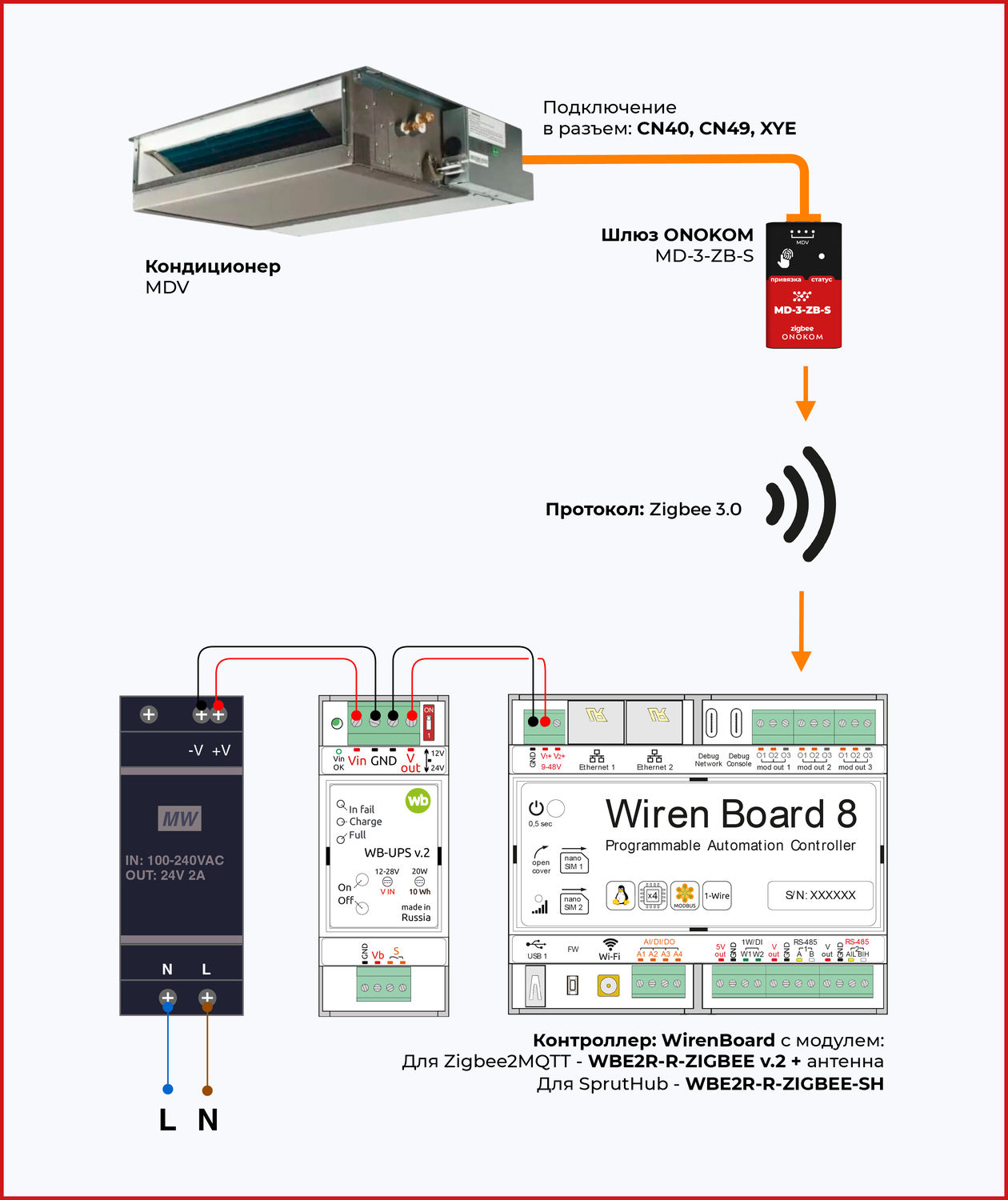

11. Схемы подключения

11.1 Схема подключения к WirenBoard

12. Подключение

12.1 Подключение к WirenBoard

12.1.1 Параметры контроллера WirenBoard

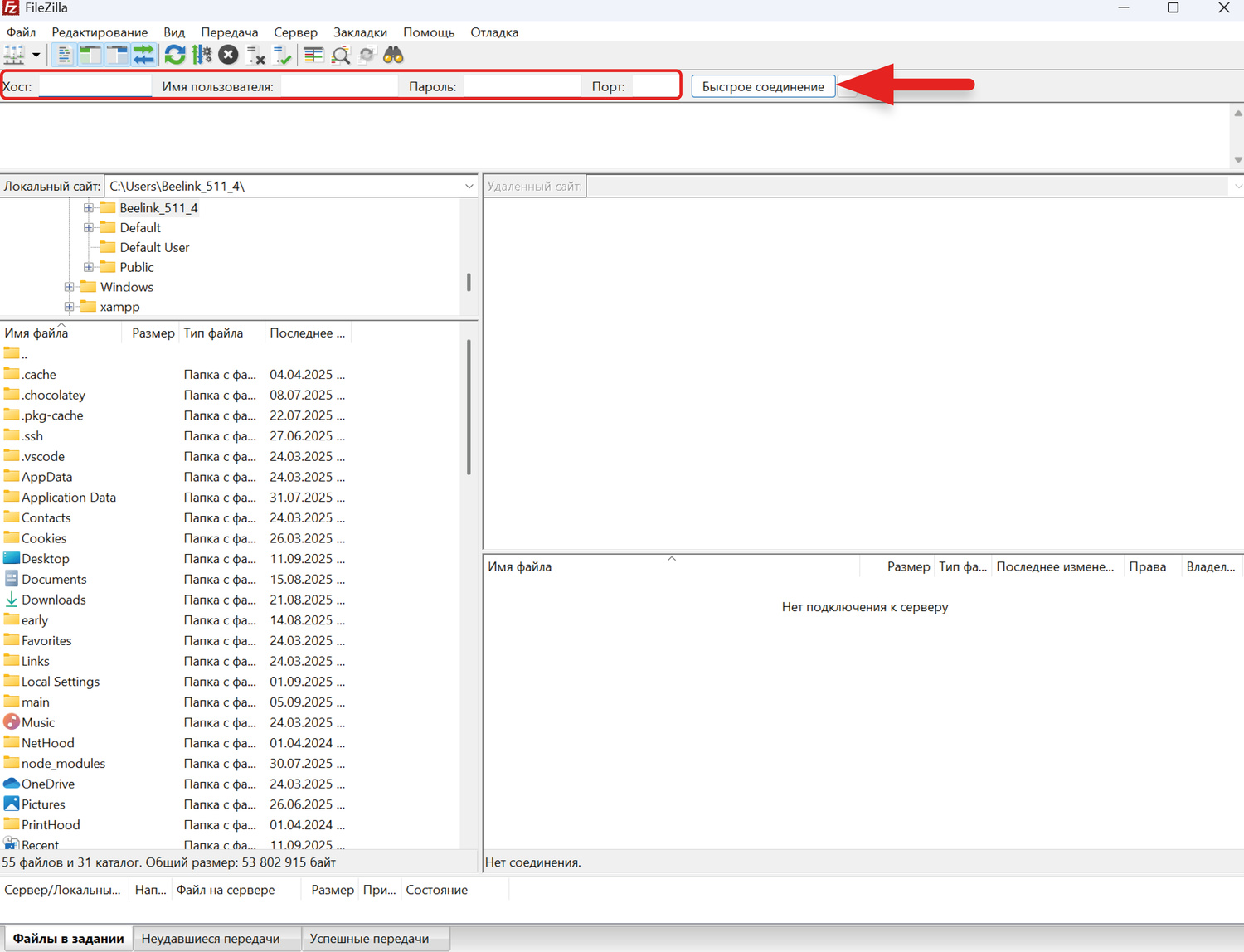

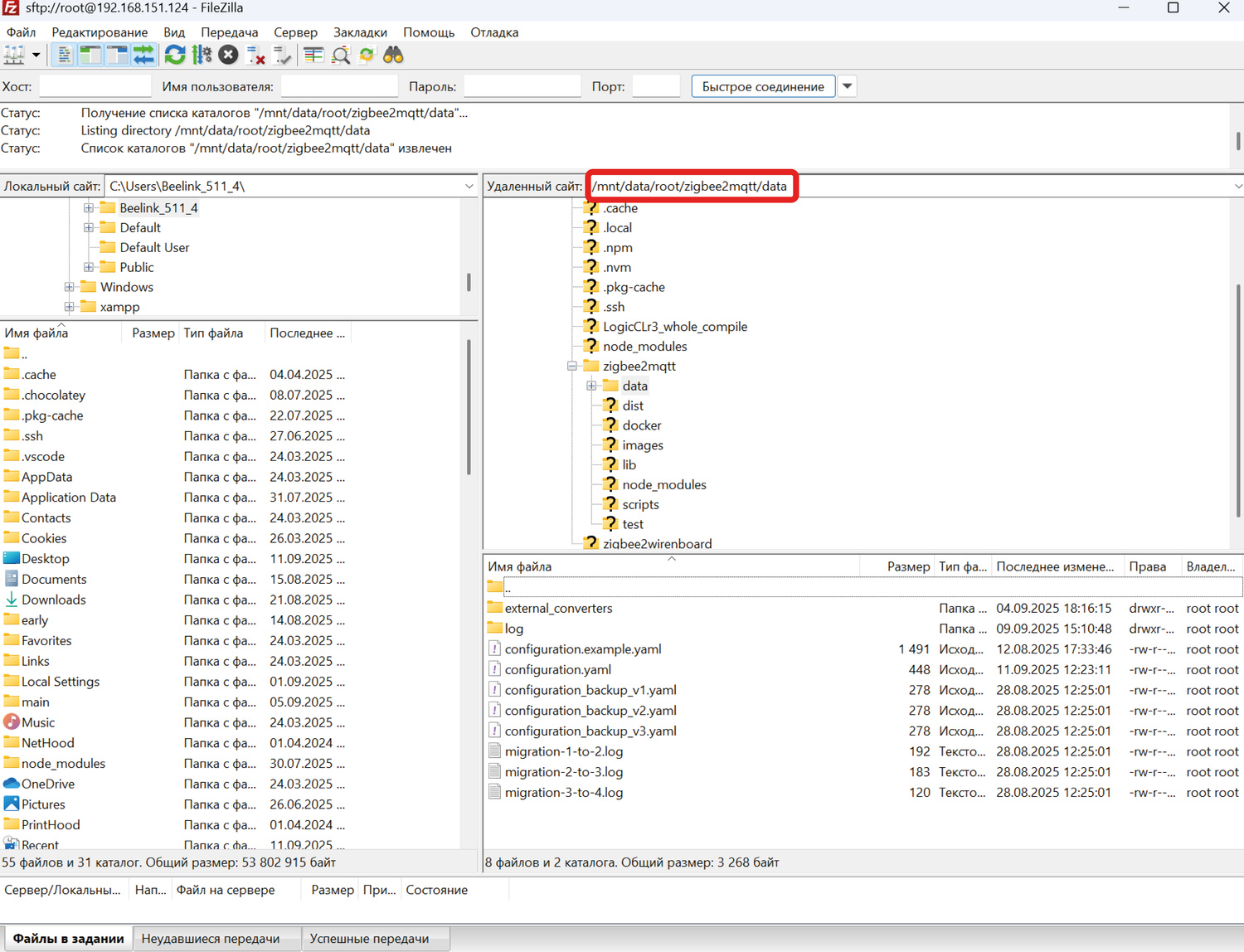

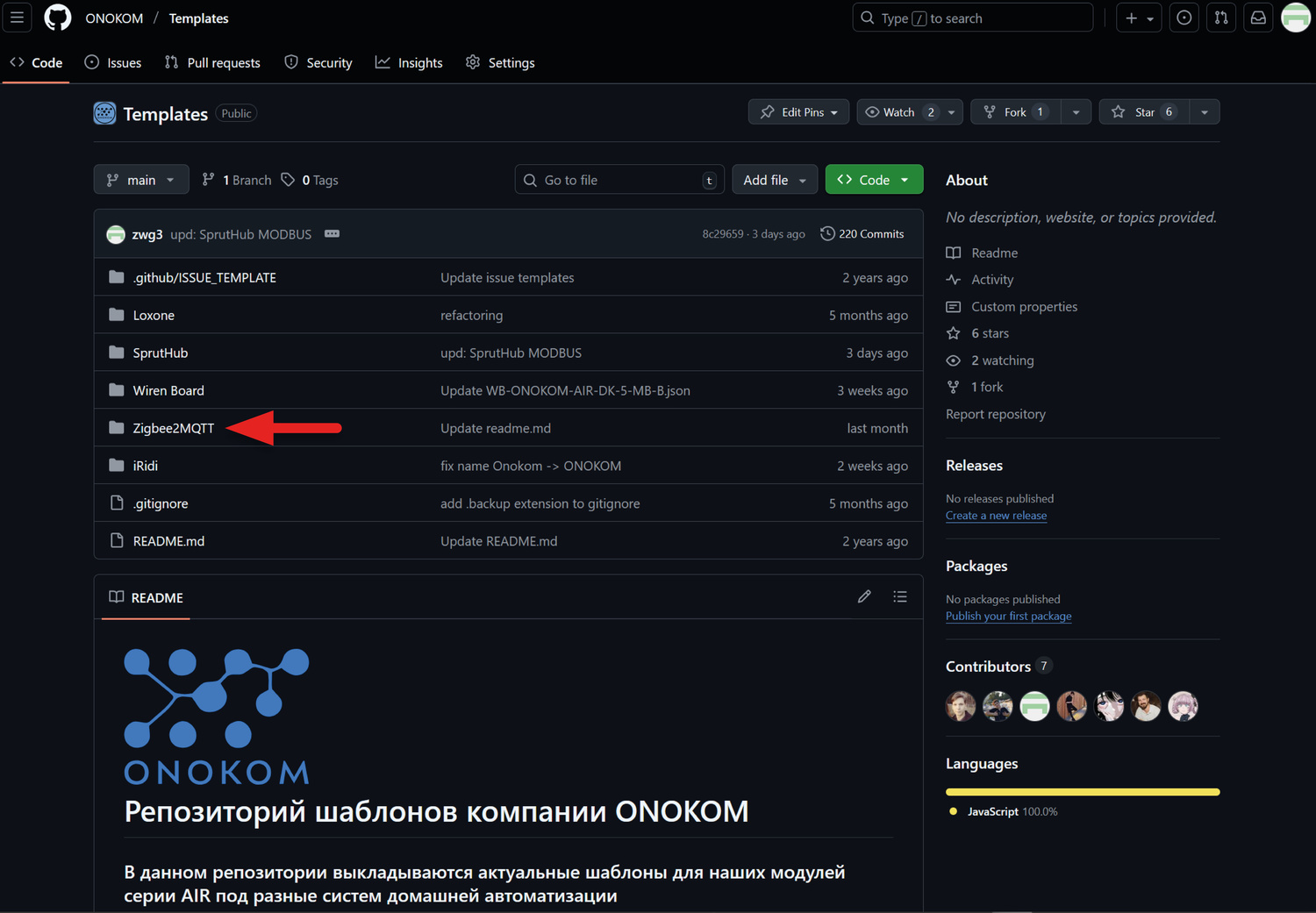

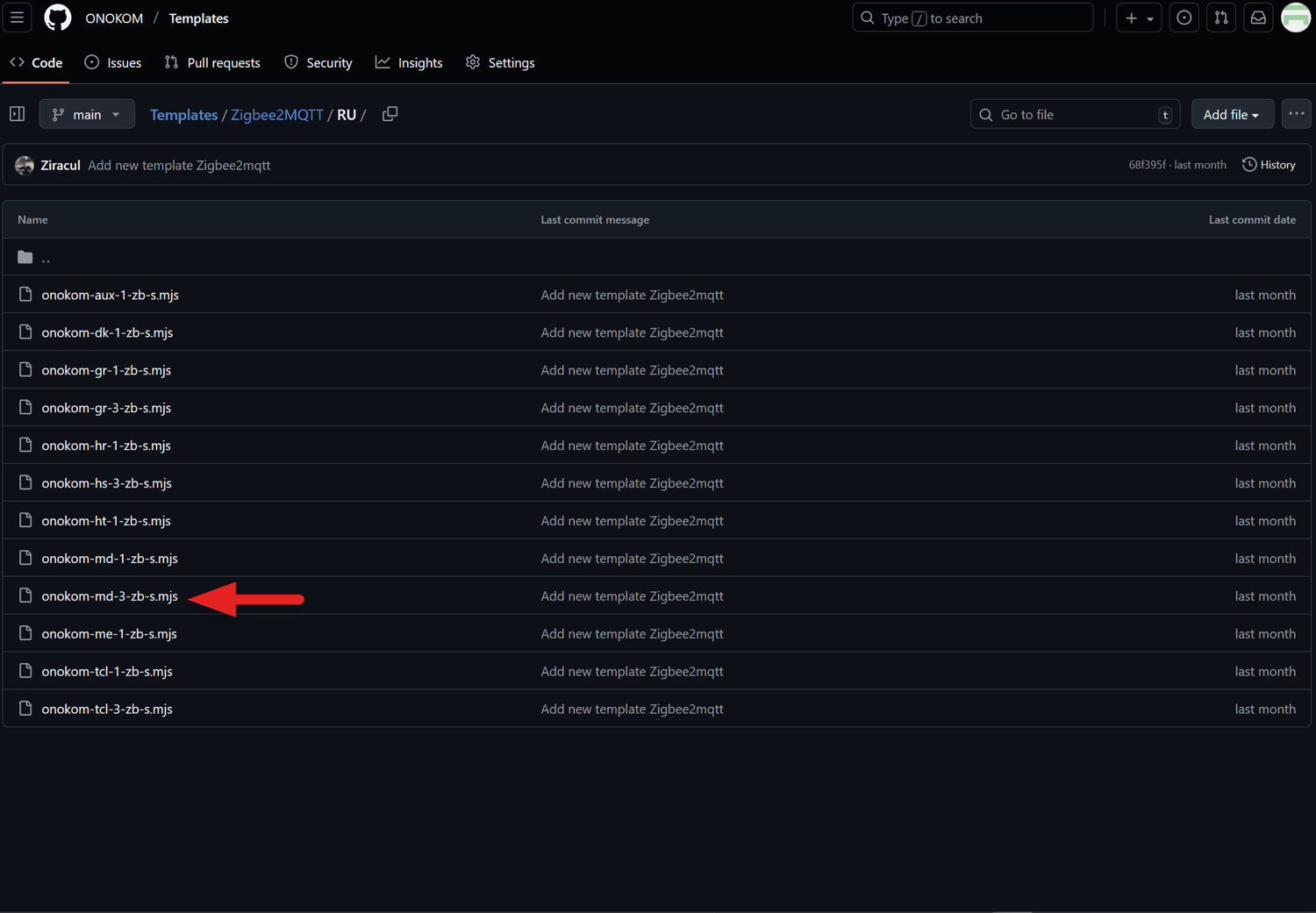

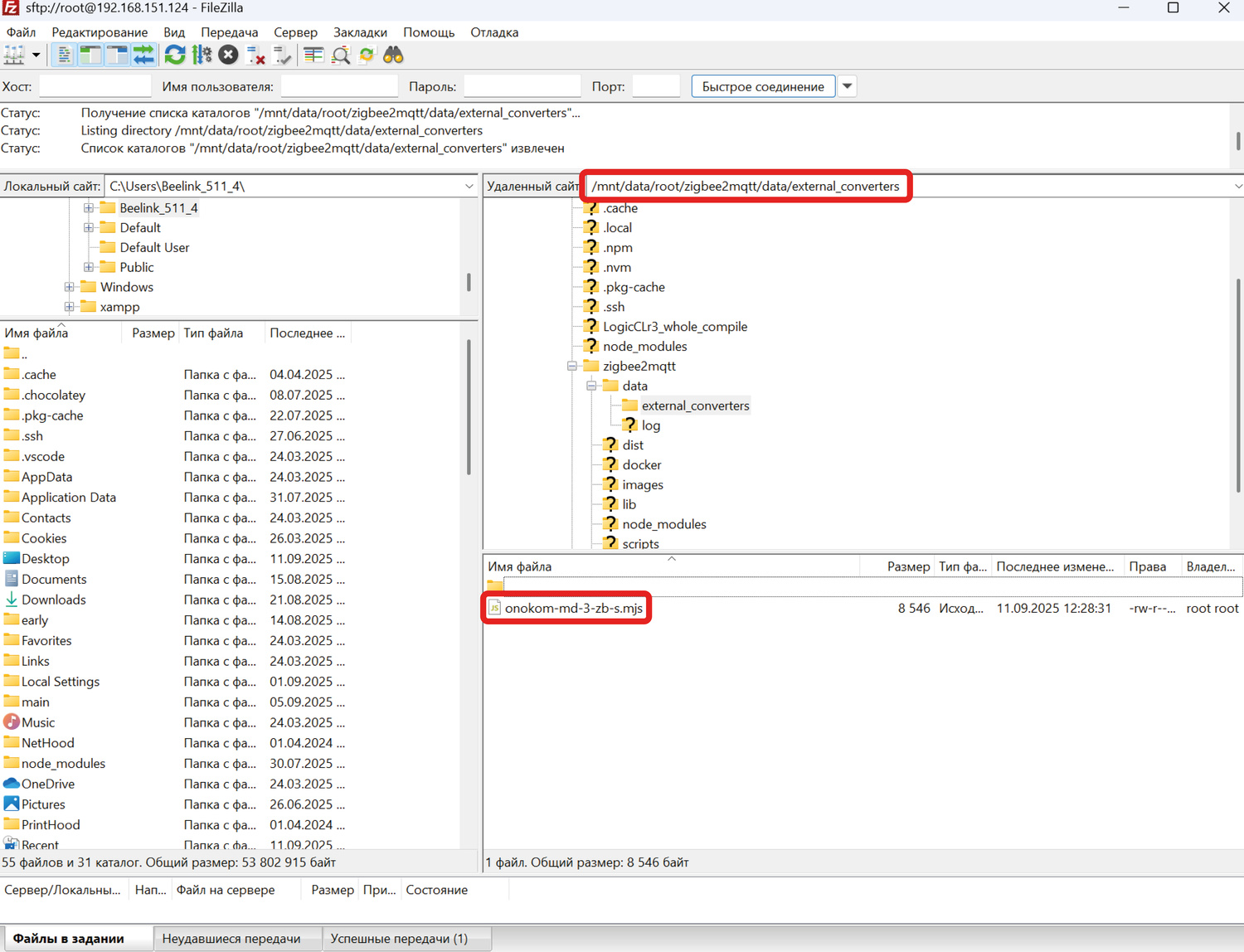

12.1.2 Загрузка шаблона в контроллер WirenBoard для Zigbee2MQTT

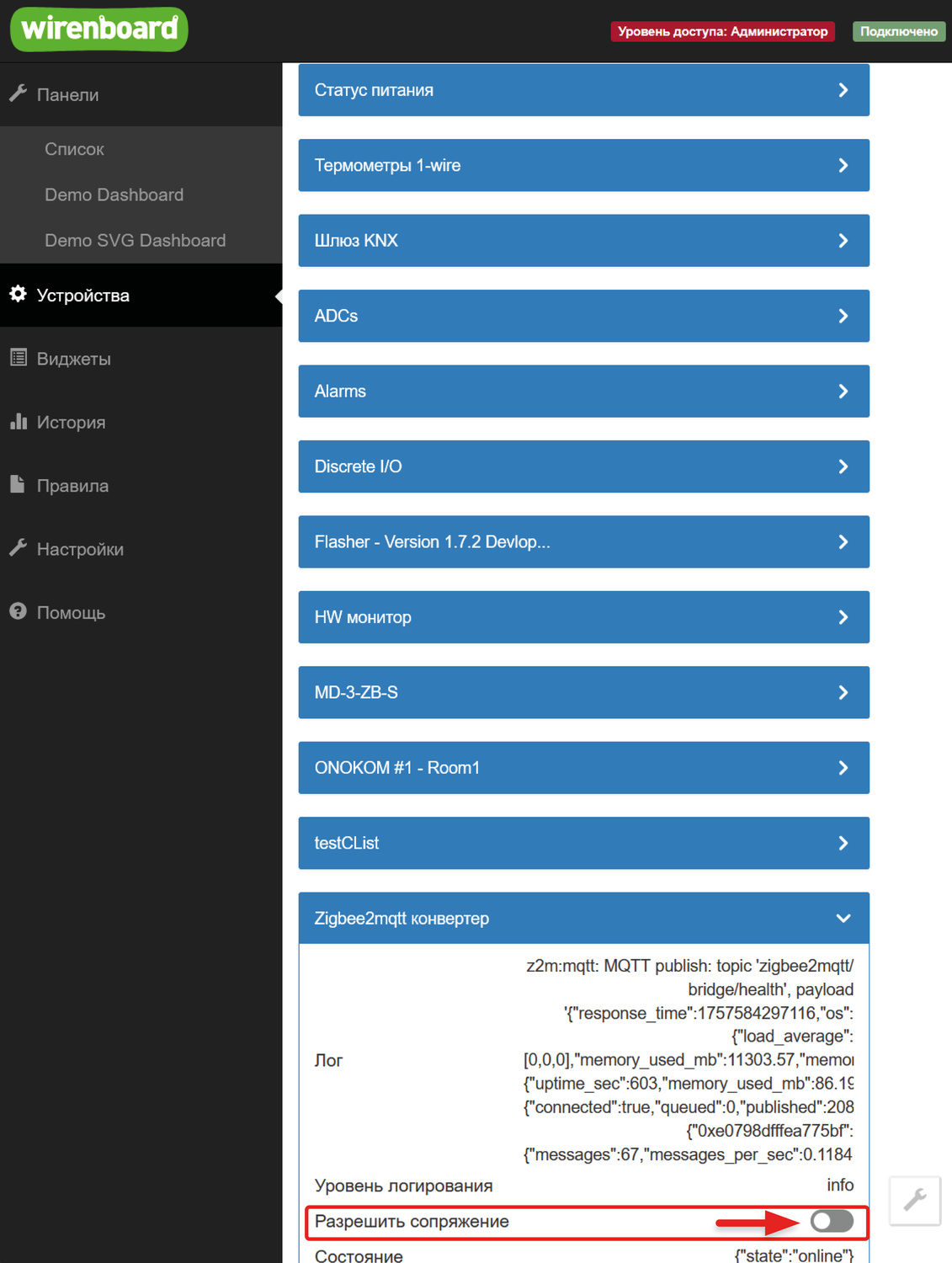

12.1.3 Подключение шлюза к WirenBoard через Zigbee2MQTT

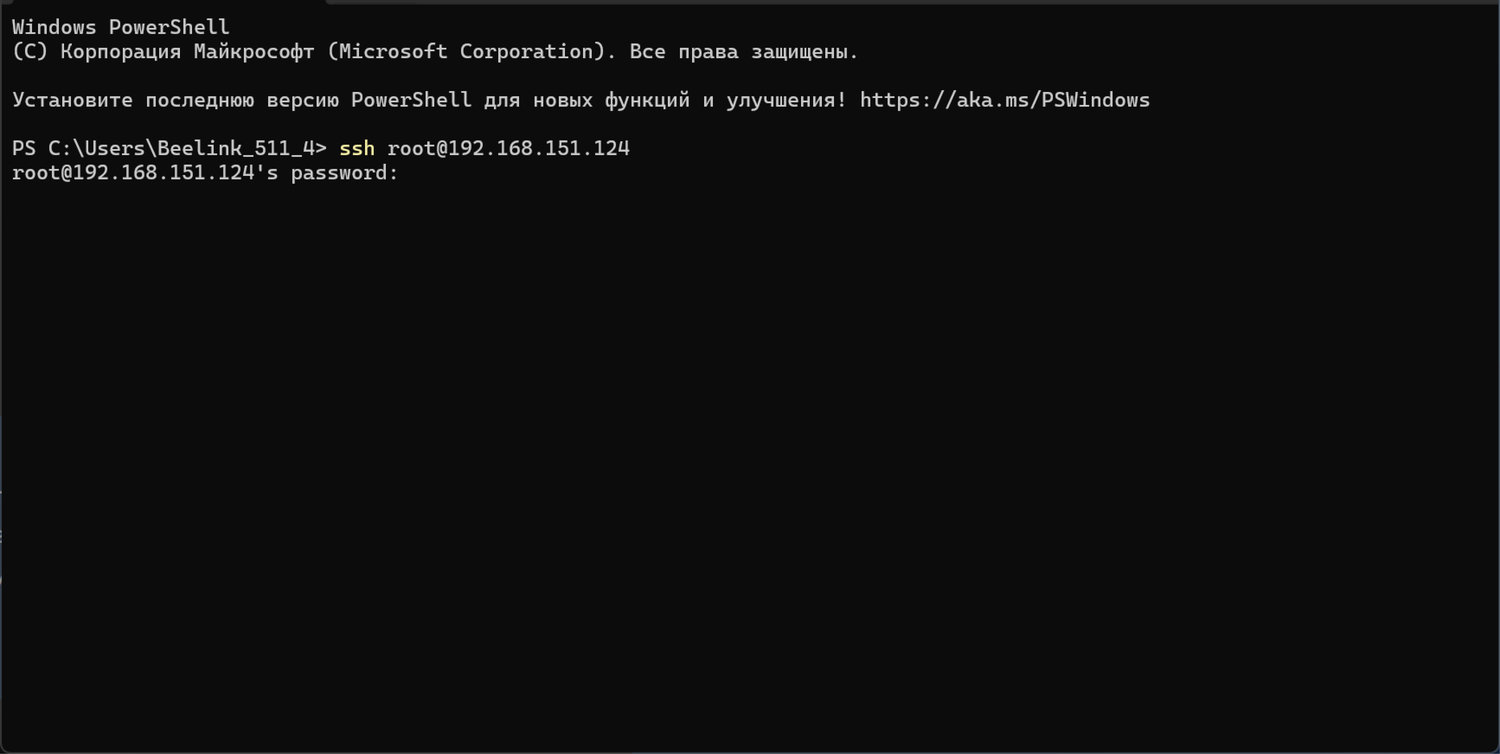

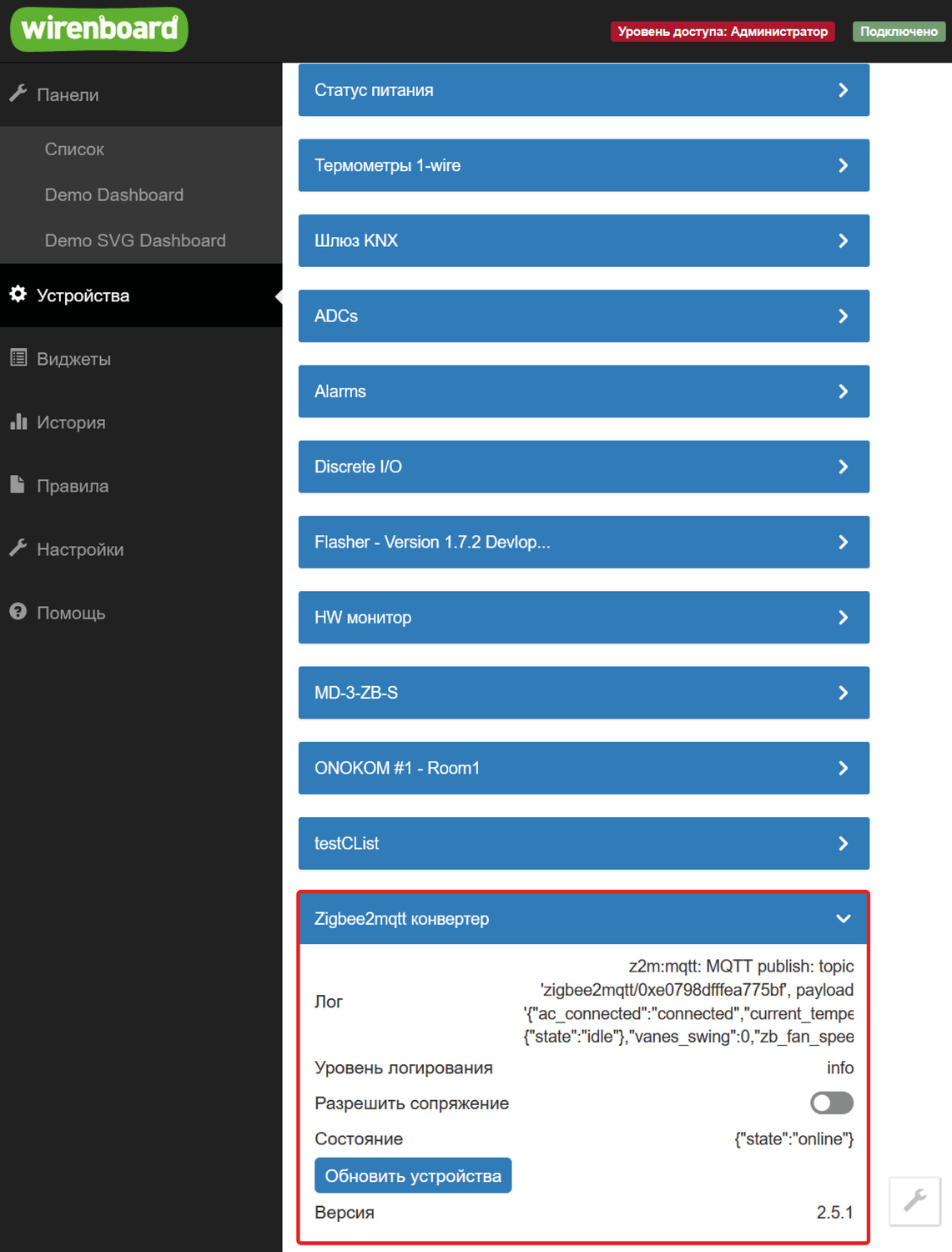

12.1.4 Установка конвертера для управления шлюзами ONOKOM из интерфейса WirenBoard

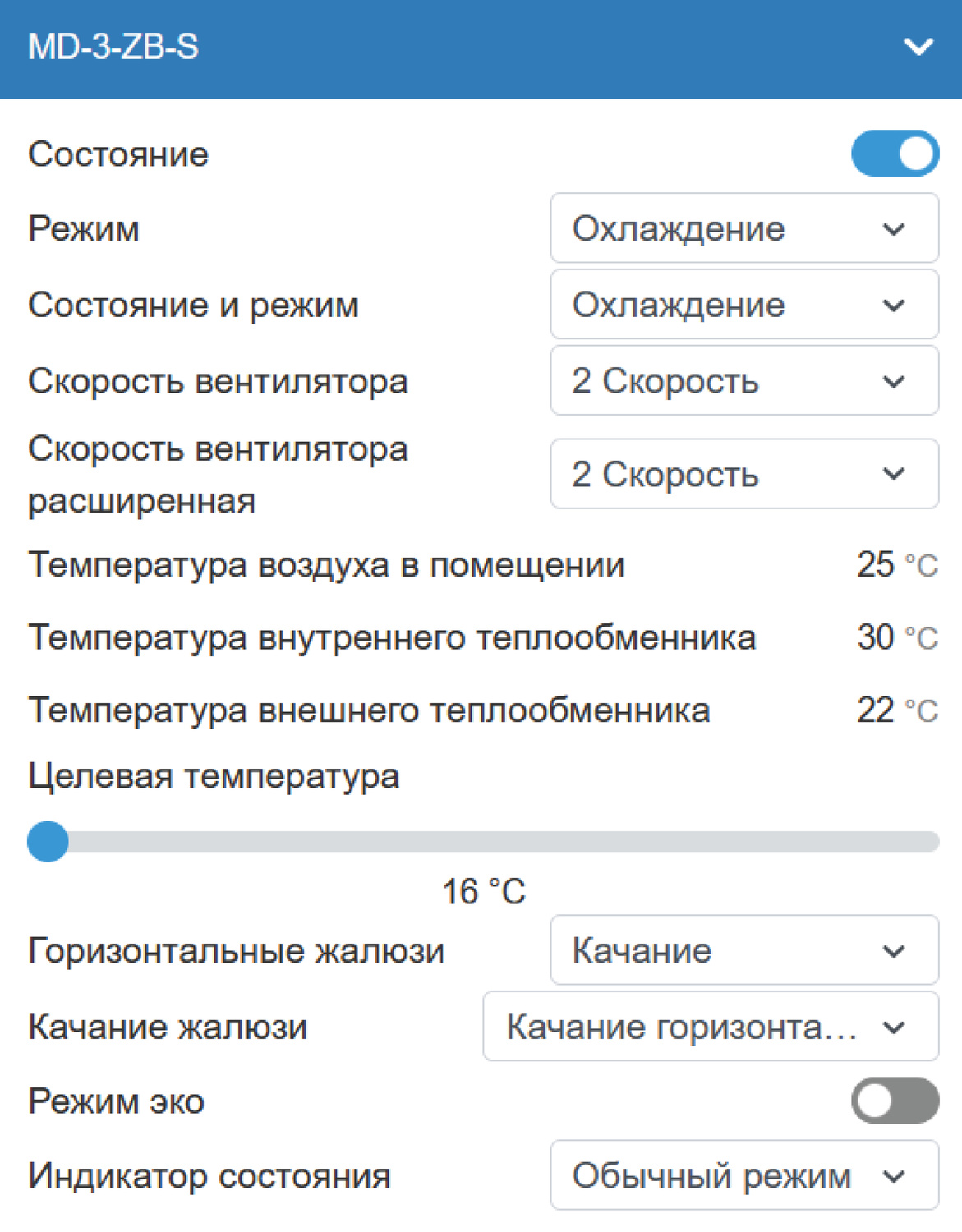

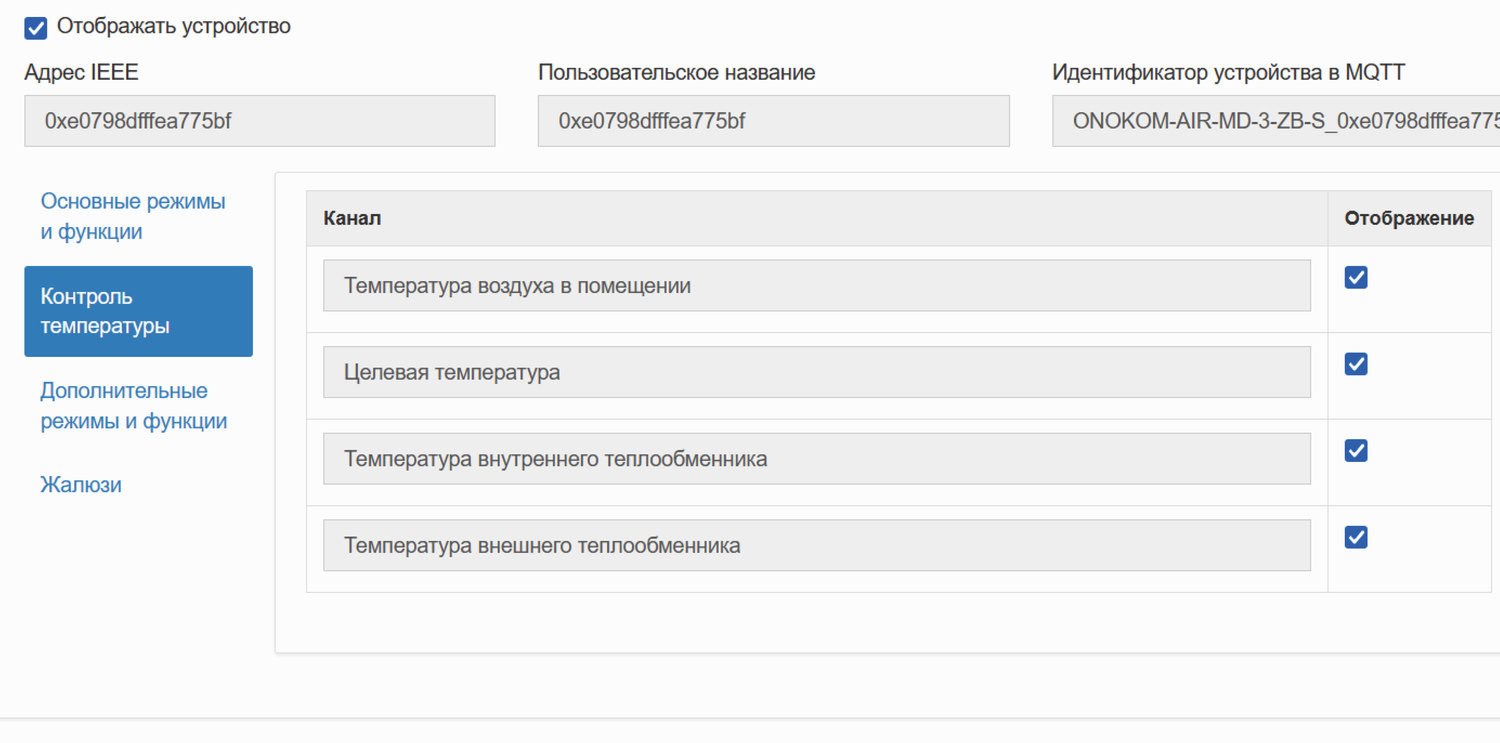

12.2 Список функций управления кондиционером MDV

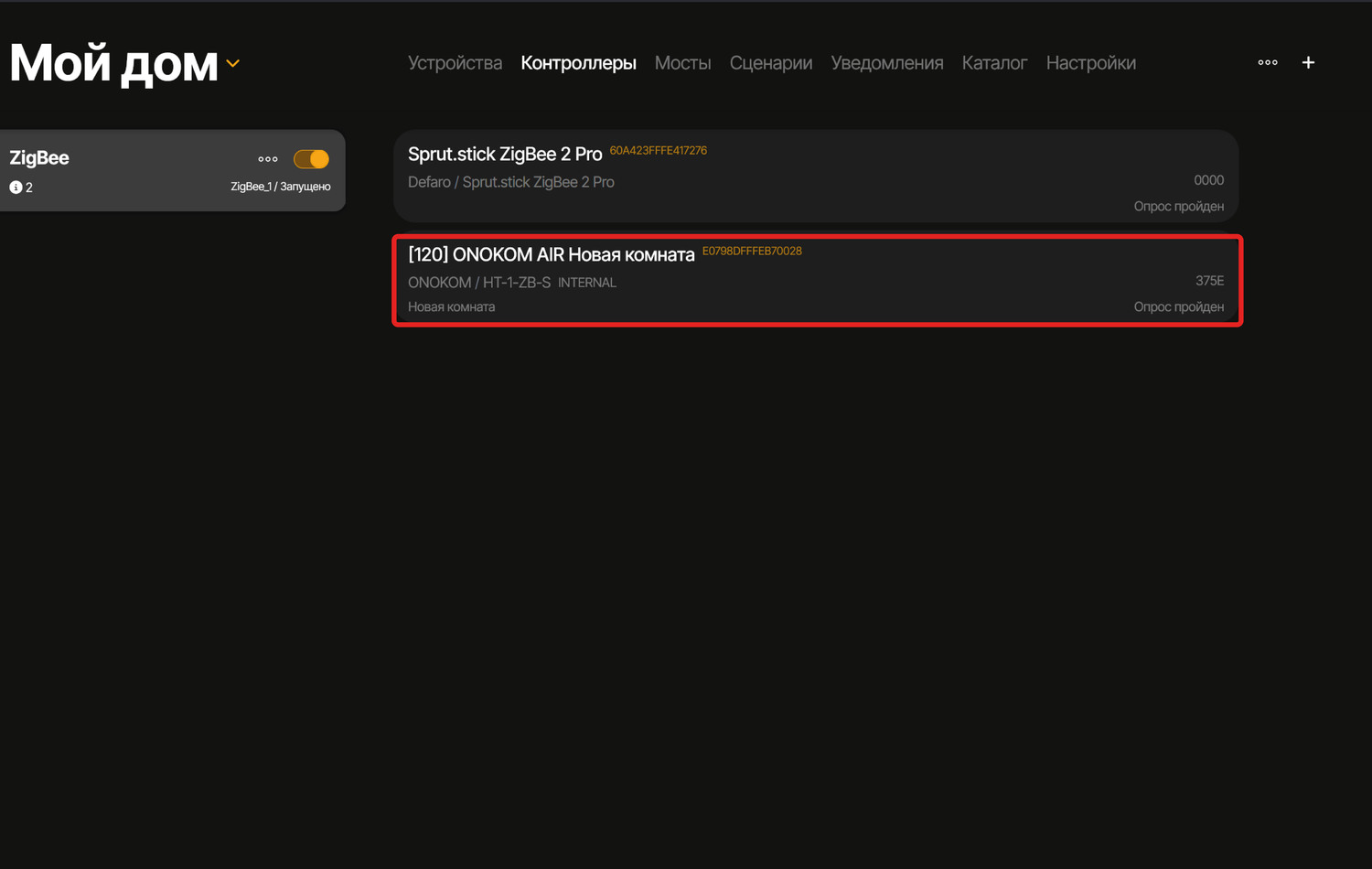

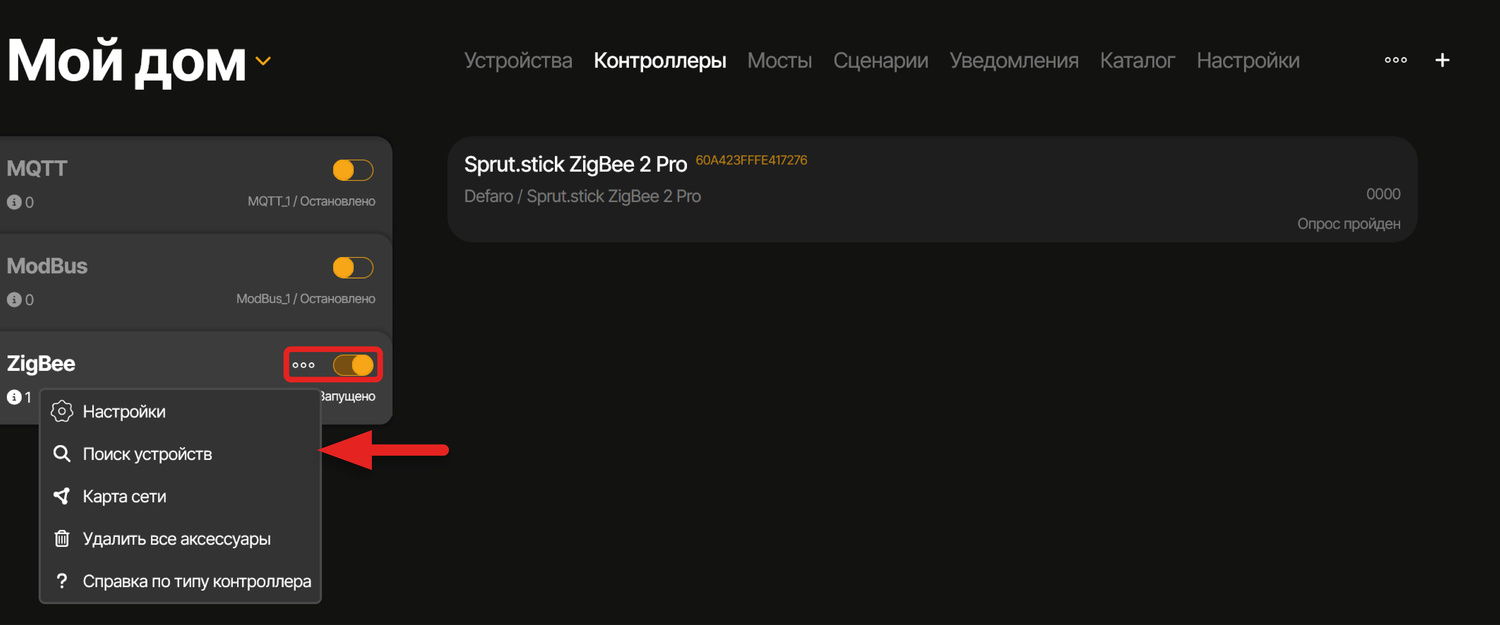

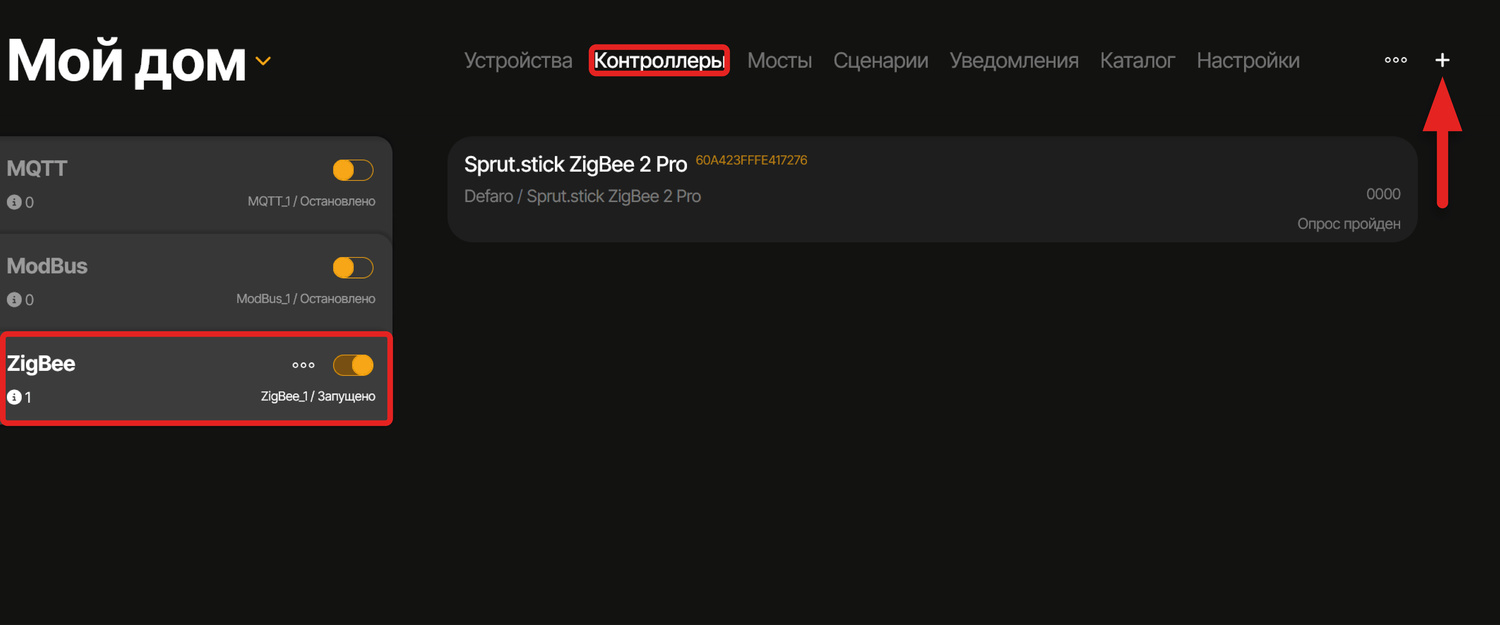

12.3. Подключение MD-3-ZB-S к SprutHub

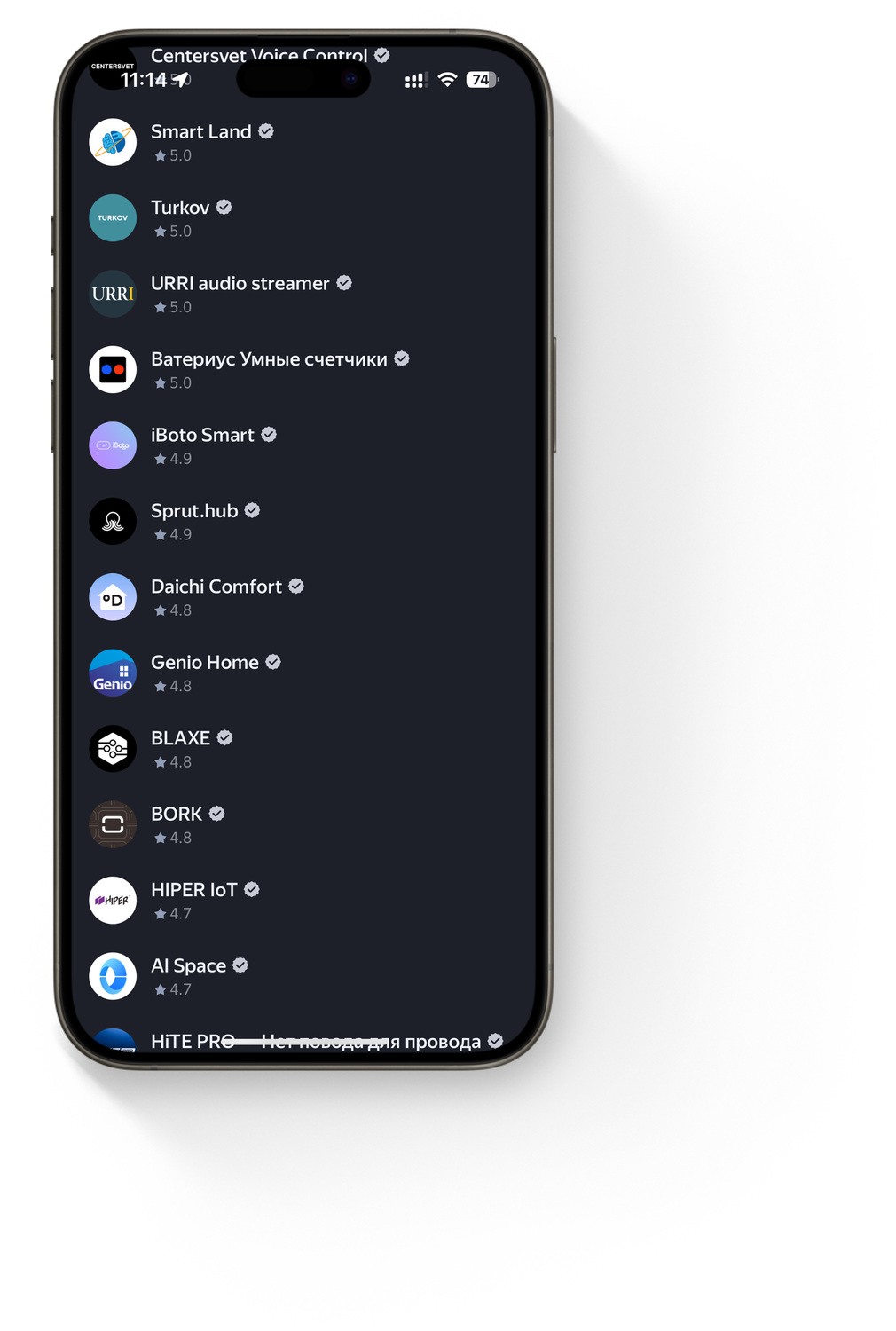

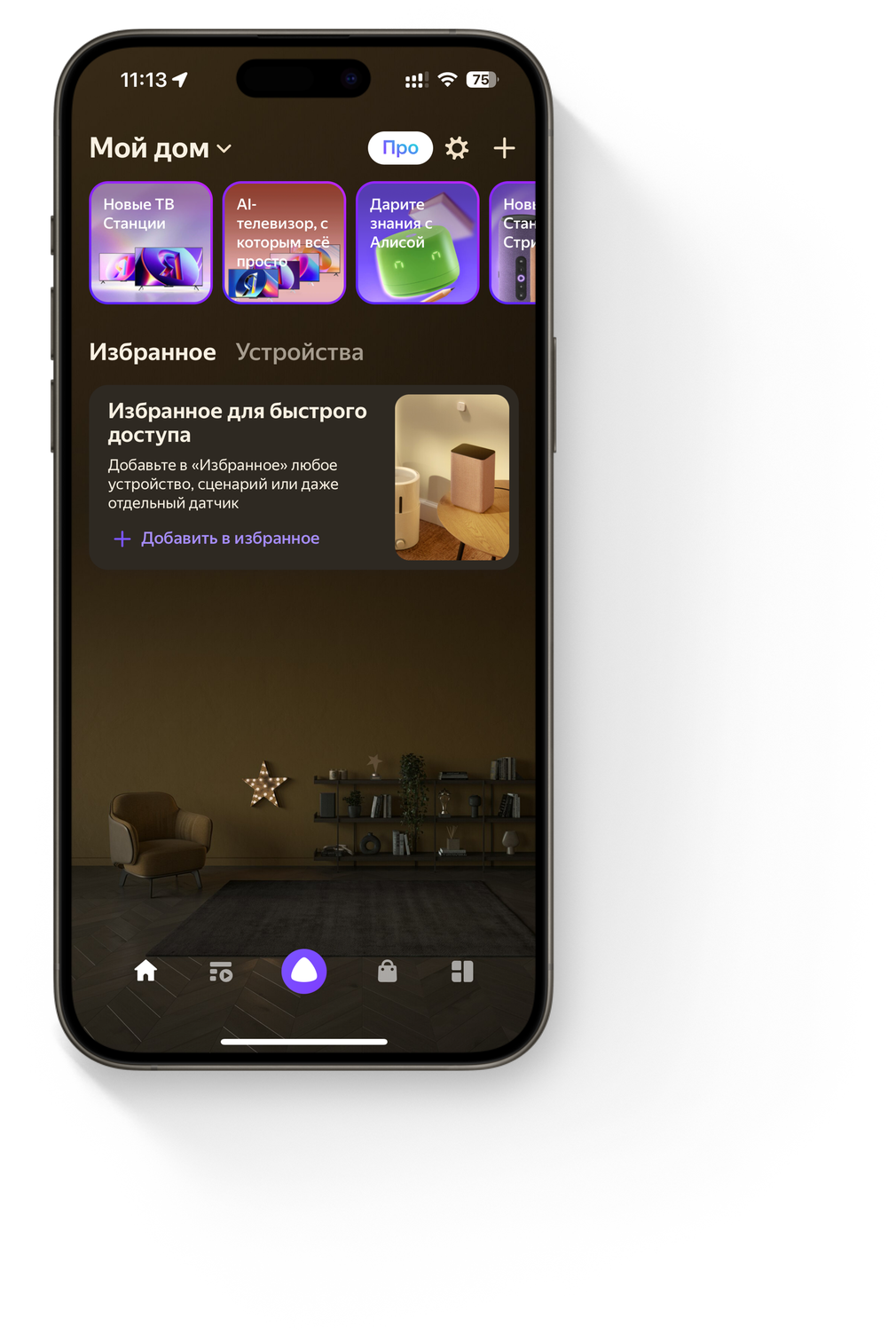

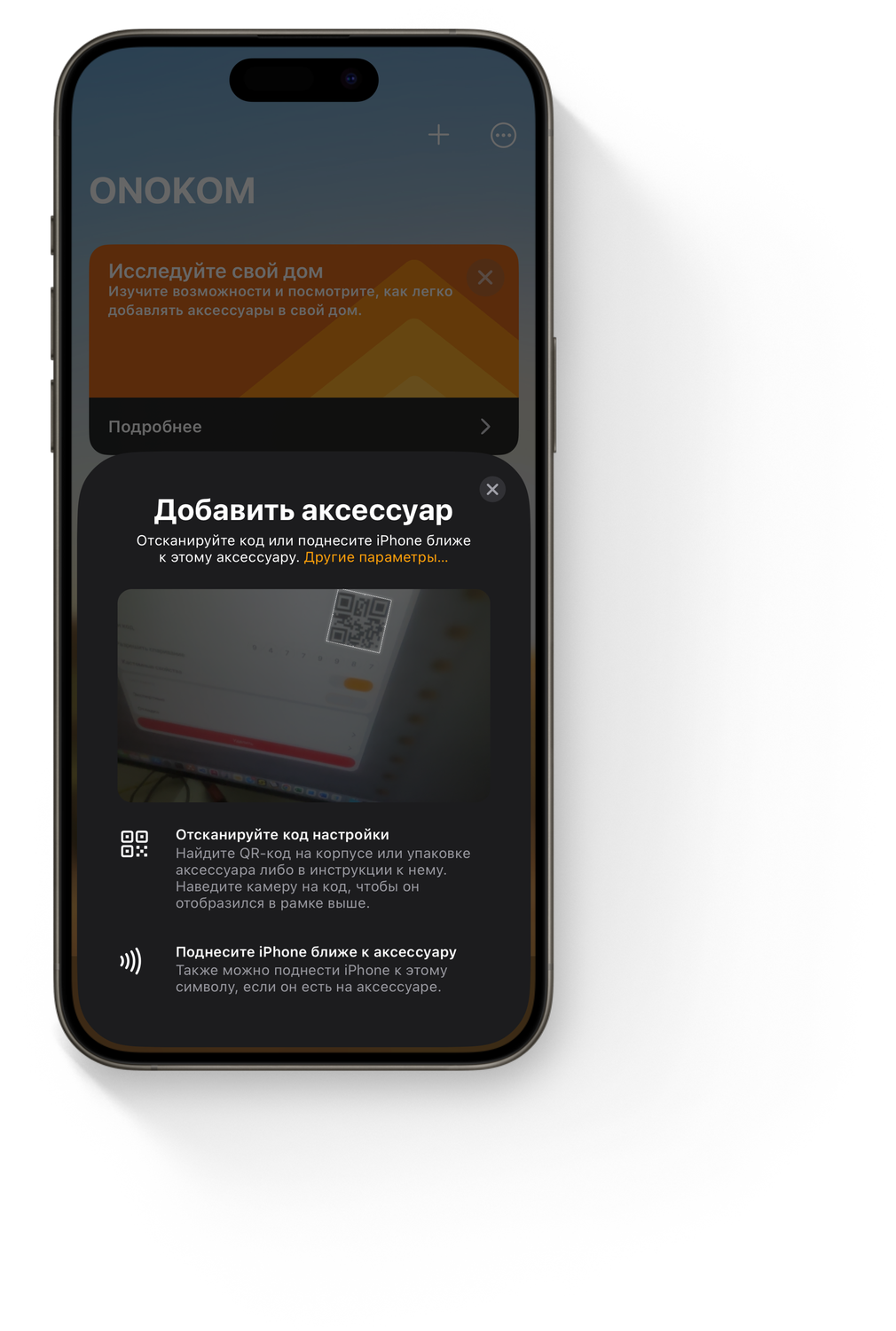

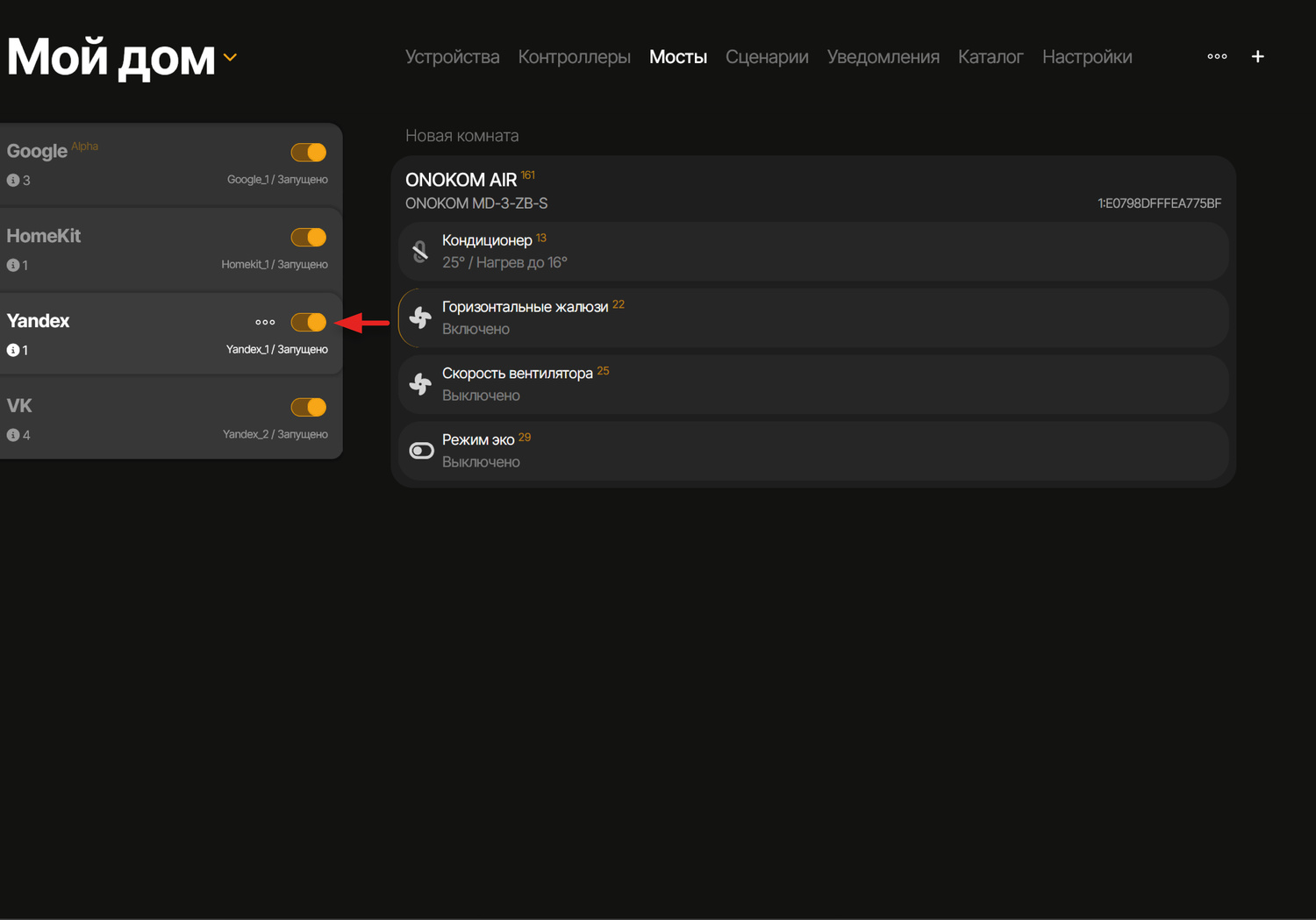

1. 12.3.1 Настройка подключения «Яндекс Умный Дом»

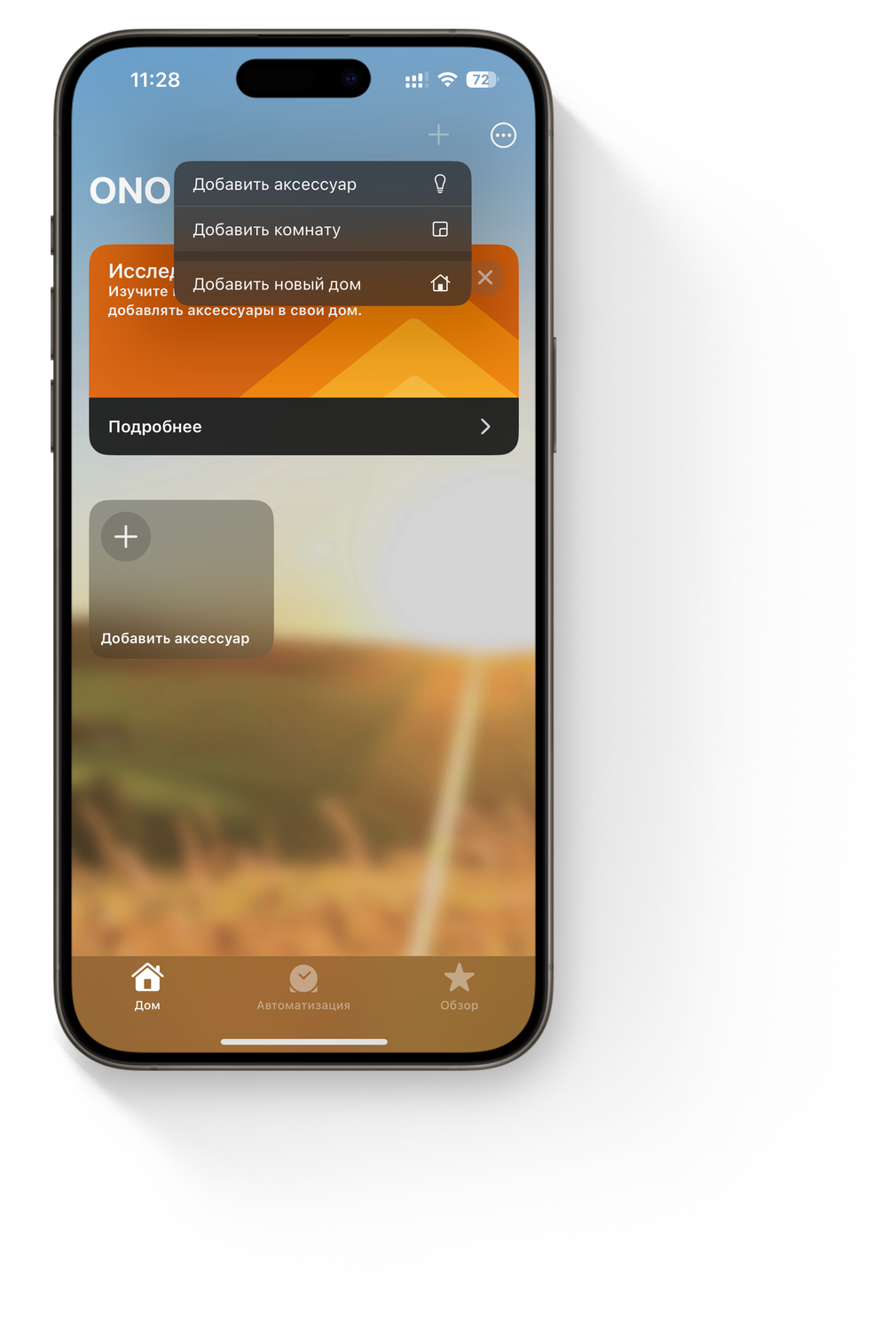

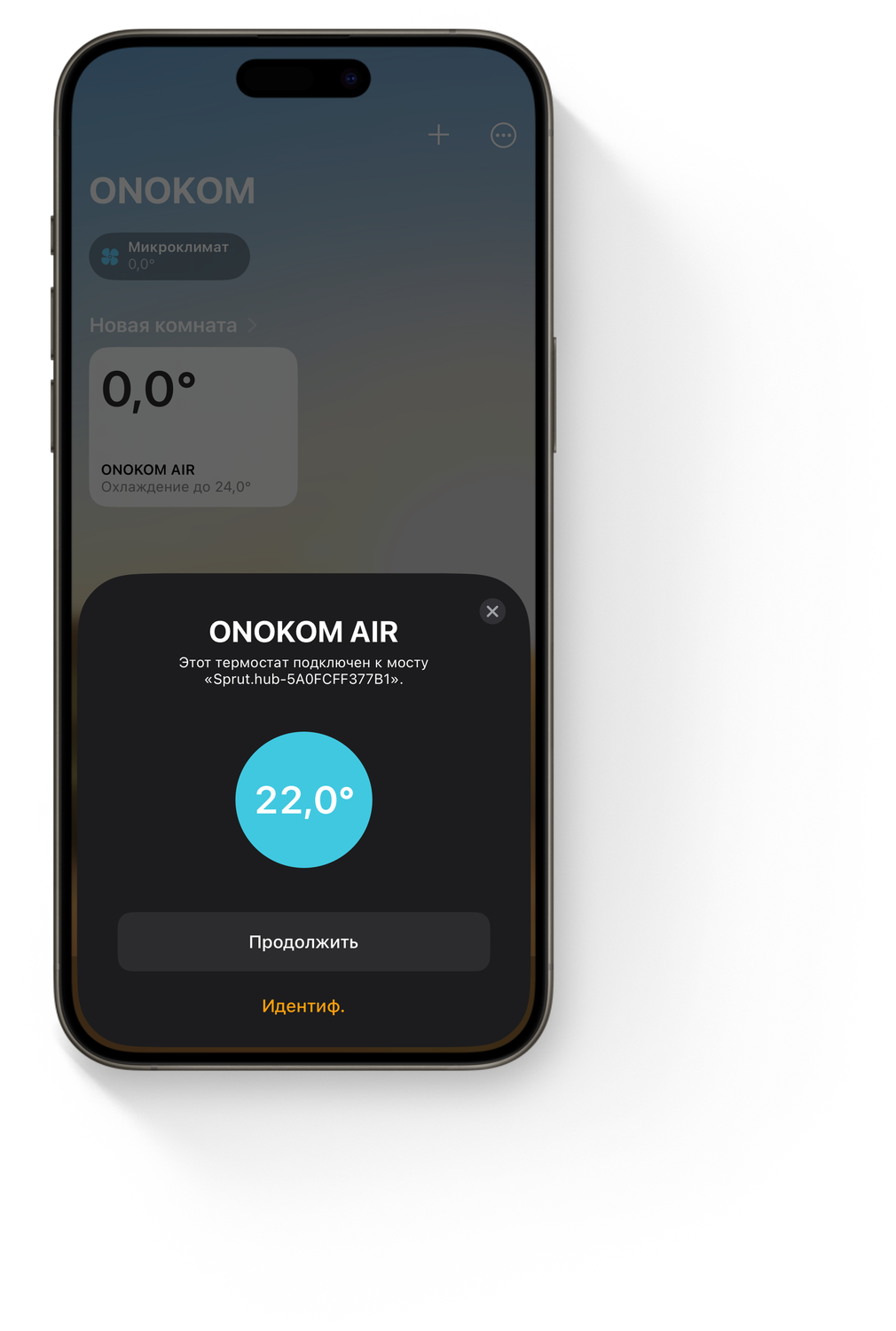

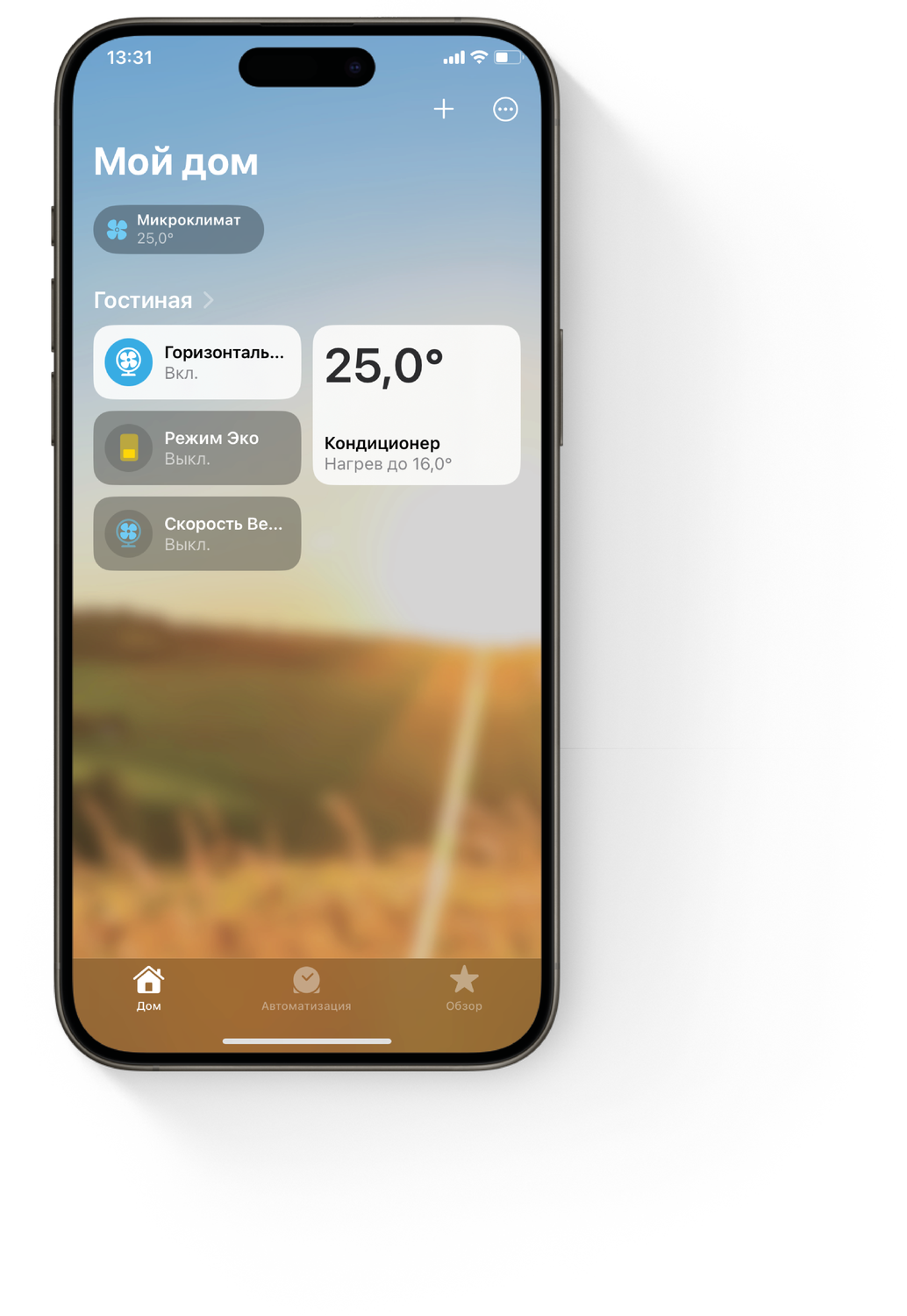

2. 12.3.2 Настройка подключения «Apple Home»
12.4. Подключение md-3-zb-s к Zigbee2MQTT

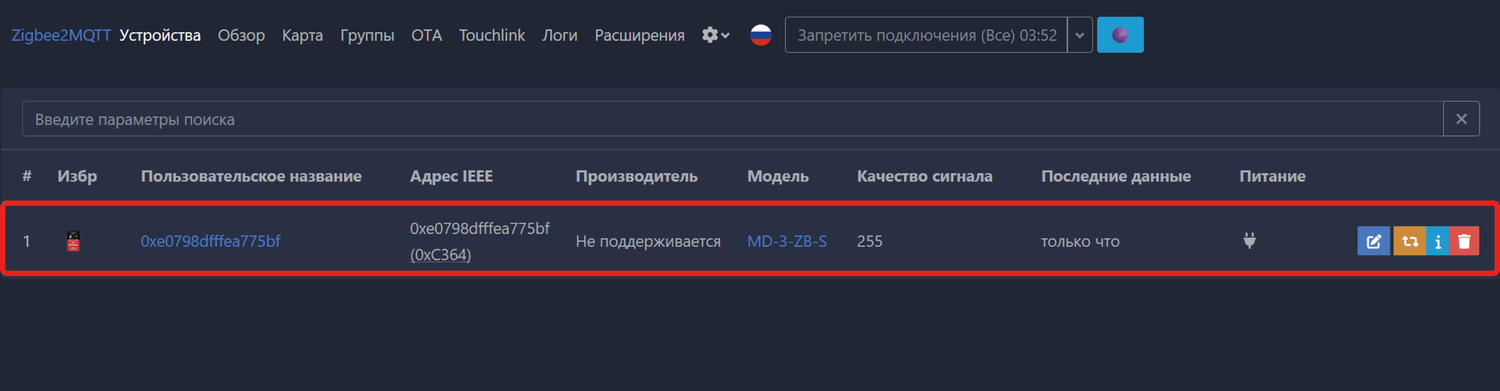

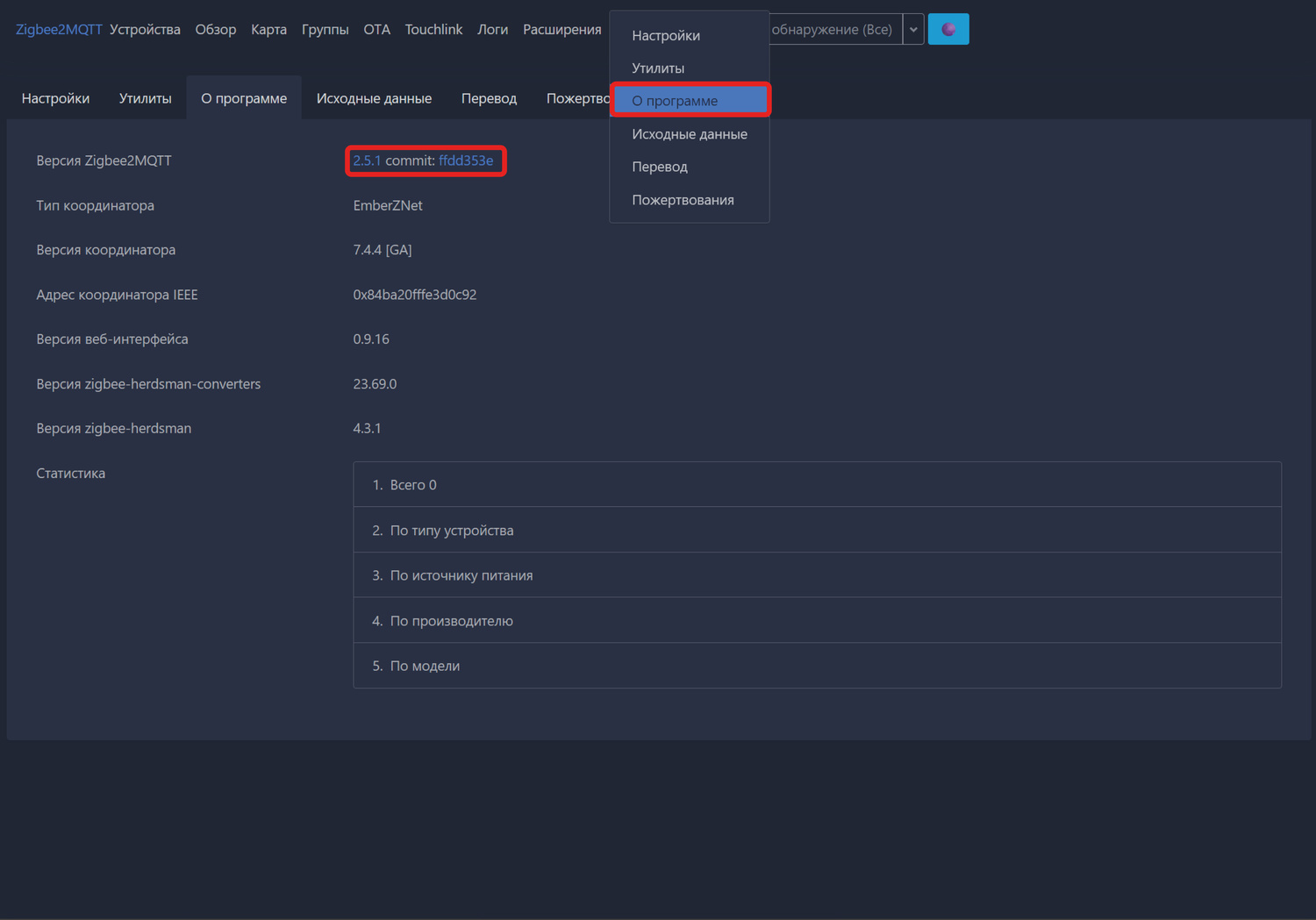

1. 12.4.1 Подключение внешнего преобразователя для ZigBee2MQTT

13. Демонстрация работы

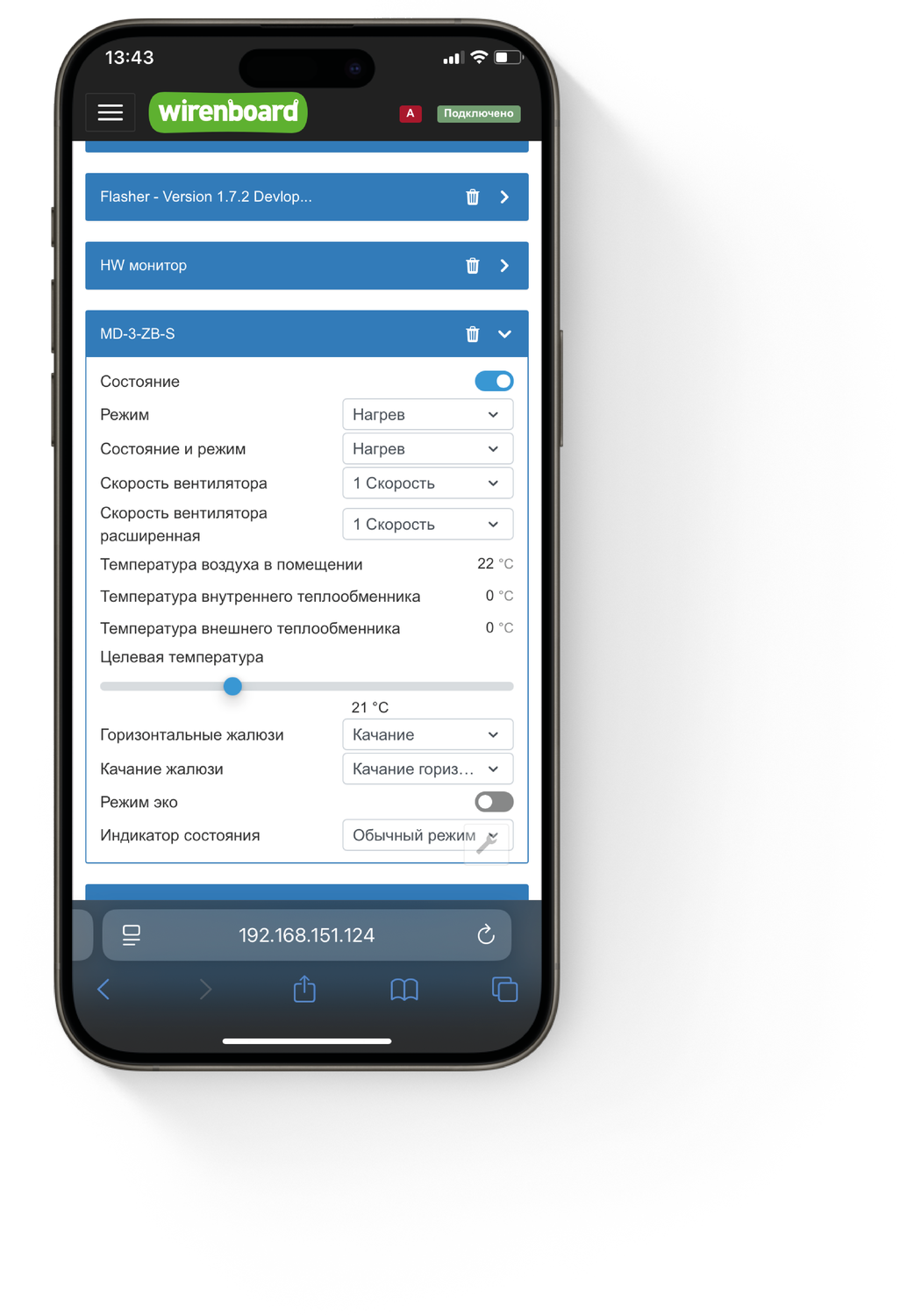

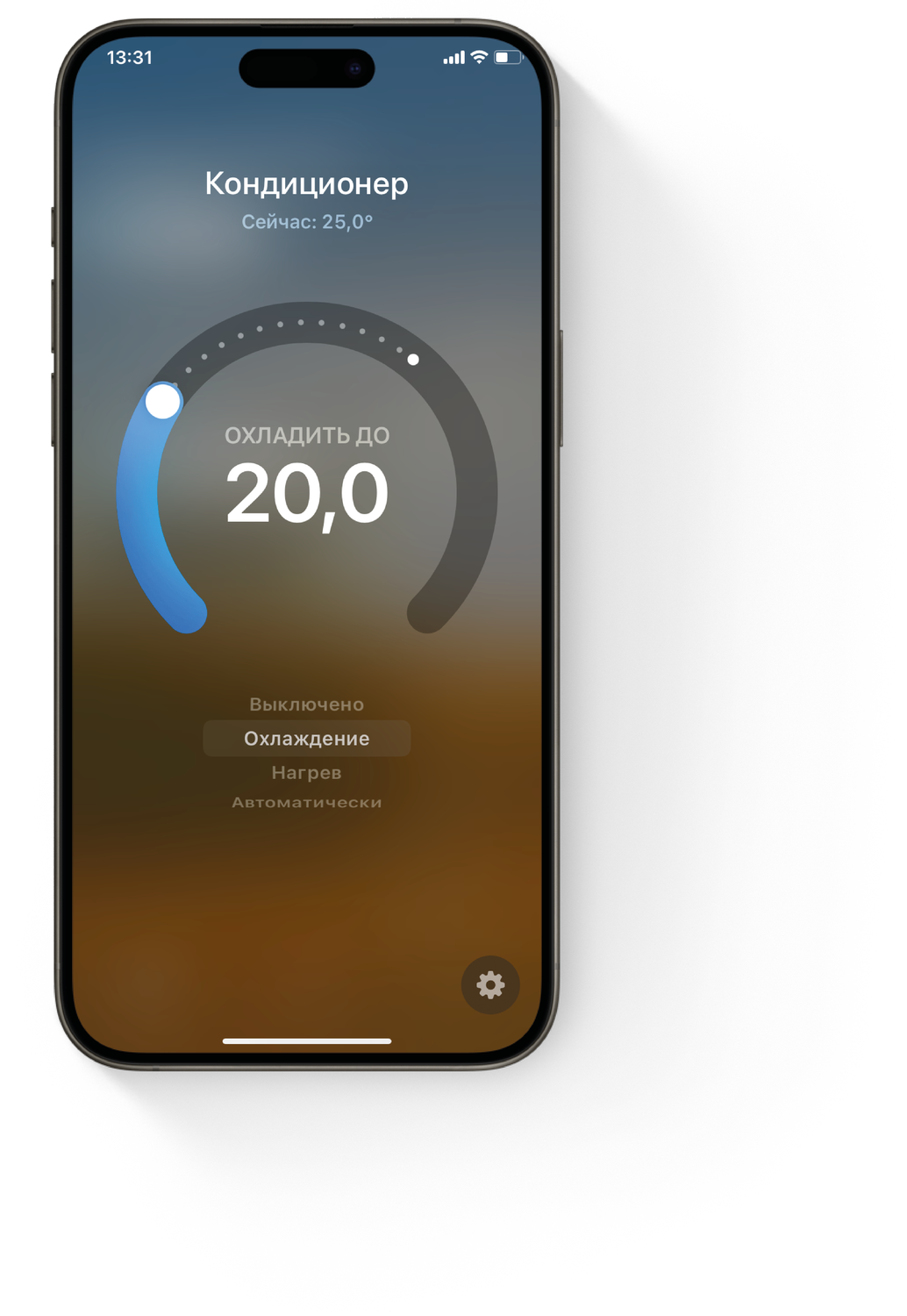

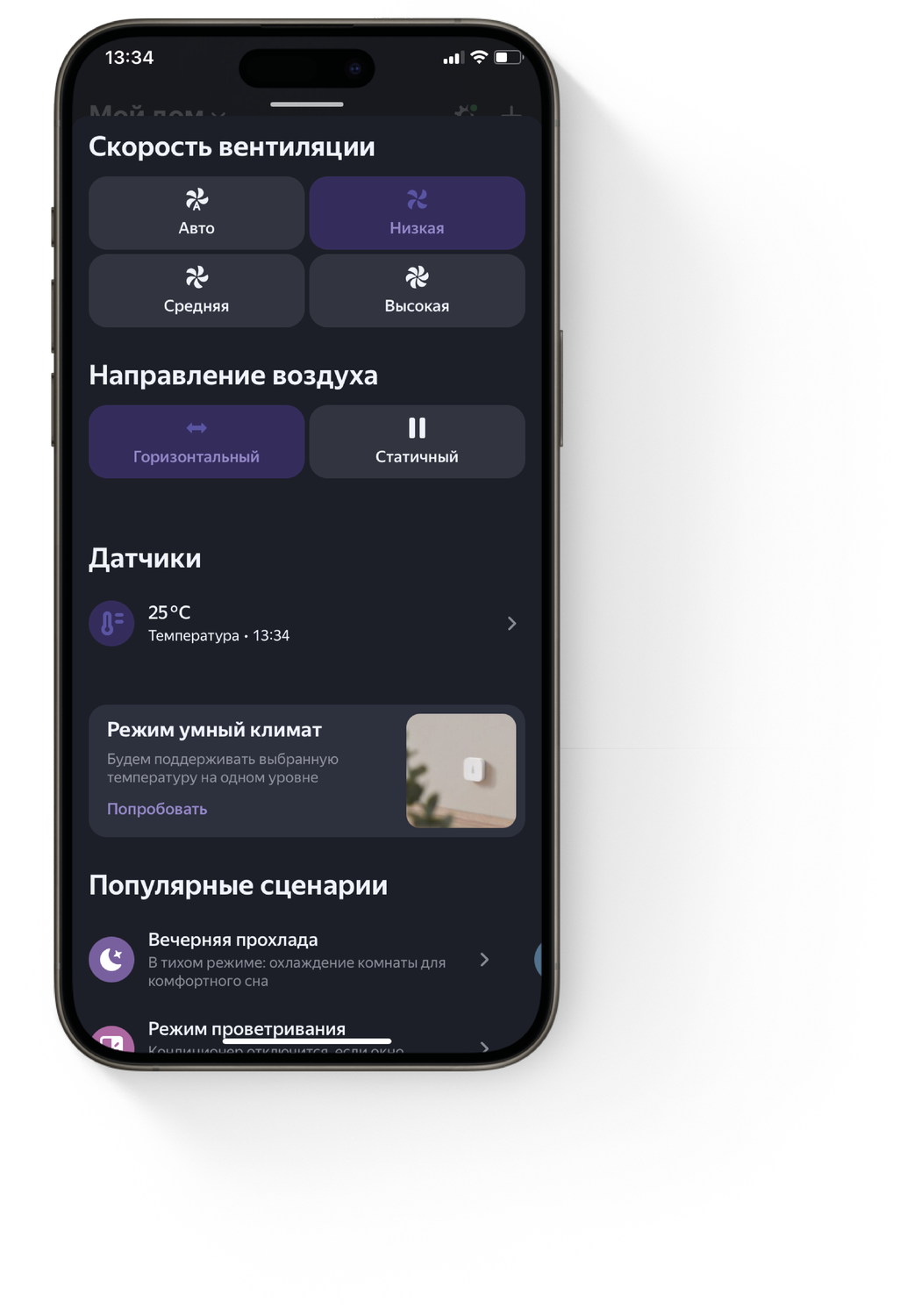

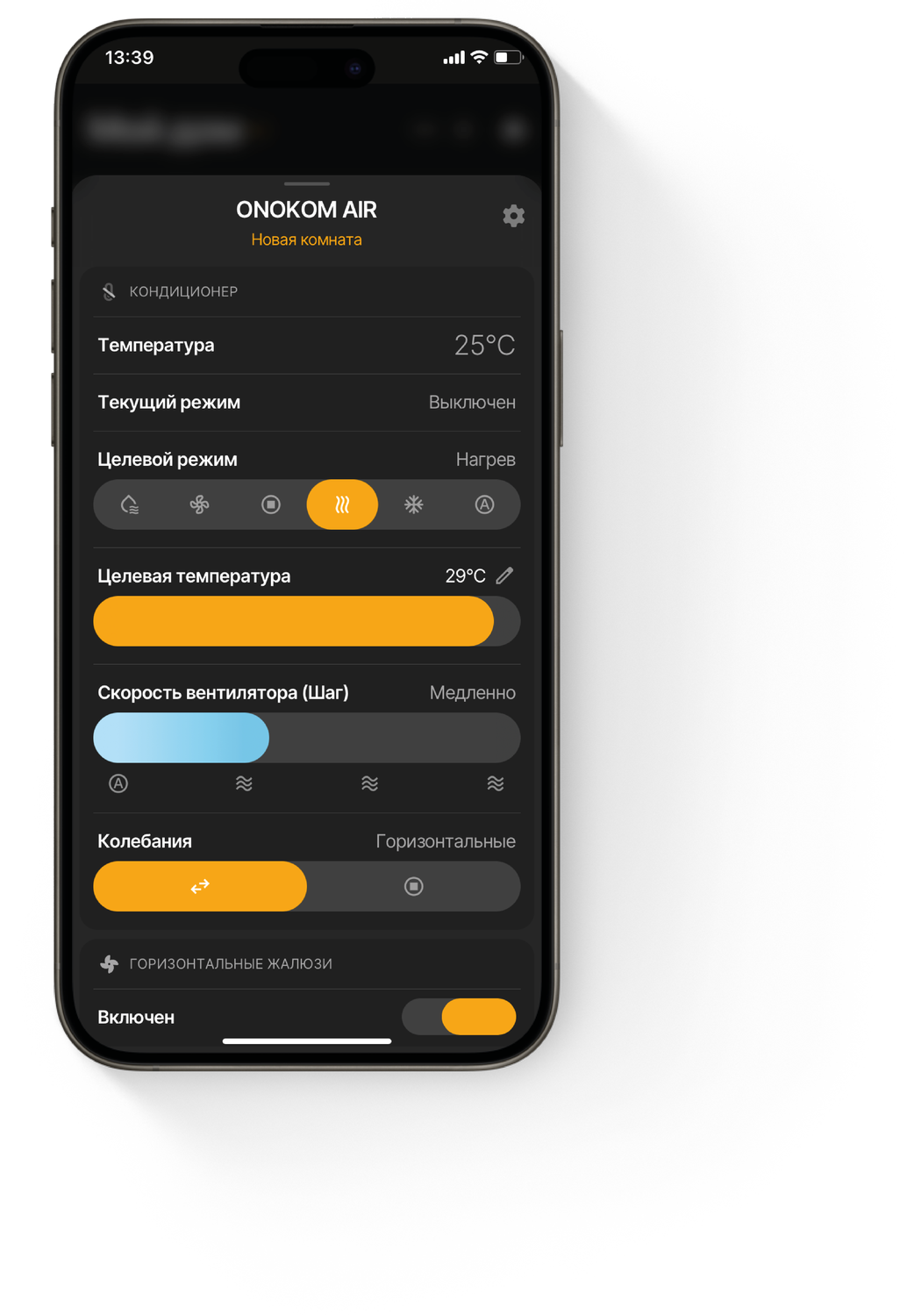

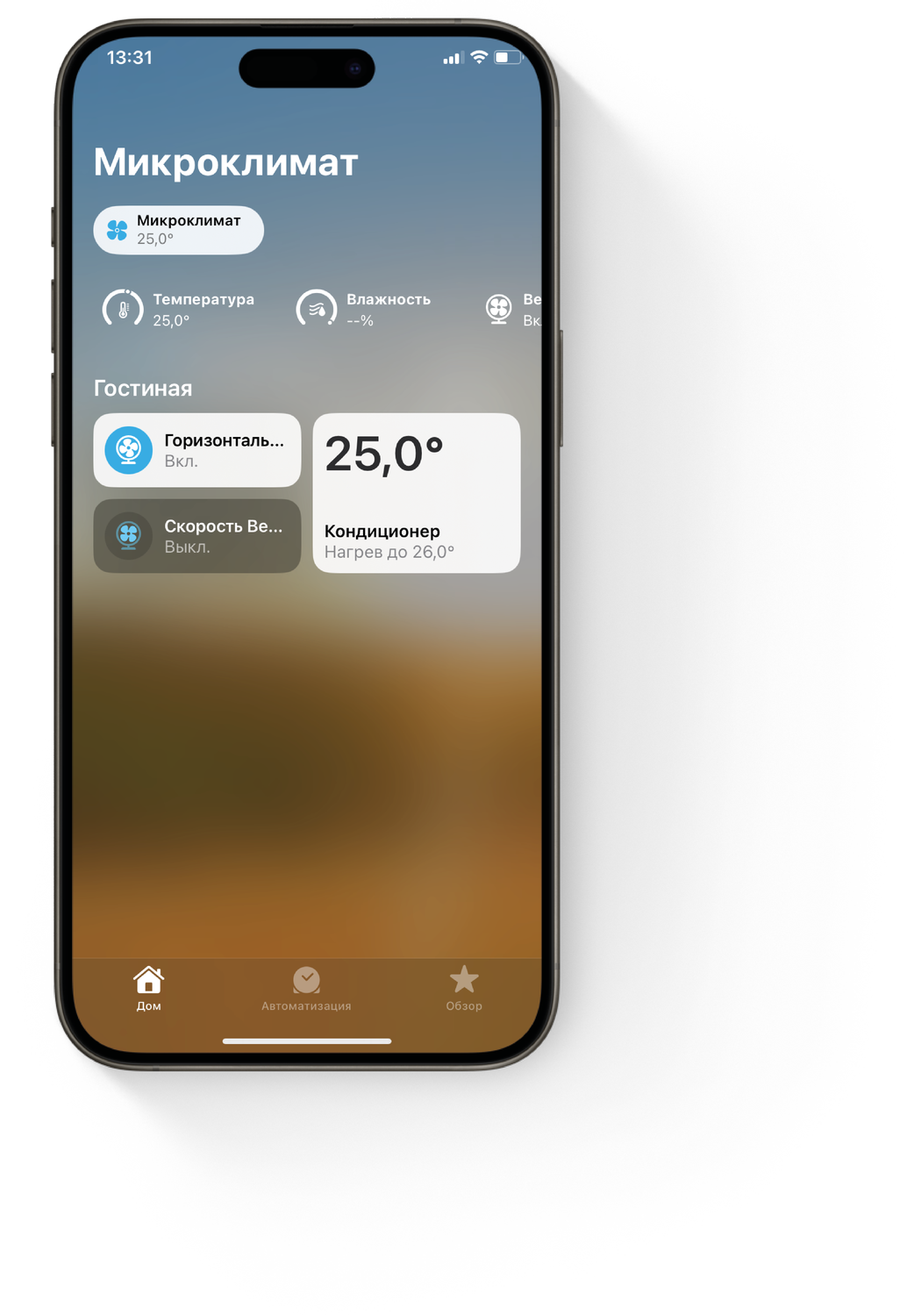

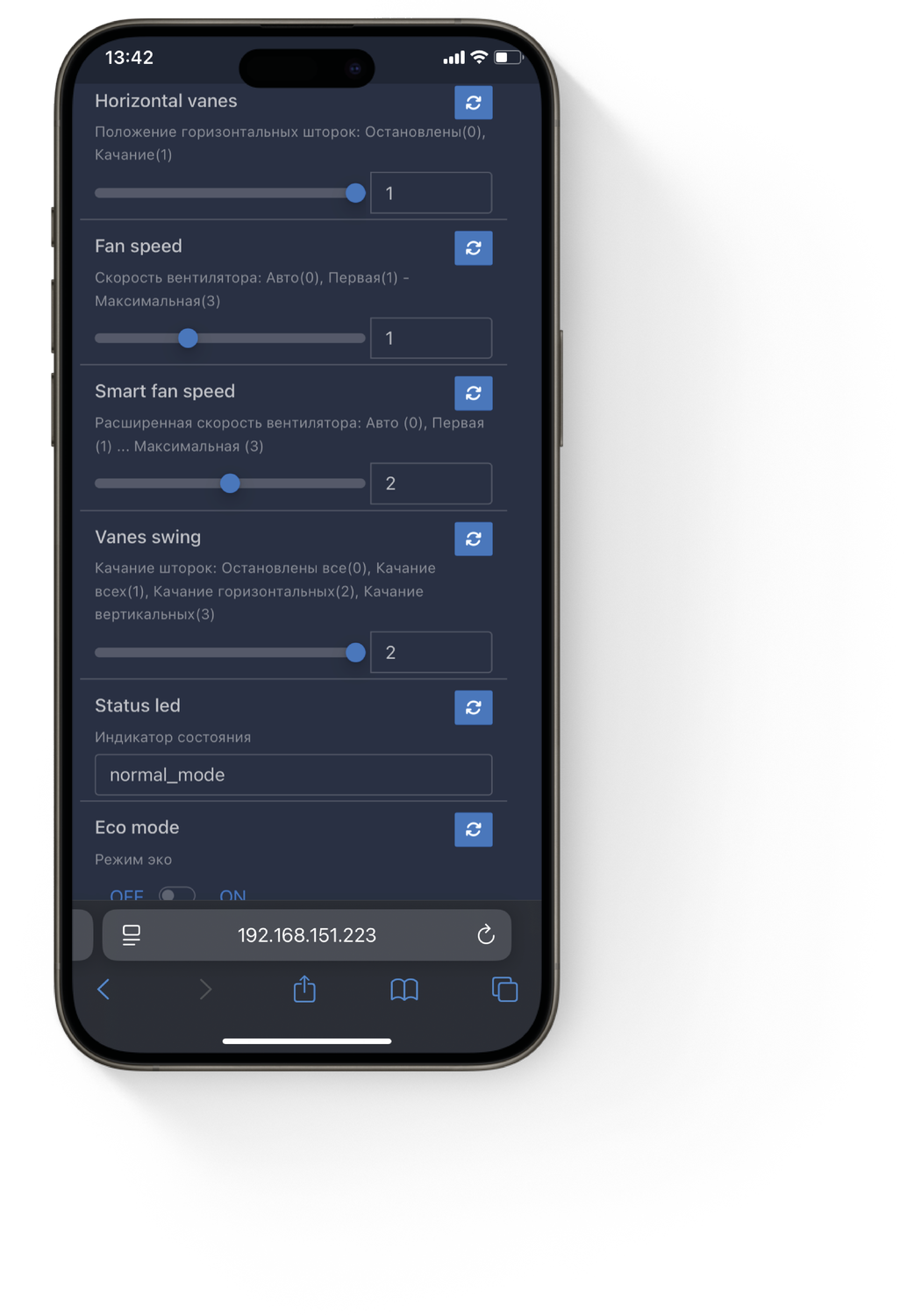

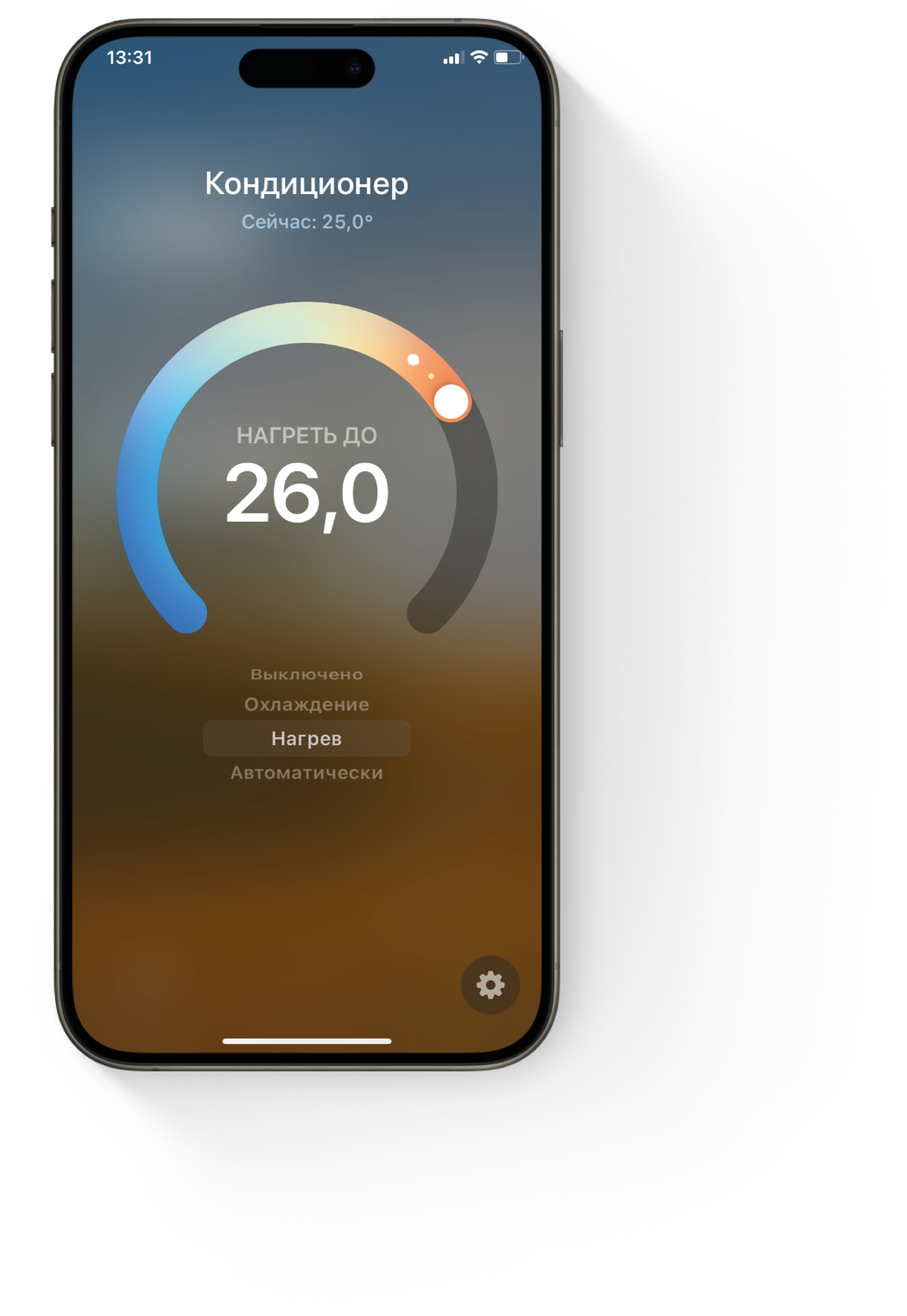

14. Скриншоты интерфейса кондиционера

1. Примеры из практики

Скопировано

Страницы с примерами в стадии создания

2. Технические характеристики

Скопировано

Подключеине	Zigbee 3.0
Размер шлюза	Размер 46x28x12 мм (ДШВ)
Питание	12В
Потребление	Макс. 1 Вт
Режим работы	Непрерывный
Температура эксплуатации	От 0 до +40 °С
Степень защиты	IP30
Масса (с коробкой)	105 г

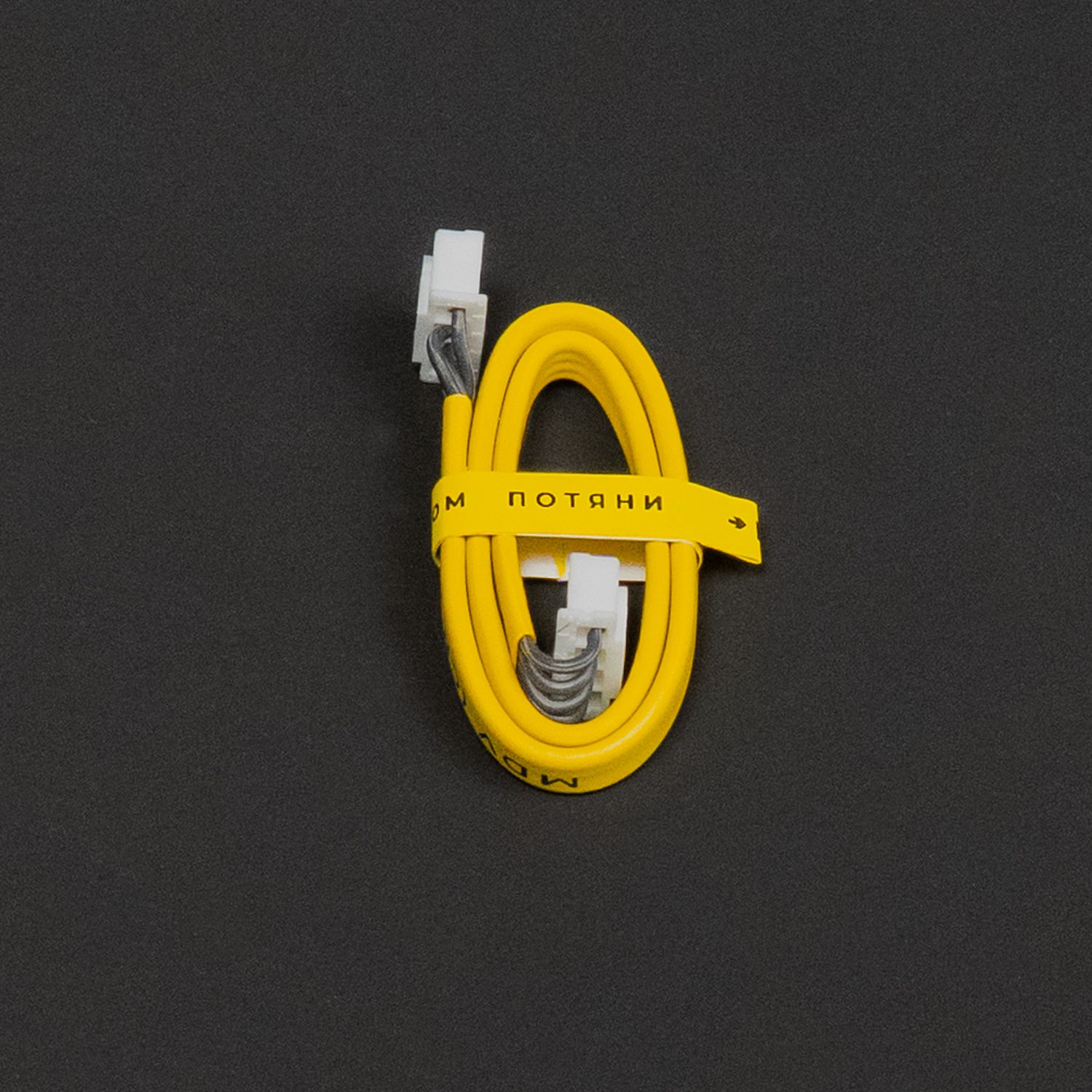

Комплект	Коробка, устройство, кабель

2.1 Версии устройств

Скопировано

Версия шлюза "A"

Актуальная версия
Сентябрь 2025 года - по настоящее время

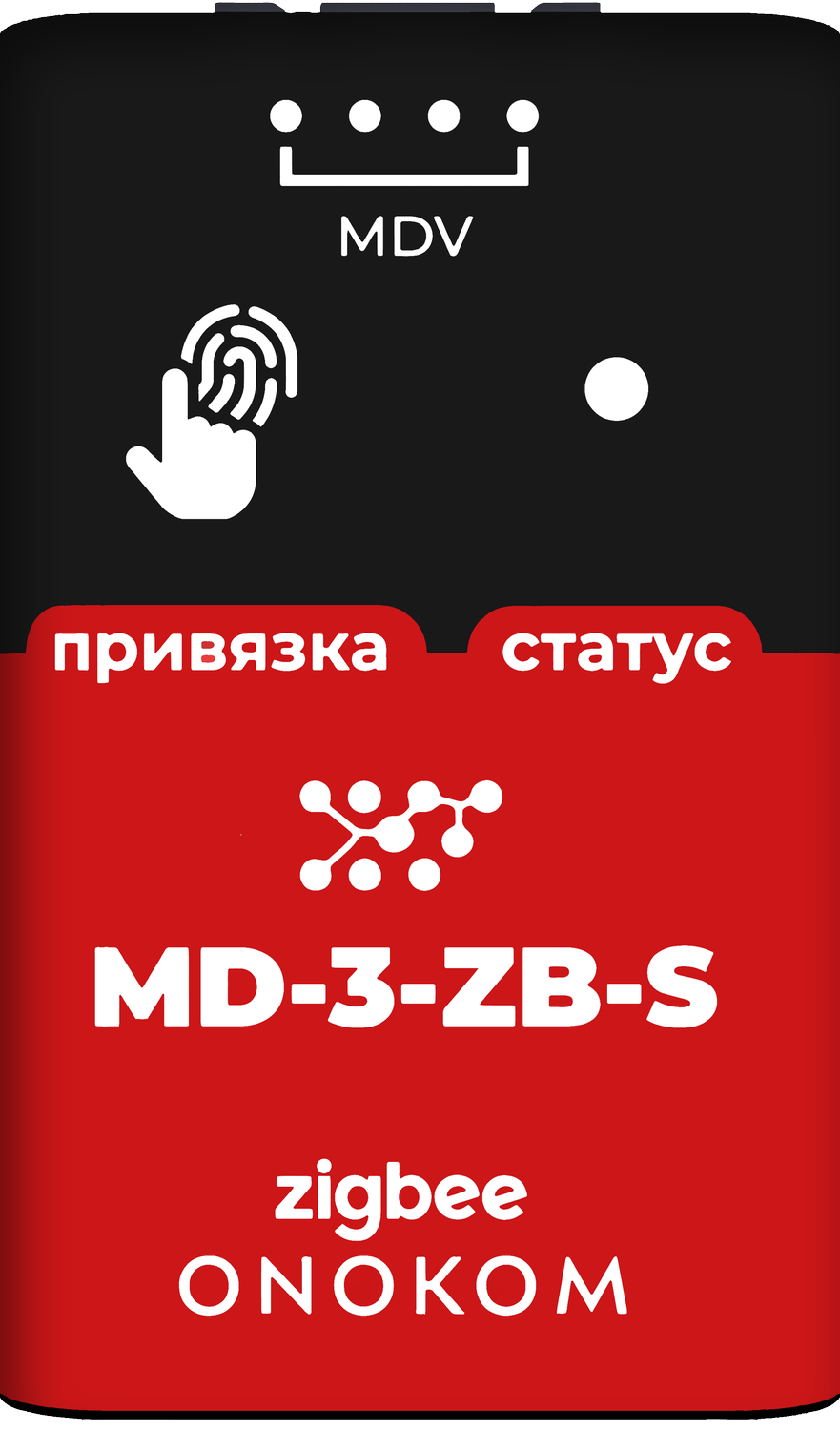

2.2 Изображение устройства

Скопировано

Картинки для вставки устройства
в свои проекты

MD-3-ZB-S.svg
MD-3-ZB-S.pdf

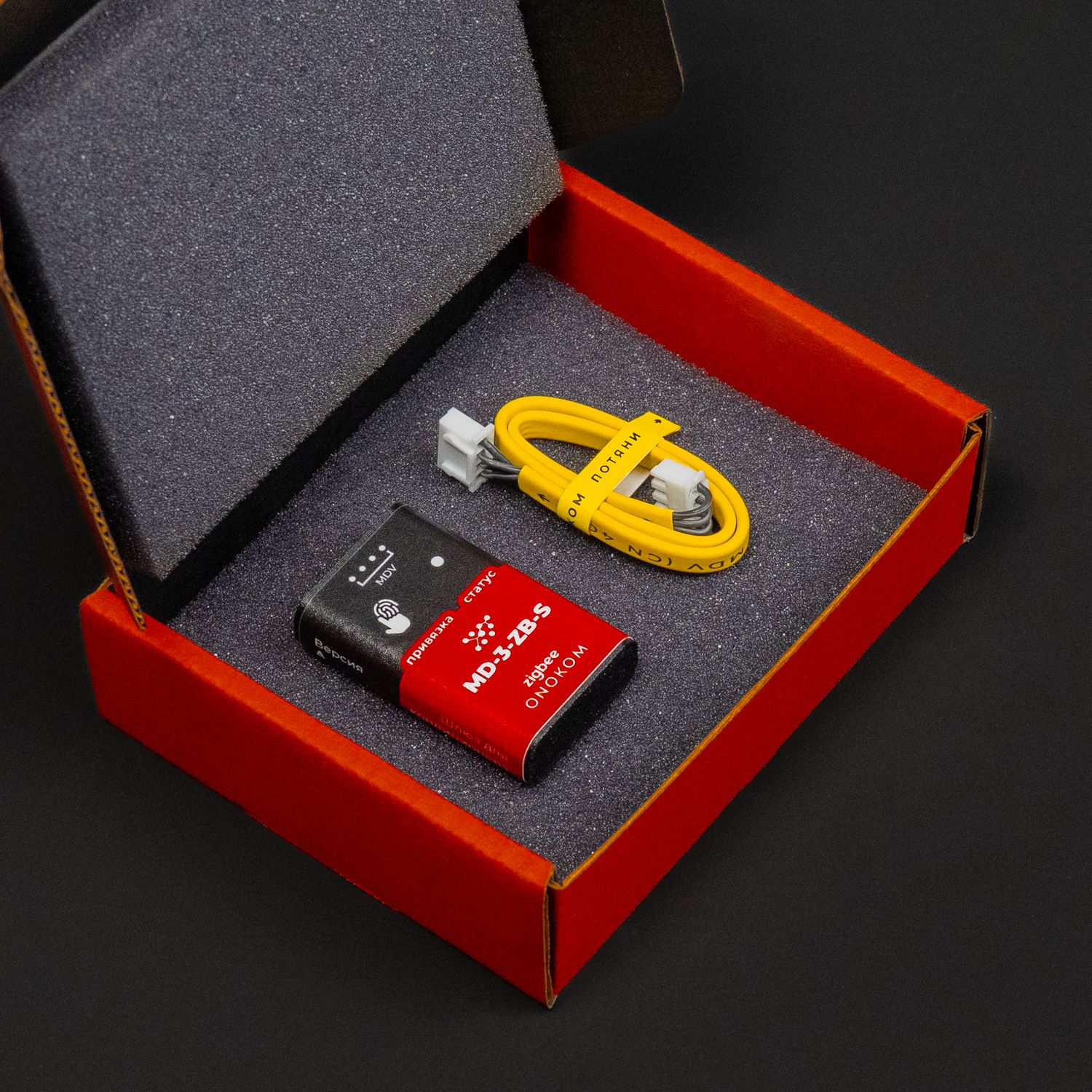

2.3 Комплектация

Скопировано

загружается

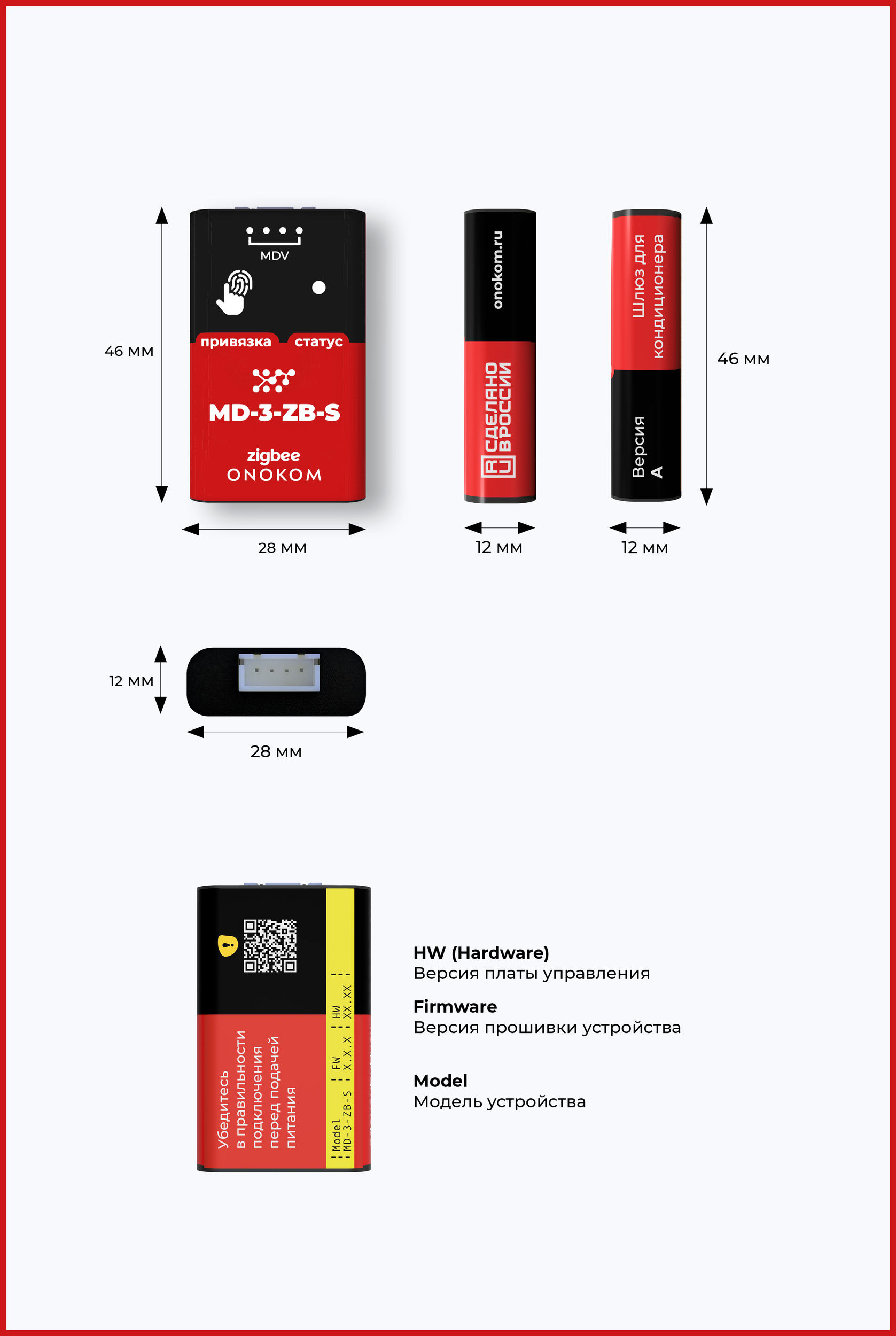

2.4 Размеры устройства

Скопировано

загружается

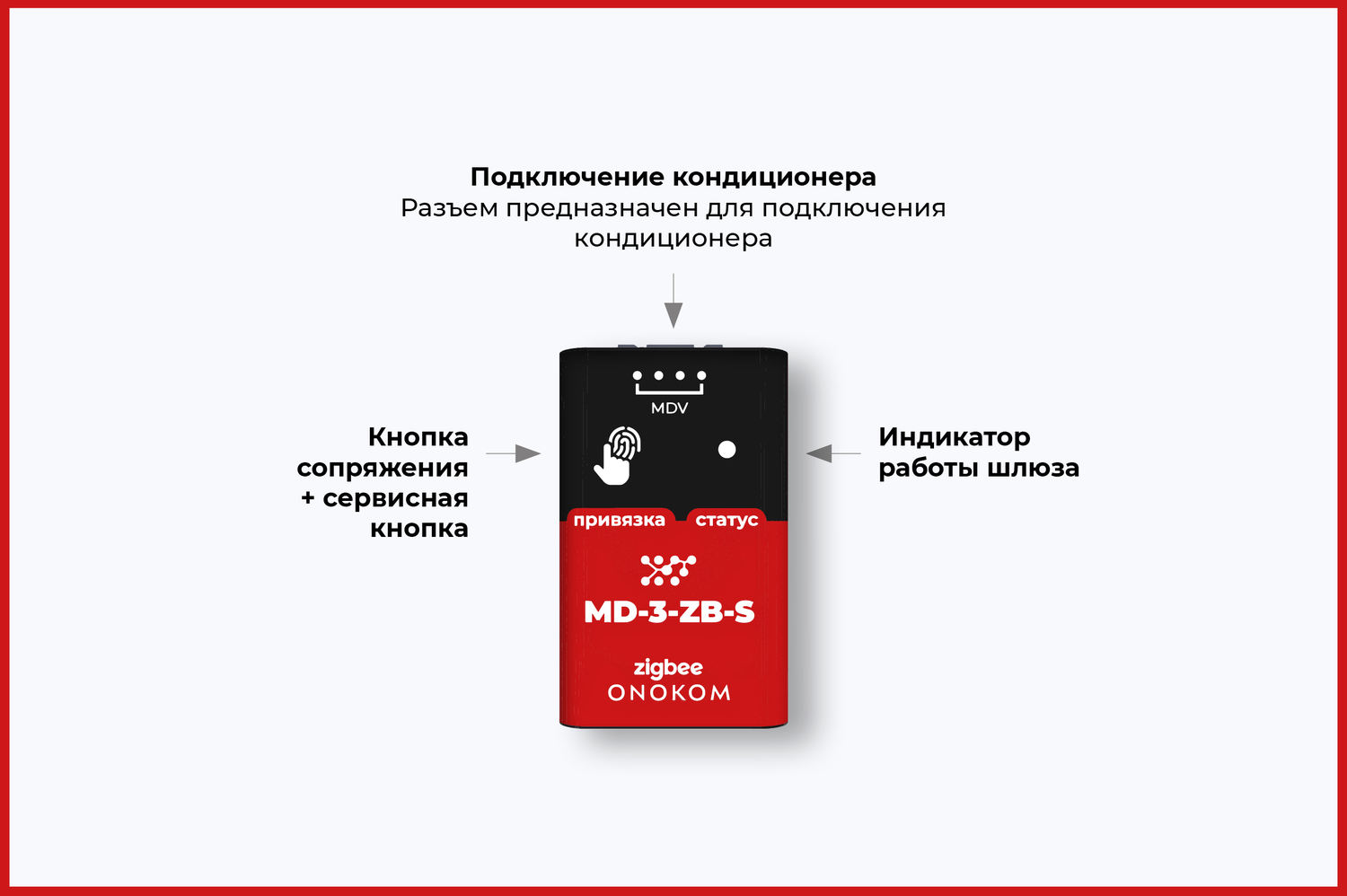

2.5 Назначение портов и кнопок

Скопировано

загружается

2.6 Индикация

Скопировано

2.6.1 Добавление шлюза в хаб

Скопировано

Полная версия видео по добавлению шлюза в хаб.

Ниже можно ознакомиться с пошаговым добавлением

Шаг 1. Разрешить добавление на координаторе

Шаг 2. Удерживаем кнопку 7 секунд

Шаг 3. Отпускаем кнопку

Шаг 4. Координатор увидел шлюз и начал опрос

2.6.2 Нет связи с кондиционером

Скопировано

Индикатор мигает красным светом

2.6.3 Нет связи с координатором Zigbee (мы в сети но координатор не отвечает)

Скопировано

Индикатор мигает красным - зеленым светом

2.6.4 Нет связи с координатором Zigbee (мы покинули сеть или нас выкинули оттуда)

Скопировано

Индикатор начинает гореть красным светом

2.6.5 Всё в порядке (есть Zigbee и связь с кондиционером)

Скопировано

Индикатор не горит

3. Внешний вид

Скопировано

загружается

загружается

загружается

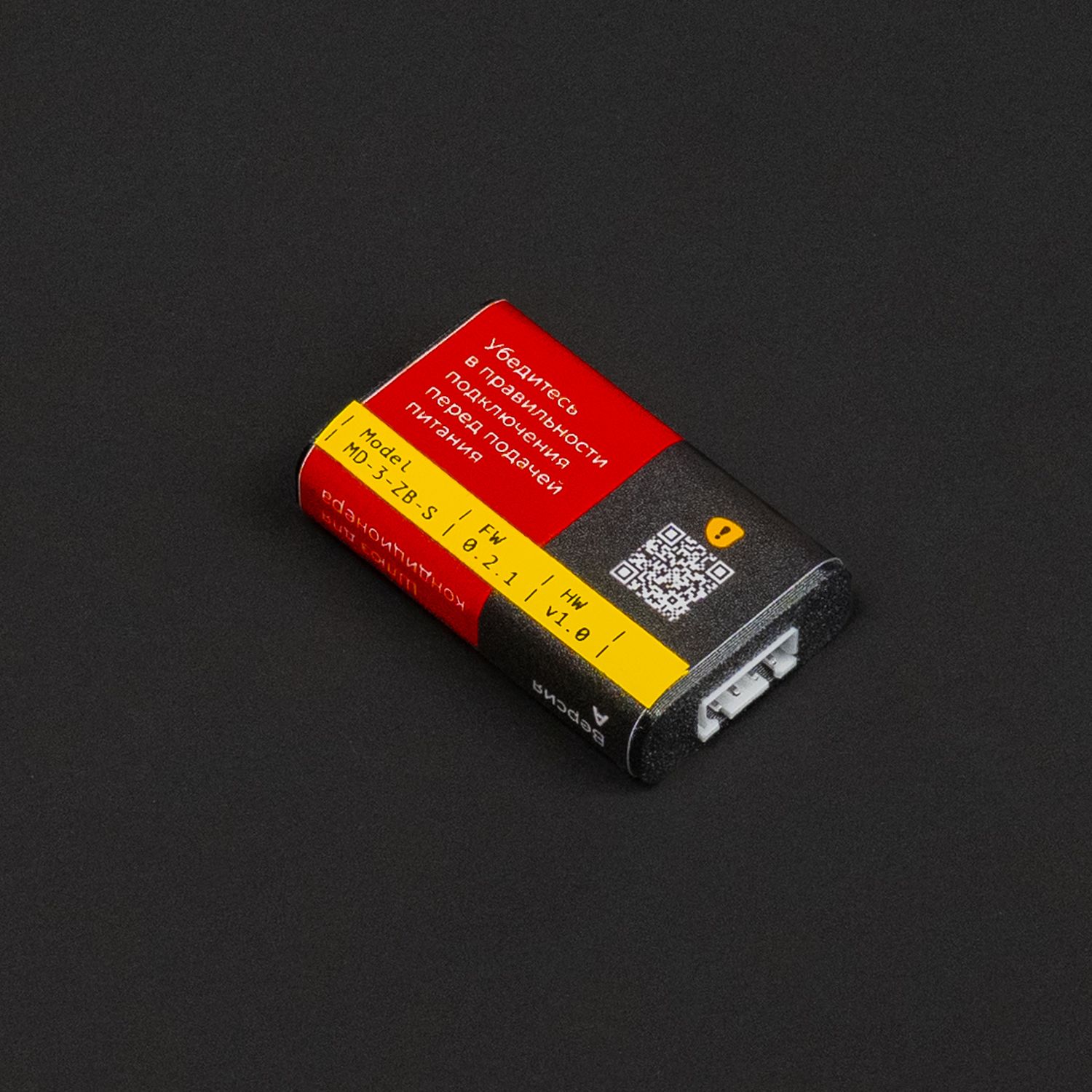

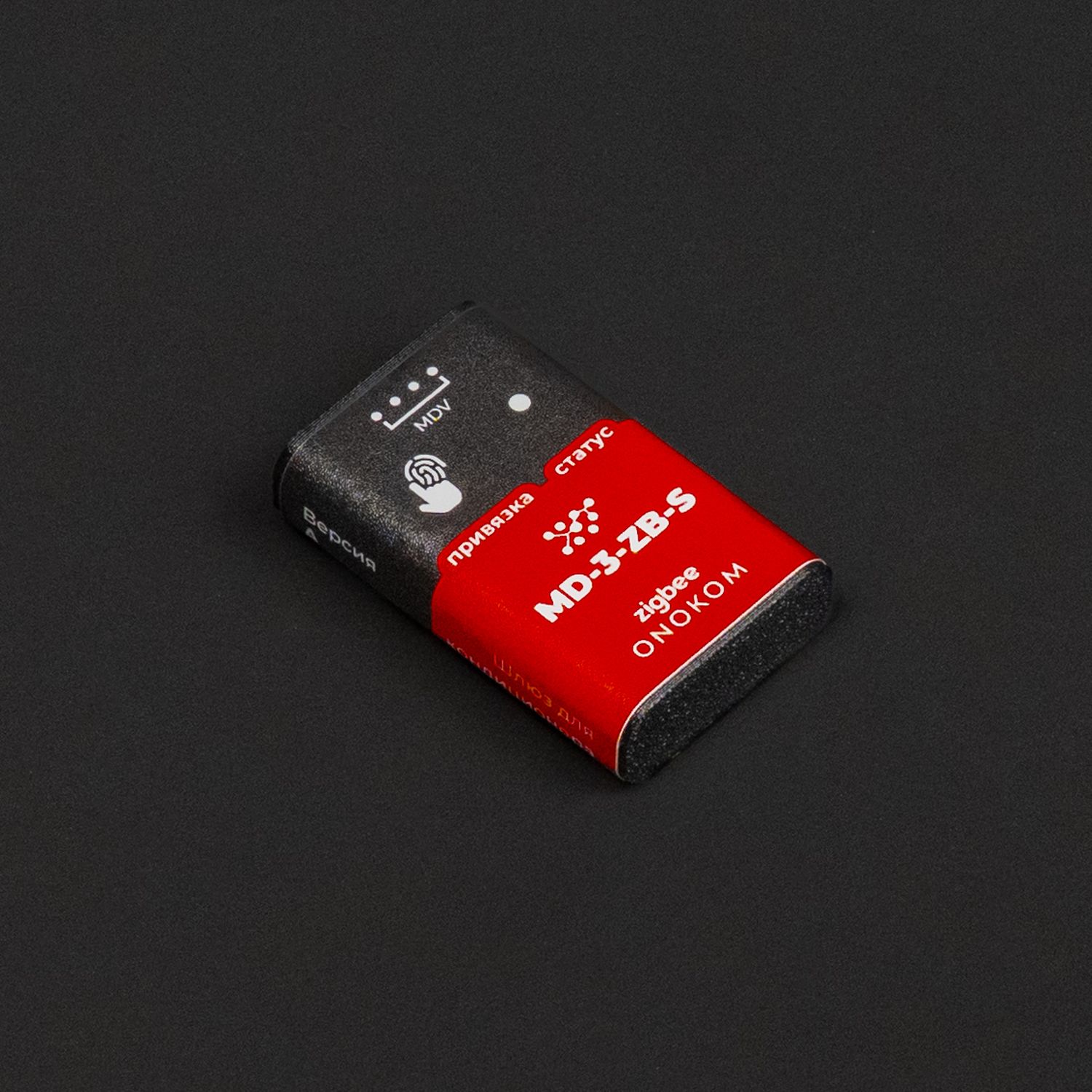

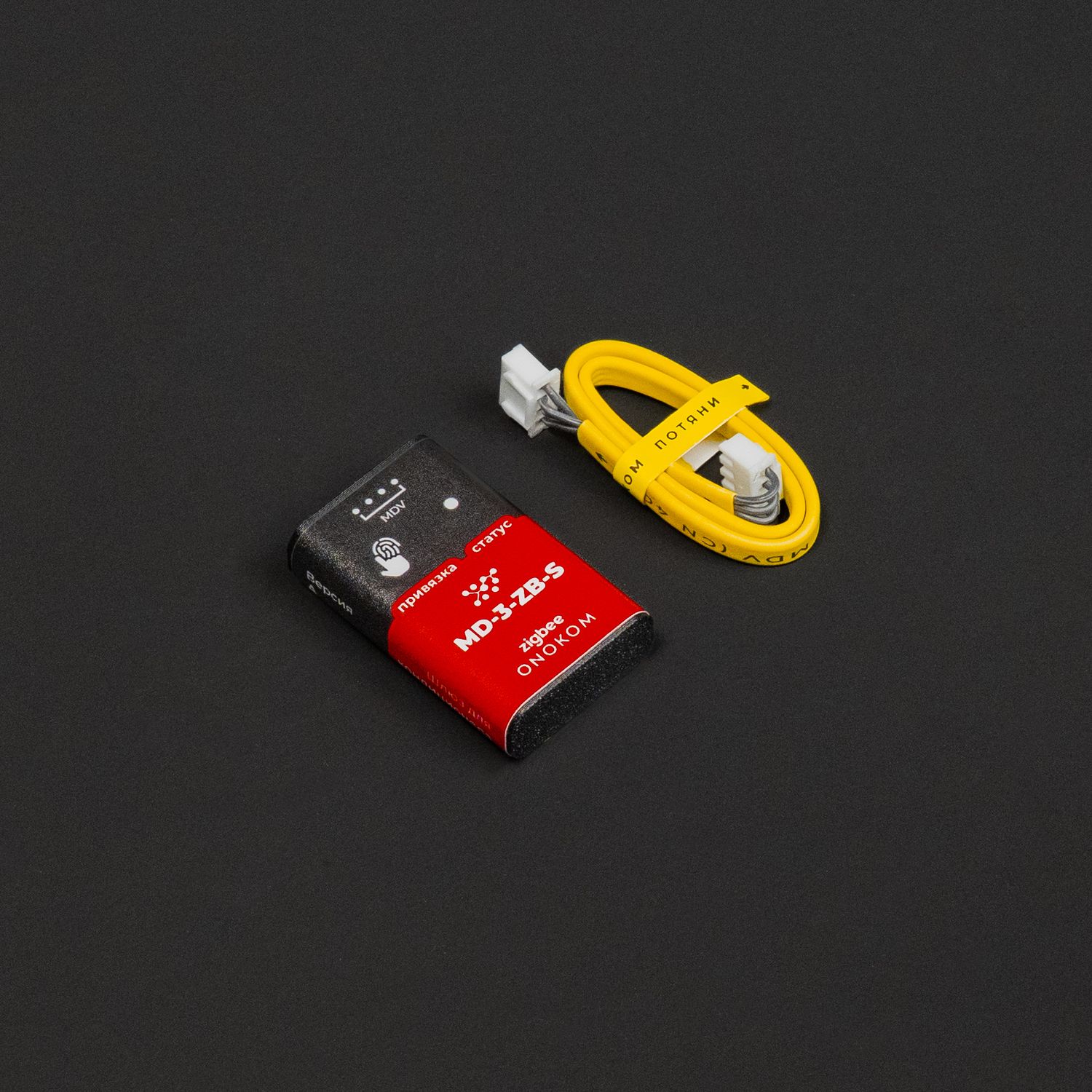

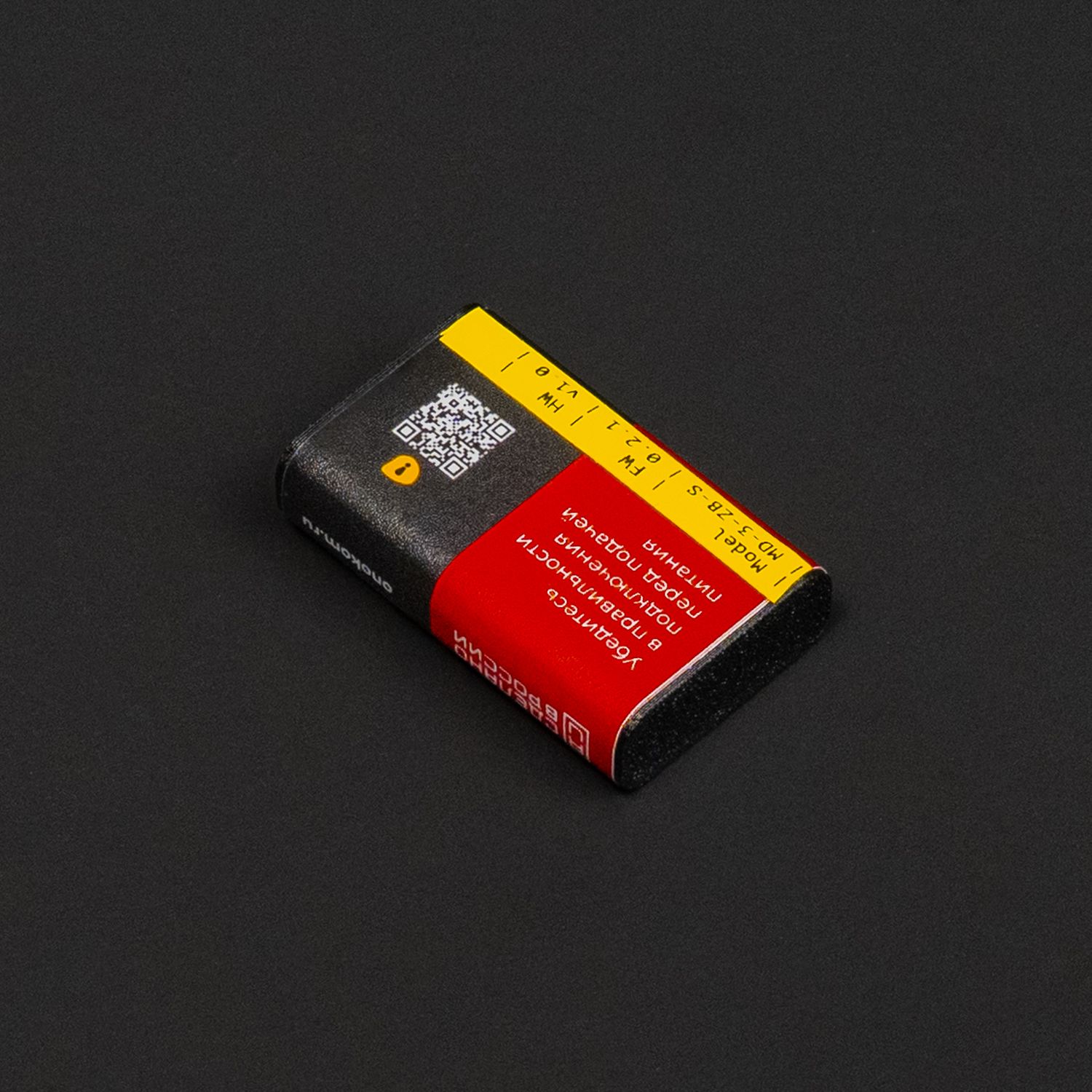

Комплектация шлюза - устройства без коробки

загружается

загружается

Комплектация шлюза - шлюз с обратной стороны

загружается

загружается

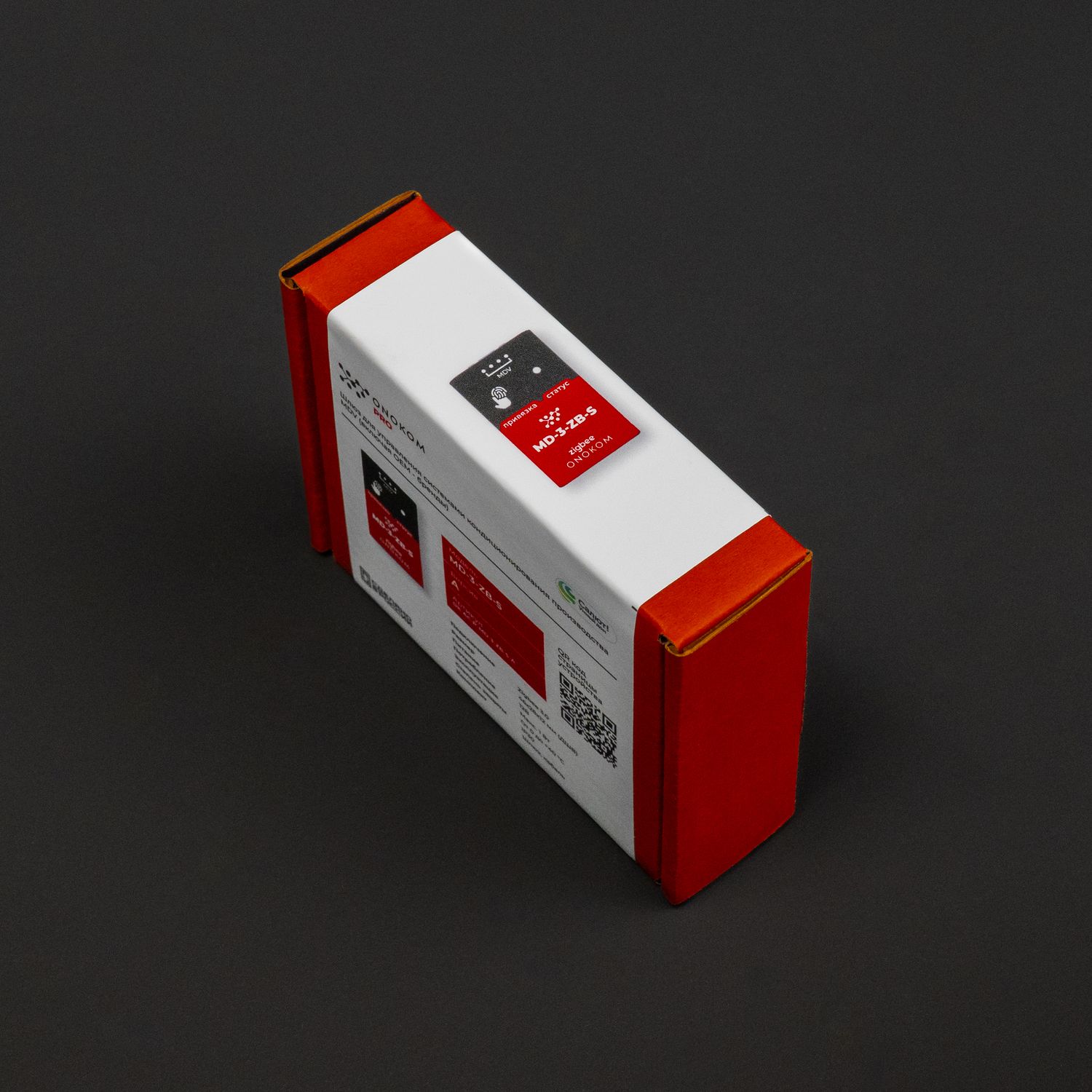

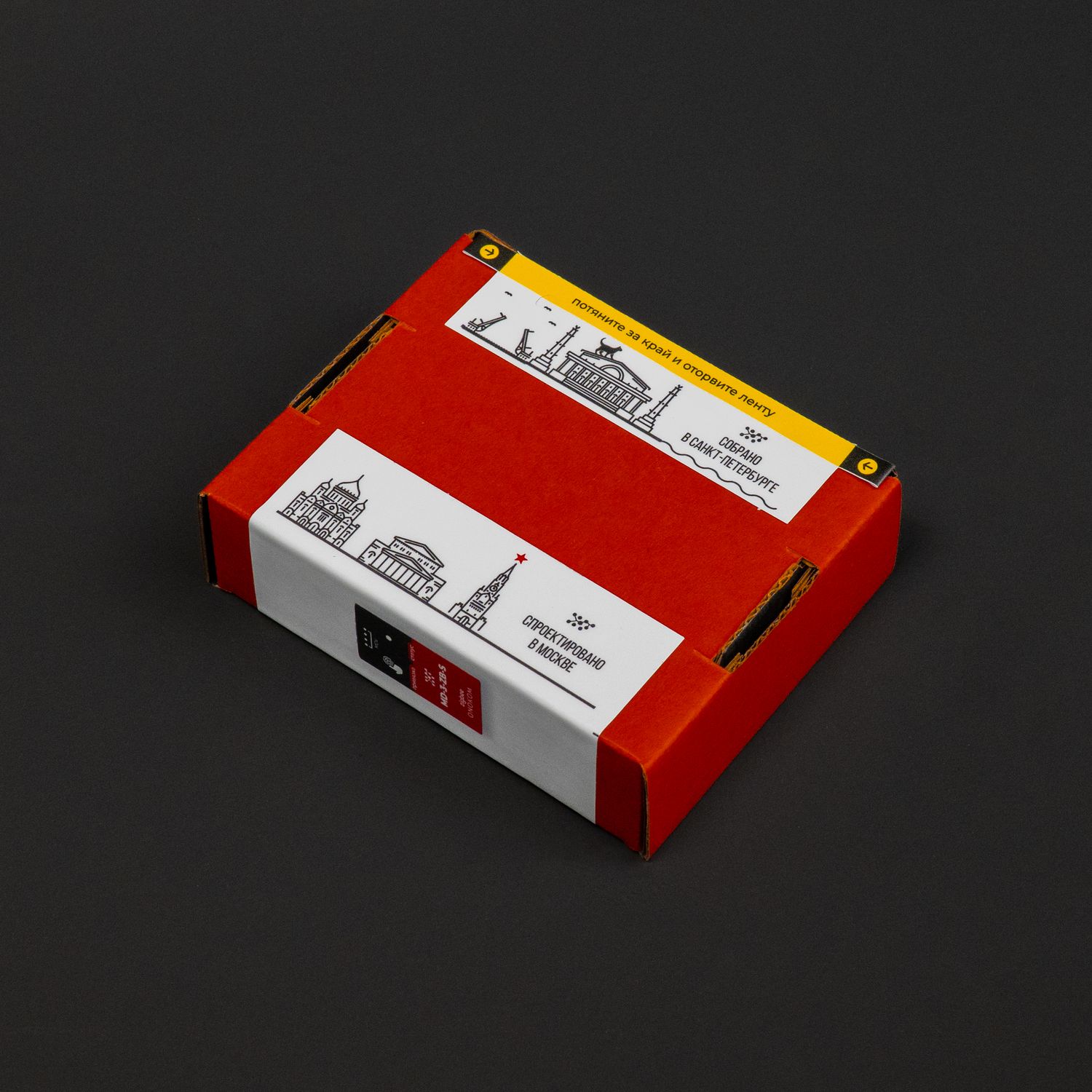

Комплектация шлюза - коробка обратная сторона

загружается

4. Краткая инструкция

Скопировано

- Перед подключением обесточьте кондиционер

- Не размещайте устройство во влажных местах

- Убедитесь в правильности подключения перед подачей питания

- Подсоедините zigbee шлюз в разъем CN40/CN49 или в клеммы для проводного пульта XYE кондиционера

- Подайте питание на кондиционер

Добавление шлюза в хаб:

- Шаг 1. Разрешить добавление на координаторе

- Шаг 2. Удерживаем кнопку 7 секунд. Индикатор загорится оранжевым светом

- Шаг 3. Отпускаем кнопку. Индикатор начнет мигать быстрее

- Шаг 4. Координатор увидел шлюз и начал опрос. Индикатор не горит, подключение установлено

4.1 Устранение неполадок

Скопировано

Проверьте правильность подключения интерфейсного кабеля в разъем кондиционера:
- разъем плотно вставлен в плату управления кондиционером;
- разъем плотно вставлен в шлюз;
- разъем не выломан;
- проводники интерфейсного кабеля входят в разъем с одной и с другой стороны интерфейсного кабеля.

5. Карта кластеров

Скопировано

Endpoint Configuration

Endpoint ID: 1 (Основной)

Input Clusters: Basic, Identify, On/Off, Thermostat, Fan Control

Output Clusters: Identify (0x0003), OTA Upgrade (0x0019)

Basic

ID: 0x0000

Endpoint: 1

Direction: Input (Server)

Стандартные атрибуты

ID (hex)	Имя атрибута	Тип данных	Доступ	Значение/Диапазон	Описание
0x0000	ZCLVersion	uint8	R	8	Версия ZCL
0x0003	HWVersion	uint8	R	1	Версия железа
0x0004	ManufacturerName	string	R	ONOKOM	Производитель
0x0005	ModelIdentifier	string	R	MD-3-ZB-S	Модель устройства
0x0007	PowerSource	enum8	R	4 (DC Source)	Источник питания
0x4000	SWBuildID	string	R	x.x.x	Версия ПО

Thermostat

ID: 0x0201

Endpoint: 1

Direction: Input (Server)

Стандартные атрибуты

ID (hex)	Имя атрибута	Тип данных	Доступ	Значение/Диапазон	Описание
0x0000	LocalTemperature	int16	R	1500	Температура в помещении (0.01°C)
0x0011	OccupiedCoolingSetpoint	int16	RW	2300/1600-3000	Установка охлаждения (0.01°C)
0x001C	SystemMode	enum8	RW	0x00: Выключен, 0x01: Авто, 0x03: Охлаждение, 0x04: Нагрев, 0x07: Вентиляция, 0x08: Осушение	Режим работы системы
0x001E	ThermostatRunningMode	enum8	R	0x00: Выключен, 0x01: Авто, 0x03: Охлаждение, 0x04: Нагрев, 0x07: Вентиляция, 0x08: Осушение	Текущий режим работы

Производительские атрибуты (Custom)

ID (hex)	Имя атрибута	Тип данных	Доступ	Значение/Диапазон	Код производителя	Описание
0x4700	HorizontalVanes	enum8	R/W	0: Остановлено 1: Качание	HEX: 0x4703 DEC: 18179	Положение горизонтальных жалюзи
0x4702	AirDirection	enum8	R/W	0: Все остановлено 1: Качание горизонтальных и вертикальных 2: Качание горизонтальных 3: Качание вертикальных	HEX: 0x4703 DEC: 18179	Режим направления воздуха
0x4703	Mode	enum8	R/W	1: Нагрев 2: Охлаждение 3: Авто 4: Осушение 5: Вентиляция	HEX: 0x4703 DEC: 18179	Режим работы системы
0x4727	EcoMode	bool	R/W	0x00: Выключено 0x01: Включено	HEX: 0x4703 DEC: 18179	Режим эко
0x4734	AcConnected	bool	R/W	0x00: Выключено 0x01: Включено	HEX: 0x4703 DEC: 18179	Кондиционер на связи
0x4740	IndoorHeatExchangerTemperature	int8s	R/W	1600-3000	HEX: 0x4703 DEC: 18179	Температура внутреннего теплообменника (0.01°C)
0x4740	OutdoorHeatExchangerTemperature	int8s	R/W	1600-3000	HEX: 0x4703 DEC: 18179	Температура внешнего теплообменника (0.01°C)

Fan Control

ID: 0x0202

Endpoint: 1

Direction: Input (Server)

Стандартные атрибуты

ID (hex)	Имя атрибута	Тип данных	Доступ	Значение/Диапазон	Описание
0x0000	FanMode	enum8	RW	5 (Auto)	Режим вентилятора

Производительские атрибуты (Custom)

ID (hex)	Имя атрибута	Тип данных	Доступ	Значение/Диапазон	Код производителя	Описание
0x4700	FanSpeed	enum8	R/W	0 – Авто 1 – Первая скорость 2 – Вторая скорость 3 – Третья скорость	HEX: 0x4703 DEC: 18179	Ручное управление скоростью вентилятора
0x4701	SmartFanSpeed	enum8	R/W	0 – Авто 2 – Первая скорость 3 – Вторая скорость 4 – Третья скорость	HEX: 0x4703 DEC: 18179	Умные режимы работы вентилятора

Identify

ID: 0x0003

Endpoint: 1

Direction: Input (Server)

Функциональность

Кластер отвечает за идентификацию устройства (мигание светом и т.д.).

Output Cluster Configuration

Кластер также поддерживает Output (Client) функции:

Отправка команд идентификации другим устройствам
Поддержка групповых команд идентификации

On/Off

ID: 0x0006

Endpoint: 1

Direction: Input (Server)

Стандартные атрибуты

ID (hex)	Имя атрибута	Тип данных	Доступ	Значение/Диапазон	Описание
0x0000	OnOff	bool	R/W	false	Состояние устройства

OTA Upgrade

ID: 0x0019

Endpoint: 1

Direction: Output (Client)

Функциональность

Кластер отвечает за обновление прошивки по воздуху (Over-The-Air).

Основные функции:

Запрос информации об обновлениях
Загрузка образов прошивки
Управление процессом обновления
Отчеты о статусе обновления

6. Полезные файлы

Скопировано

Шаблон SH-ZIGBEE-ONOKOM-AIR-MD-3-ZB-S для SprutHub.JSON

Шаблон MD-3-ZB-S для Zigbee2MQTT

7. Гарантия

Скопировано

Гарантийный срок эксплуатации – 2 года со дня продажи через розничную торговую сеть, розничных представителей или интеграторов.

Гарантийный срок шлюза для кондиционера, а также срок его службы исчисляются со дня передачи товара потребителю. Если день передачи установить невозможно, эти сроки исчисляются со дня изготовления шлюза для кондиционера. Для установления вышеуказанных сроков может быть использован технический паспорт с отметками дат изготовления и продажи.

Гарантия не распространяется:
- на шлюзы для кондиционеров и их части со следами механических
повреждений, следами жидкостей, гари, вскрытия;
- на шлюзы для кондиционеров вне полной комплектации;
- на шлюзы для кондиционеров, неисправность которых вызвана:
а) транспортными повреждениями, небрежным отношением, плохим уходом;
б) неправильным монтажом, ремонтом или установкой неквалифицированными специалистами;
в) независящими от производителя причинами (неправильное напряжение в шине, пожар, потоп и другие форсмажорные обстоятельства).

Гарантийная замена и ремонт производится по адресу Продавца.

8. Поддерживаемые модели кондиционеров

Скопировано

8.1 Бренд MDV

Скопировано

2025

8.1.1 Модели 2025 года

Скопировано

Серия кондиционеров	Модель кондиционеров	Шлюз	Документация
Инверторные мульти-сплит системы
КАССЕТНЫЕ ВНУТРЕННИЕ БЛОКИ (R32)	MDCAC4I-07HRFN8	Zigbee: MD-3-ZB-S	Документация
	MDCAC4I-09HRFN8
	MDCAC4I-12HRFN8
	MDCAC4I-18HRFN8
КАССЕТНЫЕ ОДНОПОТОЧНЫЕ ВНУТРЕННИЕ БЛОКИ (R32)	MDCA1I-12HRFN8	Zigbee: MD-3-ZB-S	Документация
	MDCA1I-18HRFN8
КАНАЛЬНЫЕ ВНУТРЕННИЕ БЛОКИ (R32)	MDT2II-07HWFN8	Zigbee: MD-3-ZB-S	Документация
	MDT2II-09HWFN8
	MDT2II-12HWFN8
	MDT2II-18HWFN8
	MDT2II-24HWFN8
КОНСОЛЬНЫЕ ВНУТРЕННИЕ БЛОКИ (R32)	MDFFI-12HRFN8	Zigbee: MD-3-ZB-S	Документация
	MDFFI-18HRFN8
ПОЛУПРОМЫШЛЕННЫЕ СПЛИТ-СИСТЕМЫ
КОМПАКТНЫЕ КАССЕТНЫЕ СПЛИТ-СИСТЕМЫ ERP 3D DC-INVERTER	MDCAС4-12HRFN8 \| MDOU-12HFN8	Zigbee: MD-3-ZB-S	Документация
	MDCAС4-18HRFN8 \| MDOU-18HFN8
КАССЕТНЫЕ ERP 3D DС-INVERTER	MDCD-24HRFN8 \| MDOU-24HFN8	Zigbee: MD-3-ZB-S	Документация
	MDCD-36HRFN8 \| MDOU-36HFN8
	MDCD-48HRFN8 \| MDOU-48HFN8
	MDCD-60HRFN8 \| MDOU-60HFN8
КАНАЛЬНЫЕ ERP 3D DC-INVERTER	MDT2I-12HWFN8 \| MDOU-12HFN8	Zigbee: MD-3-ZB-S	Документация
	MDT2I-18HWFN8 \| MDOU-12HFN8
	MDT2I-24HWFN8 \| MDOUN-24HFN8
	MDT2I-36HWFN8 \| MDOU-36HFN8
	MDT2I-48HWFN8 \| MDOUN-48HFN8
	MDT2I-60HWFN8 \| MDOUN-60HFN8
НАПОЛЬНО-ПОТОЛОЧНЫЕ ERP 3D DC-INVERTER	MDUE-18HRFN8 \| MDOU-18HFN8	Zigbee: MD-3-ZB-S	Документация
	MDUE-24HRFN8 \| MDOU-24HFN8
	MDUE-36HRFN8 \| MDOU-24HFN8
	MDUE-48HRFN8 \| MDOU-48HFN8
	MDUE-60HRFN8 \| MDOU-60HFN8
КОМПАКТНЫЕ КАССЕТНЫЕ ON-OFF	MDCA5-12HRN1 \| MDOU3-12HN1-L	Zigbee: MD-3-ZB-S	Документация
	MDCA5-18HRN1 \| MDOU3-18HN1-L
КАССЕТНЫЕ ON-OFF	MDCF-24HRN1 \| MDOU3-24HN1-L	Zigbee: MD-3-ZB-S	Документация
	MDCF-36HRN1 \| MDOU3-24HN1-L
	MDCF-48HRN1 \| MDOU3-24HN1-L
	MDCF-60HRN1 \| MDOU3-24HN1-L
КАНАЛЬНЫЕ СРЕДНЕНАПОРНЫЕ ON-OFF	MDTJ-18HWN1 \| MDOU3-18HN1-L	Zigbee: MD-3-ZB-S	Документация
	MDTJ-24HWN1 \| MDOU3-24HN1-L
	MDTI-36HWN1 \| MDOU-36HN1-L
	MDTI-48HWN1 \| MDOU-48HN1-L
	MDTI-60HWN1 \| MDOU-60HN1-L
Руфтопы
Канальные сплит-системы большой мощности, on/off	MDTB 76HWN1 \| MDOV-76HN1	Zigbee: MD-3-ZB-S	Документация
	MDTD 76HWN1 \| MDOV-76HN1
	MDTC 96HWN1 \| MDOVT-96HN1
	MDTD 96HWN1 \| MDOVT-96HN1
	MDTB 120HWN1 \| MDOV-120HN1
	MDHA 150HWN1 \| MDOV-150HN1
	MDHA 192HWN1 \| MDOV-192HN1

2024

8.1.2 Модели 2024 года

Скопировано

Серия кондиционеров	Модель кондиционеров	Шлюз	Документация
Бытовые сплит-системы
Кассетные компактные (R32)	MDCA4I-09HRFN8 \| MDOAG-09HDN8	Zigbee: MD-3-ZB-S	Документация
	MDCA4I-12HRFN8 \| MDOAG-12HDN8
Канальные (R32)	MDTII-09HWFN8 \| MDOAG-09HDN8	Zigbee: MD-3-ZB-S	Документация
	MDTII-12HWFN8 \| MDOAG-12HDN8
Инверторные мульти-сплит системы
Кассетные (R32)	MDCA4I-07HRFN8	Zigbee: MD-3-ZB-S	Документация
	MDCA4I-09HRFN8
	MDCA4I-12HRFN8
	MDCA4I-18HRFN8
Кассетные однопоточные (R32)	MDCA1I-12HRFN8	Zigbee: MD-3-ZB-S	Документация
	MDCA1I-18HRFN8
Канальные (R32)	MDTII-07HWFN8	Zigbee: MD-3-ZB-S	Документация
	MDTII-09HWFN8
	MDTII-12HWFN8
	MDTII-18HWFN8
Консольные (R32)	MDFFI-12HRFN8	Zigbee: MD-3-ZB-S	Документация
	MDFFI-18HRFN8
Полупромышленые сплит-системы
Кассетные компактные, 3D DC-Inverter (R32)	MDCA4I-09HRFN8 \| MDOAG-09HFN8	Zigbee: MD-3-ZB-S	Документация
	MDCA4I-12HRFN8 \| MDOAG-12HFN8
	MDCA4I-18HRFN8 \| MDOAG-18HFN8
Кассетные, 3D DC-Inverter (R32)	MDCD-24HRFN8 \| MDOU-24HFN8	Zigbee: MD-3-ZB-S	Документация
	MDCD-36HRFN8 \| MDOU-36HFN8
	MDCD-48HRFN8 \| MDOU-48HFN8
	MDCD-60HRFN8 \| MDOU-60HFN8
Канальные, 3D DC-Inverter (R32)	MDTII-09HWFN8 \| MDOAG-09HFN8	Zigbee: MD-3-ZB-S	Документация
	MDTII-12HWFN8 \| MDOAG-12HFN8
	MDTII-18HWFN8 \| MDOAG-18HFN8
	MDTI-24HWFN8 \| MDOU-24HFN8
	MDTI-36HWFN8 \| MDOU-36HFN8
	MDTI-48HWFN8 \| MDOU-48HFN8
	MDTI-60HWFN8 \| MDOU-60HFN8
Напольно-потолочные, 3D DC-Inverter (R32)	MDUE-18HRFN8 \| MDOU-18HFN8	Zigbee: MD-3-ZB-S	Документация
	MDUE-24HRFN8 \| MDOU-24HFN8
	MDUE-36HRFN8 \| MDOU-36HFN8
	MDUE-48HRFN8 \| MDOU-48HFN8
	MDUE-60HRFN8 \| MDOU-60HFN8
Кассетные компактные, on/off (R410A)	MDCA5-12HRN1 \| MDOU3-12HN1-L	Zigbee: MD-3-ZB-S	Документация
	MDCA5-18HRN1 \| MDOU3-18HN1-L
Кассетные, on/off (R410A)	MDCF-24HRN1 \| MDOU3-24HN1-L	Zigbee: MD-3-ZB-S	Документация
	MDCF-36HRN1 \| MDOU-36HN1-L
	MDCF-48HRN1 \| MDOU-48HN1-L
	MDCF-60HRN1 \| MDOU-60HN1-L
Канальные, on/off (R410A)	MDTJ-18HWN1 \| MDOU3-18HN1-L	Zigbee: MD-3-ZB-S	Документация
	MDTJ-24HWN1 \| MDOU3-24HN1-L
	MDTI-36HWN1 \| MDOU36HN1-L
	MDTI-48HWN1 \| MDOU48HN1-L
	MDTI-60HWN1 \| MDOU60HN1-L
Фанкойлы
Кассетные однопоточные АС	MDKC-300R	Zigbee: MD-3-ZB-S	Документация
	MDKC-400R
Кассетные компактные АС	MDKD-300R	Zigbee: MD-3-ZB-S	Документация
	MDKD-400R
	MDKD-450R
	MDKD-500R
Кассетные полноразмерные AC	MDKA-600R	Zigbee: MD-3-ZB-S	Документация
	MDKA-750R
	MDKA-850R
	MDKA-950R
	MDKA-1200R
	MDKA-1500R
Напольно-потолочные (корпусные и бескорпусные) AC	MDKH1-150-R3	Zigbee: MD-3-ZB-S	Документация
	MDKH1-150-R4
	MDKH1-250-R3
	MDKH1-250-R4
	MDKH1-350-R3
	MDKH1-350-R4
	MDKH1-500-R3
	MDKH1-500-R4
	MDKH1-700-R3
	MDKH1-700-R4
	MDKH1-800-R3
	MDKH1-800-R4
	MDKH2-150-R3
	MDKH2-150-R4
	MDKH2-250-R3
	MDKH2-250-R4
	MDKH2-350-R3
	MDKH2-350-R4
	MDKH2-500-R3
	MDKH2-500-R4
	MDKH2-700-R3
	MDKH2-700-R4
	MDKH2-800-R3
	MDKH2-800-R4
	MDKH3-150-R3
	MDKH3-150-R4
	MDKH3-250-R3
	MDKH3-250-R4
	MDKH3-350-R3
	MDKH3- 350-R4
	MDKH3-500-R3
	MDKH3-500-R4
	MDKH3-700-R3
	MDKH3-700-R4
	MDKH3-800-R3
	MDKH3-800-R4
Канальные AC, трехрядные	MDKT3-02(S/H/U)	Zigbee: MD-3-ZB-S	Документация
	MDKT3-03(S/H/U)
	MDKT3-04(S/H/U)
	MDKT3-05(S/H/U)
	MDKT3-06(S/H/U)
	MDKT3-07(S/H/U)
	MDKT3-08(S/H/U)
	MDKT3-10(S/H/U)
	MDKT3-12(S/H/U)
	MDKT3-14(S/H/U)
Канальные AC, двухрядные	MDVFN-200D302E	Zigbee: MD-3-ZB-S	Документация
	MDVFN-300D302E
	MDVFN-400D302E
	MDVFN-500D302E
	MDVFN-600D302E
	MDVFN-700D302E
	MDVFN-800D302E
	MDVFN-1000D302E
	MDVFN-1200D302E
	MDVFN-1400D302E
Канальные высоконапорные, большой мощности AC	MDKT3H-800G70	Zigbee: MD-3-ZB-S	Документация
	MDKT3H-1000G70
	MDKT3H-1200G70
	MDKT3H-1400G70
	MDKT3H-1600G100
	MDKT3H-1800G100
	MDKT3H-2200G100
Кассетные компактыне, четырехтрубные AC	MDKD-300S	Zigbee: MD-3-ZB-S	Документация
	MDKD-400S
	MDKD-500S
Кассетные четырехтрубные AC	MDKA-600F	Zigbee: MD-3-ZB-S	Документация
	MDKA-750F
	MDKA-850F
	MDKA-950F
	MDKA-1200F
	MDKA-1500F
Канальные четырехтрубные AC	MDKT3-200F(G30/G50)	Zigbee: MD-3-ZB-S	Документация
	MDKT3-300F(G30/G50)
	MDKT3-400F(G30/G50)
	MDKT3-500F(G30/G50)
	MDKT3-600F(G30/G50)
	MDKT3-800F(G30/G50)
	MDKT3-1000F(G30/G50)
	MDKT3-1200F(G30/G50)
	MDKT3-1400F(G30/G50)
Настенные DC	MDKGV250C(A)	Zigbee: MD-3-ZB-S	Документация
	MDKGV300C(A)
	MDKGV400C(A)
	MDKGV500C
	MDKGV600C
Кассетные однопоточные DC	MDKC-V300R-B	Zigbee: MD-3-ZB-S	Документация
	MDKC-V400R-B
	MDKC-V600R-B
Кассетные компактные DC	MDKD-V300	Zigbee: MD-3-ZB-S	Документация
	MDKD-V400
	MDKD-V500
Кассетные полноразмерные DC	MDVFN-600C4VE	Zigbee: MD-3-ZB-S	Документация
	MDVFN-700C4VE
	MDVFN-800C4VE
	MDVFN-900C4VE
	MDVFN-1000C4VE
	MDKA-V600R
	MDKA-V750R
	MDKA-V850R
	MDKA-V950R
	MDKA-V1200R
	MDKA-V1500R
Канальные DC	MDKT2-V200	Zigbee: MD-3-ZB-S	Документация
	MDKT2-V300
	MDKT2-V400
	MDKT2-V500
	MDKT2-V600
	MDKT2-V800
	MDKT2-V1000
	MDKT2-V1200
Канальные DC	MDVFN-200D3VE	Zigbee: MD-3-ZB-S	Документация
	MDVFN-300D3VE
	MDVFN-400D3VE
	MDVFN-500D3VE
	MDVFN-600D3VE
	MDVFN-700D3VE
	MDVFN-800D3VE
	MDVFN-1000D3VE
	MDVFN-1200D3VE
	MDVFN-1400D3VE
Напольно-потолочные (корпусные и бескорпусные) DC	MDKH1-V150-R3	Zigbee: MD-3-ZB-S	Документация
	MDKH1-V150-R4
	MDKH1-V250-R3
	MDKH1-V250-R4
	MDKH1-V350-R3
	MDKH1-V350-R4
	MDKH1-V500-R3
	MDKH1-V500-R4
	MDKH1-V700-R3
	MDKH1-V700-R4
	MDKH1-V800-R3
	MDKH1-V800-R4
	MDKH2-V150-R3
	MDKH2-V150-R4
	MDKH2-V250-R3
	MDKH2-V250-R4
	MDKH2-V350-R3
	MDKH2-V350-R4
	MDKH2-V500-R3
	MDKH2-V500-R4
	MDKH2-V700-R3
	MDKH2-V700-R4
	MDKH2-V800-R3
	MDKH2-V800-R4
	MDKH3-V150-R3
	MDKH3-V150-R4
	MDKH3-V250-R3
	MDKH3-V250-R4
	MDKH3-V350-R3
	MDKH3-V350-R4
	MDKH3-V500-R3
	MDKH3-V500-R4
	MDKH3-V700-R3
	MDKH3-V700-R4
	MDKH3-V800-R3
	MDKH3-V800-R4
Кассетные компактные четырехтрубные (DC-inverter)	MDKD-V300FA	Zigbee: MD-3-ZB-S	Документация
	MDKD-V400FA
	MDKD-V500FA
Кассетные четырехтрубные (DC-inverter)	MDKA-V600FA	Zigbee: MD-3-ZB-S	Документация
	MDKA-V750FA
	MDKA-V850FA
	MDKA-V950FA
	MDKA-V1200FA
	MDKA-V1500FA
Кассетные четырехтрубные (DC-inverter)	MDVFN-600C4VFE	Zigbee: MD-3-ZB-S	Документация
	MDVFN-700C4VFE
	MDVFN-800C4VFE
Напольно-потолочные четырехтрубные (DC-inverter)	MDKH1-V150F-R4	Zigbee: MD-3-ZB-S	Документация
	MDKH1-V250F-R4
	MDKH1-V350F-R4
	MDKH1-V500F-R4
	MDKH1-V700F-R4
	MDKH1-V800F-R4
	MDKH2-V150F-R4
	MDKH2-V250F-R4
	MDKH2-V350F-R4
	MDKH2-V500F-R4
	MDKH2-V700F-R4
	MDKH2-V800F-R4
	MDKH3-V150F-R4
	MDKH3-V250F-R4
	MDKH3-V350F-R4
	MDKH3-V500F-R4
	MDKH3-V700F-R4
	MDKH3-V800F-R4
Канальные четырехтрубные (DC-inverter)	MDKT3-V200F	Zigbee: MD-3-ZB-S	Документация
	MDKT3-V300F
	MDKT3-V400F
	MDKT3-V500F
	MDKT3-V600F
	MDKT3-V800F
	MDKT3-V1000F
	MDKT3-V1200F
Полупромышленые сплит-системы большой мощности
Канальные средне- и высоконапорные большой мощности, DC-inverter (R410a)	MDTA-96HWAN1 \| MDOUB-96HD1N1	Zigbee: MD-3-ZB-S	Документация
	MDHA-96HWAN1 \| MDOUB-96HD1N1
VRF-Системы
Наружные VCpro с боковым выбросом воздуха (410A)	\|MDVC-V224W/DRN1	Zigbee: MD-3-ZB-S	Документация
	\|MDVC-V280W/DRN1
Наружные V4+W	\|MDVS-252W/DRN1	Zigbee: MD-3-ZB-S	Документация
	\|MDVS-280W/DRN1
	\|MDVS-335W/DRN1
Полупромышленая серия большой мощности
Канальные большой мощности, on/off (R410a)	\|MDOV-76HN1	Zigbee: MD-3-ZB-S	Документация
	\|MDOVT-96HN1
	\|MDOV-120HN1
	\|MDOV-150HN1
	\|MDOV-192HN1

2023

8.1.3 Модели 2023 года

Скопировано

Серия кондиционеров	Модель кондиционеров	Шлюз	Документация
Бытовые сплит-системы
Компактые кассетные, 3D DC-Inverter (R32)	MDCA4I-09HRFN8 \| MDOAG-09HDN8	Zigbee: MD-3-ZB-S	Документация
	MDCA4I-12HRFN8 \| MDOAG-12HDN8
	MDCA4I-18HRFN8 \| MDOAG-18HFN8
Канальные, 3D DC-Inverter (R32)	MDTII-09HWFN8 \| MDOAG-09HDN8	Zigbee: MD-3-ZB-S	Документация
	MDTII-12HWFN8 \| MDOAG-12HDN8
	MDTII-18HWFN8 \| MDOAG-18HFN8
Инверторные мульти-сплит системы
Кассетные (R32)	MDCA4I-07HRFN8	Zigbee: MD-3-ZB-S	Документация
	MDCA4I-09HRFN8
	MDCA4I-12HRFN8
	MDCA4I-18HRFN8
Канальные (R32)	MDTII-07HWFN8	Zigbee: MD-3-ZB-S	Документация
	MDTII-09HWFN8
	MDTII-12HWFN8
	MDTII-18HWFN8
Полупромышленые сплит-системы
Компактыне кассетные, on/off (R410A)	MDCA5-12HRN1 \| MDOU3-12HN1	Zigbee: MD-3-ZB-S	Документация
	MDCA5-18HRN1 \| MDOU3-18HN1
Кассетные, on/off (R410A)	MDCF-24HRN1 \| MDOU3-24HN1	Zigbee: MD-3-ZB-S	Документация
	MDCF-36HRN1 \| MDOU-36HN1-L
	MDCF-48HRN1 \| MDOU-48HN1-L
	MDCF-60HRN1 \| MDOU-60HN1-L
Канальные, on/off(R410A)	MDTJ-18HWN1 \| MDOU3-18HN1	Zigbee: MD-3-ZB-S	Документация
	MDTJ-24HWN1 \| MDOU3-24HN1
	MDTI-36HWN1 \| MDOU-36HN1-L
	MDTI-48HWN1 \| MDOU-48HN1-L
	MDTI-60HWN1 \| MDOU-60HN1-L
Напольно-потолочные, on/off (R410A)	MDUE-36HRN1 \| MDOU-36HN1-L	Zigbee: MD-3-ZB-S	Документация
	MDUE-60HRN1 \| MDOU-60HN1-L
Компактные кассетные, 3D DC-Inverter (R32)	MDCA4-12HRFN8 \| MDOU-12HFN8	Zigbee: MD-3-ZB-S	Документация
	MDCA4-18HRFN8 \| MDOU-18HFN8
Кассетные, 3D DC-Inverter (R32)	MDCD-24HRFN8 \| MDOU-24HFN8	Zigbee: MD-3-ZB-S	Документация
	MDCD-36HRFN8 \| MDOU-36HFN8
	MDCD-48HRFN8 \| MDOU-48HFN8
	MDCD-60HRFN8 \| MDOU-60HFN8
Канальные, 3D DC-Inverter (R32)	MDTI-12HWFN8 \| MDOU-12HFN8	Zigbee: MD-3-ZB-S	Документация
	MDTI-18HWFN8 \| MDOU-18HFN8
	MDTI-24HWFN8 \| MDOU-24HFN8
	MDTI-36HWFN8 \| MDOU-36HFN8
	MDTI-48HWFN8 \| MDOU-48HFN8
	MDTI-60HWFN8 \| MDOU-60HFN8
Напольно-потолочные, 3D DC-Inverter (R32)	MDUE-18HRFN8 \| MDOU-18HFN8	Zigbee: MD-3-ZB-S	Документация
	MDUE-24HRFN8 \| MDOU-24HFN8
	MDUE-36HRFN8 \| MDOU-36HFN8
	MDUE-48HRFN8 \| MDOU-48HFN8
	MDUE-60HRFN8 \| MDOU-60HFN8
Полупромышленые сплит-системы большой мощности
Канальные средне- и высоконапорные большой мощности, DC-inverter (R410a)	MDTA-96HWAN1 \| MDOUB-96HD1N1	Zigbee: MD-3-ZB-S	Документация
	MDHA-96HWAN1 \| MDOUB-96HD1N1
Канальные большой мощности, on/off (среднеапорные и высоконапорные) (R410a)	MDTB-76HWN1	Zigbee: MD-3-ZB-S	Документация
	MDTD-76HWN1
	MDTC-96HWN1
	MDTD-96HWN1
	MDTB-120HWN1
	MDHA-150HWN1
	MDHA-192HWN1

2022

8.1.4 Модели 2022 года

Скопировано

Серия кондиционеров	Модель кондиционеров	Шлюз	Документация
Бытовые сплит-системы
Настенные INFINI, on/off (R410A)	MDSAG-07HRN1 \| MDOAG-07HN1	Zigbee: MD-3-ZB-S	Документация
	MDSAG-09HRN1 \| MDOAG-09HN1
	MDSAG-12HRN1 \| MDOAG-12HN1
	MDSAG-18HRN1 \| MDOAG-18HN1
Настенные INFINI, Inverter (R32)	MDSAG-07HRDN8 \| MDOAG-07HDN8	Zigbee: MD-3-ZB-S	Документация
	MDSAG-09HRFN8 \| MDOAG-09HFN8
	MDSAG-12HRFN8 \| MDOAG-12HFN8
	MDSAG-18HRFN8 \| MDOAG-18HFN8
	MDSAG-24HRFN8 \| MDOAG-24HFN8
Инверторные мульти-сплит системы
Кассетные компактные (R32)	MDCA4I-07HRFN8	Zigbee: MD-3-ZB-S	Документация
	MDCA4I-09HRFN8
	MDCA4I-12HRFN8
	MDCA4I-18HRFN8
Канальные (R32)	MDTII-07HWFN8	Zigbee: MD-3-ZB-S	Документация
	MDTII-09HWFN8
	MDTII-12HWFN8
	MDTII-18HWFN8
Полупромышленые сплит-системы
Кассетные компактные, on/off (R410A)	MDCA5-12HRN1	Zigbee: MD-3-ZB-S	Документация
	MDCA5-18HRN1
Кассетные, on/off (R410A)	MDCF-24HRN1	Zigbee: MD-3-ZB-S	Документация
	MDCF-36HRN1
	MDCF-48HRN1
	MDCF-60HRN1
Канальные, on/off (R410A)	MDTJ-18HWN1	Zigbee: MD-3-ZB-S	Документация
	MDTJ-24HWN1
	MDTI-36HWN1
	MDTI-48HWN1
	MDTI-60HWN1
Напольно-потолочные, on/off (R410A)	MDUE-48HRN1	Zigbee: MD-3-ZB-S	Документация
	MDUE-60HRN1
Кассетные компактные, 3D DC-Inverter (R32)	MDCA4-12HRFN8	Zigbee: MD-3-ZB-S	Документация
	MDCA4-18HRFN8
Кассетные, 3D DC-Inverter (R32)	MDCD-24HRFN8	Zigbee: MD-3-ZB-S	Документация
	MDCD-36HRFN8
	MDCD-48HRFN8
	MDCD-60HRFN8
Канальные, 3D DC-Inverter (R32)	MDTI-12HWFN8	Zigbee: MD-3-ZB-S	Документация
	MDTI-18HWFN8
	MDTI-24HWFN8
	MDTI-36HWFN8
	MDTI-48HWFN8
	MDTI-60HWFN8
Напольно-потолочные, 3D DC-Inverter (R32)	MDUE-18HRFN8	Zigbee: MD-3-ZB-S	Документация
	MDUE-24HRFN8
	MDUE-36HRFN8
	MDUE-48HRFN8
	MDUE-60HRFN8
Полупромышленые сплит-системы большой мощности
Канальные средне- и высоконапорные большой мощности, DC-Inverter (R410A)	MDTA-96HWAN1 \| MDOUB-96HD1N1	Zigbee: MD-3-ZB-S	Документация
	MDHA-96HWAN1 \| MDOUB-96HD1N1
Канальные большой мощности, on/off (среднеапорные и высоконапорные) (R410A)	MDTB-76HWN1	Zigbee: MD-3-ZB-S	Документация
	MDTD-76HWN1
	MDTC-96HWN1
	MDTD-96HWN1
	MDTB-120HWN1
	MDHA-150HWN1
	MDHA-192HWN1
Полупромышленые сплит-системы большой мощности
Канальные средне- и высоконапорные большой мощности, DC-inverter (R410a)	MDTA-96HWAN1 \| MDOUB-96HD1N1	Zigbee: MD-3-ZB-S
	MDHA-96HWAN1 \| MDOUB-96HD1N1
Канальные большой мощности, on/off (среднеапорные и высоконапорные) (R410a)	MDTB-76HWN1	Zigbee: MD-3-ZB-S
	MDTD-76HWN1
	MDTC-96HWN1
	MDTD-96HWN1
	MDTB-120HWN1
	MDHA-150HWN1
	MDHA-192HWN1
Фанкойлы
FCUKZ	FCUKZ-03	Zigbee: MD-3-ZB-S	Документация
	FCUKZ-04
Кассетные однопоточные АС	MDKC-300R	Zigbee: MD-3-ZB-S	Документация
	MDKC-400R
Кассетные компактные АС	MDKD-300R	Zigbee: MD-3-ZB-S	Документация
	MDKD-400R
	MDKD-450R
	MDKD-500R
Кассетные AC	MDKA-600R	Zigbee: MD-3-ZB-S	Документация
	MDKA-750R
	MDKA-850R
	MDKA-950R
	MDKA-1200R
	MDKA-1500R
Напольно-потолочные (корпусные и бескорпусные) AC	MDKH1-150-R3	Zigbee: MD-3-ZB-S	Документация
	MDKH1-150-R4
	MDKH1-250-R3
	MDKH1-250-R4
	MDKH1-350-R3
	MDKH1-350-R4
	MDKH1-500-R3
	MDKH1-500-R4
	MDKH1-700-R3
	MDKH1-700-R4
	MDKH1-800-R3
	MDKH1-800-R4
	MDKH2-150-R3		Документация
	MDKH2-150-R4
	MDKH2-250-R3
	MDKH2-250-R4
	MDKH2-350-R3
	MDKH2-350-R4
	MDKH2-500-R3
	MDKH2-500-R4
	MDKH2-700-R3
	MDKH2-700-R4
	MDKH2-800-R3
	MDKH2-800-R4
	MDKH3-150-R3		Документация
	MDKH3-150-R4
	MDKH3-250-R3
	MDKH3-250-R4
	MDKH3-350-R3
	MDKH3-350-R4
	MDKH3-500-R3
	MDKH3-500-R4
	MDKH3-700-R3
	MDKH3-700-R4
	MDKH3-800-R3
	MDKH3-800-R4
Канальные двухрядные AC	MDKT2-200G(30/50)	Zigbee: MD-3-ZB-S	Документация
	MDKT2-300G(30/50)
	MDKT2-400G(30/50)
	MDKT2-500G(30/50)
	MDKT2-600G(30/50)
	MDKT2-800G(30/50)
	MDKT2-1000G(30/50)
	MDKT2-1200G(30/50)
	MDKT2-1400G(30/50)
Канальные трехрядные AC	MDKT3-02(S/H/U)	Zigbee: MD-3-ZB-S	Документация
	MDKT3-03(S/H/U)
	MDKT3-04(S/H/U)
	MDKT3-05(S/H/U)
	MDKT3-06(S/H/U)
	MDKT3-07(S/H/U)
	MDKT3-08(S/H/U)
	MDKT3-10(S/H/U)
	MDKT3-12(S/H/U)
	MDKT3-14(S/H/U)
Канальные высоконапорные, большой мощности AC	MDKT3H-800G70	Zigbee: MD-3-ZB-S	Документация
	MDKT3H-1000G70
	MDKT3H-1200G70
	MDKT3H-1400G70
	MDKT3H-1600G100
	MDKT3H-1800G100
	MDKT3H-2200G100
Кассетные компактные 4-х трубные AC	MDKD-300S	Zigbee: MD-3-ZB-S	Документация
	MDKD-400S
	MDKD-500S
Кассетные 4-х трубные AC	MDKA-600F	Zigbee: MD-3-ZB-S	Документация
	MDKA-750F
	MDKA-850F
	MDKA-950F
	MDKA-1200F
	MDKA-1500F
Канальные 4-х трубные AC	MDKT3-200F (G30/G50)	Zigbee: MD-3-ZB-S	Документация
	MDKT3-300F (G30/G50)
	MDKT3-400F (G30/G50)
	MDKT3-500F (G30/G50)
	MDKT3-600F (G30/G50)
	MDKT3-800F (G30/G50)
	MDKT3-1000F (G30/G50)
	MDKT3-1200F (G30/G50)
	MDKT3-1400F (G30/G50)
Настенные DC	MDKG-V250C	Zigbee: MD-3-ZB-S	Документация
	MDKG-V300C
	MDKG-V400C
	MDKG-V500C
	MDKG-V600C
Кассетные однопоточные DC	MDKC-V300R-B	Zigbee: MD-3-ZB-S	Документация
	MDKC-V400R-B
	MDKC-V600R-B
Кассетные компактные DC	MDKD-V300	Zigbee: MD-3-ZB-S	Документация
	MDKD-V400
	MDKD-V500
Кассетные DC	MDKA-V600R	Zigbee: MD-3-ZB-S	Документация
	MDKA-V750R
	MDKA-V850R
	MDKA-V950R
	MDKA-V1200R
	MDKA-V1500R
Канальные двухрядные DC	MDKT2-V200	Zigbee: MD-3-ZB-S	Документация
	MDKT2-V300
	MDKT2-V400
	MDKT2-V500
	MDKT2-V600
	MDKT2-V800
	MDKT2-V1000
	MDKT2-V1200
Канальные трехрядные DC	MDKT3-V200	Zigbee: MD-3-ZB-S	Документация
	MDKT3-V300
	MDKT3-V400
	MDKT3-V500
	MDKT3-V600
	MDKT3-V800
	MDKT3-V1000
	MDKT3-V1200
Канальные четырехрядные DC	MDKT4-V200	Zigbee: MD-3-ZB-S	Документация
	MDKT4-V300
	MDKT4-V400
	MDKT4-V500
	MDKT4-V600
	MDKT4-V800
	MDKT4-V1000
	MDKT4-V1200
Напольно-потолочные (корпусные и бескорпусные) DC	MDKH1-V150-R3	Zigbee: MD-3-ZB-S	Документация
	MDKH1-V150-R4
	MDKH1-V250-R3
	MDKH1-V250-R4
	MDKH1-V350-R3
	MDKH1-V350-R4
	MDKH1-V500-R3
	MDKH1-V500-R4
	MDKH1-V700-R3
	MDKH1-V700-R4
	MDKH1-V800-R3
	MDKH1-V800-R4
Напольно-потолочные (корпусные и бескорпусные) DC	MDKH2-V150-R3	Zigbee: MD-3-ZB-S	Документация
	MDKH2-V150-R4
	MDKH2-V250-R3
	MDKH2-V250-R4
	MDKH2-V350-R3
	MDKH2-V350-R4
	MDKH2-V500-R3
	MDKH2-V500-R4
	MDKH2-V700-R3
	MDKH2-V700-R4
	MDKH2-V800-R3
	MDKH2-V800-R4
Напольно-потолочные (корпусные и бескорпусные) DC	MDKH3-V150-R3	Zigbee: MD-3-ZB-S	Документация
	MDKH3-V150-R4
	MDKH3-V250-R3
	MDKH3-V250-R4
	MDKH3-V350-R3
	MDKH3-V350-R4
	MDKH3-V500-R3
	MDKH3-V500-R4
	MDKH3-V700-R3
	MDKH3-V700-R4
	MDKH3-V800-R3
	MDKH3-V800-R4
Кассетные компактные 4-х трубные DC	MDKD-V300FA	Zigbee: MD-3-ZB-S	Документация
	MDKD-V400FA
	MDKD-V500FA
Кассетные 4-х трубные DC	MDKA-V600FA	Zigbee: MD-3-ZB-S	Документация
	MDKA-V750FA
	MDKA-V850FA
	MDKA-V950FA
	MDKA-V1200FA
	MDKA-V1500FA
Напольно-потолочные 4-х трубные DC	MDKH1-V150F-R4	Zigbee: MD-3-ZB-S	Документация
	MDKH1-V250F-R4
	MDKH1-V350F-R4
	MDKH1-V500F-R4
	MDKH1-V700F-R4
	MDKH1-V800F-R4
	MDKH2-V150F-R4		Документация
	MDKH2-V250F-R4
	MDKH2-V350F-R4
	MDKH2-V500F-R4
	MDKH2-V700F-R4
	MDKH2-V800F-R4
	MDKH3-V150F-R4		Документация
	MDKH3-V250F-R4
	MDKH3-V350F-R4
	MDKH3-V500F-R4
	MDKH3-V700F-R4
	MDKH3-V800F-R4
Тепловые насосы
Тепловые насосы для отопления и ГВС Моноблочные, косвенного нагрева, DC-inverter, M Thermal Arctic (R32)	MDHWC-V4W/D2N8-B	Zigbee: MD-3-ZB-S	Документация
	MDHWC-V6W/D2N8-B
	MDHWC-V8W/D2N8-B
	MDHWC-V10W/D2N8-B
	MDHWC-V12W/D2N8-B
	MDHWC-V14W/D2N8-B
	MDHWC-V16W/D2N8-B
	MDHWC-V12W/D2RN8-B
	MDHWC-V14W/D2RN8-B
	MDHWC-V16W/D2RN8-B
	MDHWC-V18W/D2RN8
	MDHWC-V22W/D2RN8
	MDHWC-V26W/D2RN8
	MDHWC-V30W/D2RN8
Тепловые насосы для отопления и ГВС Моноблочные, косвенного нагрева, DC-inverter, M Thermal Arctic (R32)	MDHWA-V12W/D2RN8-B	Zigbee: MD-3-ZB-S	Документация
	MDHWA-V14W/D2RN8-B
	MDHWA-V16W/D2RN8-B
Сплит внутренний блок без бака	HB-A60/CGN8-B	Zigbee: MD-3-ZB-S	Документация
	HB-A100/CGN8-B
	HB-A160/CGN8-B
	HBT-A100/190CD30GN8-B
	HBT-A100/240CD30GN8-B
	HBT-A160/240CD30GN8-B
Чиллеры
Полностью инверторные мини-чиллеры с воздушным охлаждением конденсатора Aqua Eco Mini (R32)	\|MDGC-V5WD2N8-B	Zigbee: MD-3-ZB-S	Документация
	\|MDGC-V7WD2N8-B
	\|MDGC-V9WD2N8-B
	\|MDGC-V12WD2RN8-B
	\|MDGC-V14WD2RN8-B
	\|MDGC-V16WD2RN8-B
Полностью инверторные модульные чиллеры Aqua Tempo Super II (R410a)	\|MDC-SU30-RN1L	Zigbee: MD-3-ZB-S	Документация
	\|MDC-SU30M-RN1L
	\|MDC-SU60-RN1L
	\|MDC-SU60M-RN1L
	\|MDC-SU90-RN1L
	\|MDC-SU90M-RN1L
Модульные чиллеры с водяным охлаждением конденсатора Aqua Energy (тепло/холод) (R410a)	\|RHWE50HA(B)	Zigbee: MD-3-ZB-S	Документация
	\|RHWE75HA(B)
	\|RHWE110HA(B)
	\|RHWE145HA(B)

9. Функции кондиционера

Скопировано

Параметр шлюза		Wiren Board Тип контрола	HomeKit ( через Sprut.hub)	Яндекс ( через Sprut.hub)	ZigBee2MQTT
Состояние	Включен Выключен	✅ 1 - Включен 0 - Выключен Параметр выводится в следующем виде: Тип канала - переключатель	✖️ Не используется	✖️ Не используется	✅ Состояние Включен Выключен
Режим	Нагрев Охлаждение Автоматический Вентиляция Осушение	✅ 1 - Нагрев 2 - Охлаждение 3 - Автоматический 4 - Вентиляция 5- Осушение Параметр выводится в следующем виде: Тип канала - диапазон	✖️ Не используется	✖️ Не используется	✖️ Не используется
Состояние и режим. Параметр совмещающий в себе параметры: “Состояние” и “Режим” (Необходим для SprutHub)	0 - Кондиционер выключен 1 - Кондиционер включен Нагрев 2 - Кондиционер включен Охлаждение 3 - Кондиционер включен Автоматический 4 - Кондиционер включен Вентиляция 5 - Кондиционер включен Осушение	✅ 0 - Кондиционер выключен 1 - Кондиционер включен Нагрев 2 - Кондиционер включен Охлаждение 3 - Кондиционер включен Автоматический 4 - Кондиционер включен Вентиляция 5 - Кондиционер включен Осушение	✅ Выключен Нагрев Охлаждение Автоматический Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Режим работы	✅ Состояние Включен Выключен ✅ Режим работы Нагрев Охлаждение Автоматический Осушение Вентиляция Параметры выводятся в виде сервиса Термостат с характеристиками: - Состояние - Режим работы	✅ Состояние Включен Выключен ✅ Режим работы Нагрев Охлаждение Автоматический Осушение Вентиляция Параметры выводятся в виде сервиса Термостат с характеристиками: - Состояние - Режим работы
Температура воздуха в помещении	Параметр отображающий текущую температуру измеренную кондиционером	✅ Минимум - 0 Максимум - 50 Параметр выводится в следующем виде: Тип канала - значение температуры	✅	✅	✅
Целевая температура - параметр в который мы будем передавать желаемую температуру	Минимальное значение: 16 Максимальное значение: 30	✅ Минимум - 16 Максимум - 30 Параметр выводится в следующем виде: Тип канала - диапазон	✅ Минимум - 16 Максимум - 30 Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Целевая температура	✅ Минимум - 16 Максимум - 30 Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Целевая температура	✅ Минимум - 16 Максимум - 30
Состояние термостата	0 - Простаивает 1 - Нагревает 2 - Охлаждает	✖️ Не используется	✅ Простаивает Нагревает Охлаждает Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Состояние	✖️ Не используется	✖️ Не используется
Скорость вентилятора	0 - Автоматическая скорость 1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость	✅ 0 - Автоматическая скорость 1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость Параметр выводится в следующем виде: Тип канала - диапазон	✖️ Не используется	✖️ Не используется	0 - Автоматическая скорость 1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость
Скорость вентилятора расширенная	0 - Автоматическая скорость 1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость	✅ 0 - Автоматическая скорость 1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость Параметр выводится в следующем виде: Тип канала - диапазон	✅ 0% - Автоматическая скорость 33% - Первая скорость 67% - Вторая скорость 100% - Третья скорость Параметры выводятся в следующем виде: Тип сервиса - Вентилятор Характеристика - Скорость вращения	✅ 0% - Автоматическая скорость 1% - Первая скорость 2% - Вторая скорость 3% - Третья скорость Параметры выводятся в следующем виде: Тип сервиса - Вентилятор Характеристика - Скорость вращения (отображается с подписью "открытие ")	✅ 0 - Автоматическая скорость 2 - Первая скорость 3 - Вторая скорость 4 - Третья скорость

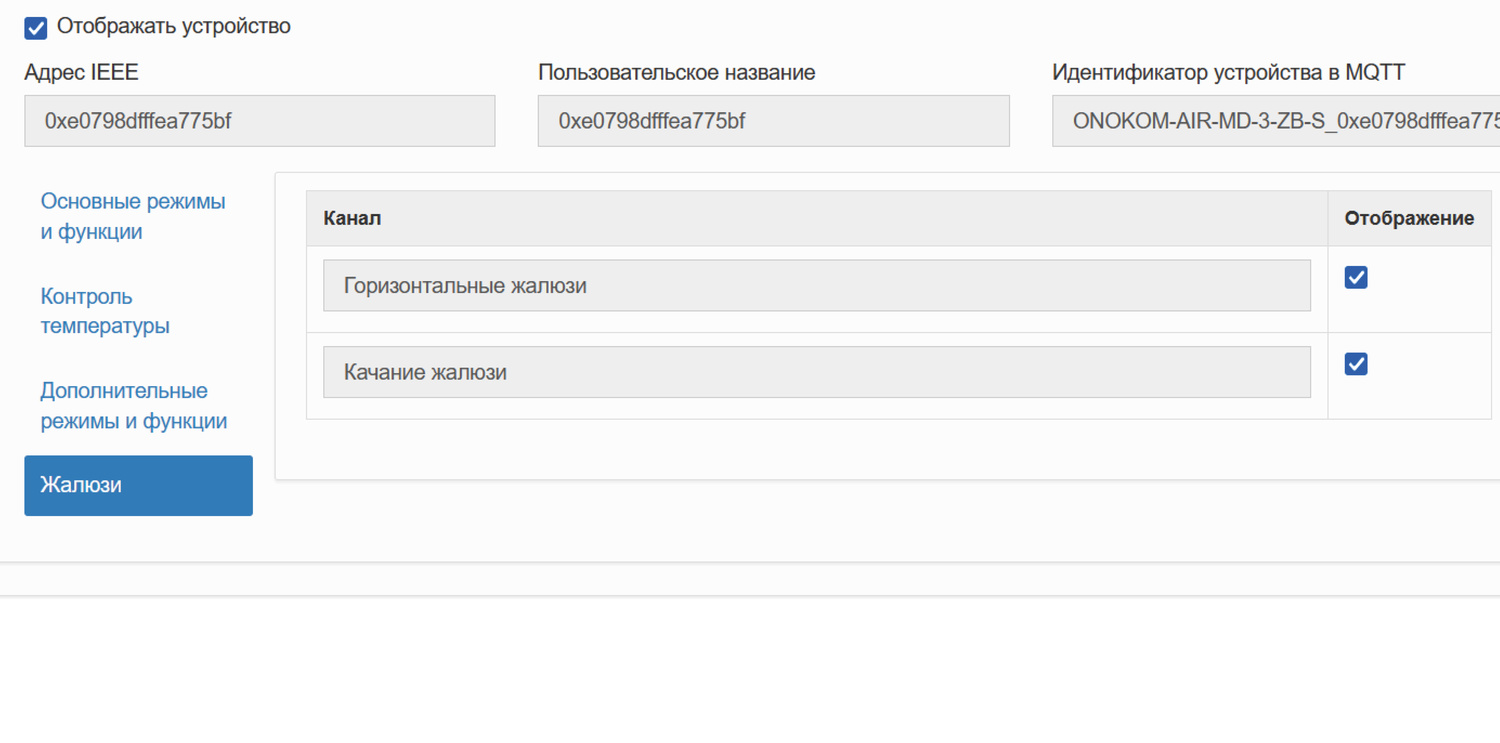

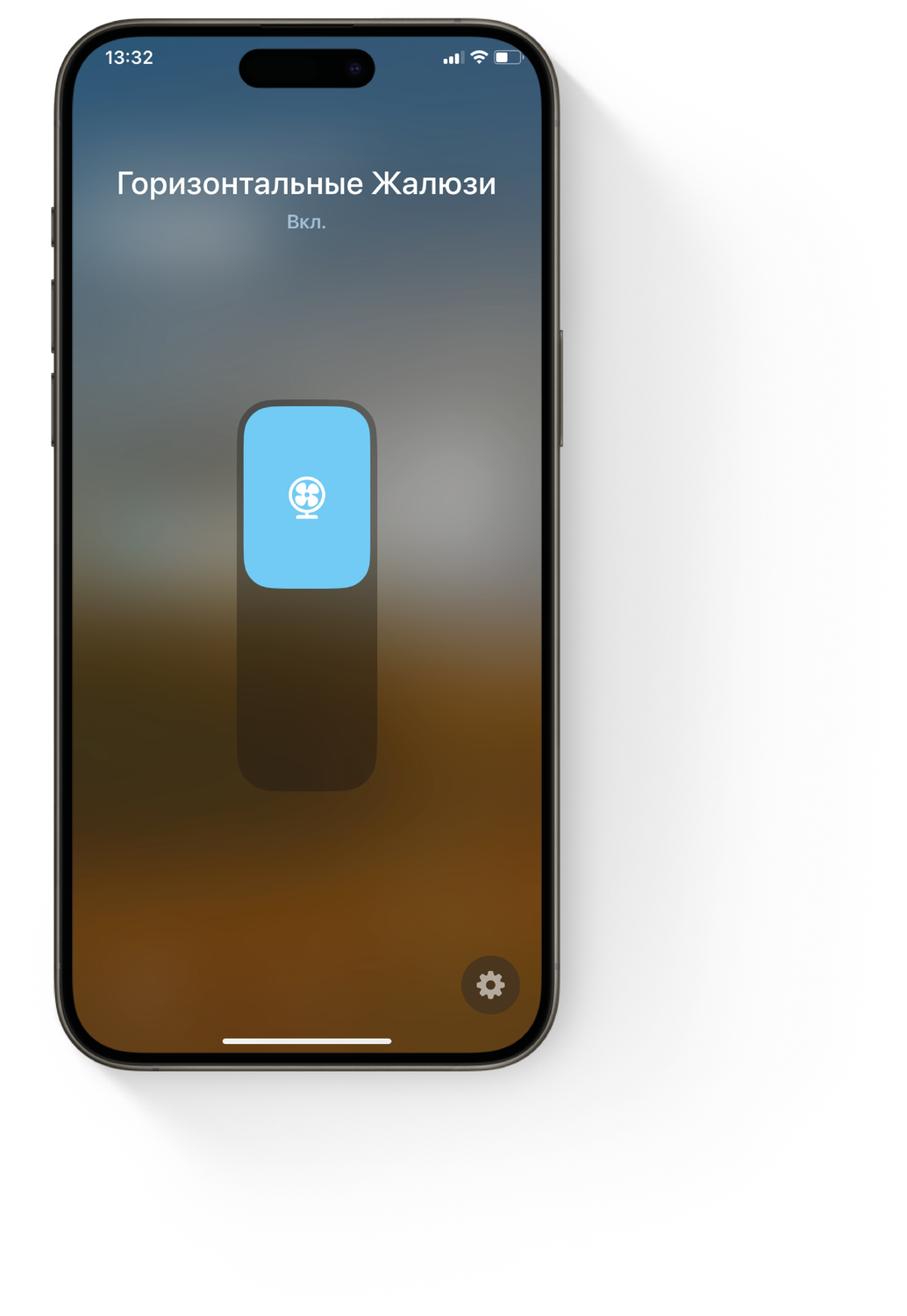

Горизонтальные жалюзи - параметр отвечающий за положение горизонтальных жалюзи (Вверх-Вниз)	0 - Остановлено 1 - Качание (вверх-вниз)	✅ 0 - Остановлено 1 - Качание (вверх-вниз) Параметр выводится в следующем виде: Тип канала - диапазон	0% - Остановлено 100% - Качание (вверх-вниз) Параметры выводятся в следующем виде: Тип сервиса - Вентилятор Характеристика - Скорость вращения	✅ 0 - Остановлено 1 - Качание (вверх-вниз) Параметры выводятся в следующем виде: Тип сервиса - Угол наклона Характеристика - Целевой угол наклона	✅ 0 - Остановлено 1 - Качание (вверх-вниз)
Вертикальные и горизонтальные жалюзи параметр отвечающий за качание вертикальных и горизонтальных жалюзи	0 - Остановлено 1 - Качание (вверх-вниз)	✅ 0 - Остановлено 1 - Качание (вверх-вниз) Параметр выводится в следующем виде: Тип канала - диапазон	✖️ Не используется	✅ 0 - Остановлено 1 - Качание (вверх-вниз) Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Качание	✅ 0 - Остановлены 1 - Качание (вверх-вниз)

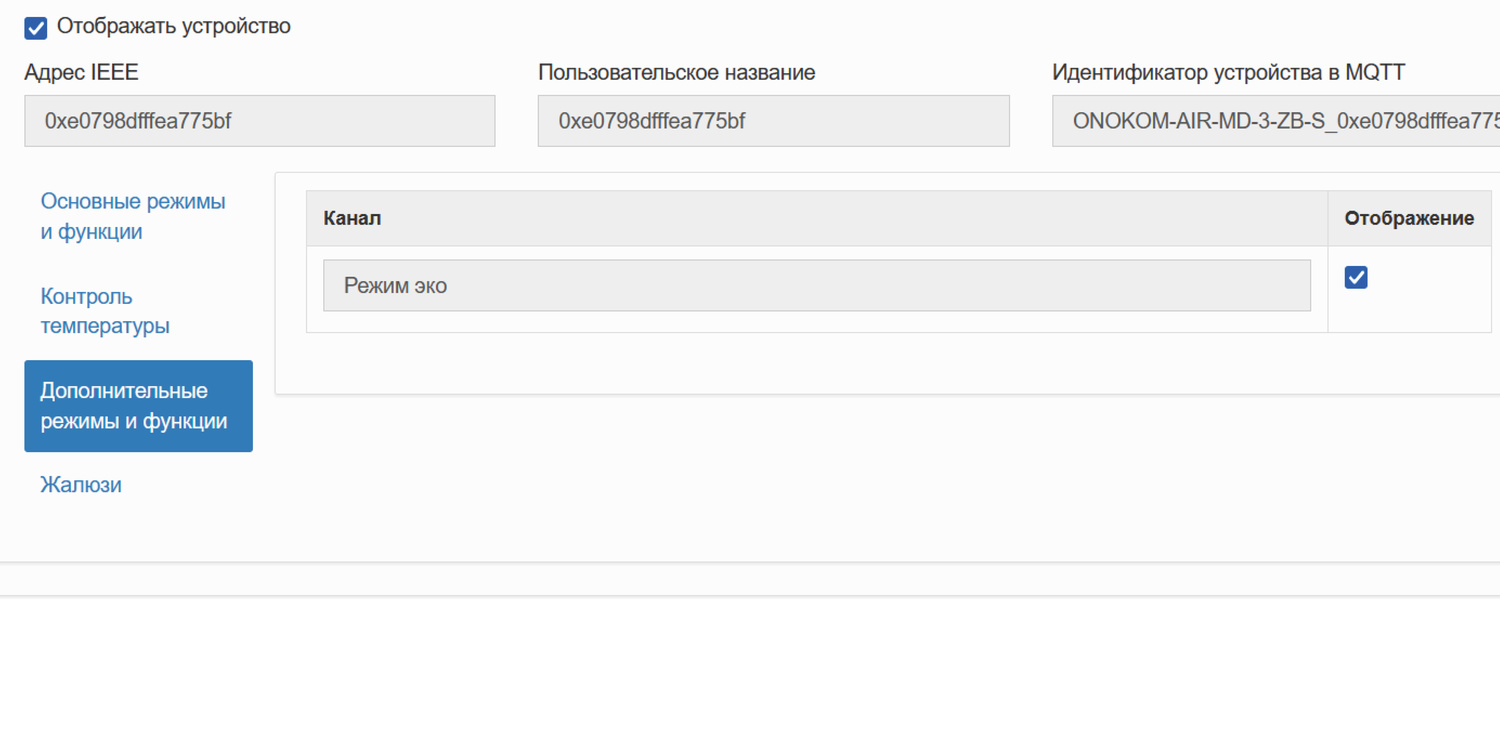

Режим Эко	1 - Включена 0 - Выключена	✅ 1 - Включен 0 - Выключен Параметр выводится в следующем виде: Тип канала - переключатель	✅ Включена Выключена Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включена Выключена Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включена Выключена
Коррекция температуры	Сервисный параметр	✖️ Не используется	✖️ Не используется	✖️ Не используется	✖️ Не используется
Кондиционер подключен	0 - Нет связи с кондиционером 1 - Связь есть, но не можем распознать пакеты 2 - Связь есть, но битые пакеты 3 - Кондиционер подключен	0 - Нет связи с кондиционером 1 - Связь есть, но не можем распознать пакеты 2 - Связь есть, но битые пакеты 3 - Кондиционер подключен	✖️ Не используется	✖️ Не используется	0 - Нет связи с кондиционером 1 - Связь есть, но не можем распознать пакеты 2 - Связь есть, но битые пакеты 3 - Кондиционер подключен

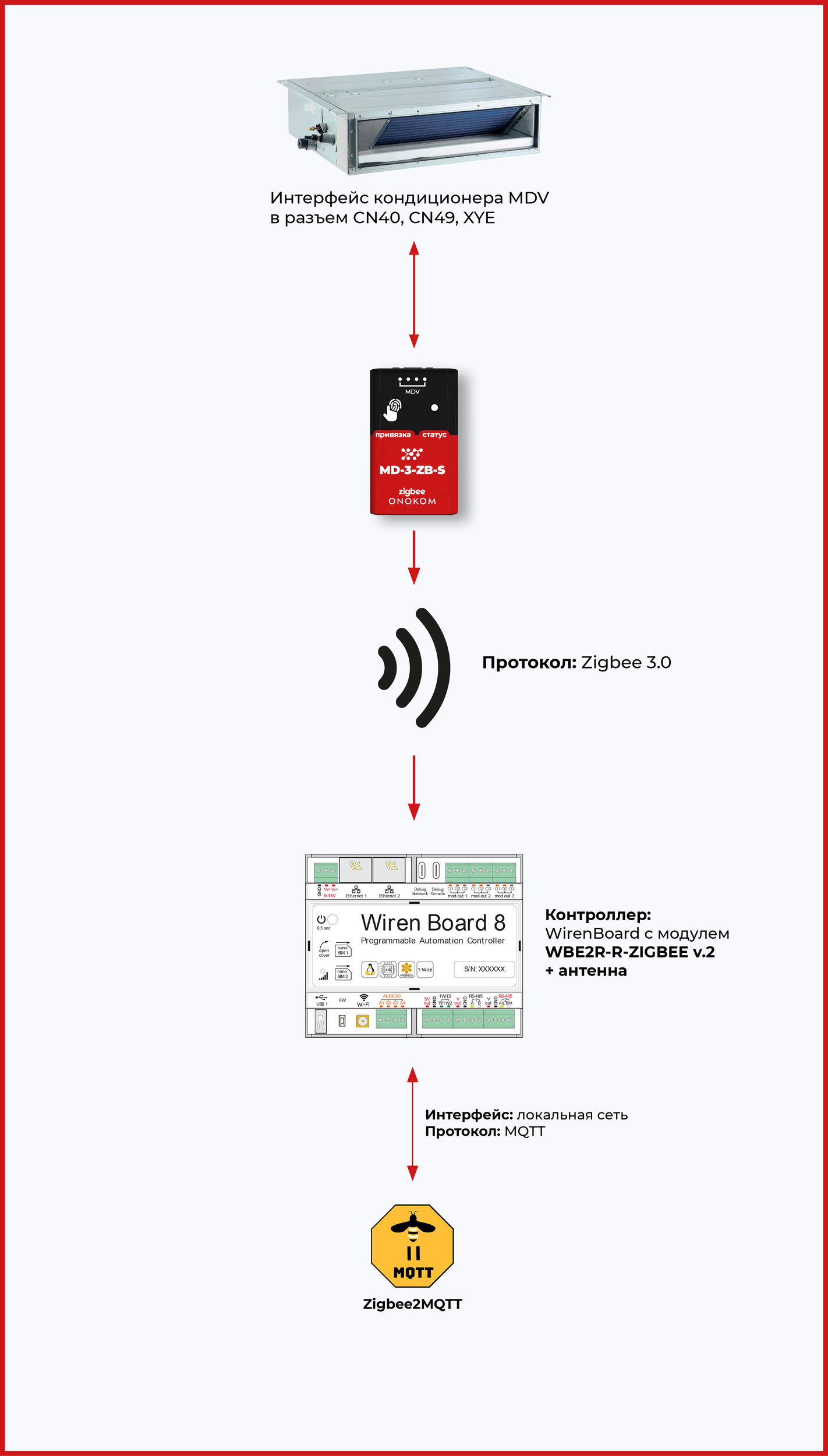

10. Общая логическая схема работы шлюза

Скопировано

загружается

10.1 Логическая схема WirenBoard + SprutHub

Скопировано

загружается

10.2 Логическая схема WirenBoard + Zigbee2MQTT

Скопировано

загружается

11. Схемы подключения

Скопировано

11.1 Схема подключения к WirenBoard

Скопировано

загружается

Схема подключения к контроллеру WirenBoard

12. Подключение

Скопировано

12.1 Подключение к WirenBoard

Скопировано

12.1.1 Параметры контроллера WirenBoard

Все дальнейшие настройки выполняются на контроллере WirenBoard 8 со следующими параметрами:
- Ревизия: 7.3.3E/11 675
- Версия ПО: wb-2507
- Ветка: Релиз
- ZigBee2MQTT : 2.5.1

12.1.2 Загрузка шаблона в контроллер WirenBoard для Zigbee2MQTT

- Скачайте приложение для подключения по SFTP к контроллеру
- Для пользователей macOS: Скачайте приложение: ForkLift
- Для пользователей Windows: Скачайте приложение: FileZilla
- Узнайте IP адрес контроллера где установлен Zigbee2MQTT в вашей локальной сети
- Подключитесь к контроллеру по SFTP

На момент написания статьи, шаблон не включен в стандартный список поддерживаемых устройств. Поэтому добавляем собственный шаблон:

загружается

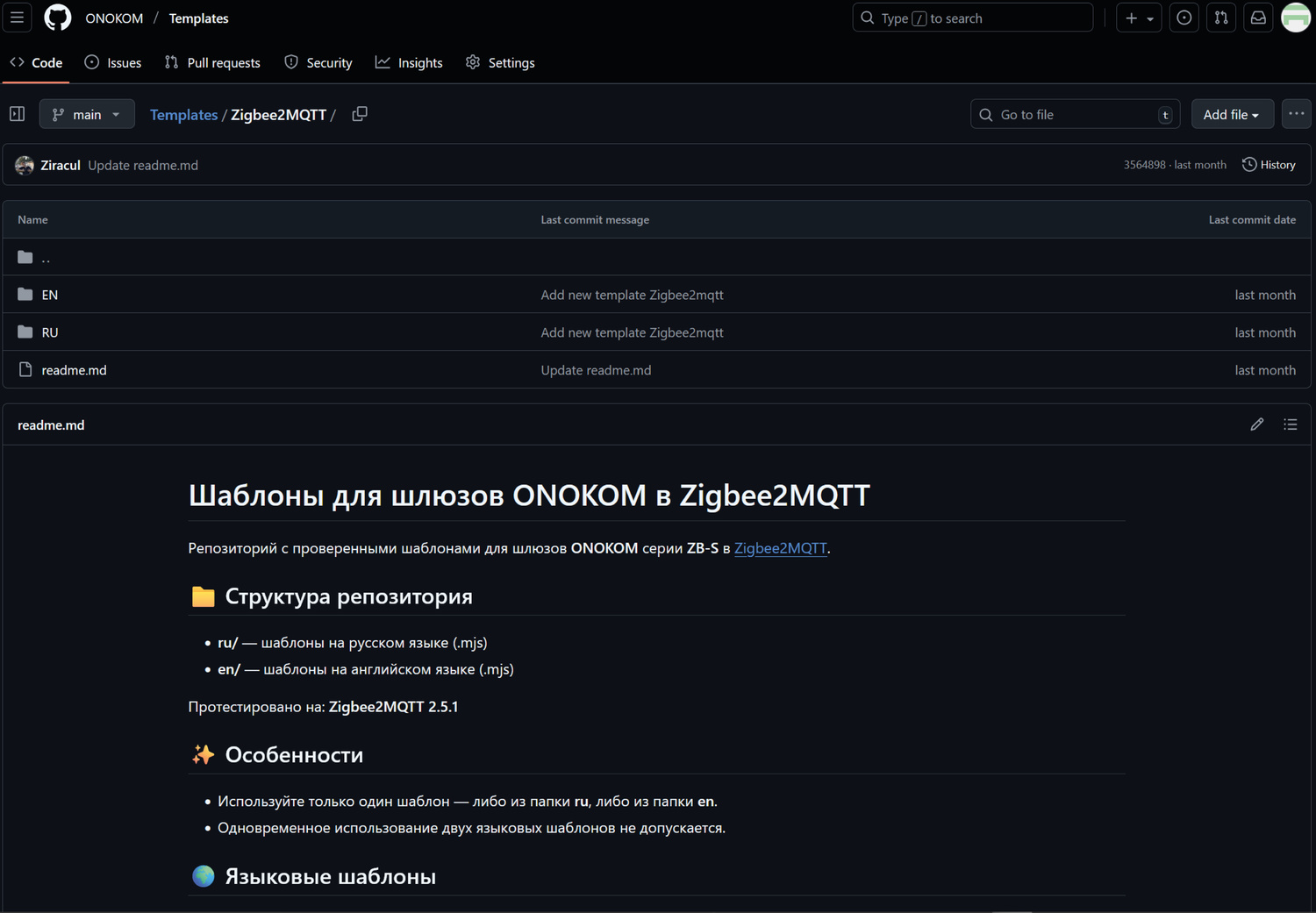

Заходим на веб-сервис GitHub где хранятся шаблоны ONOKOM и переходим в раздел «ZigBee2MQTT»

загружается

Выбираем на каком языке мы хотим чтобы отображался шаблон "RU" или "EN"

загружается

Выбираем шаблон onokom-md-3-zb-s.mjs

Шаблон ONOKOM-AIR-MD-3-ZB-S для Zigbee2MQTT.mjs

загружается

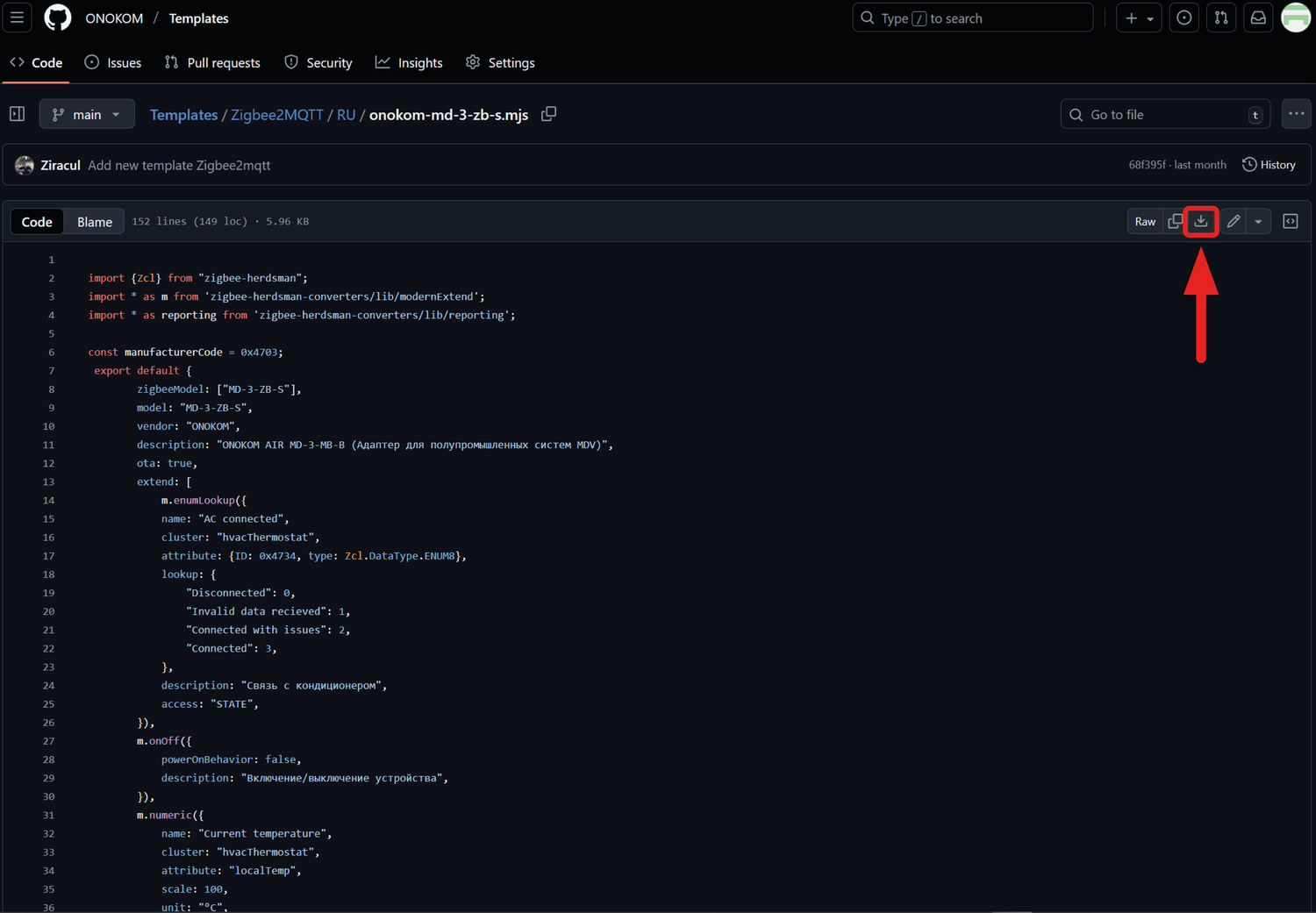

Затем нажимаем на кнопку «Download» правом верхнем углу окна

загружается

Открываем SFTP-менеджер и вводим данные для соединения к контроллеру:
1. Хост: IP-адресс устройства
2. Имя пользователя: root
3. Пароль: wirenboard (по умолчанию)
4. Порт: 22
5. Нажимаем кнопку Соединение

загружается

Переходим в соответствующую директорию:mnt/data/etc/wb-mqtt-serial.conf.d/templates/

Переходим в соответствующую директорию: /mnt/data/root/zigbee2mqtt/data/

загружается

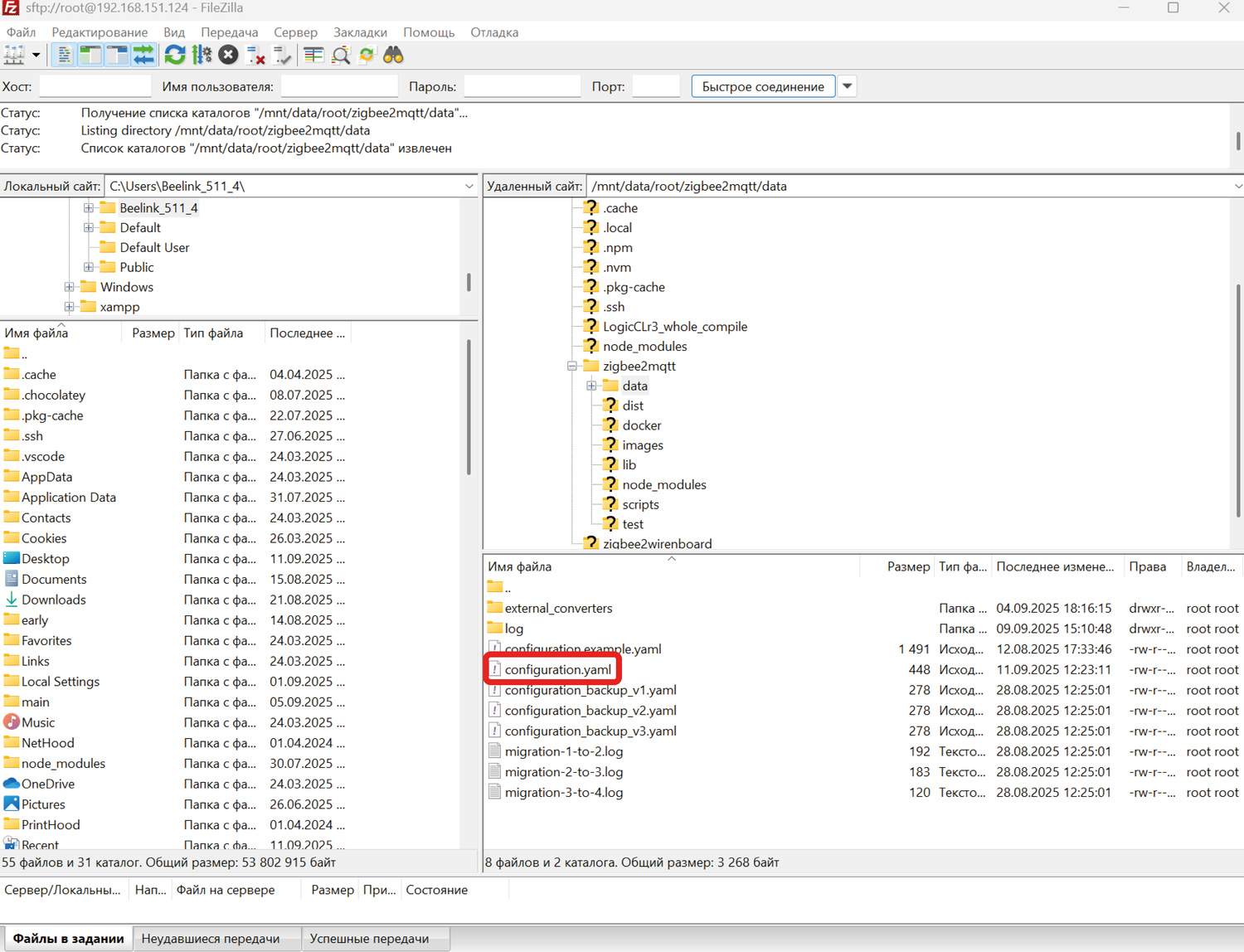

Открываем файл configuration.yaml для редактирования удобным редактором

загружается

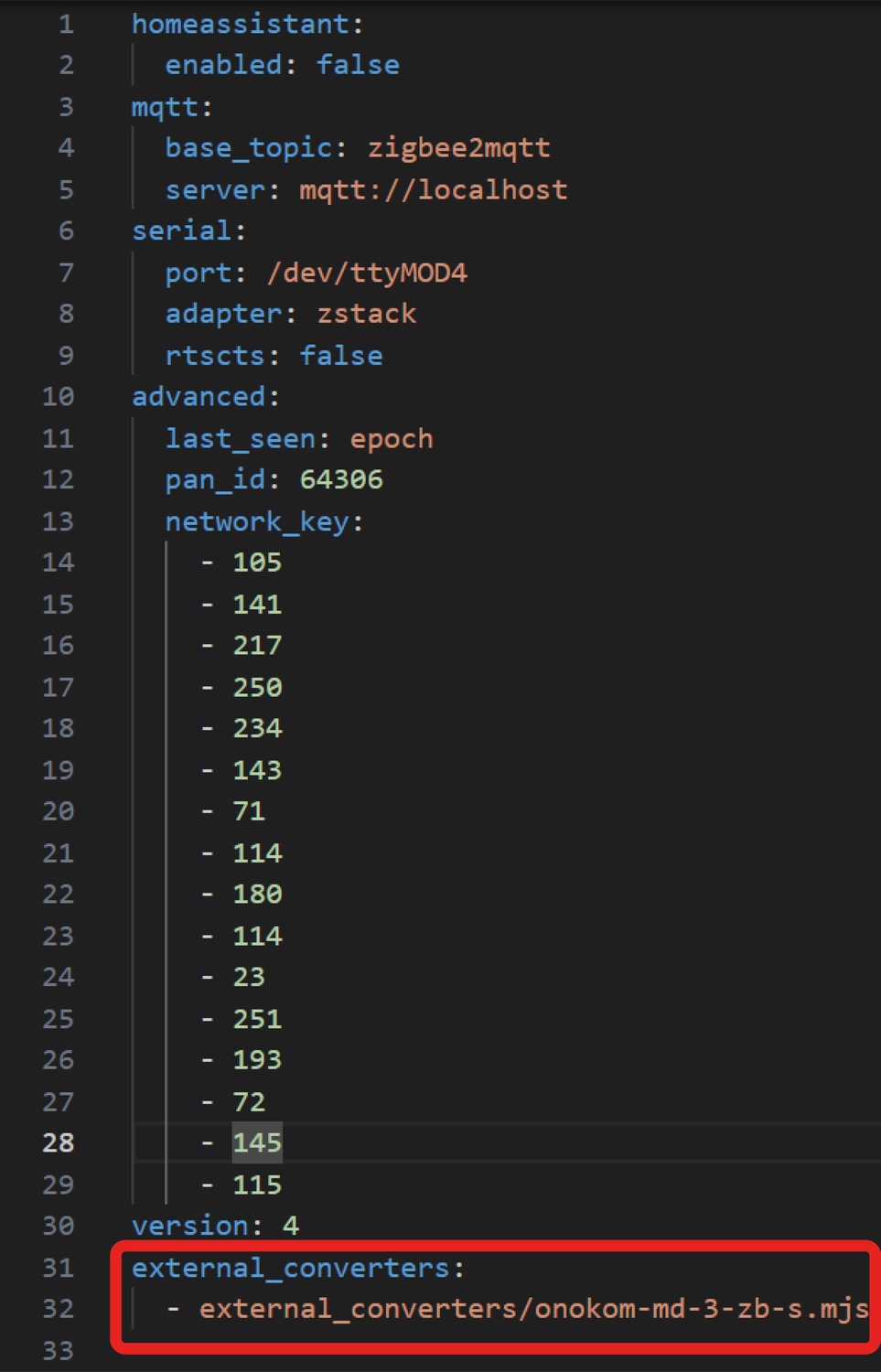

В файле требуется добавить следующую конструкцию: external_converters: - external_converters/onokom-md-3-zb-s.mjs и сохранить файл Обязательно код должен выглядеть как на картинке.

загружается

Теперь требуется загрузить ранее скаченный файл /zigbee2mqtt/data/external_converters/onokom-md-3-zb-s.mjs , после этого требуется перезагрузить сервер ZigBee2MQTT

загружается

После перезагрузки сервера переходим к подключению шлюза к контроллеру.

12.1.3 Подключение шлюза к Wiren Board через Zigbee2MQTT

Заходим в веб-интерфейс Wiren Board

загружается

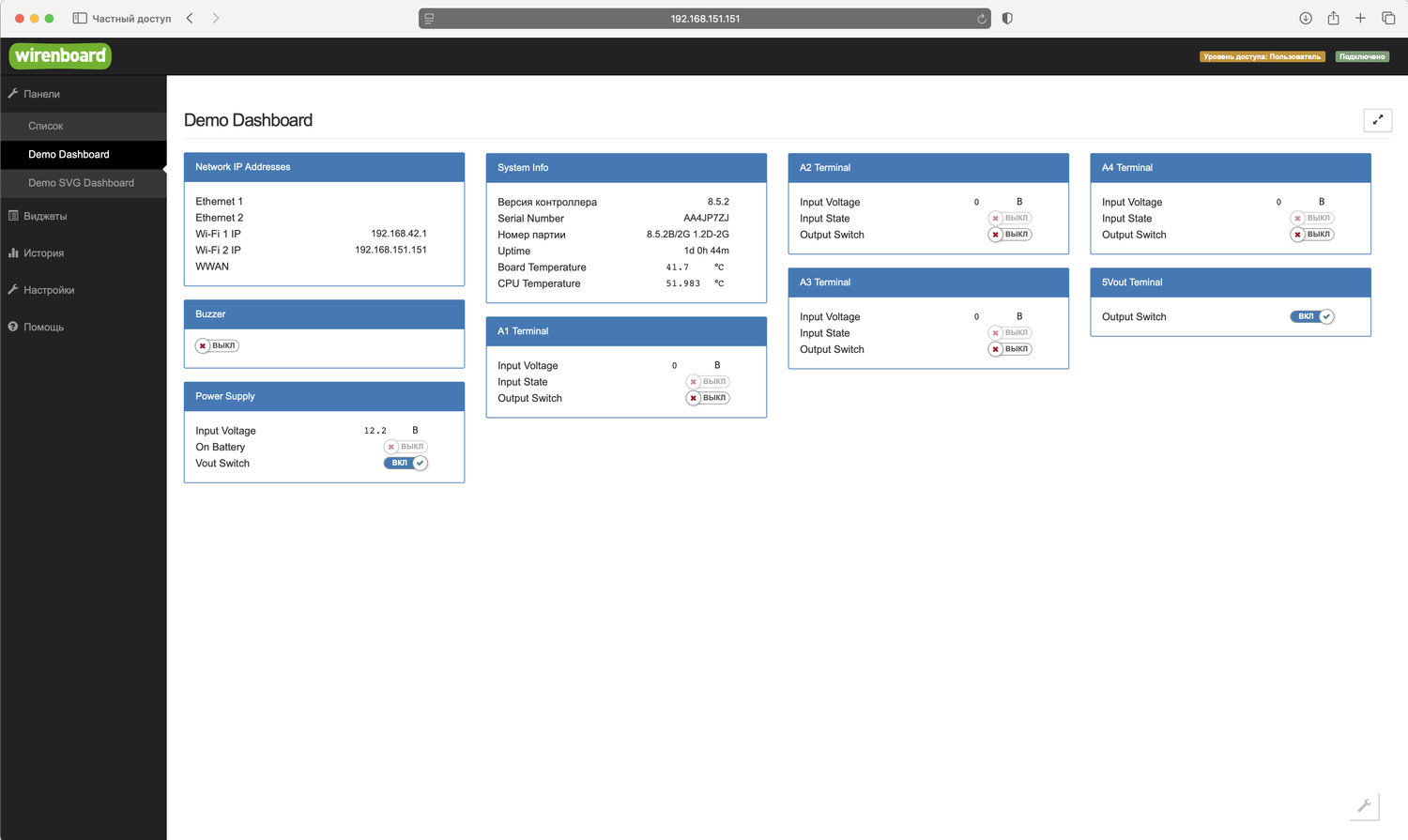

Для входа вводим IP-адрес контроллера в локальной сети

загружается

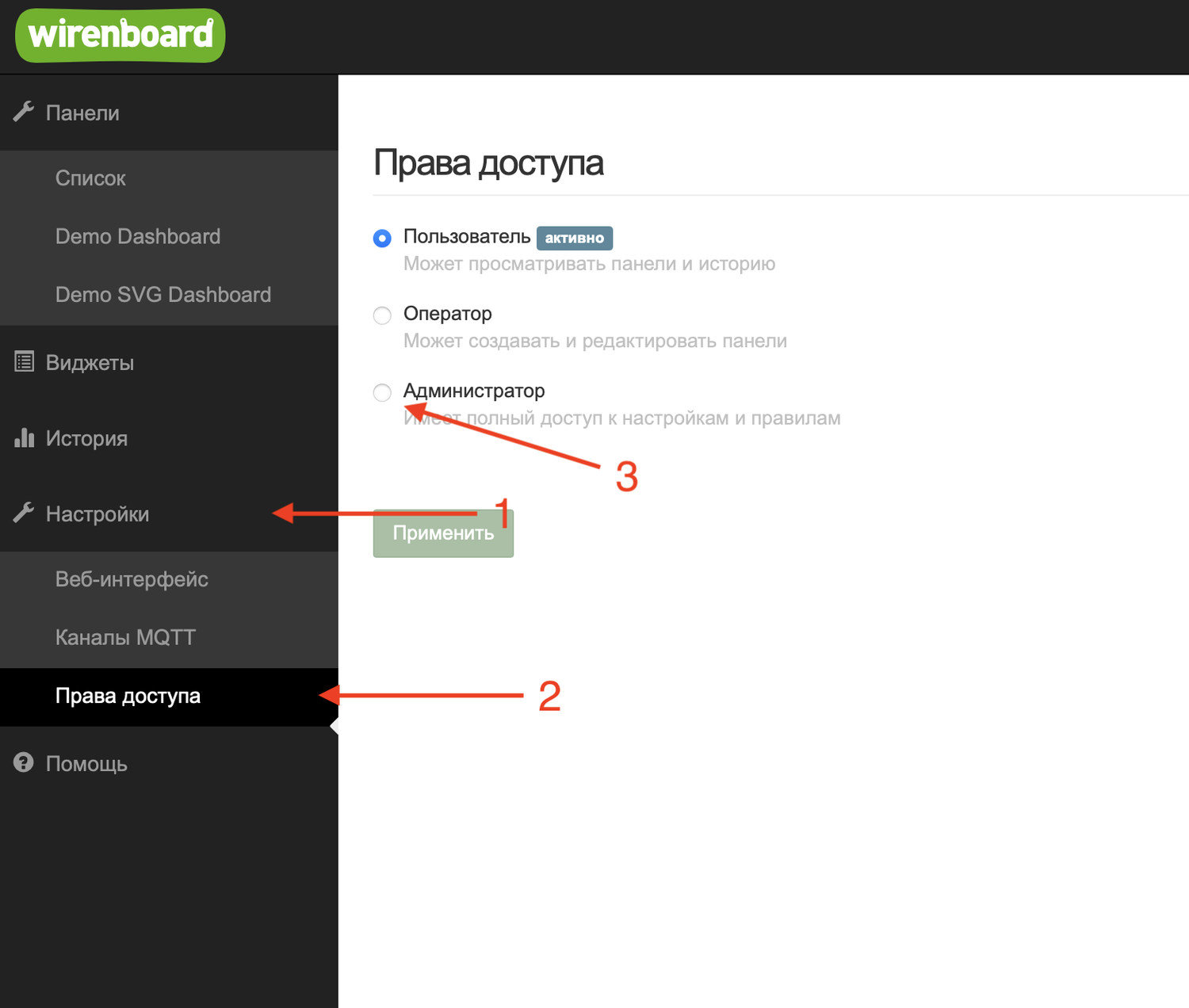

В случае, если права доступа не установлены на «Администратор», нужно их поменять в соответствующем разделе интерфейса

загружается

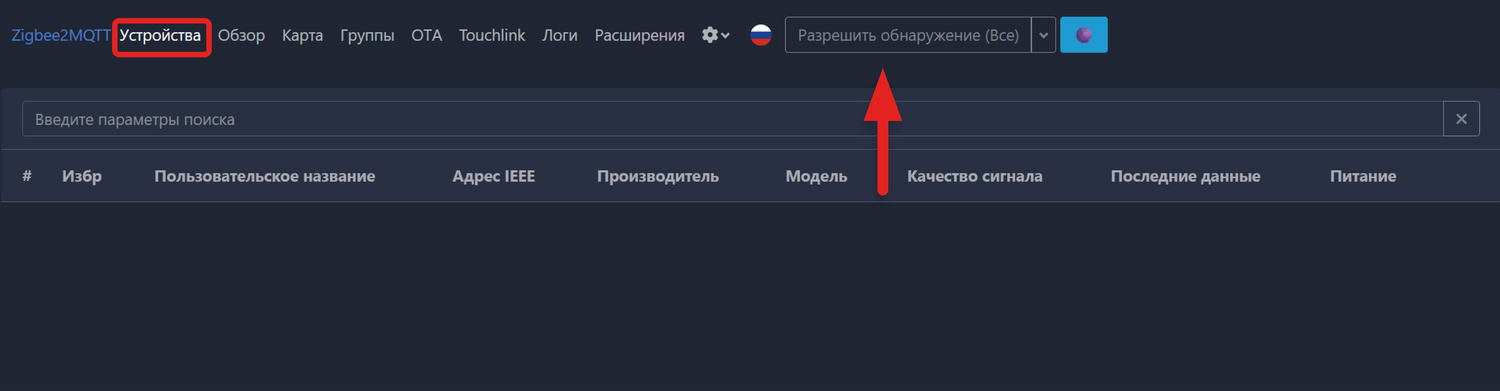

В разделе «Устройства» находим устройство «Zigbee2mqtt конвертер»

загружается

Включаем переключатель Разрешить сопряжение в положение включено

На шлюзе зажать кнопку "Привязка" и держать ее 7 секунд

загружается

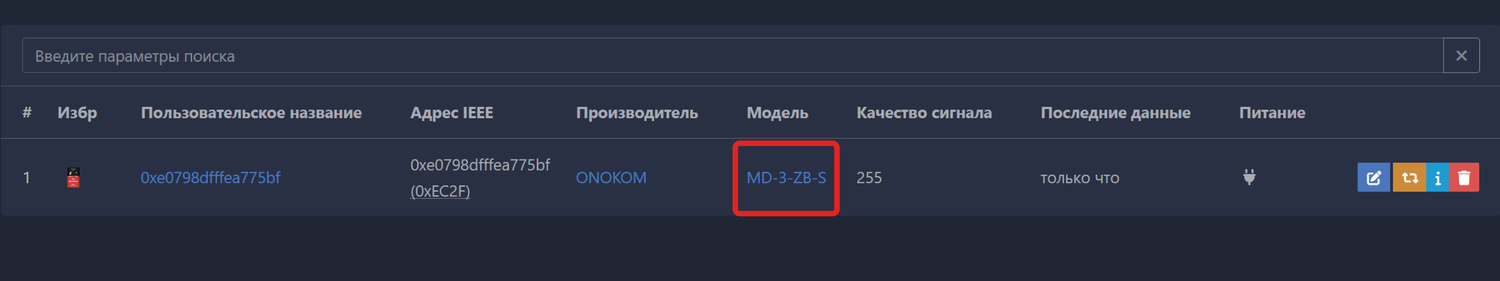

После завершения поиска устройство будет добавлено в интерфейс Wiren Board и мы сможем наблюдать изменение состояния

12.1.4 Установка конвертера для управления шлюзами ONOKOM из интерфейса WirenBoard

Скопировано

загружается

Для установки потребуется подключится к контроллеру по SSH.
Для пользователей Windows можно воспользоваться Командной стройкой или PowerShell.
Для пользователей Linux и Mac OS можно воспользоваться встроенной утилитой "Терминал".

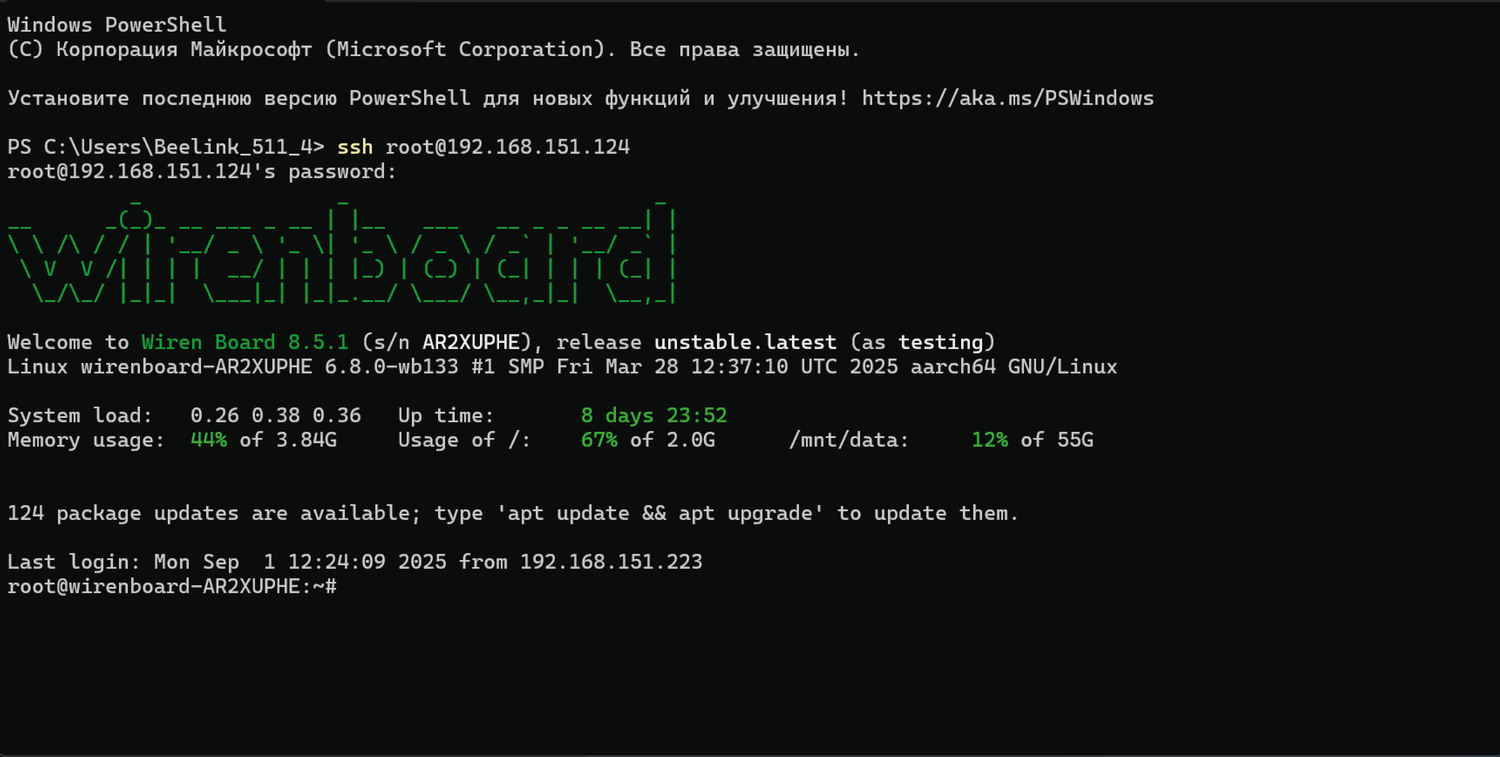

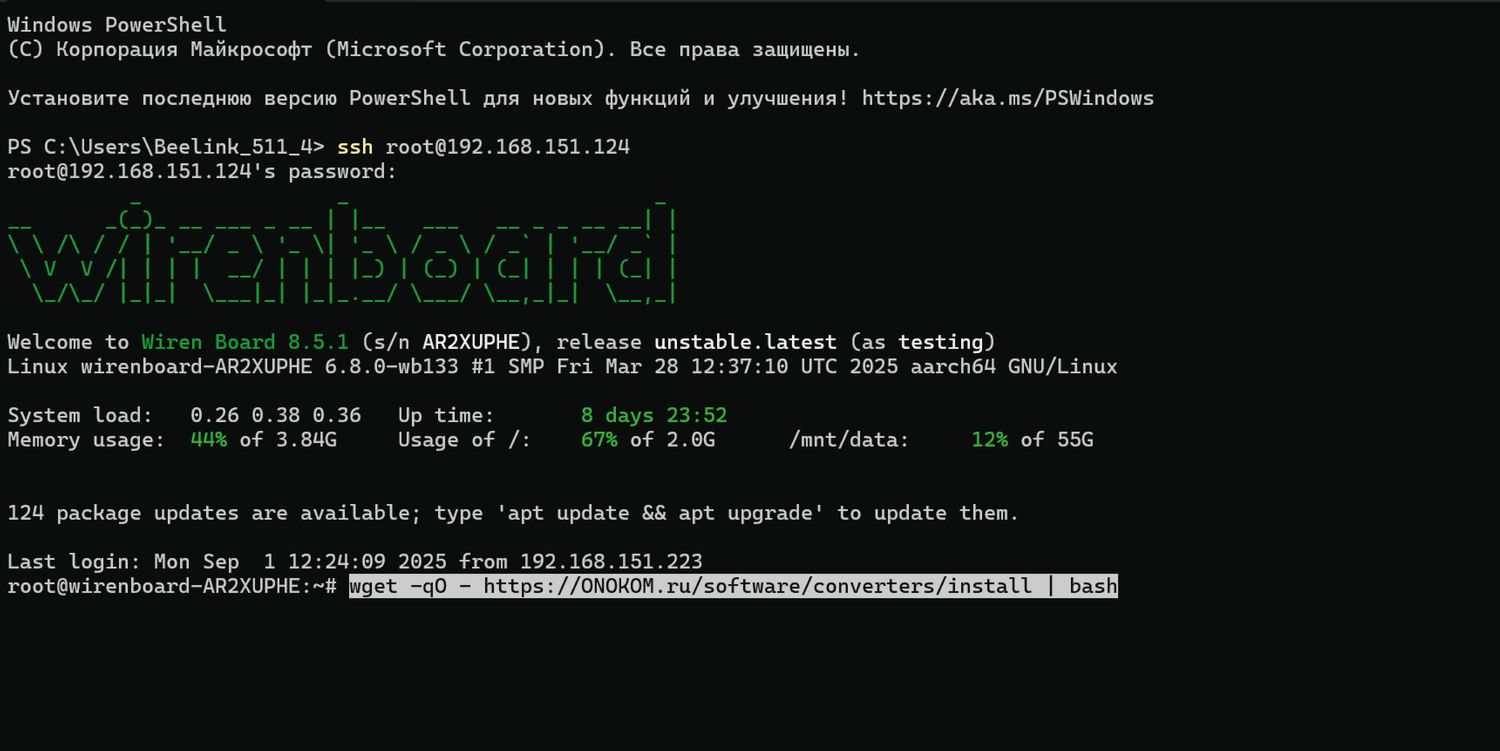

Открываем программу и вводим следующую команду ssh имя_пользователя@ip_адрес_контроллера и нажимает Enter

загружается

Нас попросит ввести пароль, при вводе пароля не будет видно, что вы что-то вводите, по этому вводите и нажимаете Enter.
Если пароль был верно ввден, то вы увидите приглашение на управление вашем контроллером.

загружается

Для нашего конвертера подготовлен скрипт установщика, который сделает все за Вас и запустит конвертер.
Вводим следующую команду в терминал wget -qO - https://ONOKOM.ru/software/converters/install | bash и нажимает Enter
После этого начнется установка

загружается

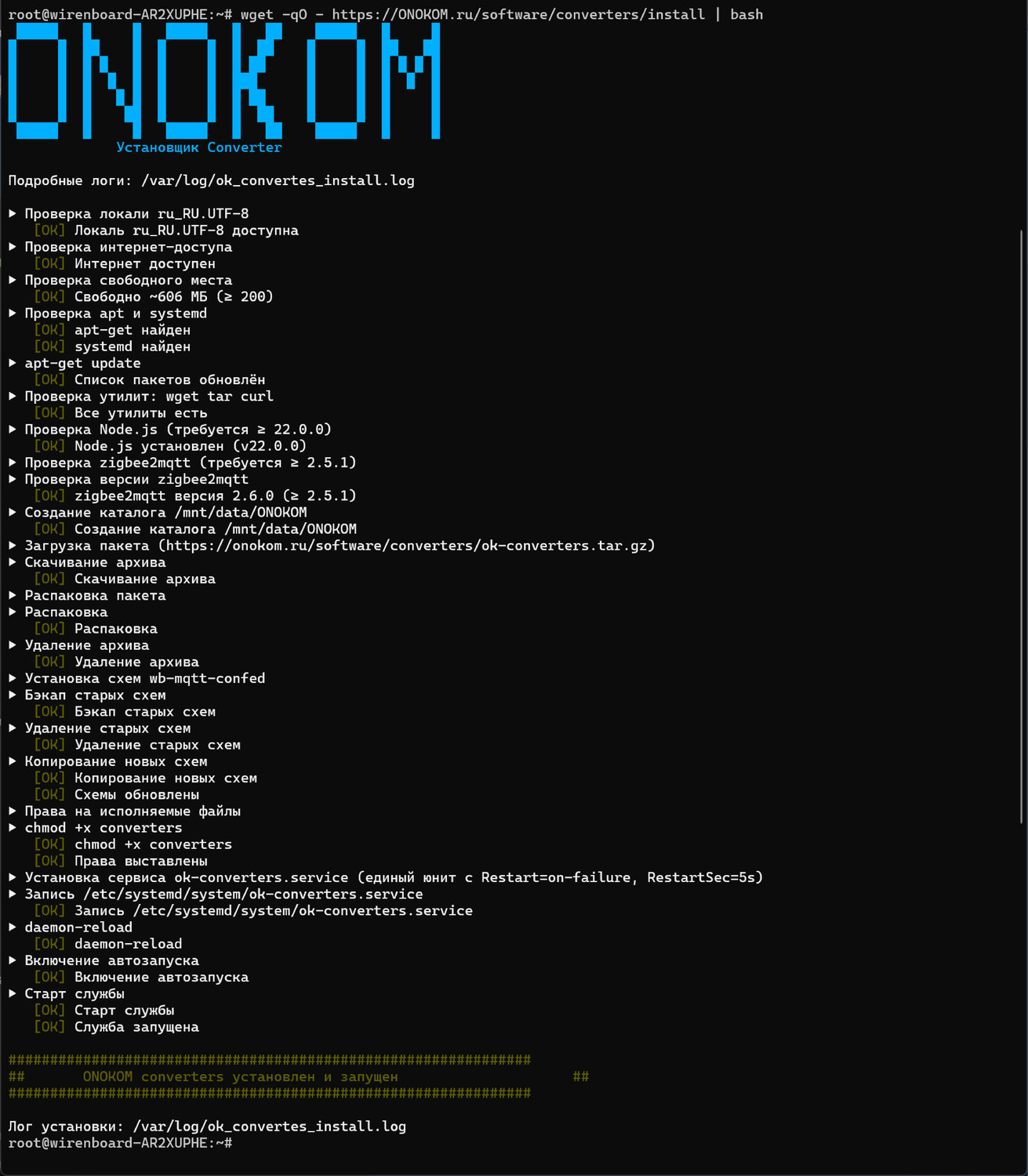

После удачной установки вы увидите, что ONOKOM converters установлен и запущен

загружается

Переходим в браузер и вводим адрес нашего контроллера в сети, открывается интерфейс Wirenboard

загружается

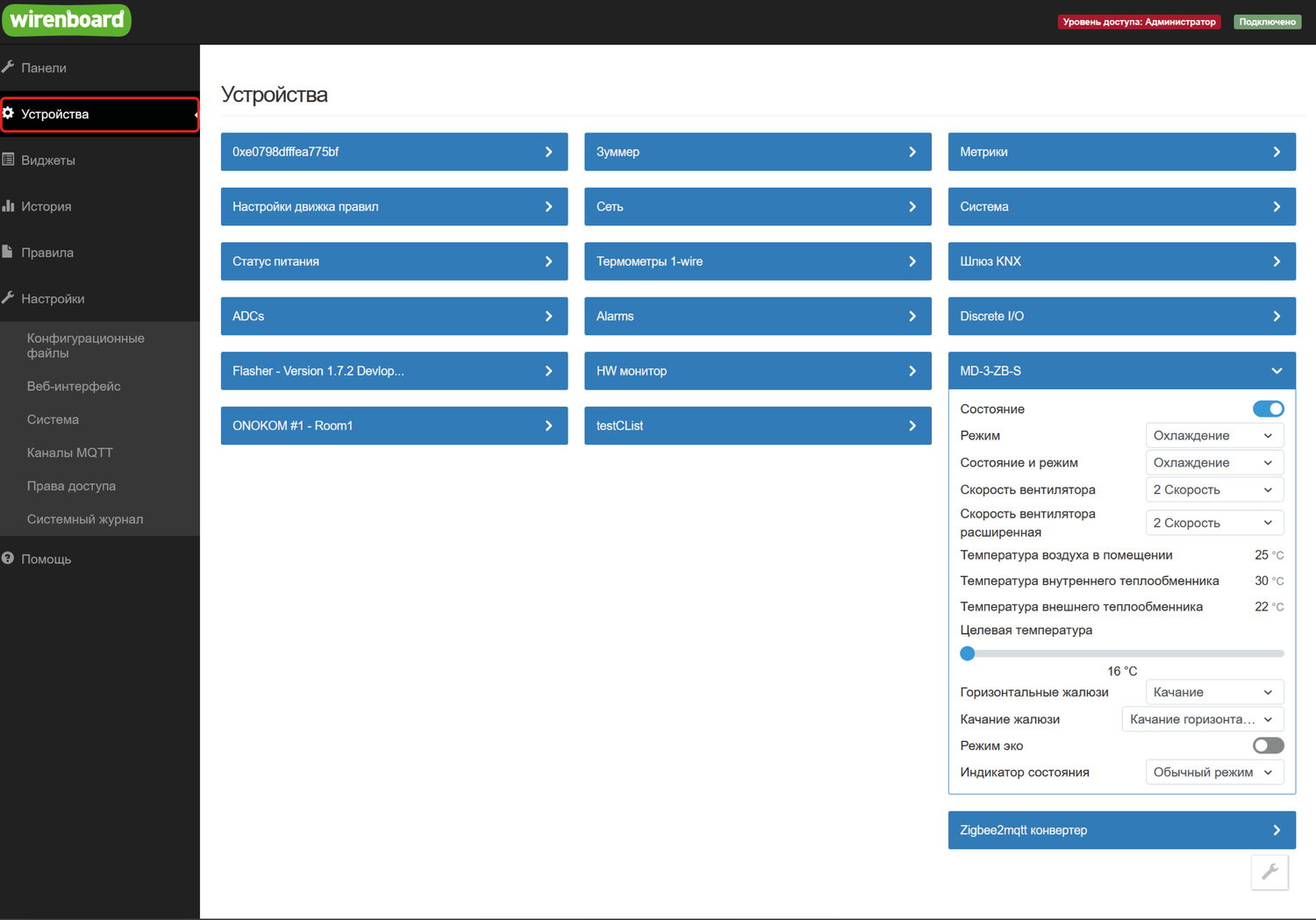

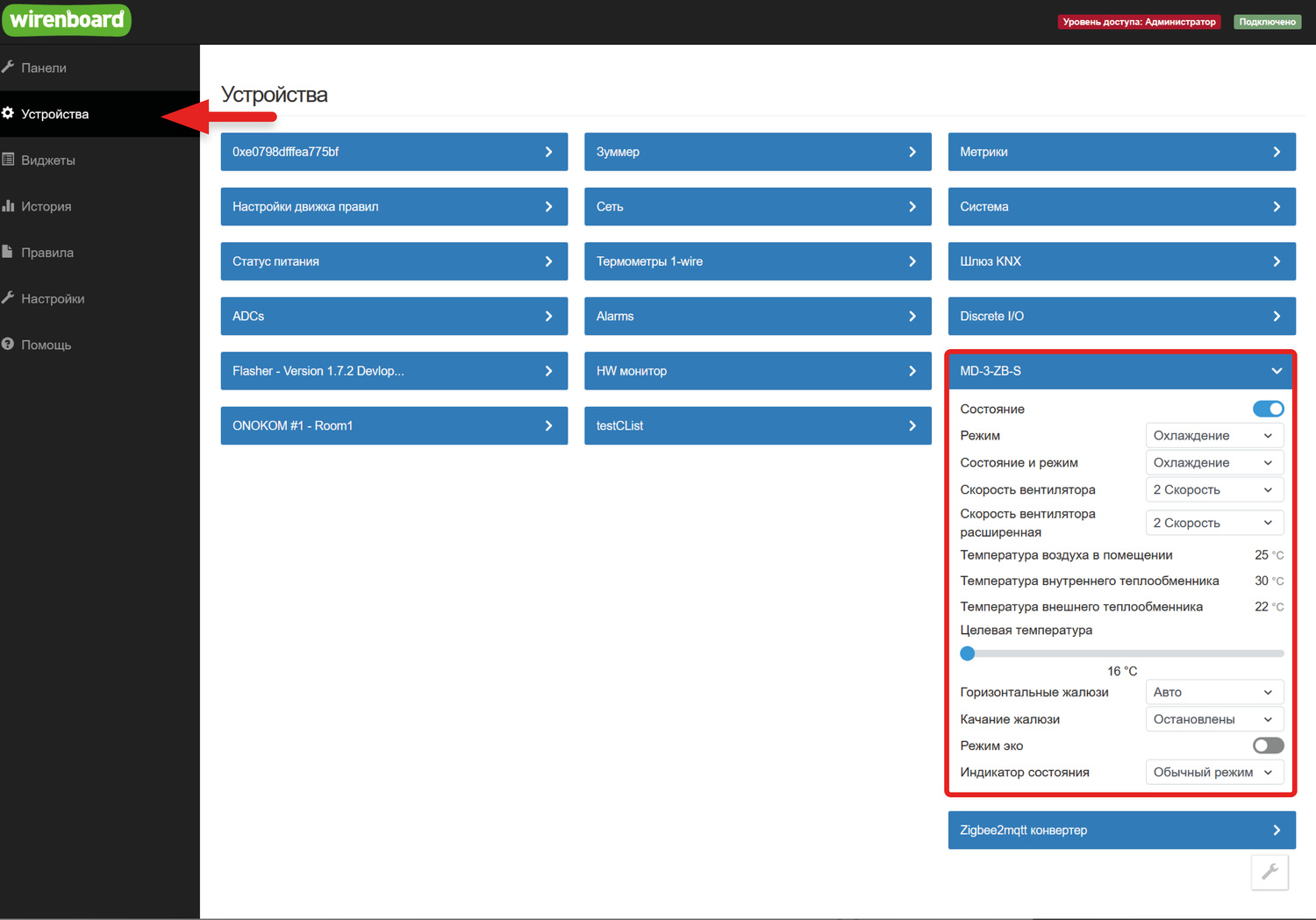

Переходим в раздел "Устройства" и в интерфейсе находим устройство MD-3-ZB-S
Теперь мы можем управлять шлюзом из интерфейса Wirenboard

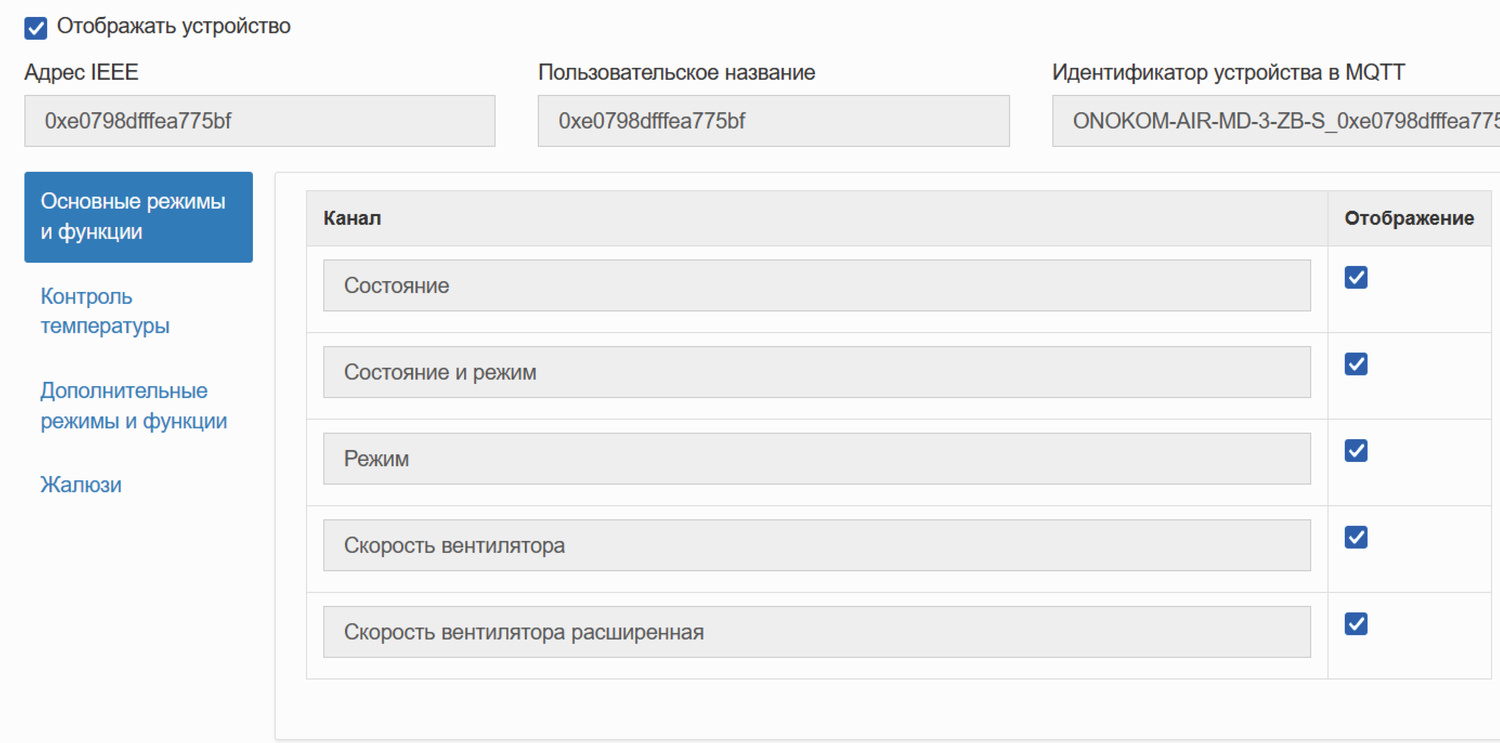

Для просмотра параметров устройства нажимаем на кнопку «Устройства»

загружается

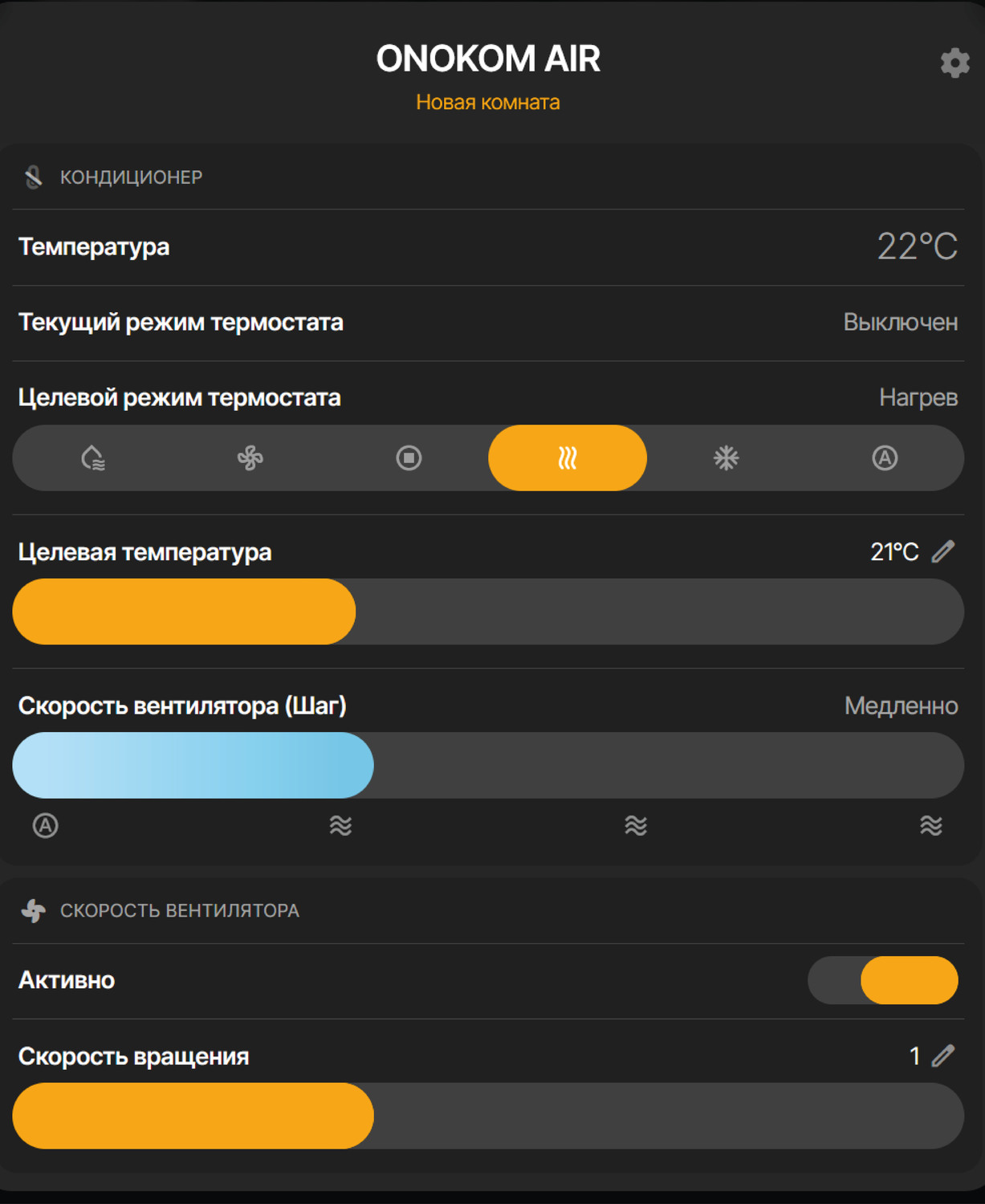

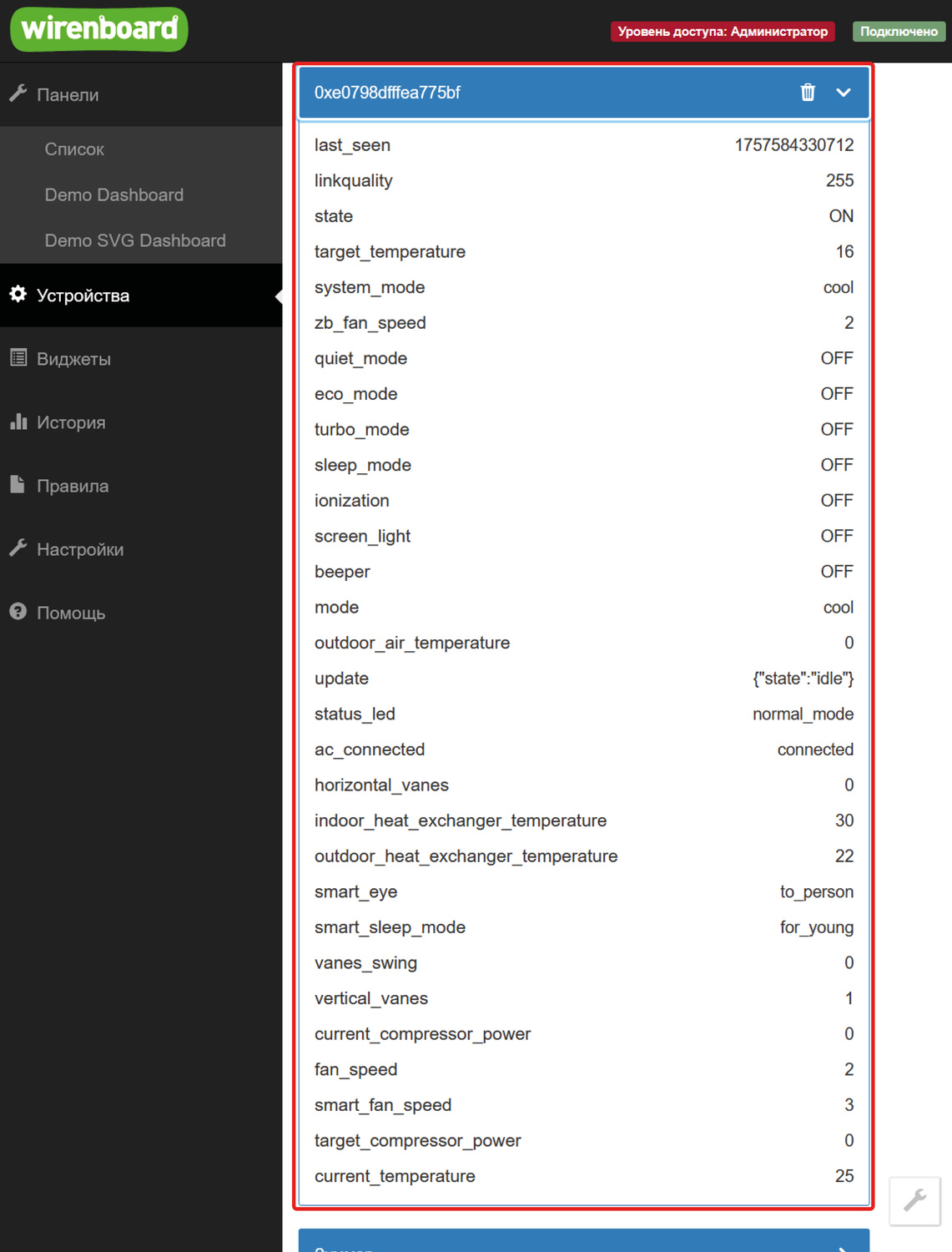

Виджет устройства имеет следующий вид

12.3 Подключение к SprutHub

Скопировано

Для подключения шлюза ONOKOM MD-3-ZB-S в SprutHub необходимо сначала обновить версию ПО SprutHub

загружается

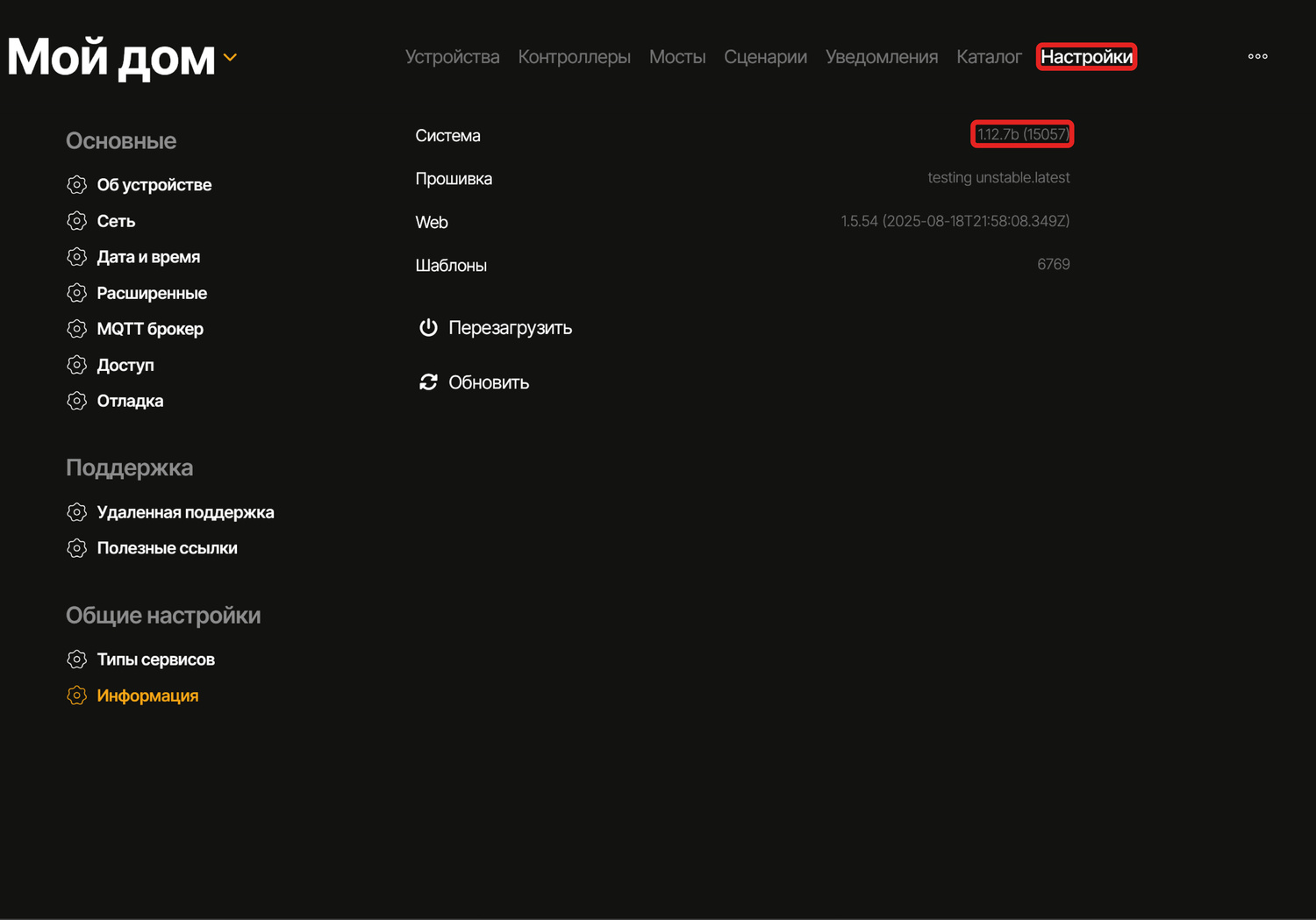

Заходим в раздел «Настройки» → «Информация» проверяем версию SprutHub
Минимальная версия обновления должна быть 1.12.6 (14893).
В случае наличия более низкой версии нажимаем на кнопку «Обновить»

загружается

Переходим в раздел «Контроллеры». Если MQTT-контроллер не был создан - его требуется создать. Для этого нужно нажать на кнопку добавления в правом верхнем углу экрана

Переходим в раздел «Контроллеры». Если Zigbee-контроллер не был создан - его требуется создать. Для этого нужно нажать на кнопку добавления в правом верхнем углу экрана

загружается

Для добавления устройства требуется активировать контроллер, после чего, нажав на троеточие, выбрать пункт «Поиск устройств»

На шлюзе зажать кнопку "Привязка" и держать ее 7 секунд

загружается

Устройство будет добавлено

загружается

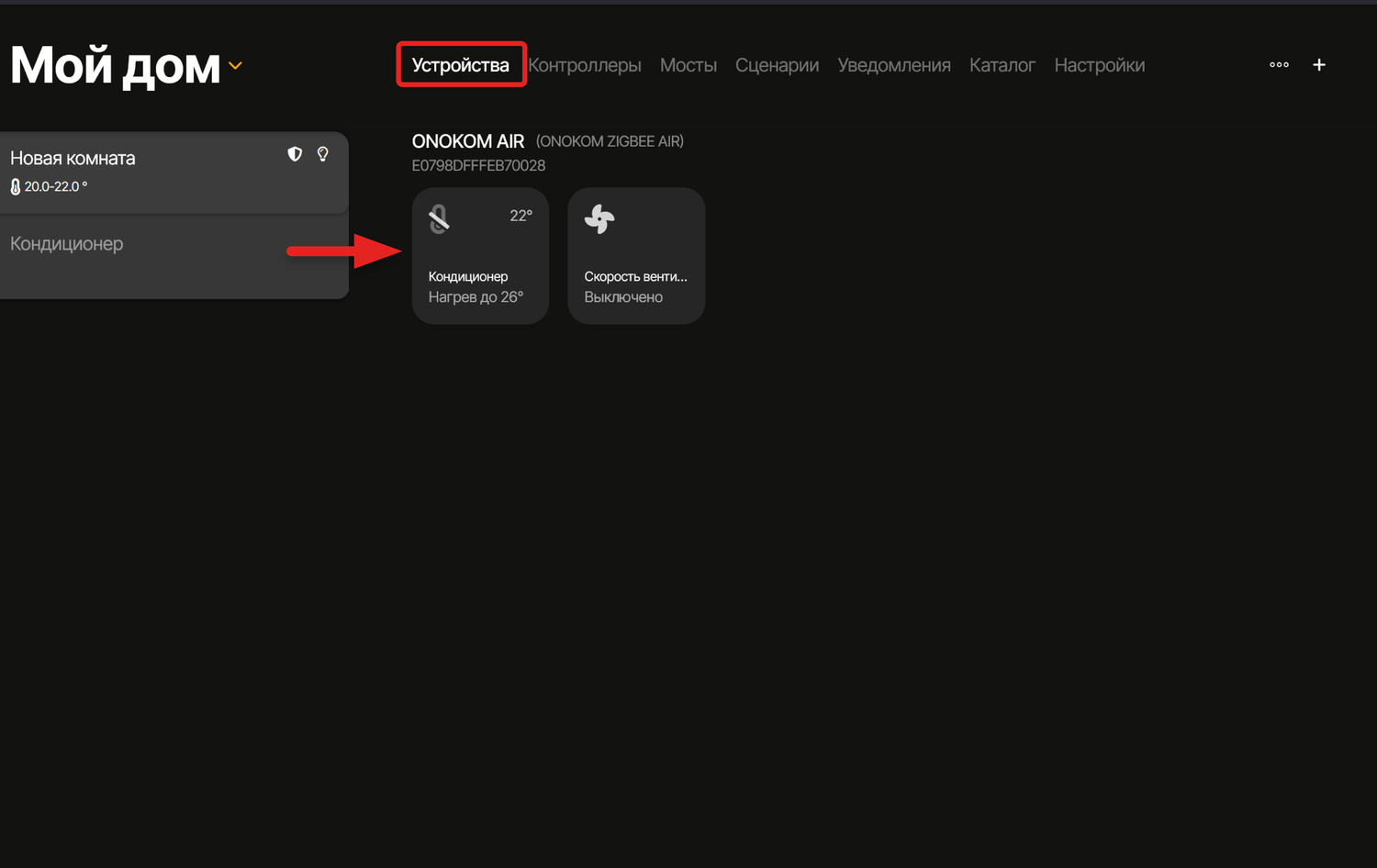

Для управления устройством перейдём в соответствующий раздел и выберем его

загружается

Виджет устройства имеет следующий вид

12.3.1 Настройка подключения «Яндекс Умный дом»

Скопировано

загружается

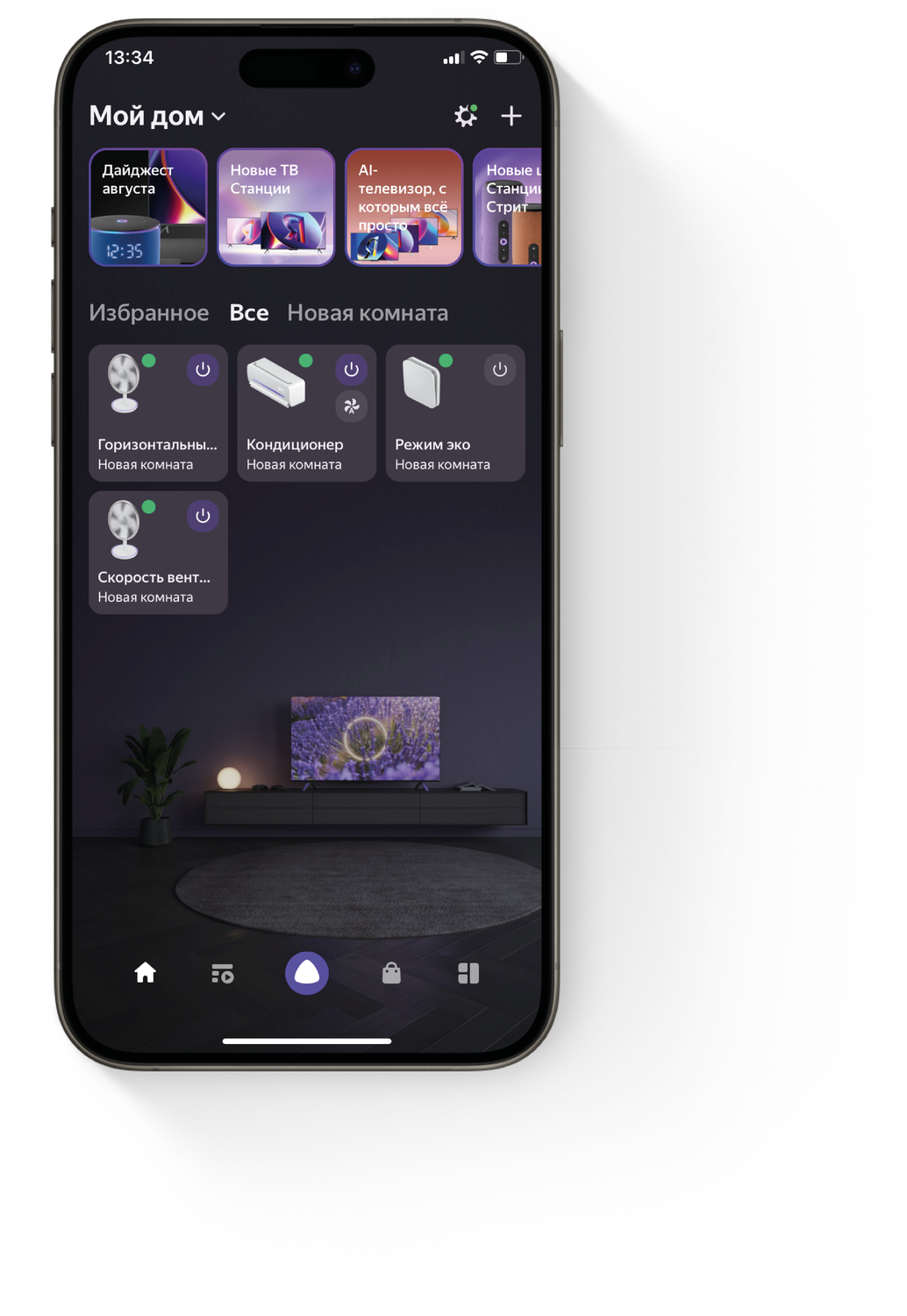

Для подключения к системе «Яндекс Умный дом» перейдём в раздел «Мосты» и, если он отсутствует, добавим мост для Yandex с помощью соответствующей кнопки в правом верхнем углу экрана

В приложении «Умный дом» нажимаем на кнопку «Устройства умного дома»

загружается

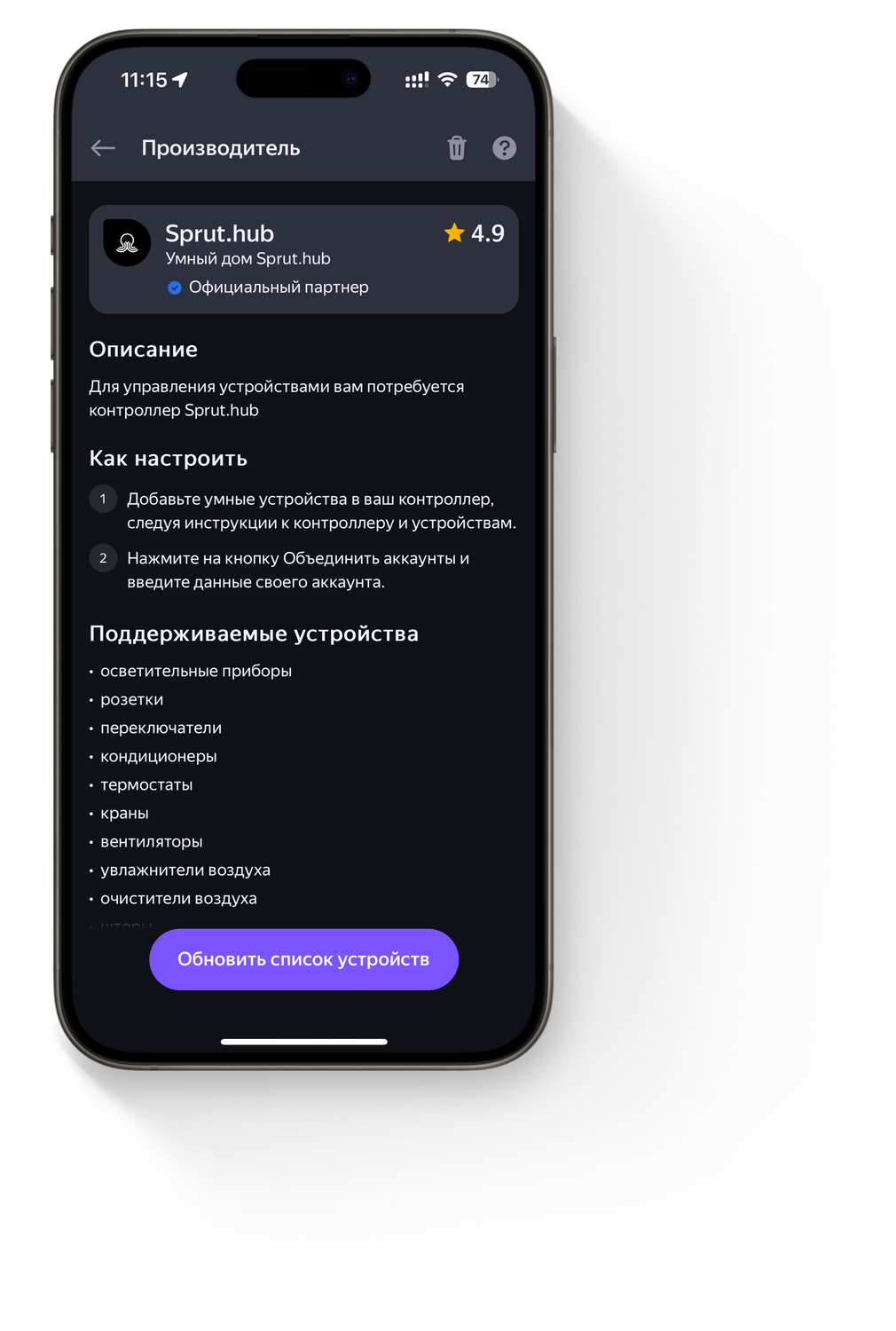

В списке доступных систем выбираем SprutHub

загружается

Нажимаем на кнопку «Привязать к Яндексу»

загружается

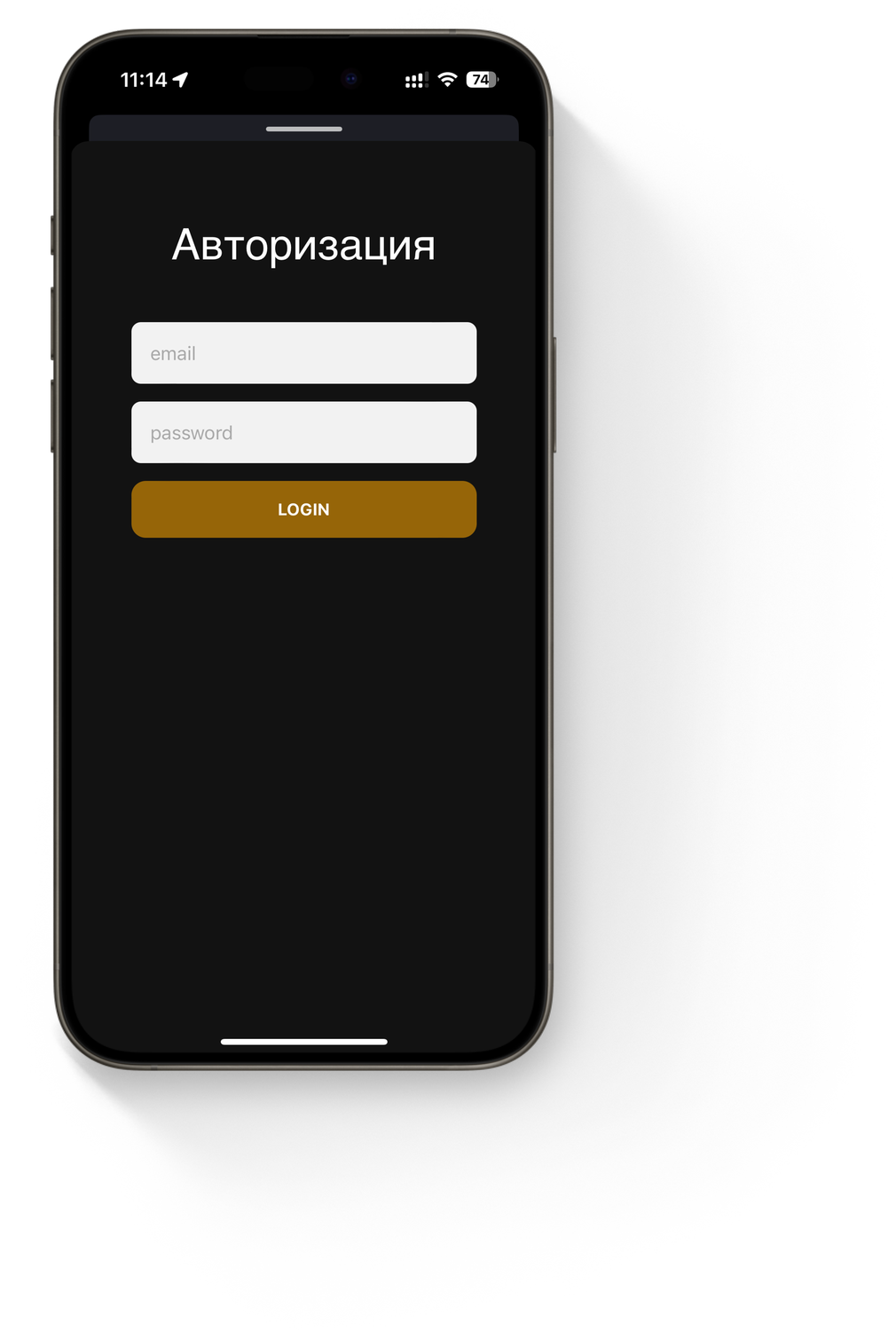

Заполняем данные для авторизации в SprutHub

загружается

После авторизации будет доступен поиск устройств. Для его выполнения нажимаем на кнопку «Обновить список устройств»

загружается

Устройство будет добавлено. Для управления кондиционером нажимаем на «Кондиционер»

загружается

Настройка завершена

загружается

12.3.2 Настройка подключения «Homekit»

Скопировано

Для подключения к системе «Homekit» перейдём в раздел «Мосты» и, если он отсутствует, добавим мост для Homekit с помощью соответствующей кнопки в правом верхнем углу экрана

Открываем приложение Homekit

загружается

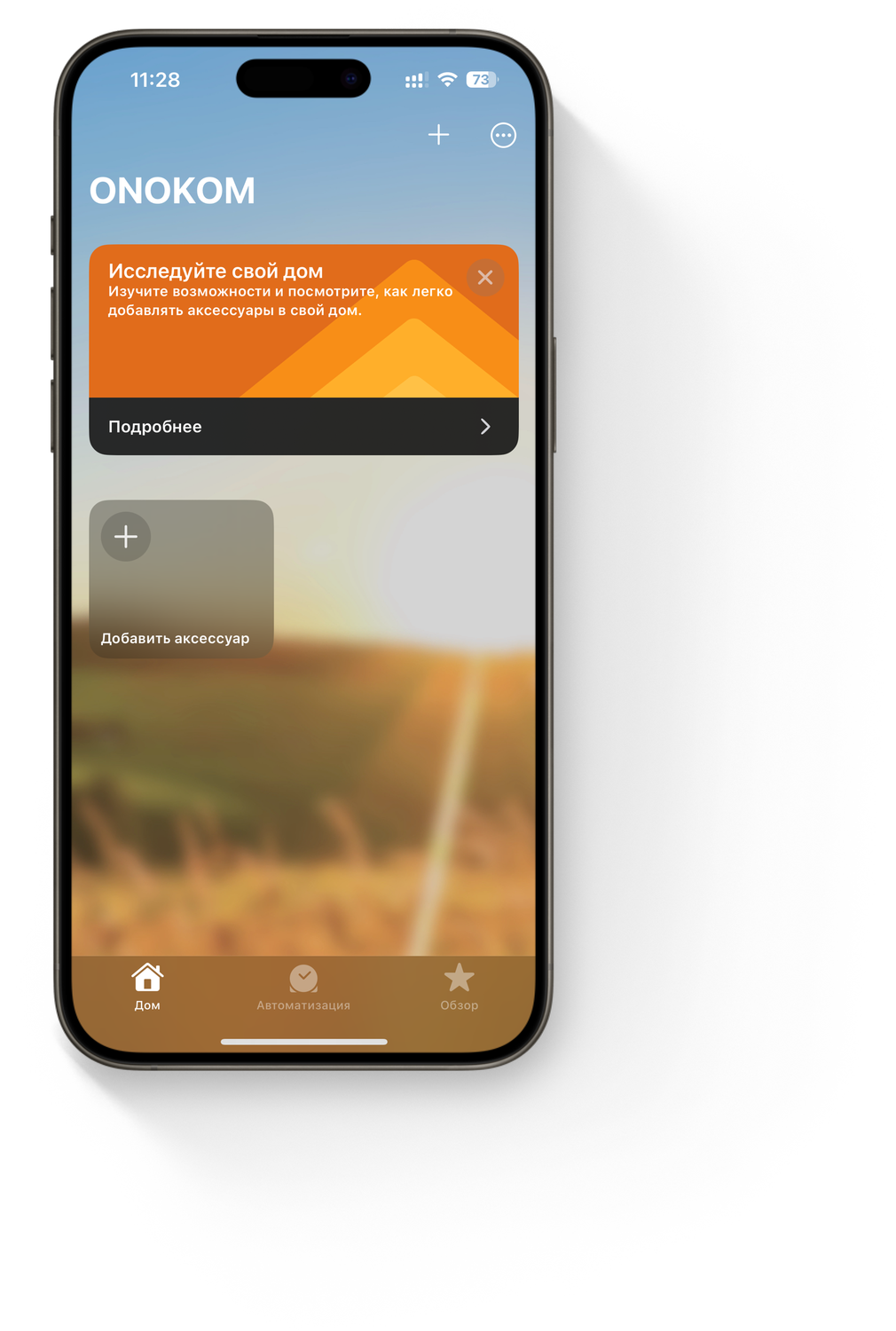

Открываем панель добавления устройсв в правом верхнем углу экрана. Выбираем «Добавить аксессуар»

загружается

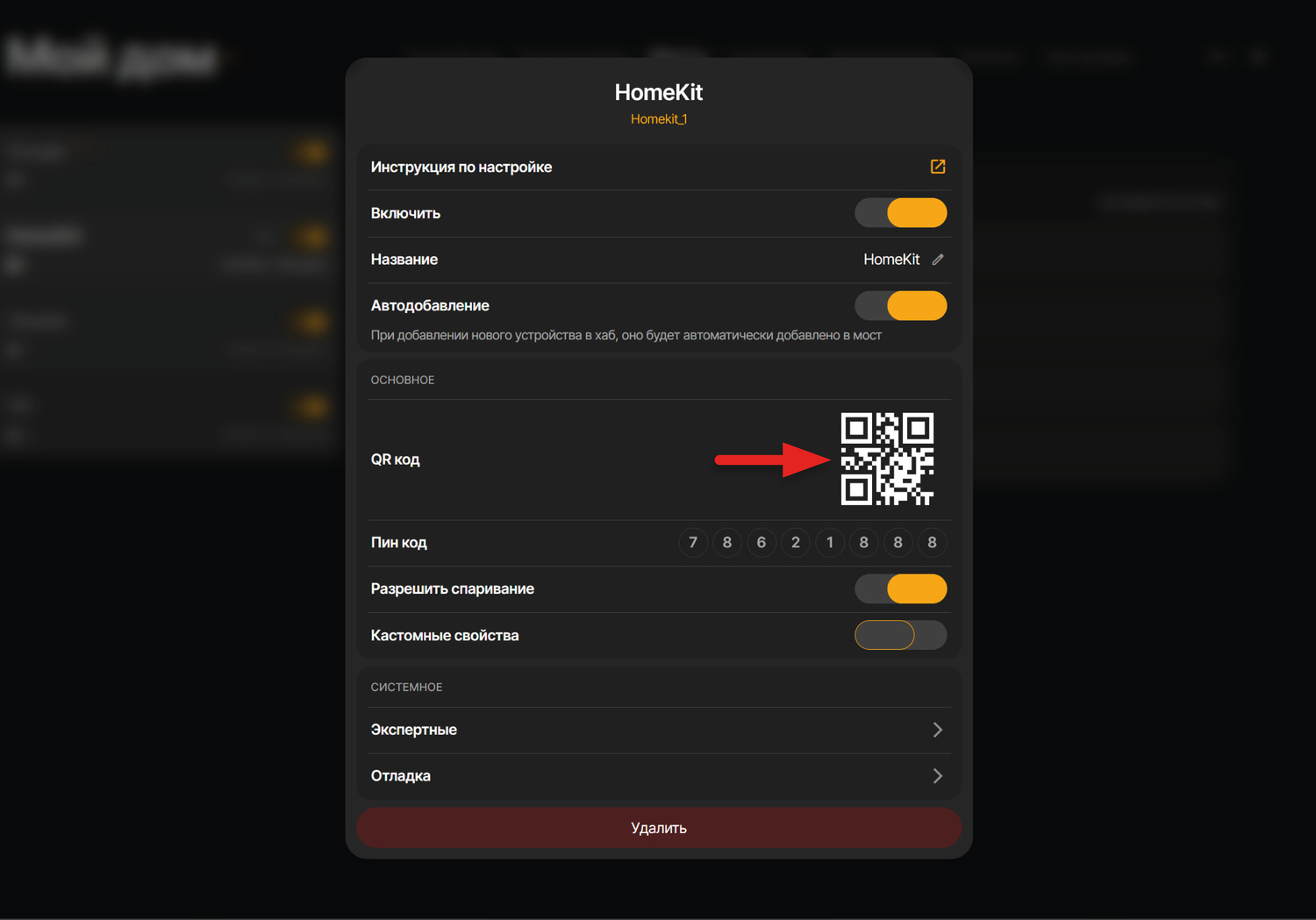

В интерфейсе SprutHub нажимаем на кнопку настроек Homekit (троеточие рядом с названием моста). В окне настроек будет доступен QR-код

загружается

Сканируем QR-код с мобильного устройства

загружается

Добавляем нужные нам устройства

загружается

Устройства будут размещены на главной странице приложения

загружается

Настройка завершена

загружается

12.4 Подключение к Zigbee2MQTT

Скопировано

Для подключения шлюза ONOKOM MD-3-ZB-S в Zigbee2MQTT требуется версия не ниже 2.5.1

загружается

Заходим в раздел «Настройки» шестеренка → «О программе» проверяем версию Zigbee2MQTT
Минимальная версия обновления должна быть 2.5.1.
В случае наличия более низкой версии требуется «Обновить» ваш сервер ZigBee2MQTT

загружается

Для добавления устройства требуется перейти в раздел «Устройства» , после чего, нажать кнопку «Разрешить обнаружение (Все)»

На шлюзе зажать кнопку "Привязка" и держать ее 7 секунд

загружается

Устройство будет добавлено

загружается

Если у Вас будет отображаться в колонке "Производитель" написано "Не поддерживается" потребуется установить "Внешний преобразователь"

12.4.1 Подключение внешнего преобразователя для ZigBee2MQTT

Скопировано

загружается

Заходим на веб-сервис GitHub где хранятся шаблоны ONOKOM и переходим в раздел «ZigBee2MQTT»

загружается

Выбираем на каком языке мы хотим чтобы отображался шаблон "RU" или "EN"

загружается

Выбираем шаблон «onokom-md-3-zb-s.mjs»

Шаблон ONOKOM-AIR-md-3-zb-s для Zigbee2MQTT.mjs

загружается

Затем нажимаем на кнопку «Download» правом верхнем углу окна

загружается

Переходим в соответствующую директорию: /mnt/data/root/zigbee2mqtt/data/

загружается

Открываем файл configuration.yaml для редактирования удобным редактором

загружается

В файле требуется добавить следующую конструкцию: external_converters: - external_converters/onokom-md-3-zb-s.mjs и сохранить файл Обязательно код должен выглядить как на картинке

загружается

После перезагрузки сервера, вы увидите следующую картинку, что в колонке производитель, исчезла надпись не поддерживается и производитель указан верно.
На этом настройка и добавление шлюзов ONOKOM MD-3-ZB-S в ZigBee2MQTT окончена

13. Демонстрация работы

Скопировано

Раздел находится в стадии заполнения

14. Скриншоты интерфейса кондиционера

Скопировано

14.1 Скриншоты Apple

Скопировано

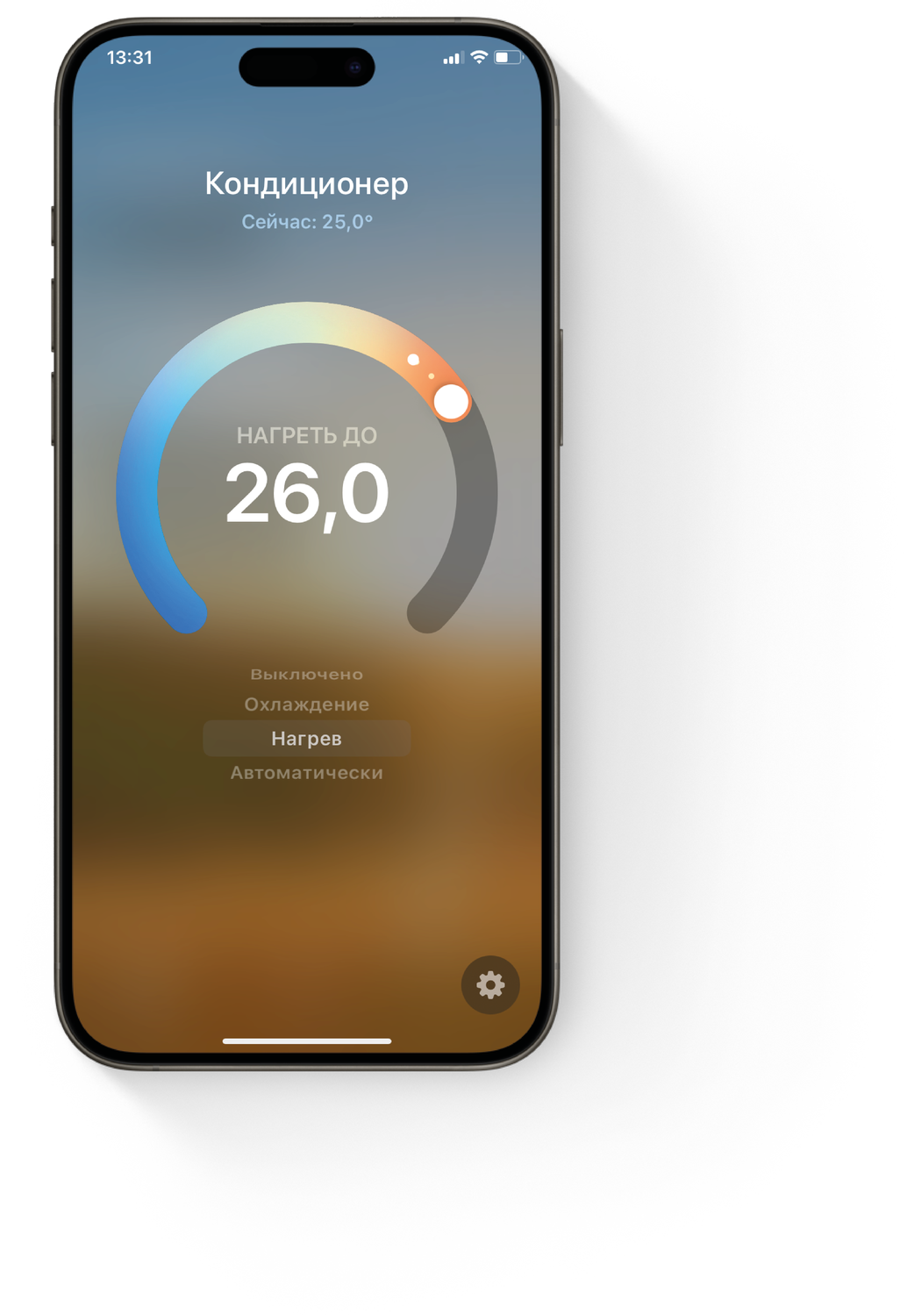

Основной экран управления

загружается

Экран выбора режимов. На экране установлен режим нагрев

загружается

Установлен режим охлаждение

загружается

Экран выбора режимов. На экране установлен режим нагрев

Экран управления качанием горизонтальных жалюзей

загружается

14.2 Скриншоты Яндекс Умный дом

Скопировано

Экран с общим отображением устройств, добавленных в умный дом.

загружается

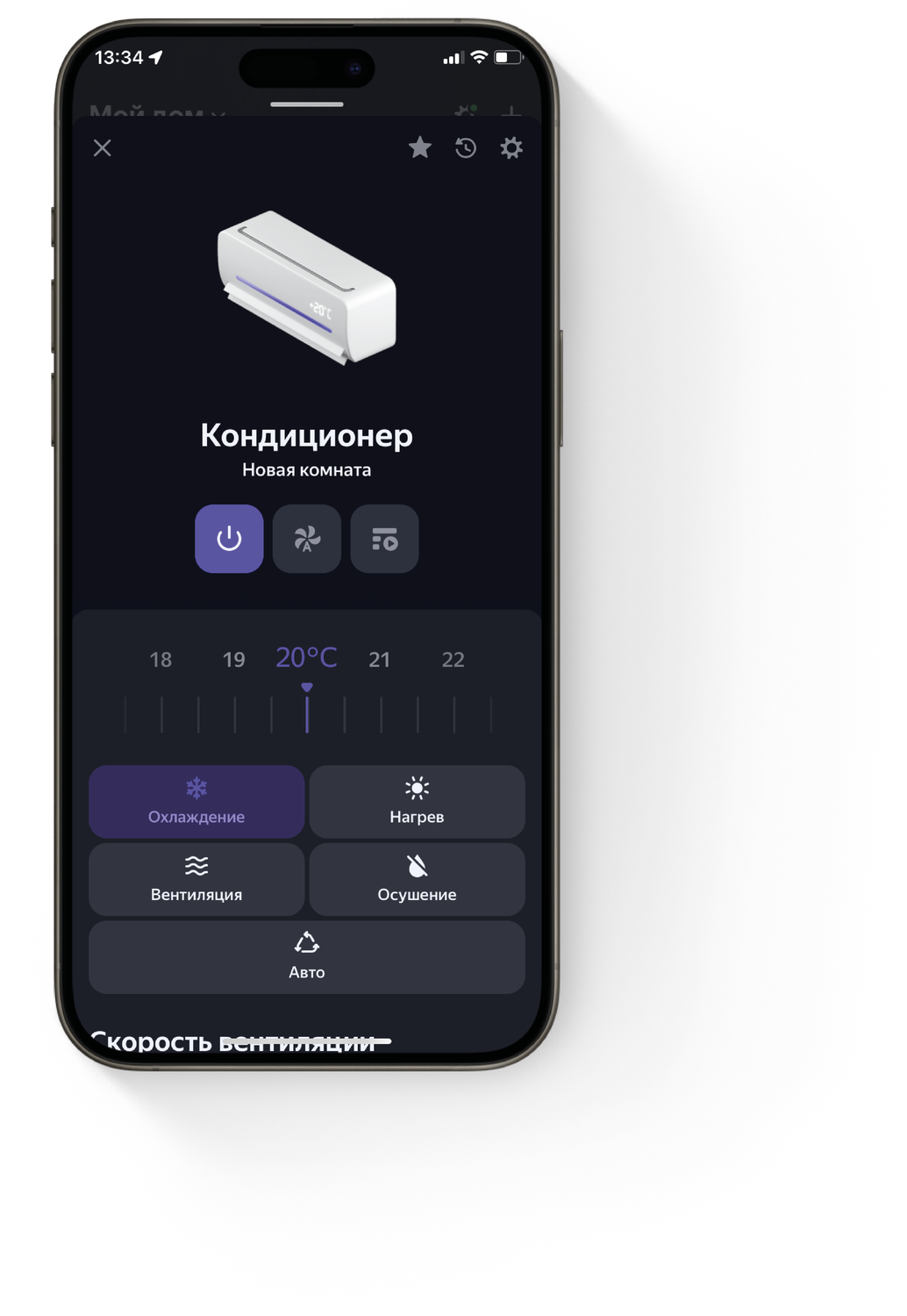

Основной экран управления кондиционером. В верхней части экрана показан рисунок кондиционера, изменяющийся в зависимости от заданных режимов. Также мы видим шкалу установки температуры, а также кнопку включения/выключения кондиционера.

загружается

Выбор направления воздуха кондиционера и управление скоростью вентиляции

Экран управления скоростью вентиляции и меню контроля датчиков температуры

загружается

Основной экран управления кондиционером.

14.3 Скриншоты Zigbee2MQTT

Скопировано

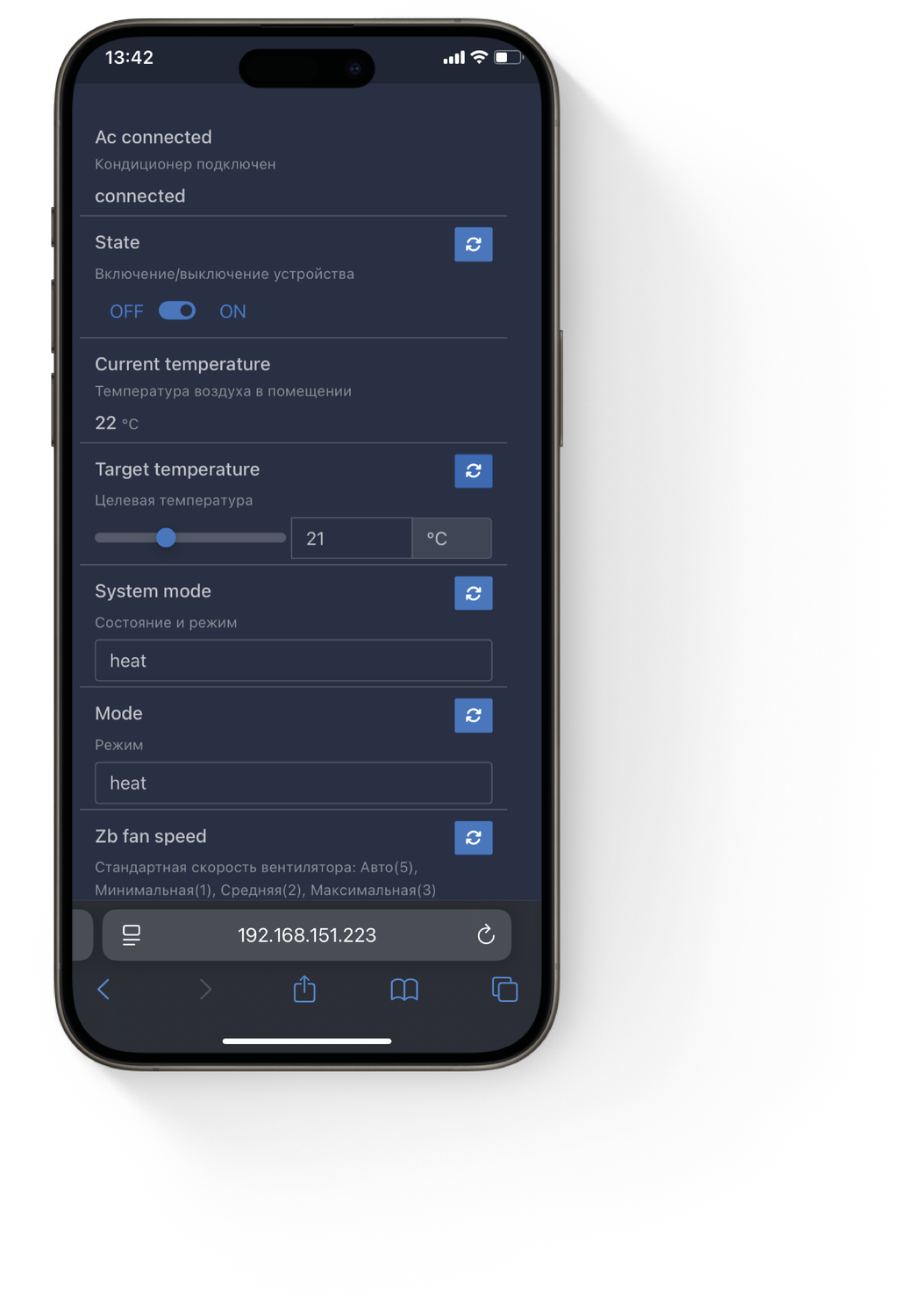

Экран с элементами управления

загружается

14.4 Скриншоты Wirenboard

Скопировано

Экран с элементами управления

загружается

14.5 Скриншоты SprutHub

Скопировано

Экран с общим отображением устройств, добавленных в умный дом.

загружается

Экран с элементами управления

загружается

MD-3-ZB-S

1. Примеры из практики

2. Технические характеристики

2.1 Версии устройств

2.2 Изображение устройства

2.3 Комплектация

2.4 Размеры устройства

2.5 Назначение портов и кнопок

2.6 Индикация

2.6.1 Добавление шлюза в хаб

Скопировать ссылку "2.6.1 Добавление шлюза в хаб" Скопировано

2.6.2 Нет связи с кондиционером

2.6.3 Нет связи с координатором Zigbee (мы в сети но координатор не отвечает)

2.6.4 Нет связи с координатором Zigbee (мы покинули сеть или нас выкинули оттуда)

2.6.5 Всё в порядке (есть Zigbee и связь с кондиционером)

3. Внешний вид

4. Краткая инструкция

4.1 Устранение неполадок

5. Карта кластеров

Endpoint Configuration

6. Полезные файлы

7. Гарантия

8. Поддерживаемые модели кондиционеров

8.1 Бренд MDV

8.1.1 Модели 2025 года

8.1.2 Модели 2024 года

8.1.3 Модели 2023 года

8.1.4 Модели 2022 года

9. Функции кондиционера

10. Общая логическая схема работы шлюза

10.1 Логическая схема WirenBoard + SprutHub

10.2 Логическая схема WirenBoard + Zigbee2MQTT

11. Схемы подключения

11.1 Схема подключения к WirenBoard

12. Подключение

12.1 Подключение к WirenBoard

12.1.1 Параметры контроллера WirenBoard

12.1.2 Загрузка шаблона в контроллер WirenBoard для Zigbee2MQTT

12.1.3 Подключение шлюза к Wiren Board через Zigbee2MQTT

12.1.4 Установка конвертера для управления шлюзами ONOKOM из интерфейса WirenBoard

12.2 Список функций управления кондиционером MDV через WirenBoard

12.2.1 Раздел “Основные режимы и функции”

12.2.2 Раздел “Контроль температуры”

12.2.3 Раздел “Дополнительные режимы и функции”

12.2.4 Раздел “Жалюзи”

12.2.5 Отображение устройства в веб-интерфейсе контролера”

12.3 Подключение к SprutHub

12.3.1 Настройка подключения «Яндекс Умный дом»

12.3.2 Настройка подключения «Homekit»

12.4 Подключение к Zigbee2MQTT

12.4.1 Подключение внешнего преобразователя для ZigBee2MQTT

13. Демонстрация работы

14. Скриншоты интерфейса кондиционера

14.1 Скриншоты Apple

14.2 Скриншоты Яндекс Умный дом

14.3 Скриншоты Zigbee2MQTT

14.4 Скриншоты Wirenboard

14.5 Скриншоты SprutHub

Скопировано
