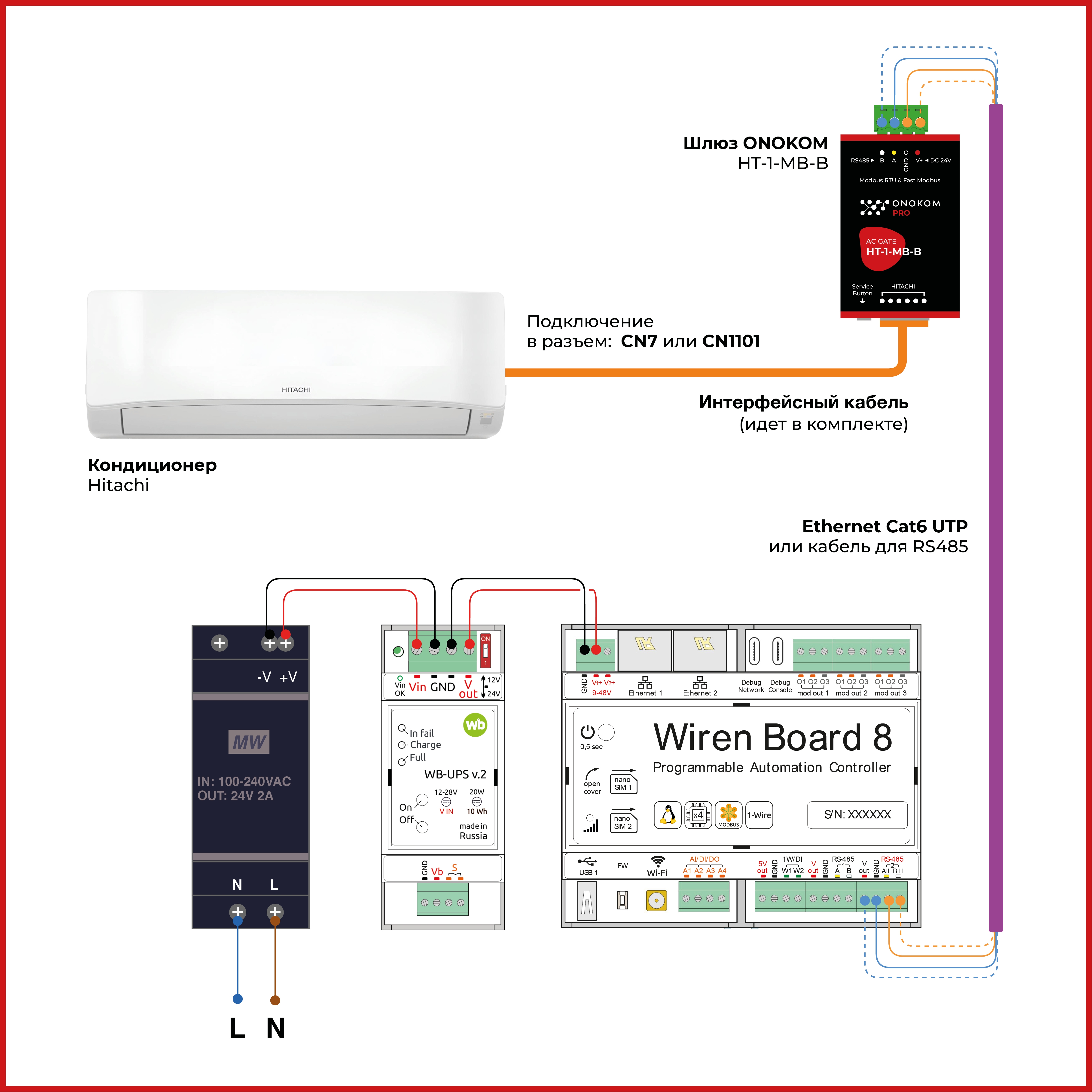

11. Схемы подключения

11.1 Схема подключения к WirenBoard

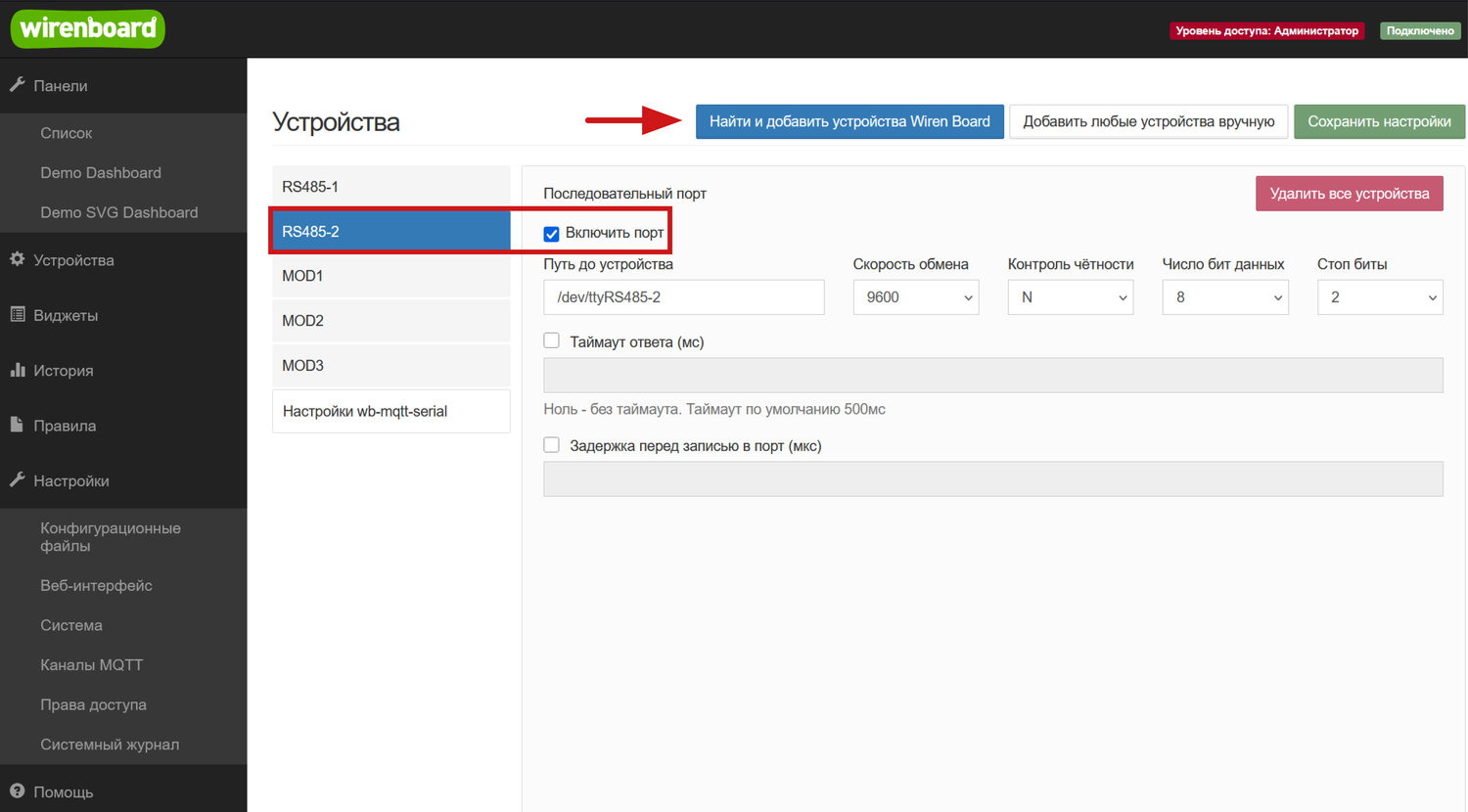

12. Подключение HT-1-MB-B к WirenBoard
13. Список функций управления кондиционером Hitachi

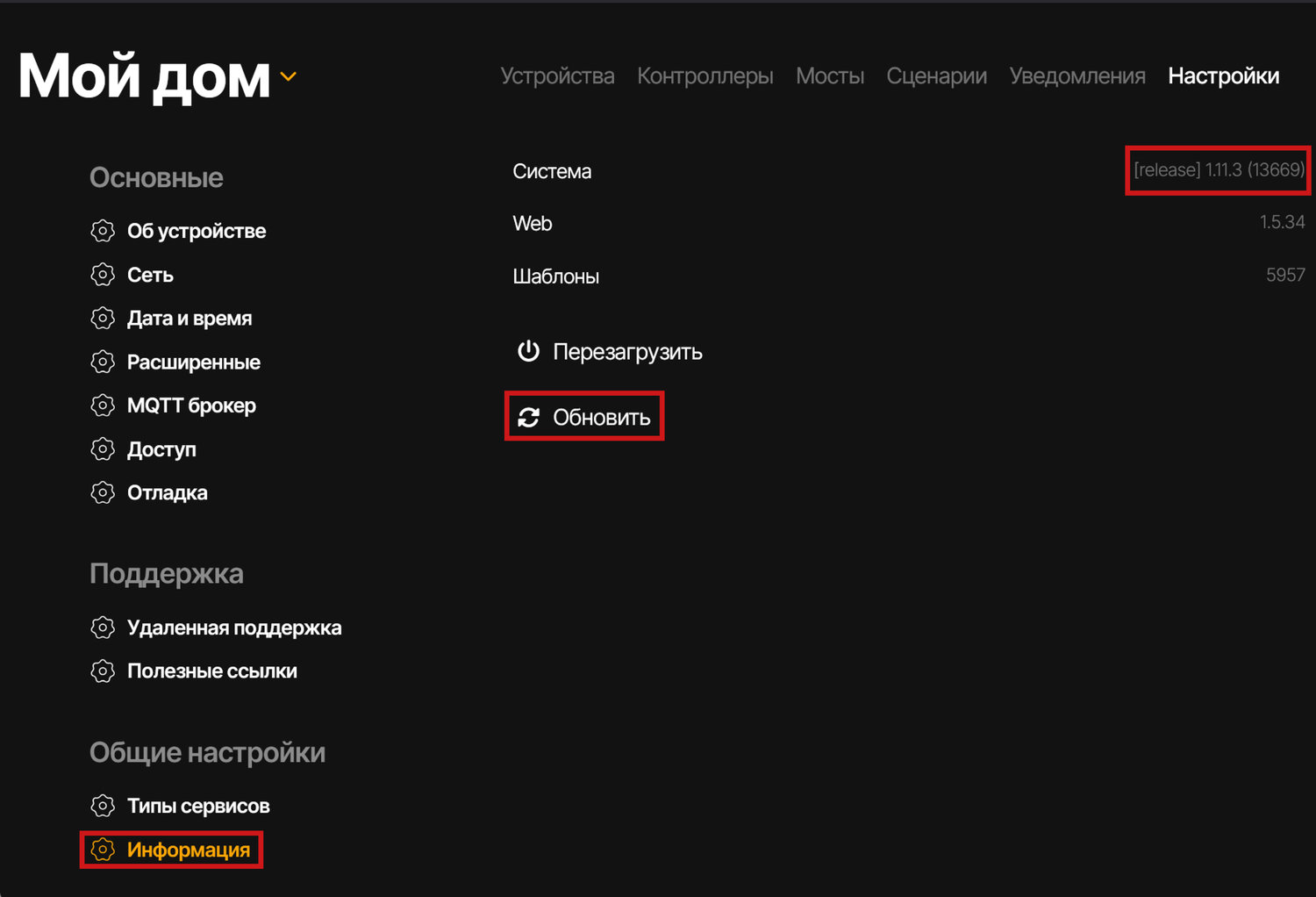

14. Подключение HT-1-MB-B к SprutHub
1. 14.1 Настройка подключения «Яндекс Умный Дом»
2. 14.2 Настройка подключения «Apple Home»
15. Демонстрация работы
16. Скриншоты интерфейса кондиционера
1. 16.1 Скриншоты Apple
2. 16.2 Скриншоты Yandex

1. Примеры из практики

Скопировано

Страницы с примерами в стадии создания

2. Технические характеристики

Скопировано

Интерфейс	RS485
Изоляция интерфейса	Гальванически развязанный
Протокол	Modbus RTU + Fast Modbus (быстрый модбас), адрес задается программно, заводские настройки указаны на наклейке
Размер	60x36x15 мм (ДхШхВ) без клеммы 70x36x15 мм (ДхШхВ) с клеммой
Питание (рекомендуемое)	DC 24В
Скорость работы	9600 (по умолчанию), 19200, 38400, 57600, 115200
Количество стоповых бит	2
Бит четности	Нет (N)
Потребление	Макс. 1 Вт
Тип соединения шины и питания	Винтовой клемник
Рекомендуемое сечение провода с НШВИ	0.35 – 1 мм2 — одинарные 0.35 – 0.5 мм2 — сдвоенные провода
Момент затяжки винтов	0.2 Н∙м
Режим работы	Непрерывный
Температура эксплуатации	От 0 до +40 °С
Степень защиты	IP30
Масса (с коробкой)	85 г
Комплект	Коробка, устройство, кабель

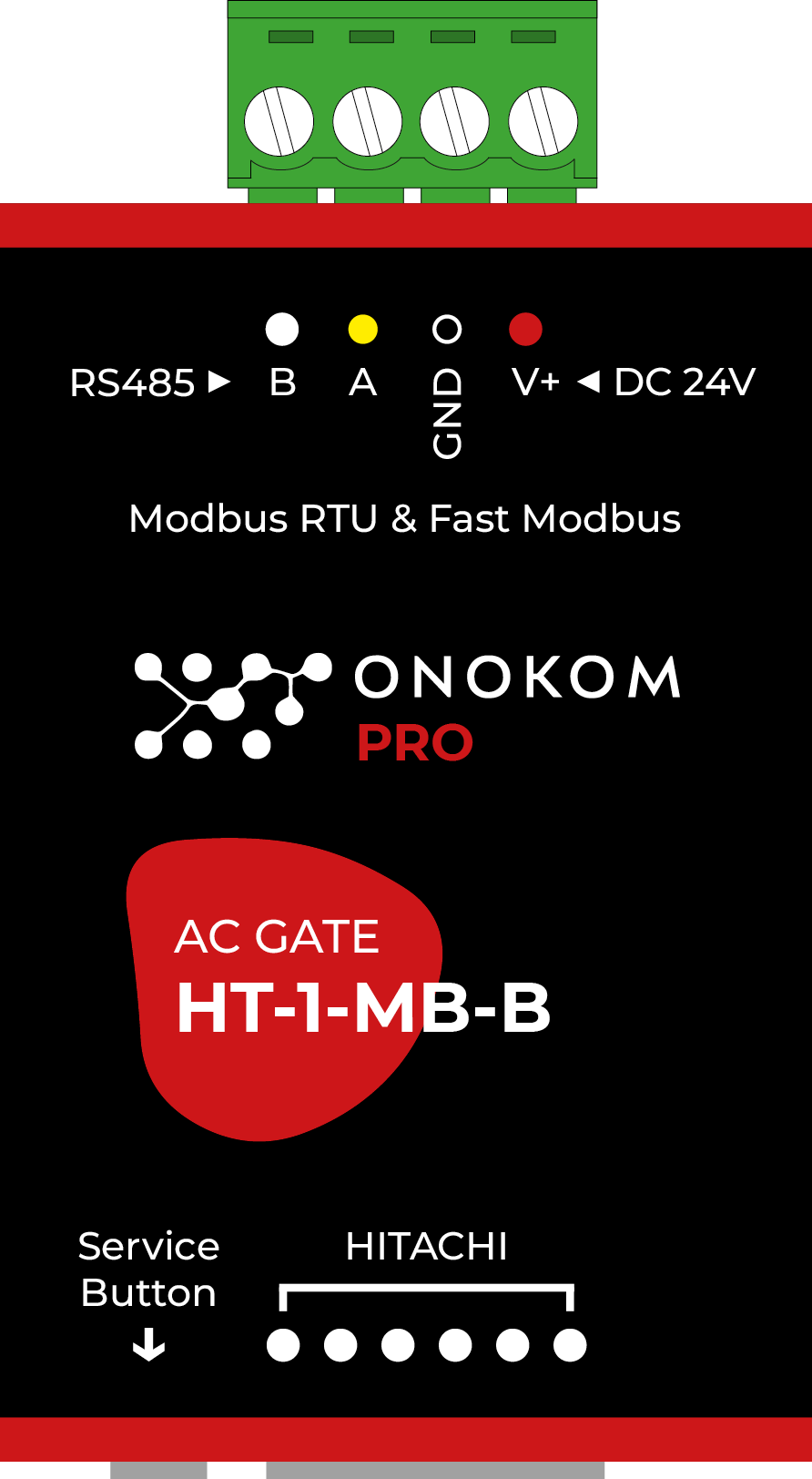

2.1 Изображение устройства

Скопировано

Картинки для вставки устройства
в свои проекты

HT-1-MB-B.svg
HT-1-MB-B.pdf

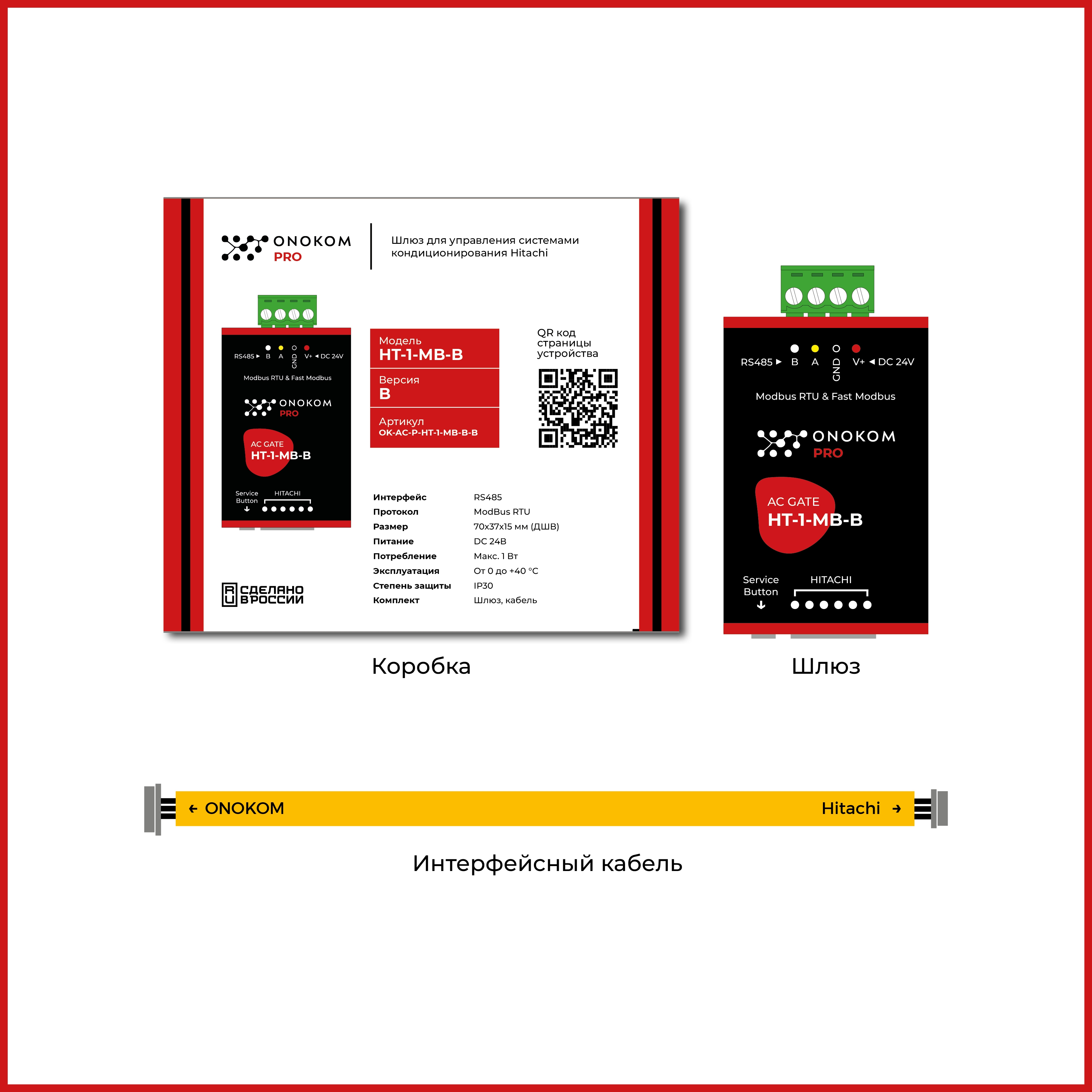

2.2 Комплектация

Скопировано

загружается

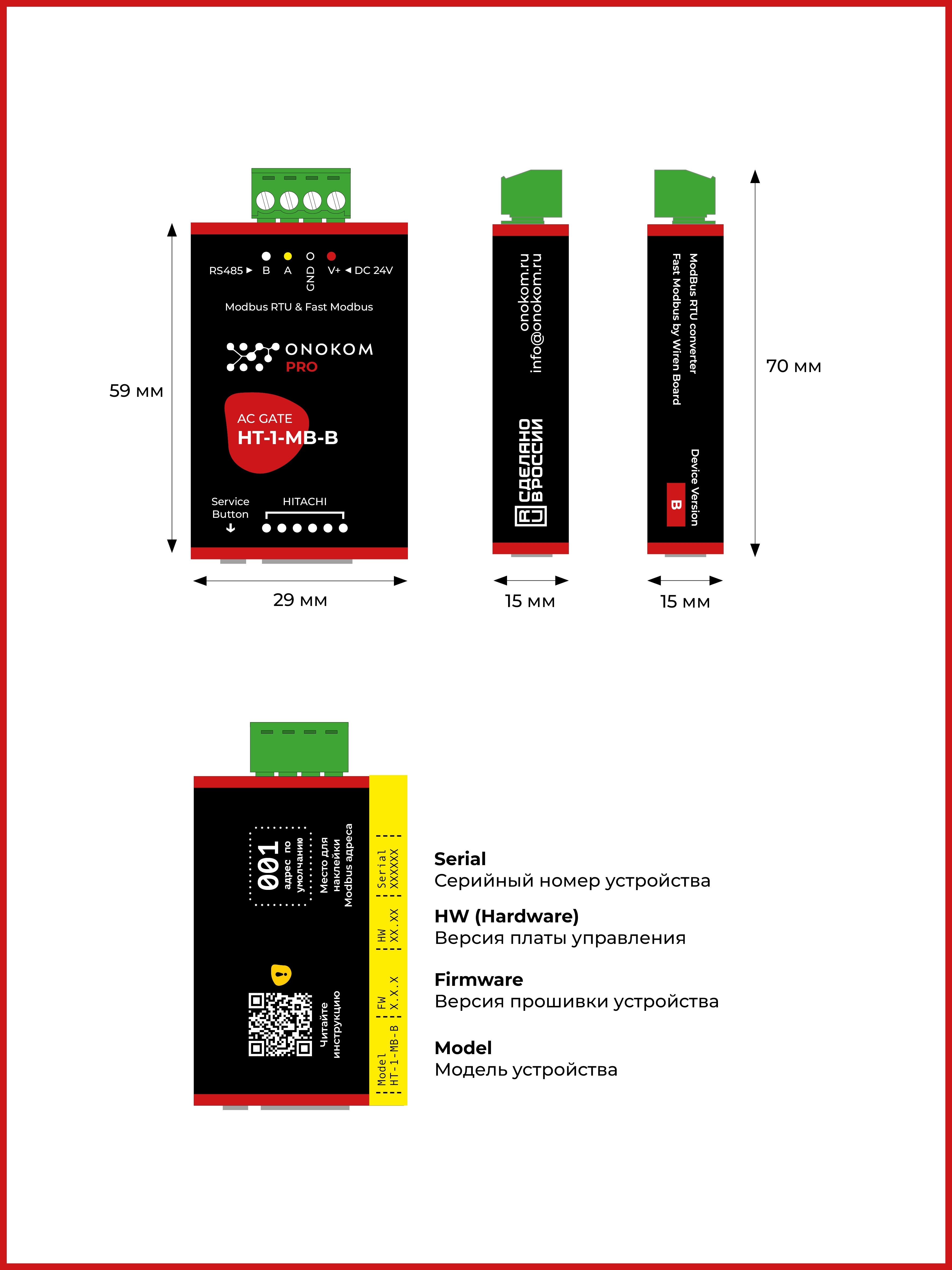

2.3 Размеры устройства

Скопировано

загружается

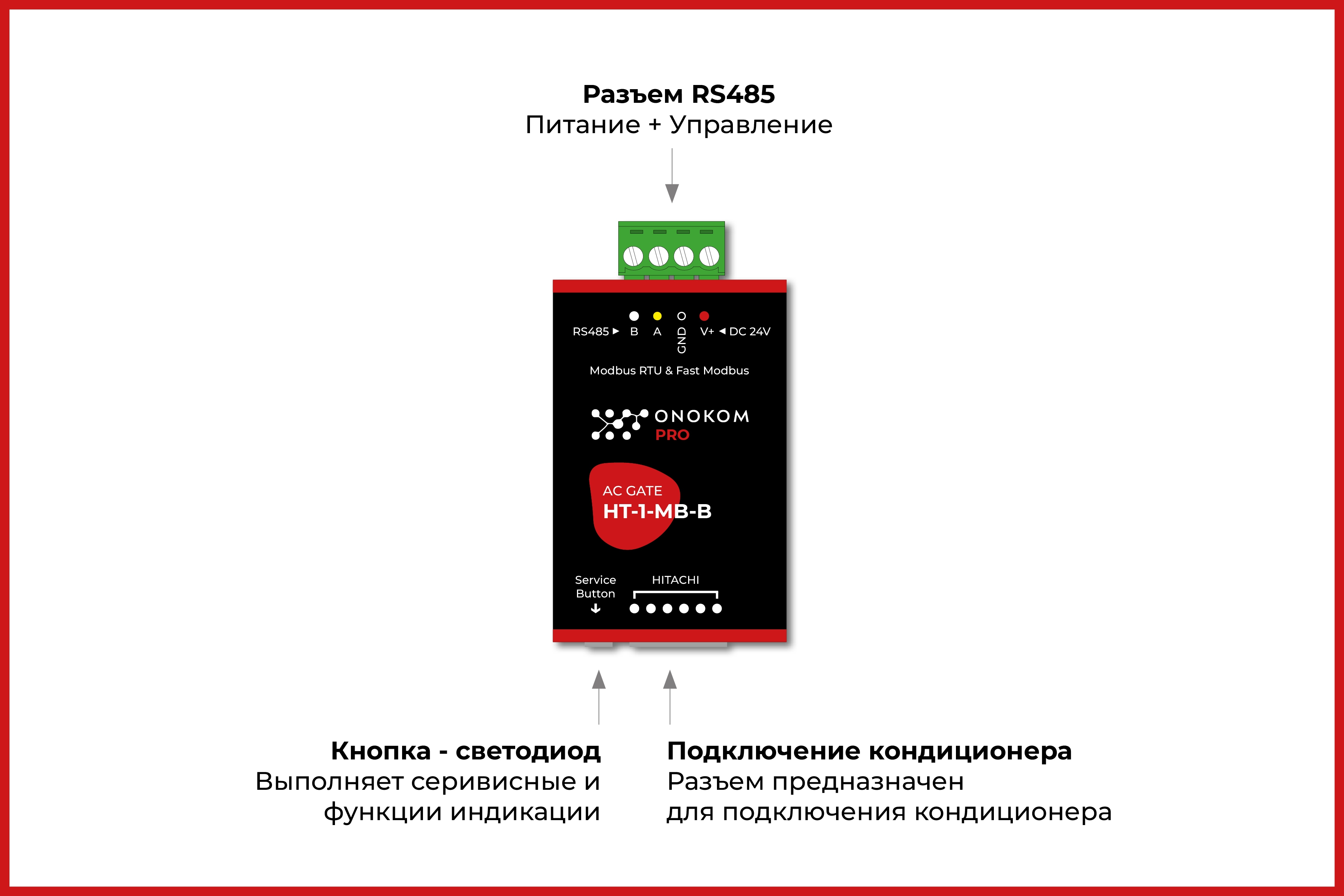

2.4 Назначение портов и кнопок

Скопировано

загружается

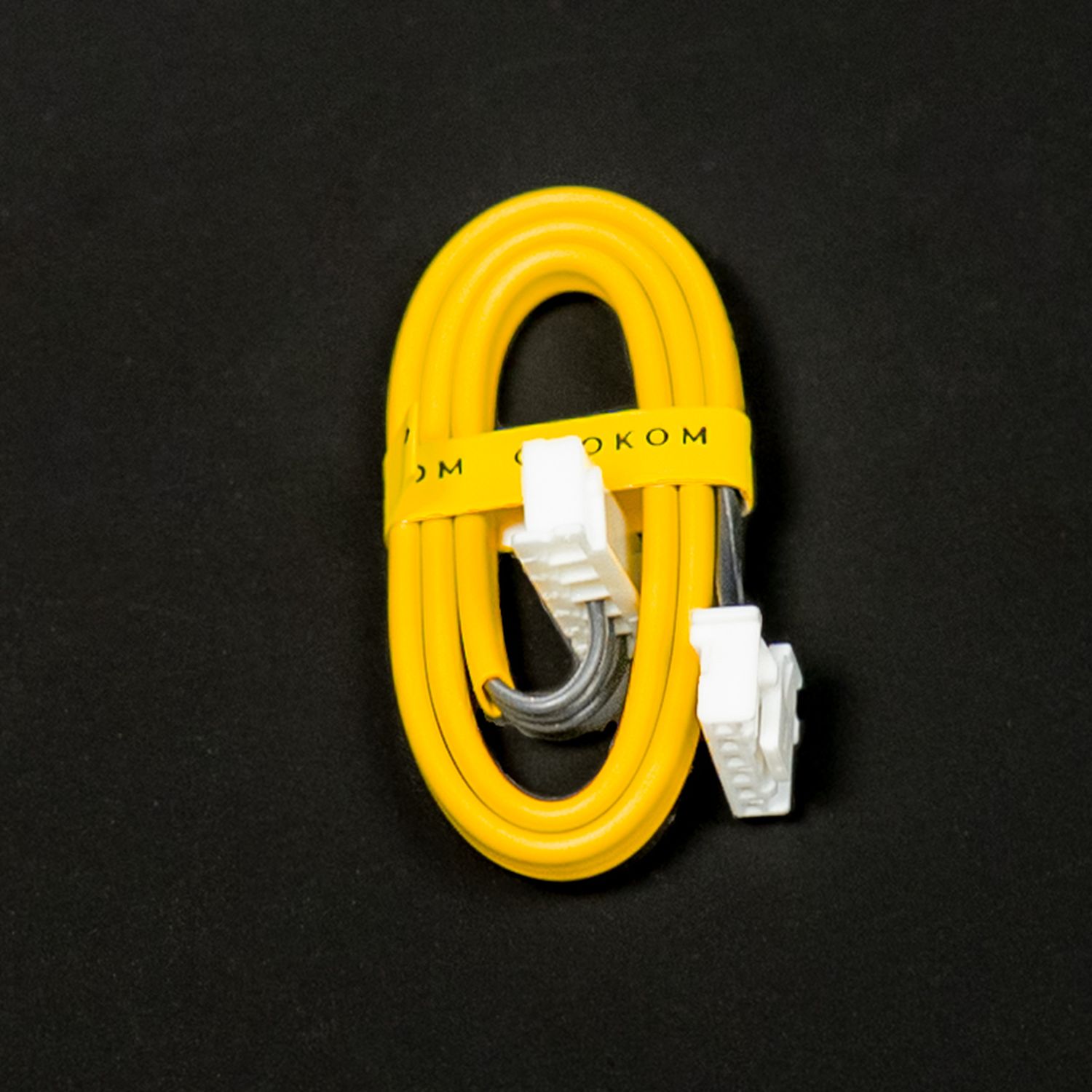

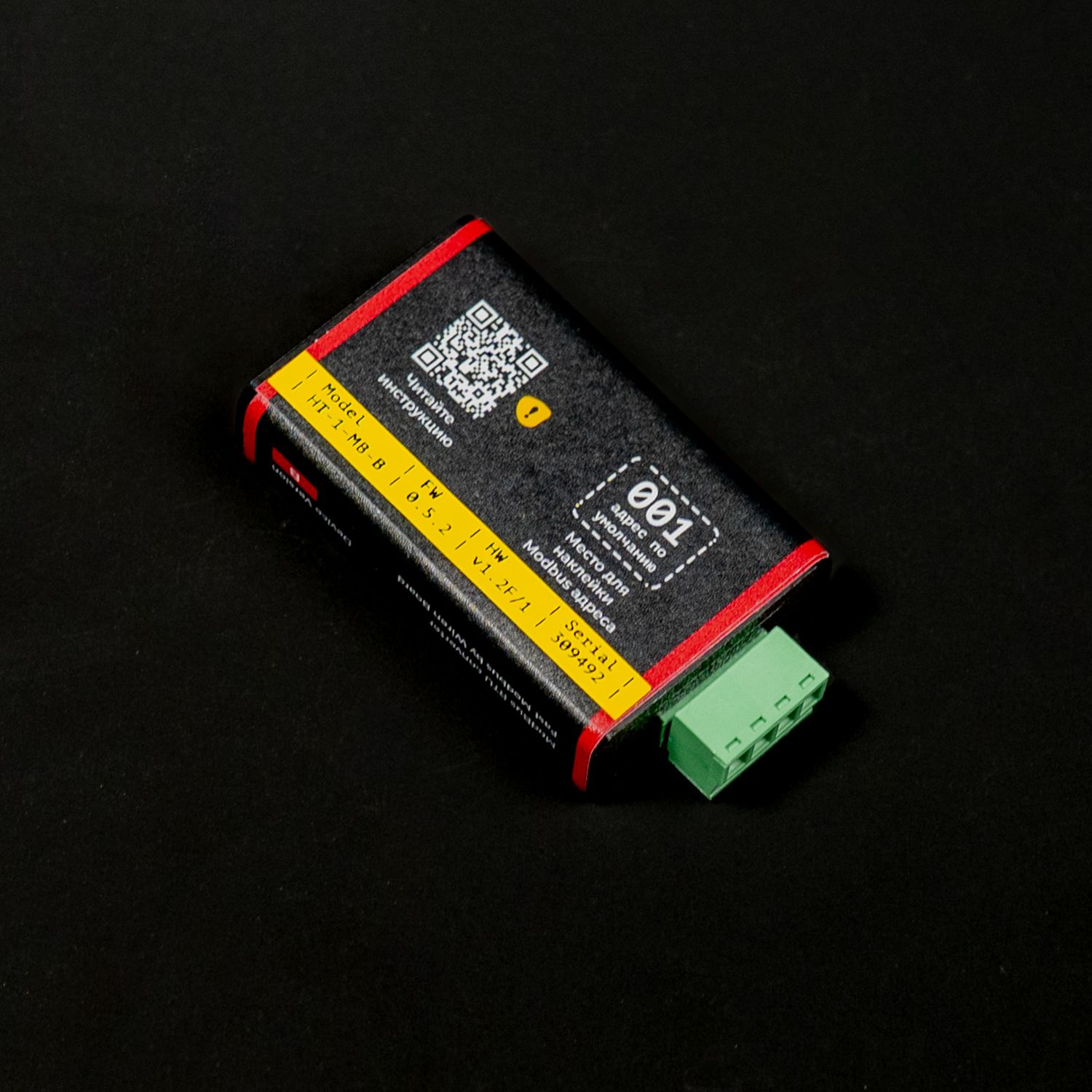

3. Внешний вид

Скопировано

загружается

загружается

загружается

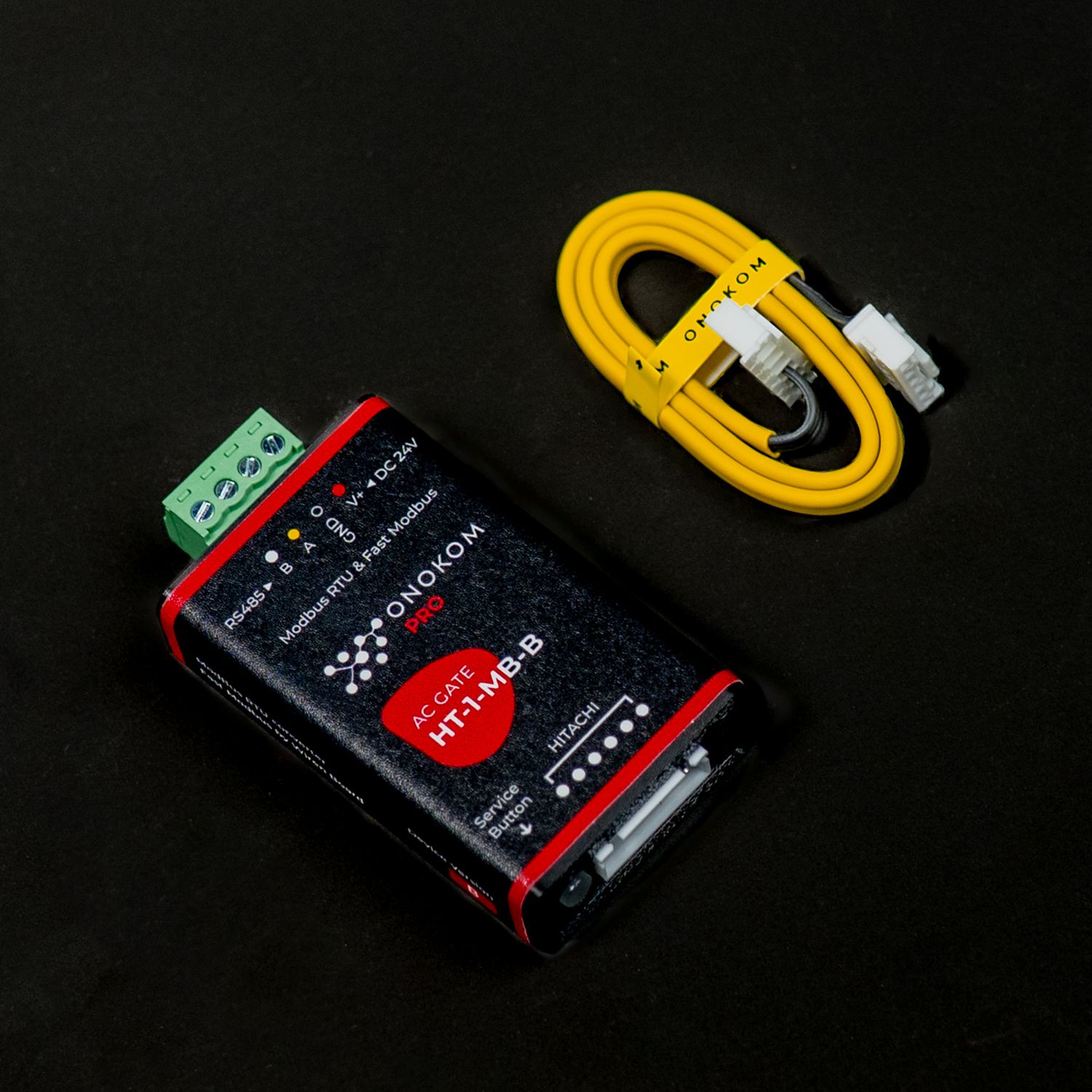

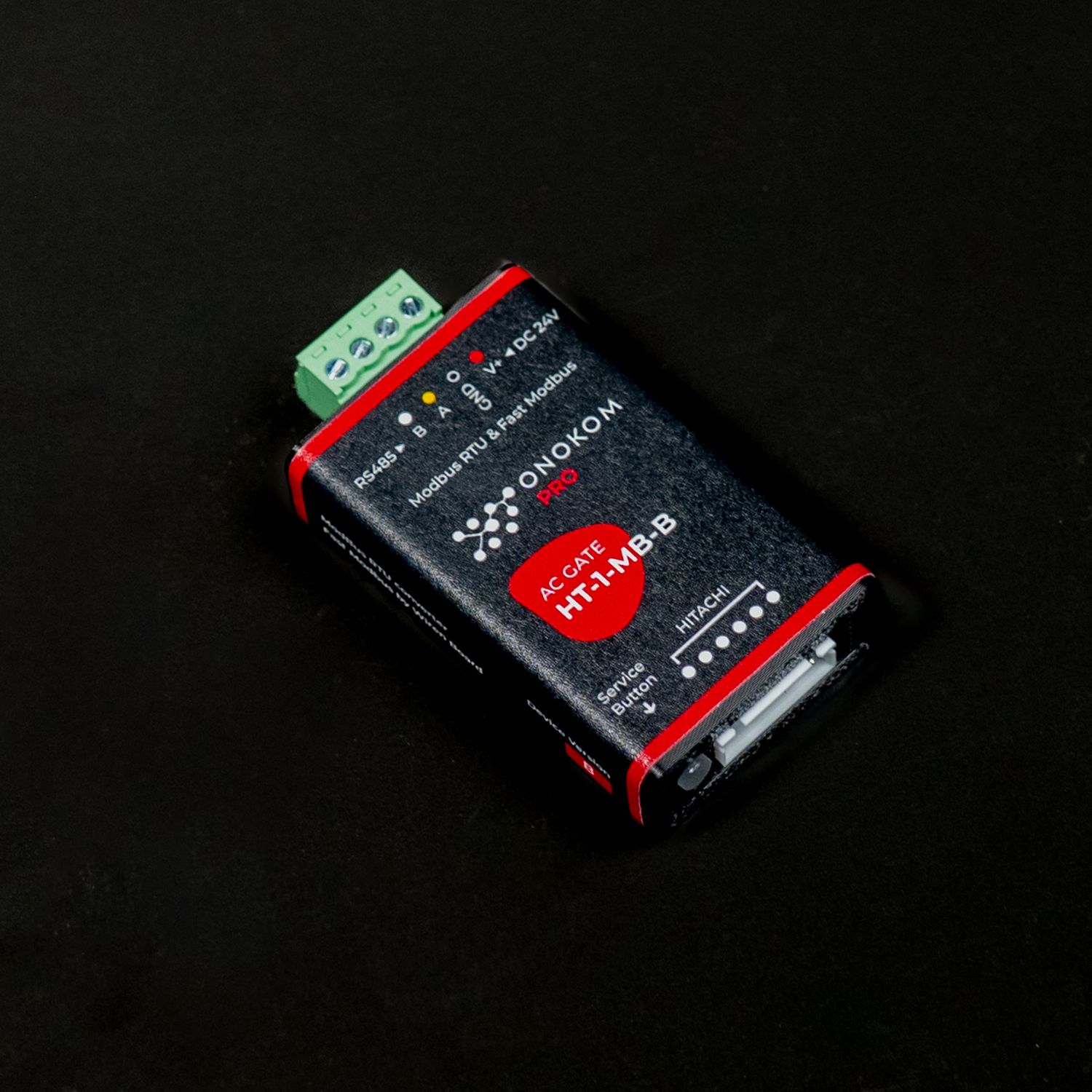

Комплектация шлюза - устройства без коробки

загружается

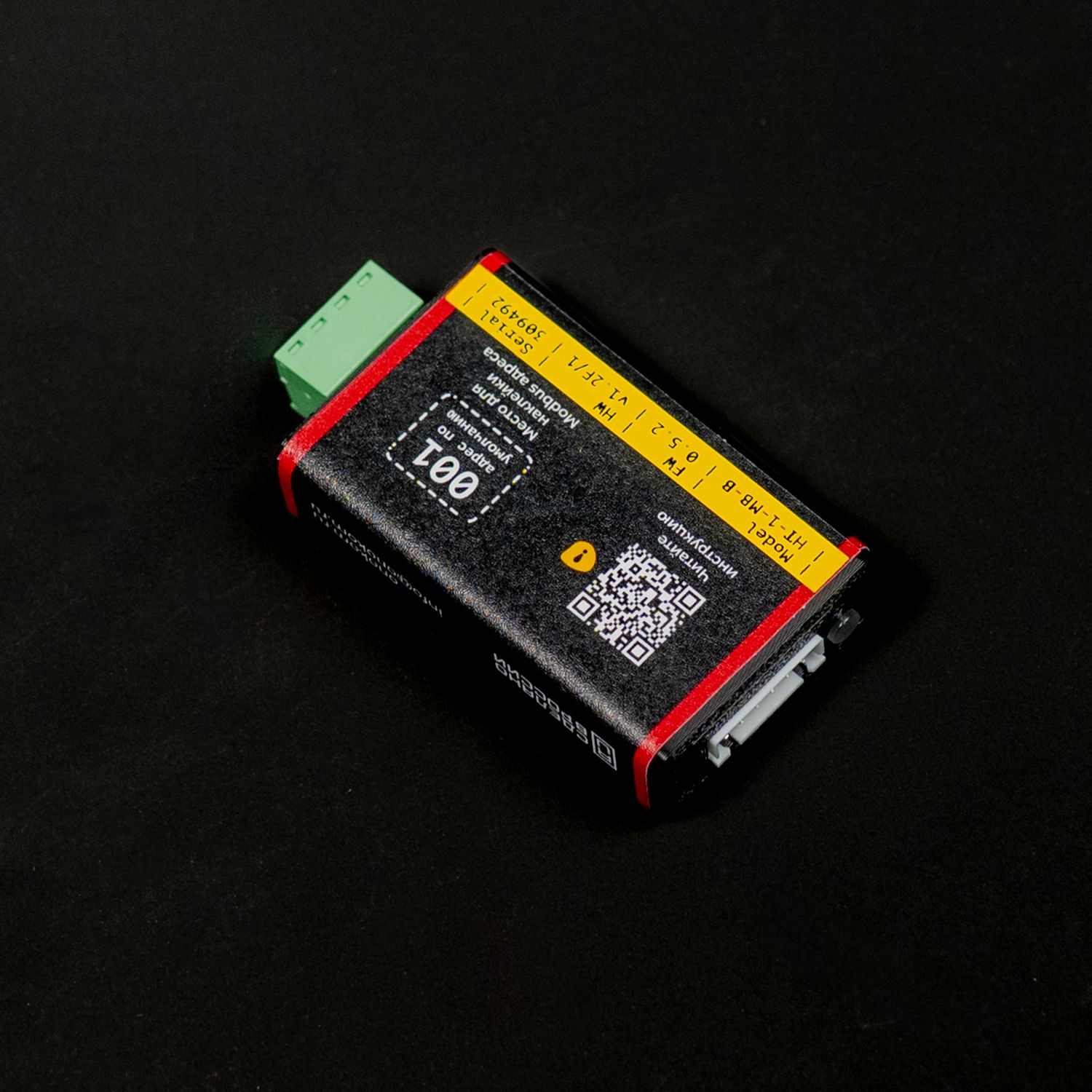

Комплектация шлюза - шлюз с обратной стороны

загружается

загружается

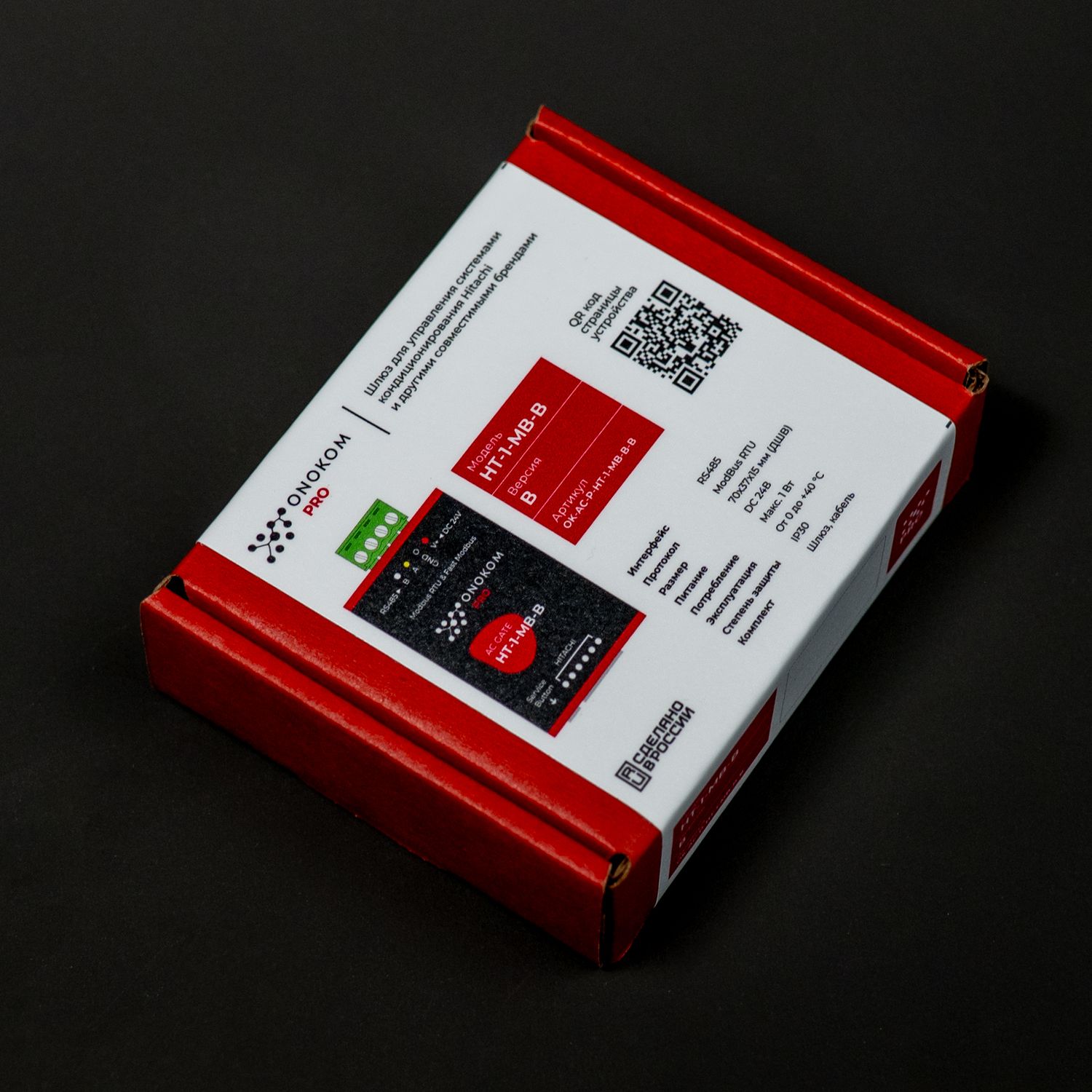

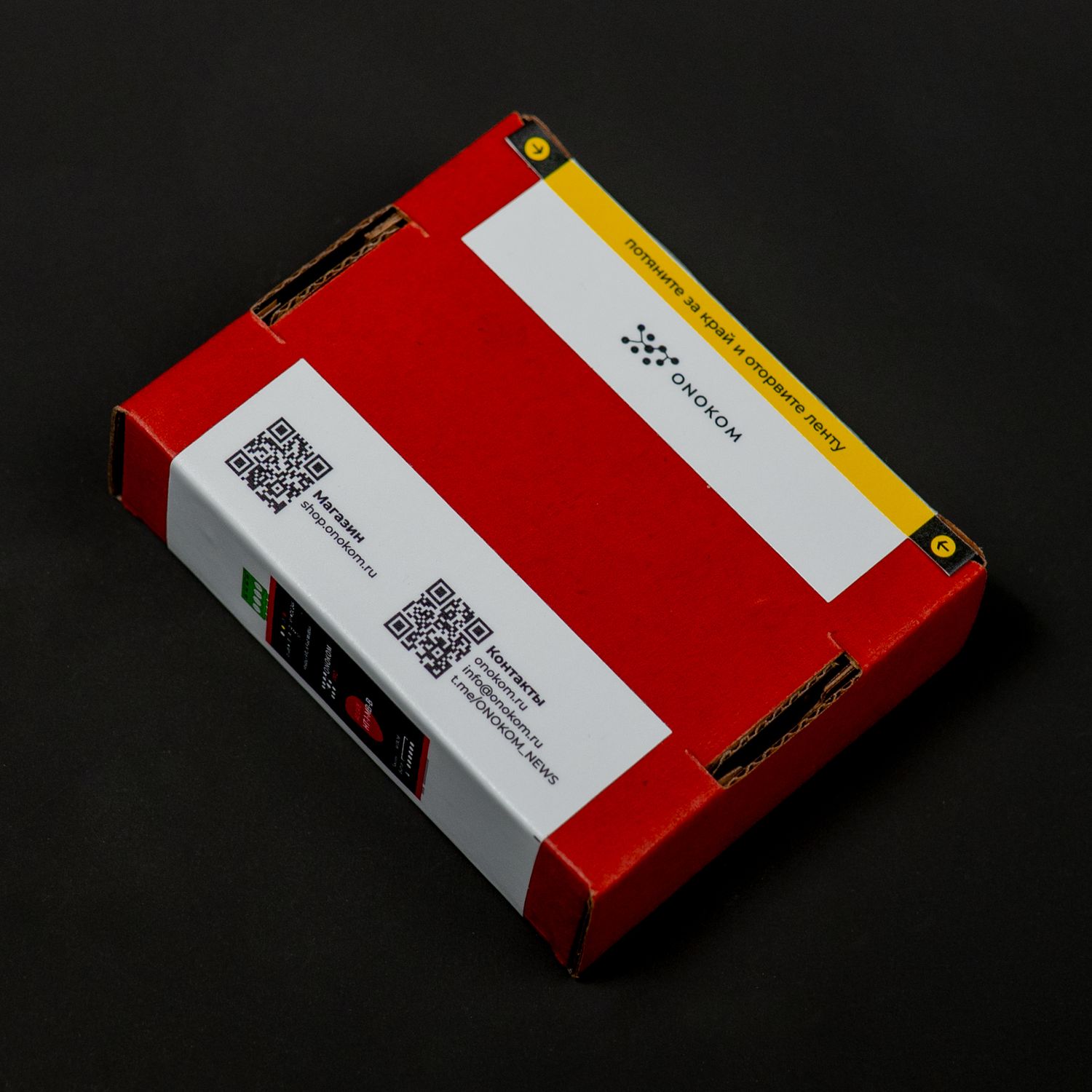

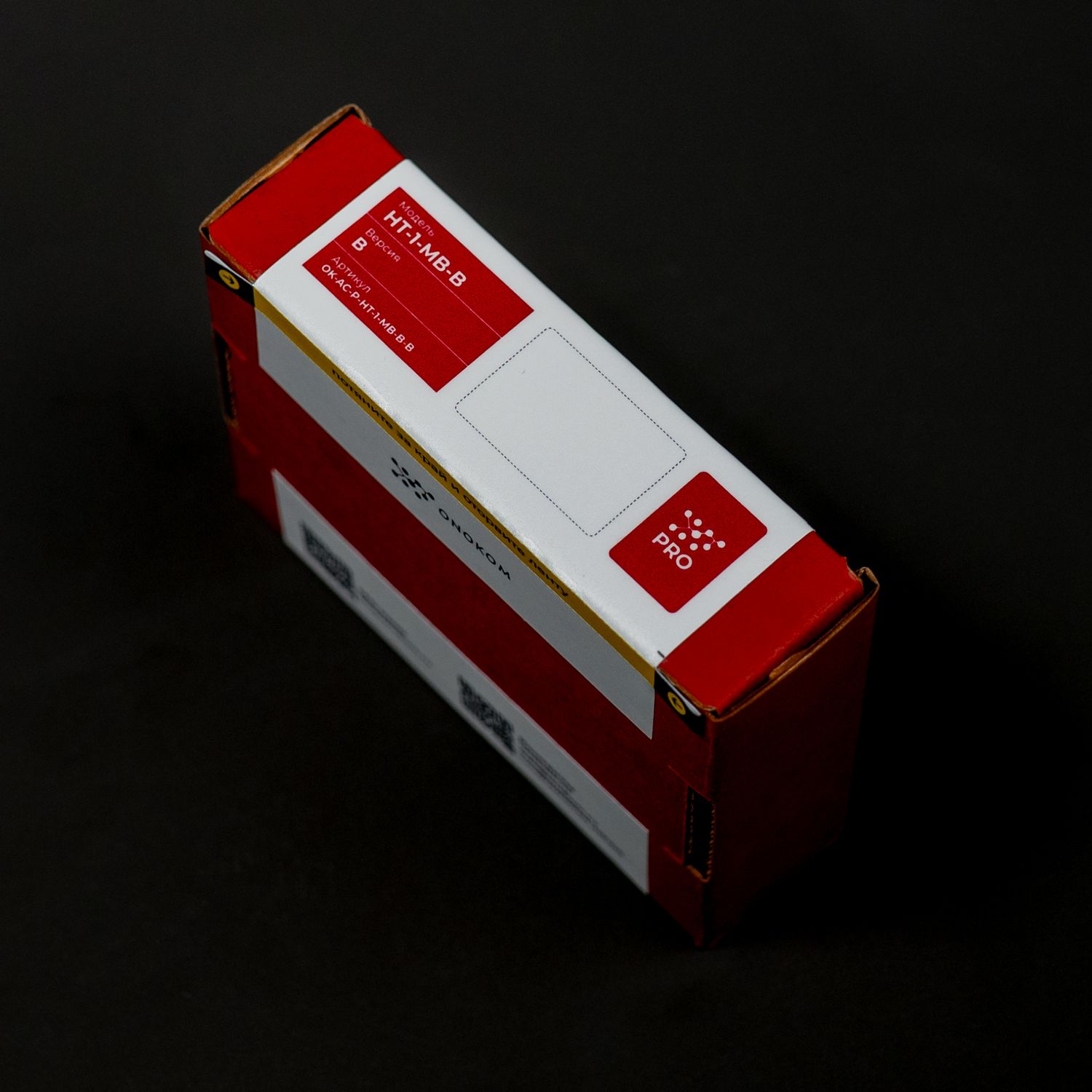

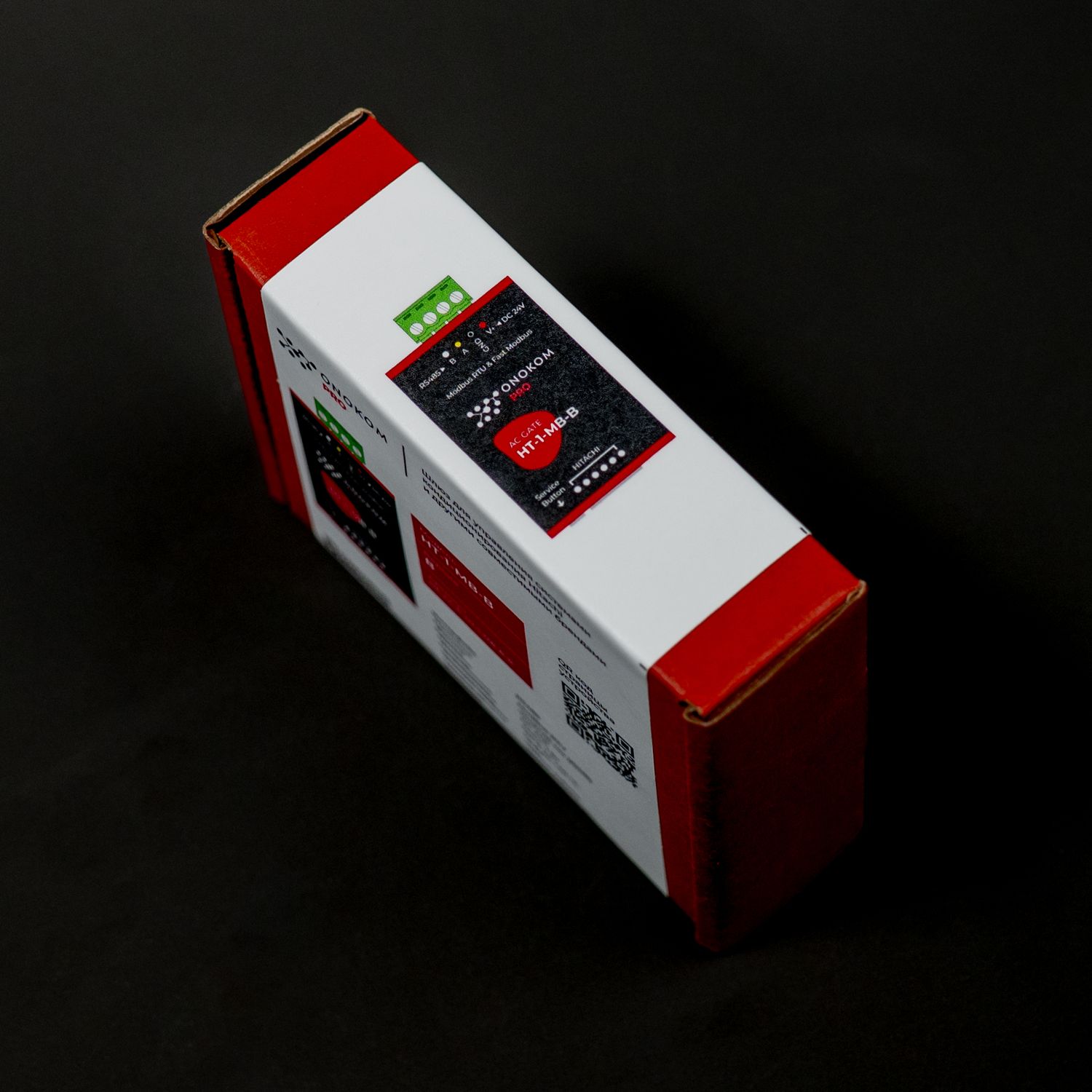

Комплектация шлюза - коробка обратная сторона

загружается

Комплектация шлюза - коробка боковая часть

загружается

4. Краткая инструкция

Скопировано

- Перед подключением обесточьте кондиционер и устройство

- Убедитесь в правильности подключения перед подачей питания

- Подсоедините устройство к разъему CN7 или CN1101

- Соблюдайте рекомендуемый уровень питания для работы устройства

- Не размещайте устройство во влажных местах

4.1 Устранение неполадок

Скопировано

1. Проверьте правильность подключения интерфейсного кабеля в разъем кондиционера:
- разъем плотно вставлен в плату управления кондиционером;
- разъем плотно вставлен в шлюз;
- разъем не выломан;
- проводники интерфейсного кабеля входят в разъем с одной и с другой стороны интерфейсного кабеля.

2. Проверьте корректность подачи питания на шлюз.
При необходимости замерьте питания на клемме.

3. Проверьте корректность подключения проводников A и B шины RS485, как на шлюзе так и на контроллере управления.

4. Проверьте, что клемма RS485 плотно вставлена в шлюз.

5. Убедитесь, что используется правильный кабель для подключения шины RS485.

4.2 Смена скорости работы шлюза

Скопировано

Для изменения скорости работы шлюза сделайте следующее:
В 110 регистр запишите значение, которое при умножении на 100 дает необходимую вам скорость

Также через WirenBoard можно отправить команду:
modbus_client --debug -mrtu -b9600 -pnone -s2 /dev/ttyRS485-1 -a12 -t0x06 -r110 1152

Эта команда означает, что при остановленном wb-mqtt-serial установить устройству с адресом 12, подключенному к порту RS485-1, скорость 115200

4.3 Смена Modbus адреса шлюза

Скопировано

По умолчанию все шлюзы ONOKOM имеют адрес - 1

Для изменения Modbus шлюза сделайте следующее:
В 128 регистр запишите необходимое значение Modbus адреса

Также через WirenBoard можно отправить команду:
modbus_client --debug -mrtu -b9600 -pnone -s2 /dev/ttyRS485-1 -a1 -t0x06 -r128 12

Эта команда означает, что при остановленном wb-mqtt-serial установит устройству с адресом 1, подключенному к порту RS485-1, адрес 12

5. Карта регистров

Скопировано

Адрес		Параметры регистра			Описание	Значения
Dec	Hex	Тип	Доступ	Формат	Описание	Значения
Coil регистры
1	0x0001	Coil	RW	Bool	Состояние кондиционера	0 - Отключен 1 - Включен
20	0x0014	Coil	R	Bool	Кондиционер на связи	0 - Нет 1 - Да
Holding регистры
1	0x0001	Holding	RW	UInt16	Режим работы	1 – Нагрев 2 – Охлаждение 3 – Автоматический 4 – Осушение 5 - Вентиляция
2	0x0002	Holding	RW	UInt16	Состояние и режим Данный регистр помогает интегрировать в системы, где отключение управляется тем же регистром, что режим. Например, Sprut.Hub.	0 – Выключен 1 – Нагрев 2 – Охлаждение 3 – Автоматический 4 – Осушение 5 - Вентиляция
3	0x0003	Holding	RW	SInt16	Температура воздуха в помещении °C По умолчанию в этом регистре хрантится температура воздуха измеренная встроенным датчиком кондиционера. При записи в этот регистр температуры с внешнего датчика, значение будет возвращаться с поправкой, которая отображается в регистре 20.	-32768…32768 Для получения температуры, нужно умножить значение на 0.01. Например, 2560 это 25.6 °C
4	0x0004	Holding	R	SInt16	Температура воздуха на улице °C	-32768…32768 Для получения температуры, нужно умножить значение на 0.01. Например, 2560 это 25.6 °C
5	0x0005	Holding	RW	SInt16	Целевая температура °C. Температура задается с точностью 1°C.	-1600…3200 Для получения температуры, нужно умножить значение на 0.01. Например, 2500 это 25.0 °C
7	0x0007	Holding	RW	UInt16	Скорость вентилятора	0 – Авто 1 - Тихий 2 - Первая скорость 3 - Вторая скорость 4 - Третья скорость
15	0x000F	Holding	RW	UInt16	Режим работы (для Loxone)	1 – Автоматический 2 – Нагрев 3 –Охлаждение 4 – Осушение 5 - Вентиляция
Holding регистры (Сервисные)
110	0x006E	Holding	RW	SInt16	Modbus скорость	Для получения реальной скорости, нужно умножить значения из регистра на 100, для записи желаемого значения, необходимо разделить его на 100. 96 - 9600 192 - 19200 384 - 38400 576 - 57600 1152 - 115200
111	0x006F	Holding	R	UInt16	Настройка бита чётности порта RS-485	0 — нет бита чётности (none) Другие не поддерживаются.
112	0x0070	Holding	R	UInt16	Количество стоп-битов порта RS-485	2 Другие не поддерживаются.
128	0x0080	Holding	RW	SInt16	Modbus адрес устройтсва	1...247
200 - 219	0x00C9 - 0x00DB	Holding	R	SInt16	Аппаратная версия устройтсва
250 - 265	0x00FA- 0x0109	Holding	R	SInt16	Програмная версия устройтсва

6. Полезные файлы

Скопировано

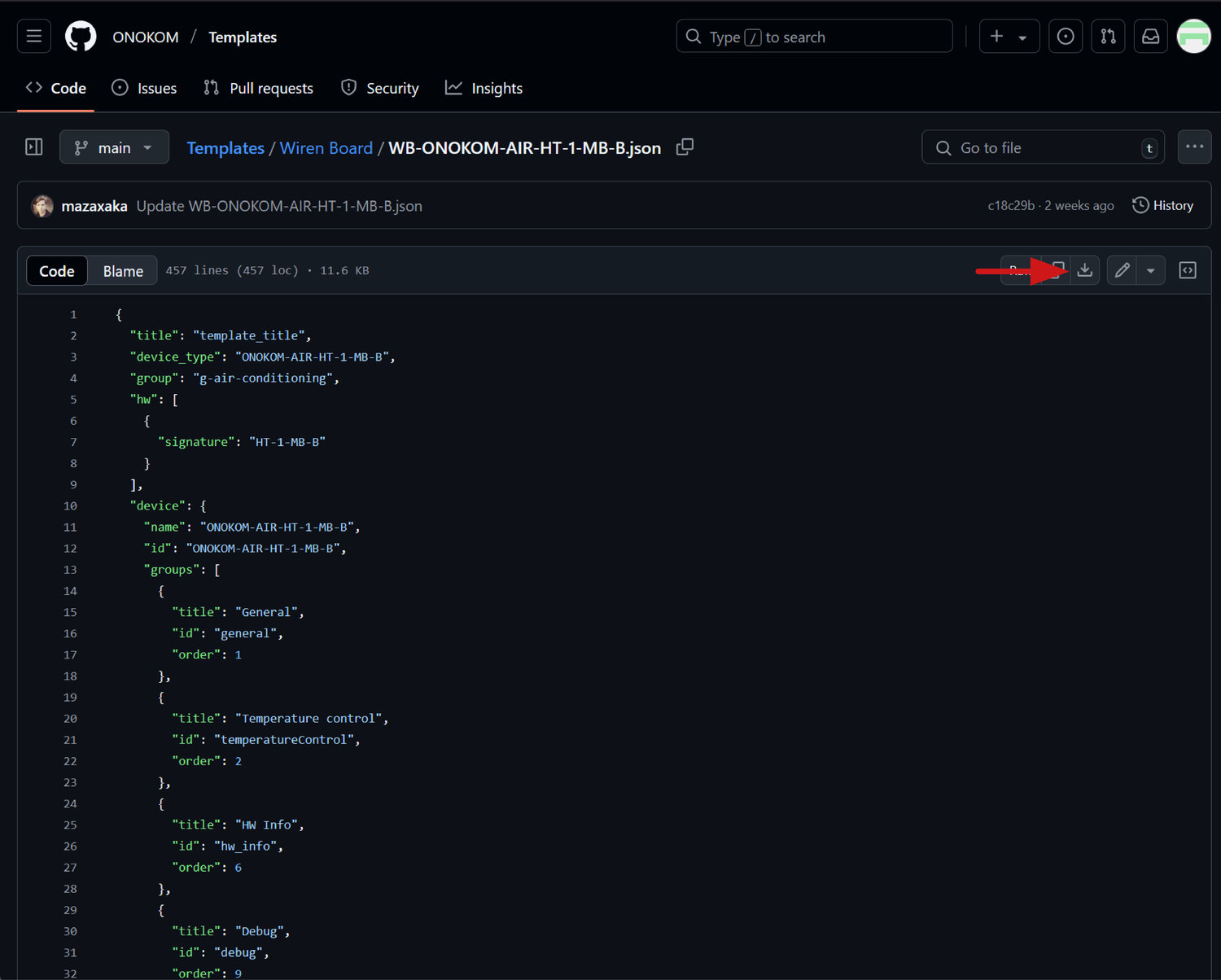

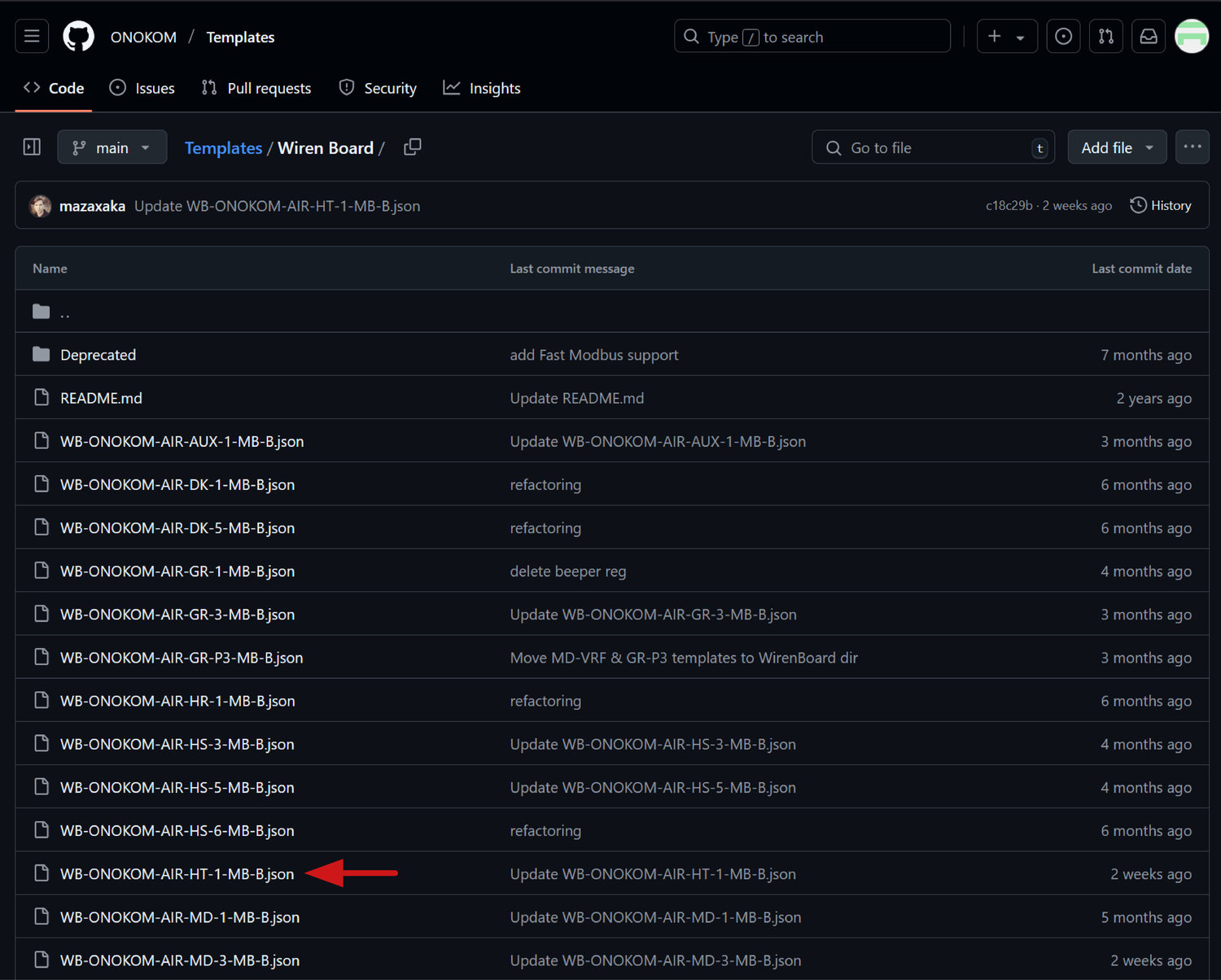

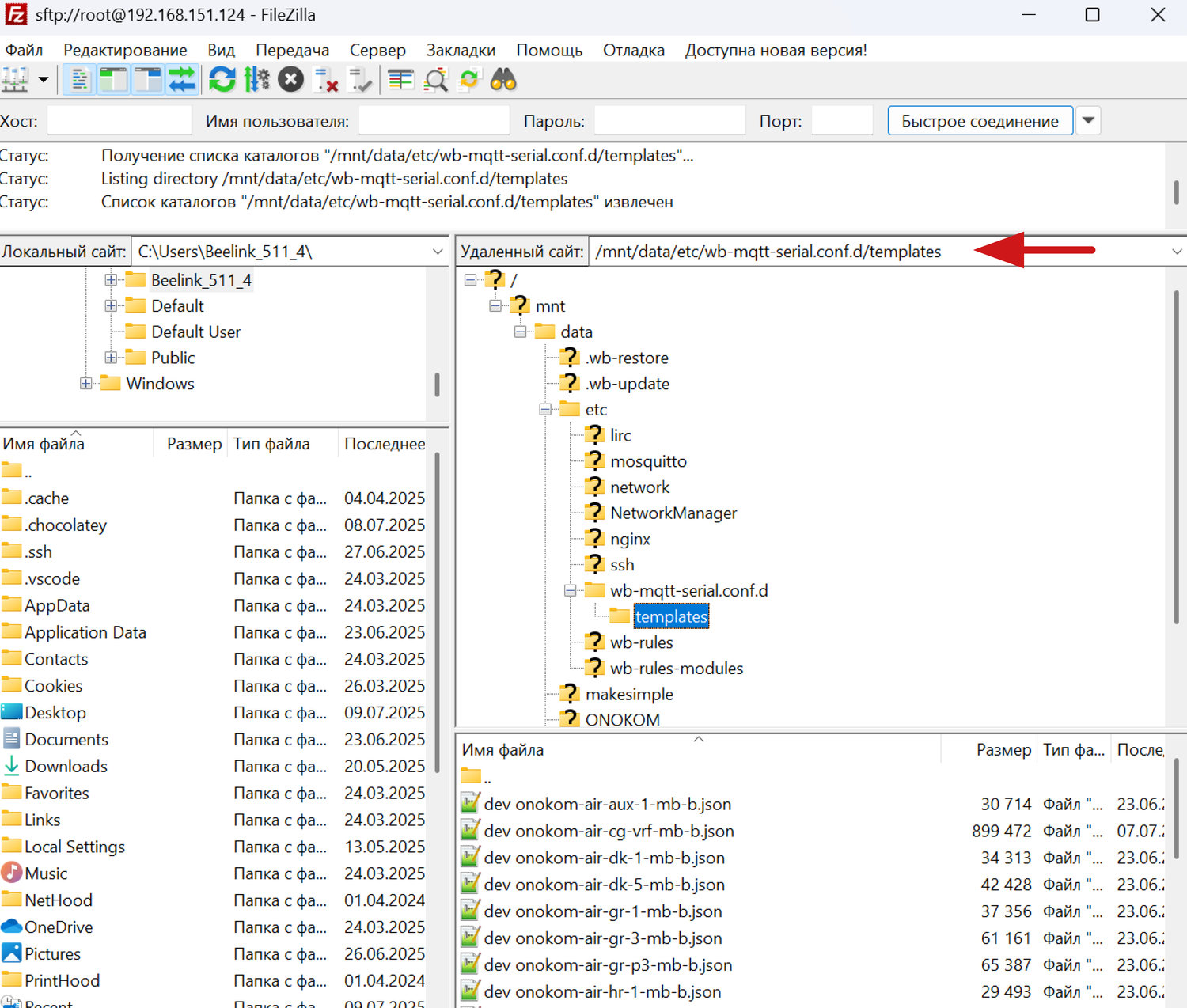

Шаблон ONOKOM HT-1-MB-B для WirenBoard.JSON

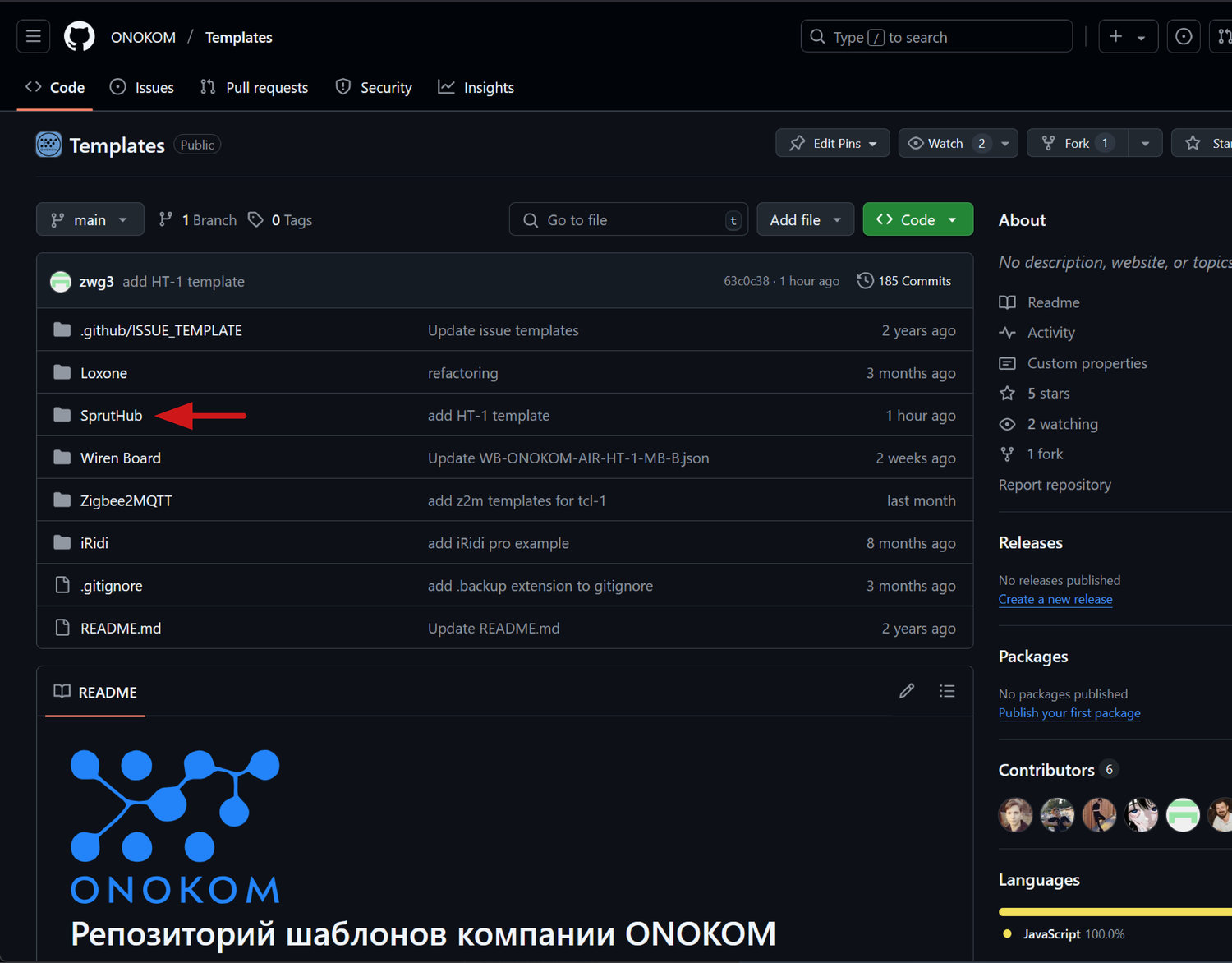

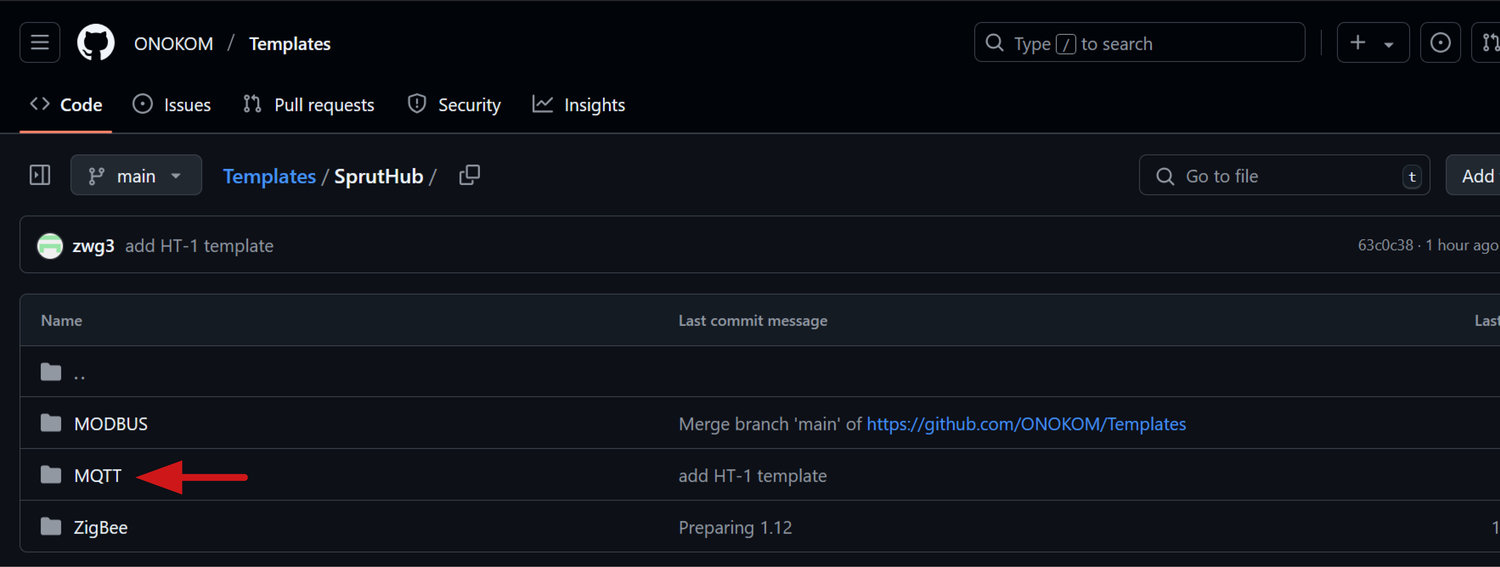

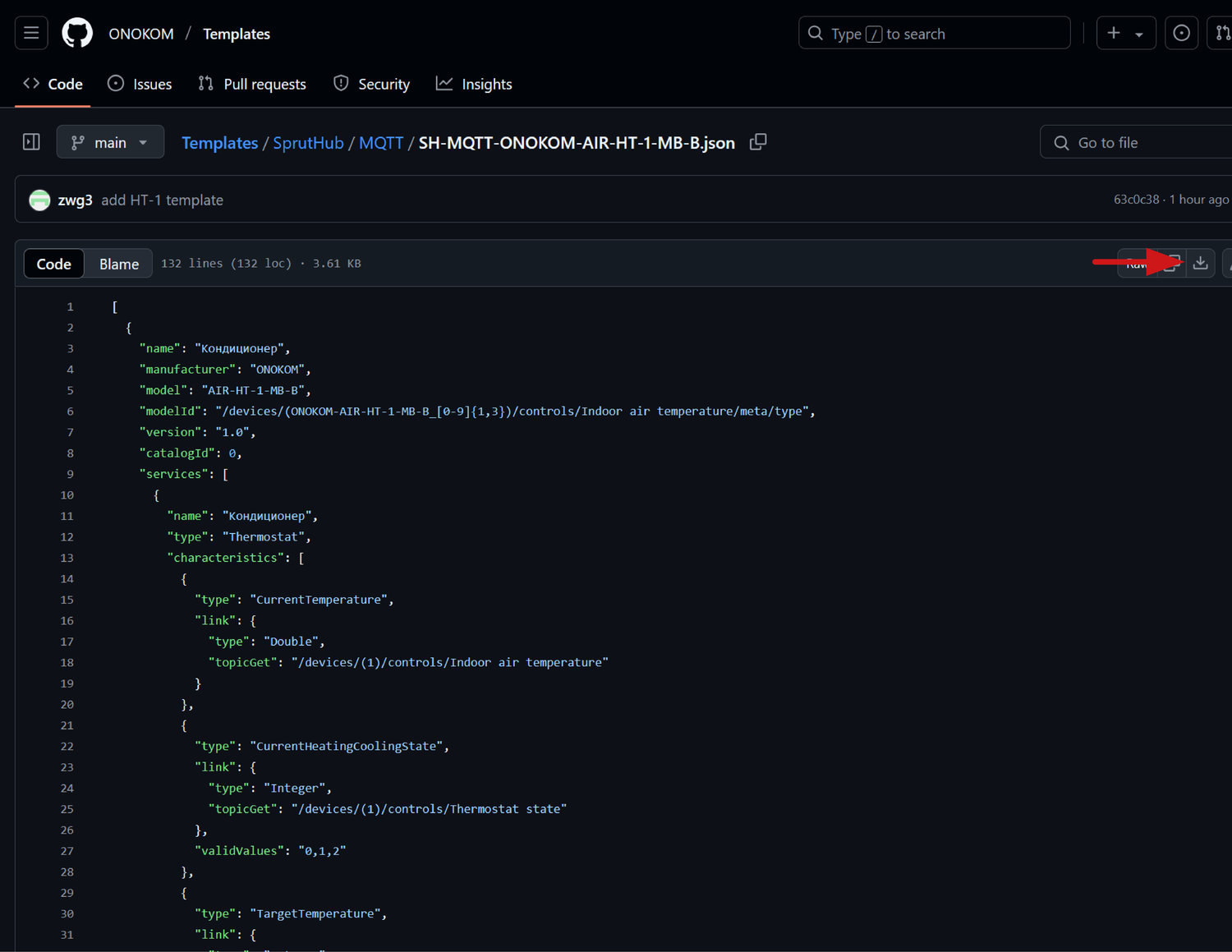

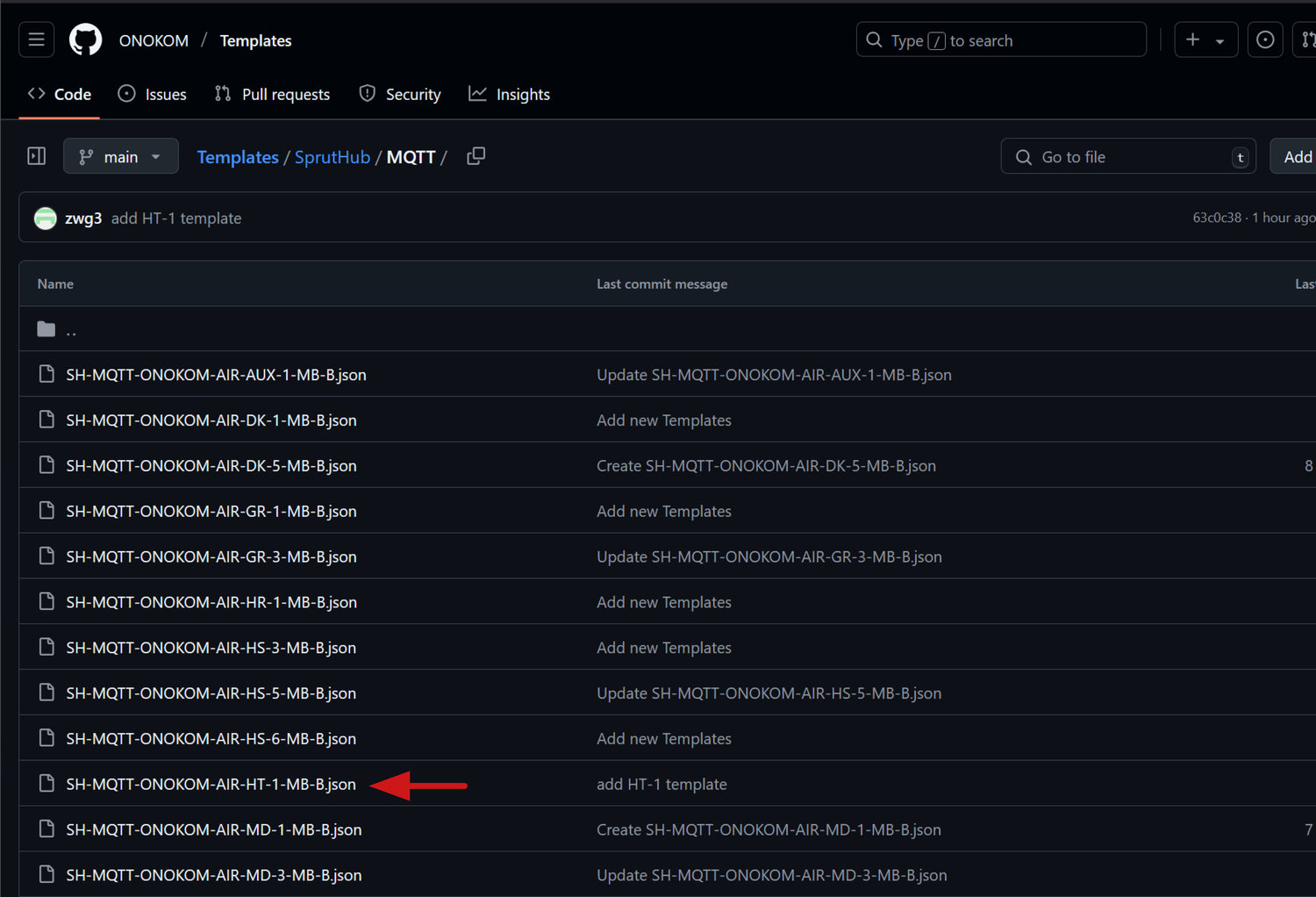

Шаблон SprutHub MQTT для шлюза HT-1-MB-B.JSON

7. Гарантия

Скопировано

Гарантийный срок эксплуатации – 2 года со дня продажи через розничную торговую сеть, розничных представителей или интеграторов.

Гарантийный срок шлюза для кондиционера, а также срок его службы исчисляются со дня передачи товара потребителю. Если день передачи установить невозможно, эти сроки исчисляются со дня изготовления шлюза для кондиционера. Для установления вышеуказанных сроков может быть использован технический паспорт с отметками дат изготовления и продажи.

Гарантия не распространяется:
- на шлюзы для кондиционеров и их части со следами механических
повреждений, следами жидкостей, гари, вскрытия;
- на шлюзы для кондиционеров вне полной комплектации;
- на шлюзы для кондиционеров, неисправность которых вызвана:
а) транспортными повреждениями, небрежным отношением, плохим уходом;
б) неправильным монтажом, ремонтом или установкой неквалифицированными специалистами;
в) независящими от производителя причинами (неправильное напряжение в шине, пожар, потоп и другие форсмажорные обстоятельства).

Гарантийная замена и ремонт производится по адресу Продавца.

8. Поддерживаемые модели

Скопировано

8.1 Бренд Hitachi

Скопировано

2025

8.1.1 Кондиционеры Hitachi 2025 года

Скопировано

Серия кондиционеров	Модель кондиционеров	Шлюз	Документация
Cплит-системы
Серия Shiratama	RAK-DJ18RHAE \| RAC-DJ18WHAE	HT-1-MB-B	Документация
	RAK-DJ25RHAE \| RAC-DJ25WHAE
	RAK-DJ35RHAE \| RAC-DJ35WHAE
	RAK-DJ50RHAE \| RAC-DJ50WHAE
Серия X-Comfort	RAK-18REF \| RAC-18WEF	HT-1-MB-B	Документация
	RAK-25REF \| RAC-25WEF
	RAK-35REF \| RAC-35WEF
	RAK-50REF \| RAC-50WEF
Настенные увеличенной мощности	RAK-60RPE \| RAC-60NPE	HT-1-MB-B	Документация
	RAK-70PPD \| RAC-70NPD
Канальные	RAD-25RPE \| RAC-25NPE	HT-1-MB-B	Документация
	RAD-35RPE \| RAC-35NPE
	RAD-50RPE \| RAC-50NPE
	RAD-60RPE \| RAC-60NPE
	RAD-70PPD \| RAC-70NPD
Мульти сплит-системы
Настенные серия Multizone Comfort	RAK-18REF	HT-1-MB-B	Документация
	RAK-25REF
	RAK-35REF
	RAK-50REF
Настенные серия Multizone Premium	RAK-15QPE	HT-1-MB-B	Документация
	RAK-18RPE
	RAK-25RPE
	RAK-35RPE
	RAK-42RPE
	RAK-50RPE
Канальные серия Multizone Premium	RAD-18QPE	HT-1-MB-B	Документация
	RAD-25RPE
	RAD-35RPE
	RAD-50RPE
	RAD-60RPE

2022

8.1.2 Кондиционеры Hitachi 2022 года

Скопировано

Серия кондиционеров	Модель кондиционеров	Шлюз	Документация
Cплит-системы
Серия Shiratama	RAK-DJ18PHAE \| RAC-DJ18PHAE	HT-1-MB-B	Документация
	RAK-DJ25PHAE \| RAC-DJ25PHAE
	RAK-DJ35PHAE \| RAC-DJ35PHAE
	RAK-DJ50PHAE \| RAC-DJ50PHAE
	RAK-DJ60PHAE \| RAC-DJ60PHAE
	RAK-DJ70PHAE \| RAC-DJ70PHAE
Серия X-Comfort	RAK-18REF \| RAC-18WEF	HT-1-MB-B	Документация
	RAK-25REF \| RAC-25WEF
	RAK-35REF \| RAC-35WEF
	RAK-50REF \| RAC-50WEF
Серия Sendo	RAK-18RPE \| RAC-18WPE	HT-1-MB-B	Документация
	RAK-25RPE \| RAC-25WPE
	RAK-35RPE \| RAC-35WPE
	RAK-42RPE \| RAC-42WPE
	RAK-50RPE \| RAC-50WPE
Настенные увеличенной мощности	RAK-60RPE \| RAC-60NPE	HT-1-MB-B	Документация
	RAK-70PPD \| RAC-70NPD
Тепловые насосы серия Akebono Nordic	RAK-25RXE \| RAC-25WXEN	HT-1-MB-B	Документация
	RAK-35RXE \| RAC-35WXEN
	RAK-50RXE \| RAC-50WXEN
Серия S-Premium	RAK-25PSES \| RAC-25WSE	HT-1-MB-B	Документация
	RAK-35PSES \| RAC-35WSE
	RAK-50PSES \| RAC-50WSE
Канальные	RAD-25RPE \| RAC-25NPE	HT-1-MB-B	Документация
	RAD-35RPE \| RAC-35NPE
	RAD-50RPE \| RAC-50NPE
	RAD-60RPE \| RAC-60NPE
	RAD-70PPD \| RAC-70NPD
Кассетные	RAI-25RPE \| RAC-25NPE	HT-1-MB-B	Документация
	RAI-35RPE \| RAC-35NPE
	RAI-50RPE \| RAC-50NPE
	RAI-60RPE \| RAC-60NPE
Напольные	RAF-25RXE \| RAC-25FXE	HT-1-MB-B	Документация
	RAF-35RXE \| RAC-35FXE
	RAF-50RXE \| RAC-50FXE
Мульти сплит-системы
Настенные серия Multizone Comfort	RAK-18REF	HT-1-MB-B	Документация
	RAK-25REF
	RAK-35REF
	RAK-50REF
Настенные серия Multizone Premium	RAK-15QPE	HT-1-MB-B	Документация
	RAK-18RPE
	RAK-25RPE
	RAK-35RPE
	RAK-42RPE
	RAK-50RPE
	RAK-18QXE
	RAK-25RXE
	RAK-35RXE
	RAK-50RXE
Канальные серия Multizone Premium	RAD-18QPE	HT-1-MB-B	Документация
	RAD-25RPE
	RAD-35RPE
	RAD-50RPE
	RAD-60RPE
Кассетные серия Multizone Premium	RAI-25RPE	HT-1-MB-B	Документация
	RAI-35RPE
	RAI-50RPE
	RAI-60RPE
Напольные серия Multizone Premium	RAF-25RXE	HT-1-MB-B	Документация
	RAF-35RXE
	RAF-50RXE

2021

8.1.3 Кондиционеры Hitachi 2021 года

Скопировано

Серия кондиционеров	Модель кондиционеров	Шлюз	Документация
Cплит-системы
Серия X-Comfort	RAK-18REF \| RAC-18WEF	HT-1-MB-B	Документация
	RAK-25REF \| RAC-25WEF
	RAK-35REF \| RAC-35WEF
	RAK-50REF \| RAC-50WEF
Серия Sendo	RAK-18RPE \| RAC-18WPE	HT-1-MB-B	Документация
	RAK-25RPE \| RAC-25WPE
	RAK-35RPE \| RAC-35WPE
	RAK-42RPE \| RAC-42WPE
	RAK-50RPE \| RAC-50WPE
Настенные увеличенной мощности	RAK-60RPE \| RAC-60NPE	HT-1-MB-B	Документация
	RAK-70PPD \| RAC-70NPD
Тепловые насосы серия Akebono Nordic	RAK-25RXE \| RAC-25WXEN	HT-1-MB-B	Документация
	RAK-35RXE \| RAC-35WXEN
	RAK-50RXE \| RAC-50WXEN
Серия S-Premium	RAK-25PSES \| RAC-25WSE	HT-1-MB-B	Документация
	RAK-35PSES \| RAC-35WSE
	RAK-50PSES \| RAC-50WSE
Канальные	RAD-25RPE \| RAC-25NPE	HT-1-MB-B	Документация
	RAD-35RPE \| RAC-35NPE
	RAD-50RPE \| RAC-50NPE
	RAD-60RPE \| RAC-60NPE
	RAD-70PPD \| RAC-70NPD
Кассетные	RAI-25RPE \| RAC-25NPE	HT-1-MB-B	Документация
	RAI-35RPE \| RAC-35NPE
	RAI-50RPE \| RAC-50NPE
	RAI-60RPE \| RAC-60NPE
Напольные	RAF-25RXE \| RAC-25FXE	HT-1-MB-B	Документация
	RAF-35RXE \| RAC-35FXE
	RAF-50RXE \| RAC-50FXE
Мульти сплит-системы
Настенные серия Multizone Comfort	RAK-18REF	HT-1-MB-B	Документация
	RAK-25REF
	RAK-35REF
	RAK-50REF
Настенные серия Multizone Premium	RAK-15QPE	HT-1-MB-B	Документация
	RAK-18RPE
	RAK-25RPE
	RAK-35RPE
	RAK-42RPE
	RAK-50RPE
	RAK-18QXE		Документация
	RAK-25RXE
	RAK-35RXE
	RAK-50RXE
Канальные серия Multizone Premium	RAD-18QPE	HT-1-MB-B	Документация
	RAD-25RPE
	RAD-35RPE
	RAD-50RPE
	RAD-60RPE
Кассетные серия Multizone Premium	RAI-25RPE	HT-1-MB-B	Документация
	RAI-35RPE
	RAI-50RPE
	RAI-60RPE
Напольные серия Multizone Premium	RAF-25RXE	HT-1-MB-B	Документация
	RAF-35RXE
	RAF-50RXE

2020

8.1.4 Кондиционеры Hitachi 2020 года

Скопировано

Серия кондиционеров	Модель кондиционеров	Шлюз	Документация
Cплит-системы
Серия S-Premium	RAK-25PSEW \| RAC-25WSE	HT-1-MB-B	Документация
	RAK-25PSES \| RAC-25WSE
	RAK-35PSEW \| RAC-35WSE
	RAK-35PSES \| RAC-35WSE
	RAK-50PSEW \| RAC-50WSE
	RAK-50PSES \| RAC-50WSE
Серия Premium	RAK-18PSC \| RAC-18WSC	HT-1-MB-B	Документация
	RAK-25PSC \| RAC-25WSC
	RAK-35PSC \| RAC-35WSC
Серия Akebono R32	RAK-25RXE \| RAC-25WXE	HT-1-MB-B	Документация
	RAK-35RXE \| RAC-35WXE
	RAK-50RXE \| RAC-50WXE
Серия Akebono R410A	RAK-35RXB \| RAC-35WXB	HT-1-MB-B	Документация
	RAK-35RXB \| RAC-35WXB
	RAK-50RXB \| RAC-50WXB
Серия Performance R32	RAK-18RPE \| RAC-18WPE	HT-1-MB-B	Документация
	RAK-25RPE \| RAC-25WPE
	RAK-35RPE \| RAC-35WPE
	RAK-42RPE \| RAC-42WPE
	RAK-50RPE \| RAC-50WPE
Серия Performance R410A	RAK-18RPB \| RAK-18WED	HT-1-MB-B	Документация
	RAK-25RPB \| RAK-25WED
	RAK-18RPC \| RAK-18WED
	RAK-25RPC \| RAK-25WED
	RAK-35RPC \| RAK-35WED
	RAK-50RPC \| RAK-50WED
Серия Eco comfort R32	RAK-18PED \| RAK-18WED	HT-1-MB-B	Документация
	RAK-25PED \| RAK-25WED
	RAK-35PED \| RAK-35WED
	RAK-50PED \| RAK-50WED
Серия Eco comfort R410A	RAK-18PEC \| RAC-18WEC	HT-1-MB-B	Документация
	RAK-25PEC \| RAC-25WEC
	RAK-35PEC \| RAC-35WEC
	RAK-50PEC \| RAC-50WEC
Напольные серия Akebono	RAF-25RXE \| RAC-25FXE	HT-1-MB-B	Документация
	RAF-35RXE \| RAC-35FXE
	RAF-50RXE \| RAC-50FXE
Канальные низконапорные	RAD-25RPE \| RAC-25NPE	HT-1-MB-B	Документация
	RAD-35RPE \| RAC-35NPE
	RAD-50RPE \| RAC-50NPE
	RAD-60RPE \| RAC-60NPE
Кассетные четырехпоточные	RAI-25RPE \| RAC-25NPE	HT-1-MB-B	Документация
	RAI-35RPE \| RAC-35NPE
	RAI-50RPE \| RAC-50NPE
	RAI-60RPE \| RAC-60NPE
Настенные серия Light commertial	RAK-50PPD \| RAС-50NPD	HT-1-MB-B	Документация
	RAK-60PPD \| RAС-60NPD
	RAK-70PPD \| RAC-70NPD
Канальные серия Light commercial	RAD-50PPD \| RAС-50NPD	HT-1-MB-B	Документация
	RAD-60PPD \| RAС-60NPD
	RAD-70PPD \| RAC-70NPD
Кассетные серия Light commertial	RAI-50PPD \| RAС-50NPD	HT-1-MB-B	Документация
	RAI-60PPD \| RAС-60NPD
Мульти сплит-системы серия Multizone Premium
Настенные серия Akebono	RAK-18QXB	HT-1-MB-B	Документация
	RAK-25RXB
	RAK-35RXB
	RAK-50RXB
Настенные серия Performance	RAK-15QPB	HT-1-MB-B	Документация
	RAK-18RPB
	RAK-25RPB
	RAK-35RPC
	RAK-50RPC
Напольные серия Akebono	RAF-25RXB	HT-1-MB-B	Документация
	RAF-35RXB
	RAF-50RXB
Канальные средненапорные	RAD-18QPB	HT-1-MB-B	Документация
	RAD-25QPB
	RAD-35QPB
	RAD-50QPB
Кассетные четырехпоточные	RAI-25QPB	HT-1-MB-B	Документация
	RAI-35QPB
	RAI-50QPB
Настенные серия Akebono R32	RAK-18QXE	HT-1-MB-B	Документация
	RAK-25RXE
	RAK-35RXE
	RAK-50RXE
Настенные серия Performance R32	RAK-15QPE	HT-1-MB-B	Документация
	RAK-18RPE
	RAK-25RPE
	RAK-35RPE
	RAK-50RPE
Напольные серия Akebono R32	RAF-25RXE	HT-1-MB-B	Документация
	RAF-35RXE
	RAF-50RXE
Канальные средненапорные R32	RAD-18QPE	HT-1-MB-B	Документация
	RAD-25RPE
	RAD-35RPE
	RAD-50RPE
	RAD-60RPE
Кассетные четырехпоточные R32	RAI-25RPE	HT-1-MB-B	Документация
	RAI-35RPE
	RAI-50RPE
	RAI-60RPE

2019

8.1.5 Кондиционеры Hitachi 2019 года

Скопировано

Серия кондиционеров	Модель кондиционеров	Шлюз	Документация
Cплит-системы
Серия Premium	RAK-18PSC \| RAC-18WSB(C)	HT-1-MB-B	Документация
	RAK-25PSC \| RAC-25WSB(C)
	RAK-35PSC \| RAC-35WSB(C
Серия Akebono	RAK-25RXB \| RAC-25WXB	HT-1-MB-B	Документация
	RAK-35RXB \| RAC-35WXB
	RAK-50RXB \| RAC-50WXB
Серия Akebono R32	RAK-25RXD \| RAC-25WXB	HT-1-MB-B	Документация
	RAK-35RXD \| RAC-35WXB
	RAK-50RXD \| RAC-50WXB
Серия Performance	RAK-18RPB(C) \| RAC-18WPB(C)	HT-1-MB-B	Документация
	RAK-25RPB(C) \| RAC-25WPB(C)
	RAK-35RPC \| RAC-35WPC
	RAK-50RPC \| RAC-50WPC
Серия Performance R32	RAK-18RPD \| RAС-18WPD	HT-1-MB-B	Документация
	RAK-25RPD \| RAС-25WPD
	RAK-35RPD \| RAC-35WPD
	RAK-42RPD \| RAC-42WPD
	RAK-50RPD \| RAC-50WPD
Серия Eco Comfort	RAK-18PEC \| RAC-18WEC	HT-1-MB-B	Документация
	RAK-25PEC \| RAC-25WEC
	RAK-35PEC \| RAC-35WEC
	RAK-50PEC \| RAC-50WEC
Серия Eco Comfort R32	RAK-18PED \| RAK-18WED	HT-1-MB-B	Документация
	RAK-25PED \| RAK-25WED
	RAK-35PED \| RAK-35WED
	RAK-50PED \| RAK-50WED
Напольные серия Akebono	RAF-25RXB \| RAC-25FXB	HT-1-MB-B	Документация
	RAF-35RXB \| RAC-35FXB
	RAF-50RXB \| RAC-50FXB
Канальные низконапорные	RAD-25RPA \| RAC-25NPA	HT-1-MB-B	Документация
	RAD-35RPA \| RAC-35NPA
	RAD-50RPA \| RAC-50NPA
Канальные низконапорные R32	RAD-25RPE \| RAС-25NPE	HT-1-MB-B	Документация
	RAD-35RPE \| RAС-35NPE
	RAD-50RPE \| RAC-50NPE
	RAD-60RPE \| RAC-60NPE
Канальные средненапорные	RAD-50PPA \| RAC-50DPA	HT-1-MB-B	Документация
	RAD-60PPA \| RAC-60DPA
	RAD-70PPA \| RAC-70DPA
Кассетные четырехпоточные	RAI-25RPA \| RAC-25NPA	HT-1-MB-B	Документация
	RAI-35RPA \| RAC-35NPA
	RAI-50RPA \| RAC-50NPA
Кассетные четырехпоточные R32	RAI-25RPA \| RAC-25NPA	HT-1-MB-B	Документация
	RAI-35RPA \| RAC-35NPA
	RAI-50RPA \| RAC-50NPA
	RAI-60RPE \| RAC-60NPE
Настенные серия Light commertial	RAK-50PPD \| RAС-50NPD	HT-1-MB-B	Документация
	RAK-60PPD \| RAС-60NPD
	RAK-70PPD \| RAC-70NPD
Канальные серия Light commertial	RAD-50PPD \| RAС-50NPD	HT-1-MB-B	Документация
	RAD-60PPD \| RAС-60NPD
	RAD-70PPD \| RAC-70NPD
Кассетные серия Light commertial	RAI-50PPD \| RAС-50NPD	HT-1-MB-B	Документация
	RAI-60PPD \| RAС-60NPD
Мульти сплит-системы
Настенные серия Akebono	RAK-18QXB	HT-1-MB-B	Документация
	RAK-25RXB
	RAK-35RXB
	RAK-50RXB
Настенные серия Performance	RAK-15QPB	HT-1-MB-B	Документация
	RAK-18RPB
	RAK-25RPB
	RAK-35RPC
	RAK-50RPC
Напольные серия Akebono	RAF-25RXB	HT-1-MB-B	Документация
	RAF-35RXB
	RAF-50RXB
Канальные средненапорные	RAD-18QPB	HT-1-MB-B	Документация
	RAD-25QPB
	RAD-35QPB
	RAD-50QPB
Кассетные четырехпоточные	RAI-25QPB	HT-1-MB-B	Документация
	RAI-35QPB
	RAI-50QPB

2018

8.1.6 Кондиционеры Hitachi 2018 года

Скопировано

Серия кондиционеров	Модель кондиционеров	Шлюз	Документация
Cплит-системы
Серия Premium	RAK-18PSB(C) \| RAC-18WSB(C)	HT-1-MB-B	Документация
	RAK-25PSB(C) \| RAC-25WSB(C)
	RAK-35PSB(C) \| RAC-35WSB(C)
Серия Akebono	RAK-25RXB \| RAC-25WXB	HT-1-MB-B	Документация
	RAK-35RXB \| RAC-35WXB
	RAK-50RXB \| RAC-50WXB
Серия Performance	RAK-18RPB(C) \| RAC-18WPB(C)	HT-1-MB-B	Документация
	RAK-25RPB(C) \| RAC-25WPB(C)
	RAK-35RPC \| RAC-35WPC
	RAK-50RPC \| RAC-50WPC
	RAK-60PPA \| RAC-60WPA
	RAK-70PPA \| RAC-70WPA
Серия Eco Comfort	RAK-18PEC \| RAC-18WEC	HT-1-MB-B	Документация
	RAK-25PEC \| RAC-25WEC
	RAK-35PEC \| RAC-35WEC
	RAK-50PEC \| RAC-50WEC
Серия Eco Comfort R32	RAK-18PED \| RAK-18WED	HT-1-MB-B	Документация
	RAK-25PED \| RAK-25WED
	RAK-35PED \| RAK-35WED
	RAK-50PED \| RAK-50WED
Канальные низконапорные	RAD-25RPA \| RAC-25NPA	HT-1-MB-B	Документация
	RAD-35RPA \| RAC-35NPA
	RAD-50RPA \| RAC-50NPA
Канальные средненапорные	RAD-50PPA \| RAC-50DPA	HT-1-MB-B	Документация
	RAD-60PPA \| RAC-60DPA
	RAD-70PPA \| RAC-70DPA
Кассетные четырехпоточные	RAI-25RPA \| RAC-25NPA	HT-1-MB-B	Документация
	RAI-35RPA \| RAC-35NPA
	RAI-50RPA \| RAC-50NPA
Настенные серия Light commercial	RAK-50PPD	HT-1-MB-B	Документация
	RAK-60PPD
	RAK-70PPD
Канальные серия Light commertial	RAD-50PPD	HT-1-MB-B	Документация
	RAD-60PPD
	RAD-70PPD
Кассетные серия Light commertial	RAI-50PPD	HT-1-MB-B	Документация
	RAI-60PPD
Мульти сплит-системы
Настенные серия Akebono	RAK-18QXB	HT-1-MB-B	Документация
	RAK-25RXB
	RAK-35RXB
	RAK-50RXB
Настенные серия Performance	RAK-15QPB	HT-1-MB-B	Документация
	RAK-18RPB
	RAK-25RPB
	RAK-35RPC
	RAK-50RPC
Напольные серия Akebono	RAF-25RXB	HT-1-MB-B	Документация
	RAF-35RXB
	RAF-50RXB
Канальные средненапорные	RAD-18QPB	HT-1-MB-B	Документация
	RAD-25QPB
	RAD-35QPB
	RAD-50QPB
Кассетные четырехпоточные	RAI-25QPB	HT-1-MB-B	Документация
	RAI-35QPB
	RAI-50QPB

2015

8.1.7 Кондиционеры Hitachi 2015 года

Скопировано

Серия кондиционеров	Модель кондиционеров	Шлюз	Документация
Cплит-системы
Серия Premium	RAS-10XH1 \| RAC-10XH1	HT-1-MB-B	Документация
	RAS-14XH1 \| RAC-14XH1
Серия Eco Sensor	RAS-10SH3 \| RAC-10SH3	HT-1-MB-B	Документация
	RAS-14SH3 \| RAC-14SH3
	RAS-18SH3 \| RAC-18SH3
Серия Premium Inverter	RAS-10MH1 \| RAC-10MH1	HT-1-MB-B	Документация
	RAS-14MH1 \| RAC-14MH1
	RAS-18MH1 \| RAC-18MH1
	RAS-24MH1 \| RAC-24MH1
	RAS-30MH1 \| RAC-30MH1
Серия Inverter	RAS-08PH1 \| RAC-08PH1	HT-1-MB-B	Документация
	RAS-10PH1 \| RAC-10PH1
	RAS-14PH1 \| RAC-14PH1
	RAS-18PH1 \| RAC-18PH1
Мульти сплит-cистемы
Настенные	RAK-18NH6AS	HT-1-MB-B	Документация
	RAK-25NH6A
	RAK-35NH6A
	RAK-50NH6A
	RAK-65NH6A
Напольные	RAF-25NX2	HT-1-MB-B	Документация
	RAF-35NX2
	RAF-50NX2
Кассетные	RAI-25NH5A	HT-1-MB-B	Документация
	RAI-35NH5A
	RAI-50NH5A
Канальные	RAD-18NH7A	HT-1-MB-B	Документация
	RAD-25NH7A
	RAD-35NH7A
	RAD-50NH7A

2014

8.1.8 Кондиционеры Hitachi 2014 года

Скопировано

Серия кондиционеров	Модель кондиционеров	Шлюз	Документация
Cплит-системы
Серия Premium Inverter	RAS-10MH1 \| RAC-10MH1	HT-1-MB-B	Документация
	RAS-14MH1 \| RAC-14MH1
	RAS-18MH1 \| RAC-18MH1
	RAS-24MH1 \| RAC-24MH1
	RAS-30MH1 \| RAC-30MH1
Серия Inverter	RAS-08PH1 \| RAC-08PH1	HT-1-MB-B	Документация
	RAS-10PH1 \| RAC-10PH1
	RAS-14PH1 \| RAC-14PH1
	RAS-18PH1 \| RAC-18PH1

2012

8.1.9 Кондиционеры Hitachi 2012 года

Скопировано

Серия кондиционеров	Модель кондиционеров	Шлюз	Документация
Cплит-системы
Серия Premium XH	RAS-10XH1 \| RAC-10XH1	HT-1-MB-B	Документация
	RAS-14XH1 \| RAC-14XH1
Серия Eco Sensor	RAS-10SH3 \| RAC-10SH3	HT-1-MB-B	Документация
	RAS-14SH3 \| RAC-14SH3
	RAS-18SH3 \| RAC-18SH3
Канальные серия MonoDuct	RAD-50DH7A \| RAС-50DH7	HT-1-MB-B	Документация
	RAD-60DH7A \| RAС-60DH7
	RAD-70DH7A \| RAС-70DH7
Мульти сплит cистемы
Настенные серия Cut Out	RAK-25QH8S(W)(B)	HT-1-MB-B	Документация
	RAK-35QH8(W)(B)
	RAK-50QH8(W)(B)
Настенные серия Flamed Flat	RAK-18NH6AS	HT-1-MB-B	Документация
	RAK-25NH6A
	RAK-35NH6A
	RAK-50NH6A
Напольные	RAF-25NX2	HT-1-MB-B	Документация
	RAF-35NX2
	RAF-50NX2
Кассетные	RAI-25NH5A	HT-1-MB-B	Документация
	RAI-35NH5A
	RAI-50NH5A
Канальные	RAD-18NH7A	HT-1-MB-B	Документация
	RAD-25NH7A
	RAD-35NH7A
	RAD-50NH7A

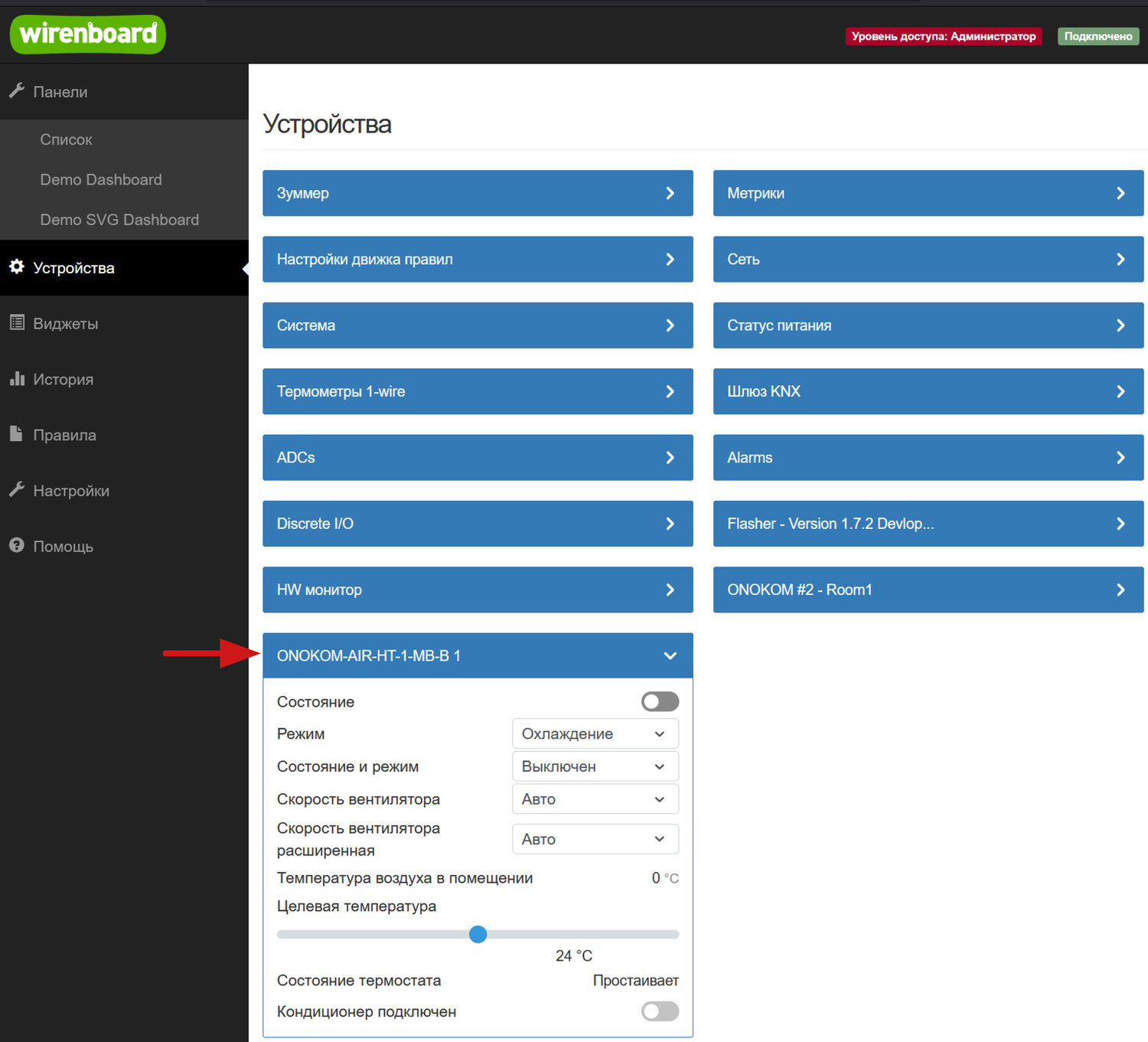

9. Функции кондиционера

Скопировано

Параметр шлюза		Wiren Board Тип контрола	HomeKit ( через Sprut.hub)	Яндекс ( через Sprut.hub)	ZigBee2MQTT

Состояние	Включен Выключен	✅ 1 - Включен 0 - Выключен Параметр выводится в следующем виде: Тип канала - переключатель	✖️ Не используется	✖️ Не используется	✅ Состояние Включен Выключен
Режим	Нагрев Охлаждение Автоматический Вентиляция Осушение	✅ 1 - Нагрев 2 - Охлаждение 3 - Автоматический 4 - Вентиляция 5- Осушение Параметр выводится в следующем виде: Тип канала - диапазон	✖️ Не используется	✖️ Не используется	✖️ Не используется
Состояние и режим. Параметр совмещающий в себе параметры: “Состояние” и “Режим” (Необходим для SprutHub)	0 - Кондиционер выключен 1 - Кондиционер включен Нагрев 2 - Кондиционер включен Охлаждение 3 - Кондиционер включен Автоматический 4 - Кондиционер включен Вентиляция 5 - Кондиционер включен Осушение	✅ 0 - Кондиционер выключен 1 - Кондиционер включен Нагрев 2 - Кондиционер включен Охлаждение 3 - Кондиционер включен Автоматический 4 - Кондиционер включен Вентиляция 5 - Кондиционер включен Осушение "	✅ Выключен Нагрев Охлаждение Автоматический Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Режим работы	✅ Состояние Включен Выключен ✅ Режим работы Нагрев Охлаждение Автоматический Осушение Вентиляция Параметры выводятся в виде сервиса Термостат с характеристиками: - Состояние - Режим работы	✅ Состояние Включен Выключен ✅ Режим работы Нагрев Охлаждение Автоматический Осушение Вентиляция Параметры выводятся в виде сервиса Термостат с характеристиками: - Состояние - Режим работы
Температура воздуха в помещении	Параметр отображающий текущую температуру измеренную кондиционером	✅ Минимум - 0 Максимум - 50 Параметр выводится в следующем виде: Тип канала - значение температуры	✅	✅	✅
Температура воздуха на улице	Параметр отображающий текущую температуру измеренную кондиционером	✖️ Не используется	☑️ Скрыто по умолчанию Минимум - 0 Максимум - 50 Параметр выводится в следующем виде: Тип сервиса - Датчик температуры Характеристика - Температура	☑️ Скрыто по умолчанию Минимум - 0 Максимум - 50 Параметр выводится в следующем виде: Тип сервиса - Датчик температуры Характеристика - Температура	✅
Целевая температура - параметр в который мы будем передавать желаемую температуру	Минимальное значение: 16 Максимальное значение: 32	✅ Минимум - 16 Максимум - 32 Параметр выводится в следующем виде: Тип канала - диапазон	✅ Минимум - 16 Максимум - 32 Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Целевая температура	✅ Минимум - 16 Максимум - 32 Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Целевая температура	✅ Минимум - 16 Максимум - 32
Состояние термостата	0 - Простаивает 1 - Нагревает 2 - Охлаждает	✖️ Не используется	✅ Простаивает Нагревает Охлаждает Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Состояние	✖️ Не используется	✖️ Не используется
Скорость вентилятора	0 - Автоматическая скорость 1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость	✅ 0 - Автоматическая скорость 1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость Параметр выводится в следующем виде: Тип канала - диапазон	✖️ Не используется	✖️ Не используется
Скорость вентилятора расширенная	1 - Тихий режим 2 - Первая скорость 3 - Вторая скорость 4 - Третья скорость 5 - Режим турбо	✅ 0 - Автоматическая скорость 1 - Режим тихий 2 - Первая скорость 3 - Вторая скорость 4 - Третья скорость 5 - Режим турбо Параметр выводится в следующем виде: Тип канала - диапазон	✅ 0% - Автоматическая скорость 20% - Режим тихий 40% - Первая скорость 60% - Вторая скорость 80% - Третья скорость 100% - Режим турбо Параметры выводятся в следующем виде: Тип сервиса - Вентилятор Характеристика - Скорость вращения	✅ 0% - Автоматическая скорость 1% - Режим тихий 2% - Первая скорость 3% - Вторая скорость 4% - Третья скорость 5% - Режим турбо Параметры выводятся в следующем виде: Тип сервиса - Вентилятор Характеристика - Скорость вращения (отображается с подписью "открытие ")	✅ 0 - Автоматическая скорость 1 - Режим тихий 2 - Первая скорость 3 - Вторая скорость 4 - Третья скорость 5 - Режим турбо
Горизонтальные жалюзи - параметр отвечающий за положение горизонтальных жалюзи (Вверх-Вниз)	1 - Качание (вверх-вниз) 2 - Самое низкое положение 3 - Низкое положение 4 - Среднее низкое 5 - Среднее положение 6 - Среднее высокое положение 7 - Высокое положение 8 - Самое высокое положение	✅ 0 - Остановлено 1 - Качание (вверх-вниз) 2 - Самое низкое положение 3 - Низкое положение 4 - Среднее низкое 5 - Среднее положение 6 - Среднее высокое положение 7 - Высокое положение 8 - Самое высокое положение Параметр выводится в следующем виде: Тип канала - диапазон	12% - Качание (вверх-вниз) 25% - Самое низкое положение 38% - Низкое положение 50% - Среднее низкое 62% - Среднее положение 75% - Среднее высокое положение 88% - Высокое положение 100% - Самое высокое положение Параметры выводятся в следующем виде: Тип сервиса - Вентилятор Характеристика - Скорость вращения	✅ 1 - Качание (вверх-вниз) 2 - Самое низкое положение 3 - Низкое положение 4 - Среднее низкое 5 - Среднее положение 6 - Среднее высокое положение 7 - Высокое положение 8 - Самое высокое положение Параметры выводятся в следующем виде: Тип сервиса - Угол наклона Характеристика - Целевой угол наклона	✅ 0 - Остановлено 1 - Качание (вверх-вниз) 2 - Самое низкое положение 3 - Низкое положение 4 - Среднее низкое 5 - Среднее положение 6 - Среднее высокое положение 7 - Высокое положение 8 - Самое высокое положение
Вертикальные жалюзи - параметр отвечающий за положение вертикальных жалюзи (Вправо-Влево)	0 – Остановлено 1 – Качание (право-лево) 2 - Самое левое положение 3 - Левое положение 4 - Среднее положение 5 - Правое положение 6 - Самое правое положение	✅ 0 – Остановлено 1 – Качание (право-лево) 2 - Самое левое положение 3 - Левое положение 4 - Среднее положение 5 - Правое положение 6 - Самое правое положение Параметр выводится в следующем виде: Тип канала - диапазон	✅ ??% – Остановлено 17% – Качание (право-лево) 33% - Самое левое положение 50% - Левое положение 67% - Среднее положение 84% - Правое положение 100% - Самое правое положение Параметры выводятся в следующем виде: Тип сервиса - Вентилятор Характеристика - Скорость вращения	✅ 1 – Качание (право-лево) 2 - Самое левое положение 3 - Левое положение 4 - Среднее положение 5 - Правое положение 6 - Самое правое положение Параметры выводятся в следующем виде: Тип сервиса - Угол наклона Характеристика - Целевой угол наклона	✅ 0 – Остановлено 1 – Качание (право-лево) 2 - Самое левое положение 3 - Левое положение 4 - Среднее положение 5 - Правое положение 6 - Самое правое положение
Вертикальные и горизонтальные жалюзи параметр отвечающий за качание вертикальных и горизонтальных жалюзи	0 – Остановлено 1 - Качание горизонтальное и вертикальное 2 - Качание горизонтальных жалюзи 3 – Качание вертикальных жалюзи	✅ 0 - Остановлено в средних положениях 1 - Качание (право-лево и вверх-вниз) 2 - Качание (вверх-вниз) 3 - Качание (право-лево) Параметр выводится в следующем виде: Тип канала - диапазон	✖️ Не используется	✅ Остановлено Качание (право-лево и вверх-вниз) Качание (вверх-вниз) Качание (право-лево) Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Качание	✅ 0 – Остановлено 1- Качание горизонтальное и вертикальное 2 - Качание горизонтальных жалюзи 3 – Качание вертикальных жалюзи
Режим Тихий	1 - Включена 0 - Выключена	✅ 1 - Включен 0 - Выключен Параметр выводится в следующем виде: Тип канала - переключатель	✅ Включена Выключена Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включена Выключена Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включена Выключена
Режим Турбо	1 - Включена 0 - Выключена	✅ 1 - Включен 0 - Выключен Параметр выводится в следующем виде: Тип канала - переключатель	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включена Выключена
Режим сна	1 - Включена 0 - Выключена	✅ 1 - Включен 0 - Выключен Параметр выводится в следующем виде: Тип канала - переключатель	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включена Выключена
Ионизация	1 - Включена 0 - Выключена	✅ 1 - Включена 0 - Выключена Параметр выводится в следующем виде: Тип канала - переключатель	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включена Выключена
Самоочистка	1 - Включена 0 - Выключена	✖️ Не используется	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✖️ Не используется
Подсветка дисплея кондиционера	1 - Включена 0 - Выключена	✅ 1 - Включена 0 - Выключена Параметр выводится в следующем виде: Тип канала - переключатель	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен
Звуковая индикация	1 - Включена 0 - Выключена	✖️ Не используется	✖️ Не используется	✖️ Не используется	✖️ Не используется
Коррекция температуры	Сервисный параметр	✖️ Не используется	✖️ Не используется	✖️ Не используется	✖️ Не используется
Кондиционер подключен	0 - Нет связи с кондиционером 1 - Связь есть, но не можем распознать пакеты 2 - Связь есть, но битые пакеты 3 - Кондиционер подключен	0 - Нет связи с кондиционером 1 - Связь есть, но не можем распознать пакеты 2 - Связь есть, но битые пакеты 3 - Кондиционер подключен	✖️ Не используется	✖️ Не используется	0 - Нет связи с кондиционером 1 - Связь есть, но не можем распознать пакеты 2 - Связь есть, но битые пакеты 3 - Кондиционер подключен

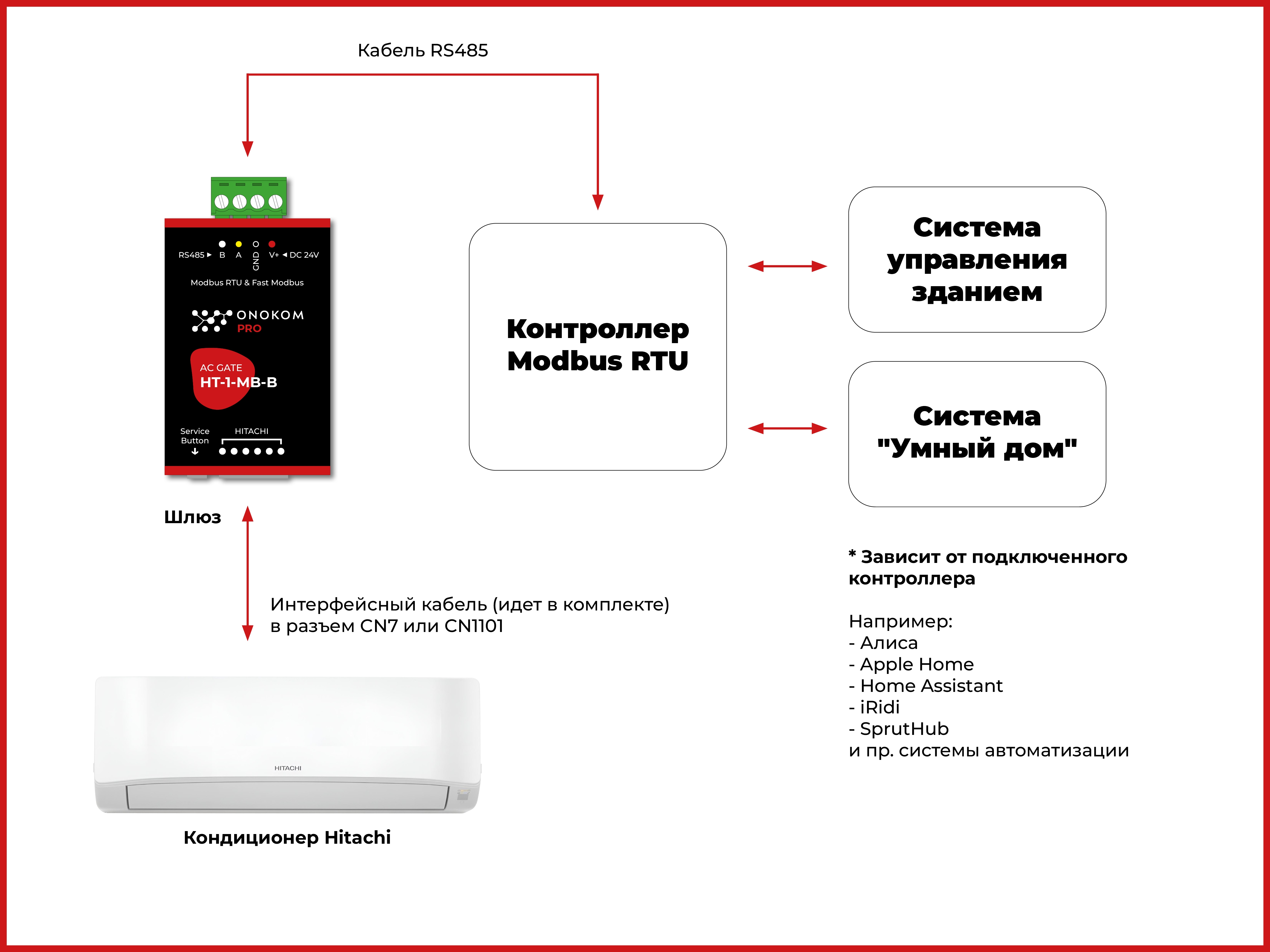

10. Общая логическая схема работы шлюза

Скопировано

загружается

10.1 Логическая схема WirenBoard + SprutHub

Скопировано

загружается

11. Схемы подключения

Скопировано

11.1 Подключение к WirenBoard

Скопировано

загружается

12. Подключение HT-1-MB-B к WirenBoard

12.1 Параметры контроллера WirenBoard

Все дальнейшие настройки выполняются на контроллере WirenBoard 8 со следующими параметрами:
- Ревизия: 7.3.3E/11 675
- Версия ПО: wb-2307
- Ветка: Релиз

12.2 Загрузка шаблона в контроллер WirenBoard

- Скачайте приложение для подключения по SFTP к контроллеру
- Для пользователей macOS: Скачайте приложение: ForkLift
- Для пользователей Windows: Скачайте приложение: FileZilla
- Узнайте IP адрес контроллера в вашей локальной сети
- Подключитесь к контроллеру по SFTP

На момент написания статьи, шаблон не включен в стандартный список поддерживаемых устройств. Поэтому добавляем собственный шаблон:

загружается

Заходим на веб-сервис GitHub где хранятся шаблоны ONOKOM и переходим в раздел «WirenBoard»

загружается

Выбираем шаблон «WB-ONOKOM-AIR-HT-1-MB-B.json»

загружается

Затем нажимаем на кнопку «Download» правом верхнем углу окна

загружается

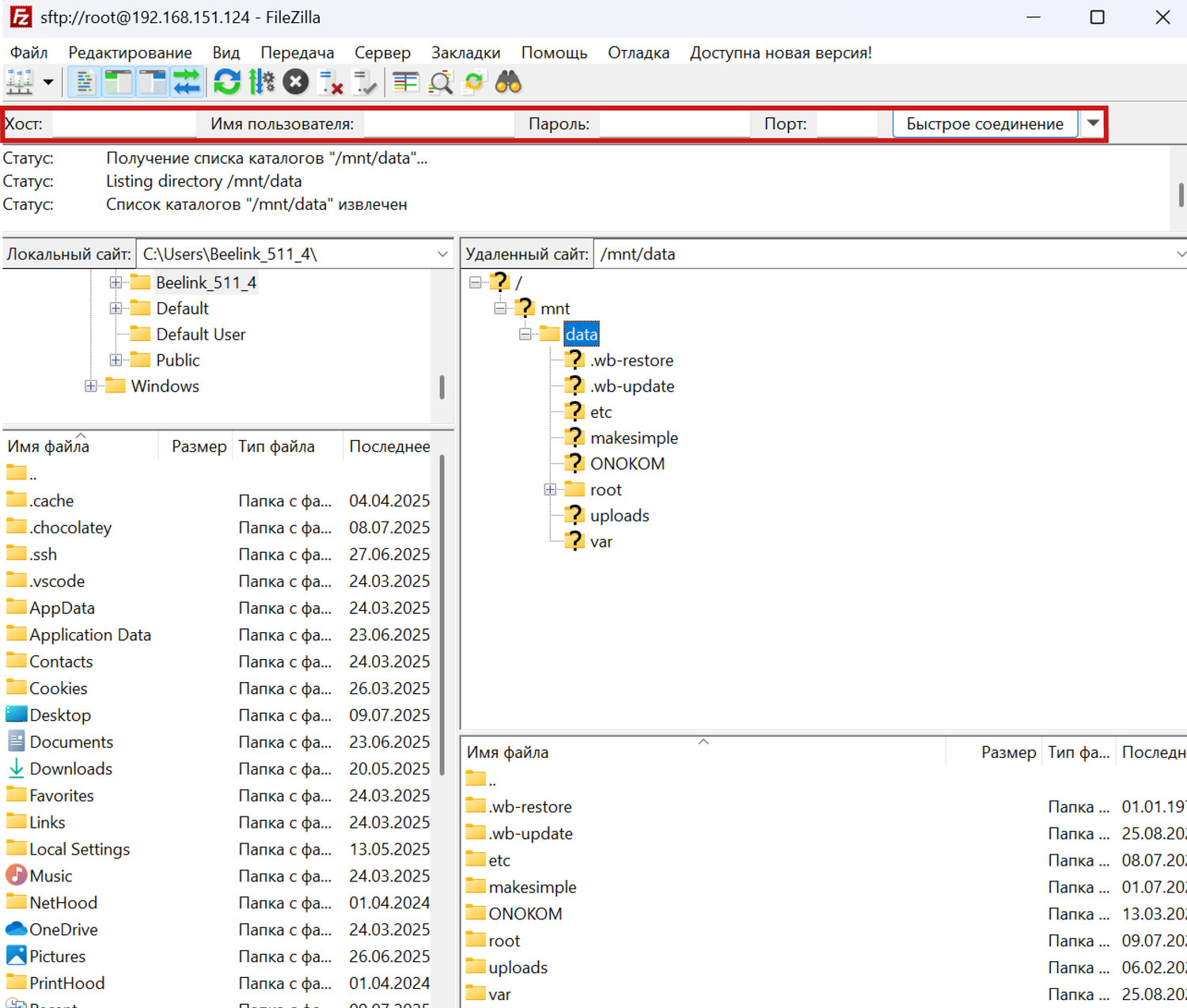

Открываем SFTP-менеджер и вводим данные для соединения к контроллеру:
1. Хост: IP-адресс устройства
2. Имя пользователя: root
3. Пароль: wirenboard (по умолчанию)
4. Порт: 22
5. Нажимаем кнопку «Быстрое соединение»

загружается

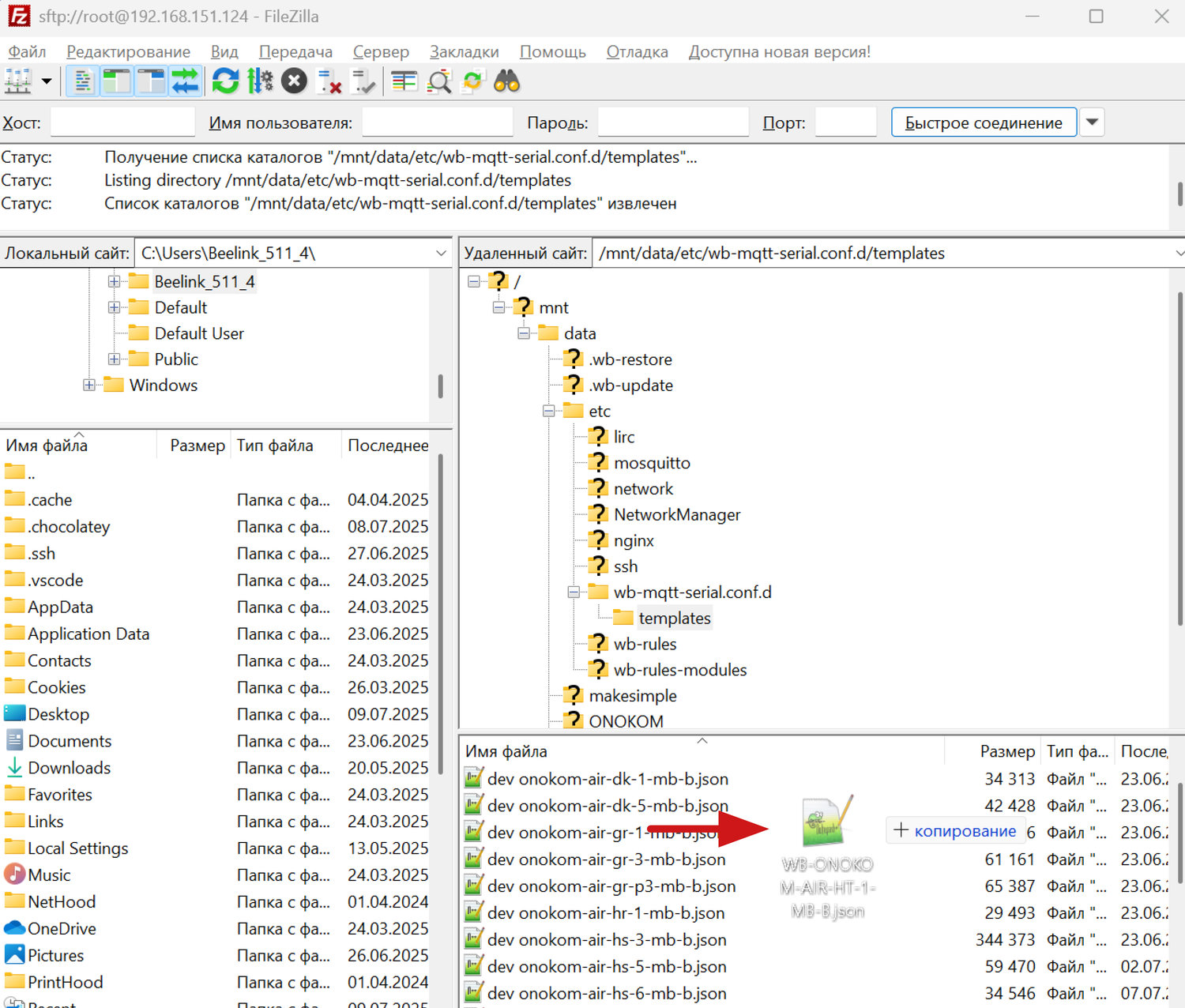

Переходим в соответствующую директорию: mnt/data/etc/wb-mqtt-serial.conf.d/templates/

загружается

Перетаскиваем файл шаблона в директорию

12.3 Установка шаблона WirenBoard

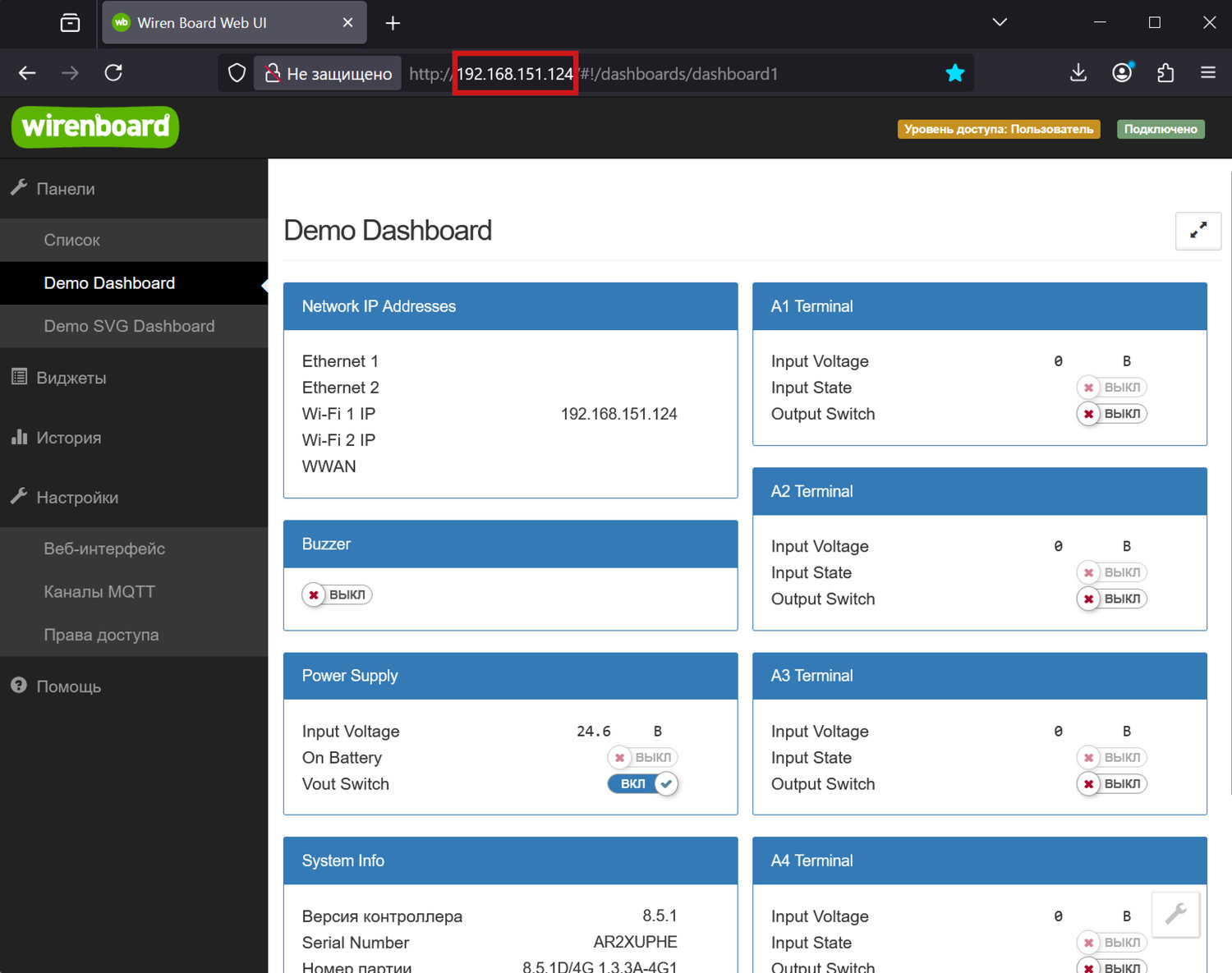

Заходим в веб-интерфейс WirenBoard

загружается

Для входа вводим IP-адрес контроллера в локальной сети

загружается

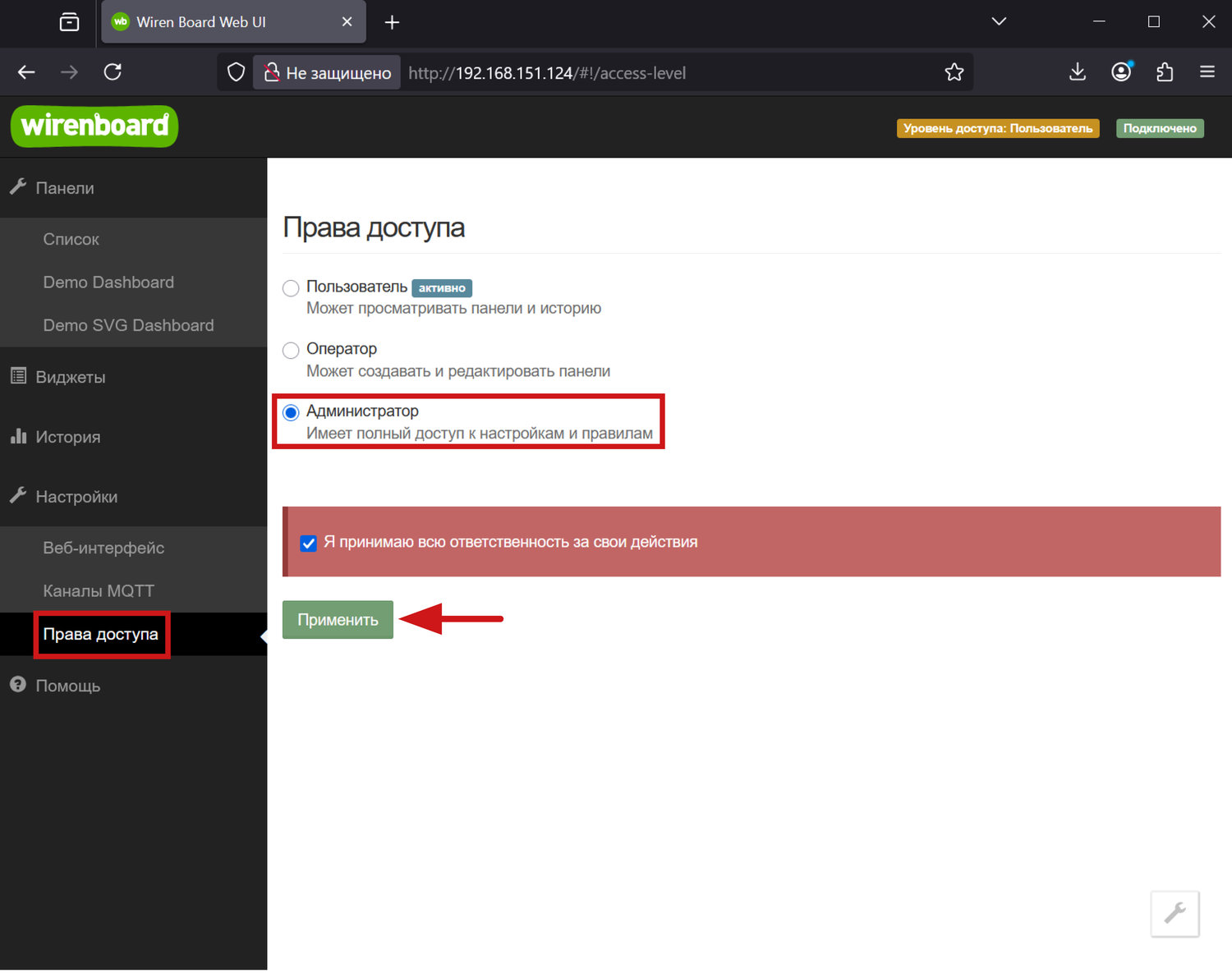

В случае, если права доступа не установлены на «Администратор», нужно их поменять в соответствующем разделе интерфейса

загружается

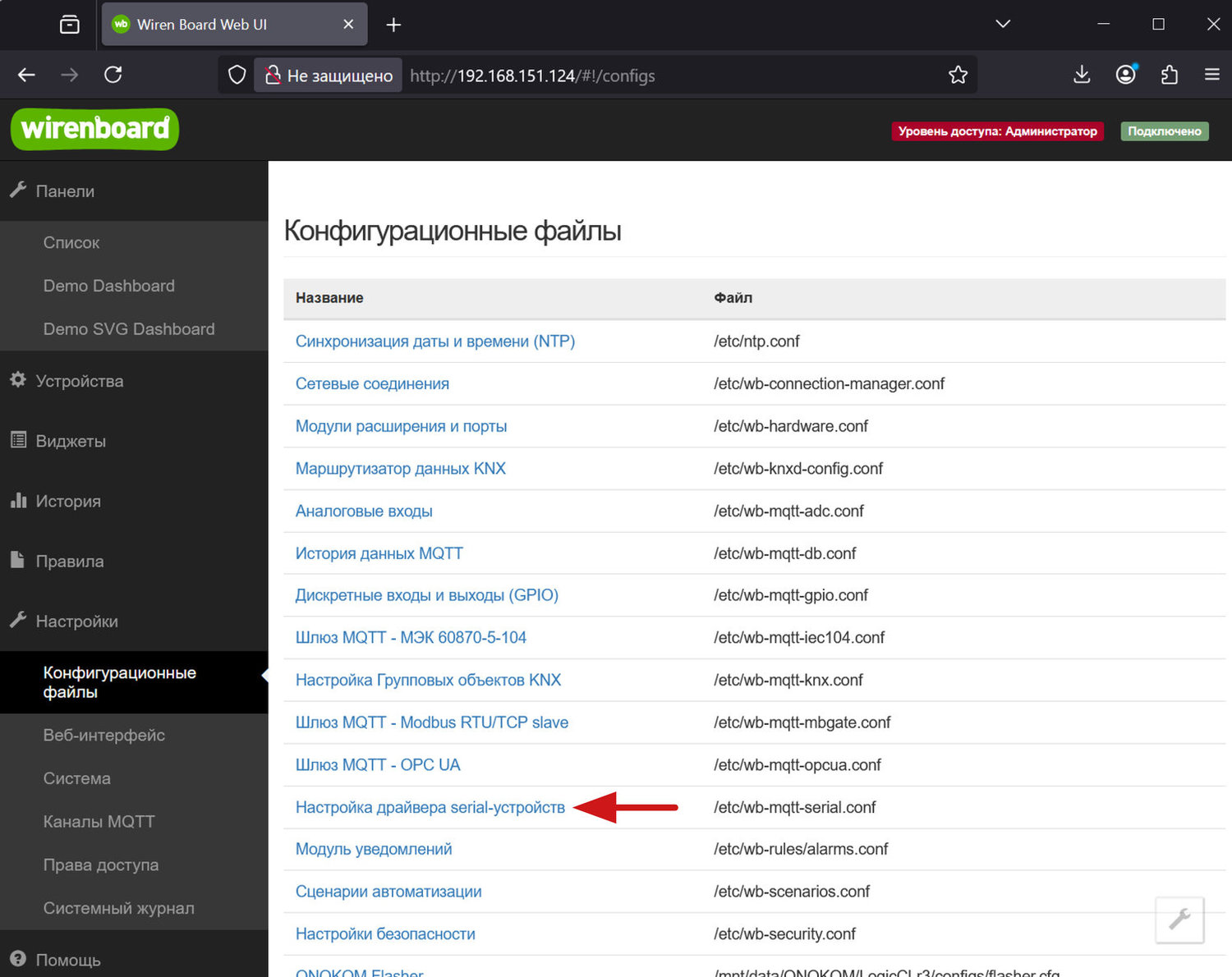

В разделе «Настройки» нажимаем на кнопку «Конфигурационные файлы»

загружается

Выбираем порт контроллера, к которому подключен шлюз ONOKOM. В данном случае это «RS485-2»
Настройки:
- Скорость обмена - 9600
- Контроль четности - N
- Число бит данных - 8
- Стоп биты - 2
Нажимаем «Найти и добавить устройство Wiren Board»

загружается

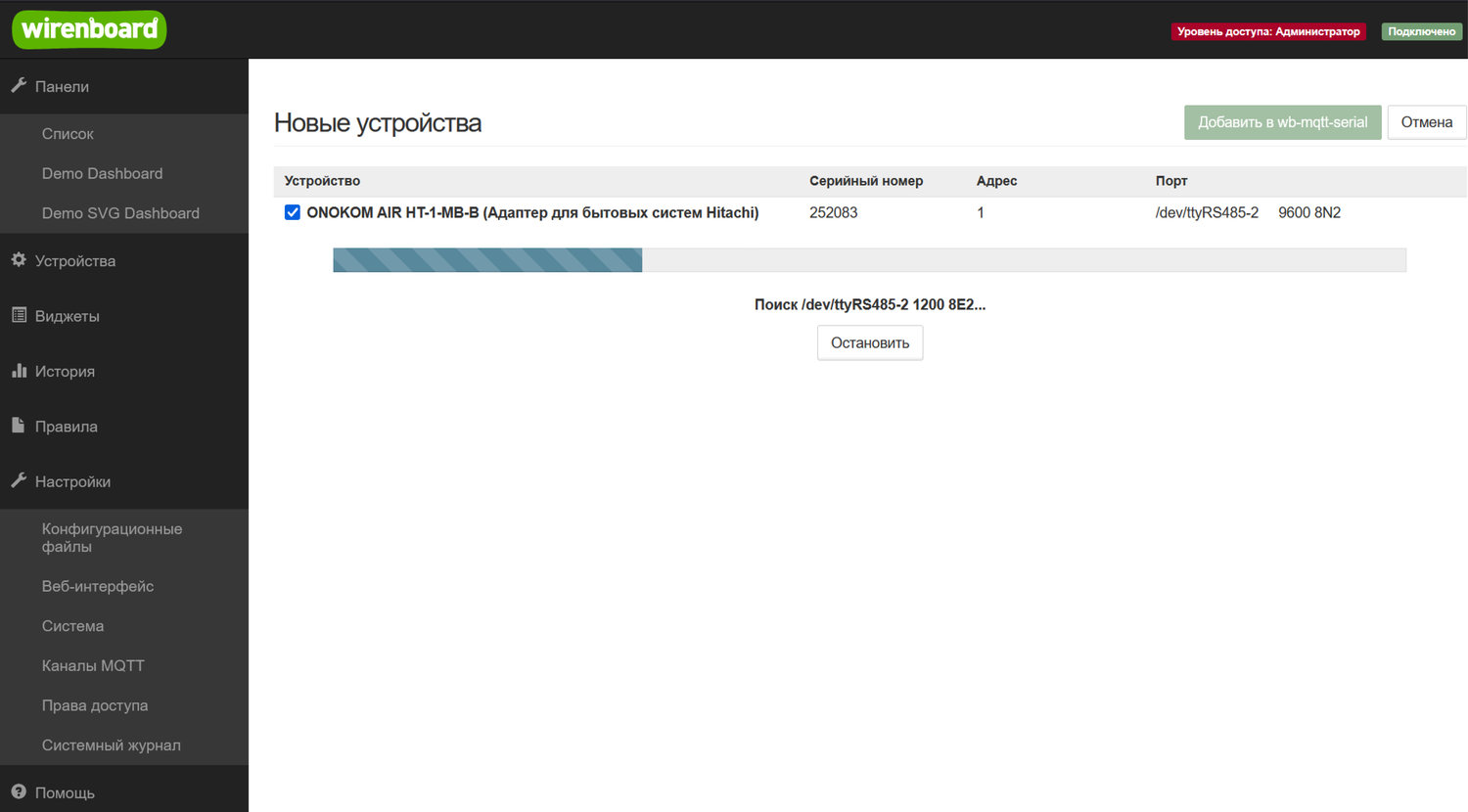

После завершения поиска устройство будет доступно для добавления

загружается

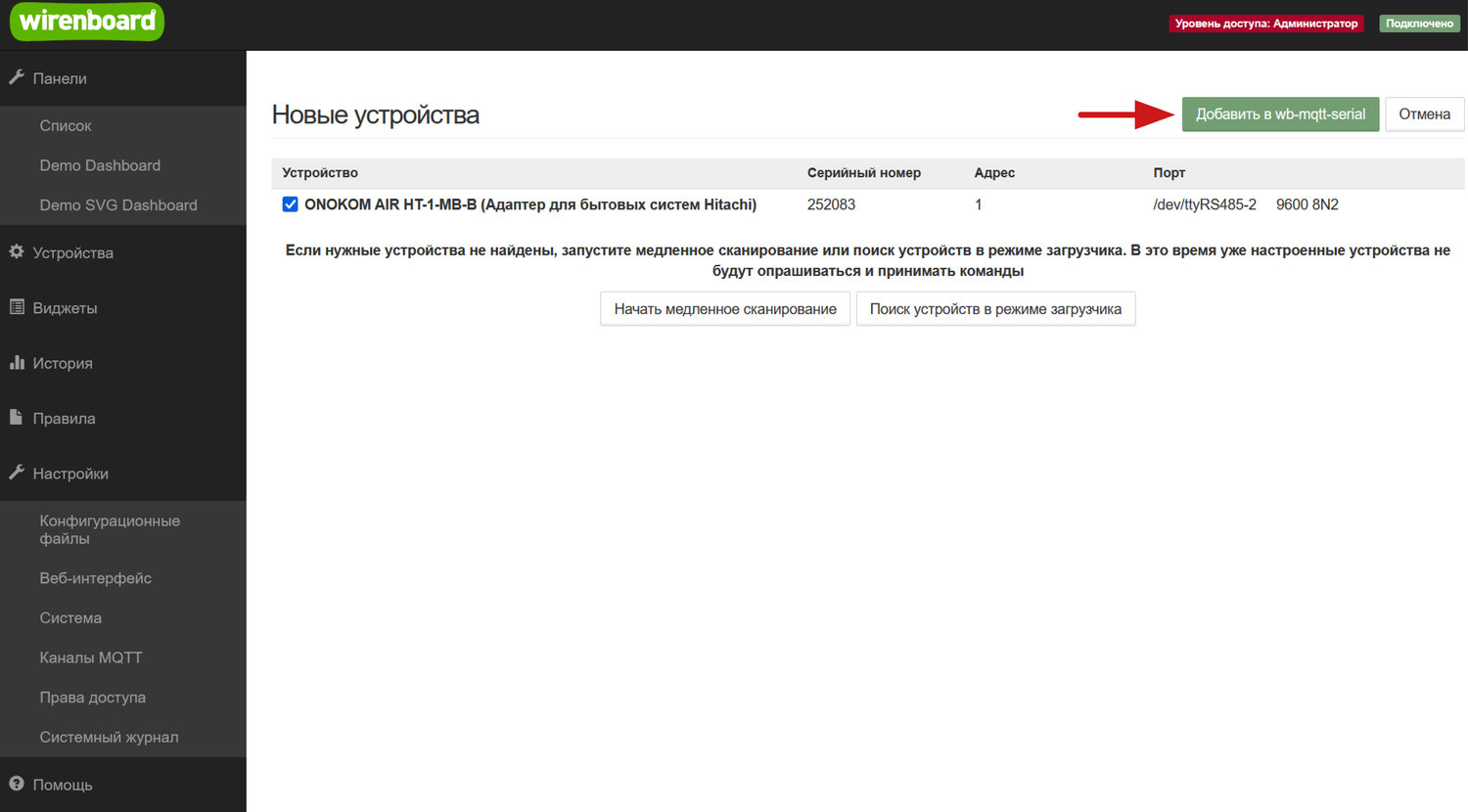

Нажимаем «Добавить в wb-mqtt-serial». После этого устройство будет добавлено в контроллер

13. Список функций управления кондиционером HITACHI через WirenBoard

Скопировано

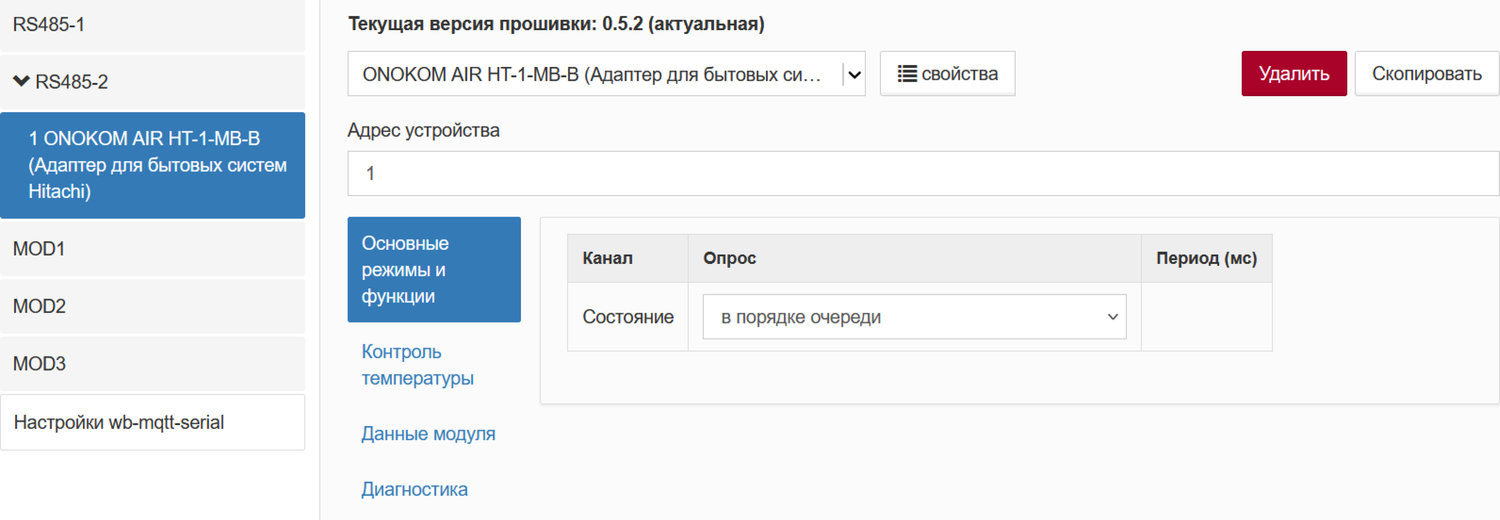

13.1 Раздел “Основные режимы и функции”

Скопировано

загружается

Раздел “Основные режимы и функции”
- Состояние

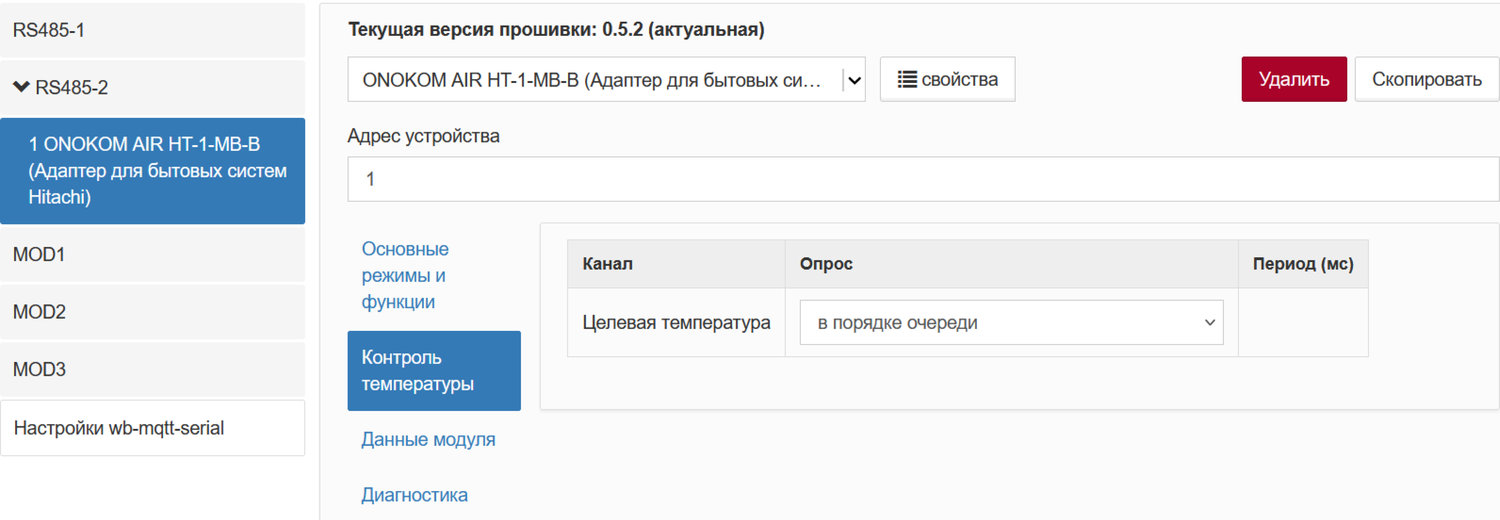

13.2 Раздел “Контроль температуры”

Скопировано

загружается

Раздел “Контроль температуры”
- Целевая температура

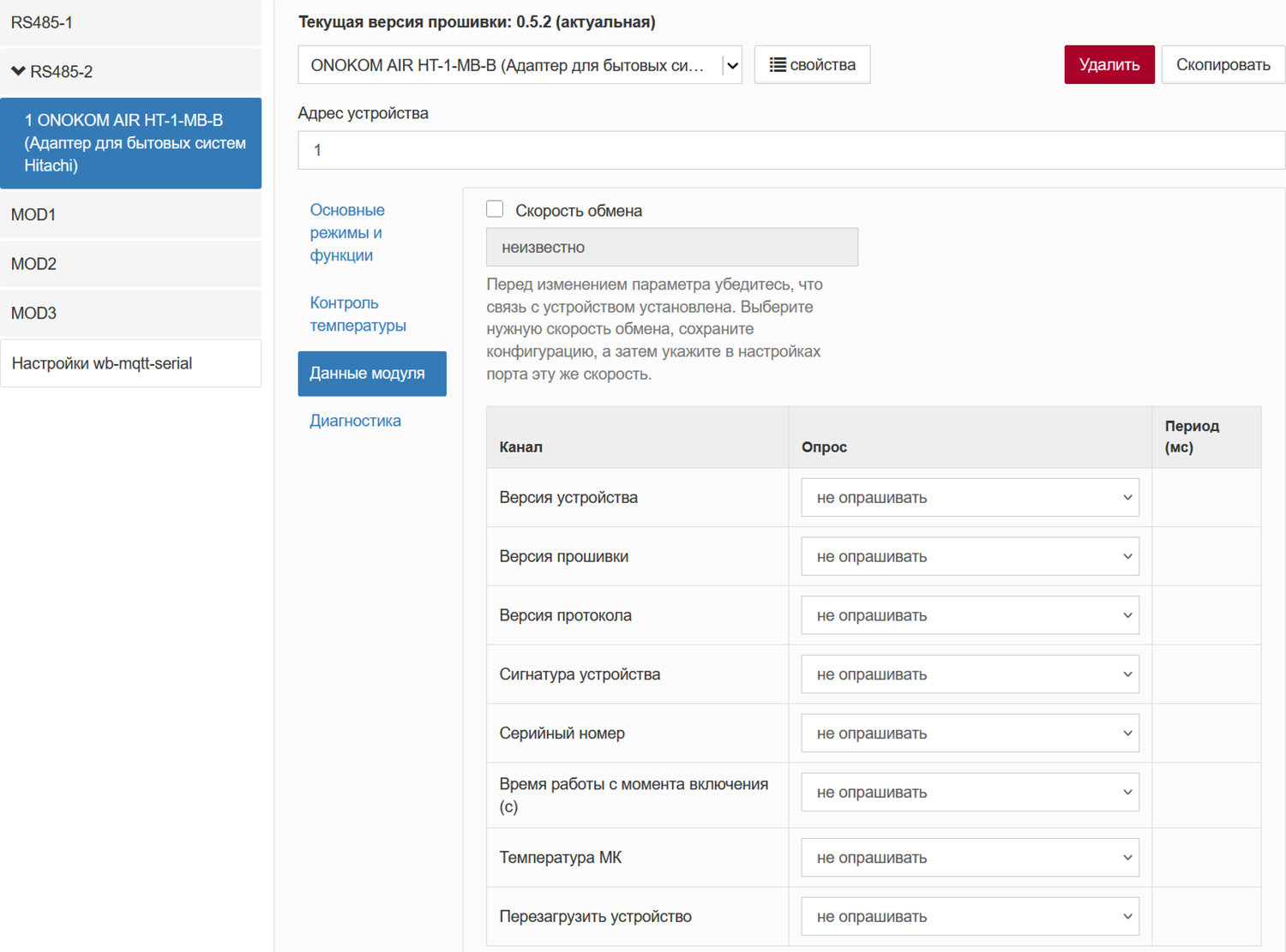

13.3 Раздел “Данные модуля”

Скопировано

загружается

Раздел “Данные модуля”
- Версия устройства
- Версия прошивки
- Версия протокола
- Сигнатура устройства
- Серийный номер
- Время работы с момента включения
- Температура МК
- Перезагрузить устройство

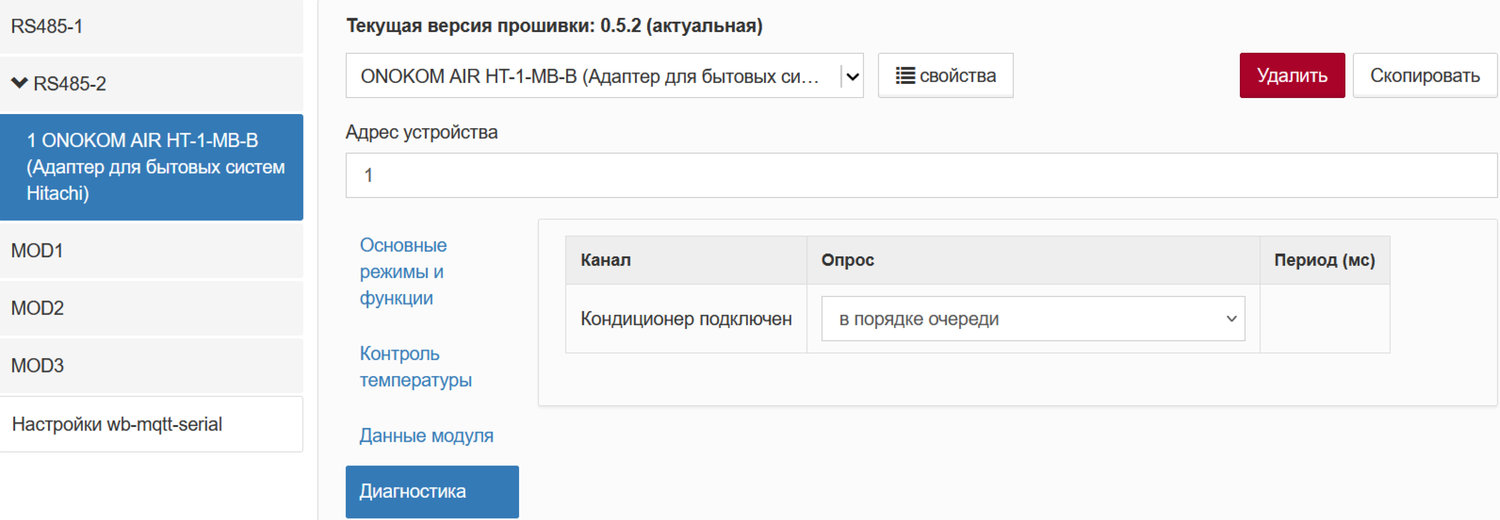

13.4 Раздел “Диагностика”

Скопировано

загружается

Раздел “Диагностика”
- Кондиционер подключен

13.5 “Отображение устройства в веб-интерфейсе контролера”

Скопировано

загружается

Для просмотра параметров устройства нажимаем на кнопку «Устройства»

загружается

Виджет устройства имеет следующий вид

14. Подключение к SprutHub

Скопировано

Для подключение шлюза ONOKOM-AIR-HT-1-MB-B в SprutHub необходимо сначала обновить версию ПО SprutHub

загружается

Заходим в раздел «Настройки» → «Информация» проверяем версию SprutHub
Минимальная версия обновления должна быть 1.11.3 (13669). В случае наличия более низкой версии нажимаем на кнопку «Обновить»

загружается

Заходим на веб-сервис GitHub где хранятся шаблоны ONOKOM</a> и переходим в раздел «SprutHub»

Заходим на веб-сервис GitHub где хранятся шаблоны ONOKOM и переходим в раздел «SprutHub»

загружается

Переходим в раздел «MQTT»

загружается

Выбираем шаблон «SH-MQTT-ONOKOM-AIR-HT-1-MB-B.json»

загружается

Затем нажимаем на кнопку «Download» правом верхнем углу окна

загружается

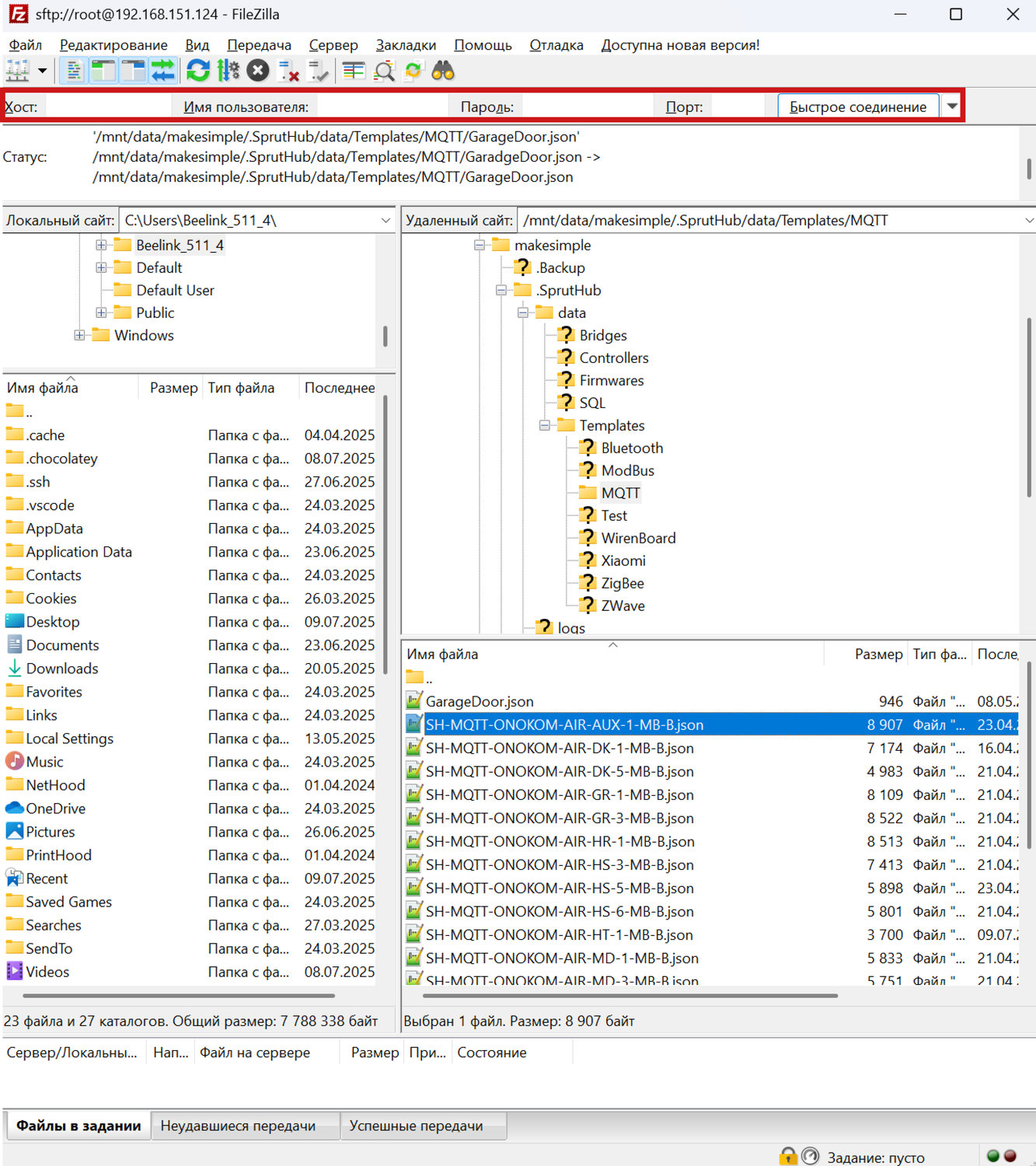

Открываем SFTP-менеджер и переходим в директорию: /mnt/data/makesimple/.SprutHub/data/Templates/MQTT

загружается

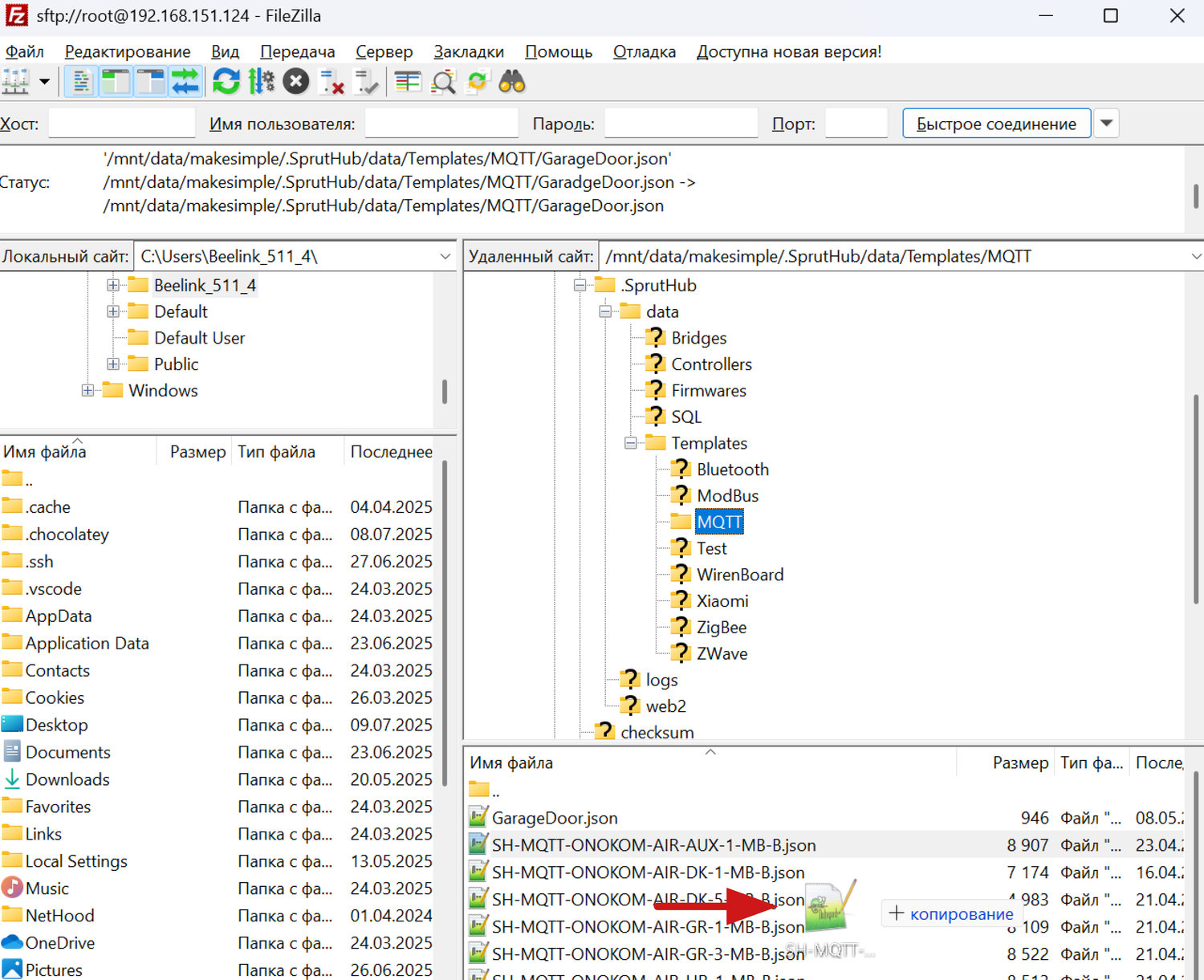

Перетаскиваем файл шаблона в директорию

загружается

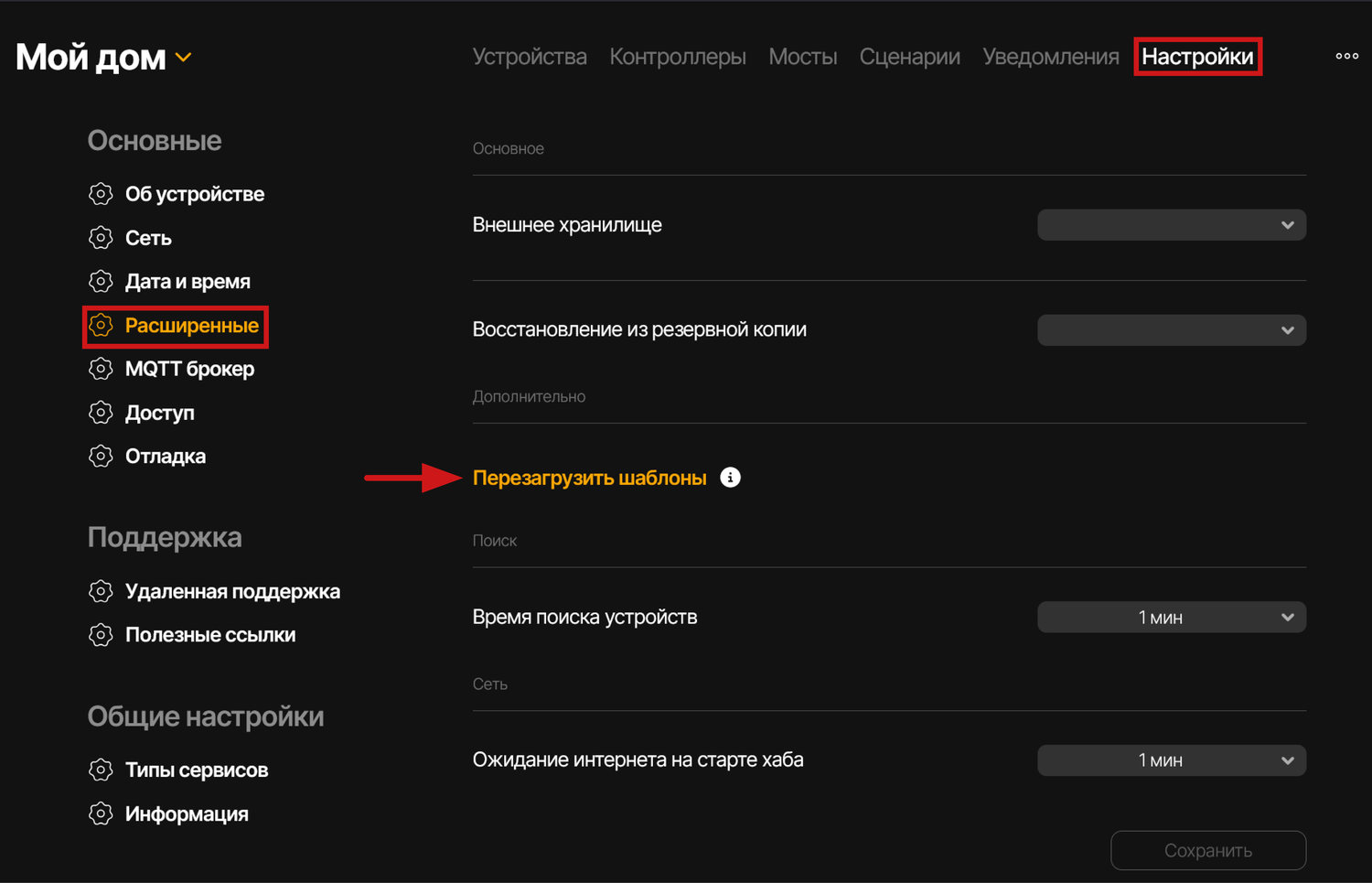

Заходим в веб-интерфейс SprutHub и в панели «Настройки» нажимаем на пункт «Перезагрузить шаблоны»

загружается

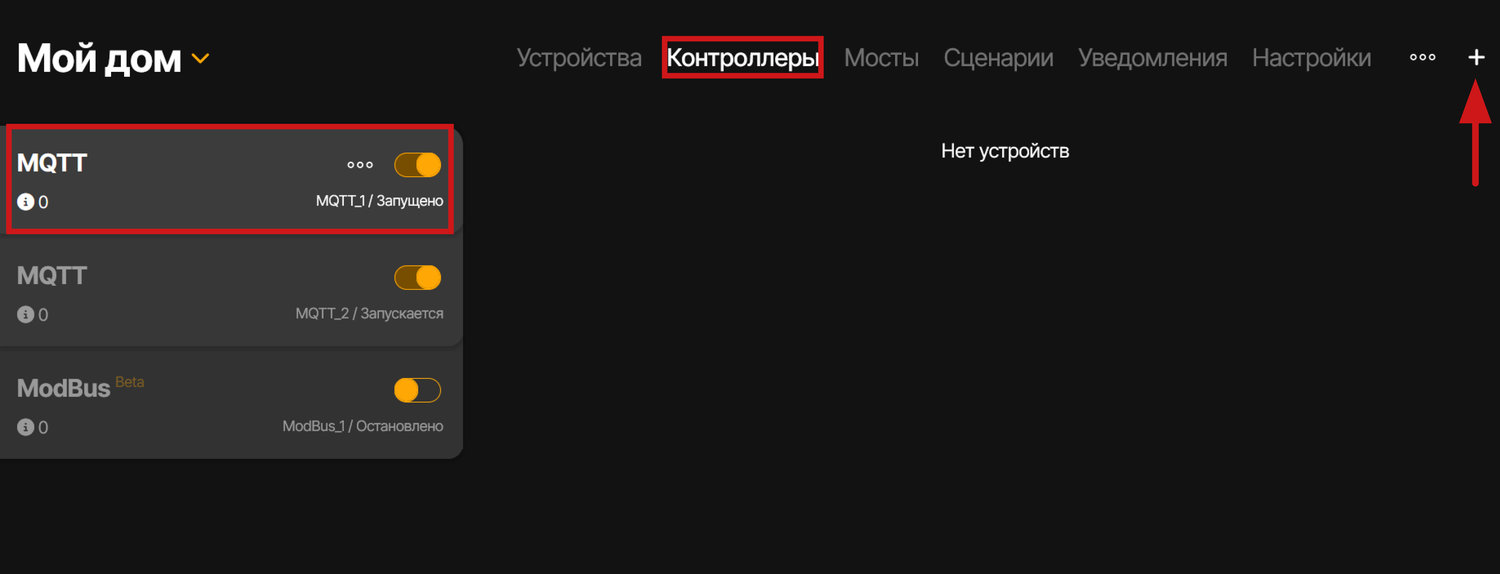

Переходим в раздел «Контроллеры». Если MQTT-контроллер не был создан - его требуется создать. Для этого нужно нажать на кнопку добавления в правом верхнем углу экрана

загружается

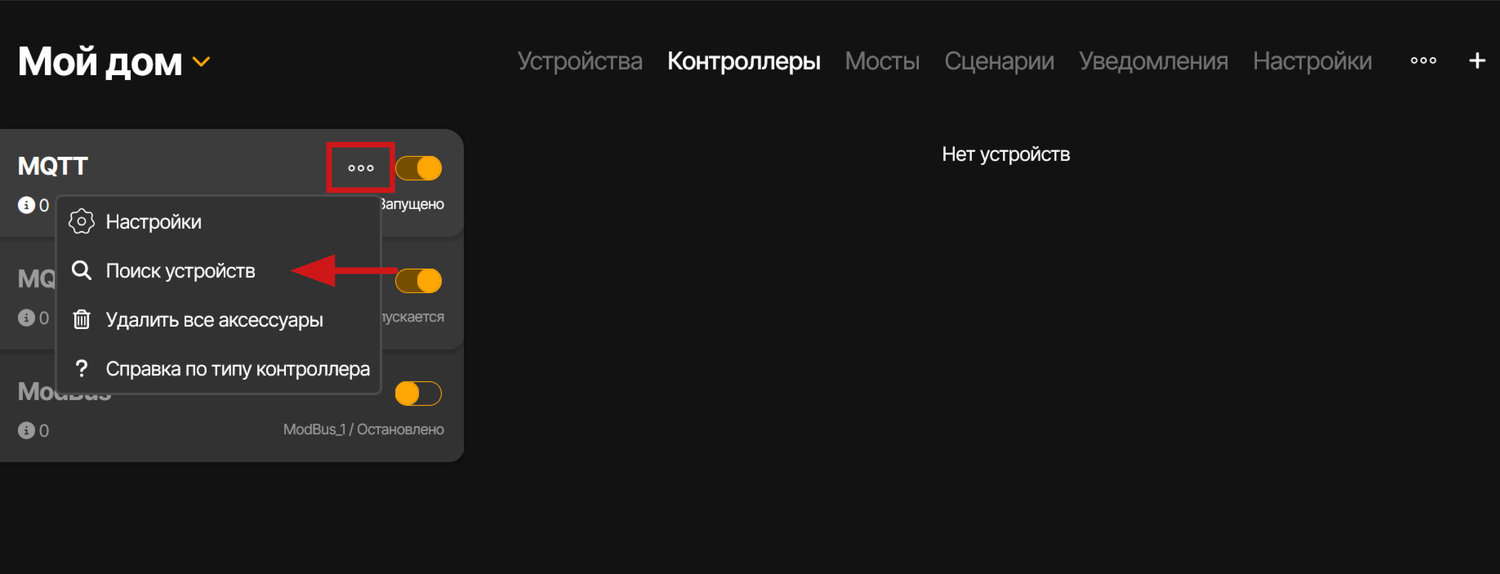

Для добавления устройства требуется активировать контроллер, после чего, нажав на троеточие, выбрать пункт «Поиск устройств»

загружается

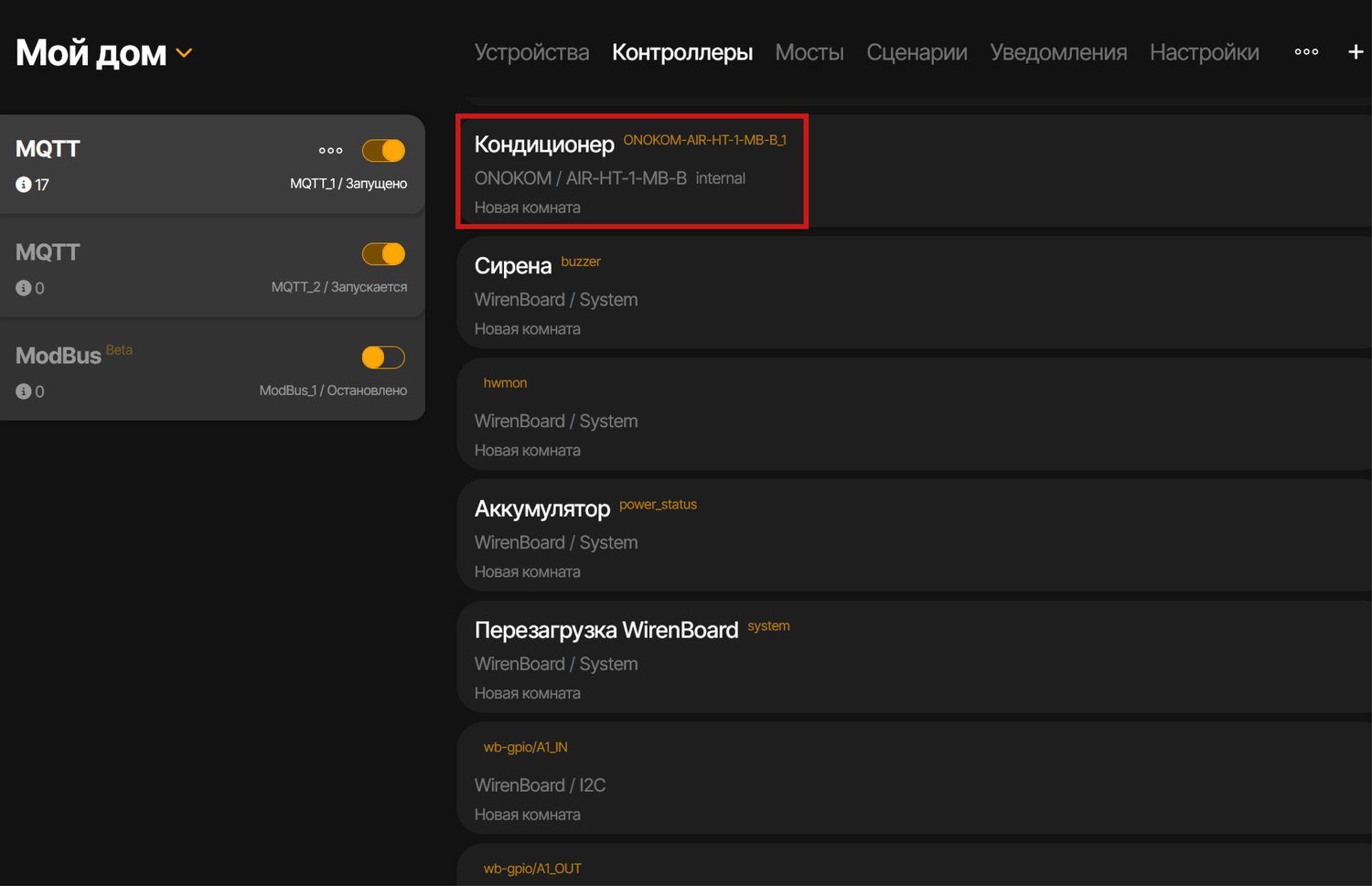

Устройство будет добавлено

загружается

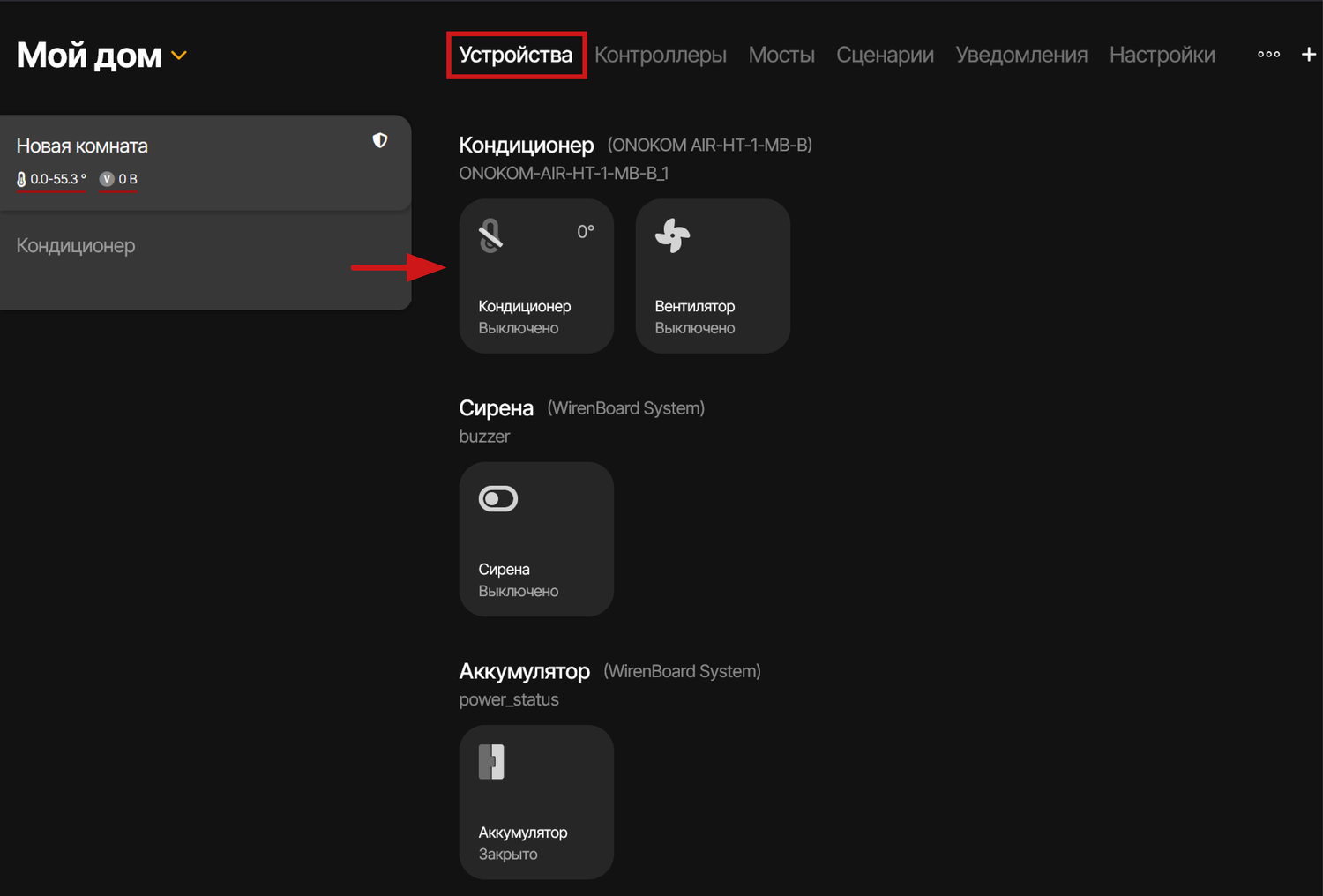

Для управления устройством перейдём в соответствующий раздел и выберем его

загружается

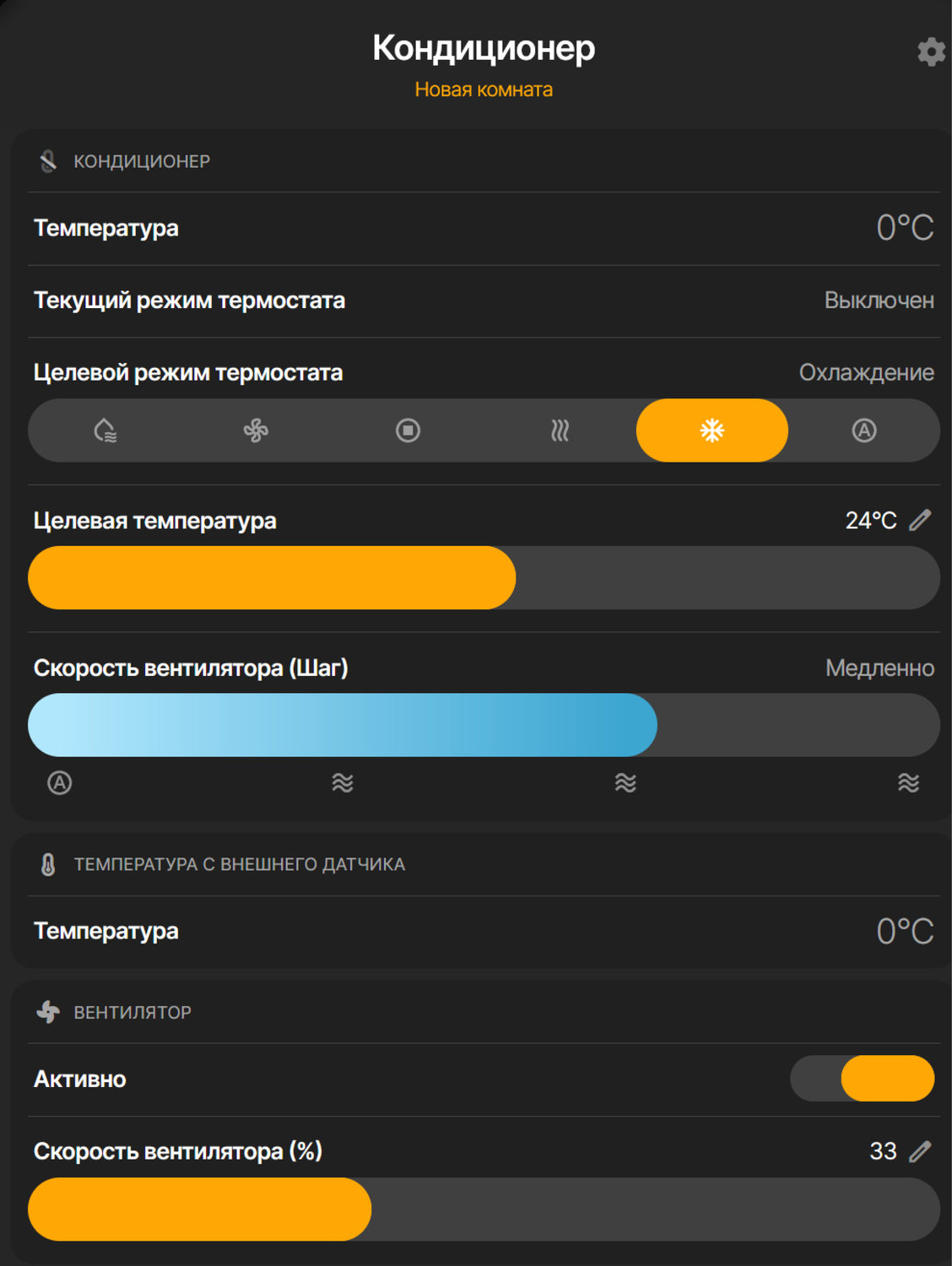

Виджет устройства имеет следующий вид

14.1 Настройка подключения «Яндекс Умный Дом»

Скопировано

загружается

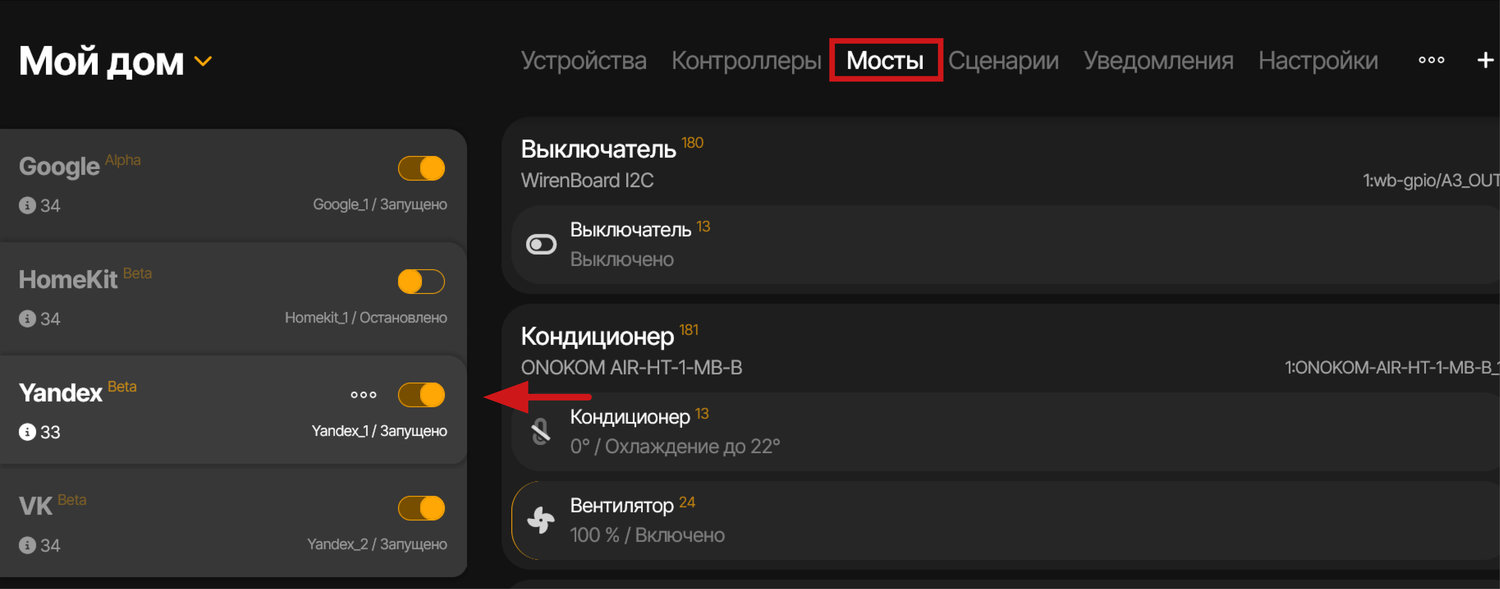

Для подключения к системе «Умный дом» перейдём в раздел «Мосты» и, если он отсутствует, добавим мост для Yandex с помощью соответствующей кнопки в правом верхнем углу экрана

загружается

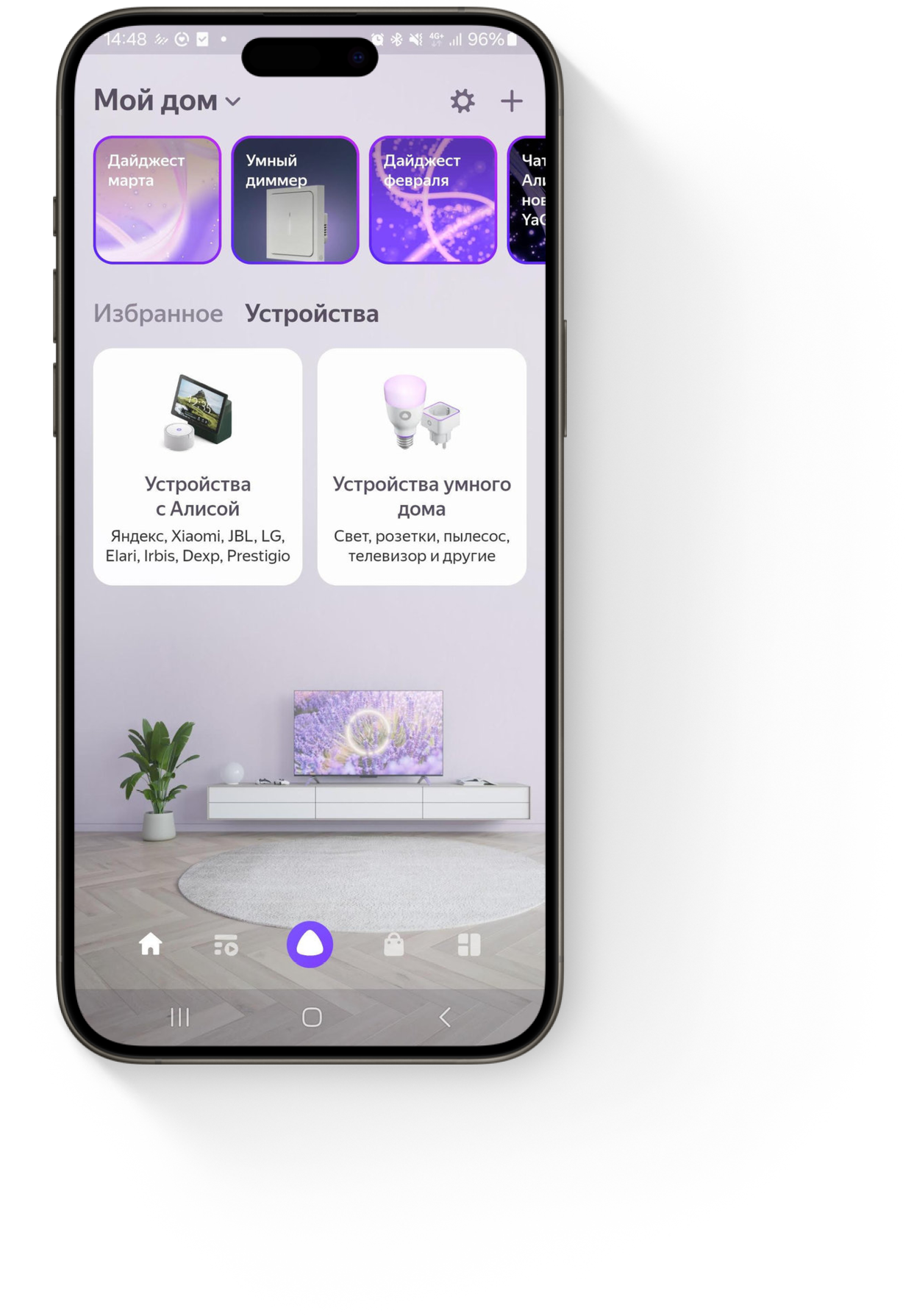

В приложении «Умный дом» нажимаем на кнопку «Устройства умного дома»

загружается

В списке доступных систем выбираем SprutHub

загружается

Нажимаем на кнопку «Привязать к Яндексу»

загружается

Заполняем данные для авторизации в SprutHub

загружается

После авторизации будет доступен поиск устройств. Для его выполнения нажимаем на кнопку «Обновить список устройств»

загружается

Устройство будет добавлено. Для управления кондиционером нажимаем на «Кондиционер»

загружается

Настройка завершена

14.2 Настройка подключения «Apple Home»

Скопировано

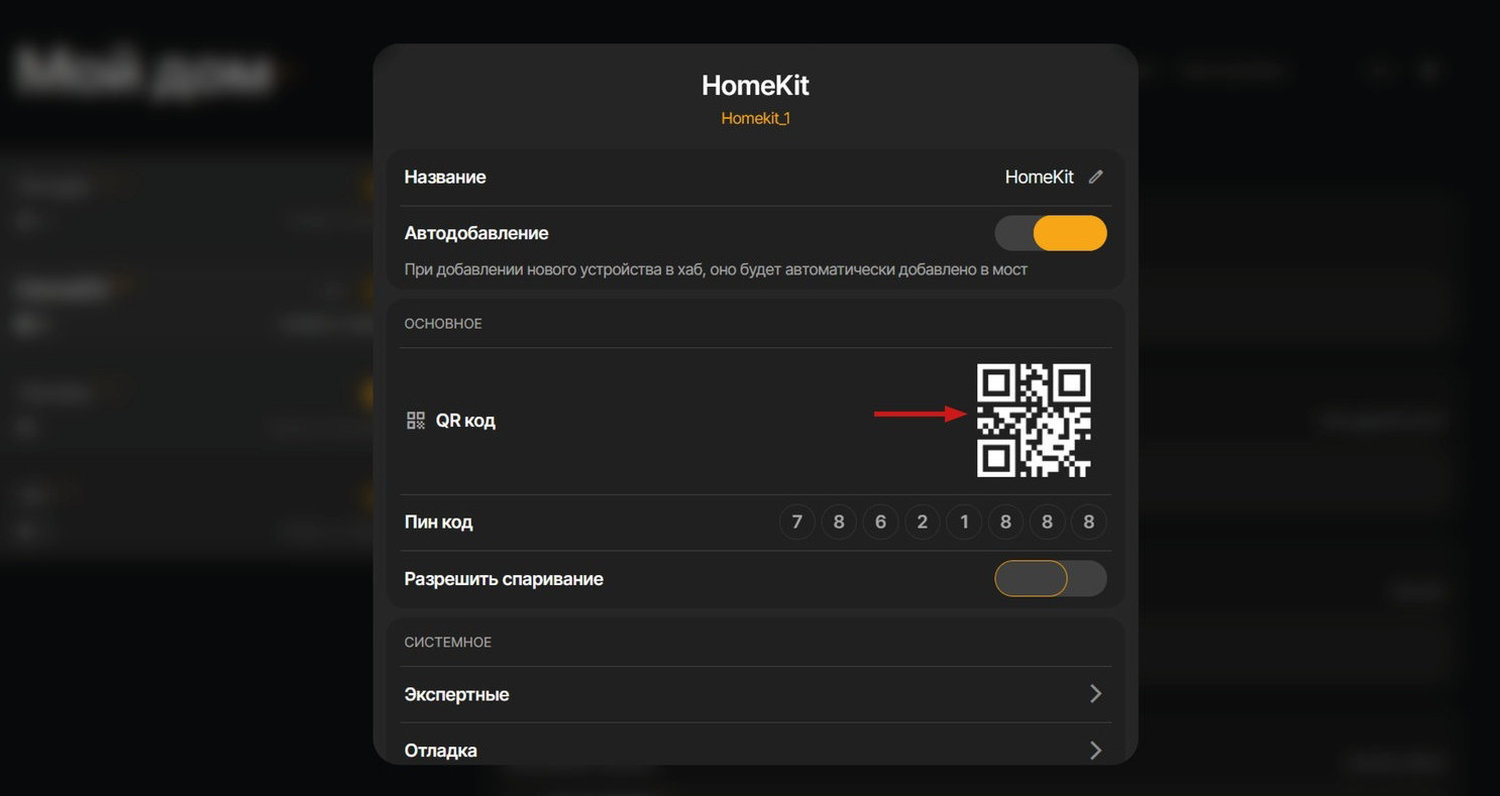

Для подключения к системе «Homekit» перейдём в раздел «Мосты» и, если он отсутствует, добавим мост для Homekit с помощью соответствующей кнопки в правом верхнем углу экрана

Открываем приложение Homekit

загружается
