1. Примеры из практики
Скопировано2. Технические характеристики
СкопированоИнтерфейс | RS485 |
Изоляция интерфейса | Гальванически развязанный |
Протокол | ModBus RTU, адрес задается программно, заводские настройки указаны на наклейке |
Размер шлюза |
60x36x15 мм (ДхШхВ) без клеммы 70x36x15 мм (ДхШхВ) с клеммой |
Размер адаптера | 40x31x13 мм (ДхШхВ) |
Питание (рекомендуемое) | DC 24В |
Скорость работы | 9600 (по умолчанию), 19200, 38400, 57600, 115200 |
Количество стоповых бит | 2 |
Бит четности | Нет (N) |
Потребление | Макс. 1 Вт |
Тип соединения шины и питания | Винтовой клемник |
Рекомендуемое сечение провода с НШВИ |
0.35 – 1 мм2 — одинарные 0.35 – 0.5 мм2 — сдвоенные провода |
Момент затяжки винтов | 0.2 Н∙м |
Режим работы | Непрерывный |
Температура эксплуатации | От 0 до +40 °С |
Степень защиты | IP30 |
Масса (с коробкой) | 105 г |
Комплект | Коробка, устройство, адаптер GR-A3, кабель для адаптера, 2 кабеля для кондиционера |
2.1 Версии устройств

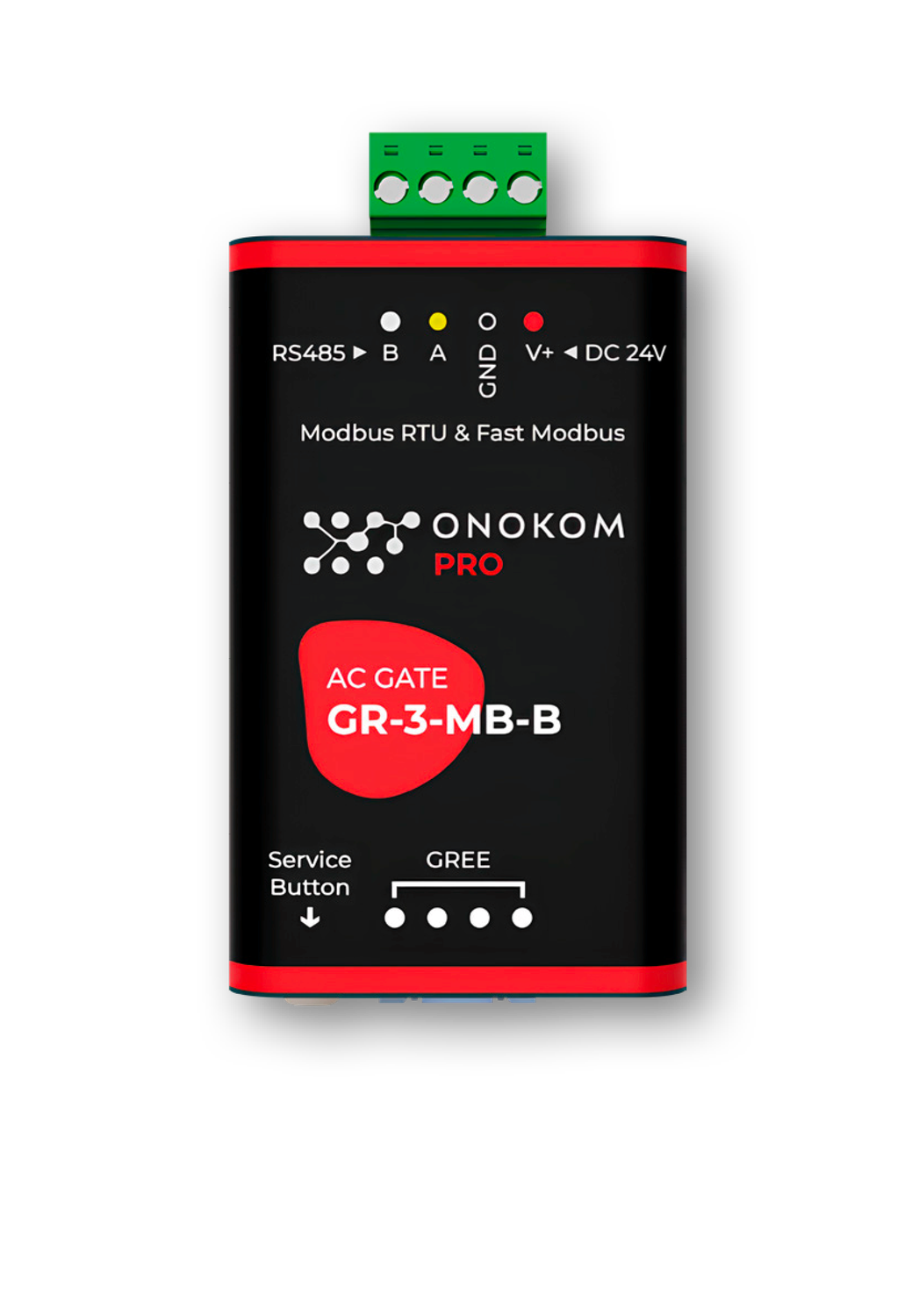

Скопировано2.2 Изображение устройства

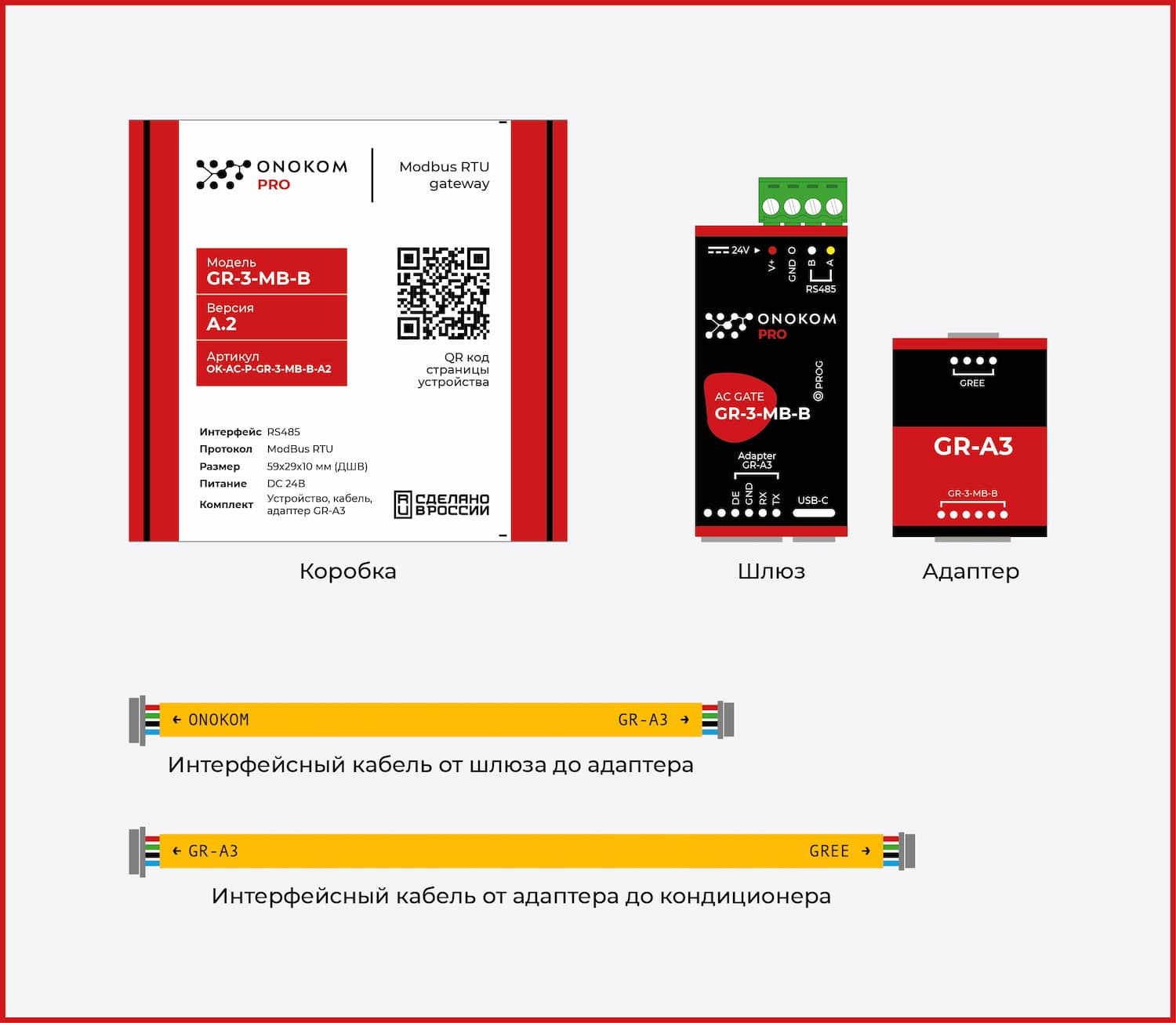

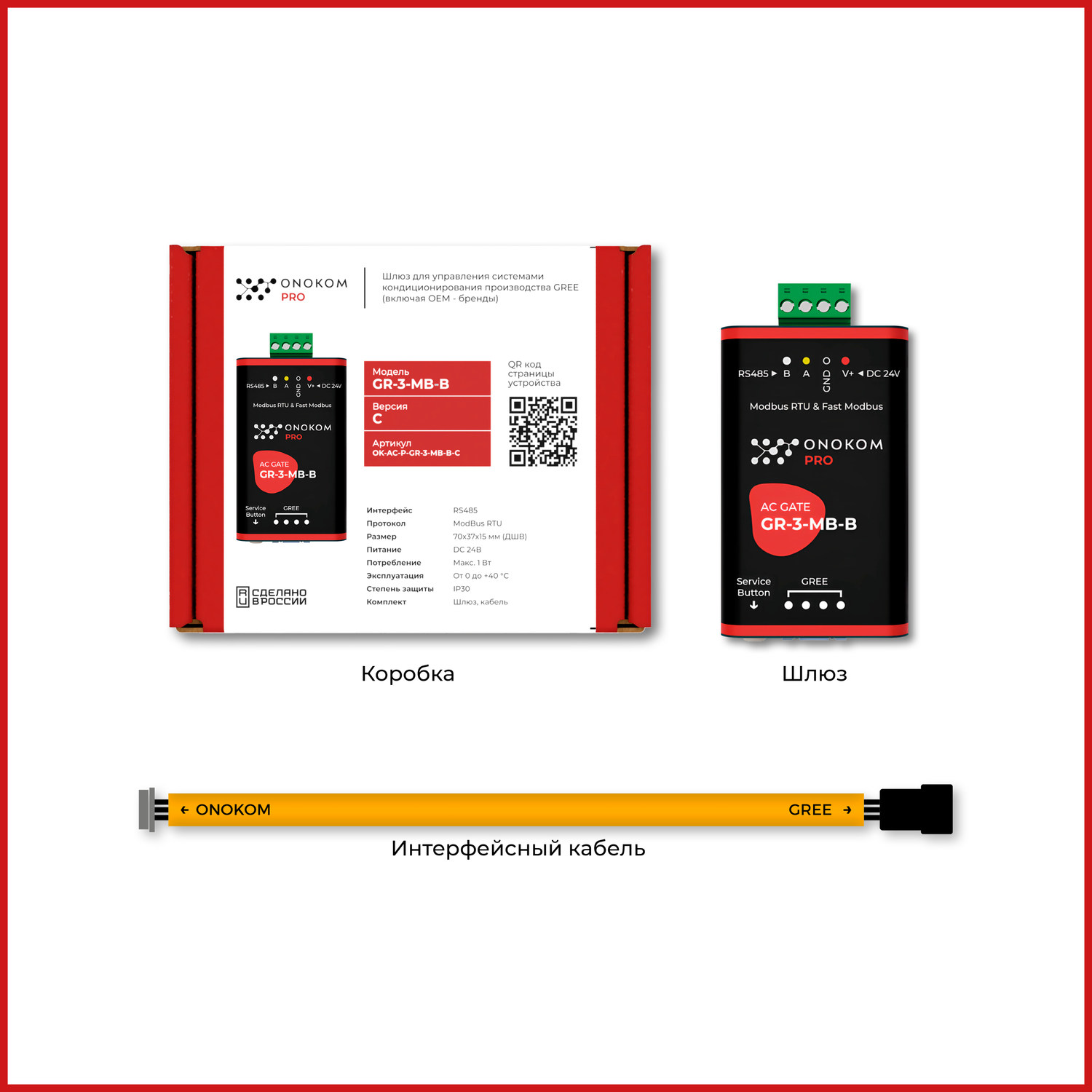

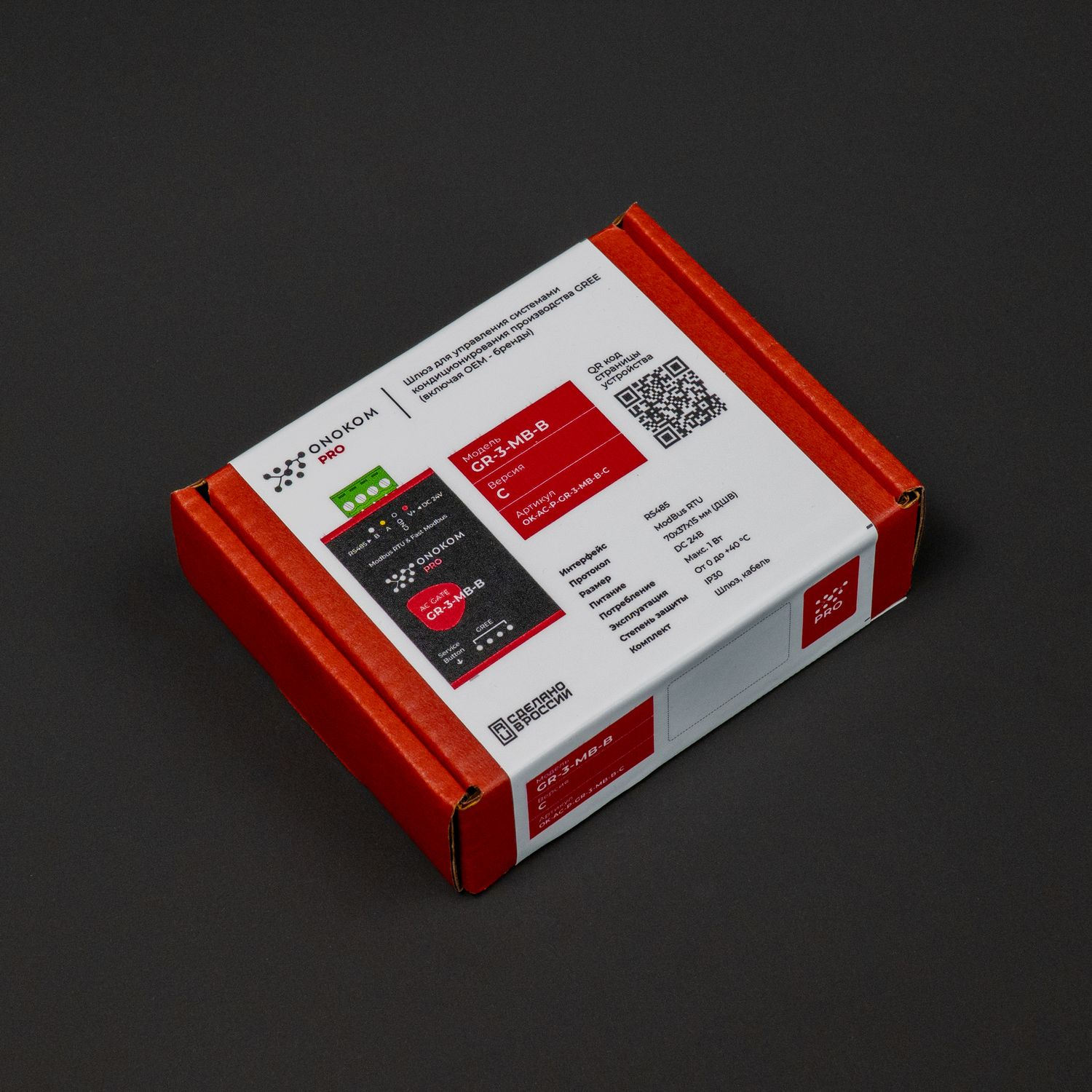

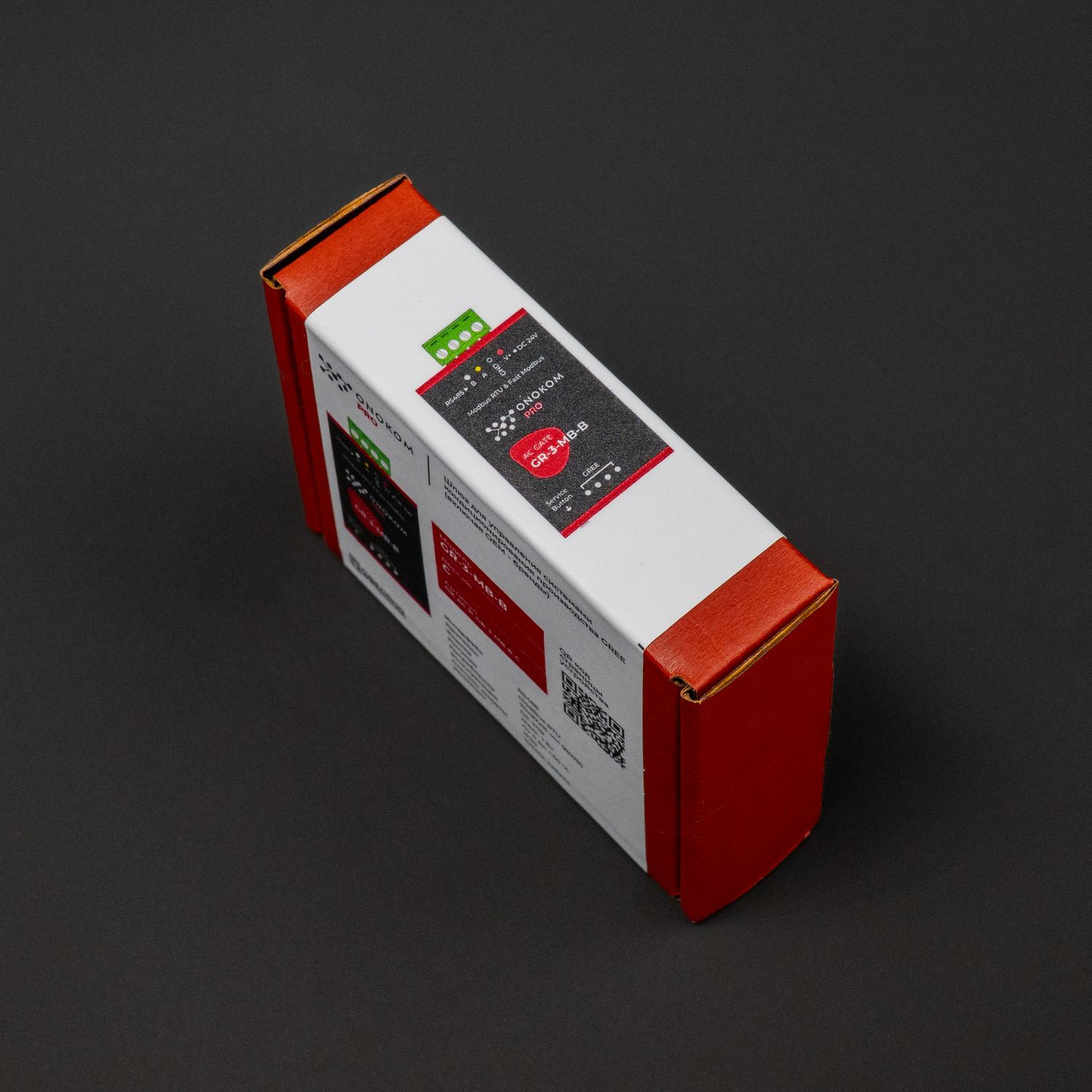

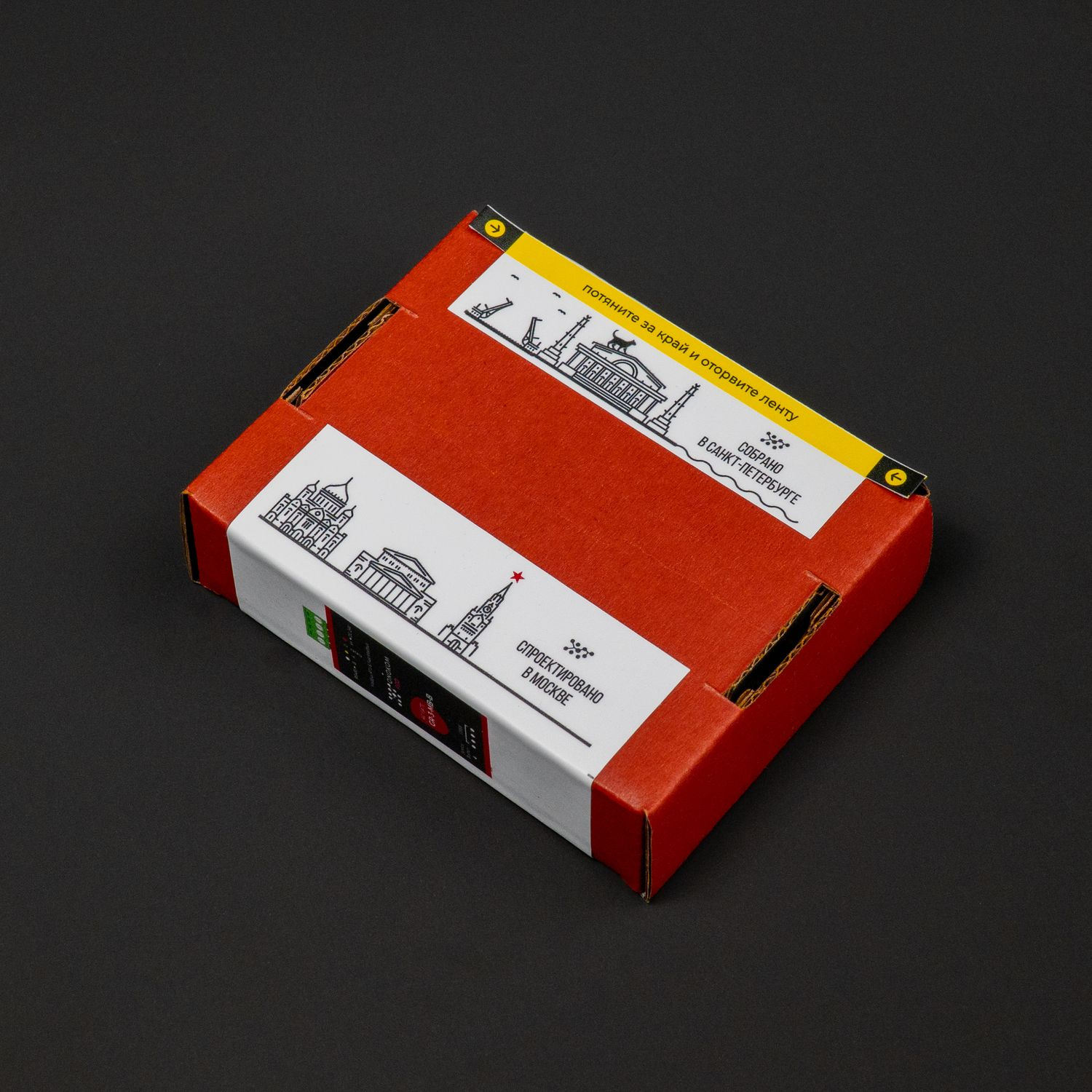

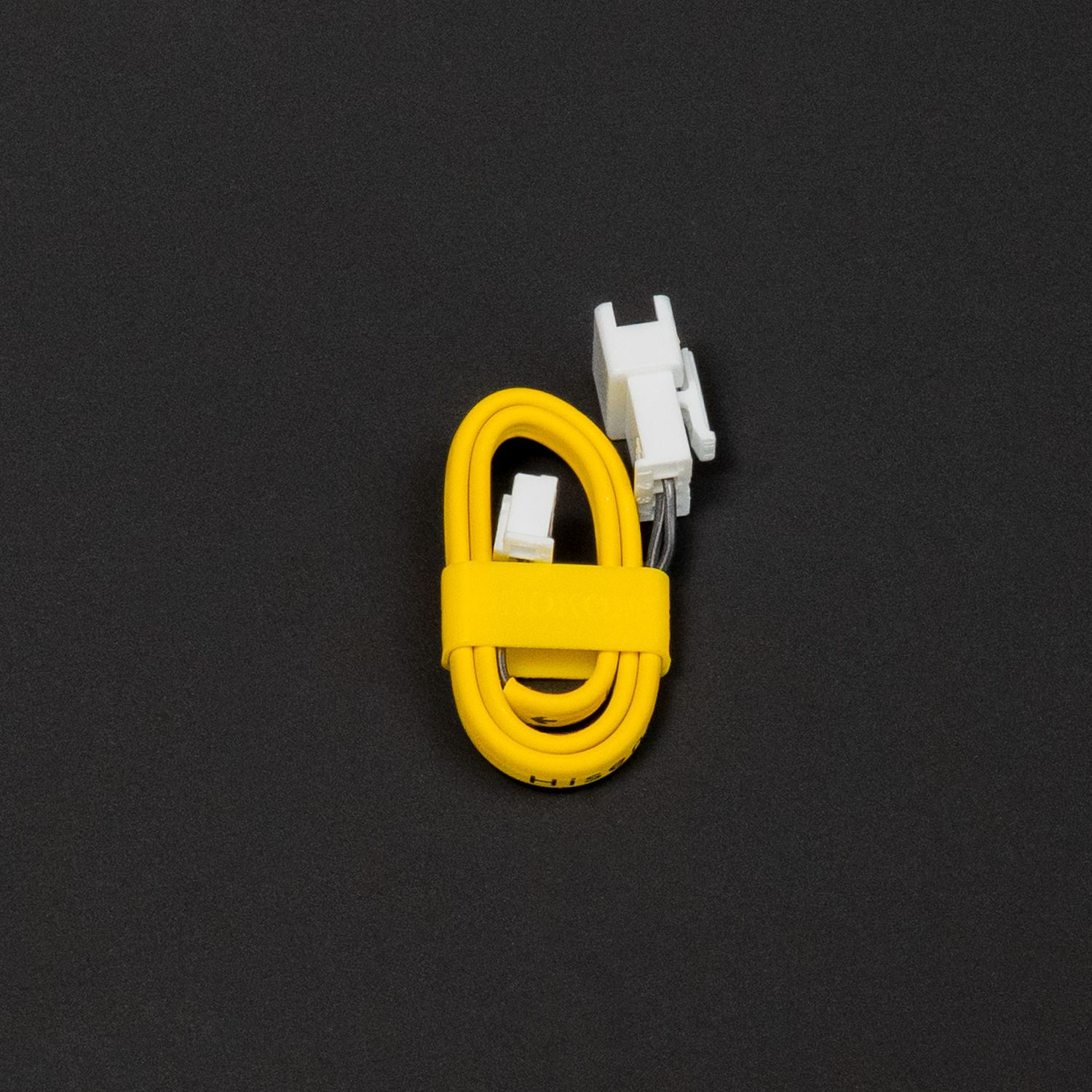

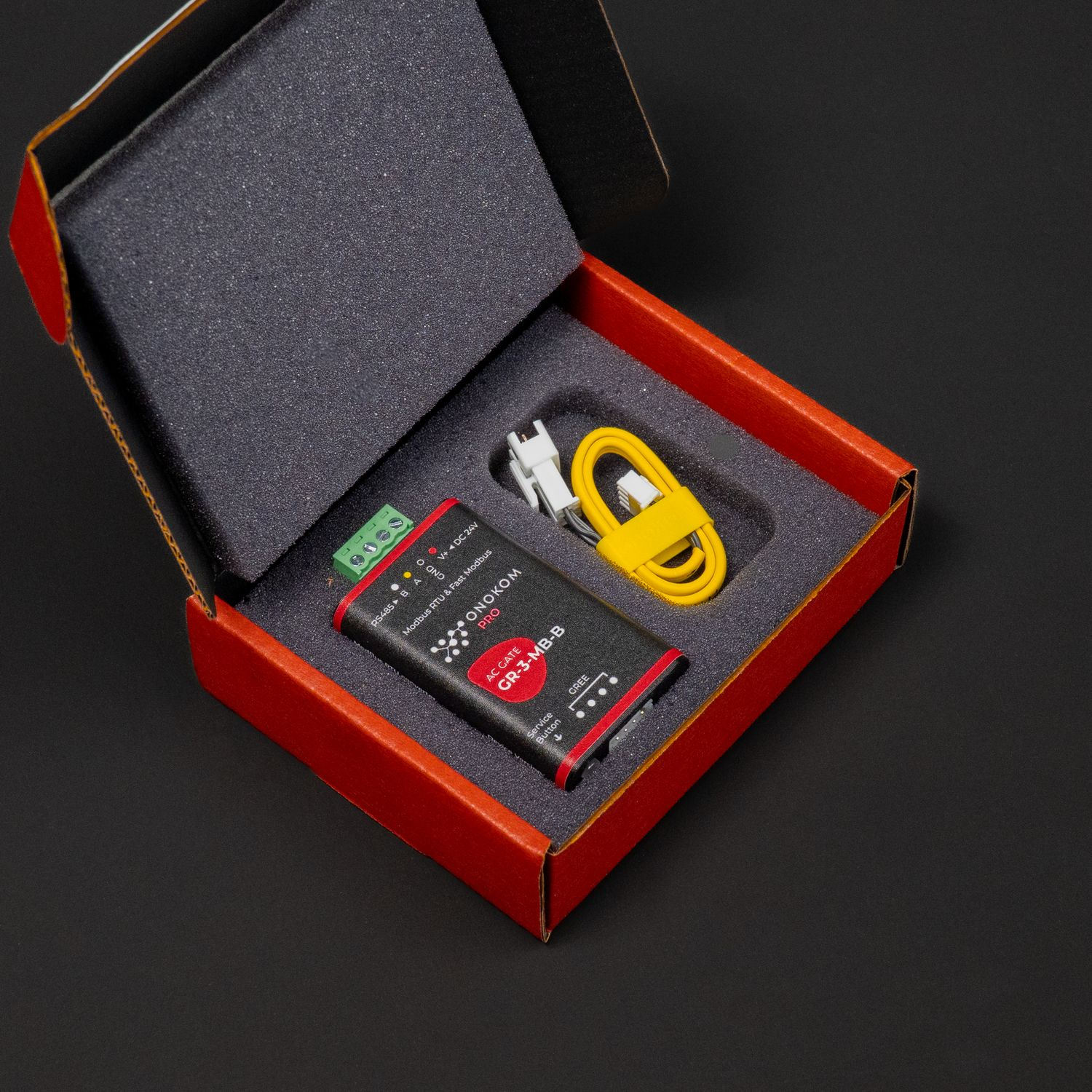

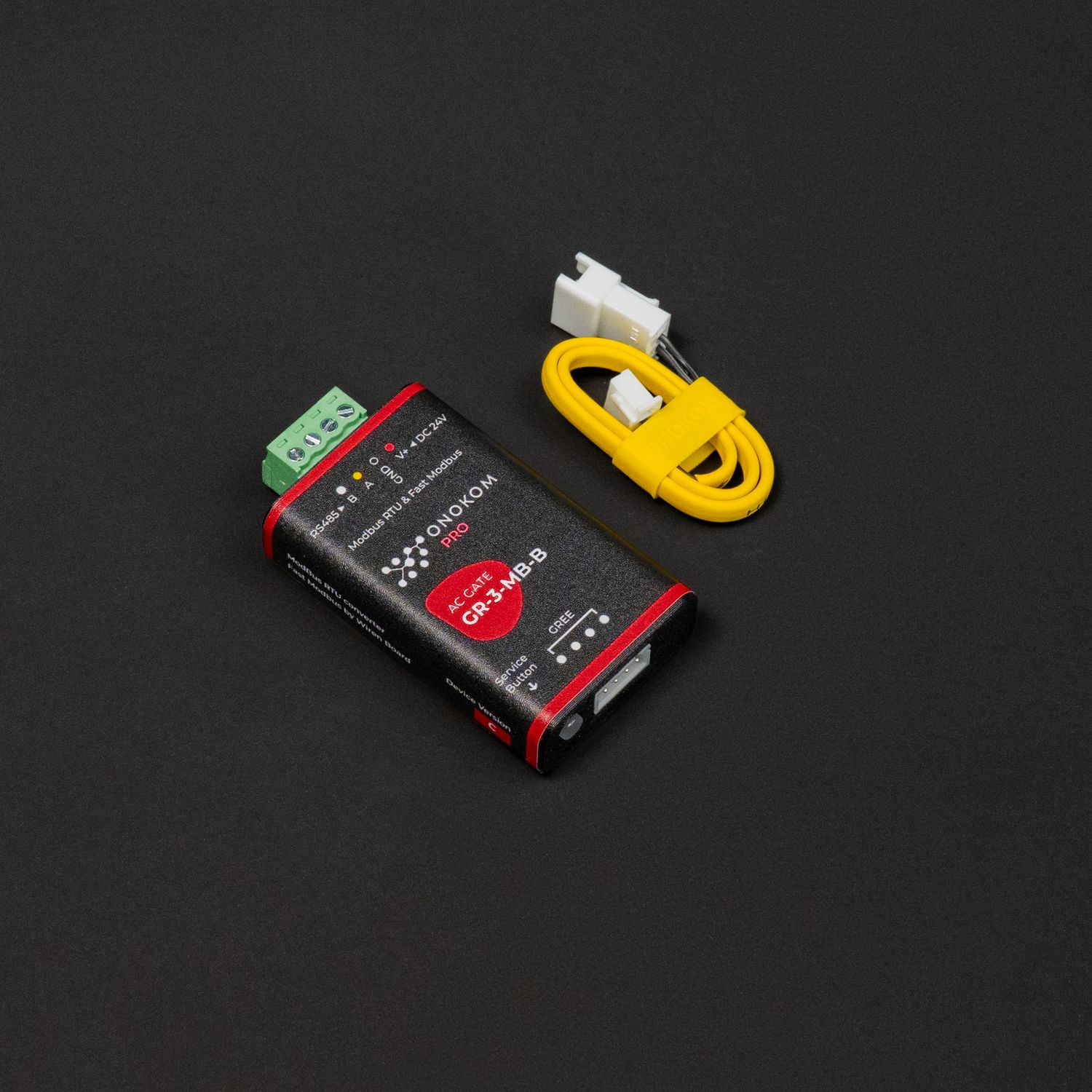

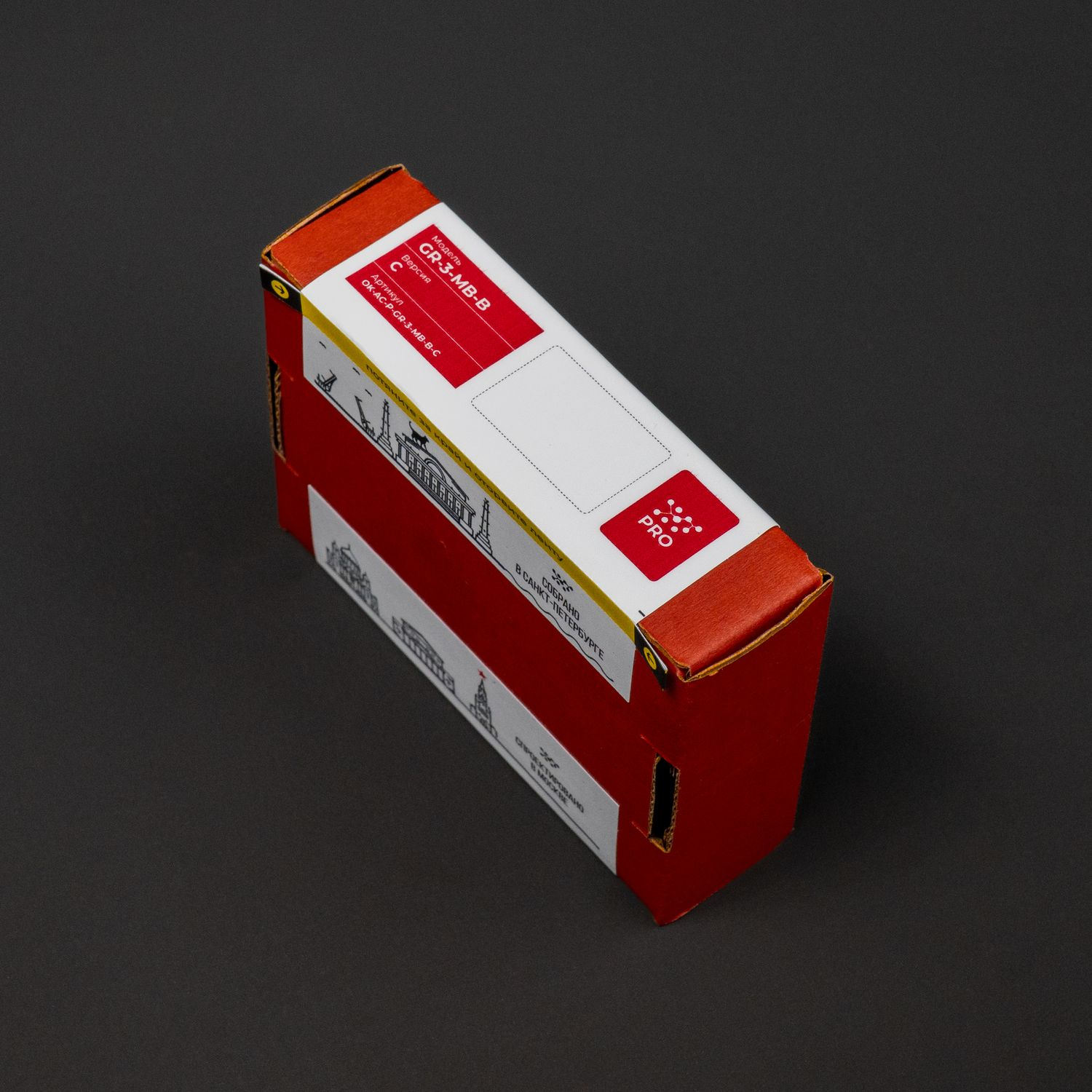

Скопировано2.3 Комплектация
Скопировано
загружается

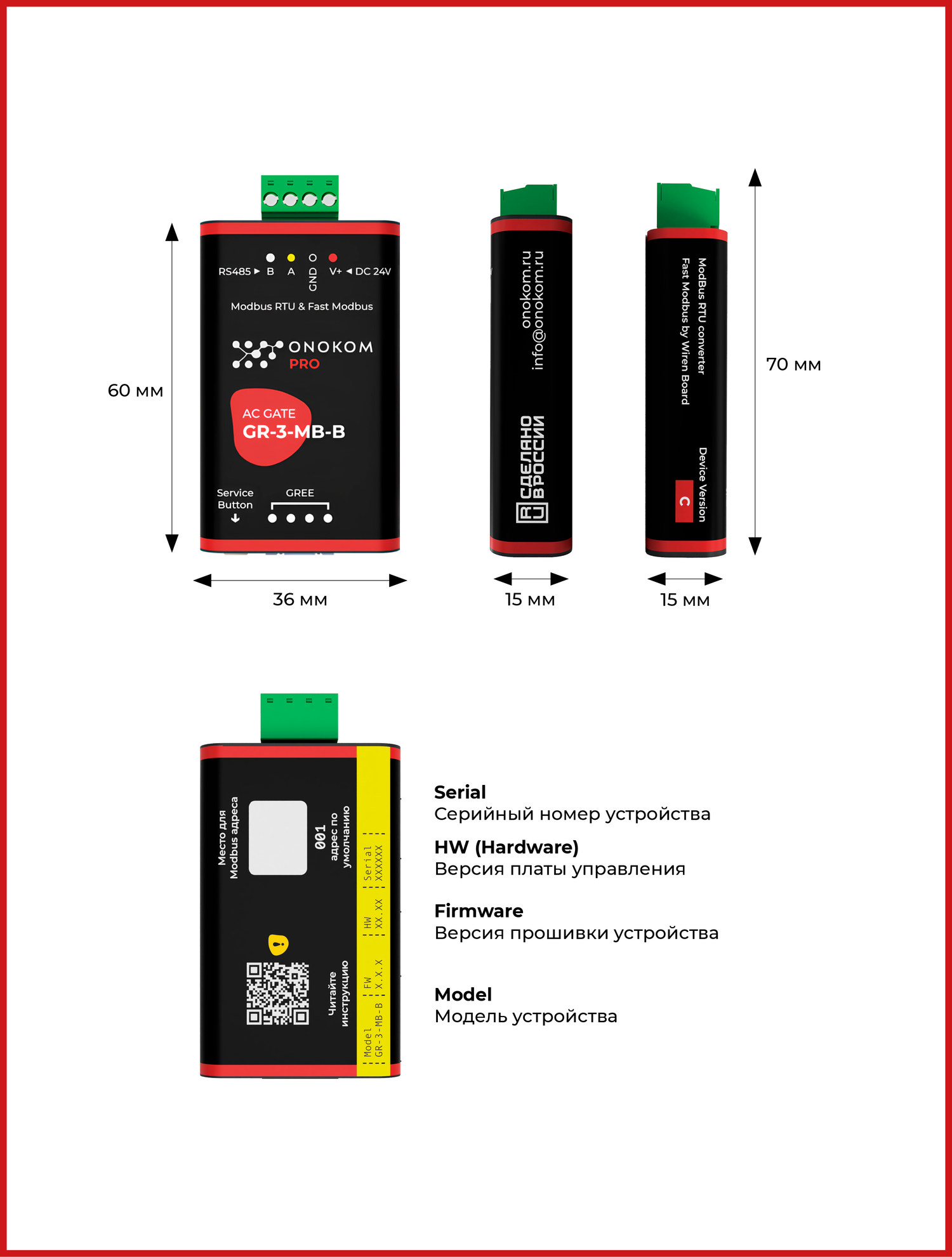

2.4 Размеры устройства
Скопировано
загружается

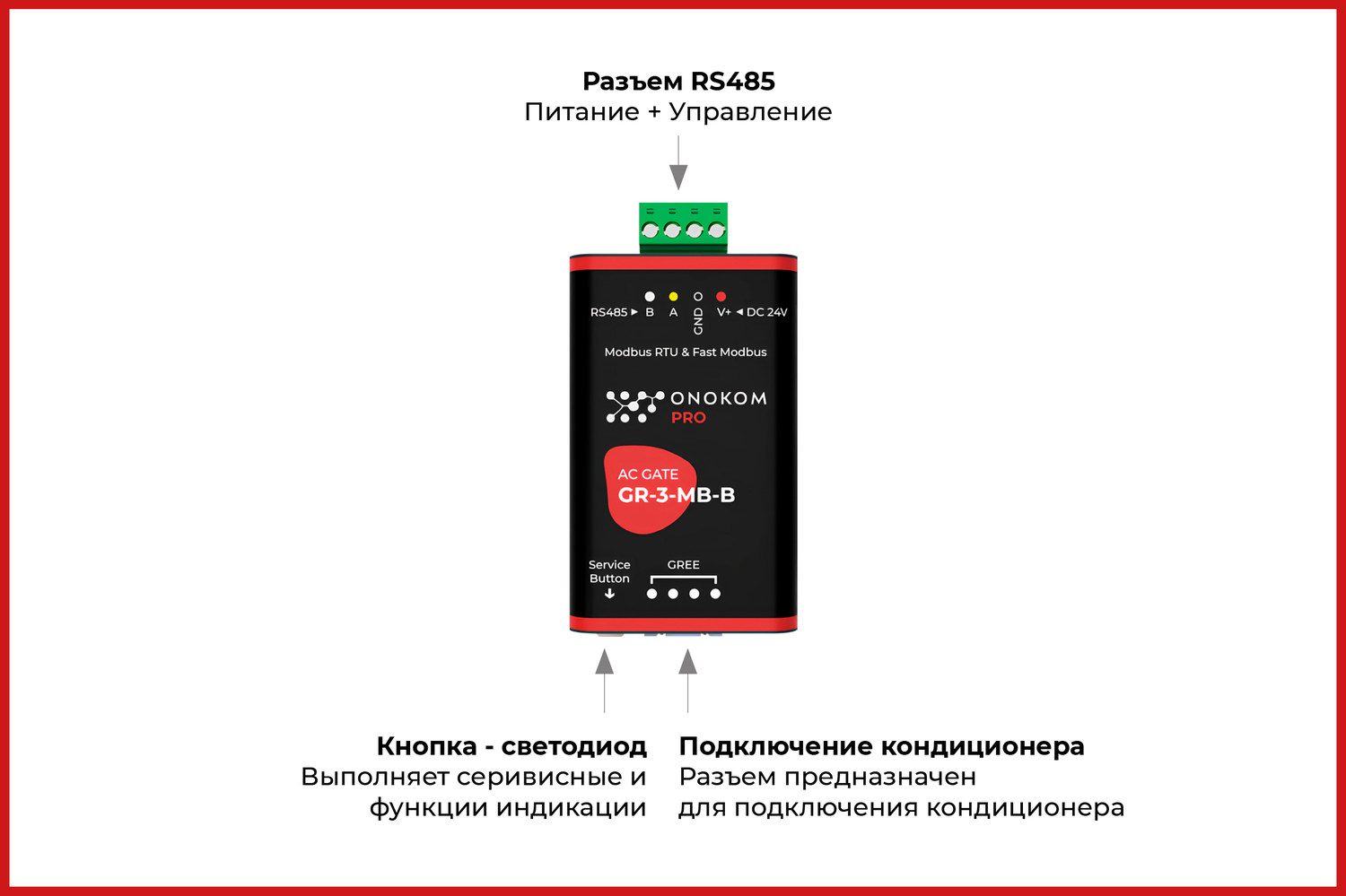

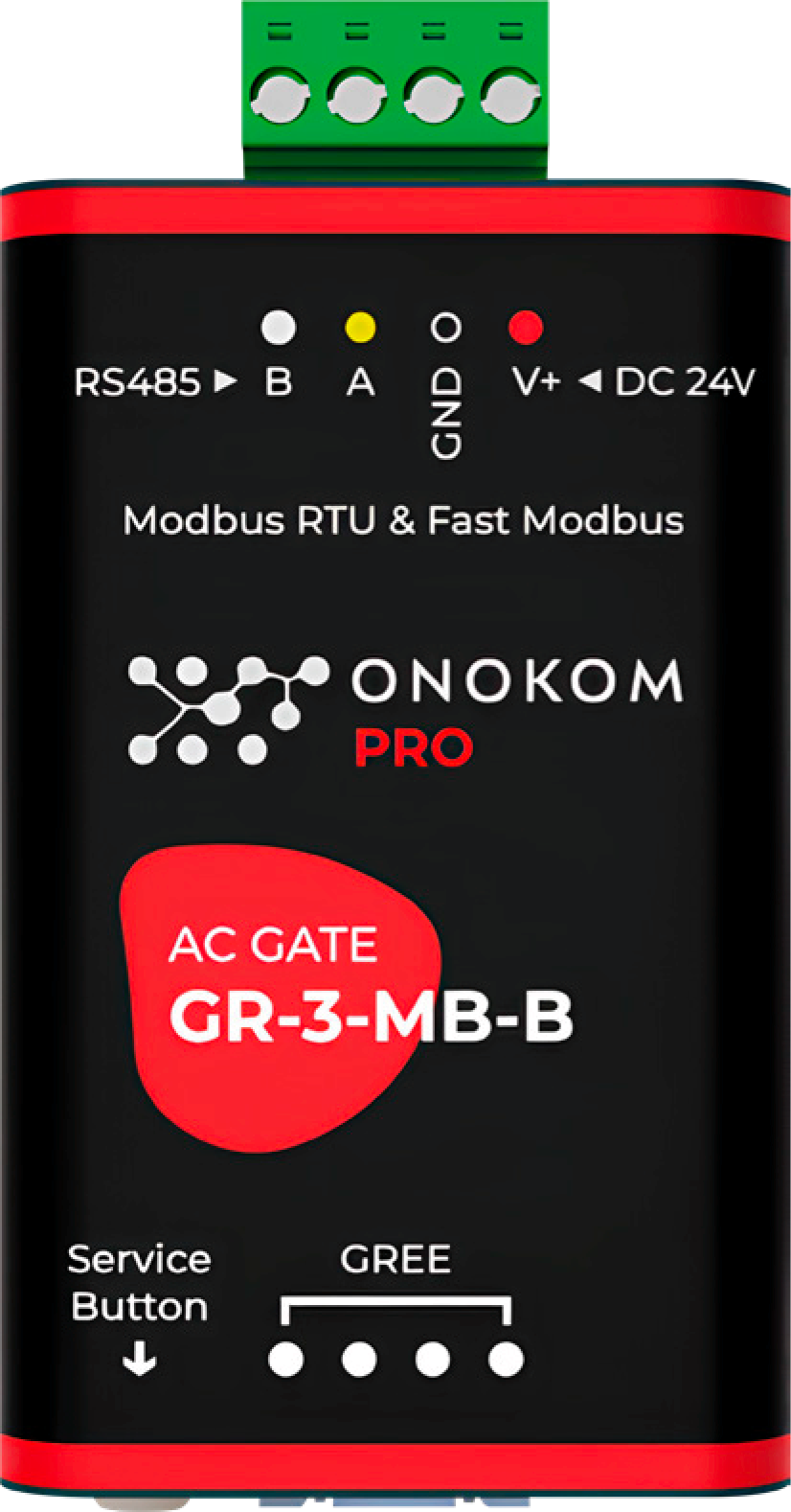

2.5 Назначение портов и кнопок
Скопировано
загружается

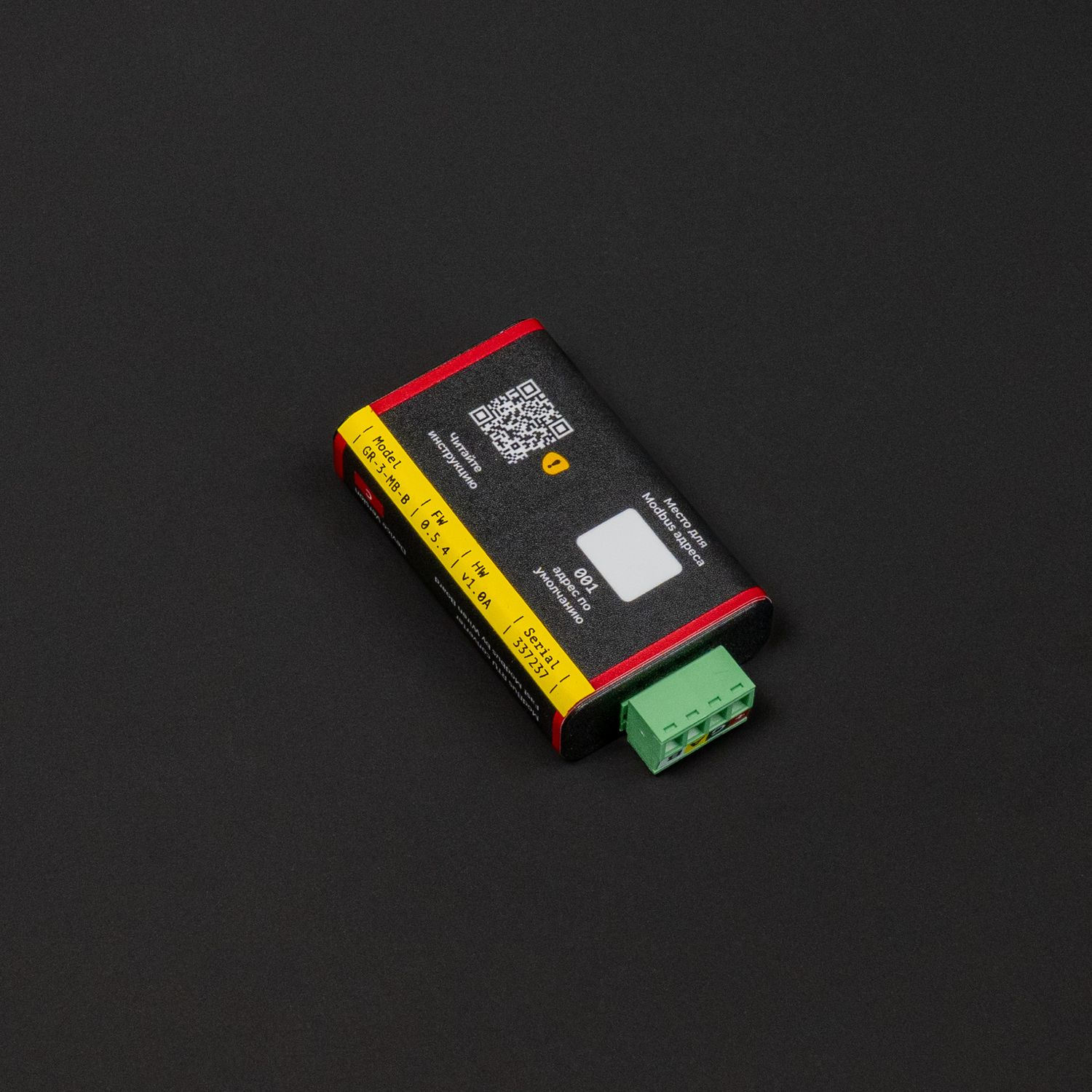

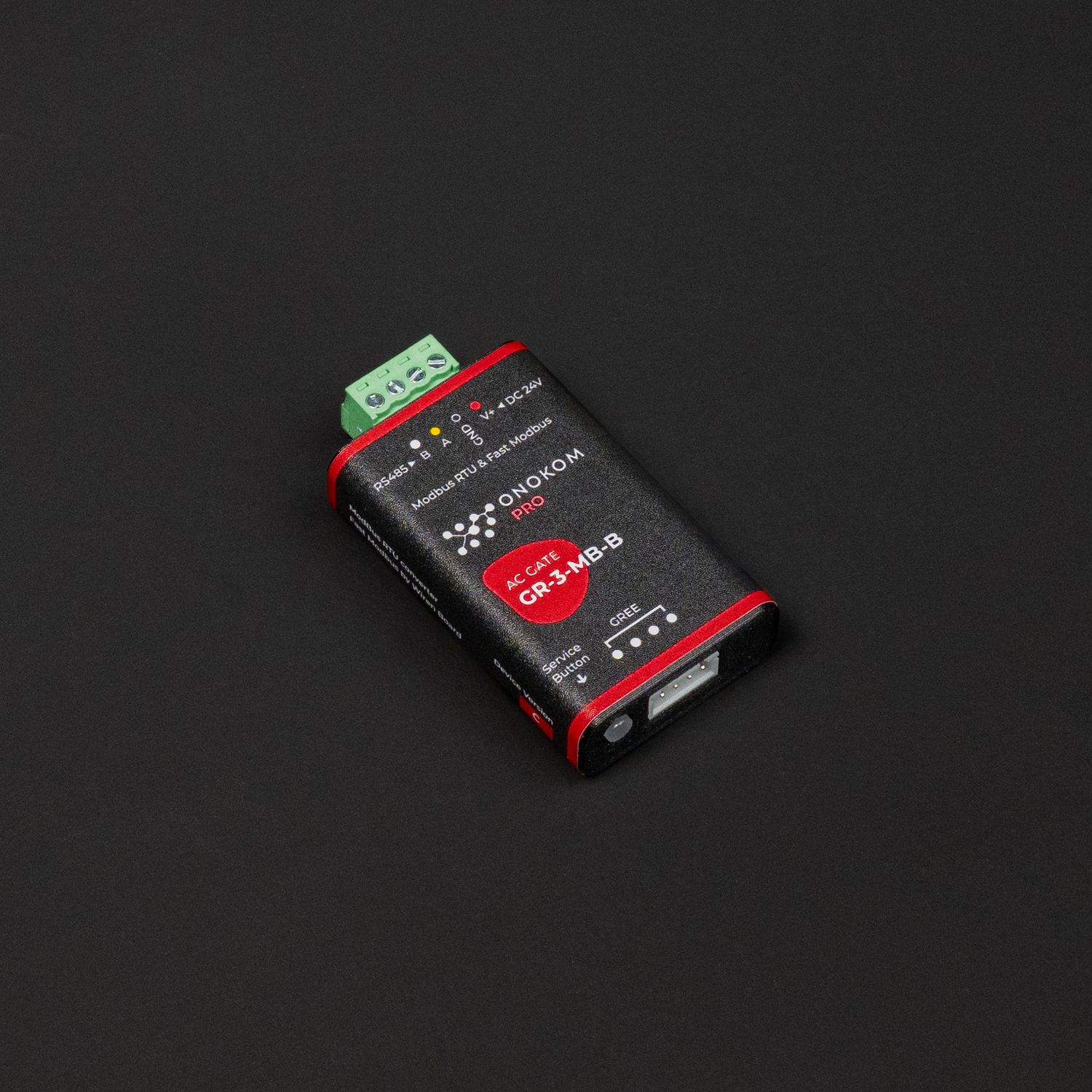

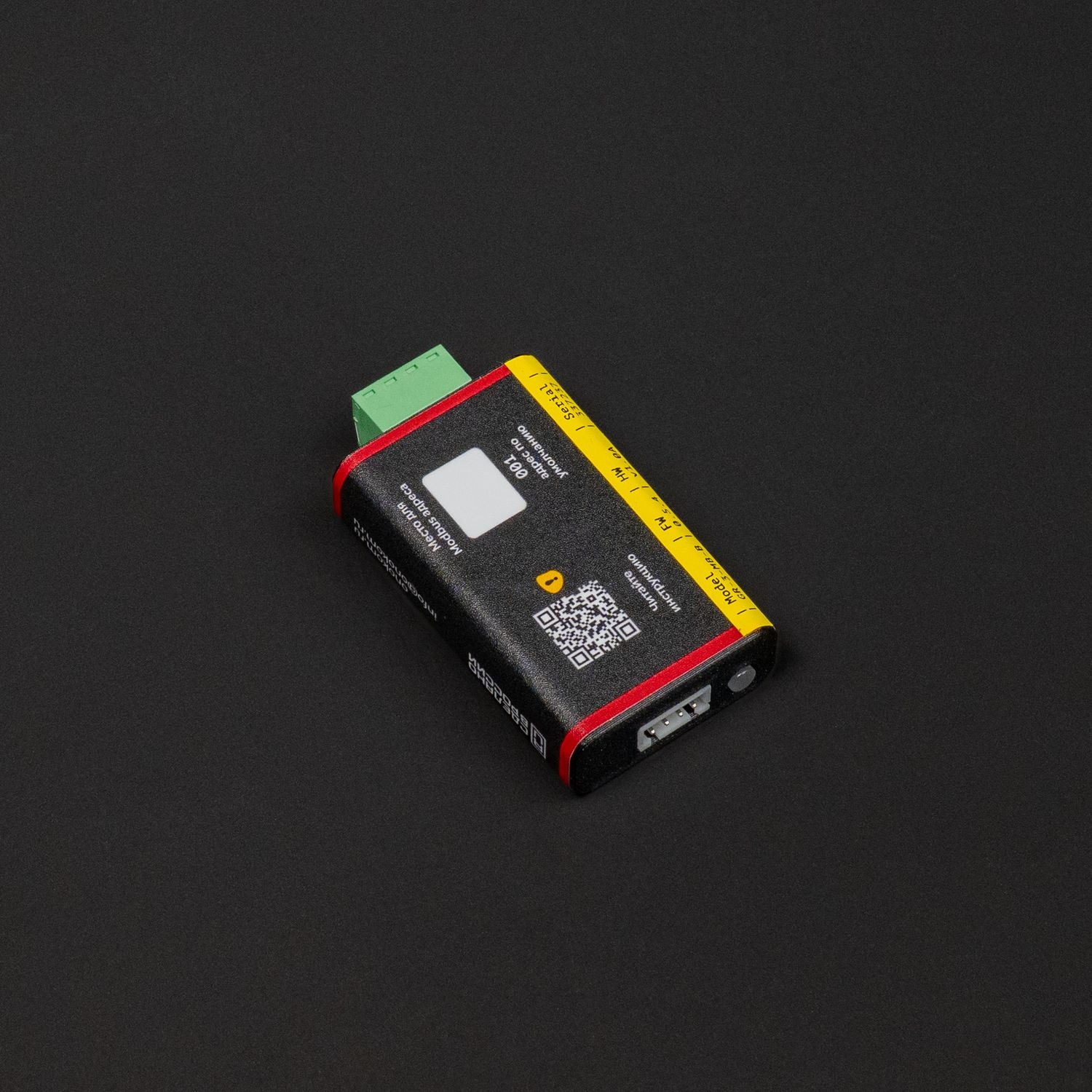

3. Внешний вид
Скопировано
загружается

загружается

загружается

загружается

загружается

загружается

загружается

загружается

загружается

загружается

загружается

загружается

загружается

загружается

загружается

загружается

4. Краткая инструкция
Скопировано4.1 Устранение неполадок
Скопировано4.2 Смена скорости работы шлюза
Скопировано
Для изменения скорости работы шлюза сделайте следующее:
В 110 регистр запишите значение, которое при умножении на 100 дает необходимую вам скорость
Также через WirenBoard можно отправить команду:
modbus_client --debug -mrtu -b9600 -pnone -s2 /dev/ttyRS485-1 -a12 -t0x06 -r110 1152
Эта команда означает, что при остановленном wb-mqtt-serial установить устройству с адресом 12, подключенному к порту RS485-1, скорость 115200
4.3 Смена Modbus адреса шлюза
Скопировано
По умолчанию все шлюзы ONOKOM имеют адрес - 1
Для изменения Modbus шлюза сделайте следующее:
В 128 регистр запишите необходимое значение Modbus адреса
Также через WirenBoard можно отправить команду:
modbus_client --debug -mrtu -b9600 -pnone -s2 /dev/ttyRS485-1 -a1 -t0x06 -r128 12
Эта команда означает, что при остановленном wb-mqtt-serial установит устройству с адресом 1, подключенному к порту RS485-1, адрес 12
5. Карта регистров
Скопировано6. Полезные файлы
Скопировано7. Гарантия
Скопировано
Гарантийный срок эксплуатации – 2 года со дня продажи через розничную торговую сеть, розничных представителей или интеграторов.
Гарантийный срок шлюза для кондиционера, а также срок его службы исчисляются со дня передачи товара потребителю. Если день передачи
установить невозможно, эти сроки исчисляются со дня изготовления шлюза для кондиционера. Для установления вышеуказанных сроков может быть использован технический паспорт с отметками дат изготовления и продажи.
Гарантия не распространяется:
- на шлюзы для кондиционеров и их части со следами механических
повреждений, следами жидкостей, гари, вскрытия;
- на шлюзы для кондиционеров вне полной комплектации;
- на шлюзы для кондиционеров, неисправность которых вызвана:
а) транспортными повреждениями, небрежным отношением, плохим уходом;
б) неправильным монтажом, ремонтом или установкой неквалифицированными специалистами;
в) независящими от производителя причинами (неправильное напряжение в шине, пожар, потоп и другие форсмажорные обстоятельства).
Гарантийная замена и ремонт производится по адресу Продавца.
8. Поддерживаемые модели кондиционеров
Скопировано8.1 Модели 2023 года
Скопировано8.2 Модели 2022 года
Скопировано8.3 Модели 2021 года
Скопировано8.4 Модели 2020 года
Скопировано9. Функции кондиционера
Скопировано
Ниже представлен список функций кондиционера Gree GFH(09)EA-K3DNA1A/I выводимых в умный дом:

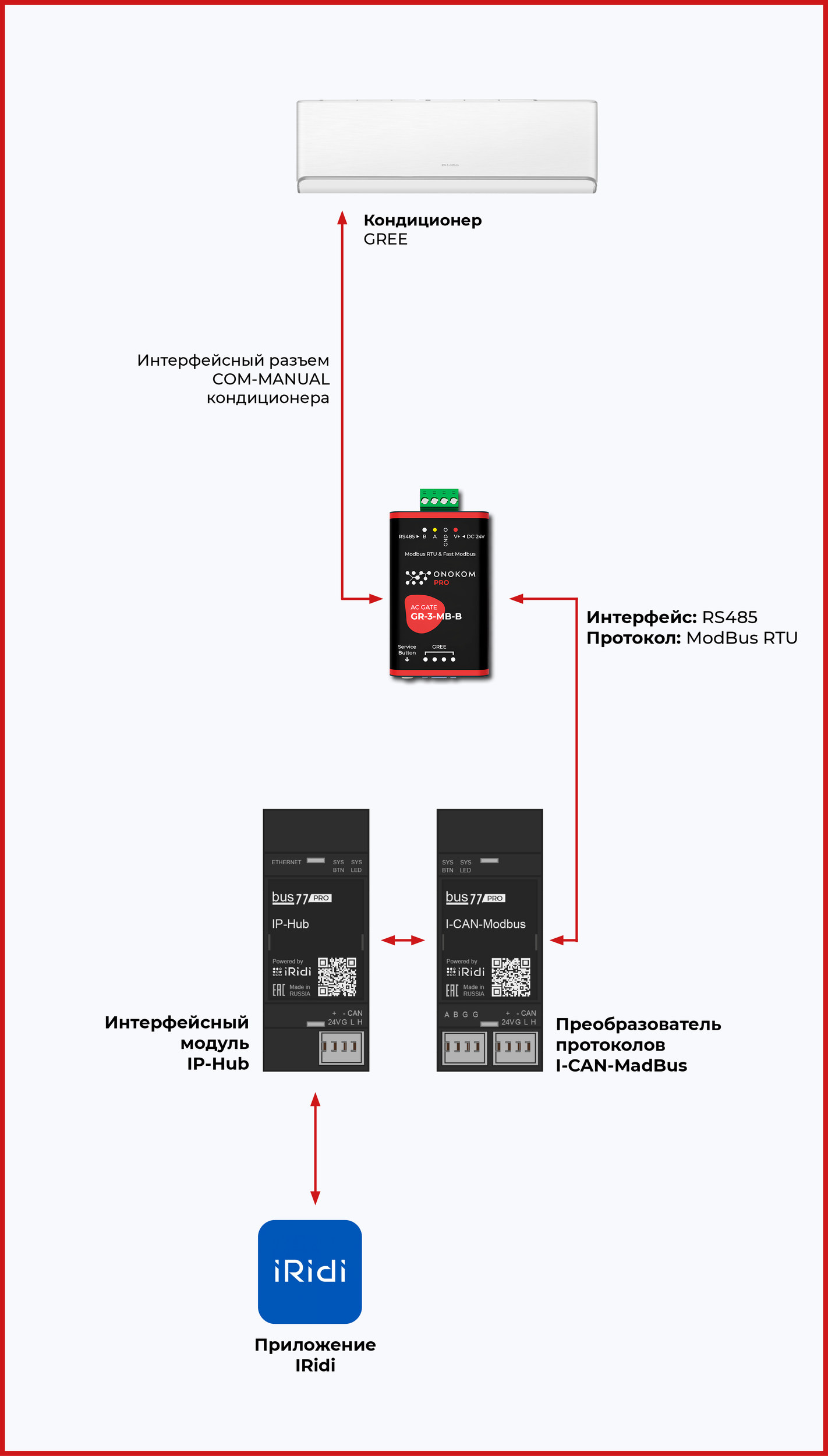

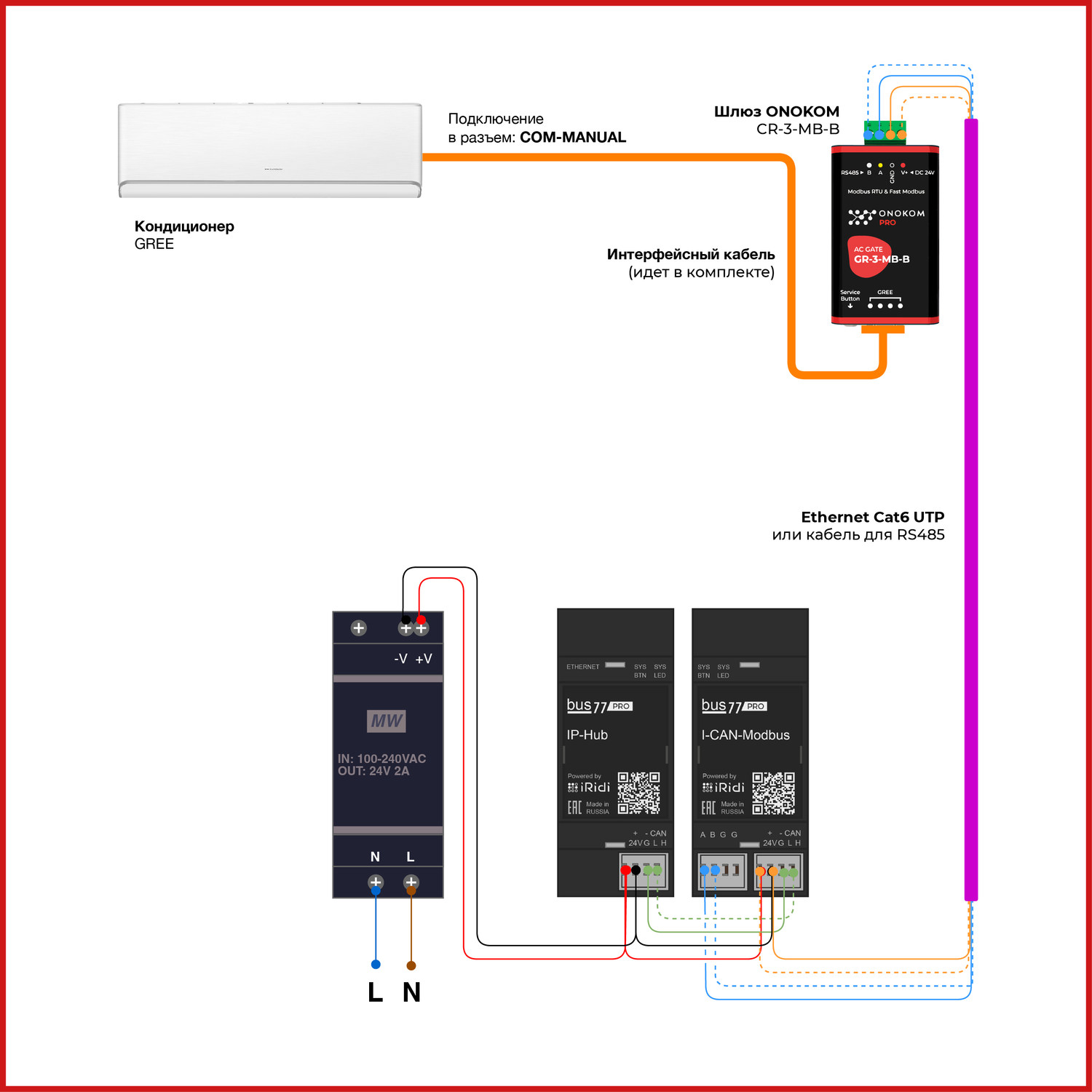

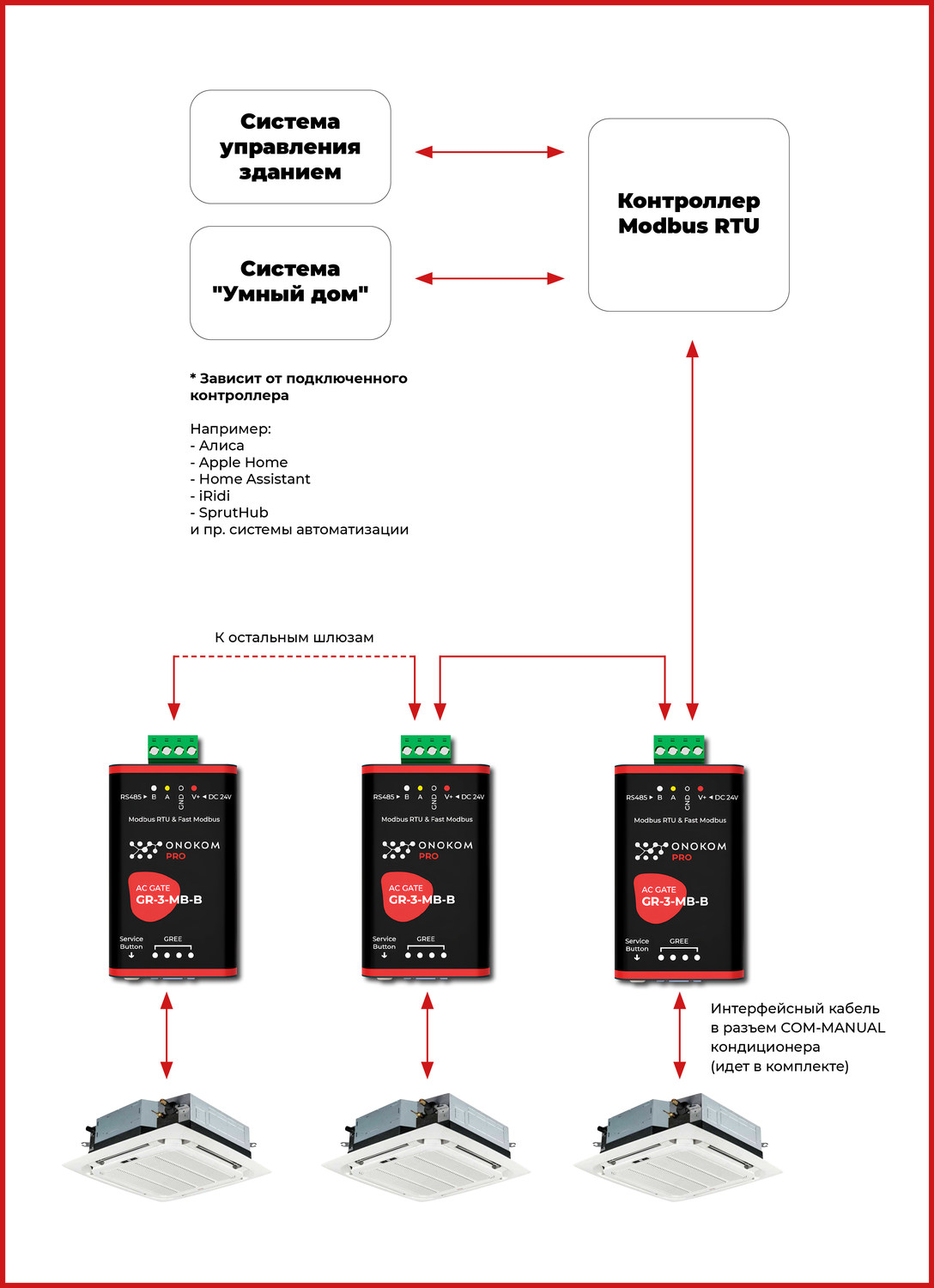

10. Общая логическая схема работы шлюза
Скопировано
загружается

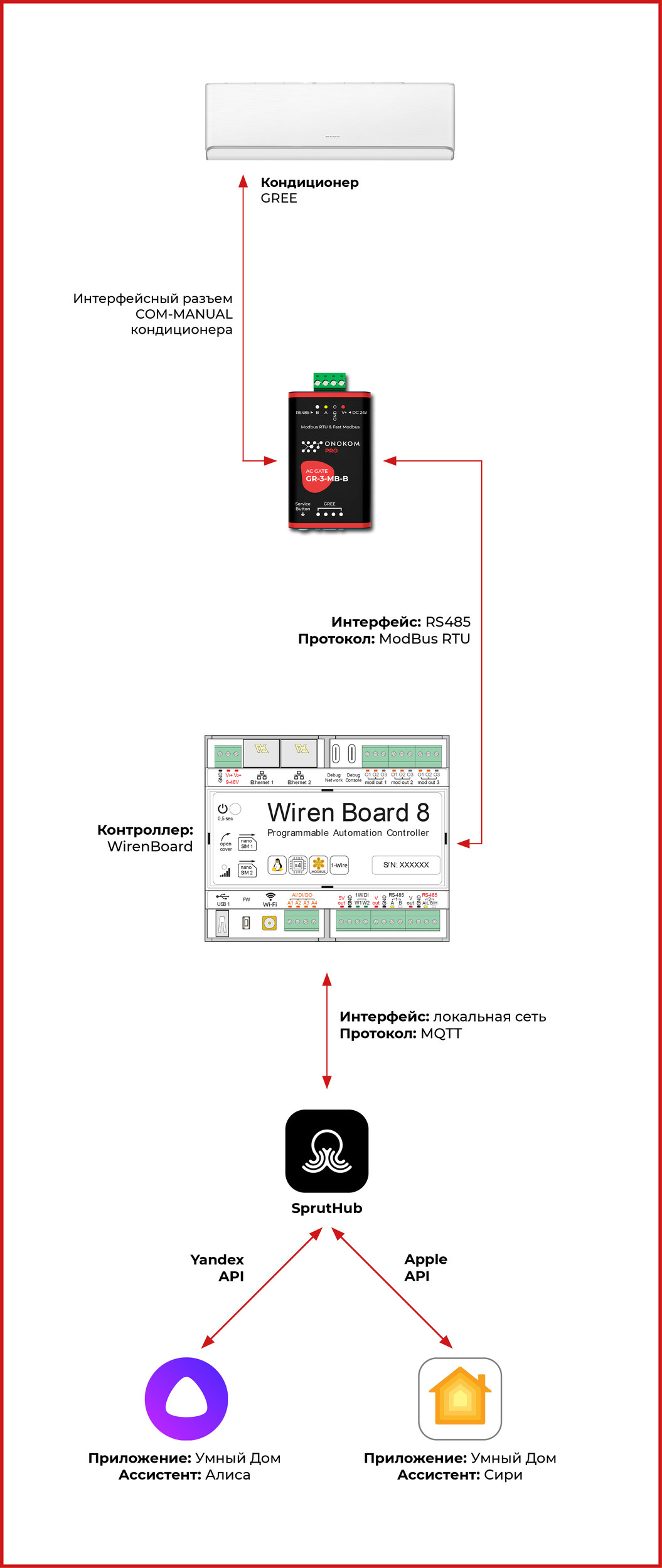

10.1 Логическая схема WirenBoard + SprutHub
Скопировано
загружается

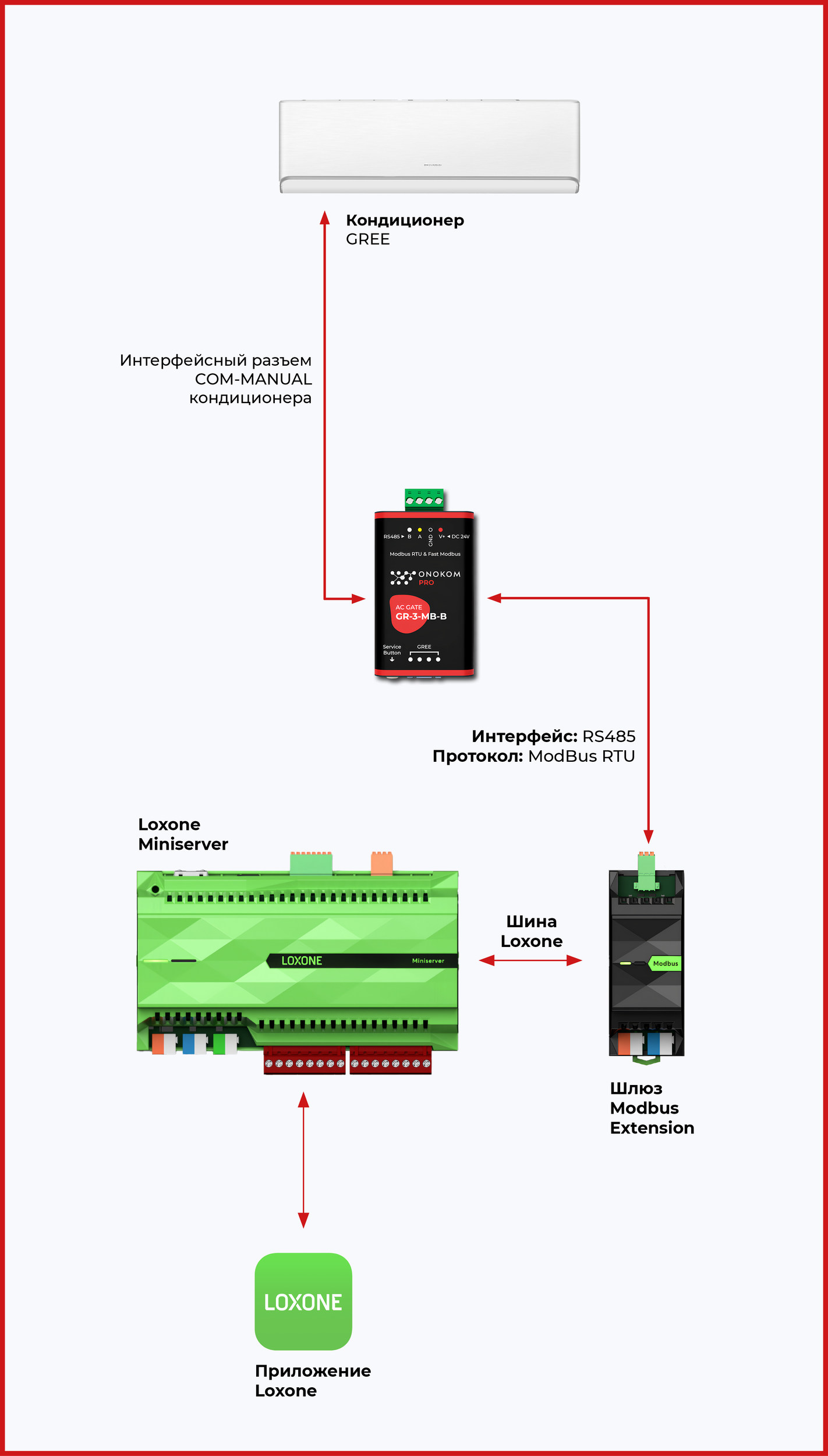

10.2 Логическая схема Loxone
Скопировано
загружается

11. Схемы подключения

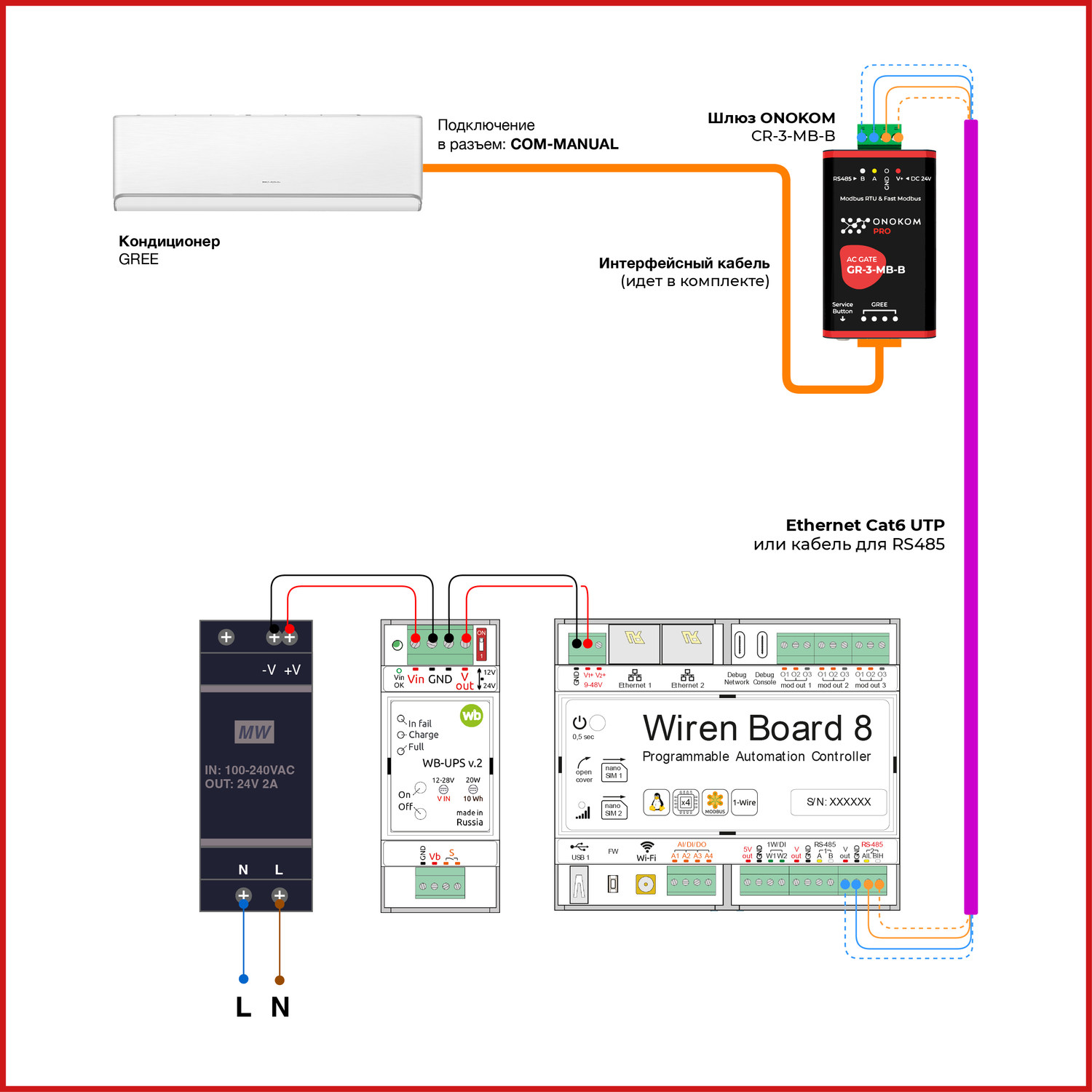

Скопировано11.1 Схема подключения к WirenBoard
Скопировано
загружается

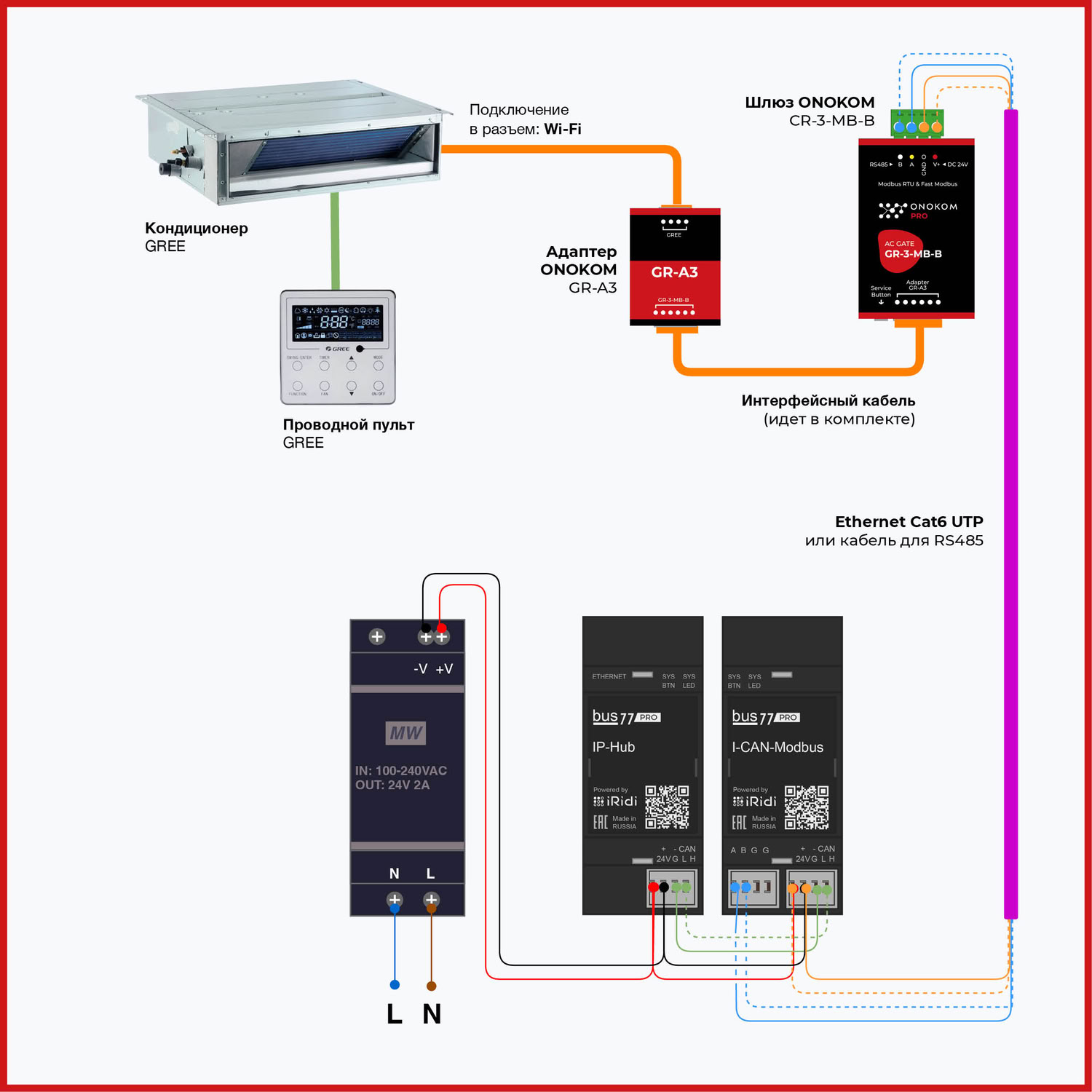

Подключение шлюза в разъем Wi-Fi на кондиционере
загружается

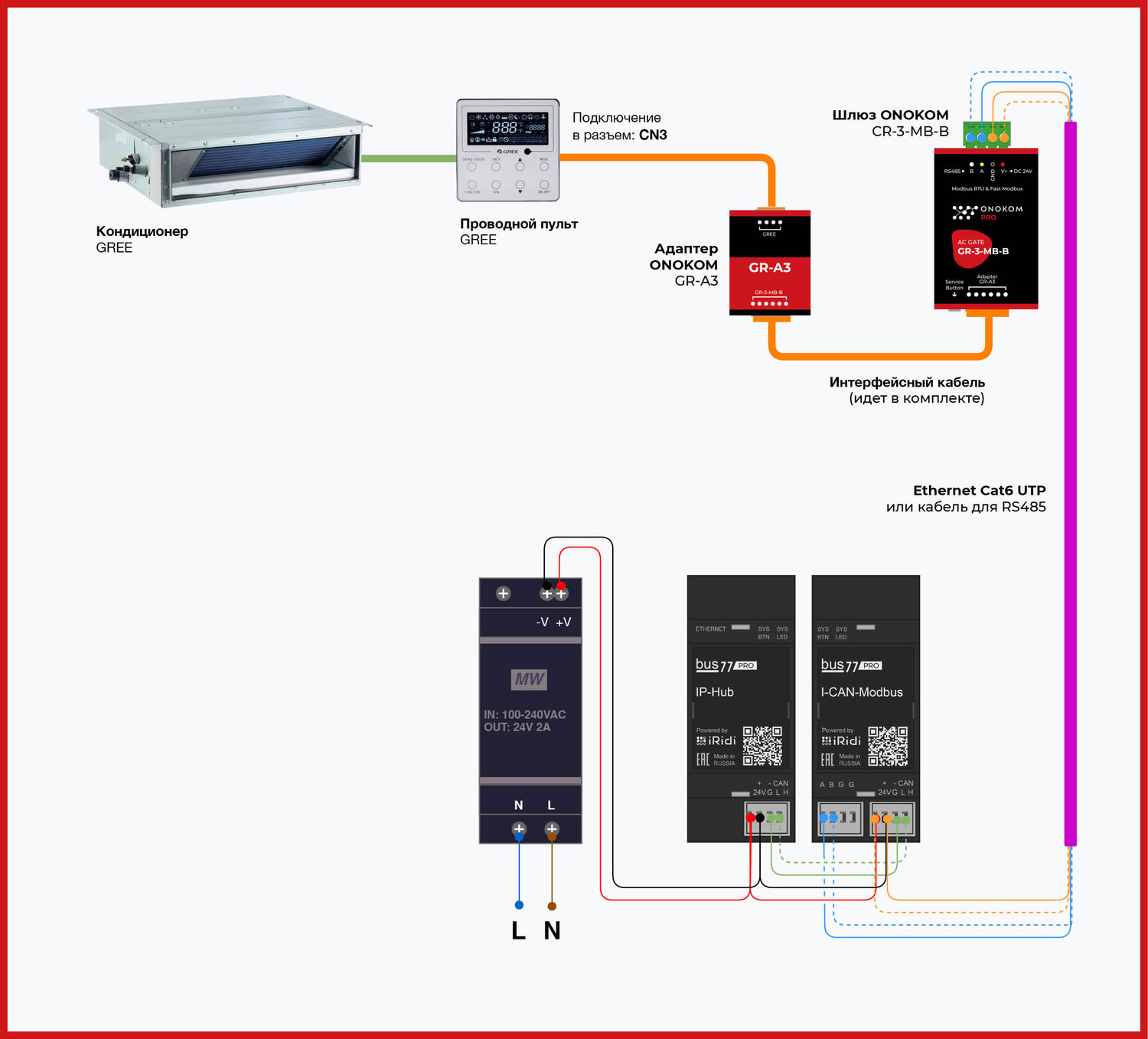

Подключение шлюза в разъем CN3 на проводном пульте кондиционера

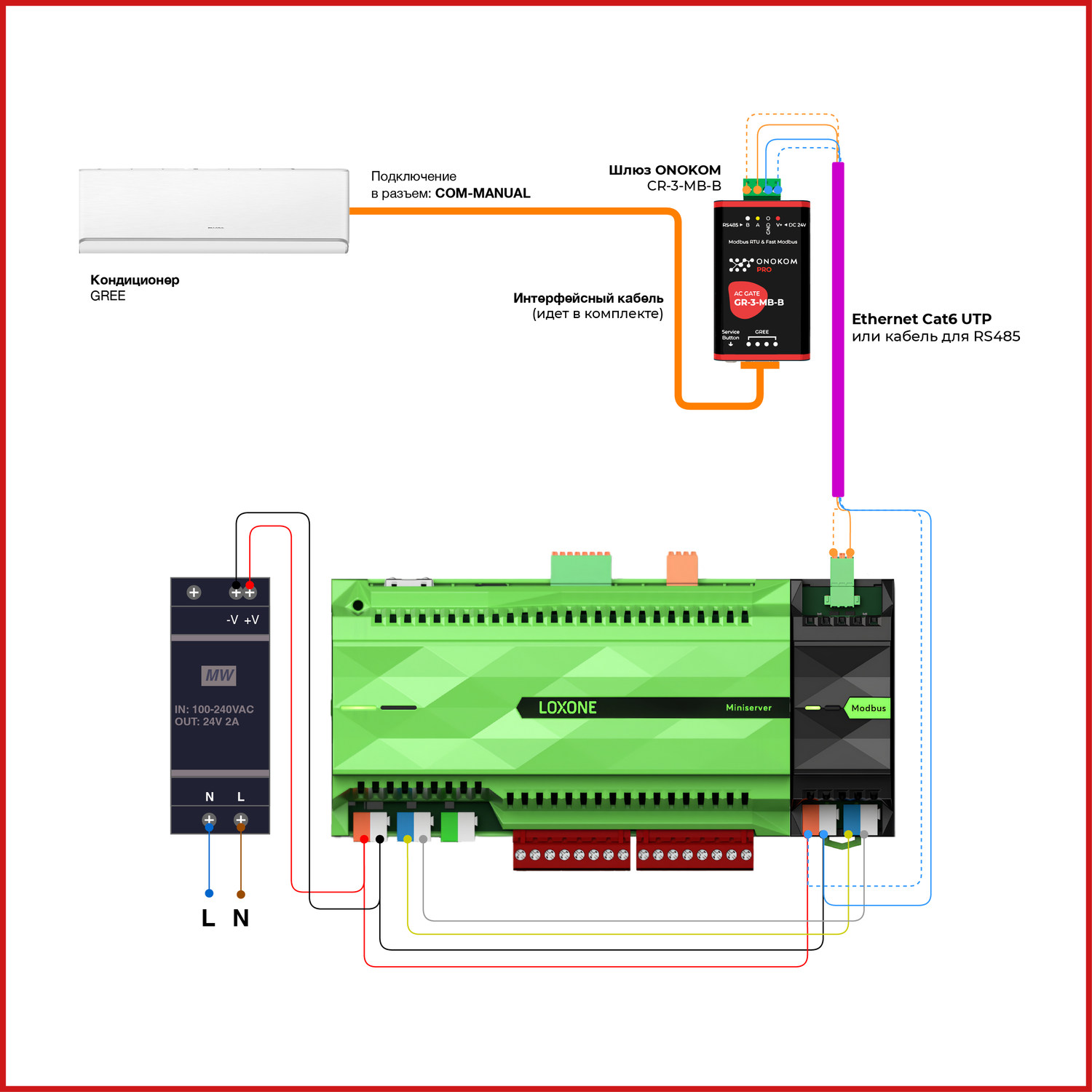

11.2 Схема подключения к контроллеру Loxone
Скопировано
загружается

Подключение шлюза в разъем Wi-Fi на кондиционере
загружается

Подключение шлюза в разъем CN3 на проводном пульте кондиционера
12. Подключение GR-3-MB-B к WirenBoard
СкопированоОзнакомьтесь в видеоинструкцией или читайте текстовую версию
12.1 Параметры контроллера WirenBoard
Скопировано
Все дальнейшие настройки выполняются на контроллере WirenBoard 7 со следующими параметрами:
- Ревизия: 7.3.3E/11 675
- Версия ПО: wb-2401
- Ветка: Релиз
12.2 Загрузка шаблона в контроллер WirenBoard
Скопировано
загружается

Для начала нам потребуется обновить контроллер до последней версии прошивки
Открываем приложение терминал
1. Вводим протокол, имя пользователя и IP адрес контроллера в локальной сети. В нашем случае: ssh root@192.168.150.177
2. Вводим пароль. Пароль - wirenboard
3. Нажимаем кнопку «Enter»
загружается

Затем проверяем есть ли обновление в репозиториях для этого вводим команду «apt update»
загружается

Контроллер обновлен переходим к следующему шагу
загружается

Следующим шагом переходим на веб-сервис GitHub где хранятся шаблоны ONOKOM
и переходим в раздел «WirenBoard»
загружается

Выбираем шаблон «WB-ONOKOM-AIR-GR-3-MB-B.json»
загружается

Затем нажимаем на три точки в правом верхнем углу и нажимаем «Download»
загружается

Открываем программу ForkLift и нажимаем на кнопку подключения (в правом верхнем углу)
Затем вводим данные:
1. Вводим IP адрес контроллера в локальной сети. В нашем случае: 192.168.150.177
2. Вводим имя пользователя. По умолчанию, это root
3. Вводим пароль. Пароль - wirenboard
4. Нажимаем Connect
Мы подключились к контроллеру
загружается

Сейчас мы находимся в директории 192.168.150.177 /mnt /data /root
Нам нужно попасть на одну директорию назад
Переходим и попадаем в 192.168.150.177 /mnt /data
загружается

Переходим в директорию etc
загружается

Переходим в директорию wb-mqtt-serial.conf.d
загружается

Переходим в директорию templates
загружается

загружается

Добавляем шаблон WB-ONOKOM-AIR-GR-3-MB-B, просто перетащив его в нужное окно
12.3 Установка шаблона кондиционера Gree в WirenBoard
Скопировано
загружается

Для того что бы мы увидели шаблон в WEB интерфейсе нужно перезагрузить систему шаблонов
Для этого вводим в терминале команду service wb-mqtt-serial restart
Возвращаемся в WEB интерфейс контроллера и перезагружаем его с очисткой кэш данных
загружается

загружается

Если этого раздела нет то заходим в «Настройки» → «Права доступа» и выставить права «Администратор»
загружается

После этого в левом меню нажимаем на кнопку «Настройки» и в выпавшем списке нажимаем на кнопку «Конфигурационные файлы»
В появившемся окне выбираем пункт «Настройка драйверов serial-устройств»
загружается

Выбираем порт контроллера, к которому подключен шлюз ONOKOM. В нашем случае это «Последовательный порт /dev/tty/RS485-1»
Настройки:
- Скорость обмена - 9600
- Контроль четности - N
- Число бит данных - 8
- Стоп биты - 2
Нажимаем добавить устройство
загружается

загружается

Нажимаем на выпадающий список и из списка устройств выбираем наш шлюз ONOKOM-AIR-GR-3-MB-B (Адаптер для бытовых и полупромышленных систем Gree)
загружается

Запишем ModBus адрес устройства. Например «1»
Нажимаем кнопку «Записать»
Переходим во вкладку "Устройства”
загружается

Кондиционер добавлен в контроллер WirenBoard
13. Список функций управления кондиционером Gree
Скопировано13.1 Раздел “Основные режимы и функции“
Скопировано
загружается

Раздел «Основные режимы и функции»
- Состояние
- Режим
- Состояние и режим
- Скорость вентилятора
- Скорость вентилятора расширенная
13.2 Раздел “Контроль температуры"
Скопировано
загружается

Раздел «Контроль температуры»
- Температура воздуха в помещении
- Температура воздуха на улице
- Целевая температура
- Состояние термостата
13.3 Раздел “Жалюзи”
Скопировано
загружается

Горизонтальные жалюзи - параметр, отвечающий за положение горизонтальных жалюзи (Вверх-Вниз)
- 0 - Остановлены
- 1 - Качание
- 2 - Положение 1 - (Самое низкое положение шторки)
- 3 - Положение 2
- 4 - Положение 3
- 5 - Положение 4
- 6 - Положение 5 - (Самое высокое положение шторки)
Вертикальные жалюзи - параметр, отвечающий за положение вертикальных жалюзи (Вправо-Влево)
- 0 - Остановлены
- 1 - Качание
- 2 - Положение 1 - (Самое левое положение шторки)
- 3 - Положение 2
- 4 - Положение 3
- 5 - Положение 4
- 6 - Положение 5 - (Самое правое положение шторки)
Вертикальные и горизонтальные жалюзи - параметр, отвечающий за качание вертикальных и горизонтальных жалюзи
- 0 - Остановлены
- 1 - Качание вертикальных и горизонтальных жалюзи
- 2 - Качание вертикальных жалюзи
- 3 - Качание горизонтальных жалюзи
загружается

Раздел «Жалюзи» (в данной модели настройка раздела отключена)
- Горизонтальные жалюзи
- Вертикальные жалюзи
- Качание жалюзи
13.4 Раздел “Дополнительные режимы и функции
Скопировано
загружается

Раздел «Дополнительные режимы и функции»
- Режим тихий
13.5 Раздел “Индикация”
Скопировано
загружается

Раздел «Индикация» (в данной модели настройка раздела отключена)
13.6 Раздел “Данные модуля”
Скопировано
загружается

Раздел «Данные модуля»
- Версия устройства
- Версия прошивки
13.7 Раздел “Ошибки”
Скопировано
загружается

Раздел «Ошибки»
В этом разделе выводятся все известные ошибки кондиционера
13.8 Раздел “Диагностика”
Скопировано
загружается

Раздел «Диагностика»
- Коррекция температуры
- Кондиционер подключен
13.9 Отображение в веб интерфейсе контроллера
Скопировано
загружается

14. Подключение GR-3-MB-B к SprutHub
СкопированоДля удобства посмотрите видео с подключением кондиционера. Либо ознакомьтесь с текстовой инструкцией
С помощью ПО SprutHub кондиционер выводится в приложения и Алиса.
Для удобства ознакомьтесь с видеоинструкцией по настройке SprutHub либо прочитайте ее в текстовом формате
загружается

Для подключение шлюза ONOKOM GR-3-MB-B в SprutHub необходимо сначала обновить версию ПО SprutHub
Заходим в раздел «Настройки» → «Информация» проверяем версию SprutHub
Минимальная версия обновления должна быть 1.9.10 (11772)
загружается

Следующим шагом переходим на веб-сервис GitHub где хранятся шаблоны ONOKOM и переходим в раздел «SprutHub»
загружается

Затем «MQTT»
загружается

Выбираем шаблон «SH-MQTT-ONOKOM-AIR-GR-3-MB-B.json»
загружается

Затем нажимаем на три точки в правом верхнем углу и нажимаем «Download»
загружается

Открываем программу ForkLift и нажимаем на кнопку подключения (в правом верхнем углу)
Затем вводим данные:
1. Вводим IP адрес контроллера в локальной сети. В нашем случае: 192.168.150.177
2. Вводим имя пользователя. По умолчанию, это root
3. Вводим пароль. Пароль - wirenboard
4. Нажимаем Connect
загружается

Сейчас мы находимся в директории 192.168.150.177 /mnt /data /root
Нам нужно попасть на одну директорию назад
Переходим и попадаем в 192.168.150.177 /mnt /data
загружается

Переходим в директорию makesimple
загружается

Переходим в директорию .SprutHub
(для этого необходимо настроить включение всех скрытых файлов)
загружается

Переходим в директорию data
загружается

Переходим в директорию Templates
загружается

Переходим в директорию MQTT
загружается

загружается

Добавляем шаблон SH-MQTT-ONOKOM-AIR-GR-3-MB-B, просто перетащив его в нужное окно
загружается

Заходим в WEB интерфейс контроллера, переходим в "Настройки" → "Расширенные"
Нажимаем "Перезагрузить шаблоны"
загружается

Для того что бы посмотреть, как перезагружается шаблон, необходимо нажать на три точки в правом верхнем углу и выбрать "Отладка"
загружается
Переходив в "Контроллеры" нажимаем три точки на плитке "MQTT" и выбираем "Поиск устройств"
загружается

Кондиционер добавлен
загружается

загружается

Переходим во вкладку «Устройства». В этой вкладке должен появиться добавленный кондиционер
14.1 Добавление кондиционера Gree в приложение Яндекс Умный Дом
СкопированоДля удобства посмотрите видео с подключением кондиционера. Либо ознакомьтесь с текстовой инструкцией
Для добавления шлюза ONOKOM-AIR-GR-3-MB-B в Яндекс Умный Дом необходимо перейти во вкладку “Устройства”
загружается

загружается

Открываем “Кондиционер” и выбираем раздел “Мосты”
загружается

Выбираем «Yandex»
После нажимаем “Сохранить” и “Закрыть”
загружается

загружается

Так же выбираем «Yandex» в сервисе “Тихий” и “Температура воздуха на улице”
Следующим шагом открываем приложение Яндекс.Умный дом
Нажимаем на плюсик. Выбираем "Устройство умного дома”
загружается

Вводим в поисковой строке “SprutHub”
загружается

Нажимаем кнопку “Привязать к Яндексу”
загружается

Далее вводим логин и пароль учетной записи. Нажимаем кнопку “Login”
загружается

Подтверждаем вход
загружается

Нажимаем “Обновить список устройств”
загружается

Затем нажимаем “Класс”
Кондиционер добавлен в Яндекс. Умный дом
15. Демонстрация работы
Скопировано15.1 Управление кондиционером Gree через WirenBoard
Скопировано15.2 Управление кондиционером Gree через SprutHub
Скопировано15.3 Управление кондиционером Gree через Яндекс Умный Дом
Скопировано16. Скриншоты интерфейса кондиционера
Скопировано16.1 Скриншоты Яндекс
СкопированоОсновной экран управления кондиционером
загружается

Выбор режимов работы кондиционера
загружается

Экран контроля датчиков температуры и меню голосовых команд
загружается

Основной экран управления кондиционером
загружается

Выбор режимов работы кондиционера
загружается

Экран контроля датчиков температуры и меню голосовых команд
загружается
