TCL-3-MB-B

Modbus RTU AC GATE

Шлюз для управления и диспетчеризации систем кондиционирования TCL с разъемом CN13 по протоколу Modbus RTU с поддержкой функции Fast Modbus

Шлюз поддерживает следующие бренды кондиционеров:

• TCL • Ballu • Dantex • Loriot • Ecoclima • Axioma • Breeon • Expertair

Тип кондиционеров

Настенные Кассетные Канальные Напольные Напольно-потолочные Подпотолочный Встраиваемый

Линейка

ONOKOM AIR

Серия

PRO

Версия

C

Цена

19 900 руб.

В наличии














  1. 1. Примеры из практики
  2. 2. Технические характеристики
    1. 2.1 Версии устройств
    2. 2.2 Изображение устройства
    3. 2.3 Комплектация
    4. 2.4 Размеры устройства
    5. 2.5 Назначение портов и кнопок
  3. 3. Внешний вид
  4. 4. Краткая инструкция
    1. 4.1 Устранение неполадок
    2. 4.2 Работа шлюза с проводным пультом
    3. 4.3 Смена скорости работы шлюза
    4. 4.4 Смена Modbus-адреса шлюза
  5. 5. Карта регистров
  6. 6. Полезные файлы
  7. 7. Гарантия
  8. 8. Поддерживаемые модели кондиционеров
    1. 8.1 Бренд TCL
    2. 8.2 Бренд Ballu
    3. 8.3 Бренд Dantex
    4. 8.4 Бренд Loriot
    5. 8.5 Бренд Ecoclima
    6. 8.6 Бренд Axioma
    7. 8.7 Бренд Breeon
    8. 8.8 Бренд Expertair
  9. 9. Функции кондиционера

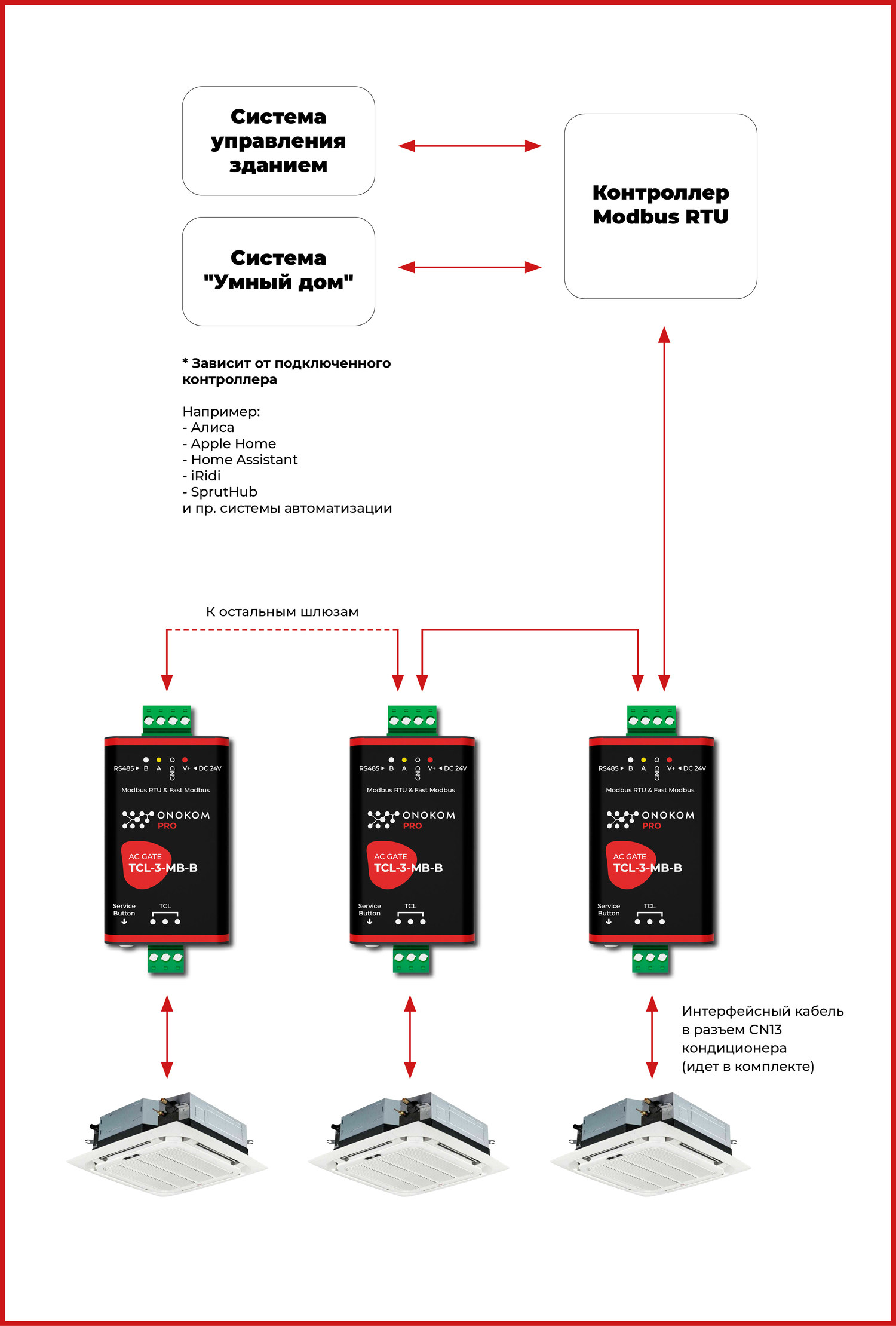

  10. 10. Общая логическая схема работы шлюза

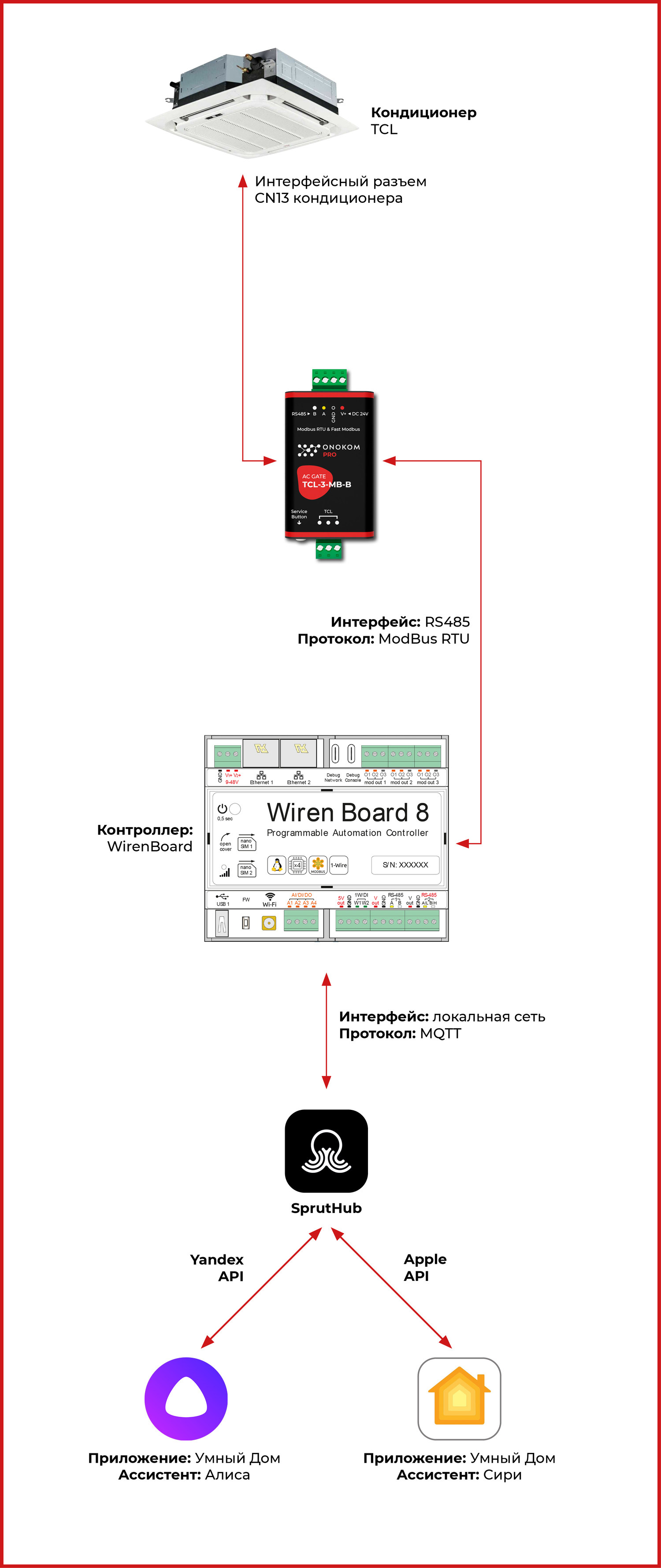

    1. 10.1 Логическая схема WirenBoard + SprutHub

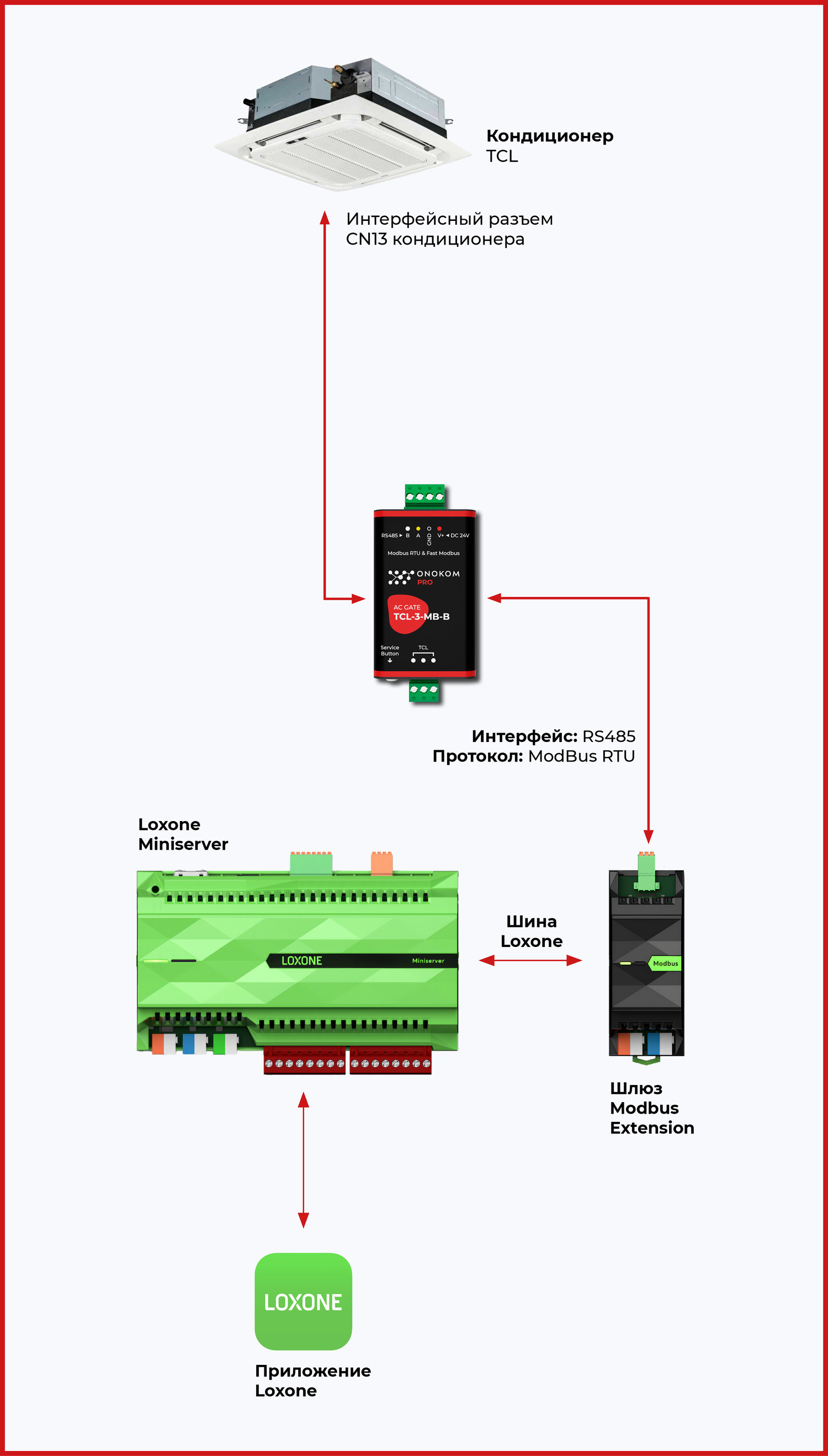

    2. 10.2 Логическая схема Loxone

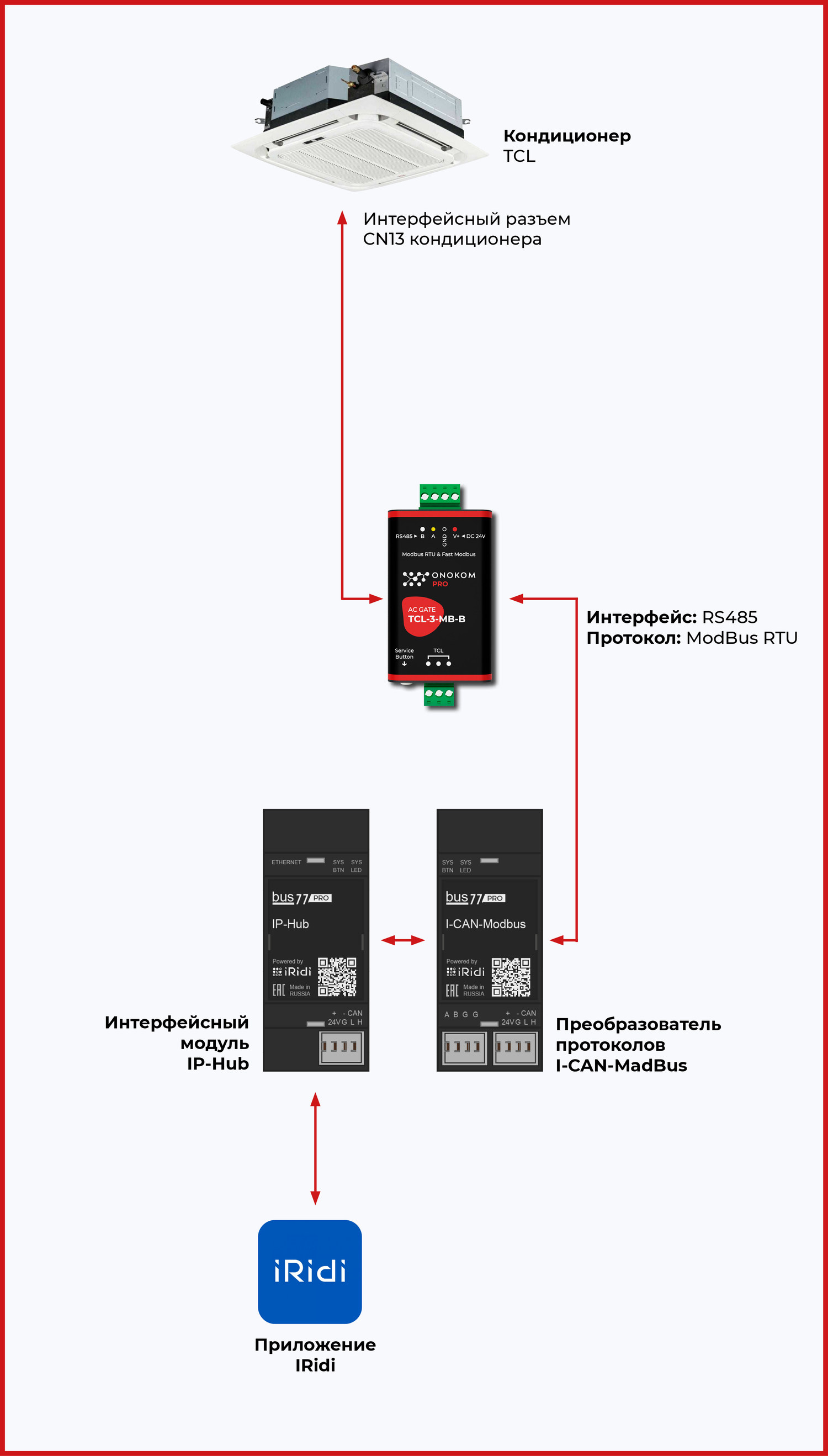

    3. 10.3 Логическая схема iRidi
  11. 11. Схемы подключения

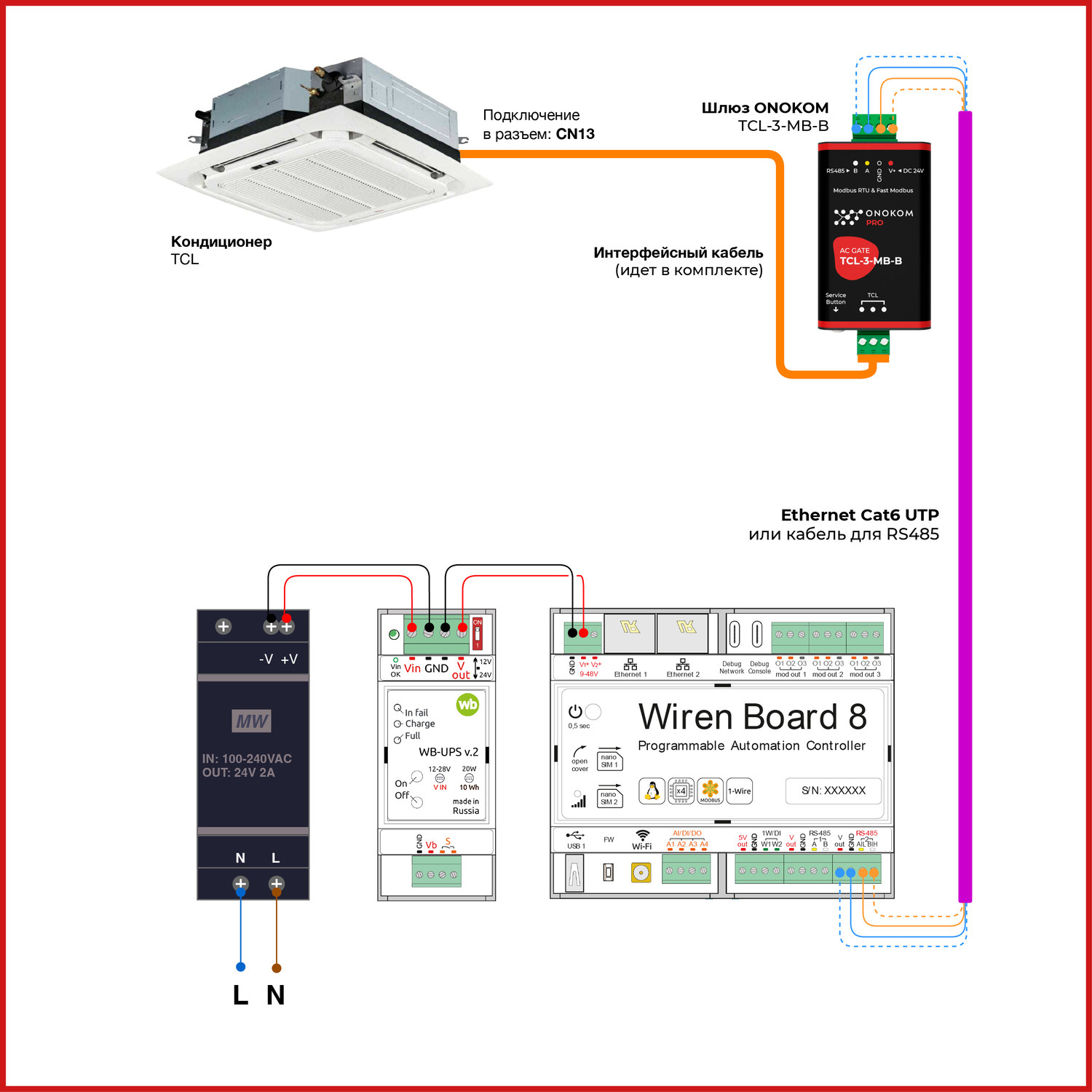

    1. 11.1 Схема подключения к WirenBoard

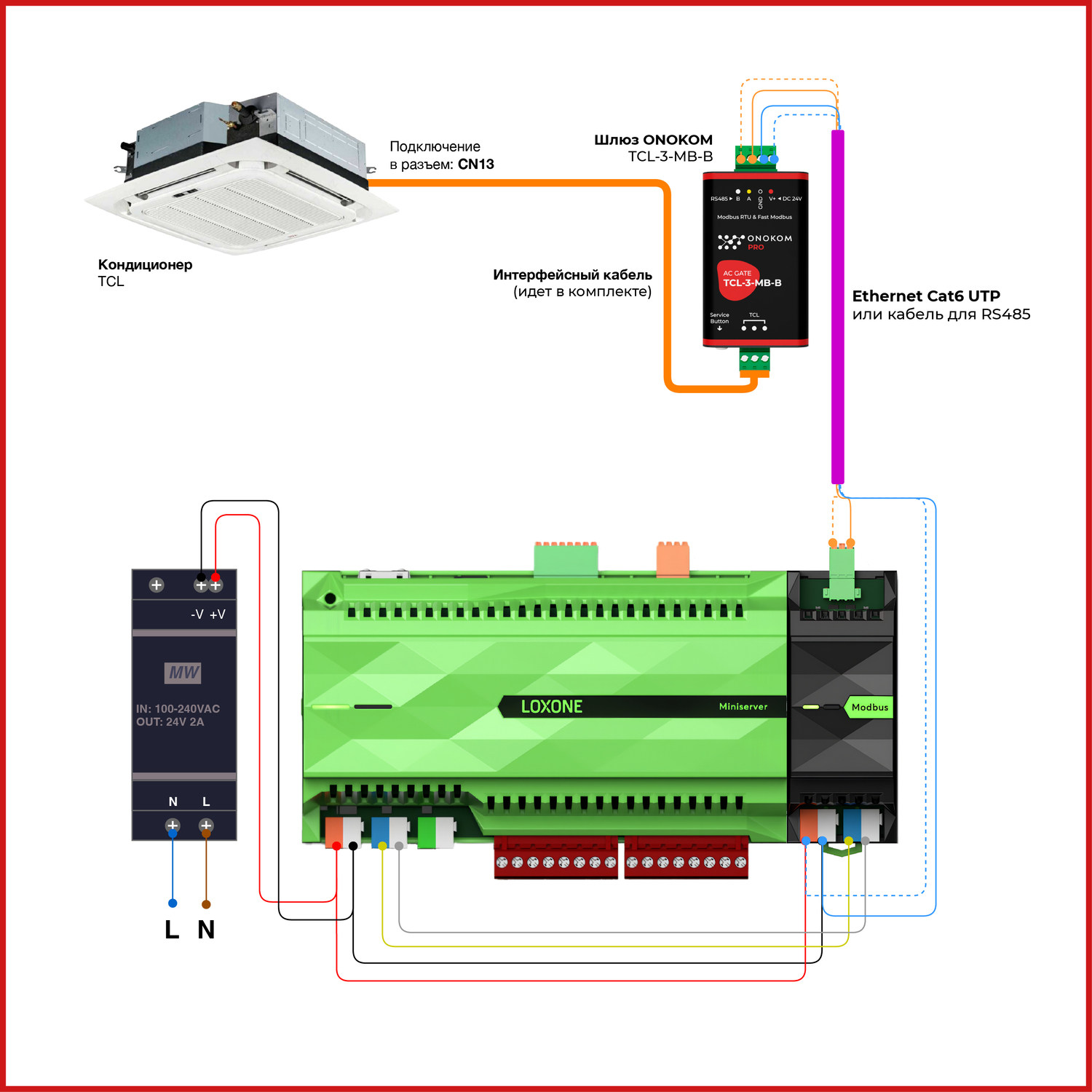

    2. 11.2 Схема подключения к Loxone

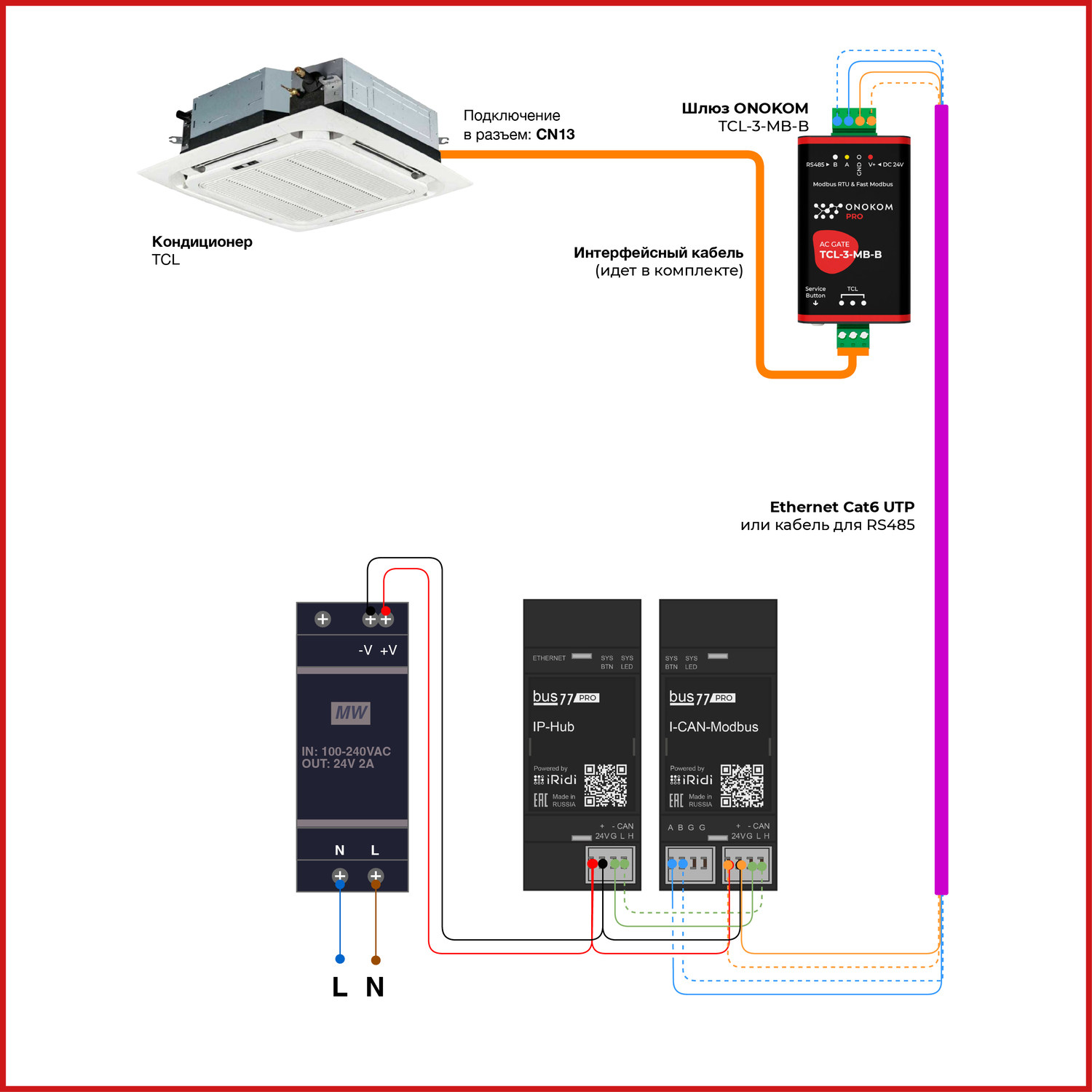

    3. 11.3 Схема подключения к iRidi
  12. 12. Подключение к WirenBoard
  13. 13. Список функций управления кондиционером TCL
    1. 13.1 Раздел «Основные режимы и функции»
    2. 13.2 Раздел «Контроль температуры»
    3. 13.3 Раздел «Жалюзи»
    4. 13.4 Раздел «Дополнительные режимы и функции»
    5. 13.5 Раздел «Индикация»
    6. 13.6 Раздел «Данные модуля»
    7. 13.7 Раздел «Диагностика»
    8. 13.8 Отображение в веб-интерфейсе контроллера
  14. 14. Подключение к SprutHub
  15. 15. Демонстрация работы
    1. 15.1 Управление кондиционером через WirenBoard
    2. 15.2 Управление кондиционером через Yandex
    3. 15.3 Управление кондиционером через Apple Home
    4. 15.4 Управление кондиционером через LOXONE
    5. 15.5 Управление кондиционером через Larnitech
    6. 15.6 Управление кондиционером через SprutHub
    7. 15.7 Управление кондиционером через YaController + HDL
  16. 16. Скриншоты интерфейса кондиционера

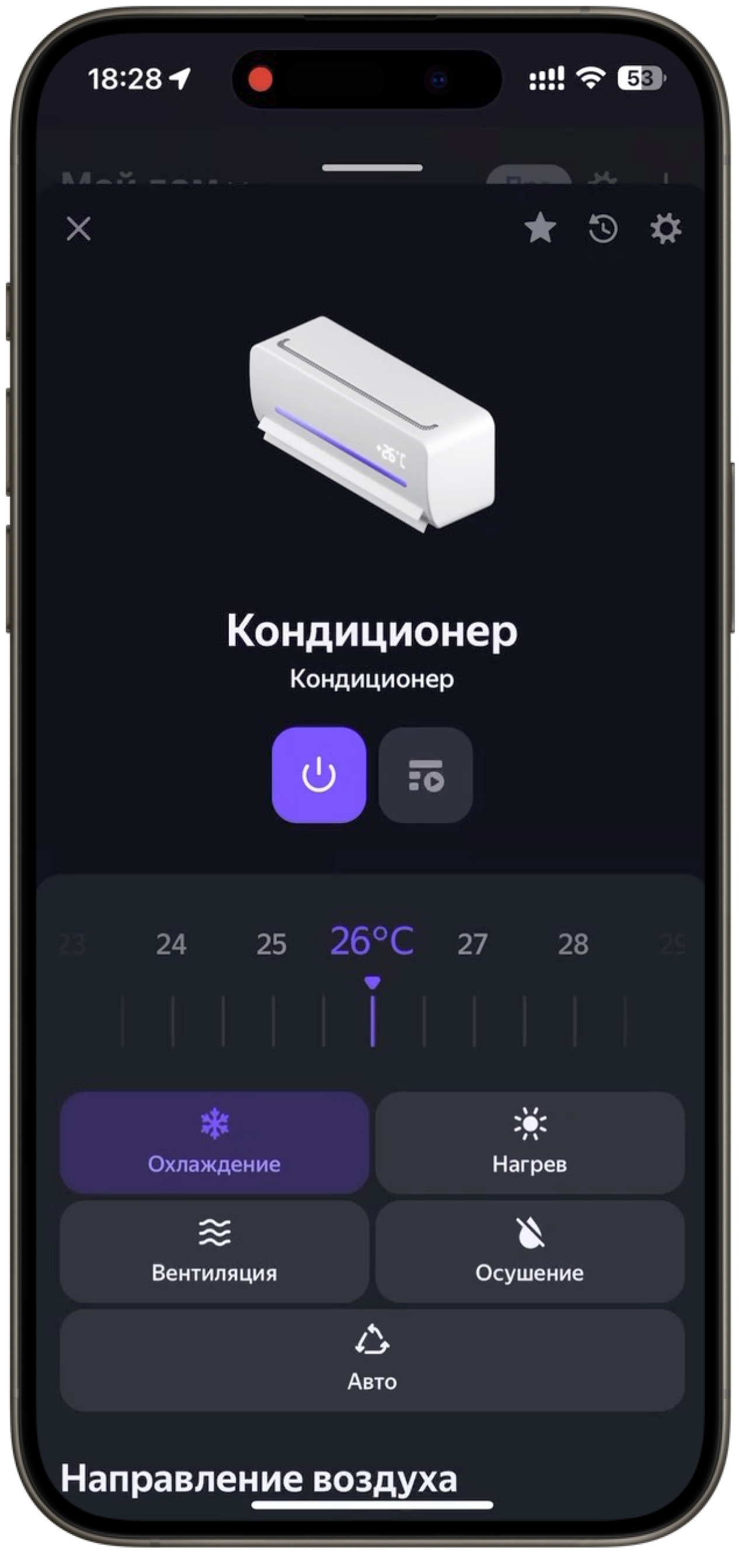

    1. 16.1 Скриншоты Yandex
    2. 16.2 Скриншоты Apple
    3. 16.3 Скриншоты LOXONE
    4. 16.4 Скриншоты Larnitech
    5. 16.5 Скриншоты WirenBoard

1. Примеры из практики

Скопировано

Страницы с примерами в стадии создания

2. Технические характеристики

Скопировано
Интерфейс RS485
Изоляция интерфейса Гальванически развязанный
Протокол Modbus RTU + Fast Modbus (быстрый модбас), адрес задается программно, заводские настройки указаны на наклейке
Размер шлюза 60x36x15 мм (ДхШхВ) без клеммы
70x36x15 мм (ДхШхВ) с клеммой
Питание (рекомендуемое) DC 24 В
Скорость работы 9600 (по умолчанию), 19200, 38400, 57600, 115200
Количество стоповых бит 2
Бит четности Нет (N)
Потребление Макс. 1 Вт
Тип соединения шины и питания Винтовой клемник
Рекомендуемое сечение провода с НШВИ 0.35 — 1 мм2 — одинарные
0.35 — 0.5 мм2 — сдвоенные провода
Момент затяжки винтов 0.2 Н∙м
Режим работы Непрерывный
Работа с проводным пультом Вместо пульта или параллельно с пультом
Температура эксплуатации От 0 до +40 °С
Температура эксплуатации От 0 до +40 °С
Степень защиты IP30
Масса (с коробкой) 85 г
Комплект Коробка, устройство, кабель для кондиционера

2.1 Версии устройств

Скопировано

Версия шлюза «C»

Актуальная версия
Октябрь 2025 года — по настоящее время

Шлюз интегрирован в единый корпус без адаптера

Версия шлюза «B»
+ Версия адаптера «C»

Дата выпуска
Сентябрь 2024 года — Октябрь 2025

Артикул
OK-AC-P-TCL-3-MB-B-B

Изменения
Новая платформа шлюза с поддержкой Fast Modbus
Новый корпус устройства
Обновленный процессор и элементная база
Новая распиновка при подключении шлюза к шине RS485
Добавлена кнопка светодиод с индикацией работы и состояния шлюза

Схемы подключения

Фотографии

Технический паспорт

Технический паспорт TCL-3-MB-B.pdf

Версия шлюза «А.2»
+ Версия адаптера «C»

Дата выпуска
Июнь 2024 года — Август 2024 года

Артикул
OK-AC-P-TCL-3-MB-B-A2

Изменения
Третья версия адаптера

Версия шлюза «А.2»
+ Версия адаптера «B.2»

Дата выпуска
Декабрь 2023 года — Май 2024 года

Артикул
OK-AC-P-TCL-3-MB-B-A2

Изменения
Небольшие изменения в элементной базе платы шлюза
Вторая версия адаптера

Версия шлюза «А.1»
+ Версия адаптера «А.1»

Дата выпуска
Август 2023 года — Ноябрь 2023 года

Артикул
OK-AC-P-TCL-3-MB-B-A2

Изменения
Первая версия устройства

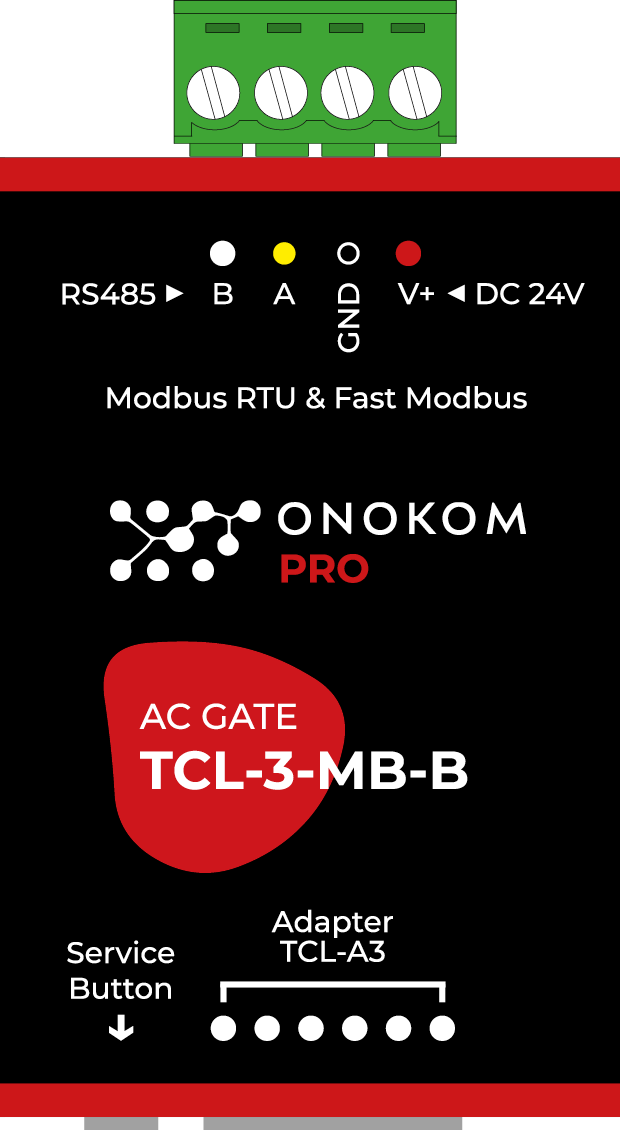

2.2 Изображение устройства

Скопировано

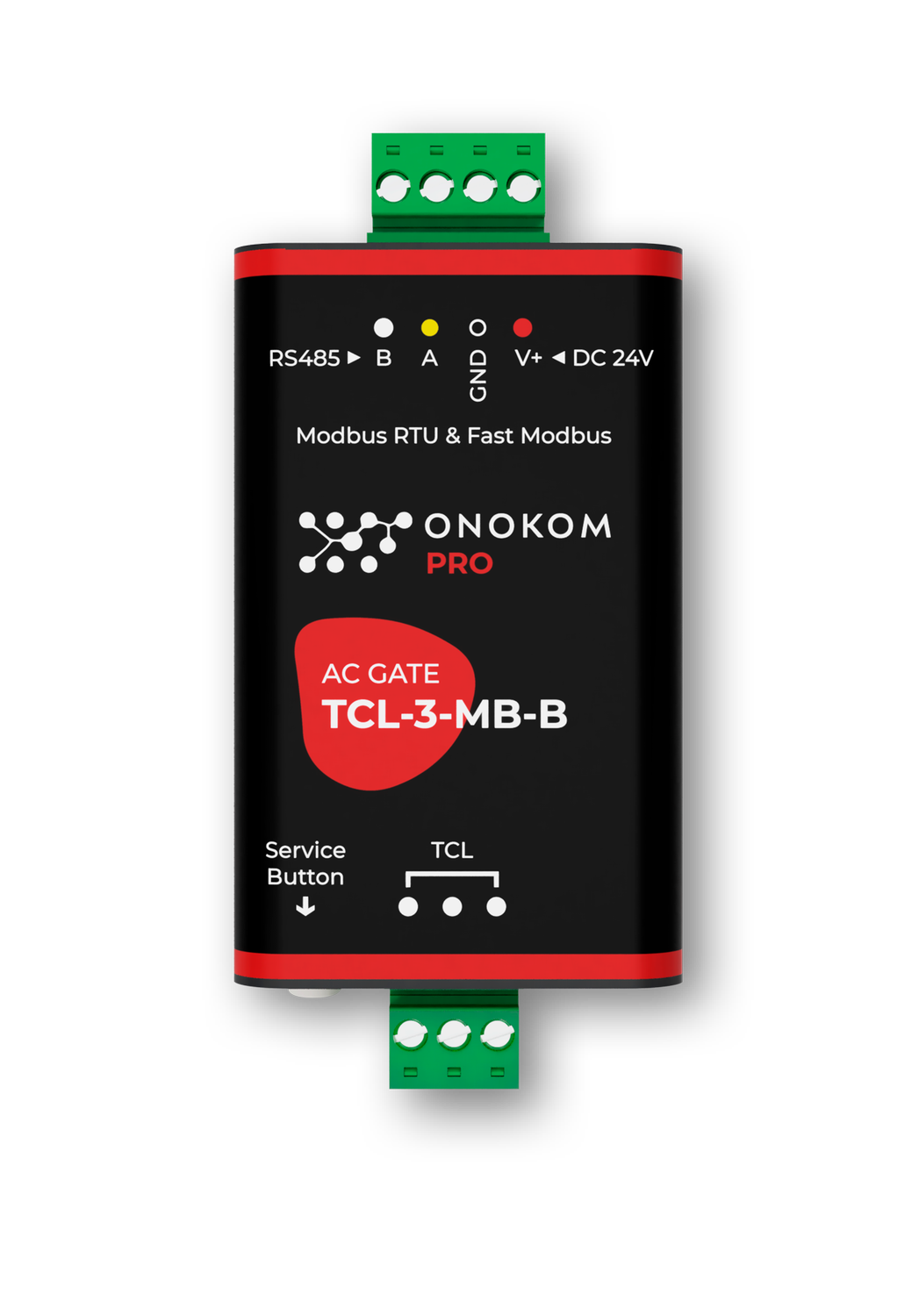

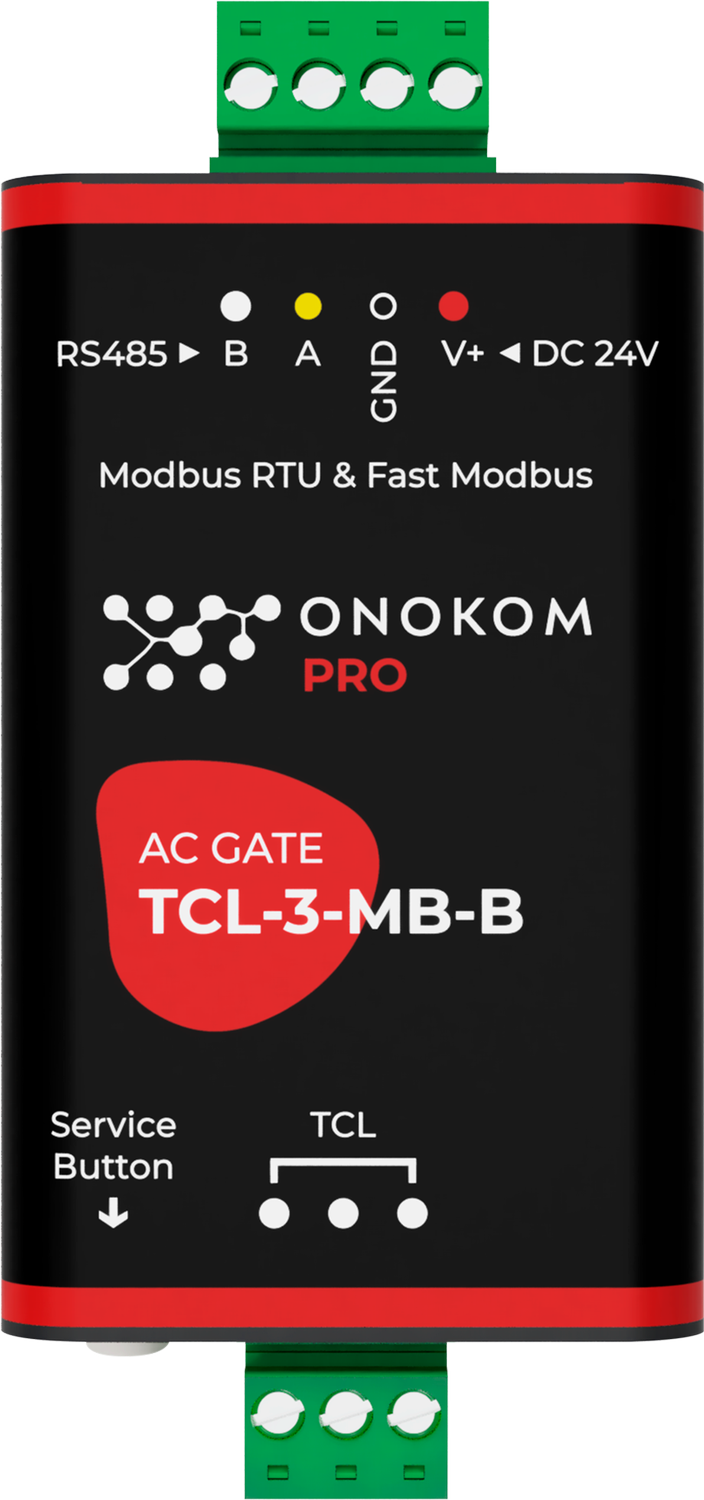

Шлюз TCL-3-MB-B



Картинки для вставки устройства
в свои проекты

TCL-3-MB-B.svg
TCL-3-MB-B.pdf

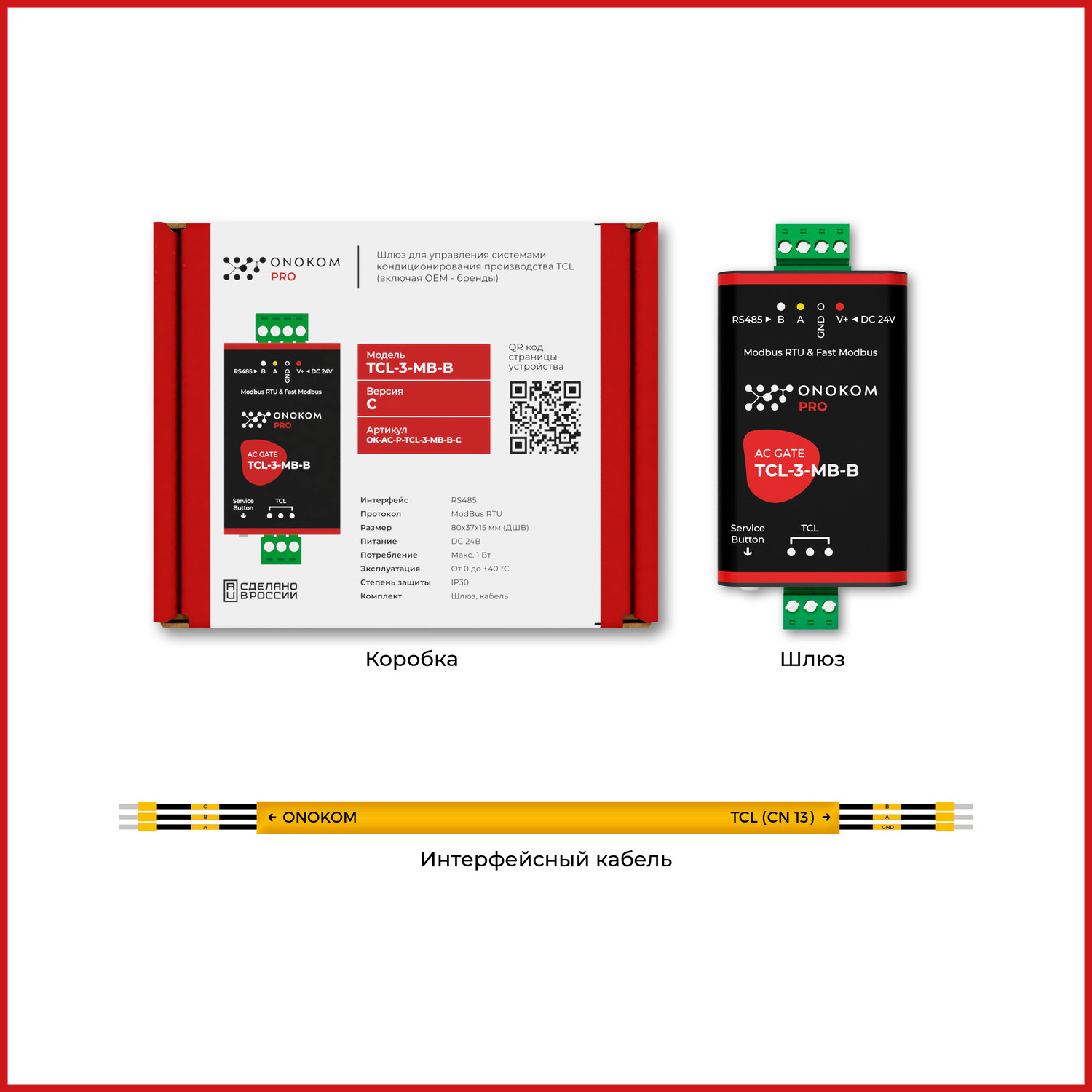

2.3 Комплектация

Скопировано

загружается

Комплектация

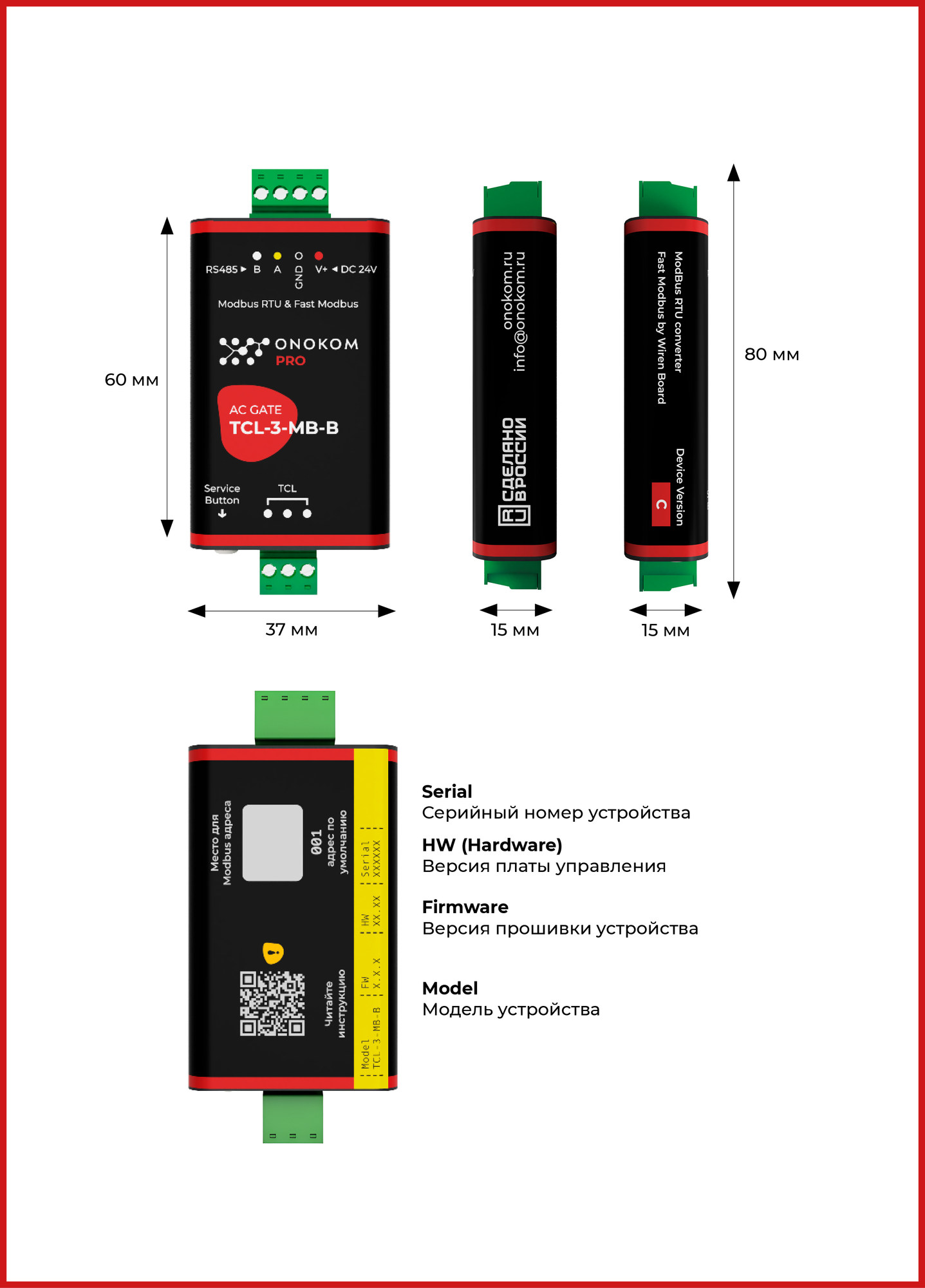

2.4 Размеры устройства

Скопировано

загружается

Размеры

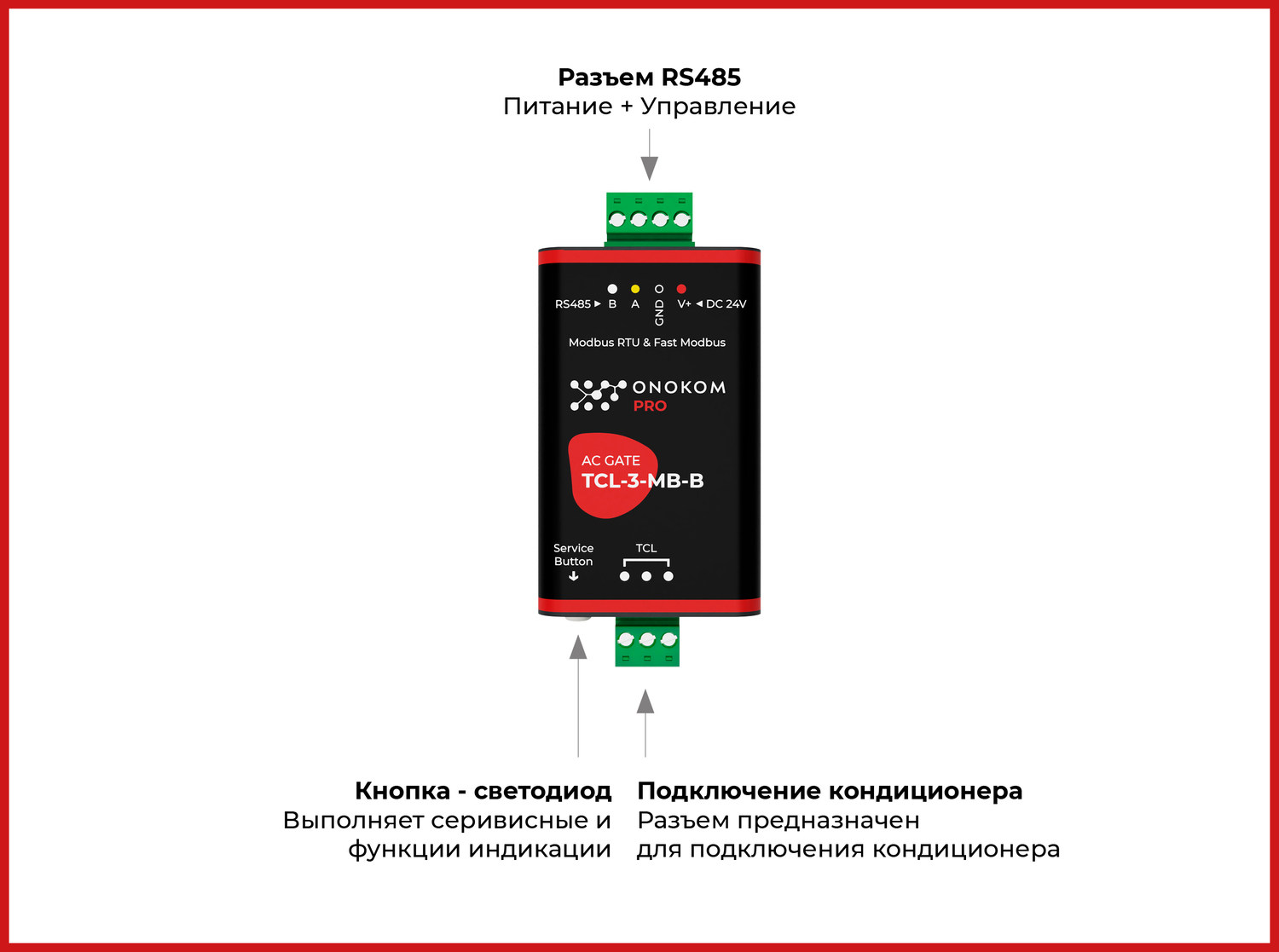

2.5 Назначение портов и кнопок

Скопировано

загружается

Назначение портов и кнопок

3. Внешний вид

Скопировано

загружается

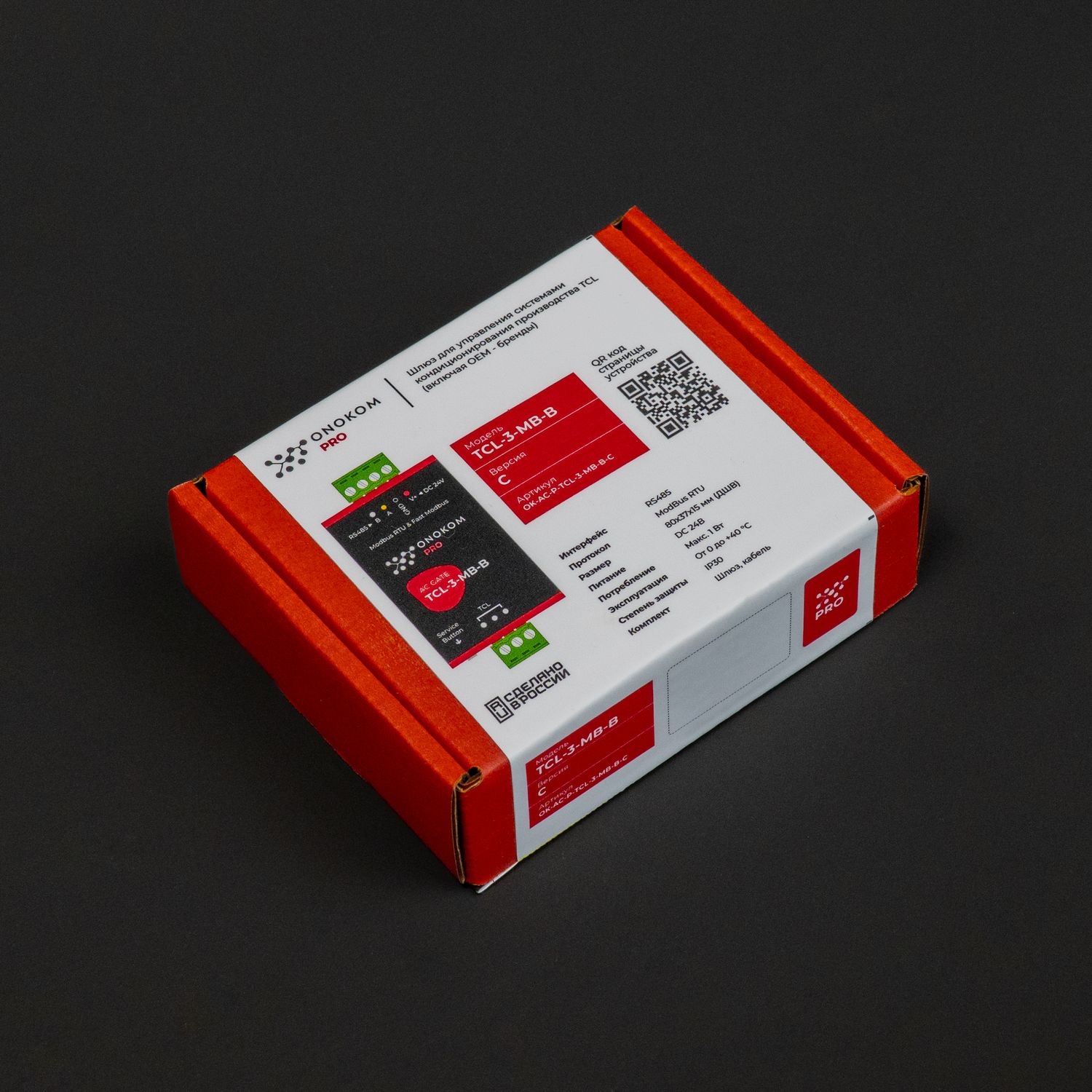

Комплектация шлюза - закрытая коробка

загружается

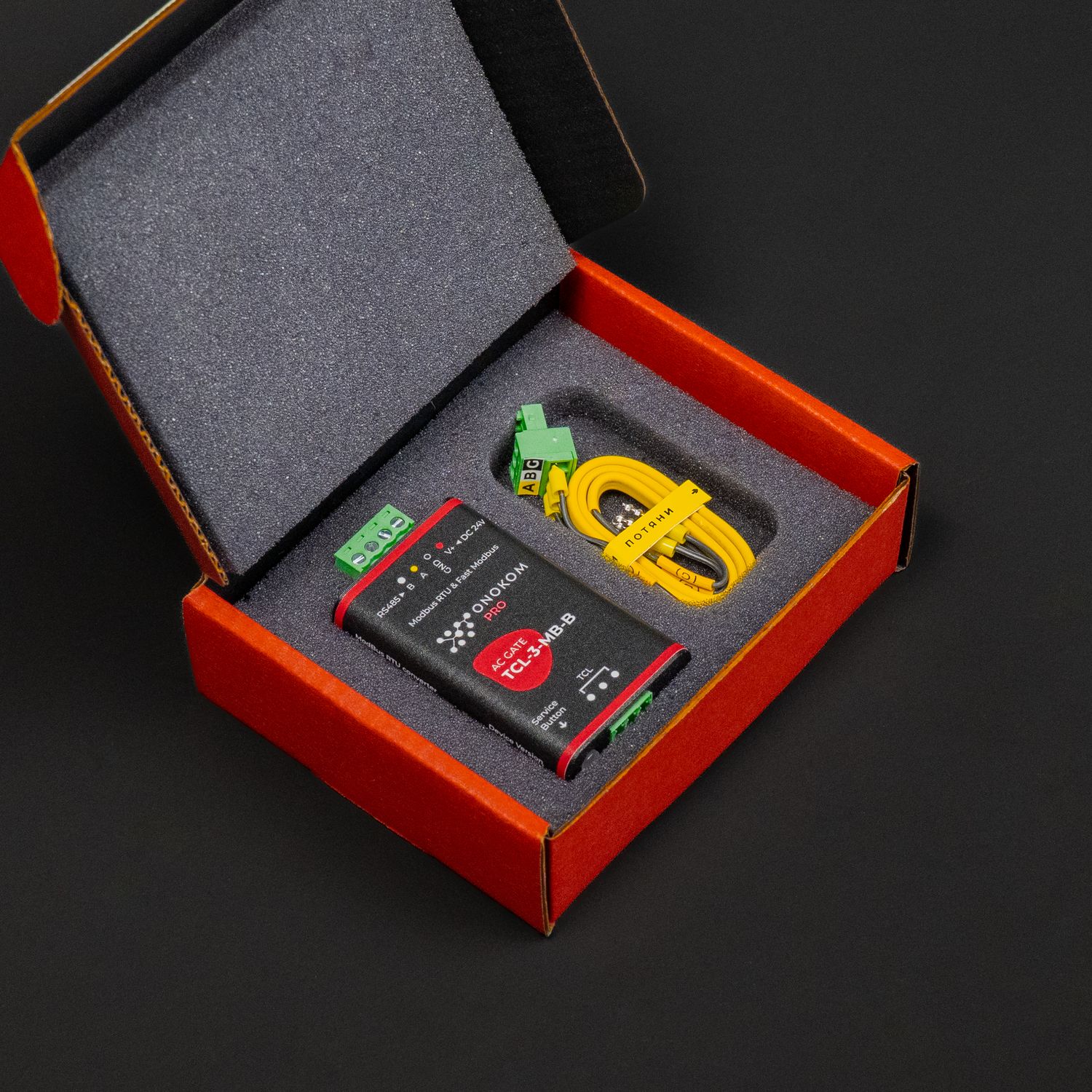

Комплектация шлюза - открытая коробка

загружается

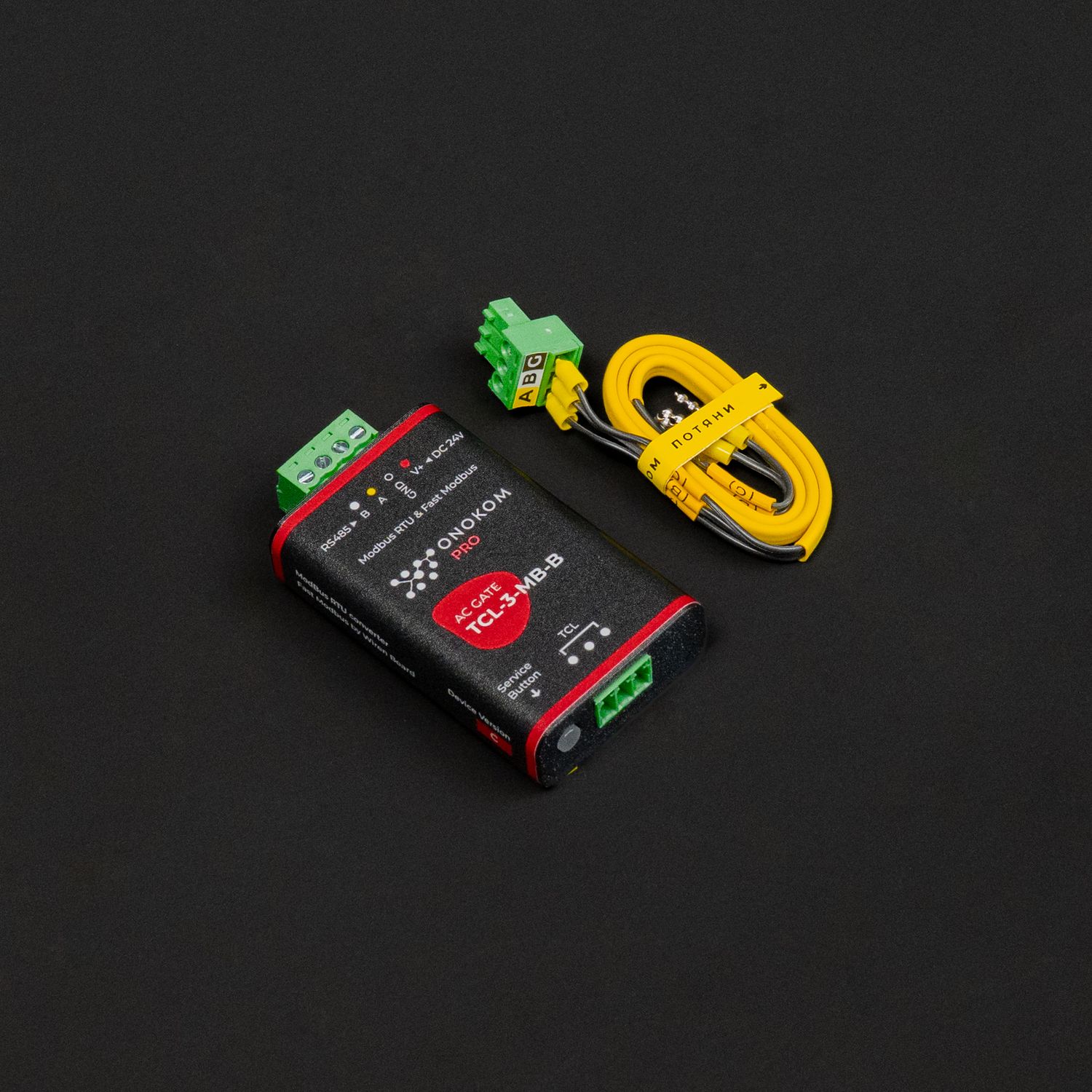

Комплектация шлюза - устройства без коробки

загружается

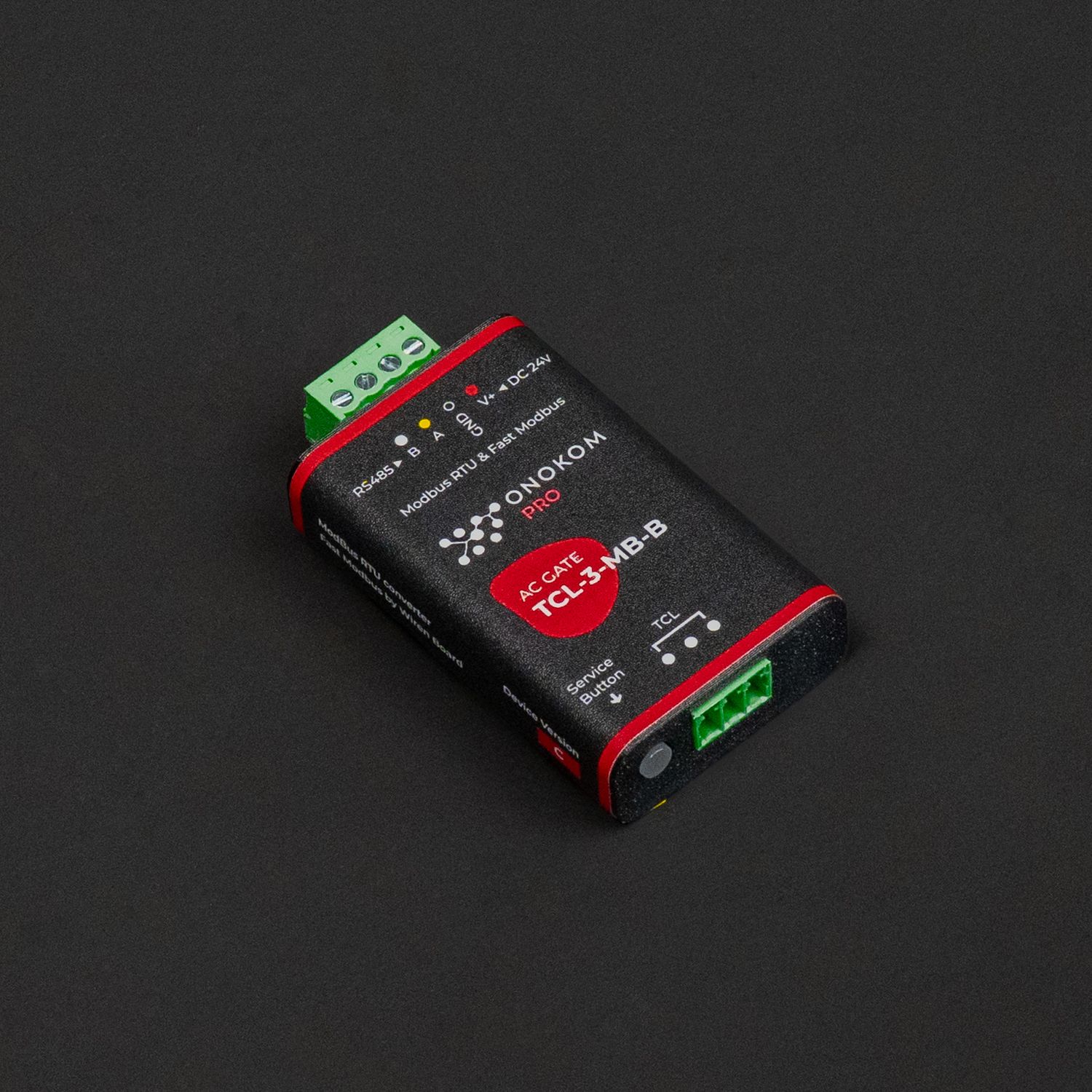

Комплектация шлюза - шлюз с лицевой стороны

загружается

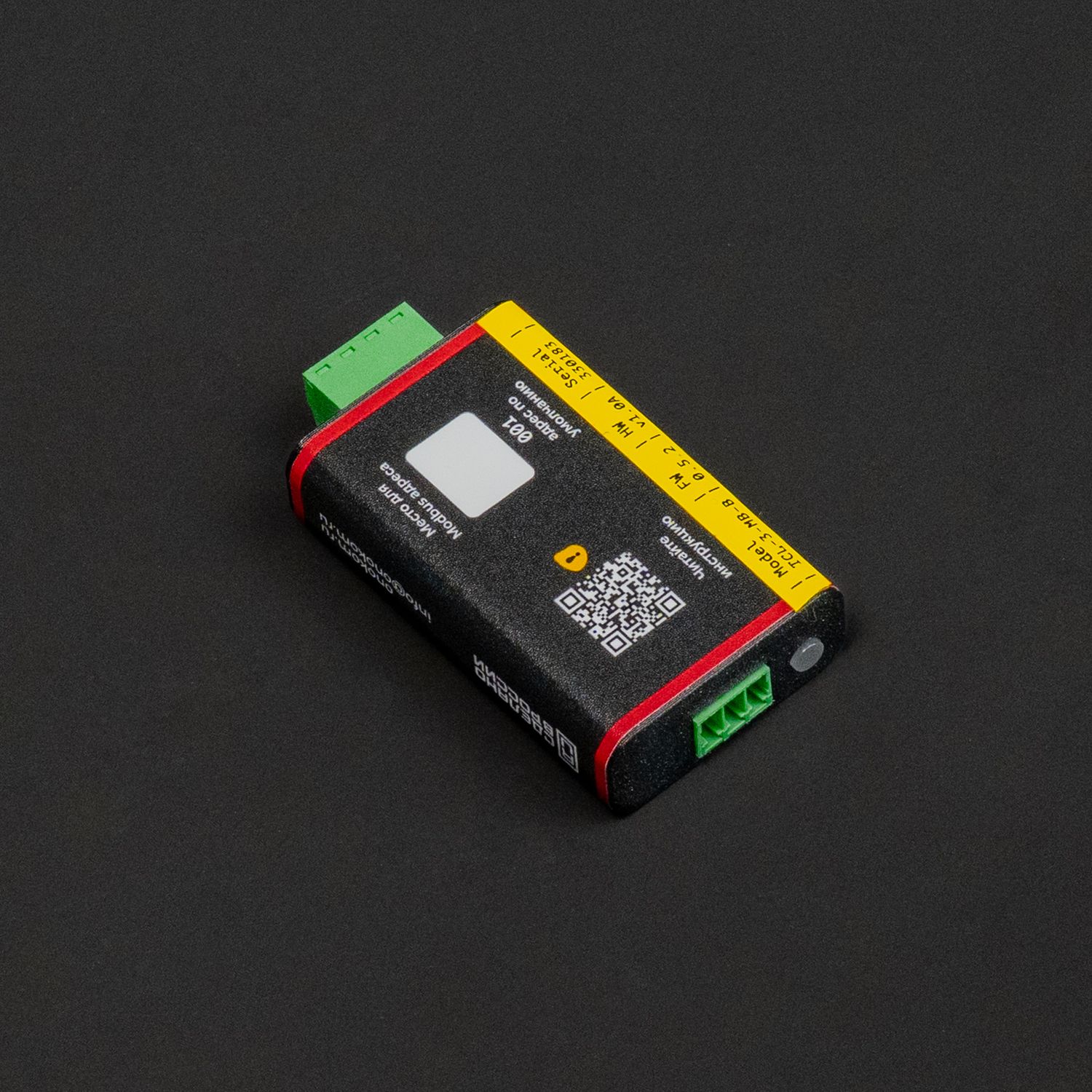

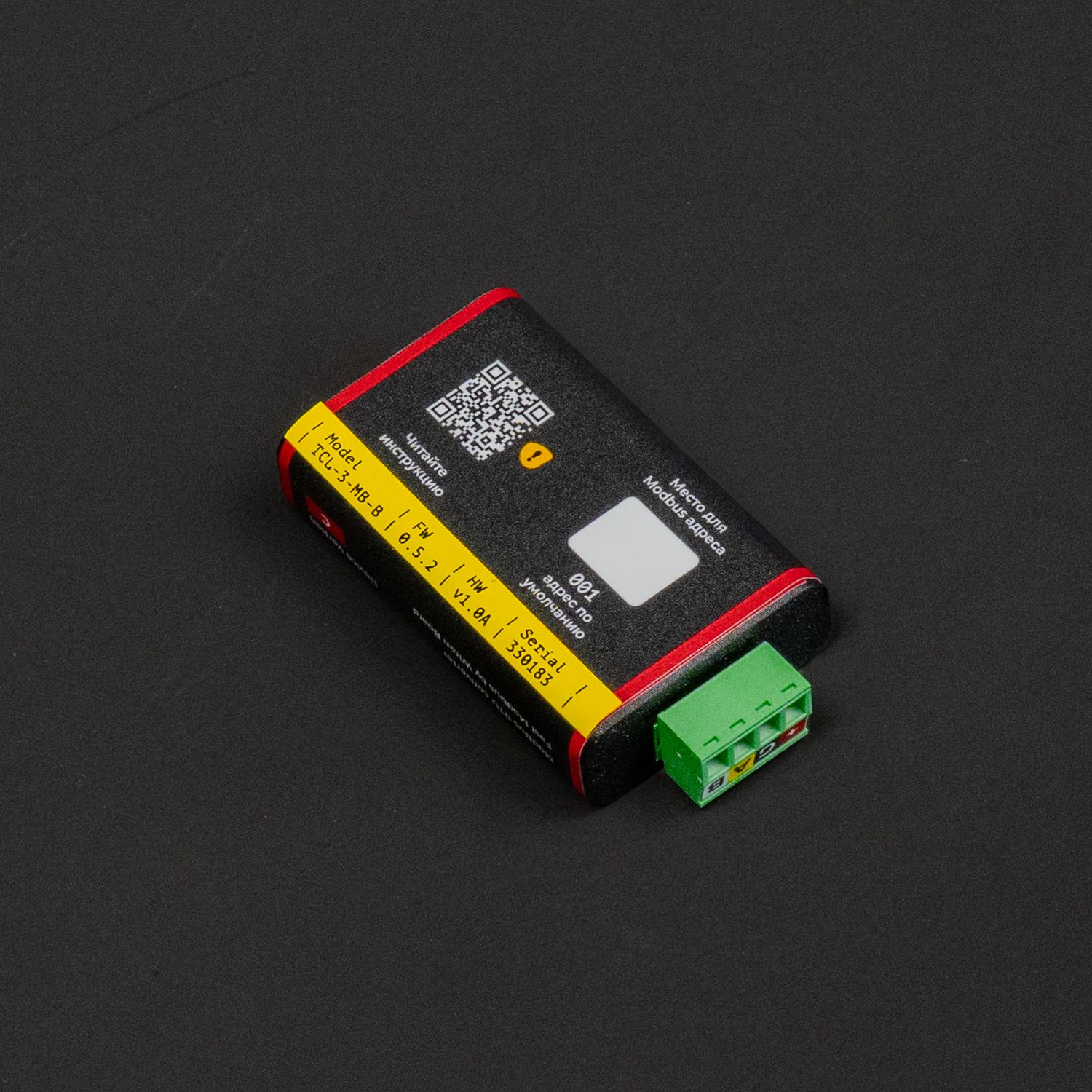

Комплектация шлюза - шлюз с обратной стороны

загружается

Комплектация шлюза - переходник с лицевой стороны

загружается

Комплектация шлюза - переходник с обратной стороны

загружается

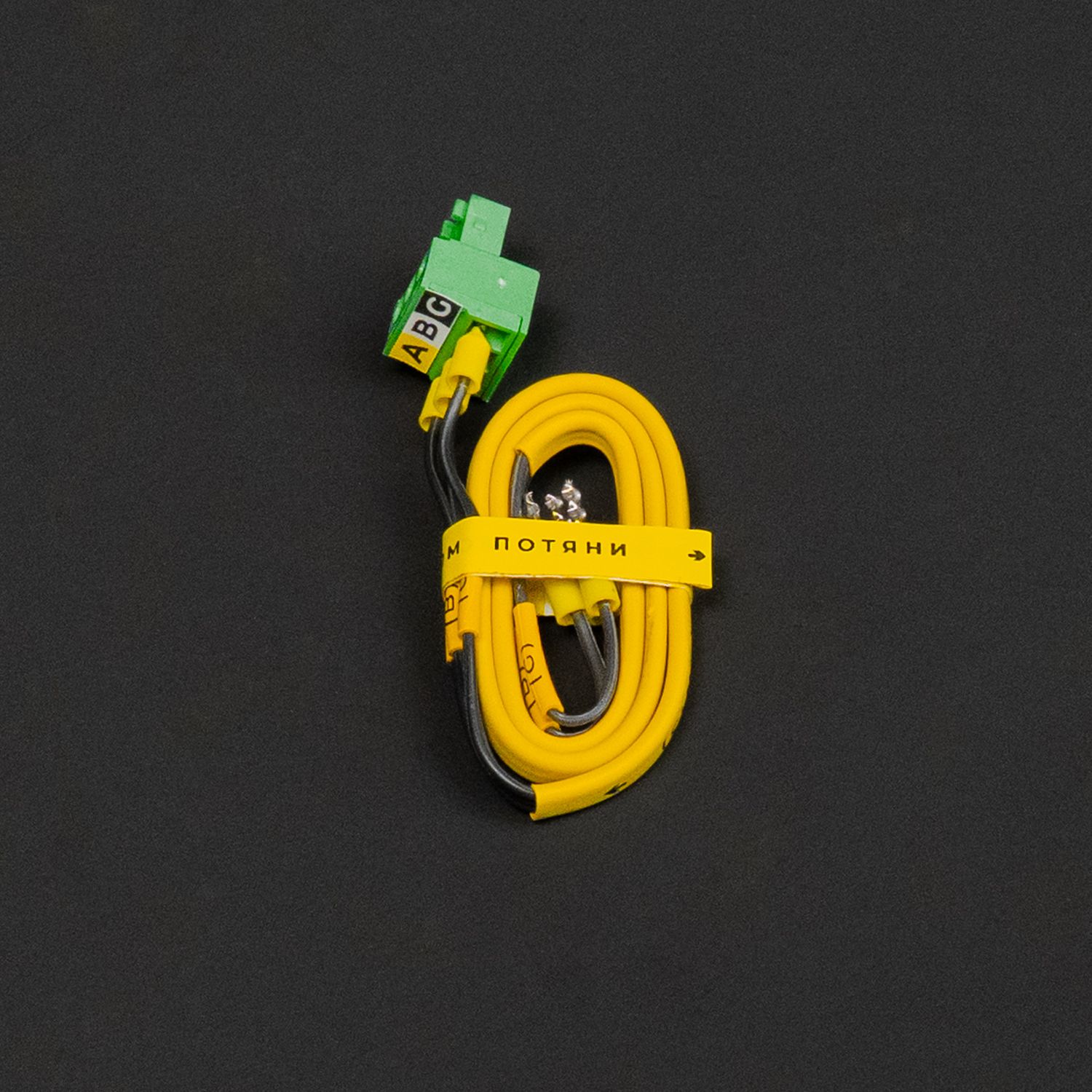

Комплектация шлюза - основной кабель

загружается

Комплектация шлюза - кабель для переходника

загружается

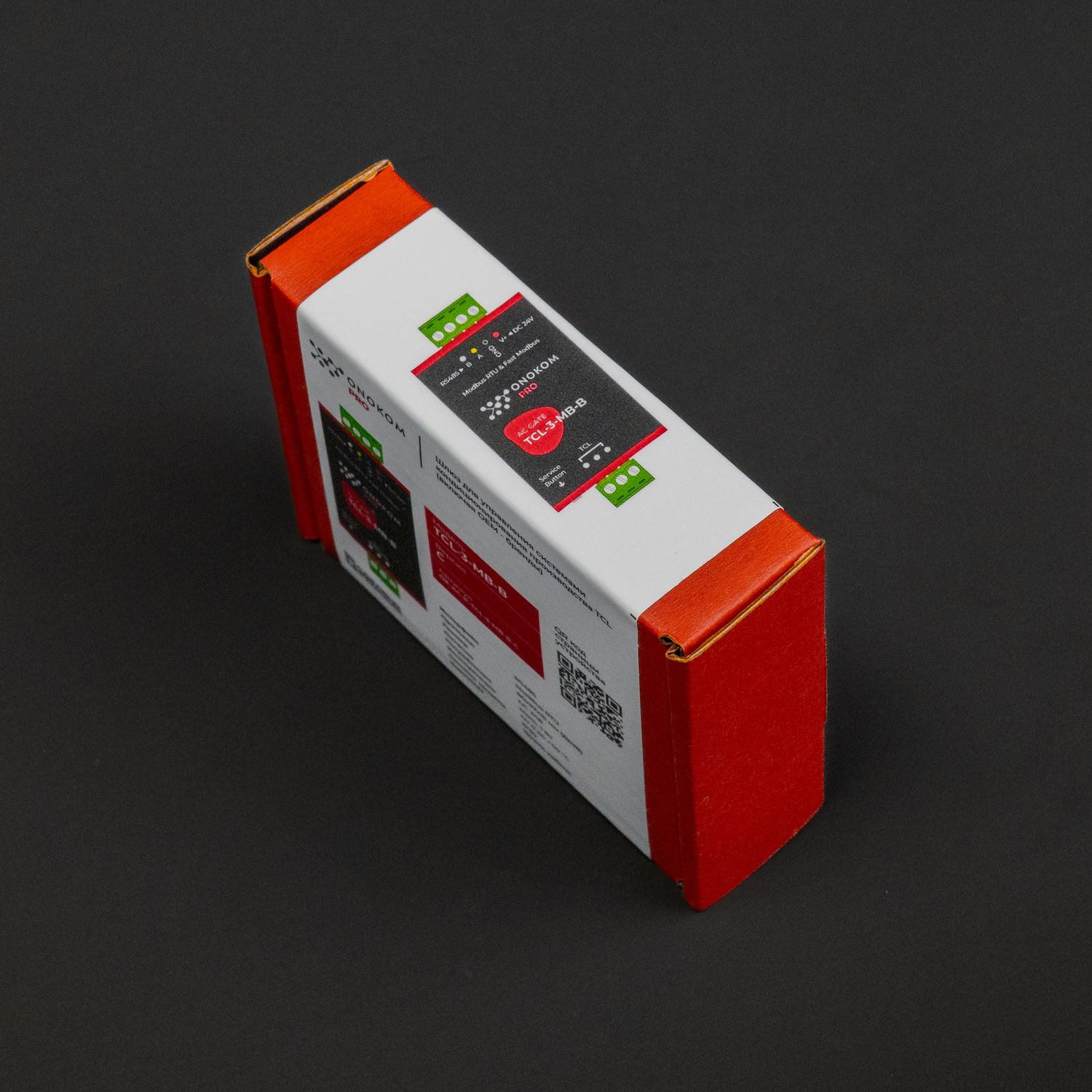

Комплектация шлюза - коробка с обратной стороны

4. Краткая инструкция

Скопировано

- Перед подключением обесточьте кондиционер и устройство

- Убедитесь в правильности подключения перед подачей питания

- Подсоедините устройство к разъему CN13. Проводники A, B, GND на кабеле и разъеме кондиционера подписаны

- Соблюдайте рекомендуемый уровень питания (24 В) для работы устройства

- Не размещайте устройство во влажных местах

4.1 Устранение неполадок

Скопировано

1. Проверьте правильность подключения интерфейсного кабеля в разъем кондиционера:
- разъем плотно вставлен в плату управления кондиционером;
- разъем плотно вставлен в шлюз;
- разъем не выломан;
- проводники интерфейсного кабеля входят в разъем с одной и с другой стороны интерфейсного кабеля.

2. Проверьте корректность подачи питания на шлюз.
При необходимости замерьте питания на клемме.

3. Проверьте корректность подключения проводников A и B шины RS485 как на шлюзе, так и на контроллере управления.

4. Проверьте, что клемма RS485 плотно вставлена в шлюз.

5. Убедитесь, что используется правильный кабель для подключения шины RS485.

4.2 Работа шлюза с проводным пультом

Скопировано

По умолчанию шлюз TCL-3-MB-B работает в режиме Главный, перевести шлюз в режим Ведомый нельзя. Поэтому, для корректной работы шлюза параллельно с проводным пультом, пульт необходимо перевести в режим Ведомый.

4.3 Смена скорости работы шлюза

Скопировано

Для изменения скорости работы шлюза сделайте следующее:
В 110 регистр запишите значение, которое при умножении на 100 дает необходимую вам скорость

Также через WirenBoard можно отправить команду:
modbus_client --debug -mrtu -b9600 -pnone -s2 /dev/ttyRS485-1 -a12 -t0x06 -r110 1152

Эта команда означает, что при остановленном wb-mqtt-serial установить устройству с адресом 12, подключенному к порту RS485-1, скорость 115200

4.4 Смена Modbus-адреса шлюза

Скопировано

По умолчанию все шлюзы ONOKOM имеют адрес — 1

Для изменения Modbus шлюза сделайте следующее:
В 128 регистр запишите необходимое значение Modbus-адреса

Также через WirenBoard можно отправить команду:
modbus_client --debug -mrtu -b9600 -pnone -s2 /dev/ttyRS485-1 -a1 -t0x06 -r128 12

Эта команда означает, что при остановленном wb-mqtt-serial установит устройству с адресом 1, подключенному к порту RS485-1, адрес 12




5. Карта регистров

Скопировано
Адрес Параметры регистра Описание Значения
Dec Hex Тип Доступ Формат
Coil регистры
1 0x0001 Coil RW Bool Состояние кондиционера 0 — Отключен
1 — Включен
2 0x0002 Coil RW Bool Подсветка экрана 0 — Отключена
1 — Включена
4 0x0004 Coil RW Bool Режим Тихий 0 — Отключен
1 — Включен
6 0x0006 Coil RW Bool Режим Эко 0 — Отключен
1 — Включен
7 0x0007 Coil RW Bool Режим Турбо 0 — Отключена
1 — Включена
8 0x0008 Coil RW Bool Режим Сон 0 — Отключена
1 — Включена
20 0x0014 Coil R Bool Кондиционер на связи 0 — Нет
1 — Да
100 0x0064 Coil RW Bool Использовать внешний датчик температуры 0 — Нет
1 — Да
Holding регистры
1 0x0001 Holding RW UInt16 Режим работы 1 — Нагрев
2 — Охлаждение
3 — Автоматический
4 — Осушение
5 — Вентиляция
2 0x0002 Holding RW UInt16 Состояние и режим

Данный регистр помогает интегрировать в системы, где отключение управляется тем же регистром, что режим. Например, Sprut.Hub.
0 — Выключен
1 — Нагрев
2 — Охлаждение
3 — Автоматический
4 — Осушение
5 — Вентиляция
3 0x0003 Holding RW SInt16 Температура воздуха в помещении °C

По умолчанию в этом регистре хранится температура воздуха, измеренная встроенным датчиком кондиционера. При записи в этот регистр температуры с внешнего датчика значение будет возвращаться с поправкой, которая отображается в регистре 20.
-32768…32768

Для получения температуры нужно умножить значение на 0.01.
Например, 2560 это 25.6 °C
5 0x0005 Holding RW SInt16 Целевая температура °C.
Температура задается с точностью 0.1 °C.
1600…3100

Для получения температуры нужно умножить значение на 0.01.
Например, 2500 это 25.0 °C
6 0x0006 Holding R UInt16 Состояние термостата 0 — Простаивает
1 — Нагревает
2 — Охлаждает
7 0x0007 Holding RW UInt16 Скорость вентилятора 0 — Авто
1 — Первая скорость
2 — Вторая скорость
3 — Третья скорость
4 — Четвертая скорость
5 — Пятая скорость
8 0x0008 Holding RW Uint16 Расширенная скорость вентилятора
Данный регистр помогает интегрировать в системы, где для управления скоростью можно использовать только один регистр. Включение режимов тихий и турбо не меняет состояние скорости вентилятора (отображаемой на экране кондиционера и в Holding регистре №7)
0 — Авто
1 — Тихий режим
2 — Первая скорость
3 — Вторая скорость
4 — Третья скорость
5 — Четвертая скорость
6 — Пятая скорость
7 — Турбо режим
9 0x0009 Holding RW Uint16 Горизонтальные ламели
0 — Остановлены
1 — Качание
10 0x000A Holding RW Uint16 Вертикальные ламели
0 — Остановлено
1 — Качание
11 0x000B Holding RW Uint16 Направление воздушного потока

Данный регистр помогает интегрировать в системы, где для управления направлением воздуха есть можно использовать только один регистр. Например, Умный дом с Алисой.
0 — Остановлено
1 — Качание горизонтальное и вертикальное
2 — Качание горизонтальных жалюзи
3 — Качание вертикальных жалюзи
15 0x000F Holding RW UInt16 Режим работы (для Loxone) 1 — Автоматический
2 — Нагрев
3 –Охлаждение
4 — Осушение
5 — Вентиляция
16 0x0010 Holding RW UInt16 Режим работы (для KNX) 0 — Автоматический
1 — Нагрев
3 –Охлаждение
6 — Выключен
14 — Осушение
9 — Вентиляция
20 0x0014 Holding RW SInt16 Коррекция температуры -32768…32768

Для получения температуры нужно умножить значение на 0.01.
Например, 100 это 1.00 °C
23 0x0017 Holding R SInt16 Температура внутреннего теплообменника -32768…32768

Для получения температуры нужно умножить значение на 0.01.
Например, 100 это 1.00 °C
Holding регистры (Сервисные)
110 0x006E Holding RW SInt16 Modbus скорость Для получения реальной скорости нужно умножить значения из регистра на 100, для записи желаемого значения необходимо разделить его на 100.
96–9600
192 — 19200
384 — 38400
576 — 57600
1152 — 115200
111 0x006F Holding RW UInt16 Настройка бита чётности порта RS-485 0 — нет бита чётности (none),
1 — нечётный (odd),
2 — чётный (even)
112 0x0070 Holding RW UInt16 Количество стоп-битов порта RS-485 1, 2
128 0x0080 Holding RW UInt16 Modbus-адрес устройства 1...247
200–219 0x00C8 — 0x00DB Holding R String Аппаратная версия устройства TCL-3-MB-B
250–265 0x00FA- 0x0109 Holding R String Программная версия устройства 0.4.6 — актуальная
270–271 0x010E — 0x010F Holding R UInt32 Серийный номер устройства
290–301 0x0122 — 0x012D Holding R String Сигнатура устройства ok_tcl3b
400–420 0x0190 — 0x01A4 Holding R String Версия протокола связи с кондиционером 2.1.0 — актуальная

6. Полезные файлы

Скопировано

Шаблон ONOKOM TCL-3-MB-B для WirenBoard.JSON




Шаблон SprutHub MQTT для шлюза TCL-3-MB-B.JSON

7. Гарантия

Скопировано

Гарантийный срок – 6 лет со дня продажи через розничную торговую сеть, розничных представителей или интеграторов.

Гарантийный срок шлюза для кондиционера, а также срок его службы исчисляются со дня передачи товара потребителю. Если день передачи установить невозможно, эти сроки исчисляются со дня изготовления шлюза для кондиционера. Для установления вышеуказанных сроков может быть использован технический паспорт с отметками дат изготовления и продажи.

Гарантия не распространяется:
- на шлюзы для кондиционеров и их части со следами механических
повреждений, следами жидкостей, гари, вскрытия;
- на шлюзы для кондиционеров вне полной комплектации;
- на шлюзы для кондиционеров, неисправность которых вызвана:
а) транспортными повреждениями, небрежным отношением, плохим уходом;
б) неправильным монтажом, ремонтом или установкой неквалифицированными специалистами;
в) независящими от производителя причинами (неправильное напряжение в шине, пожар, потоп и другие форсмажорные обстоятельства).

Гарантийная замена и ремонт производится по адресу Продавца.

8. Поддерживаемые модели кондиционеров

Скопировано

8.1 Бренд TCL

Скопировано

2025

8.1.1 Кондиционеры 2025 года

Скопировано


Серия
кондиционеров
МодельШлюзДокументация
Внутренние блоки системы мульти-сплит
Кассетные блоки (4-WAY)TQCM-09HRIDModbus: TCL-3-MB-BДокументация
TQCM-12HRID
TQCM-18HRID
Канальные блоки (COMPACT DUCT)TDCM-07HRIDModbus: TCL-3-MB-BДокументация
TDCM-09HRID
TDCM-12HRID
TDCM-18HRID
Сплит-системы полупромышленные
Напольно-потолочные TUB
(инверторные)
TUB-18HRIA |
TOU-18HINA
Modbus: TCL-3-MB-BДокументация
TUB-24HRIA |
TOU-24HINA
TUB-36HRIA |
TOU-36HISA
TUB-48HRIA |
TOU-48HISA
TUB-60HRIA |
TOU-60HISA
Кассетные компактные TQC
(инверторные)
TQC-12HRIA |
TOU-12HINA
Modbus: TCL-3-MB-BДокументация
TQC-18HRIA |
TOU-18HINA
Документация
Кассетные полноразмерные TCC
(инверторные)
TCC-18HRIA |
TOU-18HINA
Modbus: TCL-3-MB-BДокументация
TCC-24HRIA |
TOU-24HINA
TCC-36HRIA |
TOU-36HISA
TCC-48HRIA |
TOU-48HISA
TCC-60HRIA |
TOU-60HISA
Канальные TTB
(инверторные)
TTB-18HWIA |
TOU-18HINA
Modbus: TCL-3-MB-BДокументация
TTB-24HWIA |
TOU-24HINA
TTB-36HWIA |
TOU-36HISA
TTB-48HWIA |
TOU-48HISA
TTB-60HWIA |
TOU-60HISA
TTB-12HWID |
TOU-12HIND
Канальный высоконапаорный тип TTB-D1TTB-90D1HWA |
TOU-90HSA2
Modbus: TCL-3-MB-BДокументация
TTB-180D1HWD |
TOU-180D1HSA/2

2024

8.1.2 Кондиционеры 2024 года

Скопировано


Серия
кондиционеров
МодельШлюзДокументация
Внутренние блоки системы мульти-сплит
Кассетные блоки (4-WAY)TQCM-09HRIDModbus: TCL-3-MB-BДокументация
TQCM-12HRID
TQCM-18HRID
Канальные блоки (COMPACT DUCT)TDCM-07HRIDModbus: TCL-3-MB-BДокументация
TDCM-09HRID
TDCM-12HRID
TDCM-18HRID
Сплит-системы полупромышленные
Кассетные полноразмерные TCC
(инверторные)
TCC-18HRIA |
TOU-18HINA
Modbus: TCL-3-MB-BДокументация
TCC-24HRIA |
TOU-24HINA
TCC-36HRIA |
TOU-36HISA
TCC-48HRIA |
TOU-48HISA
TCC-60HRIA |
TOU-60HISA
Канальные TTB
(инверторные)
TTB-18HWIA |
TOU-18HINA
Modbus: TCL-3-MB-BДокументация
TTB-24HWIA |
TOU-24HINA
TTB-36HWIA |
TOU-36HISA
TTB-48HWIA |
TOU-48HISA
TTB-60HWIA |
TOU-60HISA
Напольно-потолочные TUB
(инверторные)
TUB-18HRIA |
TOU-18HINA
Modbus: TCL-3-MB-BДокументация
TUB-24HRIA |
TOU-24HINA
TUB-36HRIA |
TOU-36HISA
TUB-48HRIA |
TOU-48HISA
TUB-60HRIA |
TOU-60HISA

2022

8.1.3 Кондиционеры 2022 года

Скопировано


Серия
кондиционеров
МодельШлюзДокументация
Внутренние блоки системы мульти-сплит
Кассетные блоки (4-WAY)TQCM-09HRIDModbus: TCL-3-MB-BДокументация
TQCM-12HRID
TQCM-18HRID
Канальные блоки (COMPACT DUCT)TDCM-07HRIDModbus: TCL-3-MB-BДокументация
TDCM-09HRID
TDCM-12HRID
TDCM-18HRID
Сплит-системы полупромышленные
Кассетные полноразмерные TCC
(инверторные)
TСC-18HRIA |
TOU-18HINA
Modbus: TCL-3-MB-BДокументация
TCC-24HRIA |
TOU-24HINA
TCC-36HRIA |
TOU-36HISA
TCC-48HRIA |
TOU-48HISA
TCC-60HRIA |
TOU-60HISA
Канальные TTB
(инверторные)
TTB-18HWIA |
TOU-18HINA
Modbus: TCL-3-MB-BДокументация
TTB-24HWIA |
TOU-24HINA
TTB-36HWIA |
TOU-36HISA
TTB-48HWIA |
TOU-48HISA
TTB-60HWIA |
TOU-60HISA
Напольно-потолочные TUB
(инверторные)
TUB-18HRIA |
TOU-18HINA
Modbus: TCL-3-MB-BДокументация
TUB-24HRIA |
TOU-24HINA
TUB-36HRIA |
TOU-36HISA
TUB-48HRIA |
TOU-48HISA
TUB-60HRIA |
TOU-60HISA
Внутренние блоки сплит-системы мультизональные TMV-Х (класс VRF)

Настенные блоки VG
(дизайн «KC»)
TMV-V18G/N1Y(KC)Modbus: TCL-3-MB-BДокументация
TMV-V22G/N1Y(KC)
TMV-V28G/N1Y(KC)
TMV-V36G/N1Y(KC)
TMV-V45G/N1Y(KC)
TMV-V50G/N1Y(KC)
TMV-V56G/N1Y(KC)

Настенные блоки VG
(дизайн «EV»)
TMV-V22G/N1Y(EV)Modbus: TCL-3-MB-BДокументация
TMV-V28G/N1Y(EV)
TMV-V36G/N1Y(EV)
TMV-V45G/N1Y(EV)
TMV-V50G/N1Y(EV)
TMV-V56G/N1Y(EV)
TMV-V71G/N1Y(EV)
TMV-V80G/N1Y(EV)
Напольно-потолочные блоки VZDTMVV45ZD/N1YModbus: TCL-3-MB-BДокументация
TMVV50ZD/N1Y
TMVV56ZD/N1Y
TMVV63ZD/N1Y
TMVV71ZD/N1Y
TMVV80ZD/N1Y
TMVV90ZD/N1Y
TMVV100ZD/N1Y
TMVV1125ZD/N1Y
TMVV125ZD/N1Y
TMVV140ZD/N1Y
Кассетные VQ
(дизайн панели «8»)
TMVV28Q8/N1YModbus: TCL-3-MB-BДокументация
TMVV36Q8/N1Y
TMVV45Q8/N1Y
TMVV50Q8/N1Y
TMVV56Q8/N1Y
TMVV63Q8/N1Y
TMVV71Q8/N1Y
TMVV80Q8/N1Y
TMVV90Q8/N1Y
TMVV100Q8/N1Y
TMVV112Q8/N1Y
TMVV125Q8/N1Y
TMVV140Q8/N1Y
Канальные блоки VF5
(ультратонкие)
TMVV18F5/N1YModbus: TCL-3-MB-BДокументация
TMVV22F5/N1Y
TMVV28F5/N1Y
TMVV36F5/N1Y
TMVV45F5/N1Y
TMVV50F5/N1Y
TMVV56F5/N1Y
TMVV63F5/N1Y
TMVV71F5/N1Y
TMVV80F5/N1Y
Канальные блоки VF2
(средненапорные)
TMVV45F2/N1YModbus: TCL-3-MB-BДокументация
TMVV50F2/N1Y
TMVV56F2/N1Y
TMVV63F2/N1Y
TMVV71F2/N1Y
TMVV80F2/N1Y
TMVV90F2/N1Y
TMVV100F2/N1Y
TMVV112F2/N1Y
TMVV125F2/N1Y
TMVV140F2/N1Y
Канальные блоки VF1
(высоконапорные)
малой и средней мощности
TMV-V63F1/N1YModbus: TCL-3-MB-BДокументация
TMV-V71F1/N1Y
TMV-V80F1/N1Y
TMV-V90F1/N1Y
TMV-V100F1/N1Y
TMV-V112F1/N1Y
TMV-V125F1/N1Y
TMV-V140F1/N1Y
Канальные блоки VF1
(высоконапорные)
большой мощности
TMV-V220F1/N1YModbus: TCL-3-MB-BДокументация
TMV-V280F1/N1Y
TMV-V450F1/N1Y
TMV-V560F1/N1Y
TMV-V140F1/XFN1Y
TMV-V280F1/XFN1Y
TMV-V450F1/XFN1Y
TMV-V560F1/XFN1Y

2020

8.1.4 Кондиционеры 2020 года

Скопировано


Серия
кондиционеров
МодельШлюзДокументация
Внутренние блоки системы мульти-сплит
Кассетные блоки (4-WAY)TQCM-09HRIAModbus: TCL-3-MB-BДокументация
TQCM-12HRIA
TQCM-18HRIA
Канальные блоки (COMPACT DUCT)TDCM-07HRIAModbus: TCL-3-MB-BДокументация
TDCM-09HRIA
TDCM-12HRIA
TDCM-18HRIA
Сплит-системы полупромышленные
Кассетные полноразмерные TCC
(инверторные)
TСC-18HRIA |
TOU-18HINA
Modbus: TCL-3-MB-BДокументация
TCC-24HRIA |
TOU-24HINA
TCC-36HRIA |
TOU-36HISA
TCC-48HRIA |
TOU-48HISA
TCC-60HRIA |
TOU-60HISA
Канальные TTB
(инверторные)
TTB-18HWIA |
TOU-18HINA
Modbus: TCL-3-MB-BДокументация
TTB-24HWIA |
TOU-24HINA
TTB-36HWIA |
TOU-36HISA
TTB-48HWIA |
TOU-48HISA
TTB-60HWIA |
TOU-60HISA
Напольно-потолочные TUB
(инверторные)
TUB-18HRIA |
TOU-18HINA
Modbus: TCL-3-MB-BДокументация
TUB-24HRIA |
TOU-24HINA
TUB-36HRIA |
TOU-36HISA
TUB-48HRIA |
TOU-48HISA
TUB-60HRIA |
TOU-60HISA
Внутренние блоки сплит-системы мультизональные TMV-Х (класс VRF)

Настенные блоки VG
(дизайн «KC»)
TMV-V18G/N1Y(KC)Modbus: TCL-3-MB-BДокументация
TMV-V22G/N1Y(KC)
TMV-V28G/N1Y(KC)
TMV-V36G/N1Y(KC)
TMV-V45G/N1Y(KC)
TMV-V50G/N1Y(KC)
TMV-V56G/N1Y(KC)
Настенные блоки VG
(дизайн «EV»)
TMV-V22G/N1Y(EV)Modbus: TCL-3-MB-BДокументация
TMV-V28G/N1Y(EV)
TMV-V36G/N1Y(EV)
TMV-V45G/N1Y(EV)
TMV-V50G/N1Y(EV)
TMV-V56G/N1Y(EV)
TMV-V71G/N1Y(EV)
TMV-V80G/N1Y(EV)
Напольно-потолочные блоки VZDTMVV45ZD/N1YModbus: TCL-3-MB-BДокументация
TMVV50ZD/N1Y
TMVV56ZD/N1Y
TMVV63ZD/N1Y
TMVV71ZD/N1Y
TMVV80ZD/N1Y
TMVV90ZD/N1Y
TMVV100ZD/N1Y
TMVV1125ZD/N1Y
TMVV125ZD/N1Y
TMVV140ZD/N1Y
Кассетные VQ
(дизайн панели «8»)
TMVV28Q8/N1YModbus: TCL-3-MB-BДокументация
TMVV36Q8/N1Y
TMVV45Q8/N1Y
TMVV50Q8/N1Y
TMVV56Q8/N1Y
TMVV63Q8/N1Y
TMVV71Q8/N1Y
TMVV80Q8/N1Y
TMVV90Q8/N1Y
TMVV100Q8/N1Y
TMVV112Q8/N1Y
TMVV125Q8/N1Y
TMVV140Q8/N1Y
Канальные блоки VF5
(ультратонкие)
TMV-V18F5/N1YModbus: TCL-3-MB-BДокументация
TMV-V22F5/N1Y
TMV-V28F5/N1Y
TMV-V28F5/N1Y
TMV-V45F5/N1Y
TMV-V50F5/N1Y
TMV-V56F5/N1Y
TMV-V63F5/N1Y
TMV-V71F5/N1Y
TMV-V80F5/N1Y
Канальные блоки VF2
(средненапорные)
TMVV45F2/N1YModbus: TCL-3-MB-BДокументация
TMVV50F2/N1Y
TMVV56F2/N1Y
TMVV63F2/N1Y
TMVV71F2/N1Y
TMVV80F2/N1Y
TMVV90F2/N1Y
TMVV100F2/N1Y
TMVV112F2/N1Y
TMVV125F2/N1Y
TMVV140F2/N1Y
Канальные блоки VF1
(высоконапорные)
малой и средней мощности
TMV-V63F1/N1YModbus: TCL-3-MB-BДокументация
TMV-V71F1/N1Y
TMV-V80F1/N1Y
TMV-V90F1/N1Y
TMV-V100F1/N1Y
TMV-V112F1/N1Y
TMV-V125F1/N1Y
TMV-V140F1/N1Y
Канальные блоки VF1-X
(высоконапорные)
большой мощности
TMV-V140F1/XFN1YModbus: TCL-3-MB-BДокументация
TMV-V280F1/XFN1Y
TMV-V450F1/XFN1Y
TMV-V560F1/XFN1Y

2019

8.1.5 Кондиционеры 2019 года

Скопировано


Серия
кондиционеров
МодельШлюзДокументация
Внутренние блоки системы мульти-сплит
Кассетные блоки (4-WAY)TQCM-09HRIAModbus: TCL-3-MB-BДокументация
TQCM-12HRIA
TQCM-18HRIA
Канальные блоки (COMPACT DUCT)TDCM-07HRIAModbus: TCL-3-MB-BДокументация
TDCM-09HRIA
TDCM-12HRIA
TDCM-18HRIA
Сплит-системы полупромышленные
Кассетные полноразмерные TCC
(инверторные)
TСC-18HRIA |
TOU-18HINA
Modbus: TCL-3-MB-BДокументация
TCC-24HRIA |
TOU-24HINA
TCC-36HRIA |
TOU-36HISA
TCC-48HRIA |
TOU-48HISA
TCC-60HRIA |
TOU-60HISA
Канальные TTB
(инверторные)
TTB-18HWIA |
TOU-18HINA
Modbus: TCL-3-MB-BДокументация
TTB-24HWIA |
TOU-24HINA
TTB-36HWIA |
TOU-36HISA
TTB-48HWIA |
TOU-48HISA
TTB-60HWIA |
TOU-60HISA
Напольно-потолочные TUB
(инверторные)
TUB-18HRIA |
TOU-18HINA
Modbus: TCL-3-MB-BДокументация
TUB-24HRIA |
TOU-24HINA
TUB-36HRIA |
TOU-36HISA
TUB-48HRIA |
TOU-48HISA
TUB-60HRIA |
TOU-60HISA
Внутренние блоки сплит-системы мультизональные TMV-Х (класс VRF)

Настенные блоки VG
(дизайн «KC»)
TMV-V18G/N1Y(KC)Modbus: TCL-3-MB-BДокументация
TMV-V22G/N1Y(KC)
TMV-V28G/N1Y(KC)
TMV-V36G/N1Y(KC)
TMV-V45G/N1Y(KC)
TMV-V50G/N1Y(KC)
TMV-V56G/N1Y(KC)
Напольно-потолочные блоки VZDTMVV45ZD/N1YModbus: TCL-3-MB-BДокументация
TMVV50ZD/N1Y
TMVV56ZD/N1Y
TMVV63ZD/N1Y
TMVV71ZD/N1Y
TMVV80ZD/N1Y
TMVV90ZD/N1Y
TMVV100ZD/N1Y
TMVV1125ZD/N1Y
TMVV125ZD/N1Y
TMVV140ZD/N1Y
Кассетные VQ
(дизайн панели «8»)
TMVV28Q8/N1YModbus: TCL-3-MB-BДокументация
TMVV36Q8/N1Y
TMVV45Q8/N1Y
TMVV50Q8/N1Y
TMVV56Q8/N1Y
TMVV63Q8/N1Y
TMVV71Q8/N1Y
TMVV80Q8/N1Y
TMVV90Q8/N1Y
TMVV100Q8/N1Y
TMVV112Q8/N1Y
TMVV125Q8/N1Y
TMVV140Q8/N1Y
Канальные блоки VF5
(ультратонкие)
TMV-V18F5/N1YModbus: TCL-3-MB-BДокументация
TMV-V22F5/N1Y
TMV-V28F5/N1Y
TMV-V28F5/N1Y
TMV-V45F5/N1Y
TMV-V50F5/N1Y
TMV-V56F5/N1Y
TMV-V63F5/N1Y
TMV-V71F5/N1Y
TMV-V80F5/N1Y
Канальные блоки VF2
(средненапорные)
TMVV45F2/N1YModbus: TCL-3-MB-BДокументация
TMVV50F2/N1Y
TMVV56F2/N1Y
TMVV63F2/N1Y
TMVV71F2/N1Y
TMVV80F2/N1Y
TMVV90F2/N1Y
TMVV100F2/N1Y
TMVV112F2/N1Y
TMVV125F2/N1Y
TMVV140F2/N1Y
Канальные блоки VF1
(высоконапорные)
малой и средней мощности
TMV-V63F1/N1YModbus: TCL-3-MB-BДокументация
TMV-V71F1/N1Y
TMV-V80F1/N1Y
TMV-V90F1/N1Y
TMV-V100F1/N1Y
TMV-V112F1/N1Y
TMV-V125F1/N1Y
TMV-V140F1/N1Y
Канальные блоки VF1-X
(высоконапорные)
большой мощности
TMV-V140F1/XFN1YModbus: TCL-3-MB-BДокументация
TMV-V280F1/XFN1Y
TMV-V450F1/XFN1Y
TMV-V560F1/XFN1Y

2018

8.1.6 Кондиционеры 2018 года

Скопировано


Серия
кондиционеров
МодельШлюзДокументация
Внутренние блоки системы мульти-сплит
Кассетные блоки (4-WAY)TQCM-09HRIAModbus: TCL-3-MB-BДокументация
TQCM-12HRIA
TQCM-18HRIA
Канальные блоки (COMPACT DUCT)TDCM-07HRIAModbus: TCL-3-MB-BДокументация
TDCM-09HRIA
TDCM-12HRIA
TDCM-18HRIA

8.2 Бренд Ballu

Скопировано

2026

8.2.1 Кондиционеры 2026 года

Скопировано


Серия кондиционеровМодель кондиционеровШлюзДокументация
Инверторные полупромышленные сплит-системы
Кассетные серия Universal 2 DCBLCI_C/in-18HN1_24Y | BLCI_O/out-18HN1_24YModbus: TCL-3-MB-BДокументация
BLCI_C/in-24HN1_24Y | BLCI_O/out-24HN1_24Y
BLCI_C/in-36HN1_24Y | BLCI_O/out-36HN1_24Y
BLCI_C/in-48HN1_24Y | BLCI_O/out-48HN1_24Y
BLCI_C/in-60HN1_24Y | BLCI_O/out-60HN1_24Y
Напольно-потолочные серия Universal 2 DCBLCI_CF/in-18HN1_24Y | BLCI_O/out-18HN1_24YModbus: TCL-3-MB-BДокументация
BLCI_CF/in-24HN1_24Y | BLCI_O/out-24HN1_24Y
BLCI_CF/in-36HN1_24Y | BLCI_O/out-36HN1_24Y
BLCI_CF/in-48HN1_24Y | BLCI_O/out-48HN1_24Y
BLCI_CF/in-60HN1_24Y | BLCI_O/out-60HN1_24Y
Канальные серия Universal 2 DCBLCI_D/in-18HN1_24Y | BLCI_O/out-18HN1_24YModbus: TCL-3-MB-BДокументация
BLCI_D/in-24HN1_24Y | BLCI_O/out-24HN1/EU_24Y
BLCI_D/in-36HN1/EU_24Y | BLCI_O/out-36HN1/EU_24Y
BLCI_D/in-48HN1/EU_24Y | BLCI_O/out-48HN1/EU_24Y
BLCI_D/in-60HN1/EU_24Y | BLCI_O/out-60HN1/EU_24Y

2025

8.2.2 Кондиционеры 2025 года

Скопировано


Серия кондиционеровМодель кондиционеровШлюзДокументация
Инверторные полупромышленные сплит-системы
Кассетные серия Universal 2 DCBLCI_C/in-18HN1_24Y | BLCI_O/out-18HN1_24YModbus: TCL-3-MB-BДокументация
BLCI_C/in-24HN1_24Y | BLCI_O/out-24HN1_24Y
BLCI_C/in-36HN1_24Y | BLCI_O/out-36HN1_24Y
BLCI_C/in-48HN1_24Y | BLCI_O/out-48HN1_24Y
BLCI_C/in-60HN1_24Y | BLCI_O/out-60HN1_24Y
Напольно-потолочные серия Universal 2 DCBLCI_CF/in-18HN1_24Y | BLCI_O/out-18HN1_24YModbus: TCL-3-MB-BДокументация
BLCI_CF/in-24HN1_24Y | BLCI_O/out-24HN1_24Y
BLCI_CF/in-36HN1_24Y | BLCI_O/out-36HN1_24Y
BLCI_CF/in-48HN1_24Y | BLCI_O/out-48HN1_24Y
BLCI_CF/in-60HN1_24Y | BLCI_O/out-60HN1_24Y
Канальные серия Universal 2 DCBLCI_D/in-18HN1_24Y | BLCI_O/out-18HN1_24YModbus: TCL-3-MB-BДокументация
BLCI_D/in-24HN1_24Y | BLCI_O/out-24HN1/EU_24Y
BLCI_D/in-36HN1/EU_24Y | BLCI_O/out-36HN1/EU_24Y
BLCI_D/in-48HN1/EU_24Y | BLCI_O/out-48HN1/EU_24Y
BLCI_D/in-60HN1/EU_24Y | BLCI_O/out-60HN1/EU_24Y

2024

8.2.3 Кондиционеры 2024 года

Скопировано


Серия кондиционеровМодель кондиционеровШлюзДокументация
Полупромышленные сплит-системы
Кассетные серия Universal 2 DCBLCI_C/in-18HN1_24Y | BLCI_O/out-18HN1_24YModbus: TCL-3-MB-BДокументация
BLCI_C/in-36HN1_24Y | BLCI_O/out-36HN1_24Y
BLCI_C/in-36HN1_24Y | BLCI_O/out-36HN1_24Y
BLCI_C/in-48HN1_24Y | BLCI_O/out-48HN1_24Y
BLCI_C/in-60HN1_24Y | BLCI_O/out-60HN1_24Y
Напольно-потолочные серия Universal 2 DCBLCI_CF/in-18HN1_24Y | BLCI_O/out-18HN1_24YModbus: TCL-3-MB-BДокументация
BLCI_CF/in-24HN1_24Y | BLCI_O/out-24HN1_24Y
BLCI_CF/in-36HN1_24Y | BLCI_O/out-36HN1_24Y
BLCI_CF/in-48HN1_24Y | BLCI_O/out-48HN1_24Y
BLCI_CF/in-60HN1_24Y | BLCI_O/out-60HN1_24Y
Канальные серия Universal 2 DCBLCI_D/in-18HN1_24Y | BLCI_O/out-18HN1_24YModbus: TCL-3-MB-BДокументация
BLCI_D/in-24HN1_24Y | BLCI_O/out-24HN1/EU_24Y
BLCI_D/in-36HN1/EU_24Y | BLCI_O/out-36HN1/EU_24Y
BLCI_D/in-48HN1/EU_24Y | BLCI_O/out-48HN1/EU_24Y
BLCI_D/in-60HN1/EU_24Y | BLCI_O/out-60HN1/EU_24Y

8.3 Бренд Dantex

Скопировано

2026

8.3.1 Кондиционеры 2026 года

Скопировано


Серия кондиционеровМодель кондиционеровШлюзДокументация
Полупромышленные сплит-системы
Кассетные четырехпоточные серия CITY INVERTERRKD-18UHTNI | RKD-18HTNIE-WModbus: TCL-3-MB-BДокументация
RKD-24UHTNI | RKD-24HTNIE-W
RKD-36UHTNI | RKD-36HTNIE-W
RKD-48UHTNI | RKD-48HTNIE-W
RKD-60UHTNI | RKD-60HTNIE-W
RKD-18UHT2NI | RKD-18HT2NIE-W
RKD-24UHT2NI | RKD-24HT2NIE-W
RKD-36UHT2NI | RKD-36HT2NIE-W
RKD-48UHT2NI | RKD-48HT2NIE-W
RKD-60UHT2NI | RKD-60HT2NIE-W
Канальные серия CITY INVERTERRKD-18BHTNI | RKD-18HTNIE-WModbus: TCL-3-MB-BДокументация
RKD-24BHTNI | RKD-24HTNIE-W
RKD-36BHTNI | RKD-36HTNIE-W
RKD-48BHTNI | RKD-48HTNIE-W
RKD-60BHTNI | RKD-60HTNIE-W
RKD-18BHT2NI | RKD-18HT2NIE-W
RKD-24BHT2NI | RKD-24HT2NIE-W
RKD-36BHT2NI | RKD-36HT2NIE-W
RKD-48BHT2NI | RKD-48HT2NIE-W
RKD-60BHT2NI | RKD-60HT2NIE-W
Напольно-потолочные серия CITY INVERTERRKD-18CHTNI | RKD-18HTNIE-WModbus: TCL-3-MB-BДокументация
RKD-24CHTNI | RKD-24HTNIE-W
RKD-36CHTNI | RKD-36HTNIE-W
RKD-48CHTNI | RKD-48HTNIE-W
RKD-60CHTNI | RKD-60HTNIE-W
RKD-18CHT2NI | RKD-18HT2NIE-W
RKD-24CHT2NI | RKD-24HT2NIE-W
RKD-36CHT2NI | RKD-36HT2NIE-W
RKD-48CHT2NI | RKD-48HT2NIE-W
RKD-60CHT2NI | RKD-60HT2NIE-W

2025

8.3.2 Кондиционеры 2025 года

Скопировано


Серия кондиционеровМодель кондиционеровШлюзДокументация
Полупромышленные сплит-системы
Кассетные четырехпоточные серия CITY INVERTERRKD-18UHTNI | RKD-18HTNIE-WModbus: TCL-3-MB-BДокументация
RKD-24UHTNI | RKD-24HTNIE-W
RKD-36UHTNI | RKD-36HTNIE-W
RKD-48UHTNI | RKD-48HTNIE-W
RKD-60UHTNI | RKD-60HTNIE-W
RKD-18UHT2NI | RKD-18HT2NIE-W
RKD-24UHT2NI | RKD-24HT2NIE-W
RKD-36UHT2NI | RKD-36HT2NIE-W
RKD-48UHT2NI | RKD-48HT2NIE-W
RKD-60UHT2NI | RKD-60HT2NIE-W
Канальные серия CITY INVERTERRKD-18BHTNI | RKD-18HTNIE-WModbus: TCL-3-MB-BДокументация
RKD-24BHTNI | RKD-24HTNIE-W
RKD-36BHTNI | RKD-36HTNIE-W
RKD-48BHTNI | RKD-48HTNIE-W
RKD-60BHTNI | RKD-60HTNIE-W
RKD-18BHT2NI | RKD-18HT2NIE-W
RKD-24BHT2NI | RKD-24HT2NIE-W
RKD-36BHT2NI | RKD-36HT2NIE-W
RKD-48BHT2NI | RKD-48HT2NIE-W
RKD-60BHT2NI | RKD-60HT2NIE-W
Напольно-потолочные серия CITY INVERTERRKD-18CHTNI | RKD-18HTNIE-WModbus: TCL-3-MB-BДокументация
RKD-24CHTNI | RKD-24HTNIE-W
RKD-36CHTNI | RKD-36HTNIE-W
RKD-48CHTNI | RKD-48HTNIE-W
RKD-60CHTNI | RKD-60HTNIE-W
RKD-18CHT2NI | RKD-18HT2NIE-W
RKD-24CHT2NI | RKD-24HT2NIE-W
RKD-36CHT2NI | RKD-36HT2NIE-W
RKD-48CHT2NI | RKD-48HT2NIE-W
RKD-60CHT2NI | RKD-60HT2NIE-W

2024

8.3.3 Кондиционеры 2024 года

Скопировано


Серия кондиционеровМодель кондиционеровШлюзДокументация
Полупромышленные сплит-системы
Кассетные четырехпоточные серия CITY INVERTERRKD-18UHTNI | RKD-18HTNIE-WModbus: TCL-3-MB-BДокументация
RKD-24UHTNI | RKD-24HTNIE-W
RKD-36UHTNI | RKD-36HTNIE-W
RKD-48UHTNI | RKD-48HTNIE-W
RKD-60UHTNI | RKD-60HTNIE-W
Канальные серия CITY INVERTERRKD-18BHTNI | RKD-18HTNIE-WModbus: TCL-3-MB-BДокументация
RKD-24BHTNI | RKD-24HTNIE-W
RKD-36BHTNI | RKD-36HTNIE-W
RKD-48BHTNI | RKD-48HTNIE-W
RKD-60BHTNI | RKD-60HTNIE-W
Напольно-потолочные серия CITY INVERTERRKD-18CHTNI | RKD-18HTNIE-WModbus: TCL-3-MB-BДокументация
RKD-24CHTNI | RKD-24HTNIE-W
RKD-36CHTNI | RKD-36HTNIE-W
RKD-48CHTNI | RKD-48HTNIE-W
RKD-60CHTNI | RKD-60HTNIE-W

8.4 Бренд Loriot

Скопировано

2025

8.4.1 Кондиционеры 2025 года

Скопировано


Серия
кондиционеров
Модель кондиционеровШлюзДокументация
Полупромышленные системы
Кассетные инверторные сплит-системы TСILCAC-18TCI-IN | LCAC-18TCI-OUTModbus: TCL-3-MB-BДокументация
LCAC-24TCI-IN | LCAC-24TCI-OUT
LCAC-36TCI-IN | LCAC-36TCI-OUT
LCAC-48TCI-IN | LCAC-48TCI-OUT
LCAC-60TCI-IN | LCAC-60TCI-OUT
Канальные сплит-системы инверторного типа Серия TDILCAC-18TDI-IN | LCAC-18TDI-OUTModbus: TCL-3-MB-BДокументация
LCAC-24TDI-IN | LCAC-24TDI-OUT
LCAC-36TDI-IN | LCAC-36TDI-OUT
LCAC-48TDI-IN | LCAC-48TDI-OUT
LCAC-60TDI-IN | LCAC-60TDI-OUT
Напольно-потолочные инверторные сплит-системы ТСFI Серия

LCAC-18TCFI-IN | LCAC-18TCFI-OUTModbus: TCL-3-MB-BДокументация
LCAC-24TCFI-IN | LCAC-24TCFI-OUT
LCAC-36TCFI-IN | LCAC-36TCFI-OUT
LСAC-48TCFI-IN | LСAC-48TCFI-OUT
LCAC-60TCFI-IN | LCAC-60TCFI-OUT

2024

8.4.2 Кондиционеры 2024 года

Скопировано


Серия
кондиционеров
Модель кондиционеровШлюзДокументация
Полупромышленные системы
Кассетные инверторные сплит-системы TСILCAC-18TCI-IN | LCAC-18TCI-OUTModbus: TCL-3-MB-BДокументация
LCAC-24TCI-IN | LCAC-24TCI-OUT
LCAC-36TCI-IN | LCAC-36TCI-OUT
LCAC-48TCI-IN | LCAC-48TCI-OUT
LCAC-60TCI-IN | LCAC-60TCI-OUT
Напольно-потолочные инверторные сплит-системы ТСFI Серия

LCAC-18TCFI-IN | LCAC-18TCFI-OUTModbus: TCL-3-MB-BДокументация
LCAC-24TCFI-IN | LCAC-24TCFI-OUT
LCAC-36TCFI-IN | LCAC-36TCFI-OUT
LСAC-48TCFI-IN | LСAC-48TCFI-OUT
LCAC-60TCFI-IN | LCAC-60TCFI-OUT

8.5 Бренд Ecoclima

Скопировано

2026

8.5.1 Кондиционеры 2026 года

Скопировано


Серия кондиционеровМодель кондиционеровШлюзДокументация
Полупромышленные сплит-системы
Кассетные серия Profi line InverterECLCA/I-TC18/4R1A | ECL/I-TC18/4R1A(U)Modbus: TCL-3-MB-BДокументация
ECLCA/I-TC24/4R1 | ECL/I-TC24/4R1
ECLCA/I-TC36/4R1 | ECL/I-TC36/4R1
ECLCA/I-TC48/4R1 | ECL/I-TC48/5R1
ECLCA/I-TC60/4R1 | ECL/I-TC60/5R1
Напольно-потолочные серия Profi line InverterECLCF/I-TC18/4R1A | ECL/I-TC18/4R1A(U)Modbus: TCL-3-MB-BДокументация
ECLCF/I-TC24/4R1 | ECL/I-TC24/4R1
ECLCF/I-TC36/4R1 | ECL/I-TC36/4R1
ECLCF/I-TC48/4R1 | ECL/I-TC48/5R1
ECLCF/I-TC60/4R1 | ECL/I-TC60/5R1
Канальные серия Profi line InverterECLLD/I-TC18/4R1A | ECL/I-TC18/4R1A(U)Modbus: TCL-3-MB-BДокументация
ECLLD/I-TC24/4R1 | ECL/I-TC24/4R1
ECLLD/I-TC36/4R1 | ECL/I-TC36/4R1
ECLMD/I-TC48/4R1 | ECL/I-TC48/5R1
ECLMD/I-TC60/4R1 | ECL/I-TC60/5R1

2025

8.5.2 Кондиционеры 2025 года

Скопировано


Серия кондиционеровМодель кондиционеровШлюзДокументация
Полупромышленные сплит-системы
Кассетные серия Profi line InverterECLCA/I-TC18/4R1A | ECL/I-TC18/4R1A(U)Modbus: TCL-3-MB-BДокументация
ECLCA/I-TC24/4R1 | ECL/I-TC24/4R1
ECLCA/I-TC36/4R1 | ECL/I-TC36/4R1
ECLCA/I-TC48/4R1 | ECL/I-TC48/5R1
ECLCA/I-TC60/4R1 | ECL/I-TC60/5R1
Напольно-потолочные серия Profi line InverterECLCF/I-TC18/4R1A | ECL/I-TC18/4R1A(U)Modbus: TCL-3-MB-BДокументация
ECLCF/I-TC24/4R1 | ECL/I-TC24/4R1
ECLCF/I-TC36/4R1 | ECL/I-TC36/4R1
ECLCF/I-TC48/4R1 | ECL/I-TC48/5R1
ECLCF/I-TC60/4R1 | ECL/I-TC60/5R1
Канальные серия Profi line InverterECLLD/I-TC18/4R1A | ECL/I-TC18/4R1A(U)Modbus: TCL-3-MB-BДокументация
ECLLD/I-TC24/4R1 | ECL/I-TC24/4R1
ECLLD/I-TC36/4R1 | ECL/I-TC36/4R1
ECLMD/I-TC48/4R1 | ECL/I-TC48/5R1
ECLMD/I-TC60/4R1 | ECL/I-TC60/5R1

2024

8.5.3 Кондиционеры 2024 года

Скопировано


Серия кондиционеровМодель кондиционеровШлюзДокументация
Полупромышленные сплит-системы
Кассетные серия Profi line InverterECLCA/I-TC18/4R1A | ECL/I-TC18/4R1AModbus: TCL-3-MB-BДокументация
ECLCA/I-TC24/4R1 | ECL/I-TC24/4R1
ECLCA/I-TC36/4R1 | ECL/I-TC36/4R1
ECLCA/I-TC48/4R1 | ECL/I-TC48/5R1
ECLCA/I-TC60/4R1 | ECL/I-TC60/5R1
Напольно-потолочные серия Profi line InverterECLCF/I-TC18/4R1A | ECL/I-TC18/4R1AModbus: TCL-3-MB-BДокументация
ECLCF/I-TC24/4R1 | ECL/I-TC24/4R1
ECLCF/I-TC36/4R1 | ECL/I-TC36/4R1
ECLCF/I-TC48/4R1 | ECL/I-TC48/5R1
ECLCF/I-TC60/4R1 | ECL/I-TC60/5R1

8.6 Бренд Axioma

Скопировано

2025

8.6.1 Кондиционеры 2025 года

Скопировано


Серия
кондиционеров
Модель кондиционеровШлюзДокументация
Мульти-сплит-системы
Кассетные блокиASX09MCZ1R1Modbus: TCL-3-MB-BДокументация
ASX12MCZ1R1
ASX18МCZ1R1
Канальные блокиASX09MDZ1R1Modbus: TCL-3-MB-BДокументация
ASX12MDZ1R1
ASX18MDZ1R1

2024

8.6.2 Кондиционеры 2024 года

Скопировано


Серия
кондиционеров
Модель кондиционеровШлюзДокументация
Мульти-сплит-системы
Кассетные блокиASX09MCZ1RModbus: TCL-3-MB-BДокументация
ASX12MCZ1R
ASX18МCZ1R
Канальные блокиASX09MDZ1RModbus: TCL-3-MB-BДокументация
ASX12MDZ1R
ASX18MDZ1R

2023

8.6.3 Кондиционеры 2023 года

Скопировано


Серия кондиционеровМодель кондиционеровШлюзДокументация
Мульти-сплит-системы
Кассетные блокиASX09MCZ1RModbus: TCL-3-MB-BДокументация
ASX12MCZ1R
ASX18МCZ1R
Канальные блокиASX09MDZ1RModbus: TCL-3-MB-BДокументация
ASX12MDZ1R
ASX18MDZ1R

8.7 Бренд Breeon

Скопировано

2025

8.7.1 Кондиционеры 2025 года

Скопировано


Серия кондиционеровМодель кондиционеровШлюзДокументация
Полупромышленные сплит-системы
Кассетные серия TCI InverterBLC-18TCI-IN | BLC-18TI-OUTModbus: TCL-3-MB-BДокументация
BLC-24TCI-IN | BLC-24TI-OUT
BLC-36TCI-IN | BLC-36TI-OUT
BLC-48TCI-IN | BLC-48TI-OUT
BLC-60TCI-IN | BLC-60TI-OUT
Канальные серия TDI InverterBLC-18TDI-IN | BLC-18TI-OUTModbus: TCL-3-MB-BДокументация
BLC-24TDI-IN | BLC-24TI-OUT
BLC-36TDI-IN | BLC-36TI-OUT
BLC-48TDI-IN | BLC-48TI-OUT
BLC-60TDI-IN | BLC-60TI-OUT
Напольно-потолочные серия TCFI InverterBLC-18TCFI-IN | BLC-18TI-OUTModbus: TCL-3-MB-BДокументация
BLC-24TCFI-IN | BLC-24TI-OUT
BLC-36TCFI-IN | BLC-36TI-OUT
BLC-48TCFI-IN | BLC-48TI-OUT
BLC-60TCFI-IN | BLC-60TI-OUT

8.8 Бренд Expertair

Скопировано

2025

8.8.1 Кондиционеры 2025 года

Скопировано


Серия
кондиционеров
Модель кондиционеровШлюзДокументация
Полупромышленные системы
СПЛИТ
СИСТЕМЫ HARD КАССЕТНОГО ТИПА
ZAC-HD12XCAC-IU | ZAC-HD12XC-OUModbus: TCL-3-MB-BДокументация
ZAC-HD18XCAC-IU | ZAC-HD18XC-OU
ZAC-HD24XCAC-IU | ZAC-HD24XC-OU
ZAC-HD36XCAC-IU | ZAC-HD36XC-OU
ZAC-HD48XCAC-IU | ZAC-HD48XC-OU
ZAC-HD60XCAC-IU | ZAC-HD60XC-OU
ZAC-HR12XCAC-IU | ZAC-HD12XC-OU
ZAC-HR18XCAC-IU | ZAC-HD18XC-OU
ZAC-HR24XCAC-IU | ZAC-HD24XC-OU
ZAC-HR36XCAC-IU | ZAC-HD36XC-OU
ZAC-HR48XCAC-IU | ZAC-HD48XC-OU
ZAC-HR60XCAC-IU | ZAC-HD60XC-OU
СПЛИТ
СИСТЕМЫ HARD КАНАЛЬНОГО ТИПА
ZAC-HD12XDUC-IU | ZAC-HD12XC-OUModbus: TCL-3-MB-BДокументация
ZAC-HD18XDUC-IU | ZAC-HD18XC-OU
ZAC-HD24XDUC-IU | ZAC-HD24XC-OU
ZAC-HD36XDUC-IU | ZAC-HD36XC-OU
ZAC-HD48XDUC-IU | ZAC-HD48XC-OU
ZAC-HD60XDUC-IU | ZAC-HD60XC-OU
СПЛИТ
СИСТЕМЫ HARD НАПОЛЬНО ПОТОЛОЧНОГО ТИПА
ZAC-HR18XCFC-IU | ZAC-HD18XC-OUModbus: TCL-3-MB-BДокументация
ZAC-HR24XCFC-IU | ZAC-HD24XC-OU
ZAC-HR36XCFC-IU | ZAC-HD36XC-OU
ZAC-HR48XCFC-IU | ZAC-HD48XC-OU
ZAC-HR60XCFC-IU | ZAC-HD60XC-OU

9. Функции кондиционера

Скопировано
Параметр шлюза Wiren Board
Тип контрола
HomeKit
(через Sprut.hub)
Яндекс
(через Sprut.hub)
Состояние Включен
Выключен
✅
1 — Включен
0 — Выключен

Параметр выводится в следующем виде:
Тип канала — переключатель
❌ Не используется ❌ Не используется
Режим Нагрев
Охлаждение
Автоматический
Осушение
Вентиляция
✅
1 — Нагрев
2 — Охлаждение
3 — Автоматический
4 — Осушение
5 — Вентиляция

Параметр выводится в следующем виде:
Тип канала — диапазон
❌ Не используется ❌ Не используется
Состояние и режим. Параметр, совмещающий в себе параметры: «Состояние» и «Режим»
(Необходим для SprutHub)
0 — Кондиционер выключен
1 — Кондиционер включен Нагрев
2 — Кондиционер включен Охлаждение
3 — Кондиционер включен Автоматический
4 — Кондиционер включен Вентиляция
5 — Кондиционер включен Осушение
✅
0 — Кондиционер выключен
1 — Кондиционер включен Нагрев
2 — Кондиционер включен Охлаждение
3 — Кондиционер включен Автоматический
4 — Кондиционер включен Осущение
5 — Кондиционер включен Вентиляция

Параметр выводится в следующем виде:
Тип канала — диапазон
✅
Выключен
Нагрев
Охлаждение
Автоматический

Параметры выводятся в следующем виде:
Тип сервиса — Термостат
Характеристика — Режим работы
✅ Состояние
Включен
Выключен

✅ Режим работы
Нагрев
Охлаждение
Автоматический
Осушение
Вентиляция

Параметры выводятся в виде сервиса Термостат с характеристиками:
- Состояние
- Режим работы
Температура воздуха в помещении Параметр, отображающий текущую температуру, измеренную кондиционером ✅
Минимум — -30
Максимум — 50

Параметр выводится в следующем виде:
Тип канала — значение температуры
✅ ✅
Целевая температура - параметр, в который мы будем передавать желаемую температуру Минимальное значение: 16
Максимальное значение: 32
✅
Минимум — 16
Максимум — 31

Параметр выводится в следующем виде:
Тип канала — диапазон
✅
Минимум — 16
Максимум — 31


Параметры выводятся в следующем виде:
Тип сервиса — Термостат
Характеристика — Целевая температура
✅
Минимум — 16
Максимум — 31

Параметры выводятся в следующем виде:
Тип сервиса — Термостат
Характеристика — Целевая температура
Состояние термостата 0 — Простаивает
1 — Нагревает
2 — Охлаждает
✅
0 — Простаивает
1 — Нагревает
2 — Охлаждает

Параметр выводится в следующем виде:
Тип канала — диапазон
✅
Простаивает
Нагревает
Охлаждает


Параметры выводятся в следующем виде:
Тип сервиса — Термостат
Характеристика — Состояние
❌ Не используется
Скорость вентилятора 0 — Автоматическая скорость
1 — Первая скорость
2 — Вторая скорость
3 — Третья скорость
4 — Четвертая скорость
5 — Пятая скорость
☑️ Скрыто по умолчанию
0 — Автоматическая скорость
1 — Первая скорость
2 — Вторая скорость
3 — Третья скорость
4 — Четвертая скорость
5 — Пятая скорость

Параметр выводится в следующем виде:
Тип канала — диапазон
❌ Не используется ❌ Не используется
Скорость вентилятора расширенная 0 — Автоматическая скорость
1 — Режим тихий
2 — Первая скорость
3 — Вторая скорость
4 — Третья скорость
5 — Четвертая скорость
6 — Пятая скорость
7 — Режим турбо
✅
0 — Автоматическая скорость
1 — Режим тихий
2 — Первая скорость
3 — Вторая скорость
4 — Третья скорость
5 — Четвертая скорость
6 — Пятая скорость
7 — Режим турбо

Параметр выводится в следующем виде:
Тип канала — диапазон
✅
0% — Автоматическая скорость
14% — Режим тихий
29% — Первая скорость
43% — Вторая скорость
57% — Третья скорость
71% — Четвертая скорость
86: — Пятая скорость
100% — Режим турбо

Параметры выводятся в следующем виде:
Тип сервиса — Вентилятор
Характеристика — Скорость вращения
✅
0% — Автоматическая скорость
1% — Режим тихий
2% — Первая скорость
3% — Вторая скорость
4% — Третья скорость
5% — Четвертая скорость
6% — Пятая скорость
7% — Режим турбо

Параметры выводятся в следующем виде:
Тип сервиса — Вентилятор
Характеристика — Скорость вращения (отображается с подписью "открытие ")
Горизонтальные жалюзи - параметр, отвечающий за положение горизонтальных жалюзи (Вверх-Вниз) 0 — Остановлены
1 — Качание
✅
0 — Остановлены
1 — Качание

Параметр выводится в следующем виде:
Тип канала — диапазон
✅
0 — Остановлены
1 — Качание (вверх-вниз)

Параметры выводятся в следующем виде:
Тип сервиса — Выключатель
Характеристика — Включен
❌ Не используется
Вертикальные жалюзи - параметр, отвечающий за положение вертикальных жалюзи (Влево-Вправо) 0 — Остановлены
1 — Качание
✅
0 — Остановлены
1 — Качание

Параметр выводится в следующем виде:
Тип канала — диапазон
✅
0 — Остановлены
1 — Качание (влево-вправо)

Параметры выводятся в следующем виде:
Тип сервиса — Выключатель
Характеристика — Включен
❌ Не используется
Вертикальные и горизонтальные жалюзи
параметр, отвечающий за качание вертикальных и горизонтальных жалюзи
0 — Остановлены
1 — Качание (право-лево и вверх-вниз)
2 — Качание горизонтальных жалюзи (вверх-вниз)
3 — Качание вертикальных жалюзи (право-лево)
✅
0 — Остановлено
1 — Качание (право-лево и вверх-вниз)
2 — Качание горизонтальных жалюзи (вверх-вниз)
3 — Качание вертикальных жалюзи (право-лево)

Параметр выводится в следующем виде:
Тип канала — диапазон
❌ Не используется ✅
Остановлено
Качание (право-лево и вверх-вниз)
Качание горизонтальных жалюзи (вверх-вниз)
Качание вертикальных жалюзи (право-лево)

Параметры выводятся в следующем виде:
Тип сервиса — Термостат
Характеристика — Качание
Подсветка дисплея кондиционера 1 — Включена
0 — Выключена
✅
1 — Включена
0 — Выключена

Параметр выводится в следующем виде:
Тип канала — переключатель
✅
Включена
Выключена

Параметры выводятся в следующем виде:
Тип сервиса — Выключатель
Характеристика — Включен
✅
Включена
Выключена

Параметры выводятся в следующем виде:
Тип сервиса — Выключатель
Характеристика — Включен
Режим Тихий 1 — Включен
0 — Выключен
✅
1 — Включен
0 — Выключен

Параметр выводится в следующем виде:
Тип канала — переключатель
✅
Включен
Выключен

Параметры выводятся в следующем виде:
Тип сервиса — Выключатель
Характеристика — Включен
✅
Включен
Выключен

Параметры выводятся в следующем виде:
Тип сервиса — Выключатель
Характеристика — Включен
Режим Эко 1 — Включен
0 — Выключен
✅
1 — Включен
0 — Выключен

Параметр выводится в следующем виде:
Тип канала — переключатель
✅
Включен
Выключен

Параметры выводятся в следующем виде:
Тип сервиса — Выключатель
Характеристика — Включен
✅
Включен
Выключен

Параметры выводятся в следующем виде:
Тип сервиса — Выключатель
Характеристика — Включен
Режим Турбо 1 — Включен
0 — Выключен
✅
1 — Включен
0 — Выключен

Параметр выводится в следующем виде:
Тип канала — переключатель
✅
Включен
Выключен

Параметры выводятся в следующем виде:
Тип сервиса — Выключатель
Характеристика — Включен
✅
Включен
Выключен

Параметры выводятся в следующем виде:
Тип сервиса — Выключатель
Характеристика — Включен
Режим сна 1 — Включен
0 — Выключен
✅
1 — Включен
0 — Выключен

Параметр выводится в следующем виде:
Тип канала — переключатель
✅
Включен
Выключен

Параметры выводятся в следующем виде:
Тип сервиса — Выключатель
Характеристика — Включен
✅
Включен
Выключен

Параметры выводятся в следующем виде:
Тип сервиса — Выключатель
Характеристика — Включен
Коррекция температуры Сервисный параметр ✅
Параметр выводится в следующем виде:
Тип канала — значение
❌ Не используется ❌ Не используется

10. Общая логическая схема работы шлюза

Скопировано

загружается

Общая логическая схема работы шлюза

10.1 Логическая схема WirenBoard + SprutHub

Скопировано

загружается

Общая логическая схема работы шлюза

10.2 Логическая схема Loxone

Скопировано

загружается

Логическая схема Loxone

10.3 Логическая схема iRidi

Скопировано

загружается

Логическая схема iRidi

11. Схемы подключения

Скопировано

11.1 Схема подключения к WirenBoard

Скопировано

загружается

Схема подключения к контроллеру WirenBoard

11.2 Схема подключения к контроллеру Loxone

Скопировано

загружается

Схема подключения к контроллеру Loxone

11.3 Схема подключения к контроллеру iRidi

Скопировано

загружается

Схема подключения к контроллеру iRidi

12. Подключение к WirenBoard

Скопировано

Раздел находится в стадии заполнения

13. Список функций управления кондиционером TCL через WirenBoard

Скопировано

13.1 Раздел «Основные режимы и функции»

Скопировано

загружается

Раздел «Основные режимы и функции».

Раздел «Основные режимы и функции»
- Состояние
- Режим
- Состояние и режим
- Скорость вентилятора
- Скорость вентилятора расширенная

13.2 Раздел «Контроль температуры»

Скопировано

загружается

Раздел «Контроль температуры».

Раздел «Контроль температуры»
- Температура внутреннего теплообменника
- Температура воздуха на улице
- Целевая температура
- Состояние термостата

13.3 Раздел «Жалюзи»

Скопировано

загружается

Раздел «Жалюзи».

Раздел «Жалюзи»
- Горизонтальные жалюзи
- Вертикальные жалюзи
- Качание жалюзи

13.4 Раздел «Дополнительные режимы и функции»

Скопировано

загружается

Раздел «Данные модуля».

Раздел «Дополнительные режимы и функции»
- Режим тихий
- Режим эко
- Режим турбо
- Режим сна

13.5 Раздел «Индикация»

Скопировано

загружается

Раздел «Данные модуля».

Раздел «Дополнительные режимы и функции»
- Подсветка экрана

13.6 Раздел «Данные модуля»

Скопировано

загружается

Раздел «Данные модуля».

Раздел «Данные модуля»
- Версия устройства
- Версия прошивки
- Версия протокола
- Сигнатура устройства
- Серийный номер
- Время работы с момента включения (с)
- Температура МК
- Перегрузить устройство

13.7 Раздел «Диагностика»

Скопировано

загружается

Раздел Диагностика

Раздел «Диагностика»
- Кондиционер подключен

13.7 Отображение в веб-интерфейсе контроллера

Скопировано

загружается

Отображение в веб интерфейсе контроллера

14. Подключение к SprutHub

Скопировано

Раздел находится в стадии заполнения

15. Демонстрация работы

Скопировано

15.1 Управление кондиционером через WirenBoard

Скопировано

Видео
загружается

Управление кондиционером через WirenBoard

15.2 Управление кондиционером через Yandex Алиса

Скопировано

Видео
загружается

Управление кондиционером через Yandex

15.3 Управление кондиционером через Apple Home

Скопировано

Видео
загружается

Управление кондиционером через Apple Home

16. Скриншоты интерфейса кондиционера

Скопировано

16.1 Скриншоты Яндекс Умный дом

Скопировано

Основной экран управления

загружается

Интерфейс Яндекс. Экран управления кондиционером

Экран управления кондиционером

загружается

Интерфейс Яндекс. Экран управления вентилятором кондиционера

Экран управления вентилятором кондиционера

загружается

Интерфейс Яндекс. Экран со всеми плитками управления

16.2 Скриншоты Apple Home

Скопировано

Основной экран управления

загружается

Интерфейс Apple Home. Главный экран

Экран управления температурой и режимами

загружается

Интерфейс Apple Home. Экран управления температурой и режимами

Экран управления температурой и режимами

загружается

Интерфейс Apple Home. Экран управления температурой и режимами

Экран управления скоростью вентилятора

загружается

Интерфейс Apple Home. Экран управления скоростью вентилятора

16.3 Скриншоты WirenBoard

Скопировано

Основной экран управления кондиционером

загружается

Интерфейс Wirenboard. Основной экран управления кондиционером

Экран выбора режима работы кондиционера

загружается

Интерфейс Wirenboard. Экран выбора режима работы кондиционера

Экран выбора режима работы шторок кондиционера

загружается

Интерфейс Wirenboard. Экран выбора режима работы шторок кондиционера
