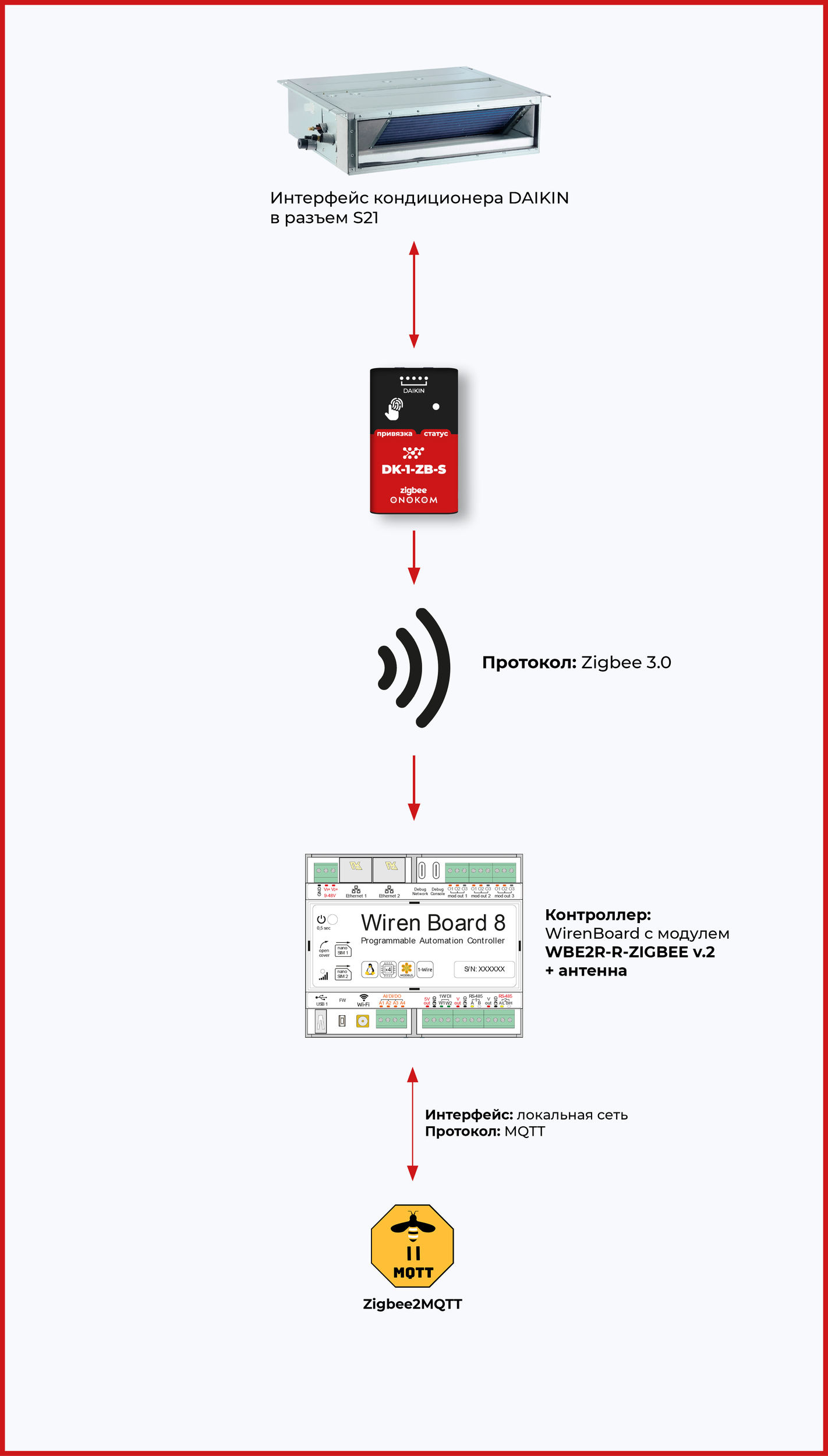

10. Общая логическая схема работы шлюза

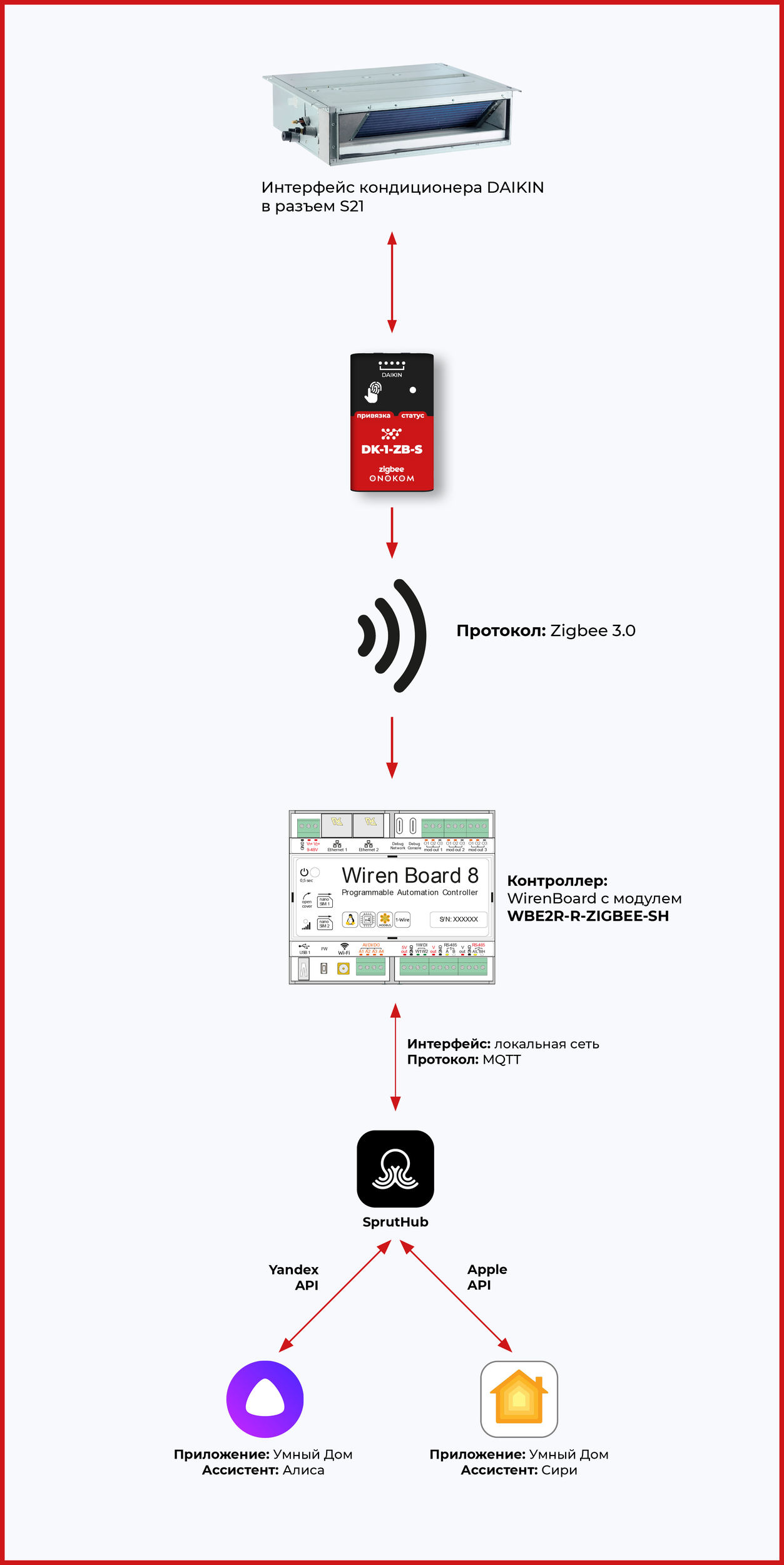

10.1 Логическая схема WirenBoard + SprutHub

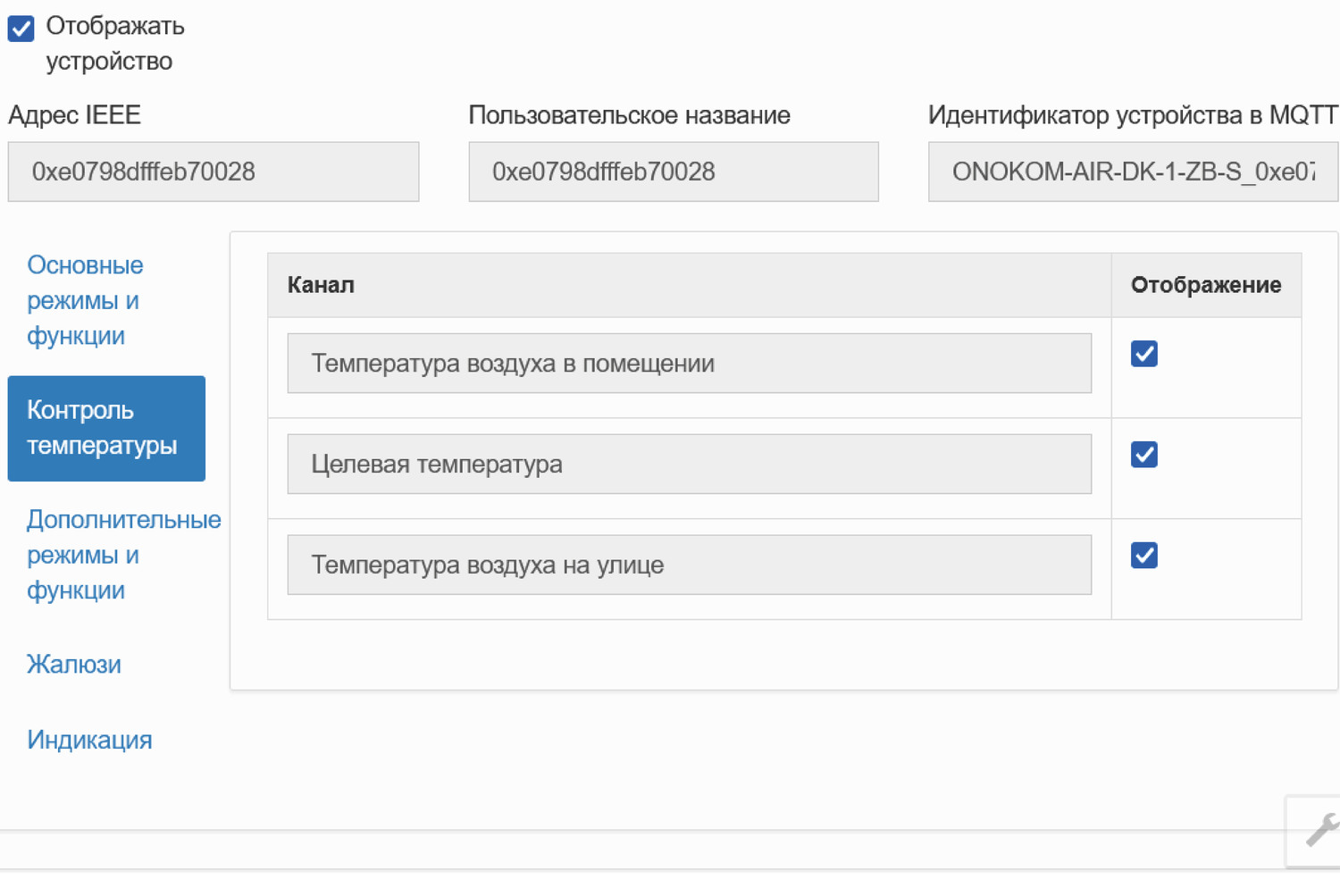

10.2 Логическая схема WirenBoard + Zigbee2MQTT

11. Схемы подключения

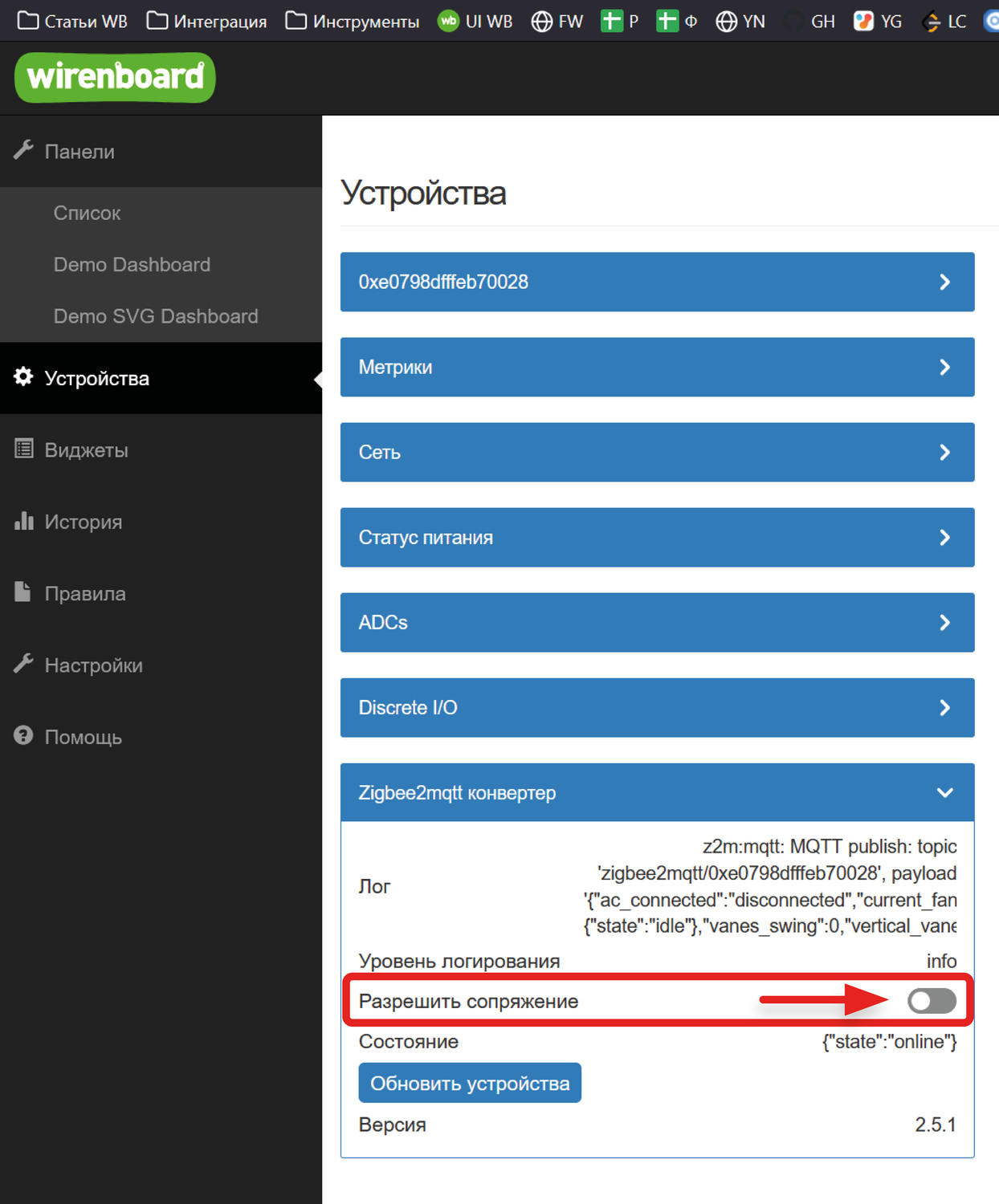

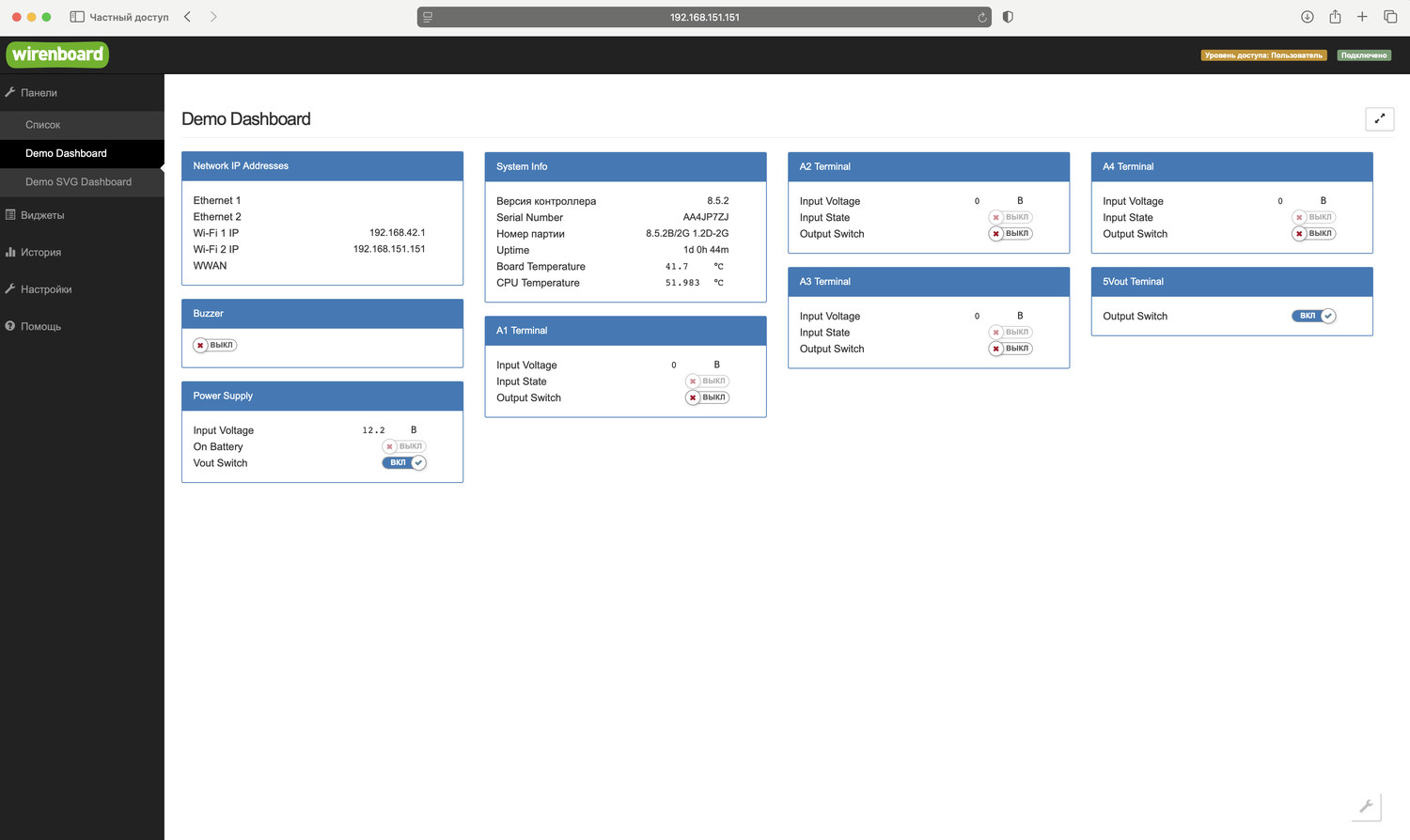

11.1 Схема подключения к WirenBoard

12. Подключение
13. Демонстрация работы

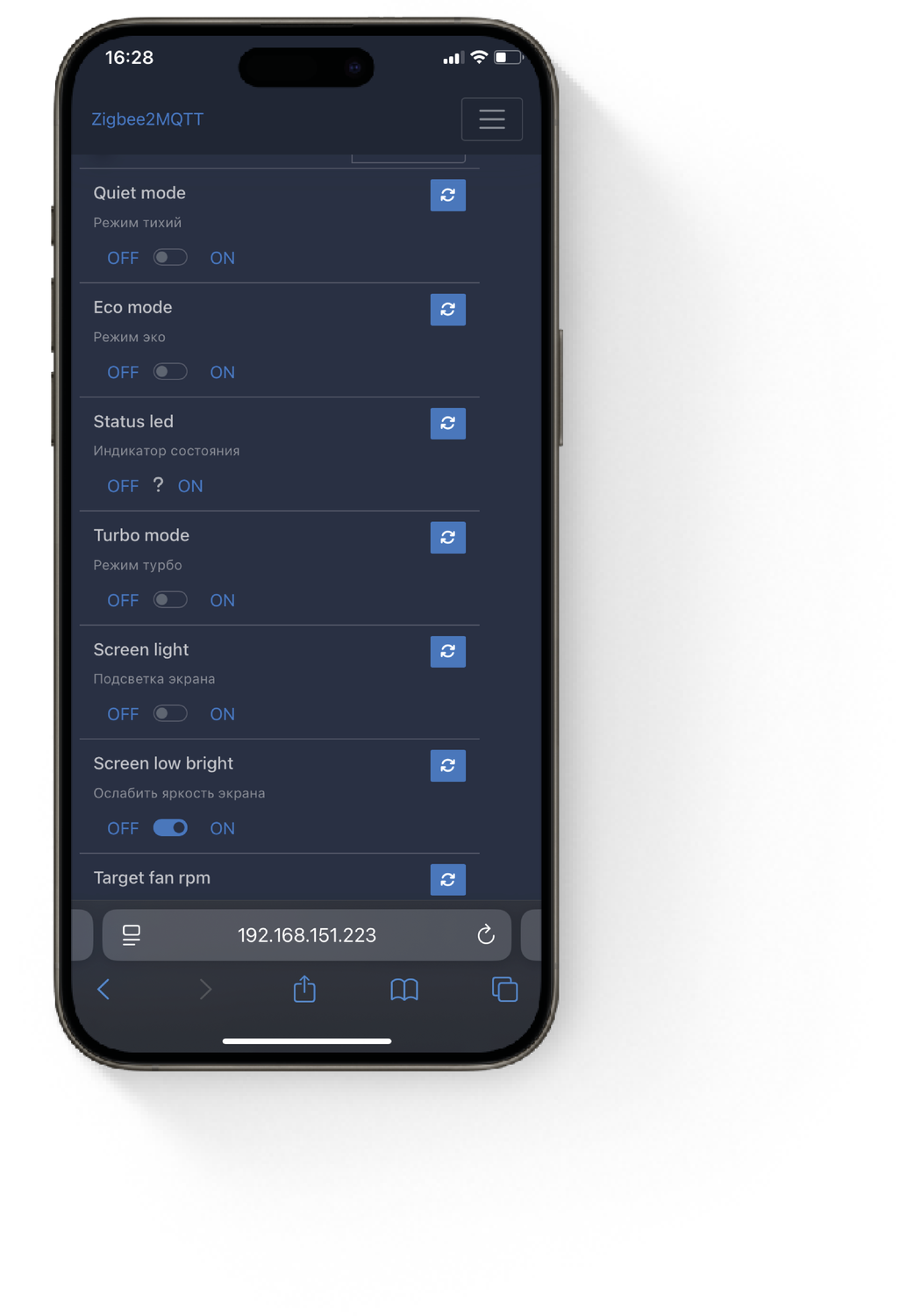

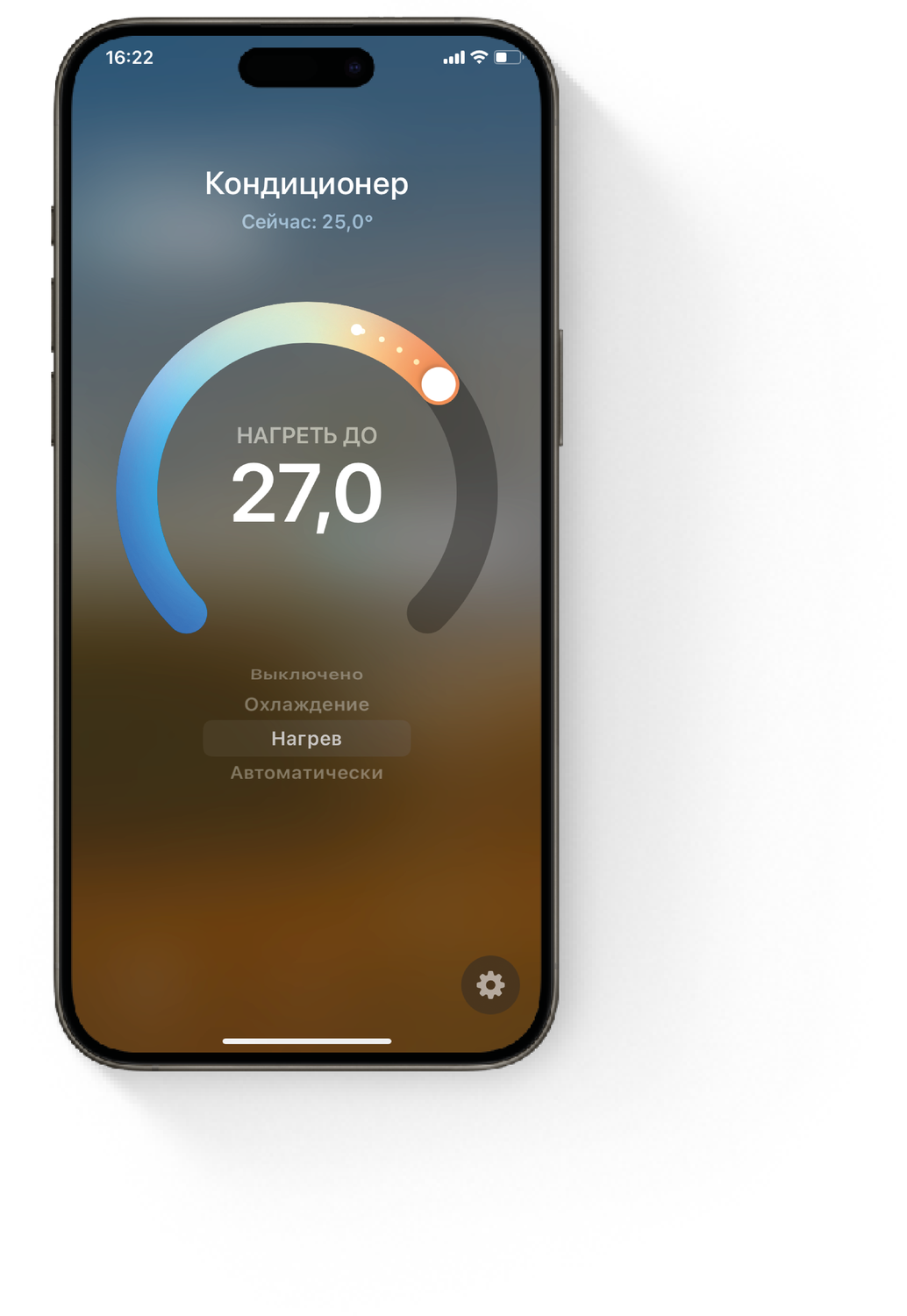

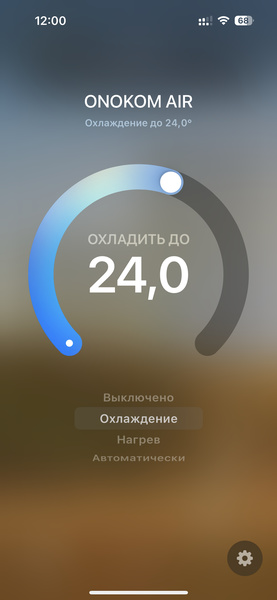

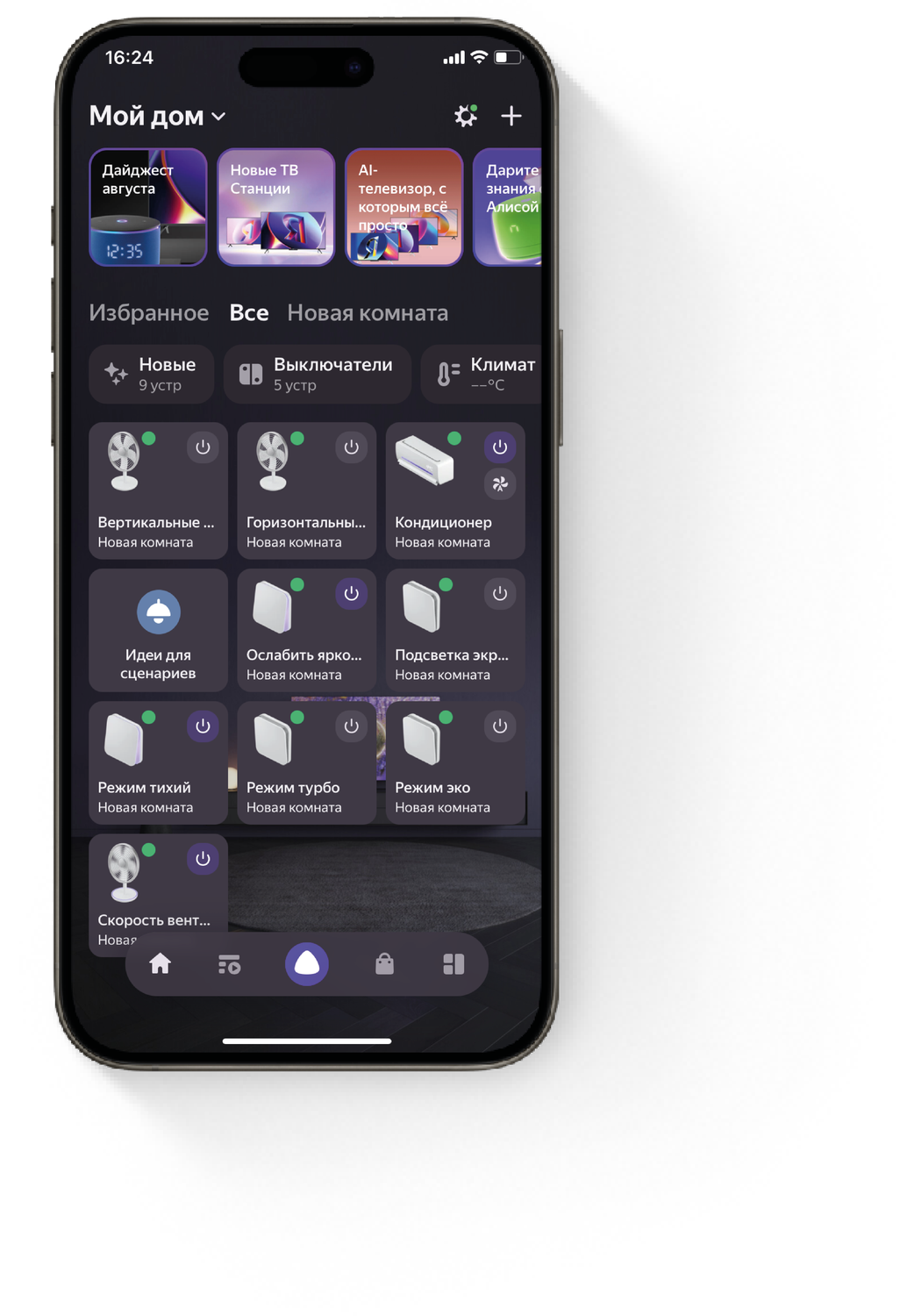

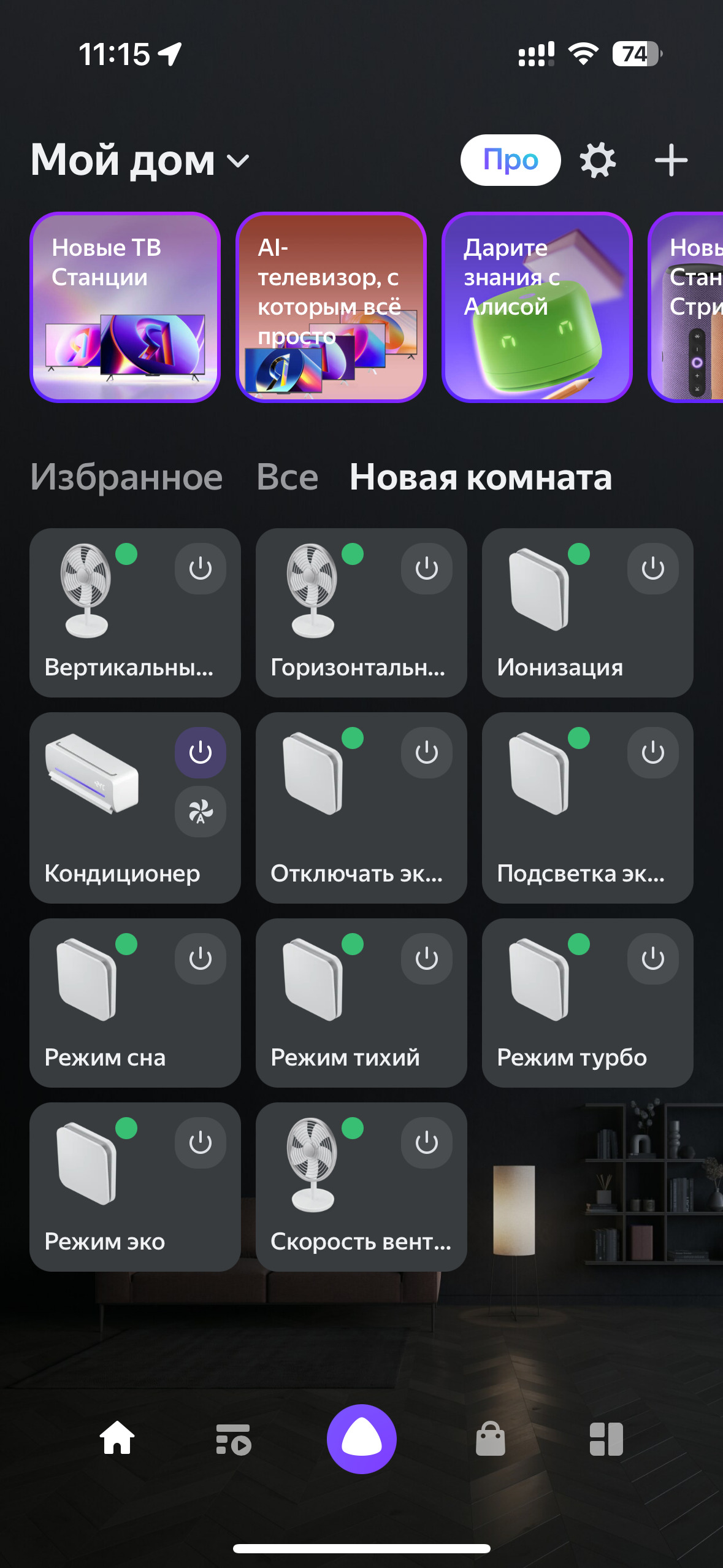

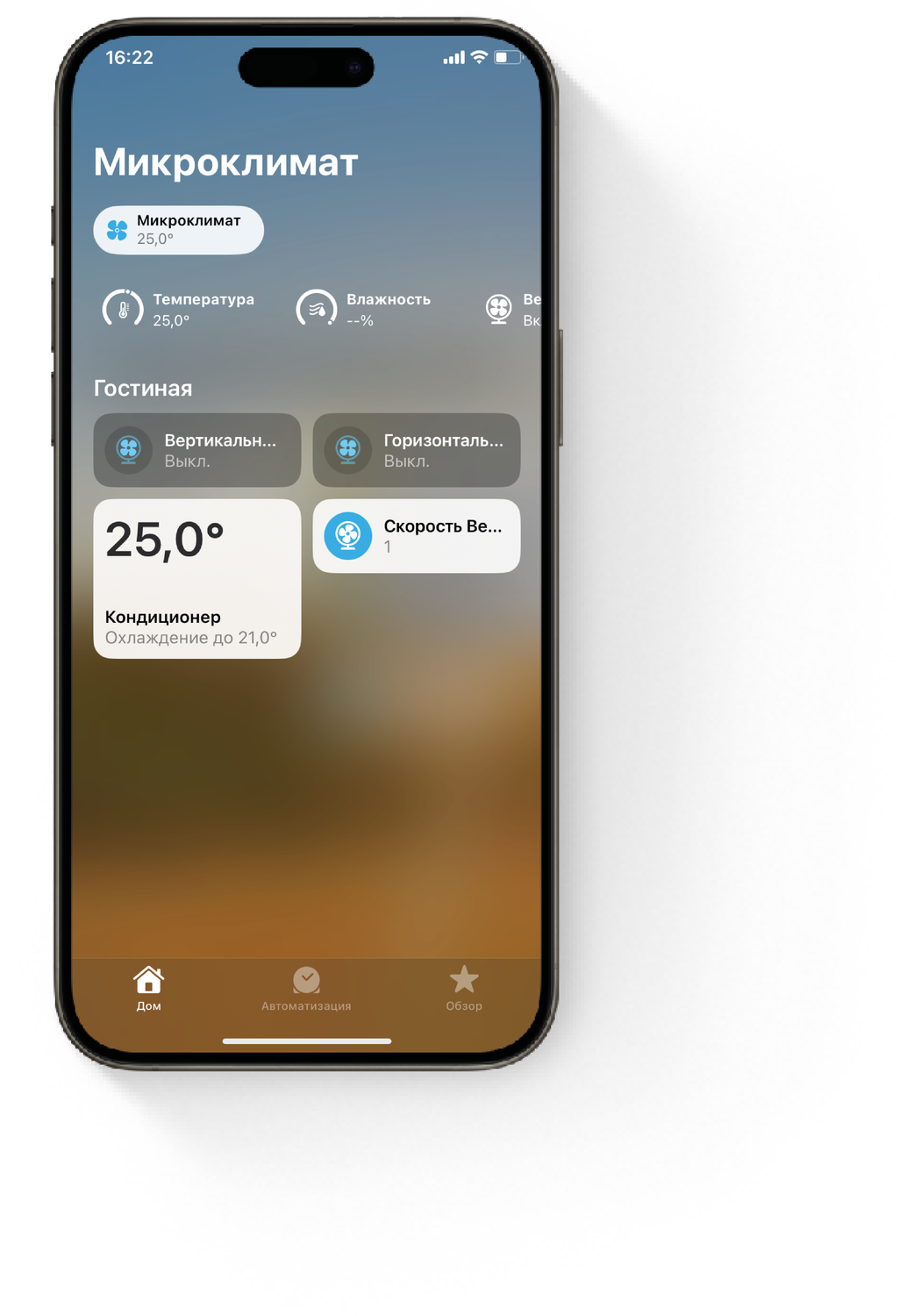

14. Скриншоты интерфейса кондиционера

1. Примеры из практики

Скопировано

Страницы с примерами в стадии создания

2. Технические характеристики

Скопировано

Подключеине	Zigbee 3.0
Размер шлюза	Размер 46x28x12 мм (ДШВ)
Питание	12В
Потребление	Макс. 1 Вт
Режим работы	Непрерывный
Температура эксплуатации	От 0 до +40 °С
Степень защиты	IP30
Масса (с коробкой)	105 г
Комплект	Коробка, устройство, кабель

2.1 Версии устройств

Скопировано

Версия шлюза "A"

Актуальная версия
Сентябрь 2025 года - по настоящее время

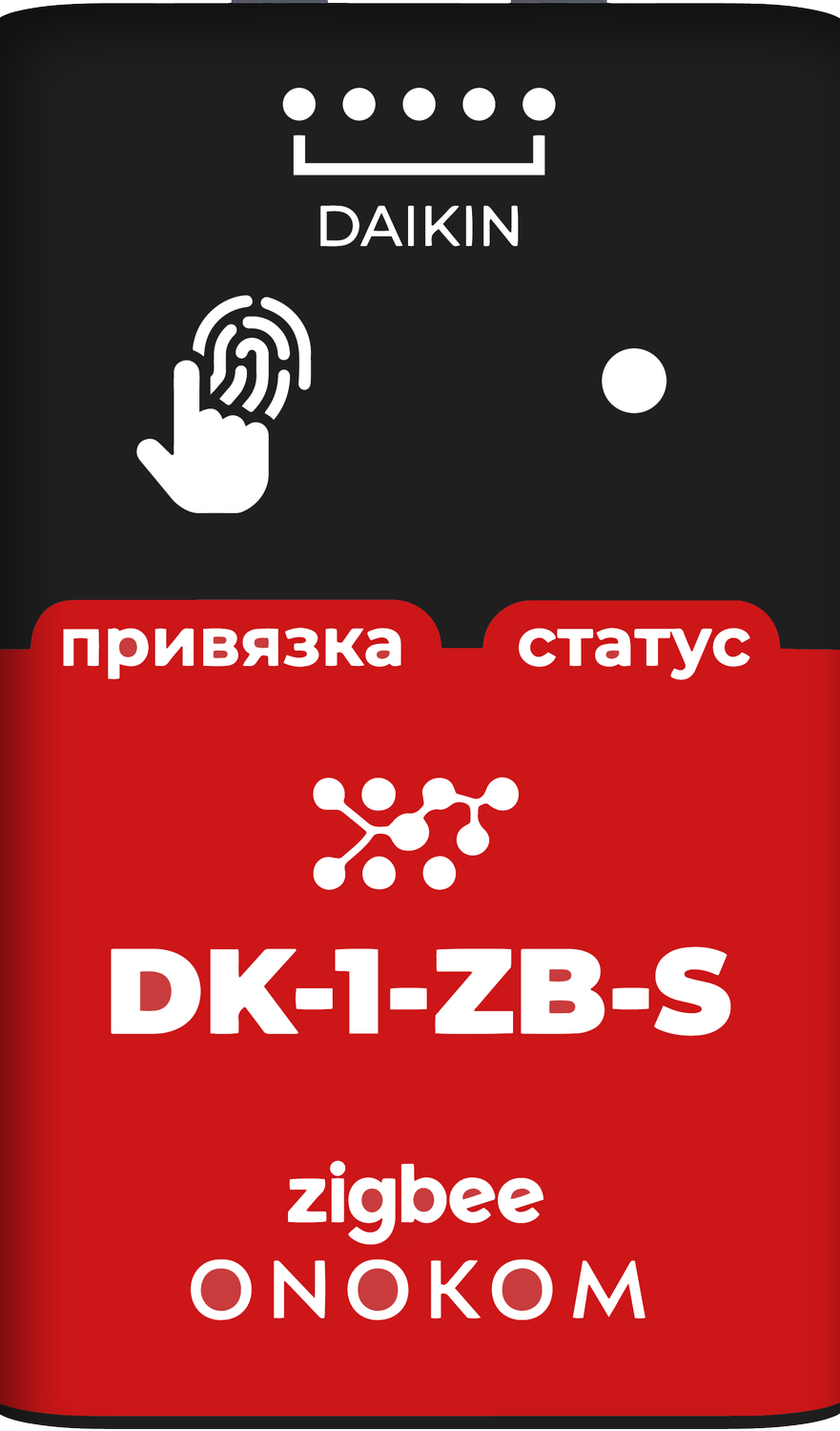

2.2 Изображение устройства

Скопировано

Картинки для вставки устройства
в свои проекты

DK-1-ZB-S.svg
DK-1-ZB-S.pdf

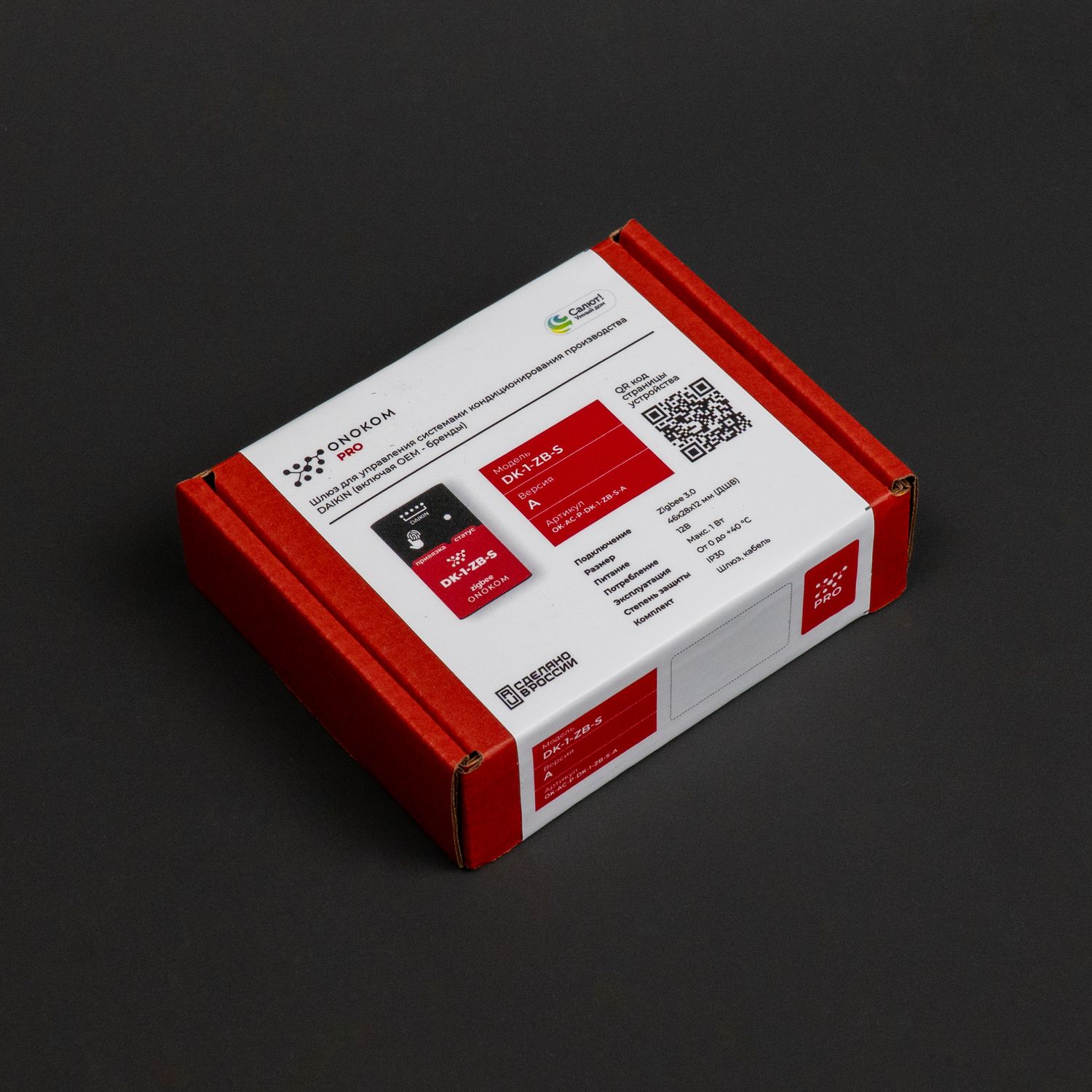

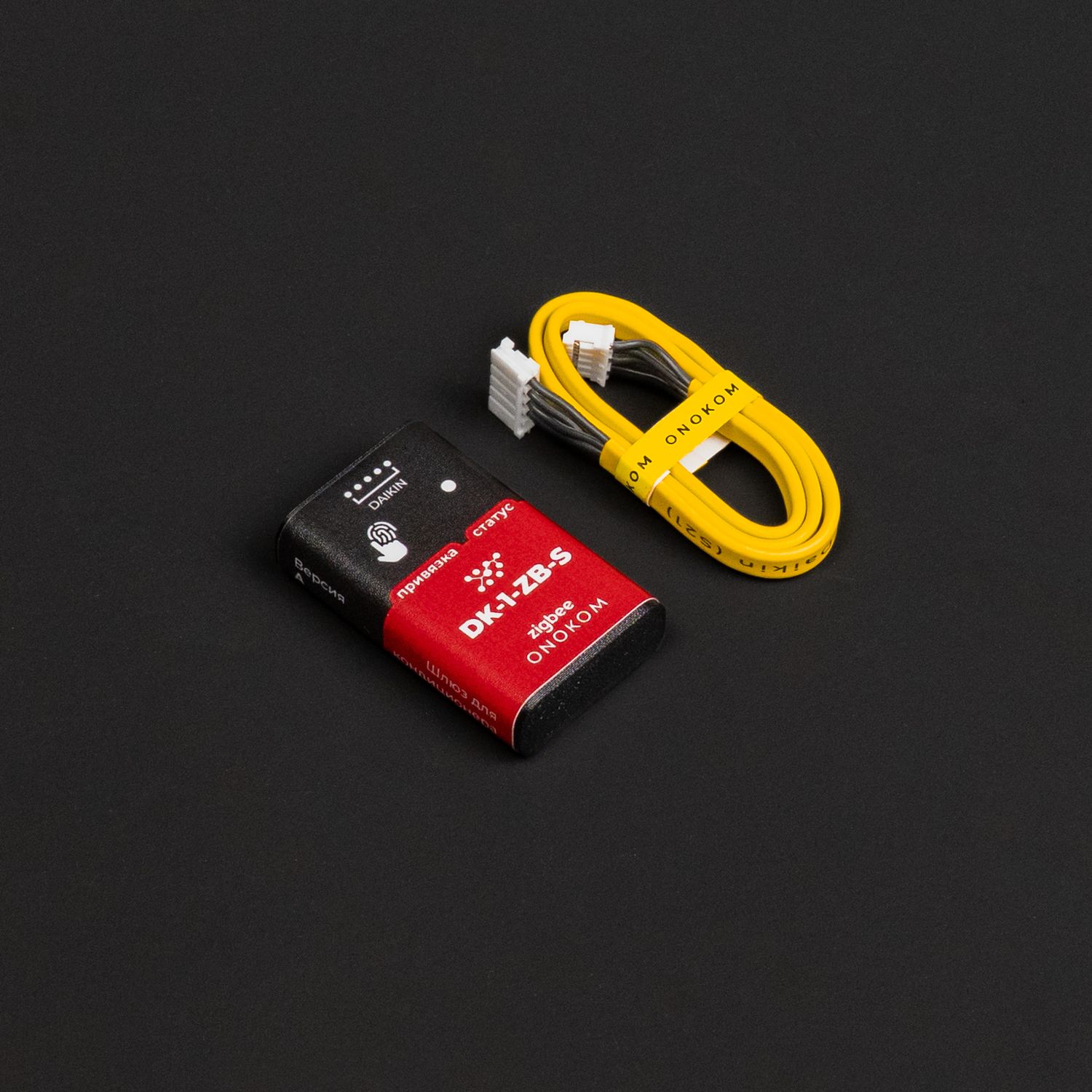

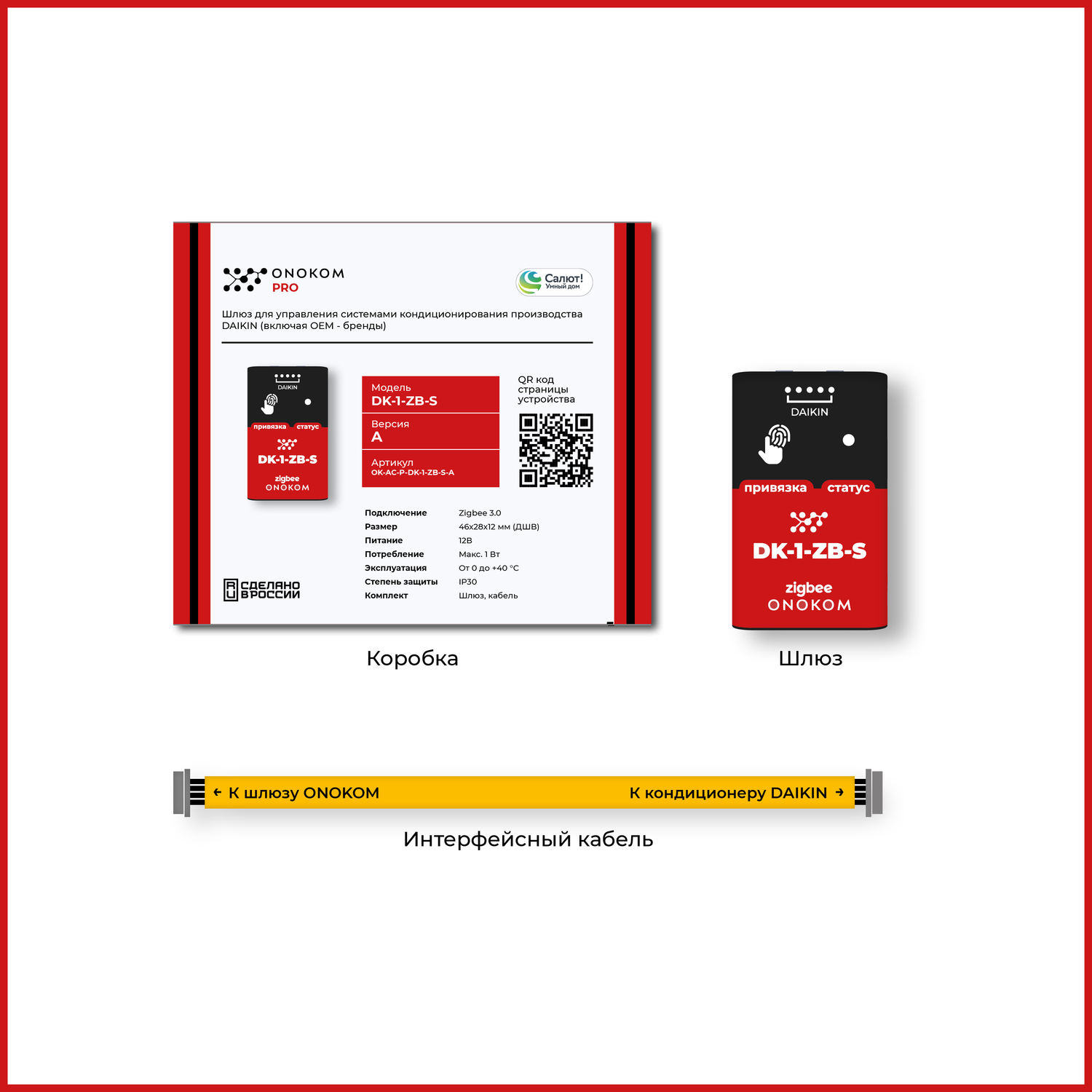

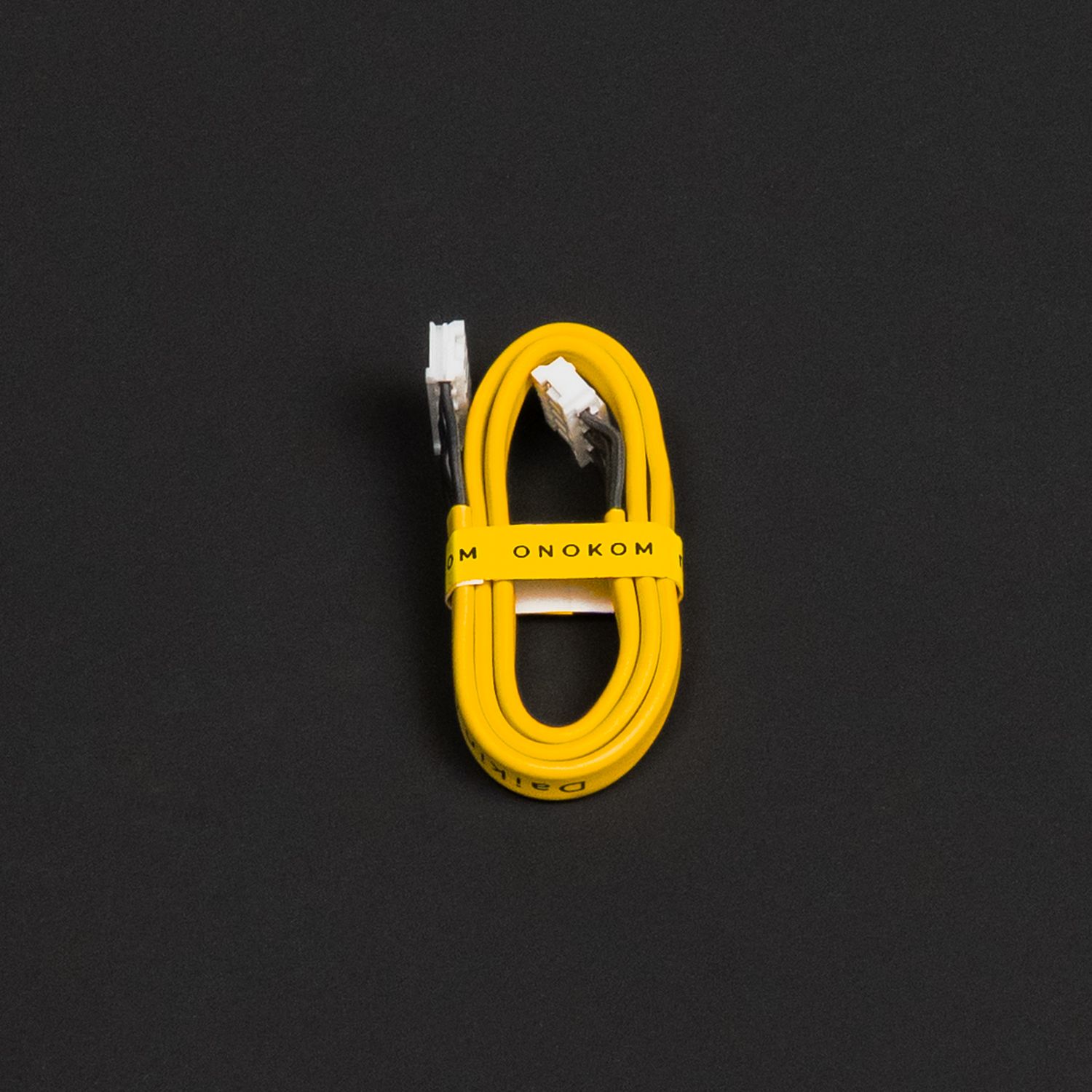

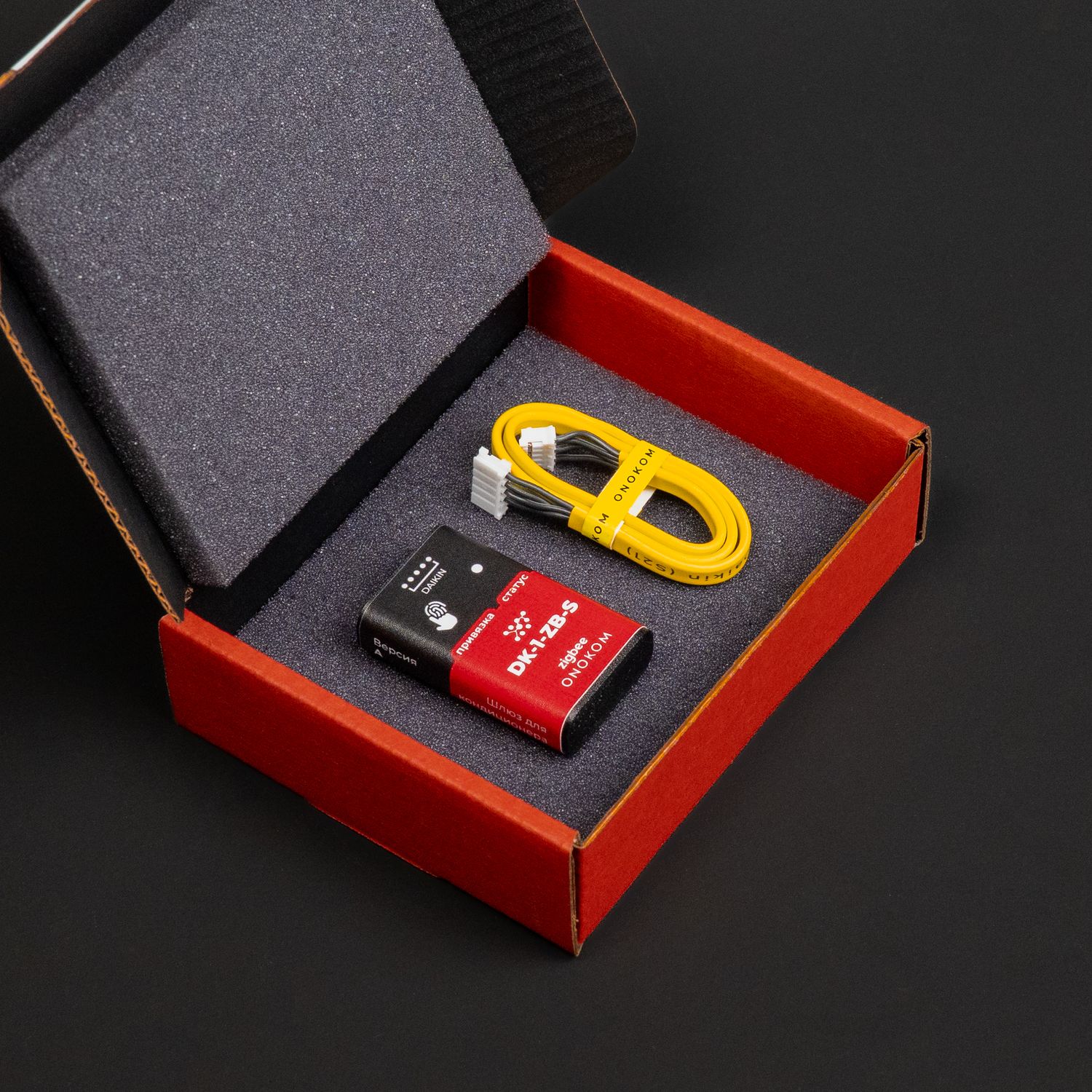

2.3 Комплектация

Скопировано

загружается

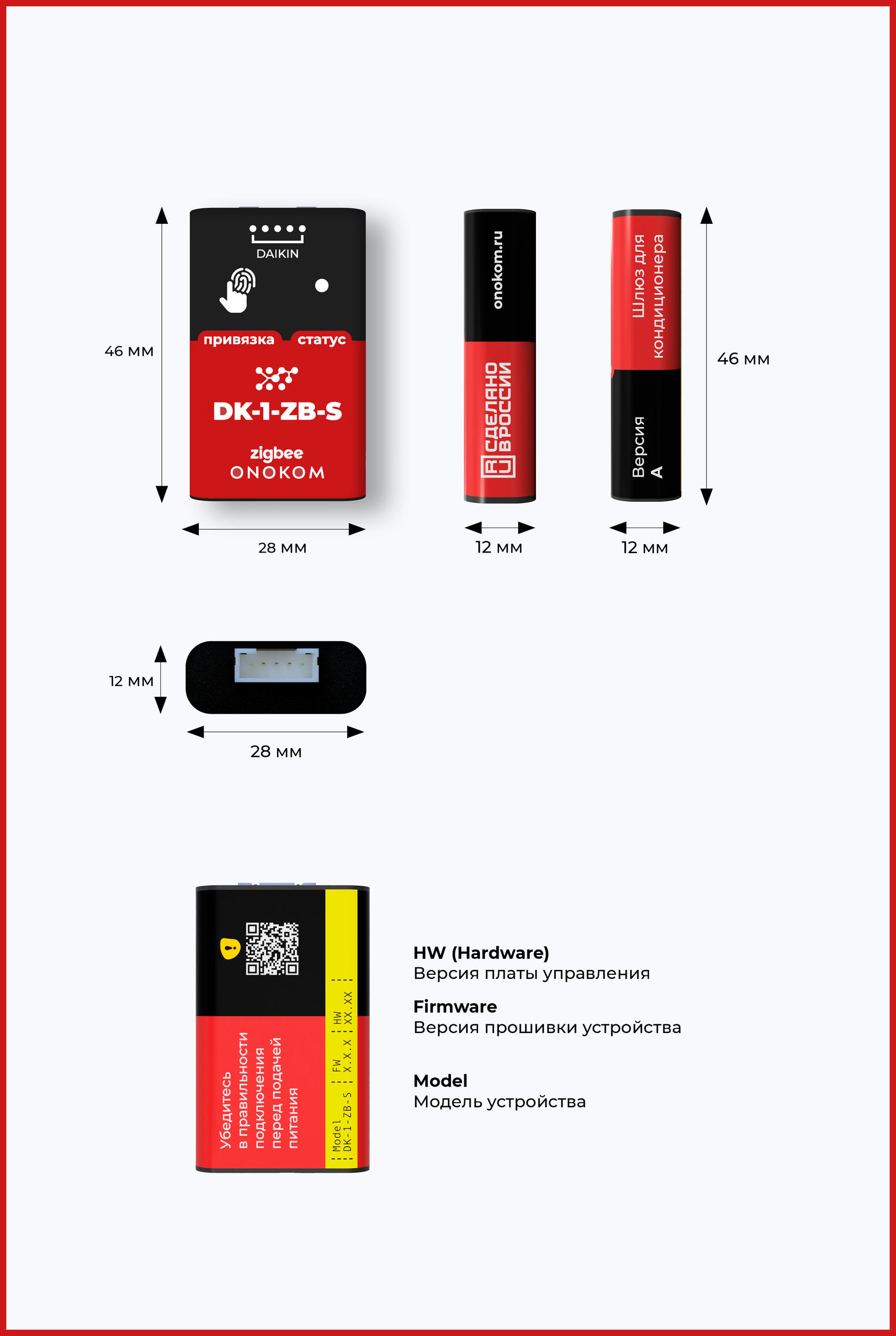

2.4 Размеры устройства

Скопировано

загружается

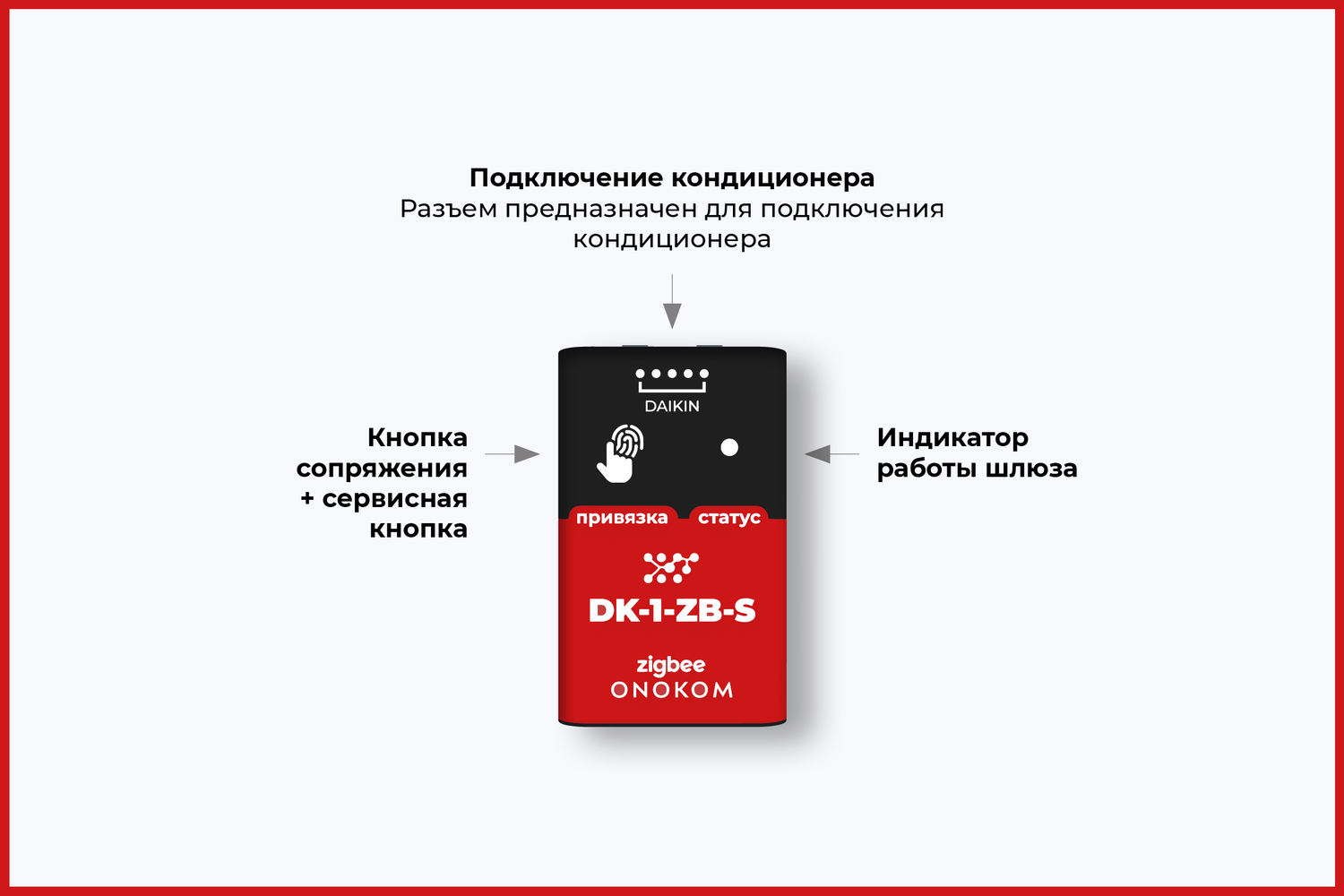

2.5 Назначение портов и кнопок

Скопировано

загружается

2.6 Индикация

Скопировано

2.6.1 Добавление шлюза в хаб

Скопировано

Полная версия видео по добавлению шлюза в хаб.

Ниже можно ознакомиться с пошаговым добавлением

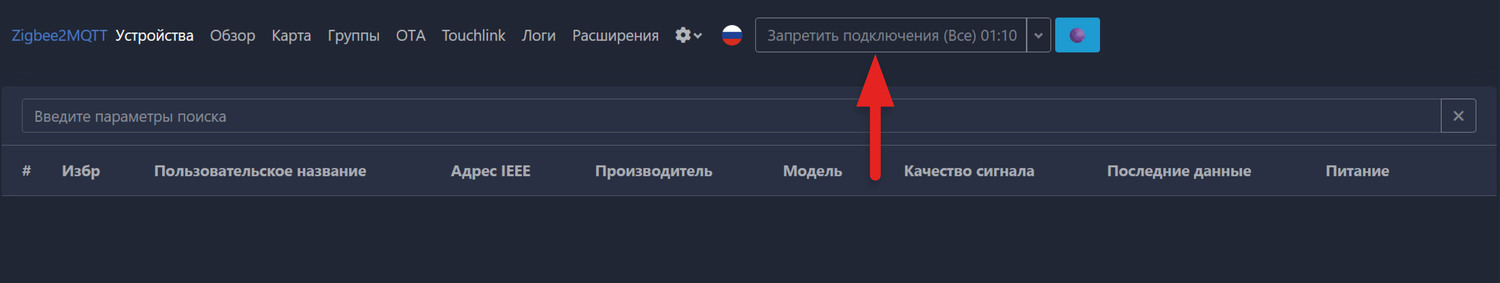

Шаг 1. Разрешить добавление на координаторе

Шаг 2. Удерживаем кнопку 7 секунд

Шаг 3. Отпускаем кнопку

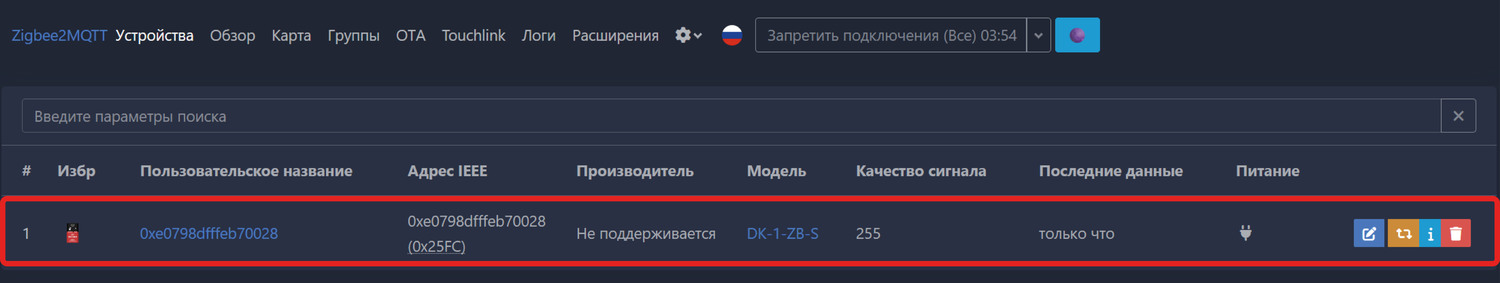

Шаг 4. Координатор увидел шлюз и начал опрос

2.6.2 Нет связи с кондиционером

Скопировано

2.6.3 Нет связи с координатором Zigbee (мы в сети но координатор не отвечает)

Скопировано

Индикатор мигает красным - зеленым светом

2.6.4 Нет связи с координатором Zigbee (мы покинули сеть или нас выкинули оттуда)

Скопировано

Индикатор начинает гореть красным светом

2.6.5 Всё в порядке (есть Zigbee и связь с кондиционером)

Скопировано

Индикатор не горит

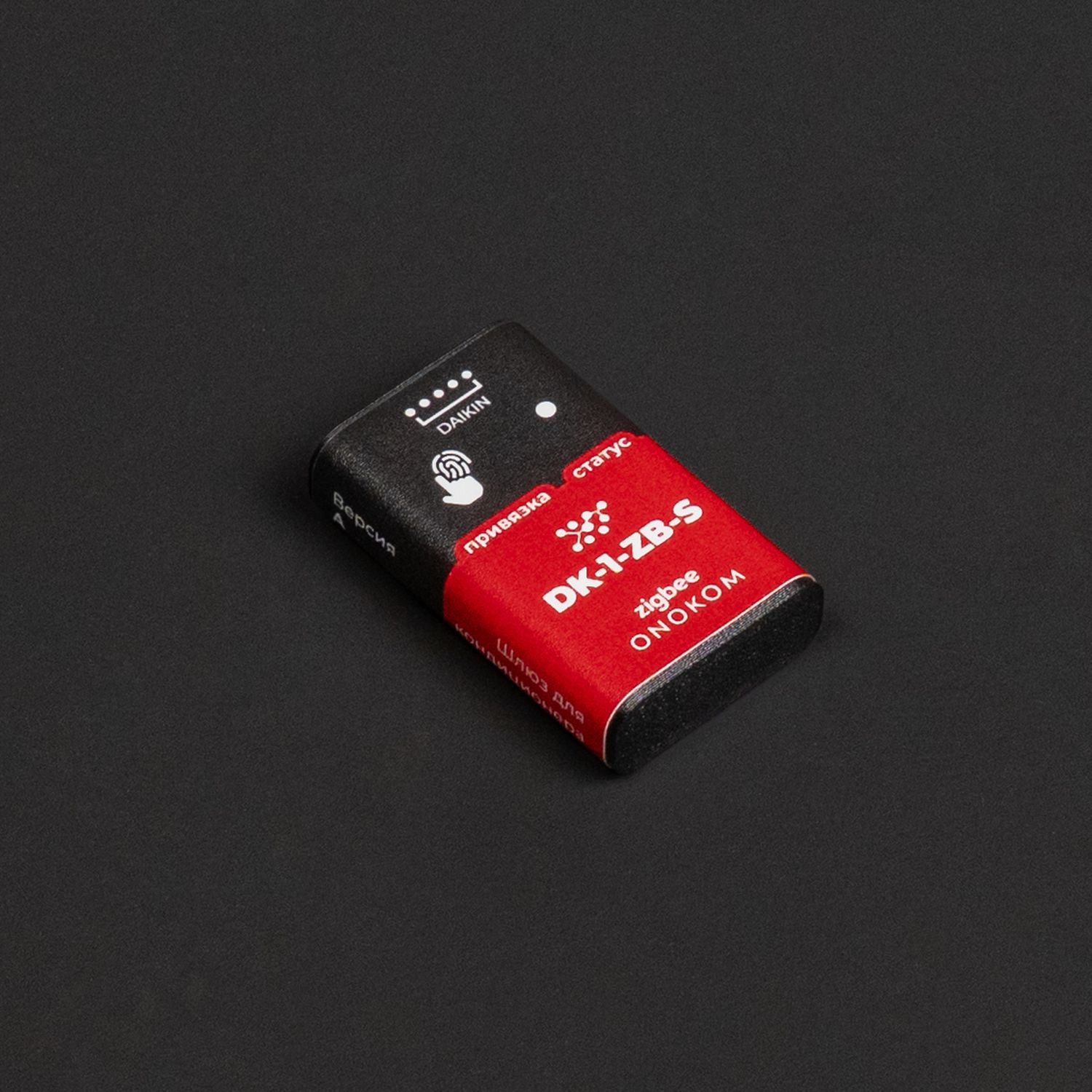

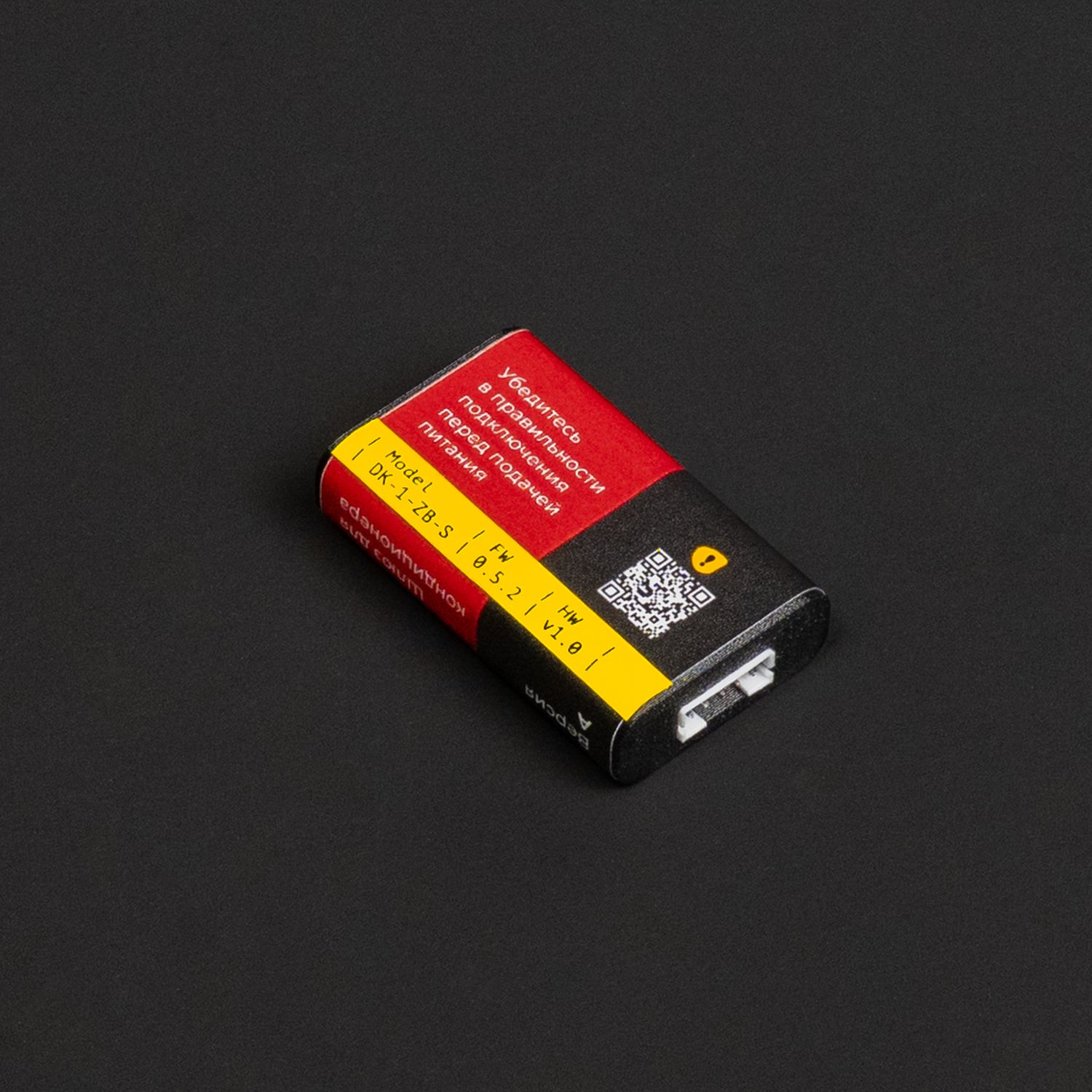

3. Внешний вид

Скопировано

загружается

загружается

загружается

Комплектация шлюза - устройства без коробки

загружается

загружается

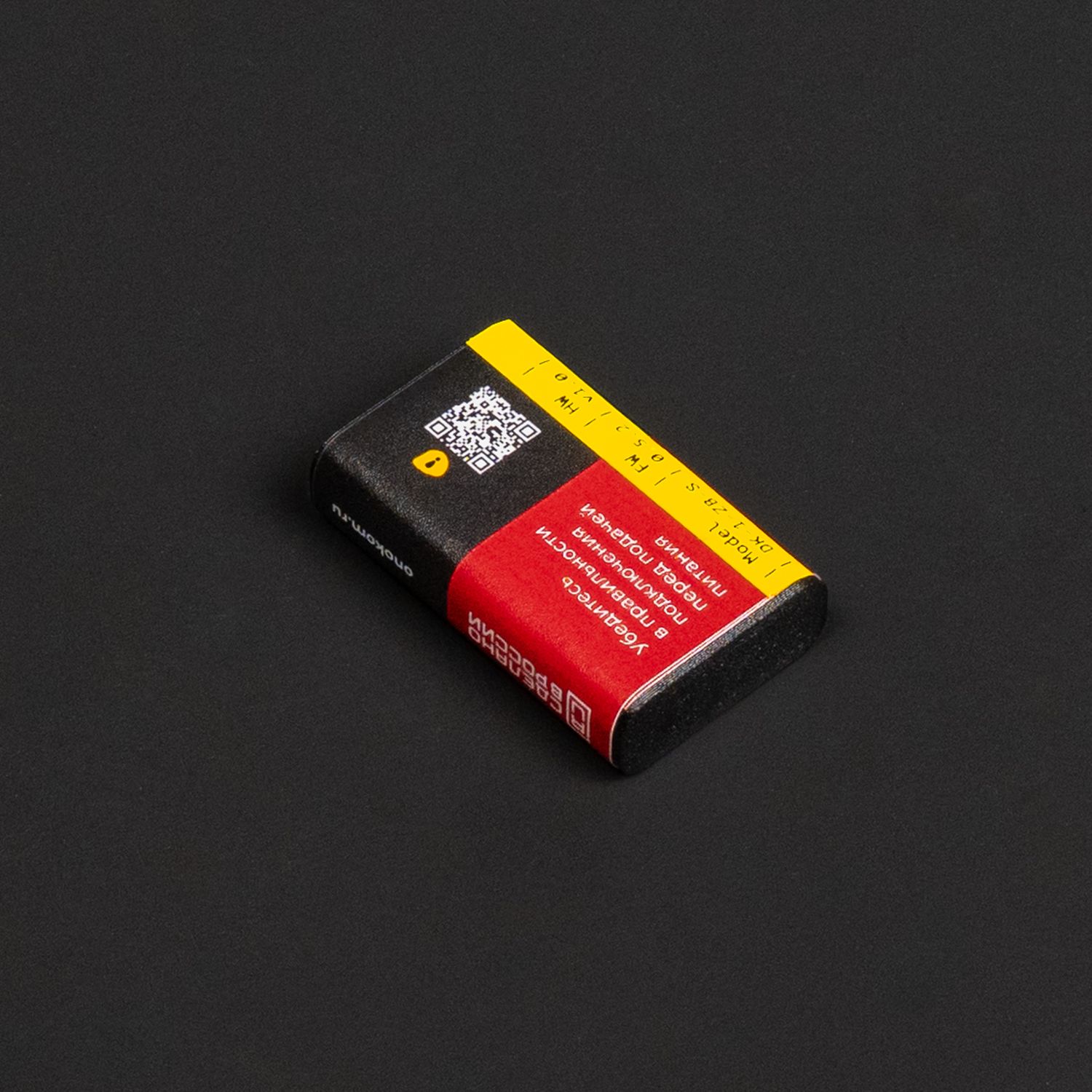

Комплектация шлюза - шлюз с обратной стороны

загружается

загружается

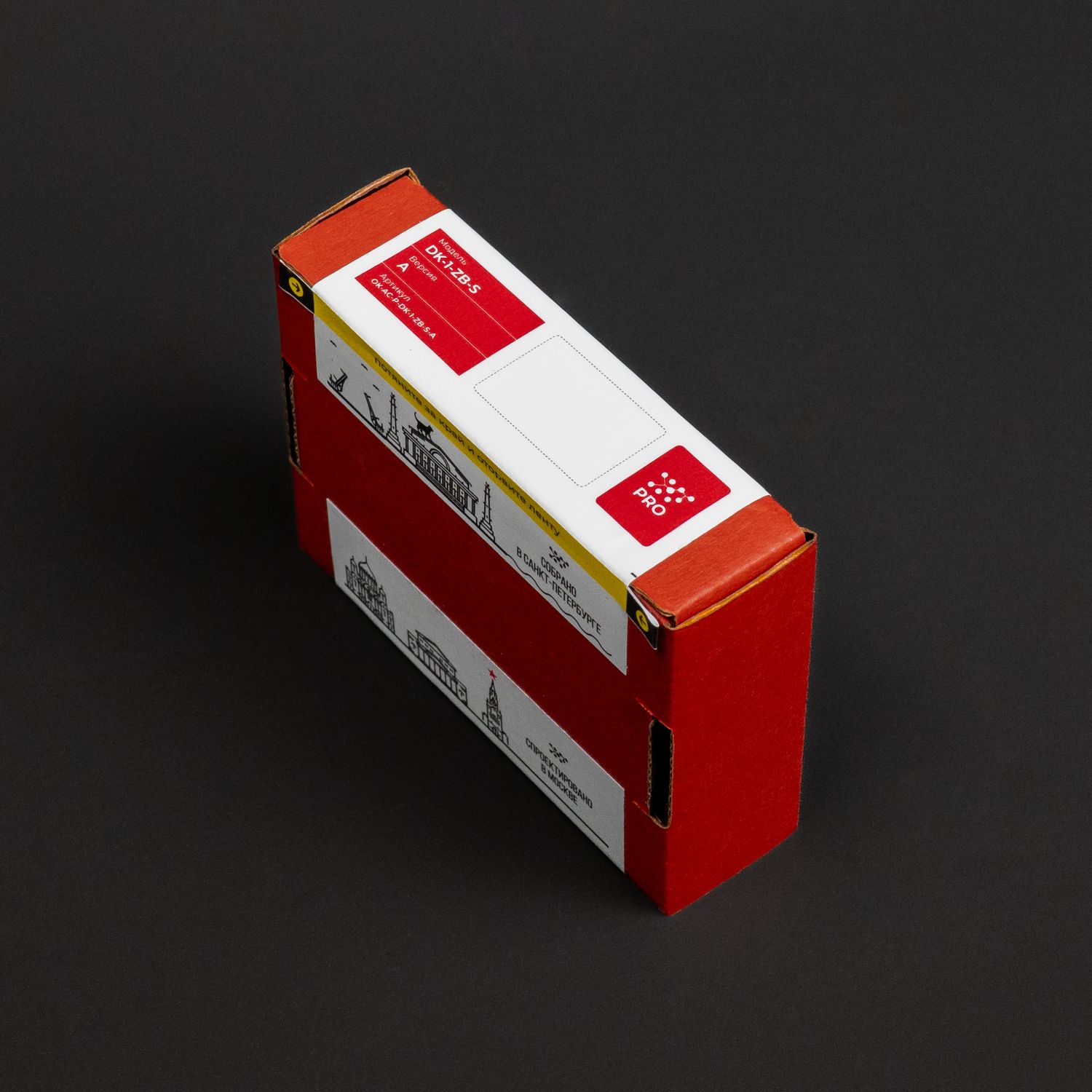

Комплектация шлюза - коробка обратная сторона

загружается

4. Краткая инструкция

Скопировано

- Перед подключением обесточьте кондиционер

- Не размещайте устройство во влажных местах

- Убедитесь в правильности подключения перед подачей питания

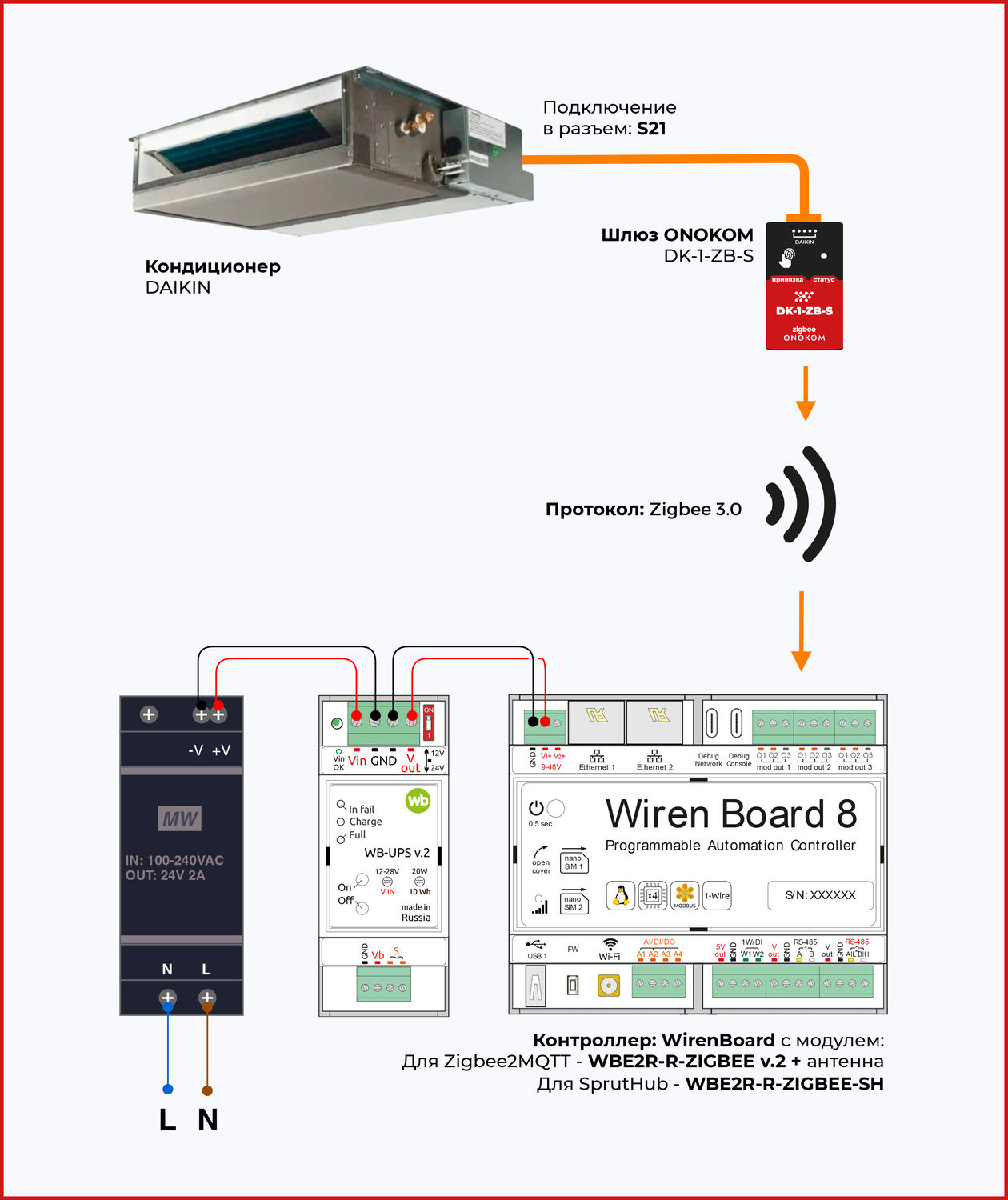

- Подсоедините zigbee шлюз в S21 разъем кондиционера

- Подайте питание на кондиционер

Добавление шлюза в хаб:

- Шаг 1. Разрешить добавление на координаторе

- Шаг 2. Удерживаем кнопку 7 секунд. Индикатор загорится оранжевым светом

- Шаг 3. Отпускаем кнопку. Индикатор начнет мигать быстрее

- Шаг 4. Координатор увидел шлюз и начал опрос. Индикатор не горит, подключение установлено

4.1 Устранение неполадок

Скопировано

Проверьте правильность подключения интерфейсного кабеля в разъем кондиционера:
- разъем плотно вставлен в плату управления кондиционером;
- разъем плотно вставлен в шлюз;
- разъем не выломан;
- проводники интерфейсного кабеля входят в разъем с одной и с другой стороны интерфейсного кабеля.

5. Карта кластеров

Скопировано

Endpoint Configuration

Endpoint ID: 1 (Основной)

Input Clusters: Basic, Identify, On/Off, Thermostat, Fan Control

Output Clusters: Identify (0x0003), OTA Upgrade (0x0019)

Basic

ID: 0x0000

Endpoint: 1

Direction: Input (Server)

Стандартные атрибуты

ID (hex)	Имя атрибута	Тип данных	Доступ	Значение/Диапазон	Описание
0x0000	ZCLVersion	uint8	R	8	Версия ZCL
0x0003	HWVersion	uint8	R	1	Версия железа
0x0004	ManufacturerName	string	R	ONOKOM	Производитель
0x0005	ModelIdentifier	string	R	DK-1-ZB-S	Модель устройства
0x0007	PowerSource	enum8	R	4 (DC Source)	Источник питания
0x4000	SWBuildID	string	R	x.x.x	Версия ПО

Thermostat

ID: 0x0201

Endpoint: 1

Direction: Input (Server)

Стандартные атрибуты

ID (hex)	Имя атрибута	Тип данных	Доступ	Значение/Диапазон	Описание
0x0000	LocalTemperature	int16	R	1500	Температура в помещении (0.01°C)
0x0011	OccupiedCoolingSetpoint	int16	RW	2300/1600-3200	Установка охлаждения (0.01°C)
0x001C	SystemMode	enum8	RW	0x00: Выключен, 0x01: Авто, 0x03: Охлаждение, 0x04: Нагрев, 0x07: Вентиляция, 0x08: Осушение	Режим работы системы
0x001E	ThermostatRunningMode	enum8	R	0x00: Выключен, 0x01: Авто, 0x03: Охлаждение, 0x04: Нагрев, 0x07: Вентиляция, 0x08: Осушение	Текущий режим работы

Производительские атрибуты (Custom)

ID (hex)	Имя атрибута	Тип данных	Доступ	Значение/Диапазон	Код производителя	Описание
0x4700	HorizontalVanes	enum8	R/W	0: Остановлено 1: Качание	HEX: 0x4703 DEC: 18179	Положение горизонтальных жалюзи
0x4701	VerticalVanes	enum8	R/W	0: Остановлено 1: Качание	HEX: 0x4703 DEC: 18179	Положение вертикальных жалюзи
0x4702	AirDirection	enum8	R/W	0: Все остановлено 1: Качание горизонтальных и вертикальных 2: Качание горизонтальных 3: Качание вертикальных	HEX: 0x4703 DEC: 18179	Режим направления воздуха
0x4703	Mode	enum8	R/W	1: Нагрев 2: Охлаждение 3: Авто 4: Осушение 5: Вентиляция	HEX: 0x4703 DEC: 18179	Режим работы системы
0x4727	EcoMode	bool	R/W	0x00: Выключено 0x01: Включено	HEX: 0x4703 DEC: 18179	Режим эко
0x4731	ScreenLight	bool	R/W	0x00: Выключено 0x01: Включено	HEX: 0x4703 DEC: 18179	Подсветка экрана
0x4733	ScreenLowBright	bool	R/W	0x00: Выключено 0x01: Включено	HEX: 0x4703 DEC: 18179	Ослабить яркость экрана
0x4734	AcConnected	bool	R/W	0x00: Выключено 0x01: Включено	HEX: 0x4703 DEC: 18179	Кондиционер на связи

Fan Control

ID: 0x0202

Endpoint: 1

Direction: Input (Server)

Стандартные атрибуты

ID (hex)	Имя атрибута	Тип данных	Доступ	Значение/Диапазон	Описание
0x0000	FanMode	enum8	RW	5 (Auto)	Режим вентилятора

Производительские атрибуты (Custom)

ID (hex)	Имя атрибута	Тип данных	Доступ	Значение/Диапазон	Код производителя	Описание
0x4700	FanSpeed	enum8	R/W	0 – Авто 1 – Первая скорость 2 – Вторая скорость 3 – Третья скорость 4 – Четвертая скорость 5 – Пятая скорость	HEX: 0x4703 DEC: 18179	Ручное управление скоростью вентилятора
0x4701	SmartFanSpeed	enum8	R/W	0 – Авто 1 – Тихий режим 2 – Первая скорость 3 – Вторая скорость 4 – Третья скорость 5 – Четвертая скорость 6 – Пятая скорость 7 – Турбо режим	HEX: 0x4703 DEC: 18179	Умные режимы работы вентилятора
0x4710	QuietMode	bool	R/W	0x00: Выключено 0x01: Включено	HEX: 0x4703 DEC: 18179	Режим тихий
0x4711	TurboMode	bool	R/W	0x00: Выключено 0x01: Включено	HEX: 0x4703 DEC: 18179	Режим турбо
0x4723	TargetFanSpeed	enum8	R/W	Мин = 0x0000 Макс = 0x00FF	HEX: 0x4703 DEC: 18179	Целевая скорость вентилятора
0x4724	CurrentFanSpeed	enum8	R/W	Мин = 0x0000 Макс = 0x00FF	HEX: 0x4703 DEC: 18179	Текущая скорость вентилятора

Identify

ID: 0x0003

Endpoint: 1

Direction: Input (Server)

Функциональность

Кластер отвечает за идентификацию устройства (мигание светом и т.д.).

Output Cluster Configuration

Кластер также поддерживает Output (Client) функции:

Отправка команд идентификации другим устройствам
Поддержка групповых команд идентификации

On/Off

ID: 0x0006

Endpoint: 1

Direction: Input (Server)

Стандартные атрибуты

ID (hex)	Имя атрибута	Тип данных	Доступ	Значение/Диапазон	Описание
0x0000	OnOff	bool	R/W	false	Состояние устройства

OTA Upgrade

ID: 0x0019

Endpoint: 1

Direction: Output (Client)

Функциональность

Кластер отвечает за обновление прошивки по воздуху (Over-The-Air).

Основные функции:

Запрос информации об обновлениях
Загрузка образов прошивки
Управление процессом обновления
Отчеты о статусе обновления

6. Полезные файлы

Скопировано

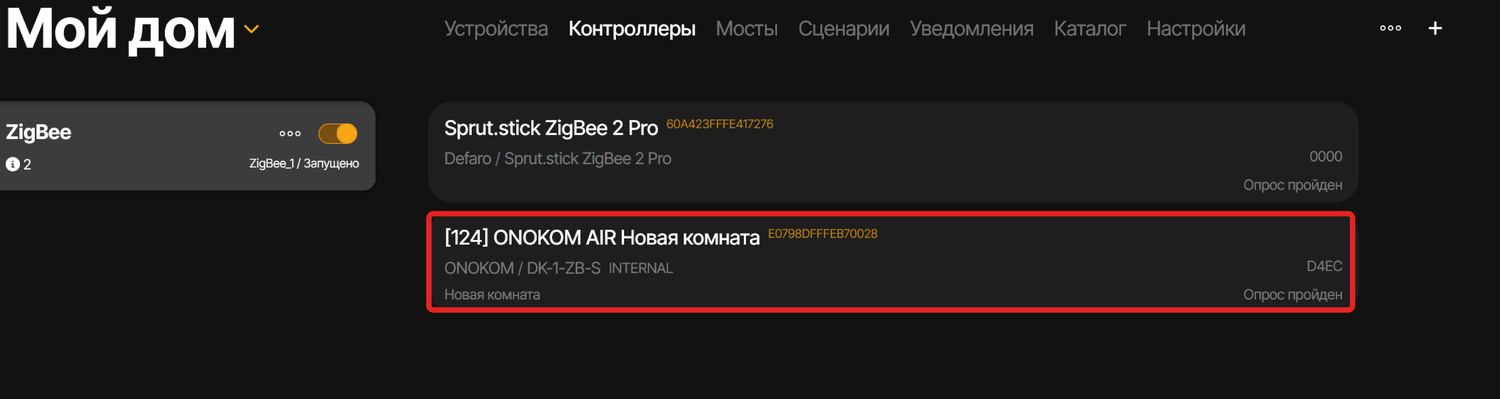

Шаблон SH-ZIGBEE-ONOKOM-AIR-DK-1-ZB-S для SprutHub.JSON

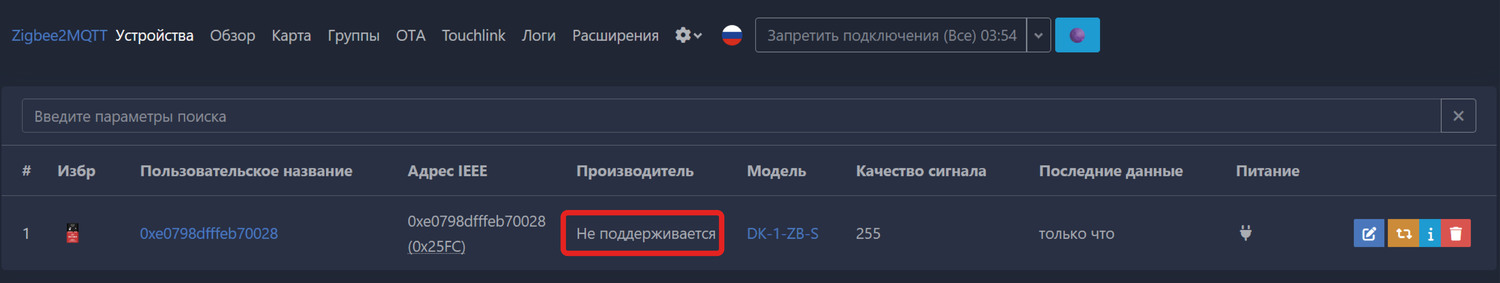

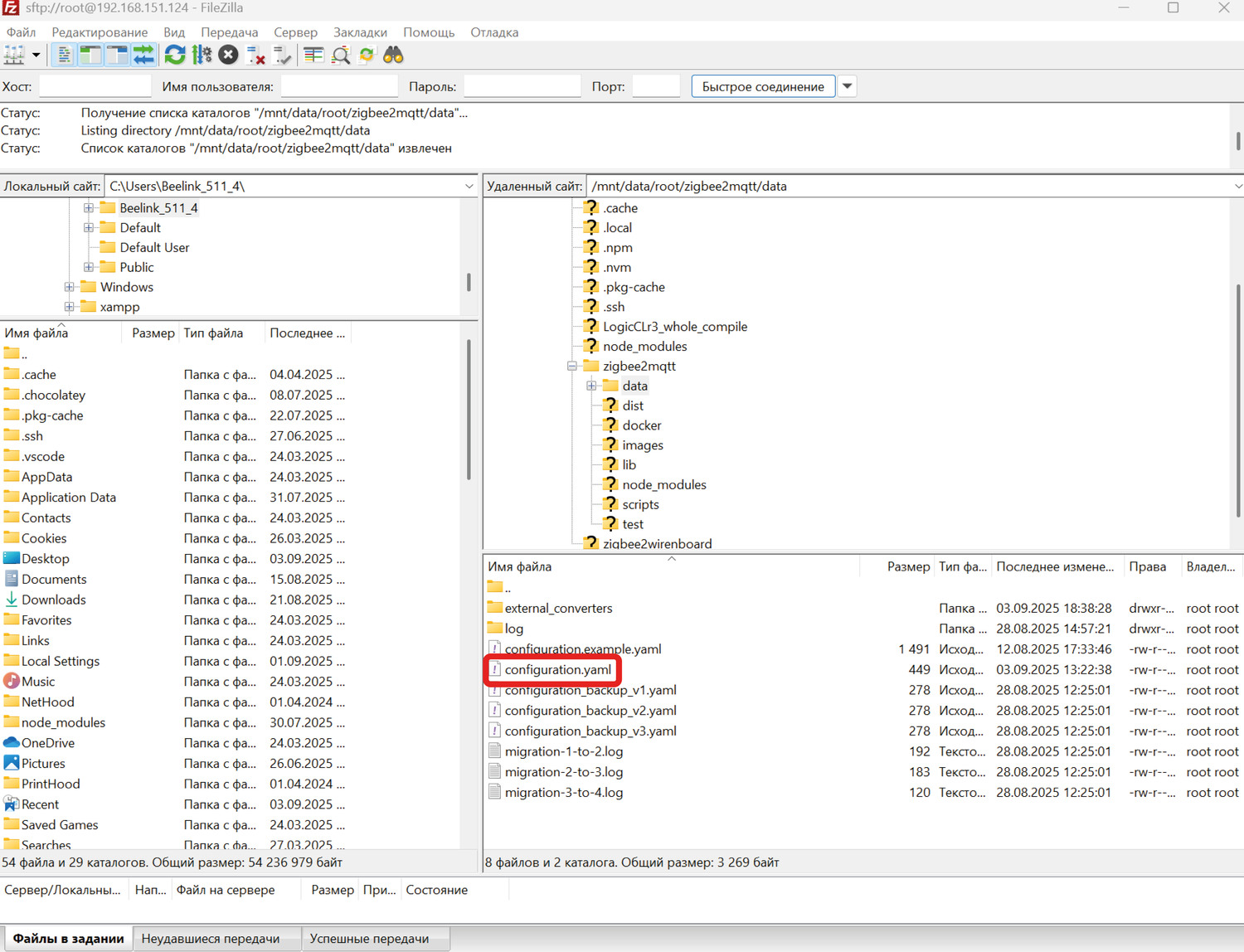

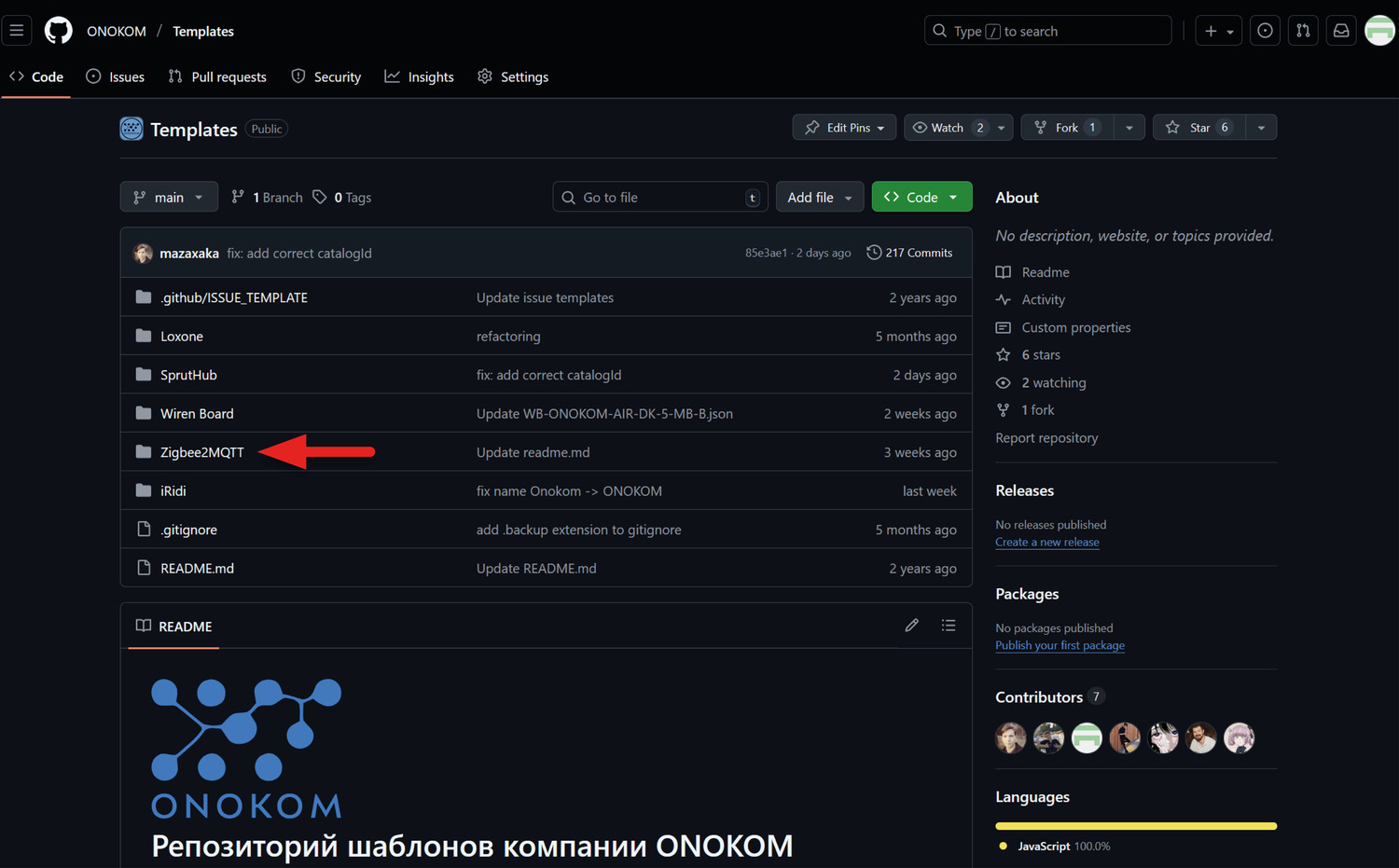

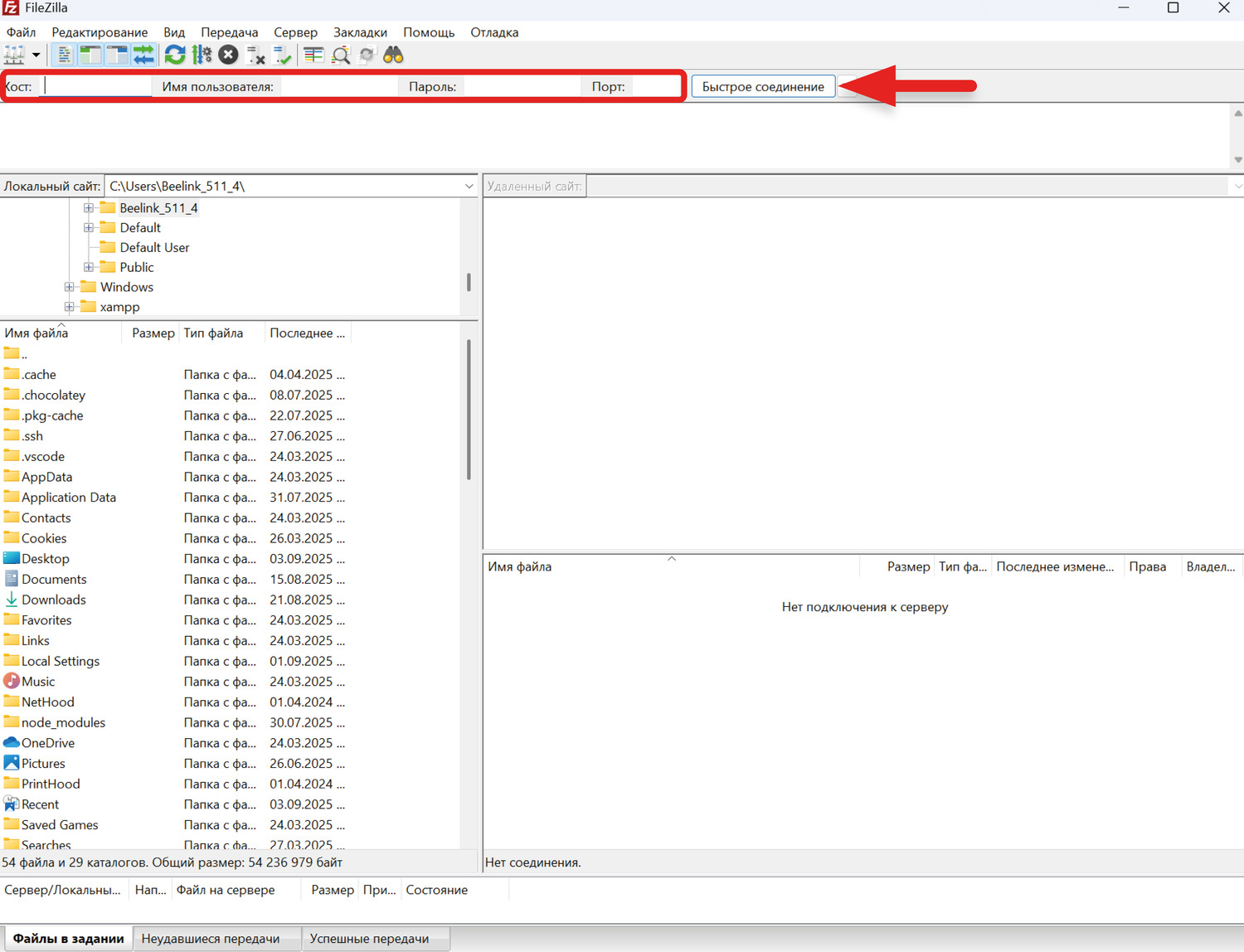

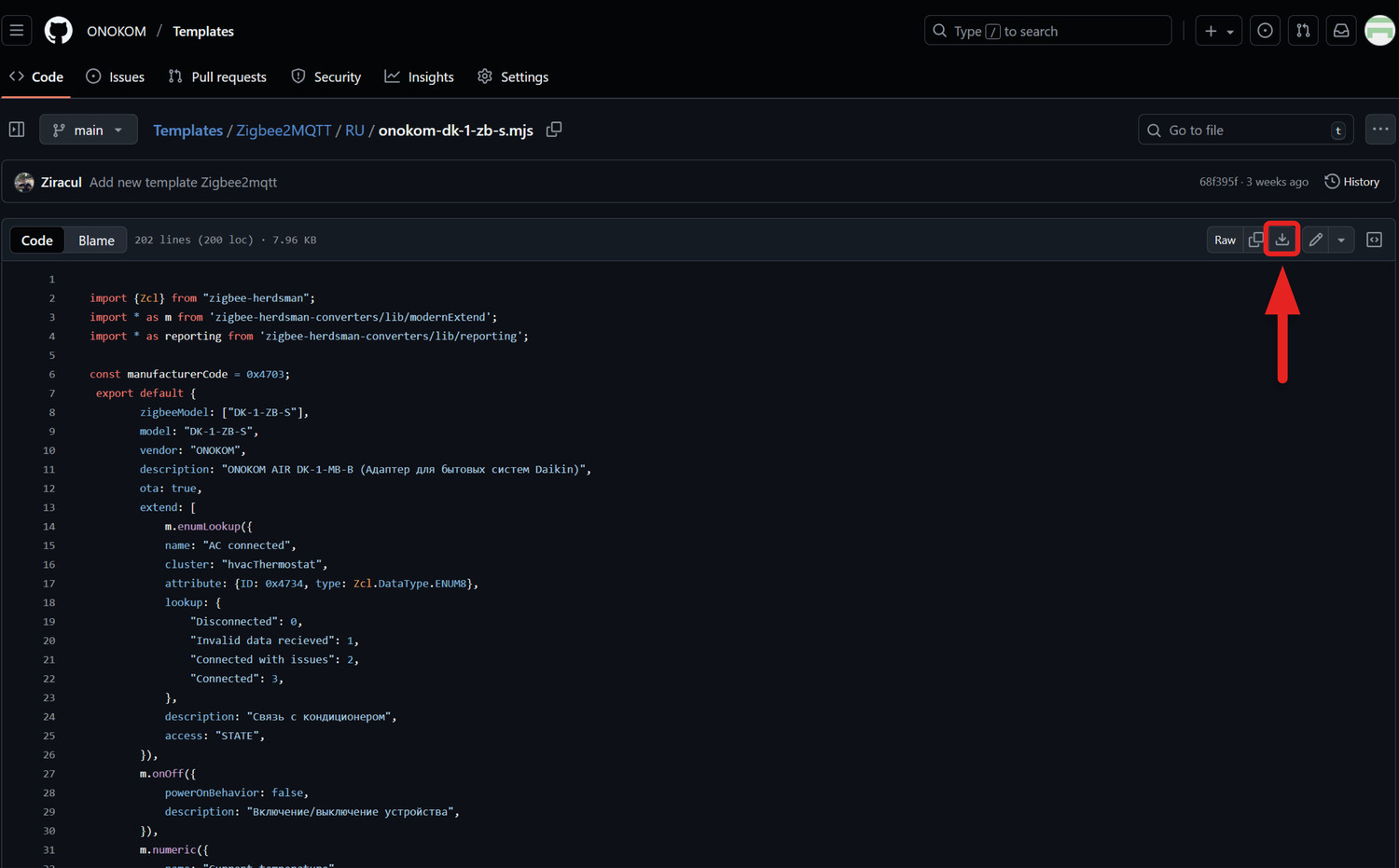

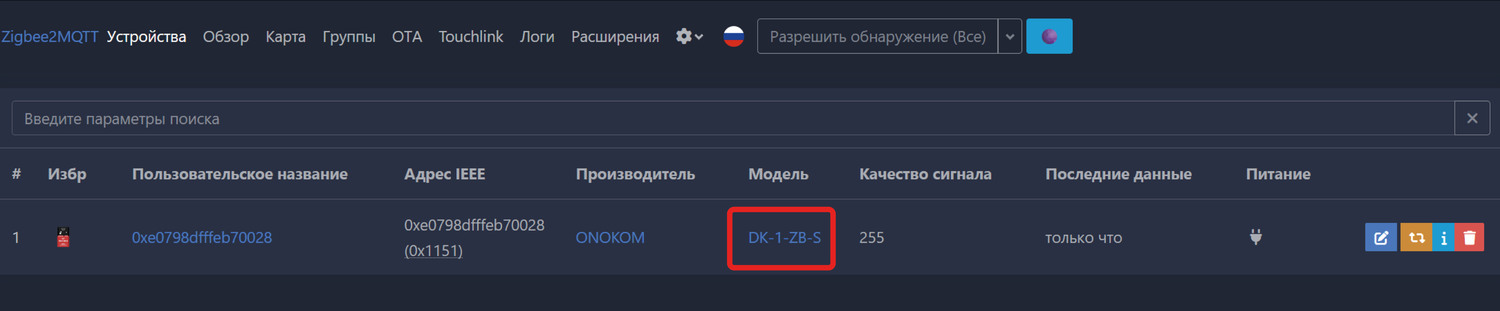

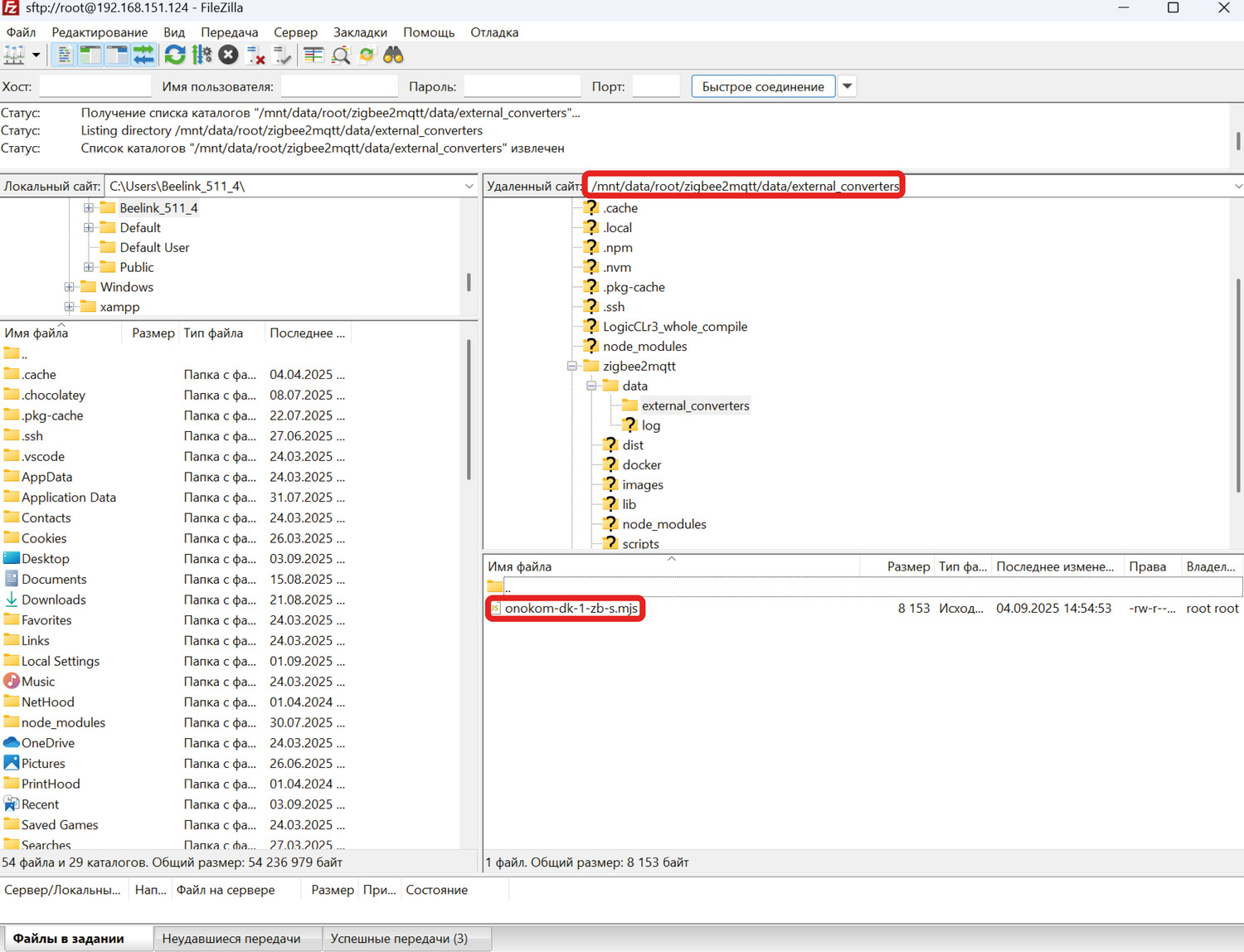

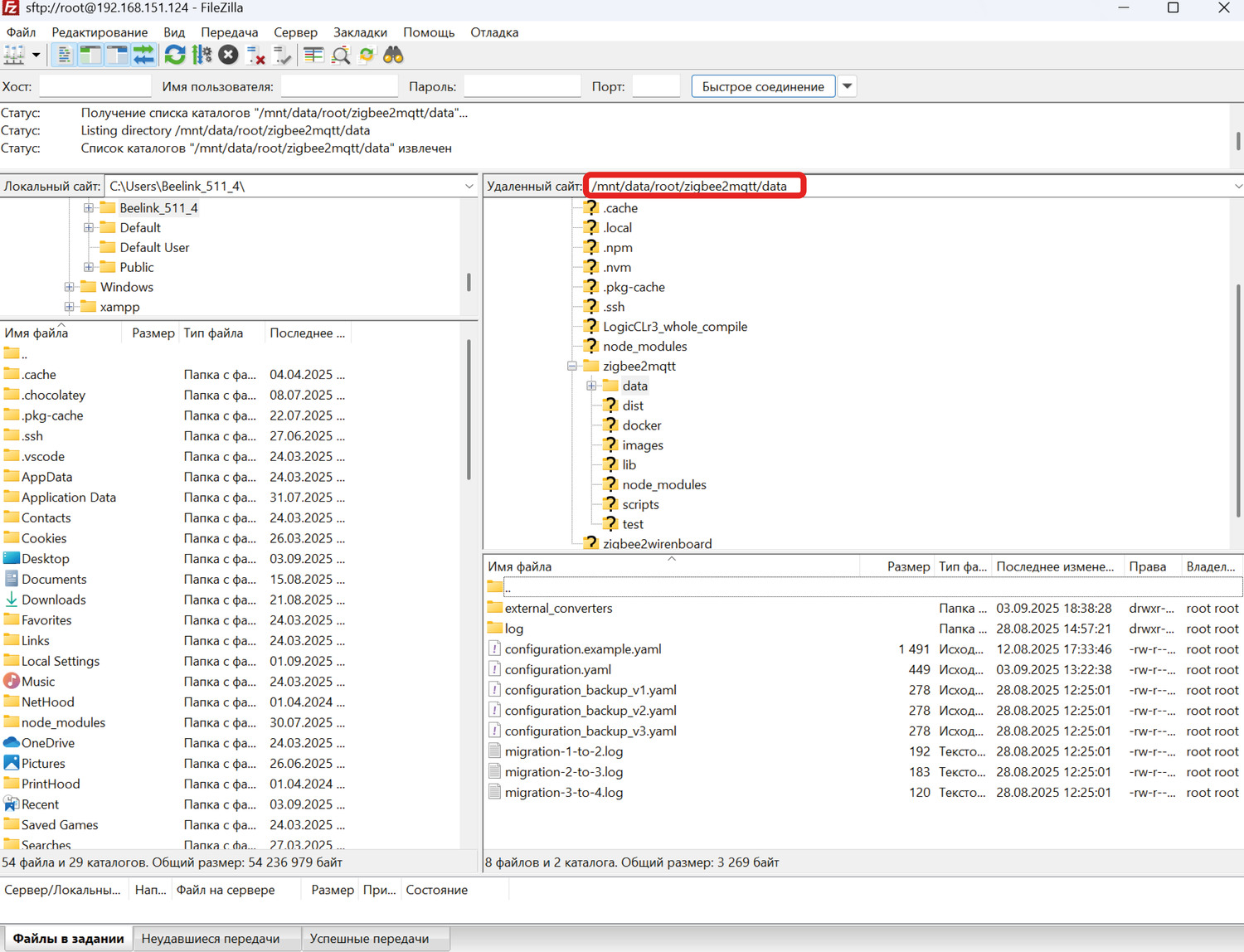

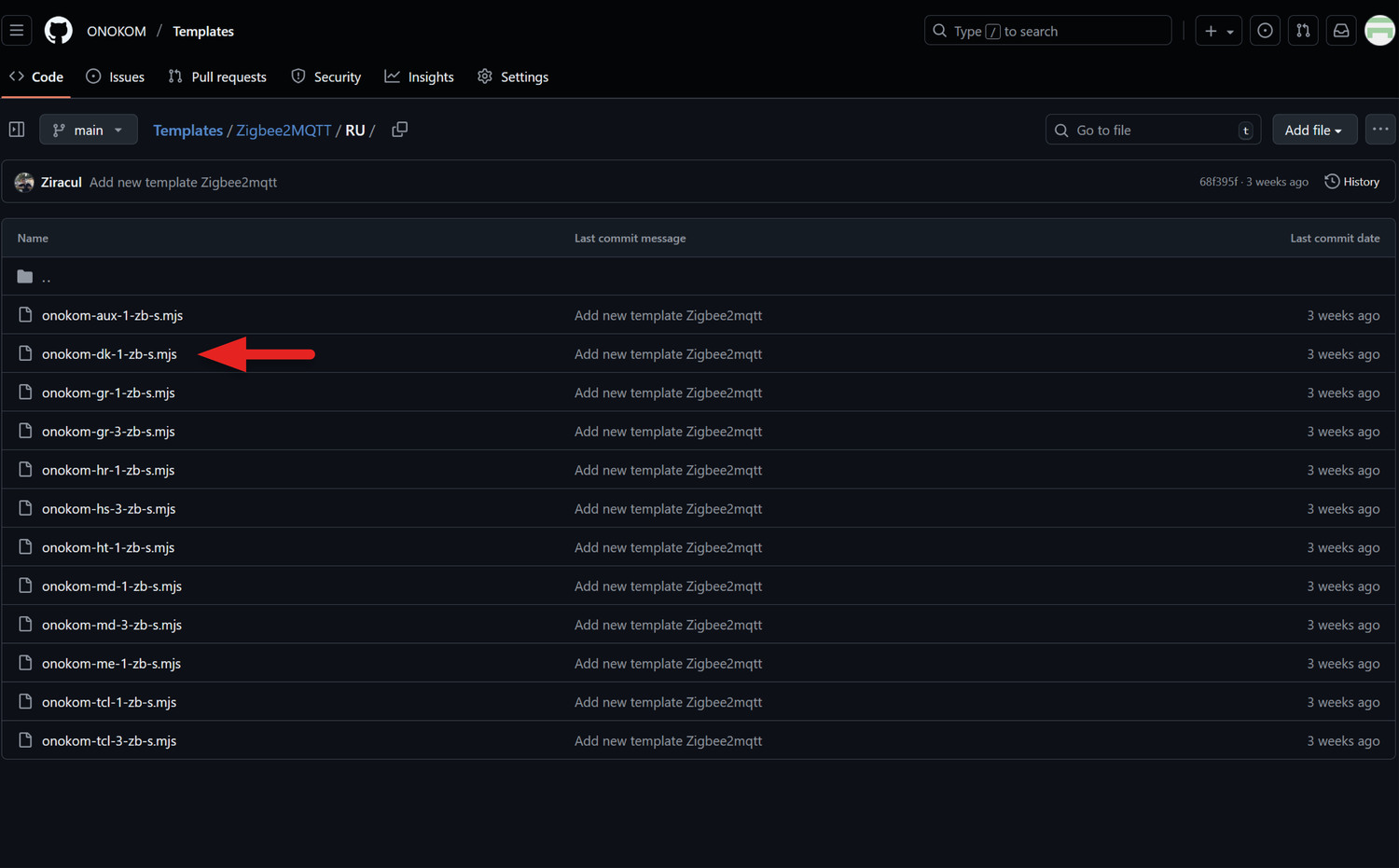

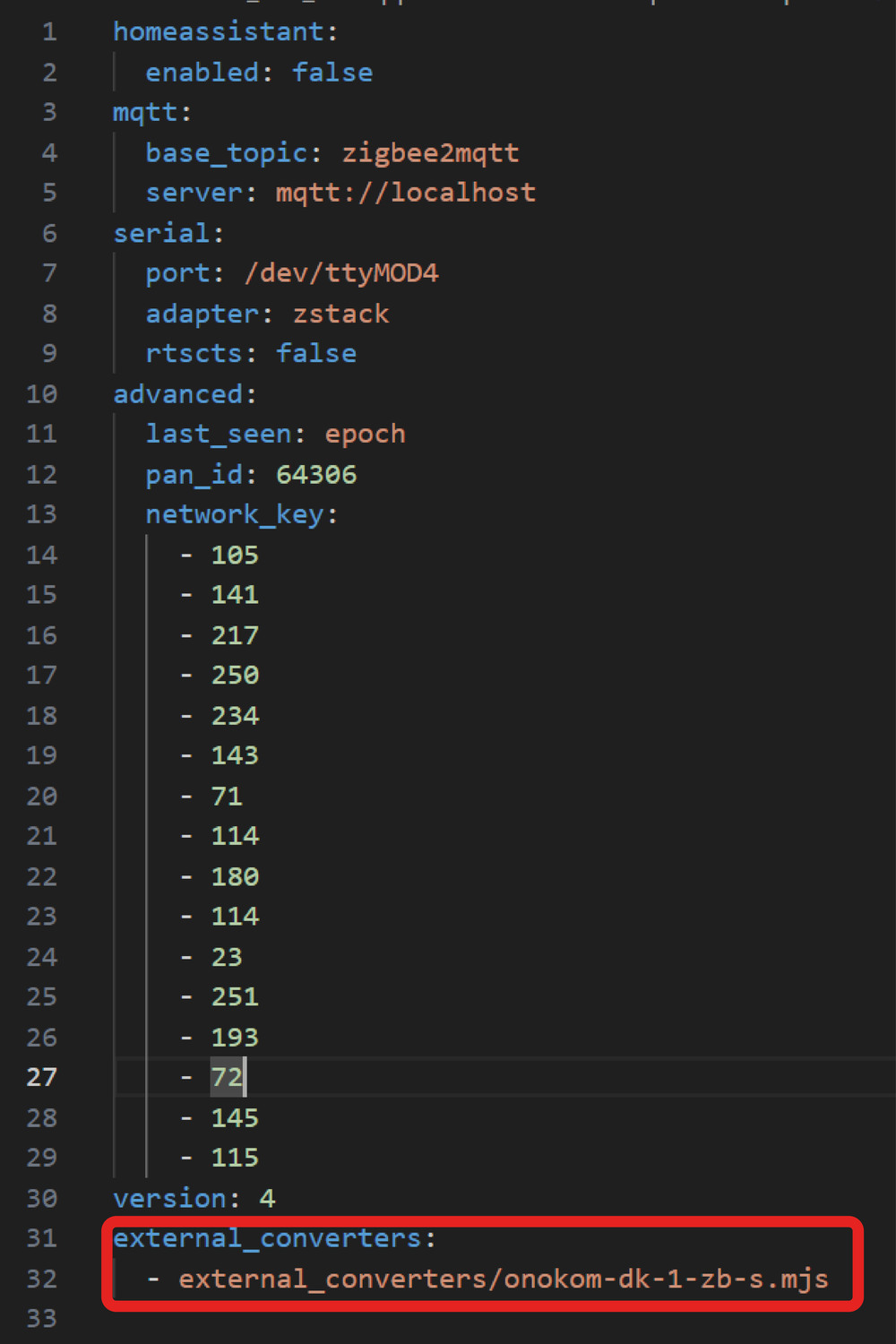

Шаблон DK-1-ZB-S для Zigbee2MQTT

7. Гарантия

Скопировано

Гарантийный срок эксплуатации – 2 года со дня продажи через розничную торговую сеть, розничных представителей или интеграторов.

Гарантийный срок шлюза для кондиционера, а также срок его службы исчисляются со дня передачи товара потребителю. Если день передачи установить невозможно, эти сроки исчисляются со дня изготовления шлюза для кондиционера. Для установления вышеуказанных сроков может быть использован технический паспорт с отметками дат изготовления и продажи.

Гарантия не распространяется:
- на шлюзы для кондиционеров и их части со следами механических
повреждений, следами жидкостей, гари, вскрытия;
- на шлюзы для кондиционеров вне полной комплектации;
- на шлюзы для кондиционеров, неисправность которых вызвана:
а) транспортными повреждениями, небрежным отношением, плохим уходом;
б) неправильным монтажом, ремонтом или установкой неквалифицированными специалистами;
в) независящими от производителя причинами (неправильное напряжение в шине, пожар, потоп и другие форсмажорные обстоятельства).

Гарантийная замена и ремонт производится по адресу Продавца.

8. Поддерживаемые модели кондиционеров

Скопировано

8.1 Бренд DAIKIN

Скопировано

2025

8.1.1 Модели 2025 года

Скопировано

Серия кондиционеров	Модель кондиционеров	Шлюз	Документация
Сплит-системы
Настенные Ururu Sarara (FTXZ-N/RXZ-N)	FTXZ25N \| RXZ25N	Zigbee: DK-1-ZB-S	Документация
	FTXZ35N \| RXZ35N
	FTXZ50N \| RXZ50N
Настенные Emura (FTXJ-A(9)/RXJ-A(9))	FTXJ20AW/S/B(9) \| RXJ20A(9)	Zigbee: DK-1-ZB-S	Документация
	FTXJ25AW/S/B(9) \| RXJ25A(9)
	FTXJ35AW/S/B(9) \| RXJ35A(9)
	FTXJ50AW/S/B(9) \| RXJ50A(9)
Настенные Perfera (FTXM-A(R)/RXM-A(R9) CTXM-A(R))	CTXM15A(R) \| MXM-A9	Zigbee: DK-1-ZB-S	Документация
	FTXM20A(R) \| RXM20A(R9)
	FTXM25A(R) \| RXM25A9(R9)
	FTXM35A(R) \| RXM35A9(R9)
	FTXM50A(R) \| RXM50A8(R)
	FTXM60A(R) \| RXM60A(R)
	FTXM71A(R) \| RXM71A(R)
Настенные Sensira (FTXF-F/RXF-F)	FTXF20F \| RXF20F	Zigbee: DK-1-ZB-S	Документация
	FTXF25F \| RXF25F
	FTXF35F \| RXF35F
	FTXF50F \| RXF50F
	FTXF60F \| RXF60D9
	FTXF71F \| RXF71D9
Настенные Sensira (FTXF-E/RXF-E)	FTXF20E \| RXF20E	Zigbee: DK-1-ZB-S	Документация
	FTXF25E \| RXF25E
	FTXF35E \| RXF35E
Настенные Sensira (FTXF-D/RXF-D)	FTXF20D \| RXF20D	Zigbee: DK-1-ZB-S	Документация
	FTXF25D \| RXF25D
	FTXF35D \| RXF35D
	FTXF50D \| RXF50D
	FTXF60D \| RXF60D
	FTXF71D \| RXF71D
Напольные Perfera (FVXM-A/RXM-R(9) CVXM-A)	CVXM20A \| MXM-A	Zigbee: DK-1-ZB-S	Документация
	FVXM25B(A) \| RXM25A(R)9
	FVXM35B(A) \| RXM35A(R)9
	FVXM50B(A) \| RXM50A(R)9
Сплит-системы серии Sky Air (R-32)
Настенные Perfera (FTXM-A/RZAG-B)	FTXM35A \| RZAG35B	Zigbee: DK-1-ZB-S	Документация
	FTXM50A \| RZAG50B
	FTXM60A \| RZAG60B
Мульти сплит-системы
Настенные (FTXP-N)	FTXP20N	Zigbee: DK-1-ZB-S	Документация
	FTXP25N
	FTXP35N

8.1.2 Модели 2024 года

Скопировано

2024

Серия кондиционеров	Модель кондиционеров	Шлюз	Документация
Сплит-системы
Настенные Ururu Sarara (FTXZ-N/RXZ-N)	FTXZ25N \| RXZ25N	Zigbee: DK-1-ZB-S	Документация
	FTXZ35N \| RXZ35N
	FTXZ50N \| RXZ50N
Настенные Emura (FTXJ-A/RXJ-A)	FTXJ20AW/S/B \| RXJ20A	Zigbee: DK-1-ZB-S	Документация
	FTXJ25AW/S/B \| RXJ25A
	FTXJ35AW/S/B \| RXJ35A
	FTXJ42AW/S/B \| RXJ42A
	FTXJ50AW/S/B \| RXJ50A
Настенные Perfera (FTXM-R/RXM-R(9) CTXM-R)	CTXM15R \| MXM-A	Zigbee: DK-1-ZB-S	Документация
	FTXM20R \| RXM20R9
	FTXM25R \| RXM25R9
	FTXM35R \| RXM35R9
	FTXM42R \| RXM42R
	FTXM50R \| RXM50R
	FTXM60R \| RXM60R
	FTXM71R \| RXM71R
Настенные Sensira (FTXF-E/RXF-E)	FTXF20E \| RXF20E	Zigbee: DK-1-ZB-S	Документация
	FTXF25E \| RXF25E
	FTXF35E \| RXF35E
	FTXF42E \| RFX42E
Настенные Sensira (FTXF-D/RXF-D)	FTXF20D \| RXF20D	Zigbee: DK-1-ZB-S	Документация
	FTXF25D \| RXF25D
	FTXF35D \| RXF35D
	FTXF42D \| RFX42D
	FTXF50D \| RXF50D
	FTXF60D \| RXF60D
	FTXF71D \| RXF71D
Настенные Sensira (FTXF-C(A)/RXF-C(B,A))	FTXF20C \| RXF20C	Zigbee: DK-1-ZB-S	Документация
	FTXF25C \| RXF25C
	FTXF35C \| RXF35C
	FTXF42C \| RXF42C
	FTXF50A \| RXF50B
	FTXF60A \| RXF60B
	FTXF71A \| RXF71A
Напольные Perfera (FVXM-A/RXM-R(9) CVXM-A)	CVXM20A \| MXM-A	Zigbee: DK-1-ZB-S	Документация
	FVXM25A \| RXM25R9
	FVXM35A \| RXM35R9
	FVXM50A \| RXM50R
Сплит-системы серии Sky Air (R-32)
Настенные Perfera (FTXM-R/RZAG-A)	FTXM35R \| RZAG35A	Zigbee: DK-1-ZB-S	Документация
	FTXM50R \| RZAG50A
	FTXM60R \| RZAG60A
Мульти сплит-системы
Настенные (FTXP-N)	FTXP20N	Zigbee: DK-1-ZB-S	Документация
	FTXP25N
	FTXP35N
Настенные (FTXF-B(A)(E))	FTXF20B	Zigbee: DK-1-ZB-S	Документация
	FTXF25B
	FTXF35A
	FTXF20E
	FTXF25E
	FTXF35E
	FTXF42E
Настенные (FTXJ-MW(MS))	FTXJ20MW	Zigbee: DK-1-ZB-S	Документация
	FTXJ25MW
	FTXJ35MW
	FTXJ50MW

8.1.3 Модели 2022 года

Скопировано

2022

Серия кондиционеров	Модель кондиционеров	Шлюз	Документация
Сплит-системы
Настенные Emura (FTXJ-A/RXJ-A)	FTXJ20AW/S/B \| RXJ20A	Zigbee: DK-1-ZB-S	Документация
	FTXJ25AW/S/B \| RXJ25A
	FTXJ35AW/S/B \| RXJ35A
	FTXJ42AW/S/B \| RXJ42A
	FTXJ50AW/S/B \| RXJ50A
Настенные Emura (FTXJ-MW(MS)/RXJ-M9(N))	FTXJ20M-W/S \| RXJ20M9	Zigbee: DK-1-ZB-S	Документация
	FTXJ25M-W/S \| RXJ25M9
	FTXJ35M-W/S \| RXJ35M9
	FTXJ50M-W/S \| RXJ50N
Настенные Perfera (FTXM-R/RXM-R(9) CTXM-R)	CTXM15R \| MXM-A	Zigbee: DK-1-ZB-S	Документация
	FTXM20R \| RXM20R9
	FTXM25R \| RXM25R9
	FTXM35R \| RXM35R9
	FTXM42R \| RXM42R
	FTXM50R \| RXM50R
	FTXM60R \| RXM60R
	FTXM71R \| RXM71R
Настенные Comfora (FTXP-M(9)/RXP-M)	FTXP20M9 \| RXP20M	Zigbee: DK-1-ZB-S	Документация
	FTXP25M9 \| RXP25M
	FTXP35M9 \| RXP35M
	FTXP50M \| RXP50M
	FTXP60M \| RXP60M
	FTXP71M \| RXP71M
Настенные Sensira (FTXF-C(A)/RXF-C(B,A))	FTXF20C \| RXF20C	Zigbee: DK-1-ZB-S	Документация
	FTXF25C \| RXF25C
	FTXF35C \| RXF35C
	FTXF42C \| RXF42C
	FTXF50A \| RXF50B
	FTXF60A \| RXF60B
	FTXF71A \| RXF71A
Настенные Sensira (FTXF-D/RXF-D)	FTXF20D \| RXF20D	Zigbee: DK-1-ZB-S	Документация
	FTXF25D \| RXF25D
	FTXF35D \| RXF35D
	FTXF42D \| RFX42D
	FTXF50D \| RXF50D
	FTXF60D \| RXF60D
	FTXF71D \| RXF71D
Настенные (FTYN-L/RYN-L)	FTYN20L \| RYN20L	Zigbee: DK-1-ZB-S	Документация
	FTYN25L \| RYN25L
	FTYN35L \| RYN35L
	FTYN50L \| RYN50L
	FTYN60L \| RYN60L
Напольные Perfera (FVXM-A/RXM-R(9) CVXM-A)	CVXM20A \| MXM-A	Zigbee: DK-1-ZB-S	Документация
	FVXM25A \| RXM25R9
	FVXM35A \| RXM35R9
	FVXM50A \| RXM50R
Сплит-системы серии Sky Air (R-32)
Настенные Perfera (FTXM-R/RZAG-A)	FTXM35R \| RZAG35A	Zigbee: DK-1-ZB-S	Документация
	FTXM50R \| RZAG50A
	FTXM60R \| RZAG60A
Мульти сплит-системы
Настенные (FTXF-B(A))	FTXF20B	Zigbee: DK-1-ZB-S	Документация
	FTXF25B
	FTXF35A

8.1.4 Модели 2021 года

Скопировано

2021

Серия кондиционеров	Модель кондиционеров	Шлюз	Документация
Сплит-системы
Настенные Emura (FTXJ-MW(MS)/RXJ-M(N))	FTXJ20M-W/S \| RXJ20M	Zigbee: DK-1-ZB-S	Документация
	FTXJ25M-W/S \| RXJ25M
	FTXJ35M-W/S \| RXJ35M
	FTXJ50M-W/S \| RXJ50N
Настенные Perfera (FTXM-R/RXM-R(9), CTXM-R)	CTXM15R \| MXM-A	Zigbee: DK-1-ZB-S	Документация
	FTXM20R \| RXM20R9
	FTXM25R \| RXM25R9
	FTXM35R \| RXM35R9
	FTXM42R \| RXM42R
	FTXM50R \| RXM50R
	FTXM60R \| RXM60R
	FTXM71R \| RXM71R
Настенные Comfora (FTXP-K3(L)/RXP-L)	FTXP20K3/L \| RXP20L	Zigbee: DK-1-ZB-S	Документация
	FTXP25K3/L \| RXP25K3/L
	FTXP35K3/L \| RXP35L
Настенные Comfora (FTXP-M(9)/RXP-M)	FTXP20M9 \| RXP20M	Zigbee: DK-1-ZB-S	Документация
	FTXP25M9 \| RXP25M
	FTXP35M9 \| RXP35M
	FTXP50M \| RXP50M
	FTXP60M \| RXP60M
	FTXP71M \| RXP71M
Настенные Sensira (FTXF-B(A)(E))	FTXF20B	Zigbee: DK-1-ZB-S	Документация
	FTXF25B
	FTXF35A
	FTXF50A \| RXF50B
	FTXF60A \| RXF60B
	FTXF71A \| RXF71A
Настенные Sensira (FTXF-C/RXF-C, CTXF-C)	CTXF20C \| MXF-A(9)	Zigbee: DK-1-ZB-S	Документация
	CTXF25C \| MXF-A(9)
	CTXF35C \| MXF-A(9)
	FTXF20C \| RXF20C
	FTXF25C \| RXF25C
	FTXF35C \| RXF35C
	FTXF42C \| RXF42C
Настенные (FTYN-L/RYN-L)	FTYN20L \| RYN20L	Zigbee: DK-1-ZB-S	Документация
	FTYN25L \| RYN25L
	FTYN35L \| RYN35L
	FTYN50L \| RYN50L
	FTYN60L \| RYN60L
Напольные Perfera (FVXM-A/RXM-R CVXM-A)	CVXM20A \| MXM-A	Zigbee: DK-1-ZB-S	Документация
	FVXM25A \| RXM25R
	FVXM35A \| RXM35R
	FVXM50A \| RXM50R
Сплит-системы серии Sky Air (R-32)
Настенные Perfera (FTXM-R/RZAG-A)	FTXM35R \| RZAG35A	Zigbee: DK-1-ZB-S	Документация
	FTXM50R \| RZAG50A
	FTXM60R \| RZAG60A

8.1.5 Модели 2020 года

Скопировано

2020

Серия кондиционеров	Модель кондиционеров	Шлюз	Документация
Сплит-системы
Настенные Emura (FTXJ-MW(MS)/RXJ-M(N))	FTXJ20M-W/S \| RXJ20M	Zigbee: DK-1-ZB-S	Документация
	FTXJ25M-W/S \| RXJ25M
	FTXJ35M-W/S \| RXJ35M
	FTXJ50M-W/S \| RXJ50N
Настенные Emura (FTXG-L/RXG-L)	FTXG20LW/S \| RXG20L	Zigbee: DK-1-ZB-S	Документация
	FTXG25LW/S \| RXG25L
	FTXG35LW/S \| RXG35L
	FTXG50LW/S \| RXG50L
Настенные Perfera (FTXM-N/RXM-N(9), CTXM-N)	CTXM15N \| MXM-M	Zigbee: DK-1-ZB-S	Документация
	FTXM20N \| RXM20N9
	FTXM25N \| RXM25N9
	FTXM35N \| RXM35N9
	FTXM42N \| RXM42N9
	FTXM50N \| RXM50N9
	FTXM60N \| RXM60N9
	FTXM71N \| RXM71N
Настенные Perfera (FTXS-K/RXS-L3, СTXS-K)	FTXS20K \| RXS20L3	Zigbee: DK-1-ZB-S	Документация
	FTXS25K \| RXS25L3
	CTXS15K
	CTXS35K
Настенные Perfera (FTXS-K/RXS-L(3))	FTXS35K \| RXS35L3	Zigbee: DK-1-ZB-S	Документация
	FTXS42K \| RXS42L
	FTXS50K \| RXS50L
Настенные Perfera (FTXS-G/RXS-L/F8)	FTXS60G \| RXS60L	Zigbee: DK-1-ZB-S	Документация
	FTXS71G \| RXS71F8
Настенные Comfora (FTXP-K3(L)/RXP-K3(L))	FTXP20K3/L \| RXP20K3/L	Zigbee: DK-1-ZB-S	Документация
	FTXP25K3/L \| RXP25K3/L
	FTXP35K3/L \| RXP35K3/L
	FTXP50K3/L \| RXP50K3/L
	FTXP60K3/L \| RXP60K3/L
	FTXP71K3/L \| RXP71K3/L
Настенные Comfora (FTXP-M(9)/RXP-M)	FTXP20M9 \| RXP20M	Zigbee: DK-1-ZB-S	Документация
	FTXP25M9 \| RXP25M
	FTXP35M9 \| RXP35M
	FTXP50M \| RXP50M
	FTXP60M \| RXP60M
	FTXP71M \| RXP71M
Настенные Sensira (FTXF-A(B)/RXF-A(B))	FTXF20B \| RXF20B	Zigbee: DK-1-ZB-S	Документация
	FTXF25B \| RXF25B
	FTXF35A \| RXF35A
	FTXF50A \| RXF50B
	FTXF60A \| RXF60B
	FTXF71A \| RXF71A
Настенные Sensira (FTXB-C/RXB-C)	FTXB20C \| RXB20C	Zigbee: DK-1-ZB-S	Документация
	FTXB25C \| RXB25C
	FTXB35C \| RXB35C
	FTXB50C \| RXB50C
	FTXB60C \| RXB60C
Настенные (FTYN-L/RYN-L)	FTYN20L \| RYN20L	Zigbee: DK-1-ZB-S	Документация
	FTYN25L \| RYN25L
	FTYN35L \| RYN35L
	FTYN50L \| RYN50L
	FTYN60L \| RYN60L
Универсальные (FLXS-B(9)/RXS-L(3))	FLXS25B \| RXS25L3	Zigbee: DK-1-ZB-S	Документация
	FLXS35B9 \| RXS35L3
	FLXS50B \| RXS50L
	FLXS60B
Напольные Nexura (FVXG-K/RXG-L)	FVXG25K \| RXG25L	Zigbee: DK-1-ZB-S	Документация
	FVXG35K \| RXG35L
	FVXG50K \| RXG50L
Напольные (FVXM-F/RXM-N9)	FVXM25F \| RXM25N9	Zigbee: DK-1-ZB-S	Документация
	FVXM35F \| RXM35N9
	FVXM50F \| RXM50N9
Напольные (FVXS-F/RXS-L(3))	FVXS25F \| RXS25L3	Zigbee: DK-1-ZB-S	Документация
	FVXS35F \| RXS35L3
	FVXS50F \| RXS50L
Сплит-системы серии Sky Air (R-32)
Настенные Perfera (FTXM-N/RZAG-A)	FTXM35N \| RZAG35A	Zigbee: DK-1-ZB-S	Документация
	FTXM50N \| RZAG50A
	FTXM60N \| RZAG60A

9. Функции кондиционера

Скопировано

Параметр шлюза		Wiren Board Тип контрола	HomeKit ( через Sprut.hub)	Яндекс ( через Sprut.hub)	ZigBee2MQTT
Состояние	Включен Выключен	✅ 1 - Включен 0 - Выключен Параметр выводится в следующем виде: Тип канала - переключатель	✖️ Не используется	✖️ Не используется	✅ Состояние Включен Выключен
Режим	Нагрев Охлаждение Автоматический Вентиляция Осушение	✅ 1 - Нагрев 2 - Охлаждение 3 - Автоматический 4 - Вентиляция 5- Осушение Параметр выводится в следующем виде: Тип канала - диапазон	✖️ Не используется	✖️ Не используется	✖️ Не используется
Состояние и режим. Параметр совмещающий в себе параметры: “Состояние” и “Режим” (Необходим для SprutHub)	0 - Кондиционер выключен 1 - Кондиционер включен Нагрев 2 - Кондиционер включен Охлаждение 3 - Кондиционер включен Автоматический 4 - Кондиционер включен Вентиляция 5 - Кондиционер включен Осушение	✅ 0 - Кондиционер выключен 1 - Кондиционер включен Нагрев 2 - Кондиционер включен Охлаждение 3 - Кондиционер включен Автоматический 4 - Кондиционер включен Вентиляция 5 - Кондиционер включен Осушение "	✅ Выключен Нагрев Охлаждение Автоматический Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Режим работы	✅ Состояние Включен Выключен ✅ Режим работы Нагрев Охлаждение Автоматический Осушение Вентиляция Параметры выводятся в виде сервиса Термостат с характеристиками: - Состояние - Режим работы	✅ Состояние Включен Выключен ✅ Режим работы Нагрев Охлаждение Автоматический Осушение Вентиляция Параметры выводятся в виде сервиса Термостат с характеристиками: - Состояние - Режим работы
Температура воздуха в помещении	Параметр отображающий текущую температуру измеренную кондиционером	✅ Минимум - 0 Максимум - 50 Параметр выводится в следующем виде: Тип канала - значение температуры	✅	✅	✅
Температура воздуха на улице	Параметр отображающий текущую температуру измеренную кондиционером	✖️ Не используется	☑️ Скрыто по умолчанию Минимум - 0 Максимум - 50 Параметр выводится в следующем виде: Тип сервиса - Датчик температуры Характеристика - Температура	☑️ Скрыто по умолчанию Минимум - 0 Максимум - 50 Параметр выводится в следующем виде: Тип сервиса - Датчик температуры Характеристика - Температура	✅
Целевая температура - параметр в который мы будем передавать желаемую температуру	Минимальное значение: 16 Максимальное значение: 32	✅ Минимум - 16 Максимум - 32 Параметр выводится в следующем виде: Тип канала - диапазон	✅ Минимум - 16 Максимум - 32 Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Целевая температура	✅ Минимум - 16 Максимум - 32 Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Целевая температура	✅ Минимум - 16 Максимум - 32
Состояние термостата	0 - Простаивает 1 - Нагревает 2 - Охлаждает	✖️ Не используется	✅ Простаивает Нагревает Охлаждает Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Состояние	✖️ Не используется	✖️ Не используется
Скорость вентилятора	0 - Автоматическая скорость 1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость 4 - Четвертая скорость 5 - Пятая скорость	✅ 0 - Автоматическая скорость 1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость 4 - Четвертая скорость 5 - Пятая скорость Параметр выводится в следующем виде: Тип канала - диапазон	✖️ Не используется	✖️ Не используется	0 - Автоматическая скорость 1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость 4 - Четвертая скорость 5 - Пятая скорость
Скорость вентилятора расширенная	0 - Автоматическая скорость 1 - Режим тихий 2 - Первая скорость 3 - Вторая скорость 4 - Третья скорость 4 - Четвертая скорость 6 - Пятая скорость 7 - Режим турбо	✅ 0 - Автоматическая скорость 1 - Режим тихий 2 - Первая скорость 3 - Вторая скорость 4 - Третья скорость 5 - Четвертая скорость 6 - Пятая скорость 7 - Режим турбо Параметр выводится в следующем виде: Тип канала - диапазон	✅ 0% - Автоматическая скорость 20% - Режим тихий 40% - Первая скорость 60% - Вторая скорость 80% - Третья скорость 100% - Режим турбо Параметры выводятся в следующем виде: Тип сервиса - Вентилятор Характеристика - Скорость вращения	✅ 0% - Автоматическая скорость 1% - Режим тихий 2% - Первая скорость 3% - Вторая скорость 4% - Третья скорость 5% - Режим турбо> Параметры выводятся в следующем виде: Тип сервиса - Вентилятор Характеристика - Скорость вращения (отображается с подписью "открытие ")	✅ 0 - Автоматическая скорость 1 - Режим тихий 2 - Первая скорость 3 - Вторая скорость 4 - Третья скорость 4 - Четвертая скорость 6 - Пятая скорость 7 - Режим турбо
Горизонтальные жалюзи - параметр отвечающий за положение горизонтальных жалюзи (Вверх-Вниз)	0 - Остановлены 1 - Качание (вверх-вниз)	✅ 0 - Остановлено 1 - Качание (вверх-вниз) Параметр выводится в следующем виде: Тип канала - диапазон	0 - Остановлены 1 - Качание (вверх-вниз) Параметры выводятся в следующем виде: Тип сервиса - Вентилятор Характеристика - Скорость вращения	✅ 0 - Остановлены 1 - Качание (вверх-вниз) Параметры выводятся в следующем виде: Тип сервиса - Угол наклона Характеристика - Целевой угол наклона	✅ 0 - Остановлены 1 - Качание (вверх-вниз)
Вертикальные жалюзи - параметр отвечающий за положение вертикальных жалюзи (Вправо-Влево)	0 - Остановлены 1 - Качание (влево-вправо)	✅ 0 - Остановлены 1 - Качание (влево-вправо) Параметр выводится в следующем виде: Тип канала - диапазон	✅ 0 - Остановлены 1 - Качание (влево-вправо) Параметры выводятся в следующем виде: Тип сервиса - Вентилятор Характеристика - Скорость вращения	✅ 0 - Остановлены 1 - Качание (влево-вправо) Параметры выводятся в следующем виде: Тип сервиса - Угол наклона Характеристика - Целевой угол наклона	✅ 0 - Остановлены 1 - Качание (влево-вправо)
Вертикальные и горизонтальные жалюзи параметр отвечающий за качание вертикальных и горизонтальных жалюзи	0 – Остановлено 1 - Качание горизонтальное и вертикальное 2 - Качание горизонтальных жалюзи 3 – Качание вертикальных жалюзи	✅ 0 - Остановлено в средних положениях 1 - Качание (право-лево и вверх-вниз) 2 - Качание (вверх-вниз) 3 - Качание (право-лево) Параметр выводится в следующем виде: Тип канала - диапазон	✖️ Не используется	✅ Остановлено Качание (право-лево и вверх-вниз) Качание (вверх-вниз) Качание (право-лево) Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Качание	✅ 0 – Остановлено 1- Качание горизонтальное и вертикальное 2 - Качание горизонтальных жалюзи 3 – Качание вертикальных жалюзи

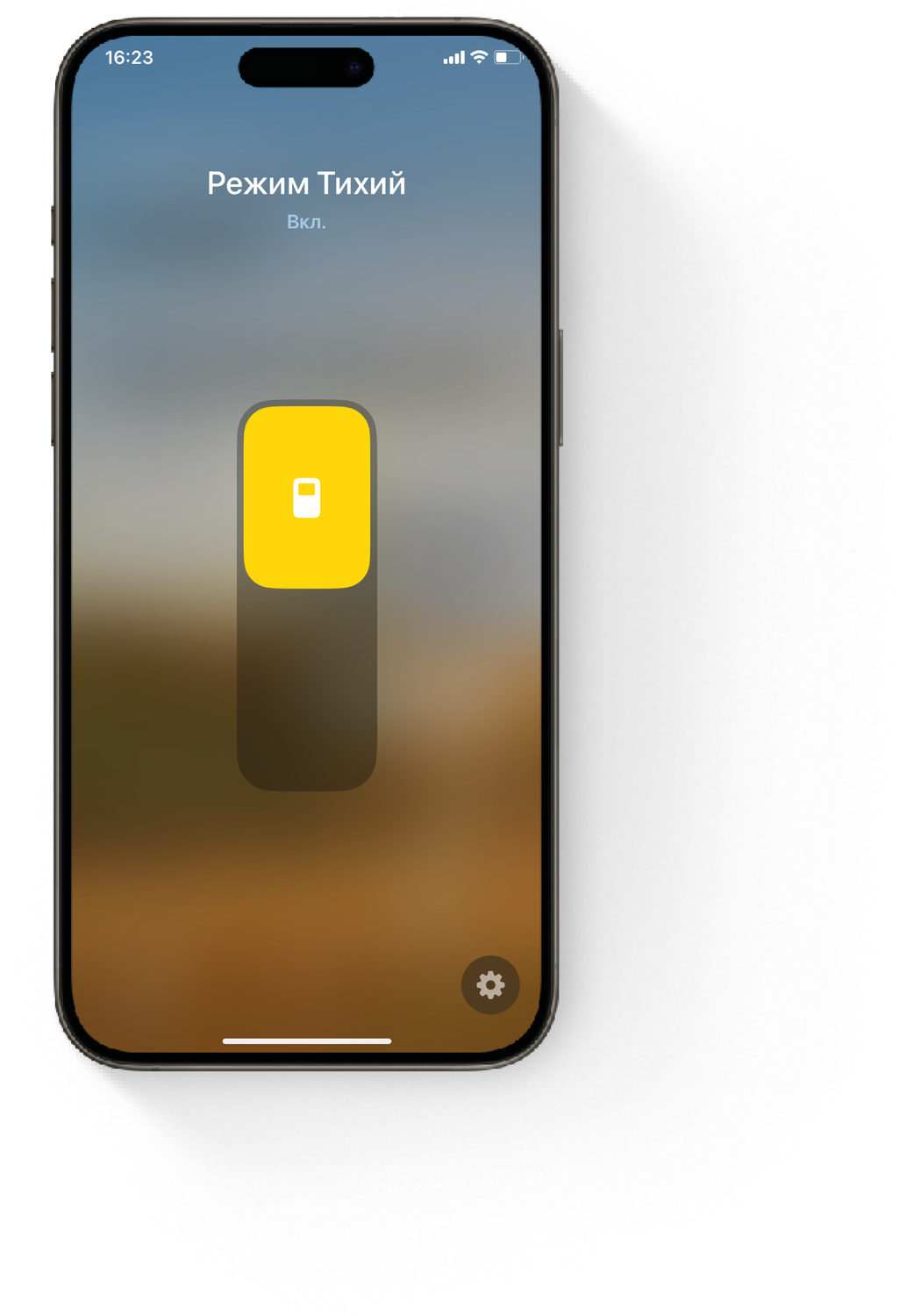

Режим Тихий	1 - Включена 0 - Выключена	✅ 1 - Включен 0 - Выключен Параметр выводится в следующем виде: Тип канала - переключатель	✅ Включена Выключена Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включена Выключена Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включена Выключена
Режим Турбо	1 - Включена 0 - Выключена	✅ 1 - Включен 0 - Выключен Параметр выводится в следующем виде: Тип канала - переключатель	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включена Выключена
Подсветка дисплея кондиционера	1 - Включена 0 - Выключена	✅ 1 - Включена 0 - Выключена Параметр выводится в следующем виде: Тип канала - переключатель	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен
Коррекция температуры	Сервисный параметр	✖️ Не используется	✖️ Не используется	✖️ Не используется	✖️ Не используется
Кондиционер подключен	0 - Нет связи с кондиционером 1 - Связь есть, но не можем распознать пакеты 2 - Связь есть, но битые пакеты 3 - Кондиционер подключен	0 - Нет связи с кондиционером 1 - Связь есть, но не можем распознать пакеты 2 - Связь есть, но битые пакеты 3 - Кондиционер подключен	✖️ Не используется	✖️ Не используется	0 - Нет связи с кондиционером 1 - Связь есть, но не можем распознать пакеты 2 - Связь есть, но битые пакеты 3 - Кондиционер подключен

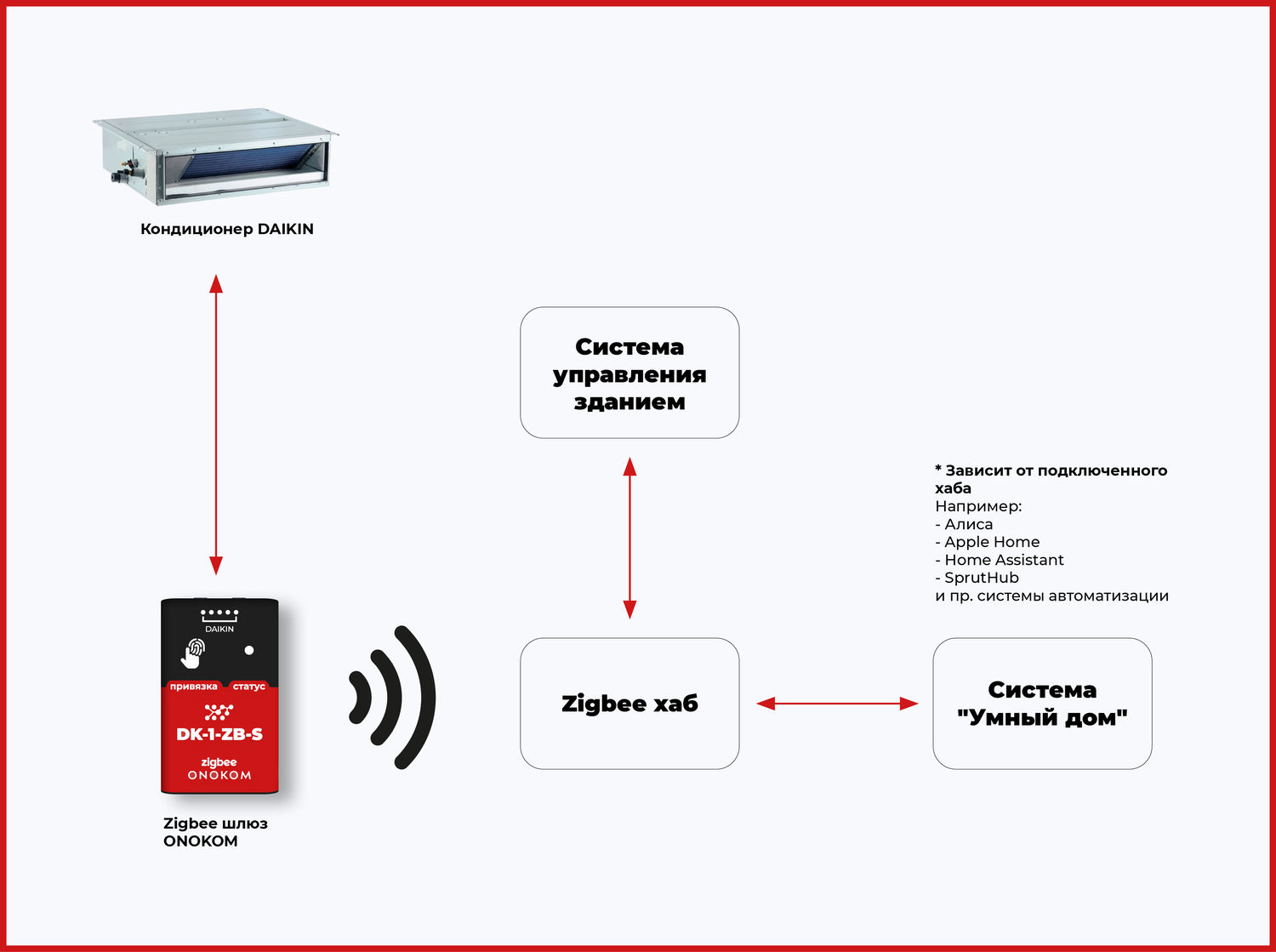

10. Общая логическая схема работы шлюза

Скопировано

загружается

10.1 Логическая схема WirenBoard + SprutHub

Скопировано

загружается

10.2 Логическая схема WirenBoard + Zigbee2MQTT

Скопировано

загружается

11. Схемы подключения

Скопировано

11.1 Схема подключения к WirenBoard

Скопировано

загружается

Схема подключения к контроллеру WirenBoard

12. Подключение

Скопировано

12.1 Подключение к WirenBoard

Скопировано

12.1.1 Параметры контроллера WirenBoard

Все дальнейшие настройки выполняются на контроллере WirenBoard 8 со следующими параметрами:
- Ревизия: 7.3.3E/11 675
- Версия ПО: wb-2507
- Ветка: Релиз
- ZigBee2MQTT : 2.5.1

12.1.2 Загрузка шаблона в контроллер WirenBoard для Zigbee2MQTT

- Скачайте приложение для подключения по SFTP к контроллеру
- Для пользователей macOS: Скачайте приложение: ForkLift
- Для пользователей Windows: Скачайте приложение: FileZilla
- Узнайте IP адрес контроллера где установлен Zigbee2MQTT в вашей локальной сети
- Подключитесь к контроллеру по SFTP

На момент написания статьи, шаблон не включен в стандартный список поддерживаемых устройств. Поэтому добавляем собственный шаблон:

загружается

Заходим на веб-сервис GitHub где хранятся шаблоны ONOKOM и переходим в раздел «ZigBee2MQTT»

загружается

Выбираем на каком языке мы хотим чтобы отображался шаблон "RU" или "EN"

загружается

Выбираем шаблон «onokom-dk-1-zb-s.mjs»

Шаблон ONOKOM-AIR-dk-1-zb-s для Zigbee2MQTT.mjs

загружается

Затем нажимаем на кнопку «Download» правом верхнем углу окна

загружается

Открываем SFTP-менеджер и вводим данные для соединения к контроллеру:
1. Хост: IP-адресс устройства
2. Имя пользователя: root
3. Пароль: wirenboard (по умолчанию)
4. Порт: 22
5. Нажимаем кнопку «Connect»

загружается

Переходим в соответствующую директорию:mnt/data/etc/wb-mqtt-serial.conf.d/templates/

Переходим в соответствующую директорию: /mnt/data/root/zigbee2mqtt/data/

загружается

Открываем файл configuration.yaml для редактирования удобным редактором

загружается

В файле требуется добавить следующую конструкцию: external_converters: - external_converters/onokom-dk-1-zb-s.mjs и сохранить файл Обязательно код должен выглядеть как на картинке.

загружается

Теперь требуется загрузить ранее скаченный файл /zigbee2mqtt/data/external_converters/onokom-dk-1-zb-s.mjs , после этого требуется перезагрузить сервер ZigBee2MQTT

загружается

После перезагрузки сервера переходим к подключению шлюза к контроллеру.

12.1.3 Подключение шлюза к Wiren Board через Zigbee2MQTT

Заходим в веб-интерфейс Wiren Board

загружается

Для входа вводим IP-адрес контроллера в локальной сети

загружается

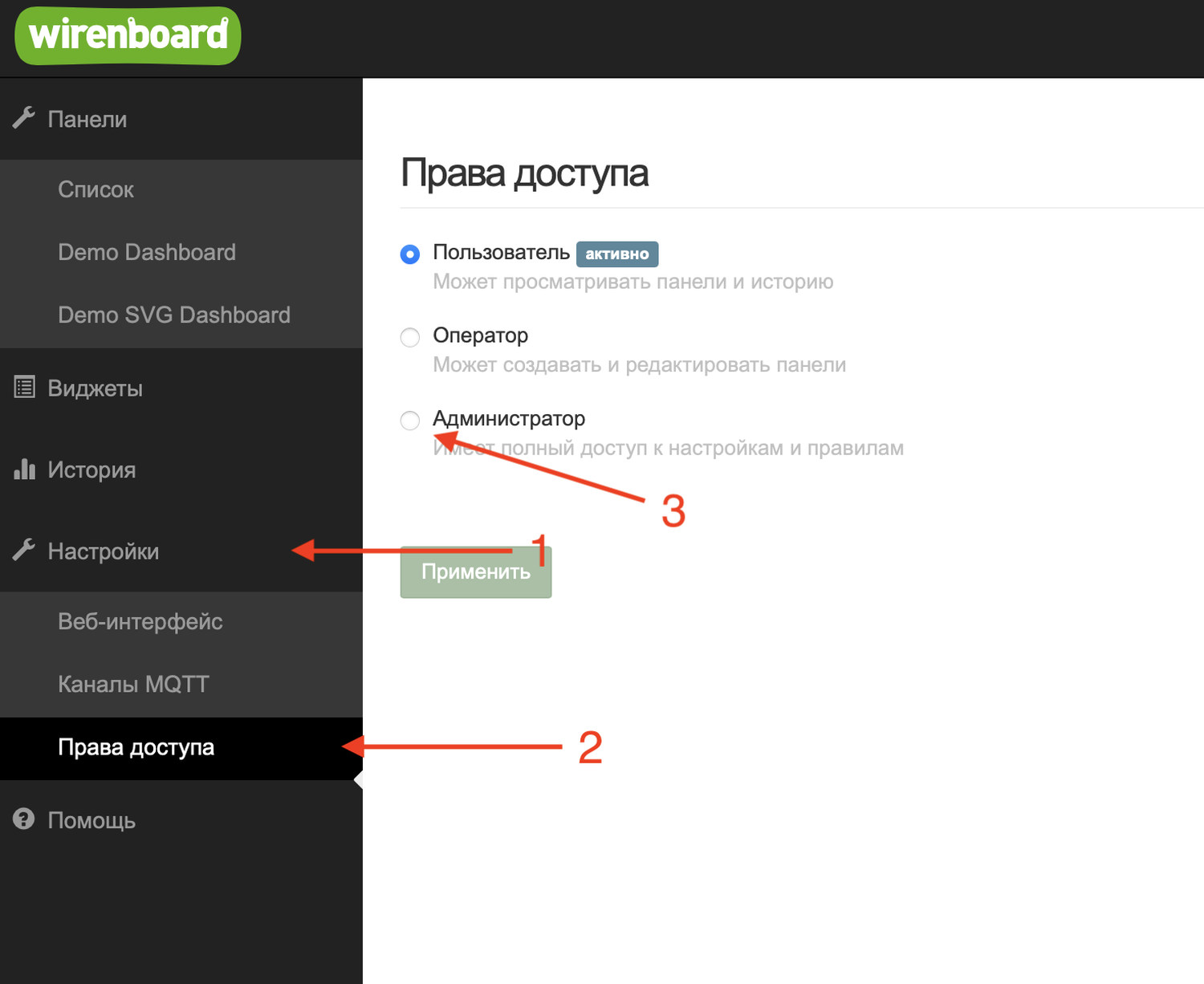

В случае, если права доступа не установлены на «Администратор», нужно их поменять в соответствующем разделе интерфейса

загружается

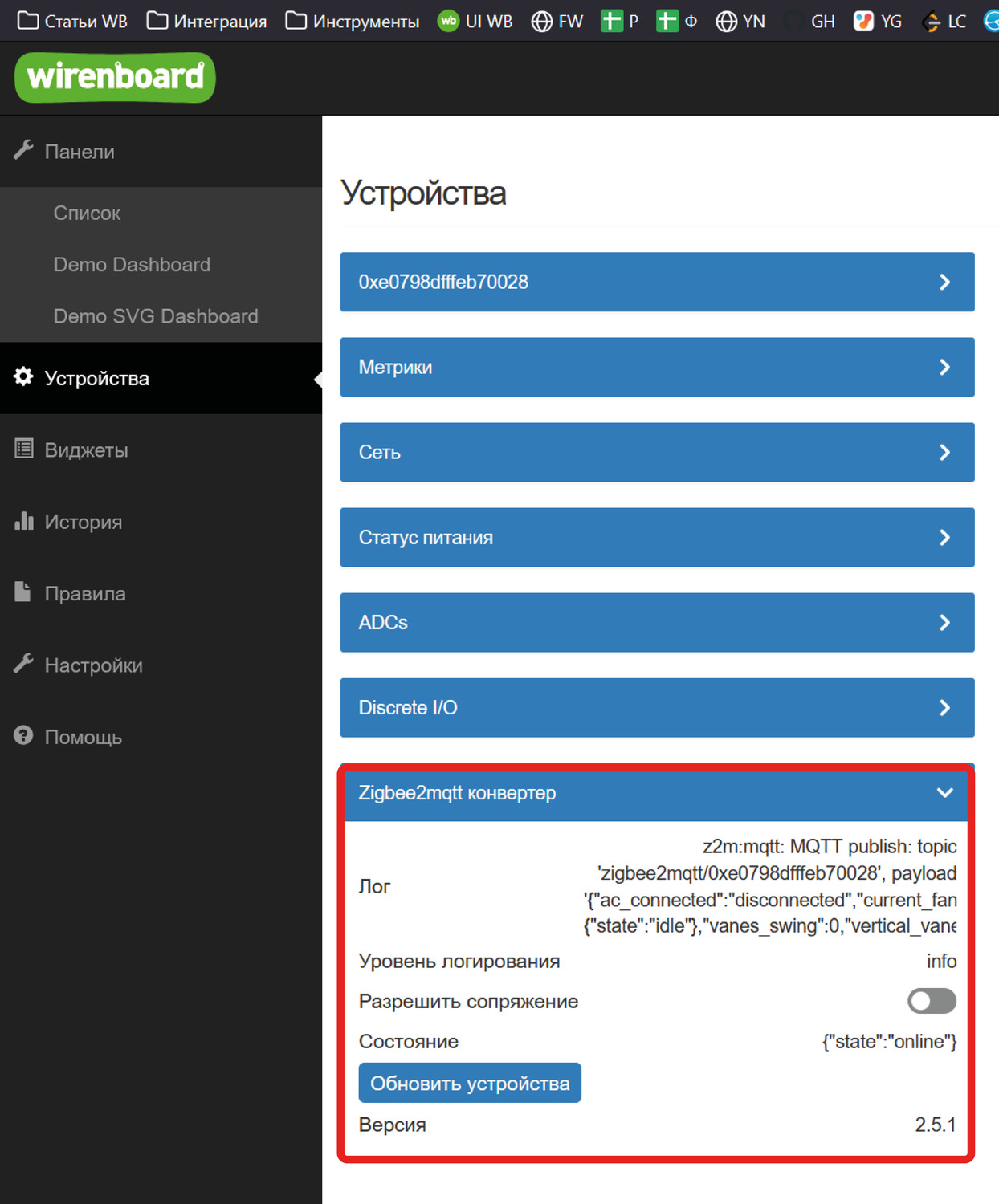

В разделе «Устройства» находим устройство «Zigbee2mqtt конвертер»

загружается

Включаем переключатель Разрешить сопряжение в положение включено

На шлюзе зажать кнопку "Привязка" и держать ее 7 секунд

загружается

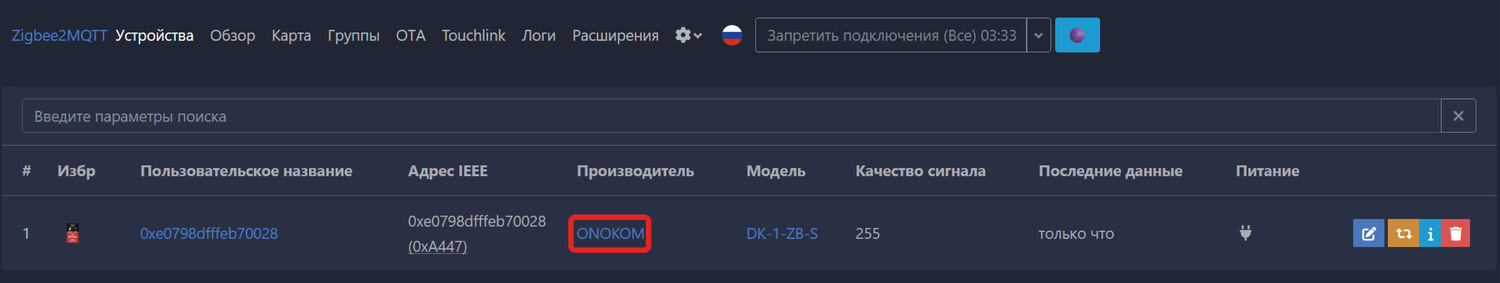

После завершения поиска устройство будет добавлено в интерфейс Wiren Board и мы сможем наблюдать изменение состояния

12.1.4 Установка конвертера для управления шлюзами ONOKOM из интерфейса WirenBoard

Скопировано

загружается

Для установки потребуется подключится к контроллеру по SSH.
Для пользователей Windows можно воспользоваться Командной стройкой или PowerShell.
Для пользователей Linux и Mac OS можно воспользоваться встроенной утилитой "Терминал".

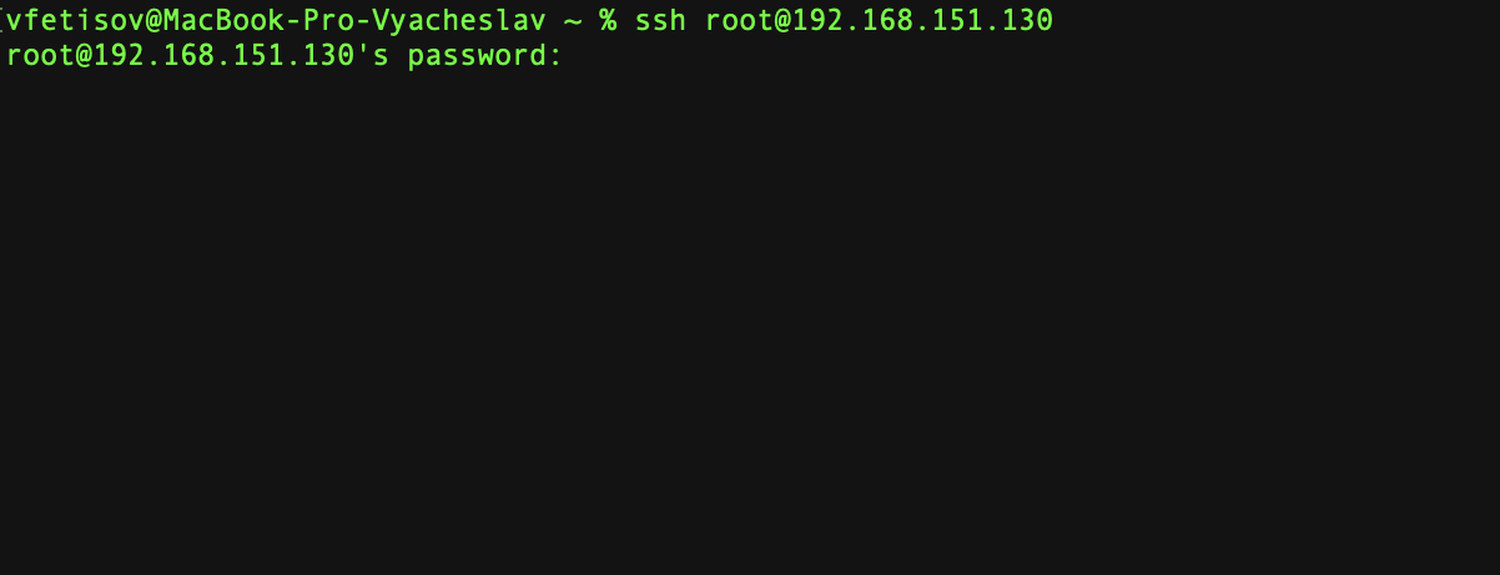

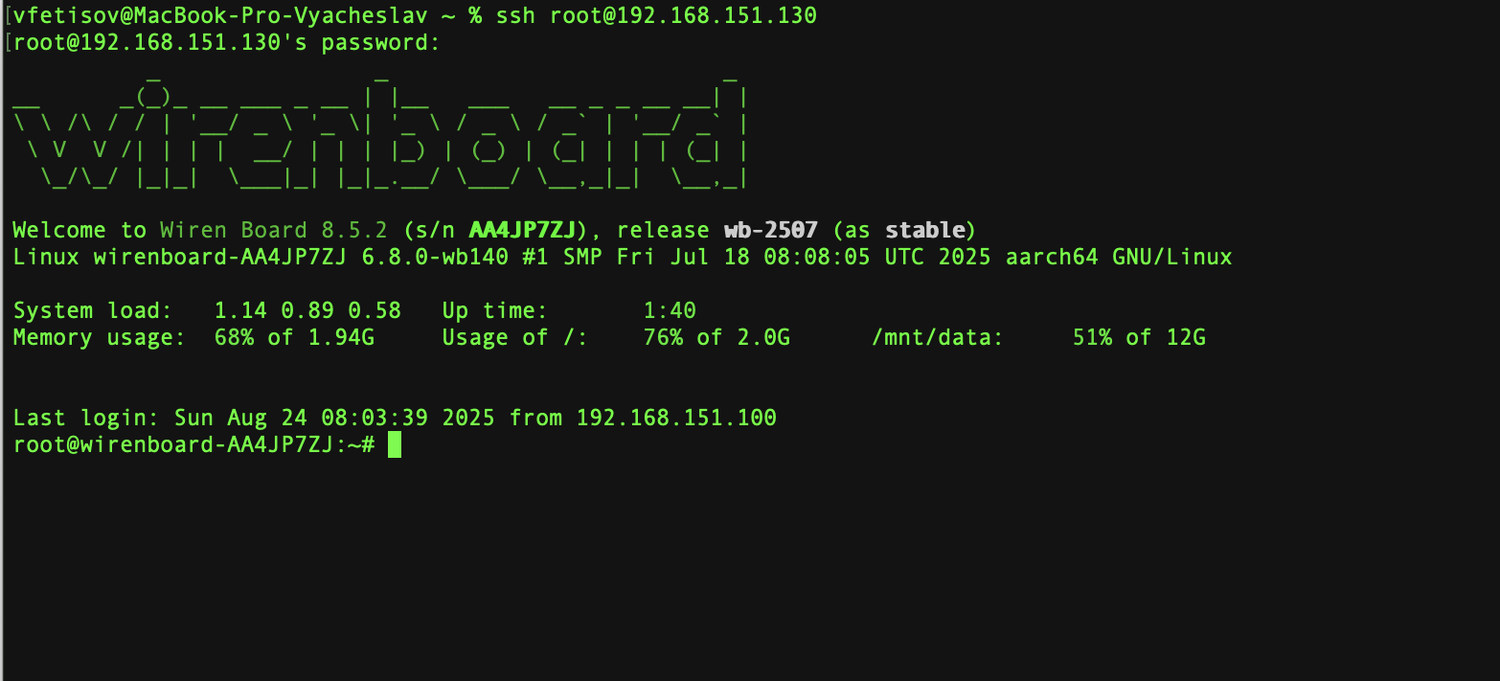

Открываем программу и вводим следующую команду ssh имя_пользователя@ip_адрес_контроллера и нажимает Enter

загружается

Нас попросит ввести пароль, при вводе пароля не будет видно, что вы что-то вводите, по этому вводите и нажимаете Enter.
Если пароль был верно ввден, то вы увидите приглашение на управление вашем контроллером.

загружается

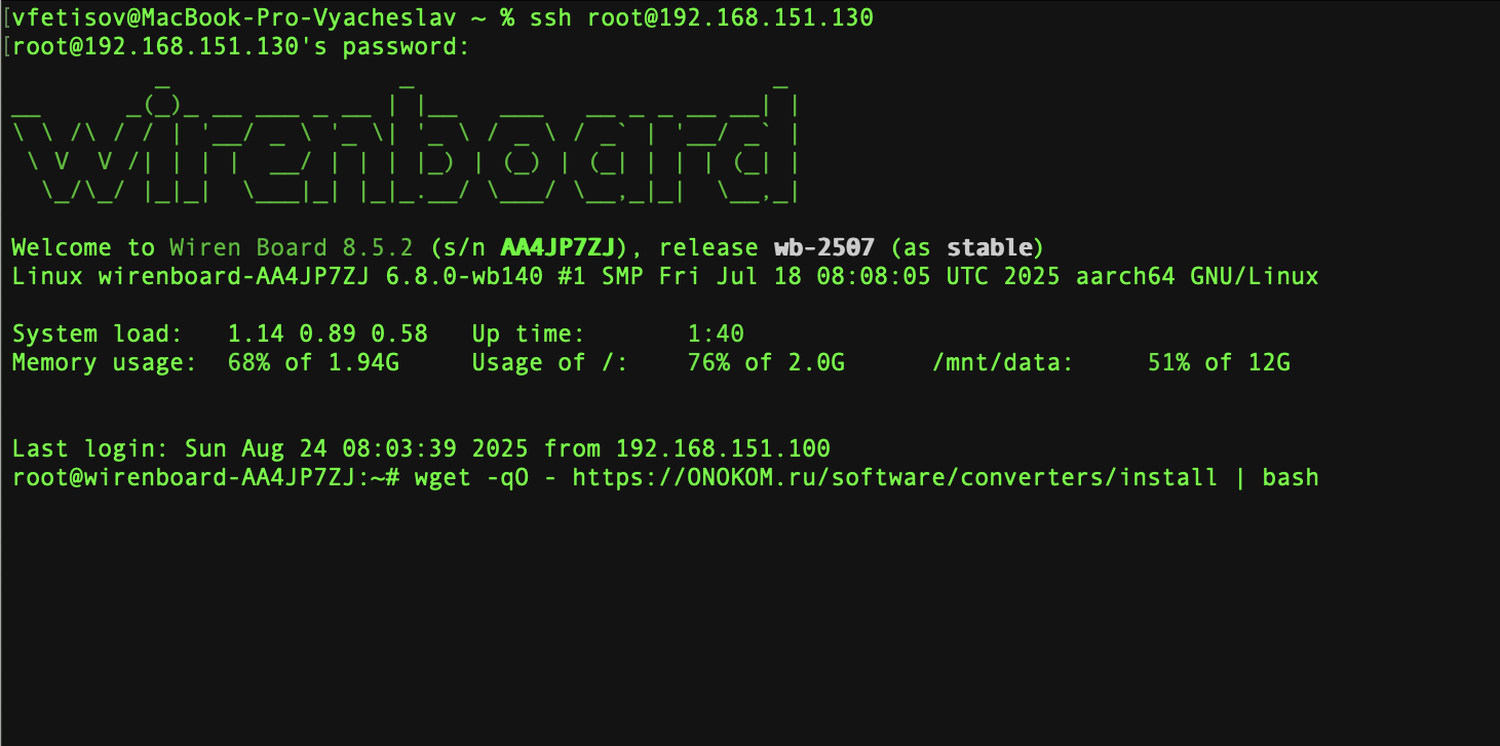

Для нашего конвертера подготовлен скрипт установщика, который сделает все за Вас и запустит конвертер.
Вводим следующую команду в терминал wget -qO - https://ONOKOM.ru/software/converters/install | bash и нажимает Enter.
После этого начнется установка

загружается

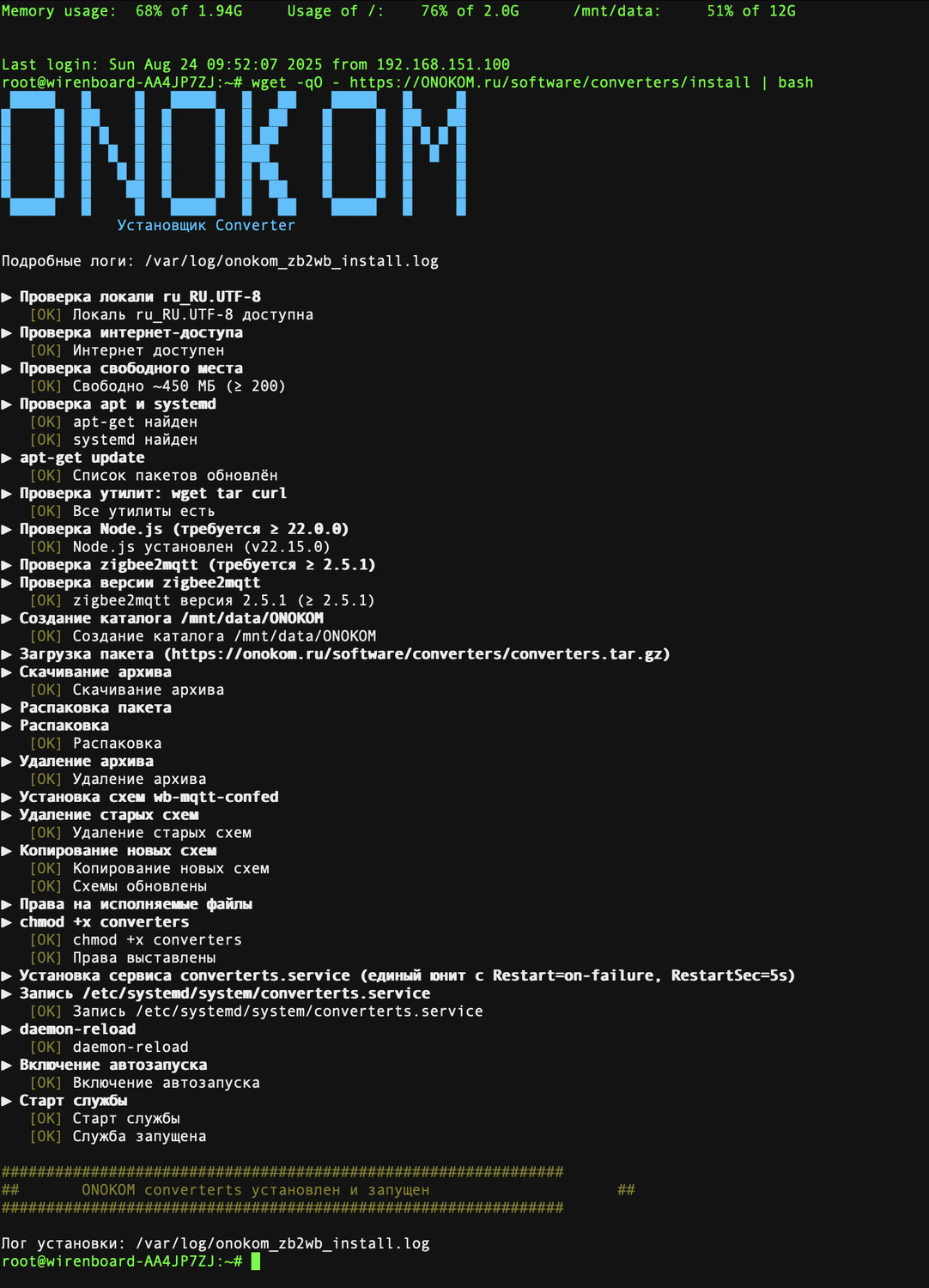

После удачной установки вы увидите, что ONOKOM converters установлен и запущен

загружается

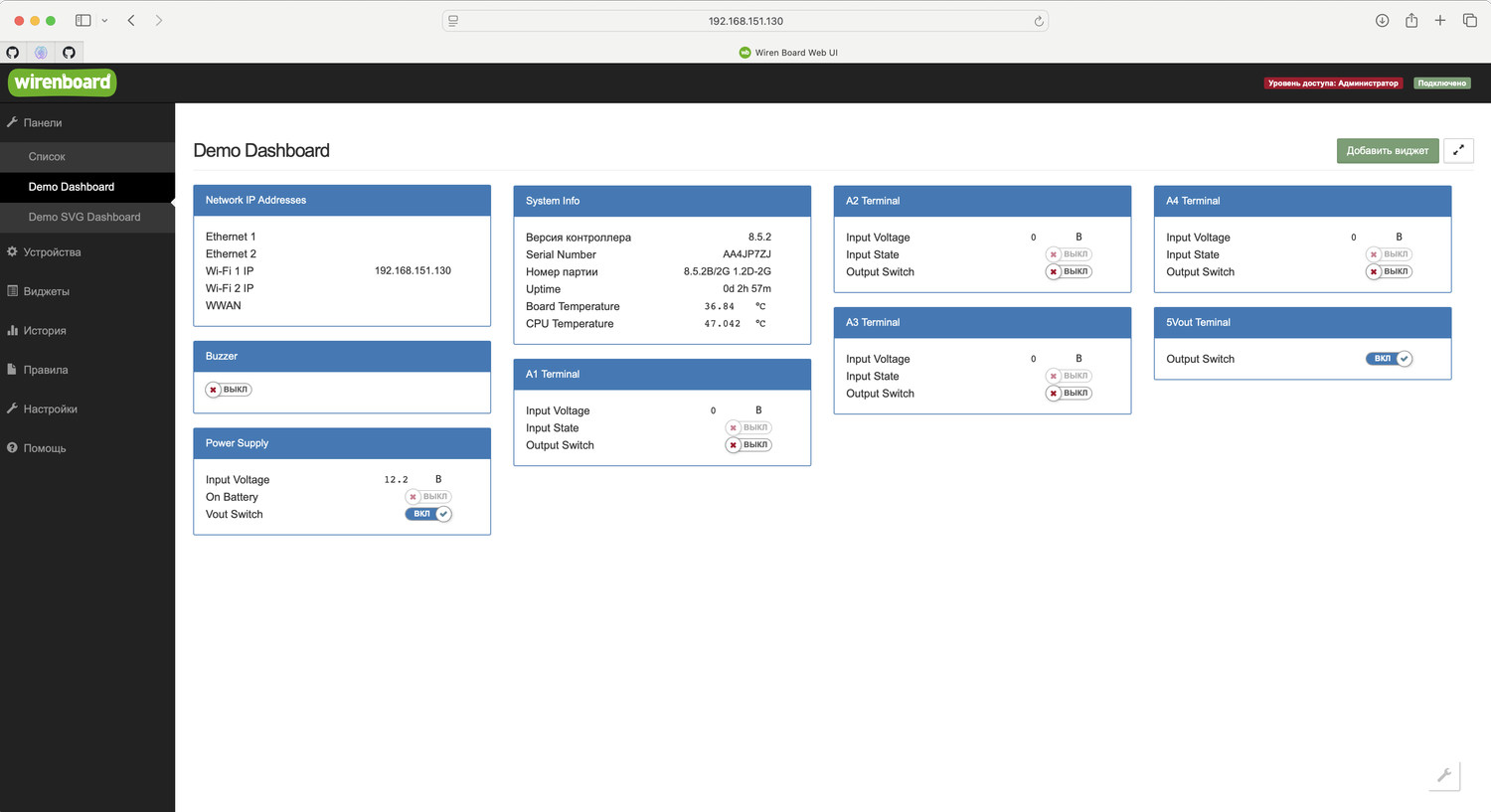

Переходим в браузер и вводим адрес нашего контроллера в сети, открывается интерфейс Wirenboard

загружается

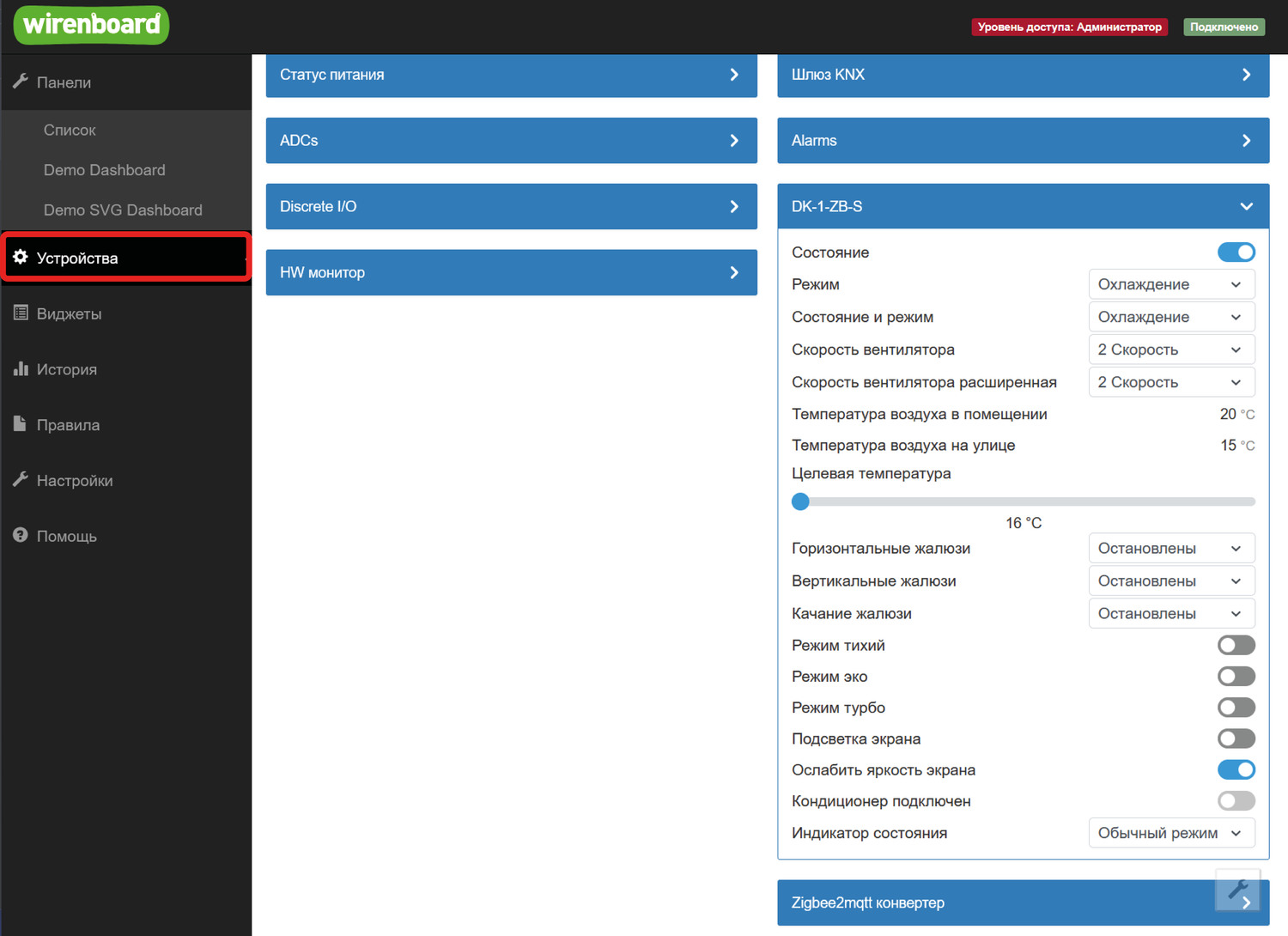

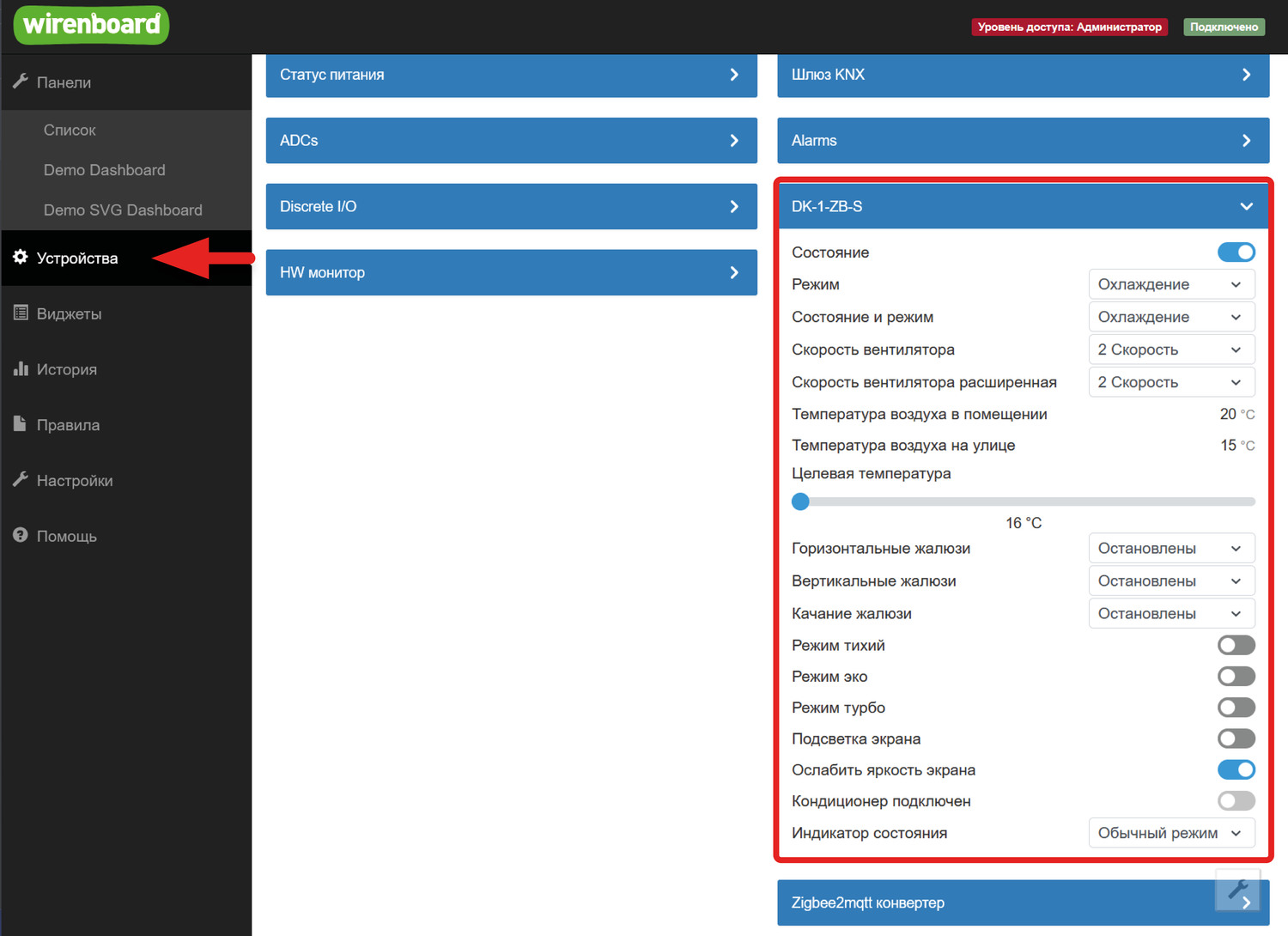

Переходим в раздел "Устройства" и в интерфейсе находим устройство "DK-1-ZB-S"
Теперь мы можем управлять шлюзом из интерфейса Wirenboard

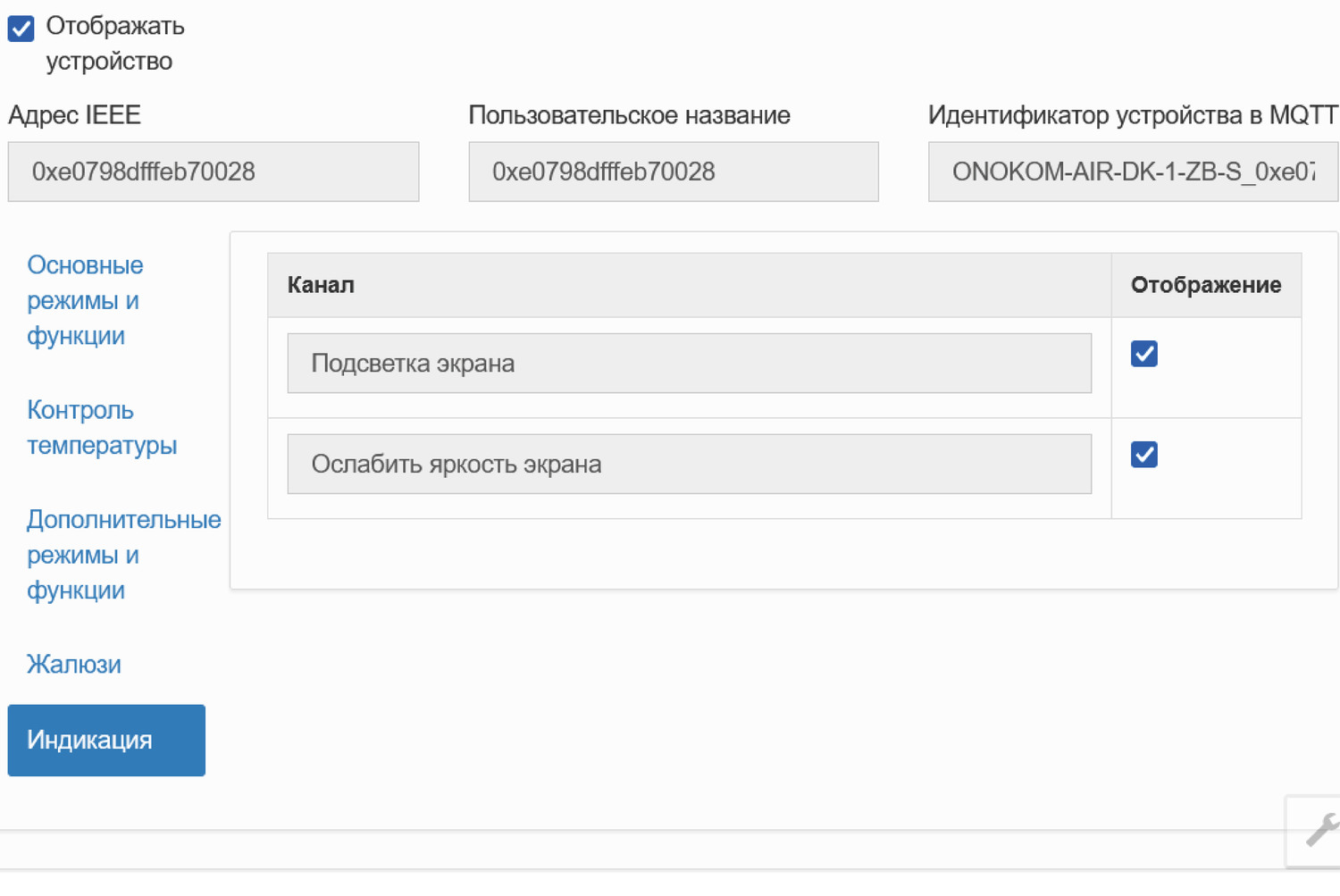

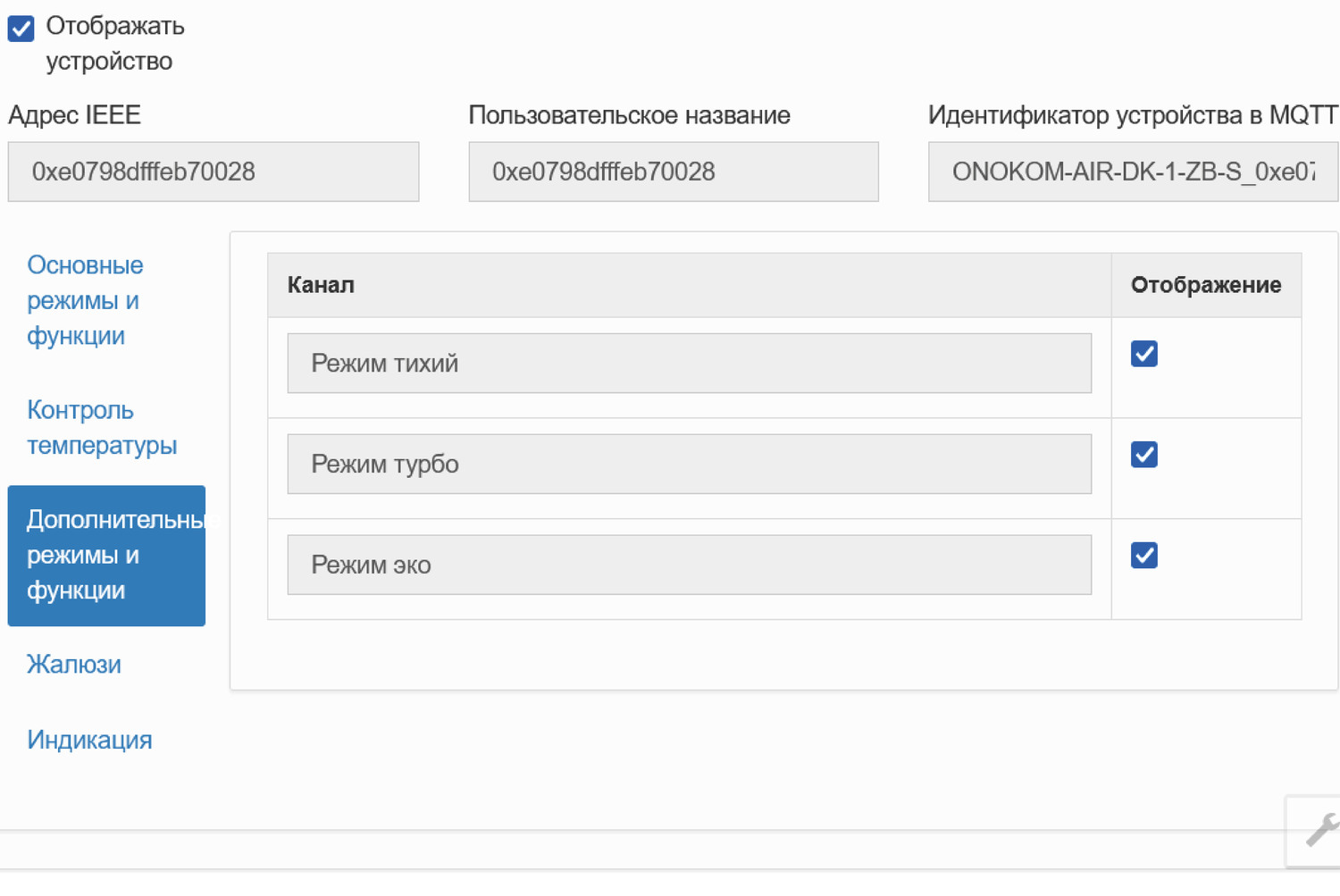

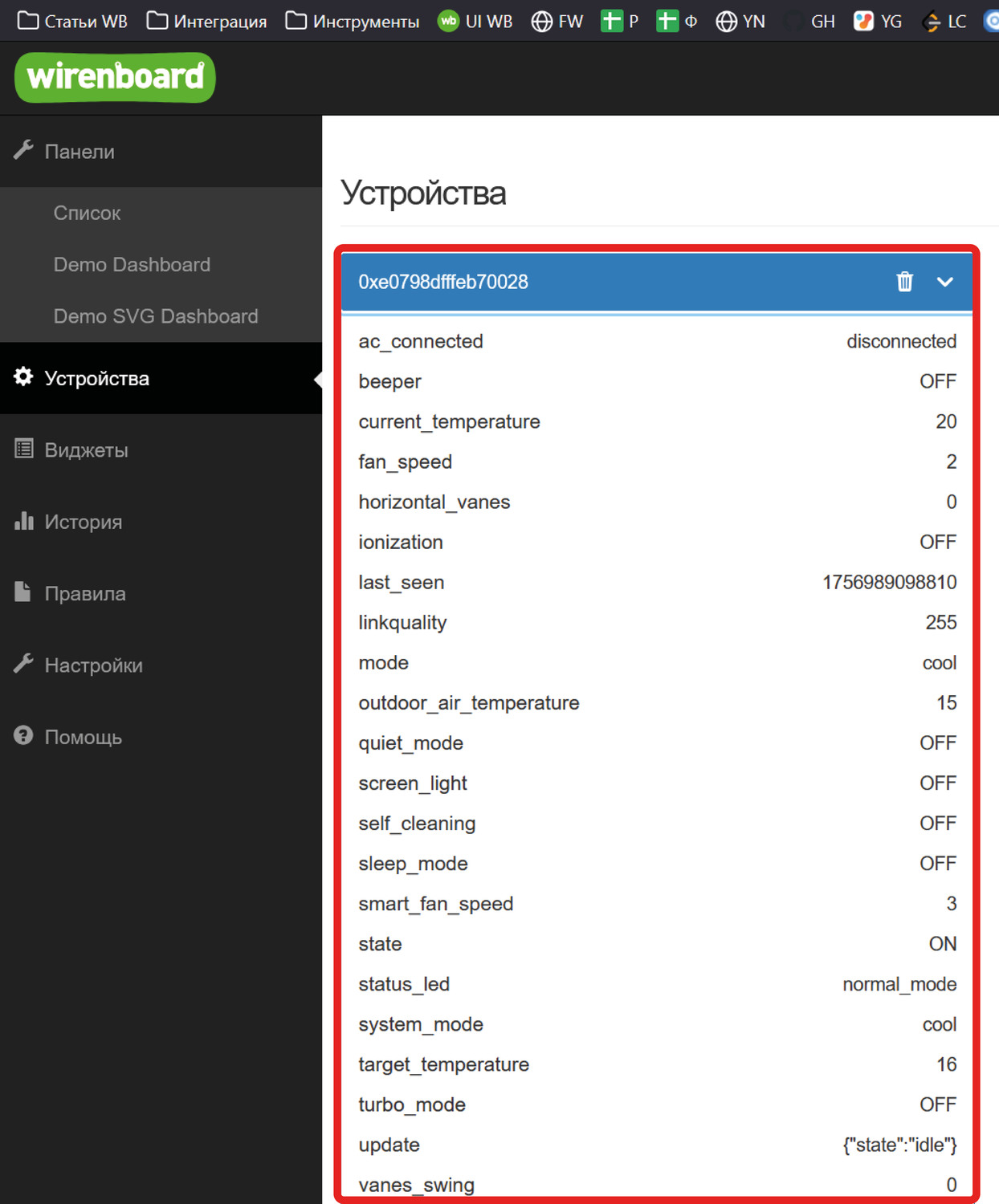

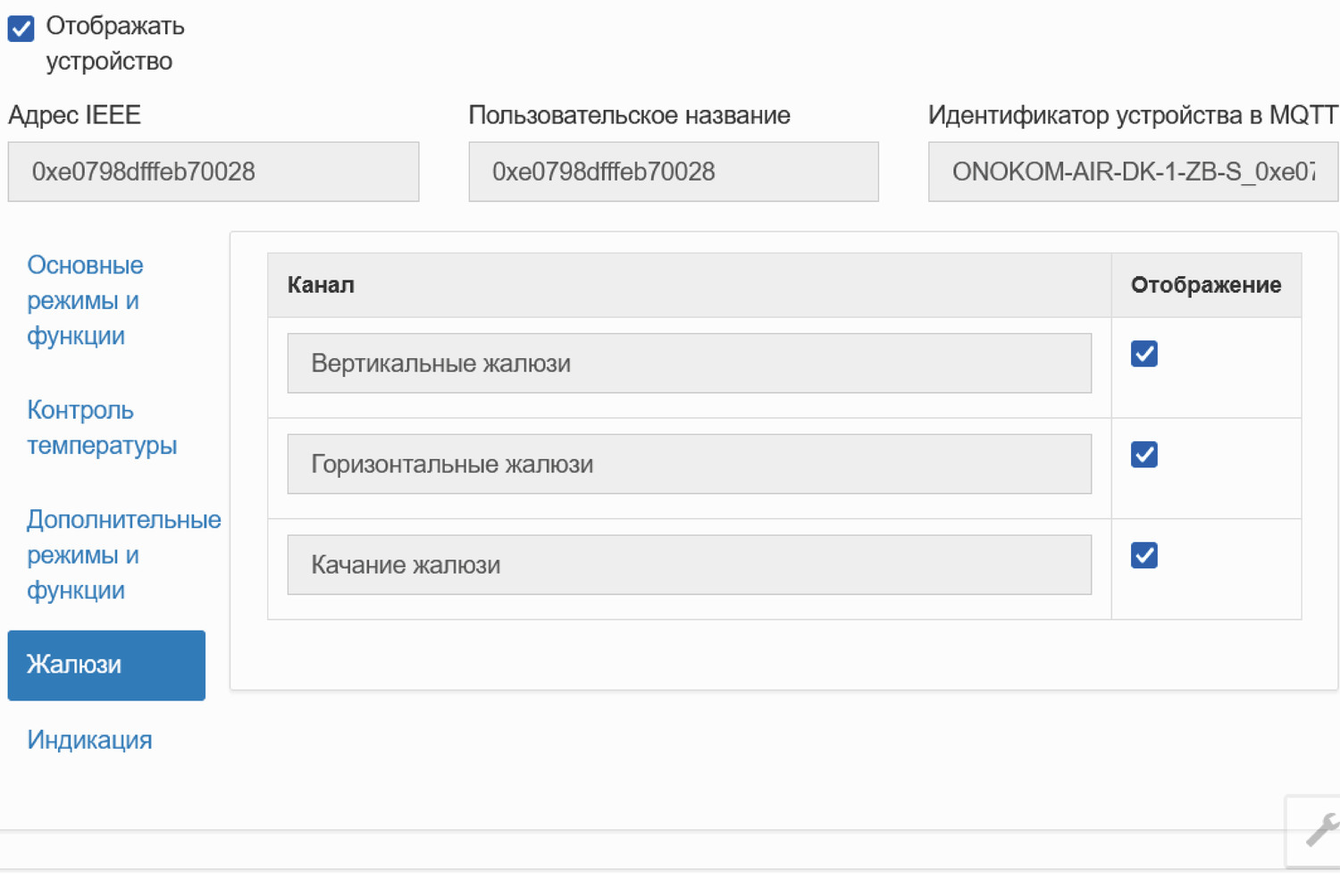

Для просмотра параметров устройства нажимаем на кнопку «Устройства»

загружается

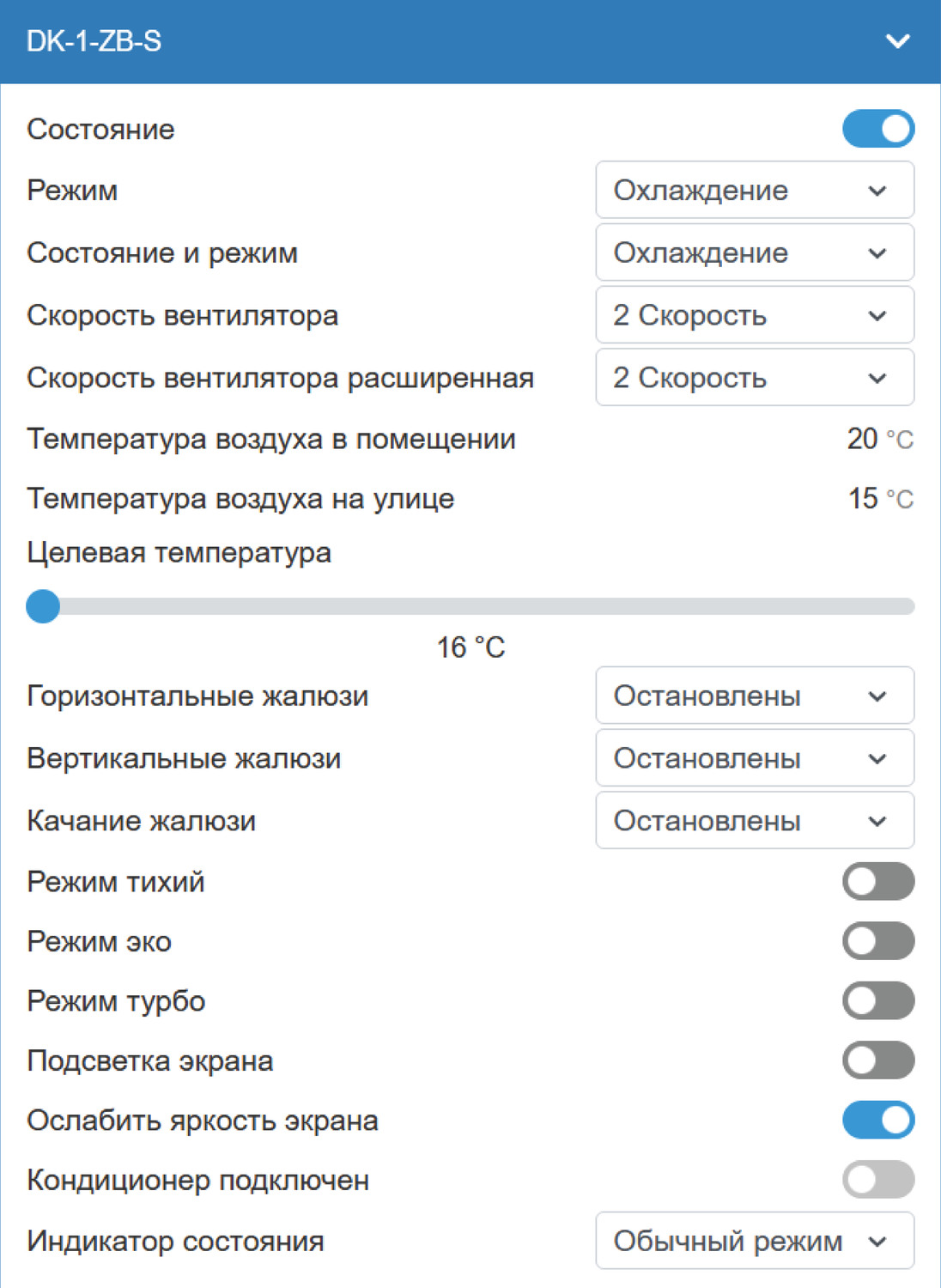

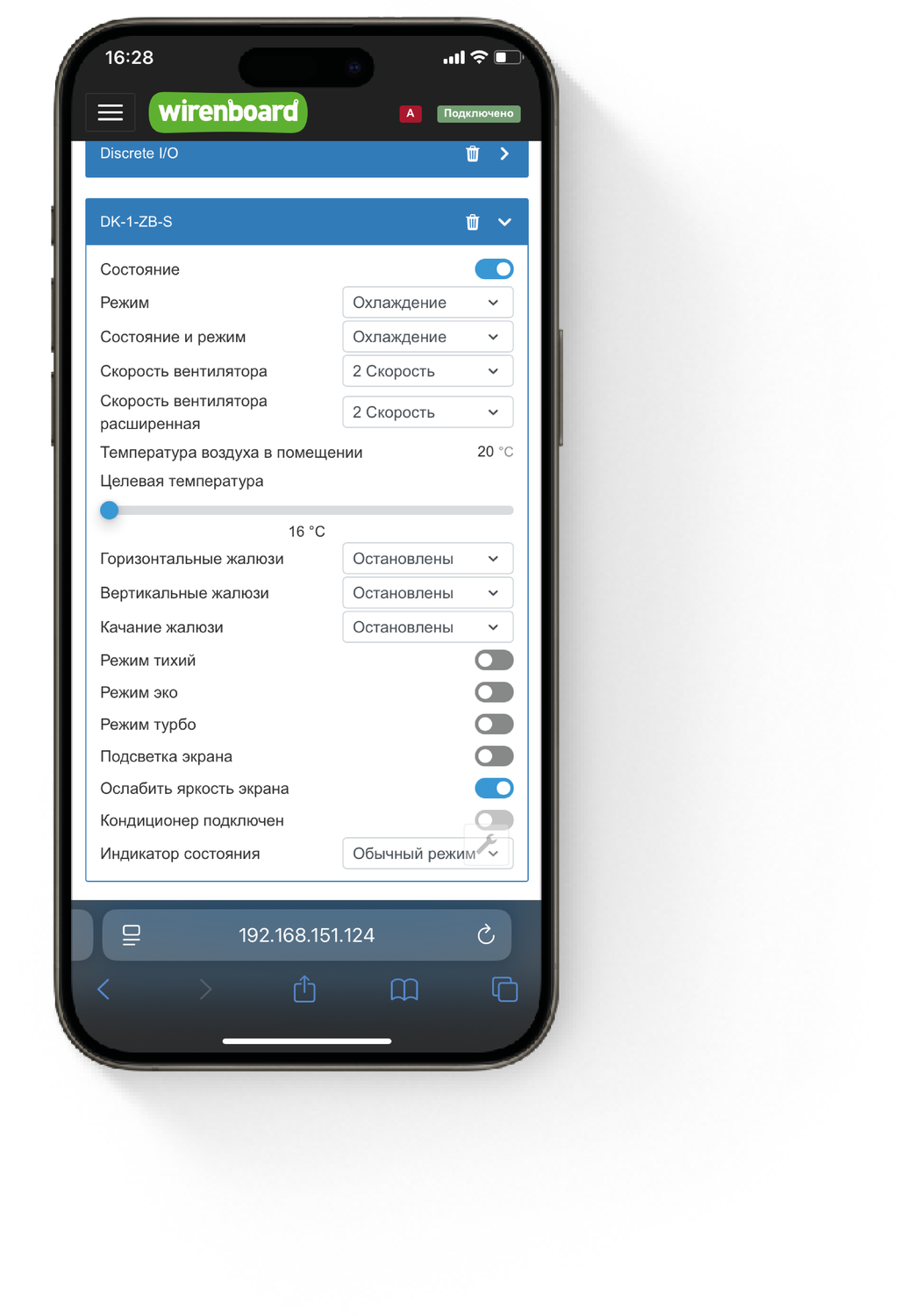

Виджет устройства имеет следующий вид

12.3 Подключение к SprutHub

Скопировано

Для подключения шлюза ONOKOM DK-1-ZB-S в SprutHub необходимо сначала обновить версию ПО SprutHub

загружается

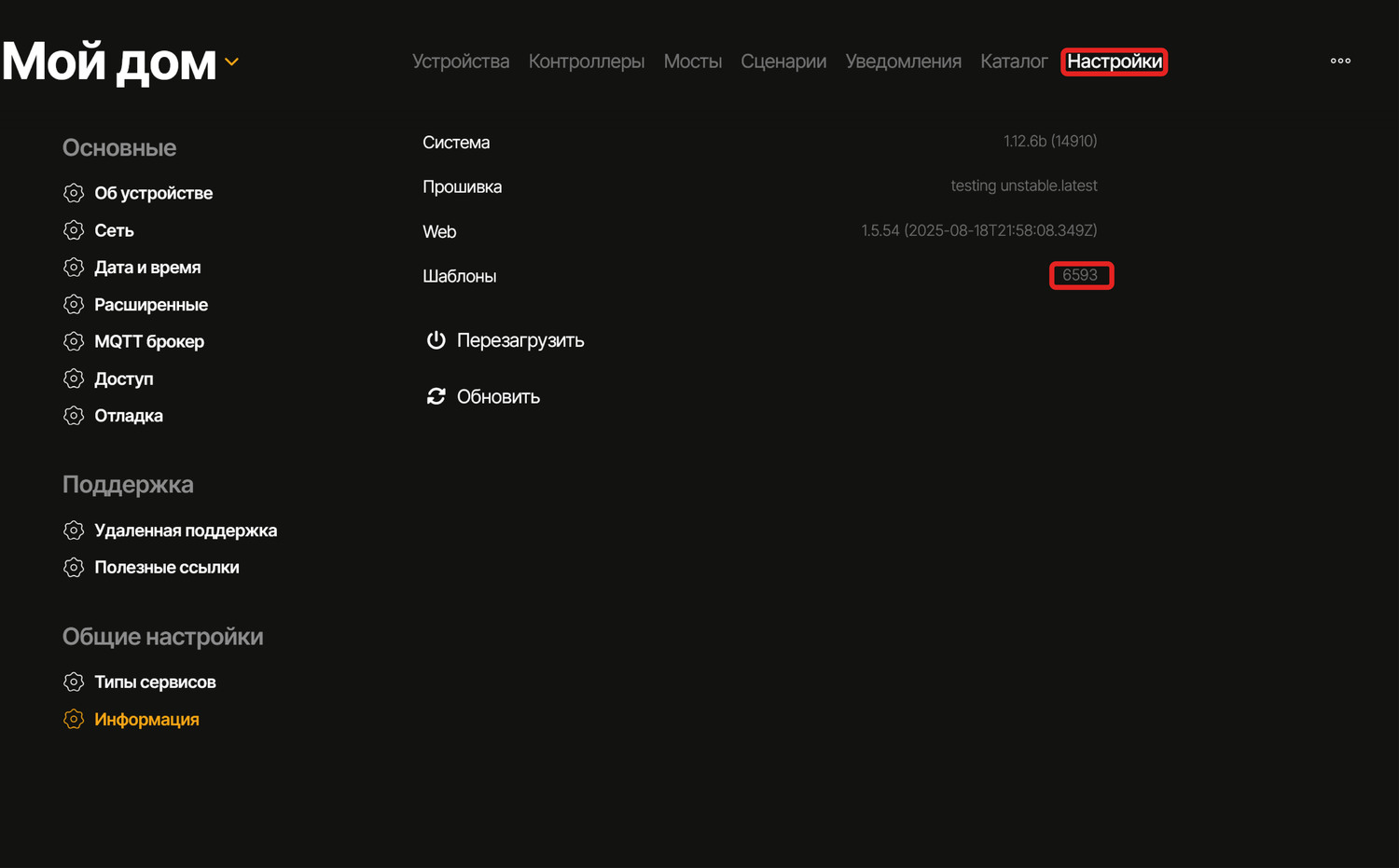

Заходим в раздел «Настройки» → «Информация» проверяем версию SprutHub
Минимальная версия обновления должна быть 1.12.6 (14893).
В случае наличия более низкой версии нажимаем на кнопку «Обновить»

загружается

Переходим в раздел «Контроллеры». Если MQTT-контроллер не был создан - его требуется создать. Для этого нужно нажать на кнопку добавления в правом верхнем углу экрана

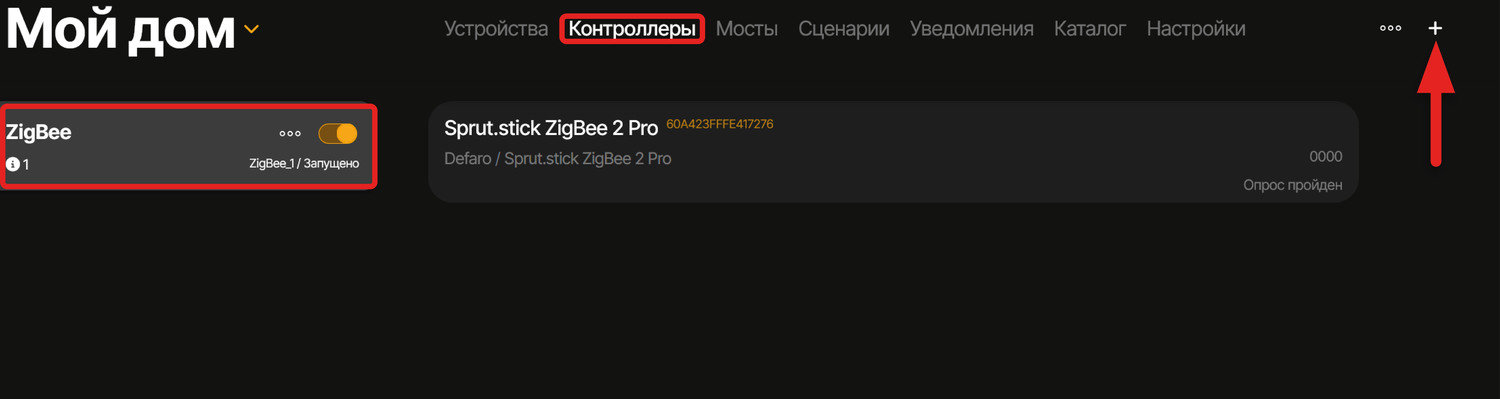

Переходим в раздел «Контроллеры». Если Zigbee-контроллер не был создан - его требуется создать. Для этого нужно нажать на кнопку добавления в правом верхнем углу экрана

загружается

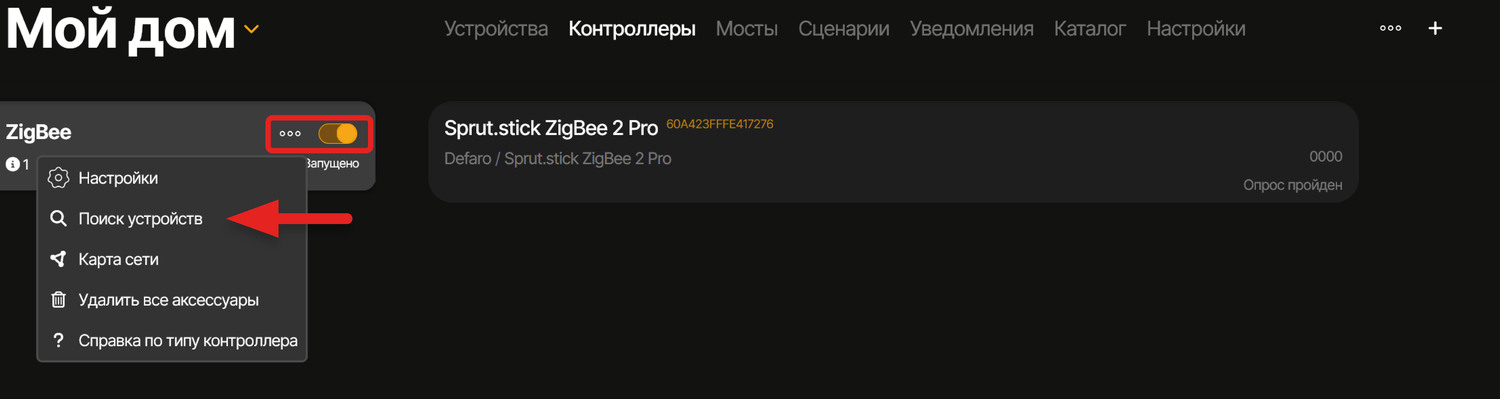

Для добавления устройства требуется активировать контроллер, после чего, нажав на троеточие, выбрать пункт «Поиск устройств»

На шлюзе зажать кнопку "Привязка" и держать ее 7 секунд

загружается

Устройство будет добавлено

загружается

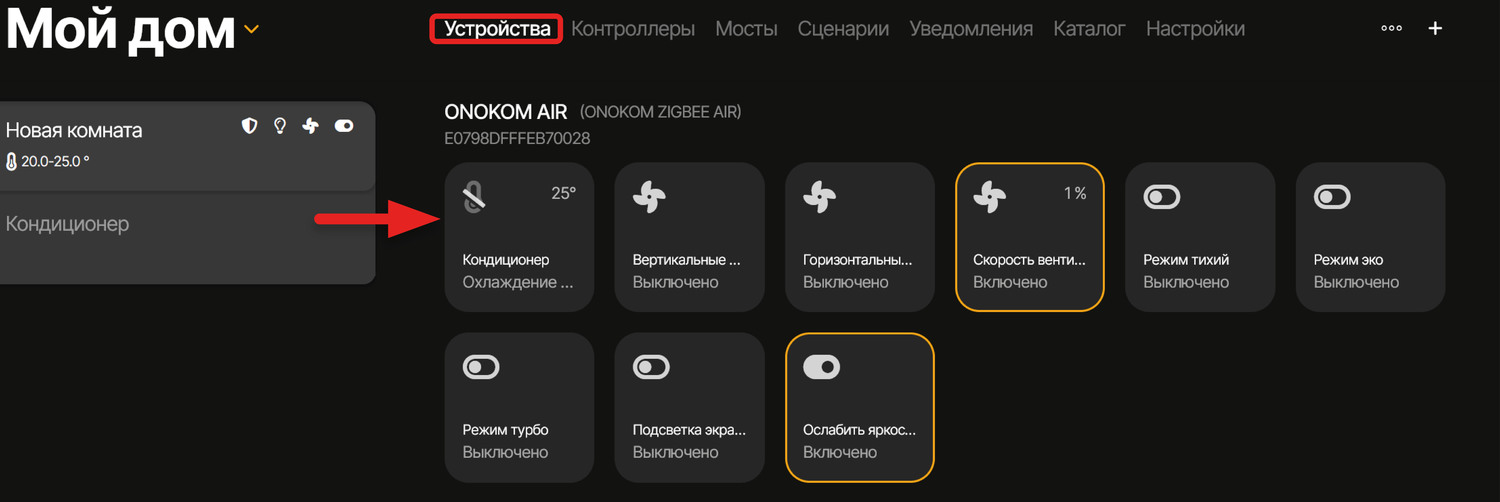

Для управления устройством перейдём в соответствующий раздел и выберем его

загружается

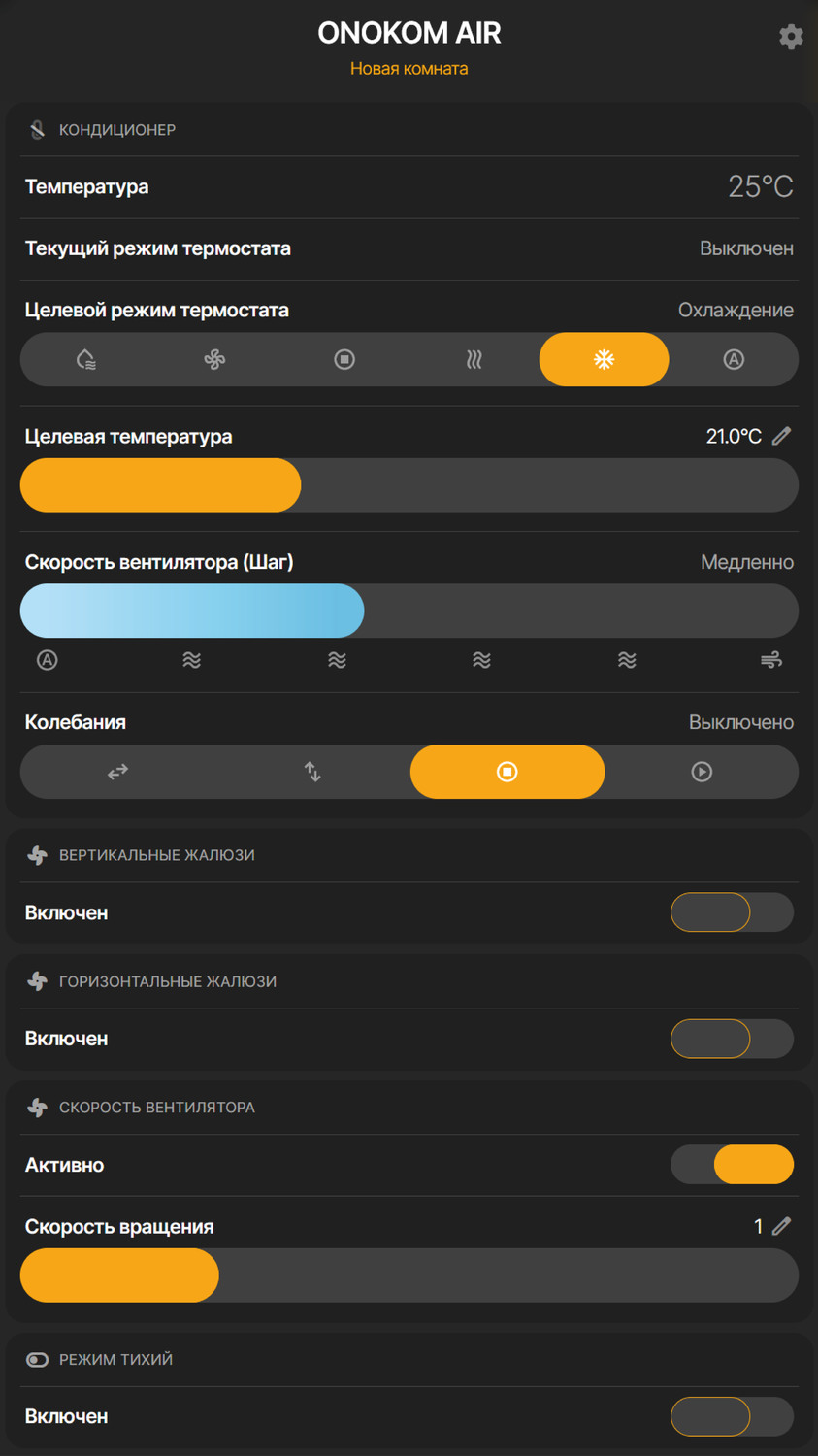

Виджет устройства имеет следующий вид

12.3.1 Настройка подключения «Яндекс Умный дом»

Скопировано

загружается

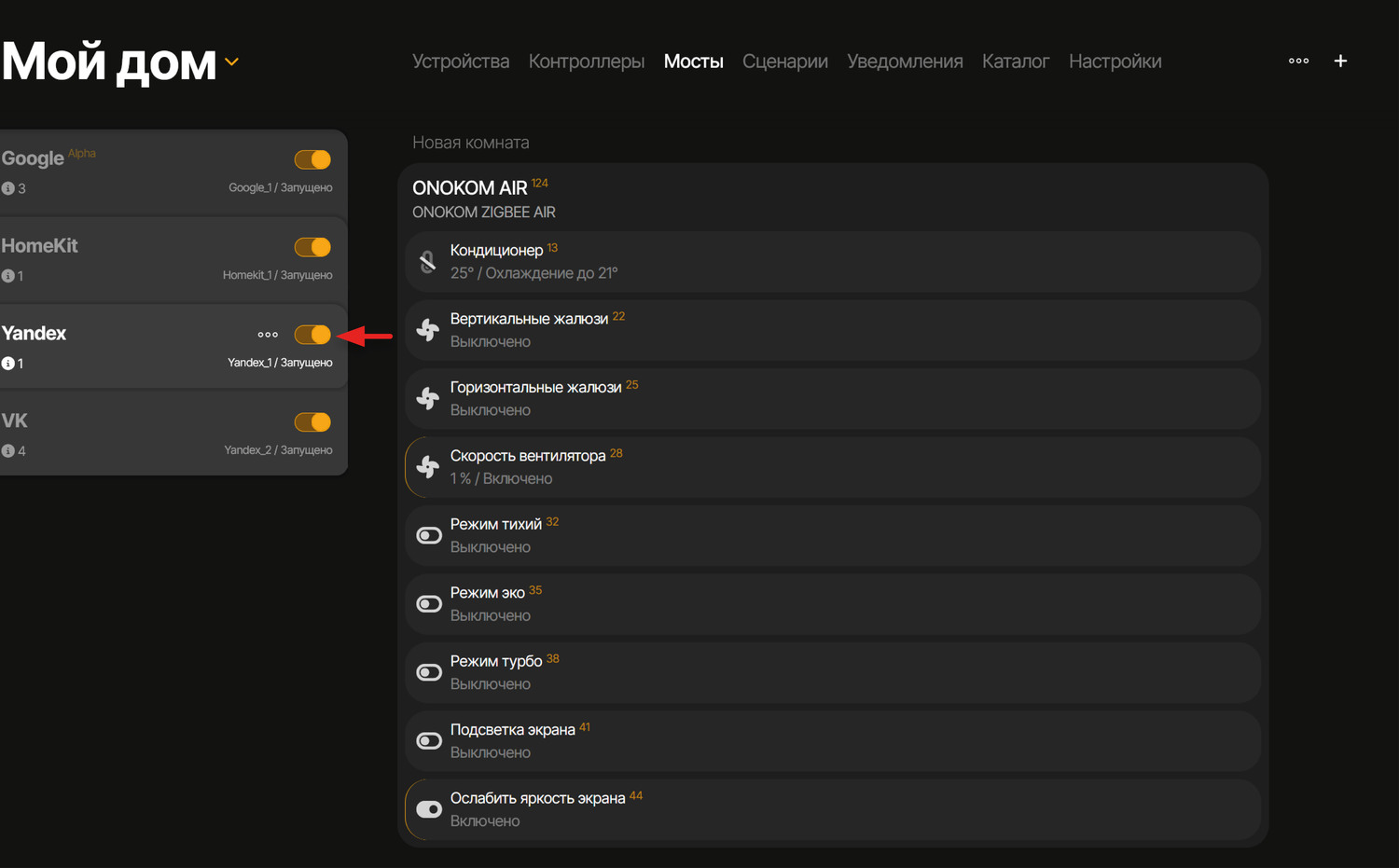

Для подключения к системе «Яндекс Умный дом» перейдём в раздел «Мосты» и, если он отсутствует, добавим мост для Yandex с помощью соответствующей кнопки в правом верхнем углу экрана

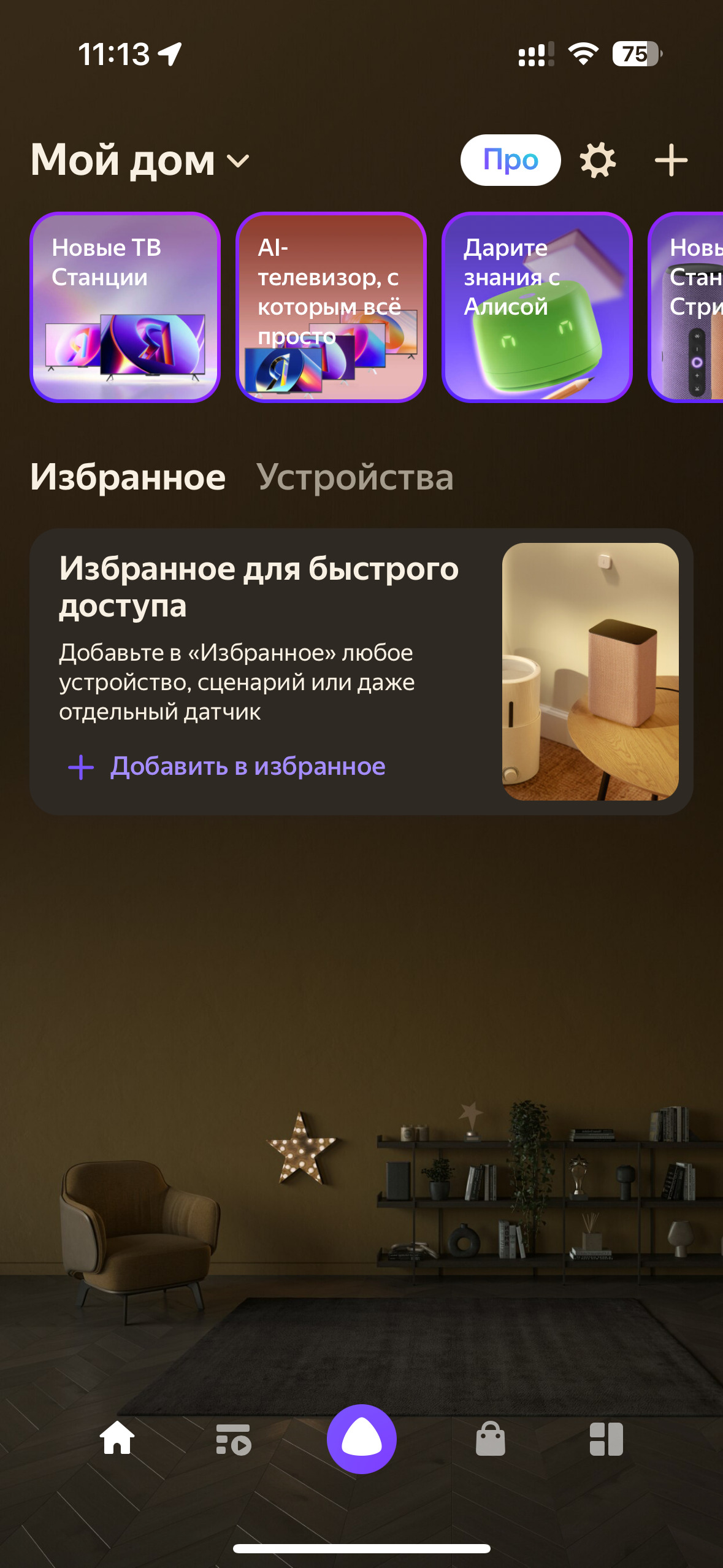

В приложении «Умный дом» нажимаем на кнопку «Устройства умного дома»

загружается

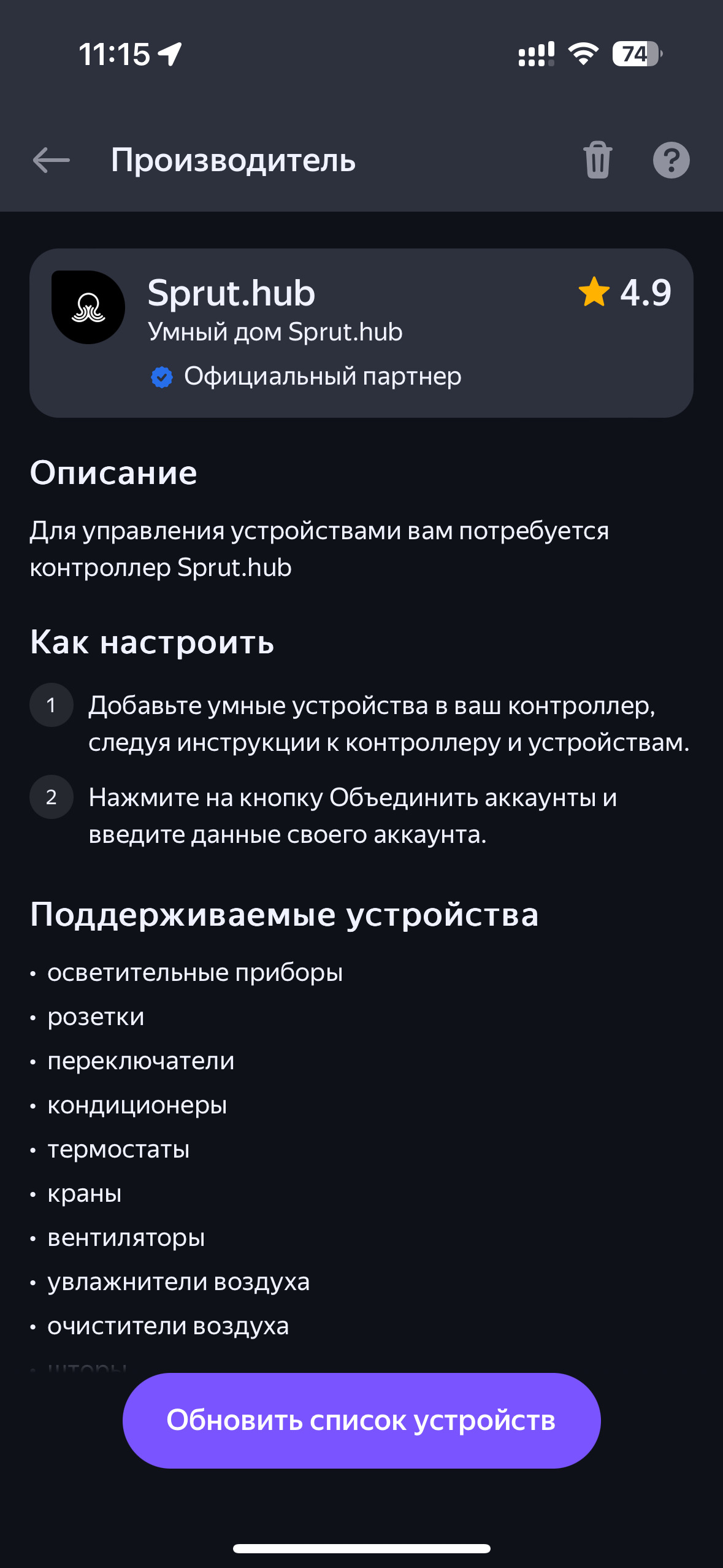

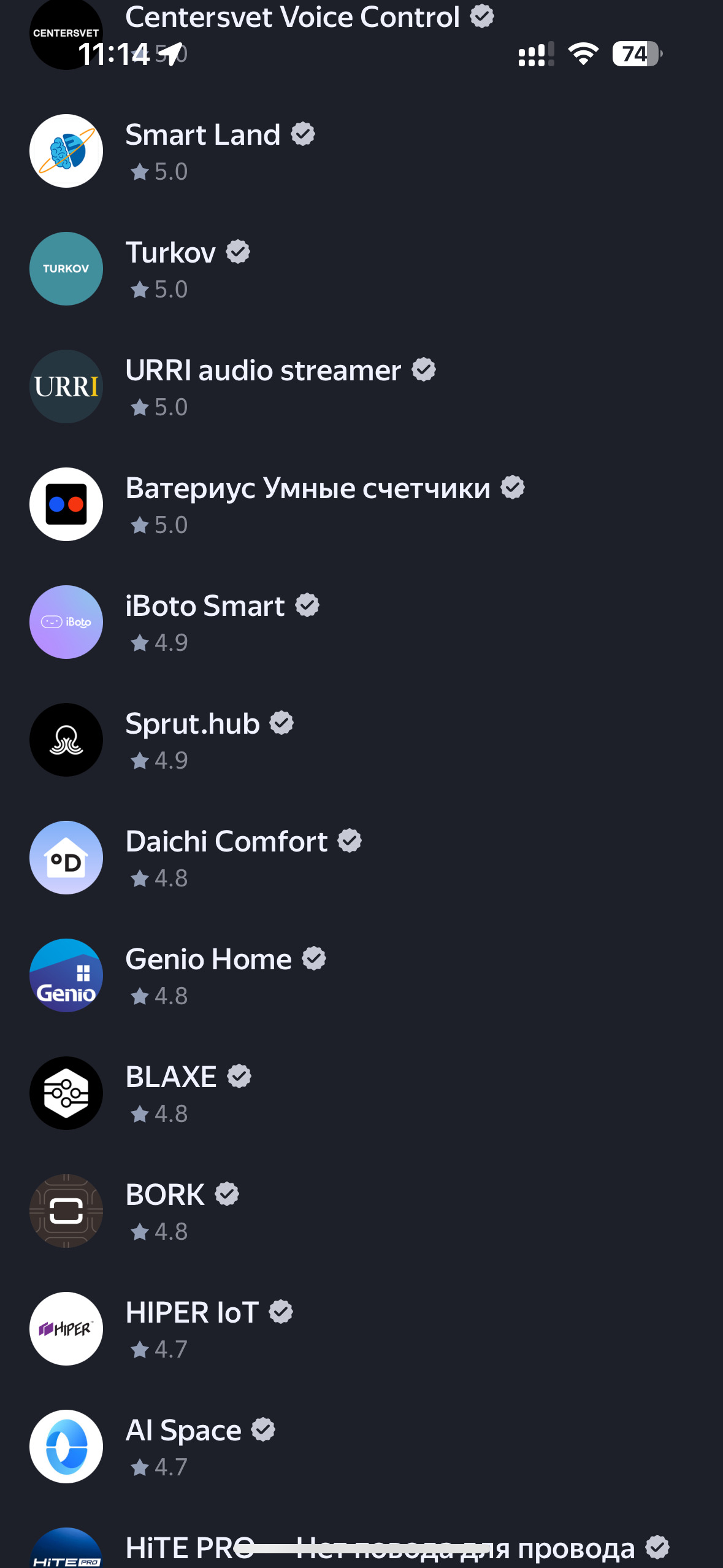

В списке доступных систем выбираем SprutHub

загружается

Нажимаем на кнопку «Привязать к Яндексу»

загружается

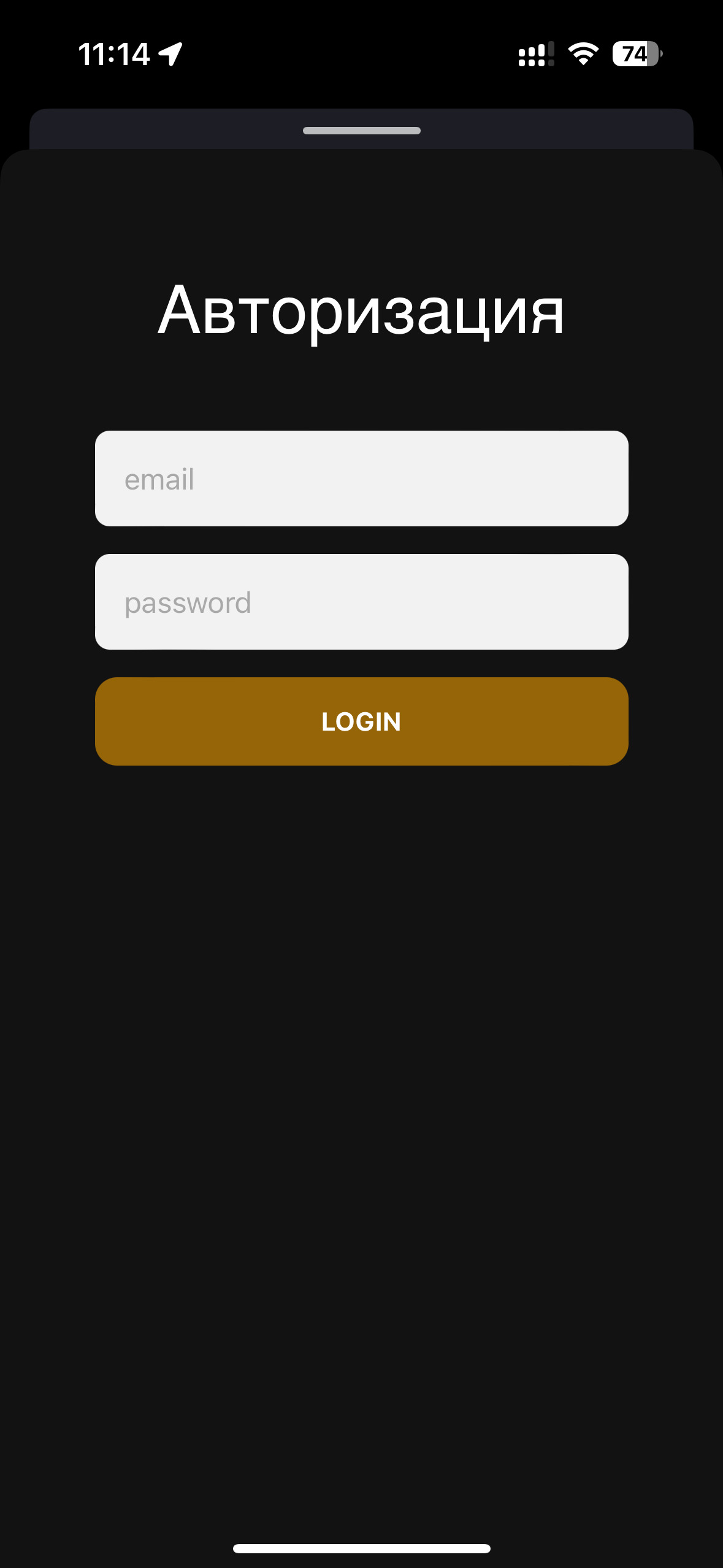

Заполняем данные для авторизации в SprutHub

загружается

После авторизации будет доступен поиск устройств. Для его выполнения нажимаем на кнопку «Обновить список устройств»

загружается

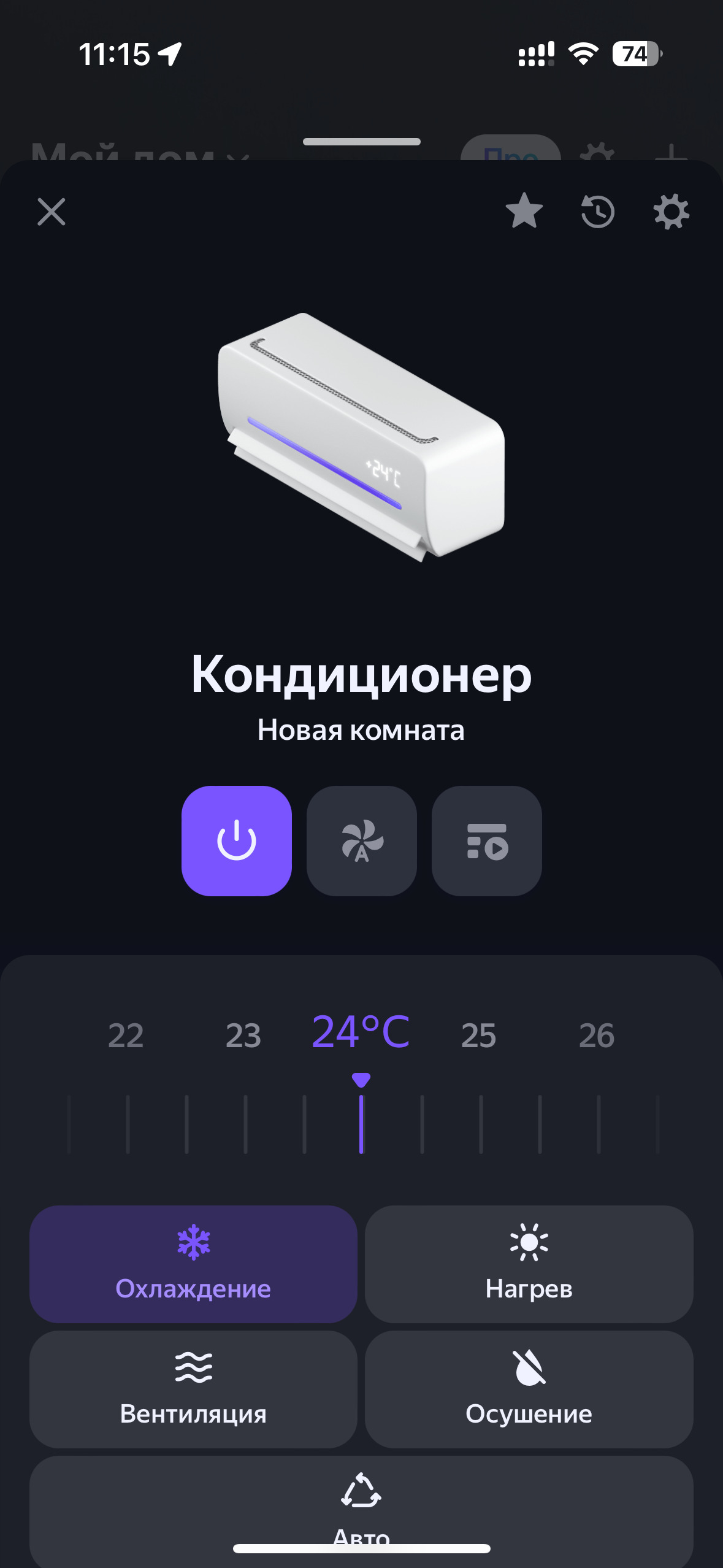

Устройство будет добавлено. Для управления кондиционером нажимаем на «Кондиционер»

загружается

Настройка завершена

загружается

12.3.2 Настройка подключения «Homekit»

Скопировано

Для подключения к системе «Homekit» перейдём в раздел «Мосты» и, если он отсутствует, добавим мост для Homekit с помощью соответствующей кнопки в правом верхнем углу экрана

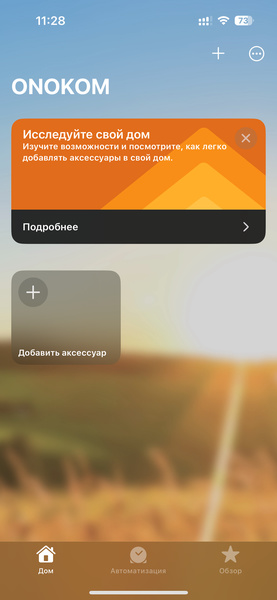

Открываем приложение Homekit

загружается

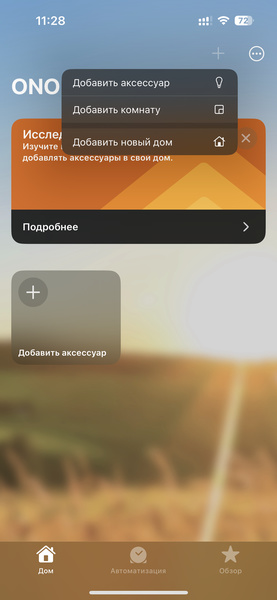

Открываем панель добавления устройсв в правом верхнем углу экрана. Выбираем «Добавить аксессуар»

загружается

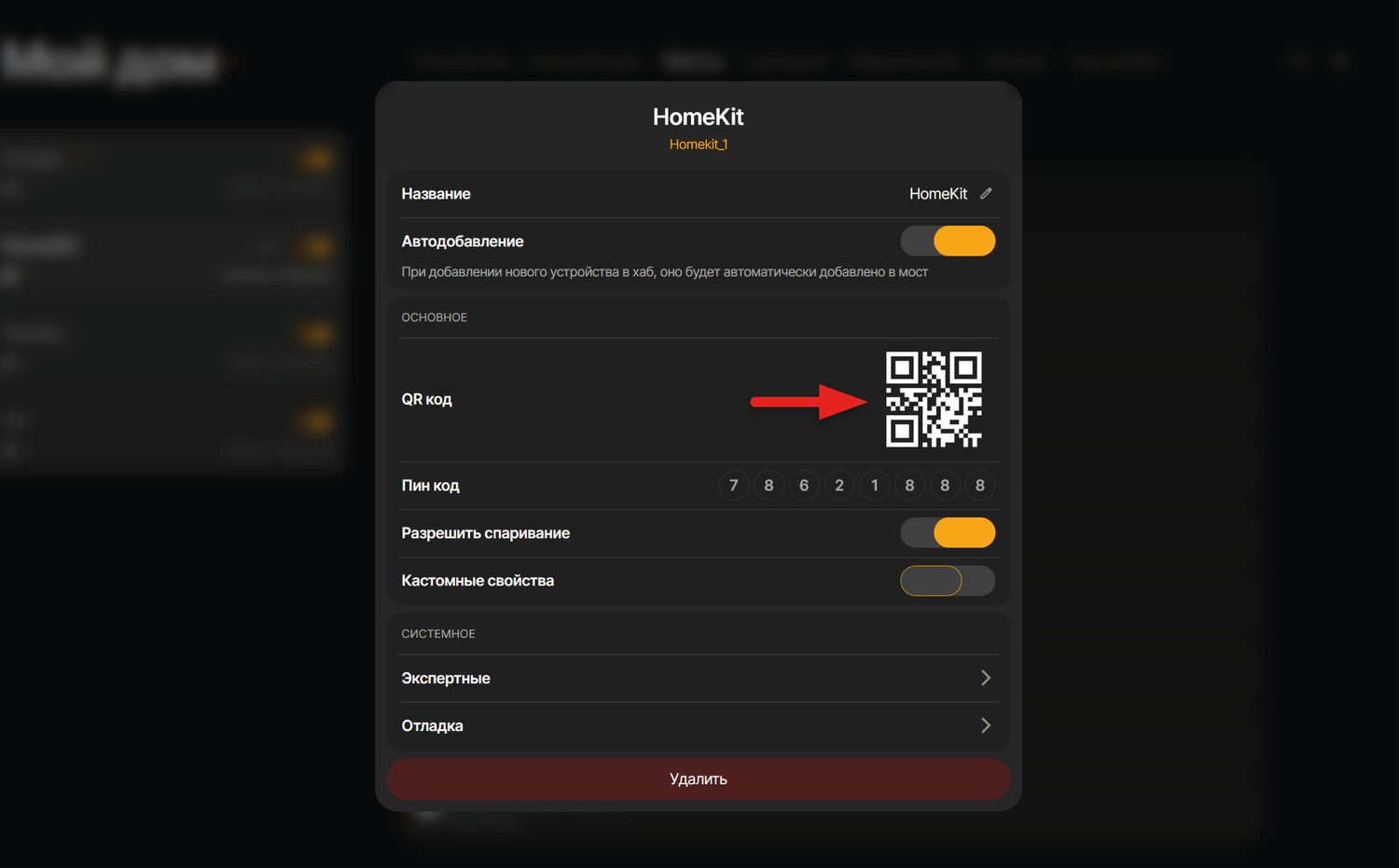

В интерфейсе SprutHub нажимаем на кнопку настроек Homekit (троеточие рядом с названием моста). В окне настроек будет доступен QR-код

загружается

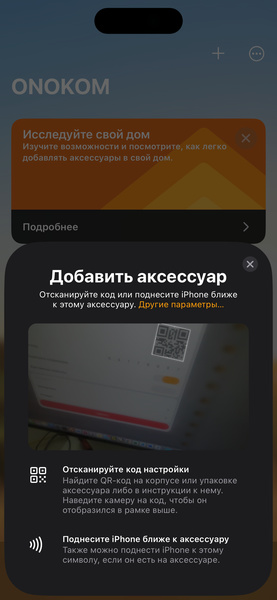

Сканируем QR-код с мобильного устройства

загружается

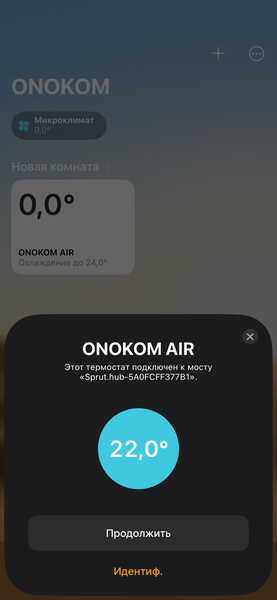

Добавляем нужные нам устройства

загружается

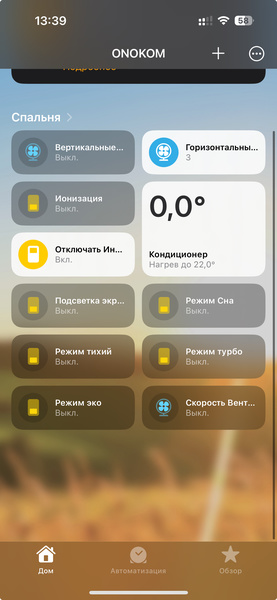

Устройства будут размещены на главной странице приложения

загружается

Настройка завершена

загружается

12.4 Подключение к Zigbee2MQTT

Скопировано

Для подключения шлюза ONOKOM DK-1-ZB-S в Zigbee2MQTT требуется версия не ниже 2.5.1

загружается

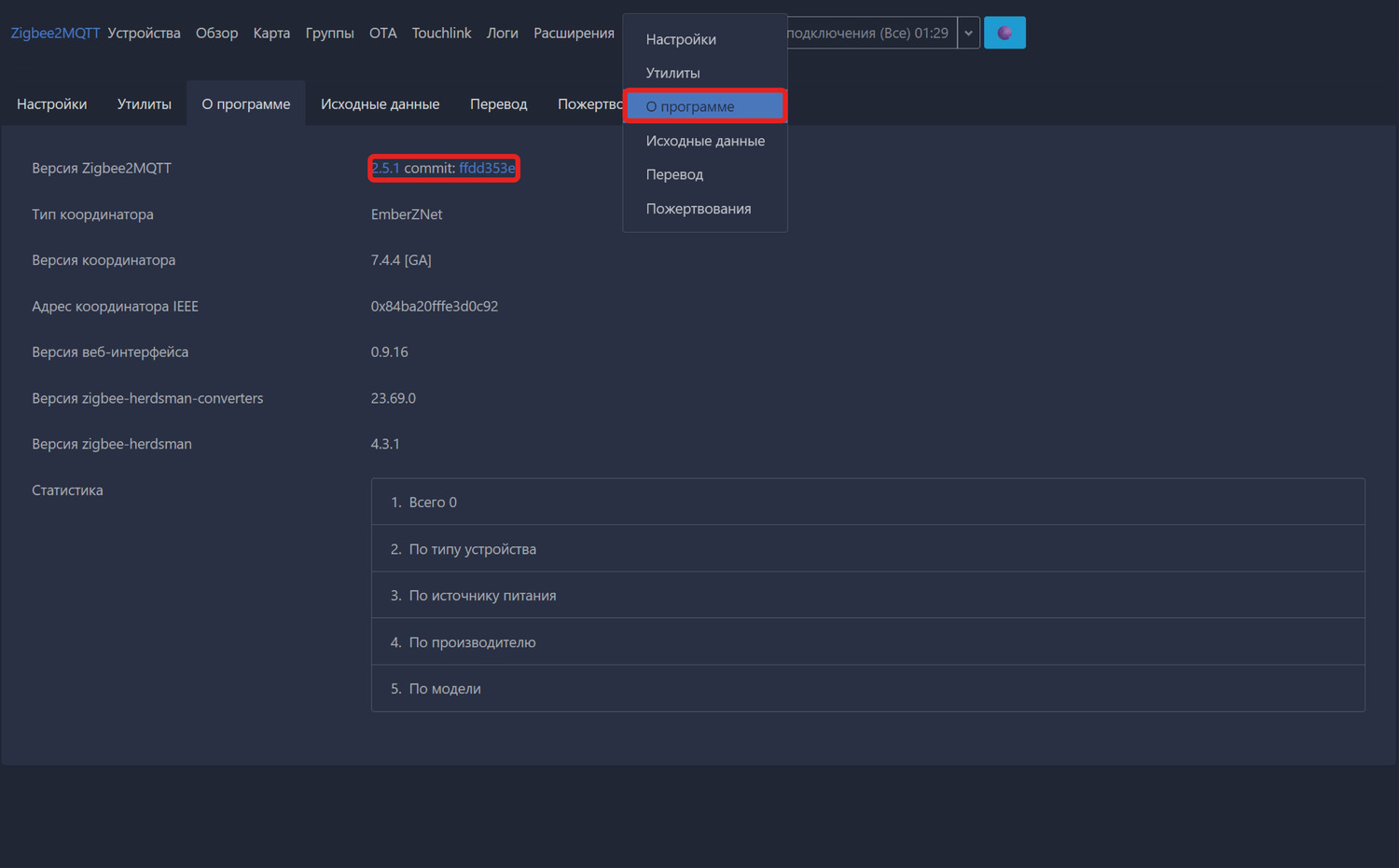

Заходим в раздел «Настройки» шестеренка → «О программе» проверяем версию Zigbee2MQTT
Минимальная версия обновления должна быть 2.5.1.
В случае наличия более низкой версии требуется «Обновить» ваш сервер ZigBee2MQTT

загружается

Для добавления устройства требуется перейти в раздел «Устройства» , после чего, нажать кнопку «Разрешить обнаружение (Все)»

На шлюзе зажать кнопку "Привязка" и держать ее 7 секунд

загружается

Устройство будет добавлено

загружается

Если у Вас будет отображаться в колонке "Производитель" написано "Не поддерживается" потребуется установить "Внешний преобразователь"

12.4.1 Подключение внешнего преобразователя для ZigBee2MQTT

Скопировано

загружается

Заходим на веб-сервис GitHub где хранятся шаблоны ONOKOM и переходим в раздел «ZigBee2MQTT»

загружается

Выбираем на каком языке мы хотим чтобы отображался шаблон "RU" или "EN"

загружается

Выбираем шаблон «onokom-dk-1-zb-s.mjs»

Шаблон ONOKOM-AIR-dk-1-zb-s для Zigbee2MQTT.mjs

загружается

Затем нажимаем на кнопку «Download» правом верхнем углу окна

загружается

Переходим в соответствующую директорию: /mnt/data/root/zigbee2mqtt/data/

загружается

Открываем файл configuration.yaml для редактирования удобным редактором

загружается

В файле требуется добавить следующую конструкцию: external_converters: - external_converters/onokom-dk-1-zb-s.mjs и сохранить файл Обязательно код должен выглядить как на картинке

загружается

После перезагрузки сервера, вы увидите следующую картинку, что в колонке производитель, исчезла надпись не поддерживается и производитель указан верно.
На этом настройка и добавление шлюзов ONOKOM DK-1-ZB-S в ZigBee2MQTT окончена

13. Демонстрация работы

Скопировано

Раздел находится в стадии заполнения

14. Скриншоты интерфейса кондиционера

Скопировано

14.1 Скриншоты Apple

Скопировано

Основной экран управления

загружается

Экран выбора режимов. На экране установлен режим нагрев

загружается

Экран выбора режимов. На экране установлен режим охлаждение

загружается

Экран управления. Режим "Тихий"

загружается

14.2 Скриншоты Яндекс Умный дом

Скопировано

Экран с общим отображением устройств, добавленных в умный дом.

загружается

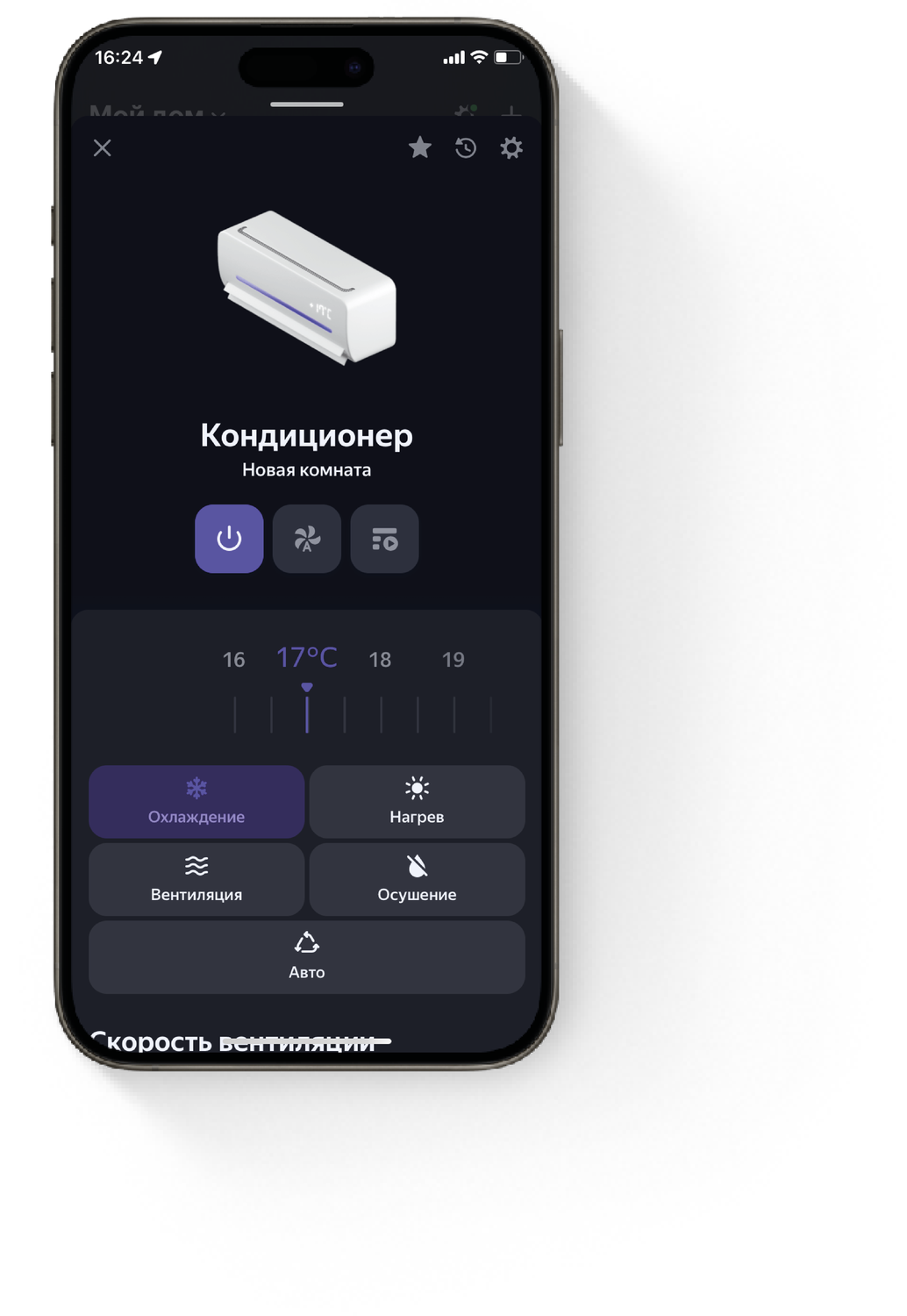

Основной экран управления кондиционером. В верхней части экрана показан рисунок кондиционера, изменяющийся в зависимости от заданных режимов. Также мы видим шкалу установки температуры, а также кнопку включения/выключения кондиционера.

загружается

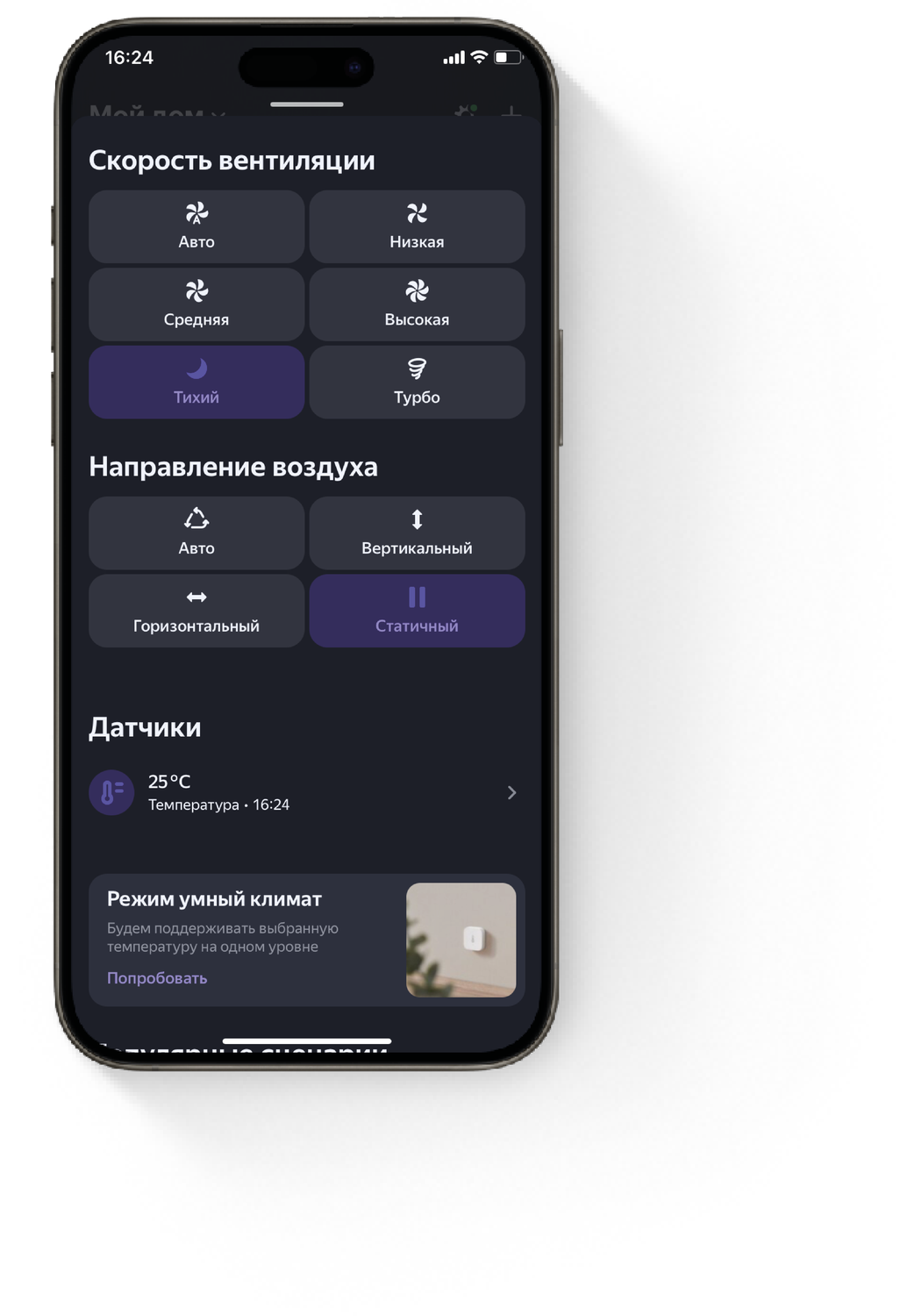

Выбор режимов работы кондиционера и управление скоростью вентиляции.

загружается

14.3 Скриншоты Zigbee2MQTT

Скопировано

Экран с элементами управления

загружается

14.4 Скриншоты Wirenboard

Скопировано

Экран с элементами управления

загружается

Серия кондиционеров	Модель кондиционеров	Шлюз	Документация
Сплит-системы
Настенные Emura (FTXJ-A/RXJ-A)	FTXJ20AW/S/B \| RXJ20A	Zigbee: DK-1-ZB-S	Документация
	FTXJ25AW/S/B \| RXJ25A
	FTXJ35AW/S/B \| RXJ35A
	FTXJ42AW/S/B \| RXJ42A
	FTXJ50AW/S/B \| RXJ50A
Настенные Emura (FTXJ-MW(MS)/RXJ-M9(N))	FTXJ20M-W/S \| RXJ20M9	Zigbee: DK-1-ZB-S	Документация
	FTXJ25M-W/S \| RXJ25M9
	FTXJ35M-W/S \| RXJ35M9
	FTXJ50M-W/S \| RXJ50N
Настенные Perfera (FTXM-R/RXM-R(9) CTXM-R)	CTXM15R \| MXM-A	Zigbee: DK-1-ZB-S	Документация
	FTXM20R \| RXM20R9
	FTXM25R \| RXM25R9
	FTXM35R \| RXM35R9
	FTXM42R \| RXM42R
	FTXM50R \| RXM50R
	FTXM60R \| RXM60R
	FTXM71R \| RXM71R
Настенные Comfora (FTXP-M(9)/RXP-M)	FTXP20M9 \| RXP20M	Zigbee: DK-1-ZB-S	Документация
	FTXP25M9 \| RXP25M
	FTXP35M9 \| RXP35M
	FTXP50M \| RXP50M
	FTXP60M \| RXP60M
	FTXP71M \| RXP71M
Настенные Sensira (FTXF-C(A)/RXF-C(B,A))	FTXF20C \| RXF20C	Zigbee: DK-1-ZB-S	Документация
	FTXF25C \| RXF25C
	FTXF35C \| RXF35C
	FTXF42C \| RXF42C
	FTXF50A \| RXF50B
	FTXF60A \| RXF60B
	FTXF71A \| RXF71A
Настенные Sensira (FTXF-D/RXF-D)	FTXF20D \| RXF20D	Zigbee: DK-1-ZB-S	Документация
	FTXF25D \| RXF25D
	FTXF35D \| RXF35D
	FTXF42D \| RFX42D
	FTXF50D \| RXF50D
	FTXF60D \| RXF60D
	FTXF71D \| RXF71D
Настенные (FTYN-L/RYN-L)	FTYN20L \| RYN20L	Zigbee: DK-1-ZB-S	Документация
	FTYN25L \| RYN25L
	FTYN35L \| RYN35L
	FTYN50L \| RYN50L
	FTYN60L \| RYN60L
Напольные Perfera (FVXM-A/RXM-R(9) CVXM-A)	CVXM20A \| MXM-A	Zigbee: DK-1-ZB-S	Документация
	FVXM25A \| RXM25R9
	FVXM35A \| RXM35R9
	FVXM50A \| RXM50R
Сплит-системы серии Sky Air (R-32)
Настенные Perfera (FTXM-R/RZAG-A)	FTXM35R \| RZAG35A	Zigbee: DK-1-ZB-S	Документация
	FTXM50R \| RZAG50A
	FTXM60R \| RZAG60A
Мульти сплит-системы
Настенные (FTXF-B(A))	FTXF20B	Zigbee: DK-1-ZB-S	Документация
	FTXF25B
	FTXF35A

Серия кондиционеров	Модель кондиционеров	Шлюз	Документация
Сплит-системы
Настенные Emura (FTXJ-MW(MS)/RXJ-M(N))	FTXJ20M-W/S \| RXJ20M	Zigbee: DK-1-ZB-S	Документация
	FTXJ25M-W/S \| RXJ25M
	FTXJ35M-W/S \| RXJ35M
	FTXJ50M-W/S \| RXJ50N
Настенные Perfera (FTXM-R/RXM-R(9), CTXM-R)	CTXM15R \| MXM-A	Zigbee: DK-1-ZB-S	Документация
	FTXM20R \| RXM20R9
	FTXM25R \| RXM25R9
	FTXM35R \| RXM35R9
	FTXM42R \| RXM42R
	FTXM50R \| RXM50R
	FTXM60R \| RXM60R
	FTXM71R \| RXM71R
Настенные Comfora (FTXP-K3(L)/RXP-L)	FTXP20K3/L \| RXP20L	Zigbee: DK-1-ZB-S	Документация
	FTXP25K3/L \| RXP25K3/L
	FTXP35K3/L \| RXP35L
Настенные Comfora (FTXP-M(9)/RXP-M)	FTXP20M9 \| RXP20M	Zigbee: DK-1-ZB-S	Документация
	FTXP25M9 \| RXP25M
	FTXP35M9 \| RXP35M
	FTXP50M \| RXP50M
	FTXP60M \| RXP60M
	FTXP71M \| RXP71M
Настенные Sensira (FTXF-B(A)(E))	FTXF20B	Zigbee: DK-1-ZB-S	Документация
	FTXF25B
	FTXF35A
	FTXF50A \| RXF50B
	FTXF60A \| RXF60B
	FTXF71A \| RXF71A
Настенные Sensira (FTXF-C/RXF-C, CTXF-C)	CTXF20C \| MXF-A(9)	Zigbee: DK-1-ZB-S	Документация
	CTXF25C \| MXF-A(9)
	CTXF35C \| MXF-A(9)
	FTXF20C \| RXF20C
	FTXF25C \| RXF25C
	FTXF35C \| RXF35C
	FTXF42C \| RXF42C
Настенные (FTYN-L/RYN-L)	FTYN20L \| RYN20L	Zigbee: DK-1-ZB-S	Документация
	FTYN25L \| RYN25L
	FTYN35L \| RYN35L
	FTYN50L \| RYN50L
	FTYN60L \| RYN60L
Напольные Perfera (FVXM-A/RXM-R CVXM-A)	CVXM20A \| MXM-A	Zigbee: DK-1-ZB-S	Документация
	FVXM25A \| RXM25R
	FVXM35A \| RXM35R
	FVXM50A \| RXM50R
Сплит-системы серии Sky Air (R-32)
Настенные Perfera (FTXM-R/RZAG-A)	FTXM35R \| RZAG35A	Zigbee: DK-1-ZB-S	Документация
	FTXM50R \| RZAG50A
	FTXM60R \| RZAG60A

Серия кондиционеров	Модель кондиционеров	Шлюз	Документация
Сплит-системы
Настенные Emura (FTXJ-MW(MS)/RXJ-M(N))	FTXJ20M-W/S \| RXJ20M	Zigbee: DK-1-ZB-S	Документация
	FTXJ25M-W/S \| RXJ25M
	FTXJ35M-W/S \| RXJ35M
	FTXJ50M-W/S \| RXJ50N
Настенные Emura (FTXG-L/RXG-L)	FTXG20LW/S \| RXG20L	Zigbee: DK-1-ZB-S	Документация
	FTXG25LW/S \| RXG25L
	FTXG35LW/S \| RXG35L
	FTXG50LW/S \| RXG50L
Настенные Perfera (FTXM-N/RXM-N(9), CTXM-N)	CTXM15N \| MXM-M	Zigbee: DK-1-ZB-S	Документация
	FTXM20N \| RXM20N9
	FTXM25N \| RXM25N9
	FTXM35N \| RXM35N9
	FTXM42N \| RXM42N9
	FTXM50N \| RXM50N9
	FTXM60N \| RXM60N9
	FTXM71N \| RXM71N
Настенные Perfera (FTXS-K/RXS-L3, СTXS-K)	FTXS20K \| RXS20L3	Zigbee: DK-1-ZB-S	Документация
	FTXS25K \| RXS25L3
	CTXS15K
	CTXS35K
Настенные Perfera (FTXS-K/RXS-L(3))	FTXS35K \| RXS35L3	Zigbee: DK-1-ZB-S	Документация
	FTXS42K \| RXS42L
	FTXS50K \| RXS50L
Настенные Perfera (FTXS-G/RXS-L/F8)	FTXS60G \| RXS60L	Zigbee: DK-1-ZB-S	Документация
	FTXS71G \| RXS71F8
Настенные Comfora (FTXP-K3(L)/RXP-K3(L))	FTXP20K3/L \| RXP20K3/L	Zigbee: DK-1-ZB-S	Документация
	FTXP25K3/L \| RXP25K3/L
	FTXP35K3/L \| RXP35K3/L
	FTXP50K3/L \| RXP50K3/L
	FTXP60K3/L \| RXP60K3/L
	FTXP71K3/L \| RXP71K3/L
Настенные Comfora (FTXP-M(9)/RXP-M)	FTXP20M9 \| RXP20M	Zigbee: DK-1-ZB-S	Документация
	FTXP25M9 \| RXP25M
	FTXP35M9 \| RXP35M
	FTXP50M \| RXP50M
	FTXP60M \| RXP60M
	FTXP71M \| RXP71M
Настенные Sensira (FTXF-A(B)/RXF-A(B))	FTXF20B \| RXF20B	Zigbee: DK-1-ZB-S	Документация
	FTXF25B \| RXF25B
	FTXF35A \| RXF35A
	FTXF50A \| RXF50B
	FTXF60A \| RXF60B
	FTXF71A \| RXF71A
Настенные Sensira (FTXB-C/RXB-C)	FTXB20C \| RXB20C	Zigbee: DK-1-ZB-S	Документация
	FTXB25C \| RXB25C
	FTXB35C \| RXB35C
	FTXB50C \| RXB50C
	FTXB60C \| RXB60C
Настенные (FTYN-L/RYN-L)	FTYN20L \| RYN20L	Zigbee: DK-1-ZB-S	Документация
	FTYN25L \| RYN25L
	FTYN35L \| RYN35L
	FTYN50L \| RYN50L
	FTYN60L \| RYN60L
Универсальные (FLXS-B(9)/RXS-L(3))	FLXS25B \| RXS25L3	Zigbee: DK-1-ZB-S	Документация
	FLXS35B9 \| RXS35L3
	FLXS50B \| RXS50L
	FLXS60B
Напольные Nexura (FVXG-K/RXG-L)	FVXG25K \| RXG25L	Zigbee: DK-1-ZB-S	Документация
	FVXG35K \| RXG35L
	FVXG50K \| RXG50L
Напольные (FVXM-F/RXM-N9)	FVXM25F \| RXM25N9	Zigbee: DK-1-ZB-S	Документация
	FVXM35F \| RXM35N9
	FVXM50F \| RXM50N9
Напольные (FVXS-F/RXS-L(3))	FVXS25F \| RXS25L3	Zigbee: DK-1-ZB-S	Документация
	FVXS35F \| RXS35L3
	FVXS50F \| RXS50L
Сплит-системы серии Sky Air (R-32)
Настенные Perfera (FTXM-N/RZAG-A)	FTXM35N \| RZAG35A	Zigbee: DK-1-ZB-S	Документация
	FTXM50N \| RZAG50A
	FTXM60N \| RZAG60A

DK-1-ZB-S

1. Примеры из практики

2. Технические характеристики

2.1 Версии устройств

2.2 Изображение устройства

2.3 Комплектация

2.4 Размеры устройства

2.5 Назначение портов и кнопок

2.6 Индикация

2.6.1 Добавление шлюза в хаб

Скопировать ссылку "2.6.1 Добавление шлюза в хаб" Скопировано

2.6.2 Нет связи с кондиционером

2.6.3 Нет связи с координатором Zigbee (мы в сети но координатор не отвечает)

2.6.4 Нет связи с координатором Zigbee (мы покинули сеть или нас выкинули оттуда)

2.6.5 Всё в порядке (есть Zigbee и связь с кондиционером)

3. Внешний вид

4. Краткая инструкция

4.1 Устранение неполадок

5. Карта кластеров

Endpoint Configuration

6. Полезные файлы

7. Гарантия

8. Поддерживаемые модели кондиционеров

8.1 Бренд DAIKIN

8.1.1 Модели 2025 года

8.1.2 Модели 2024 года

8.1.3 Модели 2022 года

8.1.4 Модели 2021 года

8.1.5 Модели 2020 года

9. Функции кондиционера

10. Общая логическая схема работы шлюза

10.1 Логическая схема WirenBoard + SprutHub

10.2 Логическая схема WirenBoard + Zigbee2MQTT

11. Схемы подключения

11.1 Схема подключения к WirenBoard

12. Подключение

12.1 Подключение к WirenBoard

12.1.1 Параметры контроллера WirenBoard

12.1.2 Загрузка шаблона в контроллер WirenBoard для Zigbee2MQTT

12.1.3 Подключение шлюза к Wiren Board через Zigbee2MQTT

12.1.4 Установка конвертера для управления шлюзами ONOKOM из интерфейса WirenBoard

12.2 Список функций управления кондиционером DAIKIN через WirenBoard

12.2.1 Раздел “Основные режимы и функции”

12.2.2 Раздел “Контроль температуры”

12.2.3 Раздел “Дополнительные режимы и функции”

12.2.4 Раздел “Жалюзи”

12.2.5 Раздел “Индикация”

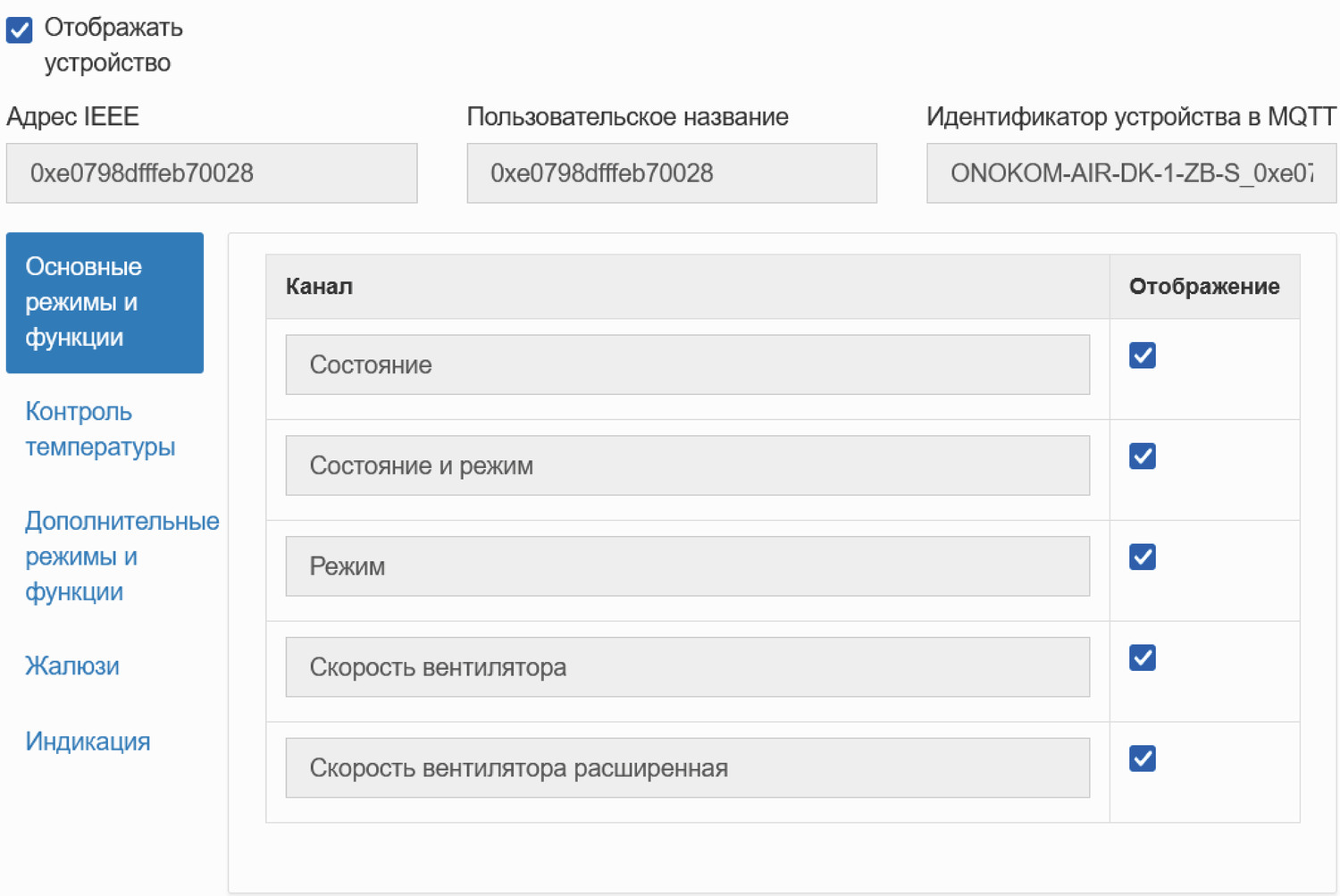

12.2.6 Отображение устройства в веб-интерфейсе контролера”

12.3 Подключение к SprutHub

12.3.1 Настройка подключения «Яндекс Умный дом»

12.3.2 Настройка подключения «Homekit»

12.4 Подключение к Zigbee2MQTT

12.4.1 Подключение внешнего преобразователя для ZigBee2MQTT

13. Демонстрация работы

14. Скриншоты интерфейса кондиционера

14.1 Скриншоты Apple

14.2 Скриншоты Яндекс Умный дом

14.3 Скриншоты Zigbee2MQTT

14.4 Скриншоты Wirenboard

Скопировано
