Обложка MH-2-MB-B
Обложка MH-2-MB-B

MH-2-MB-B

Modbus RTU AC GATE

Шлюз для управления и диспетчеризации системами кондиционирования Mitsubishi Heavy с разъемом CNS по ModBus RTU протоколу с возможностью управления по Fast Modbus

Тип кондиционеров

Настенные Канальные Напольные Мульти сплит Полупром

Линейка

ONOKOM AIR

Серия

PRO

Версия

B

Артикул

OK-AС-P-MH-2-MB-B-B





Документация

Технический паспорт MH-2-MB-B.pdf



Интеграция

WirenBoard

Нативная, с версии: wb 2310
До этого, через загрузку шаблона



Loxone

Через загрузку шаблона и шлюз Loxone ModBus Extension



IRidi

Нативная, смотреть инструкцию IRidi



SprutHub
MQTT

Нативная, с версии: SH 1.9.9 (11367)
До этого, через загрузку шаблона



Larnitech

Через загрузку шаблона и шлюз DW-RS485



Алиса

Через SprutHub



Apple Home

Через SprutHub



Цена

19 900 руб.

В наличии

  1. 1. Примеры из практики
  2. 2. Технические характеристики
    1. 2.1 Версии устройств
    2. 2.2 Изображение устройства
    3. 2.3 Комплектация
    4. 2.4 Размеры устройства
    5. 2.5 Назначение портов и кнопок
  3. 3. Внешний вид
  4. 4. Краткая инструкция
    1. 4.1 Устранение неполадок
    2. 4.2 Смена скорости работы шлюза
    3. 4.3 Смена Modbus адреса шлюза
  5. 5. Карта регистров
  6. 6. Полезные файлы
  7. 7. Гарантия
  8. 8. Поддерживаемые модели кондиционеров
    1. 8.1 Модели 2008 года
    2. 8.2 Модели 2009 года
    3. 8.3 Модели 2010 года
    4. 8.4 Модели 2011 года
    5. 8.5 Модели 2012 года
    6. 8.6 Модели 2013 года
    7. 8.7 Модели 2014 года
    8. 8.8 Модели 2015 года
    9. 8.9 Модели 2018 года
    10. 8.10 Модели 2019 года
    11. 8.11 Модели 2020 года
    12. 8.12 Модели 2021 года
    13. 8.13 Модели 2023 года
    14. 8.14 Модели 2024 года
    15. 8.15 Модели 2025 года
  9. 9. Функции кондиционера
  10. 10. Общая логическая схема работы шлюза
    1. 10.1 Логическая схема WirenBoard + SprutHub
  11. 11. Схемы подключения

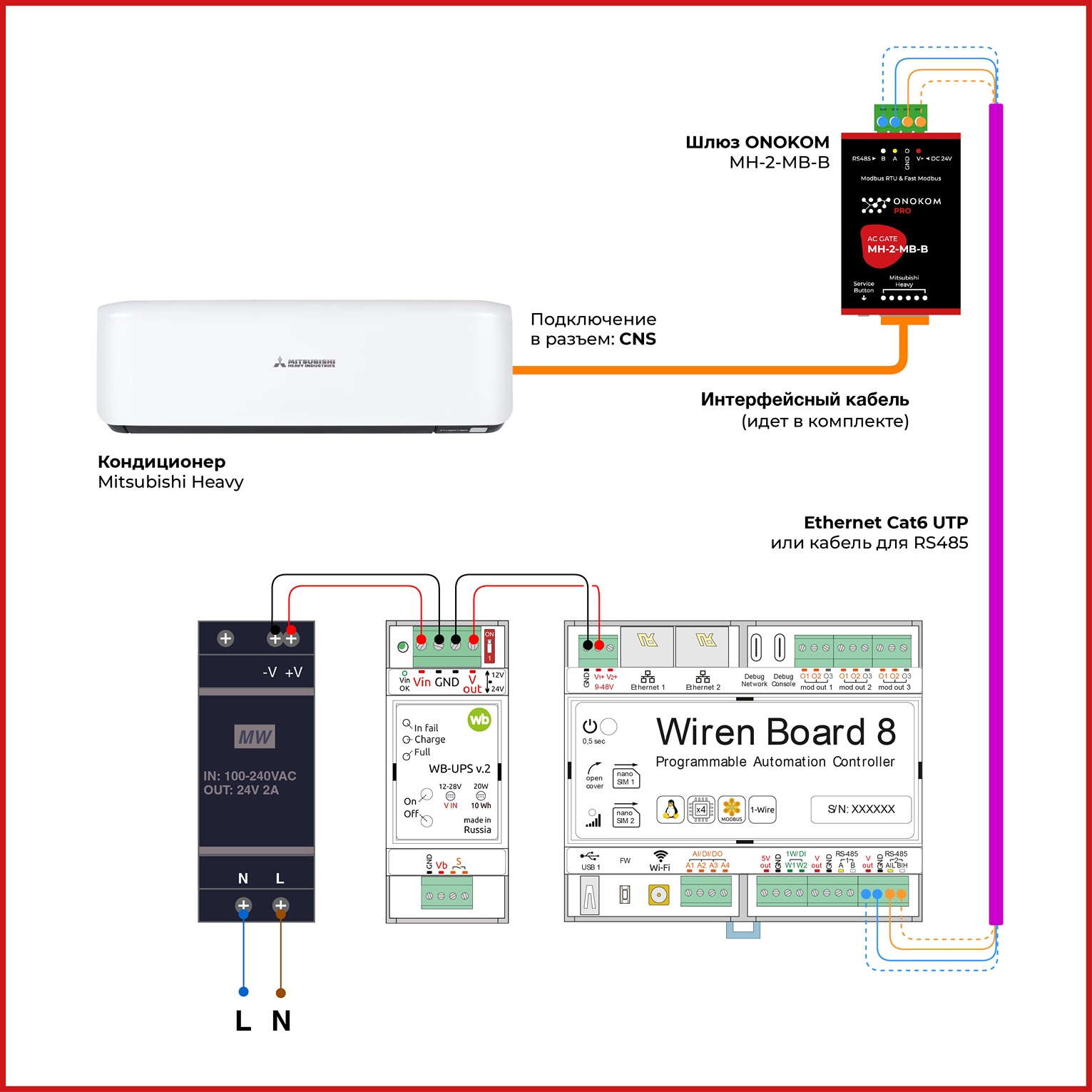

    1. 11.1 Схема подключения к WirenBoard
  12. 12. Подключение
    1. 12.1 Подключение к WirenBoard
      1. 12.1.1 Параметры контроллера WirenBoard

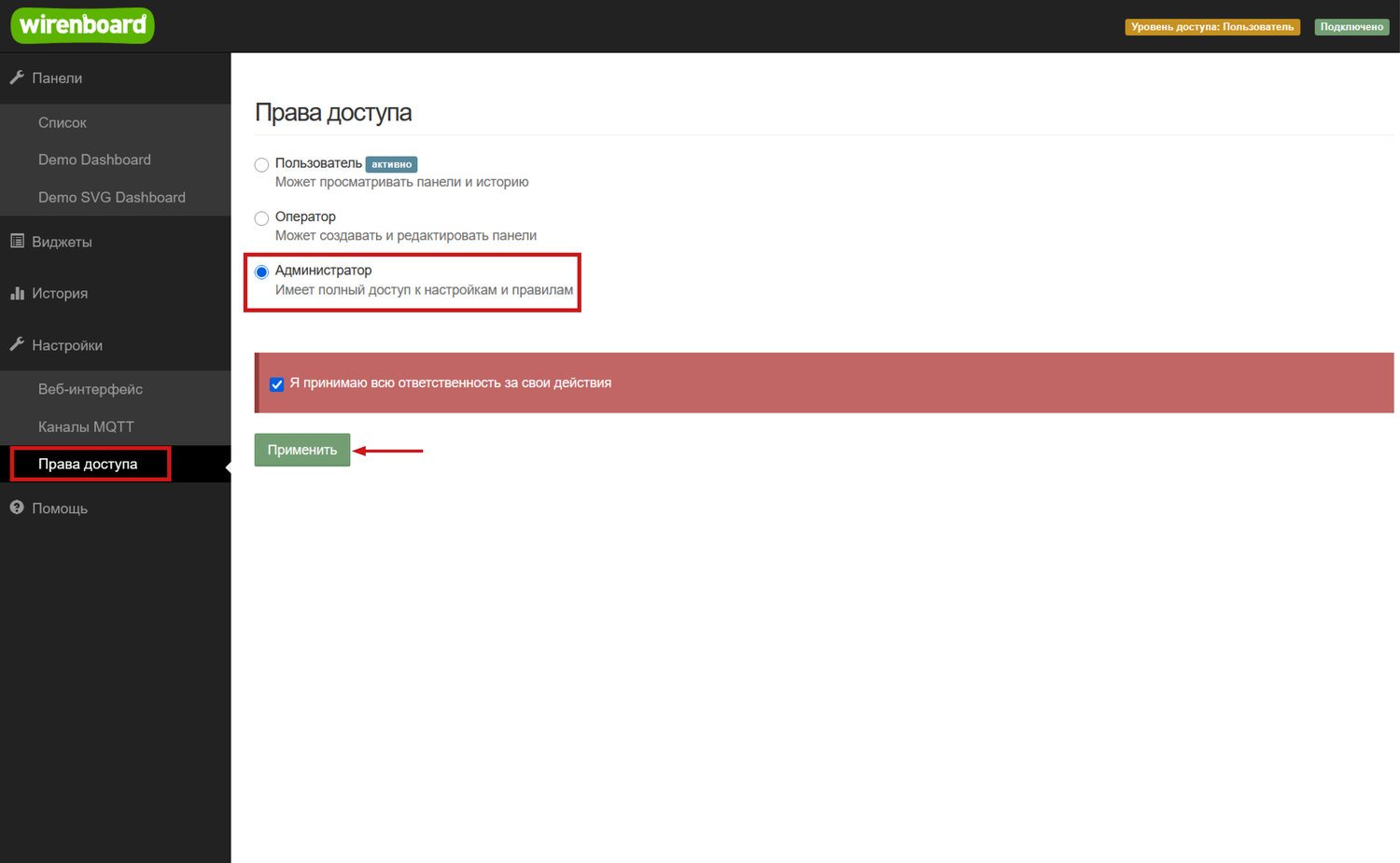

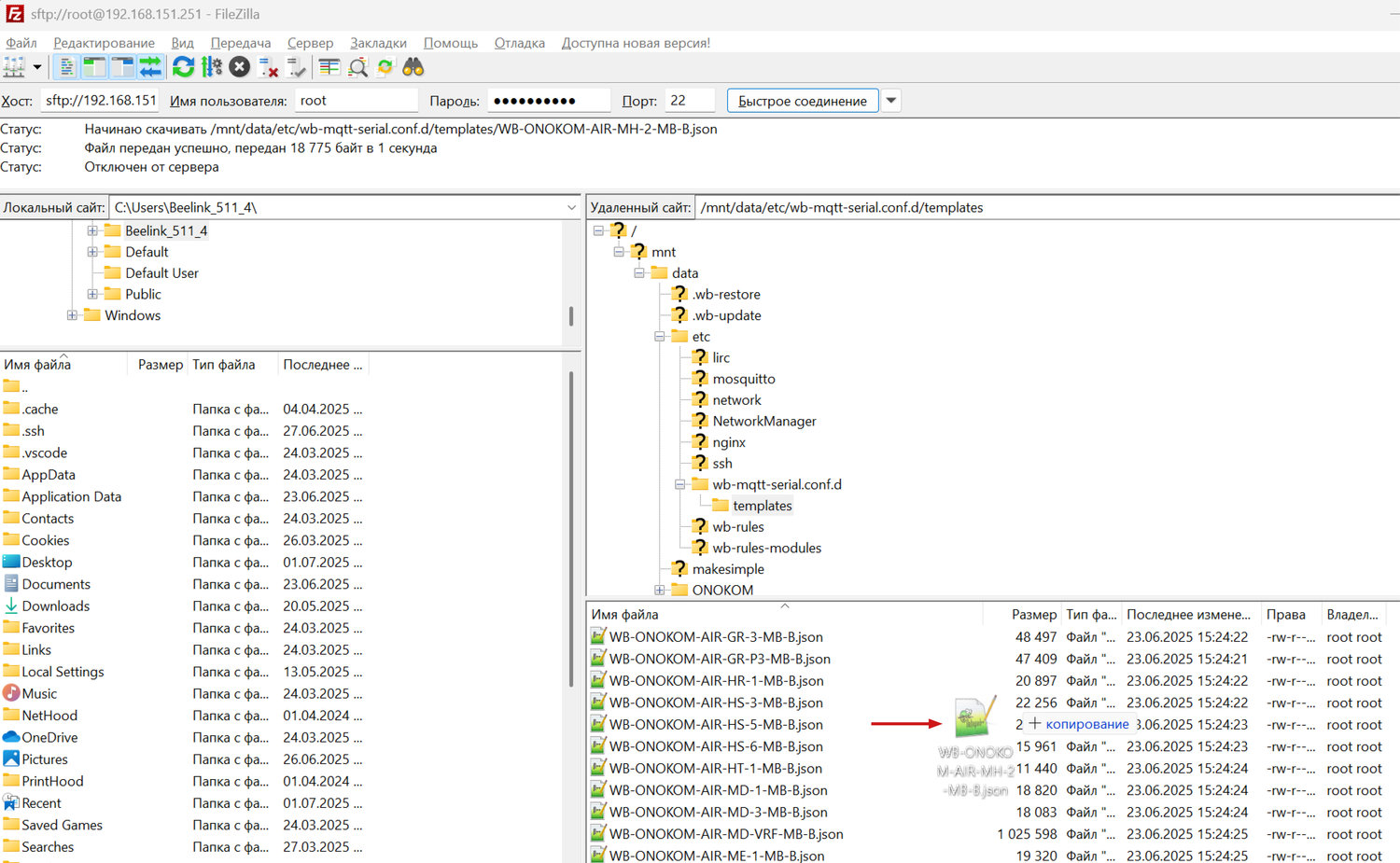

      2. 12.1.2 Загрузка шаблона в контроллер WirenBoard
      3. 12.1.3 Установка шаблона кондиционера Mitsubishi Heavy в WirenBoard
    2. 12.2 Список функций управления кондиционером Mitsubishi Heavy
      1. 12.2.1 Раздел “Основные режимы и функции”
      2. 12.2.2 Раздел “Контроль температуры”

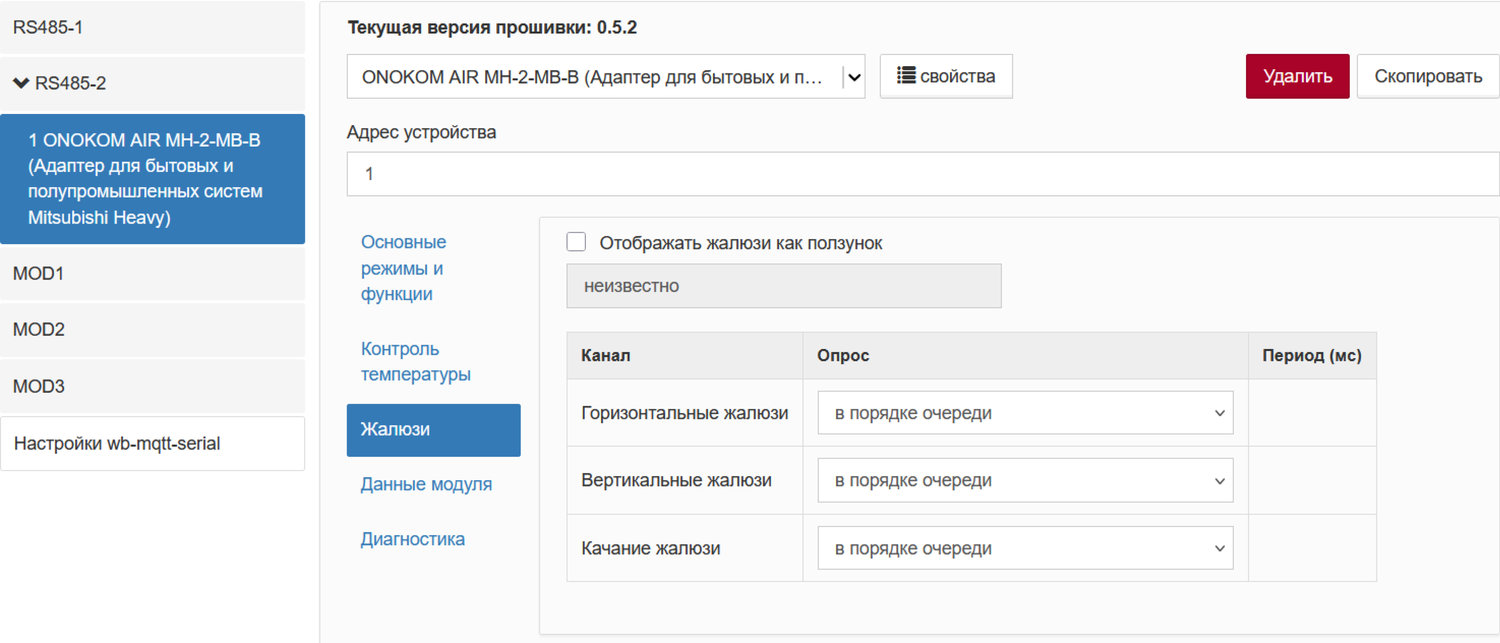

      3. 12.2.3 Раздел “Жалюзи”

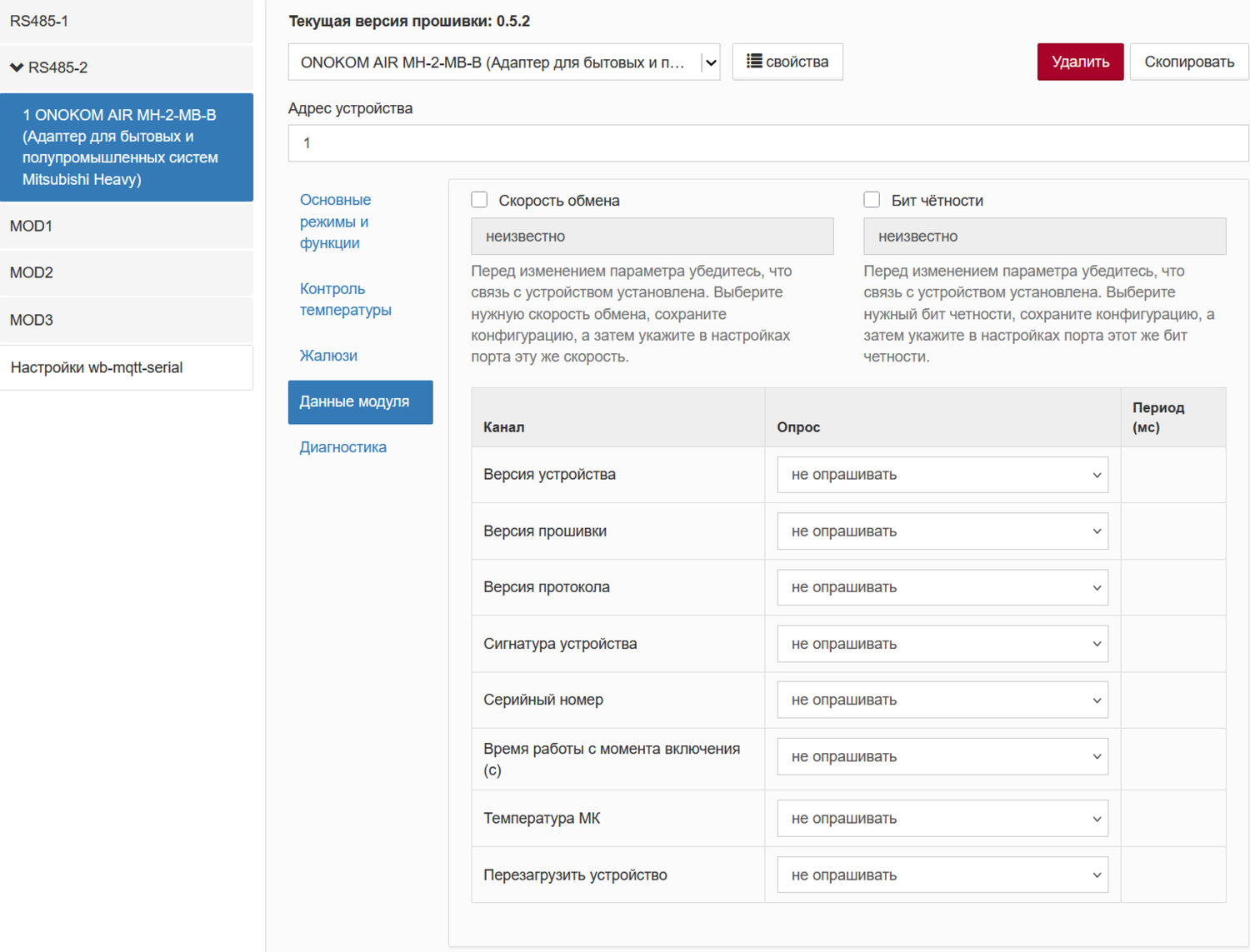

      4. 12.2.4 Раздел “Данные модуля”

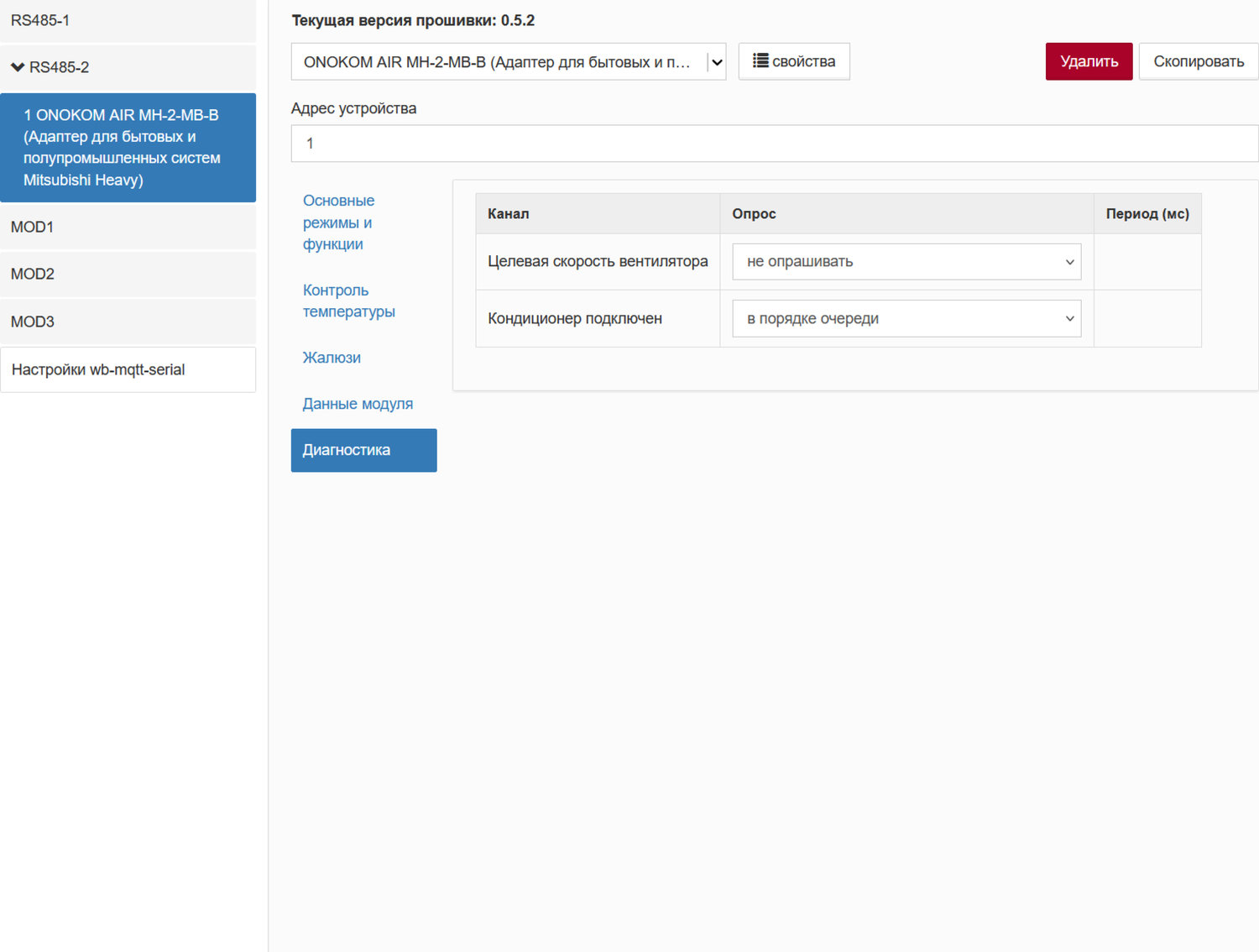

      5. 12.2.5 Раздел “Диагностика”

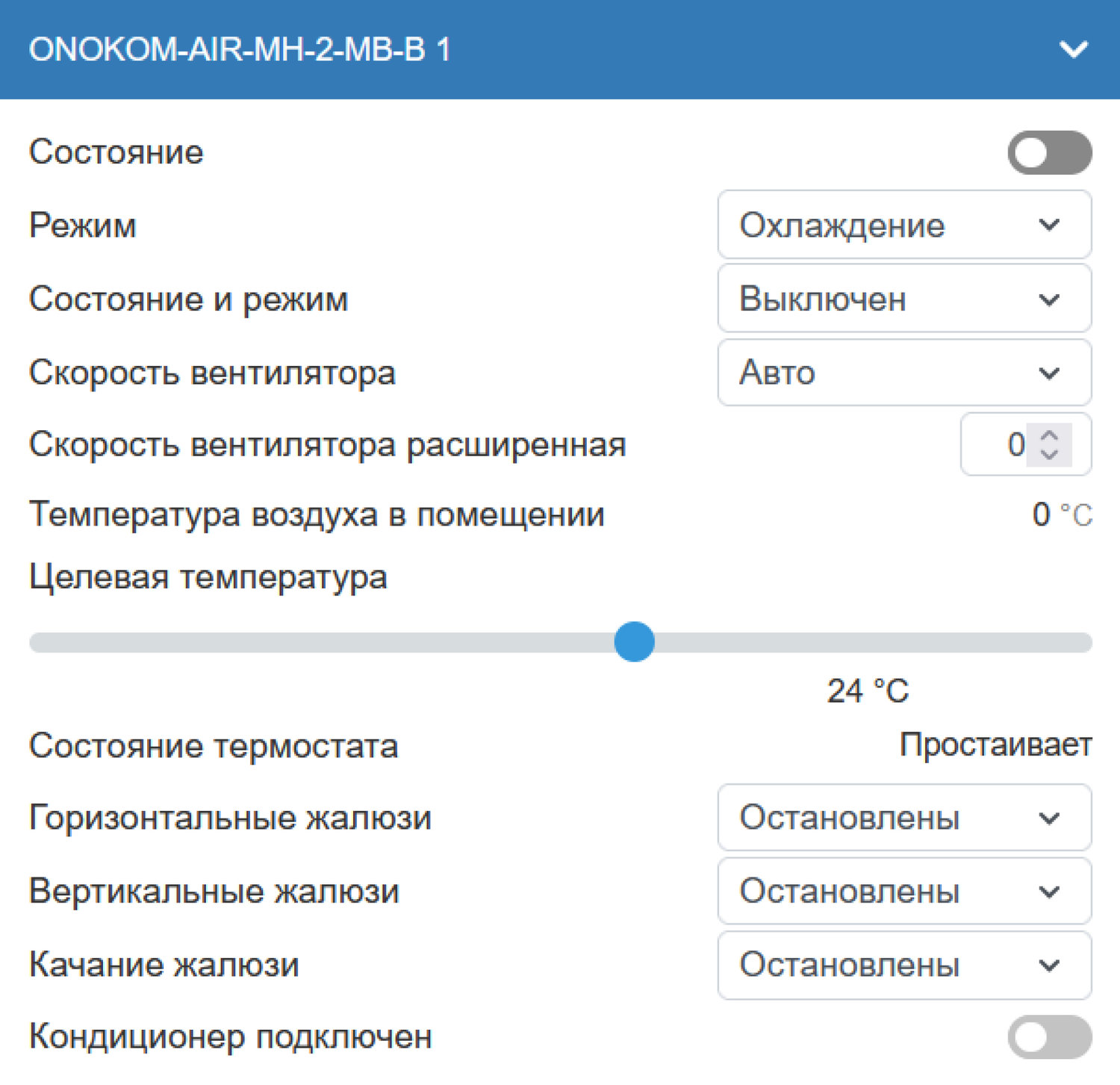

      6. 12.2.6 Отображение в веб интерфейсе контроллера

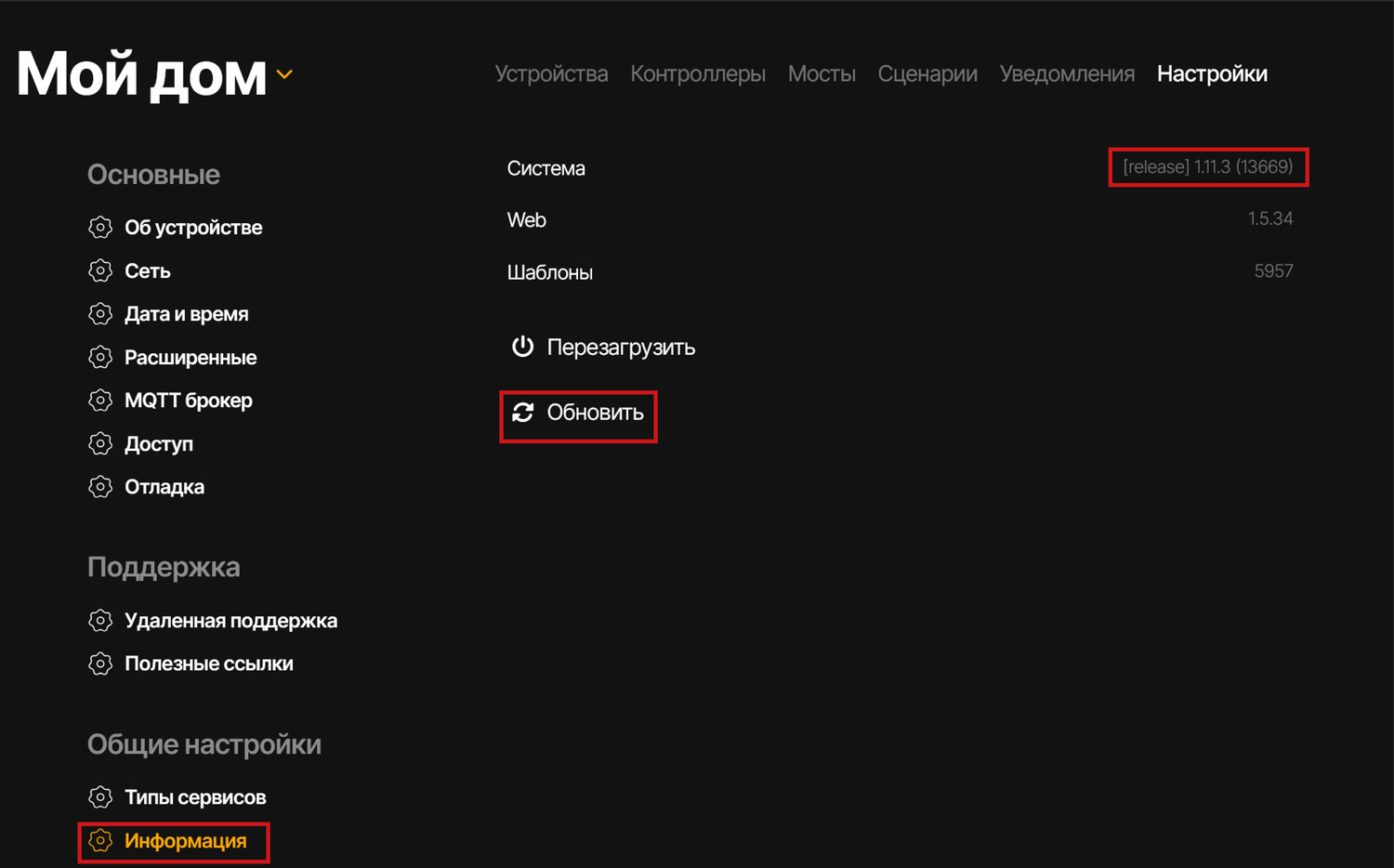

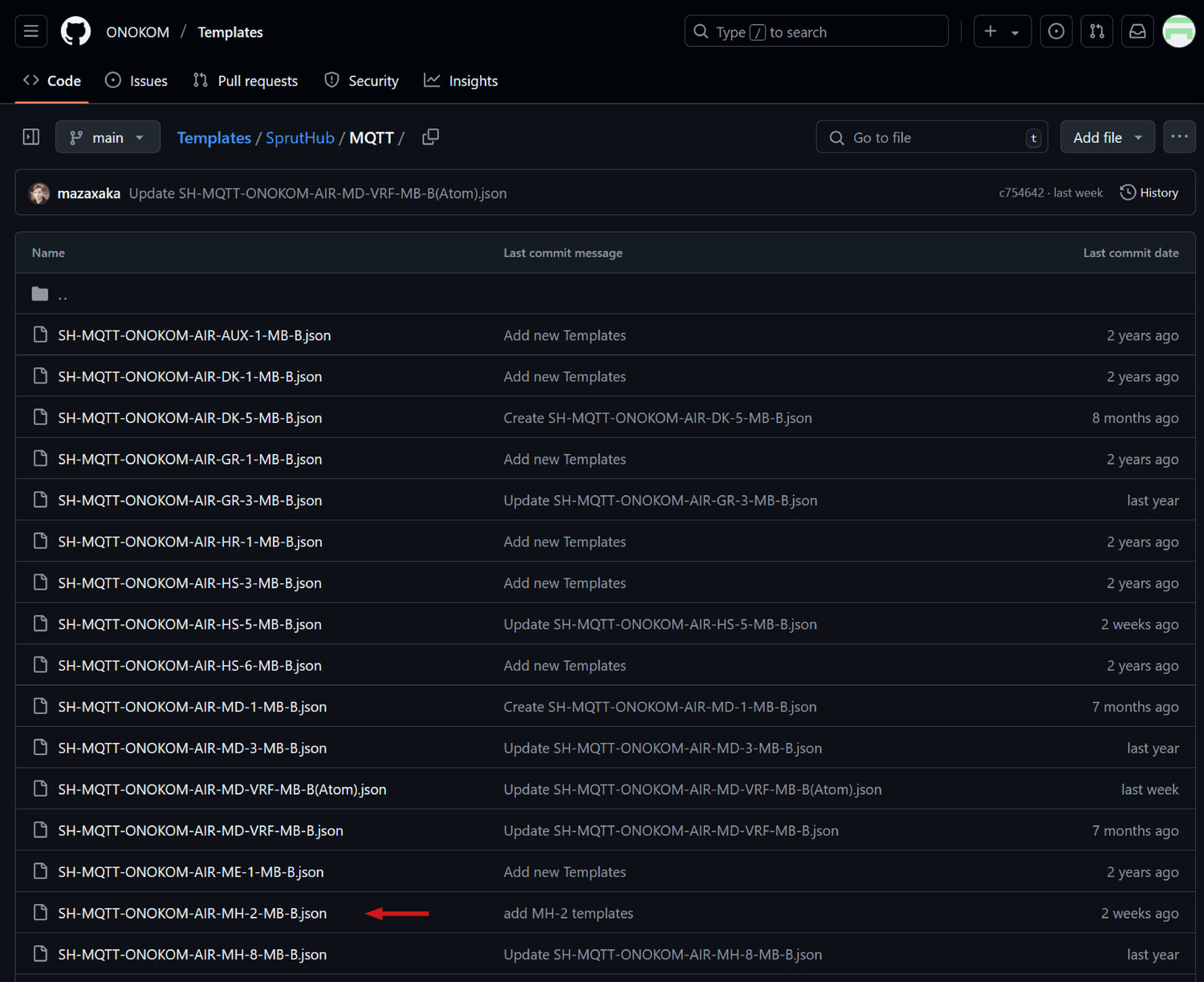

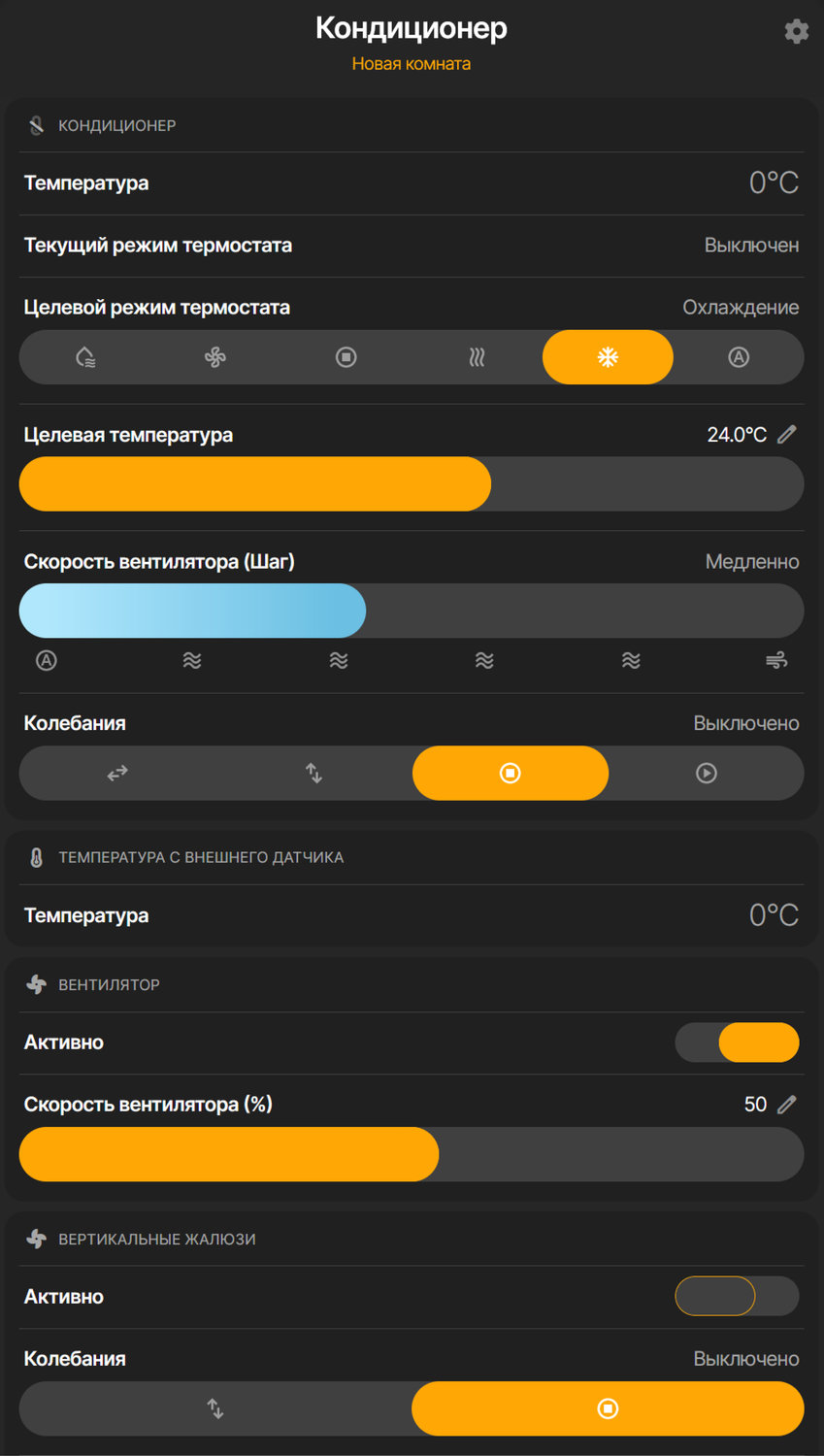

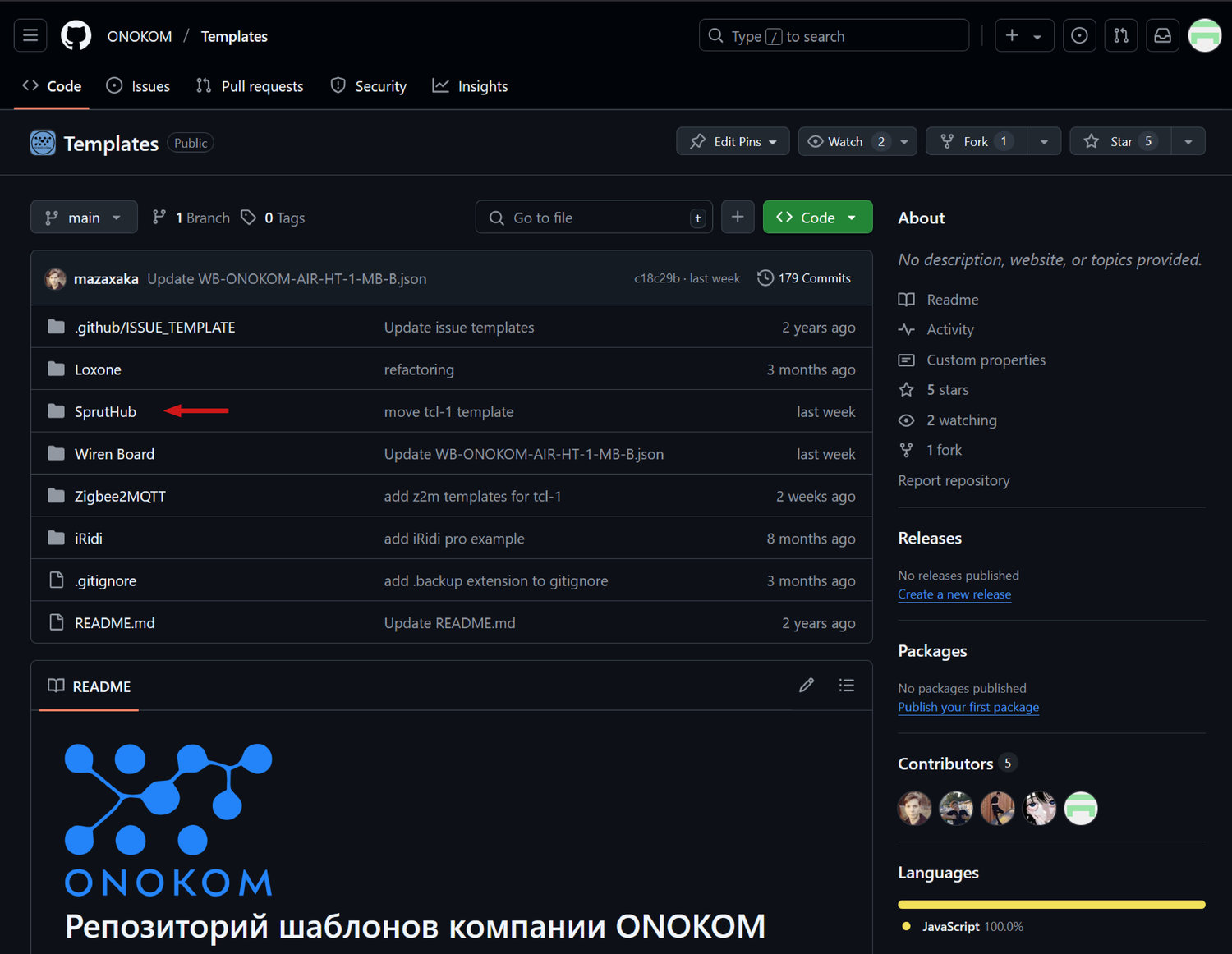

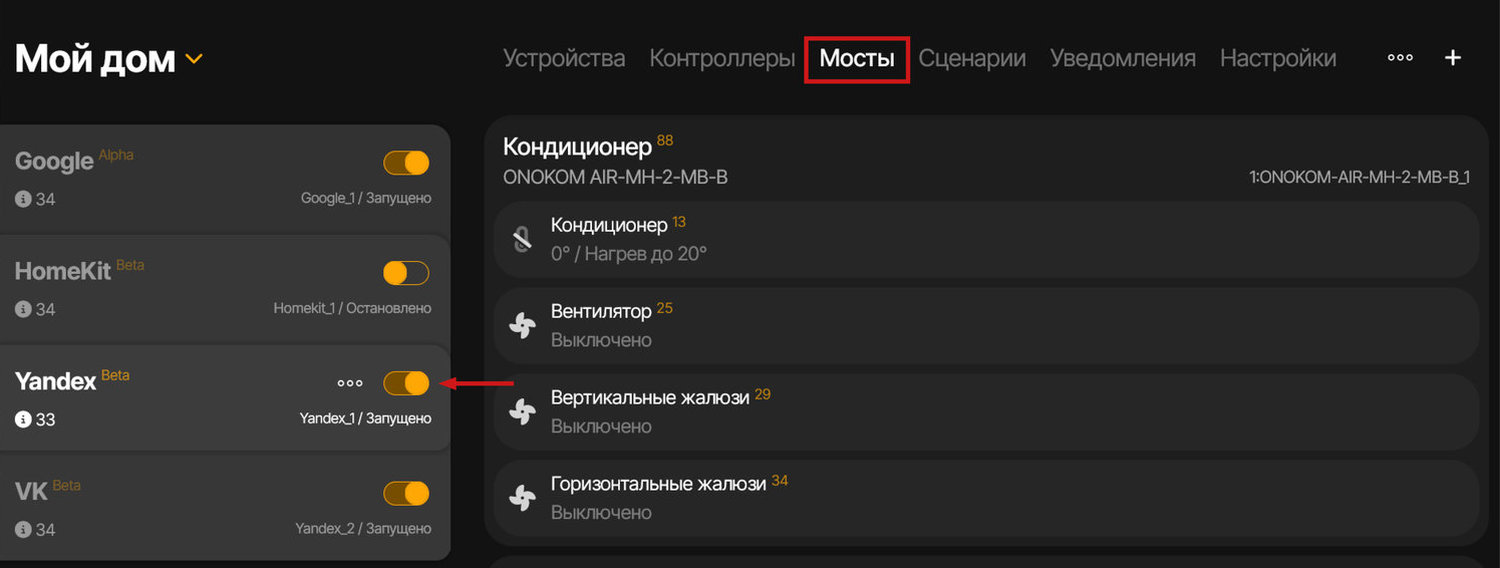

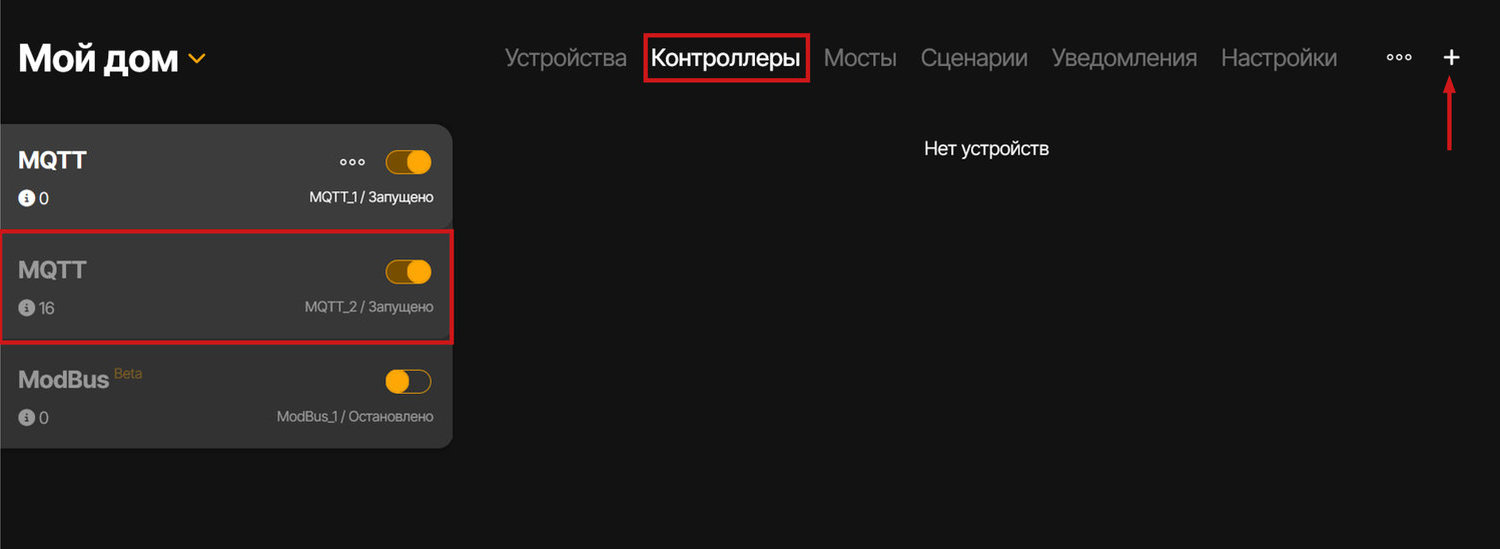

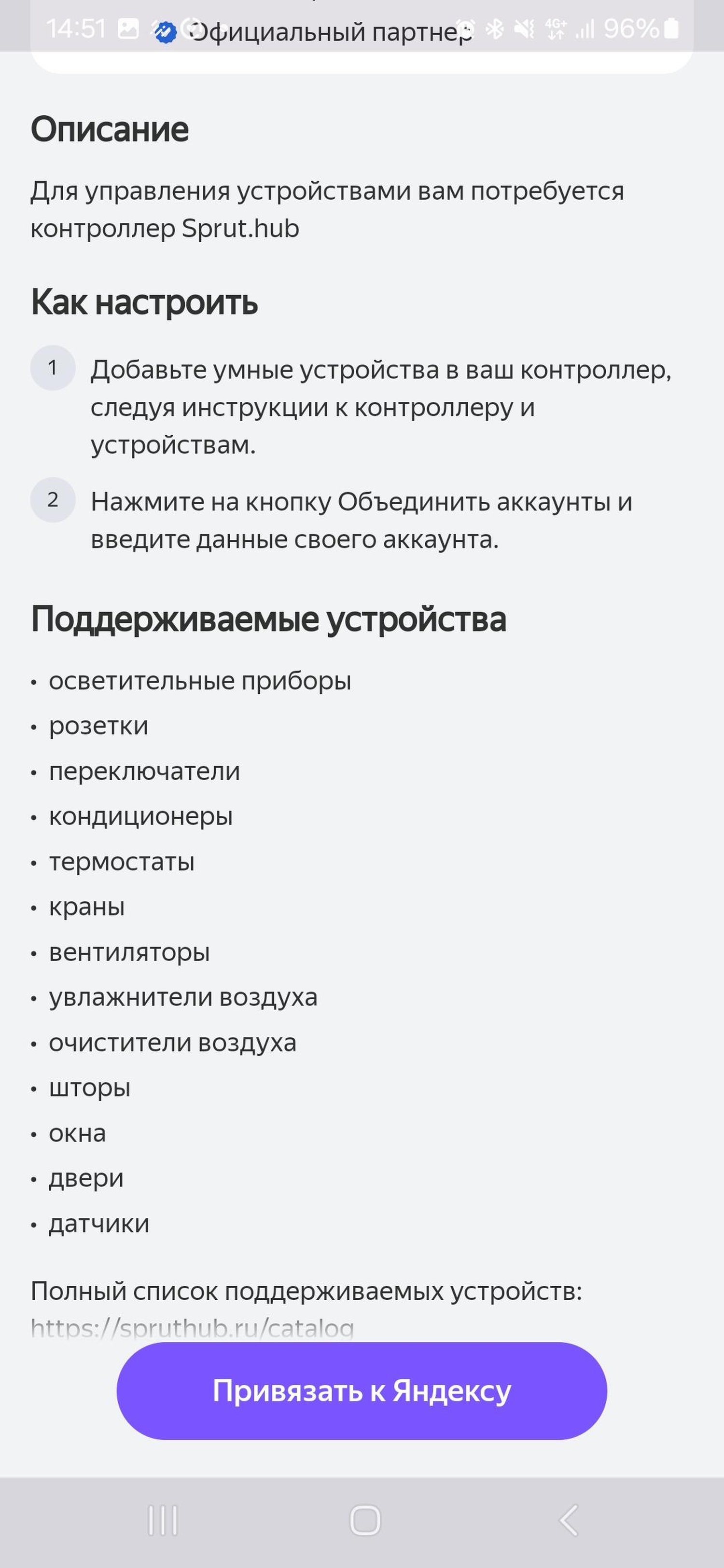

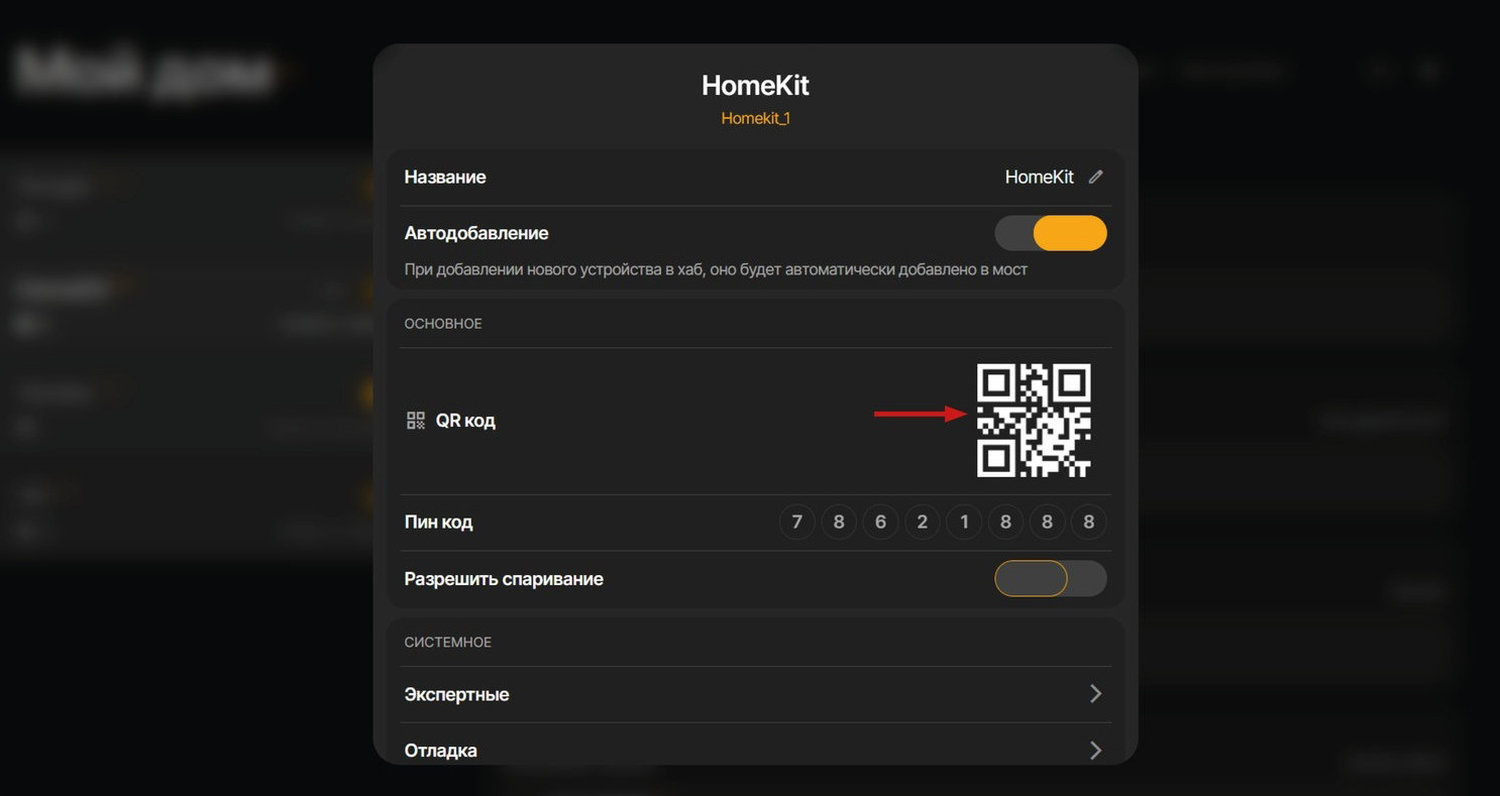

    3. 12.3 Подключение к SprutHub
  13. 13. Демонстрация работы
  14. 14. Скриншоты интерфейса кондиционера

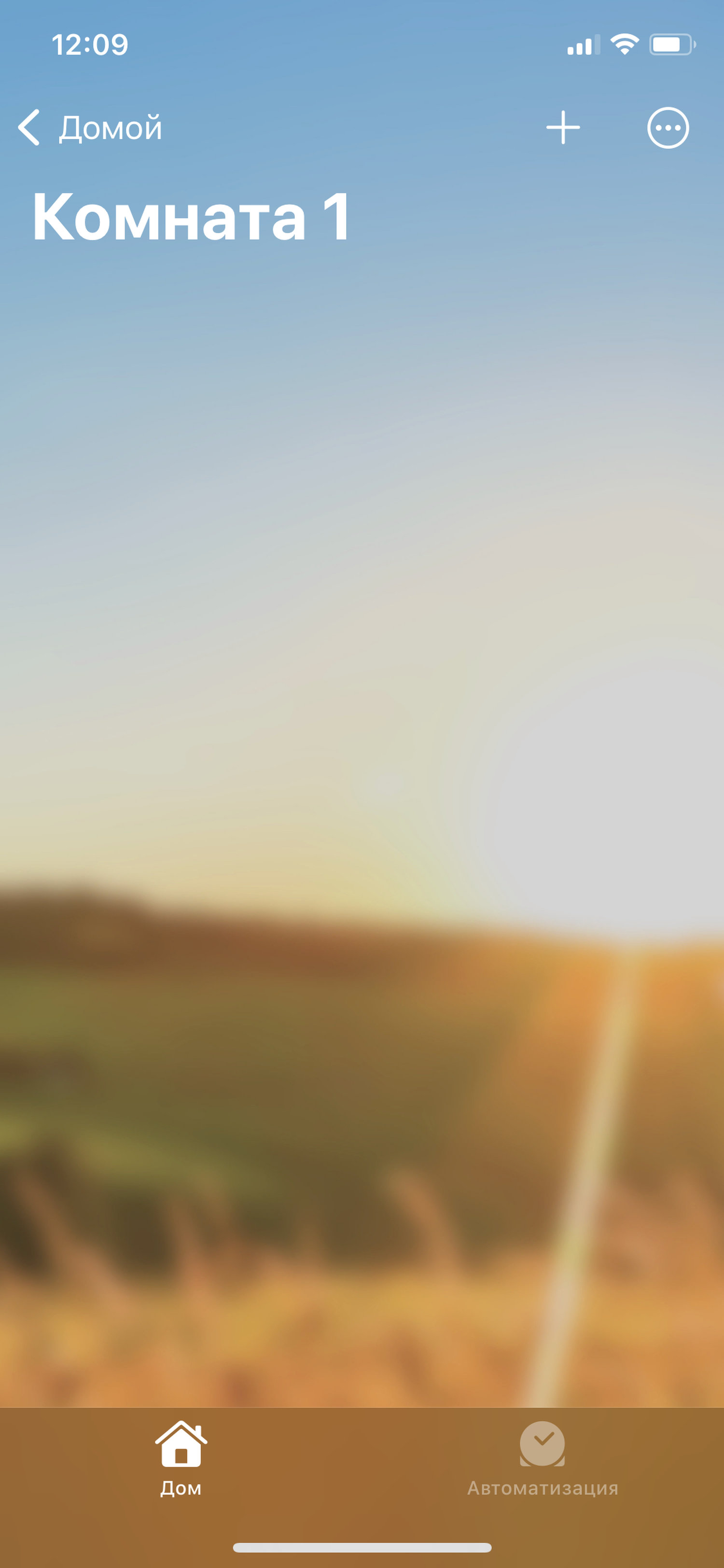

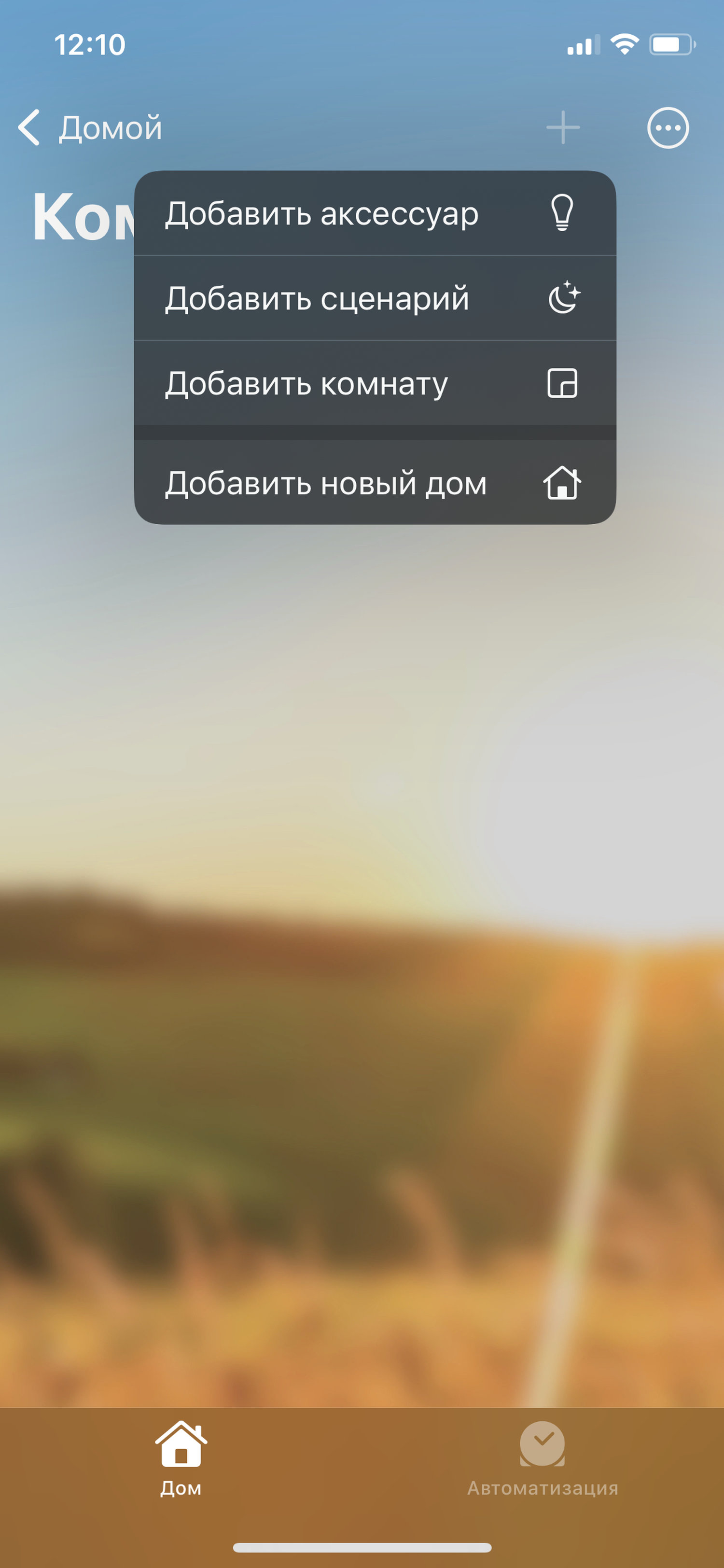

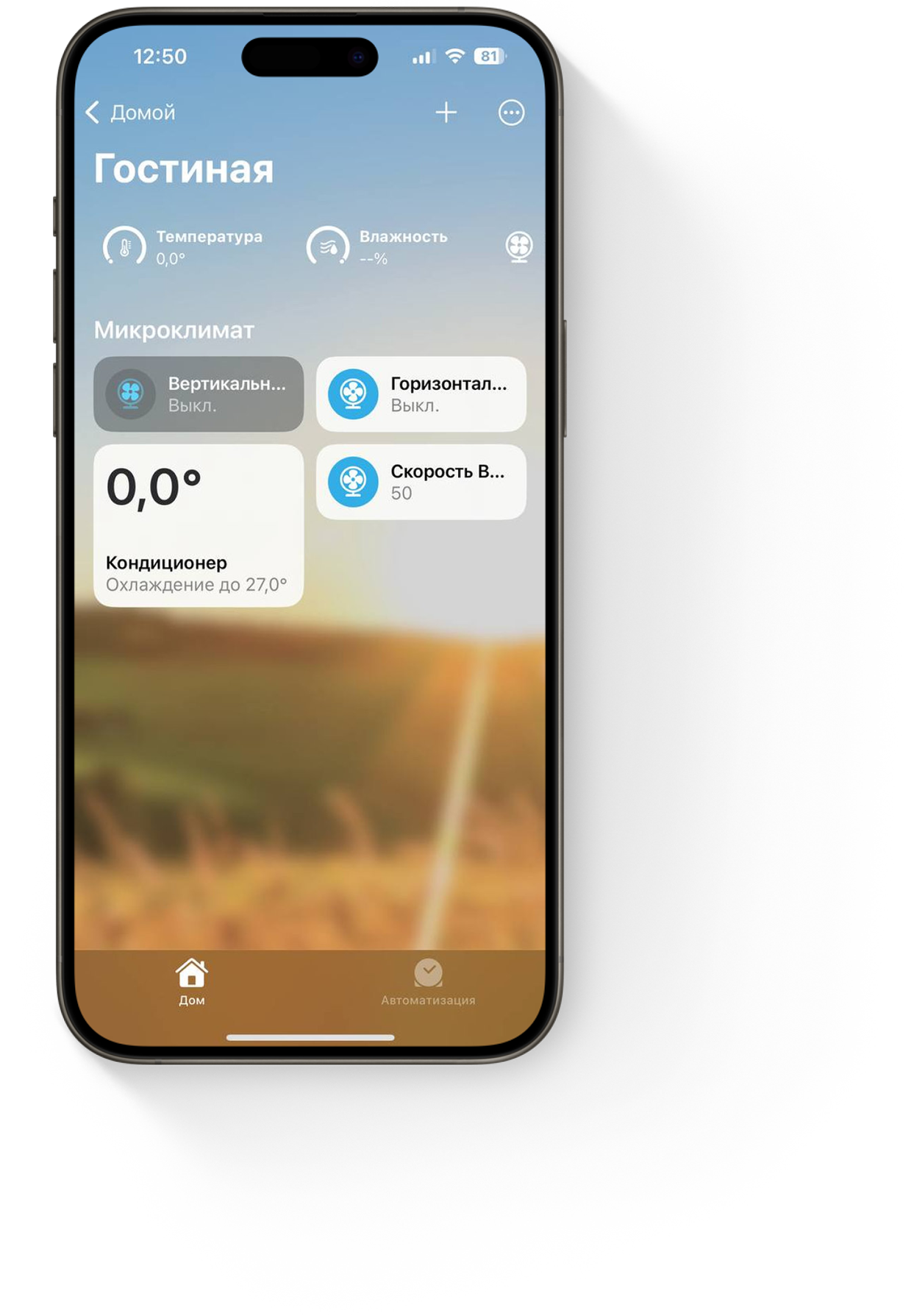

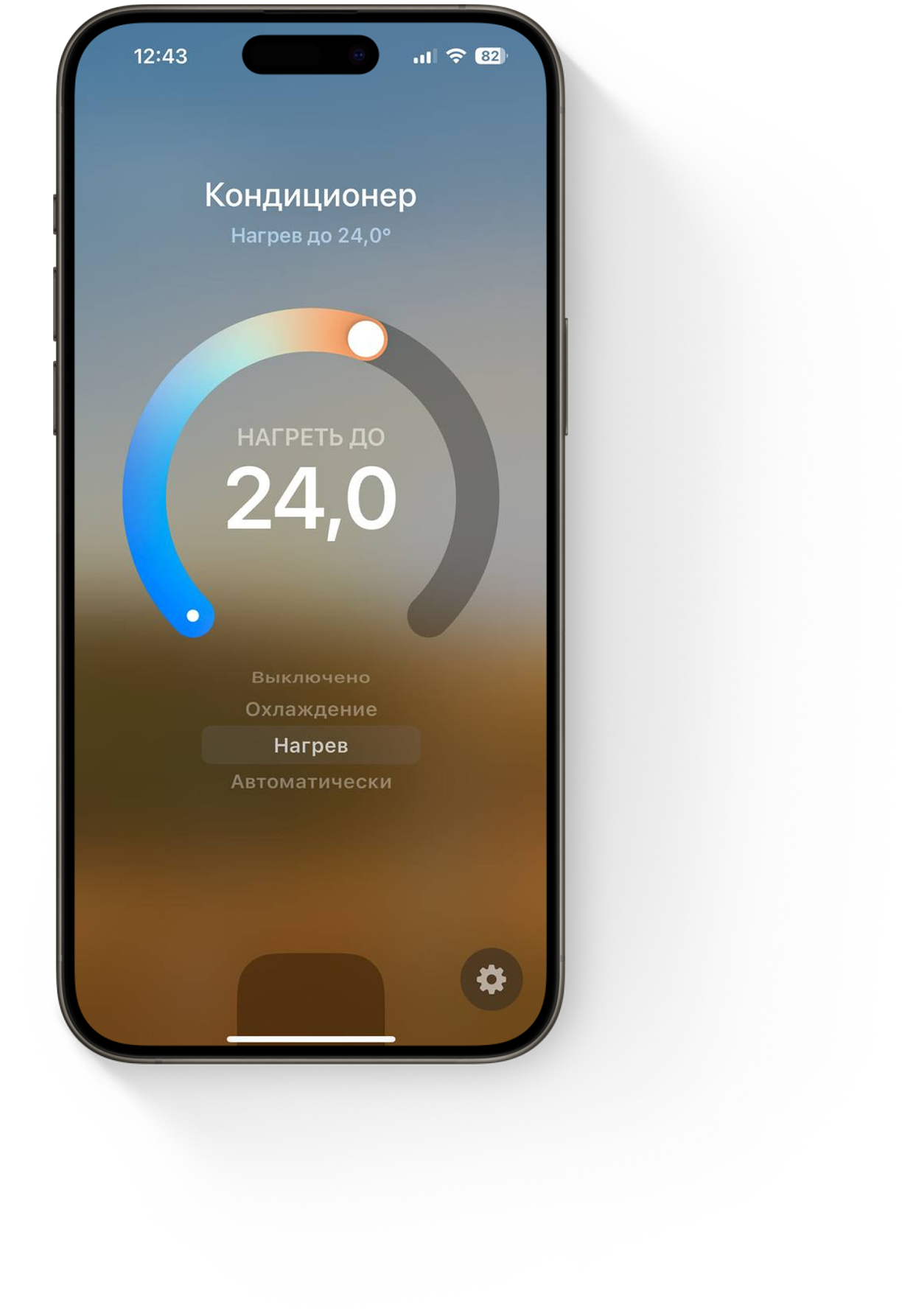

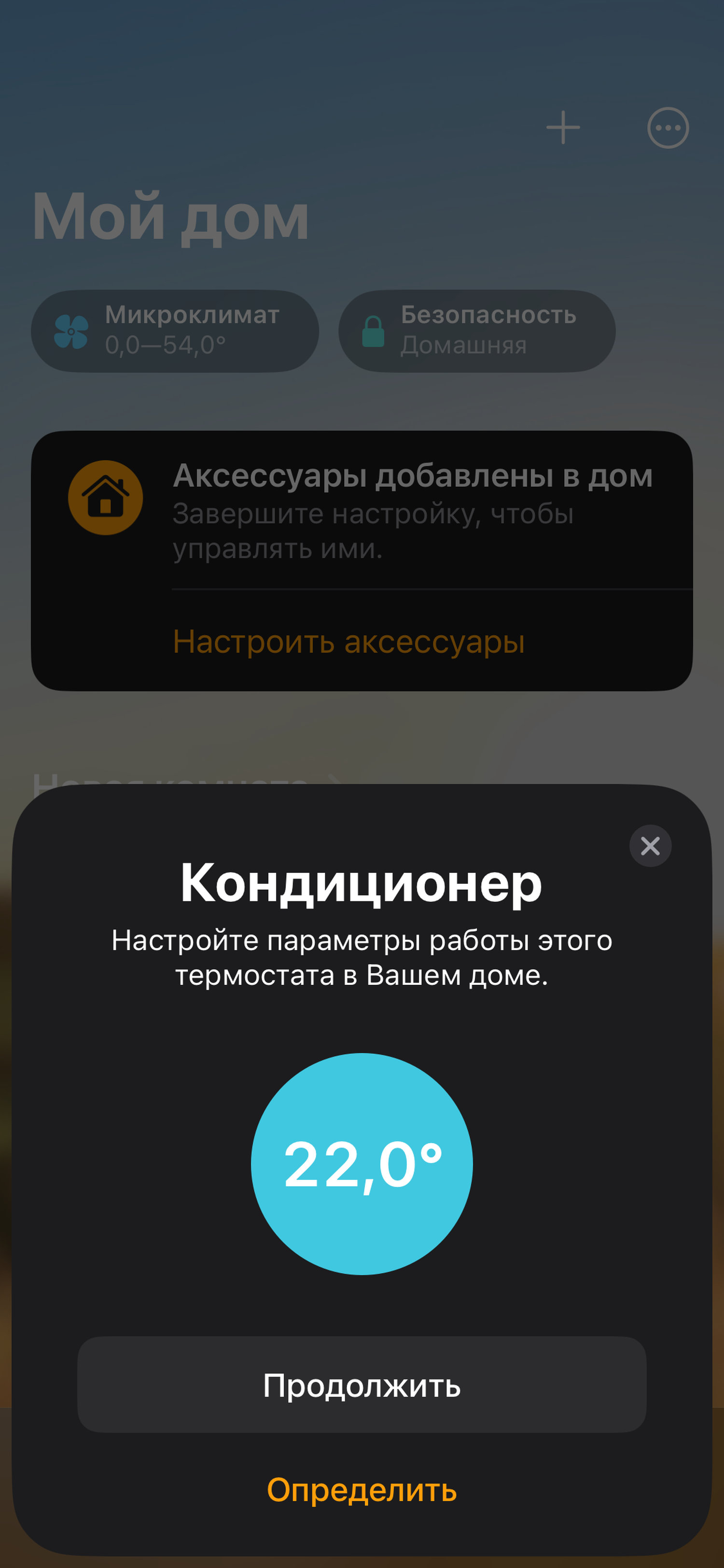

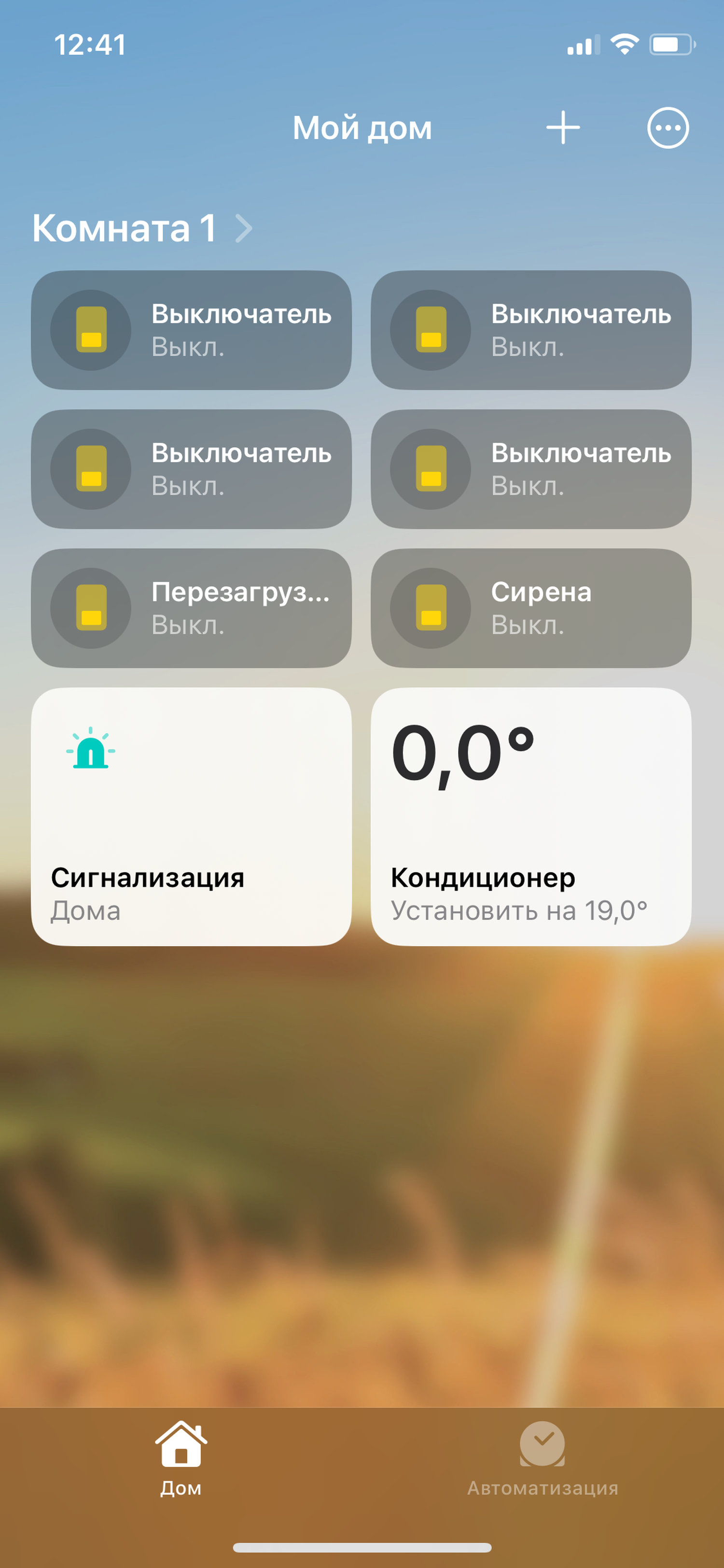

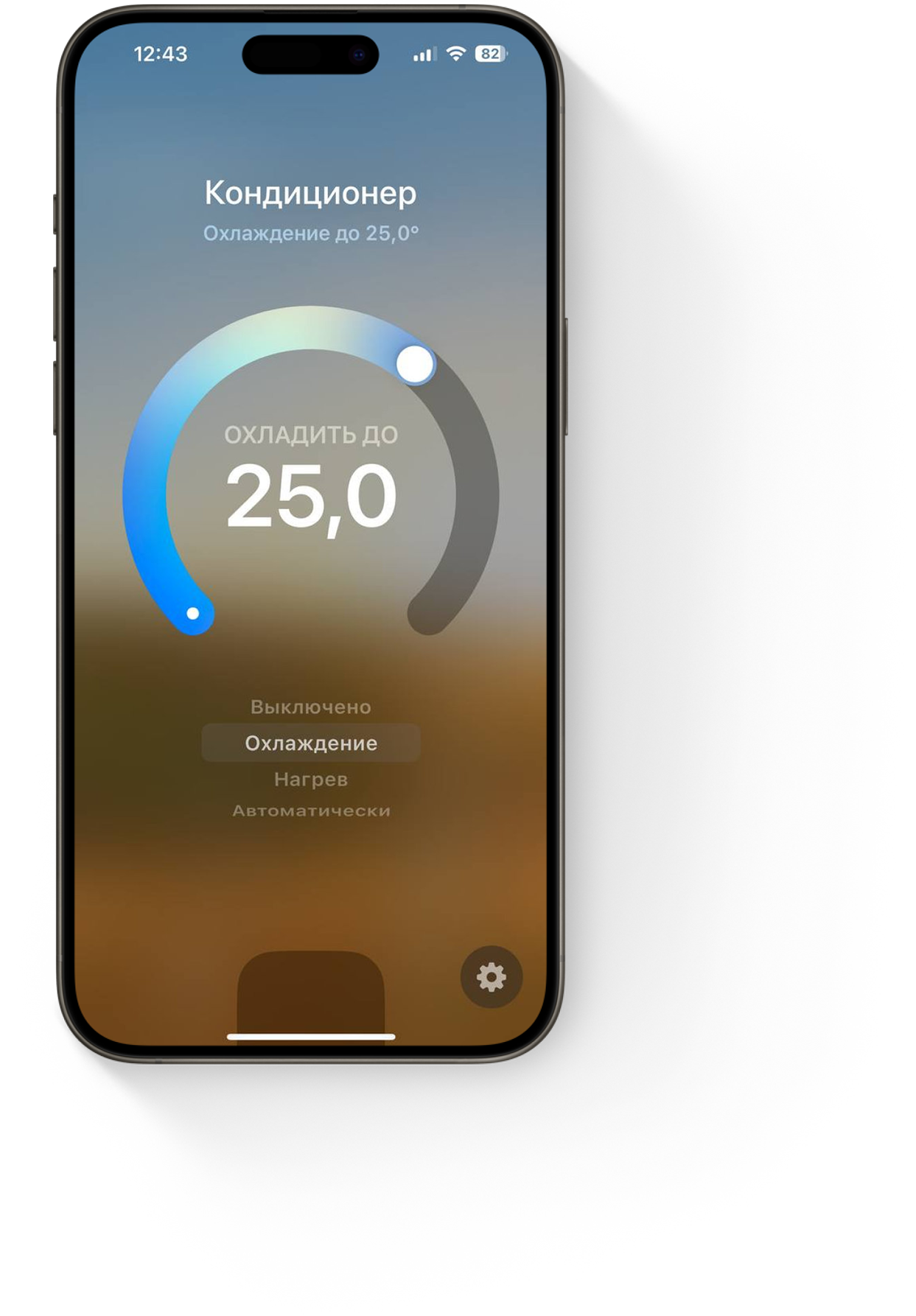

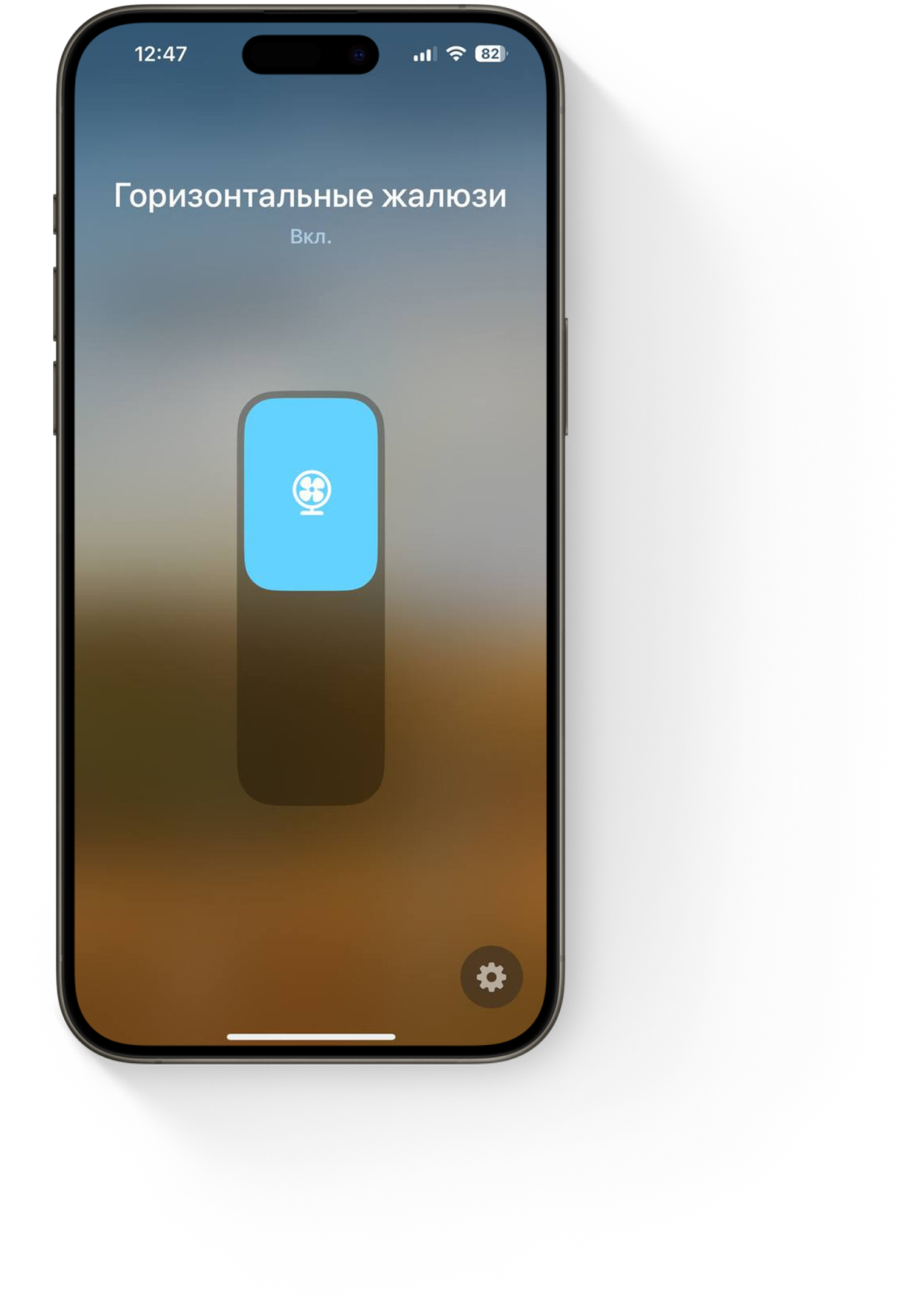

    1. 14.1 Скриншоты Apple

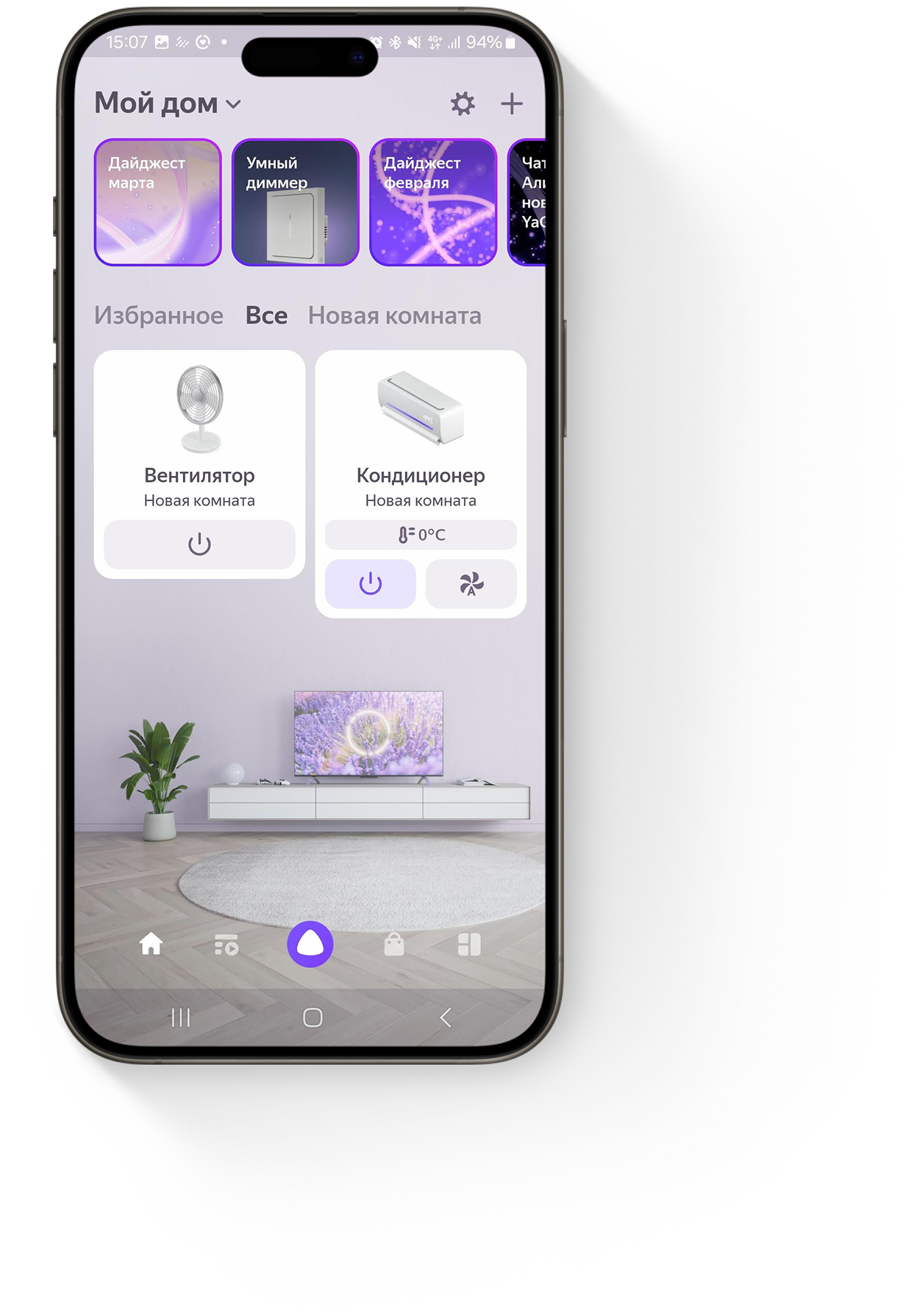

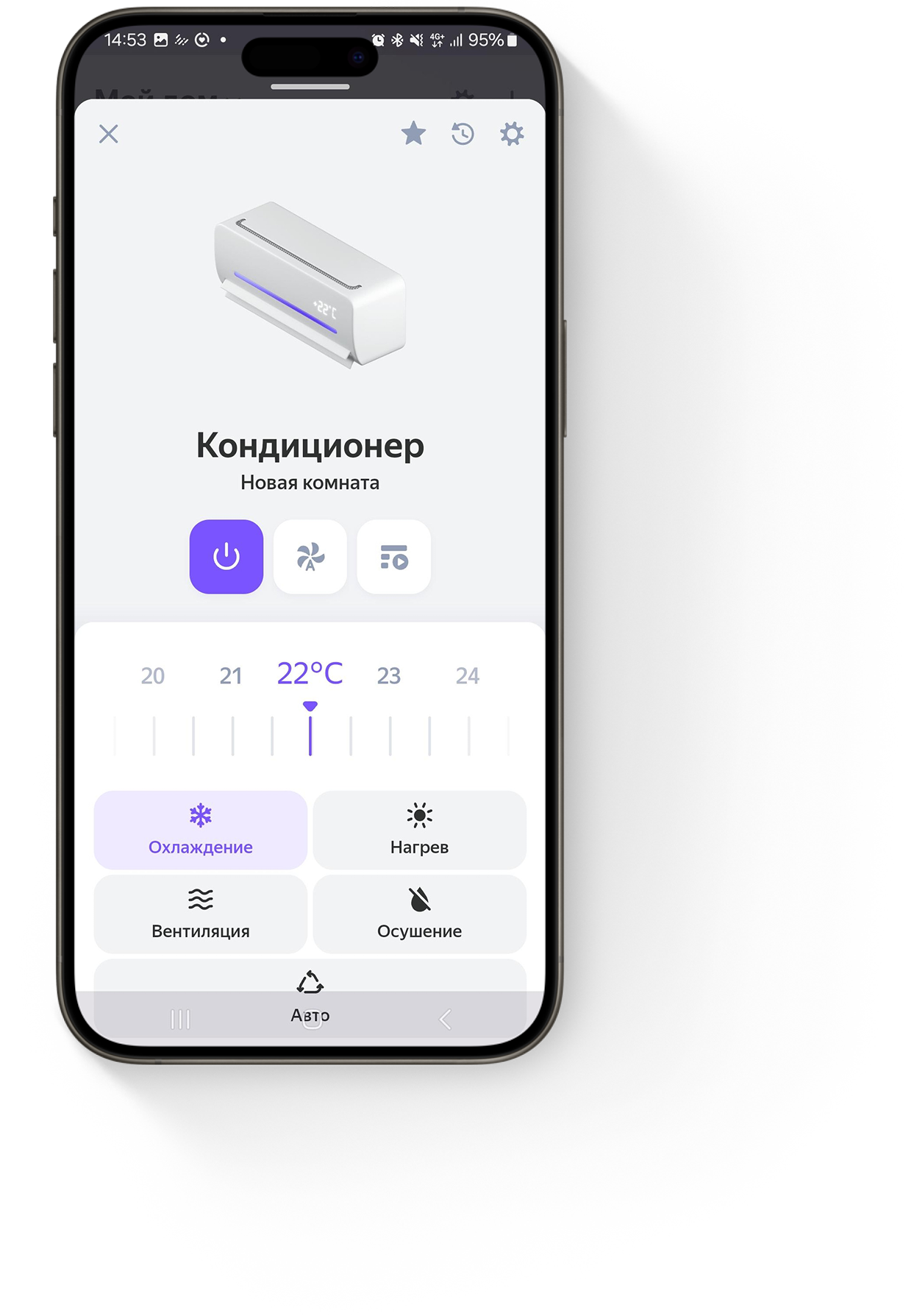

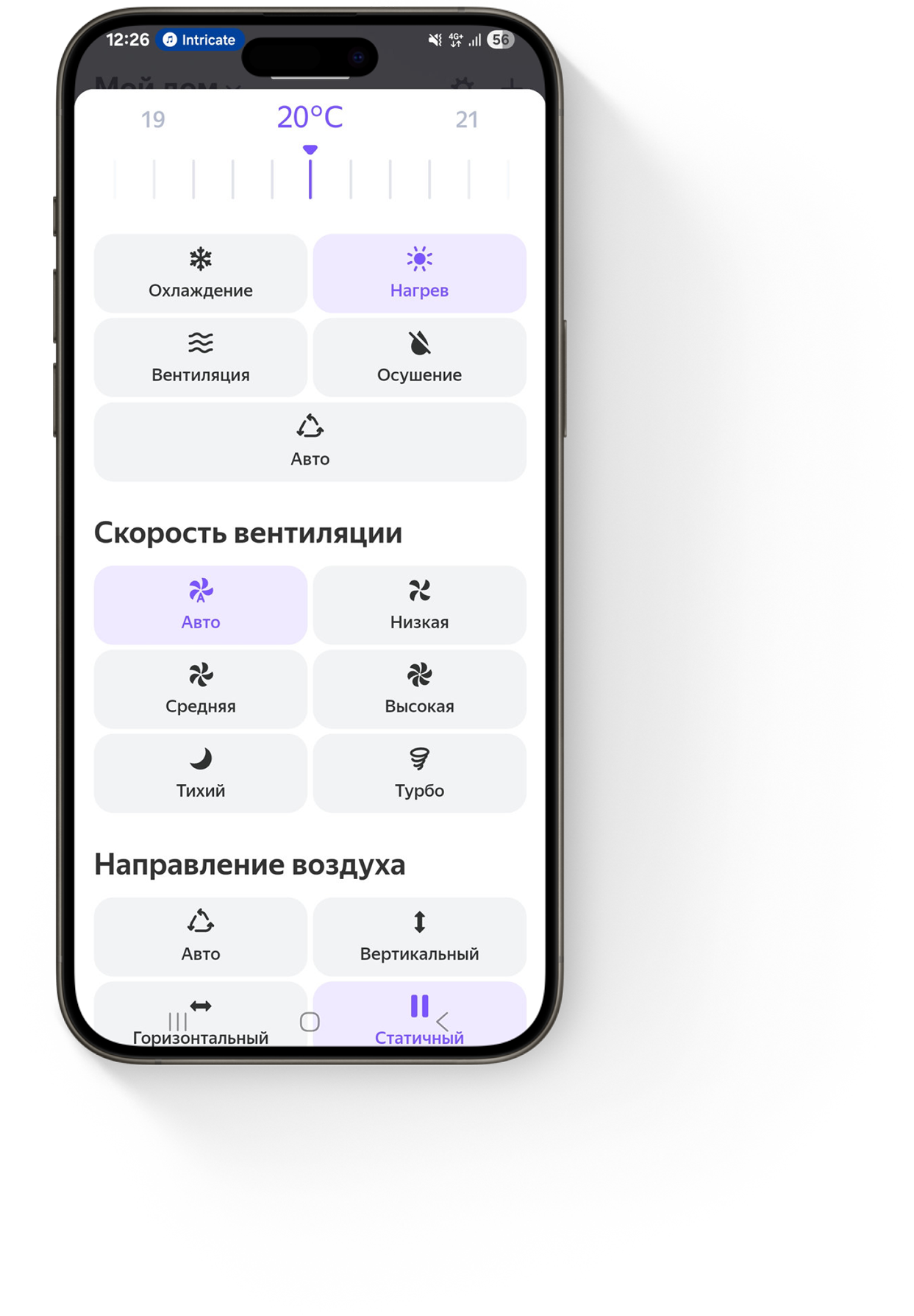

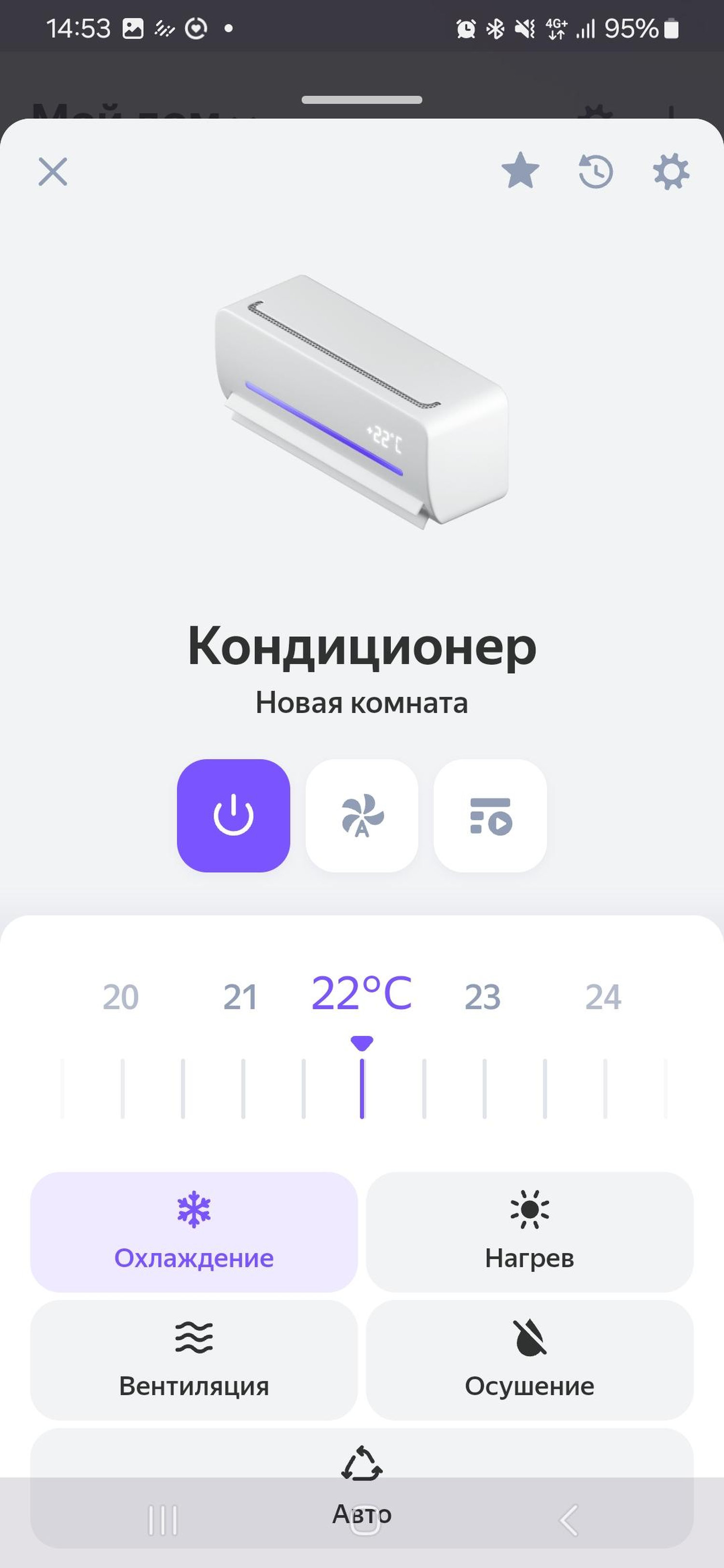

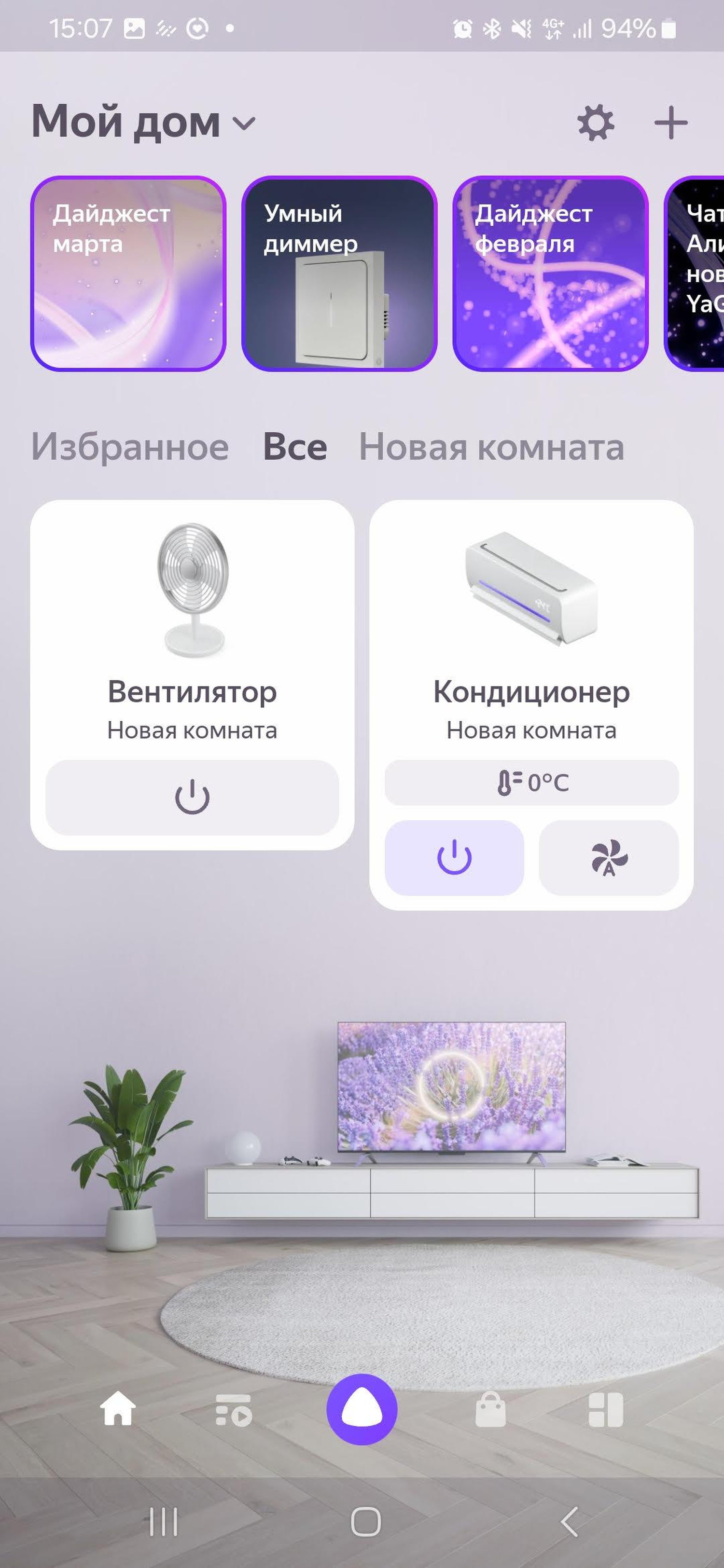

    2. 14.2 Скриншоты Yandex

1. Примеры из практики

Скопировано

Страницы с примерами в стадии создания

2. Технические характеристики

Скопировано
Интерфейс RS485
Изоляция интерфейса Гальванически развязанный
Протокол Modbus RTU + Fast Modbus (быстрый модбас), адрес задается программно, заводские настройки указаны на наклейке
Размер 60x36x15 мм (ДхШхВ) без клеммы
70x36x15 мм (ДхШхВ) с клеммой
Питание (рекомендуемое) DC 24В
Скорость работы 9600 (по умолчанию), 19200, 38400, 57600, 115200
Количество стоповых бит 2
Бит четности Нет (N)
Потребление Макс. 1 Вт
Тип соединения шины и питания Винтовой клемник
Рекомендуемое сечение провода с НШВИ 0.35 – 1 мм2 — одинарные
0.35 – 0.5 мм2 — сдвоенные провода
Момент затяжки винтов 0.2 Н∙м
Режим работы Непрерывный
Температура эксплуатации От 0 до +40 °С
Степень защиты IP30
Масса (с коробкой) 85 г
Комплект Коробка, устройство, кабель

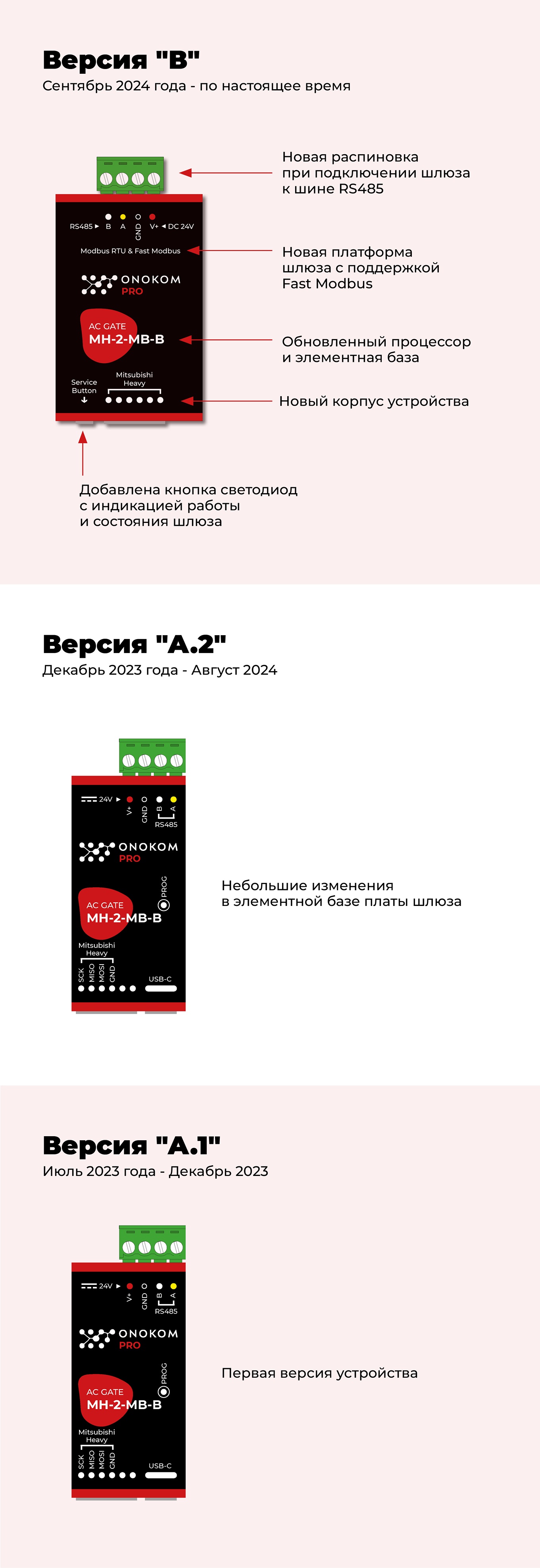

2.1 Версии устройств

Скопировано

B

Актуальная версия
Сентябрь 2024 года - по настоящее время

Новая платформа шлюза с поддержкой Fast Modbus
Новый корпус устройства
Обновленный процессор и элементная база
Новая распиновка при подключении шлюза к шине RS485
Добавлена кнопка светодиод с индикацией работы и состояния шлюза




А.2

Декабрь 2023 года - Август 2024 года

Небольшие изменения в элементной базе платы шлюза




А.1

Июль 2023 года - Декабрь 2023 года
Первая версия устройства

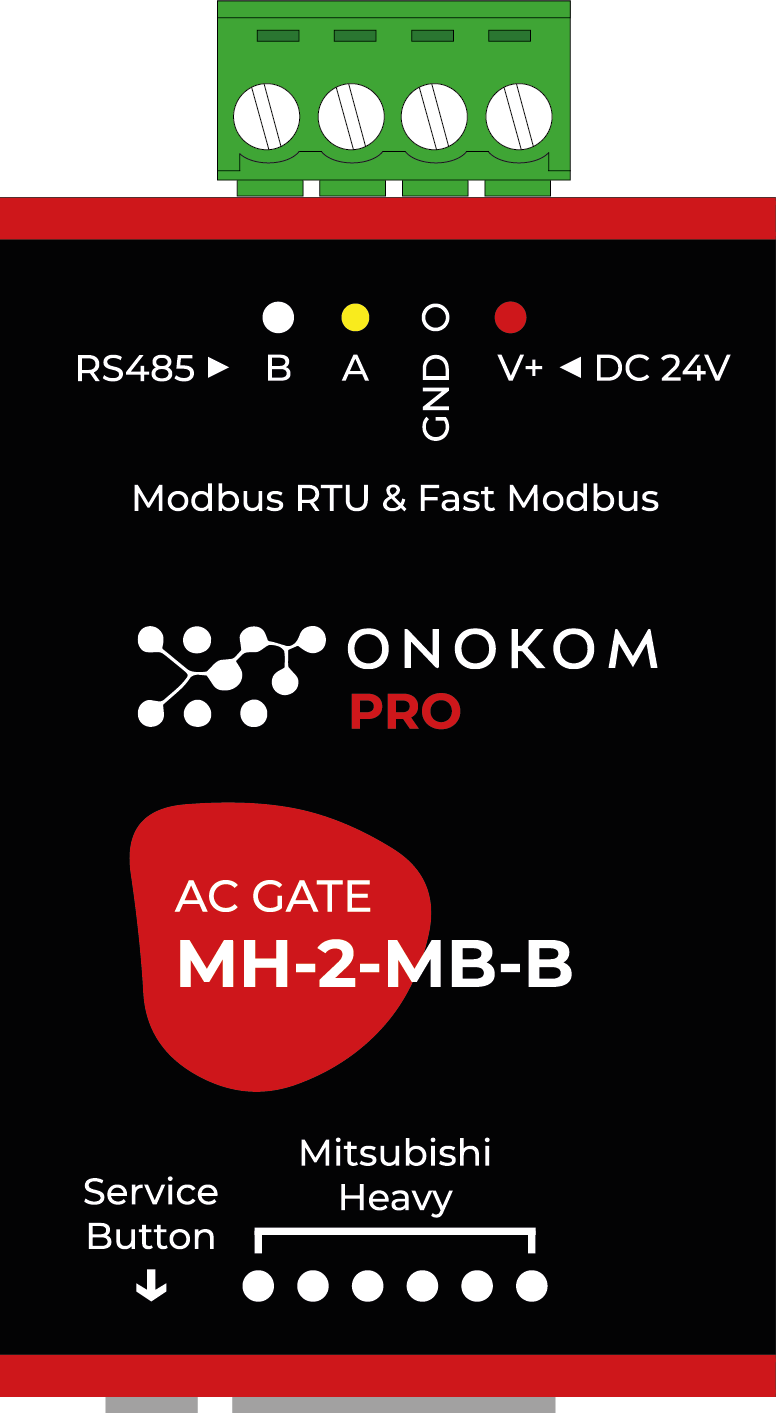

2.2 Изображение устройства

Скопировано
Шлюз MH-2-MB-B



Картинки для вставки устройства
в свои проекты

MH-2-MB-B.svg
MH-2-MB-B.pdf


2.3 Комплектация

Скопировано

загружается

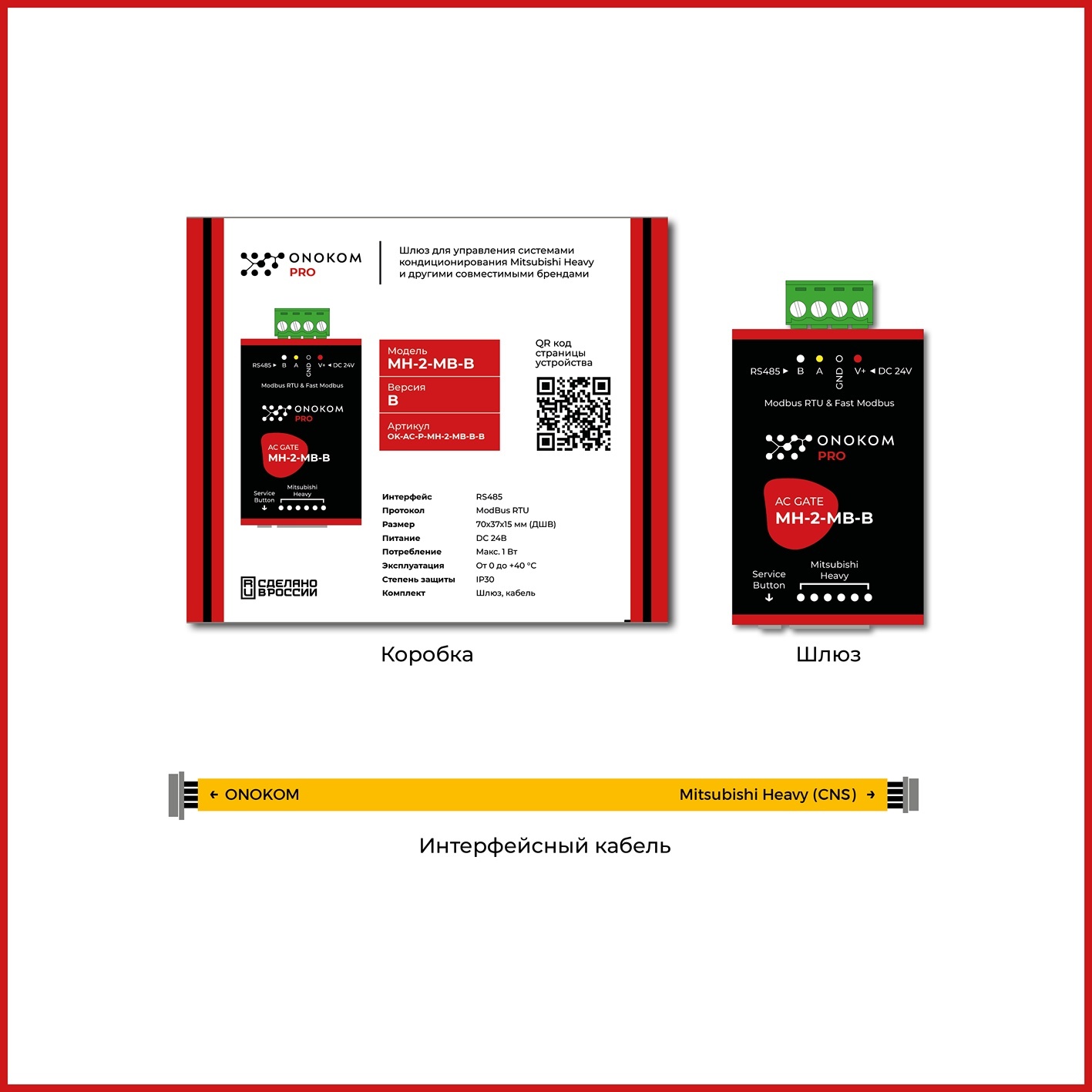

Комплектация

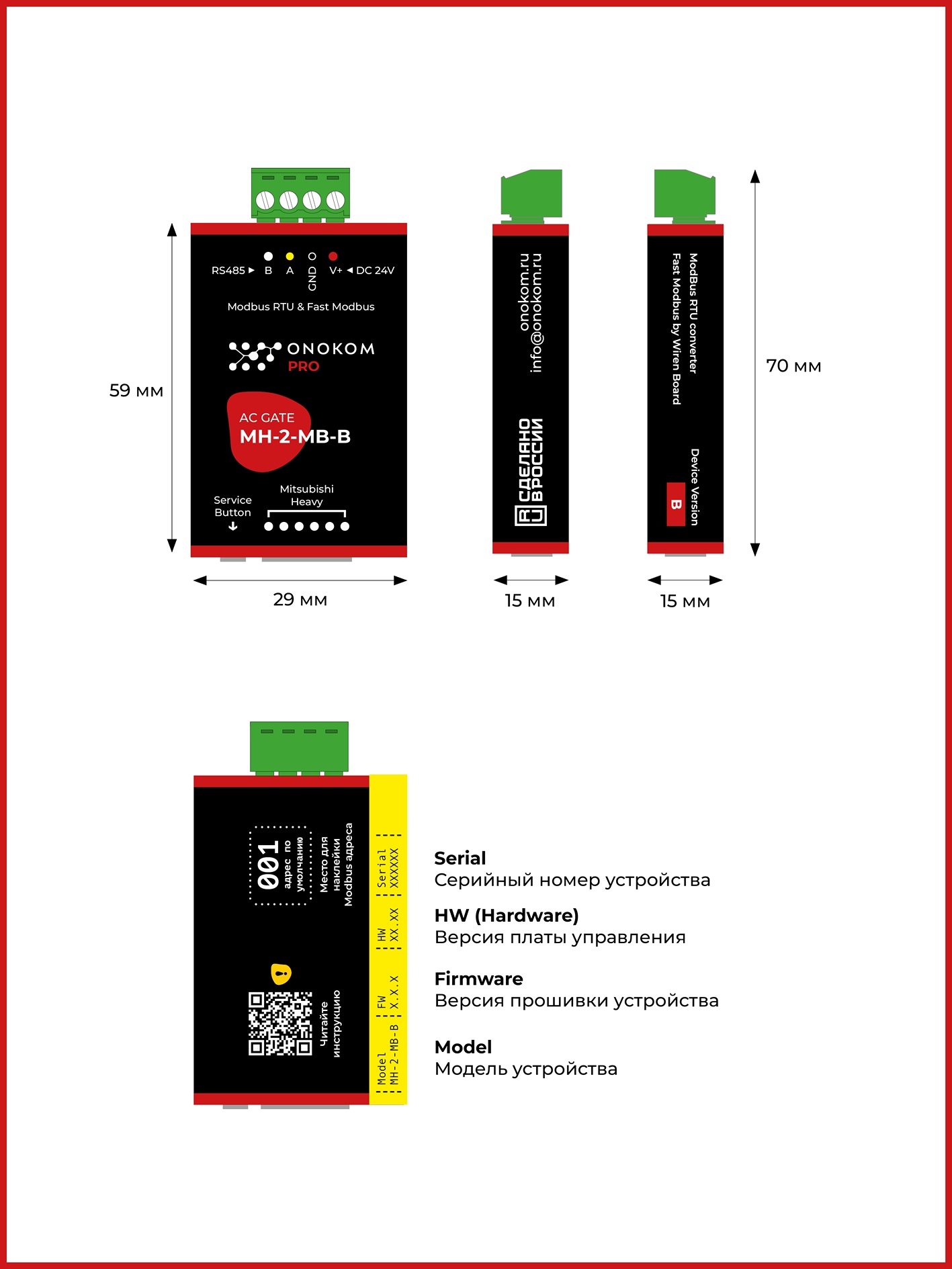

2.4 Размеры устройства

Скопировано

загружается

Размеры

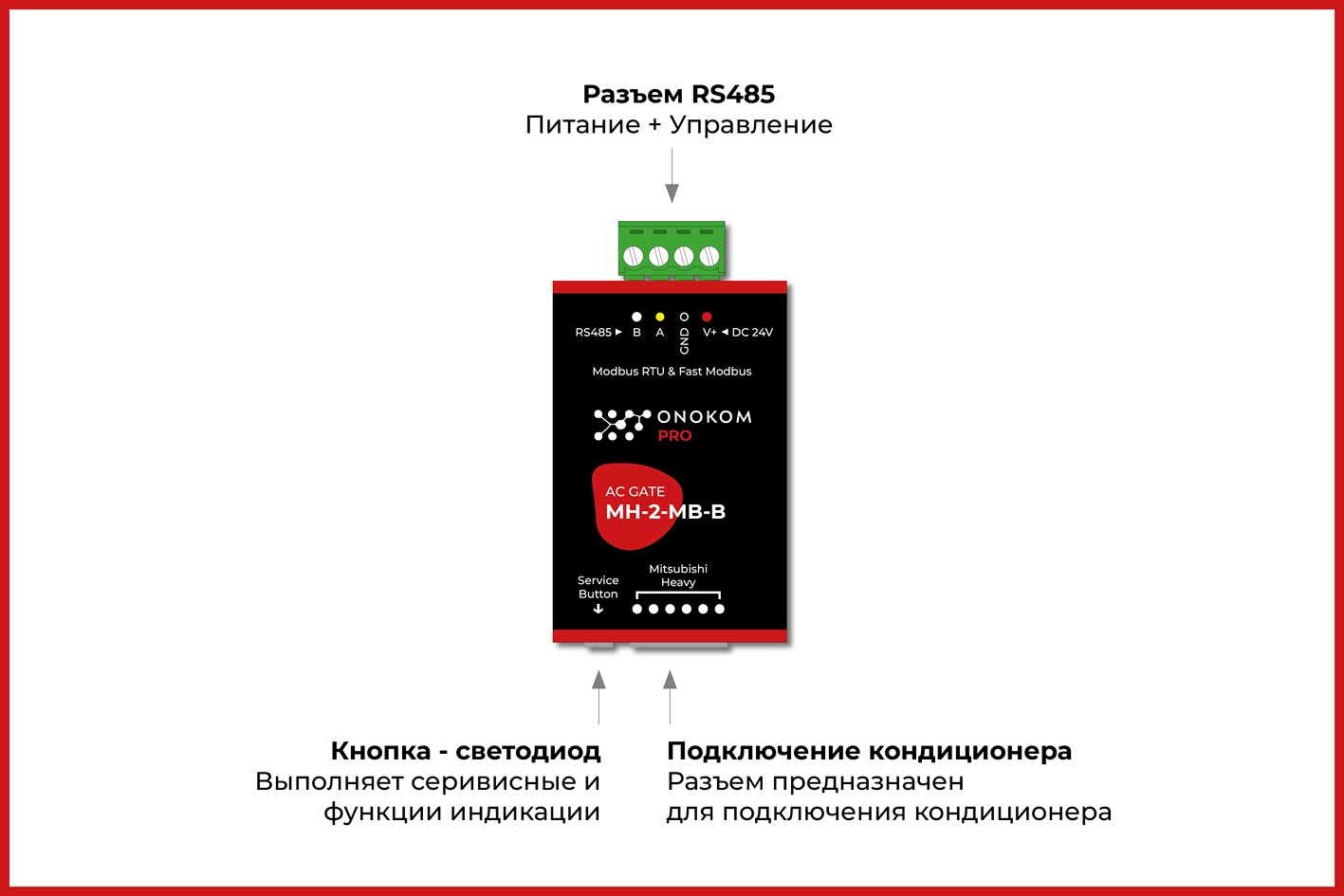

2.5 Назначение портов и кнопок

Скопировано

загружается

Назначение портов и кнопок

3. Внешний вид

Скопировано

загружается

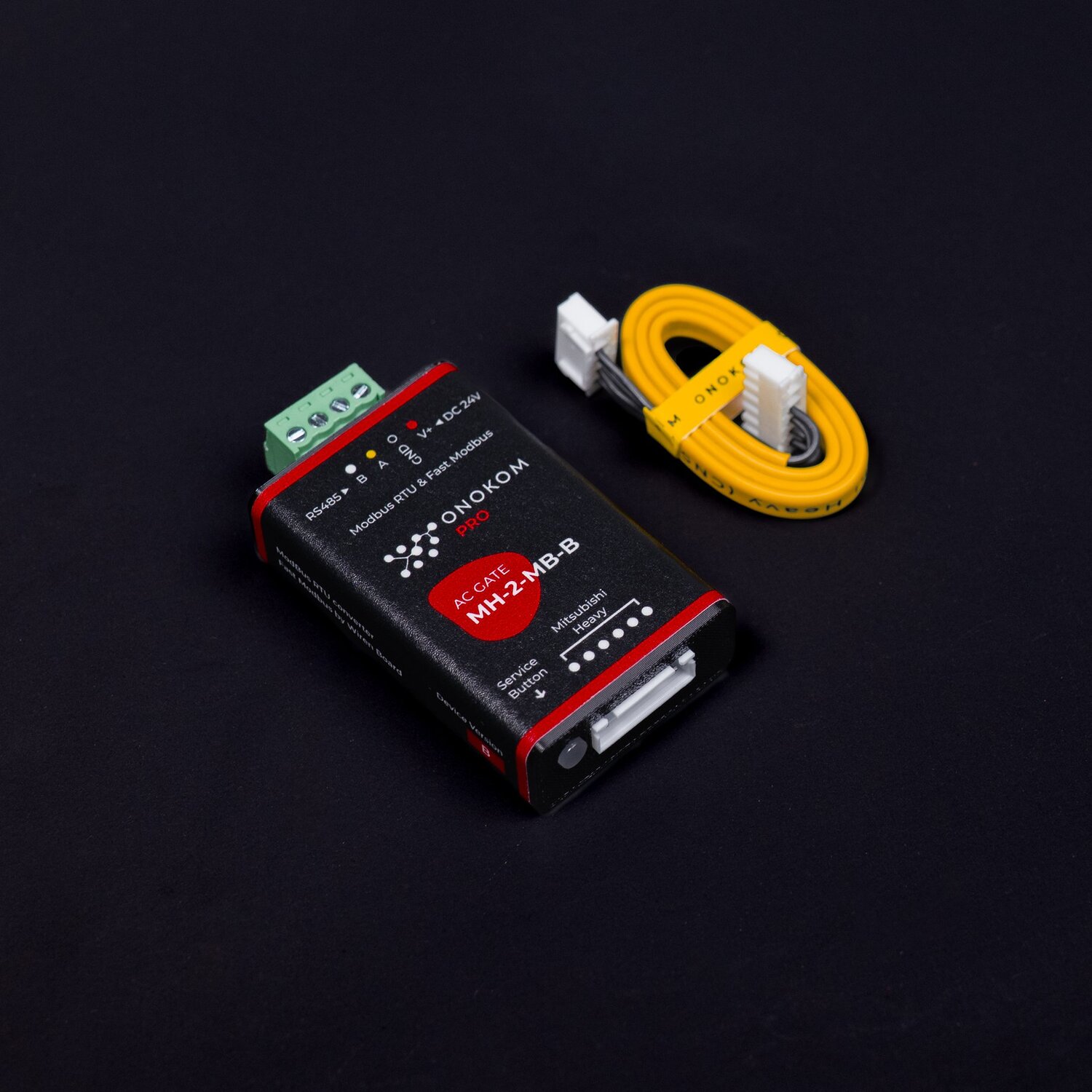

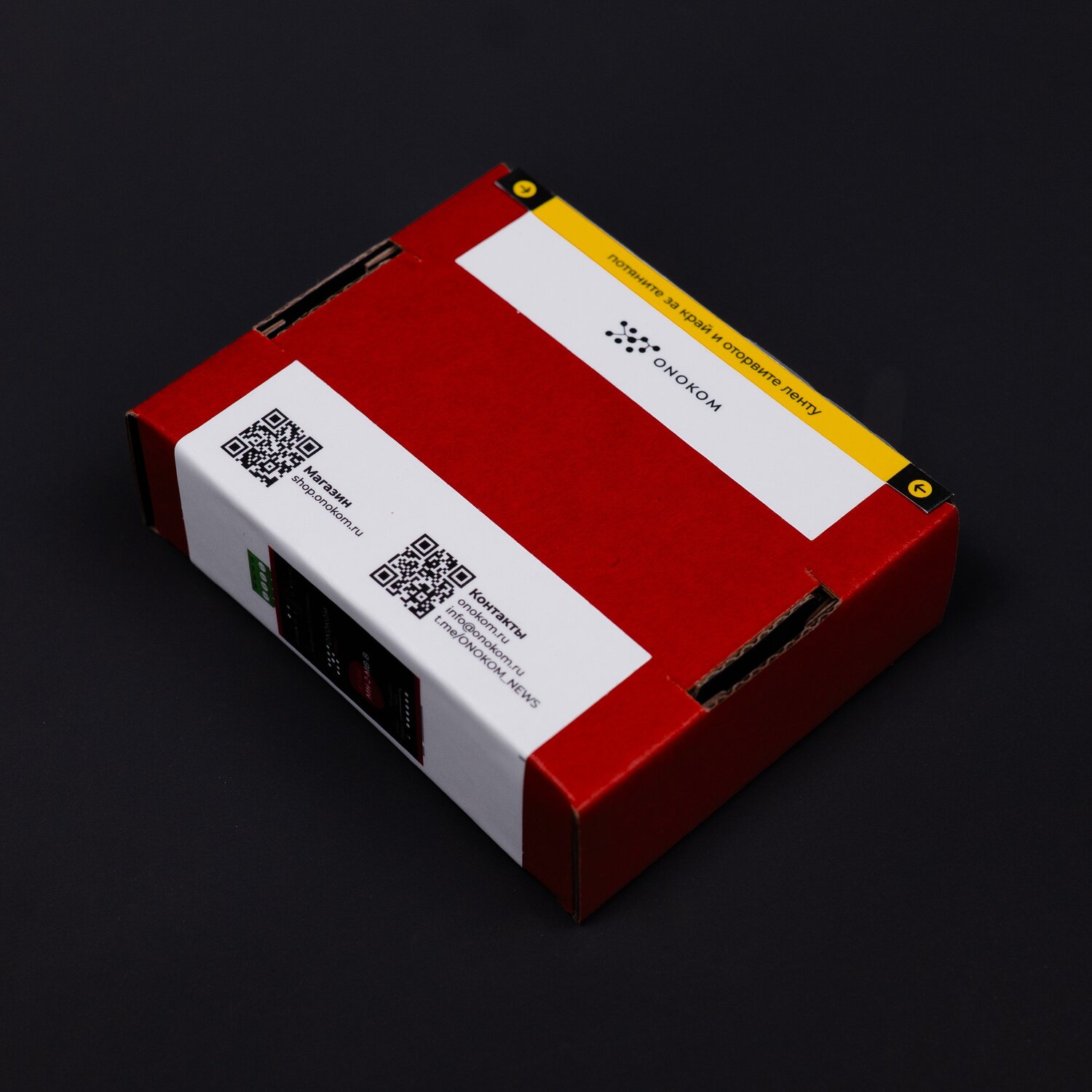

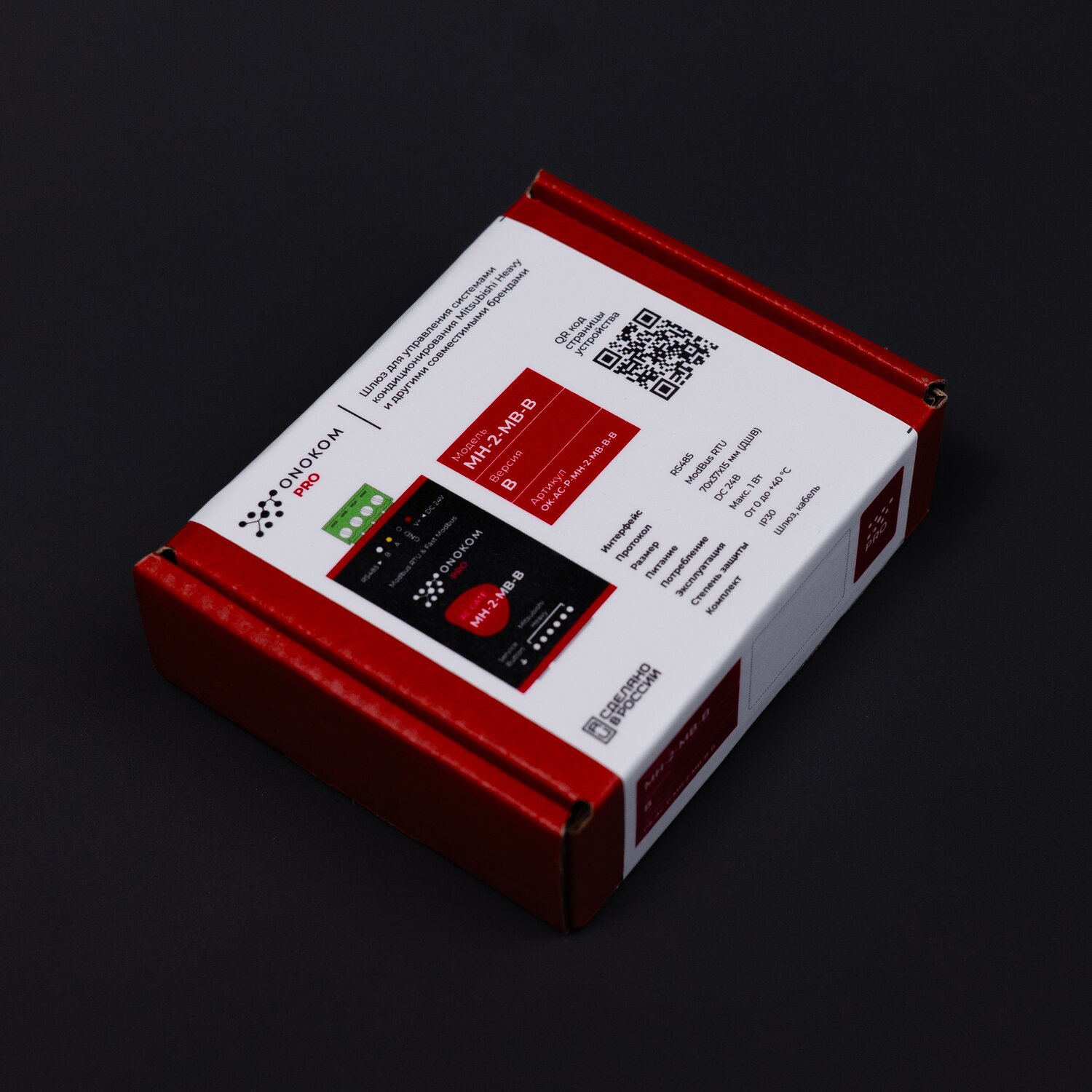

Комплектация шлюза - закрытая коробка

загружается

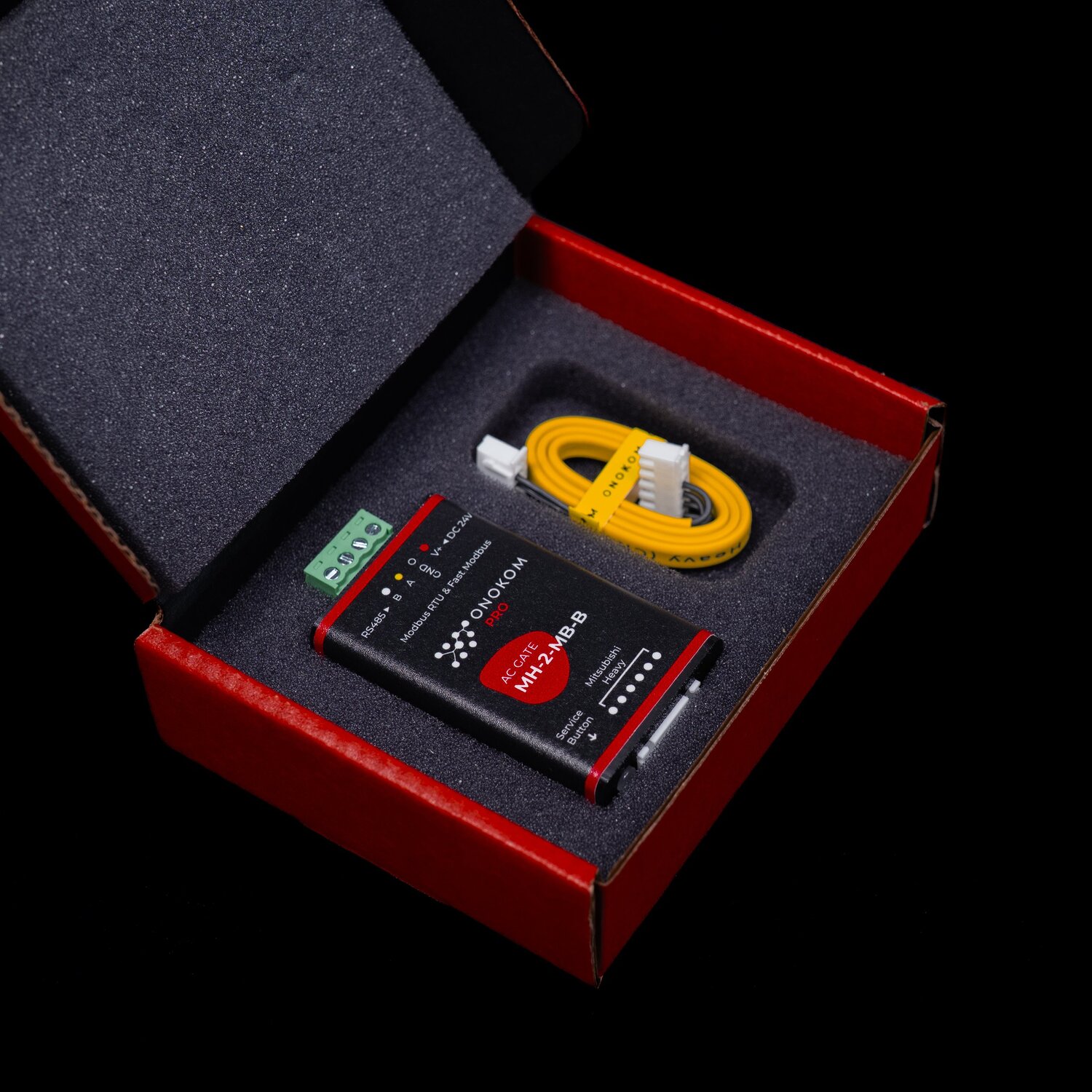

Комплектация шлюза - открытая коробка

загружается

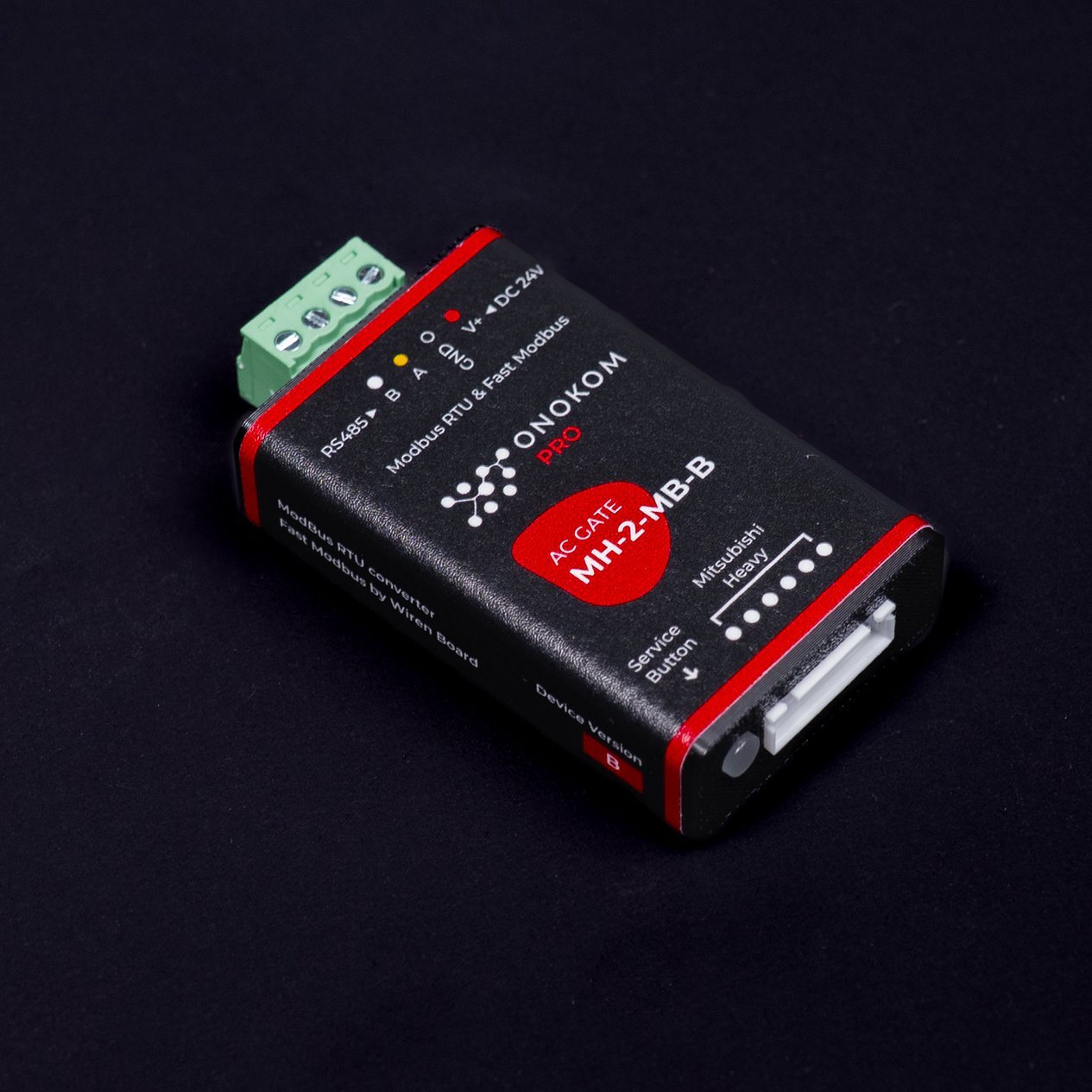

Комплектация шлюза - устройства без коробки

загружается

Комплектация шлюза - устройства без коробки

загружается

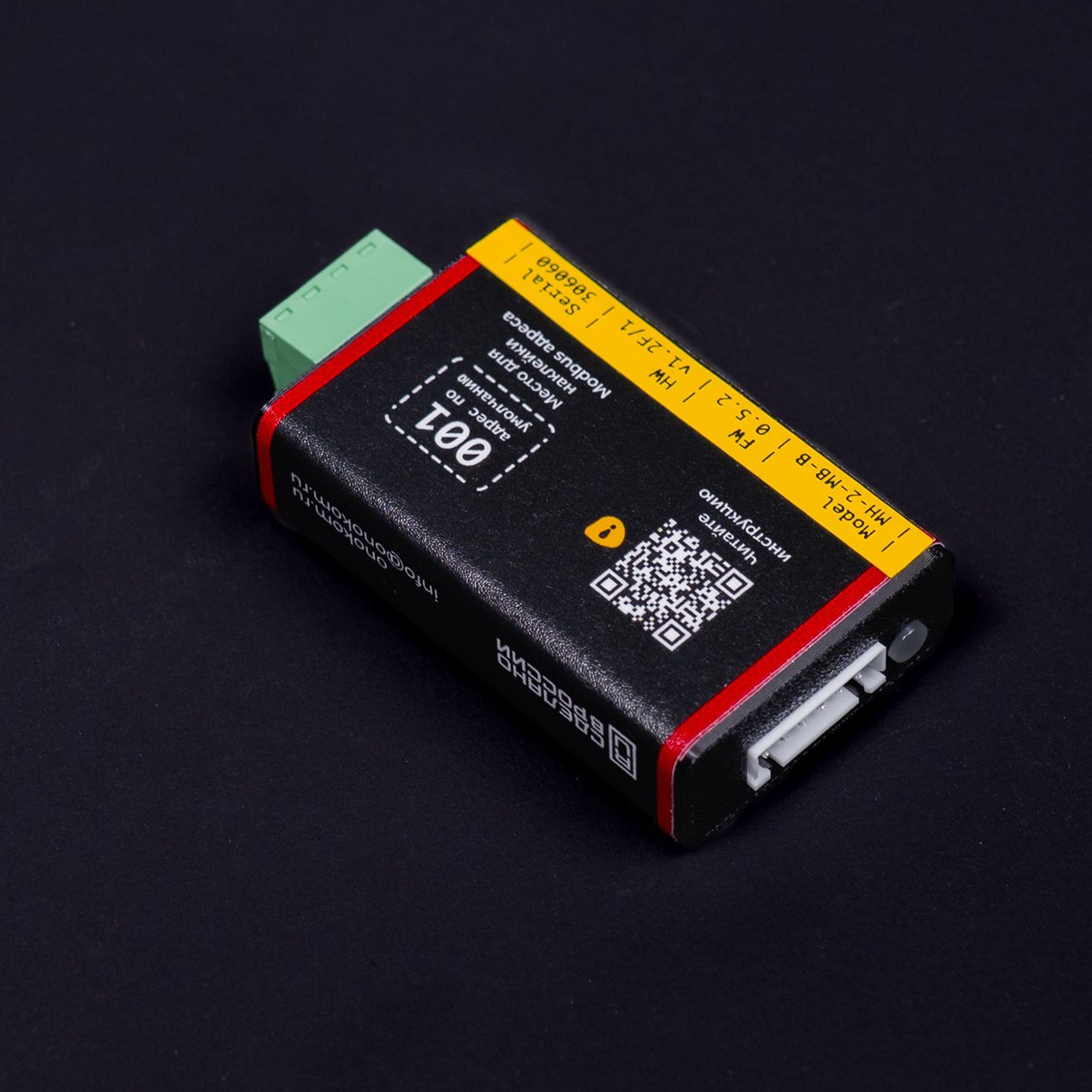

Комплектация шлюза - шлюз с обратной стороны

загружается

Комплектация шлюза - шлюз с обратной стороны

загружается

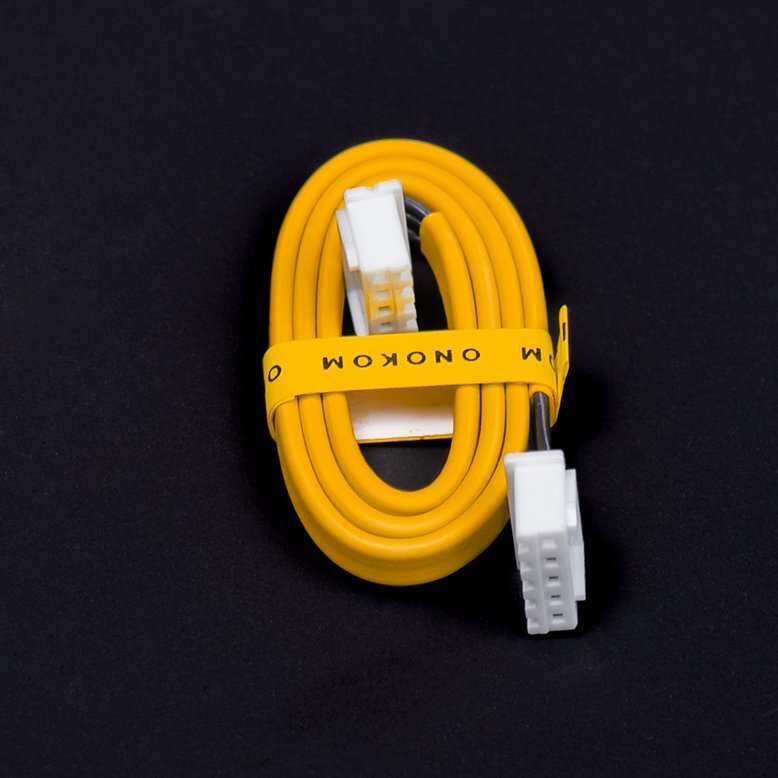

Комплектация шлюза - основной кабель

загружается

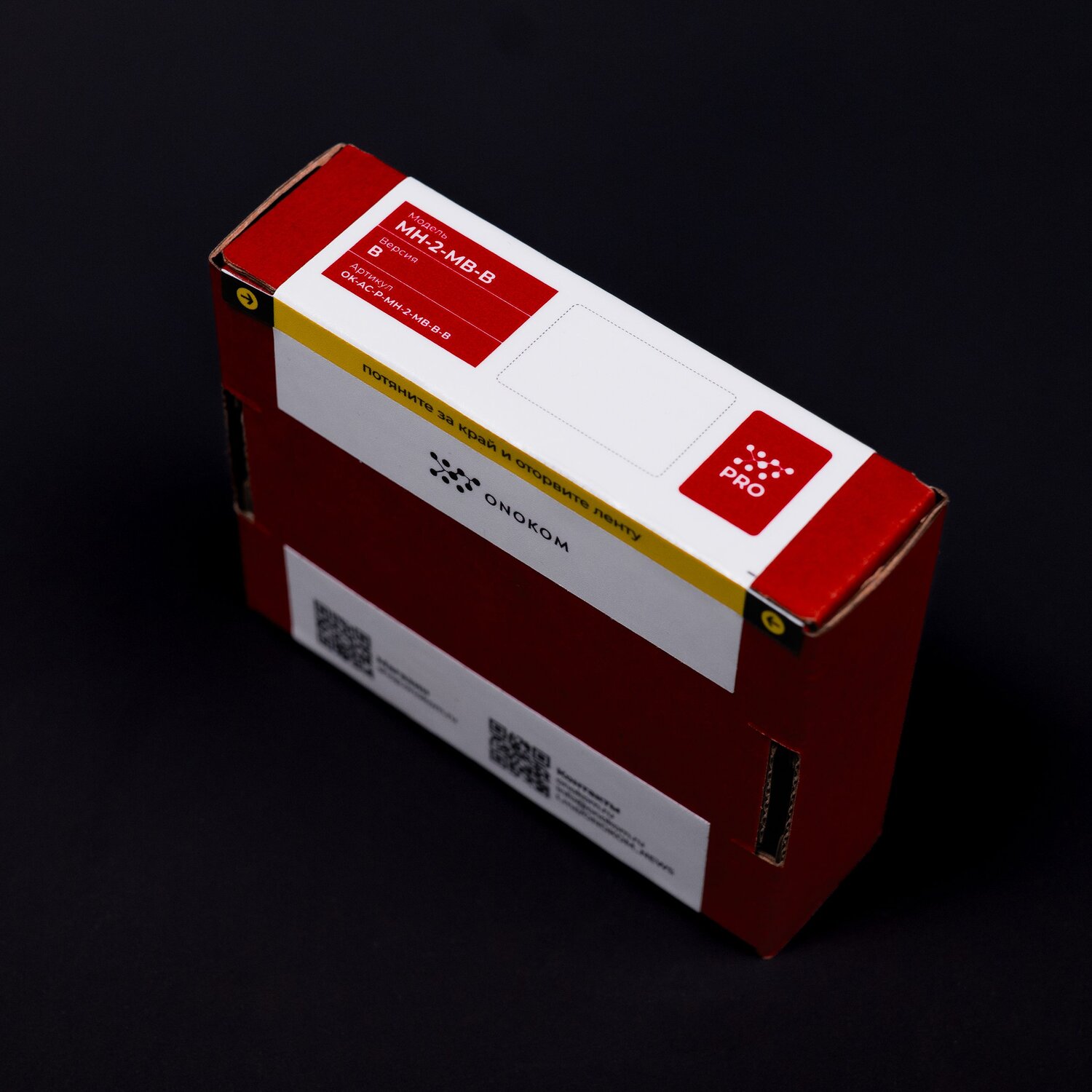

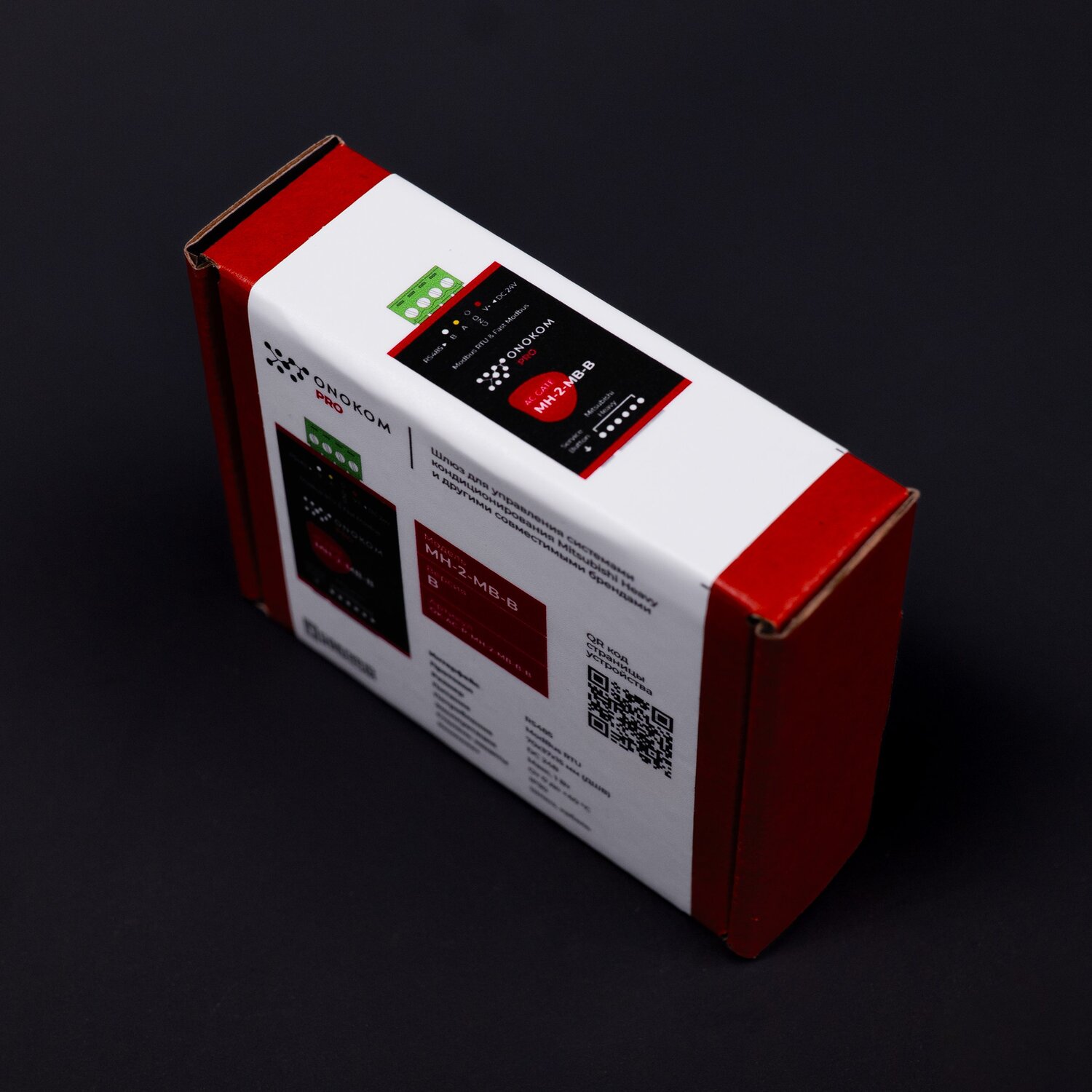

Комплектация шлюза - коробка обратная сторона

загружается

Комплектация шлюза - коробка боковая часть

загружается

Комплектация шлюза - коробка боковая часть

4. Краткая инструкция

Скопировано

- Перед подключением обесточьте кондиционер и устройство

- Убедитесь в правильности подключения перед подачей питания

- Подсоедините устройство к разъему CNS

- Соблюдайте рекомендуемый уровень питания (24В) для работы устройства

- Не размещайте устройство во влажных местах

4.1 Устранение неполадок

Скопировано

1. Проверьте правильность подключения интерфейсного кабеля в разъем кондиционера:
- разъем плотно вставлен в плату управления кондиционером;
- разъем плотно вставлен в шлюз;
- разъем не выломан;
- проводники интерфейсного кабеля входят в разъем с одной и с другой стороны интерфейсного кабеля.

2. Проверьте корректность подачи питания на шлюз.
При необходимости замерьте питания на клемме.

3. Проверьте корректность подключения проводников A и B шины RS485, как на шлюзе так и на контроллере управления.

4. Проверьте, что клемма RS485 плотно вставлена в шлюз.

5. Убедитесь, что используется правильный кабель для подключения шины RS485.

4.2 Смена скорости работы шлюза

Скопировано

Для изменения скорости работы шлюза сделайте следующее:
В 110 регистр запишите значение, которое при умножении на 100 дает необходимую вам скорость

Также через WirenBoard можно отправить команду:
modbus_client --debug -mrtu -b9600 -pnone -s2 /dev/ttyRS485-1 -a12 -t0x06 -r110 1152

Эта команда означает, что при остановленном wb-mqtt-serial установить устройству с адресом 12, подключенному к порту RS485-1, скорость 115200

4.3 Смена Modbus адреса шлюза

Скопировано

По умолчанию все шлюзы ONOKOM имеют адрес - 1

Для изменения Modbus шлюза сделайте следующее:
В 128 регистр запишите необходимое значение Modbus адреса

Также через WirenBoard можно отправить команду:
modbus_client --debug -mrtu -b9600 -pnone -s2 /dev/ttyRS485-1 -a1 -t0x06 -r128 12

Эта команда означает, что при остановленном wb-mqtt-serial установит устройству с адресом 1, подключенному к порту RS485-1, адрес 12




5. Карта регистров

Скопировано
Адрес Параметры регистра Описание Значения
Dec Hex Тип Доступ Формат
Coil регистры
1 0x0001 Coil RW Bool Состояние кондиционера 0 - Отключен
1 - Включен
20 0x0014 Coil R Bool Кондиционер на связи 0 - Нет
1 - Да
100 0x0064 Coil RW Bool Использовать внешний датчик температуры 0 - Нет
1 - Да
Holding регистры
1 0x0001 Holding RW UInt16 Режим работы 1 – Нагрев
2 – Охлаждение
3 – Автоматический
4 – Осушение
5 - Вентиляция
2 0x0002 Holding RW UInt16 Состояние и режим
Данный регистр помогает интегрировать в системы, где отключение управляется тем же регистром, что режим. Например, Sprut.Hub. 		0 – Выключен
1 – Нагрев
2 – Охлаждение
3 – Автоматический
4 – Осушение
5 - Вентиляция
3 0x0003 Holding RW SInt16 Температура воздуха в помещении °C
По умолчанию в этом регистре хрантится температура воздуха измеренная встроенным датчиком кондиционера. При записи в этот регистр температуры с внешнего датчика, значение будет возвращаться с поправкой, которая отображается в регистре 20.
Шаг измерения 0.25°C. 		-32768…32768

Для получения температуры, нужно умножить значение на 0.01.
Например, 2560 это 25.6 °C
5 0x0005 Holding RW SInt16 Целевая температура °C.
Температура задается с шагом 0.25°C. 		-32768…32768

Для получения температуры, нужно умножить значение на 0.01.
Например, 2500 это 25.0 °C
6 0x0006 Holding R UInt16 Состояние термостата 0 – Простаивает
1 – Нагревает
2 – Охлаждает
7 0x0007 Holding RW UInt16 Скорость вентилятора 0 – Авто
1 – Первая скорость
2 - Вторая скорость
3 - Третья скорость 4 - Четвертая скорость
9 0x0009 Holding RW Uint16 Горизонтальные ламели
Первое положение - самое нижнее
Пятое положение - самое верхнее 		0 - Остановлены
1 - Качание
2 - Положение 1
3 - Положение 2
4 - Положение 3
5 - Положение 4
6 - Положение 5
10 0x000A Holding RW Uint16 Вертикальные ламели
Первое положение - самое левое
Пятое положение - самое правое 		0 - Остановлены
1 - Качание
2 - Положение 1
3 - Положение 2
4 - Положение 3
5 - Положение 4
6 - Положение 5
11 0x000B Holding RW Uint16 Направление воздушного потока

Данный регистр помогает интегрировать в системы, где для управления направлением воздуха есть можно использовать только один регистр. Например, Умный дом с Алисой. 		0 – Остановлено
1- Качание горизонтальное и вертикальное
2 - Качание горизонтальных жалюзи
3 – Качание вертикальных жалюзи
15 0x000F Holding RW UInt16 Режим работы (для Loxone) 1 – Автоматический
2 – Нагрев
3 –Охлаждение
4 – Осушение
5 - Вентиляция
Holding регистры (Сервисные)
110 0x006E Holding RW SInt16 Modbus скорость Для получения реальной скорости, нужно умножить значения из регистра на 100, для записи желаемого значения, необходимо разделить его на 100.
96 - 9600
192 - 19200
384 - 38400
576 - 57600
1152 - 115200
111 0x006F Holding RW UInt16 Настройка бита чётности порта RS-485 0 — нет бита чётности (none),
1 — нечётный (odd),
2 — чётный (even)
112 0x0070 Holding RW UInt16 Количество стоп-битов порта RS-485 1, 2
128 0x0080 Holding RW UInt16 Modbus адрес устройства 1...247
200 - 219 0x00C8 - 0x00DB Holding R String Аппаратная версия устройства MH-2-MB-B
250 - 265 0x00FA- 0x0109 Holding R String Программная версия устройства 0.5.0 и выше

6. Полезные файлы

Скопировано

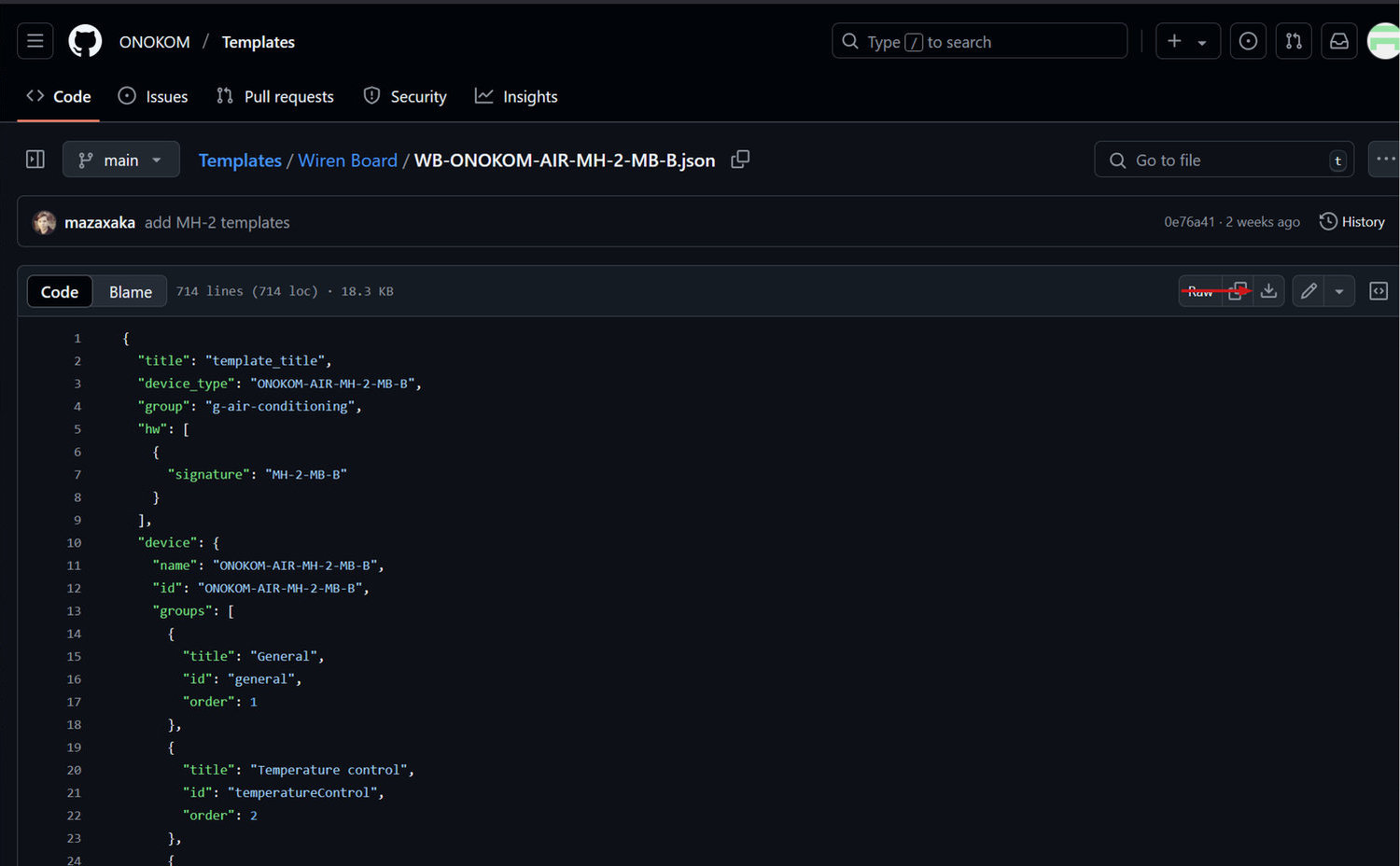

Шаблон ONOKOM MH-2-MB-B для WirenBoard.JSON

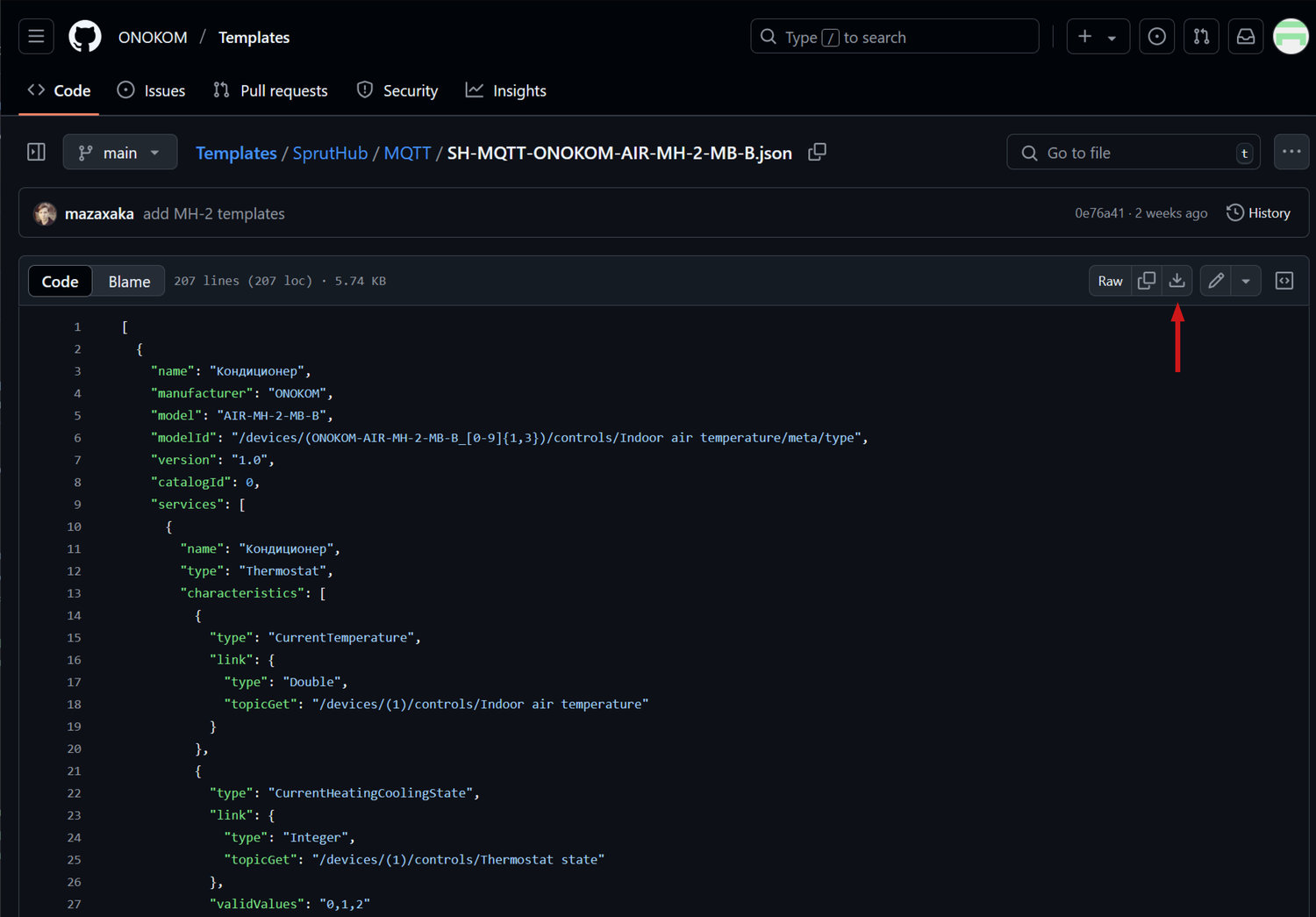

Шаблон ONOKOM MH-2-MB-B для SprutHub.JSON

7. Гарантия

Скопировано

Гарантийный срок эксплуатации – 2 года со дня продажи через розничную торговую сеть, розничных представителей или интеграторов.

Гарантийный срок шлюза для кондиционера, а также срок его службы исчисляются со дня передачи товара потребителю. Если день передачи установить невозможно, эти сроки исчисляются со дня изготовления шлюза для кондиционера. Для установления вышеуказанных сроков может быть использован технический паспорт с отметками дат изготовления и продажи.

Гарантия не распространяется:
- на шлюзы для кондиционеров и их части со следами механических
повреждений, следами жидкостей, гари, вскрытия;
- на шлюзы для кондиционеров вне полной комплектации;
- на шлюзы для кондиционеров, неисправность которых вызвана:
а) транспортными повреждениями, небрежным отношением, плохим уходом;
б) неправильным монтажом, ремонтом или установкой неквалифицированными специалистами;
в) независящими от производителя причинами (неправильное напряжение в шине, пожар, потоп и другие форсмажорные обстоятельства).

Гарантийная замена и ремонт производится по адресу Продавца.

8. Поддерживаемые модели кондиционеров

Скопировано

2008

8.1 Модели 2008 года

Скопировано



Серия
кондиционеров		 Модель Шлюз Документация
Бытовые кондиционеры
Настенные серия SRK-ZHX-S SRK50ZHX-S | SRK50ZHX-S MH-2-MB-B Документация
SRK60ZHX-S | SRK60ZHX-S

2009

8.2 Модели 2009 года

Скопировано



Серия
кондиционеров		 Модель Шлюз Документация
Бытовые кондиционеры
Настенные серия SRK-ZIX-S SRK20ZIX-S | SRC20ZIX-S MH-2-MB-B Документация
SRK25ZIX-S | SRC25ZIX-S
SRK35ZIX-S | SRC35ZIX-S
SRK50ZIX-S | SRC50ZIX-S
SRK60ZIX-S | SRC60ZIX-S
Напольные серия SRF-ZIX-S SRF25ZIX-S| SRC25ZIX-S MH-2-MB-B Документация
SRF35ZIX-S | SRC35ZIX-S
SRF50ZIX-S | SRC50ZIX-S

2010

8.3 Модели 2010 года

Скопировано



Серия
кондиционеров		 Модель Шлюз Документация
Бытовые кондиционеры
Настенные серия SRK-ZHX-S SRK50ZHX-S | SRK50ZHX-S MH-2-MB-B Документация
SRK60ZHX-S | SRK60ZHX-S

2011

8.4 Модели 2011 года

Скопировано



Серия
кондиционеров		 Модель Шлюз Документация
Бытовые кондиционеры
Настенные серия HOTROD SRK20ZJX-S1 | SRC20ZJX-S MH-2-MB-B Документация
SRK25ZJX-S1 | SRC25ZJX-S
SRK35ZJX-S1 | SRC35ZJX-S
Настенные серия SRK-ZJX-S SRK20ZJX-S | SRC20ZJX-S MH-2-MB-B Документация
SRK25ZJX-S | SRC25ZJX-S
SRK35ZJX-S | SRC35ZJX-S
SRK50ZJX-S | SRC50ZJX-S
SRK60ZJX-S | SRC60ZJX-S
Напольные серия SRF-ZJX-S SRF25ZJX-S | SRC25ZJX-S MH-2-MB-B Документация
SRF35ZJX-S | SRC35ZJX-S
SRF50ZJX-S | SRC50JIX-S
Настенные серия SRK-ZJ-S SRK20ZJ-S | SRC20ZJ-S MH-2-MB-B Документация
SRK25ZJ-S | SRC25ZJ-S
SRK35ZJ-S | SRC35ZJ-S
SRK50ZJ-S | SRC50ZJ-S
Настенные серия SRK-ZK-S SRK63ZK-S1 | SRC63ZK-S1 MH-2-MB-B Документация
SRK71ZK-S1 | SRC71ZK-S1
SRK80ZK-S1 | SRC80ZK-S1
Канальные SRR-ZJ-S SRR25ZJ-S | SRC25ZJX-S MH-2-MB-B Документация
SRR35ZJ-S | SRC35ZJX-S
Мульти сплит-системы
Настенные серия SRK-ZJR-S SRK25ZJR-S MH-2-MB-B Документация
SRK35ZJR-S
Канальные серия SRRM-ZJ-S SRR50ZJ-S MH-2-MB-B Документация
SRR60ZJ-S

2012

8.5 Модели 2012 года

Скопировано



Серия
кондиционеров		 Модель Шлюз Документация
Бытовые кондиционеры
Настенные серия SRK-ZJX-S SRK20ZJX-S | SRC20ZJX-S MH-2-MB-B Документация
SRK25ZJX-S | SRC25ZJX-S
SRK35ZJX-S | SRC35ZJX-S
SRK50ZJX-S | SRC50ZJX-S
SRK60ZJX-S | SRC60ZJX-S
Настенные SRK-ZK-S SRK63ZK-S1 | SRC63ZK-S1 MH-2-MB-B Документация
SRK71ZK-S | SRC71ZK-S
SRK80ZK-S | SRC80ZK-S
Настенные серия SRK-ZJ-S SRK20ZJ-S | SRC20ZJ-S MH-2-MB-B Документация
SRK25ZJ-S | SRC25ZJ-S
SRK35ZJ-S | SRC35ZJ-S
SRK50ZJ-S | SRC50ZJ-S
Напольные серия SRF-ZJX-S SRF25ZJX-S | SRC25ZJX-S MH-2-MB-B Документация
SRF35ZJX-S | SRC35ZJX-S
SRF50ZJX-S | SRC50JIX-S
Канальные серия SRR-ZJ-S SRR25ZJ-S | SRC25ZJX-S MH-2-MB-B Документация
SRR35ZJ-S | SRC35ZJX-S
Мульти сплит-системы
Канальные серия SRR-ZJ-S SRR50ZJ-S MH-2-MB-B Документация
SRR60ZJ-S

2013

8.6 Модели 2013 года

Скопировано



Серия
кондиционеров		 Модель Шлюз Документация
Бытовые кондиционеры
Настенные серия SRK-ZJX-S SRK20ZJX-S | SRC20ZJX-S MH-2-MB-B Документация
SRK25ZJX-S | SRC25ZJX-S
SRK35ZJX-S | SRC35ZJX-S
SRK50ZJX-S | SRC50ZJX-S
SRK60ZJX-S | SRC60ZJX-S
Настенные серия SRK-ZK-S SRK63ZK-S1 | SRC63ZK-S1 MH-2-MB-B Документация
SRK71ZK-S | SRC71ZK-S
SRK80ZK-S | SRC80ZK-S
Настенные серия SRK-ZJ-S SRK20ZJ-S | SRC20ZJ-S MH-2-MB-B Документация
SRK25ZJ-S | SRC25ZJ-S
SRK35ZJ-S | SRC35ZJ-S
SRK50ZJ-S | SRC50ZJ-S
Напольные серия SRF-ZJX-S SRF25ZJX-S | SRC25ZJX-S MH-2-MB-B Документация
SRF35ZJX-S | SRC35ZJX-S
SRF50ZJX-S | SRC50JIX-S
Канальные серия SRR-ZJ-S SRR25ZJ-S | SRC25ZJX-S MH-2-MB-B Документация
SRR35ZJ-S | SRC35ZJX-S
Настенные серия SRK-ZM-S SRK63ZM-S | SRC63ZM-S MH-2-MB-B Документация
SRK71ZM-S | SRC71ZM-S
SRK80ZM-S | SRC80ZM-S
Мульти сплит-системы
Канальные SRR-ZJ-S SRR50ZJ-S MH-2-MB-B Документация
SRR60ZJ-S

2014

8.7 Модели 2014 года

Скопировано



Серия
кондиционеров		 Модель Шлюз Документация
Бытовые кондиционеры
Настенные серия SRK-ZMX-S SRK20ZMX-S | SRC20ZMX-S MH-2-MB-B Документация
SRK25ZMX-S | SRC25ZMX-S
SRK35ZMX-S | SRC35ZMX-S
SRK50ZMX-S | SRC50ZMX-S
SRK60ZMX-S | SRC60ZMX-S
Настенные серия SRK-ZM-S SRK20ZM-S | SRC20ZM-S MH-2-MB-B Документация
SRK25ZM-S | SRC25ZM-S
SRK35ZM-S | SRC35ZM-S
SRK50ZM-S | SRC50ZM-S
Настенные серия SRK-ZM-S1 SRK63ZM-S1 | SRC63ZM-S1 MH-2-MB-B Документация
SRK71ZM-S1 | SRC71ZM-S1
SRK80ZM-S1 | SRC80ZM-S1
Напольные серия SRF-ZMX-S SRF25ZMX-S | SRC25ZMX-S MH-2-MB-B Документация
SRF35ZMX-S | SRC35ZMX-S
SRF50ZMX-S | SRC50ZMX-S
Канальные серия SRR-ZJ-S SRR25ZJ-S | SRC25ZJMX-S MH-2-MB-B Документация
SRR35ZJ-S | SRC35ZJMX-S
SRR50ZJ-S | SRC50ZMX-S

2015

8.8 Модели 2015 года

Скопировано



Серия
кондиционеров		 Модель Шлюз Документация
Бытовые кондиционеры
Настенные серия SRK-ZMX-S SRK20ZMX-S | SRC20ZMX-S MH-2-MB-B Документация
SRK25ZMX-S | SRC25ZMX-S
SRK35ZMX-S | SRC35ZMX-S
SRK50ZMX-S | SRC50ZMX-S
SRK60ZMX-S | SRC60ZMX-S
Настенные серия SRK-ZM-S SRK20ZM-S | SRC20ZM-S MH-2-MB-B Документация
SRK25ZM-S | SRC25ZM-S
SRK35ZM-S | SRC35ZM-S
SRK50ZM-S | SRC50ZM-S
Настенные серия SRK-ZM-S1 SRK63ZM-S1 | SRC63ZM-S1 MH-2-MB-B Документация
SRK71ZM-S1 | SRC71ZM-S1
SRK80ZM-S1 | SRC80ZM-S1
Напольные серия SRF-ZMX-S SRF25ZMX-S | SRC25ZMX-S MH-2-MB-B Документация
SRF35ZMX-S | SRC35ZMX-S
SRF50ZMX-S | SRC50ZMX-S
Настенные SRK-ZR-S SRK63ZR-S | SRC63ZR-S MH-2-MB-B Документация
SRK71ZR-S | SRC71ZR-S
SRK80ZR-S | SRC80ZR-S
Канальные серия SRR-ZM-S SRR25ZM-S | SRC25ZMX-S MH-2-MB-B Документация
SRR35ZM-S | SRC35ZMX-S
SRR50ZM-S | SRC50ZMX-S
SRR60ZM-S | SRC60ZMX-S

2018

8.9 Модели 2018 года

Скопировано



Серия
кондиционеров		 Модель Шлюз Документация
Бытовые кондиционеры
Настенные серия SRK-ZS SRK20ZS-S | SRC20ZS-S MH-2-MB-B Документация
SRK20ZS-SB | SRC20ZS-S
SRK20ZS-ST | SRC20ZS-S
SRK25ZS-S | SRC25ZS-S
SRK25ZS-SB | SRC25ZS-S
SRK25ZS-ST | SRC25ZS-S
SRK35ZS-S | SRC35ZS-S
SRK25ZS-SB | SRC35ZS-S
SRK25ZS-ST | SRC35ZS-S
SRK50ZS-S | SRC50ZS-S
SRK50ZS-SB | SRC50ZS-S
SRK50ZS-ST | SRC50ZS-S
Настенные серия SRK-ZSX-S SRK20ZSX-S | SRC20ZSX-S MH-2-MB-B Документация
SRK25ZSX-S | SRC25ZSX-S
SRK35ZSX-S | SRC35ZSX-S
SRK50ZSX-S | SRC50ZSX-S
SRK60ZSX-S | SRC60ZSX-S
Настенные серия SRK-ZSX-W SRK20ZSX-W | SRC20ZSX-W MH-2-MB-B Документация
SRK20ZSX-WT | SRC20ZSX-W
SRK20ZSX-WB | SRC20ZSX-W
SRK25ZSX-W | SRC25ZSX-W
SRK25ZSX-WT | SRC25ZSX-T
SRK25ZSX-WB | SRC25ZSX-W
SRK35ZSX-W | SRC35ZSX-W
SRK35ZSX-WT | SRC35ZSX-W
SRK35ZSX-WB | SRC35ZSX-W
SRK50ZSX-W | SRC50ZSX-W
SRK50ZSX-WT | SRC50ZSX-W
SRK50ZSX-WB | SRC50ZSX-W
SRK60ZSX-W | SRC60ZSX-W
SRK60ZSX-WT | SRC60ZSX-W
SRK60ZSX-WB | SRC60ZSX-W
Настенные серия SRK-ZR SRK63ZR-S | SRC63ZR-S MH-2-MB-B Документация
SRK71ZR-S | SRC71ZR-S
SRK80ZR-S | SRC80ZR-S
SRK100ZR-S | FDC100VNP
SRK100ZR-S | FDC100VNA
SRK100ZR-S | FDC100VSA
Настенные серия SRK-ZSPR SRK63ZSPR-S | SRC63ZSPR-S MH-2-MB-B Документация
SRK71ZSPR-S | SRC71ZSPR-S
SRK80ZSPR-S | SRC80ZSPR-S
Канальные серия SRR-ZM SRR25ZM-S | SRC25ZMX-S MH-2-MB-B Документация
SRR35ZM-S | SRC35ZMX-S
Напольные серия SRF-ZMX SRF25ZMX-S | SRC25ZMX-S MH-2-MB-B Документация
SRF35ZMX-S | SRC35ZMX-S
SRF50ZMX-S | SRC50ZSX-S
Мульти сплит-системы
Настенные серия SRK-ZSX-W SRK20ZSX-W MH-2-MB-B Документация
SRK20ZSX-WT
SRK20ZSX-WB
SRK25ZSX-W
SRK25ZSX-WT
SRK25ZSX-WB
SRK35ZSX-W
SRK35ZSX-WT
SRK35ZSX-WB
SRK50ZSX-W
SRK50ZSX-WT
SRK50ZSX-WB
SRK60ZSX-W
SRK60ZSX-WT
SRK60ZSX-WB
Настенные серия SRK-ZSX-S SRK20ZSX-S MH-2-MB-B Документация
SRK25ZSX-S
SRK35ZSX-S
SRK50ZSX-S
SRK60ZSX-S
Настенные серия SRK-ZR / SRK-ZS SRK71ZR-S MH-2-MB-B Документация
SRK20ZS-S
SRK20ZS-SB
SRK20ZS-ST
SRK25ZS-S
SRK25ZS-SB
SRK25ZS-ST
SRK35ZS-S
SRK35ZS-SB
SRK35ZS-ST
SRK50ZS-S
SRK50ZS-SB
SRK50ZS-ST
Напольные серия SRF-ZMX SRF25ZMX-S MH-2-MB-B Документация
SRF35ZMX-S
SRF50ZMX-S
Канальные серия SRR-ZM SRR25ZM-S MH-2-MB-B Документация
SRR35ZM-S
SRR50ZM-S
SRR60ZM-S

2019

8.10 Модели 2019 года

Скопировано



Серия
кондиционеров		 Модель Шлюз Документация
Бытовые кондиционеры
Настенные серия SRK-ZSX-W SRK20ZSX-W | SRC20ZSX-W MH-2-MB-B Документация
SRK20ZSX-WB | SRC20ZSX-W
SRK20ZSX-WT | SRC20ZSX-W
SRK25ZSX-W | SRC25ZSX-W
SRK25ZSX-WB | SRC25ZSX-W
SRK25ZSX-WT | SRC25ZSX-W
SRK35ZSX-W | SRC35ZSX-W
SRK35ZSX-WB | SRC35ZSX-W
SRK35ZSX-WT | SRC35ZSX-W
SRK50ZSX-W | SRC50ZSX-W
SRK50ZSX-WB | SRC50ZSX-W
SRK50ZSX-WT | SRC50ZSX-W
SRK60ZSX-W | SRC60ZSX-W
SRK60ZSX-WB | SRC60ZSX-W
SRK60ZSX-WT | SRC60ZSX-W
Настенные серия SRK-ZS-W SRK20ZS-W | SRC20ZS-W MH-2-MB-B Документация
SRK20ZS-WB | SRC20ZS-W
SRK20ZS-WT | SRC20ZS-W
SRK25ZS-W | SRC25ZS-W
SRK25ZS-WB | SRC25ZS-W
SRK25ZS-WT | SRC25ZS-W
SRK35ZS-W | SRC35ZS-W
SRK35ZS-WB | SRC35ZS-W
SRK35ZS-WT | SRC35ZS-W
SRK50ZS-W | SRC50ZS-W
SRK50ZS-WB | SRC50ZS-W
SRK50ZS-WT | SRC50ZS-W
Настенные серия SRK-ZSPR SRK63ZSPR-S | SRC63ZSPR-S MH-2-MB-B Документация
SRK71ZSPR-S | SRC71ZSPR-S
SRK80ZSPR-S | SRC80ZSPR-S
Настенные серия SRK-ZR-W SRK63ZR-W | SRC63ZR-W MH-2-MB-B Документация
SRK71ZR-W | SRC71ZR-W
SRK80ZR-W | SRC80ZR-W
Напольные серия SRF-ZMX-S SRF25ZMX-S | SRC25ZMX-S MH-2-MB-B Документация
SRF35ZMX-S | SRC35ZMX-S
SRF50ZMX-S | SRC50ZMX-S
Канальные серия SRR-ZM-S SRR25ZM-S | SRC25ZMX-S MH-2-MB-B Документация
SRR35ZM-S | SRC35ZMX-S
SRR50ZM-S | SRC50ZMX-S
SRR60ZM-S | SRC60ZMX-S

2020

8.11 Модели 2020 года

Скопировано



Серия
кондиционеров		 Модель Шлюз Документация
Бытовые кондиционеры
Настенные серия SRK-ZSX-W SRK20ZSX-W | SRC20ZSX-W MH-2-MB-B Документация
SRK20ZSX-WB | SRC20ZSX-W
SRK20ZSX-WT | SRC20ZSX-W
SRK25ZSX-W | SRC25ZSX-W
SRK25ZSX-WB | SRC25ZSX-W
SRK25ZSX-WT | SRC25ZSX-W
SRK35ZSX-W | SRC35ZSX-W
SRK35ZSX-WB | SRC35ZSX-W
SRK35ZSX-WT | SRC35ZSX-W
SRK50ZSX-W | SRC50ZSX-W
SRK50ZSX-WB | SRC50ZSX-W
SRK50ZSX-WT | SRC50ZSX-W
SRK60ZSX-W | SRC60ZSX-W
SRK60ZSX-WB | SRC60ZSX-W
SRK60ZSX-WT | SRC60ZSX-W
Настенные серия SRK-ZS-W SRK20ZS-W | SRC20ZS-W MH-2-MB-B Документация
SRK20ZS-WB | SRC20ZS-W
SRK20ZS-WT | SRC20ZS-W
SRK25ZS-W | SRC25ZS-W
SRK25ZS-WB | SRC25ZS-W
SRK25ZS-WT | SRC25ZS-W
SRK35ZS-W | SRC35ZS-W
SRK35ZS-WB | SRC35ZS-W
SRK35ZS-WT | SRC35ZS-W
SRK50ZS-W | SRC50ZS-W
SRK50ZS-WB | SRC50ZS-W
SRK50ZS-WT | SRC50ZS-W
Настенные серия SRK-ZSPR SRK63ZSPR-S | SRC63ZSPR-S MH-2-MB-B Документация
SRK71ZSPR-S | SRC71ZSPR-S
SRK80ZSPR-S | SRC80ZSPR-S
Настенные серия SRK-ZR-W SRK63ZR-W | SRC63ZR-W MH-2-MB-B Документация
SRK71ZR-W | SRC71ZR-W
SRK80ZR-W | SRC80ZR-W
SRK100ZR-W | FDC100VNP
SRK100ZR-W | FDC100VNA
SRK100ZR-W | FDC100VSA
Напольные серия SRF-ZMX-S SRF25ZMX-S | SRC25ZMX-S MH-2-MB-B Документация
SRF35ZMX-S | SRC35ZMX-S
SRF50ZMX-S | SRC50ZMX-S
Канальные SRR-ZS-W SRR25ZS-W | SRC25ZS-W1 MH-2-MB-B Документация
SRR35ZS-W | SRC35ZS-W1
SRR50ZS-W | SRC50ZSX-W
SRR60ZS-W | SRC60ZSX-W

2021

8.12 Модели 2021 года

Скопировано



Серия
кондиционеров		 Модель Шлюз Документация
Бытовые кондиционеры
Настенные серия SRK-ZSX-W SRK20ZSX-W | SRC20ZSX-W MH-2-MB-B Документация
SRK20ZSX-WB | SRC20ZSX-W
SRK20ZSX-WT | SRC20ZSX-W
SRK25ZSX-W | SRC25ZSX-W
SRK25ZSX-WB | SRC25ZSX-W
SRK25ZSX-WT | SRC25ZSX-W
SRK35ZSX-W | SRC35ZSX-W
SRK35ZSX-WB | SRC35ZSX-W
SRK35ZSX-WT | SRC35ZSX-W
SRK50ZSX-W | SRC50ZSX-W
SRK50ZSX-WB | SRC50ZSX-W
SRK50ZSX-WT | SRC50ZSX-W
SRK60ZSX-W | SRC60ZSX-W
SRK60ZSX-WB | SRC60ZSX-W
SRK60ZSX-WT | SRC60ZSX-W
Настенные серия SRK-ZS-W SRK20ZS-W | SRC20ZS-W MH-2-MB-B Документация
SRK20ZS-WB | SRC20ZS-W
SRK20ZS-WT | SRC20ZS-W
SRK25ZS-W | SRC25ZS-W
SRK25ZS-WB | SRC25ZS-W
SRK25ZS-WT | SRC25ZS-W
SRK35ZS-W | SRC35ZS-W
SRK35ZS-WB | SRC35ZS-W
SRK35ZS-WT | SRC35ZS-W
SRK50ZS-W | SRC50ZS-W
SRK50ZS-WB | SRC50ZS-W
SRK50ZS-WT | SRC50ZS-W
Настенные серия SRK-ZSPR-S SRK63ZSPR-S | SRC63ZSPR-S MH-2-MB-B Документация
SRK71ZSPR-S | SRC71ZSPR-S
SRK80ZSPR-S | SRC80ZSPR-S
Настенные серия SRK-ZR-W SRK63ZR-W | SRC63ZR-W MH-2-MB-B Документация
SRK71ZR-W | SRC71ZR-W
SRK80ZR-W | SRC80ZR-W
SRK100ZR-W | FDC100VNP
Напольные серия SRF-ZMX-S SRF25ZMX-S | SRC25ZMX-S MH-2-MB-B Документация
SRF35ZMX-S | SRC35ZMX-S
SRF50ZMX-S | SRC50ZMX-S
Канальные серия SRR-ZS-W SRR25ZS-W | SRC25ZS-W1 MH-2-MB-B Документация
SRR35ZS-W | SRC35ZS-W1
SRR50ZS-W | SRC50ZSX-W
SRR60ZS-W | SRC60ZSX-W

2023

8.13 Модели 2023 года

Скопировано



Серия
кондиционеров		 Модель Шлюз Документация
Бытовые кондиционеры
Настенные серия SRK-ZSX-W SRK20ZSX-W | SRC20ZSX-W MH-2-MB-B Документация
SRK20ZSX-WB | SRC20ZSX-W
SRK20ZSX-WT | SRC20ZSX-W
SRK25ZSX-W | SRC25ZSX-W
SRK25ZSX-WB | SRC25ZSX-W
SRK25ZSX-WT | SRC25ZSX-W
SRK35ZSX-W | SRC35ZSX-W
SRK35ZSX-WB | SRC35ZSX-W
SRK35ZSX-WT | SRC35ZSX-W
SRK50ZSX-W | SRC50ZSX-W
SRK50ZSX-WB | SRC50ZSX-W
SRK50ZSX-WT | SRC50ZSX-W
SRK60ZSX-W | SRC60ZSX-W
SRK60ZSX-WB | SRC60ZSX-W
SRK60ZSX-WT | SRC60ZSX-W
Настенные серия SRK-ZS-W SRK20ZS-W | SRC20ZS-W MH-2-MB-B Документация
SRK20ZS-WB | SRC20ZS-W
SRK20ZS-WT | SRC20ZS-W
SRK25ZS-W | SRC25ZS-W
SRK25ZS-WB | SRC25ZS-W
SRK25ZS-WT | SRC25ZS-W
SRK35ZS-W | SRC35ZS-W
SRK35ZS-WB | SRC35ZS-W
SRK35ZS-WT | SRC35ZS-W
SRK50ZS-W | SRC50ZS-W
SRK50ZS-WB | SRC50ZS-W
SRK50ZS-WT | SRC50ZS-W
Настенные серия SRK-ZSPR-S SRK63ZSPR-S | SRC63ZSPR-S MH-2-MB-B Документация
SRK71ZSPR-S | SRC71ZSPR-S
SRK80ZSPR-S | SRC80ZSPR-S
Настенные серия SRK-ZR-W SRK63ZR-W | SRC63ZR-W MH-2-MB-B Документация
SRK71ZR-W | SRC71ZR-W
SRK80ZR-W | SRC80ZR-W
SRK100ZR-W | FDC100VNP
Напольные серия SRF-ZS(X)-W SRF25ZS-W | SRC25ZS-W2 MH-2-MB-B Документация
SRF35ZS-W | SRC35ZS-W2
SRF50ZSX-W | SRC50ZSX-W2,-W3
Канальные серия SRR-ZS-W SRR25ZS-W | SRC25ZS-W2 MH-2-MB-B Документация
SRR35ZS-W | SRC35ZS-W2
SRR50ZS-W | SRC50ZSX-W2
SRR60ZS-W | SRC60ZSX-W1
Полупромышленные системы
Настенные серия SRK-ZSX-W SRK50ZSX-W x 2 | FDC100VNX/VSX-W MH-2-MB-B Документация
SRK50ZSX-W x 2 | FDC100VNA/VSA-W
SRK60ZSX-W x 2 | FDC125VNX/VSX-W
SRK60ZSX-W x 2 | FDC125VNA/VSA-W
SRK50ZSX-W x 3 | FDC140VNX/VSX-W
SRK50ZSX-W x 3 | FDC140VNA/VSA-W
Настенные серия SRK-ZR-W SRK71ZR-W | FDC71VNX/VNP-W MH-2-MB-B Документация
SRK100ZR-W | FDC100VNP-W
SRK100ZR-W | FDC100VNX/VSX-W
SRK100ZR-W | FDC100VNA/VSA-W
SRK71ZR-W x 2 | FDC140VNA/VSA-W
SRK100ZR-W x 2 | FDC200VSA-W

2024

8.14 Модели 2024 года

Скопировано



Серия
кондиционеров		 Модель Шлюз Документация
Бытовые кондиционеры
Настенные серия SRK-ZSX-WF SRK20ZSX-WF | SRC20ZSX-W MH-2-MB-B Документация
SRK20ZSX-WFB | SRC20ZSX-W
SRK20ZSX-WFT | SRC20ZSX-W
SRK25ZSX-WF | SRC25ZSX-W
SRK25ZSX-WFB | SRC25ZSX-W
SRK25ZSX-WFT | SRC25ZSX-W
SRK35ZSX-WF | SRC35ZSX-W
SRK35ZSX-WFB | SRC35ZSX-W
SRK35ZSX-WFT | SRC35ZSX-W
SRK50ZSX-WF | SRC50ZSX-W2,-W3
SRK50ZSX-WFB | SRC50ZSX-W2,-W3
SRK50ZSX-WFT | SRC50ZSX-W2,-W3
SRK60ZSX-WF | SRC60ZSX-W1,-W3
SRK60ZSX-WFB | SRC60ZSX-W1,-W3
SRK60ZSX-WFT | SRC60ZSX-W1,-W3
Настенные серия SRK-ZSX-W SRK20ZSX-W | SRC20ZSX-W MH-2-MB-B Документация
SRK25ZSX-W | SRC25ZSX-W
SRK35ZSX-W | SRC35ZSX-W
SRK50ZSX-W | SRC50ZSX-W2,-W3
SRK60ZSX-W | SRC60ZSX-W1,-W3
Настенные серия SRK-ZR-WF SRK63ZR-WF | SRC63ZR-W MH-2-MB-B Документация
SRK71ZR-WF | SRC71ZR-W
SRK80ZR-WF | SRC80ZR-W
SRK100ZR-WF | FDC100VNP-W
Настенные серия SRK-ZR-W SRK63ZR-W | SRC63ZR-W MH-2-MB-B Документация
SRK71ZR-W | SRC71ZR-W
SRK80ZR-W | SRC80ZR-W
SRK100ZR-W | FDC100VNP-W
Настенные серия SRK-ZS-WF SRK20ZS-WF | SRC20ZS-W MH-2-MB-B Документация
SRK20ZS-WFB | SRC20ZS-W
SRK20ZS-WFT | SRC20ZS-W
SRK25ZS-WF | SRC25ZS-W2
SRK25ZS-WFB | SRC25ZS-W2
SRK25ZS-WFT | SRC25ZS-W2
SRK35ZS-WF | SRC35ZS-W2
SRK35ZS-WFB | SRC35ZS-W2
SRK35ZS-WFT | SRC35ZS-W2
SRK50ZS-WF | SRC50ZS-W
SRK50ZS-WFB | SRC50ZS-W
SRK50ZS-WFT | SRC50ZS-W
Настенные серия SRK-ZS-W SRK20ZS-W | SRC20ZS-W MH-2-MB-B Документация
SRK25ZS-W | SRC25ZS-W2
SRK35ZS-W | SRC35ZS-W2
SRK50ZS-W | SRC50ZS-W
Настенные серия SRK-ZTL-W SRK15ZTL-W | SRC15ZTL-W MH-2-MB-B Документация
SRK20ZTL-W | SRC20ZTL-W
SRK25ZTL-W | SRC25ZTL-W
SRK35ZTL-W | SRC35ZTL-W
SRK50ZTL-W | SRC50ZTL-W
SRK63ZTL-W | SRC63ZTL-W
SRK71ZTL-W | SRC71ZTL-W
Напольные серия SRF-ZS/ZSX SRF25ZS-W | SRC25ZS-W2 MH-2-MB-B Документация
SRF35ZS-W | SRC35ZS-W2
SRF50ZSX-W | SRC50ZSX-W2,-W3
Канальные серия SRR-ZS SRR25ZS-W | SRC25ZS-W2 MH-2-MB-B Документация
SRR35ZS-W | SRC35ZS-W2
SRR50ZS-W | SRC50ZSX-W3
SRR60ZS-W | SRC60ZSX-W3
Настенные серия SRK-ZSX-S SRK20ZSX-S | SRC20ZSX-S MH-2-MB-B Документация
SRK25ZSX-S | SRC25ZSX-S
SRK35ZSX-S | SRC35ZSX-S
SRK50ZSX-S | SRC50ZSX-S
SRK60ZSX-S | SRC60ZSX-S
Настенные серия SRK-ZR-S SRK63ZR-S | SRC63ZR-S MH-2-MB-B Документация
SRK71ZR-S | SRC71ZR-S
SRK80ZR-S | SRC80ZR-S
SRK100ZR-S | FDC100VNP
Настенные серия SRK-ZS-S SRK20ZS-S | SRC20ZS-S MH-2-MB-B Документация
SRK20ZS-SB | SRC20ZS-S
SRK20ZS-ST | SRC20ZS-S
SRK25ZS-S | SRC25ZS-S
SRK25ZS-SB | SRC25ZS-S
SRK25ZS-ST | SRC25ZS-S
SRK35ZS-S | SRC35ZS-S
SRK35ZS-SB | SRC35ZS-S
SRK35ZS-ST | SRC35ZS-S
SRK50ZS-S | SRC50ZS-S
SRK50ZS-SB | SRC50ZS-S
SRK50ZS-ST | SRC50ZS-S
Напольные серия SRF-ZMX SRF25ZMX-S | SRC25ZMX-S MH-2-MB-B Документация
SRF35ZMX-S | SRC35ZMX-S
SRF50ZMX-S | SRC50ZSX-S
Канальные серия SRR-ZM SRR25ZM-S | SRC25ZMX-S MH-2-MB-B Документация
SRR35ZM-S | SRC35ZMX-S
Мульти сплит-системы
Настенные серия SRK-ZS SRK15ZS-WF MH-2-MB-B Документация
SRK15ZS-WFB
SRK15ZS-WFT
SRK20ZS-WF
SRK20ZS-WFB
SRK20ZS-WFT
SRK25ZS-WF
SRK25ZS-WFB
SRK25ZS-WFT
SRK35ZS-WFB
SRK35ZS-WFT
SRK50ZS-WF
SRK50ZS-WFB
SRK50ZS-WFT



Серия
кондиционеров		 Модель Шлюз Документация
Бытовые кондиционеры
Настенные серия SRK-ZSX-W SRK20ZSX-W | SRC20ZSX-W MH-2-MB-B Документация
SRK20ZSX-WB | SRC20ZSX-W
SRK20ZSX-WT | SRC20ZSX-W
SRK25ZSX-W | SRC25ZSX-W
SRK25ZSX-WB | SRC25ZSX-W
SRK25ZSX-WT | SRC25ZSX-W
SRK35ZSX-W | SRC35ZSX-W
SRK35ZSX-WB | SRC35ZSX-W
SRK35ZSX-WT | SRC35ZSX-W
SRK50ZSX-W | SRC50ZSX-W
SRK50ZSX-WB | SRC50ZSX-W
SRK50ZSX-WT | SRC50ZSX-W
SRK60ZSX-W | SRC60ZSX-W
SRK60ZSX-WB | SRC60ZSX-W
SRK60ZSX-WT | SRC60ZSX-W
Настенные серия SRK-ZS-W SRK20ZS-W | SRC20ZS-W MH-2-MB-B Документация
SRK20ZS-WB | SRC20ZS-W
SRK20ZS-WT | SRC20ZS-W
SRK25ZS-W | SRC25ZS-W
SRK25ZS-WB | SRC25ZS-W
SRK25ZS-WT | SRC25ZS-W
SRK35ZS-W | SRC35ZS-W
SRK35ZS-WB | SRC35ZS-W
SRK35ZS-WT | SRC35ZS-W
SRK50ZS-W | SRC50ZS-W
SRK50ZS-WB | SRC50ZS-W
SRK50ZS-WT | SRC50ZS-W
Настенные серия SRK-ZSPR-S SRK63ZSPR-S | SRC63ZSPR-S MH-2-MB-B Документация
SRK71ZSPR-S | SRC71ZSPR-S
SRK80ZSPR-S | SRC80ZSPR-S
Настенные серия SRK-ZR-W SRK63ZR-W | SRC63ZR-W MH-2-MB-B Документация
SRK71ZR-W | SRC71ZR-W
SRK80ZR-W | SRC80ZR-W
SRK100ZR-W | FDC100VNP
Напольные серия SRF-ZS(X)-W SRF25ZS-W | SRC25ZS-W2 MH-2-MB-B Документация
SRF35ZS-W | SRC35ZS-W2
SRF50ZSX-W | SRC50ZSX-W2,-W3
Канальные серия SRR-ZS-W SRR25ZS-W | SRC25ZS-W2 MH-2-MB-B Документация
SRR35ZS-W | SRC35ZS-W2
SRR50ZS-W | SRC50ZSX-W2
SRR60ZS-W | SRC60ZSX-W1
Полупромышленные системы
Настенные серия SRK-ZSX-W SRK50ZSX-W x 2 | FDC100VNX/VSX-W MH-2-MB-B Документация
SRK50ZSX-W x 2 | FDC100VNA/VSA-W
SRK60ZSX-W x 2 | FDC125VNX/VSX-W
SRK60ZSX-W x 2 | FDC125VNA/VSA-W
SRK50ZSX-W x 3 | FDC140VNX/VSX-W
SRK50ZSX-W x 3 | FDC140VNA/VSA-W
Настенные серия SRK-ZR-W SRK71ZR-W | FDC71VNX/VNP-W MH-2-MB-B Документация
SRK100ZR-W | FDC100VNP-W
SRK100ZR-W | FDC100VNX/VSX-W
SRK100ZR-W | FDC100VNA/VSA-W
SRK71ZR-W x 2 | FDC140VNA/VSA-W
SRK100ZR-W x 2 | FDC200VSA-W

2025

8.15 Модели 2025 года

Скопировано



Серия
кондиционеров		 Модель Шлюз Документация
Бытовые кондиционеры
Настенные серия SRK-ZSX-WF SRK20ZSX-WF | SRC20ZSX-W MH-2-MB-B Документация
SRK20ZSX-WFB | SRC20ZSX-W
SRK20ZSX-WFT | SRC20ZSX-W
SRK25ZSX-WF | SRC25ZSX-W
SRK25ZSX-WFB | SRC25ZSX-W
SRK25ZSX-WFT | SRC25ZSX-W
SRK35ZSX-WF | SRC35ZSX-W
SRK35ZSX-WFB | SRC35ZSX-W
SRK35ZSX-WFT | SRC35ZSX-W
SRK50ZSX-WF | SRC50ZSX-W2,-W3
SRK50ZSX-WFB | SRC50ZSX-W2,-W3
SRK50ZSX-WFT | SRC50ZSX-W2,-W3
SRK60ZSX-WF | SRC60ZSX-W1,-W3
SRK60ZSX-WFB | SRC60ZSX-W1,-W3
SRK60ZSX-WFT | SRC60ZSX-W1,-W3
Настенные серия SRK-ZSX-W SRK20ZSX-W | SRC20ZSX-W MH-2-MB-B Документация
SRK25ZSX-W | SRC25ZSX-W
SRK35ZSX-W | SRC35ZSX-W
SRK50ZSX-W | SRC50ZSX-W2,-W3
SRK60ZSX-W | SRC60ZSX-W1,-W3
Настенные серия SRK-ZR-WF SRK63ZR-WF | SRC63ZR-W MH-2-MB-B Документация
SRK71ZR-WF | SRC71ZR-W
SRK80ZR-WF | SRC80ZR-W
SRK100ZR-WF | FDC100VNP-W
Настенные серия SRK-ZR-W SRK63ZR-W | SRC63ZR-W MH-2-MB-B Документация
SRK71ZR-W | SRC71ZR-W
SRK80ZR-W | SRC80ZR-W
SRK100ZR-W | FDC100VNP-W
Настенные серия SRK-ZS-WF SRK20ZS-WF | SRC20ZS-W MH-2-MB-B Документация
SRK20ZS-WFB | SRC20ZS-W
SRK20ZS-WFT | SRC20ZS-W
SRK25ZS-WF | SRC25ZS-W2
SRK25ZS-WFB | SRC25ZS-W2
SRK25ZS-WFT | SRC25ZS-W2
SRK35ZS-WF | SRC35ZS-W2
SRK35ZS-WFB | SRC35ZS-W2
SRK35ZS-WFT | SRC35ZS-W2
SRK50ZS-WF | SRC50ZS-W
SRK50ZS-WFB | SRC50ZS-W
SRK50ZS-WFT | SRC50ZS-W
Настенные серия SRK-ZS-W SRK20ZS-W | SRC20ZS-W MH-2-MB-B Документация
SRK25ZS-W | SRC25ZS-W2
SRK35ZS-W | SRC35ZS-W2
SRK50ZS-W | SRC50ZS-W
Настенные серия SRK-ZTL-W SRK15ZTL-W | SRC15ZTL-W MH-2-MB-B Документация
SRK20ZTL-W | SRC20ZTL-W
SRK25ZTL-W | SRC25ZTL-W
SRK35ZTL-W | SRC35ZTL-W
SRK50ZTL-W | SRC50ZTL-W
SRK63ZTL-W | SRC63ZTL-W
SRK71ZTL-W | SRC71ZTL-W
Напольные серия SRF-ZS/ZSX SRF25ZS-W | SRC25ZS-W2 MH-2-MB-B Документация
SRF35ZS-W | SRC35ZS-W2
SRF50ZSX-W | SRC50ZSX-W2,-W3
Канальные серия SRR-ZS SRR25ZS-W | SRC25ZS-W2 MH-2-MB-B Документация
SRR35ZS-W | SRC35ZS-W2
SRR50ZS-W | SRC50ZSX-W3
SRR60ZS-W | SRC60ZSX-W3

9. Функции кондиционера

Скопировано

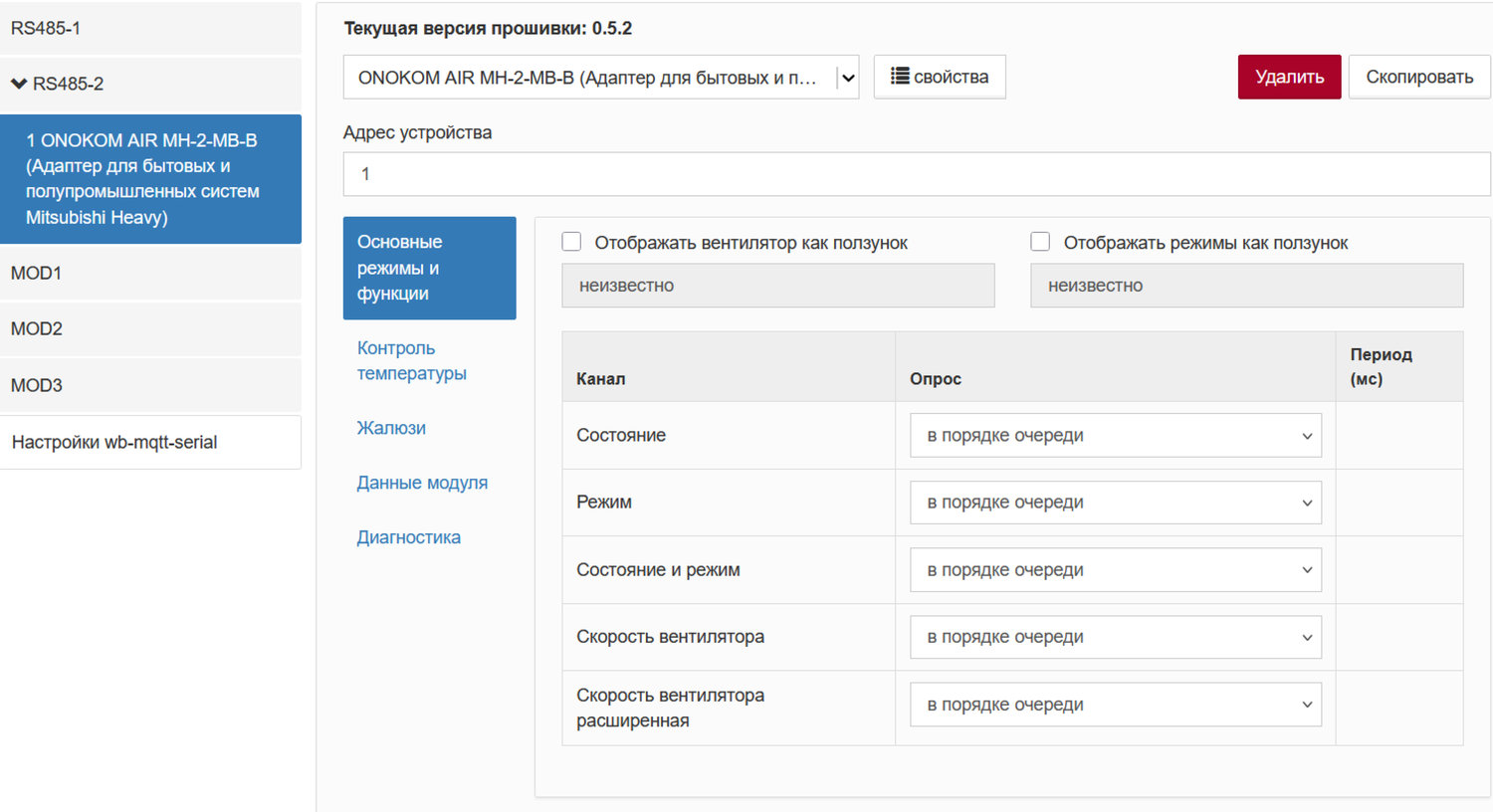

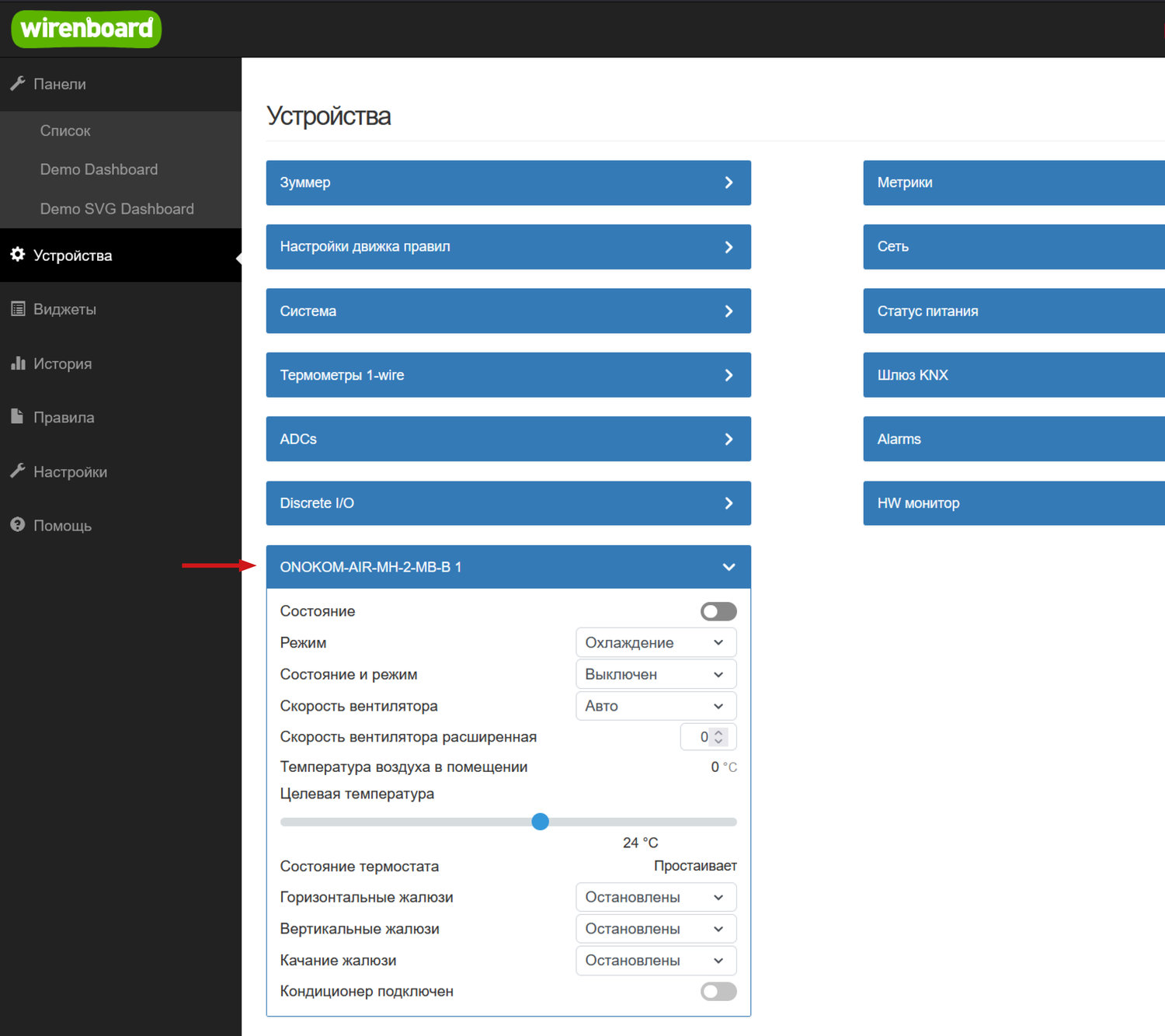

Ниже представлен список функций кондиционера выводимых в умный дом:



Параметр шлюза Wiren Board
Тип контрола 		HomeKit
( через Sprut.hub) 		Яндекс
( через Sprut.hub)
Состояние Включен
Выключен 		✅
1 - Включен
0 - Выключен

Параметр выводится в следующем виде:
Тип канала - переключатель 		✖️ Не используется ✖️ Не используется
Режим Нагрев
Охлаждение
Автоматический
Осушение
Вентиляция 		✅
1 - Нагрев
2 - Охлаждение
3 - Автоматический
4 - Осушение
5- Вентиляция

 Параметр выводится в следующем виде:
Тип канала - диапазон 		✖️ Не используется ✖️ Не используется
Состояние и режим Параметр совмещающий в себе параметры: “Состояние” и “Режим”
(Необходим для SprutHub) 		0 - Кондиционер выключен
1 - Кондиционер включен Нагрев
2 - Кондиционер включен Охлаждение
3 - Кондиционер включен Автоматический
4 - Кондиционер включен Осушение
5 - Кондиционер включен Вентиляция 		✅
0 - Кондиционер выключен
1 - Кондиционер включен Нагрев
2 - Кондиционер включен Охлаждение
3 - Кондиционер включен Автоматический
4 - Кондиционер включен Осущение
5 - Кондиционер включен Вентиляция

 Параметр выводится в следующем виде:
Тип канала - диапазон 		✅
Выключен
Нагрев
Охлаждение
Автоматический

 Параметры выводятся в следующем виде:
Тип сервиса - Термостат
Характеристика - Режим работы 		✅ Состояние
Включен
Выключен

✅ Режим работы
Нагрев
Охлаждение
Автоматический
Осушение
Вентиляция

Параметры выводятся в виде сервиса Термостат с характеристиками:
- Состояние
- Режим работы
Температура воздуха в помещении Параметр отображающий текущую температуру измеренную кондиционером ✅
Минимум - -30
Максимум - 50

 Параметр выводится в следующем виде:
Тип канала - значение температуры 		✅ ✅
Целевая температура - параметр в который мы будем передавать желаемую температуру Минимальное значение: 16
Максимальное значение: 32 		✅
Минимум - 16
Максимум - 31

 Параметр выводится в следующем виде:
Тип канала - диапазон 		✅
Минимум - 16
Максимум - 31
Параметры выводятся в следующем виде:
Тип сервиса - Термостат
Характеристика - Целевая температура 		✅
Минимум - 16
Максимум - 31

 Параметры выводятся в следующем виде:
Тип сервиса - Термостат
Характеристика - Целевая температура
Состояние термостата 0 - Простаивает
1 - Нагревает
2 - Охлаждает 		✅
0 - Простаивает
1 - Нагревает
2 - Охлаждает

 Параметр выводится в следующем виде:
Тип канала - диапазон 		✅
Простаивает
Нагревает
Охлаждает
Параметры выводятся в следующем виде:
Тип сервиса - Термостат
Характеристика - Состояние 		✖️ Не используется
Скорость вентилятора 0 - Автоматическая скорость
1 - Первая скорость
2 - Вторая скорость
3 - Третья скорость
4 - Четвертая скорость 		☑️ Скрыто по умолчанию
0 - Автоматическая скорость
1 - Первая скорость
2 - Вторая скорость
3 - Третья скорость
4 - Четвертая скорость

 Параметр выводится в следующем виде:
Тип канала - диапазон 		✖️ Не используется ✖️ Не используется
Горизонтальные жалюзи - параметр отвечающий за положение горизонтальных жалюзи (Вверх-Вниз) 0 - Остановлены
1 - Качание
2 - Нижнее положение
3 - Второе положение
4 - Третье положение
5 - Четвертое положение
6 - Верхнее положение 		✅
1 - Качание (вверх-вниз)
2 - Нижнее положение
3 - Второе положение
4 - Третье положение
5 - Четвертое положение
6 - Верхнее положение

 Параметр выводится в следующем виде:
Тип канала - диапазон 		17% - Качание (вверх-вниз)
34% - Нижнее положение
50% - 2 положение
67% -3 положение
84% - 4 положение
100% - Верхнее положение

 Параметры выводятся в следующем виде:
Тип сервиса - Вентилятор
Характеристика - Скорость вращения 		✅
1 - Качание (вверх-вниз)
2 - Нижнее положение
3 - 2 положение
4 -3 положение
5 - 4 положение
6 - Верхнее положение

 Параметры выводятся в следующем виде:
Тип сервиса - Угол наклона
Характеристика - Целевой угол наклона
Вертикальные жалюзи- параметр отвечающий за положение вертикальных жалюзи (Влево-Вправо) 0 - Остановлены
1 - Качание (право-лево)
2 - Самое левое положение
3 - Левое положение
4 - Среднее положение
5 - Правое положение
6 - Самое правое положение 		✅
1 - Качание (право-лево)
2 - Самое левое положение
3 - Левое положение
4 - Среднее положение
5 - Правое положение
6 - Самое правое положение

 Параметр выводится в следующем виде:
Тип канала - диапазон 		17% - Качание (право-лево)
34% - Самое левое положение
50% - Левое положение
67% - Среднее положение
84% - Правое положение
100% - Самое правое положение

 Параметры выводятся в следующем виде:
Тип сервиса - Выключатель
Характеристика - Включен 		✅
1 - Качание (вверх-вниз)
2 - Нижнее положение
3 - 2 положение
4 -3 положение
5 - 4 положение
6 - Верхнее положение

 Параметры выводятся в следующем виде:
Тип сервиса - Угол наклона
Характеристика - Целевой угол наклона
Вертикальные и горизонтальные жалюзи
параметр отвечающий за качание вертикальных и горизонтальных жалюзи 		0 - Остановлены
1 - Качание (право-лево и вверх-вниз)
2 - Качание горизонтальных жалюзи (вверх-вниз)
3 - Качание вертикальных жалюзи (право-лево) 		✅
0 - Остановлено
1 - Качание (право-лево и вверх-вниз)
2 - Качание горизонтальных жалюзи (вверх-вниз)
3 - Качание вертикальных жалюзи (право-лево)

 Параметр выводится в следующем виде:
Тип канала - диапазон 		✖️ Не используется ✅
Остановлено
Качание (право-лево и вверх-вниз)
Качание горизонтальных жалюзи (вверх-вниз)
Качание вертикальных жалюзи (право-лево)
Параметры выводятся в следующем виде:
Тип сервиса - Термостат
Характеристика - Качание

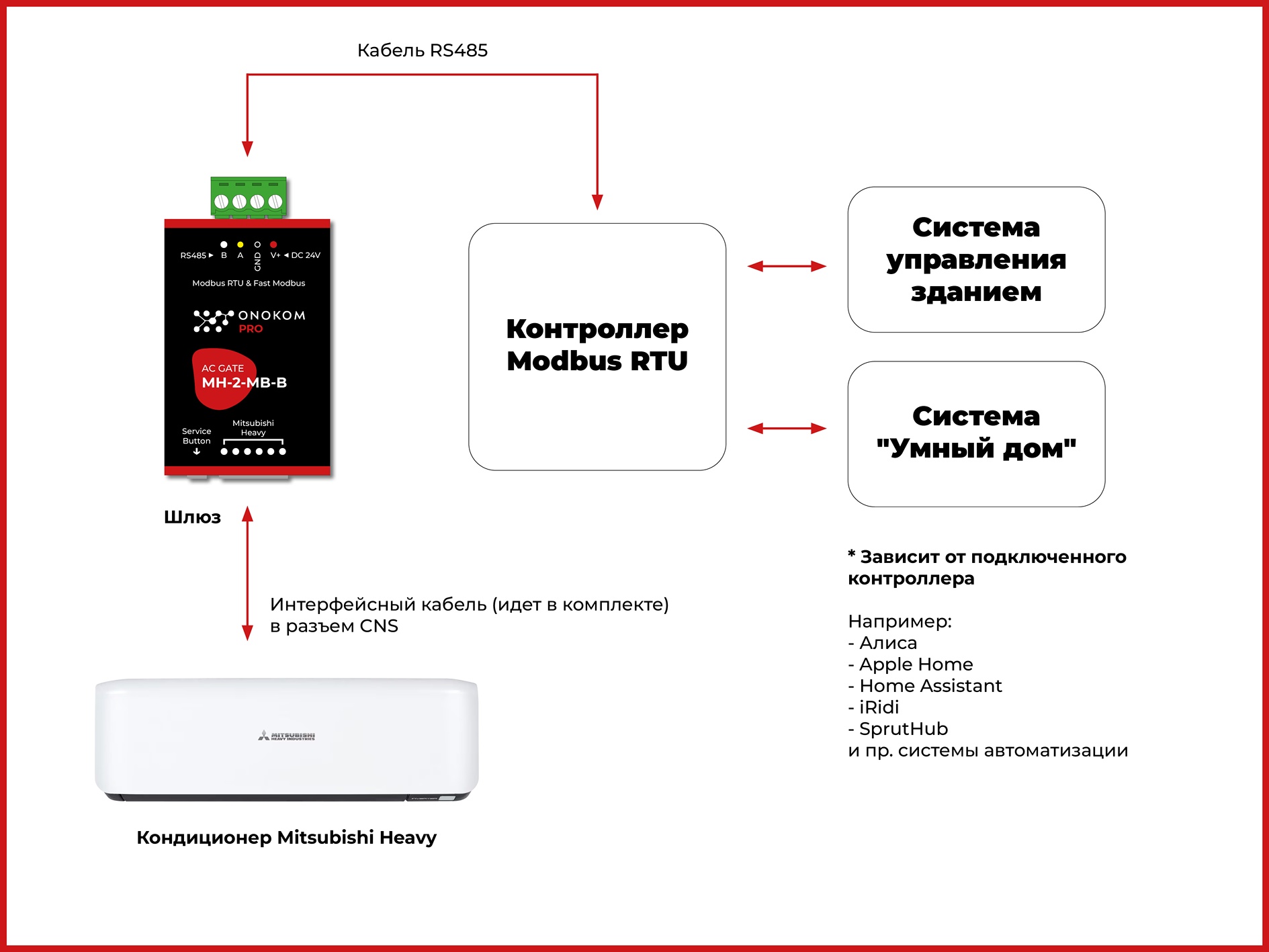

10. Общая логическая схема работы шлюза

Скопировано

загружается

Общая логическая схема работы шлюза

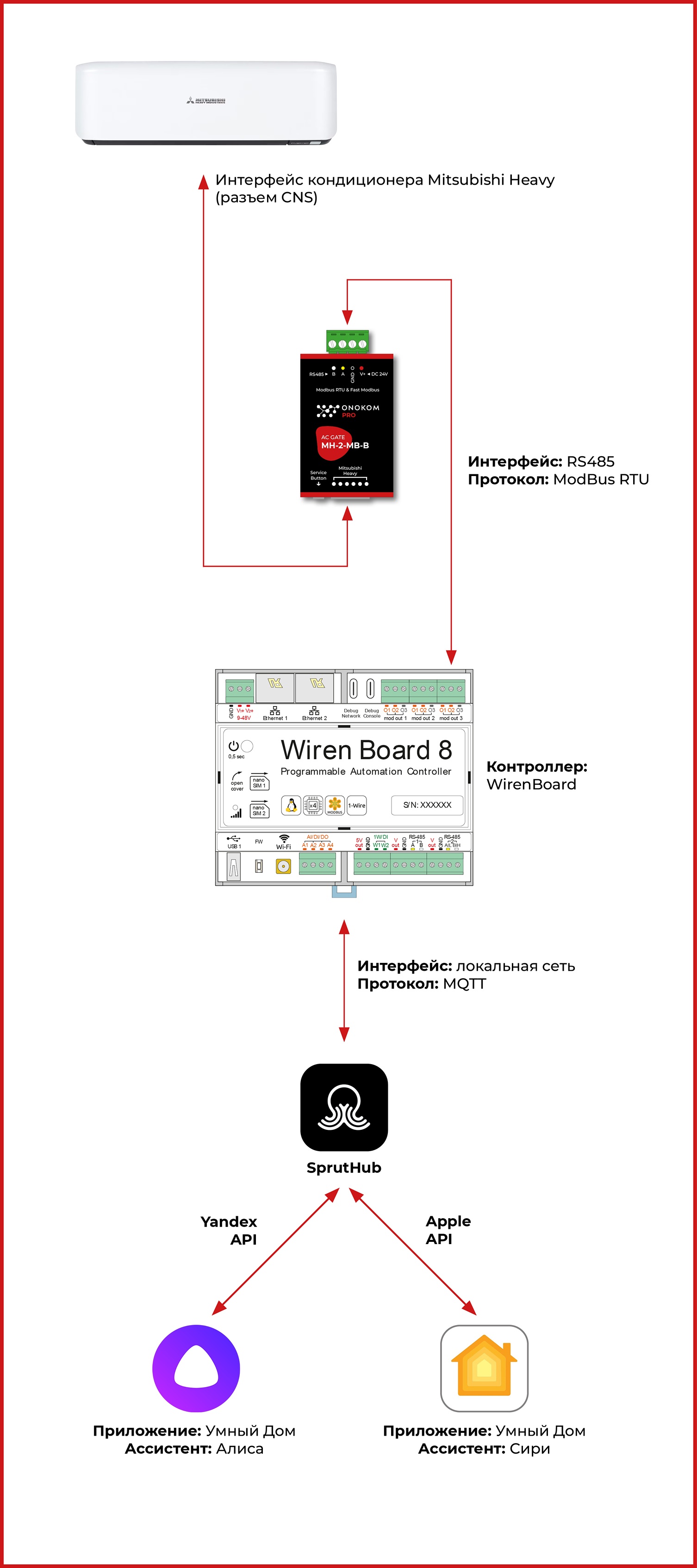

10.1 Логическая схема WirenBoard + SprutHub

Скопировано

загружается

Общая логическая схема работы шлюза

11. Схемы подключения

Скопировано

11.1 Схема подключения к WirenBoard

Скопировано

загружается

Схема подключения к контроллеру WirenBoard

12. Подключение

Скопировано

12.1 Подключение к WirenBoard

Скопировано

12.1.1 Параметры контроллера WirenBoard

Все дальнейшие настройки выполняются на контроллере WirenBoard 8 со следующими параметрами:
- Ревизия: 7.3.3E/11 675
- Версия ПО: wb-2307
- Ветка: Релиз

12.1.2 Загрузка шаблона в контроллер WirenBoard

- Скачайте приложение для подключения по SFTP к контроллеру
- Для пользователей macOS: Скачайте приложение: ForkLift
- Для пользователей Windows: Скачайте приложение: FileZilla
- Узнайте IP адрес контроллера в вашей локальной сети
- Подключитесь к контроллеру по SFTP

На момент написания статьи, шаблон не включен в стандартный список поддерживаемых устройств. Поэтому добавляем собственный шаблон:



загружается

Заходим на веб-сервис GitHub где хранятся шаблоны ONOKOM и переходим в раздел «WirenBoard»

Заходим на веб-сервис GitHub где хранятся шаблоны ONOKOM и переходим в раздел «WirenBoard»



загружается

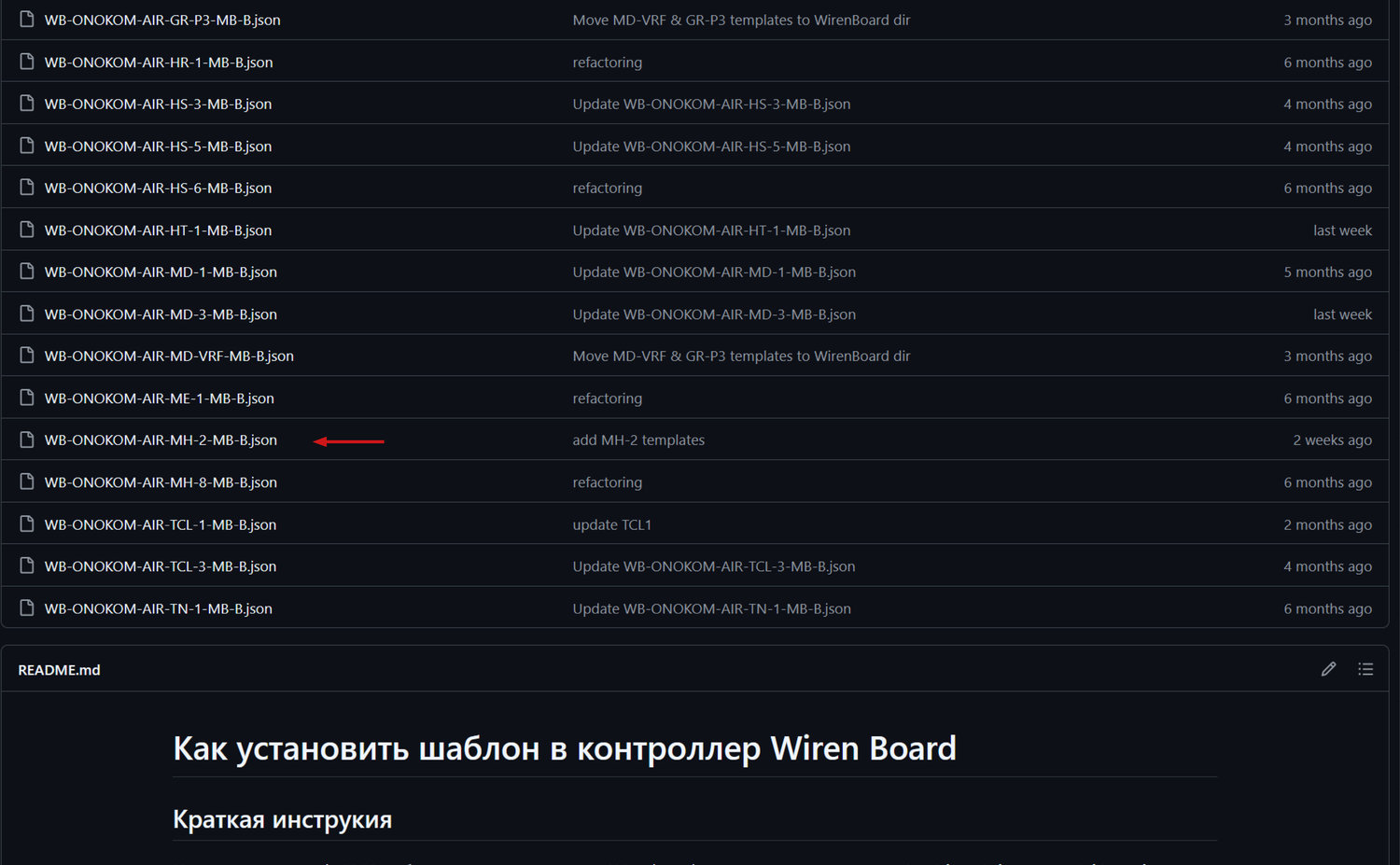

Выбираем шаблон «WB-ONOKOM-AIR-MH-2-MB-B.json»

Выбираем шаблон «WB-ONOKOM-AIR-MH-2-MB-B.json»

Шаблон ONOKOM-AIR-MH-2-MB-B для WirenBoard.JSON


загружается

Затем нажимаем на кнопку «Download» правом верхнем углу окна

Затем нажимаем на кнопку «Download» правом верхнем углу окна



загружается

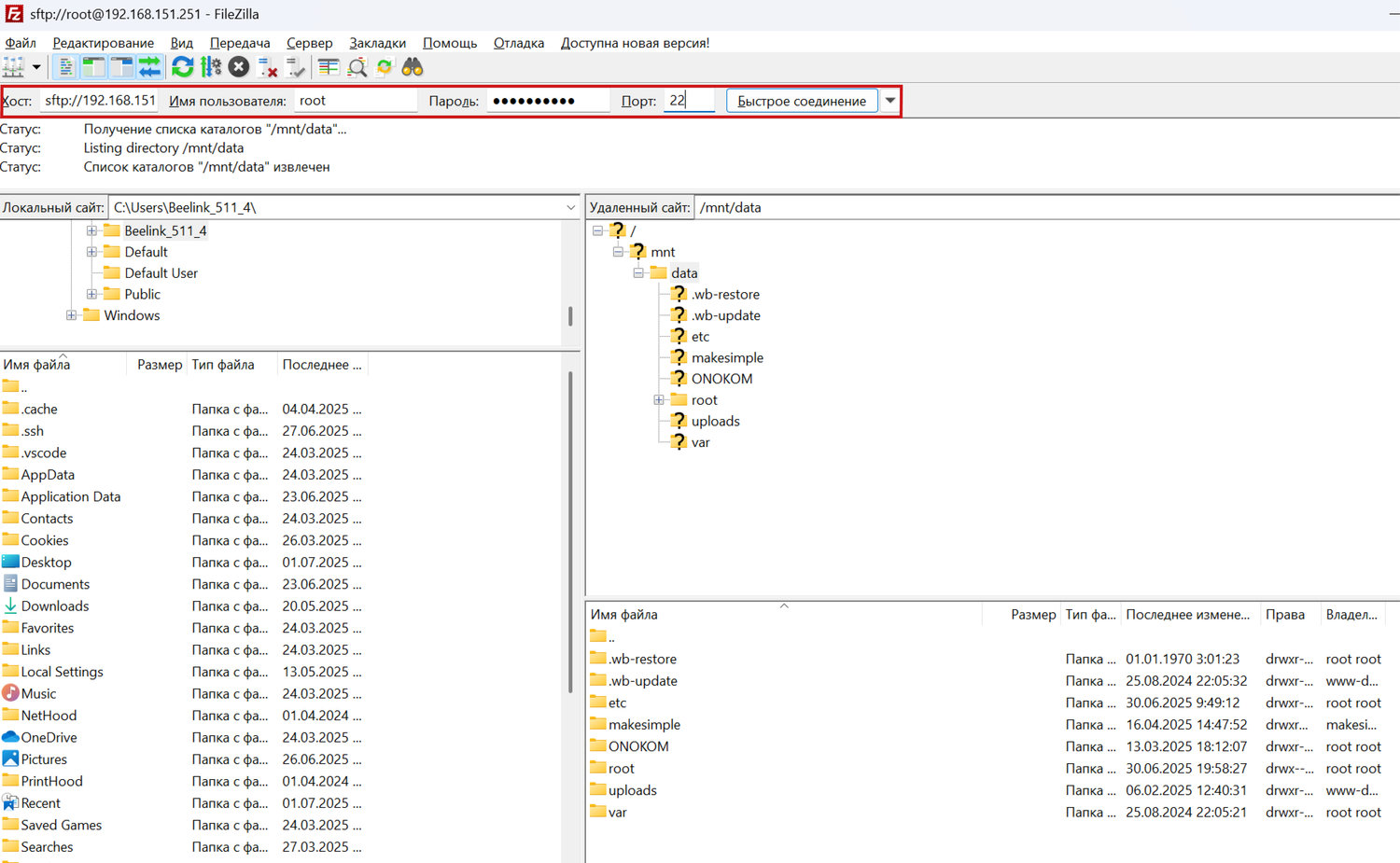

Открываем SFTP-менеджер и вводим данные для соединения к контроллеру

Открываем SFTP-менеджер и вводим данные для соединения к контроллеру:
1. Хост: IP-адресс устройства
2. Имя пользователя: root
3. Пароль: wirenboard (по умолчанию)
4. Порт: 22
5. Нажимаем кнопку «Быстрое соединение»



загружается

Переходим в соответствующую директорию:mnt/data/etc/wb-mqtt-serial.conf.d/templates/

Переходим в соответствующую директорию: mnt/data/etc/wb-mqtt-serial.conf.d/templates/



загружается

Перетаскиваем файл шаблона в директорию

Перетаскиваем файл шаблона в директорию



12.1.3 Установка шаблона WirenBoard

Заходим в веб-интерфейс WirenBoard



загружается

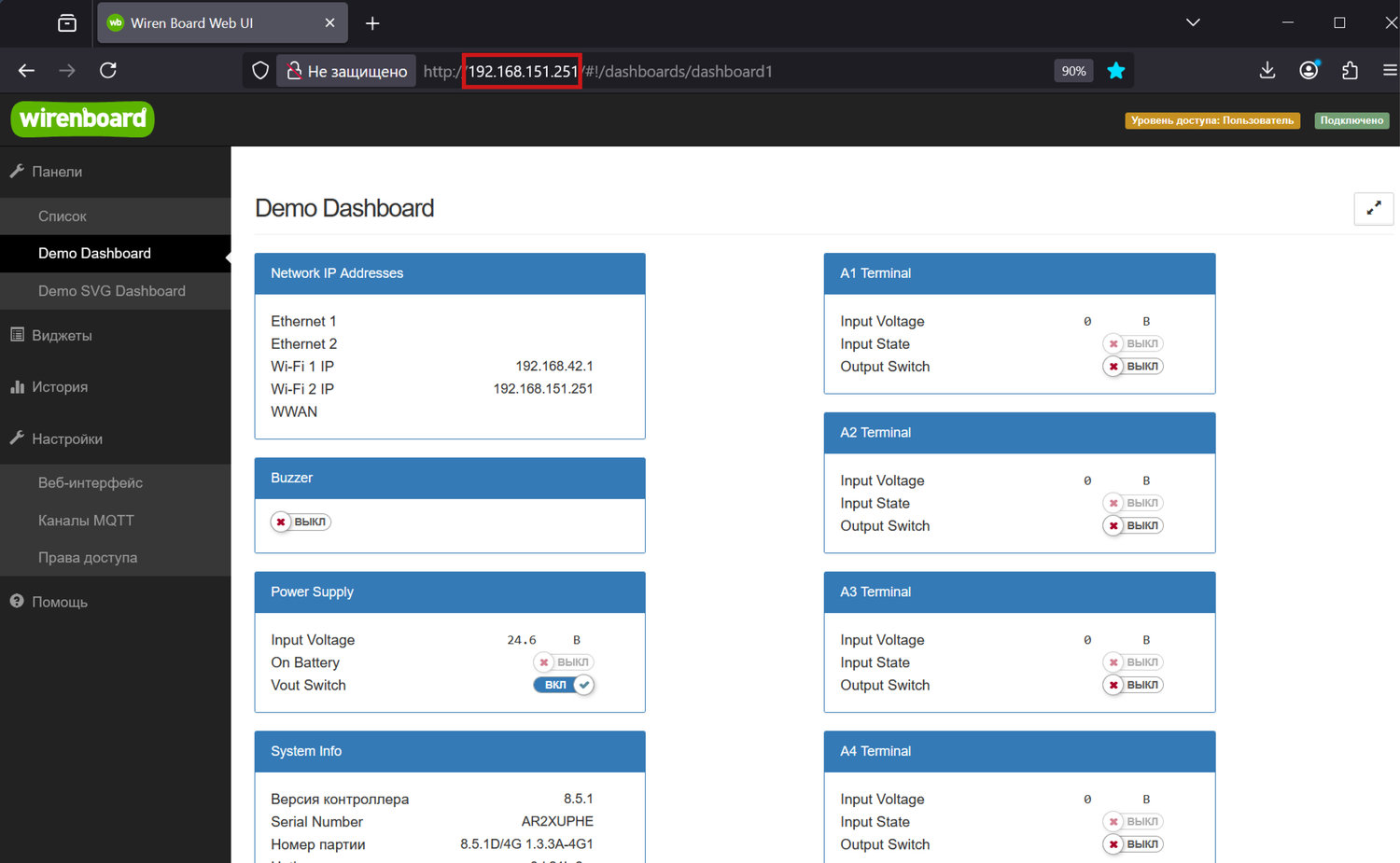

Для входа вводим IP-адрес контроллера в локальной сети

Для входа вводим IP-адрес контроллера в локальной сети



загружается

В случае, если права доступа не установлены на «Администратор», нужно их поменять в соответствующем разделе интерфейса

В случае, если права доступа не установлены на «Администратор», нужно их поменять в соответствующем разделе интерфейса



загружается

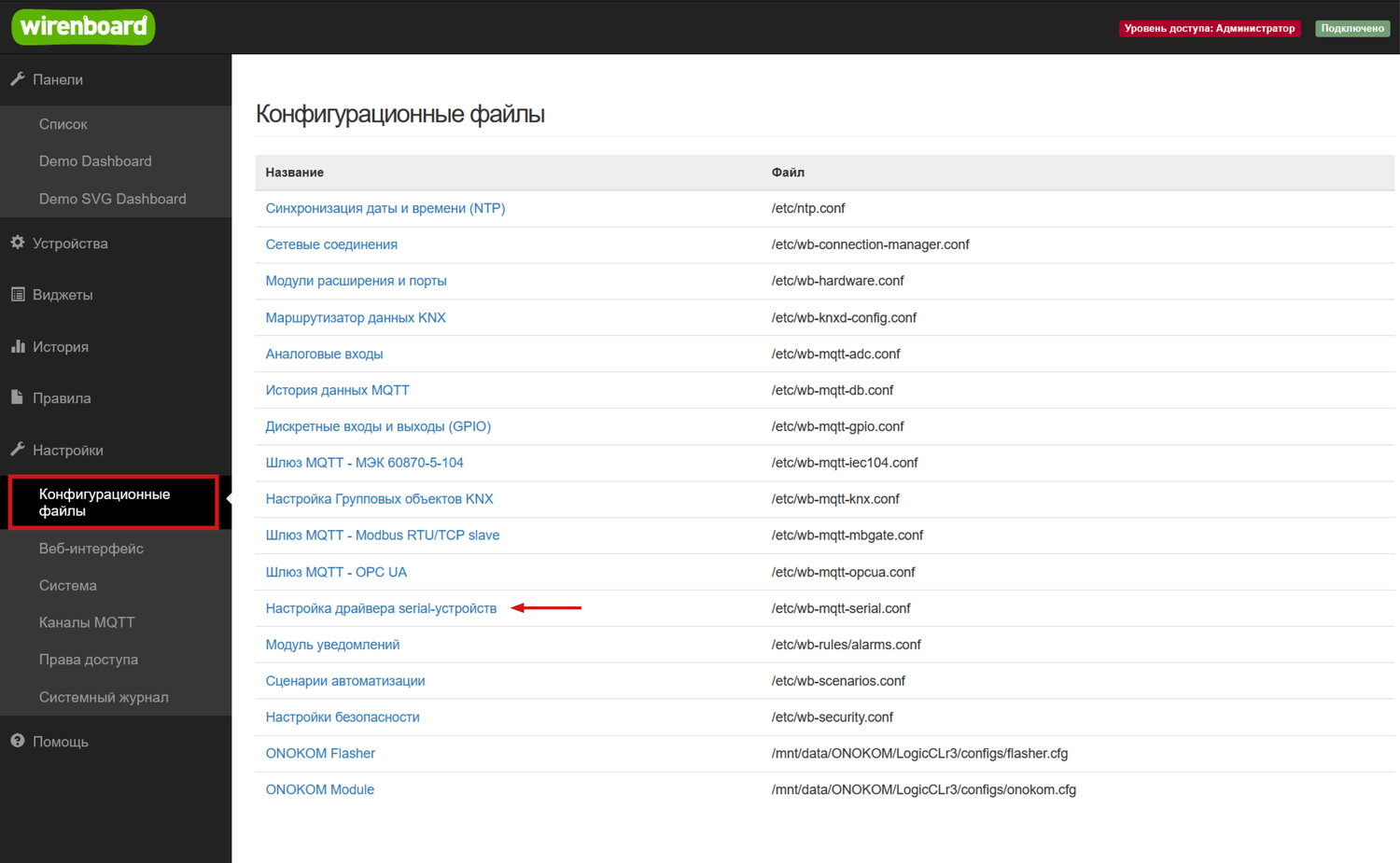

В разделе «Настройки» нажимаем на кнопку «Конфигурационные файлы»

В разделе «Настройки» нажимаем на кнопку «Конфигурационные файлы»



загружается

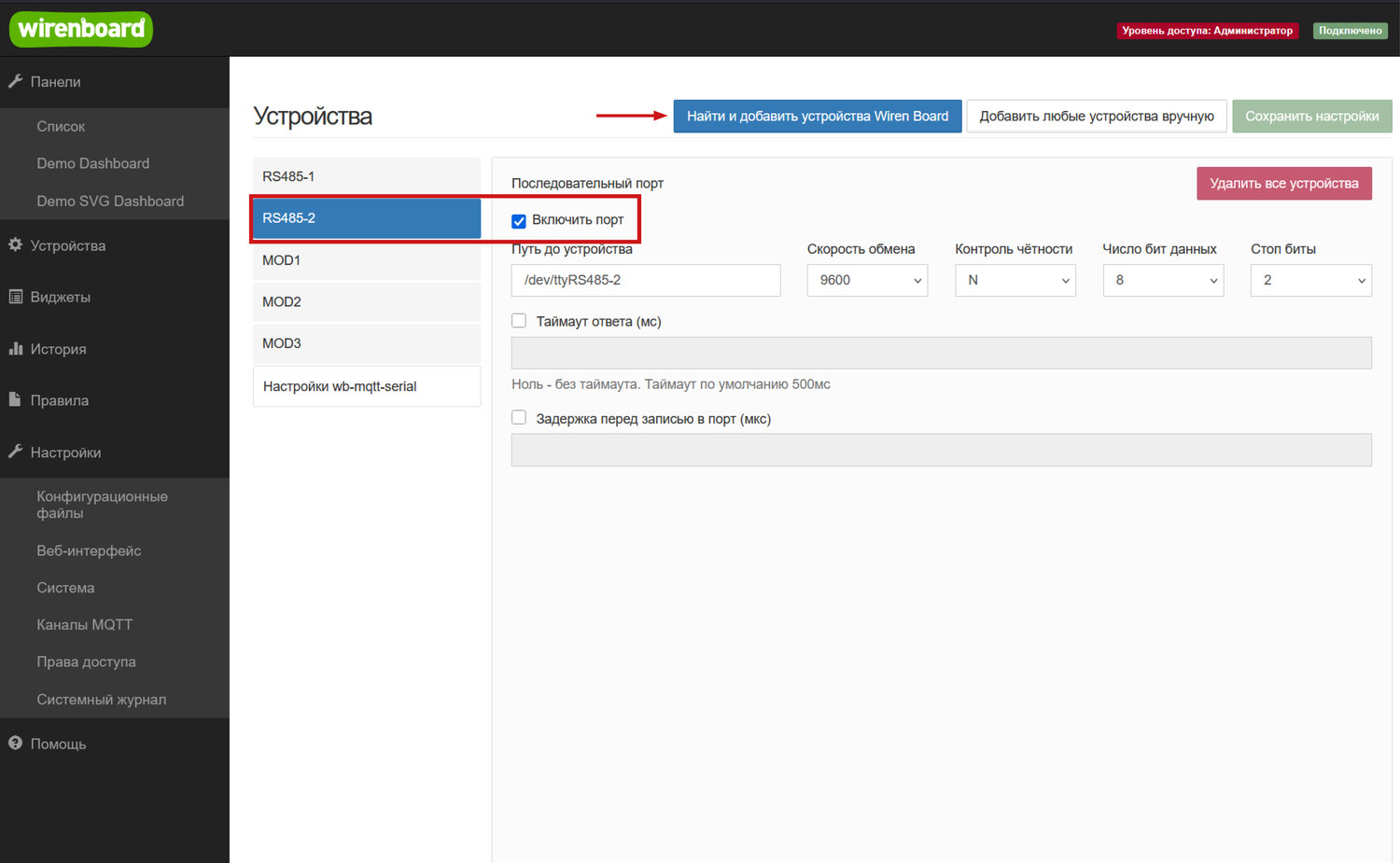

Выбираем порт контроллера, к которому подключен шлюз ONOKOM. В данном случае это «RS485-2»

Выбираем порт контроллера, к которому подключен шлюз ONOKOM. В данном случае это «RS485-2»
Настройки:
- Скорость обмена - 9600
- Контроль четности - N
- Число бит данных - 8
- Стоп биты - 2
Нажимаем «Найти и добавить устройство Wiren Board»



загружается

После завершения поиска устройство будет доступно для добавления

После завершения поиска устройство будет доступно для добавления



загружается

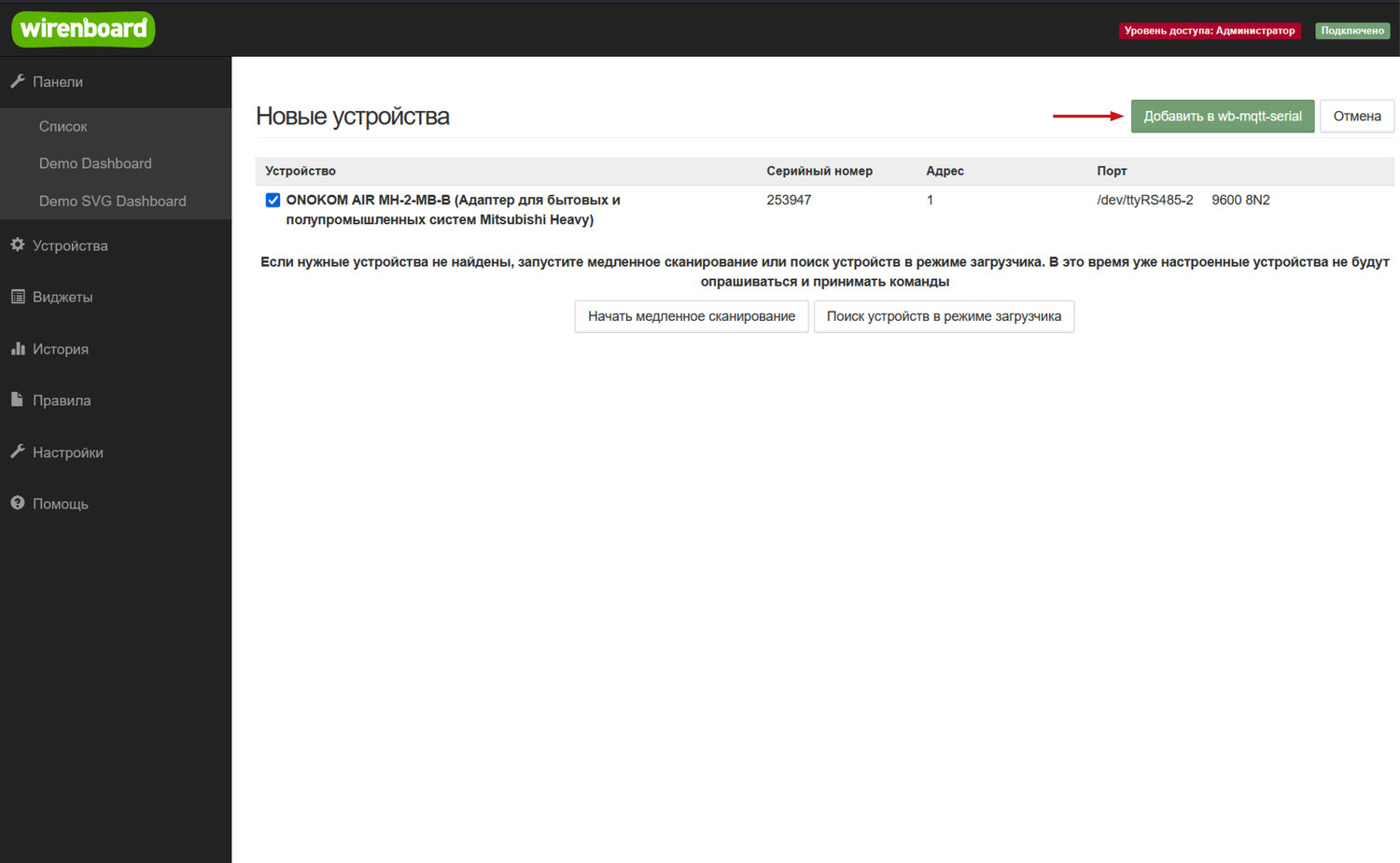

Нажимаем «Добавить в wb-mqtt-serial». После этого устройство будет добавлено в контроллер

Нажимаем «Добавить в wb-mqtt-serial». После этого устройство будет добавлено в контроллер



12.2 Список функций управления кондиционером Mitsubishi Heavy через WirenBoard

Скопировано

12.2.1 Раздел “Основные режимы и функции”

Скопировано

загружается

Основные режимы и функции

Раздел «Основные режимы и функции»
- Состояние
- Режим
- Состояние и режим
- Скорость вентилятора
- Скорость вентилятора расширенная

12.2.2 Раздел “Контроль температуры”

Скопировано

загружается

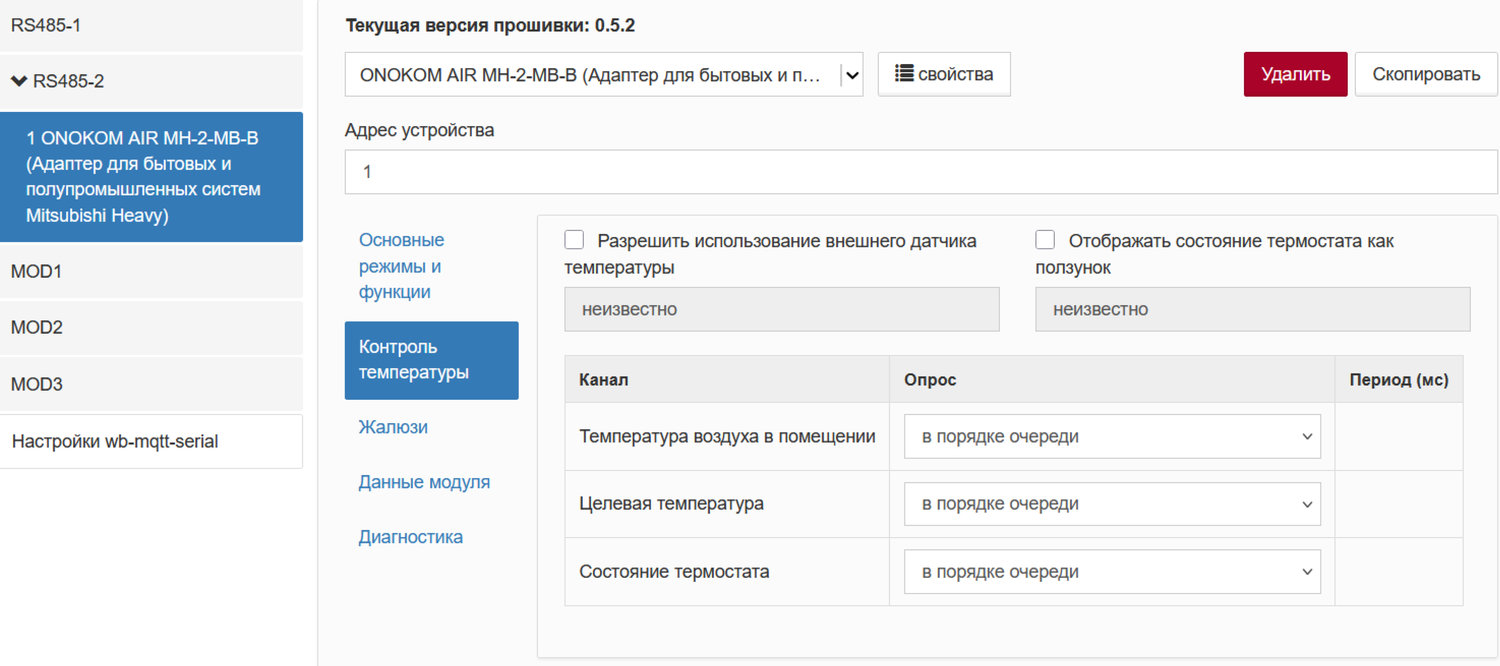

Контроль температуры

Раздел «Контроль температуры»
- Температура воздуха в помещении
- Целевая температура
- Состояние термостата

12.2.3 Раздел “Жалюзи”

Скопировано

загружается

Жалюзи

Раздел «Жалюзи»
- Горизонтальные жалюзи - параметр, отвечающий за положение горизонтальных жалюзи (Вверх-Вниз). Может иметь следующие положения:
0 - Остановлены
1 - Качание
2 - Самое низкое положение
3 - Низкое положение
4 - Среднее положение
5 - Высокое положение
6 - Самое высокое положение

- Вертикальные жалюзи - параметр, отвечающий за положение вертикальных жалюзи (Вправо-Влево). Может иметь следующие положения:
0 – Остановлено
1 – Качание
2 - Самое левое положение
3 - Левое положение
4 - Среднее левое
5 - Среднее положение
6 - Правое положение
7 - Самое правое положение

- Качание - параметр, отвечающий за качание вертикальных и горизонтальных жалюзи. Может иметь следующие положения:
0 – Остановлено
1 - Качание горизонтальное и вертикальное
2 - Качание горизонтальных жалюзи
3 – Качание вертикальных жалюзи

12.2.4 Раздел “Данные модуля”

Скопировано

загружается

Данные модуля

Раздел «Данные модуля»
- Версия устройства
- Версия прошивки
- Версия протокола
- Сигнатура устройства
- Серийный номер
- Время работы с момента включения
- Температура МК
- Перезагрузить устройство

12.2.5 Раздел “Диагностика”

Скопировано

загружается

Диагностика

Раздел «Диагностика»
- Кондиционер подключен

12.2.6 Отображение устройства в веб-интерфейсе контролера”

Скопировано

загружается

Для просмотра параметров устройства нажимаем на кнопку «Устройства»

Для просмотра параметров устройства нажимаем на кнопку «Устройства»



загружается

Виджет устройства имеет следующий вид

Виджет устройства имеет следующий вид



12.3 Подключение к SprutHub

Скопировано

Для подключение шлюза ONOKOM MH-2-MB-B в SprutHub необходимо сначала обновить версию ПО SprutHub



загружается

Заходим в раздел «Настройки» → «Информация» проверяем версию SprutHub

Заходим в раздел «Настройки» → «Информация» проверяем версию SprutHub
Минимальная версия обновления должна быть 1.11.3 (13669).
В случае наличия более низкой версии нажимаем на кнопку «Обновить»



загружается

Заходим на веб-сервис GitHub где хранятся шаблоны ONOKOM</a> и переходим в раздел «SprutHub»

Заходим на веб-сервис GitHub где хранятся шаблоны ONOKOM и переходим в раздел «SprutHub»



загружается

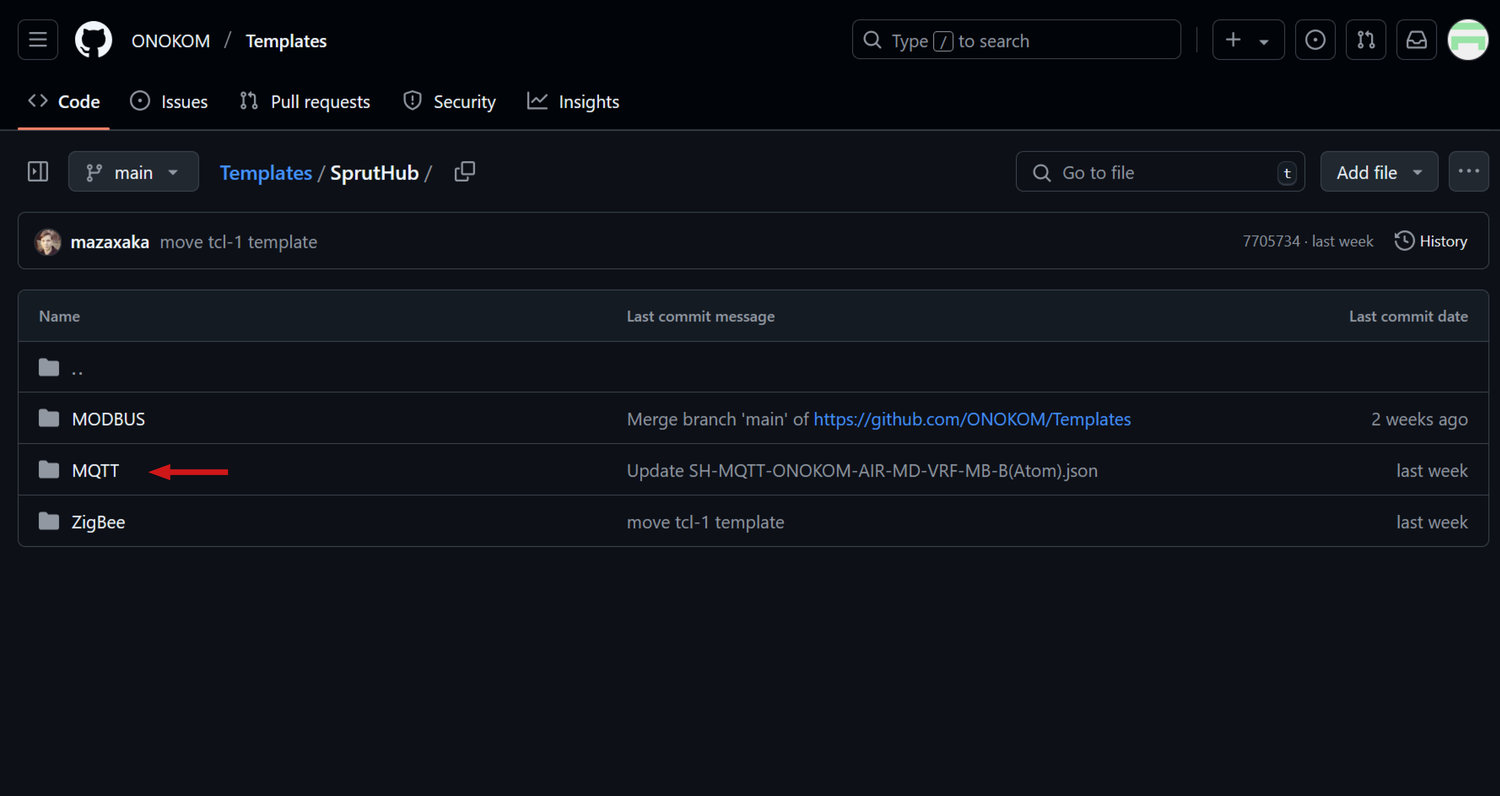

Переходим в раздел «MQTT»

Переходим в раздел «MQTT»



загружается

Выбираем шаблон «SH-MQTT-ONOKOM-AIR-MH-2-MB-B.json»

Выбираем шаблон «SH-MQTT-ONOKOM-AIR-MH-2-MB-B.json»



Шаблон SprutHub ModBus для шлюза MH-2-MB-B.JSON



загружается

Затем нажимаем на кнопку «Download» правом верхнем углу окна

Затем нажимаем на кнопку «Download» правом верхнем углу окна



загружается

Затем нажимаем на кнопку «Download» правом верхнем углу окна

Открываем SFTP-менеджер и переходим в директорию: /mnt/data/makesimple/.SprutHub/data/Templates/MQTT



загружается

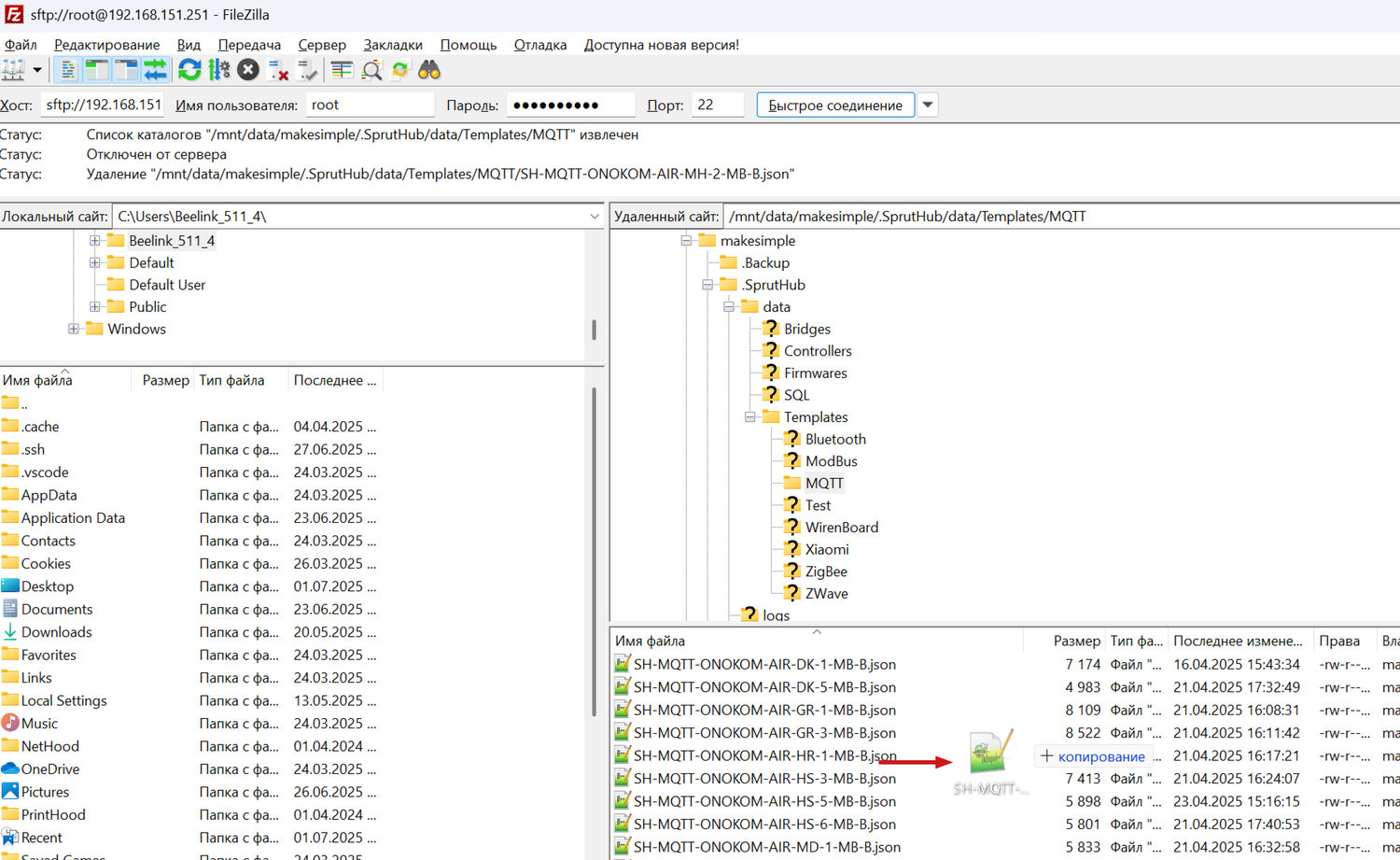

Перетаскиваем файл шаблона в директорию

Перетаскиваем файл шаблона в директорию



загружается

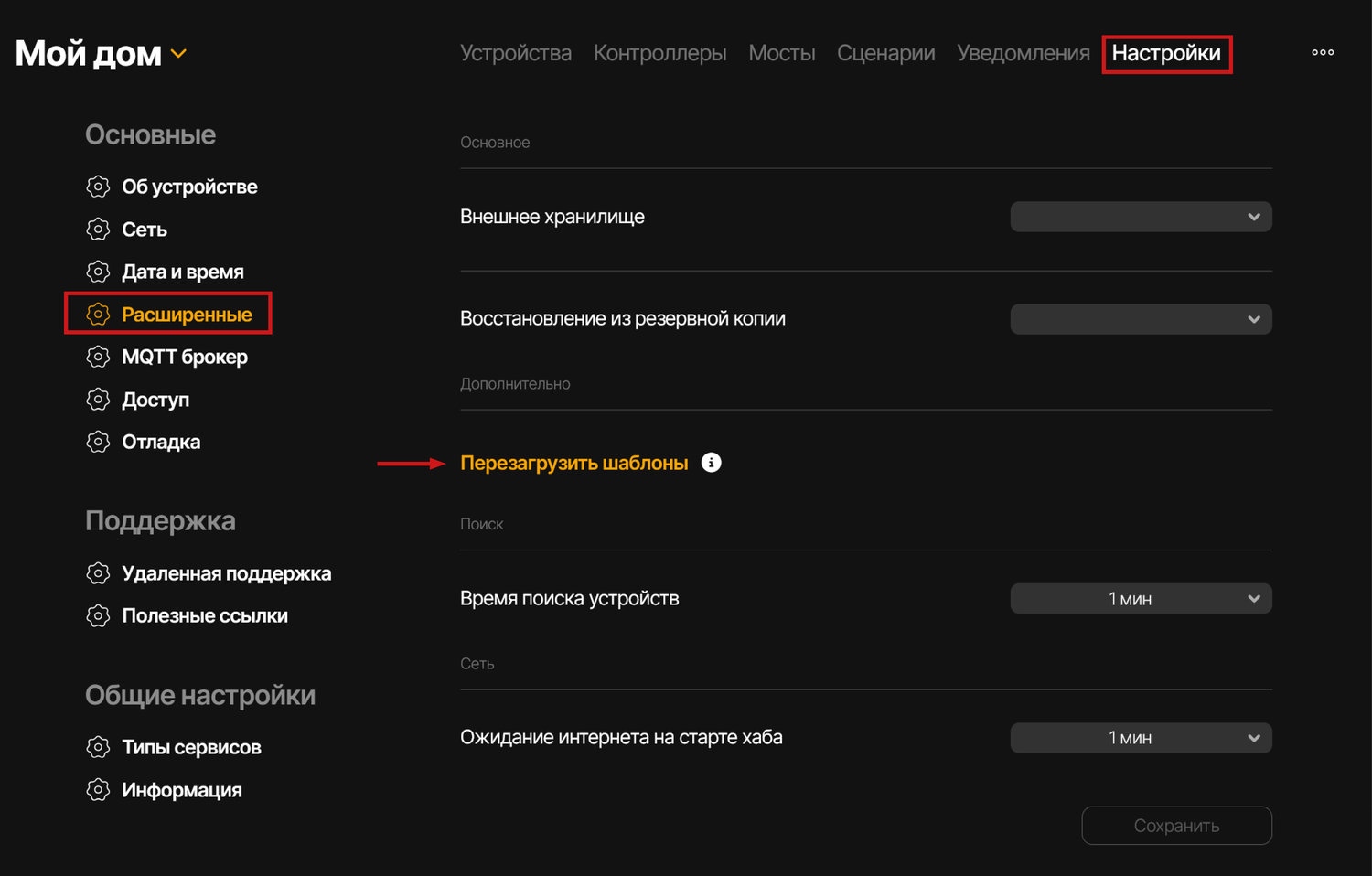

Заходим в веб-интерфейс SprutHub и в панели «Настройки» нажимаем на пункт «Перезагрузить шаблоны»

Заходим в веб-интерфейс SprutHub и в панели «Настройки» нажимаем на пункт «Перезагрузить шаблоны»



загружается

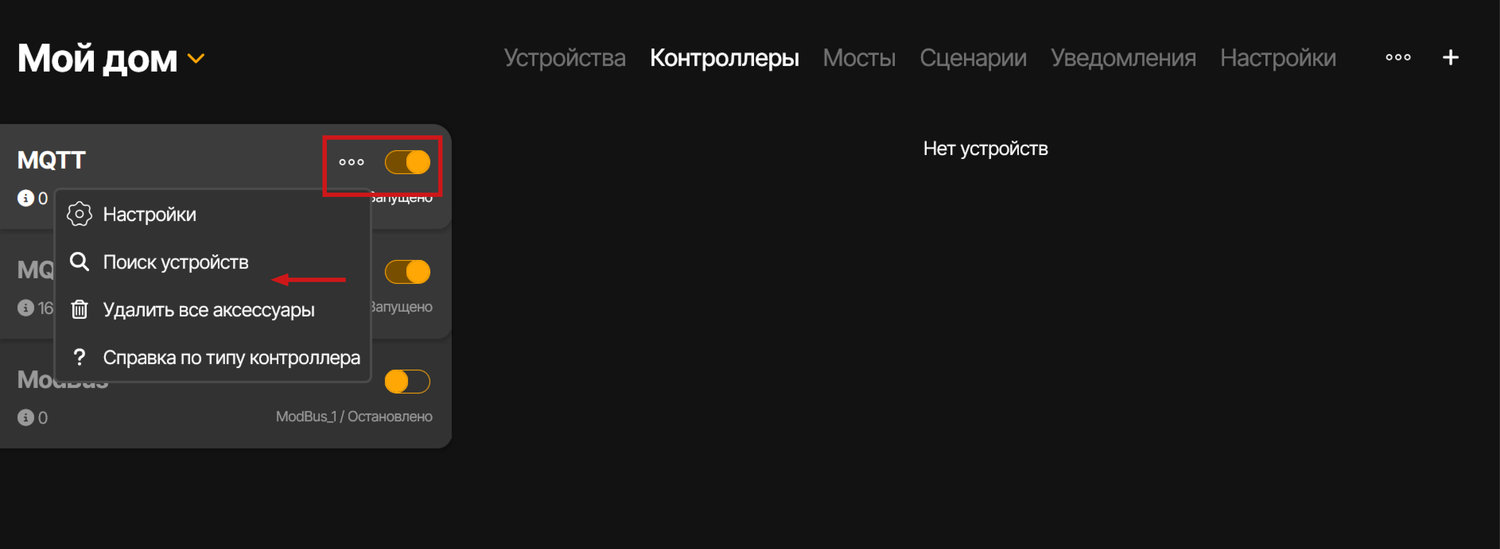

Переходим в раздел «Контроллеры». Если MQTT-контроллер не был создан - его требуется создать. Для этого нужно нажать на кнопку добавления в правом верхнем углу экрана

Переходим в раздел «Контроллеры». Если MQTT-контроллер не был создан - его требуется создать. Для этого нужно нажать на кнопку добавления в правом верхнем углу экрана



загружается

Для добавления устройства требуется активировать контроллер, после чего, нажав на троеточие, выбрать пункт «Поиск устройств»

Для добавления устройства требуется активировать контроллер, после чего, нажав на троеточие, выбрать пункт «Поиск устройств»



загружается

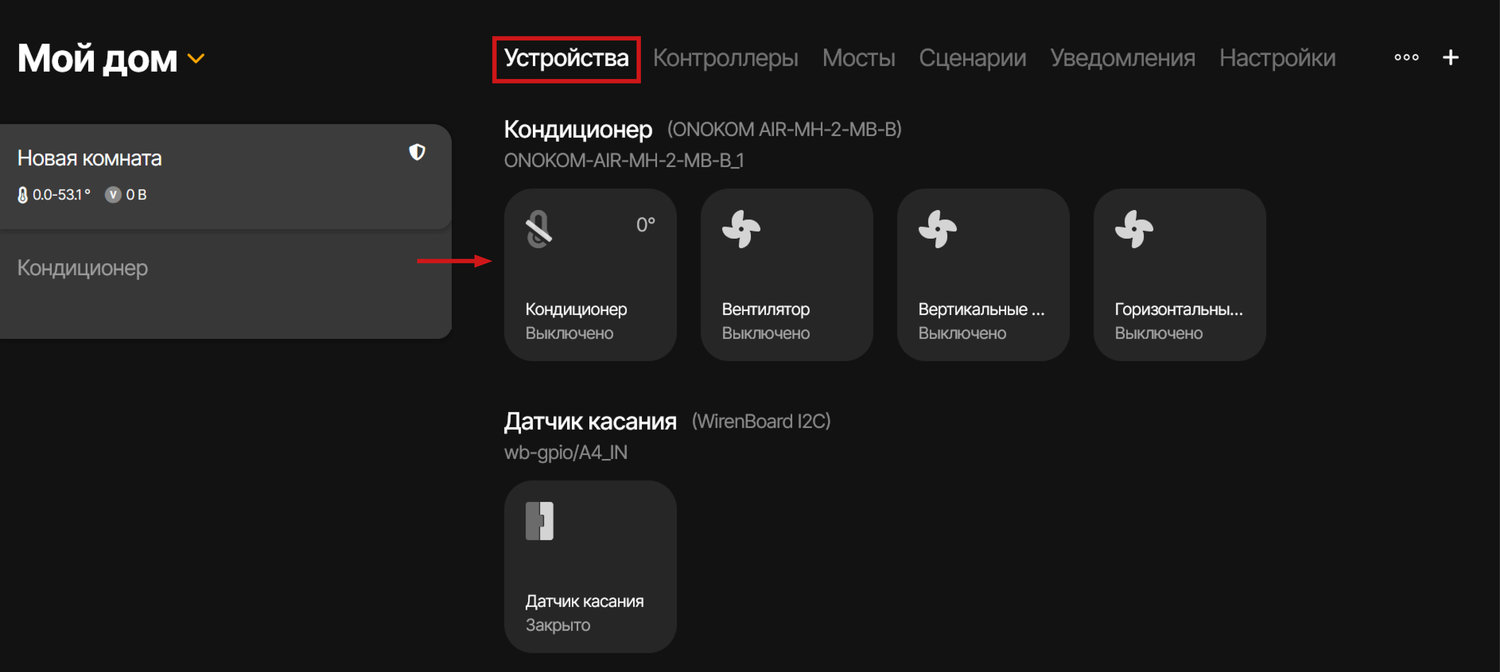

Устройство будет добавлено

Устройство будет добавлено



загружается

Для управления устройством перейдём в соответствующий раздел и выберем его

Для управления устройством перейдём в соответствующий раздел и выберем его

загружается

Виджет устройства имеет следующий вид

Виджет устройства имеет следующий вид



12.3.1 Настройка подключения «Умный дом»

Скопировано

загружается

Настройка моста для умного дома

Для подключения к системе «Умный дом» перейдём в раздел «Мосты» и, если он отсутствует, добавим мост для Yandex с помощью соответствующей кнопки в правом верхнем углу экрана



загружается

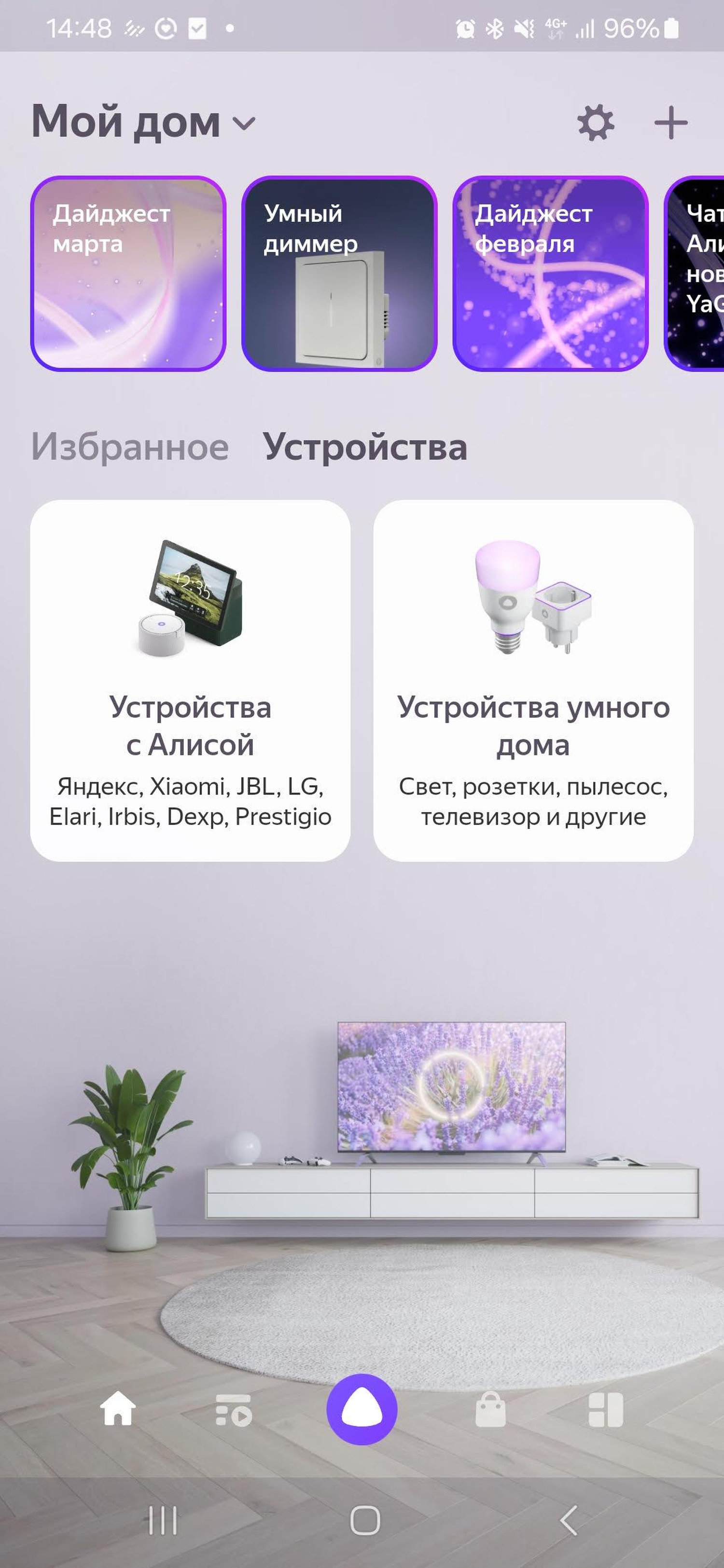

В приложении «Умный дом» нажимаем на кнопку «Устройства умного дома»

В приложении «Умный дом» нажимаем на кнопку «Устройства умного дома»



загружается

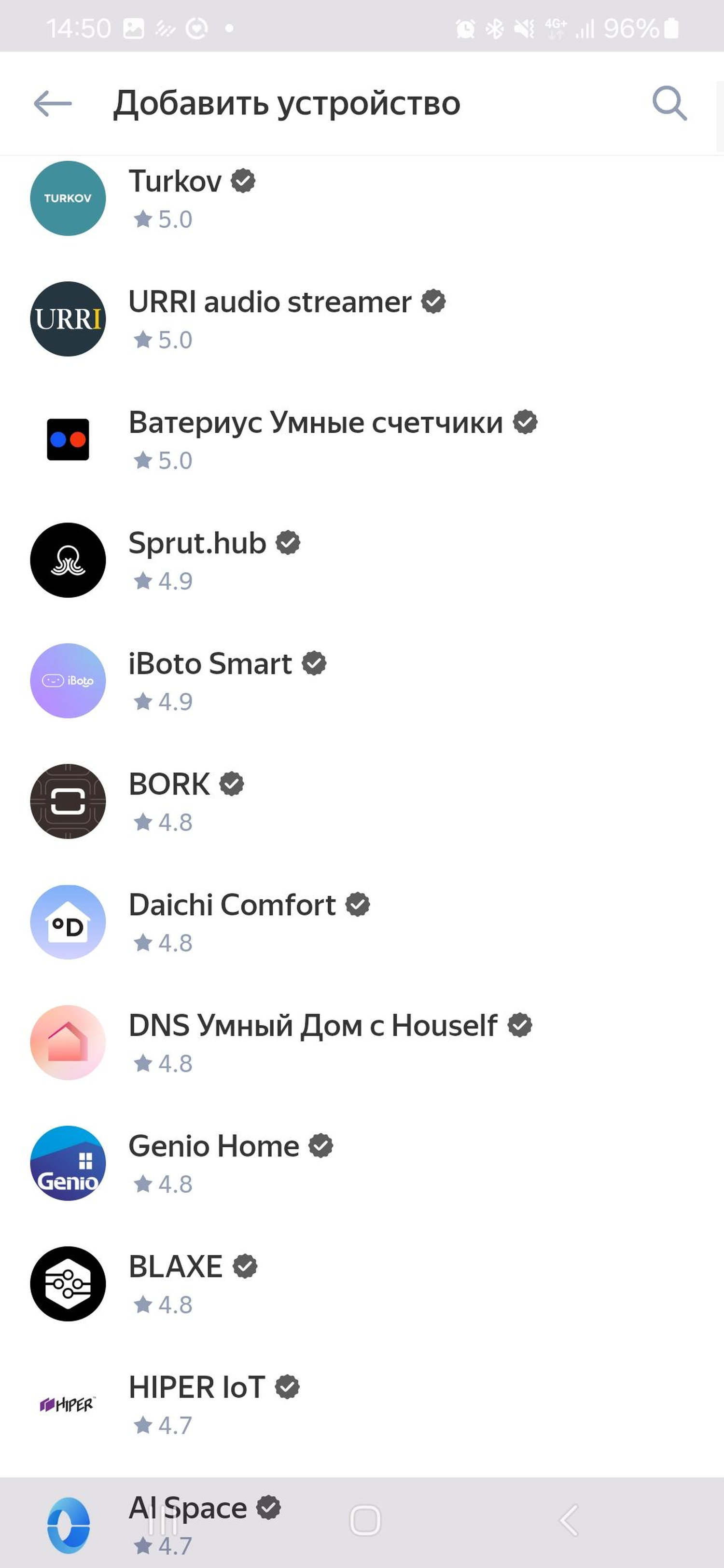

В списке доступных систем выбираем SprutHub

В списке доступных систем выбираем SprutHub



загружается

Нажимаем на кнопку «Привязать к Яндексу»

Нажимаем на кнопку «Привязать к Яндексу»



загружается

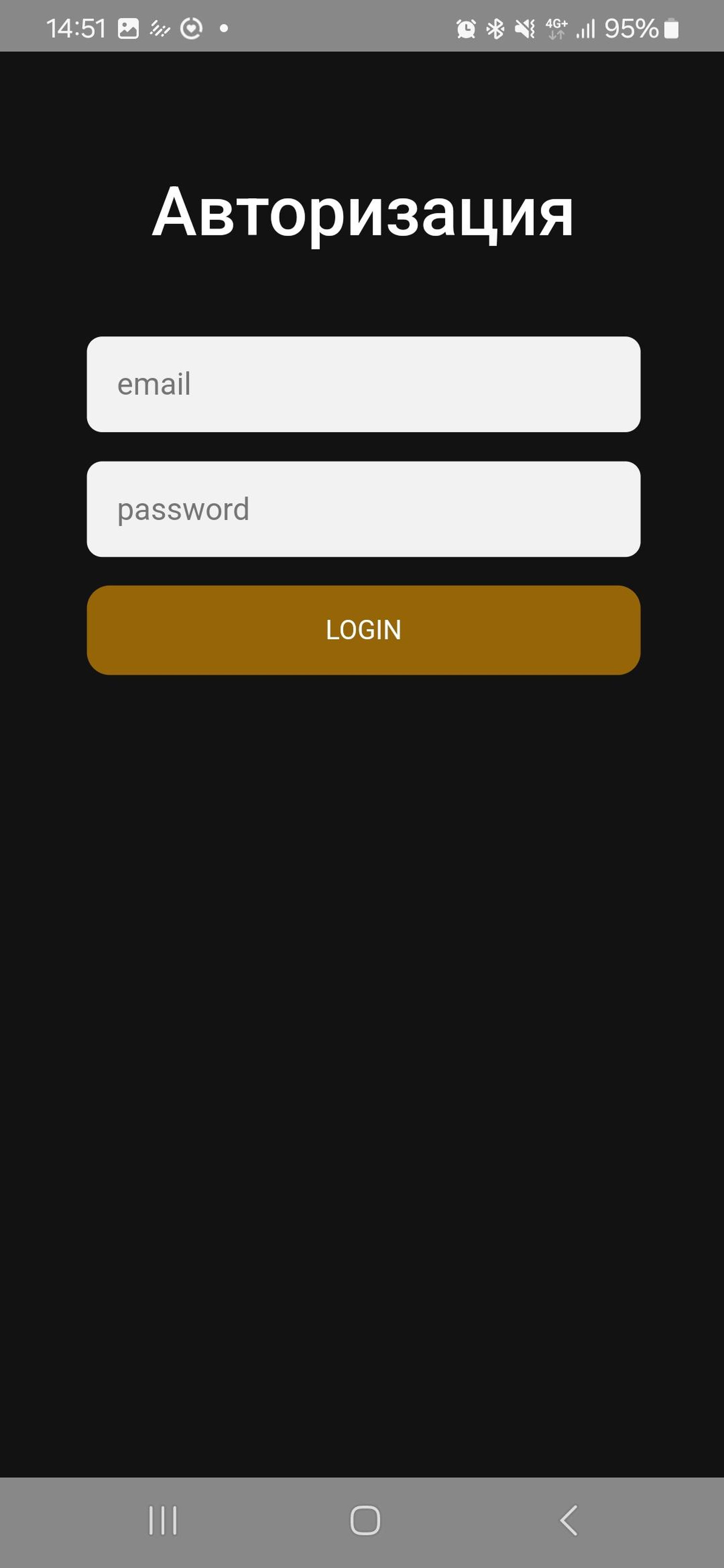

Заполняем данные для авторизации в SprutHub

Заполняем данные для авторизации в SprutHub



загружается

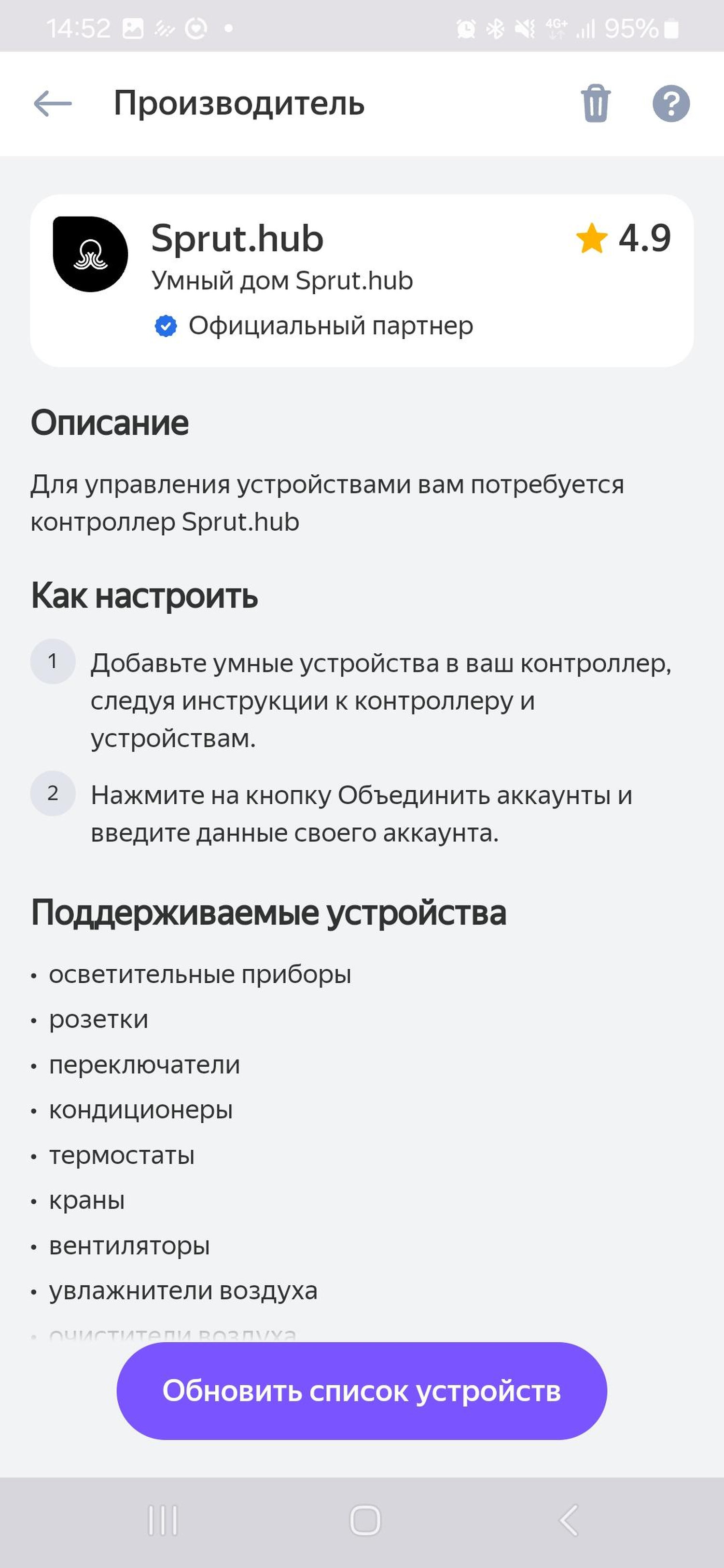

После авторизации будет доступен поиск устройств. Для его выполнения нажимаем на кнопку «Обновить список устройств»

После авторизации будет доступен поиск устройств. Для его выполнения нажимаем на кнопку «Обновить список устройств»



загружается

Устройство будет добавлено. Для управления кондиционером нажимаем на «Кондиционер»

Устройство будет добавлено. Для управления кондиционером нажимаем на «Кондиционер»



загружается

Настройка завершена

Настройка завершена



12.3.2 Настройка подключения «Homekit»

Скопировано

Для подключения к системе «Homekit» перейдём в раздел «Мосты» и, если он отсутствует, добавим мост для Homekit с помощью соответствующей кнопки в правом верхнем углу экрана



загружается

Открываем приложение Homekit

Открываем приложение Homekit





загружается

Открываем панель добавления устройсв в правом верхнем углу экрана. Выбираем «Добавить аксессуар»</p>

Открываем панель добавления устройсв в правом верхнем углу экрана. Выбираем «Добавить аксессуар»





загружается

В интерфейсе SprutHub нажимаем на кнопку настроек Homekit (троеточие рядом с названием моста). В окне настроек будет доступен QR-код</p>

В интерфейсе SprutHub нажимаем на кнопку настроек Homekit (троеточие рядом с названием моста). В окне настроек будет доступен QR-код



загружается

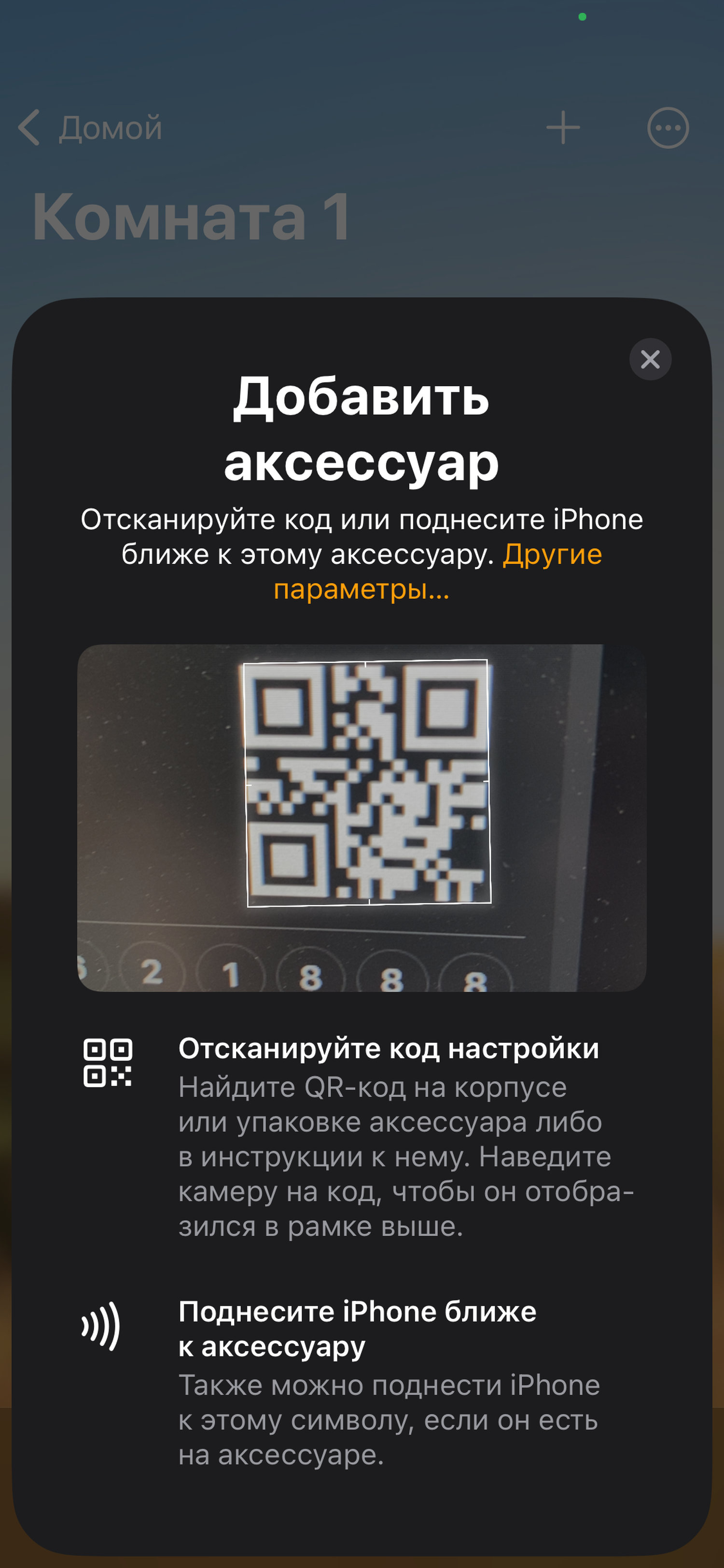

Сканируем QR-код с мобильного устройства</p>

Сканируем QR-код с мобильного устройства





загружается

Добавляем нужные нам устройства устройства</p>

Добавляем нужные нам устройства устройства





загружается

Устройства будут размещены на главной странице приложения</p>

Устройства будут размещены на главной странице приложения





загружается

Настройка завершена</p>

Настройка завершена



13. Демонстрация работы

Скопировано

Раздел находится в стадии заполнения

14. Скриншоты интерфейса кондиционера

Скопировано

14.1 Скриншоты Apple

Скопировано

Основной экран управления


загружается

Основной экран управления

Экран выбора режимов. На экране установлен режим нагрев


загружается

Экран выбора режимов. На экране установлен режим нагрев

Экран управления горизонтальными жалюзи


загружается

Экран управления горизонтальными жалюзи

Экран установки скорости вентилятора


загружается

Экран установки скорости вентилятора




14.2 Скриншоты Яндекс Умный дом

Скопировано

Экран с общим отображением устройств, добавленных в умный дом.


загружается

Основной экран управления

Основной экран управления кондиционером. В верхней части экрана показан рисунок кондиционера, изменяющийся в зависимости от заданных режимов. Также мы видим шкалу установки температуры, а также кнопку включения/выключения кондиционера.


загружается

Экран выбора режимов. На экране установлен режим нагрев

Выбор режимов работы кондиционера и управление скоростью вентиляции.


загружается

Экран выбора режимов. На экране установлен режим нагрев

СПб, Московское ш., д.25, к.1

8 (812) 955-59-05

Главная

Новости

Шлюзы

Кондиционеры

Вентиляция

Интеграции

Тех.поддержка

Поиск шлюза

Сотрудничество

О компании

Контакты



«ОНОКОМ» © 2025

Любое копирование материалов запрещено

Сделано в России

Сайт создан - тех. отделом ONOKOM
