2. Технические характеристики

Скопировано

Интерфейс	RS485
Изоляция интерфейса	Гальванически развязанный
Протокол	Modbus RTU + Fast Modbus (быстрый модбас), адрес задается программно, заводские настройки указаны на наклейке
Размер шлюза	60x36x15 мм (ДхШхВ) без клеммы 70x36x15 мм (ДхШхВ) с клеммой
Размер адаптера	40x31x13 мм (ДхШхВ)
Питание (рекомендуемое)	DC 24В
Скорость работы	9600 (по умолчанию), 19200, 38400, 57600, 115200
Количество стоповых бит	2
Бит четности	Нет (N)
Потребление	Макс. 1 Вт
Тип соединения шины и питания	Винтовой клемник
Рекомендуемое сечение провода с НШВИ	0.35 – 1 мм2 — одинарные 0.35 – 0.5 мм2 — сдвоенные провода
Момент затяжки винтов	0.2 Н∙м
Режим работы	Непрерывный
Температура эксплуатации	От 0 до +40 °С
Степень защиты	IP30
Масса (с коробкой)	100 г
Комплект	Коробка, устройство, адаптер MD-A-VRF, кабель для адаптера, кабель для кондиционера

2.1 Версии устройств

Скопировано

Версия шлюза "B"
+ Версия адаптера "C"

Актуальная версия
Сентябрь 2024 года - по настоящее время

Новая платформа шлюза с поддержкой Fast Modbus
Новый корпус устройства
Обновленный процессор и элементная база
Новая распиновка при подключении шлюза к шине RS485
Добавлена кнопка светодиод с индикацией работы и состояния шлюза

2.2 Изображение устройства

Скопировано

Картинки для вставки устройства
в свои проекты

MD-VRF-MB-B-4.svg
MD-VRF-MB-B-4.pdf

Картинки для вставки устройства
в свои проекты

MD-A-VRF.svg
MD-A-VRF.pdf

2.3 Комплектация

Скопировано

загружается

2.4 Размеры устройства

Скопировано

загружается

2.5 Назначение портов и кнопок

Скопировано

загружается

3. Внешний вид

Скопировано

загружается

загружается

загружается

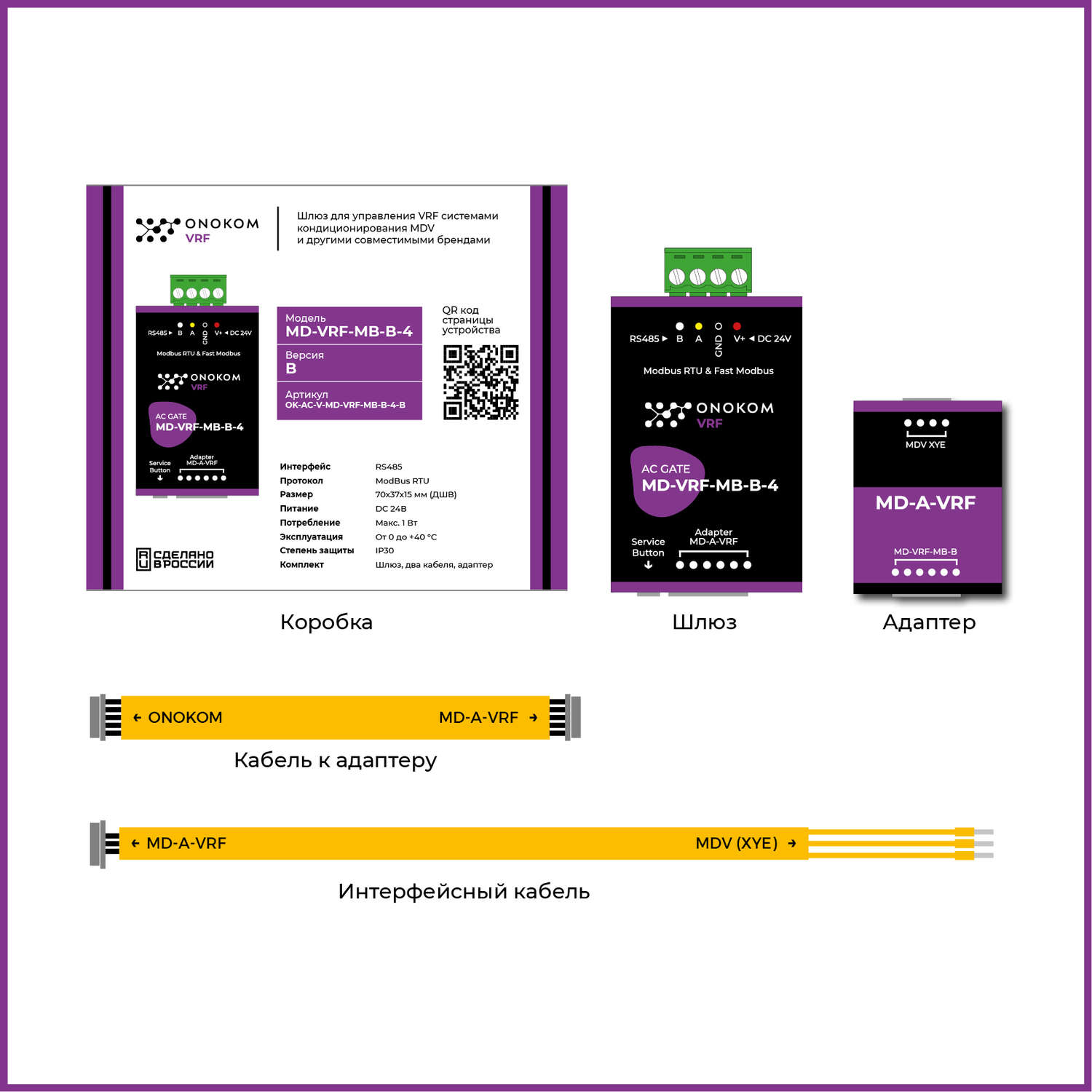

Комплектация шлюза - устройства без коробки

загружается

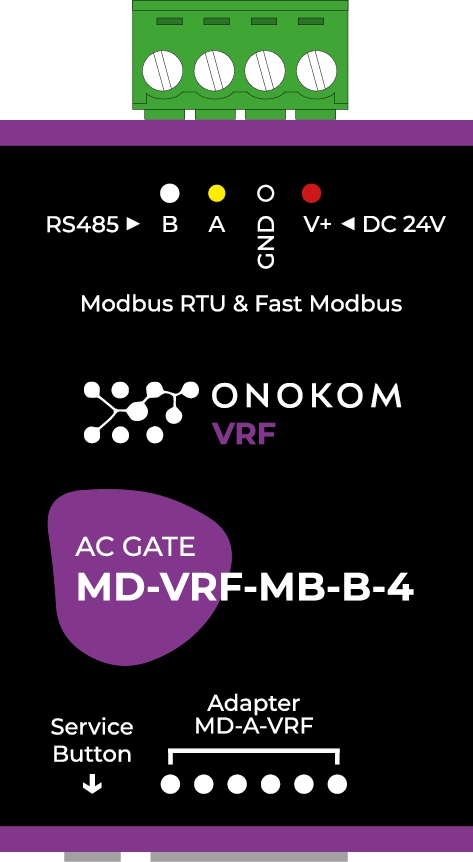

Комплектация шлюза - шлюз с лицевой стороны

загружается

Комплектация шлюза - шлюз с обратной стороны

загружается

Комплектация шлюза - переходник с лицевой стороны

загружается

Комплектация шлюза - переходник с обратной стороны

загружается

загружается

Комплектация шлюза - кабель для переходника

загружается

Комплектация шлюза - коробка с обратной стороны

загружается

Комплектация шлюза - коробка боковая сторона

загружается

4. Краткая инструкция

Скопировано

- Перед подключением обесточьте кондиционер и устройство

- Убедитесь в правильности подключения перед подачей питания

- Соедените вместе шлюз и адаптер MD-A-VRF

- Подсоедините адаптер MD-A-VRF к разъему XYE

- Соблюдайте рекомендуемый уровень питания (24В) для работы устройства

- Не размещайте устройство во влажных местах

4.1 Устраниение неполадок

Скопировано

1. Проверьте правильность подключения интерфейсного кабеля в разъем кондиционера:
- разъем плотно вставлен в плату управления кондиционером;
- разъем плотно вставлен в шлюз;
- разъем не выломан;
- проводники интерфейсного кабеля входят в разъем с одной и с другой стороны интерфейсного кабеля.

2. Проверьте корректность подачи питания на шлюз.
При необходимости замерьте питания на клемме.

3. Проверьте корректность подключения проводников A и B шины RS485, как на шлюзе так и на контроллере управления.

4. Проверьте, что клемма RS485 плотно вставлена в шлюз.

5. Убедитесь, что используется правильный кабель для подключения шины RS485.

4.2 Смена скорости работы шлюза

Скопировано

Для изменения скорости работы шлюза сделайте следующее:
В 110 регистр запишите значение, которое при умножении на 100 дает необходимую вам скорость

Также через WirenBoard можно отправить команду:
modbus_client --debug -mrtu -b9600 -pnone -s2 /dev/ttyRS485-1 -a12 -t0x06 -r110 1152

Эта команда означает, что при остановленном wb-mqtt-serial установить устройству с адресом 12, подключенному к порту RS485-1, скорость 115200

4.3 Смена Modbus адреса шлюза

Скопировано

По умолчанию все шлюзы ONOKOM имеют адрес - 1

Для изменения Modbus шлюза сделайте следующее:
В 128 регистр запишите необходимое значение Modbus адреса

Также через WirenBoard можно отправить команду:
modbus_client --debug -mrtu -b9600 -pnone -s2 /dev/ttyRS485-1 -a1 -t0x06 -r128 12

Эта команда означает, что при остановленном wb-mqtt-serial установит устройству с адресом 1, подключенному к порту RS485-1, адрес 12

5. Карта регистров

Скопировано

Адрес		Параметры регистра			Описание	Значения
Dec	Hex	Тип	Доступ	Формат	Описание	Значения
Coil регистры (в адресе регистра, N- адрес внутреннего блока)
10000 + 100*N + 1		Coil	RW	Bool	Состояние кондиционера	0 - Отключен 1 - Включен
10000 + 100*N + 2		Coil	RW	Bool	Подсветка экрана	0 - Отключена 1 - Включена
10000 + 100*N + 3		Coil	RW	Bool	Уменьшить яркость экрана	0 - Отключена 1 - Включена
10000 + 100*N + 4		Coil	R	Bool	Режим Тихий	0 - Отключен 1 - Включен (На центральном пульте нет этого)
10000 + 100*N + 5		Coil	RW	Bool	Звуковая индикация	0 - Отключен 1 - Включен
10000 + 100*N + 6		Coil		Bool	Режим Эко	0 - Отключен 1 - Включен (На центральном пульте нет этого для внутренних, но есть для наружного три положения (0, 1, 2))
10000 + 100*N + 7		Coil	RW	Bool	Режим Турбо	0 - Отключена 1 - Включена
10000 + 100*N + 8		Coil	RW	Bool	Режим Сон	0 - Отключена 1 - Включена
10000 + 100*N + 20		Coil	R	Bool	Внутренний блок на связи	0 - Нет 1 - Да
Holding регистры (в адресе регистра, N- адрес внутреннего блока)
10000 + 100*N + 1		Holding	RW	UInt16	Режим работы	1 – Нагрев 2 – Охлаждение 3 – Автоматический 4 – Осушение 5 - Вентиляция
10000 + 100*N + 2		Holding	RW	UInt16	Состояние и режим Данный регистр помогает интегрировать в системы, где отключение управляется тем же регистром, что режим. Например, Sprut.Hub.	0 – Выключен 1 – Нагрев 2 – Охлаждение 3 – Автоматический 4 – Осушение 5 - Вентиляция
10000 + 100*N + 3		Holding	RW	SInt16	Температура воздуха в помещении °C По умолчанию в этом регистре хрантится температура воздуха измеренная встроенным датчиком кондиционера. При записи в этот регистр температуры с внешнего датчика, значение будет возвращаться с поправкой, которая отображается в регистре 20.	-32768…32768 Для получения температуры, нужно умножить значение на 0.01. Например, 2560 это 25.6 °C
10000 + 100*N + 4		Holding	R	SInt16	Температура воздуха на улице °C	-32768…32768 Для получения температуры, нужно умножить значение на 0.01. Например, 2560 это 25.6 °C
10000 + 100*N + 5		Holding	RW	SInt16	Целевая температура °C. Температура задается с точностью 1°C.	-32768…32768 Для получения температуры, нужно умножить значение на 0.01. Например, 2500 это 25.0 °C
10000 + 100*N + 6		Holding	R	UInt16	Текущий режим	0 – Простаивает 1 – Нагревает 2 – Охлаждает
10000 + 100*N + 7		Holding	RW	UInt16	Скорость вентилятора	0 – Авто 1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость 4 - Четвертая скорость 5 - Пятая скорость 6 - Шестая скорость 7 - Седьмая скорость
10000 + 100*N + 8		Holding	RW	Uint16	Расширенная скорость вентилятора Данный регистр помогает интегрировать в системы, где для управления скоростью можно использовать только один регистр. Включение режимов тихий и турбо не меняет состояние скорости вентилятора (отображаемой на экране кондиционера и в Holding регистре №7)	0 – Авто 1 – Тихий режим 2 - Первая скорость 3 - Вторая скорость 4 - Третья скорость 5 - Четвертая скорость 6 - Пятая скорость 7 - Турбо режим
10000 + 100*N + 9		Holding	RW	Uint16	Горизонтальные ламели Первое положение - самое нижнее Пятое положение - самое верхнее	0 - Остановлены 1 - Качание 2 - Нижнее положение ... N-1 - Положение N-2 N - Верхнее положение
10000 + 100*N + 11		Holding	RW	Uint16	Направление воздушного потока Данный регистр помогает интегрировать в системы, где для управления направлением воздуха есть можно использовать только один регистр. Например, Умный дом с Алисой.	0 – Остановлено 1- Качание горизонтальное и вертикальное 2 - Качание горизонтальных жалюзи 3 – Качание вертикальных жалюзи
10000 + 100*N + 15		Holding	RW	UInt16	Режим работы (для Loxone)	1 – Автоматический 2 – Нагрев 3 –Охлаждение 4 – Осушение 5 - Вентиляция
Holding регистры (Сервисные)
110	0x006E	Holding	RW	SInt16	Modbus скорость	Для получения реальной скорости, нужно умножить значения из регистра на 100, для записи желаемого значения, необходимо разделить его на 100. 96 - 9600 192 - 19200 384 - 38400 576 - 57600 1152 - 115200
111	0x006F	Holding	R	UInt16	Настройка бита чётности порта RS-485	0 — нет бита чётности (none) Другие не поддерживаются.
112	0x0070	Holding	R	UInt16	Количество стоп-битов порта RS-485	2 Другие не поддерживаются.
128	0x0080	Holding	RW	SInt16	Modbus адрес устройтсва	1...247
200 - 219	0x00C9 - 0x00DB	Holding	R	SInt16	Аппаратная версия устройтсва
250 - 265	0x00FA- 0x0109	Holding	R	SInt16	Програмная версия устройтсва
Input регистры (в адресе регистра, N- адрес внутреннего блока)
0		Inputs	RW	SInt16	Количество ошибок	0...24
Discrete регистры (в адресе регистра, N- адрес внутреннего блока)
10000 + 100*N + 0	0x00	Discrete	R	Bool	Наличие ошибок	0 - нет ошибок 1 - есть ошибки
10000 + 100*N + 1	0x01	Discrete	R	Bool	Ошибка 1 -	0 - нет ошибки 1 - есть ошибка
2	0x02	Discrete	R	Bool	Ошибка 2 -	0 - нет ошибки 1 - есть ошибка
3	0x03	Discrete	R	Bool	Ошибка 3 -	0 - нет ошибки 1 - есть ошибка
4	0x04	Discrete	R	Bool	Ошибка 4 -	0 - нет ошибки 1 - есть ошибка
5	0x05	Discrete	R	Bool	Ошибка 5 -	0 - нет ошибки 1 - есть ошибка
6	0x06	Discrete	R	Bool	Ошибка 6 -	0 - нет ошибки 1 - есть ошибка
7	0x07	Discrete	R	Bool	Ошибка 7 -	0 - нет ошибки 1 - есть ошибка
8	0x08	Discrete	R	Bool	Ошибка 8 -	0 - нет ошибки 1 - есть ошибка
9	0x09	Discrete	R	Bool	Ошибка 9 -	0 - нет ошибки 1 - есть ошибка
10	0x0A	Discrete	R	Bool	Ошибка 10 -	0 - нет ошибки 1 - есть ошибка
11	0x0B	Discrete	R	Bool	Ошибка 11 -	0 - нет ошибки 1 - есть ошибка
12	0x0C	Discrete	R	Bool	Ошибка 12 -	0 - нет ошибки 1 - есть ошибка
13	0x0D	Discrete	R	Bool	Ошибка 13 -	0 - нет ошибки 1 - есть ошибка
14	0x0E	Discrete	R	Bool	Ошибка 14 -	0 - нет ошибки 1 - есть ошибка
15	0x0F	Discrete	R	Bool	Ошибка 15 -	0 - нет ошибки 1 - есть ошибка
16	0x10	Discrete	R	Bool	Ошибка 16 -	0 - нет ошибки 1 - есть ошибка
17	0x11	Discrete	R	Bool	Ошибка 17 -	0 - нет ошибки 1 - есть ошибка
18	0x12	Discrete	R	Bool	Ошибка 18 -	0 - нет ошибки 1 - есть ошибка
19	0x13	Discrete	R	Bool	Ошибка 19 -	0 - нет ошибки 1 - есть ошибка
20	0x14	Discrete	R	Bool	Ошибка 20 -	0 - нет ошибки 1 - есть ошибка
21	0x15	Discrete	R	Bool	Ошибка 21 -	0 - нет ошибки 1 - есть ошибка
22	0x16	Discrete	R	Bool	Ошибка 22 -	0 - нет ошибки 1 - есть ошибка
23	0x17	Discrete	R	Bool	Ошибка 23 -	0 - нет ошибки 1 - есть ошибка
24	0x18	Discrete	R	Bool	Ошибка 24 -	0 - нет ошибки 1 - есть ошибка

6. Полезные файлы

Скопировано

Шаблон ONOKOM MD-VRF-MB-B-4 для WirenBoard.JSON

Шаблон SprutHub MQTT для шлюза MD-VRF-MB-B-4.JSON

7. Гарантия

Скопировано

Гарантийный срок эксплуатации – 2 года со дня продажи через розничную торговую сеть, розничных представителей или интеграторов.

Гарантийный срок шлюза для кондиционера, а также срок его службы исчисляются со дня передачи товара потребителю. Если день передачи установить невозможно, эти сроки исчисляются со дня изготовления шлюза для кондиционера. Для установления вышеуказанных сроков может быть использован технический паспорт с отметками дат изготовления и продажи.

Гарантия не распространяется:
- на шлюзы для кондиционеров и их части со следами механических
повреждений, следами жидкостей, гари, вскрытия;
- на шлюзы для кондиционеров вне полной комплектации;
- на шлюзы для кондиционеров, неисправность которых вызвана:
а) транспортными повреждениями, небрежным отношением, плохим уходом;
б) неправильным монтажом, ремонтом или установкой неквалифицированными специалистами;
в) независящими от производителя причинами (неправильное напряжение в шине, пожар, потоп и другие форсмажорные обстоятельства).

Гарантийная замена и ремонт производится по адресу Продавца.
