ONOKOM MD-VRF-MB-B-32 - Шлюз для управления VRF кондиционерами MDV

1. Примеры из практики
2. Технические характеристики

2.1 Версии устройств
2.2 Изображение устройства
2.3 Комплектация
2.4 Размеры устройства
2.5 Назначение портов и кнопок

3. Внешний вид
4. Краткая инструкция

4.1 Устраниение неполадок
4.2 Смена скорости работы шлюза
4.3 Смена Modbus адреса шлюза

5. Карта регистров
6. Полезные файлы
7. Гарантия
8. Поддерживаемые модели кондиционеров

8.1 Модели 2025 года
8.2 Модели 2024 года

9. Функции кондиционера
10. Общая логическая схема работы шлюза

10.1 Логическая схема WirenBoard + SprutHub
10.2 Логическая схема Loxone
10.3 Логическая схема iRidi

11. Схемы подключения

11.1 Схема подключения к WirenBoard
11.2 Схема подключения к Loxone
11.3 Схема подключения к iRidi

12. Подключение к WirenBoard
13. Список функций управления кондиционером MDV
14. Подключение к SprutHub
15. Демонстрация работы
16. Скриншоты интерфейса кондиционера
1. 16.1 Скриншоты Yandex
2. 16.2 Скриншоты Apple

1. Примеры из практики

Скопировано

Страницы с примерами в стадии создания

2. Технические характеристики

Скопировано

Интерфейс	RS485
Изоляция интерфейса	Гальванически развязанный
Протокол	Modbus RTU + Fast Modbus (быстрый модбас), адрес задается программно, заводские настройки указаны на наклейке
Размер шлюза	60x36x15 мм (ДхШхВ) без клеммы 80x36x15 мм (ДхШхВ) с клеммой
Питание (рекомендуемое)	DC 24В
Скорость работы	9600 (по умолчанию), 19200, 38400, 57600, 115200
Количество стоповых бит	2
Бит четности	Нет (N)
Потребление	Макс. 1 Вт
Тип соединения шины и питания	Винтовой клемник
Рекомендуемое сечение провода с НШВИ	0.35 – 1 мм2 — одинарные 0.35 – 0.5 мм2 — сдвоенные провода
Момент затяжки винтов	0.2 Н∙м
Режим работы	Непрерывный
Температура эксплуатации	От 0 до +40 °С
Степень защиты	IP30
Масса (с коробкой)	85 г

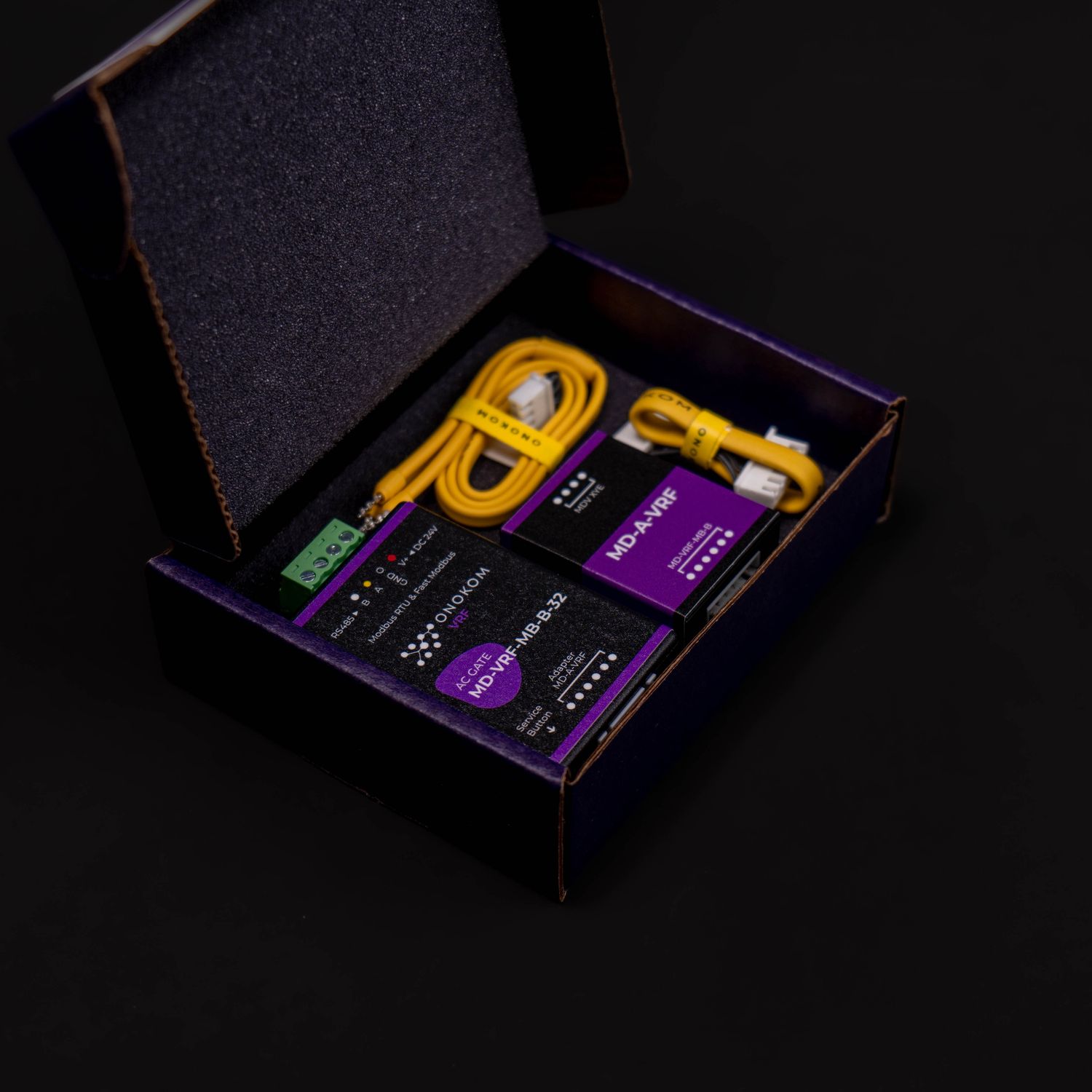

Комплект	Коробка, устройство, кабель для кондиционера

2.1 Версии устройств

Скопировано

Версия шлюза "C"

Актуальная версия
Октябрь 2025 года - по настоящее время

Шлюз интегрирован в единый корпус без адаптера

Версия шлюза "B"
+ Версия адаптера "C"

Дата выпуска
Сентябрь 2024 года - Октябрь 2025

Артикул
OK-AC-V-MD-VRF-MB-B-32-B

Изменения
Новая платформа шлюза с поддержкой Fast Modbus
Новый корпус устройства
Обновленный процессор и элементная база
Новая распиновка при подключении шлюза к шине RS485
Добавлена кнопка светодиод с индикацией работы и состояния шлюза

Схемы подключения

Схема подключения к контроллеру WirenBoard

Схема подключения к контроллеру Loxone

Фотографии

Комплектация

Технический паспорт

Технический паспорт md-vrf-mb-b-32.pdf

2.2 Изображение устройства

Скопировано

Картинки для вставки устройства
в свои проекты

MD-VRF-MB-B-32.svg
MD-VRF-MB-B-32.pdf

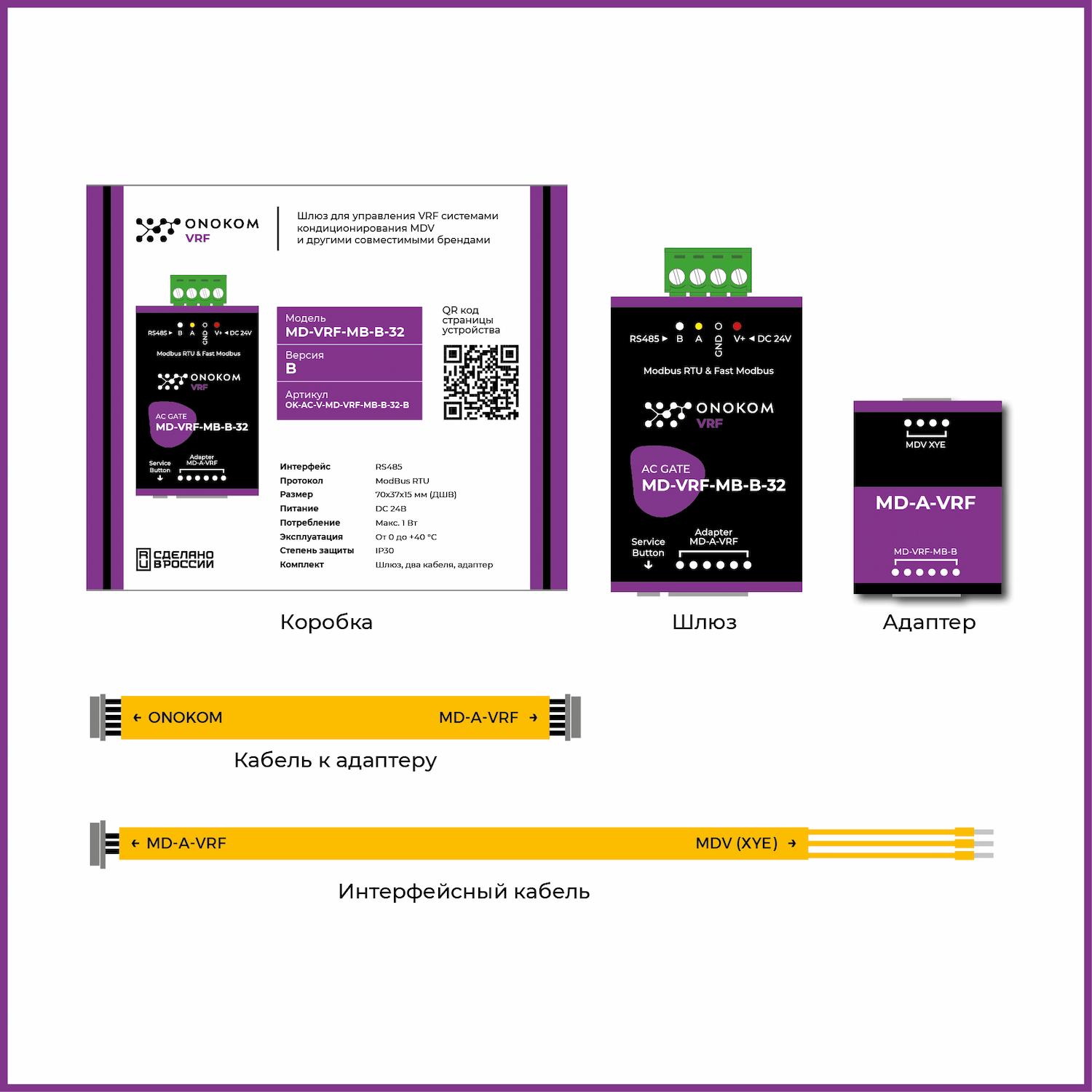

2.3 Комплектация

Скопировано

загружается

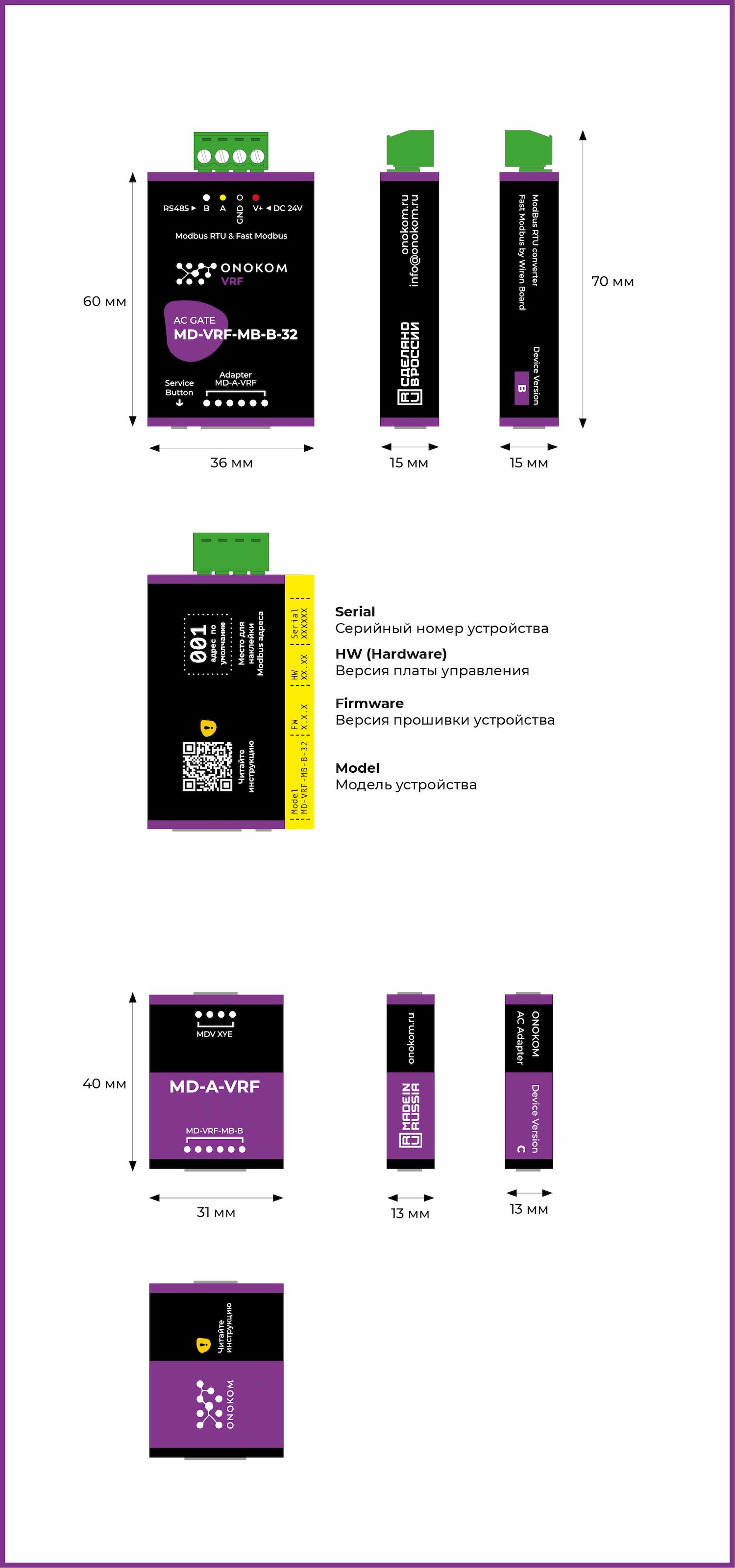

2.4 Размеры устройства

Скопировано

загружается

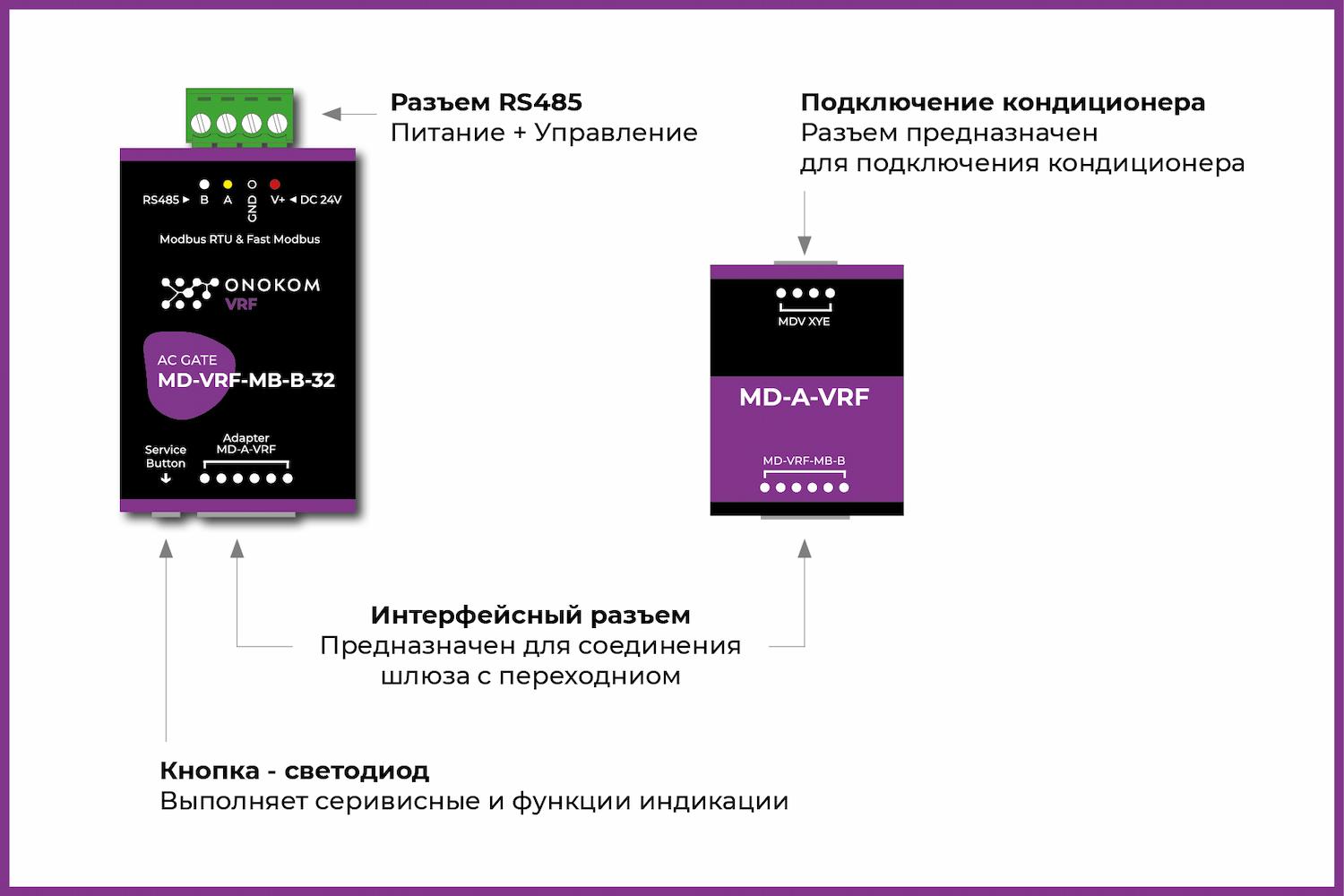

2.5 Назначение портов и кнопок

Скопировано

загружается

3. Внешний вид

Скопировано

загружается

загружается

загружается

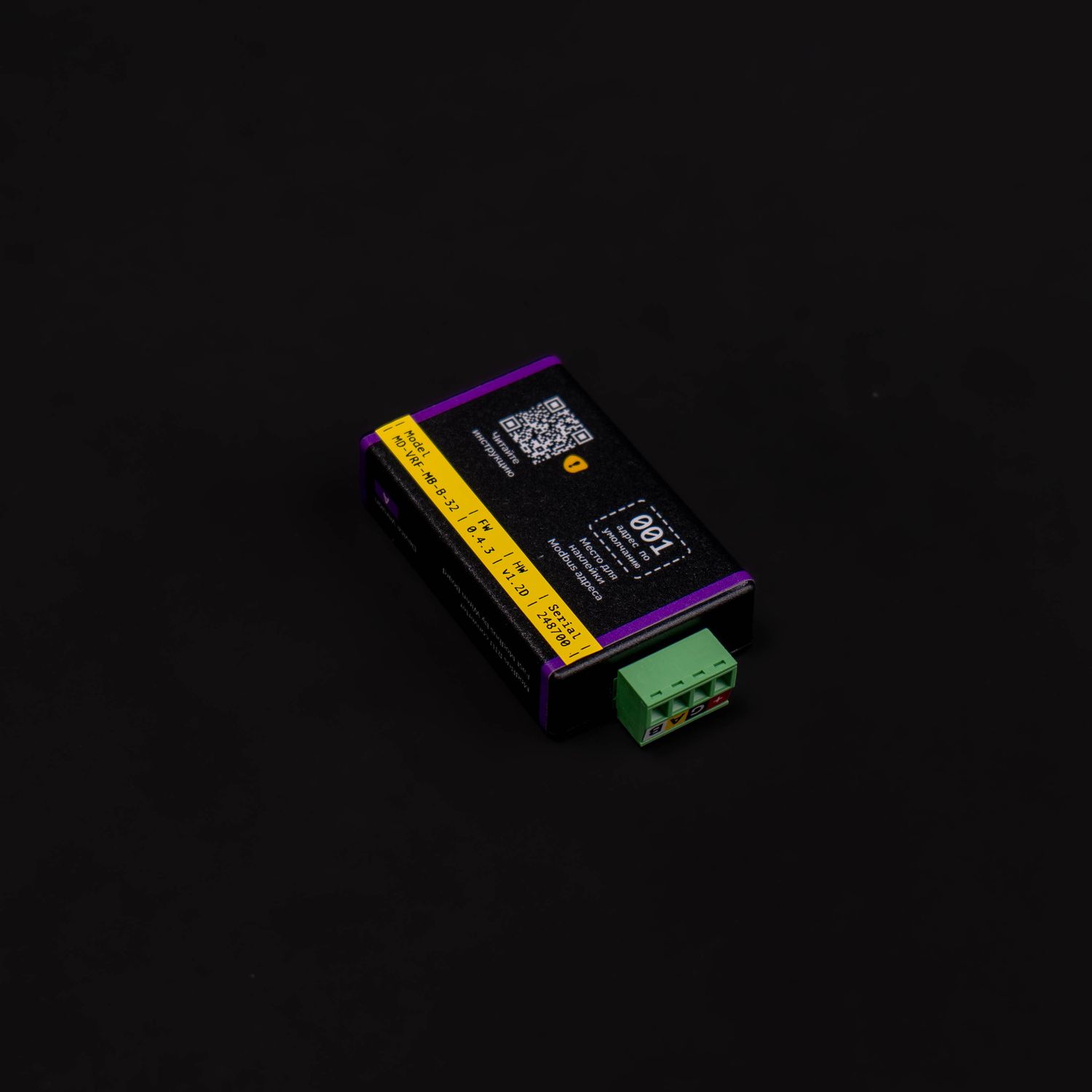

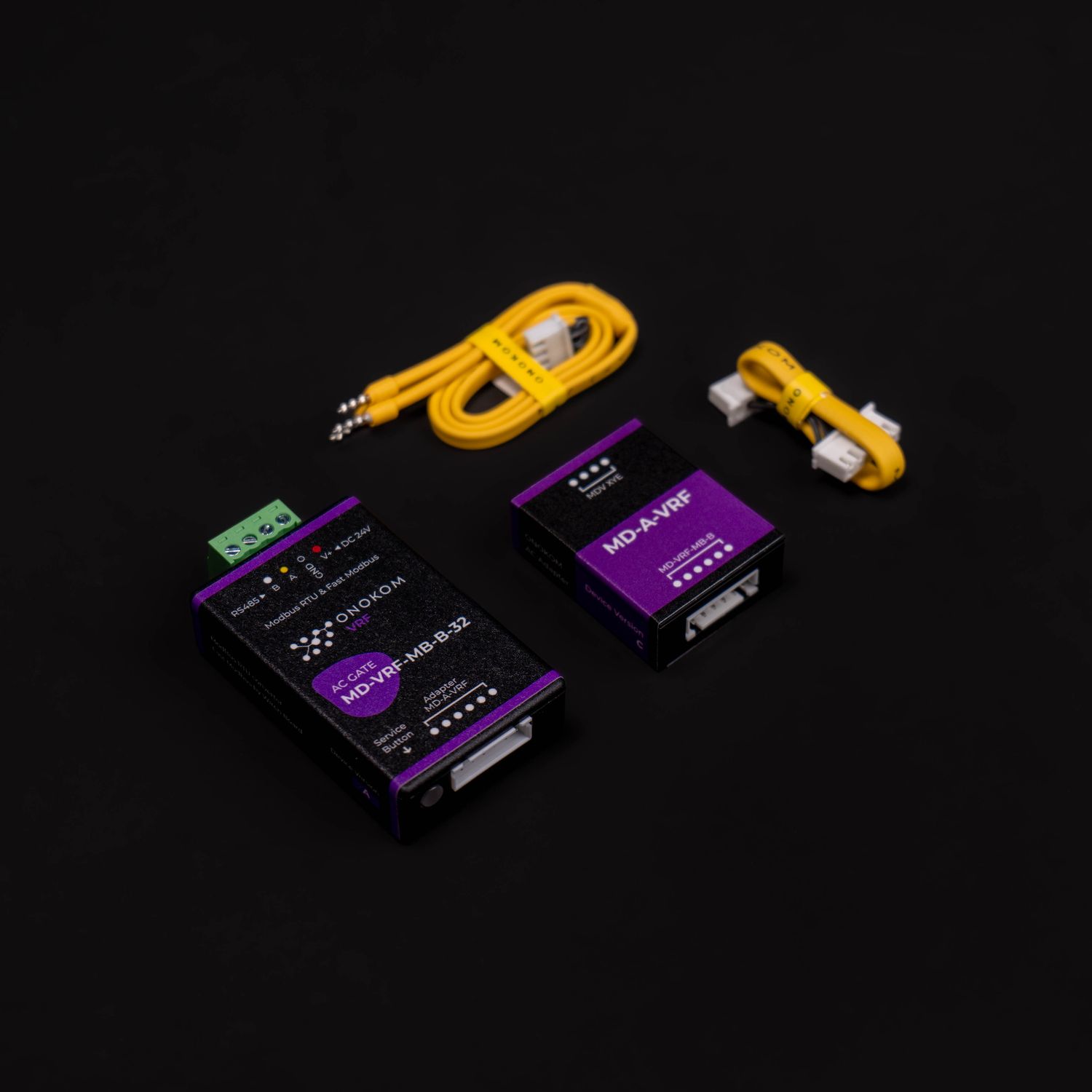

Комплектация шлюза - устройства без коробки

загружается

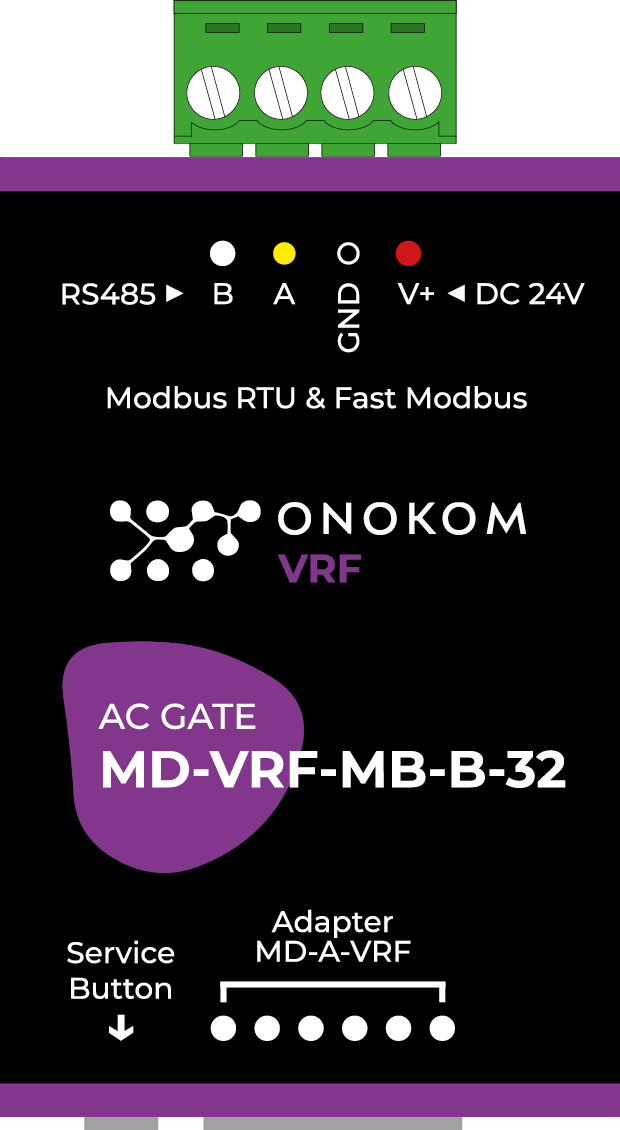

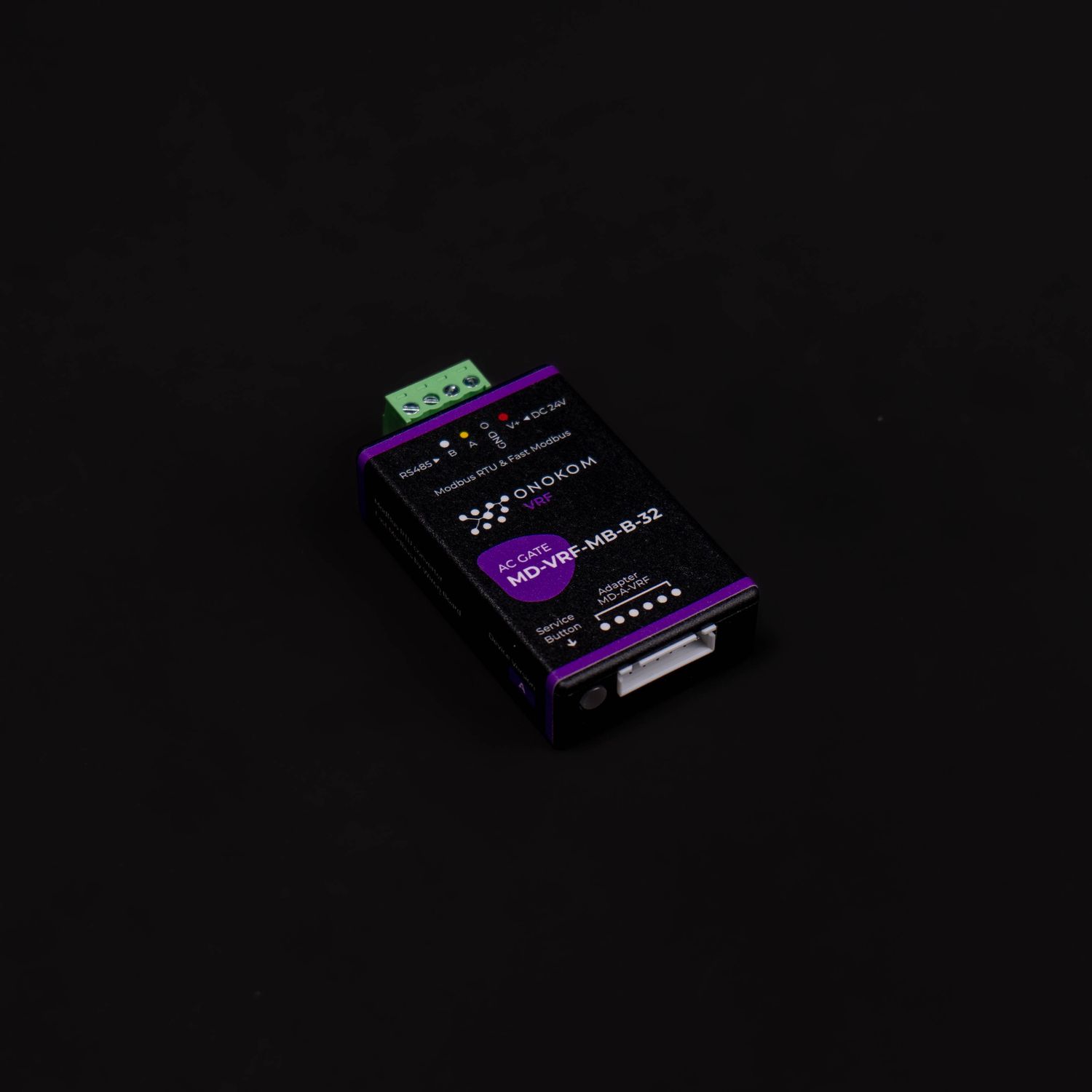

Комплектация шлюза - шлюз с лицевой стороны

загружается

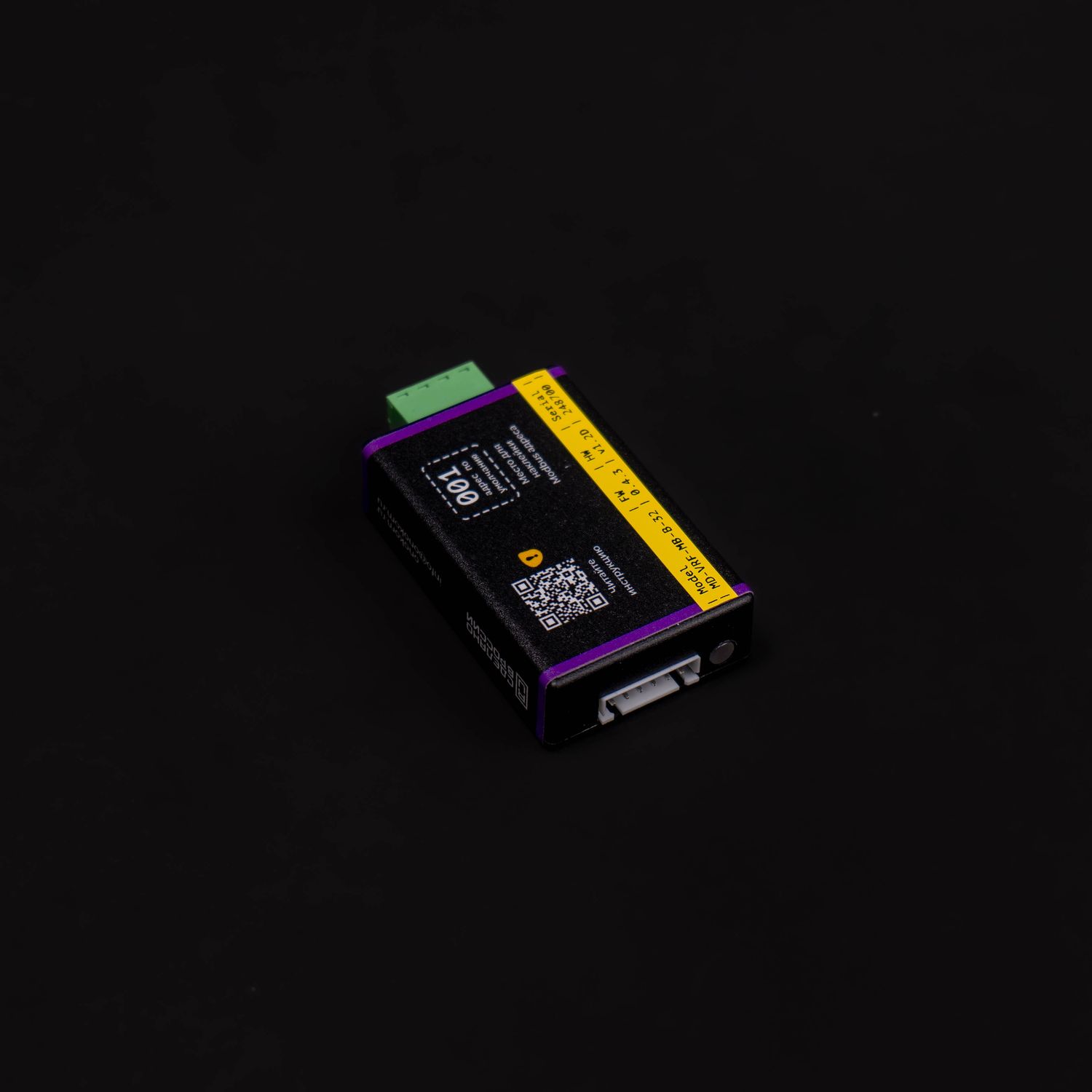

Комплектация шлюза - шлюз с обратной стороны

загружается

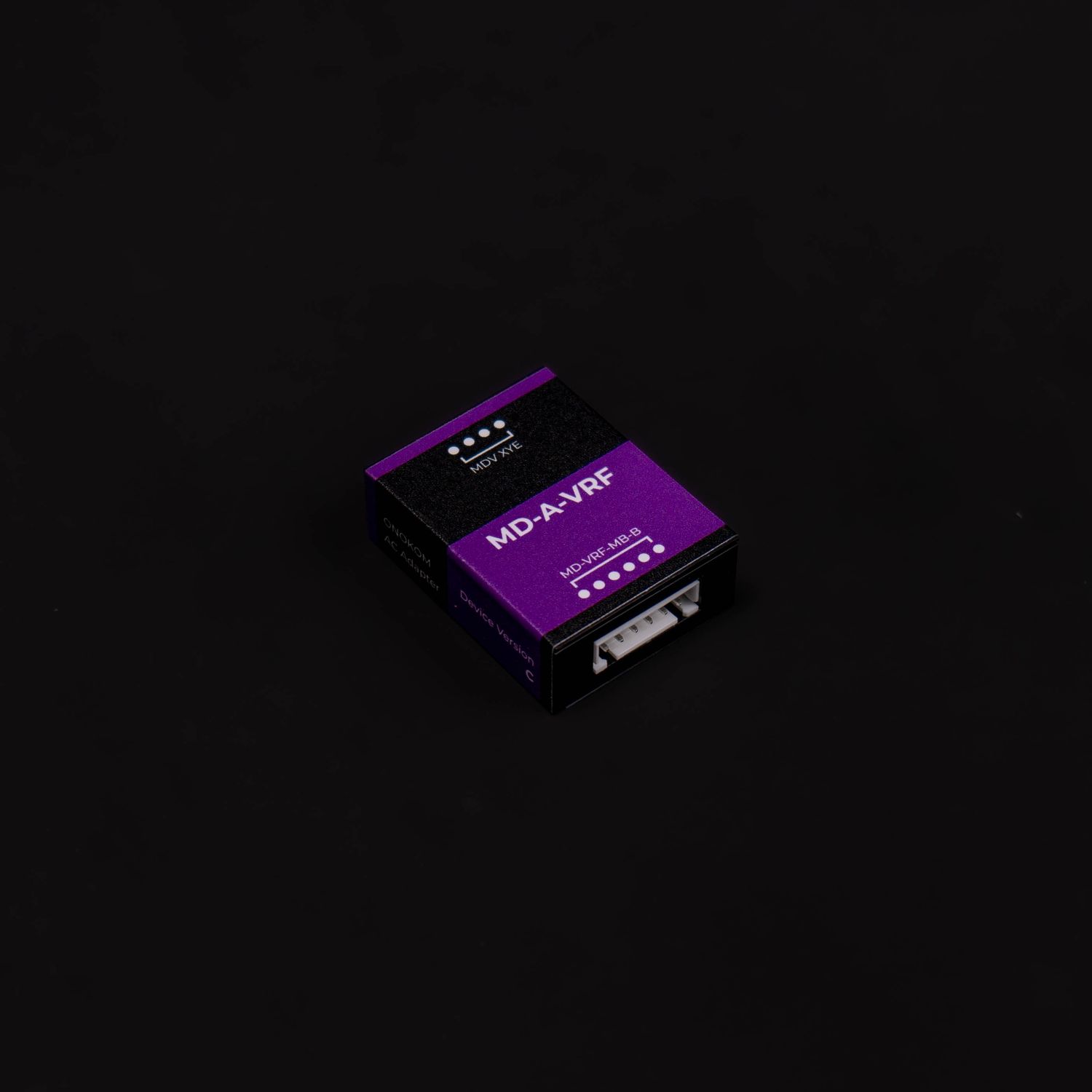

Комплектация шлюза - переходник с лицевой стороны

загружается

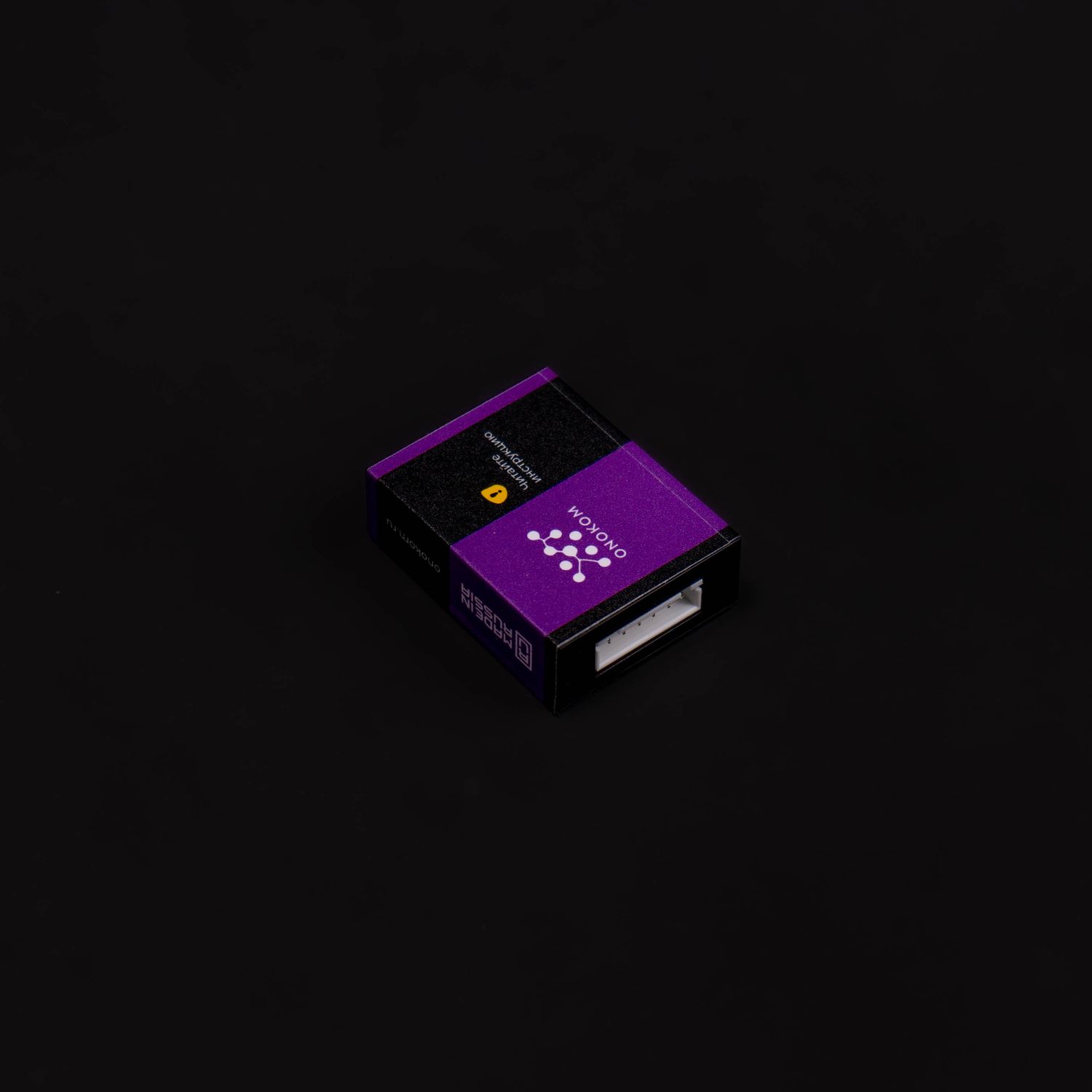

Комплектация шлюза - переходник с обратной стороны

загружается

загружается

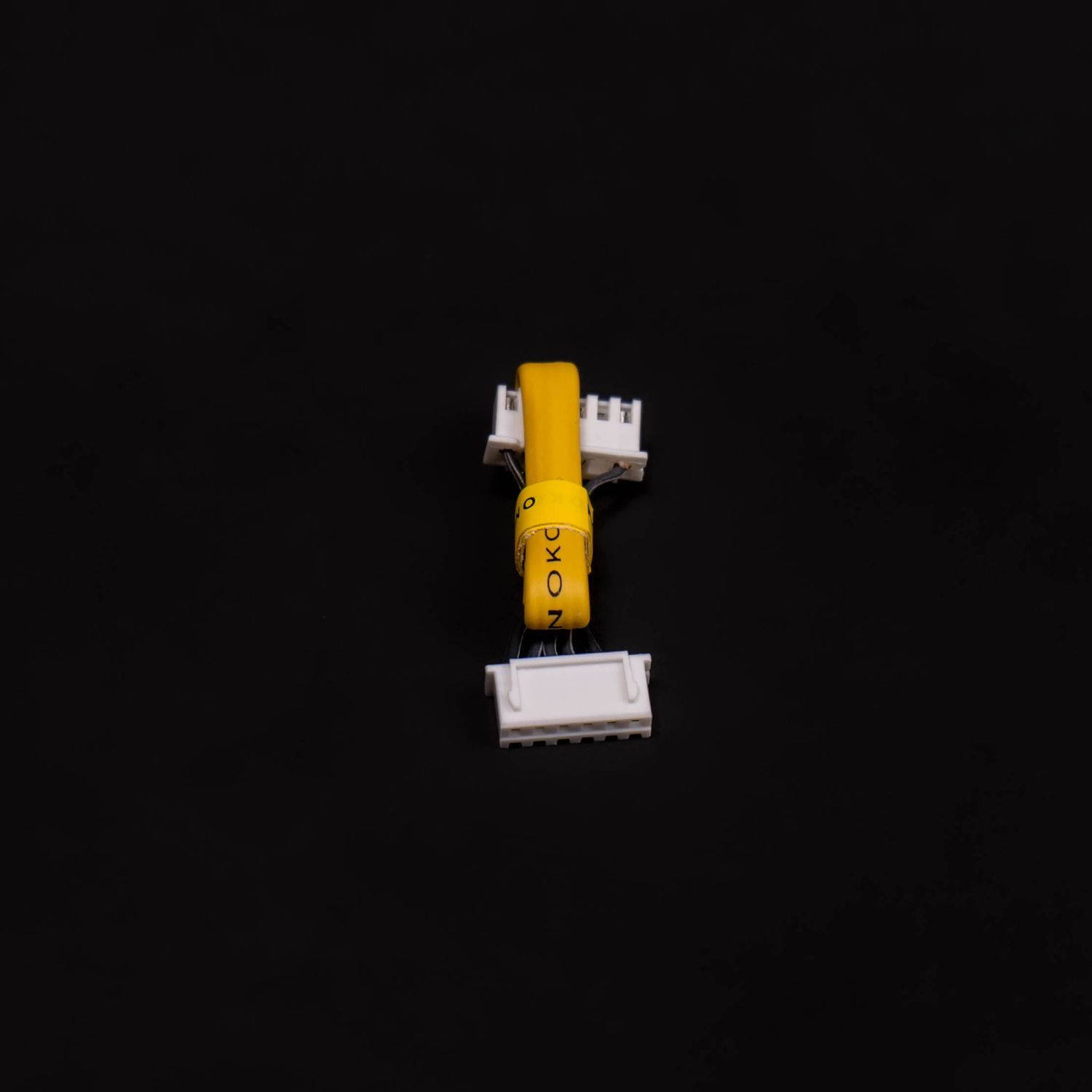

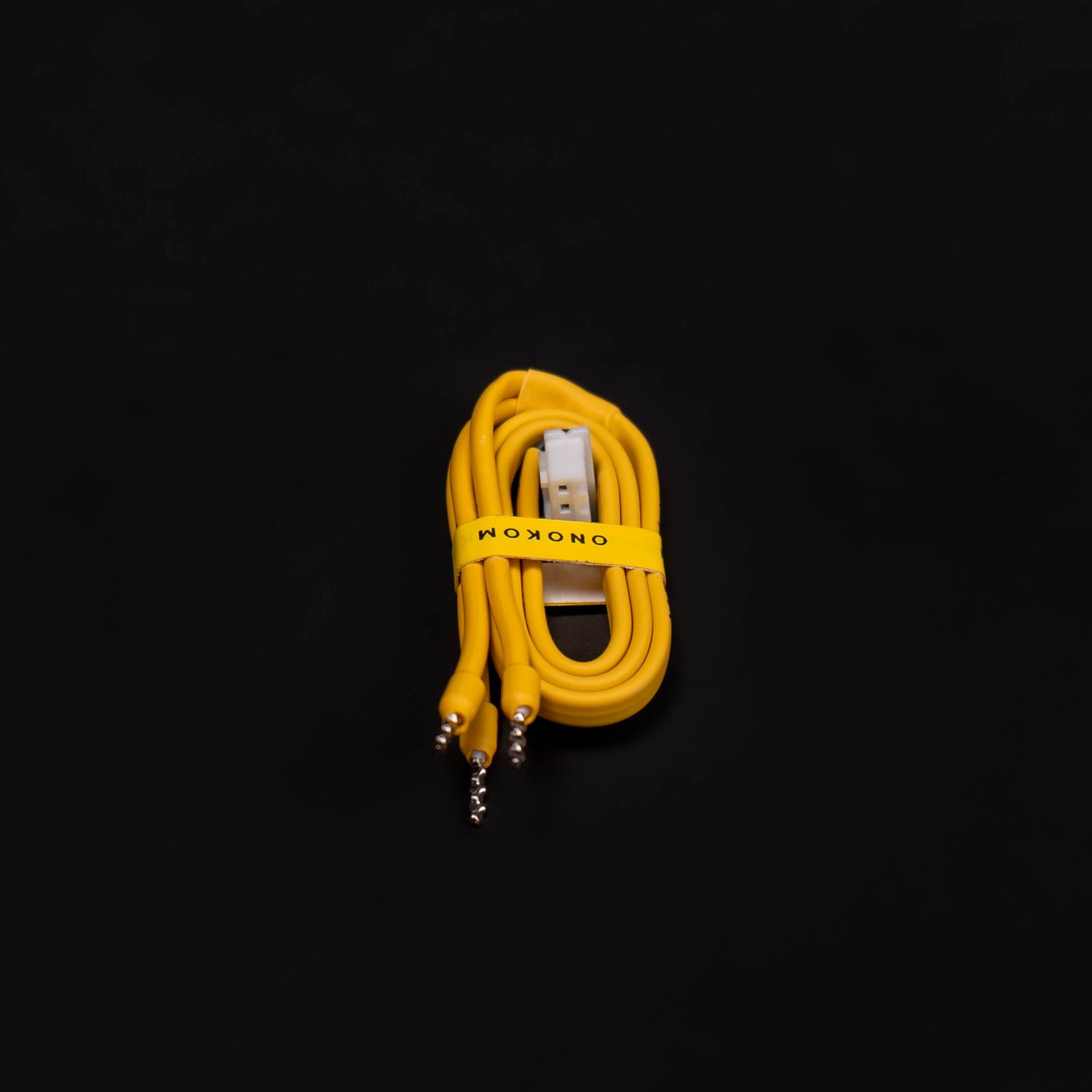

Комплектация шлюза - кабель для переходника

загружается

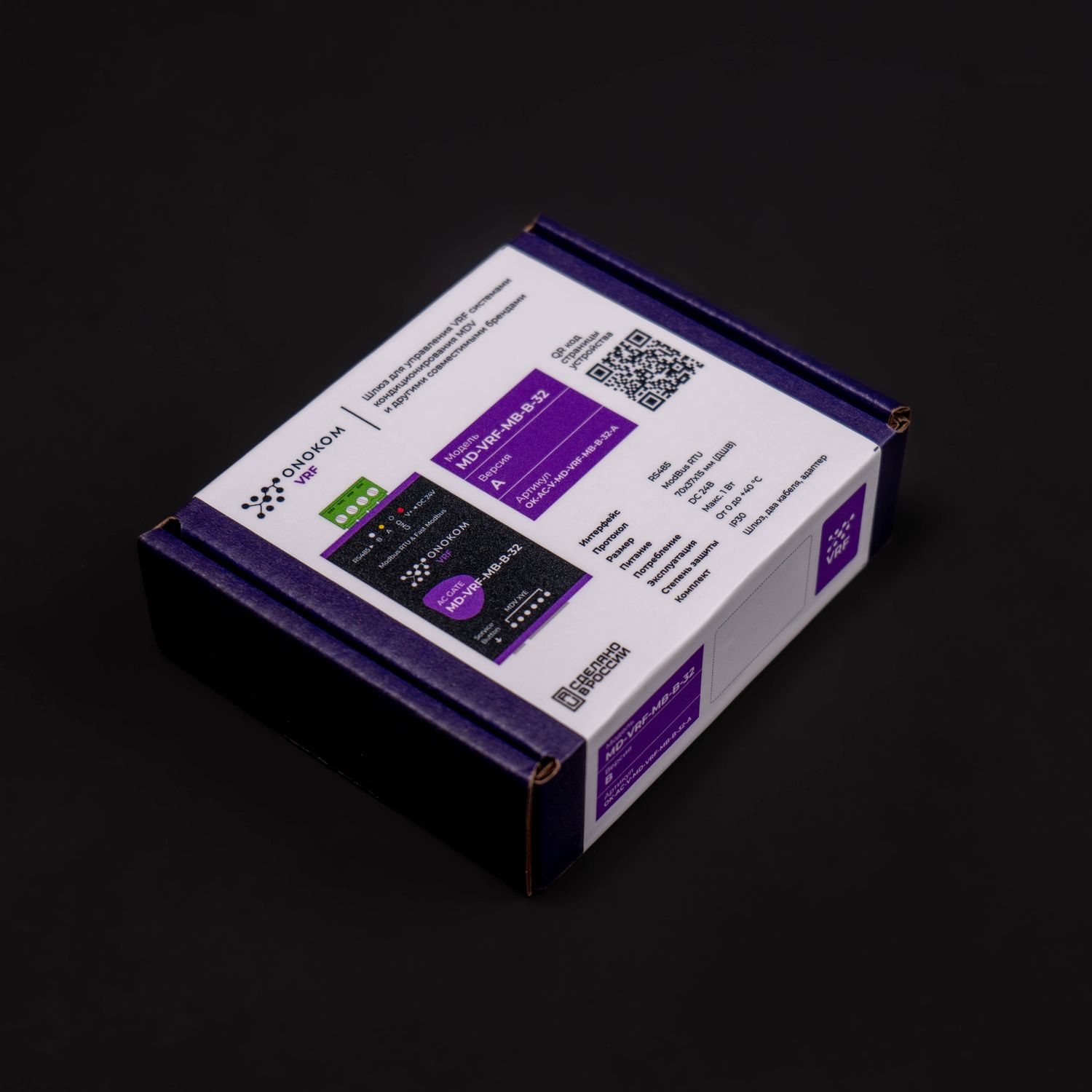

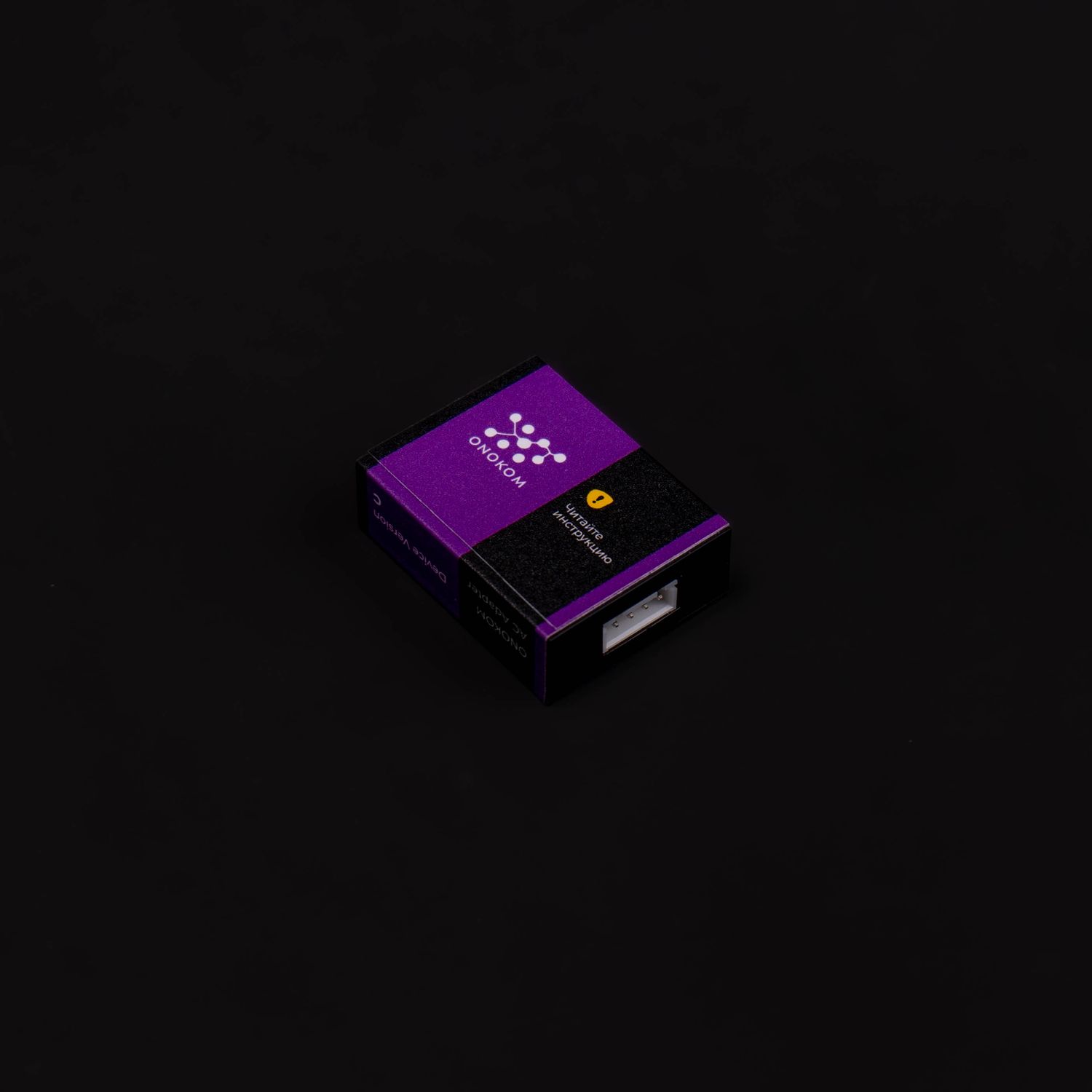

Комплектация шлюза - коробка с обратной стороны

4. Краткая инструкция

Скопировано

- Перед подключением обесточьте кондиционер и устройство

- Убедитесь в правильности подключения перед подачей питания

- Подсоедините устройство к разъему XYE

- Соблюдайте рекомендуемый уровень питания (24В) для работы устройства

- Не размещайте устройство во влажных местах

4.1 Устраниение неполадок

Скопировано

1. Проверьте правильность подключения интерфейсного кабеля в разъем кондиционера:
- разъем плотно вставлен в плату управления кондиционером;
- разъем плотно вставлен в шлюз;
- разъем не выломан;
- проводники интерфейсного кабеля входят в разъем с одной и с другой стороны интерфейсного кабеля.

2. Проверьте корректность подачи питания на шлюз.
При необходимости замерьте питания на клемме.

3. Проверьте корректность подключения проводников A и B шины RS485, как на шлюзе так и на контроллере управления.

4. Проверьте, что клемма RS485 плотно вставлена в шлюз.

5. Убедитесь, что используется правильный кабель для подключения шины RS485.

4.2 Смена скорости работы шлюза

Скопировано

Для изменения скорости работы шлюза сделайте следующее:
В 110 регистр запишите значение, которое при умножении на 100 дает необходимую вам скорость

Также через WirenBoard можно отправить команду:
modbus_client --debug -mrtu -b9600 -pnone -s2 /dev/ttyRS485-1 -a12 -t0x06 -r110 1152

Эта команда означает, что при остановленном wb-mqtt-serial установить устройству с адресом 12, подключенному к порту RS485-1, скорость 115200

4.3 Смена Modbus адреса шлюза

Скопировано

По умолчанию все шлюзы ONOKOM имеют адрес - 1

Для изменения Modbus шлюза сделайте следующее:
В 128 регистр запишите необходимое значение Modbus адреса

Также через WirenBoard можно отправить команду:
modbus_client --debug -mrtu -b9600 -pnone -s2 /dev/ttyRS485-1 -a1 -t0x06 -r128 12

Эта команда означает, что при остановленном wb-mqtt-serial установит устройству с адресом 1, подключенному к порту RS485-1, адрес 12

5. Карта регистров

Скопировано

Адрес		Параметры регистра			Описание	Значения
Dec	Hex	Тип	Доступ	Формат	Описание	Значения
Coil регистры (в адресе регистра, N- адрес внутреннего блока)
10000 + 100*N + 1		Coil	RW	Bool	Состояние кондиционера	0 - Отключен 1 - Включен
10000 + 100*N + 2		Coil	RW	Bool	Подсветка экрана	0 - Отключена 1 - Включена
10000 + 100*N + 3		Coil	RW	Bool	Уменьшить яркость экрана	0 - Отключена 1 - Включена
10000 + 100*N + 4		Coil	R	Bool	Режим Тихий	0 - Отключен 1 - Включен (На центральном пульте нет этого)
10000 + 100*N + 5		Coil	RW	Bool	Звуковая индикация	0 - Отключен 1 - Включен
10000 + 100*N + 6		Coil		Bool	Режим Эко	0 - Отключен 1 - Включен (На центральном пульте нет этого для внутренних, но есть для наружного три положения (0, 1, 2))
10000 + 100*N + 7		Coil	RW	Bool	Режим Турбо	0 - Отключена 1 - Включена
10000 + 100*N + 8		Coil	RW	Bool	Режим Сон	0 - Отключена 1 - Включена
10000 + 100*N + 20		Coil	R	Bool	Внутренний блок на связи	0 - Нет 1 - Да
Holding регистры (в адресе регистра, N- адрес внутреннего блока)
10000 + 100*N + 1		Holding	RW	UInt16	Режим работы	1 – Нагрев 2 – Охлаждение 3 – Автоматический 4 – Осушение 5 - Вентиляция
10000 + 100*N + 2		Holding	RW	UInt16	Состояние и режим Данный регистр помогает интегрировать в системы, где отключение управляется тем же регистром, что режим. Например, Sprut.Hub.	0 – Выключен 1 – Нагрев 2 – Охлаждение 3 – Автоматический 4 – Осушение 5 - Вентиляция
10000 + 100*N + 3		Holding	RW	SInt16	Температура воздуха в помещении °C По умолчанию в этом регистре хрантится температура воздуха измеренная встроенным датчиком кондиционера. При записи в этот регистр температуры с внешнего датчика, значение будет возвращаться с поправкой, которая отображается в регистре 20.	-32768…32768 Для получения температуры, нужно умножить значение на 0.01. Например, 2560 это 25.6 °C
10000 + 100*N + 4		Holding	R	SInt16	Температура воздуха на улице °C	-32768…32768 Для получения температуры, нужно умножить значение на 0.01. Например, 2560 это 25.6 °C
10000 + 100*N + 5		Holding	RW	SInt16	Целевая температура °C. Температура задается с точностью 1°C.	-32768…32768 Для получения температуры, нужно умножить значение на 0.01. Например, 2500 это 25.0 °C
10000 + 100*N + 6		Holding	R	UInt16	Текущий режим	0 – Простаивает 1 – Нагревает 2 – Охлаждает
10000 + 100*N + 7		Holding	RW	UInt16	Скорость вентилятора	0 – Авто 1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость 4 - Четвертая скорость 5 - Пятая скорость 6 - Шестая скорость 7 - Седьмая скорость
10000 + 100*N + 8		Holding	RW	Uint16	Расширенная скорость вентилятора Данный регистр помогает интегрировать в системы, где для управления скоростью можно использовать только один регистр. Включение режимов тихий и турбо не меняет состояние скорости вентилятора (отображаемой на экране кондиционера и в Holding регистре №7)	0 – Авто 1 – Тихий режим 2 - Первая скорость 3 - Вторая скорость 4 - Третья скорость 5 - Четвертая скорость 6 - Пятая скорость 7 - Турбо режим
10000 + 100*N + 9		Holding	RW	Uint16	Горизонтальные ламели Первое положение - самое нижнее Пятое положение - самое верхнее	0 - Остановлены 1 - Качание 2 - Нижнее положение ... N-1 - Положение N-2 N - Верхнее положение
10000 + 100*N + 11		Holding	RW	Uint16	Направление воздушного потока Данный регистр помогает интегрировать в системы, где для управления направлением воздуха есть можно использовать только один регистр. Например, Умный дом с Алисой.	0 – Остановлено 1- Качание горизонтальное и вертикальное 2 - Качание горизонтальных жалюзи 3 – Качание вертикальных жалюзи
10000 + 100*N + 15		Holding	RW	UInt16	Режим работы (для Loxone)	1 – Автоматический 2 – Нагрев 3 –Охлаждение 4 – Осушение 5 - Вентиляция
Holding регистры (Сервисные)
110	0x006E	Holding	RW	SInt16	Modbus скорость	Для получения реальной скорости, нужно умножить значения из регистра на 100, для записи желаемого значения, необходимо разделить его на 100. 96 - 9600 192 - 19200 384 - 38400 576 - 57600 1152 - 115200
111	0x006F	Holding	R	UInt16	Настройка бита чётности порта RS-485	0 — нет бита чётности (none) Другие не поддерживаются.
112	0x0070	Holding	R	UInt16	Количество стоп-битов порта RS-485	2 Другие не поддерживаются.
128	0x0080	Holding	RW	SInt16	Modbus адрес устройтсва	1...247
200 - 219	0x00C9 - 0x00DB	Holding	R	SInt16	Аппаратная версия устройтсва
250 - 265	0x00FA- 0x0109	Holding	R	SInt16	Програмная версия устройтсва
Input регистры (в адресе регистра, N- адрес внутреннего блока)
0		Inputs	RW	SInt16	Количество ошибок	0...24
Discrete регистры (в адресе регистра, N- адрес внутреннего блока)
10000 + 100*N + 0	0x00	Discrete	R	Bool	Наличие ошибок	0 - нет ошибок 1 - есть ошибки
10000 + 100*N + 1	0x01	Discrete	R	Bool	Ошибка 1 -	0 - нет ошибки 1 - есть ошибка
2	0x02	Discrete	R	Bool	Ошибка 2 -	0 - нет ошибки 1 - есть ошибка
3	0x03	Discrete	R	Bool	Ошибка 3 -	0 - нет ошибки 1 - есть ошибка
4	0x04	Discrete	R	Bool	Ошибка 4 -	0 - нет ошибки 1 - есть ошибка
5	0x05	Discrete	R	Bool	Ошибка 5 -	0 - нет ошибки 1 - есть ошибка
6	0x06	Discrete	R	Bool	Ошибка 6 -	0 - нет ошибки 1 - есть ошибка
7	0x07	Discrete	R	Bool	Ошибка 7 -	0 - нет ошибки 1 - есть ошибка
8	0x08	Discrete	R	Bool	Ошибка 8 -	0 - нет ошибки 1 - есть ошибка
9	0x09	Discrete	R	Bool	Ошибка 9 -	0 - нет ошибки 1 - есть ошибка
10	0x0A	Discrete	R	Bool	Ошибка 10 -	0 - нет ошибки 1 - есть ошибка
11	0x0B	Discrete	R	Bool	Ошибка 11 -	0 - нет ошибки 1 - есть ошибка
12	0x0C	Discrete	R	Bool	Ошибка 12 -	0 - нет ошибки 1 - есть ошибка
13	0x0D	Discrete	R	Bool	Ошибка 13 -	0 - нет ошибки 1 - есть ошибка
14	0x0E	Discrete	R	Bool	Ошибка 14 -	0 - нет ошибки 1 - есть ошибка
15	0x0F	Discrete	R	Bool	Ошибка 15 -	0 - нет ошибки 1 - есть ошибка
16	0x10	Discrete	R	Bool	Ошибка 16 -	0 - нет ошибки 1 - есть ошибка
17	0x11	Discrete	R	Bool	Ошибка 17 -	0 - нет ошибки 1 - есть ошибка
18	0x12	Discrete	R	Bool	Ошибка 18 -	0 - нет ошибки 1 - есть ошибка
19	0x13	Discrete	R	Bool	Ошибка 19 -	0 - нет ошибки 1 - есть ошибка
20	0x14	Discrete	R	Bool	Ошибка 20 -	0 - нет ошибки 1 - есть ошибка
21	0x15	Discrete	R	Bool	Ошибка 21 -	0 - нет ошибки 1 - есть ошибка
22	0x16	Discrete	R	Bool	Ошибка 22 -	0 - нет ошибки 1 - есть ошибка
23	0x17	Discrete	R	Bool	Ошибка 23 -	0 - нет ошибки 1 - есть ошибка
24	0x18	Discrete	R	Bool	Ошибка 24 -	0 - нет ошибки 1 - есть ошибка

6. Полезные файлы

Скопировано

Шаблон ONOKOM MD-VRF-MB-B-32 для WirenBoard.JSON

Шаблон SprutHub MQTT для шлюза MD-VRF-MB-B-32.JSON

7. Гарантия

Скопировано

Гарантийный срок эксплуатации – 2 года со дня продажи через розничную торговую сеть, розничных представителей или интеграторов.

Гарантийный срок шлюза для кондиционера, а также срок его службы исчисляются со дня передачи товара потребителю. Если день передачи установить невозможно, эти сроки исчисляются со дня изготовления шлюза для кондиционера. Для установления вышеуказанных сроков может быть использован технический паспорт с отметками дат изготовления и продажи.

Гарантия не распространяется:
- на шлюзы для кондиционеров и их части со следами механических
повреждений, следами жидкостей, гари, вскрытия;
- на шлюзы для кондиционеров вне полной комплектации;
- на шлюзы для кондиционеров, неисправность которых вызвана:
а) транспортными повреждениями, небрежным отношением, плохим уходом;
б) неправильным монтажом, ремонтом или установкой неквалифицированными специалистами;
в) независящими от производителя причинами (неправильное напряжение в шине, пожар, потоп и другие форсмажорные обстоятельства).

Гарантийная замена и ремонт производится по адресу Продавца.

8. Поддерживаемые модели кондиционеров

Скопировано

8.1 Кондиционеры 2025 года

Скопировано

2025

Серия кондиционеров	Модель кондиционеров	Шлюз	Документация
VRF-СИСТЕМЫ V8: Наружные блоки
БЛОКИ СЕРИИ V8 МОДУЛЬНОГО ИСПОЛНЕНИЯ	\| MDV-V8252V2R1A(MA)	MD-VRF-MB-B	Документация
	\| MDV-V8280V2R1A(MA)
	\| MDV-V8335V2R1A(MA)
	\| MDV-V8400V2R1A(MA)
	\| MDV-V8500V2R1A(MA)
	\| MDV-V8560V2R1A(MA)
	\| MDV-V8615V2R1A(MA)
	\| MDV-V8670V2R1A(MA)
	\| MDV-V8730V2R1A(MA)
	\| MDV-V8785V2R1A(MA)
	\| MDV-V8850V2R1A(MA)
	\| MDV-V8900V2R1A(MA)
	\| MDV-V8950V2R1A(MA)
	\| MDV-V81010V2R1A(MA)
	\| MDV-V81060V2R1A(MA)
	\| MDV-V81120V2R1A(MA)
БЛОКИ СЕРИИ V8-I ИНДИВИДУАЛЬНОГО ИСПОЛНЕНИЯ	\| MDV-V8i252V2R1A(MA)	MD-VRF-MB-B	Документация
	\| MDV-V8i280V2R1A(MA)
	\| MDV-V8i335V2R1A(MA)
	\| MDV-V8i400V2R1A(MA)
	\| MDV-V8i450V2R1A(MA)
	\| MDV-V8i500V2R1A(MA)
	\| MDV-V8i560V2R1A(MA)
	\| MDV-V8i615V2R1A(MA)
	\| MDV-V8i670V2R1A(MA)
	\| MDV-V8i730V2R1A(MA)
	\| MDV-V8i785V2R1A(MA)
	\| MDV-V8i850V2R1A(MA)
	\| MDV-V8i900V2R1A(MA)
	\| MDV-V8i950V2R1A(MA)
	\| MDV-V8i1010V2R1A(MA)
	\| MDV-V8i1060V2R1A(MA)
	\| MDV-V8i1120V2R1A(MA)
	\| MDV-V8i1170V2R1A(MA)
Наружные блоки VRF серии VCmax	\| MDVO-VCM224V2R1A	MD-VRF-MB-B	Документация
	\| MDVO-VCM280V2R1A
	\| MDVO-VCM335V2R1A
	\| MDVO-VCM400V2R1A
	\| MDVO-VCM450V2R1A
	\| MDVO-VCM500V2R1A
	\| MDVO-VCM560V2R1A
	\| MDVO-VCM615V2R1A
	\| MDVO-VCM670V2R1A
	\| MDVO-VCM730V2R1A
	\| MDVO-VCM785V2R1A
	\| MDVO-VCM850V2R1A
БЛОКИ СЕРИИ V8S МОДУЛЬНОГО ИСПОЛНЕНИЯ	\| MDV-V8S252V2R1A	MD-VRF-MB-B	Документация
	\| MDV-V8S280V2R1A
	\| MDV-V8S335V2R1A
	\| MDV-V8S400V2R1A
	\| MDV-V8S450V2R1A
	\| MDV-V8S500V2R1A
	\| MDV-V8S560V2R1A
	\| MDV-V8S615V2R1A
	\| MDV-V8S670V2R1A
БЛОКИ СЕРИИ V8S-i ИНДИВИДУАЛЬНОГО ИСПОЛНЕНИЯ	\| MDV-Vi252V2R1A	MD-VRF-MB-B	Документация
	\| MDV-Vi280V2R1A
	\| MDV-Vi335V2R1A
	\| MDV-Vi400V2R1A
	\| MDV-Vi450V2R1A
	\| MDV-Vi500V2R1A
	\| MDV-Vi560V2R1A
	\| MDV-Vi615V2R1A
	\| MDV-Vi670V2R1A
БЛОКИ СЕРИИ V8 MINI - 220B	\| MDV-V8M80V2R1E	MD-VRF-MB-B	Документация
	\| MDV-V8M100V2R1E
	\| MDV-V8M120V2R1E
	\| MDV-V8M140V2R1E
	\| MDV-V8M160V2R1E
	\| MDV-V8M170V2R1E
БЛОКИ СЕРИИ V8 MINI - 380B	\| MDV-V8M120V2R1B	MD-VRF-MB-B	Документация
	\| MDV-V8M140V2R1B
	\| MDV-V8M160V2R1B
	\| MDV-V8M170V2R1B
VRF-системы: внутренние блоки серии V8
Настенные блоки	MDVI3-15WMVR12D	MD-VRF-MB-B	Документация
	MDVI3-22WMVR12D
	MDVI3-28WMVR12D
	MDVI3-36WMVR12D
	MDVI3-45WMVR12D
	MDVI3-56WMVR12D
	MDVI3-71WMVR12D
	MDVI3-80WMVR12D
Настенные блоки черного цвета	MDVI3-15WMVR12D-B	MD-VRF-MB-B	Документация
	MDVI3-22WMVR12D-B
	MDVI3-28WMVR12D-B
	MDVI3-36WMVR12D-B
	MDVI3-45WMVR12D-B
	MDVI3-56WMVR12D-B
	MDVI3-71WMVR12D-B
	MDVI3-80WMVR12D-B
Напольно-потолочные блоки	MDVI3-36CFVR12D	MD-VRF-MB-B	Документация
	MDVI3-45CFVR12D
	MDVI3-56CFVR12D
	MDVI3-71CFVR12D
	MDVI3-80CFVR12D
	MDVI3-90CFVR12D
	MDVI3-100CFVR12D
	MDVI3-112CFVR12D
	MDVI3-125CFVR12D
	MDVI3-140CFVR12D
Ультратонкие кассетные однопоточные блоки	MDVI3 18C1VR12D(A)	MD-VRF-MB-B	Документация
	MDVI3 22C1VR12D(A)
	MDVI3 28C1VR12D(A)
	MDVI3 36C1VR12D(A)
	MDVI3-45C1VR12D(A)
	MDVI3-56C1VR12D(A)
	MDVI3-71C1VR12D(A)
Кассетные однопоточные блоки	MDVI3-18C1VR12D	MD-VRF-MB-B	Документация
	MDVI3-22C1VR12D
	MDVI3-28C1VR12D
	MDVI3-36C1VR12D
	MDVI3-45C1VR12D
	MDVI3-56C1VR12D
	MDVI3-71C1VR12D
Кассетные двухпоточные блоки	MDVI3-22C2VR12D	MD-VRF-MB-B	Документация
	MDVI3-28C2VR12D
	MDVI3-36C2VR12D
	MDVI3-45C2VR12D
	MDVI3-56C2VR12D
	MDVI3-71C2VR12D
Кассетные четырехпоточные компактные блоки	MDVI3-15C4CVR12D	MD-VRF-MB-B	Документация
	MDVI3-22C4CVR12D
	MDVI3-28C4CVR12D
	MDVI3-36C4CVR12D
	MDVI3-45C4CVR12D
	MDVI3-56C4CVR12D
	MDVI3-63C4CVR12D
Кассетные четырехпоточные полноразмерные блоки	MDVI3-28C4VR12D	MD-VRF-MB-B	Документация
	MDVI3-36C4VR12D
	MDVI3-45C4VR12D
	MDVI3-56C4VR12D
	MDVI3-71C4VR12D
	MDVI3-80C4VR12D
	MDVI3-90C4VR12D
	MDVI3-100C4VR12D
	MDVI3-112C4VR12D
	MDVI3-140C4VR12D
	MDVI3-160C4VR12D
	MDVI3-180C4VR12D
Ультратонкие канальные блоки (исполнение ARC)	MDVI3-15D1VR12D	MD-VRF-MB-B	Документация
	MDVI3-22D1VR12D
	MDVI3-28D1VR12D
	MDVI3-36D1VR12D
	MDVI3-45D1VR12D
	MDVI3-56D1VR12D
	MDVI3-71D1VR12D
	MDVI3-80D1VR12D
	MDVI3-90D1VR12D
	MDVI3-112D1VR12D
Средненапорные канальные блоки	MDVI3-15D2VR12D	MD-VRF-MB-B	Документация
	MDVI3-22D2VR12D
	MDVI3-28D2VR12D
	MDVI3-36D2VR12D
	MDVI3-45D2VR12D
	MDVI3-56D2VR12D
	MDVI3-71D2VR12D
	MDVI3-80D2VR12D
	MDVI3-90D2VR12D
	MDVI3-112D2VR12D
	MDVI3-125D2VR12D
	MDVI3-140D2VR12D
	MDVI3-160D2VR12D
Канальные высоконапорные блоки	MDVI3-56D3VR12D	MD-VRF-MB-B	Документация
	MDVI3-71D3VR12D
	MDVI3-80D3VR12D
	MDVI3-90D3VR12D
	MDVI3-112D3VR12D
	MDVI3-125D3VR12D
	MDVI3-140D3VR12D
	MDVI3-160D3VR12D
	MDVI3-200D3VR12D
	MDVI3-224D3VR12D
	MDVI3-252D3VR12D
	MDVI3-280D3VR12D
	MDVI3-335D3VR12D
	MDVI3-400D3VR12D
	MDVI3-450D3VR12D
	MDVI3-560D3VR12D
Канальные блоки со 100% притоком свежего воздуха	MDVI3-90OAVR12D(A)	MD-VRF-MB-B	Документация
	MDVI3-140OAVR12D(A)
	MDVI3-160OAVR12D(A)
	MDVI3-224OAVR12D(A)
	MDVI3-280OAVR12D(A)
	MDVI3-200OAVR12D
	MDVI3-224OAVR12D
	MDVI3-252OAVR12D
	MDVI3-280OAVR12D
	MDVI3-335OAVR12D
	MDVI3-400OAVR12D
	MDVI3-450OAVR12D
	MDVI3-560OAVR12D
Напольные корпусные блоки (забор воздуха спереди, FS4)	MDVI3-22FS4VR12D	MD-VRF-MB-B	Документация
	MDVI3-28FS4VR12D
	MDVI3-36FS4VR12D
	MDVI3-45FS4VR12D
	MDVI3-56FS4VR12D
	MDVI3-71FS4VR12D
	MDVI3-80FS4VR12D
Напольные корпусные блоки (забор воздуха снизу, FS5)	MDVI3-22FS5VR12D	MD-VRF-MB-B	Документация
	MDVI3-28FS5VR12D
	MDVI3-36FS5VR12D
	MDVI3-45FS5VR12D
	MDVI3-56FS5VR12D
	MDVI3-71FS5VR12D
	MDVI3-80FS5VR12D
Напольные бескорпусные блоки (FS3)	MDVI3-22FS3VR12D	MD-VRF-MB-B	Документация
	MDVI3-28FS3VR12D
	MDVI3-36FS3VR12D
	MDVI3-45FS3VR12D
	MDVI3-56FS3VR12D
	MDVI3-71FS3VR12D
	MDVI3-80FS3VR12D
VRF-системы: наружные блоки V6R
VRF-системы: наружные блоки V6R	\| MDV6-R252WV2GN1	MD-VRF-MB-B	Документация
	\| MDV6-R280WV2GN1
	\| MDV6-R335WV2GN1
	\| MDV6-R400WV2GN1
	\| MDV6-R450WV2GN1
	\| MDV6-R500WV2GN1
	\| MDV6-R560WV2GN1
Наружные блоки VRF серии V6-i side discharge (индивидуального исполнения с боковым выбросом воздуха)	\| MDVi-200WV2GN1	MD-VRF-MB-B	Документация
	\| MDVi-224WV2GN1
	\| MDVi-260WV2GN1
	\| MDVi-280WV2GN1
	\| MDVi-335WV2GN1
VRF-системы: наружные блоки серии VCpro	\| MDVC-V200W/DRN1	MD-VRF-MB-B	Документация
	\| MDVC-V224W/DRN1
	\| MDVC-V260W/DRN1
	\| MDVC-V280W/DRN1
Наружные блоки мини-VRF серии V6 mini D	\| MDVO-Mi80V2R1D(D)	MD-VRF-MB-B	Документация
	\| MDVO-Mi100V2R1D(D)
	\| MDVO-Mi120V2R1D(D)
	\| MDVO-Mi140V2R1D(D)
	\| MDVO-Mi160V2R1D(D)
	\| MDVO-Mi180V2R1D(D)
Водоохлаждаемые наружные блоки VRF серии V4+W	\| MDVS-252W/DRN1	MD-VRF-MB-B	Документация
	\| MDVS-280W/DRN1
	\| MDVS-335W/DRN1
КОМПРЕССОРНО- КОНДЕНСАТОРНЫЕ БЛОКИ
Наружные блоки серии VCmax	\| MDVO-VCM224V2R1A	MD-VRF-MB-B	Документация
	\| MDVO-VCM280V2R1A
	\| MDVO-VCM335V2R1A
	\| MDVO-VCM400V2R1A
	\| MDVO-VCM450V2R1A
	\| MDVO-VCM500V2R1A
	\| MDVO-VCM560V2R1A
	\| MDVO-VCM615V2R1A
	\| MDVO-VCM670V2R1A
	\| MDVO-VCM730V2R1A
	\| MDVO-VCM785V2R1A
	\| MDVO-VCM850V2R1A
Серия VCpro с боковым выбросом воздуха	\| MDVC-V200W/DRN1	MD-VRF-MB-B	Документация
	\| MDVC-V224W/DRN1
	\| MDVC-V260W/DRN1
	\| MDVC-V280W/DRN1
Руфтопы
Канальные средне- и высоконапорные сплит-системы большой мощности, DC-inverter	MDTA-96HWAN1 \| MDOUB-96HD1N1	MD-VRF-MB-B	Документация
	MDHA-96HWAN1 \| MDOUB-96HD1N1	MD-VRF-MB-B	Документация
Универсальные наружные блоки (подходят для внутренних блоков канального, колонного, кассетного типа)	\| MDOUC-96HD1N1	MD-VRF-MB-B	Документация
	\| MDOUB-96HD1N1	MD-VRF-MB-B	Документация

8.2 Кондиционеры 2024 года

Скопировано

2024

Серия кондиционеров	Модель кондиционеров	Шлюз	Документация
VRF-Системы V8
Настенные (R410A)	MDVI3-15WMVR12D	MD-VRF-MB-B	Документация
	MDVI3-22WMVR12D
	MDVI3-28WMVR12D
	MDVI3-36WMVR12D
	MDVI3-45WMVR12D
	MDVI3-56WMVR12D
	MDVI3-71WMVR12D
	MDVI3-80WMVR12D
Настенные (черного цвета) (R410A)	MDVI3-15WMVR12D-B	MD-VRF-MB-B	Документация
	MDVI3-22WMVR12D-B
	MDVI3-28WMVR12D-B
	MDVI3-36WMVR12D-B
	MDVI3-45WMVR12D-B
	MDVI3-56WMVR12D-B
Кассетные однопоточные (R410A)	MDVI3-18C1VR12D	MD-VRF-MB-B	Документация
	MDVI3-22C1VR12D
	MDVI3-28C1VR12D
	MDVI3-36C1VR12D
	MDVI3-45C1VR12D
	MDVI3-56C1VR12D
	MDVI3-71C1VR12D
Кассетные двухпоточные (R410A)	MDVI3-22C2VR12D	MD-VRF-MB-B	Документация
	MDVI3-28C2VR12D
	MDVI3-36C2VR12D
	MDVI3-45C2VR12D
	MDVI3-56C2VR12D
	MDVI3-71C2VR12D
Кассетные компактные (R410A)	MDVI3-15C4CVR12D	MD-VRF-MB-B	Документация
	MDVI3-22C4CVR12D
	MDVI3-28C4CVR12D
	MDVI3-36C4CVR12D
	MDVI3-45C4CVR12D
	MDVI3-56C4CVR12D
	MDVI3-63C4CVR12D
Кассетные (R410A)	MDVI3-28C4VR12D	MD-VRF-MB-B	Документация
	MDVI3-36C4VR12D
	MDVI3-45C4VR12D
	MDVI3-56C4VR12D
	MDVI3-71C4VR12D
	MDVI3-80C4VR12D
	MDVI3-90C4VR12D
	MDVI3-100C4VR12D
	MDVI3-112C4VR12D
	MDVI3-140C4VR12D
	MDVI3-160C4VR12D
	MDVI3-180C4VR12D
Канальные ультратонкие (исполнение ARC) (R410A)	MDVI3-15D1VR12D	MD-VRF-MB-B	Документация
	MDVI3-22D1VR12D
	MDVI3-28D1VR12D
	MDVI3-36D1VR12D
	MDVI3-45D1VR12D
	MDVI3-56D1VR12D
	MDVI3-71D1VR12D
	MDVI3-80D1VR12D
	MDVI3-90D1VR12D
	MDVI3-112D1VR12D
Канальные средненапорные (R410A)	MDVI3-15D2VR12D	MD-VRF-MB-B	Документация
	MDVI3-22D2VR12D
	MDVI3-28D2VR12D
	MDVI3-36D2VR12D
	MDVI3-45D2VR12D
	MDVI3-56D2VR12D
	MDVI3-71D2VR12D
	MDVI3-80D2VR12D
	MDVI3-90D2VR12D
	MDVI3-90D2VR12D
	MDVI3-112D2VR12D
	MDVI3-125D2VR12D
	MDVI3-140D2VR12D
	MDVI3-160D2VR12D
Канальные высоконапорные (R410A)	MDVI3-56D3VR12D	MD-VRF-MB-B	Документация
	MDVI3-71D3VR12D
	MDVI3-80D3VR12D
	MDVI3-90D3VR12D
	MDVI3-112D3VR12D
	MDVI3-125D3VR12D
	MDVI3-140D3VR12D
	MDVI3-160D3VR12D
	MDVI3-200D3VR12
	MDVI3-224D3VR12D
	MDVI3-252D3VR12D
	MDVI3-280D3VR12D
	MDVI3-335D3VR12D
	MDVI3-400D3VR12D
	MDVI3-450D3VR12D
	MDVI3-560D3VR12D
Напольные бескорпусные (FS3) (R410A)	MDVI3-22FS3VR12D	MD-VRF-MB-B	Документация
	MDVI3-28FS3VR12D
	MDVI3-36FS3VR12D
	MDVI3-45FS3VR12D
	MDVI3-56FS3VR12D
	MDVI3-71FS3VR12D
	MDVI3-80FS3VR12D
Напольные корпусные (забор воздуха спереди, FS4) (R410A)	MDVI3-22FS4VR12D	MD-VRF-MB-B	Документация
	MDVI3-28FS4VR12D
	MDVI3-36FS4VR12D
	MDVI3-45FS4VR12D
	MDVI3-56FS4VR12D
	MDVI3-71FS4VR12D
	MDVI3-80FS4VR12D
Напольные корпусные (забор воздуха снизу, FS5) (R410A)	MDVI3-22FS5VR12D	MD-VRF-MB-B	Документация
	MDVI3-28FS5VR12D
	MDVI3-36FS5VR12D
	MDVI3-45FS5VR12D
	MDVI3-56FS5VR12D
	MDVI3-71FS5VR12D
	MDVI3-80FS5VR12D
Напольно-потолочные (R410A)	MDVI3-36CFVR12D	MD-VRF-MB-B	Документация
	MDVI3-45CFVR12D
	MDVI3-56CFVR12D
	MDVI3-71CFVR12D
	MDVI3-80CFVR12D
	MDVI3-90CFVR12D
	MDVI3-100CFVR12D
	MDVI3-112CFVR12D
	MDVI3-125CFVR12D
	MDVI3-140CFVR12D
Мини VRF Atom
Настенные (R410A)	MDV-D07G/N1-M(At)	MD-VRF-MB-B	Документация
	MDV-D09G/N1-M(At)
	MDV-D12G/N1-M(At)
	MDV-D15G/N1-M(At)
	MDV-D18G/N1-M(At)
	MDV-D24G/N1-M(At)
	MDV-D28G/N1-M(At)
	MDV-D32G/N1-M(At)
Кассетные однопоточные (R410A)	MDV-D06Q1/N1-D(At)	MD-VRF-MB-B	Документация
	MDV-D07Q1/N1-D(At)
	MDV-D09Q1/N1-D(At)
	MDV-D12Q1/N1-D(At)
	MDV-D15Q1/N1-D(At)
	MDV-D18Q1/N1-D(At)
	MDV-D24Q1/N1-D(At)
Кассетные компактные (R410A)	MDV-D05Q4/N1-A3(At)	MD-VRF-MB-B	Документация
	MDV-D07Q4/N1-A3(At)
	MDV-D09Q4/N1-A3(At)
	MDV-D12Q4/N1-A3(At)
	MDV-D15Q4/N1-A3(At)
	MDV-D18Q4/N1-A3(At)
Кассетные (R410A)	MDV-D09Q4/N1-E(At)	MD-VRF-MB-B	Документация
	MDV-D09Q4/N1-E(At)
	MDV-D12Q4/N1-E(At)
	MDV-D15Q4/N1-E(At)
	MDV-D18Q4/N1-E(At)
	MDV-D24Q4/N1-E(At)
	MDV-D28Q4/N1-E(At)
	MDV-D32Q4/N1-E(At)
	MDV-D36Q4/N1-E(At)
	MDV-D40Q4/N1-E(At)
	MDV-D48Q4/N1-E(At)
	MDV-D56Q4/HN1-E(At)
Канальные средненапорные (R410A)	MDV-D07T2/N1-DA5(At)	MD-VRF-MB-B	Документация
	MDV-D09T2/N1-DA5(At)
	MDV-D12T2/N1-DA5(At)
	MDV-D15T2/N1-DA5(At)
	MDV-D18T2/N1-DA5(At)
	MDV-D24T2/N1-DA5(At)
	MDV-D28T2/N1-DA5(At)
	MDV-D32T2/N1-DA5(At)
	MDV-D40T2/N1-DA5(At)
	MDV-D48T2/N1-DA5(At)
	MDV-D56T2/N1-DA5(At)
Напольно-потолочные (R410A)	MDV-D12DL/ N1-C(At)	MD-VRF-MB-B	Документация
	MDV-D15DL/N1-C(At)
	MDV-D18DL/N1-C(At)
	MDV-D24DL/N1-C(At)
	MDV-D28DL/N1-C(At)
	MDV-D32DL/N1-C(At)
	MDV-D40DL/N1-C(At)
	MDV-D48DL/N1-C(At)
VRF-Системы V8
Наружные V8 (Модульного исполнения) (R410A)	\|MDV-V8252V2R1A (MA)	MD-VRF-MB-B	Документация
	\|MDV-V8280V2R1A (MA)
	\|MDV-V8335V2R1A (MA)
	\|MDV-V8400V2R1A (MA)
	\|MDV-V8450V2R1A (MA)
	\|MDV-V8500V2R1A (MA)
	\|MDV-V8560V2R1A (MA)
	\|MDV-V8615V2R1A (MA)
	\|MDV-V8670V2R1A (MA)
	\|MDV-V8730V2R1A (MA)
	\|MDV-V8785V2R1A (MA)
	\|MDV-V8850V2R1A (MA)
	\|MDV-V8900V2R1A (MA)
	\|MDV-V8950V2R1A (MA)
	\|MDV-V81010V2R1A (MA)
	\|MDV-V81060V2R1A (MA)
	\|MDV-V81120V2R1A(MA)
Наружные V8-I (Индивидуального исполнения) (R410A)	\|MDV-V8i252V2R1A (MA)	MD-VRF-MB-B	Документация
	\|MDV-V8i280V2R1A (MA)
	\|MDV-V8i335V2R1A (MA)
	\|MDV-V8i400V2R1A (MA)
	\|MDV-V8i450V2R1A (MA)
	\|MDV-V8i500V2R1A (MA)
	\|MDV-V8i560V2R1A (MA)
	\|MDV-V8i615V2R1A (MA)
	\|MDV-V8i670V2R1A (MA)
	\|MDV-V8i730V2R1A (MA)
	\|MDV-V8i785V2R1A (MA)
	\|MDV-V8i850V2R1A (MA)
	\|MDV-V8i900V2R1A (MA)
	\|MDV-V8i950V2R1A (MA)
	\|MDV-V8i1010V2R1A (MA)
	\|MDV-V8i1060V2R1A (MA)
	\|MDV-V8i1120V2R1A (MA)
	\|MDV-V8i1170V2R1A (MA)
Наружные V8S (R410A)	\|MDV-V8S252V2R1A	MD-VRF-MB-B	Документация
	\|MDV-V8S252V2R1A
	\|MDV-V8S280V2R1A
	\|MDV-V8S335V2R1A
	\|MDV-V8S400V2R1A
	\|MDV-V8S450V2R1A
	\|MDV-V8S500V2R1A
	\|MDV-V8S560V2R1A
	\|MDV-V8S615V2R1A
	\|MDV-V8S670V2R1A
Наружные V8S-i (индивидуального исполнения) (R410A)	\|MDV-Vi252V2R1A	MD-VRF-MB-B	Документация
	\|MDV-Vi280V2R1A
	\|MDV-Vi335V2R1A
	\|MDV-Vi400V2R1A
	\|MDV-Vi450V2R1A
	\|MDV-Vi500V2R1A
	\|MDV-Vi560V2R1A
	\|MDV-Vi615V2R1A
	\|MDV-Vi670V2R1A
Наружные V8 mini 220B (R410A)	\|MDV-V8M80V2R1E	MD-VRF-MB-B	Документация
	\|MDV-V8M100V2R1E
	\|MDV-V8M120V2R1E
	\|MDV-V8M140V2R1E
	\|MDV-V8M160V2R1E
Наружные V8 mini - 380B (R410A)	\|MDV-V8M120V2R1B	MD-VRF-MB-B	Документация
	\|MDV-V8M140V2R1B
	\|MDV-V8M160V2R1B
VRF-Системы
Наружные VCmax (R410A)	\|MDVO-VCM224V2R1A	MD-VRF-MB-B	Документация
	\|MDVO-VCM280V2R1A
	\|MDVO-VCM335V2R1A
	\|MDVO-VCM400V2R1A
	\|MDVO-VCM450V2R1A
	\|MDVO-VCM500V2R1A
	\|MDVO-VCM560V2R1A
	\|MDVO-VCM615V2R1A
	\|MDVO-VCM670V2R1A
	\|MDVO-VCM730V2R1A
	\|MDVO-VCM785V2R1A
	\|MDVO-VCM850V2R1A
Наружные трехтрубные V6R (R410a)	\|MDV6-R252WV2GN1	MD-VRF-MB-B	Документация
	\|MDV6-R280WV2GN1
	\|MDV6-R335WV2GN1
	\|MDV6-R400WV2GN1
	\|MDV6-R450WV2GN1
	\|MDV6-R500WV2GN1
	\|MDV6-R560WV2GN1
Наружные V6-i side discharge (индивидуального исполнения с боковым выбросом воздуха) (R410A)	\|MDVi-200WV2GN1	MD-VRF-MB-B	Документация
	\|MDVi-224WV2GN1
	\|MDVi-260WV2GN1
	\|MDVi-280WV2GN1
	\|MDVi-335WV2GN1
Наружные V6 mini С (мини-VRF) (R410A)	\|MDVO-Mi80V2R1D(D)	MD-VRF-MB-B	Документация
	\|MDVO-Mi100V2R1D(D)
	\|MDVO-Mi120V2R1D(D)
	\|MDVO-Mi140V2R1D(D)
	\|MDVO-Mi160V2R1D(D)
	\|MDVO-Mi180V2R1D(D)
Мини VRF Atom
Наружные Atom (R410A)	\|MDV-V12W/DHN1(At)	MD-VRF-MB-B	Документация
	\|MDV-V18W/DHN1A(At)
	\|MDV-V21W/DHN1A(At)
	\|MDV-V28W/DHN1(At)
	\|MDV-V36W/DHN1(At)
	\|MDV-V42W/DHN1(At)
	\|MDV-V48W/DHN1(At)
	\|MDV-V56W/DHN1(At)
	\|MDV-V60W/DHN1(At)

9. Функции кондиционера

Скопировано

Параметр шлюза	Wiren Board Тип контрола	HomeKit ( через Sprut.hub)	Яндекс ( через Sprut.hub)
Состояние	✅ 1 - Включен 0 - Выключен Параметр выводится в следующем виде: Тип канала - переключатель	✖️ Не используется	✖️ Не используется
Режим	✅ 1 - Нагрев 2 - Охлаждение 3 - Автоматический 4 - Вентиляция 5- Осушение Параметр выводится в следующем виде: Тип канала - диапазон	✖️ Не используется	✖️ Не используется
Состояние и режим. Параметр совмещающий в себе параметры: “Состояние” и “Режим” (Необходим для SprutHub)	✅ 0 - Кондиционер выключен 1 - Кондиционер включен Нагрев 2 - Кондиционер включен Охлаждение 3 - Кондиционер включен Автоматический 4 - Кондиционер включен Осущение 5 - Кондиционер включен Вентиляция Параметр выводится в следующем виде: Тип канала - диапазон	✅ Выключен Нагрев Охлаждение Автоматический Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Режим работы	✅ Состояние Включен Выключен ✅ Режим работы Нагрев Охлаждение Автоматический Осушение Вентиляция Параметры выводятся в виде сервиса Термостат с характеристиками: - Состояние - Режим работы
Температура воздуха в помещении	✅ Минимум - -20 Максимум - 50 Параметр выводится в следующем виде: Тип канала - значение температуры	✅	✅
Температура воздуха на улице	☑️ Скрыто по умолчанию Минимум - -20 Максимум - 50 Параметр выводится в следующем виде: Тип канала - значение температуры	☑️ Скрыто по умолчанию Минимум - -20 Максимум - 50 Параметр выводится в следующем виде: Тип сервиса - Датчик температуры Характеристика - Температура	☑️ Скрыто по умолчанию Минимум - -20 Максимум - 50 Параметр выводится в следующем виде: Тип сервиса - Датчик температуры Характеристика - Температура
Целевая температура - параметр в который мы будем передавать желаемую температуру	✅ Минимум - 16 Максимум - 32 Параметр выводится в следующем виде: Тип канала - диапазон	✅ Минимум - 16 Максимум - 32 Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Целевая температура	✅ Минимум - 16 Максимум - 32 Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Целевая температура
Состояние термостата	✅ 0 - Простаивает 1 - Нагревает 2 - Охлаждает Параметр выводится в следующем виде: Тип канала - диапазон	✅ Простаивает Нагревает Охлаждает Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Состояние	✖️ Не используется
Скорость вентилятора	☑️ Скрыто по умолчанию 0 - Автоматическая скорость 1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость Параметр выводится в следующем виде: Тип канала - диапазон	✖️ Не используется	✖️ Не используется
Скорость вентилятора расширенная	✅ 0 - Автоматическая скорость 1 - 2 - Первая скорость 3 - Вторая скорость 4 - Третья скорость Параметр выводится в следующем виде: Тип канала - диапазон	✅ 0% - Автоматическая скорость 25% - 50% - Первая скорость 75% - Вторая скорость 100% - Третья скорость Параметры выводятся в следующем виде: Тип сервиса - Вентилятор Характеристика - Скорость вращения	✅ 0% - Автоматическая скорость 1% - 2% - Первая скорость 3% - Вторая скорость 4% - Третья скорость Параметры выводятся в следующем виде: Тип сервиса - Вентилятор Характеристика - Скорость вращения (отображается с подписью "открытие ")
Горизонтальные жалюзи - параметр отвечающий за положение горизонтальных жалюзи (Вверх-Вниз)	✅ 0- Остановлено 1 - Качание (вверх-вниз) Параметр выводится в следующем виде: Тип канала - диапазон	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен
Вертикальные и горизонтальные жалюзи параметр отвечающий за качание вертикальных и горизонтальных жалюзи	✅ 0 - Остановлено в средних положениях 2 - Качание (вверх-вниз) Параметр выводится в следующем виде: Тип канала - диапазон	✖️ Не используется	✅ Остановлено Качание (вверх-вниз) Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Качание
Коррекция температуры	✅ Параметр выводится в следующем виде: Тип канала - значение	✖️ Не используется	✖️ Не используется

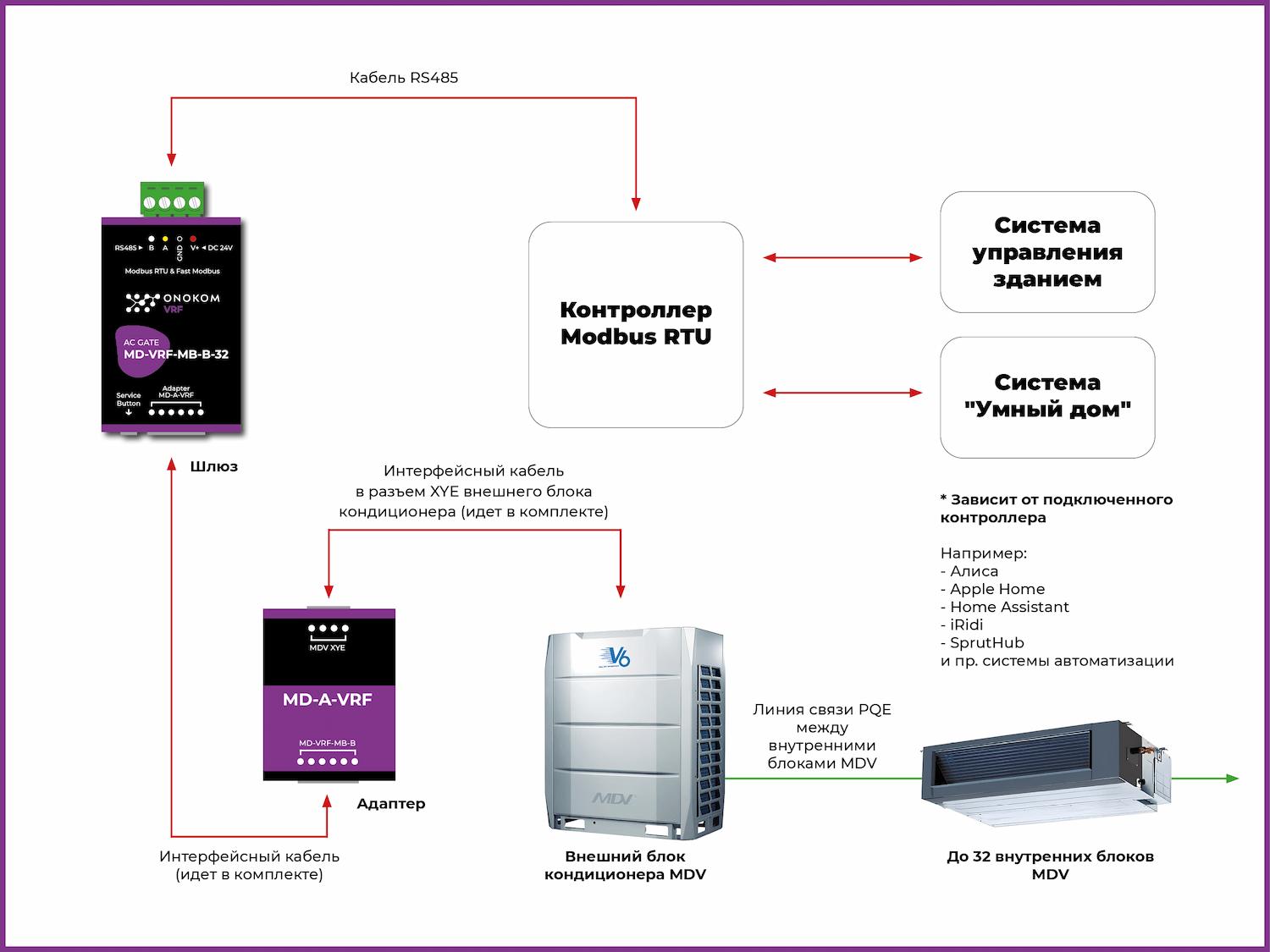

10. Общая логическая схема работы шлюза

Скопировано

загружается

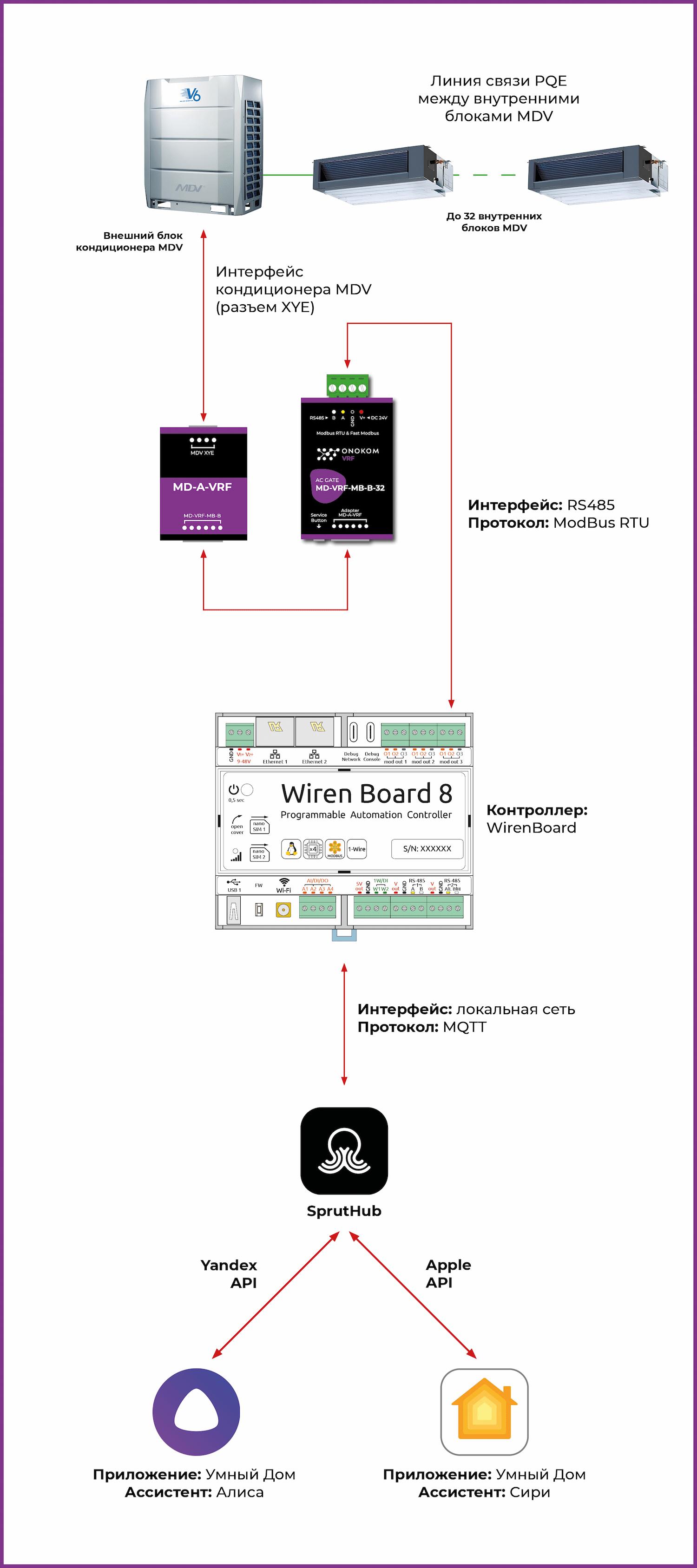

10.1 Логическая схема WirenBoard + SprutHub

Скопировано

загружается

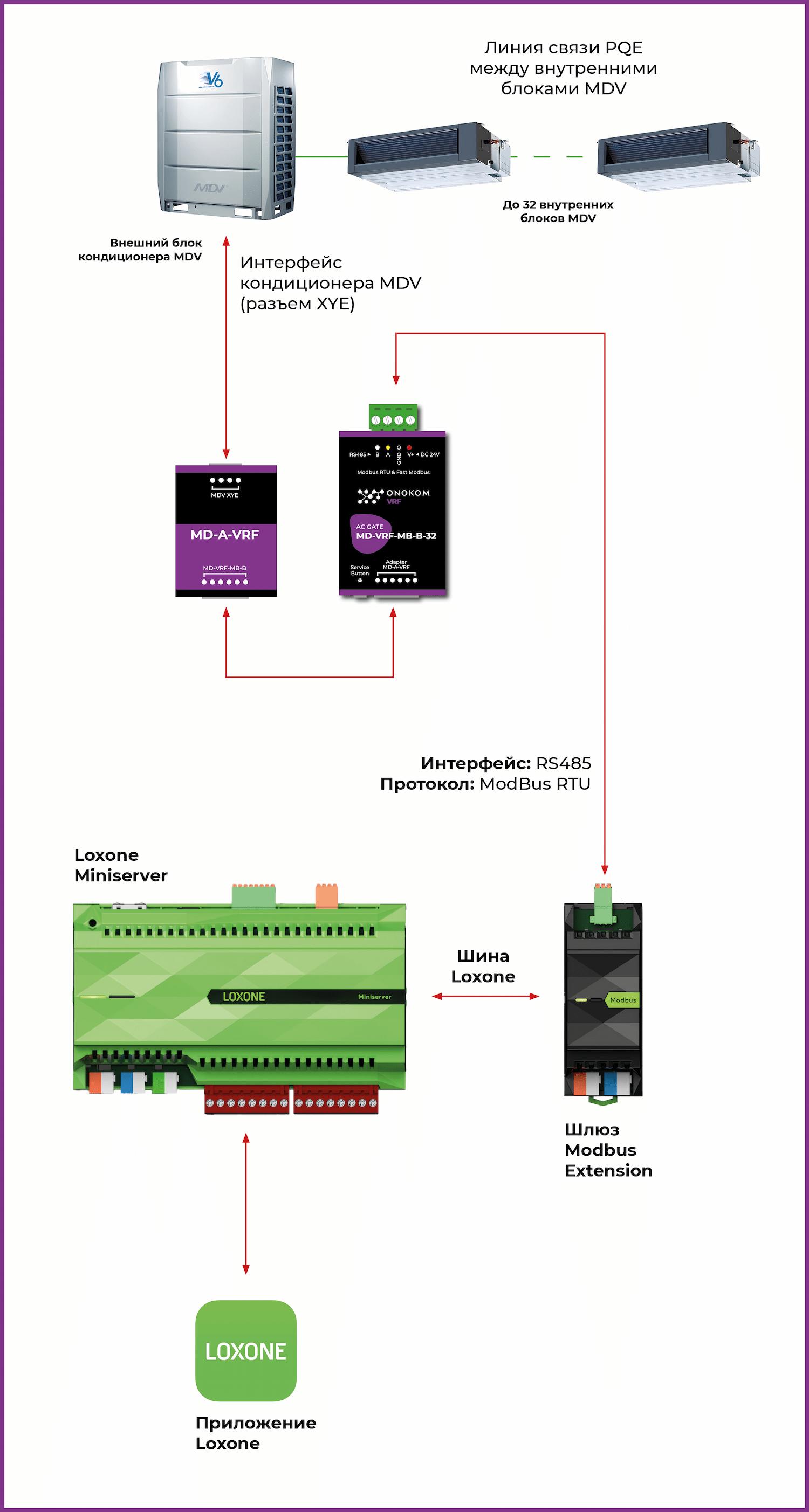

10.2 Логическая схема Loxone

Скопировано

загружается

10.3 Схема подключения к контроллеру iRidi

Скопировано

загружается

11. Схемы подключения

Скопировано

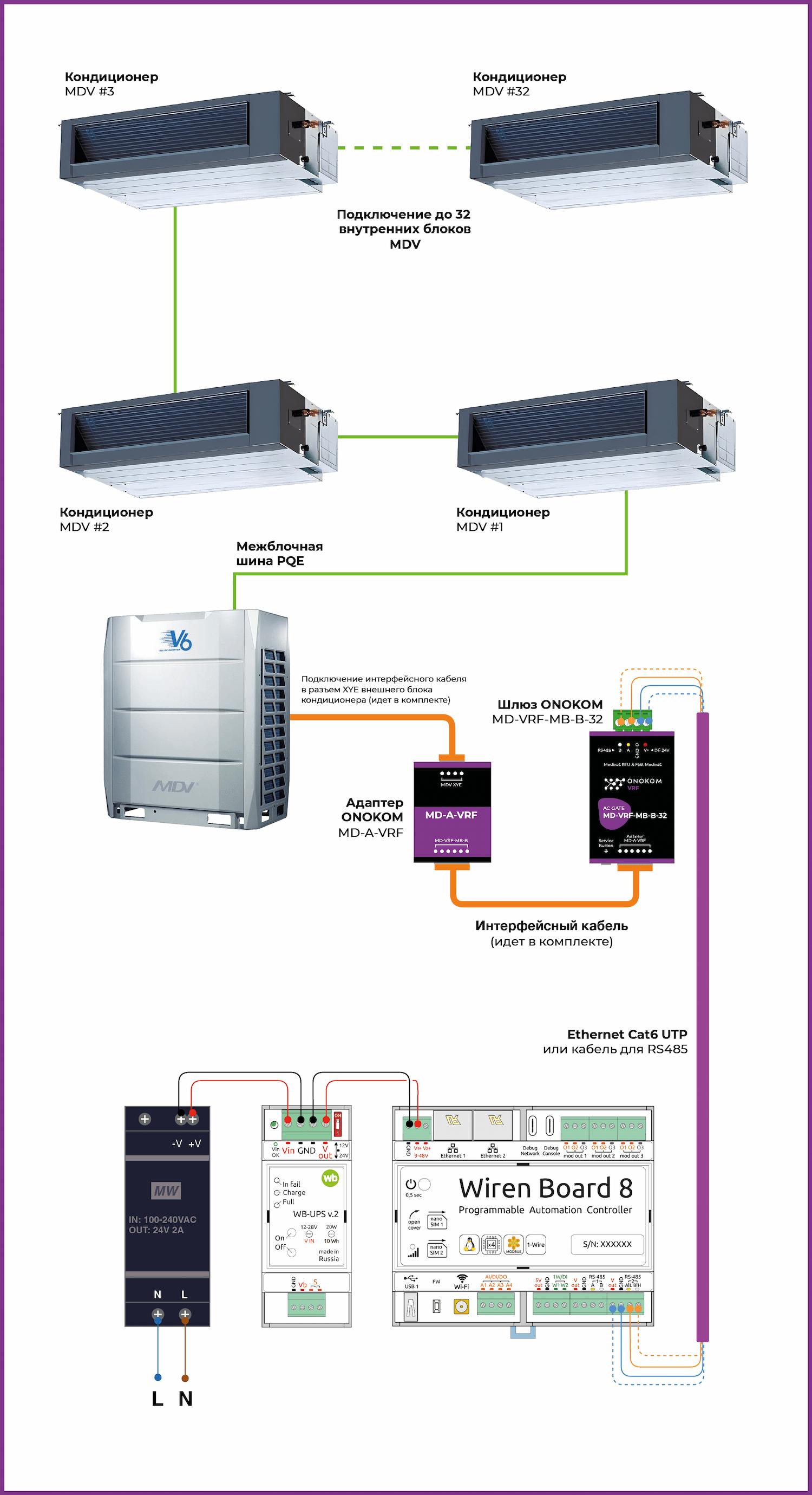

11.1 Схема подключения к WirenBoard

Скопировано

загружается

Схема подключения к контроллеру WirenBoard

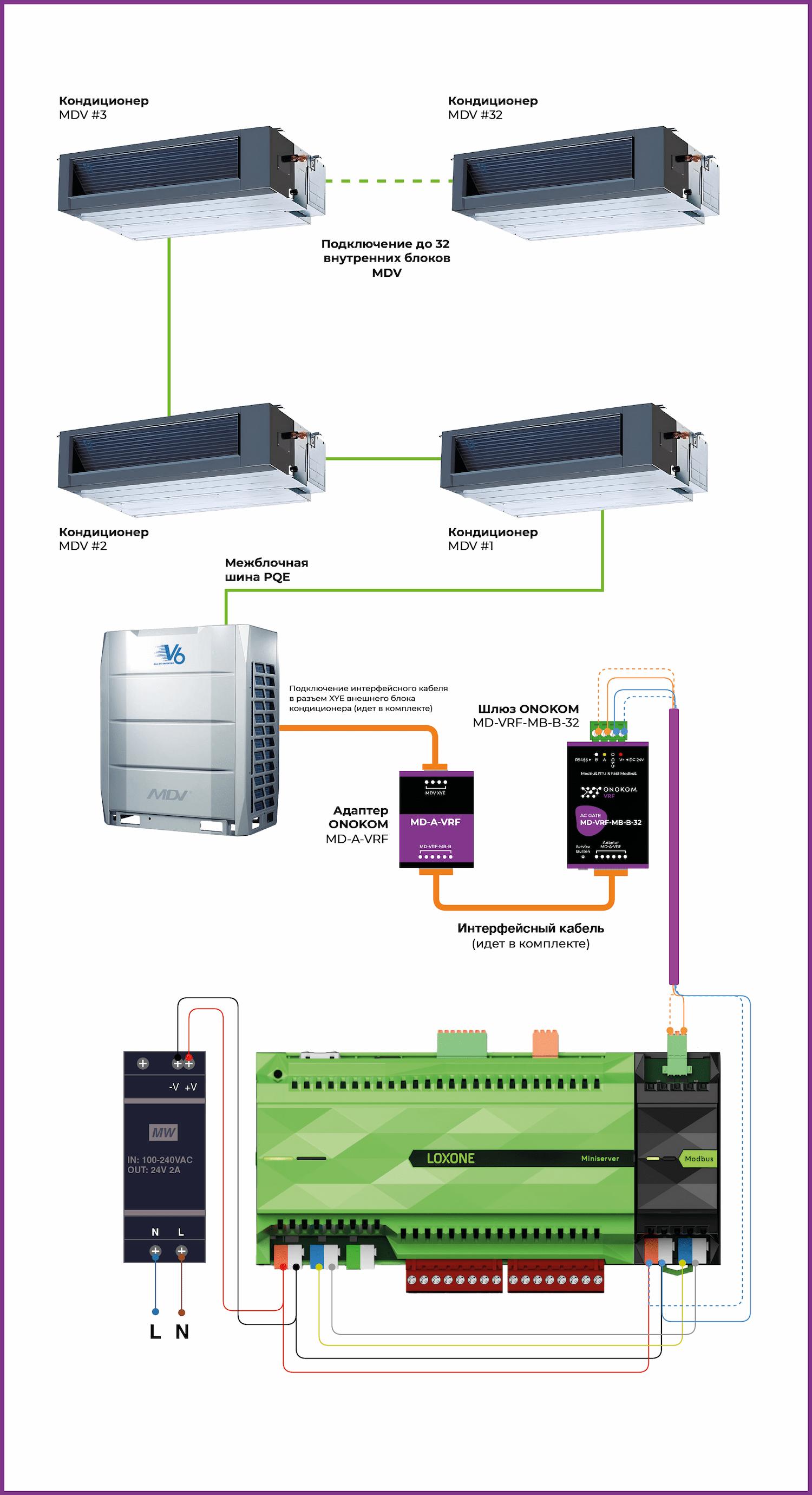

11.2 Схема подключения к контроллеру Loxone

Скопировано

загружается

11.3 Схема подключения к контроллеру iRidi

Скопировано

загружается

12. Подключение к WirenBoard

Скопировано

Раздел находится в стадии заполнения

13. Список функций управления кондиционером MDV через WirenBoard

Скопировано

Обратите внимание, что меню настройки шлюза формируется в зависимости от количества указанных внутренних блоков кондиционера в строке с соответствующей настройкой.
В данных главах, приведен пример для 4 внутренних блоков кондиционеров

13.1 Раздел “Основные режимы и функции”

Скопировано

загружается

Раздел «Основные режимы и функции»
- Состояние
- Режим
- Состояние и режим
- Скорость вентилятора
- Текущая скорость вентилятора
- Расширенная скорость вентилятора

13.2 Раздел “Контроль температуры”

Скопировано

загружается

Раздел «Контроль температуры»
- Температура воздуха в помещении
- Целевая температура
- Состояние термостата

13.3 Раздел “Дополнительные режимы и функции”

Скопировано

загружается

Раздел «Дополнительные режимы и функции»
- Режим тихий
- Режим эко

13.4 Раздел “Данные модуля”

Скопировано

загружается

Раздел «Данные модуля»
- Версия устройства
- Версия прошивки
- Перезагрузить устройство

13.5 Раздел “Ошибки”

Скопировано

загружается

Раздел «Ошибки»
- Ошибки

13.6 Раздел “Диагностика”

Скопировано

загружается

Раздел «Диагностика»
- Количество битых пакетов
- Количество принятых пакетов
- Режим шлюза
- Текущий такт
- Такт последнего получения данных от кондиционера
- Кондиционер подключен
- Коррекция температуры
