1. Общее описание
СкопированоLarnitech – немецкий производитель оборудования для автоматизации частных и коммерческих помещений.
С помощью производимых компанией устройств BW-RS485 можно подключить устройства ONOKOM к системе умного дома и управлять кондиционерами и другими системами климат-контроля.
Модуль BW-RS485 предназначен для сопряжения интерфейсов между устройствами с интерфейсом RS485 и системой Умный дом Larnitech по шине CAN.
2. Список поддерживаемых шлюзов
СкопированоНиже представлен список шлюзов, поддерживаемых системами Larnitech
| Бренд | Серия | Шлюз |
| GREE | HOME |
GR-1-MB-B |
| TION | HOME |
TN-1-MB-B |
| AUX | PRO |
AUX-1-MB-B |
| DAIKIN | PRO |
DK-1-MB-B |
| DAIKIN | PRO |
DK-5-MB-B |
| GREE | PRO |

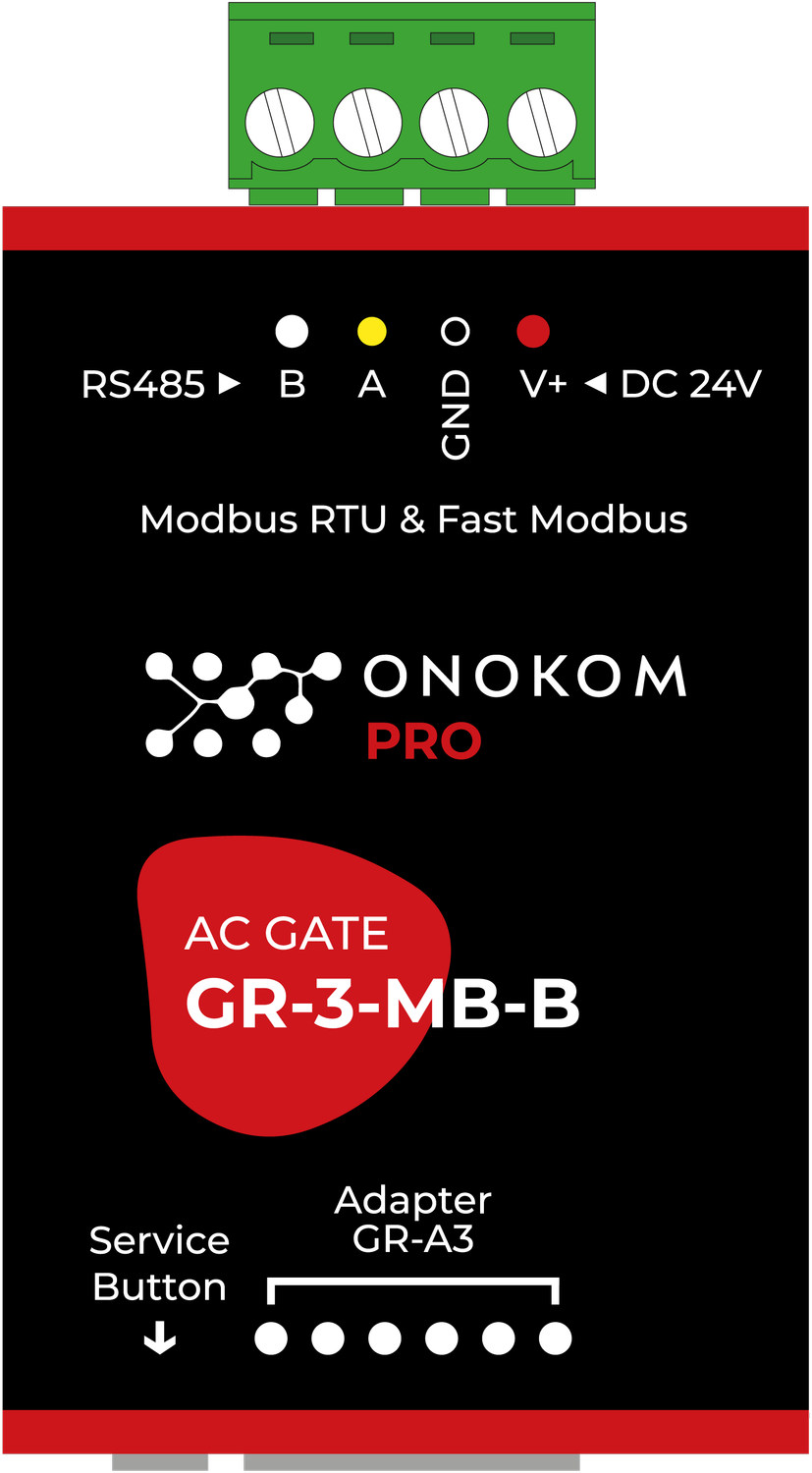

GR-3-MB-B |
| GREE | PRO |

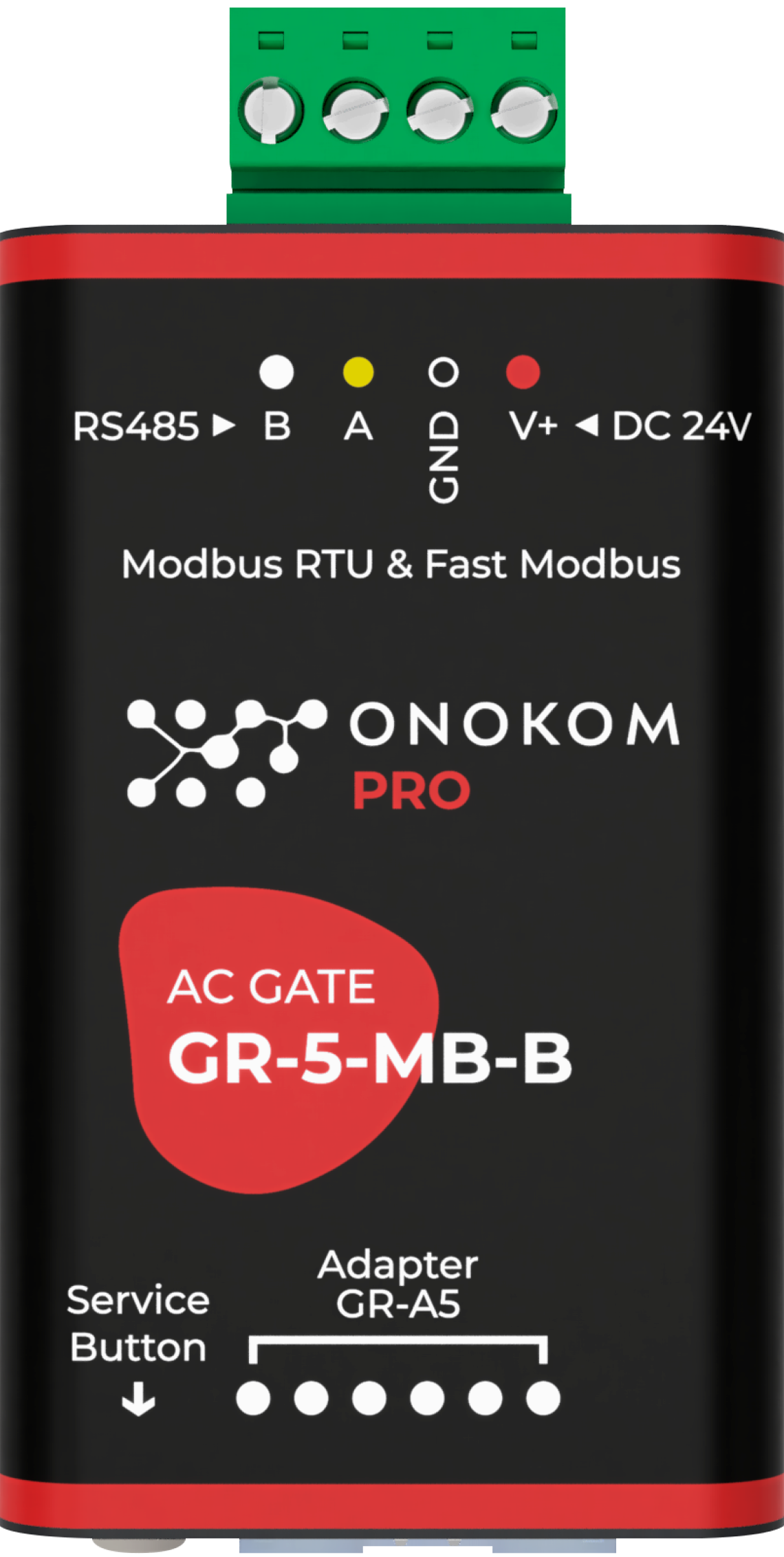

GR-5-MB-B |
| HAIER | PRO |
HR-1-MB-B |
| HEISENSE | PRO |
HS-3-MB-B |
| HEISENSE | PRO |
HS-5-MB-B |
| HEISENSE | PRO |
HS-6-MB-B |
| HITACHI | PRO |
HT-1-MB-B |
| MDV | PRO |
MD-1-MB-B |
| MDV | PRO |
MD-3-MB-B |
| MITSUBISHI ELECTRIC | PRO |
ME-1-MB-B |
| MITSUBISHI HEAVY | PRO |
MH-2-MB-B |
| TOSHIBA | PRO |
TB-1-MB-B |
| TCL | PRO |
TCL-1-MB-B |
| TCL | PRO |

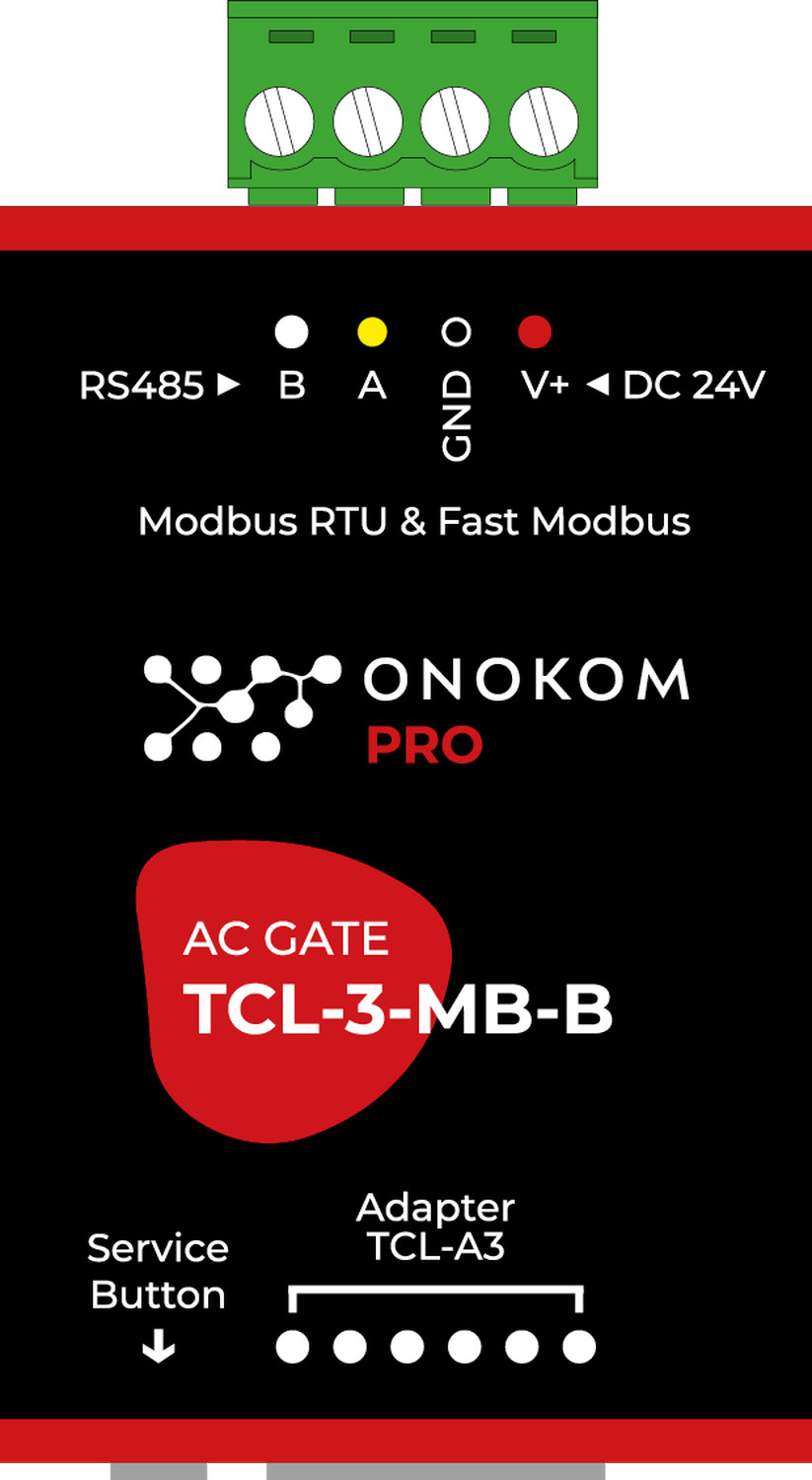

TCL-3-MB-B |
| TCL | PRO |
TCL-6-MB-B |

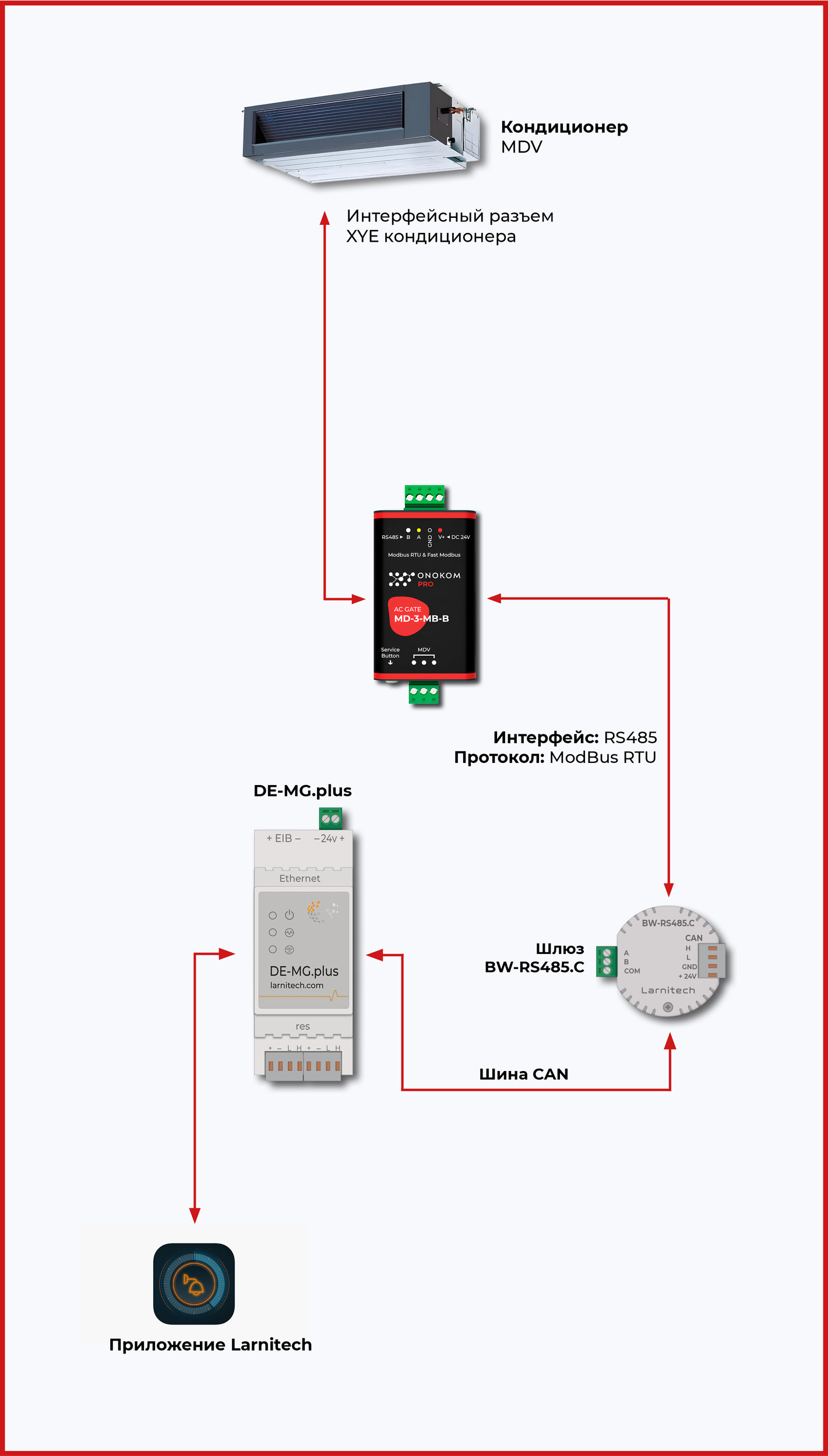

3. Логическая схема Larnitech
Скопировано
4. Схема подключения
Скопировано

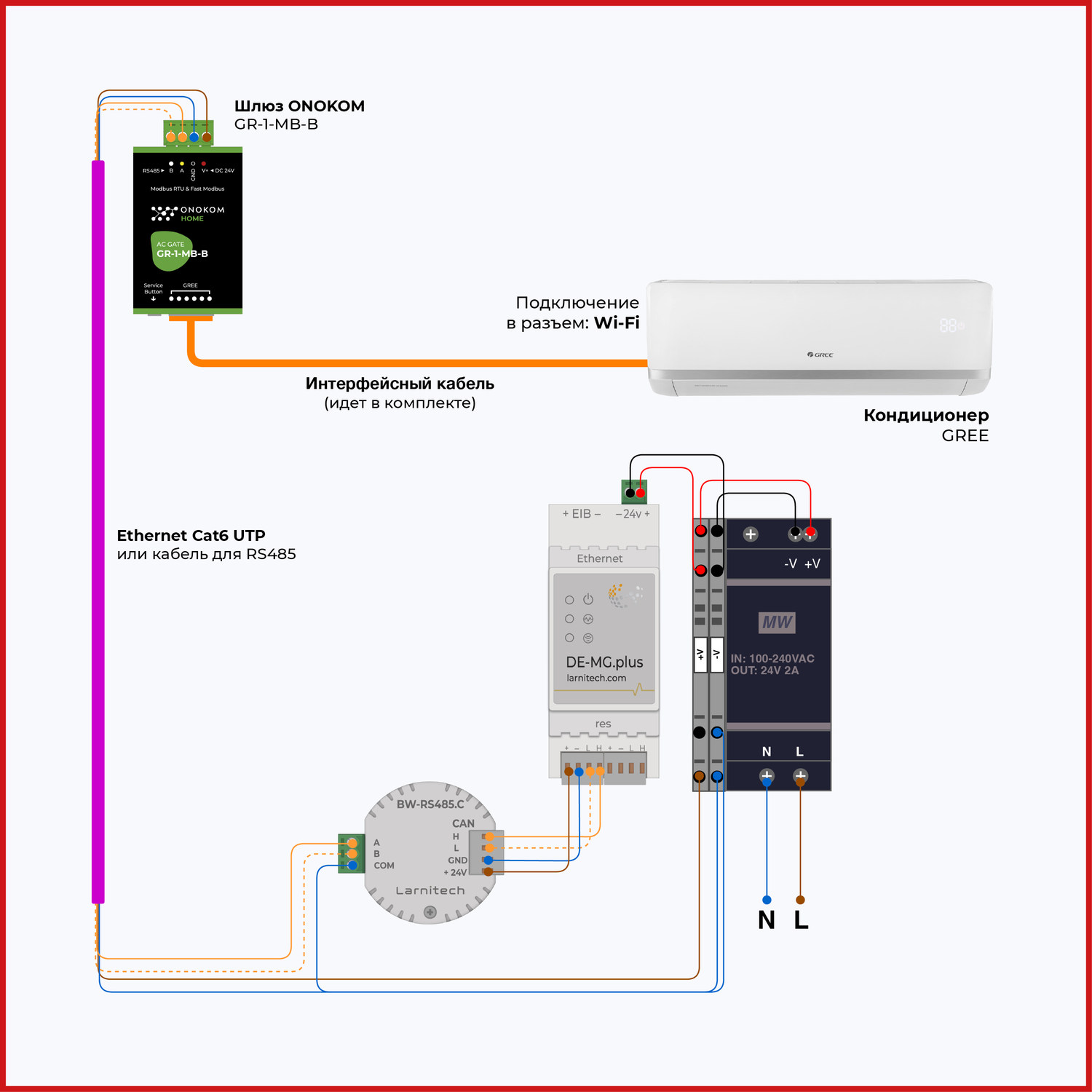

Стандартная схема подключения шлюзов ONOKOM серий PRO и HOME к шлюзам Larnitech на примере шлюза GR-1-MB-B
Схемы подключения с указанием конкретных разъемов кондиционеров можно посмотреть на страницах шлюзов
5. Карты регистров
СкопированоКарта регистров описывает функциональность шлюза
|
GR-1-MB-B.xlsx |
HOME |
GREE |
|
TN-1-MB-B.xlsx |
HOME |
TION |
|
AUX-1-MB-B.xlsx |
PRO |
AUX |
|
DK-1-MB-B.xlsx |
PRO |
DAIKIN |
|
DK-5-MB-B.xlsx |
PRO |
DAIKIN |
|
GR-3-MB-B.xlsx |
PRO |
GREE |
|
GR-5-MB-B.xlsx |
PRO |
GREE |
|
HR-1-MB-B.xlsx |
PRO |
HAIER |
|
HS-3-MB-B.xlsx |
PRO |
HISENSE |
|
HS-5-MB-B.xlsx |
PRO |
HISENSE |
|
HS-6-MB-B.xlsx |
PRO |
HISENSE |
|
HT-1-MB-B.xlsx |
PRO |
HITACHI |
|
MD-1-MB-B.xlsx |
PRO |
MDV |
|
MD-3-MB-B.xlsx |
PRO |
MDV |
|
ME-1-MB-B.xlsx |
PRO |
MITSUBISHI ELECTRIC |
|
MH-2-MB-B.xlsx |
PRO |
MITSUBISHI HEAVY |
|
TB-1-MB-B.xlsx |
PRO |
TOSHIBA |
|
TCL-1-MB-B.xlsx |
PRO |
TCL |
|
TCL-3-MB-B.xlsx |
PRO |
TCL |
|
TCL-6-MB-B.xlsx |
PRO |
TCL |
6. Инструкция
Скопировано6.1 Подключение с помощью LT Setup
Скопировано

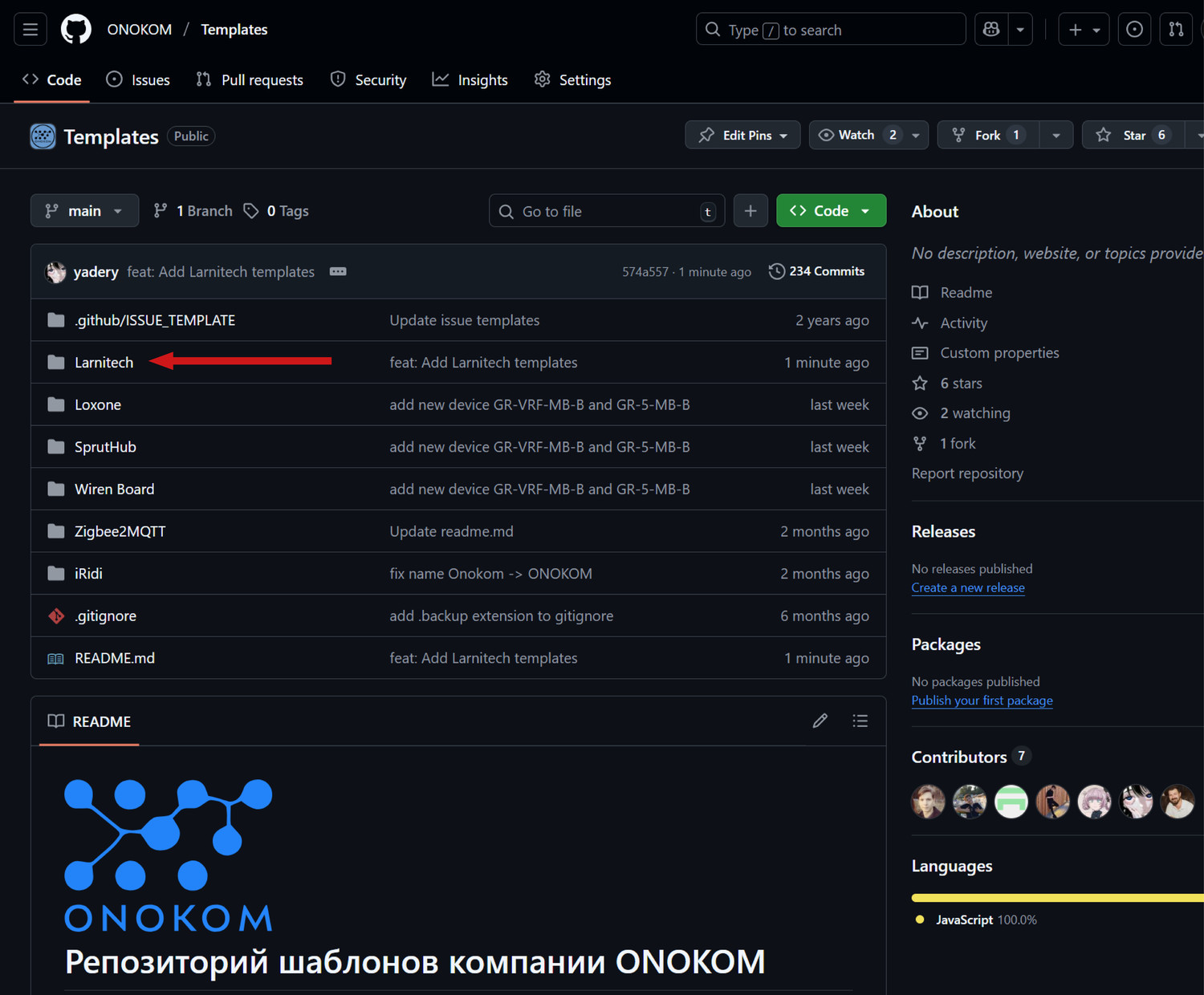

Переходим на сайт Github и открываем папку "Larnitech"

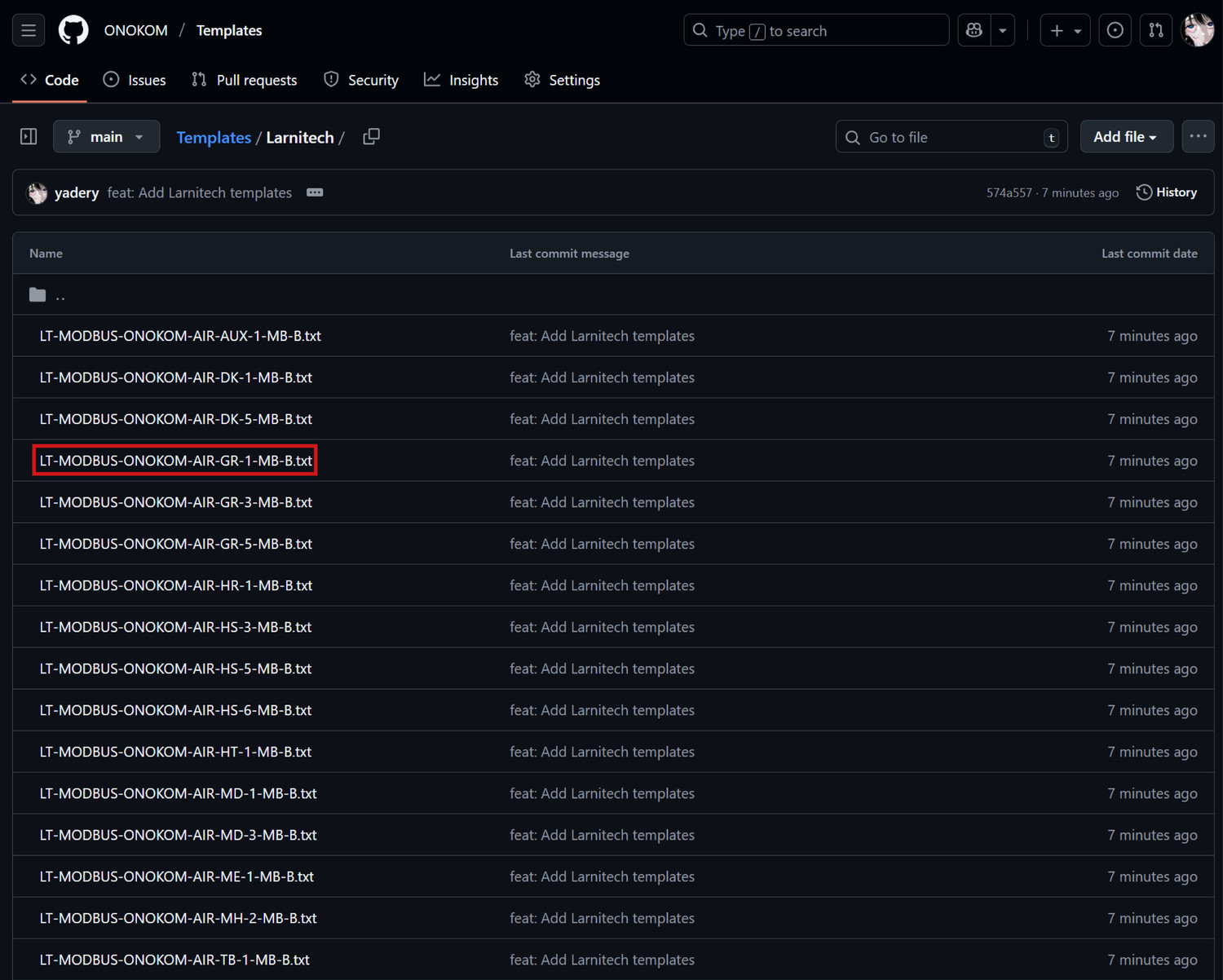

Выбираем нужный шаблон и открываем его

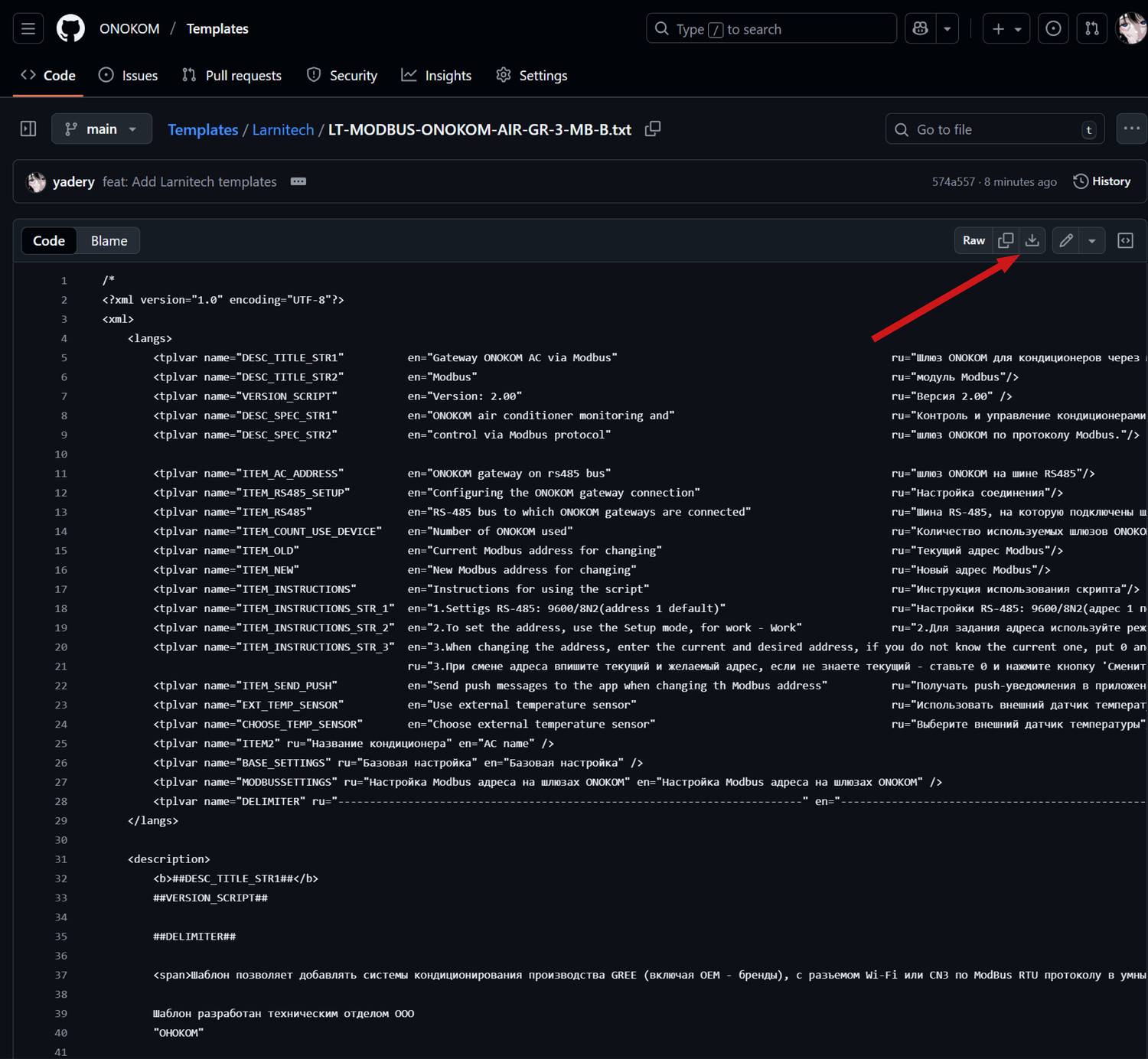

В правом верхнем углу нажимаем кнопку "Скачать"

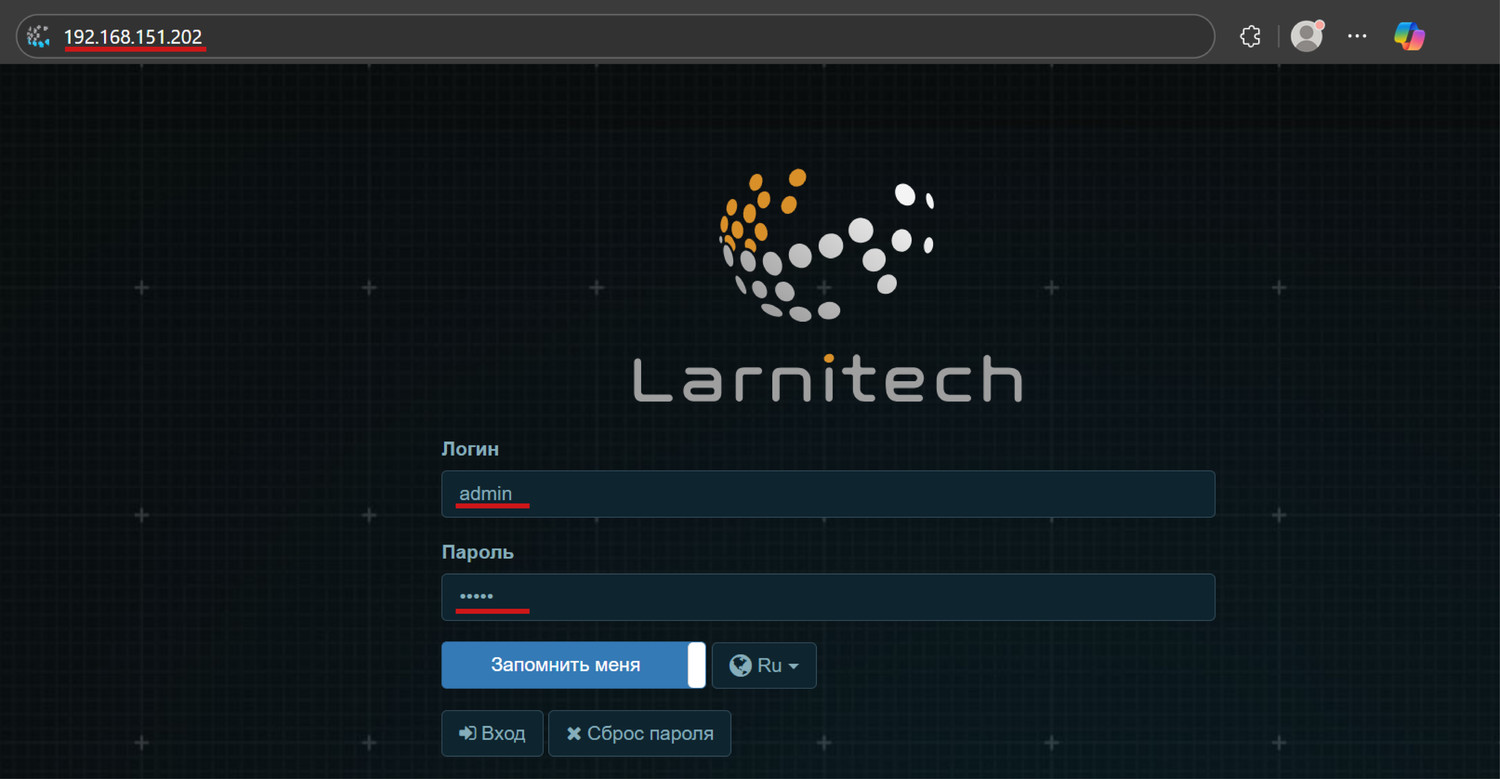

Переходим по локальному адресу контроллера Larnitech и вводим необходимые данные

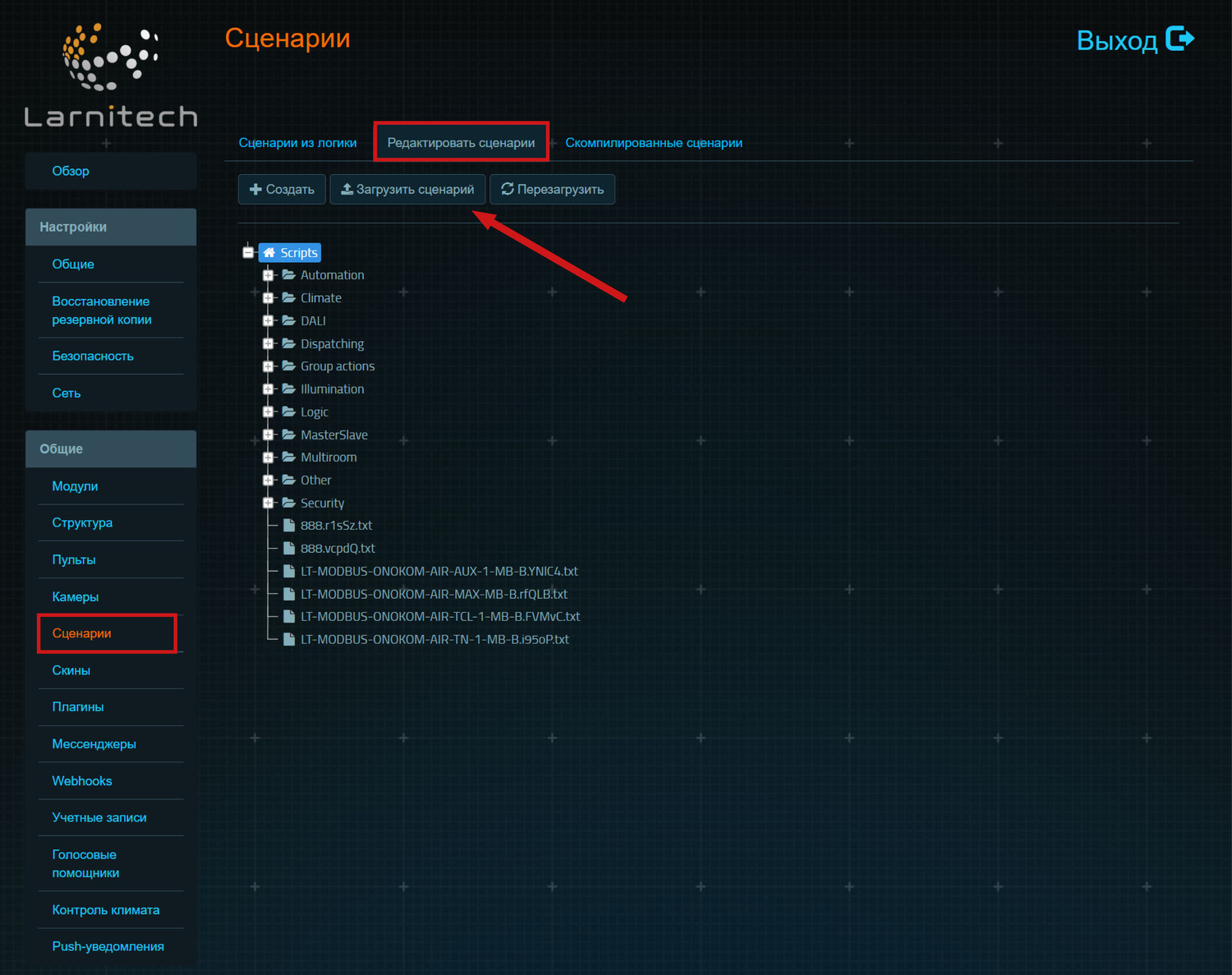

Переходим в меню "Сценарии" на вкладку "Редактировать сценарии" и нажимаем "Загрузить сценарий"

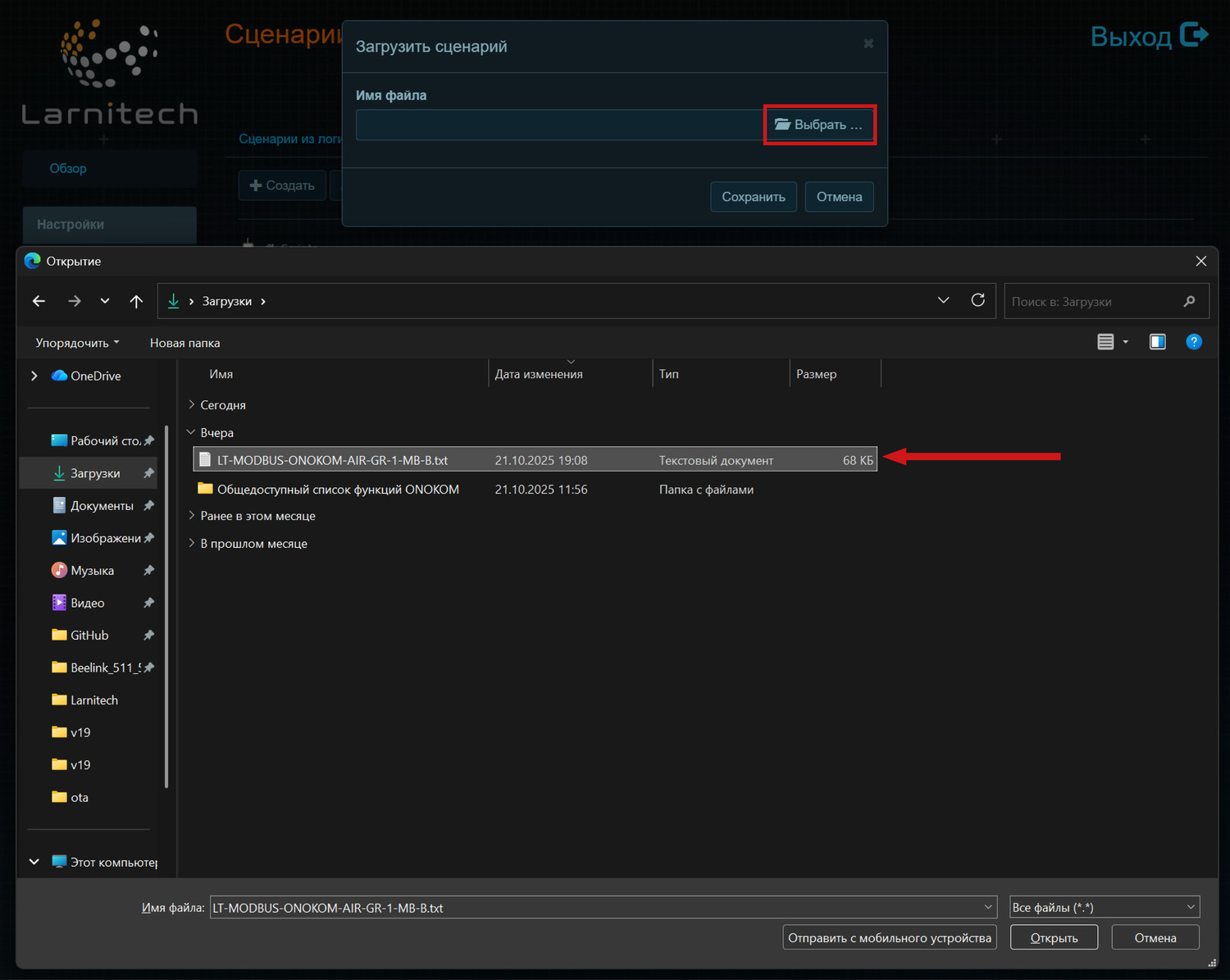

Выбираем скачаный файл

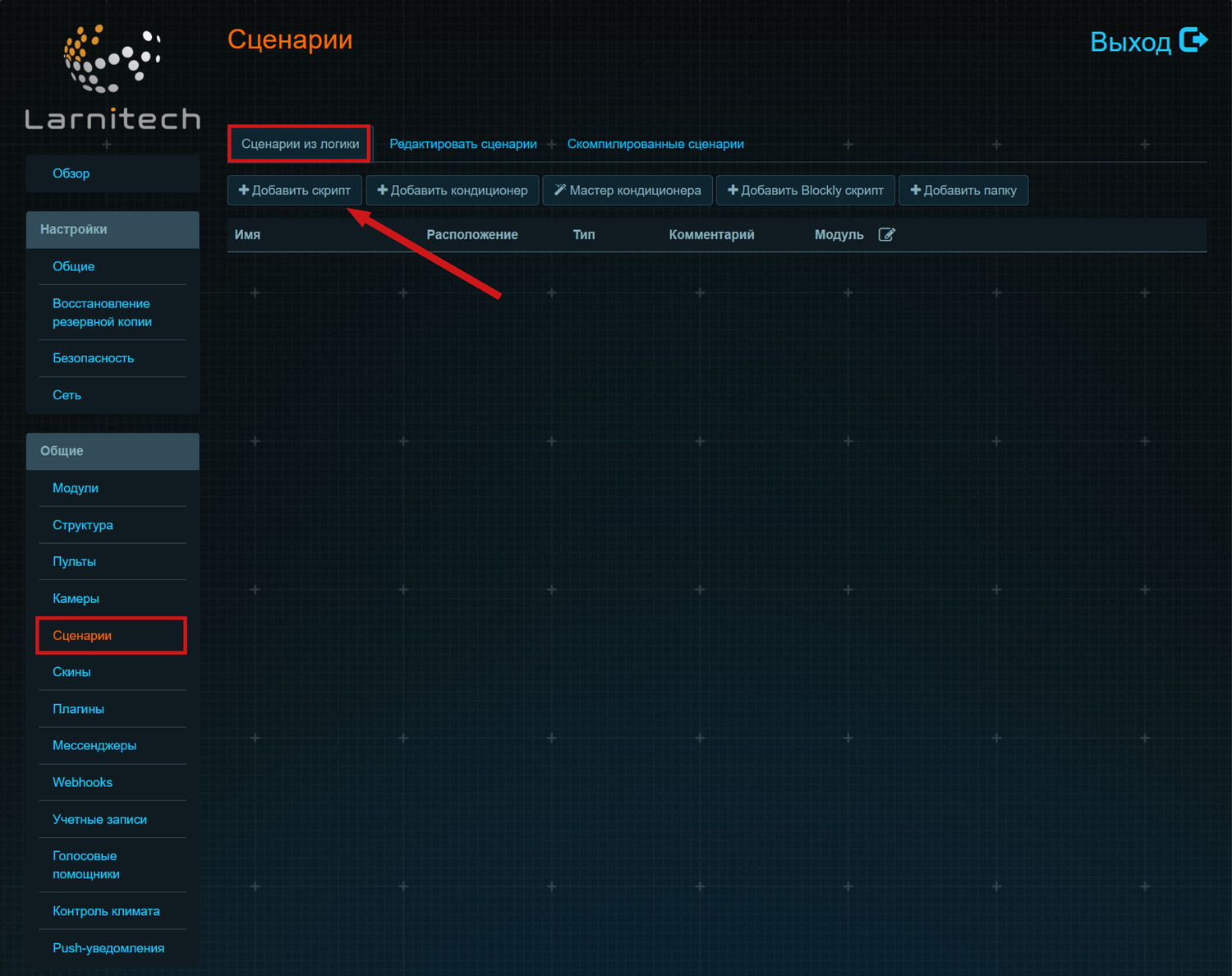

Далее в меню "Сценари" на вкладке "Сценарии из логики" нажимаем "Добавить скрипт"

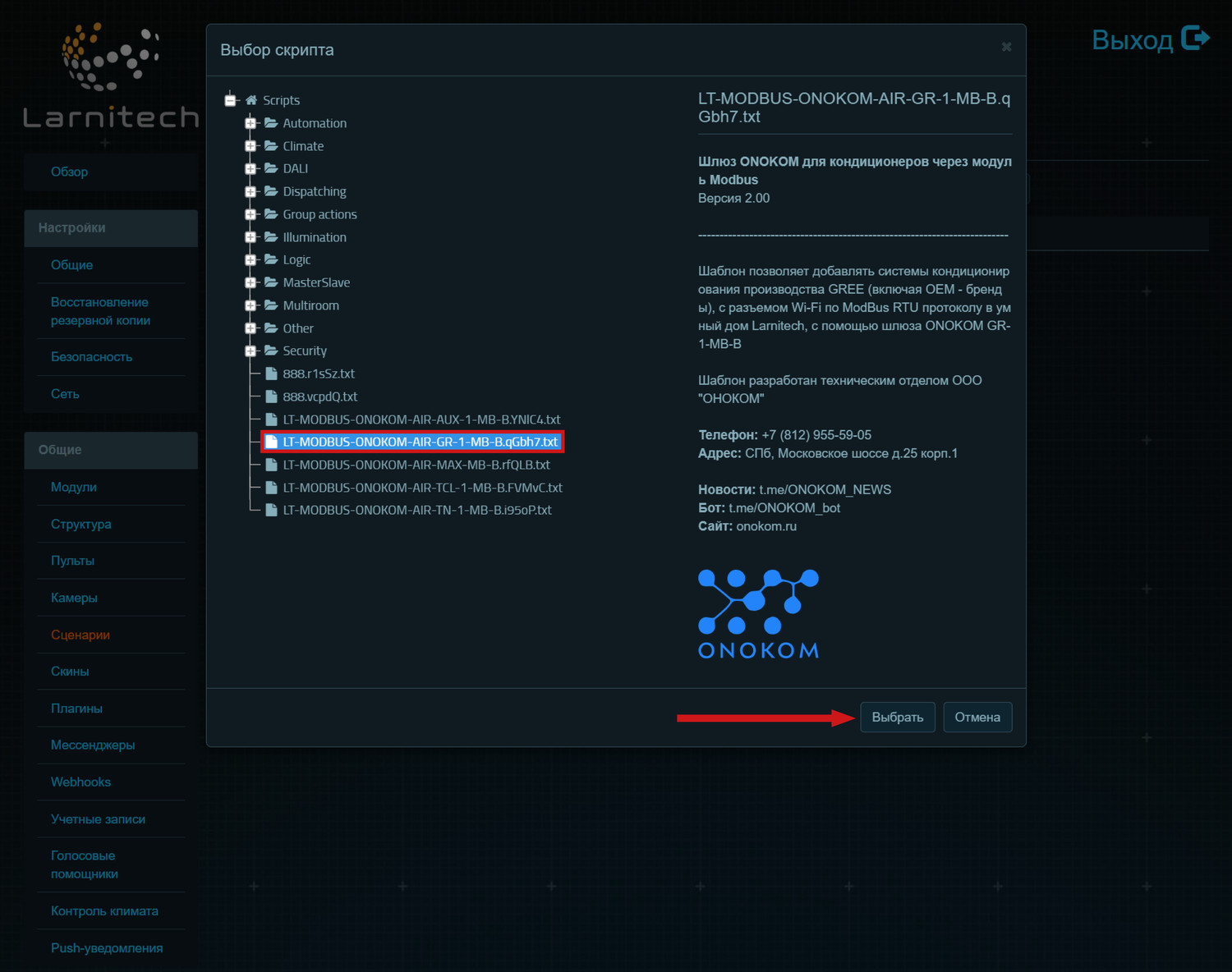

В открывшемся окне выбираем загруженный скрипт и нажимаем "Выбрать"

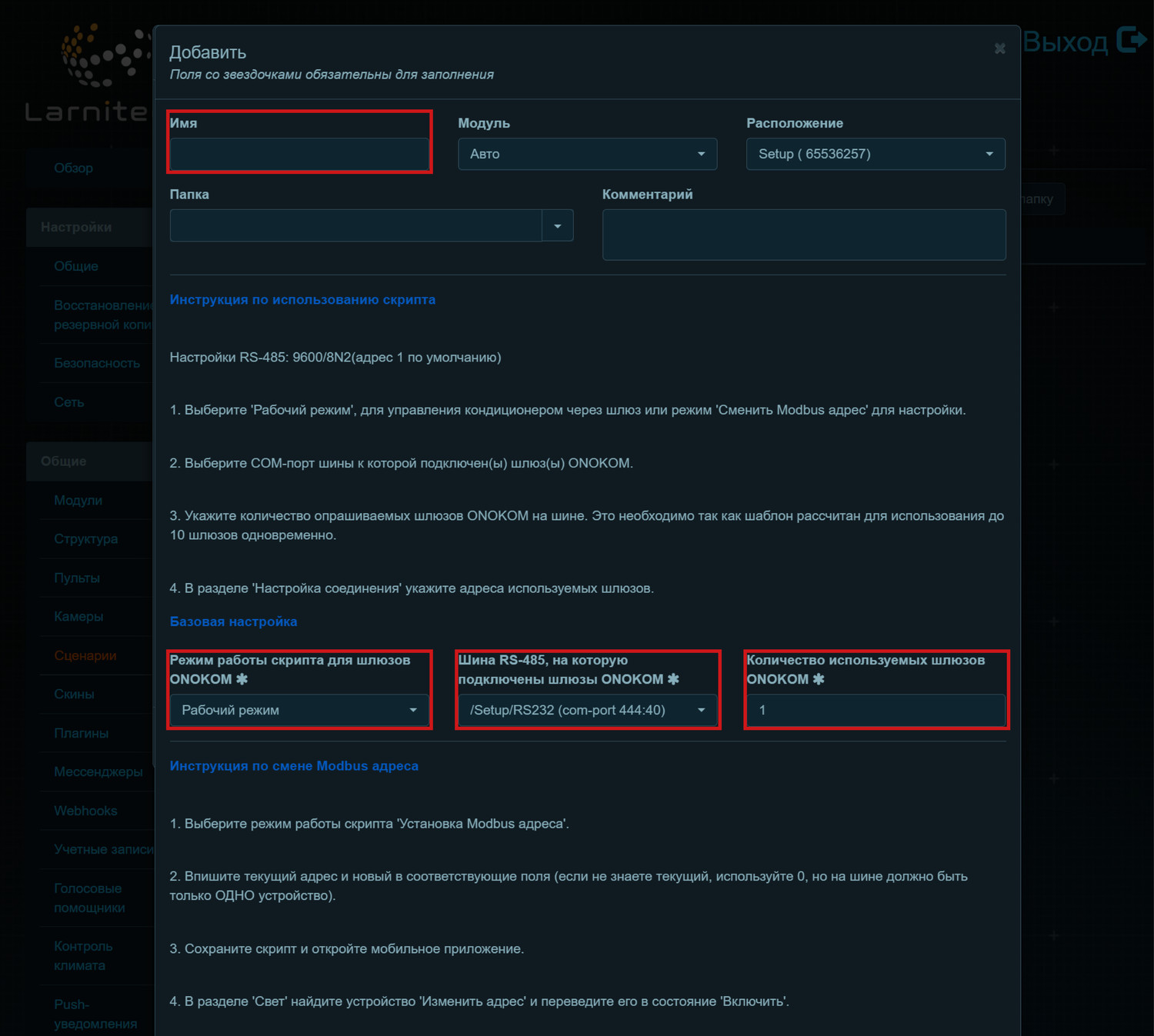

В окне настройки скрипта:
- Указываем имя сценария
- Устанавливаем скрипт в режим работы "Рабочий режим"
- Выбираем порт шины, к которой подключен шлюз
- Указываем количество используемых шлюзов

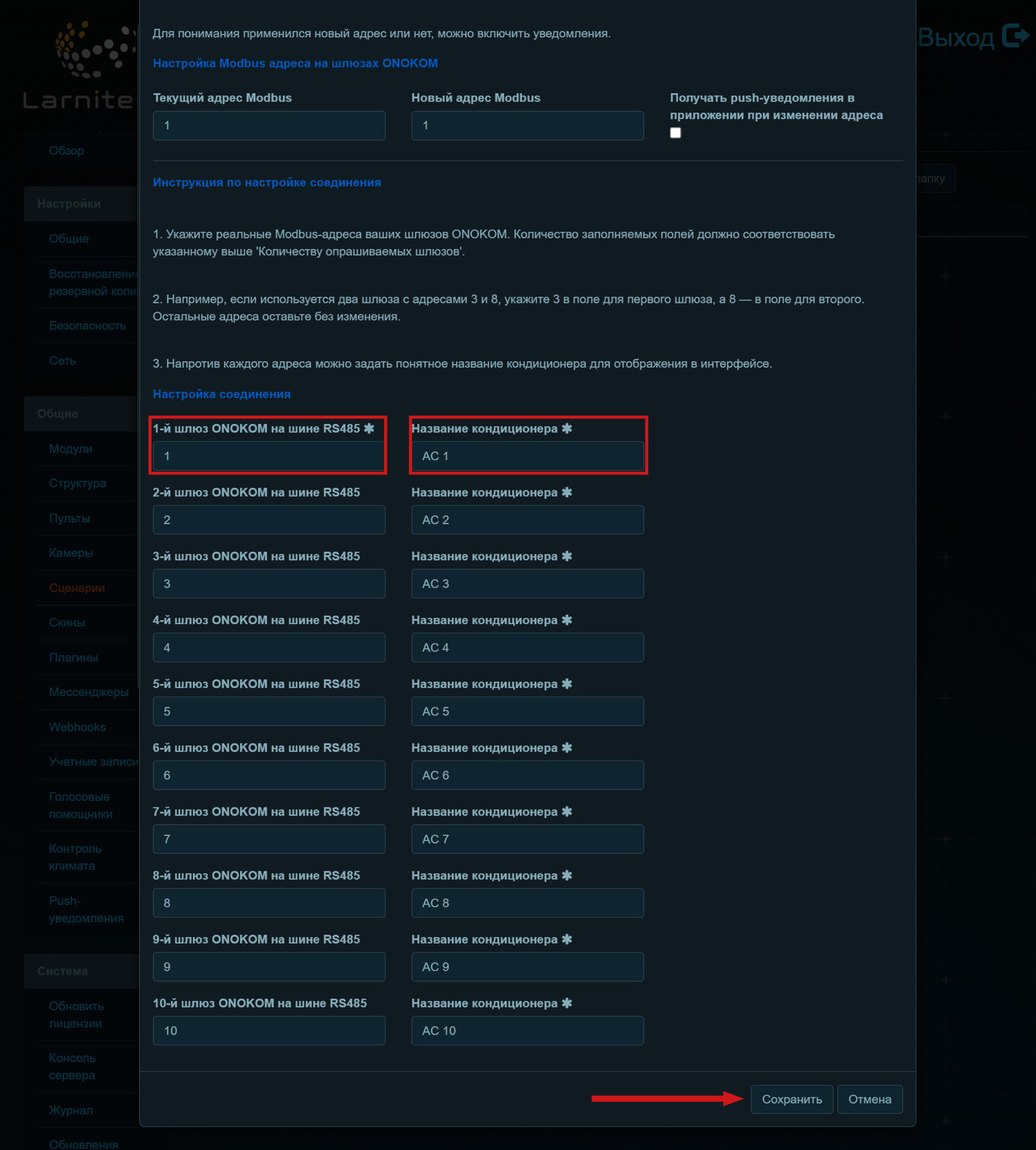

Указываем адреса шлюзов на шине и название кониционера
После завершения настройки нажимаем "Сохранить"

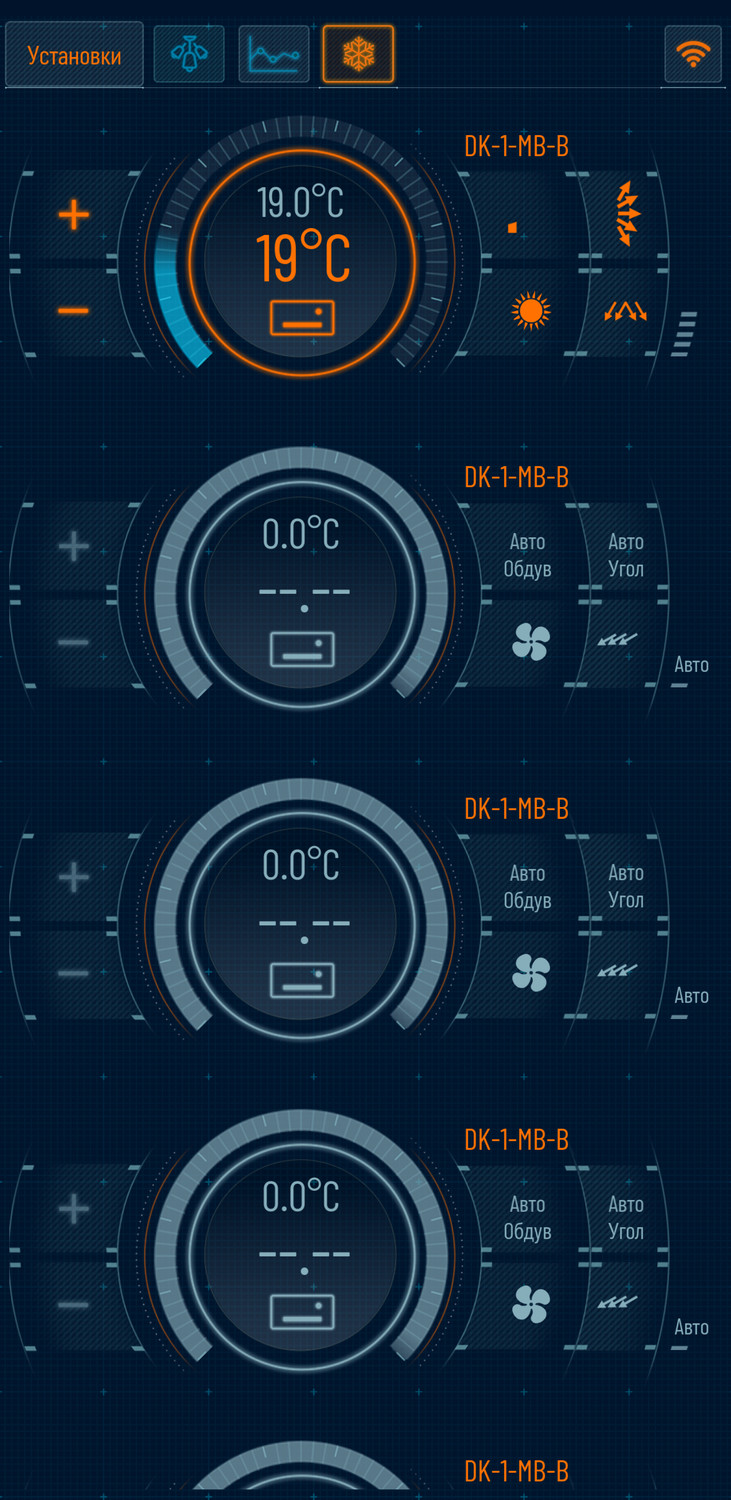

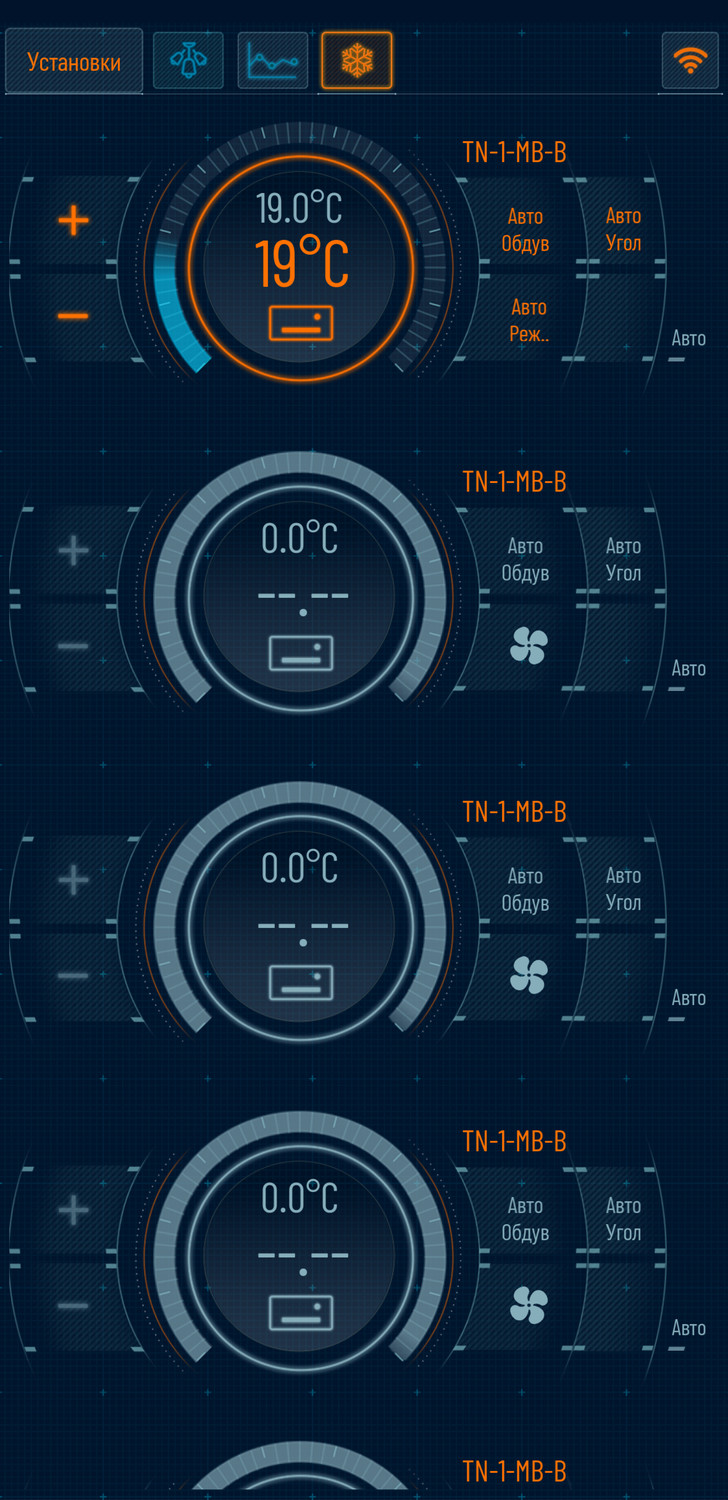

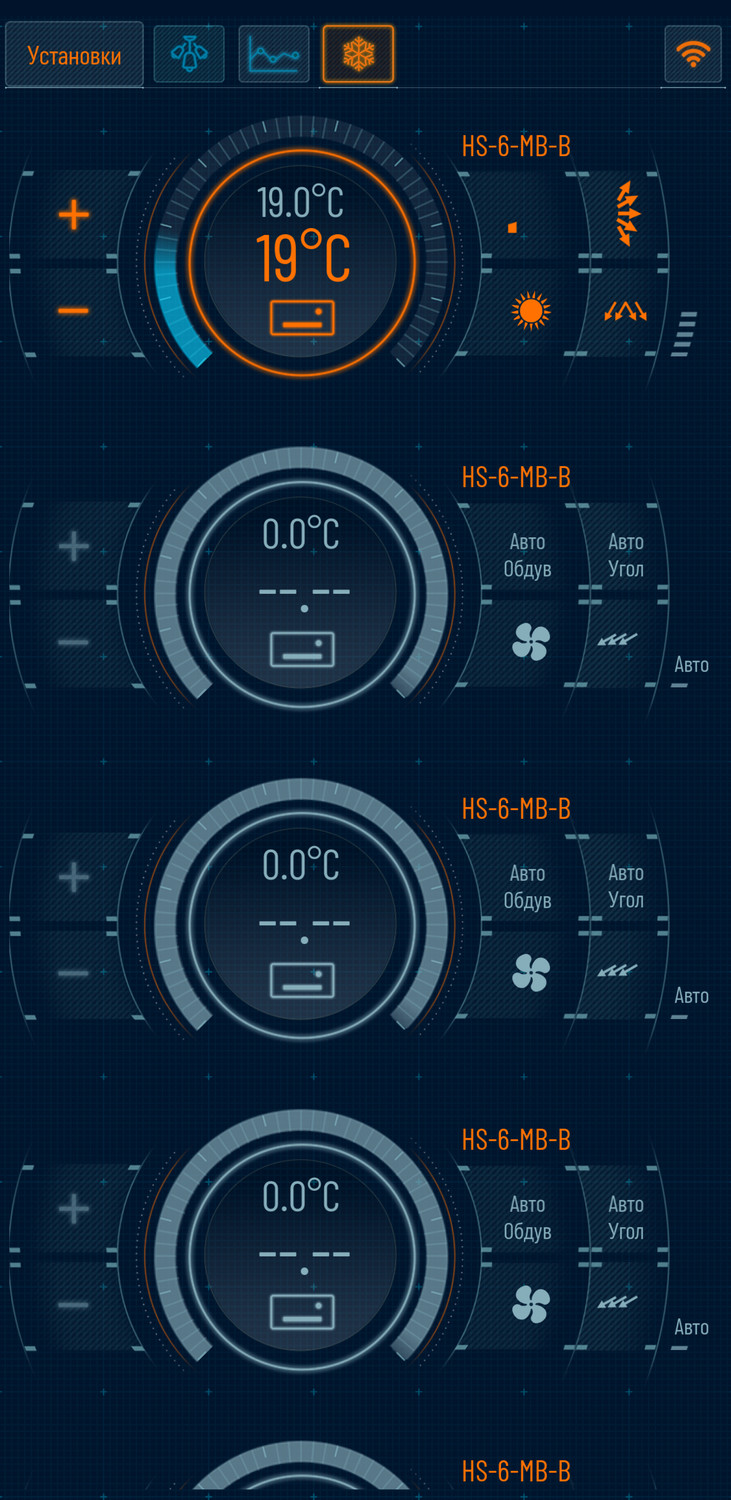

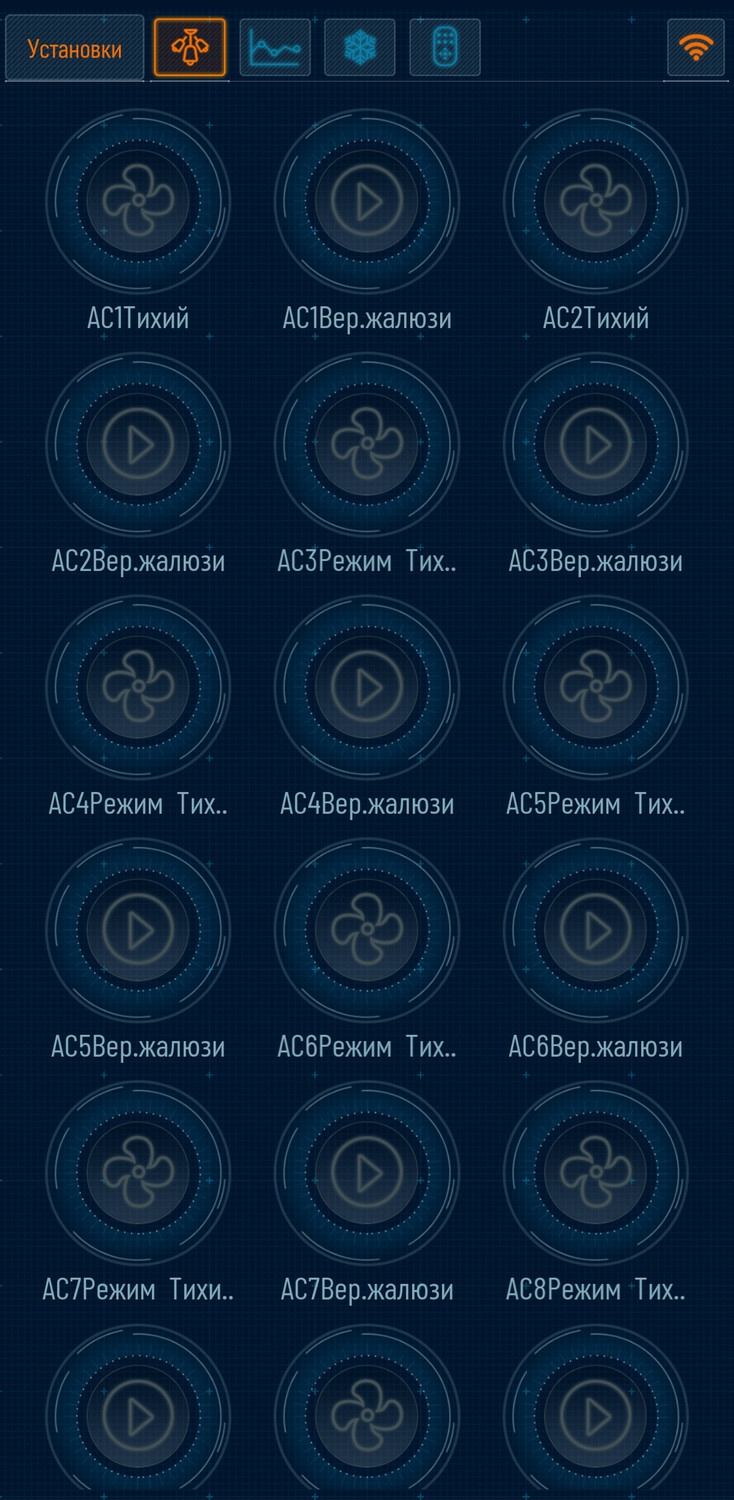

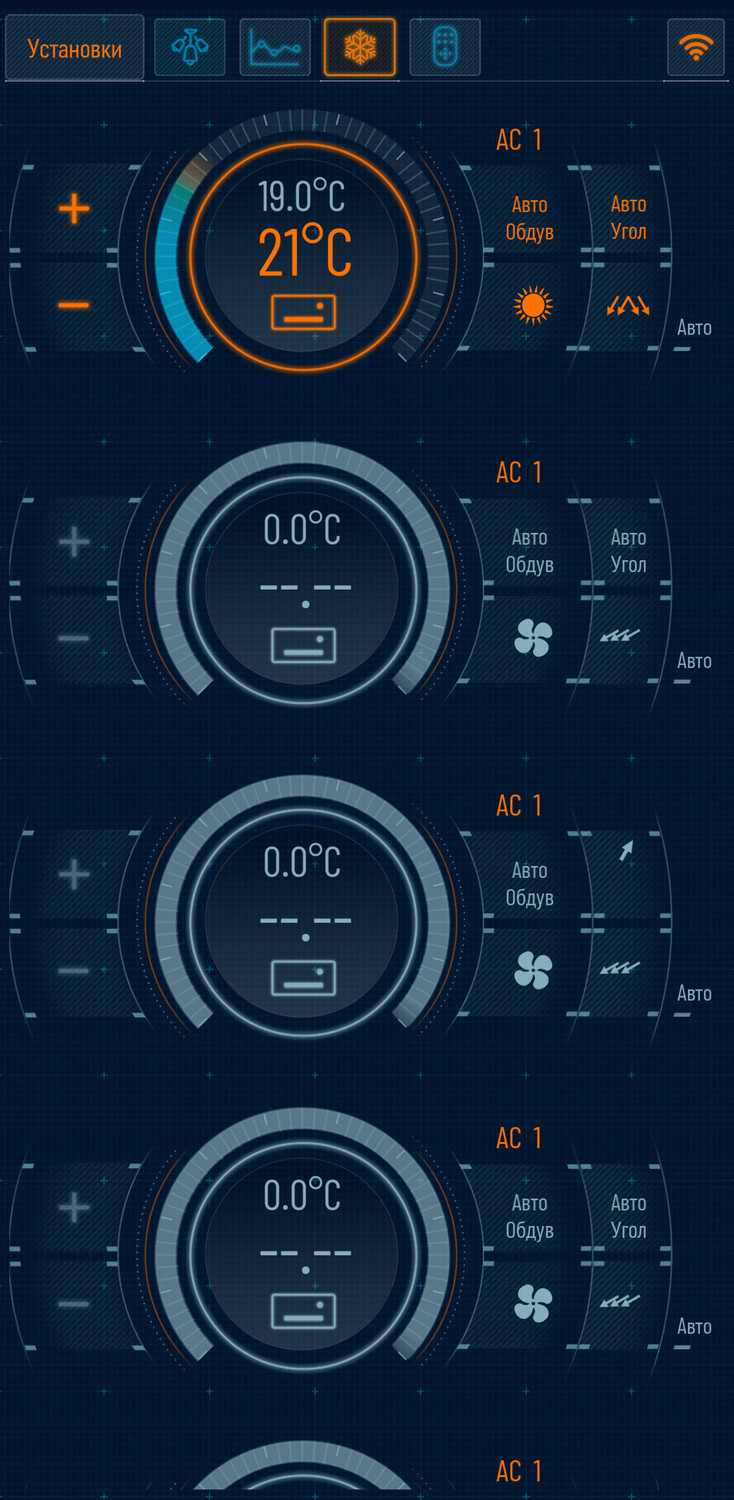

Теперь в мобильном приложении в разделе "Климат" доступно управление:
- Включение/выключение кондиционера
- Настройка целевой температуры
- Управление режимами, скоростями и ламелями

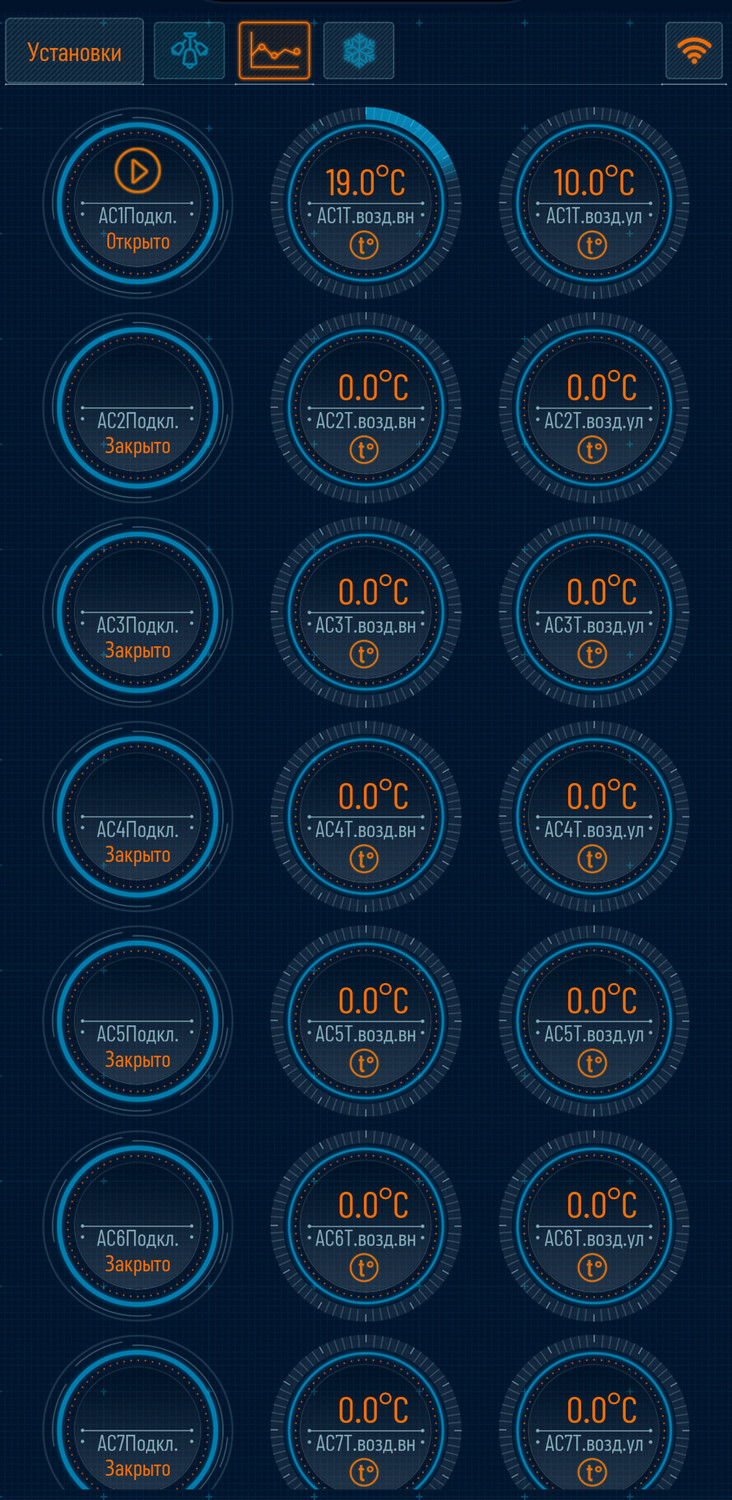

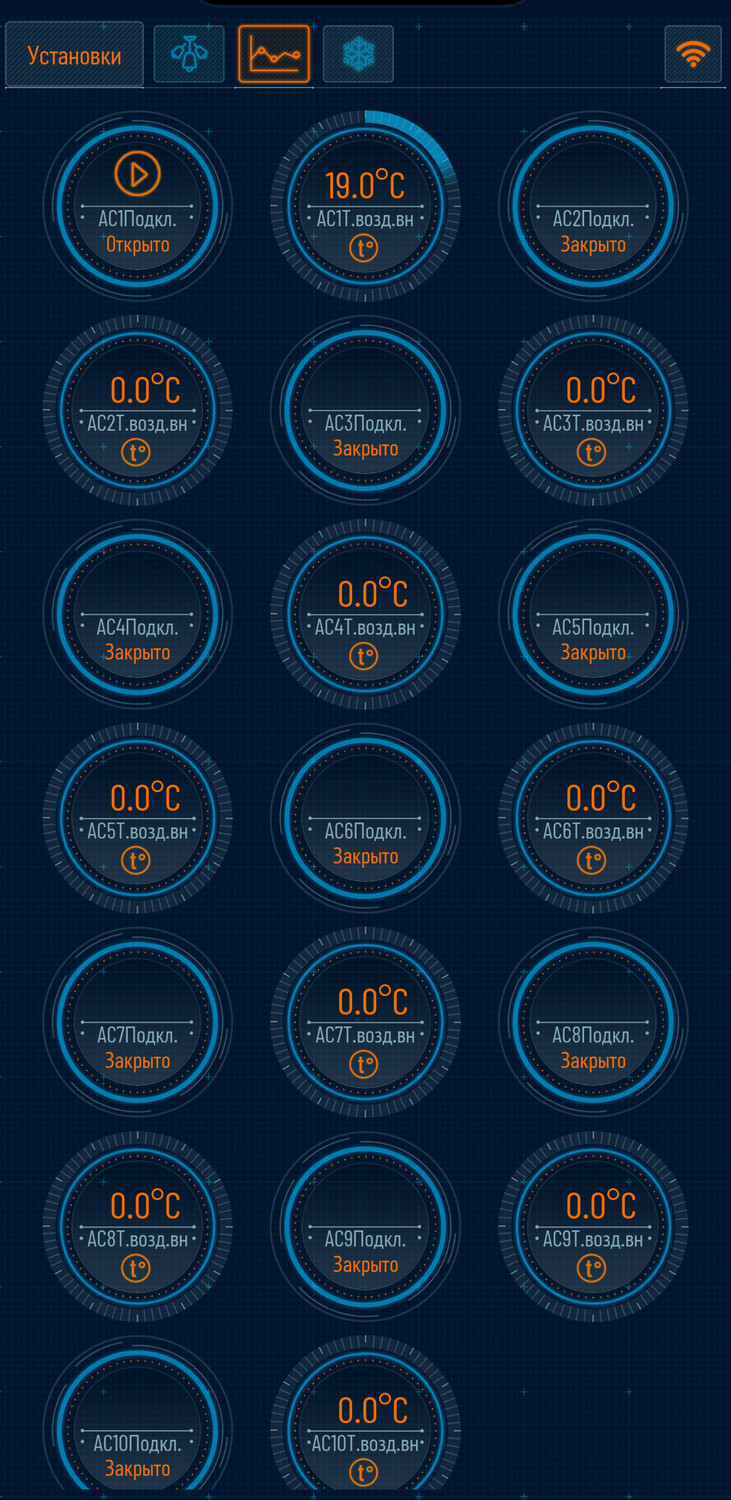

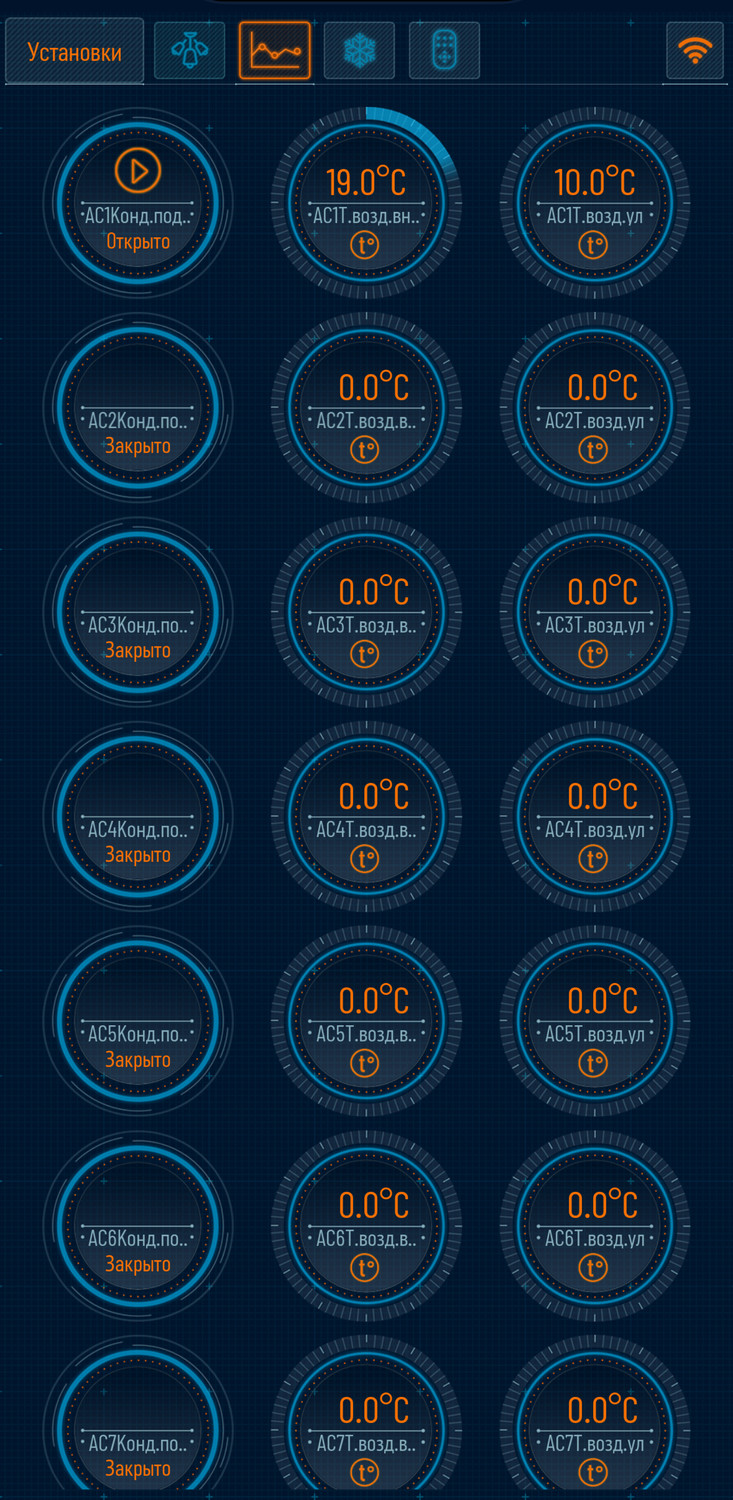

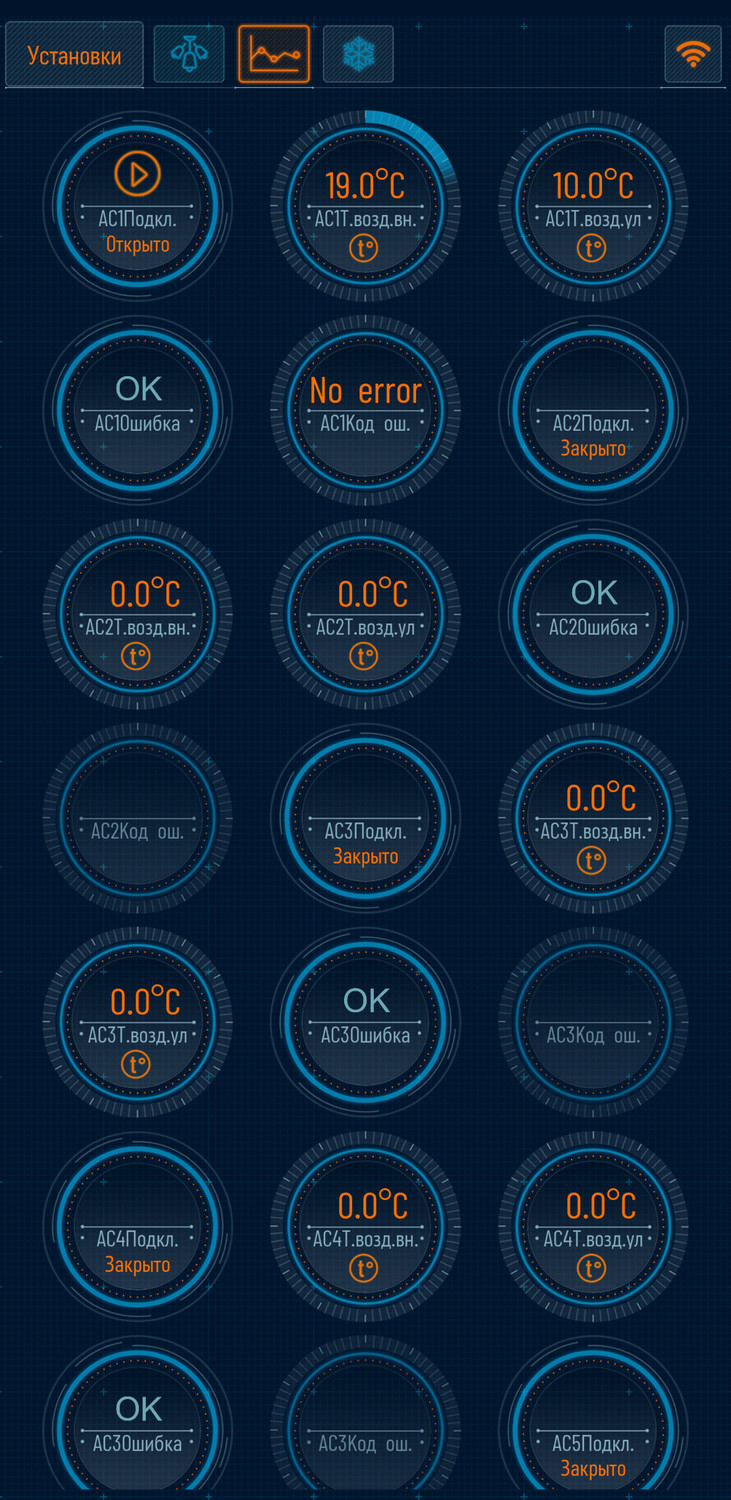

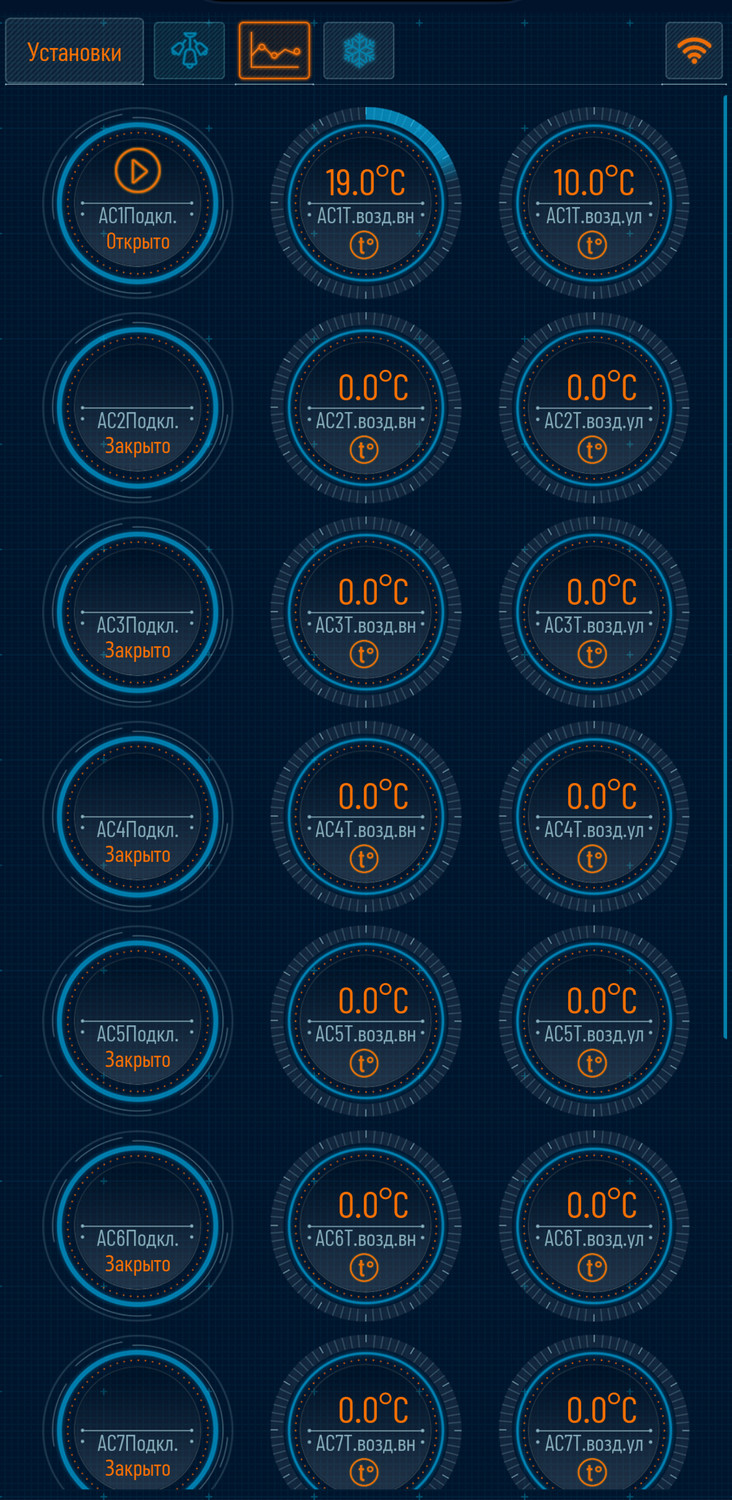

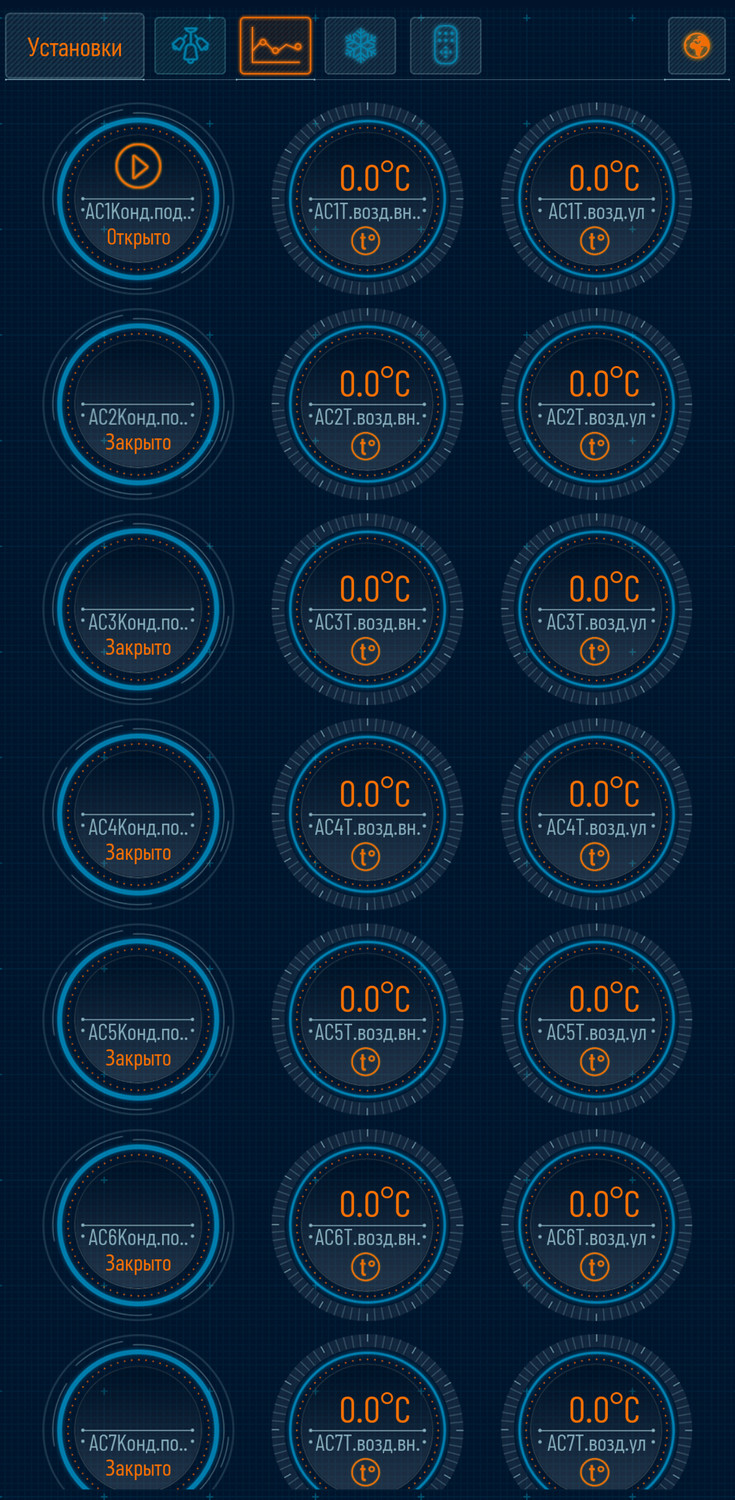

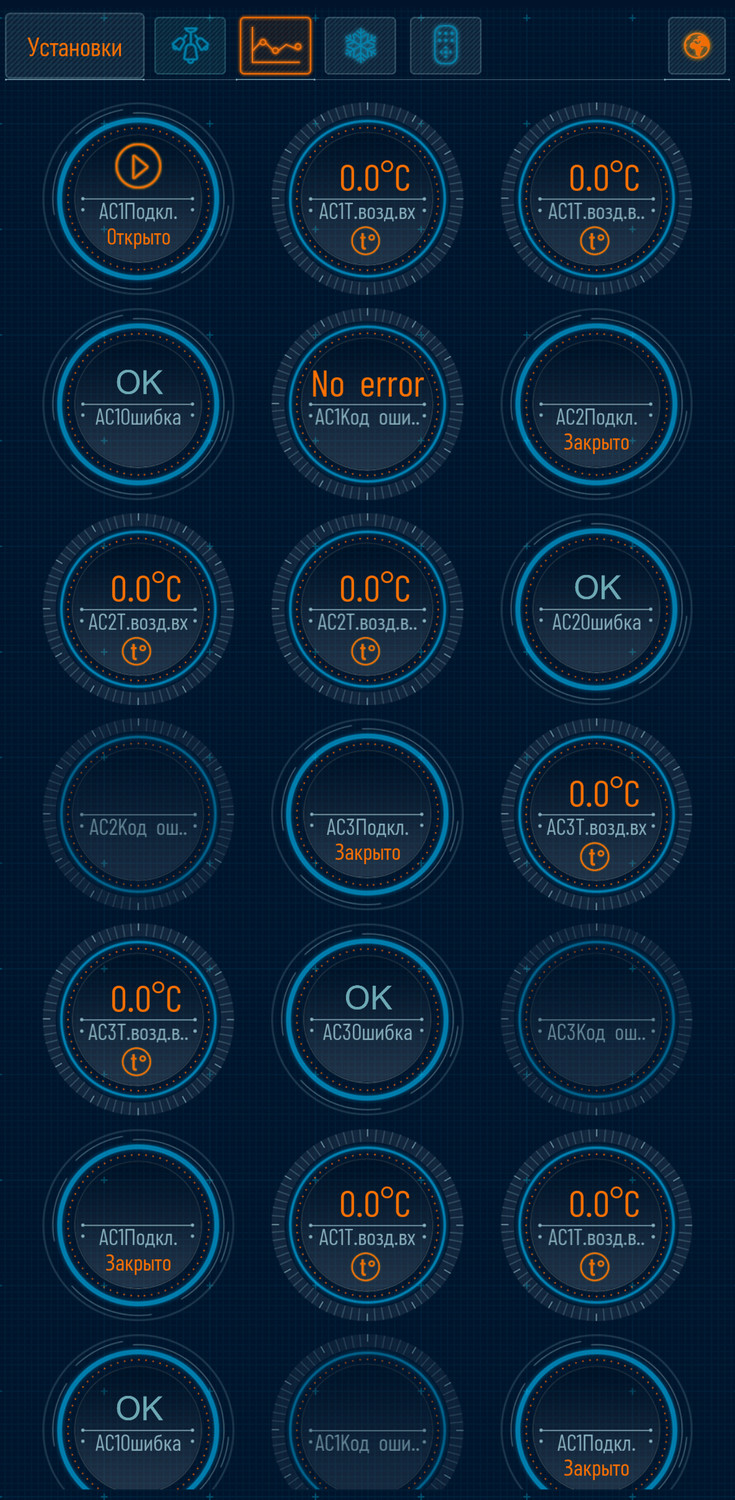

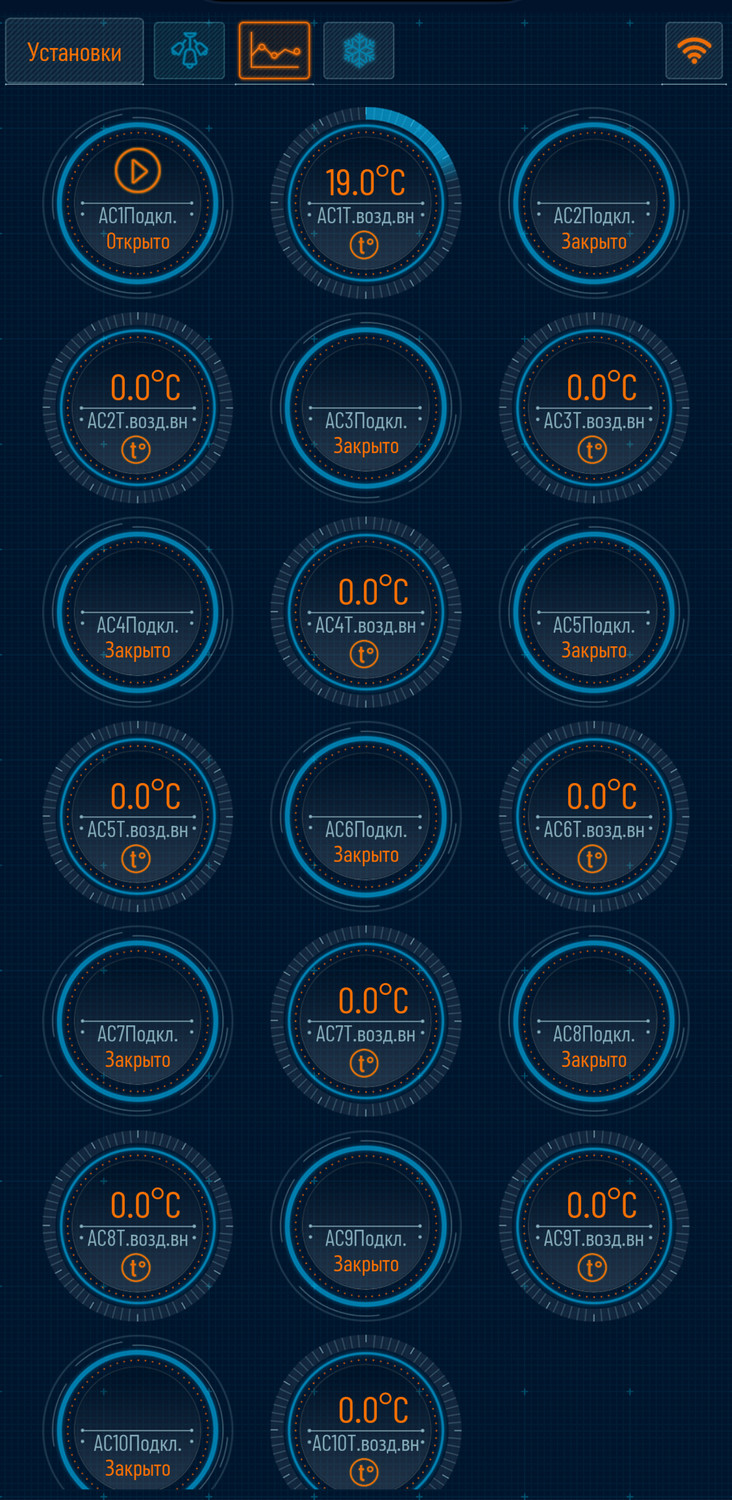

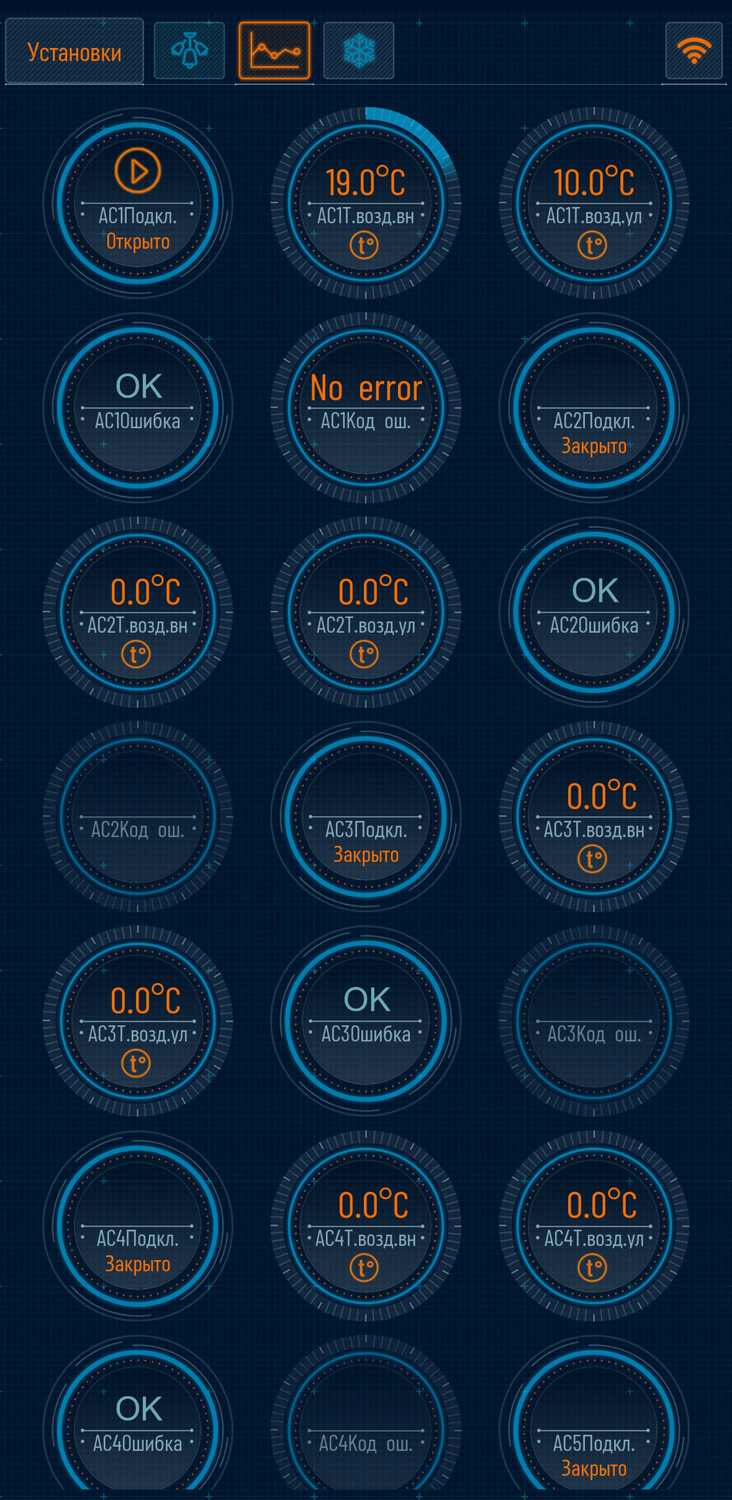

В разделе "Статистика" будут выведены следующие датчики:
- Статус состояния кондиционера
- Температура на улице, внутреннего и внешнего теплообменника
Датчик "Конд.подкл." в состоянии "Открыто" показывает, что шлюз на связи с кондиционером

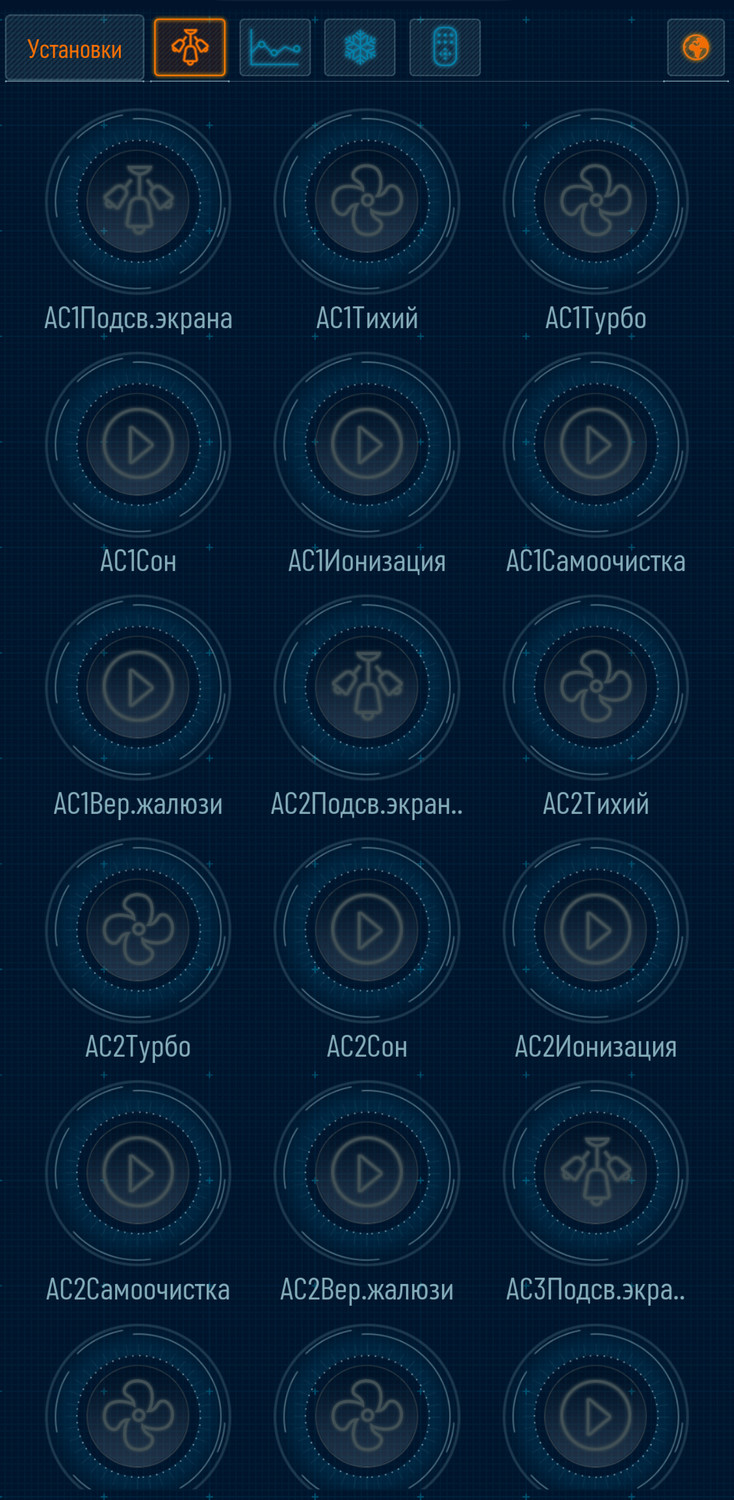

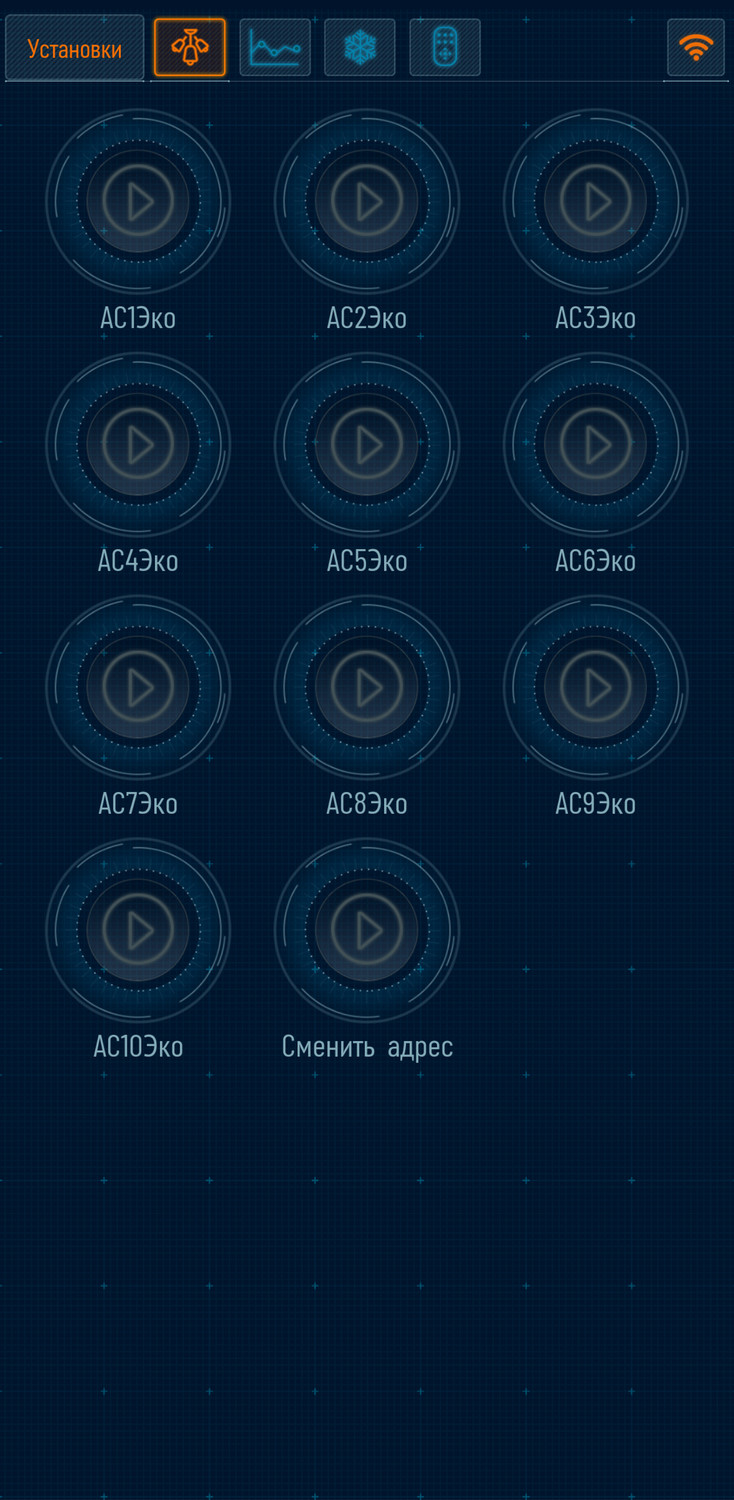

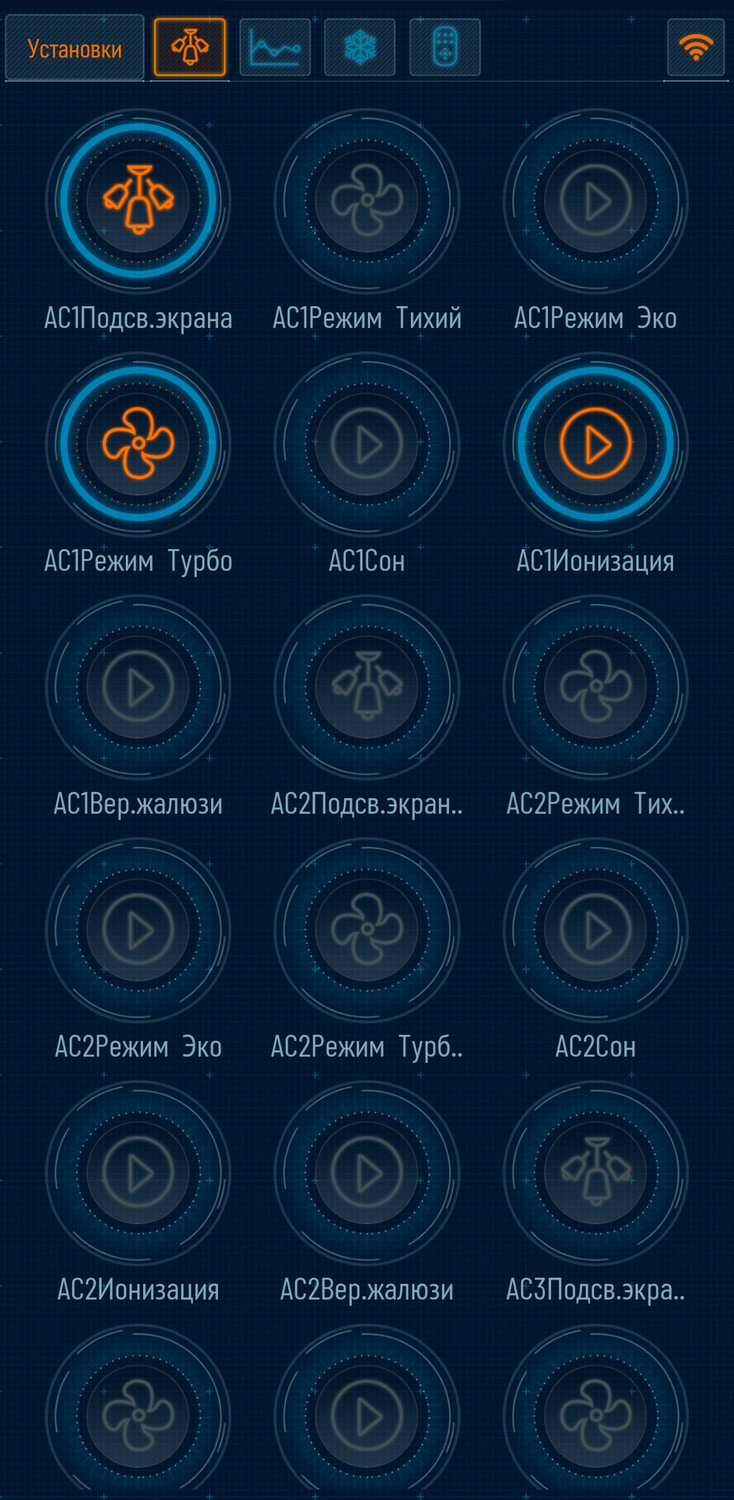

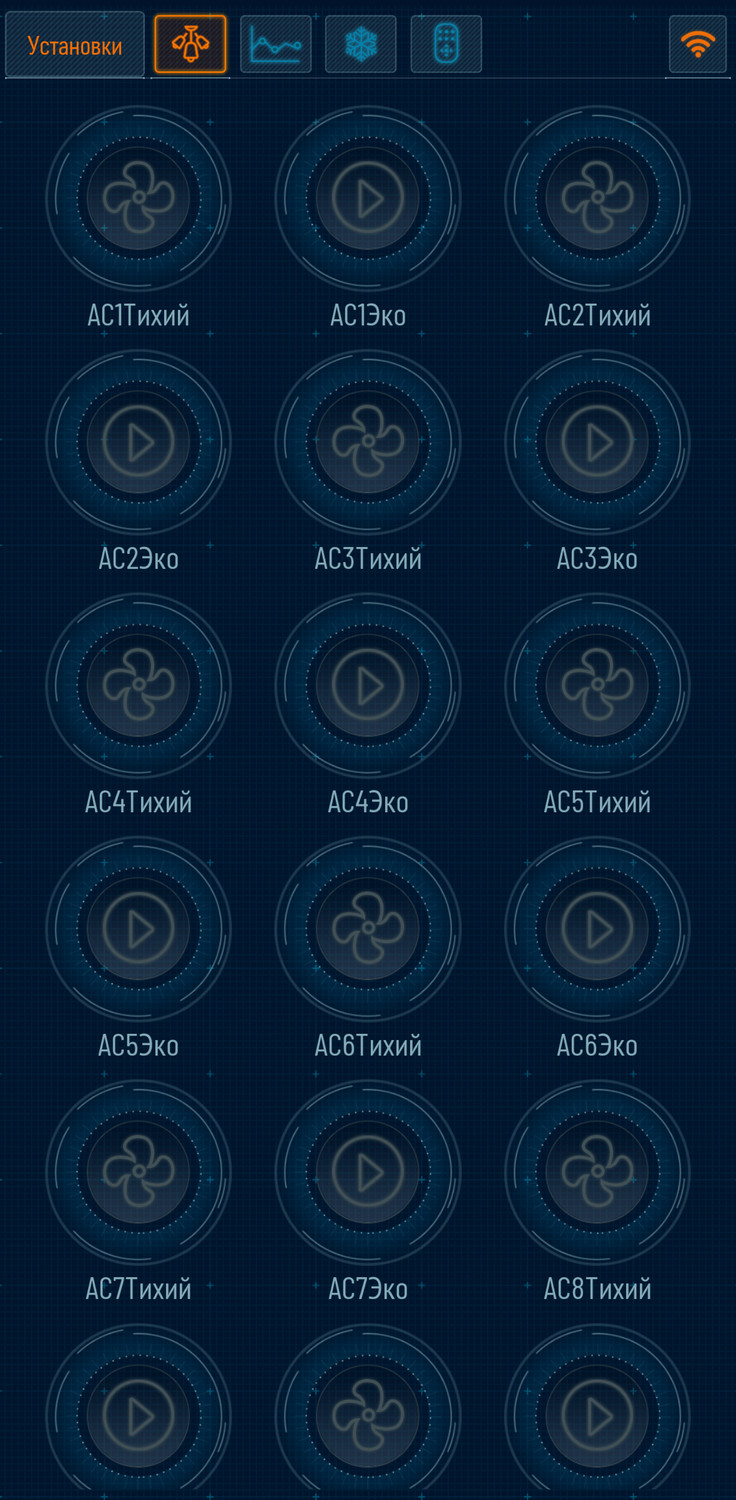

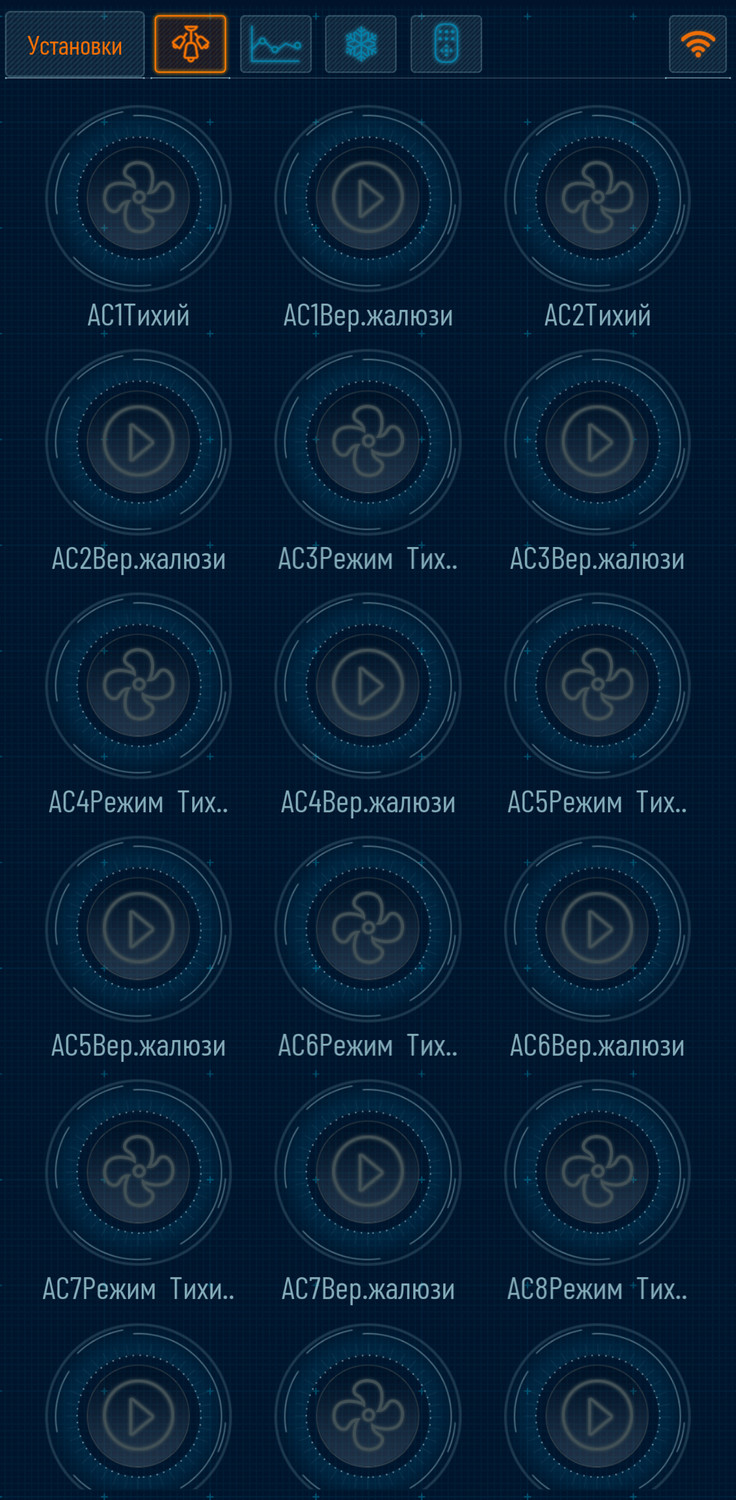

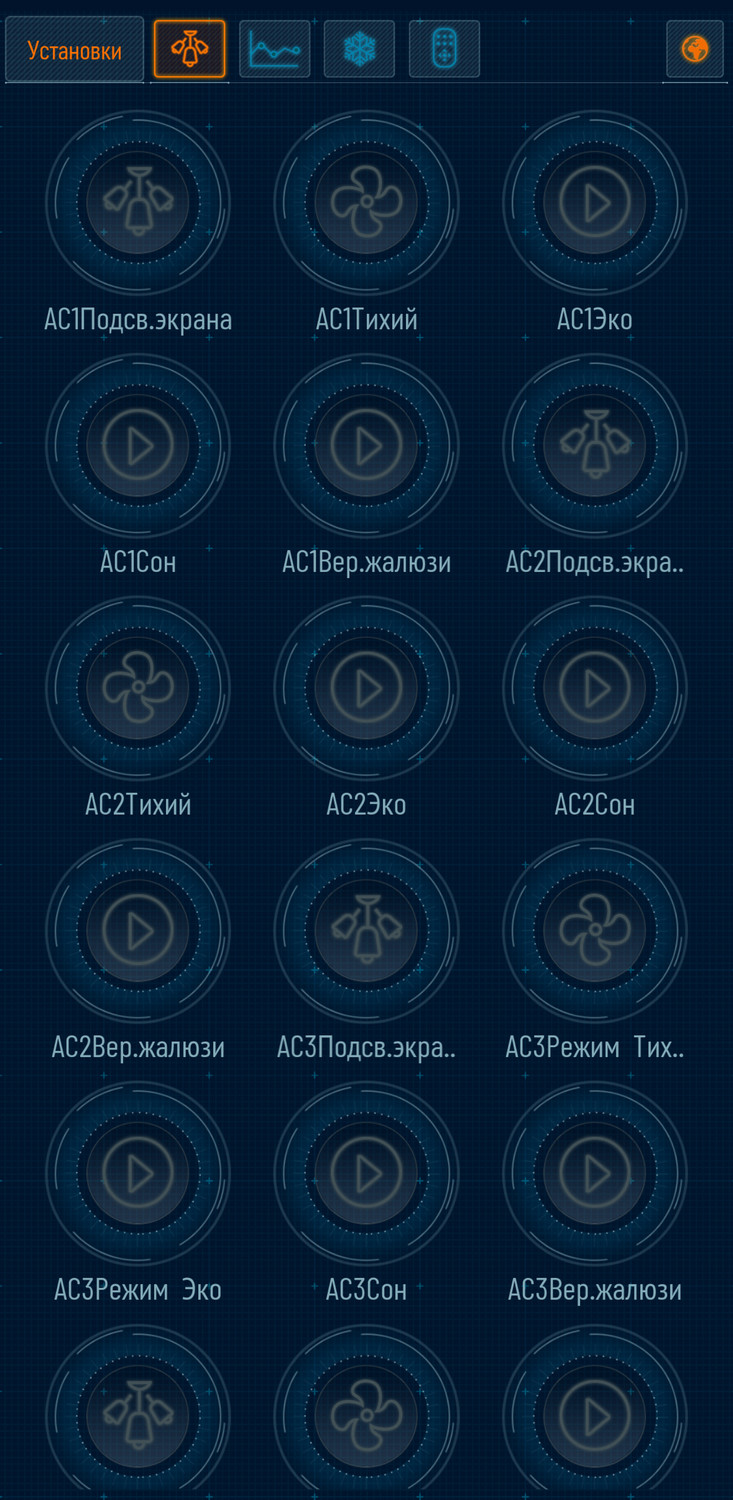

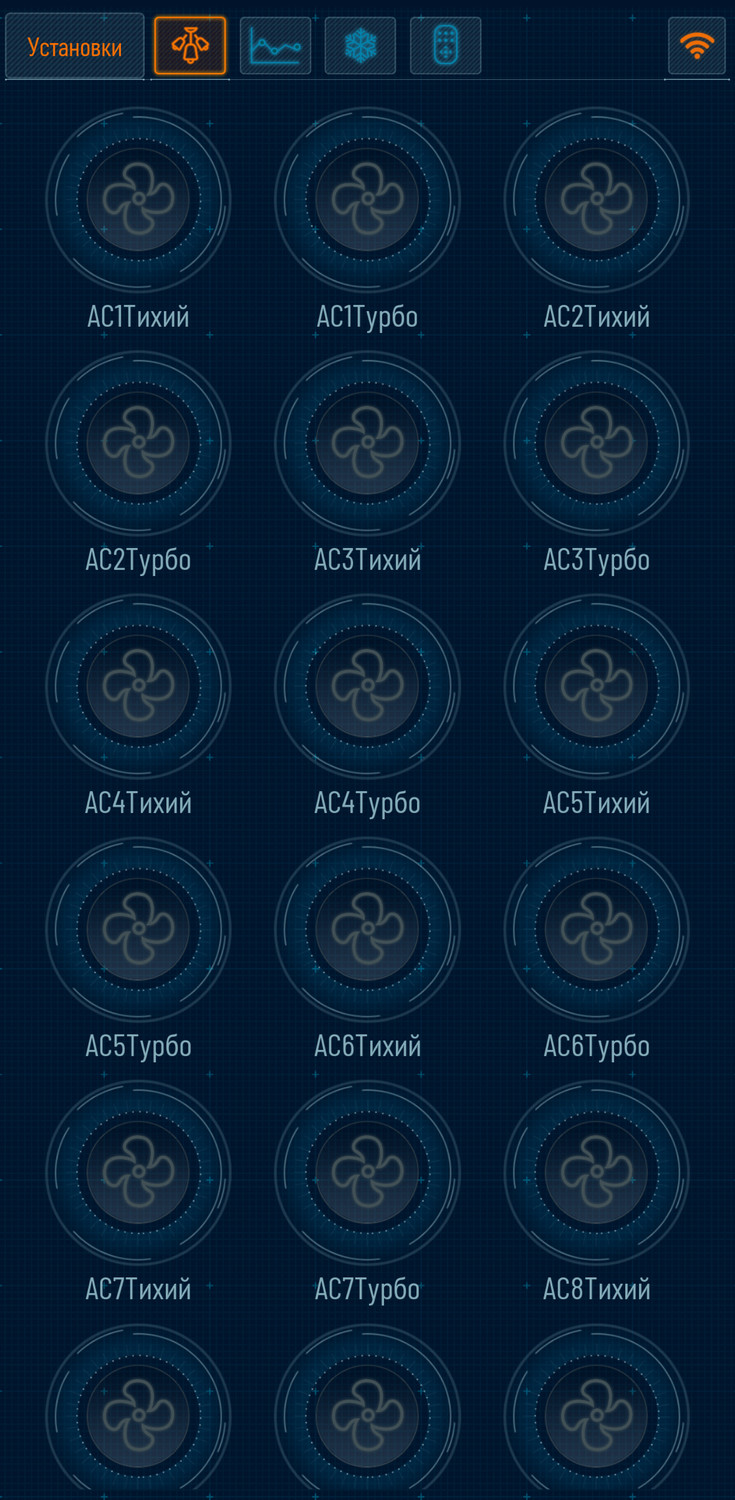

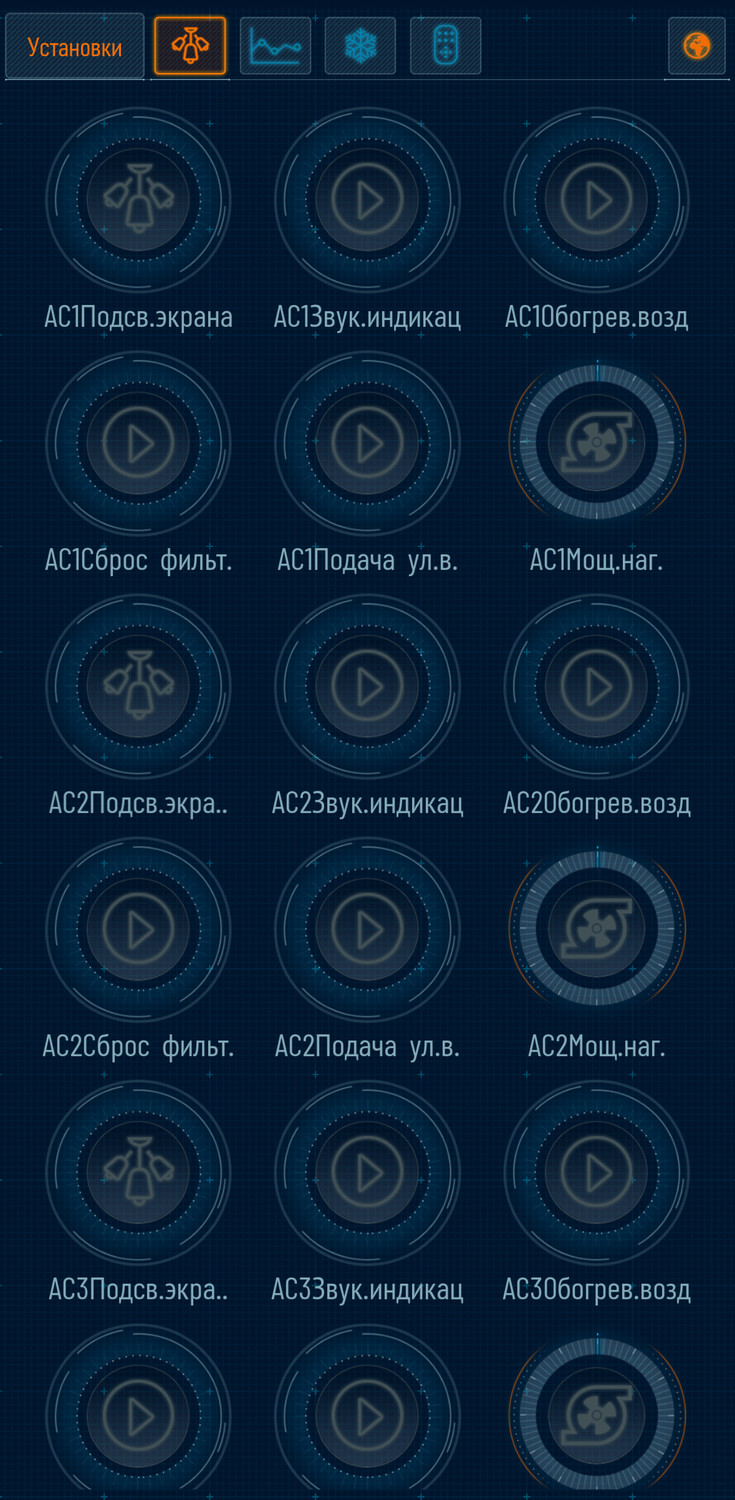

В разделе "Свет" доступно управление:

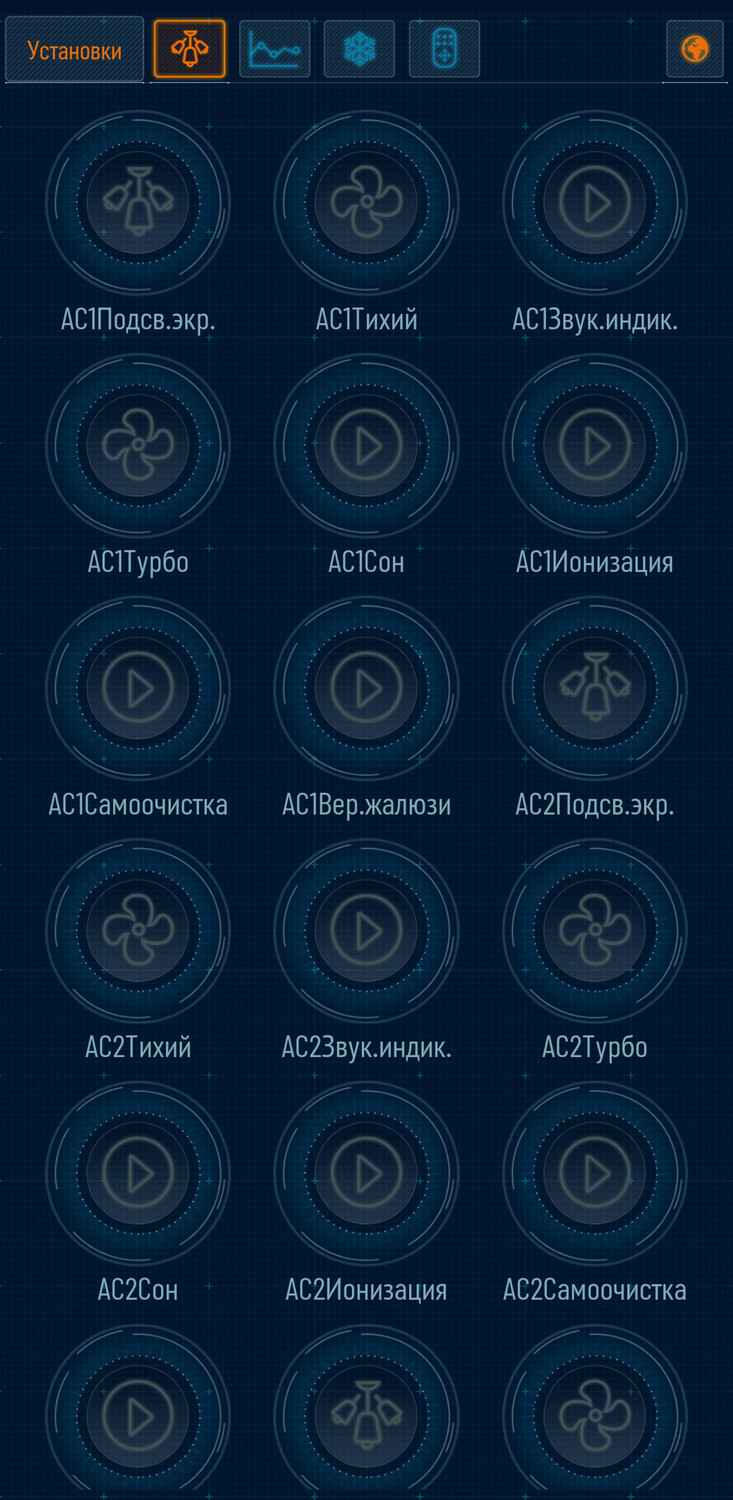

- Режимами кондиционера (Турбо, Тихий, Эко и т.д.)
- Функциями кондиционера (Ионизация, Антиплесень и т.д.)
6.2 Установка Modbus адреса с помощью LT Setup
Скопировано
Перед тем как менять ModBUS адрес, убедитесь, что на шине одно устройство с адресом 1

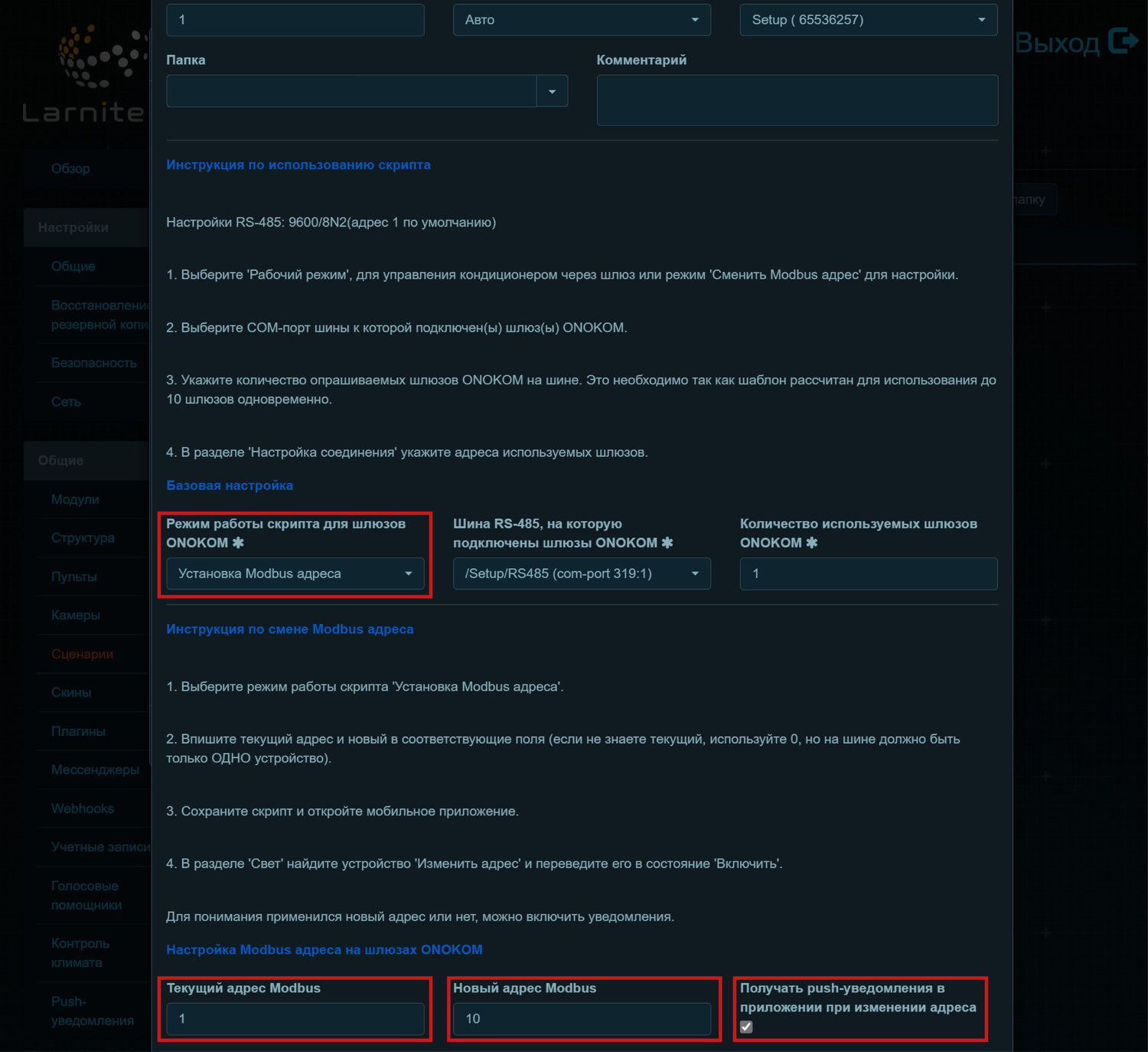

- Выбераем режим работы "Установка Modbus адреса"
- Указываем текущий и новый Modbus адреса
- Для удобства и информативности можно включить push-уведомления во время настройки
Нажимаем "Сохранить"

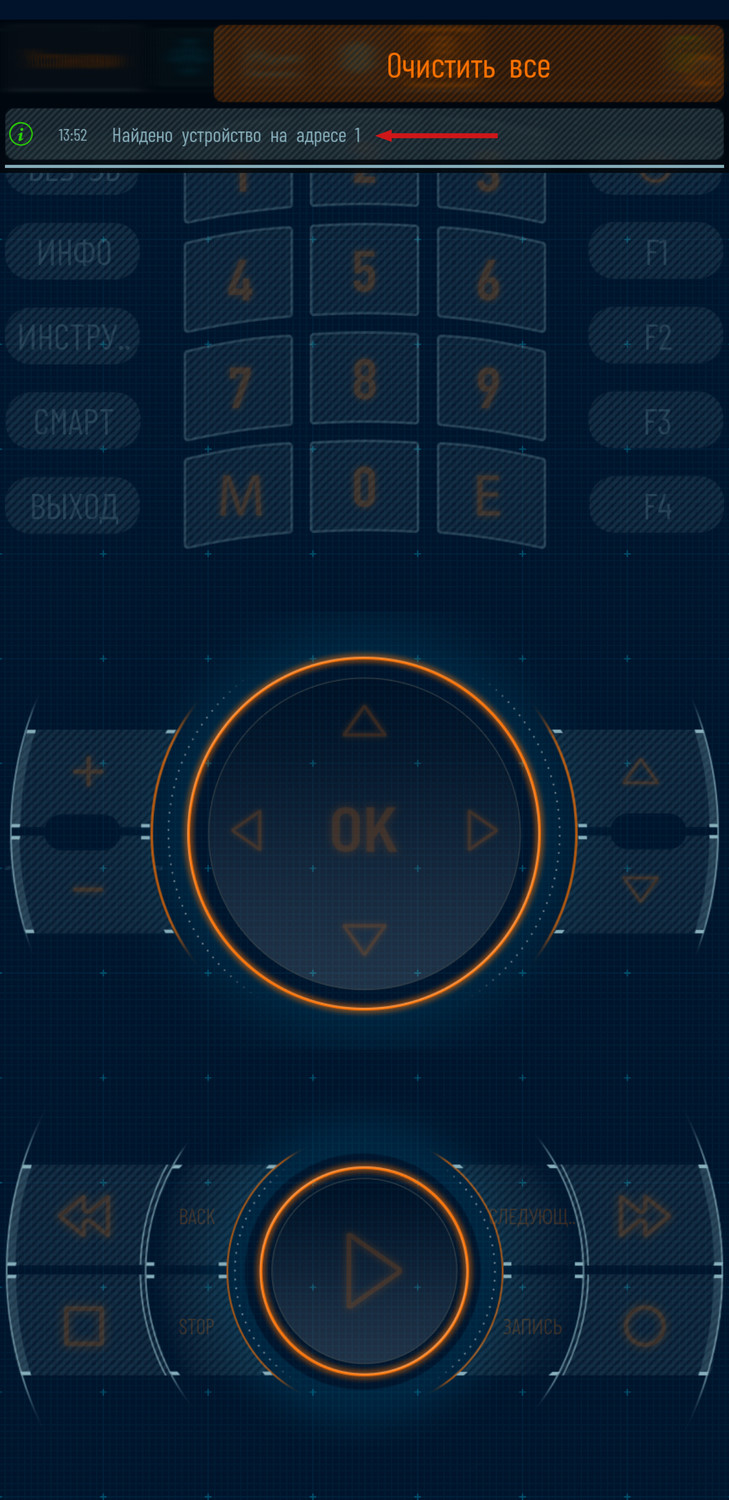

После загрузки скрипта, в мобильном приложение Larnitech будет уведомление найдено ли устройство на адресе 1

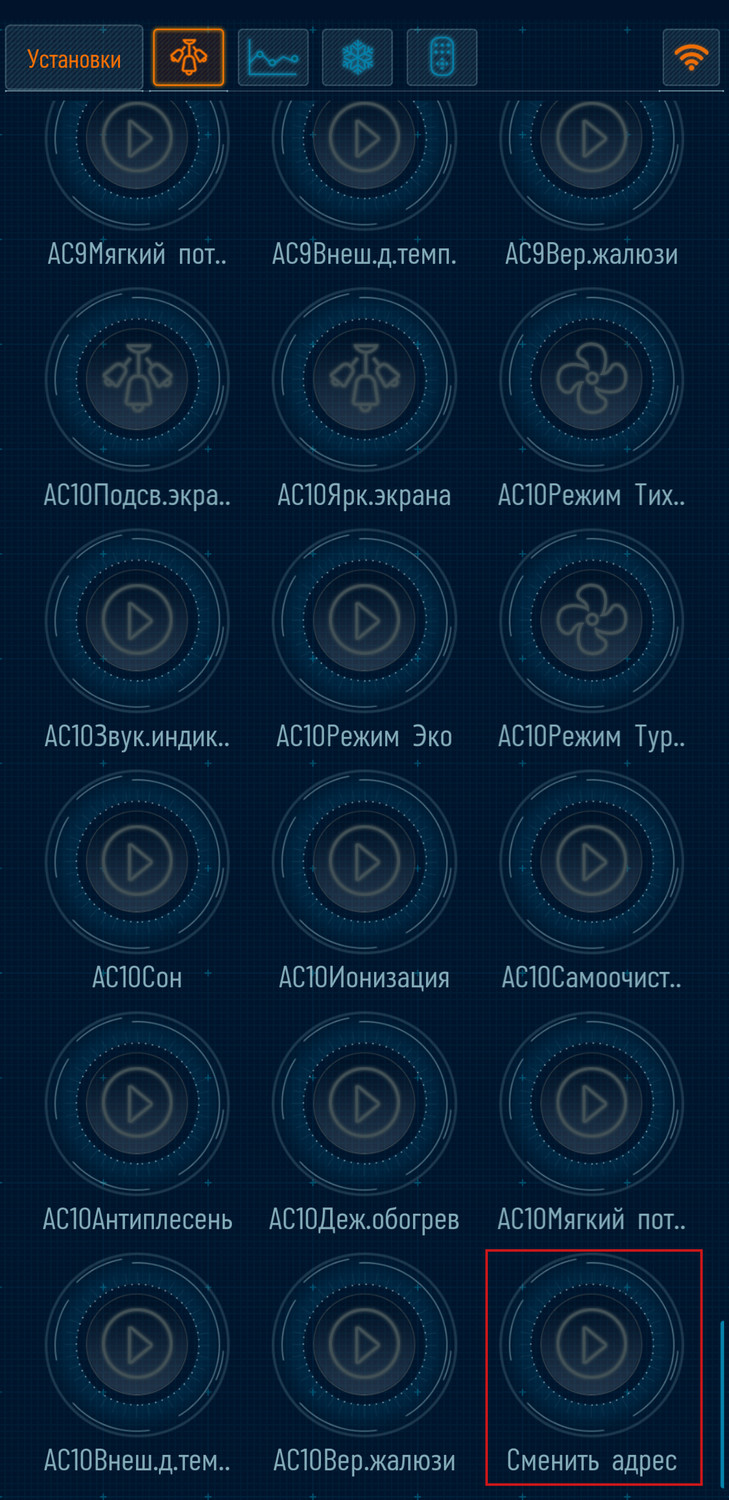

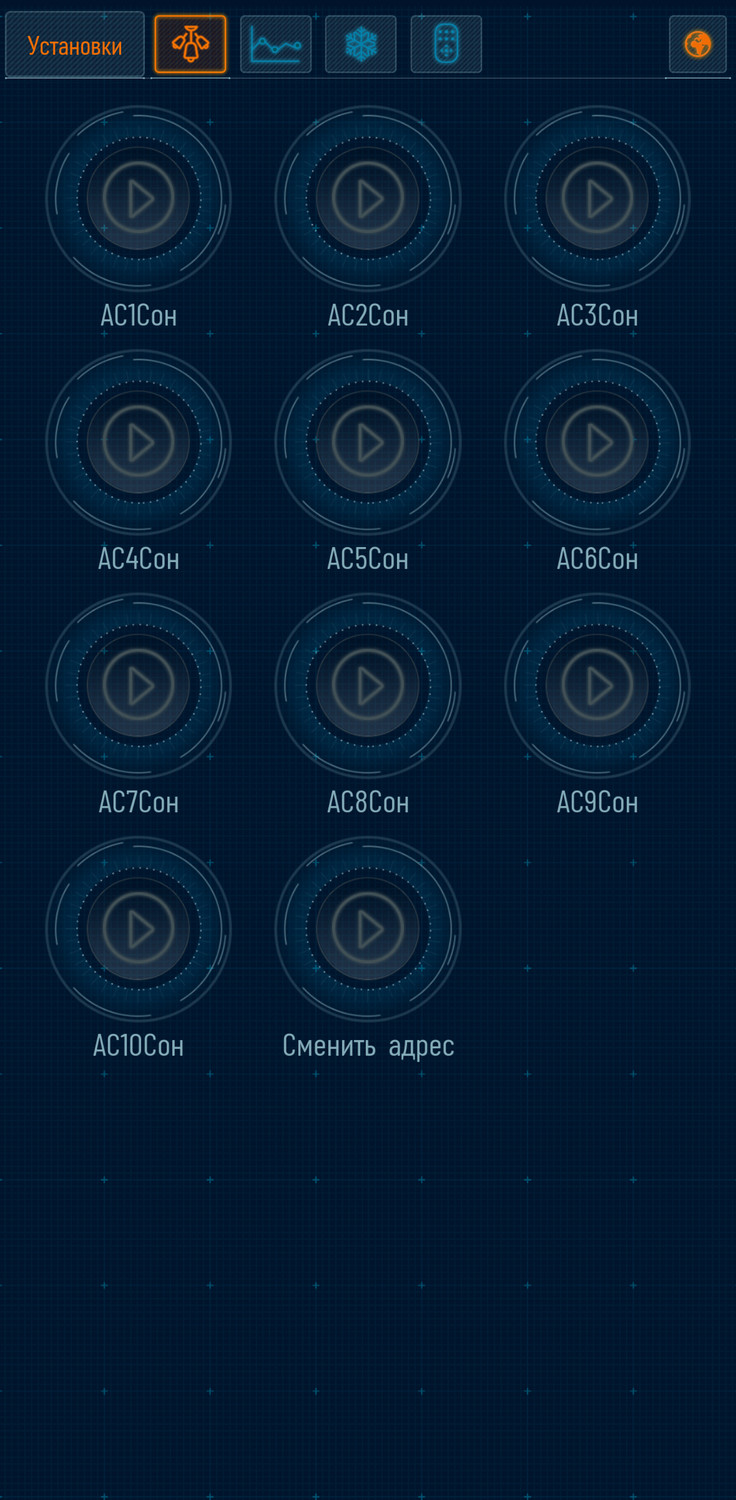

Для смены адреса переходим в раздел "Свет" и включаем устройство "Сменить адрес"

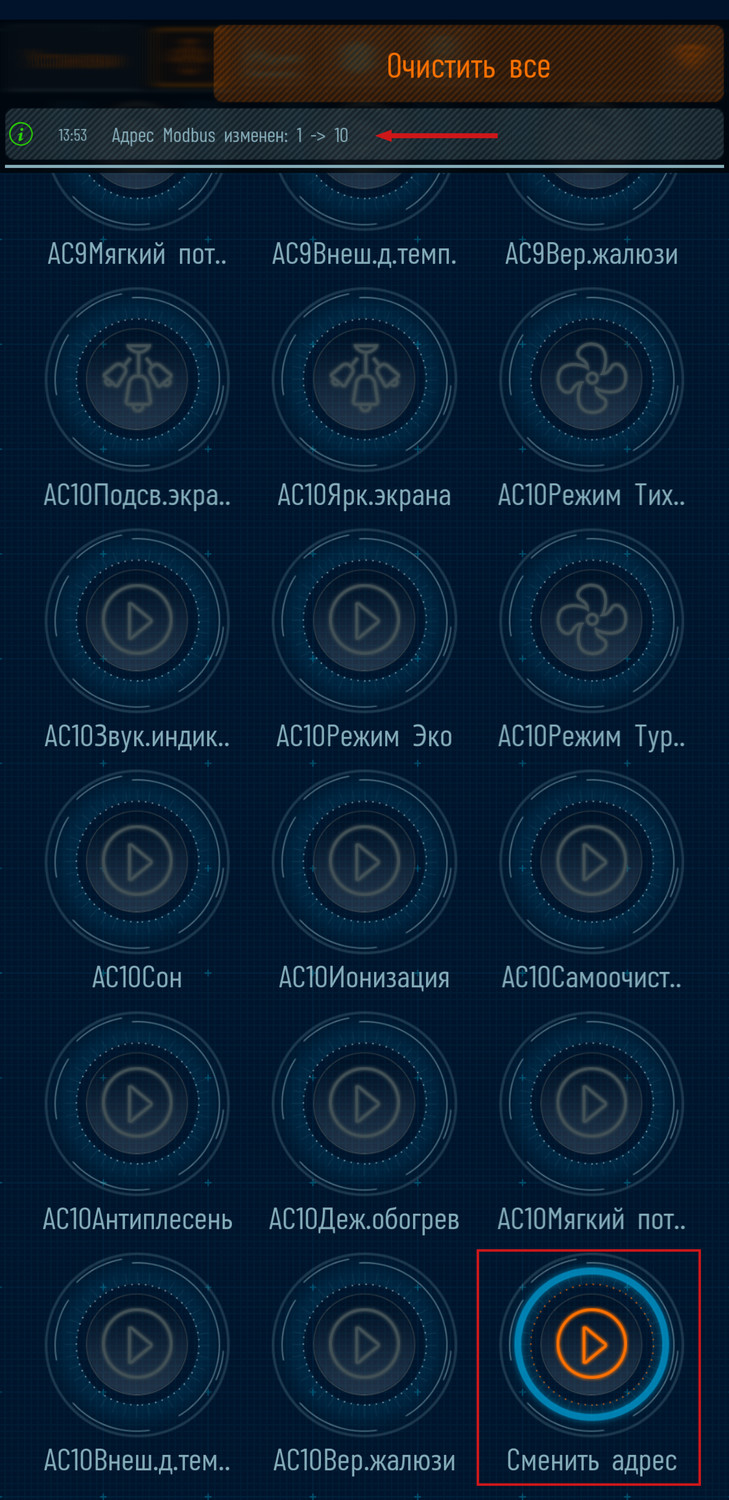

При успешной смене адреса будет следующее уведомление:
"Адрес Modbus изменен: старый адрес -> новый адрес"
