1. Общее описание
Скопировано
KNX — это открытый международный стандарт для систем автоматизации зданий через
единую сеть.
Коммуникационная шина KNX по проводам или радиоканалу объединяет датчики и
исполнительные устройства, такие как приводы, выключатели, контроллеры.
В результате создается надежная и гибкая система, улучшающая комфорт, безопасность и
энергоэффективность
2. Список поддерживаемых шлюзов
Скопировано
Ниже представлен список шлюзов, поддерживающих управление с KNX
3. Логические схемы

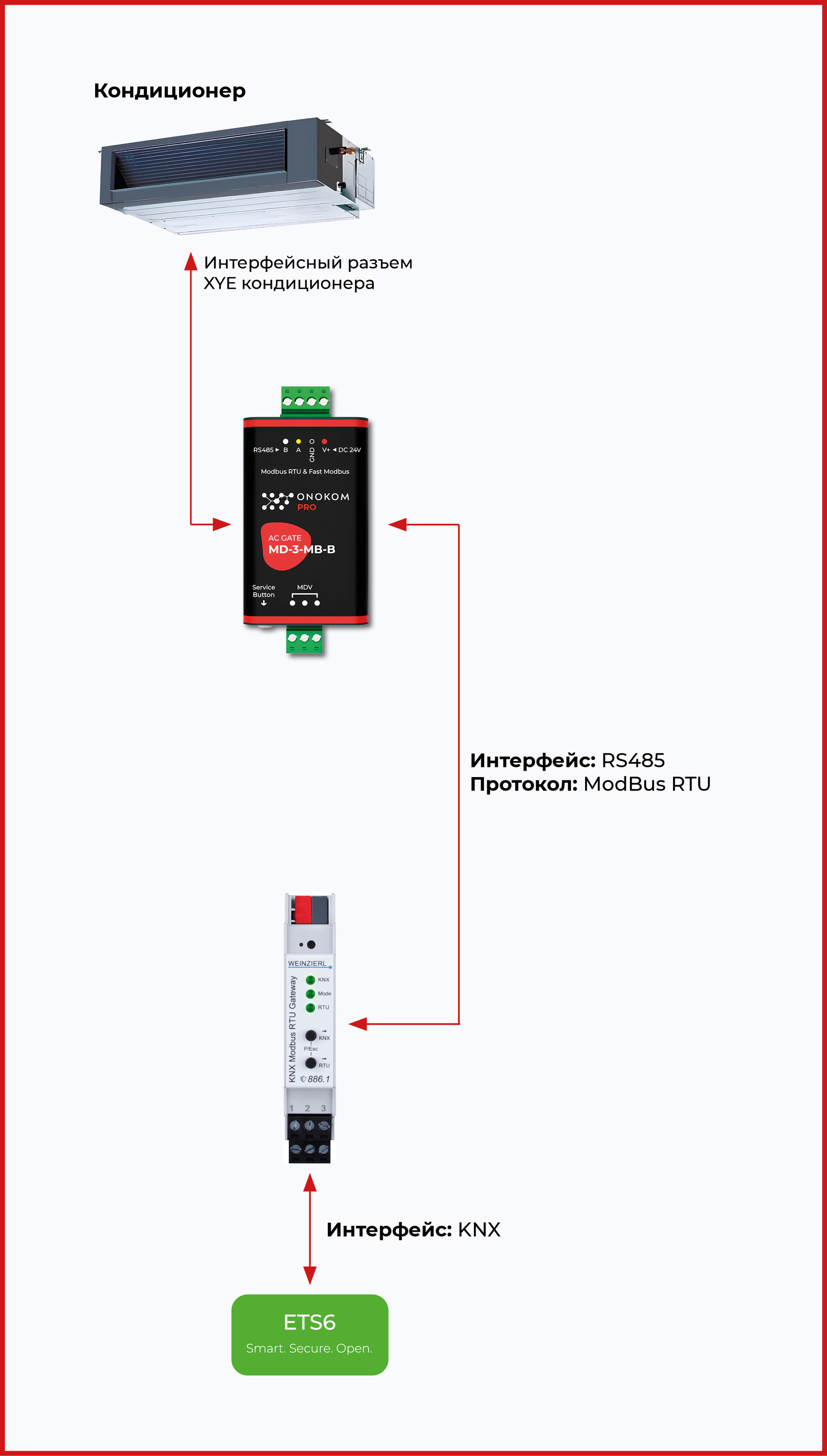

Скопировано3.1 Логическая схема подключения со шлюзом Weinzierl
Скопировано
3.2 Логическая схема подключения со шлюзом Module Electronic
Скопировано
4. Схемы подключения

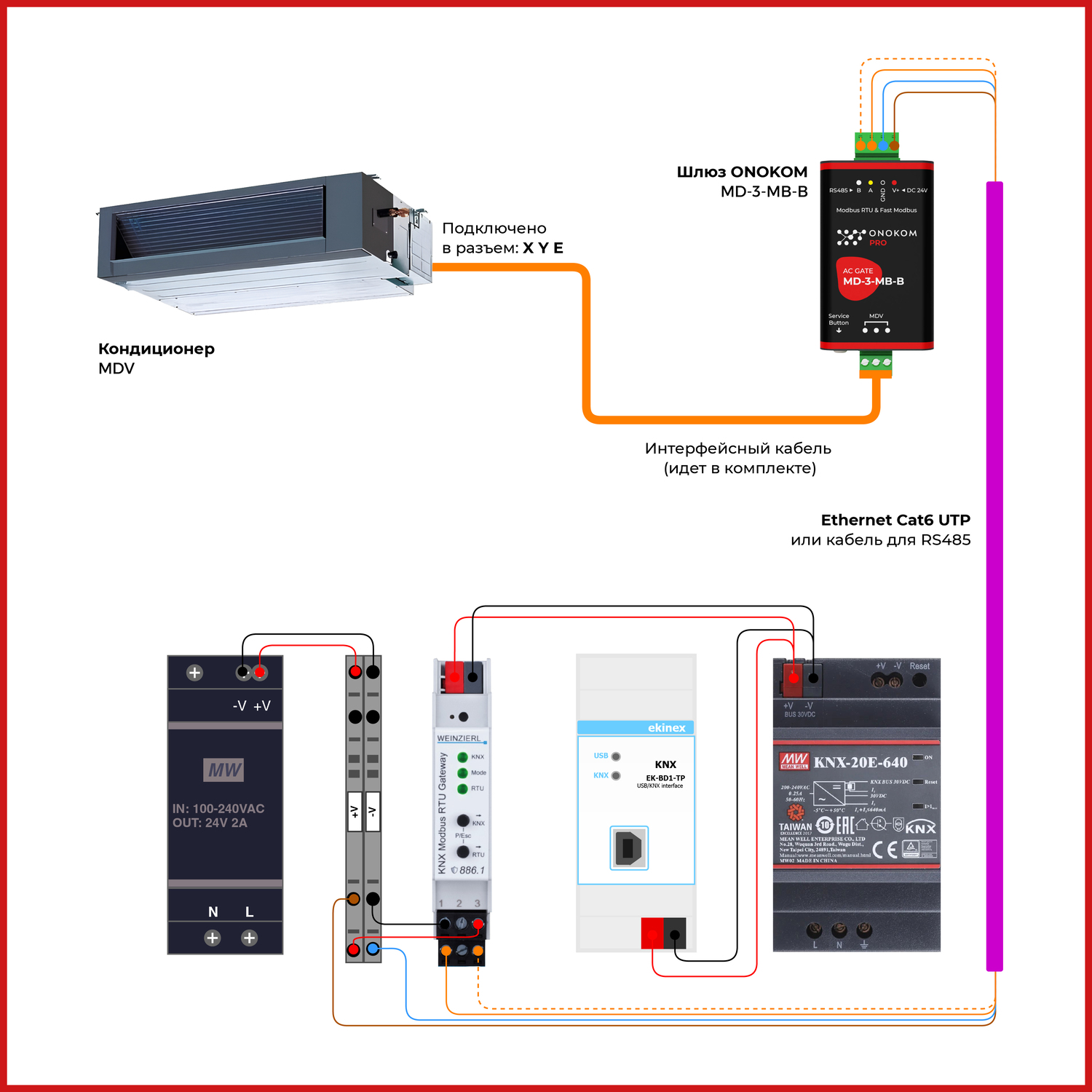

Скопировано4.1 Cхема подключения со шлюзом Weinzierl
Скопировано
4.2 Cхема подключения со шлюзом Module Electronic
Скопировано
5. Карты регистров
СкопированоКарта регистров описывает функциональность шлюза
|
GR-1-MB-B.xlsx |
HOME |
GREE |
|
TN-1-MB-B.xlsx |
HOME |
TION |
|
AUX-1-MB-B.xlsx |
PRO |
AUX |
|
DK-1-MB-B.xlsx |
PRO |
DAIKIN |
|
DK-5-MB-B.xlsx |
PRO |
DAIKIN |
|
GR-3-MB-B.xlsx |
PRO |
GREE |
|
GR-5-MB-B.xlsx |
PRO |
GREE |
|
HR-1-MB-B.xlsx |
PRO |
HAIER |
|
HS-3-MB-B.xlsx |
PRO |
HISENSE |
|
HS-5-MB-B.xlsx |
PRO |
HISENSE |
|
HS-6-MB-B.xlsx |
PRO |
HISENSE |
|
HT-1-MB-B.xlsx |
PRO |
HITACHI |
|
MD-1-MB-B.xlsx |
PRO |
MDV |
|
MD-3-MB-B.xlsx |
PRO |
MDV |
|
ME-1-MB-B.xlsx |
PRO |
MITSUBISHI ELECTRIC |
|
MH-2-MB-B.xlsx |
PRO |
MITSUBISHI HEAVY |
|
TB-1-MB-B.xlsx |
PRO |
TOSHIBA |
|
TCL-1-MB-B.xlsx |
PRO |
TCL |
|
TCL-3-MB-B.xlsx |
PRO |
TCL |
|
TCL-6-MB-B.xlsx |
PRO |
TCL |
|
AUX-VRF-MB-B.xlsx |
VRF |
AUX |
|
CG-VRF-MB-B.xlsx |
VRF |
CHIGO |
|
HS-VRF-MB-B.xlsx |
VRF |
HISENSE |
|
MD-VRF-MB-B.xlsx |
VRF |
MDV |
6. Инструкция по подключению
СкопированоДля работы с KNX сперва потребуется приложение ETS с активной лицензией. Скачать его можно в соответствующем разделе на сайте KNX

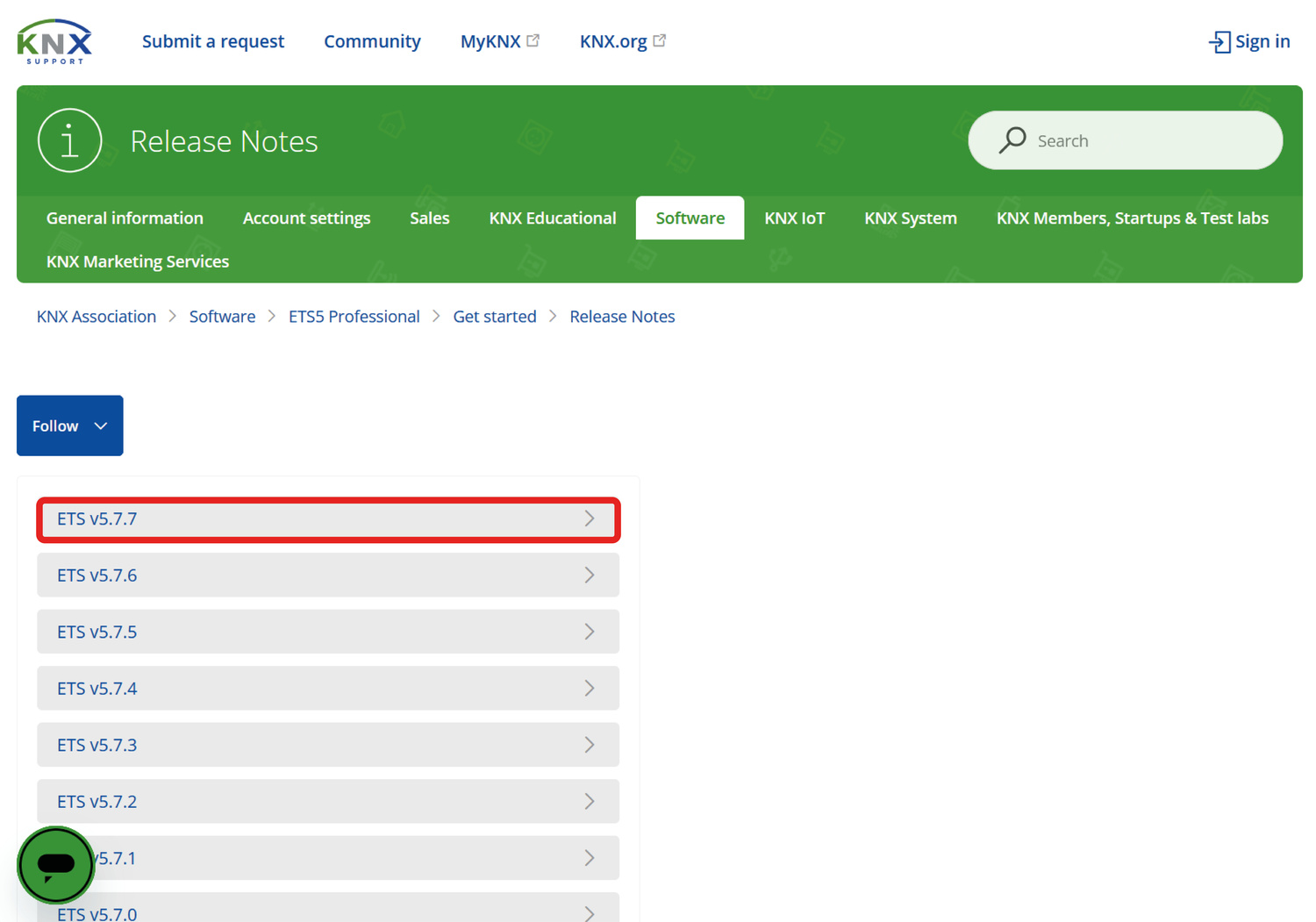

В данной инструкции используется ETS версии 5.7.7
Выбираем последнюю версию приложения, скачиваем и устанавливаем её
6.1 Weinzierl
СкопированоЗапускаем ETS
Для корректной настройки работы шлюза с устройством Weinzierl сперва следует убедиться в том что лицензия ETS активна

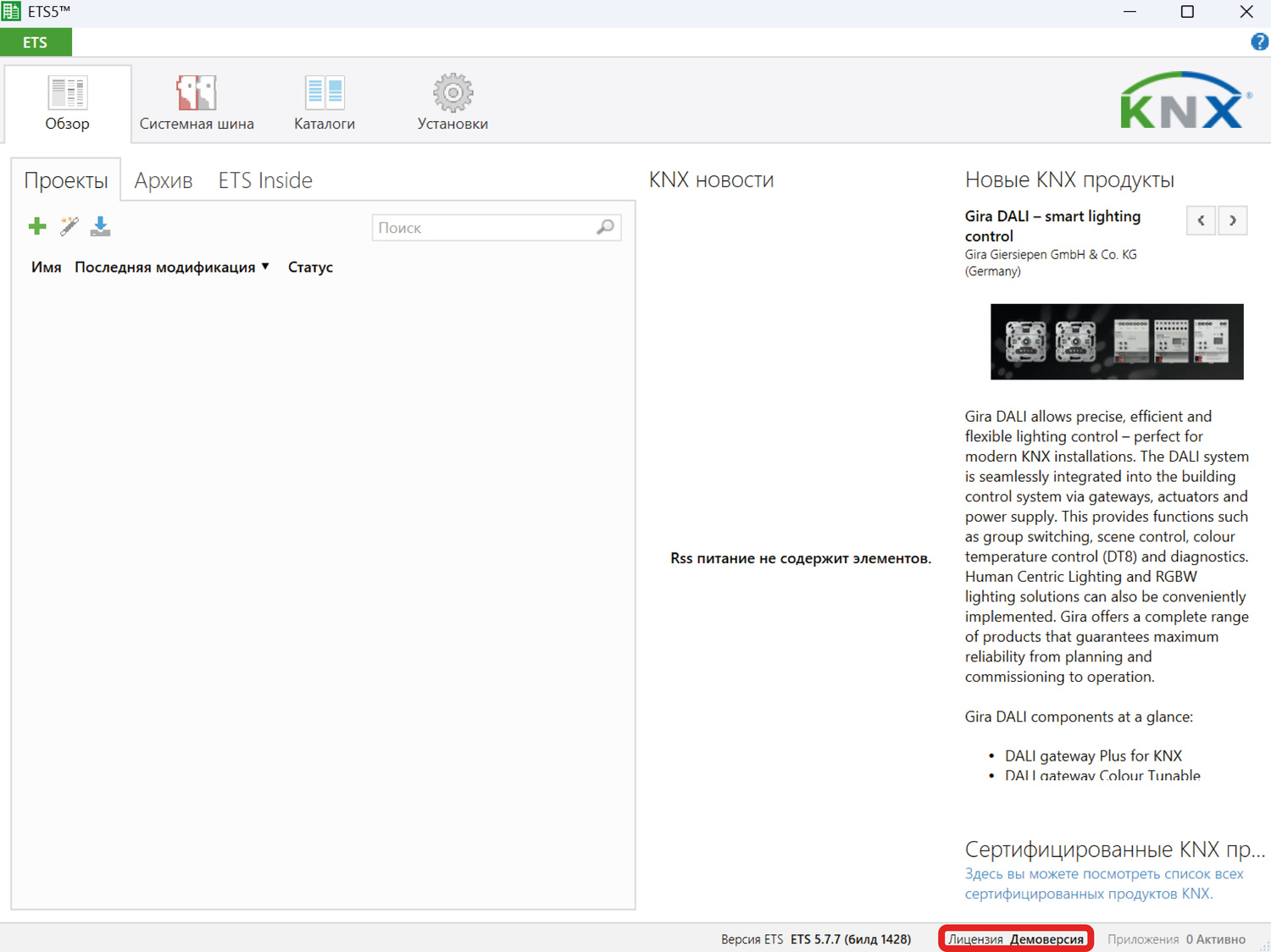

Если в поле «Лицензия» указано «Демоверсия», то лицензия не активна. Инструкция по активации доступна на сайте KNX
Если лицензия активирована, то её тип будет указан в соответствующем поле окна приложения
Активация лицензии ETS позволяет нам использовать конфигурационное приложение от Weinzierl, что значительно упростит дальнейшие настройки

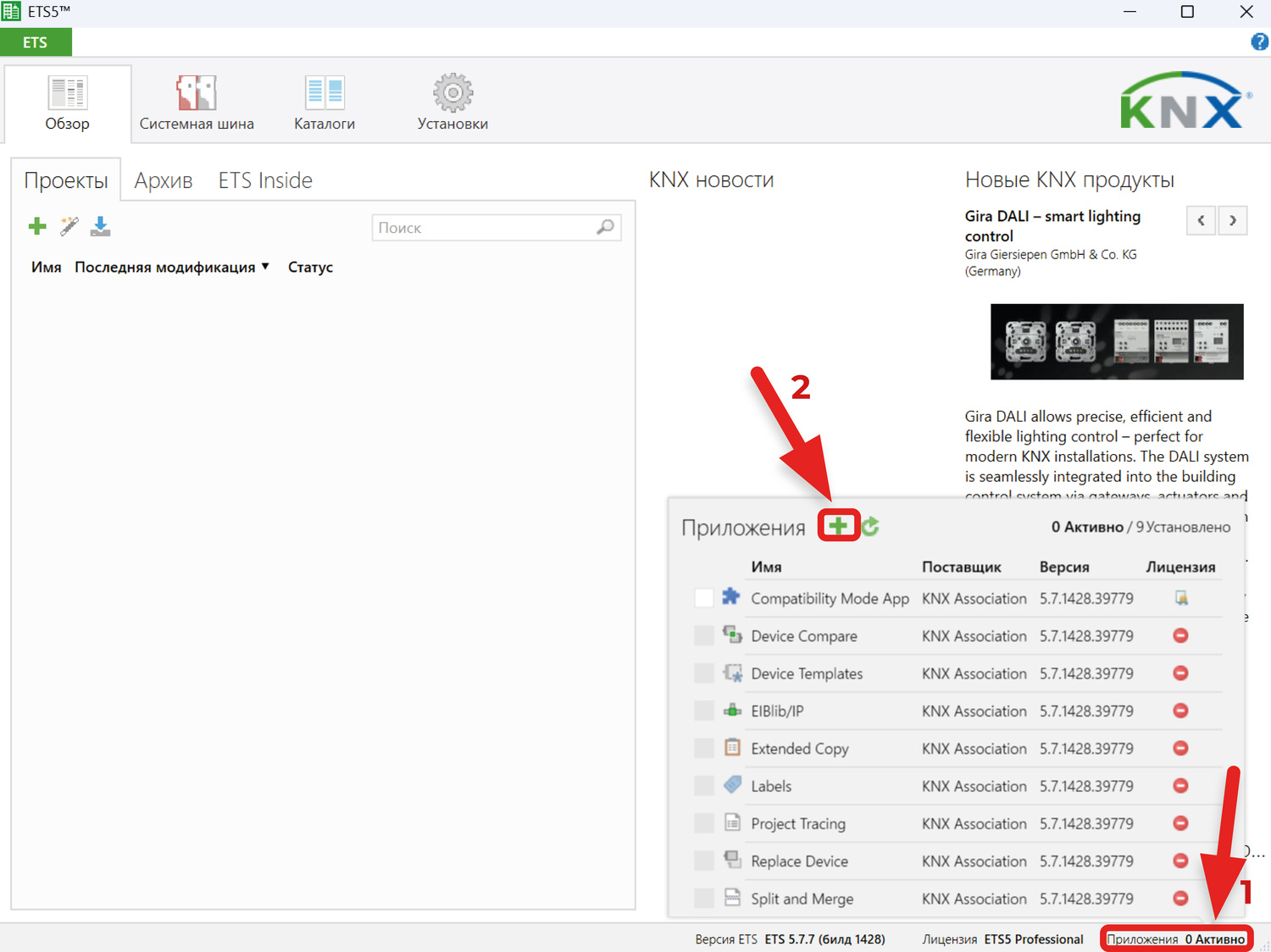

Скачаем конфигуратор по
ссылке
В ETS нажимаем на вкладку «Приложения». В открывшемся окне
нажимаем на кнопку «Установка приложения» и добавим скачанный файл в
ETS

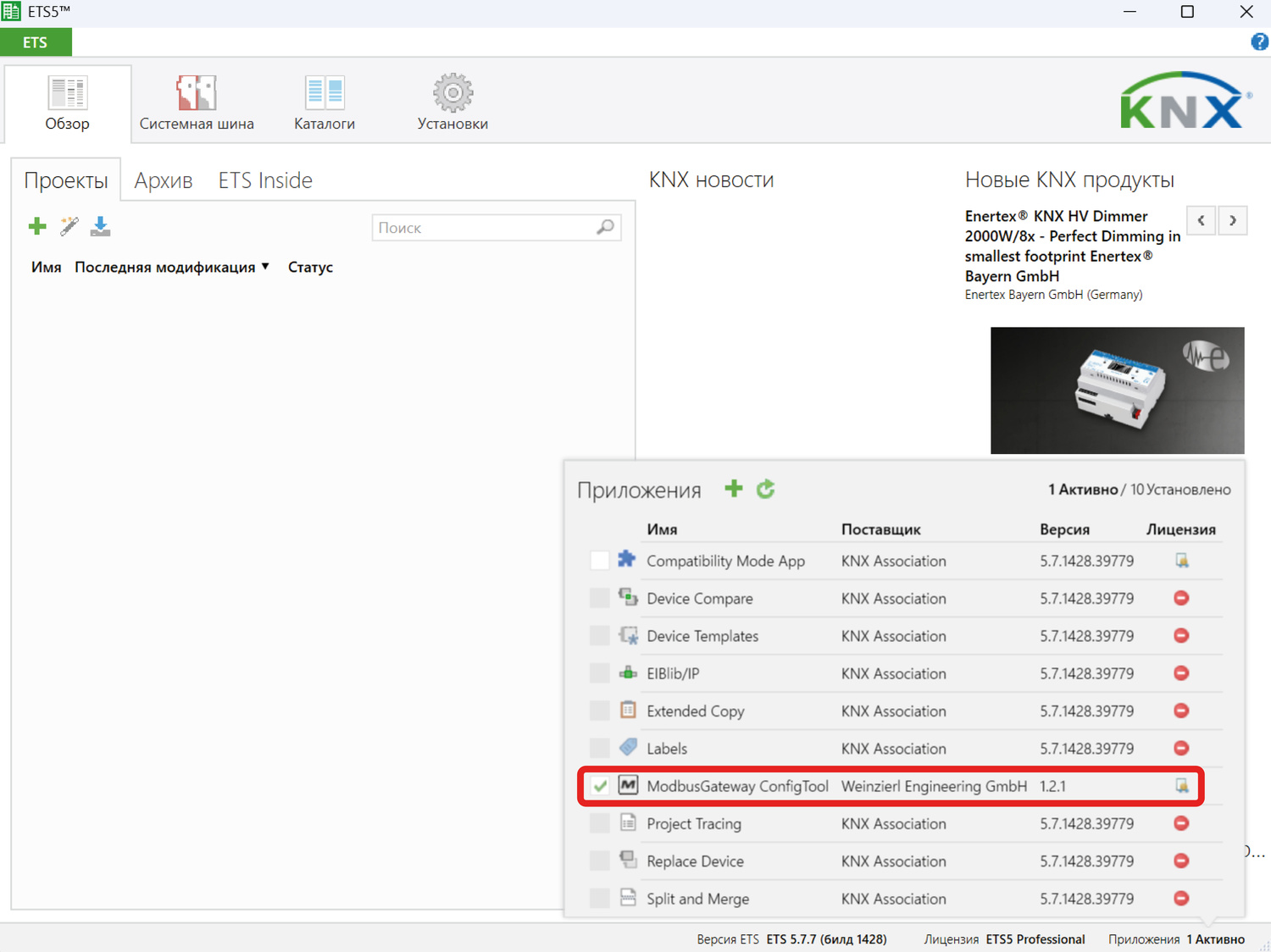

После добавления приложение будет активировано. Теперь можно приступить к настройке устройства

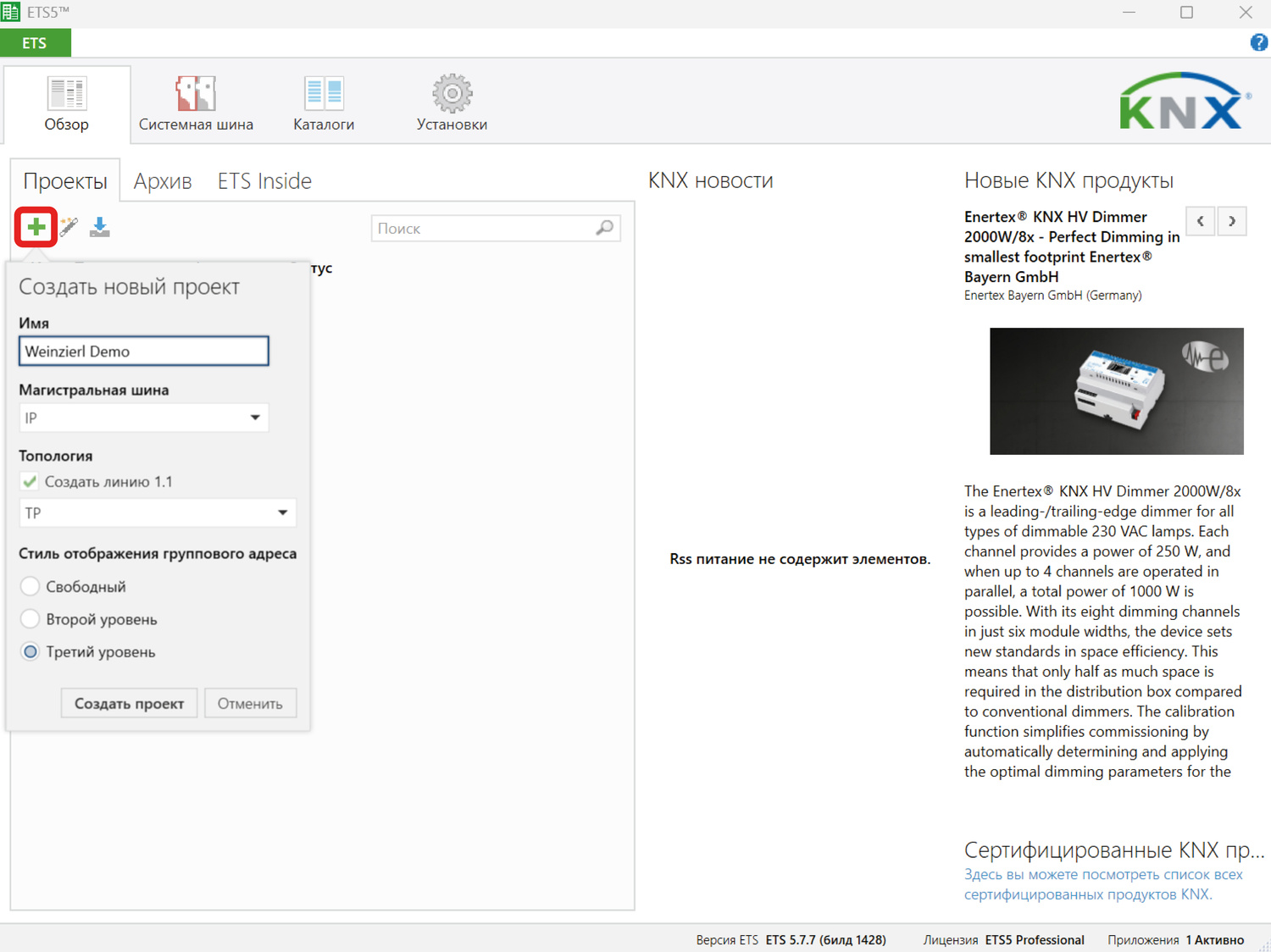

Создадим новый проект
Нажимаем на «Добавить устройства»

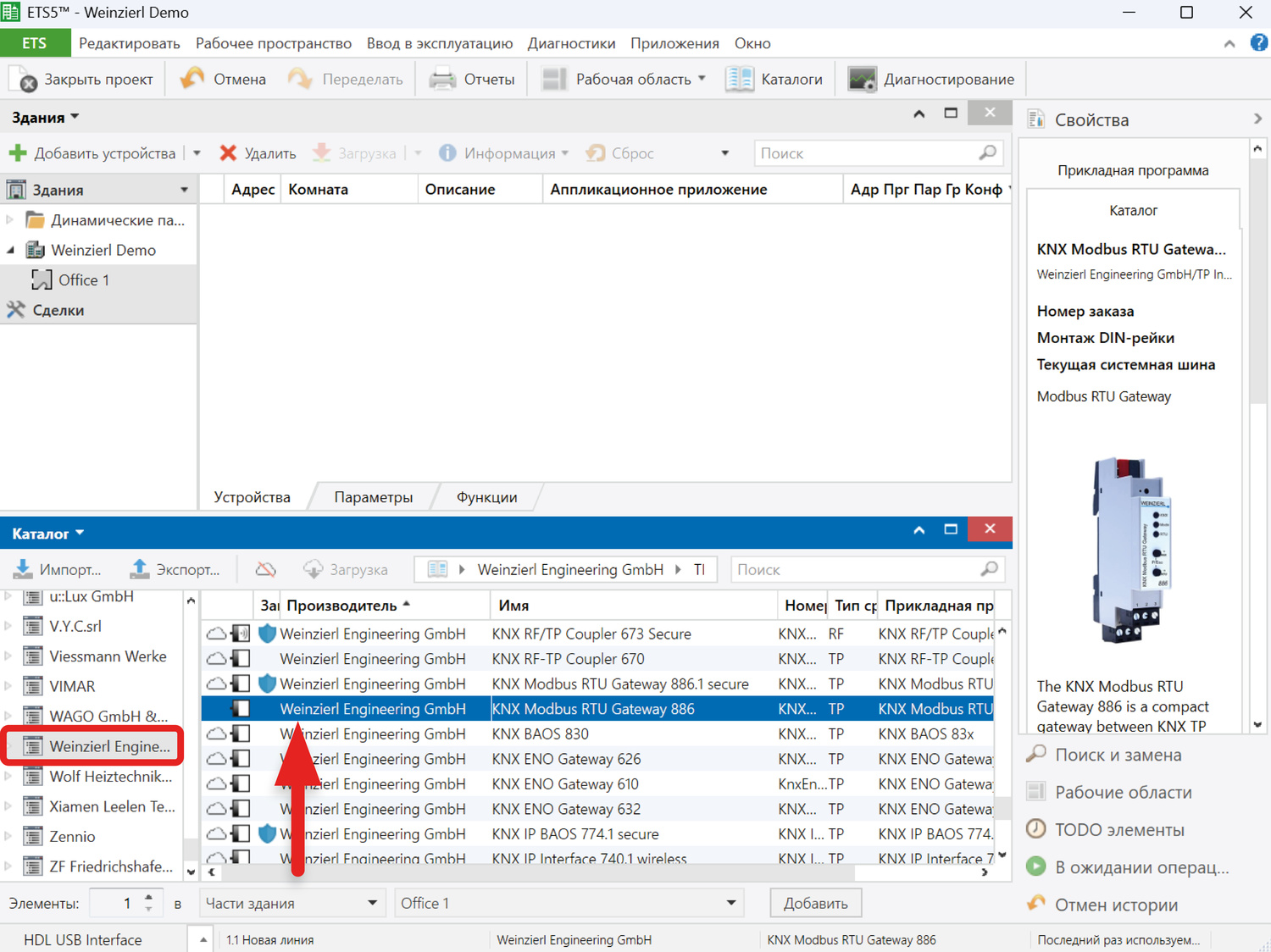

В списке производителей выбираем Wienzierl Engineering GmbH. Из списка устройств выбираем KNX Modbus RTU Gateway 886

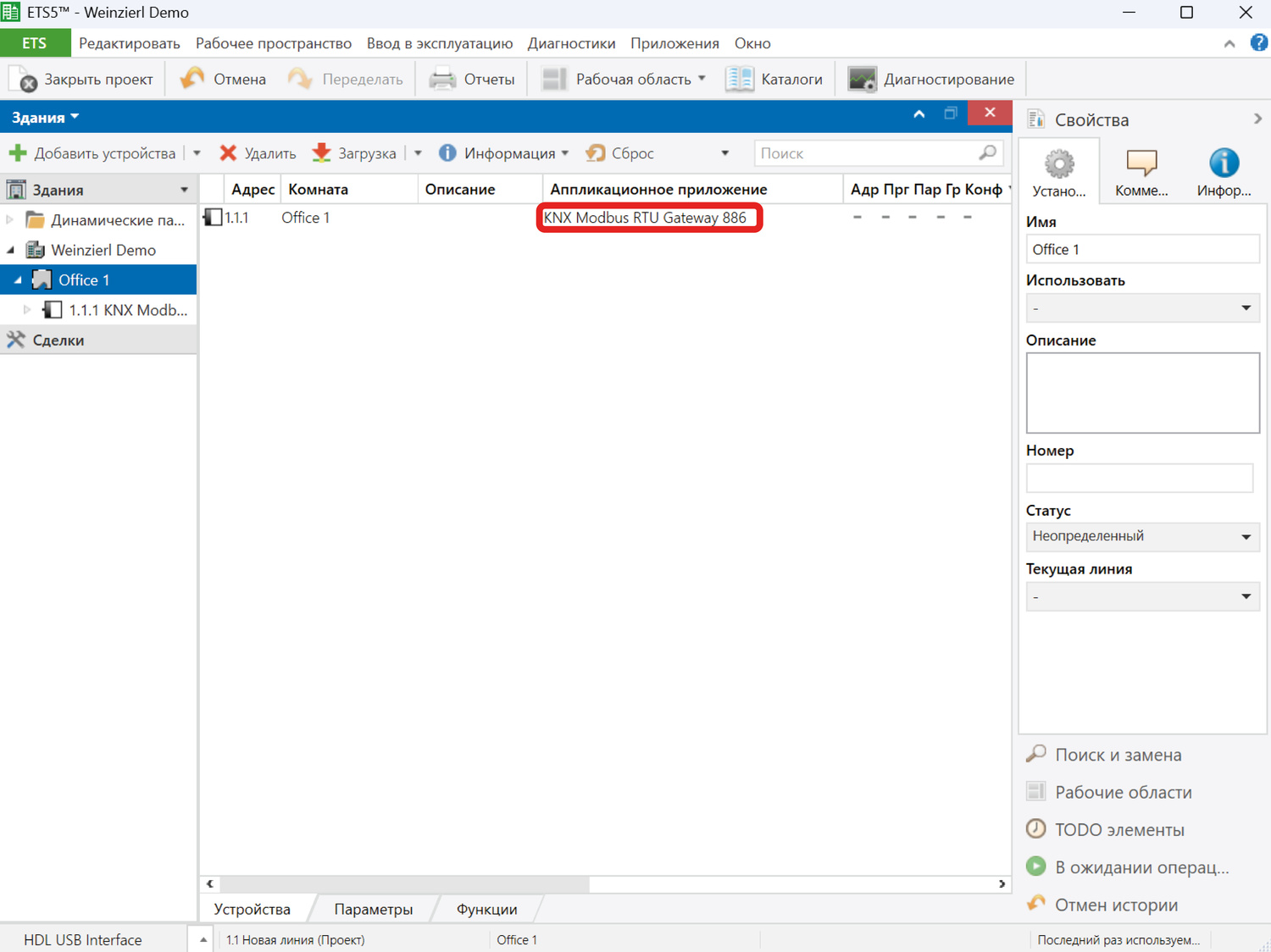

Устройство будет добавлено. Осталось его настроить
Для генерации конфигурационных файлов можно использовать форму ниже.

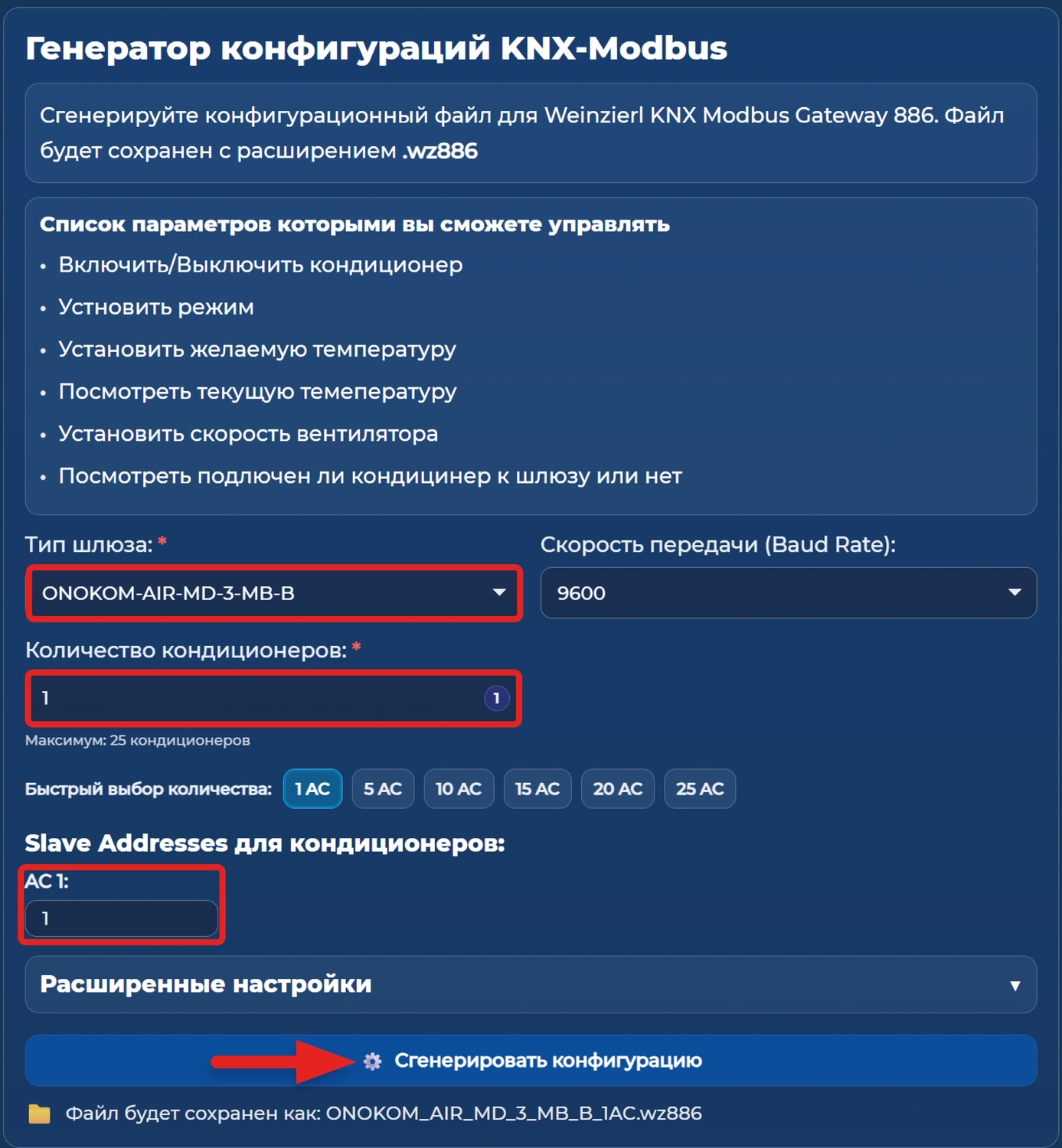

Из списка выберем устройство ONOKOM, с которым будем работать.
Также здесь можно указать количество устройств и задать их адреса (адреса будут
создаваться в возрастающем порядке, начиная с единицы)
Генератор конфигураций KNX-Modbus
Сгенерируйте конфигурационный файл для Weinzierl KNX Modbus Gateway 886. Файл будет сохранен с расширением .wz886
Список параметров которыми вы сможете управлять
- •Включить/Выключить кондиционер
- •Установить режим
- •Установить желаемую температуру
- •Посмотреть текущую температуру
- •Установить скорость вентилятора
- •Посмотреть подключен ли кондицинер к шлюзу или нет
Пожалуйста, выберите тип шлюза
10
Максимум: 25 кондиционеров
Введите число от 1 до 25
Быстрый выбор количества:
Slave Addresses для кондиционеров:
Расширенные настройки
Генерация конфигурации...
0%
Сводка конфигурации:
Тип шлюза:
-
Кондиционеров:
0
Data Points:
0
Slave Addresses:
0
Предпросмотр конфигурации:
Файл будет сохранен как: config.wz886
Скачиваем сгенерированный файл

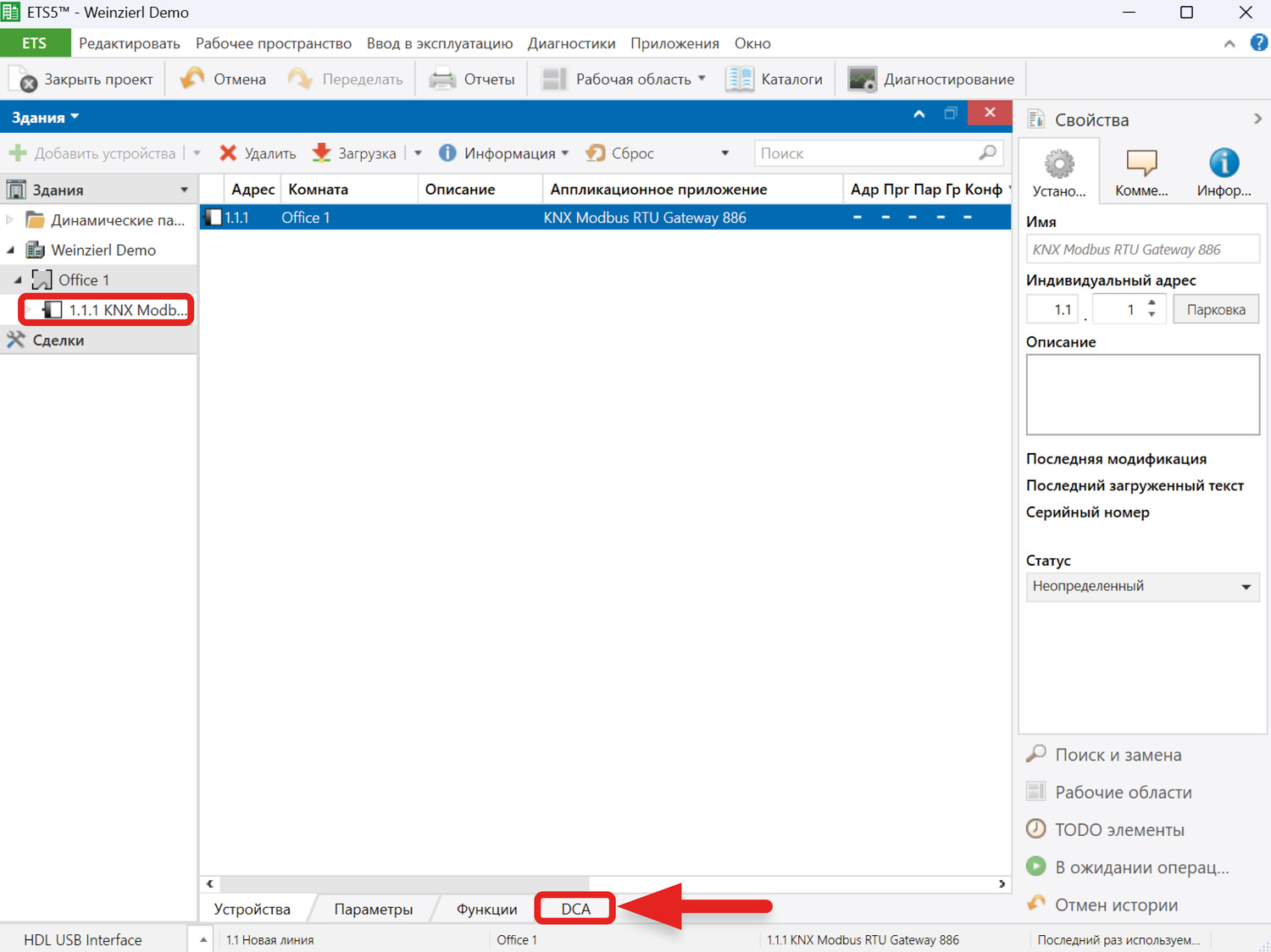

Возвращаемся в ETS и выбираем добавленное ранее устройство Wienzierl. В его окне нажимаем на вкладку DCA

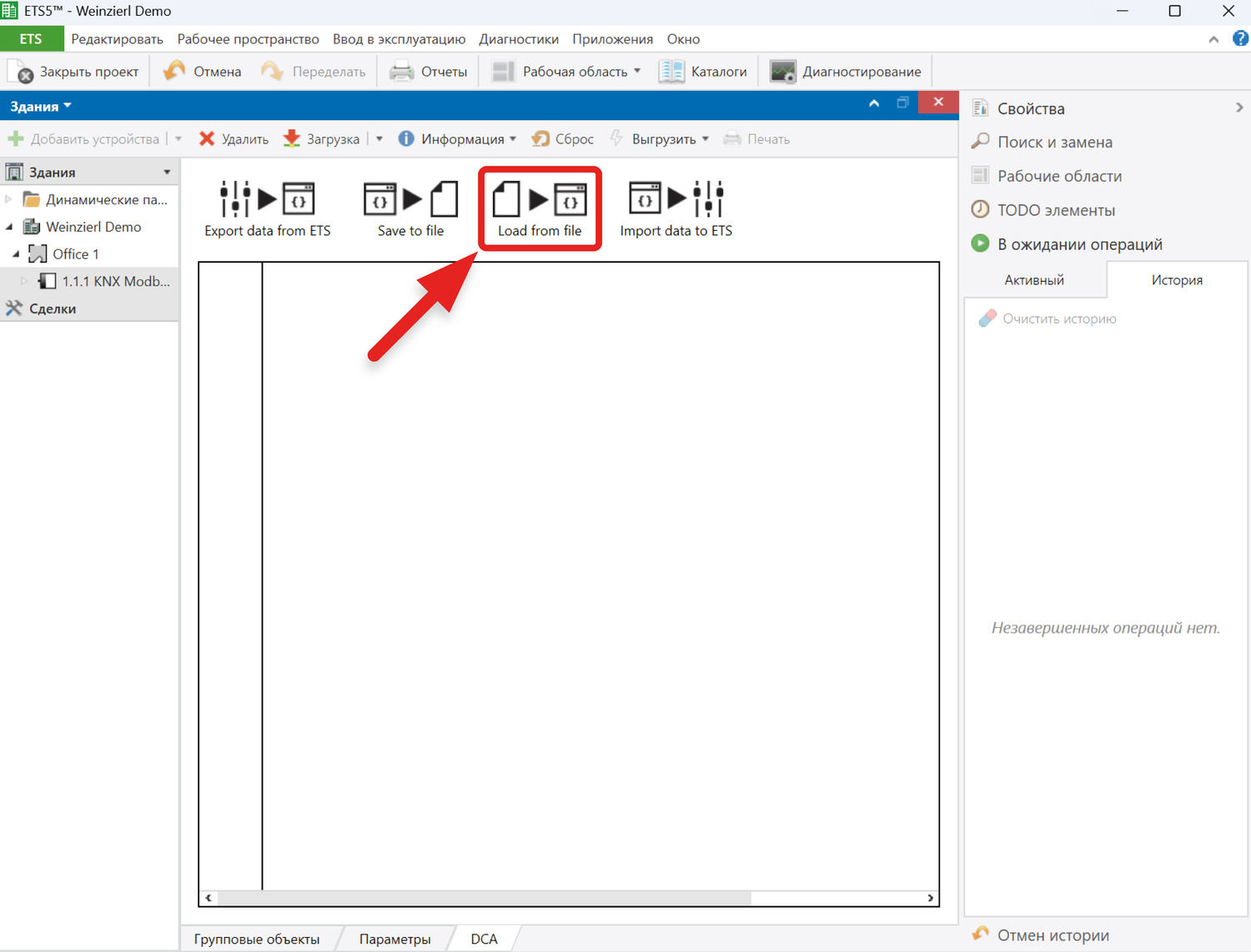

В открывшемся окне нажимаем на кнопку «Load from file» и указываем скачанный ранее конфигурационный файл. Программа сгенерирует настройки для импорта в ETS

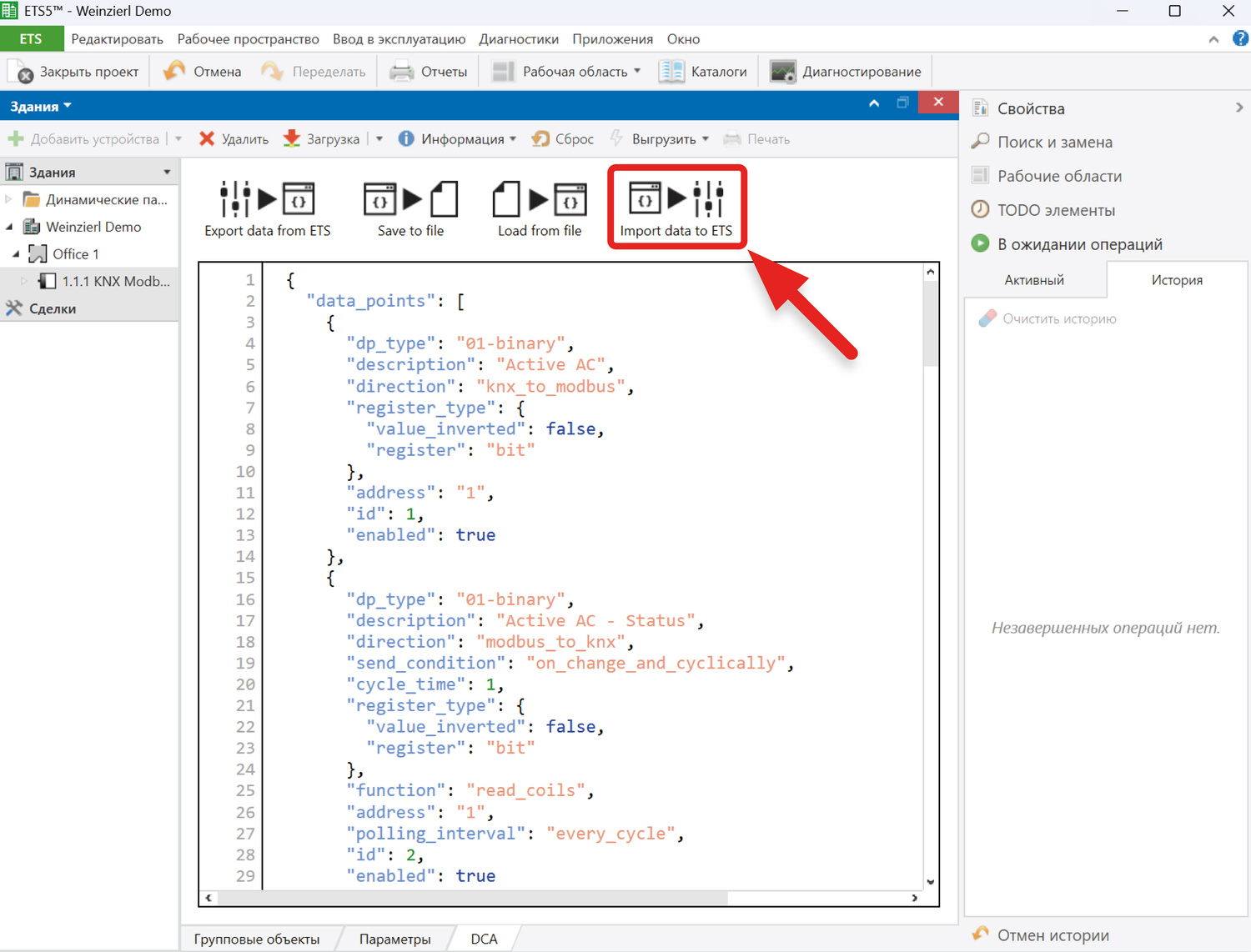

После генерации нажимаем на кнопку «Import data to ETS». Произойдет импорт настроек для выбранного устройства ONOKOM в систему ETS

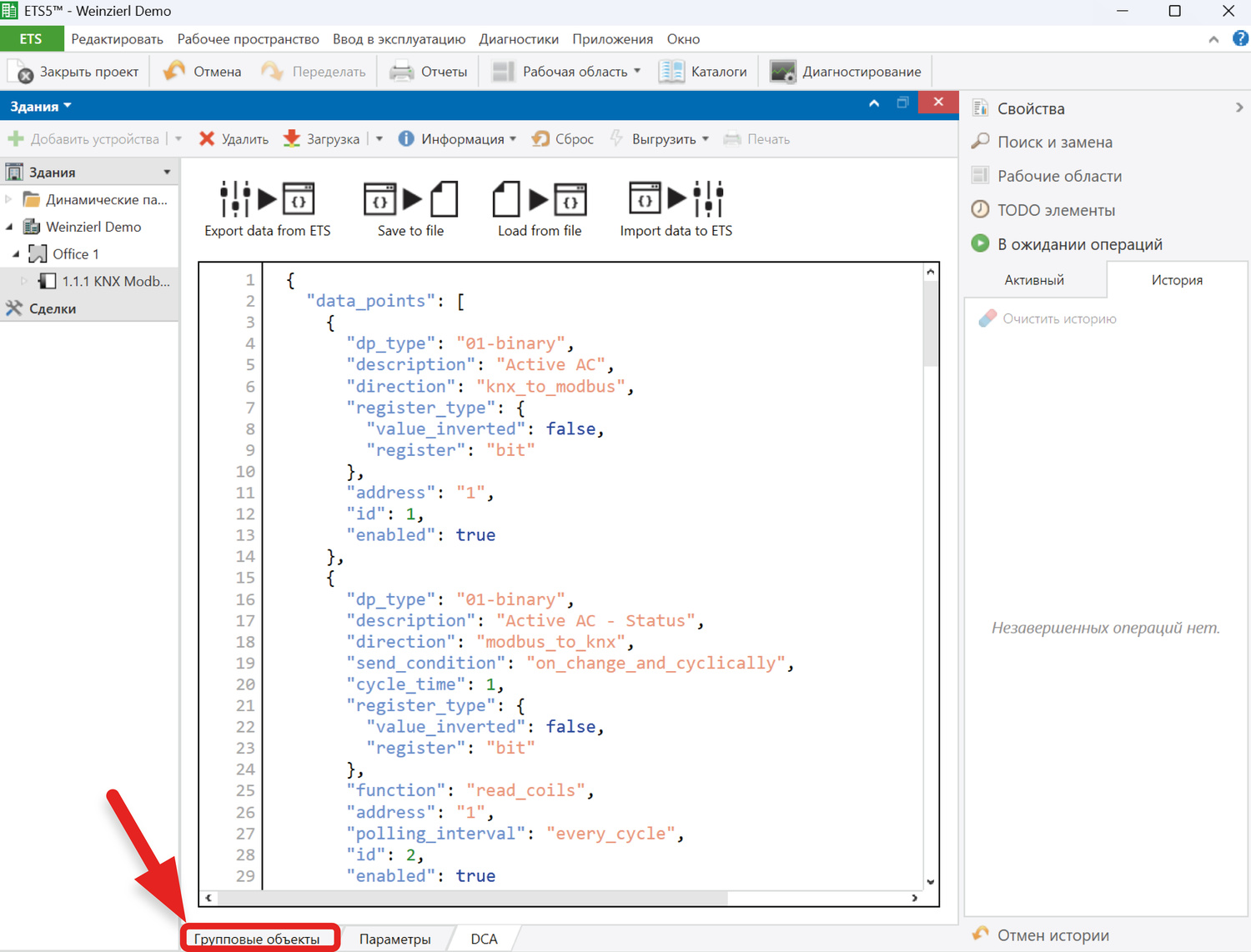

Возвращаемся к настройке устройства Wienzierl. Для этого нажимаем на вкладку «Групповые объекты»

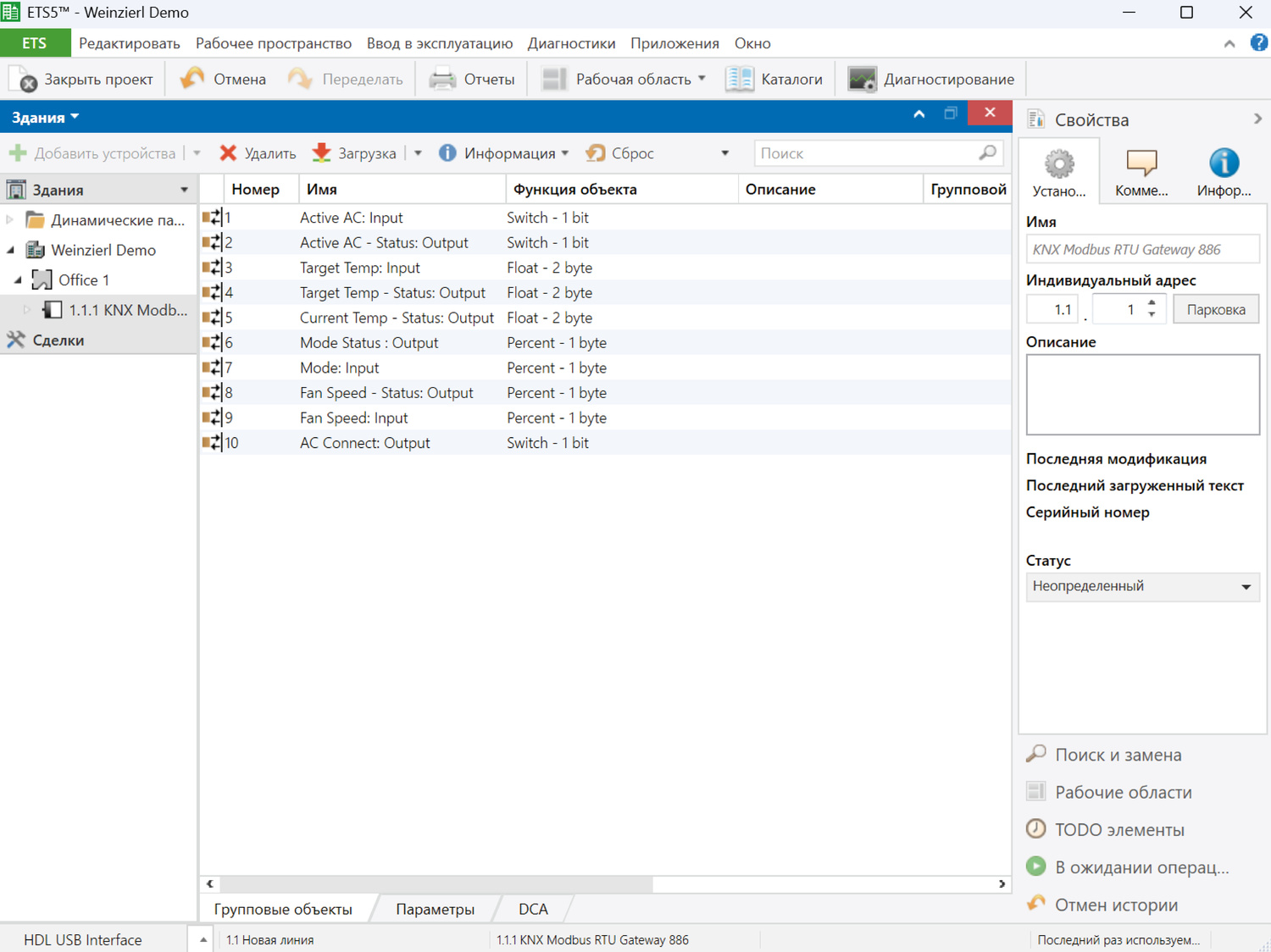

Необходимые объекты будут созданы

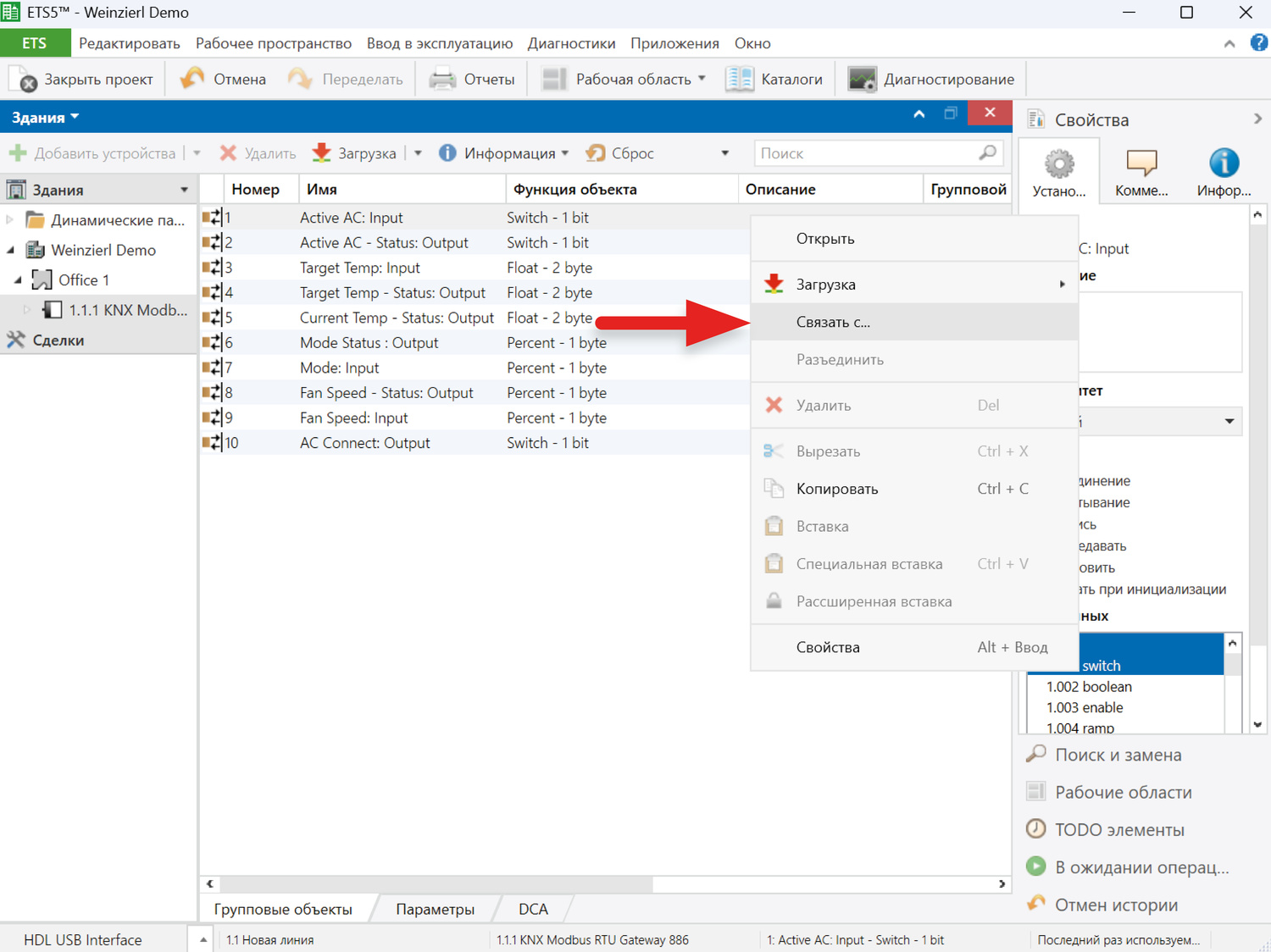

Остаётся присвоить объектам групповые адреса. Для этого щёлкнем правой кнопкой мыши по объекту и выберем «Связать с...»

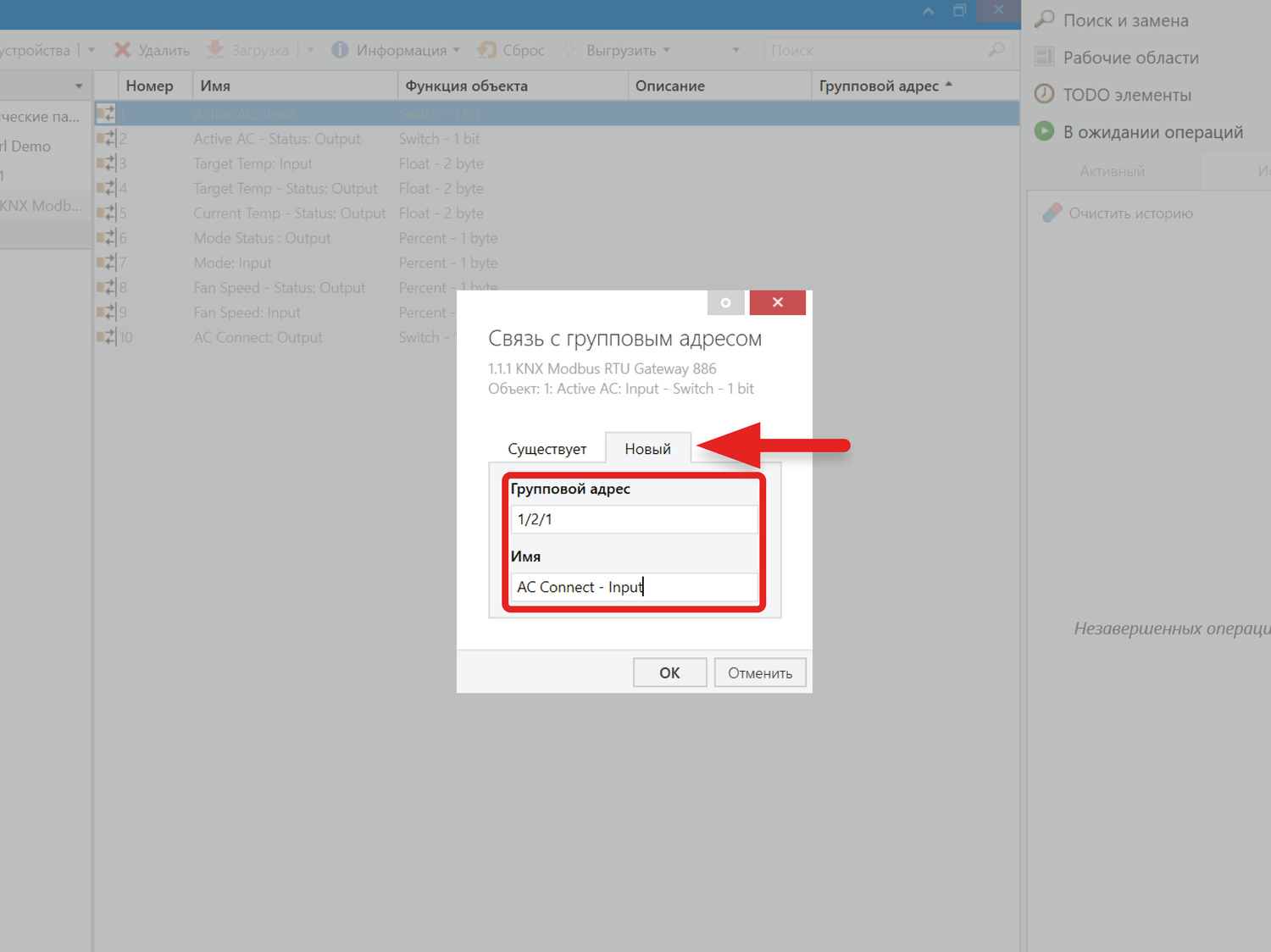

В открывшемся окне выбираем вкладку «Новый» и задаём адрес и его имя. То же самое нужно проделать для всех созданных объектов

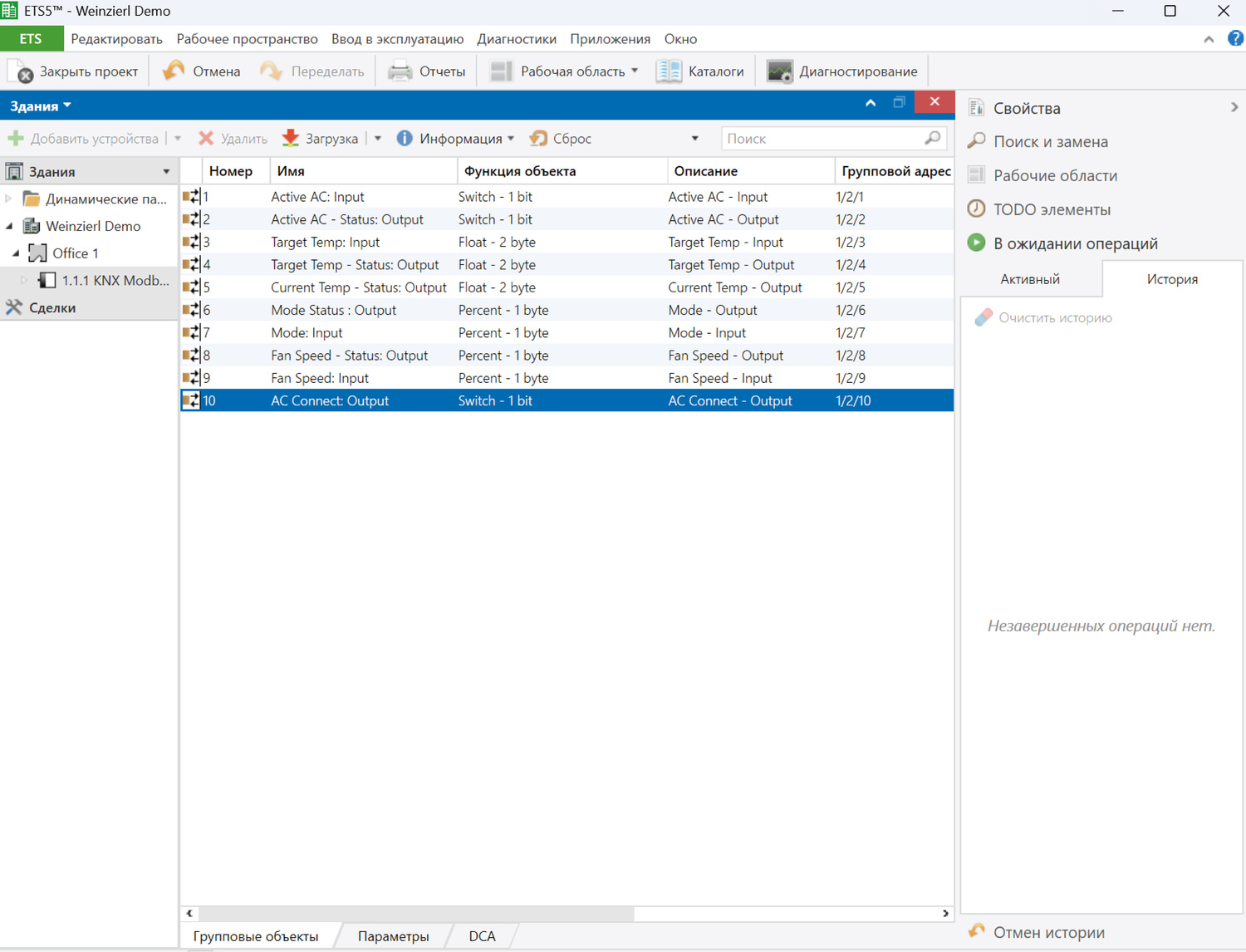

Настроенная адресация может иметь следующий вид
Для загрузки настроек на устройство Wienzierl нажатием правой кнопкой мыши по панели устройства открываем меню загрузки и выбираем «Полная загрузка»

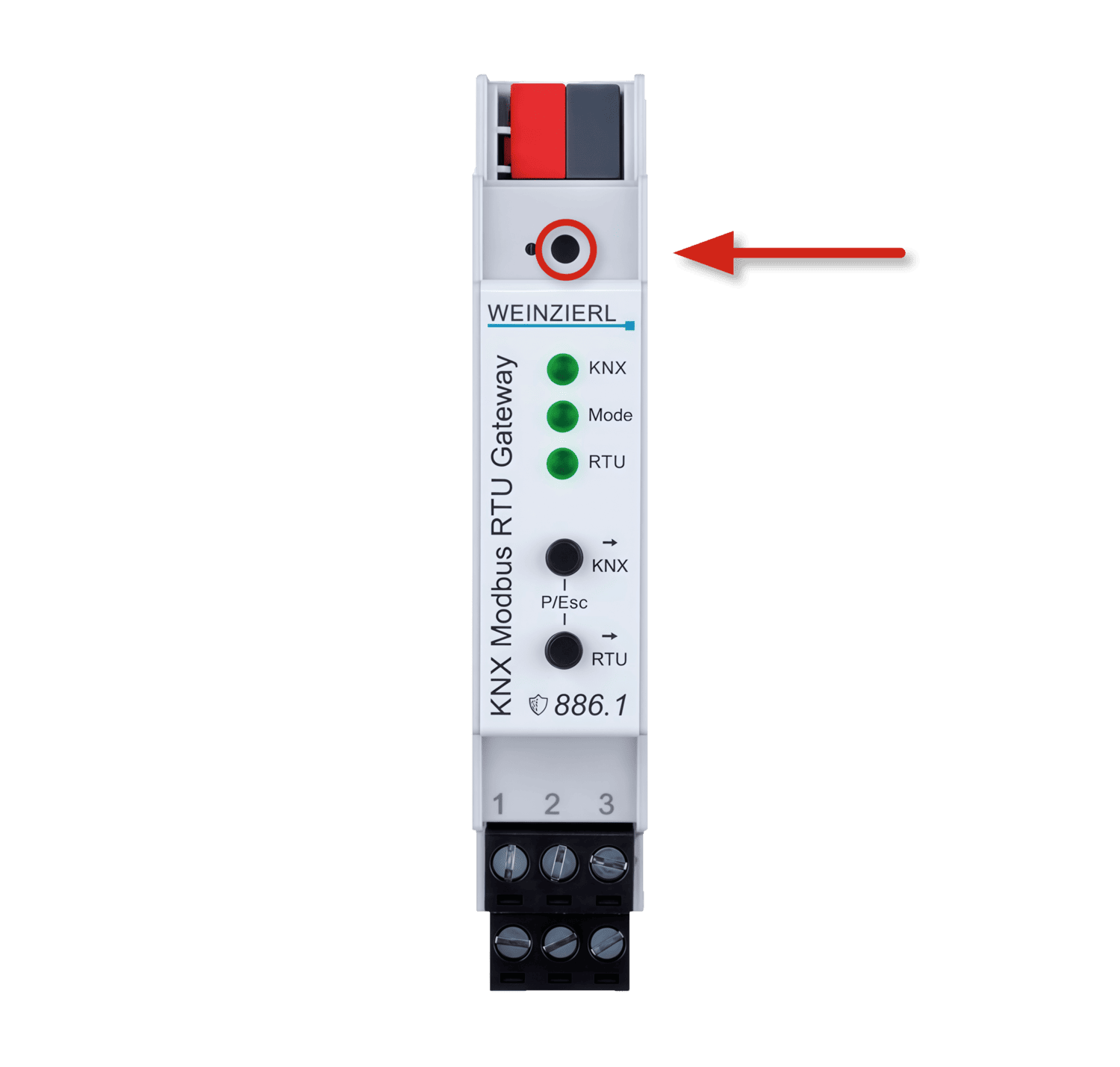

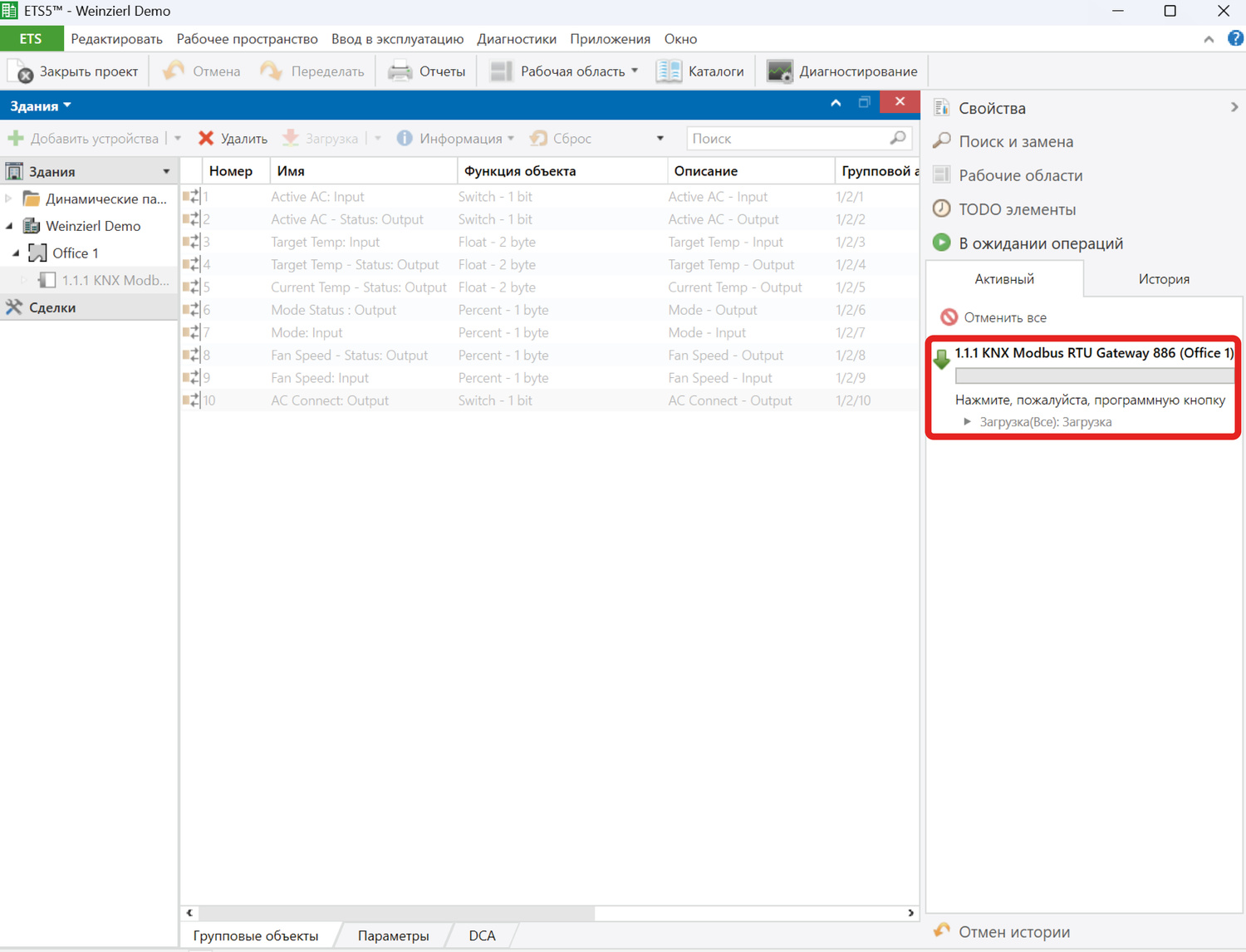

Во время загрузки может понадобиться нажать на программную кнопку на устройстве Wienzierl. Нажмём её и загрузка продолжится

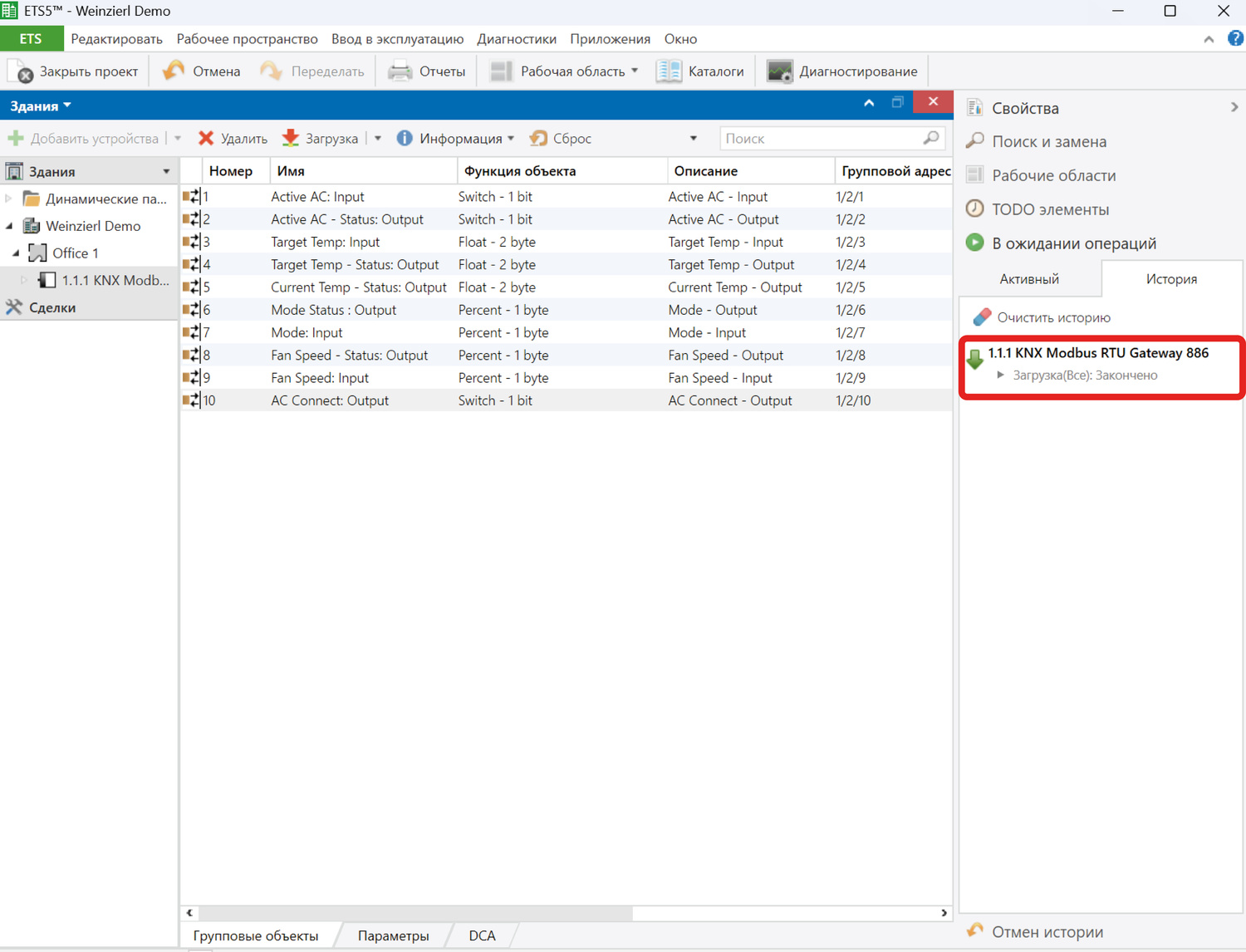

По окончании загрузки настройка устройства будет завершена
6.2 Module Electronic
Скопировано6.2.1 Загрузка готового шаблона проекта
СкопированоЗапускаем ETS. Для работы шлюзов Module Electronic в ETS лицензия не нужна, по этой причине нельзя скачать конфигурационное приложение
Нам нужно загрузить проект для шлюза Onokom. Для устройств Module Electronic у нас заготовлены проекты для разных версий шлюзов, где xx - модель шлюза.
Например:
Если у Вас шлюз GR-1-MB-B, тогда необходимо скачать проект для шлюза xx-1-MB-B
Если у Вас шлюз HS-5-MB-B, необходимо скачать проект для шлюза xx-5-MB-B
Проекты на 60 регистров (устройства IC-M-S.1 mini,
IC-M-S.1):
Проекты на 250 регистров (устройства IC-M-S.2 mini,
IC-M-S.2):
Теперь необходимо импортировать проект в ETS. Нажимаем на значок «Импорт проекта» и выбираем скачанный проект
Открываем проект, дважды нажав на него левой кнопкой мыши
В открытом шаблоне проекта переходим во вкладку «Устройства» и выбираем нужное устройство.
Для корректной работы необходимо настроить привязку каналов к групповым адресам.
Адреса следует выставлять в соответствии с вашей конфигурацией проекта и с количеством используемых шлюзов ONOKOM.
Для задания группового адреса необходимо нажать правой кнопкой мыши по каналу и выбрать «Связать с...»
Далее переходим во вкладку «Новый» и выставляем адрес 1/2/1
Настроенная адресация может иметь следующий вид
При необходимости можно вывести дополнительные параметры управления системой кондиционирования (качание жалюзи, температура внешнего теплообменника), для этого необходимо воспользоваться Общедоступной картой регистров для конкретного шлюза
После настройки групповой адресации, необходимо выполнить полную загрузку на шлюз. Для этого нажимаем правой клавишей мыши на устройстве, «Загрузка» — «Полная загрузка»
Для загрузки необходимо нажать на программную кнопку на устройстве Module Electronic. После нажатия кнопки загрузка продолжится
По окончании загрузки настройка устройства будет завершена
6.2.2 Самостоятельная настройка проекта
СкопированоВ случае, если настройка проекта производится самостоятельно, Вам необходимо скачать Аппликационную программу ETS, например, для шлюза IC-M-S.1
Запускаем ETS и импортируем скачанный проект
Двойным нажатием левой клавишей мыши открываем проект
Перед нами откроется пустой проект KNX. В верхней левой части перейдем с вкладки «Здания» во вкладку «Устройства»
Выбираем устройство «-.-.- IC-M-S.1», внизу переходим во вкладку «Параметры»
Для начала выставим «Общие настройки» для Modbus:
Роль — Master
Скорость — 9600
Четность — None
Стоп биты — 2-стоп
Все остальные настройки оставим без изменений. Далее необходимо настроить каналы для шлюза ONOKOM,
которые будут отвечать за управление тем или иным параметром системы кондиционирования.
При необходимости каналы можно менять местами, изменять название, убирать ненужные Вам каналы, а также добавлять те, которые не будут добавлены в данной статье
Перейдем к следующей вкладке «Канал 1»:
Тип объекта KNX — DPT-01-Switch
Описание — Вкл/Выкл
Modbus функция — 5 - WRITE "COIL"
Инвертировать значение — Выключено
Slave ID — 1
Адрес регистра — 1
«Канал 2»:
Тип объекта KNX — DPT-01-Switch
Описание — Вкл/Выкл Статус
Modbus функция — 1 - READ "COIL"
Инвертировать значение — Выключено
Slave ID — 1
Адрес регистра — 1
При изменении — Отправлять
Каждые (минут, 0-не отправлять) — 1
При старте — Отправлять
«Канал 3»:
Тип объекта KNX — DPT-09-Float
Описание — Температура в помещении Статус
Modbus функция — 3 - READ "HOLDING"
Верхний предел значений KNX — 100
Нижний предел значений KNX — -100
Modbus формат — Знаковое
Верхний предел значений Modbus — 1000
Нижний предел занчений Modbus — -1000
Slave ID — 1
Адрес регистра — 3
При изменении — Отправлять
Каждые (минут, 0-не отправлять) — 1
При старте — Отправлять
«Канал 4»:
Тип объекта KNX — DPT-09-Float
Описание — Целевая температура
Modbus функция — 6 - WRITE "HOLDING"
Верхний предел значений KNX — 100
Нижний предел значений KNX — -100
Modbus формат — Знаковое
Верхний предел значений Modbus — 1000
Нижний предел занчений Modbus — -1000
Slave ID — 1
Адрес регистра — 5
«Канал 5»:
Тип объекта KNX — DPT-09-Float
Описание — Целевая температура Статус
Modbus функция — 3 - READ "HOLDING"
Верхний предел значений KNX — 100
Нижний предел значений KNX — -100
Modbus формат — Знаковое
Верхний предел значений Modbus — 1000
Нижний предел занчений Modbus — -1000
Slave ID — 1
Адрес регистра — 5
При изменении — Отправлять
Каждые (минут, 0-не отправлять) — 1
При старте — Отправлять
«Канал 6»:
Тип объекта KNX — DPT-08-Word-16
Описание — Режим
Modbus функция — 6 - WRITE "HOLDING"
Верхний предел значений KNX — 5
Нижний предел значений KNX — 1
Верхний предел значений Modbus — 5
Нижний предел занчений Modbus — 1
Slave ID — 1
Адрес регистра — 1
«Канал 7»:
Тип объекта KNX — DPT-08-Word-16
Описание — Режим Статус
Modbus функция — 3 - READ "HOLDING"
Верхний предел значений KNX — 5
Нижний предел значений KNX — 1
Верхний предел значений Modbus — 5
Нижний предел занчений Modbus — 1
Slave ID — 1
Адрес регистра — 1
При изменении — Отправлять
Каждые (минут, 0-не отправлять) — 1
При старте — Отправлять
«Канал 8»:
Тип объекта KNX — DPT-08-Word-16
Описание — Скорость вентилятора
Modbus функция — 6 - WRITE "HOLDING"
Верхний предел значений KNX — 5
Нижний предел значений KNX — 0
Верхний предел значений Modbus — 5
Нижний предел занчений Modbus — 0
Slave ID — 1
Адрес регистра — 7
«Канал 9»:
Тип объекта KNX — DPT-08-Word-16
Описание — Скорость вентилятора Статус
Modbus функция — 3 - READ "HOLDING"
Верхний предел значений KNX — 5
Нижний предел значений KNX — 0
Верхний предел значений Modbus — 5
Нижний предел занчений Modbus — 0
Slave ID — 1
Адрес регистра — 7
При изменении — Отправлять
Каждые (минут, 0-не отправлять) — 1
При старте — Отправлять
«Канал 10»:
Тип объекта KNX — DPT-01-Switch
Описание — Кондиционер подключен
Modbus функция — 1 - READ "COIL"
Инвертировать значение — Выключено
Slave ID — 1
Адрес регистра — 20
При изменении — Отправлять
Каждые (минут, 0-не отправлять) — 1
При старте — Отправлять
7. Фигуры для скачивания
СкопированоВы можете скачать фигуры для вставки в свои проекты в необходимом формате
