Статья инструкция по подключению серии кондиционеров Hisense Premium Design Free Match DC Inverter в умный дом, на примере модели 12UR4SVETG67
Тип управления
Двухстороннее с обратной связью
Интеграция
Цветом выделена рассматриваемая в статье модель кондиционера. Обратите внимание, что для представленных в таблице ниже кондиционеров данная инструкция по разборке, сборке и подключению также актуальна
Чем отличаются модели внутренних блоков друг от друга
В серии Hisense Premium Design Free Match DC Inverter присутствуют 2 модели кондиционеров. Главное отличие состоит в производительности холода и тепла.
В статье рассматривается подключение внутреннего блока от мультисплит системы Hisense. Дата производства кондиционера 2020 год
Шильдик на внутреннем блоке кондиционера Hisense Premium Design Free Match DC Inverter AMS-12UR4SVETG67
Полезные файлы от производителя Hisense
Ниже представлен список функций кондиционера выводимых в умный дом:
Ниже представлен список функций кондиционера Hisense Premium Design Free Match DC Inverter выводимых в умный дом:
Для управления кондиционерами Hisense AMS-12UR4SVETG67 используется шлюз ONOKOM HS-3-MB-B с дополнительным адаптером ONOKOM HS-A3, через который осуществляется подключение. Подробнее о всех подключаемых к этому шлюзу кондиционерах вы можете ознакомиться на странице устройства
В комплект устройства входит:
- Коробка
- Шлюз ONOKOM HS-3-MB-B
- Адаптер ONOKOM HS-A3
- Интерфейсный кабель для подключения между собой шлюза и адаптера
- Интерфейсный кабель для подключения кондиционера Hisense
На схеме изображены следующие устройства:
- Контроллер WirenBoard 7 (1 шт.)
- Шлюз ONOKOM HS-3-MB-B (1 шт.)
- Адаптер для кондиционера HS-A3 (1 шт.)
- Блок питания 24В MeanWell HDR-30-24 (1 шт.)
- ИБП WirenBoard WB-UPS v.2 (1 шт.)
В качестве кабеля от контроллера до устройства рекомендуем использовать:
- Ethernet UTP Cat6
- Специализированный кабель для RS485
Для удобства посмотрите видео с разборкой, сборкой и проверкой кондиционера. Либо ознакомьтесь с текстовой инструкцией
Перед нами внутренний блок кондиционера Hisense AMS-12UR4SVETG67.
Первым делом обесточиваем кондиционер

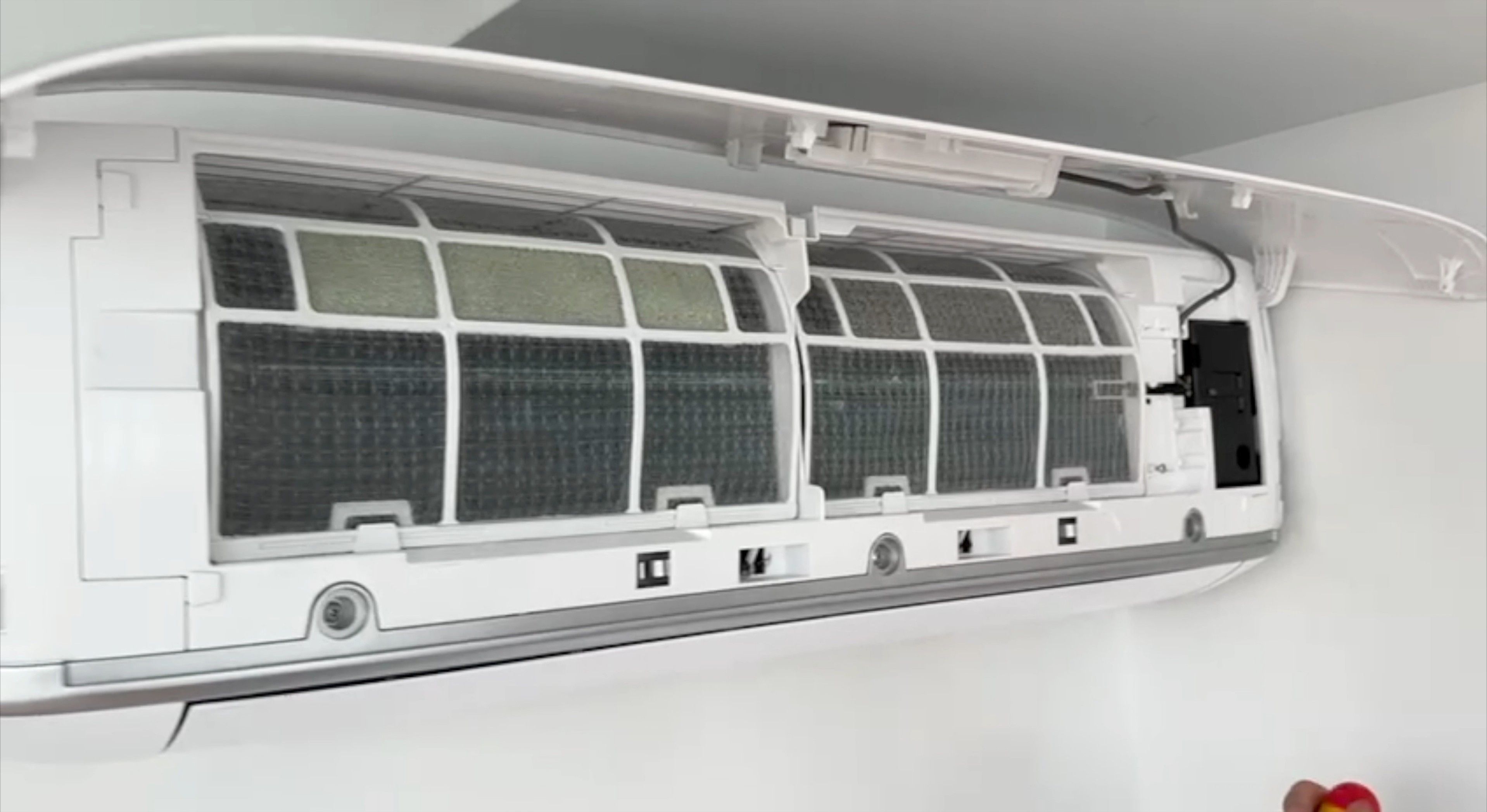

Открываем верхнюю крышку с дисплейным модулем

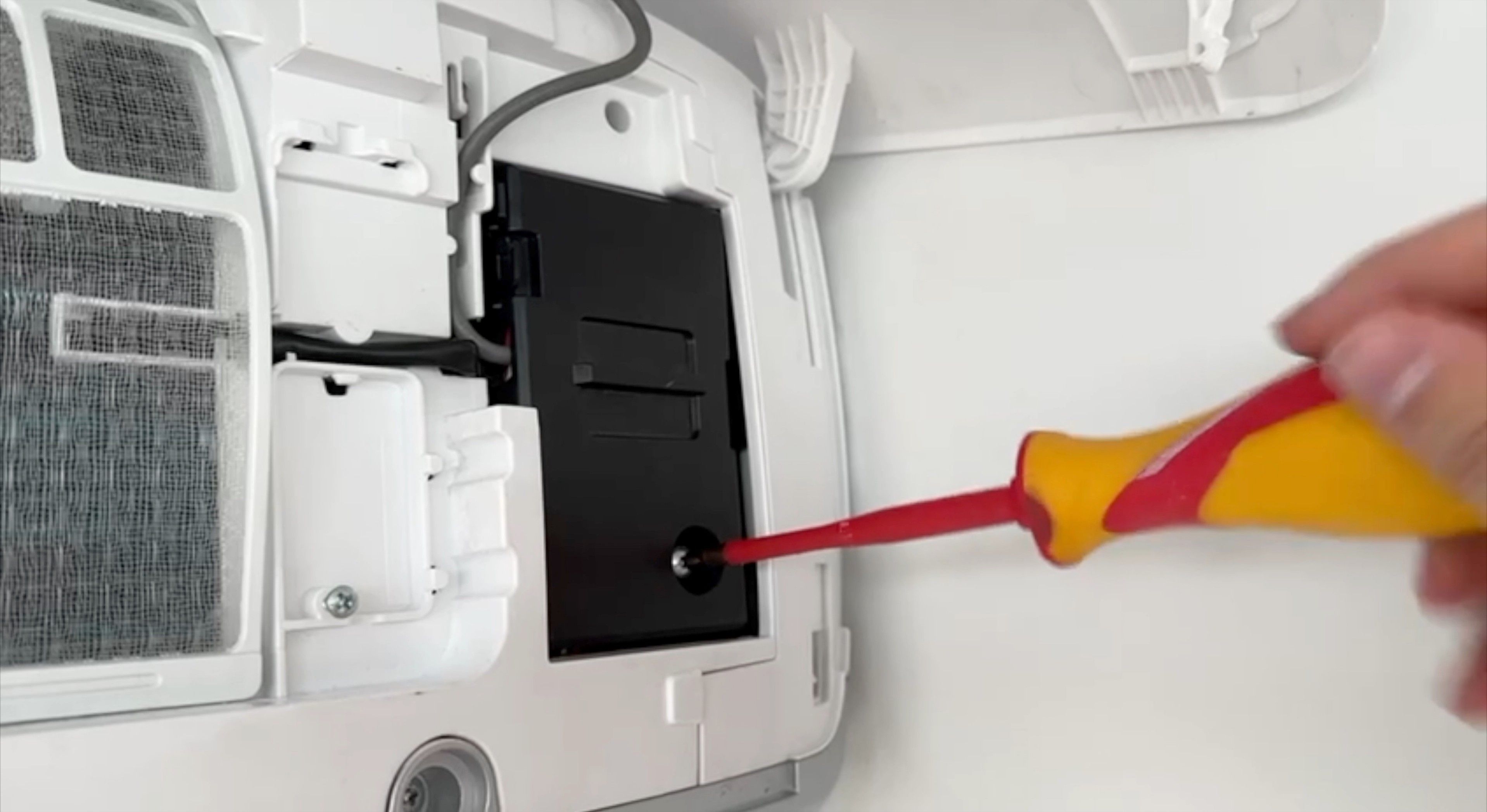

С помощью крестовой отвертки откручиваем фиксирующий винт на крышке
Вынимаем его

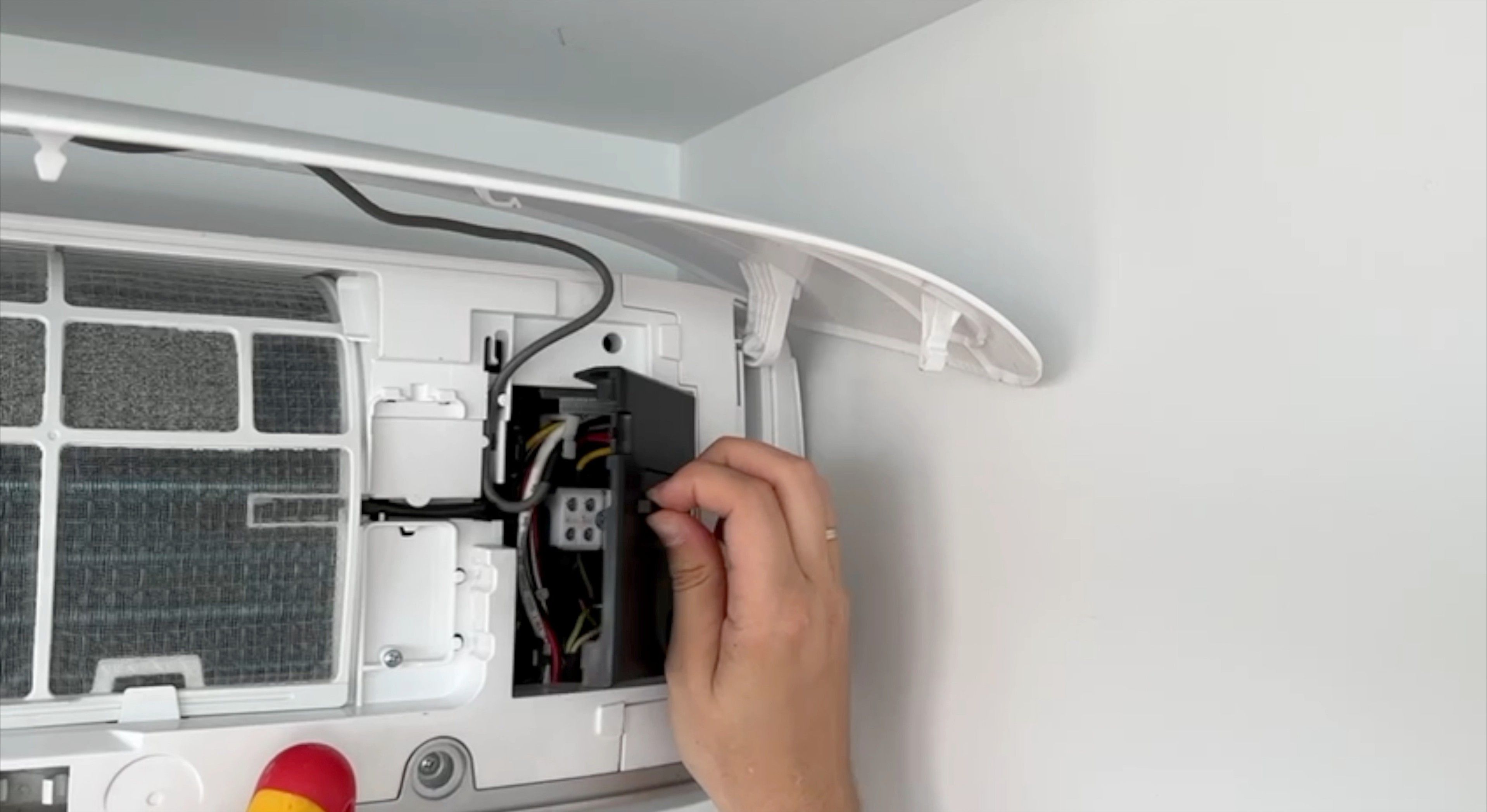

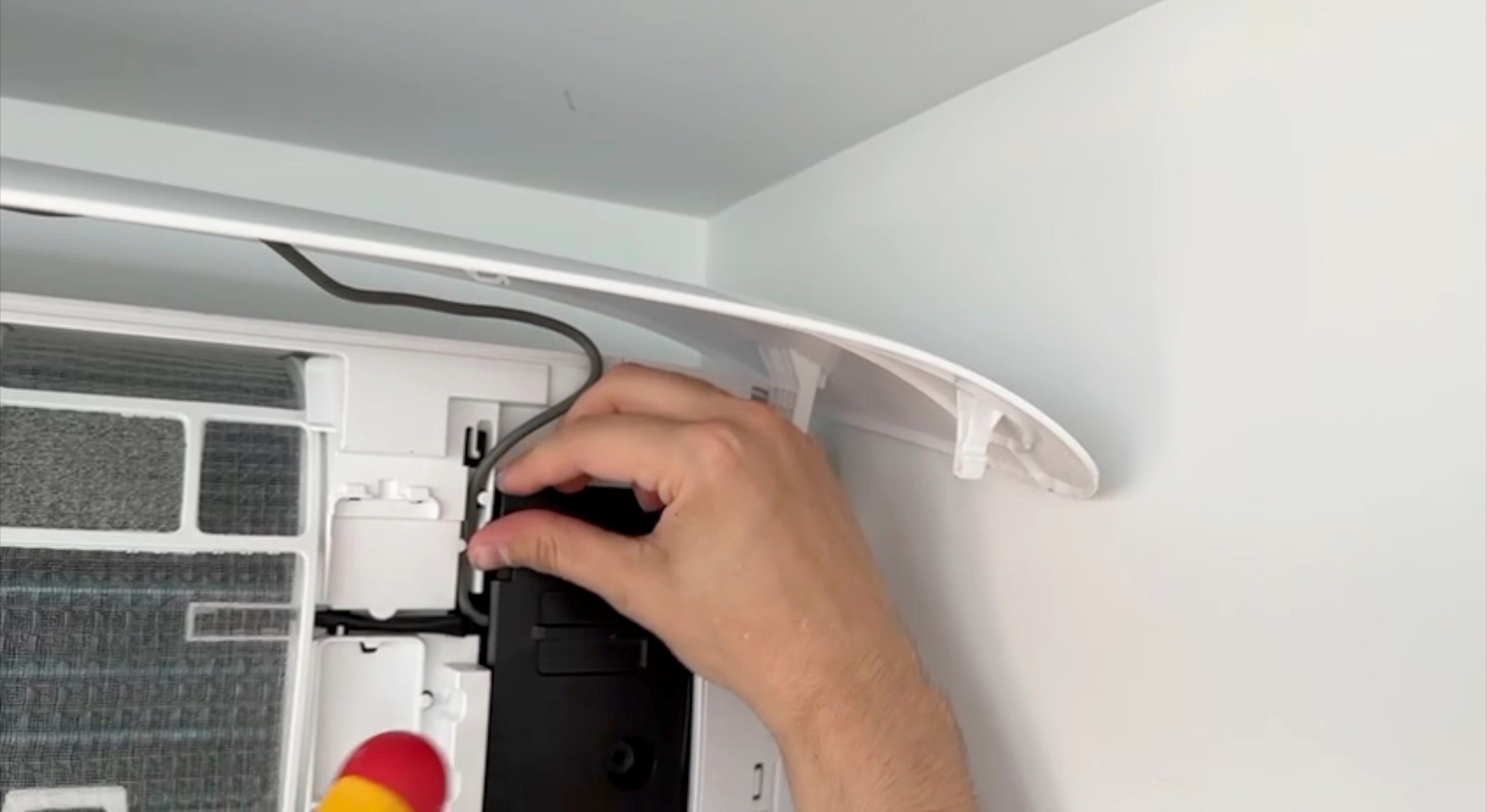

Снимаем крышку коробки электрических соединений отщелкнув боковую защелку
Далее снимаем крышку на корпусе кондиционера

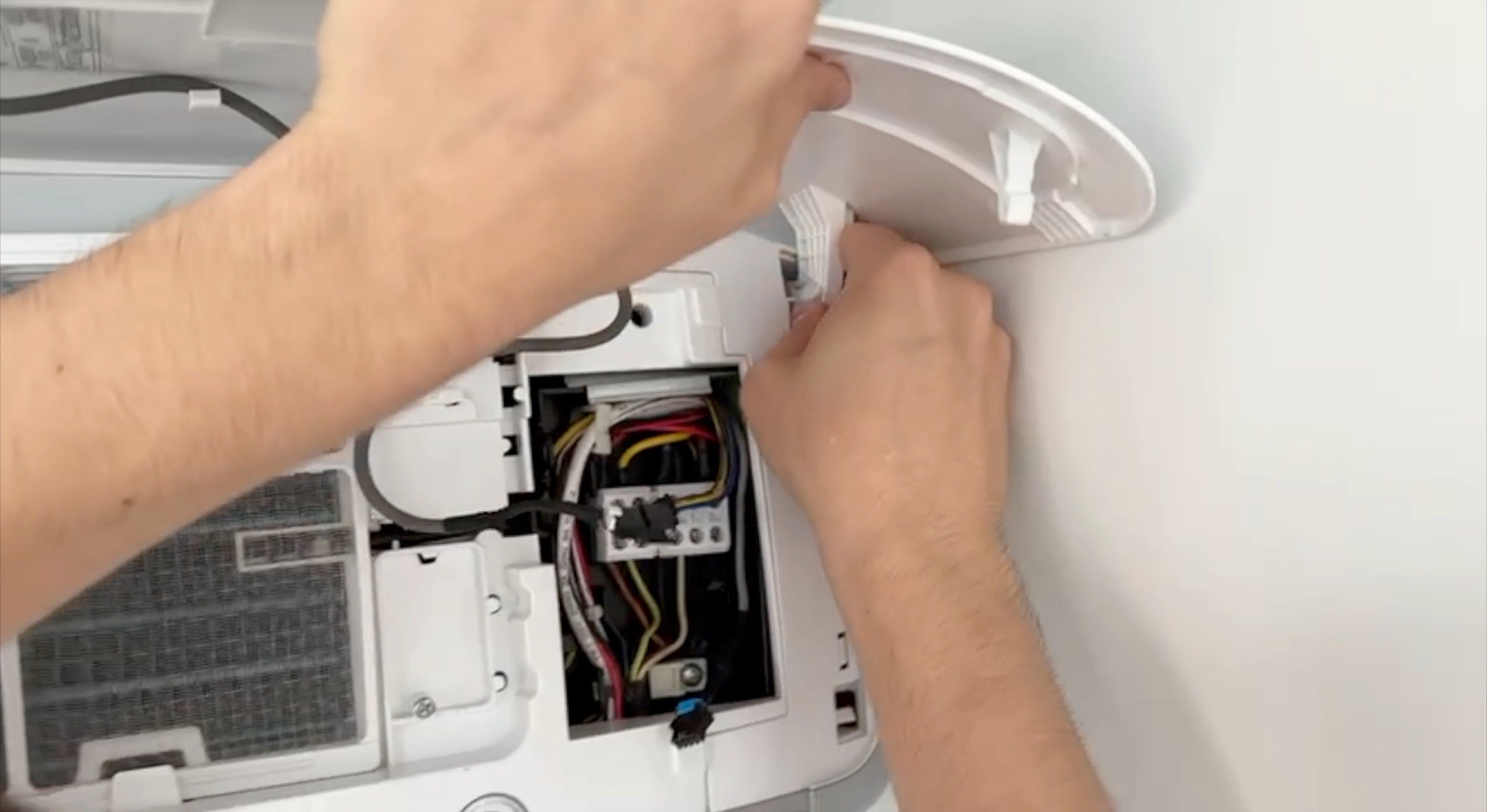

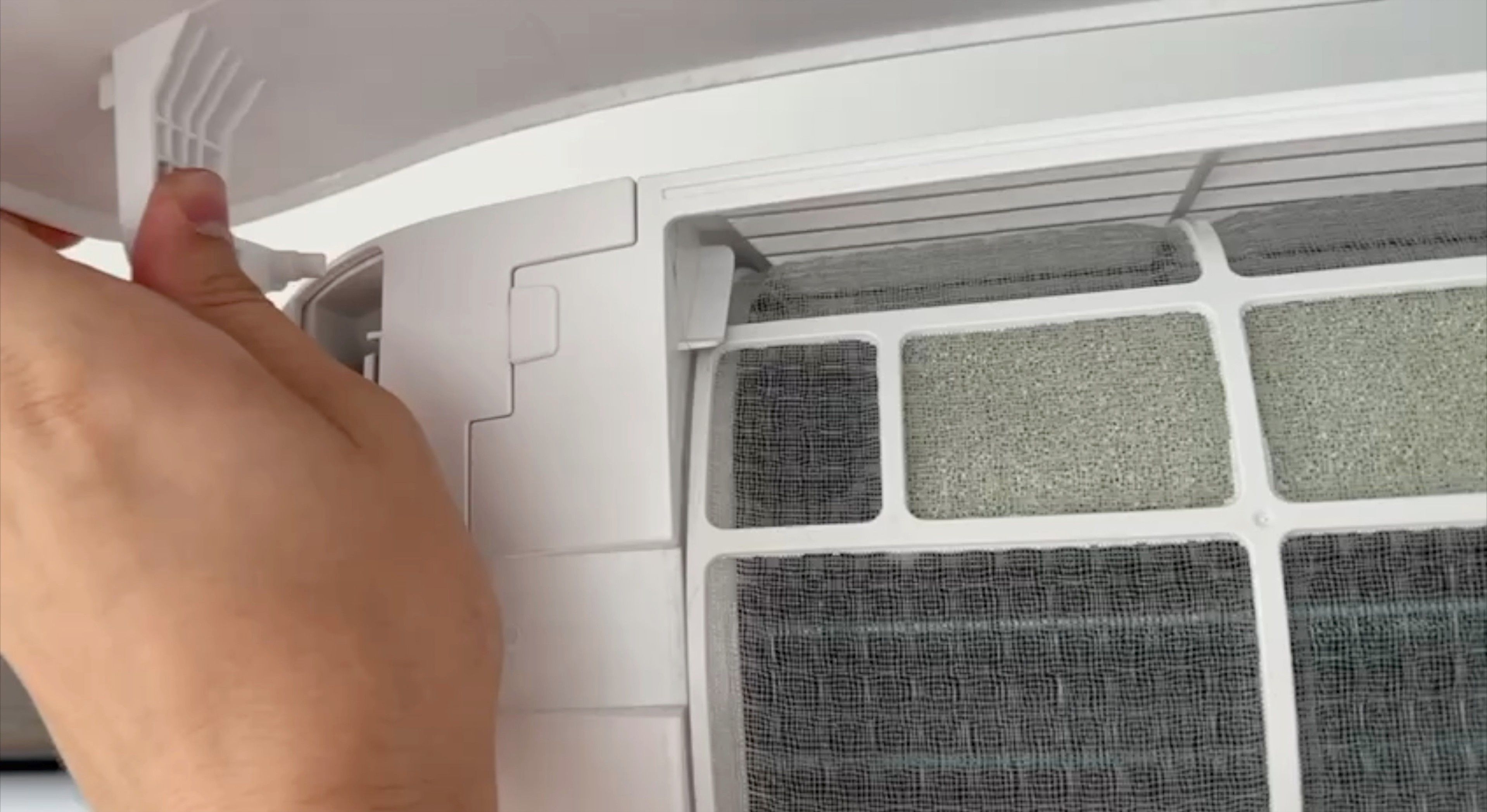

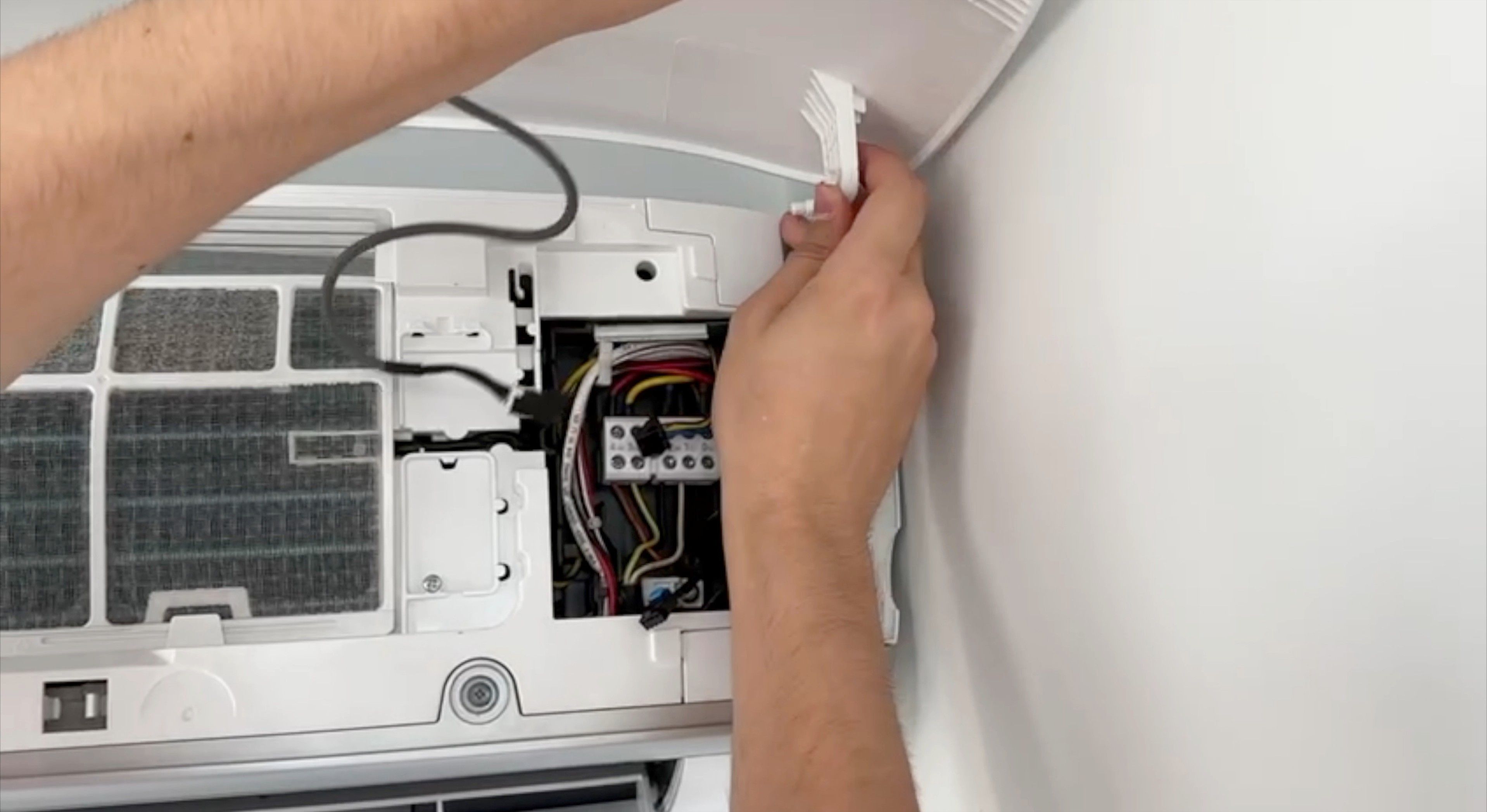

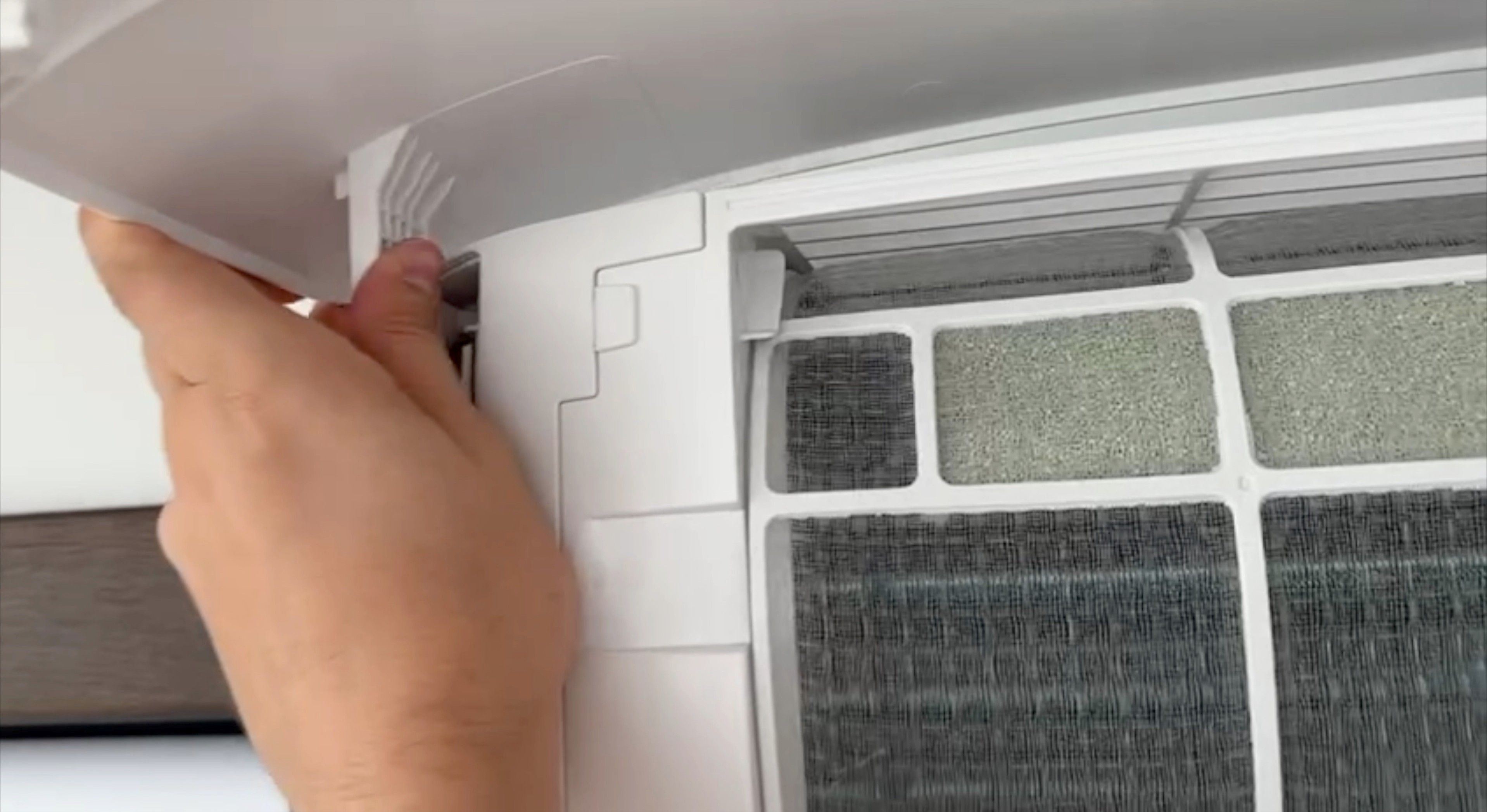

Отодвигаем фиксирующий крепеж сначала с левой стороны
Потом с правой
Убираем ее

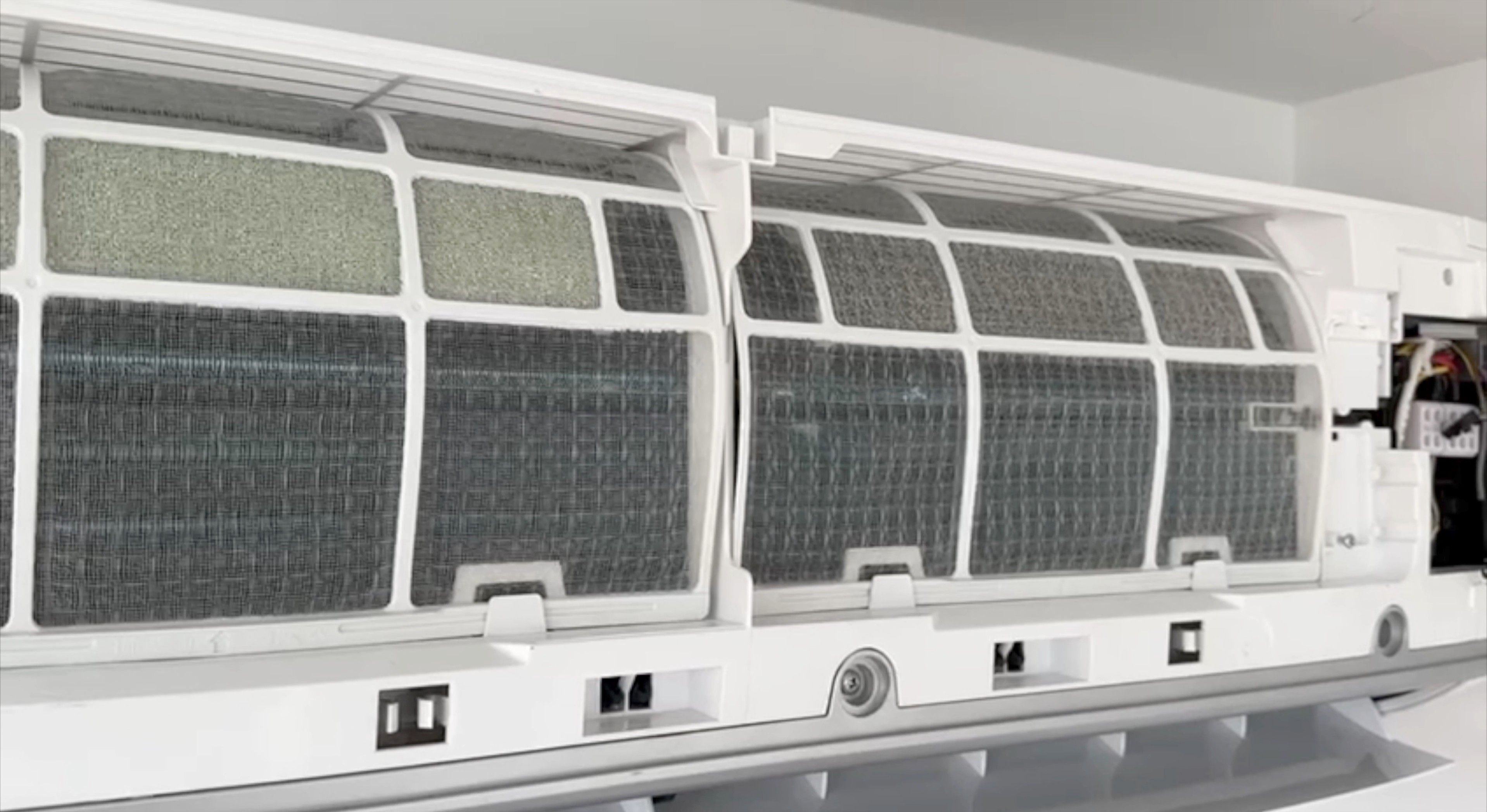

Приподнимаем за край и потянув вытаскиваем фильтры
Фильтры сняты

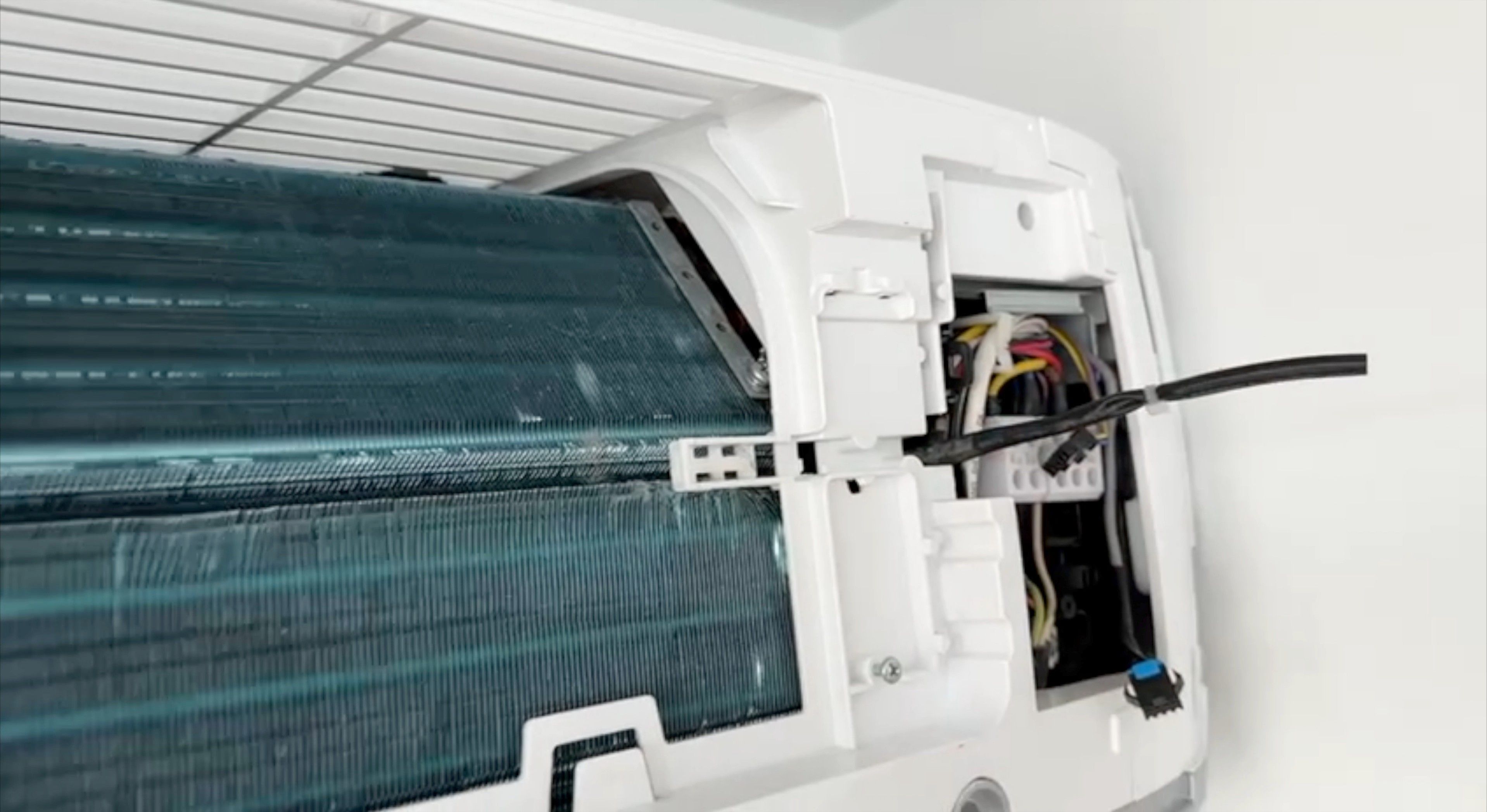

Отодвигаем датчик температуры в сторону
Снимаем горизонтальную шторку кондиционера
Освобождаем центральный зажим
Придерживаем одной рукой шторку, а другой отодвигаем зажим в сторону

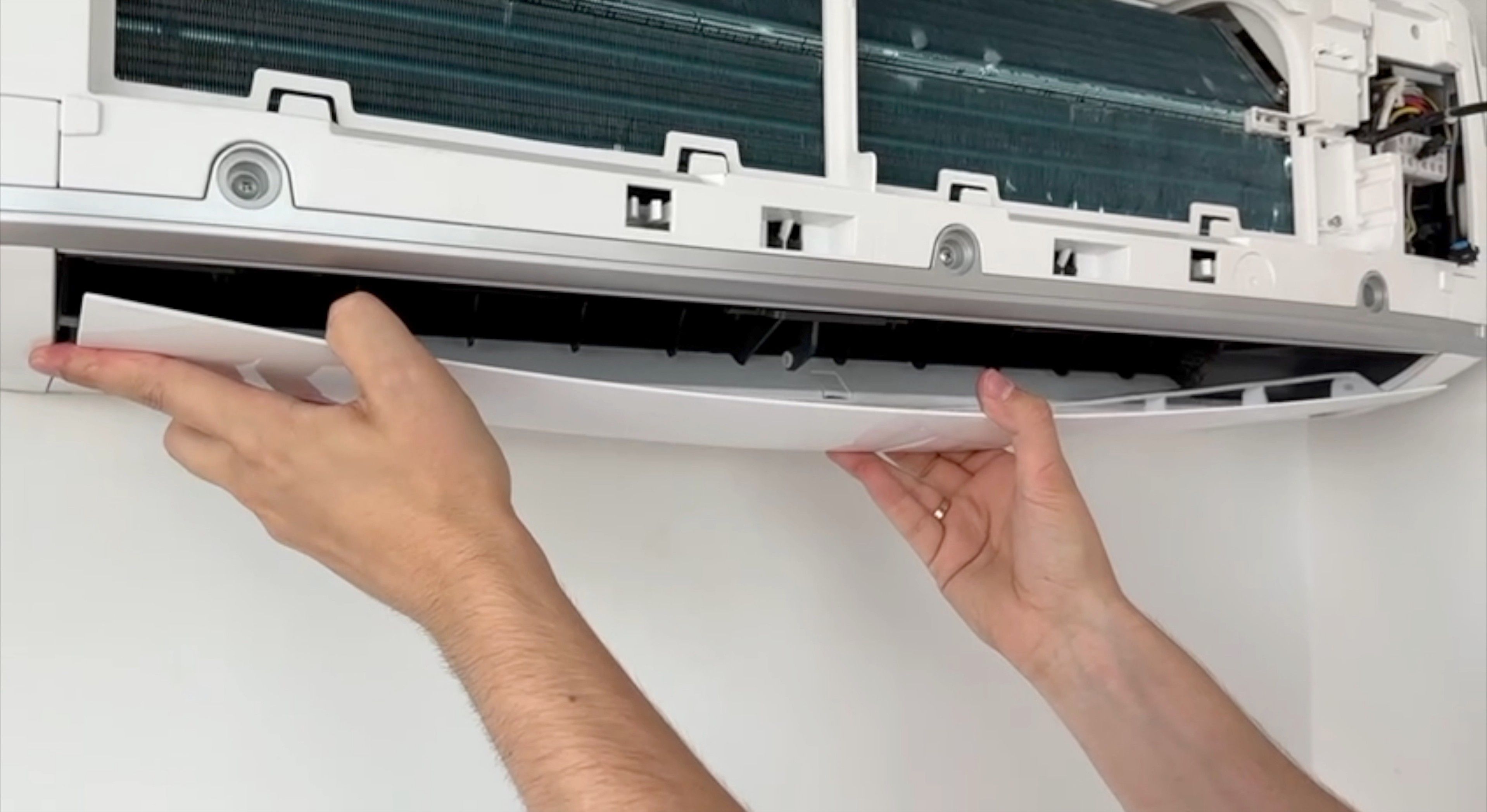

Тянем за центр и вытягиваем шторку сначала с левой стороны
Потом с правой. Шторка снята
Следующим шагом снимем корпус кондиционера

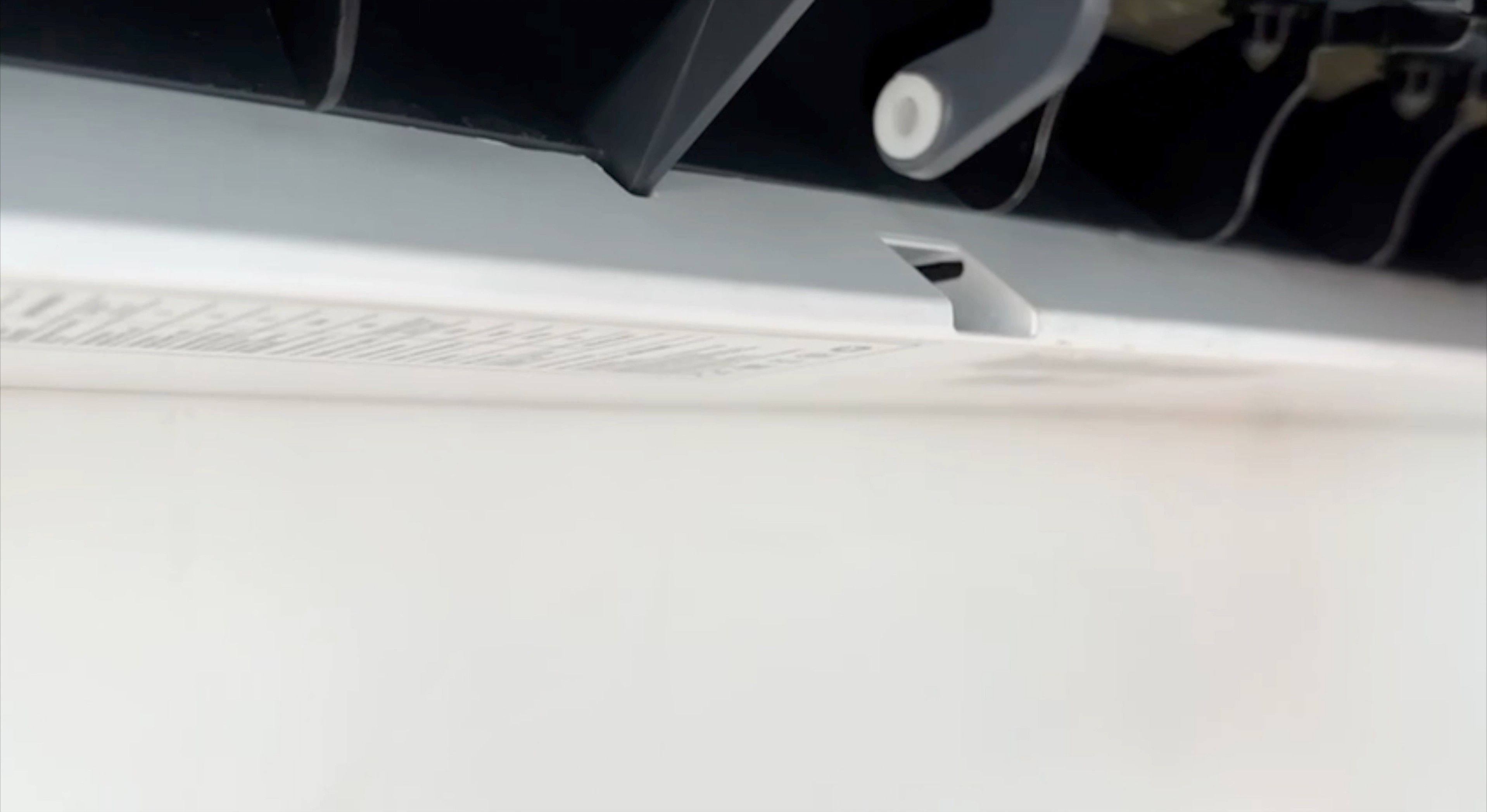

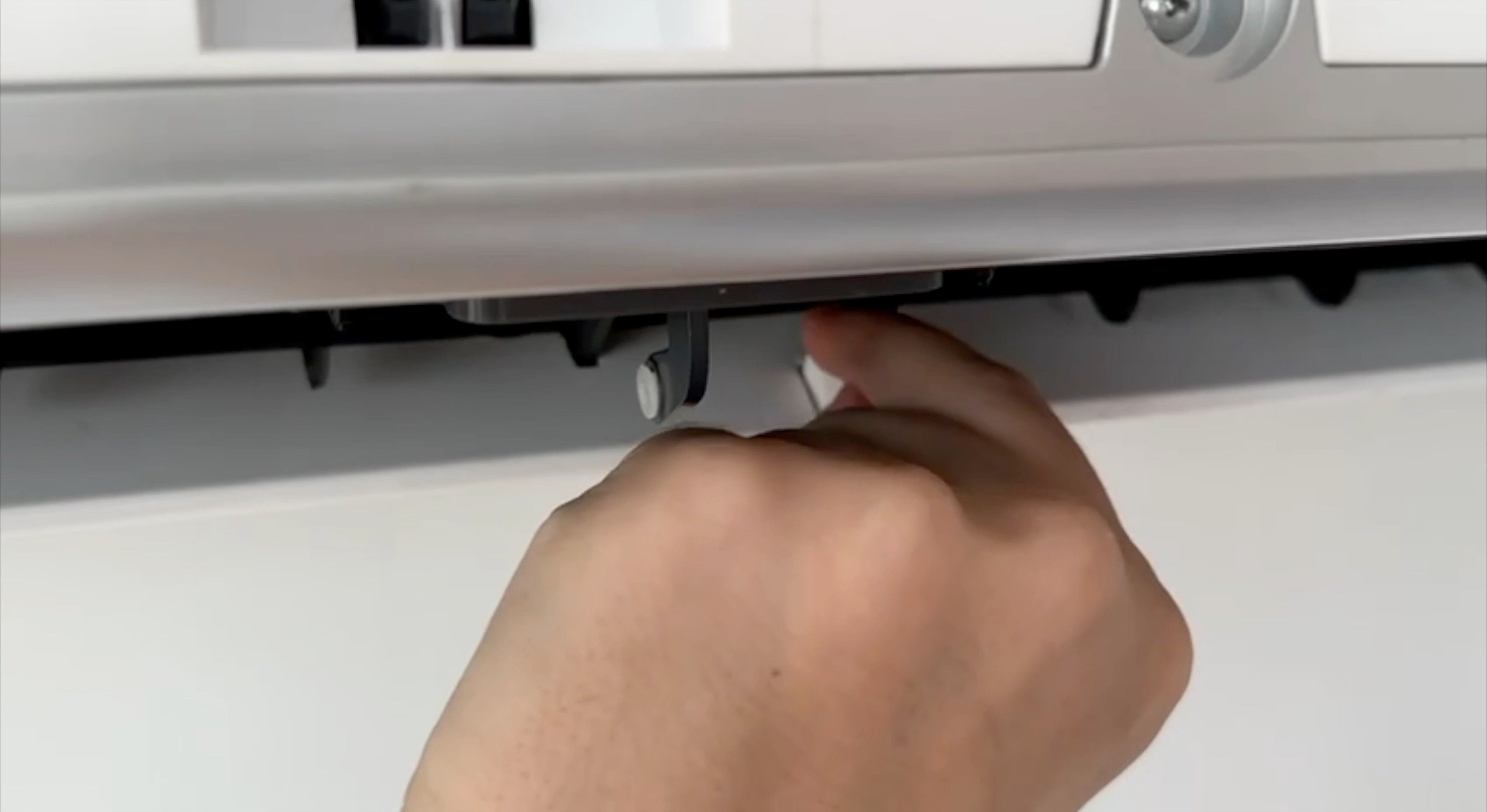

Подцепив ногтем, снимаем заглушку закрывающую винт

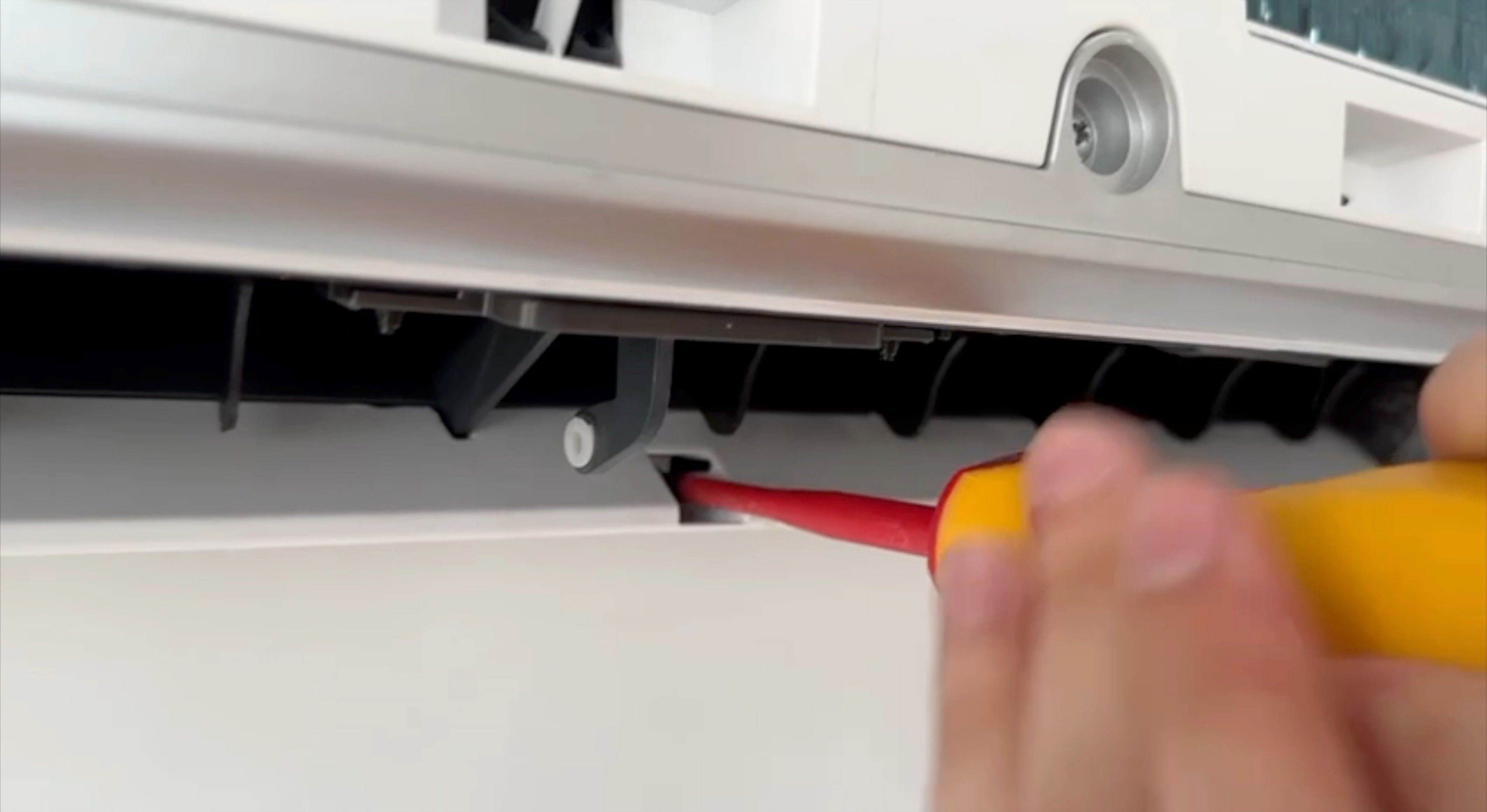

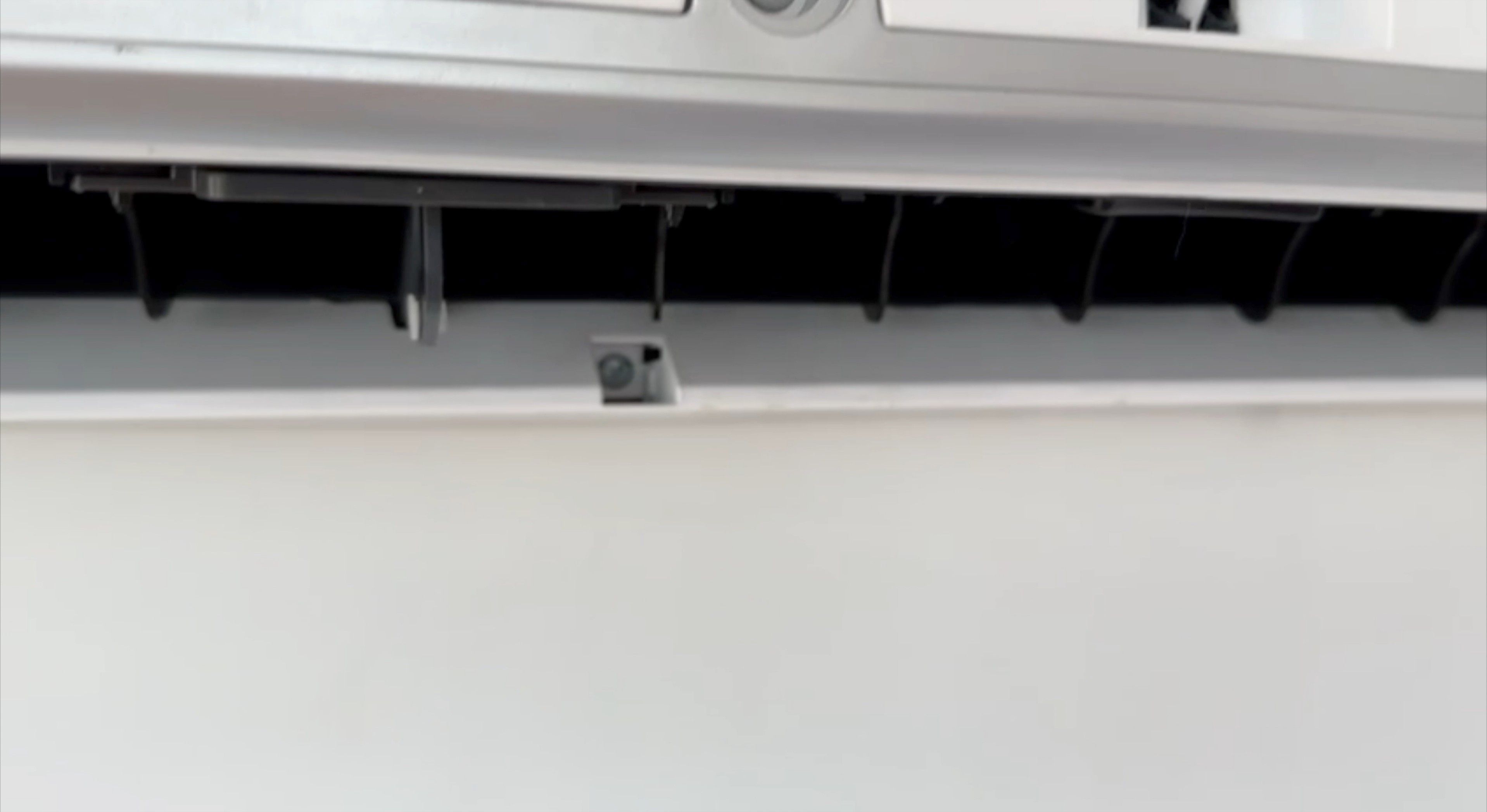

Откручиваем его

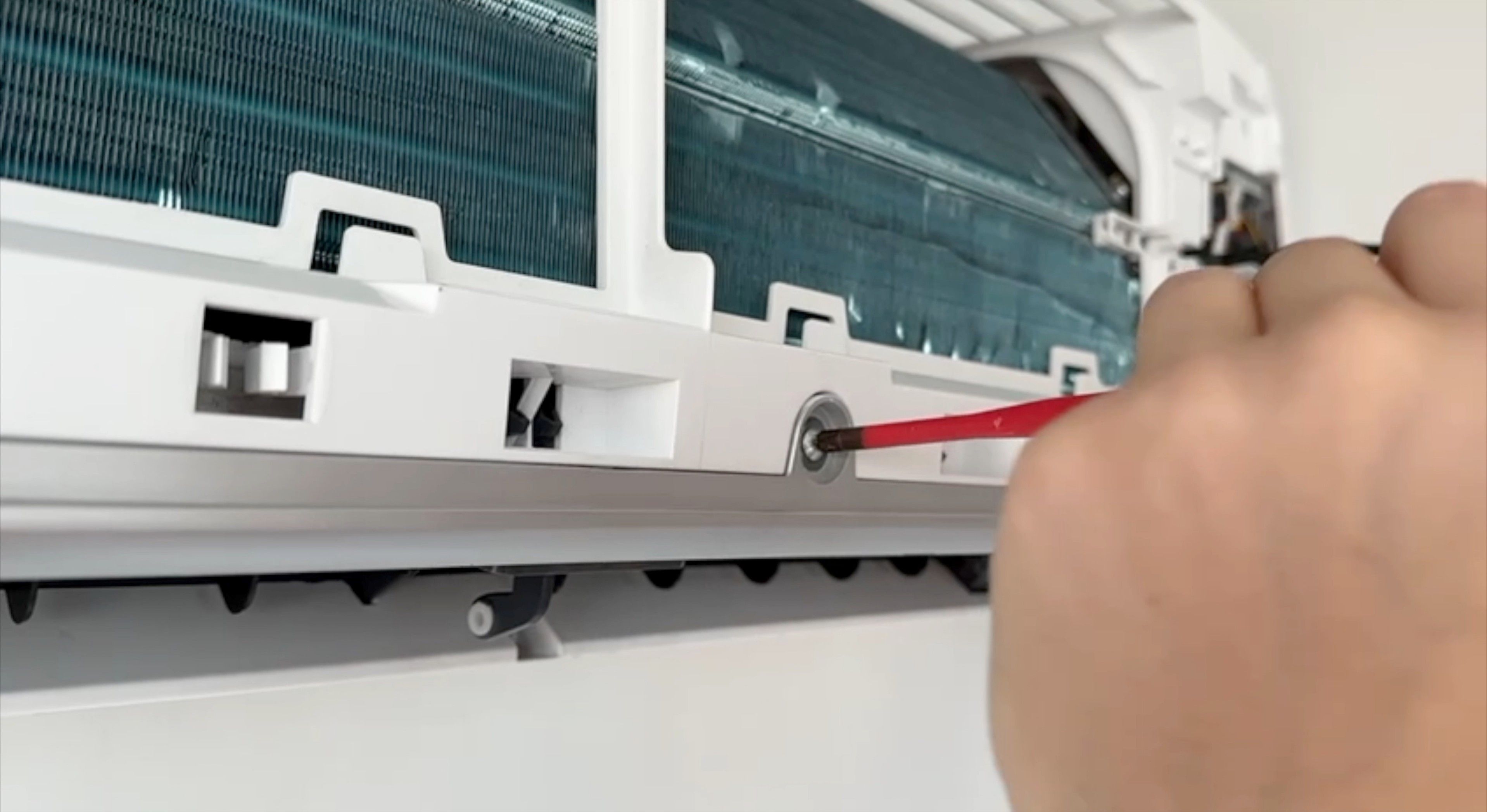

Откручиваем и вытаскиваем оставшиеся винты
Боковой винт с правой стороны
Центральный винт
Боковой винт с левой стороны
После отщелкиваем верхние защелки на корпусе кондиционера
После отщелкиваем верхние защелки на корпусе кондиционера

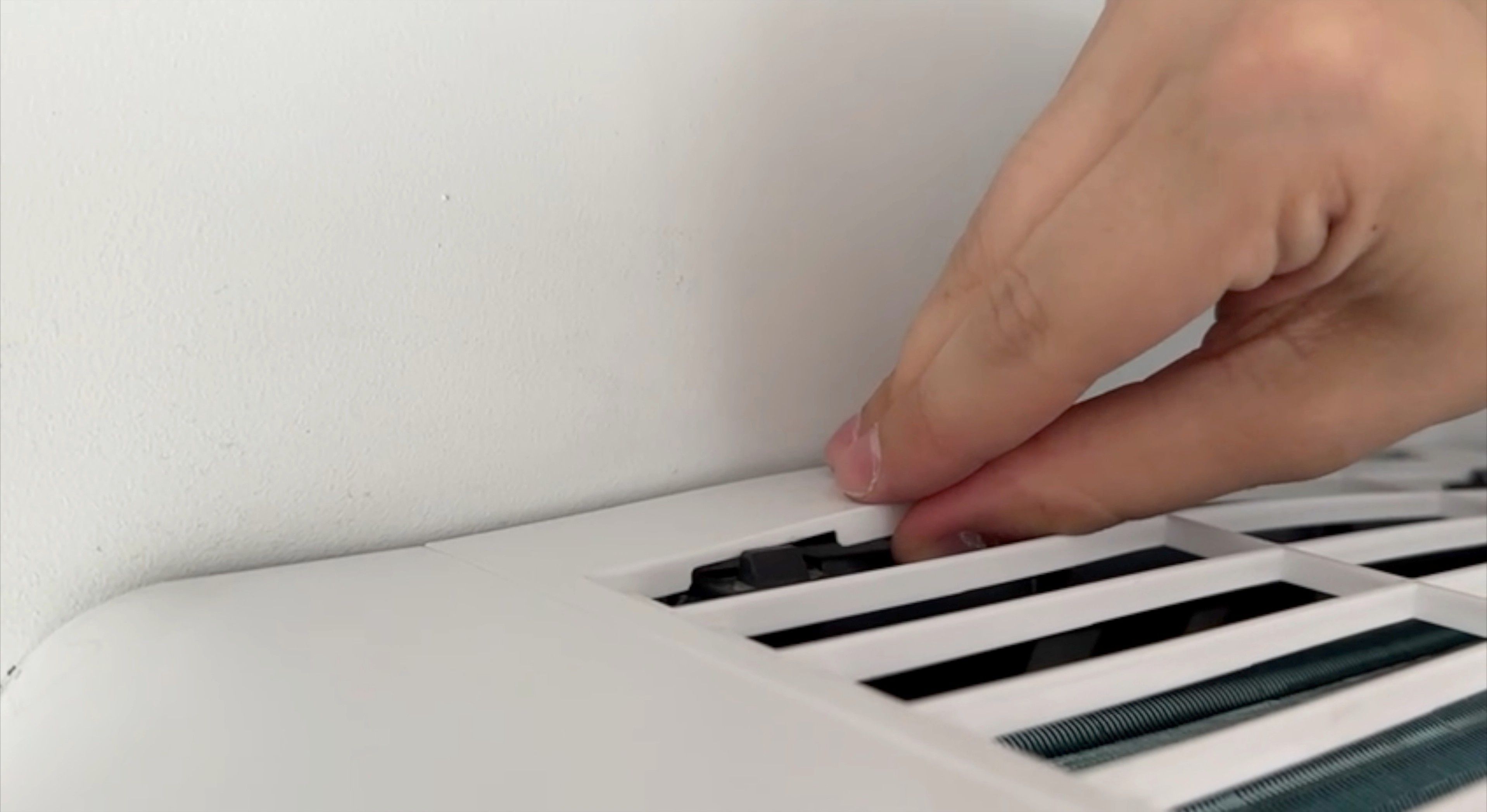

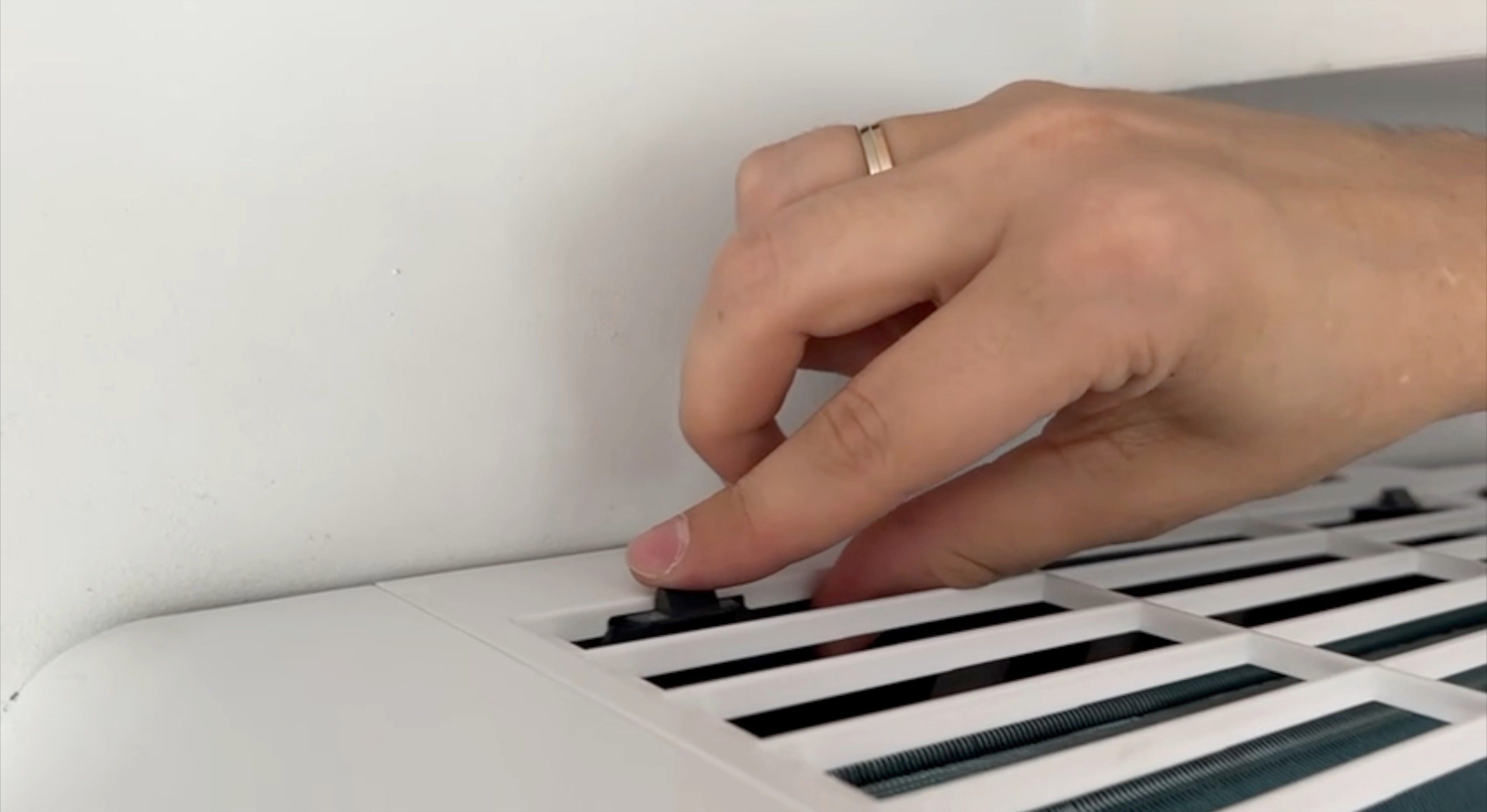

Давим на защелку и снимаем с нее корпус

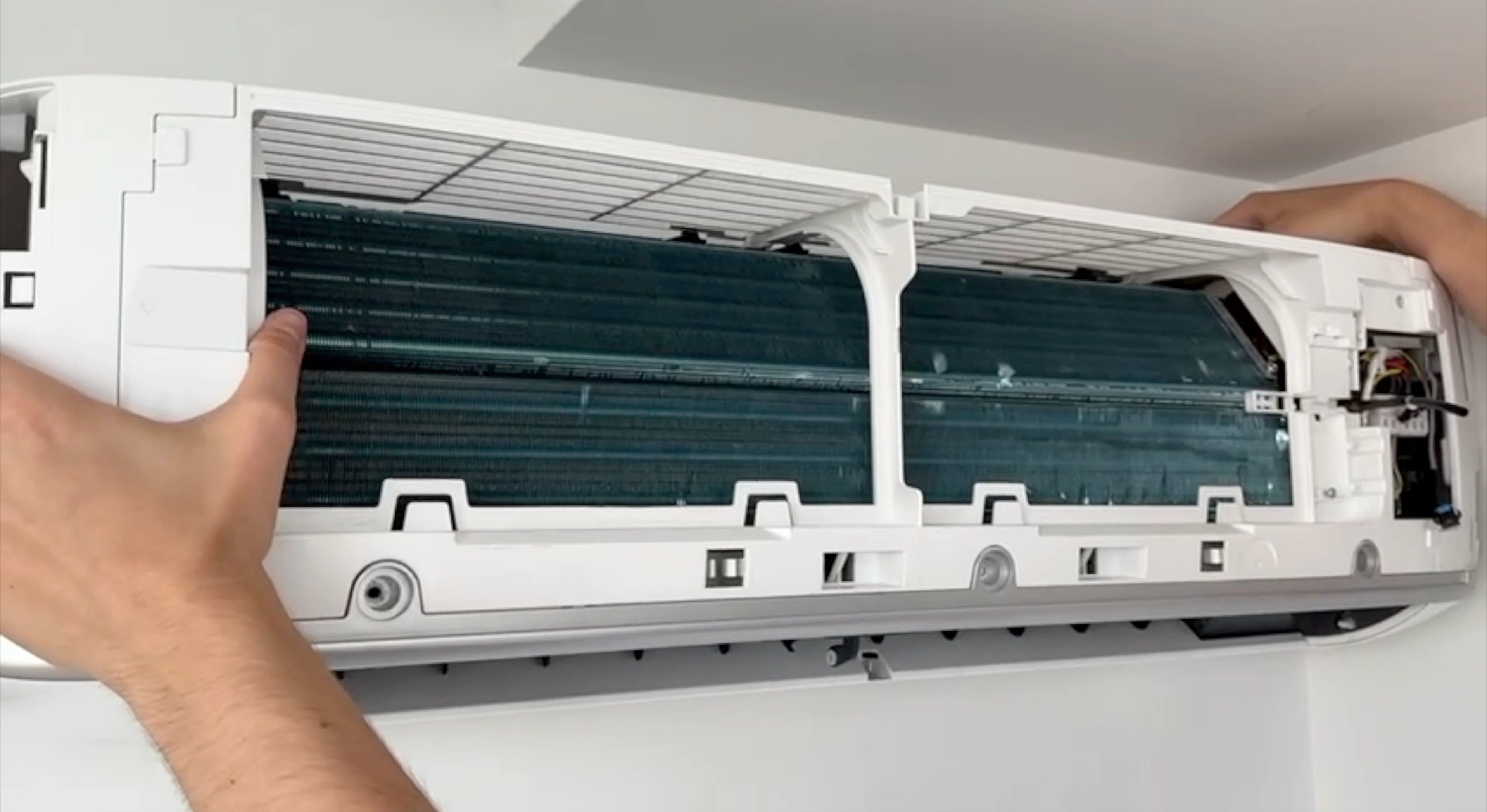

Немного приподнимаем корпус
Тянем на себя
Корпус снят
Достаем наше устройство. Для кондиционеров Hisense комплект состоит из шлюза ONOKOM HS-3-MB-B, интерфейсного кабеля и адаптера HS-A3.
Подготавливаем устройство
На кабеле обозначены стороны подключения.
"ONOKOM →" к устройству, "HS-A3 →" к переходнику, "Hisense →" к кондиционеру
Подключаем устройство к кондиционеру
В правую нижнюю часть заранее выведен кабель RS485 с подготовленным разъемом из комплекта поставки шлюза ONOKOM. В разъем подключены питание и шина RS485
Подключаемся к шине RS485
Укладываем устройство в корпус кондиционера.
Устройство подключено к плате

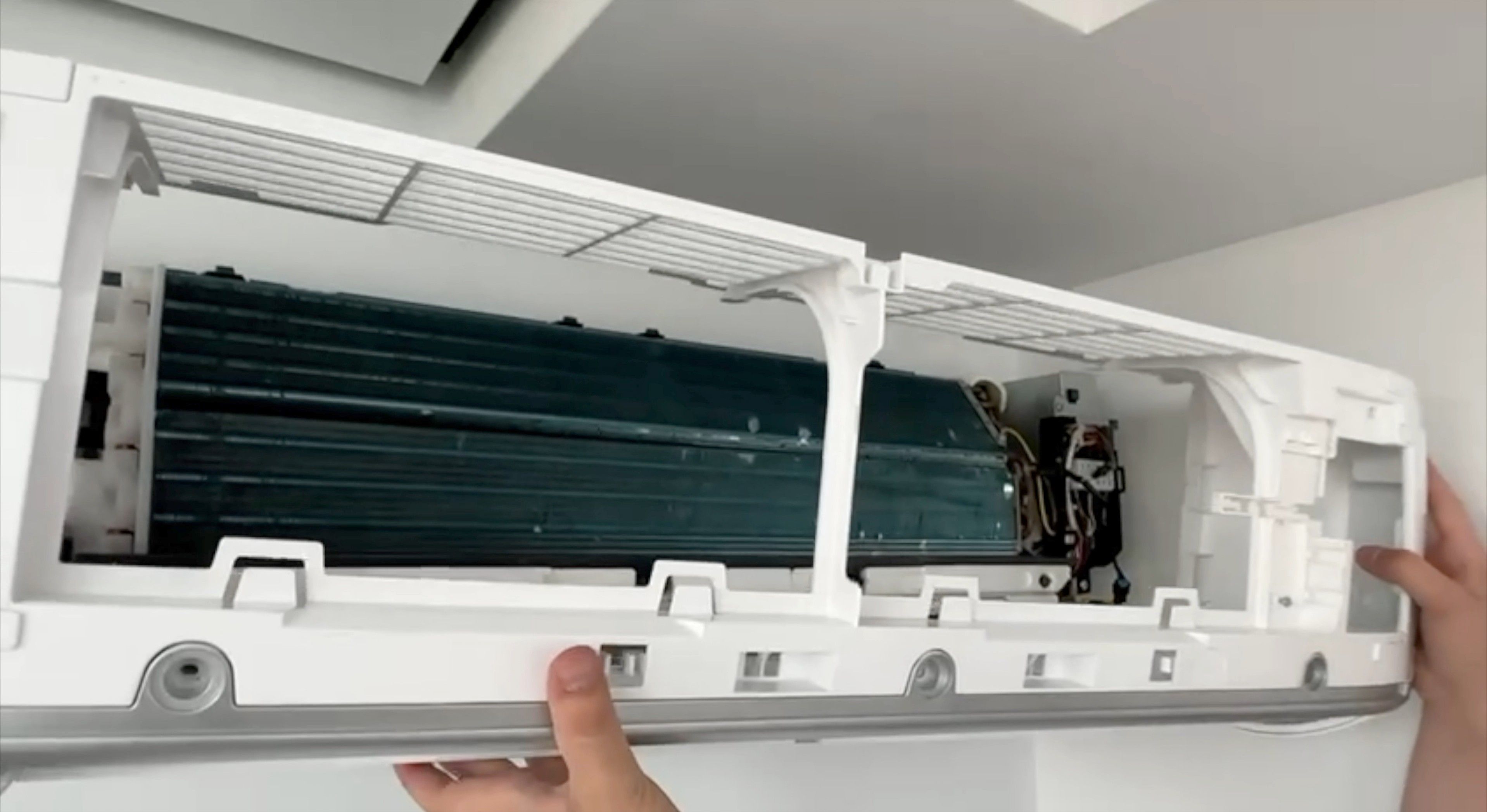

Надеваем корпус на блок кондиционера

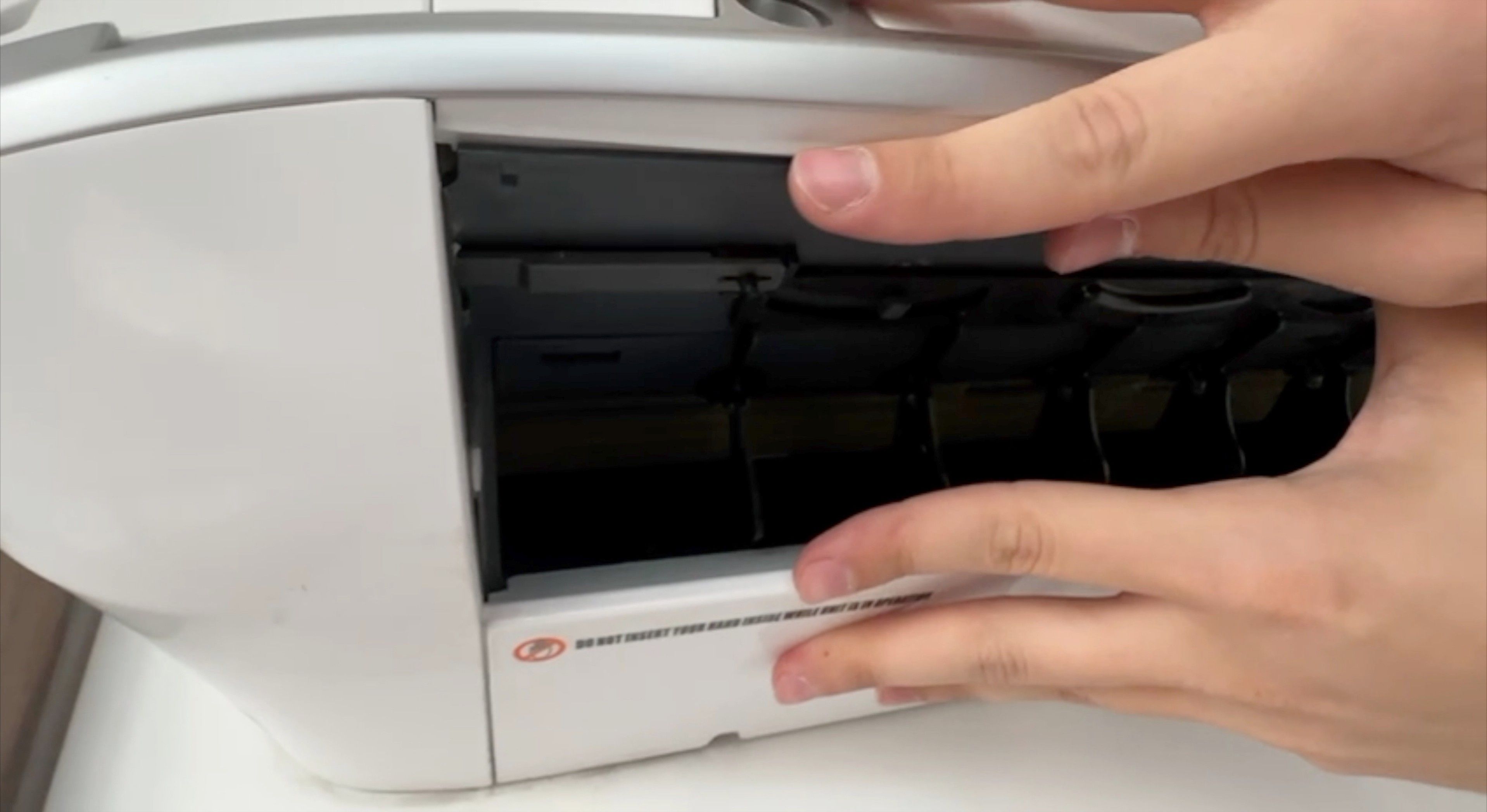

Выравниваем корпус

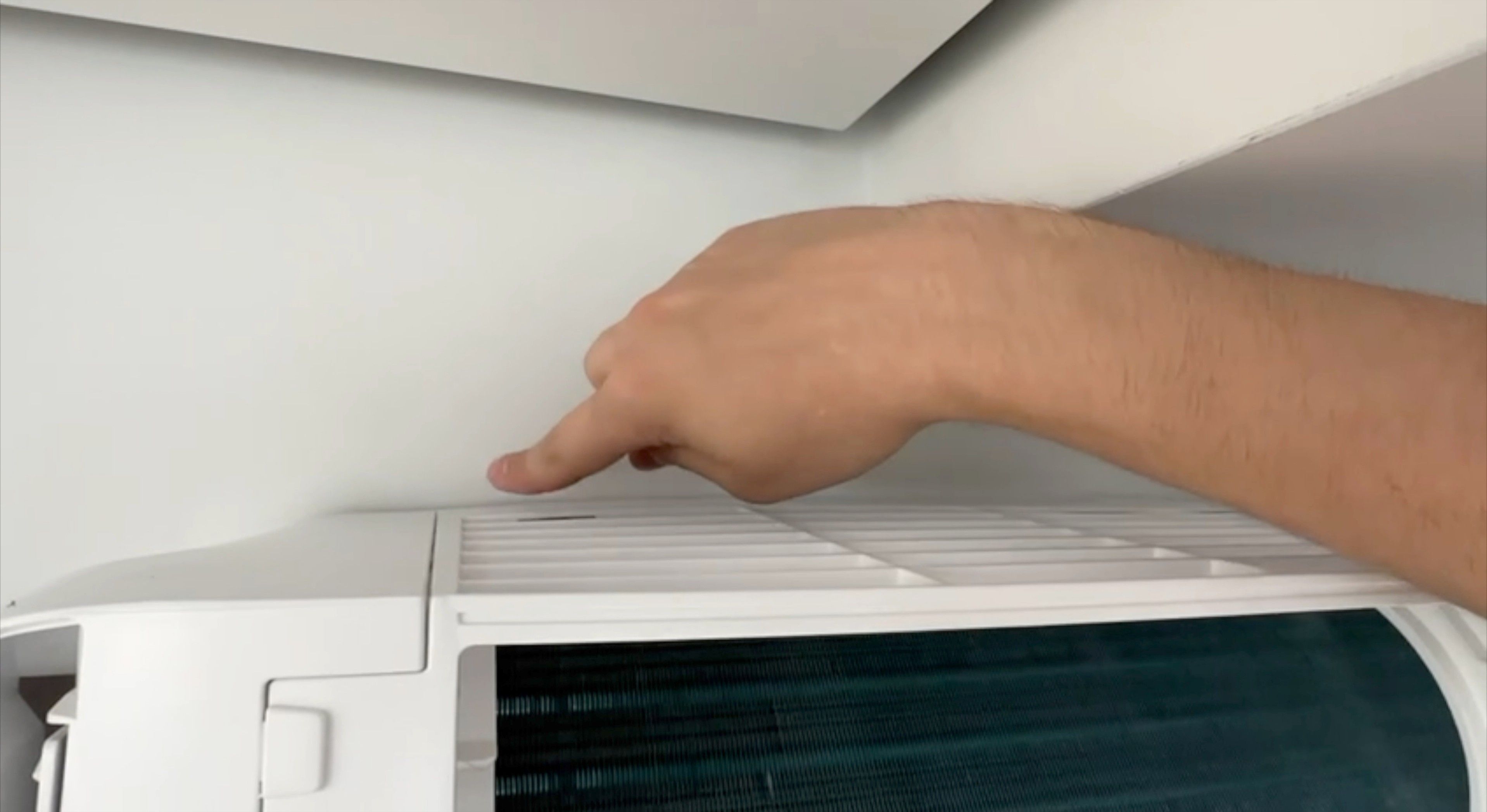

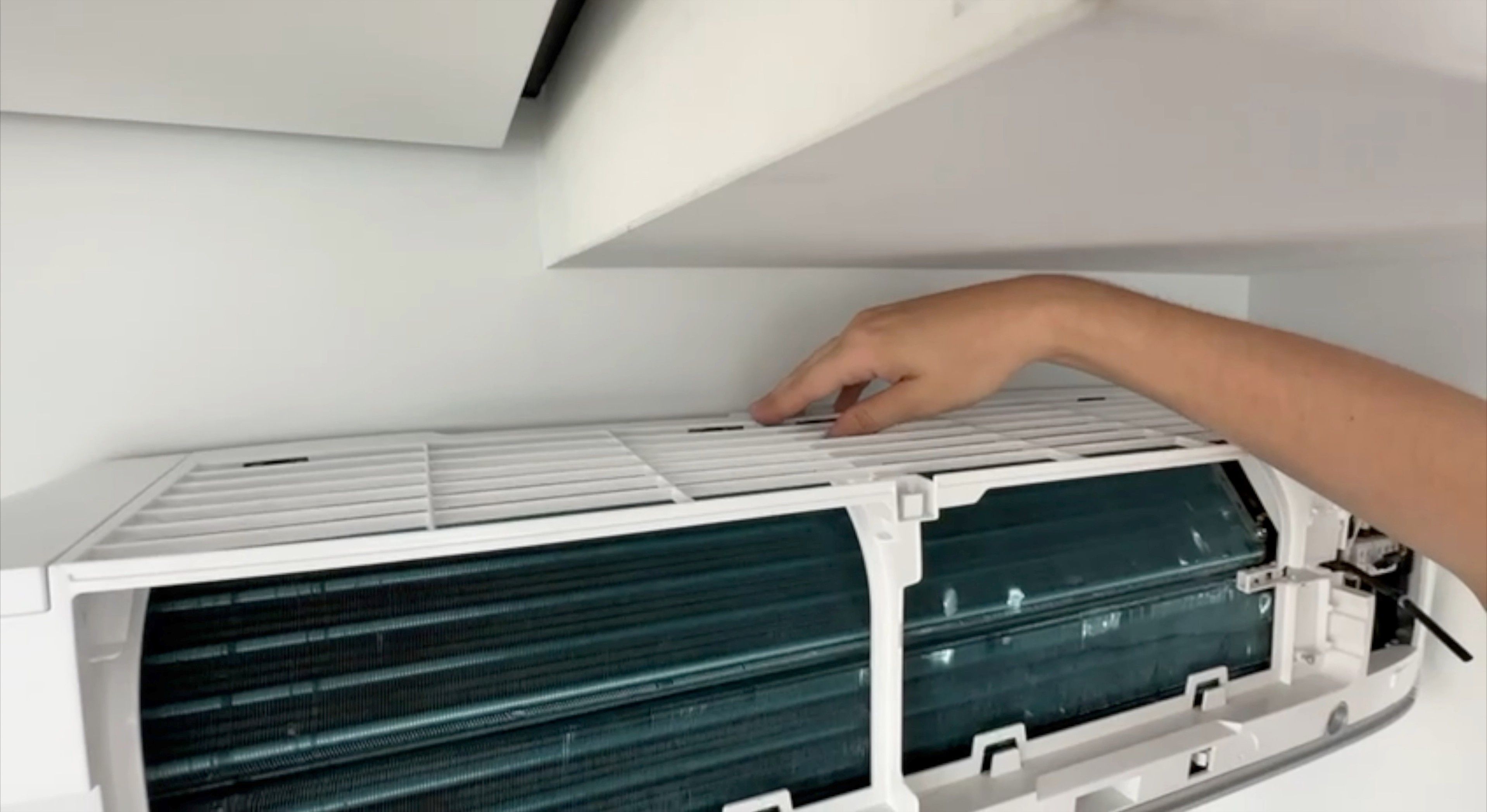

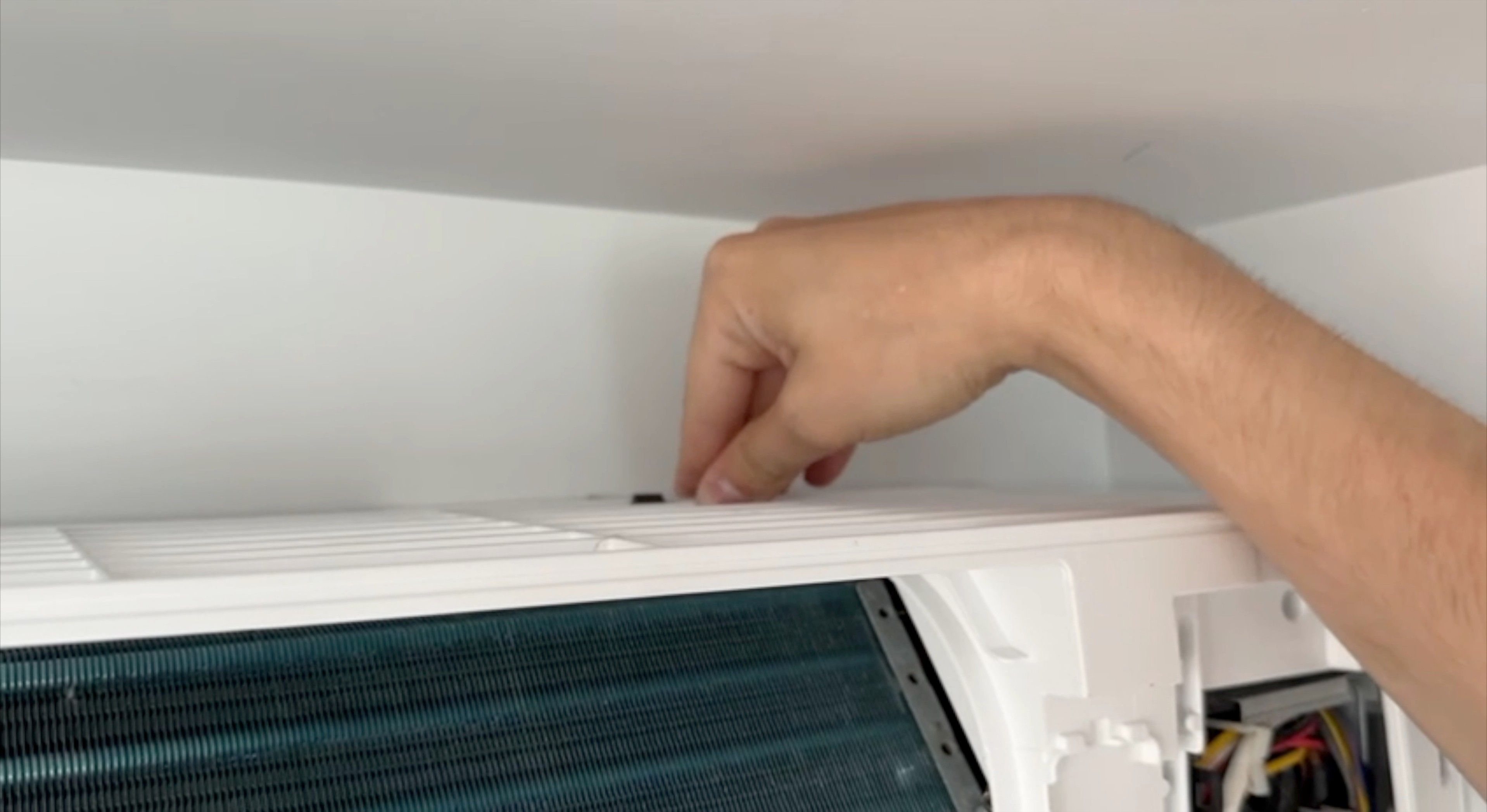

Защелкиваем зажимы на верхней части корпуса

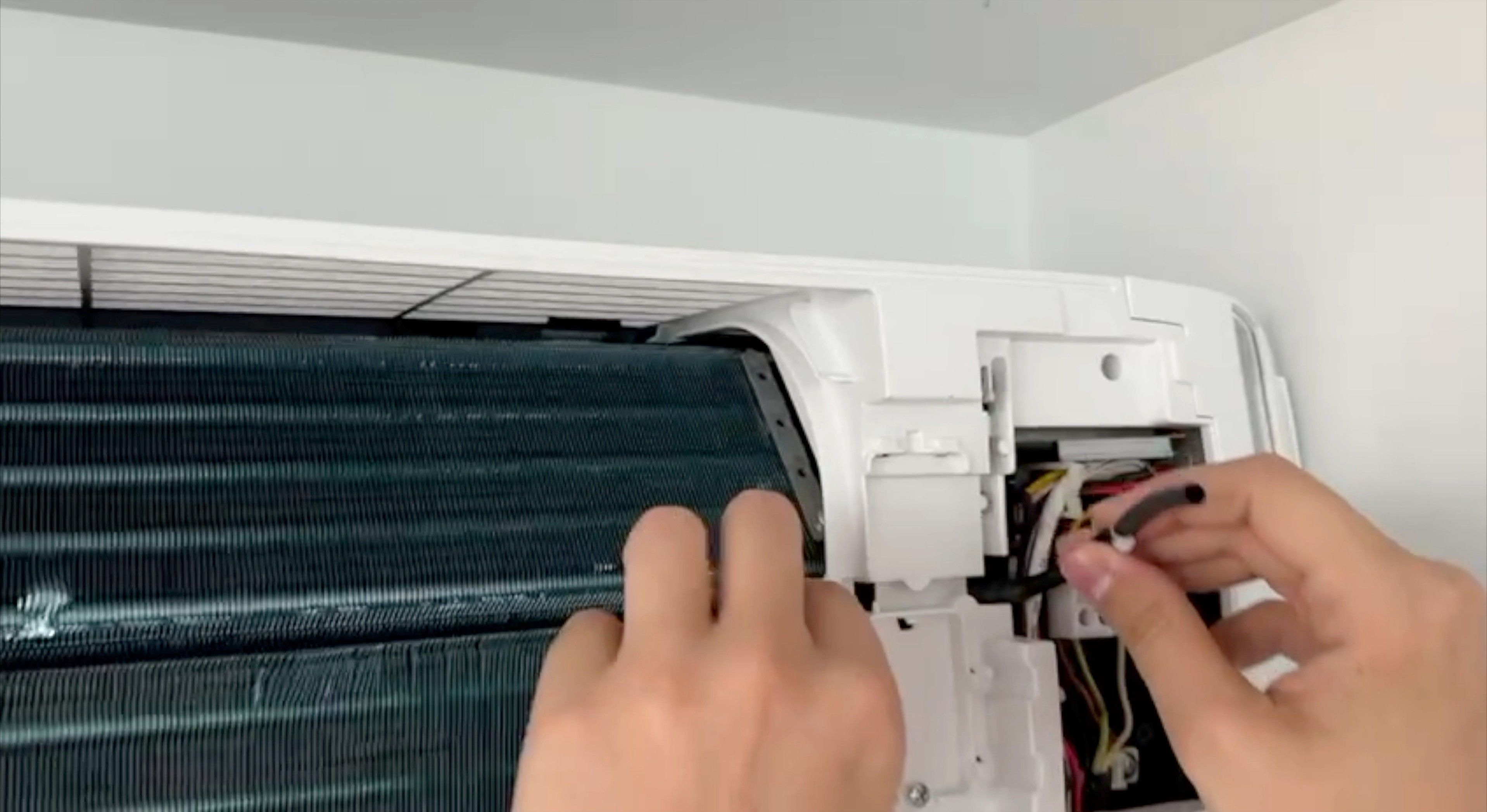

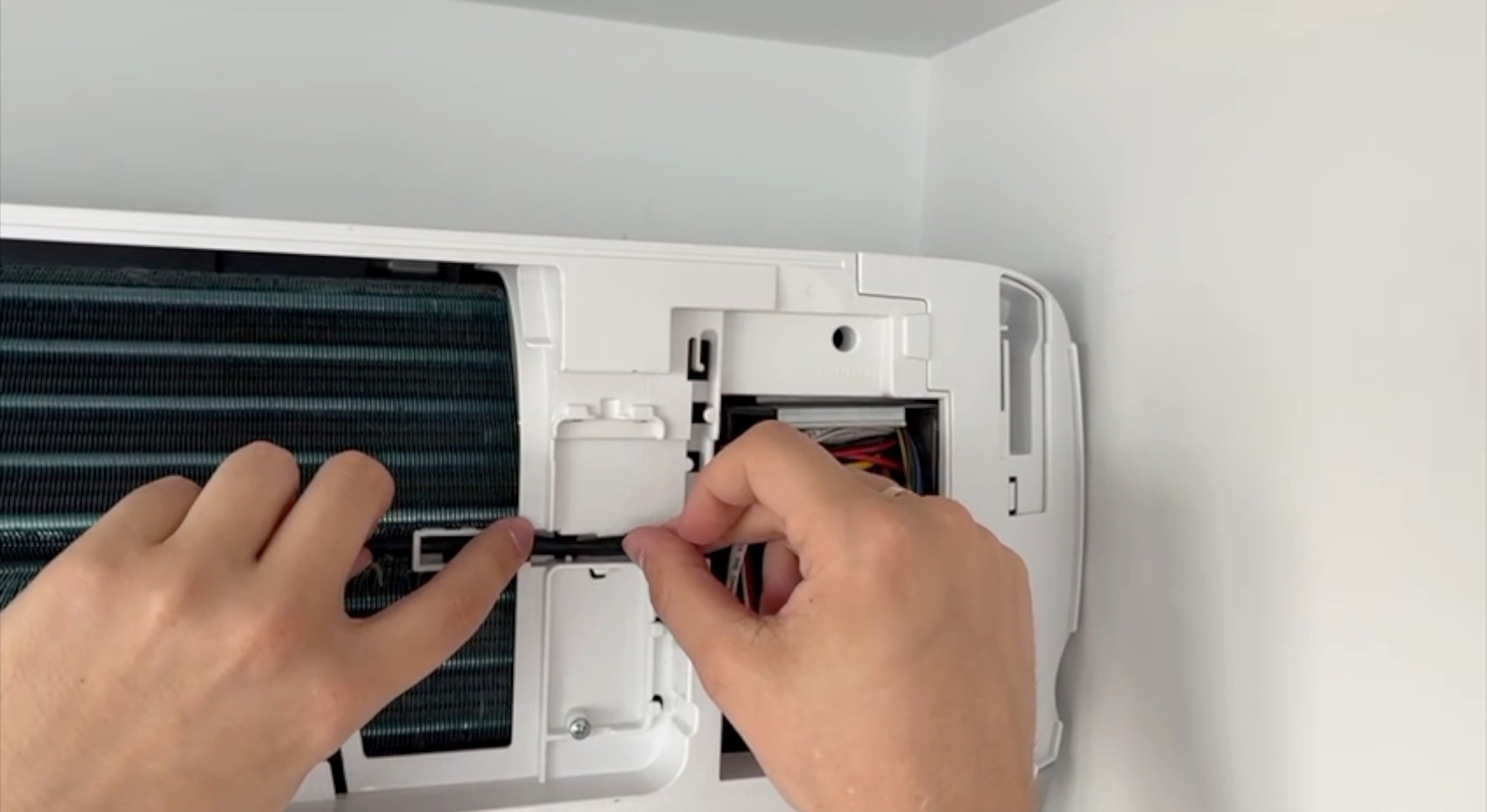

Возвращаем на место датчик температуры

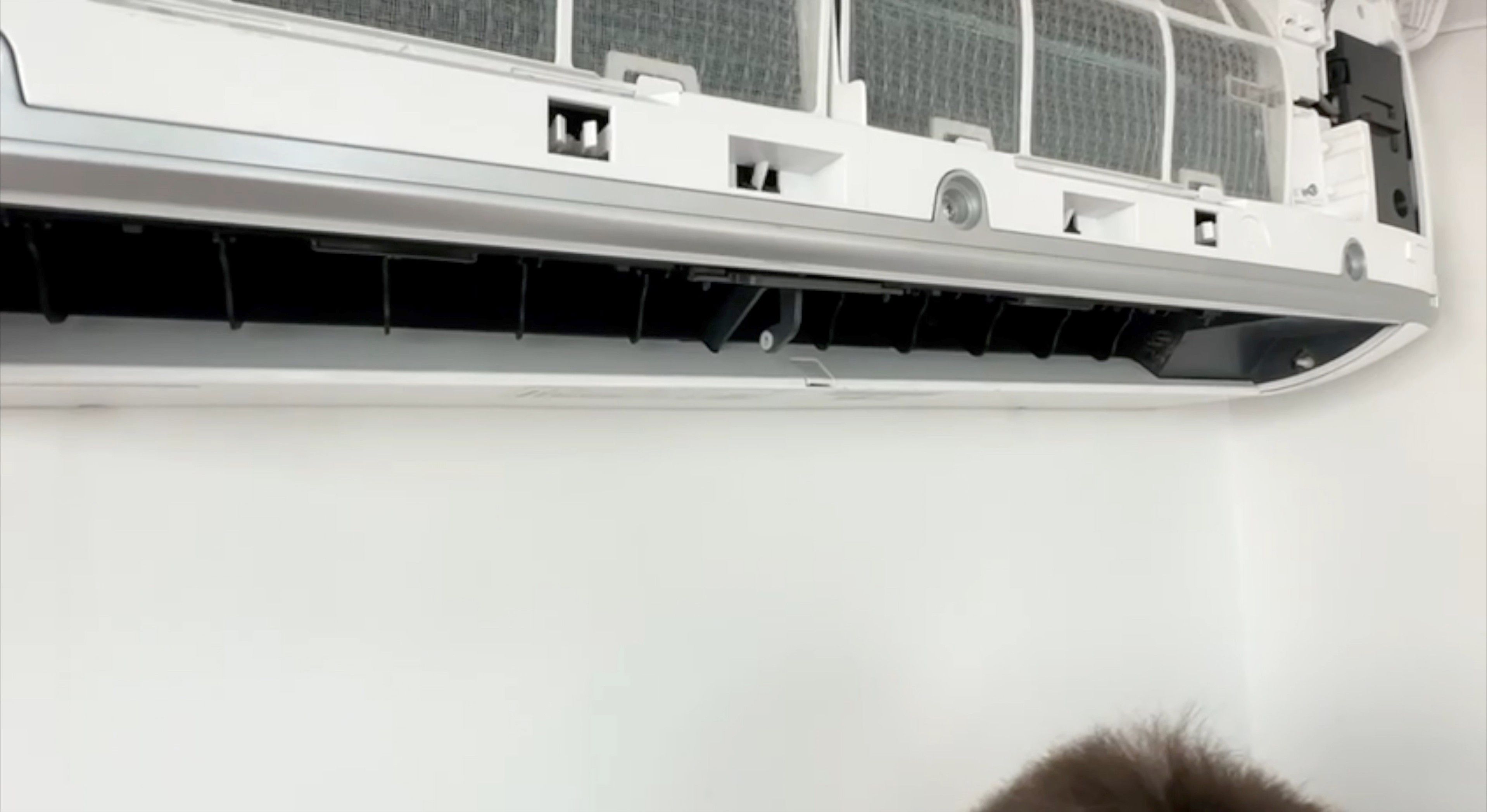

Надеваем на винт заглушку

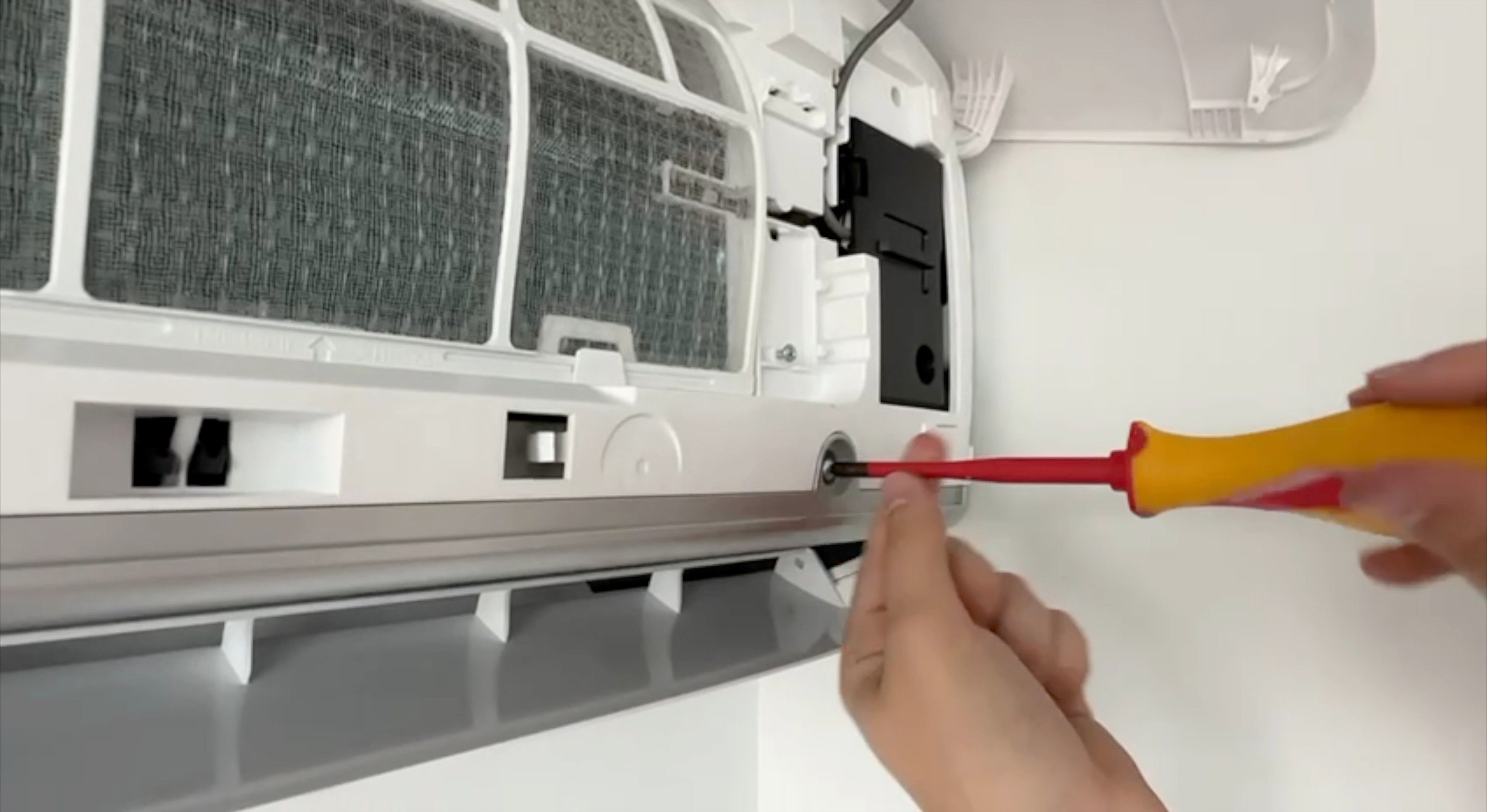

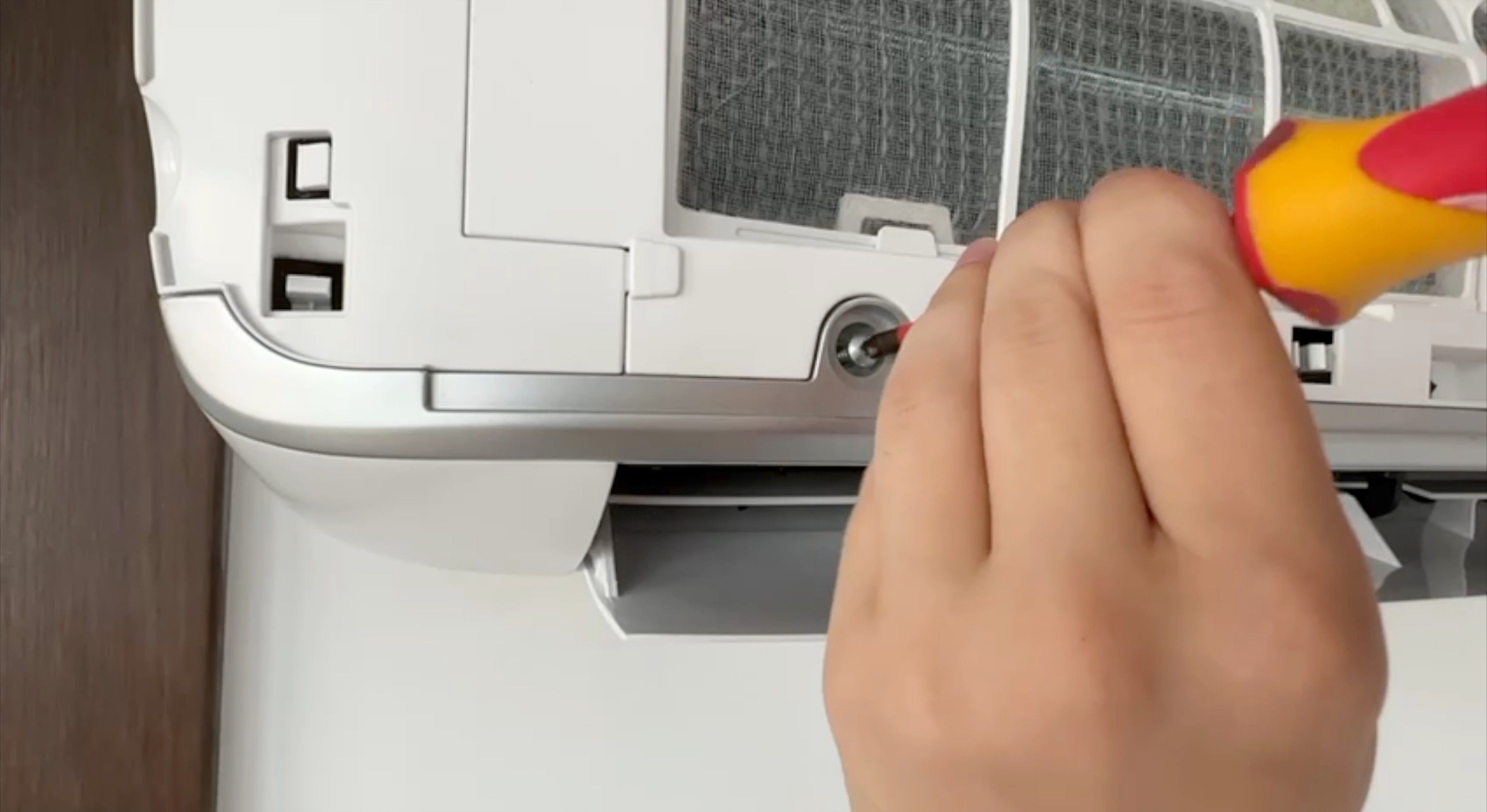

Закручиваем фиксирующиий винт
Закручиваем оставшиеся винты

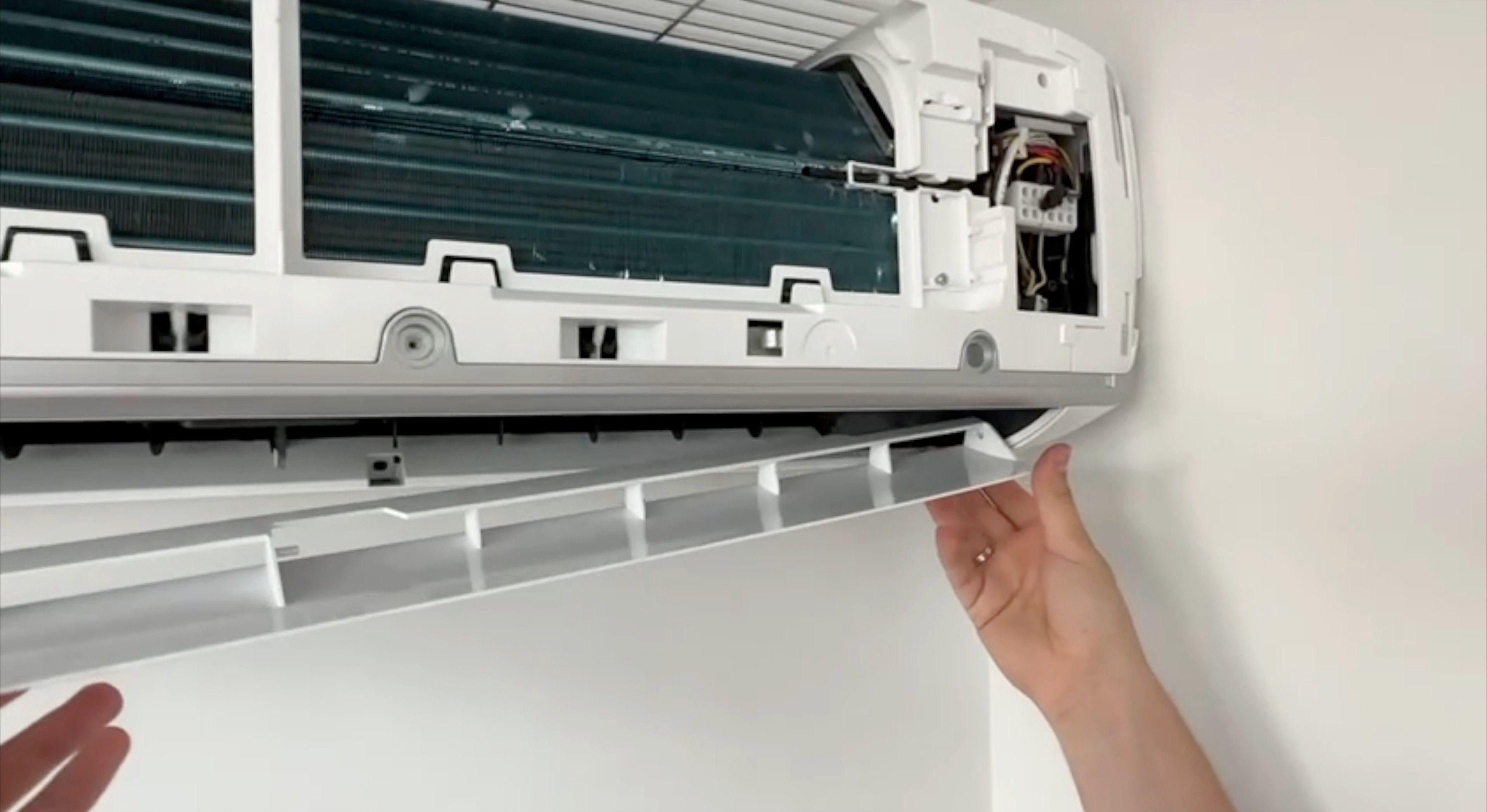

Фиксируем горизонтальную шторку начиная с правой стороны

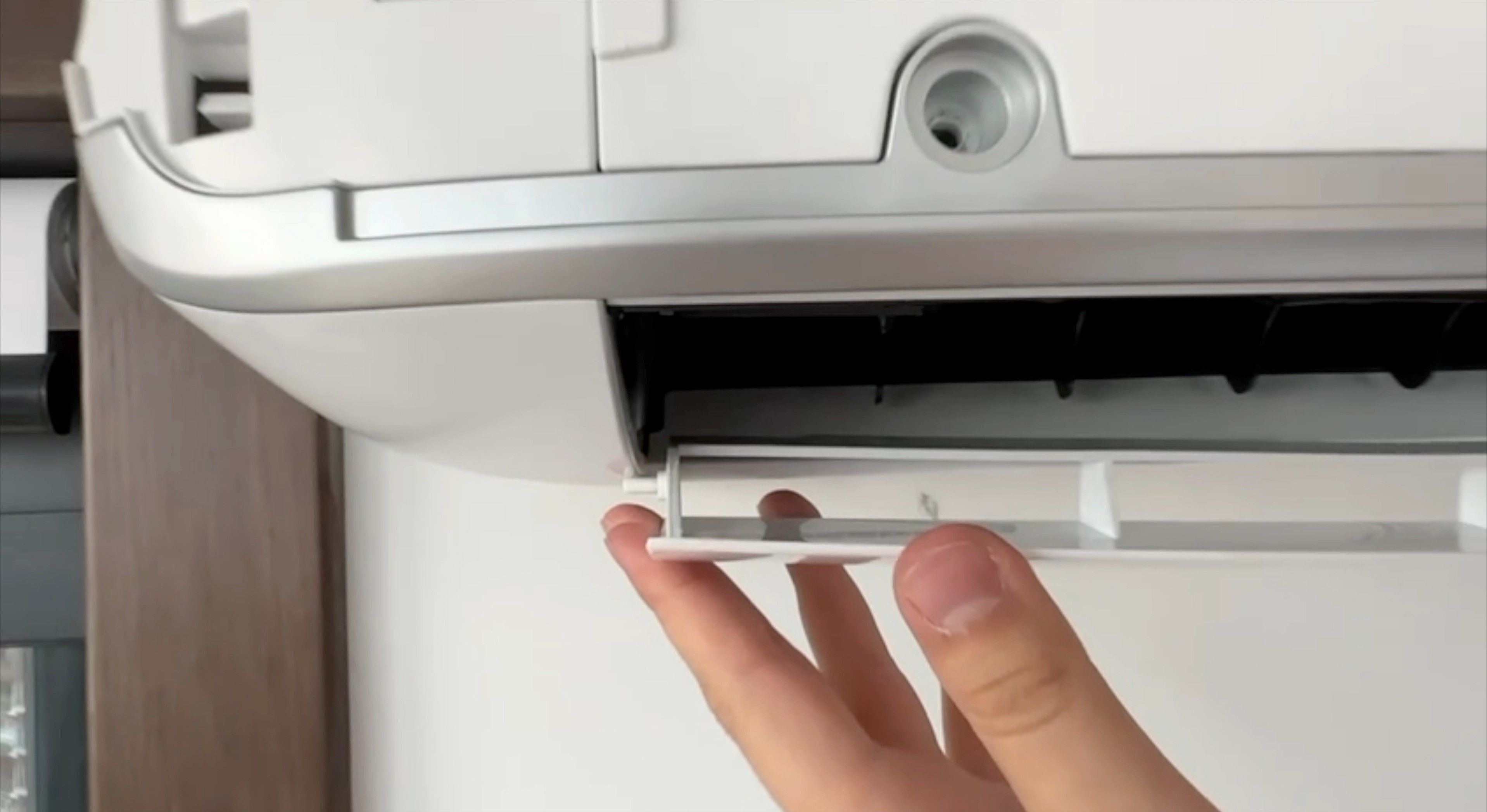

Затем с левой предварительно немного выгнув шторку

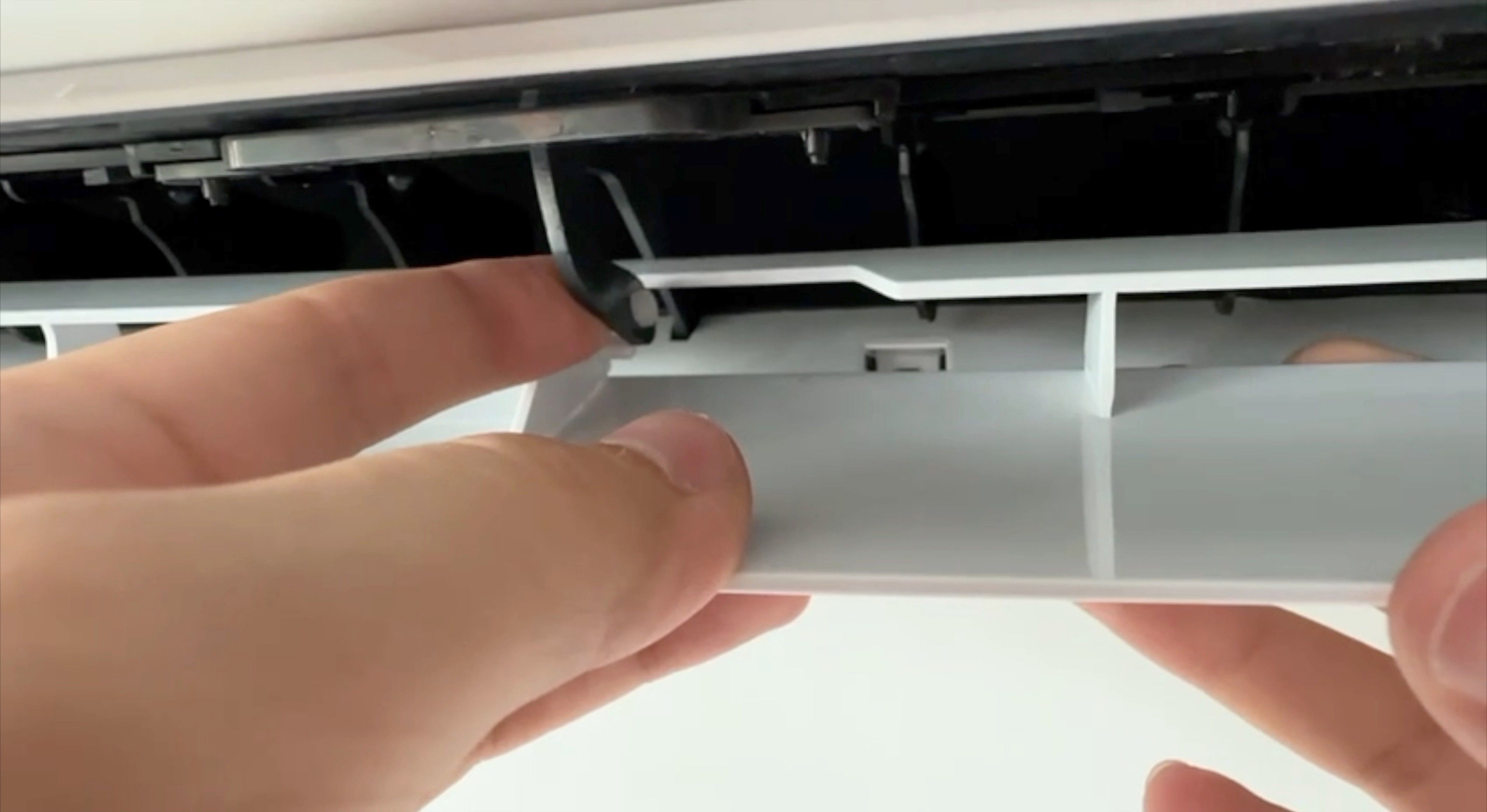

Подводим центральный фиксатор к зажиму.
Шторка установлена

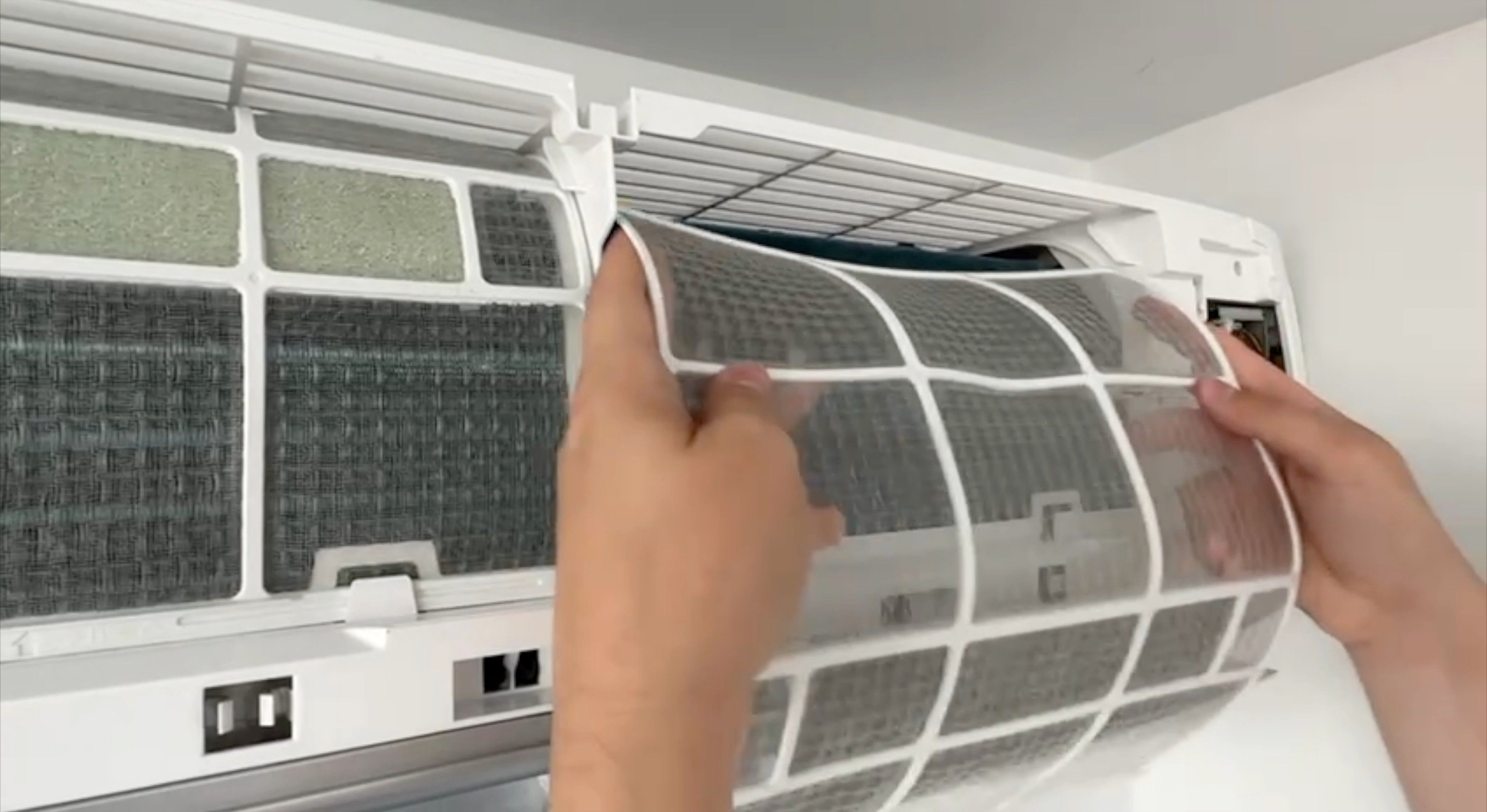

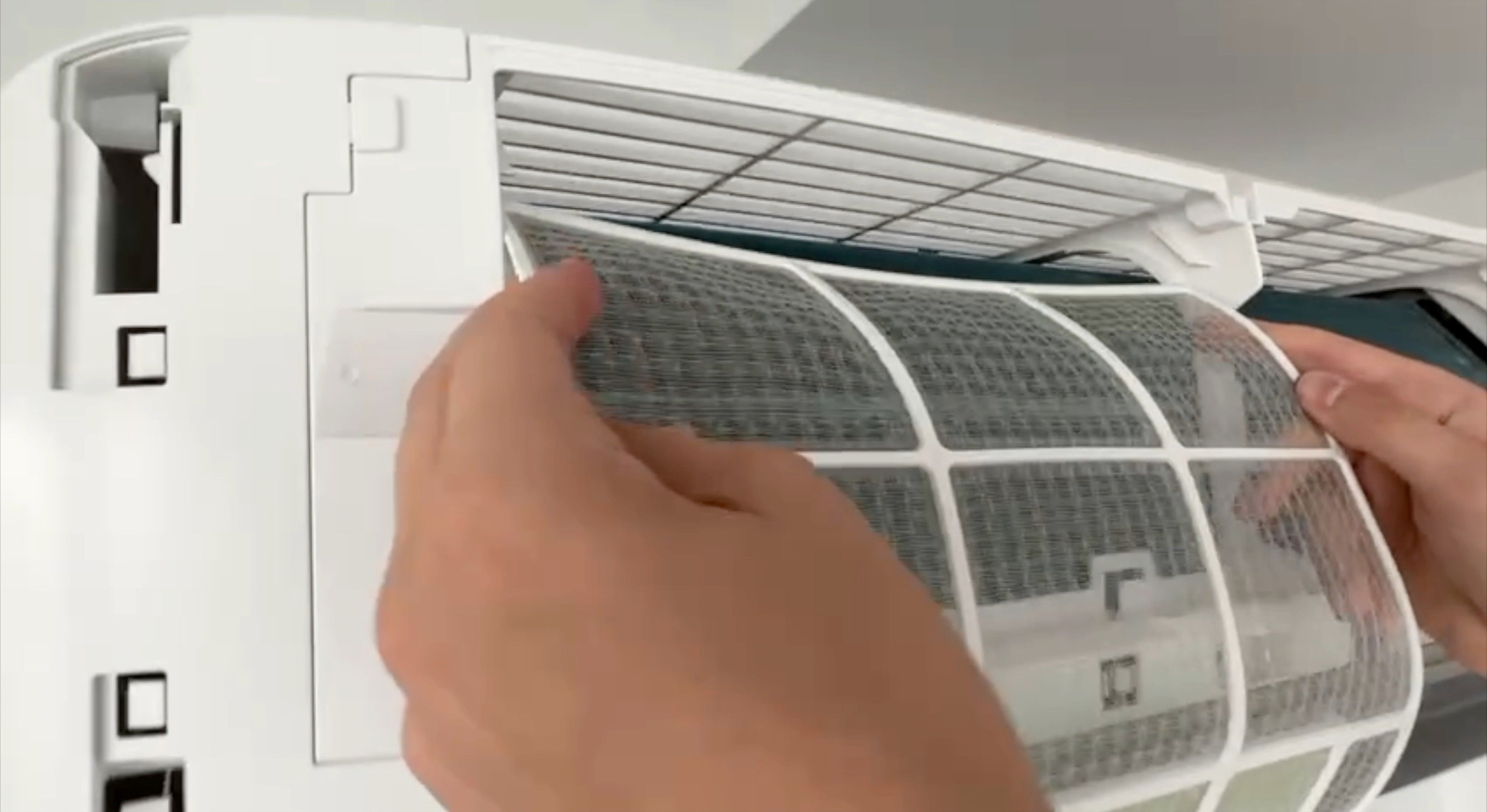

Возвращаем на место фильтры
Устанавливаем верхнюю крышку

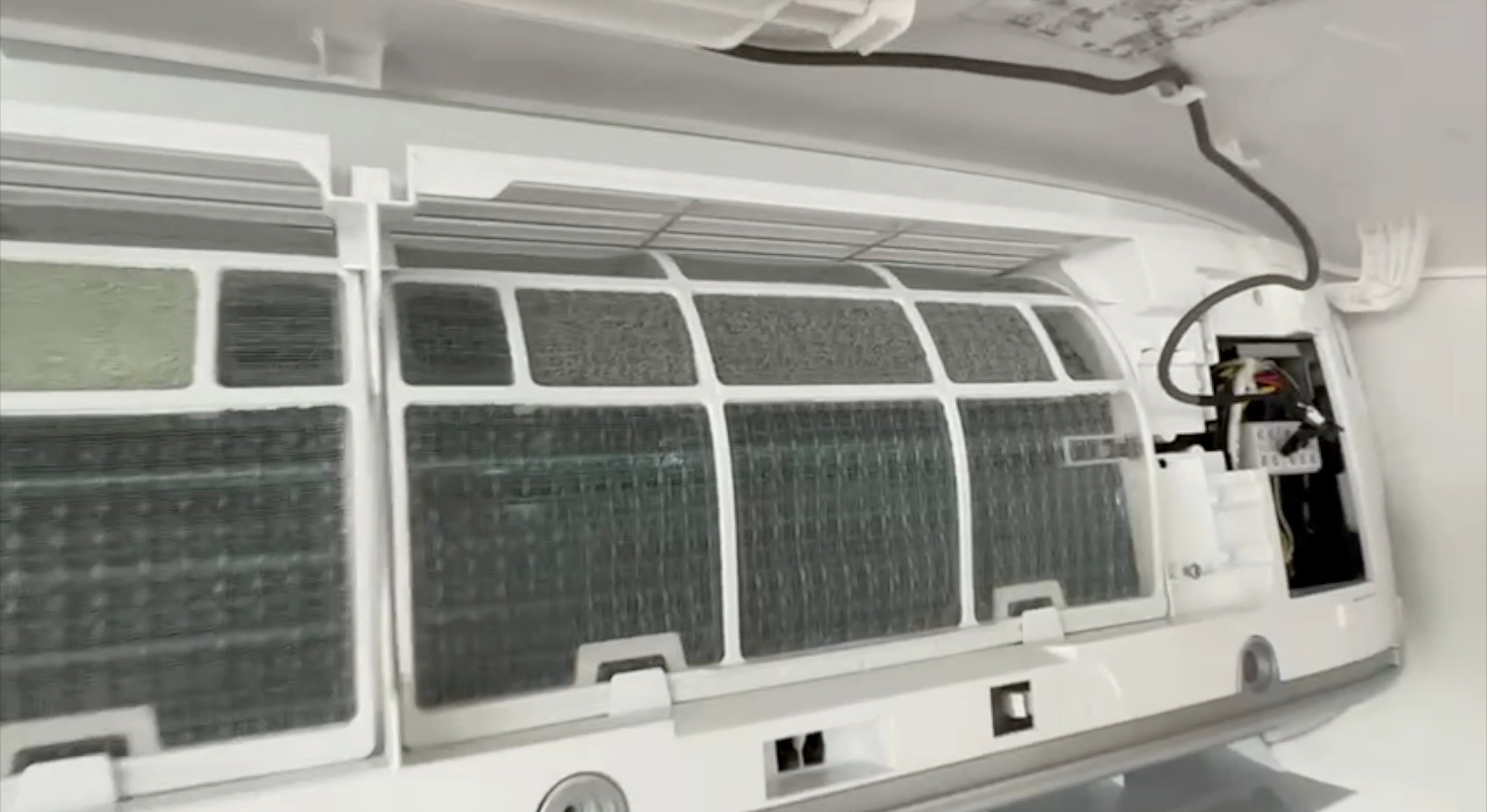

Сначала заводим фиксатор с правой стороны
Потом с левой

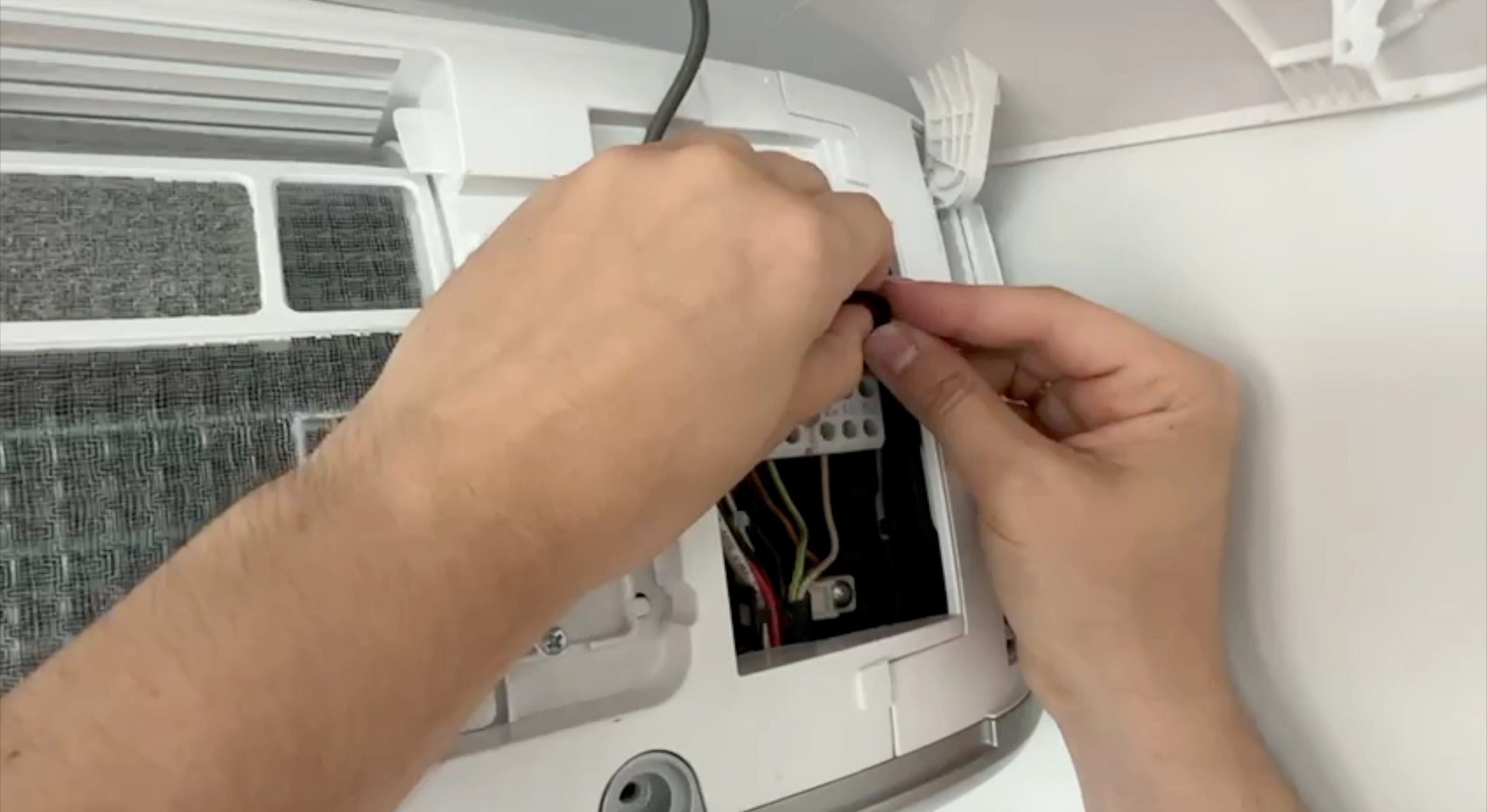

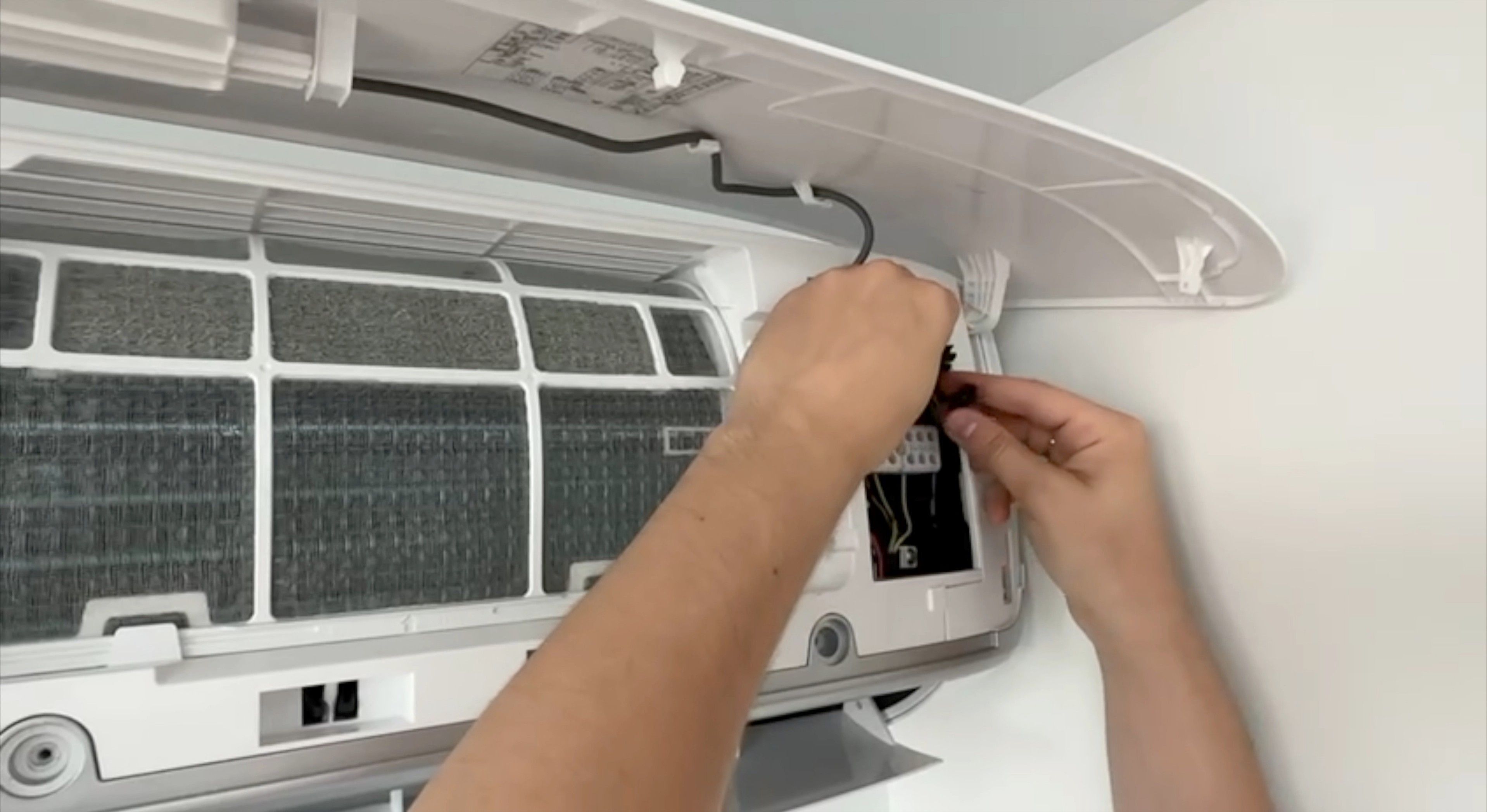

Укладываем провод на свое место

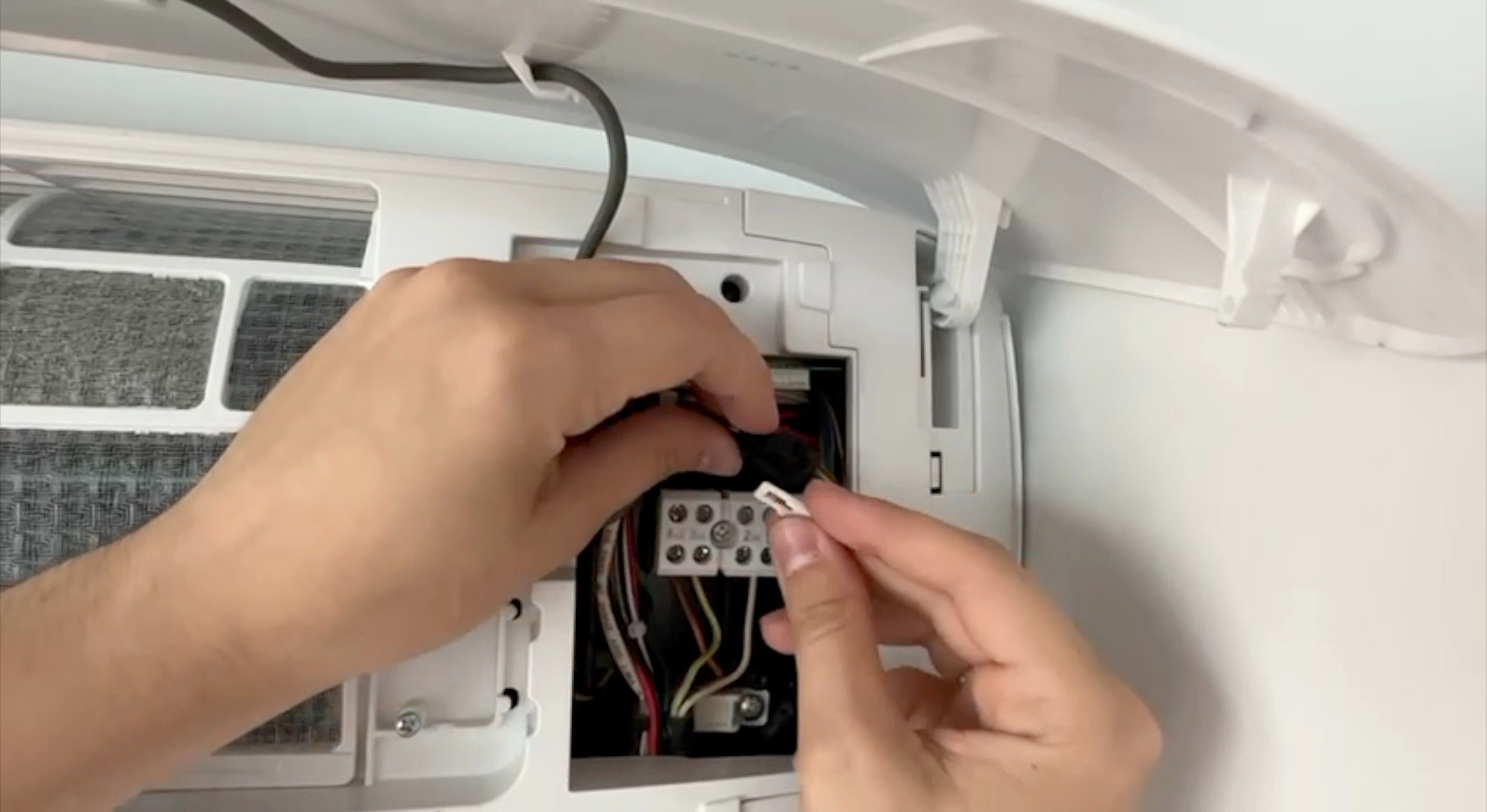

Подключаем его
Одеваем защитный колпачок

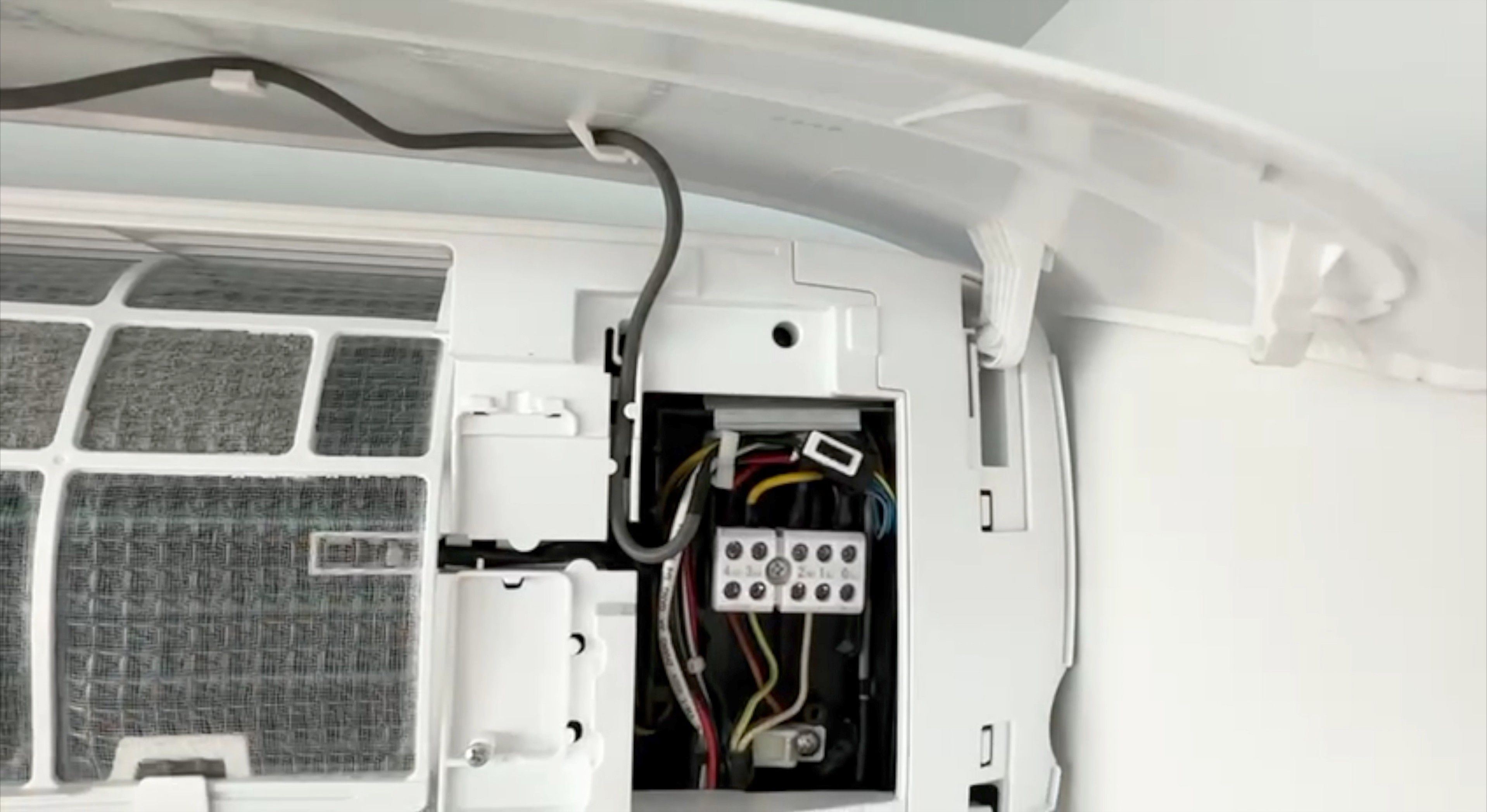

Закрываем крышку с электрическими соединениями и фиксируем винтом
Потянув в низ закрываем крышку корпуса

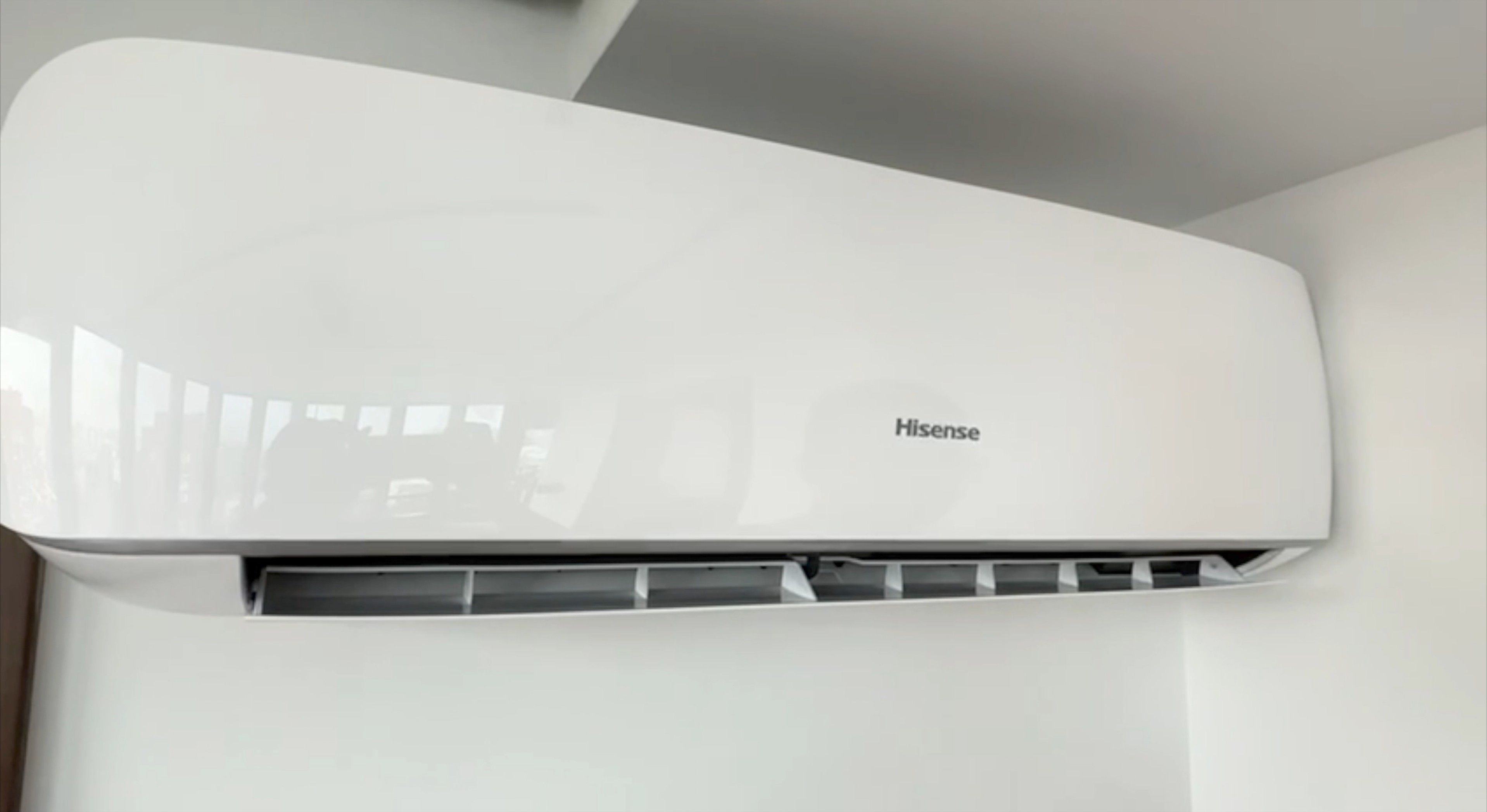

Кондиционер собран
Ознакомьтесь в видеоинструкцией или читайте текстовую версию
Все дальнейшие настройки выполняются на контроллере WirenBoard 7 со следующими параметрами:
- Ревизия: 7.3.3E/11 675
- Версия ПО: wb-2304
- Ветка: Релиз
Открываем программу ForkLift и нажимаем на кнопку подключения (значок молнии)
1. Вводим IP адрес контроллера в локальной сети. В нашем случае: 192.168.150.189
2. Вводим имя пользователя. По умолчанию, это root
3. Вводим пароль. Пароль - wirenboard
4. Нажимаем кнопку «Подключение»
Сейчас мы находимся в директории 192.168.150.189 /mnt /data /root
Нам нужно попасть на одну директорию назад
Переходим и попадаем в 192.168.150.189 /mnt /data
Переходим в директорию etc
Переходим в директорию wb-mqtt-serial.conf.d
Переходим в директорию templates
Добавляем шаблон ONOKOM-AIR-HS-3-MB-B, просто перетащив его в нужное окно
Заходим в WEB интерфейс контроллера, введя в браузере его локальный IP адрес. В нашем случае - это 192.168.150.189
После этого в левом меню нажимаем на кнопку «Настройки» и в выпавшем списке нажимаем на кнопку «Конфигурационные файлы»
В появившемся окне выбираем пункт «Настройка драйверов serial-устройств»
Выбираем порт контроллера, к которому подключен шлюз ONOKOM. В нашем случае это «Последовательный порт /dev/tty/RS485-1»
Настройки:
- Скорость обмена - 9600
- Контроль четности - N
- Число бит данных - 8
- Стоп биты - 2
Нажимаем добавить устройство
Нажимаем на выпадающий список и из списка устройств выбираем наш шлюз ONOKOM-AIR-HS-3-MB-B (Адаптер для бытовых и полупромышленных систем Hisense)
Запишем ModBus адрес устройства. Например «1»
Нажимаем кнопку «Записать»
Переходим во вкладку "Устройства”
Кондиционер добавлен в контроллер WirenBoard
Раздел «Основные режимы и функции»
- Состояние
- Режим
- Состояние и режим
- Скорость вентилятора
- Скорость вентилятора расширенная
Раздел «Дополнительные режимы и функции»
- Режим тихий
- Эко режим
- Режим Сна
Раздел «Контроль температуры»
- Температура воздуха в помещении
- Температура воздуха на улице
- Температура внутреннего теплообменника
- Температура внешнего теплообменника
- Целевая температура
- Состояние термостата
Раздел «Жалюзи»
- Горизонтальные жалюзи
- Вертикальные жалюзи
- Качание жалюзи
Раздел «Индикация»
- Подсветка экрана
Раздел «Данные модуля»
- ModBus ID
- Версия устройства
- Версия прошивки
Раздел «Диагностика»
- Текущая мощность компрессора
- Целевая мощность компрессора
- Коррекция температуры
С помощью ПО SprutHub кондиционер выводится в приложения Apple Home и Алиса.
Также можно пользоваться стандартным приложением SprutHome работающем на iOS.
Для удобства ознакомьтесь с видеоинструкцией по настройке SprutHub либо прочитайте ее в текстовом формате
Далее текстовый формат инструкции
Открываем программу ForkLift и нажимаем на кнопку подключения (значок молнии)
1. Вводим IP адрес контроллера в локальной сети. В нашем случае: 192.168.150.189
2. Вводим имя пользователя. По умолчанию, это root
3. Вводим пароль. Пароль - wirenboard
4. Нажимаем кнопку «Подключение»
Сейчас мы находимся в директории 192.168.150.189 /mnt /data /root
Нам нужно попасть на одну директорию назад
Переходим и попадаем в 192.168.150.189 /mnt /data
Переходим в директорию makesimple
Переходим в директорию .SprutHub
Переходим в директорию data
Переходим в директорию templates
Переходим в директорию MQTT
Добавляем шаблон ONOKOM HS-3-MB-B, перетащив его в нужное окно
Открываем WEB интерфейс SprutHub. Для этого заходим по IP адресу контроллера WirenBoard, прописываем порт 7777
/device ведет на страницу с устройствами
Полный адрес выглядит так 192.168.150.189:7777/device
Открылся экран SprutHub. Переходим в раздел "Настройки”
Нажимаем на вкладку "Расширенные". Во вкладке нажимаем на кнопку «Перезагрузить шаблоны». После чего идем во вкладку контроллеры
Во вкладке «Контроллеры» слева видим плитку с надписью MQTT. Выключаем ее. Затем включаем обратно. Через несколько секунд у нас появится сообщение в левом нижнем углу экрана: «Кондиционер добавлен»
Переходим во вкладку «Устройства». В этой вкладке должен появиться добавленный кондиционер
Для удобства ознакомьтесь с видеоинструкцией по добавлению кондиционера Hisense в приложение Apple Home, либо прочитайте ее в текстовом формате.
Далее текстовый формат инструкции
Для добавления шлюза ONOKOM HS-3-MB-B в HomeKit необходимо перейти во вкладку “Устройства”
Открываем “Кондиционер” и нажимаем на шестеренку рядом с кондиционером
Во всплывающем окне попадаем в раздел «Настройки». В этом же окне переходим во вкладку «Мосты» и выбираем «HomeKit»
Нажимаем “Сохранить” и “Закрыть”
Так же выбираем «HomeKit» в сервисах “Горизонтальные жалюзи” и “Вертикальные жалюзи”
Далее переходим во вкладку “Мосты”, затем в левой части интерфейса выбираем вкладку "HomeKit" и нажимаем на кнопку «Настройки».
Выбираем “Разрешить спаривание” затем нажимаем “Сохранить”.
Так же выбираем «HomeKit» в сервисах “Подсветка экрана”, “Режим сон” и “Тихий режим”
Следующим шагом открываем приложение “Дом”
Нажимаем "Добавить аксессуар”
Наводим камеру телефона на QR-код
Нажимаем “Добавить в Apple Home”
Вплывает окно уведомления “Несертифицированный аксессуар”, нажимаем “Добавить”
Ждем подключения
Выбираем место расположения моста
Переходим во вкладку “Имя моста”
Нажимаем “Продолжить”
Мост добавлен
Нажимаем “Продолжить”
Добавление в Apple Home на этом закончено
Для удобства ознакомьтесь с видеоинструкцией по добавлению кондиционера Hisense в приложение Яндекс Умный Дом, либо прочитайте ее в текстовом формате.
Далее текстовый формат инструкции
Для добавления шлюза ONOKOM-AIR-HS-3-MB-B в Яндекс Умный Дом необходимо перейти во вкладку “Устройства”
Открываем “Кондиционер” и нажимаем на шестеренку рядом с кондиционером
Во всплывающем окне попадаем в раздел «Настройки». В этом же окне переходим во вкладку «Мосты» и выбираем «Yandex»
Нажимаем “Сохранить” и “Закрыть”
Так же выбираем «Yandex» в сервисах “Горизонтальные жалюзи” и “Вертикальные жалюзи”
Так же выбираем «Yandex» в сервисах “Подсветка экрана”, “Режим сон” и “Тихий режим”
Следующим шагом открываем приложение Яндекс.Умный дом
Нажимаем на плюсик. Выбираем "Устройство умного дома”
Вводим в поисковой строке “SprutHub”
Нажимаем кнопку “Привязать к Яндексу”
Далее вводим логин и пароль учетной записи. Нажимаем кнопку “Login”
Подтверждаем вход
Нажимаем “Обновить список устройств”
Нажимаем “Класс”
Кондиционер добавлен в Яндекс. Умный дом
В устройстве кондиционер в Яндекс Умный Дом мы можем:
• Включить и выключить кондиционер
• Выставить температуру
• Выбрать режим
- Охлаждение
- Нагрев
- Вентиляция
- Осушение
- Авто
• Изменить скорость вентилятора
• Изменить направление воздуха
- Авто
- Вертикальный
- Горизонтальный
- Статичный
• Отследить историю изменения температуры
Основной экран управления кондиционером Hisense через Apple Home
Экран выбора режимов. На экране установлен режим выключено
Экран выбора режимов. На экране установлен режим нагрев
Экран выбора режимов. На экране установлен режим охлаждение
Экран выбора режимов. На экране установлен автоматический режим
Экран установки скорости вентилятора
Экран с общим отображением устройств, добавленных в умный дом.
Основной экран управления кондиционером.
Выбор режимов работы кондиционера
Экран контроля датчиков температуры и меню голосовых команд
Экран управления подсветкой
Меню настроек WirenBoard. Экран управления кондиционером
Экран управления кондиционером
Шлюз ONOKOM HS-3-MB-B-A1 может управлять и другими системами кондиционирования компании Hisense.
Ниже приведен список совместимых моделей
