Подключаем кондиционер Haier AD71S2SM3FA в умный дом WirenBoard

Стоимость кондиционера

от 64 000 руб.

Haier AD71S2SM3FA

Мульти-сплит

Статья инструкция по подключению канального кондиционера Haier в умный дом, на примере модели AD71S2SM3FA

Тип управления

Двухстороннее с обратной связью

Шлюз управления

ONOKOM HR-1-MB-B (ModBus RTU)











  1. 1. Оглавление
  2. 2. Общая информация
  3. 3. Функции кондиционера
  4. 4. Шлюз управления кондиционером Haier
    1. 4.1 Комплектация и внешний вид
    2. 4.2 Общая логическая схема работы шлюза
    3. 4.3 Схема подключения к WirenBoard
    4. 4.4 Карта регистров ONOKOM HR-1-MB-B
  5. 5. Разборка, подключение и сборка кондиционера
    1. 5.1 Подключение шлюза ONOKOM HR-1-MB-B к кондиционеру
  6. 6. Подключение HR-1-MB-B к WirenBoard
    1. 6.1 Параметры контроллера WirenBoard
    2. 6.2 Загрузка шаблона в контроллер WirenBoard
    3. 6.3 Установка шаблона кондиционера Haier в WirenBoard
  7. 7. Список функций управления кондиционером Haier
    1. 7.1 Раздел “Основные режимы и функции”
    2. 7.2 Раздел “Контроль температуры”
    3. 7.3 Раздел “Жалюзи”
    4. 7.4 Раздел “Дополнительные режимы и функции”
    5. 7.5 Раздел “Индикация”
    6. 7.6 Раздел “Данные модуля”
    7. 7.7 Раздел “Диагностика”
    8. 7.8 Отображение в веб интерфейсе контроллера
  8. 8. Подключение HR-1-MB-B к SprutHub
    1. 8.1 Добавление кондиционера в приложение Apple Home
    2. 8.2 Добавление кондиционера в приложение Яндекс Умный Дом
  9. 9. Демонстрация работы

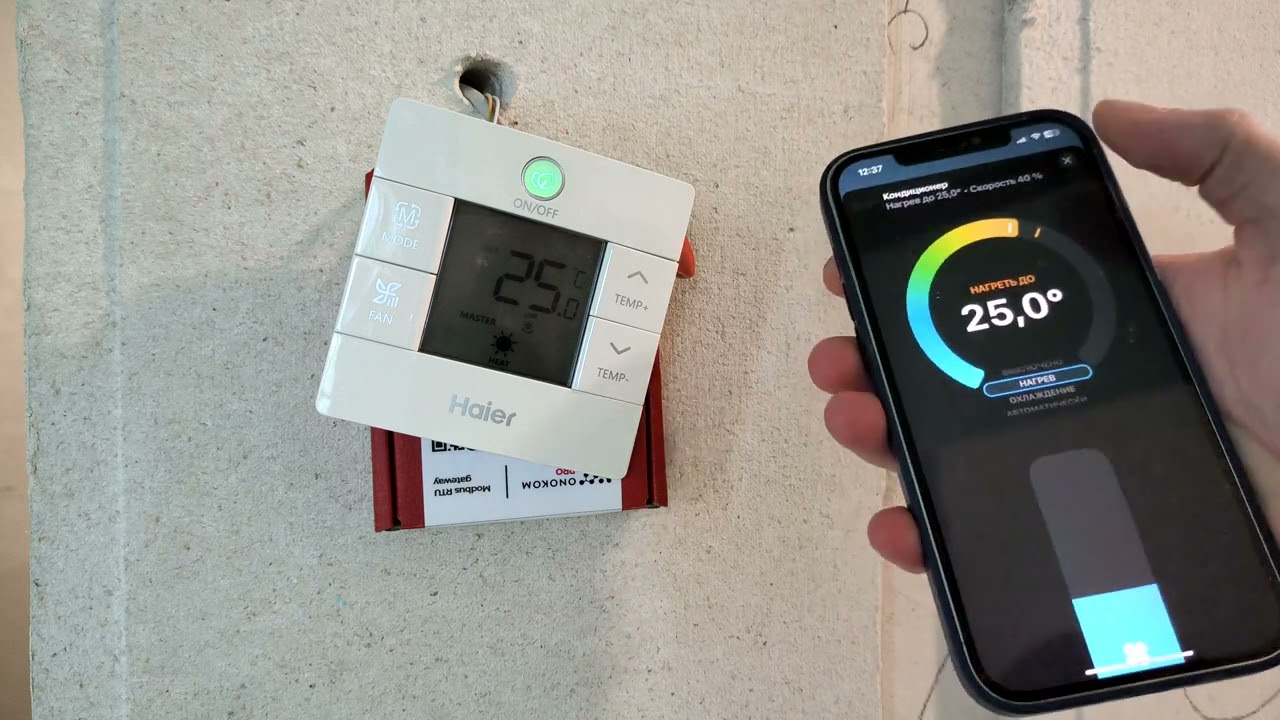

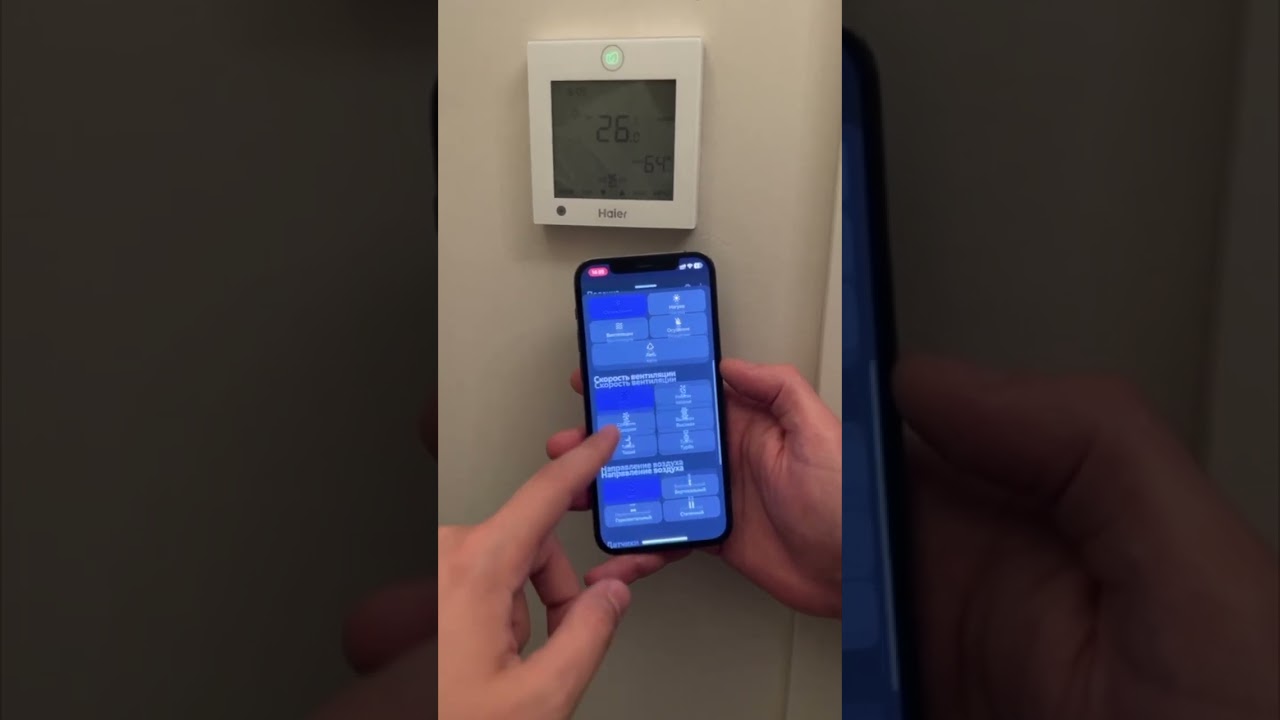

    1. 9.1 Управление кондиционером через WirenBoard
    2. 9.2 Управление кондиционером через Apple Home
    3. 9.3 Управление кондиционером Haier через Apple watch
    4. 9.4 Управление кондиционером Haier через SprutHub
    5. 9.5 Управление кондиционером Haier через Яндекс Умный Дом
  10. 10. Скриншоты интерфейса приложений для кондиционера Haier
    1. 10.1 Скриншоты интерфейса Apple
    2. 10.2 Скриншоты интерфейса Yandex
    3. 10.3 Скриншоты интерфейса WirenBoard
    4. 10.4 Скриншоты интерфейса SprutHub
    5. 10.5 Скриншоты интерфейса Home Assistant
  11. 11. Совместимые модели кондиционеров Haier
  12. 12. Ссылки на все файлы в статье
Автор:

Опубликовано:

Обсудить эту статью можно в телеграм канале

1. Оглавление

Секция статьи "1. Оглавление"
  1. Оглавление
  2. Общая информация
  3. Функции кондиционера
  4. Шлюз управления кондиционером Haier
    1. Комплектация и внешний вид
    2. Общая логическая схема работы шлюза
    3. Схема подключения к WirenBoard
    4. Карта регистров ONOKOM HR-1-MB-B
  5. Разборка, подключение и сборка кондиционера
    1. Подключение шлюза ONOKOM HR-1-MB-B к кондиционеру
  6. Подключение HR-1-MB-B к WirenBoard
    1. Параметры контроллера WirenBoard
    2. Загрузка шаблона в контроллер WirenBoard
    3. Установка шаблона кондиционера Haier в WirenBoard
  7. Список функций управления кондиционером Haier
    1. Раздел “Основные режимы и функции”
    2. Раздел “Контроль температуры”
    3. Раздел “Жалюзи”
    4. Раздел “Дополнительные режимы и функции”
    5. Раздел “Индикация”
    6. Раздел “Данные модуля”
    7. Раздел “Диагностика”
    8. Отображение в веб интерфейсе контроллера
  8. Подключение HR-1-MB-B к SprutHub
    1. Добавление кондиционера в приложение Apple Home
    2. Добавление кондиционера в приложение Яндекс Умный Дом
  9. Демонстрация работы
    1. Управление кондиционером через WirenBoard
    2. Управление кондиционером через Apple Home
    3. Управление кондиционером Haier через Apple watch
    4. Управление кондиционером Haier через SprutHub
    5. Управление кондиционером Haier через Яндекс Умный Дом
  10. Скриншоты интерфейса приложений для кондиционера Haier
    1. Скриншоты Apple
    2. Скриншоты Yandex
    3. Скриншоты WirenBoard
    4. Скриншоты интерфейса SprutHub
    5. Скриншоты интерфейса Home Assistant
  11. Совместимые модели кондиционеров Haier
  12. Ссылки на все файлы в статье

2. Общая информация

Секция статьи "2. Общая информация"

В таблице, представлены модели кондиционеров 2022 года с ценами. Цветом выделена аналогичная модель кондиционера рассматриваемой в статье. Обратите внимание, что для представленных в таблице ниже кондиционеров данная инструкция по разборке, сборке и подключению также актуальна

Серия
кондиционеров
Среднияя цена Модельный ряд
Средненапорные канальные блоки
(только внутренние блоки)
(2022)
~ 54 000 руб. AD35S2SM3FA
AD35S2SM3FA(H)
~ 59 000 руб. AD50S2SM3FA
AD50S2SM3FA(H)
~ 64 000 руб. AD71S2SM3FA
AD71S2SM3FA(H)



Чем отличаются модели внутренних блоков друг от друга
В серии Haier AD71S2SM3FA присутствуют 3 модели кондиционеров. Главное отличие состоит в производительности холода и тепла. Обратите внимание, что для наглядности, ниже приведены примеры для сплит систем. Т.е. внутренний блок + внешний



Серия
кондиционеров
Модельный ряд Производительность
Охлаждение Нагрев
Средненапорные канальные блоки
(только внутренние блоки)
(2022)
AD35S2SM3FA
AD35S2SM3FA(H)
3 500 Вт 4 000 Вт
AD50S2SM3FA
AD50S2SM3FA(H)
5 000 Вт 6 000 Вт
AD71S2SM3FA
AD71S2SM3FA(H)
7 100 Вт 8 000 Вт

В статье рассматривается подключение внутреннего блока от мультисплит системы Haier. Дата производства кондиционера 2022 год



загружается

Шильдик на внутреннем блоке кондиционера Haier AD71S2SM3FA

Шильдик на внутреннем блоке кондиционера Haier AD71S2SM3FA





Полезные файлы от производителя Haier




Инструкция по эксплуатации AD71S2SM3FA.pdf





Каталог моделей кондиционеров Haier AD71S2SM3FA 2023.pdf





Каталог моделей кондиционеров Haier AD71S2SM3FA (только внутренние блоки) 2023.pdf





3. Функции кондиционера

Секция статьи "3. Функции кондиционера"

Ниже представлен список функций кондиционера выводимых в умный дом:

Ниже представлен список функций кондиционера Haier AD71S2SM3FA выводимых в умный дом:

Параметр шлюза Wiren Board
Тип контрола
HomeKit
( через Sprut.hub)
Яндекс
( через Sprut.hub)
Состояние
1 - Включен
0 - Выключен

Параметр выводится в следующем виде:
Тип канала - переключатель
✖️ Не используется ✖️ Не используется
Режим
1 - Нагрев
2 - Охлаждение
3 - Автоматический
4 - Вентиляция
5- Осушение

Параметр выводится в следующем виде:
Тип канала - диапазон
✖️ Не используется ✖️ Не используется
Состояние и режим. Параметр совмещающий в себе параметры: “Состояние” и “Режим”
(Необходим для SprutHub)

0 - Кондиционер выключен
1 - Кондиционер включен Нагрев
2 - Кондиционер включен Охлаждение
3 - Кондиционер включен Автоматический
4 - Кондиционер включен Осущение
5 - Кондиционер включен Вентиляция

Параметр выводится в следующем виде:
Тип канала - диапазон

Выключен
Нагрев
Охлаждение
Автоматический

Параметры выводятся в следующем виде:
Тип сервиса - Термостат
Характеристика - Режим работы
✅ Состояние
Включен
Выключен

✅ Режим работы
Нагрев
Охлаждение
Автоматический
Осушение
Вентиляция

Параметры выводятся в виде сервиса Термостат с характеристиками:
- Состояние
- Режим работы
Температура воздуха в помещении
Минимум - 0
Максимум - 50

Параметр выводится в следующем виде:
Тип канала - значение температуры
Температура воздуха на улице ☑️ Скрыто по умолчанию
Минимум - 0
Максимум - 50

Параметр выводится в следующем виде:
Тип канала - значение температуры
☑️ Скрыто по умолчанию
Минимум - 0
Максимум - 50

Параметр выводится в следующем виде:
Тип сервиса - Датчик температуры
Характеристика - Температура
☑️ Скрыто по умолчанию
Минимум - 0
Максимум - 50

Параметр выводится в следующем виде:
Тип сервиса - Датчик температуры
Характеристика - Температура
Целевая температура - параметр в который мы будем передавать желаемую температуру
Минимум - 16
Максимум - 32

Параметр выводится в следующем виде:
Тип канала - диапазон

Минимум - 16
Максимум - 32


Параметры выводятся в следующем виде:
Тип сервиса - Термостат
Характеристика - Целевая температура

Минимум - 16
Максимум - 32

Параметры выводятся в следующем виде:
Тип сервиса - Термостат
Характеристика - Целевая температура
Состояние термостата
0 - Простаивает
1 - Нагревает
2 - Охлаждает

Параметр выводится в следующем виде:
Тип канала - диапазон

Простаивает
Нагревает
Охлаждает


Параметры выводятся в следующем виде:
Тип сервиса - Термостат
Характеристика - Состояние
✖️ Не используется
Скорость вентилятора ☑️ Скрыто по умолчанию
0 - Автоматическая скорость
1 - Первая скорость
2 - Вторая скорость
3 - Третья скорость

Параметр выводится в следующем виде:
Тип канала - диапазон
✖️ Не используется ✖️ Не используется
Скорость вентилятора расширенная
0 - Автоматическая скорость
1 - Режим тихий
2 - Первая скорость
3 - Вторая скорость
4 - Третья скорость
5 - Режим турбо

Параметр выводится в следующем виде:
Тип канала - диапазон

0% - Автоматическая скорость
20% - Режим тихий
40% - Первая скорость
60% - Вторая скорость
80% - Третья скорость
100% - Режим турбо

Параметры выводятся в следующем виде:
Тип сервиса - Вентилятор
Характеристика - Скорость вращения

0% - Автоматическая скорость
1% - Режим тихий
2% - Первая скорость
3% - Вторая скорость
4% - Третья скорость
5% - Режим турбо

Параметры выводятся в следующем виде:
Тип сервиса - Вентилятор
Характеристика - Скорость вращения (отображается с подписью "открытие ")
Коррекция температуры
Параметр выводится в следующем виде:
Тип канала - значение
✖️ Не используется ✖️ Не используется




4. Шлюз управления кондиционером Haier

Секция статьи "4. Шлюз управления кондиционером Haier"

4.1 Комплектация и внешний вид

Секция статьи "4.1 Комплектация и внешний вид"

загружается

Комплектация и внешний вид

Для управления кондиционером Haier AD71S2SM3FA используется шлюз ONOKOM HR-1-MB-B через который осуществляется подключение. Подробнее о всех подключаемых к этому шлюзу кондиционерах вы можете ознакомиться в соответствующем разделе

В комплект устройства входит:
- Коробка
- Шлюз ONOKOM HR-1-MB-B
- Интерфейсный кабель для подключения кондиционера Haier





4.2 Общая логическая схема работы шлюза

Секция статьи "4.2 Общая логическая схема работы шлюза"

загружается

Общая логическая схема работы шлюза




4.3 Схема подключения к WirenBoard

Секция статьи "4.3 Схема подключения к WirenBoard"

загружается

Схема подключения к WirenBoard

На схеме изображены следующие устройства:
- Контроллер WirenBoard 7 (1 шт.)
- Шлюз ONOKOM HR-1-MB-B (1 шт.)
- Блок питания 24В MeanWell HDR-30-24 (1 шт.)
- ИБП WirenBoard WB-UPS v.2 (1 шт.)

В качестве кабеля от контроллера до устройства рекомендуем использовать:
- Ethernet UTP Cat6
- Специализированный кабель для RS485





4.4 Карта регистров ONOKOM HR-1-MB-B

Секция статьи "4.4 Карта регистров ONOKOM HR-1-MB-B"
Адрес Параметры регистра Описание Значения
Dec Hex Тип Доступ Формат
Coil регистры
1 0x0001 Coil RW Bool Состояние кондиционера 0 - Отключен
1 - Включен
2 0x0002 Coil RW Bool Подсветка экрана 0 - Отключена
1 - Включена
4 0x0003 Coil RW Bool Режим Тихий 0 - Отключен
1 - Включен
5 0x0004 Coil RW Bool Звуковая индикация 0 - Отключен
1 - Включен
6 0x0005 Coil RW Bool Режим Эко 0 - Отключен
1 - Включен
7 0x0006 Coil RW Bool Режим Турбо 0 - Отключена
1 - Включена
8 0x0007 Coil RW Bool Режим Сон 0 - Отключена
1 - Включена
9 0x0008 Coil RW Bool Функция Ионизации 0 - Отключена
1 - Включена
10 0x000A Coil RW Bool Функция Самоочистки 0 - Отключена
1 - Включена
20 0x0014 Coil R Bool Кондиционер подключен 0 - Нет
1 - Да
Holding регистры
1 0x0001 Holding RW UInt16 Режим работы 1 – Нагрев
2 – Охлаждение
3 – Автоматический
4 – Осушение
5 - Вентиляция
2 0x0002 Holding RW UInt16 Состояние и режим

Данный регистр помогает интегрировать в системы, где отключение управляется тем же регистром, что режим. Например, Sprut.Hub.
0 – Выключен
1 – Нагрев
2 – Охлаждение
3 – Автоматический
4 – Осушение
5 - Вентиляция
3 0x0003 Holding RW SInt16 Температура воздуха в помещении °C

По умолчанию в этом регистре хрантится температура воздуха измеренная встроенным датчиком кондиционера. При записи в этот регистр температуры с внешнего датчика, значение будет возвращаться с поправкой, которая отображается в регистре 20.
-32768…32768

Для получения температуры, нужно умножить значение на 0.01.
Например, 2560 это 25.6 °C
4 0x0004 Holding R SInt16 Температура воздуха на улице °C -32768…32768

Для получения температуры, нужно умножить значение на 0.01.
Например, 2560 это 25.6 °C
5 0x0005 Holding RW SInt16 Целевая температура °C.
Температура задается с точностью 1°C.
-32768…32768

Для получения температуры, нужно умножить значение на 0.01.
Например, 2500 это 25.0 °C
6 0x0006 Holding R UInt16 Текущий режим 0 – Простаивает
1 – Нагревает
2 – Охлаждает
7 0x0007 Holding RW UInt16 Скорость вентилятора 0 – Авто
1 - Первая скорость
2 - Вторая скорость
3 - Третья скорость
8 0x0008 Holding RW Uint16 Расширенная скорость вентилятора
Данный регистр помогает интегрировать в системы, где для управления скоростью можно использовать только один регистр. Включение режимов тихий и турбо не меняет состояние скорости вентилятора (отображаемой на экране кондиционера и в Holding регистре №7)
0 – Авто
1 – Тихий режим
2 - Первая скорость
3 - Вторая скорость
4 - Третья скорость
5 - Турбо режим
9 0x0009 Holding RW Uint16 Горизонтальные ламели

Первое положение - самое нижнее
Пятое положение - самое верхнее
1 - Качание
2 - Нижнее положение
3 - Второе положение
4 - Третье положение
5 - Четвертое положение
6 - Пятное положение
7 - Шестое положение
8 - Седьмое положение
10 0x000A Holding RW Uint16 Вертикальные ламели
1 - Качание
2 - Нижнее положение
3 - Второе положение
4 - Третье положение
5 - Четвертое положение
6 - Пятное положение
11 0x000B Holding RW Uint16 Направление воздушного потока

Данный регистр помогает интегрировать в системы, где для управления направлением воздуха есть можно использовать только один регистр. Например, Умный дом с Алисой.
0 – Остановлено
1- Качание горизонтальное и вертикальное
2 - Качание горизонтальных жалюзи
3 – Качание вертикальных жалюзи
20 0x0014 Holding RW SInt16 Коррекция температуры -32768…32768

Для получения температуры, нужно умножить значение на 0.01.
Например, 100 это 1.00 °C
50 0x0032 Holding RW SInt16 Технический регистр (для отладки)
Holding регистры (Сервисные)
110 0x006E Holding RW SInt16 Modbus скорость Для получения реальной скорости, нужно умножить значения из регистра на 100, для записи желаемого значения, необходимо разделить его на 100.
96 - 9600
192 - 19200
384 - 38400
576 - 57600
1152 - 115200
111 0x006F Holding RW UInt16 Настройка бита чётности порта RS-485 0 — нет бита чётности (none)
Другие не поддерживаются.
112 0x0070 Holding RW UInt16 Количество стоп-битов порта RS-485 2
Другие не поддерживаются.
128 0x0080 Holding RW SInt16 Modbus адрес устройтсва 1...247
201 0x00C9 Holding R SInt16 Аппаратная версия устройтсва
250 0x00FA Holding R SInt16 Програмная версия устройтсва




5. Подключение кондиционера

Секция статьи "5. Подключение кондиционера"

Для удобства посмотрите видео с подключением кондиционера. Либо ознакомьтесь с текстовой инструкцией




Видео
загружается

Перед нами внутренний блок кондиционера Haier




5.1 Подключение шлюза ONOKOM HR-1-MB-B к кондиционеру

Секция статьи "5.1 Подключение шлюза ONOKOM HR-1-MB-B к кондиционеру"

загружается

На кабеле обозначены стороны подключения.

Перед нами внутренний блок канального кондиционера Haier AD71S2SM3FA.
Первым делом необходимо обесточить кондиционер



загружается

Достаем наше устройство. Для кондиционеров Haier комплект состоит из шлюза Onokom Hr-1-mb-b и интерфейсного кабеля.

Достаем наше устройство. Для кондиционеров Haier комплект состоит из шлюза ONOKOM HR-1-MB-B и интерфейсного кабеля.

Подготавливаем устройство.

На кабеле обозначены стороны подключения.
"ONOKOM " - к устройству,
"Haier " - к кондиционеру.



загружается

На кабеле обозначены стороны подключения.

Следующим шагом находим на плате управления разъем CN34 и подключаем к нему комплектный кабель



загружается

На кабеле обозначены стороны подключения.

загружается

На кабеле обозначены стороны подключения.

Кабель подключаем к шлюзу ONOKOM



загружается

На кабеле обозначены стороны подключения.

загружается

На кабеле обозначены стороны подключения.

Затем подключаем шину RS485



загружается

На кабеле обозначены стороны подключения.

Устройство подключено к плате

загружается

На кабеле обозначены стороны подключения.

загружается

На кабеле обозначены стороны подключения.

Далее убираем шлюз в область платы управления



загружается

На кабеле обозначены стороны подключения.

Закрываем защитным кожухом и фиксируем винтами

Установка шлюза закончена. Включаем питание и проверяем работу кондиционера





6. Подключение HR-1-MB-B к WirenBoard

Секция статьи "6. Подключение HR-1-MB-B к WirenBoard"

Ознакомьтесь в видеоинструкцией или читайте текстовую версию


Видео
загружается

Сборка и разборка кондиционера Haier AD71S2SM3FA. Подключение к шлюзу ONOKOM MH-1-MB-B



6.1 Параметры контроллера WirenBoard

Секция статьи "6.1 Параметры контроллера WirenBoard"

Все дальнейшие настройки выполняются на контроллере WirenBoard 7 со следующими параметрами:
- Ревизия: 7.3.3E/11 675
- Версия ПО: wb-2307
- Ветка: Релиз





6.2 Загрузка шаблона в контроллер WirenBoard

Секция статьи "6.2 Загрузка шаблона в контроллер WirenBoard"

загружается

Открываем программу ForkLift и нажимаем на кнопку подключения

Открываем программу ForkLift и нажимаем на кнопку подключения (значок молнии)

1. Вводим IP адрес контроллера в локальной сети. В нашем случае: 192.168.150.189
2. Вводим имя пользователя. По умолчанию, это root
3. Вводим пароль. Пароль - wirenboard
4. Нажимаем кнопку «Подключение»




загружается

Переходим в директорию 192.168.150.189 /mnt /data

Сейчас мы находимся в директории 192.168.150.189 /mnt /data /root

Нам нужно попасть на одну директорию назад

Переходим и попадаем в 192.168.150.189 /mnt /data




загружается

Переходим в директорию etc

Переходим в директорию etc




загружается

Переходим в директорию wb-mqtt-serial.conf.d

Переходим в директорию wb-mqtt-serial.conf.d




загружается

Переходим в директорию templates

Переходим в директорию templates




загружается

Добавляем шаблон ONOKOM-AIR-HR-1-MB-B, просто перетащив его в нужное окно

загружается

Добавляем шаблон ONOKOM-AIR-HR-1-MB-B, просто перетащив его в нужное окно

Добавляем шаблон ONOKOM-AIR-HR-1-MB-B, просто перетащив его в нужное окно




Шаблон ONOKOM HR-1-MB-B для WirenBoard.JSON





6.3 Установка шаблона кондиционера Haier в WirenBoard

Секция статьи "6.3 Установка шаблона кондиционера Haier в WirenBoard"

загружается

Заходим в WEB интерфейс контроллера, введя в браузере его локальный IP адрес

Заходим в WEB интерфейс контроллера, введя в браузере его локальный IP адрес. В нашем случае - это 192.168.150.189

После этого в левом меню нажимаем на кнопку «Настройки» и в выпавшем списке нажимаем на кнопку «Конфигурационные файлы»




загружается

В появившемся окне выбираем пункт «Настройка драйверов serial-устройств»

В появившемся окне выбираем пункт «Настройка драйверов serial-устройств»




загружается

Выбираем порт контроллера к которому подключен шлюз ONOKOM. В нашем случае это <span>«Последовательный порт /dev/tty/RS485-1»

Выбираем порт контроллера, к которому подключен шлюз ONOKOM. В нашем случае это «Последовательный порт /dev/tty/RS485-1»

Настройки:
- Скорость обмена - 9600
- Контроль четности - N
- Число бит данных - 8
- Стоп биты - 2

Нажимаем добавить устройство




загружается

Нажимаем на выпадающий список

загружается

из списка устройств выбираем наш шлюз ONOKOM-AIR-HR-1-MB-B (Адаптер для бытовых и полупромышленных систем Haier)»

Нажимаем на выпадающий список и из списка устройств выбираем наш шлюз ONOKOM-AIR-HR-1-MB-B (Адаптер для бытовых и полупромышленных систем Haier)




загружается

Записываем ModBus адрес устройства

Запишем ModBus адрес устройства. Например «1»
Нажимаем кнопку «Записать»



Переходим во вкладку "Устройства”




загружается

Переходим во вкладку Устройства

Кондиционер добавлен в контроллер WirenBoard





7. Список функций управления кондиционером Haier

Секция статьи "7. Список функций управления кондиционером Haier"

7.1 Раздел “Основные режимы и функции”

Секция статьи "7.1 Раздел “Основные режимы и функции”"

загружается

Раздел «Основные режимы и функции».

Раздел «Основные режимы и функции»
- Состояние
- Режим
- Состояние и режим
- Скорость вентилятора
- Скорость вентилятора расширенная





7.2 Раздел “Контроль температуры”

Секция статьи "7.2 Раздел “Контроль температуры”"

загружается

Раздел «Контроль температуры».

Раздел «Контроль температуры»
- Температура воздуха на улице
- Температура воздуха в помещении
- Целевая температура
- Состояние термостата





7.3 Раздел “Жалюзи”

Секция статьи "7.3 Раздел “Жалюзи”"

загружается

Раздел «Жалюзи».

Раздел «Жалюзи» (в данной модели настройка раздела отключена)
- Горизонтальные жалюзи
- Вертикальные жалюзи
- Качание жалюзи







7.4 Раздел “Дополнительные режимы и функции”

Секция статьи "7.4 Дополнительные режимы и функции”"

загружается

Раздел «Дополнительные режимы и функции».

Раздел «Дополнительные режимы и функции» (в данной модели настройка раздела отключена)
- Режим тихий
- Режим эко
- Режим турбо
- Режим сна
- Функция ионизации
- Функция самоочистки





7.5 Раздел “Индикация”

Секция статьи "7.5 Раздел “Индикация”"

загружается

Раздел «Индикация».

Раздел «Индикация» (в данной модели настройка раздела отключена)
- Подсветка экрана
- Звуковая индикация





7.6 Раздел “Данные модуля”

Секция статьи "7.6 Раздел “Данные модуля”"

загружается

Раздел «Данные модуля».

Раздел «Данные модуля»
- Версия устройства
- Версия прошивки





7.7 Раздел “Диагностика”

Секция статьи "7.7 Раздел “Диагностика”"

загружается

Раздел Диагностика

Раздел «Диагностика»
- Коррекция температуры
- Кондиционер подключен





7.8 Отображение в веб интерфейсе контроллера

Секция статьи "7.8 Отображение в веб интерфейсе контроллера"

загружается

Отображение в веб интерфейсе контроллера




8. Подключение HR-1-MB-B к SprutHub

Секция статьи "8. Подключение HR-1-MB-B к SprutHub"

С помощью ПО SprutHub кондиционер выводится в приложения Apple Home и Алиса.
Также можно пользоваться стандартным приложением SprutHome работающем на iOS.

Для удобства ознакомьтесь с видеоинструкцией по настройке SprutHub либо прочитайте ее в текстовом формате




Видео
загружается

Управление кондиционером через SprutHub



Далее текстовый формат инструкции



загружается

Открываем программу ForkLift и нажимаем на кнопку подключения

Открываем программу ForkLift и нажимаем на кнопку подключения (значок молнии)

1. Вводим IP адрес контроллера в локальной сети. В нашем случае: 192.168.150.189
2. Вводим имя пользователя. По умолчанию, это root
3. Вводим пароль. Пароль - wirenboard
4. Нажимаем кнопку «Подключение»




загружается

Переходим в директорию 192.168.150.189 /mnt /data

Сейчас мы находимся в директории 192.168.150.189 /mnt /data /root

Нам нужно попасть на одну директорию назад

Переходим и попадаем в 192.168.150.189 /mnt /data




загружается

Переходим в директорию makesimple

Переходим в директорию makesimple




загружается

Переходим в директорию .SprutHub

Переходим в директорию .SprutHub




загружается

Переходим в директорию data

Переходим в директорию data




загружается

Переходим в директорию templates

Переходим в директорию templates




загружается

Переходим в директорию MQTT

Переходим в директорию MQTT




загружается

Добавляем шаблон ONOKOM-AIR-HS, перетащив его в нужное окно

загружается

Добавляем шаблон ONOKOM-AIR-HS, перетащив его в нужное окно



Шаблон SprutHub для шлюза HR-1-MB-B.JSON




Добавляем шаблон ONOKOM HR-1-MB-B, перетащив его в нужное окно

Открываем WEB интерфейс SprutHub. Для этого заходим по IP адресу контроллера WirenBoard, прописываем порт 7777

/device ведет на страницу с устройствами

Полный адрес выглядит так 192.168.150.189:7777/device




Открылся экран SprutHub. Переходим в раздел "Настройки”




загружается

Нажимаем на вкладку «Расширенные». Во вкладке нажимаем на кнопку «Перезагрузить шаблоны». После чего идем во вкладку контроллеры

Нажимаем на вкладку "Расширенные". Во вкладке нажимаем на кнопку «Перезагрузить шаблоны». После чего идем во вкладку контроллеры




загружается

Во вкладке «Контроллеры» слева видим плитку с надписью MQTT. Выключаем ее. Затем включаем обратно. Через несколько секунд у нас появится сообщение в левом нижнем углу экрана: «Кондиционер добавлен»

загружается

Во вкладке «Контроллеры» слева видим плитку с надписью MQTT. Выключаем ее. Затем включаем обратно. Через несколько секунд у нас появится сообщение в левом нижнем углу экрана: «Кондиционер добавлен»

загружается

Во вкладке «Контроллеры» слева видим плитку с надписью MQTT. Выключаем ее. Затем включаем обратно. Через несколько секунд у нас появится сообщение в левом нижнем углу экрана: «Кондиционер добавлен»

Во вкладке «Контроллеры» слева видим плитку с надписью MQTT. Выключаем ее. Затем включаем обратно. Через несколько секунд у нас появится сообщение в левом нижнем углу экрана: «Кондиционер добавлен»





загружается

Переходим во вкладку «Устройства». В этой вкладке должен появиться добавленный кондиционер»

Переходим во вкладку «Устройства». В этой вкладке должен появиться добавленный кондиционер





8.1 Добавление кондиционера Haier в приложение Apple Home

Секция статьи "8.1 Добавление кондиционера Haier в приложение Apple Home"

Для удобства ознакомьтесь с видеоинструкцией по добавлению кондиционера Haier в приложение Apple Home, либо прочитайте ее в текстовом формате.




Видео
загружается

Управление кондиционером через Apple Home



Далее текстовый формат инструкции



Для добавления шлюза ONOKOM HR-1-MB-B в HomeKit необходимо перейти во вкладку “Устройства”


загружается

Открываем “Кондиционер” и нажимаем на шестеренку рядом с кондиционером

Открываем “Кондиционер” и нажимаем на шестеренку рядом с кондиционером




загружается

Во всплывающем окне попадаем в раздел «Настройки». В этом же окне переходим во вкладку «Мосты» и выбираем «HomeKit»

Во всплывающем окне попадаем в раздел «Настройки». В этом же окне переходим во вкладку «Мосты» и выбираем «HomeKit»




загружается

Нажимаем “Сохранить” и “Закрыть”

Нажимаем “Сохранить” и “Закрыть”




загружается

Так же выбираем «HomeKit» в сервисах “Горизонтальные ламели” и “Вентилятор”

Так же выбираем «HomeKit» в сервисе “Вентилятор”





Далее переходим во вкладку “Мосты”, затем в левой части интерфейса выбираем вкладку "HomeKit" и нажимаем на кнопку «Настройки».



загружается

 Выбираем “Разрешить спаривание” затем нажимаем “Сохранить”

загружается

Выбираем “Разрешить спаривание” затем нажимаем “Сохранить”

Следующим шагом открываем приложение “Дом”

Нажимаем "Добавить аксессуар”


загружается

Нажимаем Добавить аксессуар



Наводим камеру телефона на QR-код


загружается

Наводим камеру телефона на QR-код



Нажимаем “Добавить в Apple Home”


загружается

Нажимаем “Добавить в Apple Home”



Вплывает окно уведомления “Несертифицированный аксессуар”, нажимаем “Добавить”


загружается

Вплывает окно уведомления “Несертифицированный аксессуар”, нажимаем “Добавить”



Ждем подключения


загружается

Ждем подключения



Выбираем место расположения моста


загружается

Выбираем место расположения моста



Переходим во вкладку “Имя моста”
Нажимаем “Продолжить”


загружается

Переходим во вкладку “Имя моста”. Нажимаем “Продолжить”



Мост добавлен


загружается

Мост добавлен



Нажимаем “Продолжить”


загружается

Нажимаем “Продолжить”

Добавление в Apple Home на этом закончено





8.2 Добавление кондиционера Haier в приложение Яндекс Умный Дом

Секция статьи "8.2 Добавление кондиционера Haier в приложение Яндекс Умный Дом"

Для удобства ознакомьтесь с видеоинструкцией по добавлению кондиционера Haier в приложение Яндекс Умный Дом, либо прочитайте ее в текстовом формате.




Видео
загружается

Добавление кондиционера Haier в приложение Яндекс Умный Дом



Далее текстовый формат инструкции



Для добавления шлюза ONOKOM-AIR-HR-1-MB-B в Яндекс Умный Дом необходимо перейти во вкладку “Устройства”


загружается

Открываем “Кондиционер” и нажимаем на шестеренку рядом с кондиционером

Открываем “Кондиционер” и нажимаем на шестеренку рядом с кондиционером




загружается

Во всплывающем окне попадаем в раздел «Настройки». В этом же окне переходим во вкладку «Мосты» и выбираем «Yandex»

Во всплывающем окне попадаем в раздел «Настройки». В этом же окне переходим во вкладку «Мосты» и выбираем «Yandex»




загружается

Нажимаем “Сохранить” и “Закрыть”

Нажимаем “Сохранить” и “Закрыть”



загружается

Так же выбираем «Yandex» в сервисе “Вентилятор”

Так же выбираем «Yandex» в сервисе “Вентилятор”



Следующим шагом открываем приложение Яндекс.Умный дом

Нажимаем на плюсик. Выбираем "Устройство умного дома”

загружается

Нажимаем на плюсик. Выбираем Устройство умного дома



Вводим в поисковой строке “SprutHub”

загружается

Вводим в поисковой строке “SprutHub”



Нажимаем кнопку “Привязать к Яндексу”

загружается

Нажимаем кнопку “Привязать к Яндексу”



Далее вводим логин и пароль учетной записи. Нажимаем кнопку “Login”

загружается

Далее вводим логин и пароль учетной записи. Нажимаем кнопку “Login”



Подтверждаем вход

загружается

Подтверждаем вход



Нажимаем “Обновить список устройств”

загружается

Нажимаем “Обновить список устройств”



Затем нажимаем “Класс”
Кондиционер добавлен в Яндекс. Умный дом




В устройстве кондиционер в Яндекс Умный Дом мы можем:

• Включить и выключить кондиционер
• Выставить температуру

• Выбрать режим
- Охлаждение
- Нагрев
- Вентиляция
- Осушение
- Авто

• Изменить скорость вентилятора
• Отследить историю изменения температуры





9. Демонстрация работы

Секция статьи "9. Демонстрация работы"

9.1 Управление кондиционером Haier через WirenBoard

Секция статьи "9.1 Управление кондиционером Haier через WirenBoard"

Видео
загружается

Управление кондиционером через WirenBoard


Пример управления другими канальными кондиционерами Haier.
Модели кондиционеров:
AD072MSERA
AD092MSERA
AD122MSERA
AD182MSERA







9.2 Управление кондиционером Haier через Apple Home

Секция статьи "9.2 Управление кондиционером Haier через Apple Home"

Видео
загружается

Управление кондиционером Haier через Apple Home


Пример управления другими канальными кондиционерами Haier.
Модели кондиционеров:
AD072MSERA
AD092MSERA
AD122MSERA
AD182MSERA







9.3 Управление кондиционером Haier через Apple watch

Секция статьи "9.3 Управление кондиционером Haier через Apple watch"

Видео
загружается

Управление кондиционером Haier через Apple watch




9.4 Управление кондиционером Haier через SprutHub

Секция статьи "9.4 Управление кондиционером Haier через SprutHub"

Пример управления другими канальными кондиционерами Haier.
Модели кондиционеров:
AD072MSERA
AD092MSERA
AD122MSERA
AD182MSERA







9.5 Управление кондиционером Haier через Яндекс Умный Дом

Секция статьи "9.5 Управление кондиционером Haier через Яндекс Умный Дом"

Видео
загружается

Управление кондиционером Haier через Яндекс Умный Дом


Пример управления другими канальными кондиционерами Haier.
Модели кондиционеров:
AD072MSERA
AD092MSERA
AD122MSERA
AD182MSERA







10. Скриншоты интерфейса кондиционера

Секция статьи "10. Скриншоты интерфейса кондиционера"



10.1 Скриншоты Apple

Секция статьи "10.1 Скриншоты Apple"

Экран выбора режимов. На экране установлен режим охлаждение

загружается

Экран выбора режимов. На экране установлен режим охлаждение



Экран выбора режимов. На экране установлен режим нагрев

загружается

Экран выбора режимов. На экране установлен режим нагрев Apple Home



Экран управления скоростью вентилятора

загружается

 Экран управления скоростью вентилятора Apple Home




10.2 Скриншоты Яндекс Умный дом

Секция статьи "10.2 Скриншоты Yandex"

Основной экран управления кондиционером.

загружается

Основной экран управления кондиционером. Яндекс. Умный дом



Основной экран управления вентилятором.

загружается

Основной экран управления вентилятором




10.3 Скриншоты WirenBoard

Секция статьи "10.3 Скриншоты WirenBoard"

Меню настроек WirenBoard. Экран управления кондиционером

загружается

Экран управления кондиционером WirenBoard







10.4 Скриншоты SprutHub

Секция статьи "10.4 Скриншоты SprutHub"

Экран управления режимами кондиционера

загружается

Экран управления режимами кондиционера SprutHub



Экран управления режимами вентилятора

загружается

Экран управления режимами вентилятора



Экран управления режимами термостата

загружается

Экран управления режимами термостата

10.5 Скриншоты Home Assistant

Секция статьи "10.5 Скриншоты Home Assistant"

Экран с общим отображением устройств, добавленных в умный дом.

загружается

Экран с общим отображением устройств, добавленных в умный дом. Home Assistant



Экран управления температурой

загружается

Экран управления температурой

Экран управления температурой

загружается

  Экран управления режимами термостата

Экран управления режимами работы

загружается

 Экран управления режимами работы

Экран управления режимами вентиляции

загружается

 Экран управления режимами вентиляции

Экран просмотра журнала событий


загружается

Экран просмотра журнала событий




11. Совместимые модели кондиционеров Haier

Секция статьи "11. Совместимые модели кондиционеров Haier"

Шлюз ONOKOM HR-1-MB-B может управлять и другими системами кондиционирования компании Haier.


Ниже приведен список совместимых моделей




Обращаем внимание, что приведенные в таблице цены приведены из открытых источников и фактически могут отличаться. Цены приведены на дату написания статьи





Модели 2023 года

Секция статьи "Модели 2023 года"

Серия
кондиционеров
Средние
цены на модели
2023 года
Модельный ряд
2023
Полный каталог за 2023 год.pdf
Бытовые настенные кондиционеры
Jade Super Match
(2023)
~ 129 000 руб. AS25S2SJ2FA-W
AS25S2SJ2FA-G
AS25S2SJ2FA-S /
1U25MECFRA
Листовка из каталога.pdf
~ 146 000 руб. AS35S2SJ2FA-W
AS35S2SJ2FA-G
AS35S2SJ2FA-S /
1U35MECFRA
~ 165 000руб. AS50S2SJ2FAW
AS50S2SJ2FAG
AS50S2SJ2FAS /
1U50JEC1FRA
Flexis Super Match
(2023)
~ 81 000 руб. AS25S2SF2FA-W
AS25S2SF2FA-B
AS25S2SF2FA-G /
1U25S2SM3FA
Листовка из каталога.pdf
~ 92 000 руб. AS35S2SF2FA-W
AS35S2SF2FA-B
AS35S2SF2FA-G /
1U35S2SM3FA
~ 133 000 руб. AS50S2SF2FA-W
AS50S2SF2FA-B
AS50S2SF2FA-G /
1U50S2SJ3FA
~ 162 000 руб. AS70S2SF2FA-W
AS70S2SF2FA-B
AS70S2SF2FA-G /
1U70S2SJ2FA
Coral Expert −20 °C
(2023)
~ 59 000 руб. AS20PHP2HRA /
1U20PHP1FRA
Листовка из каталога.pdf
~ 61 000 руб. AS25PHP2HRA /
1U25PHP1FRA
~ 68 000 руб. AS35PHP2HRA /
1U35PHP1FRA
~ 100 000 руб. AS50PHP2HRA /
1U50PHP1FRA
~ 125 000 руб. AS70PHP2HRA /
1U70PHP1FRA
Lightera On-Off
(2023)
~ 47 000 руб. HSU07HNF303/R2-W
HSU07HNF303/R2-G
HSU07HNF203/R2-B /
HSU07HUN403/R2
Листовка из каталога.pdf
~ 50 000 руб. HSU09HNF303/R2-W
HSU09HNF303/R2-G
HSU09HNF203/R2-B /
HSU09HUN203/R2
~ 57 000 руб. HSU12HNF303/R2-W
HSU12HNF303/R2-G
HSU12HNF303/R2-B /
HSU12HUN203/R2
~ 85 000 руб. HSU18HNF303/R2-W
HSU18HNF303/R2-G
HSU18HNF303/R2-B /
HSU18HUN303/R2
~ 111 000 руб. HSU24HNF203/R2-W
HSU24HNF203/R2-G
HSU24HNF203/R2-B /
HSU24HUN303/R2
Coral DC-Inverter
(2023)
~ 43 000 руб. AS20HPL1HRA /
1U20HPL1FRA
Листовка из каталога.pdf
~ 47 000 руб. AS25HPL1HRA /
1U25HPL1FRA
~ 53 000 руб. AS35HPL1HRA /
1U35HPL1FRA
~ 80 000 руб. AS50HPL1HRA /
1U50HPL1FRA
~ 105 000 руб. AS70HPL1HRA /
1U70HPL1FRA
~ 172 000 руб. AS100HPL1HRA /
1U105S2SS2FA
Coral On-Off
(2023)
~ 29 000 руб. HSU07HPL103/ R3(IN) /
HSU07HPL03/ R3(OUT)
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
~ 31 000 руб. HSU09HPL103/ R3(IN) /
HSU09HPL03/ R3(OUT)
(управление через
HR-1-MB-B не поддерживается)
~ 37 000 руб. HSU12HPL103/ R3(IN) /
HSU12HPL03/ R3(OUT)
(управление через
HR-1-MB-B не поддерживается)
~ 61 000 руб. HSU18HPL103/ R3(IN) /
HSU18HPL03/ R3(OUT)
(управление через
HR-1-MB-B не поддерживается)
~ 81 000 руб. HSU24HPL103/ R3(IN) /
HSU24HPL03/ R3(OUT)
(управление через
HR-1-MB-B не поддерживается)
~ 136 000 руб. HSU33HPL103/ R3(IN) /
HSU33HPL03/ R3(OUT)
(управление через
HR-1-MB-B не поддерживается)
Leader-A
(2023)
~ 71 000 руб. AS12TL5HRAA /
1U12TL5FRAA
Листовка из каталога.pdf
~ 102 000 руб. AS18TL5HRAA /
1U18TL5FRAA
~ 128 000 руб. AS24TL5HRAA /
1U24TL5FRAA
Coral Telecom
(2023)
~ 30 000 руб. HSU07HPT103/R3 /
HSU07HPL03/R3
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
~ 32 000 руб. HSU09HPT103/R3 /
HSU09HPL03/R3
(управление через
HR-1-MB-B не поддерживается)
~ 37 000 руб. HSU12HPL103/R3 /
HSU12HPL03/R3
(управление через
HR-1-MB-B не поддерживается)
~ 61 000 руб. HSU18HPL103/R3 /
HSU18HPL03/R3
(управление через
HR-1-MB-B не поддерживается)
~ 81 000 руб. HSU24HPL103/R3 /
HSU24HPL03/R3
(управление через
HR-1-MB-B не поддерживается)
Системы мульти-сплит
Jade Super Match
(только внутренние блоки)
(2023)
~ 55 000 руб. AS25S2SJ2FA-W
AS25S2SJ2FA-G
AS25S2SJ2FA-S
Листовка из каталога.pdf
~ 61 500 руб. AS35S2SJ2FA-W
AS35S2SJ2FA-G
AS35S2SJ2FA-S
~ 70 000 руб. AS50S2SJ2FA-W
AS50S2SJ2FA-G
AS50S2SJ2FA-S
Flexis Super Match
(только внутренние блоки)
(2023)
~ 34 500 руб. AS25S2SF2FA-W
AS25S2SF2FA-B
AS25S2SF2FA-G
Листовка из каталога.pdf
~ 37 000 руб. AS35S2SF2FA-W
AS35S2SF2FA-B
AS35S2SF2FA-G
~ 53 000 руб. AS50S2SF2FA-W
AS50S2SF2FA-B
AS50S2SF2FA-G
~ 67 000 руб. AS70S2SF2FA-W
AS70S2SF2FA-B
AS70S2SF2FA-G
Leader Super Match
(только внутренние блоки)
(2023)
~ 21 000 руб. AS07TS6HRA-M Листовка из каталога.pdf
~ 23 000 руб. AS09TS6HRA-M
~ 24 000 руб. AS12TS6HRA-M
~ 31 000 руб. AS18TS5HRA-M
~ 39 000 руб. AS24TS5HRA-M
Консольные блоки
(только внутренние блоки)
(2023)
~ 40 000 руб. AF25S2SD1FA
AF25S2SD1FA(H)
Листовка из каталога.pdf
~ 42 000 руб. AF35S2SD1FA
AF35S2SD1FA(H)
~ 44 000 руб. AF42S2SD1FA
AF42S2SD1FA(H)
Сверхтонкие канальные блоки
(только внутренние блоки)
(2023)
~ 41 000 руб. AD25S2SS1FA
AD25S2SS1FA(H)
Листовка из каталога.pdf
~ 43 000 руб. AD35S2SS1FA
AD35S2SS1FA(H)
~ 48 000 руб. AD50S2SS1FA
AD50S2SS1FA(H)
~ 52 000 руб. AD71S2SS1FA
AD71S2SS1FA(H)
Средненапорные канальные блоки
(только внутренние блоки)
(2023)
~ 54 000 руб. AD35S2SM3FA
AD35S2SM3FA(H)
Листовка из каталога.pdf
~ 59 000 руб. AD50S2SM3FA
AD50S2SM3FA(H)
~ 64 000 руб. AD71S2SM3FA
AD71S2SM3FA(H)
Универсальные блоки
(только внутренние блоки)
(2023)
~ 55 000 руб. AC35S2SG1FA
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
~ 57 000 руб. AC50S2SG1FA
(управление через
HR-1-MB-B не поддерживается)
~ 63 000 руб. AC71S2SG1FA
(управление через
HR-1-MB-B не поддерживается)
Компактные кассетные блоки
декоративная панель PB-700KB
(только внутренние блоки)
(2023)
~ 34 000 руб. AB25S2SC1FA
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
~ 36 000 руб. AB35S2SC1FA
(управление через
HR-1-MB-B не поддерживается)
~ 38 000 руб. AB50S2SC1FA
(управление через
HR-1-MB-B не поддерживается)
Компактные кассетные блоки
декоративная панель PB-620KB
(только внутренние блоки)
(2023)
~ 39 000 руб. AB25S2SC2FA
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
~ 41 000 руб. AB35S2SC2FA
(управление через
HR-1-MB-B не поддерживается)
~ 49 000 руб. AB50S2SC2FA
(управление через
HR-1-MB-B не поддерживается)
Кассетные блоки с круговым потоком (панель: PB-950KB)
(только внутренние блоки)
(2023)
~ 57 000 руб. AB71S2SG1FA(H)
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
Полупромышленные кондиционеры
Сверхтонкие канальные блоки
(2023)
~ 98 000 руб. AD35S2SS1FA /
1U35S2SM3FA
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
~ 128 000 руб. AD50S2SS1FA /
1U50S2SJ3FA
(управление через
HR-1-MB-B не поддерживается)
по запросу дистрибьютеру AD71S2SS1FA /
1U71S2SR2FA
(управление через
HR-1-MB-B не поддерживается)
~ 98 000 руб. AD35S2SS1FA(H) /
1U35S2SM3FA
~ 128 000 руб. AD50S2SS1FA(H) /
1U50S2SJ3FA
по запросу дистрибьютеру AD71S2SS1FA(H) /
1U71S2SR2FA
Средненапорные канальные блоки
(2023)
по запросу дистрибьютеру AD35S2SM3FA /
1U35S2SM3FA
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
по запросу дистрибьютеру AD50S2SM3FA /
1U50S2SJ3FA
(управление через
HR-1-MB-B не поддерживается)
по запросу дистрибьютеру AD71S2SM3FA /
1U71S2SR2FA
(управление через
HR-1-MB-B не поддерживается)
по запросу дистрибьютеру AD35S2SM3FA(H) /
1U35S2SM3FA
по запросу дистрибьютеру AD50S2SM3FA(H) /
1U50S2SJ3FA
по запросу дистрибьютеру AD71S2SM3FA(H) /
1U71S2SR2FA
по запросу дистрибьютеру AD105S2SM3FA /
1U105S2SS2FA
(управление через
HR-1-MB-B не поддерживается)
по запросу дистрибьютеру AD105S2SM3FA /
1U105S2SS1FB
(управление через
HR-1-MB-B не поддерживается)
по запросу дистрибьютеру AD125S2SM3FA /
1U125S2SN2FA
(управление через
HR-1-MB-B не поддерживается)
по запросу дистрибьютеру AD105S2SM3FA(H) /
1U105S2SS2FA
по запросу дистрибьютеру AD105S2SM3FA(H) /
1U105S2SS1FB
по запросу дистрибьютеру AD125S2SM3FA(H) /
1U125S2SN2FA
по запросу дистрибьютеру AD125S2SM3FA /
1U125S2SN2FB
(управление через
HR-1-MB-B не поддерживается)
по запросу дистрибьютеру AD140S2SM3FA /
1U140S2SN1FA
(управление через
HR-1-MB-B не поддерживается)
по запросу дистрибьютеру AD140S2SM3FA /
1U140S2SN1FB
(управление через
HR-1-MB-B не поддерживается)
по запросу дистрибьютеру AD125S2SM3FA(H) /
1U125S2SN2FB
по запросу дистрибьютеру AD140S2SM3FA(H) /
1U140S2SN1FA
по запросу дистрибьютеру AD140S2SM3FA(H) /
1U140S2SN1FB
по запросу дистрибьютеру AD140S2SM3FA /
1U140S2SP2FA
(управление через
HR-1-MB-B не поддерживается)
по запросу дистрибьютеру AD140S2SM3FA /
1U140S2SP2FB
(управление через
HR-1-MB-B не поддерживается)
по запросу дистрибьютеру AD160S2SM3FA /
1U160S2SP1FB
(управление через
HR-1-MB-B не поддерживается)
по запросу дистрибьютеру AD140S2SM3FA(H) /
1U140S2SP2FA
по запросу дистрибьютеру AD140S2SM3FA(H) /
1U140S2SP2FB
по запросу дистрибьютеру AD160S2SM3FA(H) /
1U160S2SP1FB
Консольные блоки
(с маркировкой H, должна поддерживать управление согласно каталогу)
(2023)
по запросу дистрибьютеру AF25S2SD1FA /
1U25S2SM3FA
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
по запросу дистрибьютеру AF35S2SD1FA /
1U35S2SM3FA
(управление через
HR-1-MB-B не поддерживается)
по запросу дистрибьютеру AF25S2SD1FA(H) /
1U25S2SM3FA
по запросу дистрибьютеру AF35S2SD1FA(H) /
1U35S2SM3FA
Компактные кассетные блоки (панель: PB620KB / PB700KB)
(2023)
по запросу дистрибьютеру AB35S2SC1FA /
1U35S2SM3FA
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
по запросу дистрибьютеру AB50S2SC1FA /
1U50S2SJ3FA
(управление через
HR-1-MB-B не поддерживается)
по запросу дистрибьютеру AB35S2SC2FA /
1U35S2SM3FA
(управление через
HR-1-MB-B не поддерживается)
по запросу дистрибьютеру AB50S2SC2FA /
1U50S2SJ3FA
(управление через
HR-1-MB-B не поддерживается)
Кассетные блоки с круговым потоком (панель: PB950KB)
(2023)
по запросу дистрибьютеру AB71S2SG1FA /
1U71S2SR2FA
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
по запросу дистрибьютеру ABH105H1ERG /
1U105S2SS2FA
(управление через
HR-1-MB-B не поддерживается)
по запросу дистрибьютеру ABH105H1ERG /
1U105S2SS1FB
(управление через
HR-1-MB-B не поддерживается)
по запросу дистрибьютеру ABH125K1ERG /
1U125S2SN2FA
(управление через
HR-1-MB-B не поддерживается)
по запросу дистрибьютеру ABH125K1ERG /
1U125S2SN2FB
(управление через
HR-1-MB-B не поддерживается)
по запросу дистрибьютеру ABH140K1ERG /
1U140S2SN1FA
(управление через
HR-1-MB-B не поддерживается)
по запросу дистрибьютеру ABH140K1ERG /
1U140S2SN1FB
(управление через
HR-1-MB-B не поддерживается)
по запросу дистрибьютеру ABH140K1ERG /
1U140S2SP2FA
(управление через
HR-1-MB-B не поддерживается)
по запросу дистрибьютеру ABH140K1ERG /
1U140S2SP2FB
(управление через
HR-1-MB-B не поддерживается)
по запросу дистрибьютеру ABH160K1ERG /
1U160S2SP1FB
(управление через
HR-1-MB-B не поддерживается)
Высоконапорные канальные блоки
(2023)
по запросу дистрибьютеру ADH125H1ERG /
1U125S2SN2FA
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
по запросу дистрибьютеру ADH125H1ERG /
1U125S2SN2FB
(управление через
HR-1-MB-B не поддерживается)
по запросу дистрибьютеру ADH140H1ERG /
1U140S2SN1FA
(управление через
HR-1-MB-B не поддерживается)
по запросу дистрибьютеру ADH140H1ERG /
1U140S2SN1FB
(управление через
HR-1-MB-B не поддерживается)
по запросу дистрибьютеру ADH140H1ERG /
1U140S2SP2FA
(управление через
HR-1-MB-B не поддерживается)
по запросу дистрибьютеру ADH140H1ERG /
1U140S2SP2FB
(управление через
HR-1-MB-B не поддерживается)
Универсальные блоки
(2023)
по запросу дистрибьютеру AC35S2SG1FA /
1U35S2SM3FA
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
по запросу дистрибьютеру AC50S2SG1FA /
1U50S2SJ3FA
(управление через
HR-1-MB-B не поддерживается)
по запросу дистрибьютеру AC71S2SG1FA /
1U71S2SR2FA
(управление через
HR-1-MB-B не поддерживается)
по запросу дистрибьютеру AC105S2SH1FA /
1U105S2SS2FA
(управление через
HR-1-MB-B не поддерживается)
по запросу дистрибьютеру AC105S2SH1FA /
1U105S2SS1FB
(управление через
HR-1-MB-B не поддерживается)
по запросу дистрибьютеру AC125S2SK1FA /
1U125S2SN2FA
(управление через
HR-1-MB-B не поддерживается)
по запросу дистрибьютеру AC125S2SK1FA /
1U125S2SN2FB
(управление через
HR-1-MB-B не поддерживается)
по запросу дистрибьютеру AC140S2SK1FA /
1U140S2SN1FA
(управление через
HR-1-MB-B не поддерживается)
по запросу дистрибьютеру AC140S2SK1FA /
1U140S2SN1FB
(управление через
HR-1-MB-B не поддерживается)
по запросу дистрибьютеру AC140S2SK1FA /
1U140S2SP2FA
(управление через
HR-1-MB-B не поддерживается)
по запросу дистрибьютеру AC140S2SK1FA /
1U140S2SP2FB
(управление через
HR-1-MB-B не поддерживается)
по запросу дистрибьютеру AC160S2SK1FA /
1U160S2SP1FB
(управление через
HR-1-MB-B не поддерживается)
Колонные блоки по запросу дистрибьютеру AP140S2SK1FA /
1U140S2SN1FA
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
по запросу дистрибьютеру AP140S2SK1FA /
1U140S2SN1FB
(управление через
HR-1-MB-B не поддерживается)




Модели 2022 года

Секция статьи "Модели 2022 года"

Серия
кондиционеров
Модельный ряд
2022
Полный каталог за 2022 год.pdf
Бытовые настенные кондиционеры
Jade Super Match
(2022)
AS25S2SJ1FA-W
AS25S2SJ1FA-G
AS25S2SJ1FA-S /
1U25MECFRA
Листовка из каталога.pdf
AS35S2SJ1FA-W
AS35S2SJ1FA-G
AS35S2SJ1FA-S /
1U35MECFRA
AS50S2SJ1FA-W
AS50S2SJ1FA-G
AS50S2SJ1FA-S /
1U50JECFRA
Flexis Super Match
(2022)
AS25S2SF1FA-W
AS25S2SF1FA-B
AS25S2SF1FA-G /
1U25S2SM2FA
Листовка из каталога.pdf
AS35S2SF1FA-W
AS35S2SF1FA-B
AS35S2SF1FA-G /
1U35S2SM2FA
AS50S2SF1FA-W
AS50S2SF1FA-B
AS50S2SF1FA-G /
1U50S2SJ2FA
AS70S2SF1FA-W
AS70S2SF1FA-B
AS70S2SF1FA-G /
1U70S2SJ2FA
Coral Expert −20 °C
(2022)
AS20PHP1HRA /
1U20PHP1FRA
Листовка из каталога.pdf
AS25PHP1HRA /
1U25PHP1FRA
AS35PHP1HRA /
1U35PHP1FRA
AS50PHP1HRA /
1U50PHP1FRA
AS70PHP1HRA /
1U70PHP1FRA
Lightera On-Off
(2022)
HSU-07HNF303/R2-W
HSU-07HNF303/R2-G
HSU-07HNF203/R2-B /
HSU-07HUN403/R2
Листовка из каталога.pdf
HSU-09HNF303/R2-W
HSU-09HNF303/R2-G
HSU-09HNF203/R2-B /
HSU-09HUN203/R2
HSU-12HNF303/R2-W
HSU-12HNF303/R2-G
HSU-12HNF303/R2-B /
HSU-12HUN203/R2
HSU-18HNF303/R2-W
HSU-18HNF303/R2-G
HSU-18HNF303/R2-B /
HSU-18HUN303/R2
HSU-24HNF203/R2-W
HSU-24HNF203/R2-G
HSU-24HNF203/R2-B /
HSU-24HUN303/R2
Coral On-Off
(2022)
HSU-07HPL103/ R3(IN) /
HSU-07HPL03/ R3(OUT)
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
HSU-09HPL103/ R3(IN) /
HSU-09HPL03/ R3(OUT)
(управление через
HR-1-MB-B не поддерживается)
HSU-12HPL103/ R3(IN) /
HSU-12HPL03/ R3(OUT)
(управление через
HR-1-MB-B не поддерживается)
HSU-18HPL103/ R3(IN) /
HSU-18HPL03/ R3(OUT)
(управление через
HR-1-MB-B не поддерживается)
HSU-24HPL103/ R3(IN) /
HSU-24HPL03/ R3(OUT)
(управление через
HR-1-MB-B не поддерживается)
Leader-A
(2022)
AS12TL5HRA-A /
1U12TL5FRA-A
Листовка из каталога.pdf
AS18TL5HRA-A /
1U18TL5FRA-A
AS24TL5HRA-A /
1U24TL5FRA-A
Coral Telecom
(2022)
HSU-07HPT03/ R3(IN) /
HSU-07HPL03/ R3(OUT)
(не поддерживается управление, но есть YCJ-A002)
Листовка из каталога.pdf
HSU-09HPT03/ R3(IN) /
HSU-09HPL03/ R3(OUT)
(не поддерживается управление, но есть YCJ-A002)
HSU-12HPL103/ R3(IN) /
HSU-12HPL03/ R3(OUT)
(не поддерживается управление, но есть YCJ-A002)
HSU-18HPL103/ R3(IN) /
HSU-18HPL03/ R3(OUT)
(не поддерживается управление, но есть YCJ-A002)
HSU-24HPL103/ R3(IN) /
HSU-24HPL03/ R3(OUT)
(не поддерживается управление, но есть YCJ-A002)
FAMILY ON–OFF
(2022)
HSU-30HNH03/R2-W /
HSU-30HUN03/R2
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
HSU-36HNH03/R2 /
HSU-36HUN03/R2
(управление через
HR-1-MB-B не поддерживается)
LEADER DC INVERTER
(2022)
AS07TL5HRA /
1U07TL5FRA
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
AS09TL4HRA /
1U09TL5FRA
(управление через
HR-1-MB-B не поддерживается)
AS12TL4HRA /
1U12TL4FRA
(управление через
HR-1-MB-B не поддерживается)
AS18TL4HRA /
1U18TL4FRA
(управление через
HR-1-MB-B не поддерживается)
AS24TL4HRA /
1U24TL4FRA
(управление через
HR-1-MB-B не поддерживается)
Системы мульти-сплит
Jade Super Match
(только внутренние блоки)
(2022)
AS25S2SJ1FA-W
AS25S2SJ1FA-G
AS25S2SJ1FA-S
Листовка из каталога.pdf
AS35S2SJ1FA-W
AS35S2SJ1FA-G
AS35S2SJ1FA-S
AS50S2SJ1FA-W
AS50S2SJ1FA-G
AS50S2SJ1FA-S
Flexis Super Match
(только внутренние блоки)
(2022)
AS25S2SF1FA-W
AS25S2SF1FA-G
AS25S2SF1FA-B
Листовка из каталога.pdf
AS35S2SF1FA-W
AS35S2SF1FA-G
AS35S2SF1FA-B
AS50S2SF1FA-W
AS50S2SF1FA-G
AS50S2SF1FA-B
AS70S2SF1FA-W
AS70S2SF1FA-G
AS70S2SF1FA-B
Leader Super Match
(только внутренние блоки)
(2022)
AS07TS5HRA-M Листовка из каталога.pdf
AS09TS5HRA-M
AS12TS5HRA-M
AS18TS4HRA-M
AS24TS4HRA-M
Консольные блоки
(только внутренние блоки)
(2022)
AF25S2SD1FA
AF25S2SD1FA(H)
Листовка из каталога.pdf
AF35S2SD1FA
AF35S2SD1FA(H)
AF42S2SD1FA
AF42S2SD1FA(H)
Сверхтонкие канальные блоки
(только внутренние блоки)
(2022)
AD25S2SS1FA
AD25S2SS1FA(H)
Листовка из каталога.pdf
AD35S2SS1FA
AD35S2SS1FA(H)
AD50S2SS1FA
AD50S2SS1FA(H)
AD71S2SS1FA
AD71S2SS1FA(H)
Средненапорные канальные блоки
(только внутренние блоки)
(2022)
AD35S2SM3FA
AD35S2SM3FA(H)
Листовка из каталога.pdf
AD50S2SM3FA
AD50S2SM3FA(H)
AD71S2SM3FA
AD71S2SM3FA(H)
Универсальные блоки
(только внутренние блоки)
(2022)
AC35S2SG1FA Листовка из каталога.pdf
AC50S2SG1FA
AC71S2SG1FA
Компактные кассетные блоки
декоративная панель PB-700KB
(только внутренние блоки)
(2022)
AB25S2SC1FA Листовка из каталога.pdf
AB35S2SC1FA
AB50S2SC1FA
Компактные кассетные блоки
декоративная панель PB-620KB
(только внутренние блоки)
(2022)
AB25S2SC2FA Листовка из каталога.pdf
AB35S2SC2FA
AB50S2SC2FA
Кассетные блоки с круговым потоком (панель: PB-950KB)
(только внутренние блоки)
(2022)
AB71S2SG1FA Листовка из каталога.pdf
Системы мульти-сплит R-410A

ВНУТРЕННИЕ БЛОКИ
НАСТЕННЫЙ ТИП
СЕРИЯ N
КОРПУС 1
(2022)
AS09NS6ERA-W
AS09NS6ERA-G
AS09NS6ERA-B
Листовка из каталога.pdf
AS12NS6ERA-W
AS12NS6ERA-G
AS12NS6ERA-B
AS18NS6ERA-W
AS18NS6ERA-G
AS18NS6ERA-B
AS24NS6ERA-W
AS24NS6ERA-G
AS24NS6ERA-B

ВНУТРЕННИЕ БЛОКИ
НАСТЕННЫЙ ТИП
СЕРИЯ N
КОРПУС 2
(2022)
AS07BS4HRA Листовка из каталога.pdf
AS09BS4HRA
AS12BS4HRA

ВНУТРЕННИЕ БЛОКИ
КАНАЛЬНЫЙ ТИП
СВЕРХТОНКИЕ НИЗКОНАПОРНЫЕ
(2022)
AD09SS1ERA(N)(P) Листовка из каталога.pdf
AD12SS1ERA(N)(P)
AD18SS1ERA(N)(P)
AD24SS1ERA(N)(P)

ВНУТРЕННИЕ БЛОКИ
КАНАЛЬНЫЙ ТИП
СРЕДНЕНАПОРНЫЕ
(2022)
AD12MS1ERA Листовка из каталога.pdf
AD18MS1ERA
AD24MS3ERA

ВНУТРЕННИЕ БЛОКИ
КАССЕТНЫЙ ТИП
(2022)
AB09CS1ERA
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
AB12CS1ERA(S)
(управление через
HR-1-MB-B не поддерживается)
AB18CS1ERA(S)
(управление через
HR-1-MB-B не поддерживается)
AB24ES1ERA(S)
(управление через
HR-1-MB-B не поддерживается)

ВНУТРЕННИЕ БЛОКИ
КАССЕТНЫЙ ТИП
(2022)
AB09CS2ERA Листовка из каталога.pdf
AB12CS2ERA(S)
AB18CS2ERA(S)
ABH071H1ERG

ВНУТРЕННИЕ БЛОКИ
УНИВЕРСАЛЬНЫЙ ТИП
(2022)
AC12CS1ERA(S)
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
AC18CS1ERA(S)
(управление через
HR-1-MB-B не поддерживается)
AC24CS1ERA(S)
(управление через
HR-1-MB-B не поддерживается)
Сплит-системы полупромышленные серия ECO R-32
ВНУТРЕННИЕ БЛОКИ
УНИВЕРСАЛЬНОГО ТИПА
(НАПОЛЬНО-ПОДПОТОЛОЧНЫЕ)
(2022)
AC50S1LG1FA /
1U50S1LM1FA
Листовка из каталога.pdf
AC71S1LG1FA /
1U71S1LR1FA
AC105S1LH1FA /
1U105S1LS1FA
AC105S1LH1FA /
1U105S1LS1FB
AC140S1LK1FA /
1U140S1LN1FA
AC140S1LK1FA /
1U140S1LN1FB
AC160S1LK1FA /
1U160S1LN1FA
AC160S1LK1FA /
1U160S1LN1FB
КОМПАКТНЫЕ БЛОКИ КАССЕТНОГО ТИПА 4-СТОРОННИЕ (ПАНЕЛЬ: PB-700KB)
(2022)
AB50S1LC1FA /
1U50S1LM1FA
Листовка из каталога.pdf
БЛОКИ КАССЕТНОГО ТИПА С КРУГОВЫМ ПОТОКОМ ВОЗДУХА (ПАНЕЛЬ: PB-950KB)
(2022)
AB71S1LG1FA /
1U71S1LR1FA
Листовка из каталога.pdf
AB105S1LH1FA /
1U105S1LS1FA
AB105S1LH1FA /
1U105S1LS1FB
AB140S1LK1FA /
1U140S1LN1FA
AB140S1LK1FA /
1U140S1LN1FB
AB160S1LK1FA /
1U160S1LN1FA
AB160S1LK1FA /
1U160S1LN1FB
СВЕРХТОНКИЕ БЛОКИ КАНАЛЬНОГО ТИПА (ДОПОЛНИТЕЛЬНАЯ ПАНЕЛЬ)
(2022)
AD50S1LS1FA /
1U50S1LM1FA
Листовка из каталога.pdf
AD71S1LS1FA /
1U71S1LR1FA
ВНУТРЕННИЕ БЛОКИ
СРЕДНЕНАПОРНЫЕ БЛОКИ КАНАЛЬНОГО ТИПА
(2022)
AD50S1LM1FA /
1U50S1LM1FA
Листовка из каталога.pdf
AD71S1LM1FA /
1U71S1LR1FA
AD105S1LM1FA /
1U105S1LS1FA
AD105S1LM1FA /
1U105S1LS1FB
AD140S1LM1FA /
1U140S1LN1FA
AD140S1LM1FA /
1U140S1LN1FB
AD160S1LM1FA /
1U160S1LN1FA
AD160S1LM1FA /
1U160S1LN1FB
Сплит-системы полупромышленные
НЕИНВЕРТОРНЫЕ КАССЕТНЫЕ БЛОКИ ON/OFF
(2022)
AB12CS3ERA /
1U12DS3EAA
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
AB18CS1ERA(S) /
1U18DS1EAA
(управление через
HR-1-MB-B не поддерживается)
AB24ES1ERA(S) /
1U24FS1EAA
(управление через
HR-1-MB-B не поддерживается)
AB36ES1ERA(S) /
1U36SS1EAB
(управление через
HR-1-MB-B не поддерживается)
AB48ES1ERA(S) /
1U48LS1EAB(S)
(управление через
HR-1-MB-B не поддерживается)
AB60ES2ERA(S) /
1U60IS2EAB(S)
(управление через
HR-1-MB-B не поддерживается)
ИНВЕРТОРНЫЕ КАССЕТНЫЕ БЛОКИ
(2022)
AB35S2SC1FA /
1U35S2SM2FA
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
AB35S2SC2FA /
1U35S2SM2FA
(управление через
HR-1-MB-B не поддерживается)
AB50S2SC1FA /
1U50S2SJ2FA
(управление через
HR-1-MB-B не поддерживается)
AB50S2SC2FA /
1U50S2SJ2FA
(управление через
HR-1-MB-B не поддерживается)
AB24ES1ERA(S) /
1U24GS1ERA
(управление через
HR-1-MB-B не поддерживается)
AB36ES1ERA(S) /
1U36HS1ERA(S)
(управление через
HR-1-MB-B не поддерживается)
AB48ES1ERA(S) /
1U48LS1ERB(S)
(управление через
HR-1-MB-B не поддерживается)
AB60ES2ERA(S) /
1U60IS2ERB(S)
(управление через
HR-1-MB-B не поддерживается)
КАССЕТНЫЙ ТИП С КРУГОВЫМ ПОТОКОМ ВОЗДУХА
(2022)
ABH071H1ERG /
1U24FS1EAA
Листовка из каталога.pdf
ABH105H1ERG /
1U36SS1EAB
ABH125K1ERG /
1U48LS1EAB(S)
ABH071H1ERG /
1U24GS1ERA
AB71S2SG1FA /
1U24GS1ERA
ABH105H1ERG /
1U36HS1ERA(S)
ABH125K1ERG /
1U48LS1ERB(S)
ABH140K1ERG /
1U60IS2ERB(S)
НЕИНВЕРТОРНЫЕ УНИВЕРСАЛЬНЫЕ БЛОКИ
ON/OFF
(2022)
AC18CS1ERA(S) /
1U18DS1EAA
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
AC24CS1ERA(S) /
1U24FS1EAA
(управление через
HR-1-MB-B не поддерживается)
AC36ES1ERA(S) /
1U36SS1EAB
(управление через
HR-1-MB-B не поддерживается)
AC48FS1ERA(S) /
1U48LS1EAB(S)
(управление через
HR-1-MB-B не поддерживается)
AB24ES1ERA(S) /
1U24GS1ERA
(управление через
HR-1-MB-B не поддерживается)
AC60FS1ERA(S) /
1U60IS2EAB(S)
(управление через
HR-1-MB-B не поддерживается)
ИНВЕРТОРНЫЕ УНИВЕРСАЛЬНЫЕ БЛОКИ
(2022)
AC35S2SG1FA /
1U35S2SM2FA
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
AC50S2SG1FA /
1U50S2SJ2FA
(управление через
HR-1-MB-B не поддерживается)
AC24CS1ERA(S) /
1U24GS1ERA
(управление через
HR-1-MB-B не поддерживается)
AC36ES1ERA(S) /
1U36HS1ERA(S)
(управление через
HR-1-MB-B не поддерживается)
AC48FS1ERA(S) /
1U48LS1ERB(S)
(управление через
HR-1-MB-B не поддерживается)
AC60FS1ERA(S) /
1U60IS2ERB(S)
(управление через
HR-1-MB-B не поддерживается)
AC60FS1ERA(S) /
1U60IS1ERB(S)
(управление через
HR-1-MB-B не поддерживается)
НЕИНВЕРТОРНЫЕ СВЕРХТОНКИЕ НИЗКОНАПОРНЫЕ БЛОКИ
(2022)
AD18SS1ERA(N)(P) /
1U18DS1EAA
Листовка из каталога.pdf
AD24SS1ERA(N)(P) /
1U24FS1EAA
ИНВЕРТОРНЫЕ СВЕРХТОНКИЕ НИЗКОНАПОРНЫЕ БЛОКИ
(2022)
AD35S2SS1FA /
1U35S2SM2FA
Листовка из каталога.pdf
AD50S2SS1FA /
1U50S2SJ2FA
AD24SS1ERA(N)(P) /
1U24GS1ERA
НЕИНВЕРТОРНЫЕ СРЕДНЕНАПОРНЫЕ БЛОКИ
(2022)
AD24MS3ERA /
1U24FS1EAA
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
AD36NS1ERA(S) /
1U36SS1EAB
(управление через
HR-1-MB-B не поддерживается)
AD48NS1ERA(S) /
1U48LS1EAB(S)
(управление через
HR-1-MB-B не поддерживается)
ИНВЕРТОРНЫЕ СРЕДНЕНАПОРНЫЕ БЛОКИ
(2022)
AD35S2SM3FA /
1U35S2SM2FA
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
AD50S2SM3FA /
1U50S2SJ2FA
(управление через
HR-1-MB-B не поддерживается)
AD24MS3ERA /
1U24GS1ERA
(управление через
HR-1-MB-B не поддерживается)
AD36NS1ERA(S) /
1U36HS1ERA(S)
(управление через
HR-1-MB-B не поддерживается)
AD48NS1ERA(S) /
1U48LS1ERB(S)
(управление через
HR-1-MB-B не поддерживается)
НЕИНВЕРТОРНЫЕ ВЫСОКОНАПОРНЫЕ БЛОКИ
(2022)
AD48HS1ERA(S) /
1U48LS1EAB(S)
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
AD60HS1ERA(S) /
1U60IS2EAB(S)
(управление через
HR-1-MB-B не поддерживается)
ИНВЕРТОРНЫЕ ВЫСОКОНАПОРНЫЕ БЛОКИ
(2022)
AD48HS1ERA(S) /
1U48LS1ERB(S)
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
AD60HS1ERA(S) /
1U60IS2ERB(S)
(управление через
HR-1-MB-B не поддерживается)
AD60HS1ERA(S) /
1U60IS1ERB(S)
(управление через
HR-1-MB-B не поддерживается)
AD96HN1ERA /
1U96WS1ERB
(управление через
HR-1-MB-B не поддерживается)
ADH125H1ERG /
1U48LS1ERB(S)
(управление через
HR-1-MB-B не поддерживается)
ADH140H1ERG /
1U60IS2ERB(S)
(управление через
HR-1-MB-B не поддерживается)
НЕИНВЕРТОРНЫЕ КОЛОННЫЕ БЛОКИ
(2022)
AP48KS1ERA(S) /
1U48LS1EAB(S)
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
AP60KS1ERA(S) /
1U60IS2EAB(S)
(управление через
HR-1-MB-B не поддерживается)
НЕИНВЕРТОРНЫЕ КОЛОННЫЕ БЛОКИ
(2022)
AP48KS1ERA(S) /
1U48LS1ERB(S)
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
AP60KS1ERA(S) /
1U60IS2ERB(S)
(управление через
HR-1-MB-B не поддерживается)
AP60KS1ERA(S) /
1U60IS1ERB(S)
(управление через
HR-1-MB-B не поддерживается)
Полупромышленные системы SMART POWER
КАССЕТНЫЙ ТИП
(2022)
AB71S2SG1FA /
1UH071N1ERG
Листовка из каталога.pdf
ABH071H1ERG /
1UH071N1ERG
ABH105H1ERG /
1UH105N1ERG
ABH125K1ERG /
1UH125P1ERK
ABH140K1ERG /
ABH140K1ERG
СРЕДНЕНАПОРНЫЕ БЛОКИ
(2022)
AD71S2SM3FA /
1UH071N1ERG
Листовка из каталога.pdf
AD90S2SM3FA /
1UH090N1ERG
AD105S2SM3FA /
1UH105N2ERG
AD125S2SM3FA /
1UH125P1ERK
AD140S2SM3FA /
1UH140P1ERK
ВЫСОКОНАПОРНЫЕ БЛОКИ
(2022)
ADH105H1ERG /
1UH105N1ERG
Листовка из каталога.pdf
ADH125H1ERG /
1UH125P1ERK
ADH140H1ERG /
1UH140P1ERK
ADH200H1ERG /
1UH200W1ERK
ADH250H1ERG /
1UH250W1ERK




Модели 2021 года

Секция статьи "Модели 2021 года"

Серия
кондиционеров
Модельный ряд
2021
Полный каталог за 2021 год.pdf
Бытовые настенные кондиционеры
Jade Super Match
(2021)
AS25S2SJ1FA-W
AS25S2SJ1FA-G
AS25S2SJ1FA-S /
1U25MECFRA
Листовка из каталога.pdf
AS35S2SJ1FA-W
AS35S2SJ1FA-G
AS35S2SJ1FA-S /
1U35MECFRA
AS50S2SJ1FA-W
AS50S2SJ1FA-G
AS50S2SJ1FA-S /
1U50JECFRA
Jade DC Inverter
(2021)
AS25JBJHRA-W /
1U25JEJFRA
Листовка из каталога.pdf
AS35JBJHRA-W /
1U35JEJFRA
AS50JDJHRA-W /
1U50REJFRA
Flexis Super Match
(2021)
AS25S2SF1FA-W
AS25S2SF1FA-B
AS25S2SF1FA-G /
1U25S2SM1FA
Листовка из каталога.pdf
AS35S2SF1FA-W
AS35S2SF1FA-B
AS35S2SF1FA-G /
1U35S2SM1FA
AS50S2SF1FA-W
AS50S2SF1FA-B
AS50S2SF1FA-G /
1U50S2SJ2FA
AS70S2SF1FA-W
AS70S2SF1FA-B
AS70S2SF1FA-G /
1U70S2SJ2FA
Lightera DC Inverter
(2021)
AS09NS5ERA-W
AS09NS5ERA-G
AS09NS5ERA-B /
1U09BS3ERA
Листовка из каталога.pdf
AS12NS5ERA-W
AS12NS5ERA-G
AS12NS5ERA-B /
1U12BS3ERA
AS24NS3ERA-W
AS24NS3ERA-G
AS24NS3ERA-B /
1U24GS1ERA
Lightera On-Off
(2021)
HSU-07HNF303/R2-W
HSU-07HNF303/R2-G
HSU-07HNF203/R2-B /
HSU-07HUN403/R2
Листовка из каталога.pdf
HSU-09HNF303/R2-W
HSU-09HNF303/R2-G
HSU-09HNF203/R2-B /
HSU-09HUN203/R2
HSU-12HNF303/R2-W
HSU-12HNF303/R2-G
HSU-12HNF303/R2-B /
HSU-12HUN203/R2
HSU-18HNF303/R2-W
HSU-18HNF303/R2-G
HSU-18HNF303/R2-B /
HSU-18HUN303/R2
HSU-24HNF203/R2-W
HSU-24HNF203/R2-G
HSU-24HNF203/R2-B /
HSU-24HUN303/R2
Elegant HP
(2021)
AS25NHPHRA /
1U25NHP1FRA
Листовка из каталога.pdf
AS35NHPHRA /
1U35NHP1FRA
AS50NHPHRA /
1U50NHPFRA
AS70NHPHRA /
1U70NHPFRA
FAMILY ON–OFF
(2021)
HSU-30HNH03/R2-W /
HSU-30HUN03/R2
Листовка из каталога.pdf
HSU-36HNH03/R2 /
HSU-36HNH03/R2
LEADER DC INVERTER
(2021)
AS07TL5HRA /
1U07TL5FRA
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
AS09TL4HRA /
1U09TL4FRA
(управление через
HR-1-MB-B не поддерживается)
AS12TL4HRA /
1U12TL4FRA
(управление через
HR-1-MB-B не поддерживается)
AS18TL4HRA /
1U18TL4FRA
(управление через
HR-1-MB-B не поддерживается)
AS24TL4HRA /
1U24TL4FRA
(управление через
HR-1-MB-B не поддерживается)
PEARL ON-OFF
(2021)
HSU-07HPL03/R3(IN) /
HSU-07HPL03/ R3(OUT)
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
HSU-09HPL03/R3(IN) /
HSU-09HPL03/ R3(OUT)
(управление через
HR-1-MB-B не поддерживается)
HSU-12HPL03/R3(IN) /
HSU-12HPL03/ R3(OUT)
(управление через
HR-1-MB-B не поддерживается)
HSU-18HPL03/R3(IN) /
HSU-18HPL03/ R3(OUT)
(управление через
HR-1-MB-B не поддерживается)
HSU-24HPL03/R3(IN) /
HSU-24HPL03/ R3(OUT)
(управление через
HR-1-MB-B не поддерживается)
Leader-A
(2021)
AS12TL4HRA-A /
1U12TL4FRA-A
Листовка из каталога.pdf
AS18TL4HRA-A /
1U18TL4FRA-A
AS24TL4HRA-A /
1U24TL4FRA-A
Мульти-сплит системы R32
Jade Super Match
(только внутренние блоки)
(2021)
AS25S2SJ1FA-W
AS25S2SJ1FA-G
AS25S2SJ1FA-S
Листовка из каталога.pdf
AS35S2SJ1FA-W
AS35S2SJ1FA-G
AS35S2SJ1FA-S
AS50S2SJ1FA-W
AS50S2SJ1FA-G
AS50S2SJ1FA-S
Flexis Super Match
(только внутренние блоки)
(2021)
AS25S2SF1FA-W
AS25S2SF1FA-G
AS25S2SF1FA-B
Листовка из каталога.pdf
AS35S2SF1FA-W
AS35S2SF1FA-G
AS35S2SF1FA-B
AS50S2SF1FA-W
AS50S2SF1FA-G
AS50S2SF1FA-B
AS70S2SF1FA-W
AS70S2SF1FA-G
AS70S2SF1FA-B
Leader Super Match
(только внутренние блоки)
(2021)
AS07TS4HRA-M Листовка из каталога.pdf
AS09TS4HRA-M
AS12TS4HRA-M
AS18TS4HRA-M
AS24TS4HRA-M
Консольные блоки
(только внутренние блоки)
(2021)
AF25S2SD1FA Листовка из каталога.pdf
AF35S2SD1FA
AF42S2SD1FA
Сверхтонкие низконапорные блоки канального типа
(только внутренние блоки)
(2021)
AD25S2SS1FA Листовка из каталога.pdf
AD35S2SS1FA
AD50S2SS1FA
AD71S2SS1FA
Средненапорные блоки канального типа
(только внутренние блоки)
(2021)
AD35S2SM3FA Листовка из каталога.pdf
AD50S2SM3FA
AD71S2SM3FA
Внутренние блоки
универсального типа (напольно-подпотолочные)
(2021)
AC35S2SG1FA Листовка из каталога.pdf
AC50S2SG1FA
AC71S2SG1FA
Внутренние блоки компактные кассетного типа
(2021)
AB25S2SC1FA Листовка из каталога.pdf
AB35S2SC1FA
AB50S2SC1FA
Компактные кассетного типа
(2021)
AB25S2SC2FA Листовка из каталога.pdf
AB35S2SC2FA
AB50S2SC2FA
Внутренние блоки
кассетного типа с круговым потоком воздуха
(2021)
AB71S2SG1FA Листовка из каталога.pdf
Системы мульти-сплит R-410A

ВНУТРЕННИЕ БЛОКИ
НАСТЕННЫЙ ТИП
СЕРИЯ N
КОРПУС 1
(2021)
AS09NS5ERA-W
AS09NS5ERA-G
AS09NS5ERA-B
Листовка из каталога.pdf
AS12NS5ERA-W
AS12NS5ERA-G
AS12NS5ERA-B
AS18NS5ERA-W
AS18NS4ERA-G
AS18NS5ERA-B
AS24NS3ERA-W
AS24NS3ERA-G
AS24NS3ERA-B

ВНУТРЕННИЕ БЛОКИ
НАСТЕННЫЙ ТИП
СЕРИЯ N
КОРПУС 2
(2021)
AS07BS4HRA Листовка из каталога.pdf
AS09BS4HRA
AS12BS4HRA

ВНУТРЕННИЕ БЛОКИ
КАНАЛЬНЫЙ ТИП
СВЕРХТОНКИЕ НИЗКОНАПОРНЫЕ
(2021)
AD09SS1ERA(N)(P) Листовка из каталога.pdf
AD12SS1ERA(N)(P)
AD18SS1ERA(N)(P)
AD24SS1ERA(N)(P)

ВНУТРЕННИЕ БЛОКИ
КАНАЛЬНЫЙ ТИП
СРЕДНЕНАПОРНЫЕ
(2021)
AD12MS1ERA
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
AD18MS1ERA
(управление через
HR-1-MB-B не поддерживается)
AD24MS3ERA
(управление через
HR-1-MB-B не поддерживается)

ВНУТРЕННИЕ БЛОКИ
КАССЕТНЫЙ ТИП
(2021)
AB09CS1ERA
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
AB12CS1ERA(S)
(управление через
HR-1-MB-B не поддерживается)
AB18CS1ERA(S)
(управление через
HR-1-MB-B не поддерживается)
AB24ES1ERA(S)
(управление через
HR-1-MB-B не поддерживается)

КАССЕТНЫЙ ТИП С КРУГОВЫМ ПОТОКОМ ВОЗДУХА
(2021)
AB09CS2ERA Листовка из каталога.pdf
AB12CS2ERA(S)
AB18CS2ERA(S)
ABH071H1ERG

ВНУТРЕННИЕ БЛОКИ
УНИВЕРСАЛЬНЫЙ ТИП
(2021)
AC12CS1ERA(S)
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
AC18CS1ERA(S)
(управление через
HR-1-MB-B не поддерживается)
AC24CS1ERA(S)
(управление через
HR-1-MB-B не поддерживается)
Полупромышленные сплит-системы
НЕИНВЕРТОРНЫЕ КАССЕТНЫЕ БЛОКИ
(2021)
AB12CS3ERA /
1U12DS3EAA
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
AB18CS1ERA(S) /
1U18DS1EAA
(управление через
HR-1-MB-B не поддерживается)
AB24ES1ERA(S) /
1U24FS1EAA
(управление через
HR-1-MB-B не поддерживается)
AB36ES1ERA(S) /
1U36SS1EAB
(управление через
HR-1-MB-B не поддерживается)
AB48ES1ERA(S) /
1U48LS1EAB(S)
(управление через
HR-1-MB-B не поддерживается)
AB60ES2ERA(S) /
1U60IS2EAB(S)
(управление через
HR-1-MB-B не поддерживается)
ИНВЕРТОРНЫЕ КАССЕТНЫЕ БЛОКИ
(2021)
AB12CS1ERA(S) /
1U12BS3ERA
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
AB12CS2ERA(S) /
1U12BS3ERA
(управление через
HR-1-MB-B не поддерживается)
AB50S2SC1FA /
1U50S2SJ2FA
(управление через
HR-1-MB-B не поддерживается)
AB50S2SC2FA /
1U50S2SJ2FA
(управление через
HR-1-MB-B не поддерживается)
AB24ES1ERA(S) /
1U24GS1ERA
(управление через
HR-1-MB-B не поддерживается)
AB36ES1ERA(S) /
1U36HS1ERA(S)
(управление через
HR-1-MB-B не поддерживается)
AB48ES1ERA(S) /
1U48LS1ERB(S)
(управление через
HR-1-MB-B не поддерживается)
AB60ES2ERA(S) /
1U60IS2ERB(S)
(управление через
HR-1-MB-B не поддерживается)
КАССЕТНЫЙ ТИП С КРУГОВЫМ ПОТОКОМ ВОЗДУХА
НЕИНВЕРТОРНЫЕ КАССЕТНЫЕ БЛОКИ
(2021)
ABH071H1ERG /
1U24FS1EAA
Листовка из каталога.pdf
ABH105H1ERG /
1U36SS1EAB
ABH125K1ERG /
1U48LS1EAB(S)
КАССЕТНЫЙ ТИП С КРУГОВЫМ ПОТОКОМ ВОЗДУХА
ИНВЕРТОРНЫЕ КАССЕТНЫЕ БЛОКИ
(2021)
ABH071H1ERG /
1U24GS1ERA
Листовка из каталога.pdf
ABH105H1ERG /
1U36HS1ERA(S)
ABH125K1ERG /
1U48LS1ERB(S)
ABH140K1ERG /
1U60IS2ERB(S)
УНИВЕРСАЛЬНЫЙ ТИП
НЕИНВЕРТОРНЫЕ УНИВЕРСАЛЬНЫЕ БЛОКИ
(2021)
AC18CS1ERA(S) /
1U18DS1EAA
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
AC24CS1ERA(S) /
1U24FS1EAA
(управление через
HR-1-MB-B не поддерживается)
AC36ES1ERA(S) /
1U36SS1EAB
(управление через
HR-1-MB-B не поддерживается)
AC48FS1ERA(S) /
1U48LS1EAB(S)
(управление через
HR-1-MB-B не поддерживается)
AC60FS1ERA(S) /
1U60IS2EAB(S)
(управление через
HR-1-MB-B не поддерживается)
УНИВЕРСАЛЬНЫЙ ТИП
ИНВЕРТОРНЫЕ УНИВЕРСАЛЬНЫЕ БЛОКИ
(2021)
AC12CS1ERA(S) /
1U12BS3ERA
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
AC24CS1ERA(S) /
1U24GS1ERA
(управление через
HR-1-MB-B не поддерживается)
AC36ES1ERA(S) /
1U36HS1ERA(S)
(управление через
HR-1-MB-B не поддерживается)
AC48FS1ERA(S) /
1U48LS1ERB(S)
(управление через
HR-1-MB-B не поддерживается)
AC50S2SG1FA /
1U50S2SJ2FA
(управление через
HR-1-MB-B не поддерживается)
AC60FS1ERA(S) /
1U60IS2ERB(S)
(управление через
HR-1-MB-B не поддерживается)
AC60FS1ERA(S) /
1U60IS1ERB(S)
(управление через
HR-1-MB-B не поддерживается)
НЕИНВЕРТОРНЫЕ СВЕРХТОНКИЕ НИЗКОНАПОРНЫЕ БЛОКИ
(2021)
AD18SS1ERA(N)(P) /
1U18DS1EAA
Листовка из каталога.pdf
AD24SS1ERA(N)(P) /
1U24FS1EAA
ИНВЕРТОРНЫЕ СВЕРХТОНКИЕ НИЗКОНАПОРНЫЕ БЛОКИ
(2021)
AD12SS1ERA(N)(P) /
1U12BS3ERA
Листовка из каталога.pdf
AD50S2SS1FA /
1U50S2SJ2FA
AD24SS1ERA(N)(P) /
1U24GS1ERA
НЕИНВЕРТОРНЫЕ СРЕДНЕНАПОРНЫЕ БЛОКИ
(2021)
AD24MS3ERA /
1U24FS1EAA
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
AD36NS1ERA(S) /
1U36SS1EAB
(управление через
HR-1-MB-B не поддерживается)
AD48NS1ERA(S) /
1U48LS1EAB(S)
(управление через
HR-1-MB-B не поддерживается)
ИНВЕРТОРНЫЕ СРЕДНЕНАПОРНЫЕ БЛОКИ
(2021)
AD12MS1ERA /
1U12BS3ERA
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
AD24MS3ERA /
1U24GS1ERA
(управление через
HR-1-MB-B не поддерживается)
AD36NS1ERA(S) /
1U36HS1ERA(S)
(управление через
HR-1-MB-B не поддерживается)
AD48NS1ERA(S) /
1U48LS1ERB(S)
(управление через
HR-1-MB-B не поддерживается)
AD50S2SM3FA /
1U50S2SJ2FA
(управление через
HR-1-MB-B не поддерживается)
НЕИНВЕРТОРНЫЕ ВЫСОКОНАПОРНЫЕ БЛОКИ
(2021)
AD48HS1ERA(S) /
1U48LS1EAB(S)
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
AD60HS1ERA(S) /
1U60IS2EAB(S)
(управление через
HR-1-MB-B не поддерживается)
AD842AHEAA /
AU84NATEAA
(управление через
HR-1-MB-B не поддерживается)
ИНВЕРТОРНЫЕ ВЫСОКОНАПОРНЫЕ БЛОКИ
(2021)
AD48HS1ERA(S) /
1U48LS1ERB(S)
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
AD60HS1ERA(S) /
1U60IS2ERB(S)
(управление через
HR-1-MB-B не поддерживается)
AD60HS1ERA(S) /
1U60IS1ERB(S)
(управление через
HR-1-MB-B не поддерживается)
AD96HN1ERA /
1U96WS1ERB
(управление через
HR-1-MB-B не поддерживается)
ADH125H1ERG /
1U48LS1ERB(S)
(управление через
HR-1-MB-B не поддерживается)
ADH140H1ERG /
1U60IS2ERB(S)
(управление через
HR-1-MB-B не поддерживается)
НЕИНВЕРТОРНЫЕ КОЛОННЫЕ БЛОКИ
(2021)
AP48KS1ERA(S) /
1U48LS1EAB(S)
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
AP60KS1ERA(S) /
1U60IS2EAB(S)
(управление через
HR-1-MB-B не поддерживается)
ИНВЕРТОРНЫЕ КОЛОННЫЕ БЛОКИ
(2021)
AP48KS1ERA(S) /
1U48LS1ERB(S)
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
AP60KS1ERA(S) /
1U60IS2ERB(S)
(управление через
HR-1-MB-B не поддерживается)
AP60KS1ERA(S) /
1U60IS1ERB(S)
(управление через
HR-1-MB-B не поддерживается)
ПОЛУПРОМЫШЛЕННЫЕ СПЛИТ–СИСТЕМЫ SMART POWER
SMART POWER
КАССЕТНЫЙ ТИП
(2021)
AB71S2SG1FA /
1UH071N1ERG
Листовка из каталога.pdf
ABH071H1ERG /
1UH071N1ERG
ABH105H1ERG /
1UH105N1ERG
ABH125K1ERG /
1UH125P1ERK
ABH140K1ERG /
1UH140P1ERK
SMART POWER
КАНАЛЬНЫЙ ТИП 150ПА
СРЕДНЕНАПОРНЫЕ БЛОКИ
(2021)
AD71S2SM3FA /
1UH071N1ERG
Листовка из каталога.pdf
AD90S2SM3FA /
1UH090N1ERG
AD105S2SM3FA /
1UH105N2ERG
AD125S2SM3FA /
1UH125P1ERK
AD140S2SM3FA /
1UH140P1ERK
SMART POWER
КАНАЛЬНЫЕ БЛОКИ
ВЫСОКОНАПОРНЫЕ БЛОКИ
(2021)
ADH105H1ERG /
1UH105N1ERG
Листовка из каталога.pdf
ADH125H1ERG /
1UH125P1ERK
ADH140H1ERG /
1UH140P1ERK
ADH200H1ERG /
1UH200W1ERK
ADH250H1ERG /
1UH250W1ERK




Модели 2020 года

Секция статьи "Модели 2020 года"

Серия
кондиционеров
Модельный ряд
2020
Полный каталог за 2020 год.pdf
Бытовые настенные кондиционеры
Jade DC Inverter
(2020)
AS25JBJHRA-W /
1U25JEJFRA
Листовка из каталога.pdf
AS35JBJHRA-W /
1U35JEJFRA
AS50JDJHRA-W /
1U50REJFRA
Lightera DC Inverter
(2020)
AS09NS5ERA-W
AS09NS5ERA-G
AS09NS5ERA-B /
1U09BS3ERA
Листовка из каталога.pdf
AS12NS5ERA-W
AS12NS5ERA-G
AS12NS5ERA-B /
1U12BS3ERA
AS18NS5ERA-W
AS18NS4ERA-G
AS18NS5ERA-B /
1U18FS2ERA
AS24NS3ERA-W
AS24NS3ERA-G
AS24NS3ERA-B /
1U24GS1ERA
Lightera On-Off
(2020)
HSU-07HNF303/R2-W
HSU-07HNF303/R2-G
HSU-07HNF203/R2-B /
HSU-07HUN403/R2
Листовка из каталога.pdf
HSU-09HNF303/R2-W
HSU-09HNF303/R2-G
HSU-09HNF203/R2-B /
HSU-09HUN203/R2
HSU-12HNF303/R2-W
HSU-12HNF303/R2-G
HSU-12HNF303/R2-B /
HSU-12HUN203/R2
HSU-18HNF303/R2-W
HSU-18HNF303/R2-G
HSU-18HNF303/R2-B /
HSU-18HUN303/R2
HSU-24HNF203/R2-W
HSU-24HNF203/R2-G
HSU-24HNF203/R2-B /
HSU-24HUN303/R2
Elegant HP
(2020)
AS25NHPHRA /
1U25NHPFRA
Листовка из каталога.pdf
AS35NHPHRA /
1U35NHPFRA
AS50NHPHRA /
1U50NHPFRA
AS70NHPHRA /
1U70NHPFRA
Elegant ON-OFF
(2020)
HSU-07HNE03/R2 /
HSU-07HUN403/R2
Листовка из каталога.pdf
HSU-09HNE03/R2 /
HSU-09HUN203/R2
HSU-12HNE03/R2 /
HSU-12HUN203/R2
HSU-18HNE03/R2 /
HSU-18HUN303/R2
HSU-24HNE03/R2 /
HSU-24HUN303/R2
Elegant DC Inverter
(2020)
AS07NM6HRA /
1U07BR4ERA
Листовка из каталога.pdf
AS09NM6HRA /
1U09BR4ERA
AS12NM6HRA /
1U12BR4ERA
AS18NM6HRA /
1U18ME3ERA
AS24NM6HRA /
1U24RR4ERА
FAMILY ON–OFF
(2020)
HSU-30HNH03/R2-W /
HSU-30HUN03/R2
Листовка из каталога.pdf
HSU-36HNH03/R2 /
HSU-36HUN03/R2
LEADER ON–OFF
(2020)
HSU-07HTL103/R2
AS07TH3HAA /
1U07OR4EAA
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
HSU-09HTL103/R2
AS09TH3HAA /
1U09OR4EAA
(управление через
HR-1-MB-B не поддерживается)
HSU-12HTL103/R2
AS12TB3HAA /
1U12OR4EAA
(управление через
HR-1-MB-B не поддерживается)
HSU-18HTL103/R2
AS18TD3HAA /
1U18BR4EAA
(управление через
HR-1-MB-B не поддерживается)
HSU-24HTL203/R2
AS24TE5HAA /
1U24RF3EAA
(управление через
HR-1-MB-B не поддерживается)
LEADER DC INVERTER
(2020)
AS07TL3HRA /
1U07BR4ERA
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
AS09TL3HRA /
1U09BR4ERA
(управление через
HR-1-MB-B не поддерживается)
AS12TL3HRA /
1U12MR4ERA
(управление через
HR-1-MB-B не поддерживается)
AS18TL2HRA /
1U18ME2ERA
(управление через
HR-1-MB-B не поддерживается)
AS24TL2HRA /
1U24RE8ERA
(управление через
HR-1-MB-B не поддерживается)
AS07TL4HRA /
1U07TL4FRA
(управление через
HR-1-MB-B не поддерживается)
AS09TL4HRA /
1U09TL4FRA
(управление через
HR-1-MB-B не поддерживается)
AS12TL4HRA /
1U12TL4FRA
(управление через
HR-1-MB-B не поддерживается)
AS18TL4HRA /
1U18TL4FRA
(управление через
HR-1-MB-B не поддерживается)
AS24TL4HRA /
1U24TL4FRA
(управление через
HR-1-MB-B не поддерживается)
TIBIO-A DC INVERTER
(2020)
AS12TA3HRA-A /
1U12BE8ERA-A
Листовка из каталога.pdf
AS18TD2HRA-A /
1U18EE8ERA-A
AS24TD2HRA-A /
1U24RE8ERA-A
TIBIO-A ON–OFF
(2020)
HSU-12HT103/R2 /
HSU-12HUN103/R2-A
Листовка из каталога.pdf
HSU-18HT103/R2 /
HSU-18HUN03/R2-A
HSU-24HT103/R2 /
HSU-24HUN03/R2-A
Мульти-сплит системы

ВНУТРЕННИЕ БЛОКИ
НАСТЕННЫЙ ТИП
СЕРИЯ N
КОРПУС 1
(2020)
AS09NS5ERA-W
AS09NS5ERA-G
AS09NS5ERA-B
Листовка из каталога.pdf
AS12NS5ERA-W
AS12NS5ERA-G
AS12NS5ERA-B
AS18NS5ERA-W
AS18NS4ERA-G
AS18NS5ERA-B
AS24NS3ERA-W
AS24NS3ERA-G
AS24NS3ERA-B

ВНУТРЕННИЕ БЛОКИ
НАСТЕННЫЙ ТИП
СЕРИЯ N
КОРПУС 2
(2020)
AS07BS4HRA Листовка из каталога.pdf
AS09BS4HRA
AS12BS4HRA
AS18BS4HRA
AS24BS4HRA

ВНУТРЕННИЕ БЛОКИ
КАНАЛЬНЫЙ ТИП
СВЕРХТОНКИЕ НИЗКОНАПОРНЫЕ
(2020)
AD09SS1ERA(N)(P) Листовка из каталога.pdf
AD12SS1ERA(N)(P)
AD18SS1ERA(N)(P)
AD24SS1ERA(N)(P)

ВНУТРЕННИЕ БЛОКИ
КАНАЛЬНЫЙ ТИП
СРЕДНЕНАПОРНЫЕ
(2020)
AD12MS1ERA Листовка из каталога.pdf
AD18MS1ERA
AD24MS1ERA

ВНУТРЕННИЕ БЛОКИ
КАССЕТНЫЙ ТИП
(2020)
AB09CS1ERA Листовка из каталога.pdf
AB12CS1ERA(S)
AB18CS1ERA(S)
AB24ES1ERA(S)

КАССЕТНЫЙ ТИП С КРУГОВЫМ ПОТОКОМ ВОЗДУХА
(2020)
AB09CS2ERA Листовка из каталога.pdf
AB12CS2ERA(S)
AB18CS2ERA(S)
ABH071H1ERG

ВНУТРЕННИЕ БЛОКИ
УНИВЕРСАЛЬНЫЙ ТИП
(2020)
AC12CS1ERA(S)
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
AC18CS1ERA(S)
(управление через
HR-1-MB-B не поддерживается)
AC24CS1ERA(S)
(управление через
HR-1-MB-B не поддерживается)
Полупромышленные сплит-системы
НЕИНВЕРТОРНЫЕ ON/OFF КАССЕТНЫЕ БЛОКИ
(2020)
AB12CS3ERA /
1U12DS3EAA
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
1U12DS3EAA /
1U18DS1EAA
(управление через
HR-1-MB-B не поддерживается)
AB24ES1ERA(S) /
1U24FS1EAA
(управление через
HR-1-MB-B не поддерживается)
1U24FS1EAA /
1U36SS1EAB
(управление через
HR-1-MB-B не поддерживается)
AB48ES1ERA(S) /
1U48LS1EAB(S)
(управление через
HR-1-MB-B не поддерживается)
AB60ES2ERA(S) /
1U60IS2EAB(S)
(управление через
HR-1-MB-B не поддерживается)
ИНВЕРТОРНЫЕ КАССЕТНЫЕ БЛОКИ
(2020)
AB12CS1ERA(S) /
1U12BS3ERA
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
AB18CS1ERA(S) /
1U18FS2ERA(S)
(управление через
HR-1-MB-B не поддерживается)
AB24ES1ERA(S) /
1U24GS1ERA
(управление через
HR-1-MB-B не поддерживается)
AB36ES1ERA(S) /
1U36HS1ERA(S)
(управление через
HR-1-MB-B не поддерживается)
AB48ES1ERA(S) /
1U48LS1ERB(S)
(управление через
HR-1-MB-B не поддерживается)
AB60ES2ERA(S) /
1U60IS2ERB(S)
(управление через
HR-1-MB-B не поддерживается)
КАССЕТНЫЙ ТИП С КРУГОВЫМ ПОТОКОМ ВОЗДУХА
НЕИНВЕРТОРНЫЕ КАССЕТНЫЕ БЛОКИ
(2020)
ABH071H1ERG /
1U24FS1EAA
Листовка из каталога.pdf
ABH105H1ERG /
1U36SS1EAB
ABH125K1ERG /
1U48LS1EAB(S)
КАССЕТНЫЙ ТИП С КРУГОВЫМ ПОТОКОМ ВОЗДУХА
ИНВЕРТОРНЫЕ КАССЕТНЫЕ БЛОКИ
(2020)
AB12CS2ERA(S) /
1U12BS3ERA
Листовка из каталога.pdf
AB18CS2ERA(S) /
1U18FS2ERA(S)
ABH071H1ERG /
1U24GS1ERA
AB71S2SG1FA /
1U24GS1ERA
ABH105H1ERG /
1U36HS1ERA(S)
ABH125K1ERG /
1U48LS1ERB(S)
ABH140K1ERG /
1U60IS2ERB(S)
УНИВЕРСАЛЬНЫЙ ТИП
НЕИНВЕРТОРНЫЕ УНИВЕРСАЛЬНЫЕ БЛОКИ
(2020)
AC18CS1ERA(S) /
1U18DS1EAA
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
AC24CS1ERA(S) /
1U24FS1EAA
(управление через
HR-1-MB-B не поддерживается)
AC36ES1ERA(S) /
1U36SS1EAB
(управление через
HR-1-MB-B не поддерживается)
AC48FS1ERA(S) /
1U48LS1EAB(S)
(управление через
HR-1-MB-B не поддерживается)
AC60FS1ERA(S) /
1U60IS2EAB(S)
(управление через
HR-1-MB-B не поддерживается)
УНИВЕРСАЛЬНЫЙ ТИП
ИНВЕРТОРНЫЕ УНИВЕРСАЛЬНЫЕ БЛОКИ
(2020)
AC12CS1ERA(S) /
1U12BS3ERA
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
AC18CS1ERA(S) /
1U18FS2ERA(S)
(управление через
HR-1-MB-B не поддерживается)
AC36ES1ERA(S) /
1U36HS1ERA(S)
(управление через
HR-1-MB-B не поддерживается)
AC48FS1ERA(S) /
1U48LS1ERB(S)
(управление через
HR-1-MB-B не поддерживается)
AC60FS1ERA(S) /
1U60IS2ERB(S)
(управление через
HR-1-MB-B не поддерживается)
AC60FS1ERA(S) /
1U60IS1ERB(S)
(управление через
HR-1-MB-B не поддерживается)
НЕИНВЕРТОРНЫЕ СВЕРХТОНКИЕ НИЗКОНАПОРНЫЕ БЛОКИ
(2020)
AD18SS1ERA(N)(P) /
1U18DS1EAA
Листовка из каталога.pdf
AD24SS1ERA(N)(P) /
1U24FS1EAA
ИНВЕРТОРНЫЕ СВЕРХТОНКИЕ НИЗКОНАПОРНЫЕ БЛОКИ
(2020)
AD12SS1ERA(N)(P) /
1U12BS3ERA
Листовка из каталога.pdf
AD18SS1ERA(N)(P) /
1U18FS2ERA(S)
AD24SS1ERA(N)(P) /
1U24GS1ERA
НЕИНВЕРТОРНЫЕ СРЕДНЕНАПОРНЫЕ БЛОКИ
(2020)
AD24MS1ERA /
1U24FS1EAA
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
AD36NS1ERA(S) /
1U36SS1EAB
(управление через
HR-1-MB-B не поддерживается)
AD48NS1ERA(S) /
1U48LS1EAB(S)
(управление через
HR-1-MB-B не поддерживается)
ИНВЕРТОРНЫЕ СРЕДНЕНАПОРНЫЕ БЛОКИ
(2020)
AD12MS1ERA /
1U12BS3ERA
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
AD18MS1ERA /
1U18FS2ERA(S)
(управление через
HR-1-MB-B не поддерживается)
AD24MS2ERA /
1U24GS1ERA
(управление через
HR-1-MB-B не поддерживается)
AD36NS1ERA(S) /
1U36HS1ERA(S)
(управление через
HR-1-MB-B не поддерживается)
AD48NS1ERA(S) /
1U48LS1ERB(S)
(управление через
HR-1-MB-B не поддерживается)
НЕИНВЕРТОРНЫЕ ВЫСОКОНАПОРНЫЕ БЛОКИ
(2020)
AD48HS1ERA(S) /
1U48LS1EAB(S)
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
AD60HS1ERA(S) /
1U60IS2EAB(S)
(управление через
HR-1-MB-B не поддерживается)
AD842AHEAA /
AU84NATEAA
(управление через
HR-1-MB-B не поддерживается)
ИНВЕРТОРНЫЕ ВЫСОКОНАПОРНЫЕ БЛОКИ
(2020)
AD48HS1ERA(S) /
1U48LS1ERB(S)
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
AD60HS1ERA(S) /
1U60IS2ERB(S)
(управление через
HR-1-MB-B не поддерживается)
AD60HS1ERA(S) /
1U60IS1ERB(S)
(управление через
HR-1-MB-B не поддерживается)
ADH125H1ERG /
1U48LS1ERB(S)
(управление через
HR-1-MB-B не поддерживается)
ADH140H1ERG /
1U60IS2ERB(S)
(управление через
HR-1-MB-B не поддерживается)
НЕИНВЕРТОРНЫЕ КОЛОННЫЕ БЛОКИ
(2020)
AP48DS1ERA(S) /
1U48LS1EAB(S)
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
AP48KS1ERA(S) /
1U48LS1EAB(S)
(управление через
HR-1-MB-B не поддерживается)
AP60KS1ERA(S) /
1U60IS2EAB(S)
(управление через
HR-1-MB-B не поддерживается)
ИНВЕРТОРНЫЕ КОЛОННЫЕ БЛОКИ
(2020)
AP48DS1ERA(S) /
1U48LS1ERB(S)
(управление через
HR-1-MB-B не поддерживается)
Листовка из каталога.pdf
AP48KS1ERA(S) /
1U48LS1ERB(S)
(управление через
HR-1-MB-B не поддерживается)
AP60KS1ERA(S) /
1U60IS2ERB(S)
(управление через
HR-1-MB-B не поддерживается)
AP60KS1ERA(S) /
1U60IS1ERB(S)
(управление через
HR-1-MB-B не поддерживается)
ПОЛУПРОМЫШЛЕННЫЕ СПЛИТ–СИСТЕМЫ SMART POWER
SMART POWER
КАССЕТНЫЙ ТИП
(2020)
AB71S2SG1FA /
1UH071N1ERG
Листовка из каталога.pdf
ABH071H1ERG /
1UH071N1ERG
ABH105H1ERG /
1UH105N1ERG
ABH125K1ERG /
1UH125P1ERK
ABH140K1ERG /
1UH140P1ERK
SMART POWER
КАНАЛЬНЫЙ ТИП 25-150ПА
СРЕДНЕНАПОРНЫЕ БЛОКИ
(2020)
AD71S2SM3FA /
1UH071N1ERG
Листовка из каталога.pdf
AD90S2SM3FA /
1UH090N1ERG
AD105S2SM3FA /
1UH105N2ERG
AD125S2SM3FA /
1UH125P1ERK
AD140S2SM3FA /
1UH140P1ERK
SMART POWER
КАНАЛЬНЫЙ ТИП 70-120ПА
СРЕДНЕНАПОРНЫЕ БЛОКИ
(2020)
ADH071M1ERG /
1UH071N1ERG
Листовка из каталога.pdf
ADH105M1ERG /
1UH105N1ERG
ADH125M1ERG /
1UH125P1ERK
ADH140M1ERG /
1UH140P1ERK
SMART POWER
КАНАЛЬНЫЕ БЛОКИ
ВЫСОКОНАПОРНЫЕ БЛОКИ
(2020)
ADH105H1ERG /
1UH105N1ERG
Листовка из каталога.pdf
ADH125H1ERG /
1UH125P1ERK
ADH140H1ERG /
1UH140P1ERK
ADH200H1ERG /
1UH200W1ERK
ADH250H1ERG /
1UH250W1ERK




12. Ссылки на все файлы в статье

Секция статьи "12. Ссылки на все файлы в статье"




Шаблон ONOKOM HR-1-MB-B для WirenBoard.JSON




Шаблон SprutHub для шлюза HR-1-MB-B.JSON





Инструкция по эксплуатации AD71S2SM3FA.pdf





Каталог моделей кондиционеров Haier AD71S2SM3FA 2023.pdf





Каталог моделей кондиционеров Haier AD71S2SM3FA (только внутренние блоки) 2023.pdf





Каталог моделей кондиционеров Haier AD71S2SM3FA 2022.pdf





Каталог моделей кондиционеров Haier AD71S2SM3FA (только внутренние блоки) 2022.pdf





Каталог моделей кондиционеров Haier AD71S2SM3FA 2021.pdf





Каталог моделей кондиционеров Haier AD71S2SM3FA (только внутренние блоки) 2021.pdf
