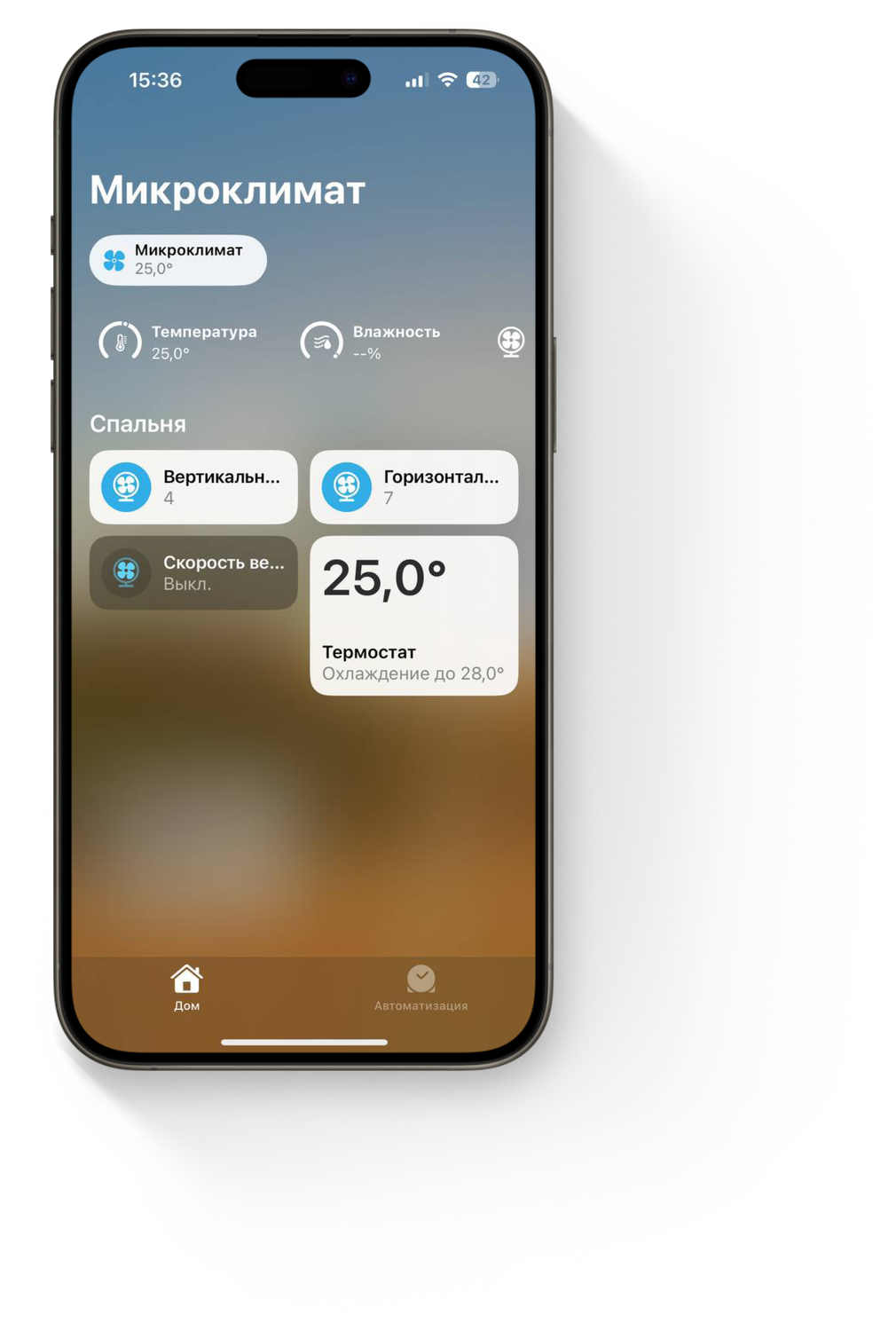

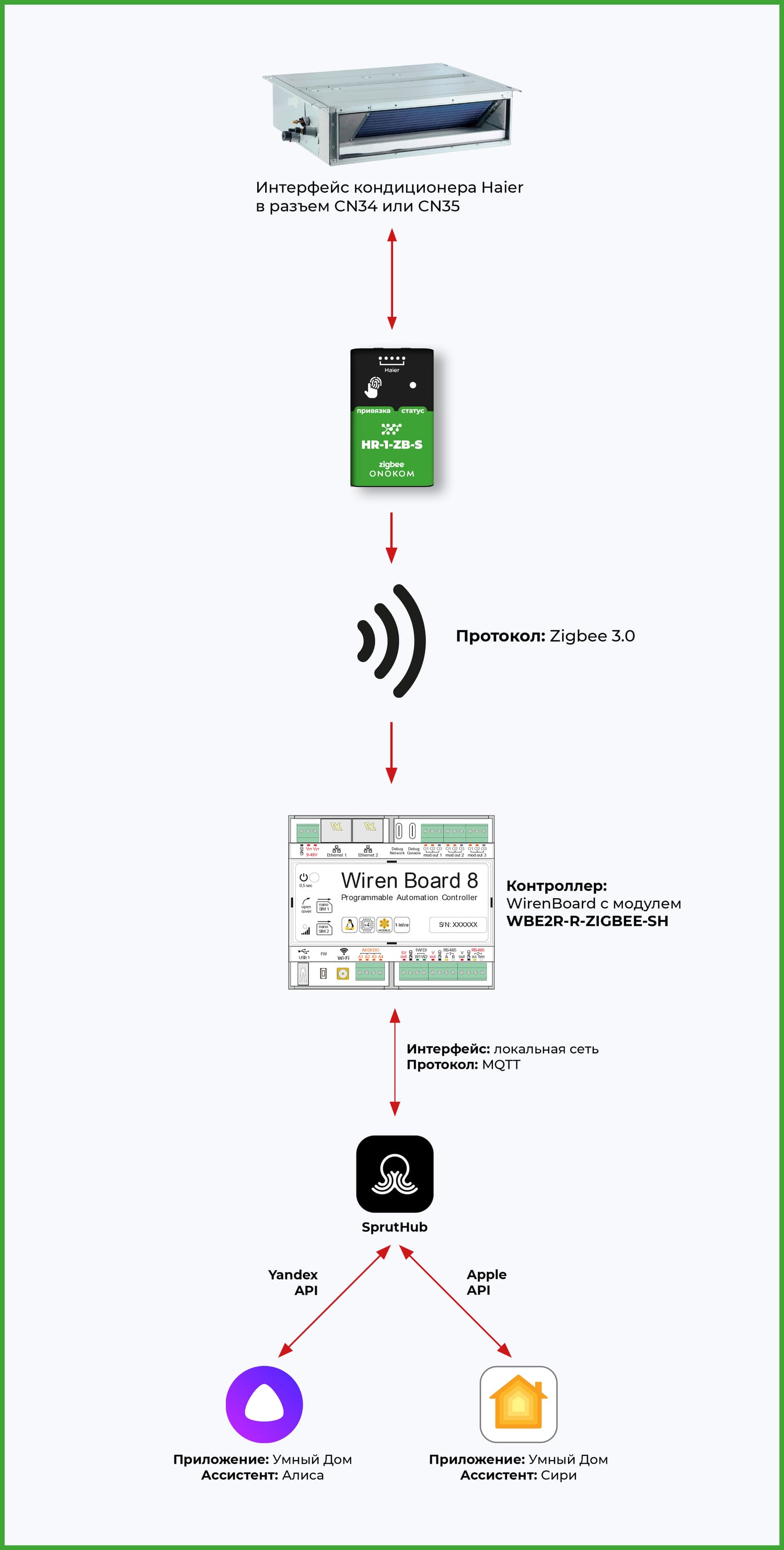

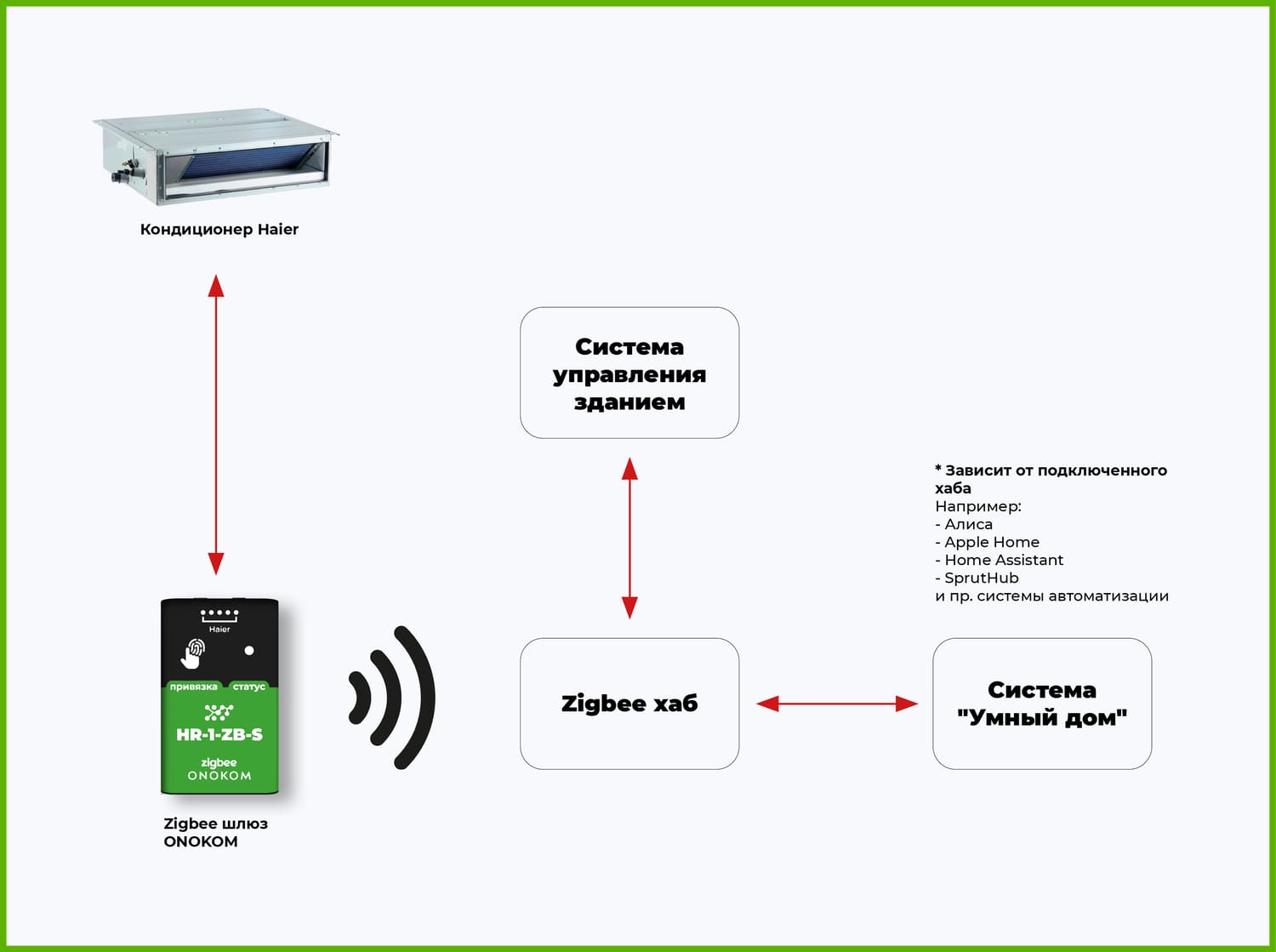

1. Примеры из практики

Скопировано

Страницы с примерами в стадии создания

2. Технические характеристики

Скопировано

Подключеине	Zigbee 3.0
Размер шлюза	Размер 46x28x12 мм (ДШВ)
Питание	5В
Потребление	Макс. 1 Вт
Режим работы	Непрерывный
Температура эксплуатации	От 0 до +40 °С
Степень защиты	IP30
Масса (с коробкой)	105 г
Комплект	Коробка, устройство, кабель

2.1 Версии устройств

Скопировано

Версия шлюза "A"

Актуальная версия
Декабрь 2025 года - по настоящее время

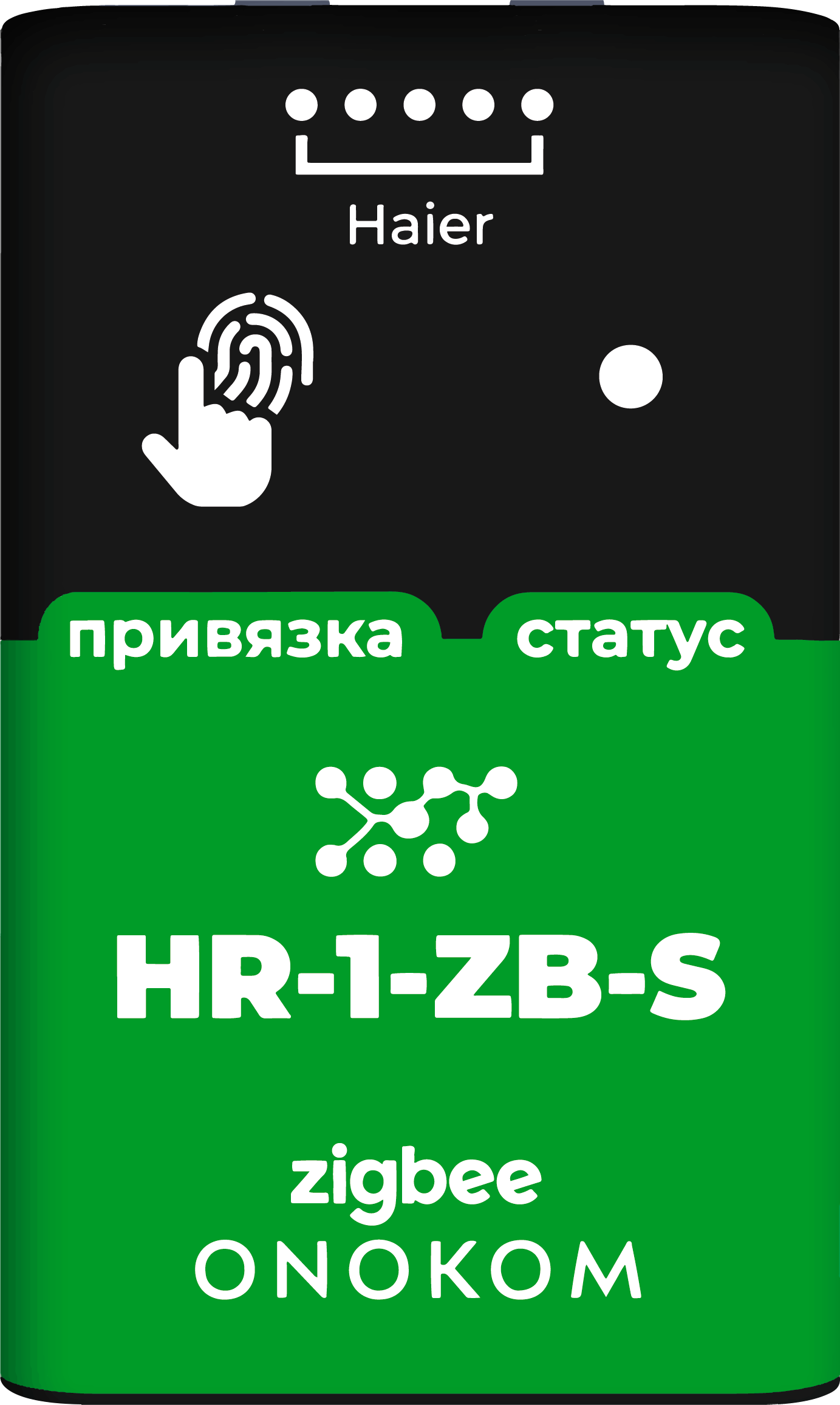

2.2 Изображение устройства

Скопировано

Картинки для вставки устройства
в свои проекты

HR-1-ZB-S.svg
HR-1-ZB-S.pdf

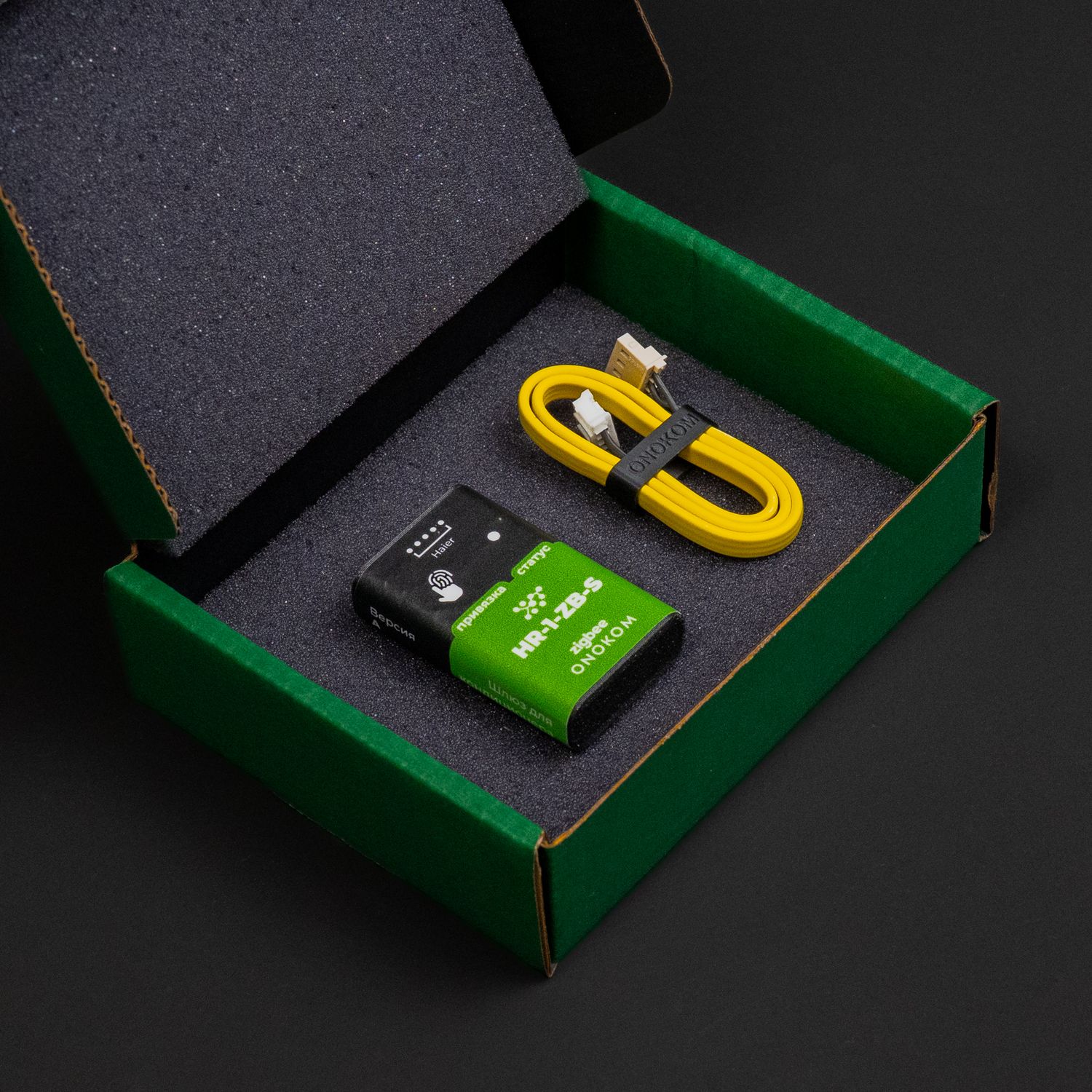

2.3 Комплектация

Скопировано

загружается

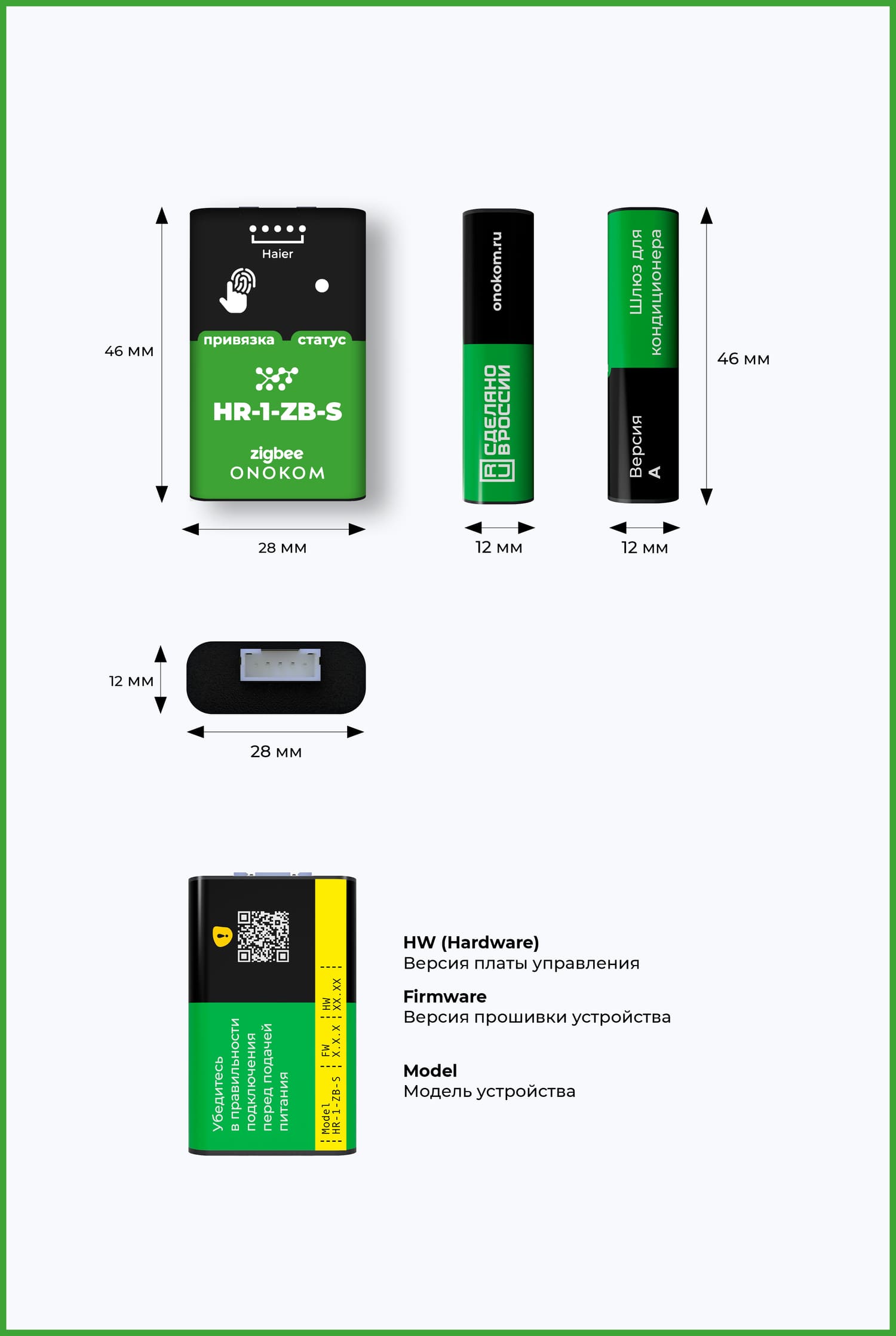

2.4 Размеры устройства

Скопировано

загружается

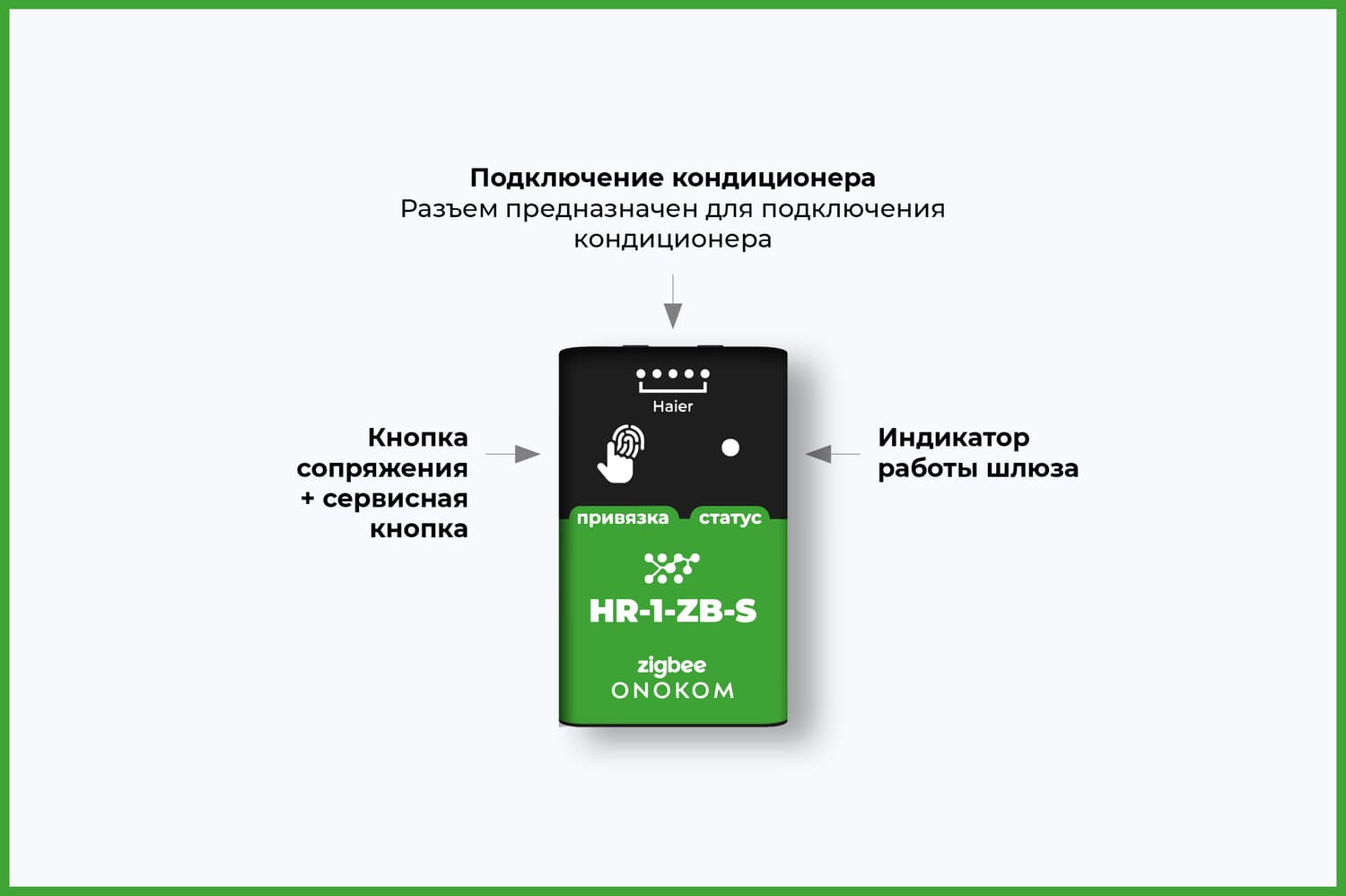

2.5 Назначение портов и кнопок

Скопировано

загружается

2.6 Индикация

Скопировано

2.6.1 Добавление шлюза в хаб

Скопировано

Полная версия видео по добавлению шлюза в хаб.

Ниже можно ознакомиться с пошаговым добавлением

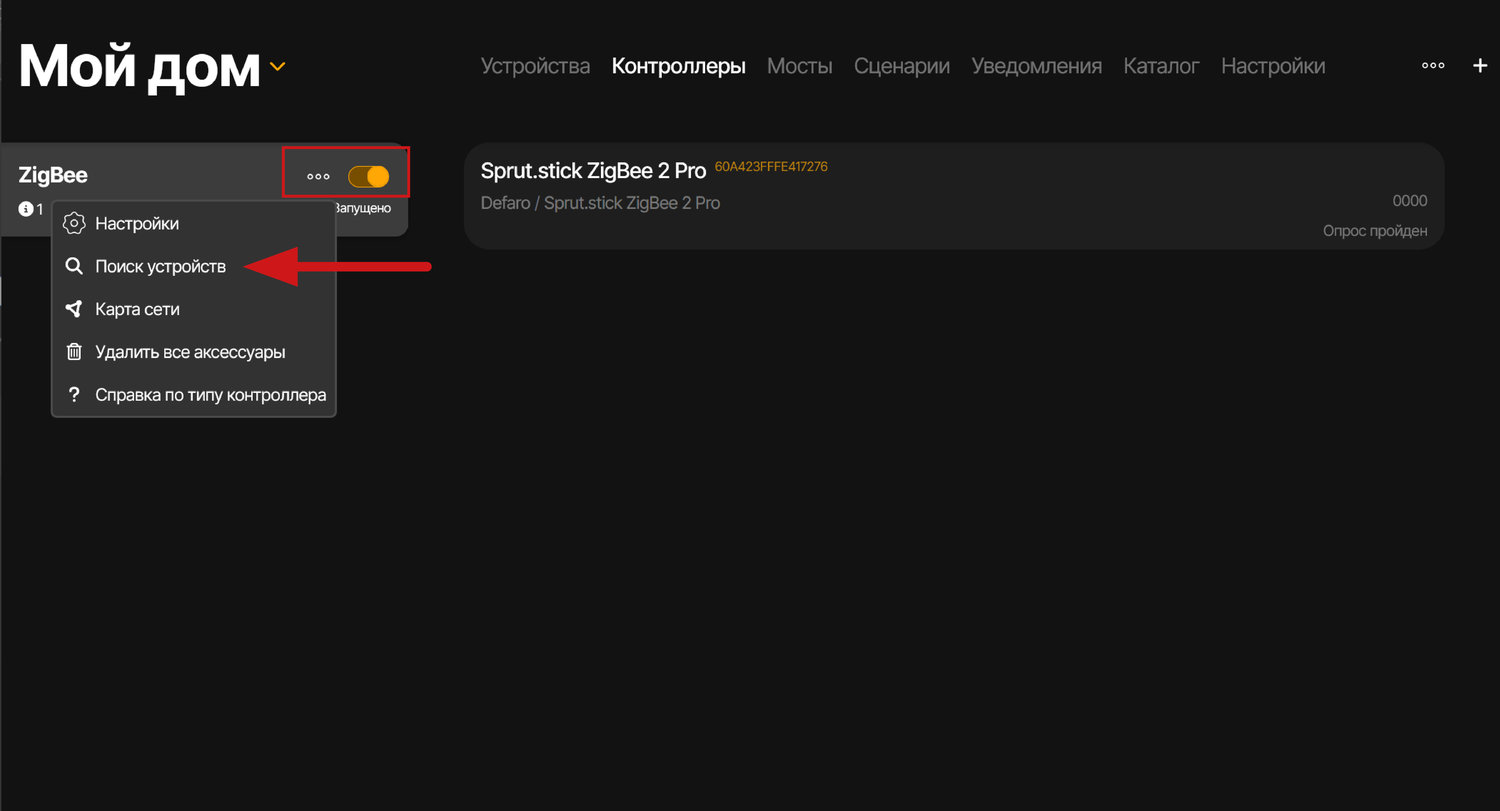

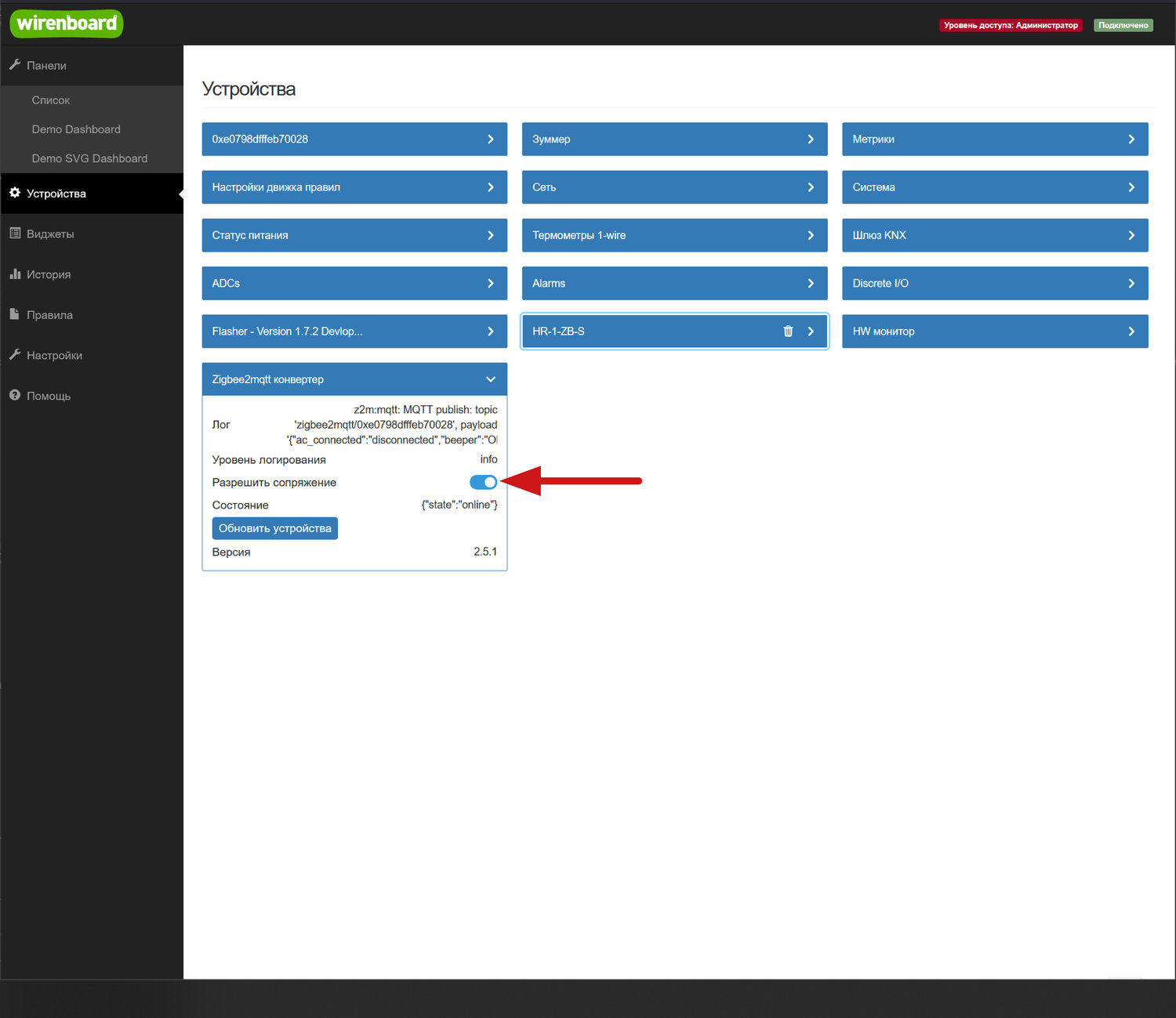

Шаг 1. Разрешить добавление на координаторе

Шаг 2. Удерживаем кнопку 7 секунд

Шаг 3. Отпускаем кнопку

Шаг 4. Координатор увидел шлюз и начал опрос

2.6.2 Нет связи с кондиционером

Скопировано

Индикатор мигает красным светом

2.6.3 Нет связи с координатором Zigbee (мы в сети но координатор не отвечает)

Скопировано

Индикатор мигает красным - зеленым светом

2.6.4 Нет связи с координатором Zigbee (мы покинули сеть или нас выкинули оттуда)

Скопировано

Индикатор начинает гореть красным светом

2.6.5 Всё в порядке (есть Zigbee и связь с кондиционером)

Скопировано

Индикатор не горит

3. Внешний вид

Скопировано

загружается

загружается

загружается

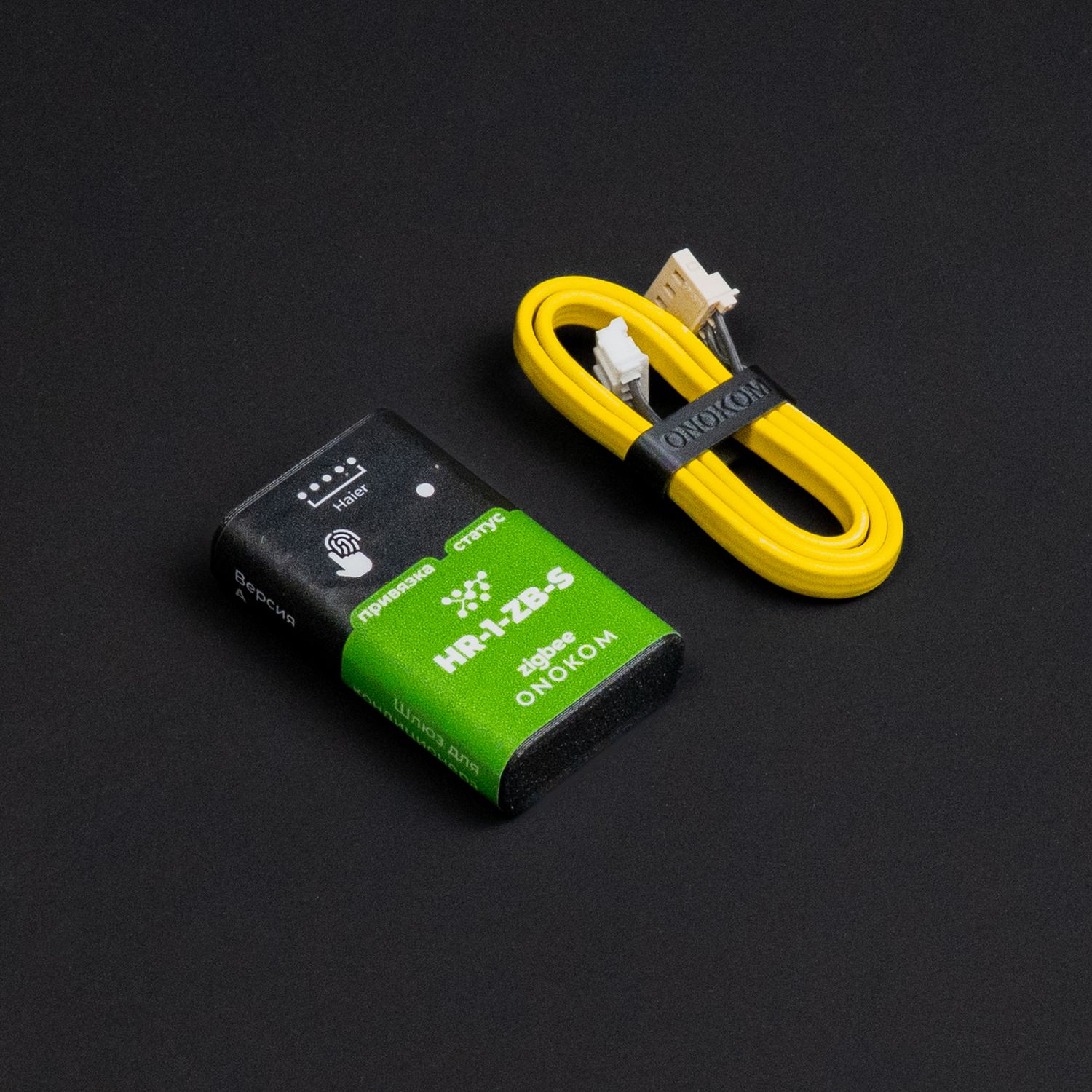

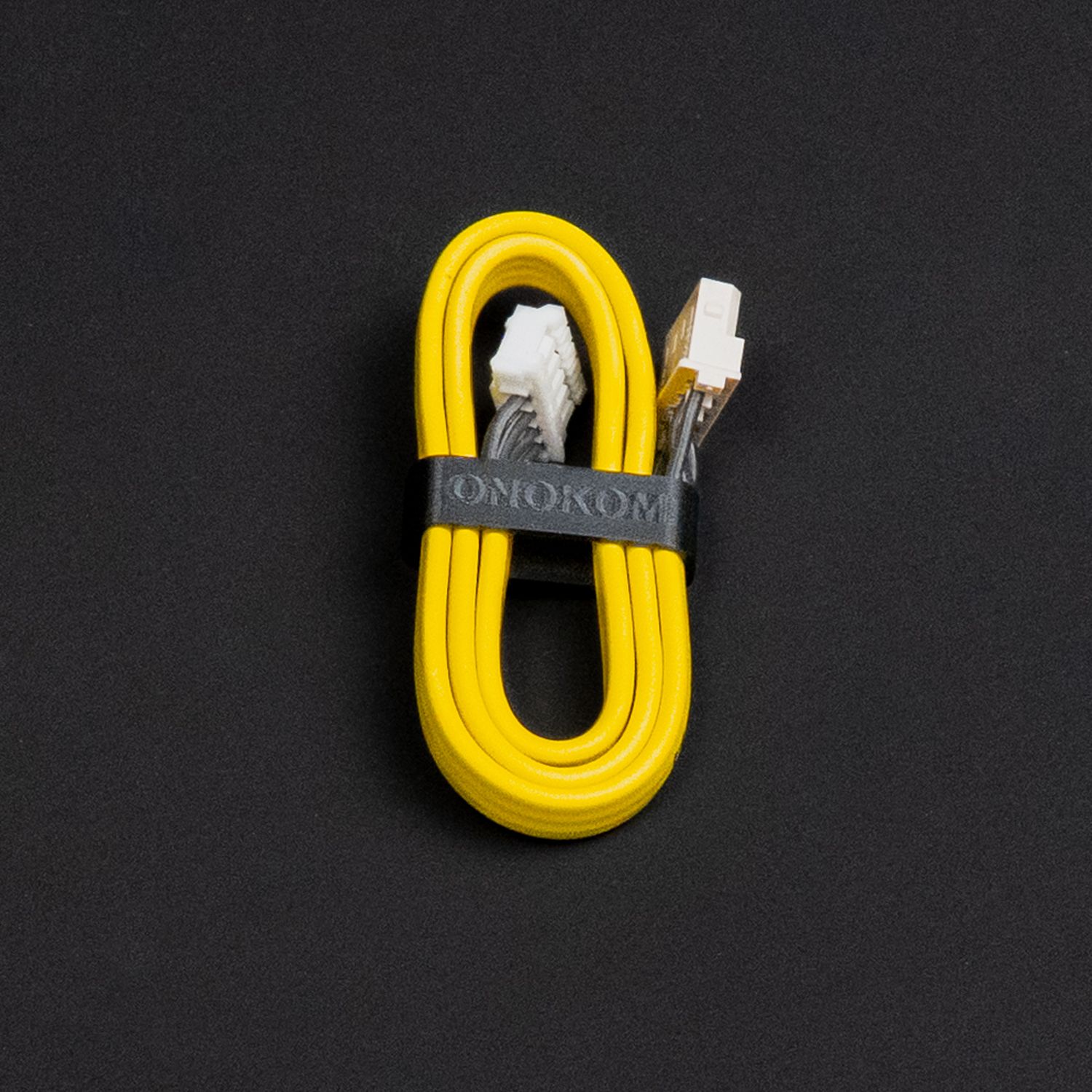

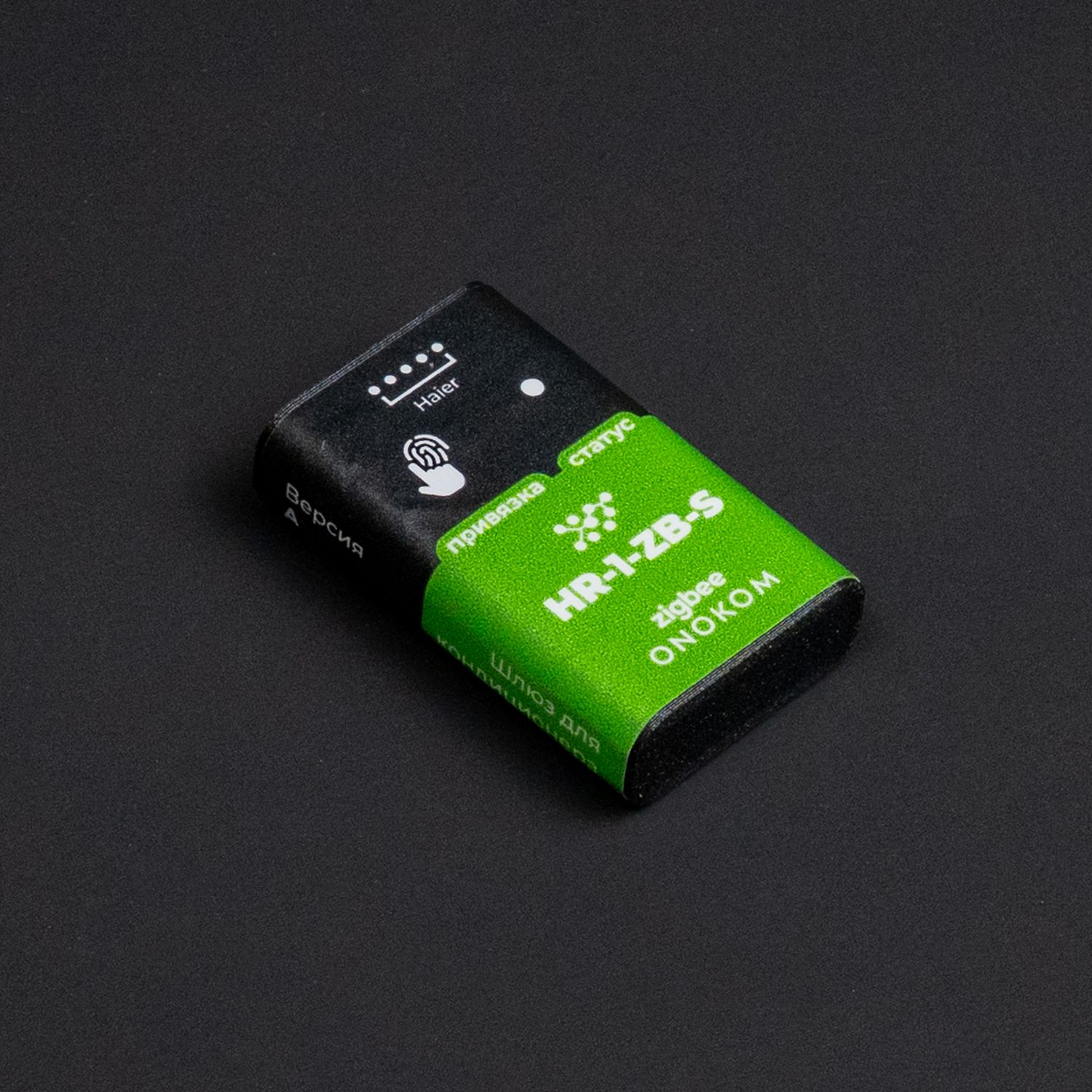

Комплектация шлюза - устройства без коробки

загружается

загружается

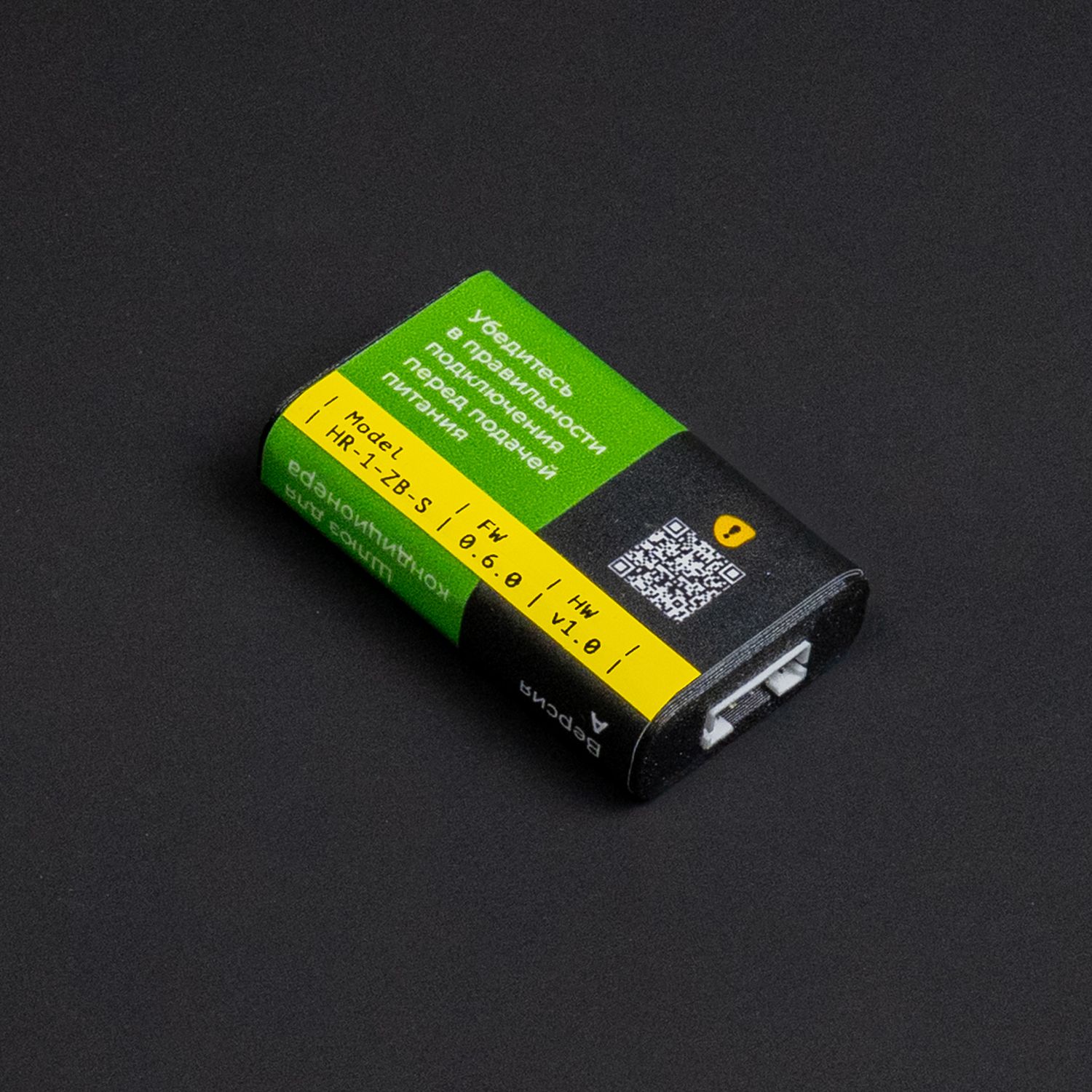

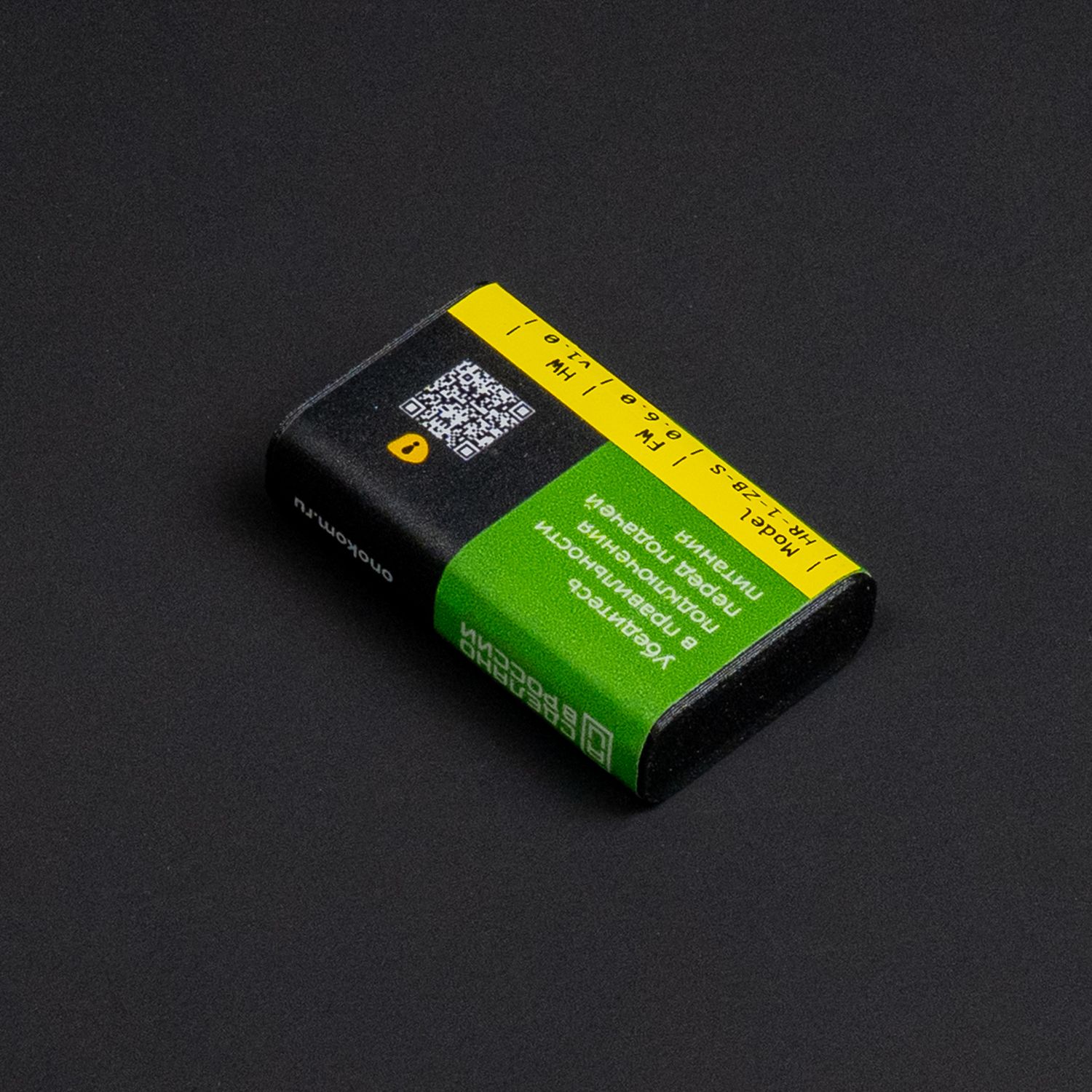

Комплектация шлюза - шлюз с обратной стороны

загружается

загружается

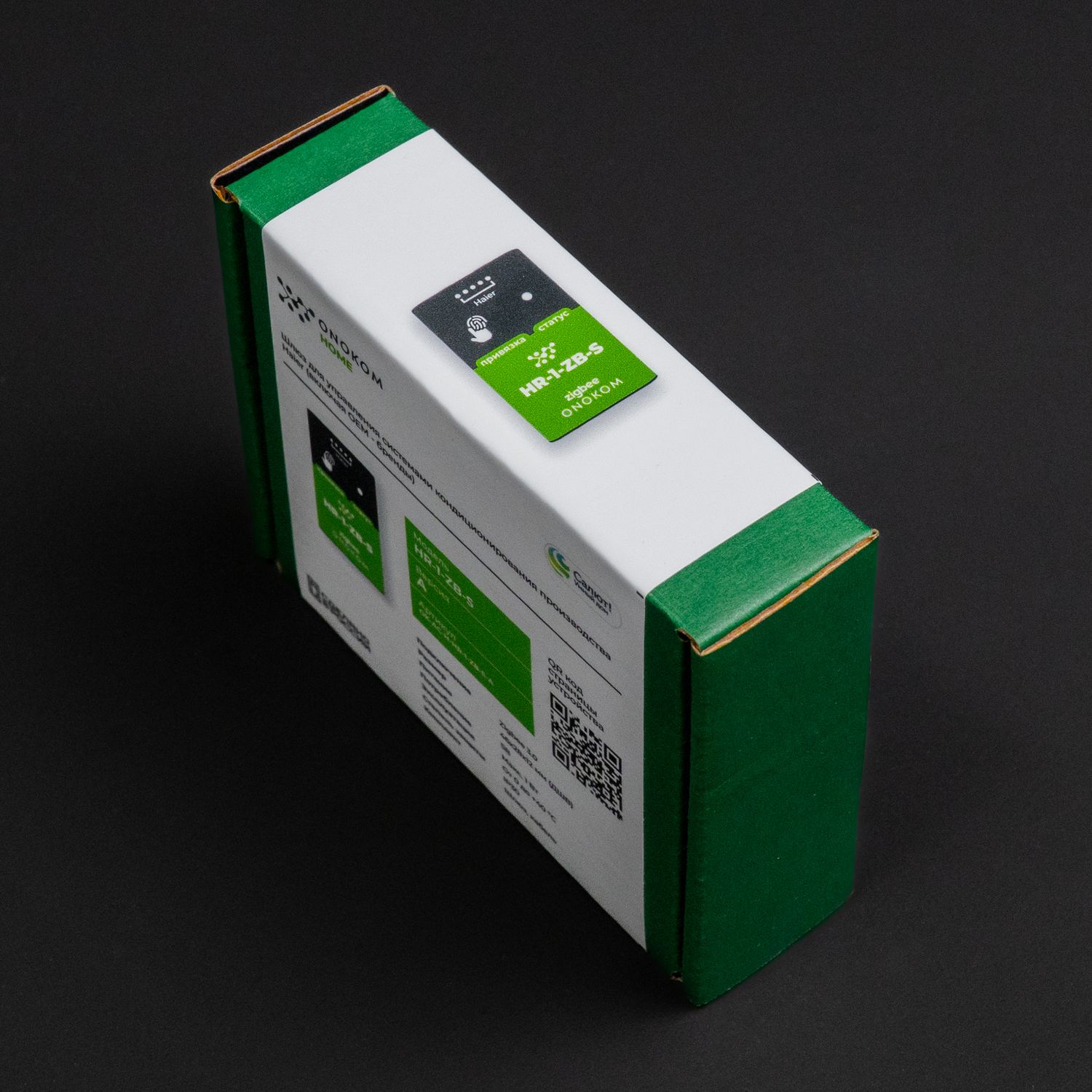

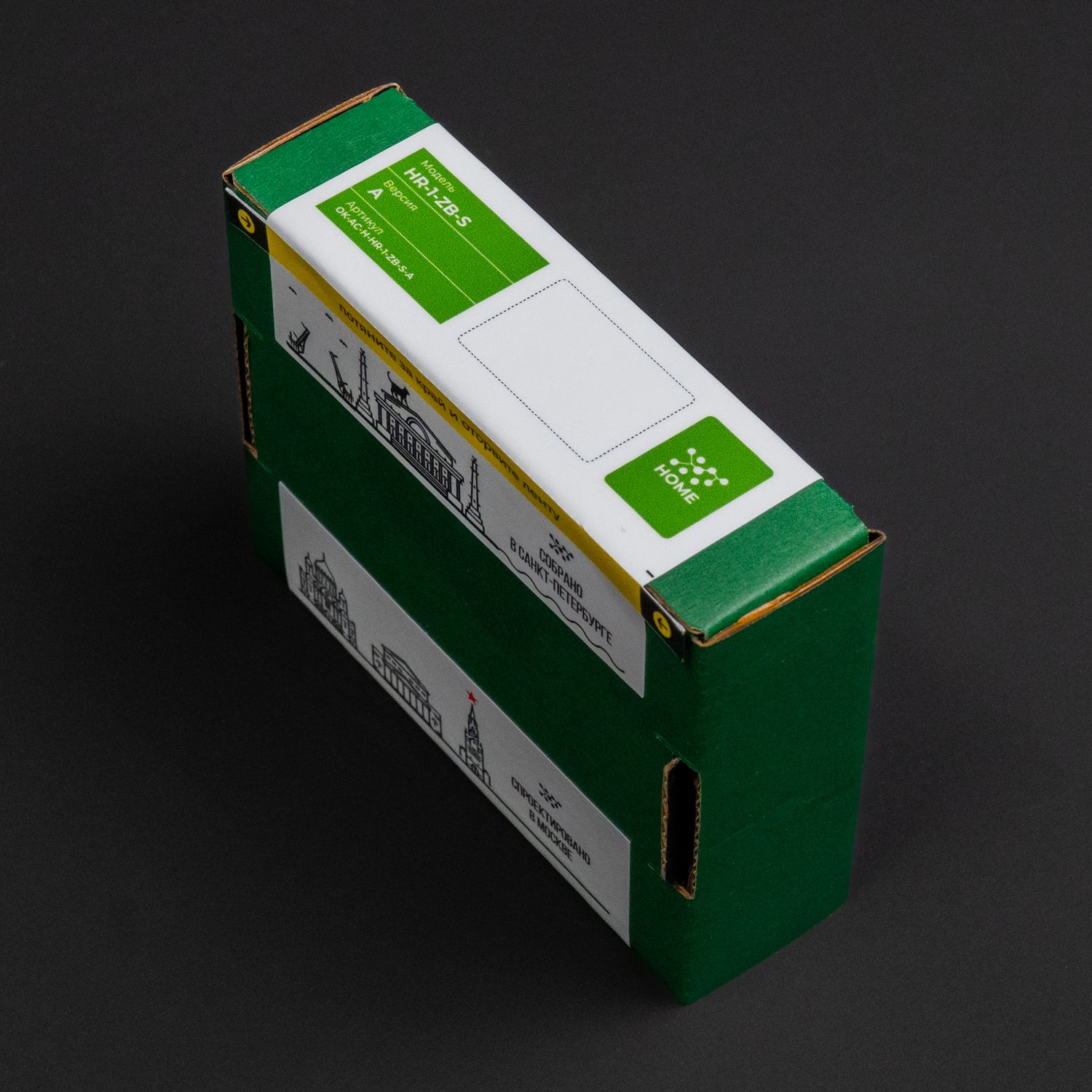

Комплектация шлюза - коробка обратная сторона

загружается

4. Краткая инструкция

Скопировано

- Перед подключением обесточьте кондиционер

- Не размещайте устройство во влажных местах

- Убедитесь в правильности подключения перед подачей питания

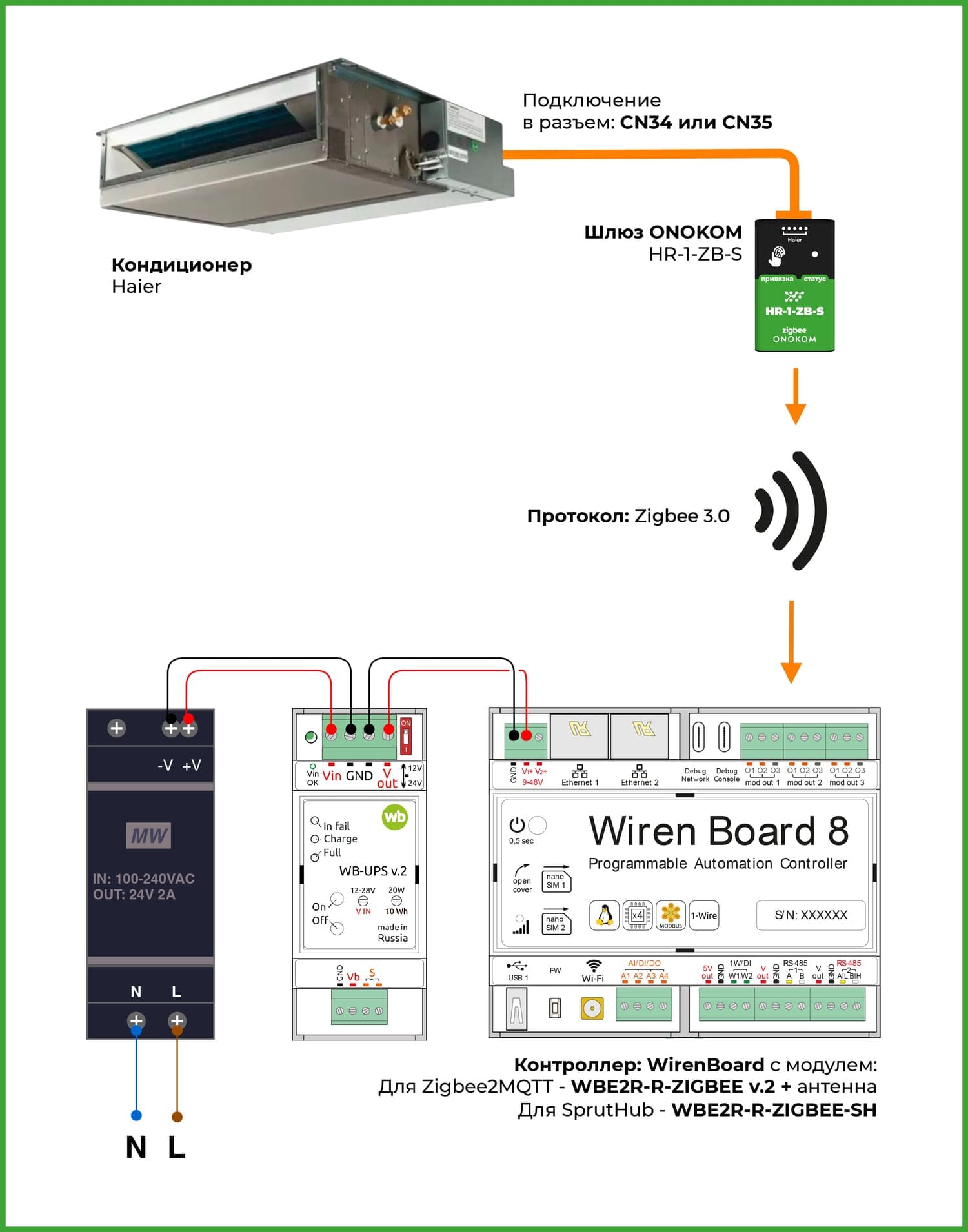

- Подсоедините zigbee шлюз в разъем CN34/CN35 кондиционера

- Подайте питание на кондиционер

Добавление шлюза в хаб:

- Шаг 1. Разрешить добавление на координаторе

- Шаг 2. Удерживаем кнопку 7 секунд. Индикатор загорится оранжевым светом

- Шаг 3. Отпускаем кнопку. Индикатор начнет мигать быстрее

- Шаг 4. Координатор увидел шлюз и начал опрос. Индикатор не горит, подключение установлено

4.1 Устранение неполадок

Скопировано

Проверьте правильность подключения интерфейсного кабеля в разъем кондиционера:
- разъем плотно вставлен в плату управления кондиционером;
- разъем плотно вставлен в шлюз;
- разъем не выломан;
- проводники интерфейсного кабеля входят в разъем с одной и с другой стороны интерфейсного кабеля.

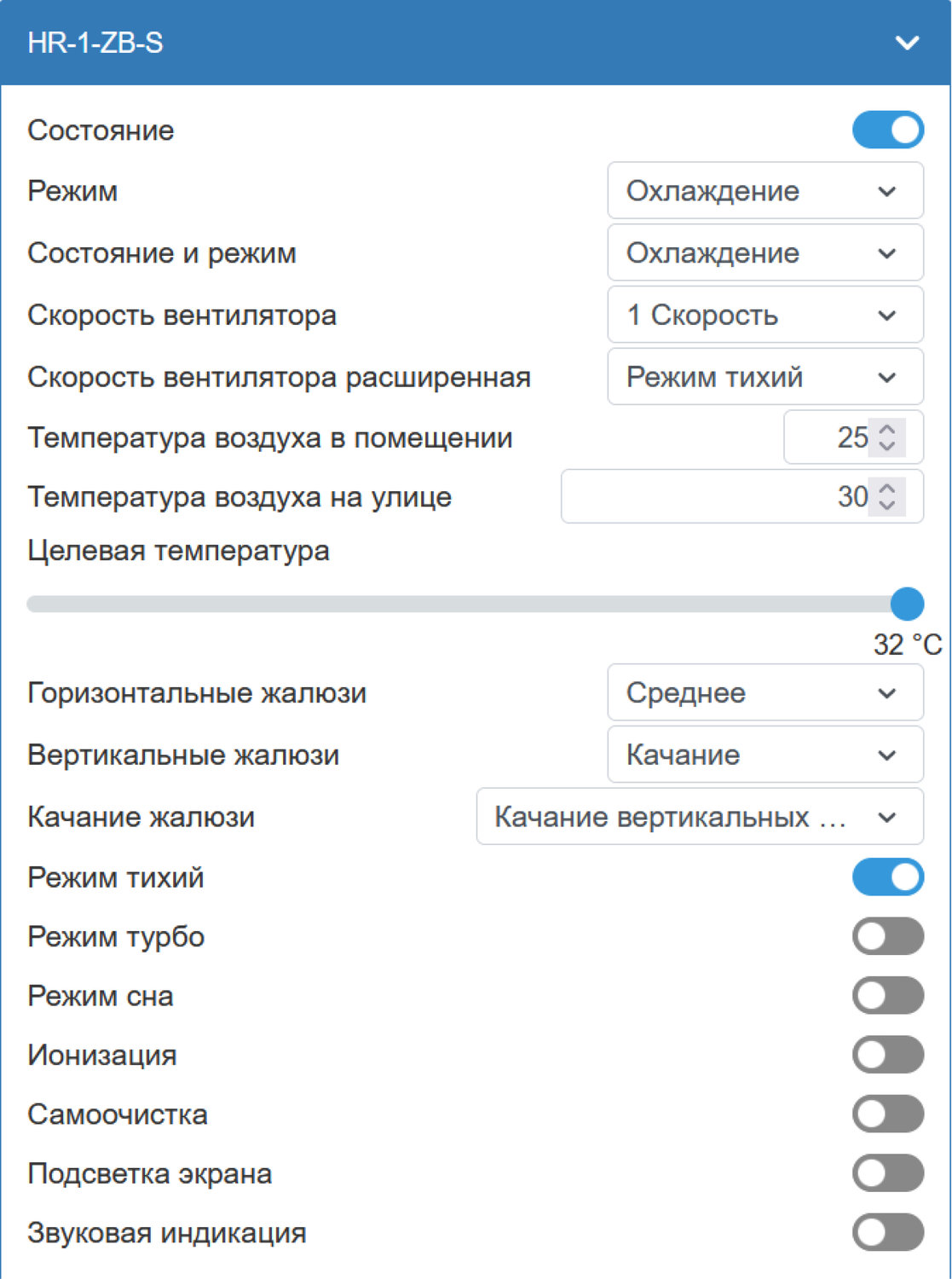

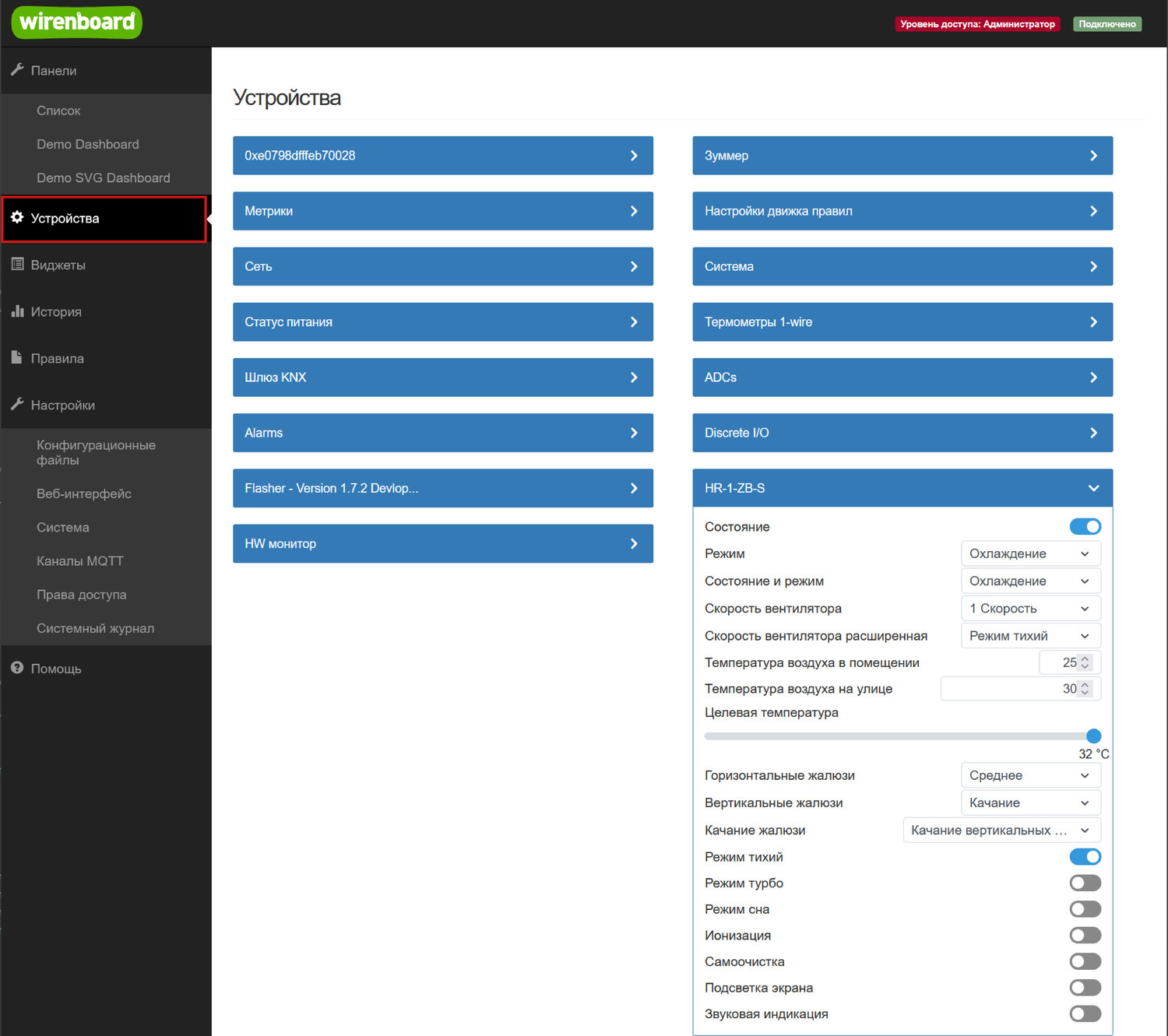

5. Карта кластеров

Скопировано

Endpoint Configuration

Endpoint ID: 1 (Основной)

Input Clusters: Basic, Identify, On/Off, Thermostat, Fan Control

Output Clusters: Identify (0x0003), OTA Upgrade (0x0019)

Basic

ID: 0x0000

Endpoint: 1

Direction: Input (Server)

Стандартные атрибуты

ID (hex)	Имя атрибута	Тип данных	Доступ	Значение/Диапазон	Описание
0x0000	ZCLVersion	uint8	R	8	Версия ZCL
0x0003	HWVersion	uint8	R	1	Версия железа
0x0004	ManufacturerName	string	R	ONOKOM	Производитель
0x0005	ModelIdentifier	string	R	OK-AC-H-HR-1-ZB-S-A	Модель устройства
0x0007	PowerSource	enum8	R	4 (DC Source)	Источник питания
0x4000	SWBuildID	string	R	x.x.x	Версия ПО

Thermostat

ID: 0x0201

Endpoint: 1

Direction: Input (Server)

Стандартные атрибуты

ID (hex)	Имя атрибута	Тип данных	Доступ	Значение/Диапазон	Описание
0x0000	LocalTemperature	int16	R	1500	Температура в помещении (0.01°C)
0x0011	OccupiedCoolingSetpoint	int16	RW	2300/1600-3000	Установка охлаждения (0.01°C)
0x001C	SystemMode	enum8	RW	0x00: Выключен, 0x01: Авто, 0x03: Охлаждение, 0x04: Нагрев, 0x07: Вентиляция, 0x08: Осушение	Режим работы системы
0x001E	ThermostatRunningMode	enum8	R	0x00: Выключен, 0x01: Авто, 0x03: Охлаждение, 0x04: Нагрев, 0x07: Вентиляция, 0x08: Осушение	Текущий режим работы

Производительские атрибуты (Custom)

ID (hex)	Имя атрибута	Тип данных	Доступ	Значение/Диапазон	Код производителя	Описание
0x4700	HorizontalVanes	enum8	R/W	0: Остановлено 1: Качание 2: Самое низкое положение 3: Низкое положение 4: Среднее низкое положение 5: Среднее положение 6: Среднее высокое положение 7: Высокое положение 8: Самое высокое положение	HEX: 0x4703 DEC: 18179	Положение горизонтальных жалюзи
0x4701	VerticalVanes	enum8	R/W	0: Остановлено 1: Качание 2: Самое левое положение 3: Левое положение 4: Среднее положение 5: Правое положение 6: Самое правое положение	HEX: 0x4703 DEC: 18179	Положение вертикальных жалюзи
0x4702	AirDirection	enum8	R/W	0: Все остановлено 1: Качание горизонтальных и вертикальных 2: Качание горизонтальных 3: Качание вертикальных	HEX: 0x4703 DEC: 18179	Режим направления воздуха
0x4703	Mode	enum8	R/W	1: Нагрев 2: Охлаждение 3: Авто 4: Осушение 5: Вентиляция	HEX: 0x4703 DEC: 18179	Режим работы системы
0x4704	StatusLed	enum8	R/W	0: Обычный режим 1: Отключен если нет ошибок 2: Отключен до перезагрузки	HEX: 0x4703 DEC: 18179	Индикатор состояния
0x4720	Ionization	bool	R/W	0x00: Выключено 0x01: Включено	HEX: 0x4703 DEC: 18179	Ионизация воздуха
0x4721	SelfCleaning	bool	R/W	0x00: Выключено 0x01: Включено	HEX: 0x4703 DEC: 18179	Самоочистка
0x4728	SleepMode	bool	R/W	0x00: Выключено 0x01: Включено	HEX: 0x4703 DEC: 18179	Режим сна

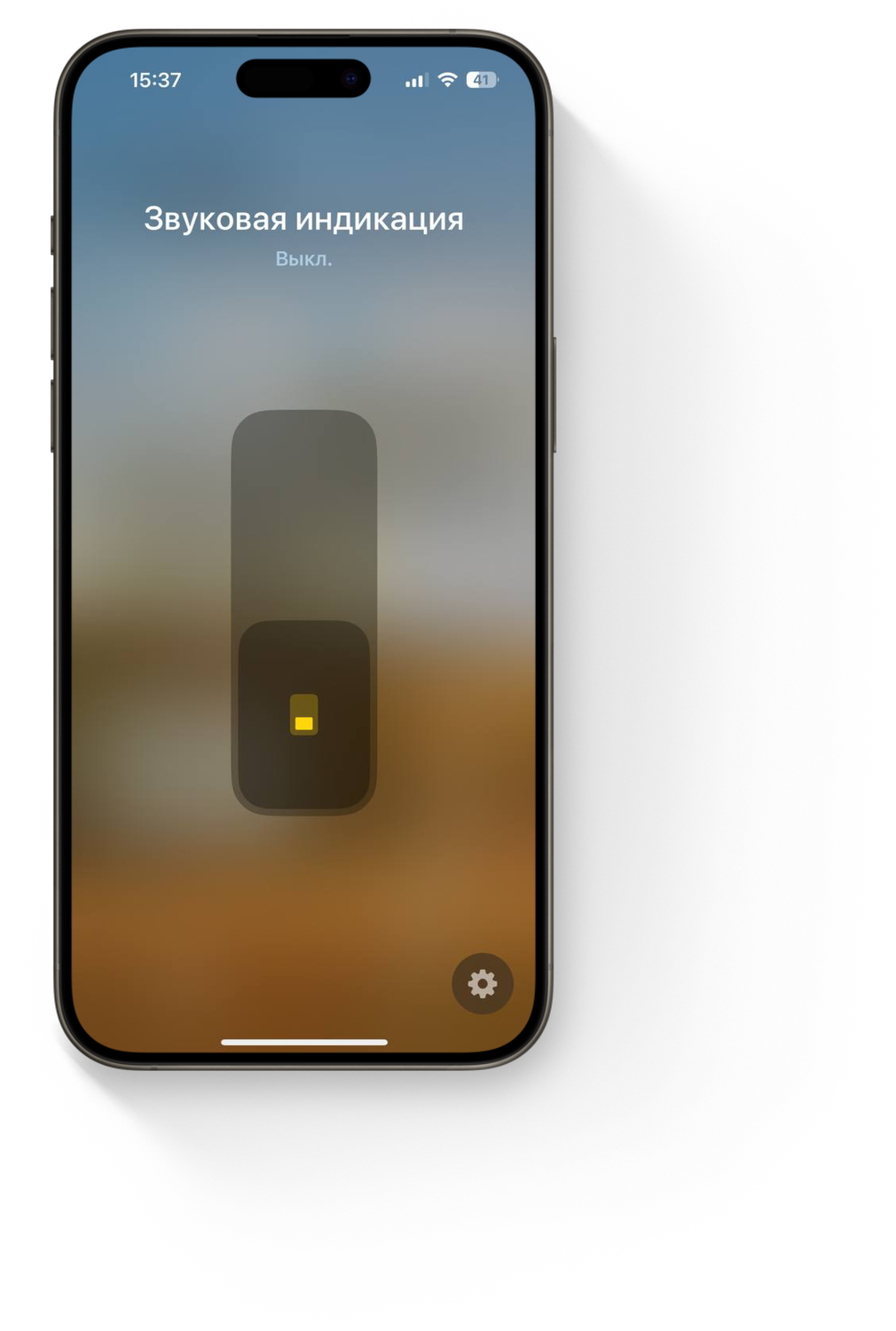

0x4730	Beeper	bool	R/W	0x00: Выключено 0x01: Включено	HEX: 0x4703 DEC: 18179	Звуковая индикация
0x4731	ScreenLight	bool	R/W	0x00: Выключено 0x01: Включено	HEX: 0x4703 DEC: 18179	Подсветка экрана
0x4734	AcConnected	bool	R/W	0x00: Выключено 0x01: Включено	HEX: 0x4703 DEC: 18179	Кондиционер на связи

Fan Control

ID: 0x0202

Endpoint: 1

Direction: Input (Server)

Стандартные атрибуты

ID (hex)	Имя атрибута	Тип данных	Доступ	Значение/Диапазон	Описание
0x0000	FanMode	enum8	RW	5 (Auto)	Режим вентилятора

Производительские атрибуты (Custom)

ID (hex)	Имя атрибута	Тип данных	Доступ	Значение/Диапазон	Код производителя	Описание
0x4700	FanSpeed	enum8	R/W	0 – Авто 1 – Первая скорость 2 – Вторая скорость 3 – Третья скорость	HEX: 0x4703 DEC: 18179	Ручное управление скоростью вентилятора
0x4701	SmartFanSpeed	enum8	R/W	0 – Авто 1 – Тихий режим 2 – Первая скорость 3 – Вторая скорость 4 – Третья скорость 5 – Турбо режим	HEX: 0x4703 DEC: 18179	Расширенная скорость вентилятора
0x4710	QuietMode	bool	R/W	0x00: Выключено 0x01: Включено	HEX: 0x4703 DEC: 18179	Режим тихий
0x4711	TurboMode	bool	R/W	0x00: Выключено 0x01: Включено	HEX: 0x4703 DEC: 18179	Режим турбо

Identify

ID: 0x0003

Endpoint: 1

Direction: Input (Server)

Функциональность

Кластер отвечает за идентификацию устройства (мигание светом и т.д.).

Output Cluster Configuration

Кластер также поддерживает Output (Client) функции:

Отправка команд идентификации другим устройствам
Поддержка групповых команд идентификации

On/Off

ID: 0x0006

Endpoint: 1

Direction: Input (Server)

Стандартные атрибуты

ID (hex)	Имя атрибута	Тип данных	Доступ	Значение/Диапазон	Описание
0x0000	OnOff	bool	R/W	false	Состояние устройства

OTA Upgrade

ID: 0x0019

Endpoint: 1

Direction: Output (Client)

Функциональность

Кластер отвечает за обновление прошивки по воздуху (Over-The-Air).

Основные функции:

Запрос информации об обновлениях
Загрузка образов прошивки
Управление процессом обновления
Отчеты о статусе обновления

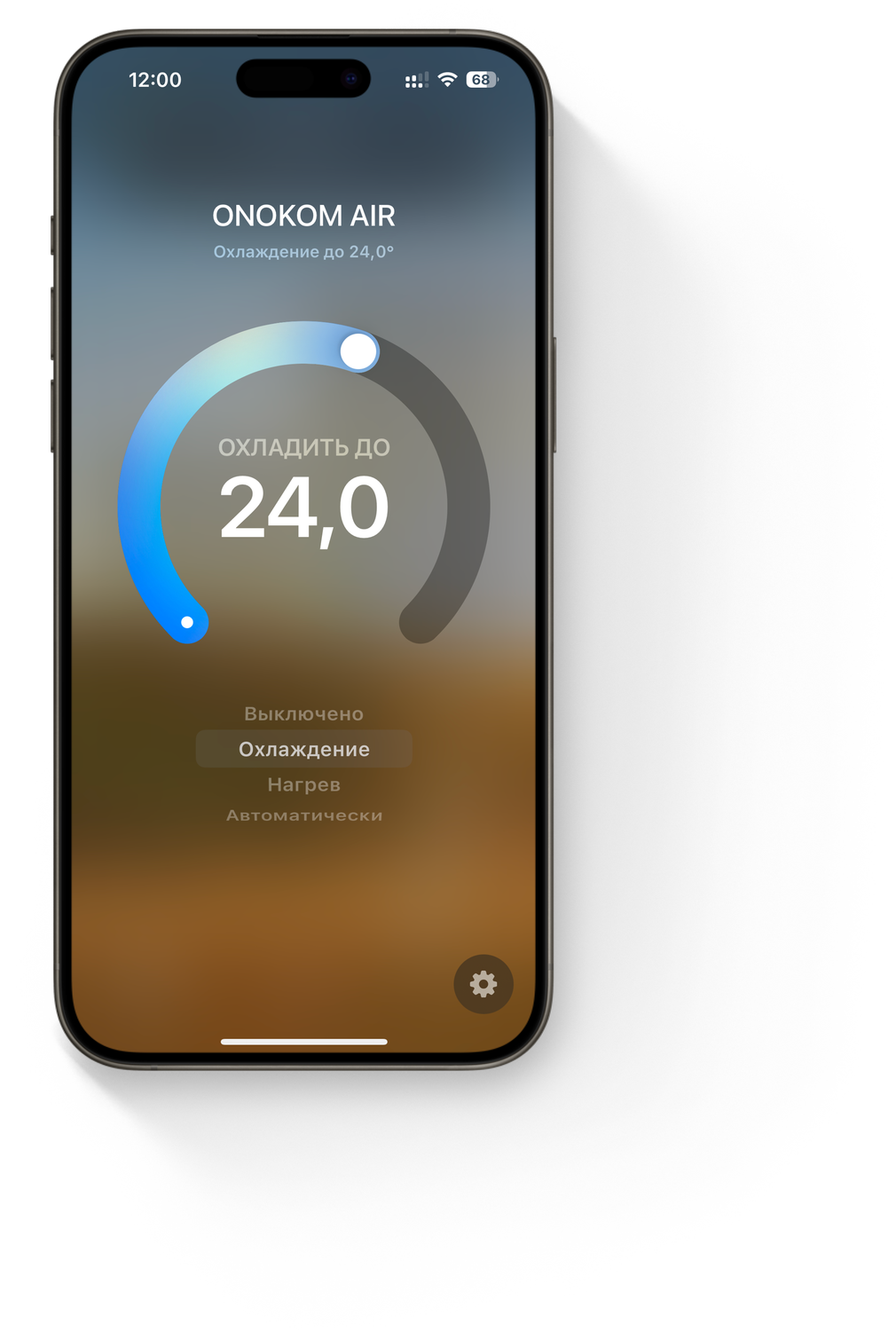

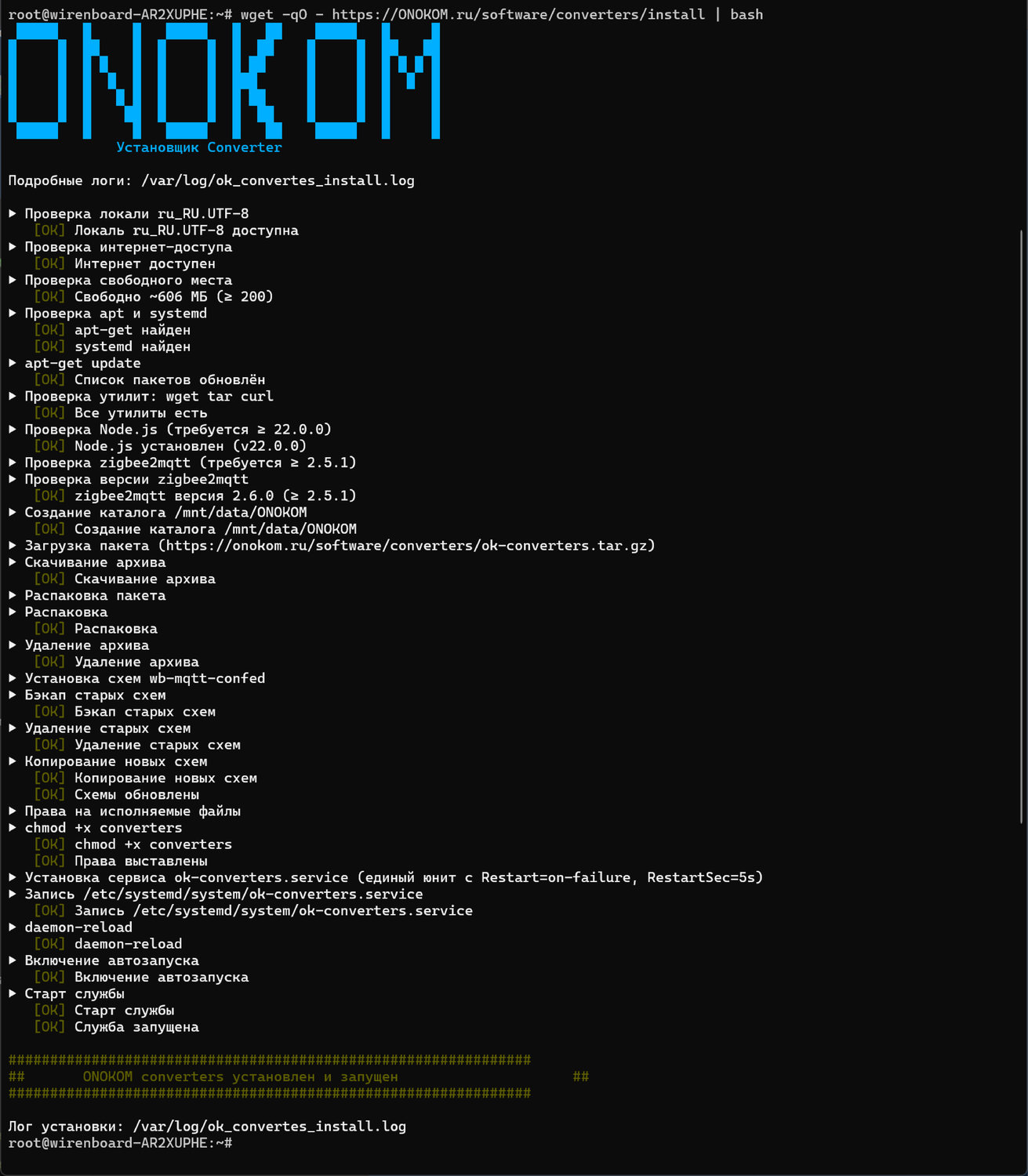

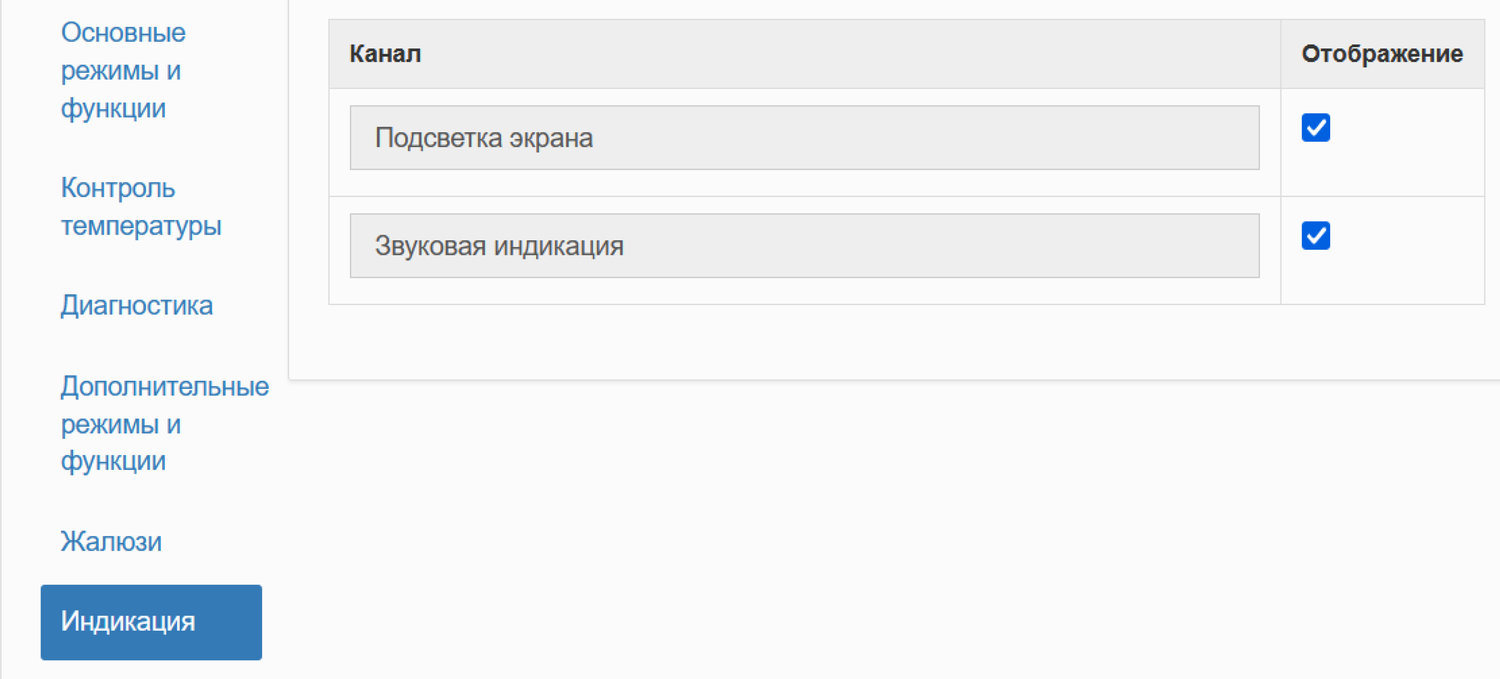

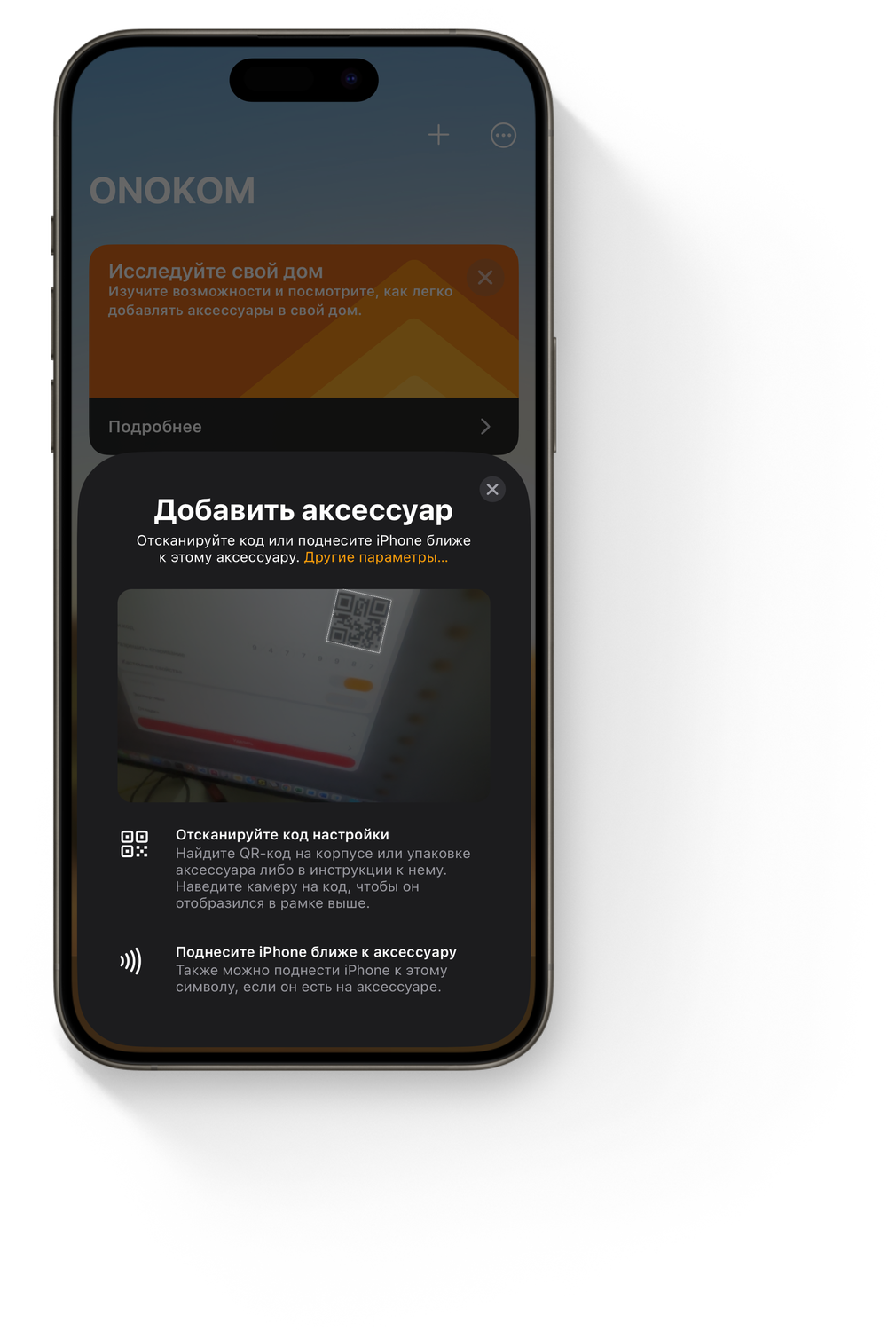

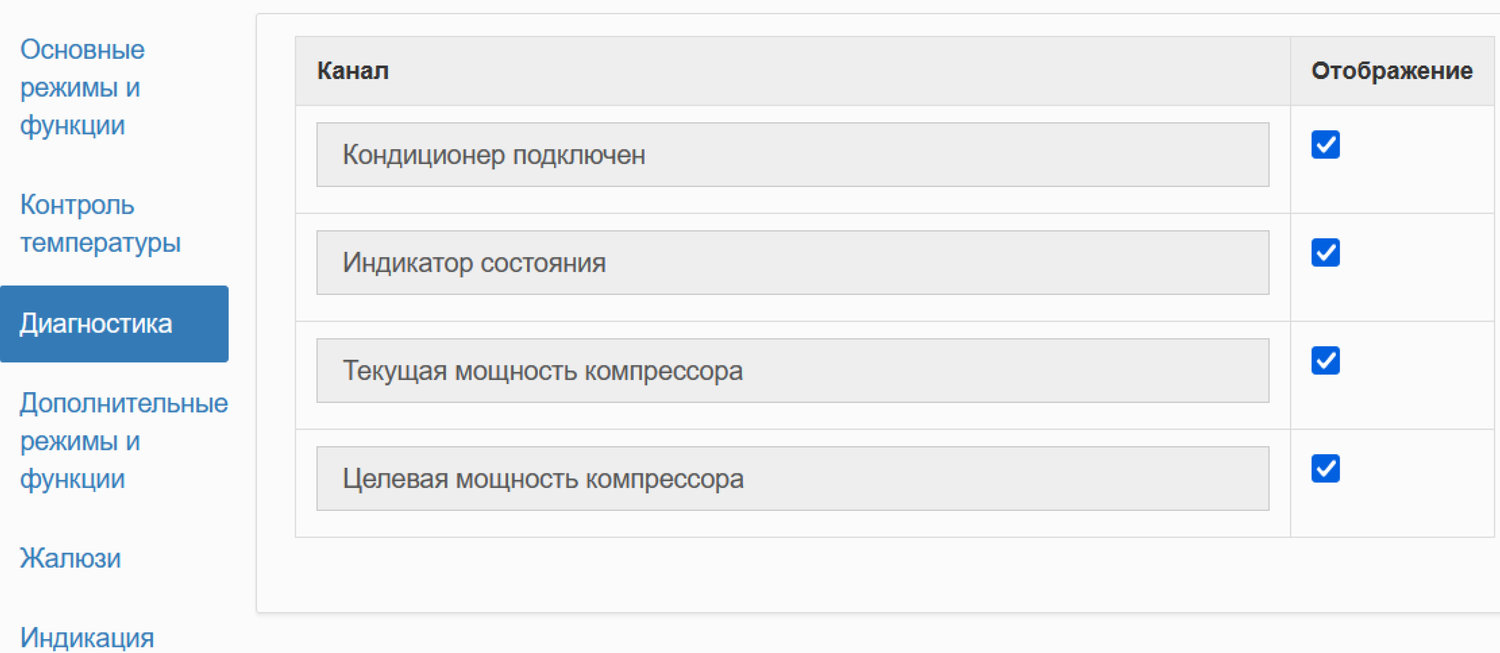

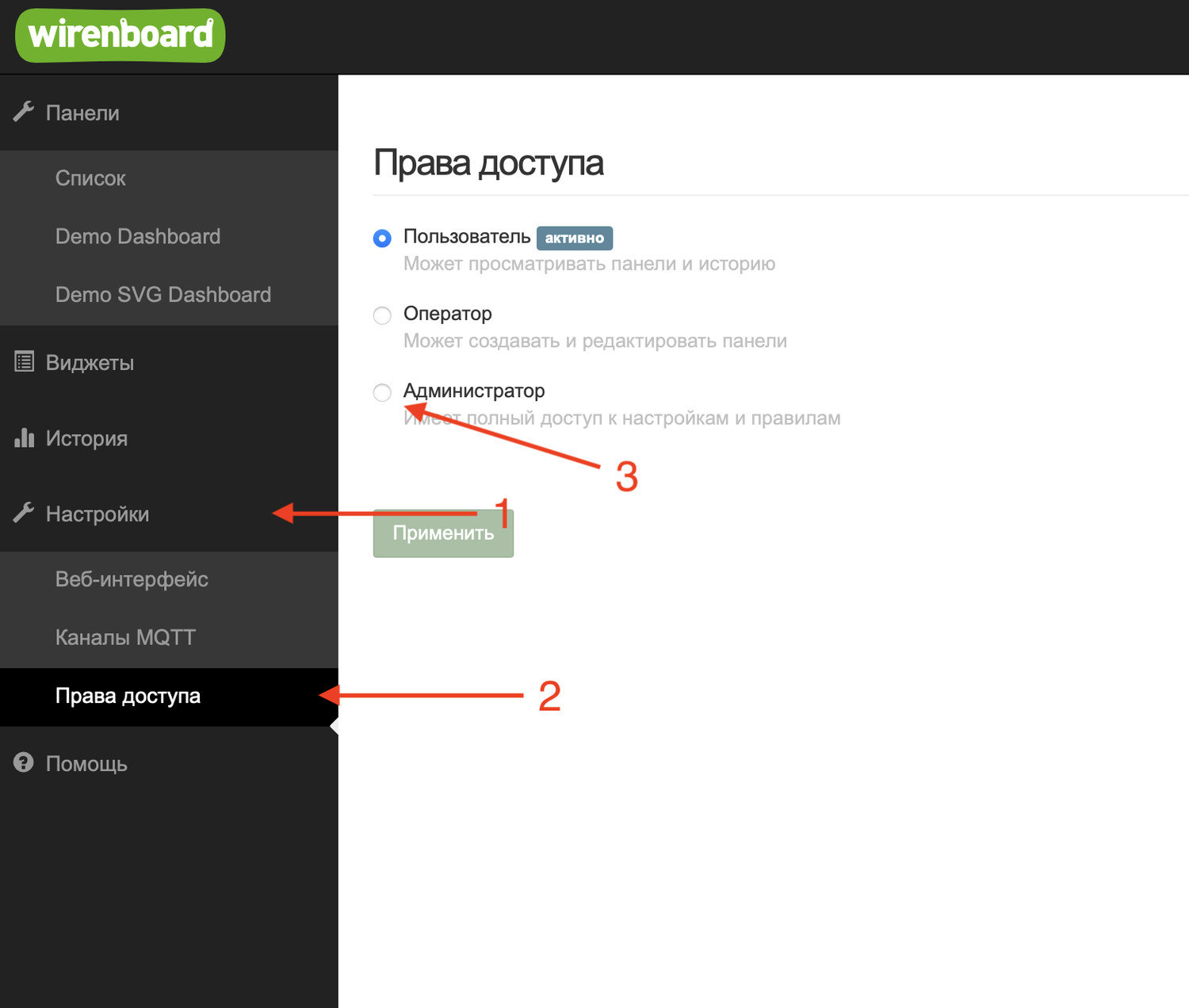

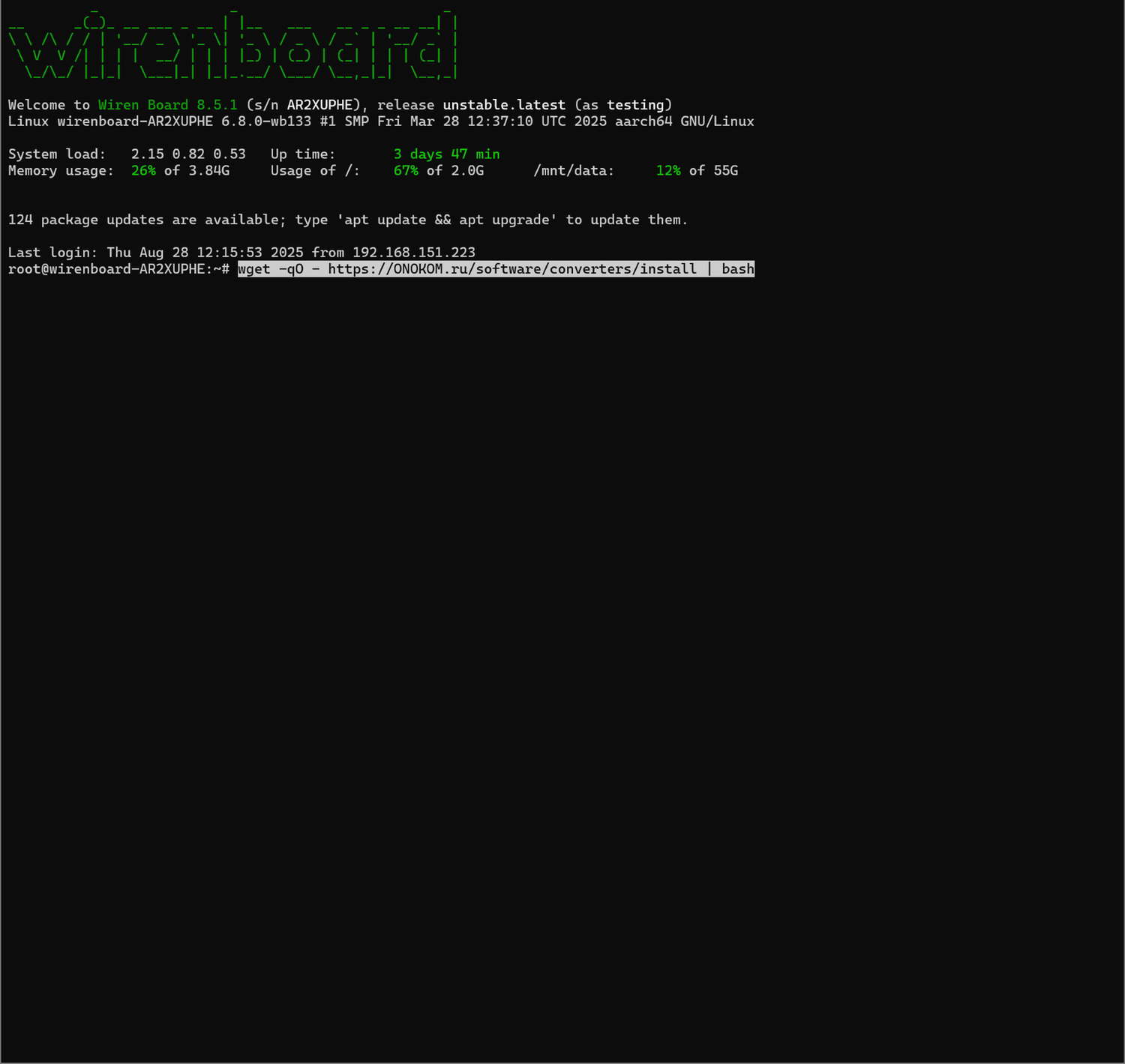

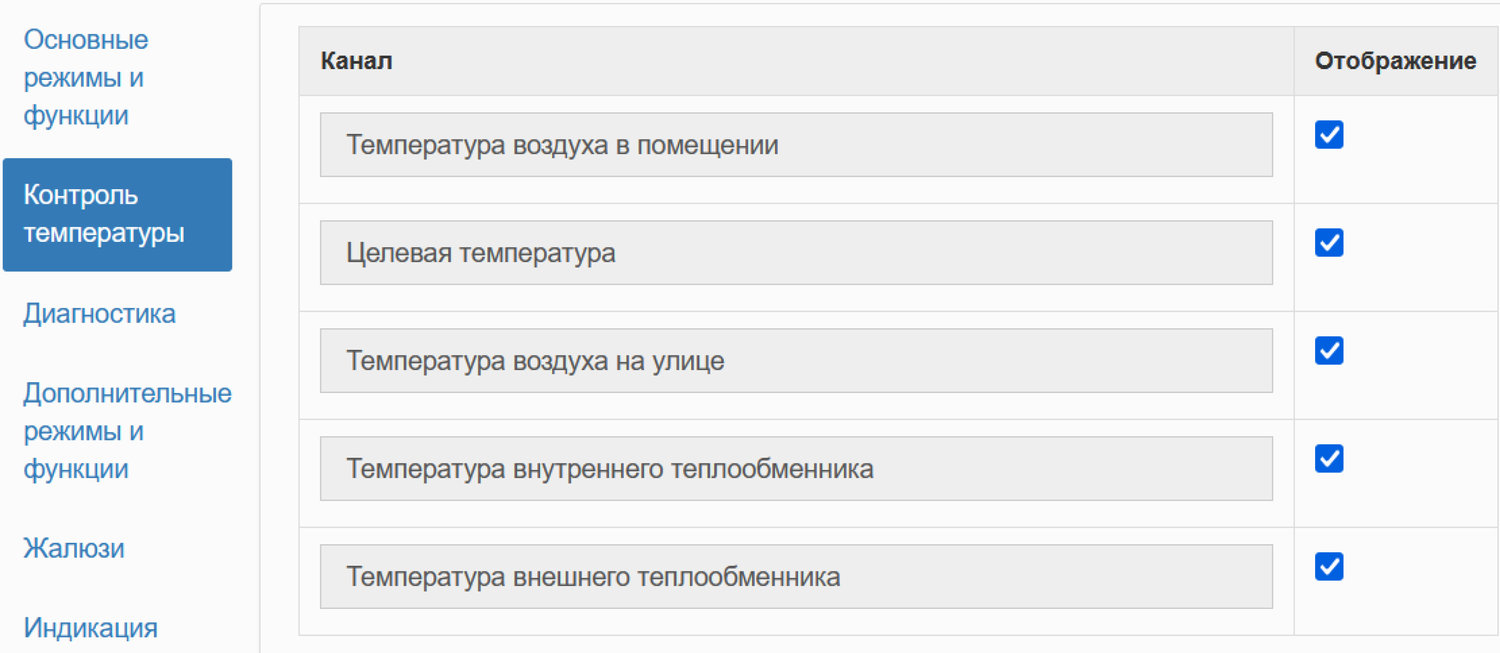

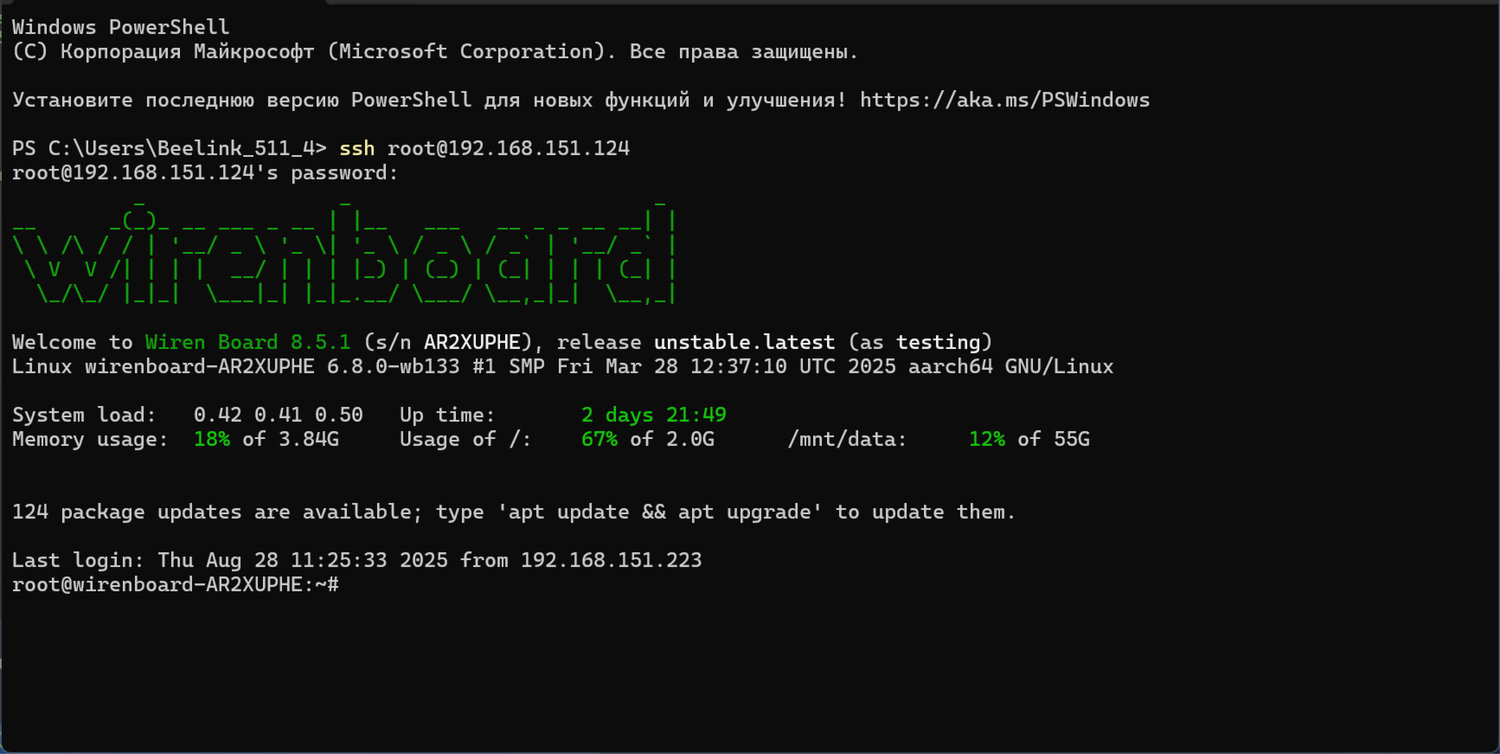

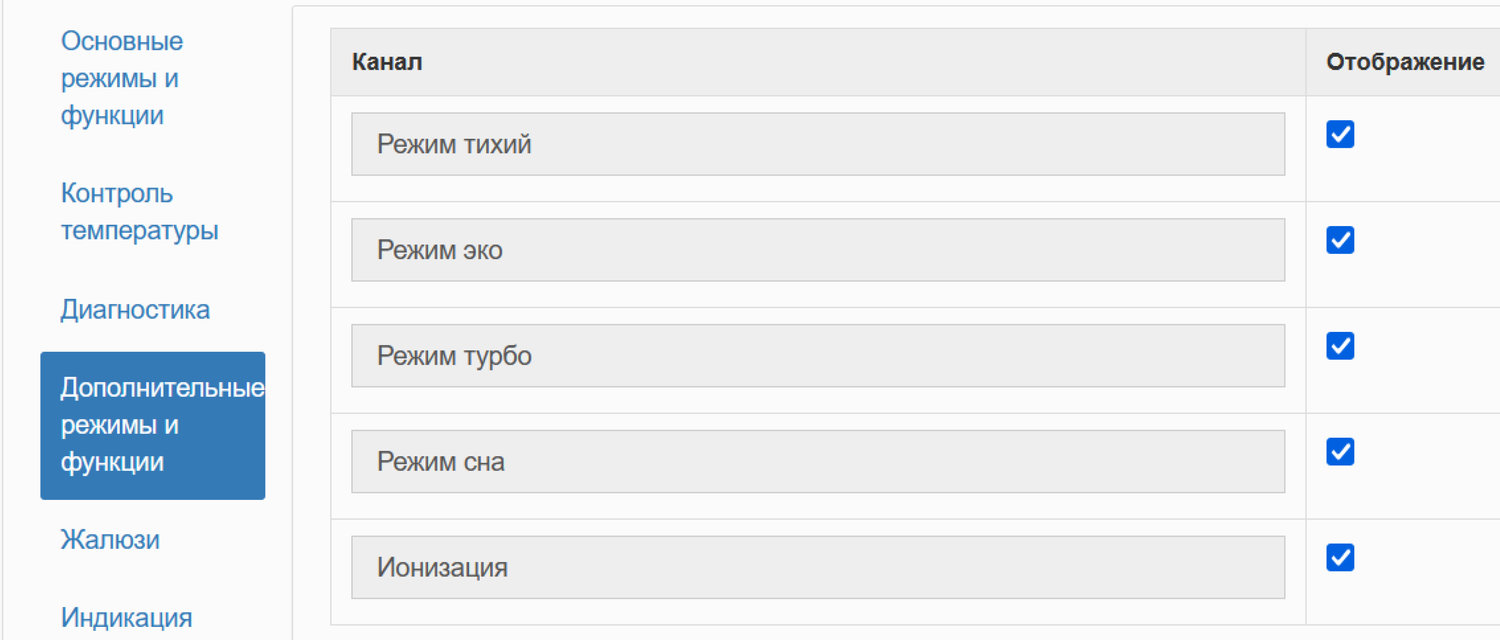

6. Полезные файлы

Скопировано

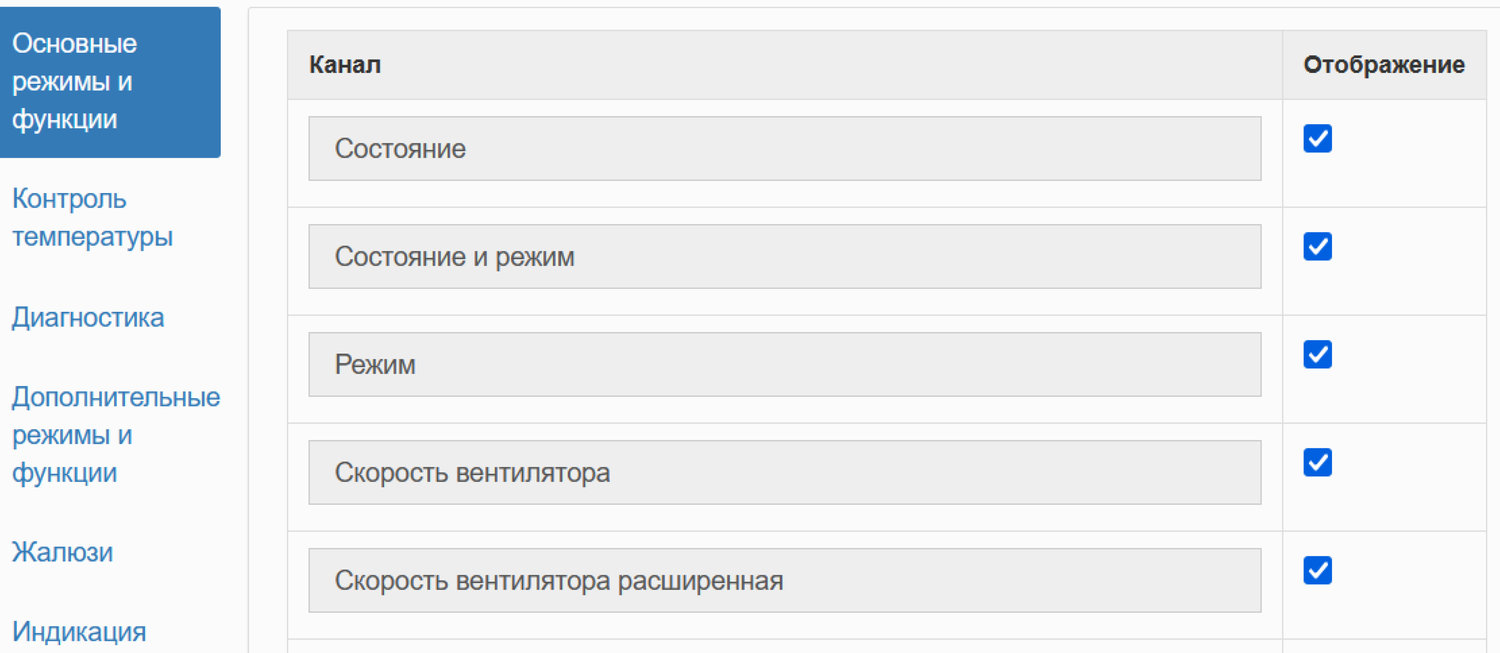

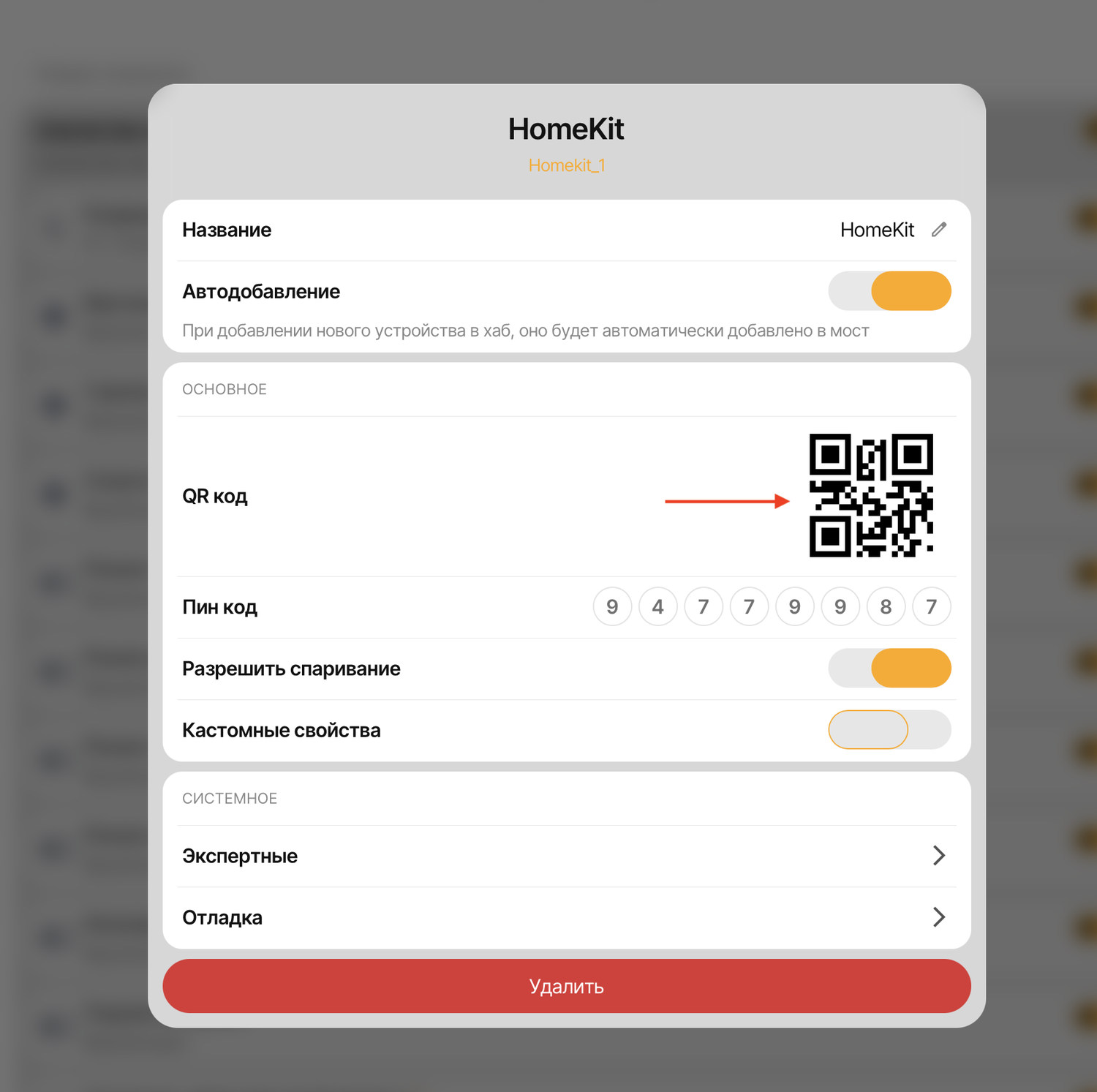

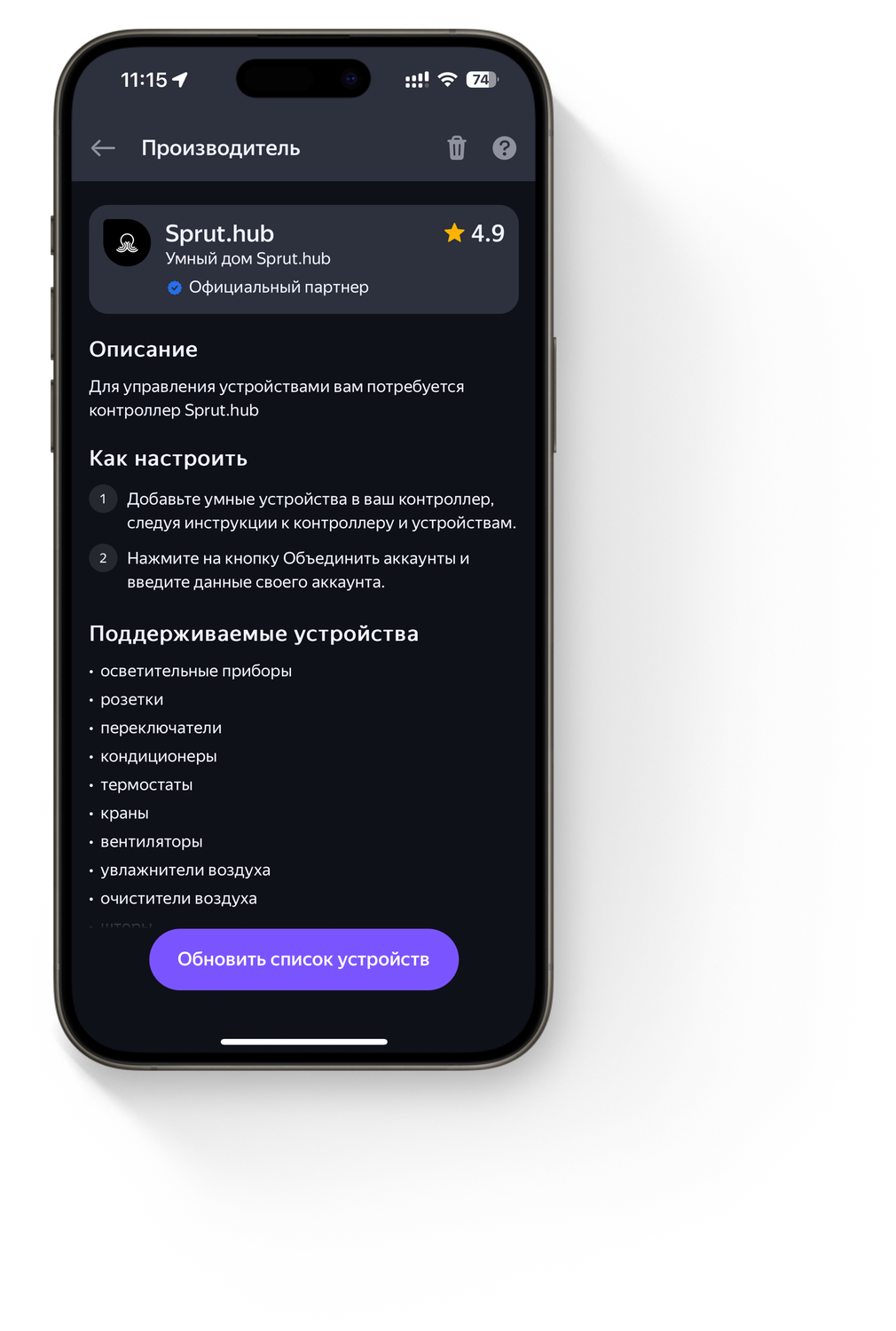

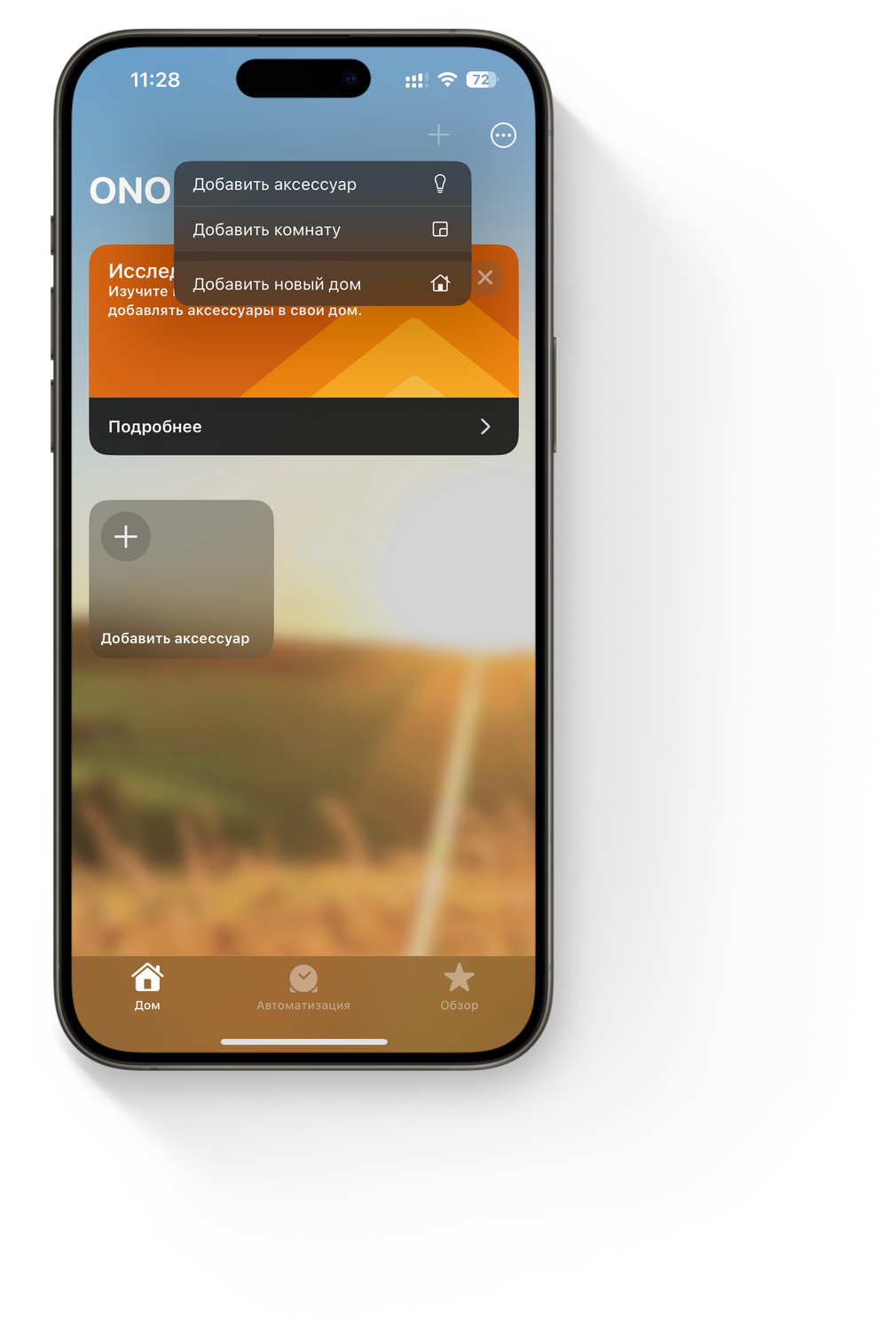

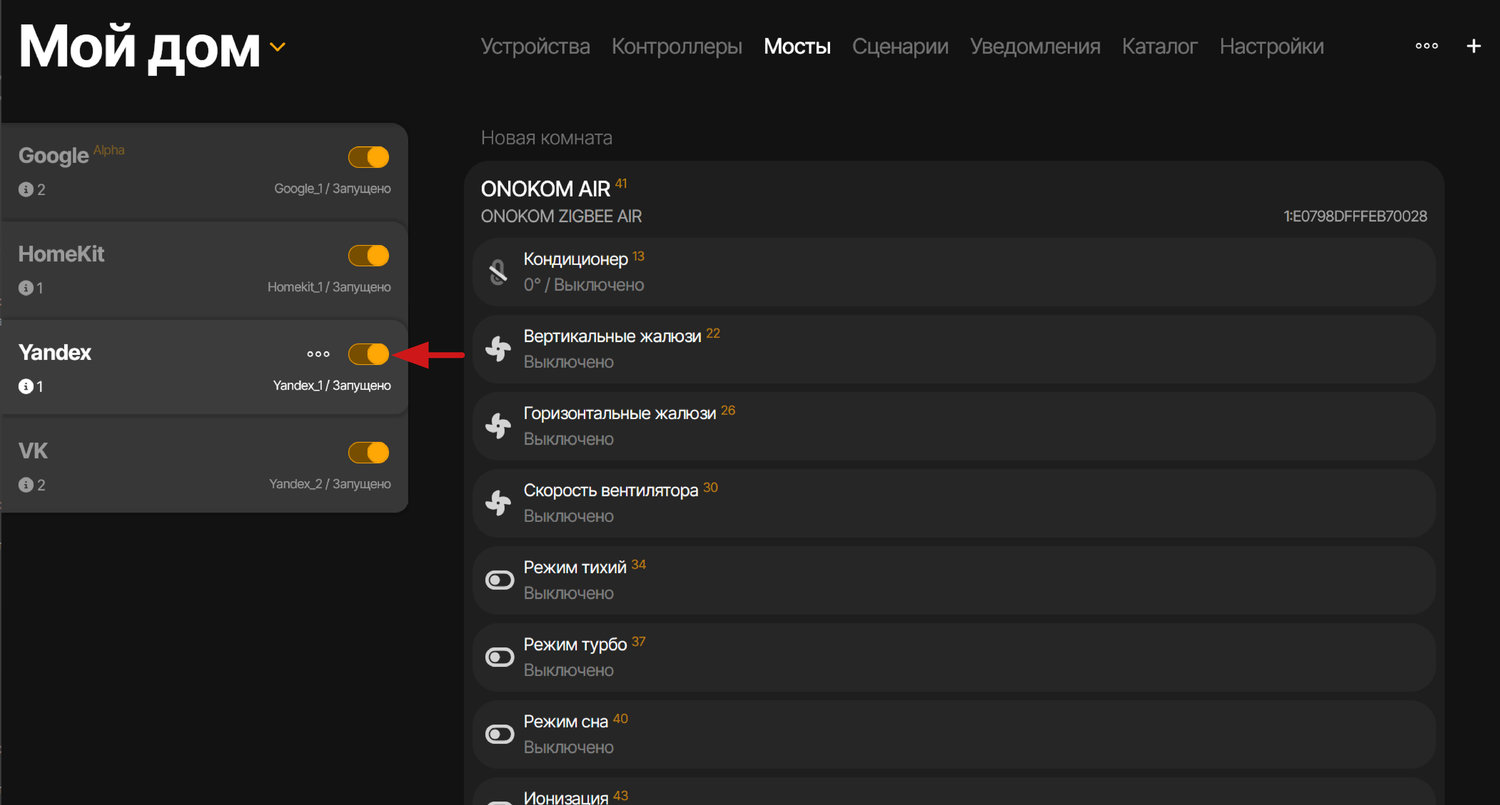

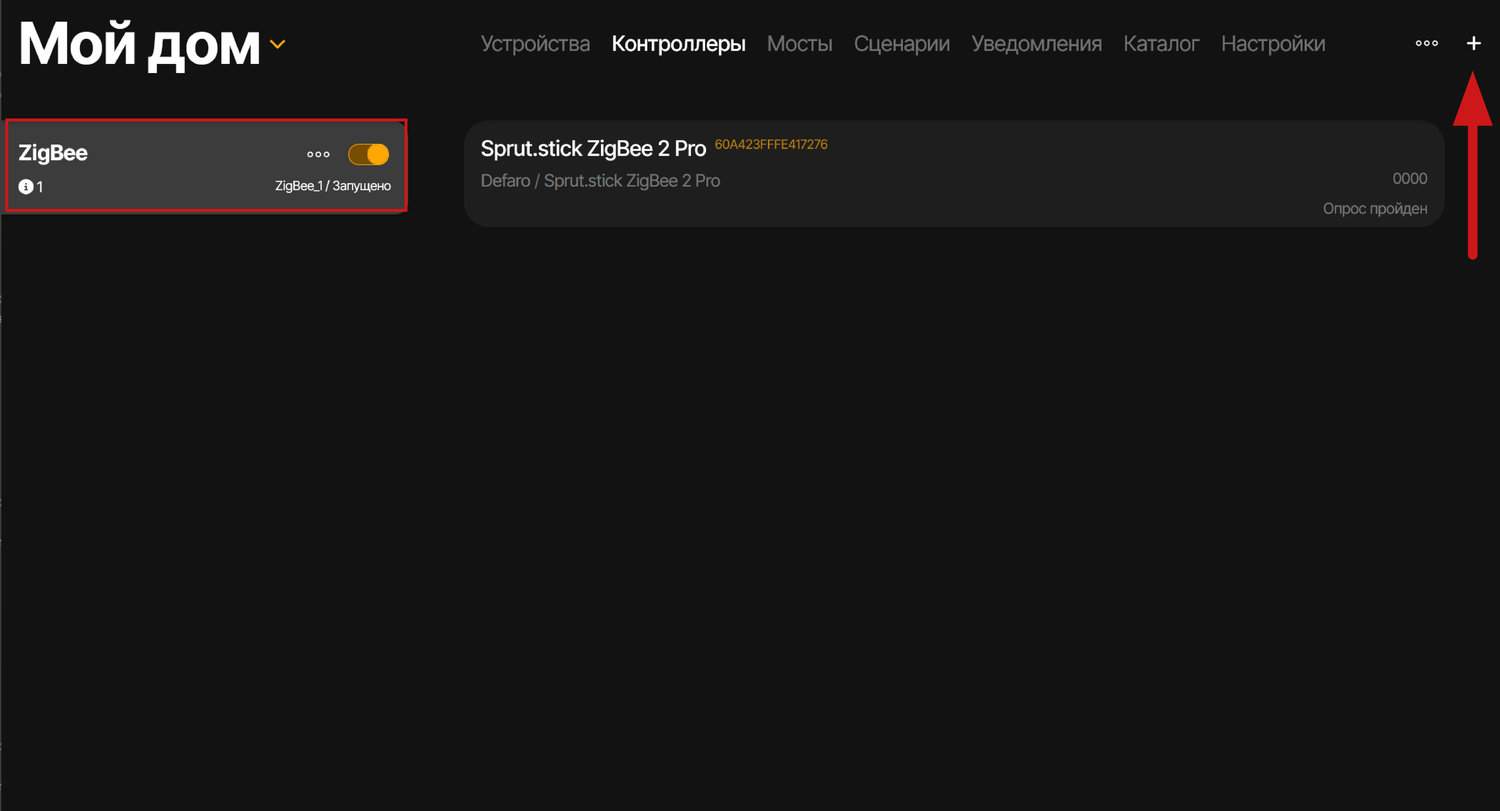

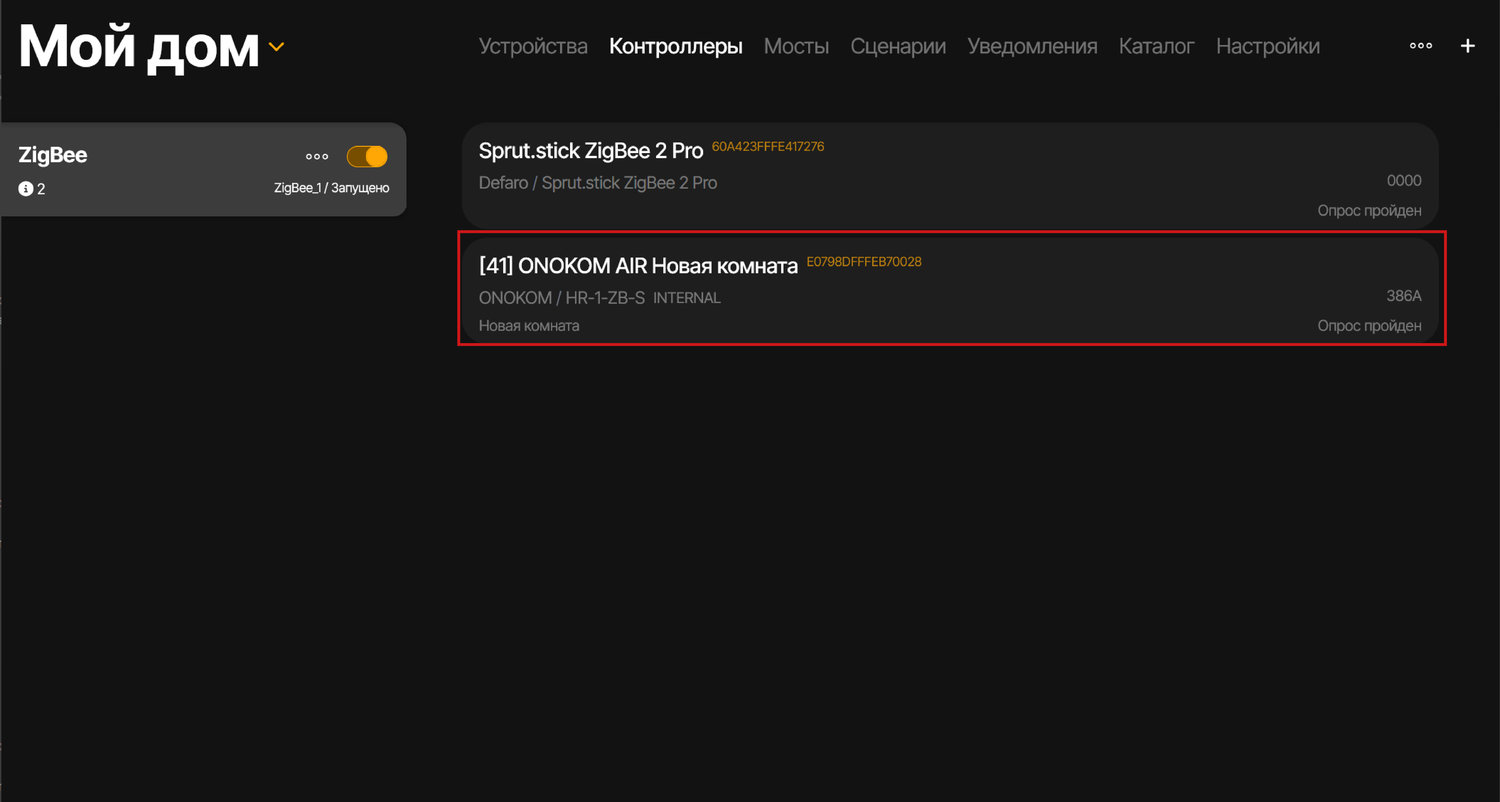

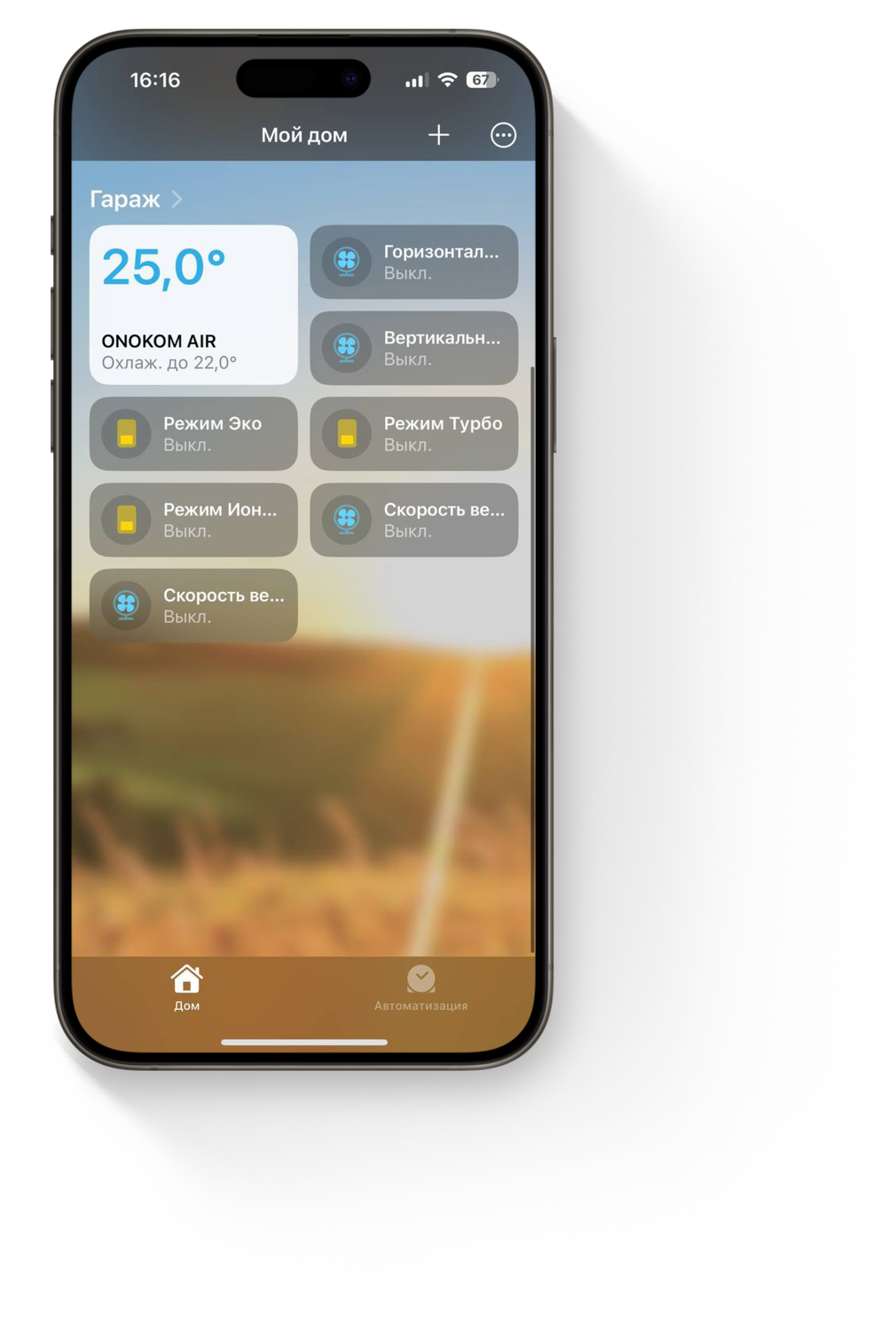

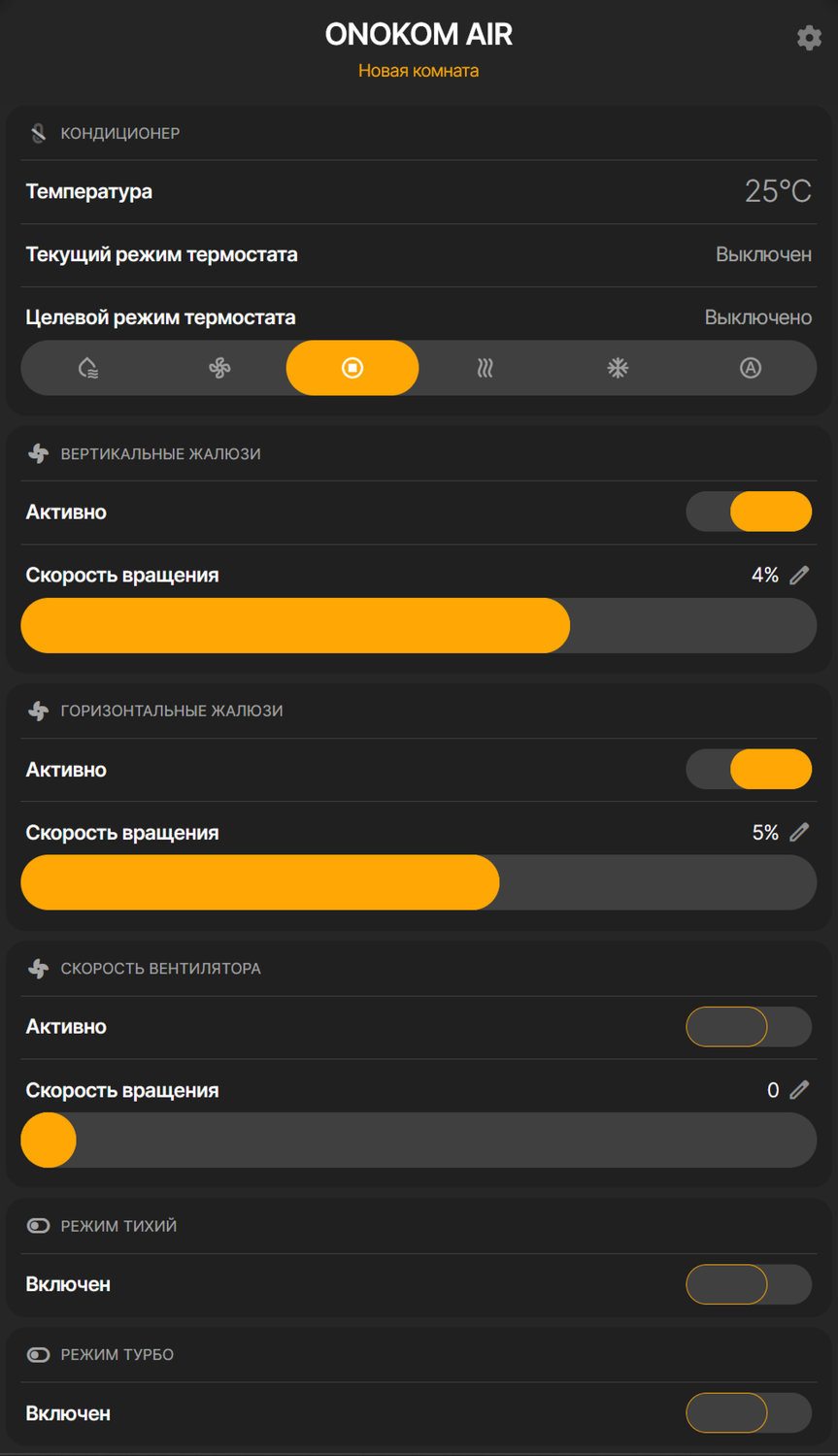

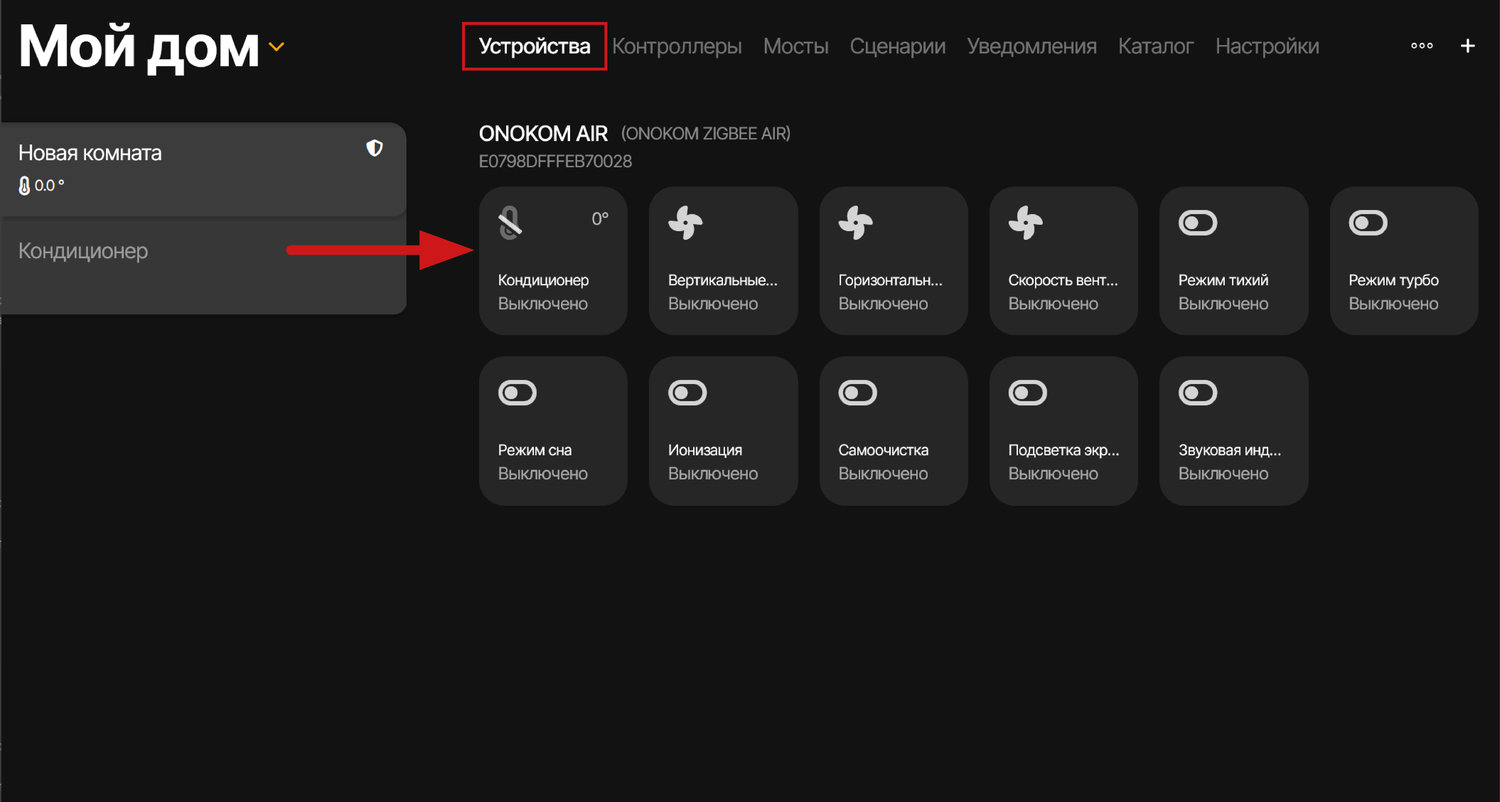

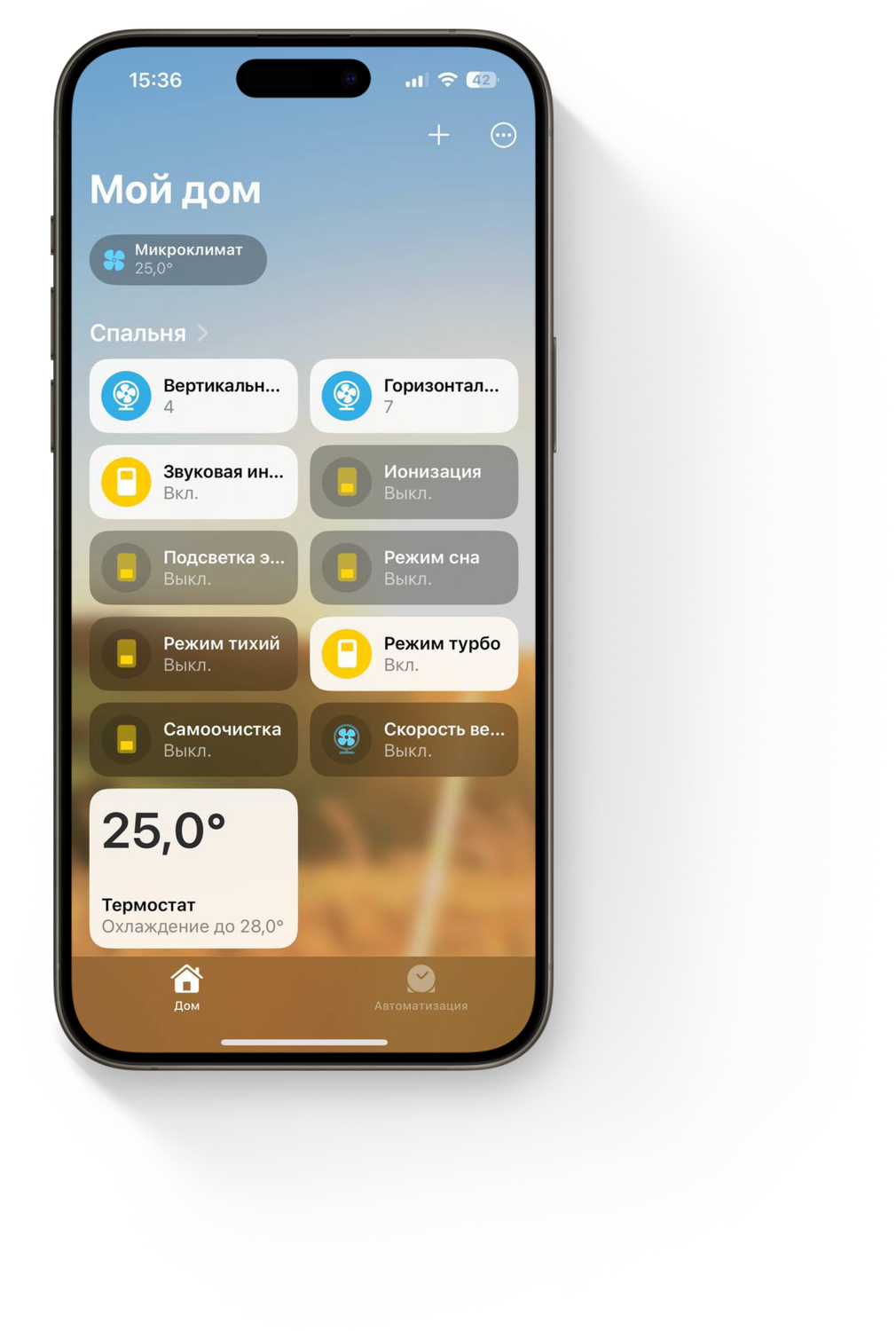

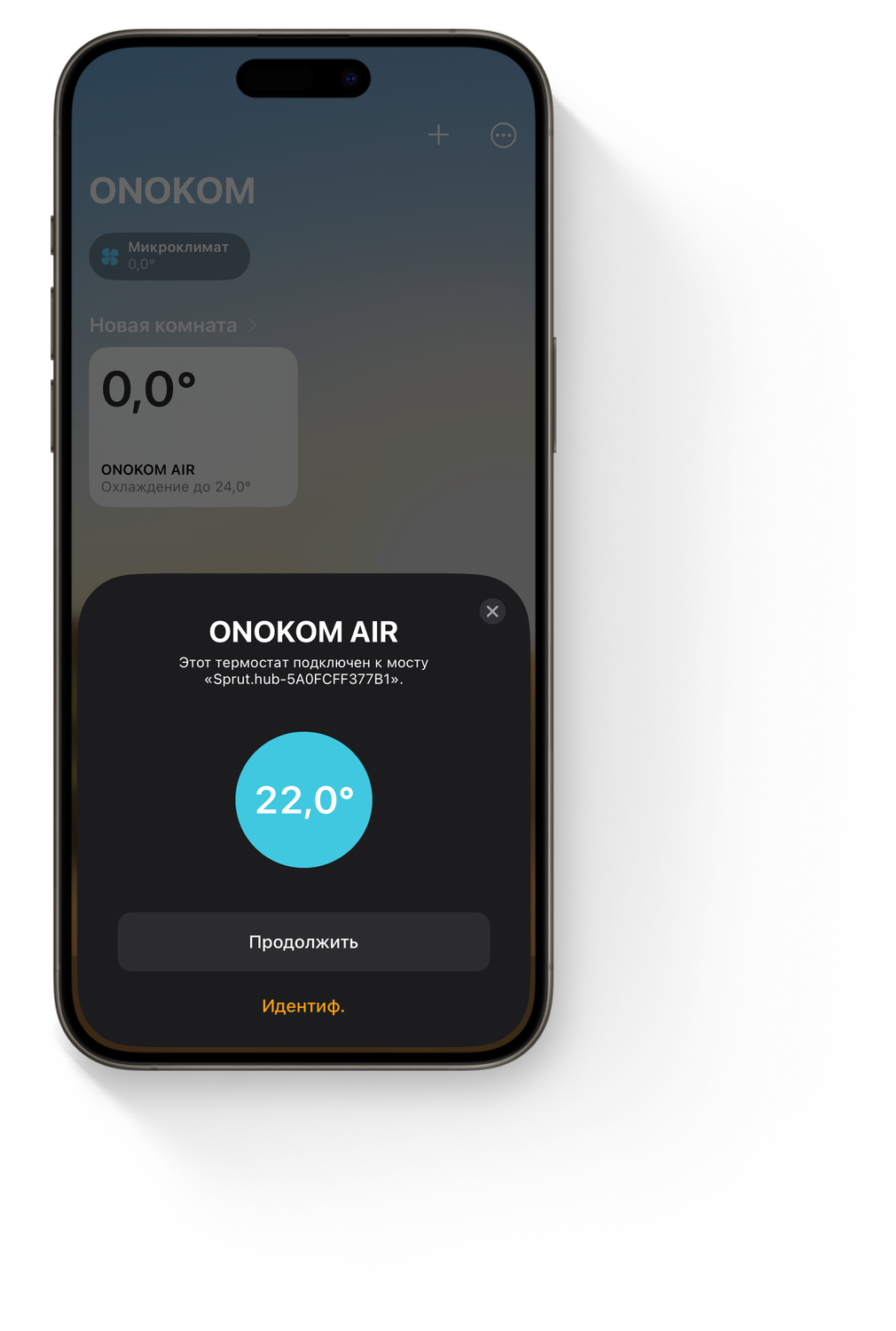

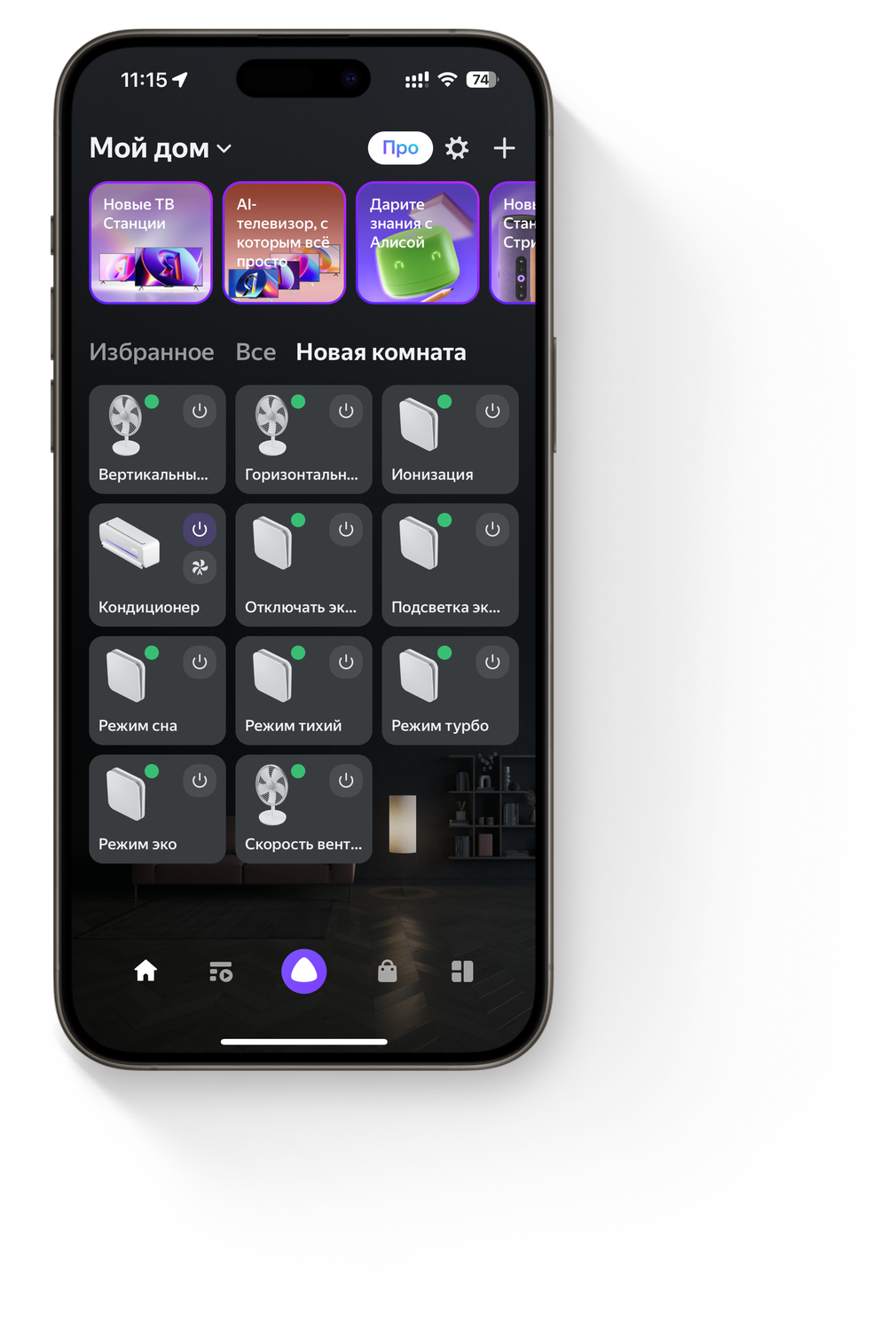

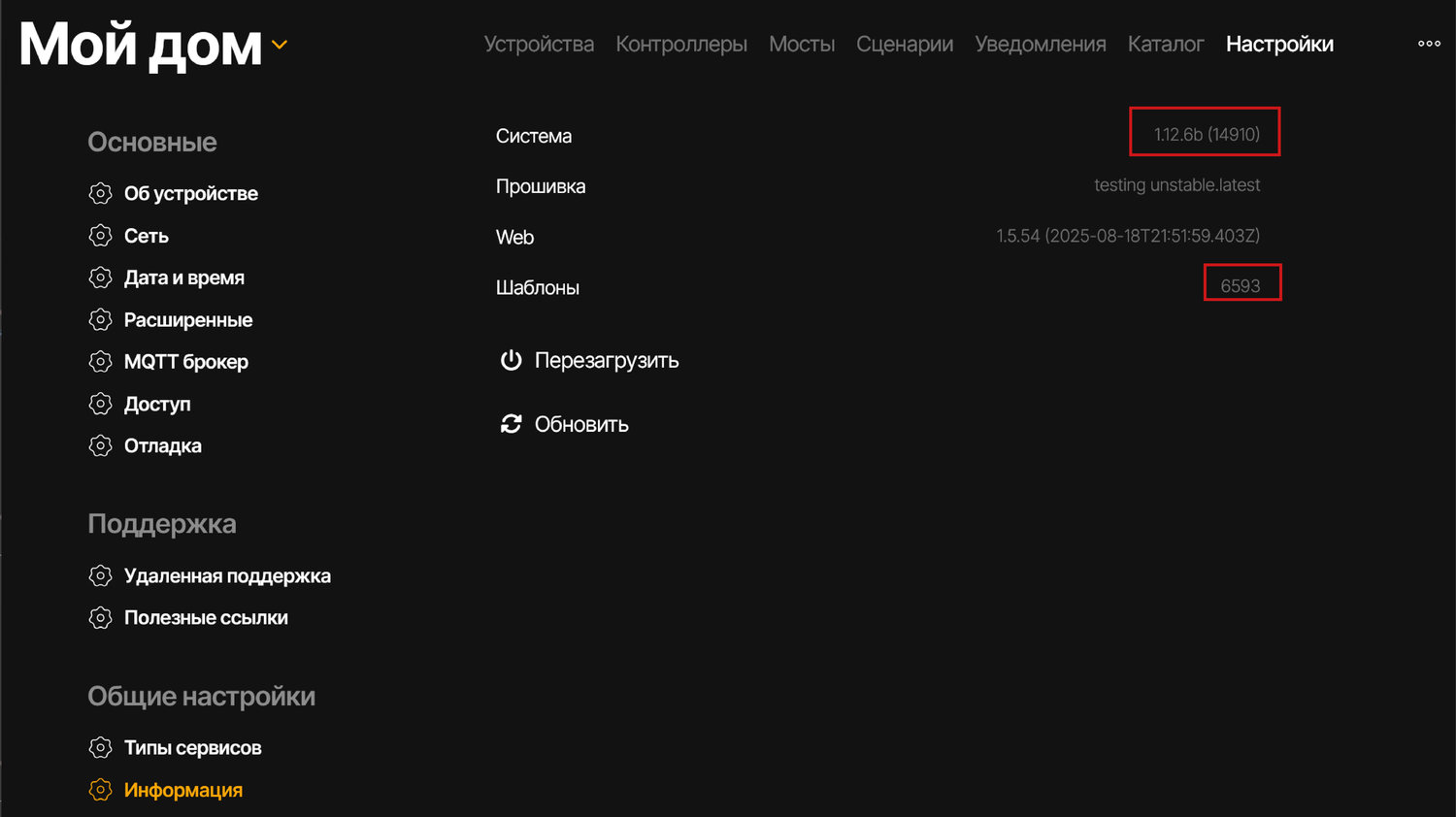

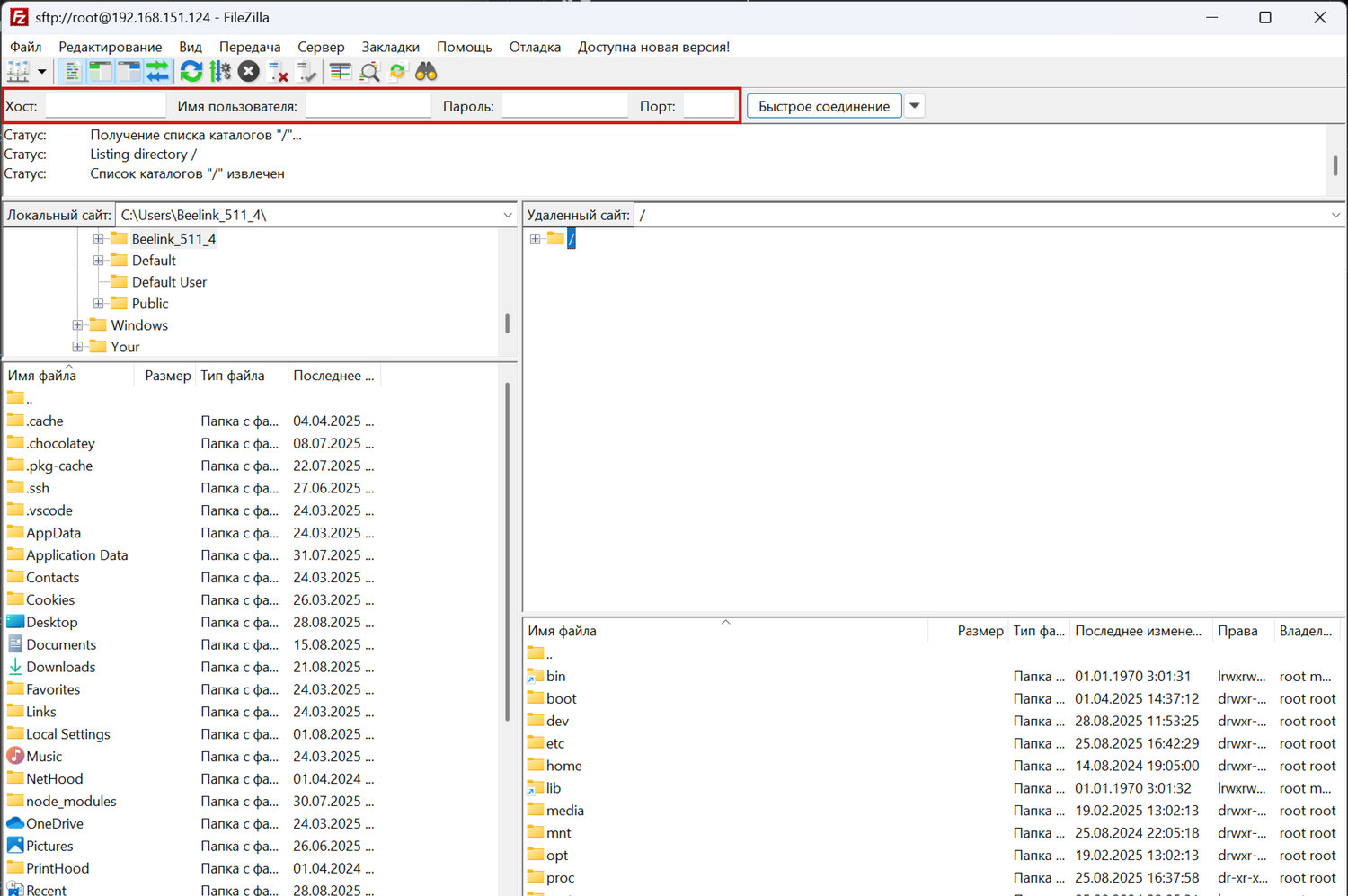

Шаблон SH-ZIGBEE-ONOKOM-AIR-HR-1-ZB-S для SprutHub.JSON

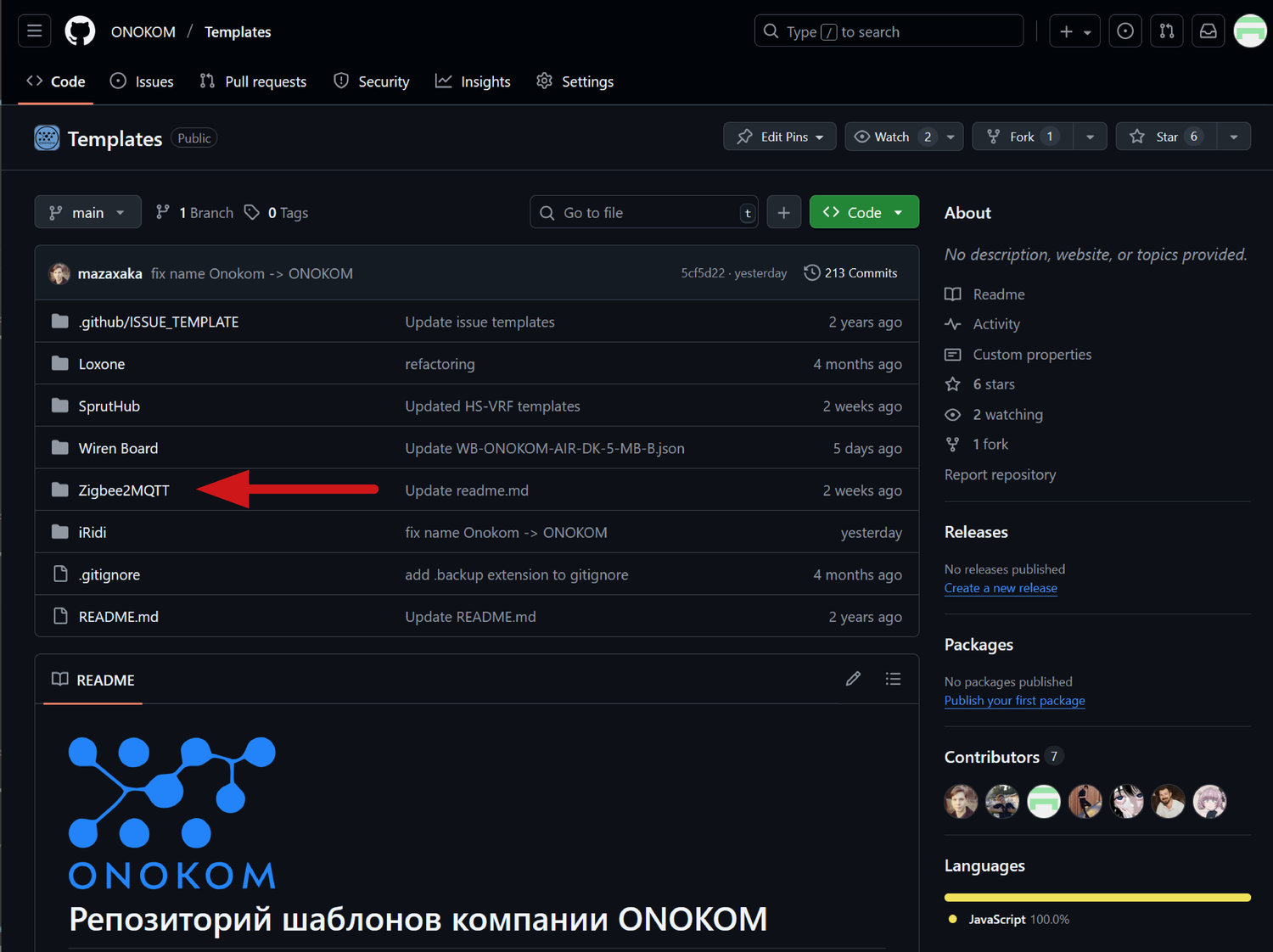

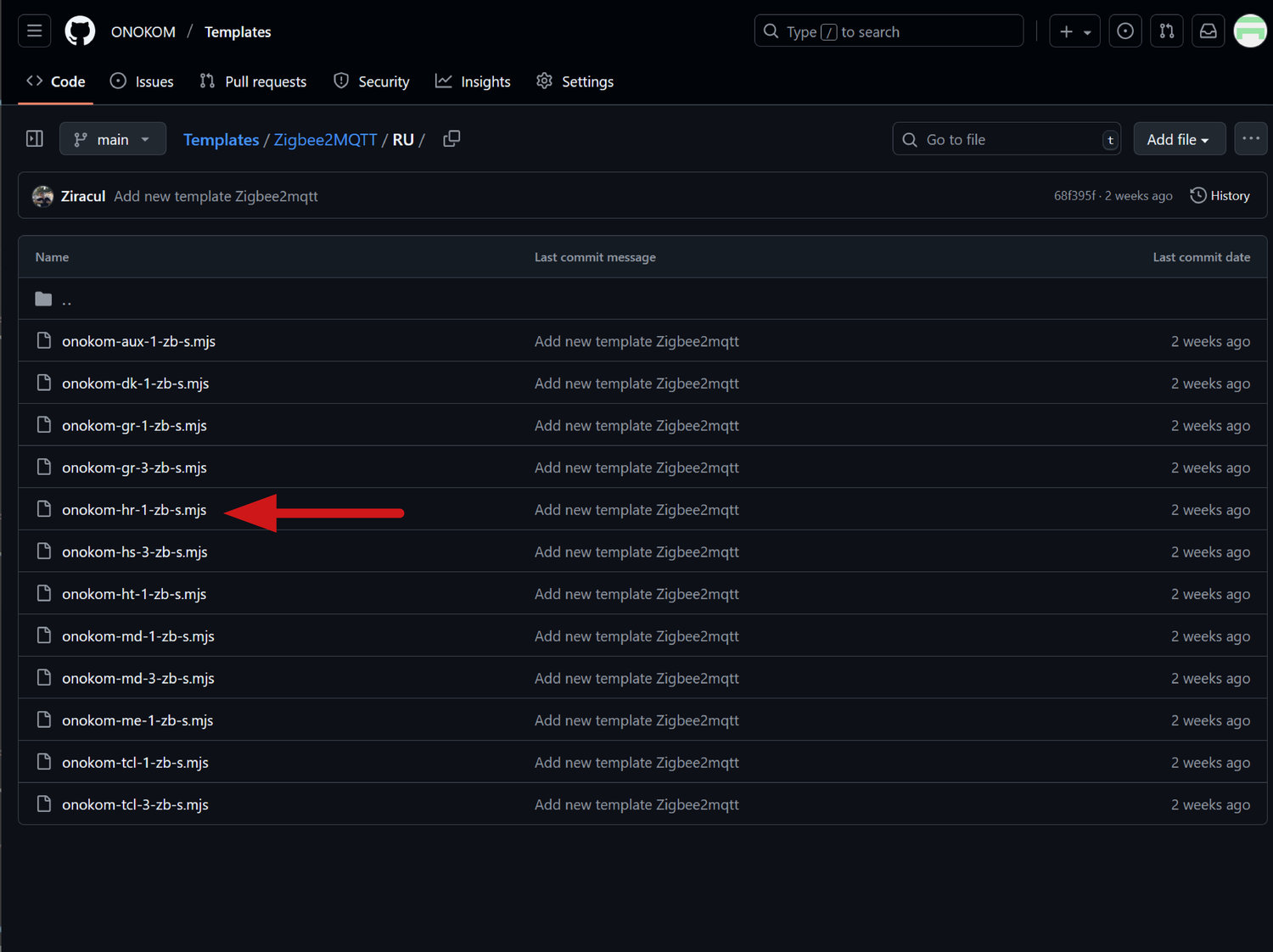

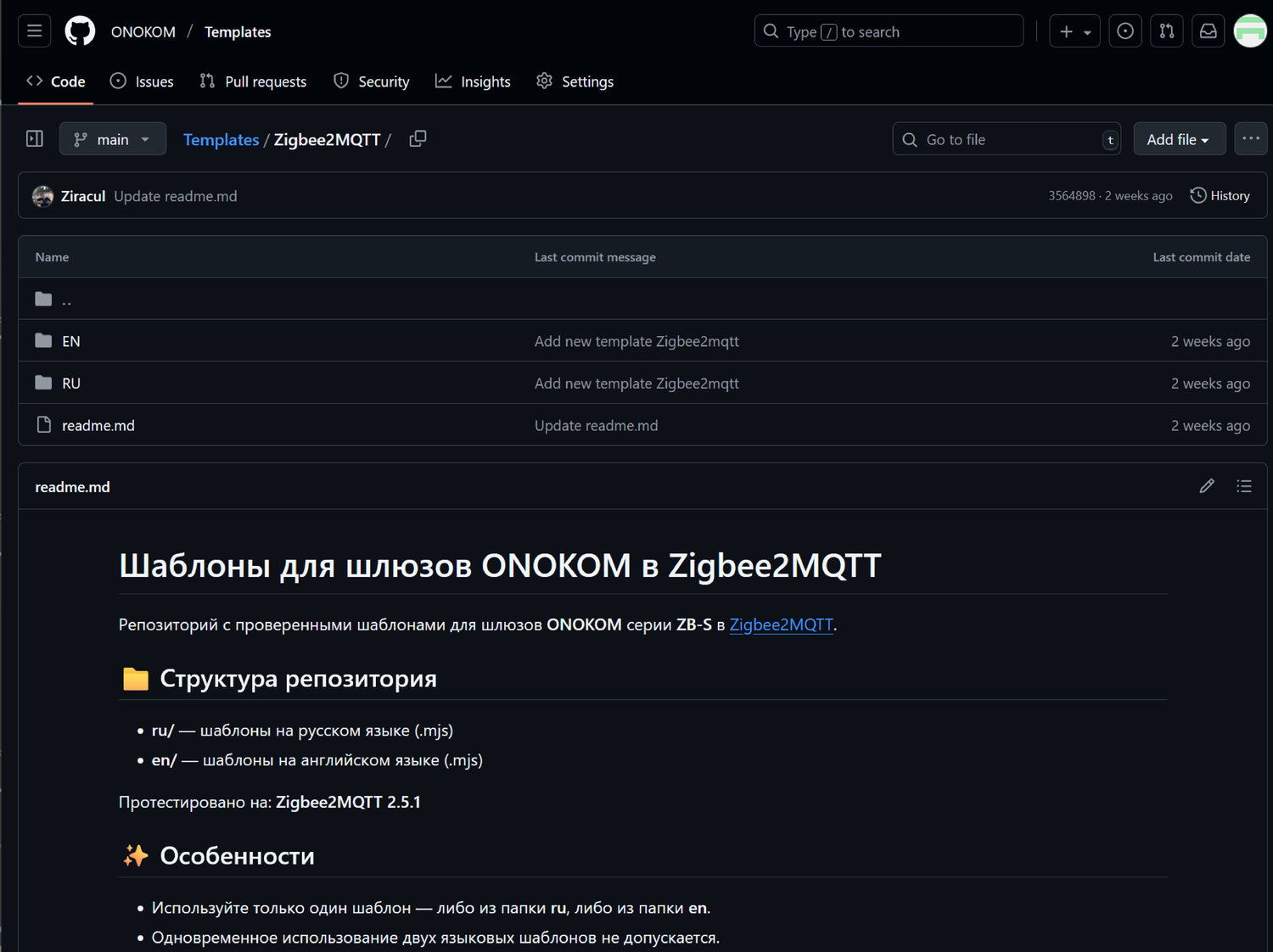

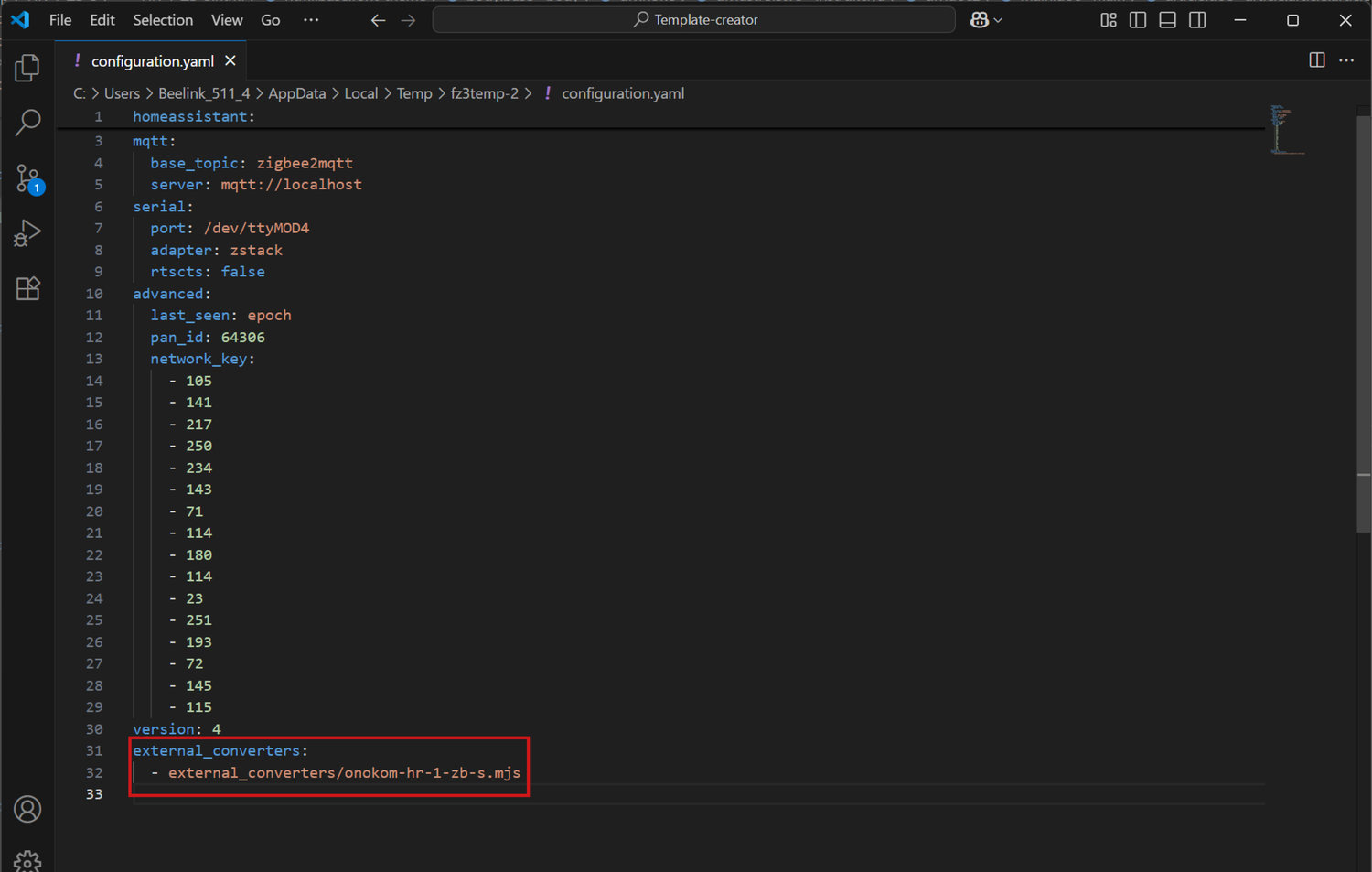

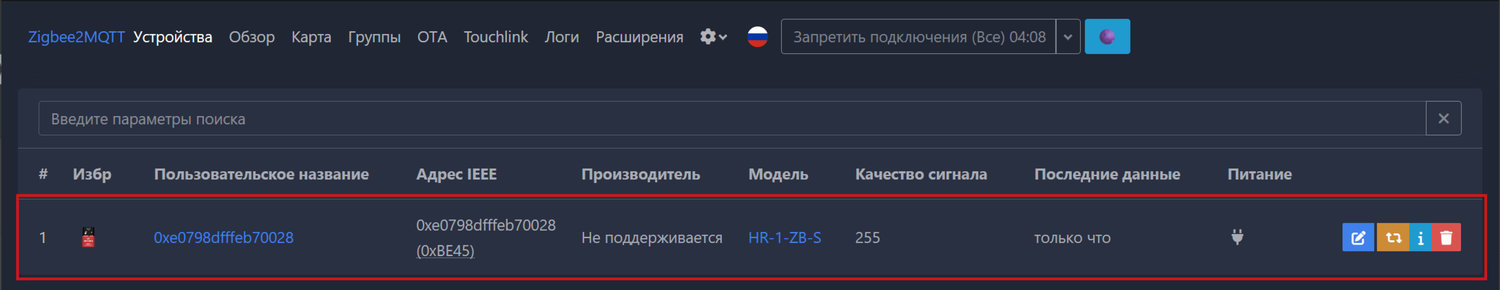

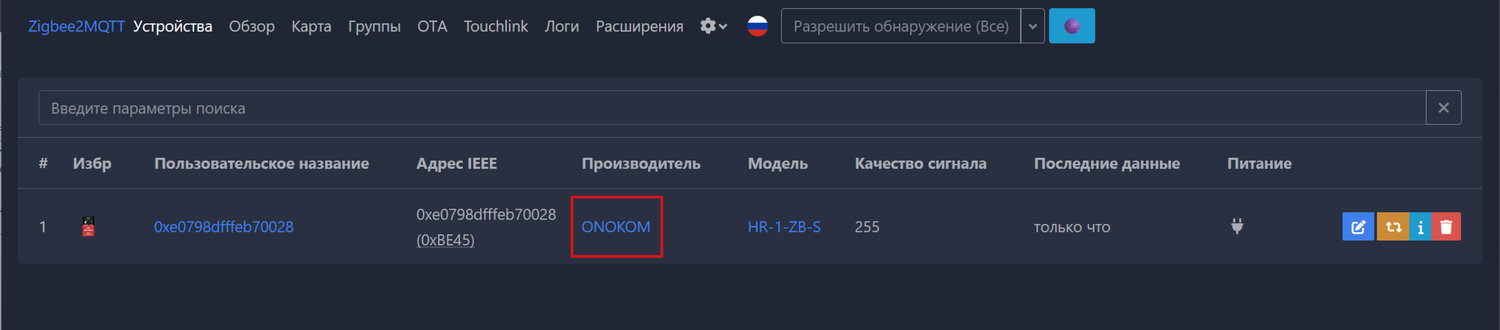

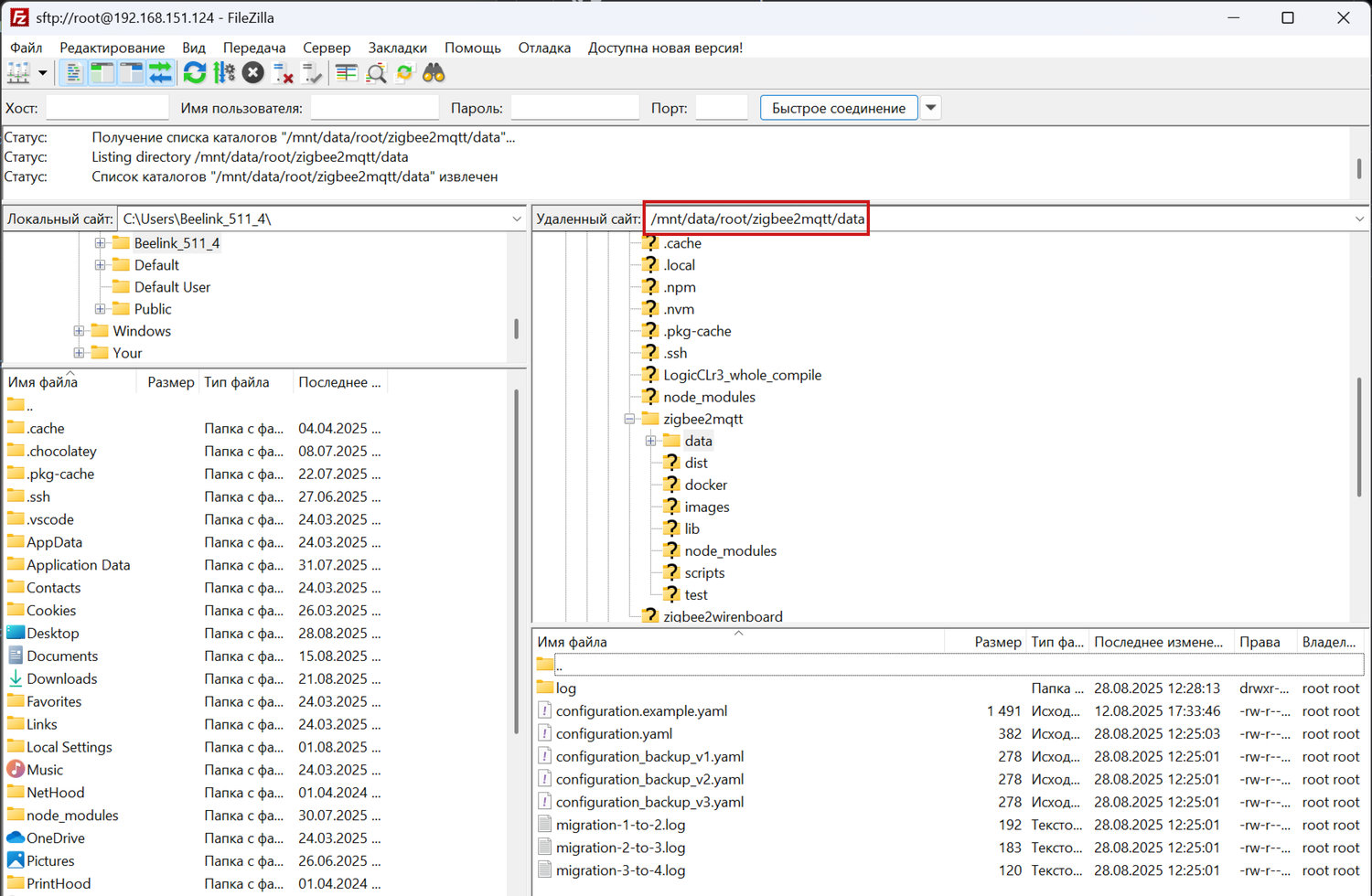

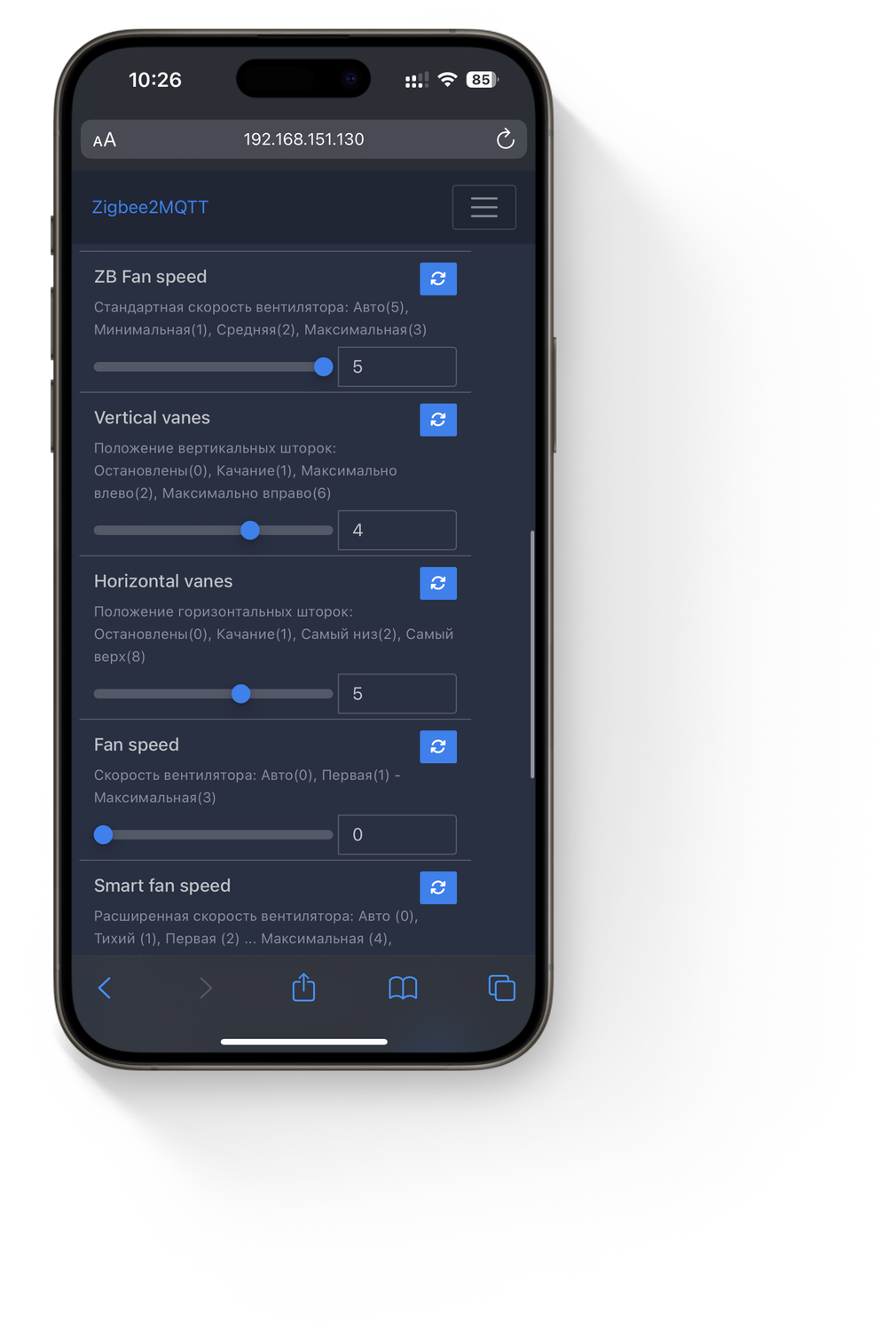

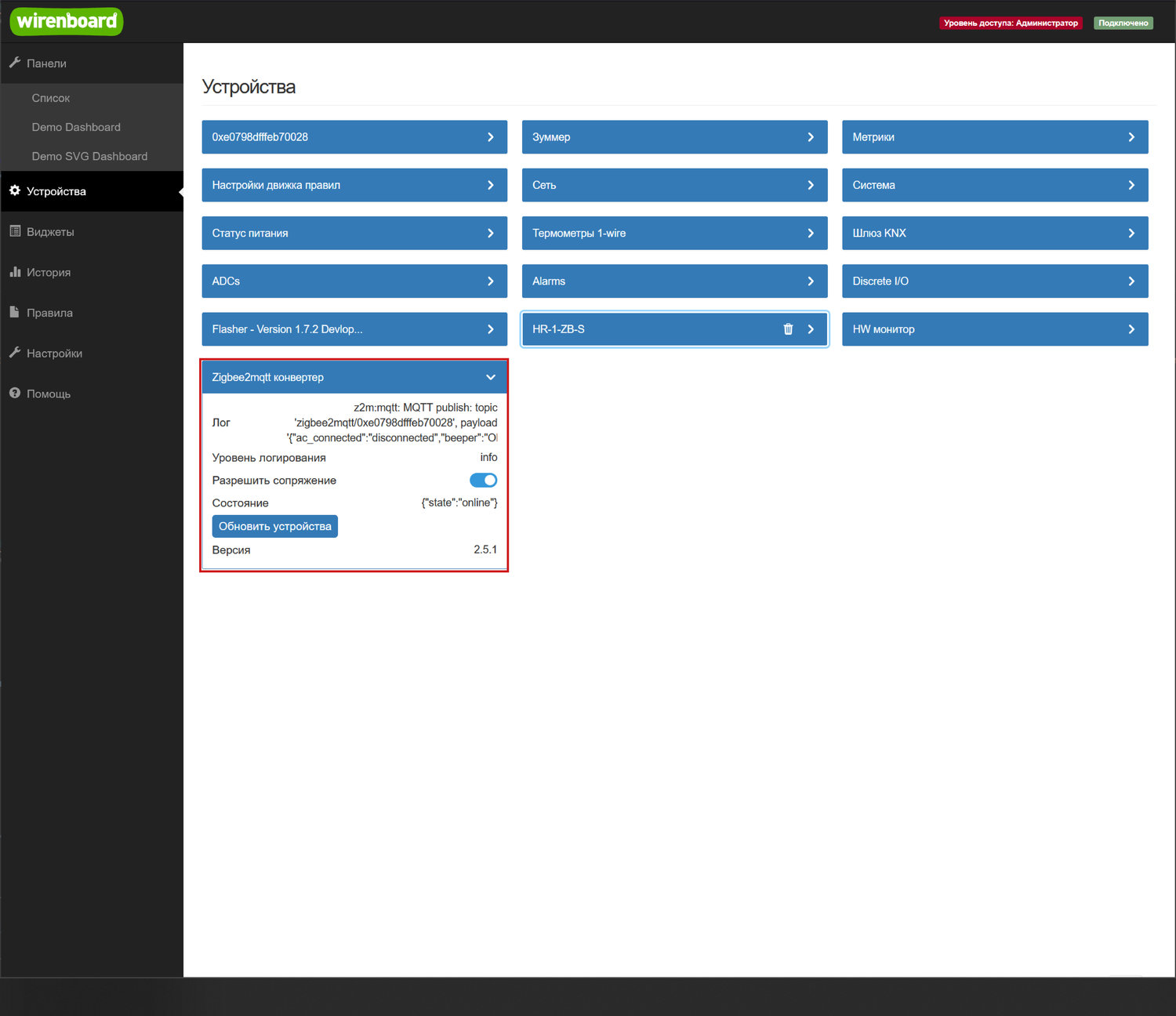

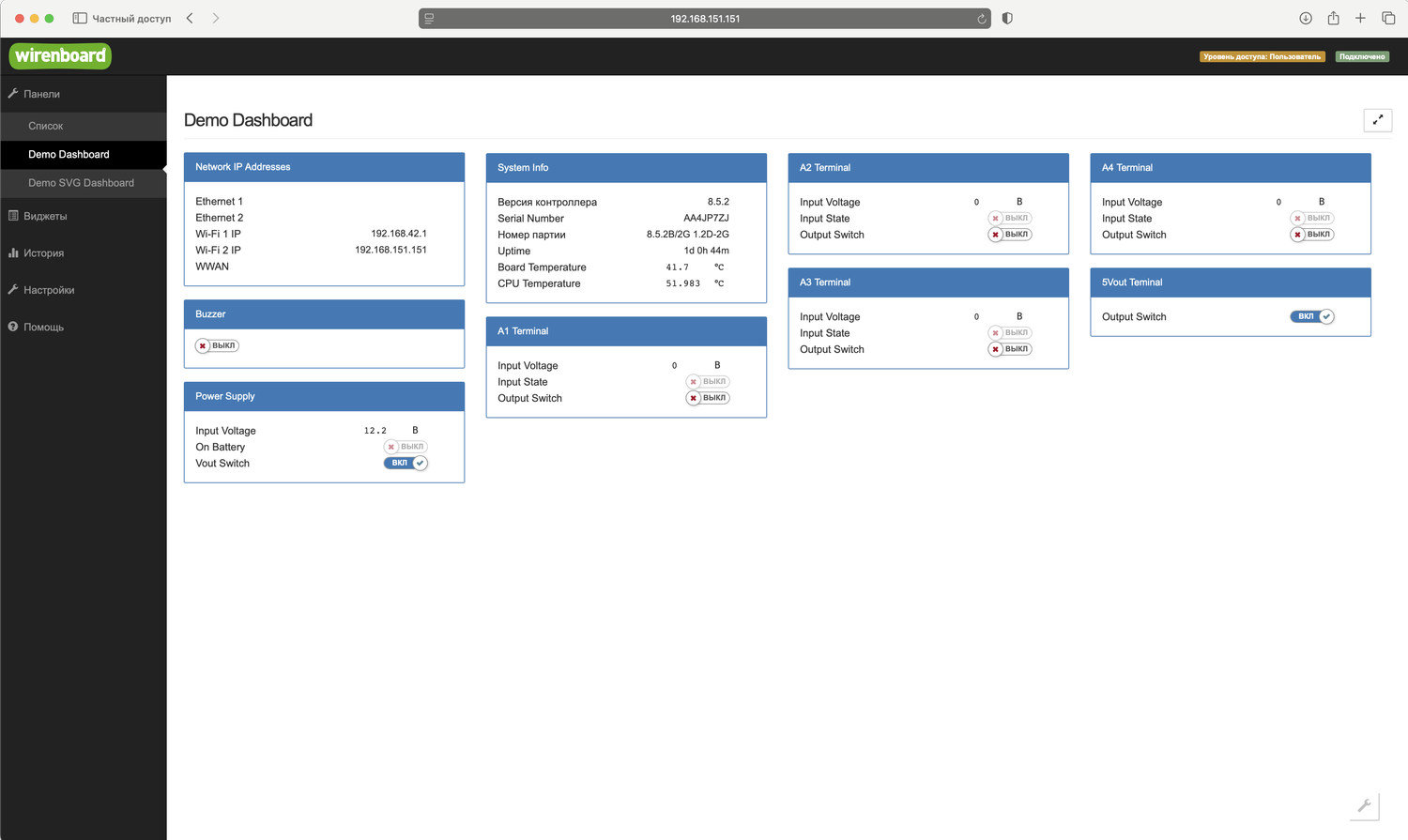

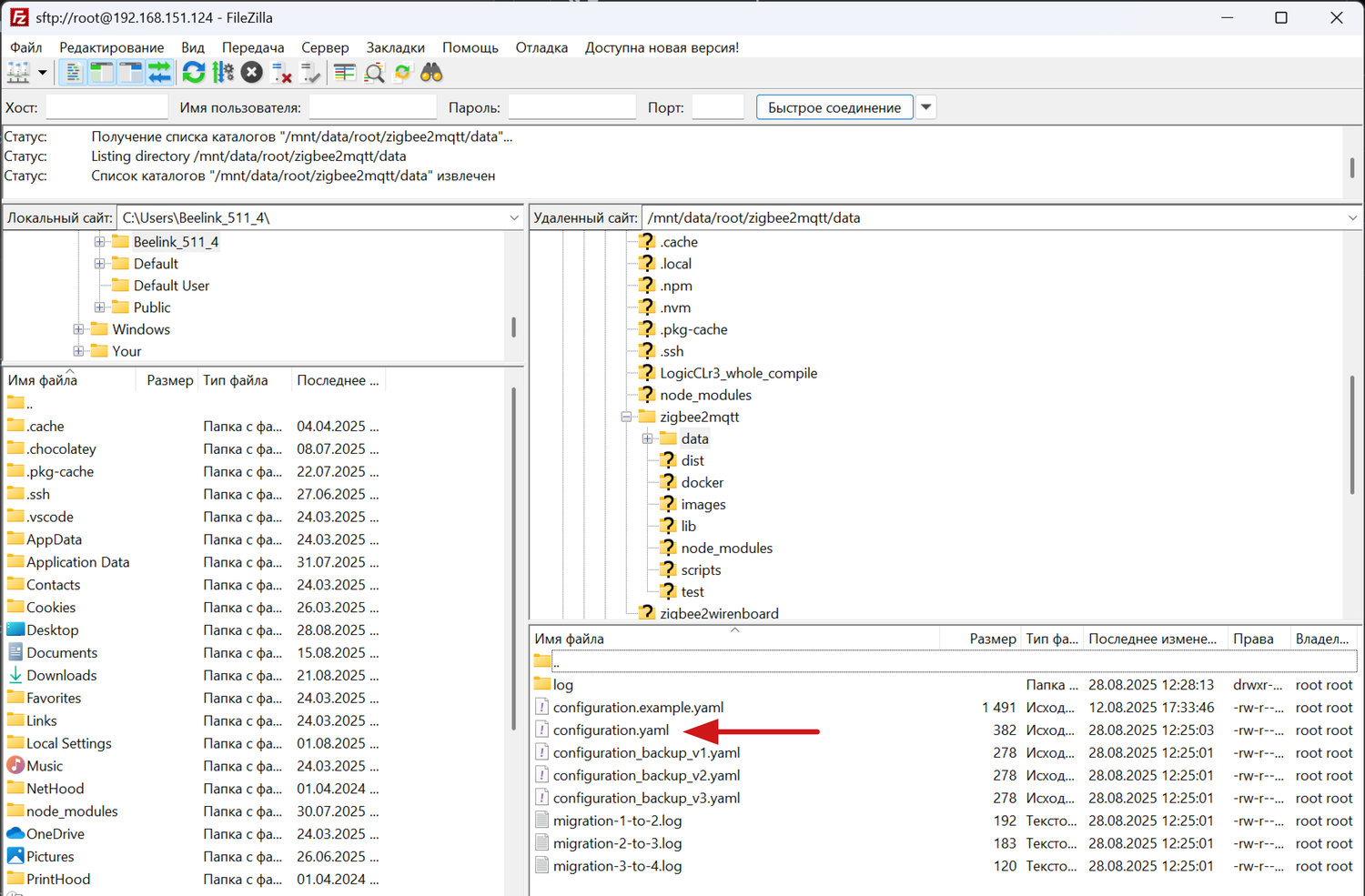

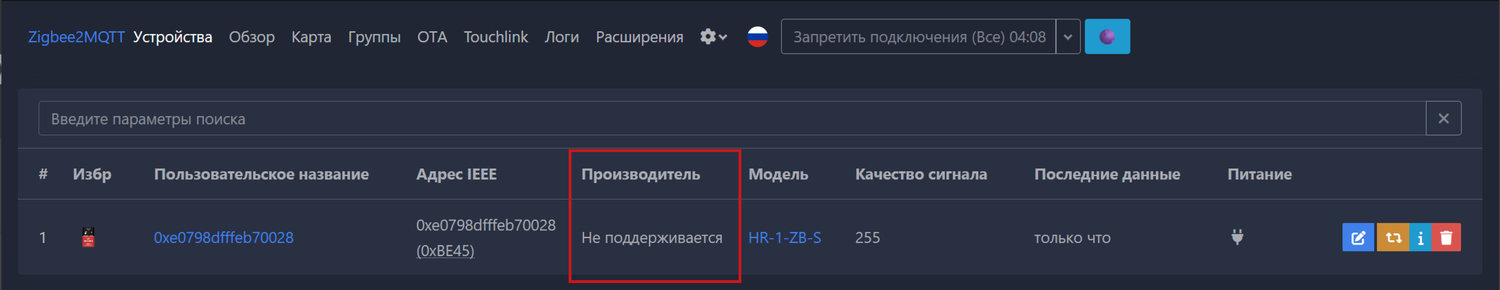

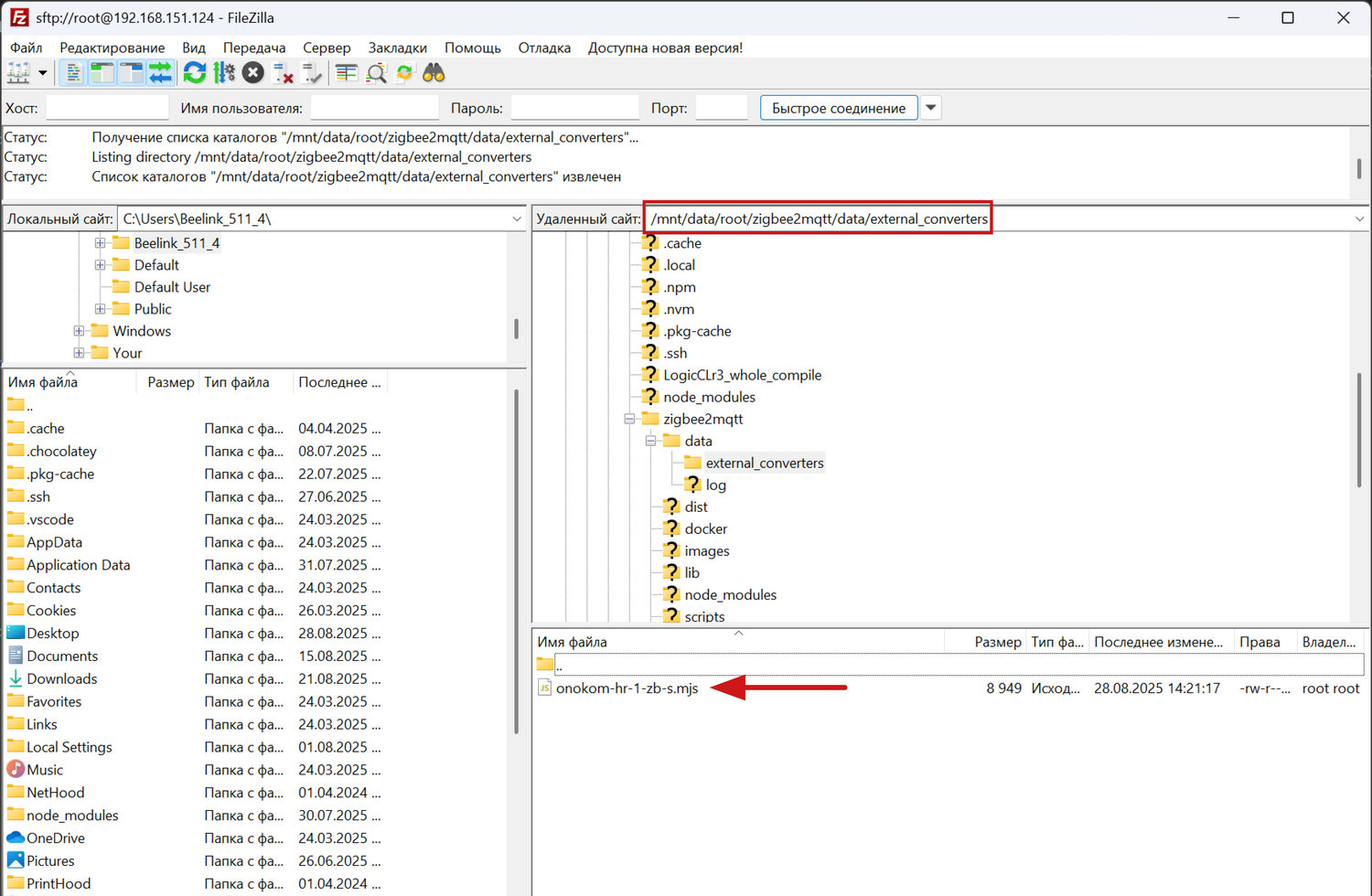

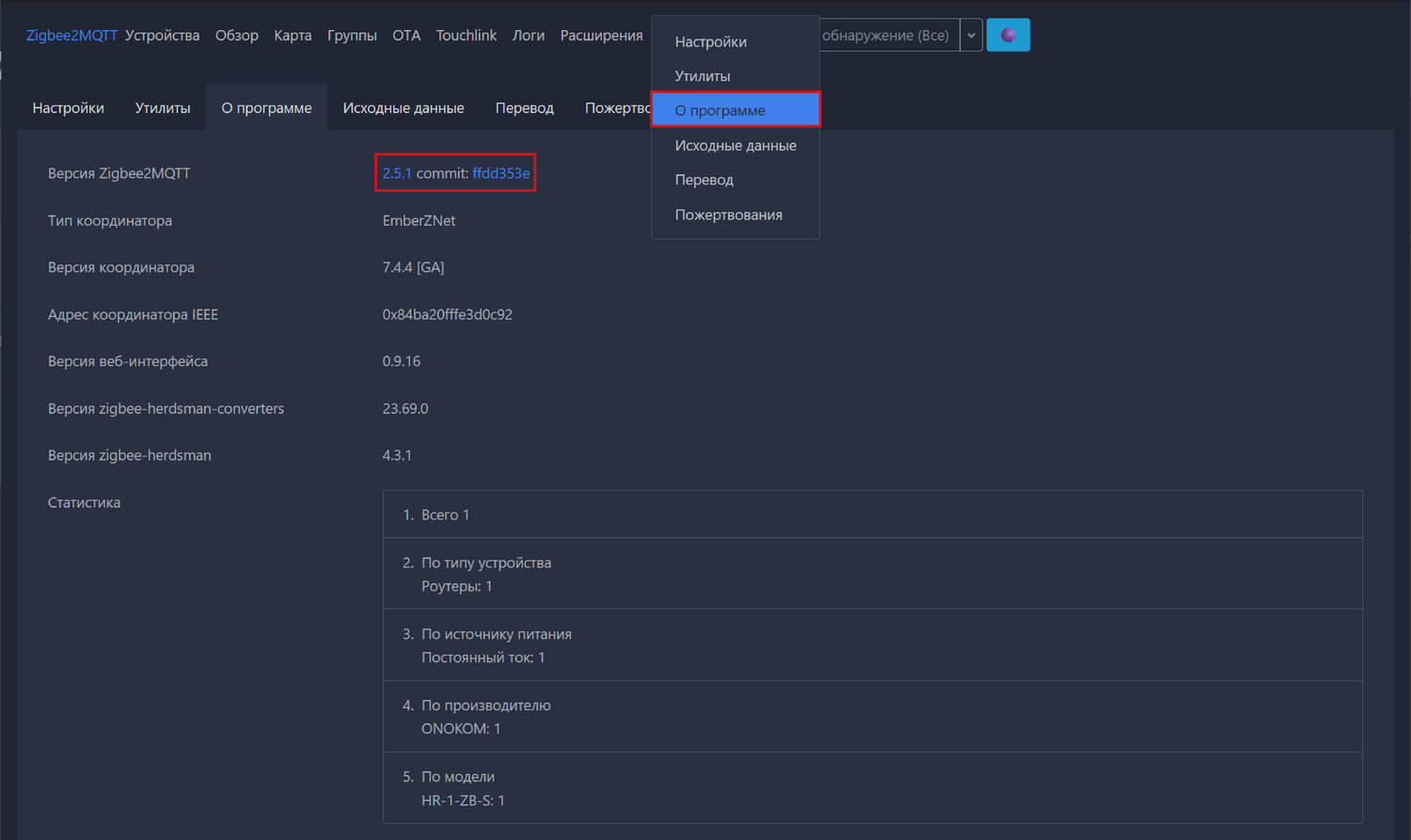

Шаблон HR-1-ZB-S для Zigbee2MQTT

7. Гарантия

Скопировано

Гарантийный срок – 6 лет со дня продажи через розничную торговую сеть, розничных представителей или интеграторов.

Гарантийный срок шлюза для кондиционера, а также срок его службы исчисляются со дня передачи товара потребителю. Если день передачи установить невозможно, эти сроки исчисляются со дня изготовления шлюза для кондиционера. Для установления вышеуказанных сроков может быть использован технический
