1. Примеры из практики

Скопировано

Страницы с примерами в стадии создания

2. Технические характеристики

Скопировано

Подключеине	Zigbee 3.0
Размер шлюза	Размер 46x28x12 мм (ДШВ)
Питание	12В
Потребление	Макс. 1 Вт
Режим работы	Непрерывный
Температура эксплуатации	От 0 до +40 °С
Степень защиты	IP30
Масса (с коробкой)	105 г

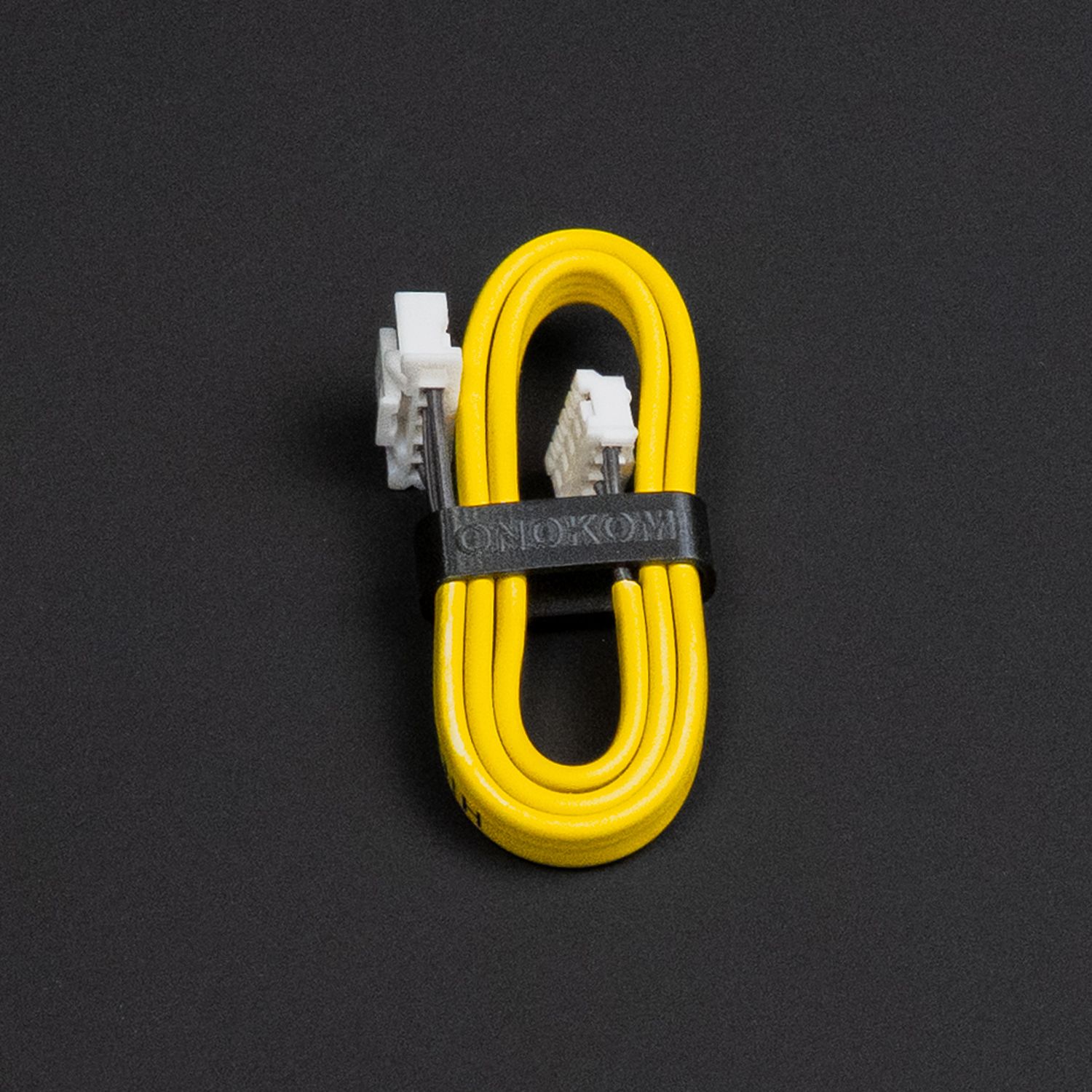

Комплект	Коробка, устройство, кабель

2.1 Версии устройств

Скопировано

Версия шлюза "A"

Актуальная версия
Декабрь 2025 года - по настоящее время

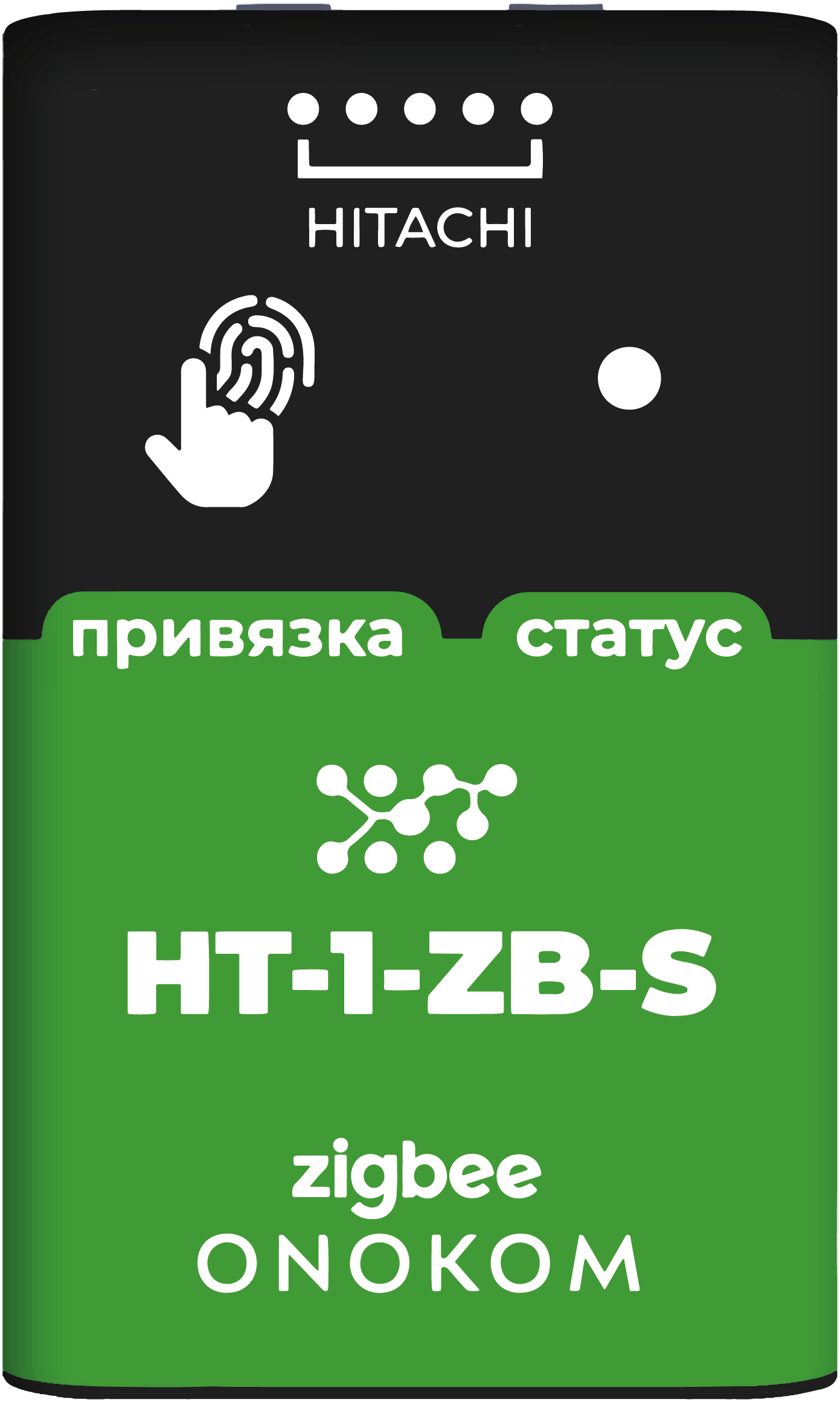

2.2 Изображение устройства

Скопировано

Картинки для вставки устройства
в свои проекты

HT-1-ZB-S.svg
HT-1-ZB-S.pdf

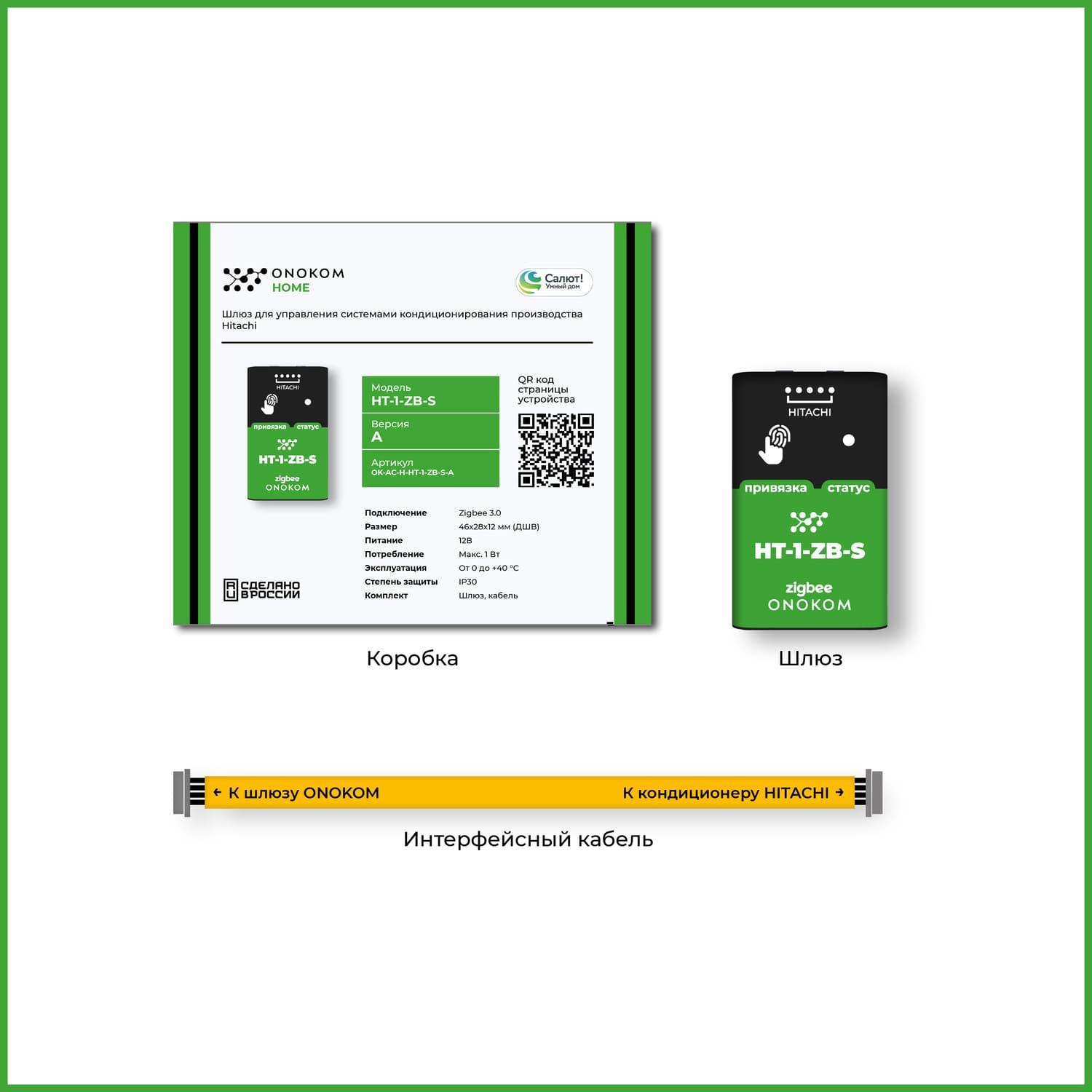

2.3 Комплектация

Скопировано

загружается

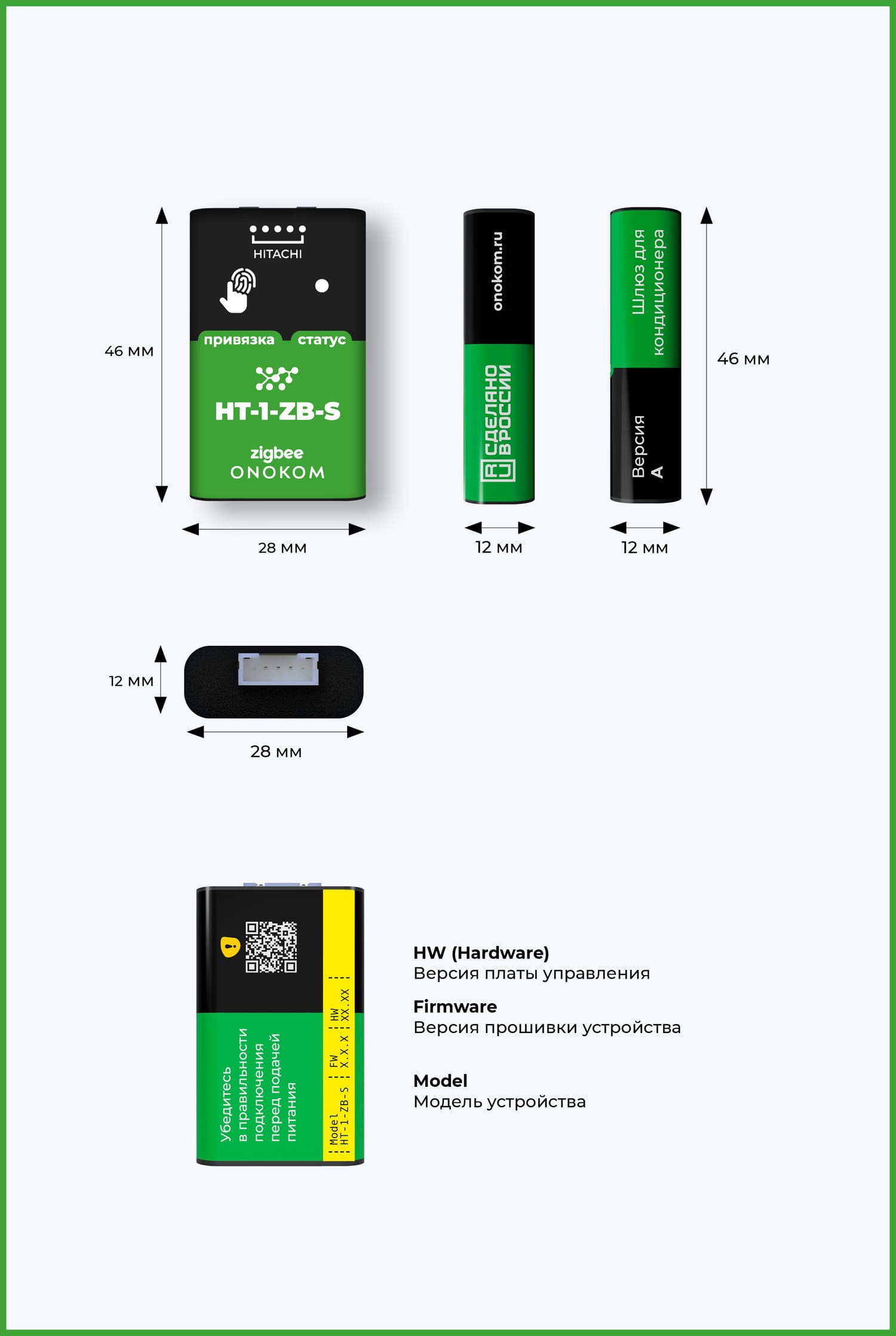

2.4 Размеры устройства

Скопировано

загружается

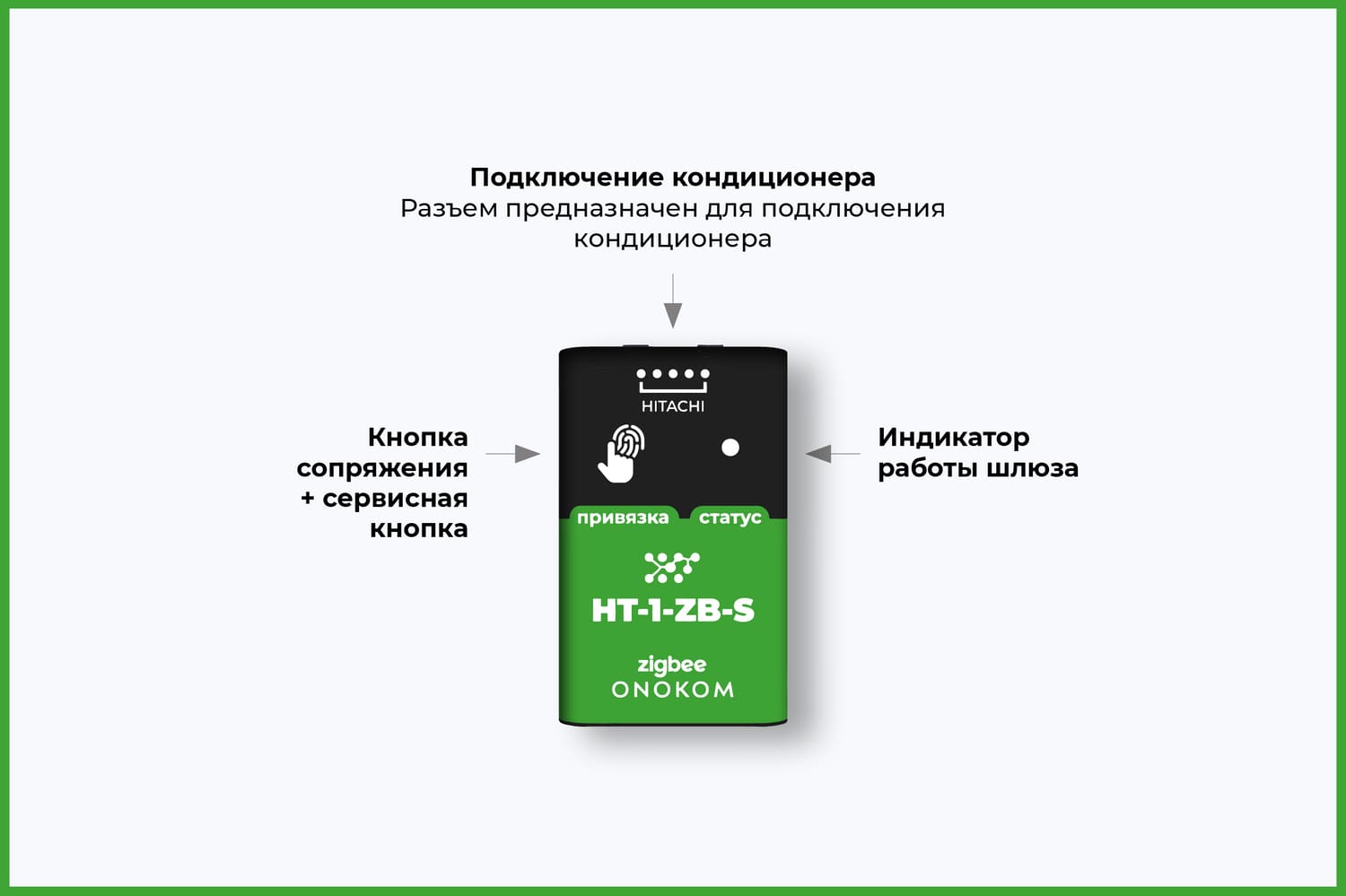

2.5 Назначение портов и кнопок

Скопировано

загружается

2.6 Индикация

Скопировано

2.6.1 Добавление шлюза в хаб

Скопировано

Полная версия видео по добавлению шлюза в хаб.

Ниже можно ознакомиться с пошаговым добавлением

Шаг 1. Разрешить добавление на координаторе

Шаг 2. Удерживаем кнопку 7 секунд

Шаг 3. Отпускаем кнопку

Шаг 4. Координатор увидел шлюз и начал опрос

2.6.2 Нет связи с кондиционером

Скопировано

Индикатор мигает красным светом

2.6.3 Нет связи с координатором Zigbee (мы в сети но координатор не отвечает)

Скопировано

Индикатор мигает красным - зеленым светом

2.6.4 Нет связи с координатором Zigbee (мы покинули сеть или нас выкинули оттуда)

Скопировано

Индикатор начинает гореть красным светом

2.6.5 Всё в порядке (есть Zigbee и связь с кондиционером)

Скопировано

Индикатор не горит

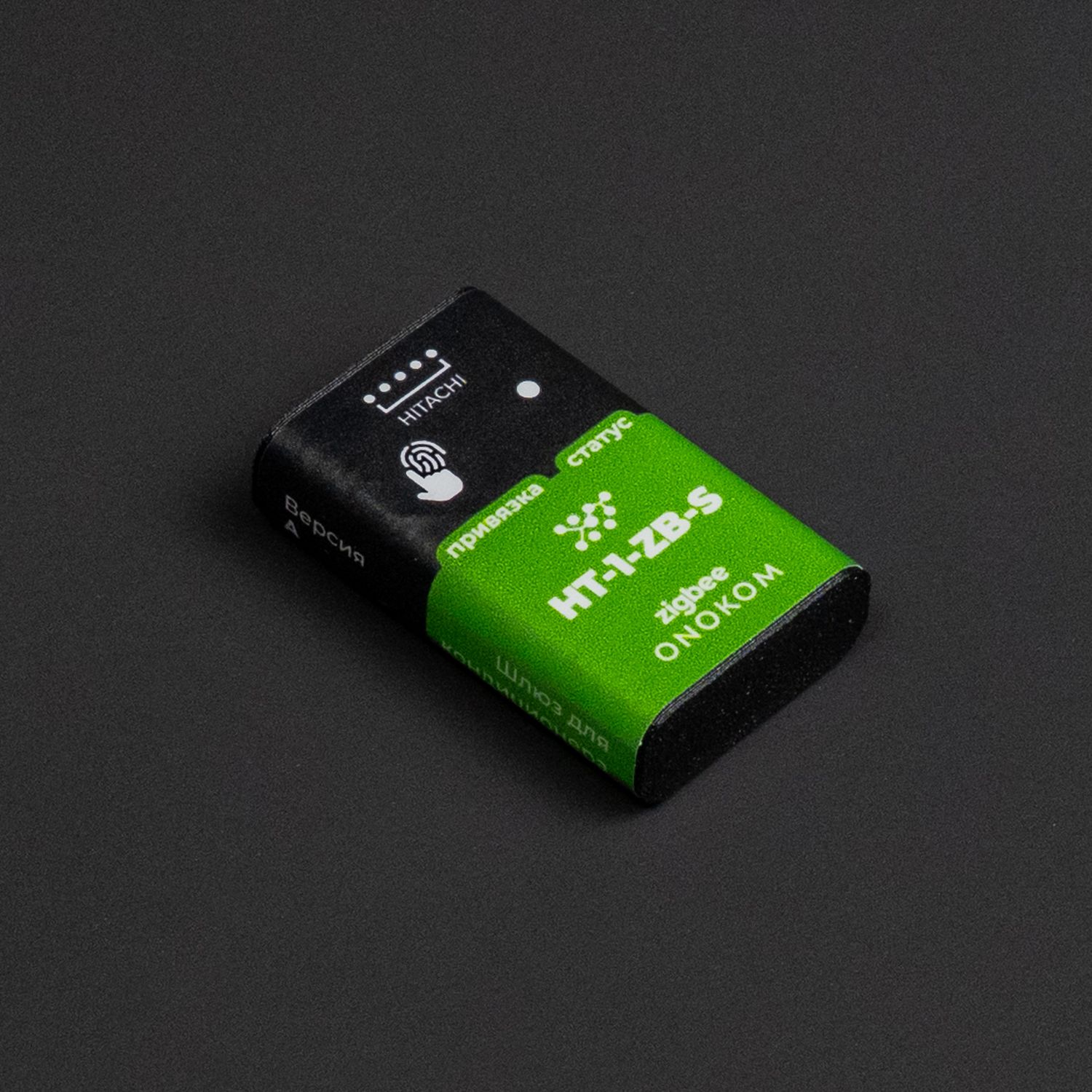

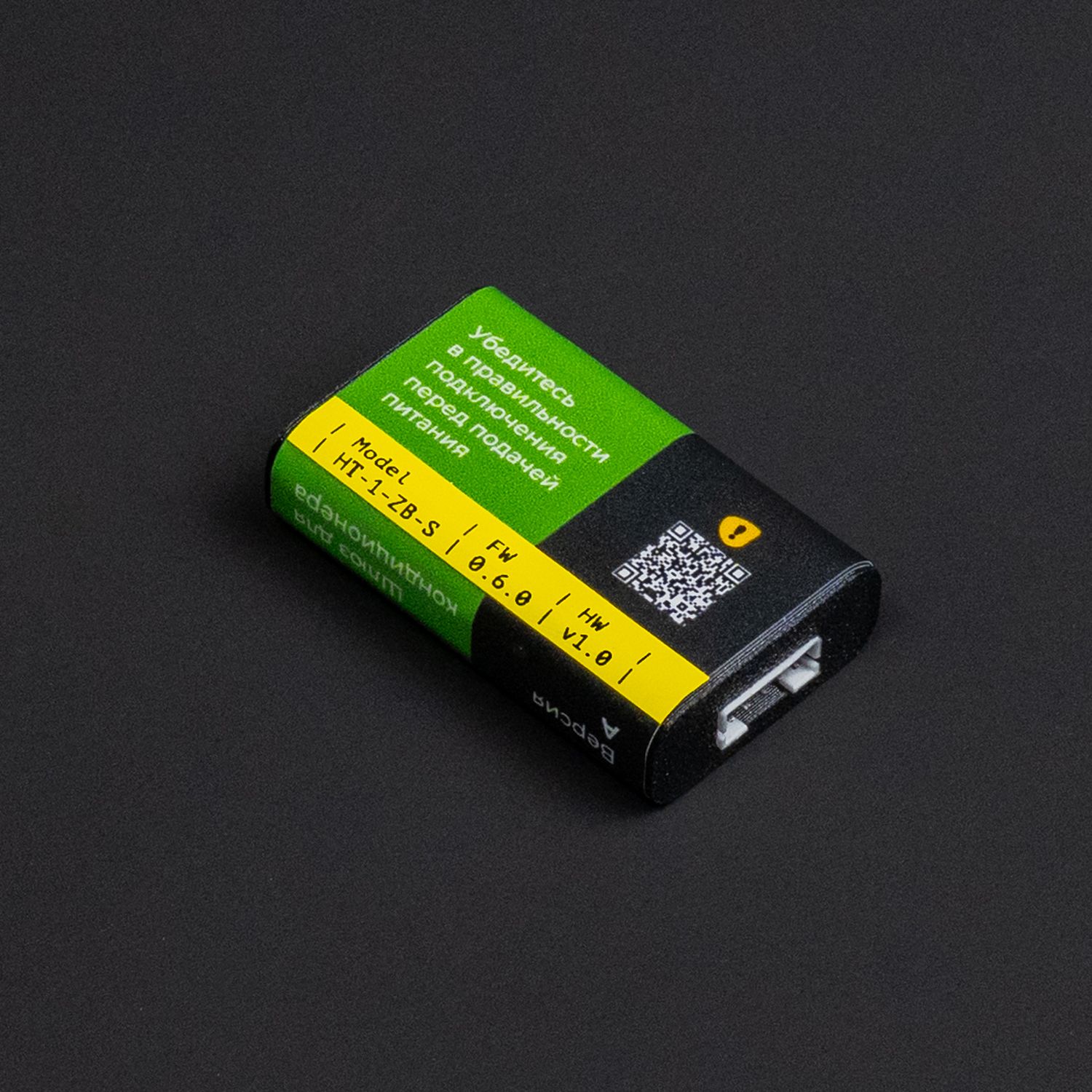

3. Внешний вид

Скопировано

загружается

загружается

загружается

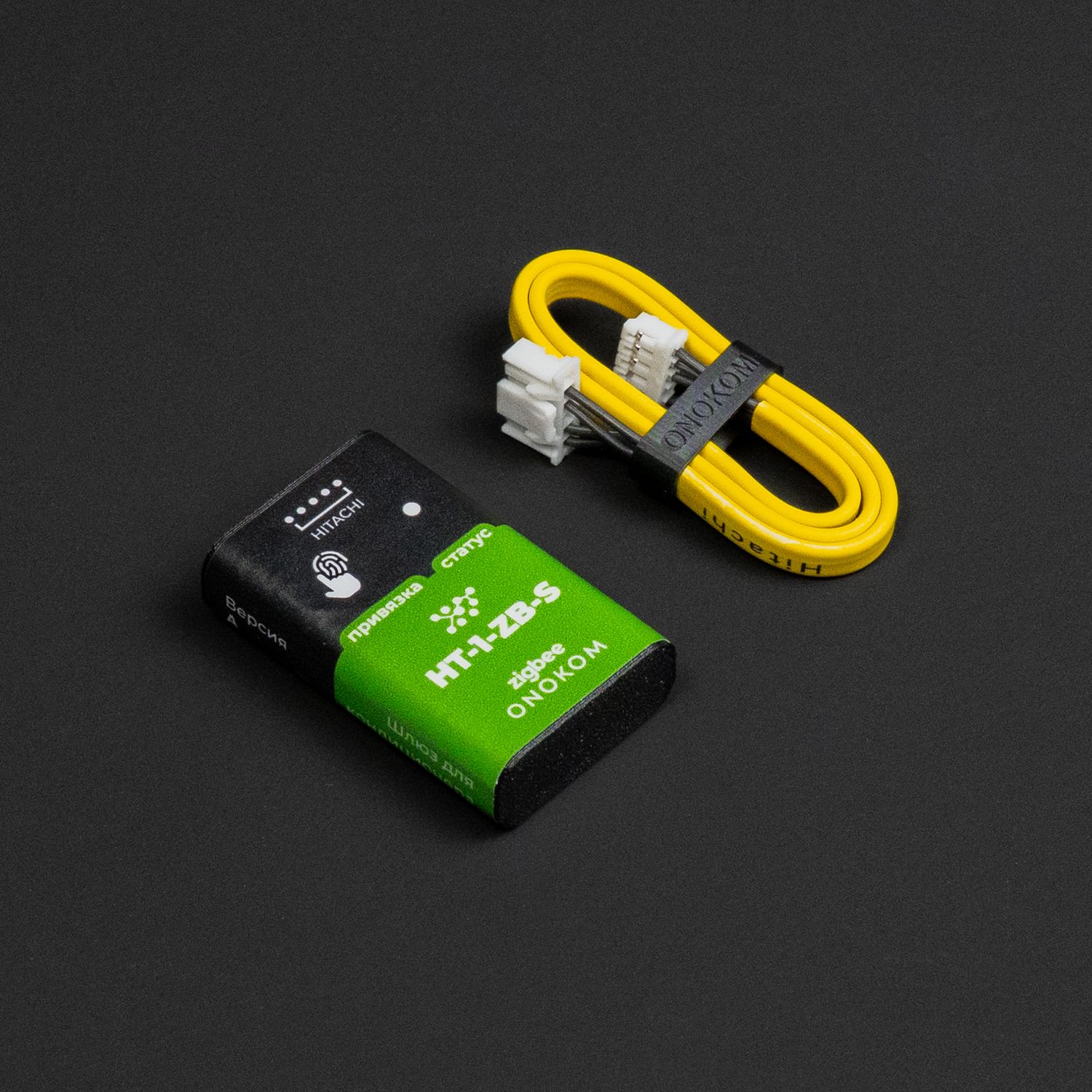

Комплектация шлюза - устройства без коробки

загружается

загружается

Комплектация шлюза - шлюз с обратной стороны

загружается

загружается

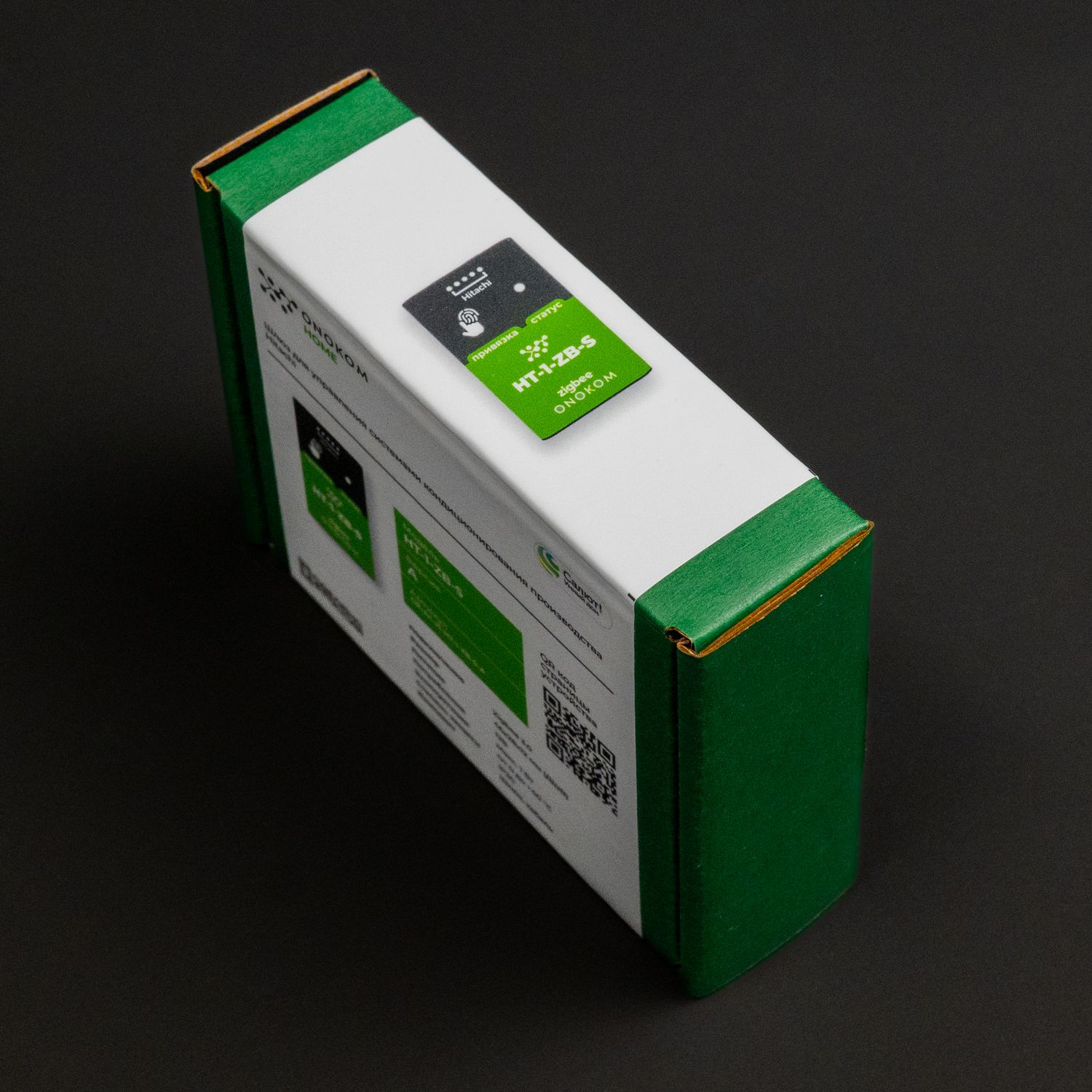

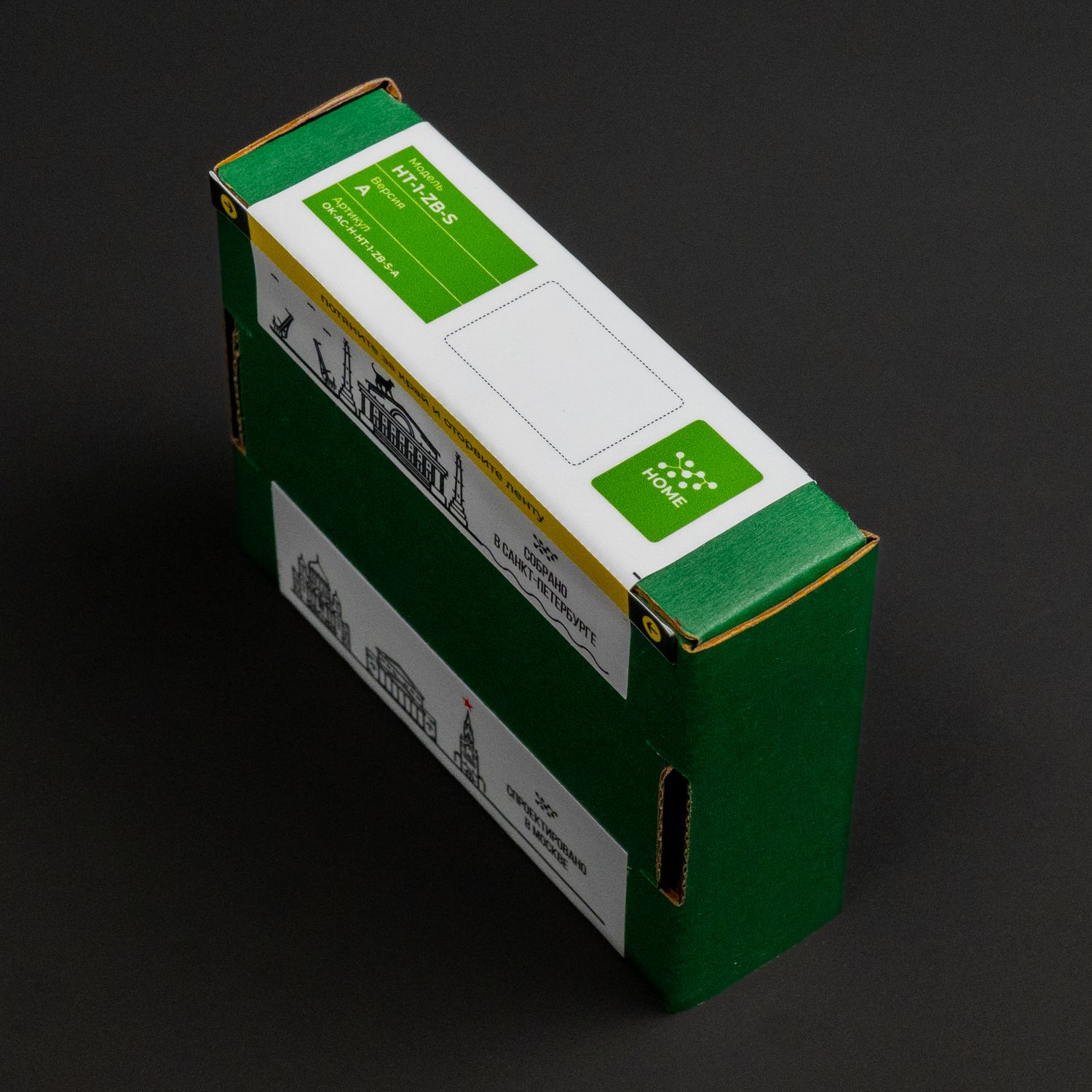

Комплектация шлюза - коробка обратная сторона

загружается

4. Краткая инструкция

Скопировано

- Перед подключением обесточьте кондиционер

- Не размещайте устройство во влажных местах

- Убедитесь в правильности подключения перед подачей питания

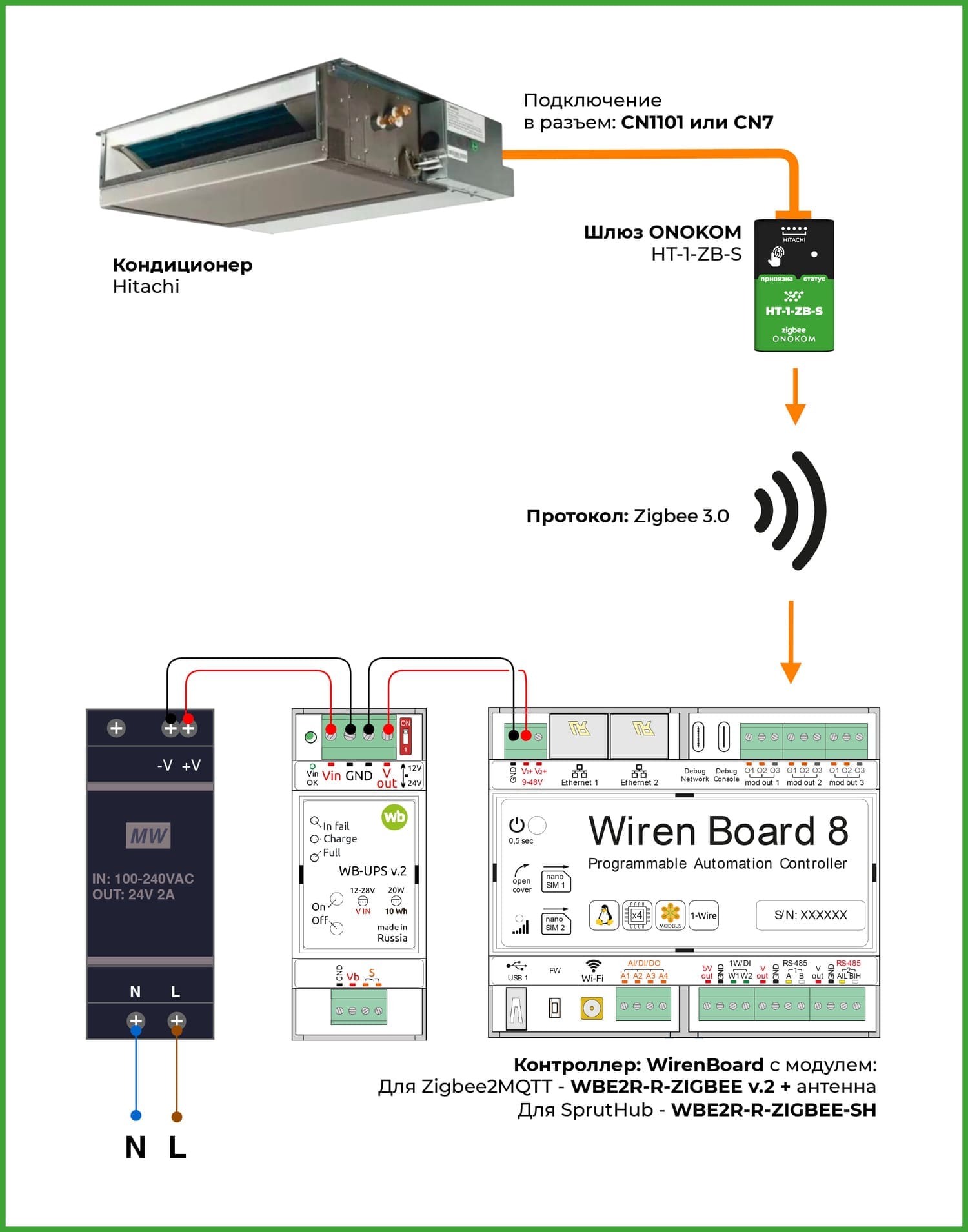

- Подсоедините zigbee шлюз в разъем CN1101 или CN7 кондиционера

- Подайте питание на кондиционер

Добавление шлюза в хаб:

- Шаг 1. Разрешить добавление на координаторе

- Шаг 2. Удерживаем кнопку 7 секунд. Индикатор загорится оранжевым светом

- Шаг 3. Отпускаем кнопку. Индикатор начнет мигать быстрее

- Шаг 4. Координатор увидел шлюз и начал опрос. Индикатор не горит, подключение установлено

4.1 Устранение неполадок

Скопировано

Проверьте правильность подключения интерфейсного кабеля в разъем кондиционера:
- разъем плотно вставлен в плату управления кондиционером;
- разъем плотно вставлен в шлюз;
- разъем не выломан;
- проводники интерфейсного кабеля входят в разъем с одной и с другой стороны интерфейсного кабеля.

5. Карта кластеров

Скопировано

Endpoint Configuration

Endpoint ID: 1 (Основной)

Input Clusters: Basic, Identify, On/Off, Thermostat, Fan Control

Output Clusters: Identify (0x0003), OTA Upgrade (0x0019)

Basic

ID: 0x0000

Endpoint: 1

Direction: Input (Server)

Стандартные атрибуты

ID (hex)	Имя атрибута	Тип данных	Доступ	Значение/Диапазон	Описание
0x0000	ZCLVersion	uint8	R	8	Версия ZCL
0x0003	HWVersion	uint8	R	1	Версия железа
0x0004	ManufacturerName	string	R	ONOKOM	Производитель
0x0005	ModelIdentifier	string	R	HT-1-ZB-S	Модель устройства
0x0007	PowerSource	enum8	R	4 (DC Source)	Источник питания
0x4000	SWBuildID	string	R	x.x.x	Версия ПО

Thermostat

ID: 0x0201

Endpoint: 1

Direction: Input (Server)

Стандартные атрибуты

ID (hex)	Имя атрибута	Тип данных	Доступ	Значение/Диапазон	Описание
0x0000	LocalTemperature	int16	R	1500	Температура в помещении (0.01°C)
0x0011	OccupiedCoolingSetpoint	int16	RW	2300/1600-3200	Установка охлаждения (0.01°C)
0x001C	SystemMode	enum8	RW	0x00: Выключен, 0x01: Авто, 0x03: Охлаждение, 0x04: Нагрев, 0x07: Вентиляция, 0x08: Осушение	Режим работы системы
0x001E	ThermostatRunningMode	enum8	R	0x00: Выключен, 0x01: Авто, 0x03: Охлаждение, 0x04: Нагрев, 0x07: Вентиляция, 0x08: Осушение	Текущий режим работы

Производительские атрибуты (Custom)

ID (hex)	Имя атрибута	Тип данных	Доступ	Значение/Диапазон	Код производителя	Описание
0x4703	Mode	enum8	R/W	1: Нагрев 2: Охлаждение 3: Авто 4: Осушение 5: Вентиляция	HEX: 0x4703 DEC: 18179	Режим работы системы
0x4734	AcConnected	bool	R/W	0x00: Выключено 0x01: Включено	HEX: 0x4703 DEC: 18179	Кондиционер на связи

Fan Control

ID: 0x0202

Endpoint: 1

Direction: Input (Server)

Стандартные атрибуты

ID (hex)	Имя атрибута	Тип данных	Доступ	Значение/Диапазон	Описание
0x0000	FanMode	enum8	RW	5 (Auto)	Режим вентилятора

Производительские атрибуты (Custom)

ID (hex)	Имя атрибута	Тип данных	Доступ	Значение/Диапазон	Код производителя	Описание
0x4700	FanSpeed	enum8	R/W	0 – Авто 1 – Первая скорость 2 – Вторая скорость 3 – Третья скорость	HEX: 0x4703 DEC: 18179	Ручное управление скоростью вентилятора
0x4701	SmartFanSpeed	enum8	R/W	0 – Авто 2 – Первая скорость 3 – Вторая скорость 4 – Третья скорость	HEX: 0x4703 DEC: 18179	Умные режимы работы вентилятора

Identify

ID: 0x0003

Endpoint: 1

Direction: Input (Server)

Функциональность

Кластер отвечает за идентификацию устройства (мигание светом и т.д.).

Output Cluster Configuration

Кластер также поддерживает Output (Client) функции:

Отправка команд идентификации другим устройствам
Поддержка групповых команд идентификации

On/Off

ID: 0x0006

Endpoint: 1

Direction: Input (Server)

Стандартные атрибуты

ID (hex)	Имя атрибута	Тип данных	Доступ	Значение/Диапазон	Описание
0x0000	OnOff	bool	R/W	false	Состояние устройства

OTA Upgrade

ID: 0x0019

Endpoint: 1

Direction: Output (Client)

Функциональность

Кластер отвечает за обновление прошивки по воздуху (Over-The-Air).

Основные функции:

Запрос информации об обновлениях
Загрузка образов прошивки
Управление процессом обновления
Отчеты о статусе обновления

6. Полезные файлы

Скопировано

Шаблон SH-ZIGBEE-ONOKOM-AIR-HT-1-ZB-S для SprutHub.JSON

Шаблон HT-1-ZB-S для Zigbee2MQTT

7. Гарантия

Скопировано

Гарантийный срок эксплуатации – 2 года со дня продажи через розничную торговую сеть, розничных представителей или интеграторов.

Гарантийный срок шлюза для кондиционера, а также срок его службы исчисляются со дня передачи товара потребителю. Если день передачи установить невозможно, эти сроки исчисляются со дня изготовления шлюза для кондиционера. Для установления вышеуказанных сроков может быть использован технический паспорт с отметками дат изготовления и продажи.

Гарантия не распространяется:
- на шлюзы для кондиционеров и их части со следами механических
повреждений, следами жидкостей, гари, вскрытия;
- на шлюзы для кондиционеров вне полной комплектации;
- на шлюзы для кондиционеров, неисправность которых вызвана:
а) транспортными повреждениями, небрежным отношением, плохим уходом;
б) неправильным монтажом, ремонтом или установкой неквалифицированными специалистами;
в) независящими от производителя причинами (неправильное напряжение в шине, пожар, потоп и другие форсмажорные обстоятельства).

Гарантийная замена и ремонт производится по адресу Продавца.

8. Поддерживаемые модели кондиционеров

Скопировано

8.1 Бренд Hitachi

Скопировано

2025

8.1.1 Модели 2025 года

Скопировано

Серия кондиционеров	Модель кондиционеров	Сокращенное название	Шлюз	Документация
Cплит-системы
Настенные серия Shiratama	RAK-DJ18RHAE \| RAC-DJ18WHAE	RAK-DJ18RHAE	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-DJ25RHAE \| RAC-DJ25WHAE	RAK-DJ25RHAE
	RAK-DJ35RHAE \| RAC-DJ35WHAE	RAK-DJ35RHAE
	RAK-DJ50RHAE \| RAC-DJ50WHAE	RAK-DJ50RHAE
Настенные серия X-Comfort	RAK-18REF \| RAC-18WEF	RAK-18REF	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-25REF \| RAC-25WEF	RAK-25REF
	RAK-35REF \| RAC-35WEF	RAK-35REF
	RAK-50REF \| RAC-50WEF	RAK-50REF
Настенные увеличенной мощности	RAK-60RPE \| RAC-60NPE	RAK-60RPE	Zigbee: HT-1-ZB-S (HOME)	Документация
Настенные увеличенной мощности	RAK-70PPD \| RAC-70NPD	RAK-70PPD	Zigbee: HT-1-ZB-S (HOME)	Документация
Канальные	RAD-25RPE \| RAC-25NPE	RAD-25RPE	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAD-35RPE \| RAC-35NPE	RAD-35RPE
	RAD-50RPE \| RAC-50NPE	RAD-50RPE
	RAD-60RPE \| RAC-60NPE	RAD-60RPE
	RAD-70PPD \| RAC-70NPD	RAD-70PPD
Мульти сплит-системы
Настенные серия Multizone Comfort	RAK-18REF	RAK-18REF	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-25REF	RAK-25REF
	RAK-35REF	RAK-35REF
	RAK-50REF	RAK-50REF
Настенные серия Multizone Premium	RAK-15QPE	RAK-15QPE	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-18RPE	RAK-18RPE
	RAK-25RPE	RAK-25RPE
	RAK-35RPE	RAK-35RPE
	RAK-42RPE	RAK-42RPE
	RAK-50RPE	RAK-50RPE
Канальные серия Multizone Premium	RAD-18QPE	RAD-18QPE	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAD-25RPE	RAD-25RPE
	RAD-35RPE	RAD-35RPE
	RAD-50RPE	RAD-50RPE
	RAD-60RPE	RAD-60RPE

2022

8.1.2 Модели 2022 года

Скопировано

Серия кондиционеров	Модель кондиционеров	Сокращенное название	Шлюз	Документация
Cплит-системы
Настенные серия Shiratama	RAK-DJ18PHAE \| RAC-DJ18PHAE	RAK-DJ18PHAE	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-DJ25PHAE \| RAC-DJ25PHAE	RAK-DJ25PHAE
	RAK-DJ35PHAE \| RAC-DJ35PHAE	RAK-DJ35PHAE
	RAK-DJ50PHAE \| RAC-DJ50PHAE	RAK-DJ50PHAE
	RAK-DJ60PHAE \| RAC-DJ60PHAE	RAK-DJ60PHAE
	RAK-DJ70PHAE \| RAC-DJ70PHAE	RAK-DJ70PHAE
Настенные серия X-Comfort	RAK-18REF \| RAC-18WEF	RAK-18REF	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-25REF \| RAC-25WEF	RAK-25REF
	RAK-35REF \| RAC-35WEF	RAK-35REF
	RAK-50REF \| RAC-50WEF	RAK-50REF
Настенные серия Sendo	RAK-18RPE \| RAC-18WPE	RAK-18RPE	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-25RPE \| RAC-25WPE	RAK-25RPE
	RAK-35RPE \| RAC-35WPE	RAK-35RPE
	RAK-42RPE \| RAC-42WPE	RAK-42RPE
	RAK-50RPE \| RAC-50WPE	RAK-50RPE
Настенные увеличенной мощности	RAK-60RPE \| RAC-60NPE	RAK-60RPE	Zigbee: HT-1-ZB-S (HOME)	Документация
Настенные увеличенной мощности	RAK-70PPD \| RAC-70NPD	RAK-70PPD	Zigbee: HT-1-ZB-S (HOME)	Документация
Тепловые насосы серия Akebono Nordic	RAK-25RXE \| RAC-25WXEN	RAK-25RXE	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-35RXE \| RAC-35WXEN	RAK-35RXE
	RAK-50RXE \| RAC-50WXEN	RAK-50RXE
Настенные серия S-Premium	RAK-25PSES \| RAC-25WSE	RAK-25PSES	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-35PSES \| RAC-35WSE	RAK-35PSES
	RAK-50PSES \| RAC-50WSE	RAK-50PSES
Канальные	RAD-25RPE \| RAC-25NPE	RAD-25RPE	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAD-35RPE \| RAC-35NPE	RAD-35RPE
	RAD-50RPE \| RAC-50NPE	RAD-50RPE
	RAD-60RPE \| RAC-60NPE	RAD-60RPE
	RAD-70PPD \| RAC-70NPD	RAD-70PPD
Кассетные	RAI-25RPE \| RAC-25NPE	RAI-25RPE	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAI-35RPE \| RAC-35NPE	RAI-35RPE
	RAI-50RPE \| RAC-50NPE	RAI-50RPE
	RAI-60RPE \| RAC-60NPE	RAI-60RPE
Напольные	RAF-25RXE \| RAC-25FXE	RAF-25RXE	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAF-35RXE \| RAC-35FXE	RAF-35RXE
	RAF-50RXE \| RAC-50FXE	RAF-50RXE
Мульти сплит-системы
Настенные серия Multizone Comfort	RAK-18REF	RAK-18REF	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-25REF	RAK-25REF
	RAK-35REF	RAK-35REF
	RAK-50REF	RAK-50REF
Настенные серия Multizone Premium	RAK-15QPE	RAK-15QPE	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-18RPE	RAK-18RPE
	RAK-25RPE	RAK-25RPE
	RAK-35RPE	RAK-35RPE
	RAK-42RPE	RAK-42RPE
	RAK-50RPE	RAK-50RPE
	RAK-18QXE	RAK-18QXE
	RAK-25RXE	RAK-25RXE
	RAK-35RXE	RAK-35RXE
	RAK-50RXE	RAK-50RXE
Канальные серия Multizone Premium	RAD-18QPE	RAD-18QPE	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAD-25RPE	RAD-25RPE
	RAD-35RPE	RAD-35RPE
	RAD-50RPE	RAD-50RPE
	RAD-60RPE	RAD-60RPE
Кассетные серия Multizone Premium	RAI-25RPE	RAI-25RPE	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAI-35RPE	RAI-35RPE
	RAI-50RPE	RAI-50RPE
	RAI-60RPE	RAI-60RPE
Напольные серия Multizone Premium	RAF-25RXE	RAF-25RXE	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAF-35RXE	RAF-35RXE
	RAF-50RXE	RAF-50RXE

2021

8.1.3 Модели 2021 года

Скопировано

Серия кондиционеров	Модель кондиционеров	Сокращенное название	Шлюз	Документация
Cплит-системы
Настенные серия X-Comfort	RAK-18REF \| RAC-18WEF	RAK-18REF	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-25REF \| RAC-25WEF	RAK-25REF
	RAK-35REF \| RAC-35WEF	RAK-35REF
	RAK-50REF \| RAC-50WEF	RAK-50REF
Настенные серия Sendo	RAK-18RPE \| RAC-18WPE	RAK-18RPE	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-25RPE \| RAC-25WPE	RAK-25RPE
	RAK-35RPE \| RAC-35WPE	RAK-35RPE
	RAK-42RPE \| RAC-42WPE	RAK-42RPE
	RAK-50RPE \| RAC-50WPE	RAK-50RPE
Настенные увеличенной мощности	RAK-60RPE \| RAC-60NPE	RAK-60RPE	Zigbee: HT-1-ZB-S (HOME)	Документация
Настенные увеличенной мощности	RAK-70PPD \| RAC-70NPD	RAK-70PPD	Zigbee: HT-1-ZB-S (HOME)	Документация
Тепловые насосы серия Akebono Nordic	RAK-25RXE \| RAC-25WXEN	RAK-25RXE	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-35RXE \| RAC-35WXEN	RAK-35RXE
	RAK-50RXE \| RAC-50WXEN	RAK-50RXE
Настенные серия S-Premium	RAK-25PSES \| RAC-25WSE	RAK-25PSES	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-35PSES \| RAC-35WSE	RAK-35PSES
	RAK-50PSES \| RAC-50WSE	RAK-50PSES
Канальные	RAD-25RPE \| RAC-25NPE	RAD-25RPE	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAD-35RPE \| RAC-35NPE	RAD-35RPE
	RAD-50RPE \| RAC-50NPE	RAD-50RPE
	RAD-60RPE \| RAC-60NPE	RAD-60RPE
	RAD-70PPD \| RAC-70NPD	RAD-70PPD
Кассетные	RAI-25RPE \| RAC-25NPE	RAI-25RPE	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAI-35RPE \| RAC-35NPE	RAI-35RPE
	RAI-50RPE \| RAC-50NPE	RAI-50RPE
	RAI-60RPE \| RAC-60NPE	RAI-60RPE
Напольные	RAF-25RXE \| RAC-25FXE	RAF-25RXE	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAF-35RXE \| RAC-35FXE	RAF-35RXE
	RAF-50RXE \| RAC-50FXE	RAF-50RXE
Мульти сплит-системы
Настенные серия Multizone Comfort	RAK-18REF	RAK-18REF	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-25REF	RAK-25REF
	RAK-35REF	RAK-35REF
	RAK-50REF	RAK-50REF
Настенные серия Multizone Premium	RAK-15QPE	RAK-15QPE	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-18RPE	RAK-18RPE
	RAK-25RPE	RAK-25RPE
	RAK-35RPE	RAK-35RPE
	RAK-42RPE	RAK-42RPE
	RAK-50RPE	RAK-50RPE
	RAK-18QXE	RAK-18QXE		Документация
	RAK-25RXE	RAK-25RXE
	RAK-35RXE	RAK-35RXE
	RAK-50RXE	RAK-50RXE
Канальные серия Multizone Premium	RAD-18QPE	RAD-18QPE	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAD-25RPE	RAD-25RPE
	RAD-35RPE	RAD-35RPE
	RAD-50RPE	RAD-50RPE
	RAD-60RPE	RAD-60RPE
Кассетные серия Multizone Premium	RAI-25RPE	RAI-25RPE	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAI-35RPE	RAI-35RPE
	RAI-50RPE	RAI-50RPE
	RAI-60RPE	RAI-60RPE
Напольные серия Multizone Premium	RAF-25RXE	RAF-25RXE	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAF-35RXE	RAF-35RXE
	RAF-50RXE	RAF-50RXE

2020

8.1.4 Модели 2020 года

Скопировано

Серия кондиционеров	Модель кондиционеров	Сокращенное название	Шлюз	Документация
Cплит-системы
Настенные серия S-Premium	RAK-25PSEW \| RAC-25WSE	RAK-25PSEW	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-25PSES \| RAC-25WSE	RAK-25PSES
	RAK-35PSEW \| RAC-35WSE	RAK-35PSEW
	RAK-35PSES \| RAC-35WSE	RAK-35PSES
	RAK-50PSEW \| RAC-50WSE	RAK-50PSEW
	RAK-50PSES \| RAC-50WSE	RAK-50PSES
Настенные серия Premium	RAK-18PSC \| RAC-18WSC	RAK-18PSC	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-25PSC \| RAC-25WSC	RAK-25PSC
	RAK-35PSC \| RAC-35WSC	RAK-35PSC
Настенные серия Akebono R32	RAK-25RXE \| RAC-25WXE	RAK-25RXE	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-35RXE \| RAC-35WXE	RAK-35RXE
	RAK-50RXE \| RAC-50WXE	RAK-50RXE
Настенные серия Akebono R410A	RAK-35RXB \| RAC-35WXB	RAK-35RXB	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-35RXB \| RAC-35WXB	RAK-35RXB
	RAK-50RXB \| RAC-50WXB	RAK-50RXB
Настенные серия Performance R32	RAK-18RPE \| RAC-18WPE	RAK-18RPE	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-25RPE \| RAC-25WPE	RAK-25RPE
	RAK-35RPE \| RAC-35WPE	RAK-35RPE
	RAK-42RPE \| RAC-42WPE	RAK-42RPE
	RAK-50RPE \| RAC-50WPE	RAK-50RPE
Настенные серия Performance R410A	RAK-18RPB \| RAK-18WED	RAK-18RPB	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-25RPB \| RAK-25WED	RAK-25RPB
	RAK-18RPC \| RAK-18WED	RAK-18RPC
	RAK-25RPC \| RAK-25WED	RAK-25RPC
	RAK-35RPC \| RAK-35WED	RAK-35RPC
	RAK-50RPC \| RAK-50WED	RAK-50RPC
Настенные серия Eco comfort R32	RAK-18PED \| RAK-18WED	RAK-18PED	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-25PED \| RAK-25WED	RAK-25PED
	RAK-35PED \| RAK-35WED	RAK-35PED
	RAK-50PED \| RAK-50WED	RAK-50PED
Настенные серия Eco comfort R410A	RAK-18PEC \| RAC-18WEC	RAK-18PEC	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-25PEC \| RAC-25WEC	RAK-25PEC
	RAK-35PEC \| RAC-35WEC	RAK-35PEC
	RAK-50PEC \| RAC-50WEC	RAK-50PEC
Напольные серия Akebono	RAF-25RXE \| RAC-25FXE	RAF-25RXE	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAF-35RXE \| RAC-35FXE	RAF-35RXE
	RAF-50RXE \| RAC-50FXE	RAF-50RXE
Канальные низконапорные	RAD-25RPE \| RAC-25NPE	RAD-25RPE	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAD-35RPE \| RAC-35NPE	RAD-35RPE
	RAD-50RPE \| RAC-50NPE	RAD-50RPE
	RAD-60RPE \| RAC-60NPE	RAD-60RPE
Кассетные четырехпоточные	RAI-25RPE \| RAC-25NPE	RAI-25RPE	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAI-35RPE \| RAC-35NPE	RAI-35RPE
	RAI-50RPE \| RAC-50NPE	RAI-50RPE
	RAI-60RPE \| RAC-60NPE	RAI-60RPE
Настенные серия Light commertial	RAK-50PPD \| RAС-50NPD	RAK-50PPD	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-60PPD \| RAС-60NPD	RAK-60PPD
	RAK-70PPD \| RAC-70NPD	RAK-70PPD
Канальные серия Light commercial	RAD-50PPD \| RAС-50NPD	RAD-50PPD	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAD-60PPD \| RAС-60NPD	RAD-60PPD
	RAD-70PPD \| RAC-70NPD	RAD-70PPD
Кассетные серия Light commertial	RAI-50PPD \| RAС-50NPD	RAI-50PPD	Zigbee: HT-1-ZB-S (HOME)	Документация
Кассетные серия Light commertial	RAI-60PPD \| RAС-60NPD	RAI-60PPD	Zigbee: HT-1-ZB-S (HOME)	Документация
Мульти сплит-системы серия Multizone Premium
Настенные серия Akebono	RAK-18QXB	RAK-18QXB	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-25RXB	RAK-25RXB
	RAK-35RXB	RAK-35RXB
	RAK-50RXB	RAK-50RXB
Настенные серия Performance	RAK-15QPB	RAK-15QPB	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-18RPB	RAK-18RPB
	RAK-25RPB	RAK-25RPB
	RAK-35RPC	RAK-35RPC
	RAK-50RPC	RAK-50RPC
Напольные серия Akebono	RAF-25RXB	RAF-25RXB	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAF-35RXB	RAF-35RXB
	RAF-50RXB	RAF-50RXB
Канальные средненапорные	RAD-18QPB	RAD-18QPB	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAD-25QPB	RAD-25QPB
	RAD-35QPB	RAD-35QPB
	RAD-50QPB	RAD-50QPB
Кассетные четырехпоточные	RAI-25QPB	RAI-25QPB	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAI-35QPB	RAI-35QPB
	RAI-50QPB	RAI-50QPB
Настенные серия Akebono R32	RAK-18QXE	RAK-18QXE	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-25RXE	RAK-25RXE
	RAK-35RXE	RAK-35RXE
	RAK-50RXE	RAK-50RXE
Настенные серия Performance R32	RAK-15QPE	RAK-15QPE	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-18RPE	RAK-18RPE
	RAK-25RPE	RAK-25RPE
	RAK-35RPE	RAK-35RPE
	RAK-50RPE	RAK-50RPE
Напольные серия Akebono R32	RAF-25RXE	RAF-25RXE	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAF-35RXE	RAF-35RXE
	RAF-50RXE	RAF-50RXE
Канальные средненапорные R32	RAD-18QPE	RAD-18QPE	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAD-25RPE	RAD-25RPE
	RAD-35RPE	RAD-35RPE
	RAD-50RPE	RAD-50RPE
	RAD-60RPE	RAD-60RPE
Кассетные четырехпоточные R32	RAI-25RPE	RAI-25RPE	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAI-35RPE	RAI-35RPE
	RAI-50RPE	RAI-50RPE
	RAI-60RPE	RAI-60RPE

2019

8.1.5 Модели 2019 года

Скопировано

Серия кондиционеров	Модель кондиционеров	Сокращенное название	Шлюз	Документация
Cплит-системы
Настенные серия Premium	RAK-18PSC \| RAC-18WSB(C)	RAK-18PSC	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-25PSC \| RAC-25WSB(C)	RAK-25PSC
	RAK-35PSC \| RAC-35WSB(C	RAK-35PSC
Настенные серия Akebono	RAK-25RXB \| RAC-25WXB	RAK-25RXB	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-35RXB \| RAC-35WXB	RAK-35RXB
	RAK-50RXB \| RAC-50WXB	RAK-50RXB
Настенные серия Akebono R32	RAK-25RXD \| RAC-25WXB	RAK-25RXD	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-35RXD \| RAC-35WXB	RAK-35RXD
	RAK-50RXD \| RAC-50WXB	RAK-50RXD
Настенные серия Performance	RAK-18RPB(C) \| RAC-18WPB(C)	RAK-18RPB(C)	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-25RPB(C) \| RAC-25WPB(C)	RAK-25RPB(C)
	RAK-35RPC \| RAC-35WPC	RAK-35RPC
	RAK-50RPC \| RAC-50WPC	RAK-50RPC
Настенные серия Performance R32	RAK-18RPD \| RAС-18WPD	RAK-18RPD	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-25RPD \| RAС-25WPD	RAK-25RPD
	RAK-35RPD \| RAC-35WPD	RAK-35RPD
	RAK-42RPD \| RAC-42WPD	RAK-42RPD
	RAK-50RPD \| RAC-50WPD	RAK-50RPD
Настенные серия Eco Comfort	RAK-18PEC \| RAC-18WEC	RAK-18PEC	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-25PEC \| RAC-25WEC	RAK-25PEC
	RAK-35PEC \| RAC-35WEC	RAK-35PEC
	RAK-50PEC \| RAC-50WEC	RAK-50PEC
Настенные серия Eco Comfort R32	RAK-18PED \| RAK-18WED	RAK-18PED	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-25PED \| RAK-25WED	RAK-25PED
	RAK-35PED \| RAK-35WED	RAK-35PED
	RAK-50PED \| RAK-50WED	RAK-50PED
Напольные серия Akebono	RAF-25RXB \| RAC-25FXB	RAF-25RXB	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAF-35RXB \| RAC-35FXB	RAF-35RXB
	RAF-50RXB \| RAC-50FXB	RAF-50RXB
Канальные низконапорные	RAD-25RPA \| RAC-25NPA	RAD-25RPA	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAD-35RPA \| RAC-35NPA	RAD-35RPA
	RAD-50RPA \| RAC-50NPA	RAD-50RPA
Канальные низконапорные R32	RAD-25RPE \| RAС-25NPE	RAD-25RPE	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAD-35RPE \| RAС-35NPE	RAD-35RPE
	RAD-50RPE \| RAC-50NPE	RAD-50RPE
	RAD-60RPE \| RAC-60NPE	RAD-60RPE
Канальные средненапорные	RAD-50PPA \| RAC-50DPA	RAD-50PPA	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAD-60PPA \| RAC-60DPA	RAD-60PPA
	RAD-70PPA \| RAC-70DPA	RAD-70PPA
Кассетные четырехпоточные	RAI-25RPA \| RAC-25NPA	RAI-25RPA	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAI-35RPA \| RAC-35NPA	RAI-35RPA
	RAI-50RPA \| RAC-50NPA	RAI-50RPA
Кассетные четырехпоточные R32	RAI-25RPA \| RAC-25NPA	RAI-25RPA	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAI-35RPA \| RAC-35NPA	RAI-35RPA
	RAI-50RPA \| RAC-50NPA	RAI-50RPA
	RAI-60RPE \| RAC-60NPE	RAI-60RPE
Настенные серия Light commertial	RAK-50PPD \| RAС-50NPD	RAK-50PPD	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-60PPD \| RAС-60NPD	RAK-60PPD
	RAK-70PPD \| RAC-70NPD	RAK-70PPD
Канальные серия Light commertial	RAD-50PPD \| RAС-50NPD	RAD-50PPD	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAD-60PPD \| RAС-60NPD	RAD-60PPD
	RAD-70PPD \| RAC-70NPD	RAD-70PPD
Кассетные серия Light commertial	RAI-50PPD \| RAС-50NPD	RAI-50PPD	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAI-60PPD \| RAС-60NPD	RAI-60PPD
Мульти сплит-системы
Настенные серия Akebono	RAK-18QXB	RAK-18QXB	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-25RXB	RAK-25RXB
	RAK-35RXB	RAK-35RXB
	RAK-50RXB	RAK-50RXB
Настенные серия Performance	RAK-15QPB	RAK-15QPB	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-18RPB	RAK-18RPB
	RAK-25RPB	RAK-25RPB
	RAK-35RPC	RAK-35RPC
	RAK-50RPC	RAK-50RPC
Напольные серия Akebono	RAF-25RXB	RAF-25RXB	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAF-35RXB	RAF-35RXB
	RAF-50RXB	RAF-50RXB
Канальные средненапорные	RAD-18QPB	RAD-18QPB	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAD-25QPB	RAD-25QPB
	RAD-35QPB	RAD-35QPB
	RAD-50QPB	RAD-50QPB
Кассетные четырехпоточные	RAI-25QPB	RAI-25QPB	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAI-35QPB	RAI-35QPB
	RAI-50QPB	RAI-50QPB

2018

8.1.6 Модели 2018 года

Скопировано

Серия кондиционеров	Модель кондиционеров	Сокращенное название	Шлюз	Документация
Cплит-системы
Настенные серия Premium	RAK-18PSB(C) \| RAC-18WSB(C)	RAK-18PSB(C)	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-25PSB(C) \| RAC-25WSB(C)	RAK-25PSB(C)
	RAK-35PSB(C) \| RAC-35WSB(C)	RAK-35PSB(C)
Настенные серия Akebono	RAK-25RXB \| RAC-25WXB	RAK-25RXB	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-35RXB \| RAC-35WXB	RAK-35RXB
	RAK-50RXB \| RAC-50WXB	RAK-50RXB
Настенные серия Performance	RAK-18RPB(C) \| RAC-18WPB(C)	RAK-18RPB(C)	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-25RPB(C) \| RAC-25WPB(C)	RAK-25RPB(C)
	RAK-35RPC \| RAC-35WPC	RAK-35RPC
	RAK-50RPC \| RAC-50WPC	RAK-50RPC
	RAK-60PPA \| RAC-60WPA	RAK-60PPA
	RAK-70PPA \| RAC-70WPA	RAK-70PPA
Настенные серия Eco Comfort	RAK-18PEC \| RAC-18WEC	RAK-18PEC	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-25PEC \| RAC-25WEC	RAK-25PEC
	RAK-35PEC \| RAC-35WEC	RAK-35PEC
	RAK-50PEC \| RAC-50WEC	RAK-50PEC
Настенные серия Eco Comfort R32	RAK-18PED \| RAK-18WED	RAK-18PED	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-25PED \| RAK-25WED	RAK-25PED
	RAK-35PED \| RAK-35WED	RAK-35PED
	RAK-50PED \| RAK-50WED	RAK-50PED
Канальные низконапорные	RAD-25RPA \| RAC-25NPA	RAD-25RPA	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAD-35RPA \| RAC-35NPA	RAD-35RPA
	RAD-50RPA \| RAC-50NPA	RAD-50RPA
Канальные средненапорные	RAD-50PPA \| RAC-50DPA	RAD-50PPA	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAD-60PPA \| RAC-60DPA	RAD-60PPA
	RAD-70PPA \| RAC-70DPA	RAD-70PPA
Кассетные четырехпоточные	RAI-25RPA \| RAC-25NPA	RAI-25RPA	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAI-35RPA \| RAC-35NPA	RAI-35RPA
	RAI-50RPA \| RAC-50NPA	RAI-50RPA
Настенные серия Light commercial	RAK-50PPD	RAK-50PPD	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-60PPD	RAK-60PPD
	RAK-70PPD	RAK-70PPD
Канальные серия Light commertial	RAD-50PPD	RAD-50PPD	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAD-60PPD	RAD-60PPD
	RAD-70PPD	RAD-70PPD
Кассетные серия Light commertial	RAI-50PPD	RAI-50PPD	Zigbee: HT-1-ZB-S (HOME)	Документация
Кассетные серия Light commertial	RAI-60PPD	RAI-60PPD	Zigbee: HT-1-ZB-S (HOME)	Документация
Мульти сплит-системы
Настенные серия Akebono	RAK-18QXB	RAK-18QXB	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-25RXB	RAK-25RXB
	RAK-35RXB	RAK-35RXB
	RAK-50RXB	RAK-50RXB
Настенные серия Performance	RAK-15QPB	RAK-15QPB	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-18RPB	RAK-18RPB
	RAK-25RPB	RAK-25RPB
	RAK-35RPC	RAK-35RPC
	RAK-50RPC	RAK-50RPC
Напольные серия Akebono	RAF-25RXB	RAF-25RXB	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAF-35RXB	RAF-35RXB
	RAF-50RXB	RAF-50RXB
Канальные средненапорные	RAD-18QPB	RAD-18QPB	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAD-25QPB	RAD-25QPB
	RAD-35QPB	RAD-35QPB
	RAD-50QPB	RAD-50QPB
Кассетные четырехпоточные	RAI-25QPB	RAI-25QPB	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAI-35QPB	RAI-35QPB
	RAI-50QPB	RAI-50QPB

2015

8.1.7 Модели 2015 года

Скопировано

Серия кондиционеров	Модель кондиционеров	Сокращенное название	Шлюз	Документация
Cплит-системы
Настенные серия Premium	RAS-10XH1 \| RAC-10XH1	RAS-10XH1	Zigbee: HT-1-ZB-S (HOME)	Документация
Настенные серия Premium	RAS-14XH1 \| RAC-14XH1	RAS-14XH1	Zigbee: HT-1-ZB-S (HOME)	Документация
Настенные серия Eco Sensor	RAS-10SH3 \| RAC-10SH3	RAS-10SH3	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAS-14SH3 \| RAC-14SH3	RAS-14SH3
	RAS-18SH3 \| RAC-18SH3	RAS-18SH3
Настенные серия Premium Inverter	RAS-10MH1 \| RAC-10MH1	RAS-10MH1	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAS-14MH1 \| RAC-14MH1	RAS-14MH1
	RAS-18MH1 \| RAC-18MH1	RAS-18MH1
	RAS-24MH1 \| RAC-24MH1	RAS-24MH1
	RAS-30MH1 \| RAC-30MH1	RAS-30MH1
Настенные серия Inverter	RAS-08PH1 \| RAC-08PH1	RAS-08PH1	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAS-10PH1 \| RAC-10PH1	RAS-10PH1
	RAS-14PH1 \| RAC-14PH1	RAS-14PH1
	RAS-18PH1 \| RAC-18PH1	RAS-18PH1
Мульти сплит-cистемы
Настенные	RAK-18NH6AS	RAK-18NH6AS	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-25NH6A	RAK-25NH6A
	RAK-35NH6A	RAK-35NH6A
	RAK-50NH6A	RAK-50NH6A
	RAK-65NH6A	RAK-65NH6A
Напольные	RAF-25NX2	RAF-25NX2	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAF-35NX2	RAF-35NX2
	RAF-50NX2	RAF-50NX2
Кассетные	RAI-25NH5A	RAI-25NH5A	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAI-35NH5A	RAI-35NH5A
	RAI-50NH5A	RAI-50NH5A
Канальные	RAD-18NH7A	RAD-18NH7A	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAD-25NH7A	RAD-25NH7A
	RAD-35NH7A	RAD-35NH7A
	RAD-50NH7A	RAD-50NH7A

2014

8.1.8 Модели 2014 года

Скопировано

Серия кондиционеров	Модель кондиционеров	Сокращенное название	Шлюз	Документация
Cплит-системы
Настенные серия Premium Inverter	RAS-10MH1 \| RAC-10MH1	RAS-10MH1	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAS-14MH1 \| RAC-14MH1	RAS-14MH1
	RAS-18MH1 \| RAC-18MH1	RAS-18MH1
	RAS-24MH1 \| RAC-24MH1	RAS-24MH1
	RAS-30MH1 \| RAC-30MH1	RAS-30MH1
Настенные серия Inverter	RAS-08PH1 \| RAC-08PH1	RAS-08PH1	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAS-10PH1 \| RAC-10PH1	RAS-10PH1
	RAS-14PH1 \| RAC-14PH1	RAS-14PH1
	RAS-18PH1 \| RAC-18PH1	RAS-18PH1

2012

8.1.9 Модели 2012 года

Скопировано

Серия кондиционеров	Модель кондиционеров	Сокращенное название	Шлюз	Документация
Cплит-системы
Настенные серия Premium XH	RAS-10XH1 \| RAC-10XH1	RAS-10XH1	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAS-14XH1 \| RAC-14XH1	RAS-14XH1
Настенные серия Eco Sensor	RAS-10SH3 \| RAC-10SH3	RAS-10SH3	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAS-14SH3 \| RAC-14SH3	RAS-14SH3
	RAS-18SH3 \| RAC-18SH3	RAS-18SH3
Канальные серия MonoDuct	RAD-50DH7A \| RAС-50DH7	RAD-50DH7A	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAD-60DH7A \| RAС-60DH7	RAD-60DH7A
	RAD-70DH7A \| RAС-70DH7	RAD-70DH7A
Мульти сплит cистемы
Настенные серия Cut Out	RAK-25QH8S(W)(B)	RAK-25QH8S(W)(B)	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-35QH8(W)(B)	RAK-35QH8(W)(B)
	RAK-50QH8(W)(B)	RAK-50QH8(W)(B)
Настенные серия Flamed Flat	RAK-18NH6AS	RAK-18NH6AS	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAK-25NH6A	RAK-25NH6A
	RAK-35NH6A	RAK-35NH6A
	RAK-50NH6A	RAK-50NH6A
Напольные	RAF-25NX2	RAF-25NX2	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAF-35NX2	RAF-35NX2
	RAF-50NX2	RAF-50NX2
Кассетные	RAI-25NH5A	RAI-25NH5A	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAI-35NH5A	RAI-35NH5A
	RAI-50NH5A	RAI-50NH5A
Канальные	RAD-18NH7A	RAD-18NH7A	Zigbee: HT-1-ZB-S (HOME)	Документация
	RAD-25NH7A	RAD-25NH7A
	RAD-35NH7A	RAD-35NH7A
	RAD-50NH7A	RAD-50NH7A

9. Функции кондиционера

Скопировано

Параметр шлюза		Wiren Board Тип контрола	HomeKit ( через Sprut.hub)	Яндекс ( через Sprut.hub)	ZigBee2MQTT
Состояние	Включен Выключен	✅ 1 - Включен 0 - Выключен Параметр выводится в следующем виде: Тип канала - переключатель	✖️ Не используется	✖️ Не используется	✅ Состояние Включен Выключен
Режим	Нагрев Охлаждение Автоматический Вентиляция Осушение	✅ 1 - Нагрев 2 - Охлаждение 3 - Автоматический 4 - Вентиляция 5- Осушение Параметр выводится в следующем виде: Тип канала - диапазон	✖️ Не используется	✖️ Не используется	✖️ Не используется
Состояние и режим. Параметр совмещающий в себе параметры: “Состояние” и “Режим” (Необходим для SprutHub)	0 - Кондиционер выключен 1 - Кондиционер включен Нагрев 2 - Кондиционер включен Охлаждение 3 - Кондиционер включен Автоматический 4 - Кондиционер включен Вентиляция 5 - Кондиционер включен Осушение	✅ 0 - Кондиционер выключен 1 - Кондиционер включен Нагрев 2 - Кондиционер включен Охлаждение 3 - Кондиционер включен Автоматический 4 - Кондиционер включен Вентиляция 5 - Кондиционер включен Осушение "	✅ Выключен Нагрев Охлаждение Автоматический Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Режим работы	✅ Состояние Включен Выключен ✅ Режим работы Нагрев Охлаждение Автоматический Осушение Вентиляция Параметры выводятся в виде сервиса Термостат с характеристиками: - Состояние - Режим работы	✅ Состояние Включен Выключен ✅ Режим работы Нагрев Охлаждение Автоматический Осушение Вентиляция Параметры выводятся в виде сервиса Термостат с характеристиками: - Состояние - Режим работы
Температура воздуха в помещении	Параметр отображающий текущую температуру измеренную кондиционером	✅ Минимум - 0 Максимум - 50 Параметр выводится в следующем виде: Тип канала - значение температуры	✅	✅	✅
Температура воздуха на улице	Параметр отображающий текущую температуру измеренную кондиционером	✖️ Не используется	☑️ Скрыто по умолчанию Минимум - 0 Максимум - 50 Параметр выводится в следующем виде: Тип сервиса - Датчик температуры Характеристика - Температура	☑️ Скрыто по умолчанию Минимум - 0 Максимум - 50 Параметр выводится в следующем виде: Тип сервиса - Датчик температуры Характеристика - Температура	✅
Целевая температура - параметр в который мы будем передавать желаемую температуру	Минимальное значение: 16 Максимальное значение: 32	✅ Минимум - 16 Максимум - 32 Параметр выводится в следующем виде: Тип канала - диапазон	✅ Минимум - 16 Максимум - 32 Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Целевая температура	✅ Минимум - 16 Максимум - 32 Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Целевая температура	✅ Минимум - 16 Максимум - 32
Скорость вентилятора	0 - Автоматическая скорость 1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость	✅ 0 - Автоматическая скорость 1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость Параметр выводится в следующем виде: Тип канала - диапазон	✖️ Не используется	✖️ Не используется	✅ 0 - Автоматическая скорость 1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость
Скорость вентилятора расширенная	0 - Автоматическая скорость 2 - Первая скорость 3 - Вторая скорость 4 - Третья скорость	✅ 0 - Автоматическая скорость 2 - Первая скорость 3 - Вторая скорость 4 - Третья скорость Параметр выводится в следующем виде: Тип канала - диапазон	✅ 0% - Автоматическая скорость 33% - Первая скорость 67% - Вторая скорость 100% - Третья скорость Параметры выводятся в следующем виде: Тип сервиса - Вентилятор Характеристика - Скорость вращения	✅ 0% - Автоматическая скорость 1% - Первая скорость 2% - Вторая скорость 3% - Третья скорость Параметры выводятся в следующем виде: Тип сервиса - Вентилятор Характеристика - Скорость вращения (отображается с подписью "открытие ")	✅ 0 - Автоматическая скорость 1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость
Кондиционер подключен	0 - Нет связи с кондиционером 1 - Связь есть, но не можем распознать пакеты 2 - Связь есть, но битые пакеты 3 - Кондиционер подключен	0 - Нет связи с кондиционером 1 - Связь есть, но не можем распознать пакеты 2 - Связь есть, но битые пакеты 3 - Кондиционер подключен	✖️ Не используется	✖️ Не используется	0 - Нет связи с кондиционером 1 - Связь есть, но не можем распознать пакеты 2 - Связь есть, но битые пакеты 3 - Кондиционер подключен

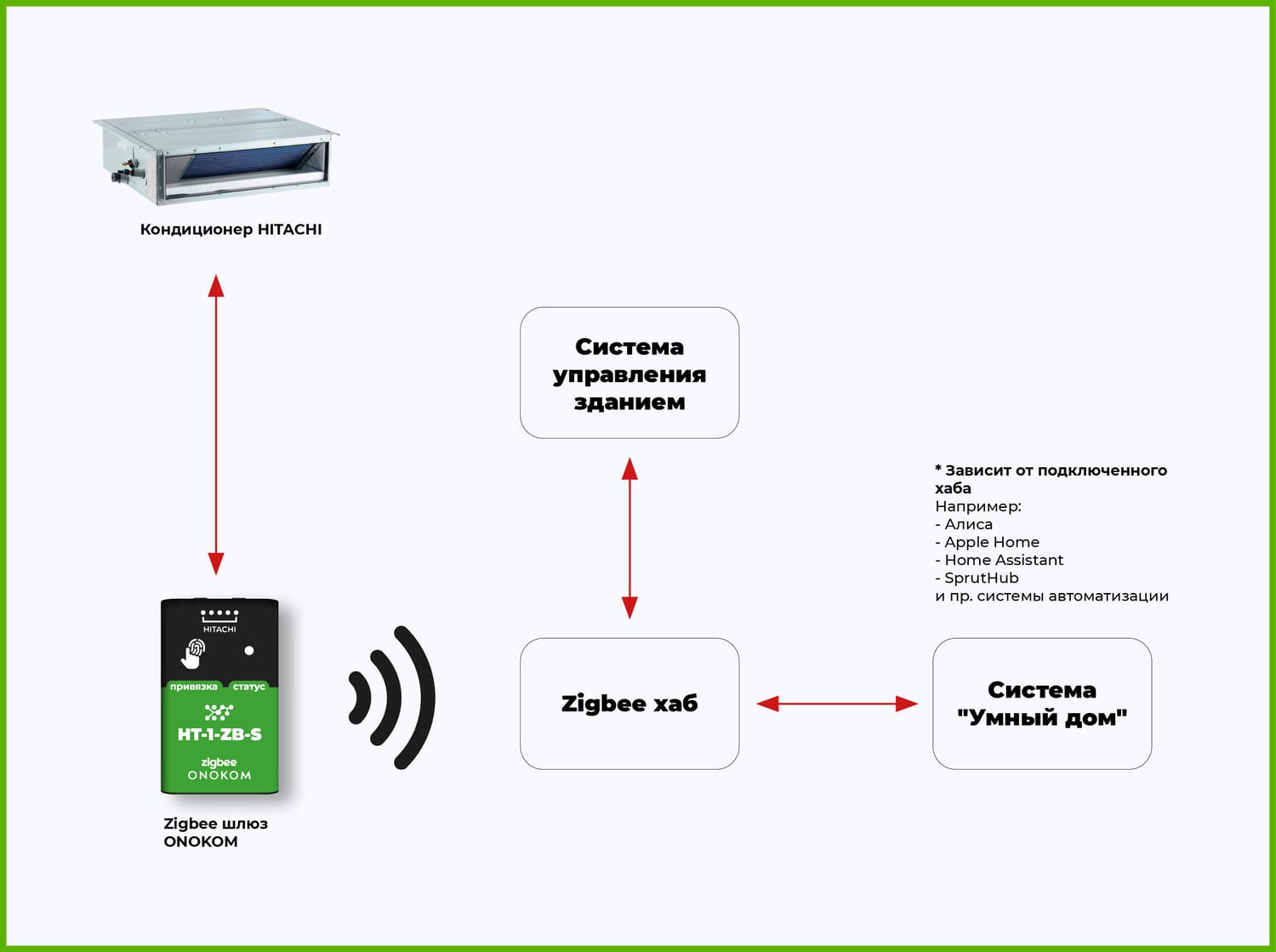

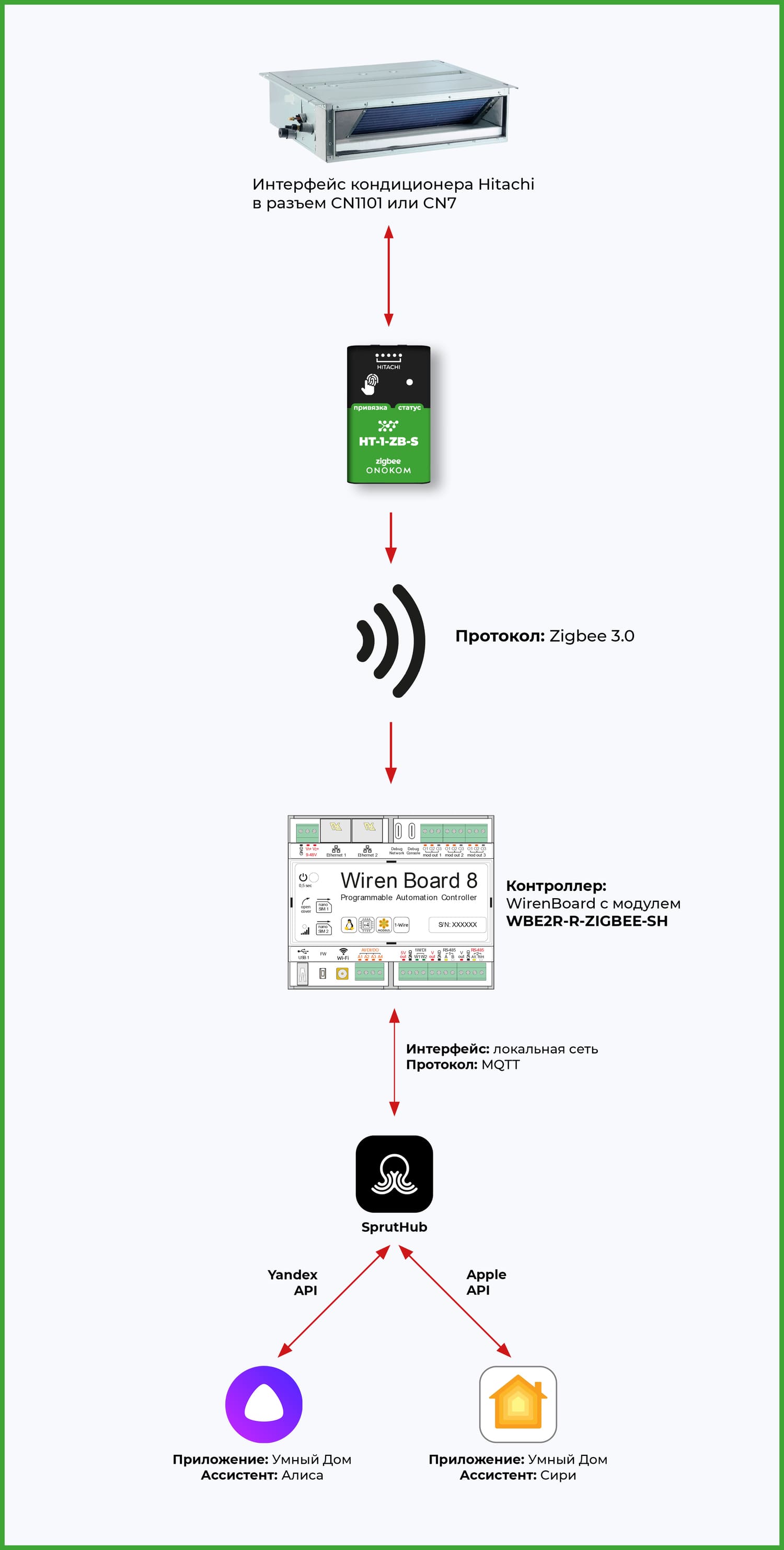

10. Общая логическая схема работы шлюза

Скопировано

загружается

10.1 Логическая схема WirenBoard + SprutHub

Скопировано

загружается

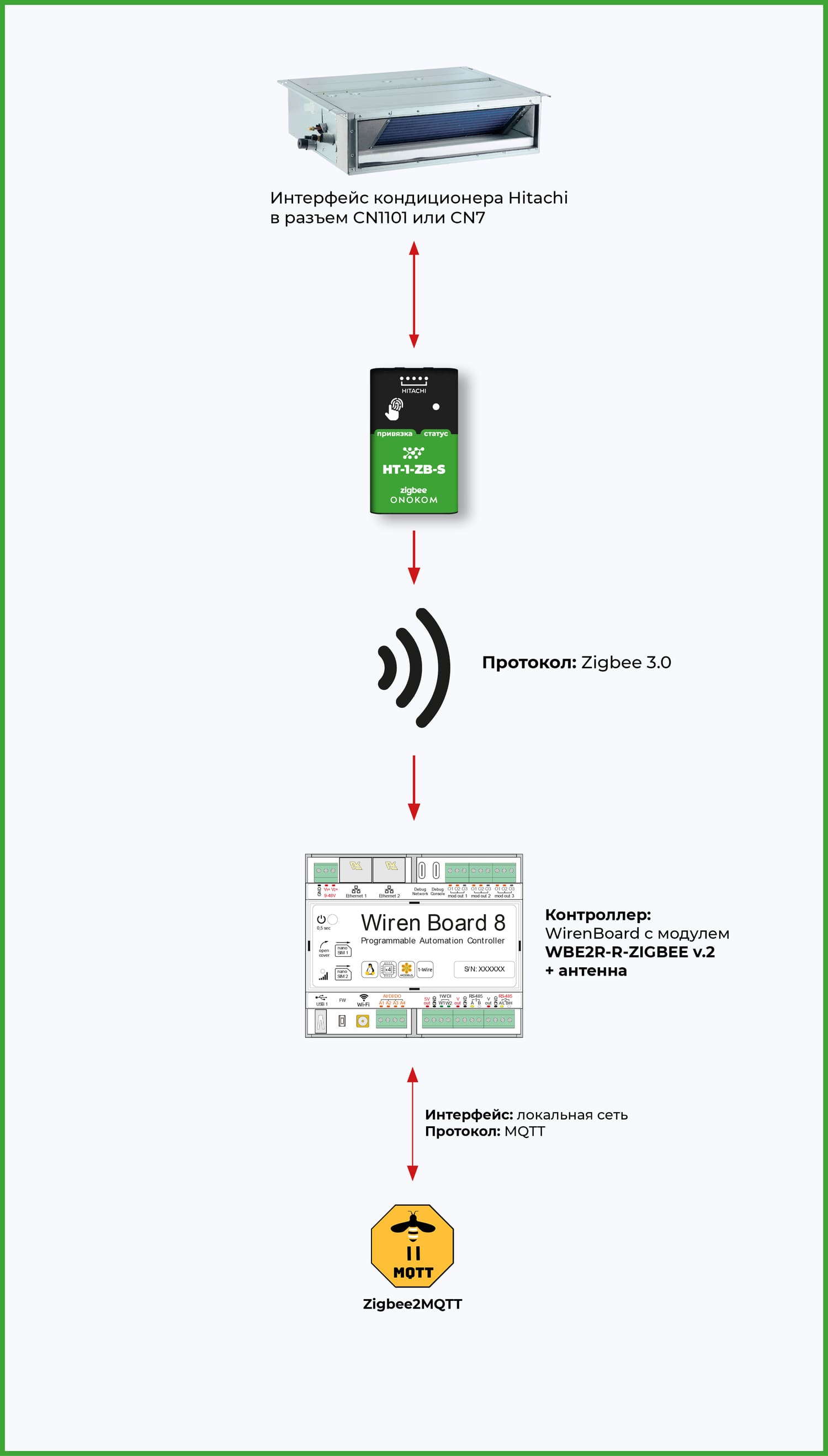

10.2 Логическая схема WirenBoard + Zigbee2MQTT

Скопировано

загружается

11. Схемы подключения

Скопировано

11.1 Схема подключения к WirenBoard

Скопировано

загружается

Схема подключения к контроллеру WirenBoard

12. Подключение

Скопировано

12.1 Подключение к WirenBoard

Скопировано

12.1.1 Параметры контроллера WirenBoard

Все дальнейшие настройки выполняются на контроллере WirenBoard 8 со следующими параметрами:
- Ревизия: 7.3.3E/11 675
- Версия ПО: wb-2507
- Ветка: Релиз
- ZigBee2MQTT : 2.5.1

12.1.2 Загрузка шаблона в контроллер WirenBoard для Zigbee2MQTT

- Скачайте приложение для подключения по SFTP к контроллеру
- Для пользователей macOS: Скачайте приложение: ForkLift
- Для пользователей Windows: Скачайте приложение: FileZilla
- Узнайте IP адрес контроллера где установлен Zigbee2MQTT в вашей локальной сети
- Подключитесь к контроллеру по SFTP

На момент написания статьи, шаблон не включен в стандартный список поддерживаемых устройств. Поэтому добавляем собственный шаблон:

загружается

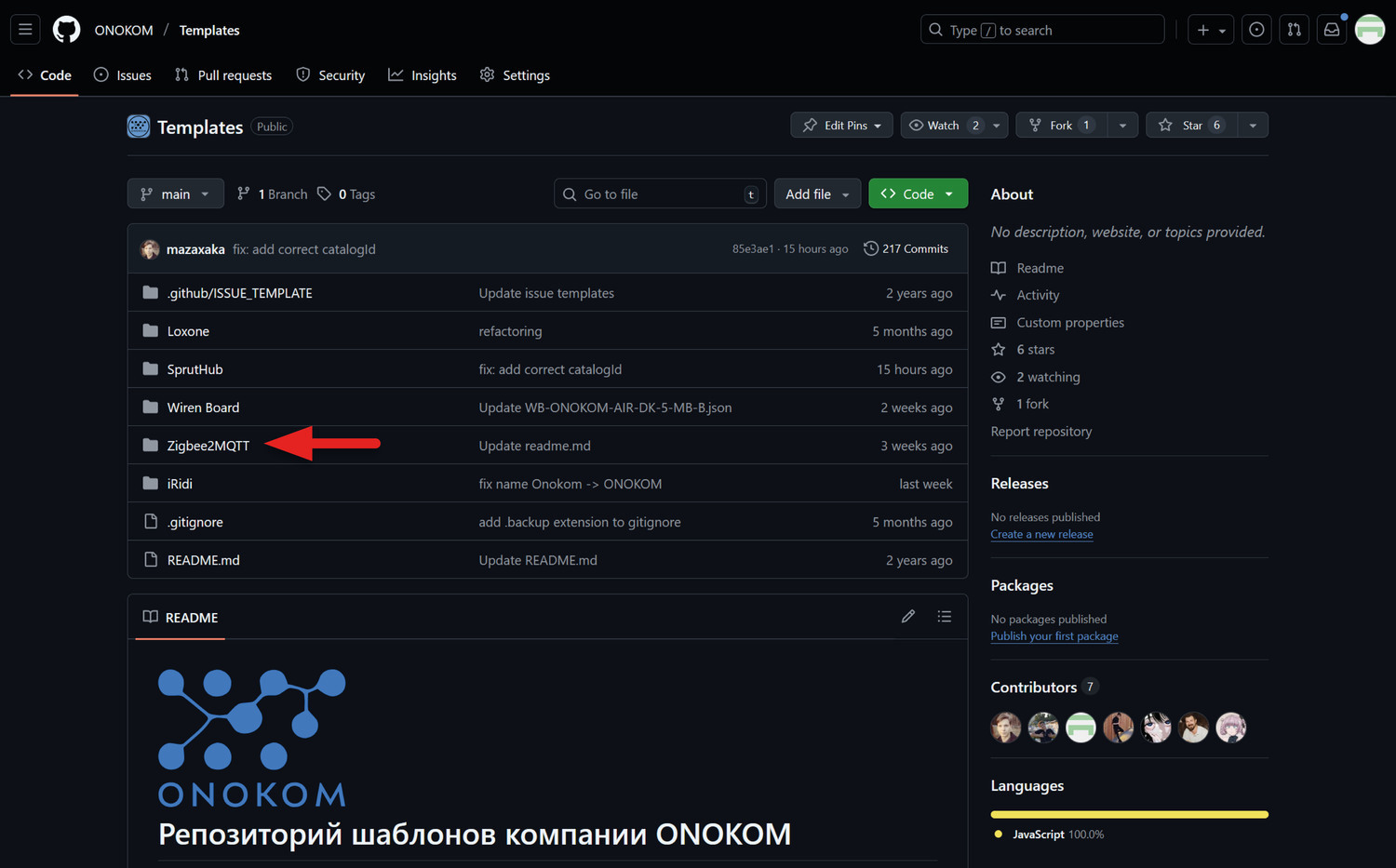

Заходим на веб-сервис GitHub где хранятся шаблоны ONOKOM и переходим в раздел «ZigBee2MQTT»

загружается

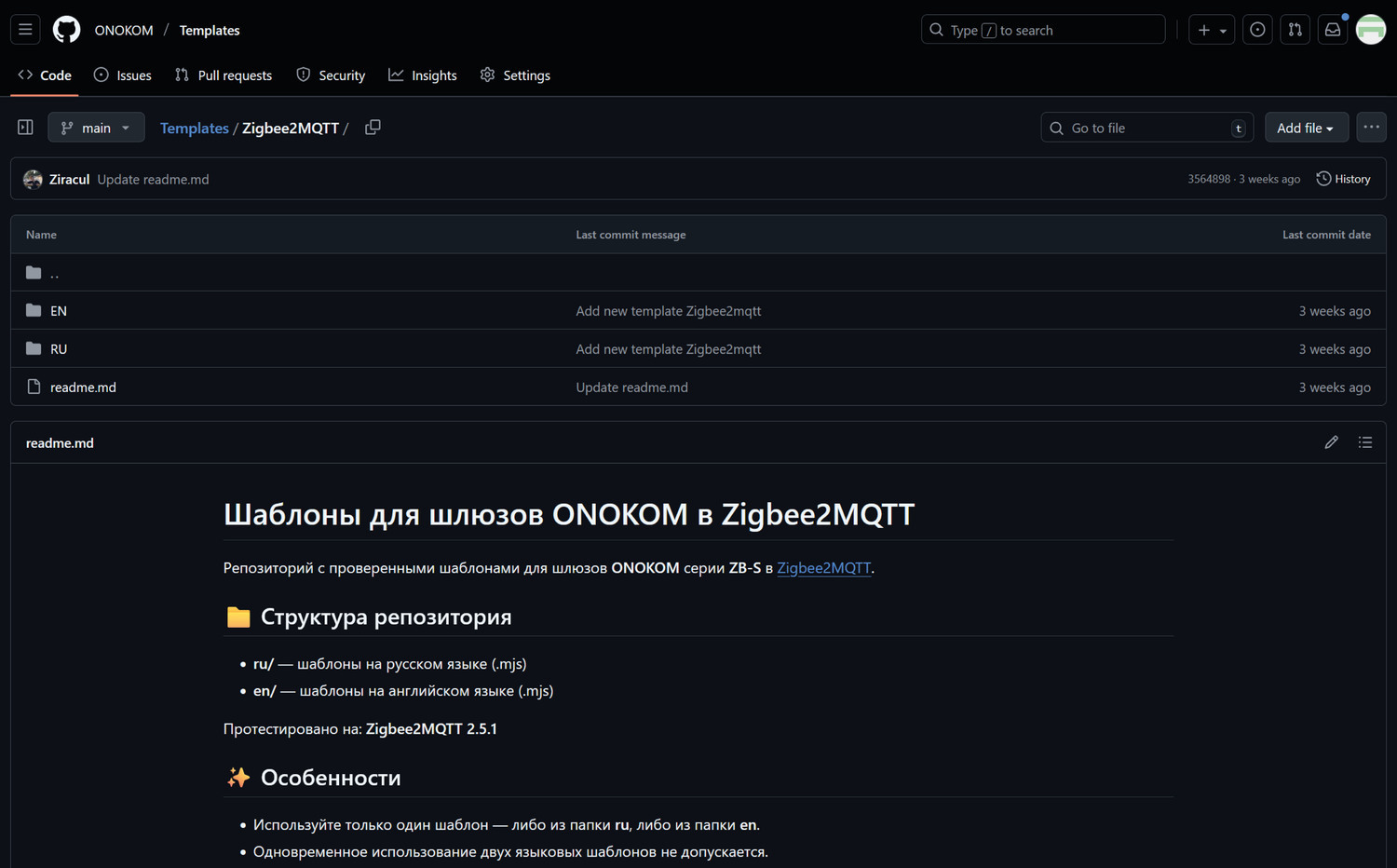

Выбираем на каком языке мы хотим чтобы отображался шаблон "RU" или "EN"

загружается

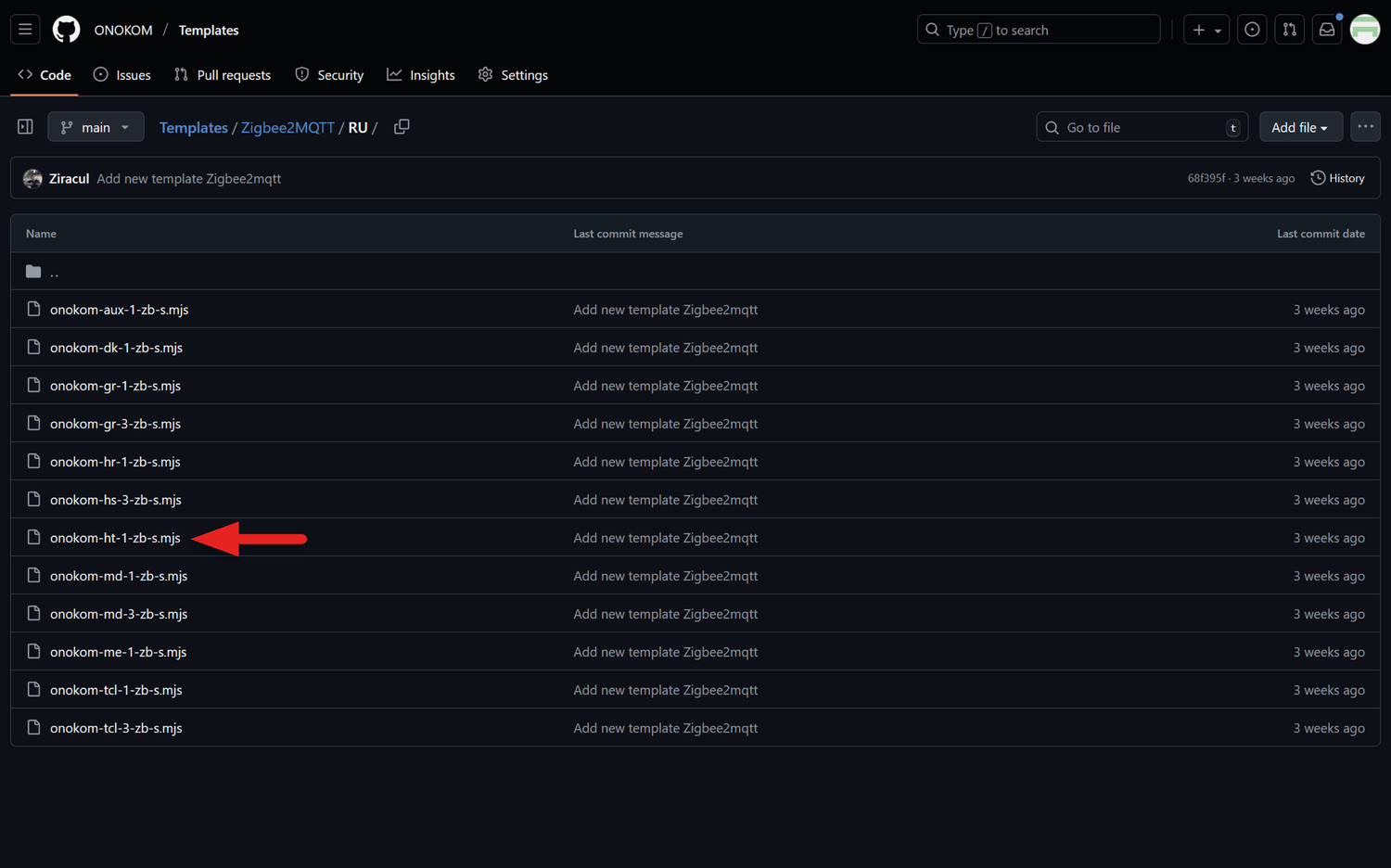

Выбираем шаблон onokom-ht-1-zb-s.mjs

Шаблон ONOKOM-AIR-HT-1-ZB-S для Zigbee2MQTT.mjs

загружается

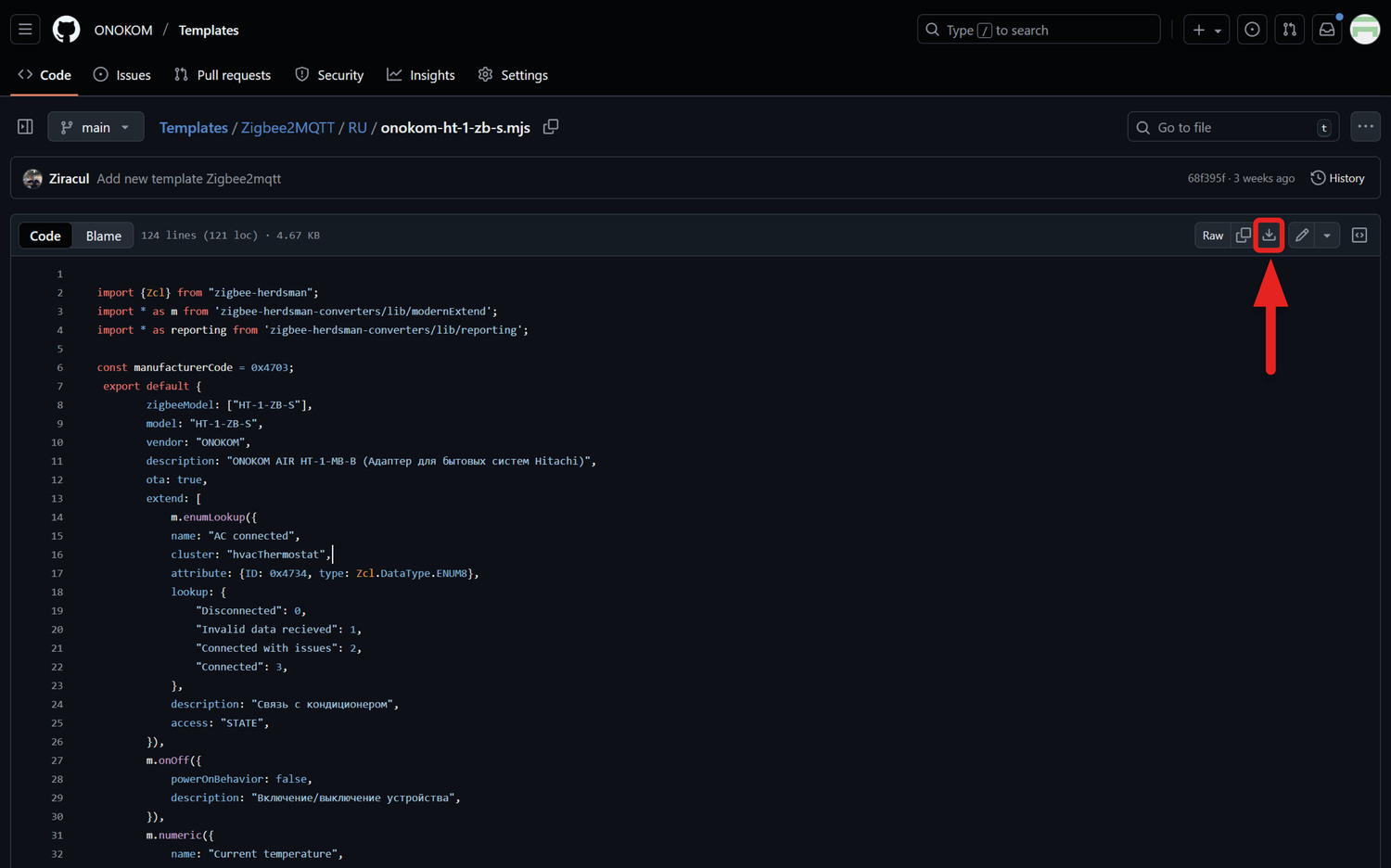

Затем нажимаем на кнопку «Download» правом верхнем углу окна

загружается

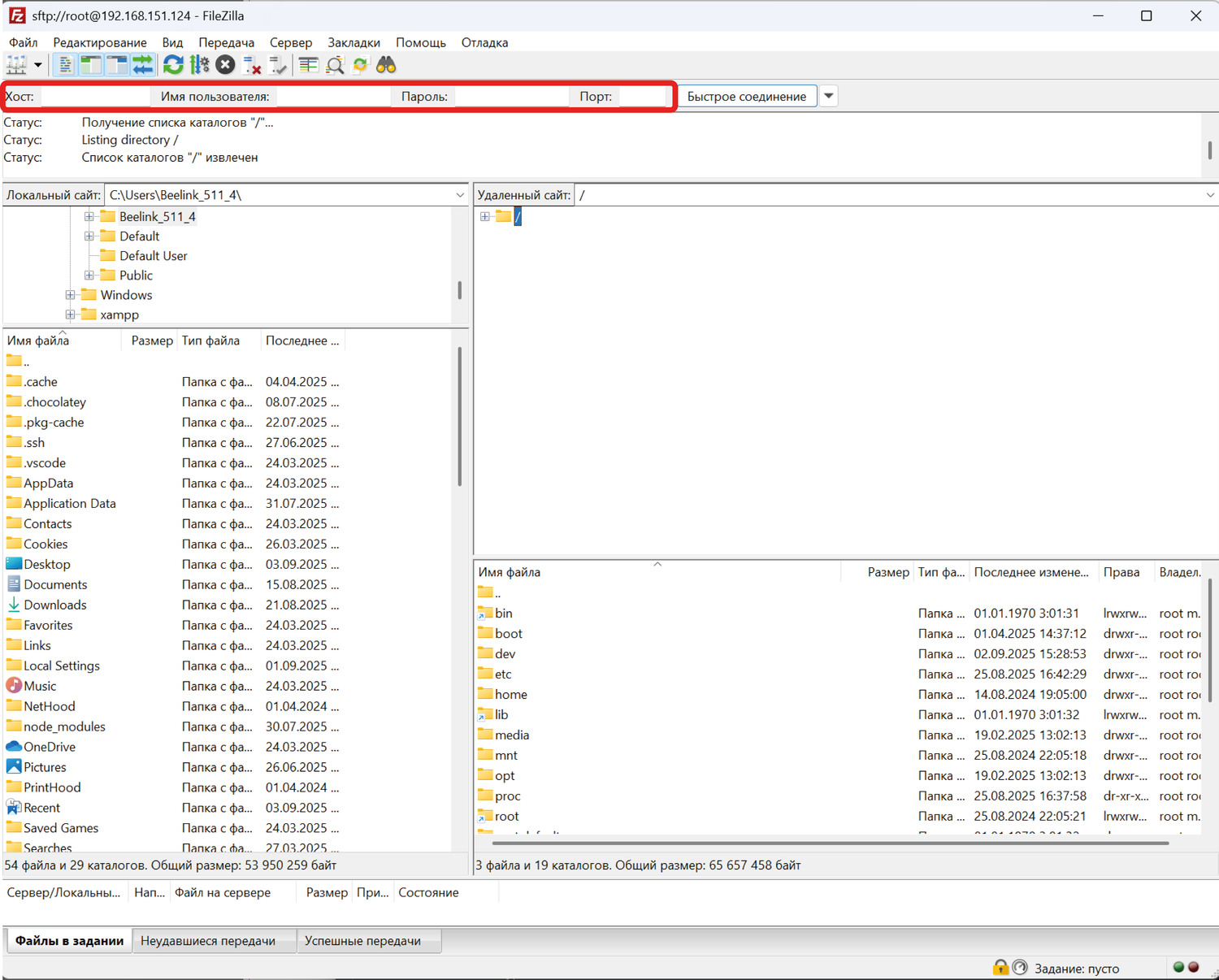

Открываем SFTP-менеджер и вводим данные для соединения к контроллеру:
1. Хост: IP-адресс устройства
2. Имя пользователя: root
3. Пароль: wirenboard (по умолчанию)
4. Порт: 22
5. Нажимаем кнопку Соединение

загружается

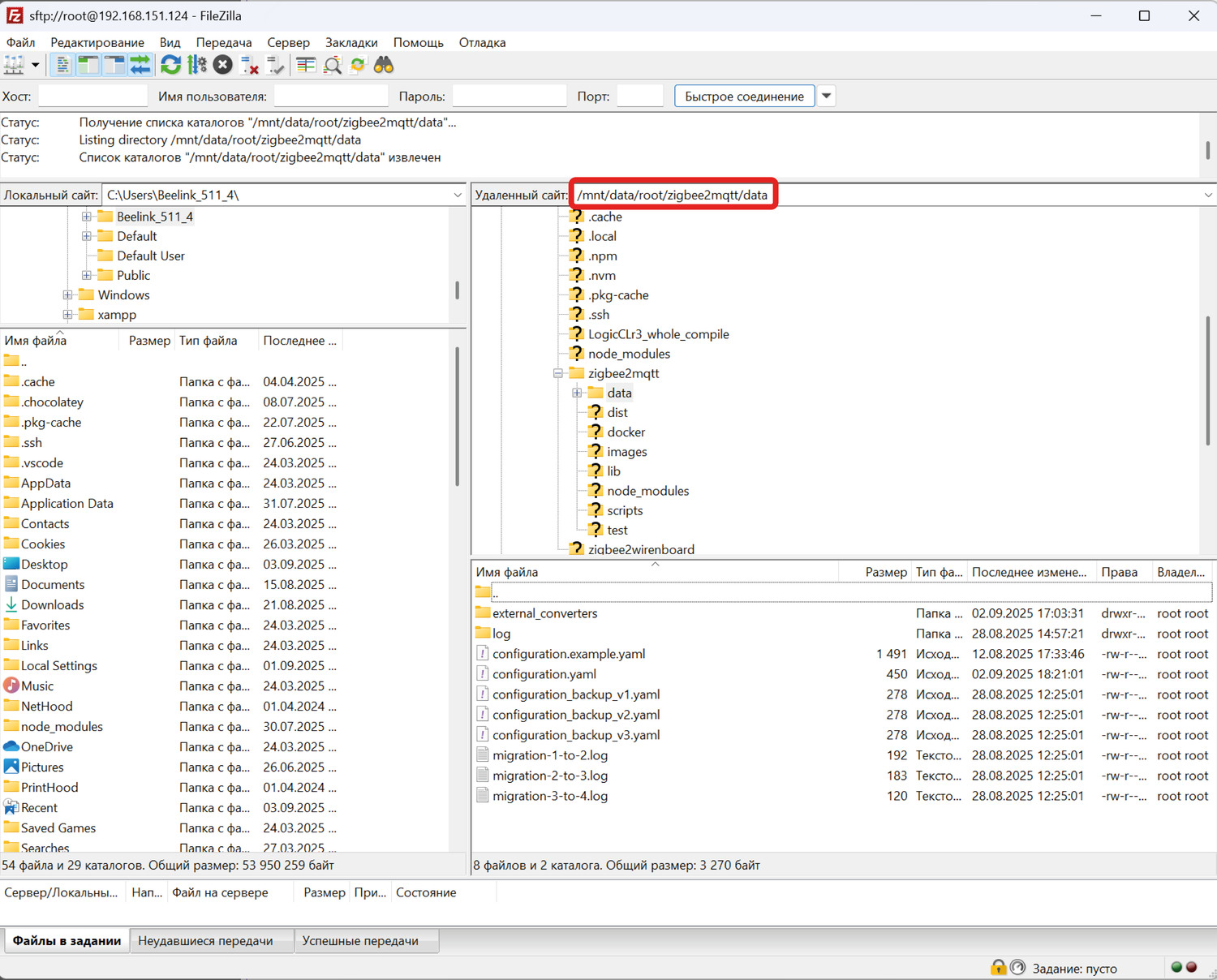

Переходим в соответствующую директорию:mnt/data/etc/wb-mqtt-serial.conf.d/templates/

Переходим в соответствующую директорию: /mnt/data/root/zigbee2mqtt/data/

загружается

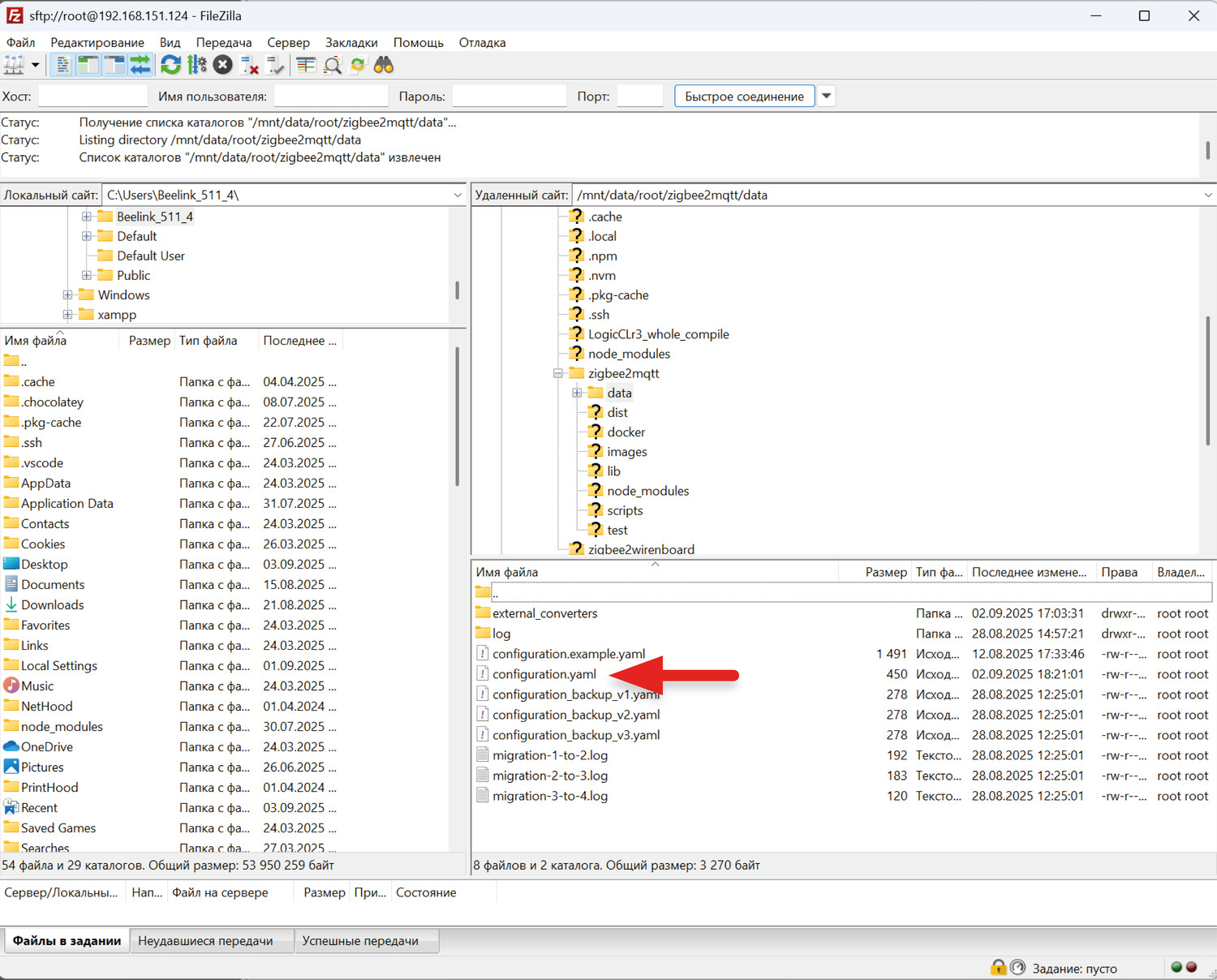

Открываем файл configuration.yaml для редактирования удобным редактором

загружается

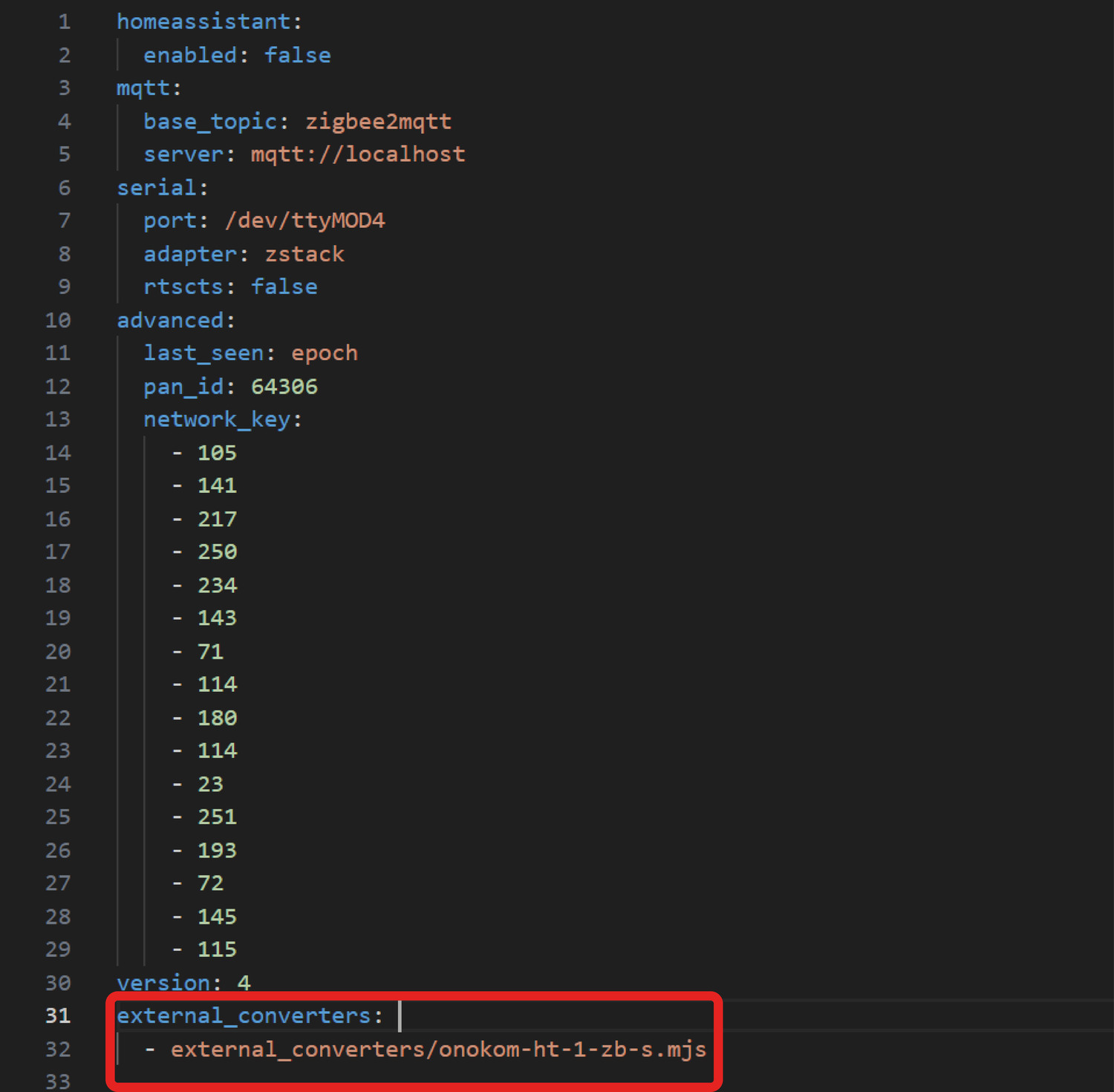

В файле требуется добавить следующую конструкцию: external_converters: - external_converters/onokom-ht-1-zb-s.mjs и сохранить файл Обязательно код должен выглядеть как на картинке.

загружается

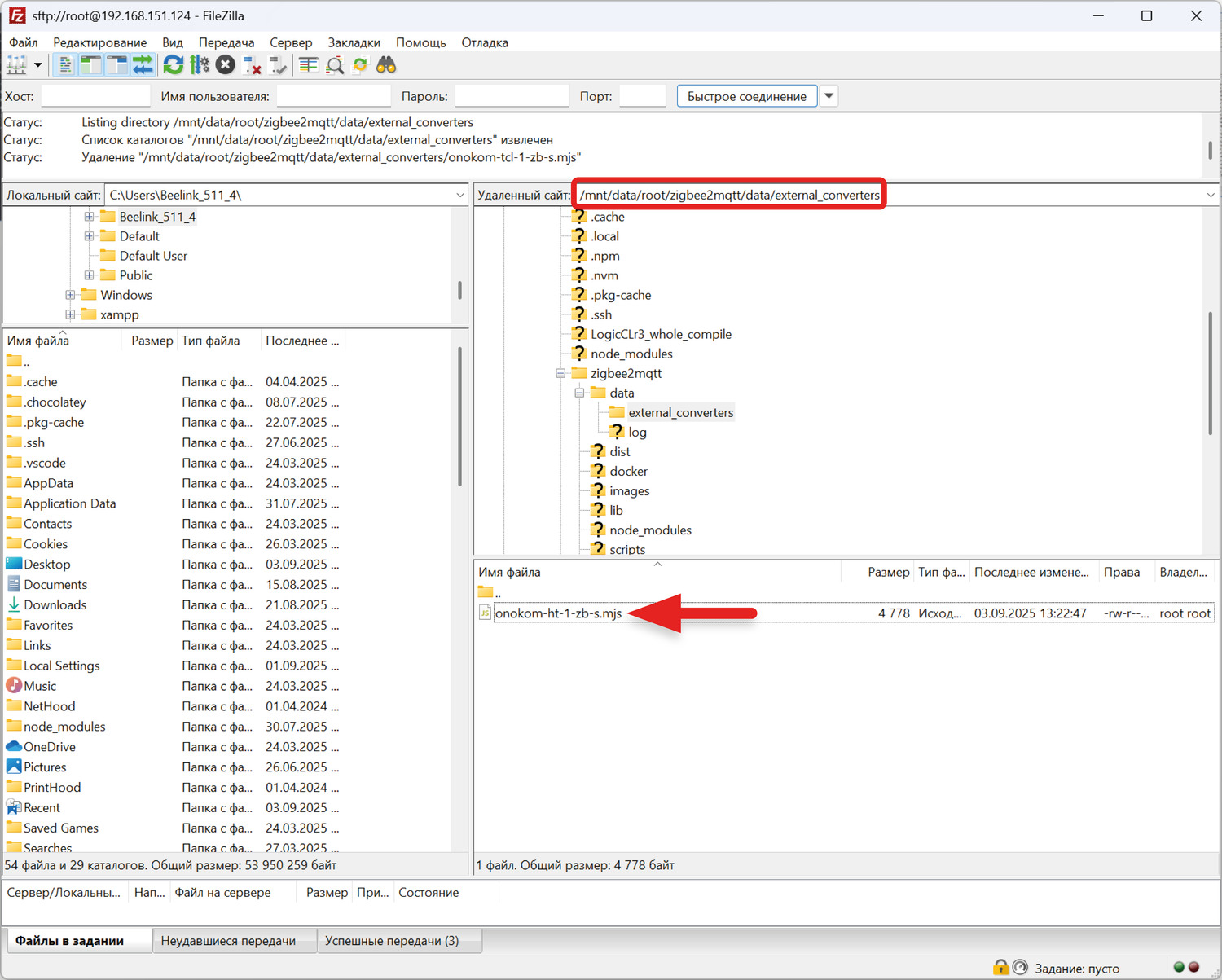

Загрузка шаблона onokom-ht-1-zb-s.mjs в папку external_converters

Теперь требуется загрузить ранее скаченный файл /zigbee2mqtt/data/external_converters/onokom-ht-1-zb-s.mjs , после этого требуется перезагрузить сервер ZigBee2MQTT

загружается

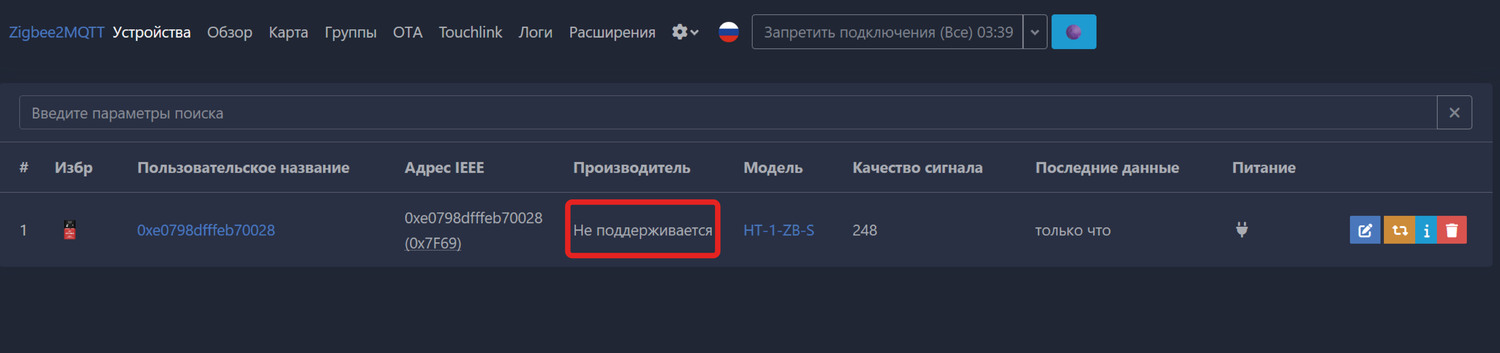

ONOKOM HT-1-ZB-S отображается в ZigBee2MQTT после перезагрузки

После перезагрузки сервера переходим к подключению шлюза к контроллеру.

12.1.3 Подключение шлюза к Wiren Board через Zigbee2MQTT

Заходим в веб-интерфейс Wiren Board

загружается

Для входа вводим IP-адрес контроллера в локальной сети

загружается

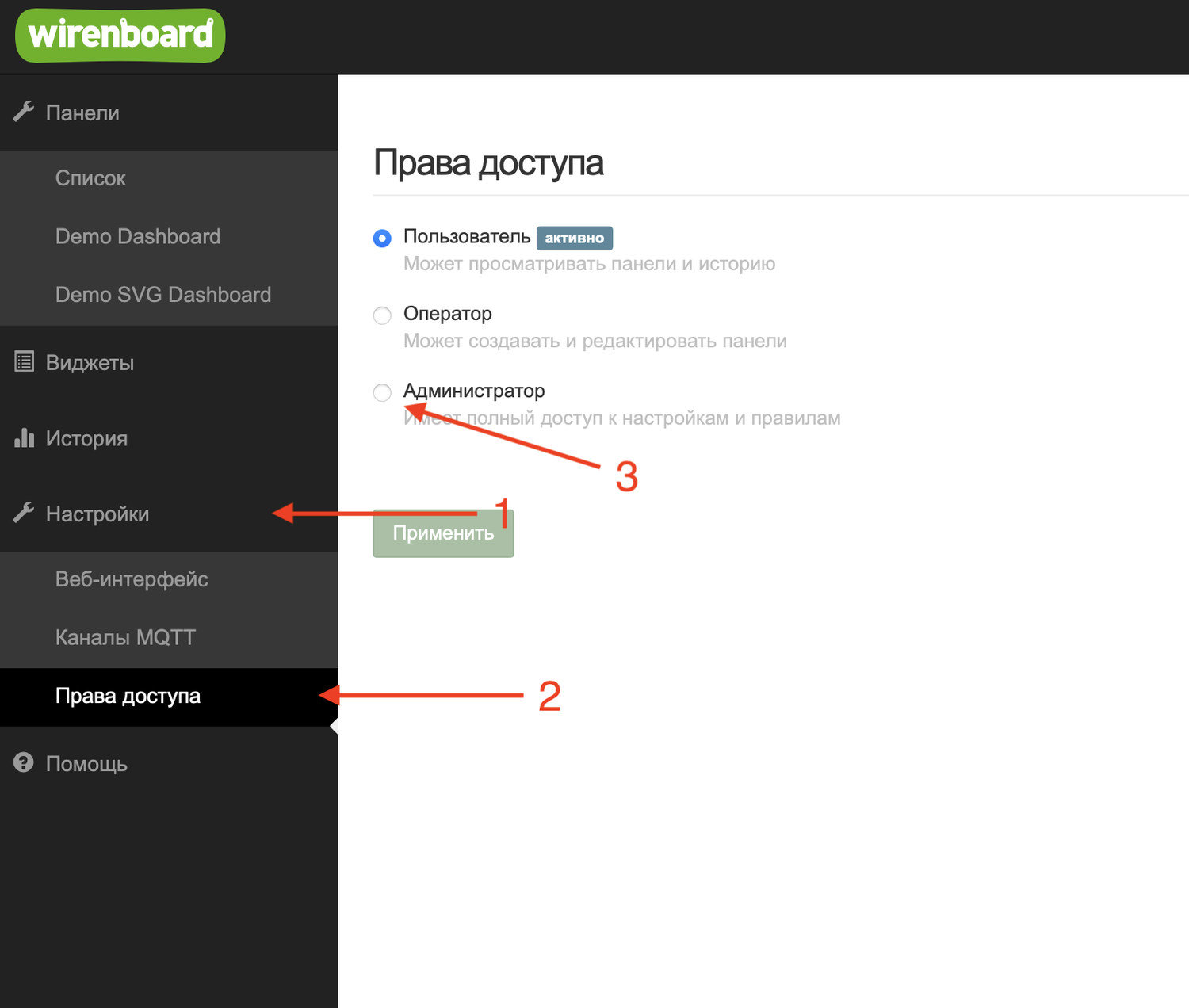

В случае, если права доступа не установлены на «Администратор», нужно их поменять в соответствующем разделе интерфейса

загружается

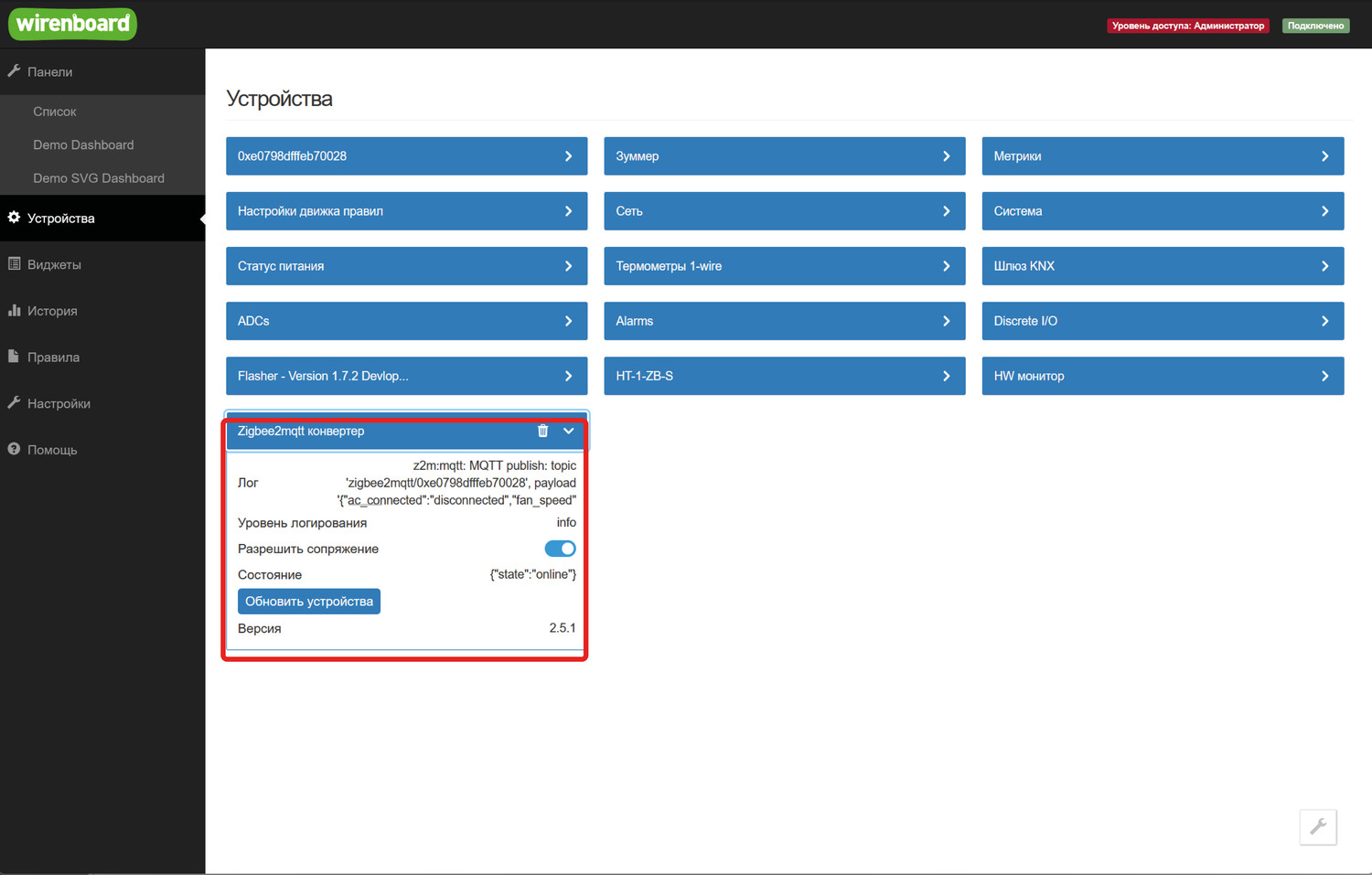

В разделе «Устройства» находим устройство «Zigbee2mqtt конвертер»

загружается

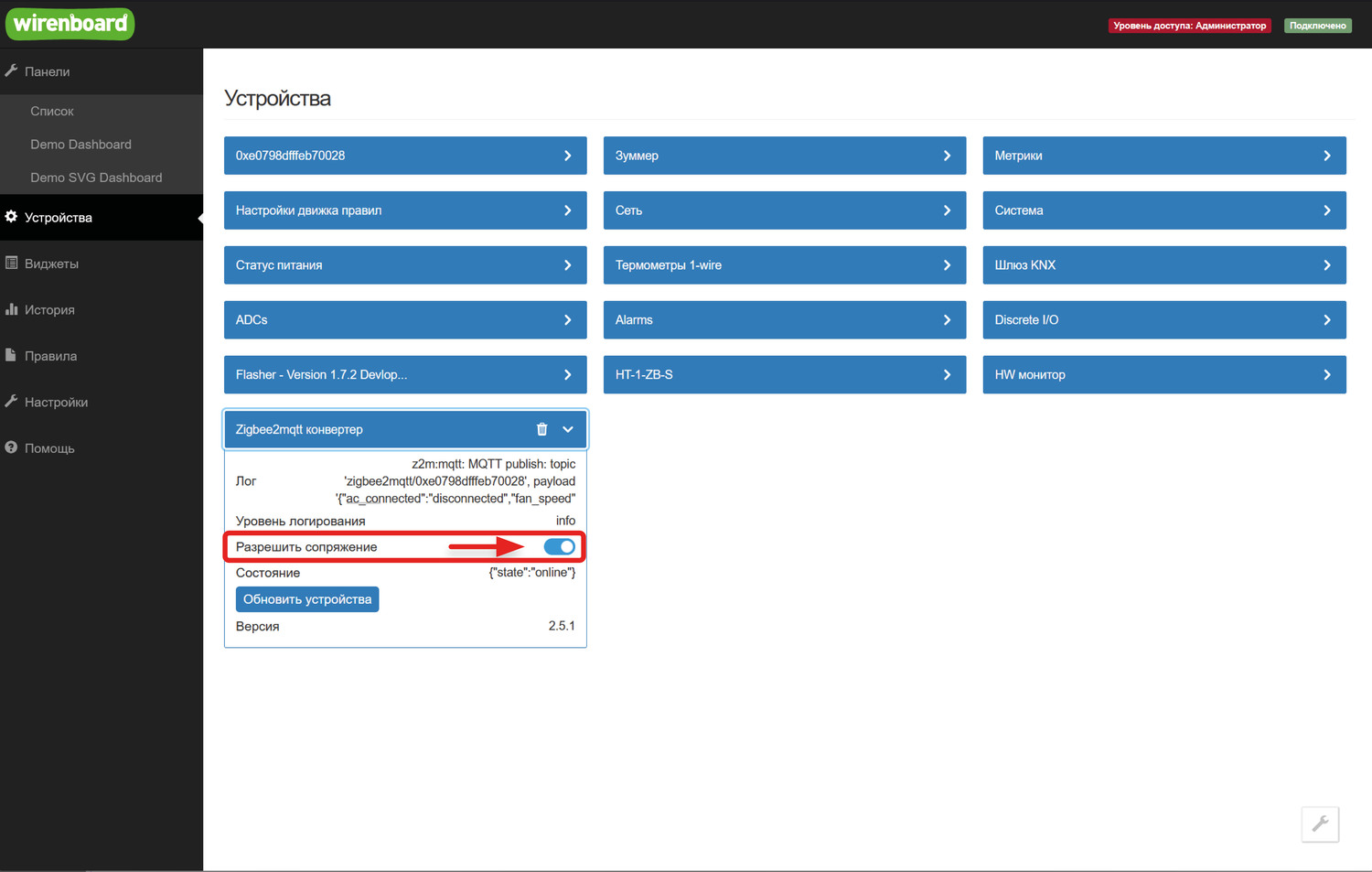

Включаем переключатель Разрешить сопряжение в положение включено

На шлюзе зажать кнопку "Привязка" и держать ее 7 секунд

загружается

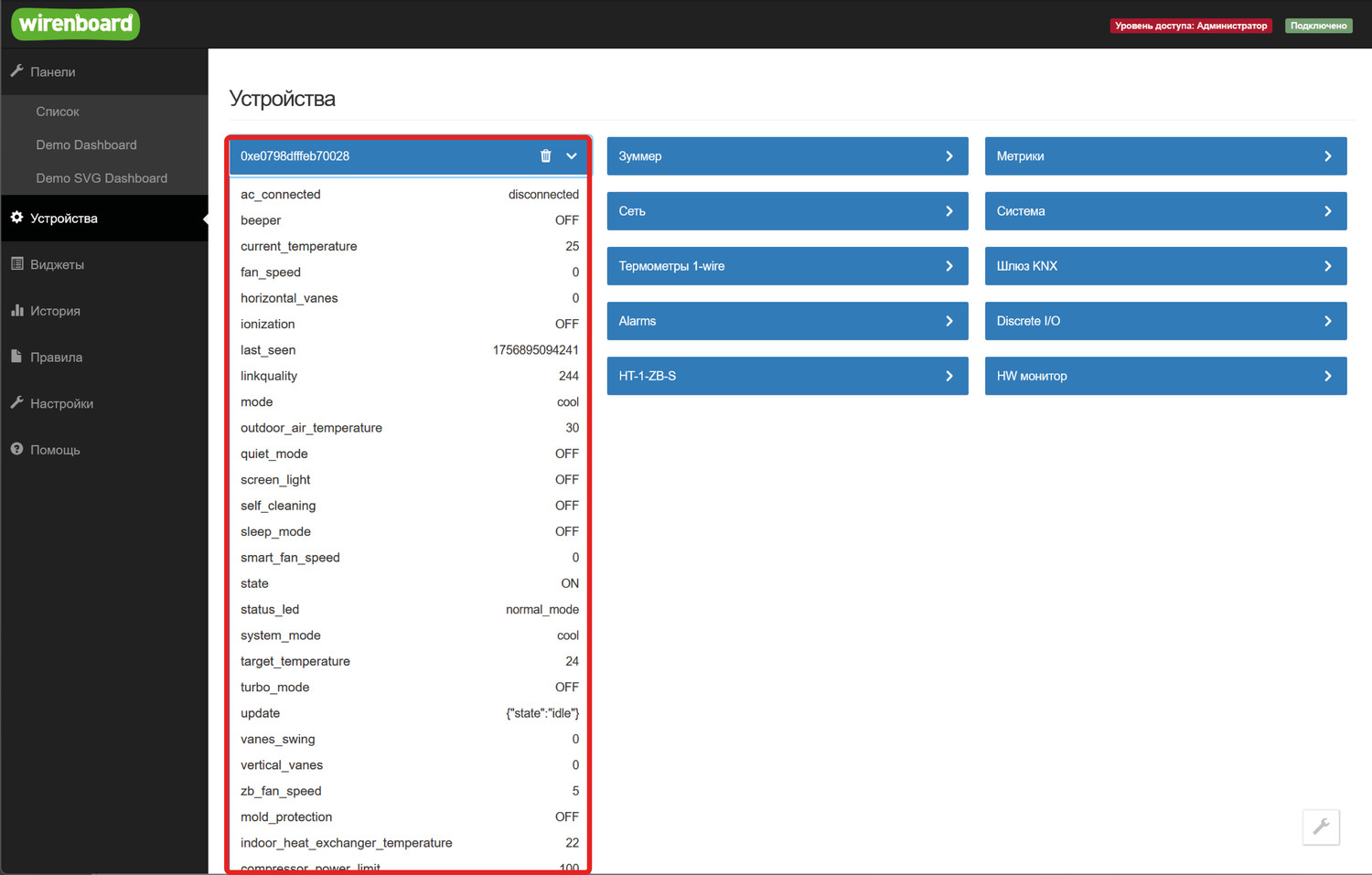

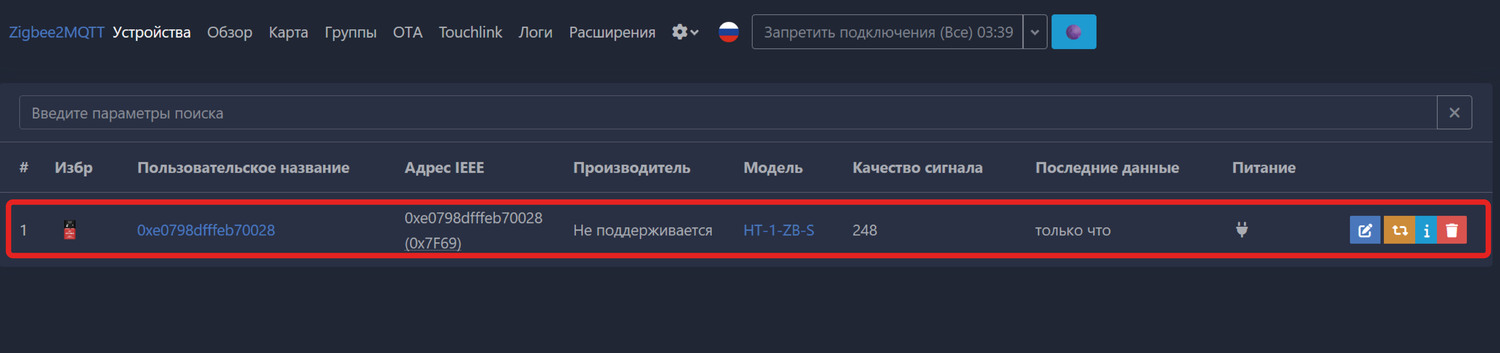

После завершения поиска устройство будет добавлено в интерфейс Wiren Board и мы сможем наблюдать изменение состояния

12.1.4 Установка конвертера для управления шлюзами ONOKOM из интерфейса WirenBoard

Скопировано

загружается

Для установки потребуется подключится к контроллеру по SSH.
Для пользователей Windows можно воспользоваться Командной стройкой или PowerShell.
Для пользователей Linux и Mac OS можно воспользоваться встроенной утилитой "Терминал".

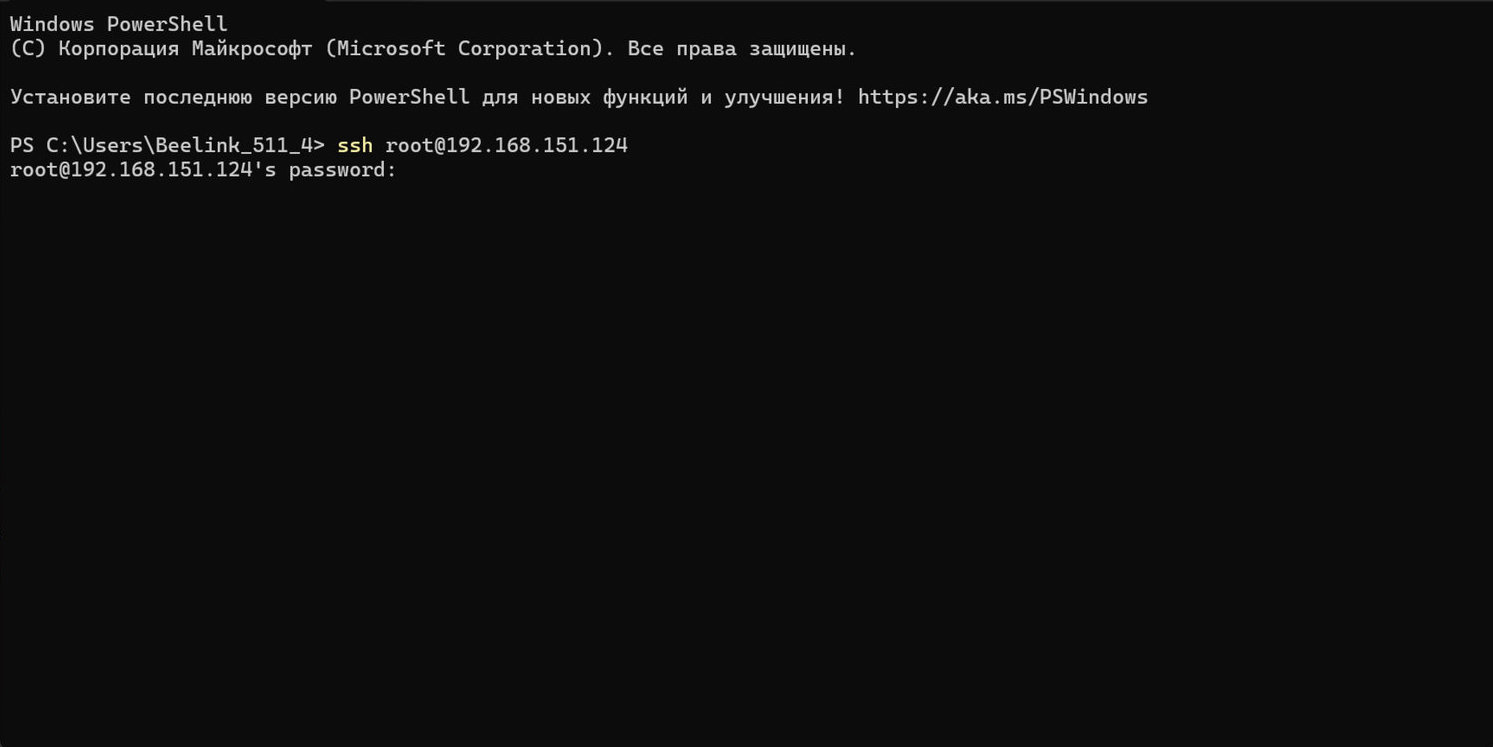

Открываем программу и вводим следующую команду ssh имя_пользователя@ip_адрес_контроллера и нажимает Enter

загружается

Нас попросит ввести пароль, при вводе пароля не будет видно, что вы что-то вводите, по этому вводите и нажимаете Enter.
Если пароль был верно ввден, то вы увидите приглашение на управление вашем контроллером.

загружается

Для нашего конвертера подготовлен скрипт установщика, который сделает все за Вас и запустит конвертер.

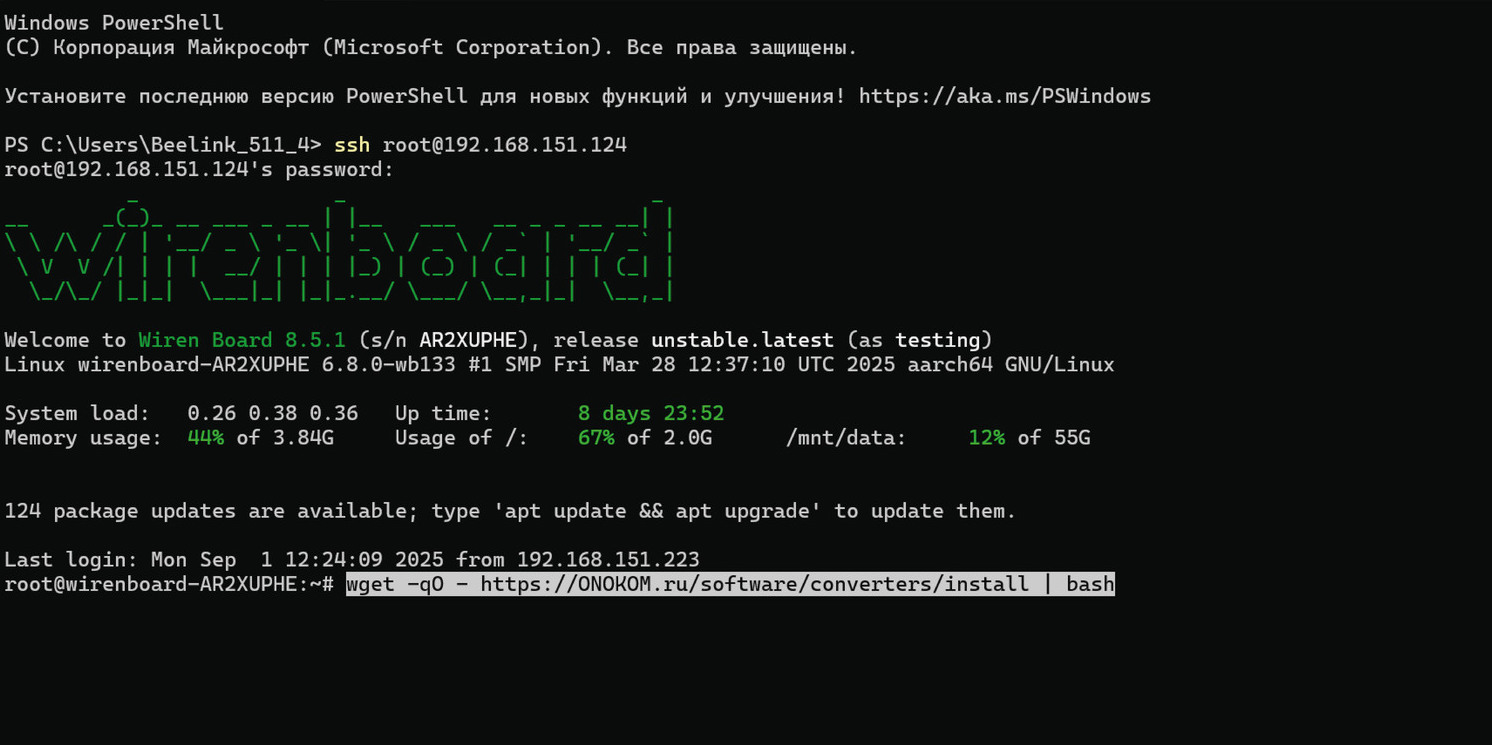

Вводим следующую команду в терминал wget -qO - https://ONOKOM.ru/software/converters/install | bash и нажимает Enter

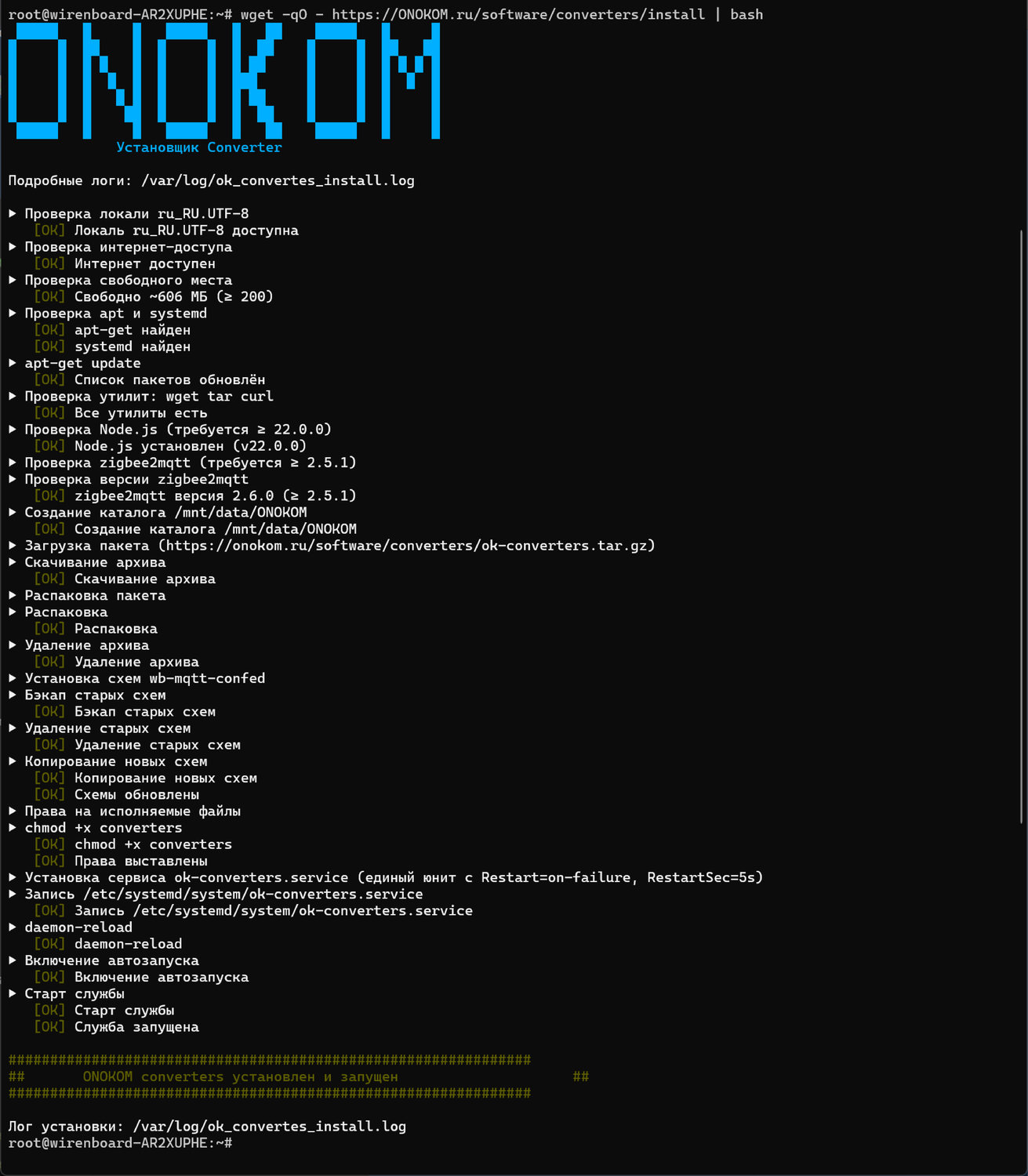

После этого начнется установка

загружается

После удачной установки вы увидите, что ONOKOM converters установлен и запущен

загружается

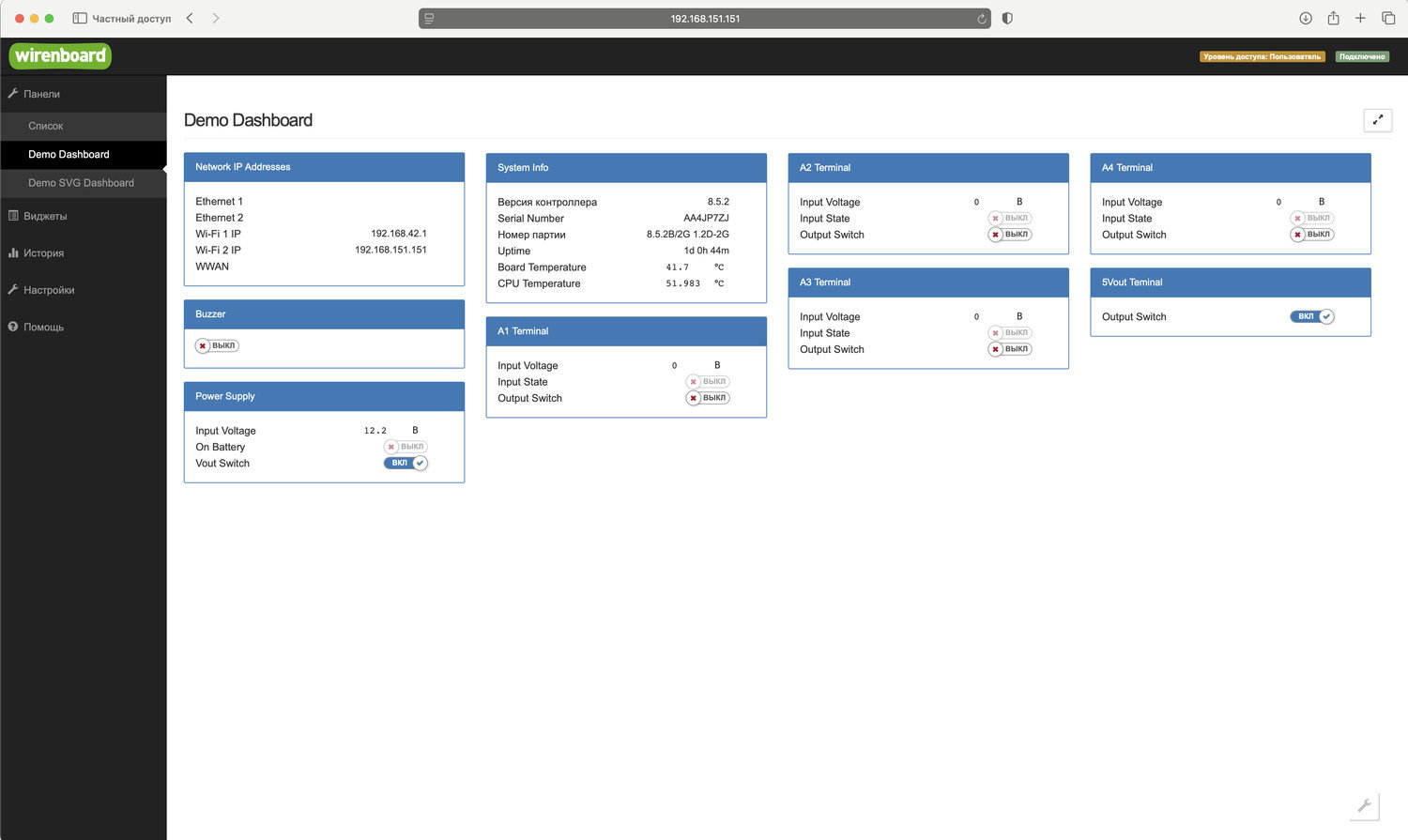

Переходим в браузер и вводим адрес нашего контроллера в сети, открывается интерфейс Wirenboard

загружается

Переходим в раздел "Устройства" и в интерфейсе находим устройство HT-1-ZB-S
Теперь мы можем управлять шлюзом из интерфейса Wirenboard

12.2 Список функций управления кондиционером Hitachi через WirenBoard

Скопировано

12.2.1 Раздел “Основные режимы и функции”

Скопировано

загружается

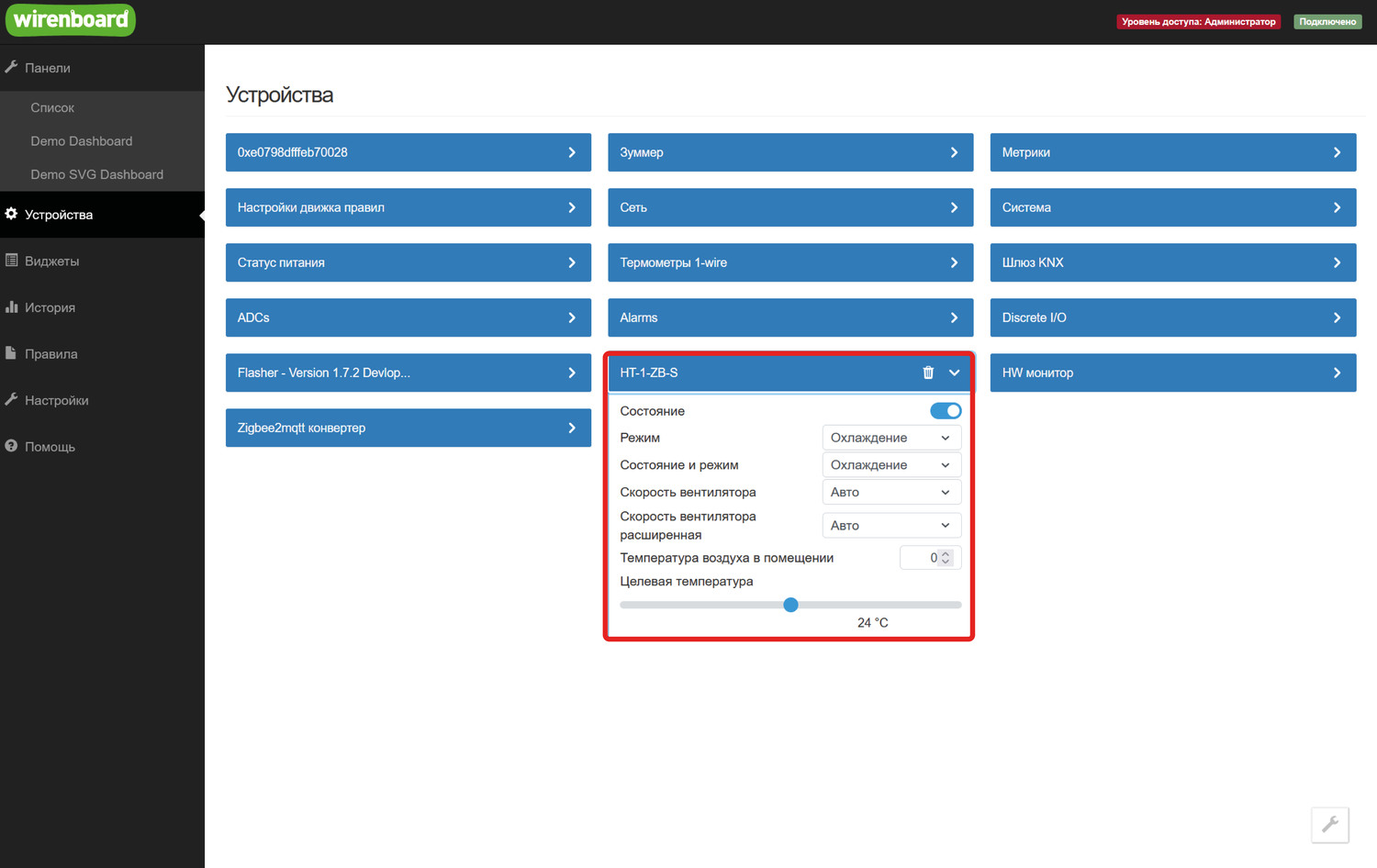

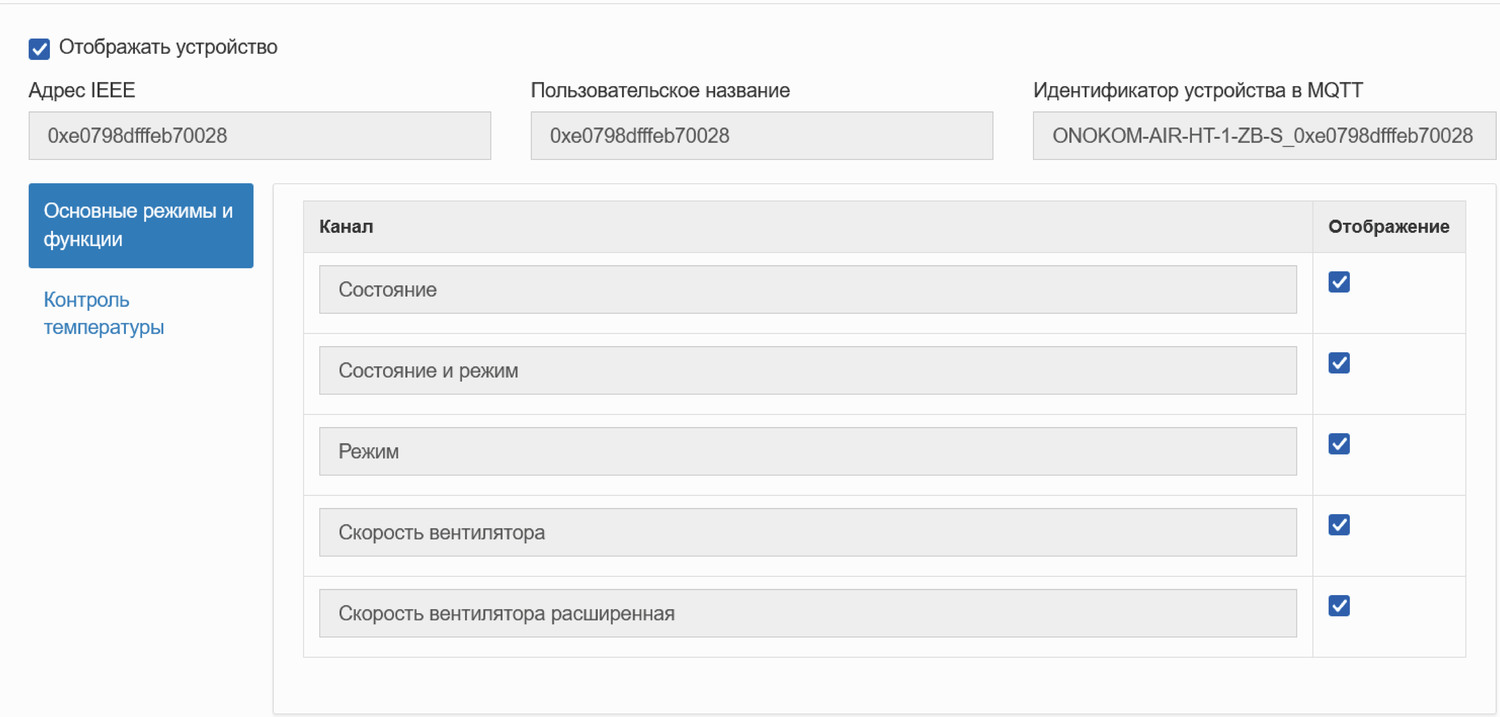

Раздел «Основные режимы и функции»
- Состояние
- Состояние и режим
- Режим
- Скорость вентилятора
- Скорость вентилятора расширенная

12.2.2 Раздел “Контроль температуры”

Скопировано

загружается

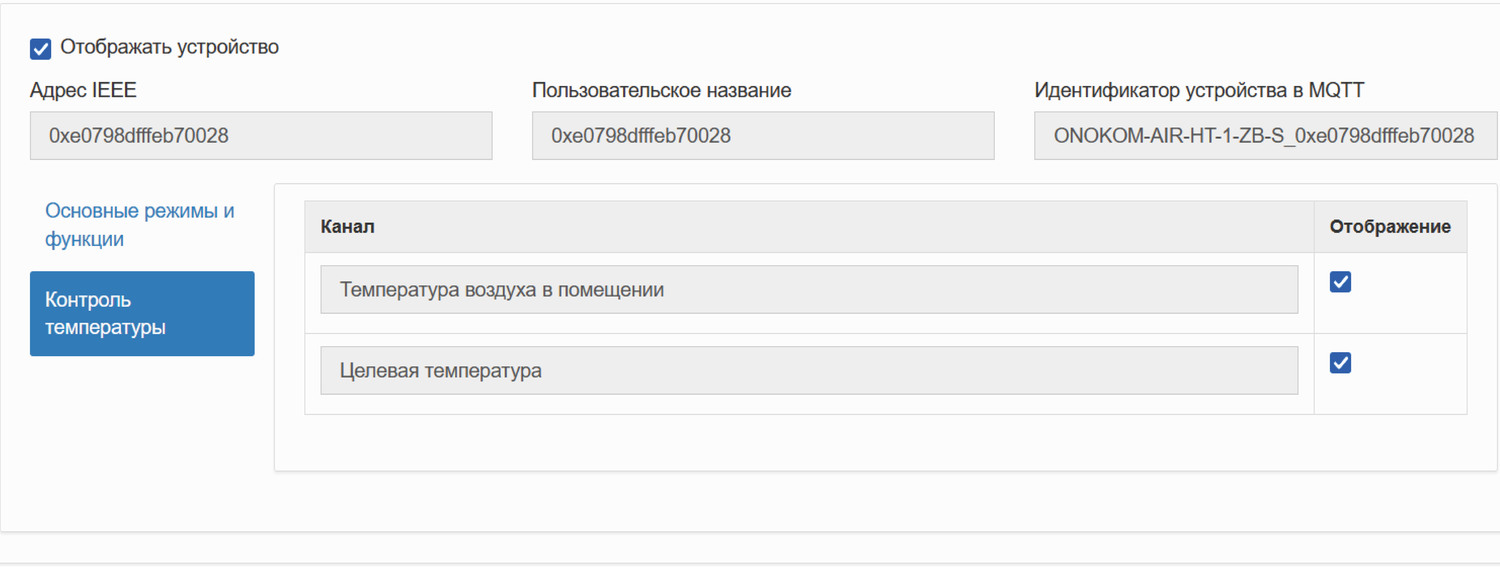

Раздел «Контроль температуры»
- Температура воздуха в помещении
- Целевая температура

12.2.3 Отображение устройства в веб-интерфейсе контролера”

Скопировано

загружается

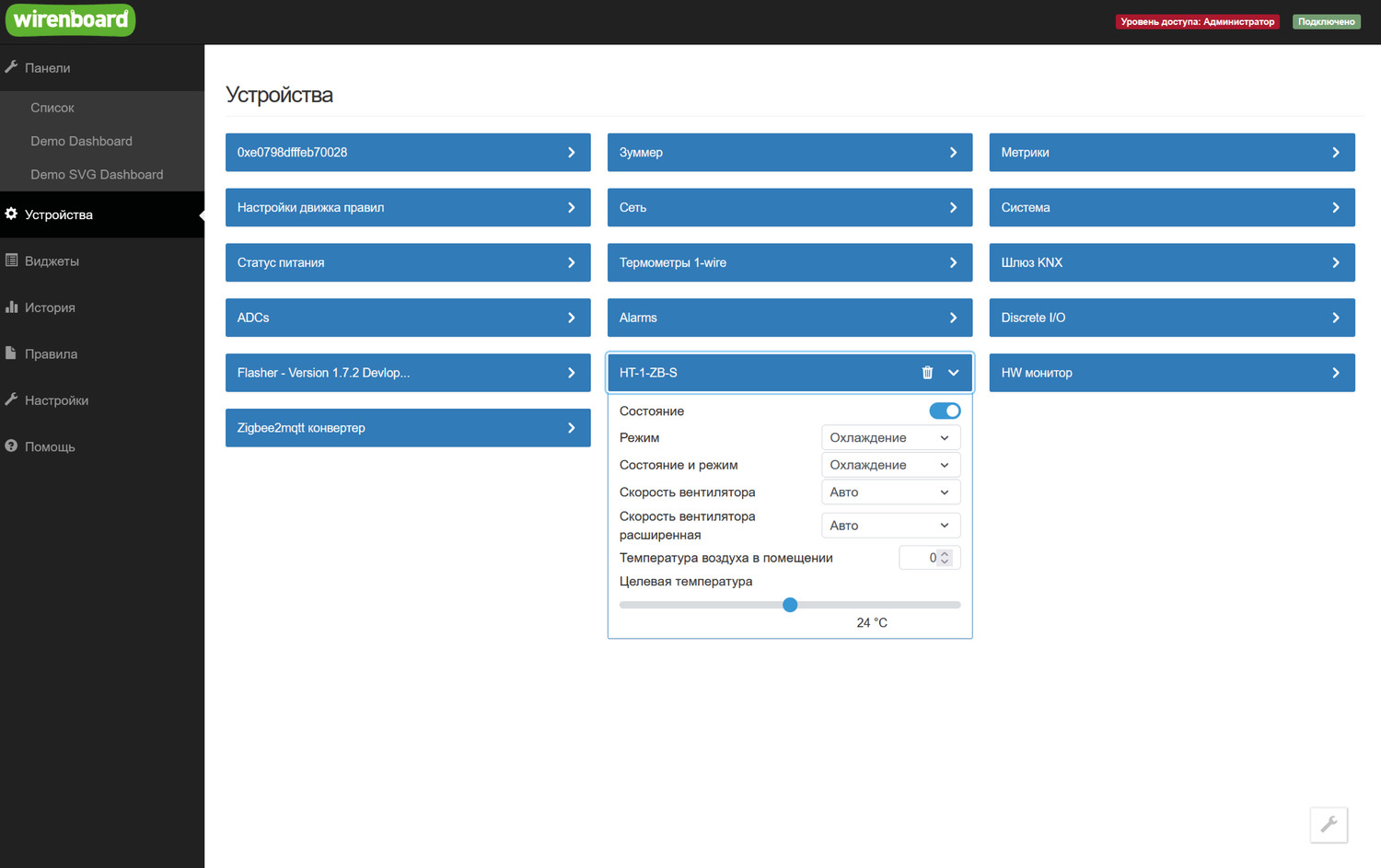

Для просмотра параметров устройства нажимаем на кнопку «Устройства»

загружается

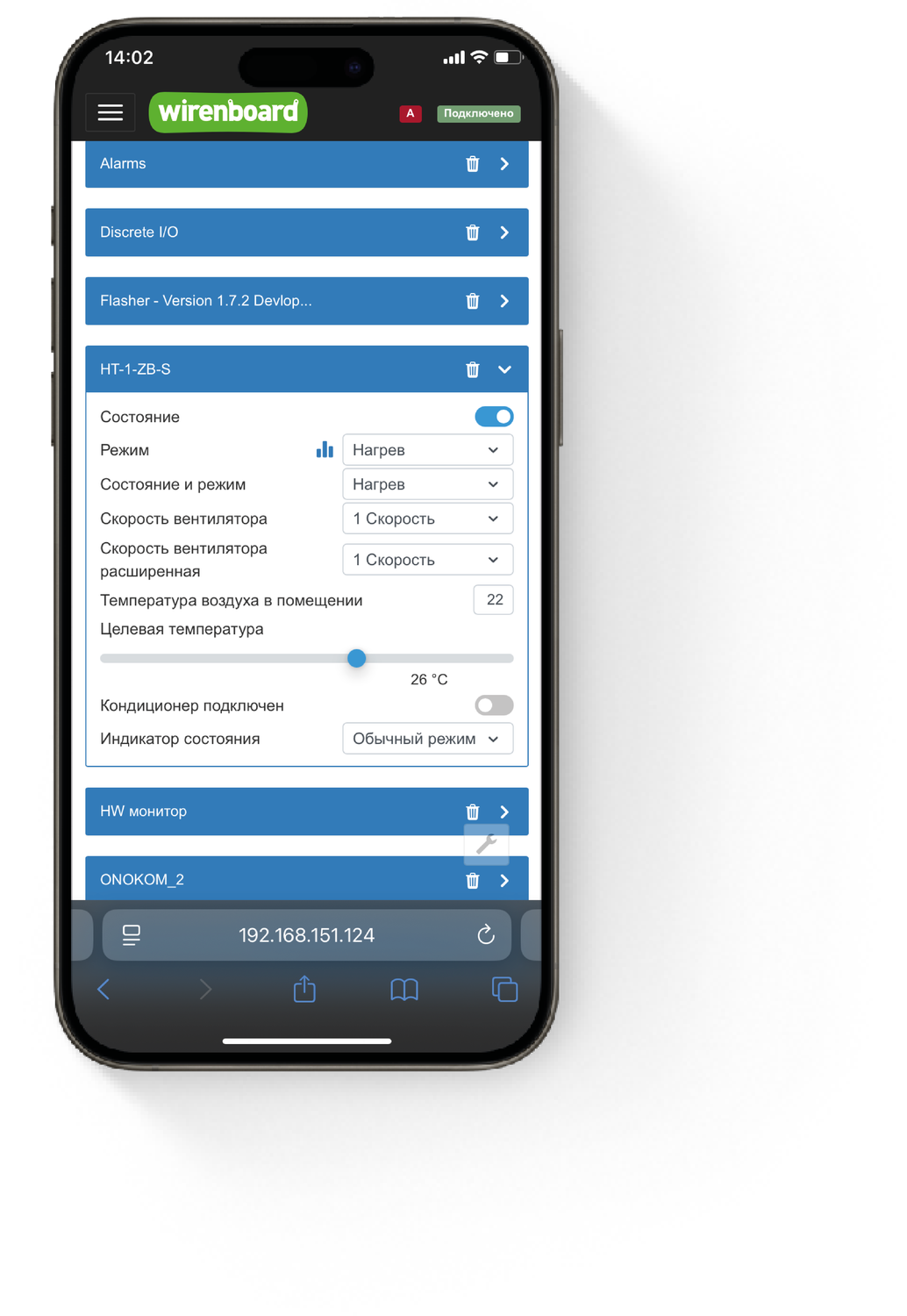

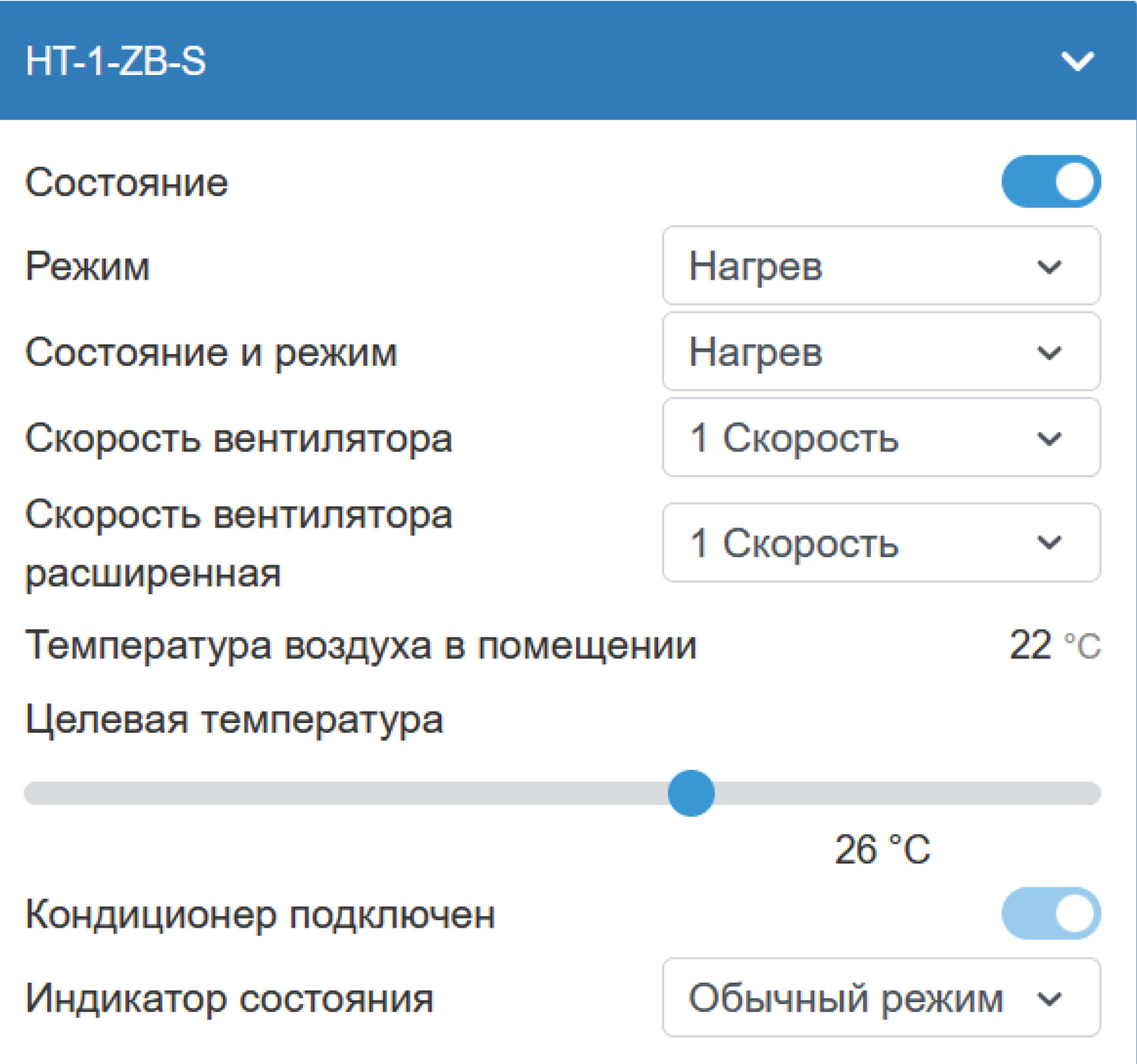

Виджет устройства имеет следующий вид

12.3 Подключение к SprutHub

Скопировано

Для подключения шлюза ONOKOM HT-1-ZB-S в SprutHub необходимо сначала обновить версию ПО SprutHub

загружается

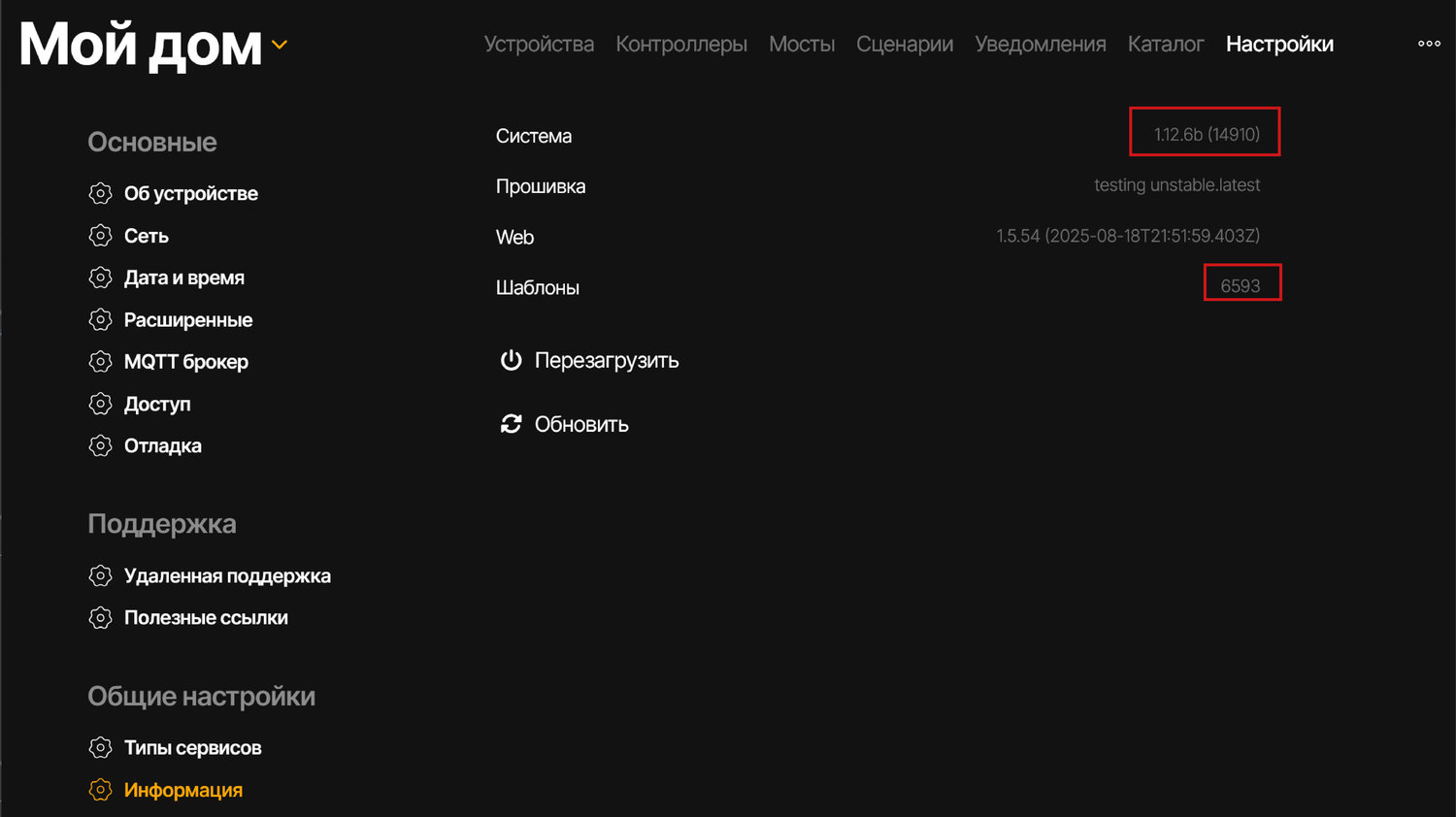

Заходим в раздел «Настройки» → «Информация» проверяем версию SprutHub
Минимальная версия обновления должна быть 1.12.6 (14893).
В случае наличия более низкой версии нажимаем на кнопку «Обновить»

загружается

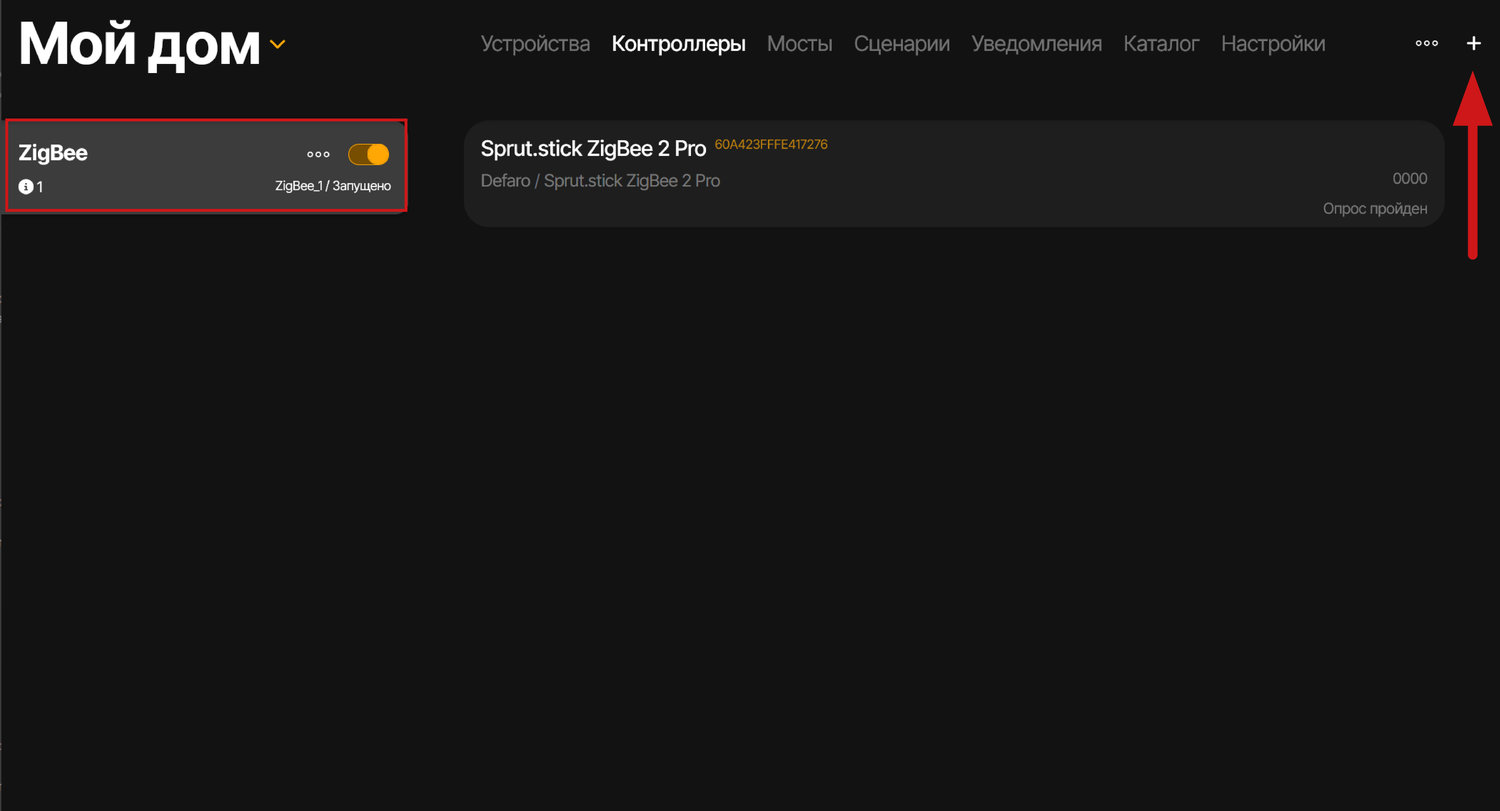

Переходим в раздел «Контроллеры». Если MQTT-контроллер не был создан - его требуется создать. Для этого нужно нажать на кнопку добавления в правом верхнем углу экрана

Переходим в раздел «Контроллеры». Если Zigbee-контроллер не был создан - его требуется создать. Для этого нужно нажать на кнопку добавления в правом верхнем углу экрана

загружается

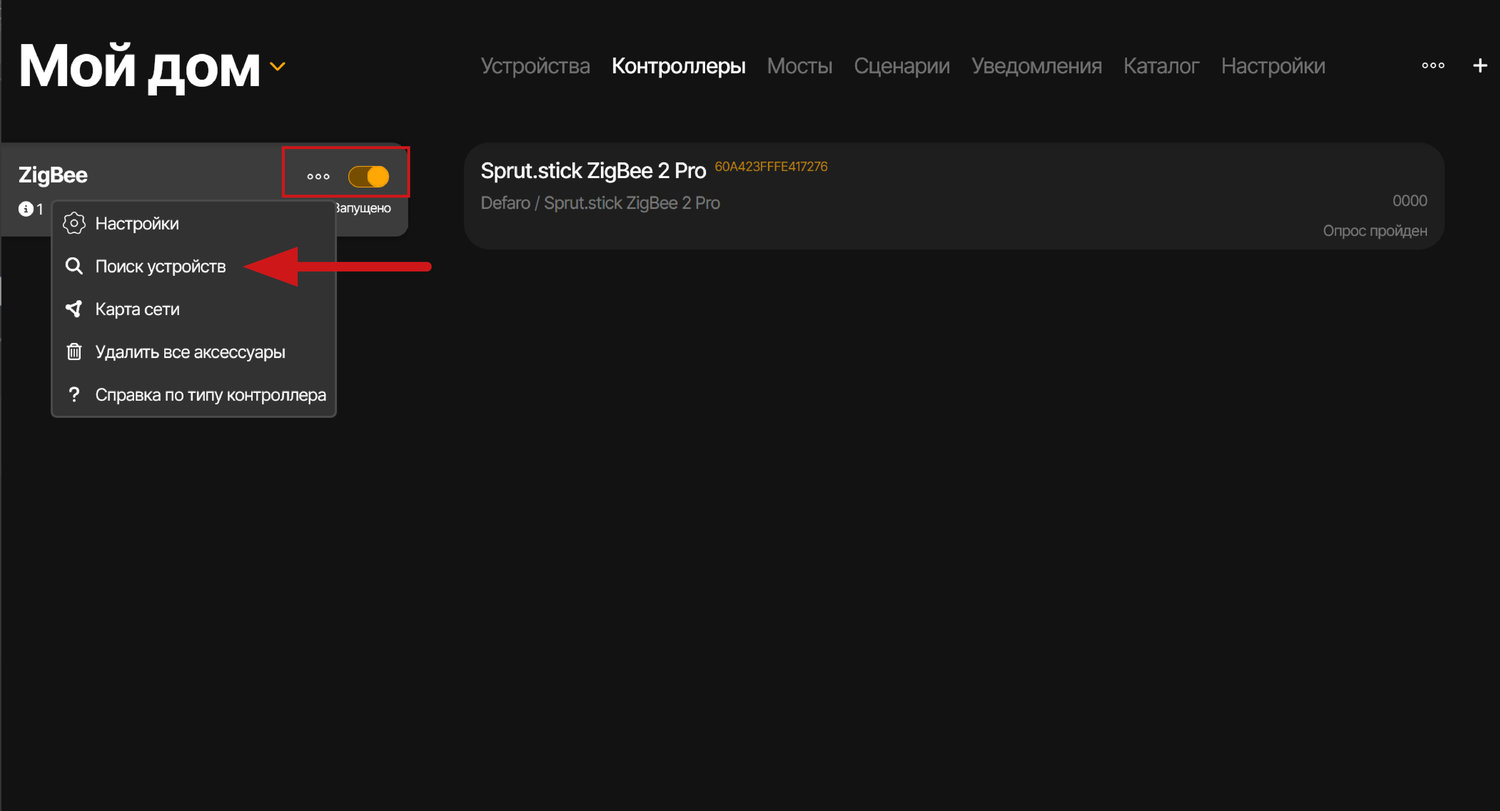

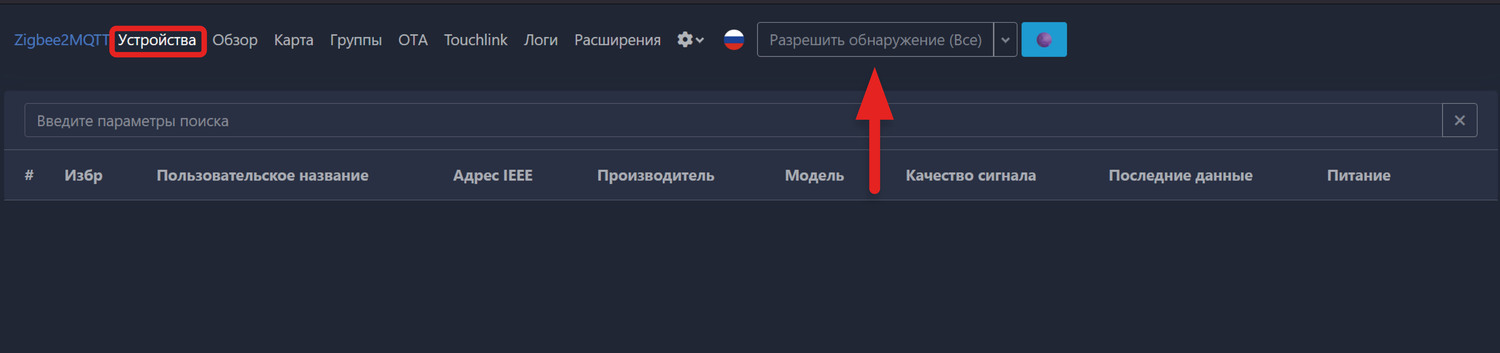

Для добавления устройства требуется активировать контроллер, после чего, нажав на троеточие, выбрать пункт «Поиск устройств»

На шлюзе зажать кнопку "Привязка" и держать ее 7 секунд

загружается

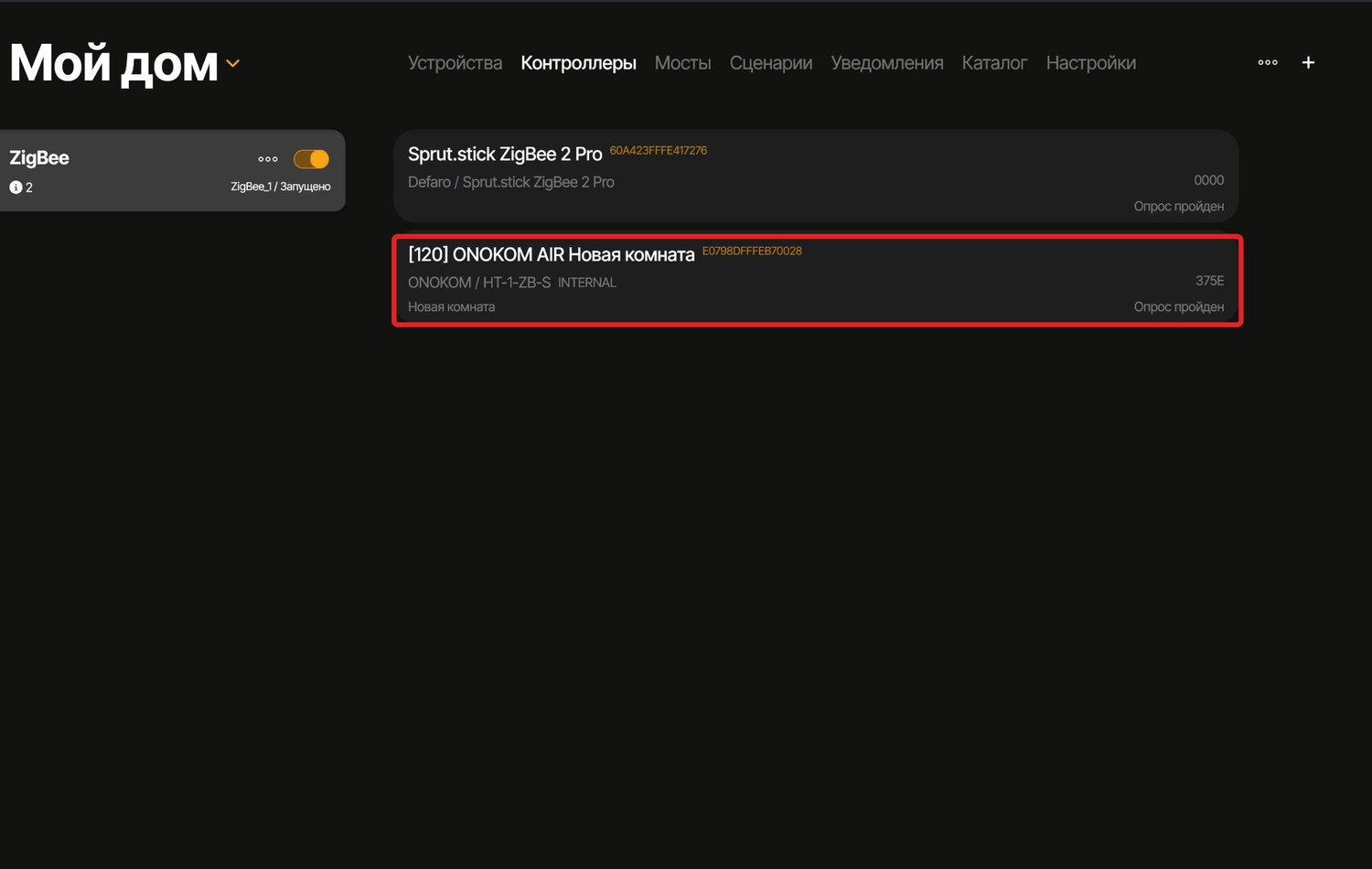

Устройство будет добавлено

загружается

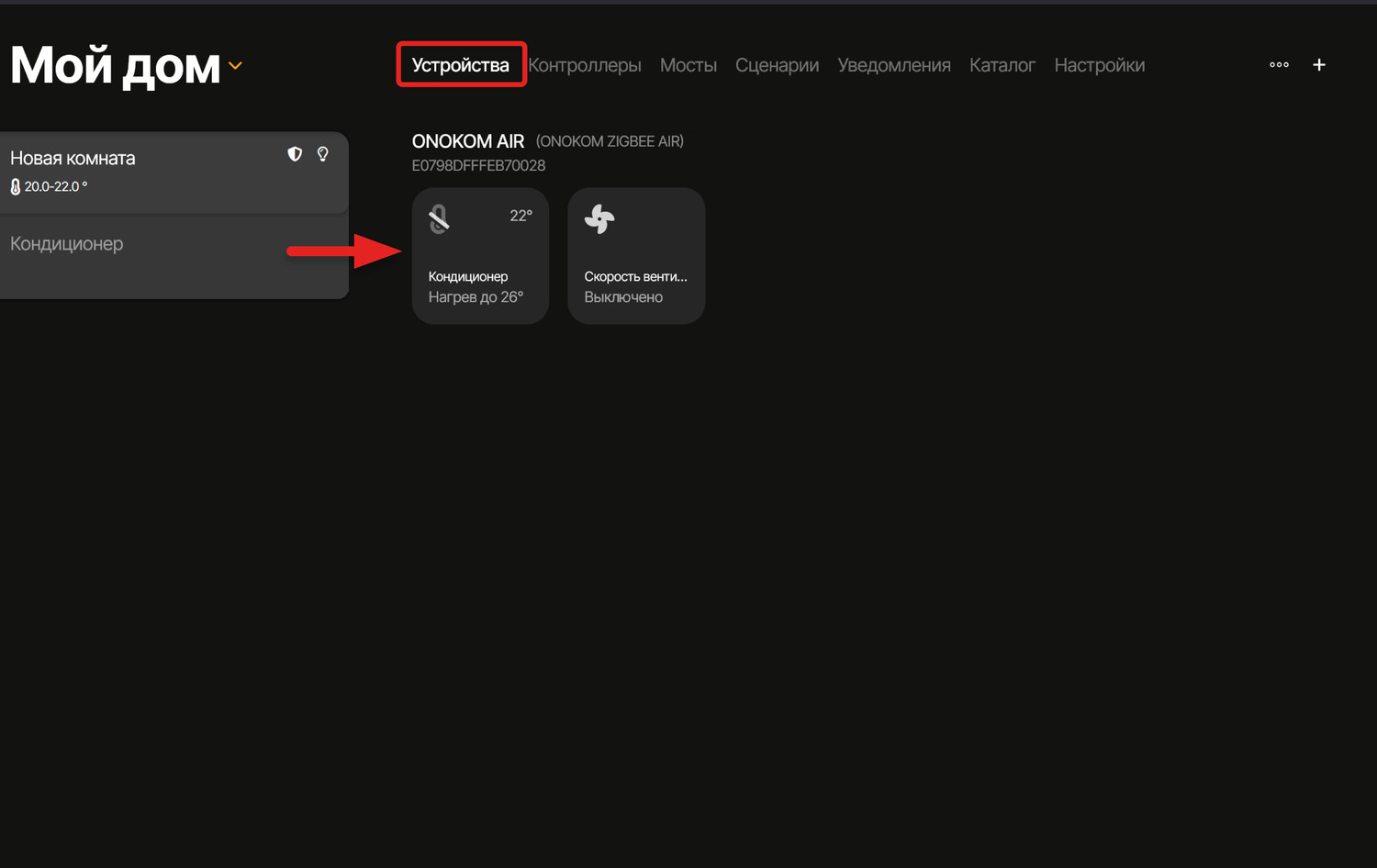

Для управления устройством перейдём в соответствующий раздел и выберем его

загружается

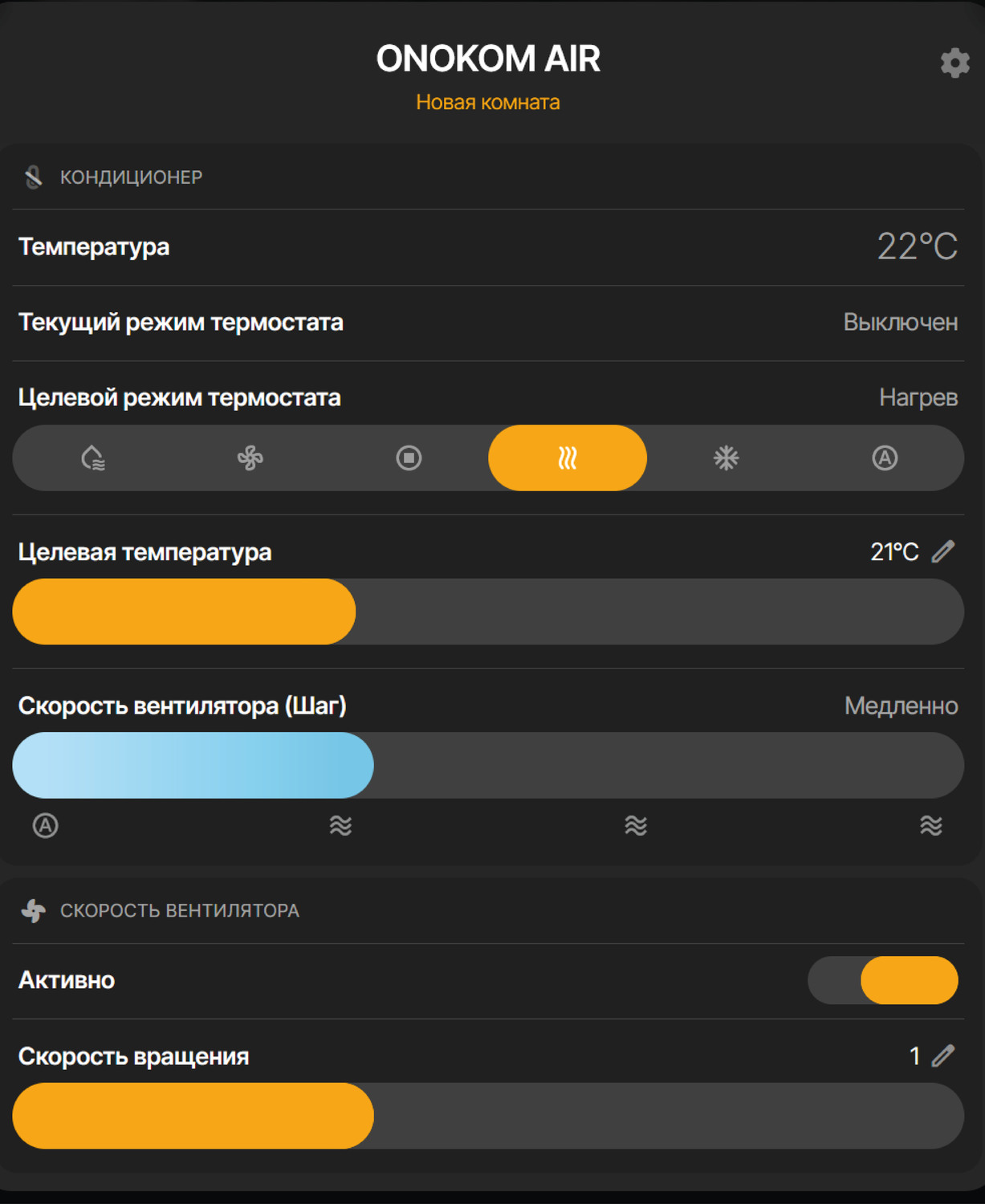

Виджет устройства имеет следующий вид

12.3.1 Настройка подключения «Яндекс Умный дом»

Скопировано

загружается

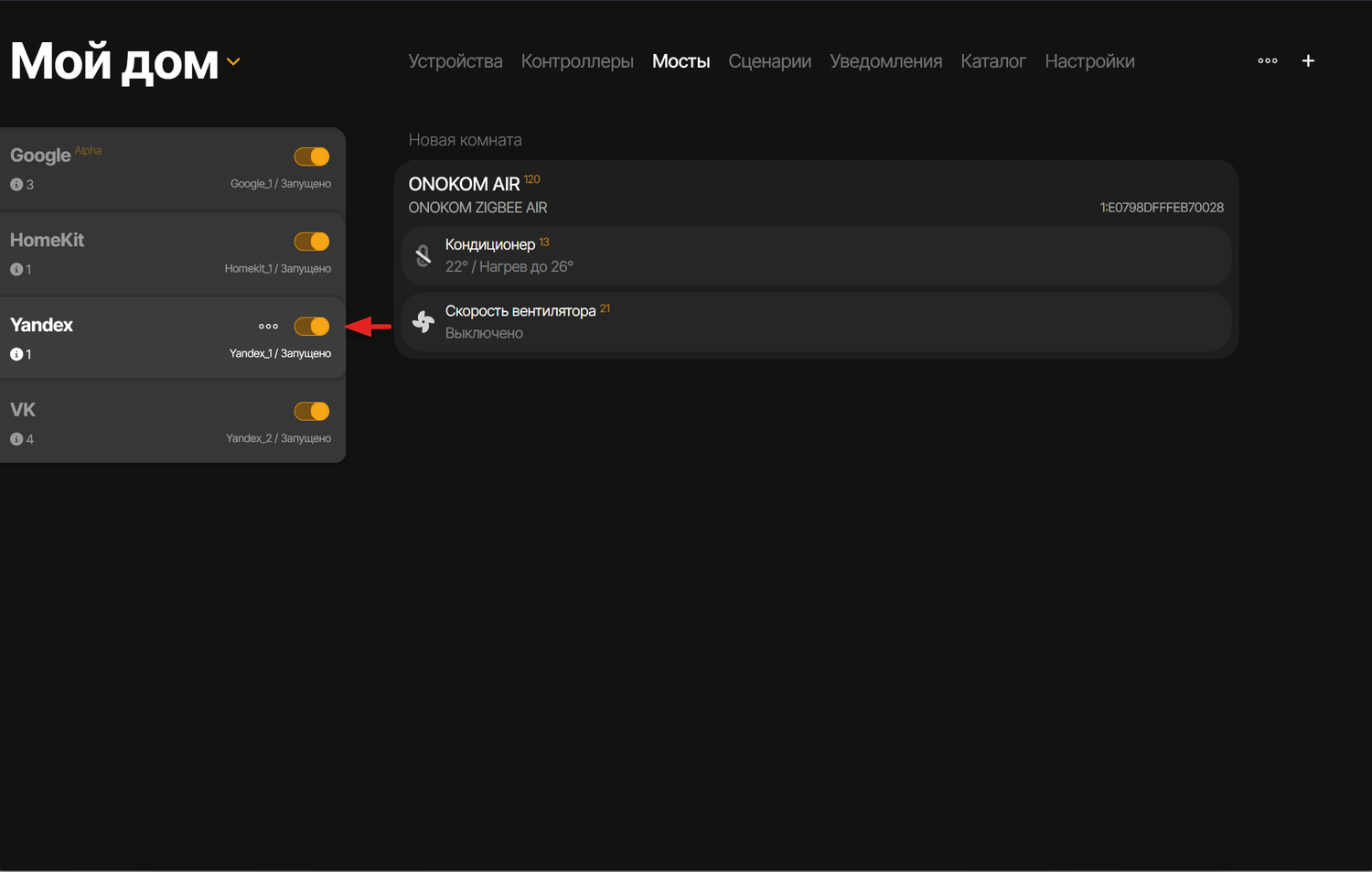

Для подключения к системе «Яндекс Умный дом» перейдём в раздел «Мосты» и, если он отсутствует, добавим мост для Yandex с помощью соответствующей кнопки в правом верхнем углу экрана

В приложении «Умный дом» нажимаем на кнопку «Устройства умного дома»

загружается

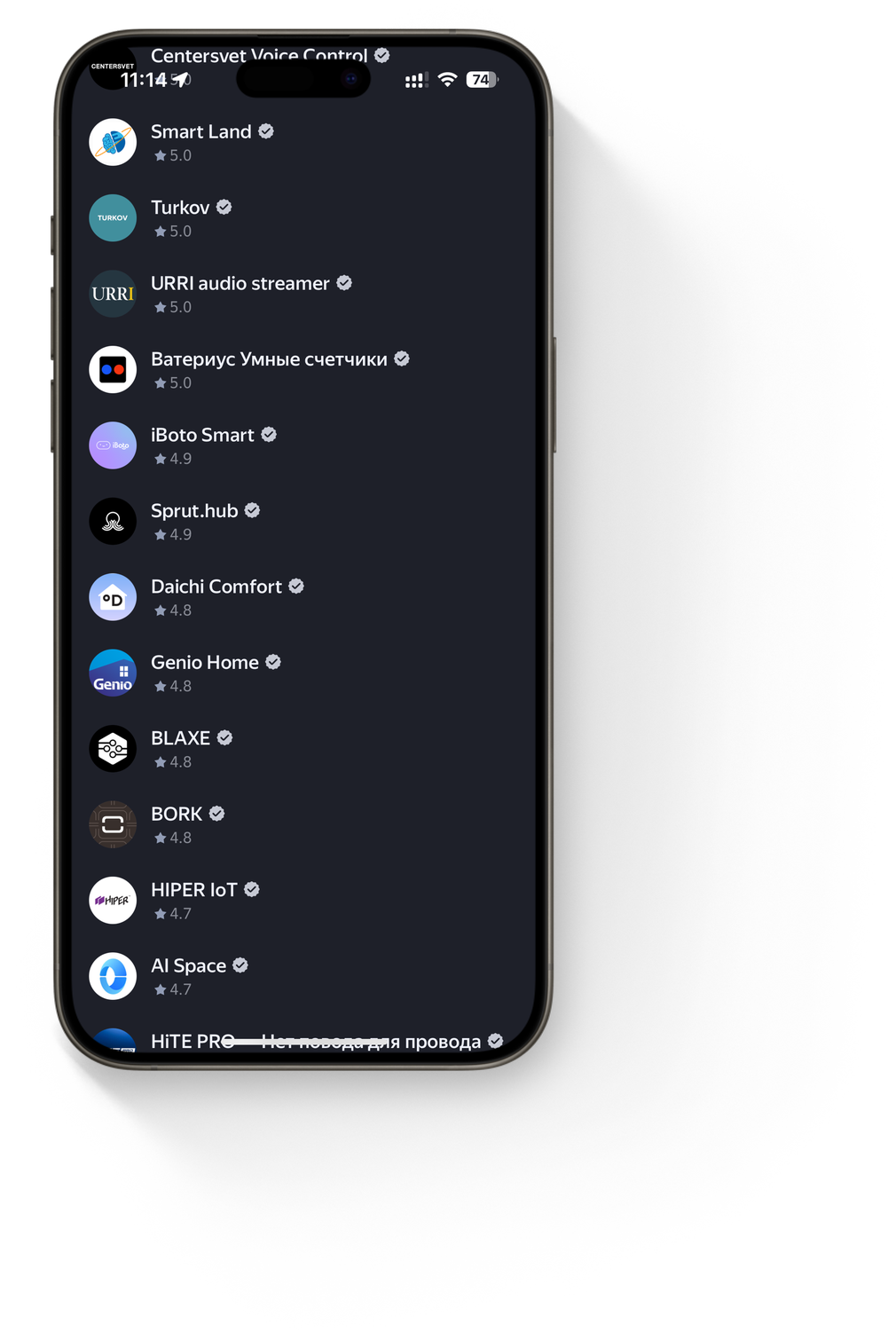

В списке доступных систем выбираем SprutHub

загружается

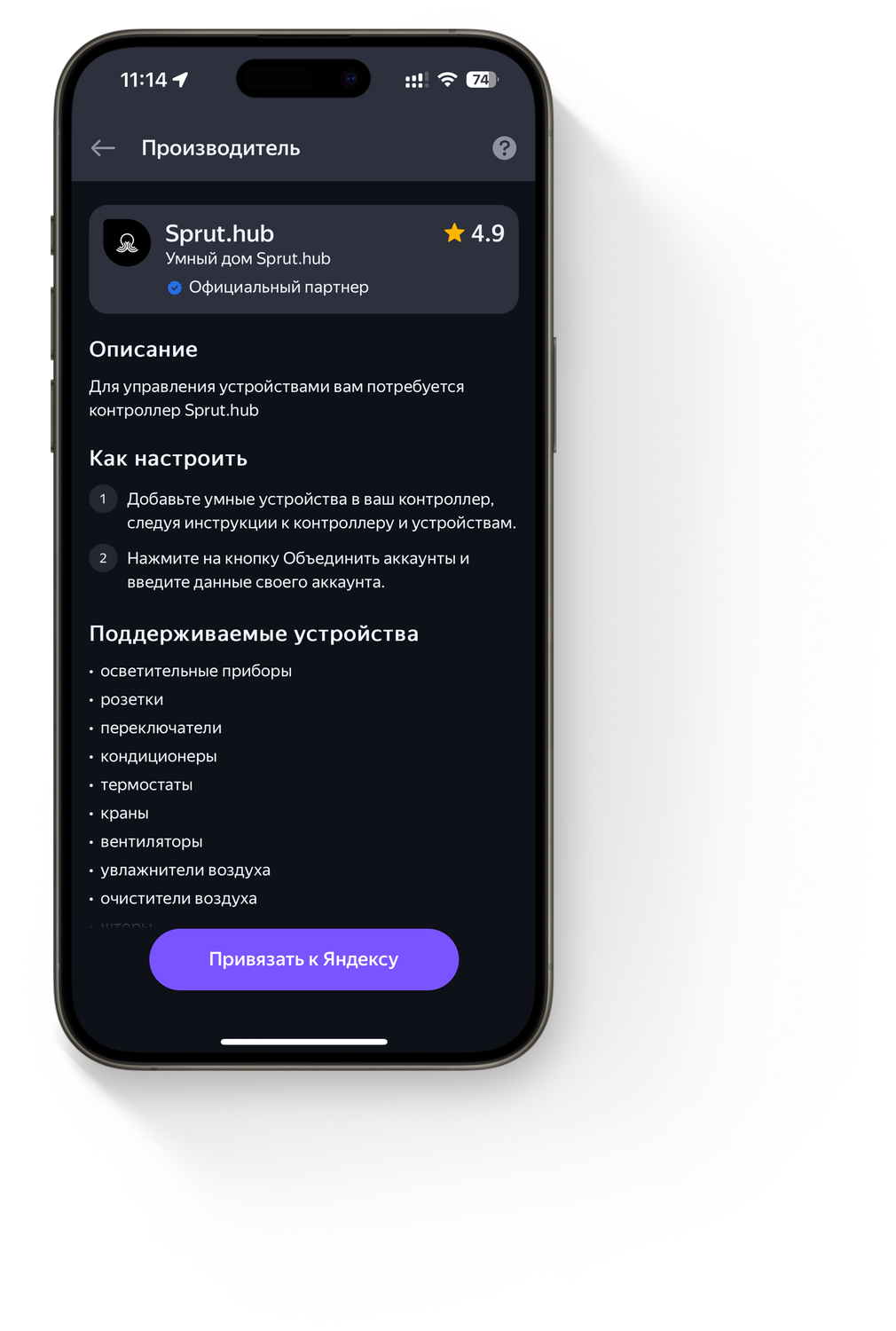

Нажимаем на кнопку «Привязать к Яндексу»

загружается

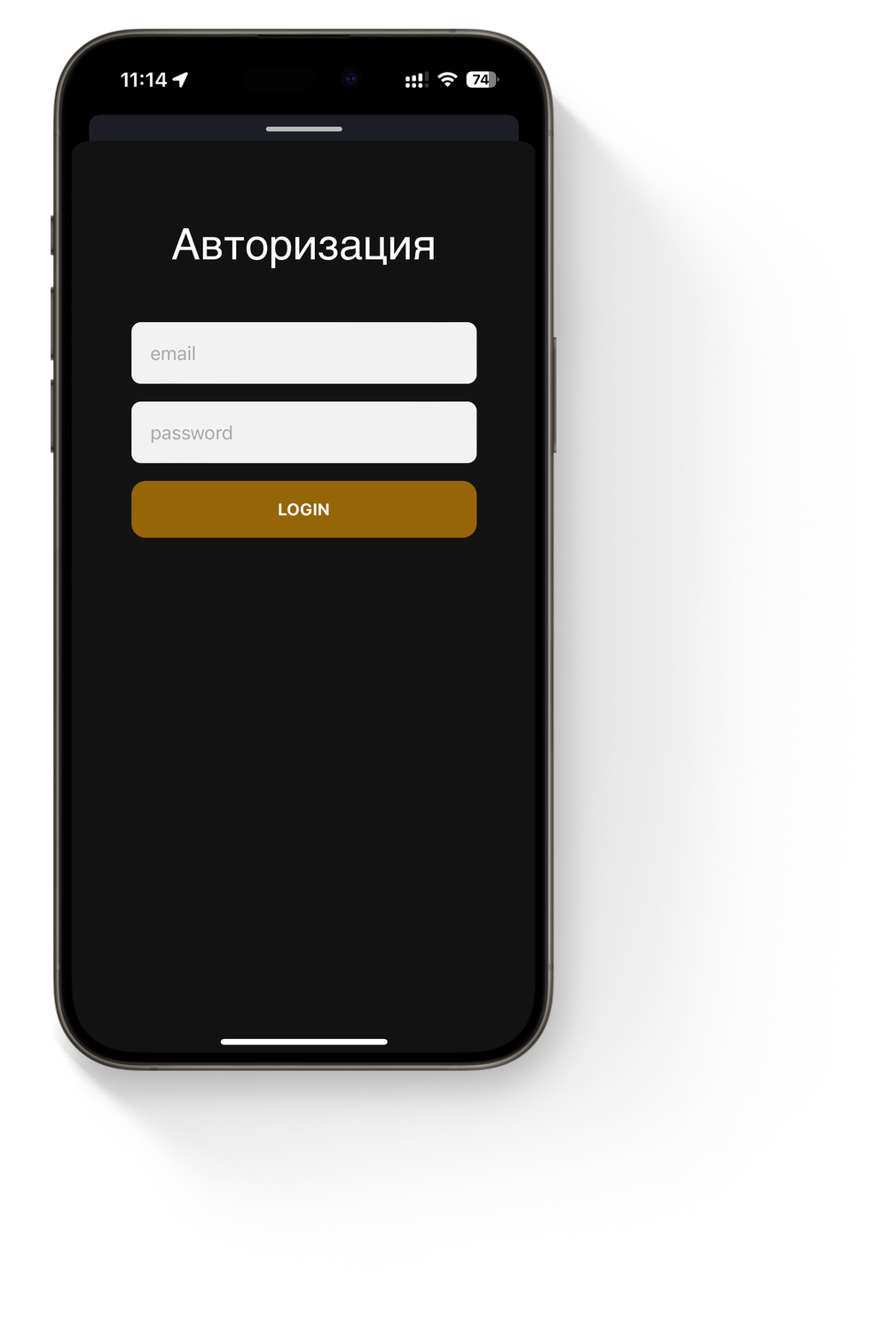

Заполняем данные для авторизации в SprutHub

загружается

После авторизации будет доступен поиск устройств. Для его выполнения нажимаем на кнопку «Обновить список устройств»

загружается

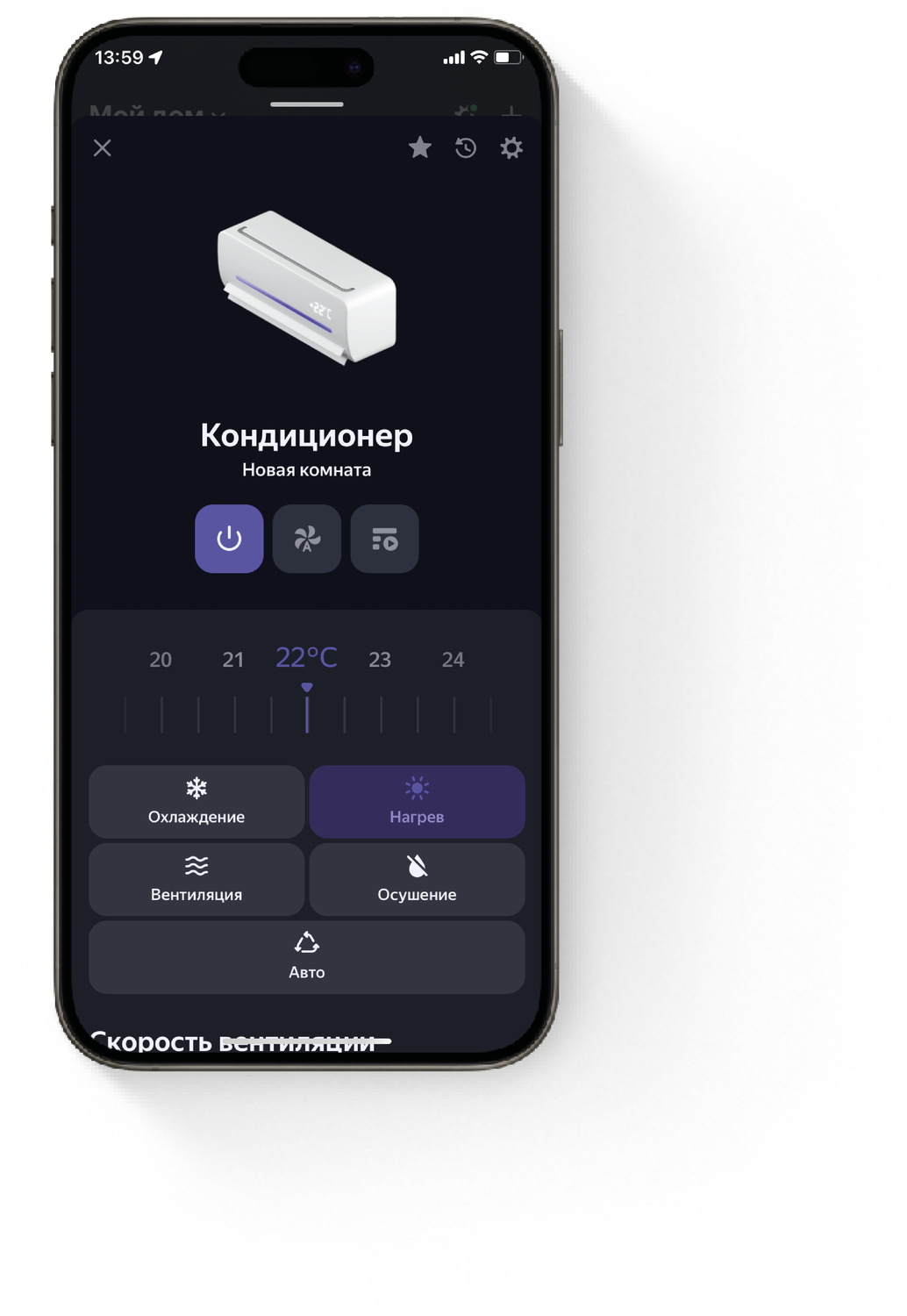

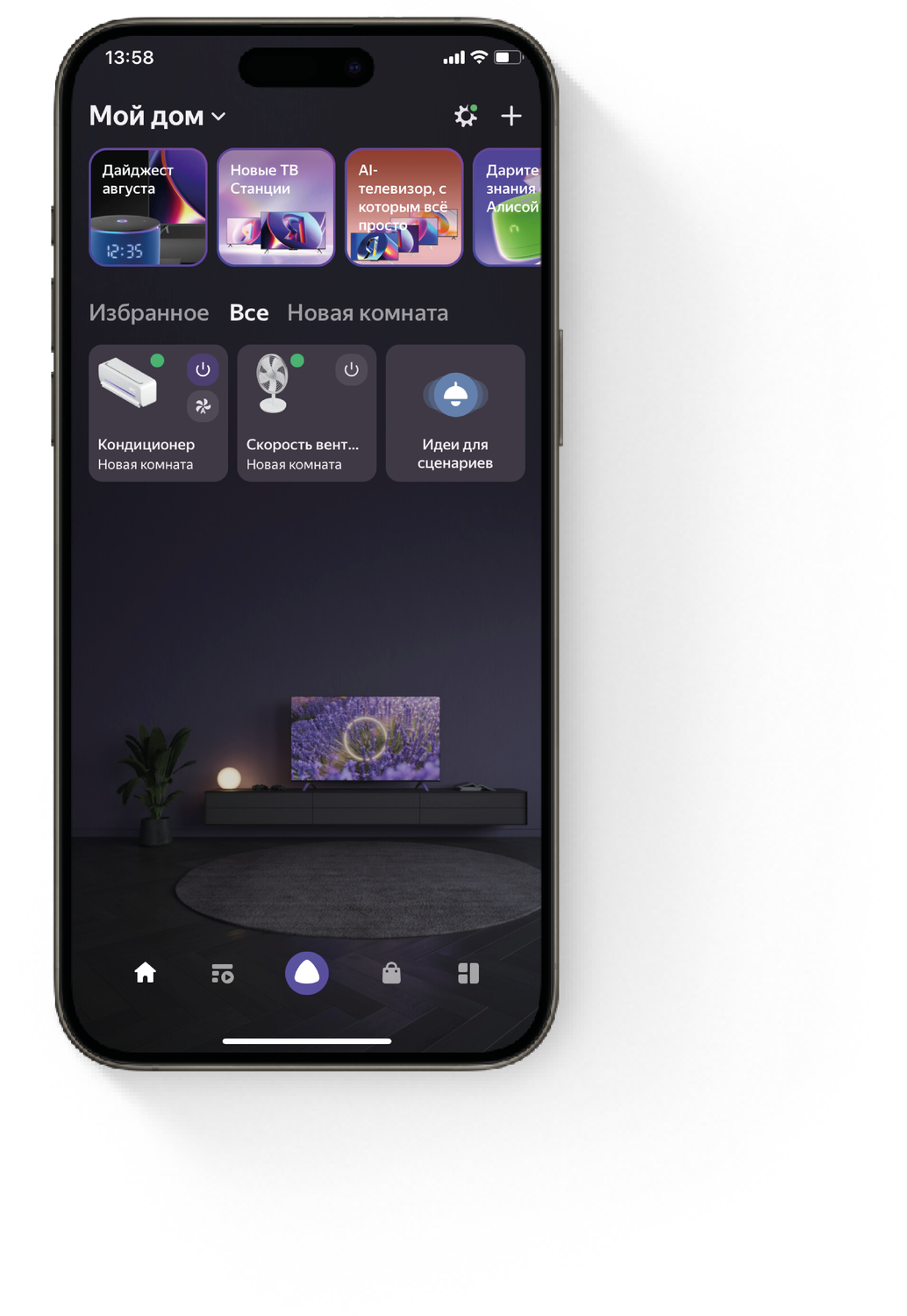

Устройство будет добавлено. Для управления кондиционером нажимаем на «Кондиционер»

загружается

Настройка завершена

загружается

12.3.2 Настройка подключения «Homekit»

Скопировано

Для подключения к системе «Homekit» перейдём в раздел «Мосты» и, если он отсутствует, добавим мост для Homekit с помощью соответствующей кнопки в правом верхнем углу экрана

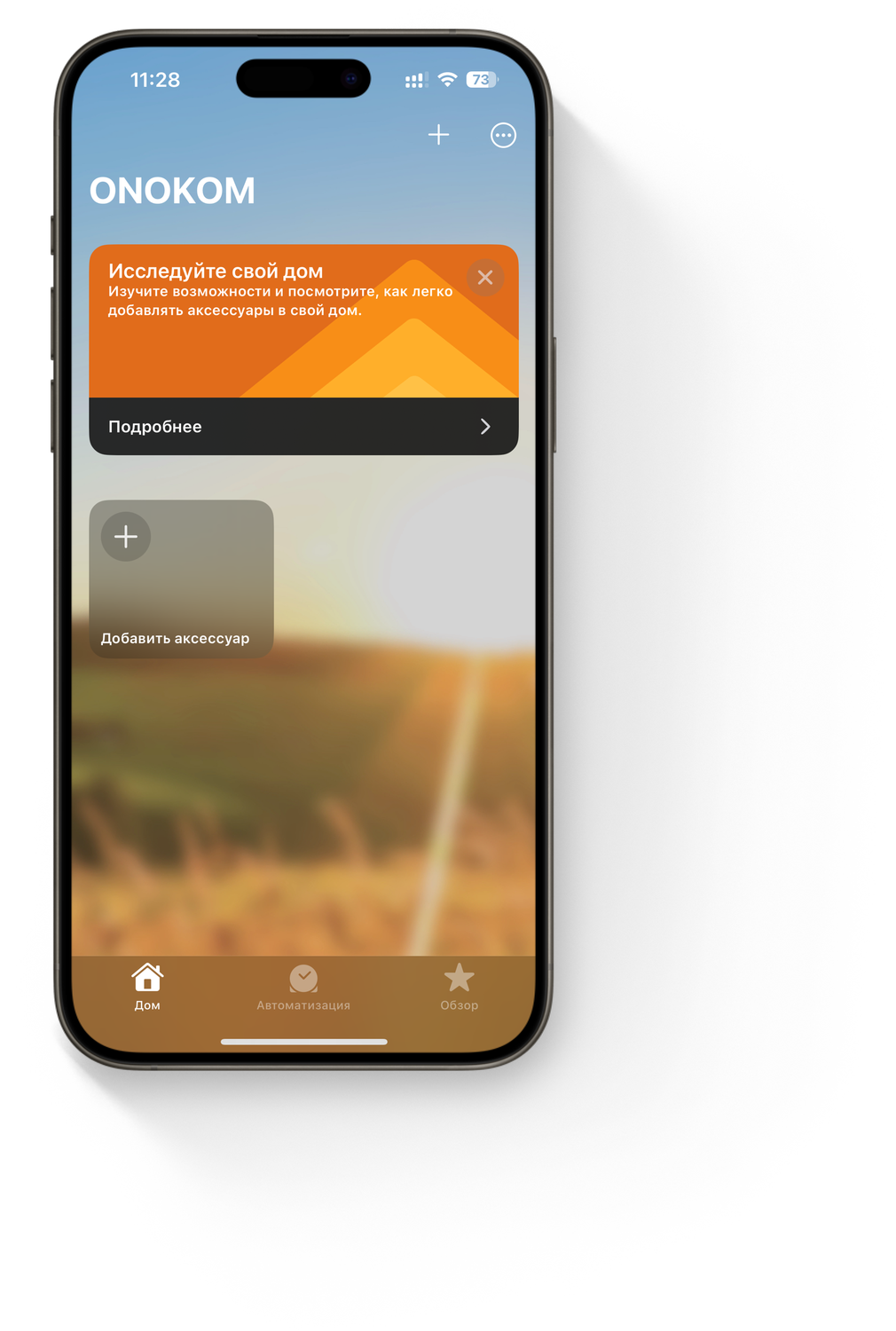

Открываем приложение Homekit

загружается

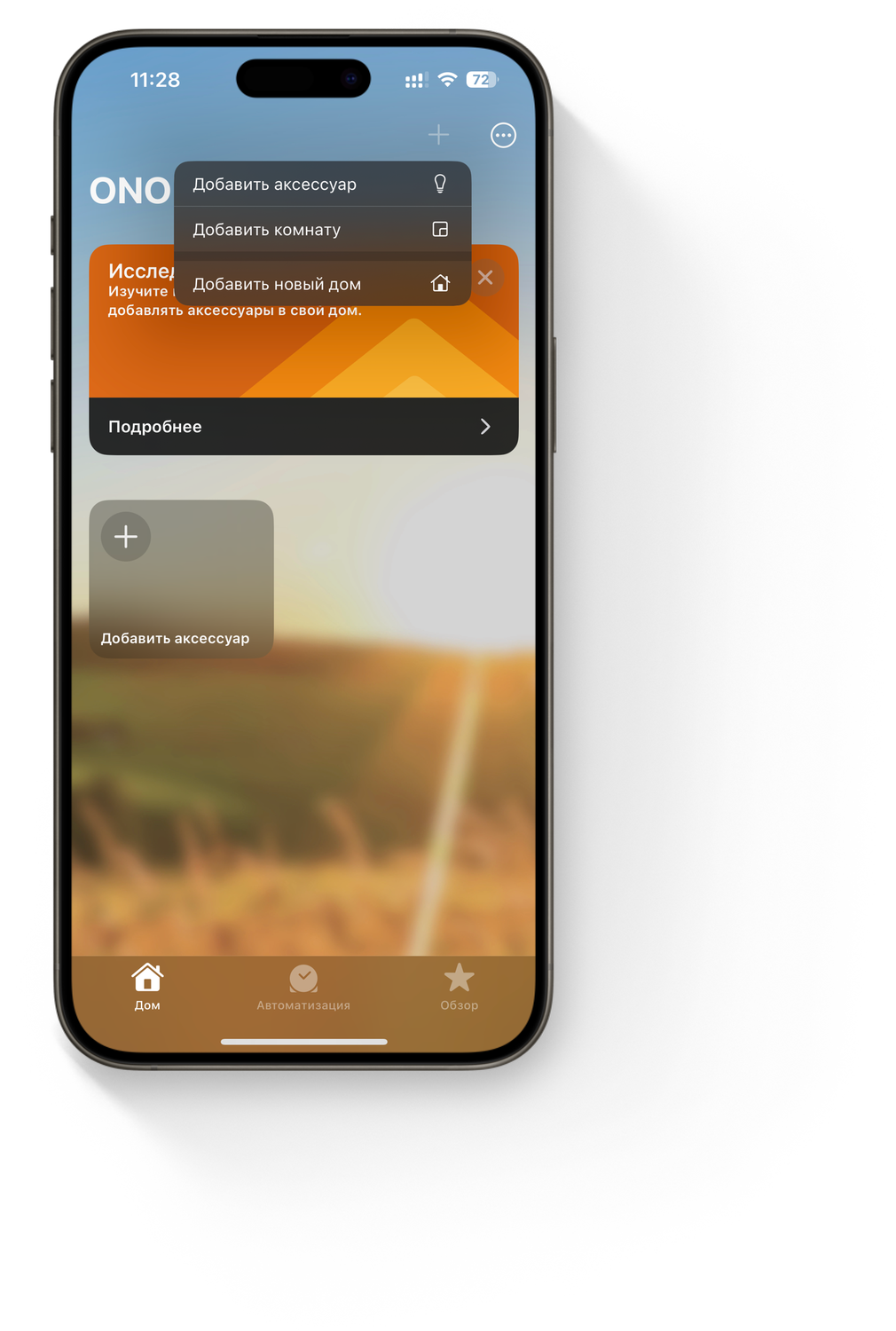

Открываем панель добавления устройсв в правом верхнем углу экрана. Выбираем «Добавить аксессуар»

загружается

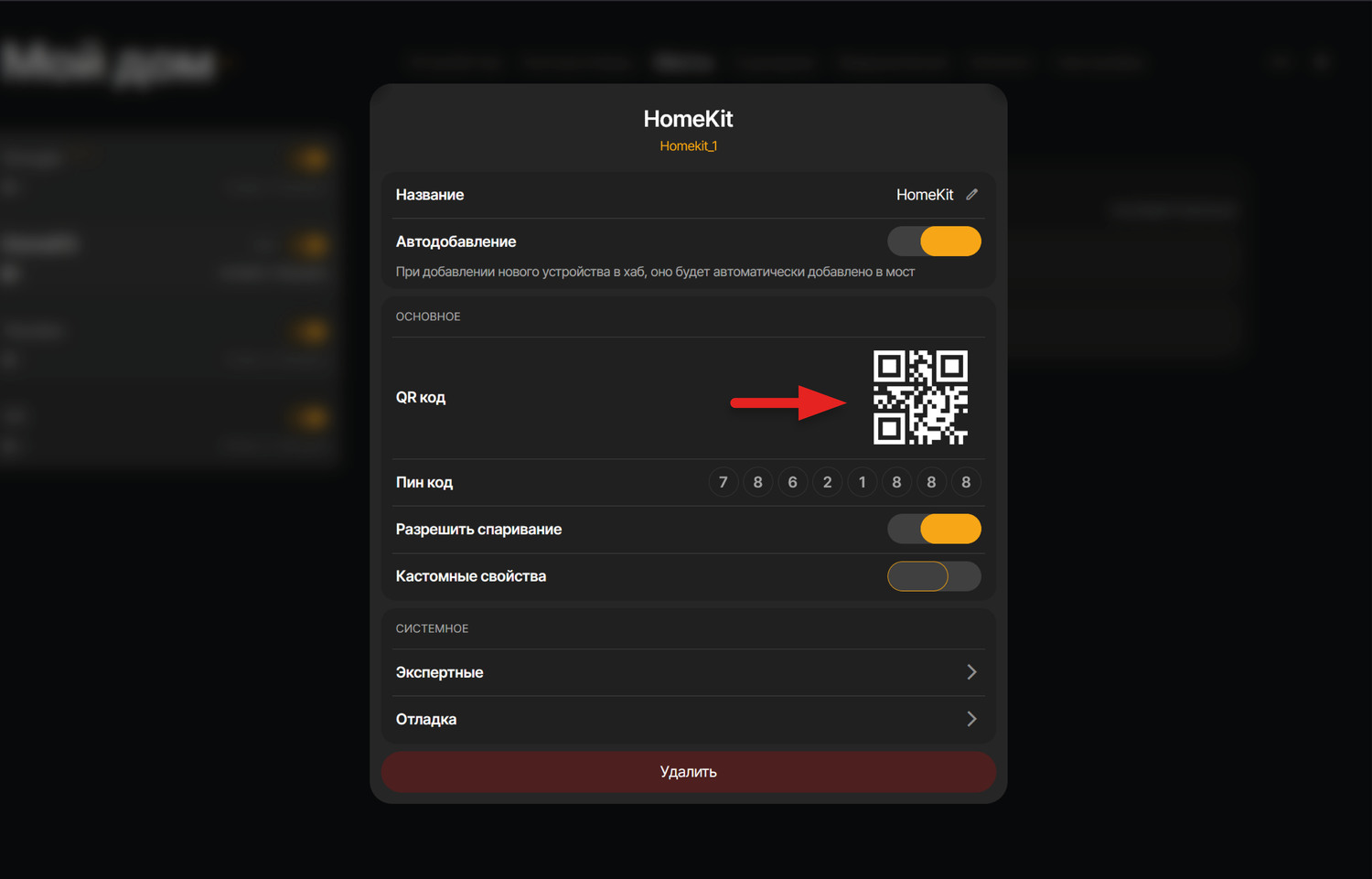

В интерфейсе SprutHub нажимаем на кнопку настроек Homekit (троеточие рядом с названием моста). В окне настроек будет доступен QR-код

загружается

Сканируем QR-код с мобильного устройства

загружается

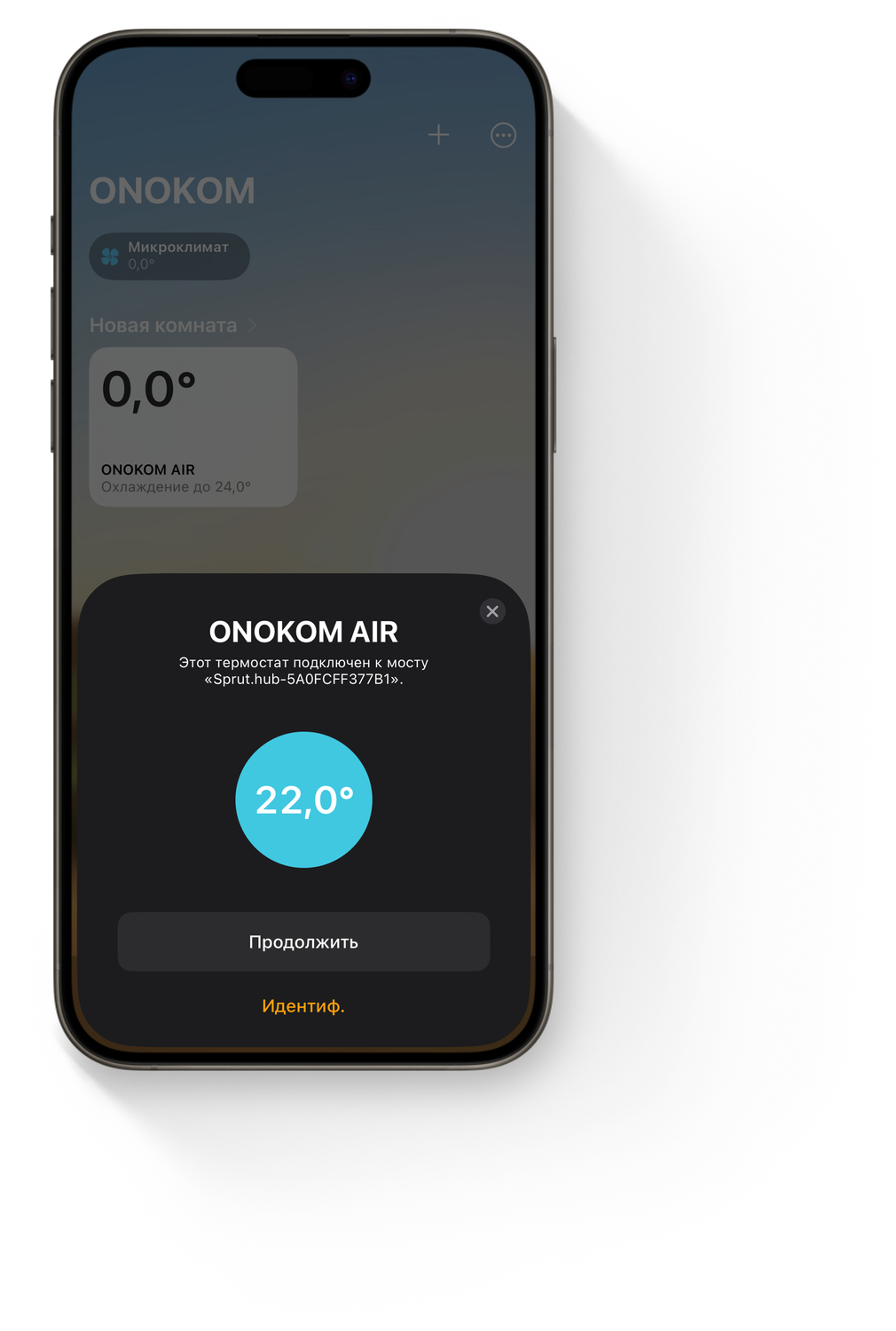

Добавляем нужные нам устройства

загружается

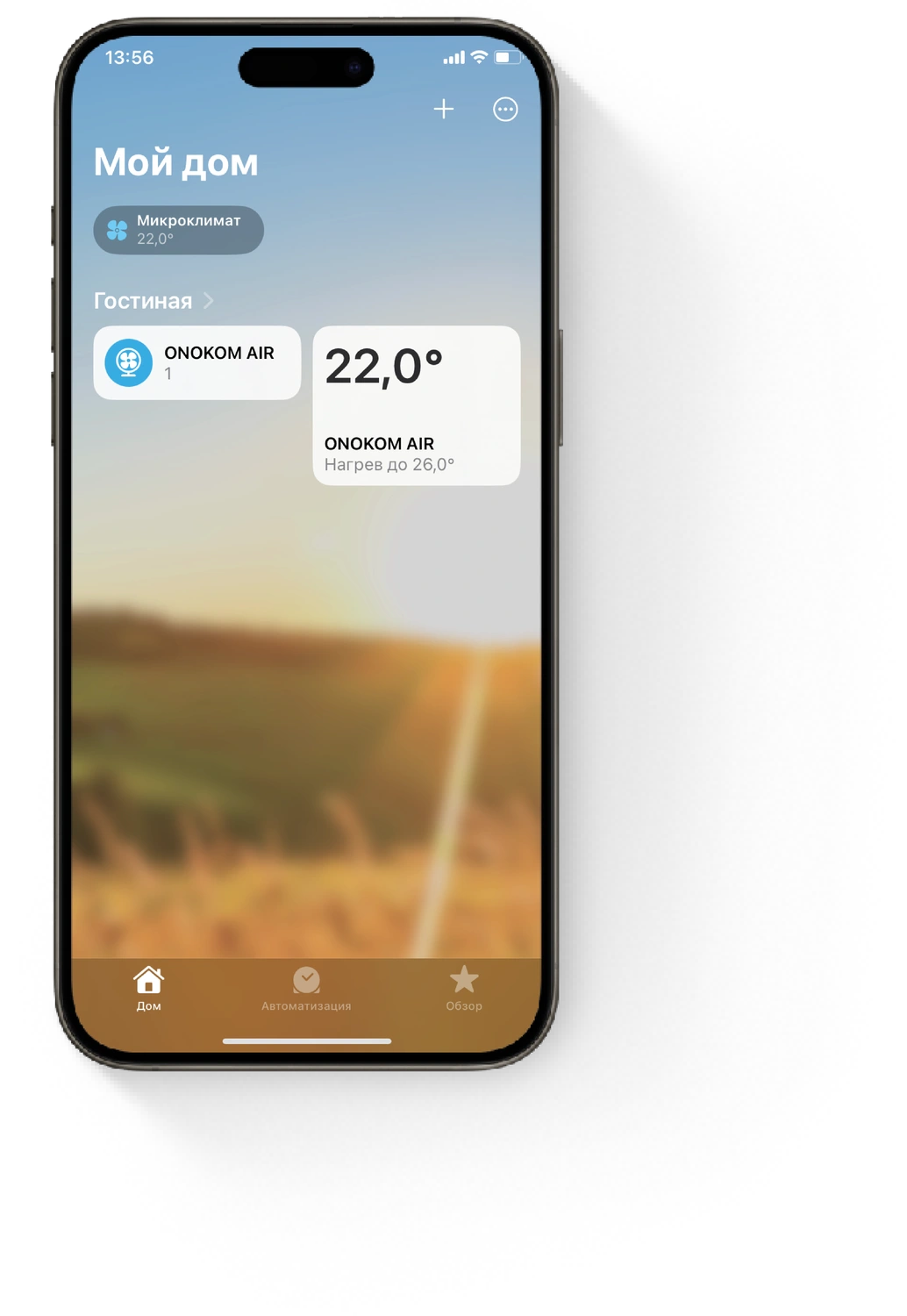

Устройства будут размещены на главной странице приложения

загружается

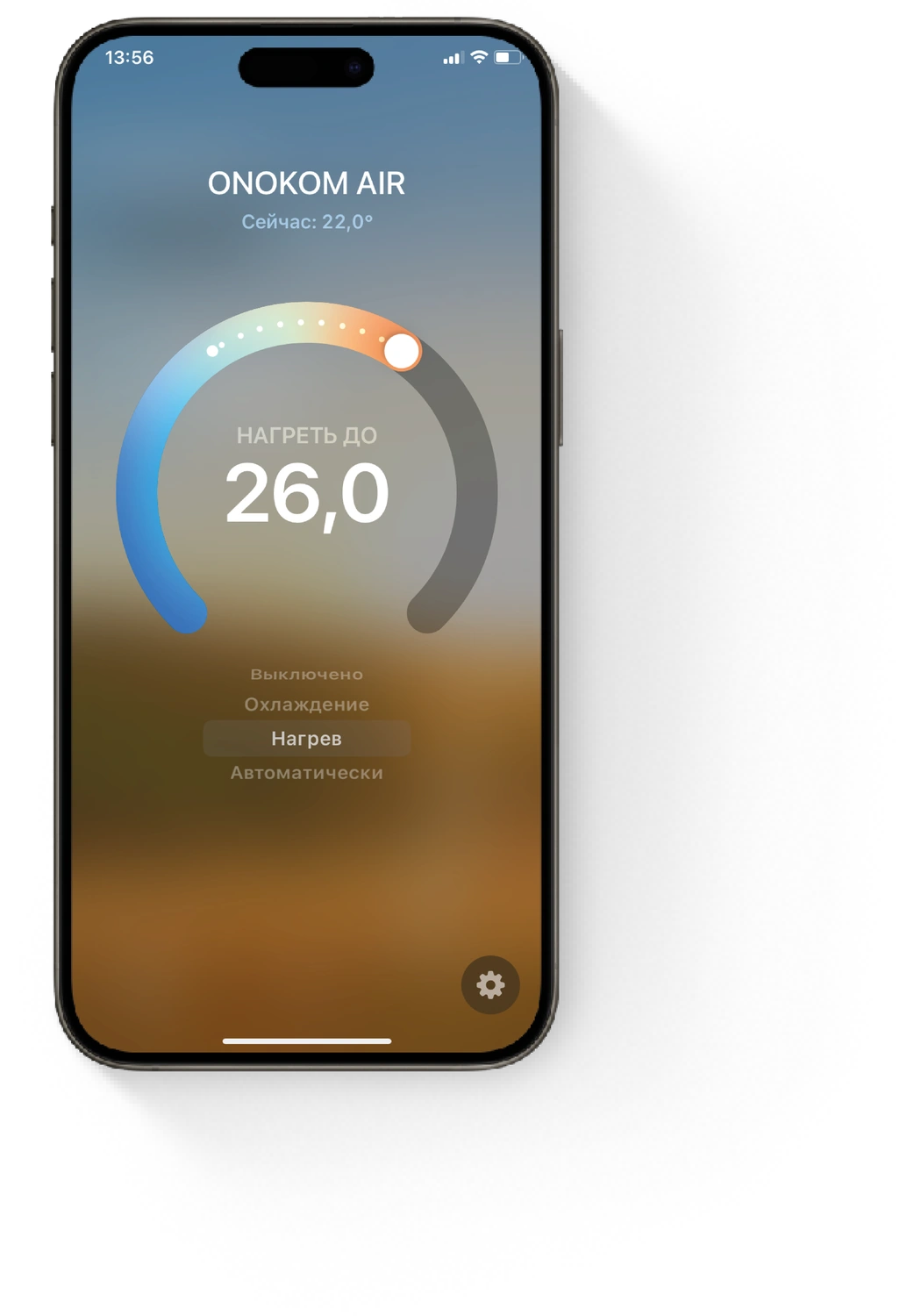

Настройка завершена

загружается

12.4 Подключение к Zigbee2MQTT

Скопировано

Для подключения шлюза ONOKOM HT-1-ZB-S в Zigbee2MQTT требуется версия не ниже 2.5.1

загружается

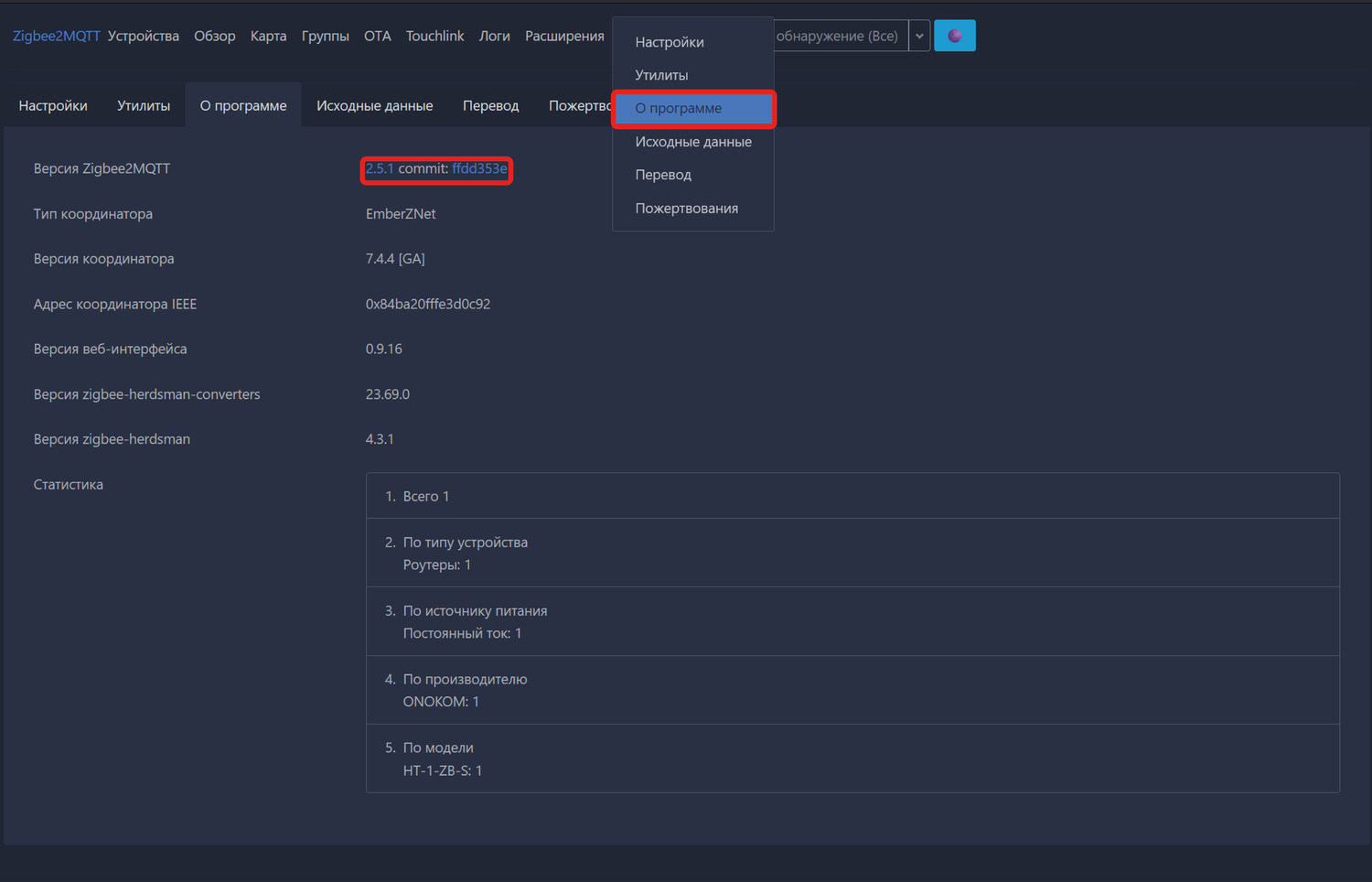

Заходим в раздел «Настройки» шестеренка → «О программе» проверяем версию Zigbee2MQTT
Минимальная версия обновления должна быть 2.5.1.
В случае наличия более низкой версии требуется «Обновить» ваш сервер ZigBee2MQTT

загружается

Для добавления устройства требуется перейти в раздел «Устройства» , после чего, нажать кнопку «Разрешить обнаружение (Все)»

На шлюзе зажать кнопку "Привязка" и держать ее 7 секунд

загружается

Устройство будет добавлено

загружается

Если у Вас будет отображаться в колонке "Производитель" написано "Не поддерживается" потребуется установить "Внешний преобразователь"

12.4.1 Подключение внешнего преобразователя для ZigBee2MQTT

Скопировано

загружается

Заходим на веб-сервис GitHub где хранятся шаблоны ONOKOM и переходим в раздел «ZigBee2MQTT»

загружается

Выбираем на каком языке мы хотим чтобы отображался шаблон "RU" или "EN"

загружается

Выбираем шаблон «onokom-ht-1-zb-s.mjs»

Шаблон ONOKOM-AIR-ht-1-zb-s для Zigbee2MQTT.mjs

загружается

Затем нажимаем на кнопку «Download» правом верхнем углу окна

загружается

Переходим в соответствующую директорию: /mnt/data/root/zigbee2mqtt/data/

загружается

Открываем файл configuration.yaml для редактирования удобным редактором

загружается

В файле требуется добавить следующую конструкцию: external_converters: - external_converters/onokom-ht-1-zb-s.mjs и сохранить файл Обязательно код должен выглядить как на картинке

загружается

Шлюз ONOKOM HT-1-ZB-S успешно добавлен в ZigBee2MQTT

После перезагрузки сервера, вы увидите следующую картинку, что в колонке производитель, исчезла надпись не поддерживается и производитель указан верно.
На этом настройка и добавление шлюзов ONOKOM HT-1-ZB-S в ZigBee2MQTT окончена

13. Демонстрация работы

Скопировано

Раздел находится в стадии заполнения

14. Скриншоты интерфейса кондиционера

Скопировано

14.1 Скриншоты Apple

Скопировано

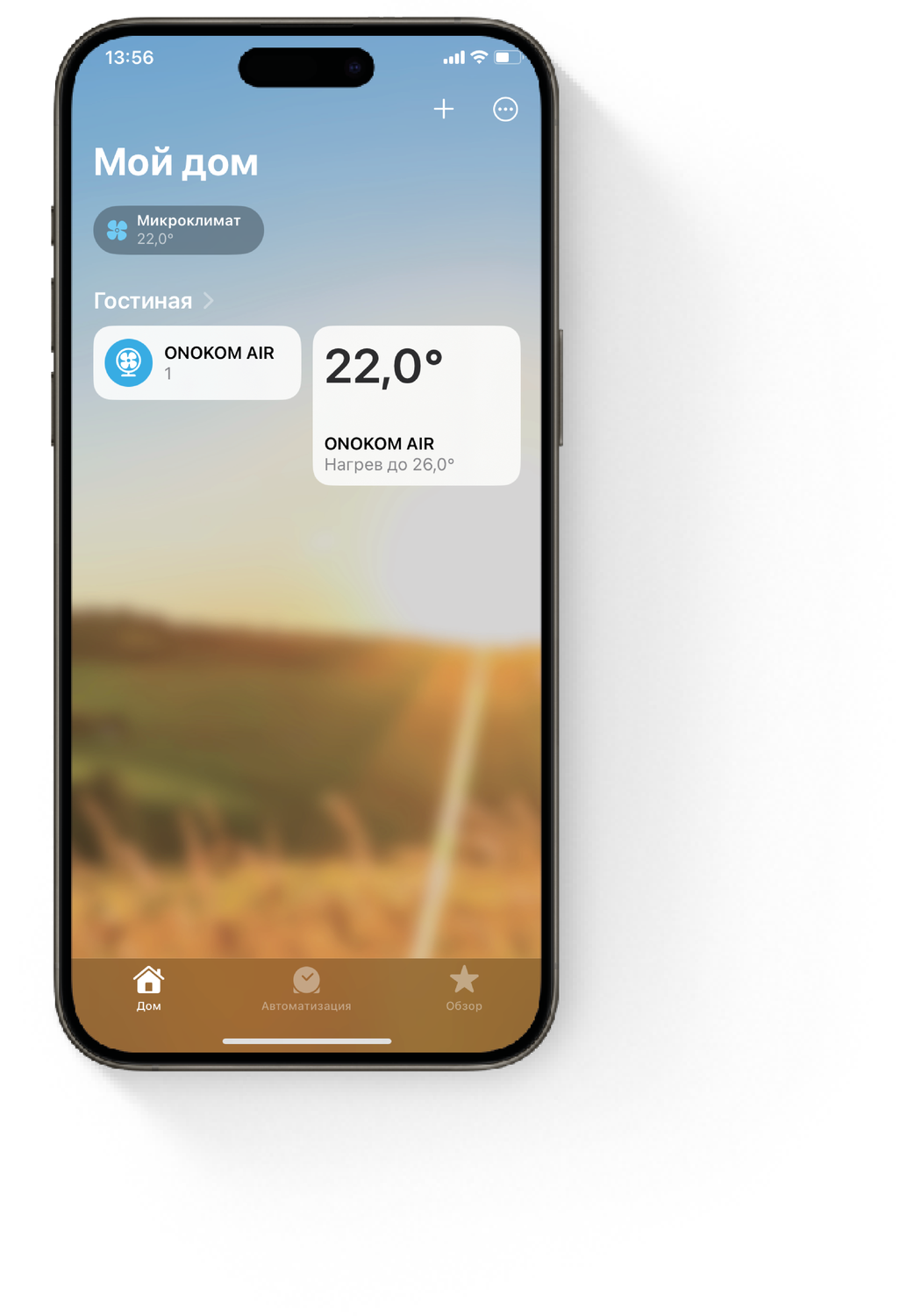

Основной экран управления

загружается

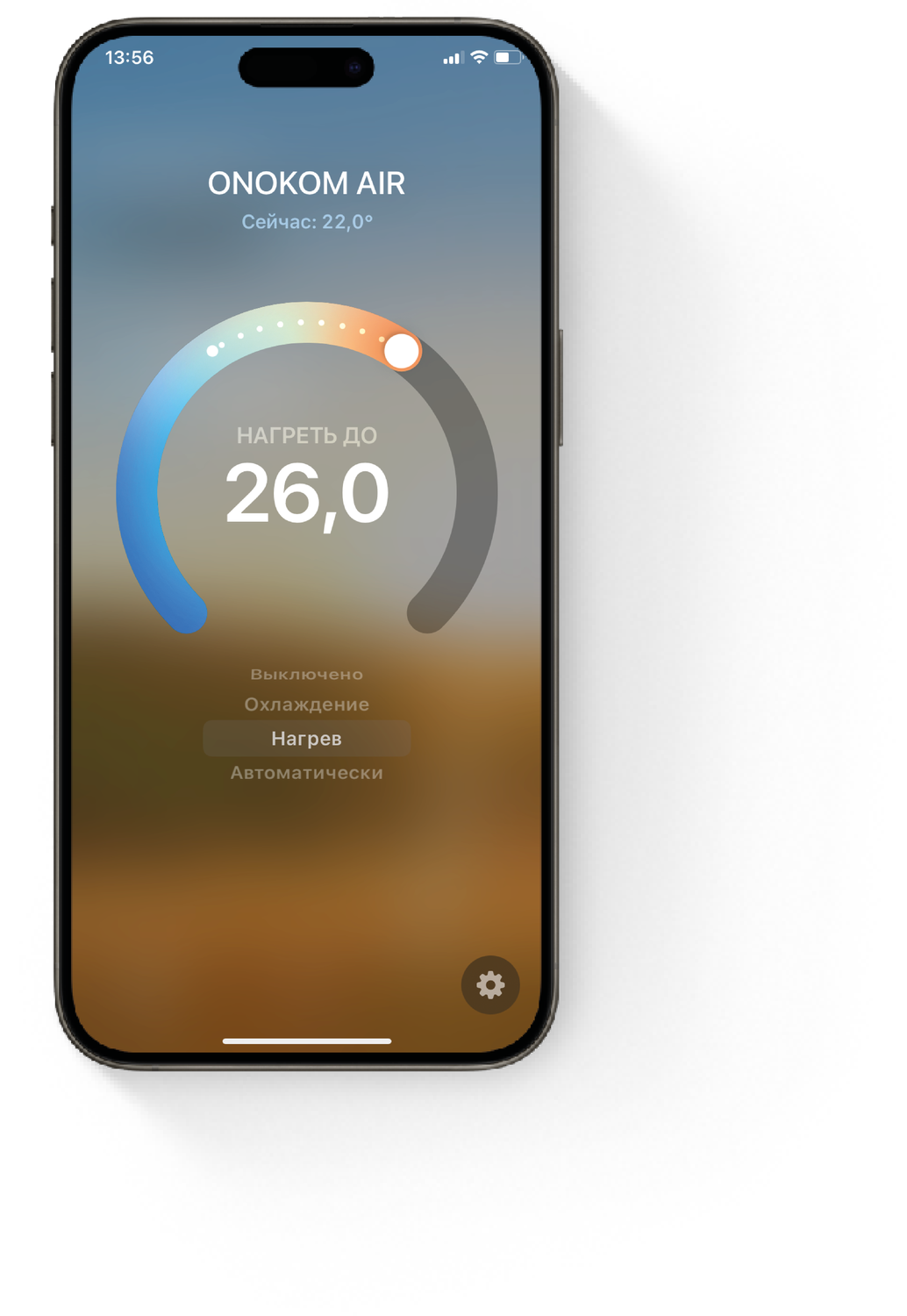

Экран выбора режимов. На экране установлен режим нагрев

загружается

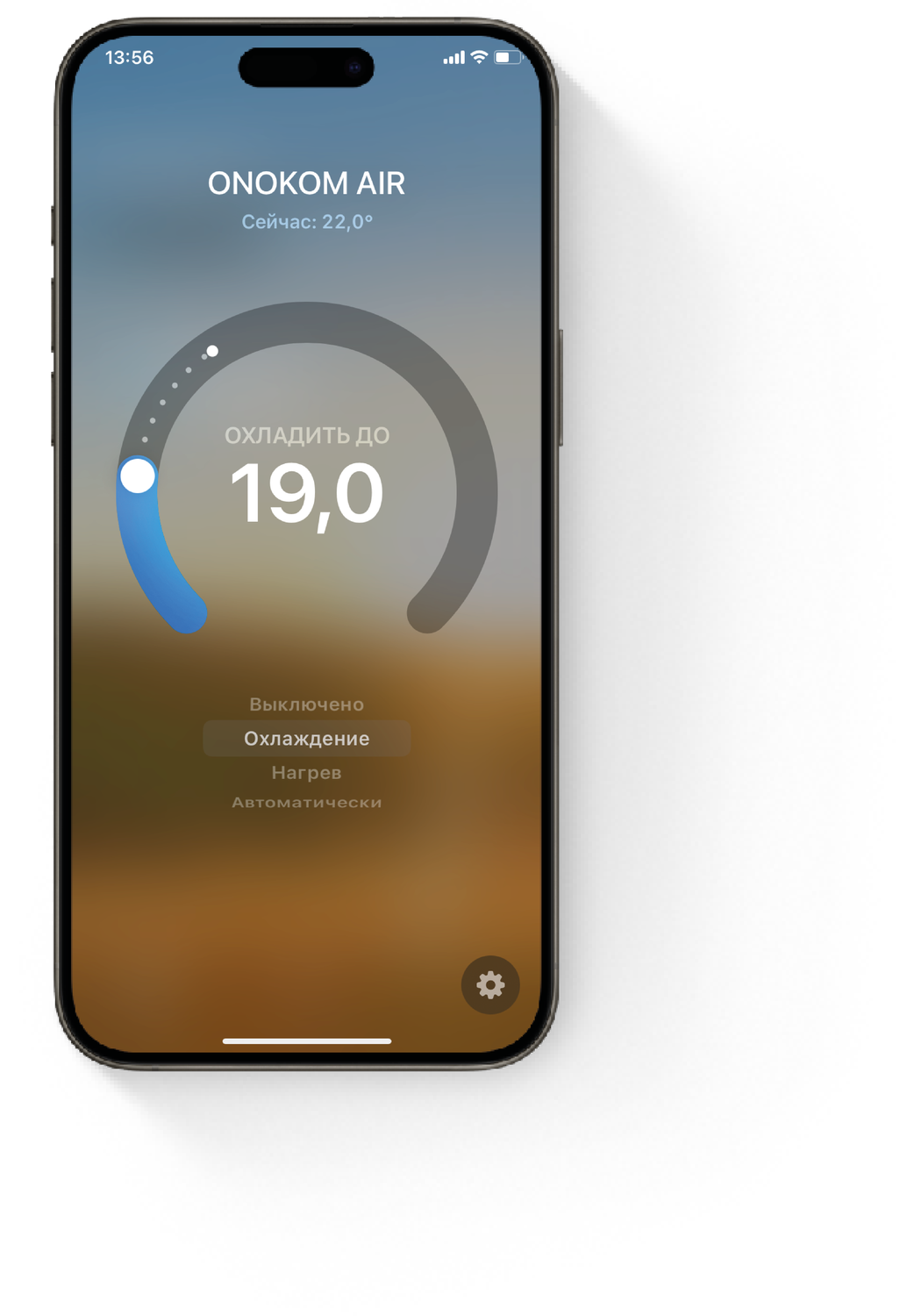

Установлен режим охлаждение

загружается

Экран выбора режимов. На экране установлен режим нагрев

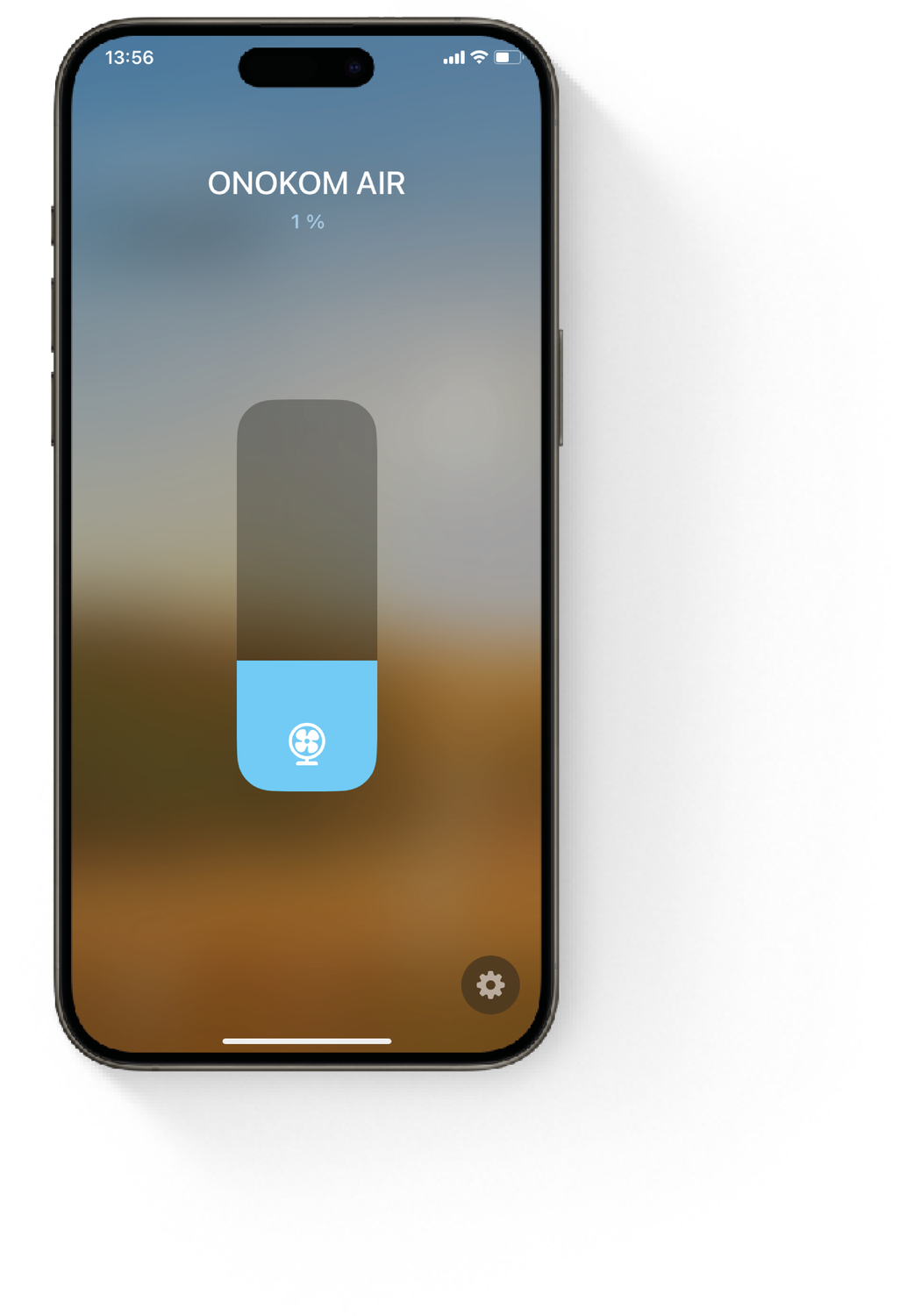

Экран выбора скорости вентилятора

загружается

14.2 Скриншоты Яндекс Умный дом

Скопировано

Экран с общим отображением устройств, добавленных в умный дом.

загружается

Основной экран управления кондиционером. В верхней части экрана показан рисунок кондиционера, изменяющийся в зависимости от заданных режимов. Также мы видим шкалу установки температуры, а также кнопку включения/выключения кондиционера.

загружается

Выбор направления воздуха кондиционера и управление скоростью вентиляции

Экран управления скоростью вентиляции и меню контроля датчиков температуры

загружается

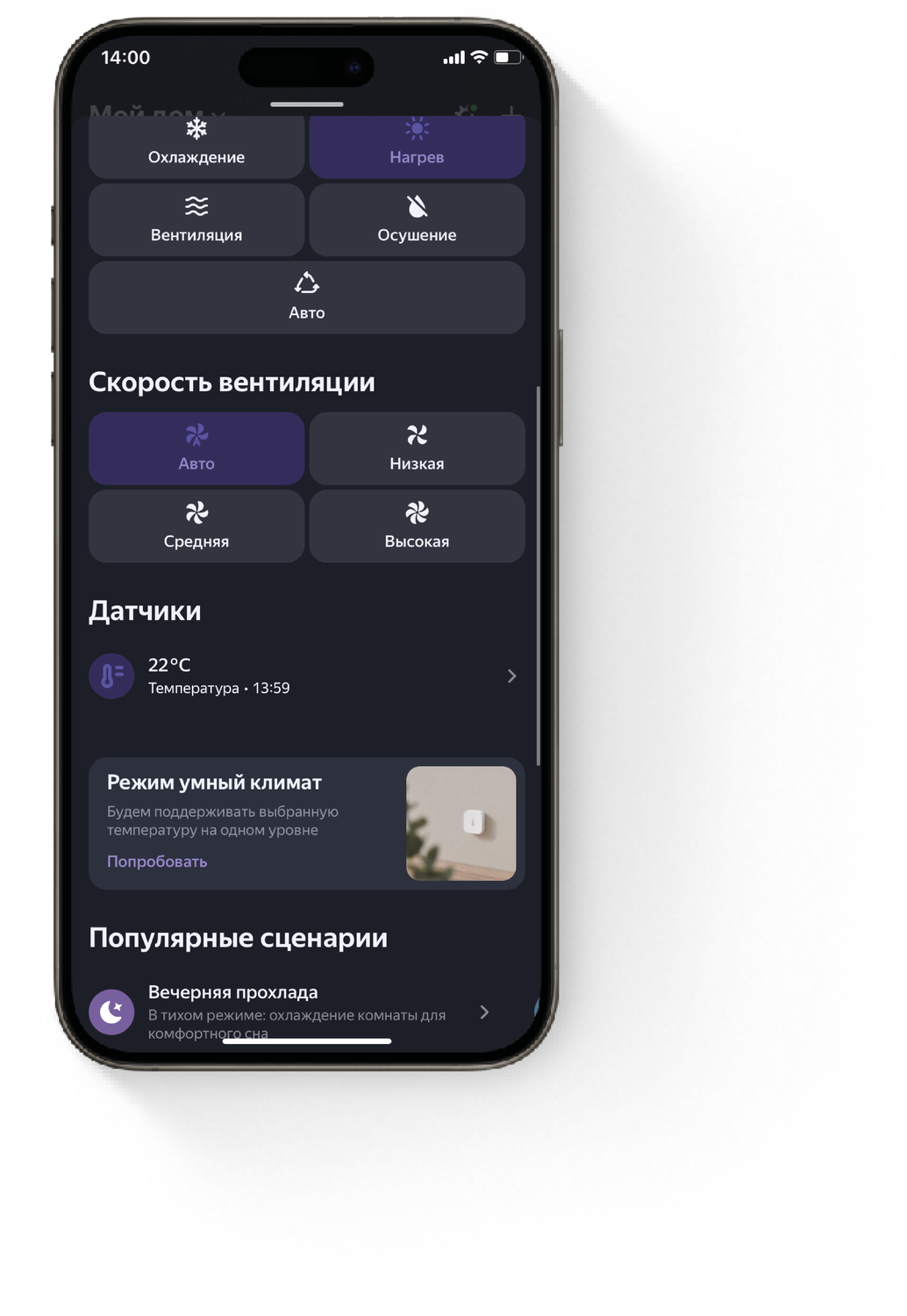

Основной экран управления кондиционером.

14.3 Скриншоты Zigbee2MQTT

Скопировано

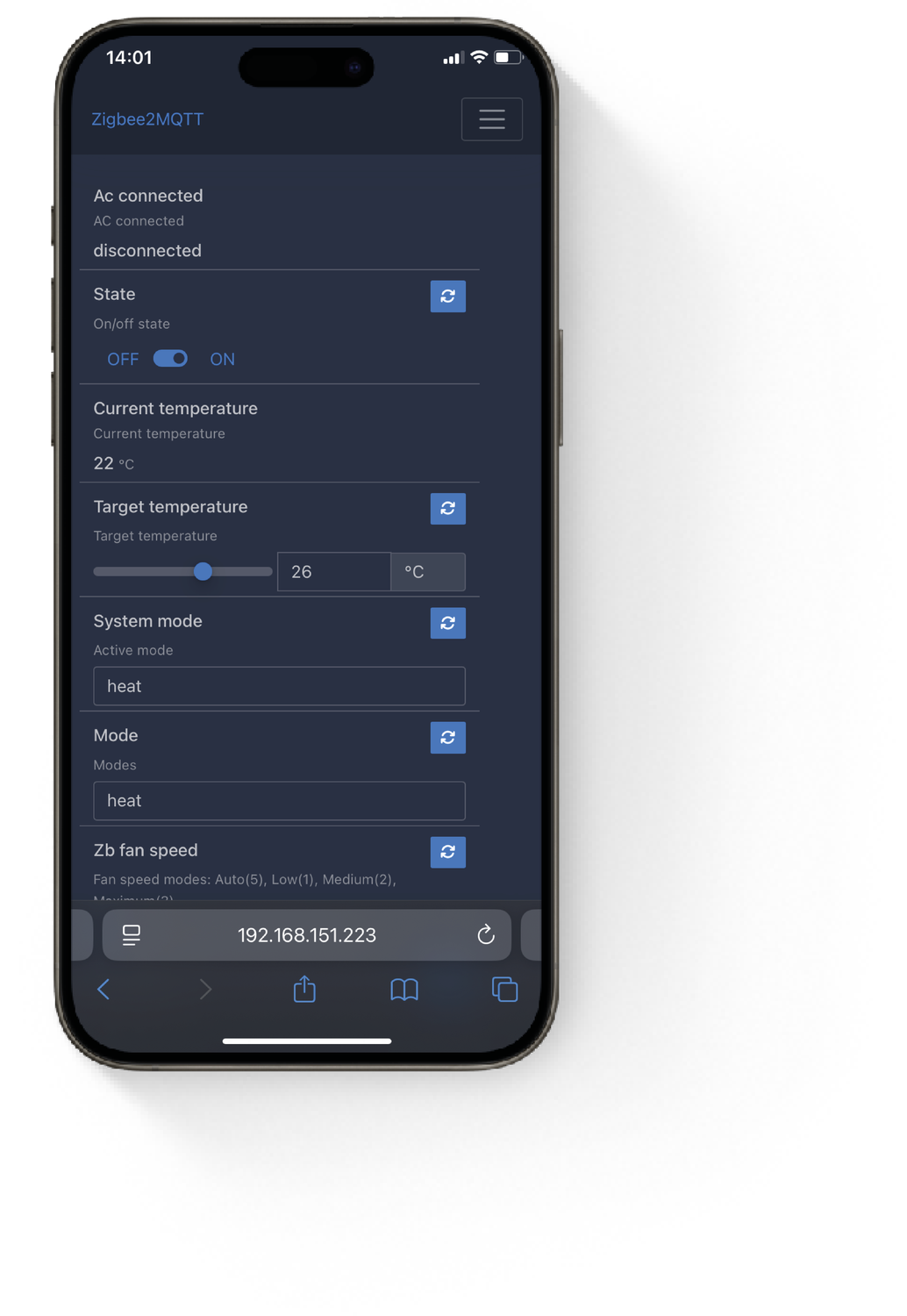

Экран с элементами управления

загружается

14.4 Скриншоты Wirenboard

Скопировано

Экран с элементами управления

загружается

14.5 Скриншоты SprutHub

Скопировано

Экран с общим отображением устройств, добавленных в умный дом.

загружается

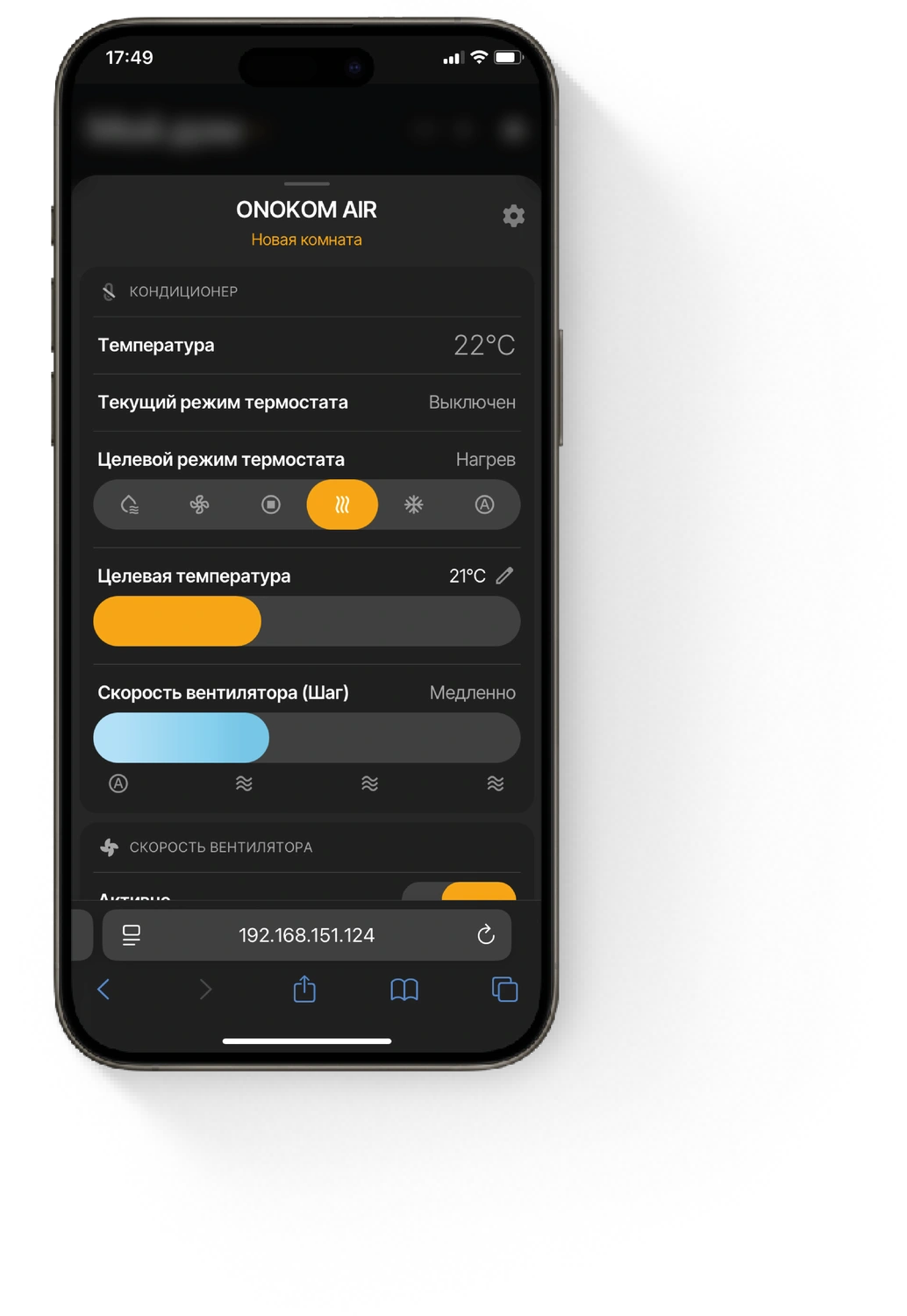

Экран с элементами управления

загружается

HT-1-ZB-S

1. Примеры из практики

2. Технические характеристики

2.1 Версии устройств

2.2 Изображение устройства

2.3 Комплектация

2.4 Размеры устройства

2.5 Назначение портов и кнопок

2.6 Индикация

2.6.1 Добавление шлюза в хаб

Скопировать ссылку "2.6.1 Добавление шлюза в хаб" Скопировано

2.6.2 Нет связи с кондиционером

2.6.3 Нет связи с координатором Zigbee (мы в сети но координатор не отвечает)

2.6.4 Нет связи с координатором Zigbee (мы покинули сеть или нас выкинули оттуда)

2.6.5 Всё в порядке (есть Zigbee и связь с кондиционером)

3. Внешний вид

4. Краткая инструкция

4.1 Устранение неполадок

5. Карта кластеров

Endpoint Configuration

6. Полезные файлы

7. Гарантия

8. Поддерживаемые модели кондиционеров

8.1 Бренд Hitachi

8.1.1 Модели 2025 года

8.1.2 Модели 2022 года

8.1.3 Модели 2021 года

8.1.4 Модели 2020 года

8.1.5 Модели 2019 года

8.1.6 Модели 2018 года

8.1.7 Модели 2015 года

8.1.8 Модели 2014 года

8.1.9 Модели 2012 года

9. Функции кондиционера

10. Общая логическая схема работы шлюза

10.1 Логическая схема WirenBoard + SprutHub

10.2 Логическая схема WirenBoard + Zigbee2MQTT

11. Схемы подключения

11.1 Схема подключения к WirenBoard

12. Подключение

12.1 Подключение к WirenBoard

12.1.1 Параметры контроллера WirenBoard

12.1.2 Загрузка шаблона в контроллер WirenBoard для Zigbee2MQTT

12.1.3 Подключение шлюза к Wiren Board через Zigbee2MQTT

12.1.4 Установка конвертера для управления шлюзами ONOKOM из интерфейса WirenBoard

12.2 Список функций управления кондиционером Hitachi через WirenBoard

12.2.1 Раздел “Основные режимы и функции”

12.2.2 Раздел “Контроль температуры”

12.2.3 Отображение устройства в веб-интерфейсе контролера”

12.3 Подключение к SprutHub

12.3.1 Настройка подключения «Яндекс Умный дом»

12.3.2 Настройка подключения «Homekit»

12.4 Подключение к Zigbee2MQTT

12.4.1 Подключение внешнего преобразователя для ZigBee2MQTT

13. Демонстрация работы

14. Скриншоты интерфейса кондиционера

14.1 Скриншоты Apple

14.2 Скриншоты Яндекс Умный дом

14.3 Скриншоты Zigbee2MQTT

14.4 Скриншоты Wirenboard

14.5 Скриншоты SprutHub

Скопировано
