Подключаем кондиционер AUX PRIME INVERTER в умный дом WirenBoard через шлюз ONOKOM AUX-1-MB-B. Интегрируем кондиционер в Apple Home, Яндекс Алису, Mail Марусю, SprutHub и SprutHome

1. Оглавление
2. Общая информация
3. Функции кондиционера
4. Шлюз управления кондиционером AUX
5. Разборка, подключение и сборка кондиционера
6. Подключение AUX-1-MB-B к WirenBoard
7. Список функций управления кондиционером AUX
8. Подключение AUX-1-MB-B к SprutHub
9. Демонстрация работы
10. Скриншоты интерфейса кондиционера
11. Совместимые модели кондиционеров
12. Ссылки на все файлы в статье

Обсудить эту статью можно в телеграм канале

1. Оглавление

Оглавление
Общая информация
Функции кондиционера
Шлюз управления кондиционером AUX
Разборка, подключение и сборка кондиционера
Подключение AUX-1-MB-B к WirenBoard
Список функций управления кондиционером AUX
Подключение AUX-1-MB-B к SprutHub
Демонстрация работы
Скриншоты интерфейса кондиционера
Совместимые модели кондиционеров
Ссылки на все файлы в статье

2. Общая информация

Цветом выделена рассматриваемая в статье модель кондиционера.

Обратите внимание, что для представленных в таблице ниже кондиционеров данная инструкция по разборке, сборке и подключению также актуальна

Чем отличаются модели внутренних блоков друг от друга
В серии AUX Prime Inverter присутствуют 5 моделей кондиционеров. Их главным отличием является производительность охлаждения и обогрева. Функциональность с точки зрения умного дома полностью совпадает.

Серия кондиционеров	Модельный ряд 2023 года	Производительность		Рабочий ток (охлаждение)	Рабочий ток (обогрев)	Рекомендуемый автоматический выключатель
Серия кондиционеров	Модельный ряд 2023 года	Охлаждение	Обогрев	Рабочий ток (охлаждение)	Рабочий ток (обогрев)	Рекомендуемый автоматический выключатель
Prime Inverter	ASW-H07A4 /FP-R1DI	мин - 1300 Вт норм - 2200 Вт макс - 3000 Вт	мин - 1350 Вт норм - 2300 Вт макс - 3300 Вт	мин - 0,9 A норм - 2,97 А макс - 4,3 А	мин - 1,6 A норм - 2,77 А макс - 3,9 А	B10 или С10
	ASW-H09A4 /FP-R1DI	мин - 1450 Вт норм - 2650 Вт макс - 3200 Вт	мин - 1400 Вт норм - 2700 Вт макс - 3300 Вт	мин - 1,5 A норм - 3,6 А макс - 5,9 А	мин - 1,7 A норм - 3,25 А макс - 6,7 А	B10 или С10
	ASW-H12A4 /FP-R1DI	мин - 1400 Вт норм - 3200 Вт макс - 3520 Вт	мин - 1100 Вт норм - 3500 Вт макс - 3750 Вт	мин - 2 A норм - 4,33 А макс - 7,5 А	мин - 1,6 A норм - 4,3 А макс - 7 А	B10 или С10
	ASW-H18A4 /FP-R1DI	мин - 1800 Вт норм - 5000 Вт макс - 5200 Вт	мин - 1800 Вт норм - 5100 Вт макс - 5300 Вт	мин - 2,2 A норм - 6,9 А макс - 10,2 А	мин - 2,2 A норм - 6,3 А макс - 10,2 А	B16 или С16
	ASW-H24A4 /FP-R1DI	мин - 1700 Вт норм - 6700 Вт макс - 7100 Вт	мин - 1400 Вт норм - 6800 Вт макс - 7100 Вт	мин - 3 A норм - 9,2 А макс - 11,8 А	мин - 2,1 A норм - 8,3 А макс - 11,3 А	B16 или С16

загружается

Шильдик на внутреннем блоке кондиционера AUX ASW-H09A4/FP-R1DI.

загружается

Шильдик на внешнем блоке кондиционера AUX AS-H09A4/FP-R1DI.

Полезные файлы от производителя AUX

Каталог AUX 2023.pdf

3. Функции кондиционера

Ниже представлен список функций кондиционера выводимых в умный дом:

Функции кондиционера		WEB интерфейс WirenBoard	Apple Home	Алиса (при интеграции через Sprut.Hub)	SprutHome	Mail Маруся
Состояние	Включен Выключен	✅	✅	✅	✅	✅
Режим	1 - Нагрев 2 - Охлаждение 3 - Автоматический 4 - Вентиляция 5 - Осушение	✅	❌	❌	❌	❌
Состояние и режим. Параметр совмещающий в себе параметры: “Состояние” и “Режим” (Необходим для SprutHub)	0 - Кондиционер выключен 1 - Кондиционер включен Нагрев 2 - Кондиционер включен Охлаждение 3 - Кондиционер включен Автоматический 4 - Кондиционер включен Вентиляция 5 - Кондиционер включен Осушение	✅	Только 0-3	✅	Только 0-3	✅
Температура воздуха в помещении	Параметр отображающий текущую температуру измеренную кондиционером	✅	✅	✅	✅	✅
Температура воздуха на улице	Параметр отображающий текущую температуру измеренную кондиционером	✅	❌	❌	❌	❌
Целевая температура - параметр, в который мы будем передавать желаемую температуру	Минимальное значение: 18 Максимальное значение: 30	✅	✅	✅	✅	✅
Состояние термостата	0 - Простаивает 1 - Нагревает 2 - Охлаждает	✅	✅	❌	✅	❌
Скорость вентилятора	0 - Автоматическая скорость 1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость	✅	❌	❌	❌	❌
Скорость вентилятора расширенная - параметр отвечающий за скорость вентилятора (Необходим для SprutHub)	0 - Автоматическая скорость 1 - Тихий режим 2 - Первая скорость 3 - Вторая скорость 4 - Третья скорость 5 - Турбо режим	✅	✅	✅	✅	✅
Горизонтальные жалюзи - параметр, отвечающий за положение горизонтальных жалюзи (Вверх-Вниз)	0 - Остановлены 1 - Качание 2 - Положение 1 - (Самое низкое положение шторки) 3 - Положение 2 4 - Положение 3 5 - Положение 4 6 - Положение 5 - (Самое высокое положение шторки)	✅	✅ как вентилятор	✅	✅	✅
Вертикальные жалюзи - параметр, отвечающий за положение вертикальных жалюзи (Вправо-Влево)	0 - Остановлены 1 - Качание	✅	✅	✅	✅	✅
Вертикальные и горизонтальные жалюзи параметр отвечающий за качание вертикальных и горизонтальных жалюзи	0 - Остановлены 1 - Качание вертикальных и горизонтальных жалюзи 2 - Качание вертикальных жалюзи 3 - Качание горизонтальных жалюзи	✅	❌	✅	✅	✅
Подсветка дисплея кондиционера	Включена Выключена	✅	✅	✅	✅	✅
Тихий режим	Включен Выключен	✅	❌	❌	❌	❌
Эко режим	Включен Выключен	✅	✅	✅	✅	✅
Турбо режим	Включен Выключен	✅	❌	❌	❌	❌
Коррекция температуры	Сервисный параметр	✅	❌	❌	❌	❌
Modbus адрес - параметр, отвечающий за Modbus адрес шлюза ONOKOM	- Минимальное значение: 1 - Максимальное значение: 247	✅	❌	❌	❌	❌
Аппаратная версия	Cодержит текущую ревизию шлюза	✅	❌	❌	❌	❌
Программная версия	Cодержит текущую версию прошивки шлюза	✅	❌	❌	❌	❌

4. Шлюз управления кондиционером AUX

4.1 Комплектация и внешний вид

загружается

загружается

Шлюз ONOKOM AUX-1-MB-B и интерфейс кабель

загружается

Для управления кондиционерами AUX используется шлюз ONOKOM AUX-1-MB-B (версия устройства А1). Подробнее о всех подключаемых к этому шлюзу кондиционерах вы можете ознакомиться на странице устройства

В комплект устройства входит:
- Коробка
- Шлюз ONOKOM AUX-1-MB-B
- Интерфейсный кабель для подключения кондиционера AUX

4.2 Общая логическая схема работы шлюза

загружается

4.3 Схема подключения к WirenBoard

загружается

На схеме изображены следующие устройства:
- Контроллер WirenBoard 7 (1 шт.)
- Шлюз ONOKOM AUX-1-MB-B (1 шт.)
- Блок питания 24В MeanWell HDR-30-24 (1 шт.)
- ИБП WirenBoard WB-UPS v.2 (1 шт.)

В качестве кабеля от контроллера до устройства рекомендуем использовать:
- Ethernet UTP Cat6
- Специализированный кабель для RS485

4.4 Карта регистров ONOKOM AUX-1-MB-B

Адрес		Параметры регистра			Описание	Значения
Dec	Hex	Тип	Доступ	Формат	Описание	Значения

Coil регистры
1	0x0001	Coil	RW	Bool	Состояние кондиционера	0 - Отключен 1 - Включен
2	0x0002	Coil	RW	Bool	Подсветка экрана	0 - Отключена 1 - Включена
4	0x0004	Coil	RW	Bool	Режим Тихий	0 - Отключен 1 - Включен
6	0x0006	Coil	RW	Bool	Режим Эко	0 - Отключен 1 - Включен
7	0x0007	Coil	RW	Bool	Режим Турбо	0 - Отключена 1 - Включена
8	0x0008	Coil	RW	Bool	Режим Сон	0 - Отключена 1 - Включена
9	0x0008	Coil	RW	Bool	Функция Ионизация	0 - Отключена 1 - Включена
10	0x0008	Coil	RW	Bool	Функция Самоочистки	0 - Отключена 1 - Включена
11	0x0008	Coil	RW	Bool	Функция Антиплесень	0 - Отключена 1 - Включена
Holding регистры
1	0x0001	Holding	RW	UInt16	Режим работы	1 – Нагрев 2 – Охлаждение 3 – Автоматический 4 – Осушение 5 - Вентиляция
2	0x0002	Holding	RW	UInt16	Состояние и режим Данный регистр помогает интегрировать в системы, где отключение управляется тем же регистром, что режим. Например, Sprut.Hub.	0 – Выключен 1 – Нагрев 2 – Охлаждение 3 – Автоматический 4 – Осушение 5 - Вентиляция
3	0x0003	Holding	RW	SInt16	Температура воздуха в помещении °C По умолчанию в этом регистре хранится температура воздуха измеренная встроенным датчиком кондиционера. При записи в этот регистр температуры с внешнего датчика значение будет возвращаться с поправкой, которая отображается в регистре 20.	-32768…32768 Для получения температуры нужно умножить значение на 0.01. Например, 2560 это 25.6 °C
4	0x0004	Holding	R	SInt16	Температура воздуха на улице °C	-32768…32768 Для получения температуры нужно умножить значение на 0.01. Например, 2560 это 25.6 °C
5	0x0005	Holding	RW	SInt16	Целевая температура °C. Температура задается с точностью 1°C.	-32768…32768 Для получения температуры нужно умножить значение на 0.01. Например, 2500 это 25.0 °C
6	0x0006	Holding	R	UInt16	Текущий режим	0 – Простаивает 1 – Нагревает 2 – Охлаждает
7	0x0007	Holding	RW	UInt16	Скорость вентилятора	0 – Авто 1 – Тихий режим 2 - Первая скорость 3 - Вторая скорость 4 - Третья скорость 5 - Четвертая скорость 6 - Пятая скорость
8	0x0008	Holding	RW	Uint16	Расширенная скорость вентилятора Данный регистр помогает интегрировать в системы, где для управления скоростью можно использовать только один регистр. Включение режимов тихий и турбо не меняет состояние скорости вентилятора (отображаемой на экране кондиционера и в Holding регистре №7)	0 – Авто 1 – Тихий режим 2 - Первая скорость 3 - Вторая скорость 4 - Третья скорость 5 - Четвертая скорость 6 - Пятая скорость 6 - Турбо режим
9	0x0009	Holding	RW	Uint16	Горизонтальные ламели Первое положение - самое нижнее Пятое положение - самое верхнее	0 - Остановлены 1 - Качание 2 - Положение 1 3 - Положение 2 4 - Положение 3 5 - Положение 4 6 - Положение 5
10	0x000A	Holding	RW	Uint16	Вертикальные ламели	0 – Остановлено 1 – Качание
11	0x000B	Holding	RW	Uint16	Направление воздушного потока Данный регистр помогает интегрировать в системы, где для управления направлением воздуха есть можно использовать только один регистр. Например, Умный дом с Алисой.	0 – Остановлено 1- Качание горизонтальное и вертикальное 2 - Качание горизонтальных жалюзи 3 – Качание вертикальных жалюзи
20	0x0014	Holding	RW	SInt16	Коррекция температуры	-32768…32768 Для получения температуры нужно умножить значение на 0.01. Например, 100 это 1.00 °C
31	0x001F	Holding	R	SInt16	Целевые обороты вентилятора (RPM)	0...200
32	0x0020	Holding	R	SInt16	Текущие обороты вентилятора (RPM)	0...200
128	0x0080	Holding	RW	SInt16	Modbus адрес устройства	1...247
201	0x00C9	Holding	R	SInt16	Аппаратная версия устройства
250	0x00FA	Holding	R	SInt16	Програмная версия устройства

5. Разборка, подключение и сборка кондиционера

Для удобства посмотрите видео с разборкой, сборкой и проверкой кондиционера. Либо ознакомьтесь с текстовой инструкцией

Видео
загружается

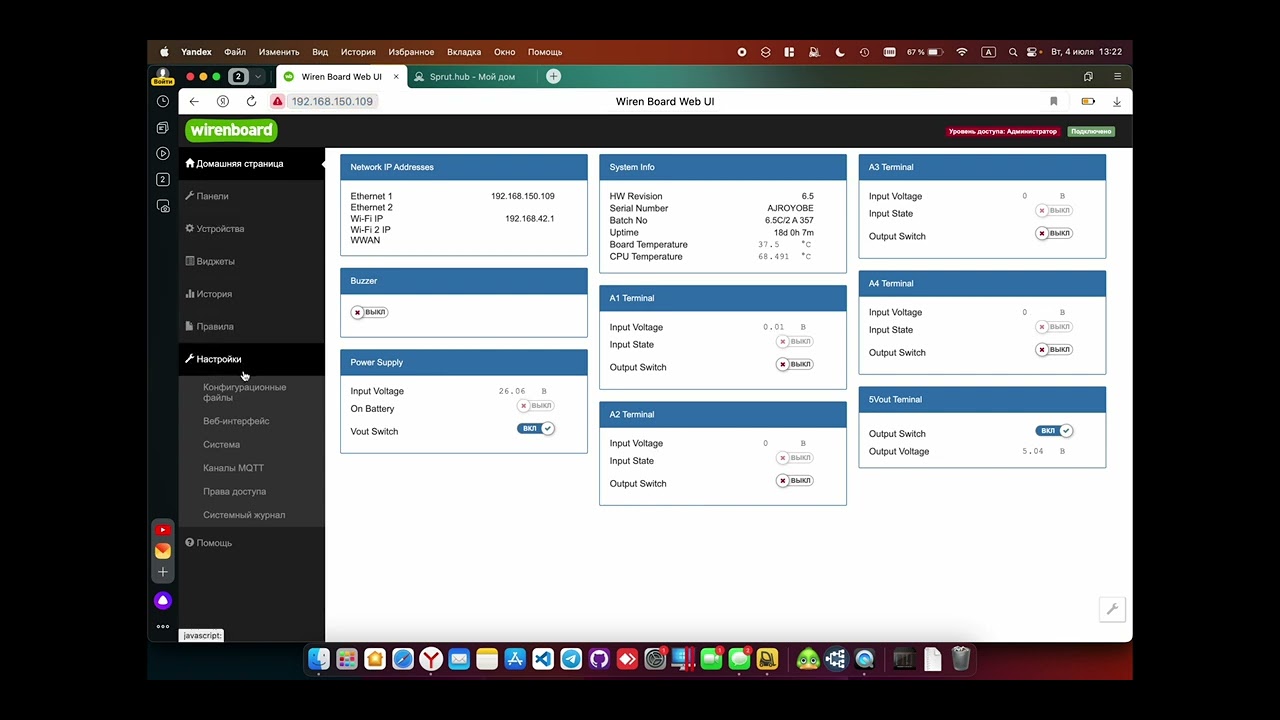

Как разобрать, проверить и собрать кондиционер

5.1 Разборка кондиционера AUX prime Inverter ASW-H09A4/FP-R1DI

загружается

Перед нами внутренний блок кондиционера AUX prime inverter

Прежде чем начинать разбор кондиционера, его необходимо отключить от питания

загружается

Отключаем питание с помощью автоматического выключателя

загружается

загружается

Потянув на себя открываем крышку

загружается

Отсоединяем дисплей

загружается

Снимаем защиту

загружается

загружается

Отсоединяем разъем нажав на кнопку

загружается

Далее снимаем боковую крышку

загружается

Откручиваем винт в нижнем левом углу крышки

загружается

загружается

Вытаскиваем ее

Следующим шагом снимаем корпус. Для этого крестообразной отверткой откручиваем 4 винта. 3 на лицевой части кондиционера и 1 - скрытый под шторкой

загружается

загружается

Сначала выкручиваем крайний левый винт

загружается

Откручиваем винт по центру

загружается

Откручиваем винт справа

Следующий шаг откручиваем скрытый винт

загружается

Для этого цепляем пальцами шторку и опускаем ее

загружается

Открываем заглушку до щелчка

загружается

загружается

Вытаскиваем шторку сначала с левой стороны потом с правой

загружается

загружается

Цепляемся за край и открываем заглушку

загружается

Выкручиваем винт и оставляем его за заглушкой

Теперь, оттягивая на себя, отщелкиваем 4 верхних фиксатора, удерживающих корпус кондиционера

загружается

Первая защелка

загружается

Вторая защелка

загружается

Третья защелка

загружается

Четвертая защелка

загружается

Корпус отсоединен

Перед тем как снять его, необходимо освободить датчик температуры

загружается

загружается

Вынимаем датчик

Далее берем корпус сбоку

загружается

Слегка приподняв и потянув на себя, снимаем его. После снятия убираем в сторону.

Далее снимаем кожух защищающий электрические соединения

загружается

Находим нижний винт

загружается

Откручиваем и вытаскиваем его

загружается

Надавив на боковую стенку кожуха отщелкиваем защелки

загружается

С левой стороны защелки сходят сами

Следующим шагом получаем доступ к разъему подключения Wi-Fi модуля

загружается

Откручиваем винт по центру клеммной колодки

загружается

Откручиваем винт по центру клеммной колодки

загружается

Вытаскиваем на себя плату

загружается

Вытаскиваем штатный удлинитель Wi-Fi модуля

загружается

Зажав язычок клеммы, покачивающими движениями вытаскиваем штатный удлинитель Wi-Fi модуля

загружается

Штатный модуль извлечен
