ONOKOM AUX-VRF-MB-B-32 - Шлюз для управления VRF кондиционерами AUX

Интерфейс	RS485
Изоляция интерфейса	Гальванически развязанный
Протокол	Modbus RTU + Fast Modbus (быстрый модбас), адрес задается программно, заводские настройки указаны на наклейке
Размер шлюза	60x36x15 мм (ДхШхВ) без клеммы 80x36x15 мм (ДхШхВ) с клеммой
Питание (рекомендуемое)	DC 24В
Скорость работы	9600 (по умолчанию), 19200, 38400, 57600, 115200
Количество стоповых бит	2
Бит четности	Нет (N)
Потребление	Макс. 1 Вт
Тип соединения шины и питания	Винтовой клемник
Рекомендуемое сечение провода с НШВИ	0.35 – 1 мм2 — одинарные 0.35 – 0.5 мм2 — сдвоенные провода
Момент затяжки винтов	0.2 Н∙м
Режим работы	Непрерывный
Температура эксплуатации	От 0 до +40 °С
Степень защиты	IP30
Масса (с коробкой)	85 г
Комплект	Коробка, устройство, кабель для кондиционера

2.1 Версии устройств

Скопировано

Актуальная версия
Февраль 2026 года - по настоящее время

Шлюз интегрирован в единый корпус без адаптера

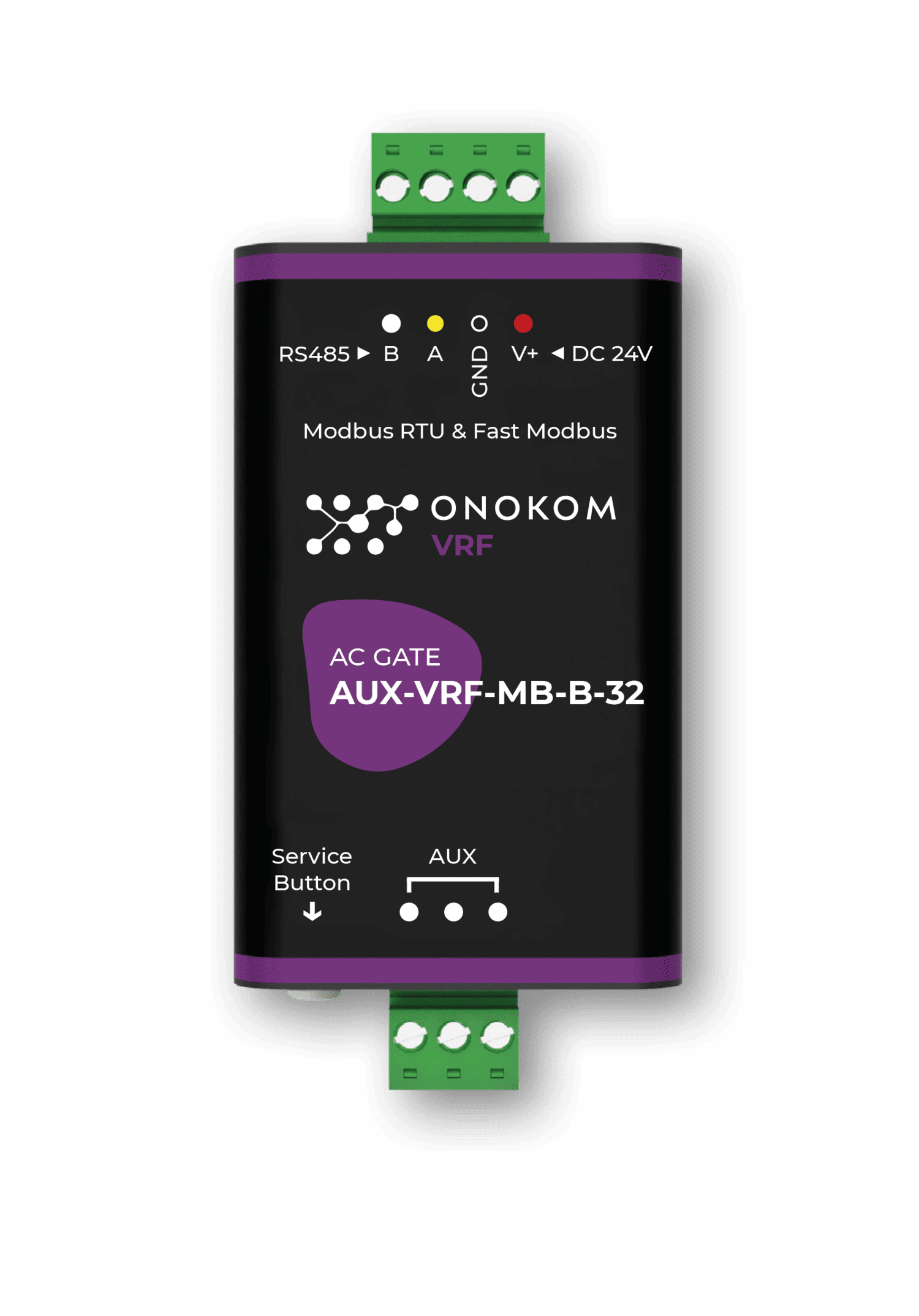

2.2 Изображение устройства

Скопировано

Картинки для вставки устройства
в свои проекты

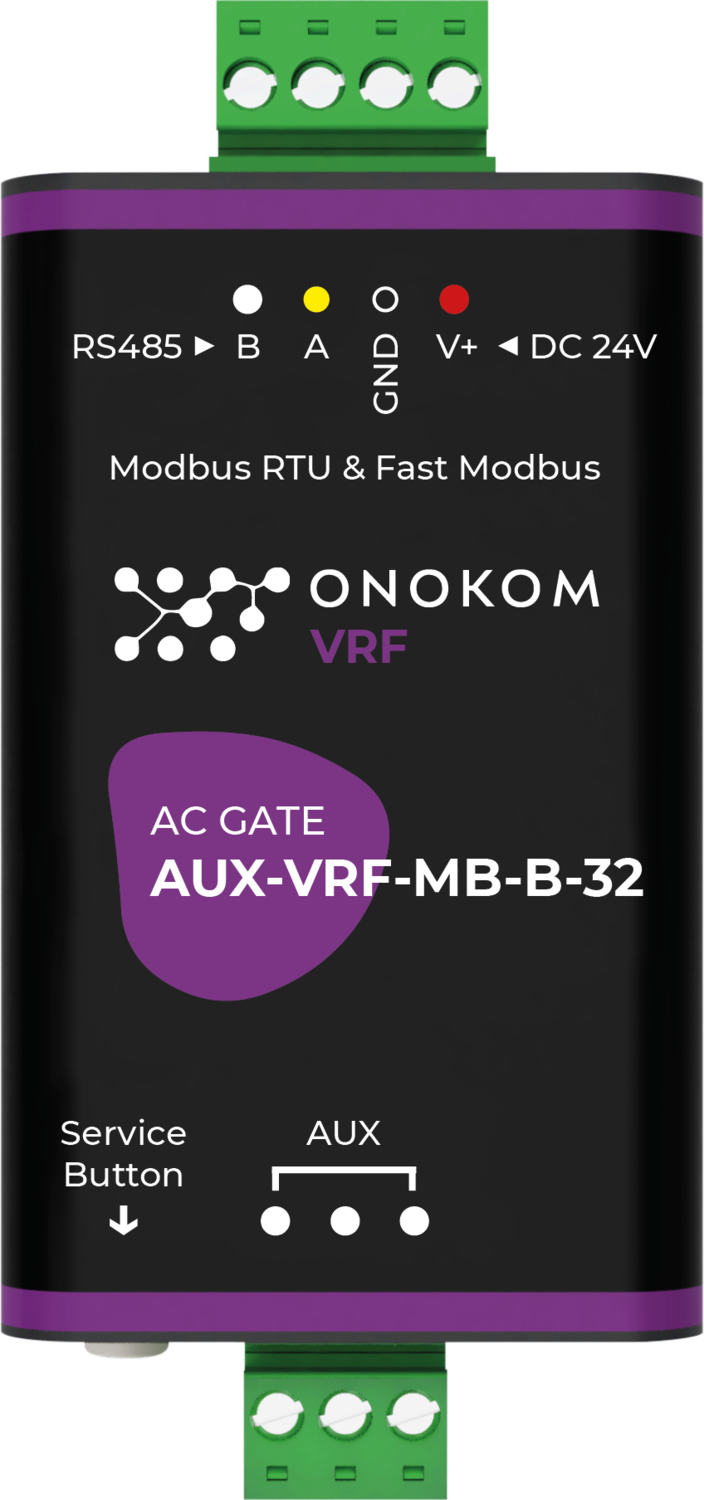

AUX-VRF-MB-B-32.svg
AUX-VRF-MB-B-32.pdf

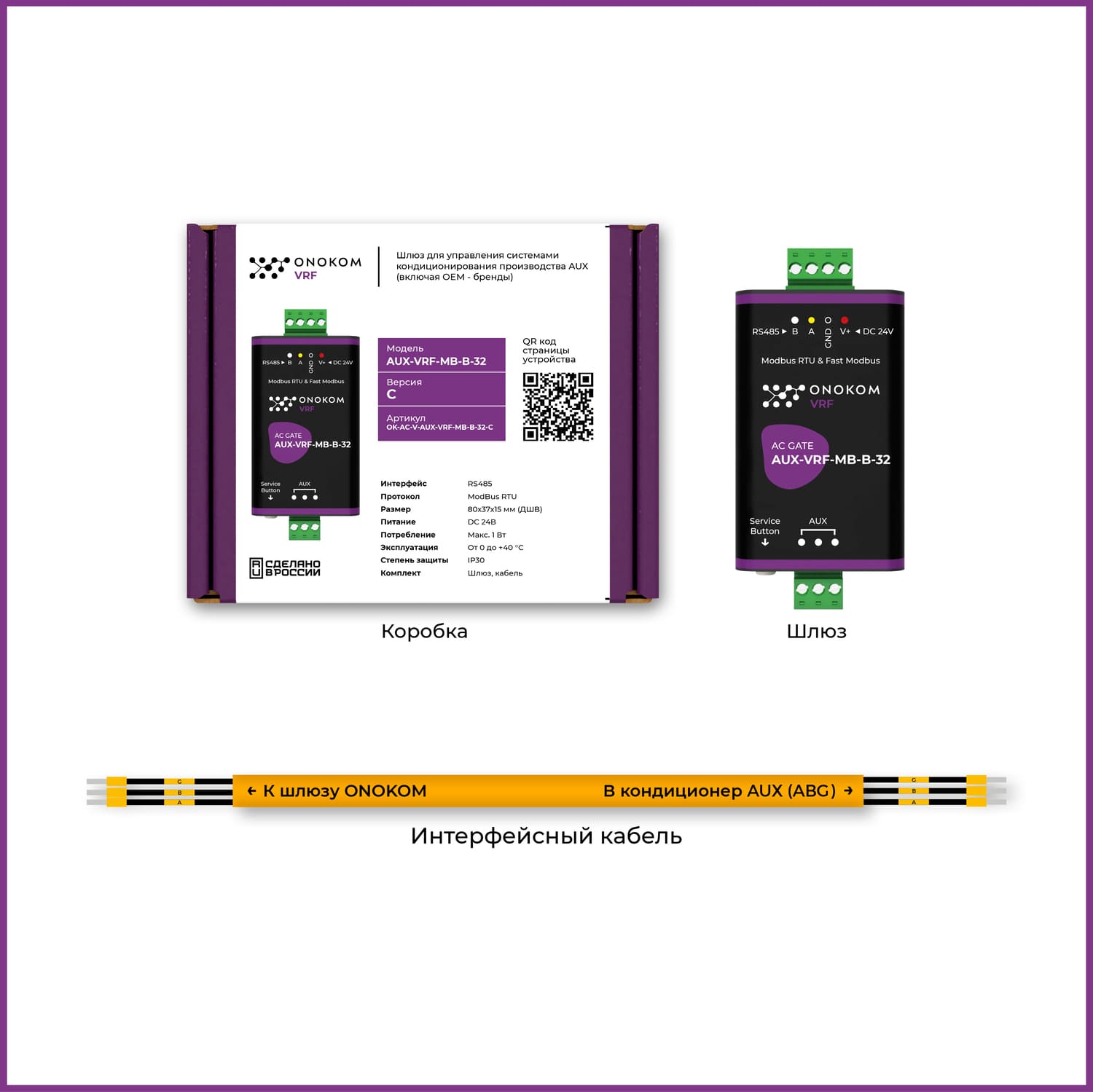

2.3 Комплектация

Скопировано

загружается

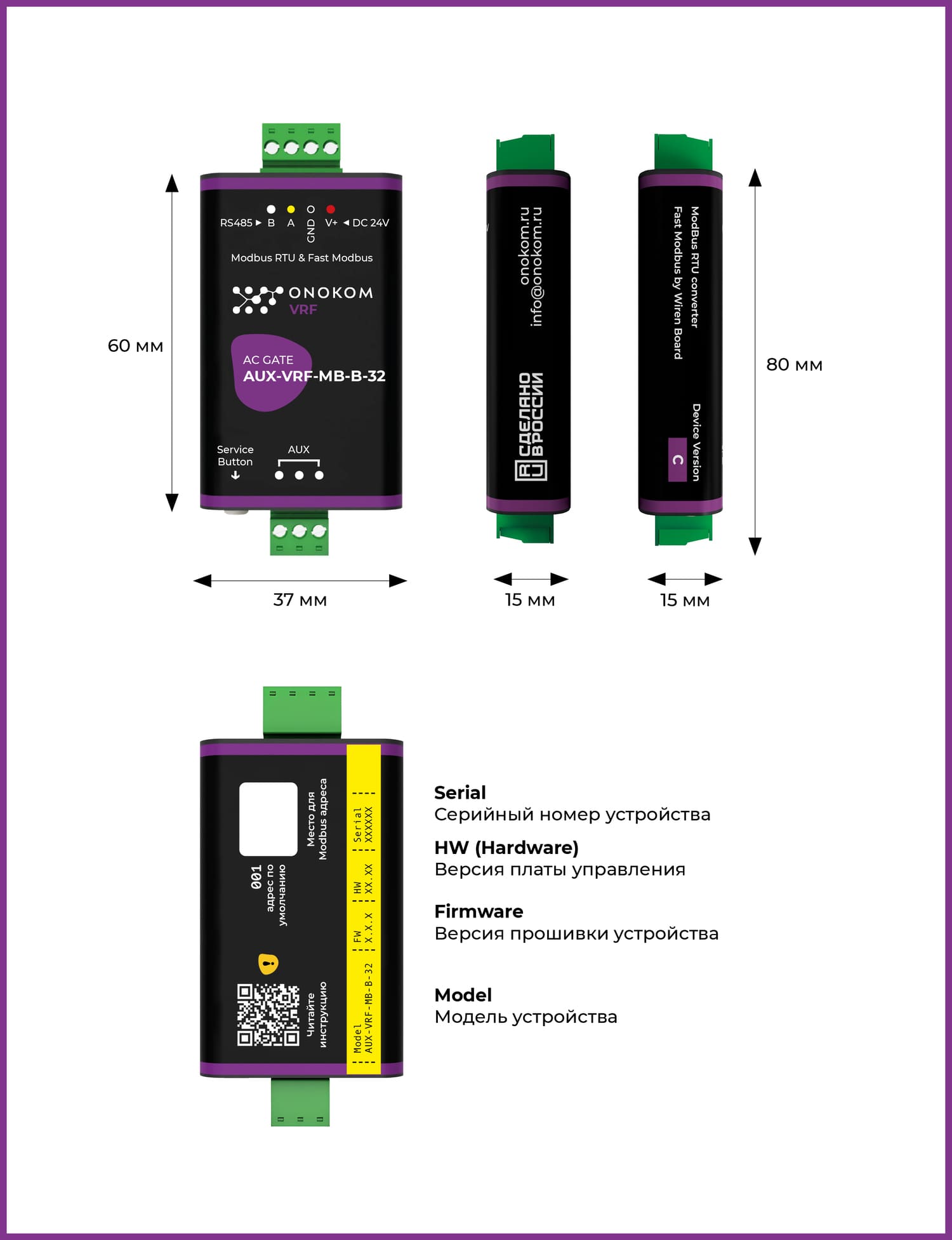

2.4 Размеры устройства

Скопировано

загружается

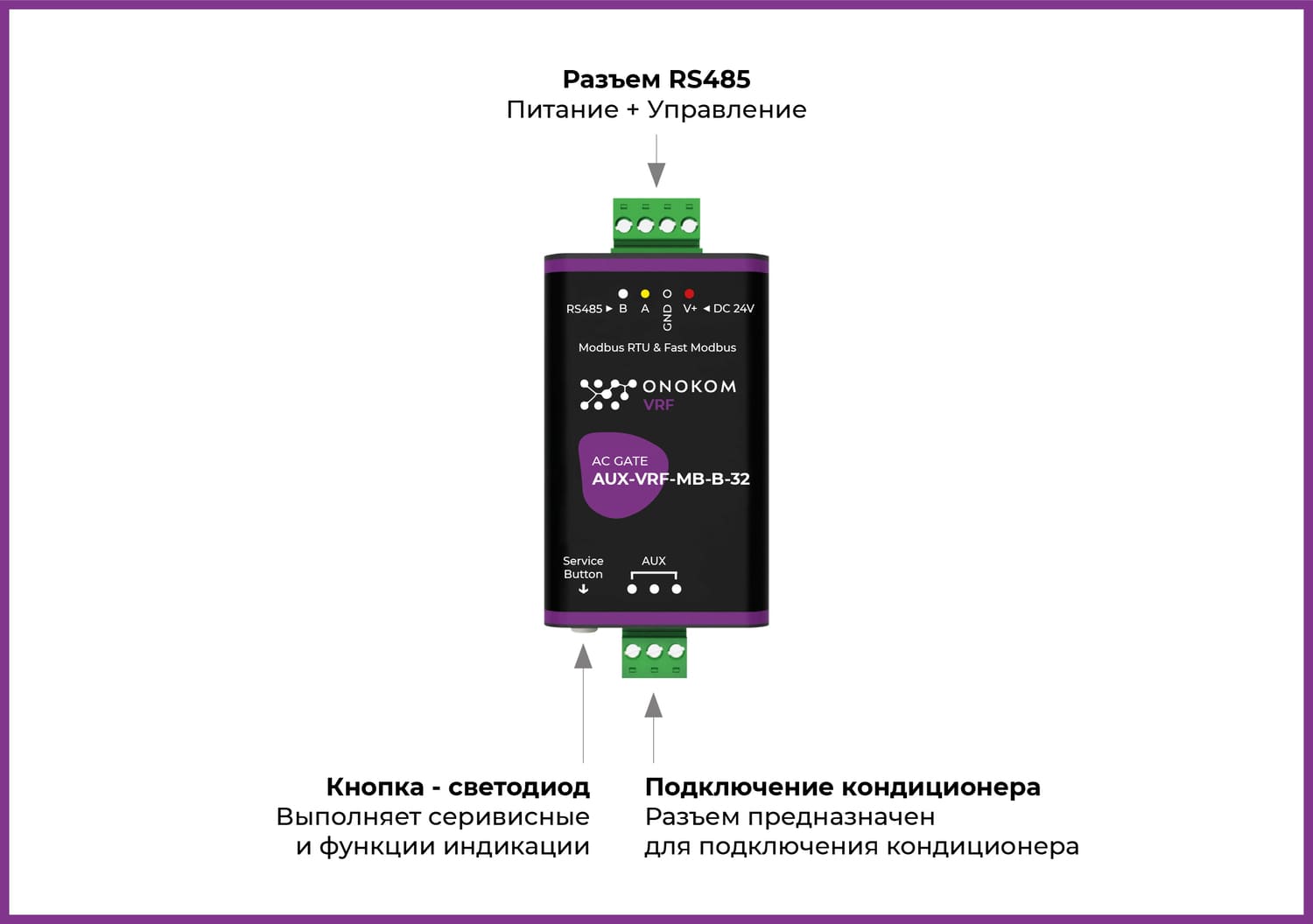

2.5 Назначение портов и кнопок

Скопировано

загружается

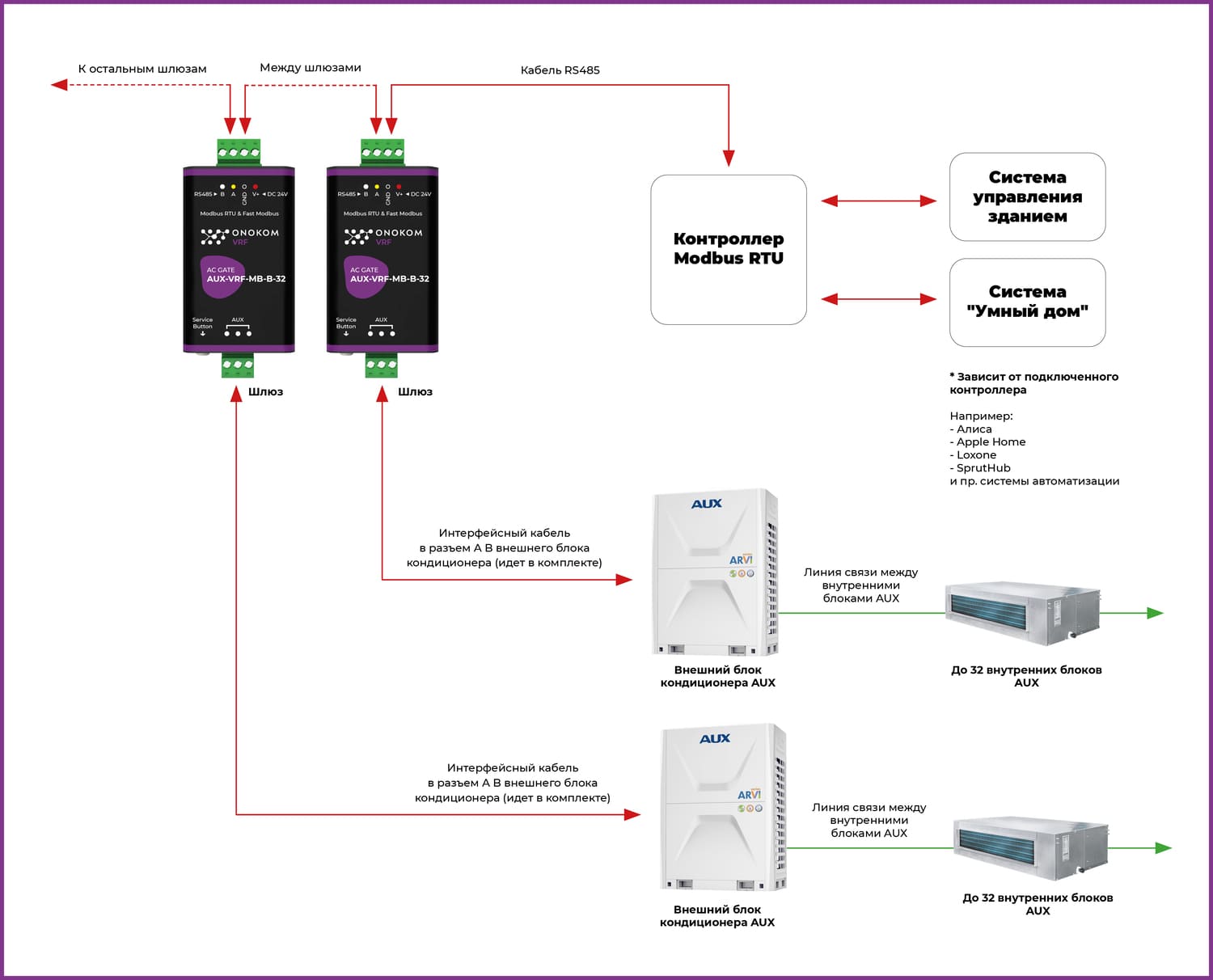

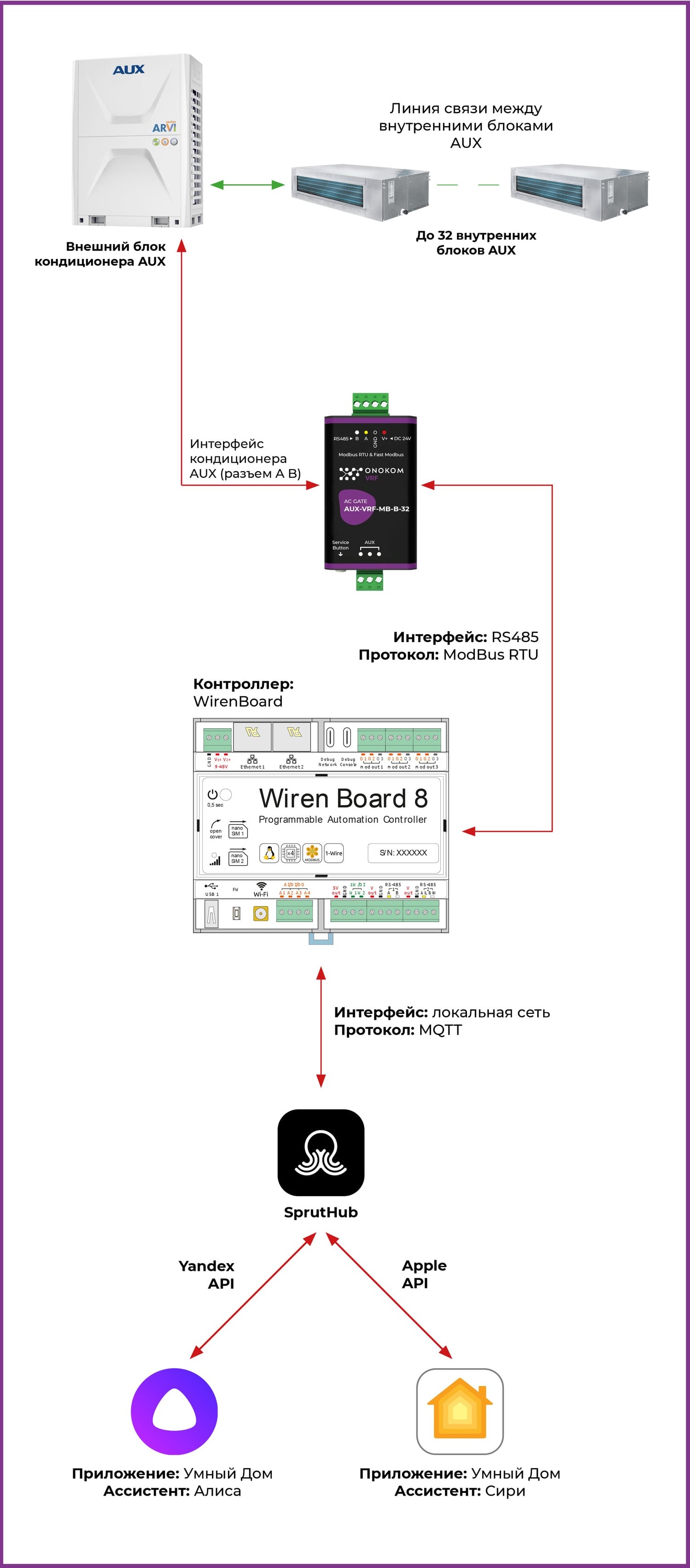

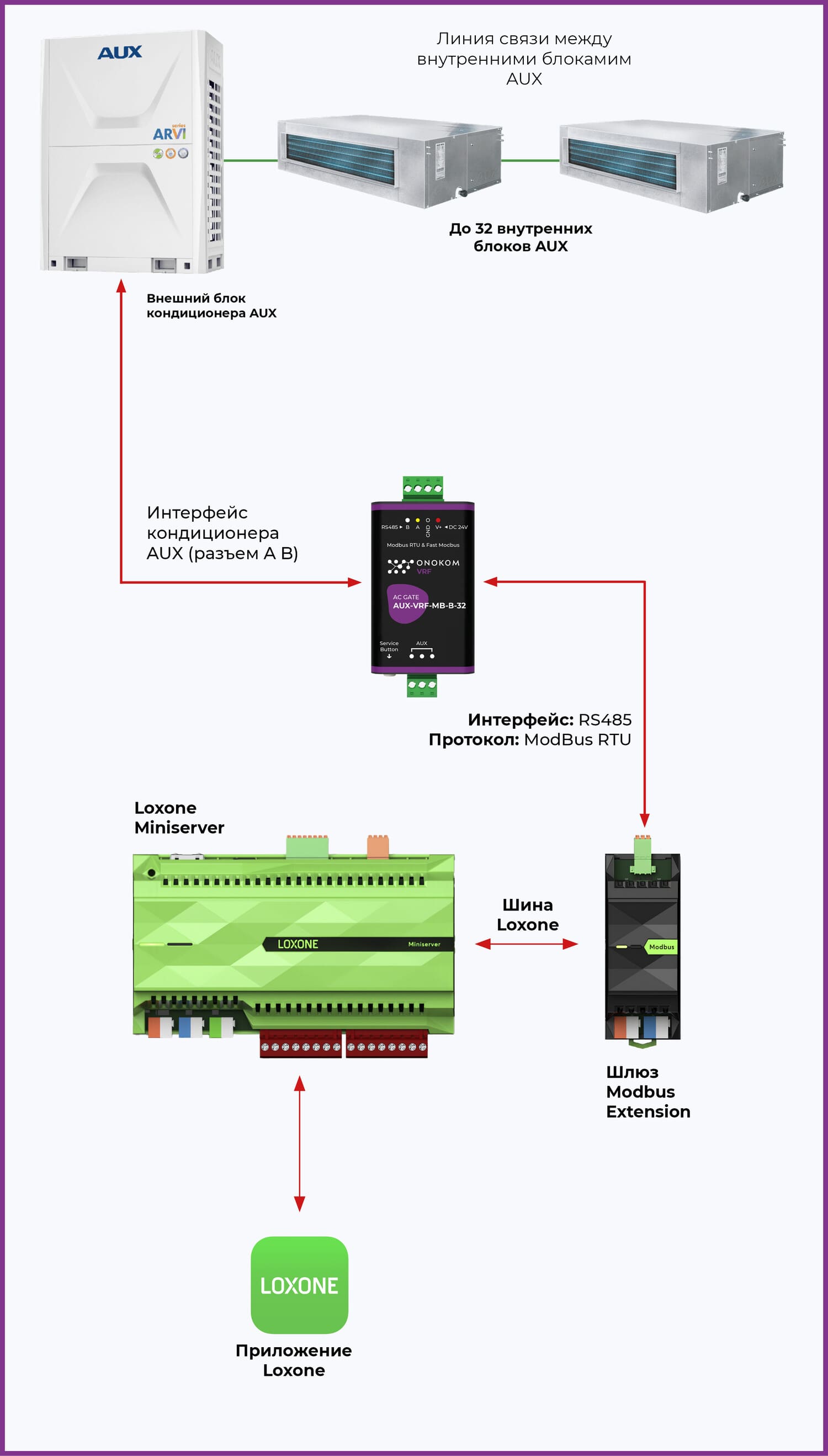

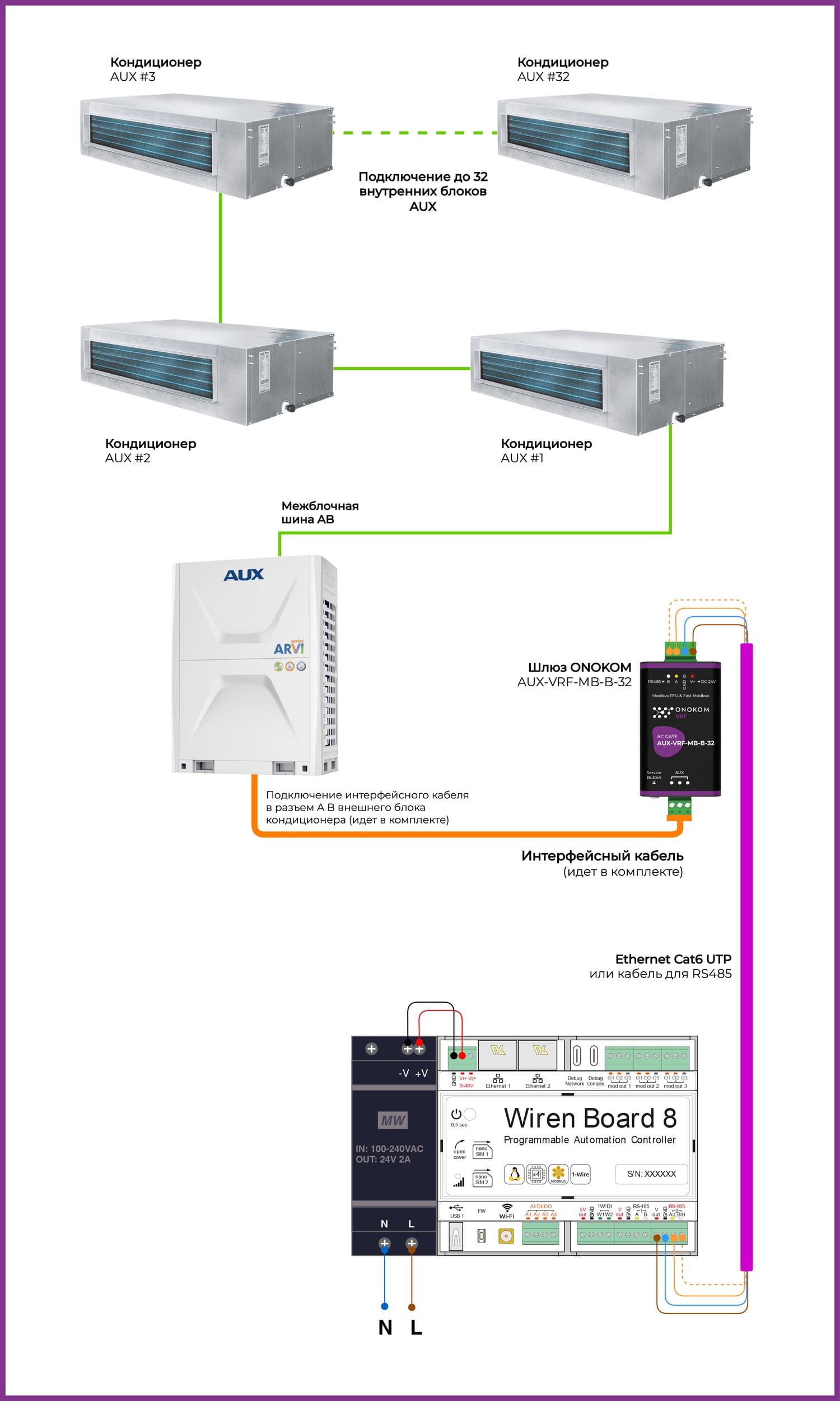

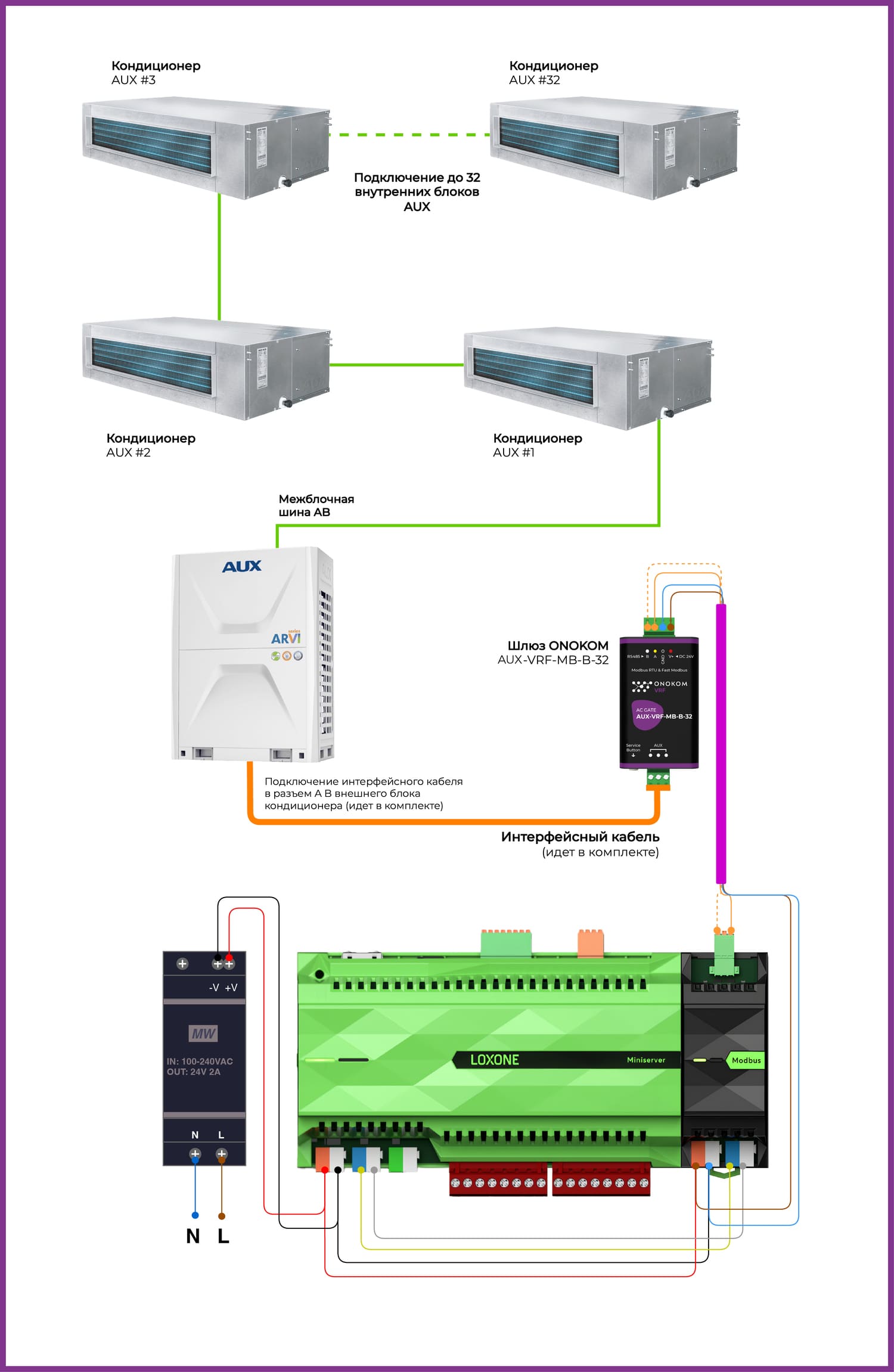

3. Общая логическая схема работы шлюза

Скопировано

загружается

4. Внешний вид

Скопировано

загружается

загружается

загружается

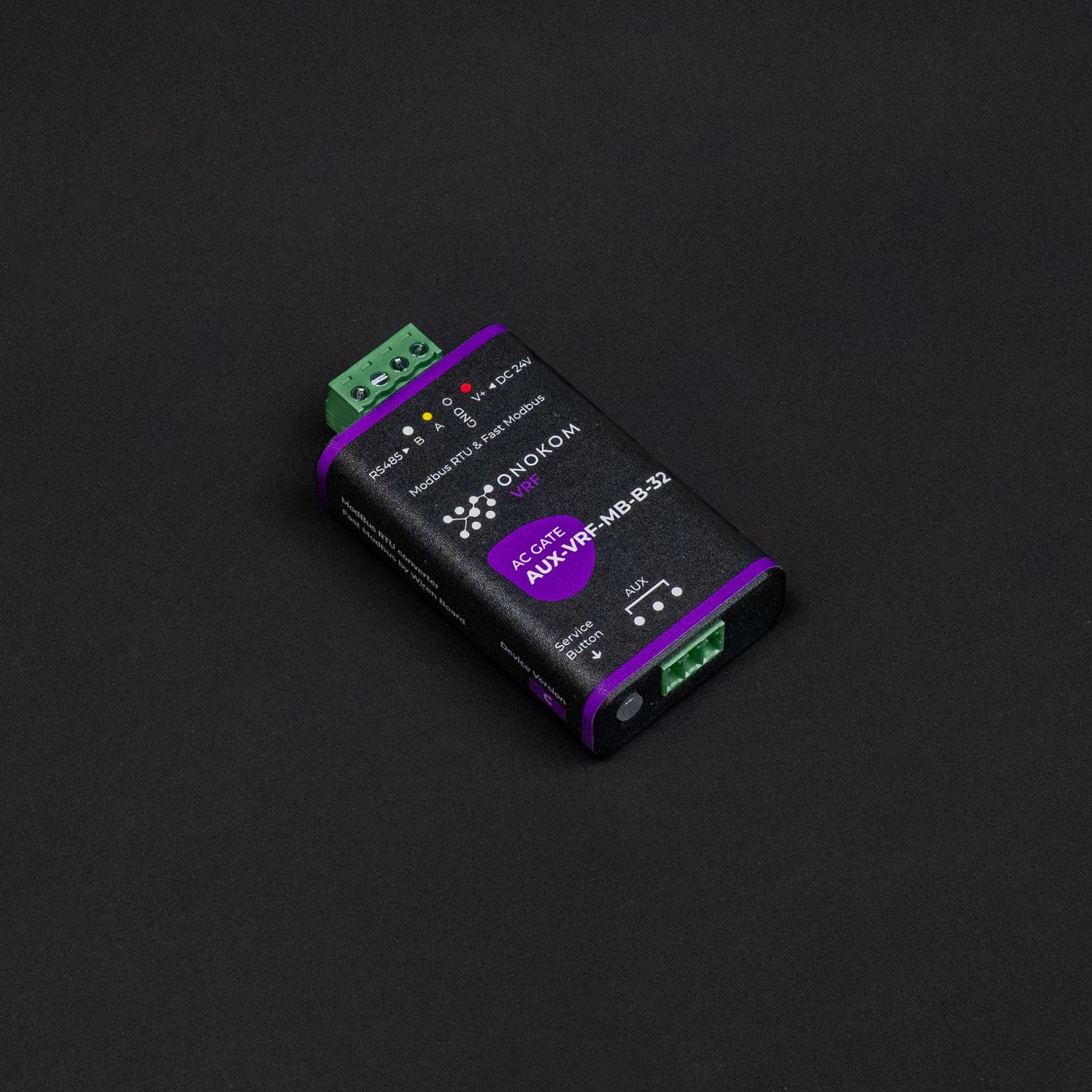

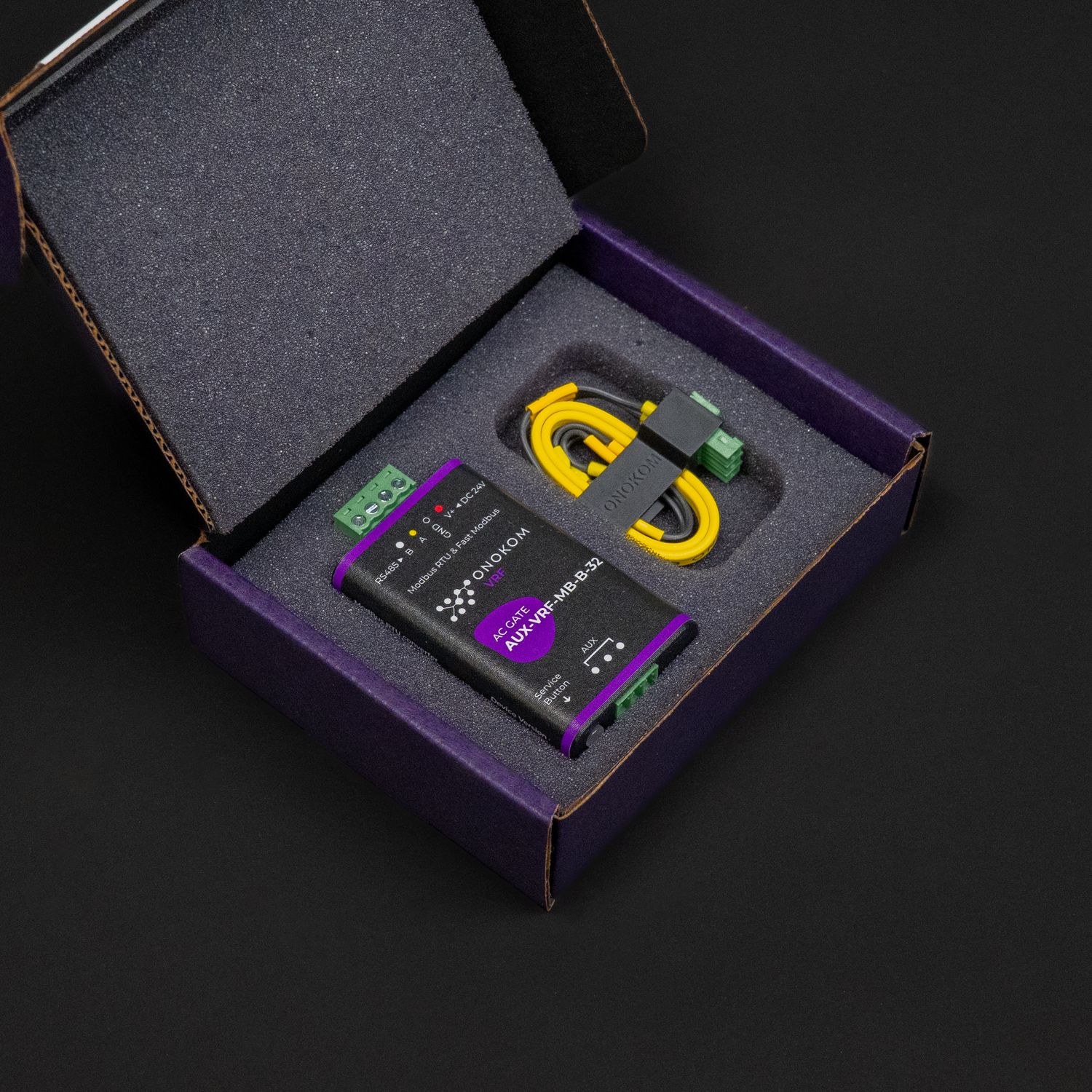

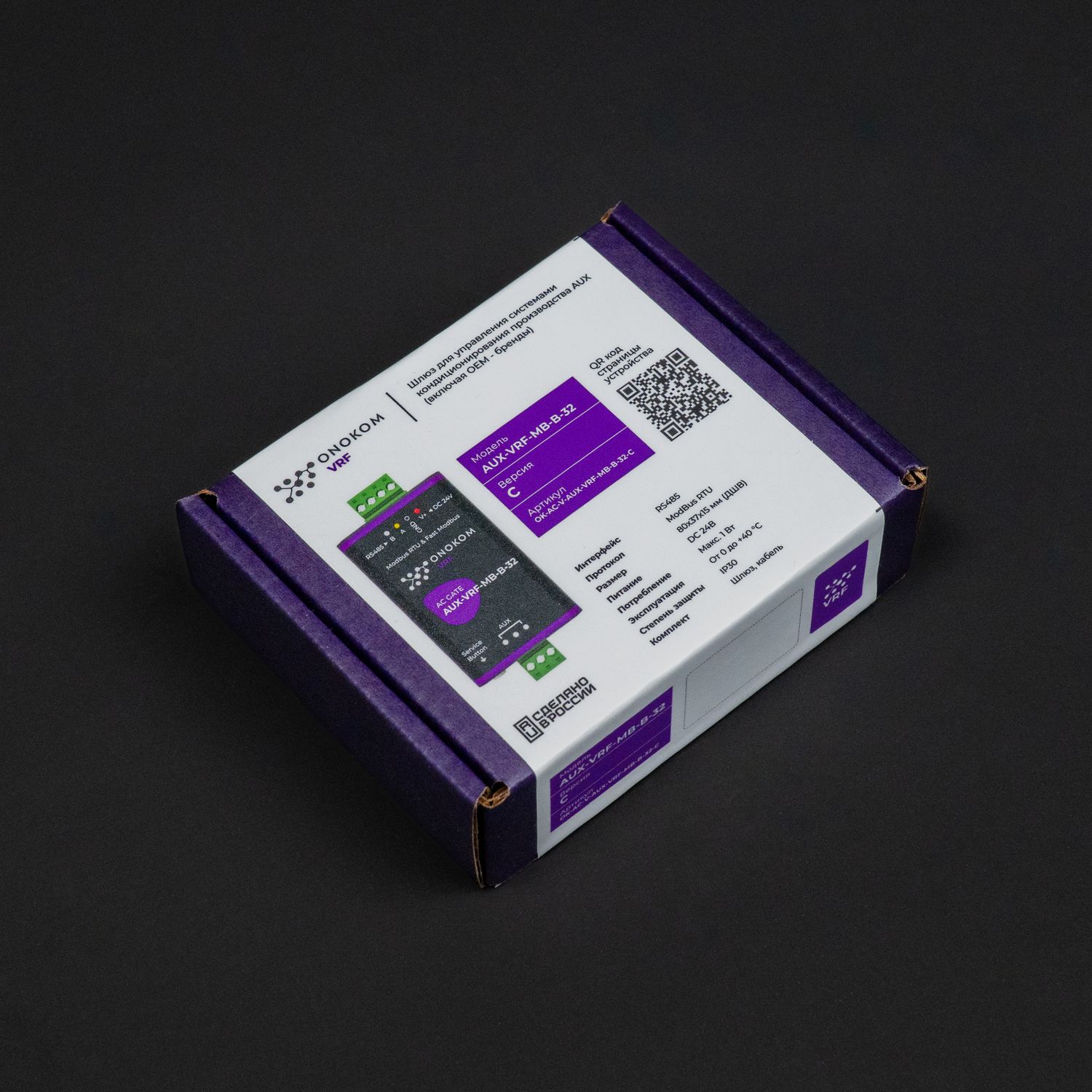

Комплектация шлюза - устройства без коробки

загружается

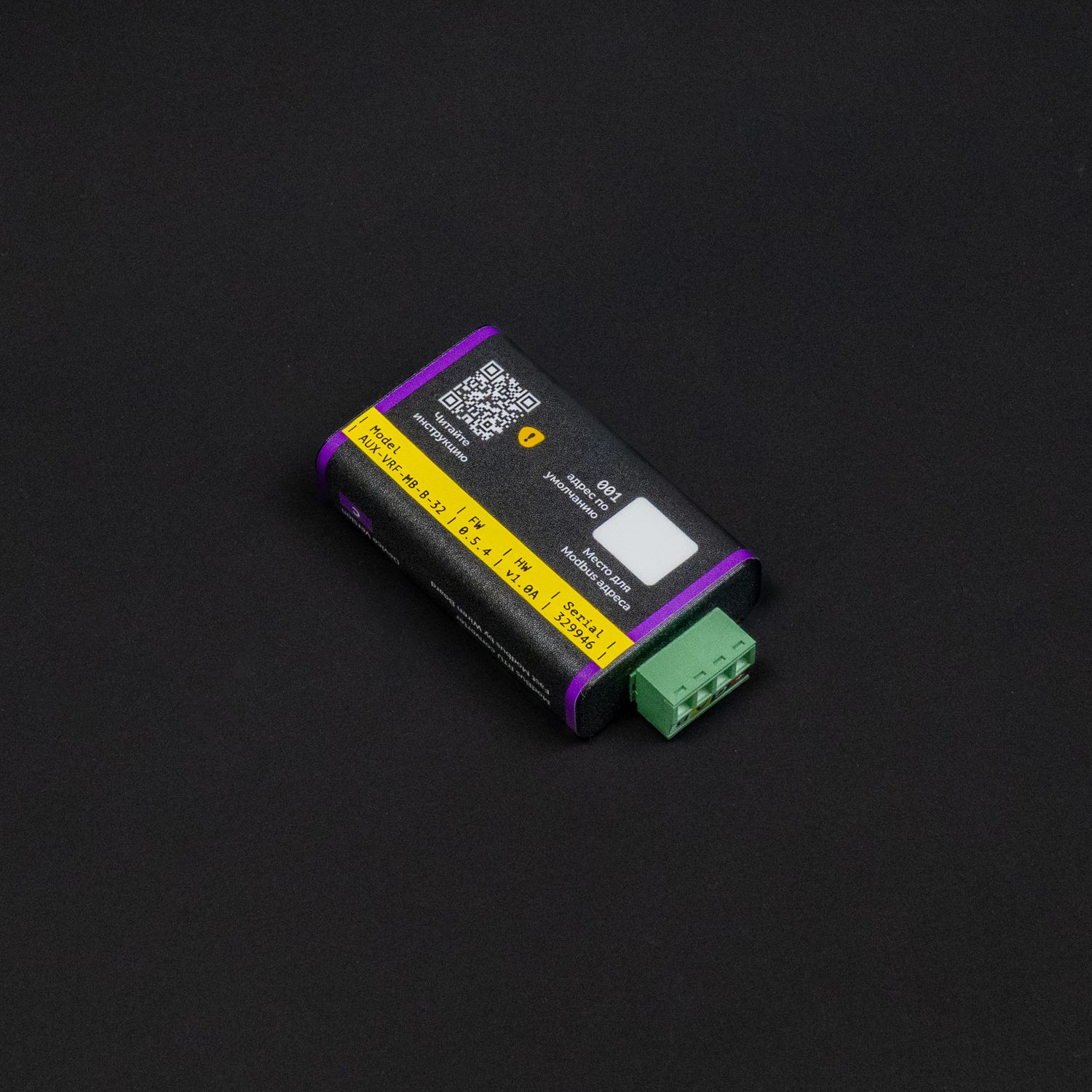

Комплектация шлюза - шлюз с лицевой стороны

загружается

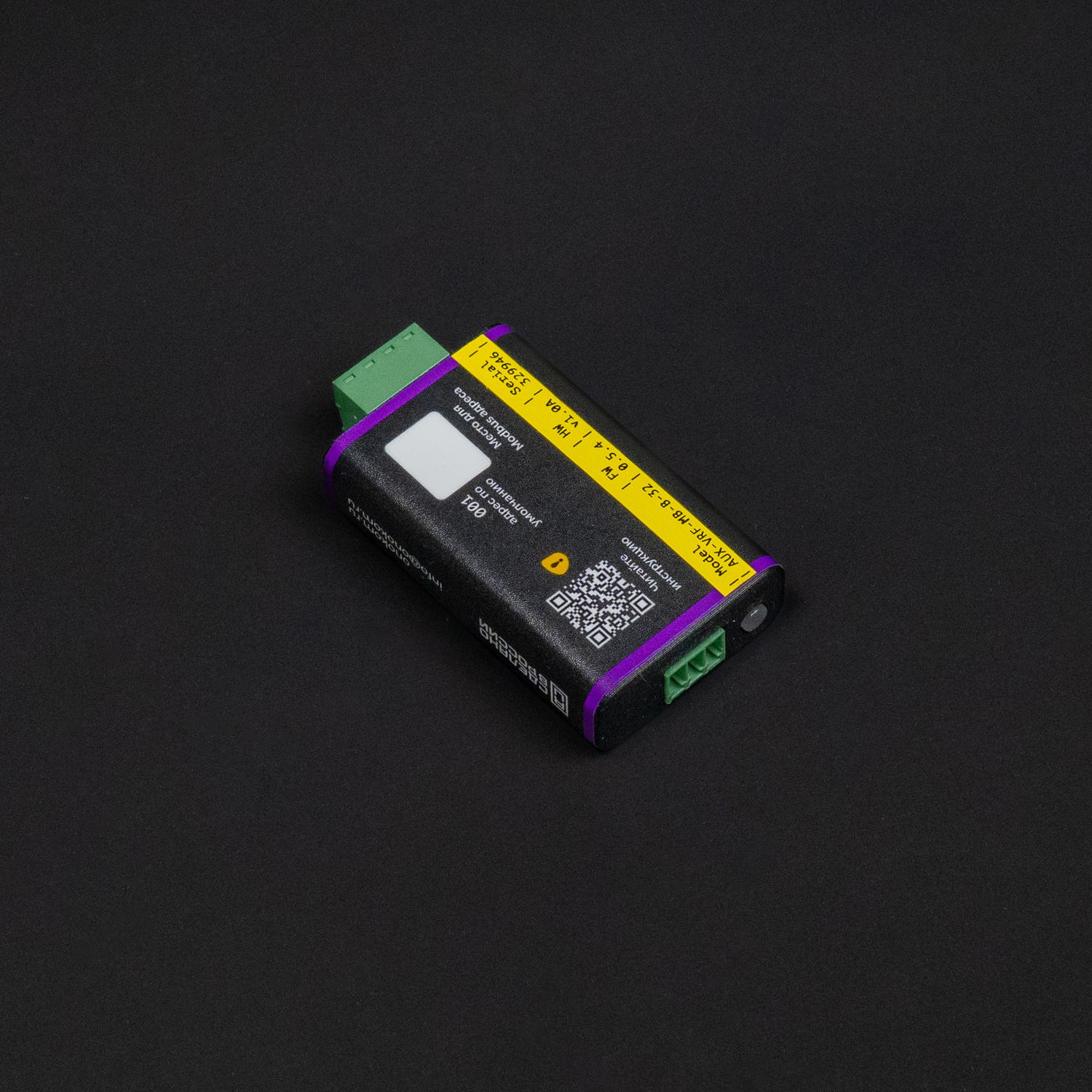

Комплектация шлюза - шлюз с обратной стороны

загружается

Комплектация шлюза - переходник с лицевой стороны

загружается

Комплектация шлюза - переходник с обратной стороны

загружается

загружается

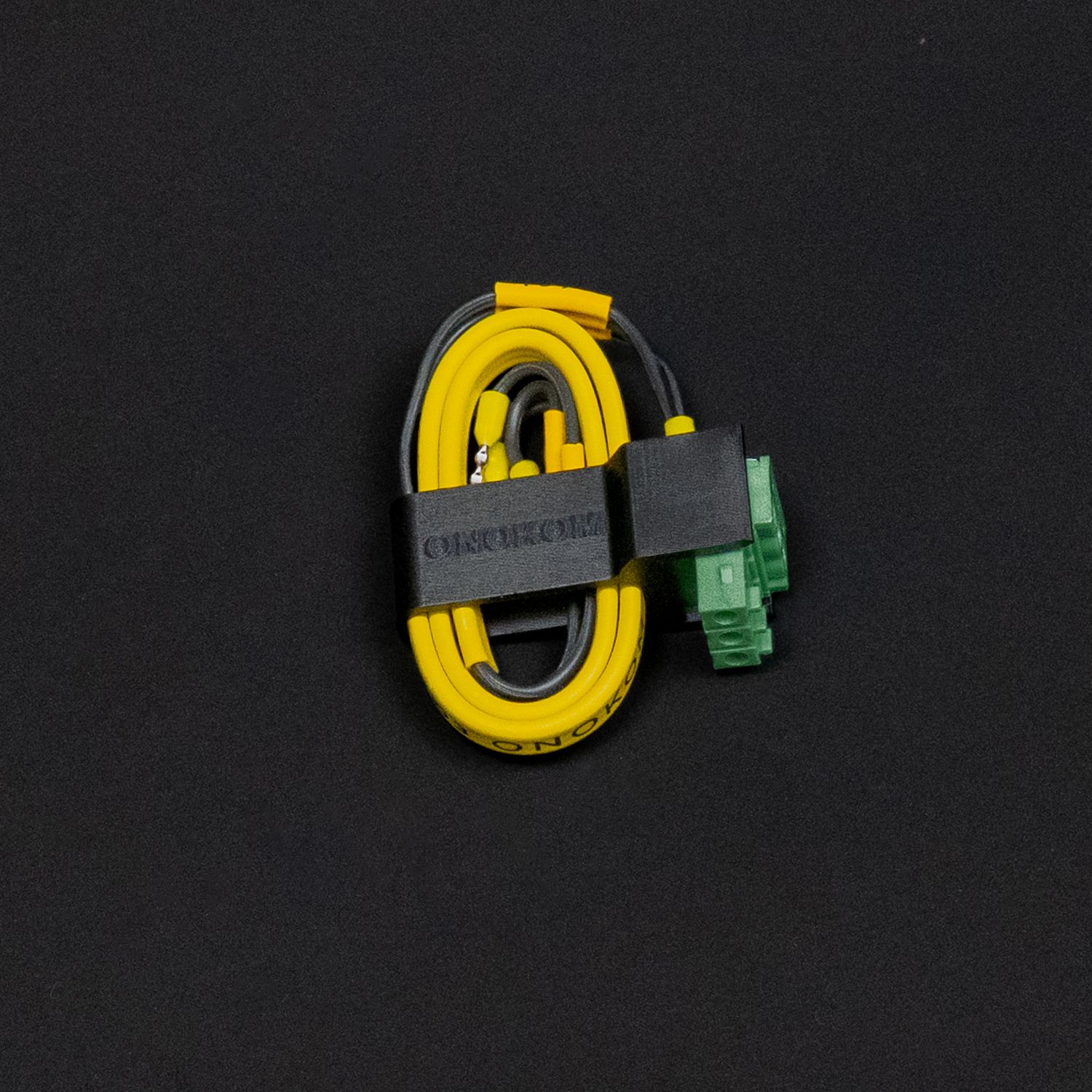

Комплектация шлюза - кабель для переходника

загружается

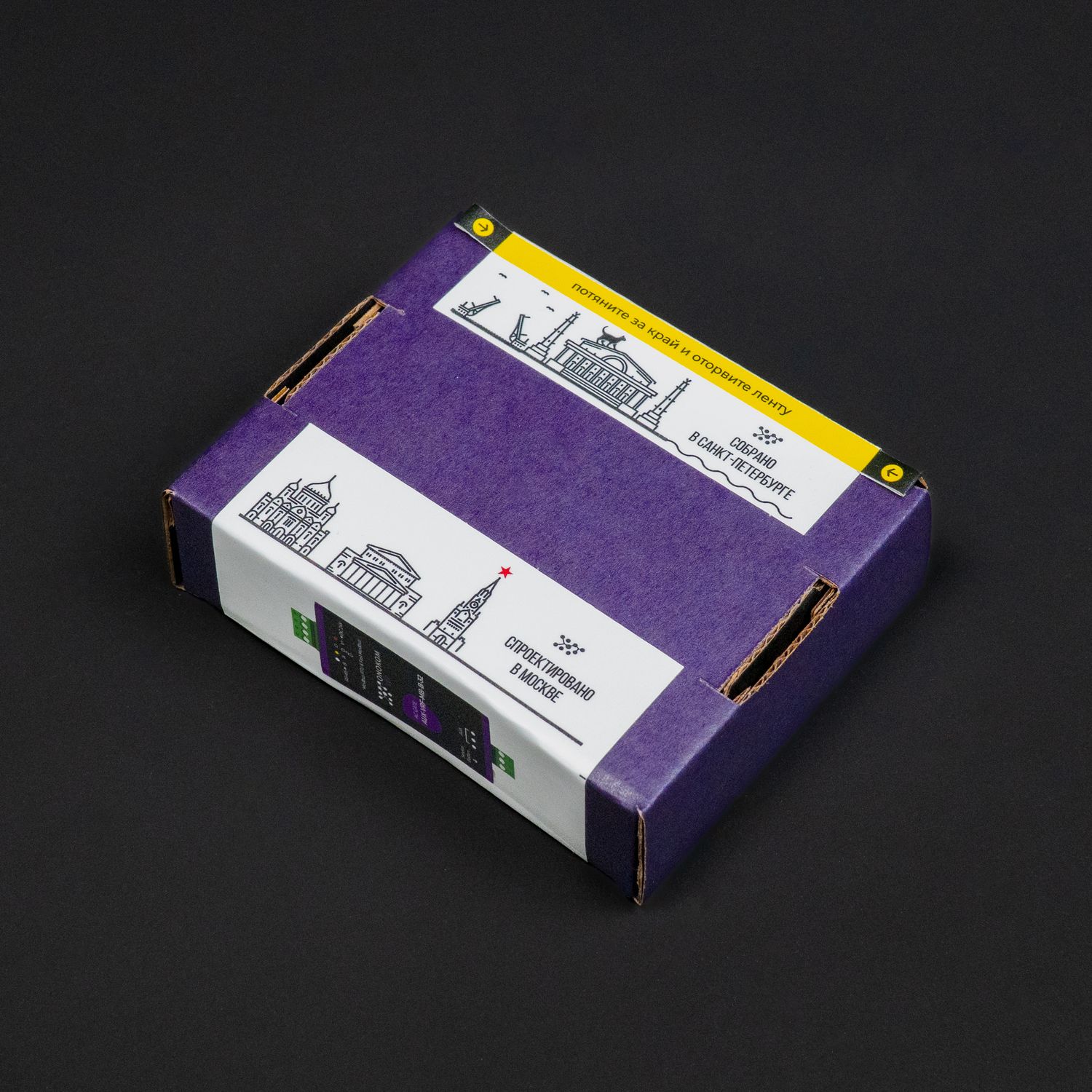

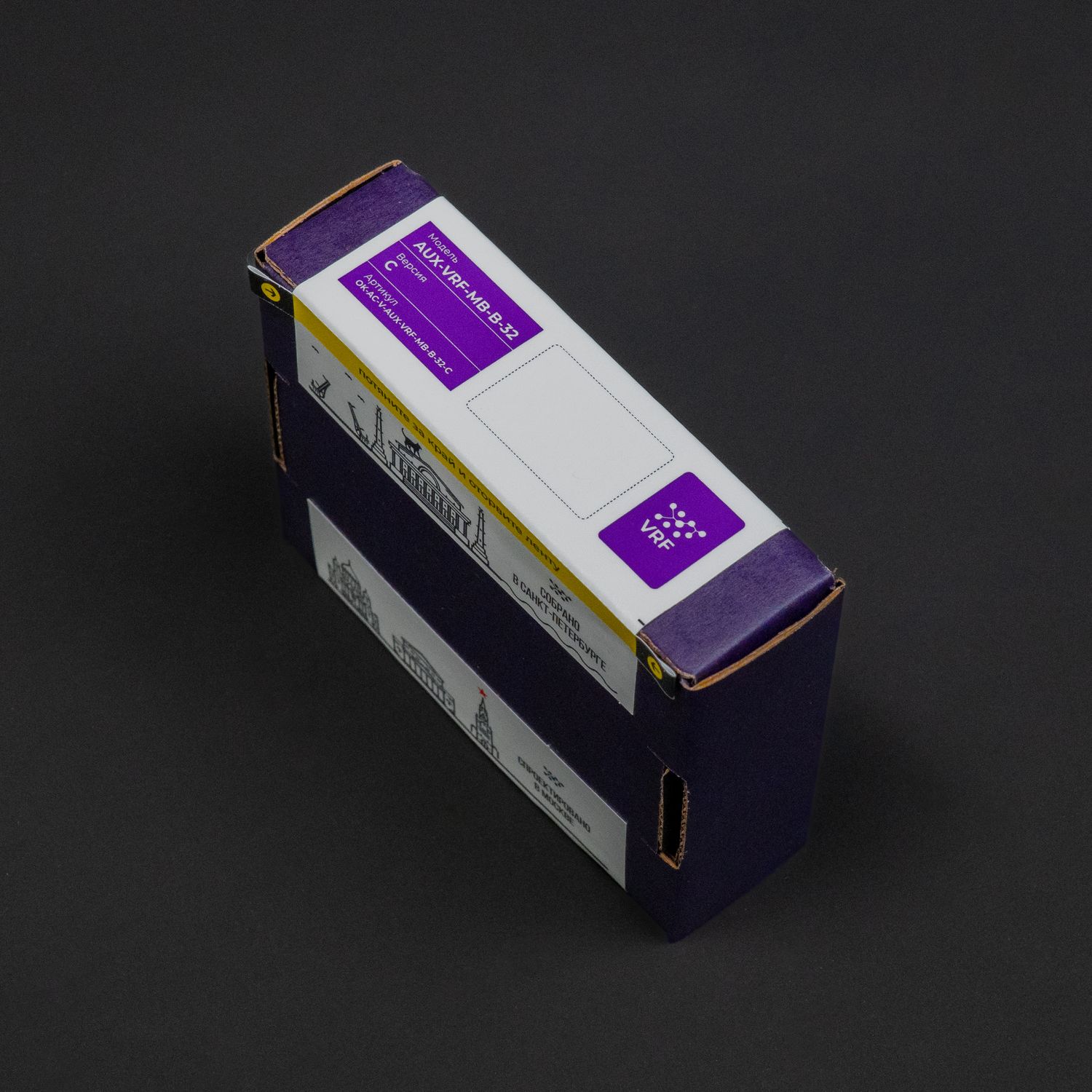

Комплектация шлюза - коробка с обратной стороны

5. Скриншоты интерфейса кондиционера

Скопировано

5.1 Скриншоты Яндекс Умный дом

Скопировано

загружается

загружается

Экран управления теипературой. Кондиционер выключен.

загружается

загружается

Экран управления вентилятором. Вентилятор отключен

загружается

5.2 Скриншоты Apple Home

Скопировано

загружается

Основной экран управления кондиционером AUX через Apple Home

загружается

Экран выбора режимов. На экране установлен режим Выключено

загружается

Экран выбора режимов. На экране установлен режим Охлаждение

загружается

Экран выбора режимов. На экране установлен режим Нагрев

загружается

Экран установки скорости вентилятора. Понижение скорости

загружается

Экран установки скорости вентилятора. Повышение скорости

6. Демонстрация работы

Скопировано

Раздел находится в стадии заполнения

7. Функции кондиционера

Скопировано

Ниже представлен список функций кондиционера выводимых в умный дом:

Параметр шлюза	Wiren Board Тип контрола	HomeKit ( через Sprut.hub)	Яндекс ( через Sprut.hub)
Состояние	✅ 1 - Включен 0 - Выключен Параметр выводится в следующем виде: Тип канала - переключатель	✖️ Не используется	✖️ Не используется
Режим	✅ 1 - Нагрев 2 - Охлаждение 3 - Автоматический 4 - Вентиляция 5 - Осушение Параметр выводится в следующем виде: Тип канала - диапазон	✖️ Не используется	✖️ Не используется
Состояние и режим. Параметр совмещающий в себе параметры: “Состояние” и “Режим” (Необходим для SprutHub)	✅ 0 - Кондиционер выключен 1 - Кондиционер включен Нагрев 2 - Кондиционер включен Охлаждение 3 - Кондиционер включен Автоматический 4 - Кондиционер включен Осущение 5 - Кондиционер включен Вентиляция Параметр выводится в следующем виде: Тип канала - диапазон	✅ Выключен Нагрев Охлаждение Автоматический Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Режим работы	✅ Состояние Включен Выключен ✅ Режим работы Нагрев Охлаждение Автоматический Осушение Вентиляция Параметры выводятся в виде сервиса Термостат с характеристиками: - Состояние - Режим работы
Температура воздуха в помещении	✅ Минимум - -20 Максимум - 50 Параметр выводится в следующем виде: Тип канала - значение температуры	✅	✅
Температура воздуха на улице	☑️ Скрыто по умолчанию Минимум - -20 Максимум - 50 Параметр выводится в следующем виде: Тип канала - значение температуры	☑️ Скрыто по умолчанию Минимум - -20 Максимум - 50 Параметр выводится в следующем виде: Тип сервиса - Датчик температуры Характеристика - Температура	☑️ Скрыто по умолчанию Минимум - -20 Максимум - 50 Параметр выводится в следующем виде: Тип сервиса - Датчик температуры Характеристика - Температура
Целевая температура - параметр в который мы будем передавать желаемую температуру	✅ Минимум - 16 Максимум - 32 Параметр выводится в следующем виде: Тип канала - диапазон	✅ Минимум - 16 Максимум - 32 Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Целевая температура	✅ Минимум - 16 Максимум - 32 Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Целевая температура
Состояние термостата	✅ 0 - Простаивает 1 - Нагревает 2 - Охлаждает Параметр выводится в следующем виде: Тип канала - диапазон	✅ Простаивает Нагревает Охлаждает Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Состояние	✖️ Не используется
Скорость вентилятора	☑️ Скрыто по умолчанию 0 - Автоматическая скорость 1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость Параметр выводится в следующем виде: Тип канала - диапазон	✖️ Не используется	✖️ Не используется
Скорость вентилятора расширенная	✅ 0 - Автоматическая скорость 1 - 2 - Первая скорость 3 - Вторая скорость 4 - Третья скорость Параметр выводится в следующем виде: Тип канала - диапазон	✅ 0% - Автоматическая скорость 25% - 50% - Первая скорость 75% - Вторая скорость 100% - Третья скорость Параметры выводятся в следующем виде: Тип сервиса - Вентилятор Характеристика - Скорость вращения	✅ 0% - Автоматическая скорость 1% - 2% - Первая скорость 3% - Вторая скорость 4% - Третья скорость Параметры выводятся в следующем виде: Тип сервиса - Вентилятор Характеристика - Скорость вращения (отображается с подписью "открытие ")
Коррекция температуры	✅ Параметр выводится в следующем виде: Тип канала - значение	✖️ Не используется	✖️ Не используется

8. Краткая инструкция

Скопировано

- Перед подключением обесточьте кондиционер и устройство

- Убедитесь в правильности подключения перед подачей питания

- Подсоедините устройство к клемам AB (при наличии дополнительной клеммы G выполните подключение и к ней)

- Соблюдайте рекомендуемый уровень питания (24В) для работы устройства

- Не размещайте устройство во влажных местах

8.1 Устраниение неполадок

Скопировано

1. Проверьте правильность подключения интерфейсного кабеля в разъем кондиционера:
- разъем плотно вставлен в плату управления кондиционером;
- разъем плотно вставлен в шлюз;
- разъем не выломан;
- проводники интерфейсного кабеля входят в разъем с одной и с другой стороны интерфейсного кабеля.

2. Проверьте корректность подачи питания на шлюз.
При необходимости замерьте питания на клемме.

3. Проверьте корректность подключения проводников A и B шины RS485, как на шлюзе так и на контроллере управления.

4. Проверьте, что клемма RS485 плотно вставлена в шлюз.

5. Убедитесь, что используется правильный кабель для подключения шины RS485.

8.2 Смена Modbus адреса шлюза

Скопировано

По умолчанию все шлюзы ONOKOM имеют адрес «1». Существует несколько способов смены адреса шлюза через Wiren Board

8.2.1 Смена адреса через modbus_client

Скопировано

Если к одной шине подключено несколько шлюзов ONOKOM, необходимо менять Modbus-адреса поочередно. Подключая по одному шлюзу на шину

Для изменения Modbus-адреса шлюза необходимо записать новый адрес в holding-регистр 128. Перед этим останавливаем драйвер «wb-mqtt-serial»:


systemctl stop wb-mqtt-serial

Следующей командой меняем Modbus-адрес шлюза на «12»:


modbus_client --debug -mrtu -b9600 -pnone -s2 /dev/ttyRS485-1 -a1 -t0x06 -r128 12

Разберем используемые параметры:

--debug — вывод отправляемых и принимаемых данных;
-mrtu — определяет тип используемого протокола, в нашем случае Modbus RTU. Должен указываться первым в командной строке или вторым если первый аргумент --debug или имя файла порта RS-485;
-b9600 — скорость передачи данных по линии, по умолчанию значение 9600;
-pnone — параметр контроля четности;
-s2 — количество стоповых битов, 1 или 2;
/dev/ttyRS485-1 — адрес serial-порта, к которому подключено опрашиваемое устройство;
-a1 — адрес устройства;
-t0x06 — адрес функции записи holding-регистра;
-r128 — адрес регистра, значение которого мы запрашиваем;
12 — новое значение, которое записываем в регистр

Эта команда означает, что при остановленном драйвере «wb-mqtt-serial» устройству с адресом «1» подключенному к порту «RS485-1» устанавливается адрес «12». Не забываем включить «wb-mqtt-serial»:

systemctl start wb-mqtt-serial

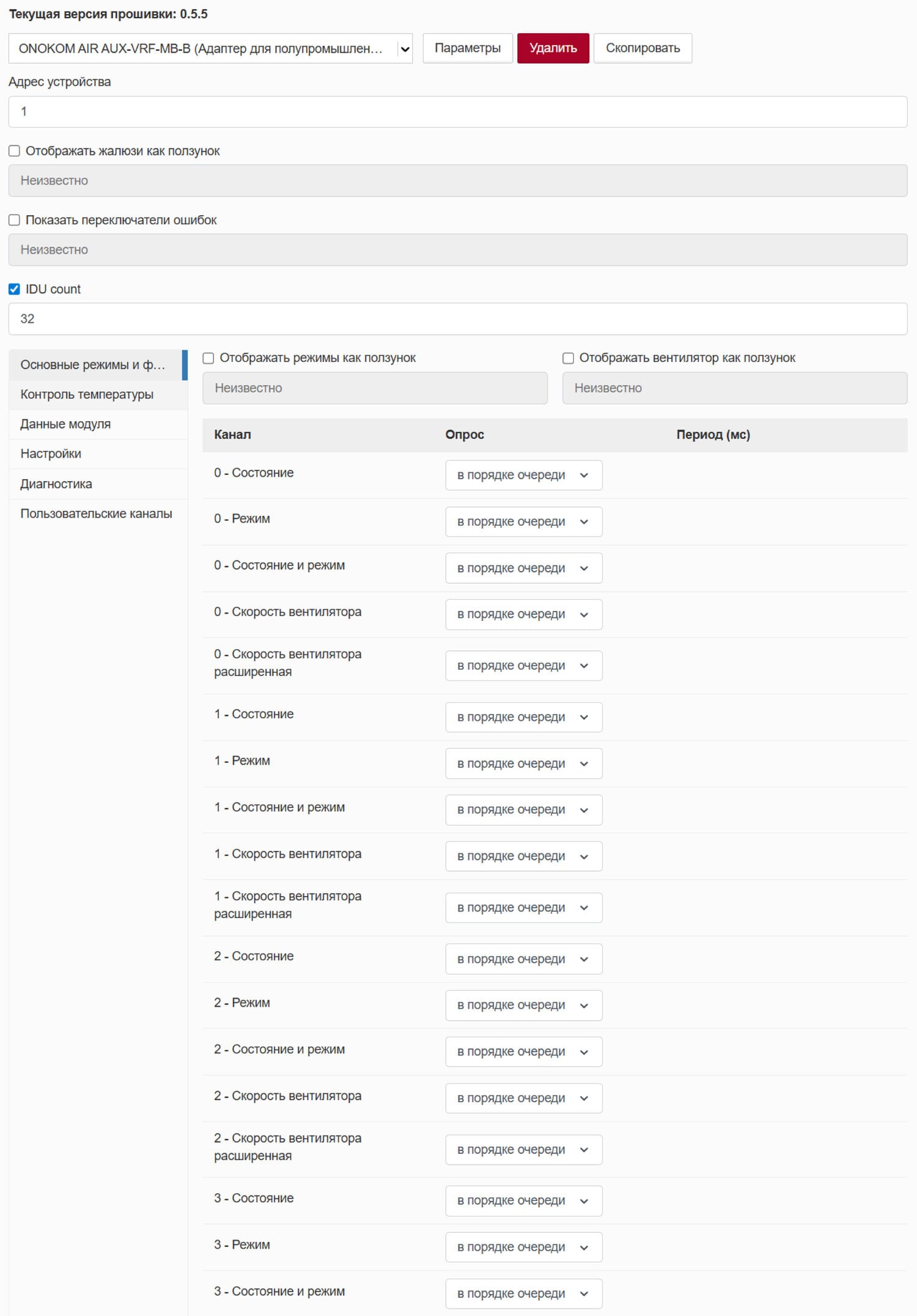

Также нужно изменить адрес на странице Wiren Board:

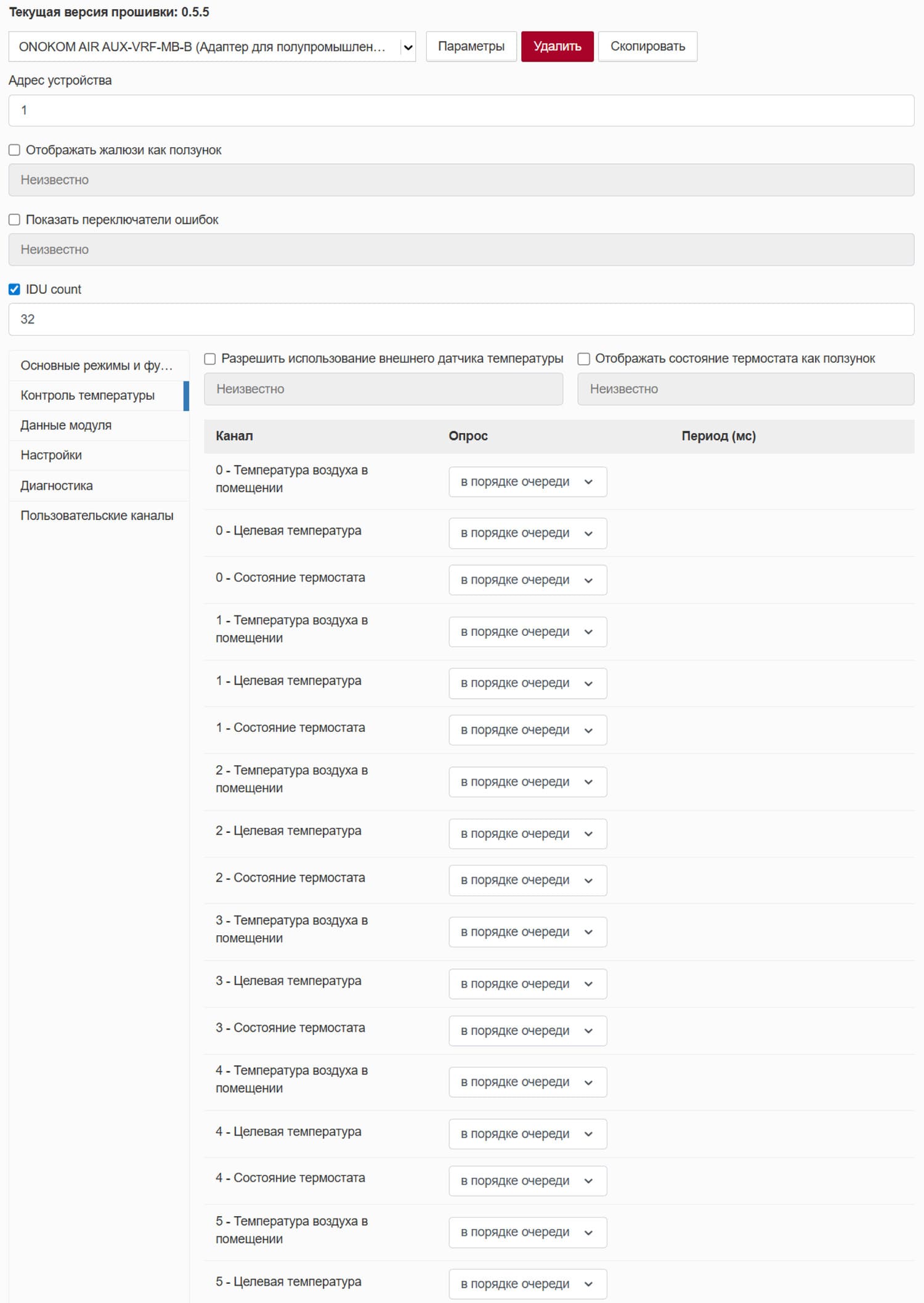

Смена Modbus адреса в интерфейсе Wiren Board.

Переходим на страницу устройства, в строке «Адрес устройства» меняем на «12», сохраняем настройки

8.2.2 Смена адреса по серийному номеру

Скопировано

Если к одному порту подключено несколько устройств, может быть удобна смена адреса по серийному номеру устройства.

С остановленным драйвером «wb-mqtt-serial» через утилиту «wb-modbus-scanner» узнаем, какие устройства подключены к порту «RS485-1» считываем их серийные номера. В примере серийный номер устройства — 229330:


wb-modbus-scanner -d /dev/ttyRS485-1 -b 9600

Далее меняем устройству с серийным номером 229330 Modbus-адрес на «12»:


wb-modbus-scanner -d /dev/ttyRS485-1 -b 9600 -s 229330 -i 12

Не забываем включить драйвер «wb-mqtt-serial»

Смена Modbus адреса через серийный номер устройства.

Разберем используемые параметры:
d /dev/ttyRS485-1 — порт, к которому подключено устройство;
-b 9600 — скорость передачи данных по линии, по умолчанию значение 9600;
-s 229330 — серийный номер устройства;
-i 12 — задание нового адреса устройству

8.3 Смена скорости работы шлюза

Скопировано

По умолчанию все шлюзы ONOKOM работают на скорости 9600. Изменить скорость работы можно двумя способами:

8.3.1 Смена скорости через Wiren Board

Скопировано

Смена скорости устройства у шлюза через интерфейс Wiren Board.

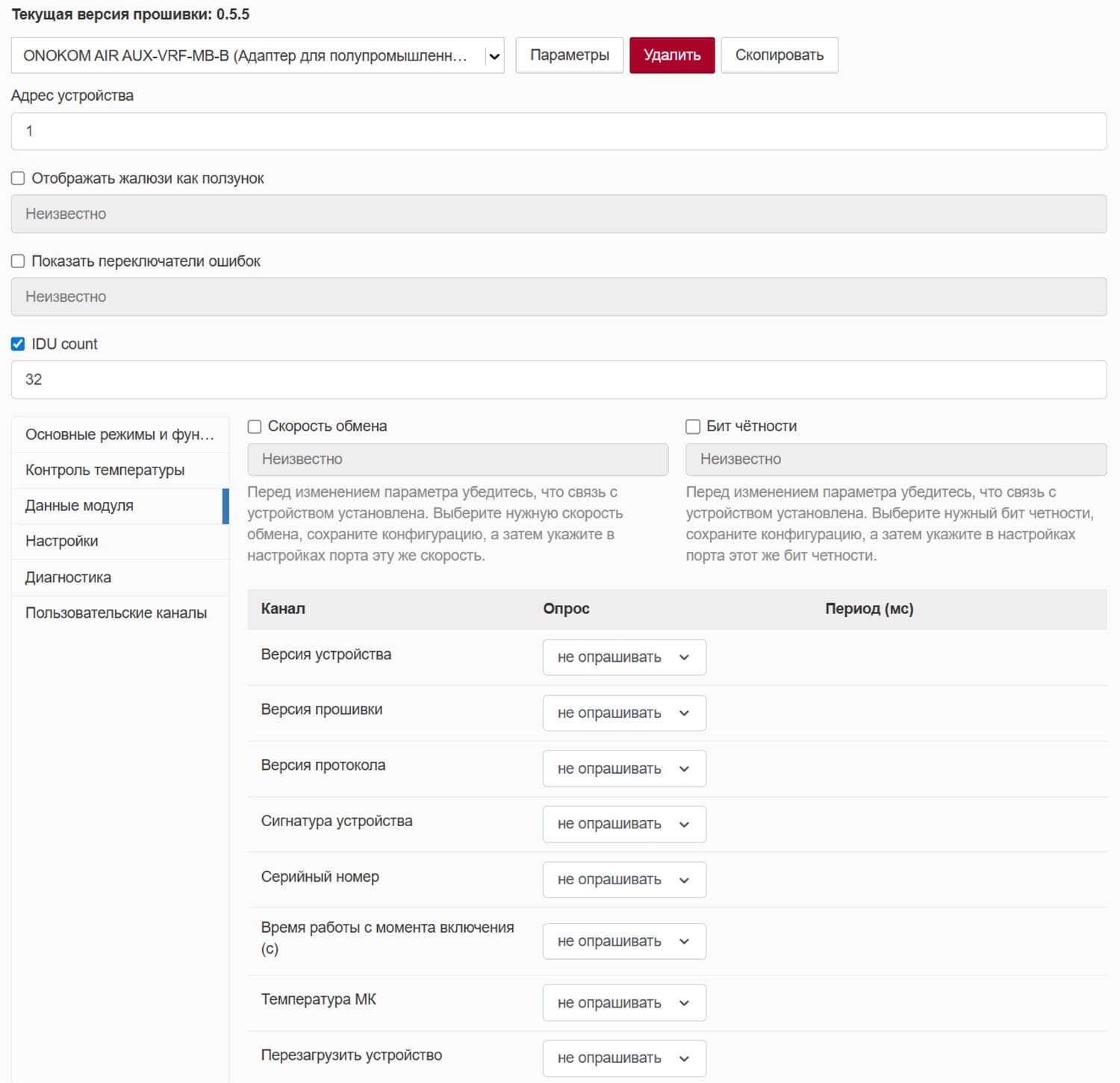

Переходим в «Настройки» — «Конфигурационные файлы» — «Настройки драйвера Serial-устройств»

Переходим в данные модуля, в строке «Скорость обмена» выставляем скорость 115200, сохраняем настройки

Смена скорости устройства на шине через интерфейс Wiren Board.

Теперь нужно убедиться, что настройки применились, для этого переходим во вкладку «Устройства» и проверяем, что связь с устройством потеряна, значения должны окрашиваться в красный

Далее нужно выставить скорость работы 115200 на самой шине. Возвращаемся в «Настройки» — «Конфигурационные файлы» — «Настройки драйвера Serial-устройств». Переходим во вкладку RS485-1, в выпадающем меню «Скорость обмена» выставляем новую скорость. Не забываем сохранить настройки

8.3.2 Смена скорости через Терминал

Скопировано

Также изменить скорость устройства можно через Терминал, перед этим остановив драйвер wb-mqtt-serial:


systemctl stop wb-mqtt-serial


modbus_client --debug -mrtu -b9600 -pnone -s2 /dev/ttyRS485-1 -a12 -t0x06 -r110 1152

Смена скорости устройства через командную строку.

Разберем используемые параметры:

--debug — вывод отправляемых и принимаемых данных;
-mrtu — определяем тип используемого протокола, в нашем случае Modbus RTU. Должен указываться первым в командной строке или вторым если первый аргумент --debug или имя файла порта RS-485;
-b9600 — скорость передачи данных по линии, по умолчанию значение 9600;
-pnone — параметр контроля четности;
-s2 — количество стоповых битов, 1 или 2;
/dev/ttyRS485-1 — адрес serial-порта, к которому подключено опрашиваемое устройство;
-a12 — адрес устройства;
-t0x06 — адрес функции записи holding-регистра;
-r110 — адрес регистра, значение которого мы запрашиваем;
1152 — новое значение, которое записываем в регистр

Эта команда означает, что при остановленном драйвере wb-mqtt-serial устройству с адресом 12, подключенному к порту RS485-1, устанавливается скорость 115200. Также выставляем скорость 115200 на шине RS485-1, как это делали в пункте 8.2.1

9. Карта регистров

Скопировано

Адрес		Параметры регистра			Описание	Значения
Dec	Hex	Тип	Доступ	Формат	Описание	Значения
Coil регистры (в адресе регистра, N - адрес внутреннего блока)
10000 + 100*N + 1		Coil	RW	Bool	Состояние кондиционера	0 - Отключен 1 - Включен
10000 + 100*N + 20		Coil	R	Bool	Внутренний блок на связи	0 - Нет 1 - Да
Holding регистры (в адресе регистра, N - адрес внутреннего блока)
10000 + 100*N + 1		Holding	RW	UInt16	Режим работы	1 – Нагрев 2 – Охлаждение 3 – Автоматический 4 – Осушение 5 - Вентиляция
10000 + 100*N + 2		Holding	RW	UInt16	Состояние и режим Данный регистр помогает интегрировать в системы, где отключение управляется тем же регистром, что режим. Например, Sprut.Hub.	0 – Выключен 1 – Нагрев 2 – Охлаждение 3 – Автоматический 4 – Осушение 5 - Вентиляция
10000 + 100*N + 3		Holding	RW	SInt16	Температура воздуха в помещении °C По умолчанию в этом регистре хрантится температура воздуха измеренная встроенным датчиком кондиционера. При записи в этот регистр температуры с внешнего датчика, значение будет возвращаться с поправкой, которая отображается в регистре 20.	-32768…32768 Для получения температуры, нужно умножить значение на 0.01. Например, 2560 это 25.6 °C
10000 + 100*N + 4		Holding	R	SInt16	Температура воздуха на улице °C	-32768…32768 Для получения температуры, нужно умножить значение на 0.01. Например, 2560 это 25.6 °C
10000 + 100*N + 5		Holding	RW	SInt16	Целевая температура °C. Температура задается с точностью 1°C.	1600…3200 Для получения температуры, нужно умножить значение на 0.01. Например, 2500 это 25.0 °C
10000 + 100*N + 6		Holding	R	UInt16	Состояние термостата	0 – Простаивает 1 – Нагревает 2 – Охлаждает
10000 + 100*N + 7		Holding	RW	UInt16	Скорость вентилятора	0 – Авто 1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость
10000 + 100*N + 8		Holding	RW	Uint16	Расширенная скорость вентилятора Данный регистр помогает интегрировать в системы, где для управления скоростью можно использовать только один регистр. Включение режимов тихий и турбо не меняет состояние скорости вентилятора (отображаемой на экране кондиционера и в Holding регистре №7)	0 – Авто 1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость
10000 + 100*N + 15		Holding	RW	UInt16	Режим работы (для Loxone)	1 – Автоматический 2 – Нагрев 3 – Охлаждение 4 – Осушение 5 - Вентиляция
Holding регистры (Сервисные)
110	0x006E	Holding	RW	SInt16	Modbus скорость	Для получения реальной скорости, нужно умножить значения из регистра на 100,для записи желаемого значения, необходимо разделить его на 100. 96 - 9600 192 - 19200 384 - 38400 576 - 57600 1152 - 115200
111	0x006F	Holding	R	UInt16	Настройка бита чётности порта RS-485	0 — нет бита чётности (none) Другие не поддерживаются.
112	0x0070	Holding	R	UInt16	Количество стоп-битов порта RS-485	2 Другие не поддерживаются.
128	0x0080	Holding	RW	SInt16	Modbus адрес у
