TION 4S
Бризер
Статья инструкция по подключению бризера TION в умный дом, на примере модели TION 4S
Тип управления
Двухстороннее с обратной связью
Интеграция
1. Оглавление
Скопировано- Оглавление
- Общая информация
- Функции бризера TION 4S
- Шлюз управления бризером TION 4S
- Разборка, подключение и сборка бризера
- Подключение TN-1-MB-B к WirenBoard
- Список функций управления бризером TION 4S
- Подключение TN-1-MB-B к SprutHub
- Подключение TN-1-MB-B к Loxone
- Демонстрация работы
- Скриншоты интерфейсов бризера TION 4S
- Ссылки на все файлы в статье
2. Общая информация
Скопировано
В статье рассматривается подключение в умный дом бризера TION 4S.
Шильдик на внутреннем блоке бризера TION 4S
Полезные файлы от производителя TION
3. Функции бризера TION 4S
Скопировано
Ниже представлен список функций бризера TION 4S выводимых в умный дом:
4. Шлюз управления бризером TION 4S
Скопировано4.1 Внешний вид устройства
Скопировано
Для управления бризером TION 4S используется шлюз ONOKOM TN-1-MB-B через который осуществляется подключение.
В комплект устройства входит:
- Коробка
- Шлюз ONOKOM TN-1-MB-B
- Интерфейсный кабель для подключения бризера TION 4S
4.2 Общая логическая схема работы шлюза
Скопировано
4.2.1 Логическая схема WirenBoard + SprutHub
Скопировано
4.2.2 Логическая схема Loxone
Скопировано

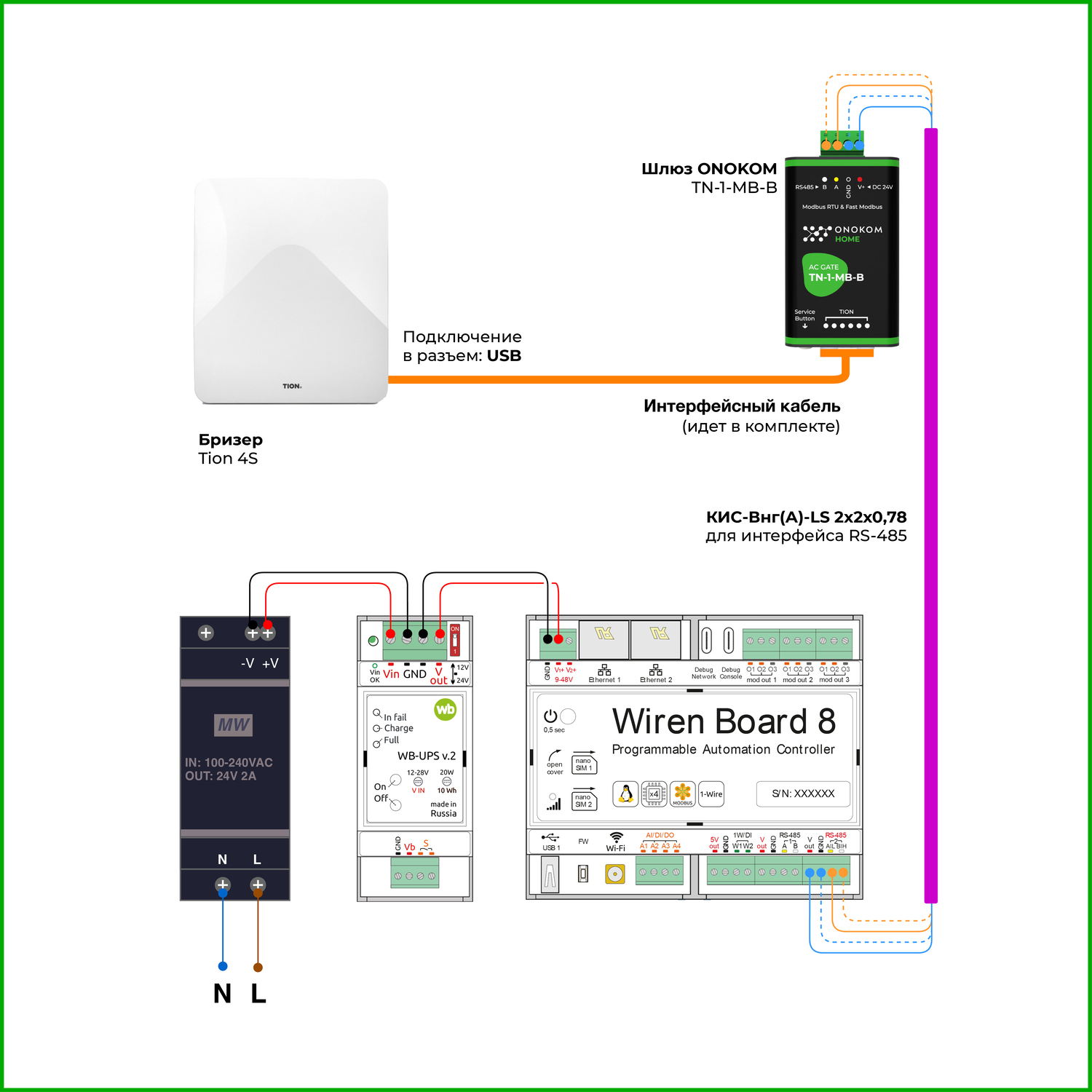

4.3 Схема подключения к контроллеру WirenBoard
Скопировано
На схеме изображены следующие устройства:
- Контроллер WirenBoard 7 (1 шт.)
- Шлюз ONOKOM TN-1-MB-B (1 шт.)
- Блок питания 24В MeanWell HDR-30-24 (1 шт.)
- ИБП WirenBoard WB-UPS v.2 (1 шт.)
В качестве кабеля от контроллера до устройства рекомендуем использовать:
- Ethernet UTP Cat6
- Специализированный кабель для RS485

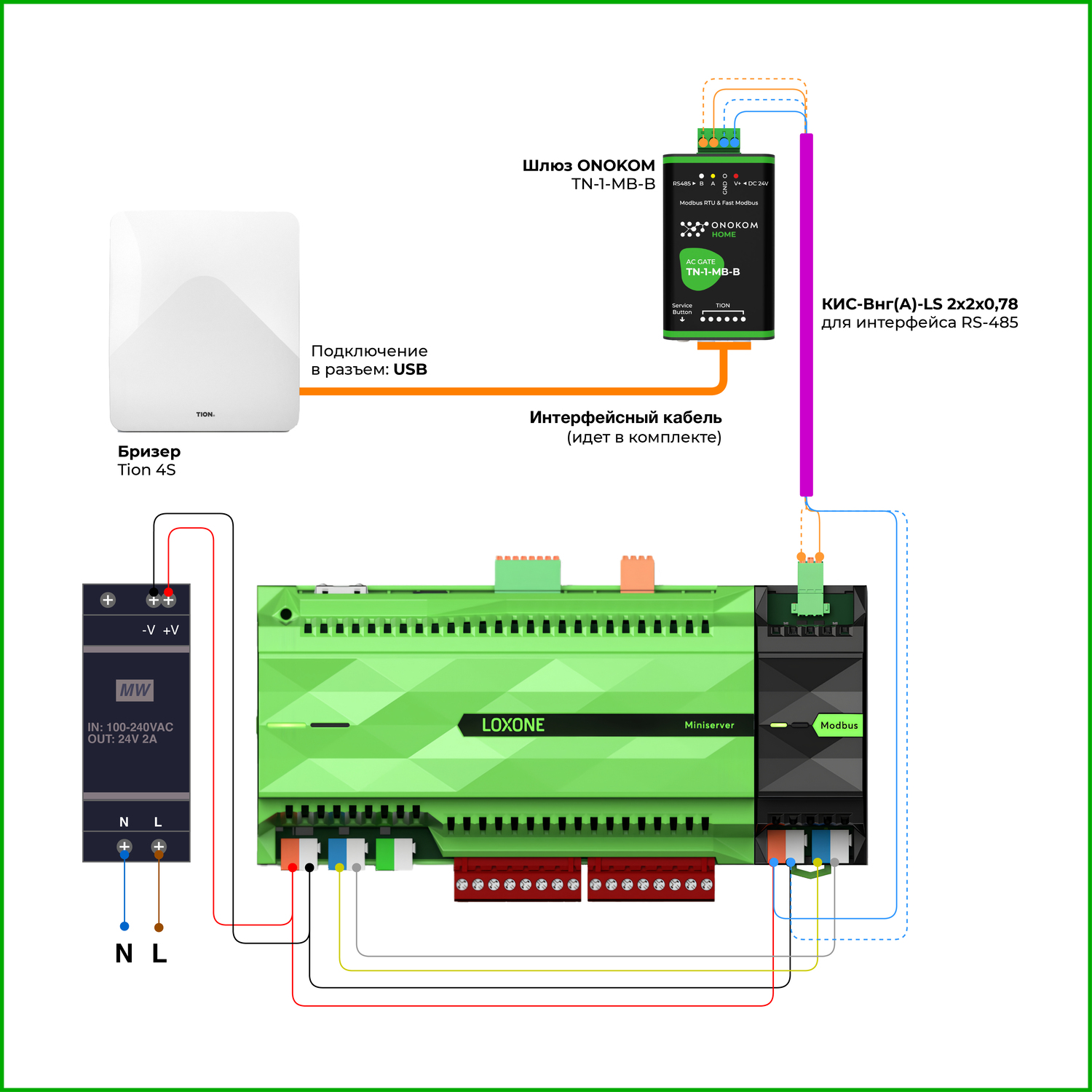

4.4 Схема подключения к контроллеру Loxone
Скопировано
На схеме изображены следующие устройства:
- Контроллер Loxone Miniserver (1 шт.)
- Шлюз Loxone Modbus Extension (1 шт.)
- Шлюз ONOKOM TN-1-MB-B (1 шт.)
- Блок питания 24В MeanWell HDR-30-24 (1 шт.)
В качестве кабеля от контроллера до устройства рекомендуем использовать:
- Ethernet UTP Cat6
- Специализированный кабель для RS485
4.5 Карта регистров ONOKOM TN-1-MB-B
Скопировано5. Разборка, подключение и сборка бризера
СкопированоДля удобства посмотрите видео с разборкой и сборкой бризера TION 4S. Либо ознакомьтесь с текстовой инструкцией
5.1 Разборка бризера TION 4S и подключение
Скопировано
Как подключить шлюз ONOKOM к бризеру TION 4S

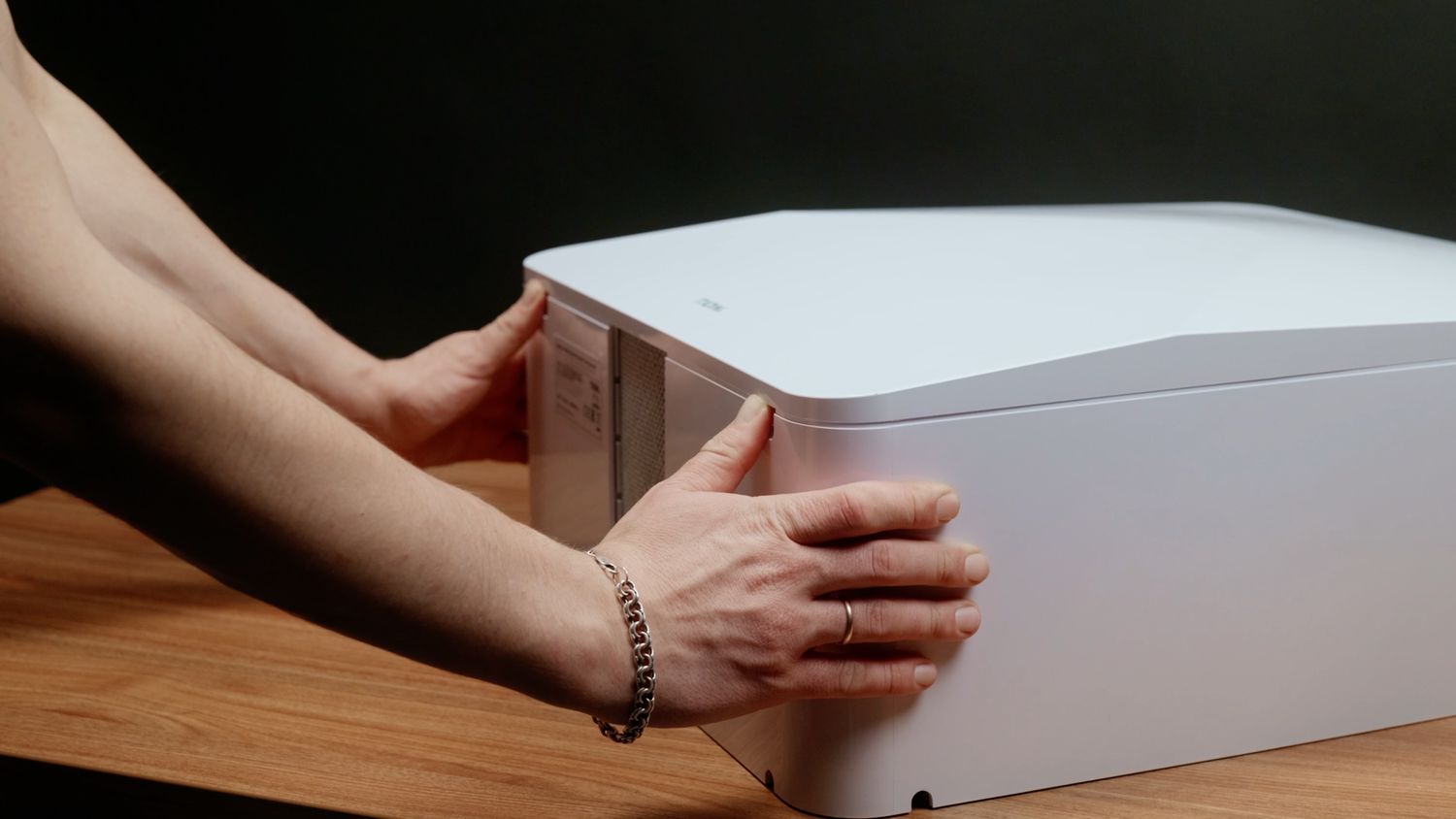

Снимаем верхнюю крышку. Для этого в бризере предусмотрены выемки под пальцы.
Надавливаем снизу и отщелкиваем первые две защелки

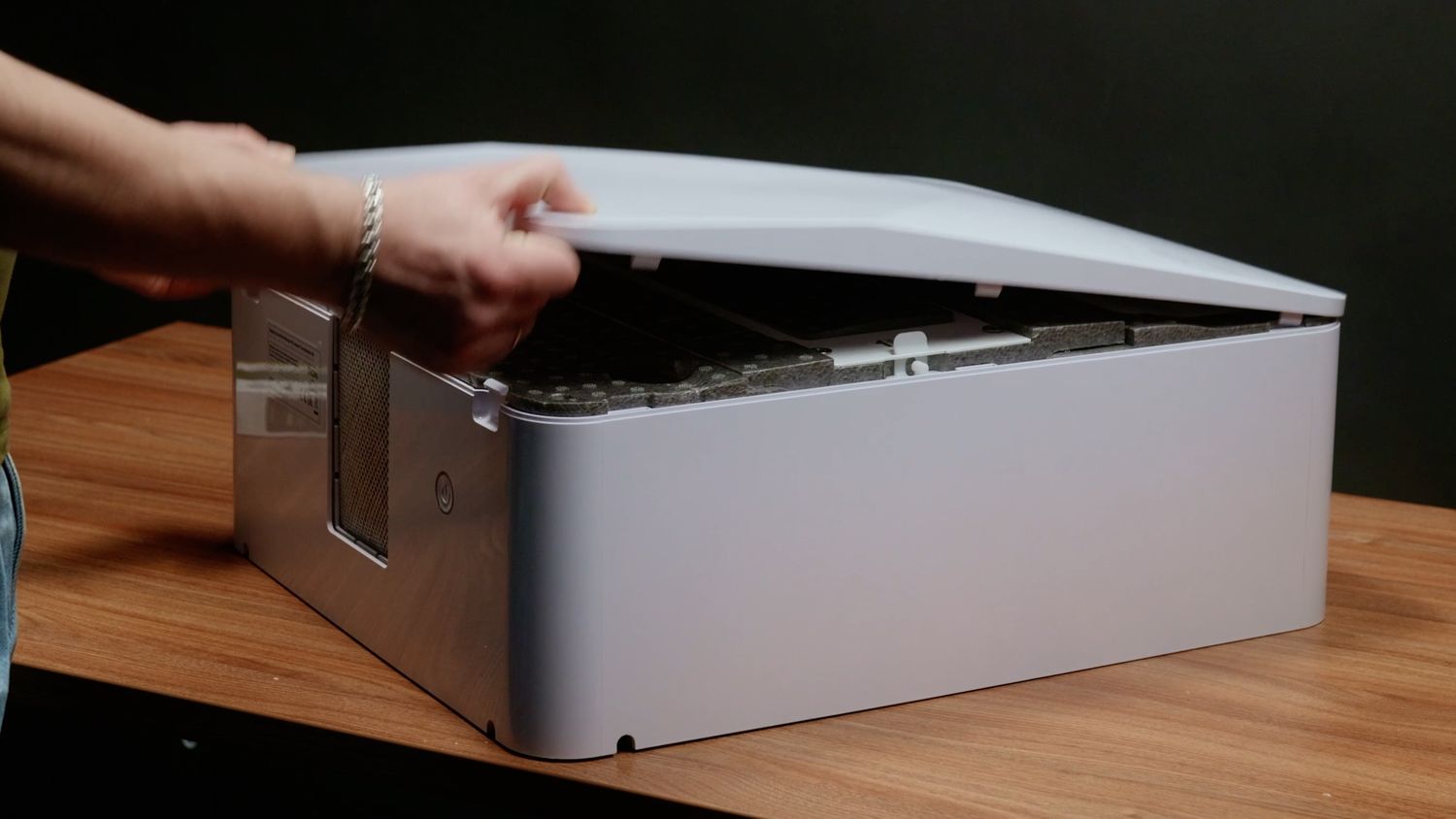

Далее нужно отщелкнуть защелки, находящиеся по бокам и сзади бризера

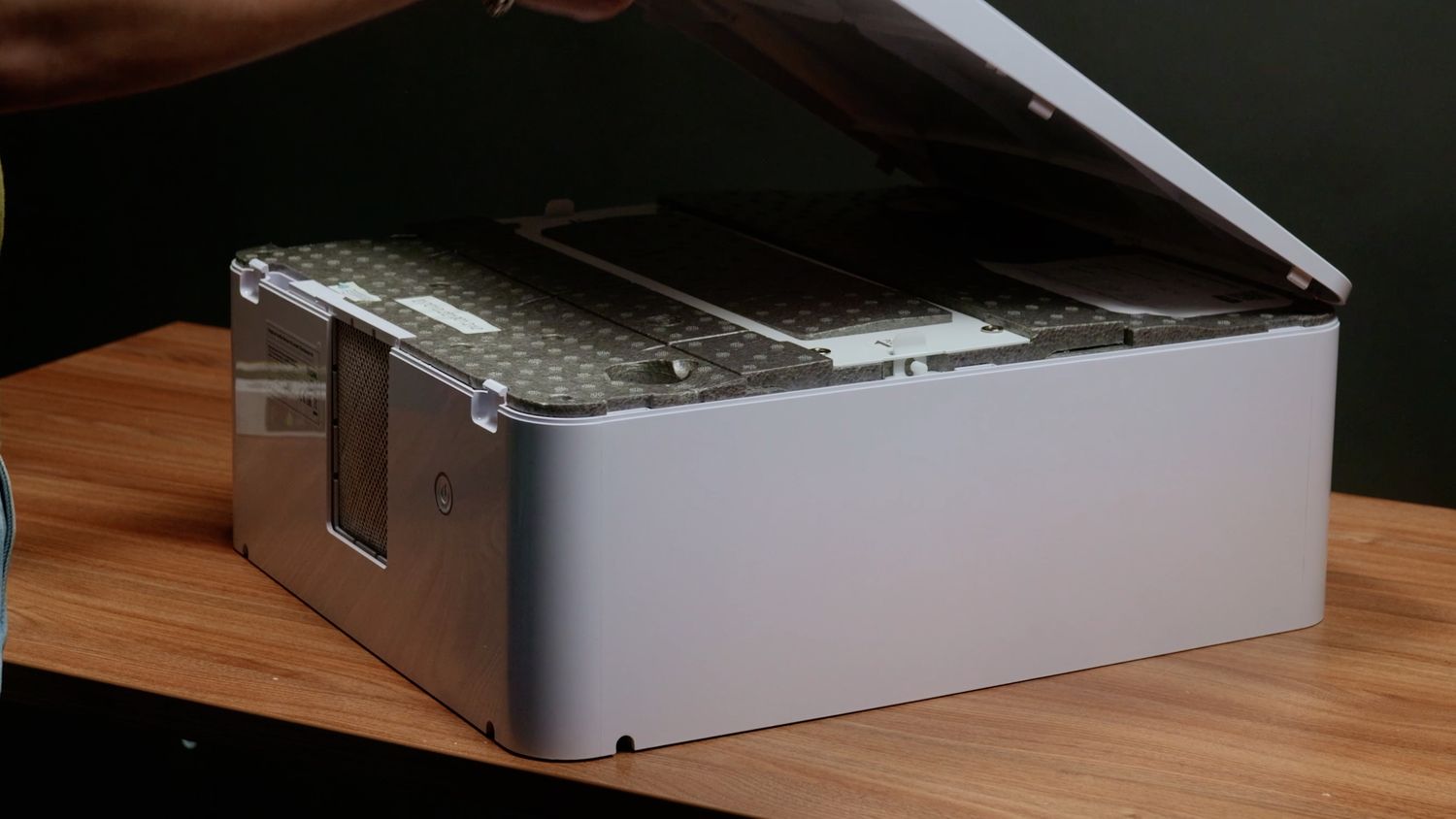

Снимаем переднюю крышку с бризера и убираем в сторону

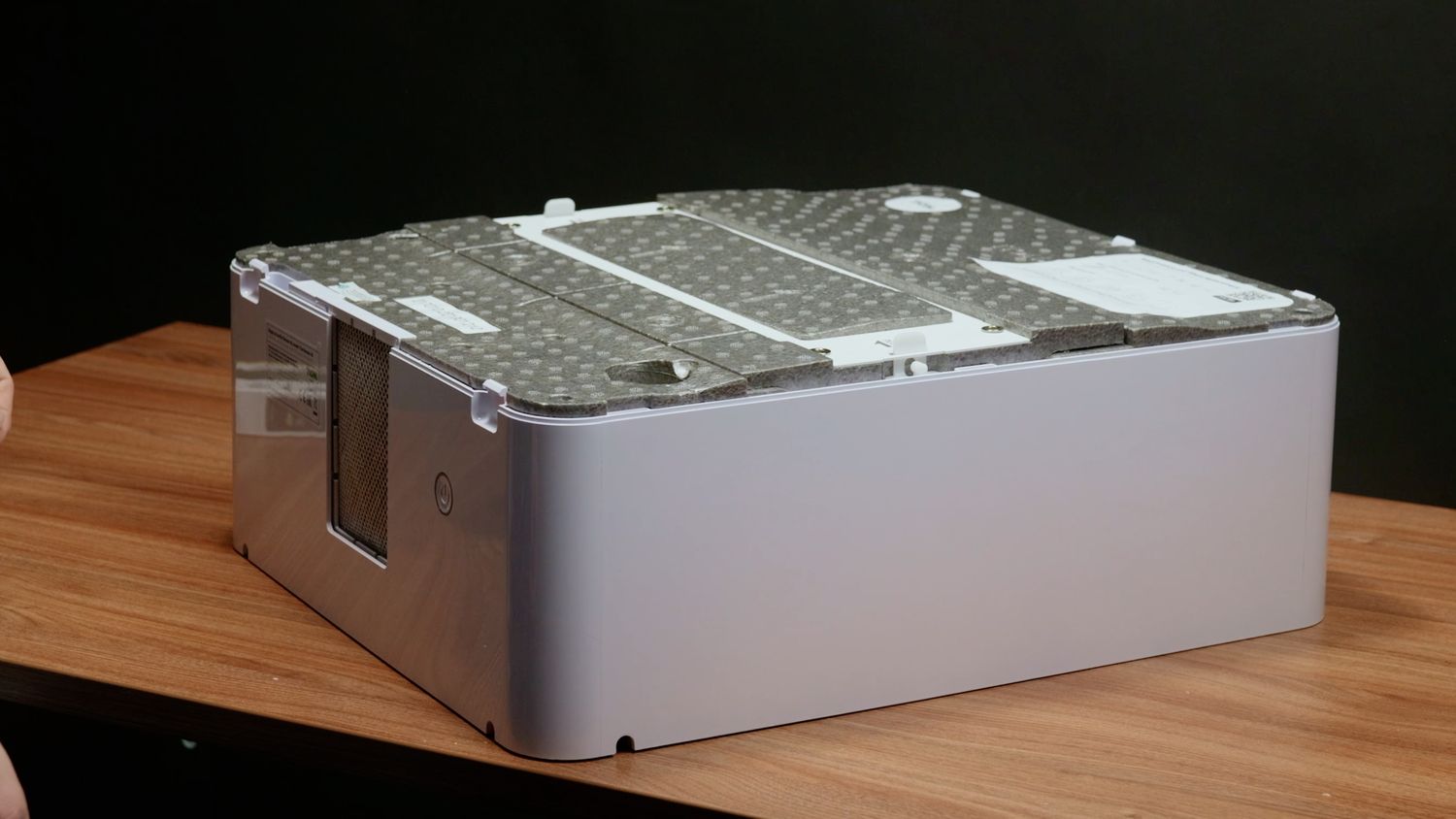

Переходим к снятию крышки фильтров

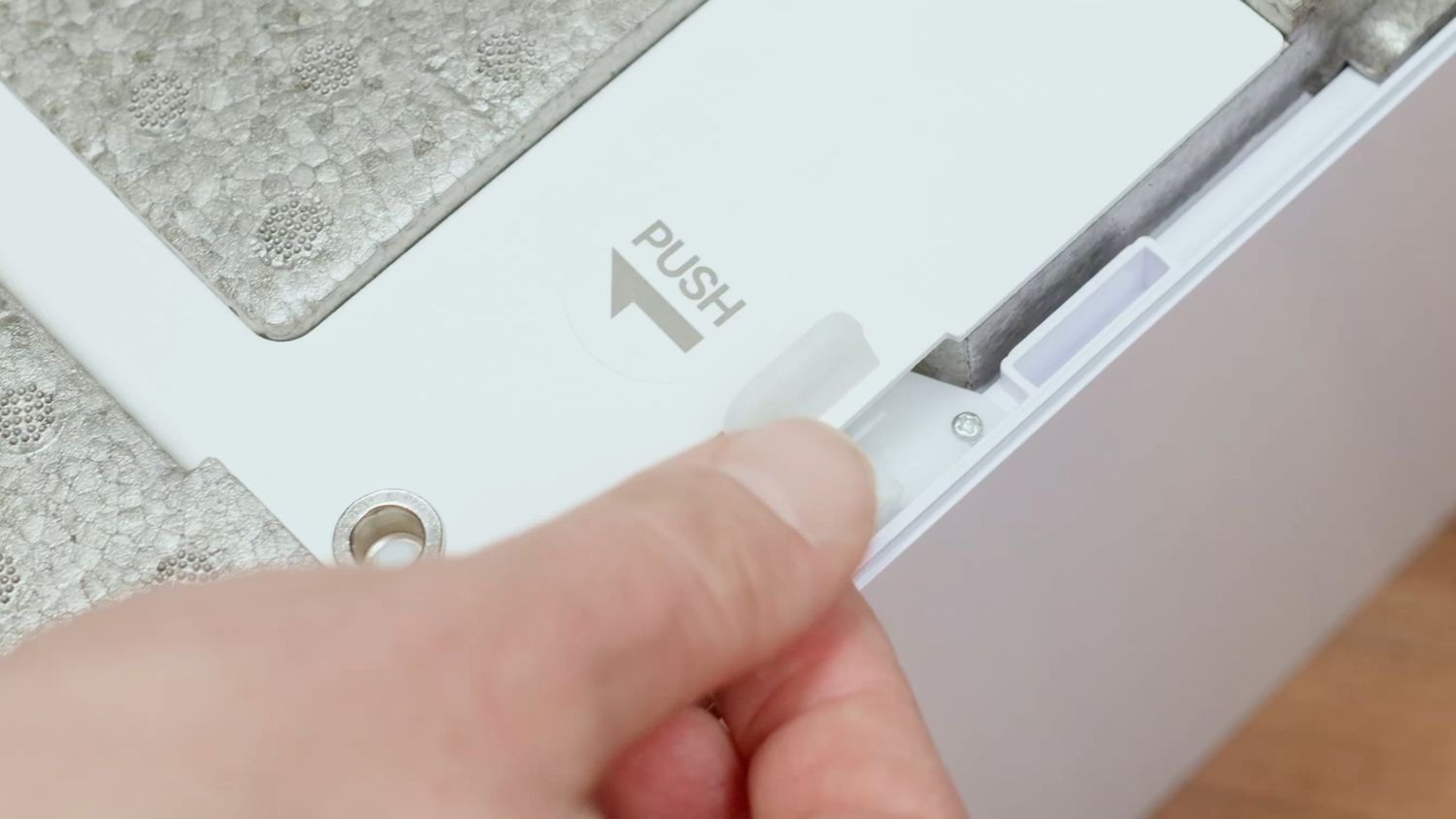

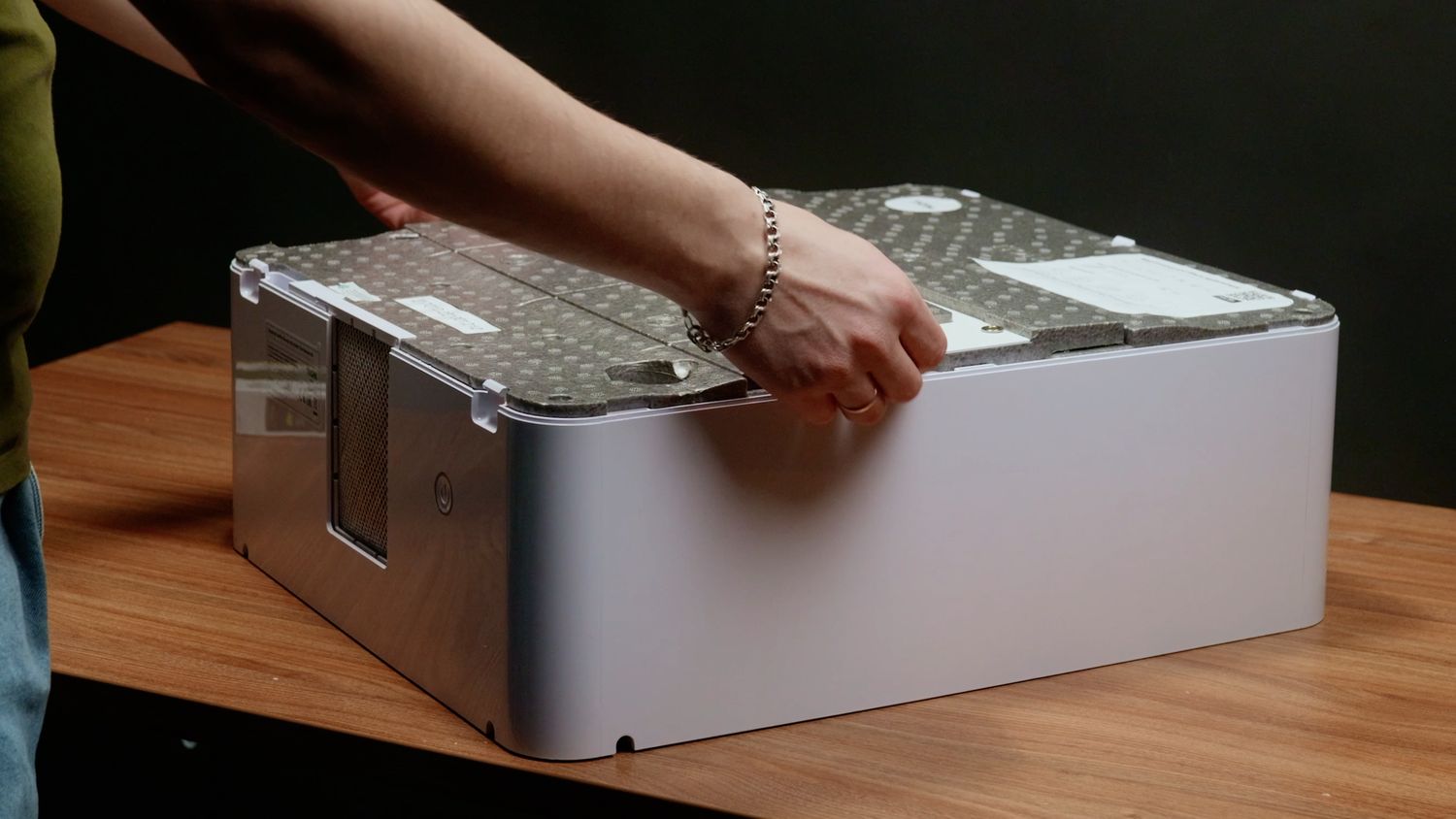

Фильтр закреплен двумя фиксаторами

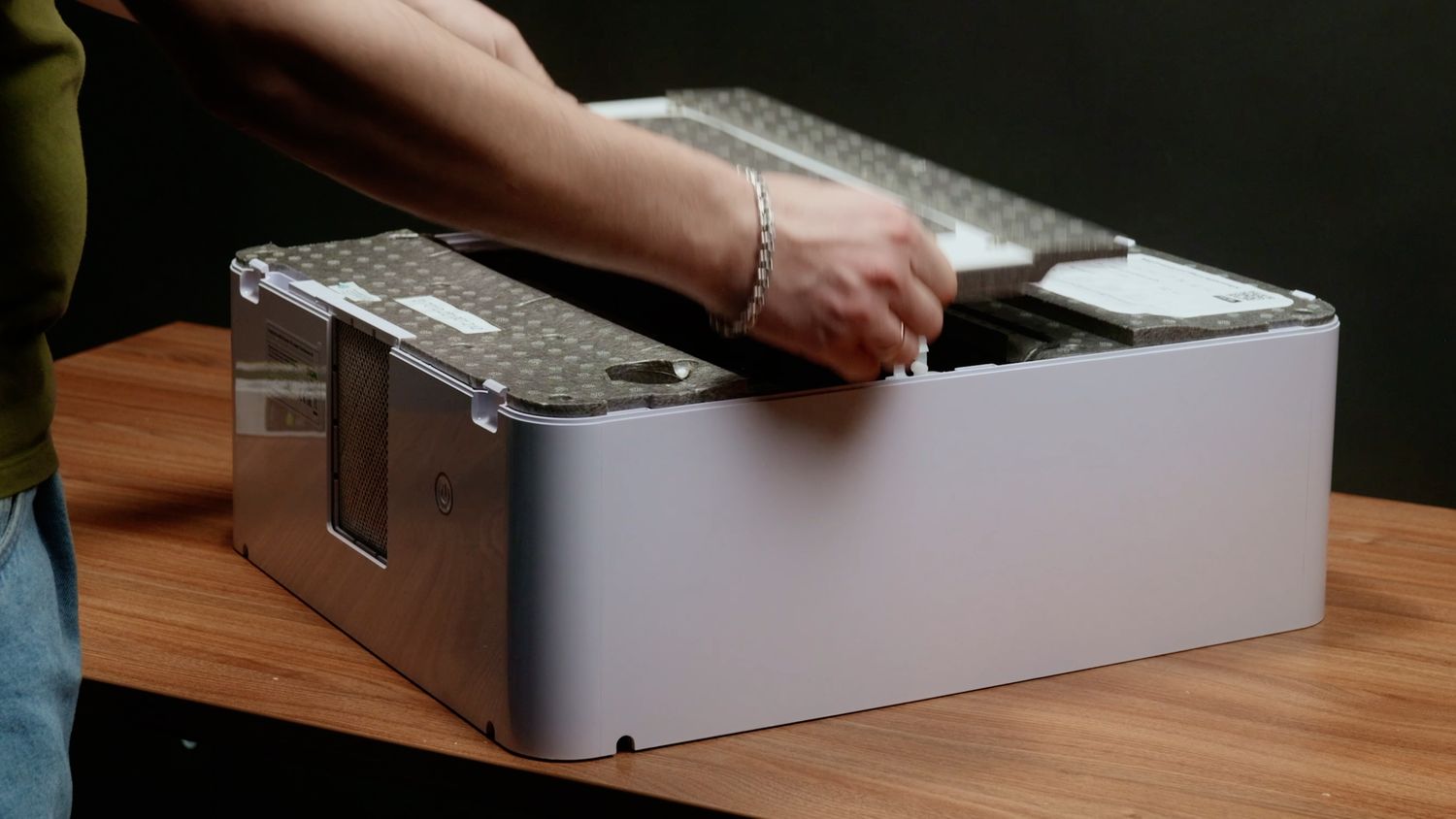

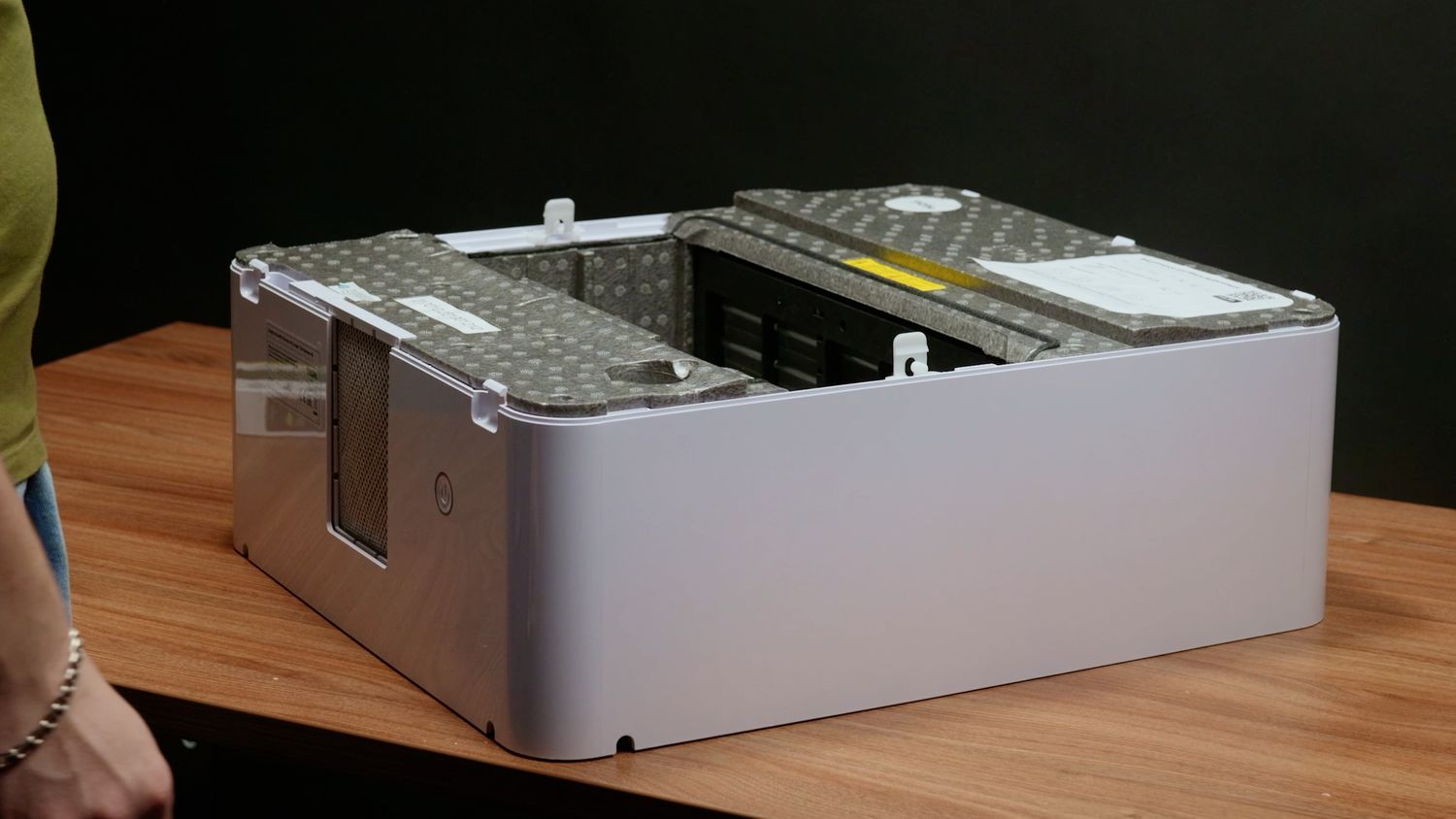

Поднимаем крышку фильтров и убираем ее в сторону

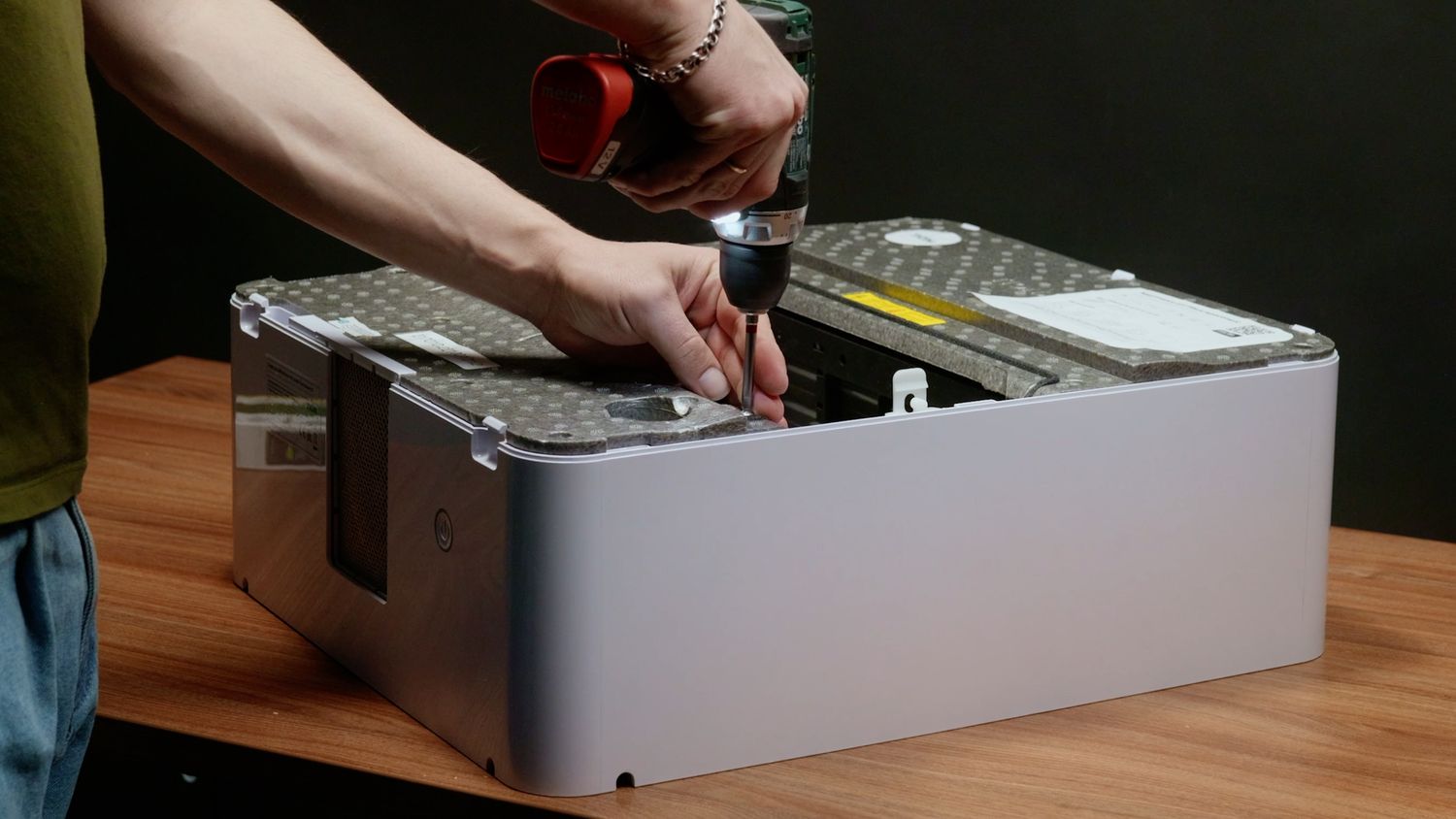

Далее не снимая крышку, за которой установлена электроника, откручиваемь два винта, расположенных с правой стороны

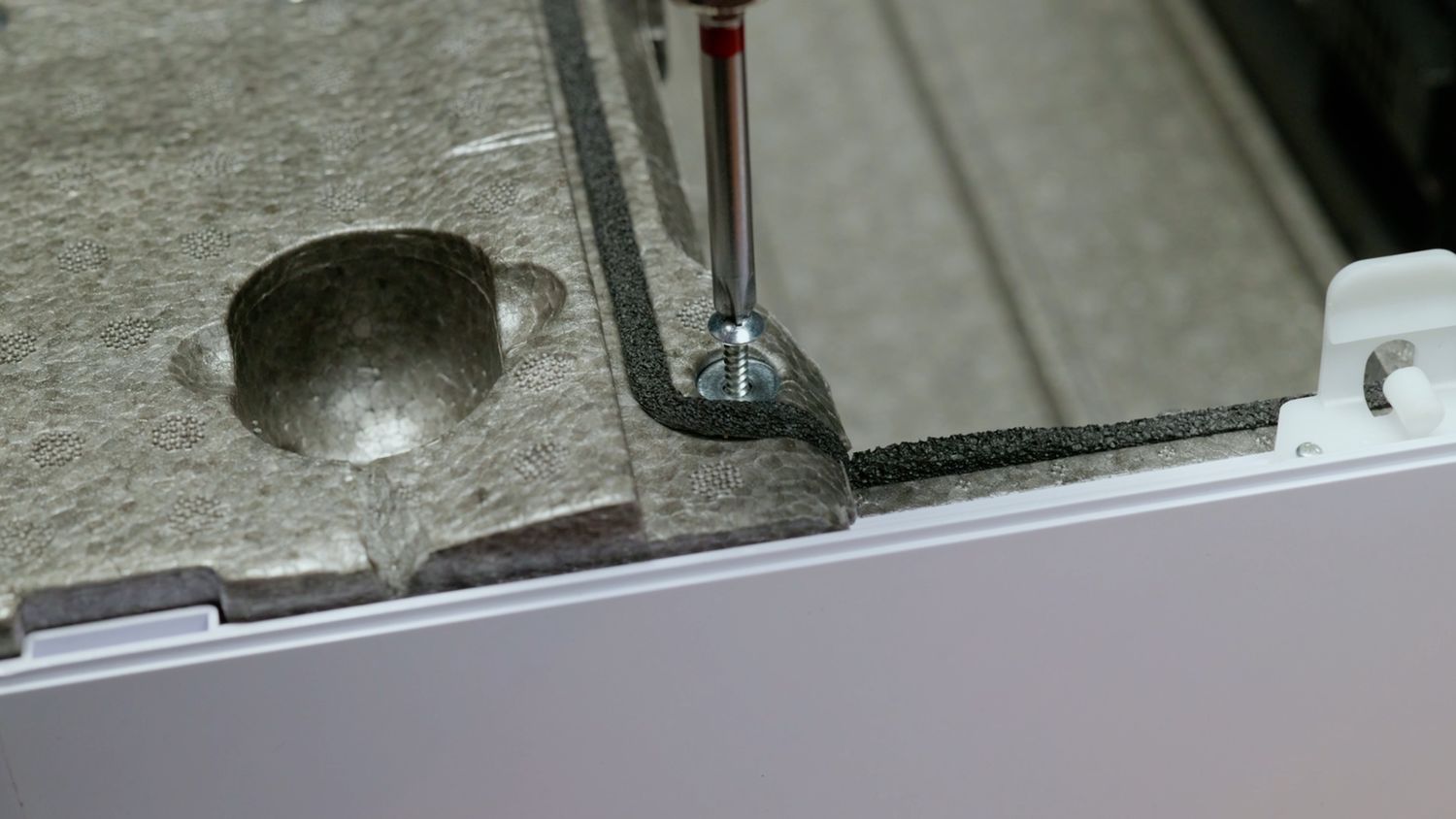

Сначал правый верхний винт

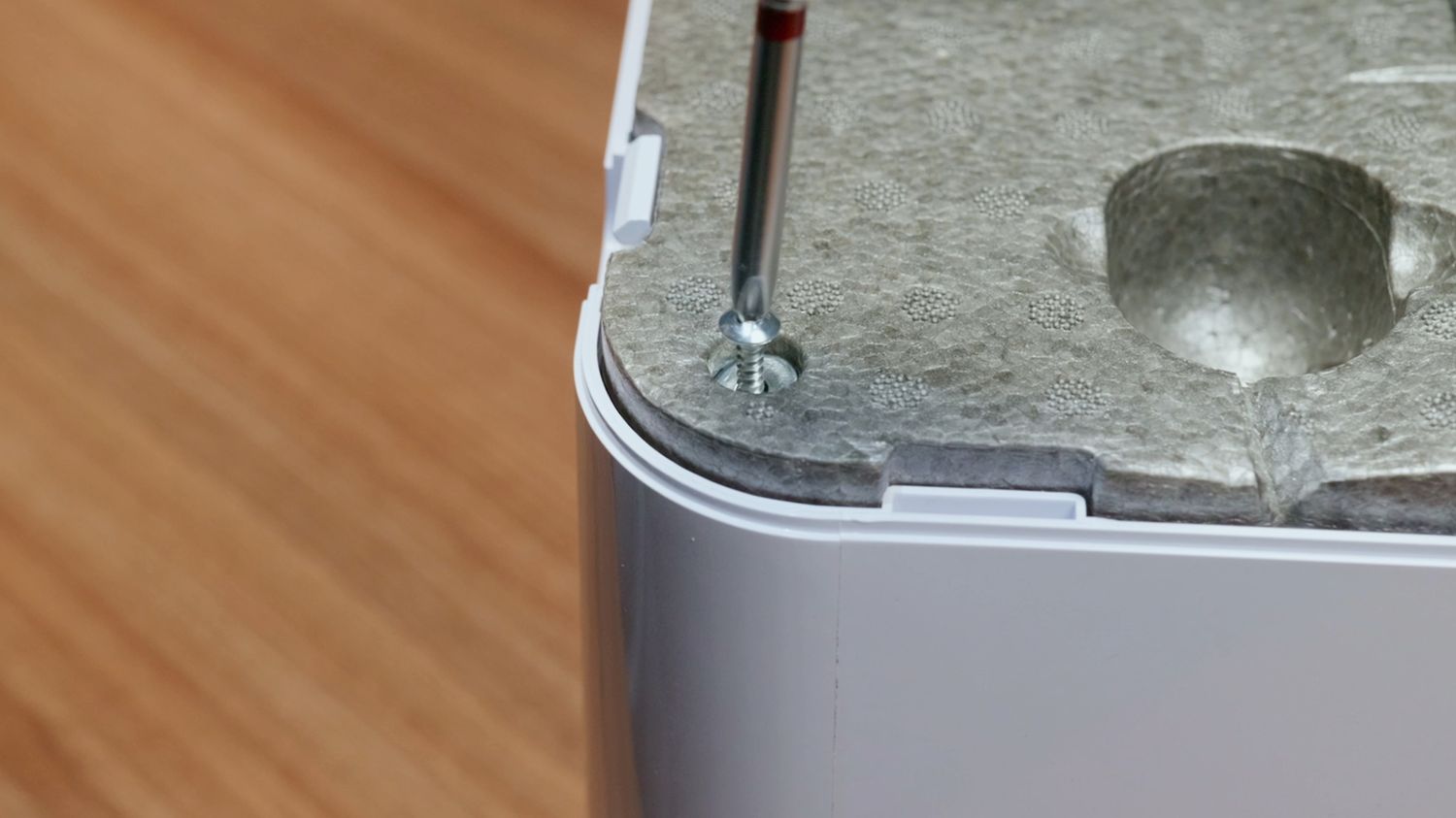

Потом правый нижний винт

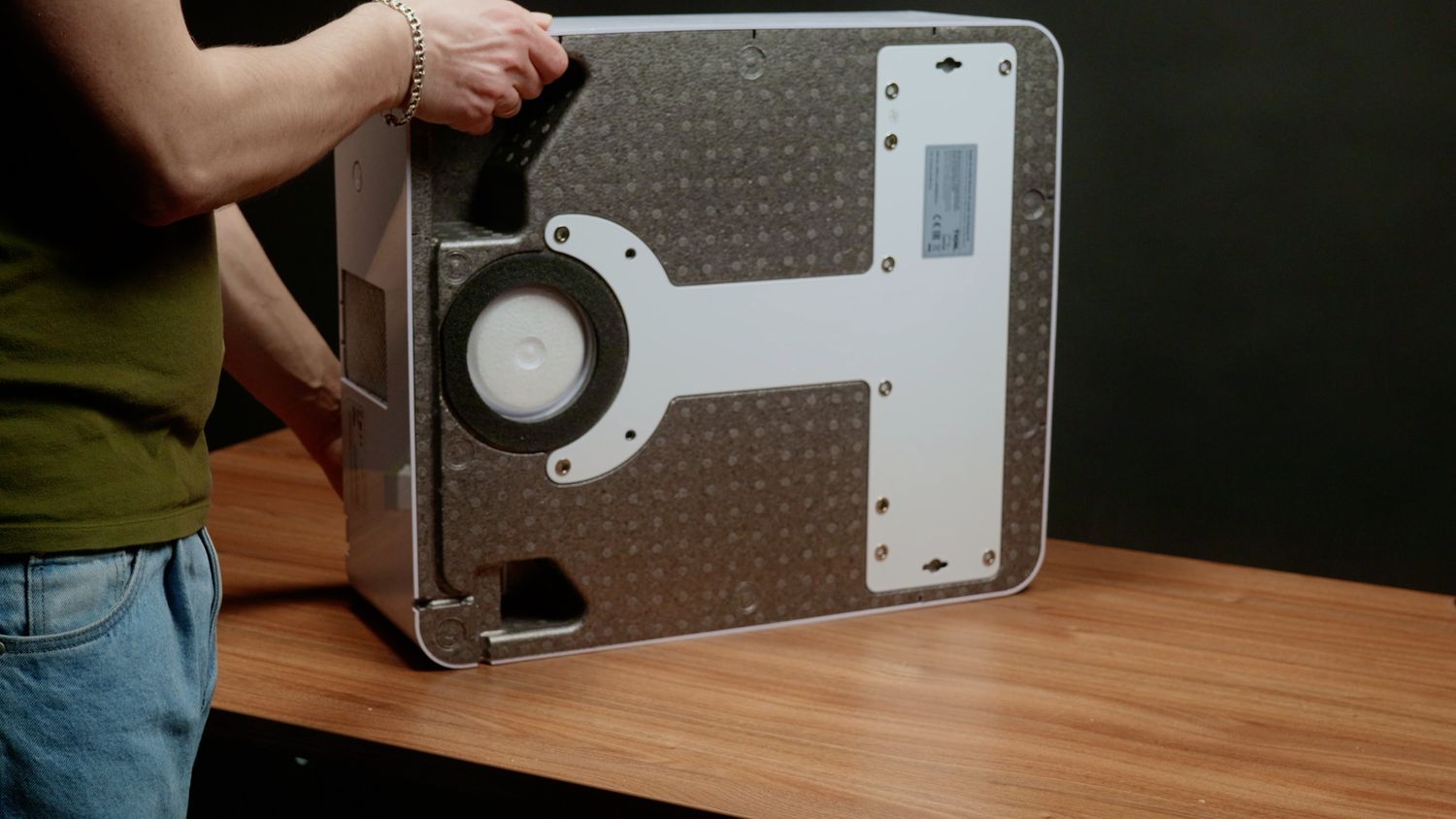

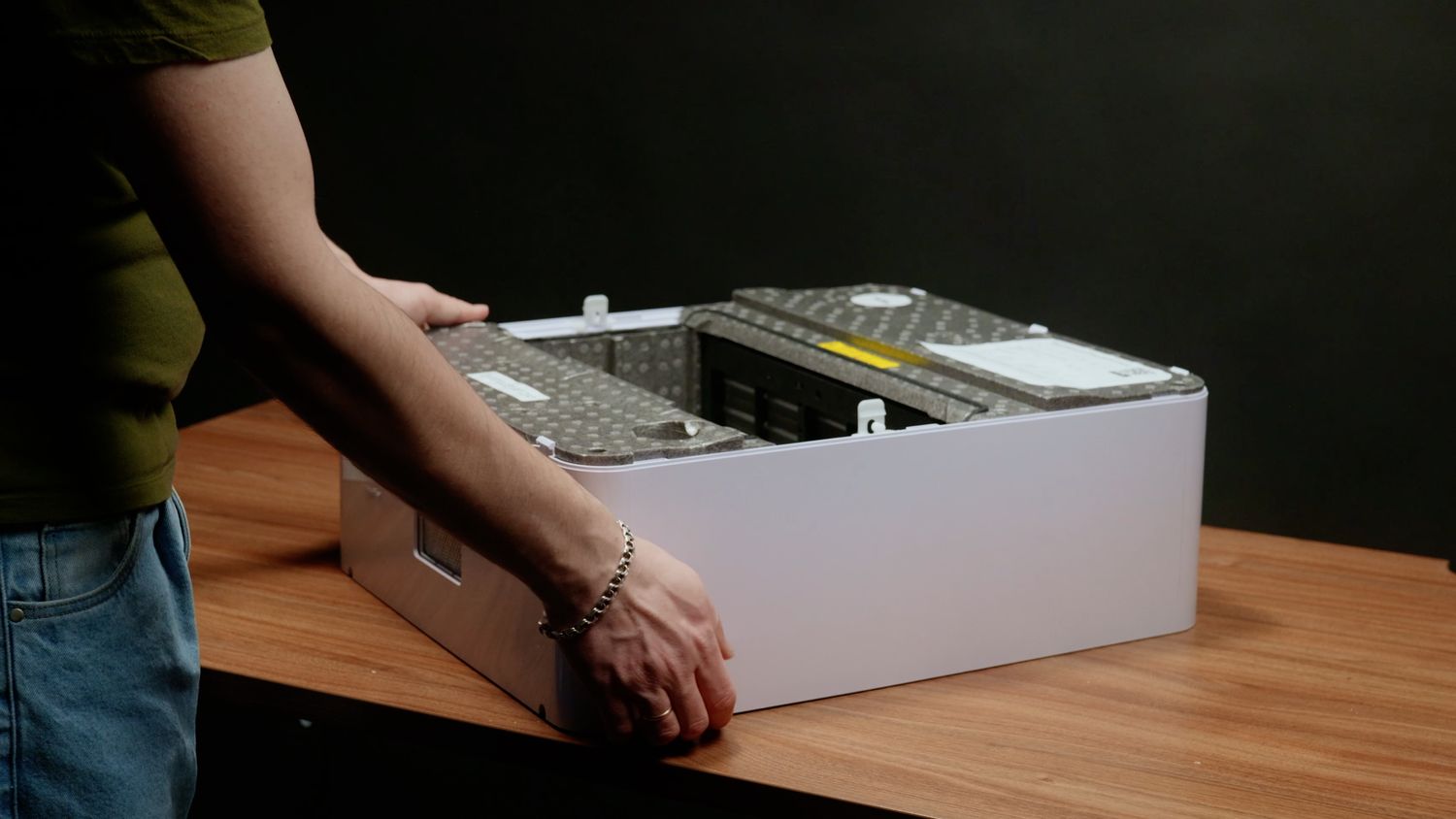

Приподнимаем бризер и ставим на левый бок, сервисным отверстием к нам

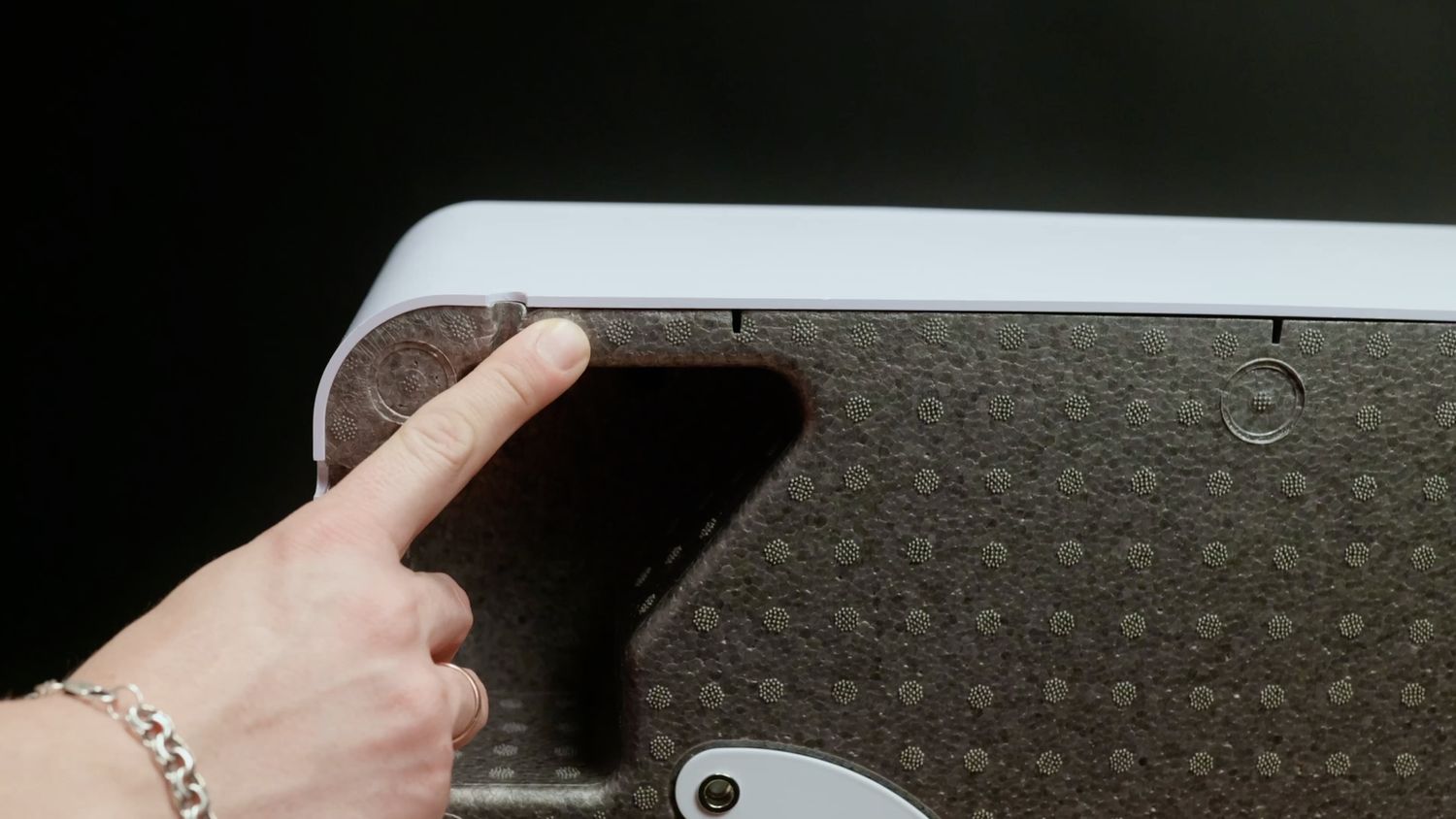

Создаем временный зазор между поролоном и корпусом

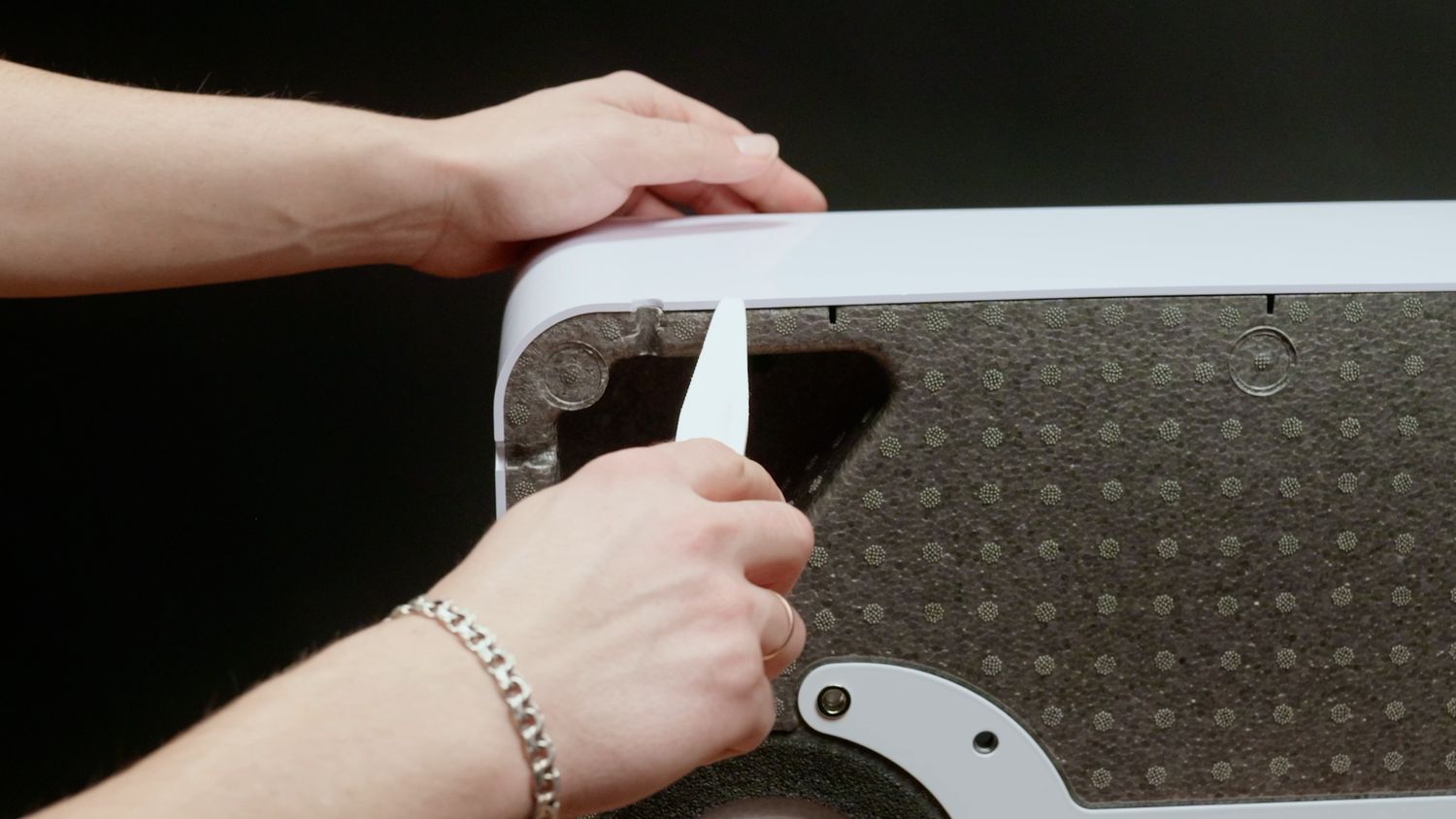

Для создания временного зазора используем лопатку или карандаш

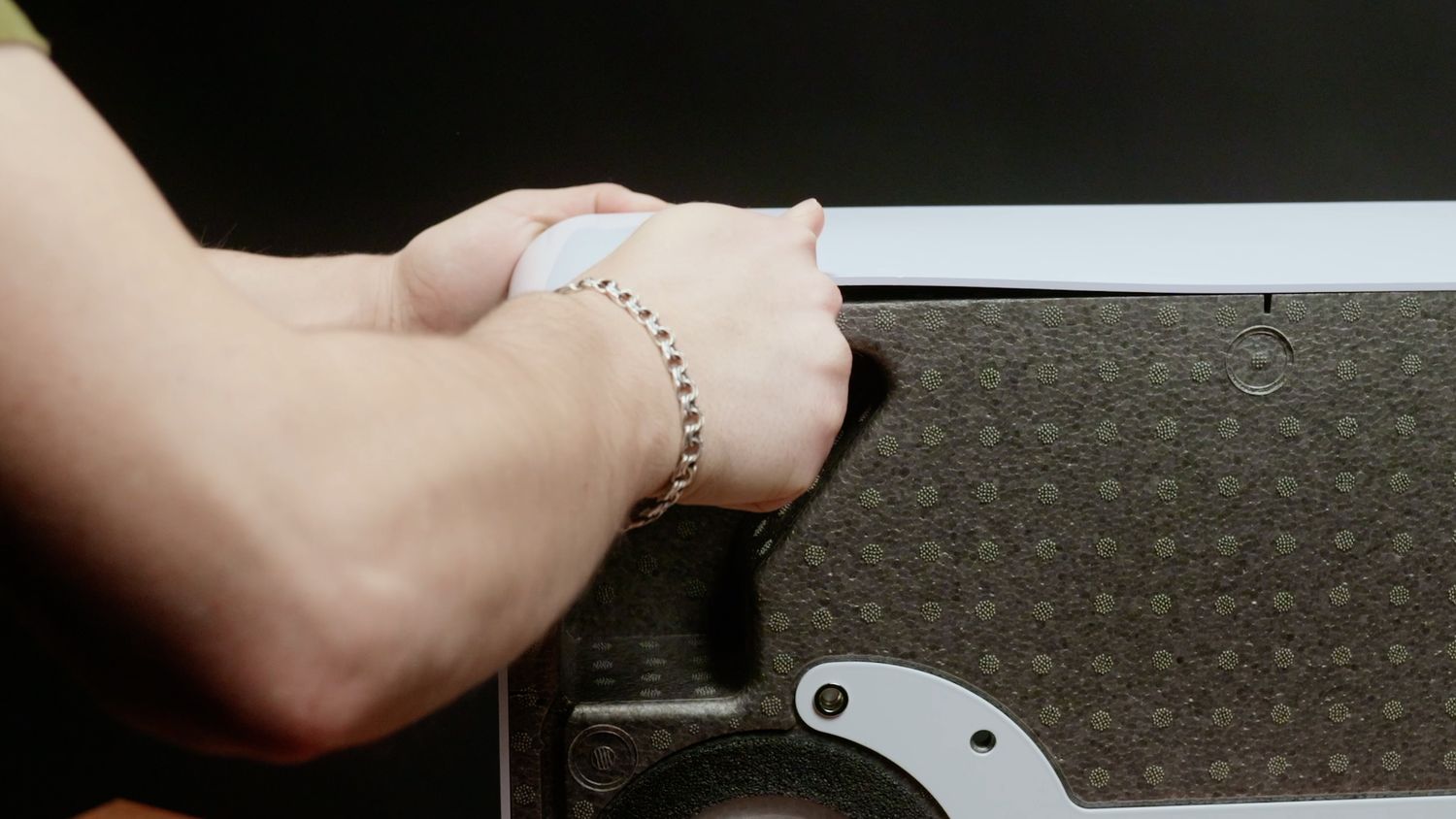

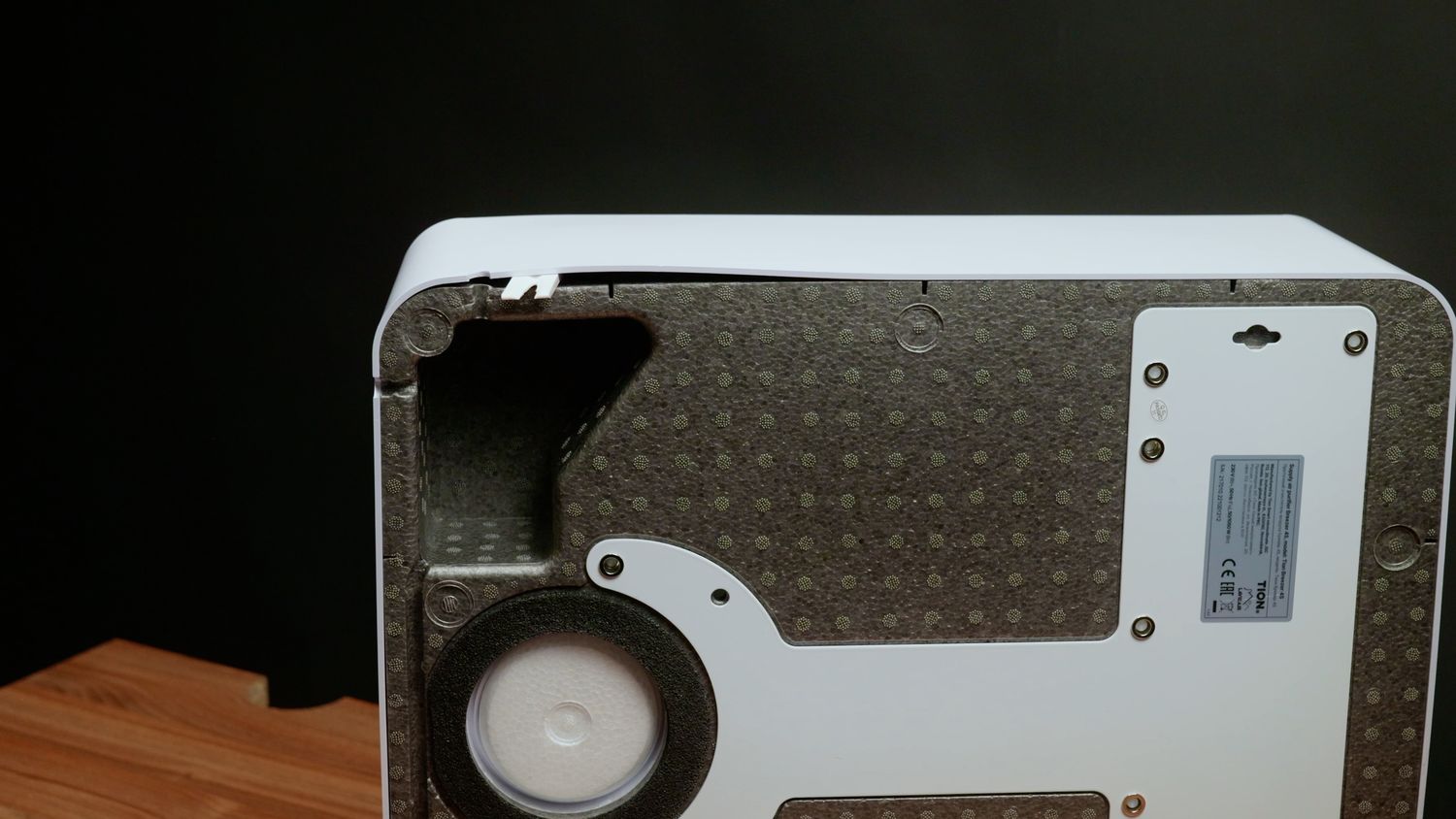

Вставляем лопатку (карандаш) между корпусом и поролоном.
Создаём временный зазор

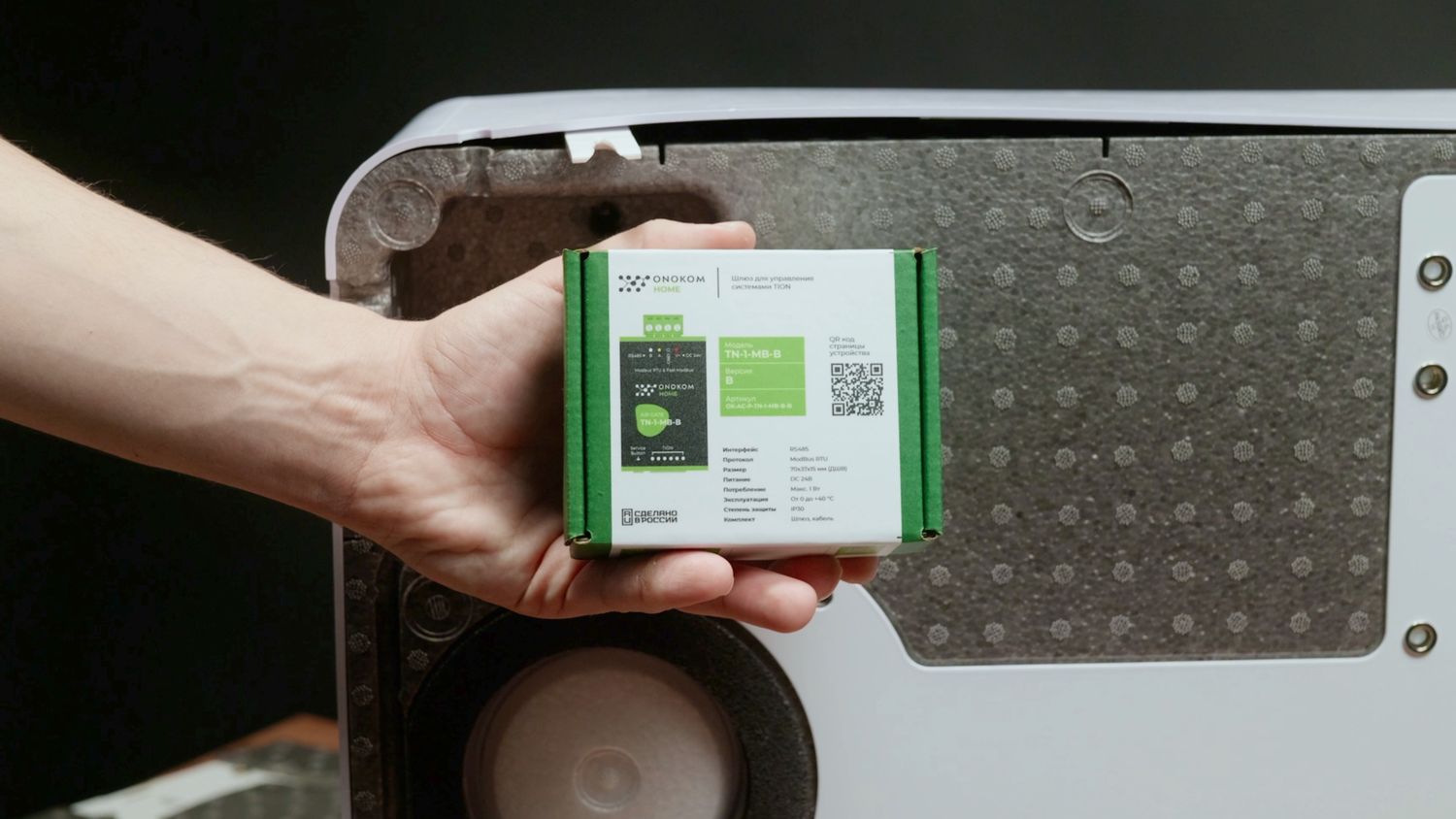

Берем коробку с устройством TN-1-MB-B

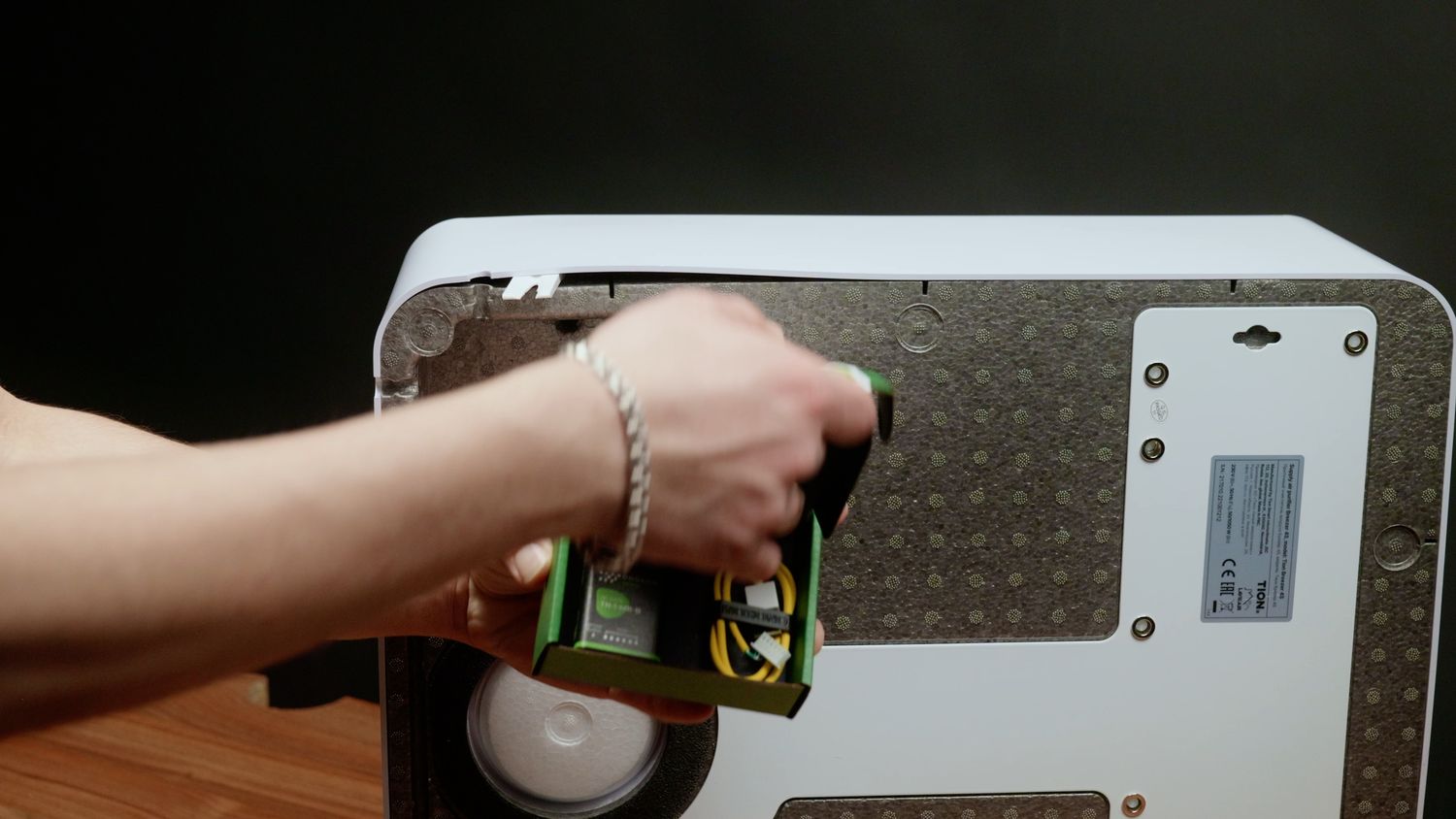

Открываем коробку
Достаем кабель

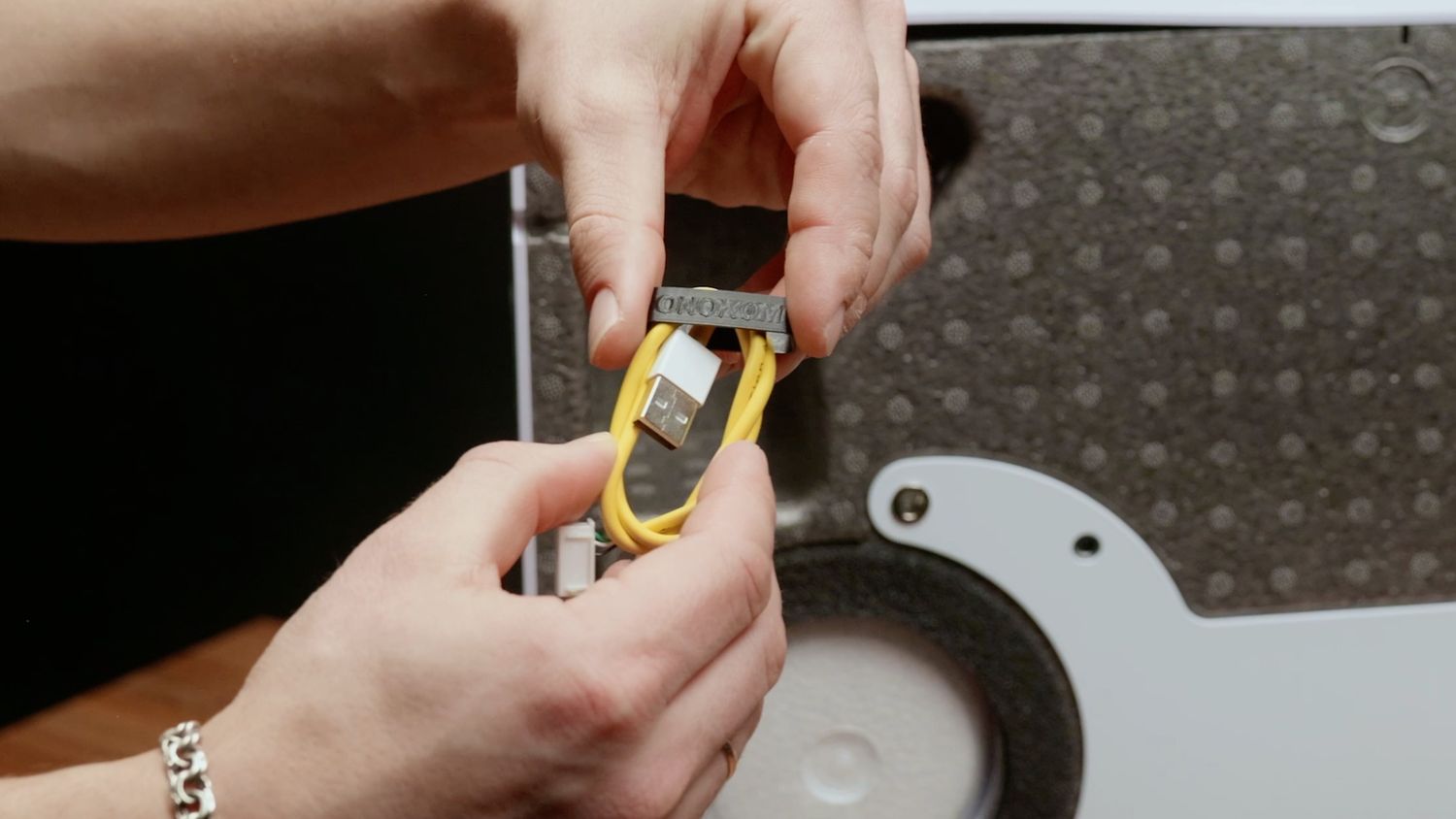

Снимаем держатель кабеля
Расправляем кабель

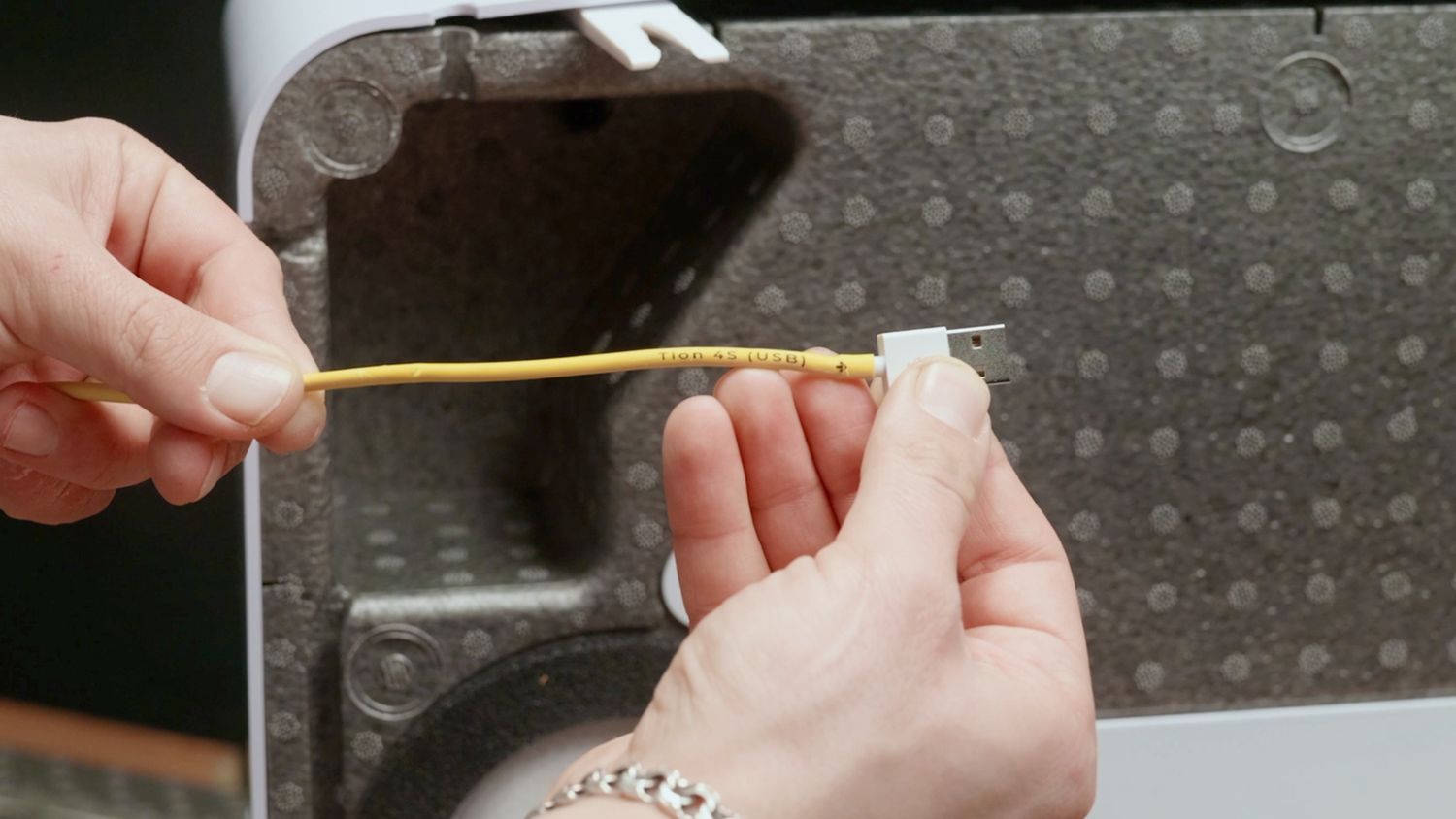

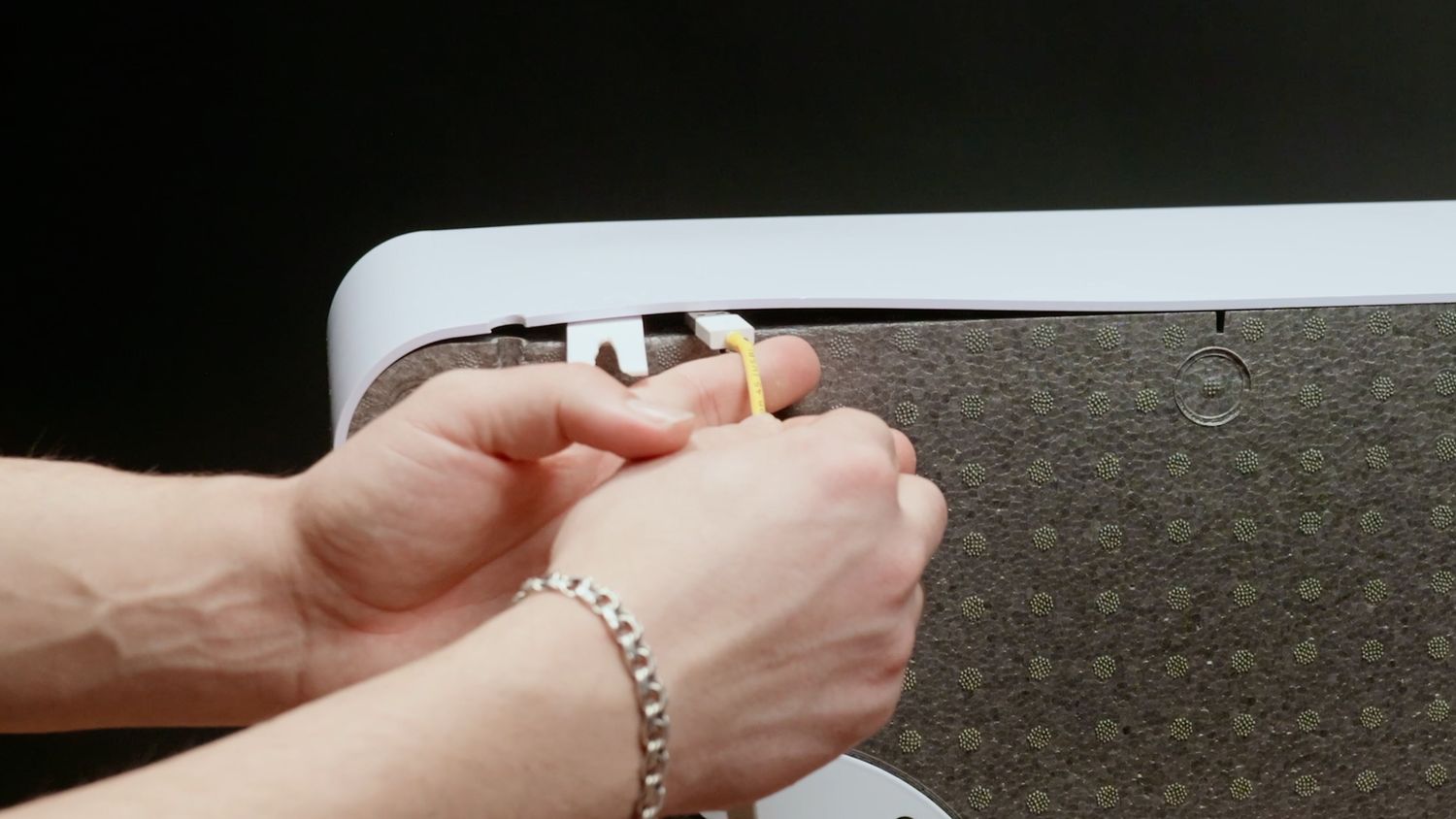

Берем кабель со стороны USB-разъема с маркировкой «TION 4S →» и протягиваем его в зазор между корпусом и поролоном

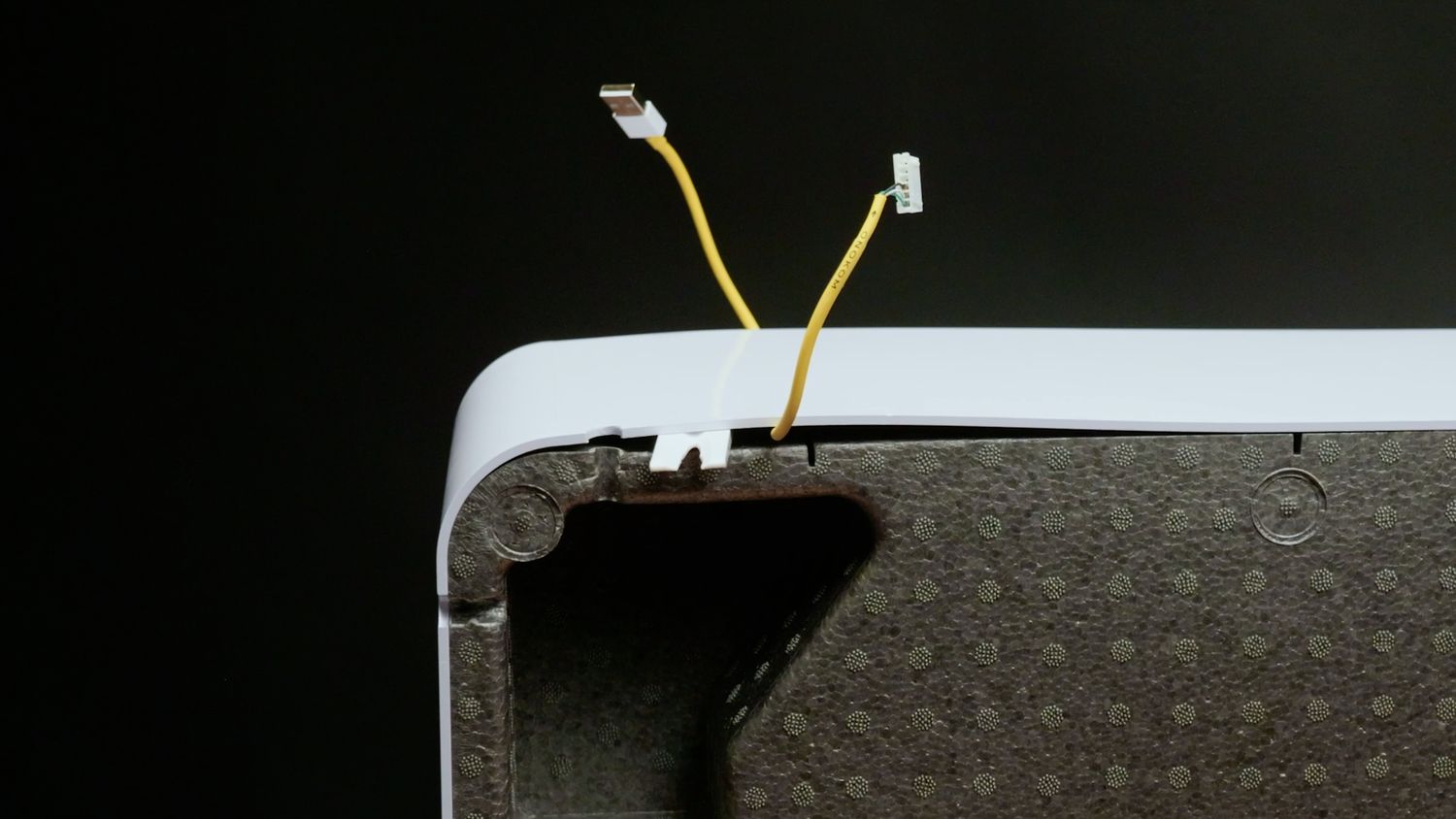

Кабель проложен правильно

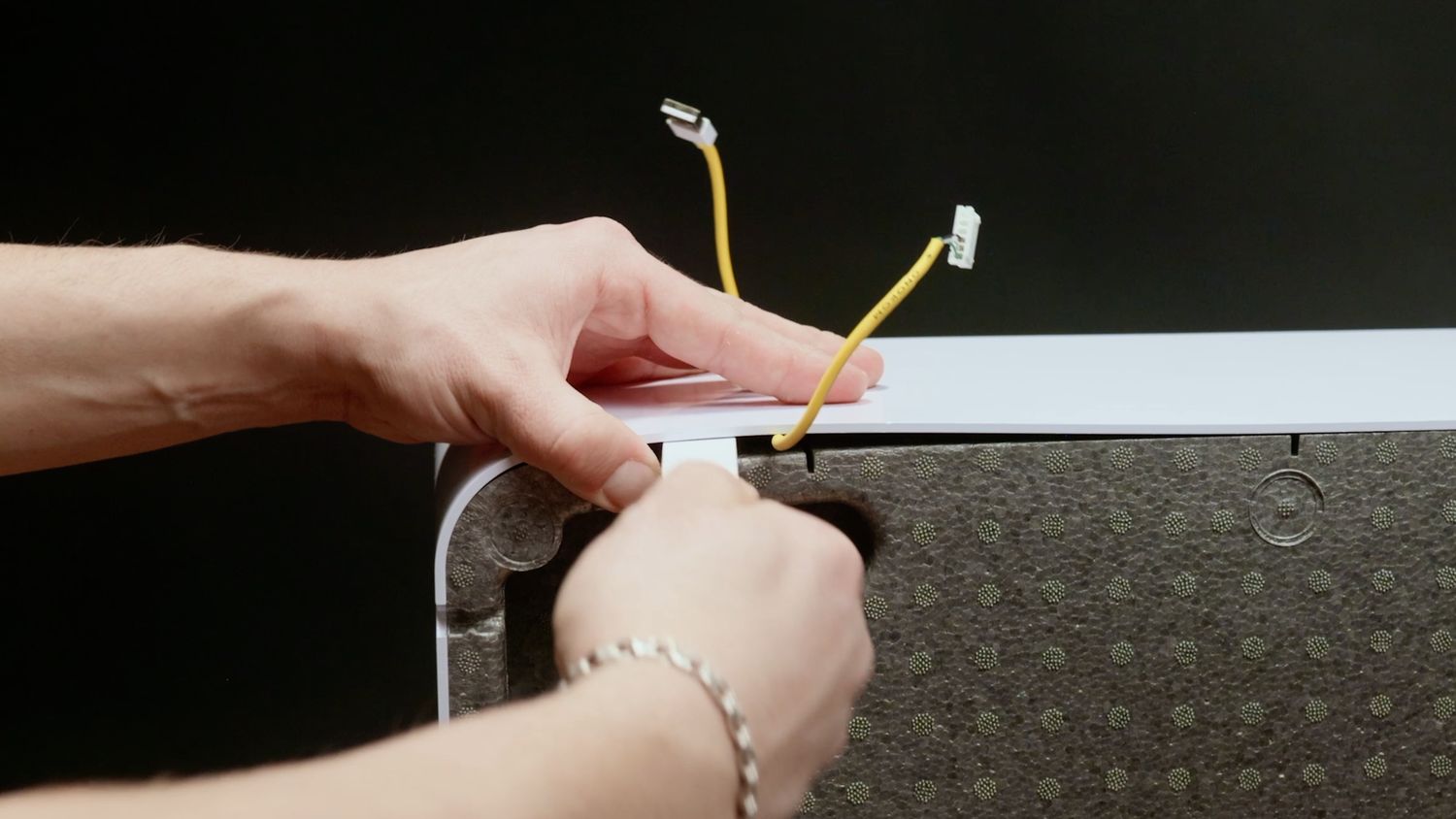

Убираем лопатку (карандаш)

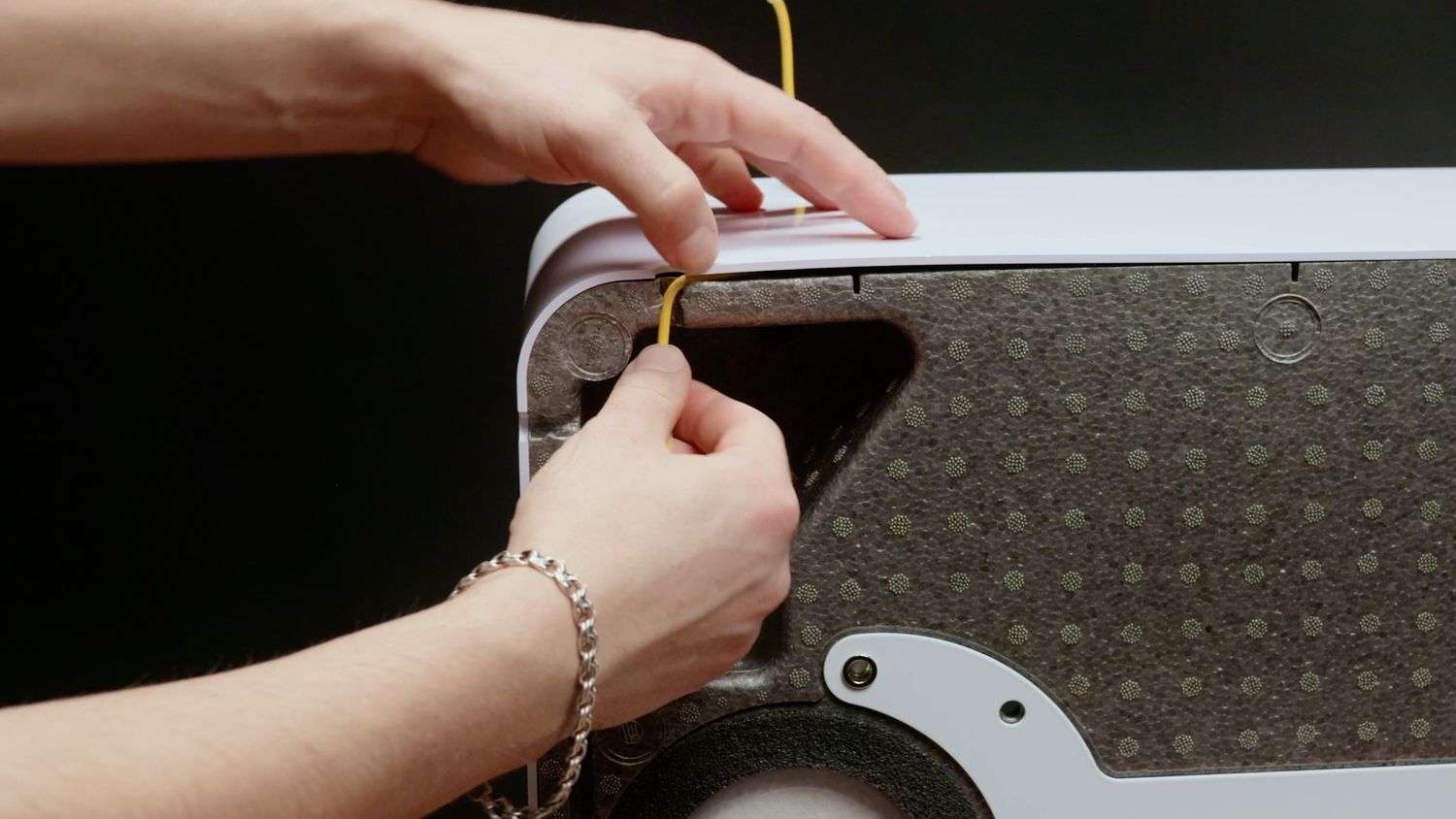

Кабель уводим в сервисную нишу

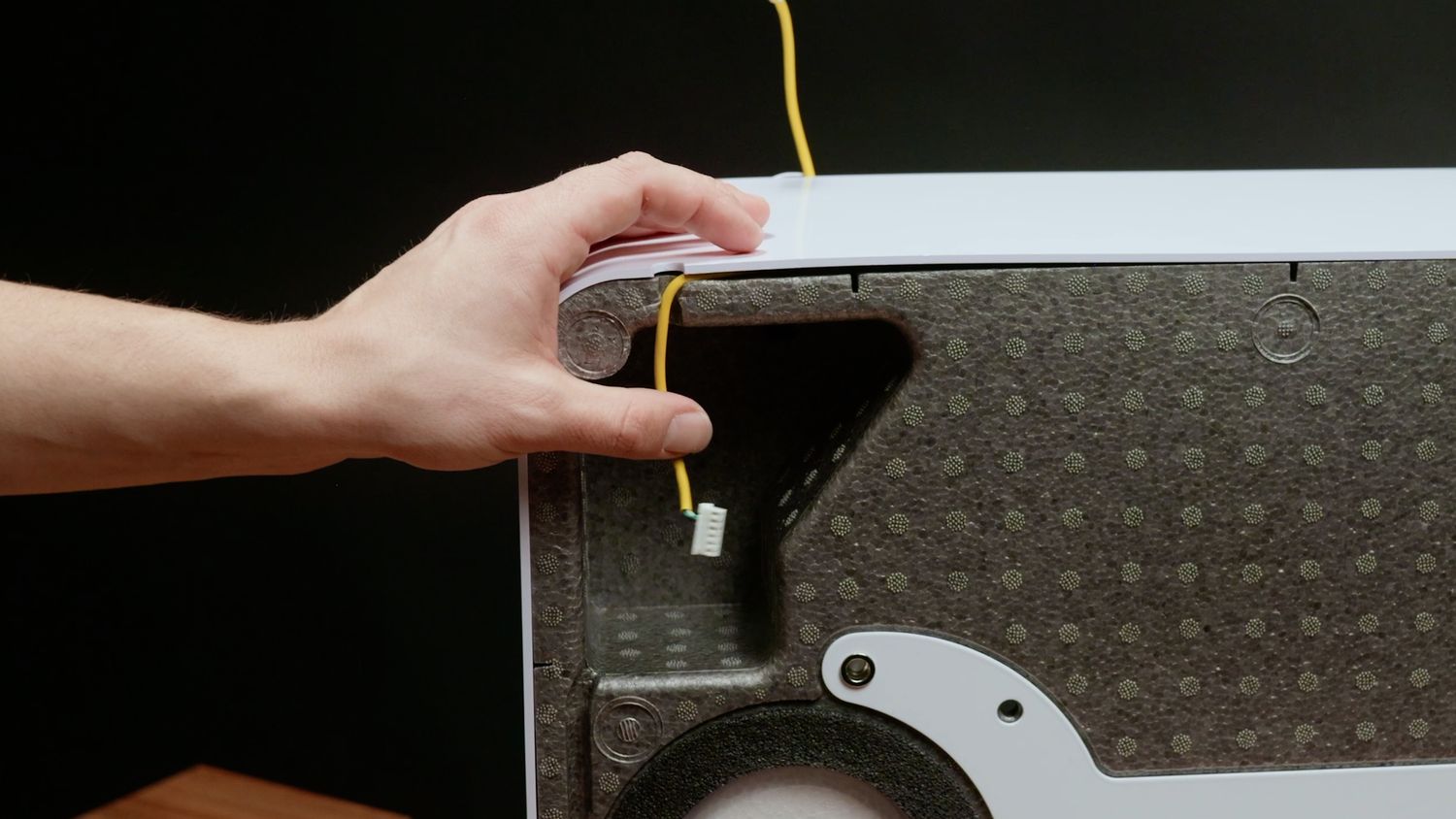

Кабель готов к подключению шлюза

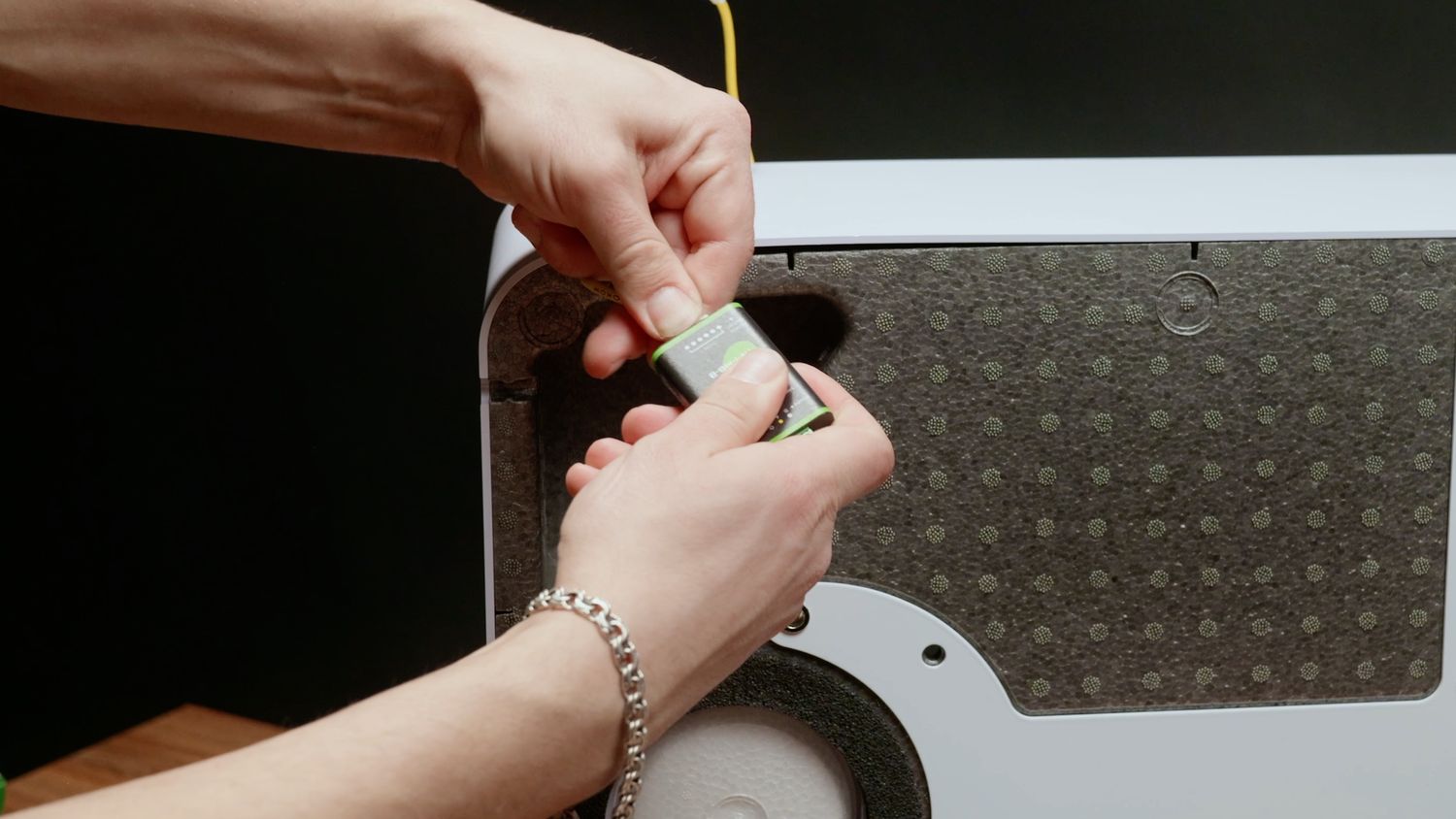

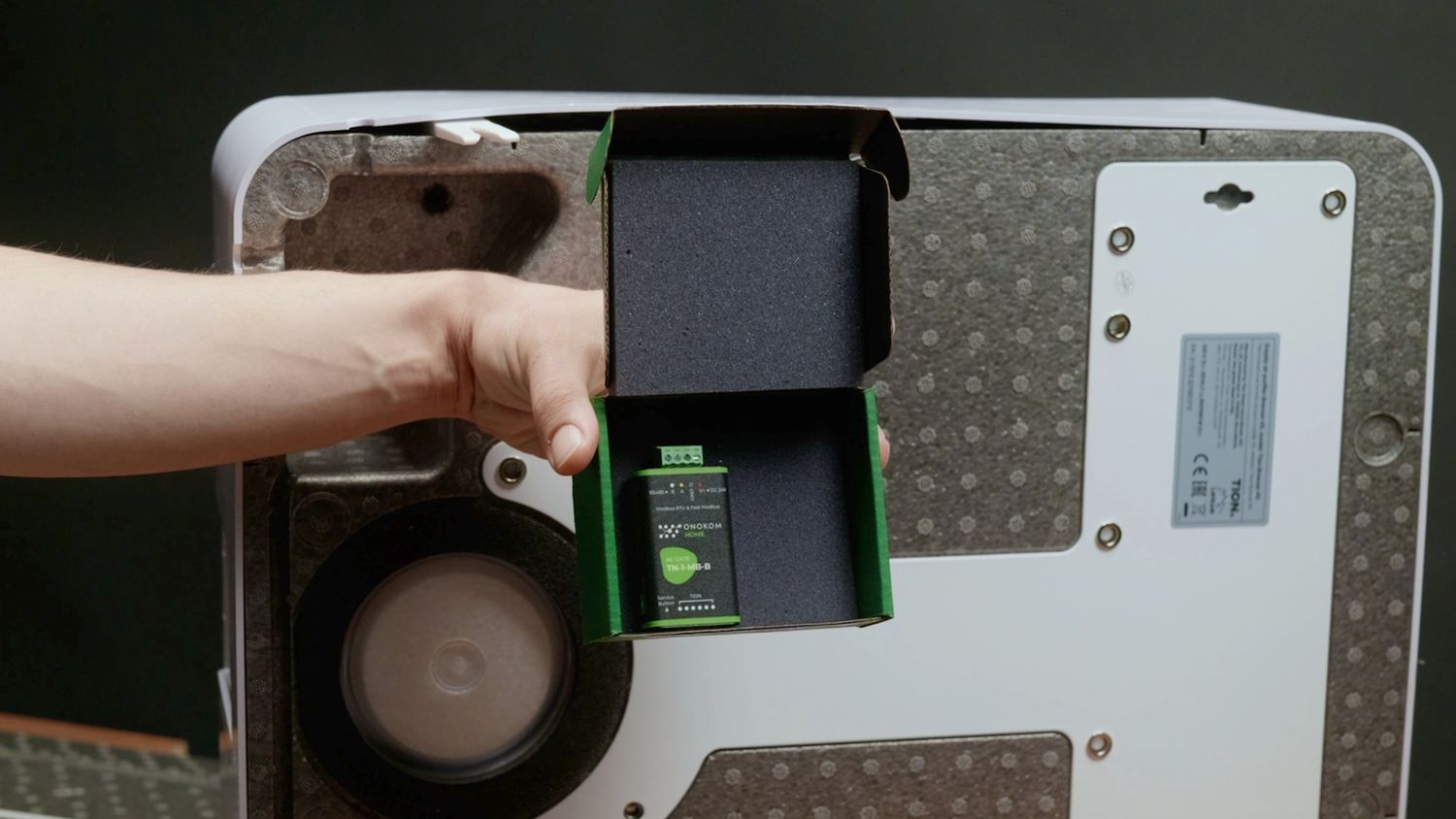

Берем шлюз из коробки и подключаем его в кабель

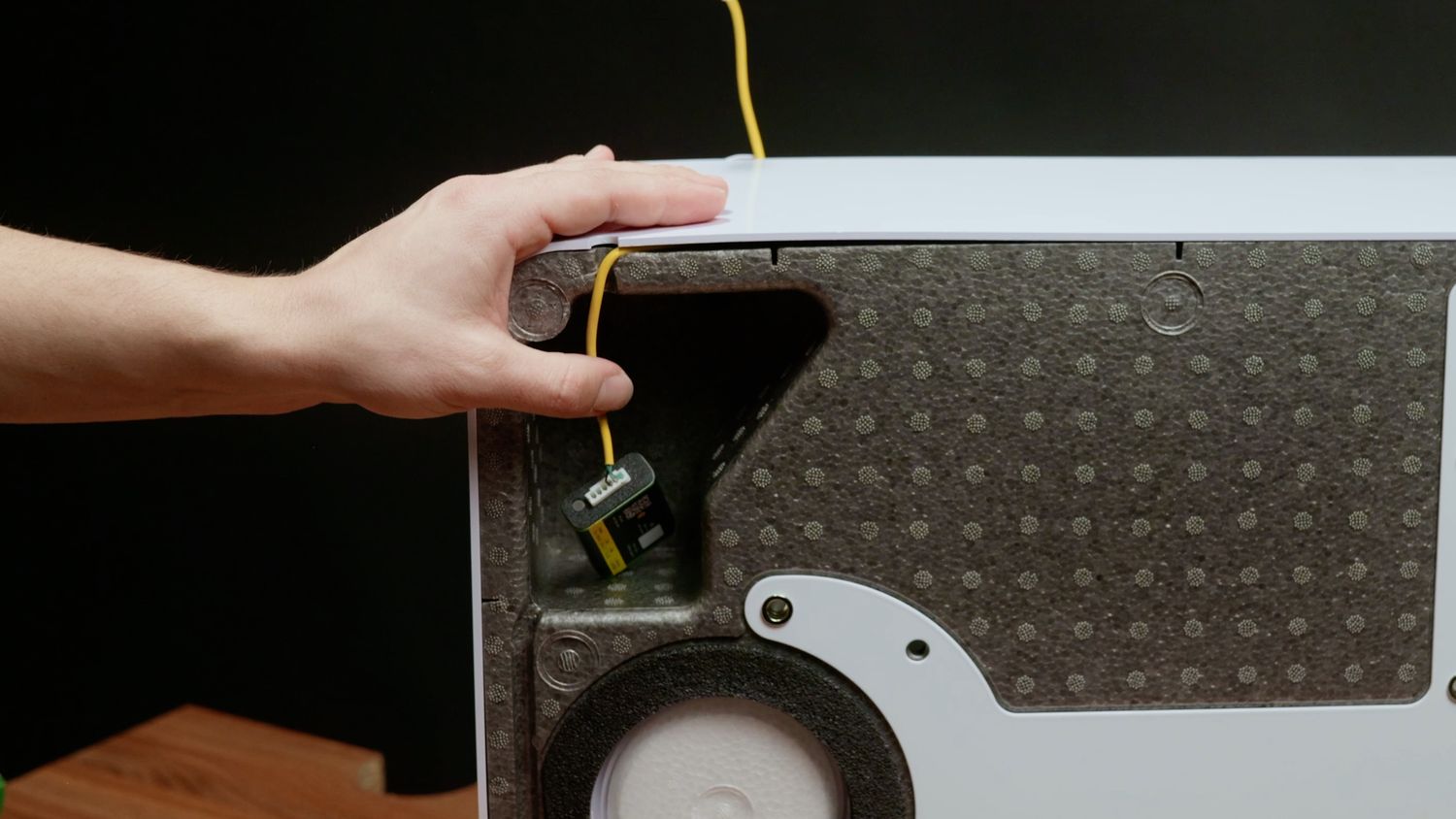

Убираем подключенный шлюз в сервисное отверстие

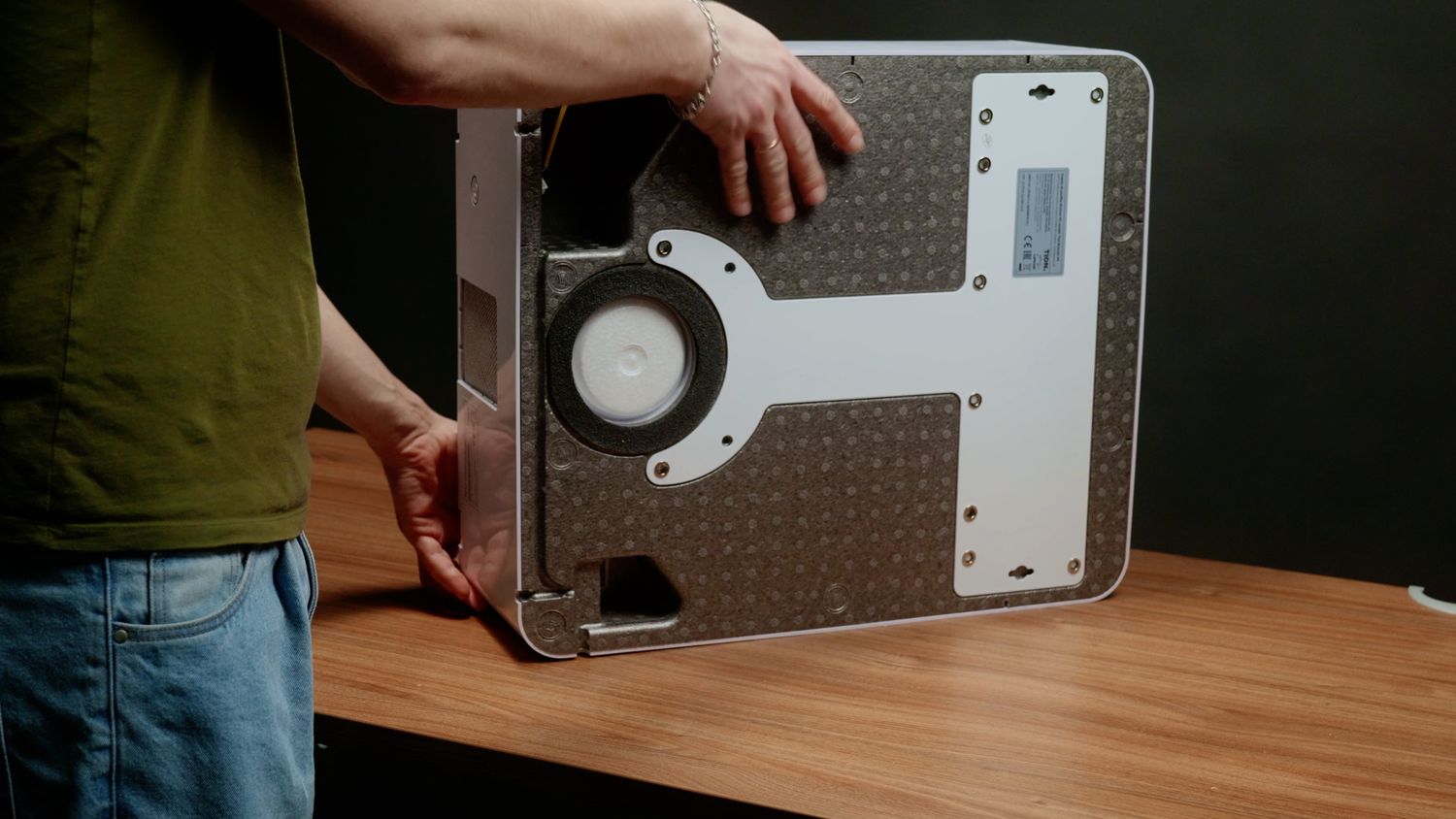

Ставим бризер в исходное положение

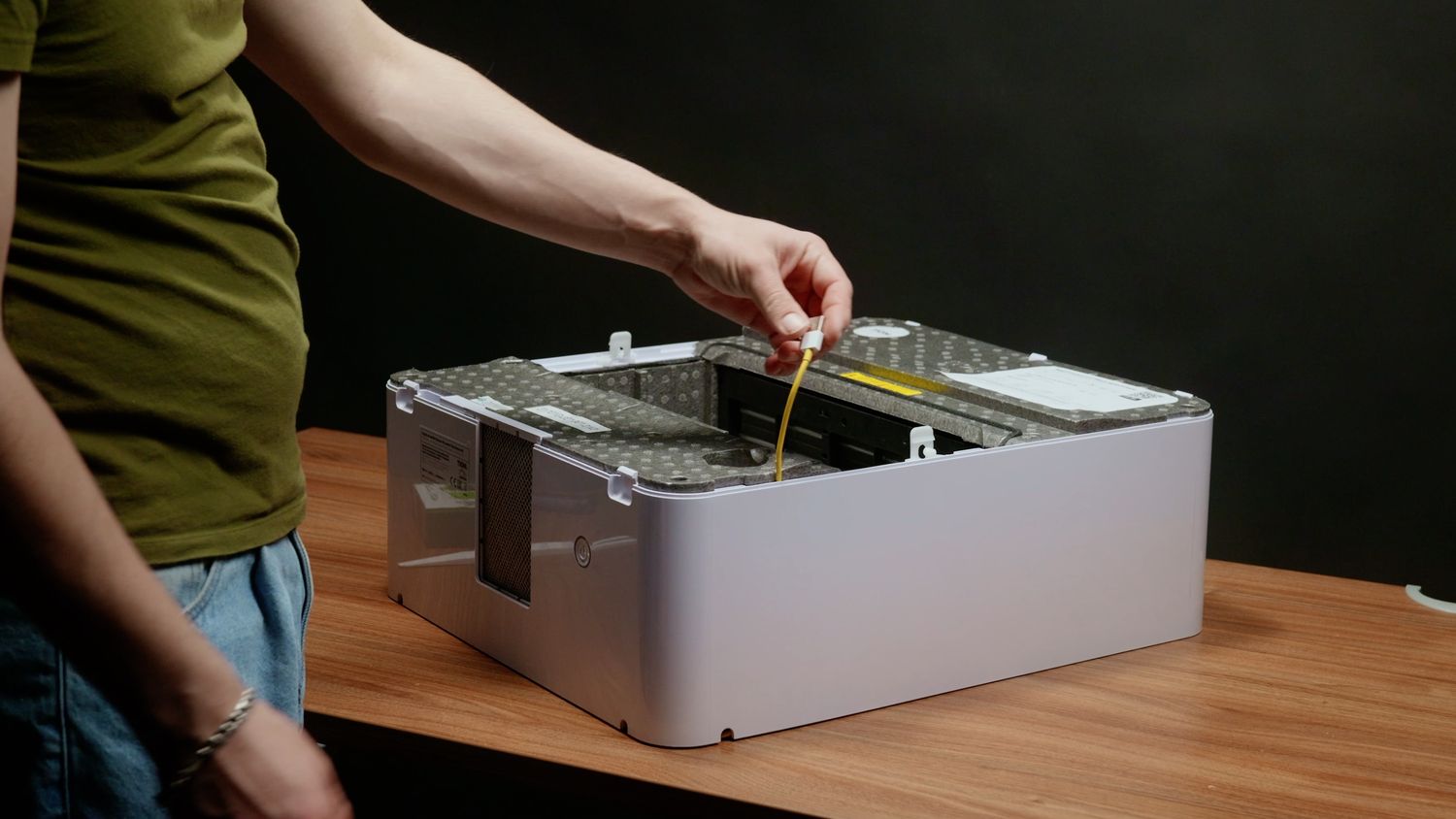

Проверяем, что кабель с USB портом доступен нам для подключения

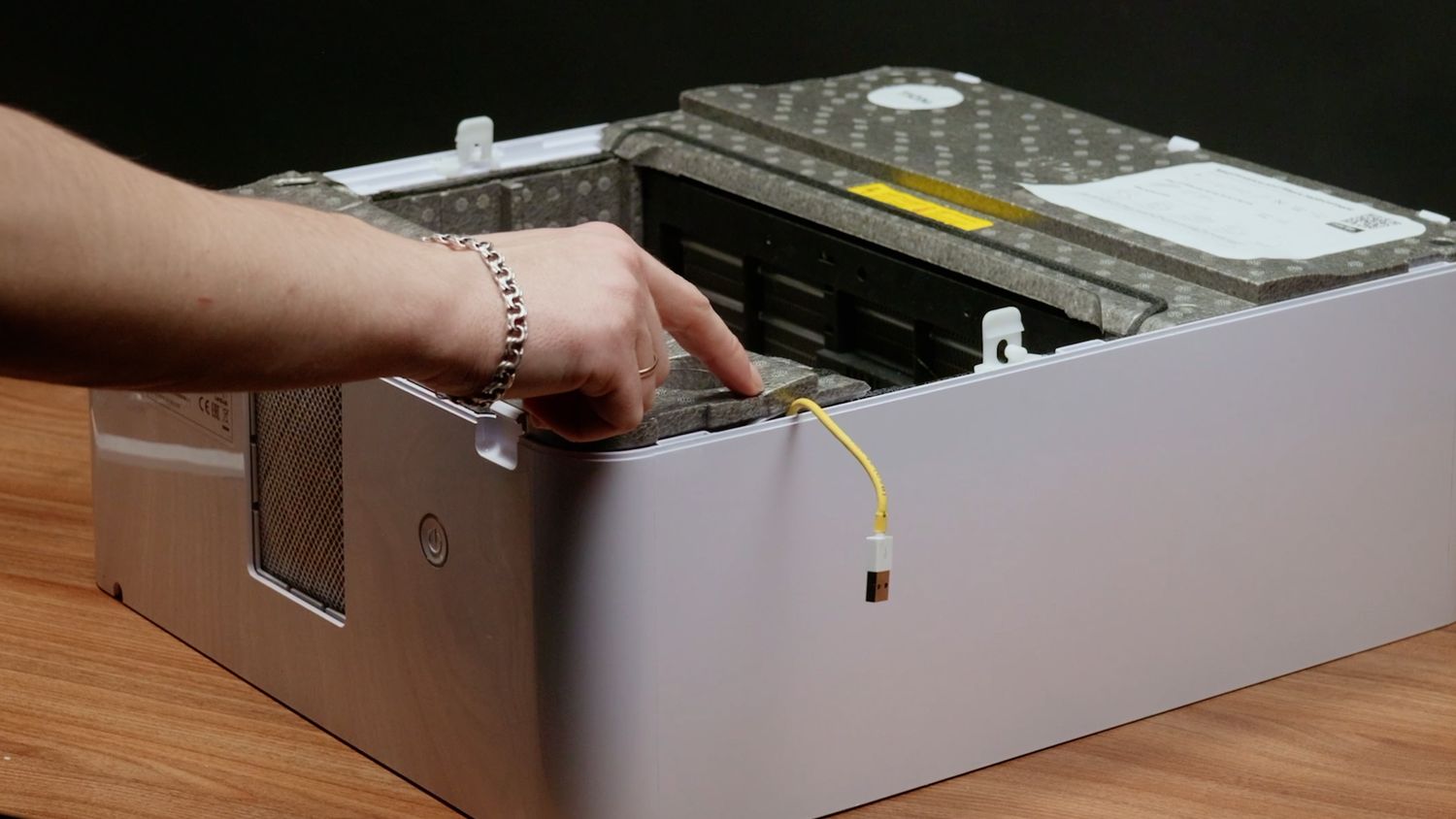

Нужно сделать прорезнь в поролоне, чтобы уложить кабель

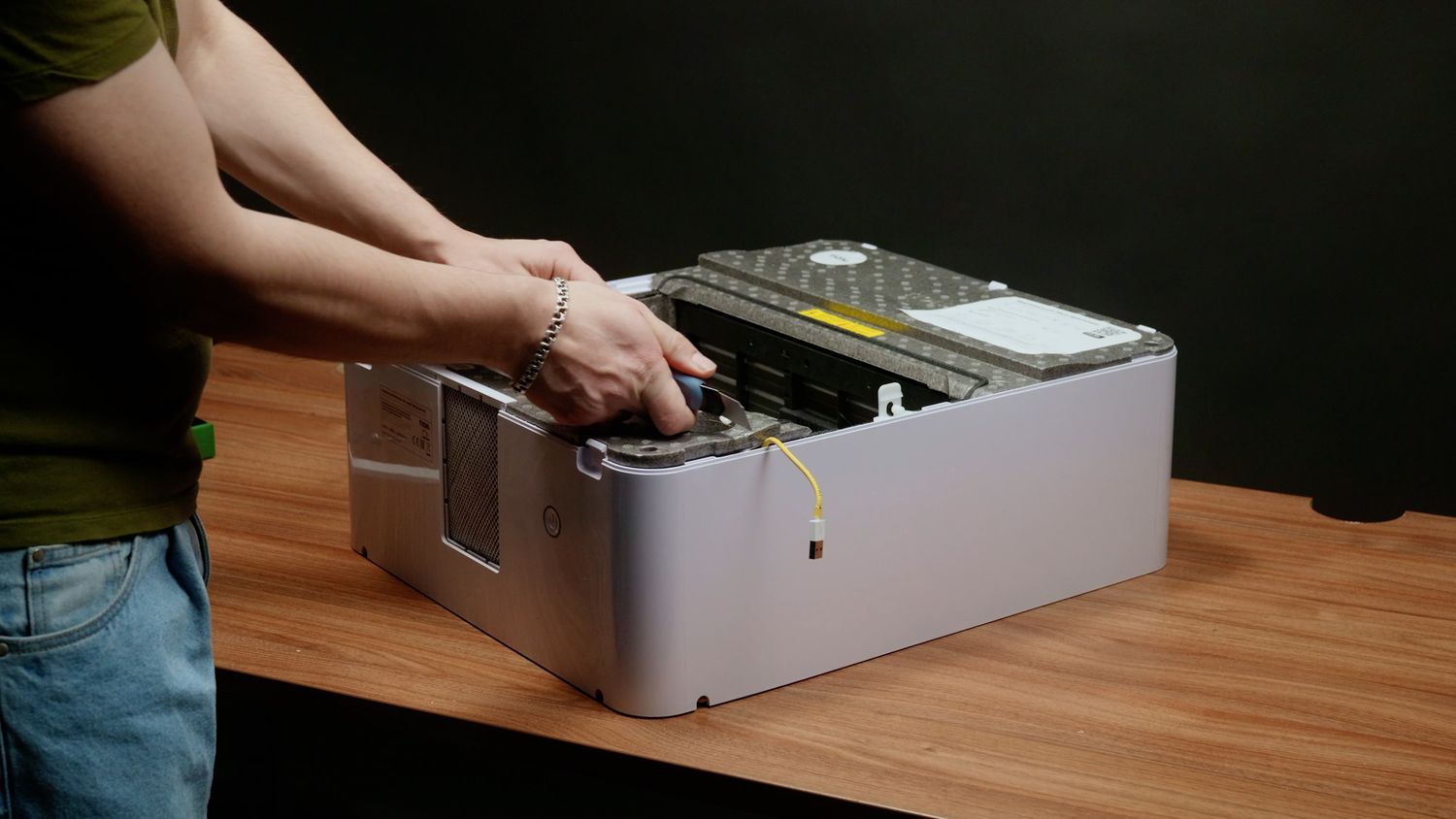

Для этого необходимо взять нож и аккуратно подрезать поролон

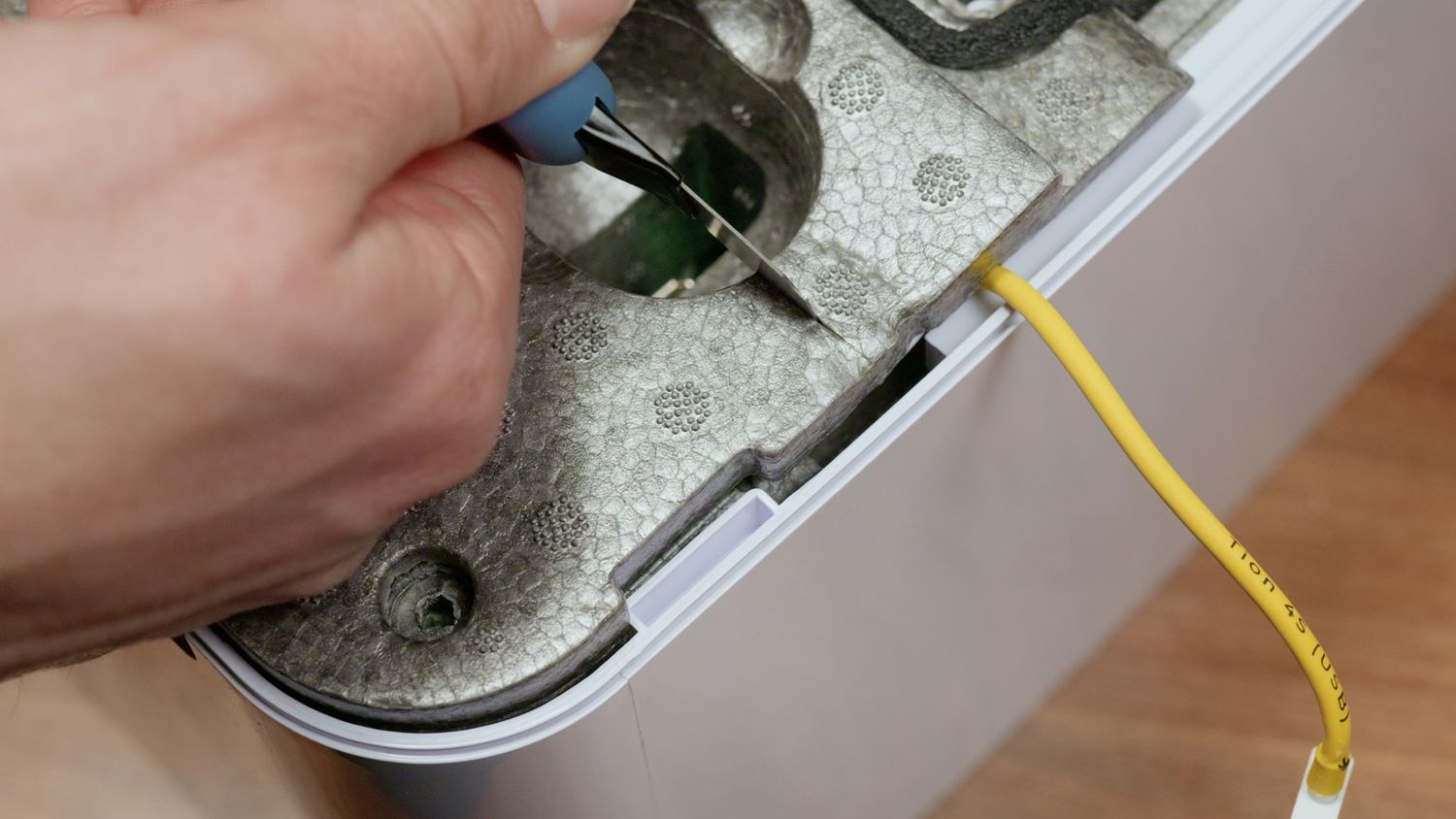

Сначала подрезаем с одной стороны

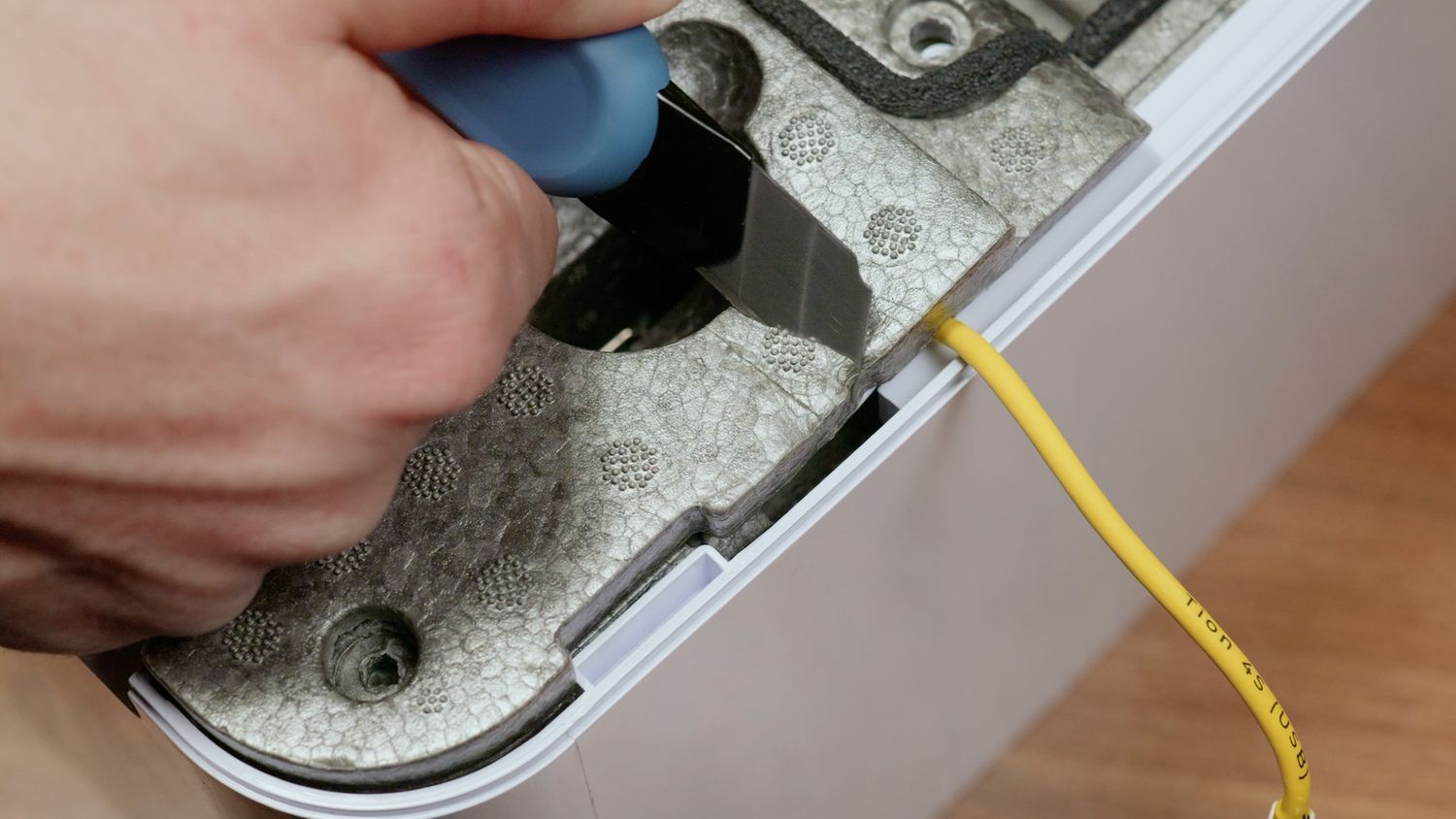

Затем с другой

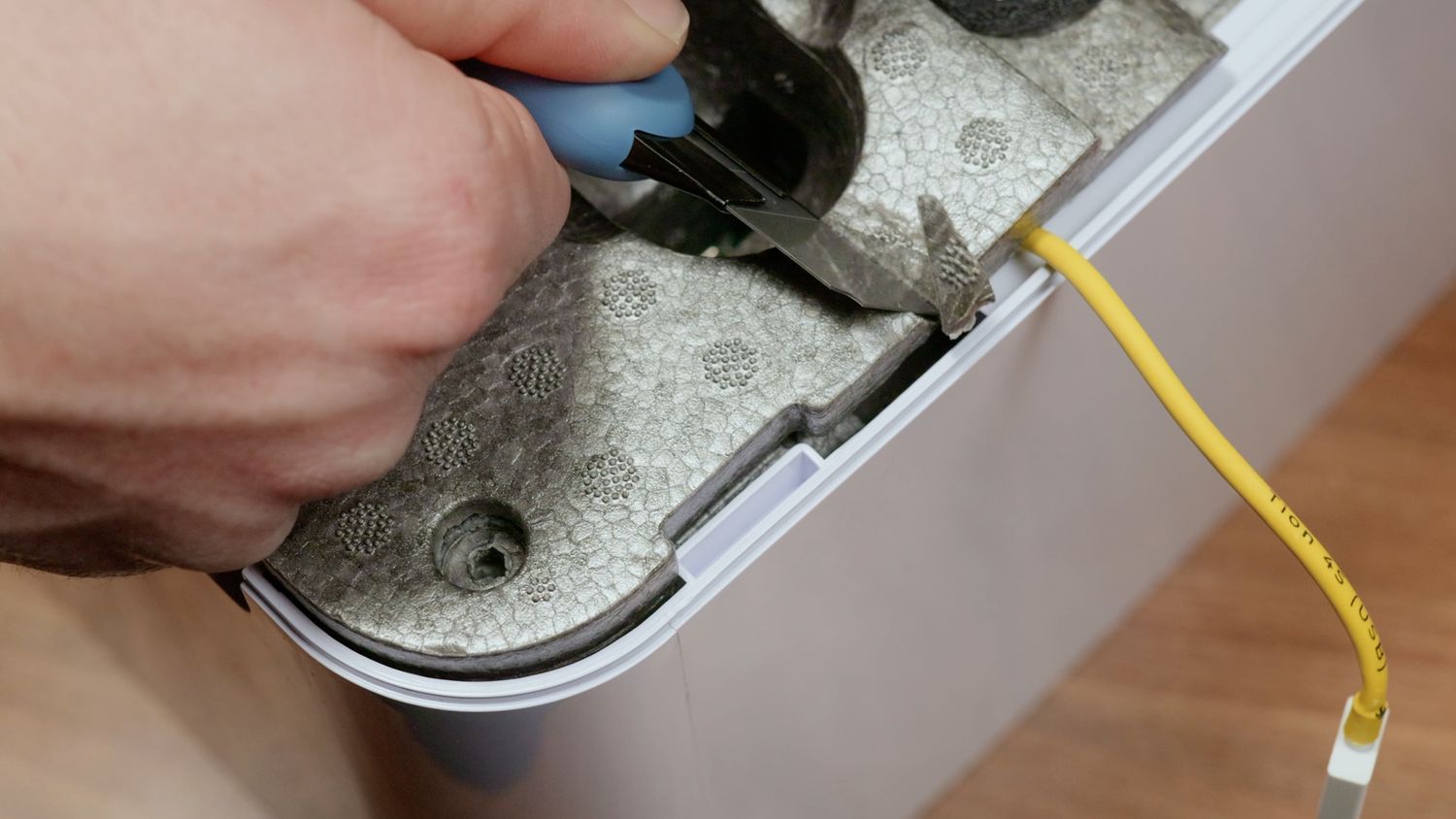

Убираем вырезанный кусок поролона

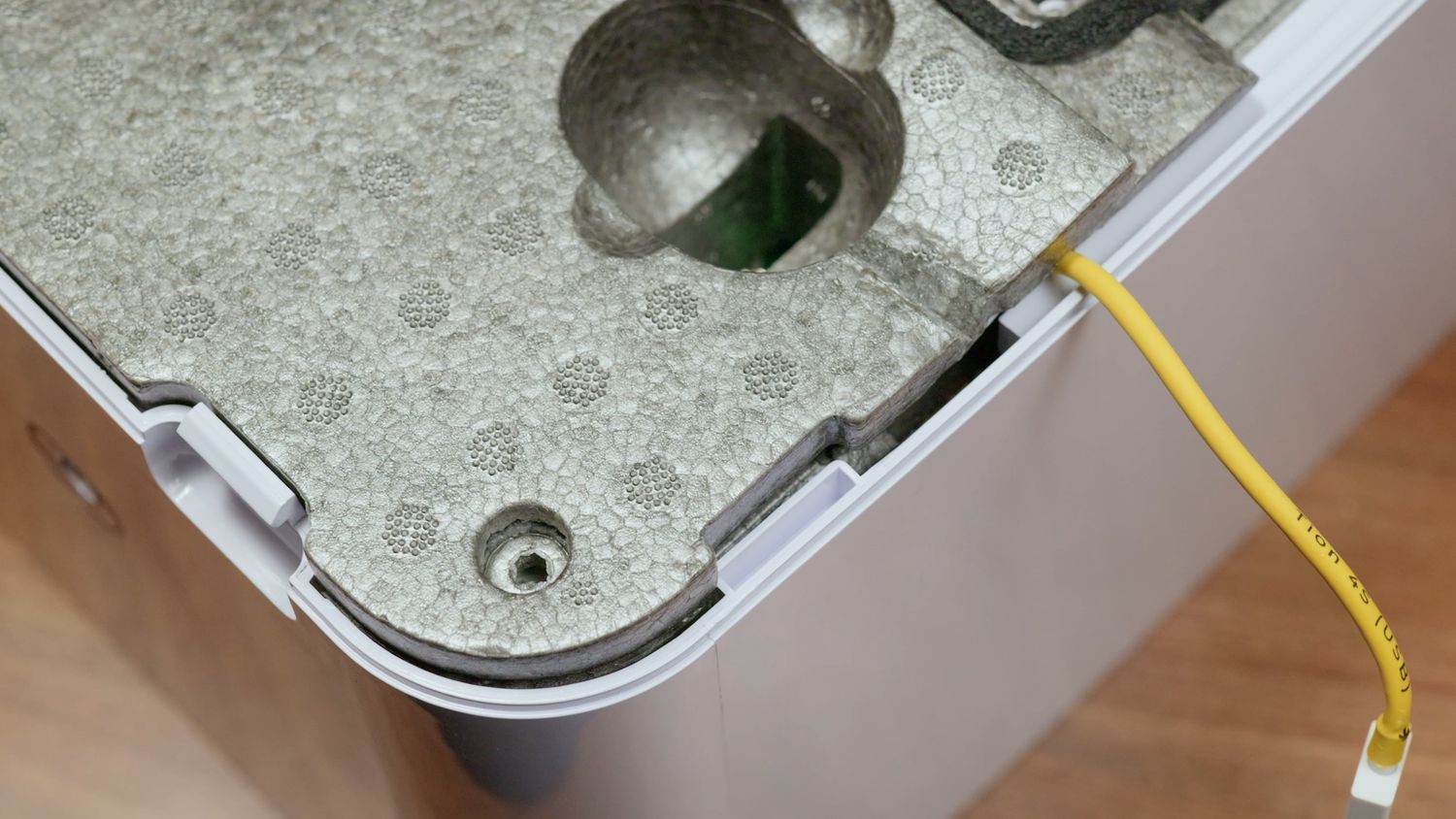

Кабель готов к подключению и укладке в бризер

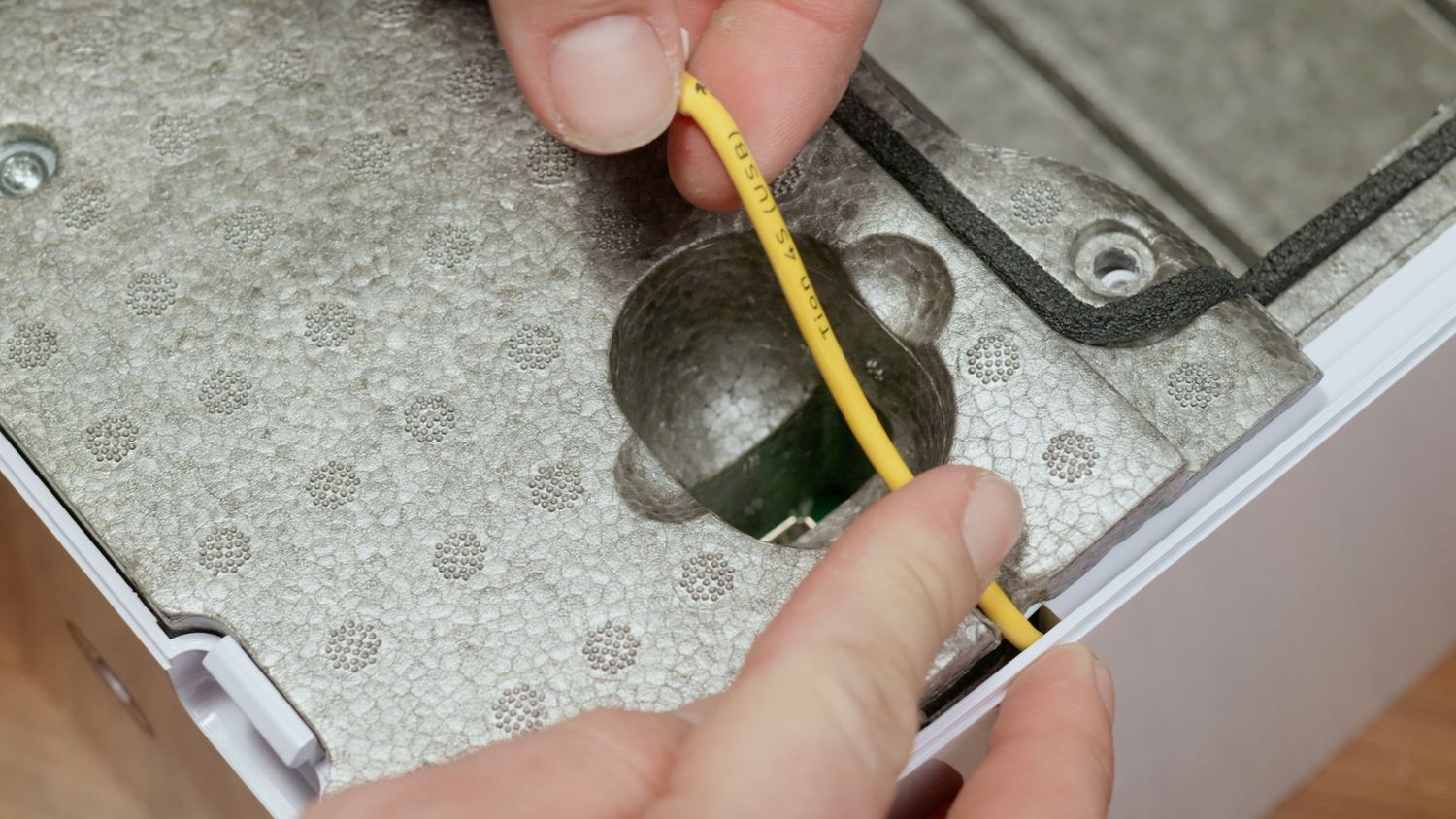

Берем кабель и подключаем в USB порт

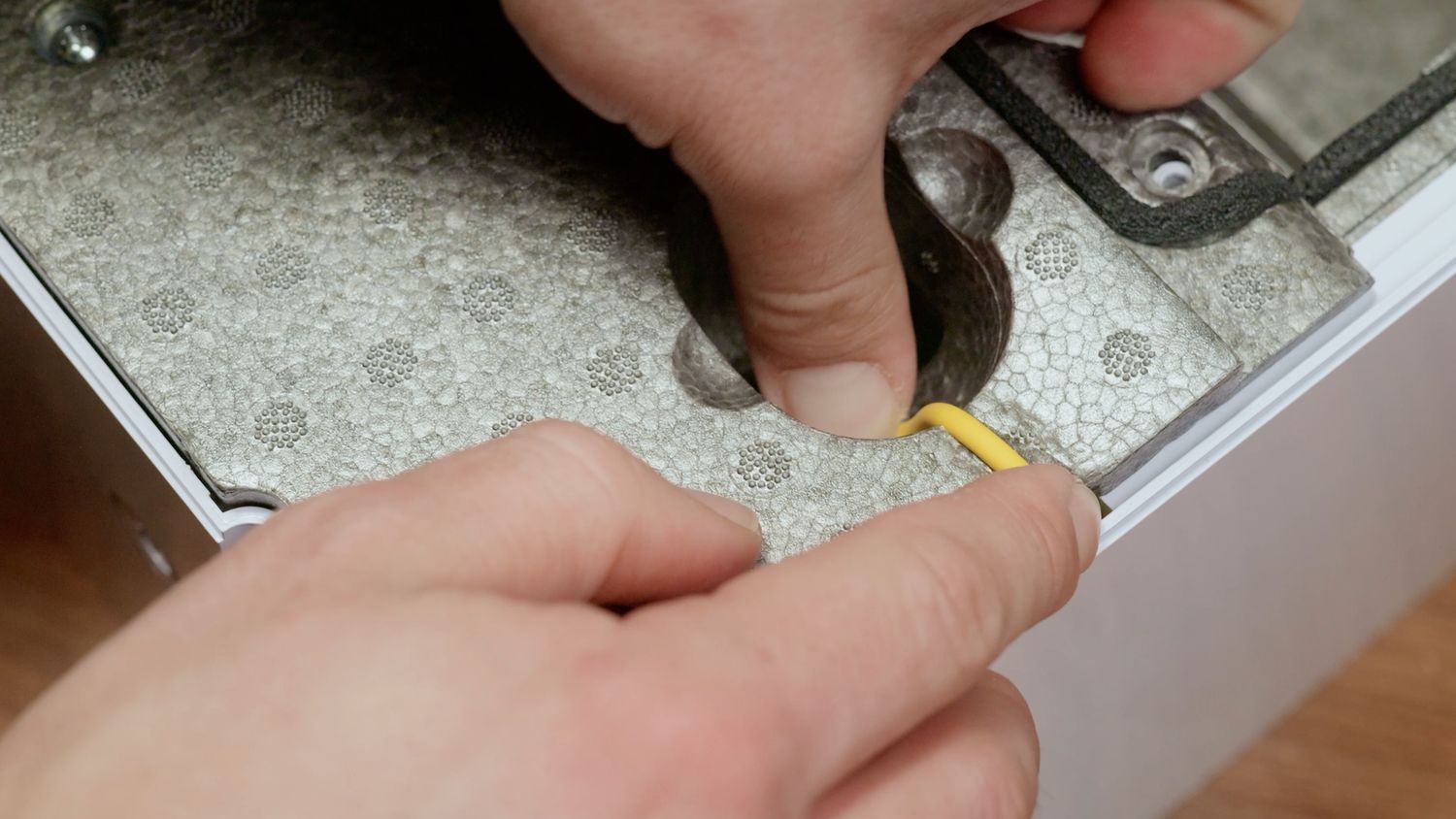

Укладываем кабель
5.2 Сборка бризера TION 4S
Скопировано

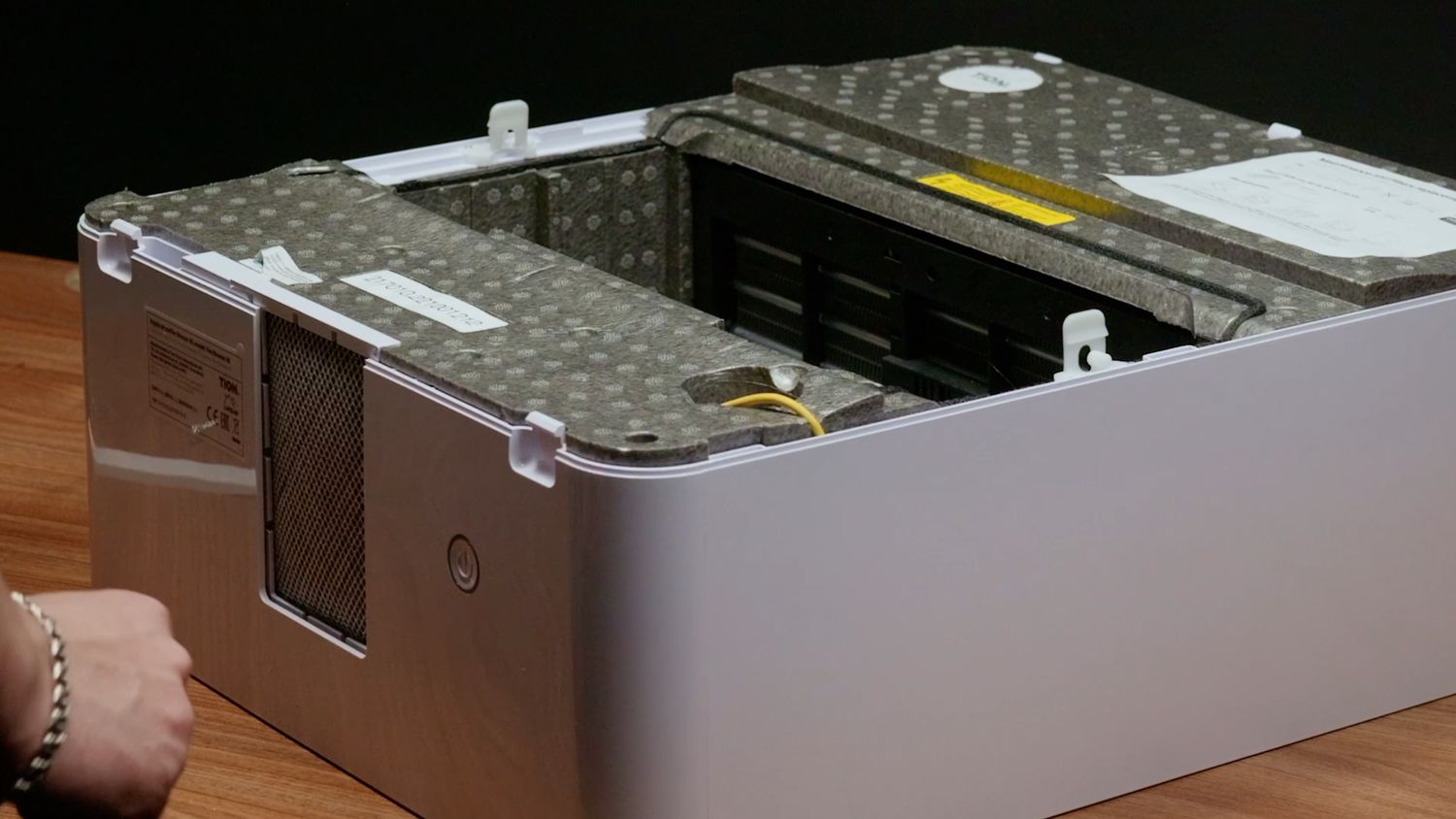

Собираем бризер обратно

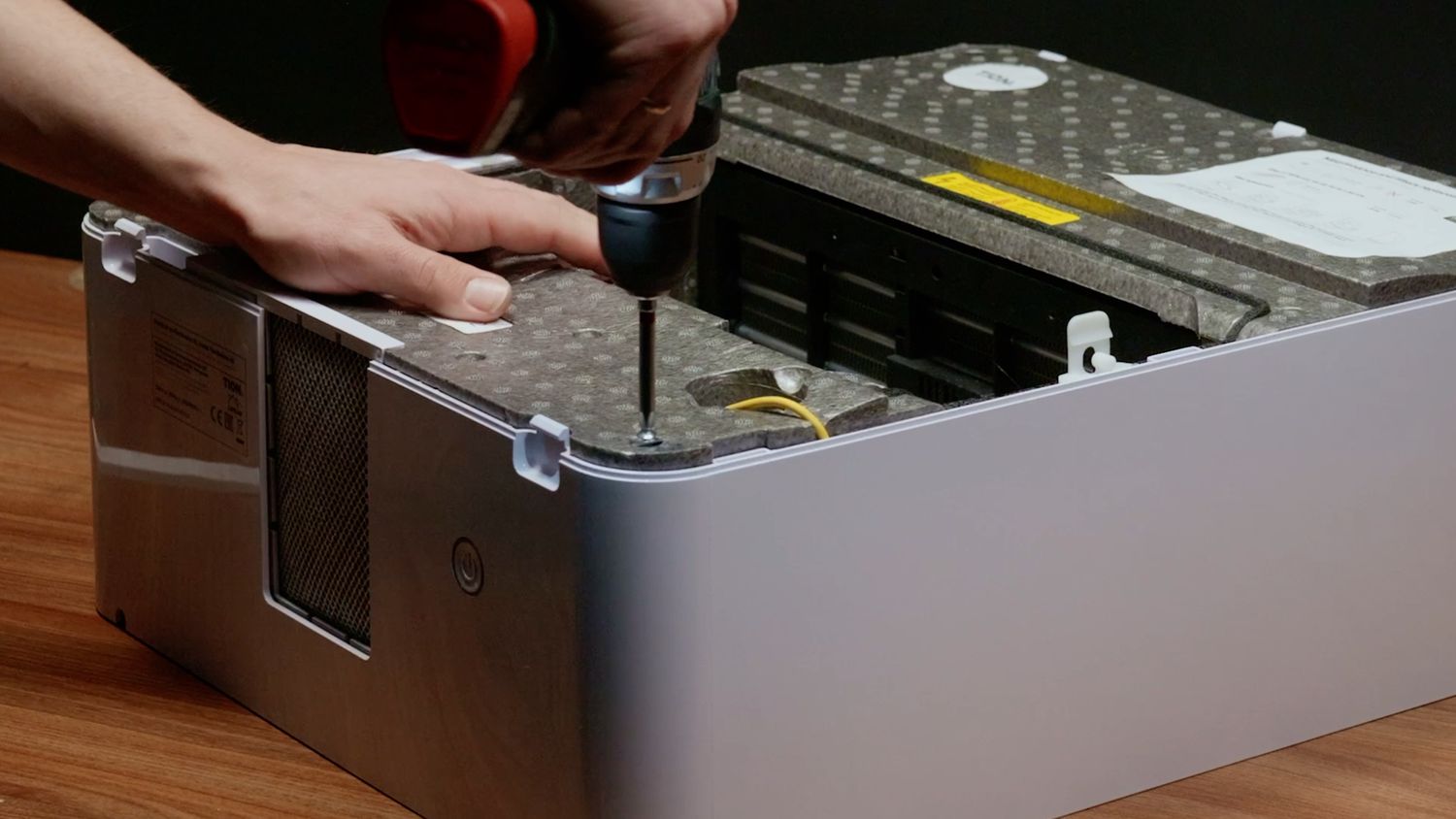

Закручиваем правый нижний винт

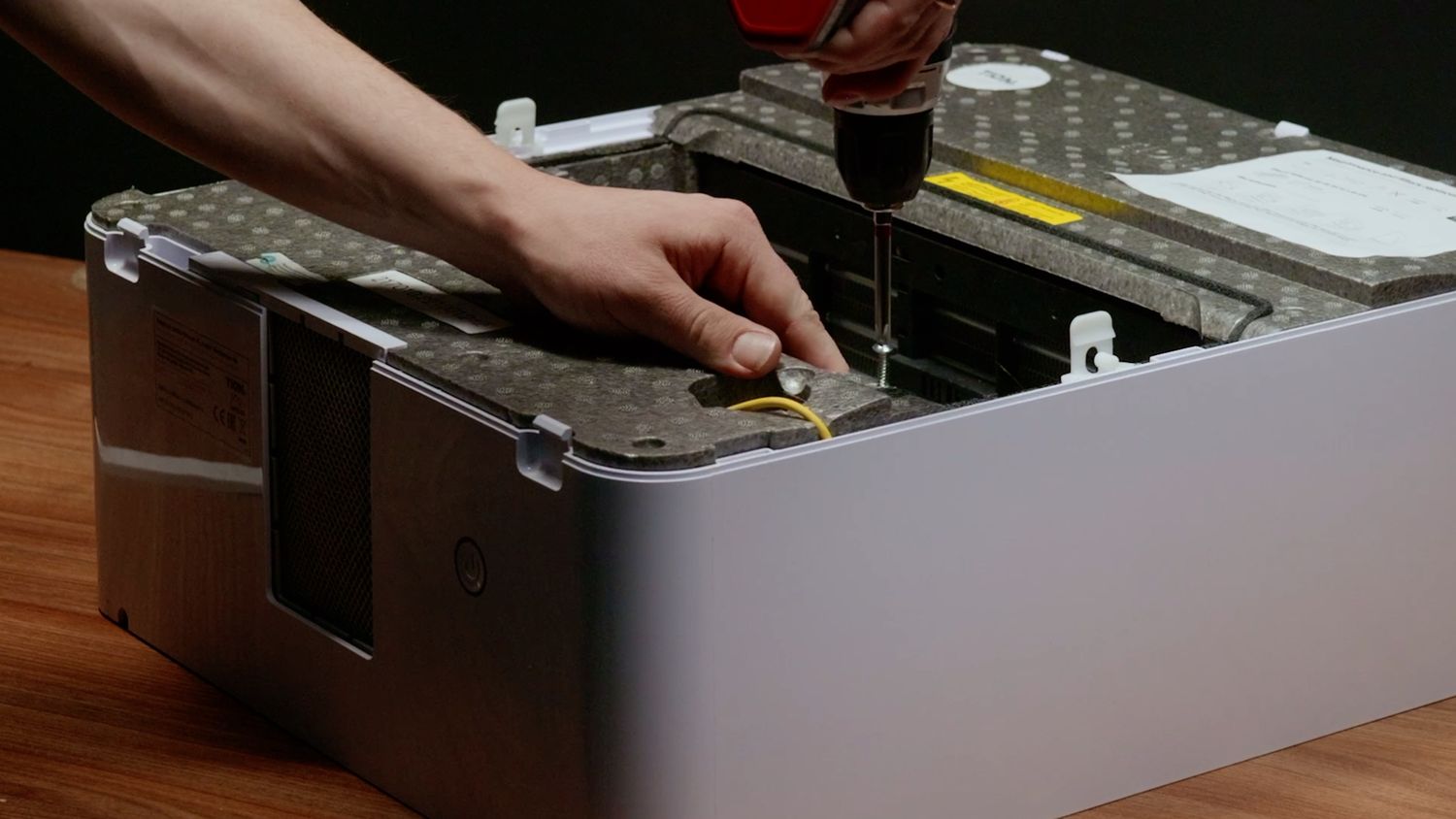

И правый верхний винт

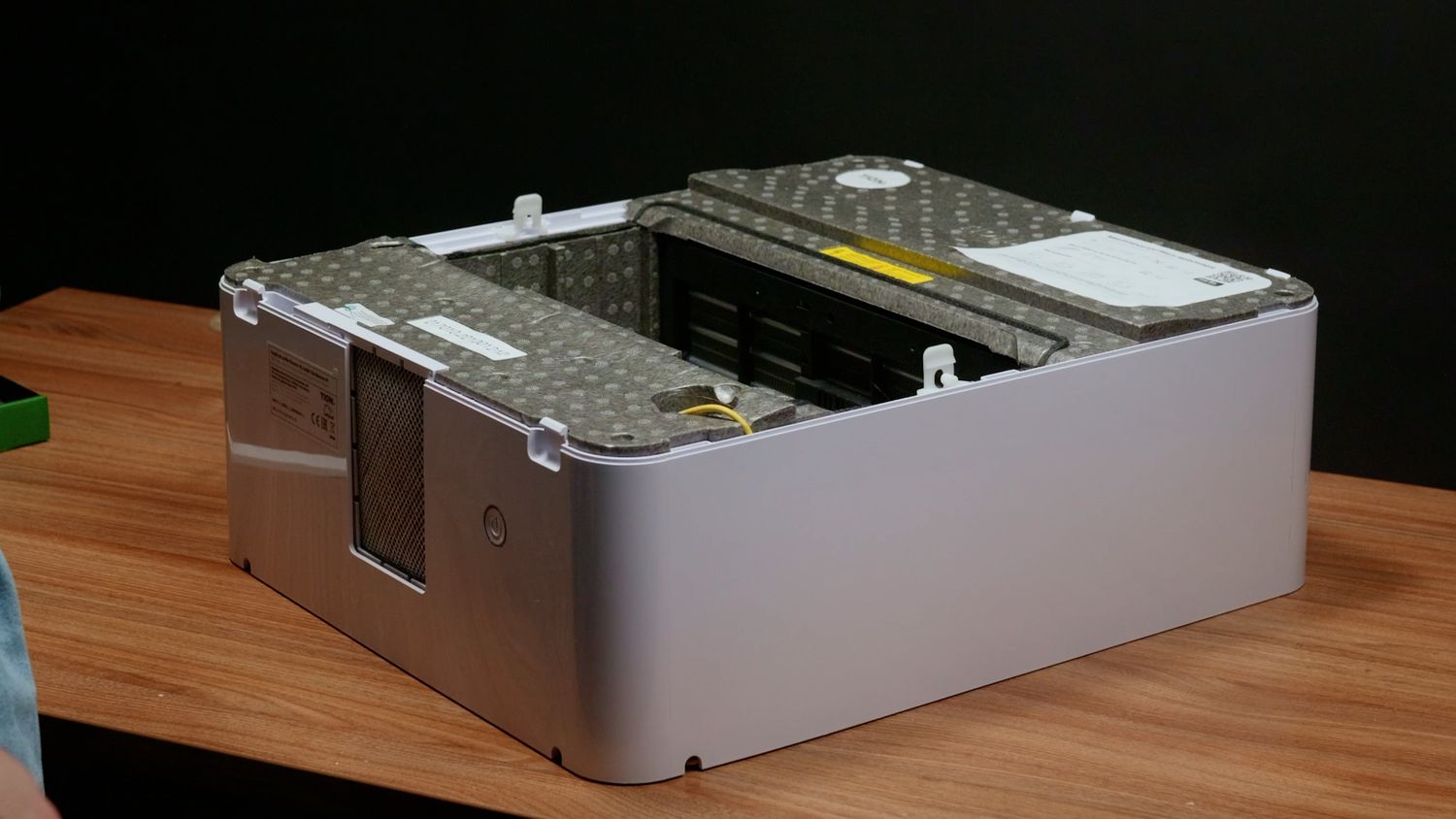

Устанавливаем крышку фильтров

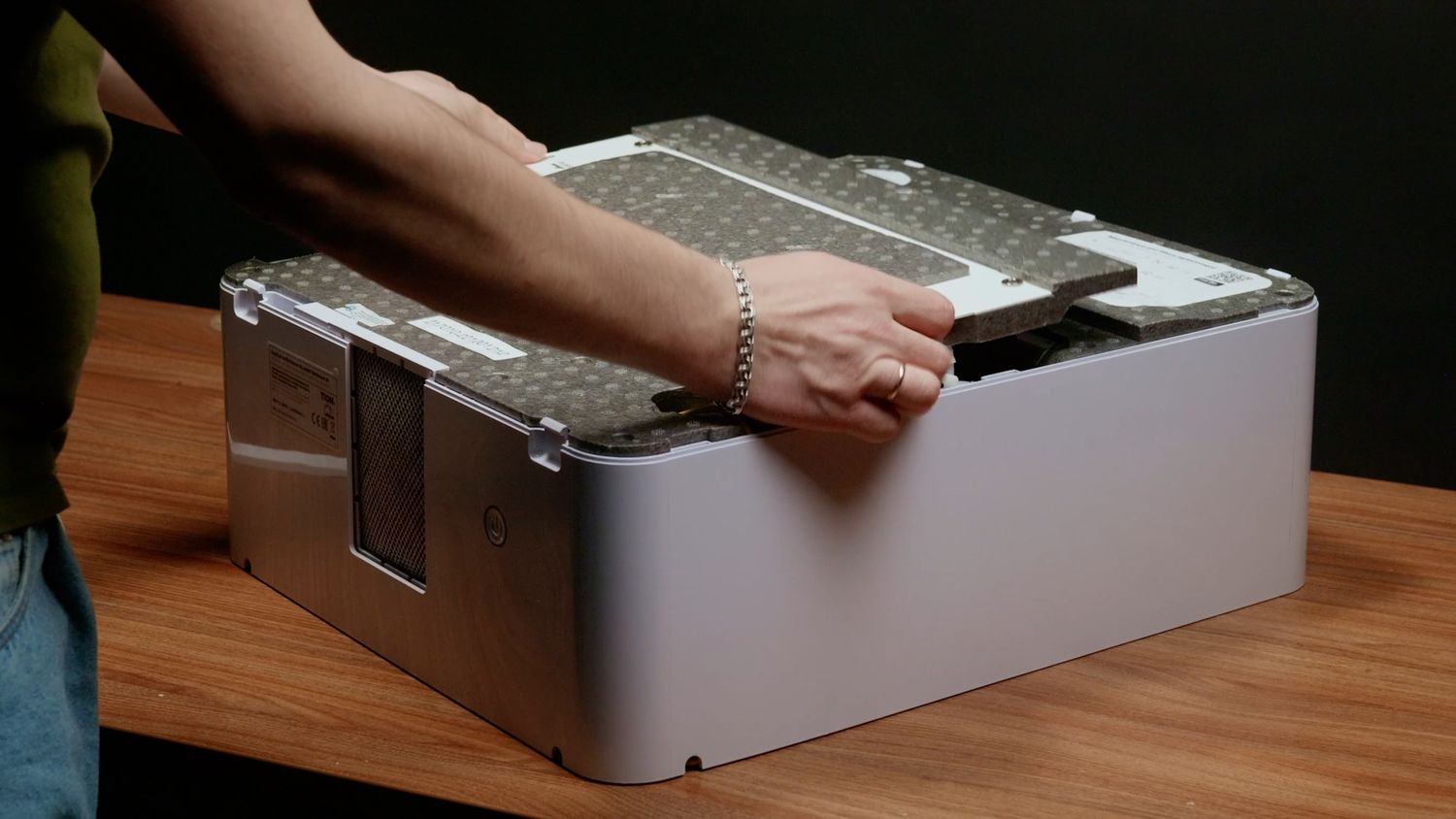

Берем крышку фильтров и вставляем отверстия на крышке в фиксаторы
Надавливаем на крышку до щелчка фиксаторов

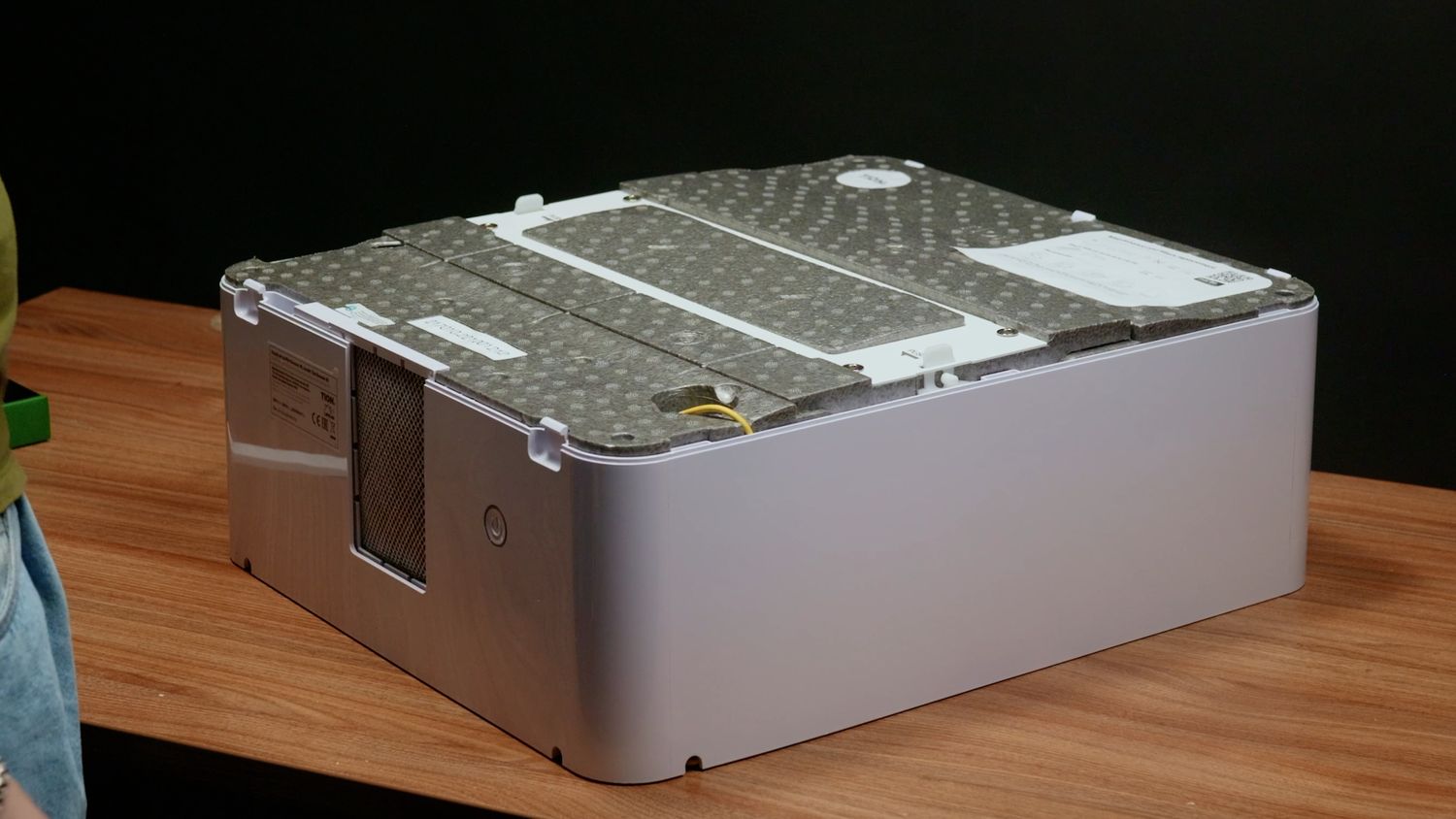

Крышка фильтров установлена

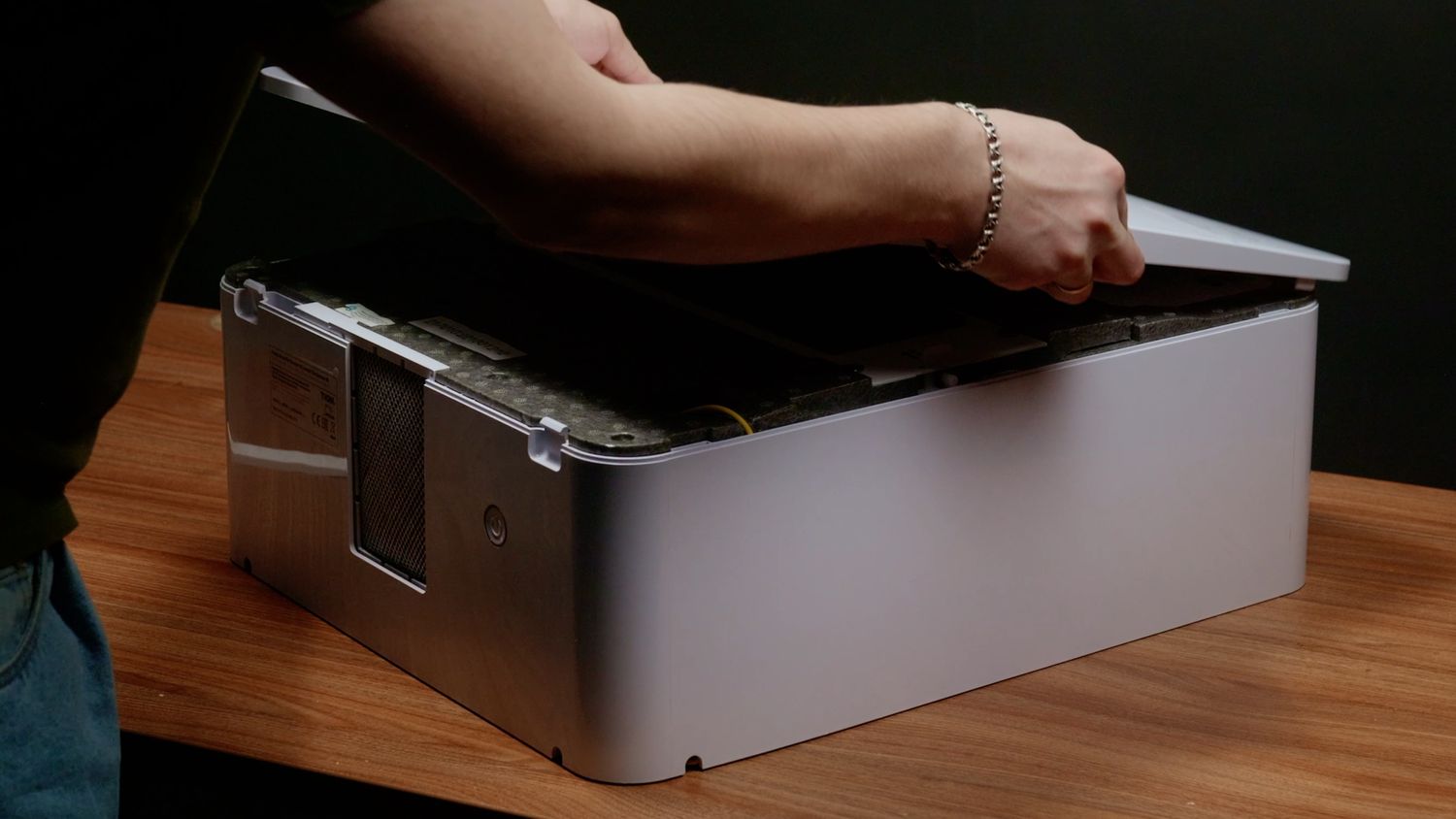

Теперь устанавливаем основную крышку бризера
Закрываем начиная с задней части

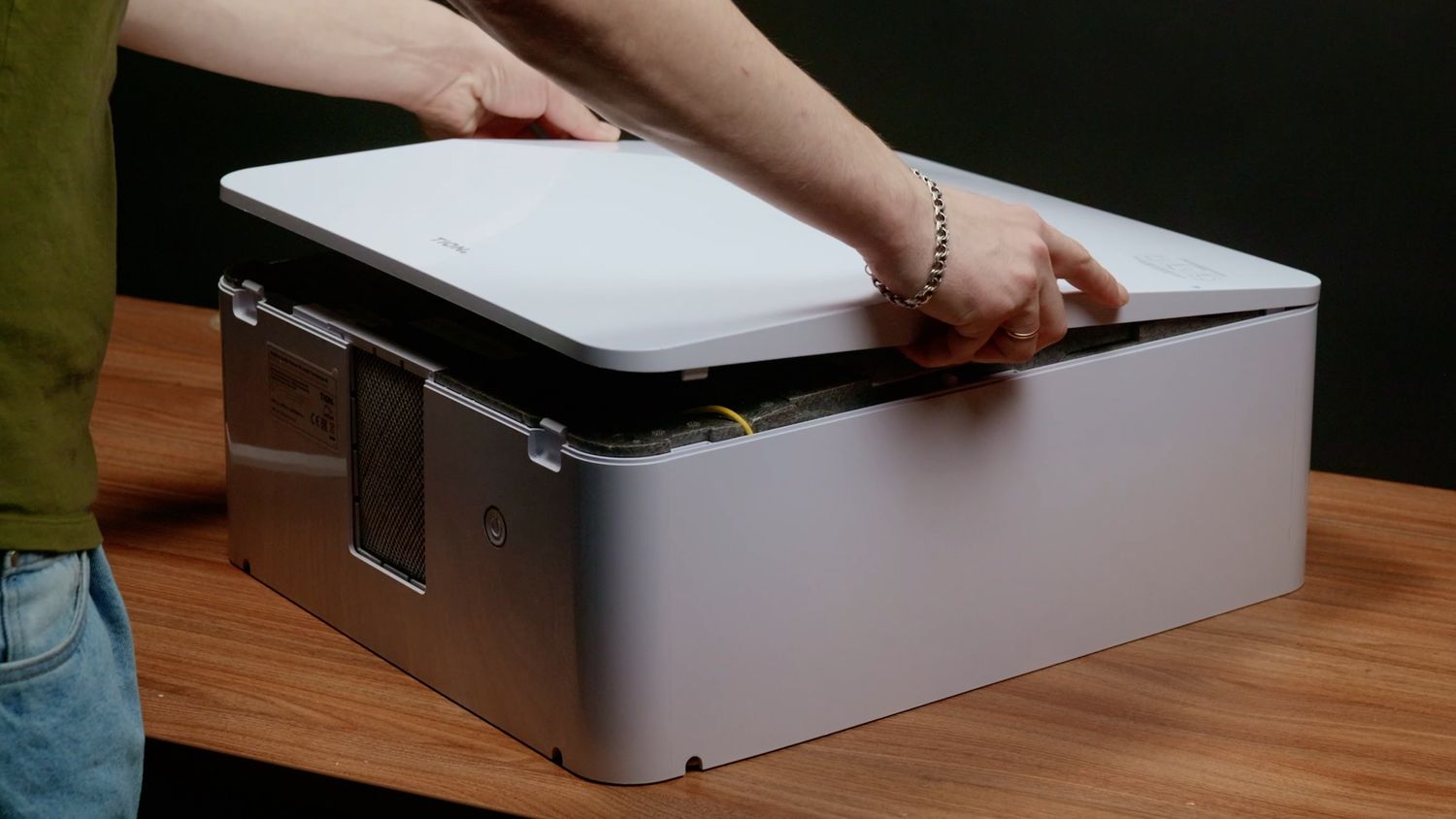

Затем прижимаем крышку в середине
Защелкиваем все крепления

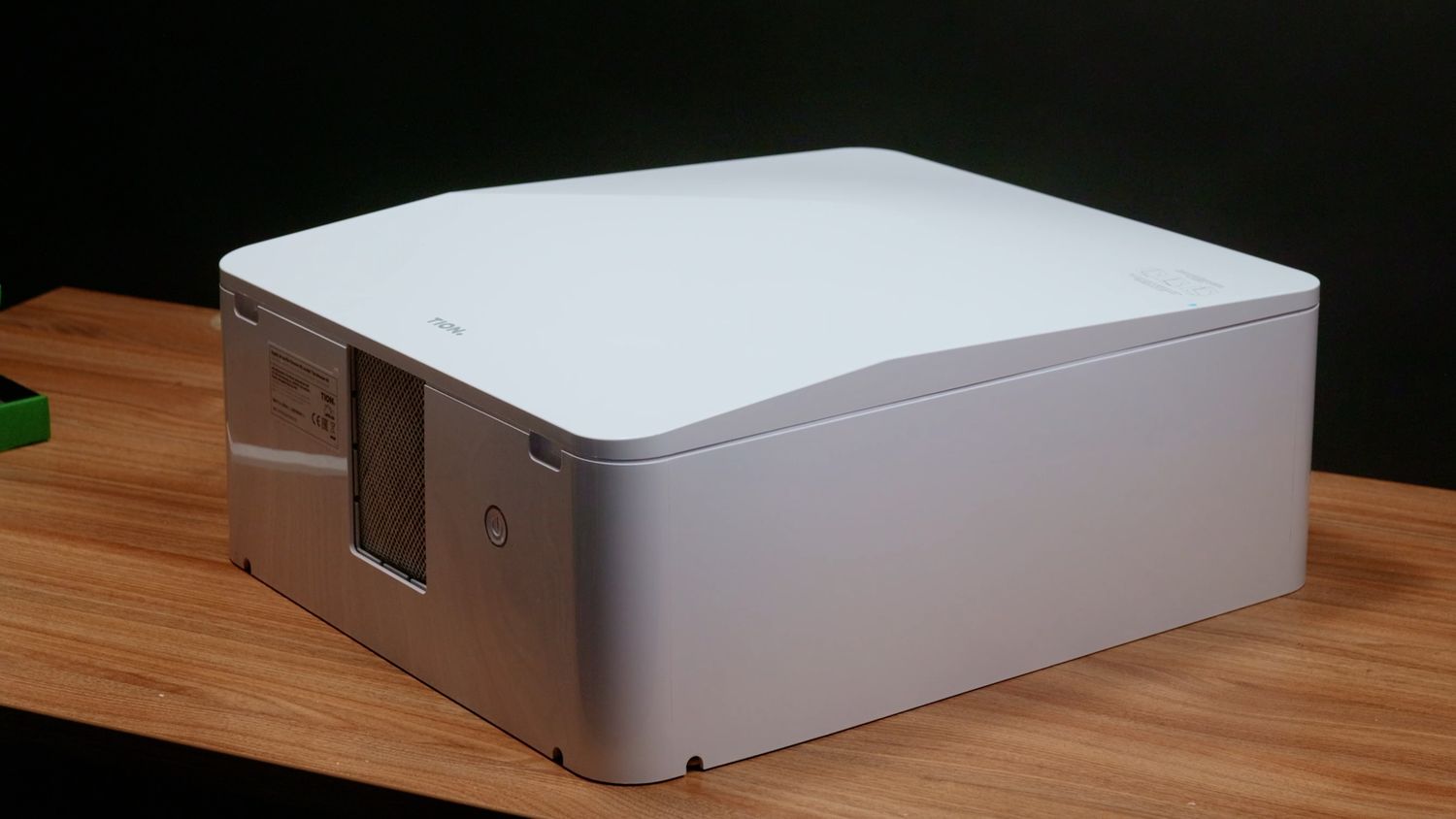

Подключение шлюза ONOKOM к бризеру TION 4S завершено
6. Подключение TN-1-MB-B к WirenBoard
СкопированоОзнакомьтесь в видеоинструкцией или читайте текстовую версию
6.1 Обновление контроллера WirenBoard
Скопировано
Все дальнейшие настройки выполняются на контроллере WirenBoard 7 со следующими параметрами:
- Ревизия: 7.3.3E/11 675
- Версия ПО: wb-2404
- Ветка: Релиз
Для начала нам потребуется обновить контроллер до последней версии прошивки
Открываем приложение «Терминал»
1. Вводим протокол, имя пользователя и IP адрес контроллера в локальной сети. В нашем случае: ssh root@192.168.199.79
2. Вводим пароль. По умолчанию, это - wirenboard
3. Нажимаем кнопку «Enter»
Затем проверяем, есть ли обновление в репозиториях. Для этого вводим команду «apt update»
Контроллер обновлен. Переходим к следующему шагу
Следующим шагом переходим в браузер и вводим IP адрес контроллера в локальной сети. В нашем случае: «192.168.199.79»
Далее заходим в Настройки → Права доступа → Администратор
Ставим галочку в пункте
«Я принимаю всю ответственность за свои действия»
Нажимаем «Применить»
Теперь мы можем управлять всеми функциями контроллера
После чего мы переходим во вкладку «Конфигурационные файлы», и выбираем пункт «Настройка драйвера serial-устройств»
Ждем загрузки конфигуратора, после чего выбираем порт к которому подключен шлюз
В нашем случае это «/dev/ttyRS485-1»
Нажимаем пункт "+Устройство"
Жмем на пункт с выбором устройств и ищем в списке пункт «Кондиционеры», а в нем наш шлюз
На данном этапе наш шлюз отсутствует, поэтому мы будем добавлять для него шаблон самостоятельно
6.2 Загрузка шаблона в контроллер WirenBoard
Скопировано
Подключаемся к контроллеру через приложение ForkLift , в нашем случае она для macOS, для Windows можете использовать WinSCP
1. Protocol: SFTP
2. Server: 192.168.199.79
3. Username: root
4. Password: по умолчанию wirenboard
6. Нажимаем Connect
Следующим шагом переходим на веб-сервис GitHub где хранятся шаблоны ONOKOM и переходим в раздел «WirenBoard»
Выбираем шаблон WB-ONOKOM-AIR-TN-1-MB-B.json
Затем нажимаем на три точки в правом верхнем углу и нажимаем «Download»
Переходим в приложение ForkLift
Сейчас мы находимся в директории 192.168.199.79/mnt/data/root
Нам нужно попасть на одну директорию назад
Переходим и попадаем в 192.168.199.79/mnt/data
Переходим в директорию etc
Переходим в директорию wb-mqtt-serial.conf.d
Переходим в директорию templates
Добавляем шаблон WB-ONOKOM-AIR-TN-1-MB-B, просто перетащив его в нужное окно
Шаблон WB-ONOKOM-AIR-TN-1-MB-B загружен
6.3 Установка шаблона бризера TION 4S в WirenBoard
Скопировано
Выбираем порт к которому подключен шлюз TION. В нашем примере, он подключен в первый порт (RS485-1). Затем нажимаем “Добавить устройство”
Смотрим что выбран первый порт в который подключен шлюз (RS485-1)
Нажимаем на выпадающий список
Далее, в разделе “Кондиционеры” из списка выбираем шаблон ONOKOM-AIR-TN-1-MB-B (Адаптер для бризера TION 4S)
Нажимаем “Добавить устройство”
Вводим адрес устройства. В нашем случае “1” Далее выбираем параметры, которые будут отображаться в плитке устройства. После того, как выбраны все необходимые параметры, нажимаем “Сохранить настройки”
Далее, переходим на вкладку “Устройства” и видим плитку управления бризером TION
7. Список функций управления бризером TION 4S
Скопировано7.1 Раздел “Основные режимы и функции”
Скопировано
Раздел «Основные режимы и функции»
- Состояние
- Подача воздуха с улицы
- Подогрев воздуха
- Скорость вентилятора
7.2 Раздел “Контроль температуры”
Скопировано
Раздел «Контроль температуры»
- Температура выходящего воздуха
- Температура входящего воздуха
- Целевая температура
7.3 Раздел “Дополнительные режимы и функции”
Скопировано
Раздел «Дополнительные режимы и функции»
- Режим
- Состояние и режим
- Автоматическое управление
- Управление через MagicAir
7.4 Раздел “Индикация”
Скопировано
Раздел «Индикация»
- Подсветка экрана
- Звуковая индикация
7.5 Раздел “Фильтр”
Скопировано
Раздел «Фильтр»
- Состояние фильтра
- Дней до замены фильтра
- Установить количество дней до следующей замены фильтра
- Сбросить счетчик фильтра
- Количество дней для активации оповещения о замене фильтра
- Замените фильтр
7.6 Раздел “Таймер”
Скопировано
Раздел «Таймер»
- Порядковый номер таймера
- Состояние таймер
- Таймер: Состояние бризера
- Таймер: Подача воздуха с улицы
- Таймер: Подогрев воздуха
- Таймер: Целевая температура
- Таймер: Скорость вентилятора
- Таймер: Звуковая индикация
- Таймер: Экран
- Расписание: Понедельники
- Расписание: Вторники
- Расписание: Среды
- Расписание: Четверги
- Расписание: Пятницы
- Расписание: Субботы
- Расписание: Воскресенья
7.7 Раздел “Данные модуля”
Скопировано
Раздел «Данные модуля»
- Версия устройства
- Версия прошивки шлюза
- Тип бризера
- Подтип бризера
- Версия прошивки бризера
7.8 Раздел “Ошибки”
Скопировано
Раздел «Ошибки»
- Ошибки
- Количество ошибок
7.9 Диагностика
Скопировано
Раздел «Диагностика»
- Максимальная доступная в данный момент скорость вентилятора
- Температура платы управления
- Температура платы питания
- Счетчик наработки вентилятора
- Счетчик наработки прибора
- Текущая мощность нагревателя
- Бризер подключен
- Тип нагревателя
- Текущий такт
- Такт последнего получения данных от бризера
7.10 Отображение в веб интерфейсе контроллера
Скопировано
8. Подключение TN-1-MB-B к SprutHub
СкопированоДля удобства посмотрите видео с подключением бризера TION 4S в SprutHub. Либо ознакомьтесь с текстовой инструкцией
8.1 Загрузка шаблона в Spruthub
Скопировано
Следующим шагом переходим на веб-сервис GitHub где хранятся шаблоны ONOKOM и переходим в раздел «SprutHub»
Затем «MQTT»
Выбираем шаблон «SH-MQTT-ONOKOM-AIR-TN-1-MB-B.json»
Затем нажимаем на три точки в правом верхнем углу и нажимаем «Download»
Открываем программу ForkLift и нажимаем на кнопку подключения (в правом верхнем углу)
Затем вводим данные:
1. Вводим IP адрес контроллера в локальной сети. В нашем случае: 192.168.199.79
2. Вводим имя пользователя. По умолчанию, это root
3. Вводим пароль. Пароль - wirenboard
4. Нажимаем Connect
Сейчас мы находимся в директории 192.168.199.79/mnt/data/root
Нам нужно попасть на одну директорию назад
Переходим и попадаем в 192.168.199.79/mnt/data
Переходим в директорию makesimple
Переходим в директорию .SprutHub
(для этого необходимо настроить включение всех скрытых файлов)
Переходим в директорию data
Переходим в директорию Templates
Переходим в директорию MQTT
Добавляем шаблон SH-MQTT-ONOKOM-AIR-TN-1-MB-B, просто перетащив его в нужное окно
Заходим в WEB интерфейс контроллера, переходим в "Настройки" → "Расширенные"
Нажимаем "Перезагрузить шаблоны"
8.2 Добавление бризера в Apple Home
Скопировано
Заходим в WEB интерфейс Spruthub и переходим во вкладку “Контроллеры”
Далее, нажимаем на три точки рядом с надписью MQTT и в выпадающем списке выбираем “Поиск устройств”
Запускается поиск устройств, о чем нам сообщаем появившееся уведомление в левом нижнем углу экрана
Также мы можем включить отладочный экран. Для этого нажимаем на три точки в правом верхнем углу интерфейса. В выпадающем списке выбираем “Отладка” и нажимаем на нее.
Spruthub нашел бризер, и он появился в устройствах
Переходим во вкладку устройства и видим устройство бризер в левом нижним углу экрана с плитками
Переходим во вкладку мосты и включаем контролы “HomeKit” и “Алиса”
Нажимаем на надпись “Бризер” и в выпадающем списке нажимаем на “Подогрев”
Включаем контролы “HomeKit” и “Алиса”
Нажимаем на надпись “Подогрев” и в выпадающем списке нажимаем на “Температура выходящего воздуха”
Включаем контролы “HomeKit” и “Алиса”
Нажимаем на надпись “Температура выходящего воздуха” и в выпадающем списке нажимаем на “Температура входящего воздуха”
Включаем контролы “HomeKit” и “Алиса”
Нажимаем на надпись “Температура входящего воздуха” и в выпадающем списке нажимаем на “Подача воздуха с улицы”
Включаем контролы “HomeKit” и “Алиса”
Нажимаем на надпись “Подача воздуха с улицы” и в выпадающем списке нажимаем на “Подсветка экрана”
Включаем контролы “HomeKit” и “Алиса”
Нажимаем на надпись “Подсветка экрана” и в выпадающем списке нажимаем на “Звуковая индикация”
Включаем контролы “HomeKit” и “Алиса”
Нажимаем на вкладку “Мосты”, затем на три точки справа от надписи HomeKit. В выпадающем списке выбираем “Настройки”
Попадаем в настройки моста. Видим QR код и номер
Чтобы добавить бризер TION 4S в Apple Home, нужно зайти в приложение Дом. Далее нажимаем на знак плюс и выбираем добавить аксессуар.
Можно ввести код или считать его камерой. Мы выбрали второй вариант и навели его на QR код, ранее открытый в интерфейсе SprutHub
Аксессуар добавляется как охранная система. Далее всплывает сообщение о том, что это “Несертифицированный аксессуар”
Выбираем комнату расположения моста и его имя
Выбираем комнату расположения моста и его имя
Приложение видит, что есть устройство “Бризер”. Нажимаем продолжить
Выбираем место расположение бризера. Далее на экране отобразятся параметры выводимые в приложение “Дом”
Теперь бризер отображается в интерфейсе приложения “Дом” в виде одной плитки. Нажимаем на плитку и проваливаемся во внтурь, где отображено все управление бризером.
Обратите внимание, что все параметры управления названы выключателями и их нужно переименовать. Для этого нажимаем на выключатель и смотри что именно включается и выключается в интерфейсе Spruthub
Для более удобного отображения аксессуаров отобразим их на отдельных плитках. Для этого заходим в настройки аксессуара “Бризер” нажав на шестеренку. Далее нажимаем на кнопку “На отдельных плитках”
Заходим в каждый аксессуар по отдельности и переименовываем его.
На этом, настройка интерфейса Apple Home завершена
8.3 Добавление бризера в Алису
Скопировано
Заходим в интерфейс Алисы и видим, что пока нет добавленных устройств.
Нажимаем на плюс в правом верхнем углу. В появившемся меню нажимаем на “Устройство умного дома”
Нажимаем на иконку поиска в правом верхнем углу. Вводим в поиске “Sprut.hub” и нажимаем на него
Попадаем на окно авторизации. Вводим логин и пароль от Spruthub. После входа, видим окно с с кнопкой “Обновить список устройств”. Нажимаем на нее
Видим все появившееся устройства. Некоторые подсвечены красным. Заходим внутрь и видим, что у некоторых аксессуаров длинное имя.
Переименовываем аксессуары.
Настройка TION 4S в Яндекс Умный Дом завершена
9. Подключение TN-1-MB-B к Loxone
Скопировано
Как интегрировать шлюз ONOKOM TN-1-MB-B для бризера TION 4S в систему автоматизации Loxone
Ознакомьтесь в видеоинструкцией или читайте текстовую версию
9.1 Загрузка шаблона в Loxone
СкопированоНам потребуется шаблон для нашего устройства
Для этого переходим на веб-сервис Github
Выбираем Loxone
Выбираем шлюз TN-1-MB-B
Далее переходим в раздел «Template»
Выбираем шаблон «MB TN-1-MB-B v1.0.xml»
Затем нажимаем на три точки в правом верхнем углу и нажимаем «Download»
Возвращаемся в конфигуратор Loxone Config и выбираем Modbus Extention.
Далее нажимаем на вкладку «Предопределенные устройства» → «Импорт шаблона»
Выбираем шаблон «TN-1-MB-B v1.0.»
В конфигураторе Loxone Config нам доступны следующие функции:
Функции доступные в разделе "Приводы"
- Подача воздуха с улицы
- Подогрев
- Подсветка экрана
- Звуковая индикация
- Сбросить счетчик фильтра
- Скорость вентилятора
- Состояние бризера
- Установить количество дней до следующей замены фильтра
- Целевая температура
- Режим работы
- Modbus адрес устройства
- Modbus скорость
Функции доступные в разделе "Датчики"
- Подача воздуха с улицы
- Подогрев
- Подсветка экрана
- Бризер на связи
- Дней до замены фильтра
- Замена фильтра
- Звуковая индикация
- Скорость вентилятора
- Состояние бризера
- Температура планы питания
- Температура платы управления
- Температура воздуха входе в бризер
- Температура воздуха на выходе из бризера
- Установить количество дней до следующей замены фильтра
- Целевая температура
- Режим работы
10. Демонстрация работы
Скопировано10.1 Управление бризером TION 4S через WirenBoard
Скопировано
10.2 Управление бризером TION 4S через SprutHub
Скопировано
10.3 Управление бризером TION 4S через Apple Home
Скопировано
10.4 Управление бризером TION 4S через Алису
Скопировано
10.5 Управление бризером TION 4S через Loxone
Скопировано
11. Скриншоты интерфейсов бризера TION 4S
Скопировано11.1 Скриншоты Яндекс Умный дом
СкопированоОсновной экран управления
Выбор режимов работы бризера
Меню подсветки экрана
Меню звуковой индикации
Меню подачи воздуха
Меню выбора температуры
Экран контроля датчиков температуры и меню голосовых команд
Экран управления воздушным потоком
11.2 Скриншоты Apple Home
СкопированоГлавный экран приложения
Основной экран управления бризером
Экран установки скорости и включения
Экран регулировки температуры
Меню управления воздушным потоком
11.3 Скриншоты Loxone
СкопированоЭкран управления бризером
Меню настройки бризера
Меню настроек "Замена фильтра"
Экран контроля температуры
Экран регулировки температуры
11.4 Скриншоты WirenBoard
СкопированоЭкран управления бризером
12. Ссылки на все файлы в статье
СкопированоСкопировано
Сайт создан - тех. отделом ONOKOM
