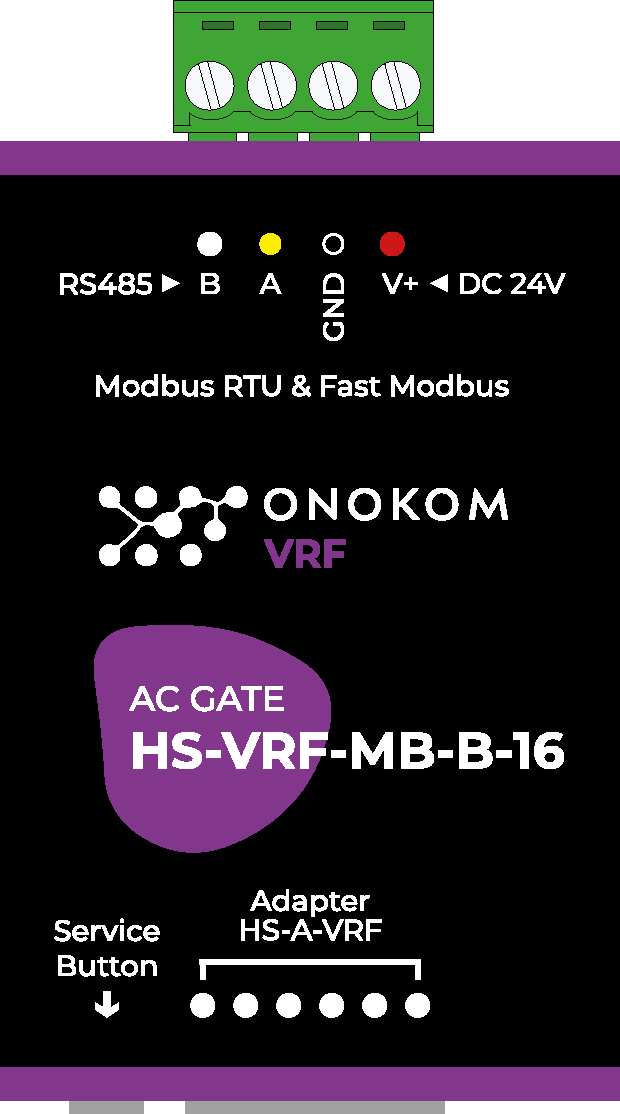

HS-VRF-MB-B-16

Modbus RTU AC GATE

Шлюз для управления и диспетчеризации 16 внутренними блоками VRF систем кондиционирования Hisense с разъемом 1 2 по ModBus RTU протоколу с поддержкой функции Fast Modbus

Тип кондиционеров

Настенные Кассетные Канальные Напольно-потолочные Консольные

Линейка

ONOKOM AIR

Серия

VRF

Версия

B

Артикул

OK-AС-V-HS-VRF-MB-B-16-B





Интеграция



WirenBoard

Нативная, с версии: wb 2310
До этого, через загрузку шаблона



SprutHub
MQTT

Нативная, с версии: SH 1.9.9 (11367)
До этого, через загрузку шаблона



SprutHub
ModBus

Нативная, с версии: SH 1.9.9 (11367)
До этого, через загрузку шаблона



Алиса

Через SprutHub



Apple Home

Через SprutHub



Цена

176 000 руб.

В наличии














  1. 1. Примеры из практики
  2. 2. Технические характеристики
    1. 2.1 Версии устройств
    2. 2.2 Изображение устройства
    3. 2.3 Комплектация
    4. 2.4 Размеры устройства
    5. 2.5 Назначение портов и кнопок
  3. 3. Внешний вид
  4. 4. Краткая инструкция
    1. 4.1 Устраниение неполадок
    2. 4.2 Смена скорости работы шлюза
    3. 4.3 Смена Modbus адреса шлюза
  5. 5. Карта регистров
  6. 6. Полезные файлы
  7. 7. Гарантия
  8. 8. Поддерживаемые модели кондиционеров
  9. 8.1 Бренд Hisense
    1. 8.1.1 Модели 2025 года
    2. 8.1.2 Модели 2024 года
    3. 8.1.3 Модели 2023 года
    4. 8.1.4 Модели 2021 года
    5. 8.1.5 Модели 2020 года
  10. 9. Функции кондиционера

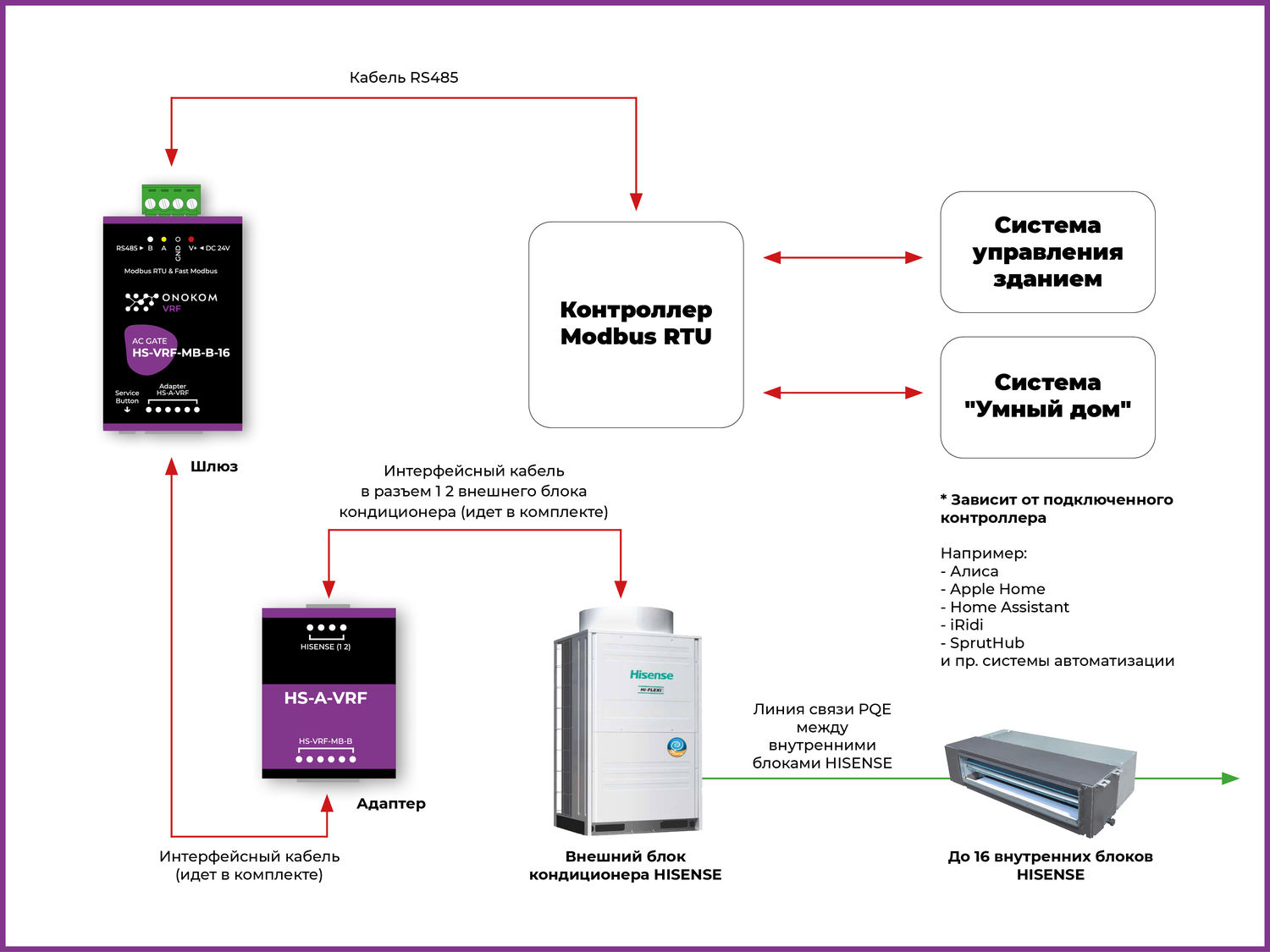

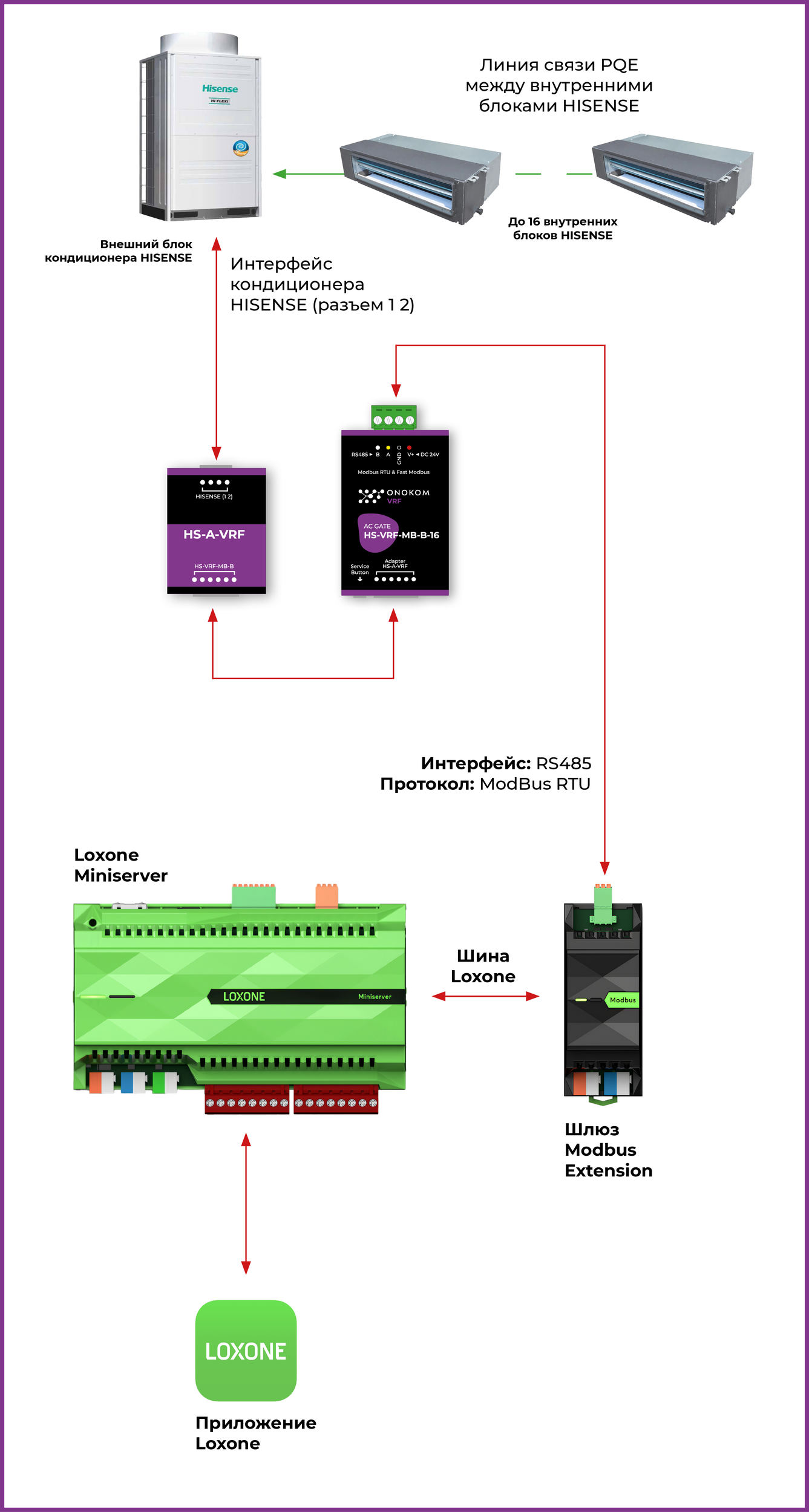

  11. 10. Общая логическая схема работы шлюза
    1. 10.1 Логическая схема WirenBoard + SprutHub
    2. 10.2 Логическая схема Loxone

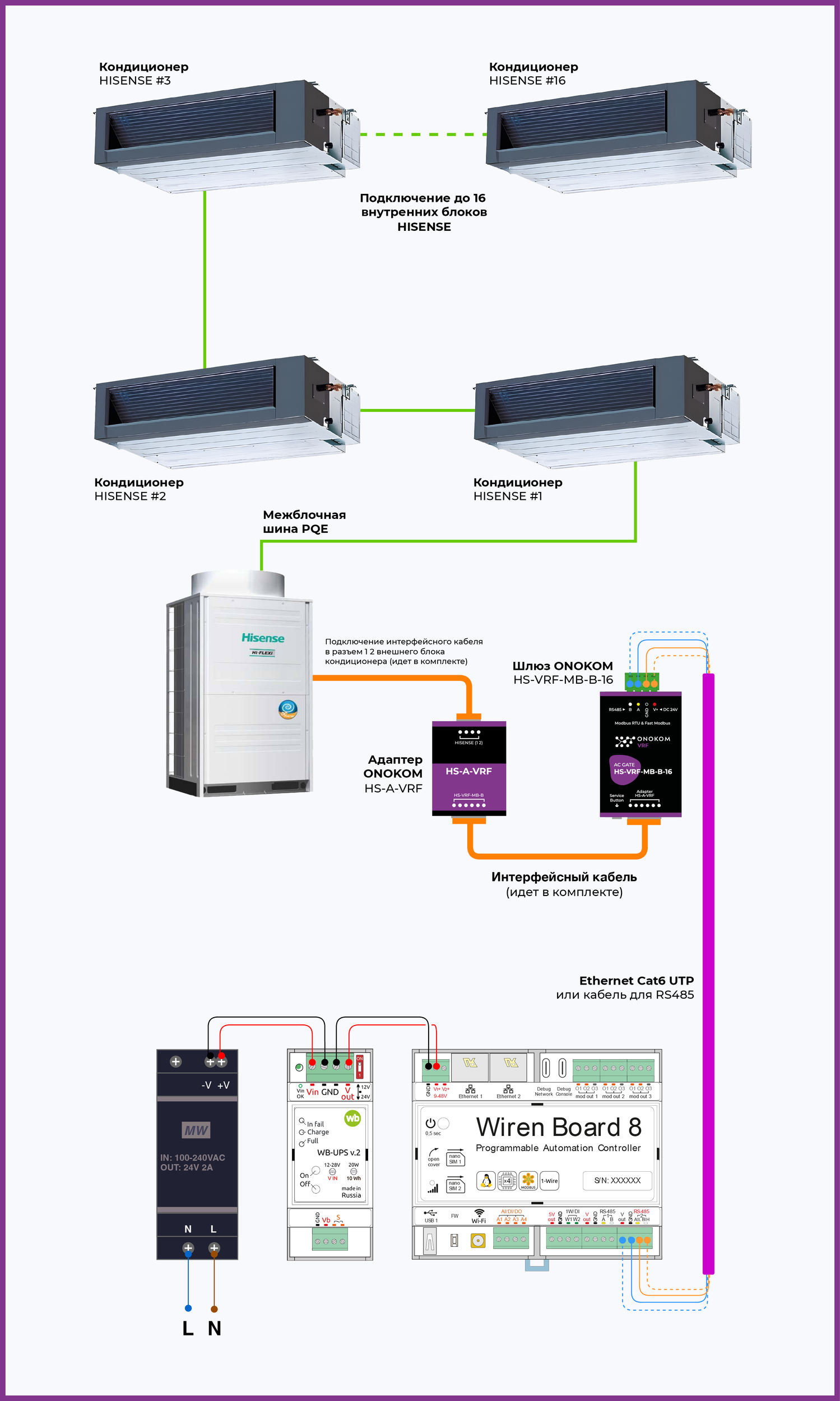

  12. 11. Схемы подключения
    1. 11.1 Схема подключения к WirenBoard
    2. 11.2 Схема подключения к Loxone
  13. 12. Подключение
    1. 12.1 Подключение к WirenBoard

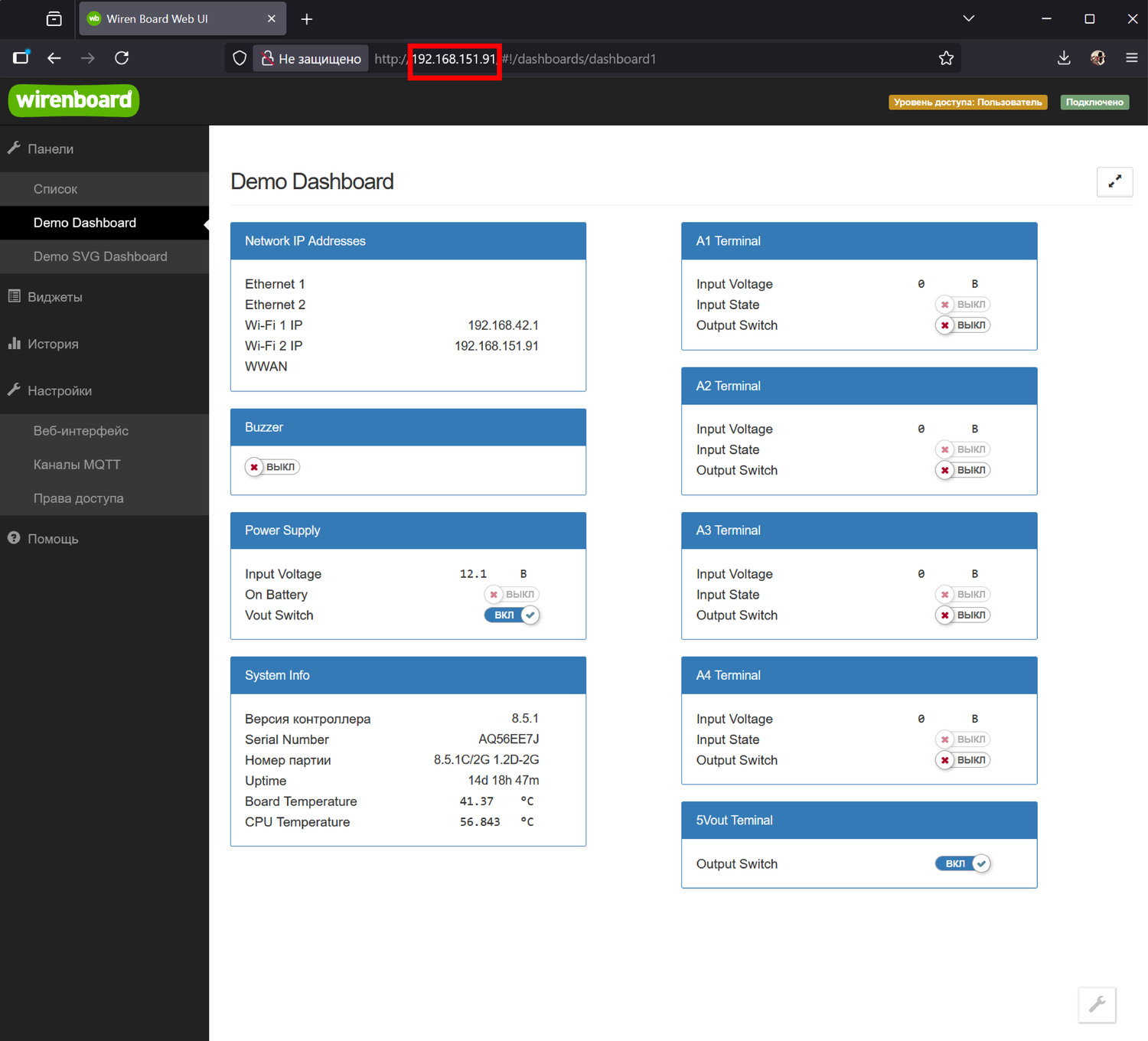

      1. 12.1.1 Параметры контроллера WirenBoard

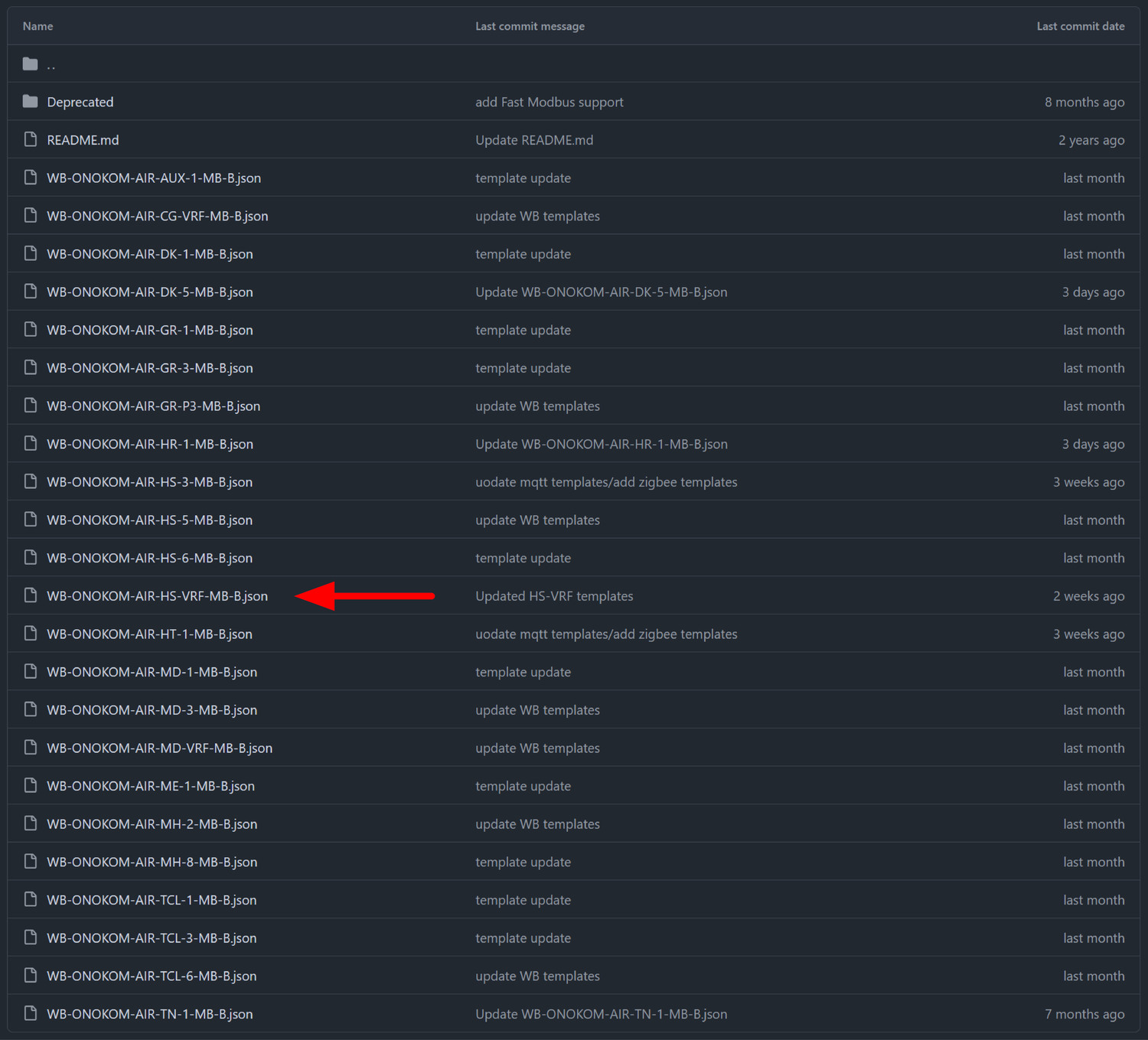

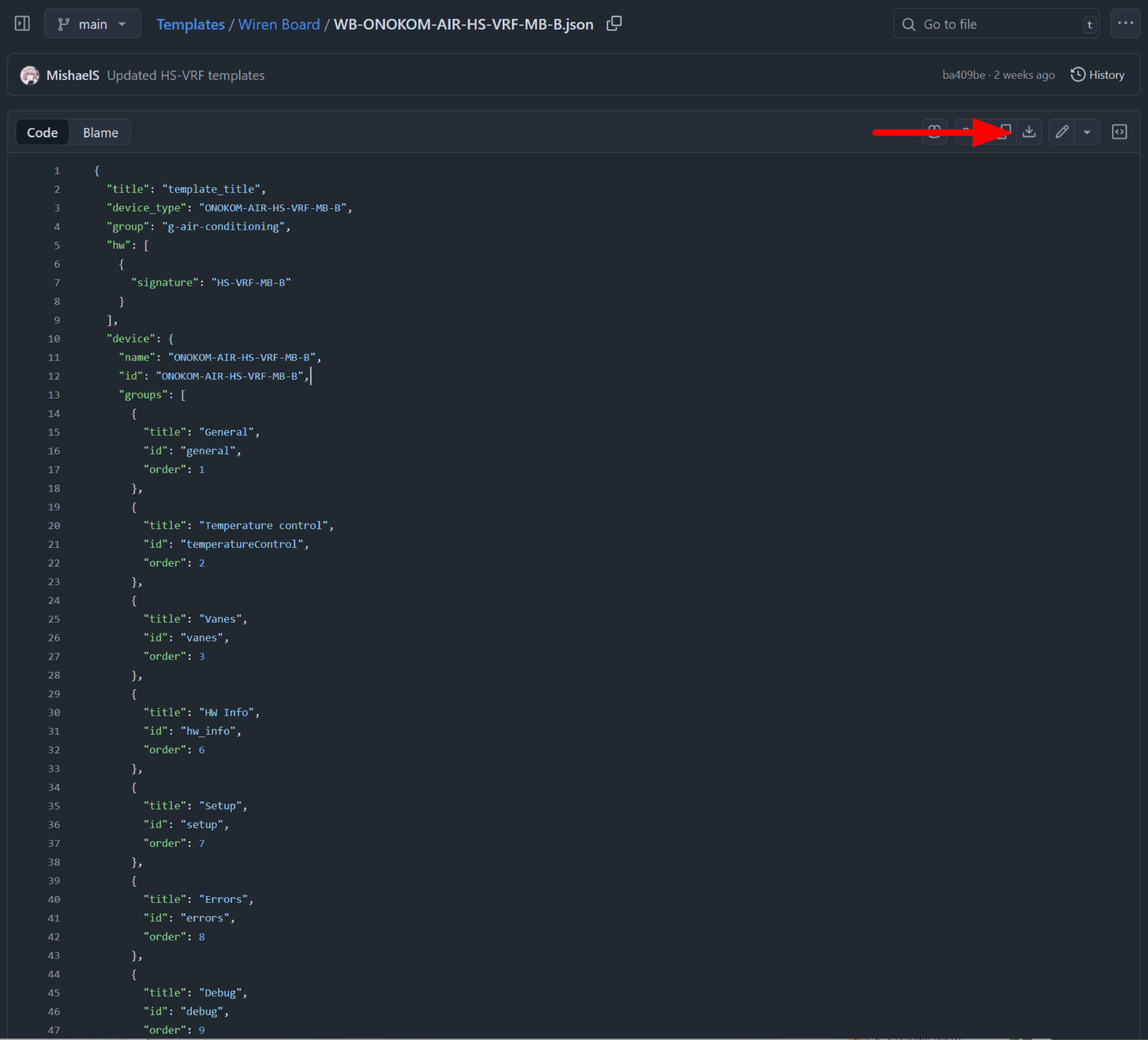

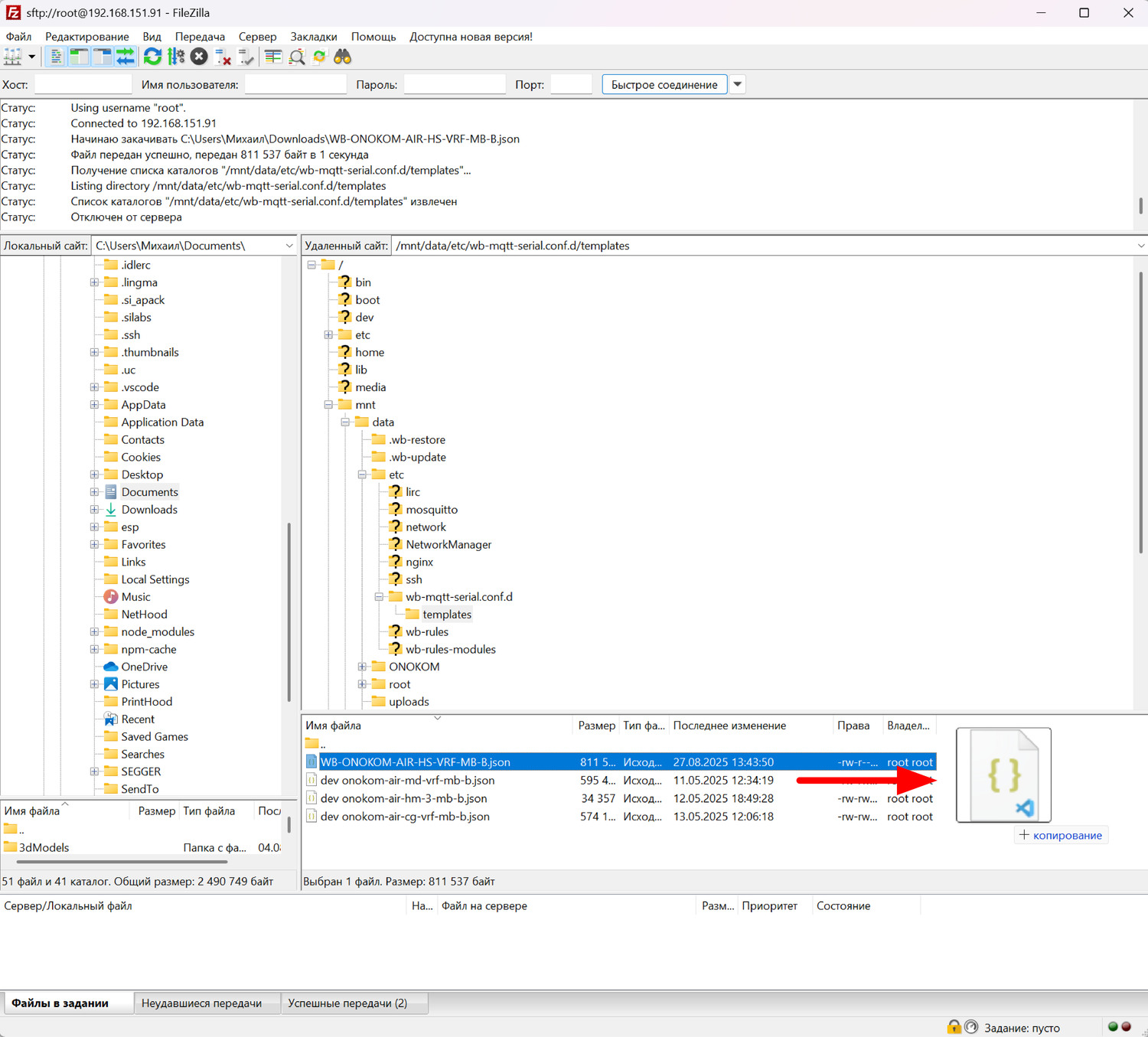

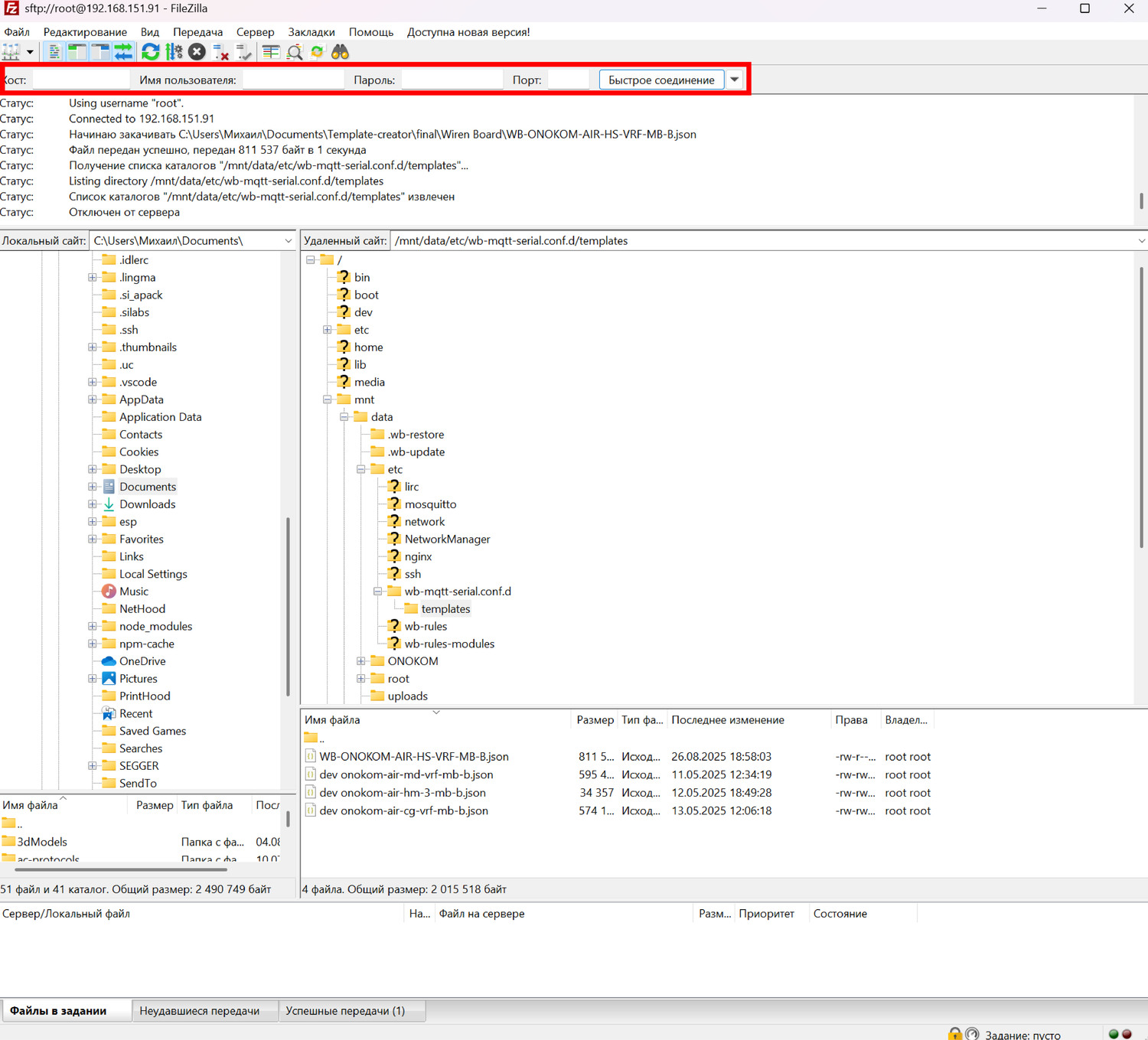

      2. 12.1.2 Загрузка шаблона в контроллер WirenBoard

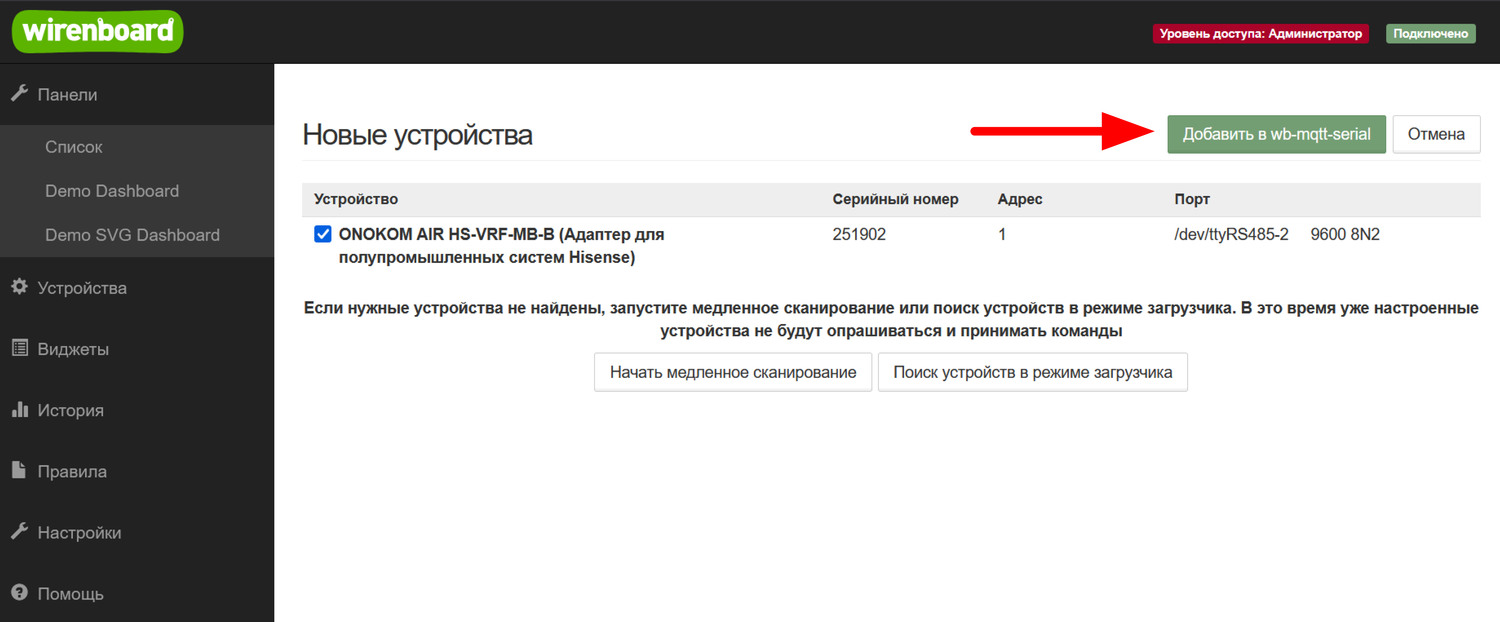

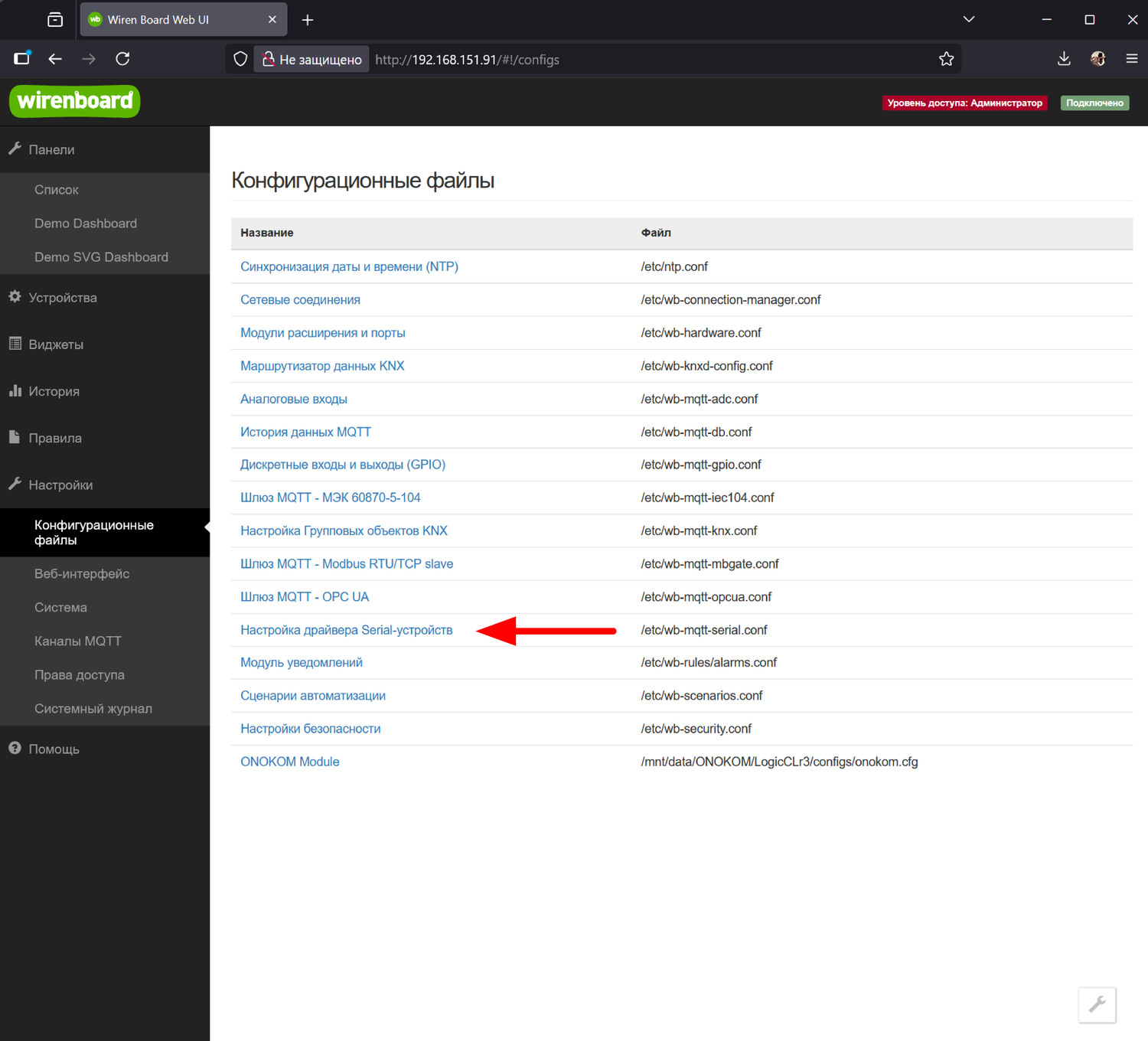

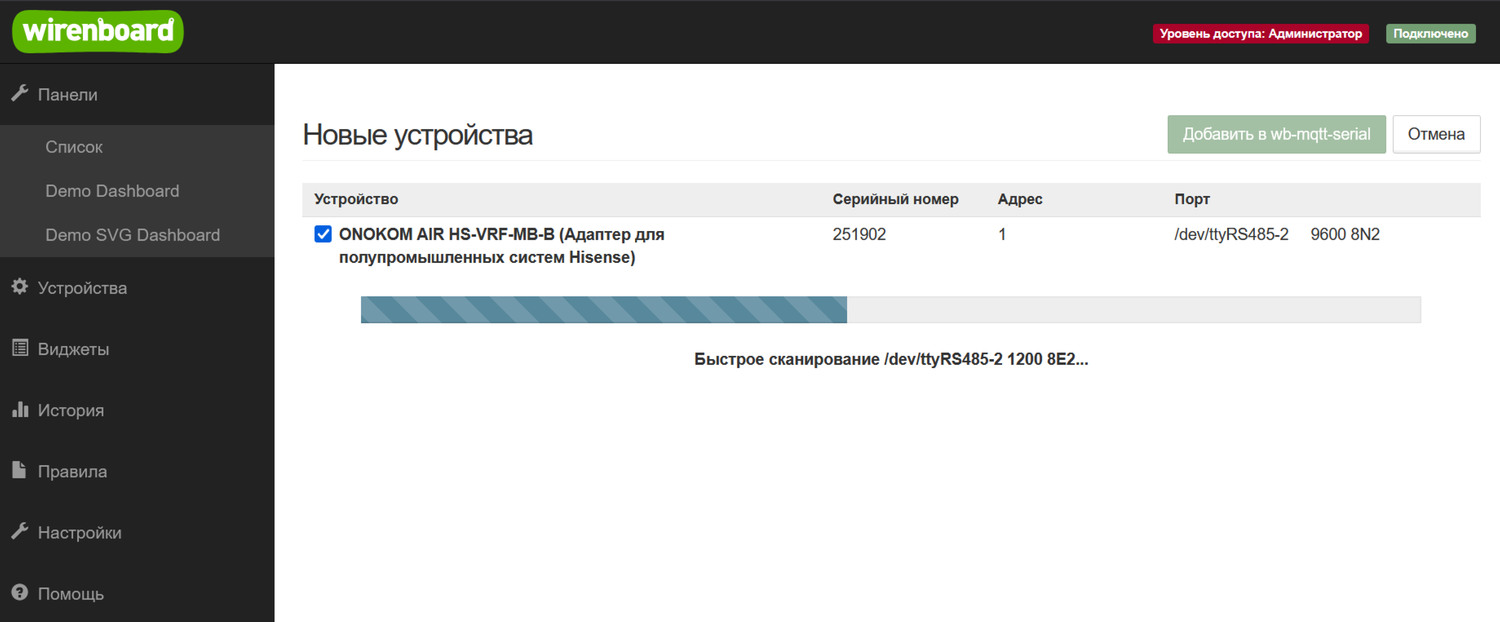

      3. 12.1.3 Установка шаблона кондиционера Hisense в WirenBoard

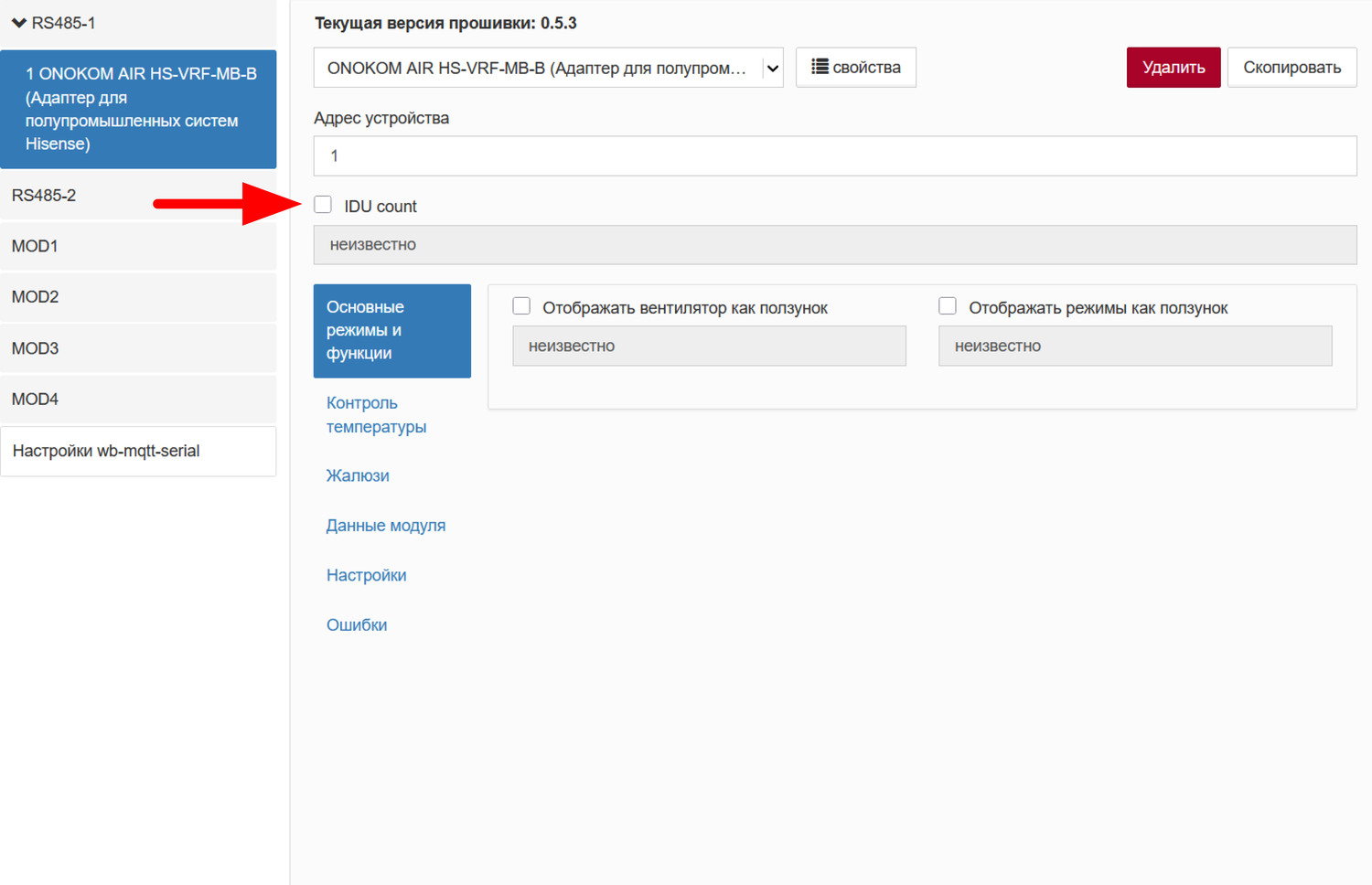

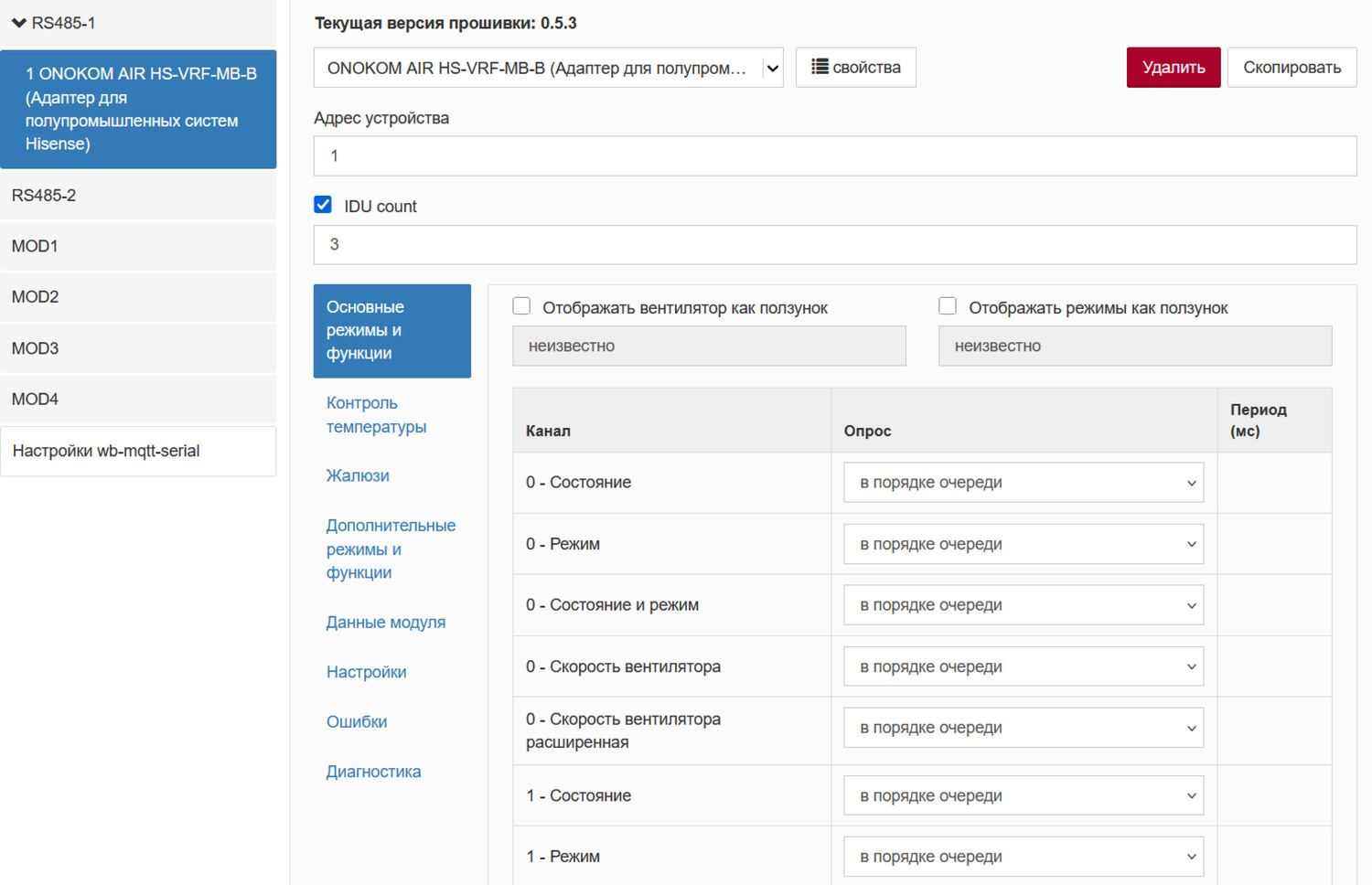

    2. 12.2 Список функций управления кондиционером Hisense
      1. 12.2.1 Раздел “Основные режимы и функции”

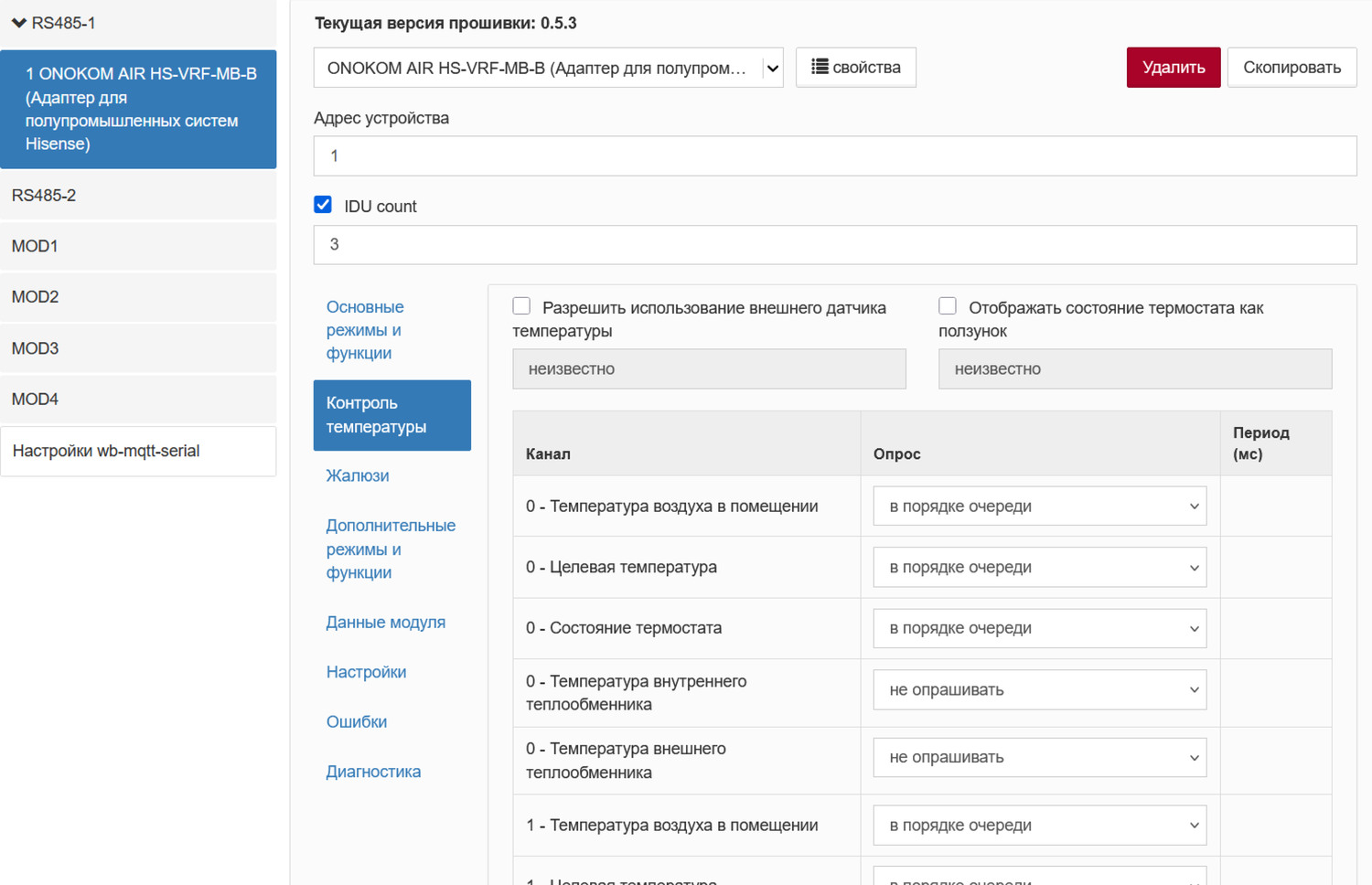

      2. 12.2.2 Раздел “Контроль температуры”
      3. 12.2.3 Раздел “Жалюзи”
      4. 12.2.4 Раздел “Дополнительные режимы и функции”

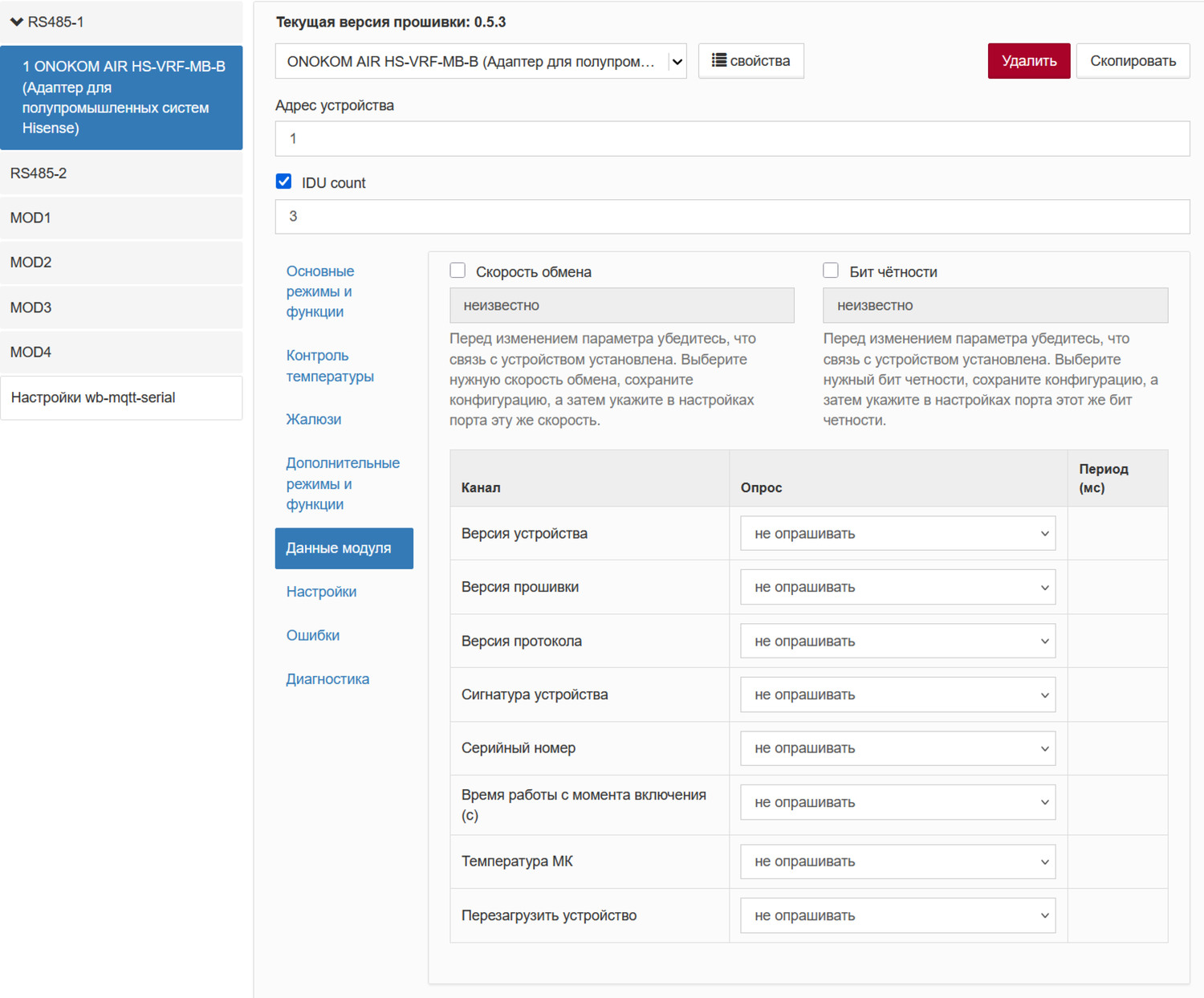

      5. 12.2.5 Раздел “Данные модуля”

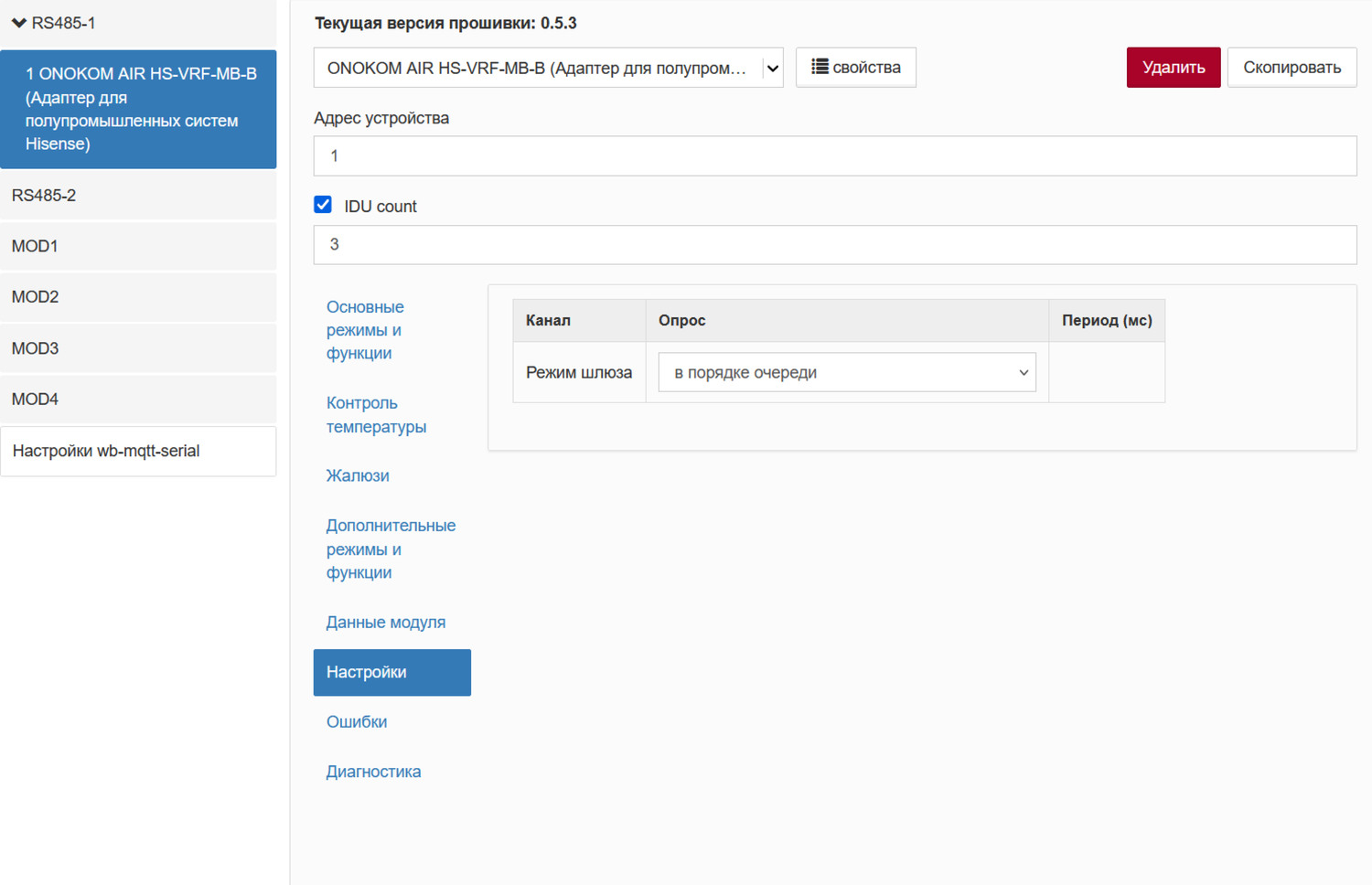

      6. 12.2.6 Раздел “Настройки”

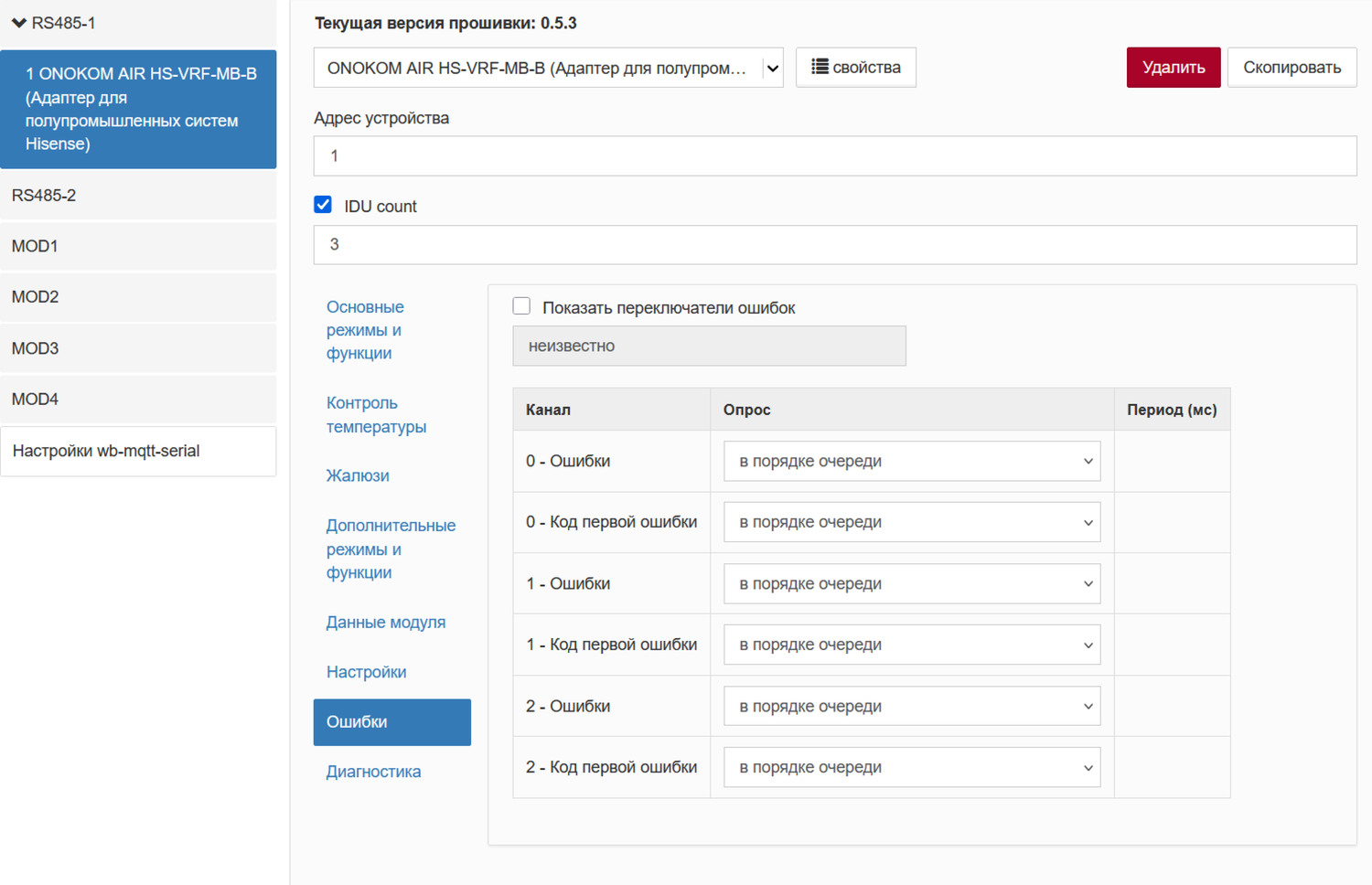

      7. 12.2.7 Раздел “Ошибки”
      8. 12.2.8 Раздел “Диагностика”

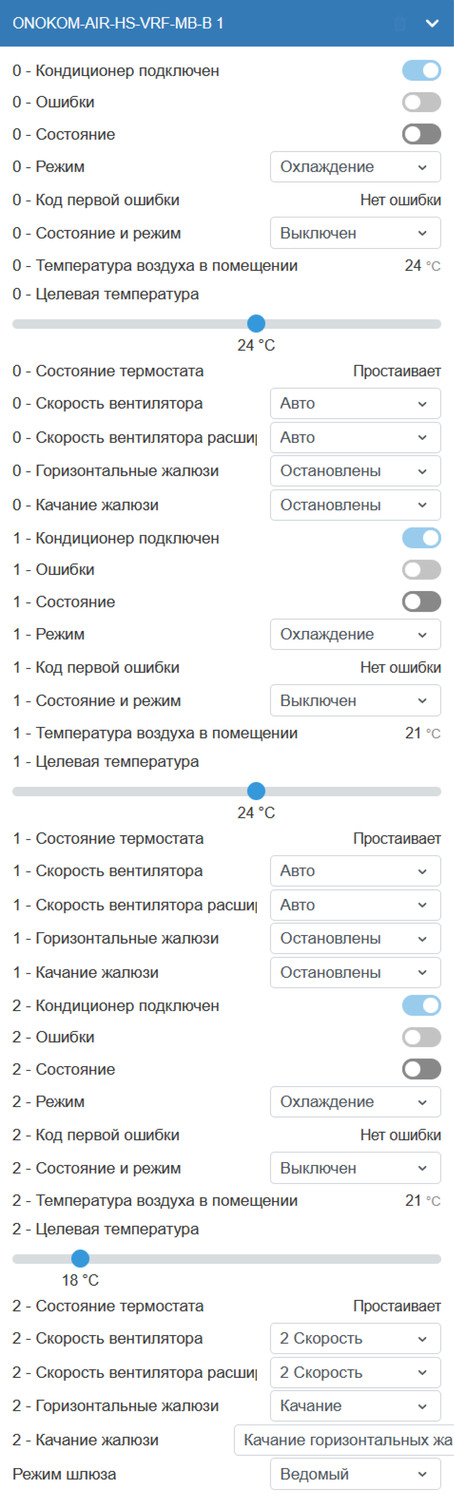

      9. 12.2.9 Отображение в веб интерфейсе контроллера

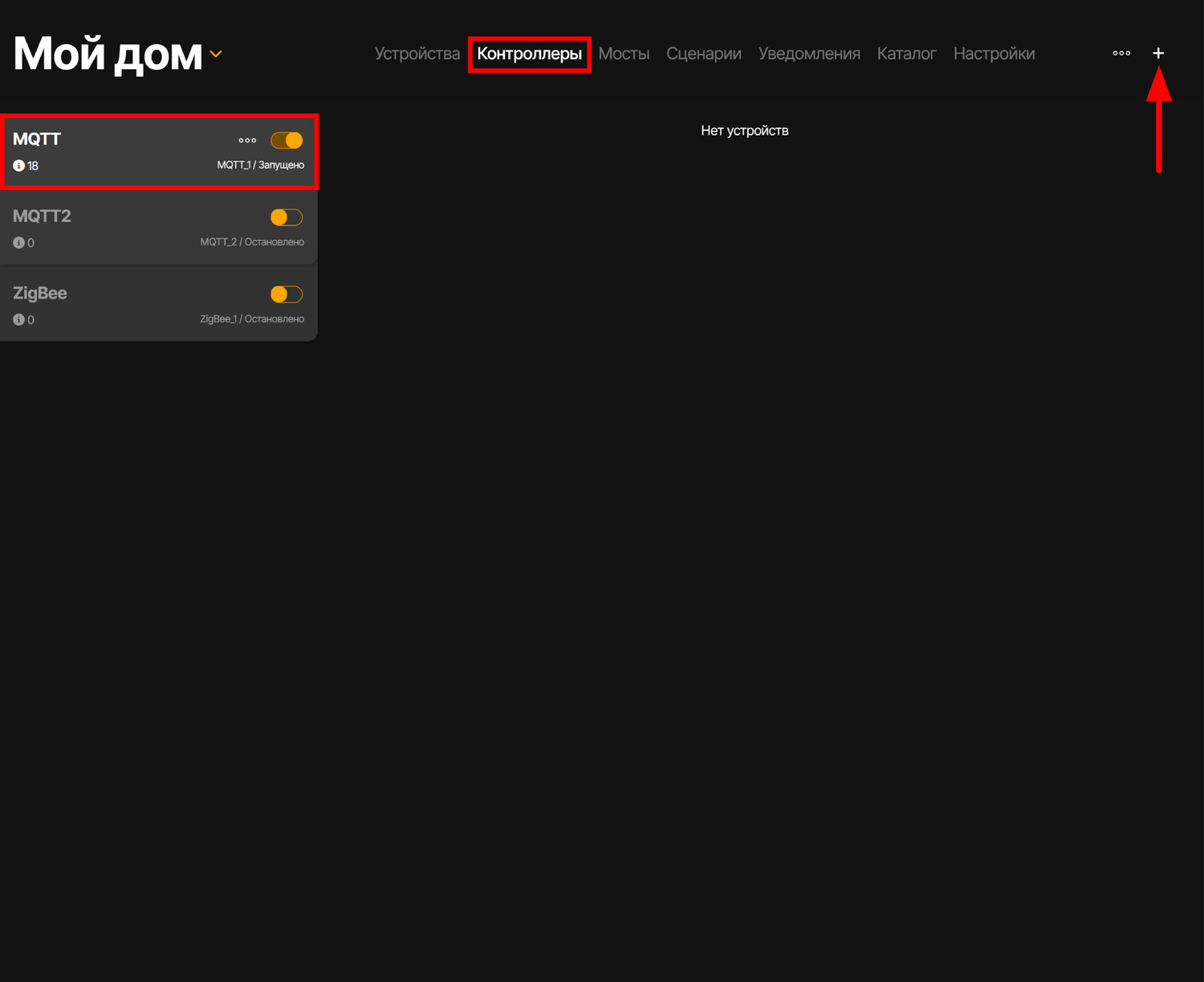

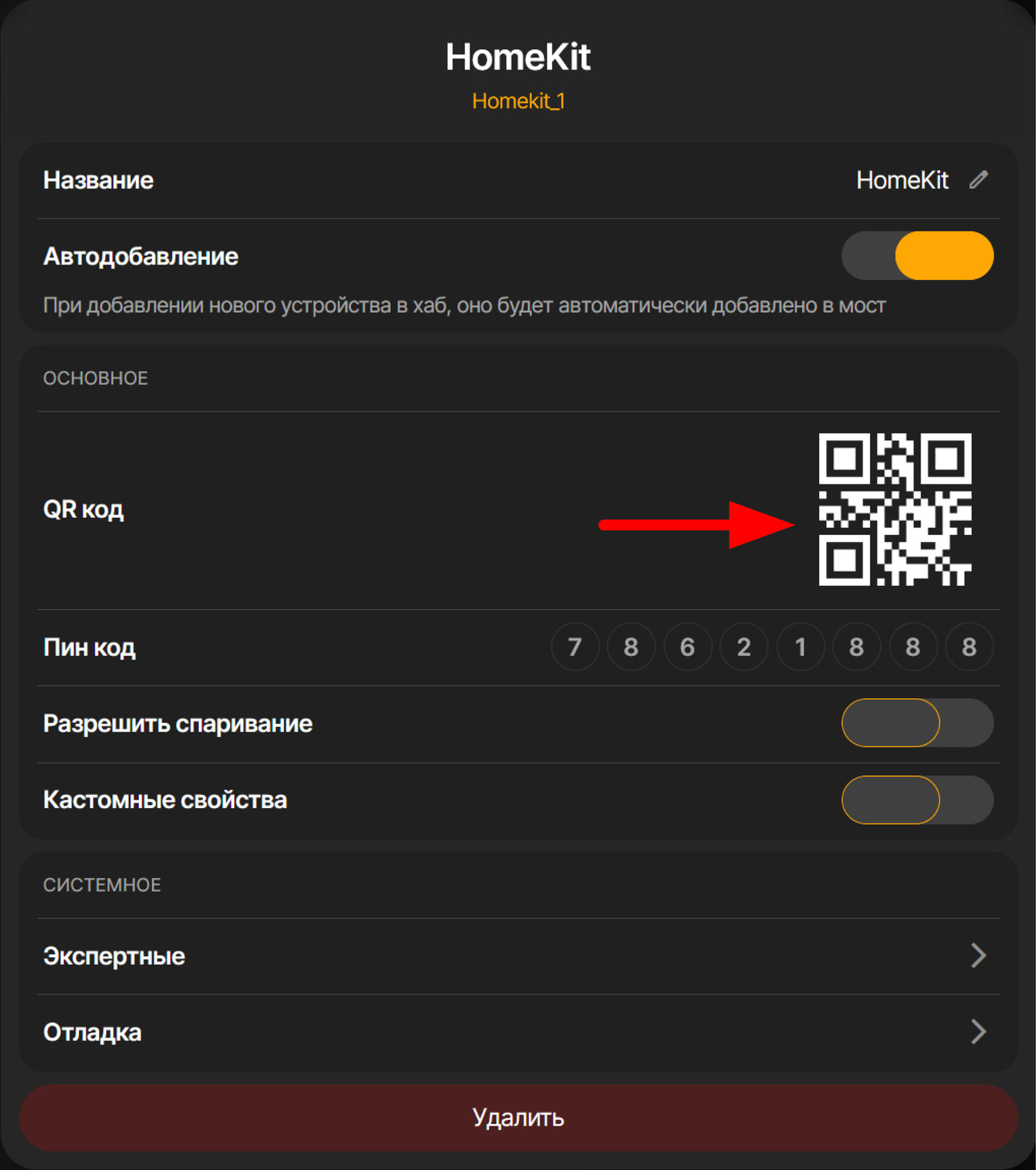

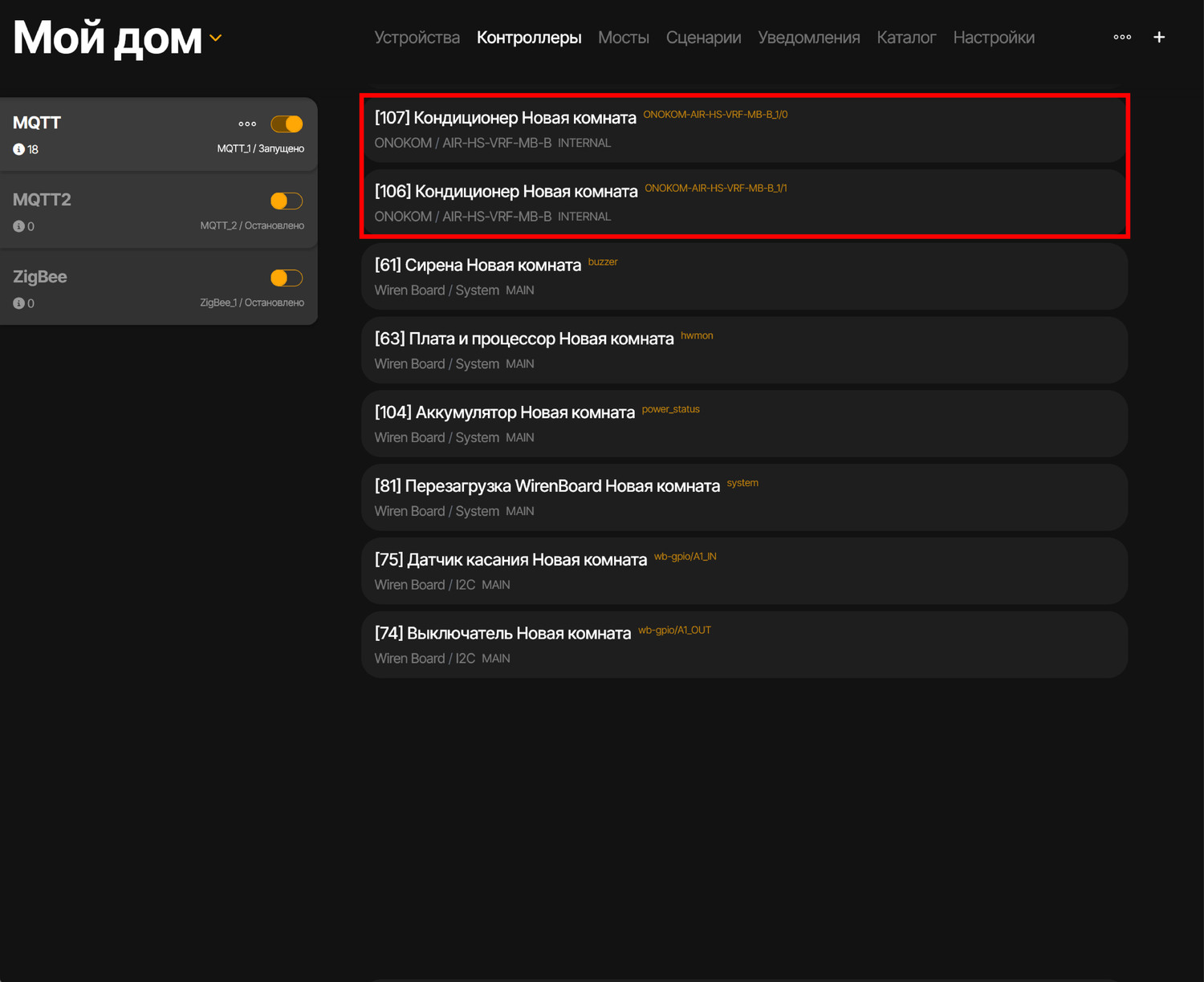

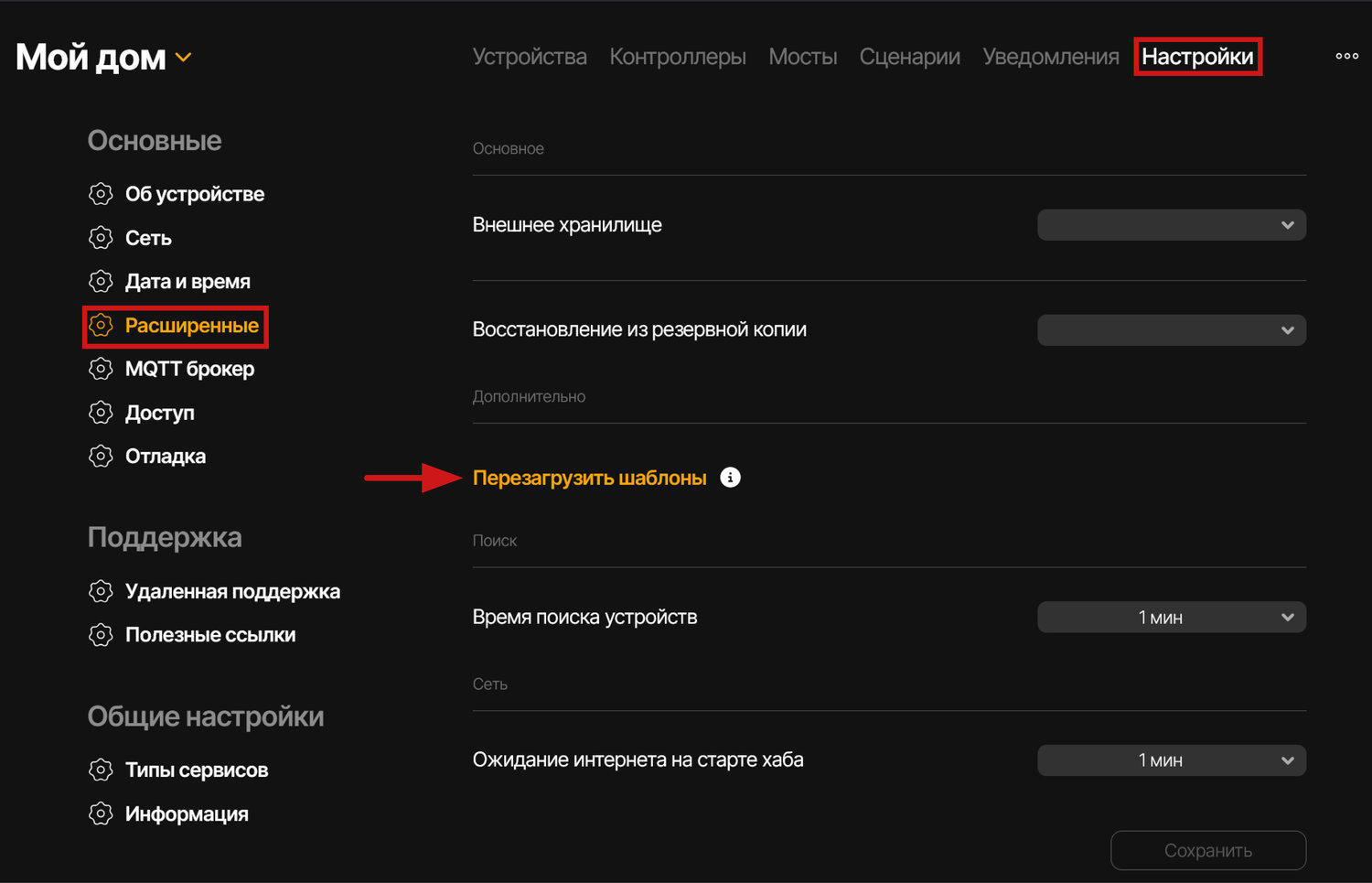

    3. 12.3 Подключение к SprutHub

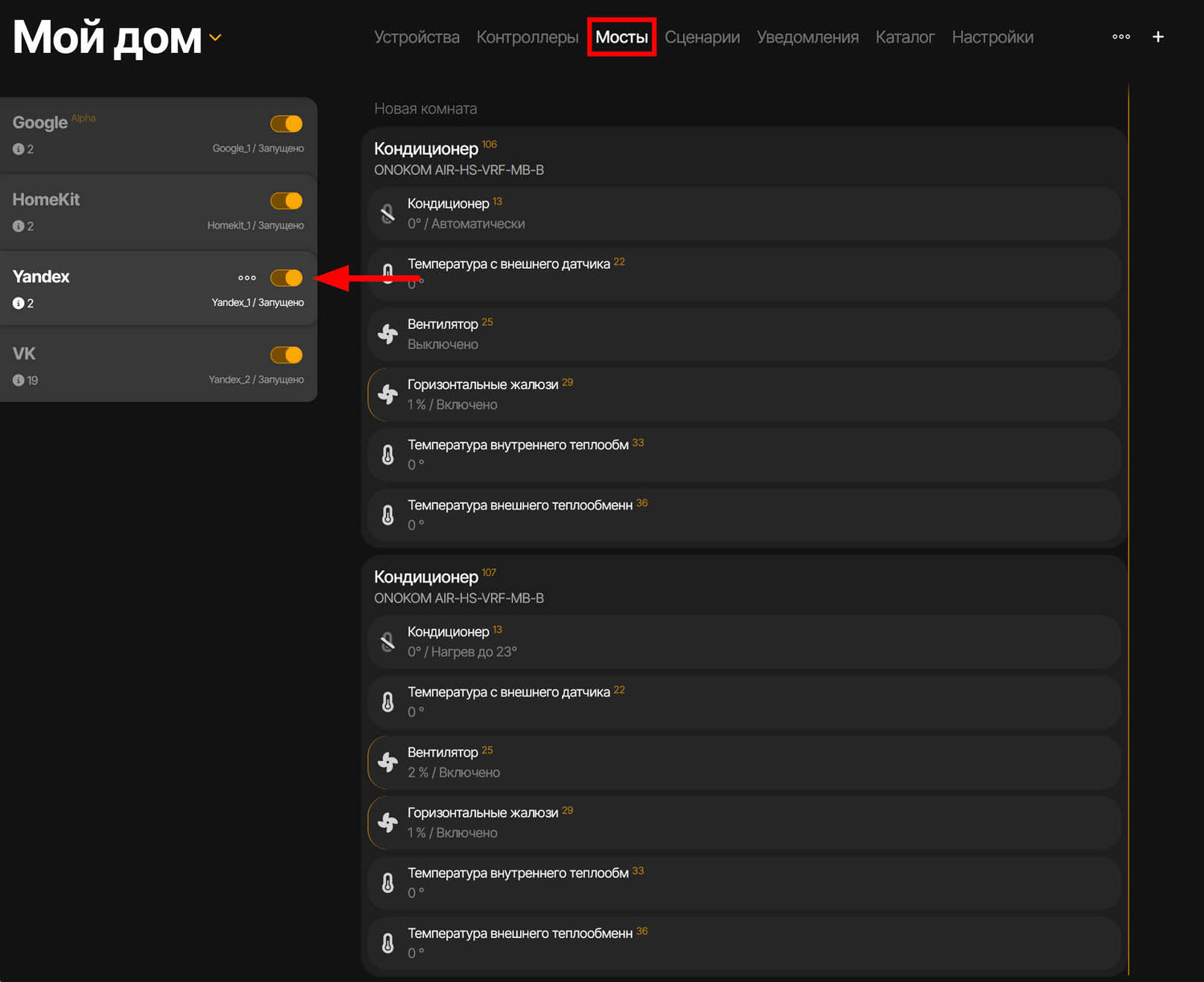

      1. 12.3.1 Добавление кондиционера Hisense в приложение Яндекс Умный Дом

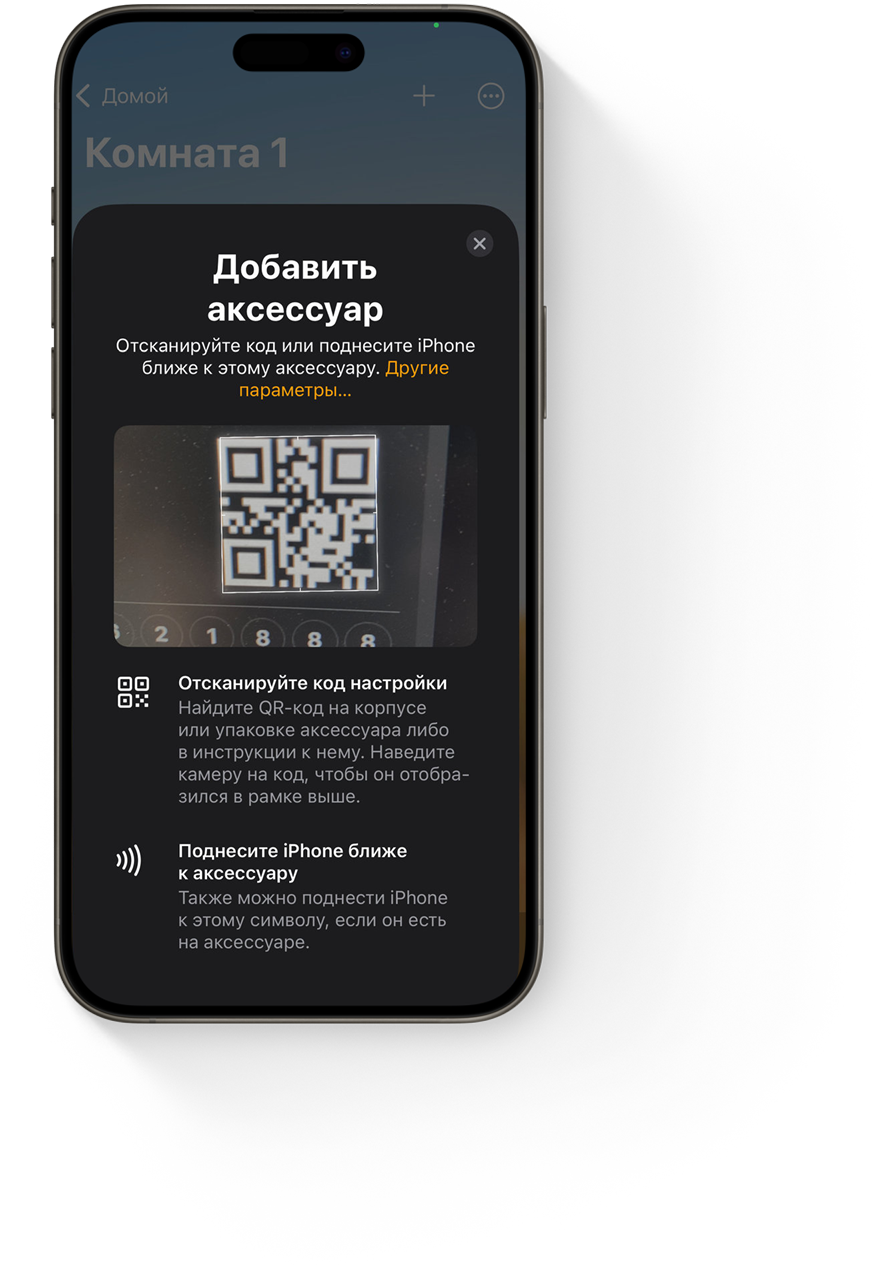

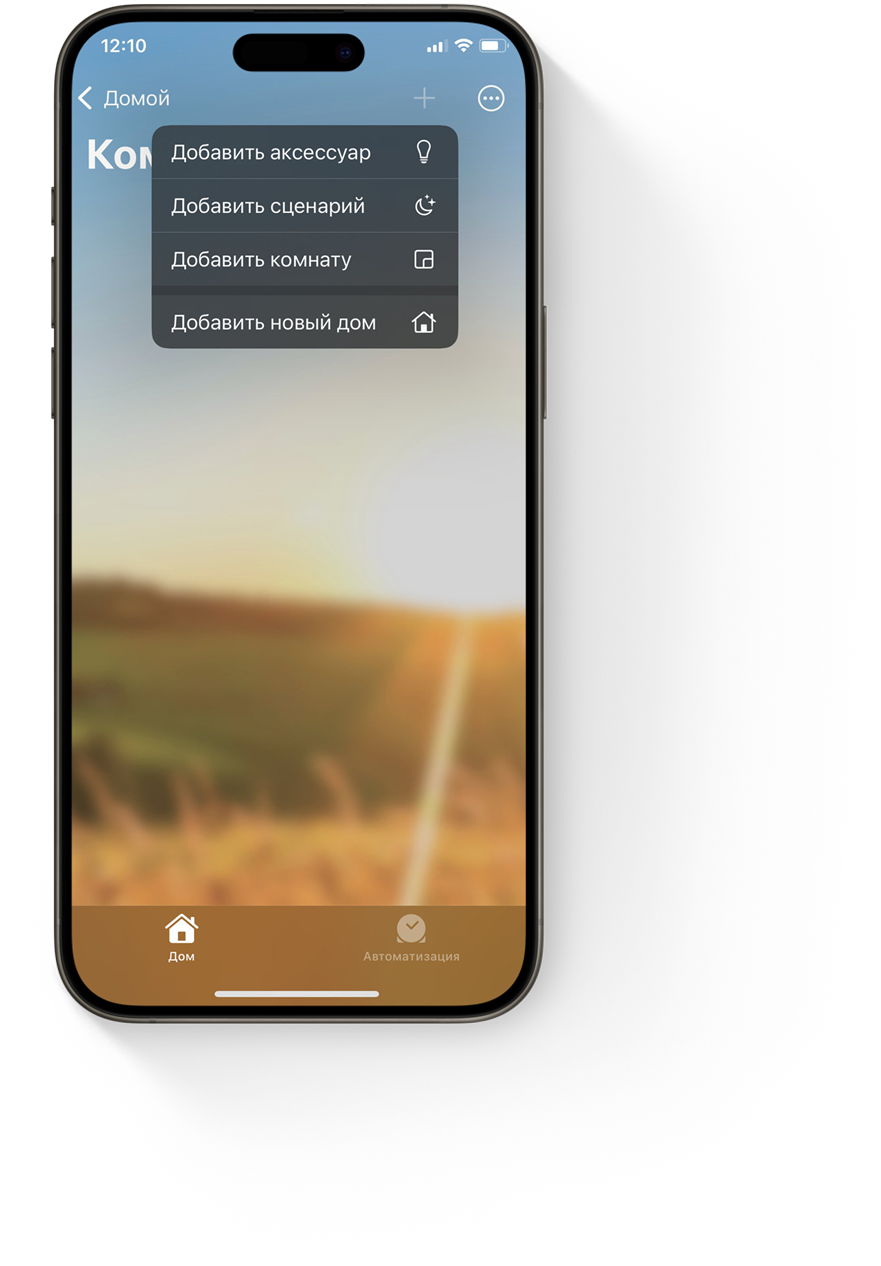

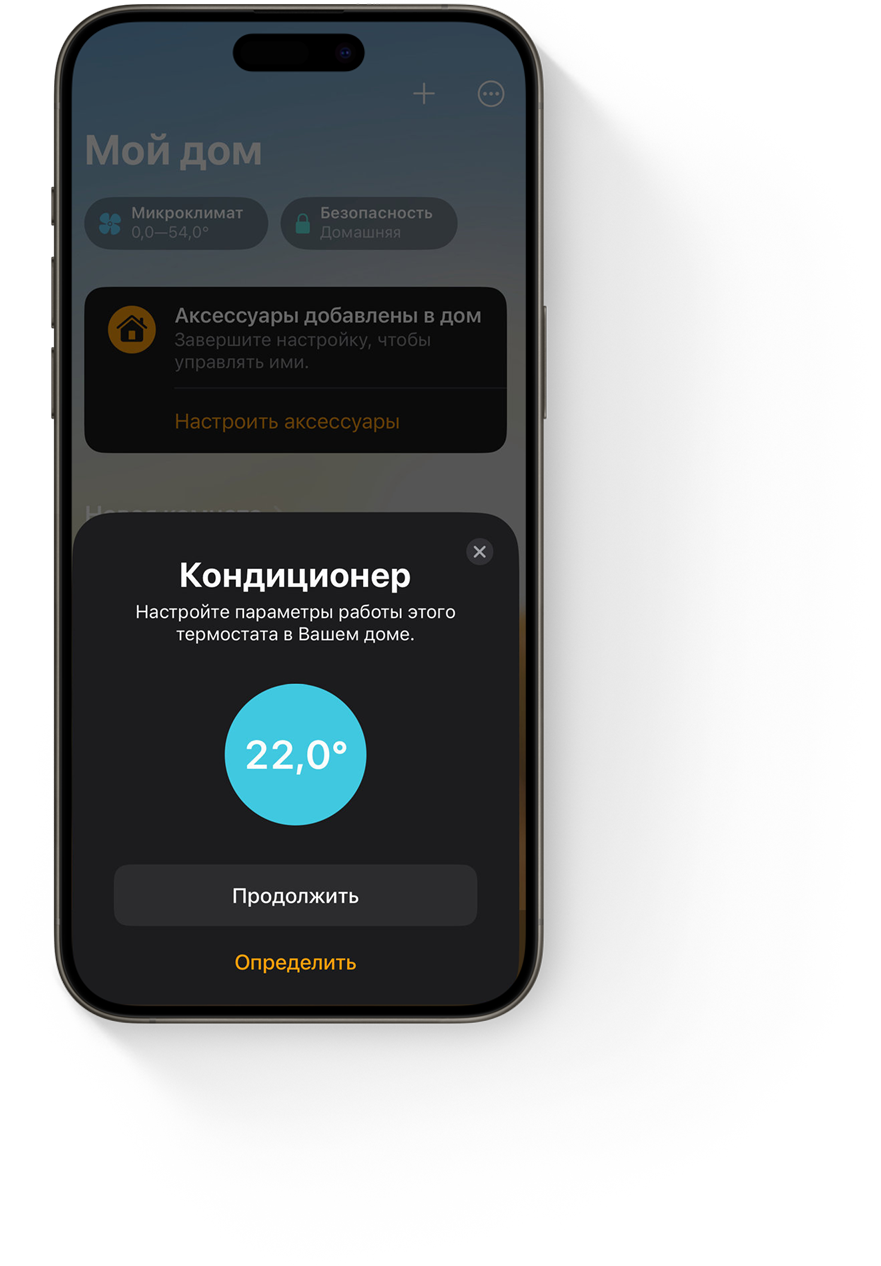

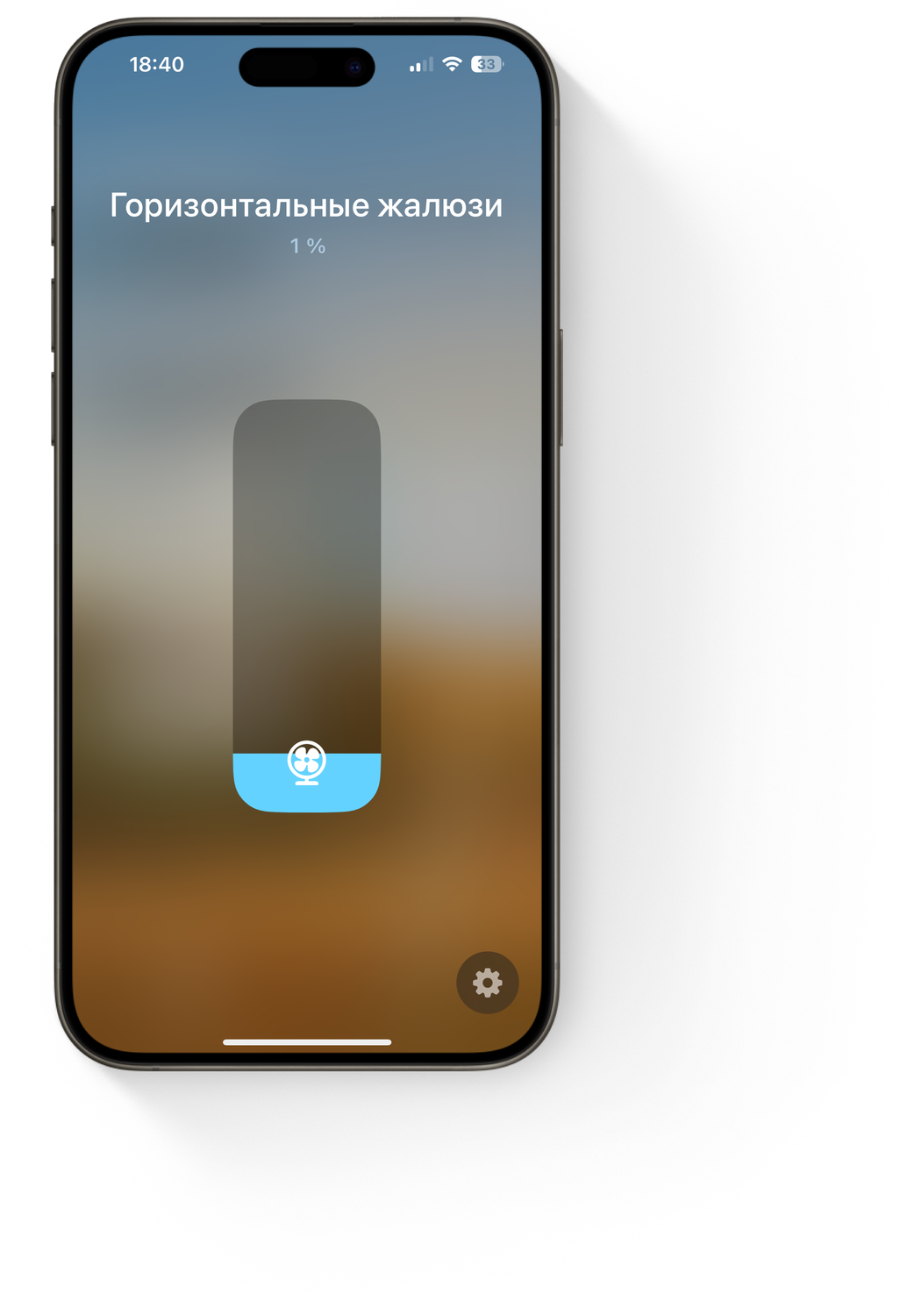

      2. 12.3.2 Добавление кондиционера Hisense в приложение Apple Home
  14. 13. Демонстрация работы

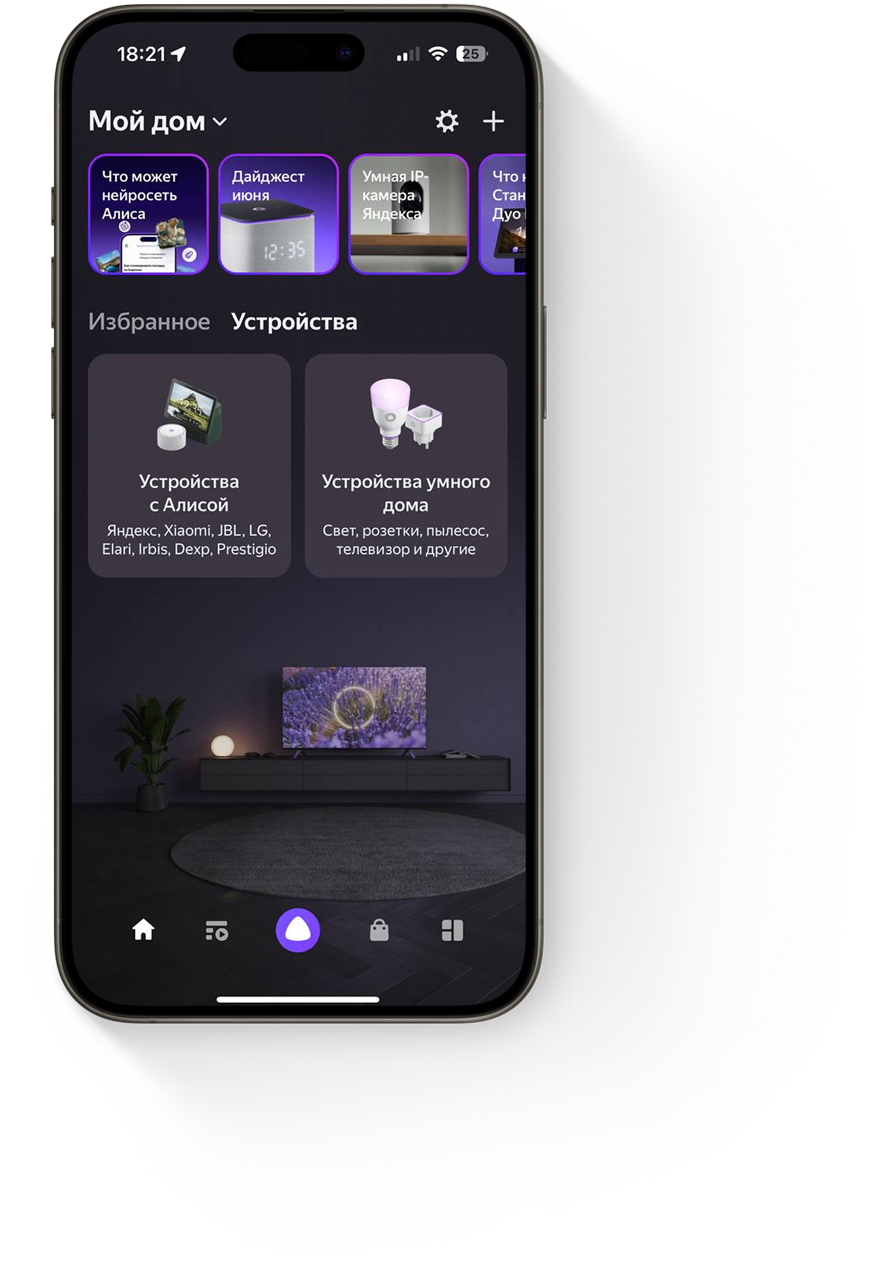

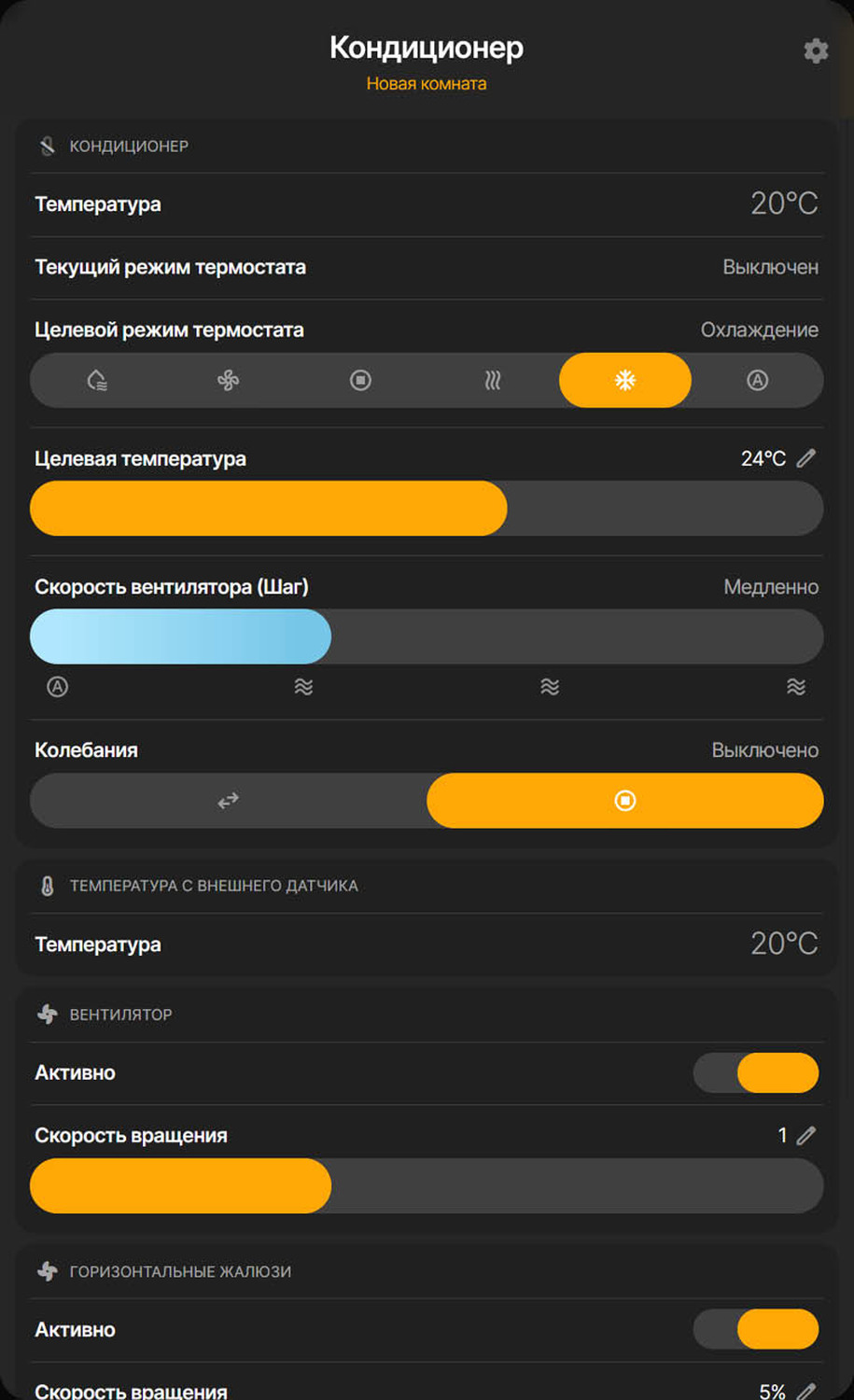

  15. 14. Скриншоты интерфейса кондиционера

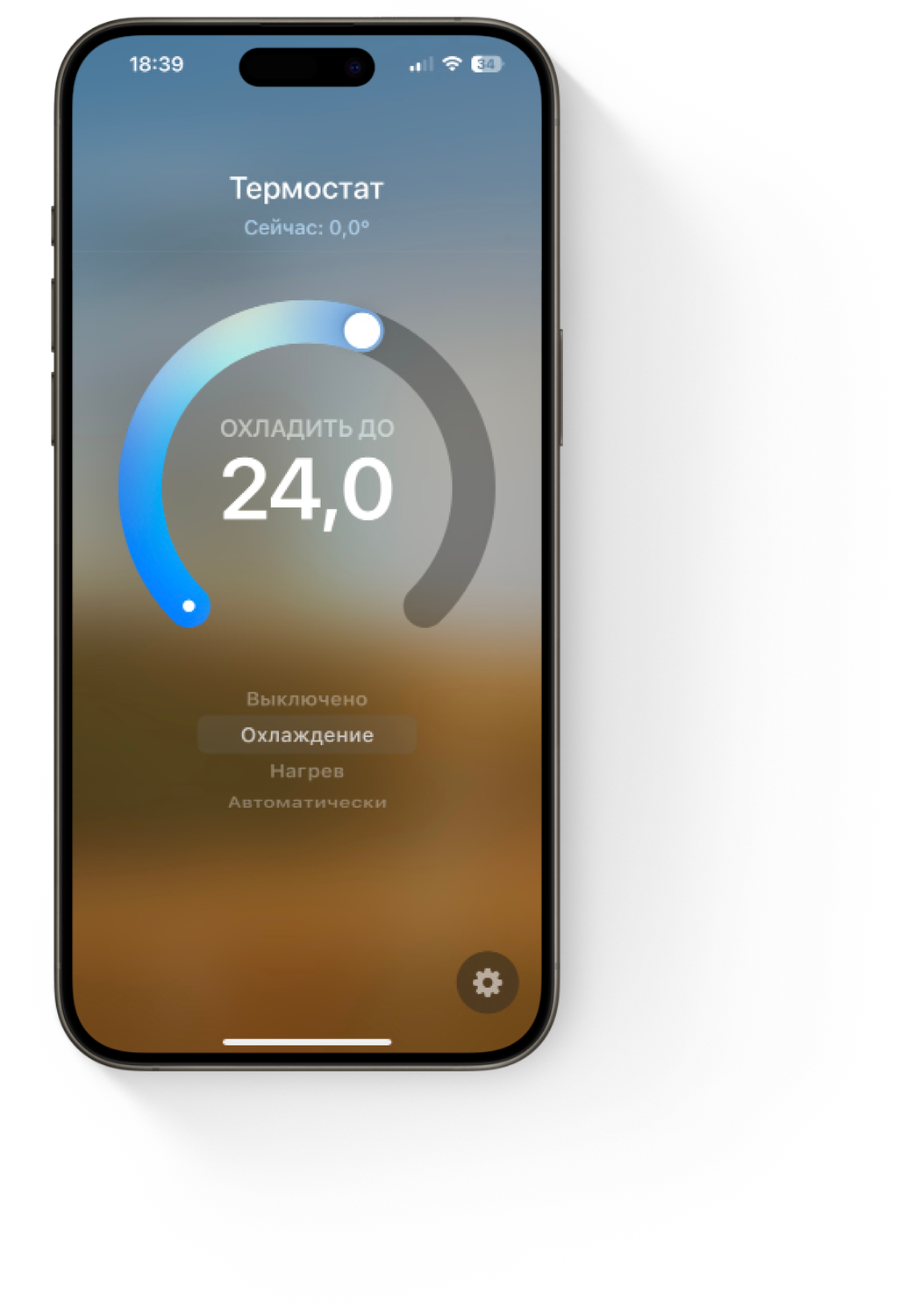

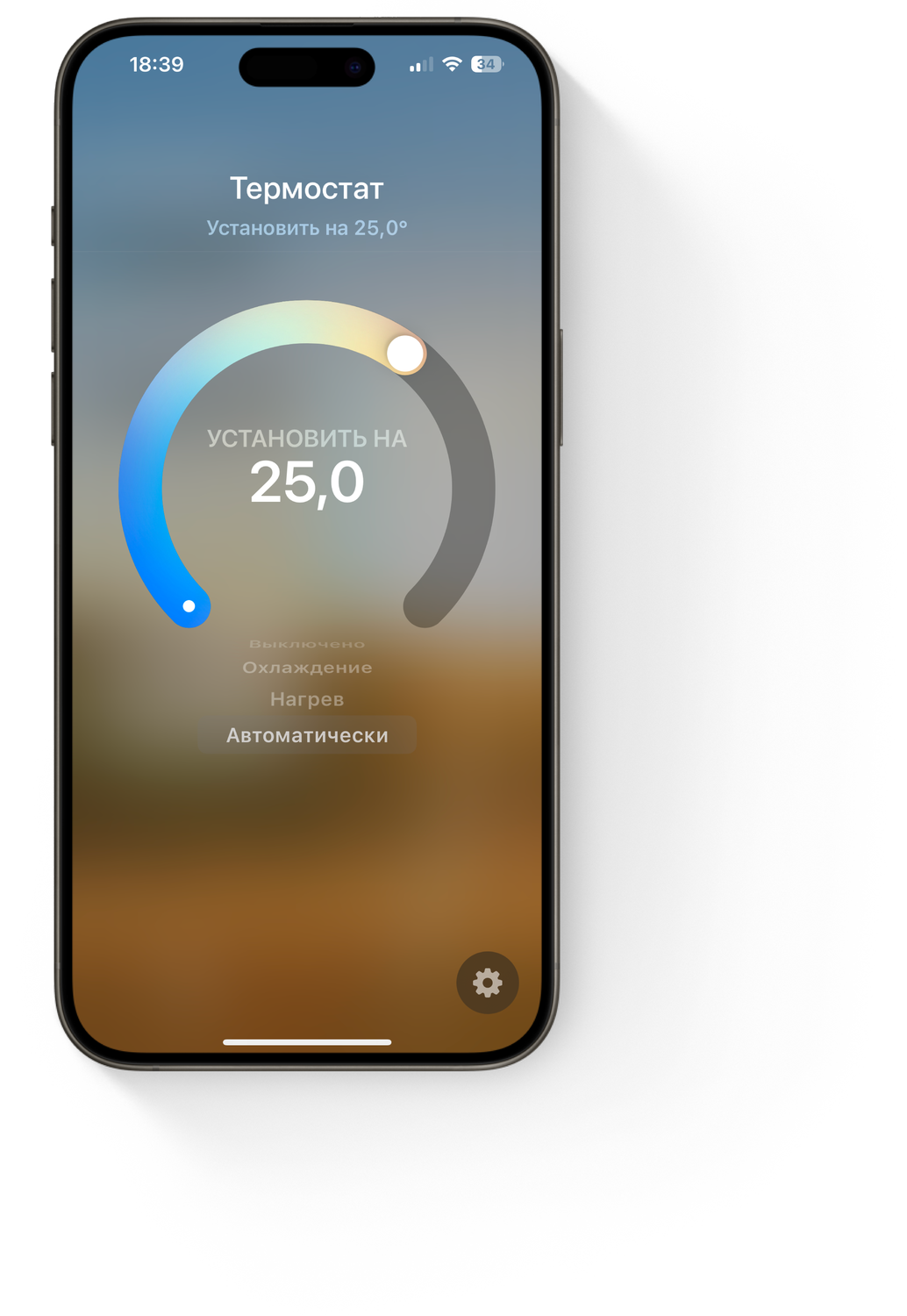

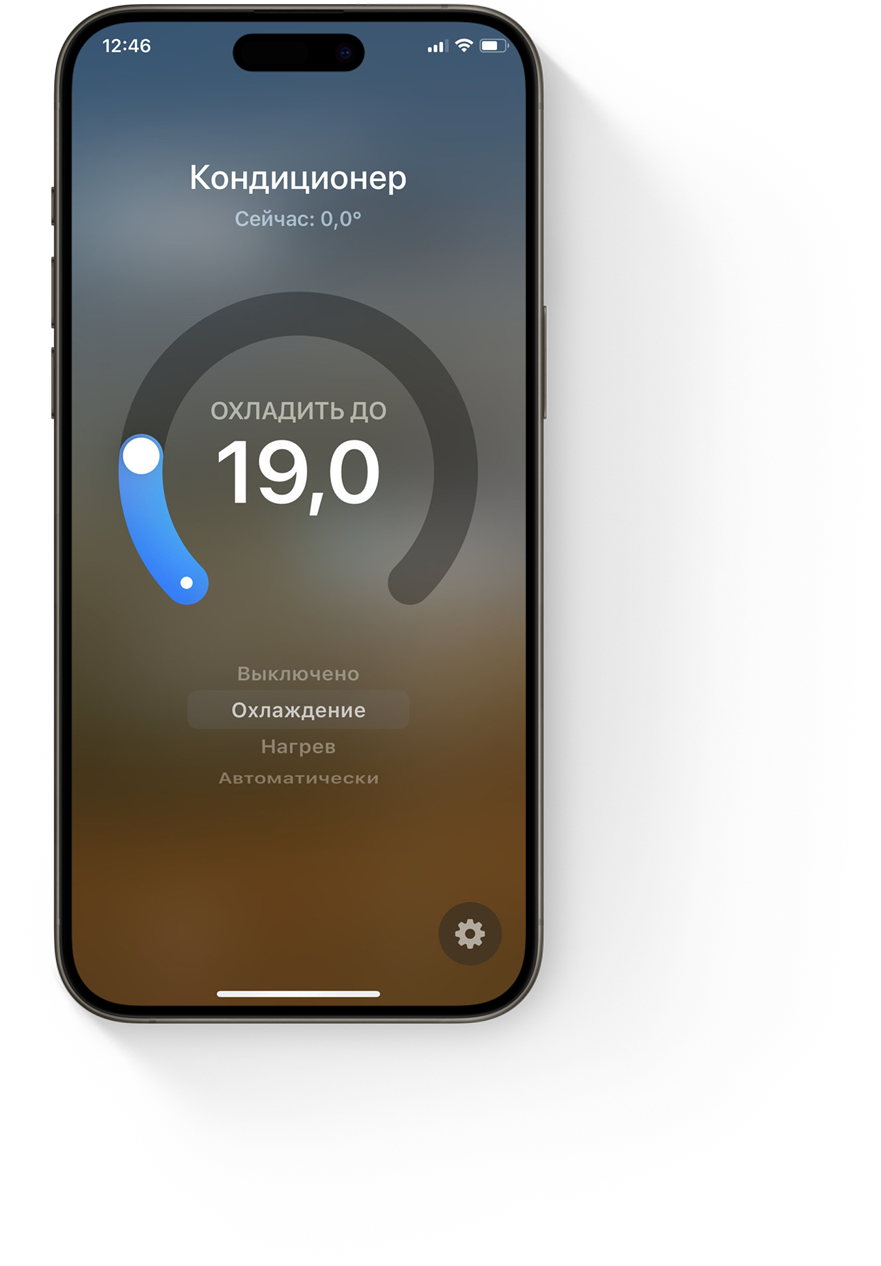

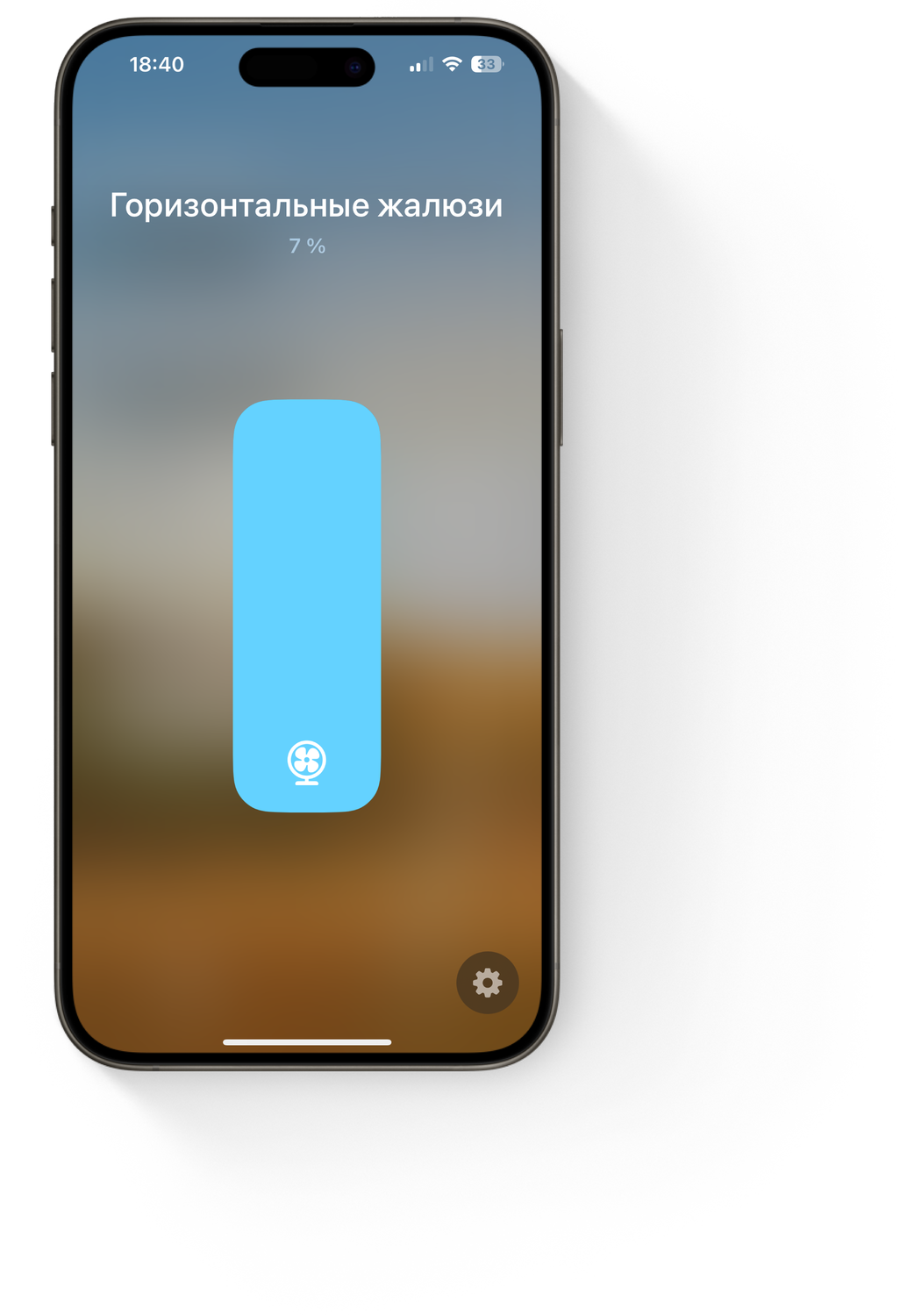

    1. 14.1 Скриншоты Apple

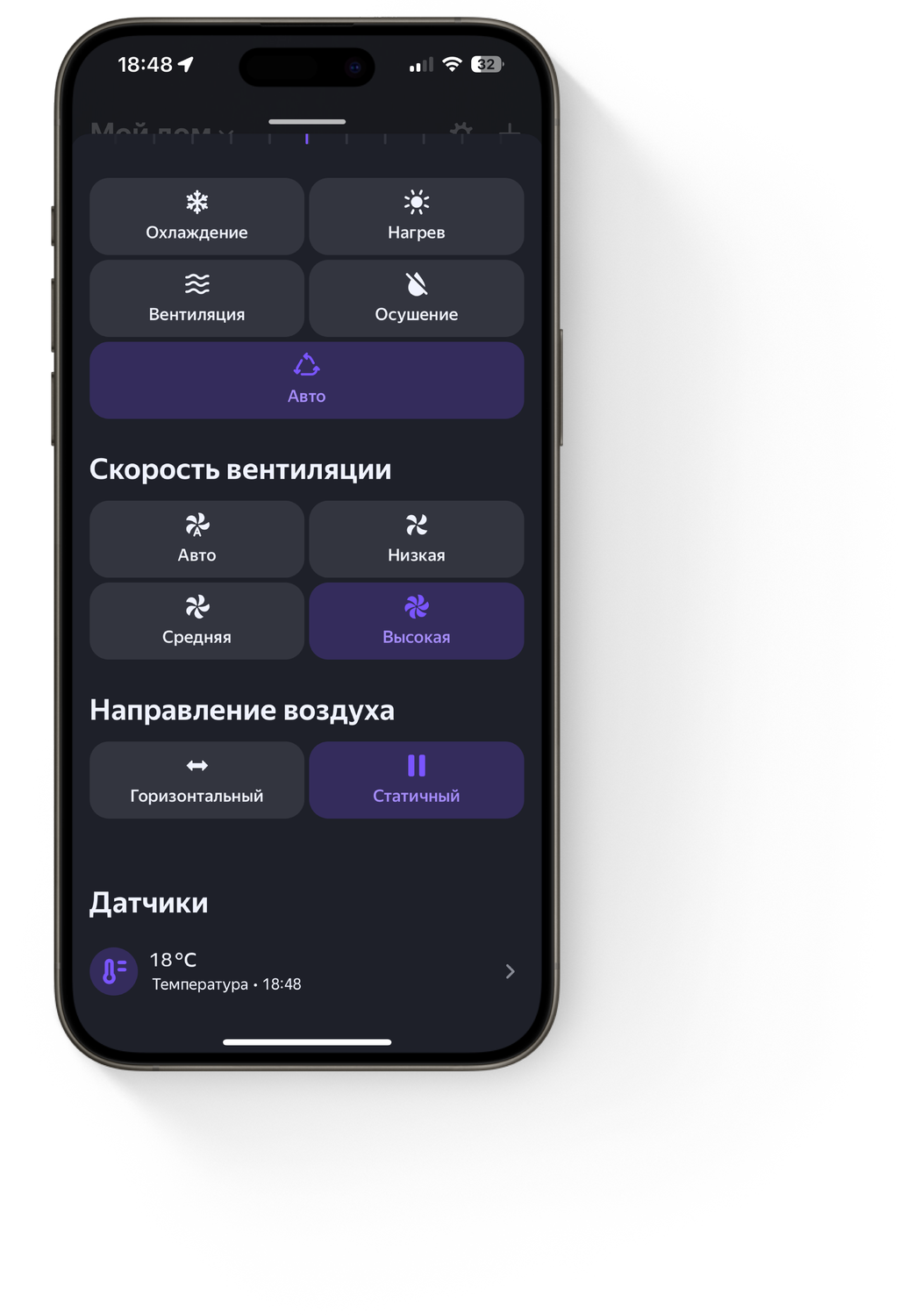

    2. 14.2 Скриншоты Yandex

1. Примеры из практики

Скопировано

Страницы с примерами в стадии создания

2. Технические характеристики

Скопировано
Интерфейс RS485
Изоляция интерфейса Гальванически развязанный
Протокол Modbus RTU + Fast Modbus (быстрый модбас), адрес задается программно, заводские настройки указаны на наклейке
Размер шлюза 60x37x15 мм (ДхШхВ) без клеммы
70x37x15 мм (ДхШхВ) с клеммой
Размер адаптера 40x31x13 мм (ДхШхВ)
Питание (рекомендуемое) DC 24В
Скорость работы 9600 (по умолчанию), 19200, 38400, 57600, 115200
Количество стоповых бит 2
Бит четности Нет (N)
Потребление Макс. 1 Вт
Тип соединения шины и питания Винтовой клемник
Рекомендуемое сечение провода с НШВИ 0.35 – 1 мм2 — одинарные
0.35 – 0.5 мм2 — сдвоенные провода
Момент затяжки винтов 0.2 Н∙м
Режим работы Непрерывный
Температура эксплуатации От 0 до +40 °С
Степень защиты IP30
Масса (с коробкой) 100 г
Комплект Коробка, устройство, адаптер HS-A-VRF, кабель для адаптера, кабель для кондиционера

2.1 Версии устройств

Скопировано

Актуальная версия
Сентябрь 2025 года - по настоящее время

Новая платформа шлюза с поддержкой Fast Modbus

2.2 Изображение устройства

Скопировано




Картинки для вставки устройства
в свои проекты

HS-VRF-MB-B-16.svg
HS-VRF-MB-B-16.pdf







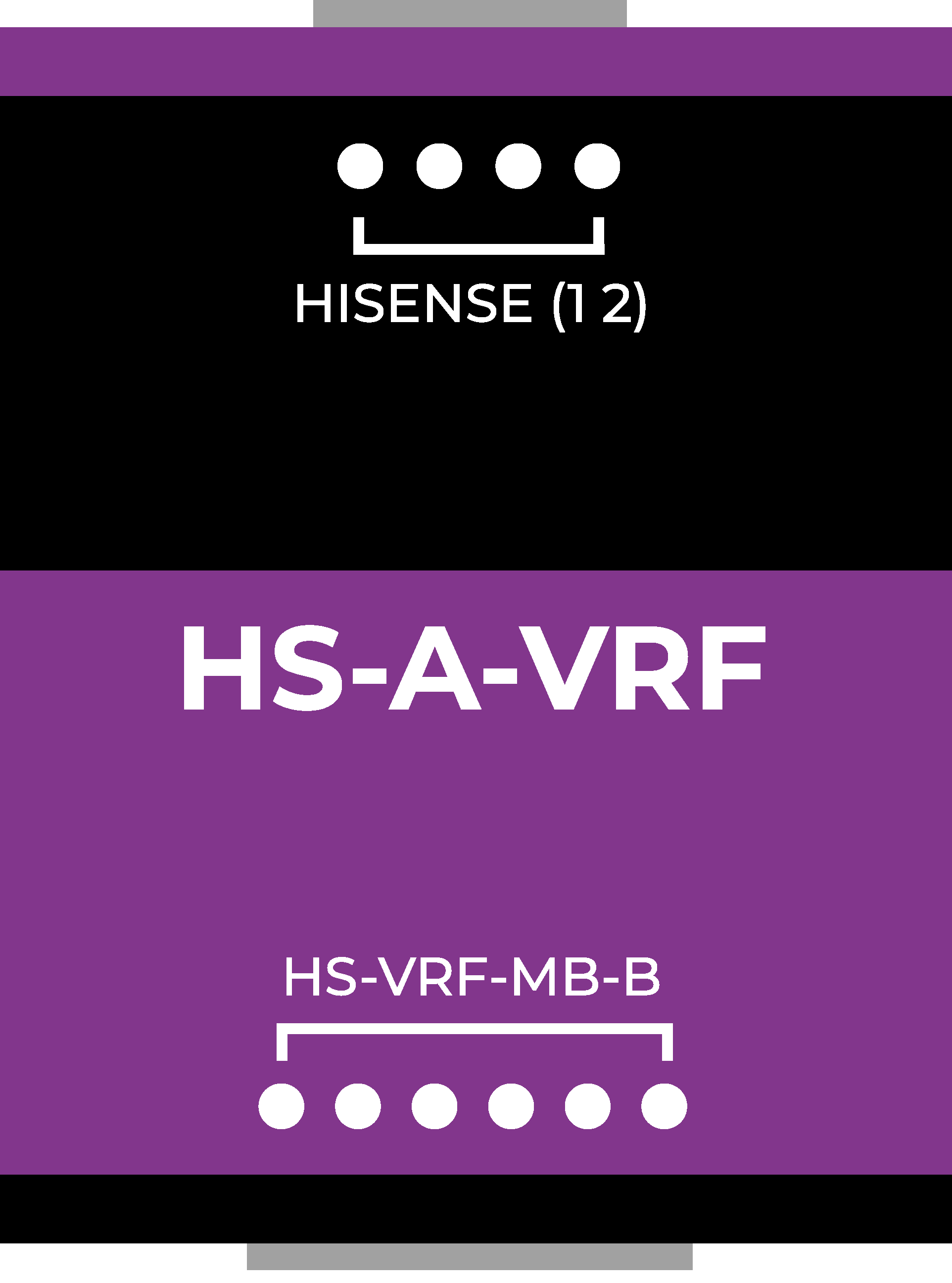

Картинки для вставки устройства
в свои проекты

HS-A-VRF.svg
HS-A-VRF.pdf

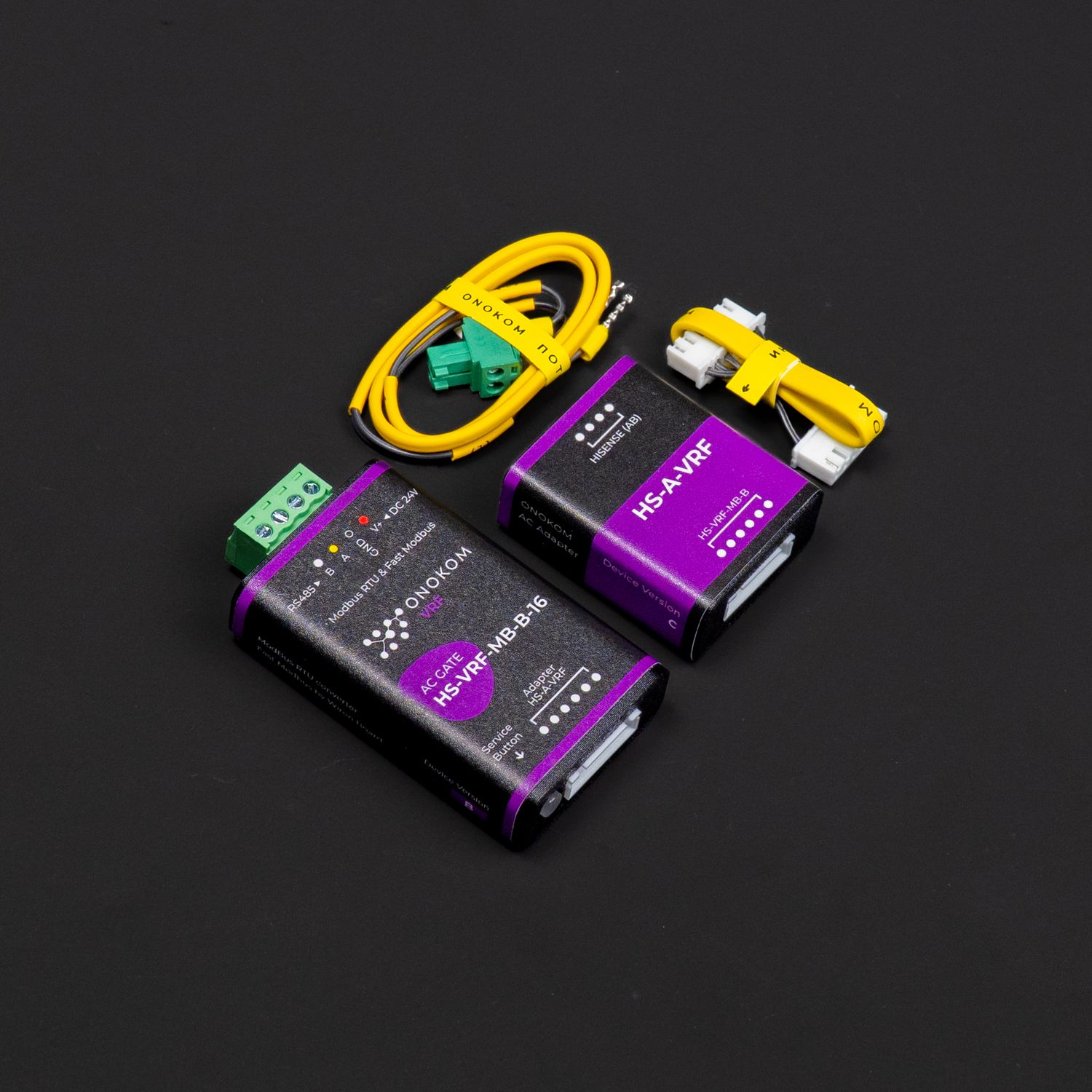

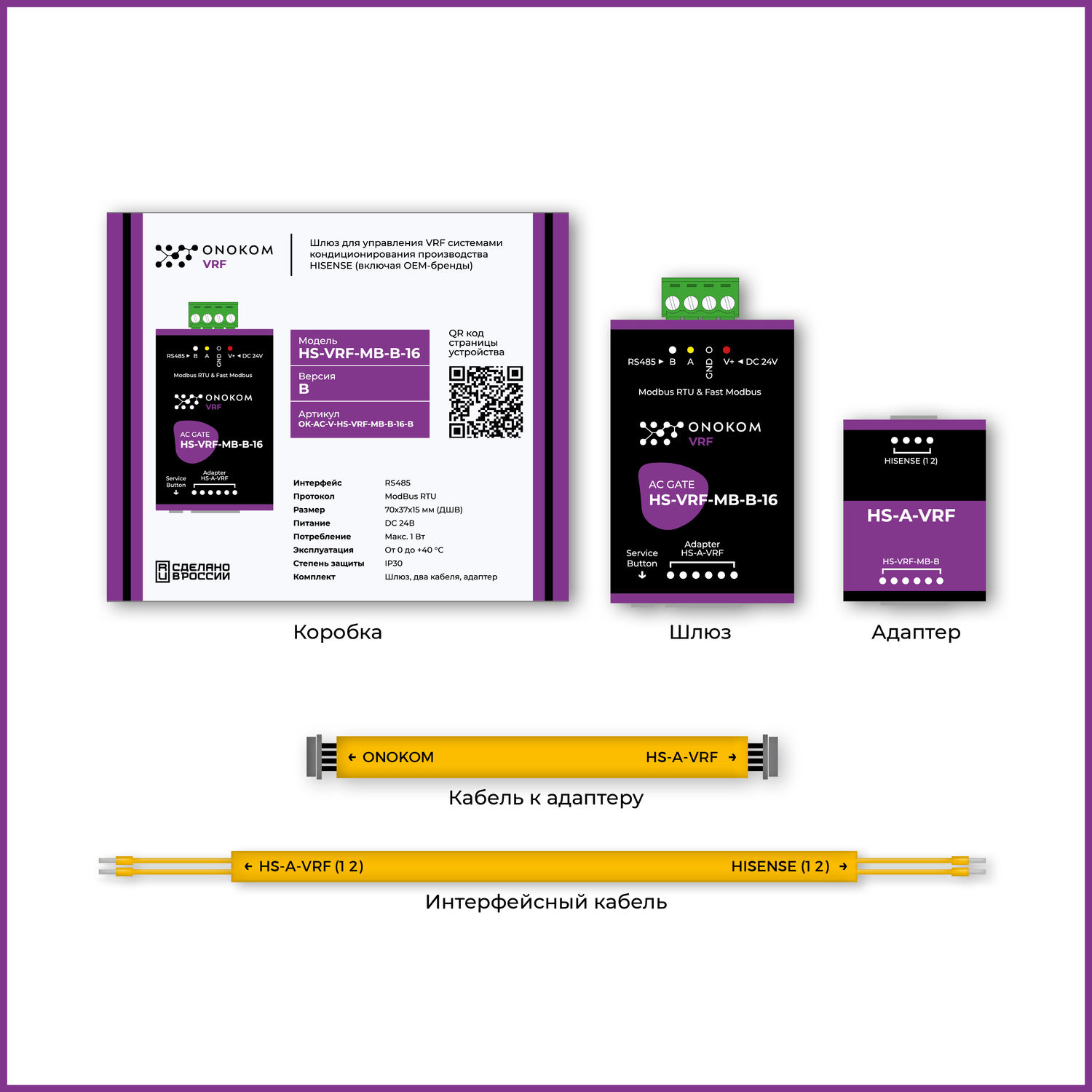

2.3 Комплектация

Скопировано

загружается

Комплектация

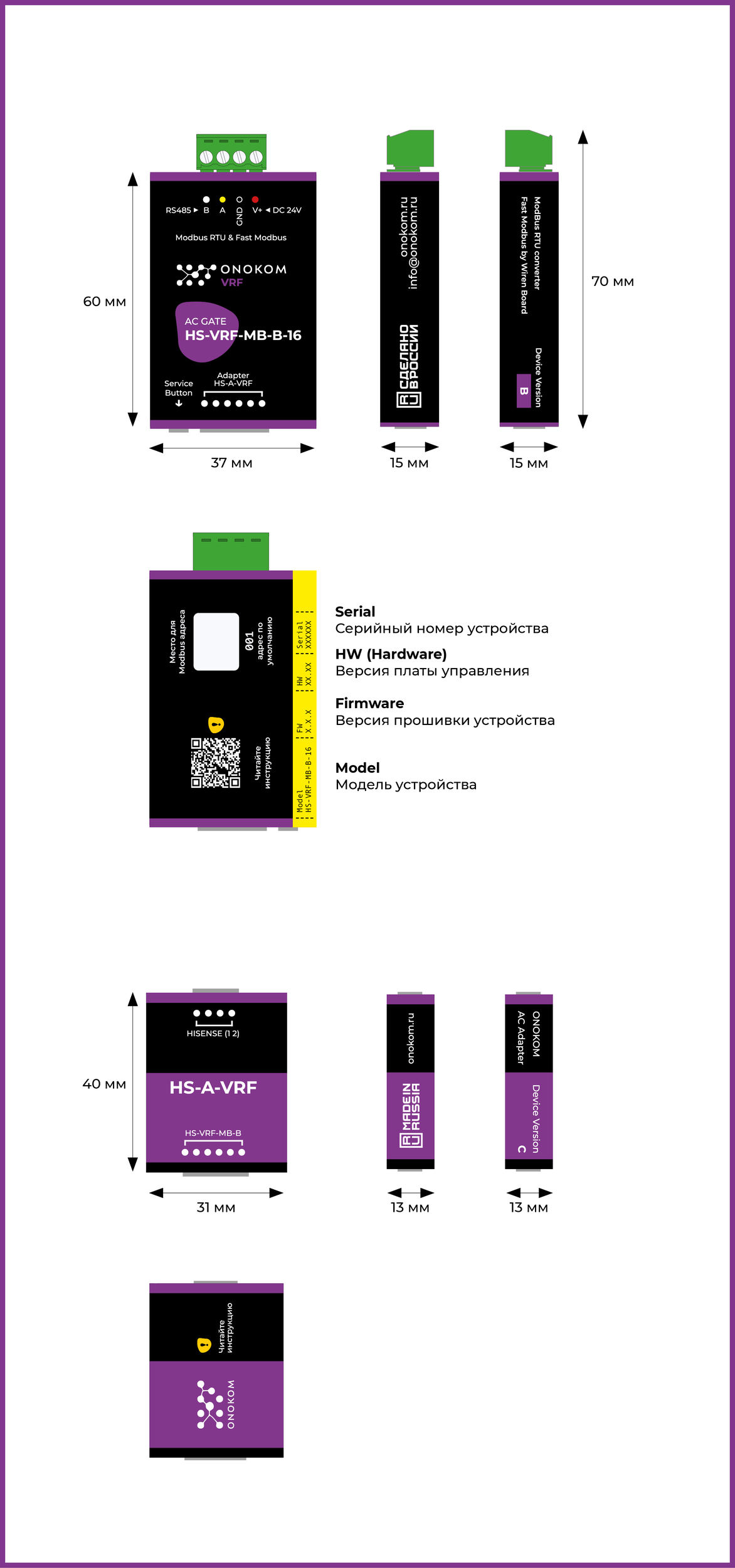

2.4 Размеры устройства

Скопировано

загружается

Размеры

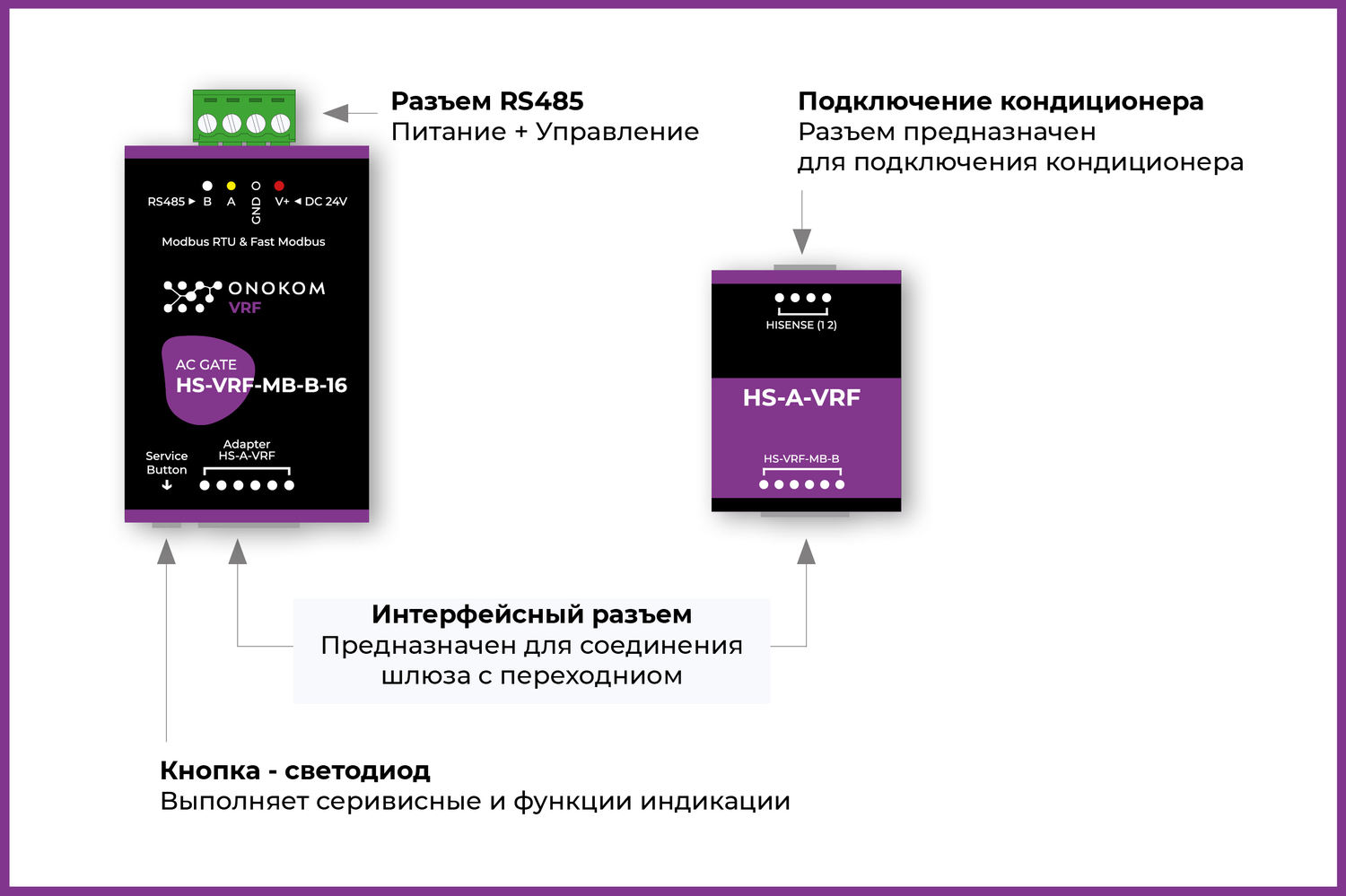

2.5 Назначение портов и кнопок

Скопировано

загружается

Назначение портов и кнопок

3. Внешний вид

Скопировано

загружается

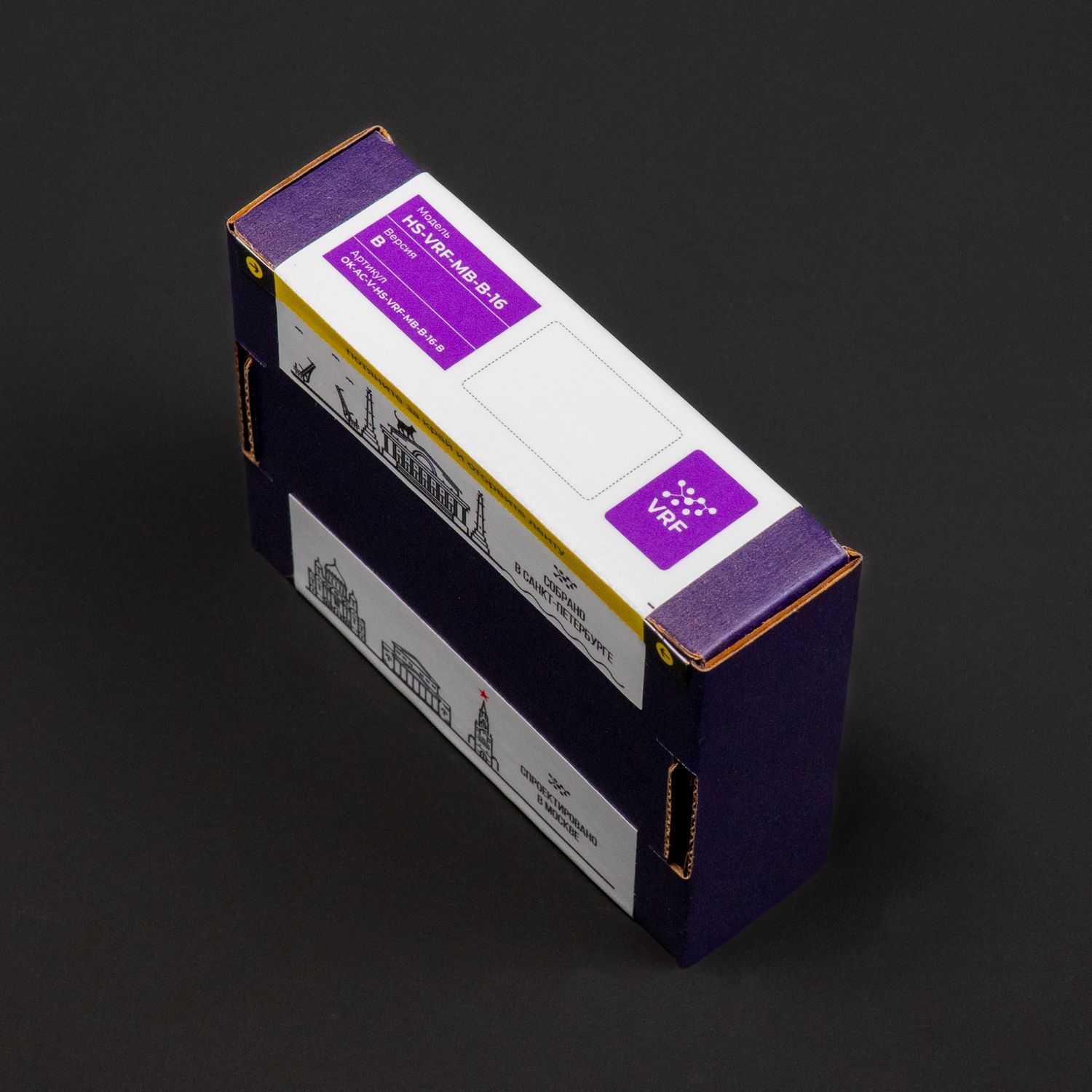

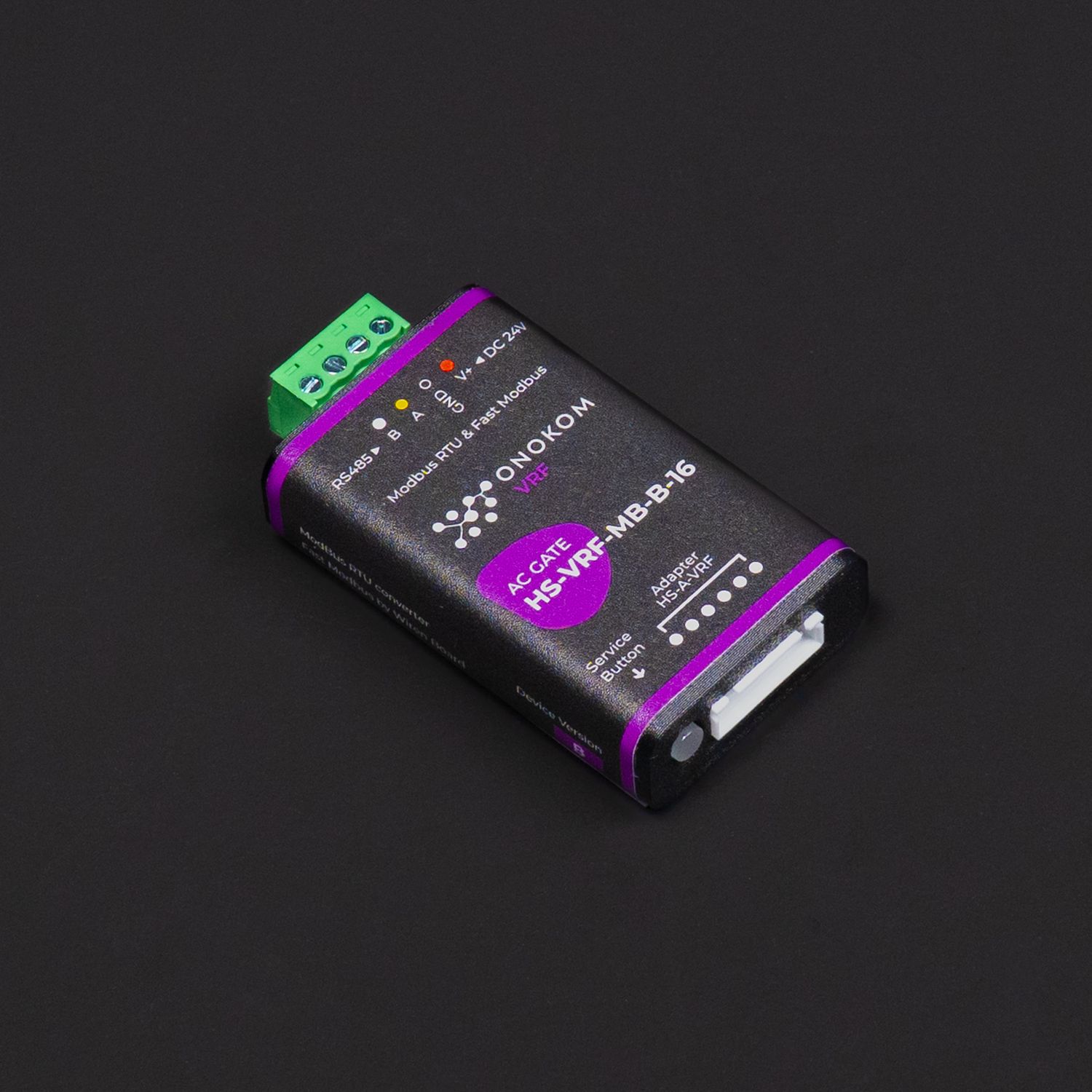

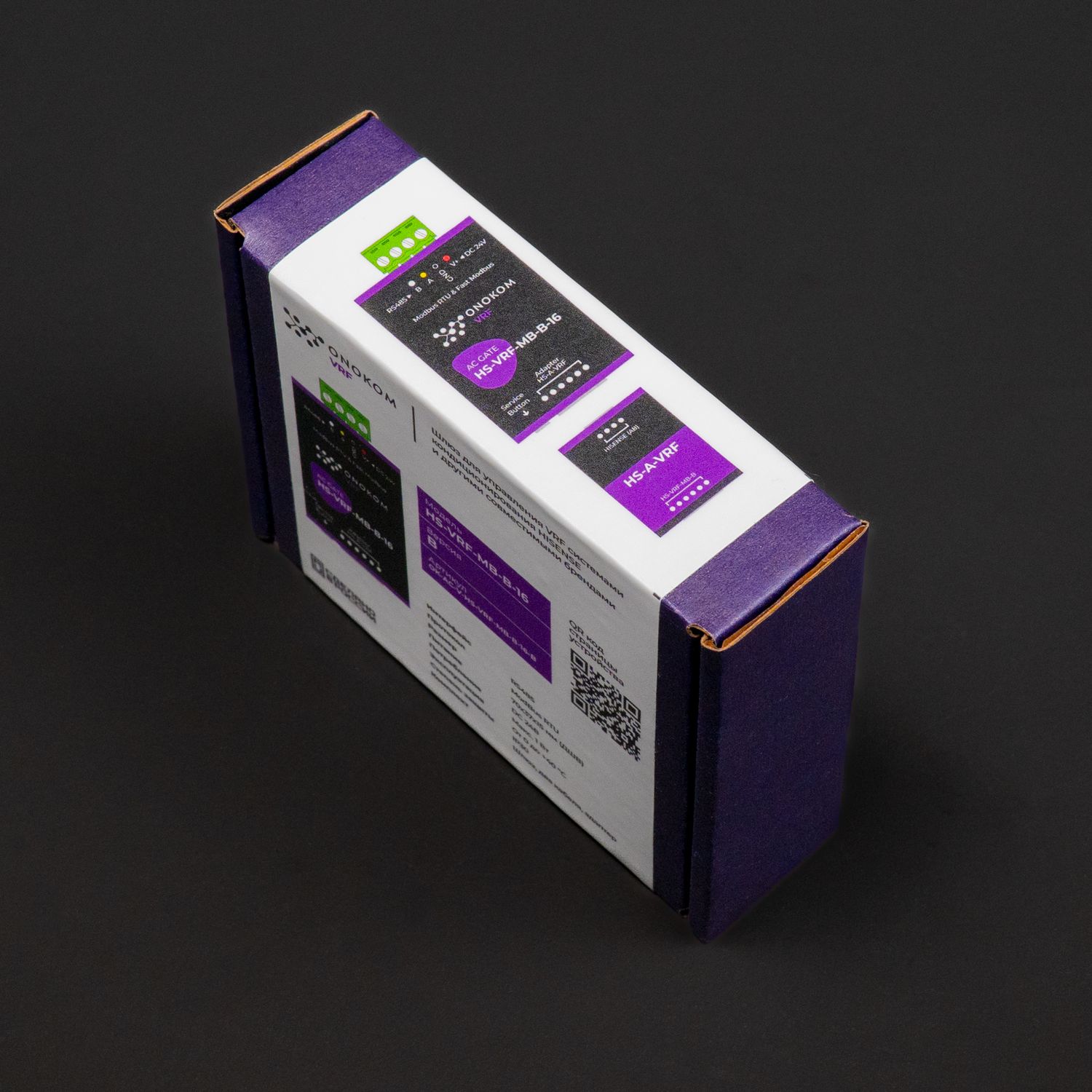

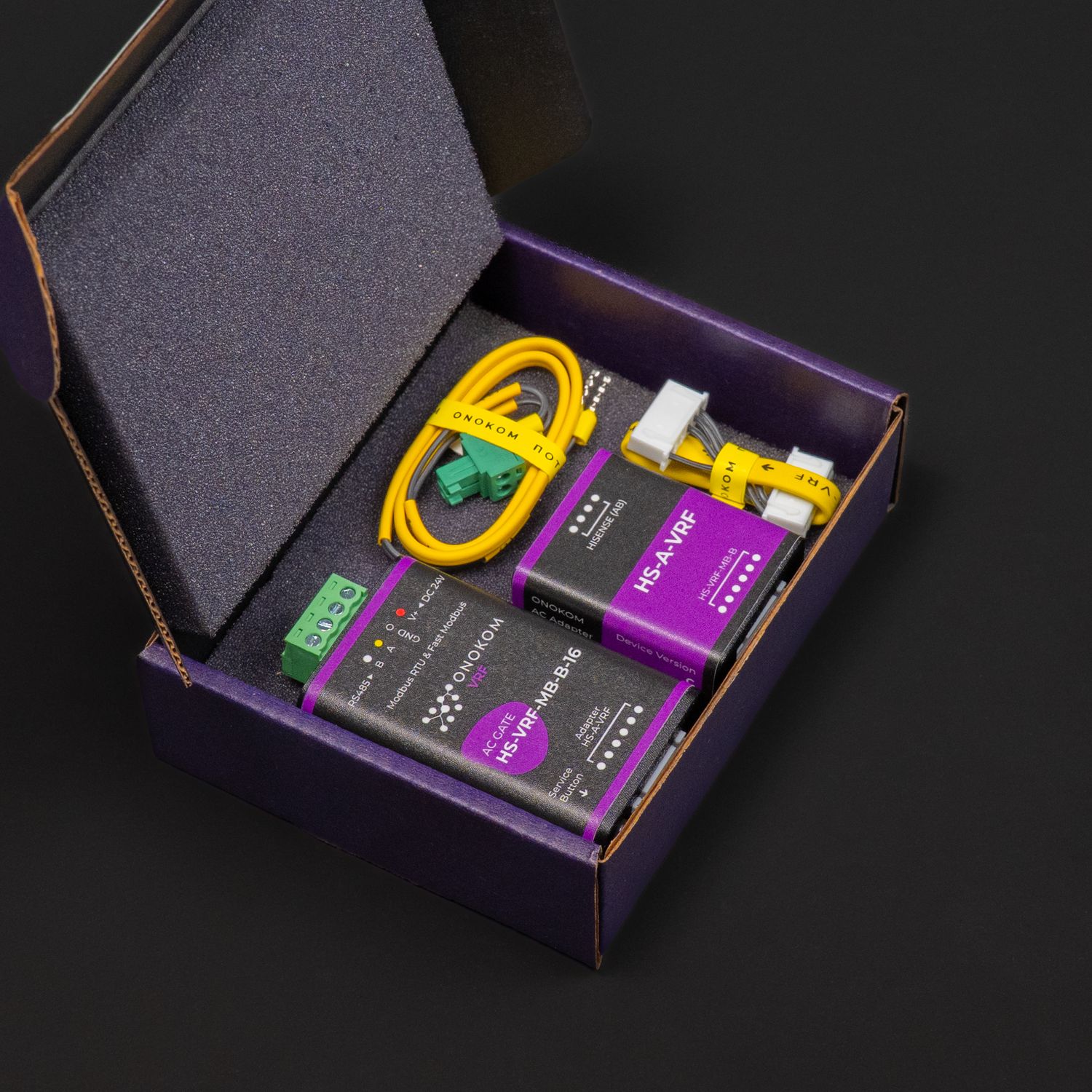

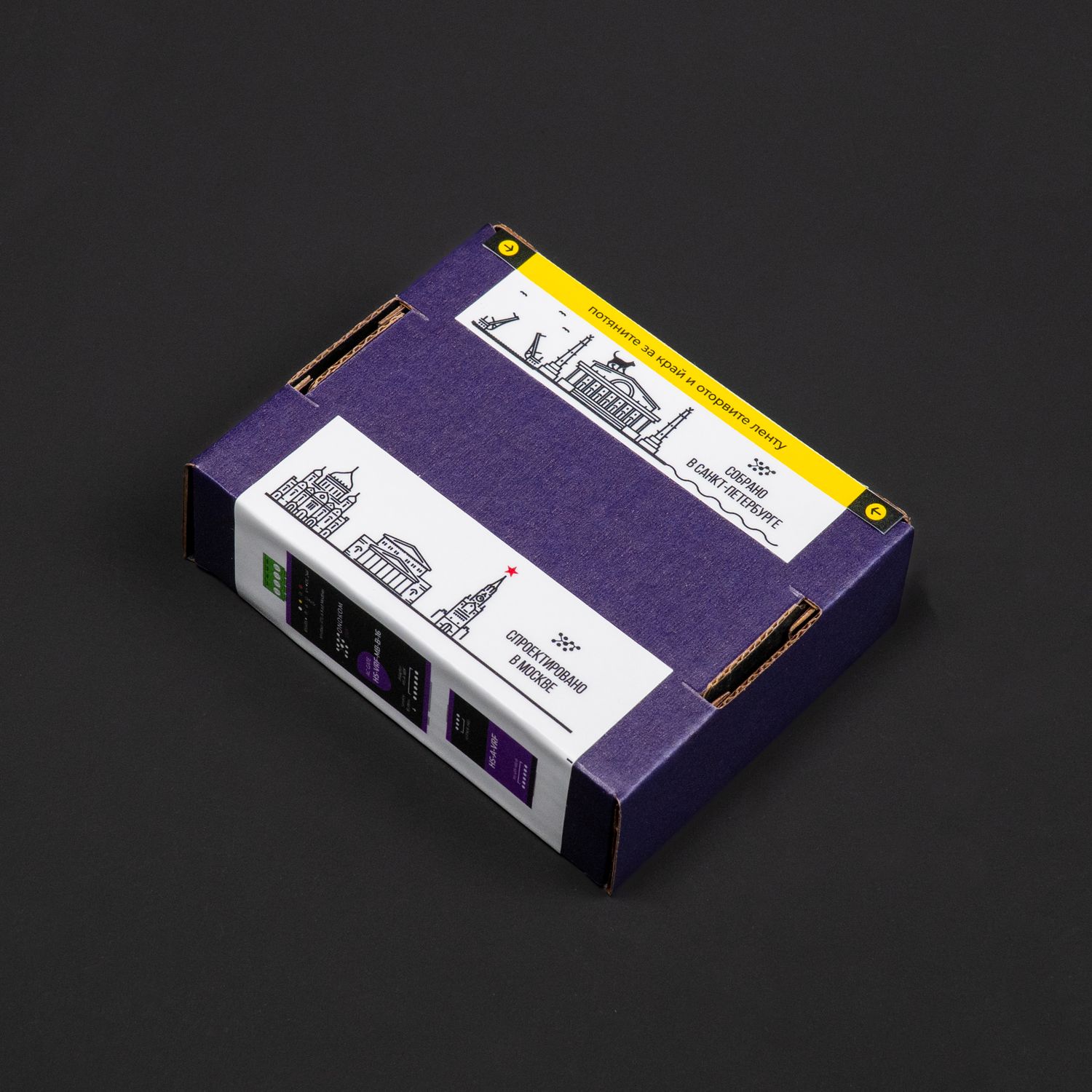

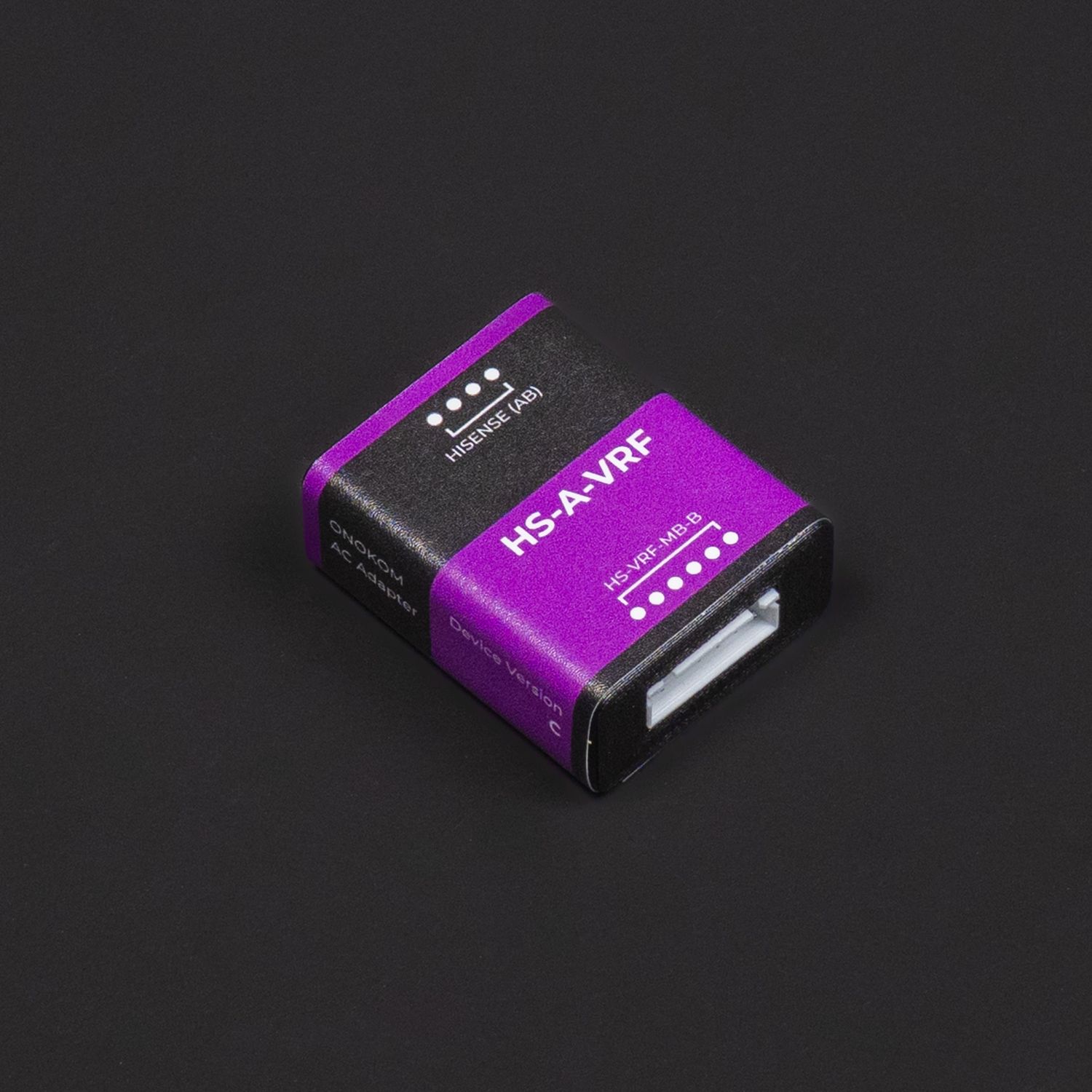

Комплектация шлюза - закрытая коробка

загружается

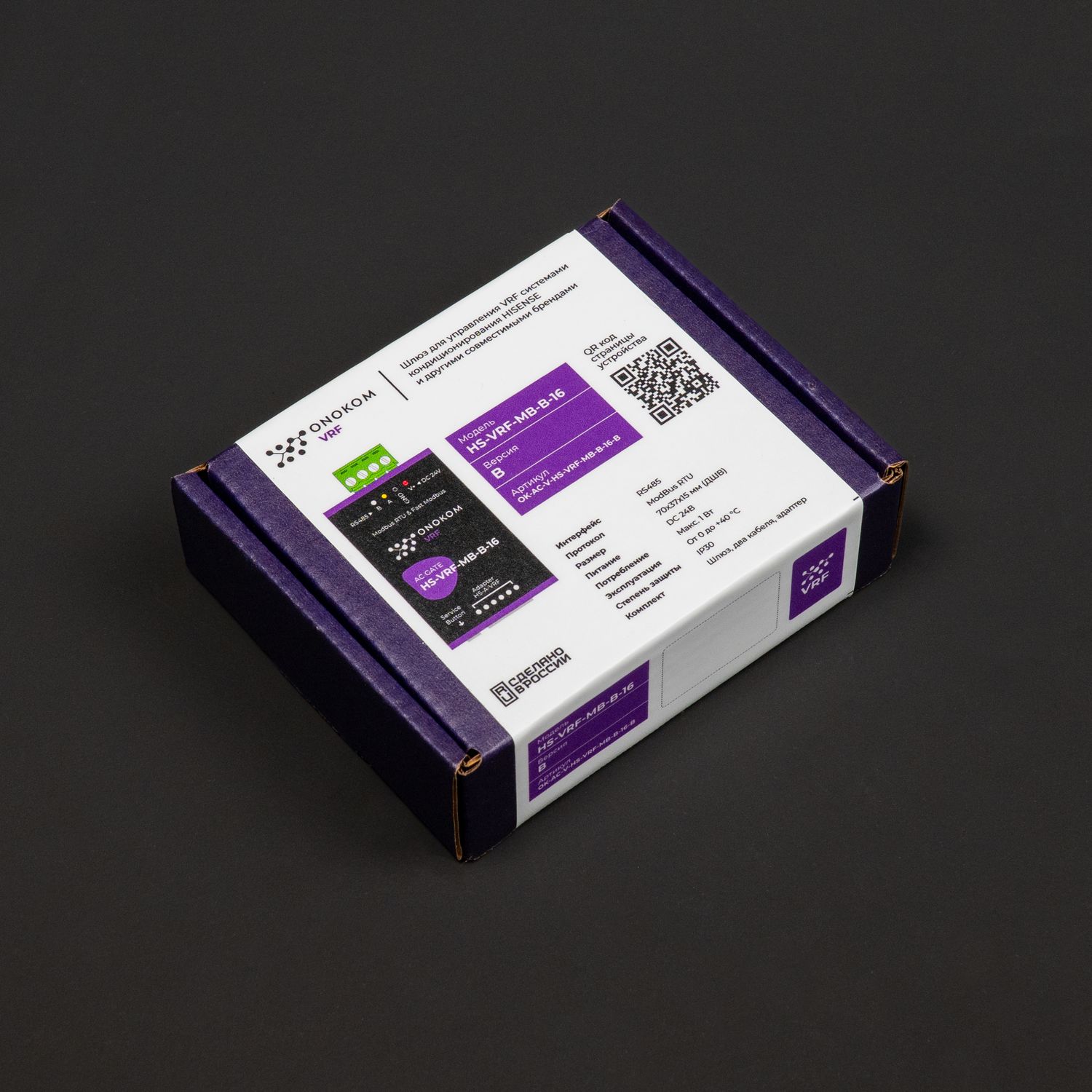

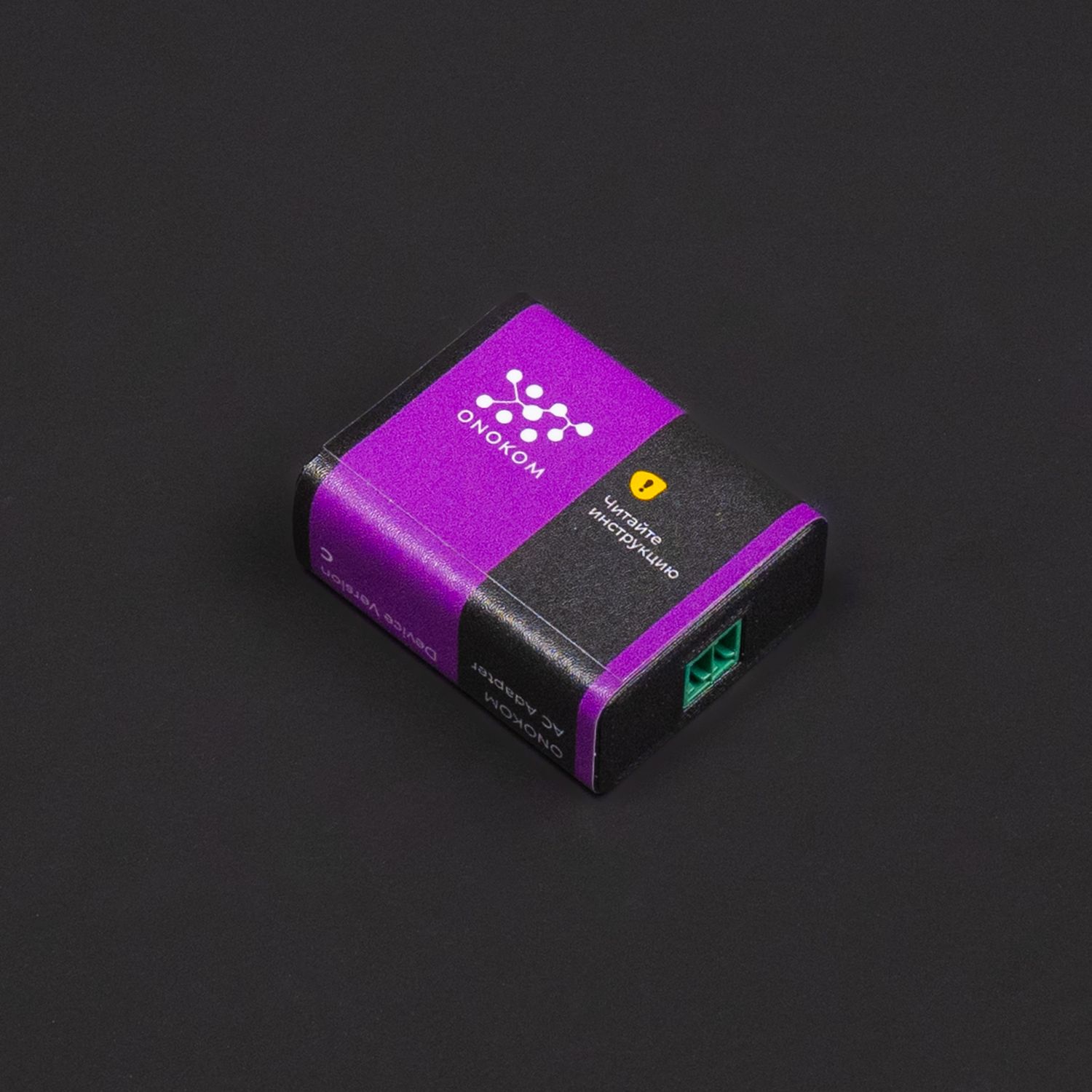

Комплектация шлюза - открытая коробка

загружается

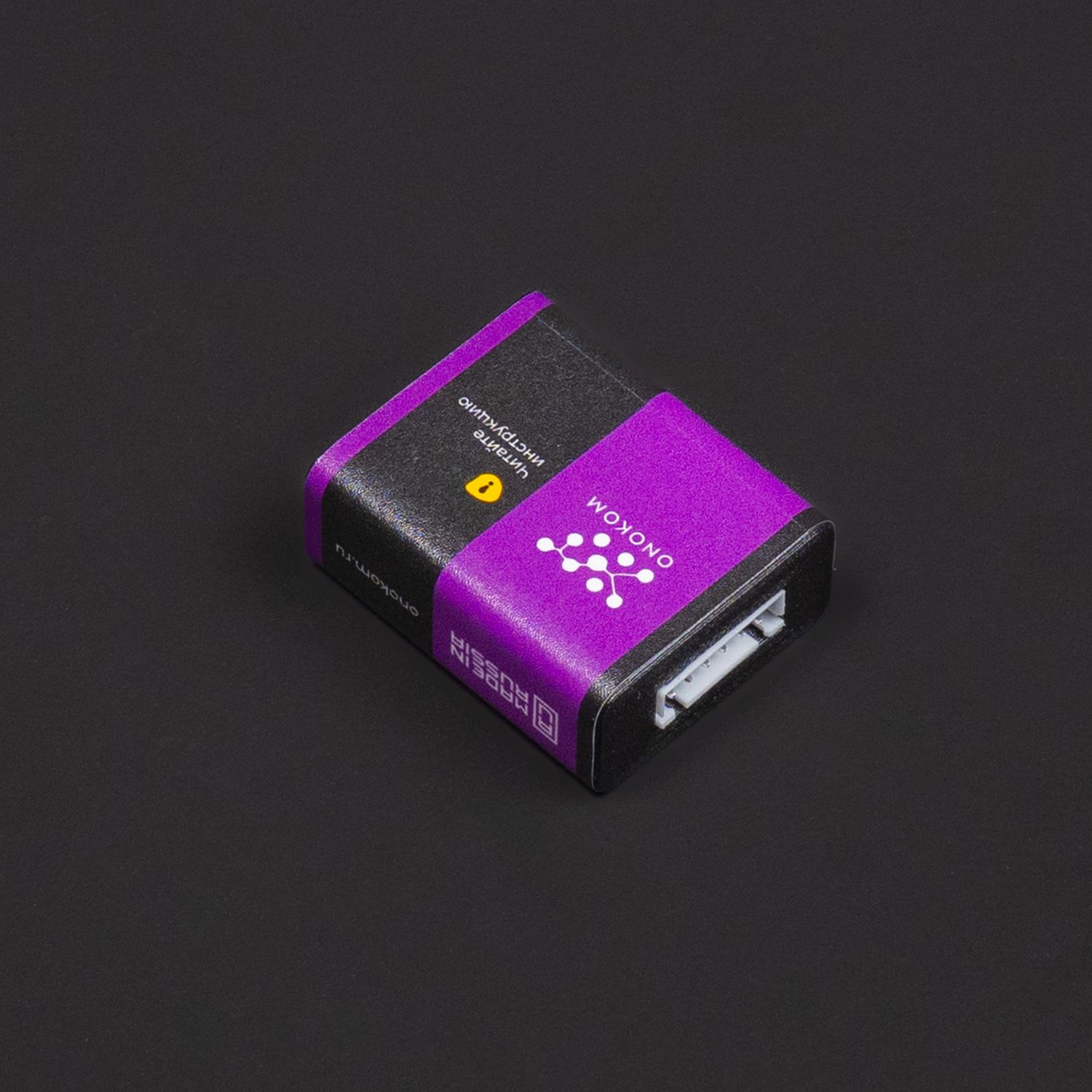

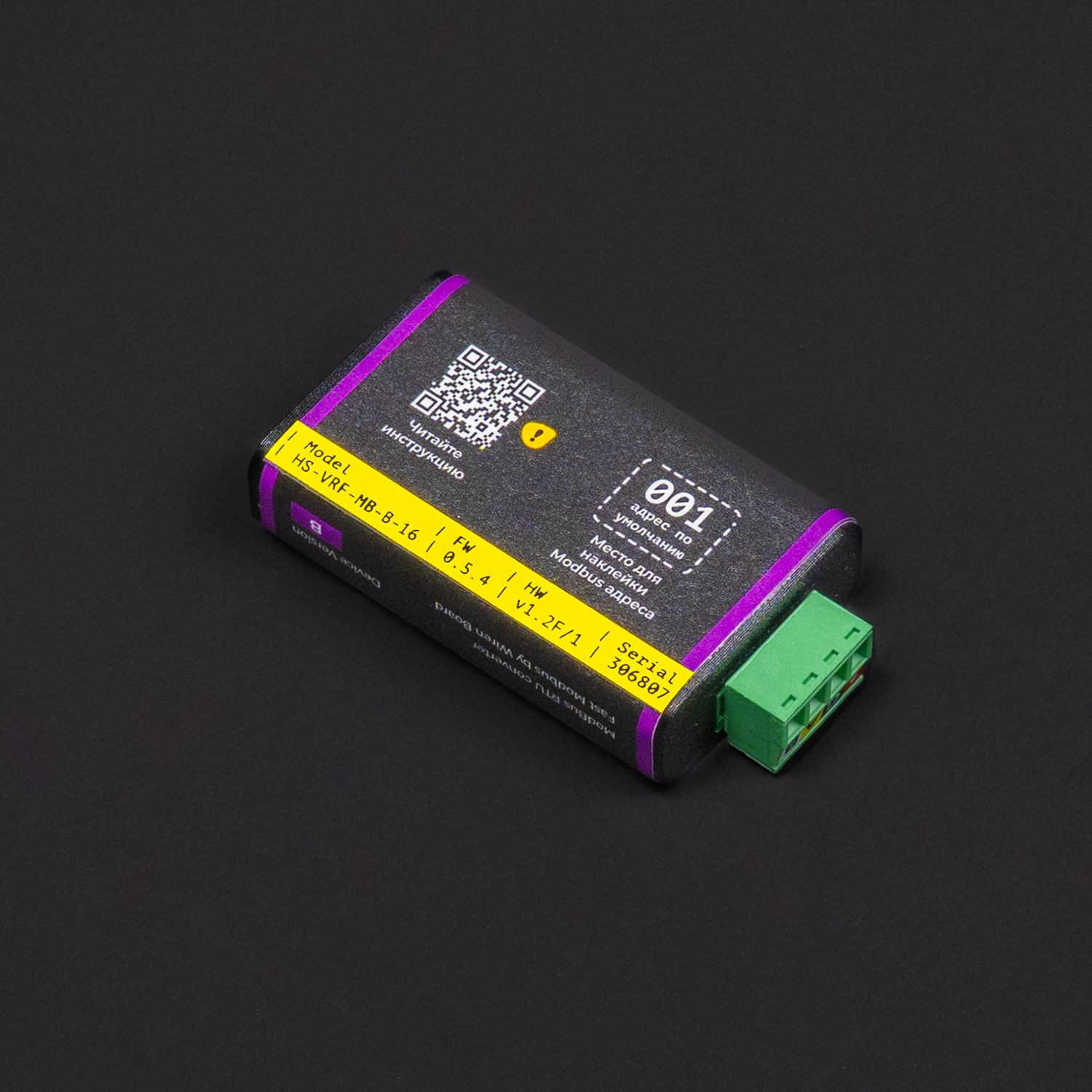

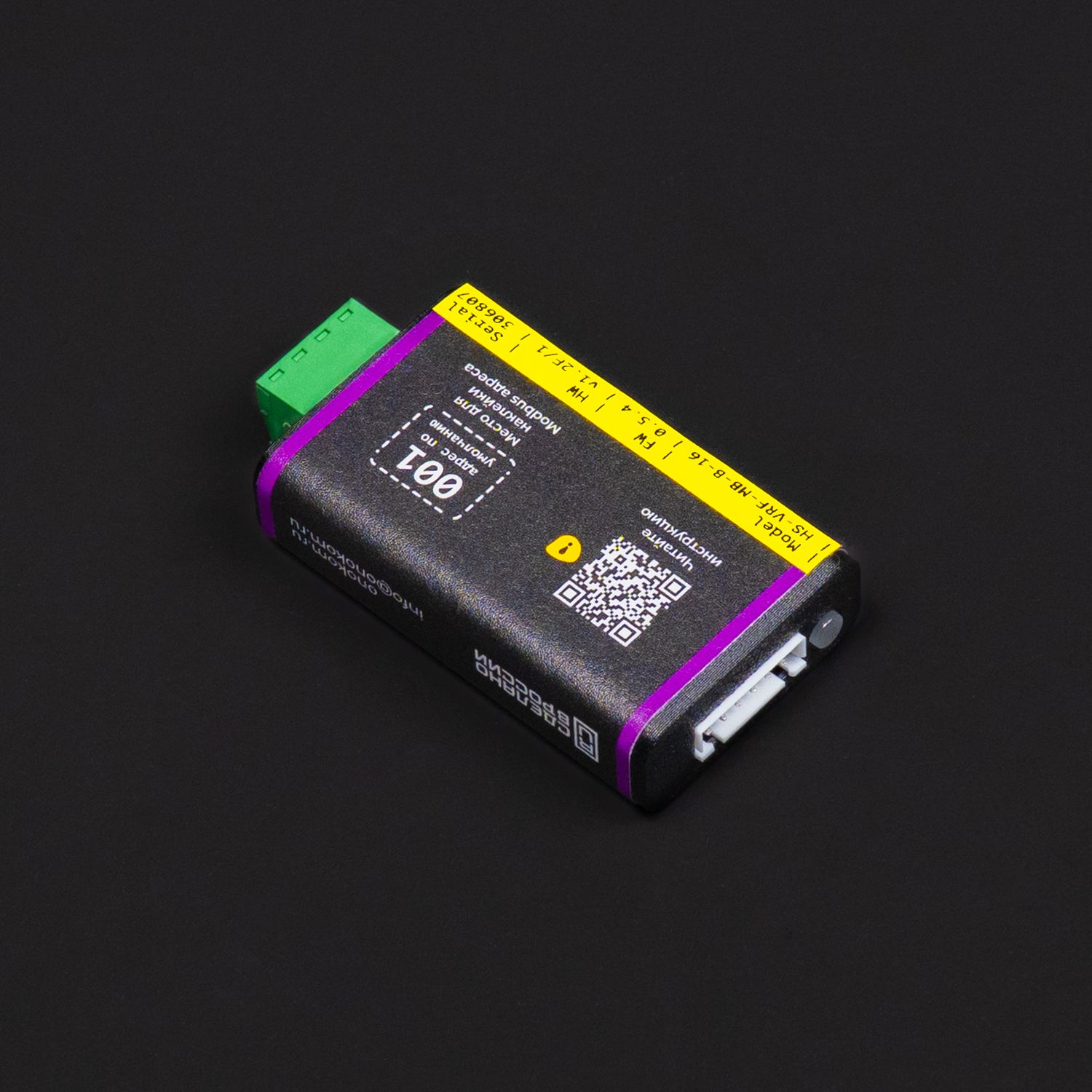

Комплектация шлюза - устройства без коробки

загружается

Комплектация шлюза - устройства без коробки

загружается

Комплектация шлюза - шлюз с обратной стороны

загружается

Комплектация шлюза - шлюз с обратной стороны

загружается

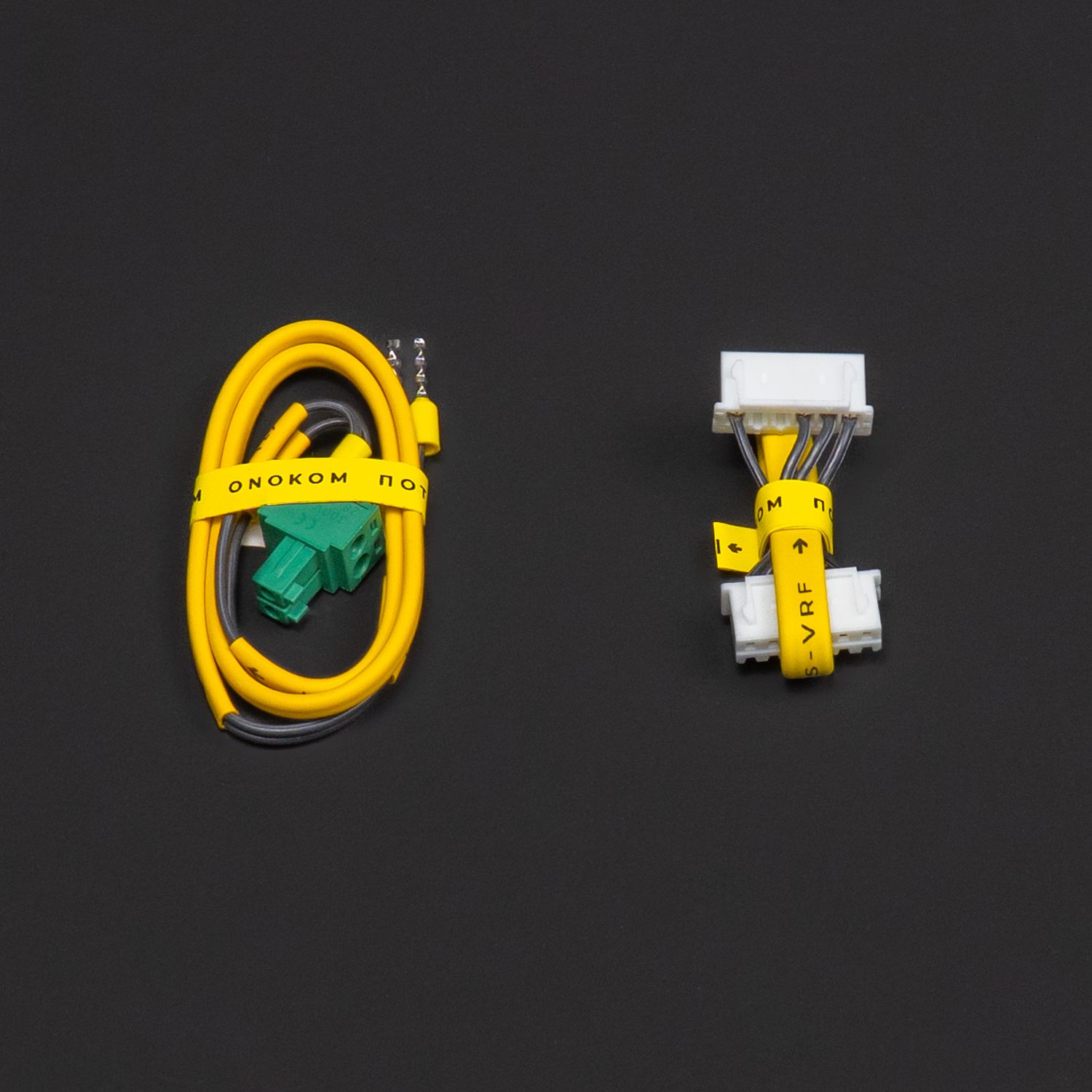

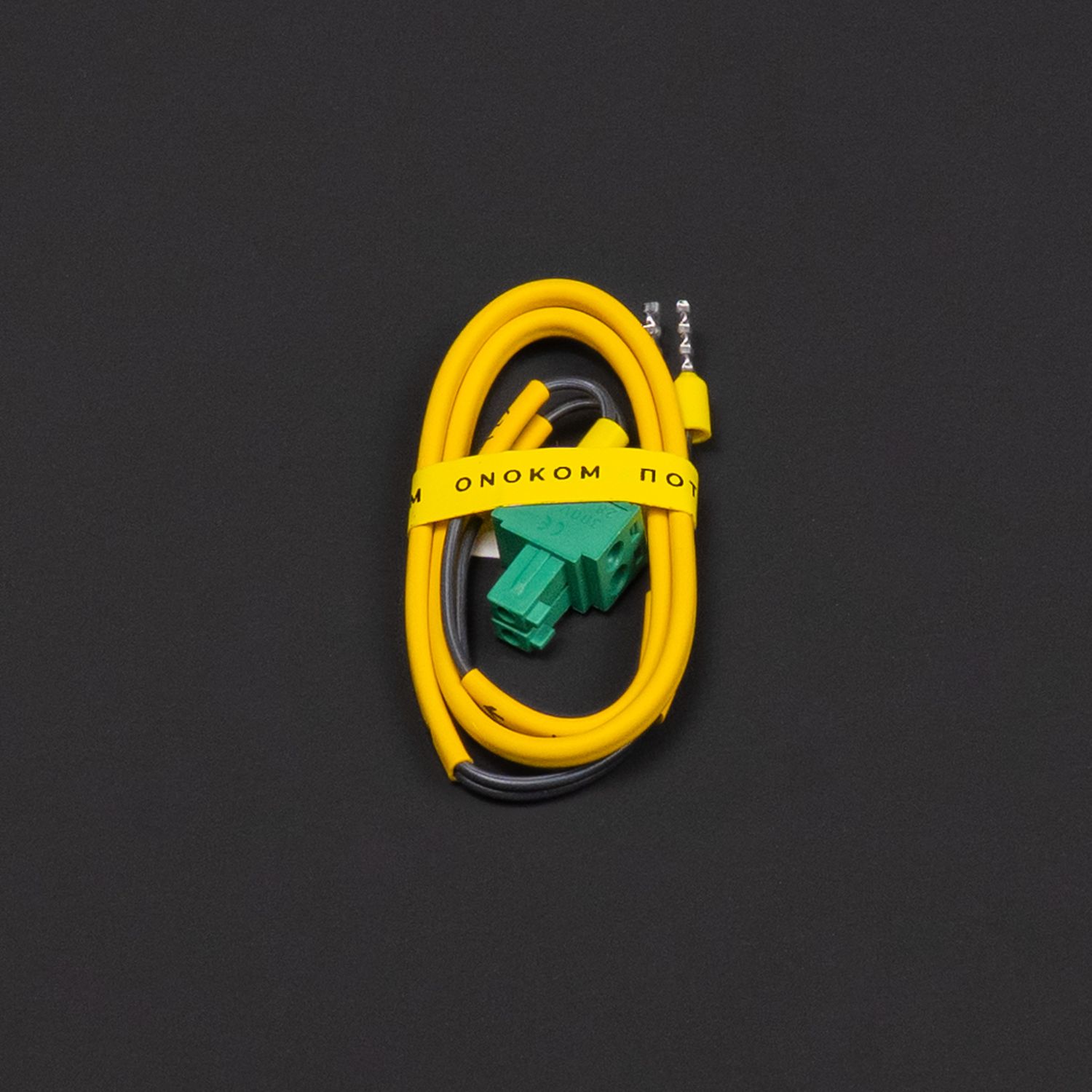

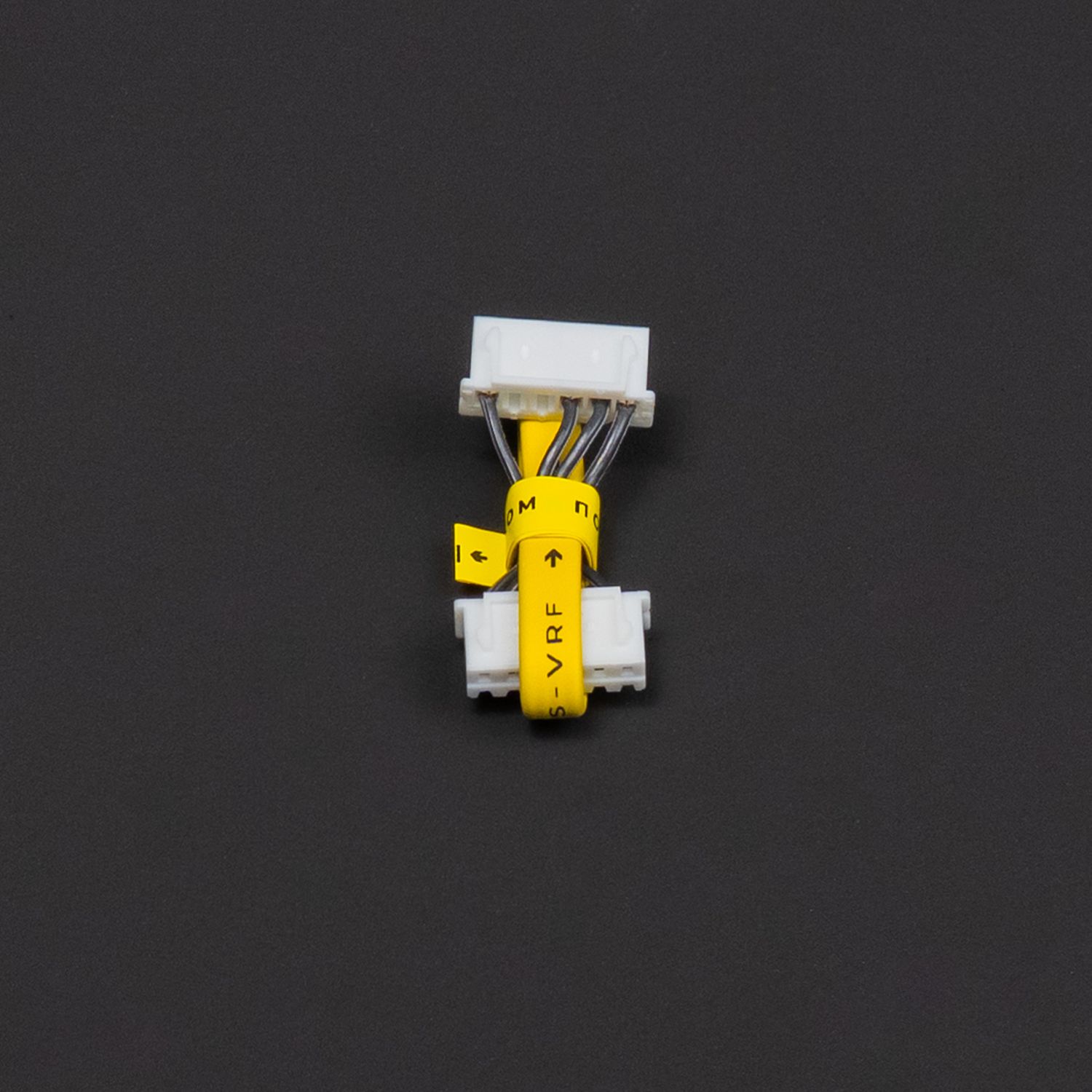

Комплектация шлюза - основной кабель

загружается

Комплектация шлюза - коробка обратная сторона

загружается

Комплектация шлюза - коробка боковая часть

загружается

Комплектация шлюза - коробка боковая часть

загружается

Комплектация шлюза - коробка боковая часть

загружается

Комплектация шлюза - коробка боковая часть

загружается

Комплектация шлюза - коробка боковая часть

загружается

Комплектация шлюза - коробка боковая часть

загружается

Комплектация шлюза - коробка боковая часть

4. Краткая инструкция

Скопировано

- Перед подключением обесточьте кондиционер и устройство

- Убедитесь в правильности подключения перед подачей питания

- Соедените вместе шлюз и адаптер HS-A-VRF

- Подсоедините адаптер HS-A-VRF к разъему 1 2. Проводники A, B, GND на кабеле и разъеме кондиционера подписаны

- Соблюдайте рекомендуемый уровень питания (24В) для работы устройства

- Не размещайте устройство во влажных местах

4.1 Устраниение неполадок

Скопировано

1. Проверьте правильность подключения интерфейсного кабеля в разъем кондиционера:
- разъем плотно вставлен в плату управления кондиционером;
- разъем плотно вставлен в шлюз;
- разъем не выломан;
- проводники интерфейсного кабеля входят в разъем с одной и с другой стороны интерфейсного кабеля.

2. Проверьте корректность подачи питания на шлюз.
При необходимости замерьте питания на клемме.

3. Проверьте корректность подключения проводников A и B шины RS485, как на шлюзе так и на контроллере управления.

4. Проверьте, что клемма RS485 плотно вставлена в шлюз.

5. Убедитесь, что используется правильный кабель для подключения шины RS485.

4.2 Смена скорости работы шлюза

Скопировано

Для изменения скорости работы шлюза сделайте следующее:
В 110 регистр запишите значение, которое при умножении на 100 дает необходимую вам скорость

Также через WirenBoard можно отправить команду:
modbus_client --debug -mrtu -b9600 -pnone -s2 /dev/ttyRS485-1 -a12 -t0x06 -r110 1152

Эта команда означает, что при остановленном wb-mqtt-serial установить устройству с адресом 12, подключенному к порту RS485-1, скорость 115200

4.3 Смена Modbus адреса шлюза

Скопировано

По умолчанию все шлюзы ONOKOM имеют адрес - 1

Для изменения Modbus шлюза сделайте следующее:
В 128 регистр запишите необходимое значение Modbus адреса

Также через WirenBoard можно отправить команду:
modbus_client --debug -mrtu -b9600 -pnone -s2 /dev/ttyRS485-1 -a1 -t0x06 -r128 12

Эта команда означает, что при остановленном wb-mqtt-serial установит устройству с адресом 1, подключенному к порту RS485-1, адрес 12




5. Карта регистров

Скопировано
Адрес Параметры регистра Описание Значения
Dec Hex Тип Доступ Формат
Coil регистры
(в адресе регистра, N - адрес внутреннего блока)
10000 + 100*N + 1 Coil RW Bool Состояние кондиционера 0 - Отключен
1 - Включен
10000 + 100*N + 20 Coil R Bool Внутренний блок на связи 0 - Нет
1 - Да
Holding регистры
(в адресе регистра, N- адрес внутреннего блока)
10000 + 100*N + 1 Holding RW UInt16 Режим работы 1 – Нагрев
2 – Охлаждение
3 – Автоматический
4 – Осушение
5 - Вентиляция
10000 + 100*N + 2 Holding RW UInt16 Состояние и режим
Данный регистр помогает интегрировать в системы, где отключение управляется тем же регистром, что режим. Например, Sprut.Hub. 		0 – Выключен
1 – Нагрев
2 – Охлаждение
3 – Автоматический
4 – Осушение
5 - Вентиляция
10000+ 100*N + 3 Holding RW SInt16 Температура воздуха в помещении °C
По умолчанию в этом регистре хрантится температура воздуха измеренная встроенным датчиком кондиционера. При записи в этот регистр температуры с внешнего датчика, значение будет возвращаться с поправкой, которая отображается в регистре 20. 		-32768…32768

Для получения температуры, нужно умножить значение на 0.01.
Например, 2560 это 25.6 °C
10000 + 100*N + 5 Holding RW SInt16 Целевая температура °C.
Температура задается с точностью 1°C. 		1600…3200

Для получения температуры, нужно умножить значение на 0.01.
Например, 2500 это 25.0 °C
10000 + 100*N + 6 Holding R UInt16 Состояние термостата 0 – Простаивает
1 – Нагревает
2 – Охлаждает
10000 + 100*N + 7 Holding RW UInt16 Скорость вентилятора
Для V8 и Atom доступно 7 режимов скоростей, для VR - 3 режима 		0 – Авто
1 - Первая скорость
2 - Вторая скорость
3 - Третья скорость
10000 + 100*N + 8 Holding RW Uint16 Расширенная скорость вентилятора
Данный регистр помогает интегрировать в системы, где для управления скоростью можно использовать только один регистр. Включение режимов тихий и турбо не меняет состояние скорости вентилятора (отображаемой на экране кондиционера и в Holding регистре №7) 		0 – Авто
1 - Первая скорость
2 - Вторая скорость
3 - Третья скорость
10000 + 100*N + 9 Holding RW Uint16 Горизонтальные ламели
Первое положение - самое нижнее
Пятое положение - самое верхнее 		0 - Остановлены
1 - Качание
2 - Самое низкое положение
3 - Низкое положение
4 - Среднее положение
5 - Высокое положение
6 - Самое высокое положение
10000 + 100*N + 11 Holding RW Uint16 Направление воздушного потока
Данный регистр помогает интегрировать в системы, где для управления направлением воздуха есть можно использовать только один регистр. Например, Умный дом с Алисой. 		0 – Остановлено
1- Качание горизонтальное и вертикальное
2 - Качание горизонтальных жалюзи
3 – Качание вертикальных жалюзи
10000 + 100*N + 15 Holding RW UInt16 Режим работы (для Loxone) 1 – Автоматический
2 – Нагрев
3 –Охлаждение
4 – Осушение
5 - Вентиляция
Holding регистры (Сервисные)
110 0x006E Holding RW SInt16 Modbus скорость Для получения реальной скорости, нужно умножить значения из регистра на 100, для записи желаемого значения, необходимо разделить его на 100.
96 - 9600
192 - 19200
384 - 38400
576 - 57600
1152 - 115200
111 0x006F Holding R UInt16 Настройка бита чётности порта RS-485 0 — нет бита чётности (none)
Другие не поддерживаются.
112 0x0070 Holding R UInt16 Количество стоп-битов порта RS-485 2
Другие не поддерживаются.
128 0x0080 Holding RW SInt16 Modbus адрес устройтсва 1...247
200 - 219 0x00C9 - 0x00DB Holding R SInt16 Аппаратная версия устройтсва
250 - 265 0x00FA- 0x0109 Holding R SInt16 Програмная версия устройтсва
Input регистры
(в адресе регистра, N- адрес внутреннего блока)
10000 + 100*N + 0 Inputs R SInt16 Количество ошибок 0...24
10000 + 100*N + 1 Inputs R SInt16 Код первой ошибки
Discrete регистры
(в адресе регистра, N- адрес внутреннего блока)
10000 + 100*N + 0 Discrete R Bool Наличие ошибок 0 - нет ошибок
1 - есть ошибки
1000 + 100*N + 1 Discrete R Bool Ошибка фазности, или перекос фаз 0 - нет ошибки
1 - есть ошибка
10000 + 100*N + 2 Discrete R Bool Ошибка обмена данными 0 - нет ошибки
1 - есть ошибка
10000 + 100*N + 3 Discrete R Bool Ошибка датчика T1 0 - нет ошибки
1 - есть ошибка
10000 + 100*N + 4 Discrete R Bool Ошибка датчика T2 0 - нет ошибки
1 - есть ошибка
10000 + 100*N + 5 Discrete R Bool Ошибка датчика T2B 0 - нет ошибки
1 - есть ошибка
10000 + 100*N + 6 Discrete R Bool Ошибка датчика T3, T4 или T7 0 - нет ошибки
1 - есть ошибка
10000 + 100*N + 7 Discrete R Bool Ошибка перехода через 0? 0 - нет ошибки
1 - есть ошибка
10000 + 100*N + 8 Discrete R Bool Ошибка EEPROM 0 - нет ошибки
1 - есть ошибка
10000 + 100*N + 9 Discrete R Bool Нет отклика от мотора вентилятора 0 - нет ошибки
1 - есть ошибка
10000 + 100*N + 10 Discrete R Bool Ошибка обмена данными между PCB и дисплеем 0 - нет ошибки
1 - есть ошибка
10000 + 100*N + 11 Discrete R Bool Перегрузка компрессора (4 раза) 0 - нет ошибки
1 - есть ошибка
10000 + 100*N + 12 Discrete R Bool Защита инверторного модуля 0 - нет ошибки
1 - есть ошибка
10000 + 100*N + 13 Discrete R Bool Внешняя ошибка (не в системе) 0 - нет ошибки
1 - есть ошибка
10000 + 100*N + 14 Discrete R Bool Защита наружного блока 0 - нет ошибки
1 - есть ошибка
10000 + 100*N + 15 Discrete R Bool Ошибка переполнения дренажа 0 - нет ошибки
1 - есть ошибка
10000 + 100*N + 16 Discrete R Bool Другие ошибки 0 - нет ошибки
1 - есть ошибка
10000 + 100*N + 17 Discrete R Bool Защита по температуре испарителя 0 - нет ошибки
1 - есть ошибка
10000 + 100*N + 18 Discrete R Bool Защита от замораживания и от подачи холодного воздуха в помещение 0 - нет ошибки
1 - есть ошибка
10000 + 100*N + 19 Discrete R Bool Защита от высокой температуры конденсации 0 - нет ошибки
1 - есть ошибка
10000 + 100*N + 20 Discrete R Bool Тепловая защита компрессора 0 - нет ошибки
1 - есть ошибка
10000 + 100*N + 21 Discrete R Bool Защита от высокой температуры нагнетания 0 - нет ошибки
1 - есть ошибка
10000 + 100*N + 22 Discrete R Bool Защита от высокого давления нагнетания 0 - нет ошибки
1 - есть ошибка
10000 + 100*N + 23 Discrete R Bool Защита от низкого давления нагнетания 0 - нет ошибки
1 - есть ошибка
10000 + 100*N + 24 Discrete R Bool Защита от высокого и низкого напряжения питания 0 - нет ошибки
1 - есть ошибка
10000 + 100*N + 25 Discrete R Bool Защита компрессора от сверхтока (4 раза) 0 - нет ошибки
1 - есть ошибка
10000 + 100*N + 26 Discrete R Bool Резервный 0 - нет ошибки
1 - есть ошибка
10000 + 100*N + 27 Discrete R Bool Резервный 0 - нет ошибки
1 - есть ошибка
10000 + 100*N + 28 Discrete R Bool Резервный 0 - нет ошибки
1 - есть ошибка
10000 + 100*N + 29 Discrete R Bool Резервный 0 - нет ошибки
1 - есть ошибка
10000 + 100*N + 30 Discrete R Bool Резервный 0 - нет ошибки
1 - есть ошибка
10000 + 100*N + 31 Discrete R Bool Резервный 0 - нет ошибки
1 - есть ошибка
10000 + 100*N + 32 Discrete R Bool Прочие функции защиты 0 - нет ошибки
1 - есть ошибка
10000 + 100*N + 33 Discrete R Bool Ошибка обмена данными между CCM и PC 0 - нет ошибки
1 - есть ошибка
10000 + 100*N + 34 Discrete R Bool Ошибка обмена данными между CCM и сетевым интерфейсным модулем 0 - нет ошибки
1 - есть ошибка
10000 + 100*N + 35 Discrete R Bool Резервный 0 - нет ошибки
1 - есть ошибка
10000 + 100*N + 36 Discrete R Bool Резервный 0 - нет ошибки
1 - есть ошибка
10000 + 100*N + 37 Discrete R Bool Резервный 0 - нет ошибки
1 - есть ошибка
10000 + 100*N + 38 Discrete R Bool Резервный 0 - нет ошибки
1 - есть ошибка
10000 + 100*N + 39 Discrete R Bool Резервный 0 - нет ошибки
1 - есть ошибка
10000 + 100*N + 40 Discrete R Bool Резервный 0 - нет ошибки
1 - есть ошибка

6. Полезные файлы

Скопировано

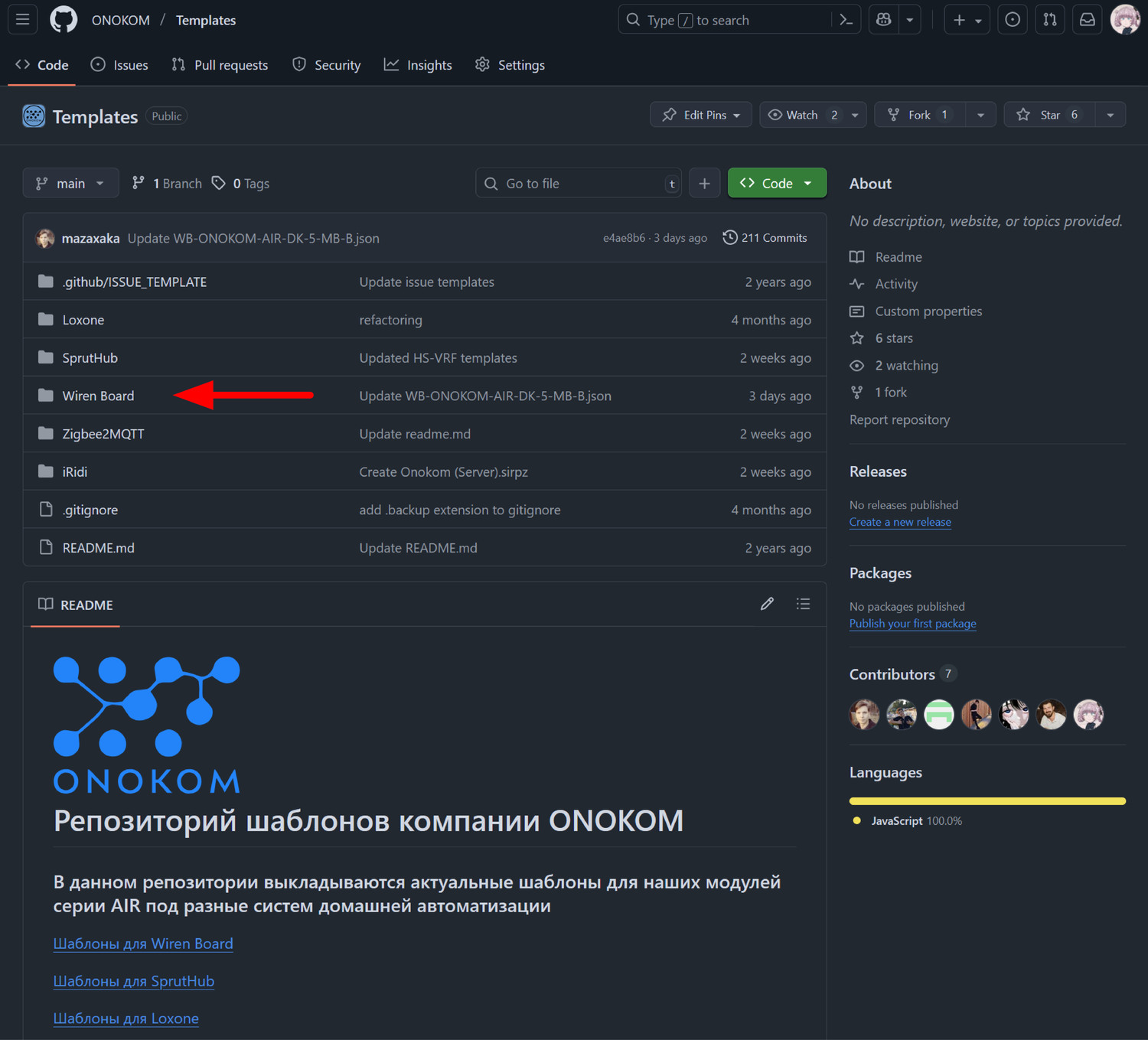

Шаблон ONOKOM HS-VRF-MB-B-16 для WirenBoard.JSON


Шаблон SprutHub MQTT для шлюза HS-VRF-MB-B-16.JSON


Шаблон SprutHub MODBUS для шлюза HS-VRF-MB-B-16.JSON

7. Гарантия

Скопировано

Гарантийный срок эксплуатации – 2 года со дня продажи через розничную торговую сеть, розничных представителей или интеграторов.

Гарантийный срок шлюза для кондиционера, а также срок его службы исчисляются со дня передачи товара потребителю. Если день передачи установить невозможно, эти сроки исчисляются со дня изготовления шлюза для кондиционера. Для установления вышеуказанных сроков может быть использован технический паспорт с отметками дат изготовления и продажи.

Гарантия не распространяется:
- на шлюзы для кондиционеров и их части со следами механических
повреждений, следами жидкостей, гари, вскрытия;
- на шлюзы для кондиционеров вне полной комплектации;
- на шлюзы для кондиционеров, неисправность которых вызвана:
а) транспортными повреждениями, небрежным отношением, плохим уходом;
б) неправильным монтажом, ремонтом или установкой неквалифицированными специалистами;
в) независящими от производителя причинами (неправильное напряжение в шине, пожар, потоп и другие форсмажорные обстоятельства).

Гарантийная замена и ремонт производится по адресу Продавца.

8. Поддерживаемые модели кондиционеров

Скопировано

8.1 Бренд Hisense

Скопировано

2025



8.1.1 Кондиционеры Hisense 2025 года

Скопировано


Серия
кондиционеров		Модель кондиционеровСокращенное названиеШлюзДокументация
Мультизональные системы
Кассетные компактные 4-поточныеAVC-05HJFAAVC-05HJFAModbus: HS-VRF-MB-BДокументация
AVC-07HJFAAVC-07HJFA
AVC-09HJFAAVC-09HJFA
AVC-12HJFAAVC-12HJFA
AVC-15HJFAAVC-15HJFA
AVC-17HJFAAVC-17HJFA
AVC-19HJFAAVC-19HJFA
Кассетные 4-поточныеAVBC-19HJFKAAVBC-19HJFKAModbus: HS-VRF-MB-BДокументация
AVBC-24HJFKAAVBC-24HJFKA
AVBC-30HJFKAAVBC-30HJFKA
AVBC-38HJFKAAVBC-38HJFKA
AVBC-48HJFKAAVBC-48HJFKA
AVBC-54HJFKAAVBC-54HJFKA
Кассетные 1-поточныеAVY-07UXJSJAAVY-07UXJSJAModbus: HS-VRF-MB-BДокументация
AVY-09UXJSJAAVY-09UXJSJA
AVY-12UXJSJAAVY-12UXJSJA
AVY-14UXJSJAAVY-14UXJSJA
AVY-18UXJSKAAVY-18UXJSKA
AVY-24UXJSKAAVY-24UXJSKA
Кассетные 2-поточныеAVL-07UXJSGAAVL-07UXJSGAModbus: HS-VRF-MB-BДокументация
AVL-09UXJSGAAVL-09UXJSGA
AVL-12UXJSGAAVL-12UXJSGA
AVL-14UXJSGAAVL-14UXJSGA
AVL-18UXJSGAAVL-18UXJSGA
AVL-24UXJSGAAVL-24UXJSGA
AVL-27UXJSGAAVL-27UXJSGA
AVL-30UXJSGAAVL-30UXJSGA
AVL-38UXJSHAAVL-38UXJSHA
AVL-48UXJSHAAVL-48UXJSHA
AVL-54UXJSHAAVL-54UXJSHA
Канальные высоконапорные с AC-вентиляторомAVD-07HCFCHAVD-07HCFCHModbus: HS-VRF-MB-BДокументация
AVD-09HCFCHAVD-09HCFCH
AVD-12HCFCHAVD-12HCFCH
AVD-15HCFCHAVD-15HCFCH
AVD-19HCFCHAVD-19HCFCH
AVD-22HCFCHAVD-22HCFCH
AVD-24HCFCHAVD-24HCFCH
AVD-27HCFCHAVD-27HCFCH
AVD-30HCFCHAVD-30HCFCH
AVD-38HCFCHAVD-38HCFCH
AVD-48HCFCHAVD-48HCFCH
AVD-54HCFCHAVD-54HCFCH
Канальные высоконапорные с DC-вентиляторомAVD-07HJFHAVD-07HJFHModbus: HS-VRF-MB-BДокументация
AVD-09HJFHAVD-09HJFH
AVD-12HJFHAVD-12HJFH
AVD-15HJFHAVD-15HJFH
AVD-19HJFHAVD-19HJFH
AVD-24HJFH1AVD-24HJFH1
AVD-30HJFHAVD-30HJFH
AVD-38HJFHAVD-38HJFH
AVD-48HJFHAVD-48HJFH
AVD-54HJFHAVD-54HJFH
AVD-76HJFHAVD-76HJFH
AVD-96HJFHAVD-96HJFH
Канальные тонкие с AC-вентиляторомAVE-05HCFRLAVE-05HCFRLModbus: HS-VRF-MB-BДокументация
AVE-07HCFRLAVE-07HCFRL
AVE-09HCFRLAVE-09HCFRL
AVE-12HCFRLAVE-12HCFRL
AVE-15HCFRLAVE-15HCFRL
AVE-19HCFRLAVE-19HCFRL
AVE-24HCFRLAVE-24HCFRL
Канальные тонкие с DC-вентиляторомAVE-05HJFDLAVE-05HJFDLModbus: HS-VRF-MB-BДокументация
AVE-07HJFDLAVE-07HJFDL
AVE-09HJFDLAVE-09HJFDL
AVE-12HJFDLAVE-12HJFDL
AVE-15HJFDLAVE-15HJFDL
AVE-19HJFDLAVE-19HJFDL
AVE-24HJFDLAVE-24HJFDL
НастенныеAVS-05HJFTDDAVS-05HJFTDDModbus: HS-VRF-MB-BДокументация
AVS-07HJFTDDAVS-07HJFTDD
AVS-09HJFTDDAVS-09HJFTDD
AVS-12HJFTDDAVS-12HJFTDD
AVS-15HJFTDDAVS-15HJFTDD
AVS-18HJFTDDAVS-18HJFTDD
AVS-24HJFTDDAVS-24HJFTDD
AVS-28HJFTDDAVS-28HJFTDD
Напольно-потолочныеAVV-17URSCAAVV-17URSCAModbus: HS-VRF-MB-BДокументация
AVV-18URSCAAVV-18URSCA
AVV-24URSCAAVV-24URSCA
AVV-30URSCBAVV-30URSCB
AVV-38URSCBAVV-38URSCB
AVV-48URSCCAVV-48URSCC
КонсольныеAVK-05HJFCAAAVK-05HJFCAAModbus: HS-VRF-MB-BДокументация
AVK-07HJFCAAAVK-07HJFCAA
AVK-09HJFCAAAVK-09HJFCAA
AVK-12HJFCAAAVK-12HJFCAA
AVK-15HJFCAAAVK-15HJFCAA
AVK-17HJFCAAAVK-17HJFCAA
Консольные скрытого монтажаAVH-09UXCSAAAVH-09UXCSAAModbus: HS-VRF-MB-BДокументация
AVH-14UXCSAAAVH-14UXCSAA
AVH-18UXCSBAAVH-18UXCSBA
AVH-24UXCSBAAVH-24UXCSBA
Наружные блоки VRF
Наружные блоки Hi-SMART серии A| AVW-27HJFAE1Modbus: HS-VRF-MB-BДокументация
| AVW-34HJFAE1
| AVW-42HJFAE1
| AVW-48HJFAE1
| AVW-54HJFAE1
| AVW-63HJFAE1
| AVW-68HJFAE1
| AVW-76HJFAE1
Наружные блоки Hi-SMART серии H5| AVW-41HJDH2H1Modbus: HS-VRF-MB-BДокументация
| AVW-48HJDH2H1
| AVW-54HJDH2H1
| AVW-76HKDHE2
| AVW-96HKDHE2
| AVW-114HKDHE2
| AVW-136HKDHE2
| AVW-154HKDHE2
Наружные блоки Hi-FLEXi серии S5| AVWT-76HKF5Modbus: HS-VRF-MB-BДокументация
| AVWT-96HKF5
| AVWT-114HKF5
| AVWT-136HKF5
| AVWT-154HKF5
| AVWT-170HKF5
| AVWT-190HKF5
| AVWT-212HKF5
| AVWT-232HKF5
| AVWT-250HKF5
| AVWT-272HKF5
| AVWT-290HKF5
| AVWT-307HKF5
| AVWT-324HKF5
| AVWT-343HKF5
| AVWT-365HKF5
| AVWT-386HKF5
| AVWT-404HKF5
Наружные блоки Hi-FLEXi серии SXA| AVWT-76HKFSXAModbus: HS-VRF-MB-BДокументация
| AVWT-96HKFSXA
| AVWT-114HKFSXA
| AVWT-136HKFSXA
| AVWT-154HKFSXA
| AVWT-170HKFSXA
| AVWT-190HKFSXA
| AVWT-212HKFSXA
| AVWT-232HKFSXA
| AVWT-250HKFSXA
| AVWT-272HKFSXA
Наружные блоки Hi-FLEXi серии S
HEAT RECOVERY с рекуперацией тепла		| AVWT-76FKFSAModbus: HS-VRF-MB-BДокументация
| AVWT-96FKFSA
| AVWT-114FKFSA
| AVWT-136FKFSA
| AVWT-154FKFSA
| AVWT-170FKFSA
| AVWT-190FKFSA
| AVWT-212FKFSA
| AVWT-232FKFSA
| AVWT-250FKFSA
| AVWT-272FKFSA
Наружные блоки серии W HEAT RECOVERY
с водяным охлаждением конденсатора		| AVWW-76FKFW1Modbus: HS-VRF-MB-BДокументация
| AVWW-96FKFW1
| AVWW-114FKFW1
| AVWW-136FKFW1
| AVWW-154FKFW1
| AVWW-170FKFW
| AVWW-190FKFW1

2024



8.1.2 Кондиционеры Hisense 2024 года

Скопировано


Серия
кондиционеров		Модель кондиционеровСокращенное названиеШлюзДокументация
Мультизональные системы
Кассетные компактные 4-поточныеAVC-05HJFAAVC-05HJFAModbus: HS-VRF-MB-BДокументация
AVC-07HJFAAVC-07HJFA
AVC-09HJFAAVC-09HJFA
AVC-12HJFAAVC-12HJFA
AVC-15HJFAAVC-15HJFA
AVC-17HJFAAVC-17HJFA
AVC-19HJFAAVC-19HJFA
Кассетные 4-поточныеAVBC-19HJFKAAVBC-19HJFKAModbus: HS-VRF-MB-BДокументация
AVBC-24HJFKAAVBC-24HJFKA
AVBC-30HJFKAAVBC-30HJFKA
AVBC-38HJFKAAVBC-38HJFKA
AVBC-48HJFKAAVBC-48HJFKA
AVBC-54HJFKAAVBC-54HJFKA
Кассетные 1-поточныеAVY-07UXJSJAAVY-07UXJSJAModbus: HS-VRF-MB-BДокументация
AVY-09UXJSJAAVY-09UXJSJA
AVY-12UXJSJAAVY-12UXJSJA
AVY-14UXJSJAAVY-14UXJSJA
AVY-18UXJSKAAVY-18UXJSKA
AVY-24UXJSKAAVY-24UXJSKA
Кассетные 2-поточныеAVL-07UXJSGAAVL-07UXJSGAModbus: HS-VRF-MB-BДокументация
AVL-09UXJSGAAVL-09UXJSGA
AVL-12UXJSGAAVL-12UXJSGA
AVL-14UXJSGAAVL-14UXJSGA
AVL-18UXJSGAAVL-18UXJSGA
AVL-24UXJSGAAVL-24UXJSGA
AVL-27UXJSGAAVL-27UXJSGA
AVL-30UXJSGAAVL-30UXJSGA
AVL-38UXJSHAAVL-38UXJSHA
AVL-48UXJSHAAVL-48UXJSHA
AVL-54UXJSHAAVL-54UXJSHA
Канальные высоконапорные с AC-вентиляторомAVD-07HCFCHAVD-07HCFCHModbus: HS-VRF-MB-BДокументация
AVD-09HCFCHAVD-09HCFCH
AVD-12HCFCHAVD-12HCFCH
AVD-15HCFCHAVD-15HCFCH
AVD-19HCFCHAVD-19HCFCH
AVD-22HCFCHAVD-22HCFCH
AVD-24HCFCHAVD-24HCFCH
AVD-27HCFCHAVD-27HCFCH
AVD-30HCFCHAVD-30HCFCH
AVD-38HCFCHAVD-38HCFCH
AVD-48HCFCHAVD-48HCFCH
AVD-54HCFCHAVD-54HCFCH
Канальные высоконапорные с DC-вентиляторомAVD-07HJFHAVD-07HJFHModbus: HS-VRF-MB-BДокументация
AVD-09HJFHAVD-09HJFH
AVD-12HJFHAVD-12HJFH
AVD-15HJFHAVD-15HJFH
AVD-19HJFHAVD-19HJFH
AVD-24HJFH1AVD-24HJFH1
AVD-30HJFHAVD-30HJFH
AVD-38HJFHAVD-38HJFH
AVD-48HJFHAVD-48HJFH
AVD-54HJFHAVD-54HJFH
AVD-76HJFHAVD-76HJFH
AVD-96HJFHAVD-96HJFH
Канальные тонкие с AC-вентиляторомAVE-05HCFRLAVE-05HCFRLModbus: HS-VRF-MB-BДокументация
AVE-07HCFRLAVE-07HCFRL
AVE-09HCFRLAVE-09HCFRL
AVE-12HCFRLAVE-12HCFRL
AVE-15HCFRLAVE-15HCFRL
AVE-19HCFRLAVE-19HCFRL
AVE-24HCFRLAVE-24HCFRL
Канальные тонкие с DC-вентиляторомAVE-05HJFDLAVE-05HJFDLModbus: HS-VRF-MB-BДокументация
AVE-07HJFDLAVE-07HJFDL
AVE-09HJFDLAVE-09HJFDL
AVE-12HJFDLAVE-12HJFDL
AVE-15HJFDLAVE-15HJFDL
AVE-19HJFDLAVE-19HJFDL
AVE-24HJFDLAVE-24HJFDL
НастенныеAVS-05HJFTDDAVS-05HJFTDDModbus: HS-VRF-MB-BДокументация
AVS-07HJFTDDAVS-07HJFTDD
AVS-09HJFTDDAVS-09HJFTDD
AVS-12HJFTDDAVS-12HJFTDD
AVS-15HJFTDDAVS-15HJFTDD
AVS-18HJFTDDAVS-18HJFTDD
AVS-24HJFTDDAVS-24HJFTDD
AVS-28HJFTDDAVS-28HJFTDD
Напольно-потолочныеAVV-17URSCAAVV-17URSCAModbus: HS-VRF-MB-BДокументация
AVV-18URSCAAVV-18URSCA
AVV-24URSCAAVV-24URSCA
AVV-30URSCBAVV-30URSCB
AVV-38URSCBAVV-38URSCB
AVV-48URSCCAVV-48URSCC
КонсольныеAVK-05HJFCAAAVK-05HJFCAAModbus: HS-VRF-MB-BДокументация
AVK-07HJFCAAAVK-07HJFCAA
AVK-09HJFCAAAVK-09HJFCAA
AVK-12HJFCAAAVK-12HJFCAA
AVK-15HJFCAAAVK-15HJFCAA
AVK-17HJFCAAAVK-17HJFCAA
Консольные скрытого монтажаAVH-09UXCSAAAVH-09UXCSAAModbus: HS-VRF-MB-BДокументация
AVH-14UXCSAAAVH-14UXCSAA
AVH-18UXCSBAAVH-18UXCSBA
AVH-24UXCSBAAVH-24UXCSBA
Наружные блоки VRF
Наружные блоки Hi-SMART серии H| AVW-28HJFHModbus: HS-VRF-MB-BДокументация
| AVW-34HJFH
| AVW-43HJFH
| AVW-38HJFH
| AVW-48HJFH
| AVW-54HJFH
| AVW-76HKFH1
| AVW-96HKFH1
| AVW-114HKFH1
Наружные блоки Hi-FLEXi серии SXA| AVWT-76HKFSXAModbus: HS-VRF-MB-BДокументация
| AVWT-96HKFSXA
| AVWT-114HKFSXA
| AVWT-136HKFSXA
| AVWT-154HKFSXA
| AVWT-170HKFSXA
| AVWT-190HKFSXA
| AVWT-212HKFSXA
| AVWT-232HKFSXA
| AVWT-250HKFSXA
| AVWT-272HKFSXA
Наружные блоки Hi-FLEXi серии S
HEAT RECOVERY с рекуперацией тепла		| AVWT-76FKFSAModbus: HS-VRF-MB-BДокументация
| AVWT-96FKFSA
| AVWT-114FKFSA
| AVWT-136FKFSA
| AVWT-154FKFSA
| AVWT-170FKFSA
| AVWT-190FKFSA
| AVWT-212FKFSA
| AVWT-232FKFSA
| AVWT-250FKFSA
| AVWT-272FKFSA
Наружные блоки серии W HEAT RECOVERY
с водяным охлаждением конденсатора		| AVWW-76FKFW1Modbus: HS-VRF-MB-BДокументация
| AVWW-96FKFW1
| AVWW-114FKFW1
| AVWW-136FKFW1
| AVWW-154FKFW1
| AVWW-170FKFW
| AVWW-190FKFW1

2023



8.1.3 Кондиционеры Hisense 2023 года

Скопировано


Серия
кондиционеров		Модель кондиционеровСокращенное названиеШлюзДокументация
Мультизональные системы
Внутренние блоки настенного типаAVS-05HJFTDDAVS-05HJFTDDModbus: HS-VRF-MB-BДокументация
AVS-07HJFTDDAVS-07HJFTDD
AVS-09HJFTDDAVS-09HJFTDD
AVS-12HJFTDDAVS-12HJFTDD
AVS-15HJFTDDAVS-15HJFTDD
AVS-18HJFTDDAVS-18HJFTDD
AVS-24HJFTDDAVS-24HJFTDD
AVS-28HJFTDDAVS-28HJFTDD
4-поточные внутренние блок кассетного типаAVBC-19HJFKAAVBC-19HJFKAModbus: HS-VRF-MB-BДокументация
AVBC-24HJFKAAVBC-24HJFKA
AVBC-30HJFKAAVBC-30HJFKA
AVBC-38HJFKAAVBC-38HJFKA
AVBC-48HJFKAAVBC-48HJFKA
AVBC-54HJFKAAVBC-54HJFKA
Компактные 4-поточные внутренние блоки кассетного типаAVC-05HJFAAVC-05HJFAModbus: HS-VRF-MB-BДокументация
AVC-07HJFAAVC-07HJFA
AVC-09HJFAAVC-09HJFA
AVC-12HJFAAVC-12HJFA
AVC-15HJFAAVC-15HJFA
AVC-17HJFAAVC-17HJFA
AVC-17HJFAAVC-17HJFA
1-поточные внутренние блоки кассетного типаAVY-07UXJSJAAVY-07UXJSJAModbus: HS-VRF-MB-BДокументация
AVY-09UXJSJAAVY-09UXJSJA
AVY-12UXJSJAAVY-12UXJSJA
AVY-14UXJSJAAVY-14UXJSJA
AVY-18UXJSKAAVY-18UXJSKA
AVY-24UXJSKAAVY-24UXJSKA
2-поточные внутренние блоки кассетного типаAVL-07UXJSGAAVL-07UXJSGAModbus: HS-VRF-MB-BДокументация
AVL-09UXJSGAAVL-09UXJSGA
AVL-12UXJSGAAVL-12UXJSGA
AVL-14UXJSGAAVL-14UXJSGA
AVL-18UXJSGAAVL-18UXJSGA
AVL-24UXJSGAAVL-24UXJSGA
AVL-27UXJSGAAVL-27UXJSGA
AVL-30UXJSGAAVL-30UXJSGA
AVL-38UXJSHAAVL-38UXJSHA
AVL-48UXJSHAAVL-48UXJSHA
AVL-54UXJSHAAVL-54UXJSHA
Высоконапорные внутренние блоки канального типа c AC-вентиляторомAVD-07HCFCHAVD-07HCFCHModbus: HS-VRF-MB-BДокументация
AVD-09HCFCHAVD-09HCFCH
AVD-12HCFCHAVD-12HCFCH
AVD-15HCFCHAVD-15HCFCH
AVD-19HCFCHAVD-19HCFCH
AVD-22HCFCHAVD-22HCFCH
AVD-24HCFCHAVD-24HCFCH
AVD-27HCFCHAVD-27HCFCH
AVD-38HCFCHAVD-38HCFCH
AVD-48HCFCHAVD-48HCFCH
AVD-54HCFCHAVD-54HCFCH
AVD-76UX6SEHAVD-76UX6SEH
AVD-96UX6SFHAVD-96UX6SFH
Высоконапорные внутренние блоки канального типа c DC-вентиляторомAVD-07HJFHAVD-07HJFHModbus: HS-VRF-MB-BДокументация
AVD-09HJFHAVD-09HJFH
AVD-12HJFHAVD-12HJFH
AVD-15HJFHAVD-15HJFH
AVD-19HJFHAVD-19HJFH
AVD-24HJFH1AVD-24HJFH1
AVD-30HJFHAVD-30HJFH
AVD-38HJFHAVD-38HJFH
AVD-48HJFHAVD-48HJFH
AVD-54HJFHAVD-54HJFH
AVD-76HJFHAVD-76HJFH
AVD-96HJFHAVD-96HJFH
Внутренние блоки канального типа высокой производительностиAUD-136H6FHAUD-136H6FHModbus: HS-VRF-MB-BДокументация
AUD-170H6FHAUD-170H6FH
Внутренние блоки напольно-потолочного типаAVV-17URSCAAVV-17URSCAModbus: HS-VRF-MB-BДокументация
AVV-18URSCAAVV-18URSCA
AVV-24URSCAAVV-24URSCA
AVV-30URSCBAVV-30URSCB
AVV-38URSCBAVV-38URSCB
AVV-48URSCCAVV-48URSCC
Внутренние блоки консольного типаAVK-05HJFCAAAVK-05HJFCAAModbus: HS-VRF-MB-BДокументация
AVK-07HJFCAAAVK-07HJFCAA
AVK-09HJFCAAAVK-09HJFCAA
AVK-12HJFCAAAVK-12HJFCAA
AVK-15HJFCAAAVK-15HJFCAA
AVK-17HJFCAAAVK-17HJFCAA
Внутренние блоки консольного типа скрытого монтажаAVH-09UXCSAAAVH-09UXCSAAModbus: HS-VRF-MB-BДокументация
AVH-14UXCSAAAVH-14UXCSAA
AVH-18UXCSBAAVH-18UXCSBA
AVH-24UXCSBAAVH-24UXCSBA
Наружные блоки VRF
HI-SMART серии H FULL DC Inverter mini VRF| AVW-28HJFHModbus: HS-VRF-MB-BДокументация
| AVW-34HJFH
| AVW-43HJFH
| AVW-38HJFH
| AVW-48HJFH
| AVW-54HJFH
| AVW-76HKFH1
| AVW-96HKFH1
| AVW-114HKFH1
Наружные блоки HI-FLEXI серии SXA FULL DC Inverter VRF| AVWT-76HKFSXAModbus: HS-VRF-MB-BДокументация
| AVWT-96HKFSXA
| AVWT-114HKFSXA
| AVWT-136HKFSXA
| AVWT-154HKFSXA
| AVWT-170HKFSXA
| AVWT-190HKFSXA
| AVWT-212HKFSXA
| AVWT-232HKFSXA
| AVWT-250HKFSXA
| AVWT-272HKFSXA
Наружные блоки HI-FLEXI серии S HEAT RECOVERY с рекуперацией тепла FULL DC Inverter VRF-система| AVWT-76FKFSAModbus: HS-VRF-MB-BДокументация
| AVWT-96FKFSA
| AVWT-114FKFSA
| AVWT-136FKFSA
| AVWT-154FKFSA
| AVWT-170FKFSA
| AVWT-190FKFSA
| AVWT-212FKFSA
| AVWT-232FKFSA
| AVWT-250FKFSA
| AVWT-272FKFSA
Наружные блоки HI-FLEXI серии W HEAT RECOVERY с водяным охлаждением конденсатора FULL DC Inverter VRF-система| AVWW-76FKFWModbus: HS-VRF-MB-BДокументация
| AVWW-96FKFW
| AVWW-114FKFW
| AVWW-136FKFW
| AVWW-154FKFW
| AVWW-170FKFW
| AVWW-190FKFW

2021



8.1.4 Кондиционеры Hisense 2021 года

Скопировано


Серия
кондиционеров		Модель кондиционеровШлюзДокументация
Мультизональные системы
НастенныеAVS-05HJFTDDModbus: HS-VRF-MB-BДокументация
AVS-07HJFTDD
AVS-09HJFTDD
AVS-12HJFTDD
AVS-15HJFTDD
AVS-18HJFTDD
AVS-24HJFTDD
AVS-28HJFTDD
НастенныеAVS-07URCSABAModbus: HS-VRF-MB-BДокументация
AVS-09URCSABA
AVS-12URCSABA
AVS-14URCSABA
AVS-17URCSABA
AVS-18URCSBBA
AVS-22URCSBBA
AVS-24URCSBBA
Кассетные компактныеAVC-05HJFAModbus: HS-VRF-MB-BДокументация
AVC-07HJFA
AVC-09HJFA
AVC-12HJFA
AVC-15HJFA
AVC-17HJFA
AVC-19HJFA
КассетныеAVBC-19HJFKAModbus: HS-VRF-MB-BДокументация
AVBC-24HJFKA
AVBC-30HJFKA
AVBC-38HJFKA
AVBC-48HJFKA
AVBC-54HJFKA
Кассетные
однопоточные		AVY-07UXJSJAModbus: HS-VRF-MB-BДокументация
AVY-09UXJSJA
AVY-12UXJSJA
AVY-14UXJSJA
AVY-18UXJSKA
AVY-24UXJSKA
Кассетные
двухпоточные		AVL-07UXJSGAModbus: HS-VRF-MB-BДокументация
AVL-09UXJSGA
AVL-12UXJSGA
AVL-14UXJSGA
AVL-18UXJSGA
AVL-24UXJSGA
AVL-27UXJSGA
AVL-30UXJSGA
AVL-38UXJSHA
AVL-48UXJSHA
AVL-54UXJSHA
Канальные
высоконапорные		AVD-07HCFCHModbus: HS-VRF-MB-BДокументация
AVD-09HCFCH
AVD-12HCFCH
AVD-15HCFCH
AVD-19HCFCH
AVD-22HCFCH
AVD-24HCFCH
AVD-27HCFCH
AVD-30HCFCH
AVD-38HCFCH
AVD-48HCFCH
AVD-54HCFCH
AVD-76UX6SEH
AVD-96UX6SFH
Канальные тонкиеAVE-05HCFRLModbus: HS-VRF-MB-BДокументация
AVE-07HCFRL
AVE-09HCFRL
AVE-12HCFRL
AVE-15HCFRL
AVE-17HCFRL
AVE-19HCFRL
AVE-22HCFRL
AVE-24HCFRL
Канальные тонкие с DC-вентиляторомAVE-05HJFDLModbus: HS-VRF-MB-BДокументация
AVE-07HJFDL
AVE-09HJFDL
AVE-12HJFDL
AVE-15HJFDL
AVE-17HJFDL
AVE-19HJFDL
AVE-22HJFDL
AVE-24HJFDL
Напольно-потолочныеAVV-17URSCAModbus: HS-VRF-MB-BДокументация
AVV-18URSCA
AVV-24URSCA
AVV-30URSCB
AVV-38URSCB
AVV-48URSCC
КонсольныеAVK-05HJFCAAModbus: HS-VRF-MB-BДокументация
AVK-07HJFCAA
AVK-09HJFCAA
AVK-12HJFCAA
AVK-15HJFCAA
AVK-17HJFCAA
Наружные блоки VRF
Наружные блоки HI-FLEXI серия SX| AVWT-76HKFSXModbus: HS-VRF-MB-BДокументация
| AVWT-96HKFSX
| AVWT-114HKFSX
| AVWT-136HKFSX
| AVWT-154HKFSX
| AVWT-170HKFSX
| AVWT-190HKFSX
| AVWT-212HKFSX
| AVWT-232HKFSX
| AVWT-250HKFSX
| AVWT-272HKFSX
Наружные блоки HI-FLEXI серия X| AVWT-76UESRXModbus: HS-VRF-MB-BДокументация
| AVWT-96UESRX
| AVWT-114UESSX
| AVWT-136UESSX
| AVWT-154UESSX
Наружные блоки HI-SMART серия H| AVW-28HJFHModbus: HS-VRF-MB-BДокументация
| AVW-34HJFH
| AVW-43HJFH
| AVW-38HJFH
| AVW-48HJFH
| AVW-54HJFH
| AVW-76HKFH
| AVW-96HKFH
| AVW-114HKFH
Наружные блоки HI-FLEXI S HEAT RECOVERY| AVWT-76FKFSAModbus: HS-VRF-MB-BДокументация
| AVWT-96FKFSA
| AVWT-114FKFSA
| AVWT-136FKFSA
| AVWT-154FKFSA
| AVWT-170FKFSA
| AVWT-190FKFSA
| AVWT-212FKFSA
| AVWT-232FKFSA
| AVWT-250FKFSA
| AVWT-272FKFSA
Наружные блоки HI-FLEXI W HEAT RECOVERY| AVWW-76FKFWModbus: HS-VRF-MB-BДокументация
| AVWW-96FKFW
| AVWW-114FKFW
| AVWW-136FKFW
| AVWW-154FKFW
| AVWW-170FKFW
| AVWW-190FKFW

2020



8.1.5 Кондиционеры Hisense 2020 года

Скопировано


Серия
кондиционеров		Модель кондиционеровСокращенное названиеШлюзДокументация
Cистемы VRF внутренние блоки
Блоки кассетного типа VRF DC InverterAVC-05HJFAModbus: HS-VRF-MB-BДокументация
AVC-07HJFA
AVC-09HJFA
AVC-12HJFA
AVC-15HJFA
AVC-17HJFA
AVC-19HJFA
Блоки кассетного типа VRF DC Inverter AVBCAVBC-19HJFKAModbus: HS-VRF-MB-BДокументация
AVBC-24HJFKA
AVBC-30HJFKA
AVBC-38HJFKA
AVBC-48HJFKA
AVBC-54HJFKA
Однопоточные компактные внутренние блоки кассетного типаAVY-07UXCSJAModbus: HS-VRF-MB-BДокументация
AVY-09UXJSJA
AVY-12UXJSJA
AVY-14UXJSJA
AVY-18UXJSKA
AVY-24UXJSKA
Двухпоточные внутренние блоки кассетного типаAVL-07UXJSGAModbus: HS-VRF-MB-BДокументация
AVL-09UXJSGA
AVL-12UXJSGA
AVL-14UXJSGA
AVL-18UXJSGA
AVL-24UXJSGA
AVL-27UXJSGA
AVL-30UXJSGA
AVL-38UXJSHA
AVL-48UXJSHA
AVL-54UXJSHA
Блоки настенные кассетного типаAVS-07URCSABAModbus: HS-VRF-MB-BДокументация
AVS-09URCSABA
AVS-12URCSABA
AVS-14URCSABA
AVS-17URCSABA
AVS-18URCSBBA
AVS-22URCSBBA
AVS-24URCSBBA
Блоки канального типаAVD-07UXCSAHModbus: HS-VRF-MB-BДокументация
AVD-09UXCSAH
AVD-12UXCSAH
AVD-14UXCSAH
AVD-17UXCSBH
AVD-18UXCSBH
AVD-24UXCSBH
AVD-30UXCSBH
AVD-38UXCSBH
AVD-48UXCSBH
AVD-54UXCSBH
AVD-76UXCSBH
AVD-86UXCSBH
Тонкие внутренние блоки канального типаAVE-05HCFRLModbus: HS-VRF-MB-BДокументация
AVE-07HCFRL
AVE-09HCFRL
AVE-12HCFRL
AVE-15HCFRL
AVE-19HCFRL
AVE-24HCFRL
Тонкие внутренние блоки канального типа с DC-вентиляторомAVE-05HJFDLModbus: HS-VRF-MB-BДокументация
AVE-07HJFDL
AVE-09HJFDL
AVE-12HJFDL
AVE-15HJFDL
AVE-19HJFDL
AVE-24HJFDL
Тонкие внутренние блоки напольно-потолочного типаAVV-17URSCAModbus: HS-VRF-MB-BДокументация
AVV-18URSCA
AVV-24URSCA
AVV-30URSCA
AVV-38URSCA
AVV-48URSCA
Внутренние блоки консольного типас DC-вентиляторомAVK-05HJFCAAModbus: HS-VRF-MB-BДокументация
AVK-07HJFCAA
AVK-09HJFCAA
AVK-12HJFCAA
AVK-15HJFCAA
AVK-17HJFCAA
Наружные блоки VRF
Наружные блоки HI-FLEXI серия SXAVWT-76HKFSXModbus: HS-VRF-MB-BДокументация
AVWT-96HKFSX
AVWT-114HKFSX
AVWT-136HKFSX
AVWT-154HKFSX
AVWT-170HKFSX
AVWT-190HKFSX
AVWT-212HKFSX
AVWT-232HKFSX
AVWT-250HKFSX
AVWT-272HKFSX
Наружные блоки HI-FLEXI серия XAVWT-76UESRXModbus: HS-VRF-MB-BДокументация
AVWT-96UESRX
AVWT-114UESSX
AVWT-136UESSX
AVWT-154UESSX
Наружные блоки HI-FLEXI серия sAVWT-76HKSSXModbus: HS-VRF-MB-BДокументация
AVWT-96HKSSX
AVWT-114HKSSX
AVWT-136HKSSX
AVWT-154HKSSX
AVWT-170HKSSX
AVWT-190HKSSX
AVWT-232HKSSX
AVWT-272HKSSX
Наружные блоки HI-FLEXI S HEAT RECOVERYAVWT-76FKFSAModbus: HS-VRF-MB-BДокументация
AVWT-96FKFSA
AVWT-114FKFSA
AVWT-136FKFSA
AVWT-154FKFSA
AVWT-170FKFSA
AVWT-190FKFSA
AVWT-232FKFSA
AVWT-272FKFSA
Наружные блоки HI-FLEXI W HEAT RECOVERYAVWW-76FKFWModbus: HS-VRF-MB-BДокументация
AVWW-96FKFW
AVWW-114FKFW
AVWW-136FKFW
AVWT-154FKFSA
AVWW-170FKFW
AVWW-190FKFW
Наружные блоки HI-SMART серия HAVW-28HJFHModbus: HS-VRF-MB-BДокументация
AVW-38HJFH
AVW-48HJFH
AVW-54HJFH
AVW-76HKFH
AVW-96HKFH
AVW-114HKFH

9. Функции кондиционера

Скопировано
Параметр шлюза Wiren Board
Тип контрола 		HomeKit
( через Sprut.hub) 		Яндекс
( через Sprut.hub)
Состояние Включен
Выключен 		✅
1 - Включен
0 - Выключен

Параметр выводится в следующем виде:
Тип канала - переключатель 		✖️ Не используется ✖️ Не используется
Режим Нагрев
Охлаждение
Автоматический
Вентиляция
Осушение 		✅
1 - Нагрев
2 - Охлаждение
3 - Автоматический
4 - Вентиляция
5- Осушение

 Параметр выводится в следующем виде:
 Тип канала - диапазон 		✖️ Не используется ✖️ Не используется
Состояние и режим. Параметр совмещающий в себе параметры: “Состояние” и “Режим”
(Необходим для SprutHub) 		0 - Кондиционер выключен
1 - Кондиционер включен Нагрев
2 - Кондиционер включен Охлаждение
3 - Кондиционер включен Автоматический
4 - Кондиционер включен Вентиляция
5 - Кондиционер включен Осушение 		✅
0 - Кондиционер выключен
1 - Кондиционер включен Нагрев
2 - Кондиционер включен Охлаждение
3 - Кондиционер включен Автоматический
4 - Кондиционер включен Осущение
5 - Кондиционер включен Вентиляция

 Параметр выводится в следующем виде:
 Тип канала - диапазон 		✅
Выключен
Нагрев
Охлаждение
Автоматический

 Параметры выводятся в следующем виде:

Тип сервиса - Термостат
Характеристика - Режим работы 		✅ Состояние
Включен
Выключен

✅ Режим работы
Нагрев
Охлаждение
Автоматический
Осушение
Вентиляция

Параметры выводятся в виде сервиса Термостат с характеристиками:
- Состояние
- Режим работы
Температура воздуха в помещении Параметр отображающий текущую температуру измеренную кондиционером ✅
Минимум - -20
Максимум - 50

 Параметр выводится в следующем виде:
 Тип канала - значение температуры 		✅ ✅
Температура воздуха на улице Параметр отображающий текущую температуру измеренную кондиционером ☑️ Скрыто по умолчанию

Минимум - -20
Максимум - 50

 Параметр выводится в следующем виде:
 Тип канала - значение температуры 		☑️ Скрыто по умолчанию

Минимум - -20
Максимум - 50

 Параметр выводится в следующем виде:
 Тип сервиса - Датчик температуры
Характеристика - Температура 		☑️ Скрыто по умолчанию

Минимум - -20
Максимум - 50

 Параметр выводится в следующем виде:
 Тип сервиса - Датчик температуры
Характеристика - Температура
Целевая температура - параметр в который мы будем передавать желаемую температуру Минимальное значение: 16
Максимальное значение: 32 		✅
Минимум - 16
Максимум - 32

 Параметр выводится в следующем виде:
 Тип канала - диапазон 		✅
Минимум - 16
Максимум - 32
Параметры выводятся в следующем виде:

Тип сервиса - Термостат
Характеристика - Целевая температура 		✅
Минимум - 16
Максимум - 32

 Параметры выводятся в следующем виде:

Тип сервиса - Термостат
Характеристика - Целевая температура
Состояние термостата 0 - Простаивает
1 - Нагревает
2 - Охлаждает 		✅
0 - Простаивает
1 - Нагревает
2 - Охлаждает

 Параметр выводится в следующем виде:
 Тип канала - диапазон 		✅
Простаивает
Нагревает
Охлаждает
Параметры выводятся в следующем виде:

Тип сервиса - Термостат
Характеристика - Состояние 		✖️ Не используется
Скорость вентилятора 1 - Первая скорость
2 - Вторая скорость
3 - Третья скорость 		☑️ Скрыто по умолчанию

0 - Автоматическая скорость
1 - Первая скорость
2 - Вторая скорость
3 - Третья скорость

 Параметр выводится в следующем виде:
 Тип канала - диапазон 		✖️ Не используется ✖️ Не используется
Горизонтальные жалюзи - параметр отвечающий за положение горизонтальных жалюзи (Вверх-Вниз) 1 - Качание (вверх-вниз)
2 - Самое низкое положение
3 - Низкое положение
4 - Среднее положение
5 - Высокое положение
6 - Самое высокое положение
 ✅
1 - Качание (вверх-вниз)
2 - Самое низкое положение
3 - Низкое положение
4 - Среднее положение
5 - Высокое положение
6 - Самое высокое положение

 Параметр выводится в следующем виде:
 Тип канала - диапазон 		✅
17% - Качание (вверх-вниз)
34% - Самое низкое положение
50% - Низкое положение
67% - Среднее положение
84% - Высокое положение
100% - Самое высокое положение

 Параметры выводятся в следующем виде:
 Тип сервиса - Вентилятор
Характеристика - Скорость вращения 		✅
1 - Качание (вверх-вниз)
2 - Самое низкое положение
3 - Низкое положение
4 - Среднее положение
5 - Высокое положение
6 - Самое высокое положение

 Параметры выводятся в следующем виде:
 Тип сервиса - Угол наклона
Характеристика - Целевой угол наклона
Вертикальные и горизонтальные жалюзи
параметр отвечающий за качание вертикальных и горизонтальных жалюзи 		0 - Остановлены
1 - Качание вертикальных и горизонтальных жалюзи
 ✅
0 - Остановлено в средних положениях
1 - Качание (право-лево и вверх-вниз)
2 - Качание (вверх-вниз)
3 - Качание (право-лево)

 Параметр выводится в следующем виде:
 Тип канала - диапазон 		✖️ Не используется ✅
Остановлено
Качание (право-лево и вверх-вниз)
Качание (вверх-вниз)
Качание (право-лево)

 Параметр выводится в следующем виде:
 Тип сервиса - Термостат
Характеристика - Качание

10. Общая логическая схема работы шлюза

Скопировано

загружается

Общая логическая схема работы шлюза

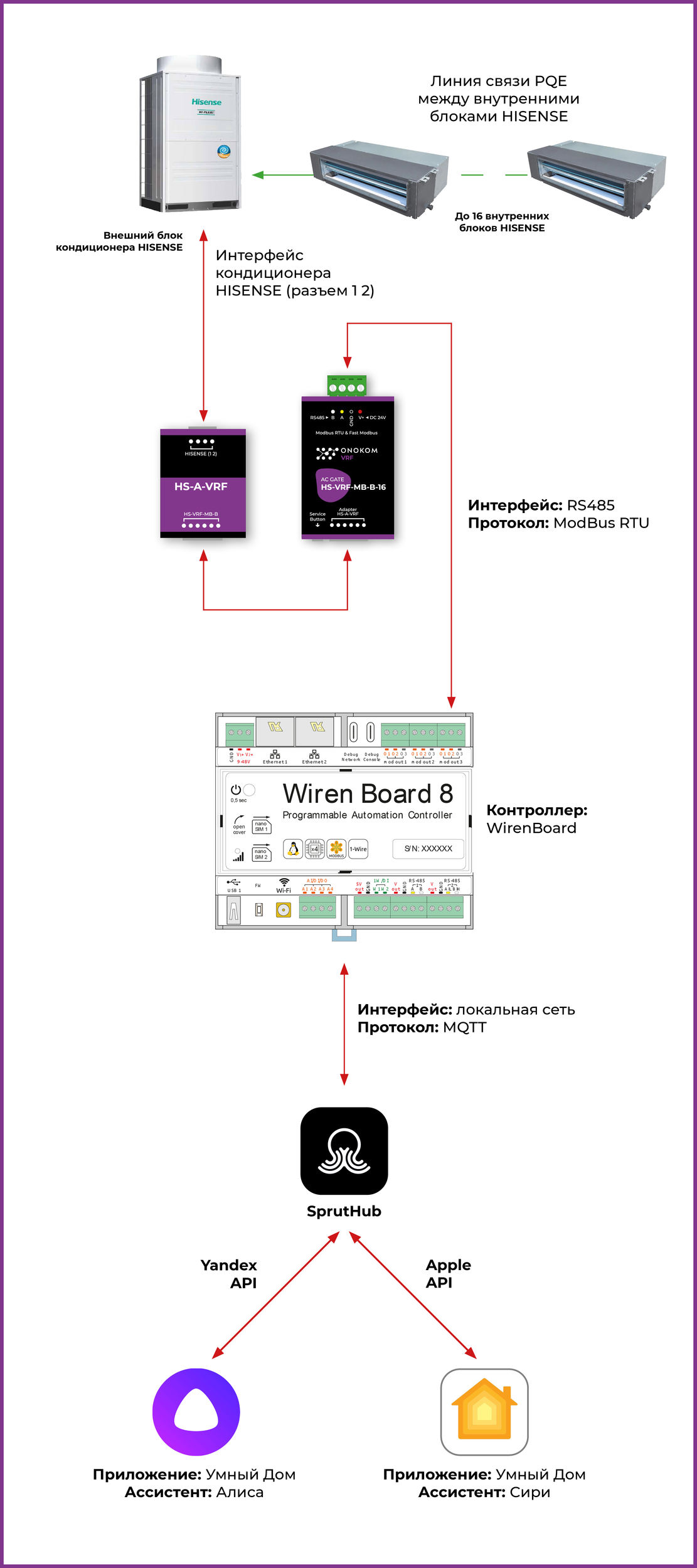

10.1 Логическая схема WirenBoard + SprutHub

Скопировано

загружается

Общая логическая схема работы шлюза

10.2 Логическая схема Loxone

Скопировано

загружается

Логическая схема Loxone

11. Схемы подключения

Скопировано

11.1 Схема подключения к WirenBoard

Скопировано

загружается

Схема подключения к контроллеру WirenBoard

11.2 Схема подключения к контроллеру Loxone

Скопировано

загружается

Схема подключения к контроллеру Loxone

12. Подключение

Скопировано

12.1 Подключение к WirenBoard

12.1.1 Параметры контроллера WirenBoard

Все дальнейшие настройки выполняются на контроллере WirenBoard 8 со следующими параметрами:
- Ревизия: 7.3.3E/11 675
- Версия ПО: wb-2307
- Ветка: Релиз

12.1.2 Загрузка шаблона в контроллер WirenBoard

- Скачайте приложение для подключения по SFTP к контроллеру
- Для пользователей macOS: Скачайте приложение: ForkLift
- Для пользователей Windows: Скачайте приложение: FileZilla
- Узнайте IP адрес контроллера в вашей локальной сети
- Подключитесь к контроллеру по SFTP

На момент написания статьи, шаблон не включен в стандартный список поддерживаемых устройств. Поэтому добавляем собственный шаблон:

загружается

Заходим на веб-сервис GitHub где хранятся шаблоны ONOKOM и переходим в раздел «WirenBoard»

Заходим на веб-сервис GitHub где хранятся шаблоны ONOKOM и переходим в раздел "WirenBoard"

загружается

Выбираем шаблон «WB-ONOKOM-AIR-HS-VRF-MB-B.json»

Выбираем шаблон WB-ONOKOM-AIR-HS-VRF-MB-B.json

Шаблон ONOKOM HS-VRF-MB-B-16 для WirenBoard.JSON

загружается

Затем нажимаем на кнопку «Download» правом верхнем углу окна

Затем нажимаем на кнопку "Download" правом верхнем углу окна

загружается

Открываем SFTP-менеджер и вводим данные для соединения к контроллеру

Открываем SFTP-менеджер и вводим данные для соединения к контроллеру:
1. Хост: IP-адресс устройства
2. Имя пользователя: root
3. Пароль: wirenboard (по умолчанию)
4. Порт: 22
5. Нажимаем кнопку «Быстрое соединение»

загружается

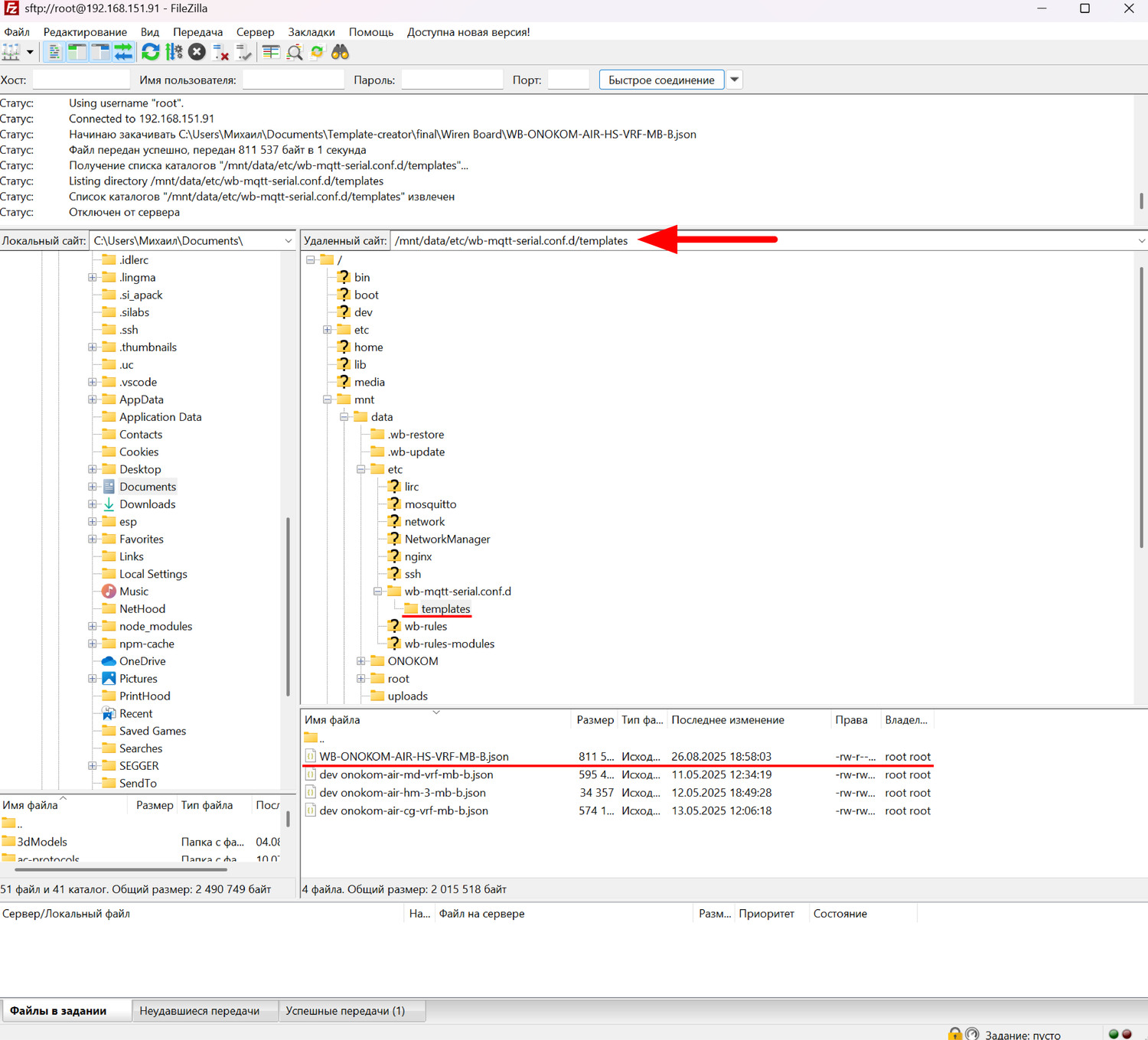

Переходим в соответствующую директорию:mnt/data/etc/wb-mqtt-serial.conf.d/templates/

Переходим в соответствующую директорию: mnt/data/etc/wb-mqtt-serial.conf.d/templates/

загружается

Перетаскиваем файл шаблона в директорию

Перетаскиваем файл шаблона в директорию

12.1.3 Установка шаблона WirenBoard

Заходим в веб-интерфейс WirenBoard

загружается

Для входа вводим IP-адрес контроллера в локальной сети

Для входа вводим IP-адрес контроллера в локальной сети

загружается

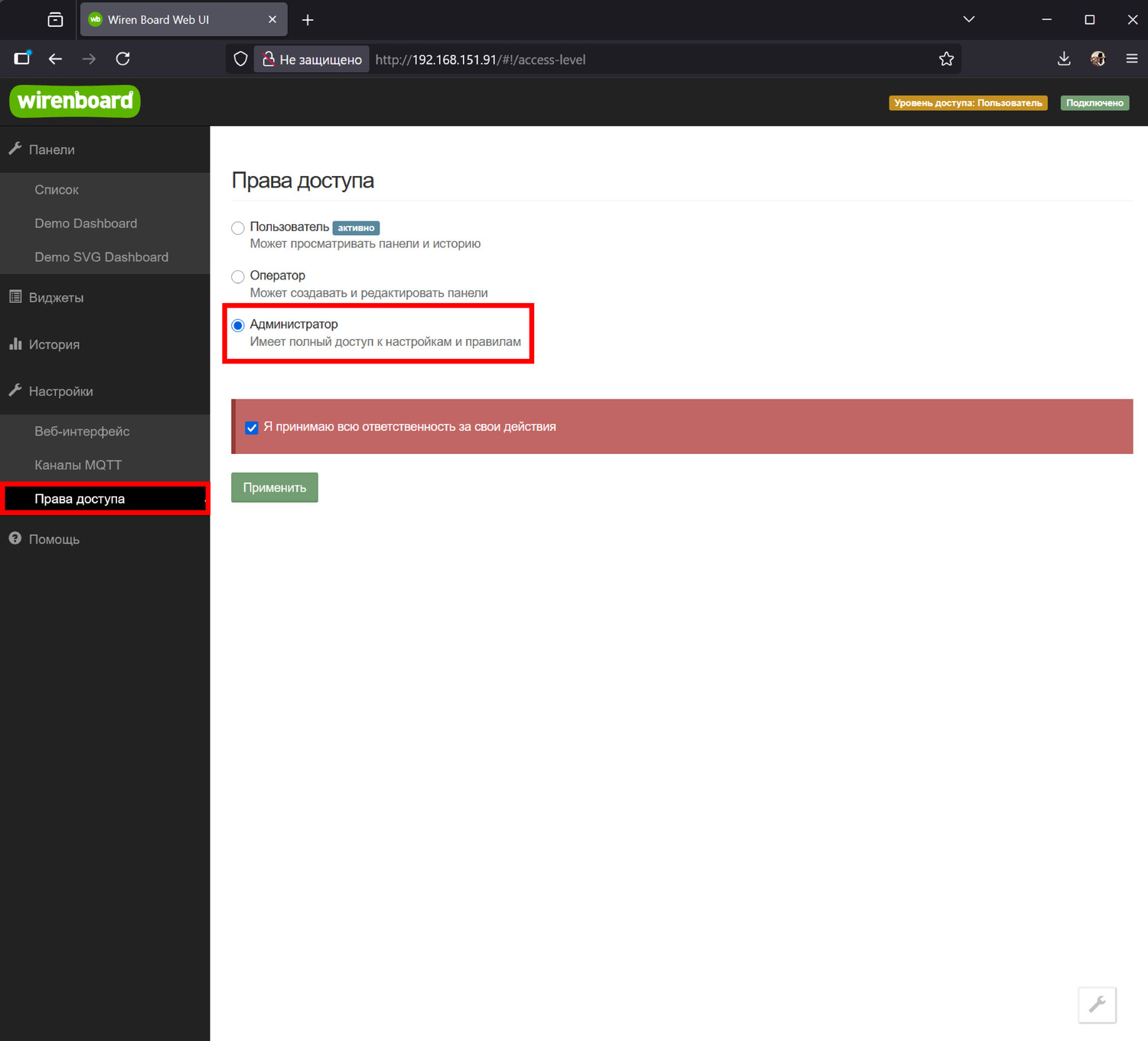

В случае, если права доступа не установлены на «Администратор», нужно их поменять в соответствующем разделе интерфейса

В случае, если права доступа не установлены на «Администратор», нужно их поменять в соответствующем разделе интерфейса

загружается

В разделе «Настройки» нажимаем на кнопку «Конфигурационные файлы»

В разделе «Настройки» нажимаем на кнопку «Конфигурационные файлы»

загружается

Выбираем порт контроллера, к которому подключен шлюз ONOKOM. В данном случае это «RS485-2»

Выбираем порт контроллера, к которому подключен шлюз ONOKOM. В данном случае это «RS485-2»
Настройки:
- Скорость обмена - 9600
- Контроль четности - N
- Число бит данных - 8
- Стоп биты - 2
Нажимаем «Найти и добавить устройство Wiren Board»

загружается

После завершения поиска устройство будет доступно для добавления

После завершения поиска устройство будет доступно для добавления

загружается

Нажимаем «Добавить в wb-mqtt-serial». После этого устройство будет добавлено в контроллер

Нажимаем «Добавить в wb-mqtt-serial». После этого устройство будет добавлено в контроллер

12.2 Список функций управления кондиционером Hisense через WirenBoard

Скопировано

загружается

Для доступа к функциям устройства следует установить количество используемых VRF-блоков

Для доступа к функциям устройства следует установить количество используемых VRF-блоков. Все функции выводятся индивидуально для каждого блока.

12.2.1 Раздел “Основные режимы и функции”

Скопировано

загружается

Основные режимы и функции

Раздел “Основные режимы и функции”
- Состояние
- Режим
- Состояние и режим
- Скорость вентилятора
- Скорость вентилятора расширенная

12.2.2 Раздел “Контроль температуры”

Скопировано

загружается

Контроль температуры

Раздел “Контроль температуры”
- Температура воздуха в помещении
- Целевая температура
- Состояние термостата
- Температура внутреннего теплообменника
- Температура внешнего теплообменника

12.2.3 Раздел “Жалюзи”

Скопировано

загружается

Жалюзи

Раздел “Жалюзи”

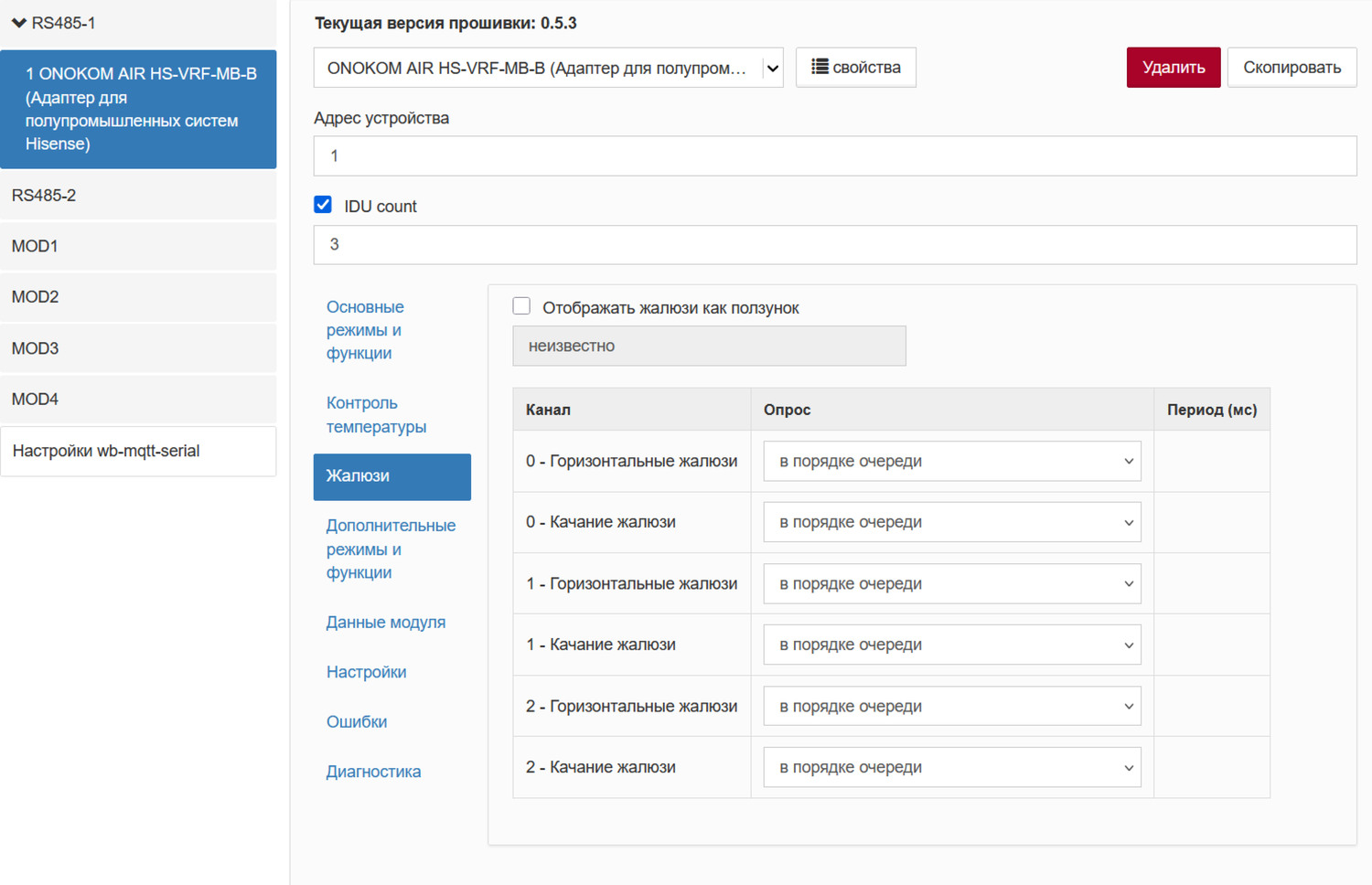

- Горизонтальные жалюзи
- Качание жалюзи

12.2.4 Раздел “Дополнительные режимы и функции”

Скопировано

загружается

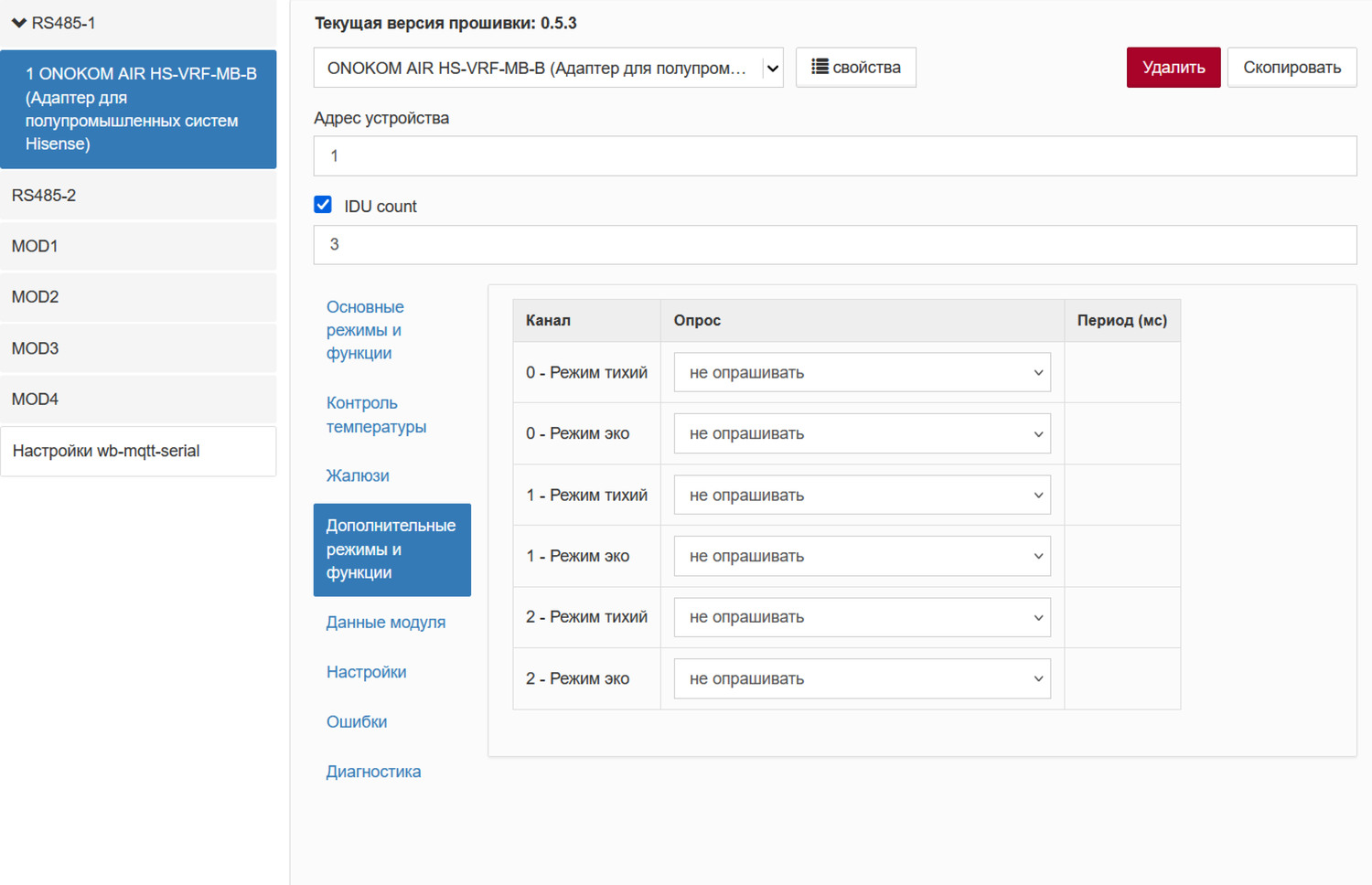

Дополнительные режимы и функции

Раздел “Дополнительные режимы и функции”
- Режим тихий
- Режим эко

12.2.5 Раздел “Данные модуля”

Скопировано

загружается

Данные модуля

Раздел “Данные модуля”
- Версия устройства
- Версия прошивки
- Версия протокола
- Сигнатура устройства
- Серийный номер
- Время работы с момента включения
- Температура МК
- Перезагрузить устройство

12.2.6 Раздел “Настройки”

Скопировано

загружается

Настройки

Раздел “Настройки”
- Режим шлюза

12.2.7 Раздел “Ошибки”

Скопировано

загружается

Ошибки

Раздел “Ошибки”
- Ошибки
- Код первой ошибки

12.2.8 Раздел “Диагностика”

Скопировано

загружается

Диагностика

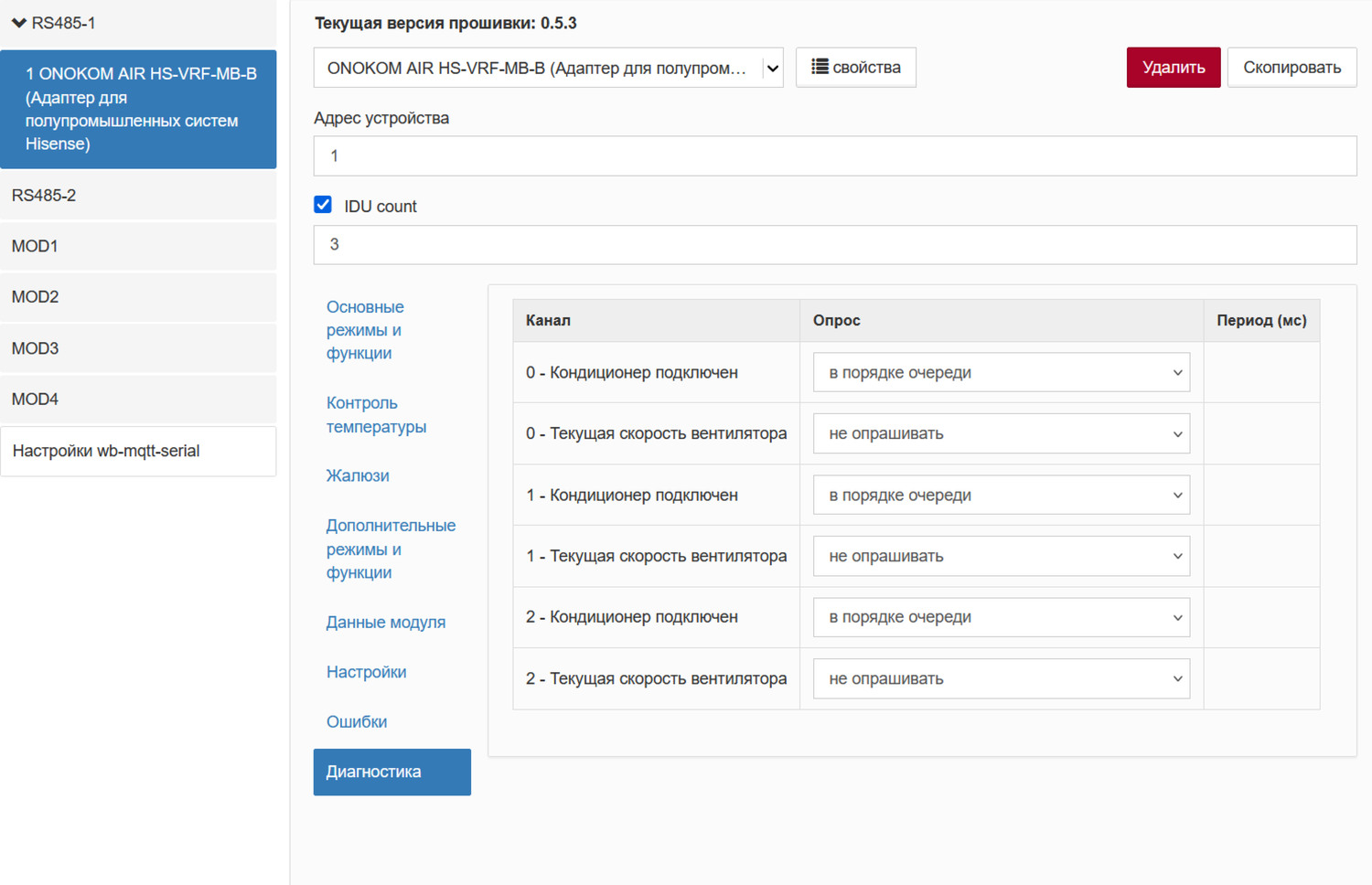

Раздел “Диагностика”
- Кондиционер подключен
- Текущая скорость вентилятора

12.2.9 Отображение устройства в веб-интерфейсе контролера”

Скопировано

Для шлюзов с номиналом 4, 8, 16, 32 и 64 в интерфейсе отображаются соответствующее количество внутренних блоков кондиционера.

Для наглядности, на скриншоте показано только два внутренних блока.

загружается

Для просмотра параметров устройства нажимаем на кнопку «Устройства»

Для просмотра параметров устройства нажимаем на кнопку «Устройства»

загружается

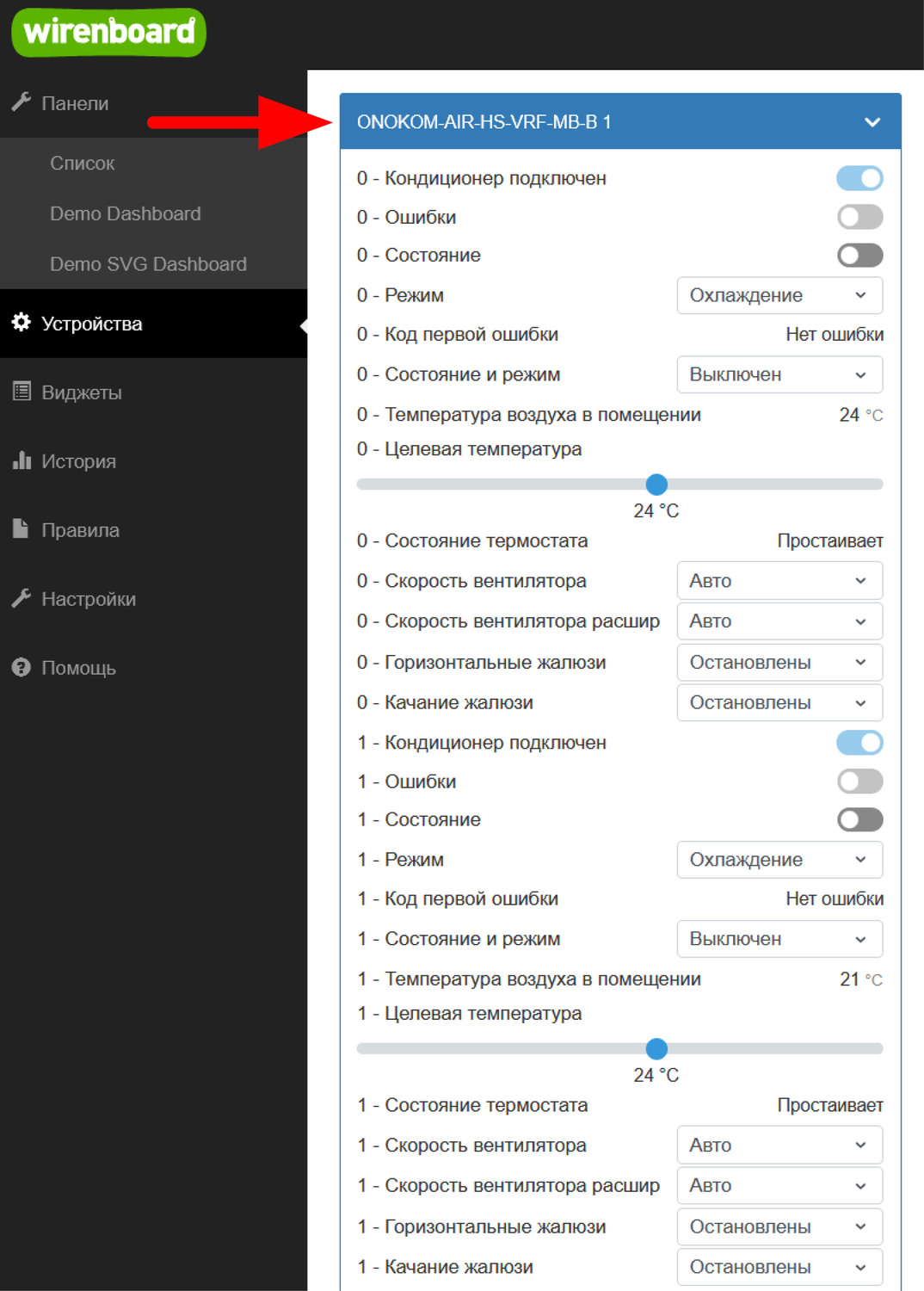

Виджет устройства имеет следующий вид

Виджет устройства имеет следующий вид

12.3 Подключение к SprutHub

Скопировано

Для подключение шлюза ONOKOM HS-VRF-MB-B-16 в SprutHub необходимо сначала обновить версию ПО SprutHub

загружается

Заходим в раздел «Настройки» → «Информация» проверяем версию SprutHub

Заходим в раздел «Настройки» → «Информация» проверяем версию SprutHub
Минимальная версия обновления должна быть 1.12.3 (14788).
В случае наличия более низкой версии нажимаем на кнопку «Обновить»

загружается

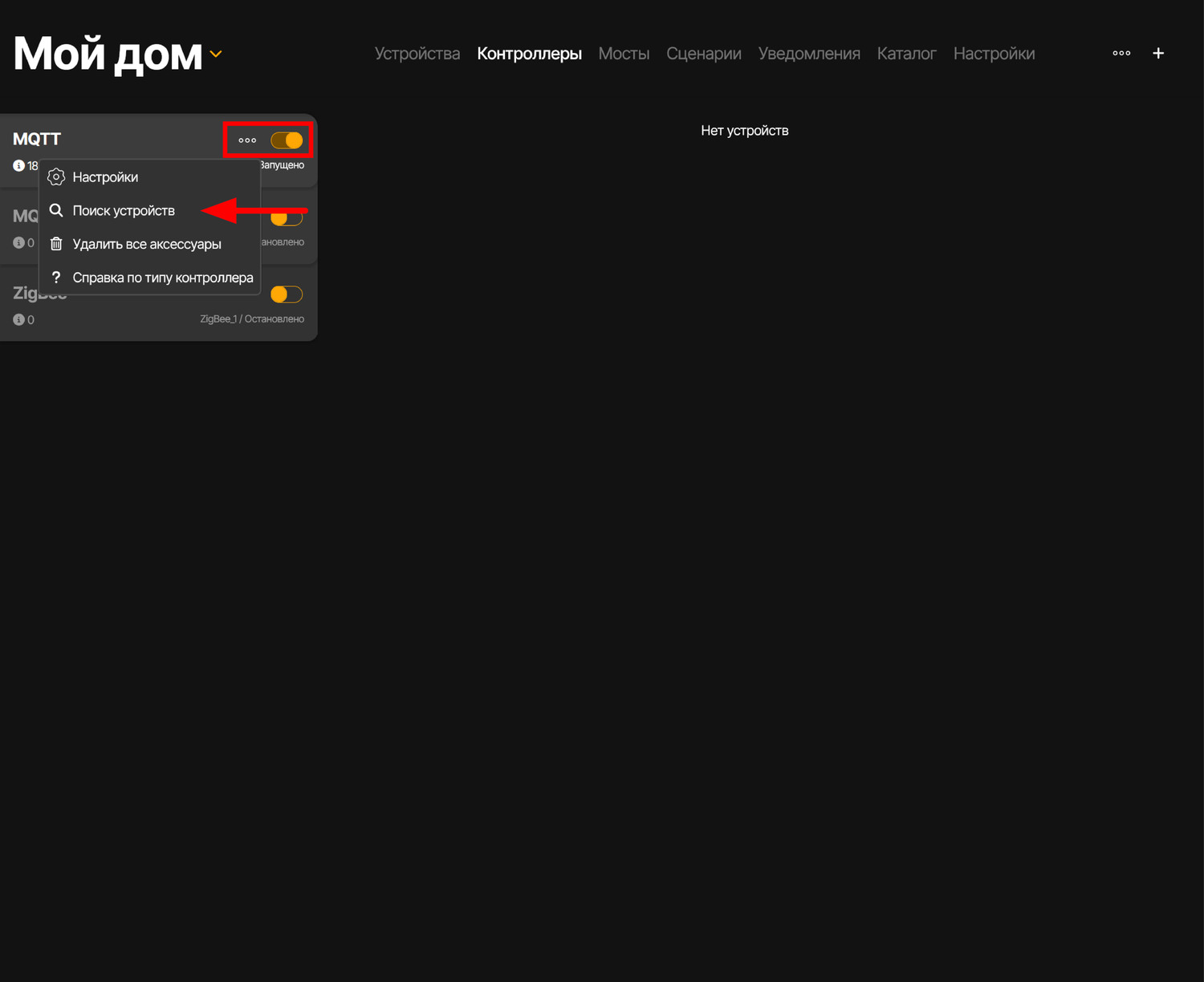

Переходим в раздел «Контроллеры». Если MQTT-контроллер не был создан - его требуется создать. Для этого нужно нажать на кнопку добавления в правом верхнем углу экрана

Переходим в раздел «Контроллеры». Если MQTT-контроллер не был создан - его требуется создать. Для этого нужно нажать на кнопку добавления в правом верхнем углу экрана

загружается

Для добавления устройства требуется активировать контроллер, после чего, нажав на троеточие, выбрать пункт «Поиск устройств»

Для добавления устройства требуется активировать контроллер, после чего, нажав на троеточие, выбрать пункт «Поиск устройств»

загружается

Устройство будет добавлено

Устройство будет добавлено

Для шлюзов с номиналом 4, 8, 16, 32 и 64 в интерфейсе отображаются соответствующее количество внутренних блоков кондиционера.

Для наглядности, на скриншоте показано только два внутренних блока.

загружается

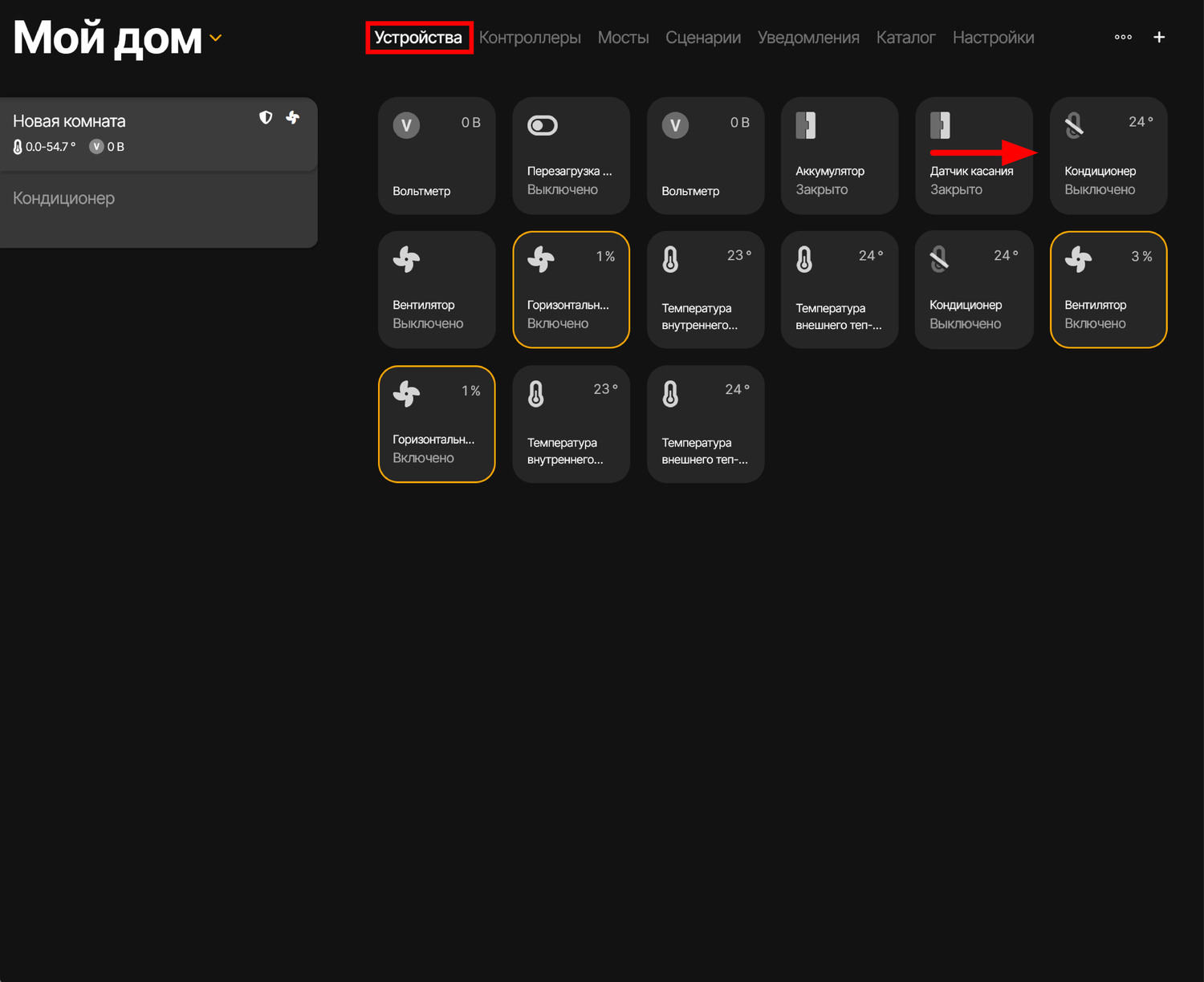

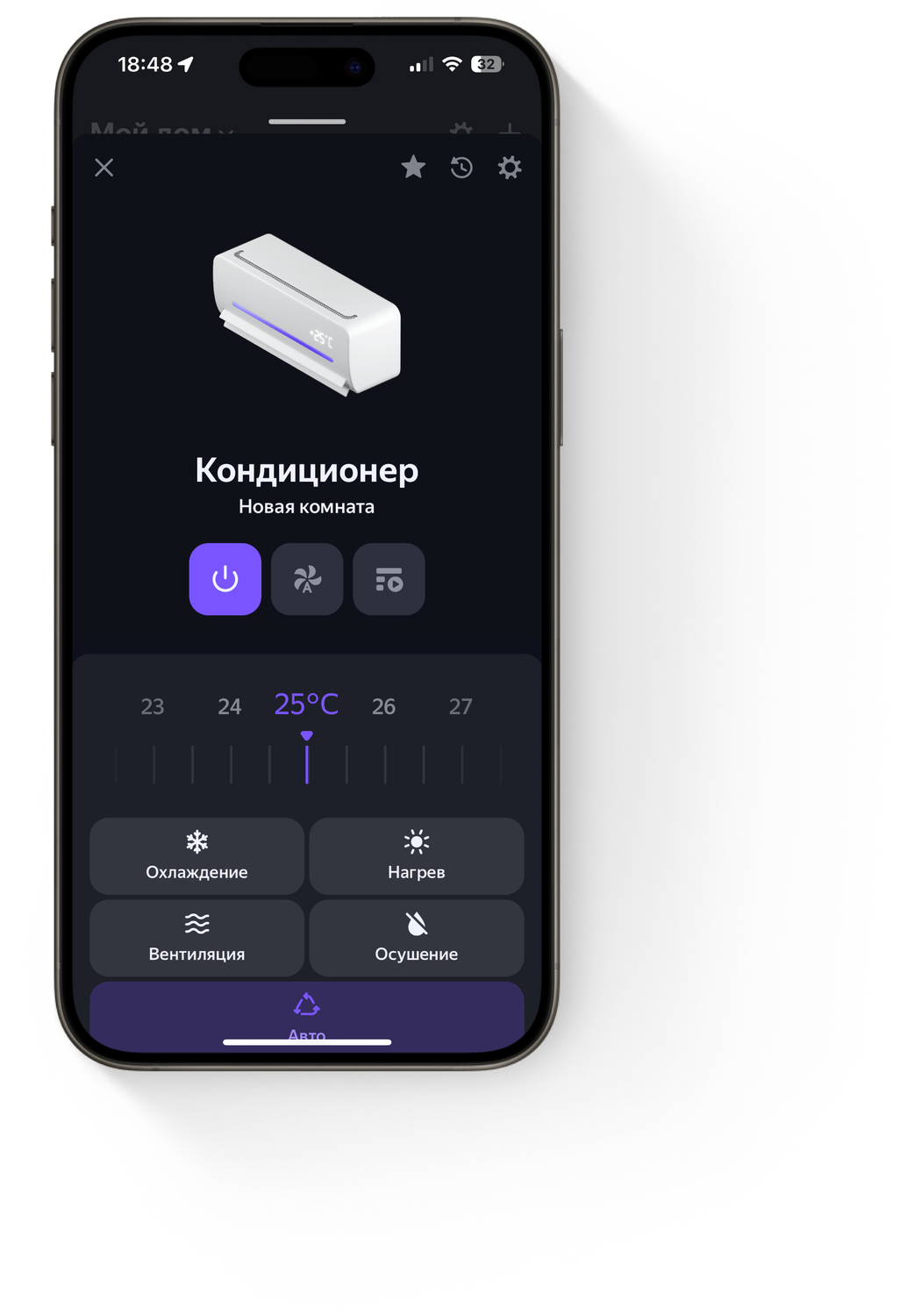

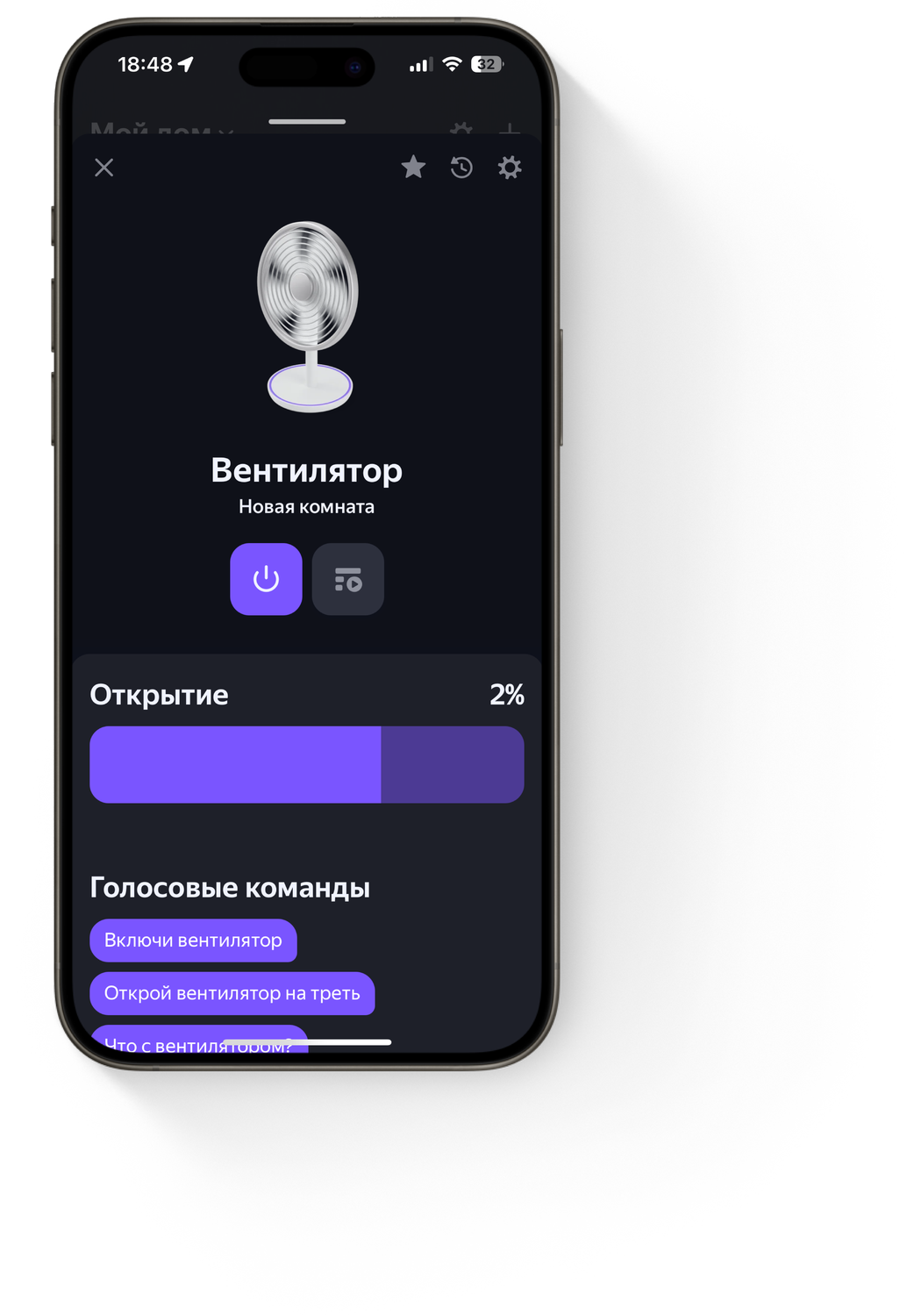

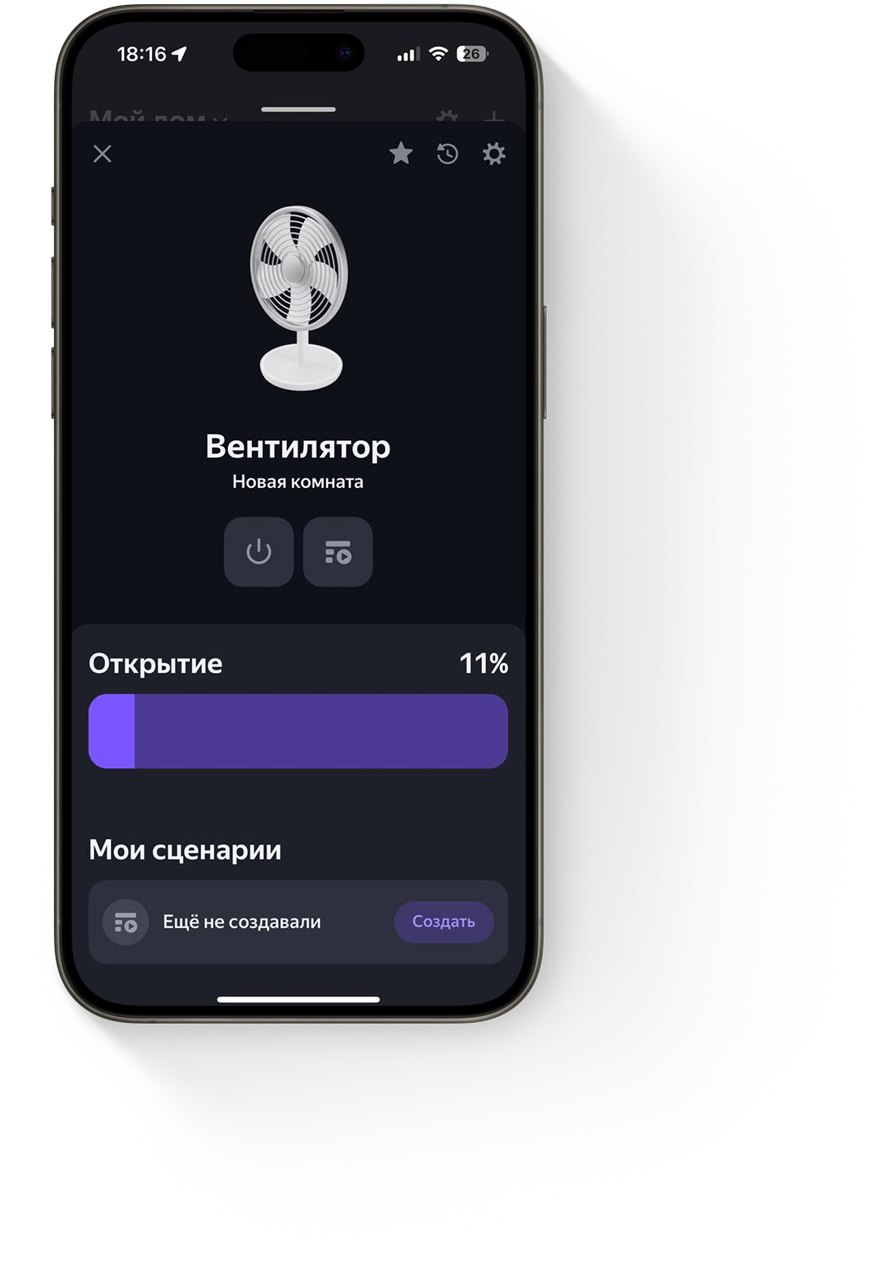

Для управления устройством перейдём в соответствующий раздел и выберем его

Для управления устройством перейдём в соответствующий раздел и выберем его

загружается

Виджет устройства имеет следующий вид

Виджет устройства имеет следующий вид

12.3.1 Настройка подключения «Умный дом»

Скопировано

загружается

Настройка моста для умного дома

Для подключения к системе "Умный дом" перейдём в раздел "Мосты" и, если он отсутствует, добавим мост для Yandex с помощью соответствующей кнопки в правом верхнем углу экрана

В приложении «Умный дом» нажимаем на кнопку "Устройства умного дома"


загружается

В приложении «Умный дом» нажимаем на кнопку «Устройства умного дома»

В списке доступных систем выбираем SprutHub


загружается

В списке доступных систем выбираем SprutHub

Нажимаем на кнопку "Привязать к Яндексу"


загружается

Нажимаем на кнопку «Привязать к Яндексу»

Заполняем данные для авторизации в SprutHub


загружается

Заполняем данные для авторизации в SprutHub

После авторизации будет доступен поиск устройств. Для его выполнения нажимаем на кнопку "Обновить список устройств"


загружается

После авторизации будет доступен поиск устройств. Для его выполнения нажимаем на кнопку «Обновить список устройств»

Устройство будет добавлено. Для управления кондиционером нажимаем на "Кондиционер"


загружается

Устройство будет добавлено. Для управления кондиционером нажимаем на «Кондиционер»

Настройка завершена


загружается

Настройка завершена

12.3.2 Настройка подключения «Homekit»

Скопировано

Для подключения к системе «Homekit» перейдём в раздел «Мосты» и, если он отсутствует, добавим мост для Homekit с помощью соответствующей кнопки в правом верхнем углу экрана

Открываем приложение Homekit


загружается

Открываем приложение Homekit

Открываем панель добавления устройсв в правом верхнем углу экрана. Выбираем «Добавить аксессуар»


загружается

Открываем панель добавления устройсв в правом верхнем углу экрана. Выбираем «Добавить аксессуар»

загружается

В интерфейсе SprutHub нажимаем на кнопку настроек Homekit (троеточие рядом с названием моста). В окне настроек будет доступен QR-код

В интерфейсе SprutHub нажимаем на кнопку настроек Homekit (троеточие рядом с названием моста). В окне настроек будет доступен QR-код


Сканируем QR-код с мобильного устройства


загружается

Сканируем QR-код с мобильного устройства

Добавляем нужные нам устройства устройства


загружается

Добавляем нужные нам устройства устройства

Устройства будут размещены на главной странице приложения


загружается

Устройства будут размещены на главной странице приложения

Настройка завершена


загружается

Настройка завершена

13. Демонстрация работы

Скопировано

Раздел с примерами демонстрации в стадии создания

14. Скриншоты интерфейса кондиционера

Скопировано

14.1 Скриншоты Apple

Скопировано

Основной экран управления кондиционером Hisense через Apple Home


загружается

Основной экран управления кондиционером Hitachi через Apple Home

Экран выбора режимов. На экране установлен режим "Выключено"


загружается

Экран выбора режимов. На экране установлен режим Выключено

Экран выбора режимов. На экране установлен режим "Охлаждение"


загружается

Экран выбора режимов. На экране установлен режим Охлаждение

Экран выбора режимов. На экране установлен режим "Нагрев"


загружается

Экран выбора режимов. На экране установлен режим Нагрев

Экран установки скорости вентилятора. Понижение скорости


загружается

Экран установки скорости вентилятора. Понижение скорости

Экран установки скорости вентилятора. Повышение скорости


загружается

Экран установки скорости вентилятора. Повышение скорости

14.2 Скриншоты Yandex

Скопировано

Панель управления устройствами


загружается

Панель управления устройствами

Экран управления температурой. Кондиционер выключен


загружается

Экран управления теипературой. Кондиционер выключен.

Установка режима "Авто".


загружается

Установка режима Охлаждение

Меню установки режимов кондиционера. Установлен режим "Авто", движение ламелей отключено


загружается

Меню установки режимов кондиционера. Установлен режим Авто, движение ламелей отключено

Установлена скорость вентиляции "Средняя"


загружается

Установлена скорость вентиляции Средняя

Экран управления вентилятором. Вентилятор отключен


загружается

Экран управления вентилятором. Вентилятор отключен

Вентилятор включен, скорость повышена


загружается

Вентилятор включен, скорость повышена

Меню голосовых команд управления вентилятором


загружается

Меню голосовых команд управления вентилятором

СПб, Московское ш., д.25, к.1

8 (812) 955-59-05

Главная

Новости

Шлюзы

Кондиционеры

Вентиляция

Интеграции

Тех.поддержка

Поиск шлюза

Сотрудничество

О компании

Контакты



«ОНОКОМ» © 2025

Любое копирование материалов запрещено

Сайт создан - тех. отделом ONOKOM
