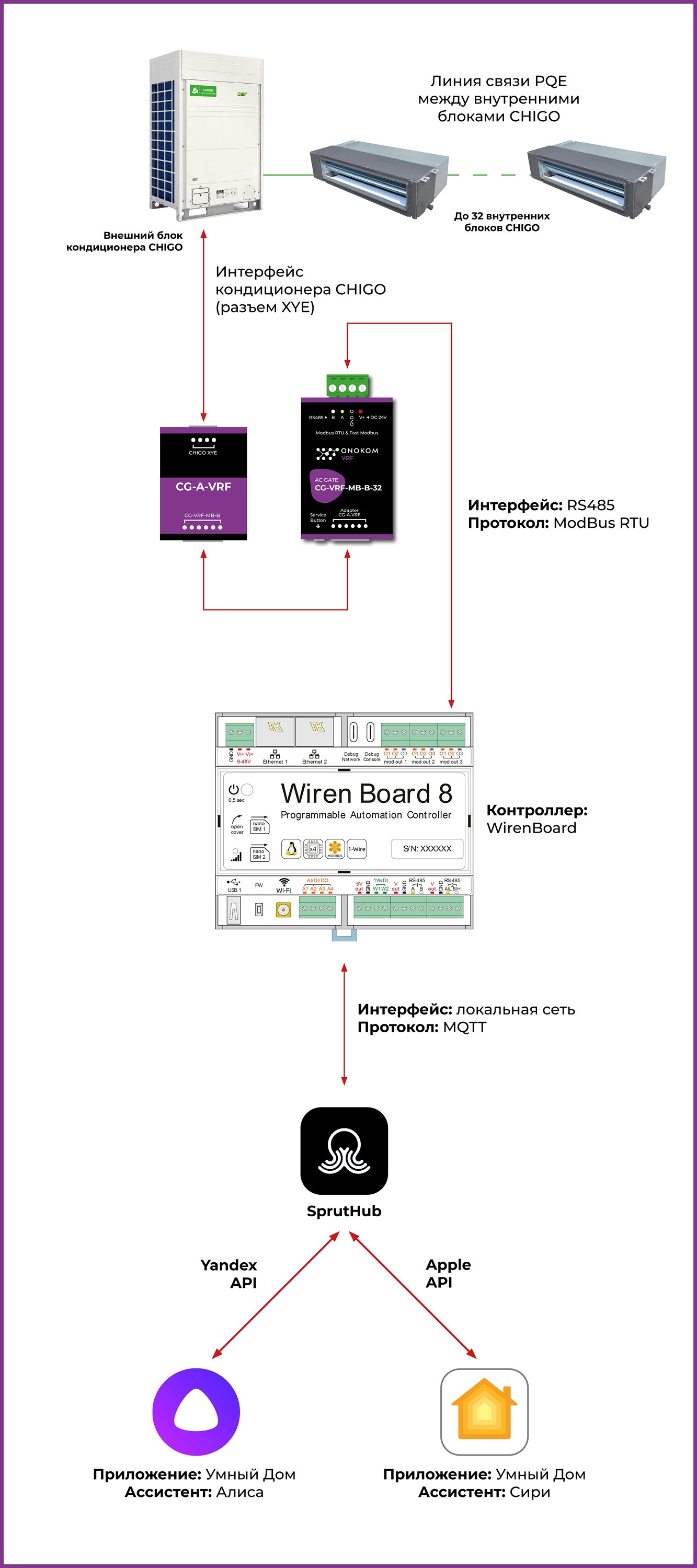

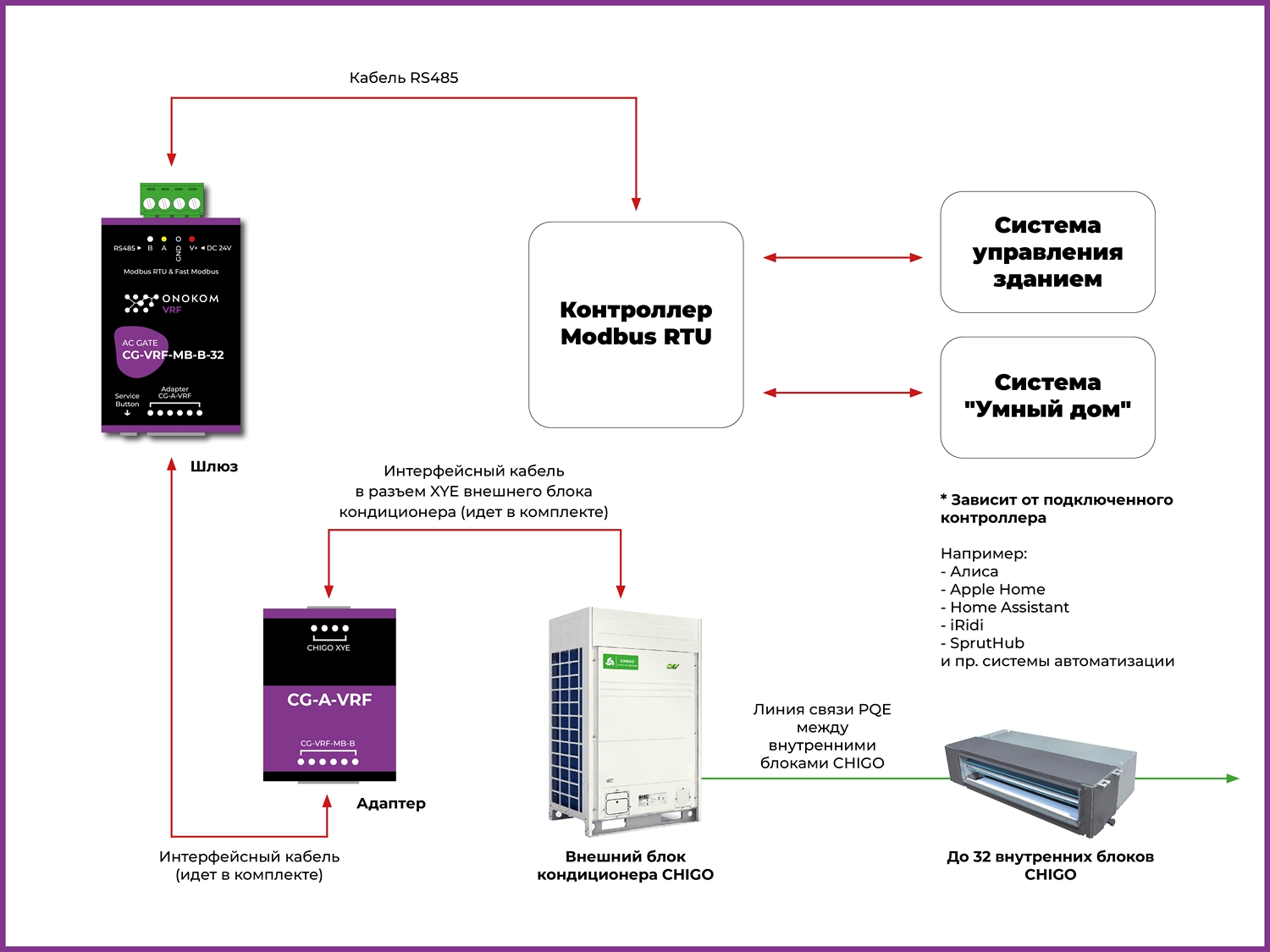

10. Общая логическая схема работы шлюза

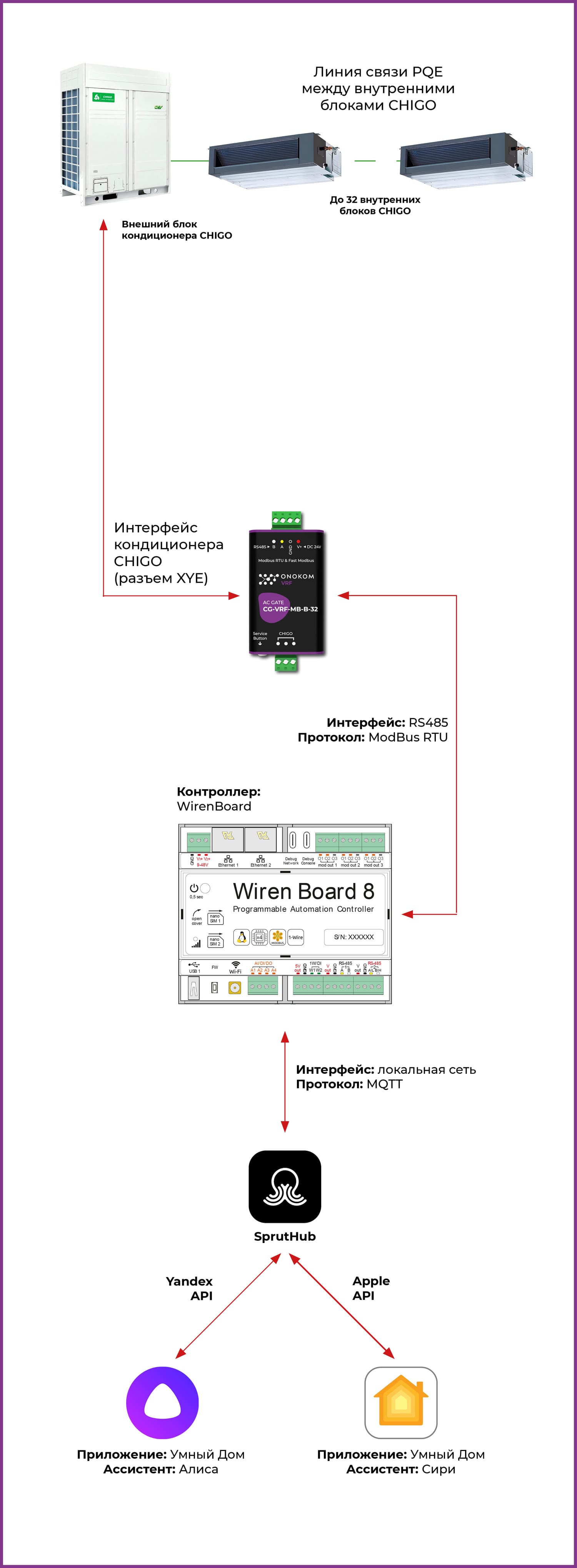

10.1 Логическая схема WirenBoard + SprutHub

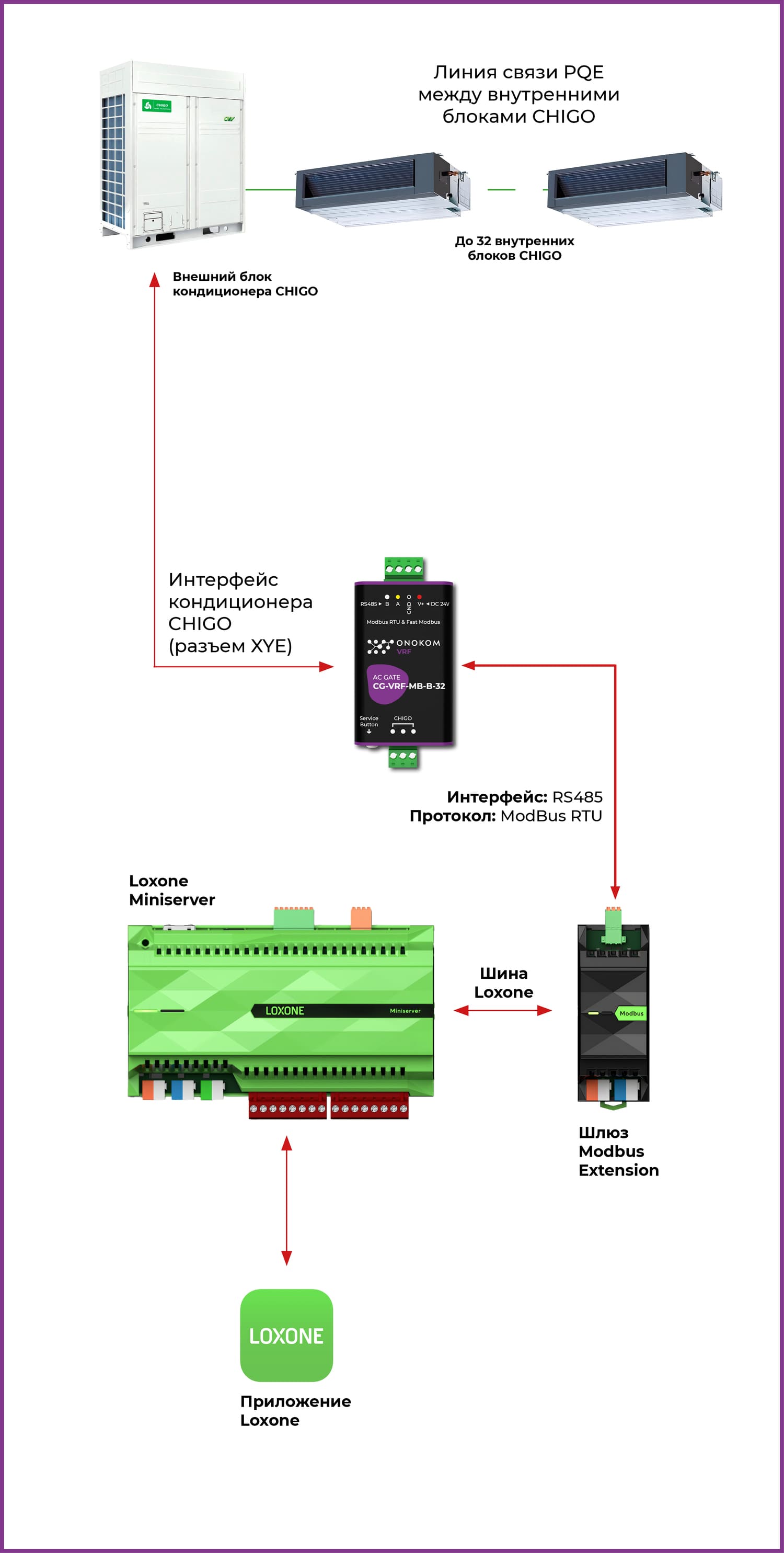

10.2 Логическая схема Loxone

11. Схемы подключения

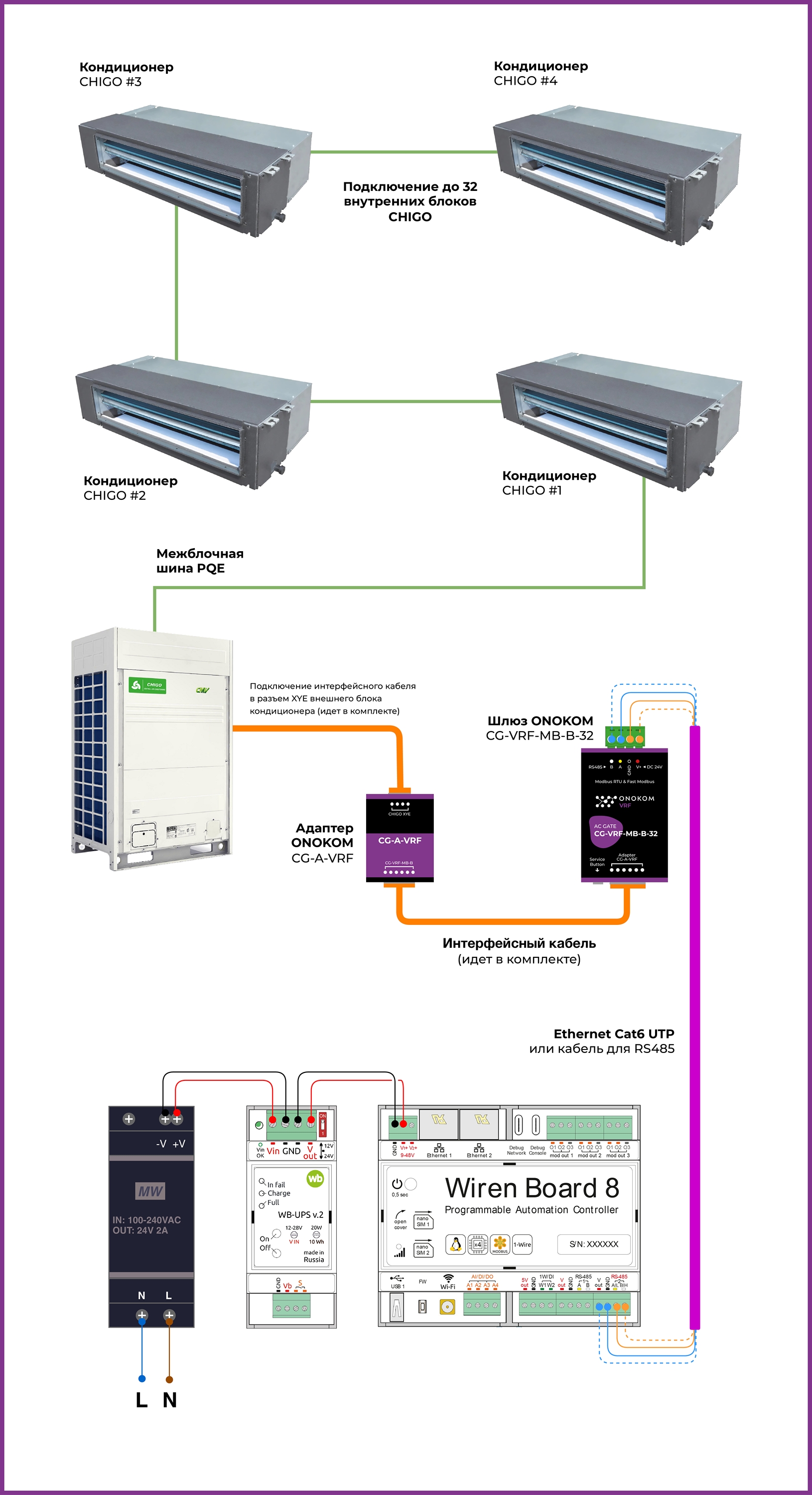

11.1 Схема подключения к WirenBoard

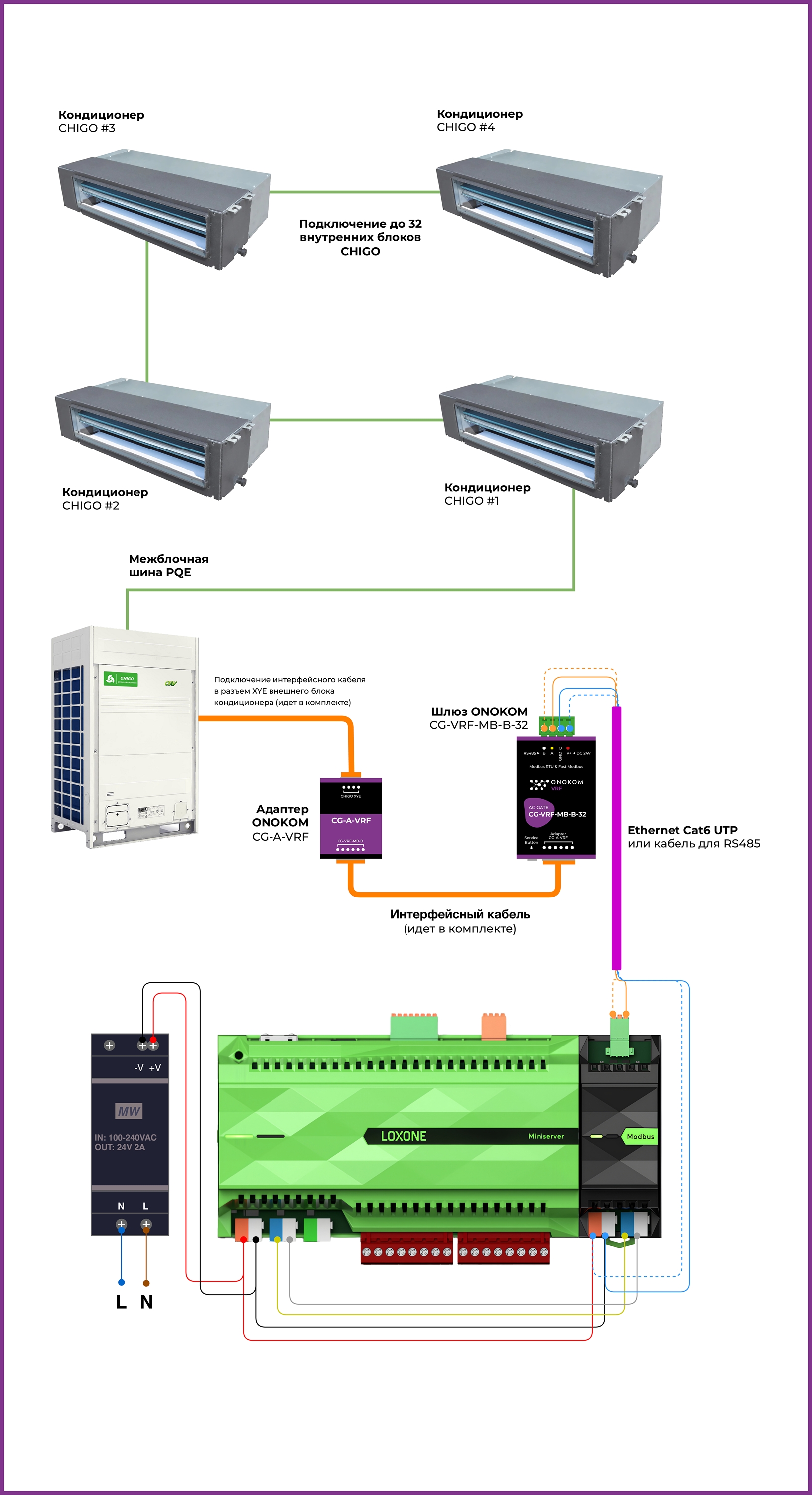

11.2 Схема подключения к Loxone

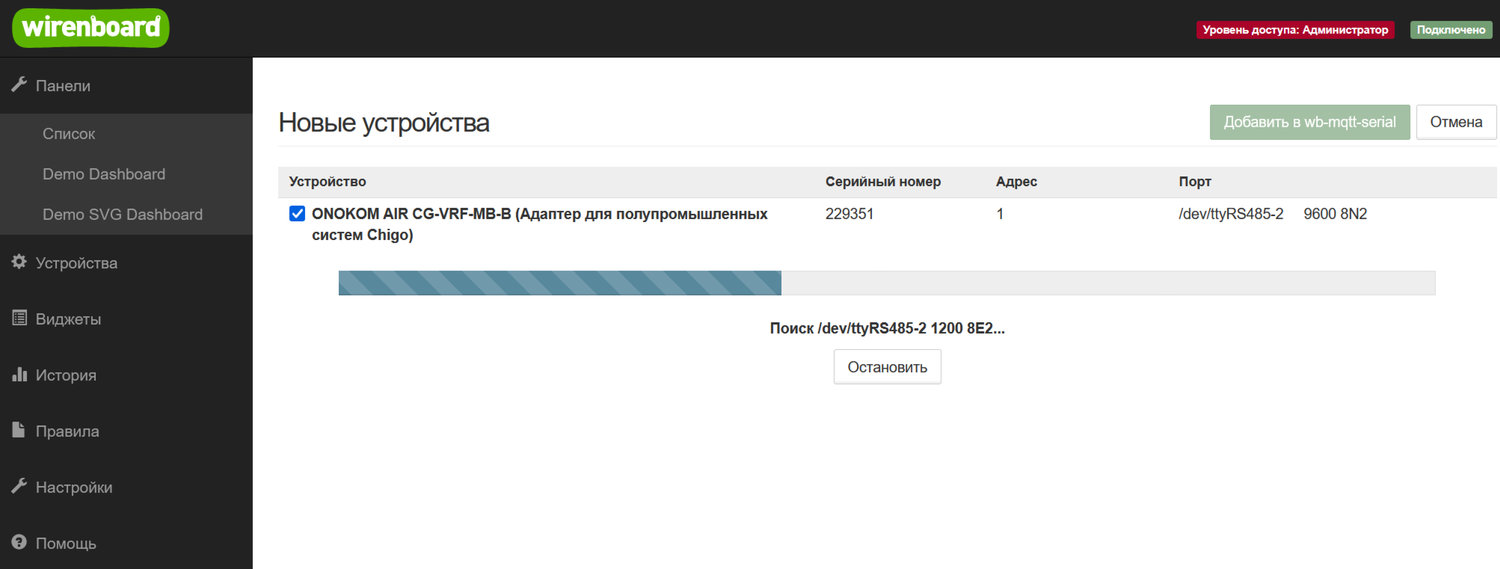

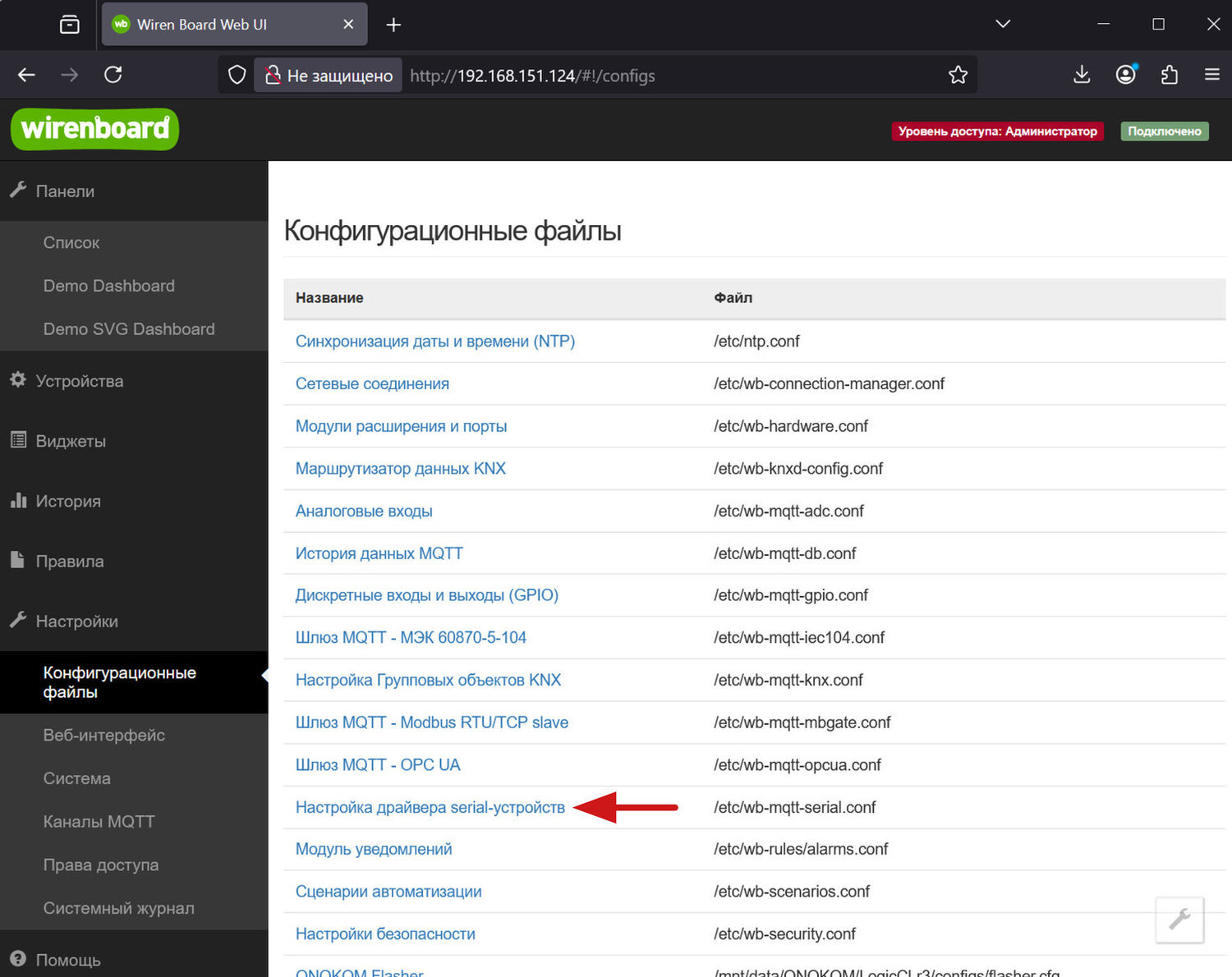

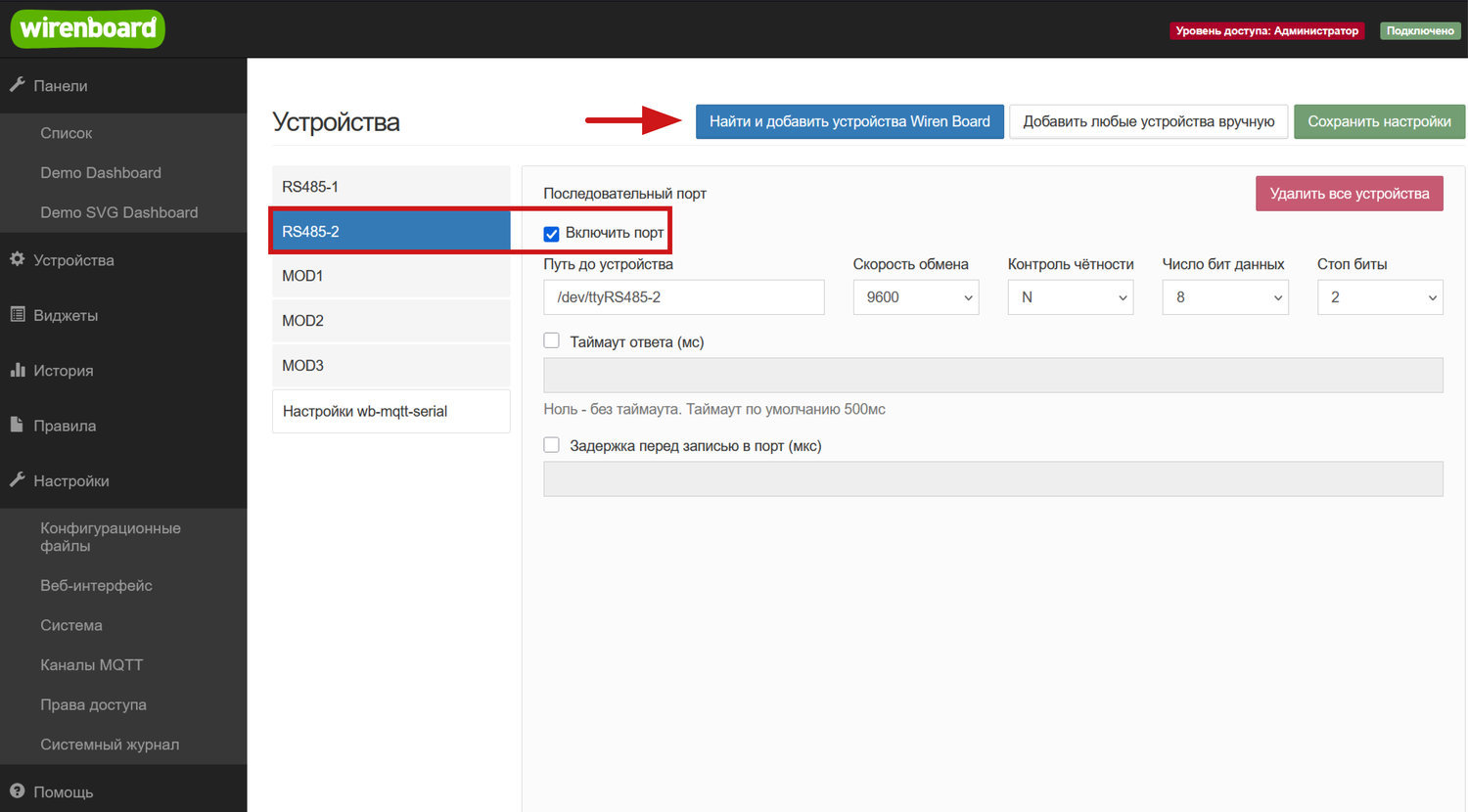

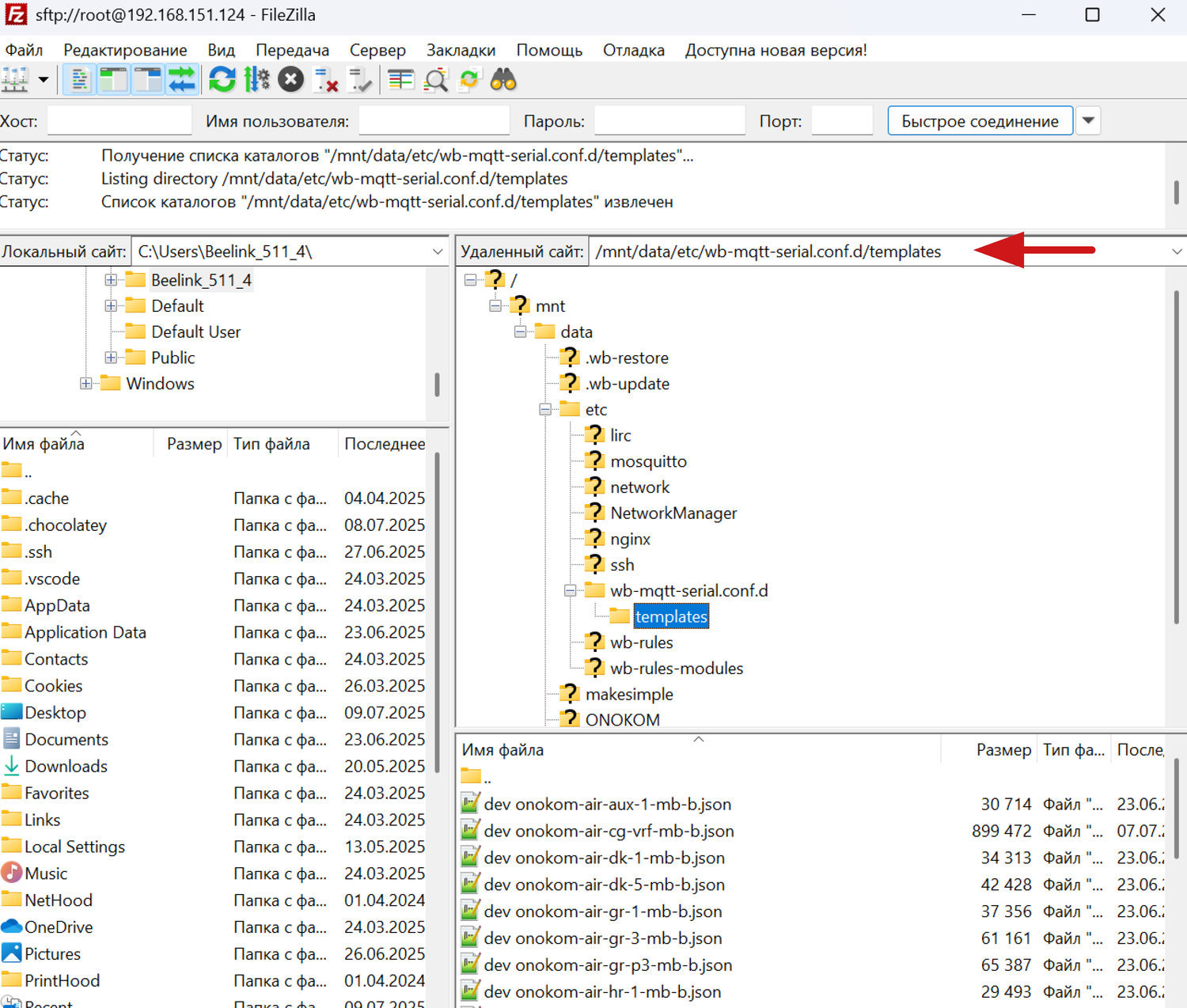

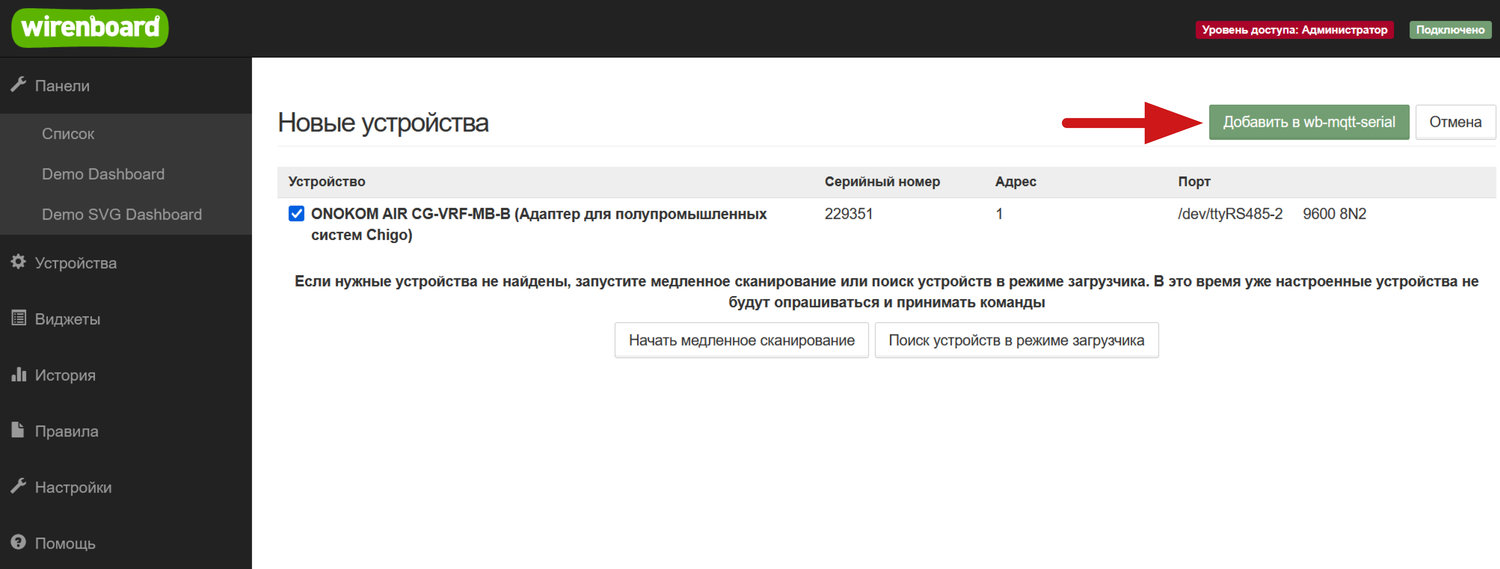

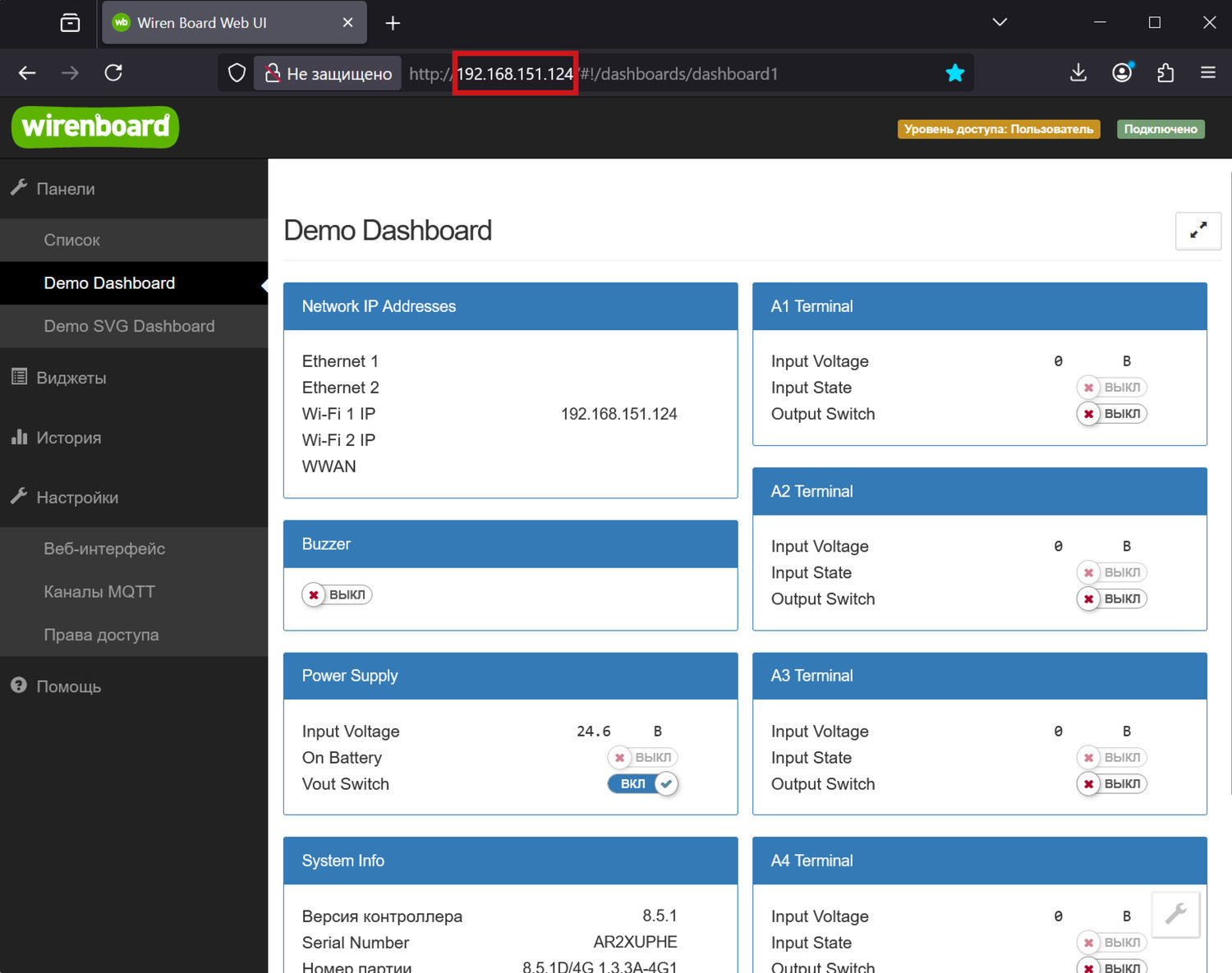

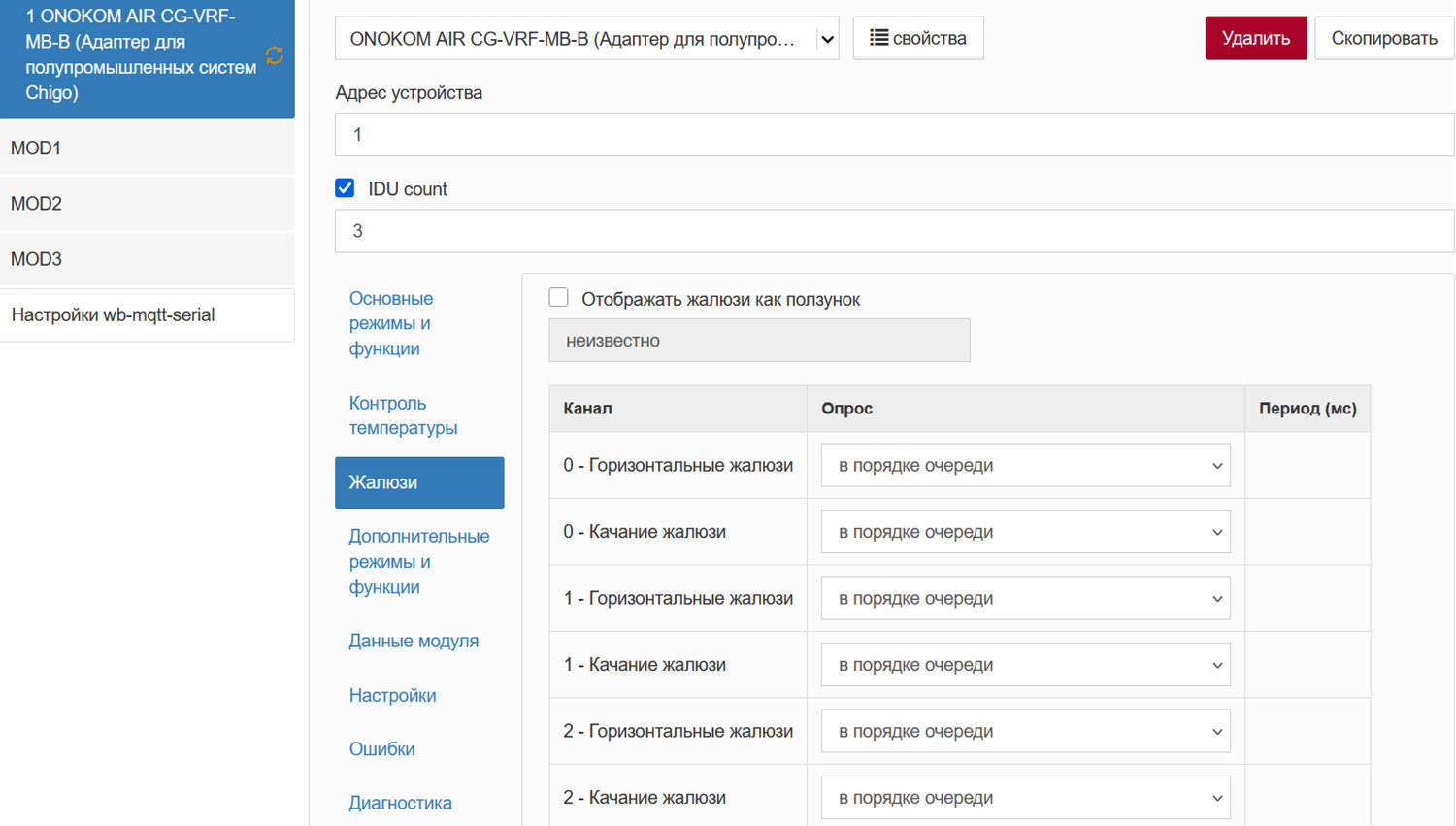

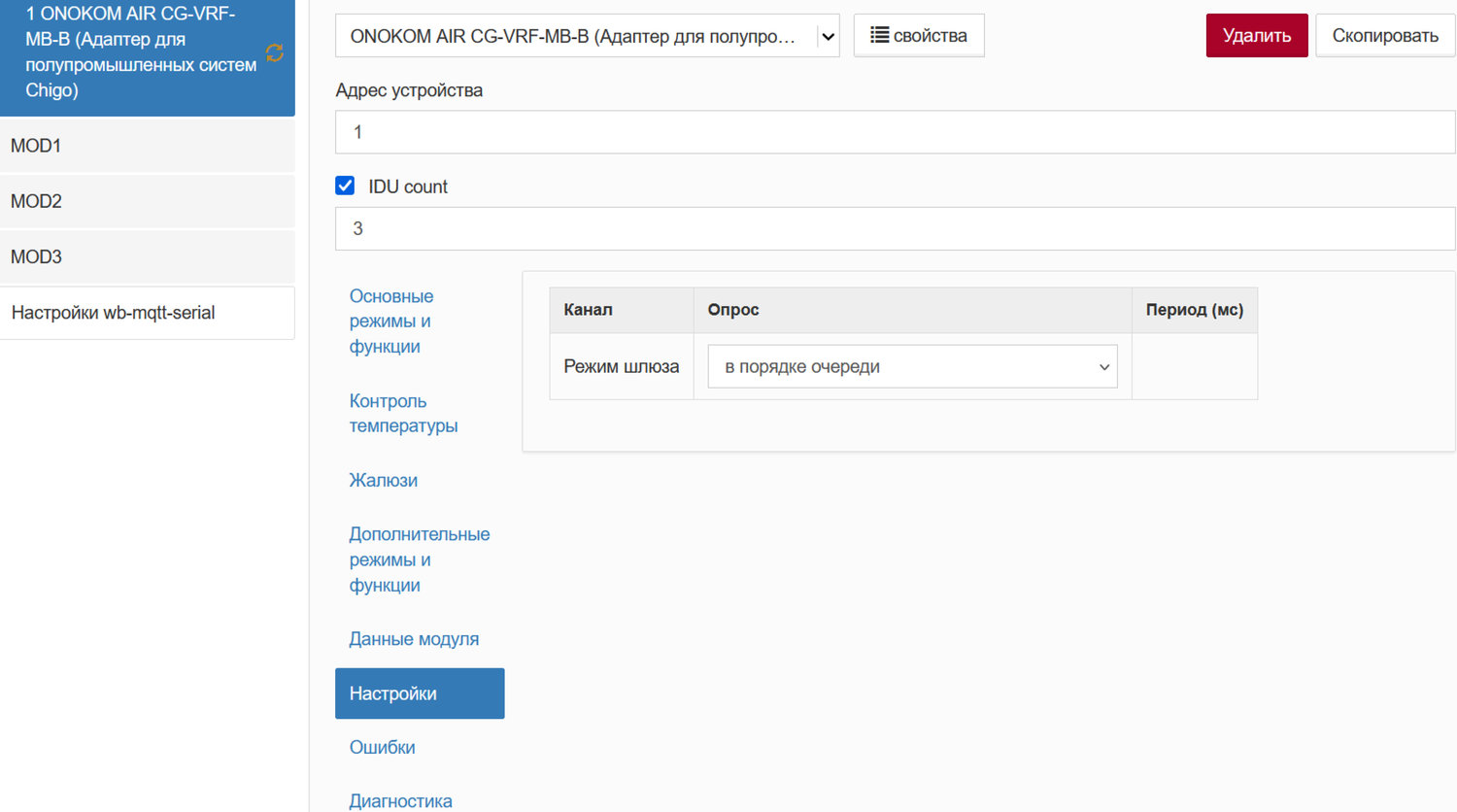

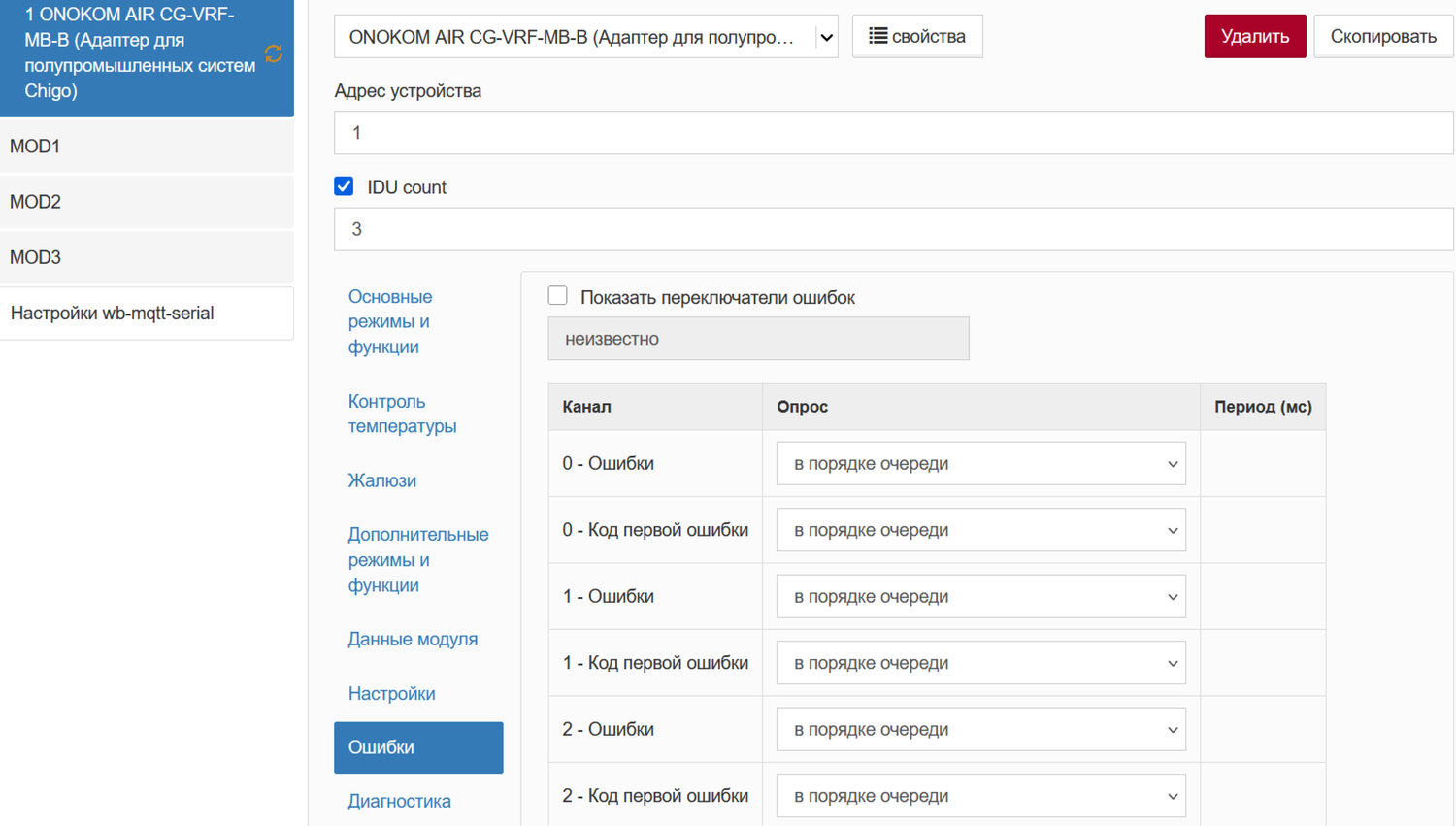

12. Подключение к WirenBoard

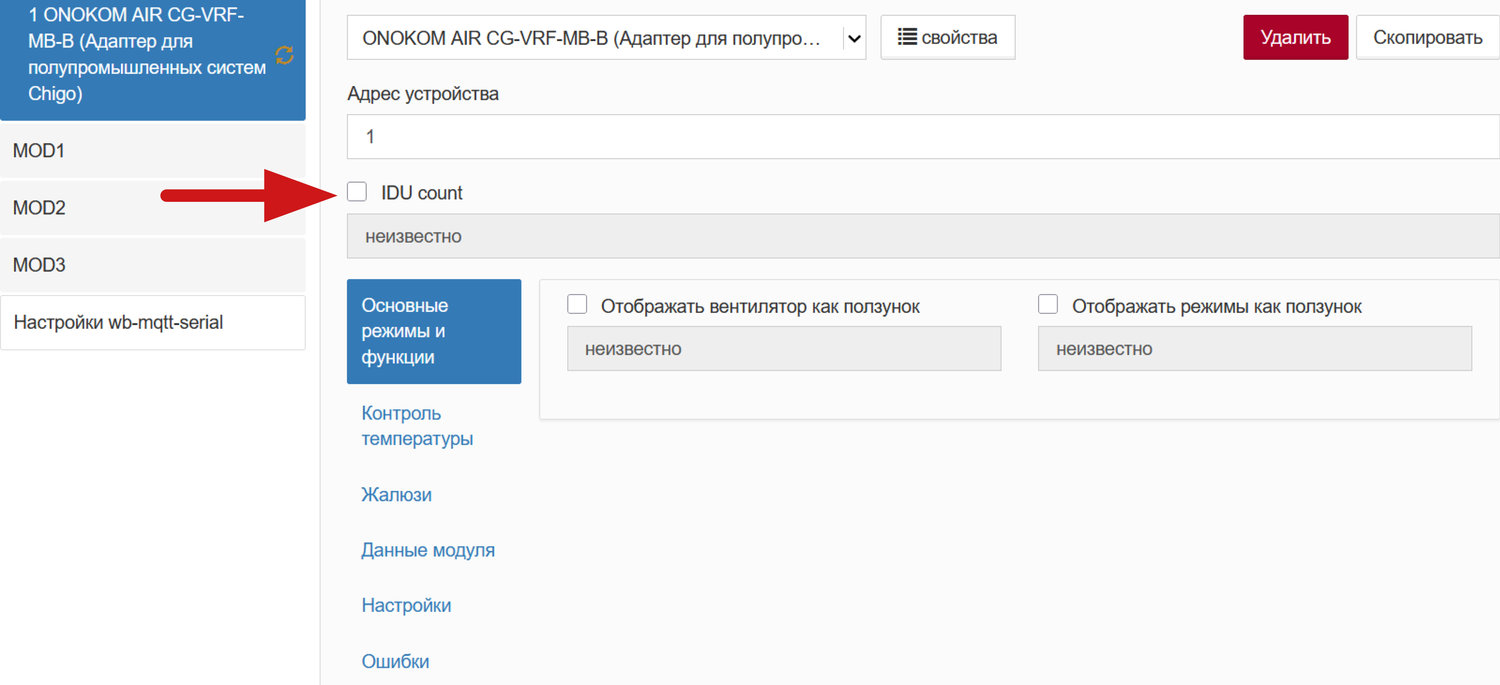

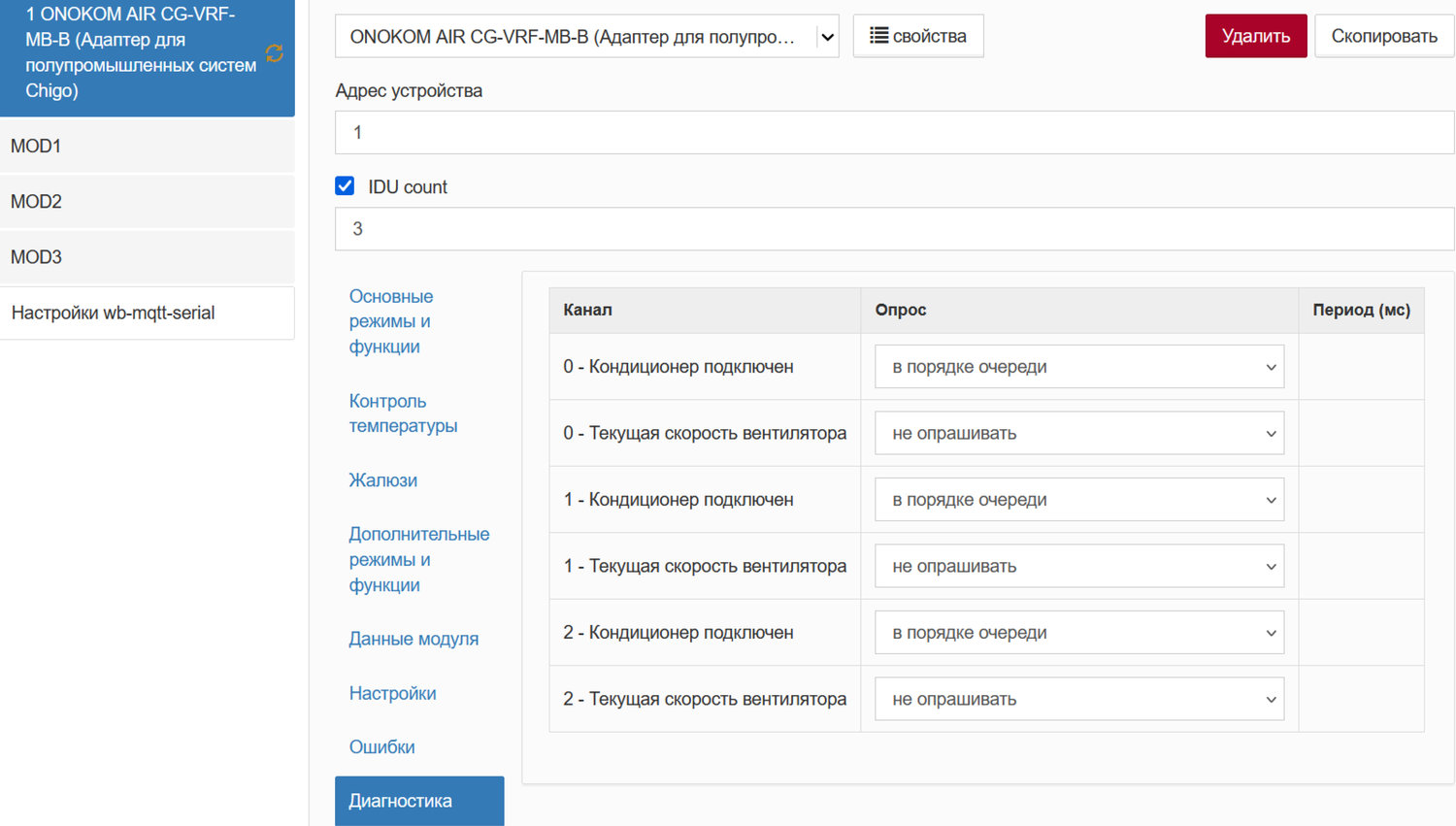

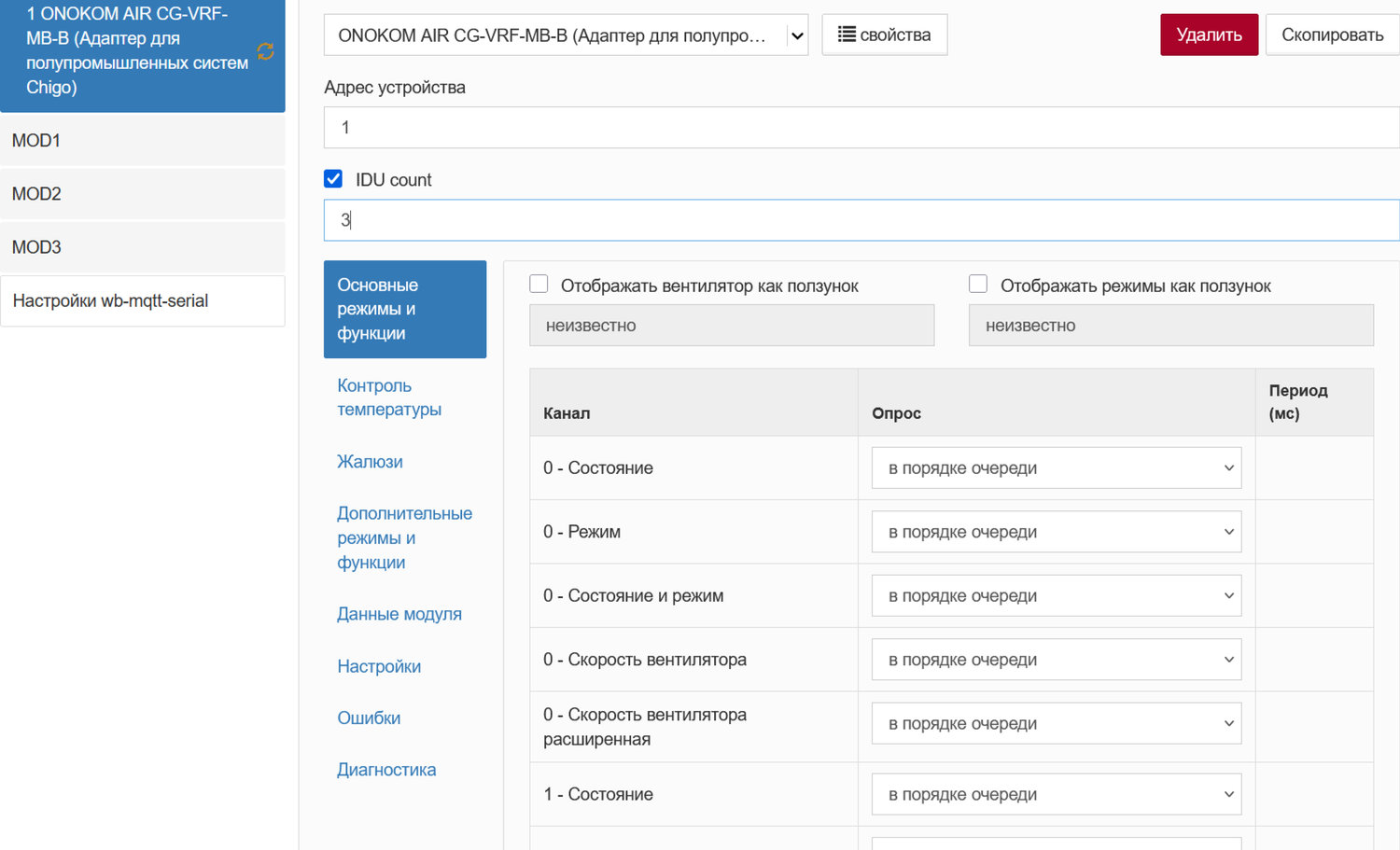

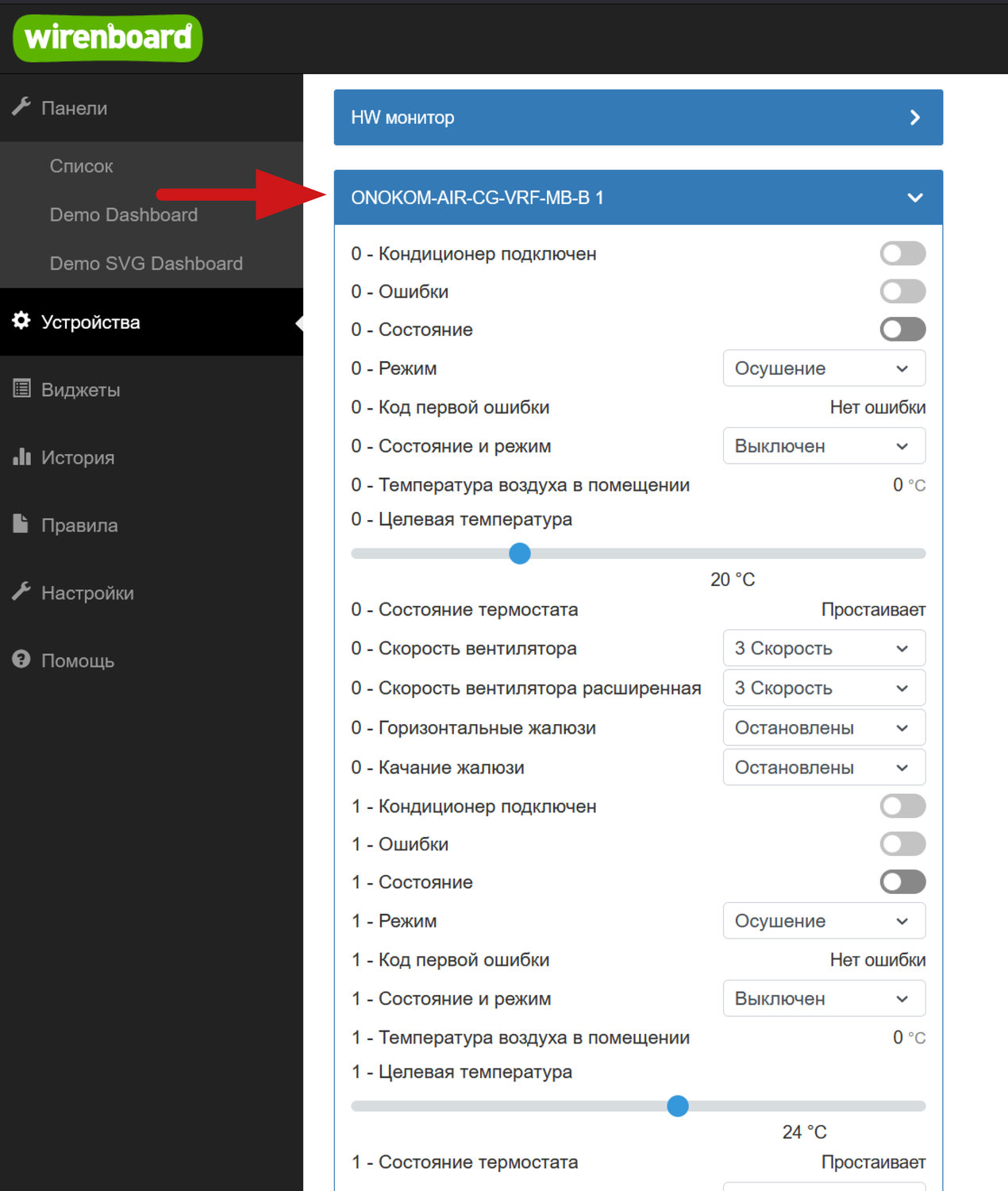

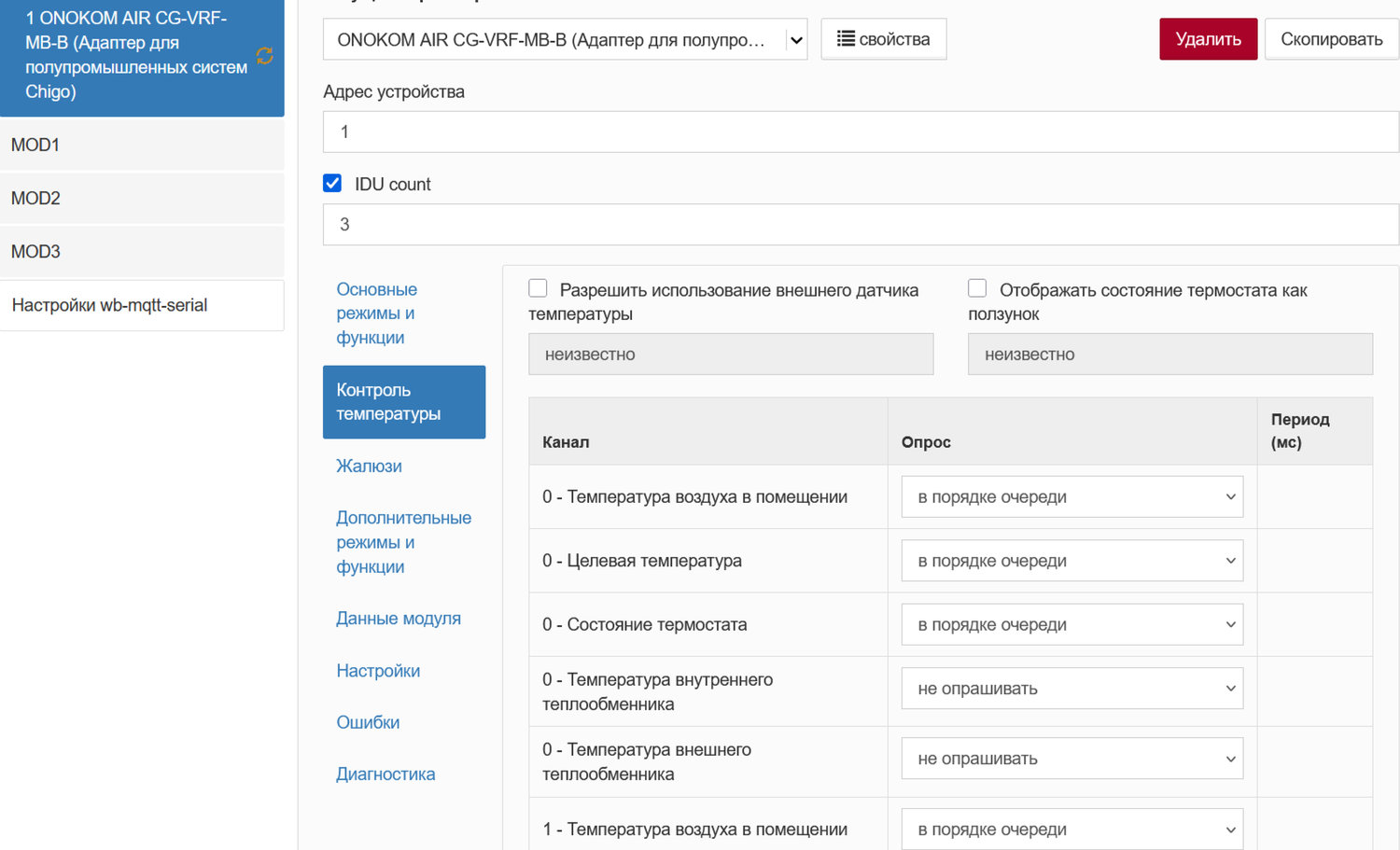

13. Список функций управления кондиционером Chigo

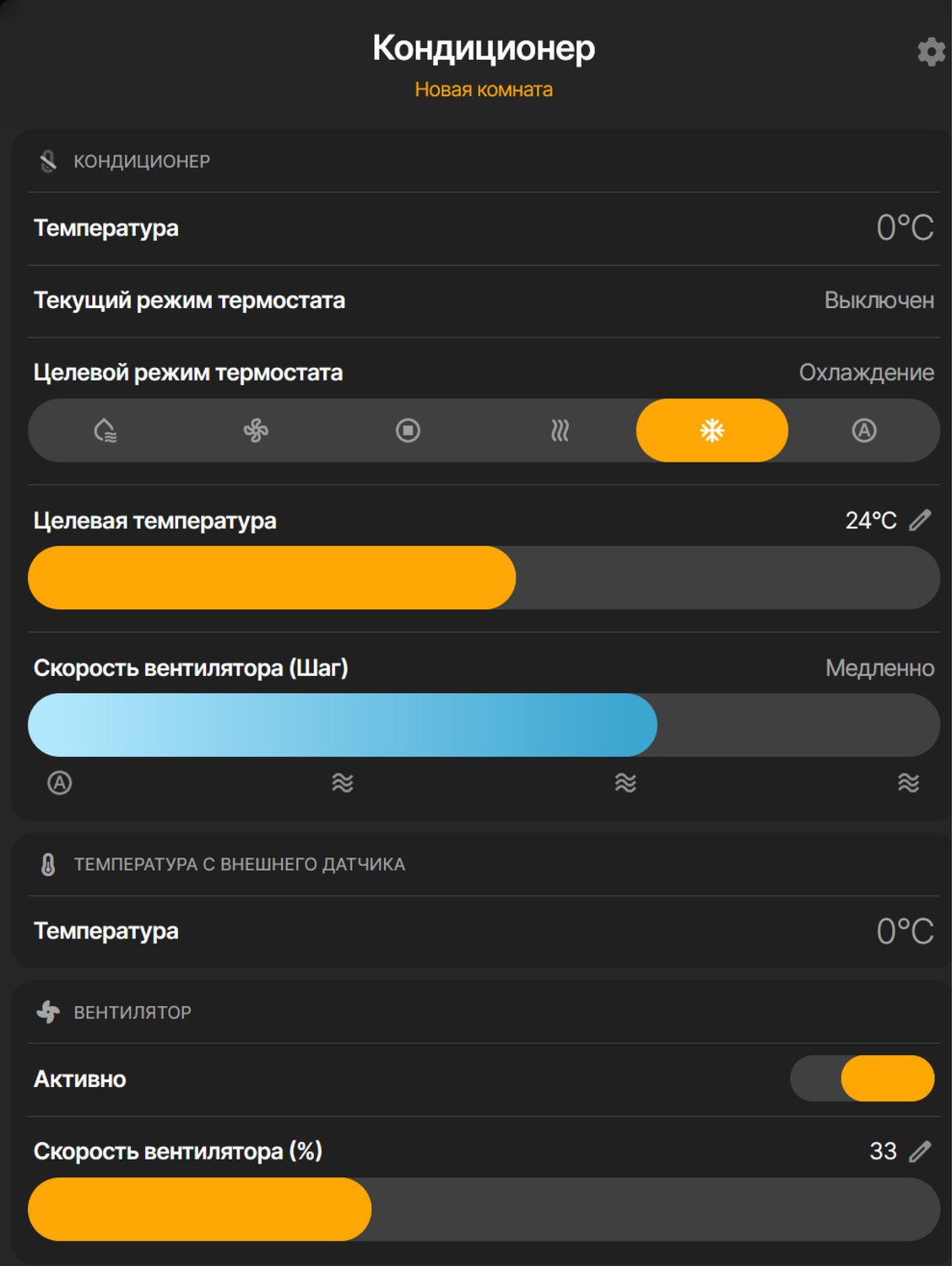

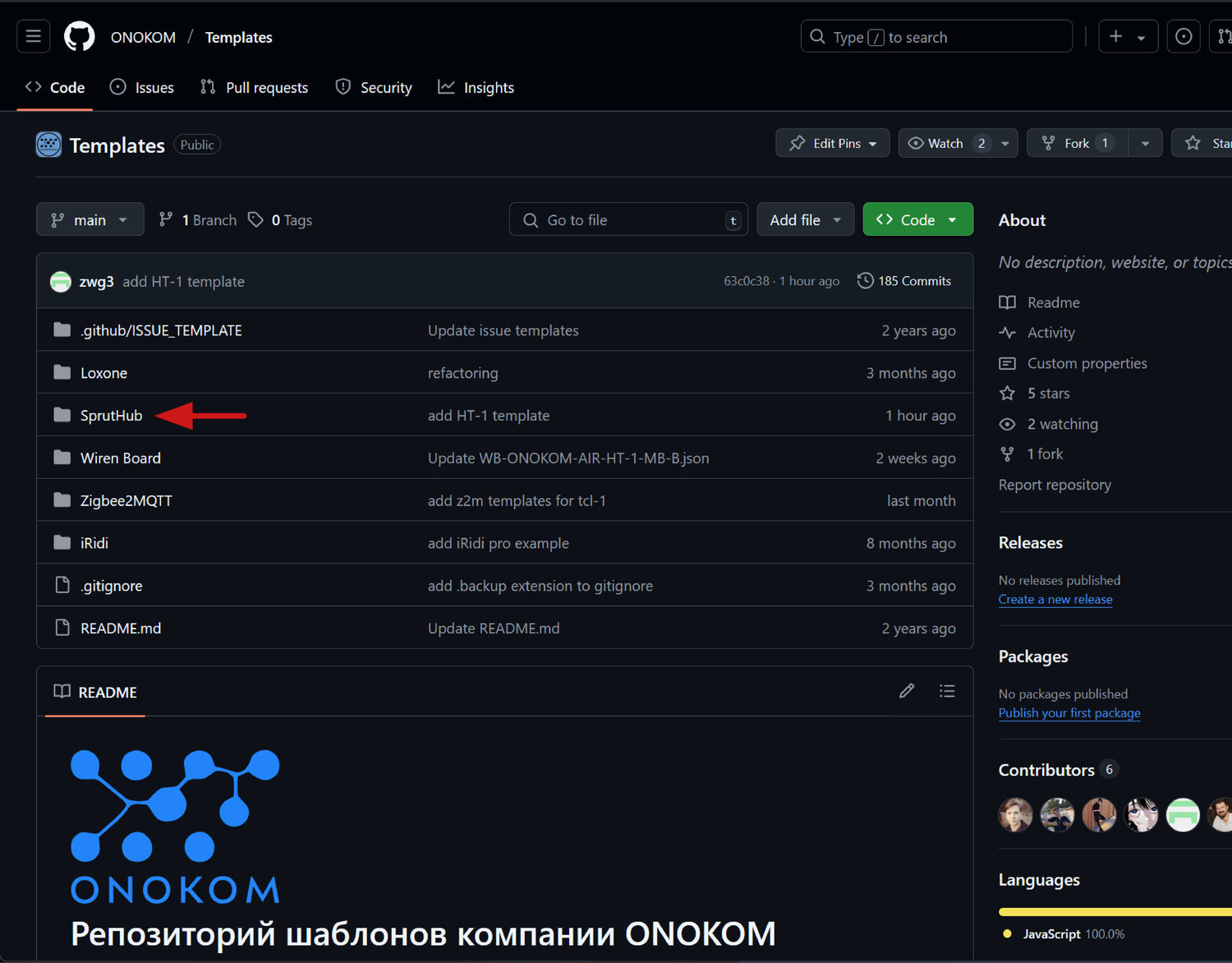

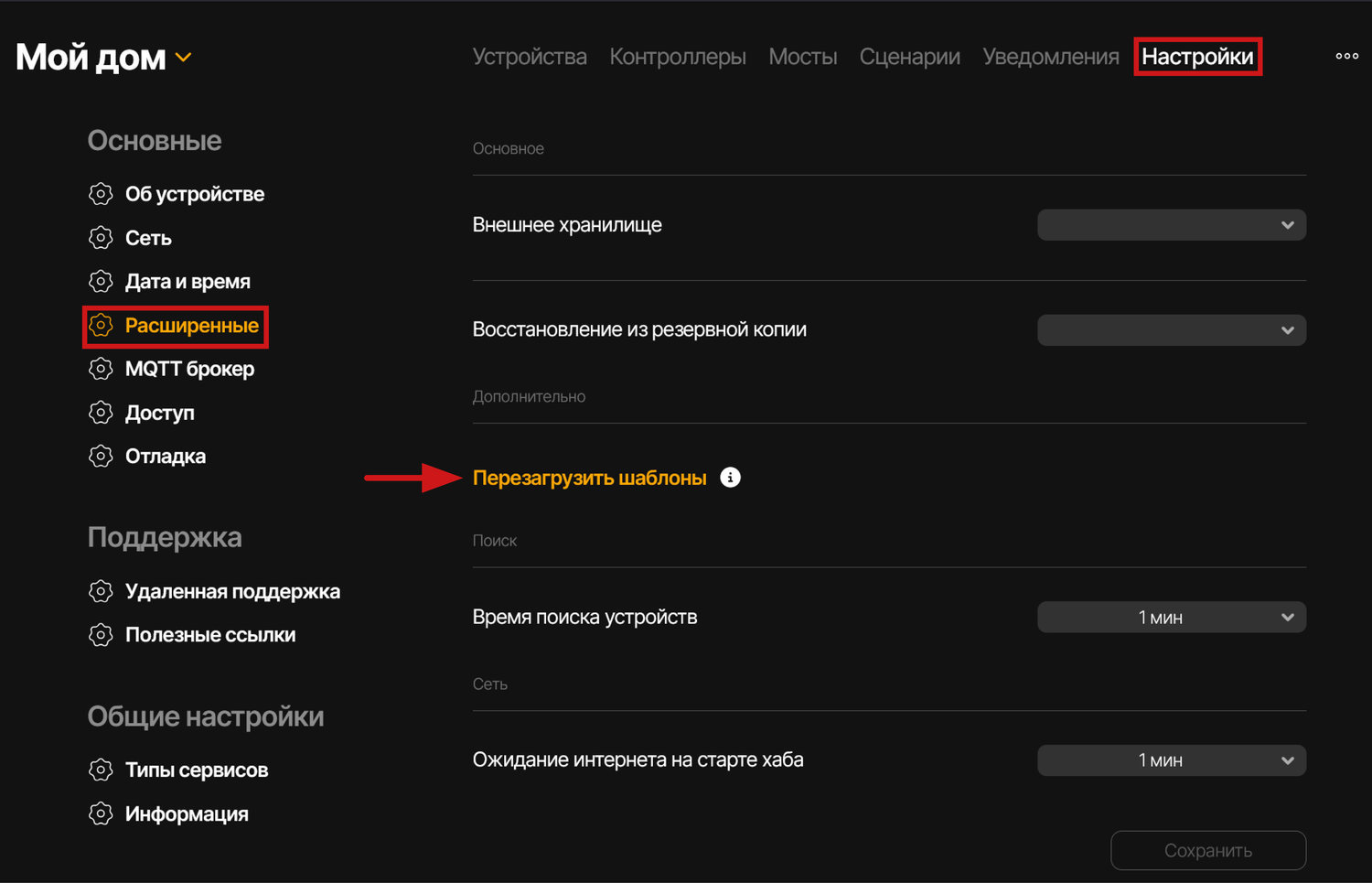

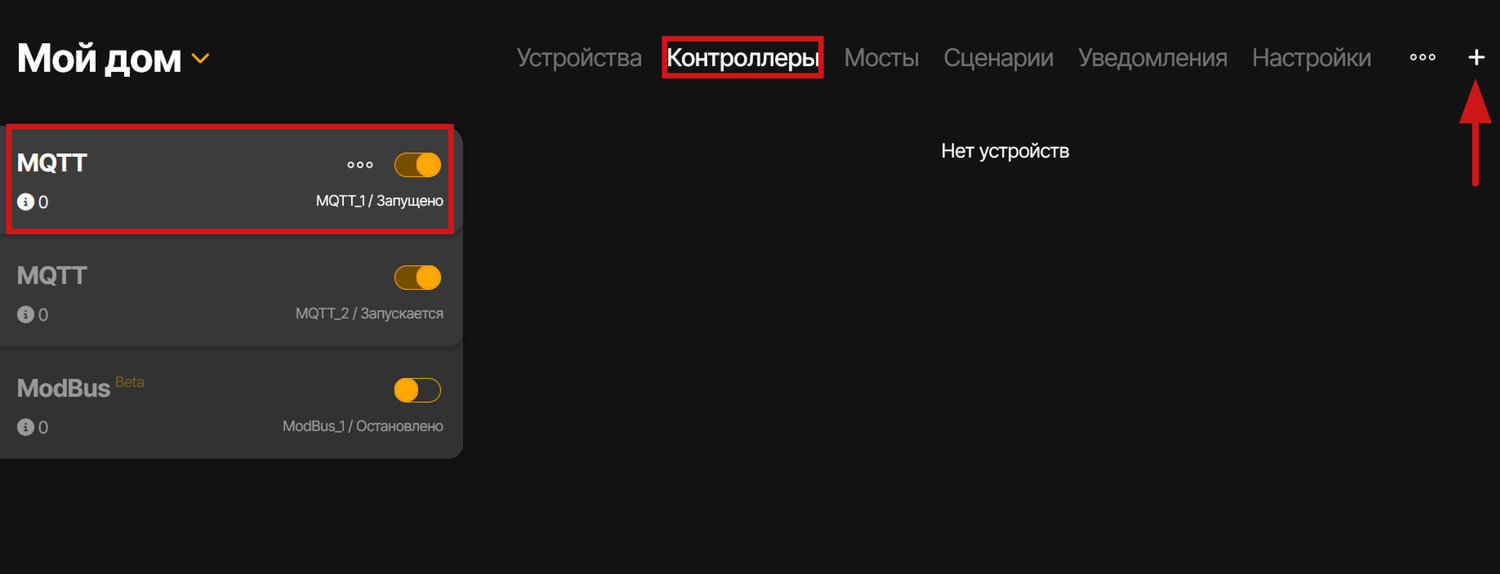

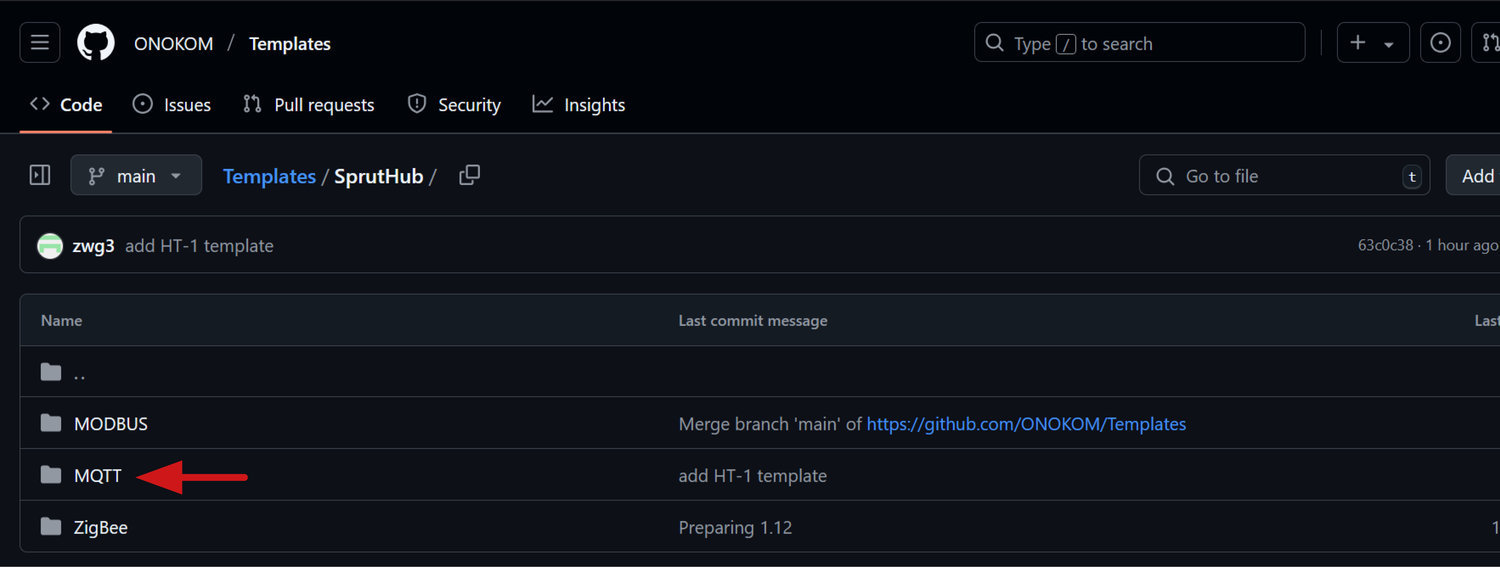

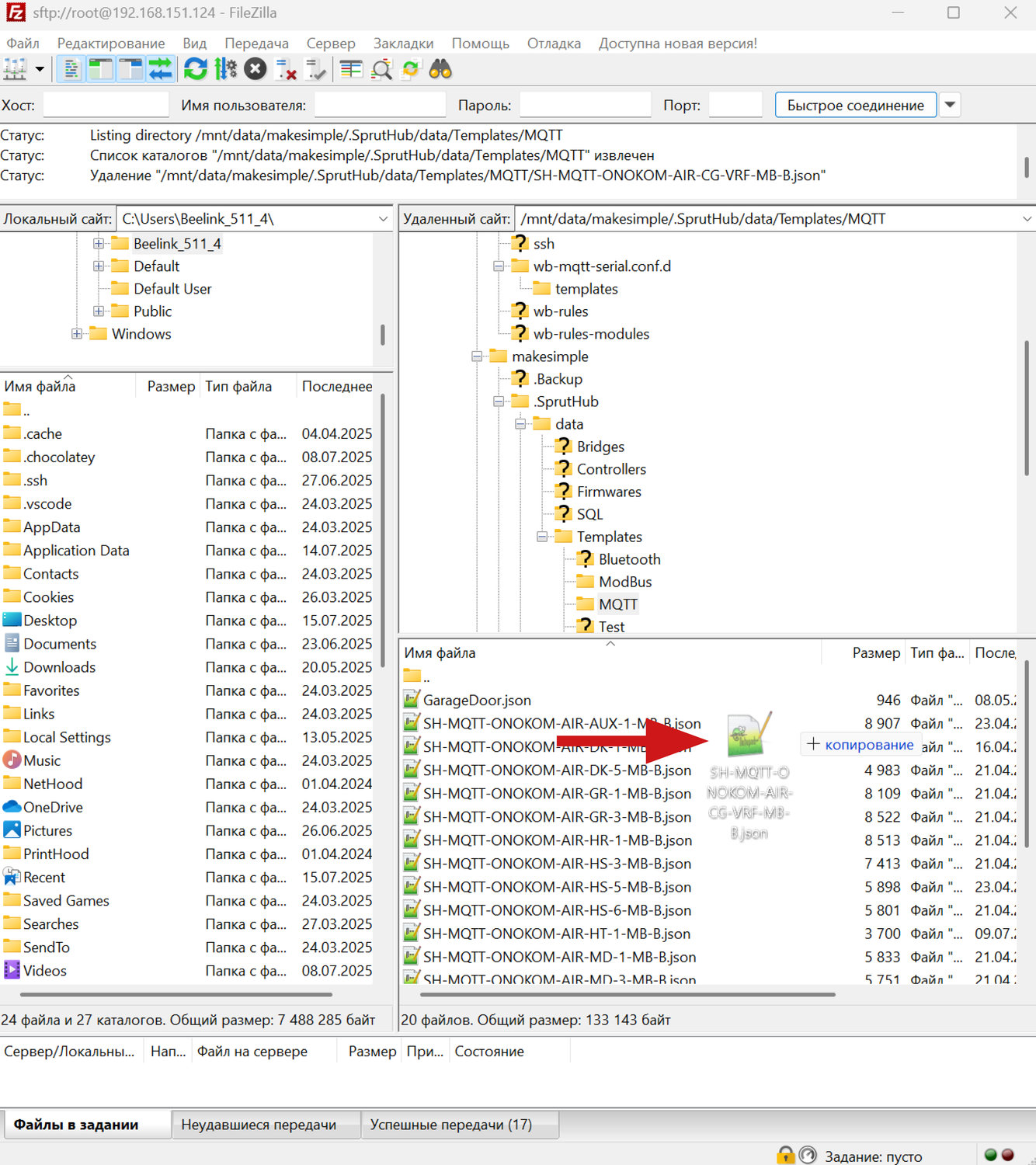

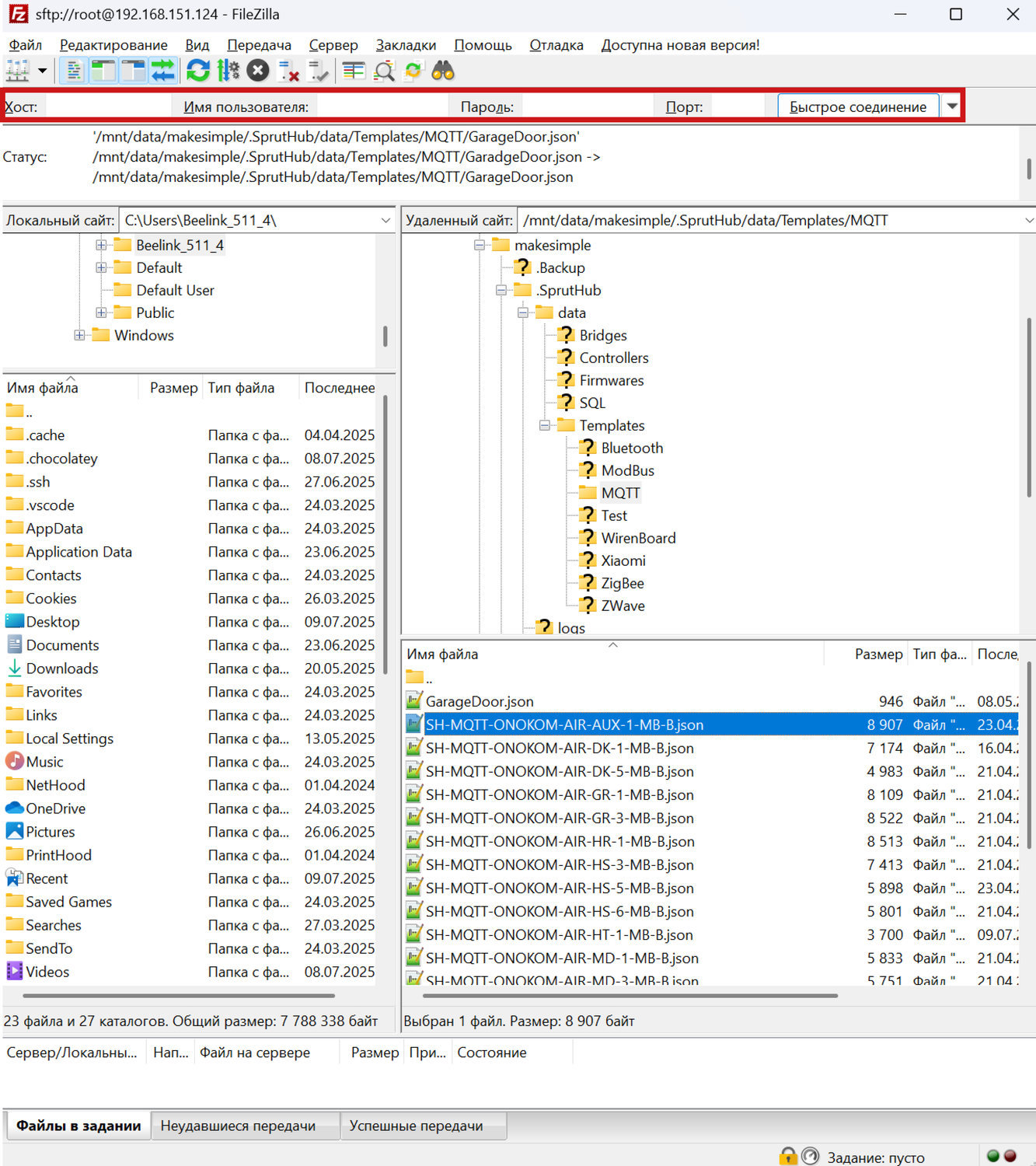

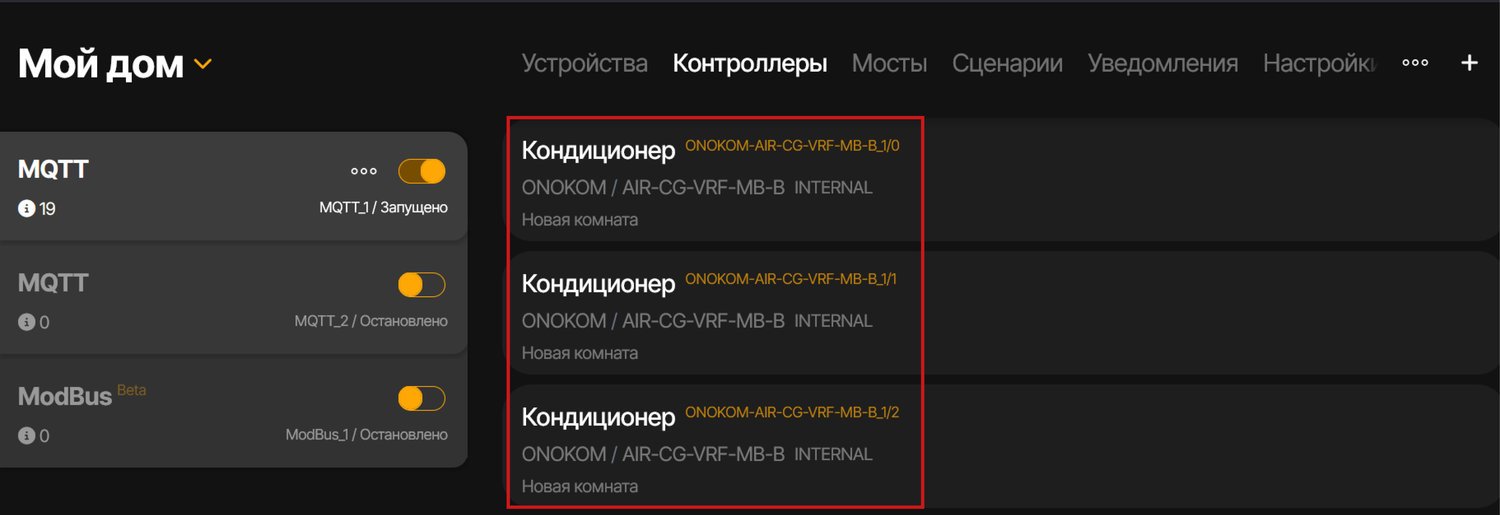

14. Подключение к SprutHub

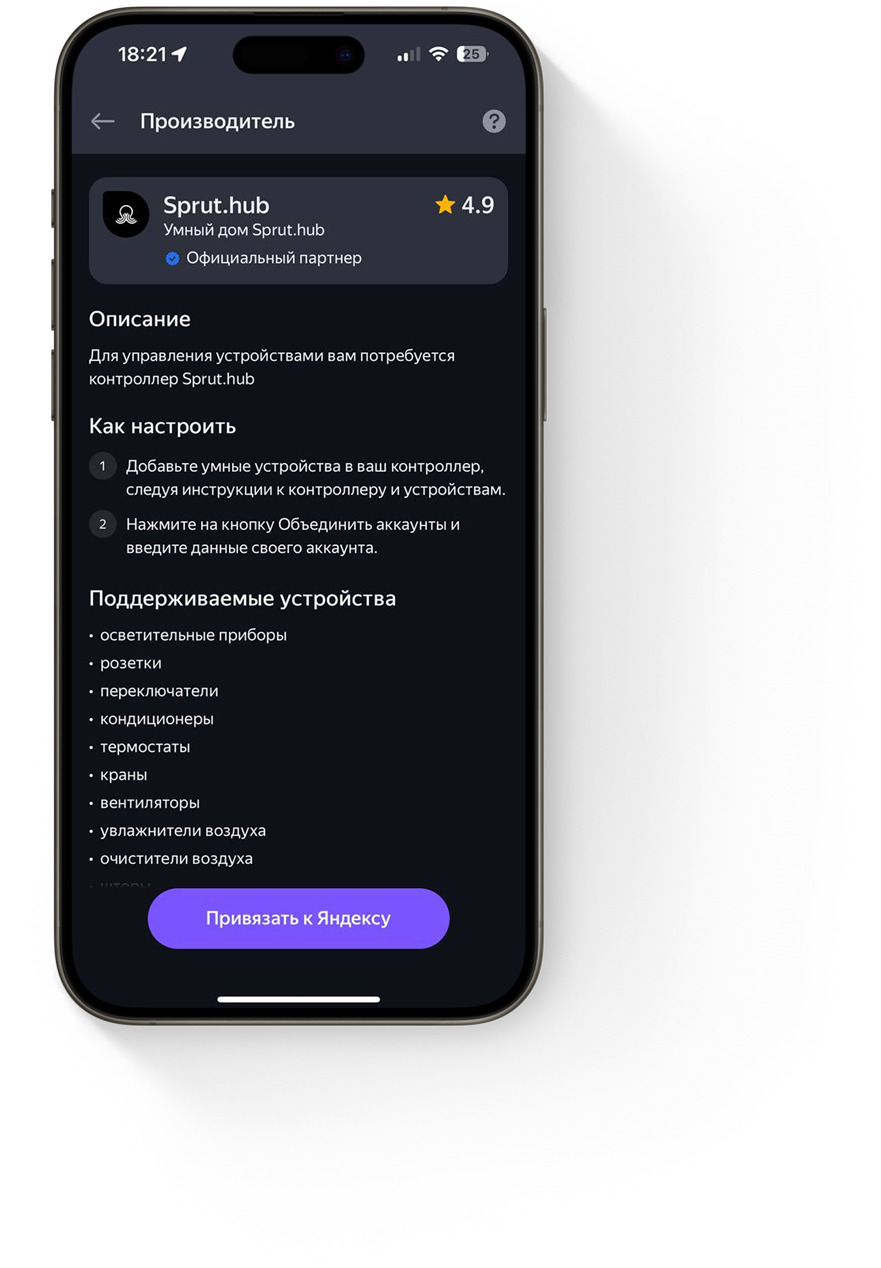

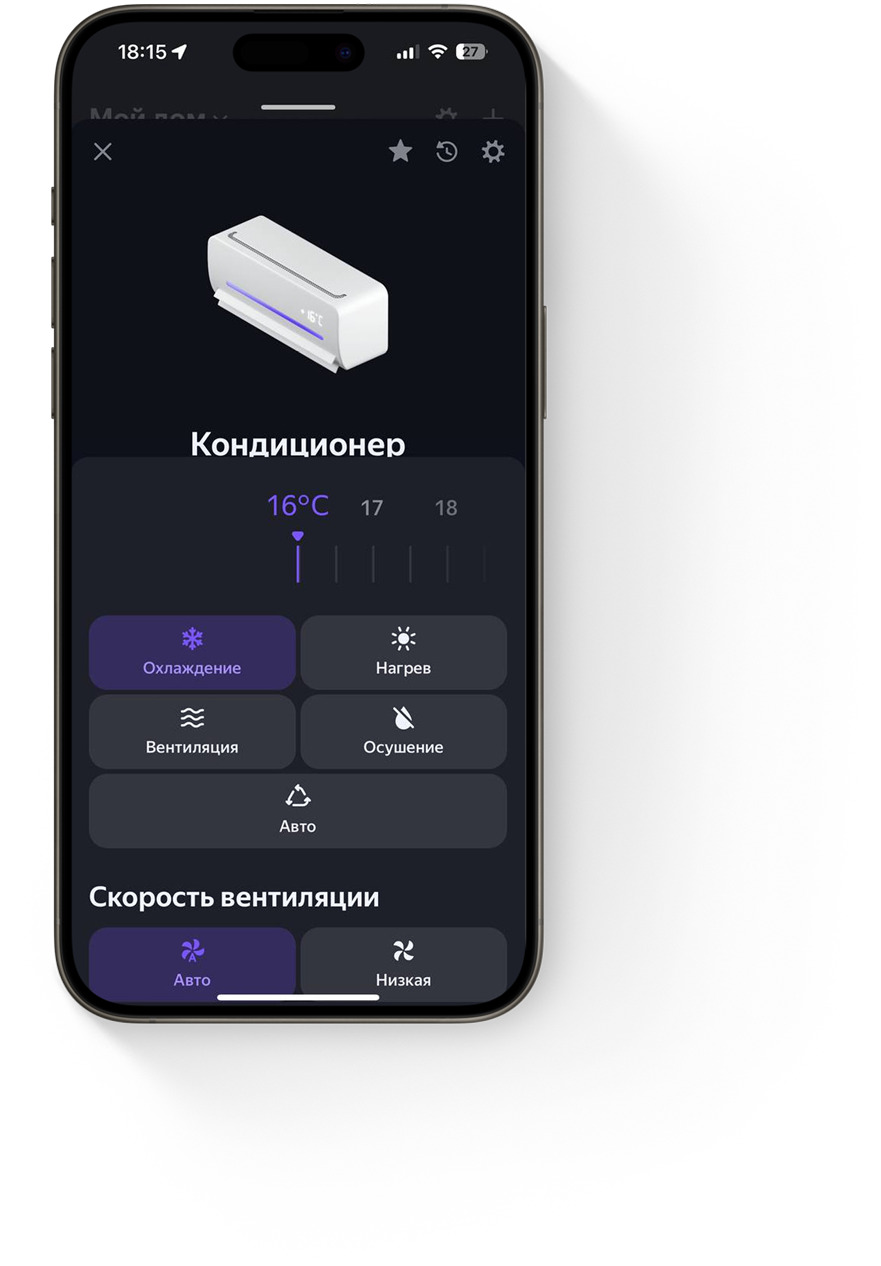

1. 14.1 Добавление кондиционера Chigo в приложение Яндекс Умный Дом

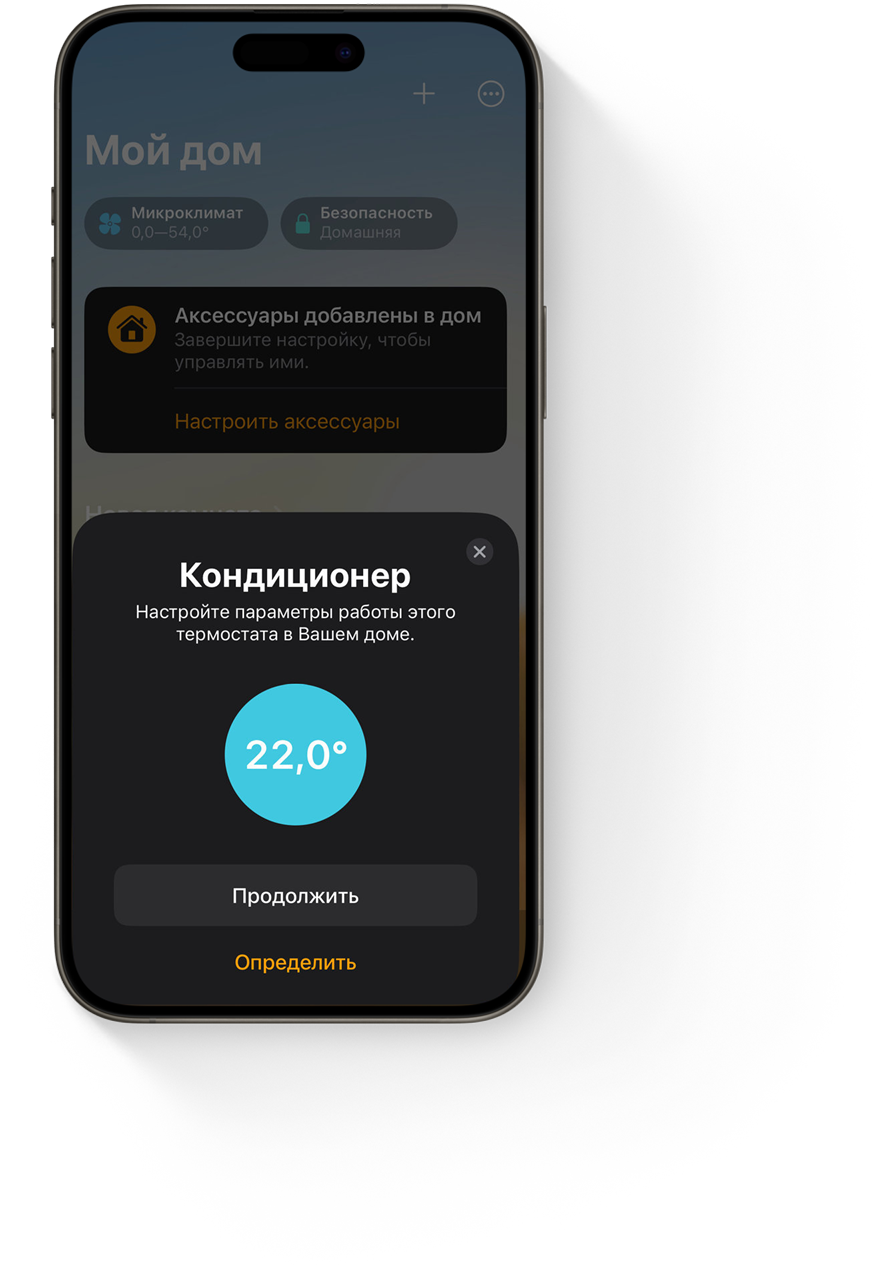

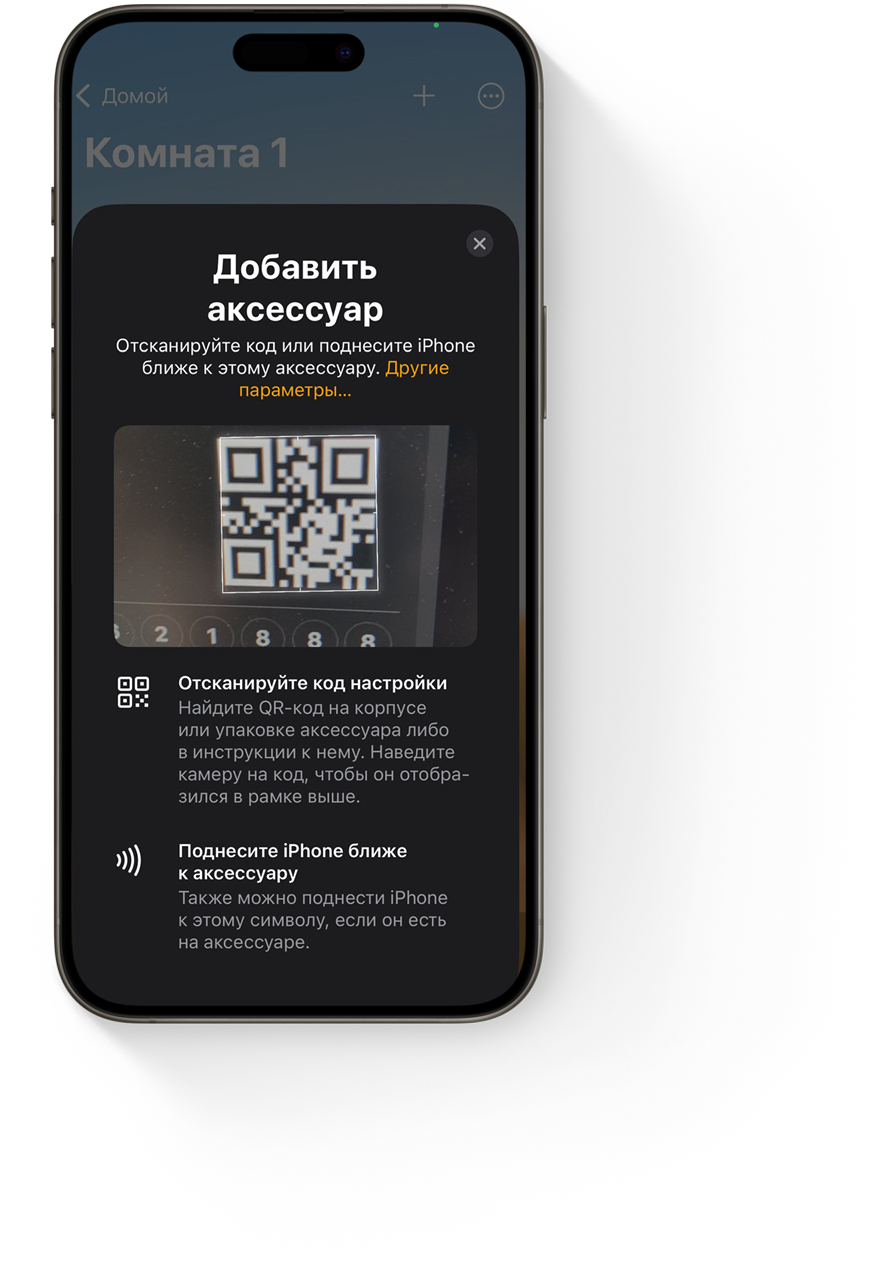

2. 14.2 Добавление кондиционера Chigo в приложение Apple Home
15. Демонстрация работы
16. Скриншоты интерфейса кондиционера

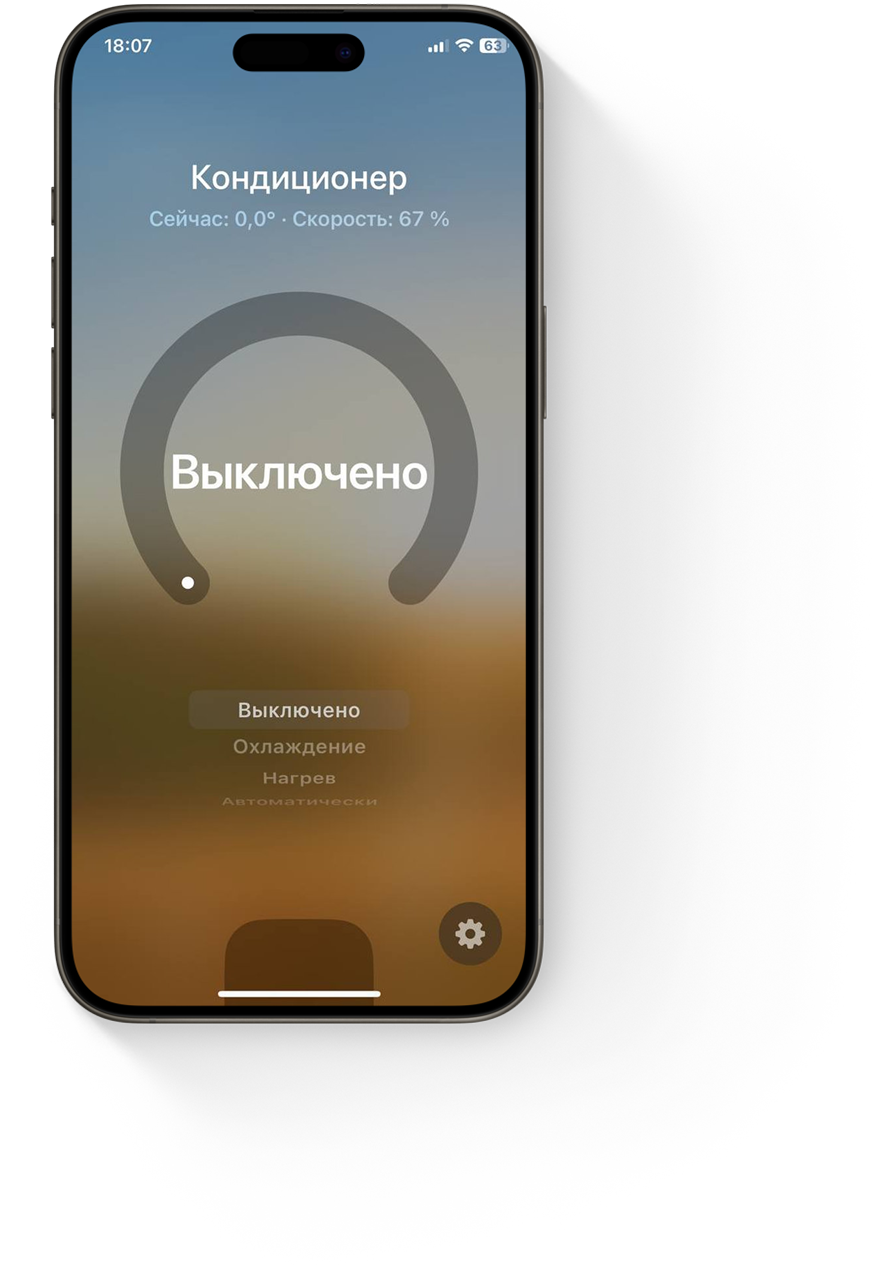

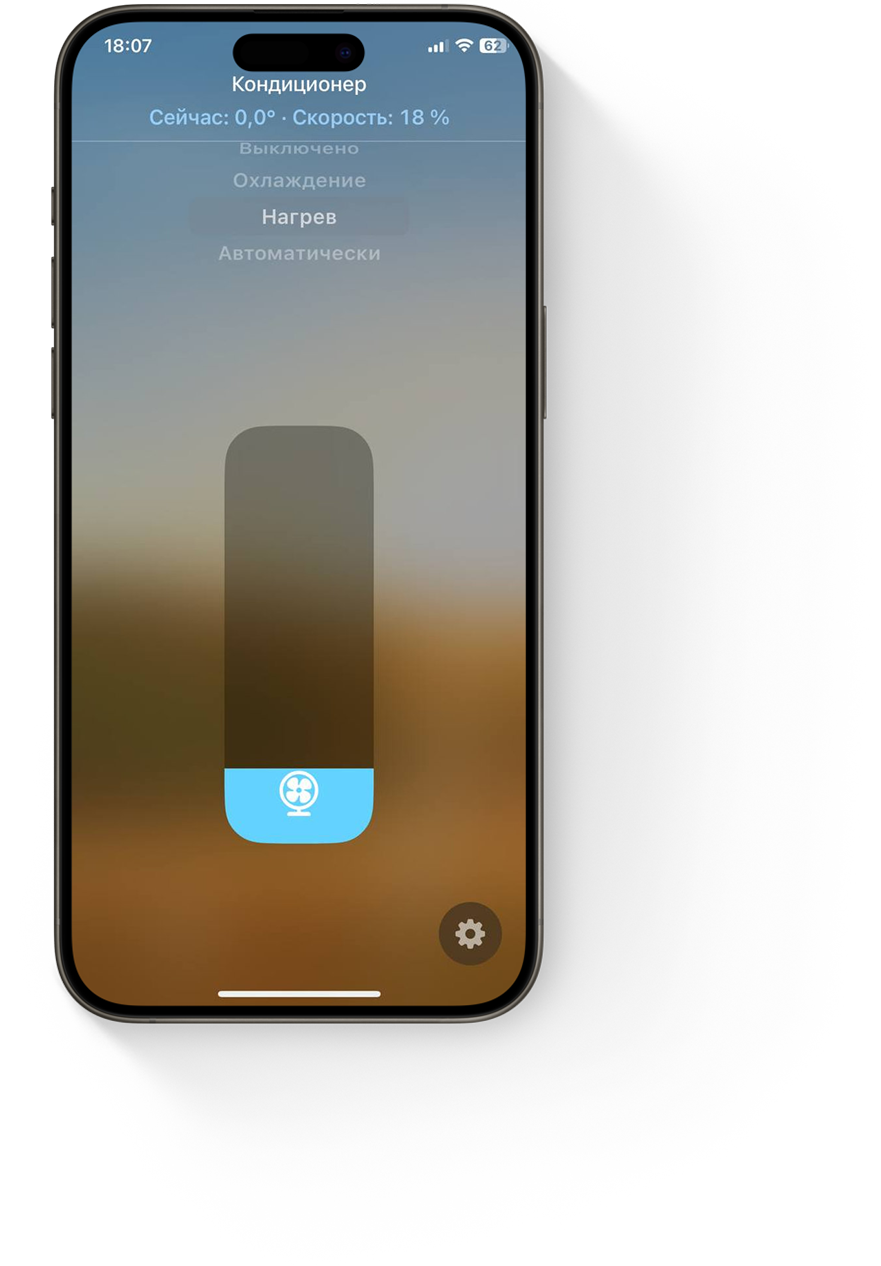

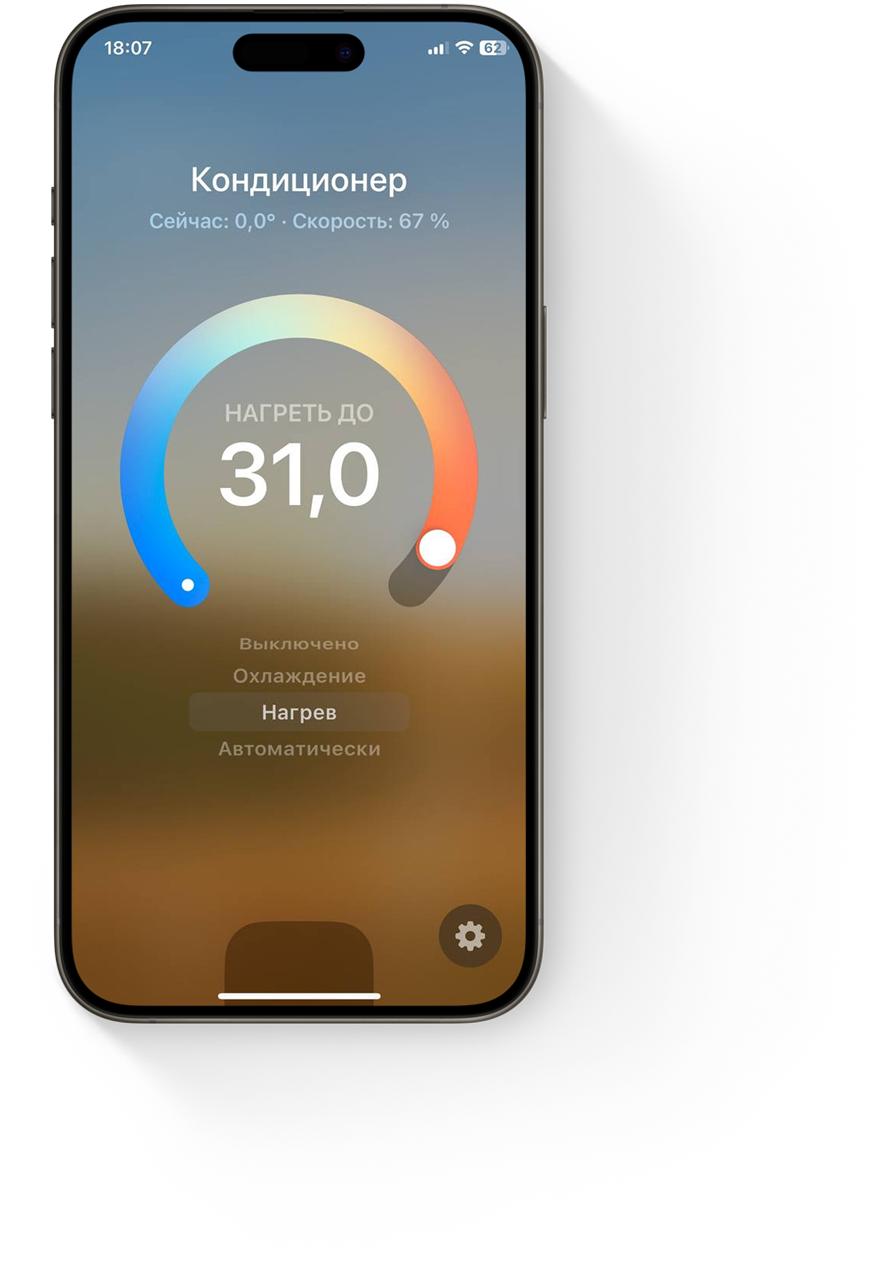

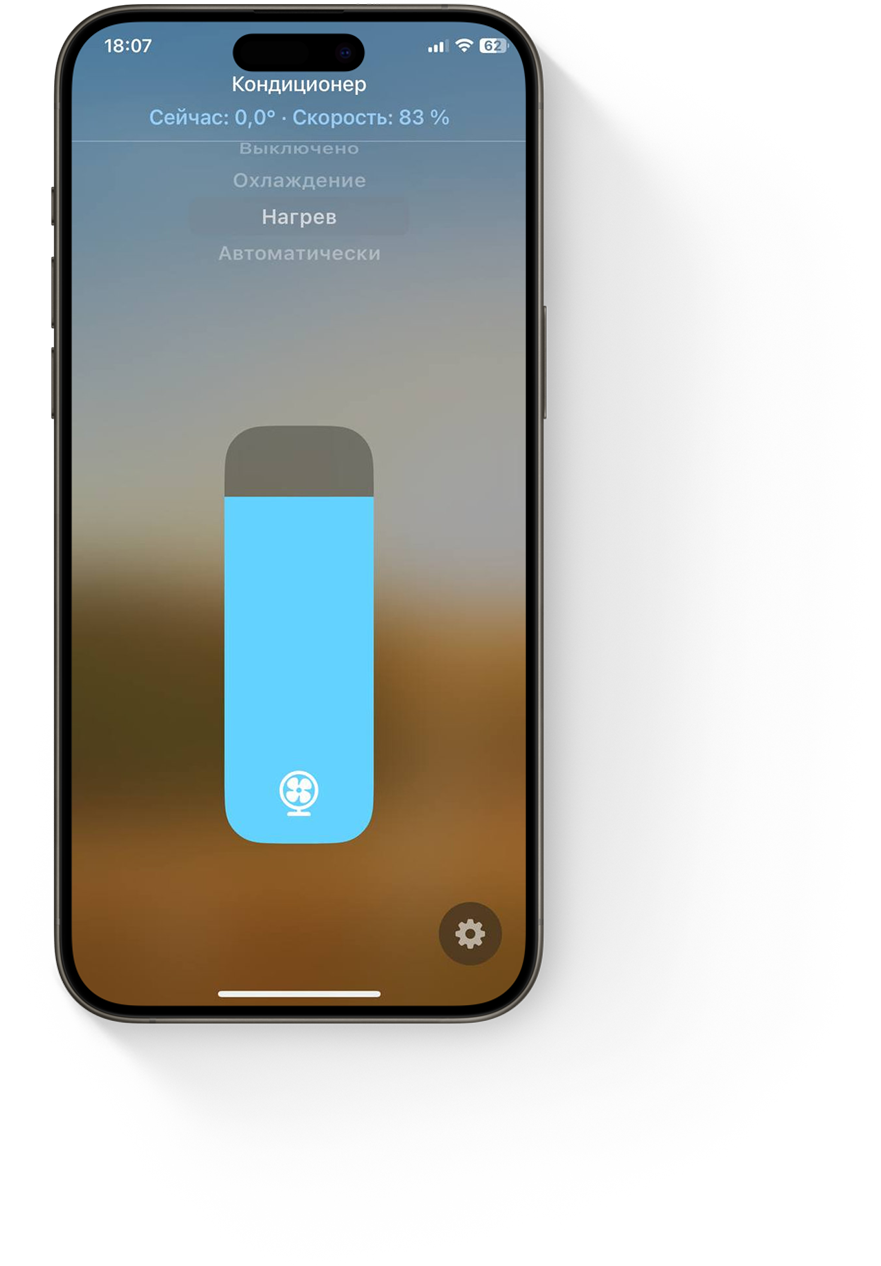

1. 16.1 Скриншоты Apple

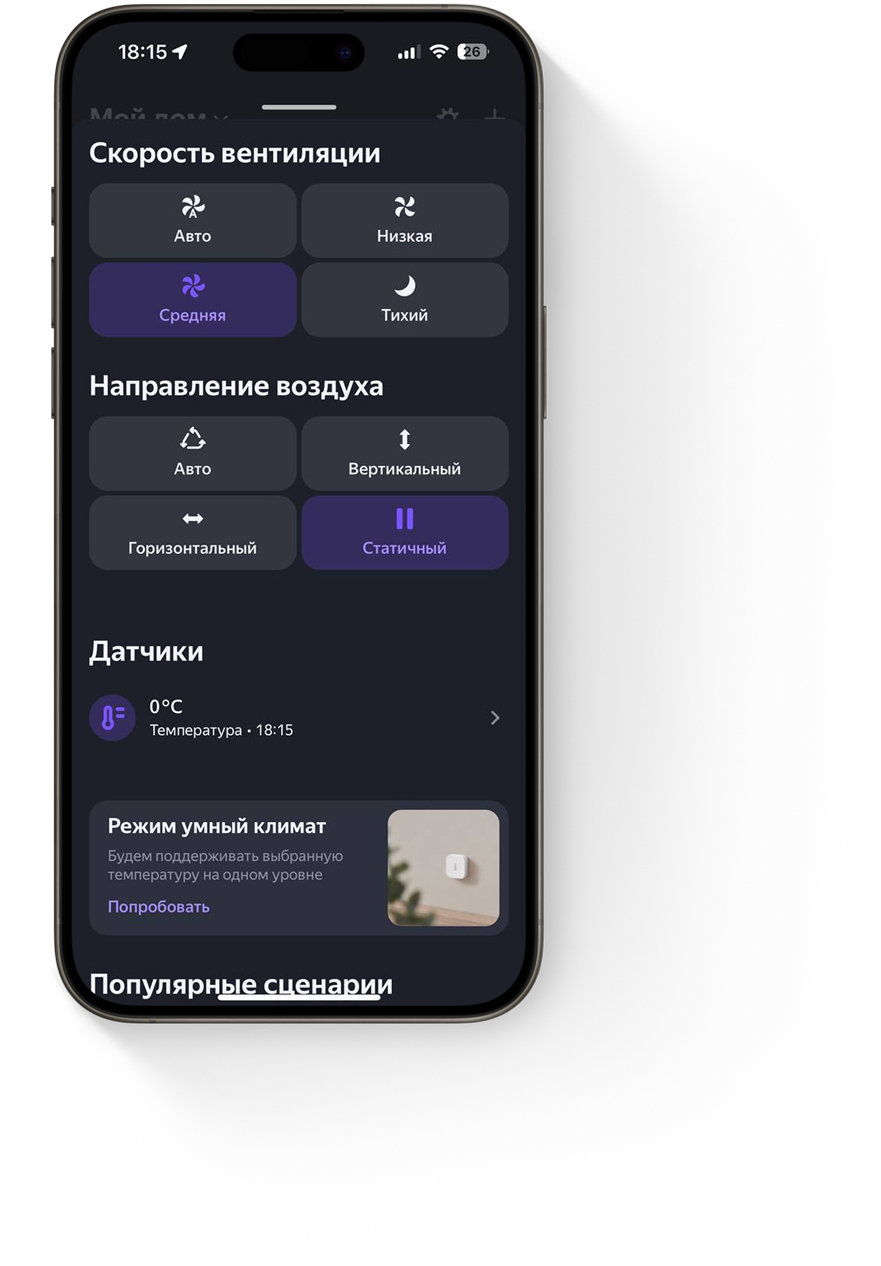

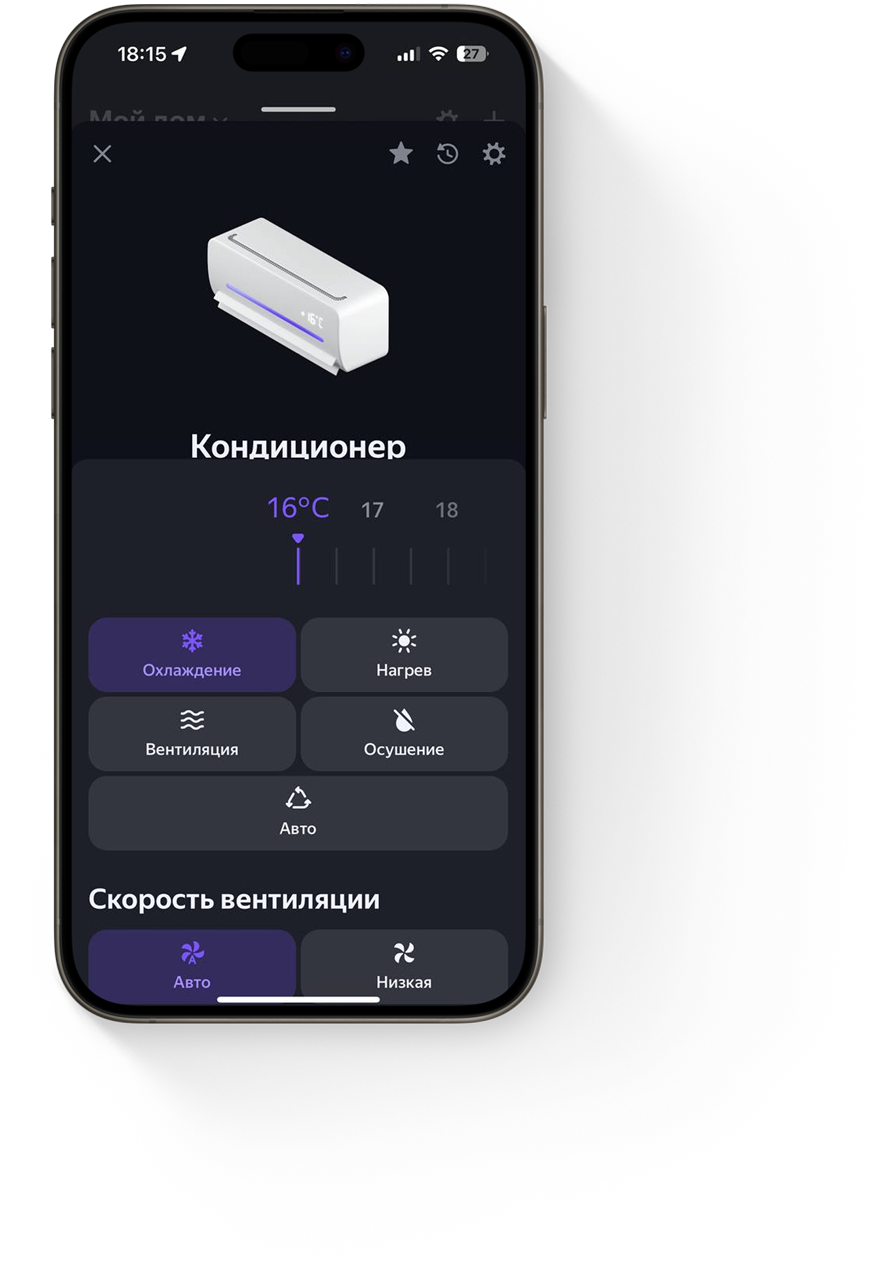

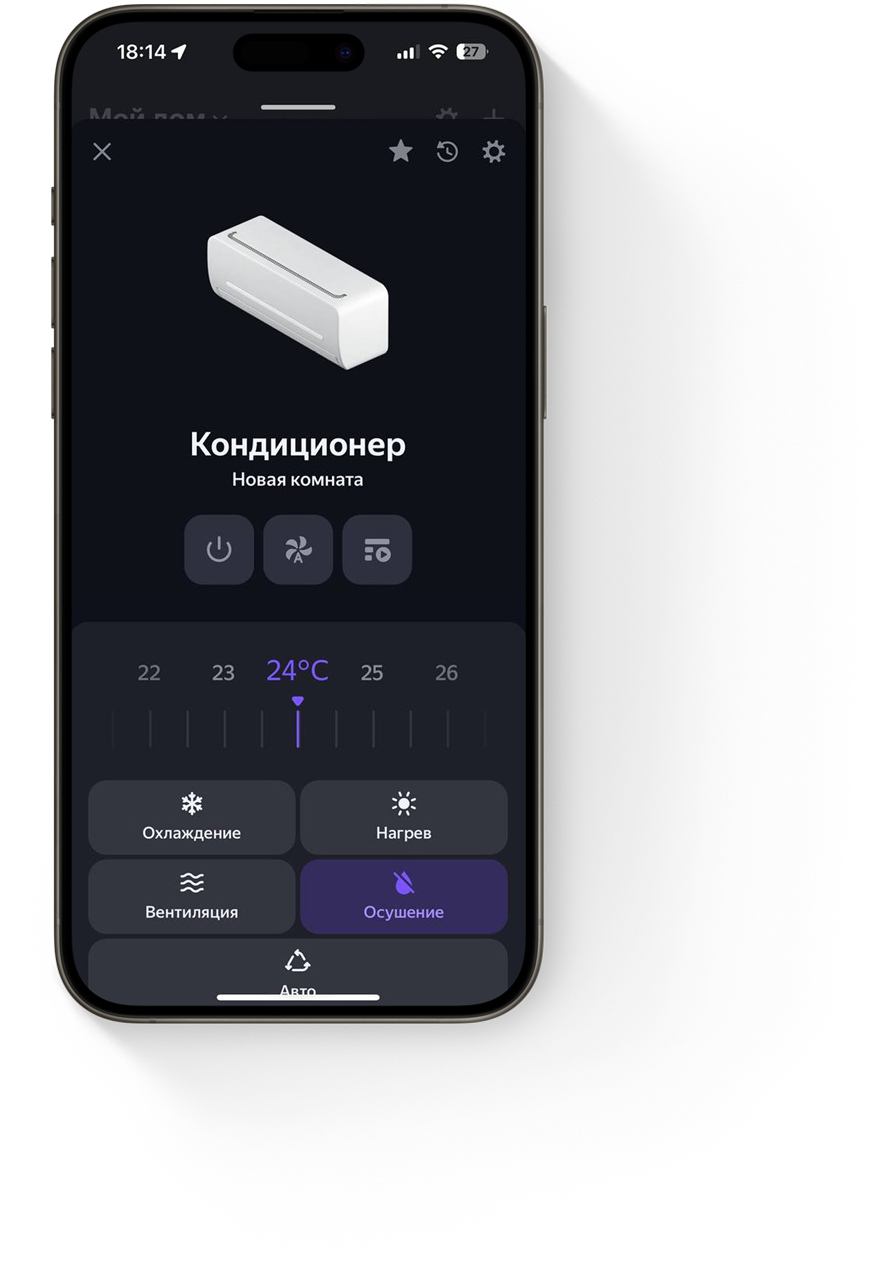

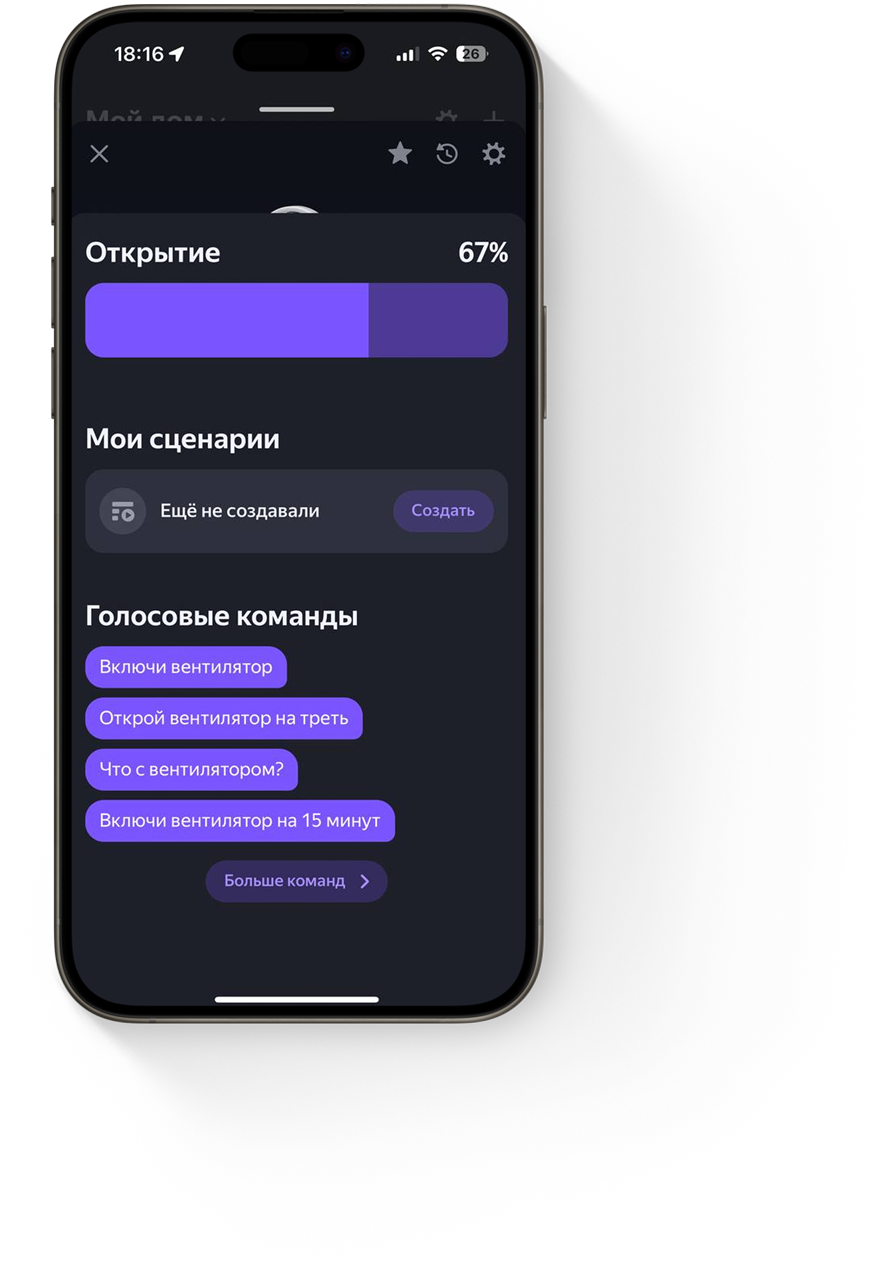

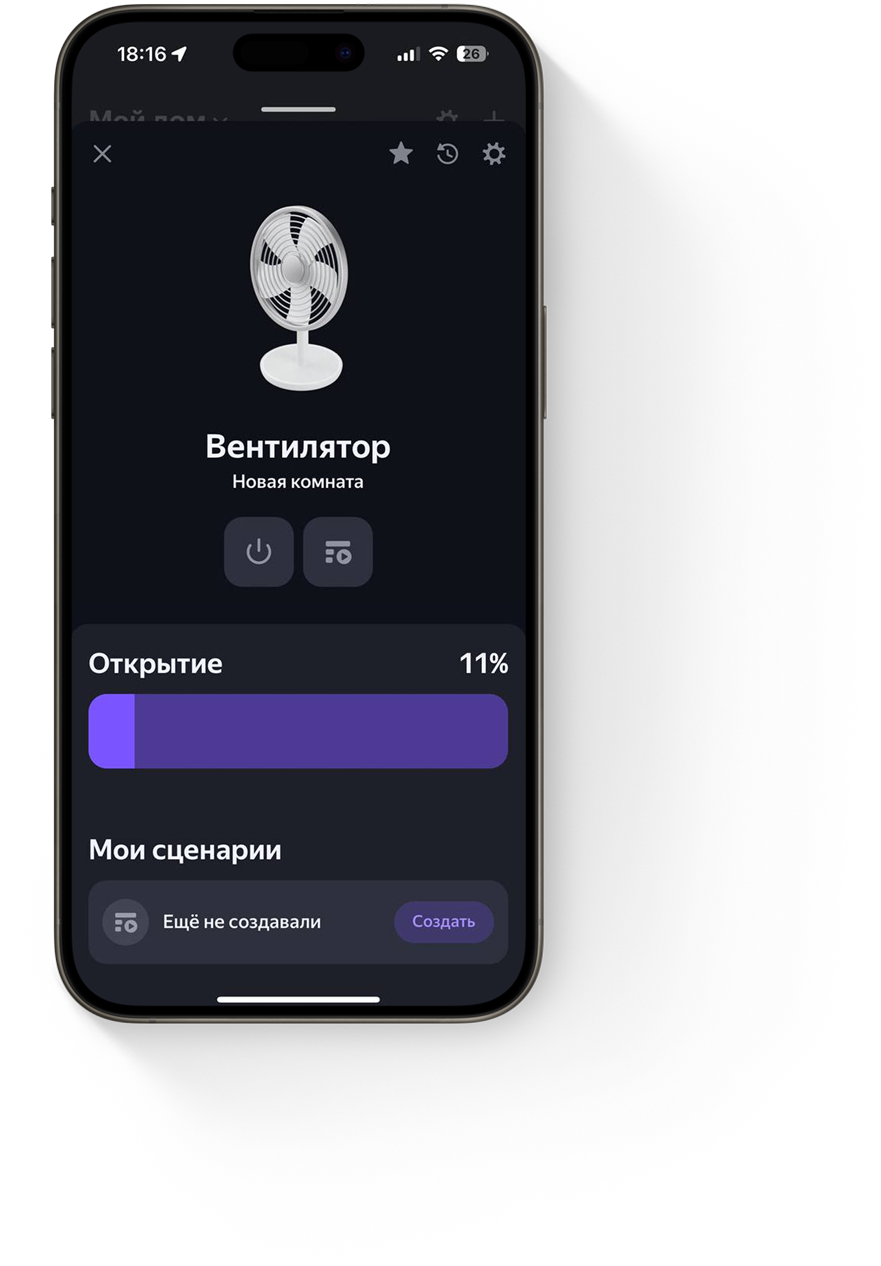

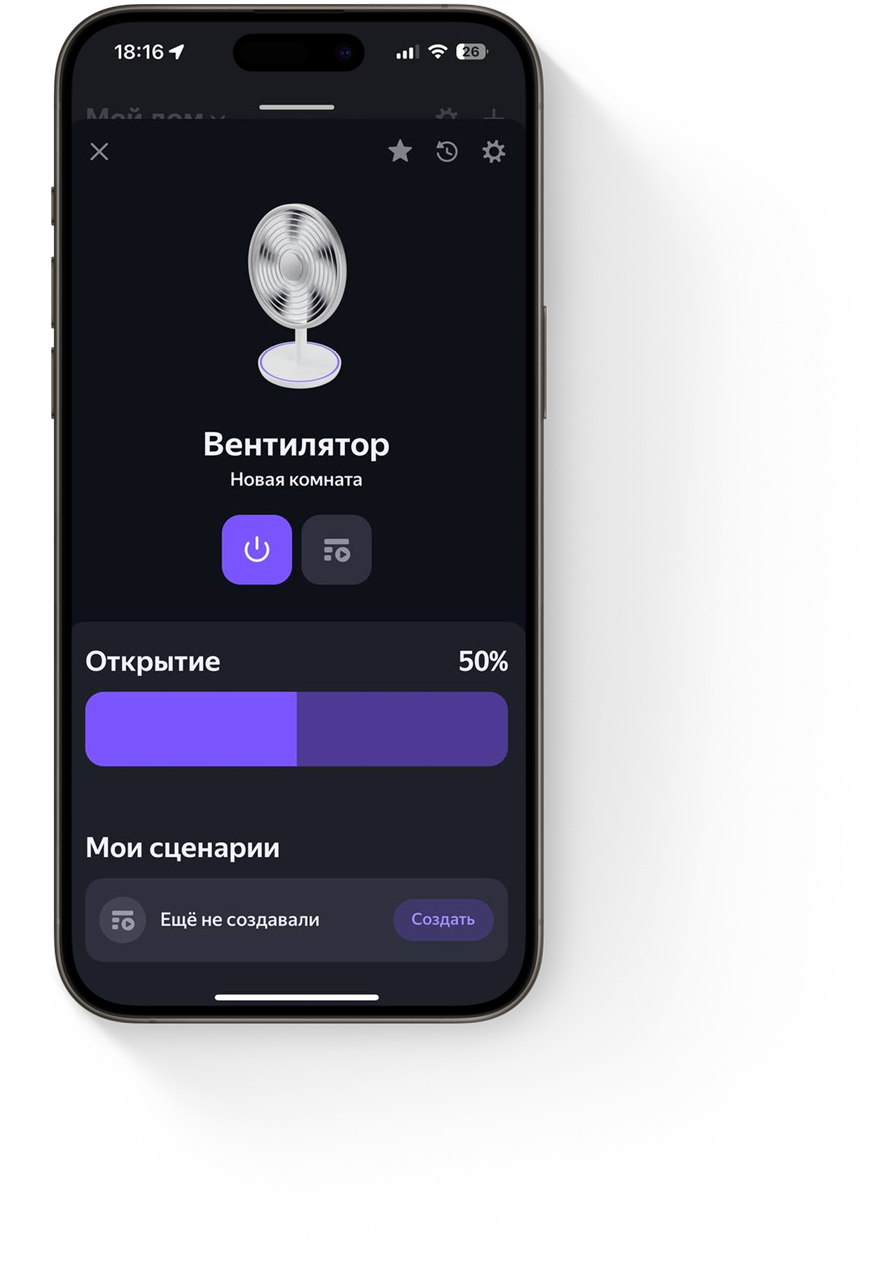

2. 16.2 Скриншоты Yandex

1. Примеры из практики

Скопировано

Страницы с примерами в стадии создания

2. Технические характеристики

Скопировано

Интерфейс	RS485
Изоляция интерфейса	Гальванически развязанный
Протокол	Modbus RTU + Fast Modbus (быстрый модбас), адрес задается программно, заводские настройки указаны на наклейке
Размер шлюза	60x36x15 мм (ДхШхВ) без клеммы 70x36x15 мм (ДхШхВ) с клеммой
Размер адаптера	40x31x13 мм (ДхШхВ)
Питание (рекомендуемое)	DC 24В
Скорость работы	9600 (по умолчанию), 19200, 38400, 57600, 115200
Количество стоповых бит	2
Бит четности	Нет (N)
Потребление	Макс. 1 Вт
Тип соединения шины и питания	Винтовой клемник
Рекомендуемое сечение провода с НШВИ	0.35 – 1 мм2 — одинарные 0.35 – 0.5 мм2 — сдвоенные провода
Момент затяжки винтов	0.2 Н∙м
Режим работы	Непрерывный
Температура эксплуатации	От 0 до +40 °С
Степень защиты	IP30
Масса (с коробкой)	100 г
Комплект	Коробка, устройство, адаптер CG-A-VRF, кабель для адаптера, кабель для кондиционера

2.1 Версии устройств

Скопировано

Актуальная версия
Июль 2025 года - по настоящее время

Новая платформа шлюза с поддержкой Fast Modbus

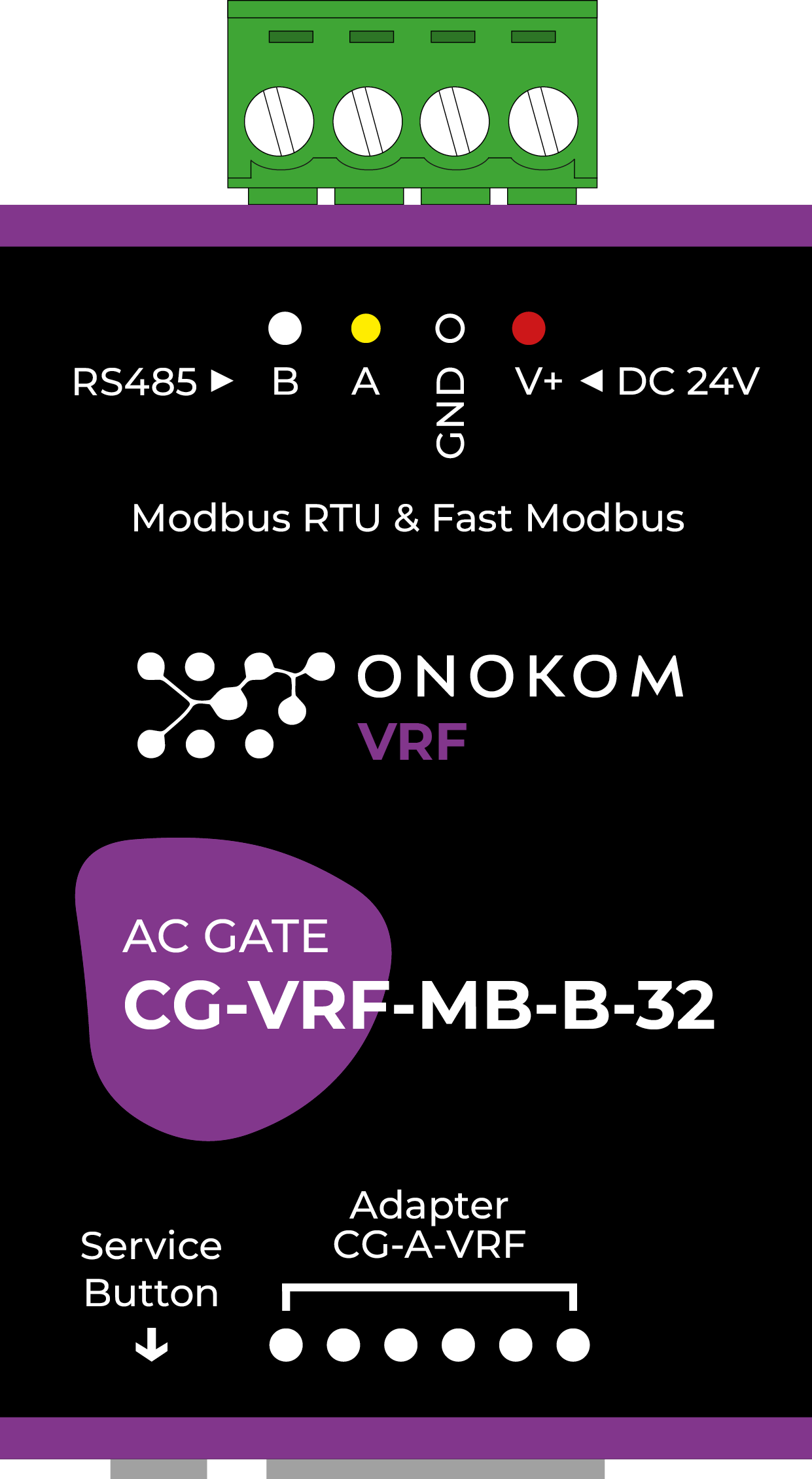

2.2 Изображение устройства

Скопировано

Картинки для вставки устройства
в свои проекты

CG-VRF-MB-B-32.svg
CG-VRF-MB-B-32.pdf

Картинки для вставки устройства
в свои проекты

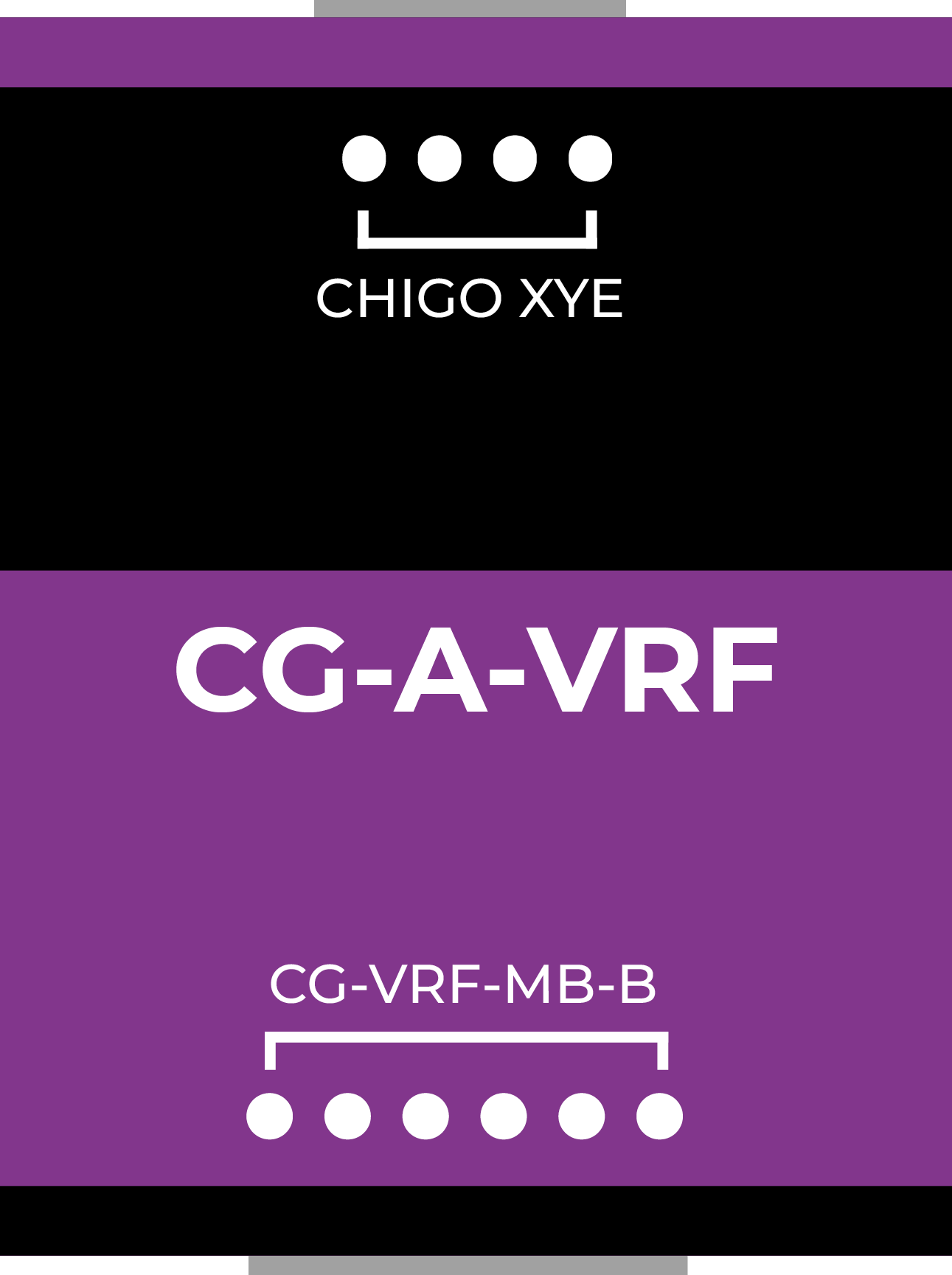

CG-A-VRF.svg
CG-A-VRF.pdf

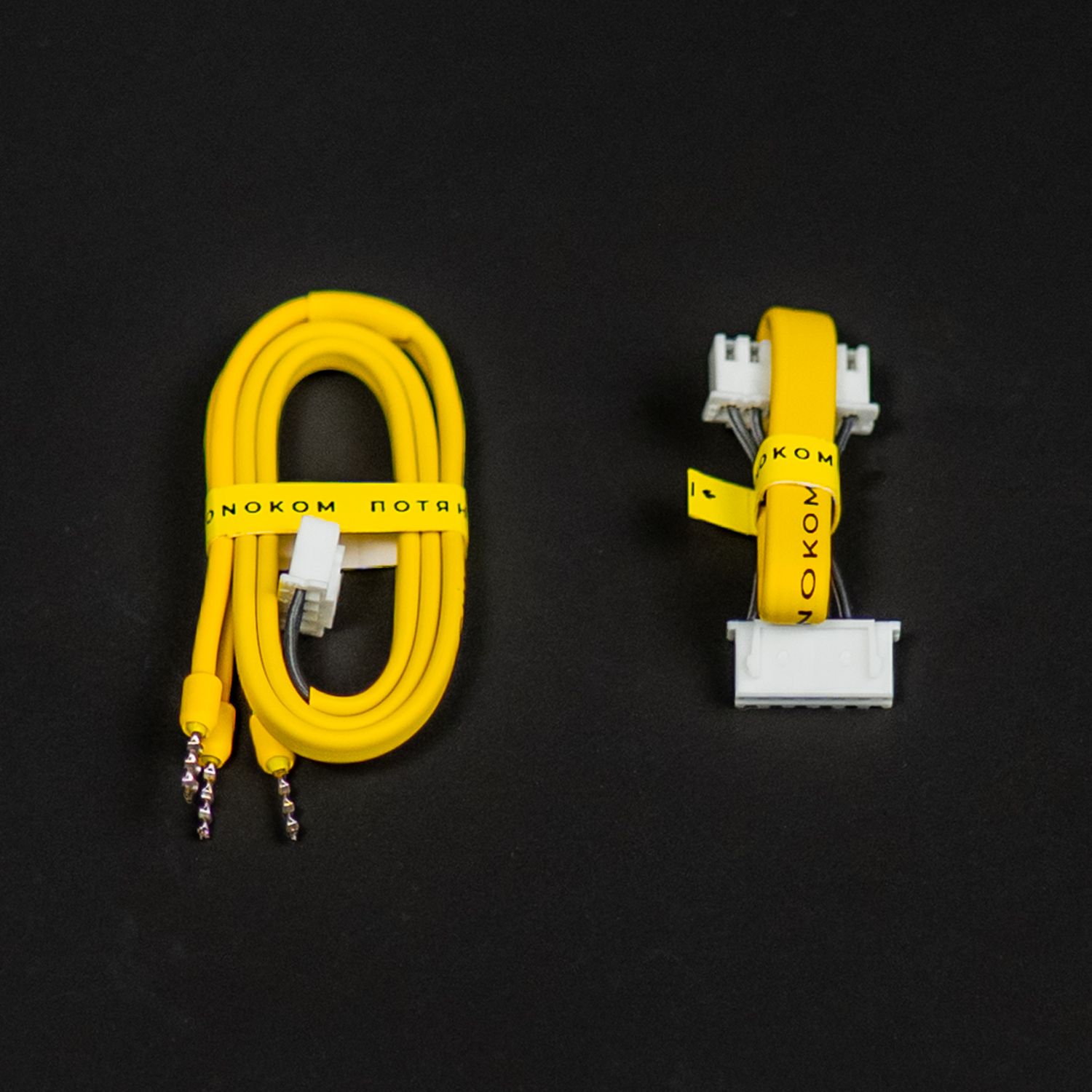

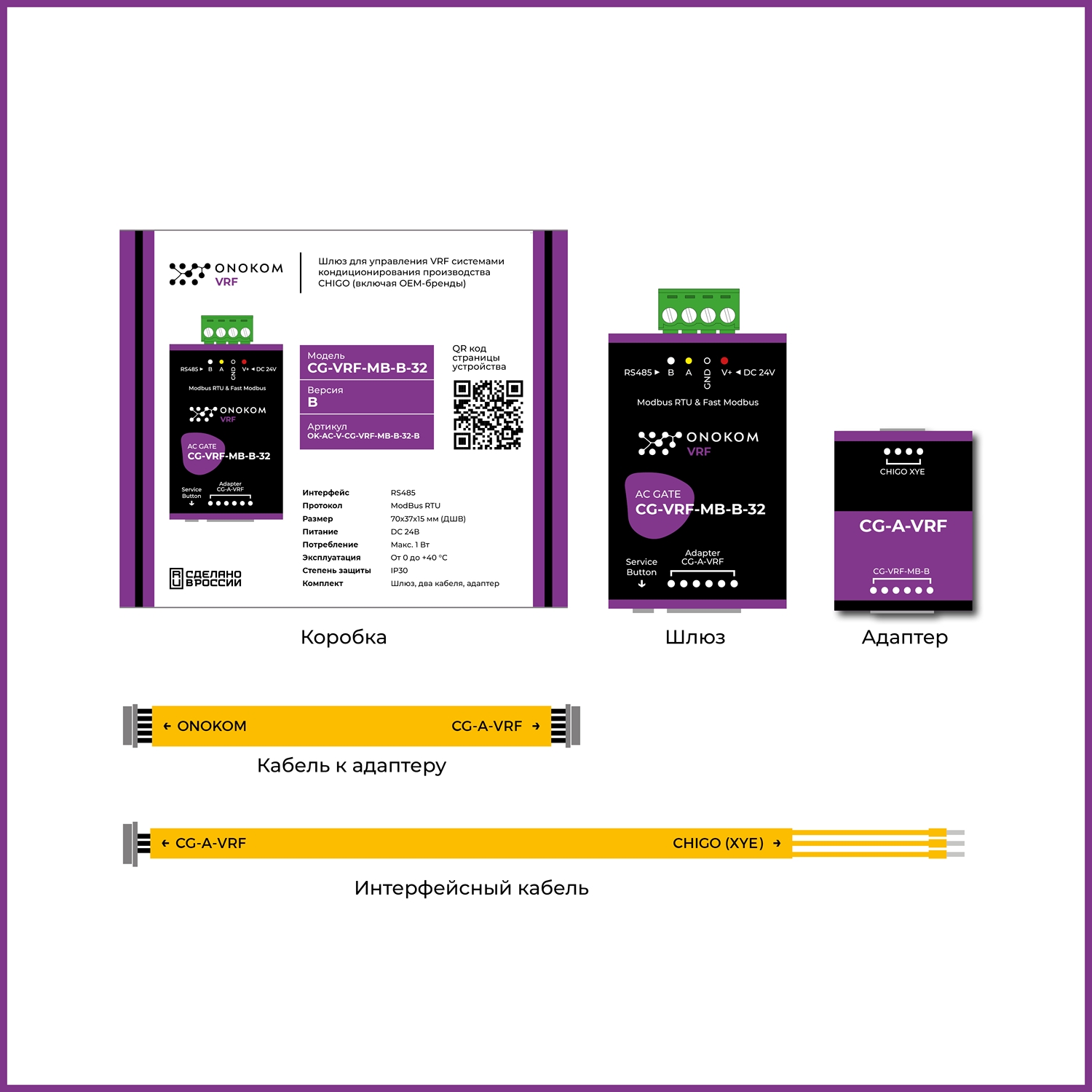

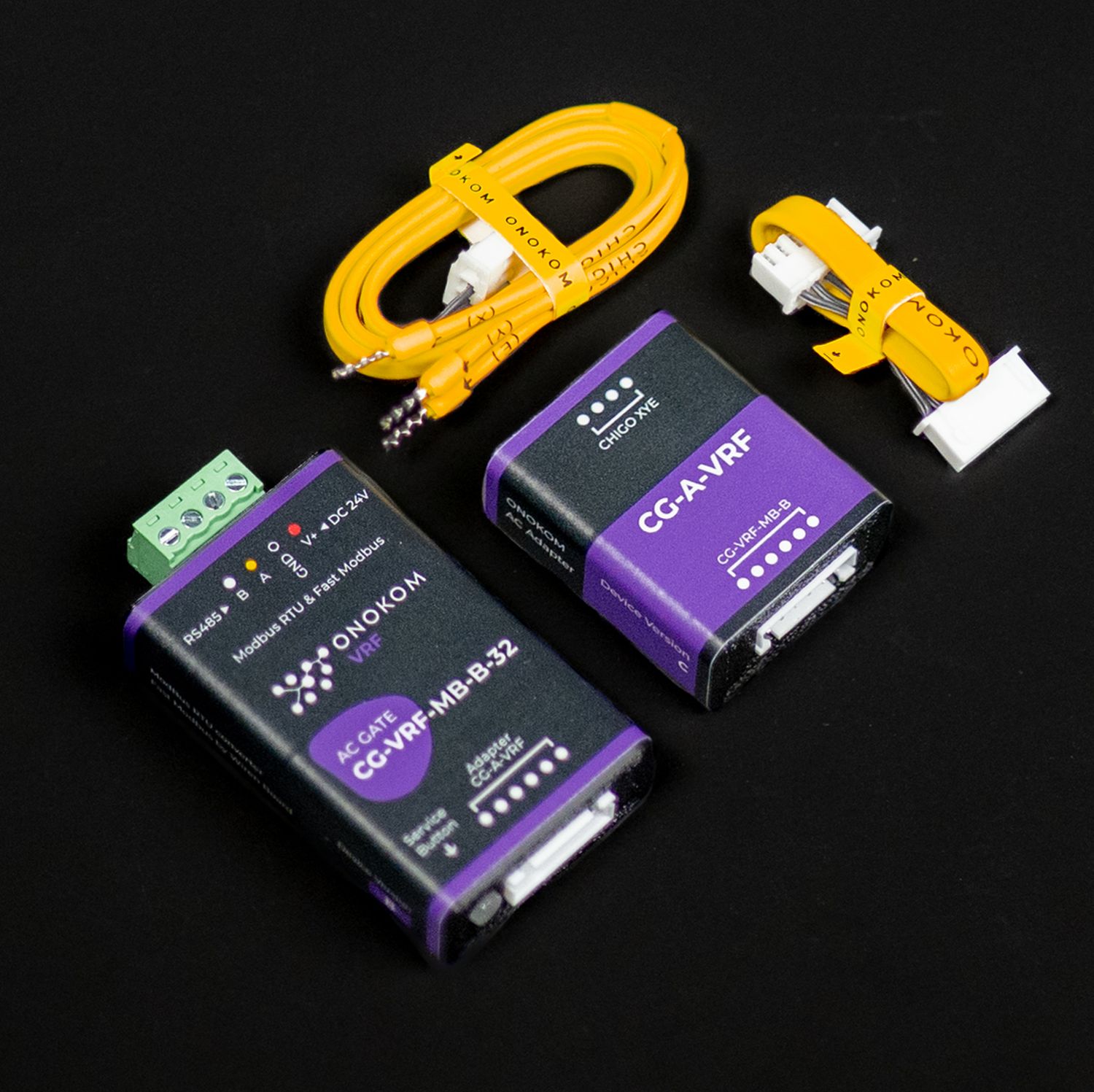

2.3 Комплектация

Скопировано

загружается

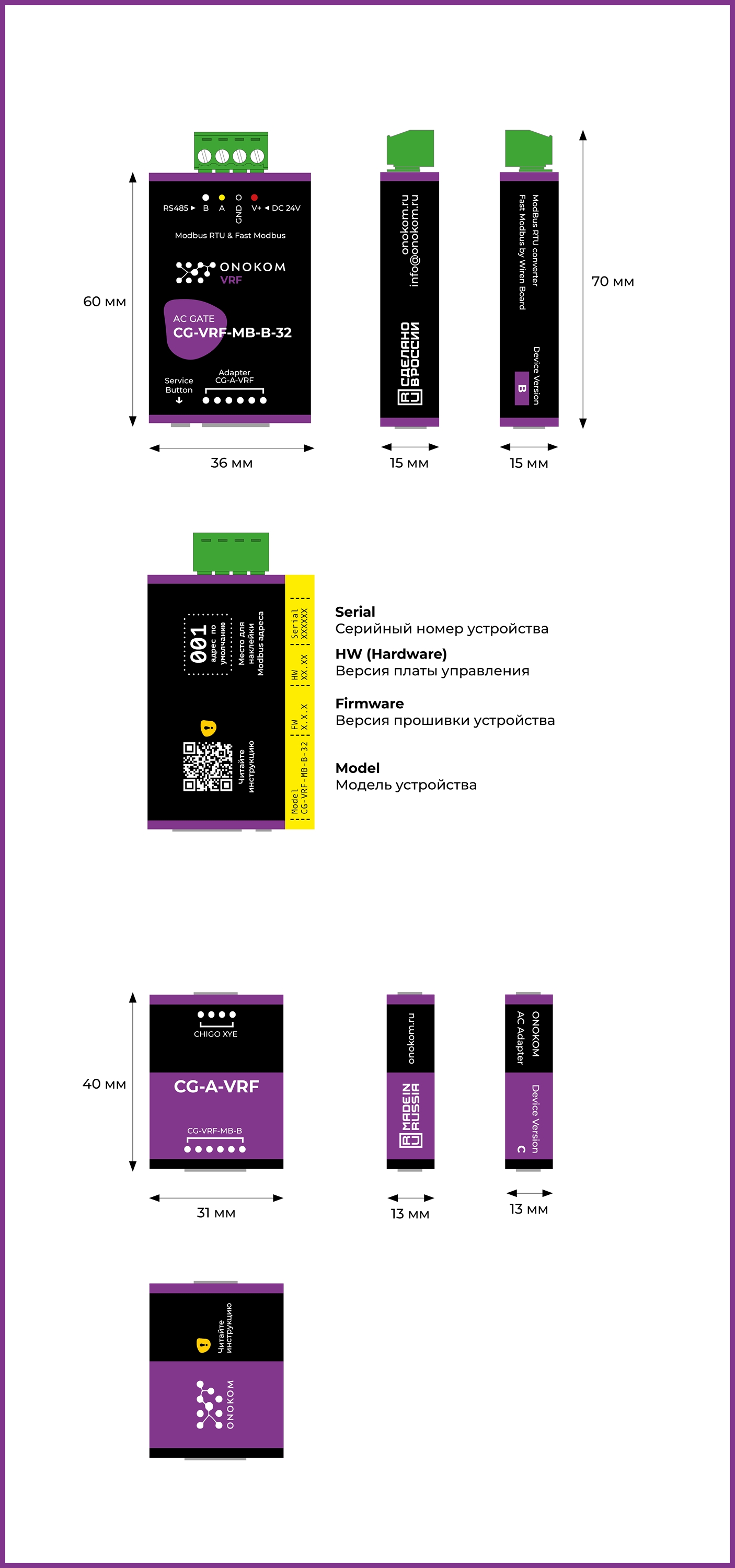

2.4 Размеры устройства

Скопировано

загружается

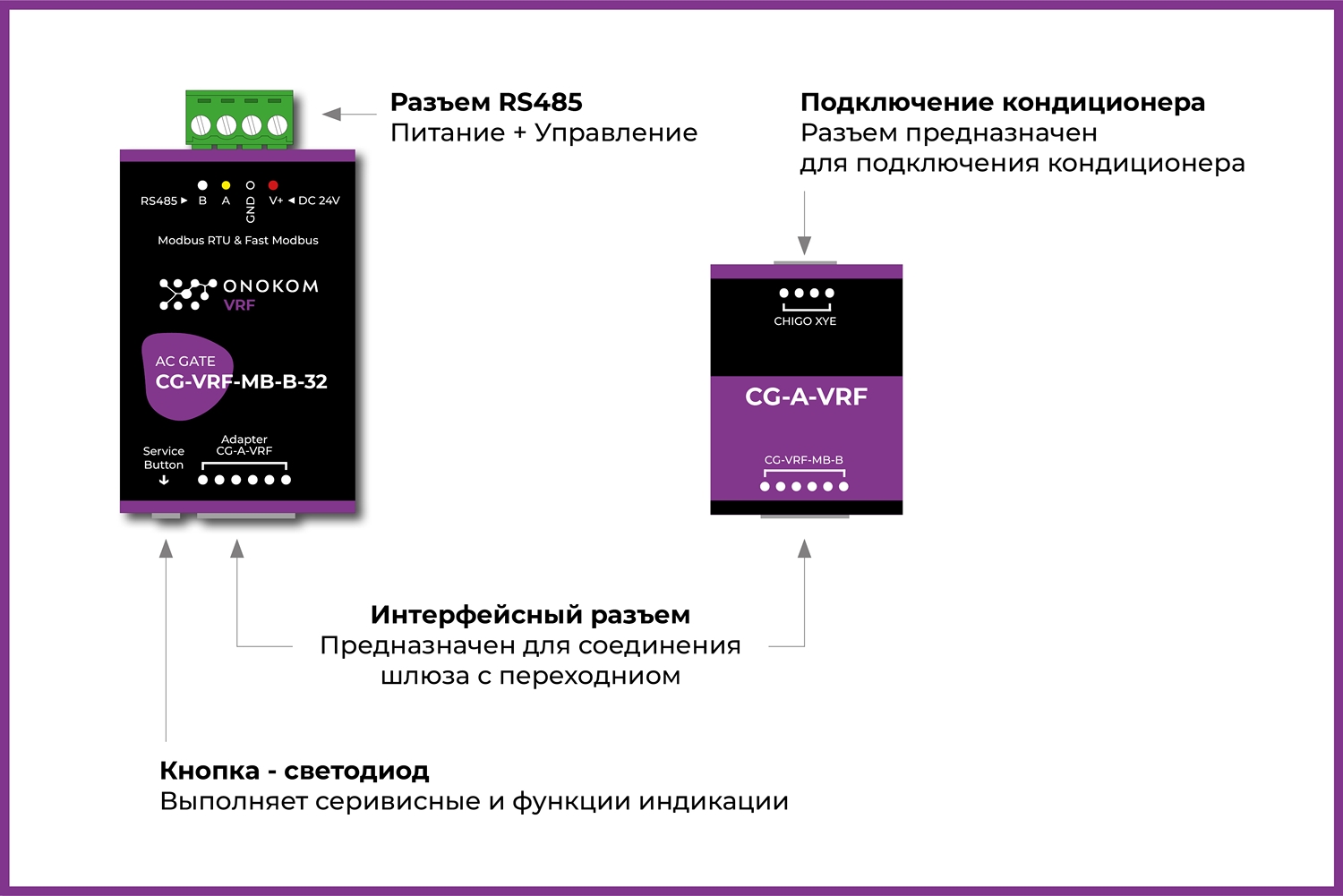

2.5 Назначение портов и кнопок

Скопировано

загружается

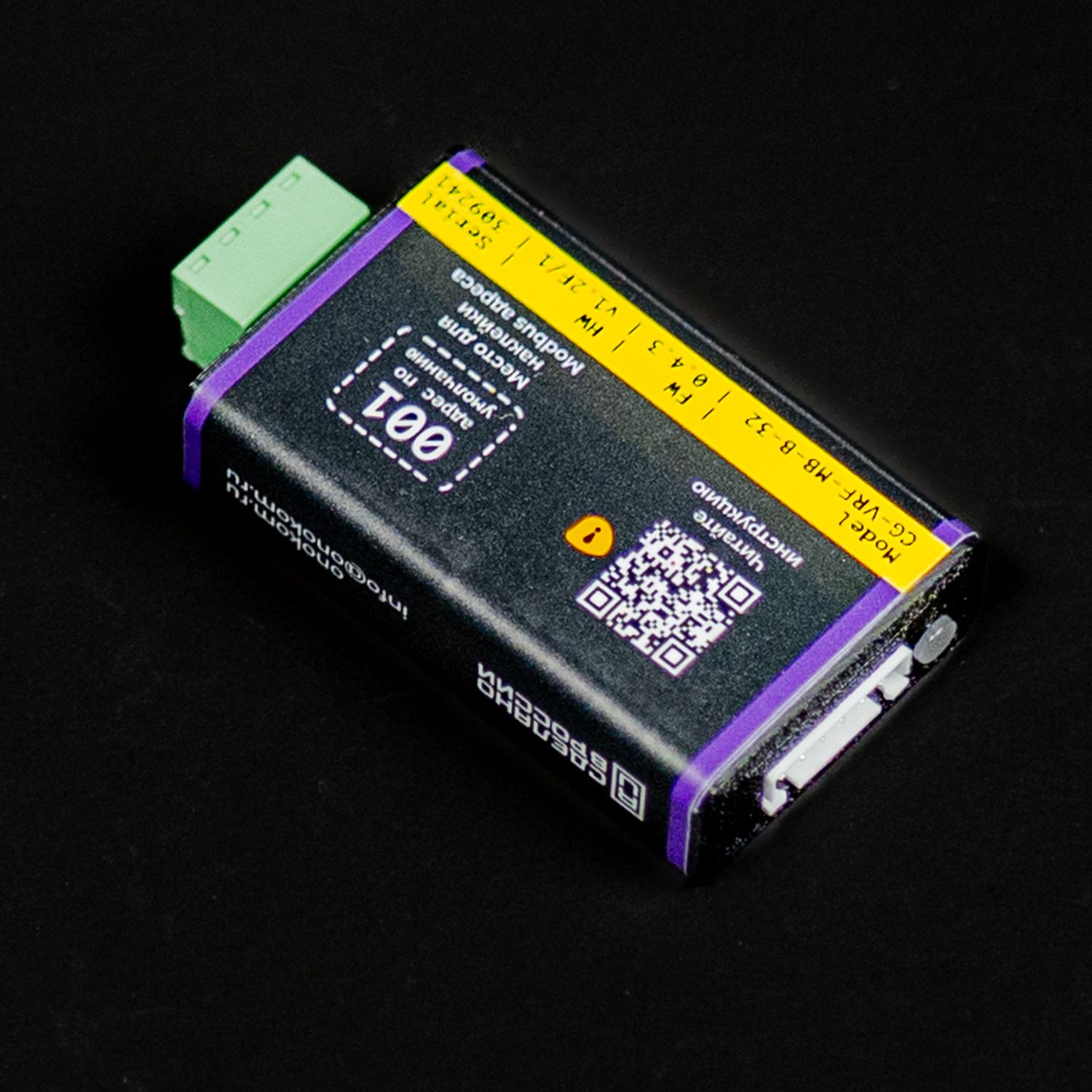

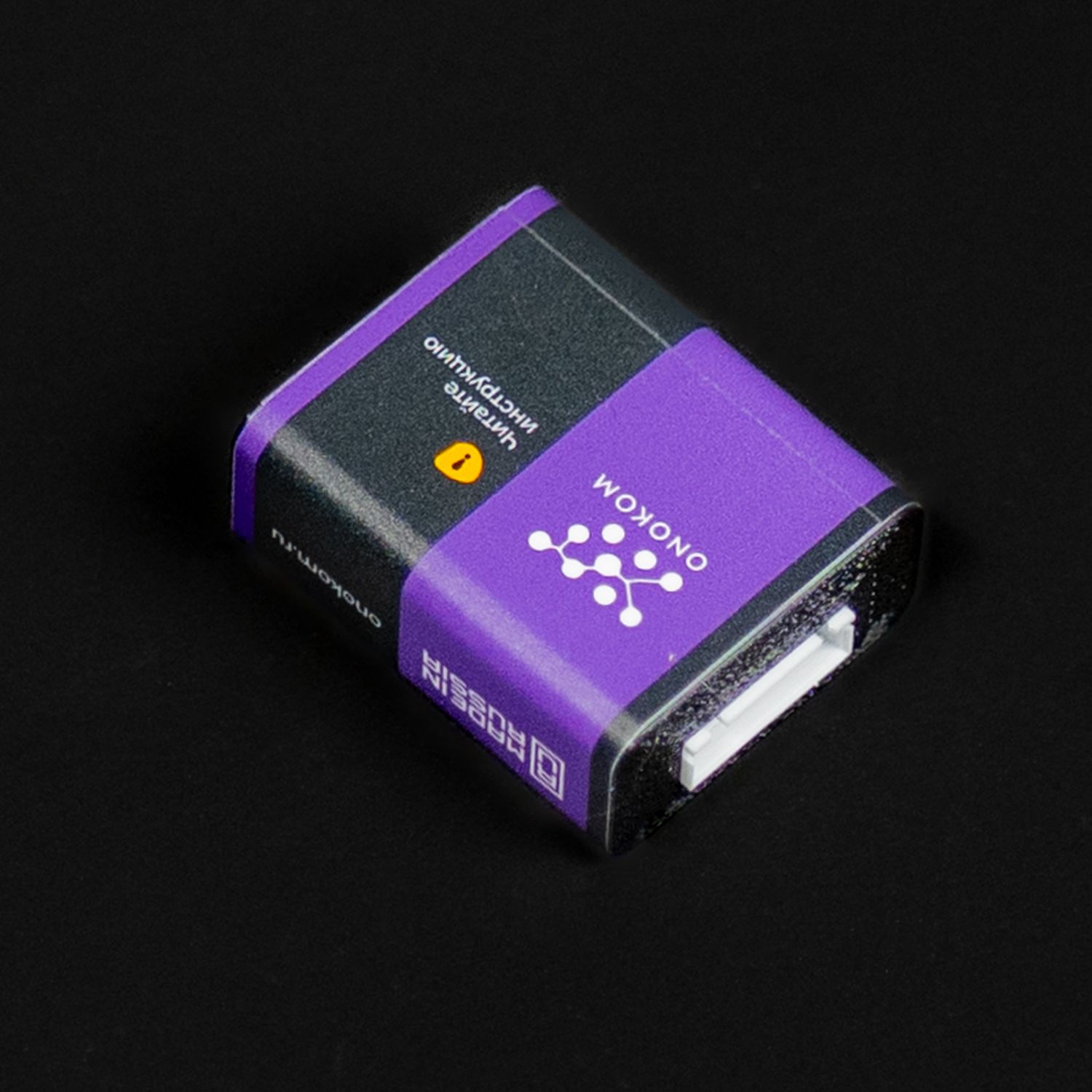

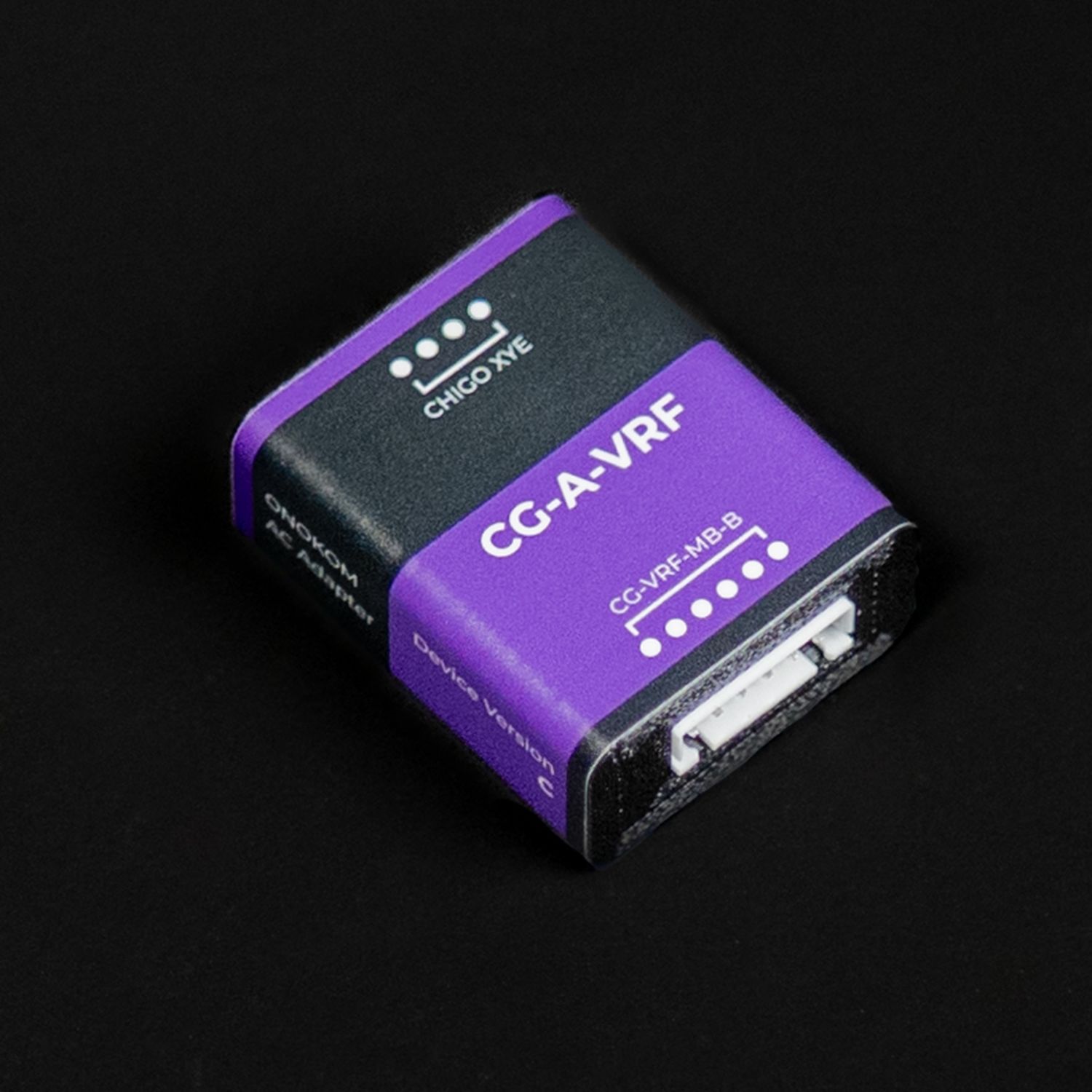

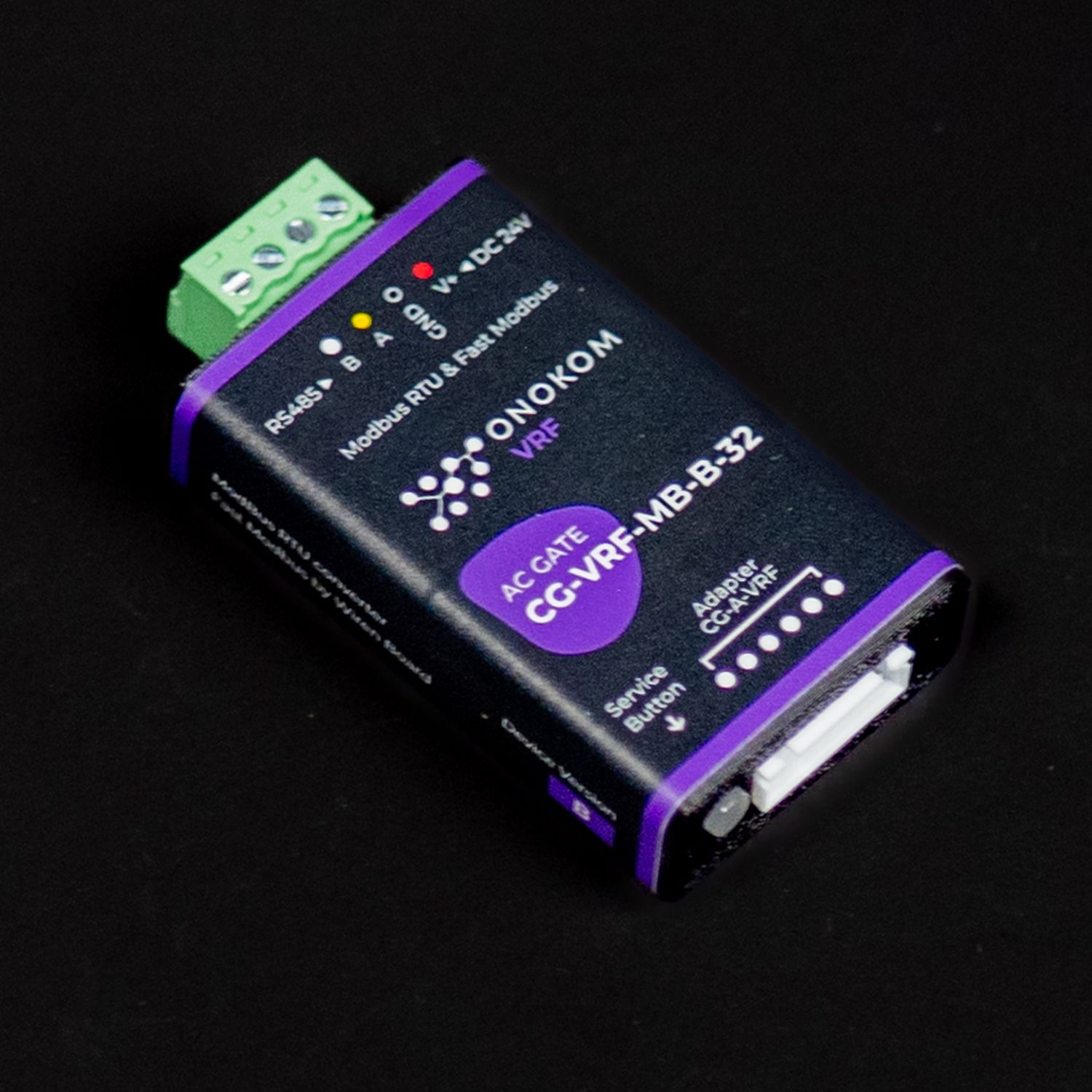

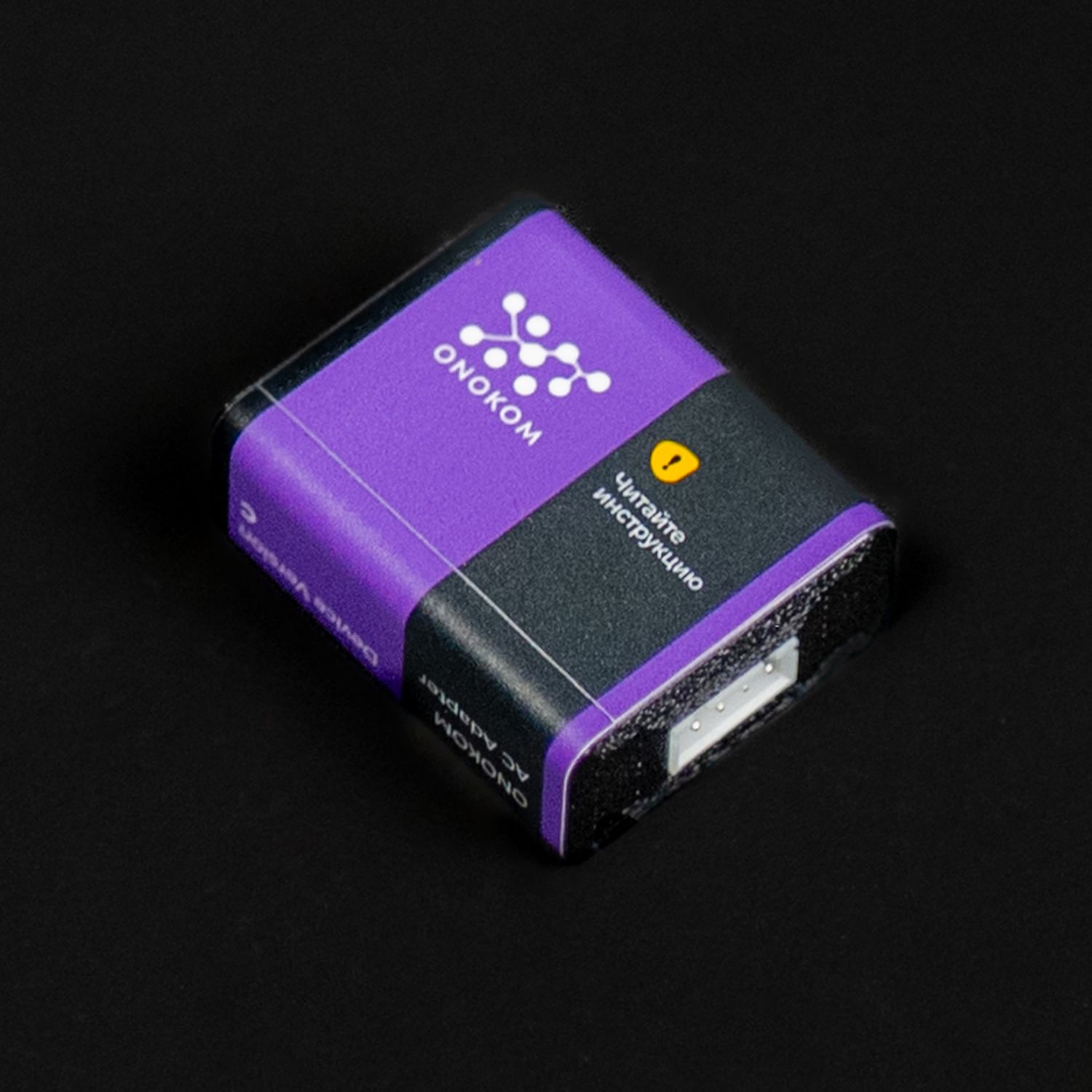

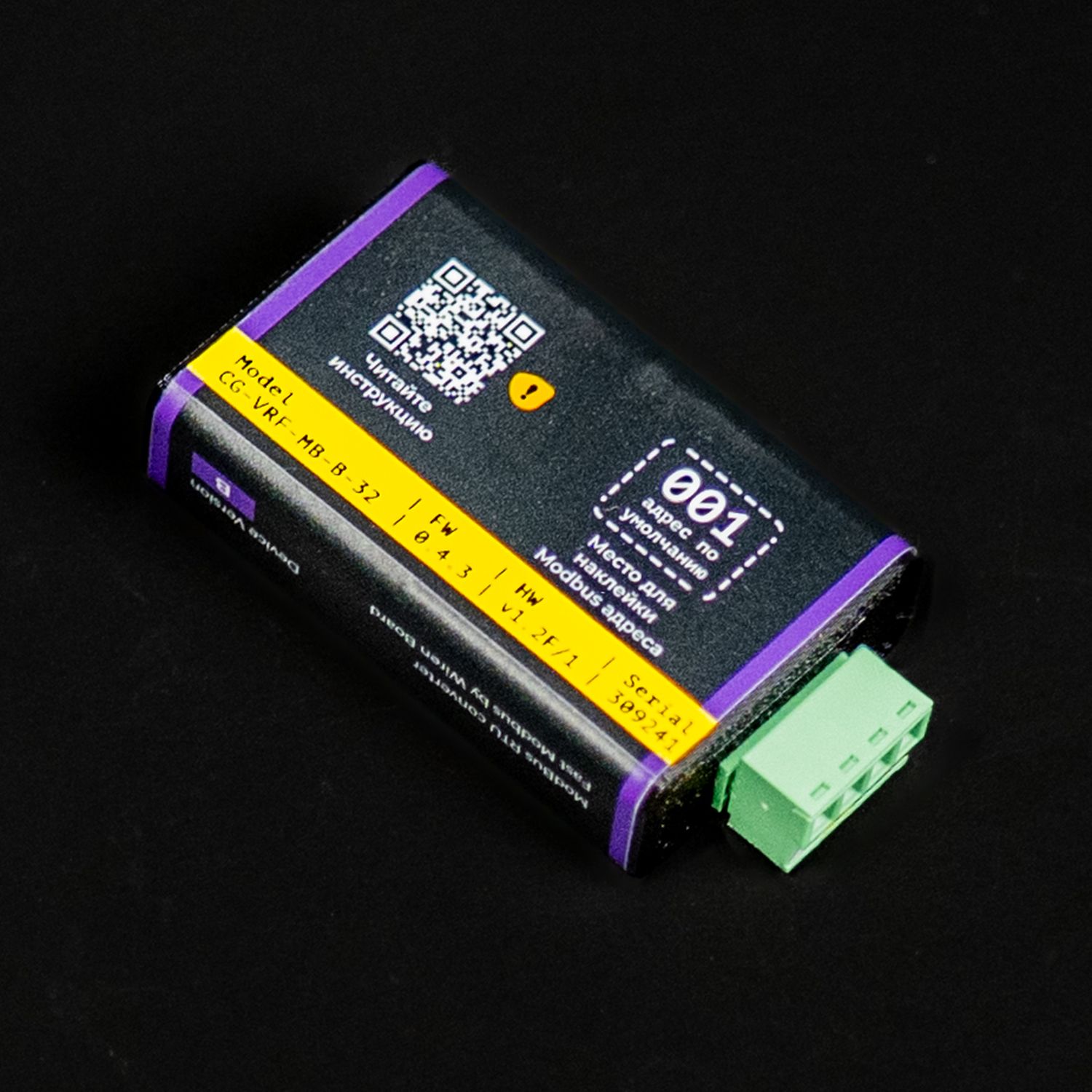

3. Внешний вид

Скопировано

загружается

загружается

загружается

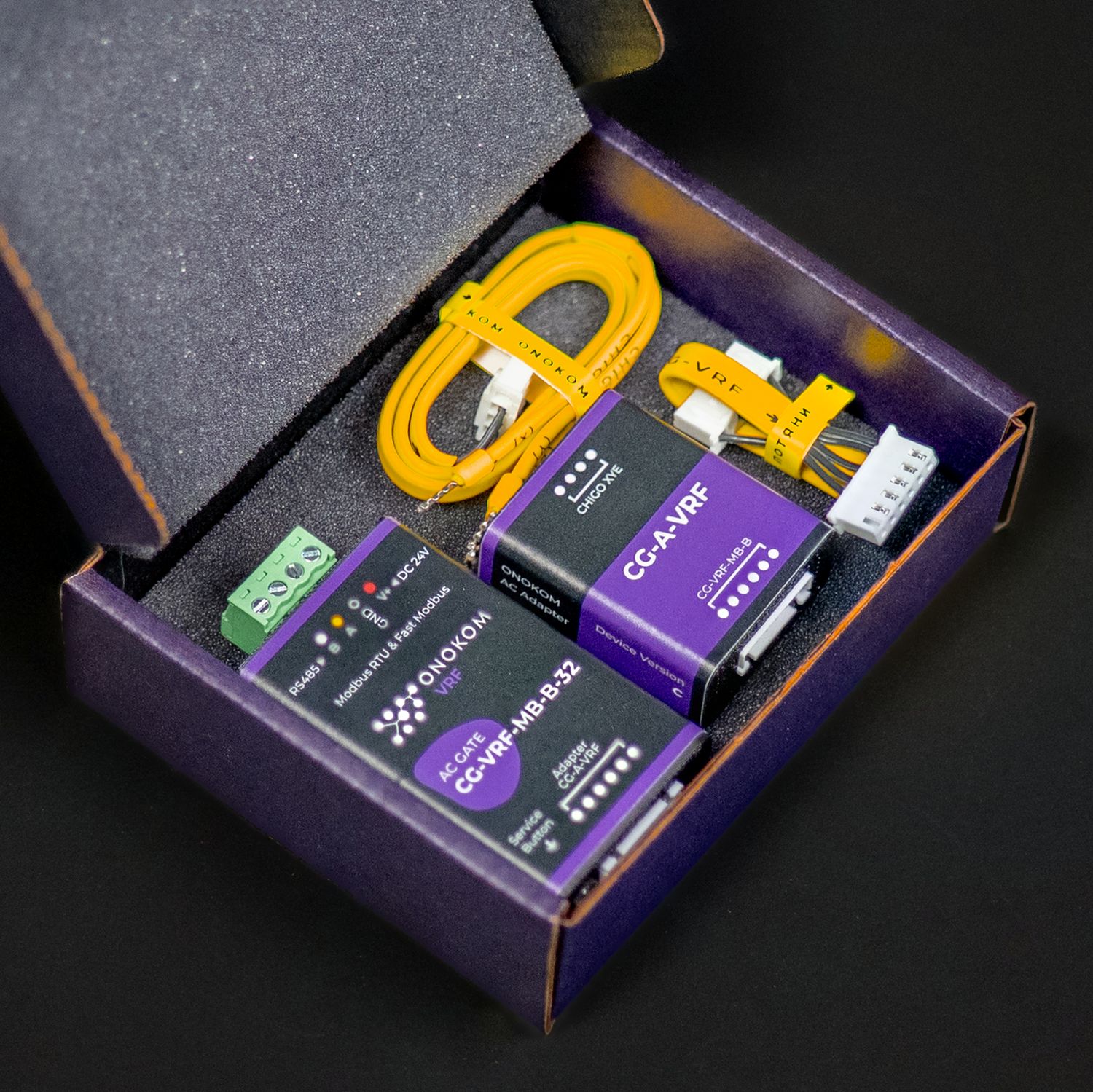

Комплектация шлюза - устройства без коробки

загружается

Комплектация шлюза - шлюз с обратной стороны

загружается

загружается

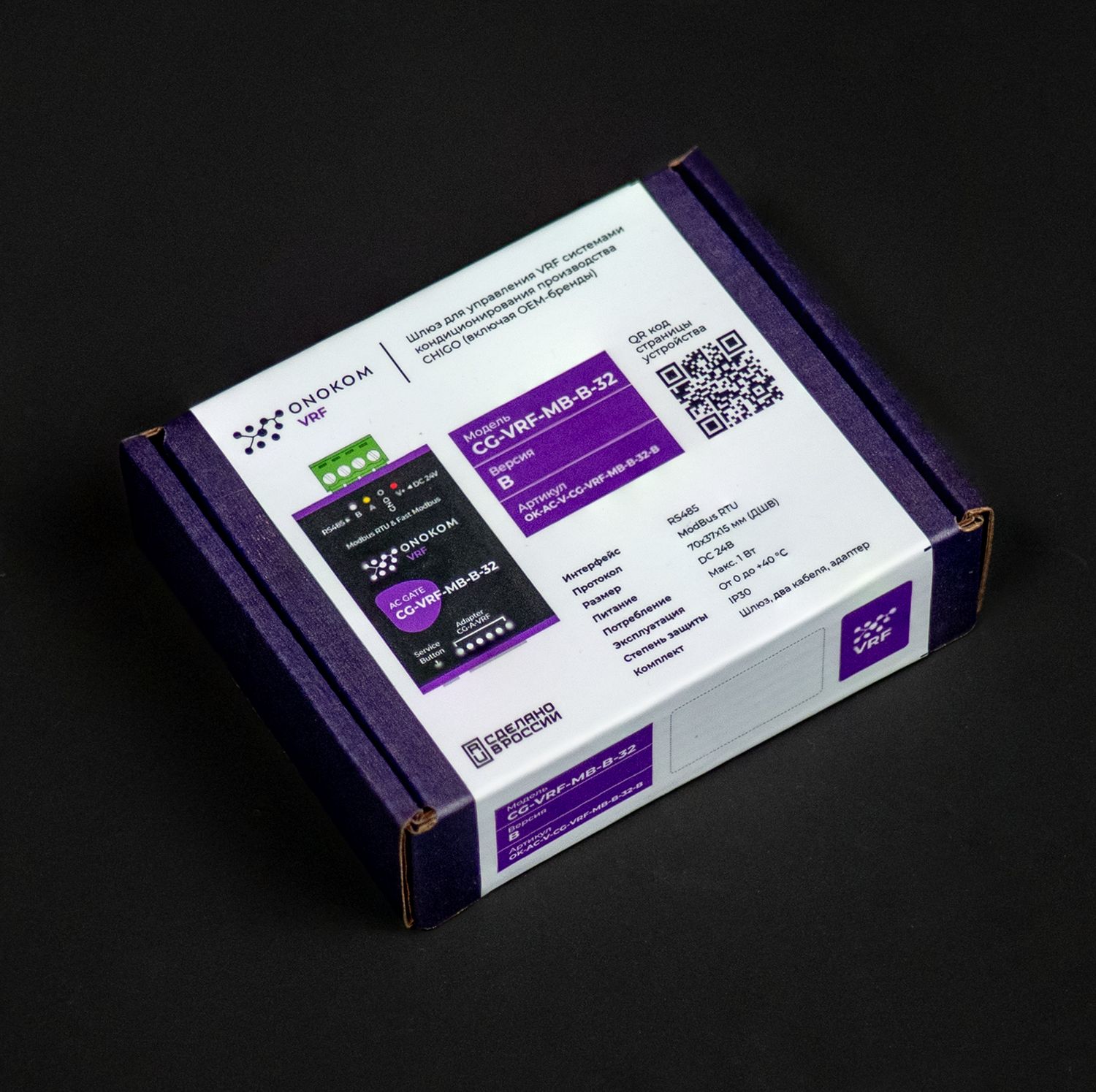

Комплектация шлюза - коробка обратная сторона

загружается

Комплектация шлюза - коробка боковая часть

загружается

4. Краткая инструкция

Скопировано

- Перед подключением обесточьте кондиционер и устройство

- Убедитесь в правильности подключения перед подачей питания

- Соедените вместе шлюз и адаптер CG-A-VRF

- Подсоедините адаптер CG-A-VRF к разъему X Y E. Проводники A, B, GND на кабеле и разъеме кондиционера подписаны

- Соблюдайте рекомендуемый уровень питания (24В) для работы устройства

- Не размещайте устройство во влажных местах

4.1 Устраниение неполадок

Скопировано

1. Проверьте правильность подключения интерфейсного кабеля в разъем кондиционера:
- разъем плотно вставлен в плату управления кондиционером;
- разъем плотно вставлен в шлюз;
- разъем не выломан;
- проводники интерфейсного кабеля входят в разъем с одной и с другой стороны интерфейсного кабеля.

2. Проверьте корректность подачи питания на шлюз.
При необходимости замерьте питания на клемме.

3. Проверьте корректность подключения проводников A и B шины RS485, как на шлюзе так и на контроллере управления.

4. Проверьте, что клемма RS485 плотно вставлена в шлюз.

5. Убедитесь, что используется правильный кабель для подключения шины RS485.

4.2 Смена скорости работы шлюза

Скопировано

Для изменения скорости работы шлюза сделайте следующее:
В 110 регистр запишите значение, которое при умножении на 100 дает необходимую вам скорость

Также через WirenBoard можно отправить команду:
modbus_client --debug -mrtu -b9600 -pnone -s2 /dev/ttyRS485-1 -a12 -t0x06 -r110 1152

Эта команда означает, что при остановленном wb-mqtt-serial установить устройству с адресом 12, подключенному к порту RS485-1, скорость 115200

4.3 Смена Modbus адреса шлюза

Скопировано

По умолчанию все шлюзы ONOKOM имеют адрес - 1

Для изменения Modbus шлюза сделайте следующее:
В 128 регистр запишите необходимое значение Modbus адреса

Также через WirenBoard можно отправить команду:
modbus_client --debug -mrtu -b9600 -pnone -s2 /dev/ttyRS485-1 -a1 -t0x06 -r128 12

Эта команда означает, что при остановленном wb-mqtt-serial установит устройству с адресом 1, подключенному к порту RS485-1, адрес 12

5. Карта регистров

Скопировано

Адрес		Параметры регистра			Описание	Значения
Dec	Hex	Тип	Доступ	Формат	Описание	Значения
Coil регистры (в адресе регистра, N- адрес внутреннего блока)
10000 + 100*N + 1		Coil	RW	Bool	Состояние кондиционера	0 - Отключен 1 - Включен
10000 + 100*N + 20		Coil	R	Bool	Внутренний блок на связи	0 - Нет 1 - Да
Holding регистры (в адресе регистра, N- адрес внутреннего блока)
10000 + 100*N + 1		Holding	RW	UInt16	Режим работы	1 – Нагрев 2 – Охлаждение 3 – Автоматический 4 – Осушение 5 - Вентиляция
10000 + 100*N + 2		Holding	RW	UInt16	Состояние и режим Данный регистр помогает интегрировать в системы, где отключение управляется тем же регистром, что режим. Например, Sprut.Hub.	0 – Выключен 1 – Нагрев 2 – Охлаждение 3 – Автоматический 4 – Осушение 5 - Вентиляция
10000+ 100*N + 3		Holding	RW	SInt16	Температура воздуха в помещении °C По умолчанию в этом регистре хрантится температура воздуха измеренная встроенным датчиком кондиционера. При записи в этот регистр температуры с внешнего датчика, значение будет возвращаться с поправкой, которая отображается в регистре 20.	-32768…32768 Для получения температуры, нужно умножить значение на 0.01. Например, 2560 это 25.6 °C
10000 + 100*N + 4		Holding	R	SInt16	Температура воздуха на улице °C	-32768…32768 Для получения температуры, нужно умножить значение на 0.01. Например, 2560 это 25.6 °C
10000 + 100*N + 5		Holding	RW	SInt16	Целевая температура °C. Температура задается с точностью 1°C.	1600…3200 Для получения температуры, нужно умножить значение на 0.01. Например, 2500 это 25.0 °C
10000 + 100*N + 6		Holding	R	UInt16	Состояние термостата	0 – Простаивает 1 – Нагревает 2 – Охлаждает
10000 + 100*N + 7		Holding	RW	UInt16	Скорость вентилятора Для V8 и Atom доступно 7 режимов скоростей, для VR - 3 режима	0 – Авто 1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость
10000 + 100*N + 8		Holding	RW	Uint16	Расширенная скорость вентилятора Данный регистр помогает интегрировать в системы, где для управления скоростью можно использовать только один регистр. Включение режимов тихий и турбо не меняет состояние скорости вентилятора (отображаемой на экране кондиционера и в Holding регистре №7)	0 – Авто 1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость
10000 + 100*N + 9		Holding	RW	Uint16	Горизонтальные ламели Первое положение - самое нижнее Пятое положение - самое верхнее	0 - Остановлены 1 - Качание
10000 + 100*N + 11		Holding	RW	Uint16	Направление воздушного потока Данный регистр помогает интегрировать в системы, где для управления направлением воздуха есть можно использовать только один регистр. Например, Умный дом с Алисой.	0 – Остановлено 1- Качание горизонтальное и вертикальное 2 - Качание горизонтальных жалюзи 3 – Качание вертикальных жалюзи
10000 + 100*N + 15		Holding	RW	UInt16	Режим работы (для Loxone)	1 – Автоматический 2 – Нагрев 3 –Охлаждение 4 – Осушение 5 - Вентиляция
Holding регистры (Сервисные)
110	0x006E	Holding	RW	SInt16	Modbus скорость	Для получения реальной скорости, нужно умножить значения из регистра на 100, для записи желаемого значения, необходимо разделить его на 100. 96 - 9600 192 - 19200 384 - 38400 576 - 57600 1152 - 115200
111	0x006F	Holding	R	UInt16	Настройка бита чётности порта RS-485	0 — нет бита чётности (none) Другие не поддерживаются.
112	0x0070	Holding	R	UInt16	Количество стоп-битов порта RS-485	2 Другие не поддерживаются.
128	0x0080	Holding	RW	SInt16	Modbus адрес устройтсва	1...247
200 - 219	0x00C9 - 0x00DB	Holding	R	SInt16	Аппаратная версия устройтсва
250 - 265	0x00FA- 0x0109	Holding	R	SInt16	Програмная версия устройтсва
Input регистры (в адресе регистра, N- адрес внутреннего блока)
10000 + 100*N + 0		Inputs	R	SInt16	Количество ошибок	0...24
10000 + 100*N + 1		Inputs	R	SInt16	Код первой ошибки
Discrete регистры (в адресе регистра, N- адрес внутреннего блока)
10000 + 100*N + 0		Discrete	R	Bool	Наличие ошибок	0 - нет ошибок 1 - есть ошибки
1000 + 100*N + 1		Discrete	R	Bool	Ошибка фазности, или перекос фаз	0 - нет ошибки 1 - есть ошибка
10000 + 100*N + 2		Discrete	R	Bool	Ошибка обмена данными	0 - нет ошибки 1 - есть ошибка
10000 + 100*N + 3		Discrete	R	Bool	Ошибка датчика T1	0 - нет ошибки 1 - есть ошибка
10000 + 100*N + 4		Discrete	R	Bool	Ошибка датчика T2	0 - нет ошибки 1 - есть ошибка
10000 + 100*N + 5		Discrete	R	Bool	Ошибка датчика T2B	0 - нет ошибки 1 - есть ошибка
10000 + 100*N + 6		Discrete	R	Bool	Ошибка датчика T3, T4 или T7	0 - нет ошибки 1 - есть ошибка
10000 + 100*N + 7		Discrete	R	Bool	Ошибка перехода через 0?	0 - нет ошибки 1 - есть ошибка
10000 + 100*N + 8		Discrete	R	Bool	Ошибка EEPROM	0 - нет ошибки 1 - есть ошибка
10000 + 100*N + 9		Discrete	R	Bool	Нет отклика от мотора вентилятора	0 - нет ошибки 1 - есть ошибка
10000 + 100*N + 10		Discrete	R	Bool	Ошибка обмена данными между PCB и дисплеем	0 - нет ошибки 1 - есть ошибка
10000 + 100*N + 11		Discrete	R	Bool	Перегрузка компрессора (4 раза)	0 - нет ошибки 1 - есть ошибка
10000 + 100*N + 12		Discrete	R	Bool	Защита инверторного модуля	0 - нет ошибки 1 - есть ошибка
10000 + 100*N + 13		Discrete	R	Bool	Внешняя ошибка (не в системе)	0 - нет ошибки 1 - есть ошибка
10000 + 100*N + 14		Discrete	R	Bool	Защита наружного блока	0 - нет ошибки 1 - есть ошибка
10000 + 100*N + 15		Discrete	R	Bool	Ошибка переполнения дренажа	0 - нет ошибки 1 - есть ошибка
10000 + 100*N + 16		Discrete	R	Bool	Другие ошибки	0 - нет ошибки 1 - есть ошибка
10000 + 100*N + 17		Discrete	R	Bool	Защита по температуре испарителя	0 - нет ошибки 1 - есть ошибка
10000 + 100*N + 18		Discrete	R	Bool	Защита от замораживания и от подачи холодного воздуха в помещение	0 - нет ошибки 1 - есть ошибка
10000 + 100*N + 19		Discrete	R	Bool	Защита от высокой температуры конденсации	0 - нет ошибки 1 - есть ошибка
10000 + 100*N + 20		Discrete	R	Bool	Тепловая защита компрессора	0 - нет ошибки 1 - есть ошибка
10000 + 100*N + 21		Discrete	R	Bool	Защита от высокой температуры нагнетания	0 - нет ошибки 1 - есть ошибка
10000 + 100*N + 22		Discrete	R	Bool	Защита от высокого давления нагнетания	0 - нет ошибки 1 - есть ошибка
10000 + 100*N + 23		Discrete	R	Bool	Защита от низкого давления нагнетания	0 - нет ошибки 1 - есть ошибка
10000 + 100*N + 24		Discrete	R	Bool	Защита от высокого и низкого напряжения питания	0 - нет ошибки 1 - есть ошибка
10000 + 100*N + 25		Discrete	R	Bool	Защита компрессора от сверхтока (4 раза)	0 - нет ошибки 1 - есть ошибка
10000 + 100*N + 26		Discrete	R	Bool	Резервный	0 - нет ошибки 1 - есть ошибка
10000 + 100*N + 27		Discrete	R	Bool	Резервный	0 - нет ошибки 1 - есть ошибка
10000 + 100*N + 28		Discrete	R	Bool	Резервный	0 - нет ошибки 1 - есть ошибка
10000 + 100*N + 29		Discrete	R	Bool	Резервный	0 - нет ошибки 1 - есть ошибка
10000 + 100*N + 30		Discrete	R	Bool	Резервный	0 - нет ошибки 1 - есть ошибка
10000 + 100*N + 31		Discrete	R	Bool	Резервный	0 - нет ошибки 1 - есть ошибка
10000 + 100*N + 32		Discrete	R	Bool	Прочие функции защиты	0 - нет ошибки 1 - есть ошибка
10000 + 100*N + 33		Discrete	R	Bool	Ошибка обмена данными между CCM и PC	0 - нет ошибки 1 - есть ошибка
10000 + 100*N + 34		Discrete	R	Bool	Ошибка обмена данными между CCM и сетевым интерфейсным модулем	0 - нет ошибки 1 - есть ошибка
10000 + 100*N + 35		Discrete	R	Bool	Резервный	0 - нет ошибки 1 - есть ошибка
10000 + 100*N + 36		Discrete	R	Bool	Резервный	0 - нет ошибки 1 - есть ошибка
10000 + 100*N + 37		Discrete	R	Bool	Резервный	0 - нет ошибки 1 - есть ошибка
10000 + 100*N + 38		Discrete	R	Bool	Резервный	0 - нет ошибки 1 - есть ошибка
10000 + 100*N + 39		Discrete	R	Bool	Резервный	0 - нет ошибки 1 - есть ошибка
10000 + 100*N + 40		Discrete	R	Bool	Резервный	0 - нет ошибки 1 - есть ошибка

6. Полезные файлы

Скопировано

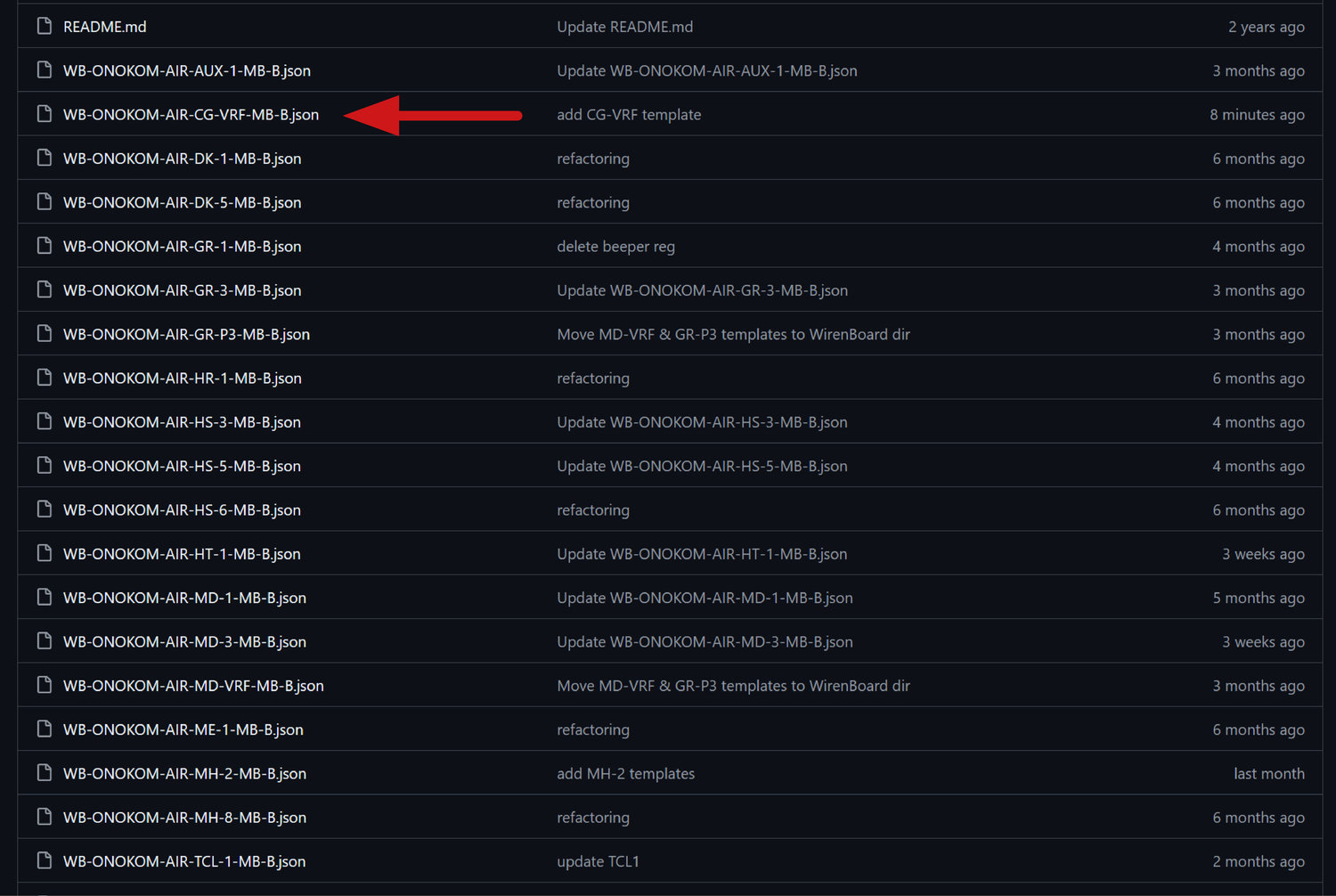

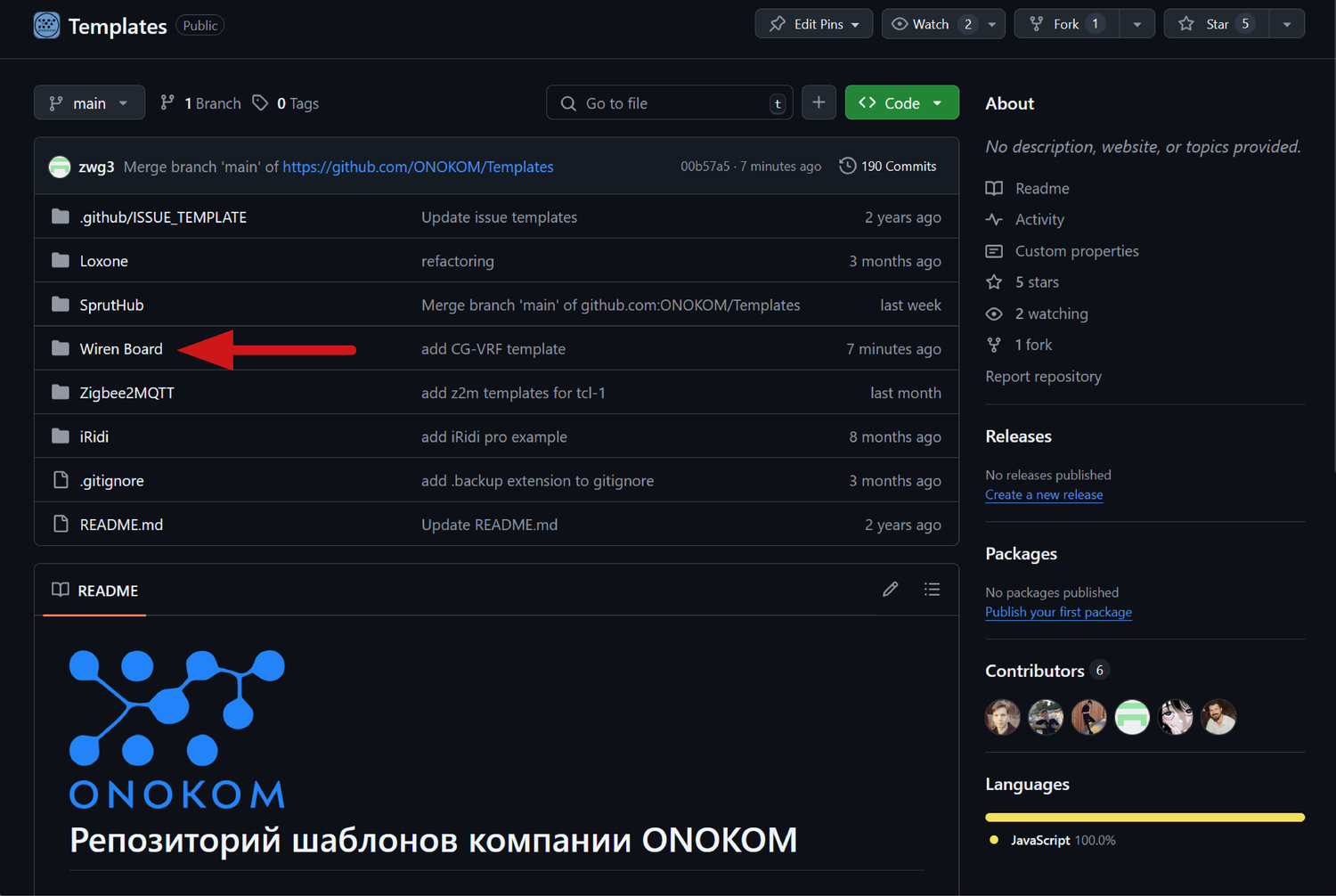

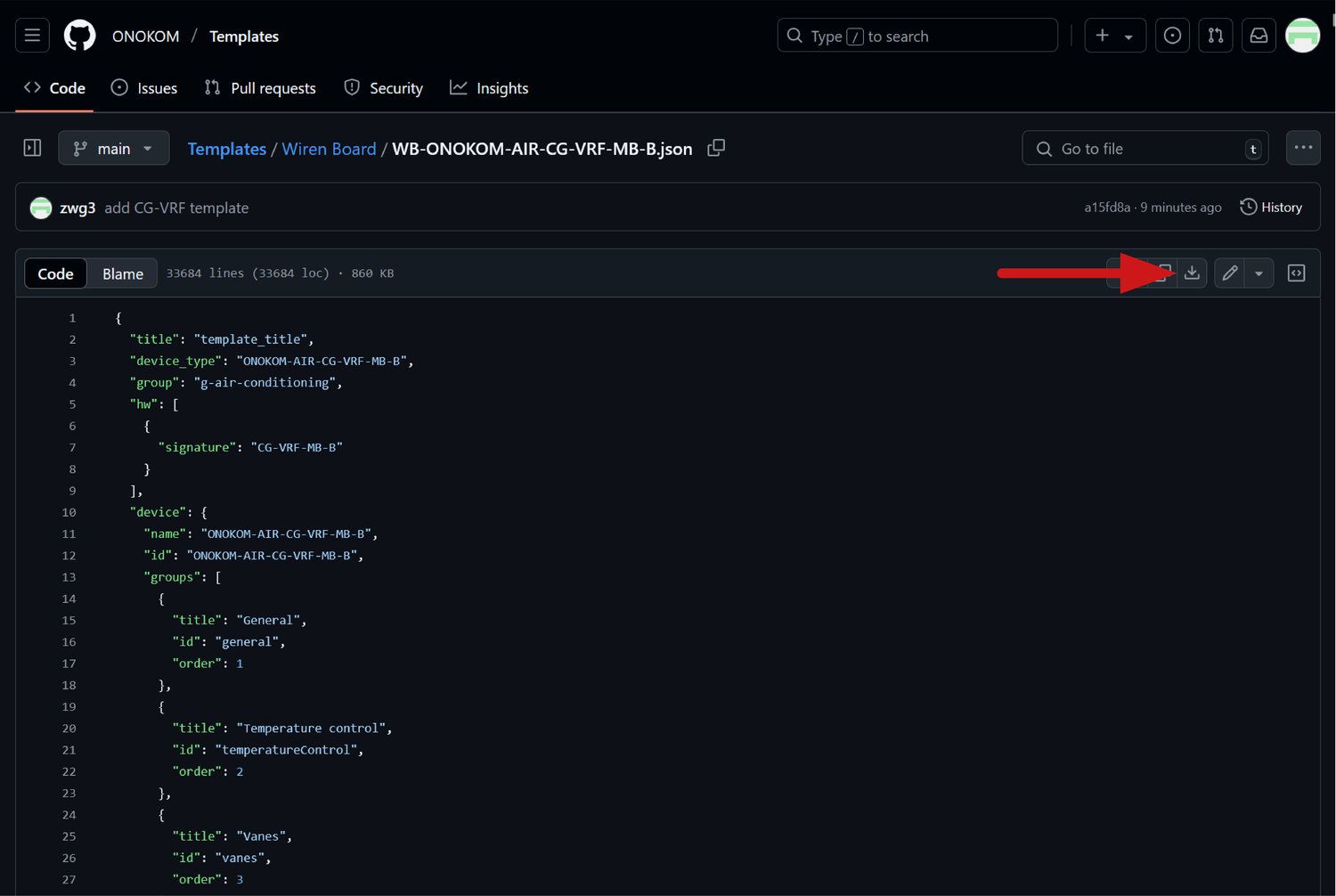

Шаблон ONOKOM CG-VRF-MB-B-32 для WirenBoard.JSON

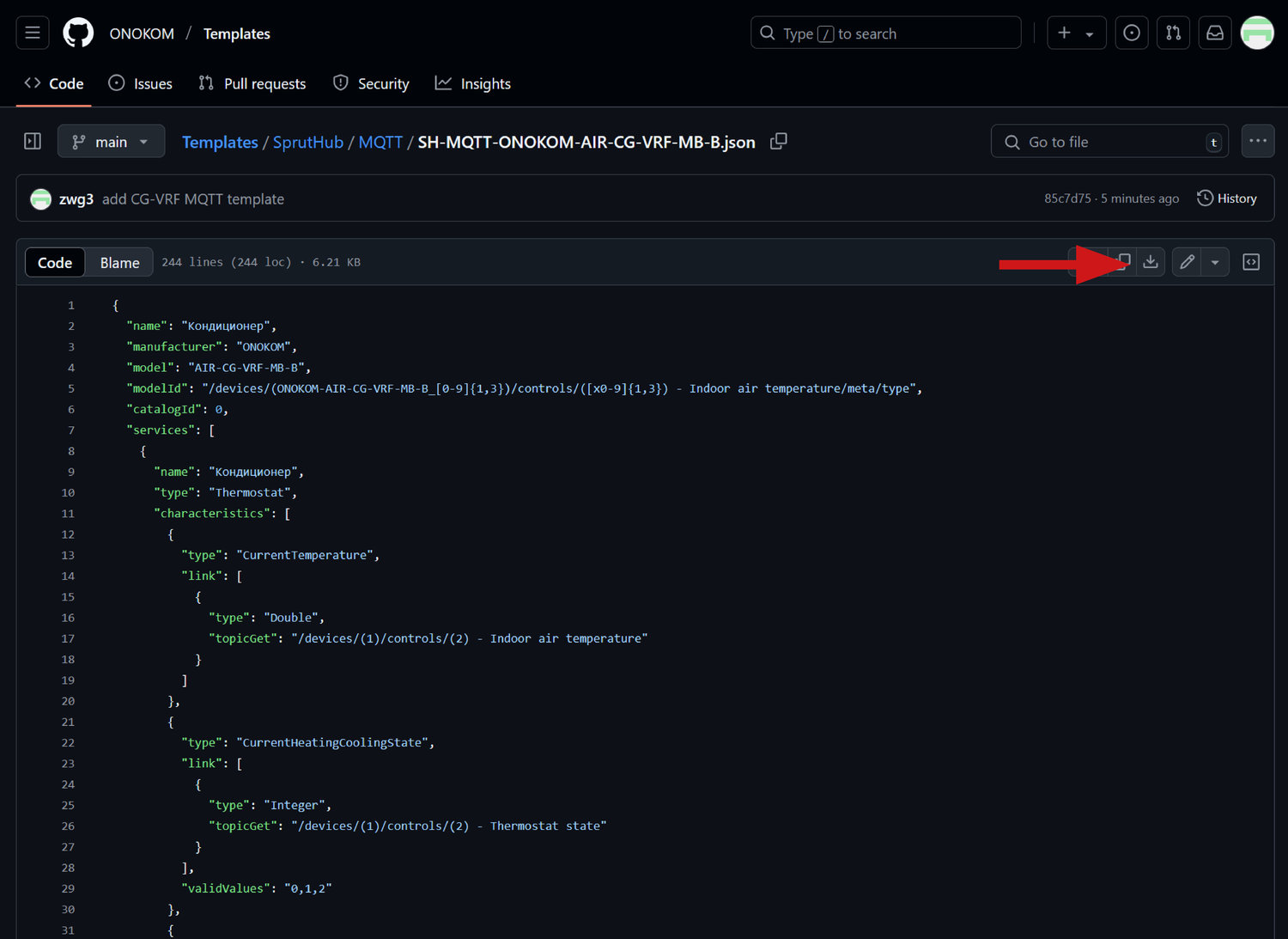

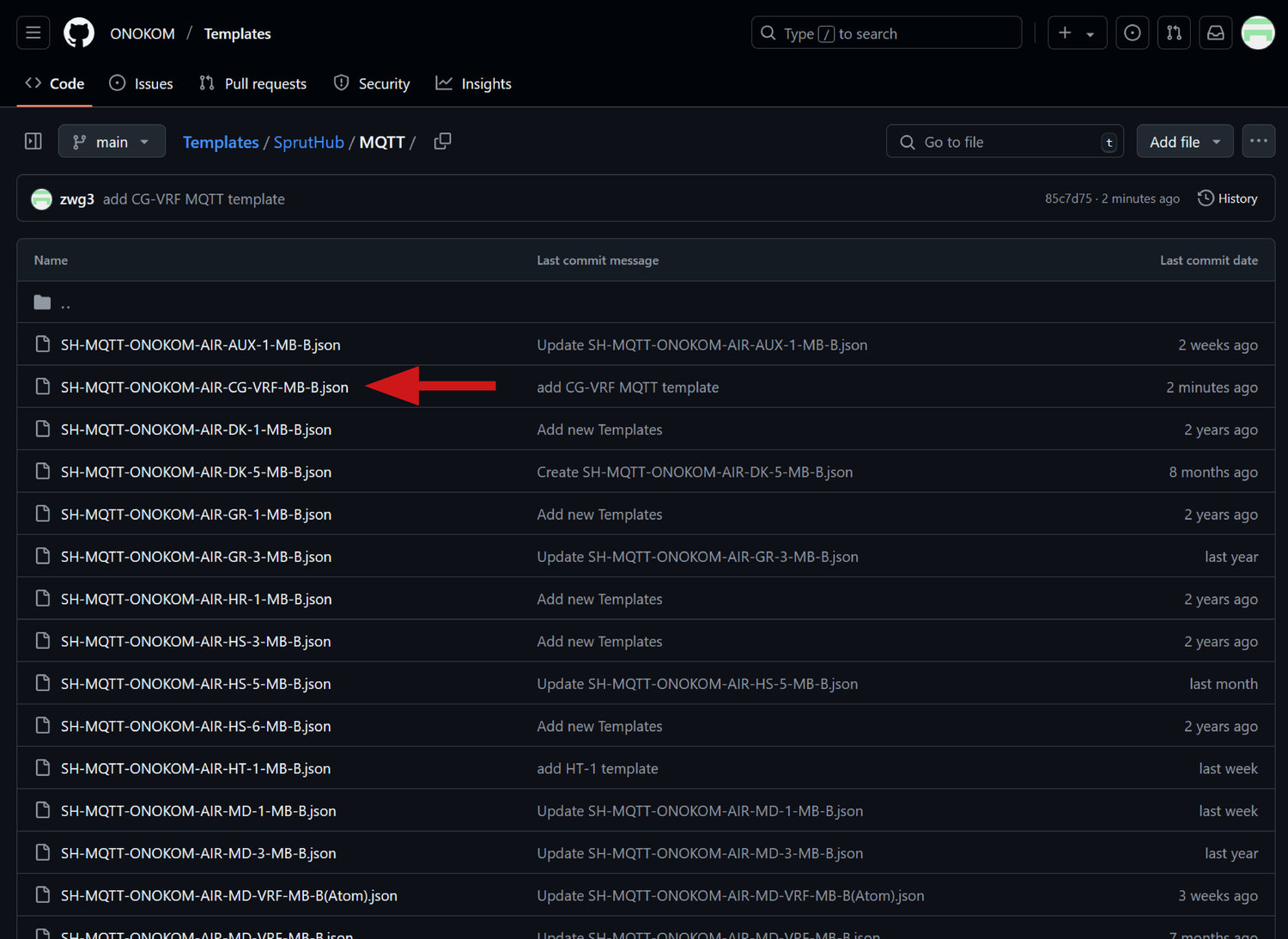

Шаблон SprutHub MQTT для шлюза CG-VRF-MB-B-32.JSON

7. Гарантия

Скопировано

Гарантийный срок эксплуатации – 2 года со дня продажи через розничную торговую сеть, розничных представителей или интеграторов.

Гарантийный срок шлюза для кондиционера, а также срок его службы исчисляются со дня передачи товара потребителю. Если день передачи установить невозможно, эти сроки исчисляются со дня изготовления шлюза для кондиционера. Для установления вышеуказанных сроков может быть использован технический паспорт с отметками дат изготовления и продажи.

Гарантия не распространяется:
- на шлюзы для кондиционеров и их части со следами механических
повреждений, следами жидкостей, гари, вскрытия;
- на шлюзы для кондиционеров вне полной комплектации;
- на шлюзы для кондиционеров, неисправность которых вызвана:
а) транспортными повреждениями, небрежным отношением, плохим уходом;
б) неправильным монтажом, ремонтом или установкой неквалифицированными специалистами;
в) независящими от производителя причинами (неправильное напряжение в шине, пожар, потоп и другие форсмажорные обстоятельства).

Гарантийная замена и ремонт производится по адресу Продавца.

8. Поддерживаемые модели кондиционеров

Скопировано

8.1 Бренд Chigo

Скопировано

2025

8.1.1 Кондиционеры Chigo 2025 года

Скопировано

Серия кондиционеров	Модель NED	Модель KORF	Шлюз	Документация
Наружные блоки VRF систем
Внешние блоки MINI/X	\| ND-OH-080B-1/X	\| KF-OH-080B-1/X	CG-VRF-MB-B	Документация
	\| ND-OH-100B-1/X	\| KF-OH-100B-1/X
	\| ND-OH-125B-1/X	\| KF-OH-125B-1/X
	\| ND-OH-140B-1/X	\| KF-OH-140B-1/X
	\| ND-OH-160B-1/X	\| KF-OH-160B-1/X
	\| ND-OH-125B-3/X	\| KF-OH-125B-3/X
	\| ND-OH-140B-3/X	\| KF-OH-140B-3/X
	\| ND-OH-160B-3/X	\| KF-OH-160B-3/X
	\| ND-OH-180B-3/X	\| KF-OH-180B-3/X
	\| ND-OH-224B-3/X	\| KF-OH-224B-3/X
	\| ND-OH-260B-3/X	\| KF-OH-260B-3/X
	\| ND-OH-280M-3/X	\| KF-OH-280M-3/X
	\| ND-OH-335M-3/X	\| KF-OH-335M-3/X
Внешние блоки PRO/X	\| ND-OH-255B-PRO/X	\| KF-OH-255B-PRO/X	CG-VRF-MB-B	Документация
	\| ND-OH-285B-PRO/X	\| KF-OH-285B-PRO/X
	\| ND-OH-335B-PRO/X	\| KF-OH-335B-PRO/X
	\| ND-OH-400B-PRO/X	\| KF-OH-400B-PRO/X
	\| ND-OH-450B-PRO/X	\| KF-OH-450B-PRO/X
	\| ND-OH-505B-PRO/X	\| KF-OH-505B-PRO/X
	\| ND-OH-560B-PRO/X	\| KF-OH-560B-PRO/X
	\| ND-OH-615B-PRO/X	\| KF-OH-615B-PRO/X
	\| ND-OH-685B-PRO/X	\| KF-OH-685B-PRO/X
	\| ND-OH-735B-PRO/X	\| KF-OH-735B-PRO/X
	\| ND-OH-785B-PRO/X	\| KF-OH-785B-PRO/X
	\| ND-OH-850B-PRO/X	\| KF-OH-850B-PRO/X
	\| ND-OH-900B-PRO/X	\| KF-OH-900B-PRO/X
	\| ND-OH-955B-PRO/X	\| KF-OH-955B-PRO/X
	\| ND-OH-1010B-PRO/X	\| KF-OH-1010B-PRO/X
	\| ND-OH-1060B-PRO/X	\| KF-OH-1060B-PRO/X
	\| ND-OH-1120B-PRO/X	\| KF-OH-1120B-PRO/X
Внешние блоки PRO/XR	\| ND-OR-252B-3/Х	\| KF-OR-252B-3/Х	CG-VRF-MB-B	Документация
	\| ND-OR-285B-3/Х	\| KF-OR-285B-3/Х
	\| ND-OR-335B-3/Х	\| KF-OR-335B-3/Х
	\| ND-OR-400B-3/Х	\| KF-OR-400B-3/Х
	\| ND-OR-450B-3/Х	\| KF-OR-450B-3/Х
	\| ND-OR-505B-3/Х	\| KF-OR-505B-3/Х
	\| ND-OR-560B-3/Х	\| KF-OR-560B-3/Х
	\| ND-OR-615B-3/Х	\| KF-OR-615B-3/Х
VRF системы
Кассетные компактные 600x600	ND-ISR-22C-V/X	KF-ISR-22C-V/X	CG-VRF-MB-B	Документация
	ND-ISR-28C-V/X	KF-ISR-28C-V/X
	ND-ISR-36C-V/X	KF-ISR-36C-V/X
	ND-ISR-45C-V/X	KF-ISR-45C-V/X
	ND-ISR-56C-V/X	KF-ISR-56C-V/X
Кассетные с раздачей 360°	ND-ICR-56C-V/X	KF-ICR-56C-V/X	CG-VRF-MB-B	Документация
	ND-ICR-71C-V/X	KF-ICR-71C-V/X
	ND-ICR-80C-V/X	KF-ICR-80C-V/X
	ND-ICR-90C-V/X	KF-ICR-90C-V/X
	ND-ICR-100C-V/X	KF-ICR-100C-V/X
	ND-ICR-112C-V/X	KF-ICR-112C-V/X
	ND-ICR-125C-V/X	KF-ICR-125C-V/X
	ND-ICR-140C-V/X	KF-ICR-140C-V/X
	ND-ICR-160C-V/X	KF-ICR-160C-V/X
Кассетные однопоточные	ND-IN-22C-V/X	KF-IN-22C-V/X	CG-VRF-MB-B	Документация
	ND-IN-28C-V/X	KF-IN-28C-V/X
	ND-IN-36C-V/X	KF-IN-36C-V/X
	ND-IN-45C-V/X	KF-IN-45C-V/X
	ND-IN-56C-V/X	KF-IN-56C-V/X
	ND-IN-71C-V/X	KF-IN-71C-V/X
Настенные	ND-IW-15C-V/X	KF-IW-15C-V/X	CG-VRF-MB-B	Документация
	ND-IW-22C-V/X	KF-IW-22C-V/X
	ND-IW-28C-V/X	KF-IW-28C-V/X
	ND-IW-36C-V/X	KF-IW-36C-V/X
	ND-IW-45C-V/X	KF-IW-45C-V/X
	ND-IW-56C-V/X	KF-IW-56C-V/X
	ND-IW-71C-V/X	KF-IW-71C-V/X
Напольно-потолочные	ND-IX-45C-V/X	KF-IX-45C-V/X	CG-VRF-MB-B	Документация
	ND-IX-56C-V/X	KF-IX-56C-V/X
	ND-IX-71C-V/X	KF-IX-71C-V/X
	ND-IX-80C-V/X	KF-IX-80C-V/X
	ND-IX-90C-V/X	KF-IX-90C-V/X
	ND-IX-112C-V/X	KF-IX-112C-V/X
	ND-IX-140C-V/X	KF-IX-140C-V/X
	ND-IX-160C-V/X	KF-IX-160C-V/X
Канальные низконапорные	ND-IM-22C-V/X	KF-IM-22C-V/X	CG-VRF-MB-B	Документация
	ND-IM-28C-V/X	KF-IM-28C-V/X
	ND-IM-36C-V/X	KF-IM-36C-V/X
	ND-IM-45C-V/X	KF-IM-45C-V/X
	ND-IM-56C-V/X	KF-IM-56C-V/X
	ND-IM-71C-V/X	KF-IM-71C-V/X
Канальные средненапорные	ND-IH-71C-V/X	KF-IH-71C-V/X	CG-VRF-MB-B	Документация
	ND-IH-80C-V/X	KF-IH-80C-V/X
	ND-IH-90C-V/X	KF-IH-90C-V/X
	ND-IH-100C-V/X	KF-IH-100C-V/X
	ND-IH-120C-V/X	KF-IH-120C-V/X
	ND-IH-150C-V/X	KF-IH-150C-V/X
Канальные высоконапорные	ND-IU-71C-V/X	KF-IU-71C-V/X	CG-VRF-MB-B	Документация
	ND-IU-80C-V/X	KF-IU-80C-V/X
	ND-IU-90C-V/X	KF-IU-90C-V/X
	ND-IU-100C-V/X	KF-IU-100C-V/X
	ND-IU-120C-V/X	KF-IU-120C-V/X
	ND-IU-150C-V/X	KF-IU-150C-V/X
	ND-IU-224C-V/X	KF-IU-224C-V/X
	ND-IU-260C-V/X	KF-IU-260C-V/X
	ND-IU-280C-V/X	KF-IU-280C-V/X
	ND-IU-450C-V/X	KF-IU-450C-V/X
	ND-IU-560C-V/X	KF-IU-560C-V/X

2024

8.1.2 Кондиционеры Chigo 2024 года

Скопировано

Серия кондиционеров	Модель NED	Модель KORF	Шлюз	Документация
Наружные блоки VRF систем
Внешние блоки MINI/X	\| ND-OH-080B-1/X	\| KF-OH-080B-1/X	CG-VRF-MB-B	Документация
	\| ND-OH-100B-1/X	\| KF-OH-100B-1/X
	\| ND-OH-125B-3/X	\| KF-OH-125B-3/X
	\| ND-OH-140B-3/X	\| KF-OH-140B-3/X
	\| ND-OH-160B-3/X	\| KF-OH-160B-3/X
	\| ND-OH-180B-3/X	\| KF-OH-180B-3/X
	\| ND-OH-224B-3/X	\| KF-OH-224B-3/X
	\| ND-OH-260B-3/X	\| KF-OH-260B-3/X
	\| ND-OH-280M-3/X	\| KF-OH-280M-3/X
	\| ND-OH-335M-3/X	\| KF-OH-335M-3/X
Внешние блоки PRO/X	\| ND-OH-255B-PRO/X	\| KF-OH-255B-PRO/X	CG-VRF-MB-B	Документация
	\| ND-OH-285B-PRO/X	\| KF-OH-285B-PRO/X
	\| ND-OH-335B-PRO/X	\| KF-OH-335B-PRO/X
	\| ND-OH-400B-PRO/X	\| KF-OH-400B-PRO/X
	\| ND-OH-450B-PRO/X	\| KF-OH-450B-PRO/X
	\| ND-OH-505B-PRO/X	\| KF-OH-505B-PRO/X
	\| ND-OH-560B-PRO/X	\| KF-OH-560B-PRO/X
	\| ND-OH-615B-PRO/X	\| KF-OH-615B-PRO/X
	\| ND-OH-685B-PRO/X	\| KF-OH-685B-PRO/X
	\| ND-OH-735B-PRO/X	\| KF-OH-735B-PRO/X
	\| ND-OH-785B-PRO/X	\| KF-OH-785B-PRO/X
	\| ND-OH-850B-PRO/X	\| KF-OH-850B-PRO/X
	\| ND-OH-900B-PRO/X	\| KF-OH-900B-PRO/X
	\| ND-OH-955B-PRO/X	\| KF-OH-955B-PRO/X
	\| ND-OH-1010B-PRO/X	\| KF-OH-1010B-PRO/X
	\| ND-OH-1060B-PRO/X	\| KF-OH-1060B-PRO/X
	\| ND-OH-1120B-PRO/X	\| KF-OH-1120B-PRO/X
VRF системы
Кассетные компактные 600x600	ND-IS-22С-V/X	KF-IS-22С-V/X	CG-VRF-MB-B	Документация
	ND-IS-28С-V/X	KF-IS-28С-V/X
	ND-IS-36С-V/X	KF-IS-36С-V/X
	ND-IS-45С-V/X	KF-IS-45С-V/X
Кассетные с раздачей 360°	ND-ICR-56C-V/X	KF-ICR-56C-V/X	CG-VRF-MB-B	Документация
	ND-ICR-71C-V/X	KF-ICR-71C-V/X
	ND-ICR-80C-V/X	KF-ICR-80C-V/X
	ND-ICR-90C-V/X	KF-ICR-90C-V/X
	ND-ICR-100C-V/X	KF-ICR-100C-V/X
	ND-ICR-112C-V/X	KF-ICR-112C-V/X
	ND-ICR-125C-V/X	KF-ICR-125C-V/X
	ND-ICR-140C-V/X	KF-ICR-140C-V/X
	ND-ICR-160C-V/X	KF-ICR-160C-V/X
Кассетные однопоточные	ND-IN-22С-V/X	KF-IN-22С-V/X	CG-VRF-MB-B	Документация
	ND-IN-28С-V/X	KF-IN-28С-V/X
	ND-IN-36С-V/X	KF-IN-36С-V/X
	ND-IN-45С-V/X	KF-IN-45С-V/X
	ND-IN-56С-V/X	KF-IN-56С-V/X
	ND-IN-71С-V/X	KF-IN-71С-V/X
Настенные	ND-IW-22C-V/X	KF-IW-22C-V/X	CG-VRF-MB-B	Документация
	ND-IW-28C-V/X	KF-IW-28C-V/X
	ND-IW-36C-V/X	KF-IW-36C-V/X
	ND-IW-45C-V/X	KF-IW-45C-V/X
	ND-IW-56C-V/X	KF-IW-56C-V/X
	ND-IW-71C-V/X	KF-IW-71C-V/X
Напольно-потолочные	ND-IX-45C-V/X	KF-IX-45C-V/X	CG-VRF-MB-B	Документация
	ND-IX-56C-V/X	KF-IX-56C-V/X
	ND-IX-71C-V/X	KF-IX-71C-V/X
	ND-IX-80C-V/X	KF-IX-80C-V/X
	ND-IX-90C-V/X	KF-IX-90C-V/X
	ND-IX-112C-V/X	KF-IX-112C-V/X
	ND-IX-140C-V/X	KF-IX-140C-V/X
	ND-IX-160C-V/X	KF-IX-160C-V/X
Канальные низконапорные	ND-IM-22C-V/X	KF-IM-22C-V/X	CG-VRF-MB-B	Документация
	ND-IM-28C-V/X	KF-IM-28C-V/X
	ND-IM-36C-V/X	KF-IM-36C-V/X
	ND-IM-45C-V/X	KF-IM-45C-V/X
	ND-IM-56C-V/X	KF-IM-56C-V/X
	ND-IM-71C-V/X	KF-IM-71C-V/X
Канальные средненапорные	ND-IH-71C-V/X	KF-IH-71C-V/X	CG-VRF-MB-B	Документация
	ND-IH-80C-V/X	KF-IH-80C-V/X
	ND-IH-90C-V/X	KF-IH-90C-V/X
	ND-IH-100C-V/X	KF-IH-100C-V/X
	ND-IH-120C-V/X	KF-IH-120C-V/X
	ND-IH-150C-V/X	KF-IH-150C-V/X
Канальные высоконапорные	ND-IU-71C-V/X	KF-IU-71C-V/X	CG-VRF-MB-B	Документация
	ND-IU-80C-V/X	KF-IU-80C-V/X
	ND-IU-90C-V/X	KF-IU-90C-V/X
	ND-IU-100C-V/X	KF-IU-100C-V/X
	ND-IU-120C-V/X	KF-IU-120C-V/X
	ND-IU-150C-V/X	KF-IU-150C-V/X
	ND-IU-224C-V/X	KF-IU-224C-V/X
	ND-IU-260C-V/X	KF-IU-260C-V/X
	ND-IU-280C-V/X	KF-IU-280C-V/X
	ND-IU-450C-V/X	KF-IU-450C-V/X
	ND-IU-560C-V/X	KF-IU-560C-V/X

2023

8.1.3 Кондиционеры Chigo 2023 года

Скопировано

Серия кондиционеров	Модель NED	Модель KORF	Шлюз	Документация
Наружные блоки VRF систем
Моноблоки	\| ND-OH-255B-PRO/X	\| KF-OH-255B-PRO/X	CG-VRF-MB-B	Документация
	\| ND-OH-285B-PRO/X	\| KF-OH-285B-PRO/X
	\| ND-OH-335B-PRO/X	\| KF-OH-335B-PRO/X
	\| ND-OH-400B-PRO/X	\| KF-OH-400B-PRO/X
	\| ND-OH-450B-PRO/X	\| KF-OH-450B-PRO/X
	\| ND-OH-505B-PRO/X	\| KF-OH-505B-PRO/X
	\| ND-OH-560B-PRO/X	\| KF-OH-560B-PRO/X
	\| ND-OH-615B-PRO/X	\| KF-OH-615B-PRO/X
	\| ND-OH-685B-PRO/X	\| KF-OH-685B-PRO/X
	\| ND-OH-735B-PRO/X	\| KF-OH-735B-PRO/X
	\| ND-OH-785B-PRO/X	\| KF-OH-785B-PRO/X
	\| ND-OH-850B-PRO/X	\| KF-OH-850B-PRO/X
	\| ND-OH-900B-PRO/X	\| KF-OH-900B-PRO/X
	\| ND-OH-955B-PRO/X	\| KF-OH-955B-PRO/X
	\| ND-OH-1010B-PRO/X	\| KF-OH-1010B-PRO/X
	\| ND-OH-1060B-PRO/X	\| KF-OH-1060B-PRO/X
	\| ND-OH-1120B-PRO/X	\| KF-OH-1120B-PRO/X
Двухмодульные комбинации	\| ND-OH-1175B-PRO/X	\| KF-OH-1175B-PRO/X	CG-VRF-MB-B	Документация
	\| ND-OH-1230B-PRO/X	\| KF-OH-1230B-PRO/X
	\| ND-OH-1285B-PRO/X	\| KF-OH-1285B-PRO/X
	\| ND-OH-1345B-PRO/X	\| KF-OH-1345B-PRO/X
	\| ND-OH-1400B-PRO/X	\| KF-OH-1400B-PRO/X
	\| ND-OH-1460B-PRO/X	\| KF-OH-1460B-PRO/X
	\| ND-OH-1515B-PRO/X	\| KF-OH-1515B-PRO/X
	\| ND-OH-1570B-PRO/X	\| KF-OH-1570B-PRO/X
	\| ND-OH-1635B-PRO/X	\| KF-OH-1635B-PRO/X
	\| ND-OH-1685B-PRO/X	\| KF-OH-1685B-PRO/X
	\| ND-OH-1750B-PRO/X	\| KF-OH-1750B-PRO/X
	\| ND-OH-1800B-PRO/X	\| KF-OH-1800B-PRO/X
	\| ND-OH-1850B-PRO/X	\| KF-OH-1850B-PRO/X
	\| ND-OH-1915B-PRO/X	\| KF-OH-1915B-PRO/X
	\| ND-OH-1965B-PRO/X	\| KF-OH-1965B-PRO/X
	\| ND-OH-2020B-PRO/X	\| KF-OH-2020B-PRO/X
	\| ND-OH-2075B-PRO/X	\| KF-OH-2075B-PRO/X
	\| ND-OH-2130B-PRO/X	\| KF-OH-2130B-PRO/X
	\| ND-OH-2185B-PRO/X	\| KF-OH-2185B-PRO/X
	\| ND-OH-2245B-PRO/X	\| KF-OH-2245B-PRO/X
Трехмодульные комбинации	\| ND-OH-2300B-PRO/X	\| KF-OH-2300B-PRO/X	CG-VRF-MB-B	Документация
	\| ND-OH-2360B-PRO/X	\| KF-OH-2360B-PRO/X
	\| ND-OH-2415B-PRO/X	\| KF-OH-2415B-PRO/X
	\| ND-OH-2470B-PRO/X	\| KF-OH-2470B-PRO/X
	\| ND-OH-2535B-PRO/X	\| KF-OH-2535B-PRO/X
	\| ND-OH-2585B-PRO/X	\| KF-OH-2585B-PRO/X
	\| ND-OH-2650B-PRO/X	\| KF-OH-2650B-PRO/X
	\| ND-OH-2700B-PRO/X	\| KF-OH-2700B-PRO/X
	\| ND-OH-2744B-PRO/X	\| KF-OH-2744B-PRO/X
	\| ND-OH-2800B-PRO/X	\| KF-OH-2800B-PRO/X
	\| ND-OH-2856B-PRO/X	\| KF-OH-2856B-PRO/X
	\| ND-OH-2912B-PRO/X	\| KF-OH-2912B-PRO/X
	\| ND-OH-3025B-PRO/X	\| KF-OH-3025B-PRO/X
	\| ND-OH-3080B-PRO/X	\| KF-OH-3080B-PRO/X
	\| ND-OH-3135B-PRO/X	\| KF-OH-3135B-PRO/X
	\| ND-OH-3190B-PRO/X	\| KF-OH-3190B-PRO/X
	\| ND-OH-3250B-PRO/X	\| KF-OH-3250B-PRO/X
	\| ND-OH-3300B-PRO/X	\| KF-OH-3300B-PRO/X
	\| ND-OH-3360B-PRO/X	\| KF-OH-3360B-PRO/X
SMARTNED-MINI	\| ND-OH-080B-1/X	\| KF-OH-080B-1/X	CG-VRF-MB-B	Документация
	\| ND-OH-100B-1/X	\| KF-OH-100B-1/X
	\| ND-OH-125B-3/X	\| KF-OH-125B-3/X
	\| ND-OH-140B-3/X	\| KF-OH-140B-3/X
	\| ND-OH-160B-3/X	\| KF-OH-160B-3/X
	\| ND-OH-180B-3/X	\| KF-OH-180B-3/X
	\| ND-OH-224B-3/X	\| KF-OH-224B-3/X
	\| ND-OH-260B-3/X	\| KF-OH-260B-3/X
	\| ND-OH-280M-3/X	\| KF-OH-280M-3/X
	\| ND-OH-335M-3/X	\| KF-OH-335M-3/X
SMARTNED-R с рекуперацией теплоты, моноблоки	\| ND-OR-252B-3/X	\| KF-OR-252B-3/X	CG-VRF-MB-B	Документация
	\| ND-OR-280B-3/X	\| KF-OR-280B-3/X
	\| ND-OR-335B-3/X	\| KF-OR-335B-3/X
	\| ND-OR-400B-3/X	\| KF-OR-400B-3/X
	\| ND-OR-450B-3/X	\| KF-OR-450B-3/X
SMARTNED-R с рекуперацией теплоты, комбинация из двух модулей	\| ND-OR-532B-3/X	\| KF-OR-532B-3/X	CG-VRF-MB-B	Документация
	\| ND-OR-560B-3/X	\| KF-OR-560B-3/X
	\| ND-OR-615B-3/X	\| KF-OR-615B-3/X
	\| ND-OR-680B-3/X	\| KF-OR-680B-3/X
	\| ND-OR-730B-3/X	\| KF-OR-730B-3/X
	\| ND-OR-800B-3/X	\| KF-OR-800B-3/X
	\| ND-OR-850B-3/X	\| KF-OR-850B-3/X
	\| ND-OR-900B-3/X	\| KF-OR-900B-3/X
SMARTNED-R с рекуперацией теплоты, комбинация из трех модулей	\| ND-OR-960B-3/X	\| KF-OR-960B-3/X	CG-VRF-MB-B	Документация
	\| ND-OR-1010B-3/X	\| KF-OR-1010B-3/X
	\| ND-OR-1065B-3/X	\| KF-OR-1065B-3/X
	\| ND-OR-1130B-3/X	\| KF-OR-1130B-3/X
	\| ND-OR-1200B-3/X	\| KF-OR-1200B-3/X
	\| ND-OR-1250B-3/X	\| KF-OR-1250B-3/X
	\| ND-OR-1300B-3/X	\| KF-OR-1300B-3/X
	\| ND-OR-1350B-3/X	\| KF-OR-1350B-3/X
SMARTNED-R с рекуперацией теплоты, комбинация из четырех модулей	\| ND-OR-1432B-3/X	\| KF-OR-1432B-3/X	CG-VRF-MB-B	Документация
	\| ND-OR-1460B-3/X	\| KF-OR-1460B-3/X
	\| ND-OR-1515B-3/X	\| KF-OR-1515B-3/X
	\| ND-OR-1580B-3/X	\| KF-OR-1580B-3/X
	\| ND-OR-1630B-3/X	\| KF-OR-1630B-3/X
	\| ND-OR-1700B-3/X	\| KF-OR-1700B-3/X
	\| ND-OR-1750B-3/X	\| KF-OR-1750B-3/X
	\| ND-OR-1800B-3/X	\| KF-OR-1800B-3/X
VRF системы
Кассетные компактные	ND-IS-22C-V/X	KF-IS-22C-V/X	CG-VRF-MB-B	Документация
	ND-IS-28C-V/X	KF-IS-28C-V/X
	ND-IS-36C-V/X	KF-IS-36C-V/X
	ND-IS-45C-V/X	KF-IS-45C-V/X
Кассетные с раздачей 360°	ND-ICR-56C-V/X	KF-ICR-56C-V/X	CG-VRF-MB-B	Документация
	ND-ICR-71C-V/X	KF-ICR-71C-V/X
	ND-ICR-80C-V/X	KF-ICR-80C-V/X
	ND-ICR-90C-V/X	KF-ICR-90C-V/X
	ND-ICR-100C-V/X	KF-ICR-100C-V/X
	ND-ICR-112C-V/X	KF-ICR-112C-V/X
	ND-ICR-125C-V/X	KF-ICR-125C-V/X
	ND-ICR-140C-V/X	KF-ICR-140C-V/X
	ND-ICR-160C-V/X	KF-ICR-160C-V/X
Настенные	ND-IW-22C-V/X	KF-IW-22C-V/X	CG-VRF-MB-B	Документация
	ND-IW-28C-V/X	KF-IW-28C-V/X
	ND-IW-36C-V/X	KF-IW-36C-V/X
	ND-IW-45C-V/X	KF-IW-45C-V/X
	ND-IW-56C-V/X	KF-IW-56C-V/X
	ND-IW-71C-V/X	KF-IW-71C-V/X
Напольно-потолочные	ND-IX-45C-V/X	KF-IX-45C-V/X	CG-VRF-MB-B	Документация
	ND-IX-56C-V/X	KF-IX-56C-V/X
	ND-IX-71C-V/X	KF-IX-71C-V/X
	ND-IX-80C-V/X	KF-IX-80C-V/X
	ND-IX-90C-V/X	KF-IX-90C-V/X
	ND-IX-112C-V/X	KF-IX-112C-V/X
	ND-IX-140C-V/X	KF-IX-140C-V/X
	ND-IX-160C-V/X	KF-IX-160C-V/X
Кассетные однопоточные	ND-IN-22С-V/X	KF-IN-22С-V/X	CG-VRF-MB-B	Документация
	ND-IN-28С-V/X	KF-IN-28С-V/X
	ND-IN-36С-V/X	KF-IN-36С-V/X
	ND-IN-45С-V/X	KF-IN-45С-V/X
	ND-IN-56С-V/X	KF-IN-56С-V/X
	ND-IN-71С-V/X	KF-IN-71С-V/X
Канальные низконапорные	ND-IM-22C-V/X	KF-IM-22C-V/X	CG-VRF-MB-B	Документация
	ND-IM-28C-V/X	KF-IM-28C-V/X
	ND-IM-36C-V/X	KF-IM-36C-V/X
	ND-IM-45C-V/X	KF-IM-45C-V/X
	ND-IM-56C-V/X	KF-IM-56C-V/X
	ND-IM-71C-V/X	KF-IM-71C-V/X
Канальные средненапорные	ND-IH-71C-V/X	KF-IH-71C-V/X	CG-VRF-MB-B	Документация
	ND-IH-80C-V/X	KF-IH-80C-V/X
	ND-IH-90C-V/X	KF-IH-90C-V/X
	ND-IH-100C-V/X	KF-IH-100C-V/X
	ND-IH-120C-V/X	KF-IH-120C-V/X
	ND-IH-150C-V/X	KF-IH-150C-V/X
Канальные высоконапорные	ND-IU-71C-V/X	KF-IU-71C-V/X	CG-VRF-MB-B	Документация
	ND-IU-80C-V/X	KF-IU-80C-V/X
	ND-IU-90C-V/X	KF-IU-90C-V/X
	ND-IU-100C-V/X	KF-IU-100C-V/X
	ND-IU-120C-V/X	KF-IU-120C-V/X
	ND-IU-150C-V/X	KF-IU-150C-V/X
	ND-IU-224C-V/X	KF-IU-224C-V/X
	ND-IU-260C-V/X	KF-IU-260C-V/X
	ND-IU-280C-V/X	KF-IU-280C-V/X
	ND-IU-450C-V/X	KF-IU-450C-V/X
	ND-IU-560C-V/X	KF-IU-560C-V/X

2022

8.1.4 Кондиционеры Chigo 2022 года

Скопировано

Серия кондиционеров	Модель NED	Модель KORF	Шлюз	Документация
Наружные блоки VRF систем
Моноблоки	\| ND-OH-252B-PRO	\| KF-OH-252B-PRO	CG-VRF-MB-B	Документация
	\| ND-OH-280B-PRO	\| KF-OH-280B-PRO
	\| ND-OH-335B-PRO	\| KF-OH-335B-PRO
	\| ND-OH-400B-PRO	\| KF-OH-400B-PRO
	\| ND-OH-450B-PRO	\| KF-OH-450B-PRO
	\| ND-OH-500B-PRO	\| KF-OH-500B-PRO
	\| ND-OH-560B-PRO	\| KF-OH-560B-PRO
	\| ND-OH-615B-PRO	\| KF-OH-615B-PRO
	\| ND-OH-670B-PRO	\| KF-OH-670B-PRO
	\| ND-OH-730B-PRO	\| KF-OH-730B-PRO
	\| ND-OH-785B-PRO	\| KF-OH-785B-PRO
	\| ND-OH-850B-PRO	\| KF-OH-850B-PRO
	\| ND-OH-900B-PRO	\| KF-OH-900B-PRO
Комбинации из двух блоков	\| ND-OH-950B-PRO	\| KF-OH-950B-PRO	CG-VRF-MB-B	Документация
	\| ND-OH-1000B-PRO	\| KF-OH-1000B-PRO
	\| ND-OH-1065B-PRO	\| KF-OH-1065B-PRO
	\| ND-OH-1115B-PRO	\| KF-OH-1115B-PRO
	\| ND-OH-1175B-PRO	\| KF-OH-1175B-PRO
	\| ND-OH-1230B-PRO	\| KF-OH-1230B-PRO
	\| ND-OH-1285B-PRO	\| KF-OH-1285B-PRO
	\| ND-OH-1340B-PRO	\| KF-OH-1340B-PRO
	\| ND-OH-1400B-PRO	\| KF-OH-1400B-PRO
	\| ND-OH-1455B-PRO	\| KF-OH-1455B-PRO
	\| ND-OH-1520B-PRO	\| KF-OH-1520B-PRO
	\| ND-OH-1570B-PRO	\| KF-OH-1570B-PRO
	\| ND-OH-1630B-PRO	\| KF-OH-1630B-PRO
	\| ND-OH-1685B-PRO	\| KF-OH-1685B-PRO
	\| ND-OH-1750B-PRO	\| KF-OH-1750B-PRO
	\| ND-OH-1800B-PRO	\| KF-OH-1800B-PRO
Комбинации из трех блоков	\| ND-OH-1845B-PRO	\| KF-OH-1845B-PRO	CG-VRF-MB-B	Документация
	\| ND-OH-1900B-PRO	\| KF-OH-1900B-PRO
	\| ND-OH-1955B-PRO	\| KF-OH-1955B-PRO
	\| ND-OH-2015B-PRO	\| KF-OH-2015B-PRO
	\| ND-OH-2070B-PRO	\| KF-OH-2070B-PRO
	\| ND-OH-2125B-PRO	\| KF-OH-2125B-PRO
	\| ND-OH-2185B-PRO	\| KF-OH-2185B-PRO
	\| ND-OH-2240B-PRO	\| KF-OH-2240B-PRO
	\| ND-OH-2300B-PRO	\| KF-OH-2300B-PRO
	\| ND-OH-2355B-PRO	\| KF-OH-2355B-PRO
	\| ND-OH-2420B-PRO	\| KF-OH-2420B-PRO
	\| ND-OH-2470B-PRO	\| KF-OH-2470B-PRO
	\| ND-OH-2530B-PRO	\| KF-OH-2530B-PRO
	\| ND-OH-2585B-PRO	\| KF-OH-2585B-PRO
	\| ND-OH-2650B-PRO	\| KF-OH-2650B-PRO
	\| ND-OH-2700B-PRO	\| KF-OH-2700B-PRO
SMARTNED-MINI	\| ND-OH-080B-1	\| KF-OH-080B-1	CG-VRF-MB-B	Документация
	\| ND-OH-100B-1	\| KF-OH-100B-1
	\| ND-OH-125B-1	\| KF-OH-125B-1
	\| ND-OH-140B-1	\| KF-OH-140B-1
	\| ND-OH-160B-1	\| KF-OH-160B-1
	\| ND-OH-180B-3	\| KF-OH-180B-3
	\| ND-OH-224B-3A	\| KF-OH-224B-3A
	\| ND-OH-260B-3A	\| KF-OH-260B-3A
	\| ND-OH-280M-3A	\| KF-OH-280M-3A
	\| ND-OH-335M-3A	\| KF-OH-335M-3A
SMARTNED-R с рекуперацией теплоты, моноблоки	\| ND-OR-252B-3	\| KF-OR-252B-3	CG-VRF-MB-B	Документация
	\| ND-OR-280B-3	\| KF-OR-280B-3
	\| ND-OR-335B-3	\| KF-OR-335B-3
	\| ND-OR-400B-3	\| KF-OR-400B-3
	\| ND-OR-450B-3	\| KF-OR-450B-3
SMARTNED-R с рекуперацией теплоты, комбинация из двух модулей	\| ND-OR-532B-3	\| KF-OR-532B-3	CG-VRF-MB-B	Документация
	\| ND-OR-560B-3	\| KF-OR-560B-3
	\| ND-OR-615B-3	\| KF-OR-615B-3
	\| ND-OR-680B-3	\| KF-OR-680B-3
	\| ND-OR-730B-3	\| KF-OR-730B-3
	\| ND-OR-800B-3	\| KF-OR-800B-3
	\| ND-OR-850B-3	\| KF-OR-850B-3
	\| ND-OR-900B-3	\| KF-OR-900B-3
SMARTNED-R с рекуперацией теплоты, комбинация из трех модулей	\| ND-OR-960B-3	\| KF-OR-960B-3	CG-VRF-MB-B	Документация
	\| ND-OR-1010B-3	\| KF-OR-1010B-3
	\| ND-OR-1065B-3	\| KF-OR-1065B-3
	\| ND-OR-1130B-3	\| KF-OR-1130B-3
	\| ND-OR-1200B-3	\| KF-OR-1200B-3
	\| ND-OR-1250B-3	\| KF-OR-1250B-3
	\| ND-OR-1300B-3	\| KF-OR-1300B-3
	\| ND-OR-1350B-3	\| KF-OR-1350B-3
SMARTNED-R с рекуперацией теплоты, комбинация из четырех модулей	\| ND-OR-1432B-3	\| KF-OR-1432B-3	CG-VRF-MB-B	Документация
	\| ND-OR-1460B-3	\| KF-OR-1460B-3
	\| ND-OR-1515B-3	\| KF-OR-1515B-3
	\| ND-OR-1580B-3	\| KF-OR-1580B-3
	\| ND-OR-1630B-3	\| KF-OR-1630B-3
	\| ND-OR-1700B-3	\| KF-OR-1700B-3
	\| ND-OR-1750B-3	\| KF-OR-1750B-3
	\| ND-OR-1800B-3	\| KF-OR-1800B-3
VRF системы
Кассетные компактные	ND-IS-22C-VA	KF-IS-22C-VA	CG-VRF-MB-B	Документация
	ND-IS-28C-VA	KF-IS-28C-VA
	ND-IS-36C-VA	KF-IS-36C-VA
	ND-IS-45C-VA	KF-IS-45C-VA
Кассетные с раздачей 360°	ND-ICR-56C-V	KF-ICR-56C-V	CG-VRF-MB-B	Документация
	ND-ICR-71C-V	KF-ICR-71C-V
	ND-ICR-80C-V	KF-ICR-80C-V
	ND-ICR-90C-V	KF-ICR-90C-V
	ND-ICR-100C-V	KF-ICR-100C-V
	ND-ICR-112C-V	KF-ICR-112C-V
	ND-ICR-125C-V	KF-ICR-125C-V
	ND-ICR-140C-V	KF-ICR-140C-V
	ND-ICR-160C-V	KF-ICR-160C-V
Настенные	ND-IW-22C-V	KF-IW-22C-V	CG-VRF-MB-B	Документация
	ND-IW-28C-V	KF-IW-28C-V
	ND-IW-36C-V	KF-IW-36C-V
	ND-IW-45C-V	KF-IW-45C-V
	ND-IW-56C-V	KF-IW-56C-V
	ND-IW-71C-V	KF-IW-71C-V
Напольно-потолочные	ND-IX-36C-V	KF-IX-36C-V	CG-VRF-MB-B	Документация
	ND-IX-45C-V	KF-IX-45C-V
	ND-IX-56C-V	KF-IX-56C-V
	ND-IX-71C-V	KF-IX-71C-V
	ND-IX-80C-V	KF-IX-80C-V
	ND-IX-90C-V	KF-IX-90C-V
	ND-IX-112C-V	KF-IX-112C-V
	ND-IX-140C-V	KF-IX-140C-V
	ND-IX-160C-V	KF-IX-160C-V
Кассетные однопоточные	ND-IN-22С-V	KF-IN-22С-V	CG-VRF-MB-B	Документация
	ND-IN-28С-V	KF-IN-28С-V
	ND-IN-36С-V	KF-IN-36С-V
	ND-IN-45С-V	KF-IN-45С-V
	ND-IN-56С-V	KF-IN-56С-V
	ND-IN-71С-V	KF-IN-71С-V
Канальные низконапорные	ND-IM-22C-V	KF-IM-22C-V	CG-VRF-MB-B	Документация
	ND-IM-28C-V	KF-IM-28C-V
	ND-IM-36C-V	KF-IM-36C-V
	ND-IM-45C-V	KF-IM-45C-V
	ND-IM-56C-V	KF-IM-56C-V
	ND-IM-71C-V	KF-IM-71C-V
Канальные средненапорные	ND-IH-71C-V	KF-IH-71C-V	CG-VRF-MB-B	Документация
	ND-IH-80C-V	KF-IH-80C-V
	ND-IH-90C-V	KF-IH-90C-V
	ND-IH-100C-V	KF-IH-100C-V
	ND-IH-120C-V	KF-IH-120C-V
	ND-IH-150C-V	KF-IH-150C-V
Канальные высоконапорные	ND-IU-71C-V	KF-IU-71C-V	CG-VRF-MB-B	Документация
	ND-IU-80C-V	KF-IU-80C-V
	ND-IU-90C-V	KF-IU-90C-V
	ND-IU-100C-V	KF-IU-100C-V
	ND-IU-120C-V	KF-IU-120C-V
	ND-IU-150C-V	KF-IU-150C-V
	ND-IU-224C-V	KF-IU-224C-V
	ND-IU-260C-V	KF-IU-260C-V
	ND-IU-280C-V	KF-IU-280C-V
	ND-IU-450C-V	KF-IU-450C-V
	ND-IU-560C-V	KF-IU-560C-V

2021

8.1.5 Кондиционеры Chigo 2021 года

Скопировано

Серия кондиционеров	Модель NED	Модель KORF	Шлюз	Документация
Наружные блоки VRF систем
Моноблоки	\| ND-OH-252B-PRO	\| KF-OH-252B-PRO	CG-VRF-MB-B	Документация
	\| ND-OH-280B-PRO	\| KF-OH-280B-PRO
	\| ND-OH-335B-PRO	\| KF-OH-335B-PRO
	\| ND-OH-400B-PRO	\| KF-OH-400B-PRO
	\| ND-OH-450B-PRO	\| KF-OH-450B-PRO
	\| ND-OH-500B-PRO	\| KF-OH-500B-PRO
	\| ND-OH-560B-PRO	\| KF-OH-560B-PRO
	\| ND-OH-615B-PRO	\| KF-OH-615B-PRO
	\| ND-OH-670B-PRO	\| KF-OH-670B-PRO
	\| ND-OH-730B-PRO	\| KF-OH-730B-PRO
	\| ND-OH-785B-PRO	\| KF-OH-785B-PRO
	\| ND-OH-850B-PRO	\| KF-OH-850B-PRO
	\| ND-OH-900B-PRO	\| KF-OH-900B-PRO
Комбинация из двух блоков	\| ND-OH-950B-PRO	\| KF-OH-950B-PRO	CG-VRF-MB-B	Документация
	\| ND-OH-1000B-PRO	\| KF-OH-1000B-PRO
	\| ND-OH-1065B-PRO	\| KF-OH-1065B-PRO
	\| ND-OH-1115B-PRO	\| KF-OH-1115B-PRO
	\| ND-OH-1175B-PRO	\| KF-OH-1175B-PRO
	\| ND-OH-1230B-PRO	\| KF-OH-1230B-PRO
	\| ND-OH-1285B-PRO	\| KF-OH-1285B-PRO
	\| ND-OH-1340B-PRO	\| KF-OH-1340B-PRO
	\| ND-OH-1400B-PRO	\| KF-OH-1400B-PRO
	\| ND-OH-1455B-PRO	\| KF-OH-1455B-PRO
	\| ND-OH-1520B-PRO	\| KF-OH-1520B-PRO
	\| ND-OH-1570B-PRO	\| KF-OH-1570B-PRO
	\| ND-OH-1630B-PRO	\| KF-OH-1630B-PRO
	\| ND-OH-1685B-PRO	\| KF-OH-1685B-PRO
	\| ND-OH-1750B-PRO	\| KF-OH-1750B-PRO
	\| ND-OH-1800B-PRO	\| KF-OH-1800B-PRO
Комбинация из трех блоков	\| ND-OH-1845B-PRO	\| KF-OH-1845B-PRO	CG-VRF-MB-B	Документация
	\| ND-OH-1900B-PRO	\| KF-OH-1900B-PRO
	\| ND-OH-1955B-PRO	\| KF-OH-1955B-PRO
	\| ND-OH-2015B-PRO	\| KF-OH-2015B-PRO
	\| ND-OH-2070B-PRO	\| KF-OH-2070B-PRO
	\| ND-OH-2125B-PRO	\| KF-OH-2125B-PRO
	\| ND-OH-2185B-PRO	\| KF-OH-2185B-PRO
	\| ND-OH-2240B-PRO	\| KF-OH-2240B-PRO
	\| ND-OH-2300B-PRO	\| KF-OH-2300B-PRO
	\| ND-OH-2355B-PRO	\| KF-OH-2355B-PRO
	\| ND-OH-2420B-PRO	\| KF-OH-2420B-PRO
	\| ND-OH-2470B-PRO	\| KF-OH-2470B-PRO
	\| ND-OH-2530B-PRO	\| KF-OH-2530B-PRO
	\| ND-OH-2585B-PRO	\| KF-OH-2585B-PRO
	\| ND-OH-2650B-PRO	\| KF-OH-2650B-PRO
	\| ND-OH-2700B-PRO	\| KF-OH-2700B-PRO
SMARTNED-MINI	\| ND-OH-080B-1	\| KF-OH-080B-1	CG-VRF-MB-B	Документация
	\| ND-OH-100B-1	\| KF-OH-100B-1
	\| ND-OH-125B-1	\| KF-OH-125B-1
	\| ND-OH-140B-1	\| KF-OH-140B-1
	\| ND-OH-160B-1	\| KF-OH-160B-1
	\| ND-OH-180B-3	\| KF-OH-180B-3
	\| ND-OH-224B-3A	\| KF-OH-224B-3A
	\| ND-OH-260B-3A	\| KF-OH-260B-3A
	\| ND-OH-280M-3A	\| KF-OH-280M-3A
	\| ND-OH-335M-3A	\| KF-OH-335M-3A
SMARTNED-R с рекуперацией теплоты	\| ND-OR-252B-3	\| KF-OR-252B-3	CG-VRF-MB-B	Документация
	\| ND-OR-280B-3	\| KF-OR-280B-3
	\| ND-OR-335B-3	\| KF-OR-335B-3
	\| ND-OR-400B-3	\| KF-OR-400B-3
	\| ND-OR-450B-3	\| KF-OR-450B-3
VRF системы
Кассетные компактные	ND-IS-22C-VA	KF-IS-22C-VA	CG-VRF-MB-B	Документация
	ND-IS-28C-VA	KF-IS-28C-VA
	ND-IS-36C-VA	KF-IS-36C-VA
	ND-IS-45C-VA	KF-IS-45C-VA
Кассетные с раздачей 360°	ND-ICR-56C-V	KF-ICR-56C-V	CG-VRF-MB-B	Документация
	ND-ICR-71C-V	KF-ICR-71C-V
	ND-ICR-80C-V	KF-ICR-80C-V
	ND-ICR-90C-V	KF-ICR-90C-V
	ND-ICR-100C-V	KF-ICR-100C-V
	ND-ICR-112C-V	KF-ICR-112C-V
	ND-ICR-125C-V	KF-ICR-125C-V
	ND-ICR-140C-V	KF-ICR-140C-V
	ND-ICR-160C-V	KF-ICR-160C-V
Настенные	ND-IW-22C-V	KF-IW-22C-V	CG-VRF-MB-B	Документация
	ND-IW-28C-V	KF-IW-28C-V
	ND-IW-36C-V	KF-IW-36C-V
	ND-IW-45C-V	KF-IW-45C-V
	ND-IW-56C-V	KF-IW-56C-V
	ND-IW-71C-V	KF-IW-71C-V
Напольно-потолочные	ND-IX-36C-V	KF-IX-36C-V	CG-VRF-MB-B	Документация
	ND-IX-45C-V	KF-IX-45C-V
	ND-IX-56C-V	KF-IX-56C-V
	ND-IX-71C-V	KF-IX-71C-V
	ND-IX-80C-V	KF-IX-80C-V
	ND-IX-90C-V	KF-IX-90C-V
	ND-IX-112C-V	KF-IX-112C-V
	ND-IX-140C-V	KF-IX-140C-V
	ND-IX-160C-V	KF-IX-160C-V
Кассетные однопоточные	ND-IN-22C-V	KF-IN-22C-V	CG-VRF-MB-B	Документация
	ND-IN-28C-V	KF-IN-28C-V
	ND-IN-36C-V	KF-IN-36C-V
	ND-IN-45C-V	KF-IN-45C-V
	ND-IN-56C-V	KF-IN-56C-V
	ND-IN-71C-V	KF-IN-71C-V
Канальные низконапорные	ND-IM-22C-V	KF-IM-22C-V	CG-VRF-MB-B	Документация
	ND-IM-28C-V	KF-IM-28C-V
	ND-IM-36C-V	KF-IM-36C-V
	ND-IM-45C-V	KF-IM-45C-V
	ND-IM-56C-V	KF-IM-56C-V
	ND-IM-71C-V	KF-IM-71C-V
Канальные средненапорные	ND-IH-71C-V	KF-IH-71C-V	CG-VRF-MB-B	Документация
	ND-IH-80C-V	KF-IH-80C-V
	ND-IH-90C-V	KF-IH-90C-V
	ND-IH-100C-V	KF-IH-100C-V
	ND-IH-120C-V	KF-IH-120C-V
	ND-IH-150C-V	KF-IH-150C-V
Канальные высоконапорные	ND-IU-71C-V	KF-IU-71C-V	CG-VRF-MB-B	Документация
	ND-IU-80C-V	KF-IU-80C-V
	ND-IU-90C-V	KF-IU-90C-V
	ND-IU-100C-V	KF-IU-100C-V
	ND-IU-120C-V	KF-IU-120C-V
	ND-IU-150C-V	KF-IU-150C-V
	ND-IU-200C-V	KF-IU-200C-V
	ND-IU-250C-V	KF-IU-250C-V
	ND-IU-280C-V	KF-IU-280C-V
	ND-IU-450C-V	KF-IU-450C-V
	ND-IU-560C-V	KF-IU-560C-V

9. Функции кондиционера

Скопировано

Параметр шлюза		Wiren Board Тип контрола	HomeKit ( через Sprut.hub)	Яндекс ( через Sprut.hub)
Состояние	Включен Выключен	✅ 1 - Включен 0 - Выключен Параметр выводится в следующем виде: Тип канала - переключатель	✖️ Не используется	✖️ Не используется
Режим	Нагрев Охлаждение Автоматический Вентиляция Осушение	✅ 1 - Нагрев 2 - Охлаждение 3 - Автоматический 4 - Вентиляция 5- Осушение Параметр выводится в следующем виде: Тип канала - диапазон	✖️ Не используется	✖️ Не используется
Состояние и режим. Параметр совмещающий в себе параметры: “Состояние” и “Режим” (Необходим для SprutHub)	0 - Кондиционер выключен 1 - Кондиционер включен Нагрев 2 - Кондиционер включен Охлаждение 3 - Кондиционер включен Автоматический 4 - Кондиционер включен Вентиляция 5 - Кондиционер включен Осушение	✅ 0 - Кондиционер выключен 1 - Кондиционер включен Нагрев 2 - Кондиционер включен Охлаждение 3 - Кондиционер включен Автоматический 4 - Кондиционер включен Осущение 5 - Кондиционер включен Вентиляция Параметр выводится в следующем виде: Тип канала - диапазон	✅ Выключен Нагрев Охлаждение Автоматический Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Режим работы	✅ Состояние Включен Выключен ✅ Режим работы Нагрев Охлаждение Автоматический Осушение Вентиляция Параметры выводятся в виде сервиса Термостат с характеристиками: - Состояние - Режим работы
Температура воздуха в помещении	Параметр отображающий текущую температуру измеренную кондиционером	✅ Минимум - -20 Максимум - 50 Параметр выводится в следующем виде: Тип канала - значение температуры	✅	✅
Температура воздуха на улице	Параметр отображающий текущую температуру измеренную кондиционером	☑️ Скрыто по умолчанию Минимум - -20 Максимум - 50 Параметр выводится в следующем виде: Тип канала - значение температуры	☑️ Скрыто по умолчанию Минимум - -20 Максимум - 50 Параметр выводится в следующем виде: Тип сервиса - Датчик температуры Характеристика - Температура	☑️ Скрыто по умолчанию Минимум - -20 Максимум - 50 Параметр выводится в следующем виде: Тип сервиса - Датчик температуры Характеристика - Температура
Целевая температура - параметр в который мы будем передавать желаемую температуру	Минимальное значение: 16 Максимальное значение: 32	✅ Минимум - 16 Максимум - 32 Параметр выводится в следующем виде: Тип канала - диапазон	✅ Минимум - 16 Максимум - 32 Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Целевая температура	✅ Минимум - 16 Максимум - 32 Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Целевая температура
Состояние термостата	0 - Простаивает 1 - Нагревает 2 - Охлаждает	✅ 0 - Простаивает 1 - Нагревает 2 - Охлаждает Параметр выводится в следующем виде: Тип канала - диапазон	✅ Простаивает Нагревает Охлаждает Параметры выводятся в следующем виде: Тип сервиса - Термостат Характеристика - Состояние	✖️ Не используется
Скорость вентилятора	1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость	☑️ Скрыто по умолчанию 0 - Автоматическая скорость 1 - Первая скорость 2 - Вторая скорость 3 - Третья скорость Параметр выводится в следующем виде: Тип канала - диапазон	✖️ Не используется	✖️ Не используется
Вертикальные жалюзи - параметр отвечающий за положение вертикальных жалюзи (Влево-Вправо)	0 - Остановлены 1 - Качание	✅ 0 - Остановлены 1 - Качание Параметр выводится в следующем виде: Тип канала - диапазон	✅ 0 - Остановлены 1 - Качание Параметр выводится в следующем виде: Тип канала - диапазон	✖️ Не используется
Режим Эко	1 - Включена 0 - Выключена	✅ 1 - Включен 0 - Выключен Параметр выводится в следующем виде: Тип канала - переключатель	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен	✅ Включен Выключен Параметры выводятся в следующем виде: Тип сервиса - Выключатель Характеристика - Включен

10. Общая логическая схема работы шлюза

Скопировано

загружается

10.1 Логическая схема WirenBoard + SprutHub

Скопировано

загружается

10.2 Логическая схема Loxone

Скопировано

загружается

11. Схемы подключения

Скопировано

11.1 Схема подключения к WirenBoard

Скопировано

загружается

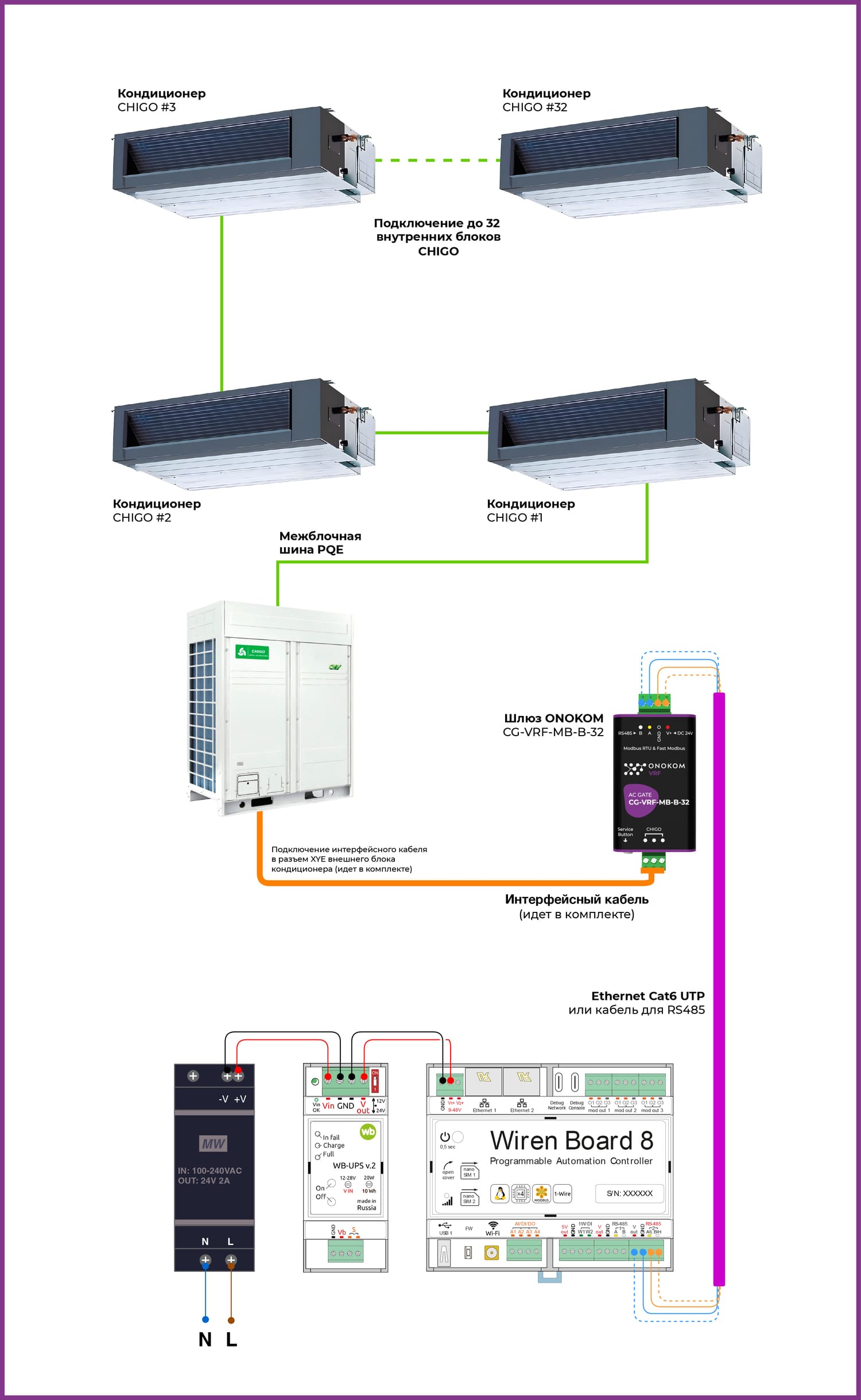

Схема подключения к контроллеру WirenBoard

11.2 Схема подключения к контроллеру Loxone

Скопировано

загружается

12. Подключение к WirenBoard

Скопировано

12.1 Параметры контроллера WirenBoard

Все дальнейшие настройки выполняются на контроллере WirenBoard 8 со следующими параметрами:
- Ревизия: 7.3.3E/11 675
- Версия ПО: wb-2307
- Ветка: Релиз

12.2 Загрузка шаблона в контроллер WirenBoard

- Скачайте приложение для подключения по SFTP к контроллеру
- Для пользователей macOS: Скачайте приложение: ForkLift
- Для пользователей Windows: Скачайте приложение: FileZilla
- Узнайте IP адрес контроллера в вашей локальной сети
- Подключитесь к контроллеру по SFTP

На момент написания статьи, шаблон не включен в стандартный список поддерживаемых устройств. Поэтому добавляем собственный шаблон:

загружается

Заходим на веб-сервис GitHub где хранятся шаблоны ONOKOM и переходим в раздел "WirenBoard"

загружается

Выбираем шаблон WB-ONOKOM-AIR-CG-VRF-MB-B.json

Шаблон ONOKOM CG-VRF-MB-B-32 для WirenBoard.JSON

загружается

Затем нажимаем на кнопку "Download" правом верхнем углу окна

загружается

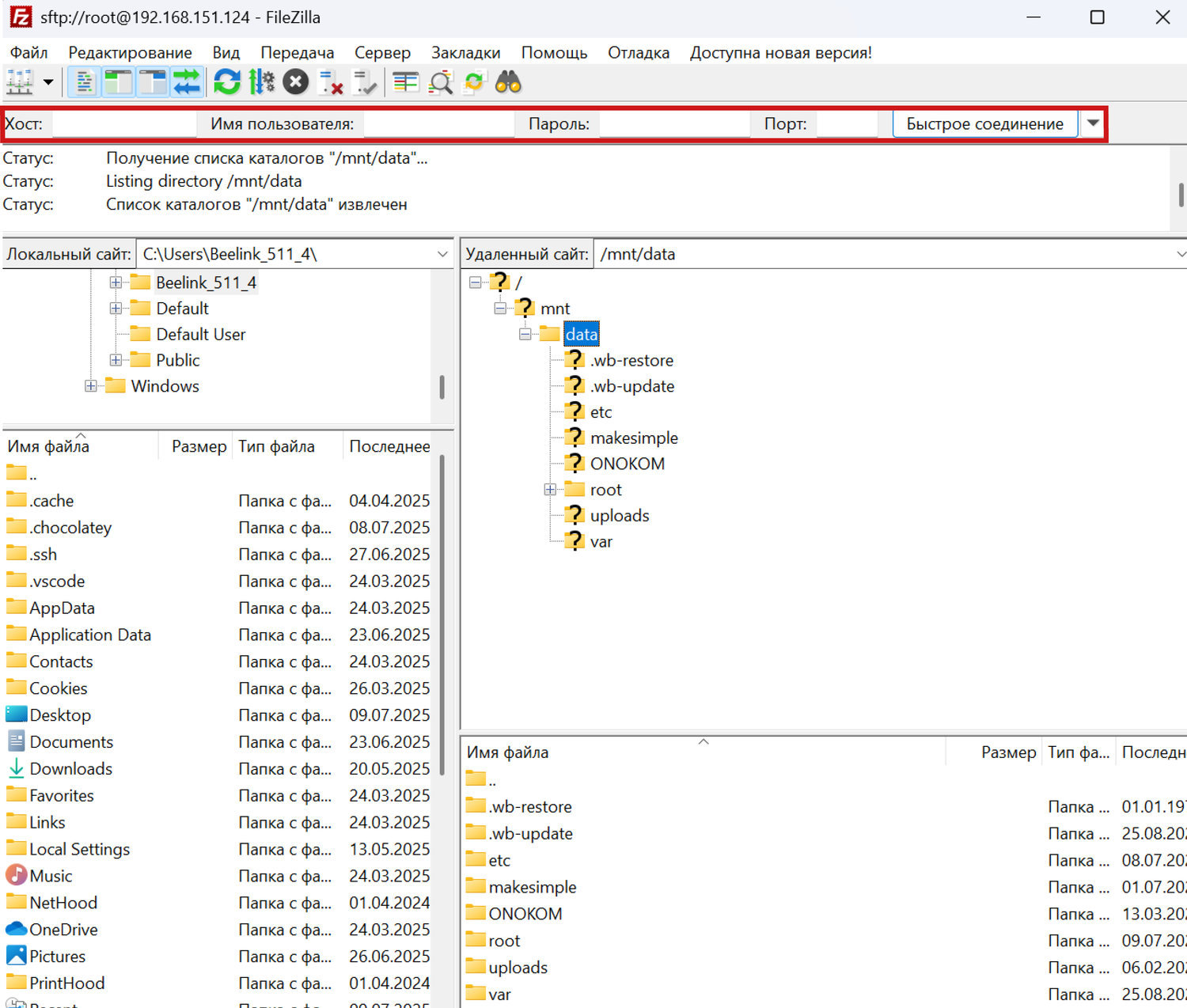

Открываем SFTP-менеджер и вводим данные для соединения к контроллеру:
1. Хост: IP-адресс устройства
2. Имя пользователя: root
3. Пароль: wirenboard (по умолчанию)
4. Порт: 22
5. Нажимаем кнопку «Быстрое соединение»

загружается

Переходим в соответствующую директорию: mnt/data/etc/wb-mqtt-serial.conf.d/templates/

загружается

Перетаскиваем файл шаблона в директорию

12.3 Установка шаблона WirenBoard

Заходим в веб-интерфейс WirenBoard

загружается

Для входа вводим IP-адрес контроллера в локальной сети

загружается

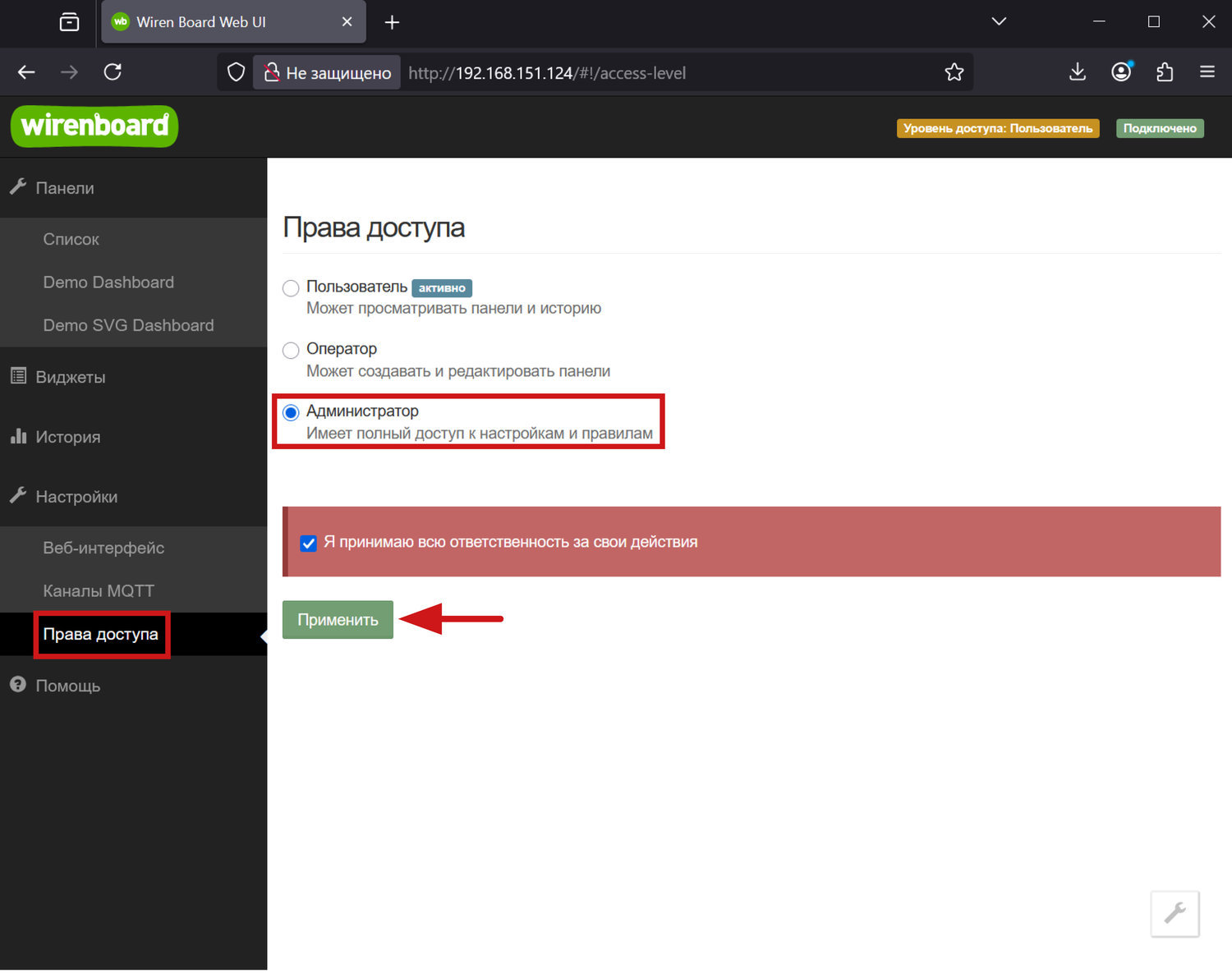

В случае, если права доступа не установлены на «Администратор», нужно их поменять в соответствующем разделе интерфейса

загружается

В разделе «Настройки» нажимаем на кнопку «Конфигурационные файлы»

загружается

Выбираем порт контроллера, к которому подключен шлюз ONOKOM. В данном случае это «RS485-2»
Настройки:
- Скорость обмена - 9600
- Контроль четности - N
- Число бит данных - 8
- Стоп биты - 2
Нажимаем «Найти и добавить устройство Wiren Board»

загружается

После завершения поиска устройство будет доступно для добавления

загружается

Нажимаем «Добавить в wb-mqtt-serial». После этого устройство будет добавлено в контроллер

13. Список функций управления кондиционером Chigo через WirenBoard

Скопировано

загружается

Для доступа к функциям устройства следует установить количество используемых VRF-блоков. Все функции выводятся индивидуально для каждого блока.

13.1 Раздел “Основные режимы и функции”

Скопировано

загружается

Раздел “Основные режимы и функции”
- Состояние
- Режим
- Состояние и режим
- Скорость вентилятора
- Скорость вентилятора расширенная

13.2 Раздел “Контроль температуры”

Скопировано

загружается

Раздел “Контроль температуры”
- Температура воздуха в помещении
- Целевая температура
- Состояние термостата
- Температура внутреннего теплообменника
- Температура внешнего теплообменника

13.3 Раздел “Жалюзи”

Скопировано

загружается

Раздел “Жалюзи”
- Горизонтальные жалюзи
- Качание жалюзи

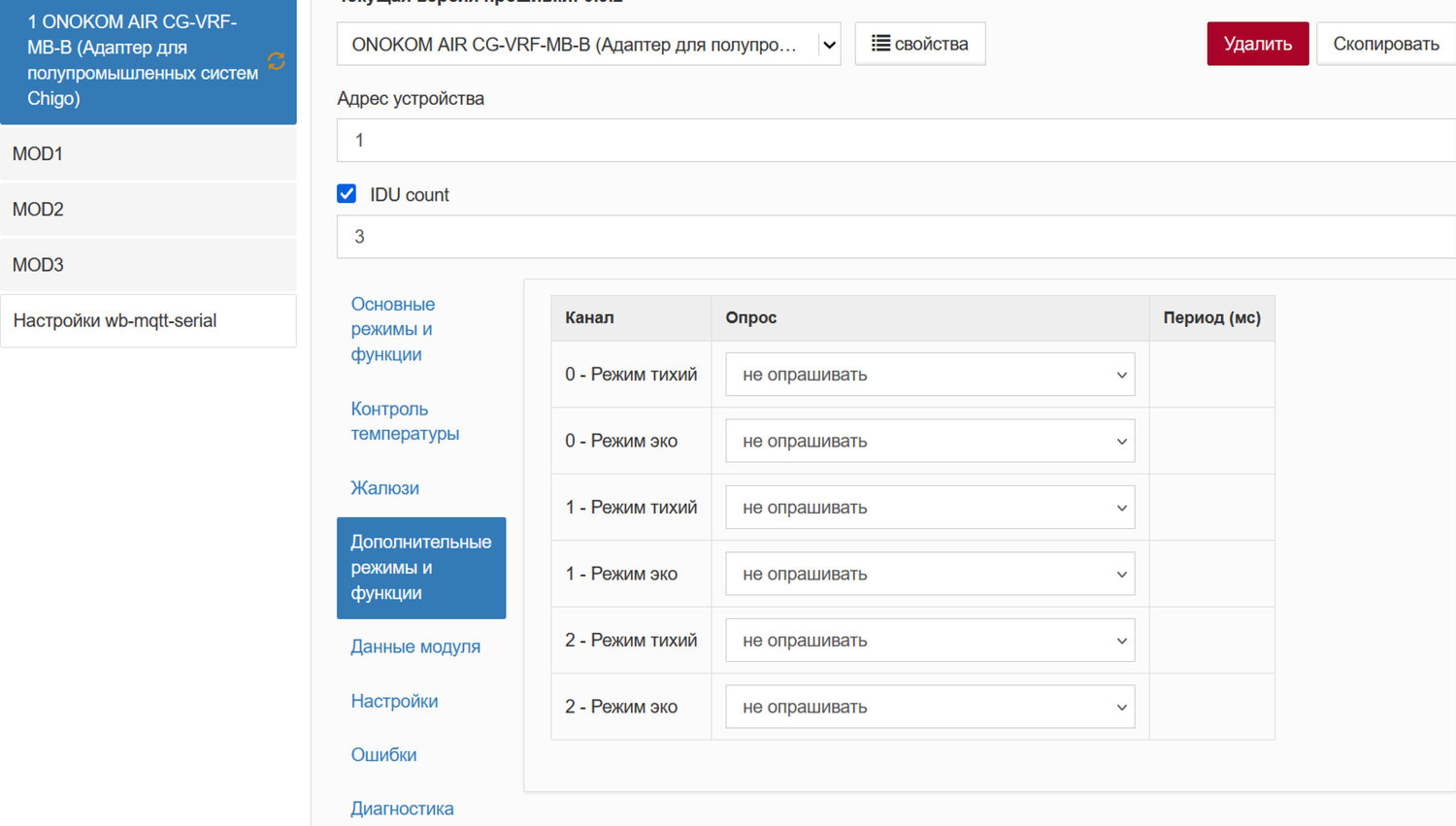

13.4 Раздел “Дополнительные режимы и функции”

Скопировано

загружается

Раздел “Дополнительные режимы и функции”
- Режим тихий
- Режим эко

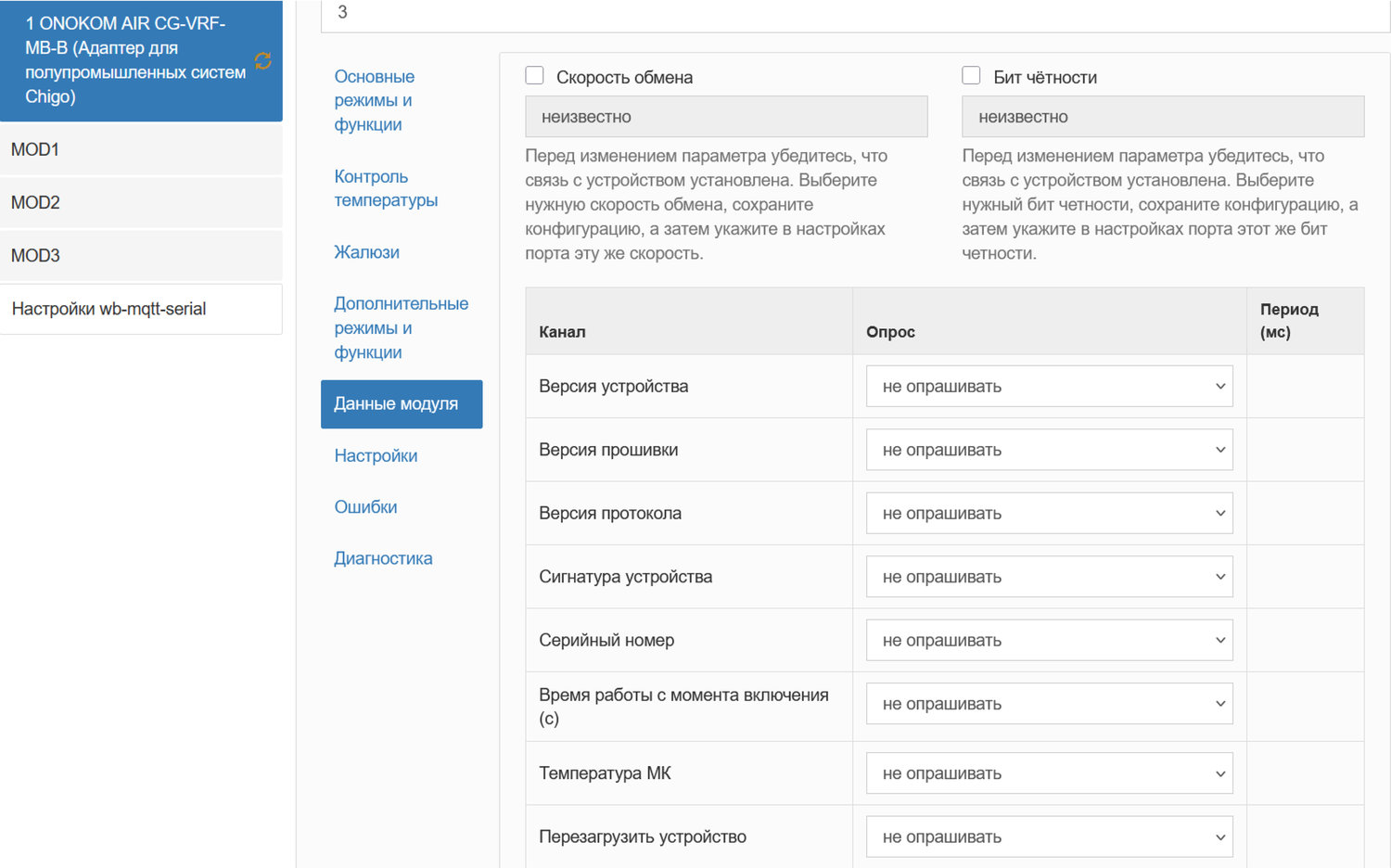

13.5 Раздел “Данные модуля”

Скопировано

загружается

Раздел “Данные модуля”
- Версия устройства
- Версия прошивки
- Версия протокола
- Сигнатура устройства
- Серийный номер
- Время работы с момента включения
- Температура МК
- Перезагрузить устройство

13.6 Раздел “Настройки”

Скопировано

загружается

Раздел “Настройки”
- Режим шлюза

13.7 Раздел “Ошибки”

Скопировано

загружается

Раздел “Ошибки”
- Ошибки
- Код первой ошибки

13.8 Раздел “Диагностика”

Скопировано

загружается

Раздел “Диагностика”
- Кондиционер подключен
- Текущая скорость вентилятора

13.9 Отображение устройства в веб-интерфейсе контролера”

Скопировано

загружается

Для просмотра параметров устройства нажимаем на кнопку «Устройства»

загружается

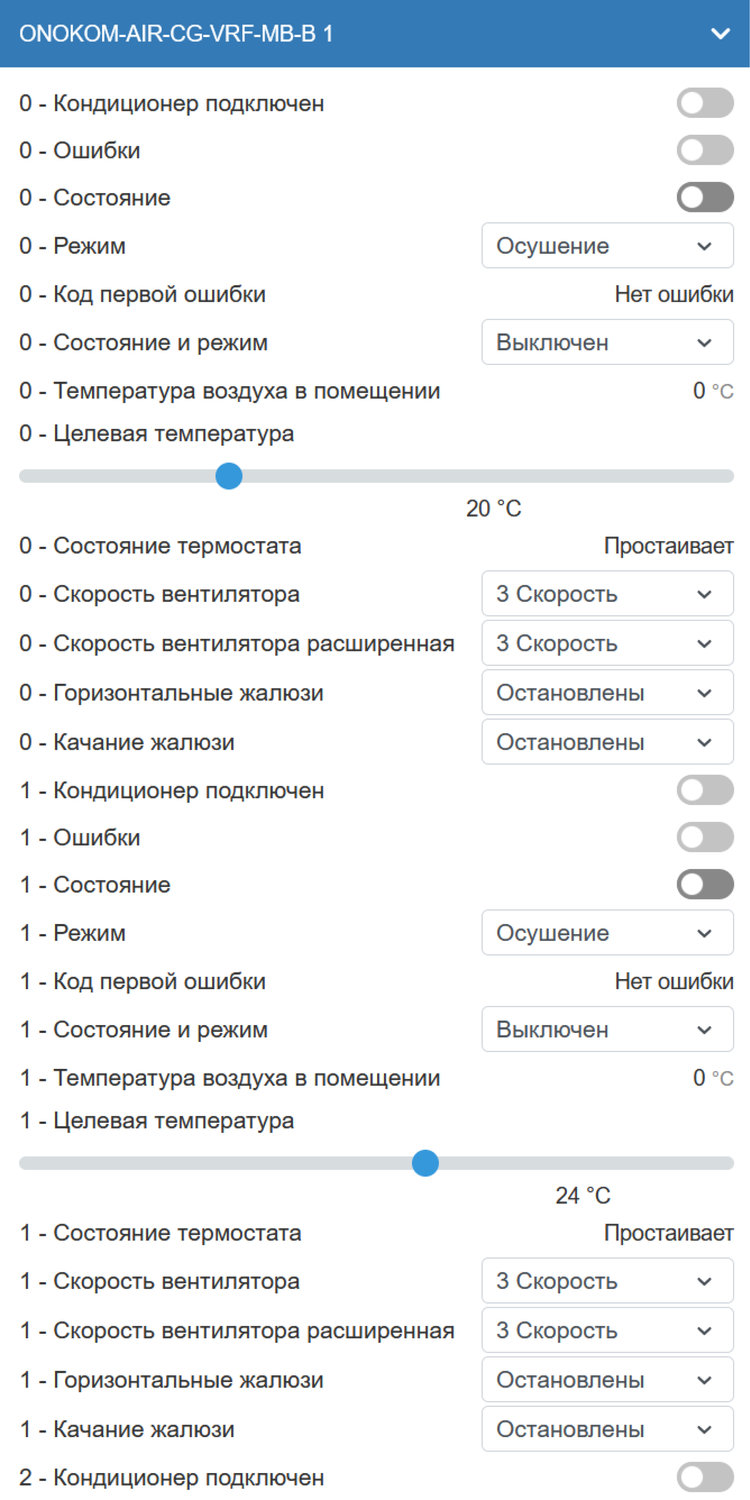

Виджет устройства имеет следующий вид

14. Подключение к SprutHub

Скопировано

Для подключение шлюза ONOKOM-AIR-CG-VRF-MB-B в SprutHub необходимо сначала обновить версию ПО SprutHub

загружается

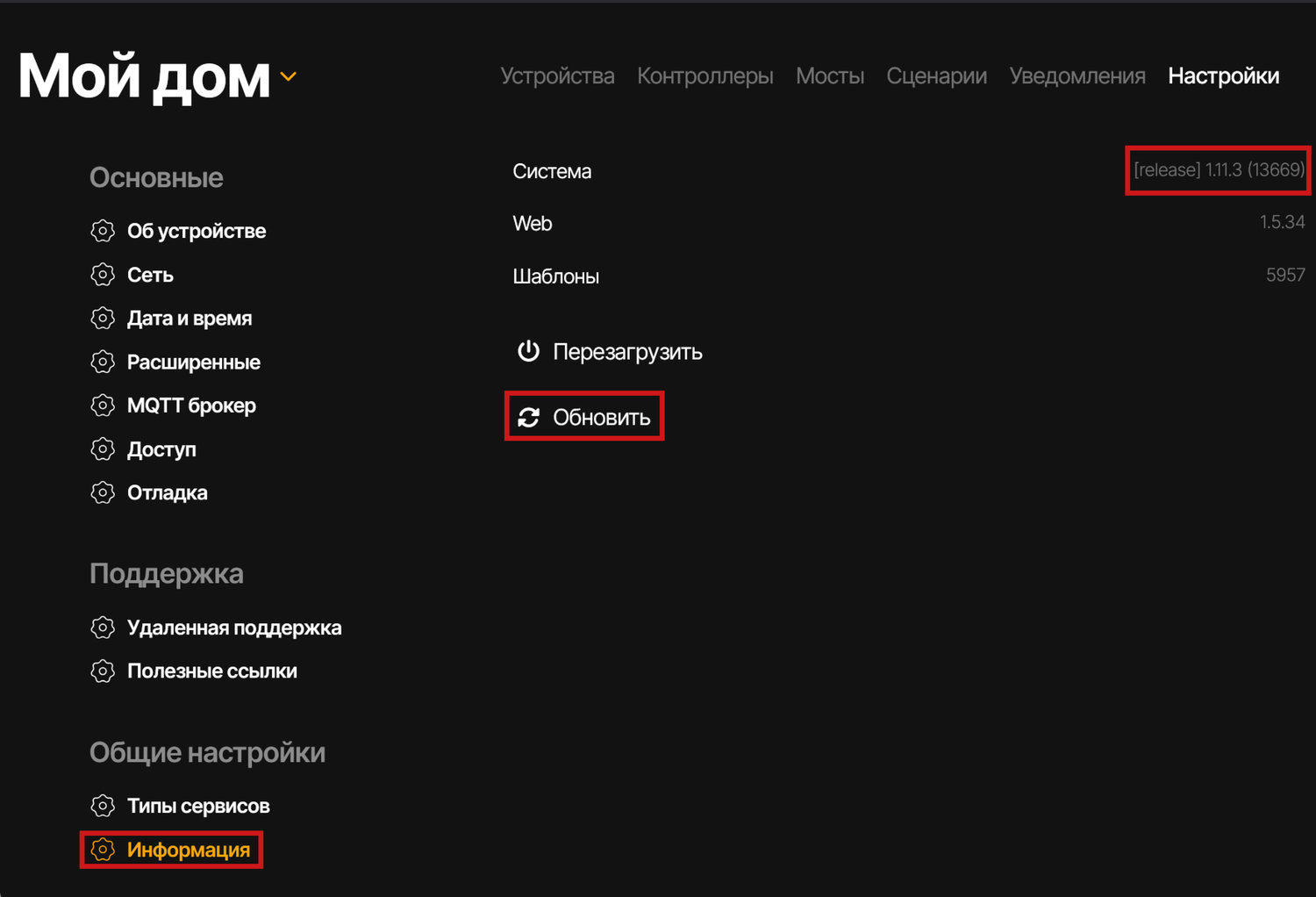

Заходим в раздел «Настройки» → «Информация» проверяем версию SprutHub
Минимальная версия обновления должна быть 1.11.3 (13669). В случае наличия более низкой версии нажимаем на кнопку «Обновить»

загружается

Заходим на веб-сервис GitHub где хранятся шаблоны ONOKOM</a> и переходим в раздел «SprutHub»

Заходим на веб-сервис GitHub где хранятся шаблоны ONOKOM и переходим в раздел «SprutHub»

загружается

Переходим в раздел «MQTT»

загружается

Выбираем шаблон SH-MQTT-ONOKOM-AIR-CG-VRF-MB-B.json

загружается

Затем нажимаем на кнопку "Download" правом верхнем углу окна

загружается

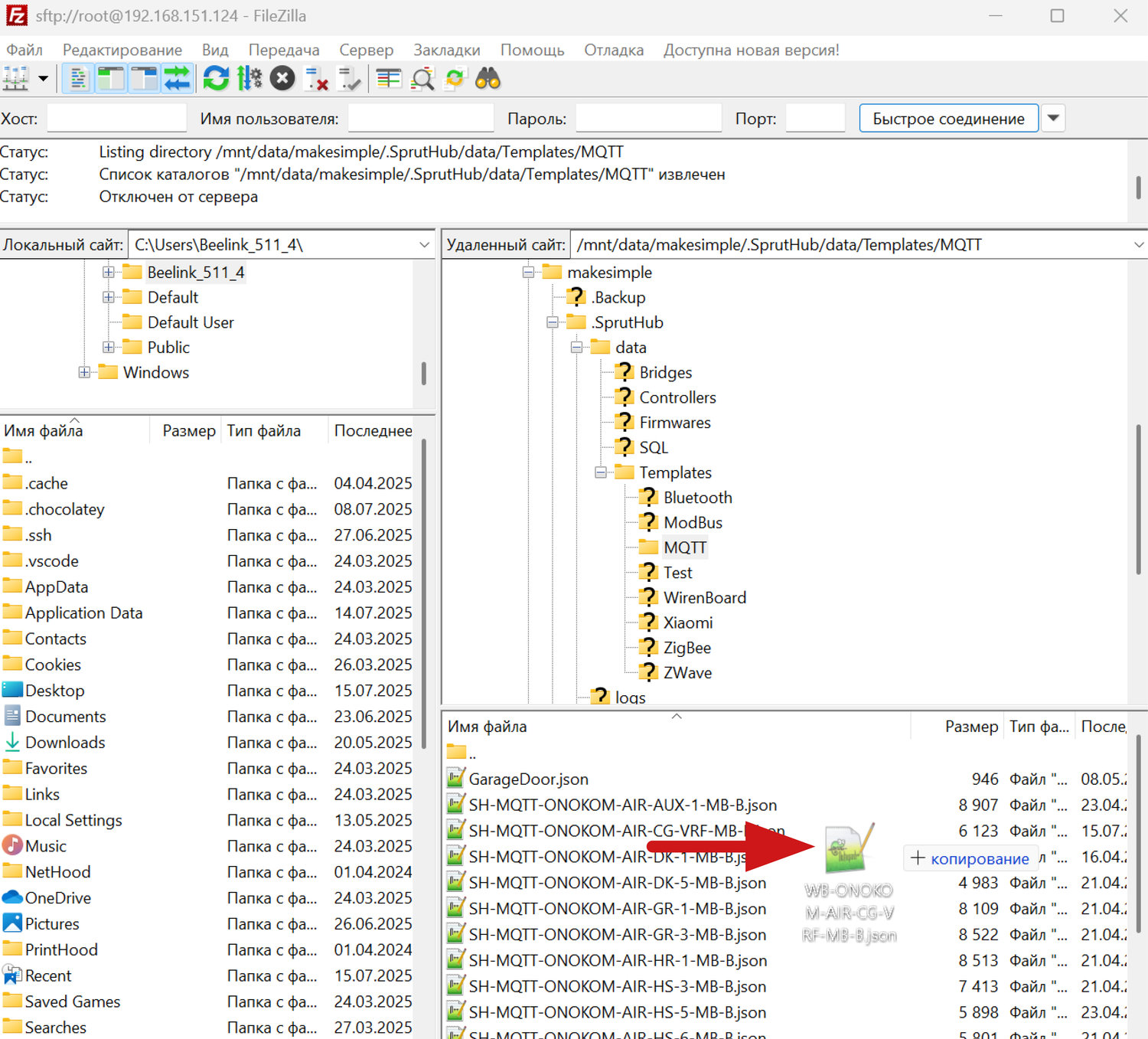

Открываем SFTP-менеджер и переходим в директорию: /mnt/data/makesimple/.SprutHub/data/Templates/MQTT

загружается

Перетаскиваем файл шаблона в директорию

загружается

Заходим в веб-интерфейс SprutHub и в панели "Настройки" нажимаем на пункт "Перезагрузить шаблоны"

загружается

Переходим в раздел "Контроллеры".
Если MQTT-контроллер не был создан - его требуется создать. Для этого нужно нажать на кнопку добавления в правом верхнем углу экрана

загружается

Для добавления устройства требуется активировать контроллер, после чего, нажав на троеточие, выбрать пункт "Поиск устройств"

загружается

Устройство будет добавлено

загружается

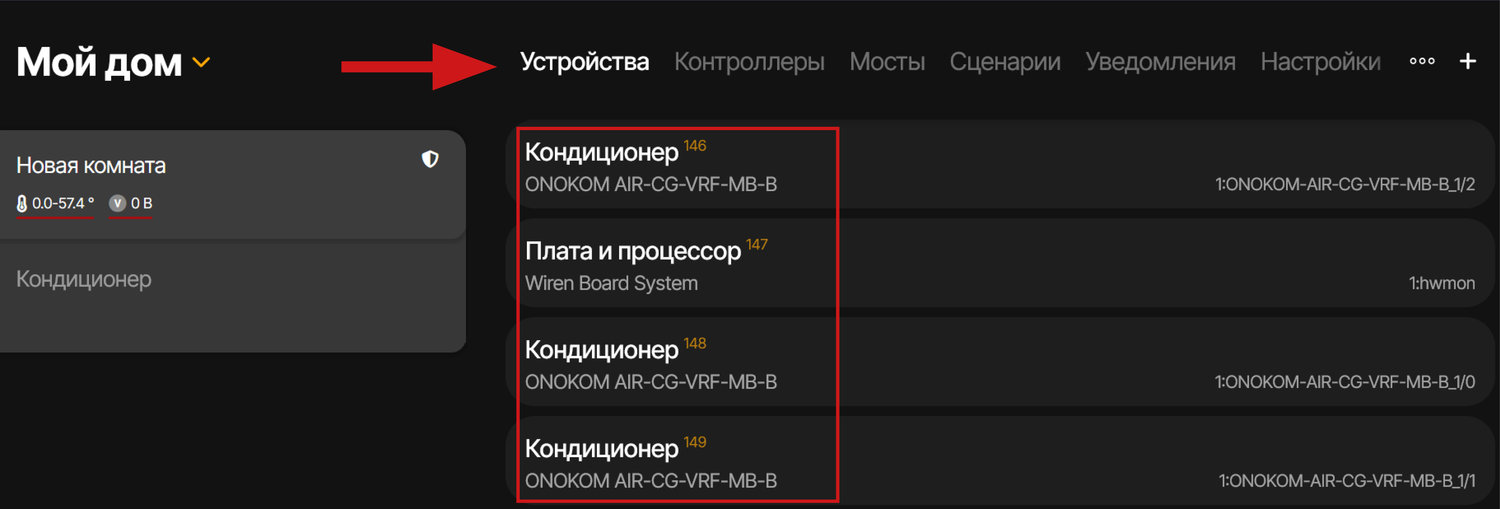

Для управления устройством перейдём в соответствующий раздел и выберем его

загружается

Виджет устройства имеет следующий вид

14.1 Настройка подключения «Умный дом»

Скопировано

загружается

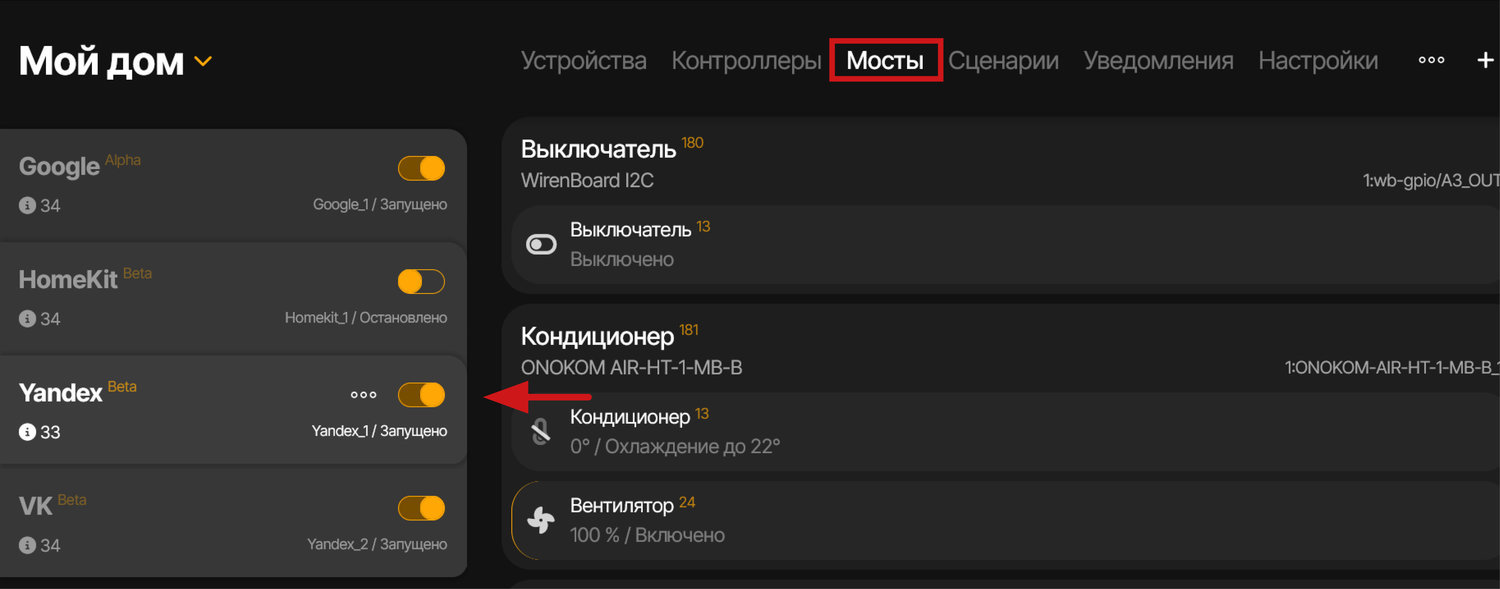

Для подключения к системе "Умный дом" перейдём в раздел "Мосты" и, если он отсутствует, добавим мост для Yandex с помощью соответствующей кнопки в правом верхнем углу экрана

В приложении «Умный дом» нажимаем на кнопку "Устройства умного дома"

загружается

В списке доступных систем выбираем SprutHub

загружается

Нажимаем на кнопку "Привязать к Яндексу"

загружается

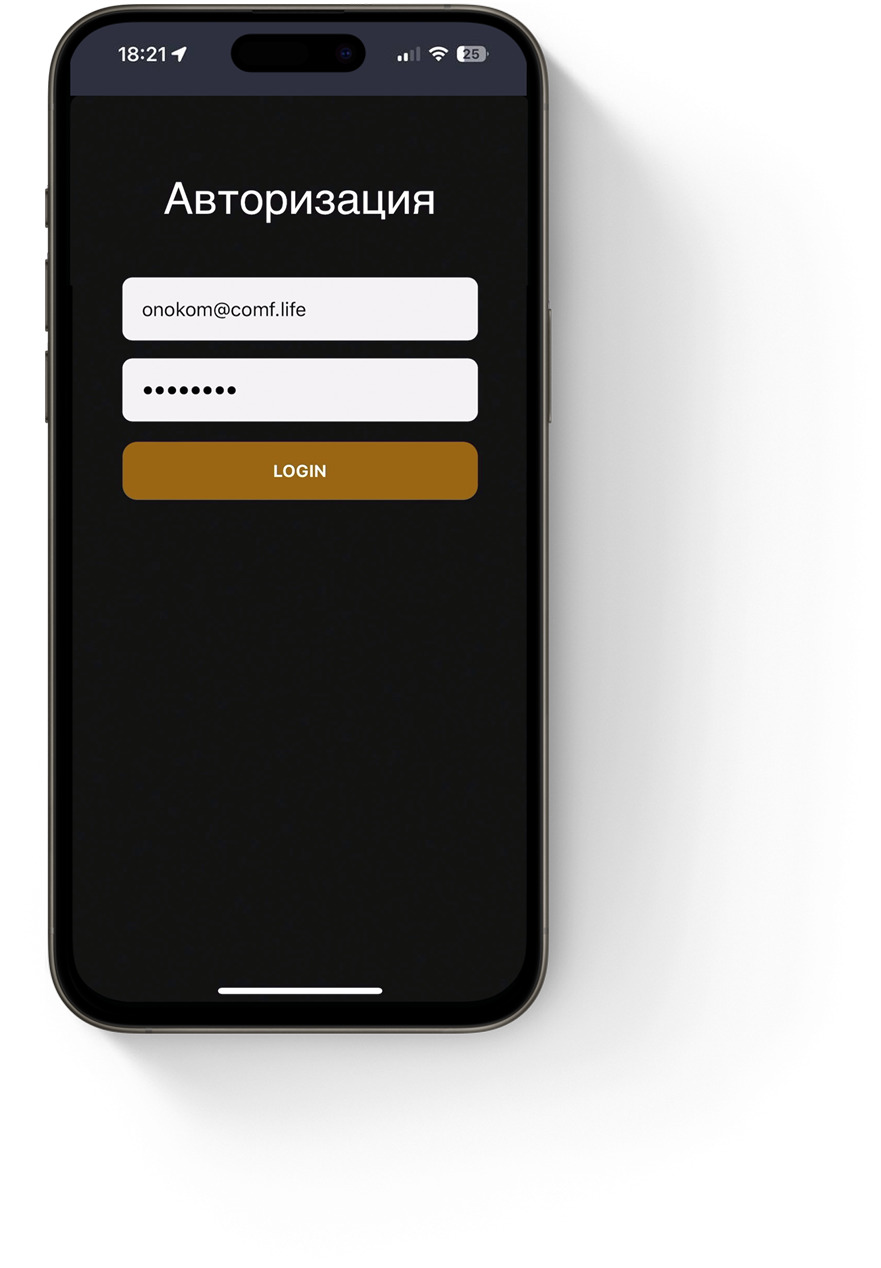

Заполняем данные для авторизации в SprutHub

загружается

После авторизации будет доступен поиск устройств. Для его выполнения нажимаем на кнопку "Обновить список устройств"

загружается

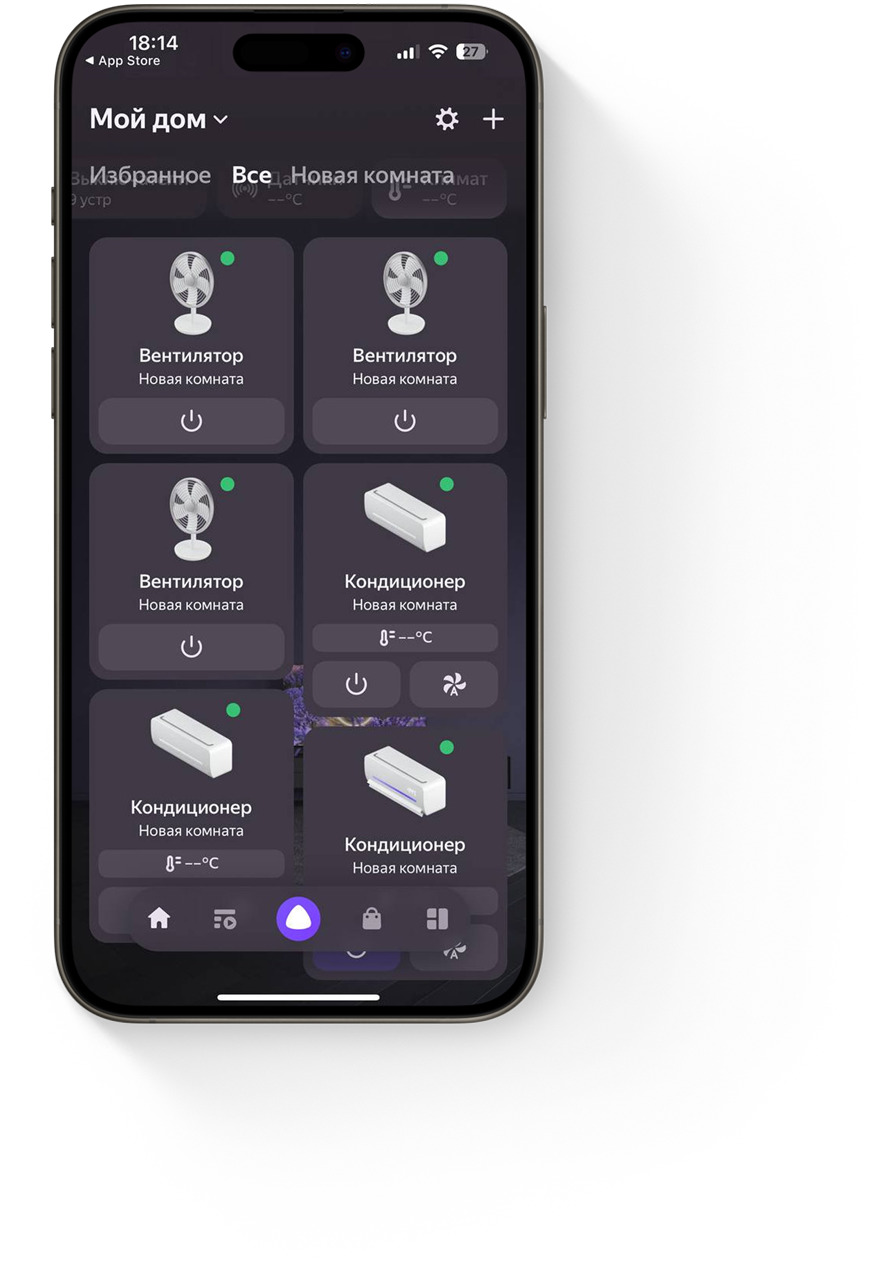

Устройство будет добавлено. Для управления кондиционером нажимаем на "Кондиционер"

загружается

Настройка завершена

загружается

14.2 Настройка подключения «Homekit»

Скопировано

Для подключения к системе «Homekit» перейдём в раздел «Мосты» и, если он отсутствует, добавим мост для Homekit с помощью соответствующей кнопки в правом верхнем углу экрана

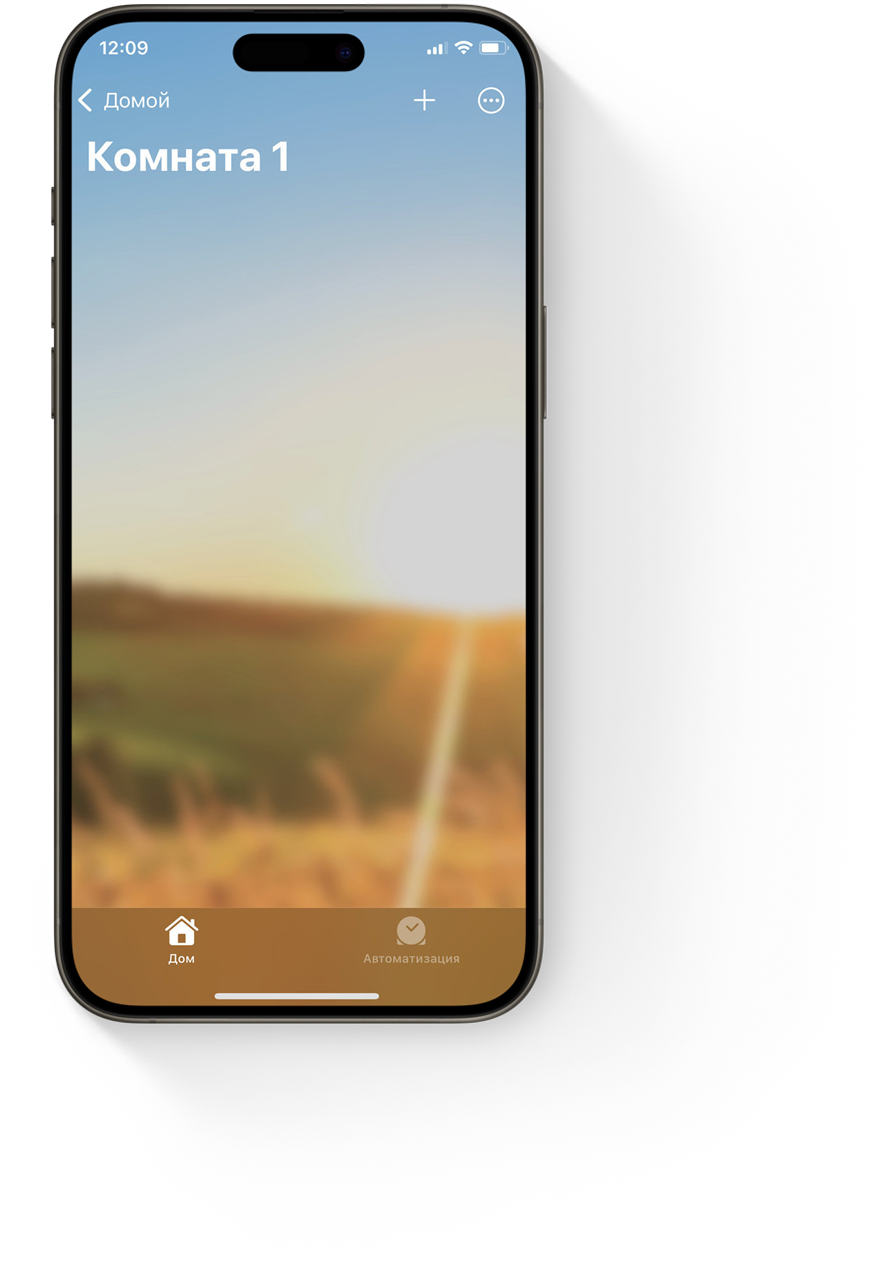

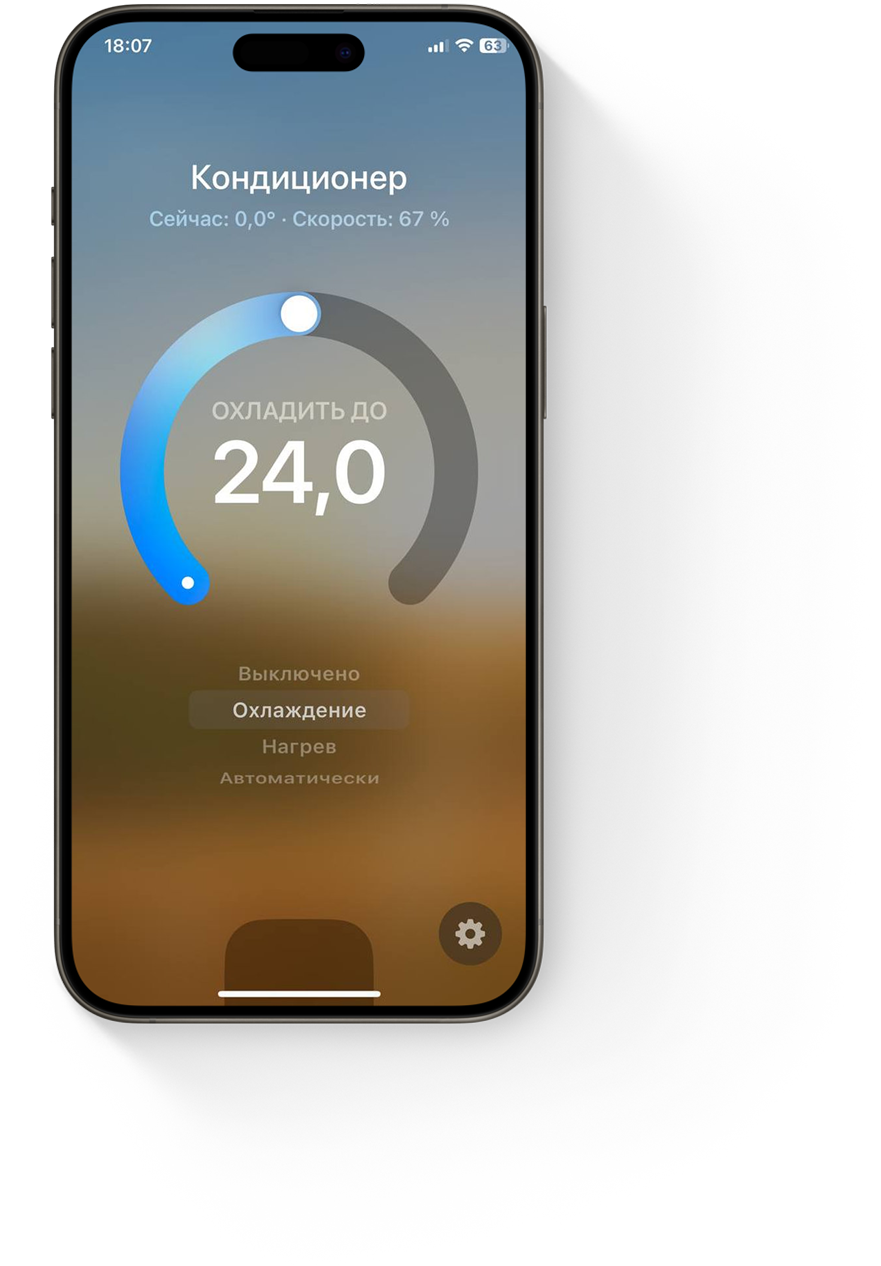

Открываем приложение Homekit

загружается
