Статья инструкция по подключению серии кондиционеров Prime Smart Inverter в умный дом, на примере модели ASW-H09A4/FP-R1DI
Тип управления
Двухстороннее с обратной связью
Интеграция
Цветом выделена рассматриваемая в статье модель кондиционера.
Обратите внимание, что для представленных в таблице ниже кондиционеров данная инструкция по разборке, сборке и подключению также актуальна
Чем отличаются модели внутренних блоков друг от друга
В серии AUX Prime Inverter присутствуют 5 моделей кондиционеров. Их главным отличием является производительность охлаждения и обогрева. Функциональность с точки зрения умного дома полностью совпадает.
Шильдик на внутреннем блоке кондиционера AUX ASW-H09A4/FP-R1DI.

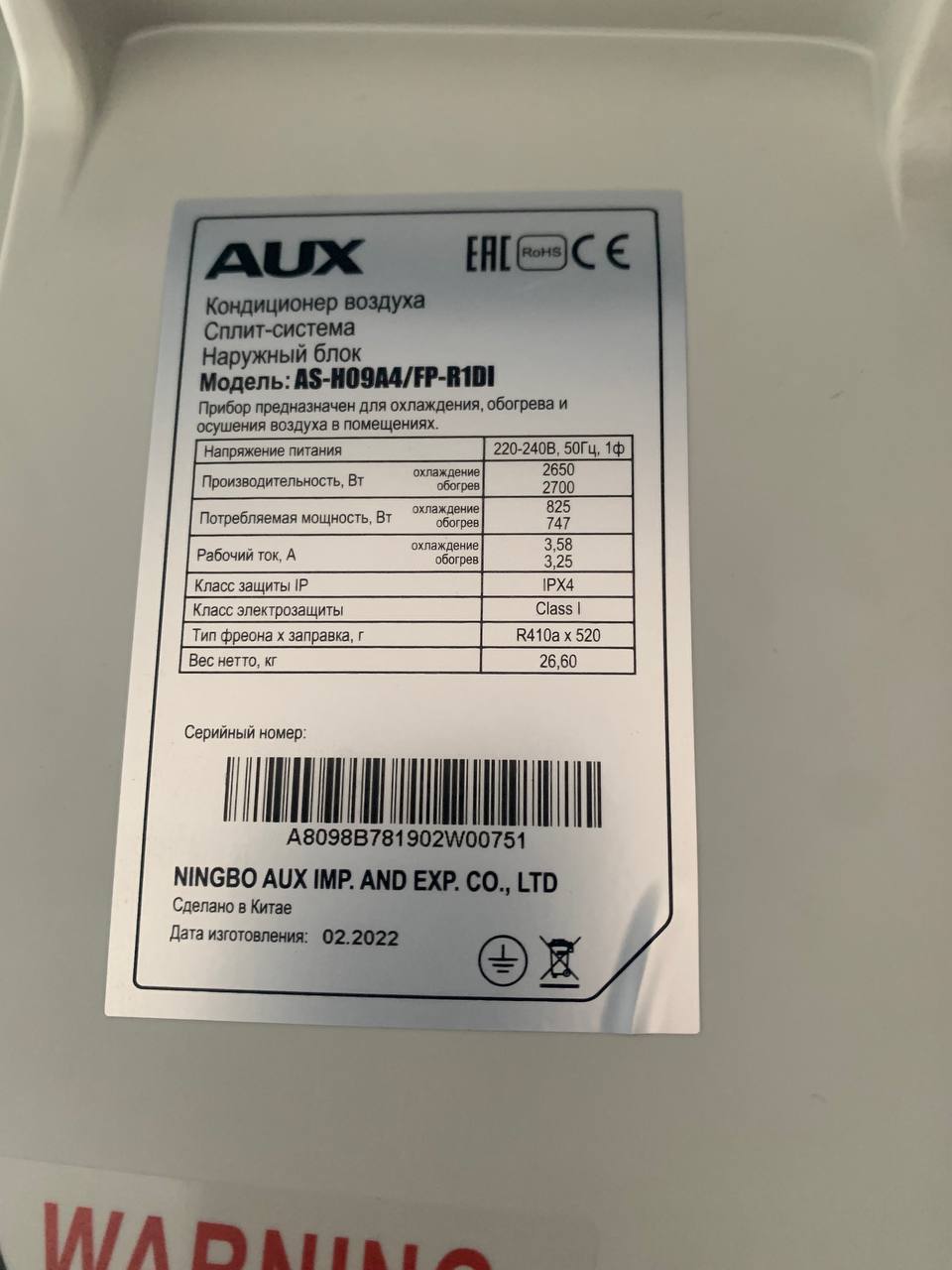

Шильдик на внешнем блоке кондиционера AUX AS-H09A4/FP-R1DI.
Полезные файлы от производителя AUX
Ниже представлен список функций кондиционера выводимых в умный дом:
Для управления кондиционерами AUX используется шлюз ONOKOM AUX-1-MB-B (версия устройства А1). Подробнее о всех подключаемых к этому шлюзу кондиционерах вы можете ознакомиться на странице устройства
В комплект устройства входит:
- Коробка
- Шлюз ONOKOM AUX-1-MB-B
- Интерфейсный кабель для подключения кондиционера AUX
На схеме изображены следующие устройства:
- Контроллер WirenBoard 7 (1 шт.)
- Шлюз ONOKOM AUX-1-MB-B (1 шт.)
- Блок питания 24В MeanWell HDR-30-24 (1 шт.)
- ИБП WirenBoard WB-UPS v.2 (1 шт.)
В качестве кабеля от контроллера до устройства рекомендуем использовать:
- Ethernet UTP Cat6
- Специализированный кабель для RS485
Для удобства посмотрите видео с разборкой, сборкой и проверкой кондиционера. Либо ознакомьтесь с текстовой инструкцией
Перед нами внутренний блок кондиционера AUX prime inverter
Прежде чем начинать разбор кондиционера, его необходимо отключить от питания

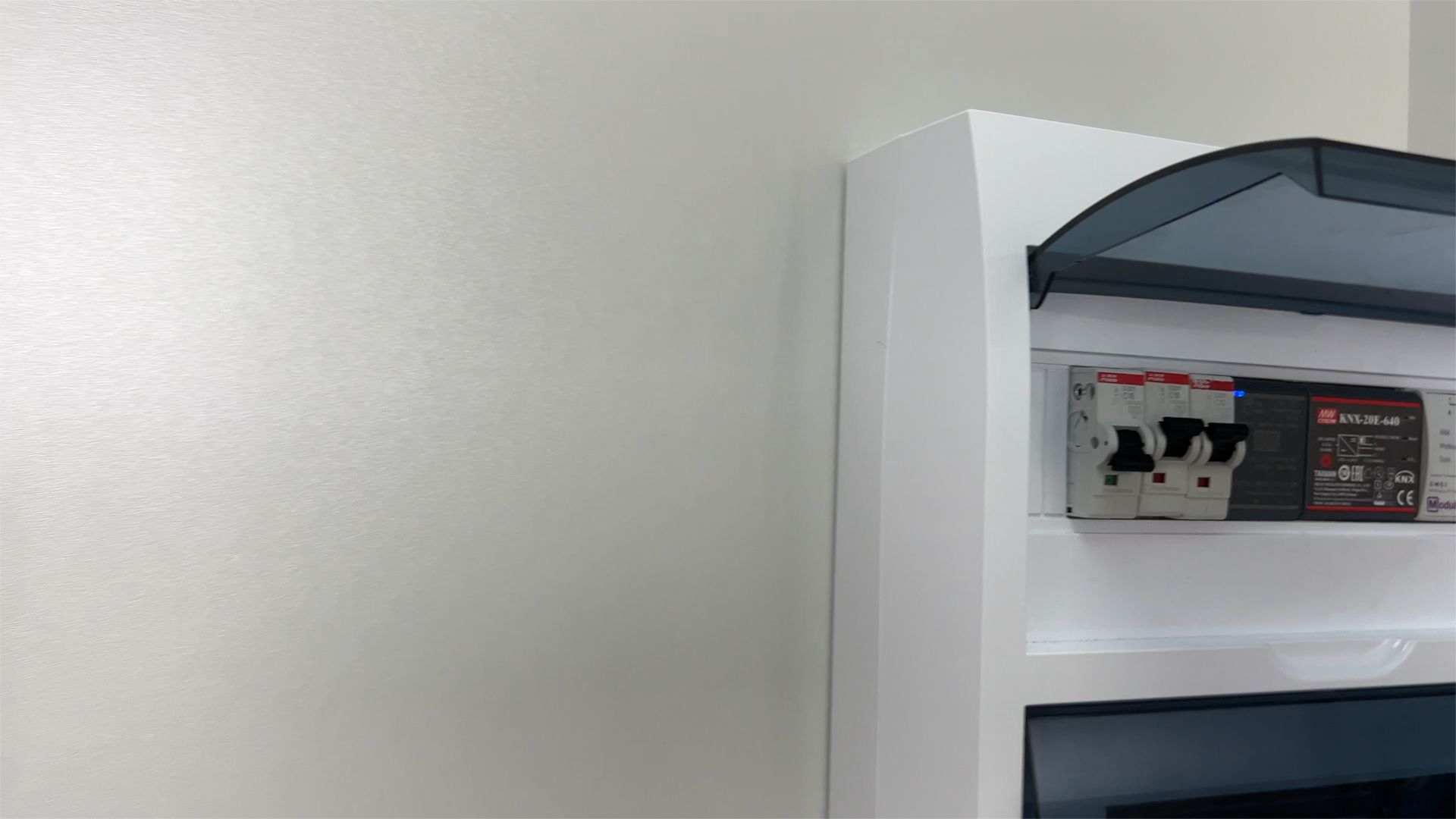

Отключаем питание с помощью автоматического выключателя
Потянув на себя открываем крышку
Отсоединяем дисплей
Снимаем защиту
Отсоединяем разъем нажав на кнопку
Далее снимаем боковую крышку
Откручиваем винт в нижнем левом углу крышки
Вытаскиваем ее
Следующим шагом снимаем корпус. Для этого крестообразной отверткой откручиваем 4 винта. 3 на лицевой части кондиционера и 1 - скрытый под шторкой
Сначала выкручиваем крайний левый винт
Откручиваем винт по центру
Откручиваем винт справа
Следующий шаг откручиваем скрытый винт
Для этого цепляем пальцами шторку и опускаем ее
Открываем заглушку до щелчка
Вытаскиваем шторку сначала с левой стороны потом с правой
Цепляемся за край и открываем заглушку
Выкручиваем винт и оставляем его за заглушкой
Теперь, оттягивая на себя, отщелкиваем 4 верхних фиксатора, удерживающих корпус кондиционера
Первая защелка
Вторая защелка
Третья защелка
Четвертая защелка
Корпус отсоединен
Перед тем как снять его, необходимо освободить датчик температуры
Вынимаем датчик
Далее берем корпус сбоку
Слегка приподняв и потянув на себя, снимаем его. После снятия убираем в сторону.
Далее снимаем кожух защищающий электрические соединения
Находим нижний винт
Откручиваем и вытаскиваем его
Надавив на боковую стенку кожуха отщелкиваем защелки
С левой стороны защелки сходят сами
Следующим шагом получаем доступ к разъему подключения Wi-Fi модуля
Откручиваем винт по центру клеммной колодки
Вытаскиваем на себя плату
Зажав язычок клеммы, покачивающими движениями вытаскиваем штатный удлинитель Wi-Fi модуля
Штатный модуль извлечен
Достаем устройство из коробки
В комплекте: шлюз ONOKOM AUX-1-MB-B и интерфейсный кабель
Обратите внимание: разъемы интерфейсного кабеля одинаковые. Подключая устройство, ориентируйтесь на подписи: AUX к кондиционеру, ONOKOM к устройству
В первую очередь подключаемся к кондиционеру и продеваем кабель, что бы он вышел в нужное место

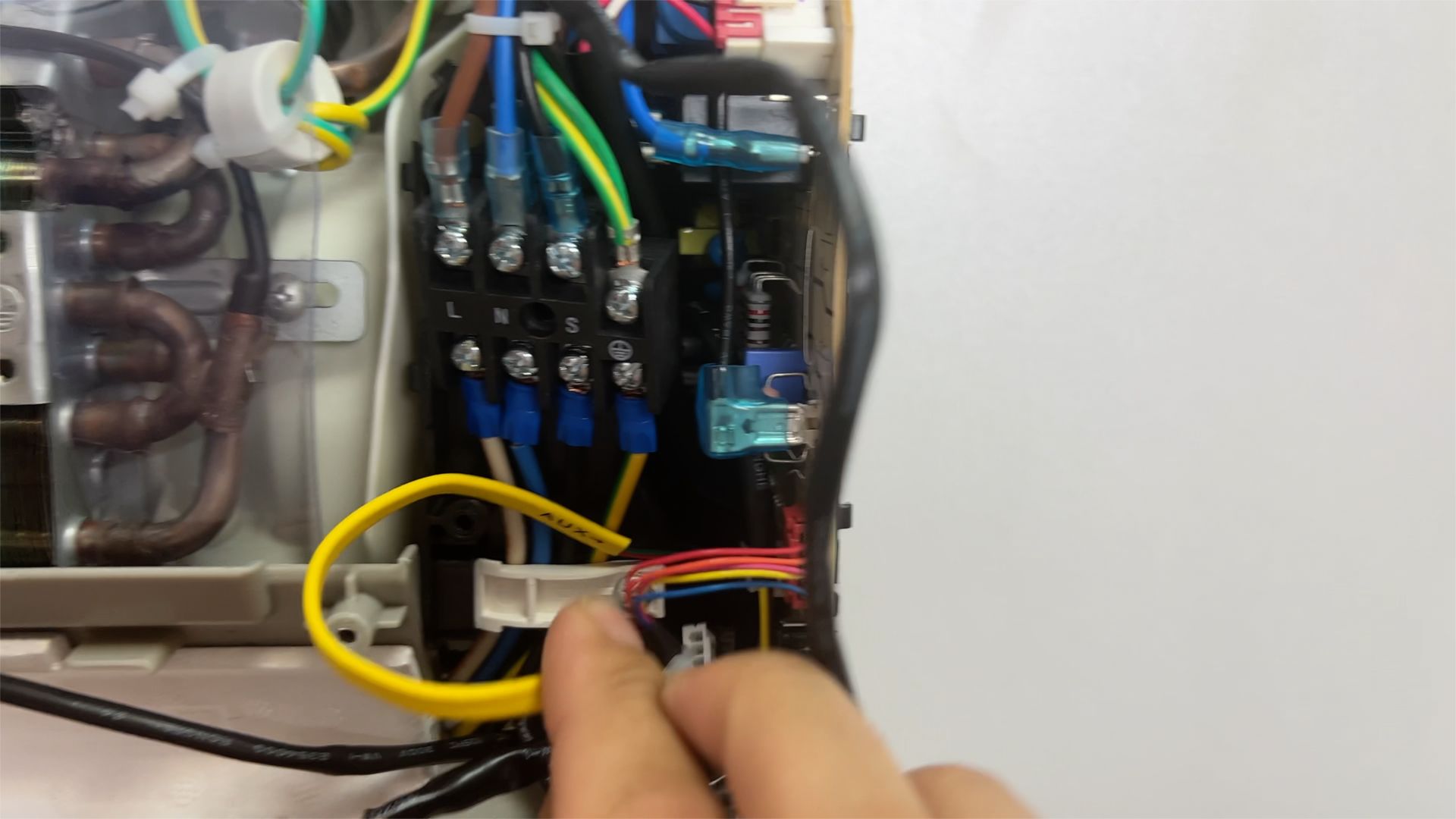

Продеваем кабель под проводами, выводя в нижнюю часть кожуха под паз
Задвигаем плату обратно

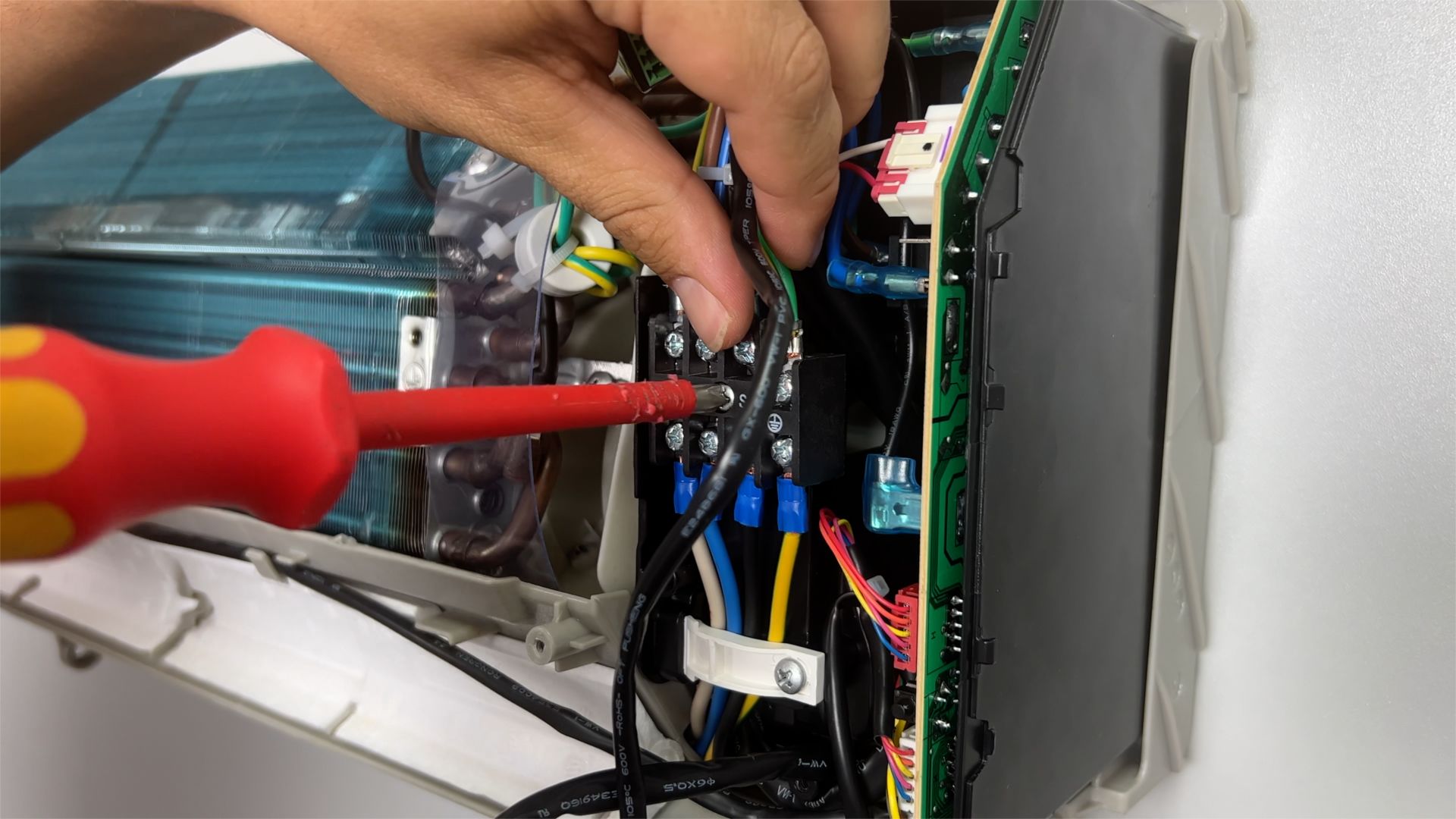

Прикручиваем обратно клеммную колодку

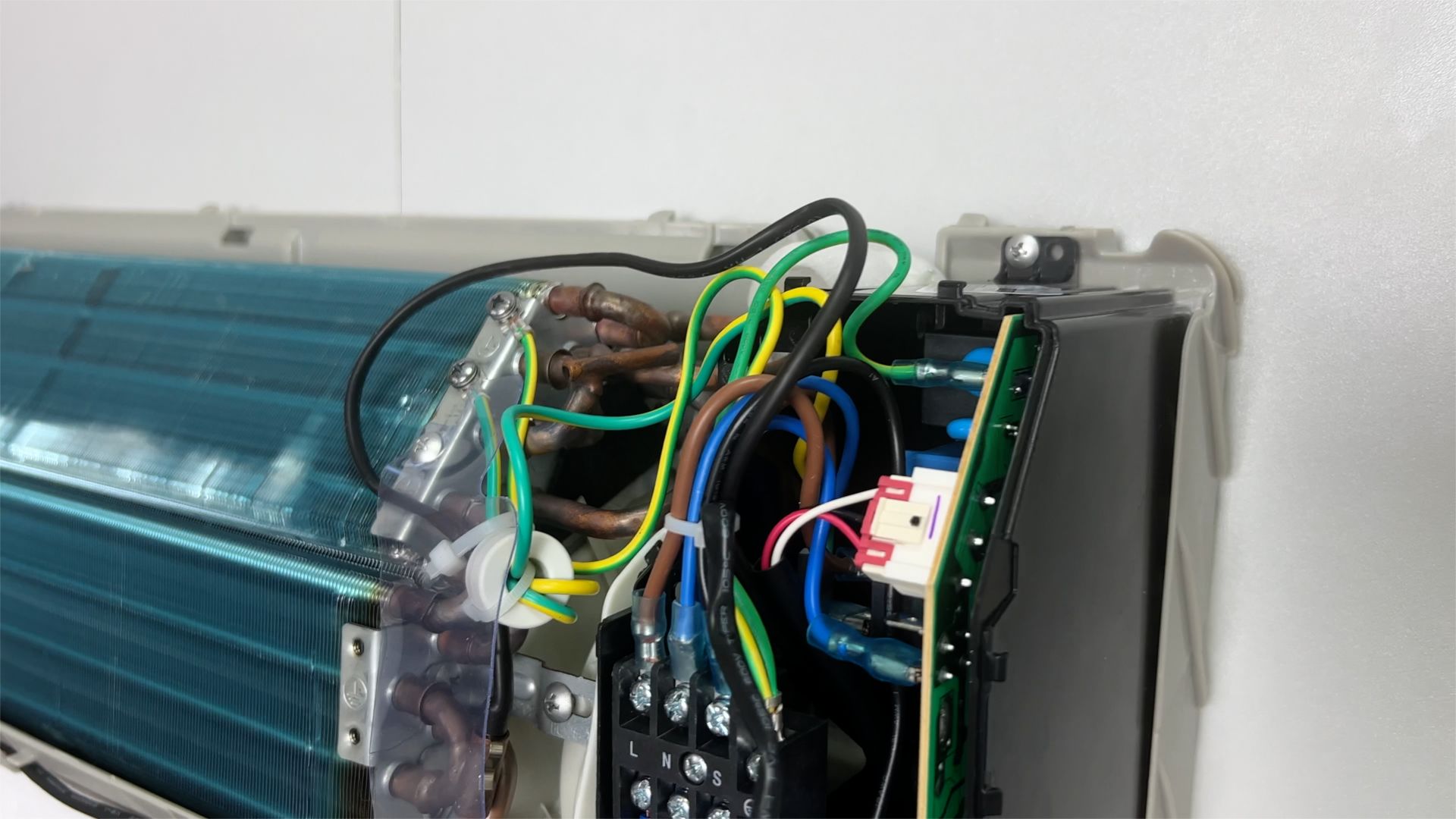

Задвигаем в коробку соединения все кабели, идущие от клеммной колодки к плате

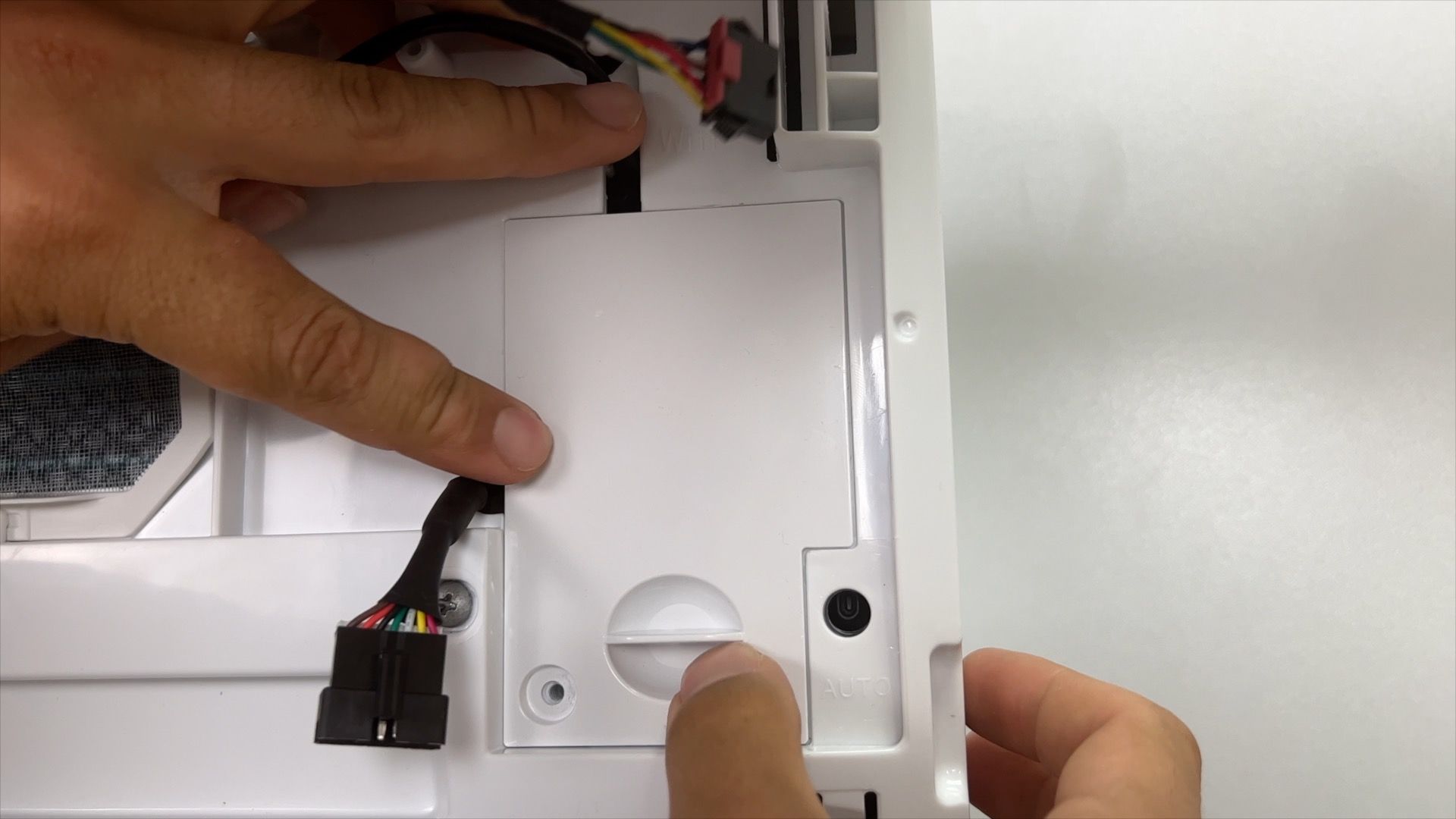

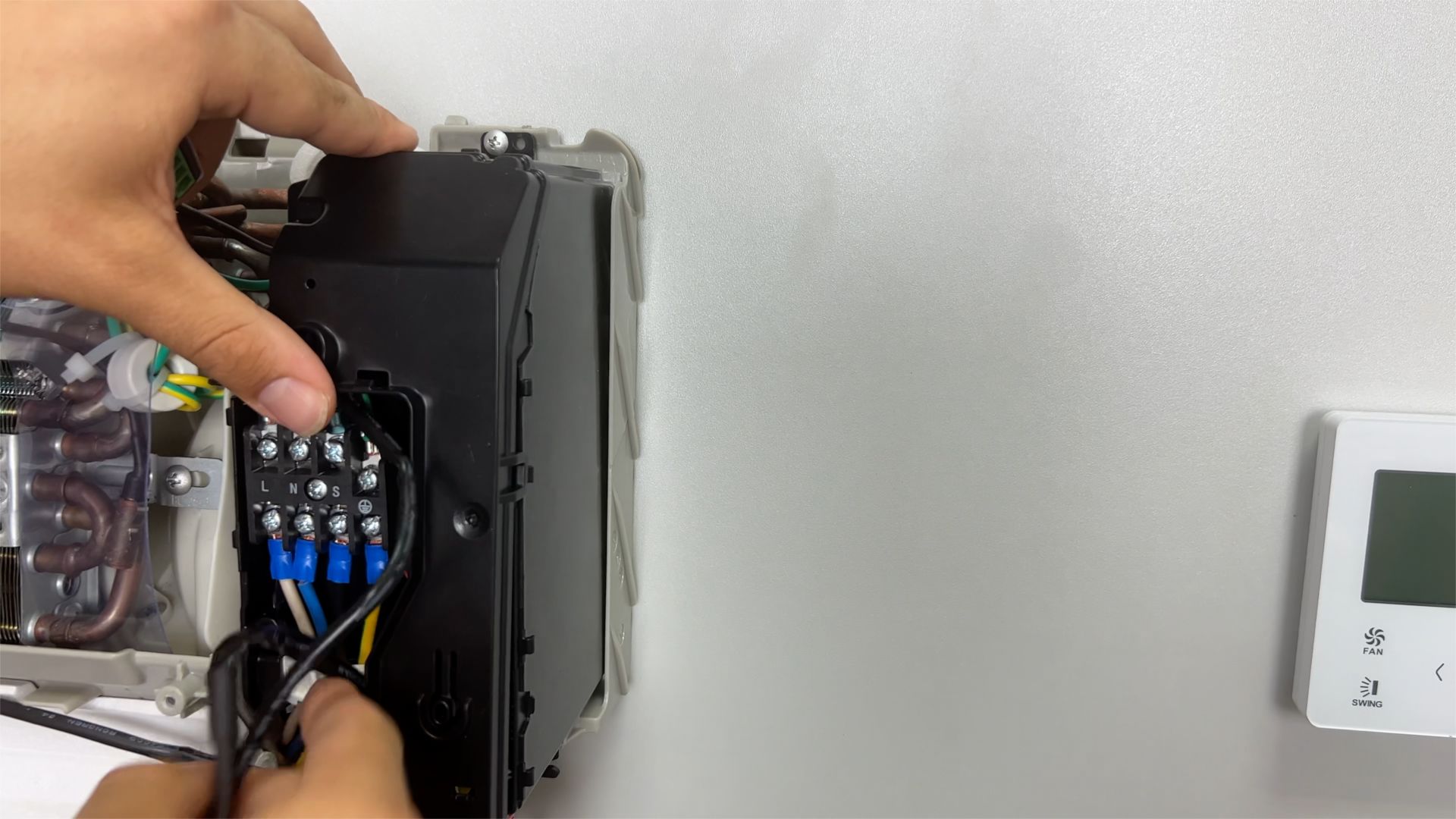

Закрываем коробку с соединениями.
Важно не забыть вывести датчик температуры и провод для дисплея

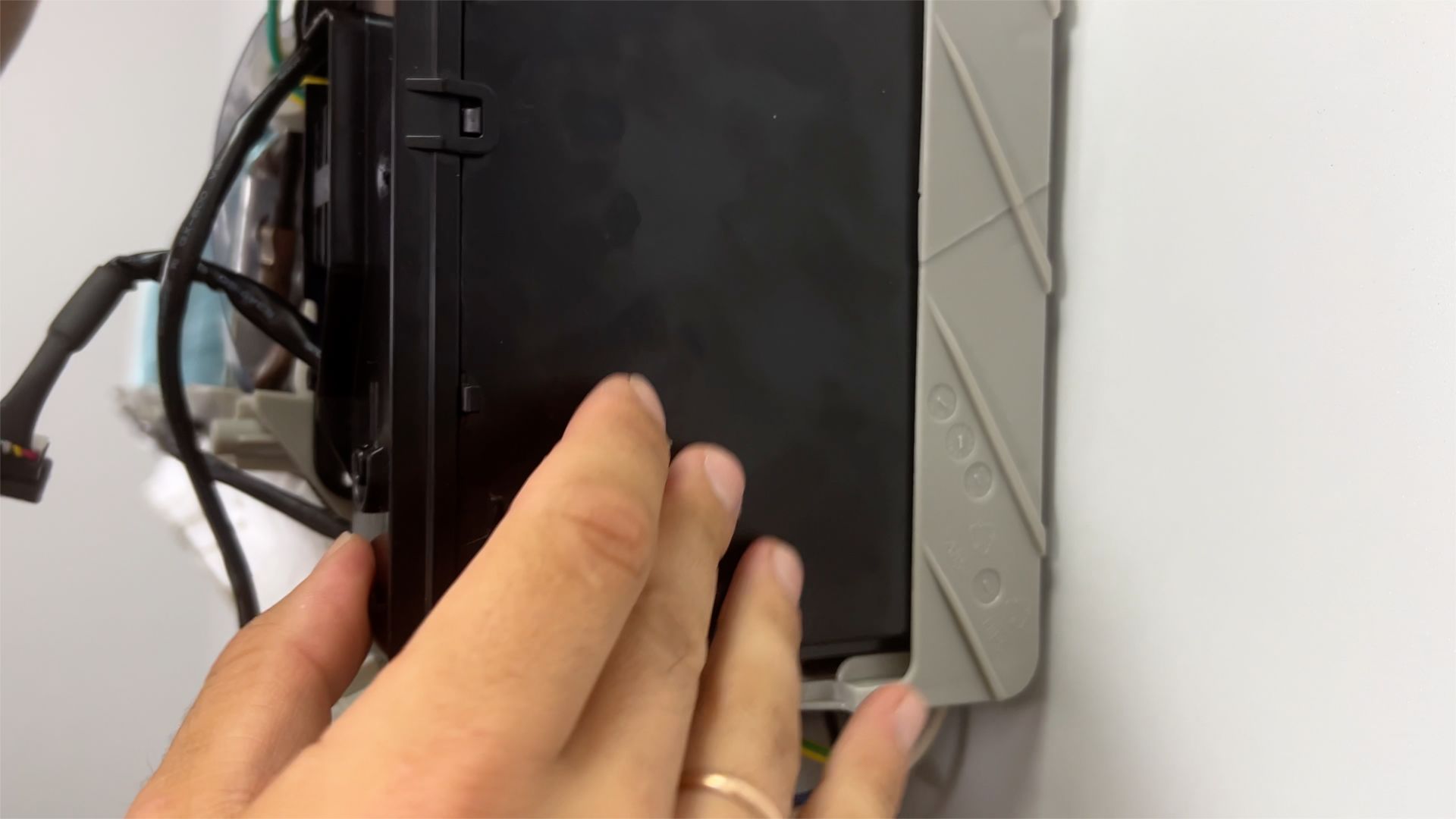

Подогнав крышку к коробке соединения, защелкиваем разъемы

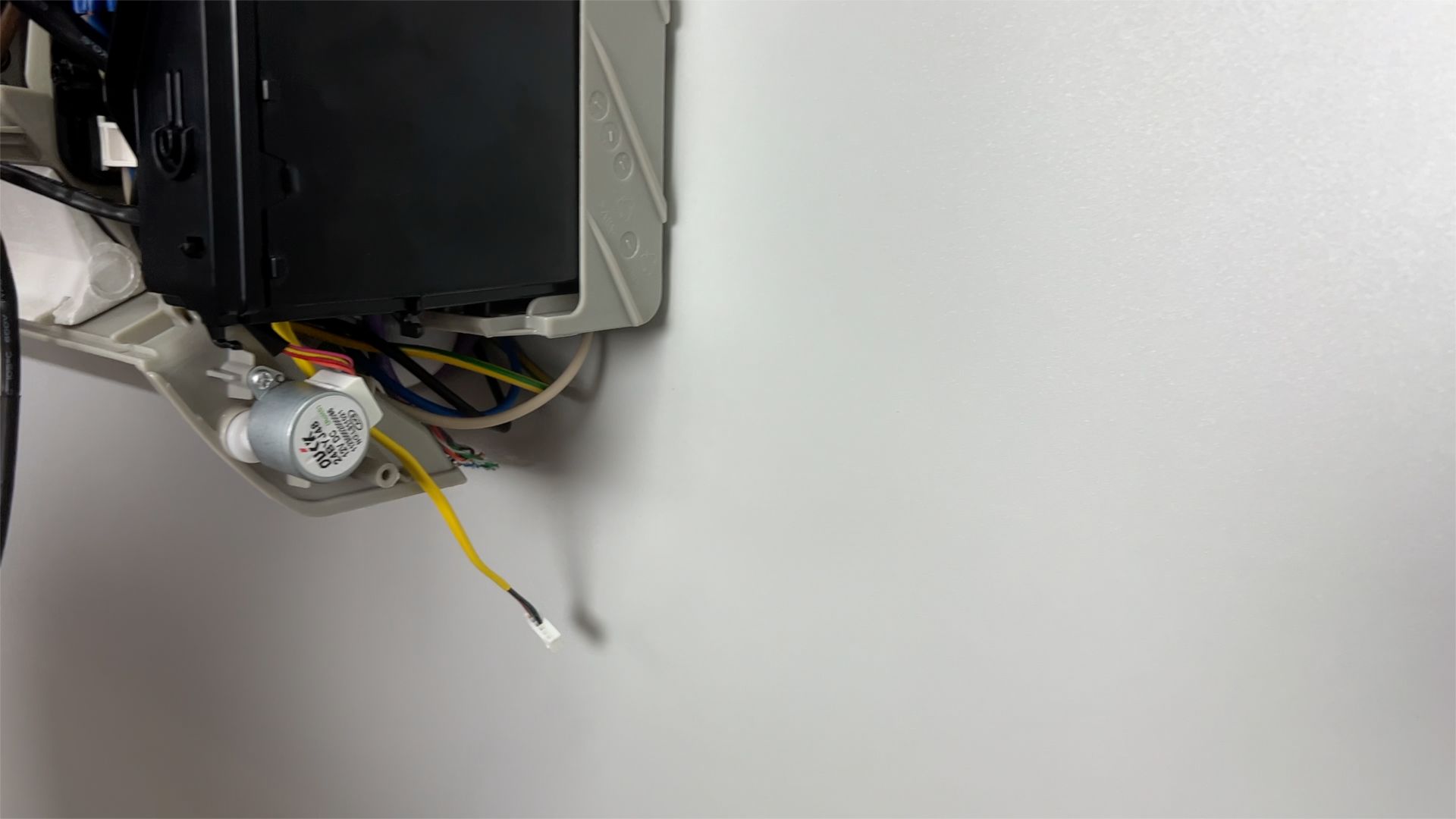

Подключаем шлюз
С одной стороны в разъем. С другой - подключаем к шине RS485
В таком состоянии проверяем работу кондиционера
Включаем питание
При подключении кондиционер попытается откалибровать шторку. Если ее нет, это вызовет проблему. Соответственно, нам нужно будет обязательно поставить шторку на место
Отключаем питание
Прячем устройство внутрь корпуса кондиционера

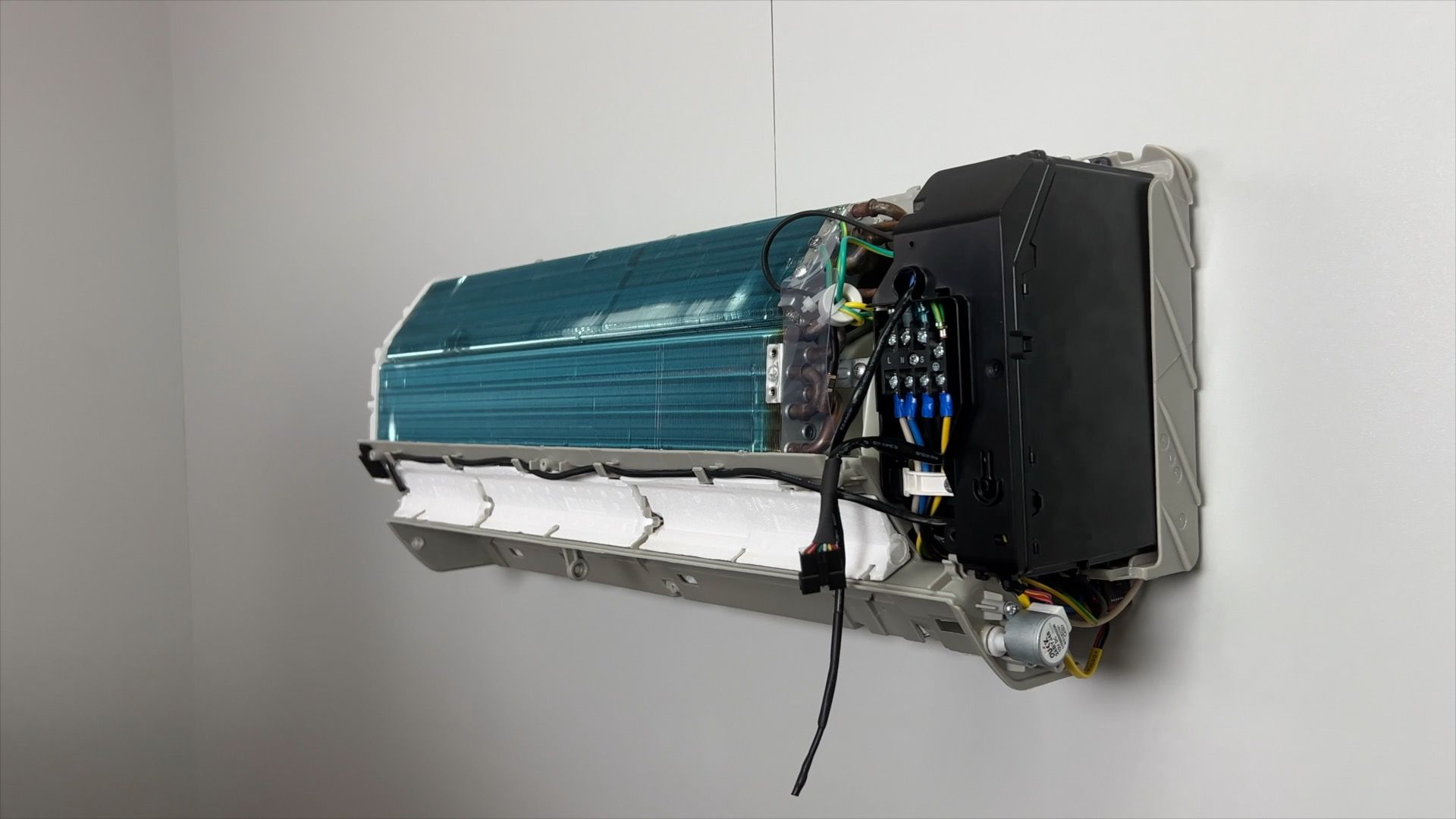

Устройство установлено
Надеваем основной корпус. Продеваем датчик температуры и провод для подключения дисплейного блока через окно для соединений.
Закрываем нижнюю часть
Защелкиваем верхнюю часть проходя по всем защелкам
Проверяем все защелки
Далее по очереди закручиваем винты на корпусе
Начинаем с нижнего скрытого винта
Фиксируем винты на корпусе

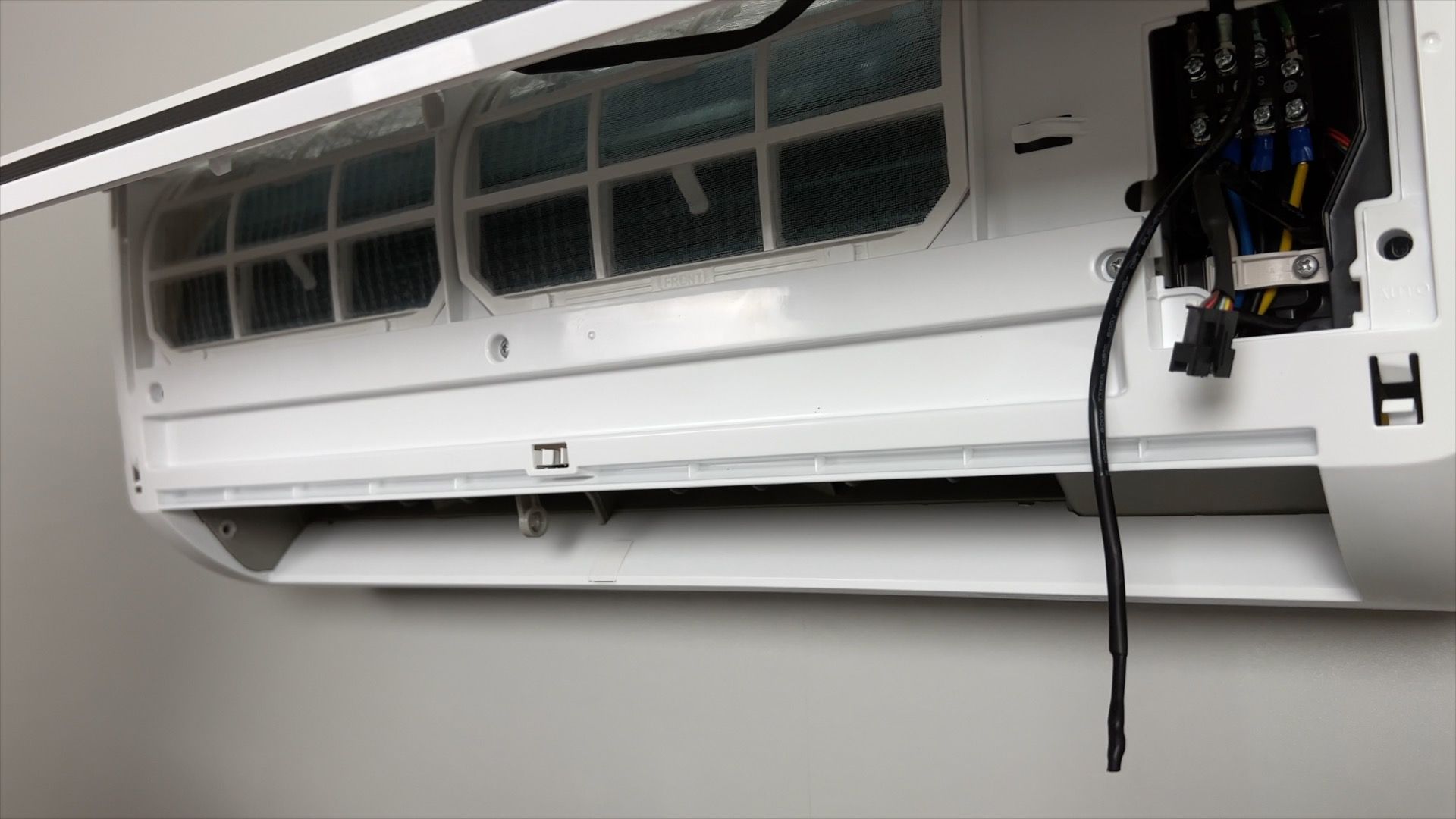

Следующим шагом устанавливаем шторку
Правая часть
Левая часть
Фиксируем по центру задвижкой
Шторка установлена
Далее выводим кабель дисплейного модуля и датчик температуры
Затем закручиваем винт
Укладываем кабель датчика температуры
Подключаем дисплейный модуль
Устанавливаем фиксатор
Закрываем крышку
После чего подаем питание
Обратная сборка кондиционера закончена
После подключения кондиционера и добавления шлюза ONOKOM AUX-1-MB-B в контроллер WirenBoard проверяем работу кондиционера через WEB интерфейс.
Подробную инструкцию по добавлению шлюза в контроллер WirenBoard читайте далее в этой статье.
Последовательно проверяем следующие функции:
1. Включение и выключение кондиционера
2. Режимы работы
3. Управление целевой температурой
4. Отображение пунктов: "Температура воздуха на улице", "Температура воздуха в помещении"
5. Скорость вентилятора обычная и скорость вентилятора расширенная
6. Управление горизонтальными и вертикальными жалюзи
7. Качание жалюзи
8. Управление подсветкой экрана
9. Тихий режим
10. Эко режим
11. Турбо режим
12. Режим сна
13. Ионизация
14. Самоочистка
15. Антиплесень
16. Отображение мощности компрессора
17. Отображение текущей скорости вентилятора
18. Пункт "Коррекция температуры"
19. Отображение версии устройства
20. Отображение версии прошивки
Ознакомьтесь в видеоинструкцией, или читайте текстовую версию
Все дальнейшие настройки выполняются на контроллере WirenBoard 7 со следующими параметрами:
- Ревизия: 7.3.3E/11 675
- Версия ПО: wb-2304
- Ветка: Релиз
Открываем программу ForkLift и нажимаем на кнопку подключения (значок молнии)
1. Вводим IP адрес контроллера в локальной сети. В нашем случае: 192.168.150.109
2. Вводим имя пользователя. По умолчанию, это root
3. Вводим пароль. Пароль - wirenboard
4. Нажимаем кнопку «Подключение»
Сейчас мы находимся в директории 192.168.56.11 /mnt /data /root
Нам нужно попасть на одну директорию назад
Переходим и попадаем в 192.168.56.11 /mnt /data
Переходим в директорию etc
Переходим в директорию wb-mqtt-serial.conf.d
Переходим в директорию templates
Добавляем шаблон ONOKOM-AUR-DK-1-MB-B, просто перетащив его в нужное окно
Заходим в WEB интерфейс контроллера, введя в браузере его локальный IP адрес. В нашем случае - это 192.168.150.109
После этого в левом меню нажимаем на кнопку «Настройки» и в выпавшем списке нажимаем на кнопку «Конфигурационные файлы»
В появившемся окне выбираем пункт «Настройка драйверов serial-устройств»
Выбираем порт контроллера к которому подключен шлюз ONOKOM. В нашем случае это «Последовательный порт /dev/tty/RS485-1»
Настройки:
- Скорость обмена - 9600
- Контроль четности - N
- Число бит данных - 8
- Стоп биты - 2
Нажимаем добавить устройство
Нажимаем на выпадающий список и из списка устройств выбираем наш шлюз ONOKOM AIR AUX-1-MB-B (Адаптер для бытовых и полупромышленных систем AUX)
Запишем ModBus адрес устройства.
Например «1»
Нажимаем кнопку «Записать»
Переходим во вкладку "Устройства"
Все. Кондиционер добавлен в контроллер WirenBoard.
Вкладка «Основные режимы и функции»
- Состояние
- Режим
- Состояние и режим
- Скорость вентилятора
- Скорость вентилятора расширенная
Вкладка «Основные режимы и функции»
- Режим тихий
- Режим эко
- Режим турбо
- Режим сна
- Функция ионизации
- Функция самоочистки
- Функция антиплесени
Вкладка «Контроль температуры»
- Температура воздуха в помещении
- Температура воздуха на улице
- Целевая температура
- Состояние термостата
Вкладка «Жалюзи»
- Горизонтальные жалюзи
- Вертикальные жалюзи
- Качание жалюзи
Вкладка «Индикация»
- Подсветка экрана
Вкладка «Данные модуля»
- Версия устройства
- Версия прошивки
Вкладка «Отладка»
- Мощность компрессора
- Текущая скорость вентилятора
- Коррекция температуры
С помощью ПО SprutHub кондиционер выводится в приложения Apple Home и Алиса.
Также можно пользоваться стандартным приложением SprutHome работающем на iOS.
Для удобства ознакомьтесь с видеоинструкцией по настройке SprutHub, либо прочитайте ее в текстовом формате.
Далее текстовый формат инструкции
Открываем программу ForkLift и нажимаем на кнопку подключения (значок молнии)
1. Вводим IP адрес контроллера в локальной сети. В нашем случае: 192.168.150.101
2. Вводим имя пользователя. По умолчанию, это root
3. Вводим пароль. Пароль - wirenboard
4. Нажимаем кнопку «Подключение»
Сейчас мы находимся в директории 192.169.150.101 /mnt /data /root
Нам нужно попасть на одну директорию назад
Переходим и попадаем в 192.169.150.101 /mnt /data
Переходим в директорию makesimple
Переходим в директорию data
Переходим в директорию SprutHub
Переходим в директорию templates
Переходим в директорию mqtt
Добавляем шаблон ONOKOM-AIR-AUX, перетащив его в нужное окно
Открываем WEB интерфейс SprutHub. Для этого заходим по IP адресу контроллера WirenBoard прописываем порт 7777
/device ведет на страницу с устройствами
Полный адрес выглядит так 192.168.150.101:7777/device
Открылся экран SprutHub. Переходим в раздел "Настройки"
Нажимаем на вкладку "Расширенные". Во вкладке нажимаем на кнопку «Перезагрузить шаблоны». После чего идем во вкладку контроллеры
Во вкладке «Контроллеры» слева видим плитку с надписью MQTT. Выключаем ее. Затем включаем обратно. Через несколько секунд у нас появится сообщение в левом нижнем углу экрана: «Кондиционер добавлен»
Переходим во вкладку «Устройства». В этой вкладке должен появиться добавленный кондиционер. Если автодобавление устройства в мосты выключено, его необходимо активировать вручную
Открываем “Кондиционер” и нажимаем на шестеренку рядом с кондиционером
Во всплывающем окне попадаем в раздел «Настройки». В этом же окне переходим во вкладку «Мосты» и выбираем «HomeKit» и «Yandex».
Нажимаем “Сохранить” и “Закрыть”
Для сервисов “Вентилятор” и “Ламели” выбираем только «HomeKit»
Для сервисов “Горизонтальные ламели” выбираем только «Yandex»
Для остальных это «HomeKit» и Yandex»
На этом настройка SprutHub завершена
Для добавления шлюза ONOKOM AUX-1-MB-B в HomeKit необходимо перейти во вкладку “Мосты”, затем в левой части интерфейса выбираем вкладку "HomeKit" и нажимаем на кнопку «Настройки».
Выбираем “Разрешить спаривание” затем нажимаем “Сохранить”.
В левом углу появится уведомление об успешном сохранении
Следующим шагом открываем приложение “Дом”
Нажимаем "Добавить аксессуар”
Наводим камеру телефона на QR-код
Нажимаем “Добавить в Apple Home”
Вплывает окно уведомления “Несертифицированный аксессуар”, нажимаем “Добавить”
Ждем подключения
Выбираем место расположения моста
Переходим во вкладку “Имя моста”
Нажимаем “Продолжить”
Мост добавлен
Кондиционер подключен к мосту.
Нажимаем “Продолжить”
При необходимости настройку можно прекратить, нажав на крестик в верхнем правом углу вкладки
По умолчанию все сервисы объединены в один аксессуар. Для удобства разделим их на плитки
Во вкладке “Кондиционер” листаем в низ к настройкам и выбираем “На отдельных плитках”
Все сервисы разделились. Но мы видим что все плитки подписаны одинаково. Переименовываем их
Для этого заходим в меню настроек
И вписываем нужное имя
Нажимаем “Готово”
Аксессуар переименован
По аналогии переименовываем остальные
Через приложение “Дом” выбираем один из предложенных режимов работы
Режим “Выключено”
Режим “Нагрев”
Режим “Охлаждение”
Режим “Автоматически”
На некоторых моделях кондиционеров в “Автоматическом” режиме не изменяется целевая температура
Выбираем режим “Охлаждение” и устанавливаем целевую температуру
В интерфейсе SprutHub так же отобразятся изменения
Главный экран приложения Яндекс.Умный дом. Нажимаем на плюсик
Выбираем "Устройство умного дома"
Вводим в поисковой строке “SprutHub”
Нажимаем кнопку “Привязать к Яндексу”
Далее вводим логин и пароль учетной записи. Нажимаем кнопку “Login”
Подтверждаем вход
Нажимаем “Обновить список устройств”
Нажимаем “Пропустить настройку”
Кондиционер добавлен в Яндекс. Умный дом
В устройстве кондиционер в Яндекс Умный Дом мы можем:
• Включить и выключить кондиционер
• Выставить температуру
• Выбрать режим
- Охлаждение
- Нагрев
- Вентиляция
- Осушение
- Авто
• Изменить скорость вентилятора
• Изменить направление воздуха
- Авто
- Вертикальный
- Горизонтальный
- Статичный
Главный экран приложения.
Нажимаем "Добавить устройство"
Вводим в поисковой строке “SprutHub”
Далее вводим логин и пароль учетной записи.
Нажимаем кнопку “Login”.
Кондиционер добавлен
Главный экран с отображением кондиционера AUX в Apple Home
Выбор режимов работы кондиционера. Установлен автоматический режим
Выбор температуры охлаждения кондиционера
Основной экран управления кондиционером AUX
Меню установки температуры, а также выбора режимов работы кондиционера
Управление положением шторок кондиционера. А также показания датчиком текущей температуры
Нажав на кнопку с датчиком температуры, можно отследить историю изменения температуры
Экран управления горизонтальными ламелями
Экран управления режима "Ионизация"
Экран управления кондиционером
Экран настроек кондиционера
Экран настроек горизонтальных ламелей
Экран настроек функции антиплесень
Шлюз ONOKOM AUX-1-MB-B может управлять и другими системами кондиционирования компании AUX.
Ниже приведен список совместимых моделей
Сайт создан - тех. отделом ONOKOM
